WERKZEUGE FÜR DEN HOLZBAU

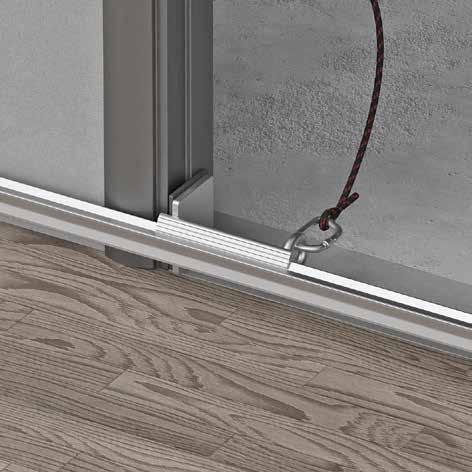

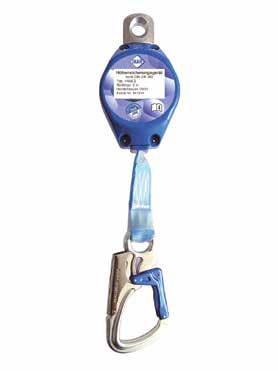

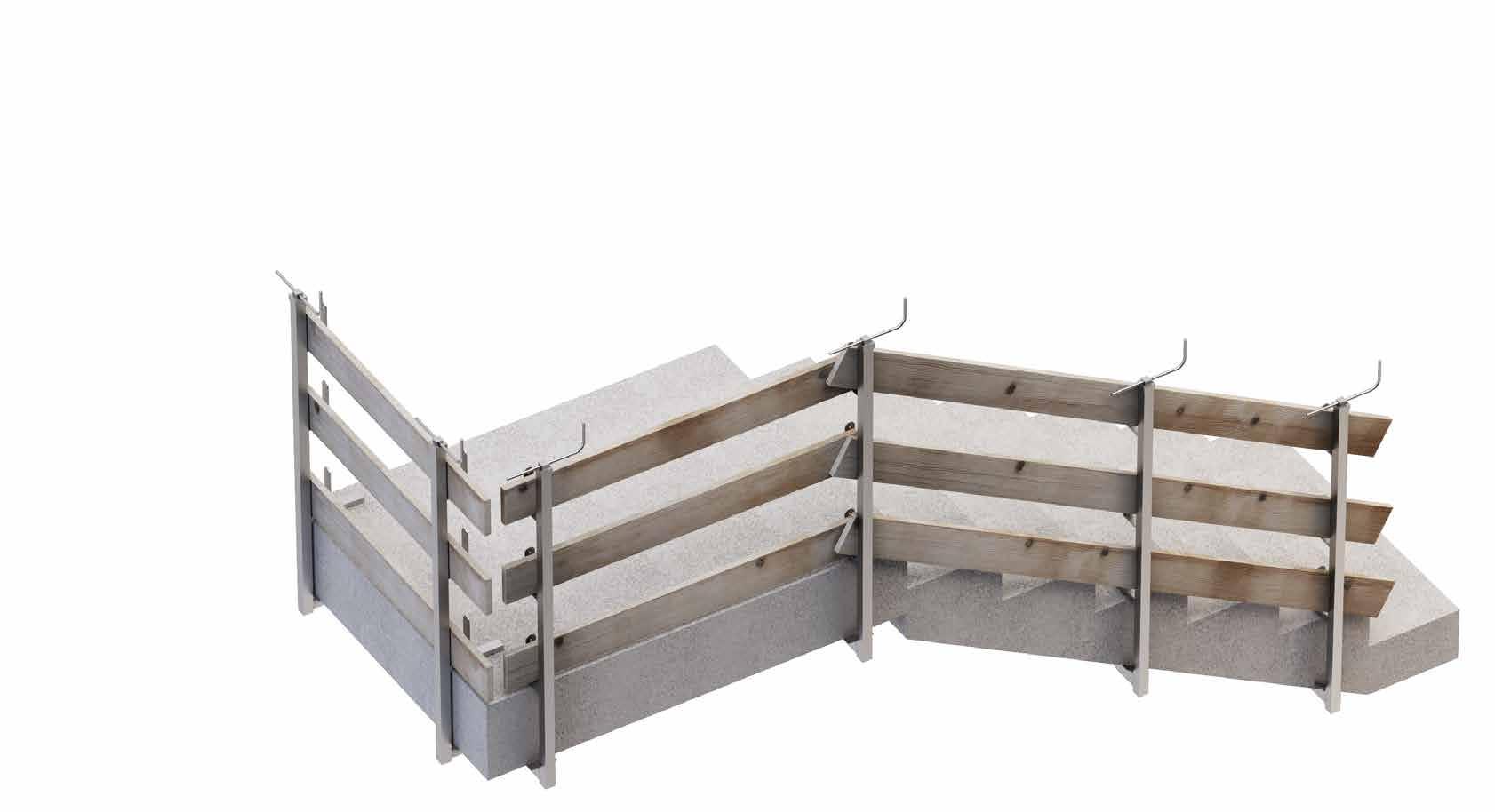

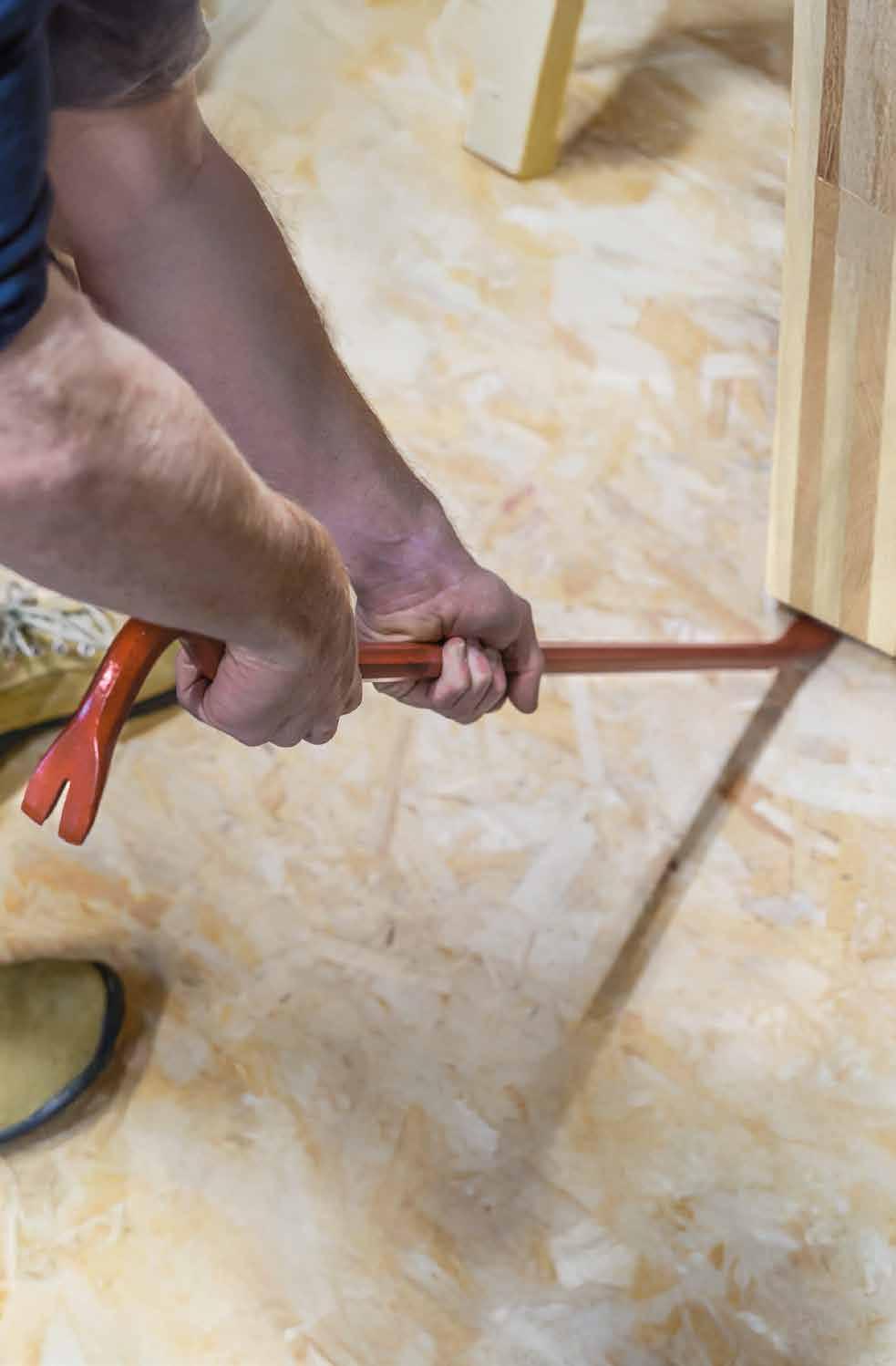

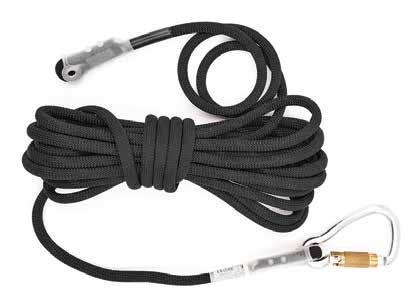

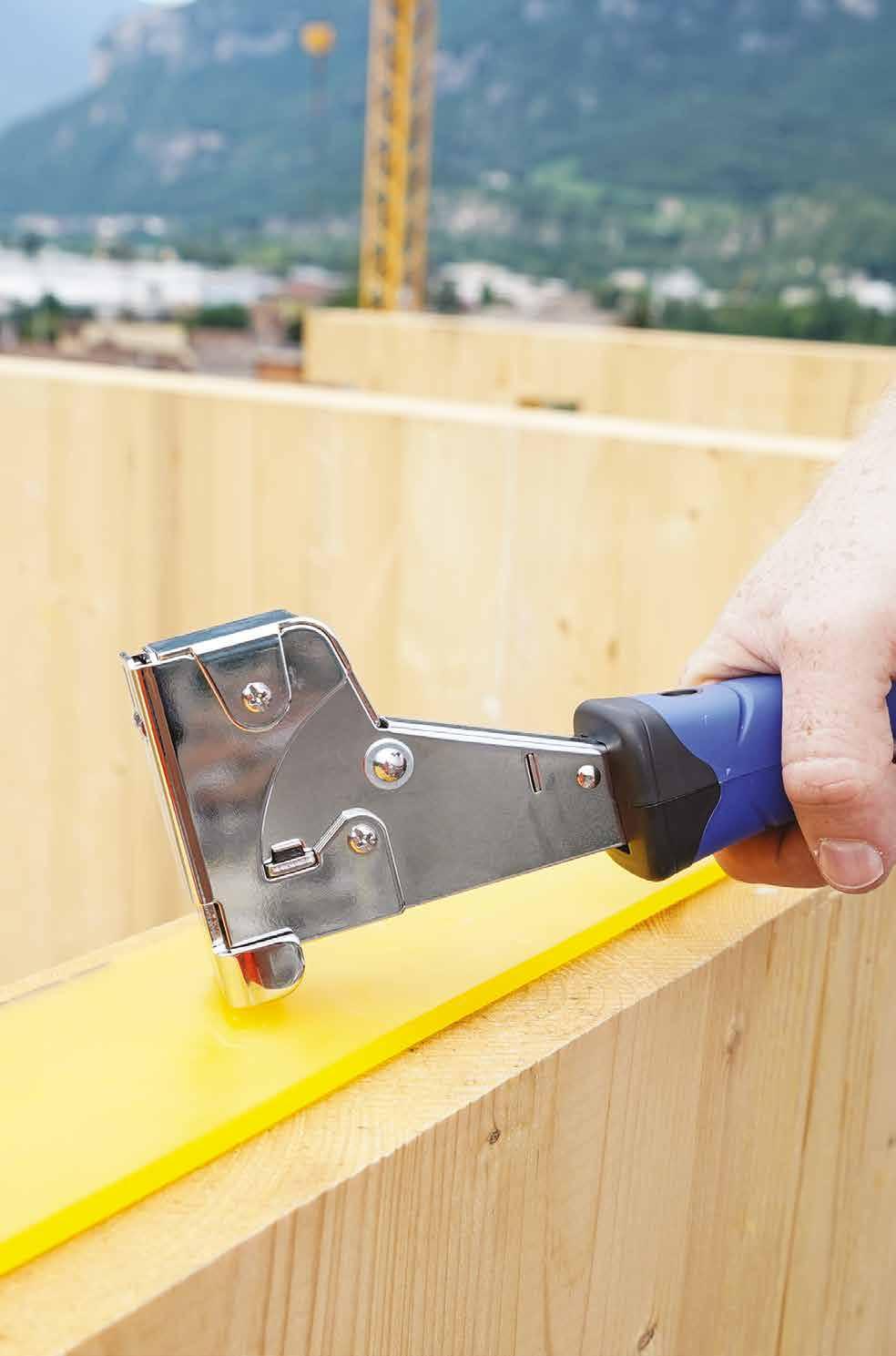

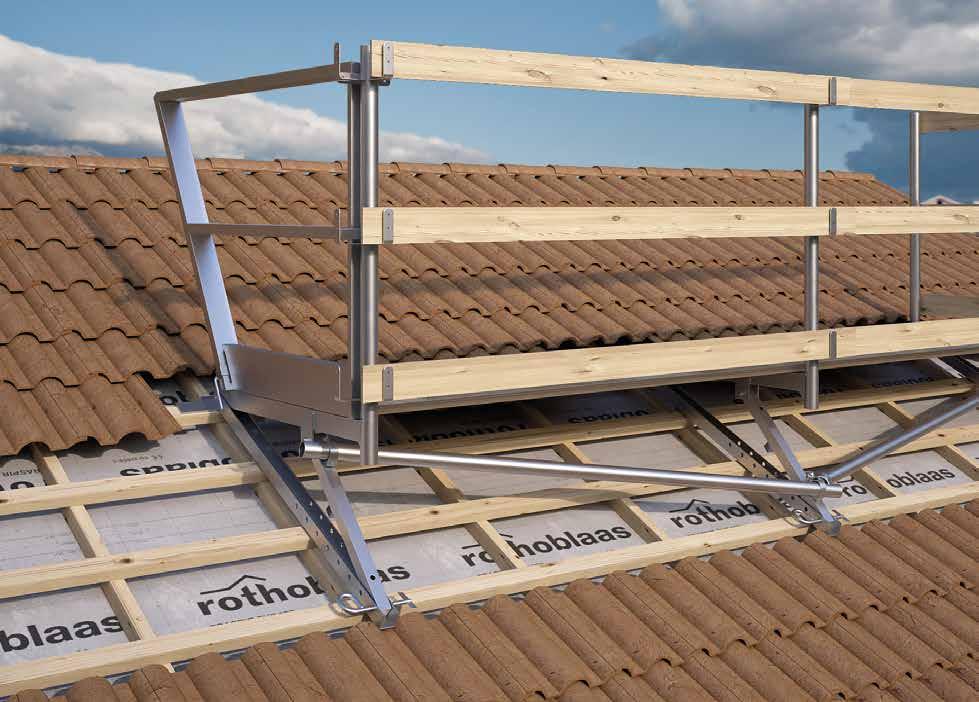

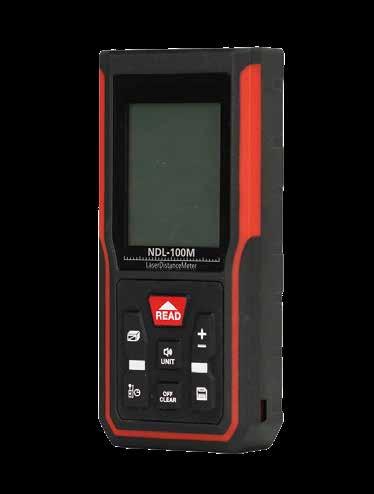

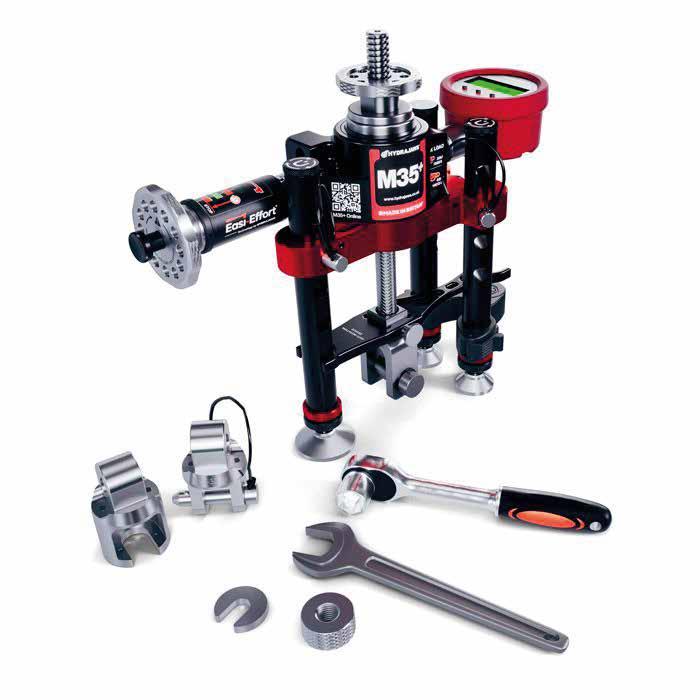

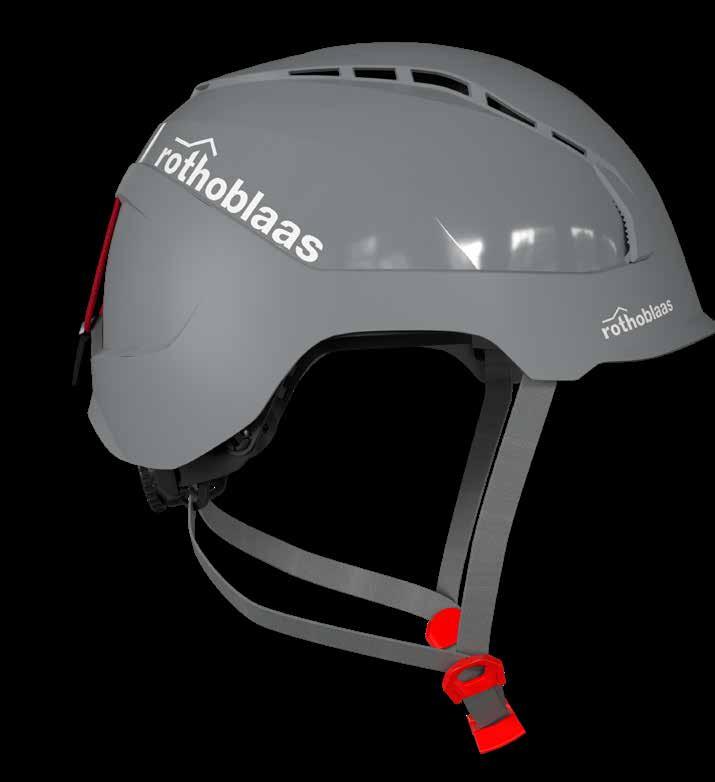

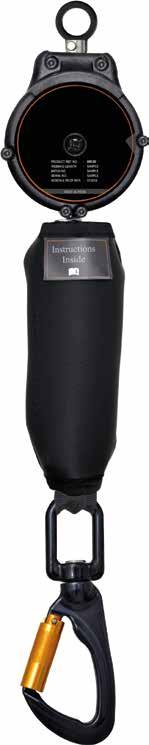

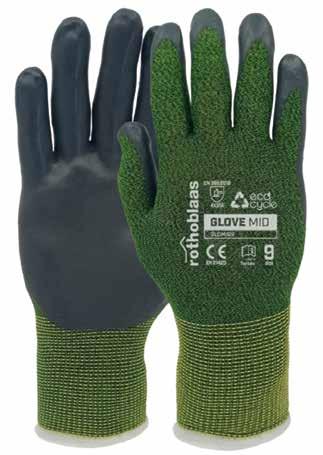

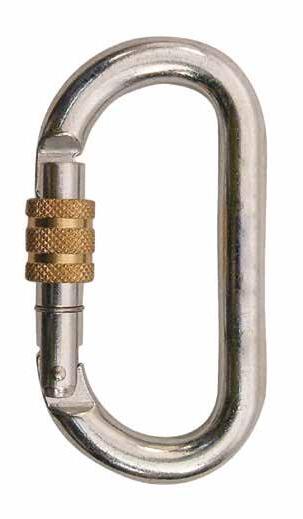

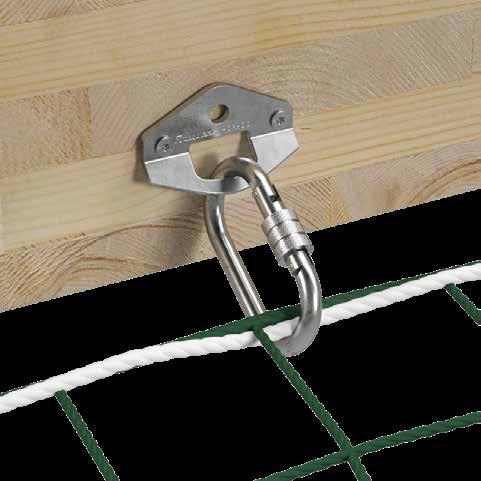

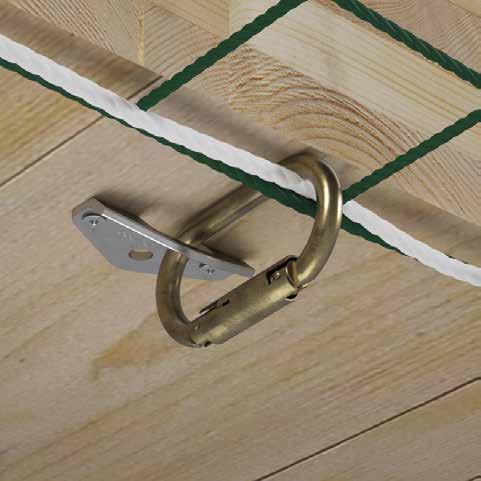

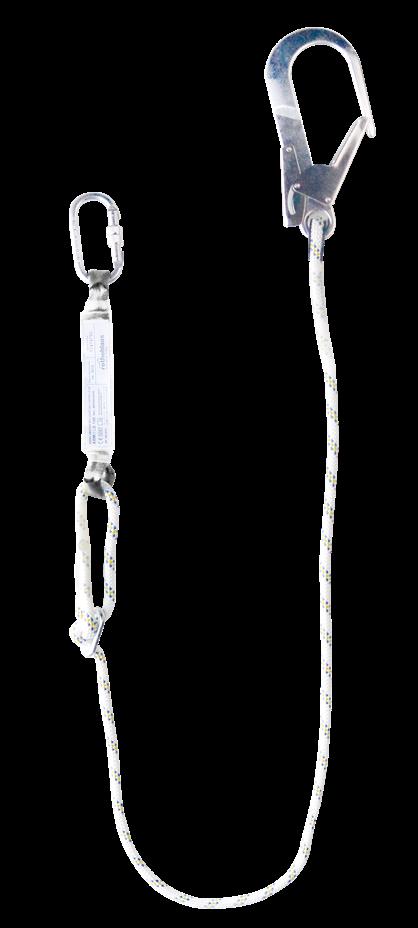

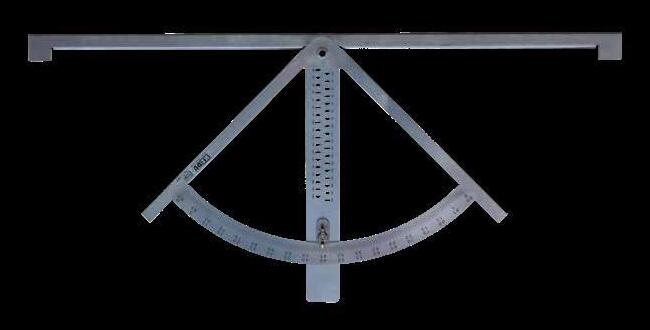

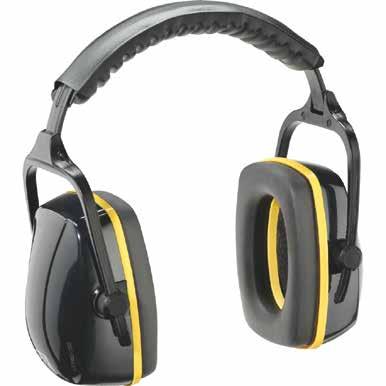

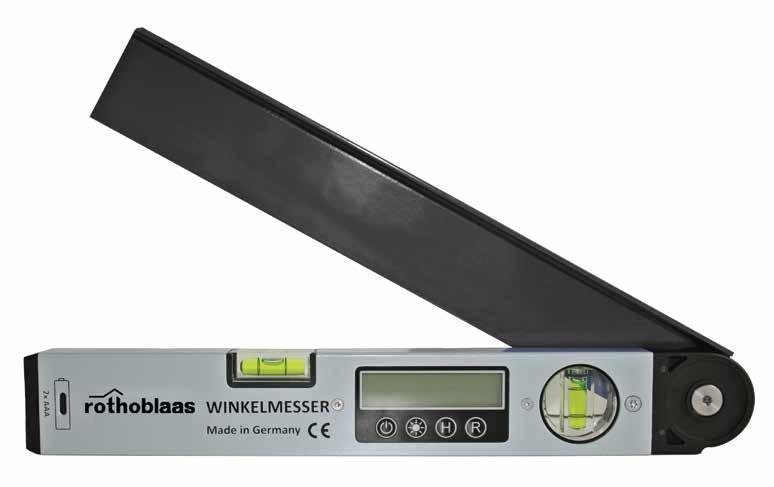

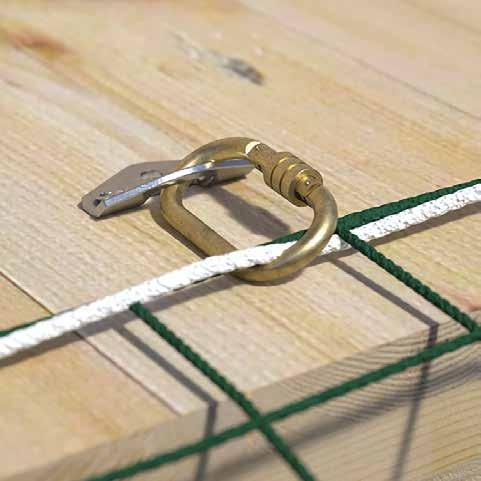

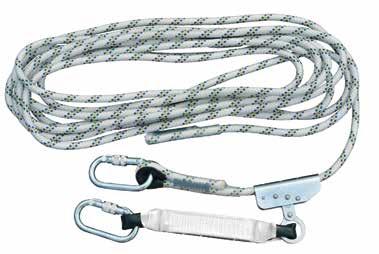

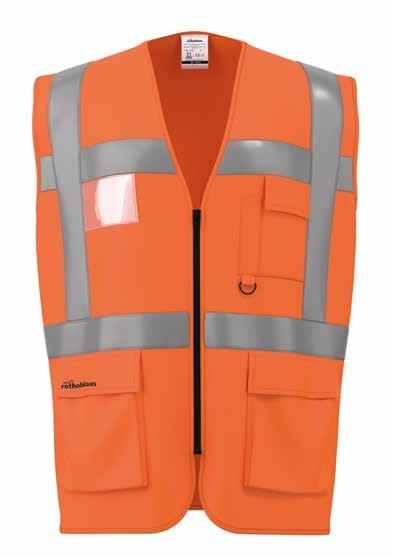

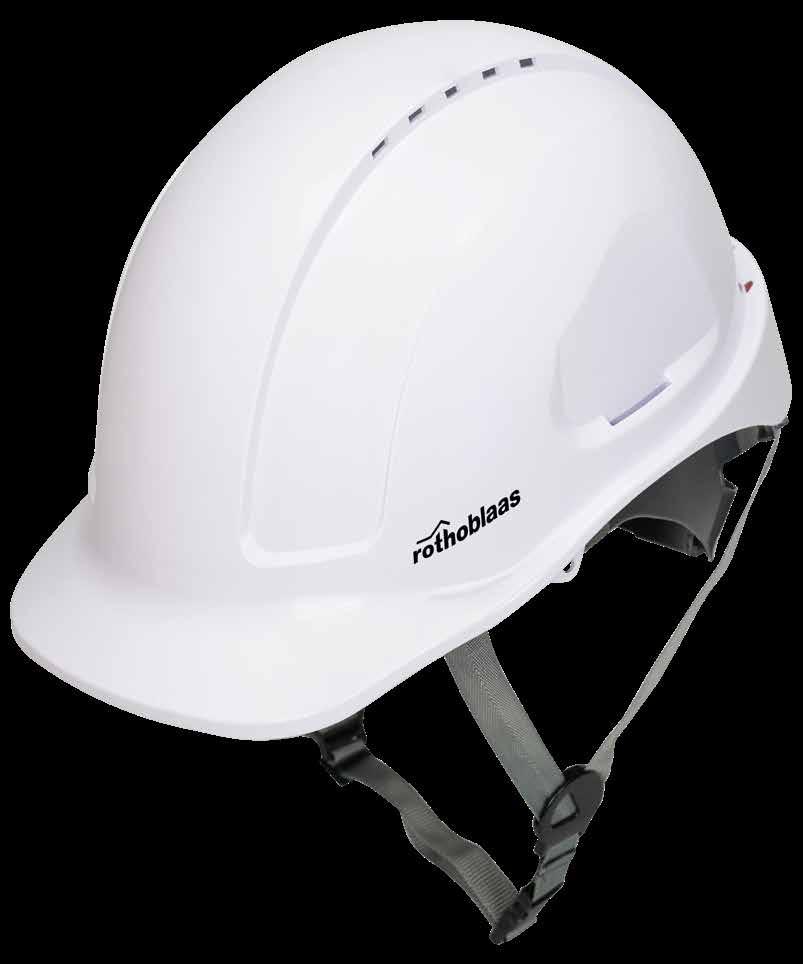

WERKZEUGE, SICHERHEIT, TRANSPORT UND MASCHINEN

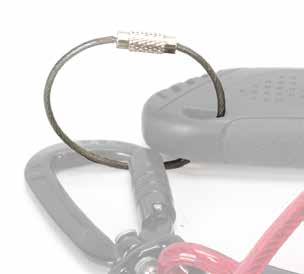

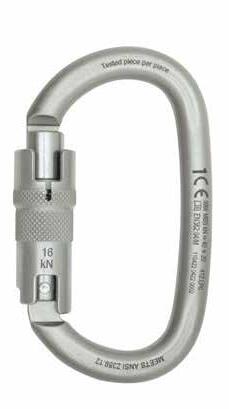

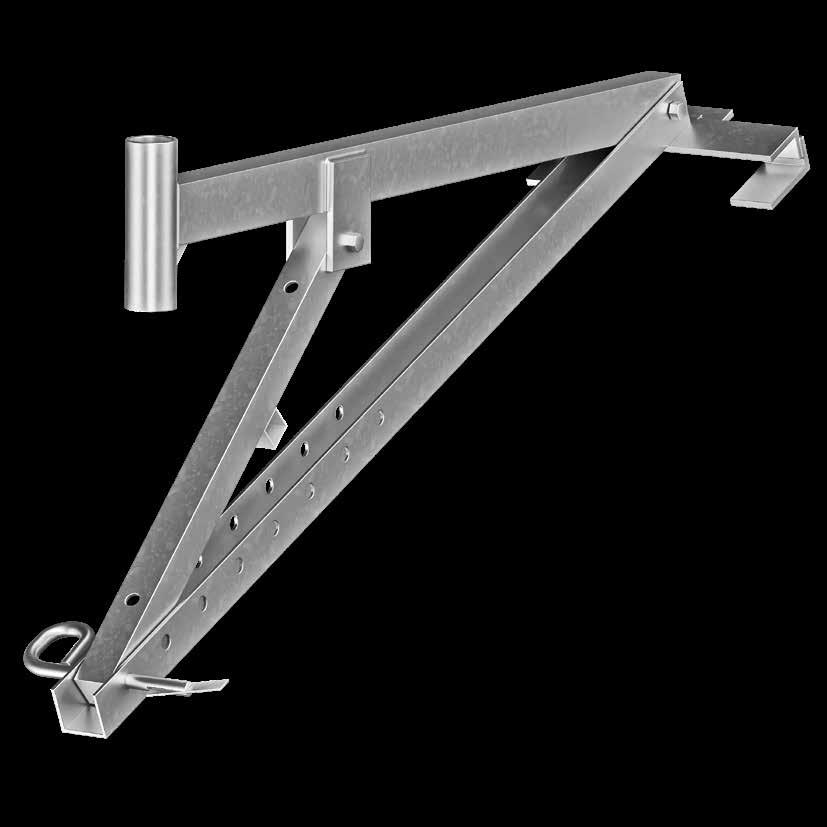

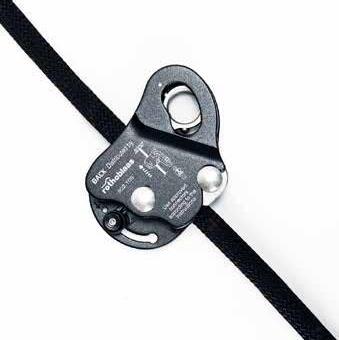

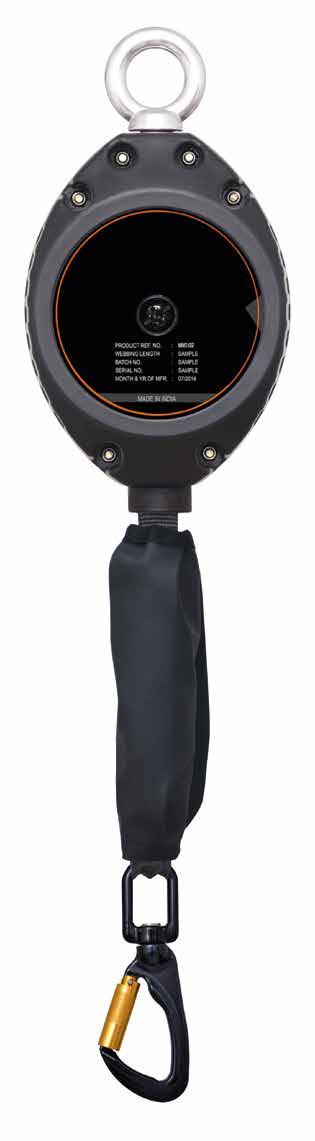

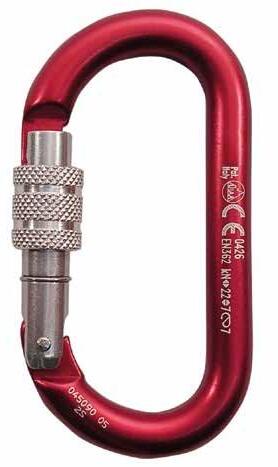

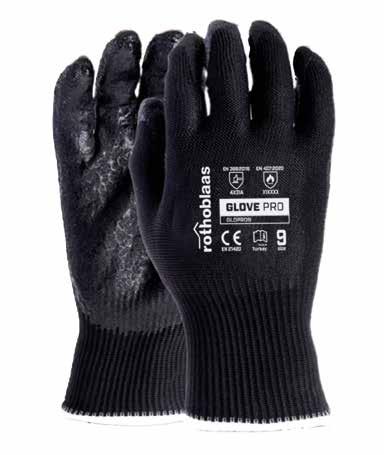

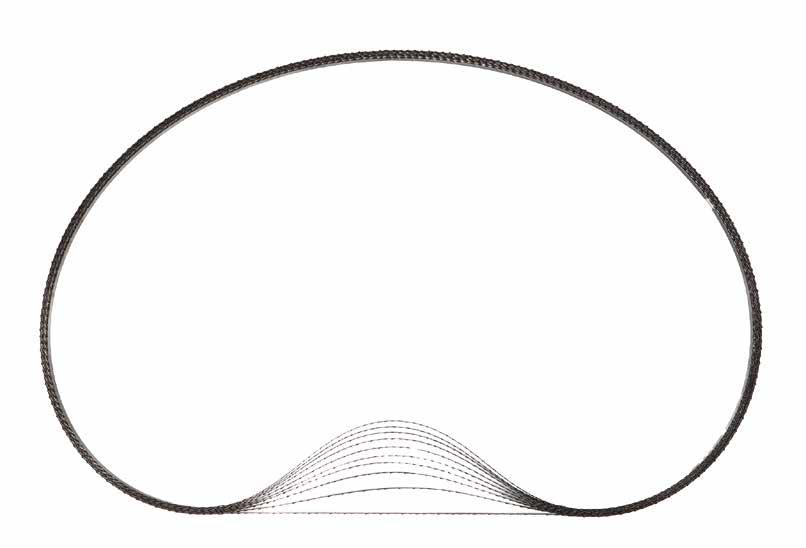

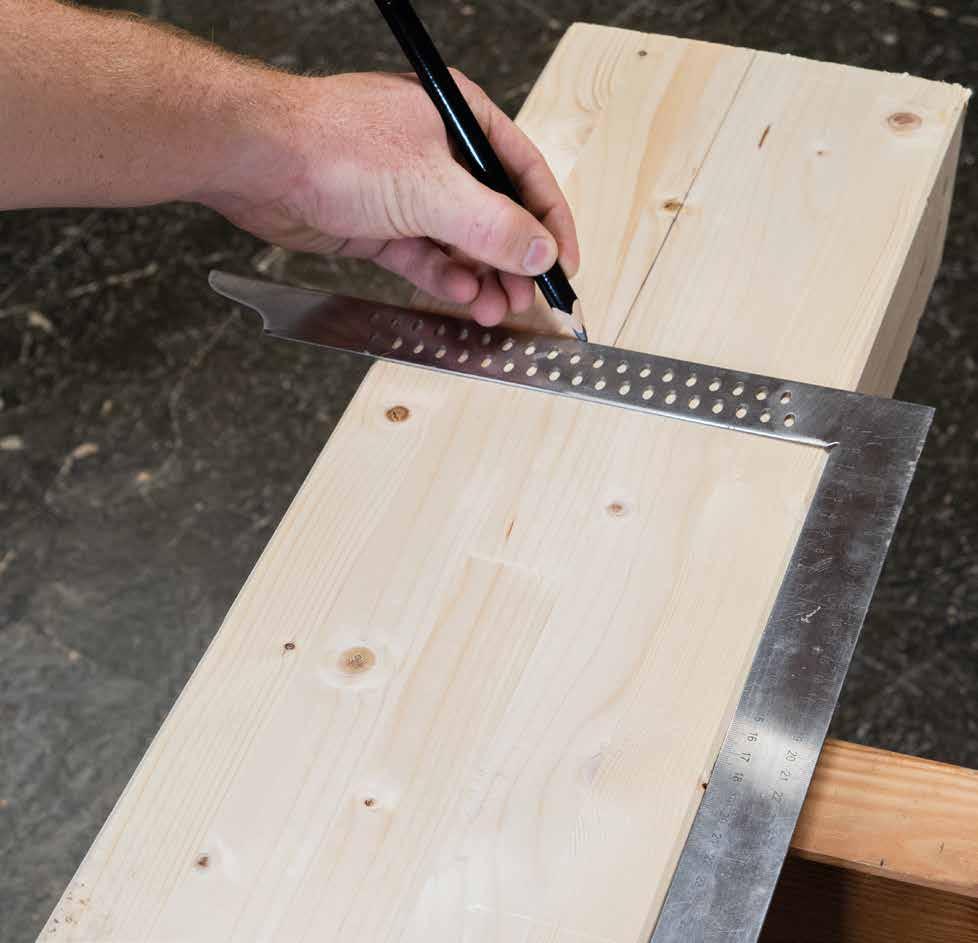

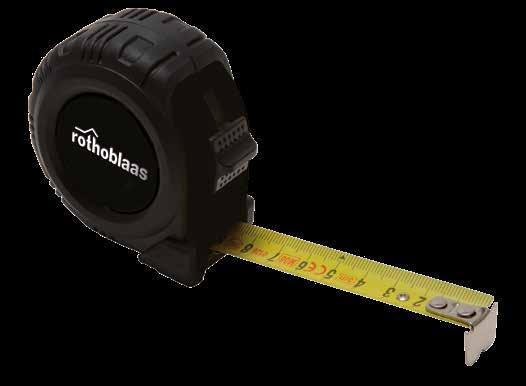

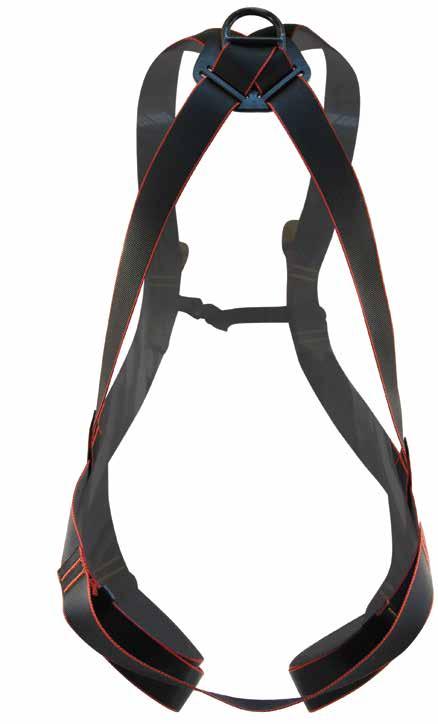

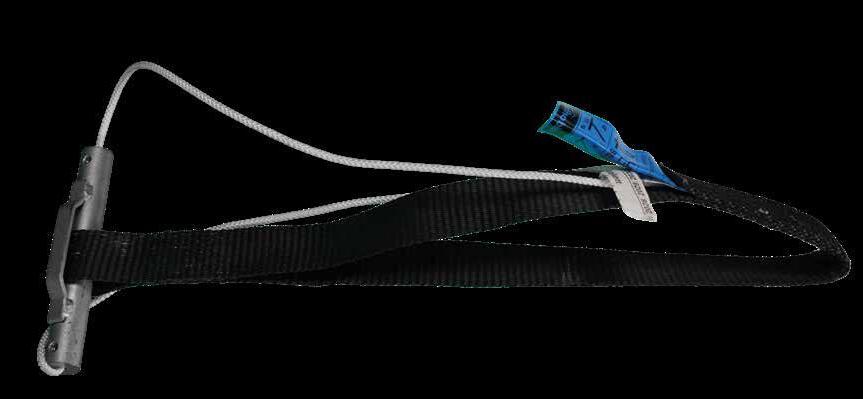

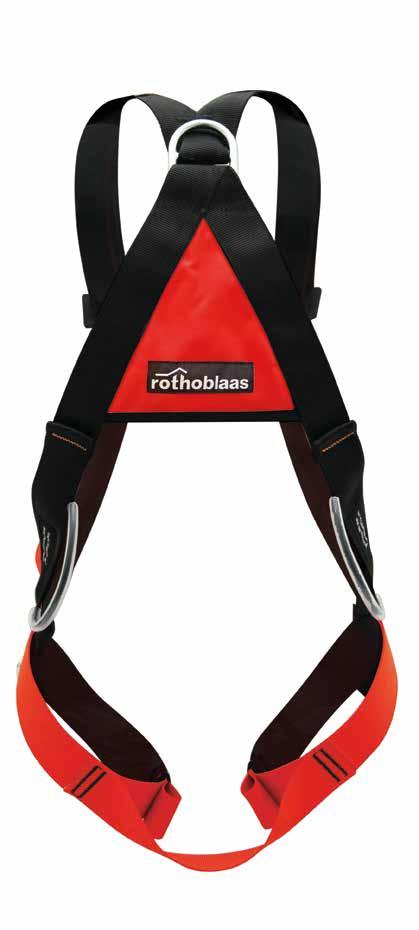

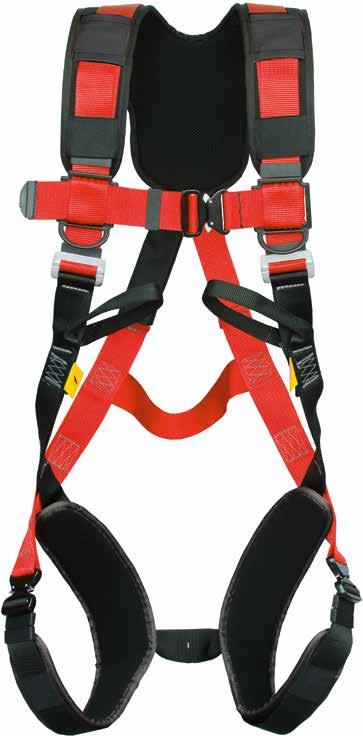

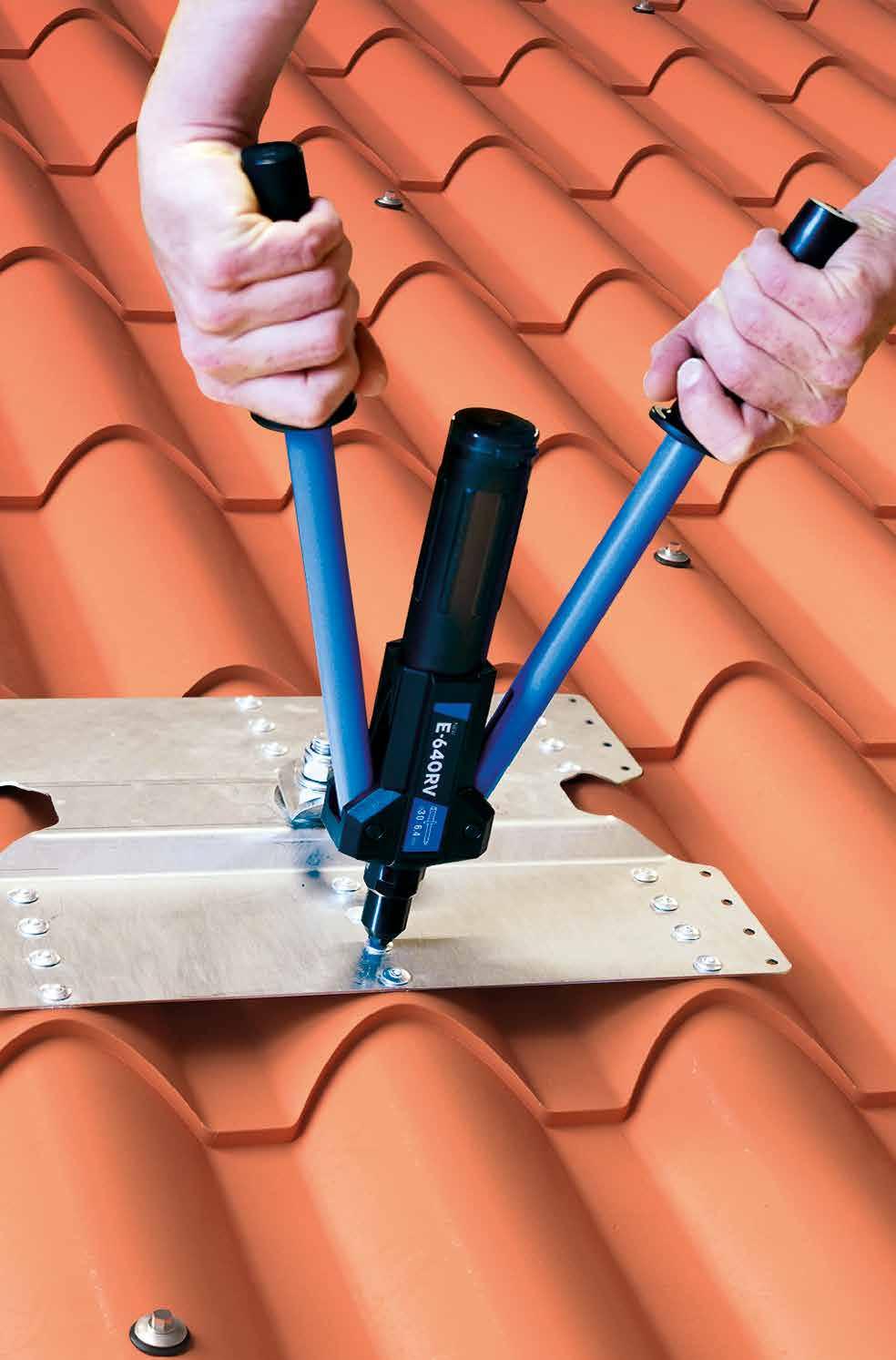

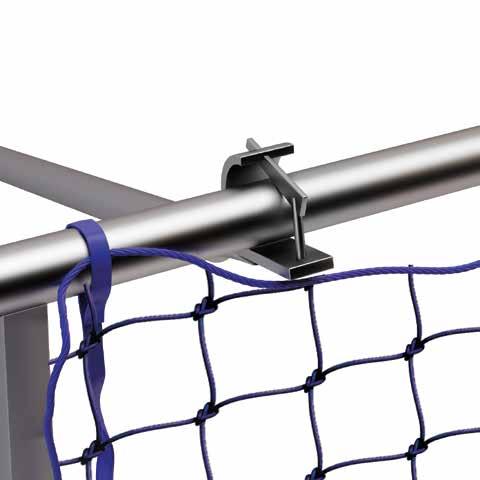

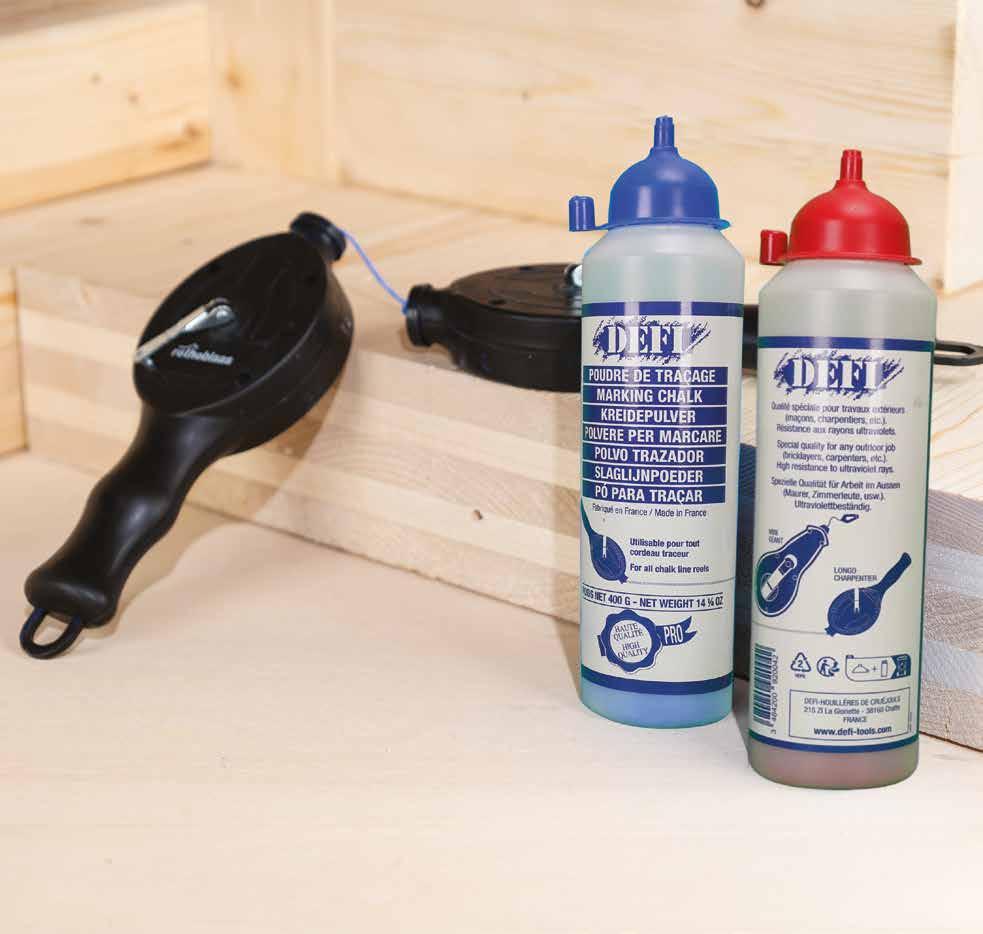

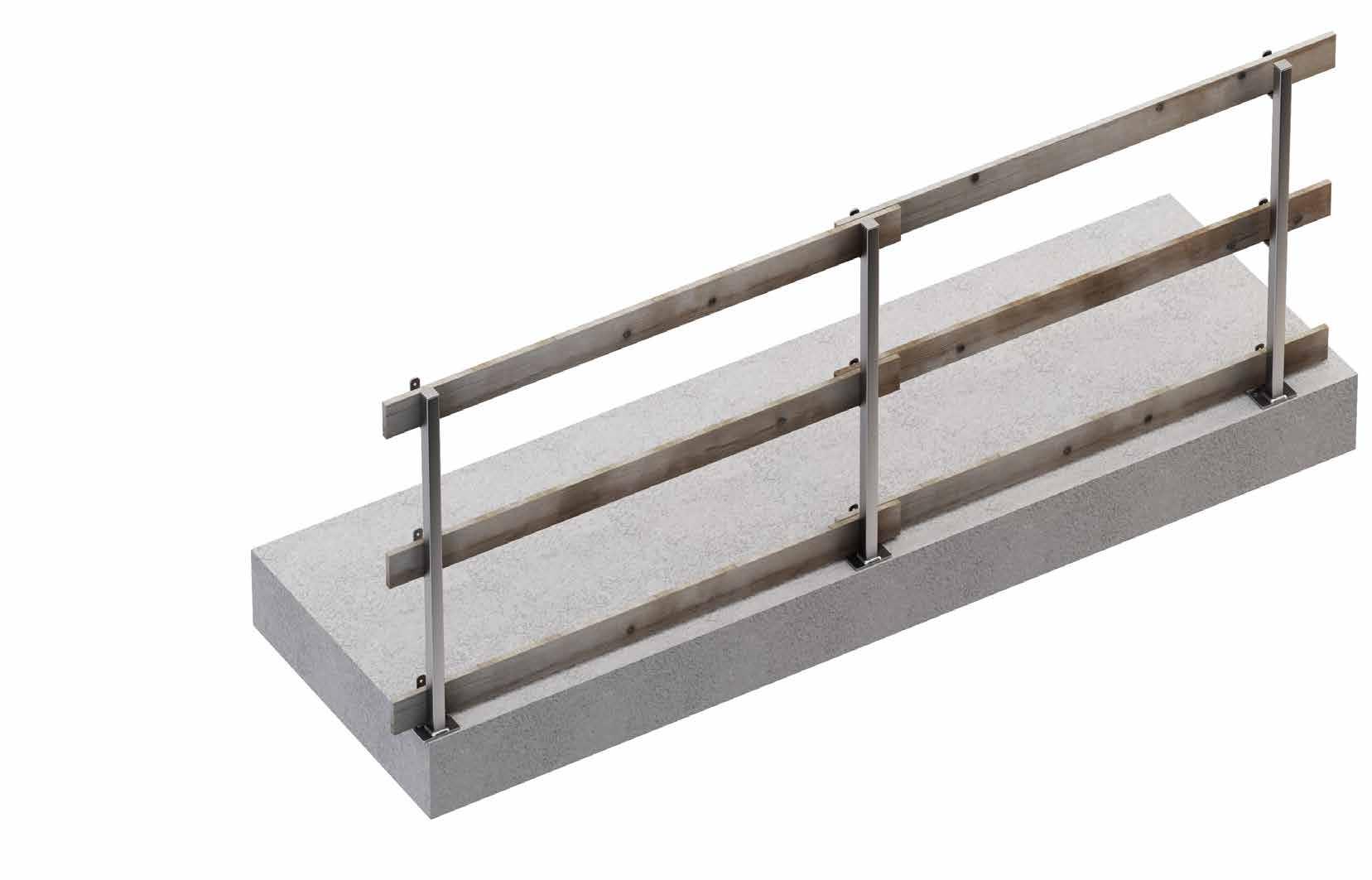

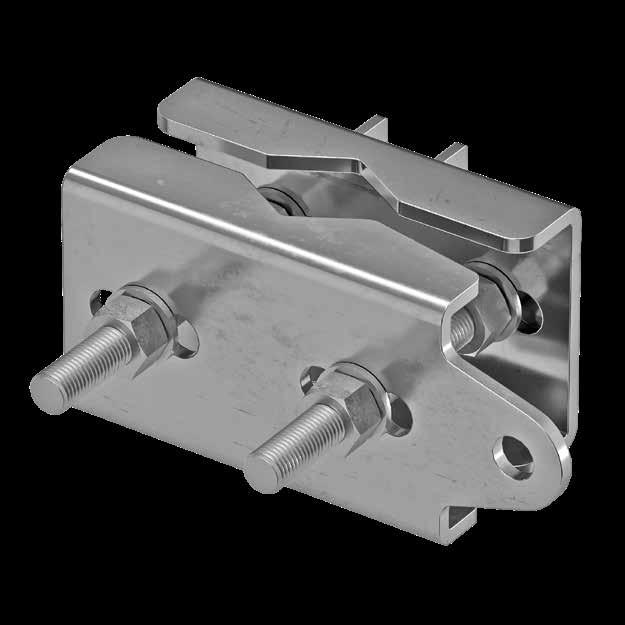

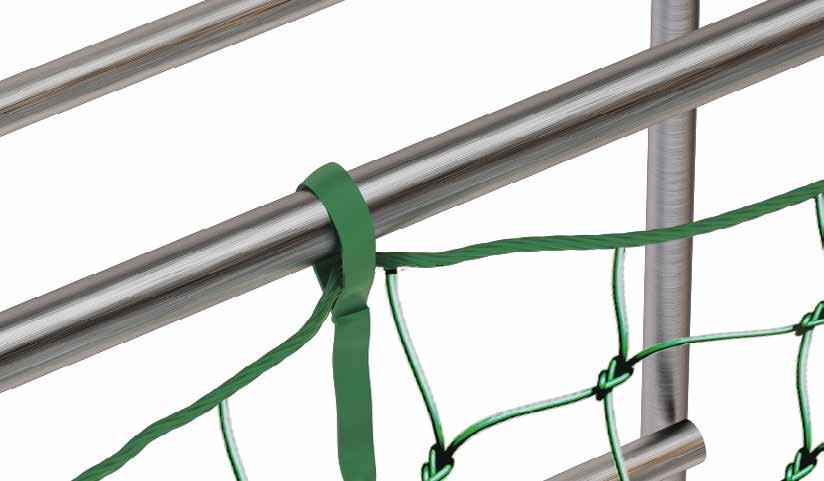

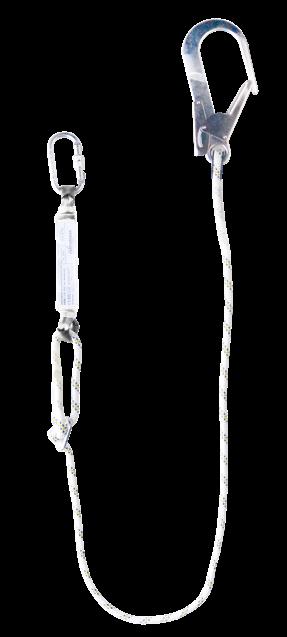

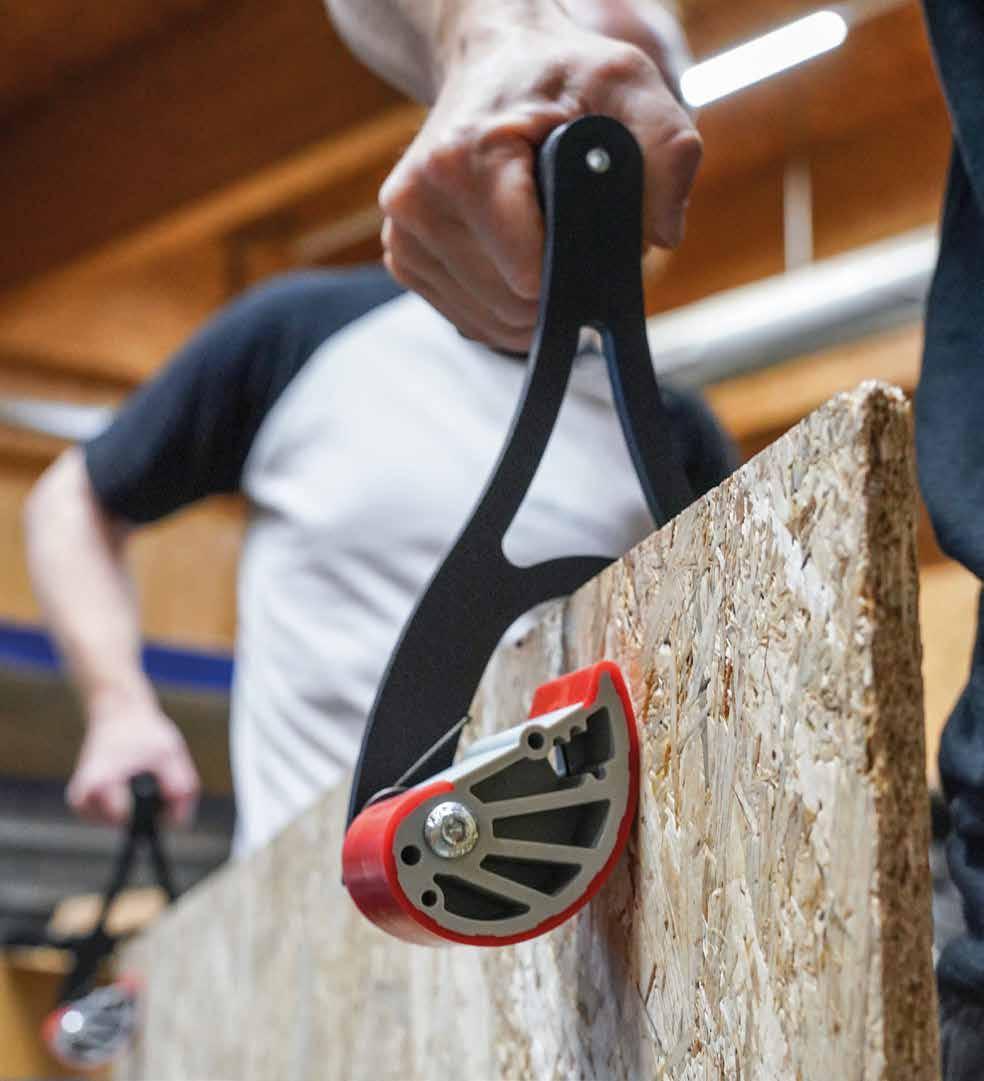

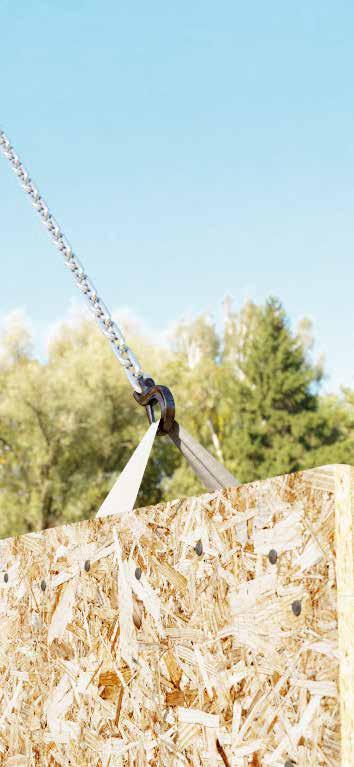

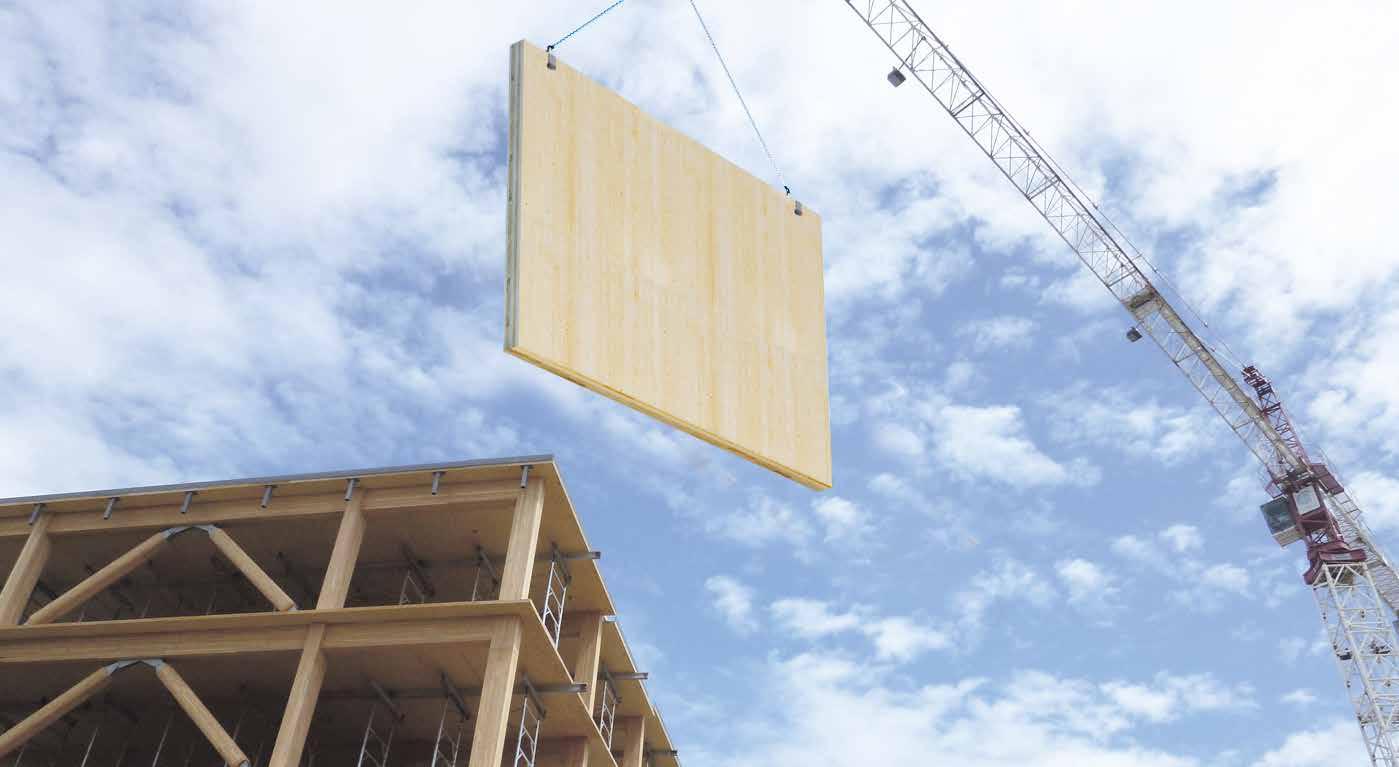

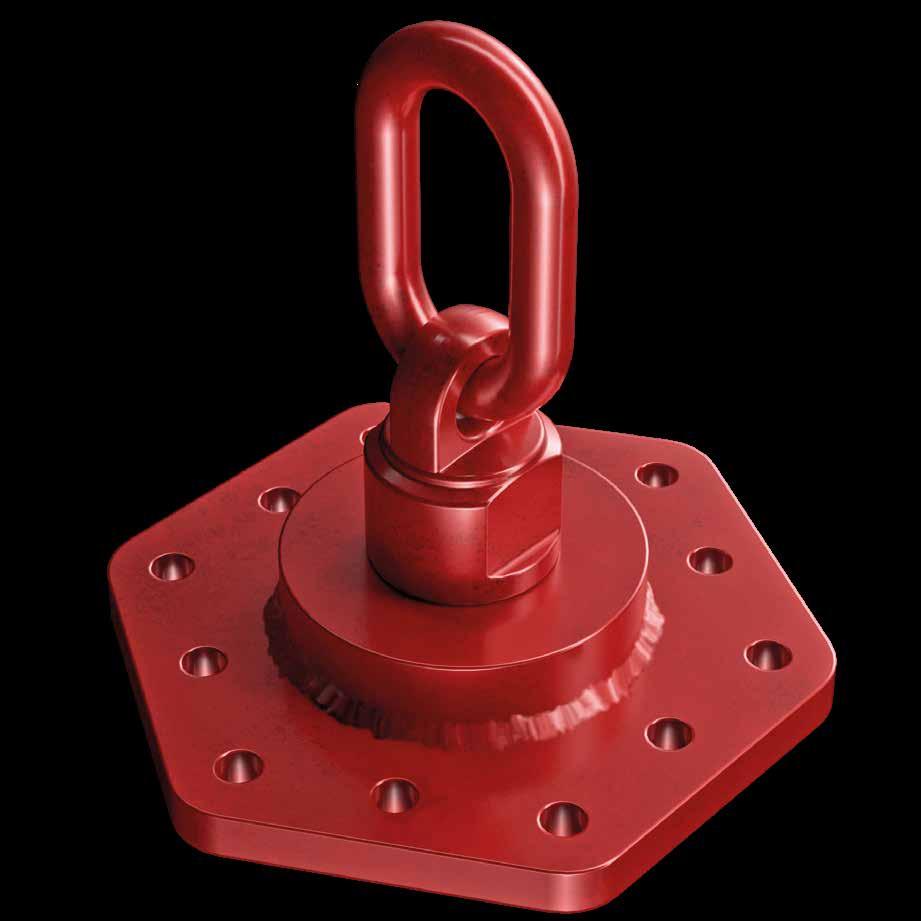

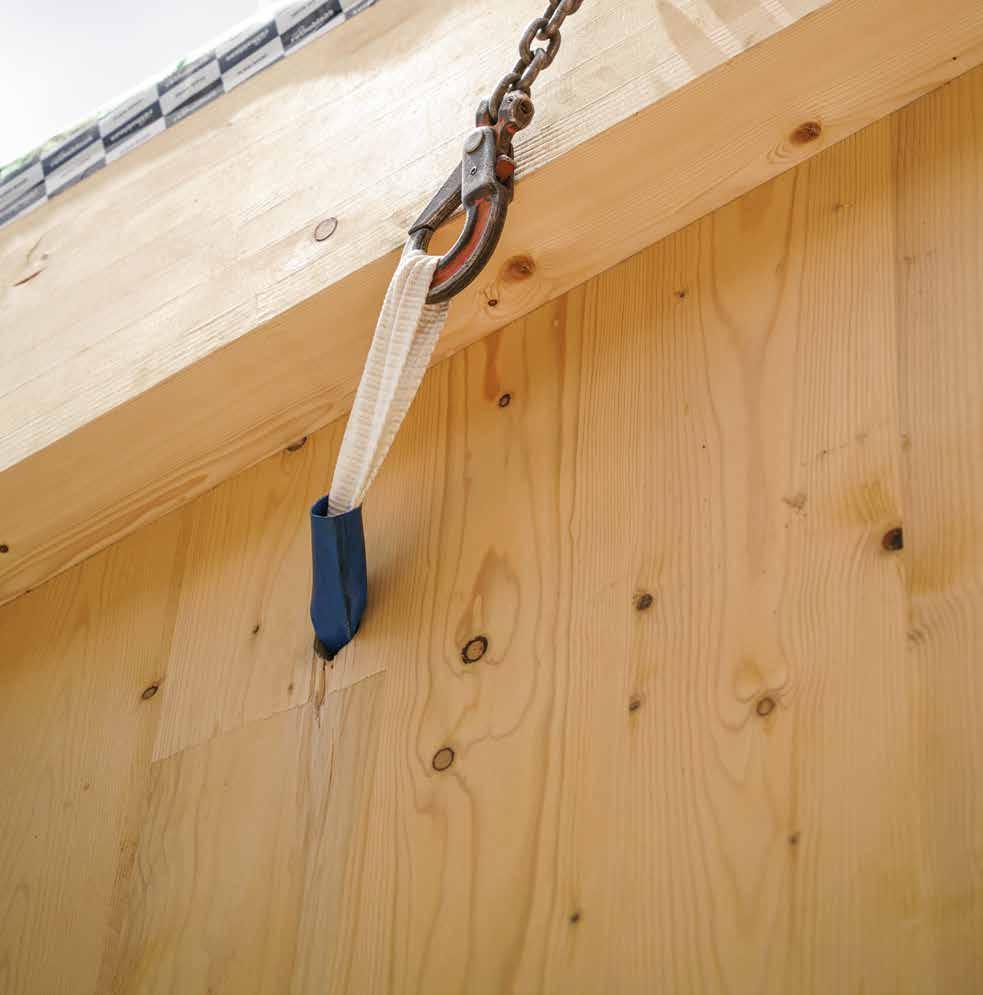

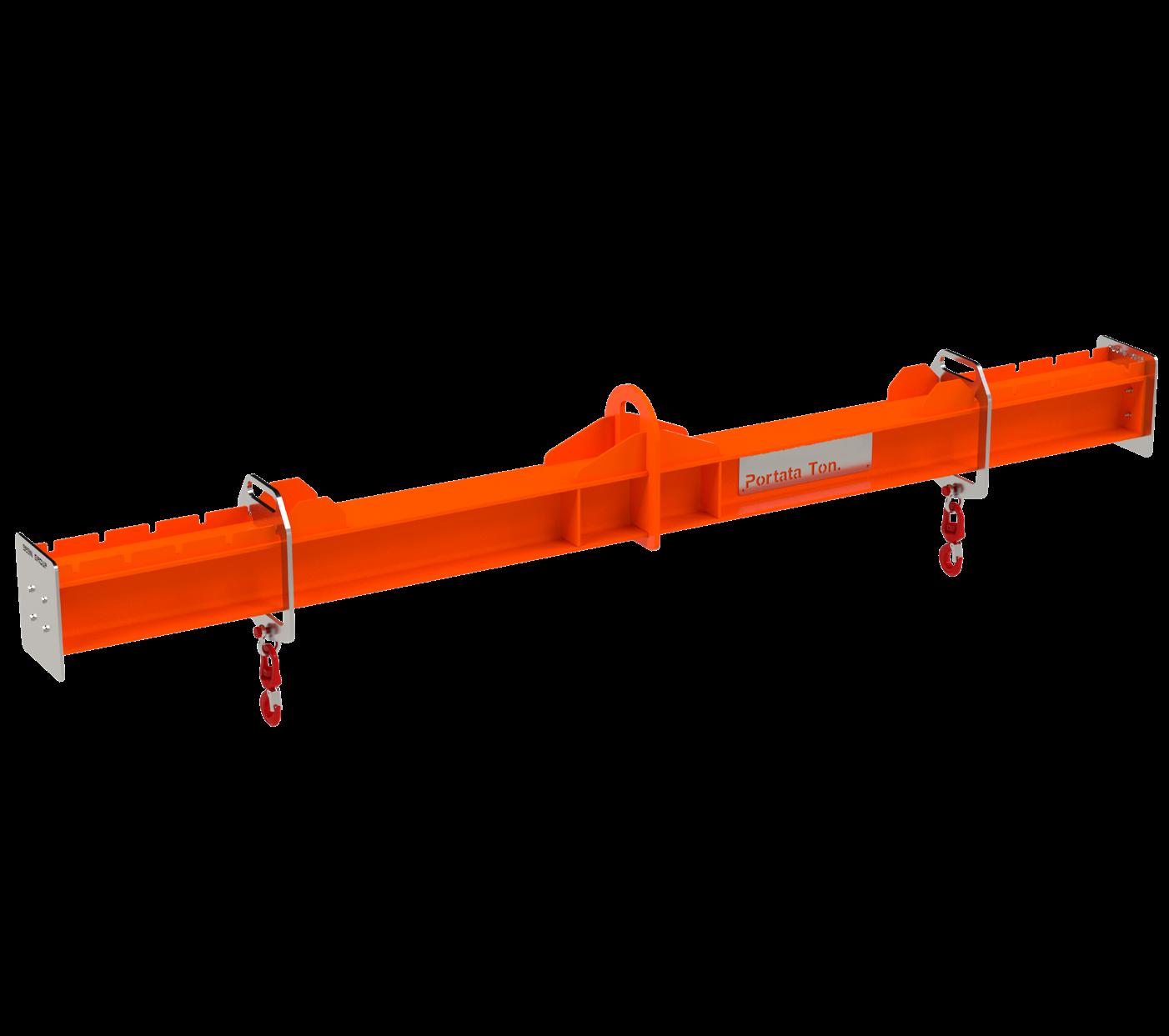

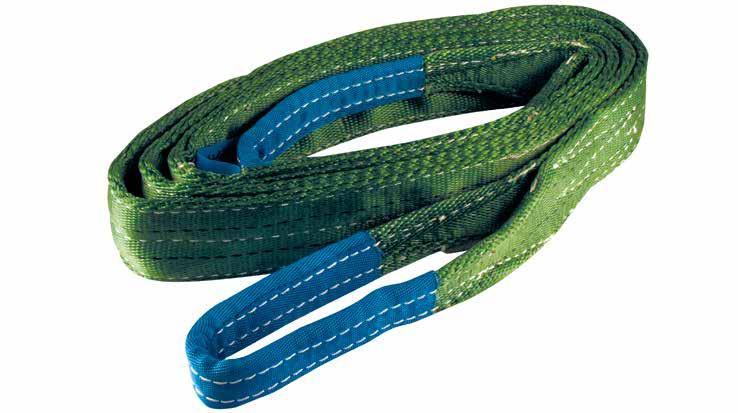

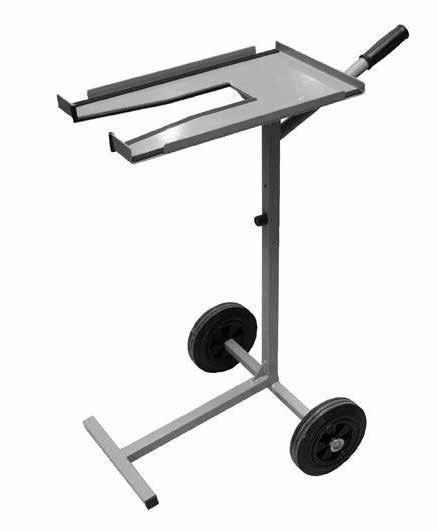

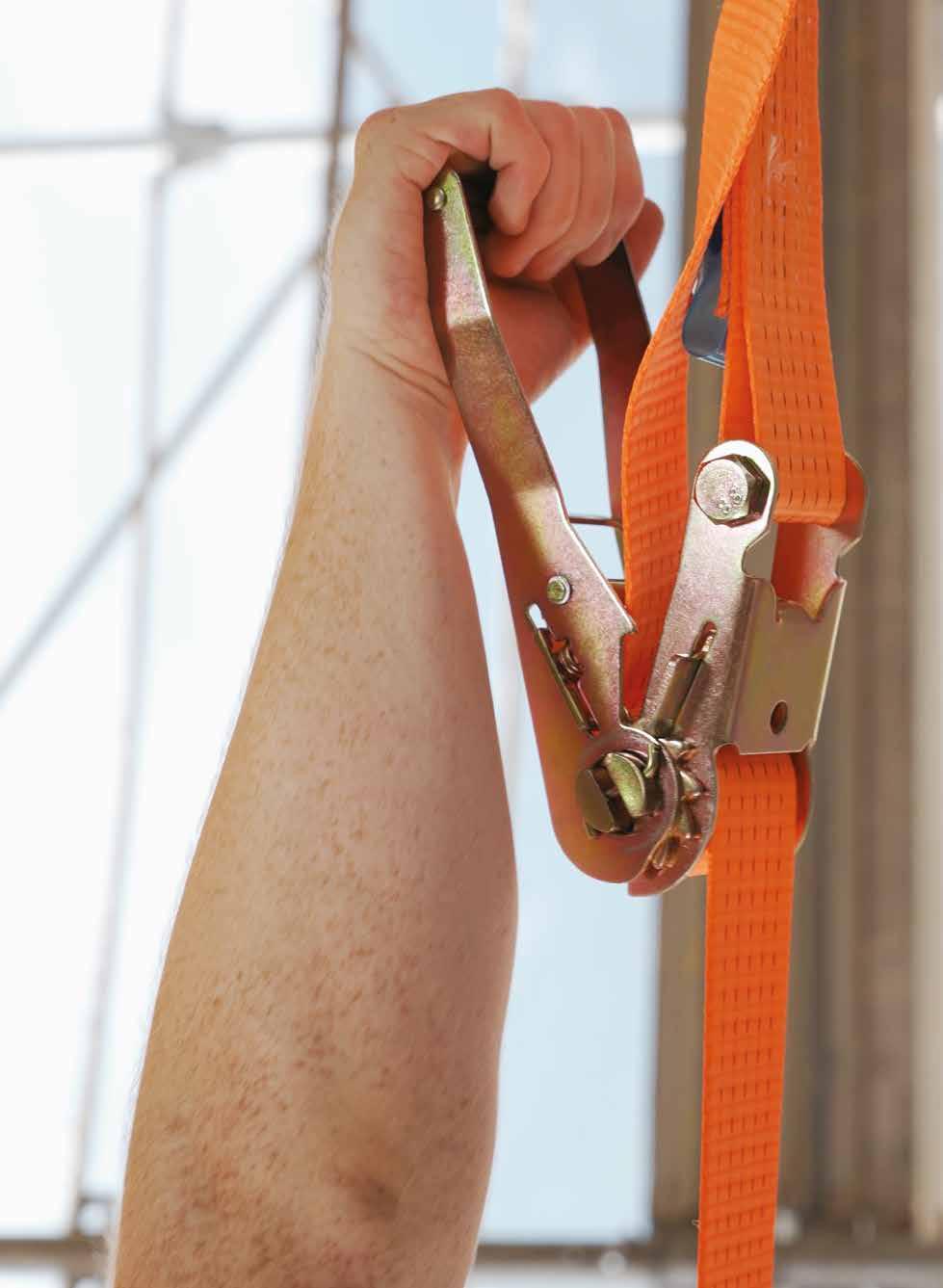

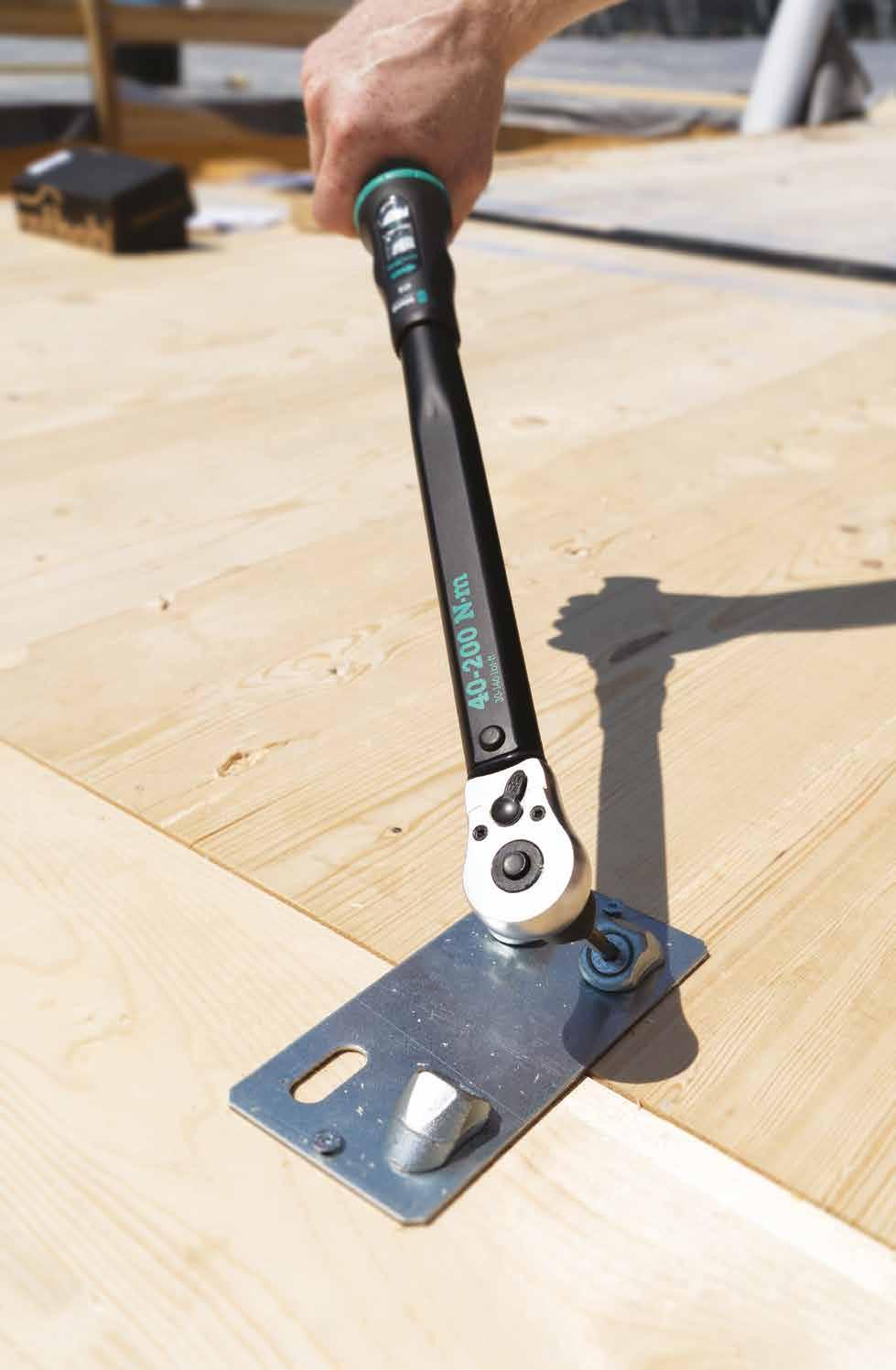

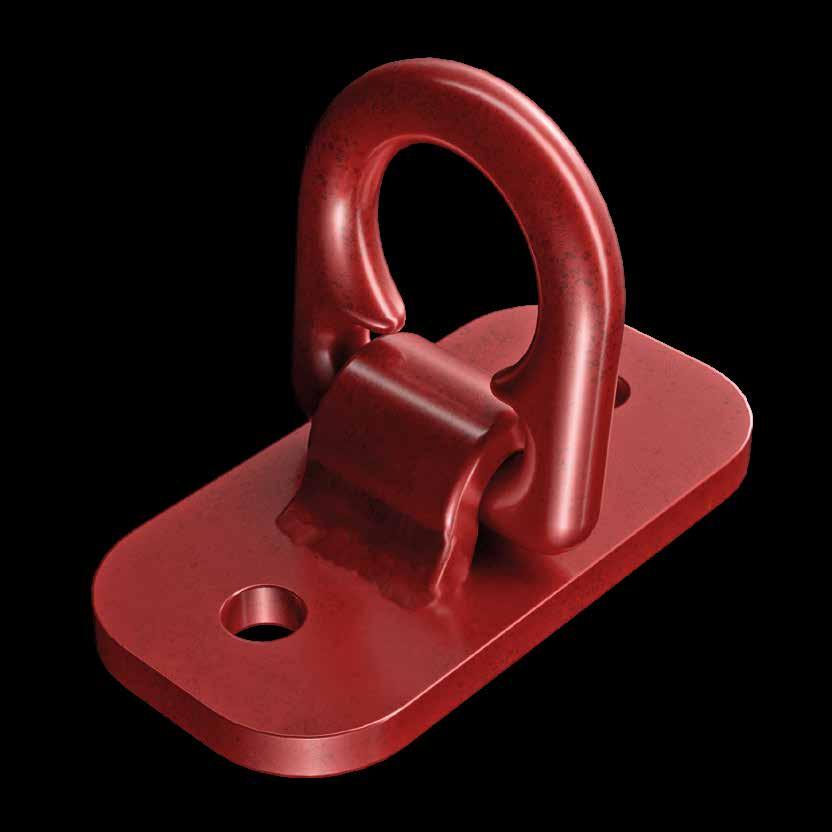

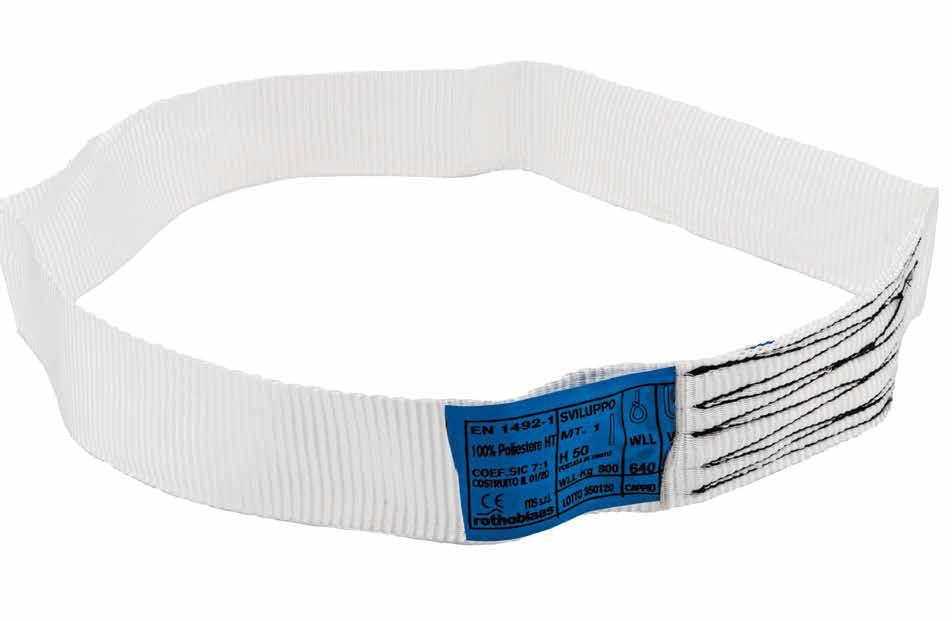

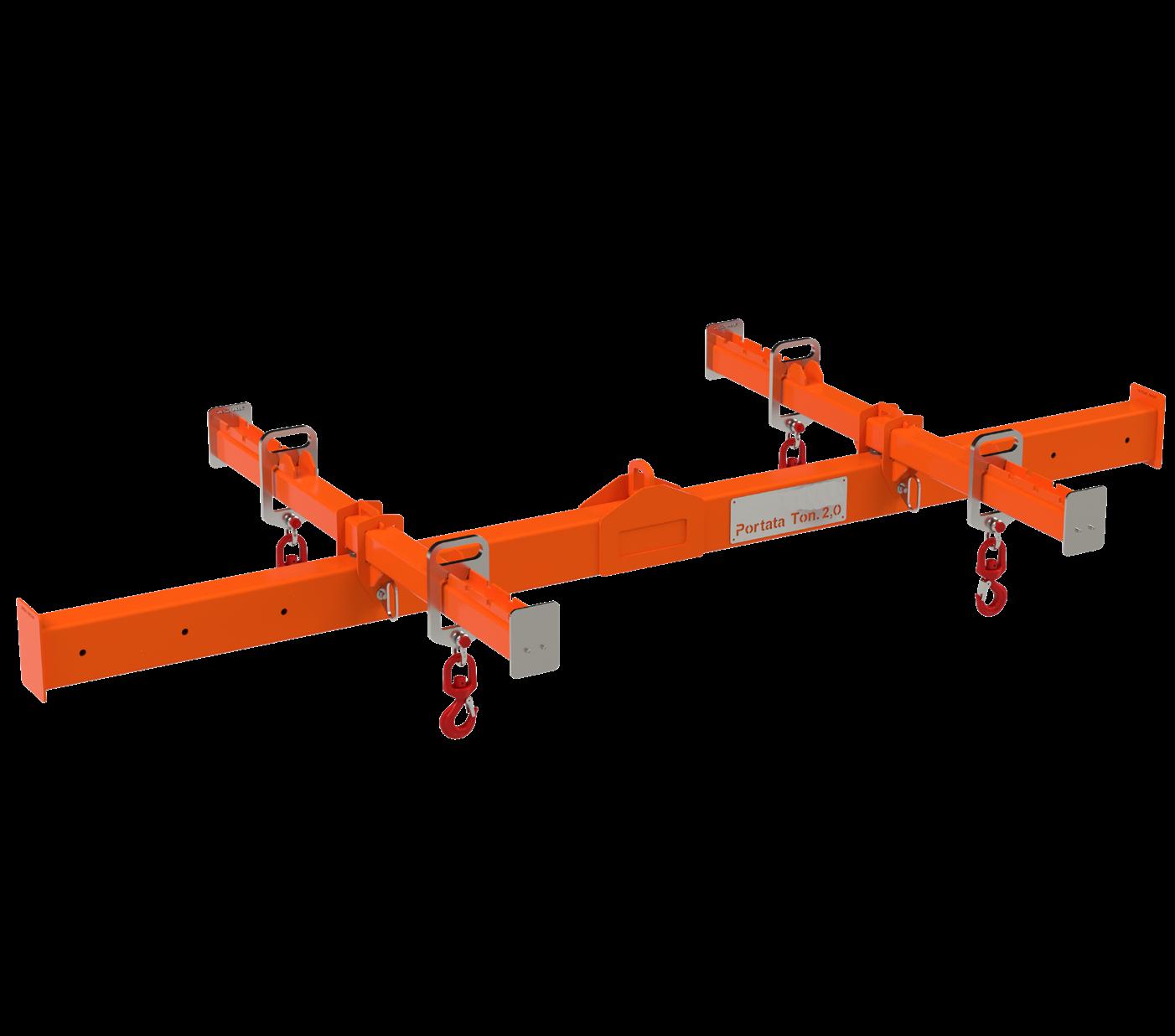

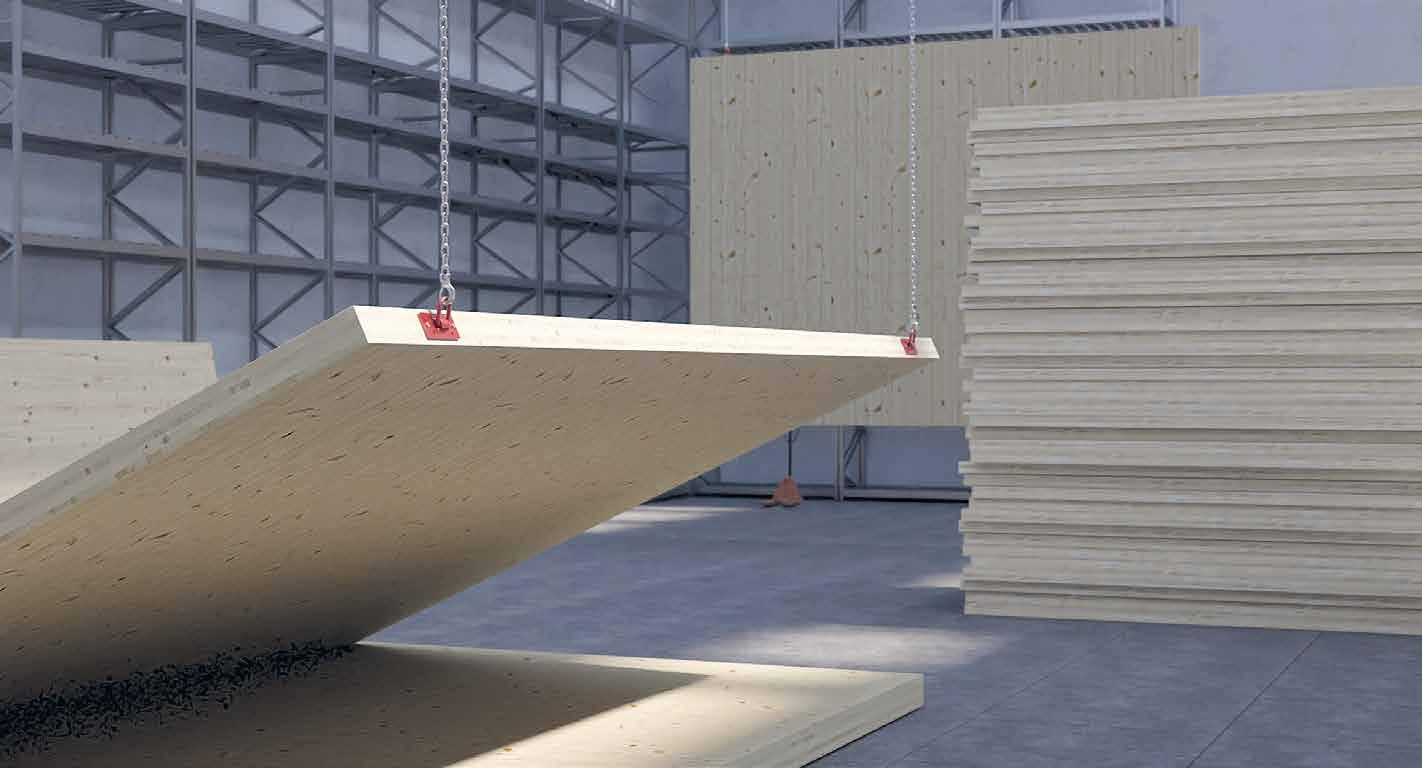

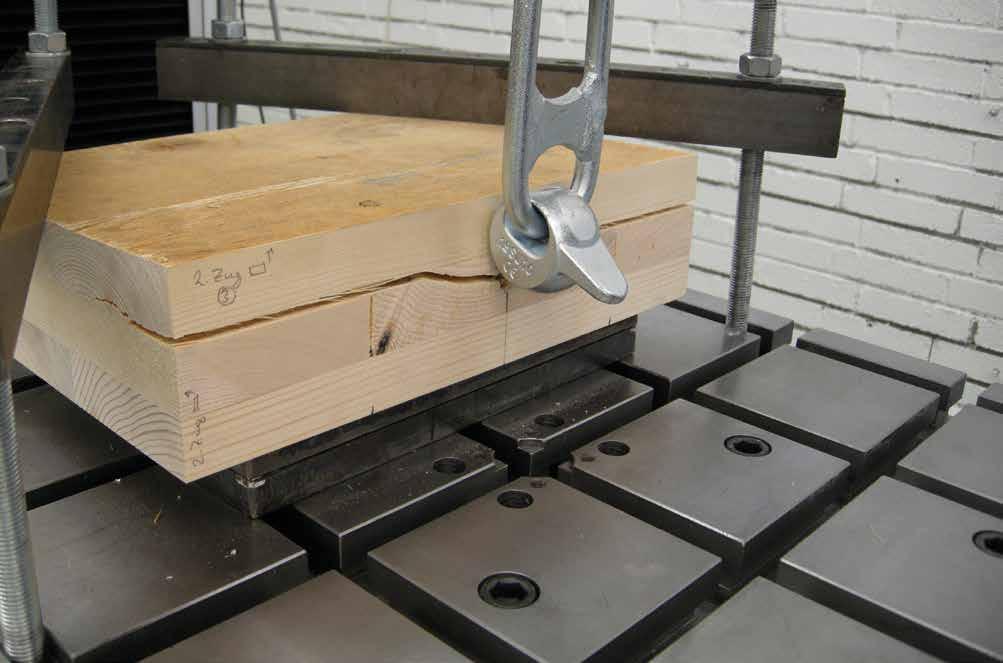

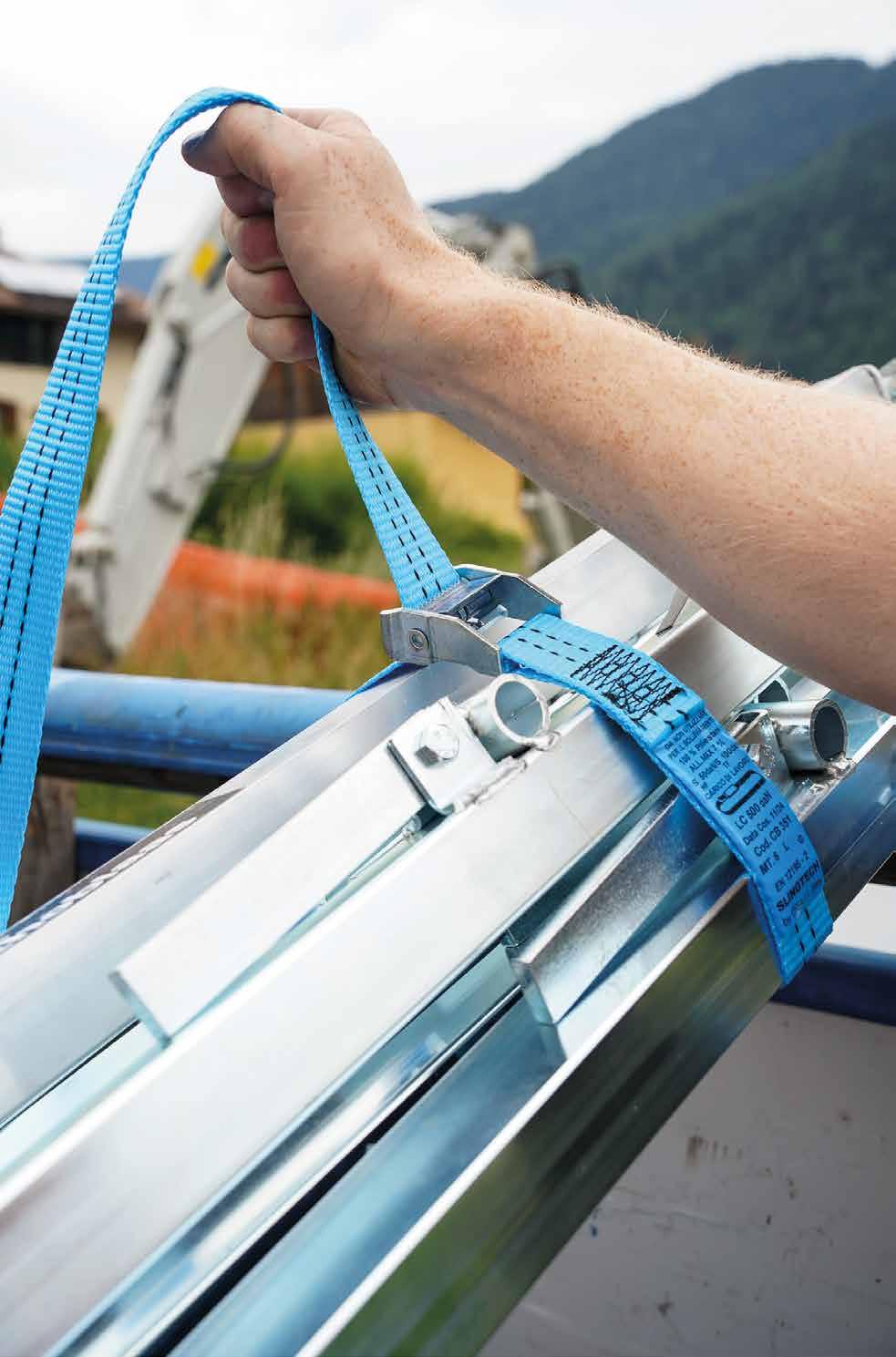

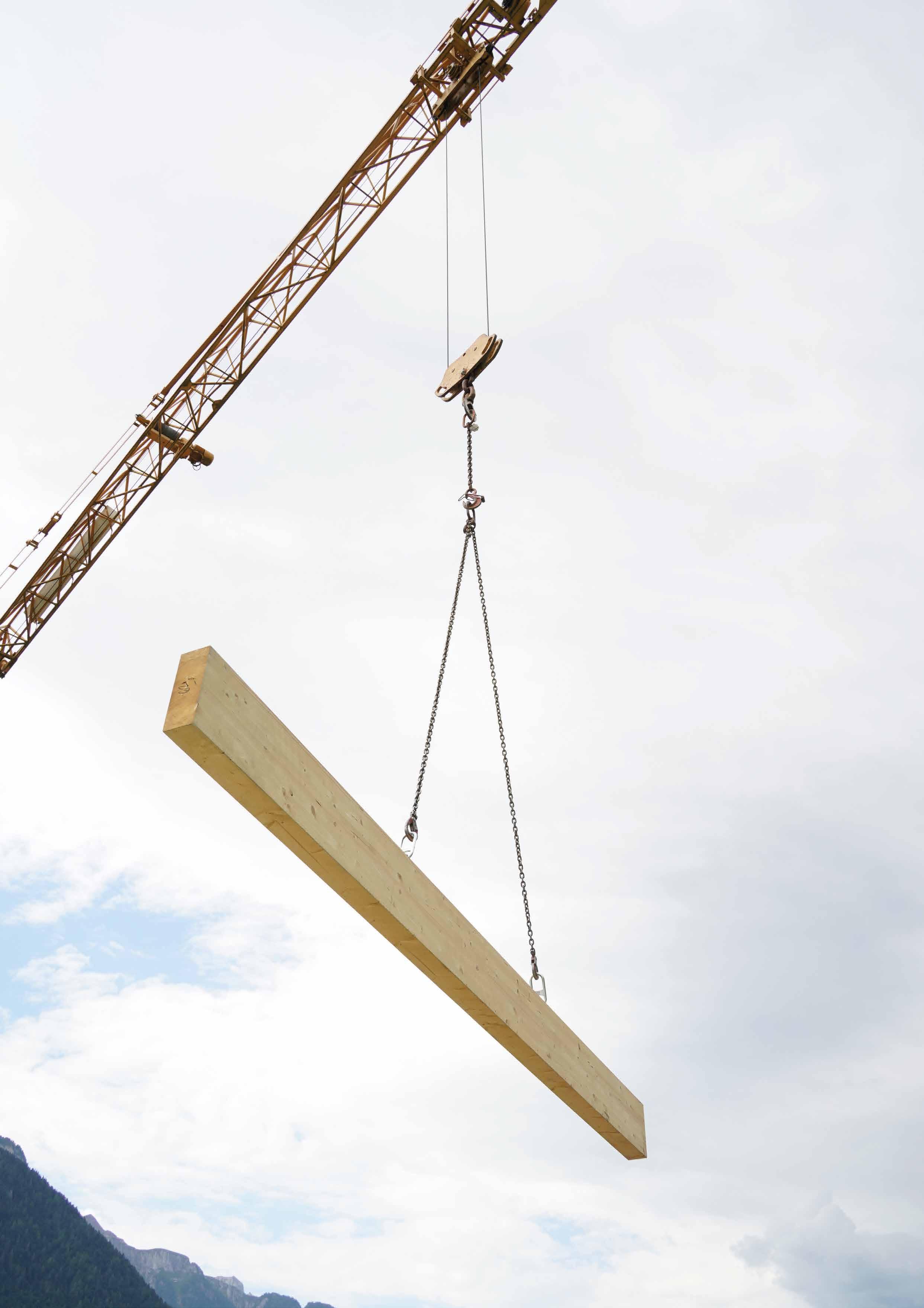

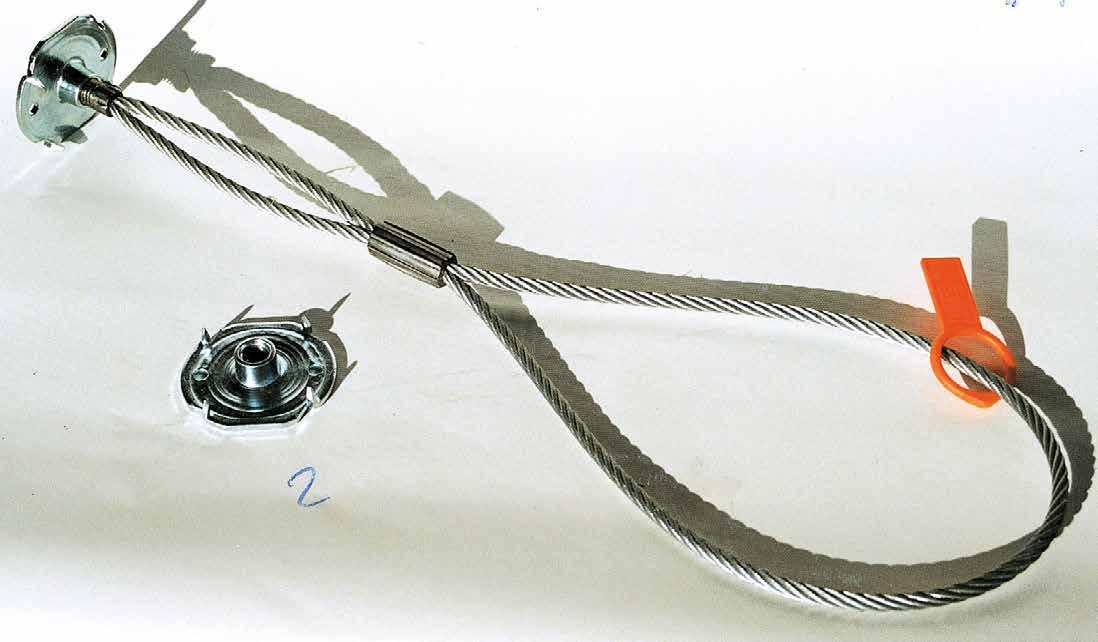

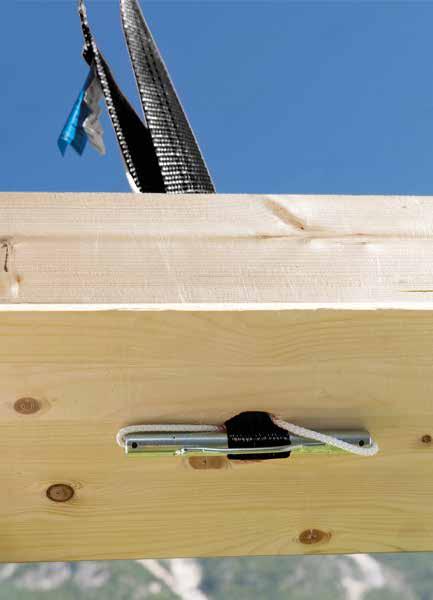

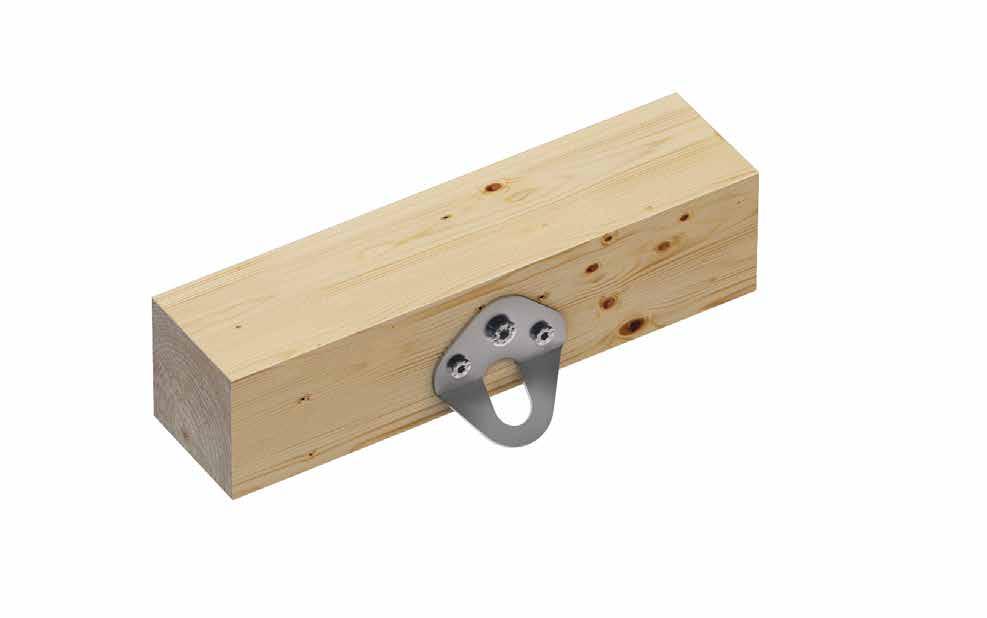

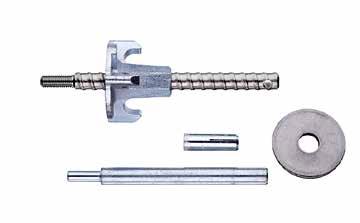

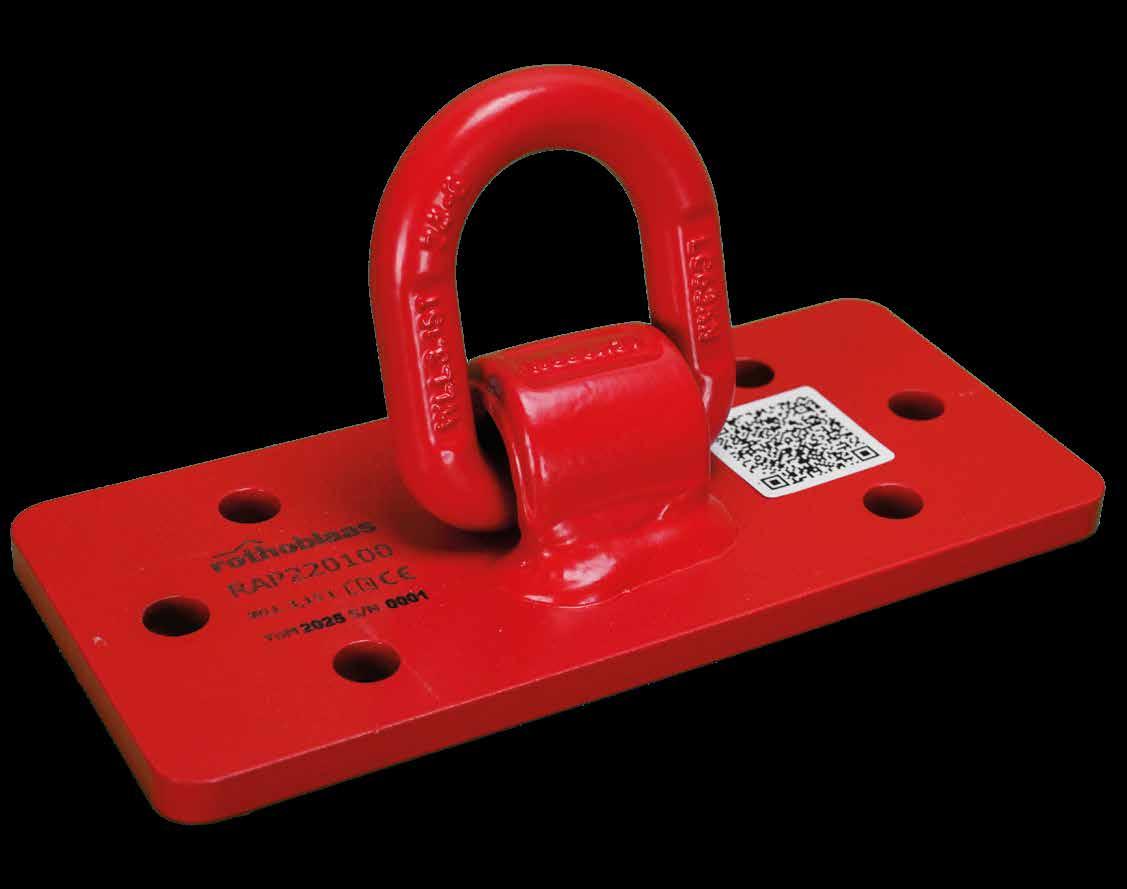

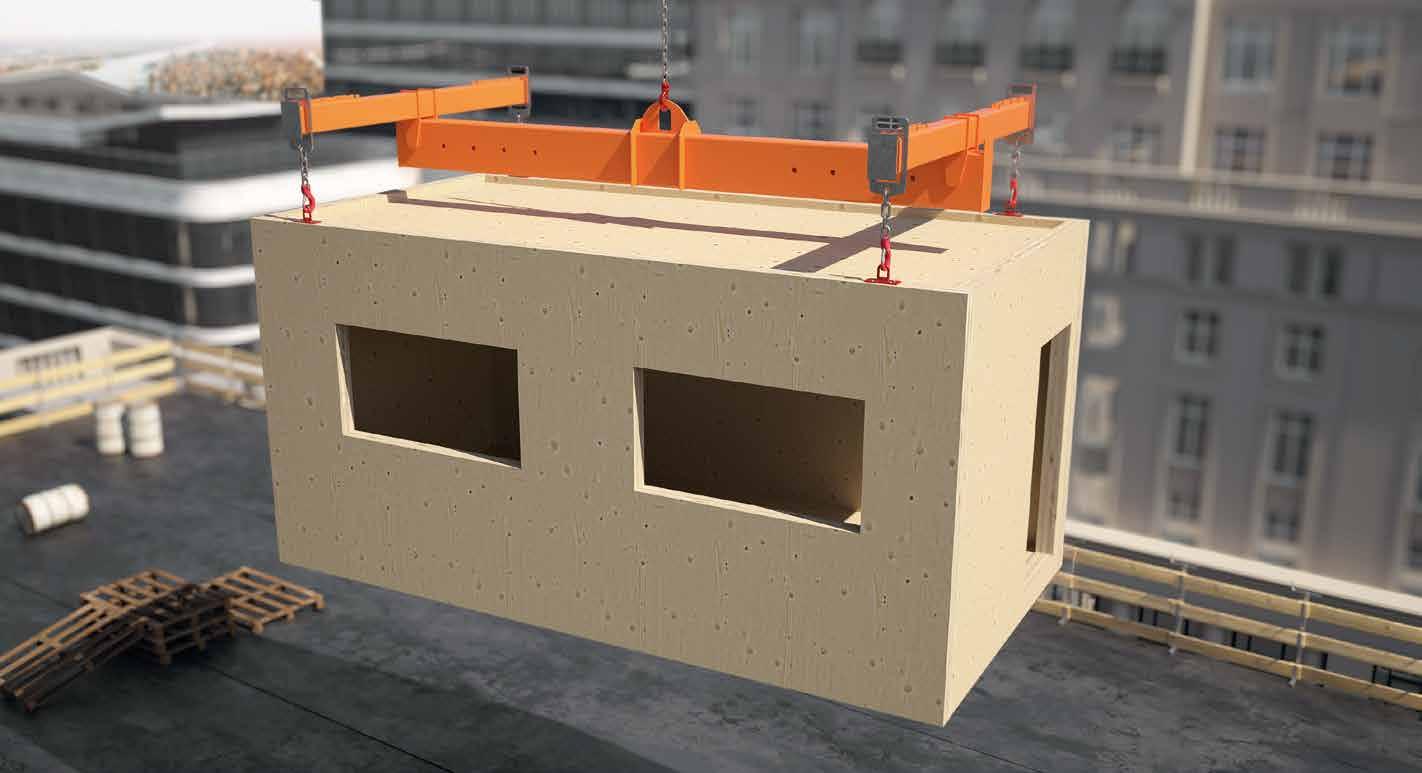

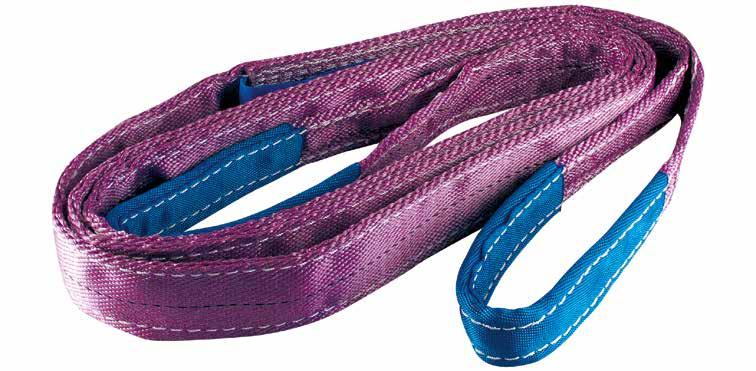

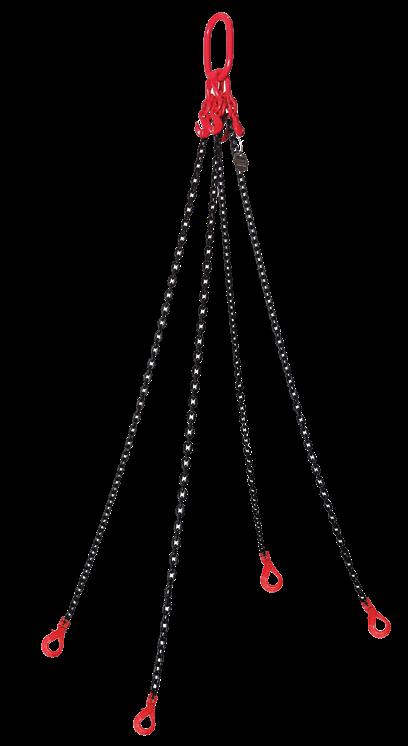

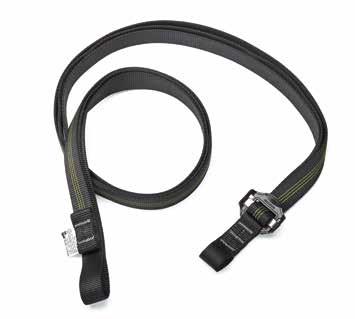

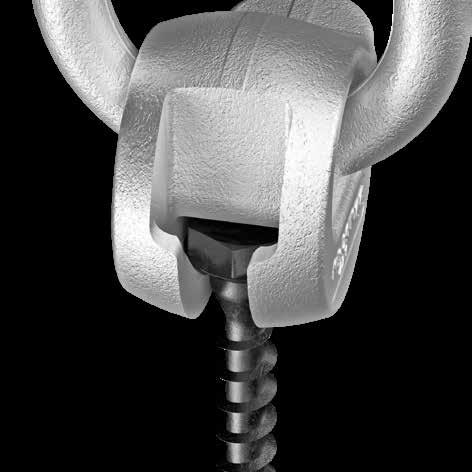

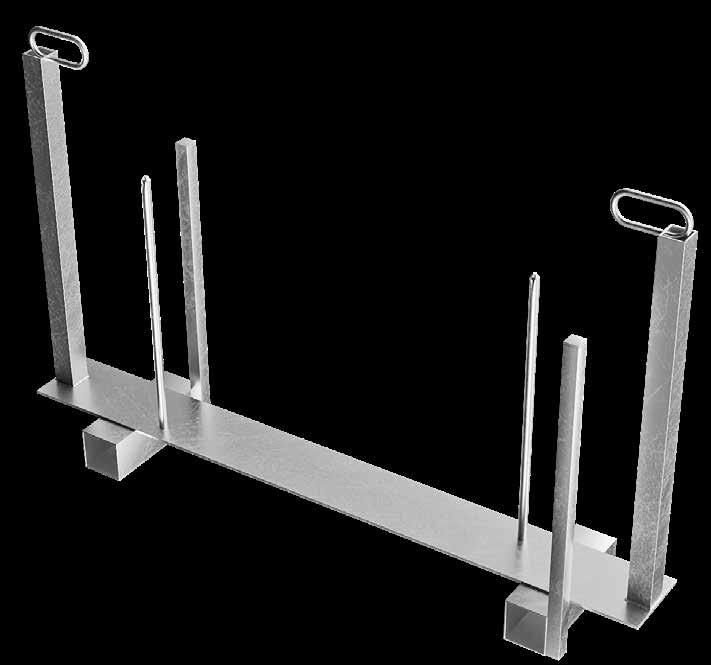

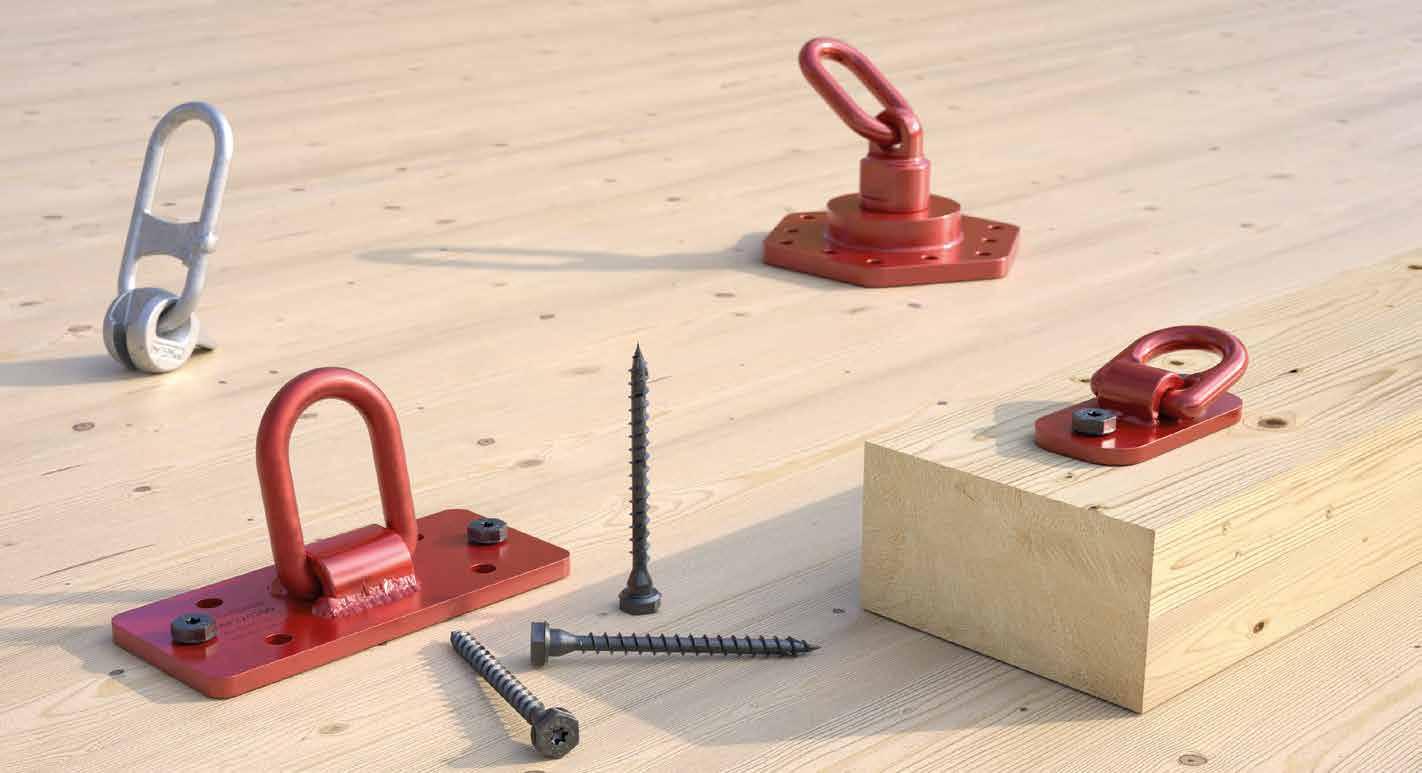

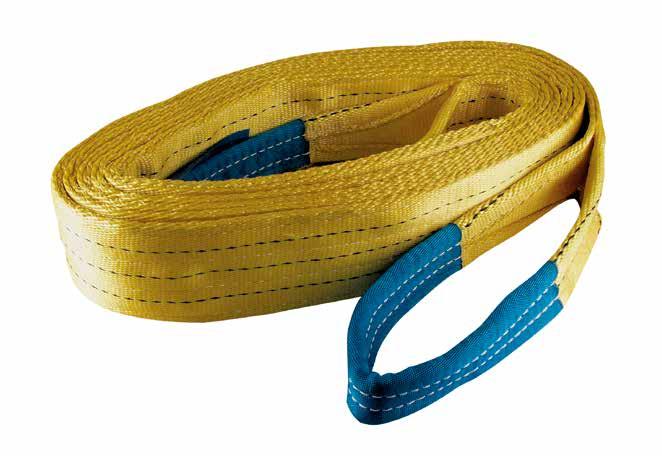

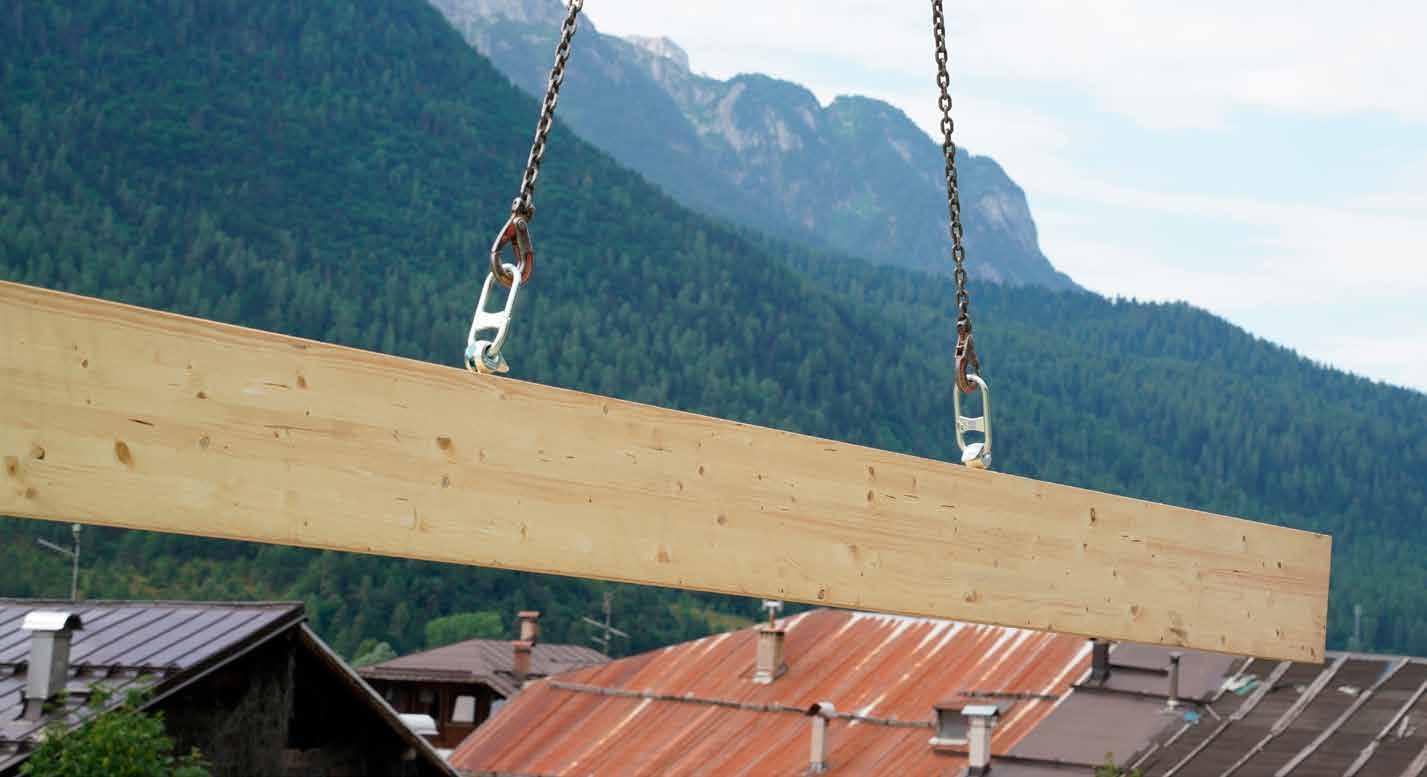

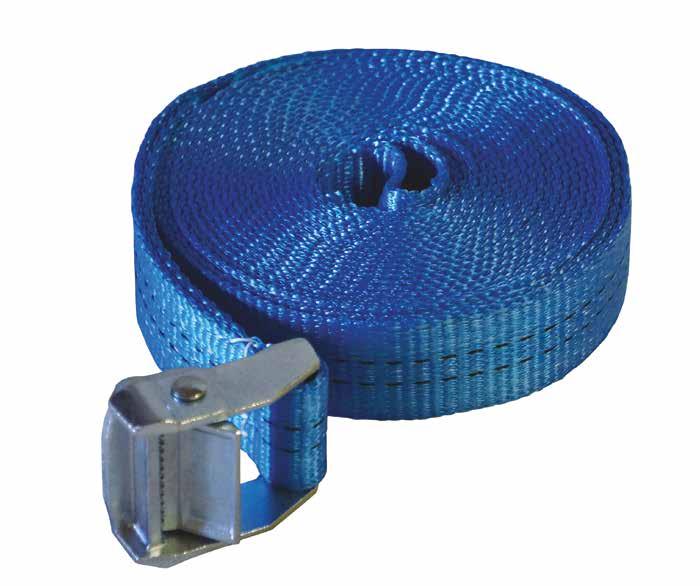

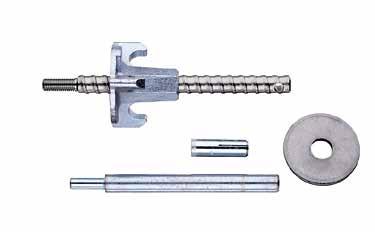

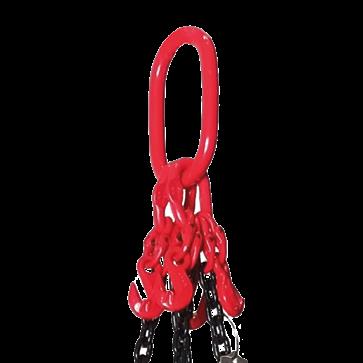

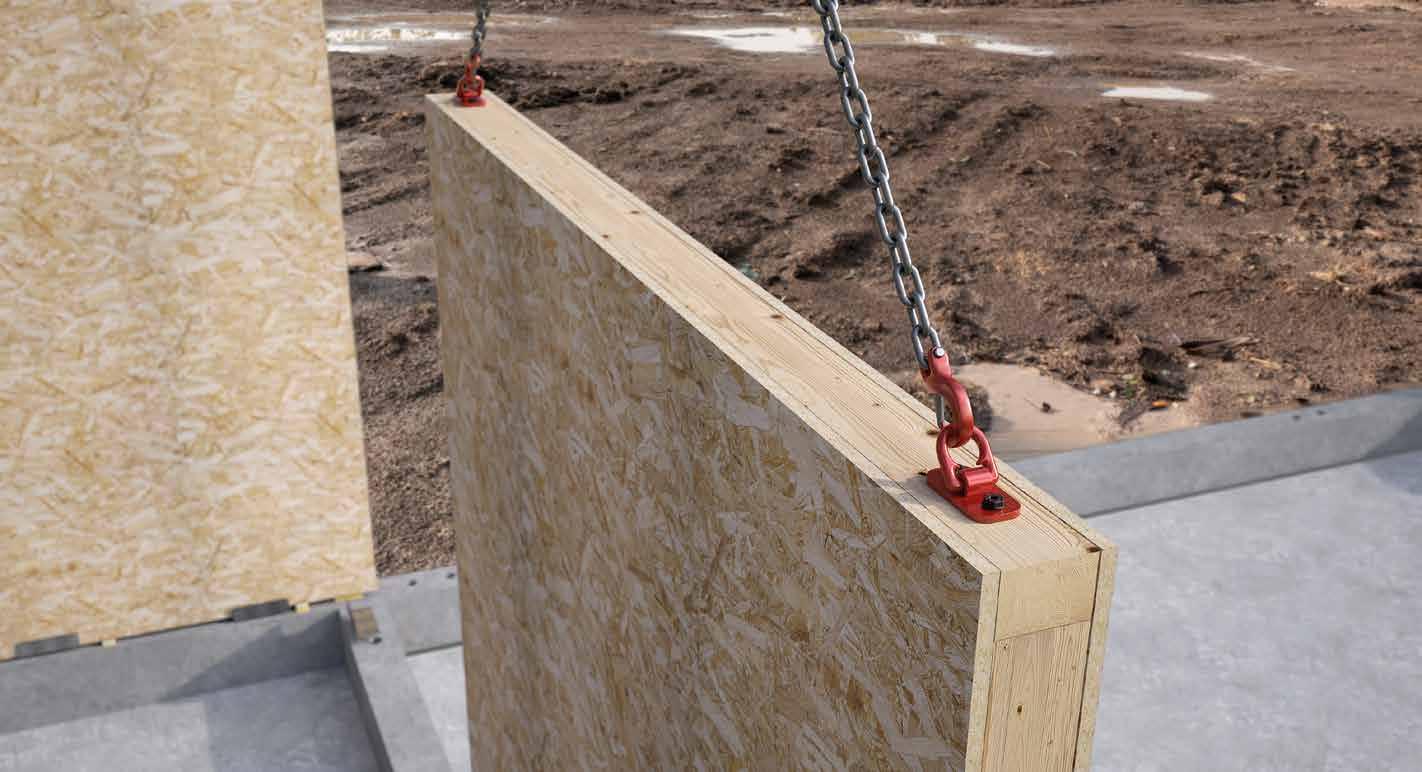

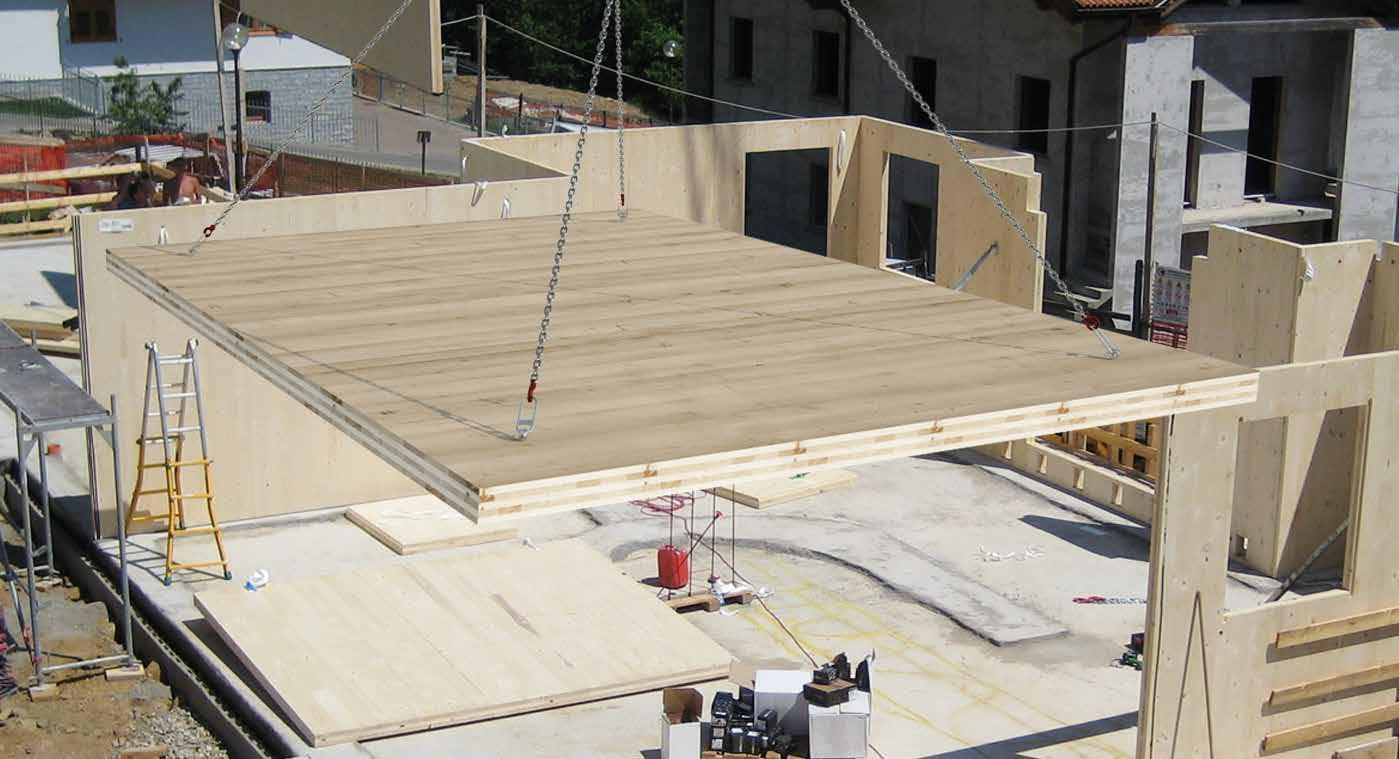

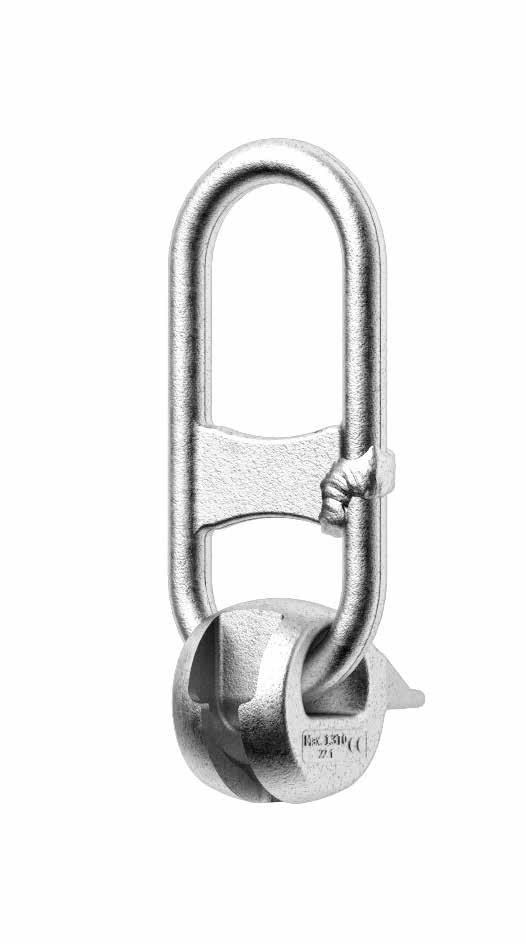

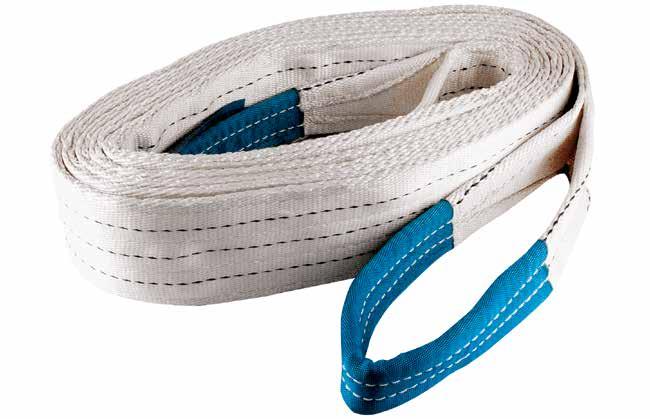

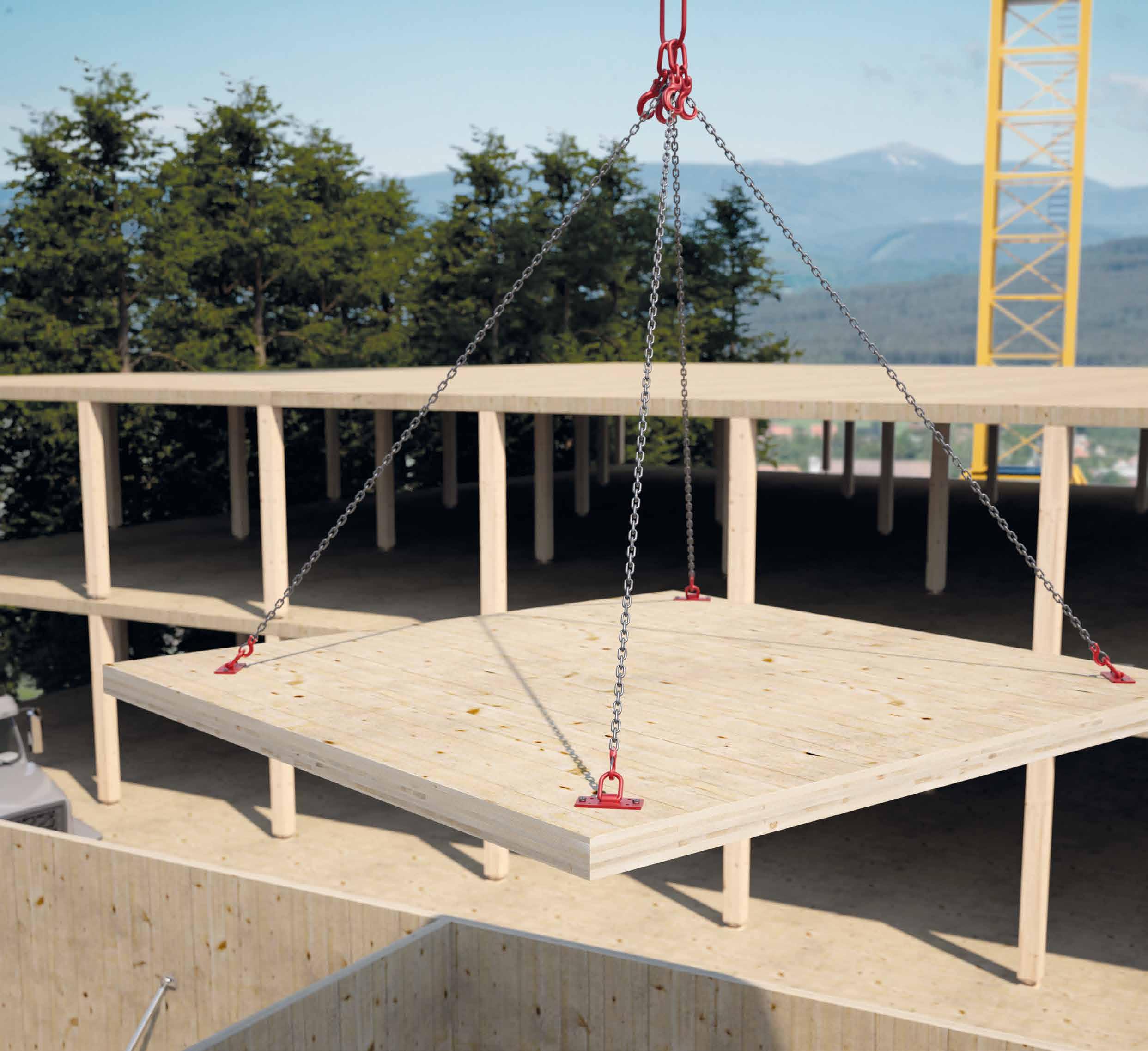

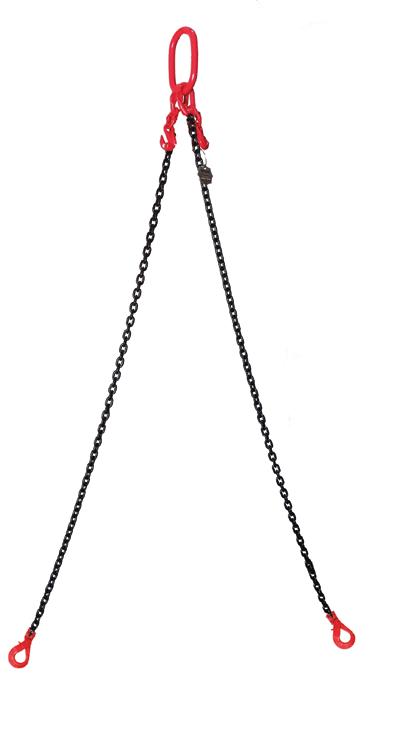

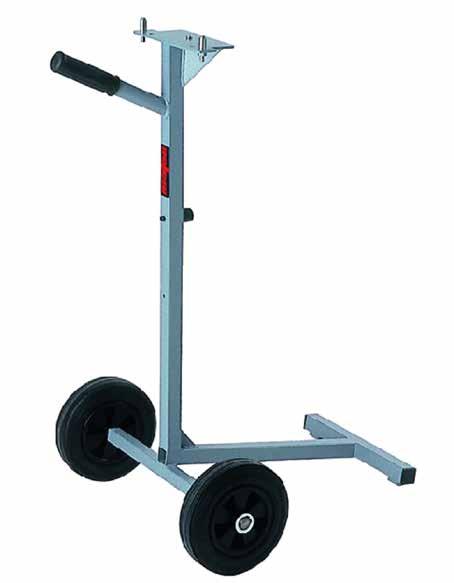

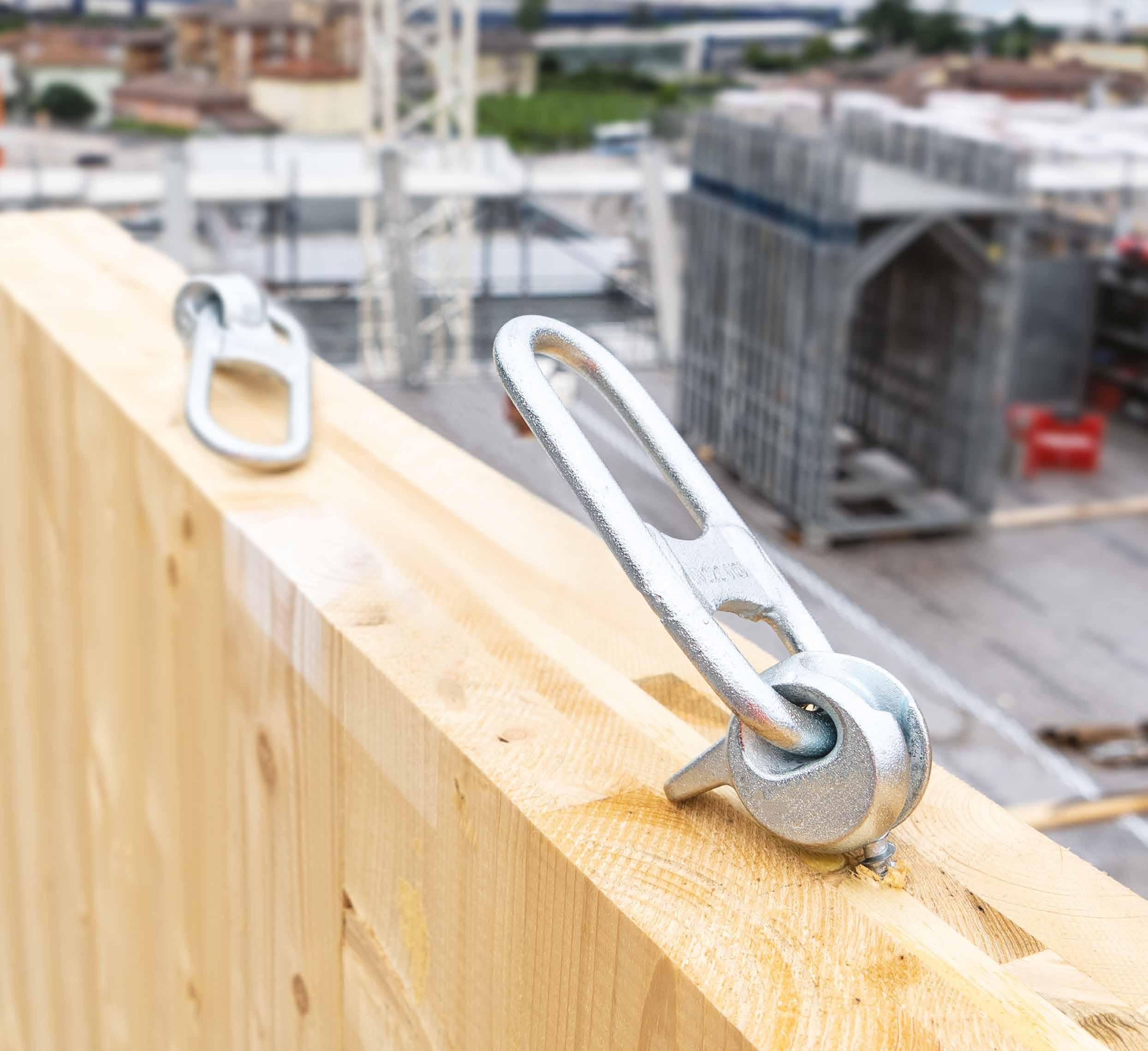

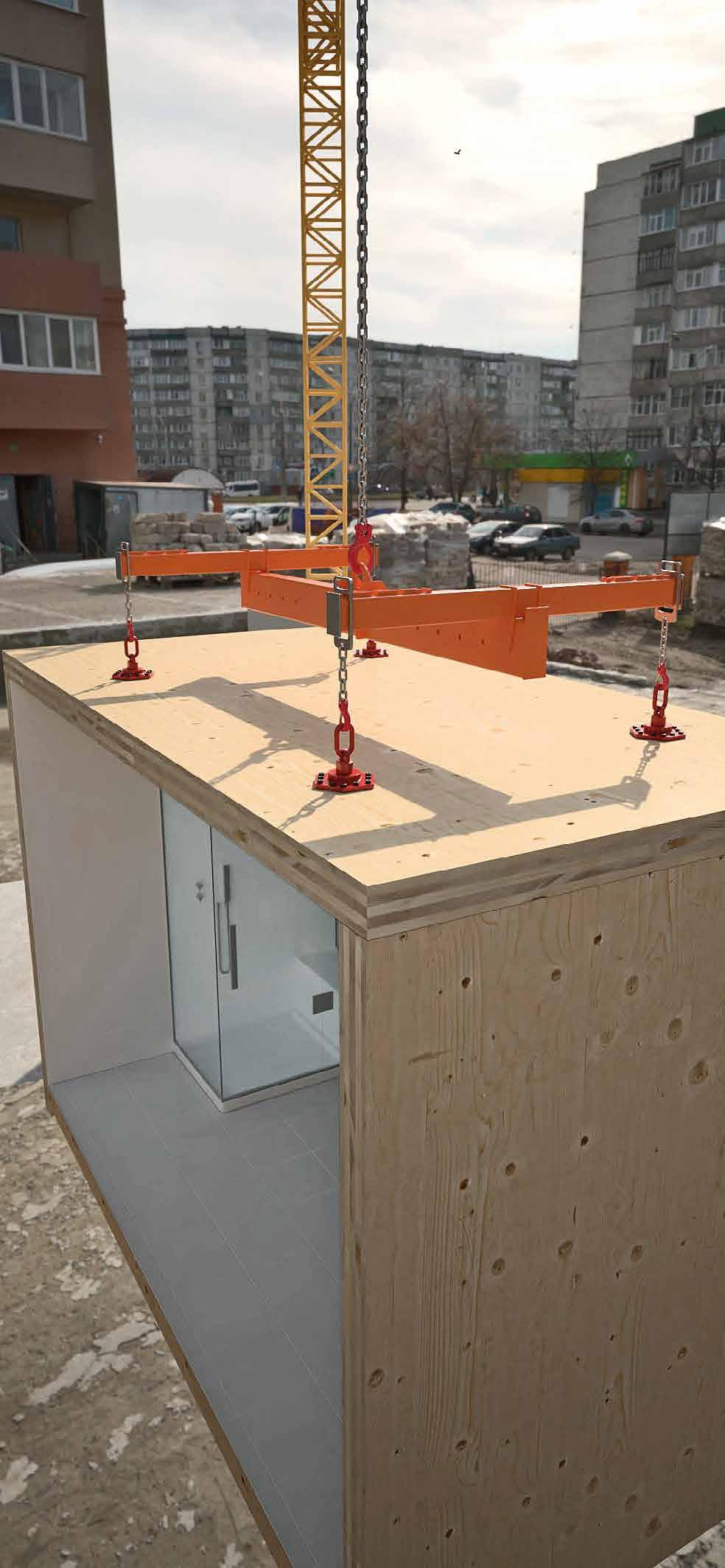

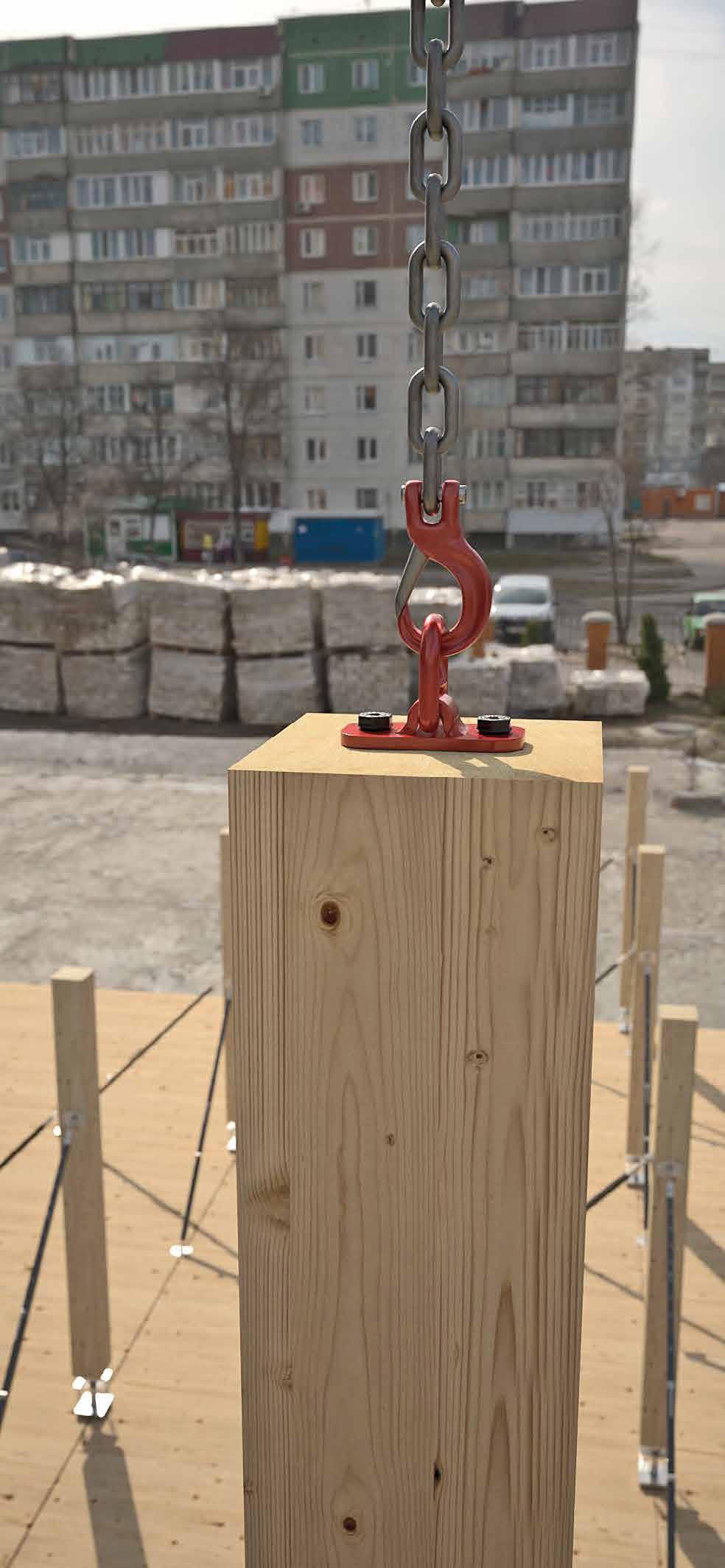

TRANSPORT UND HEBETECHNIK

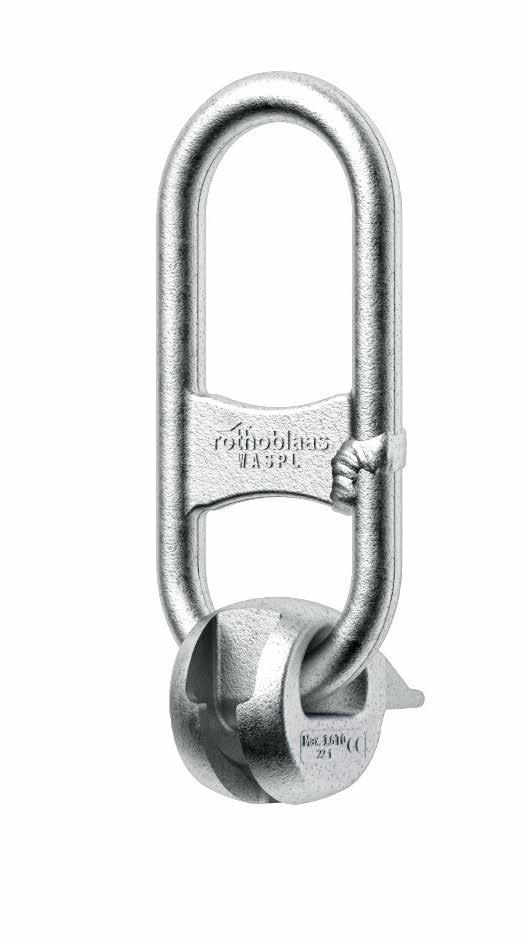

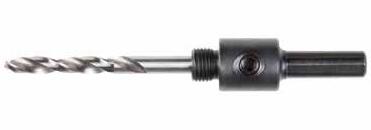

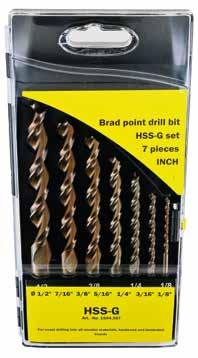

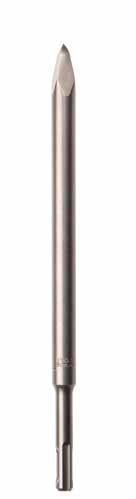

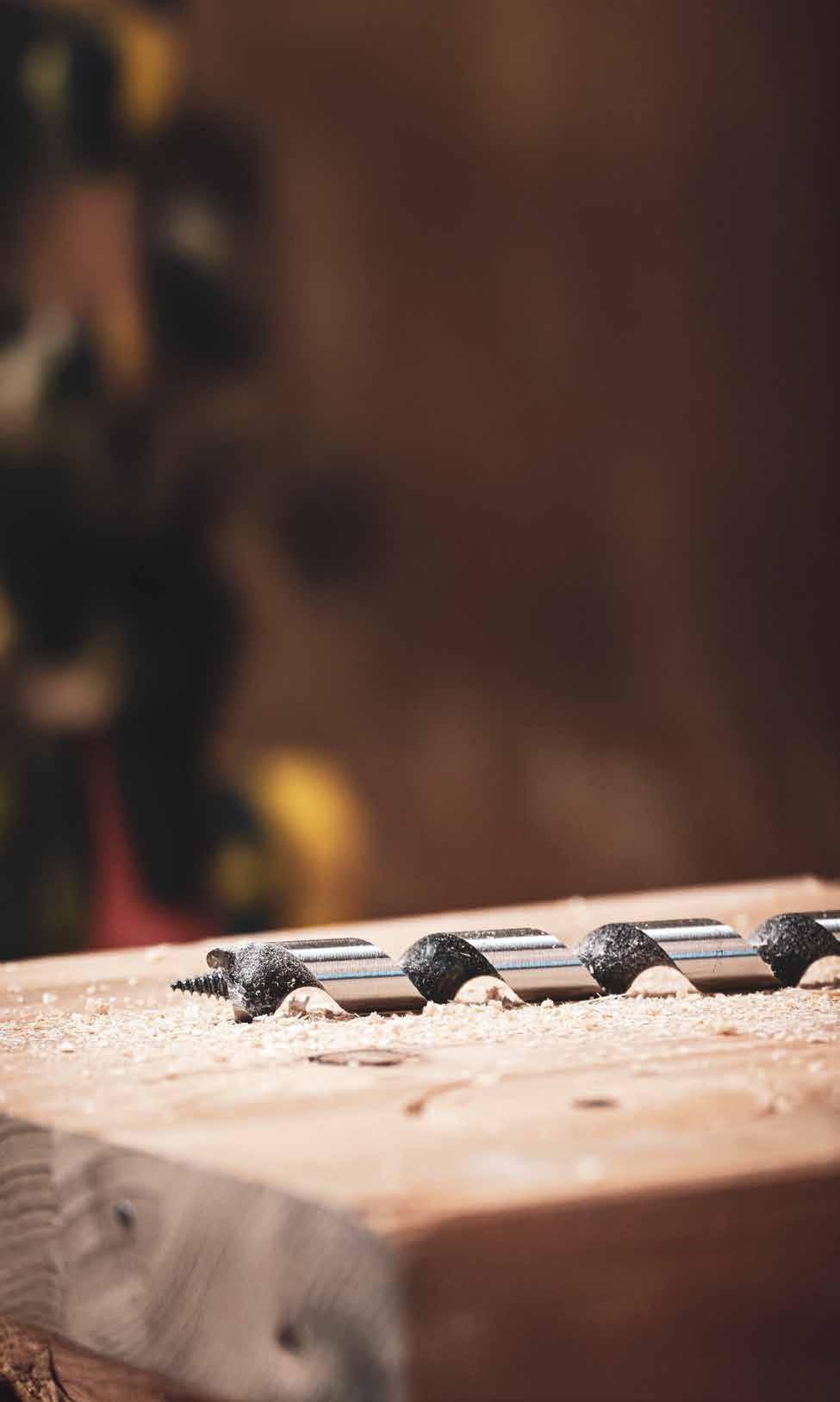

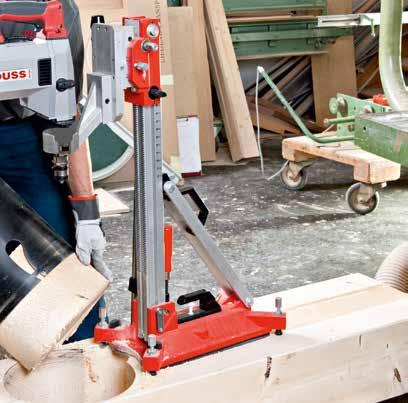

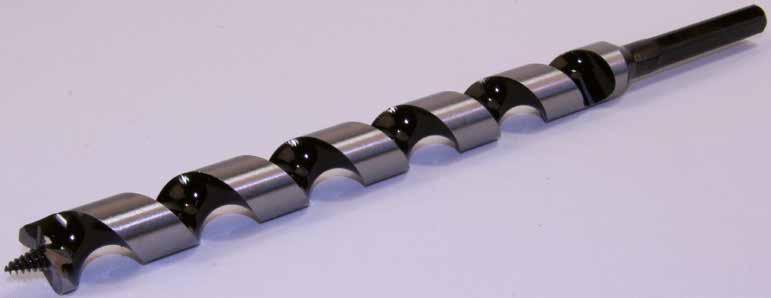

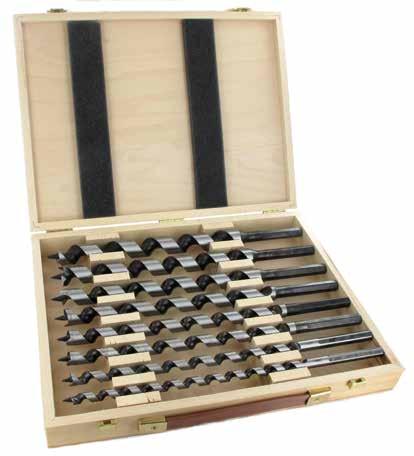

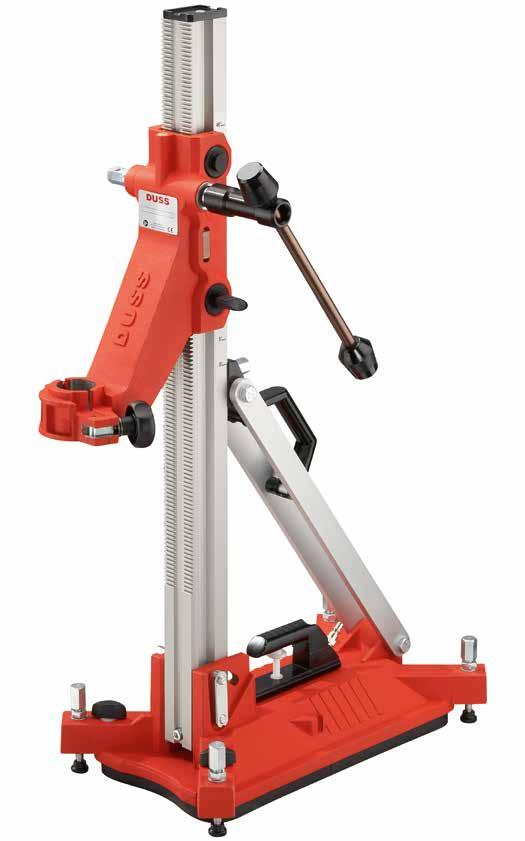

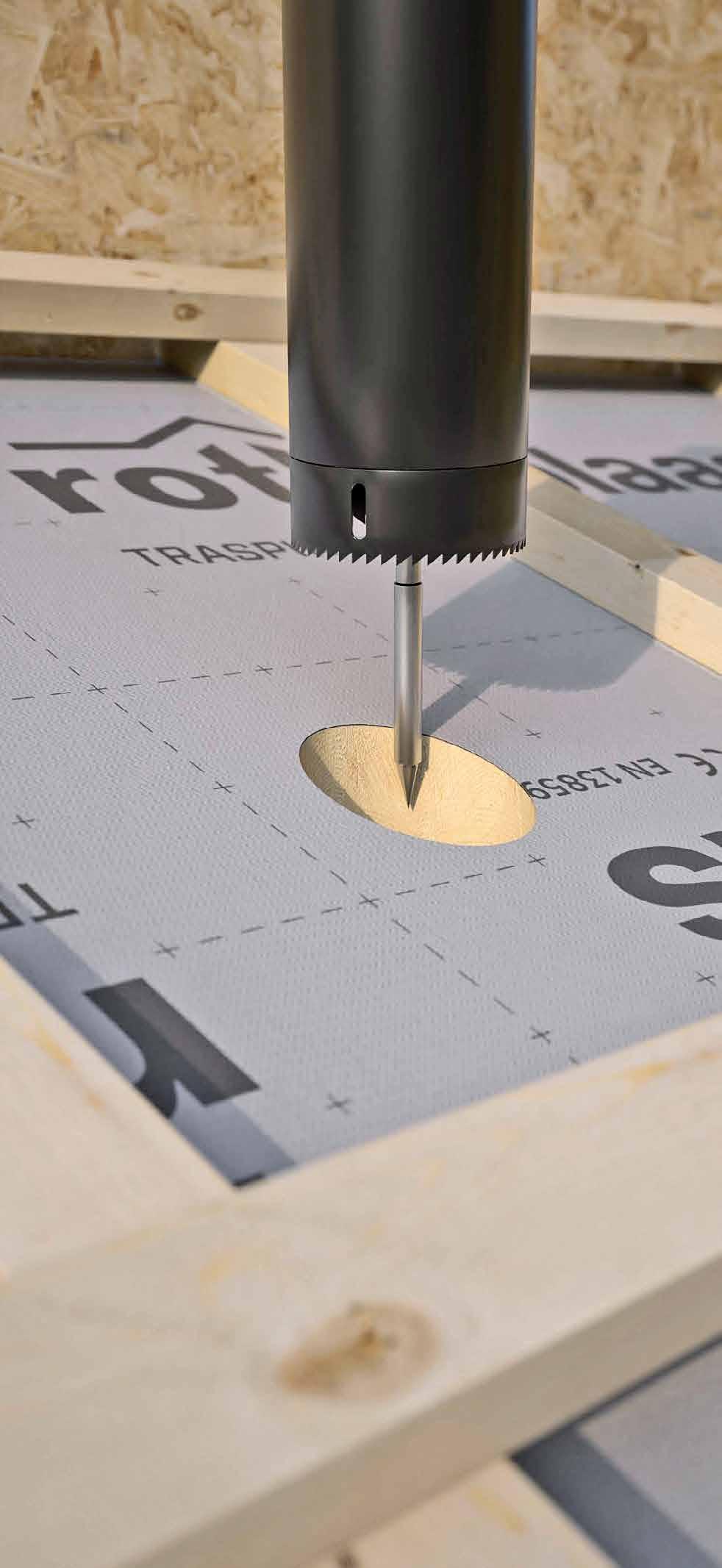

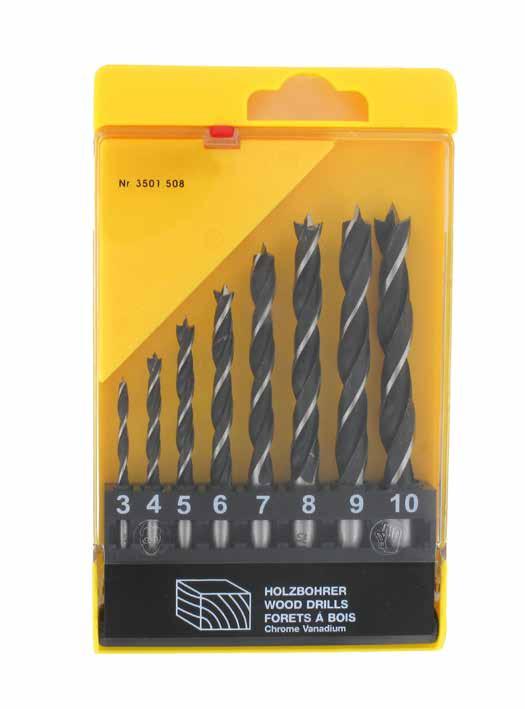

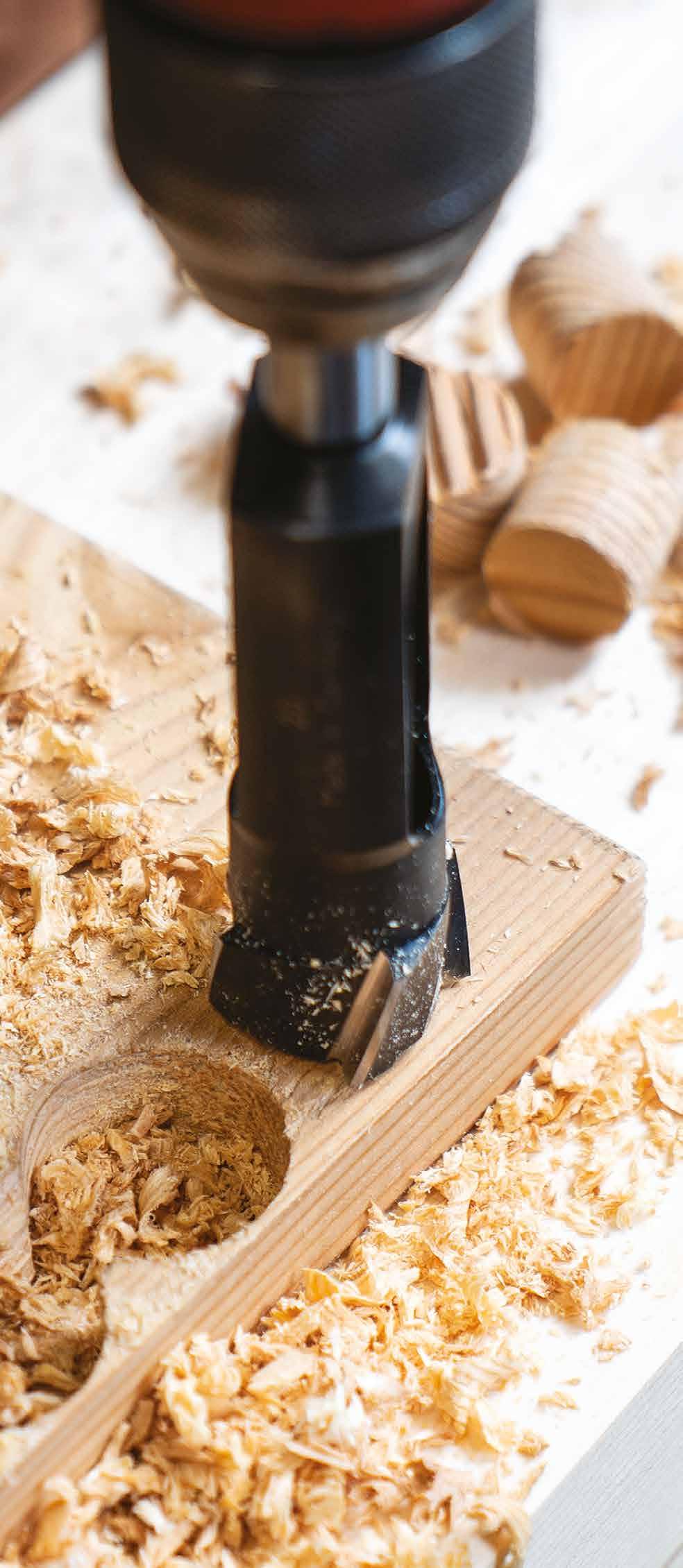

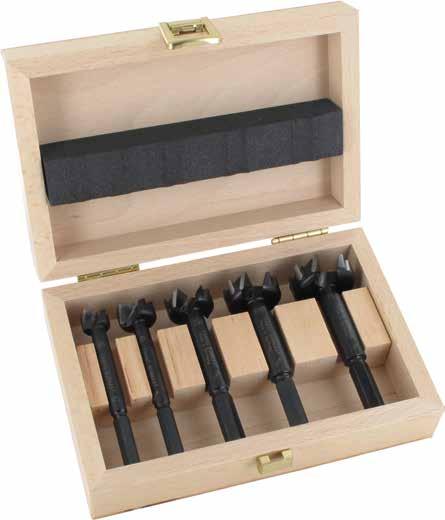

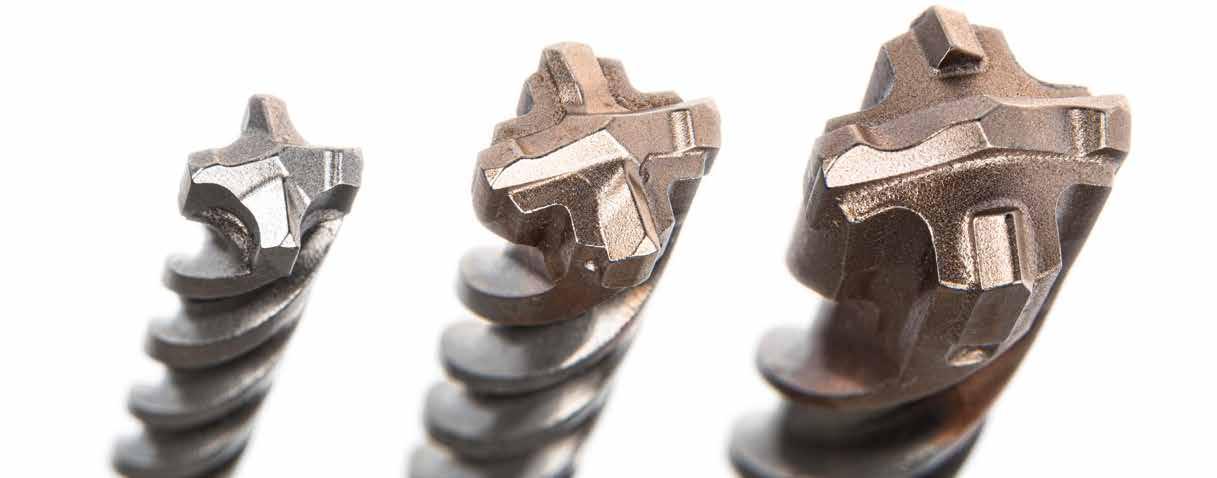

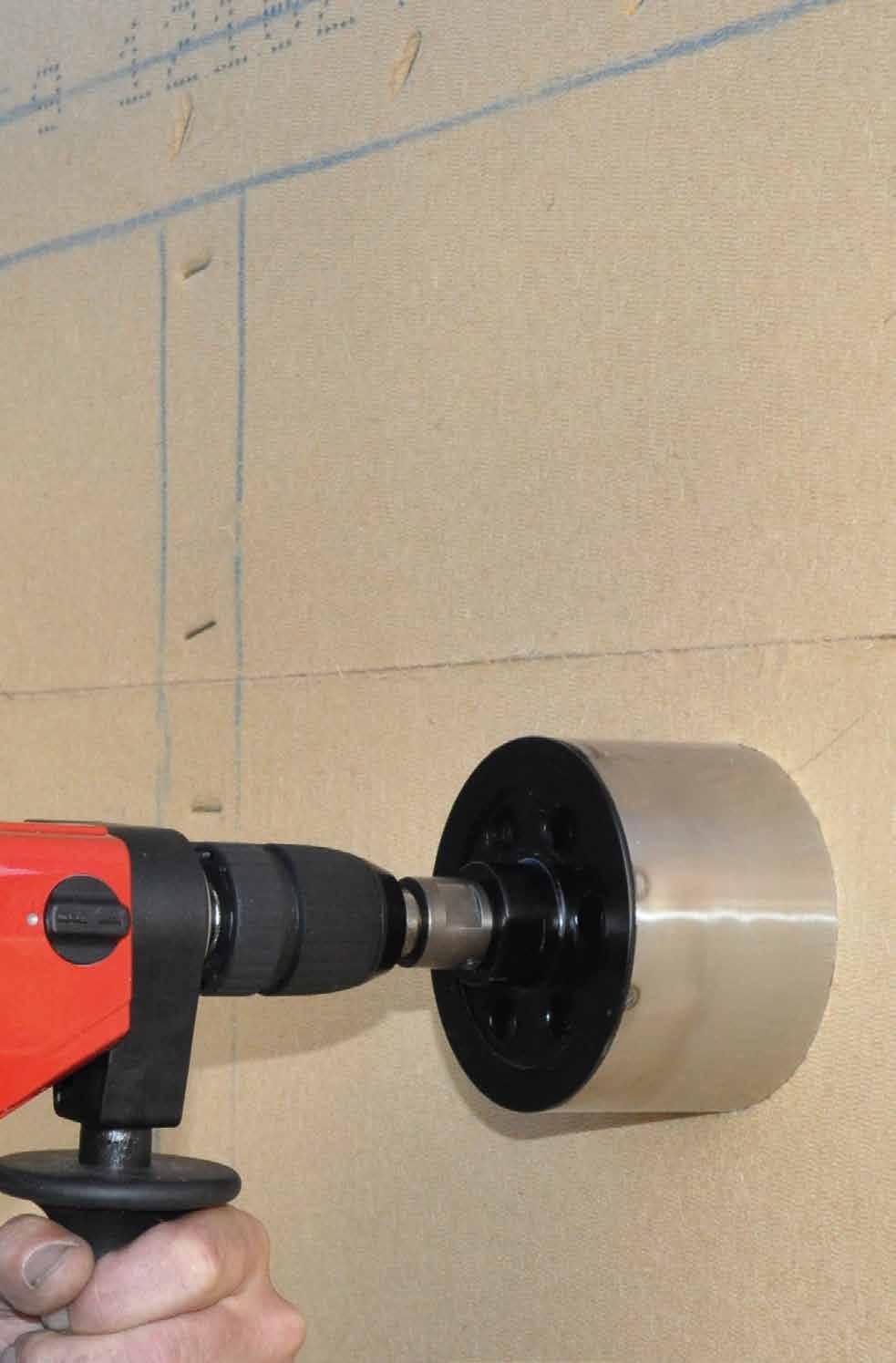

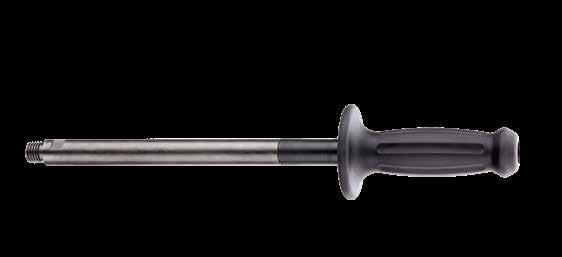

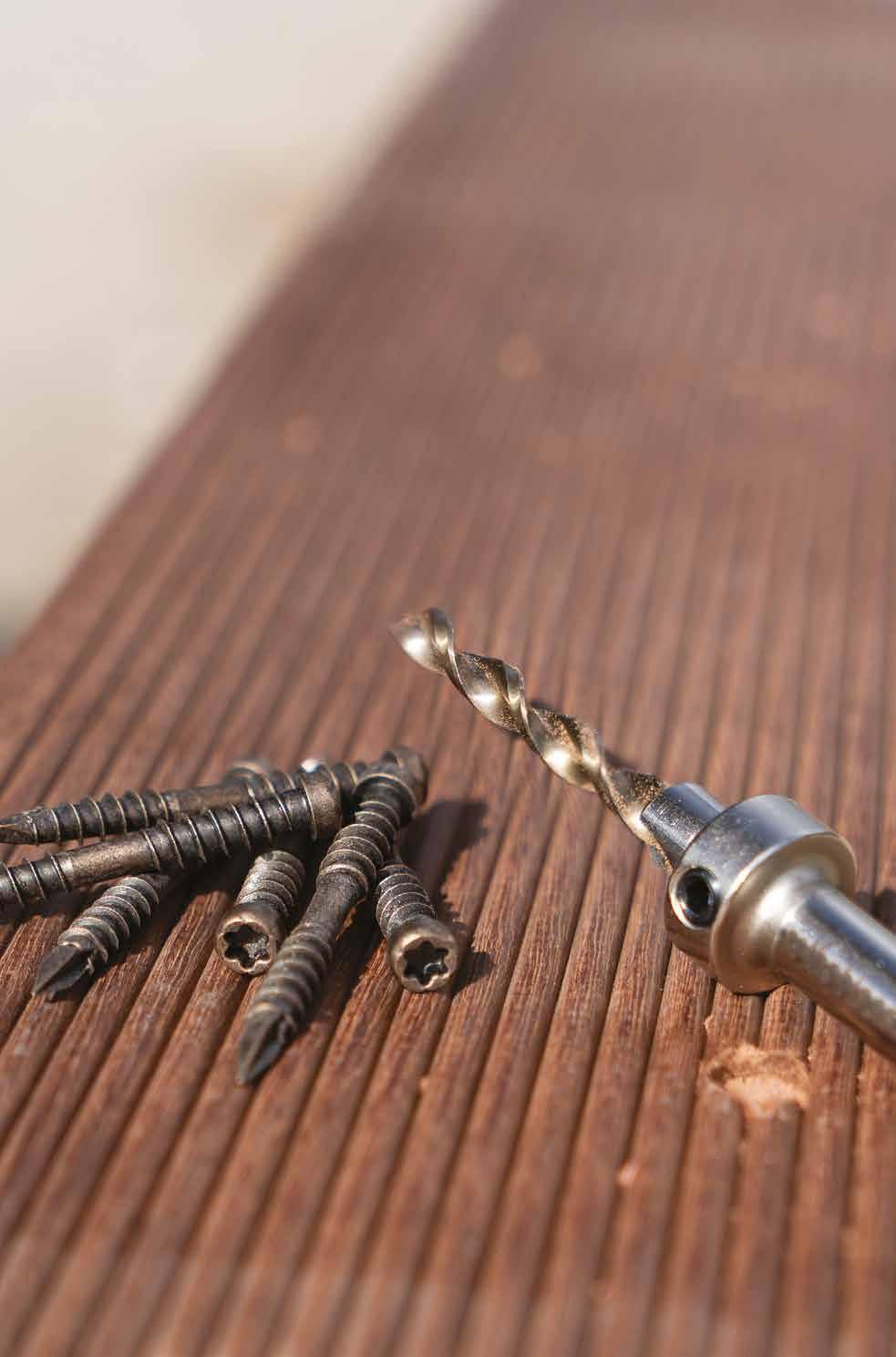

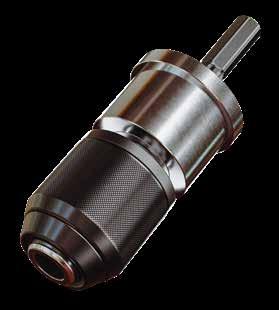

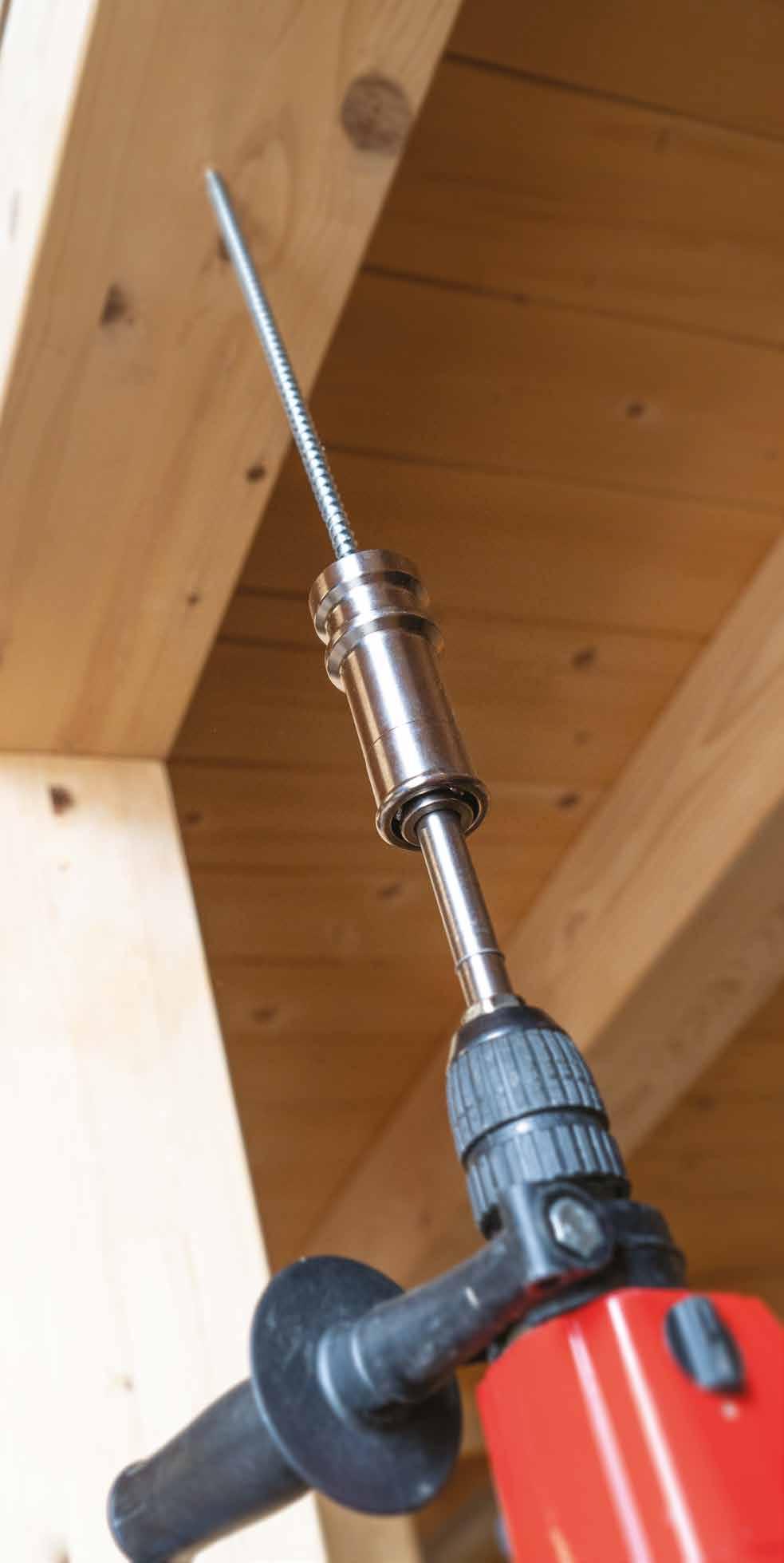

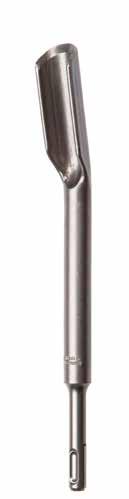

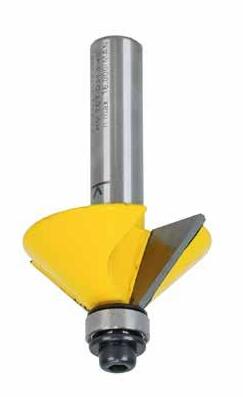

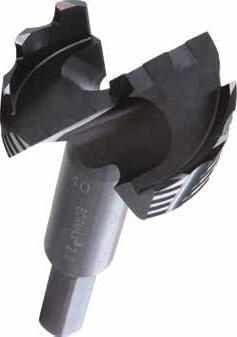

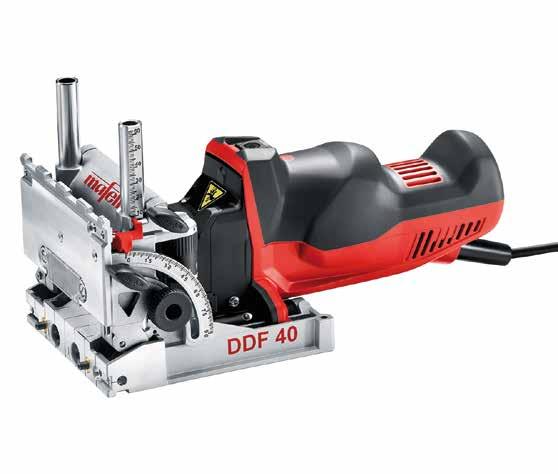

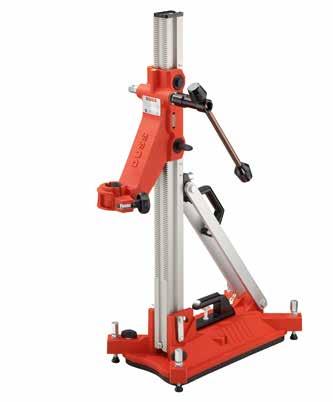

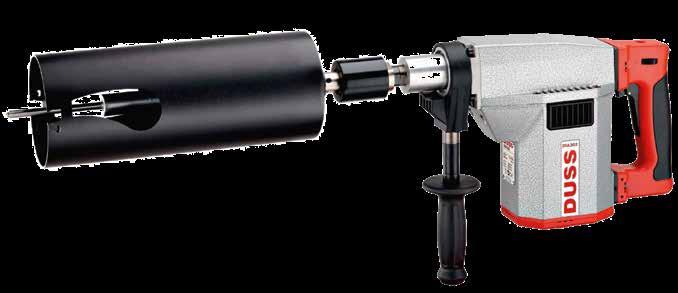

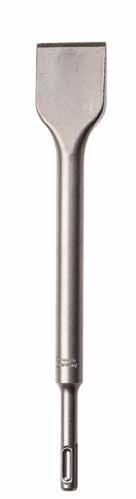

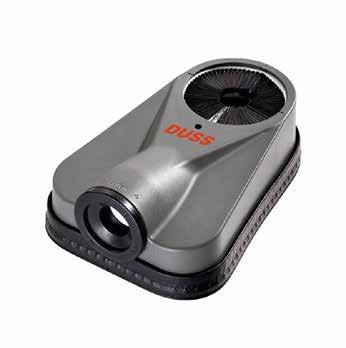

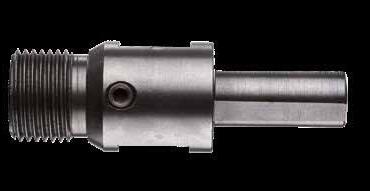

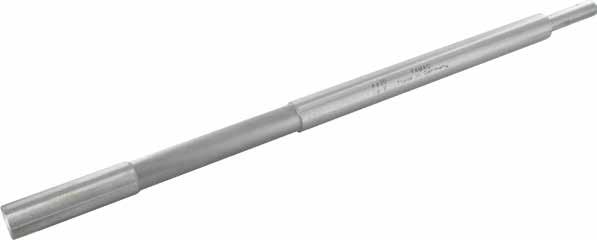

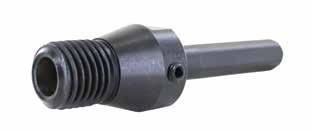

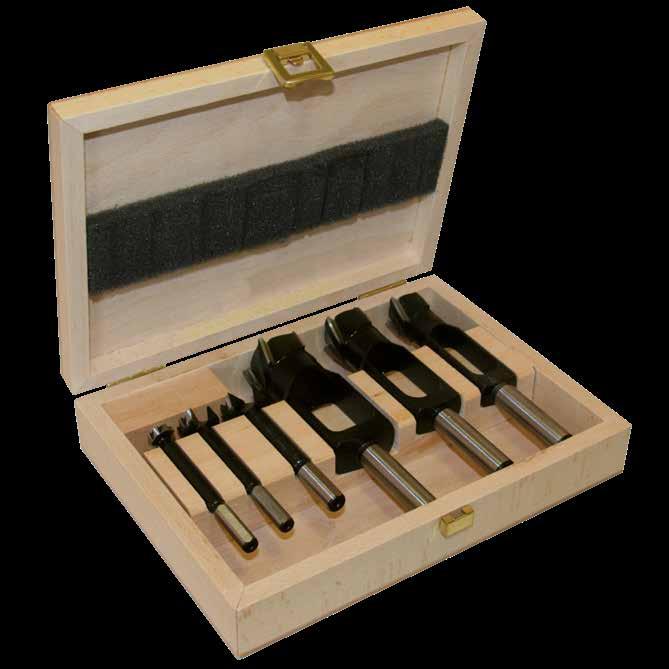

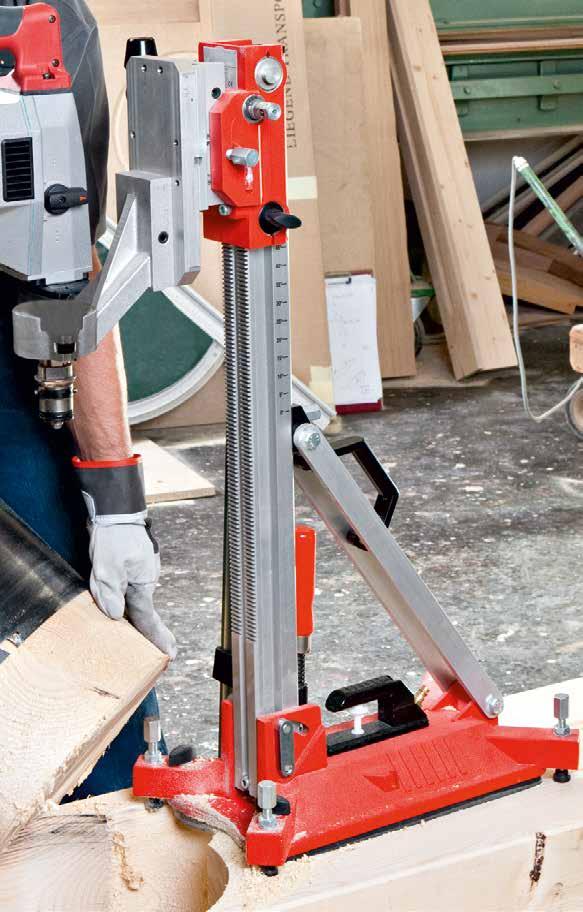

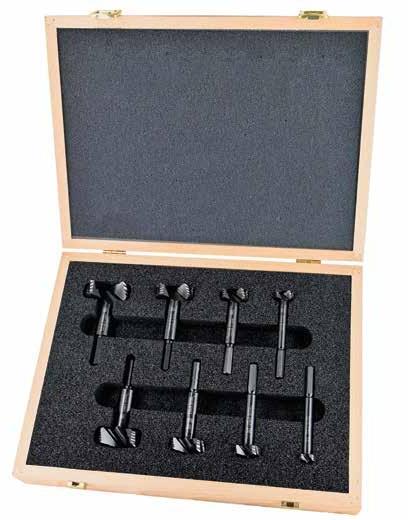

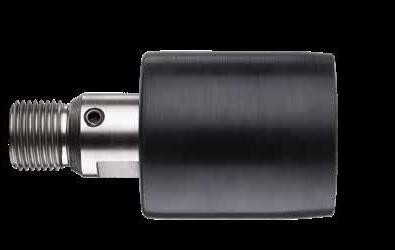

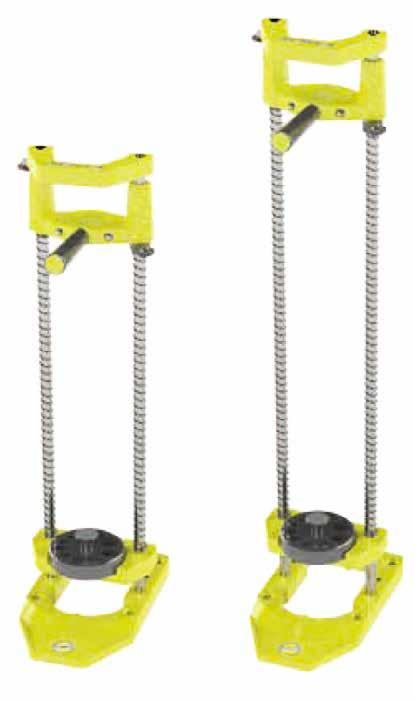

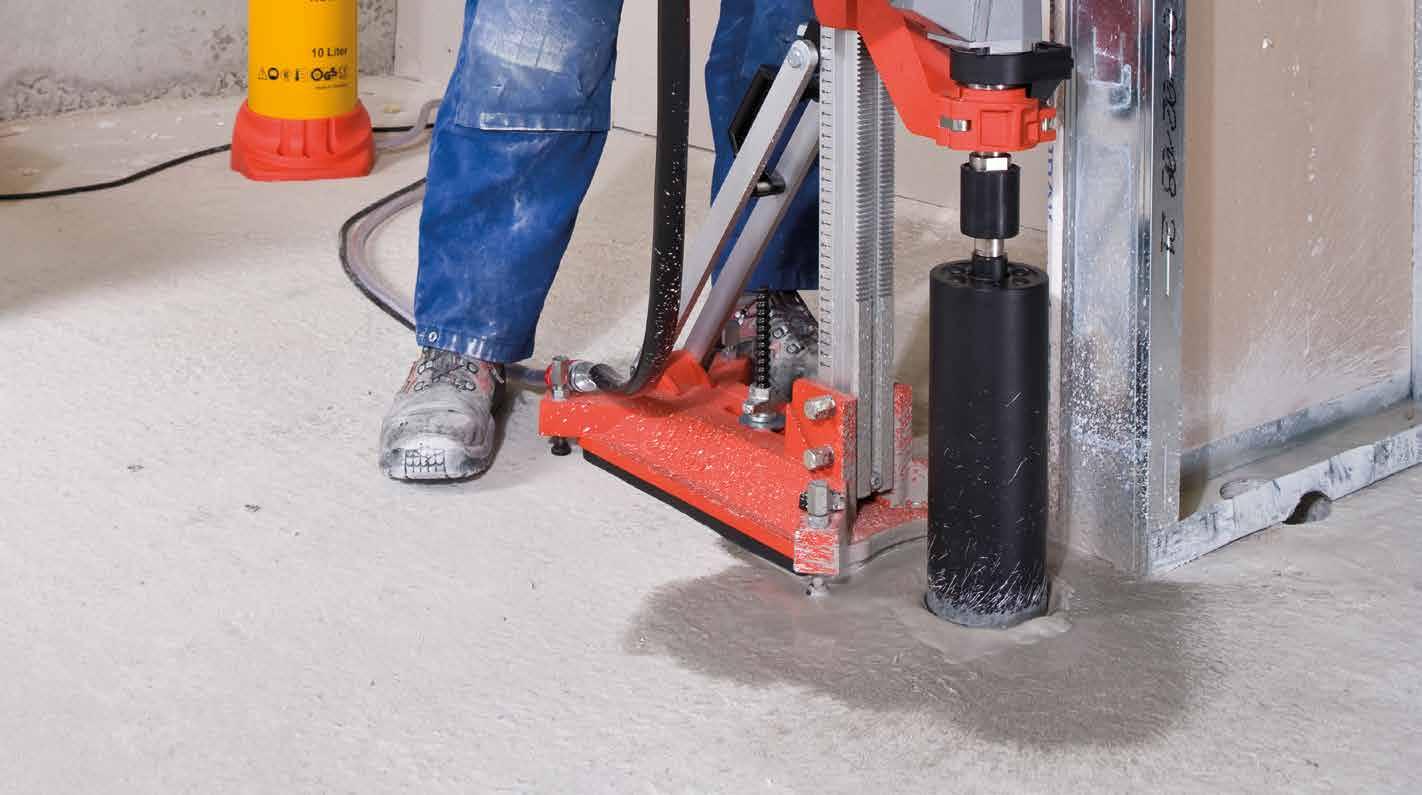

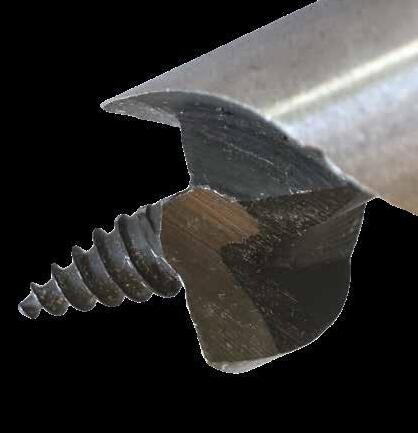

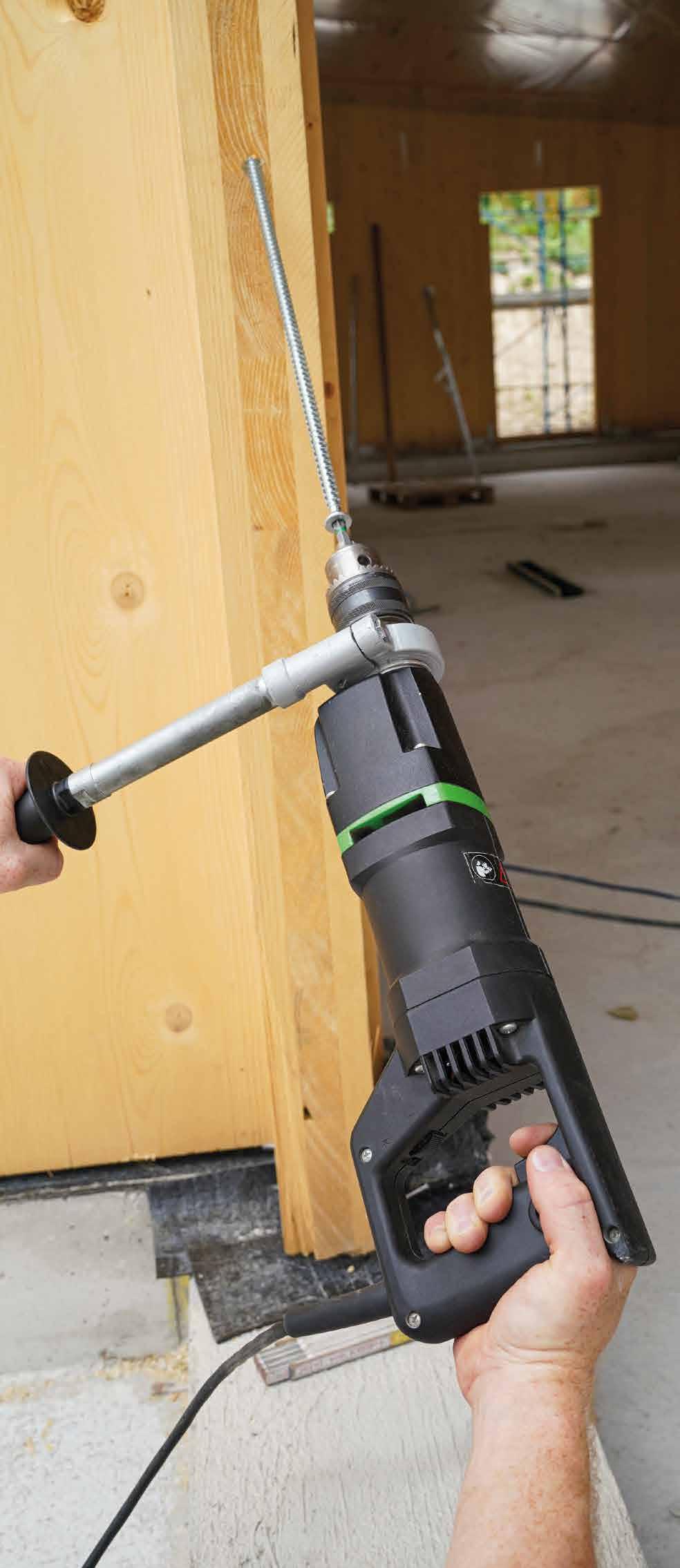

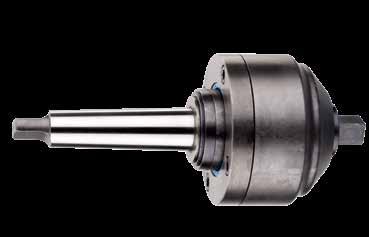

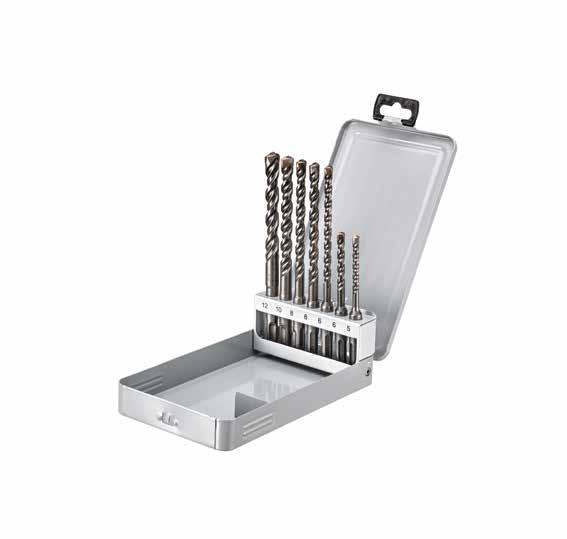

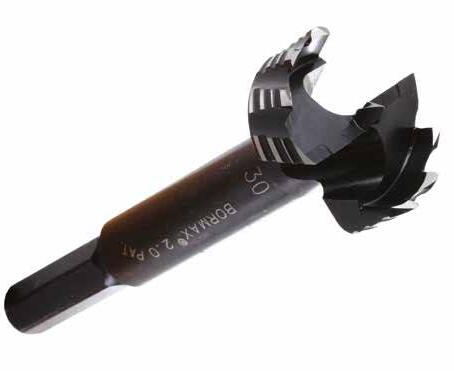

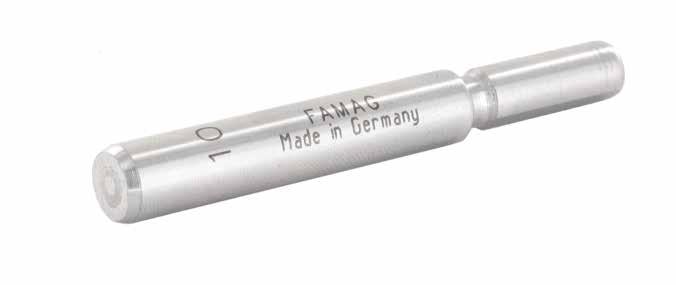

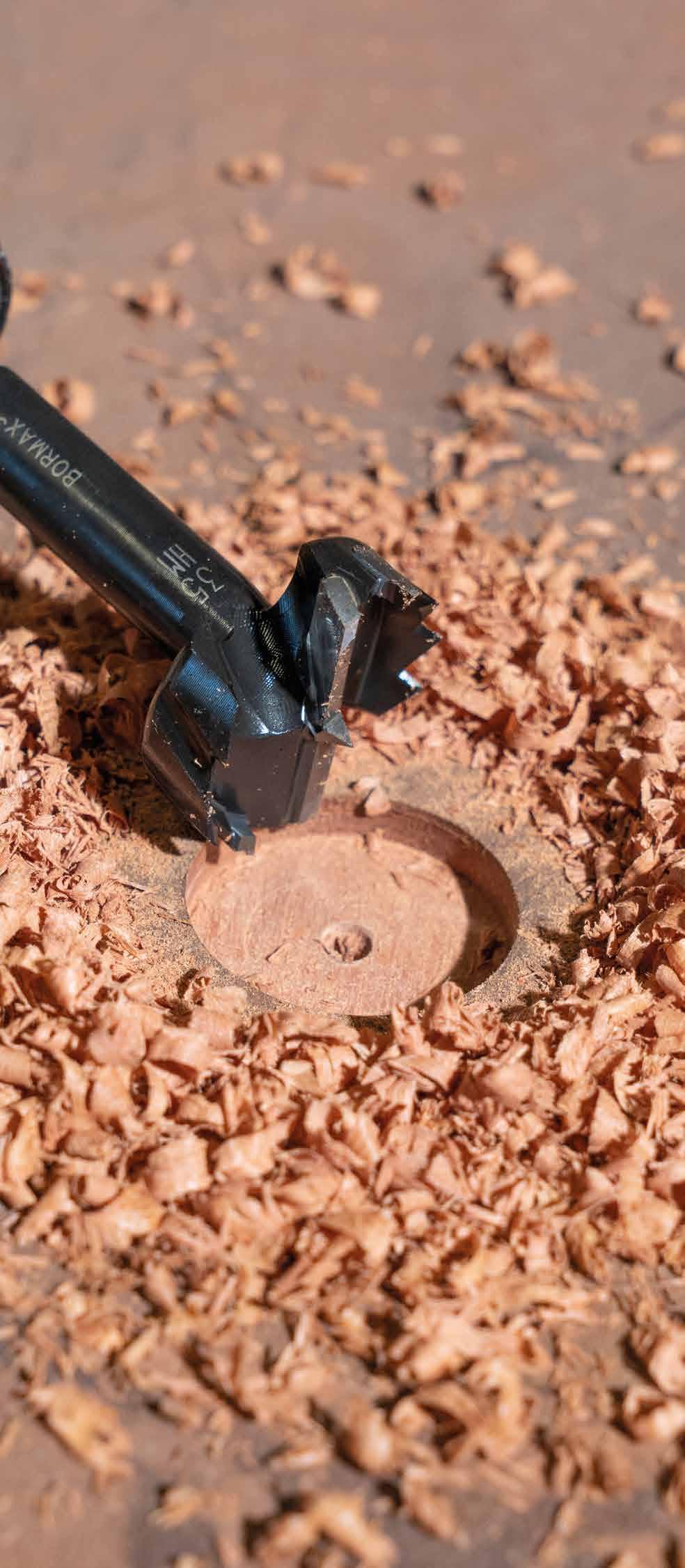

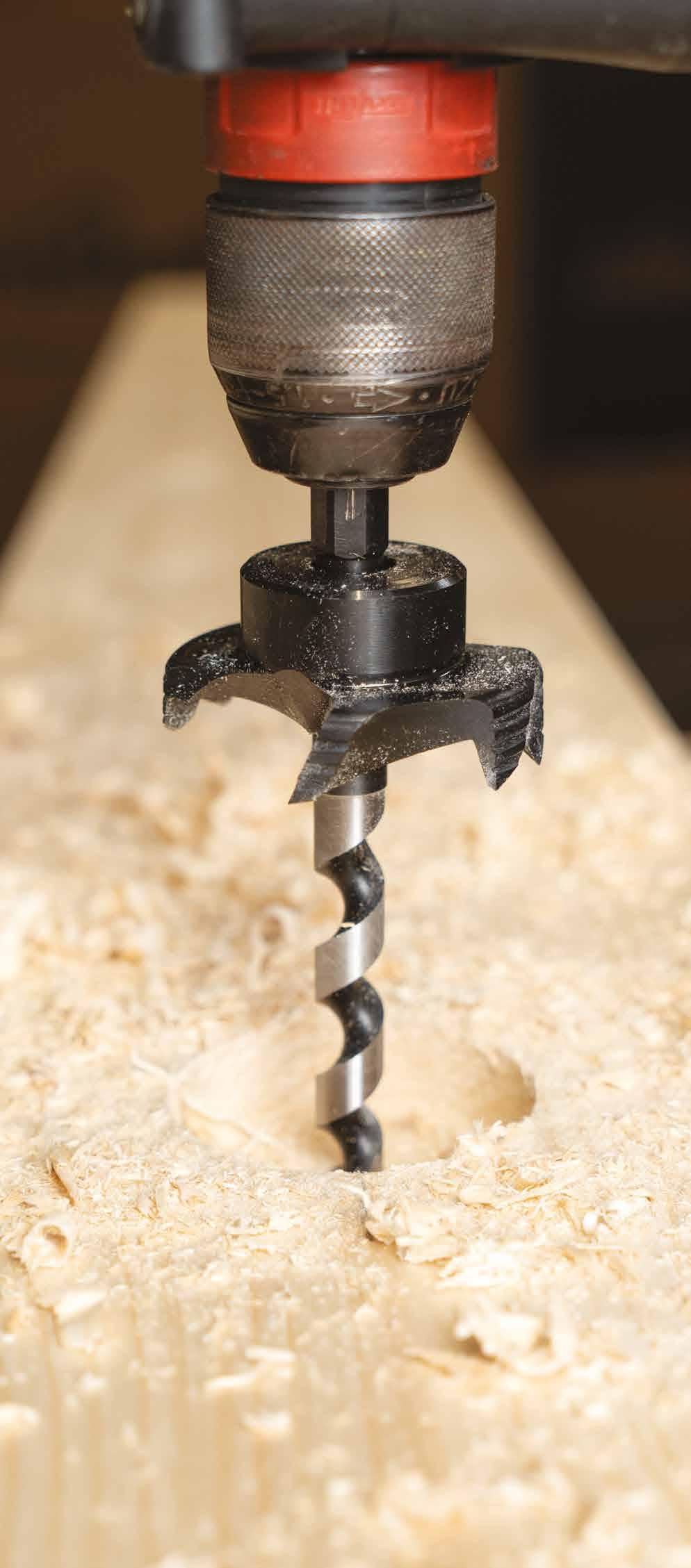

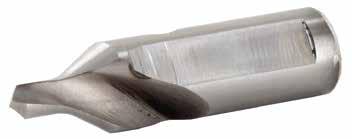

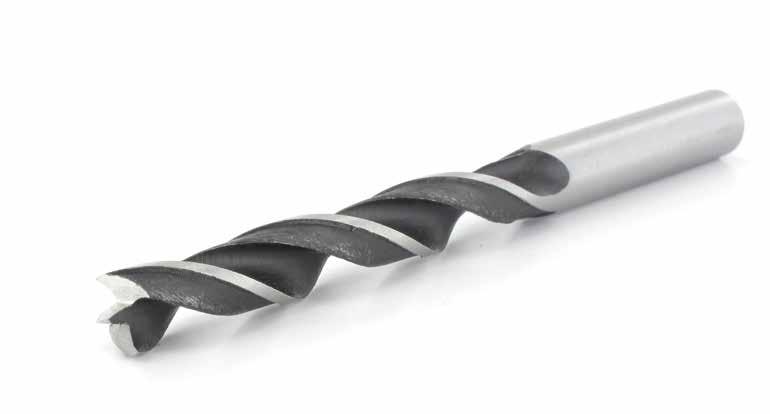

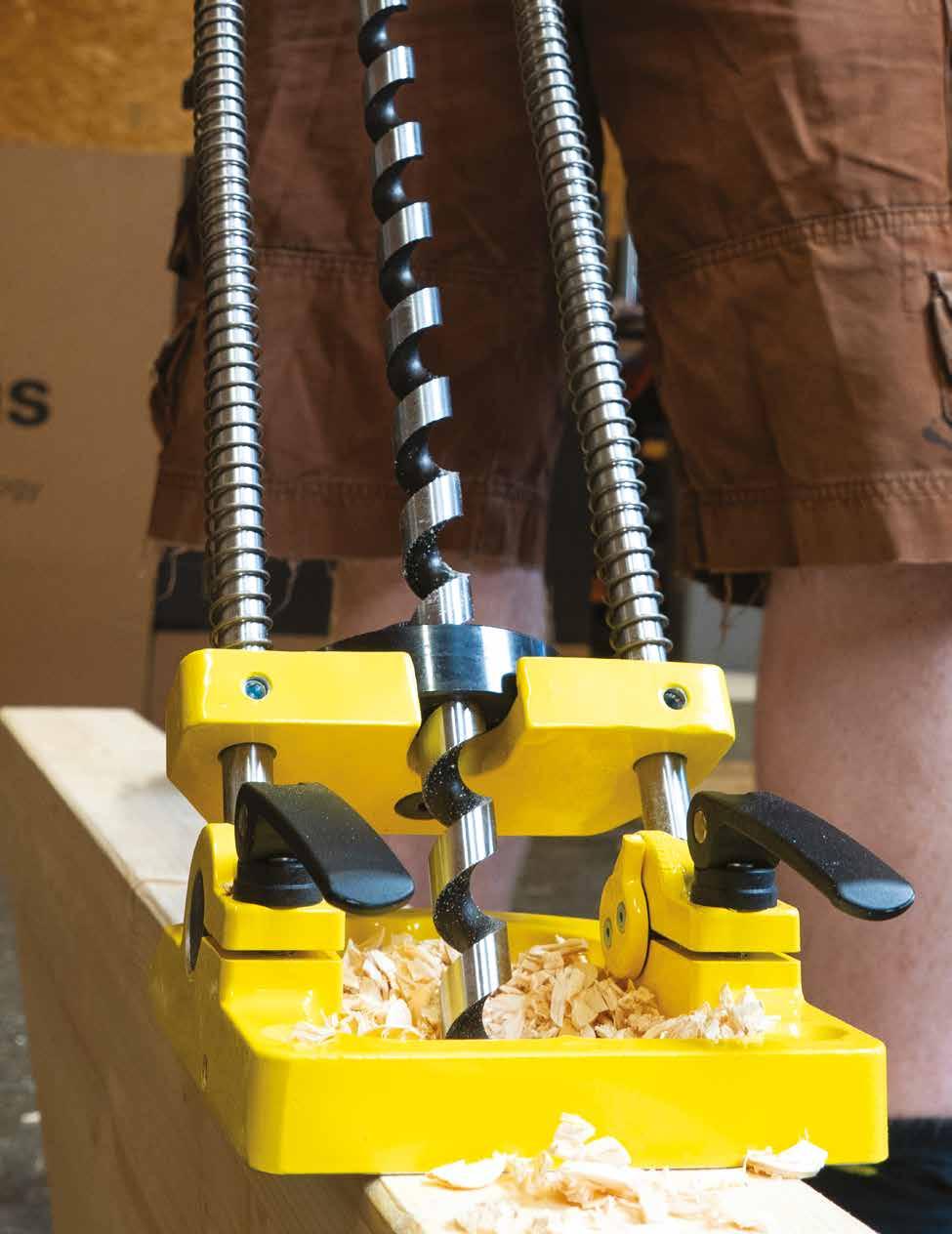

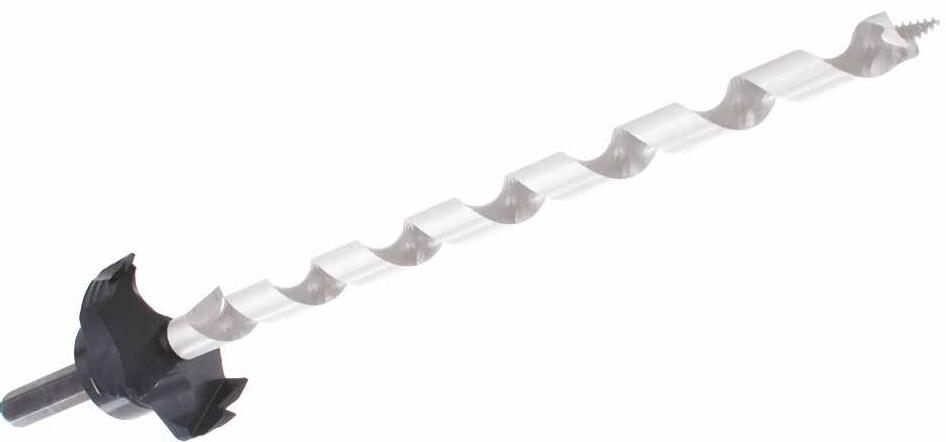

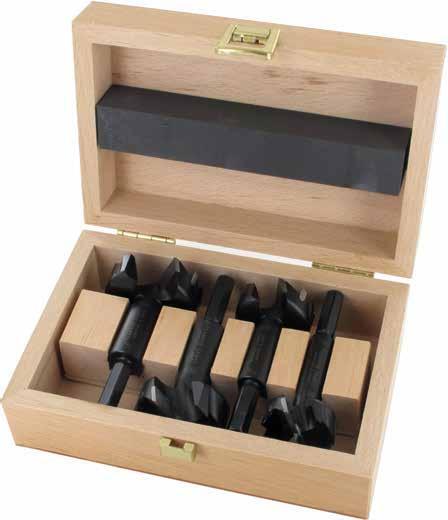

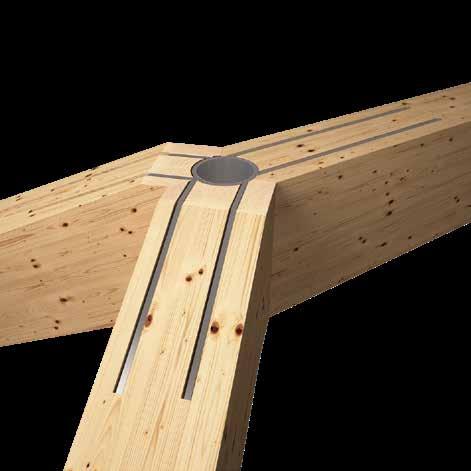

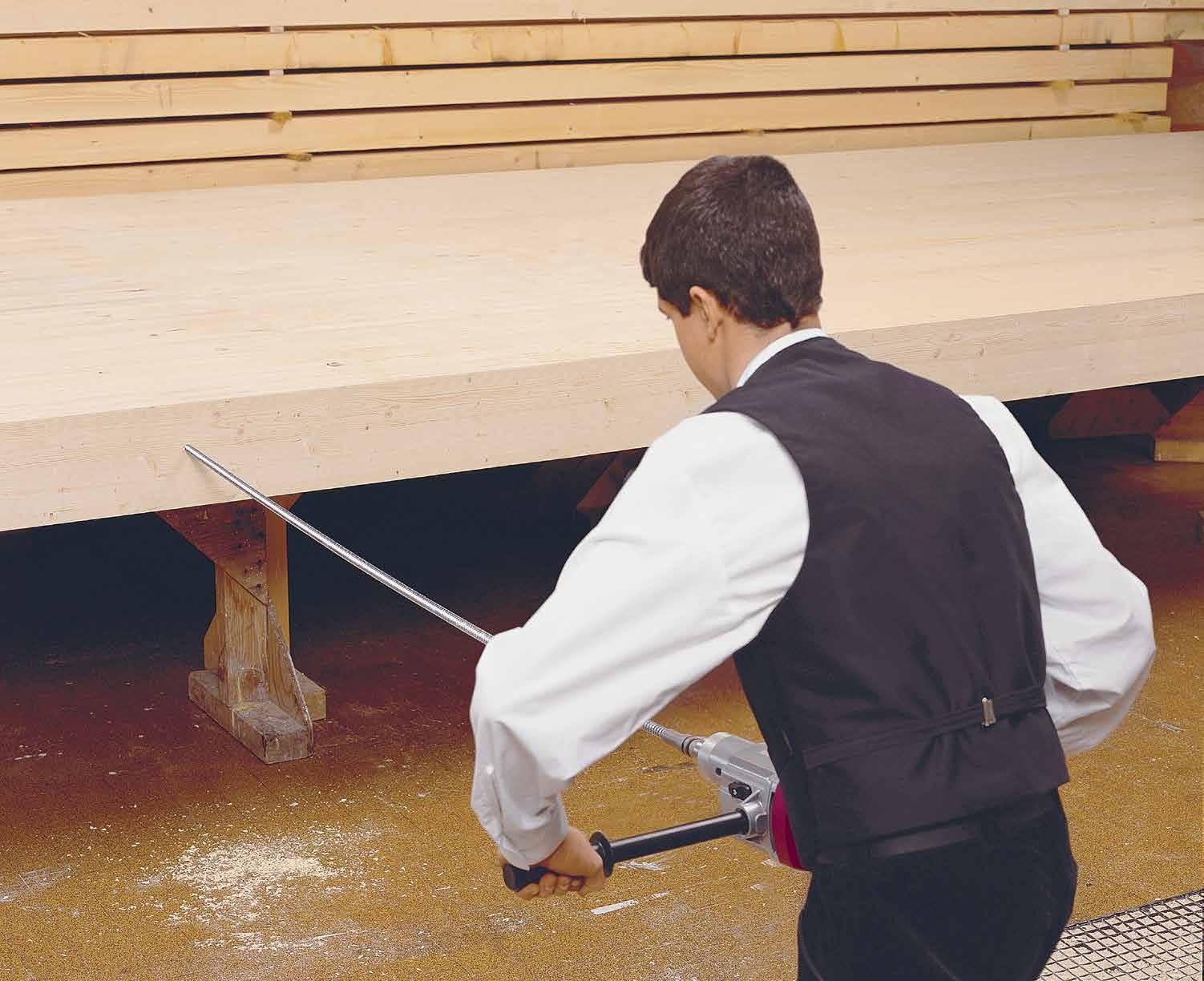

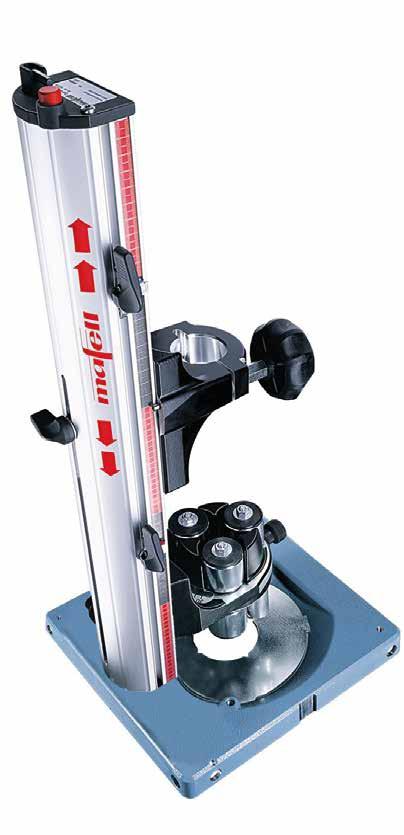

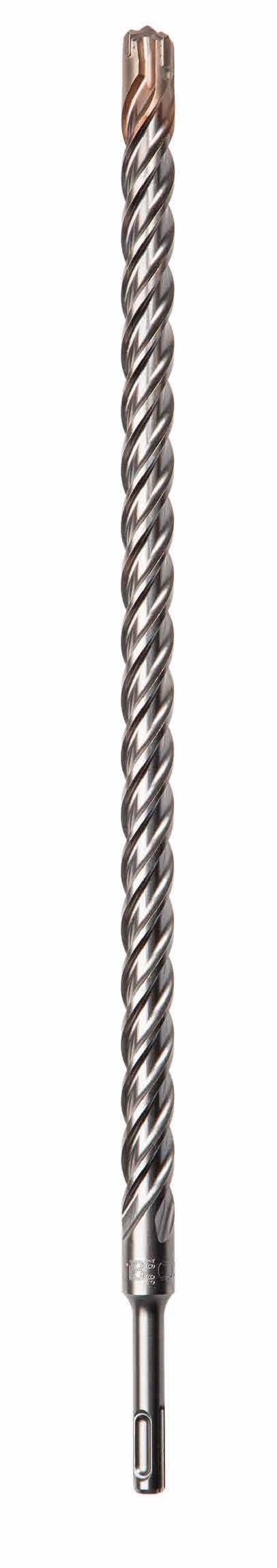

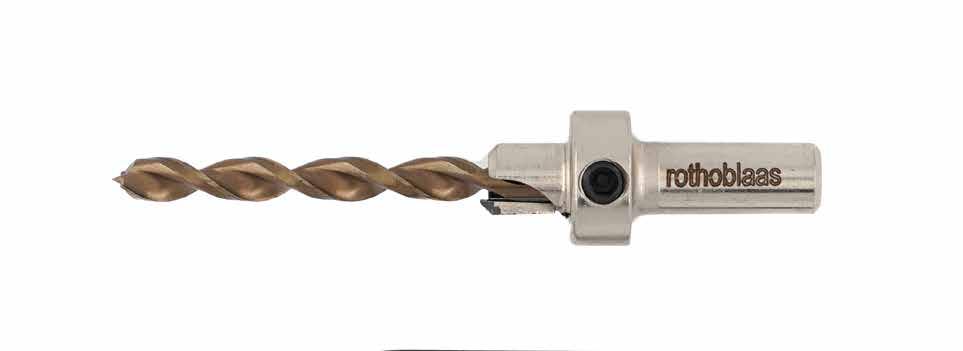

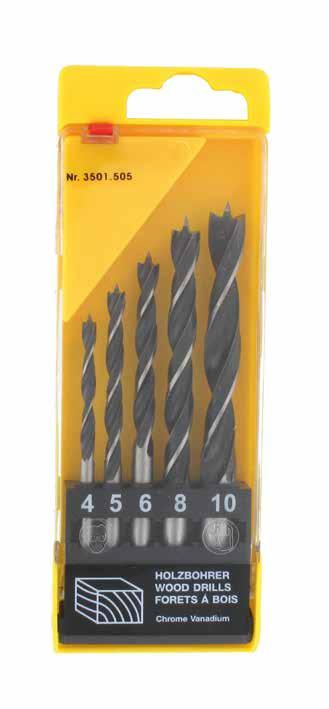

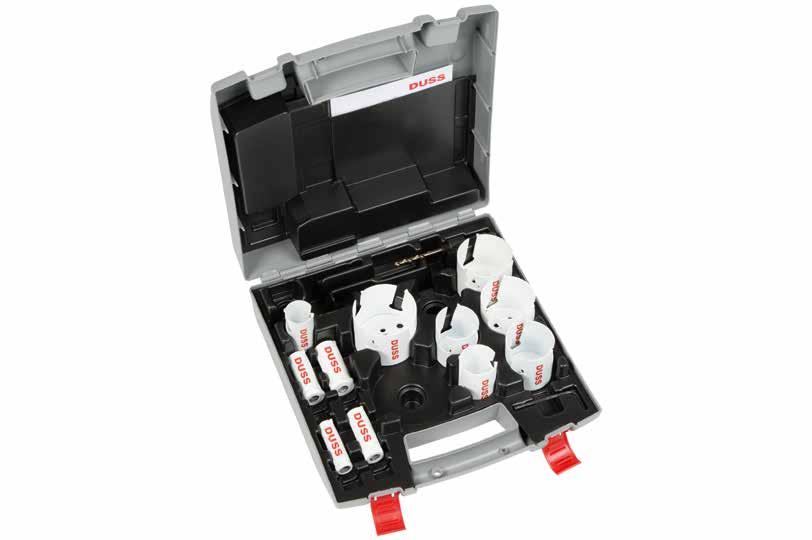

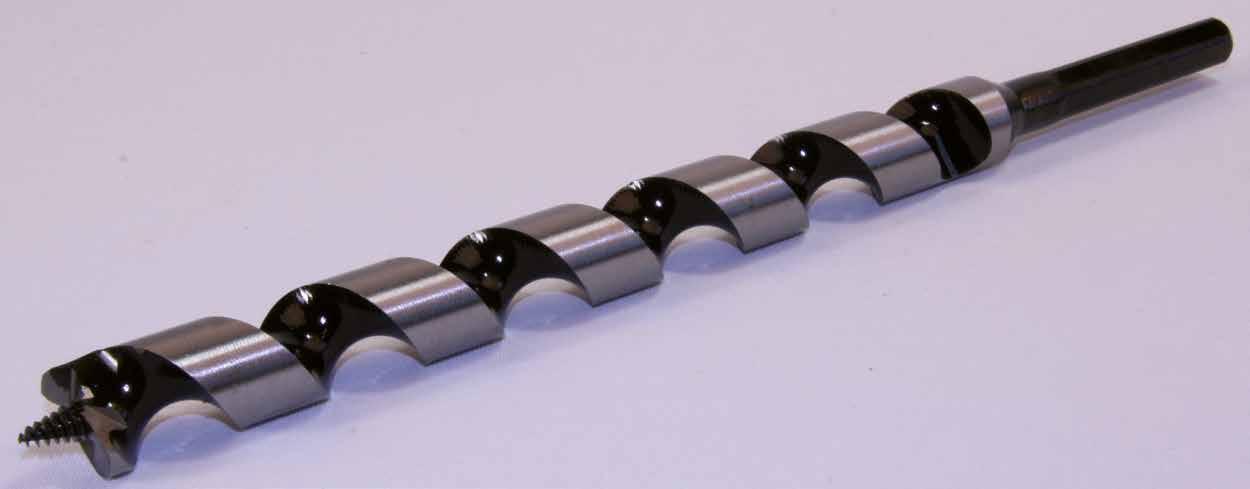

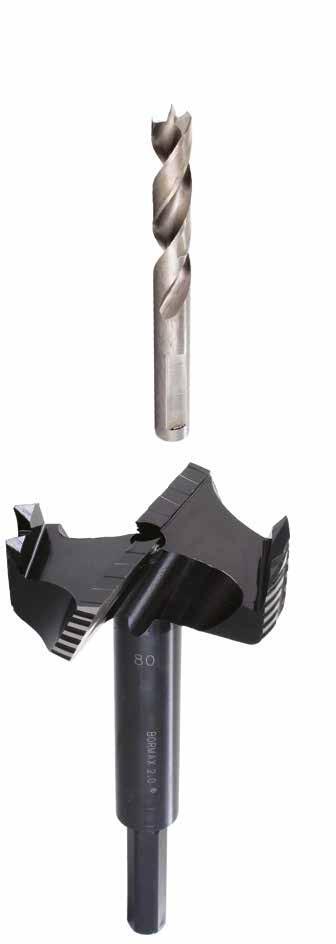

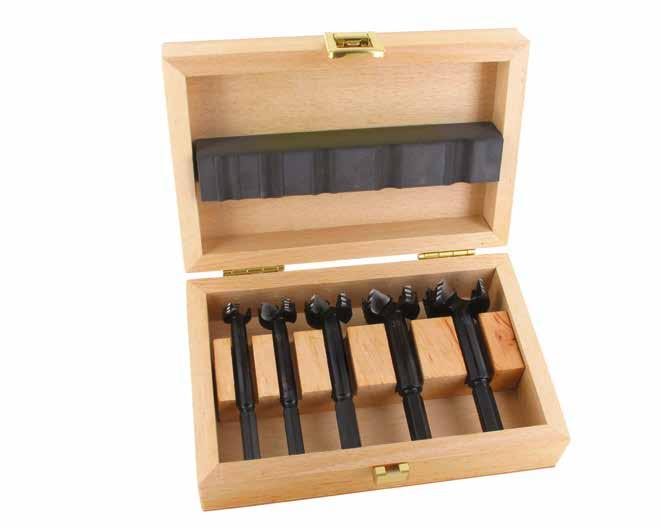

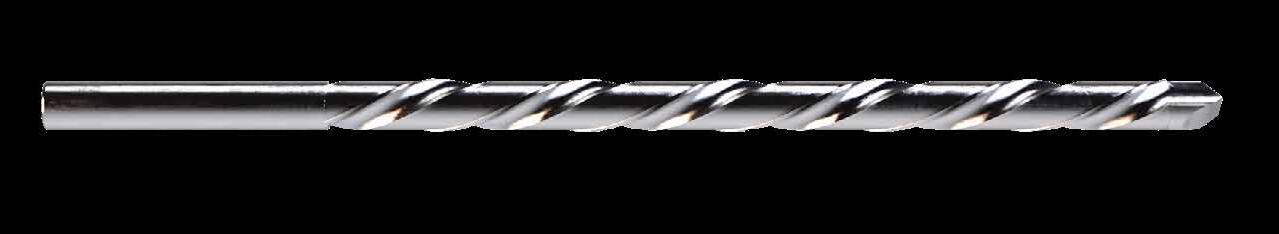

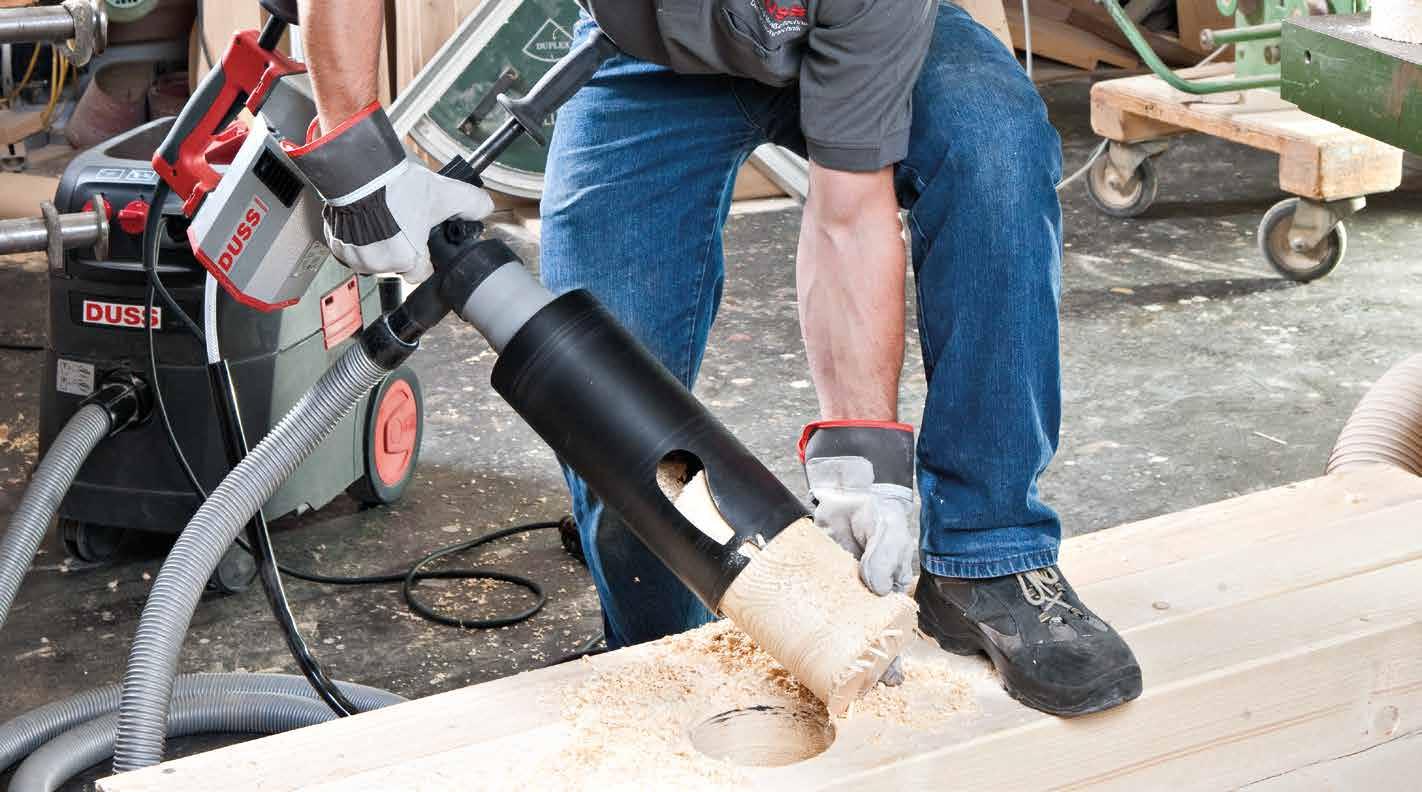

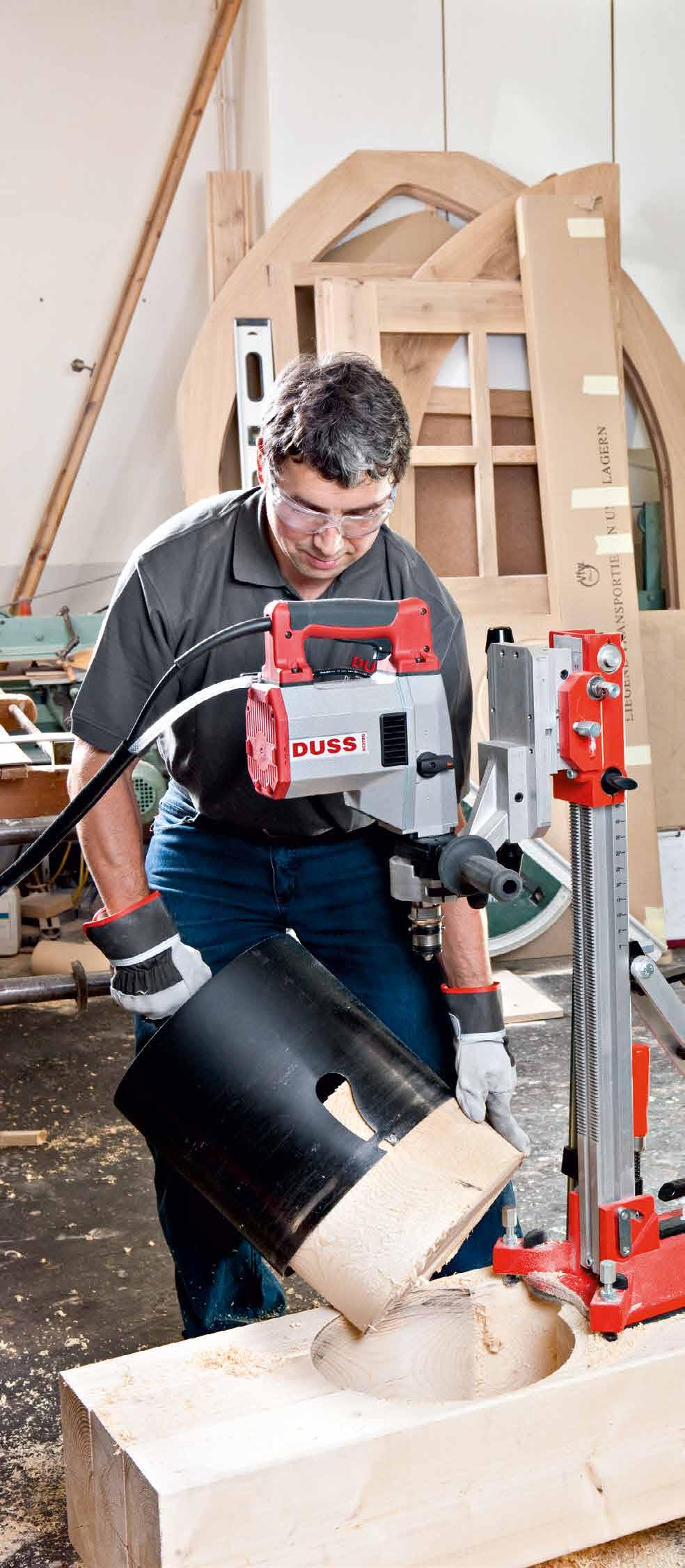

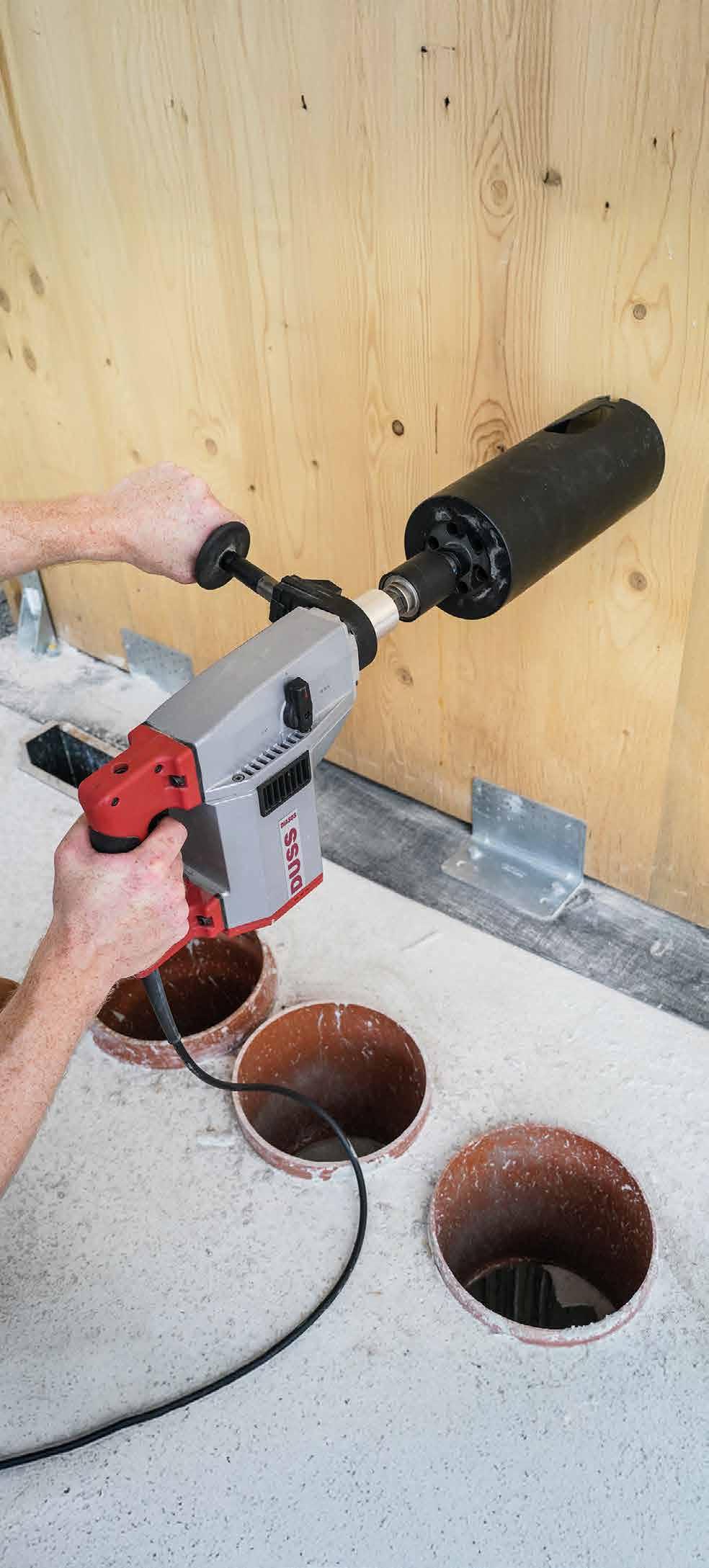

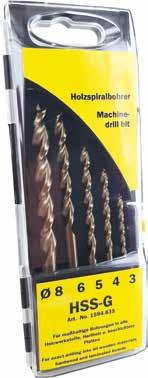

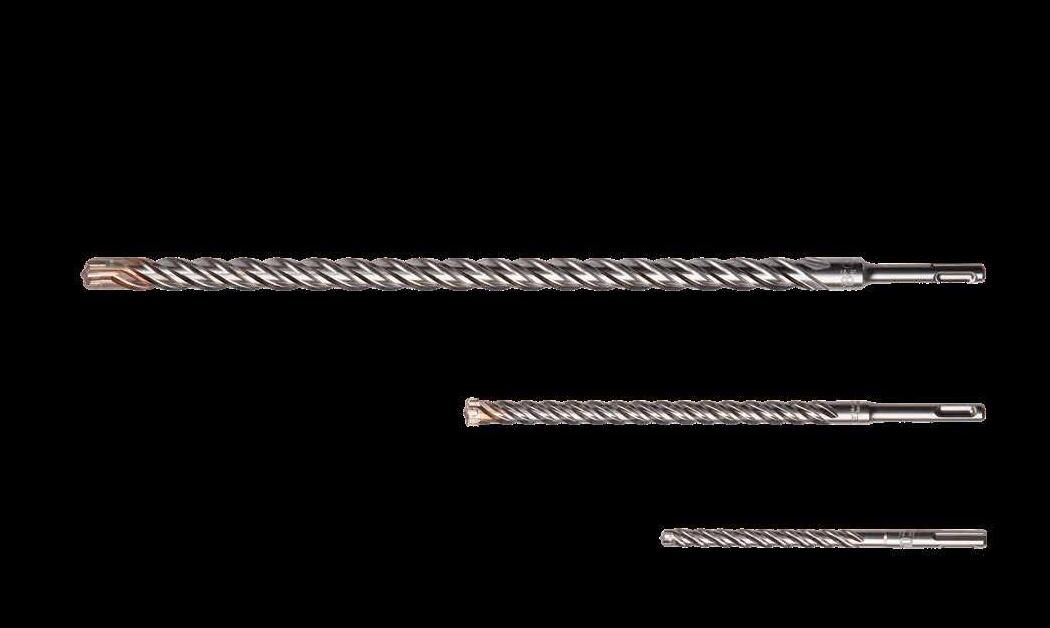

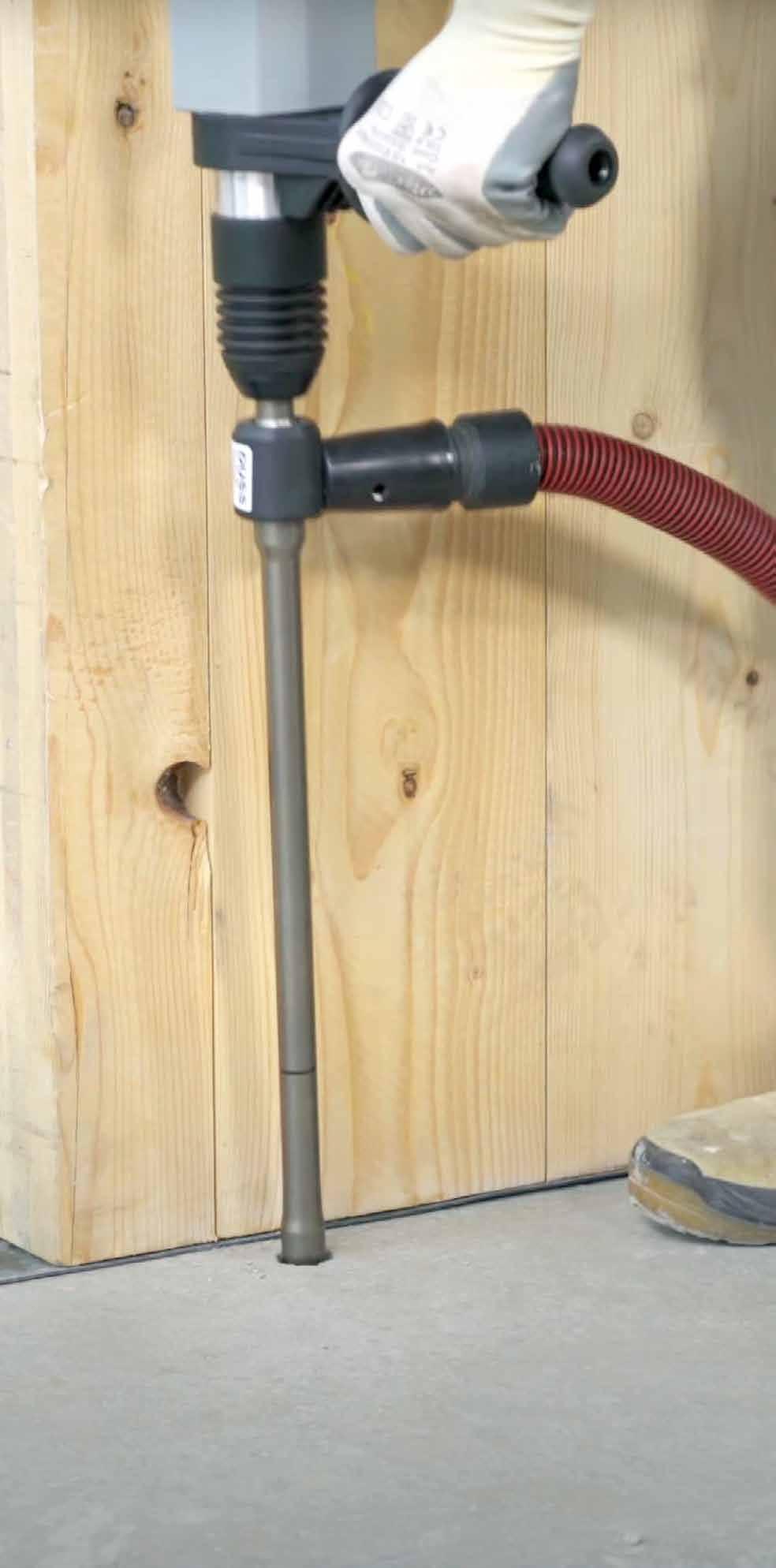

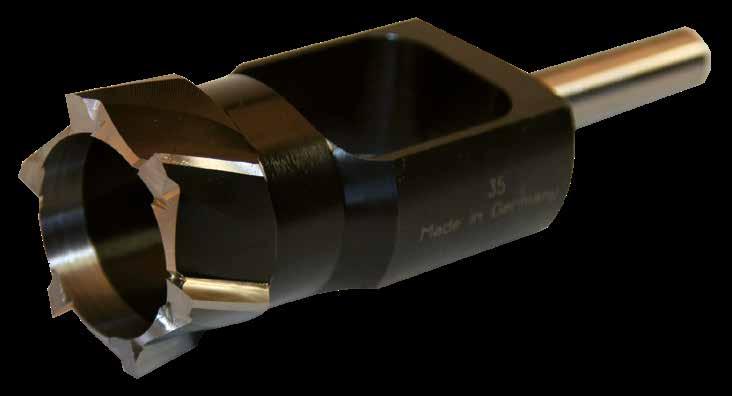

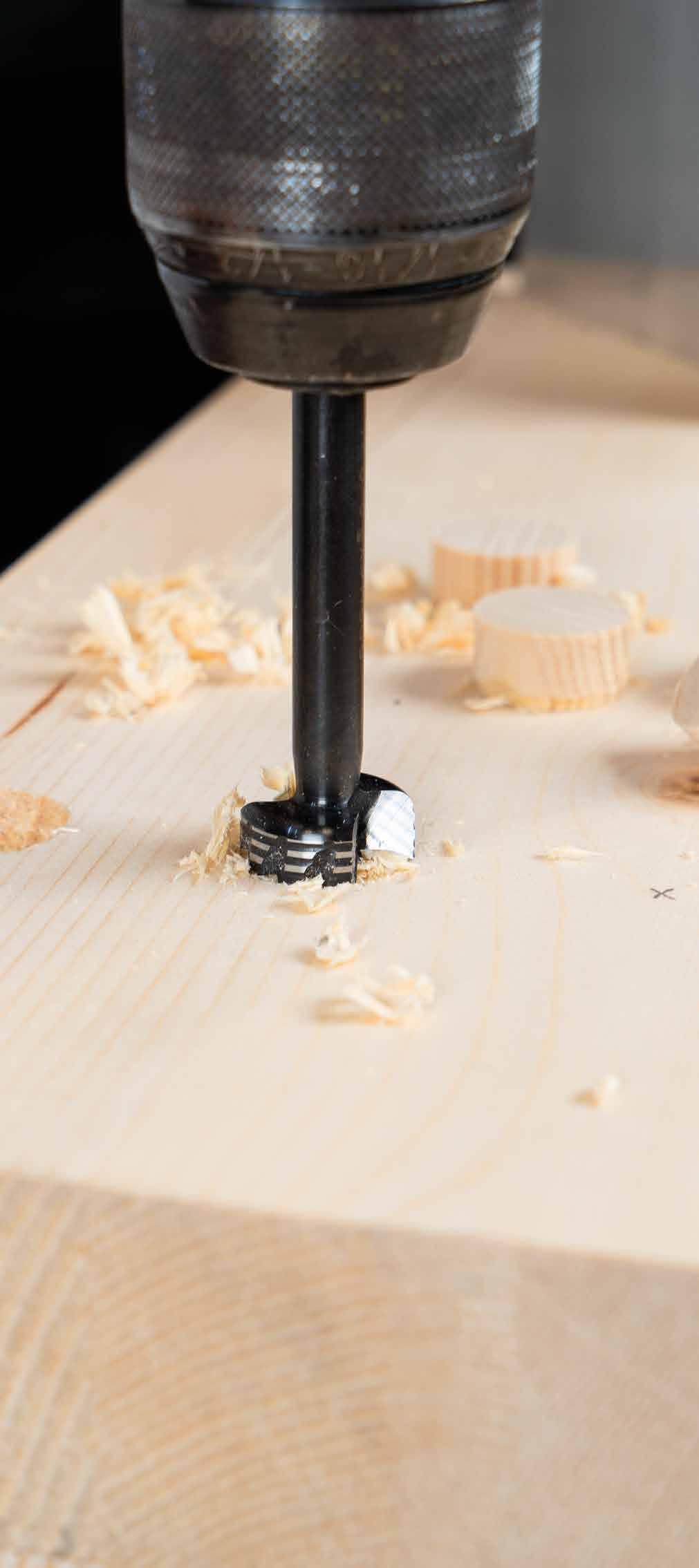

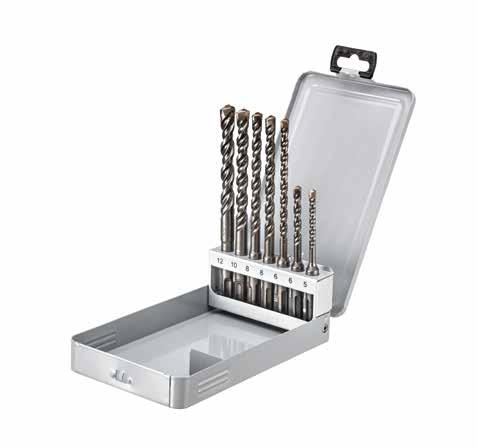

BOHRER UND FRÄSER

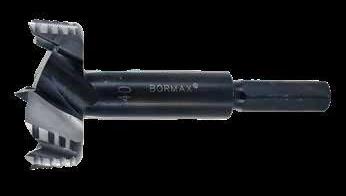

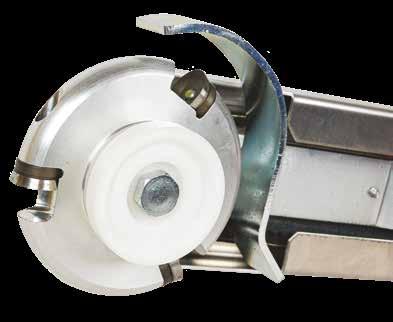

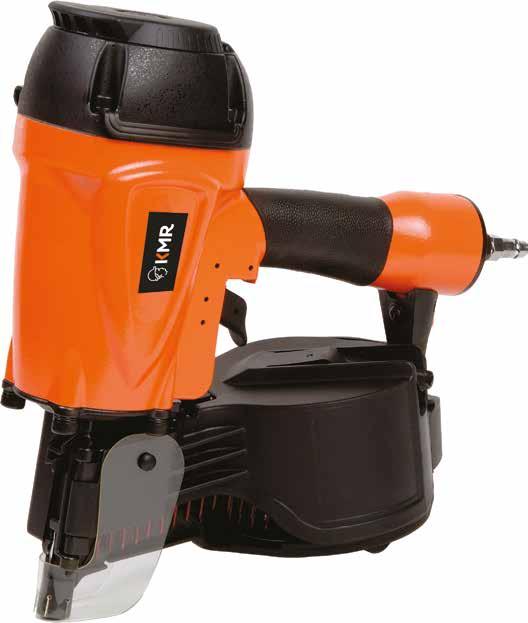

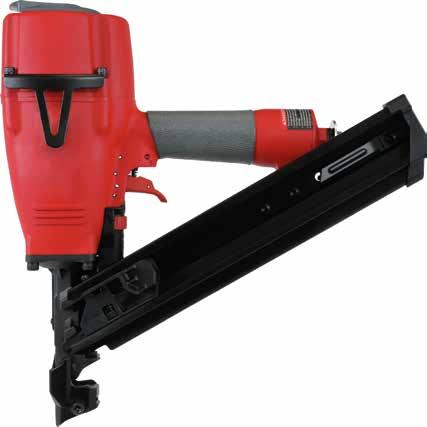

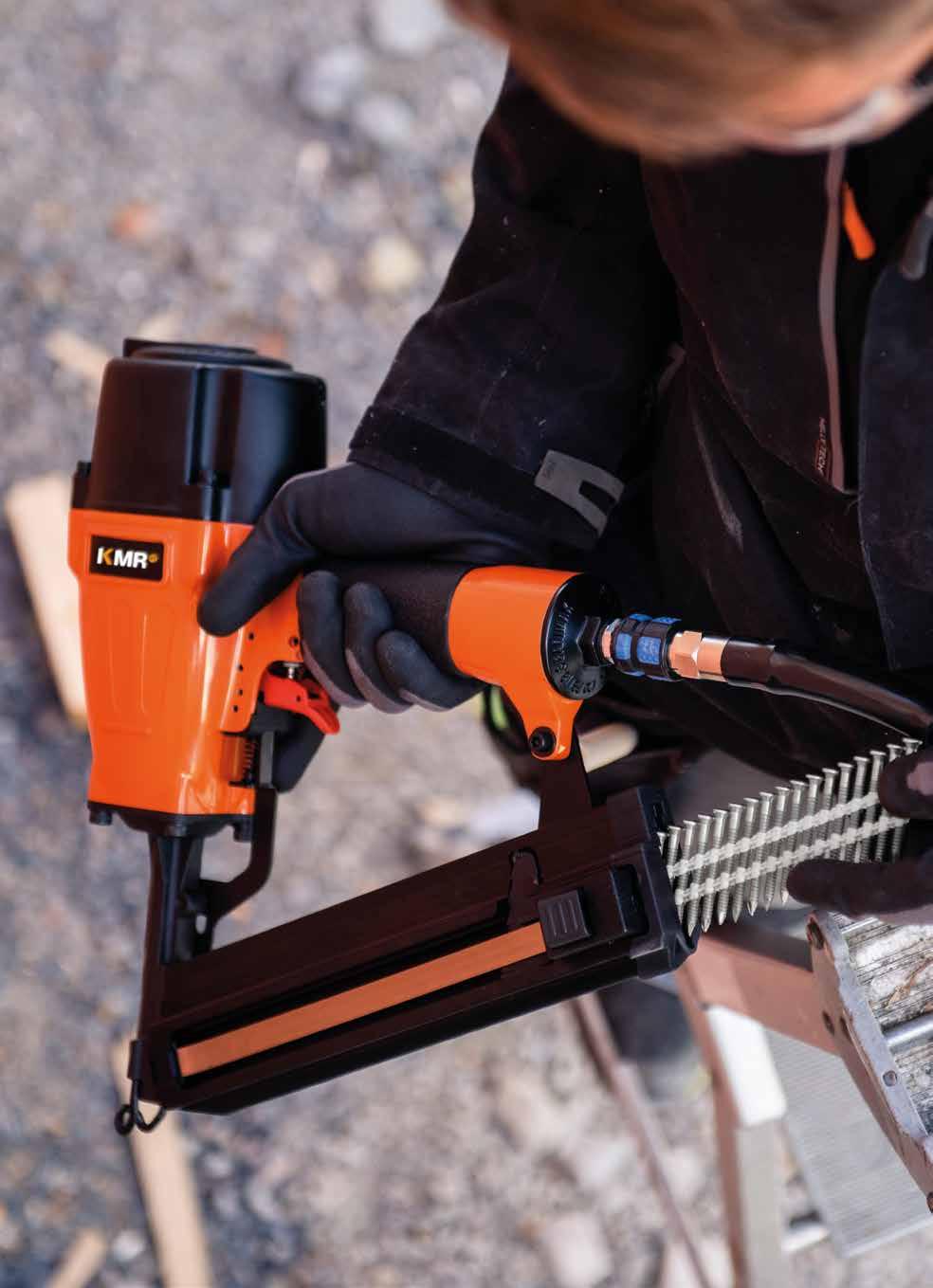

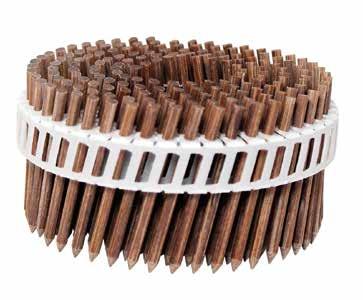

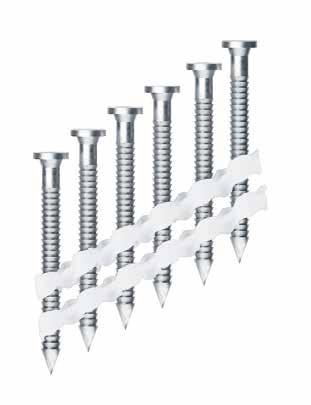

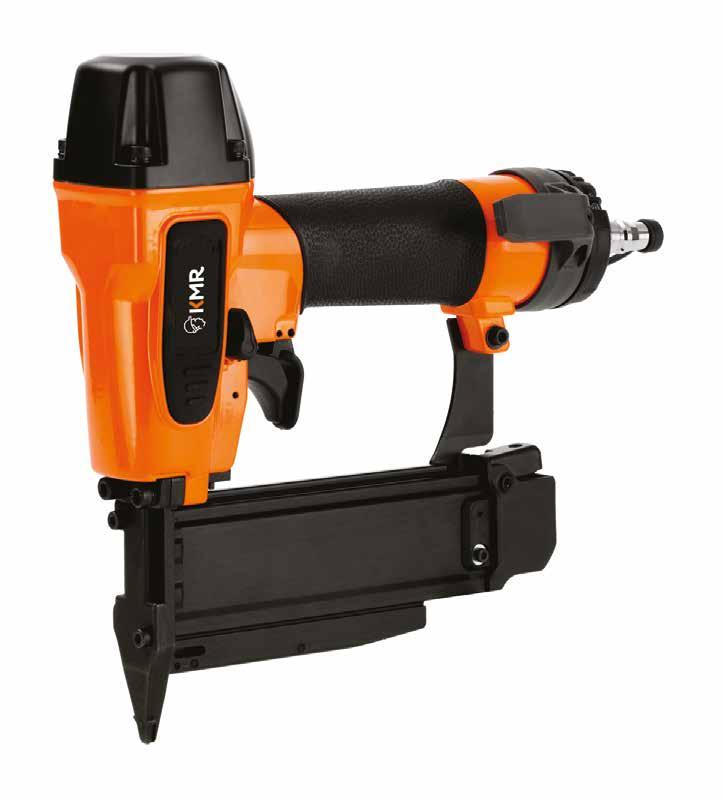

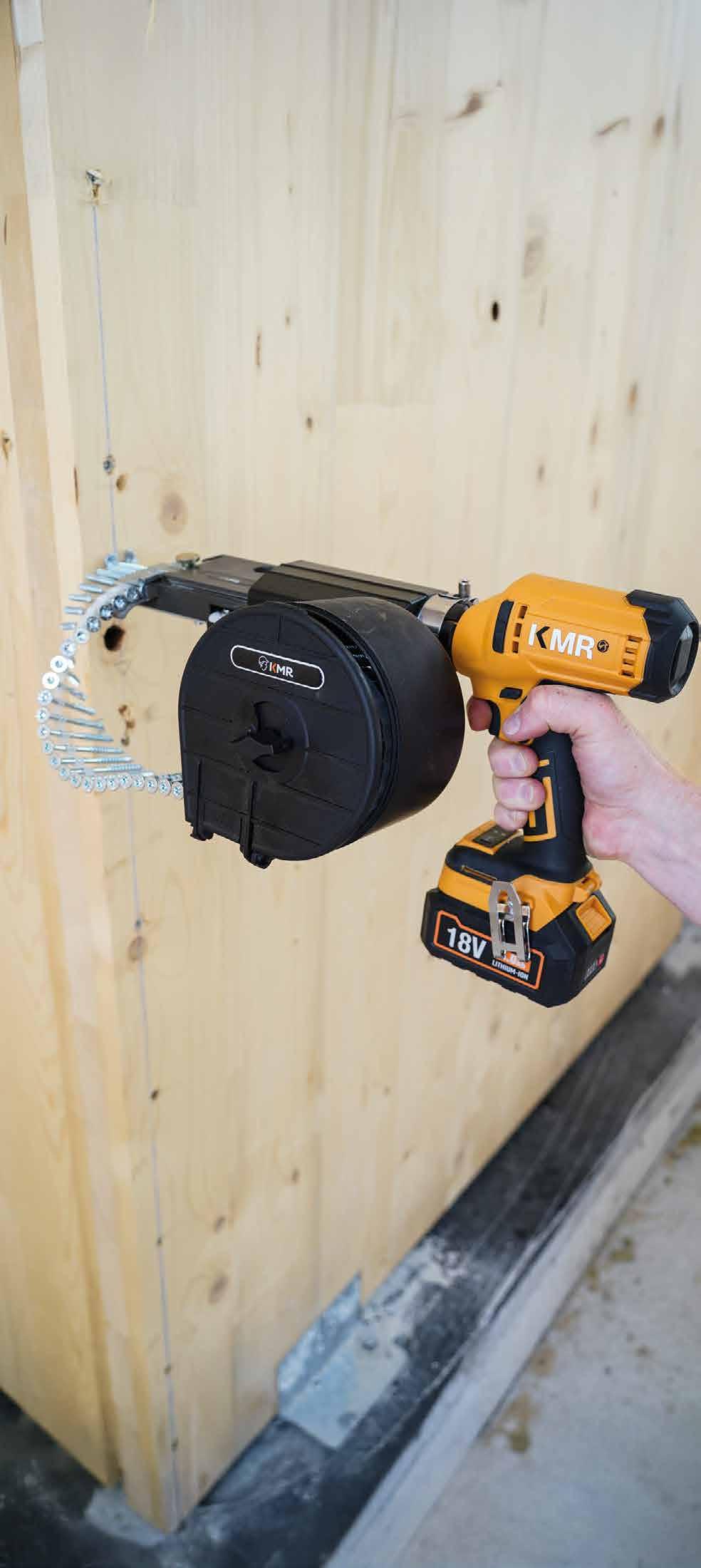

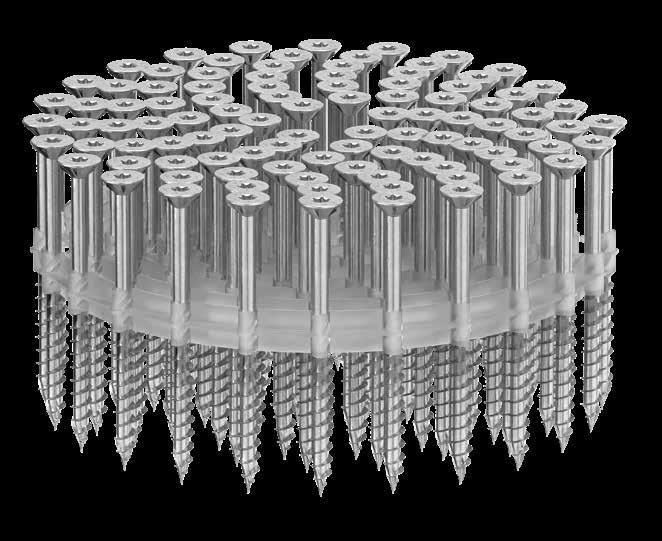

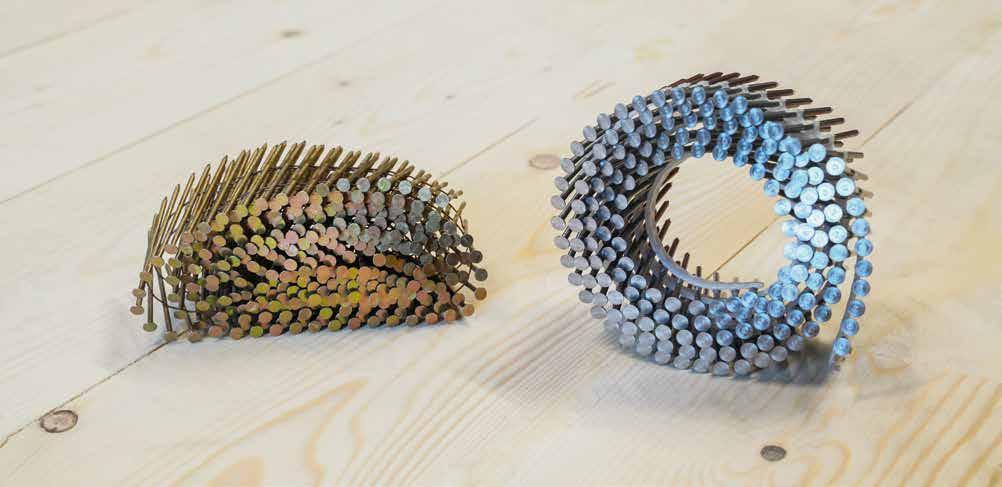

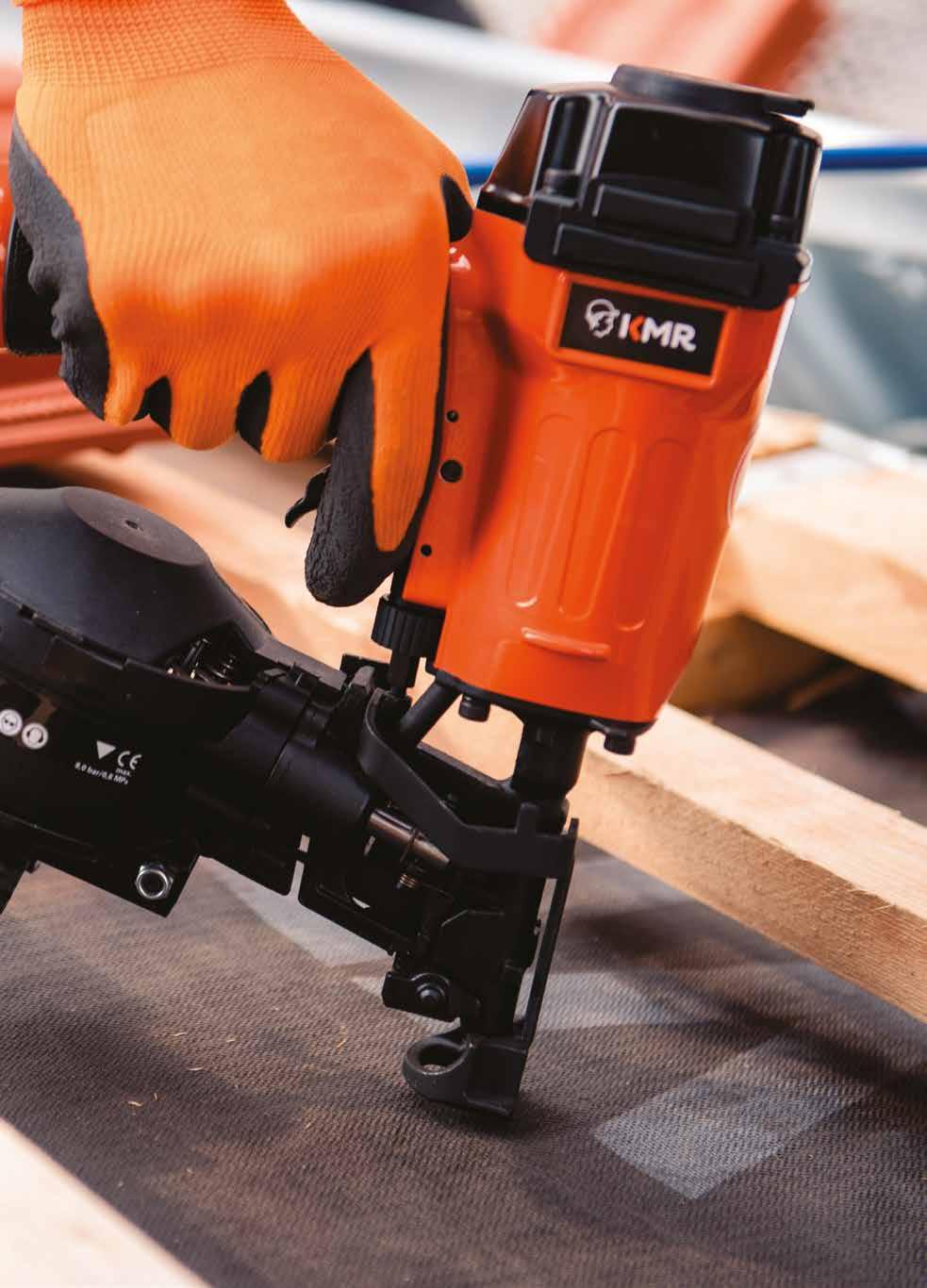

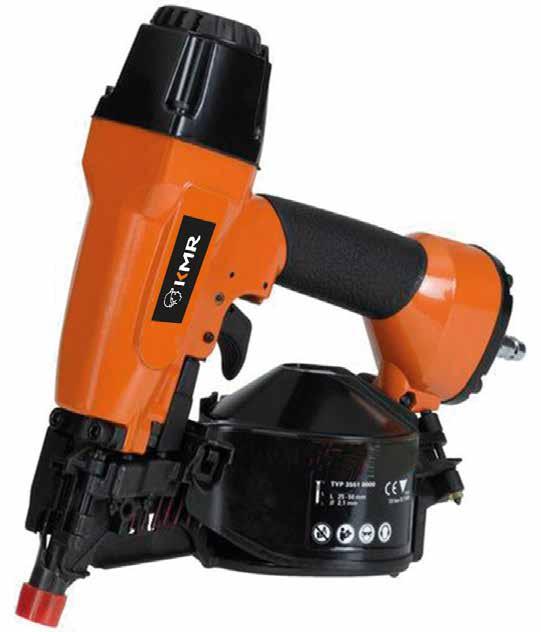

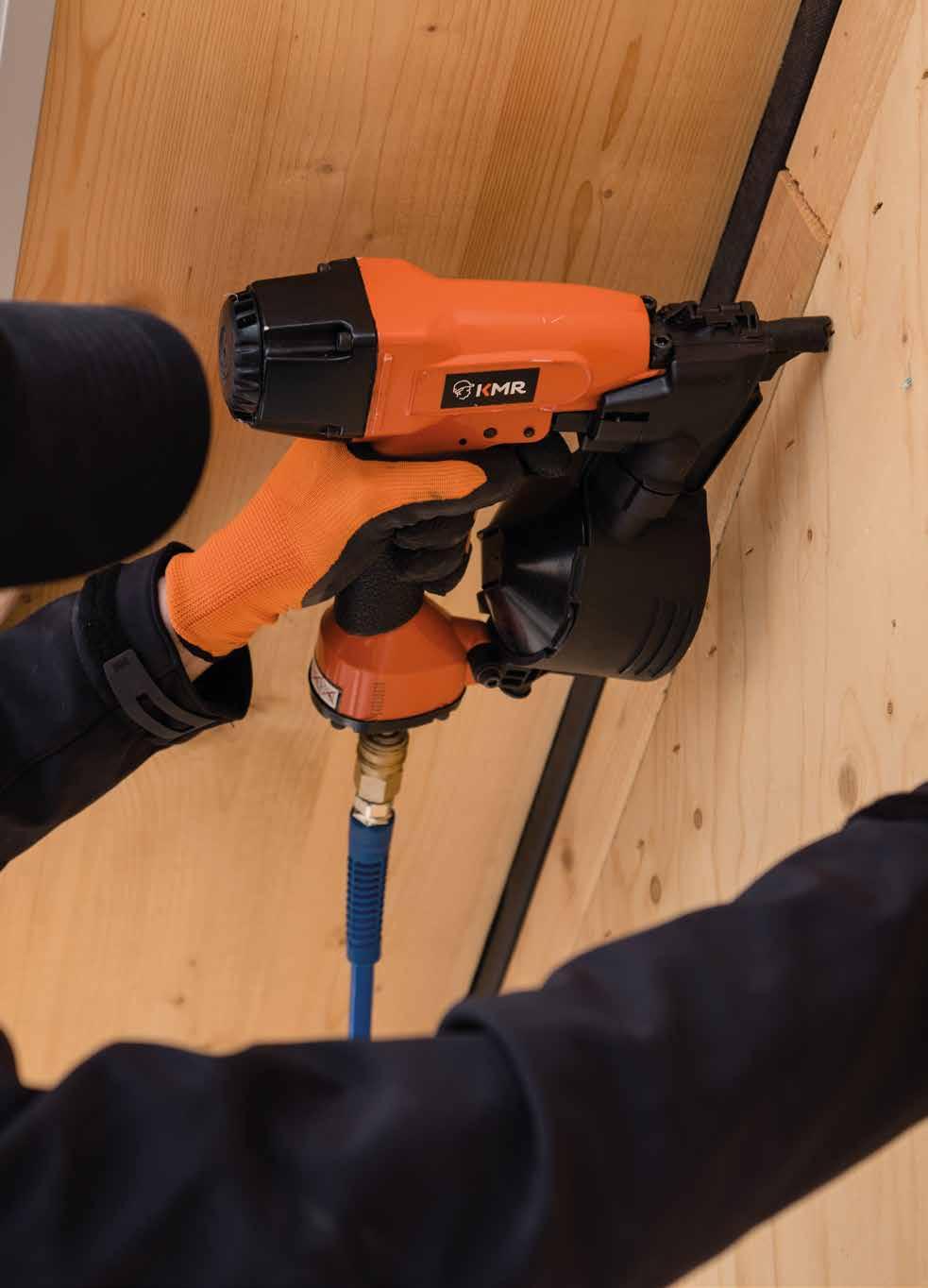

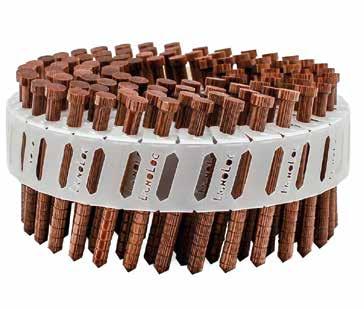

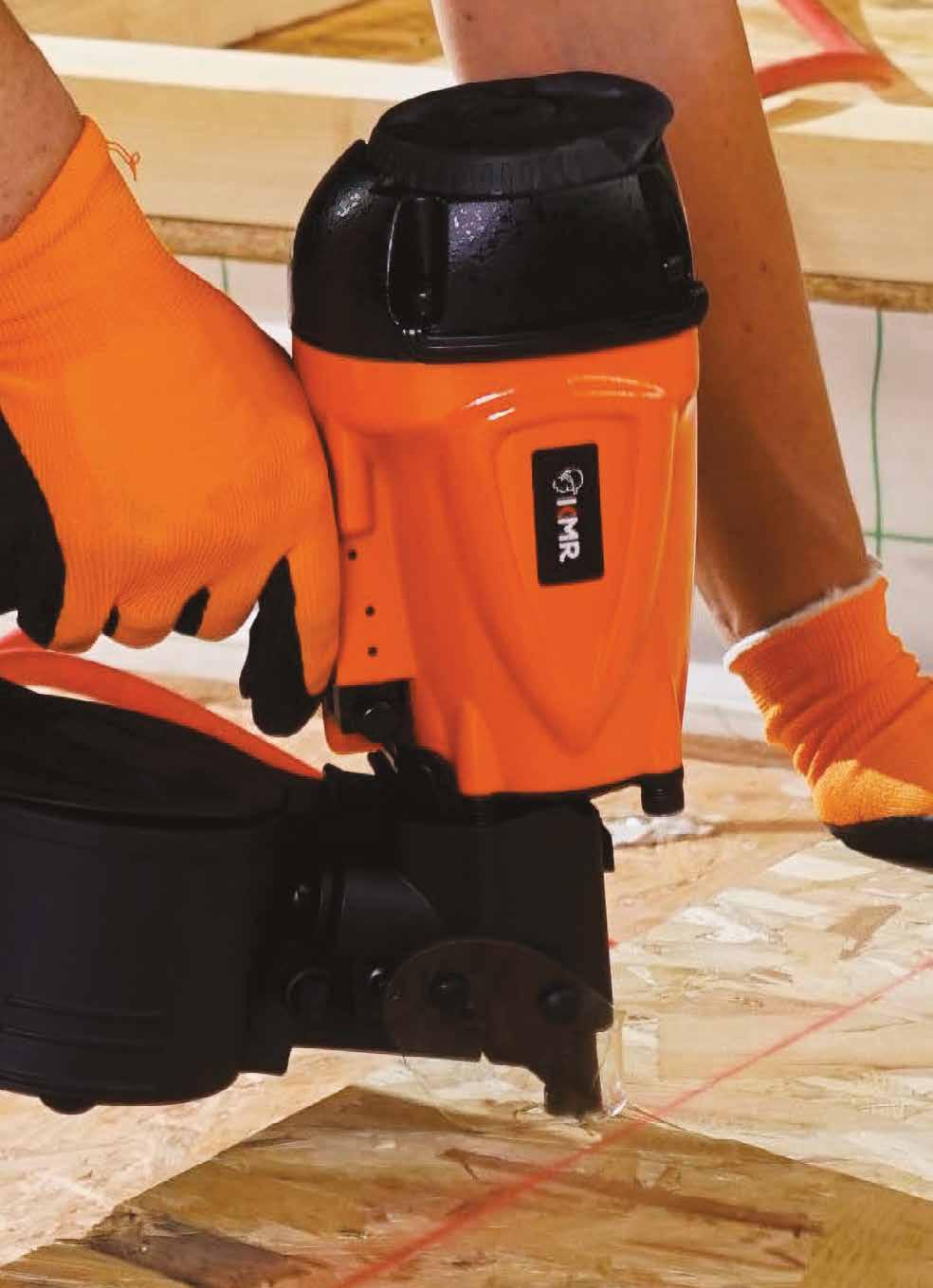

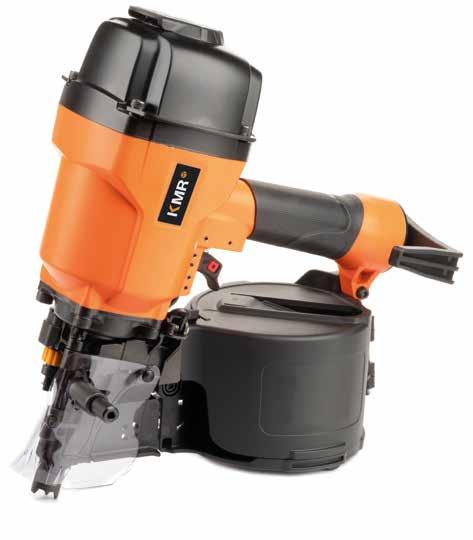

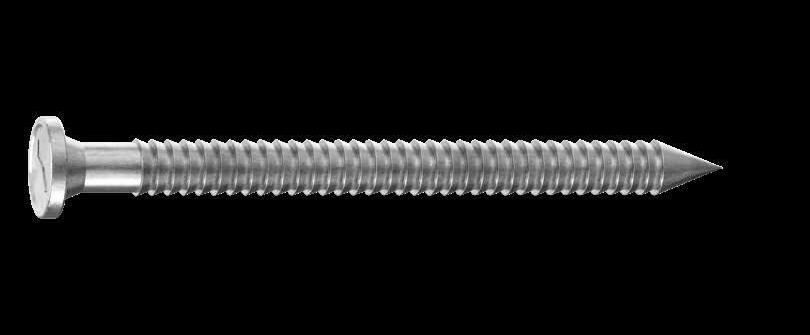

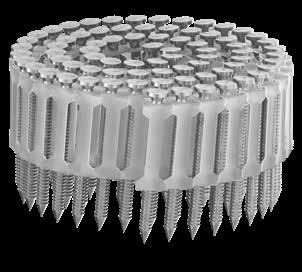

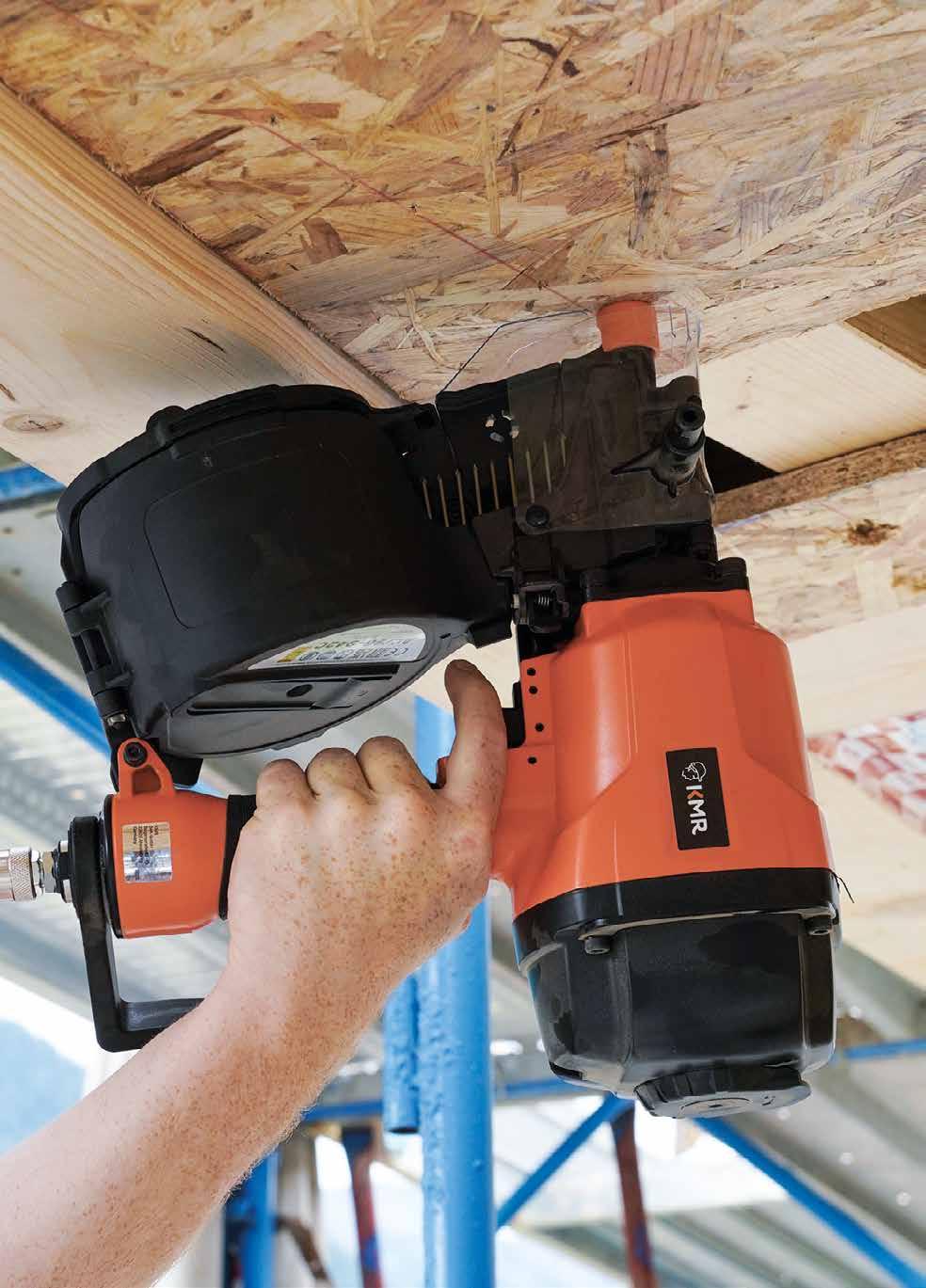

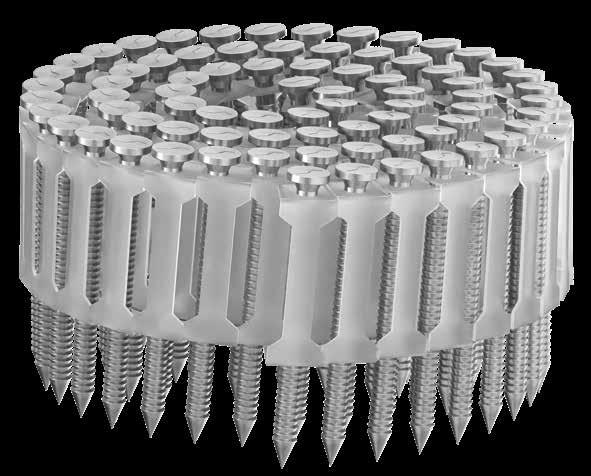

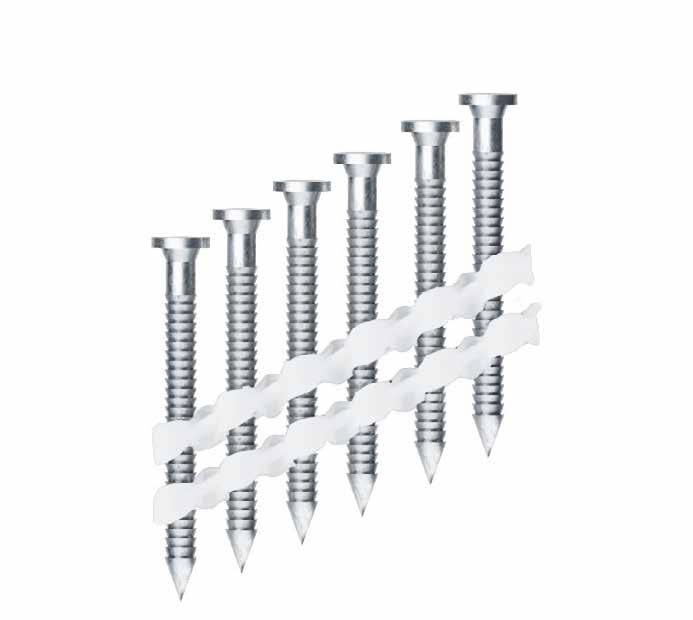

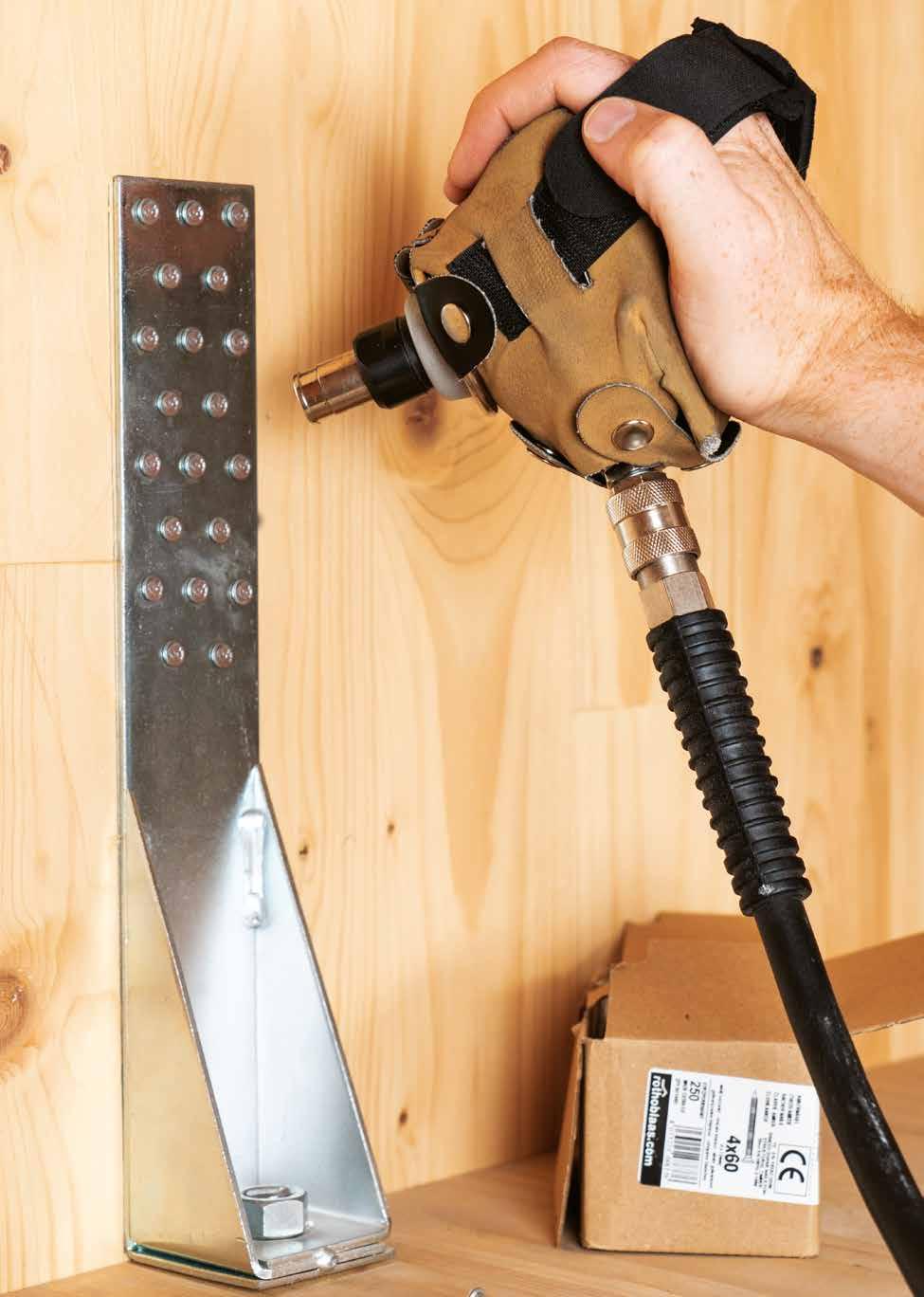

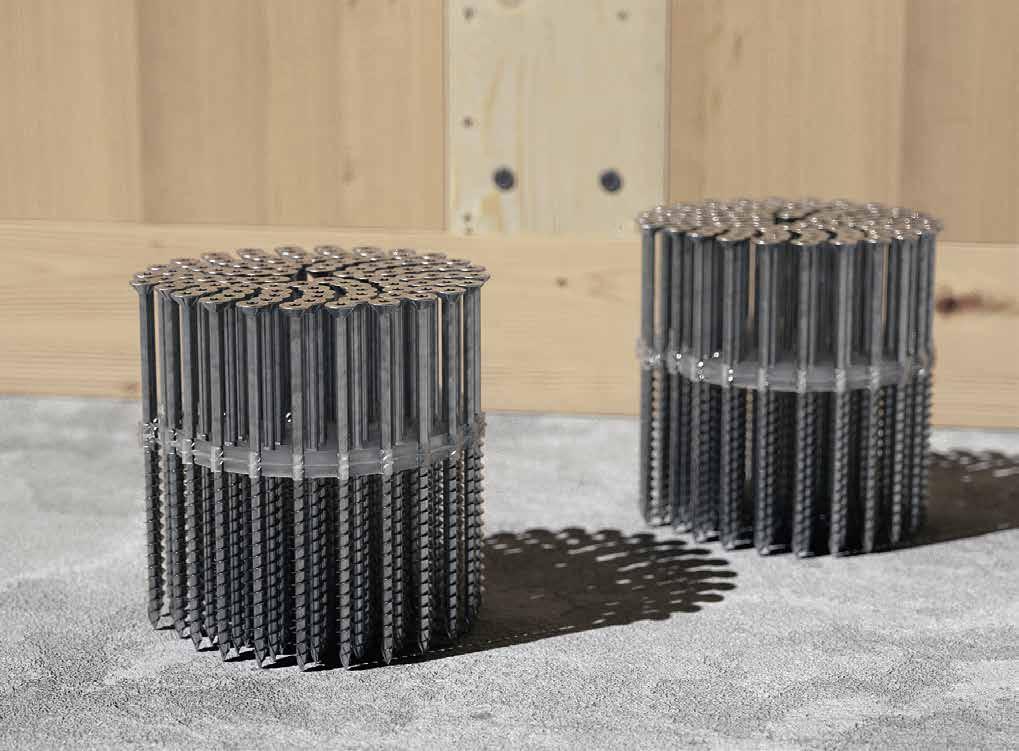

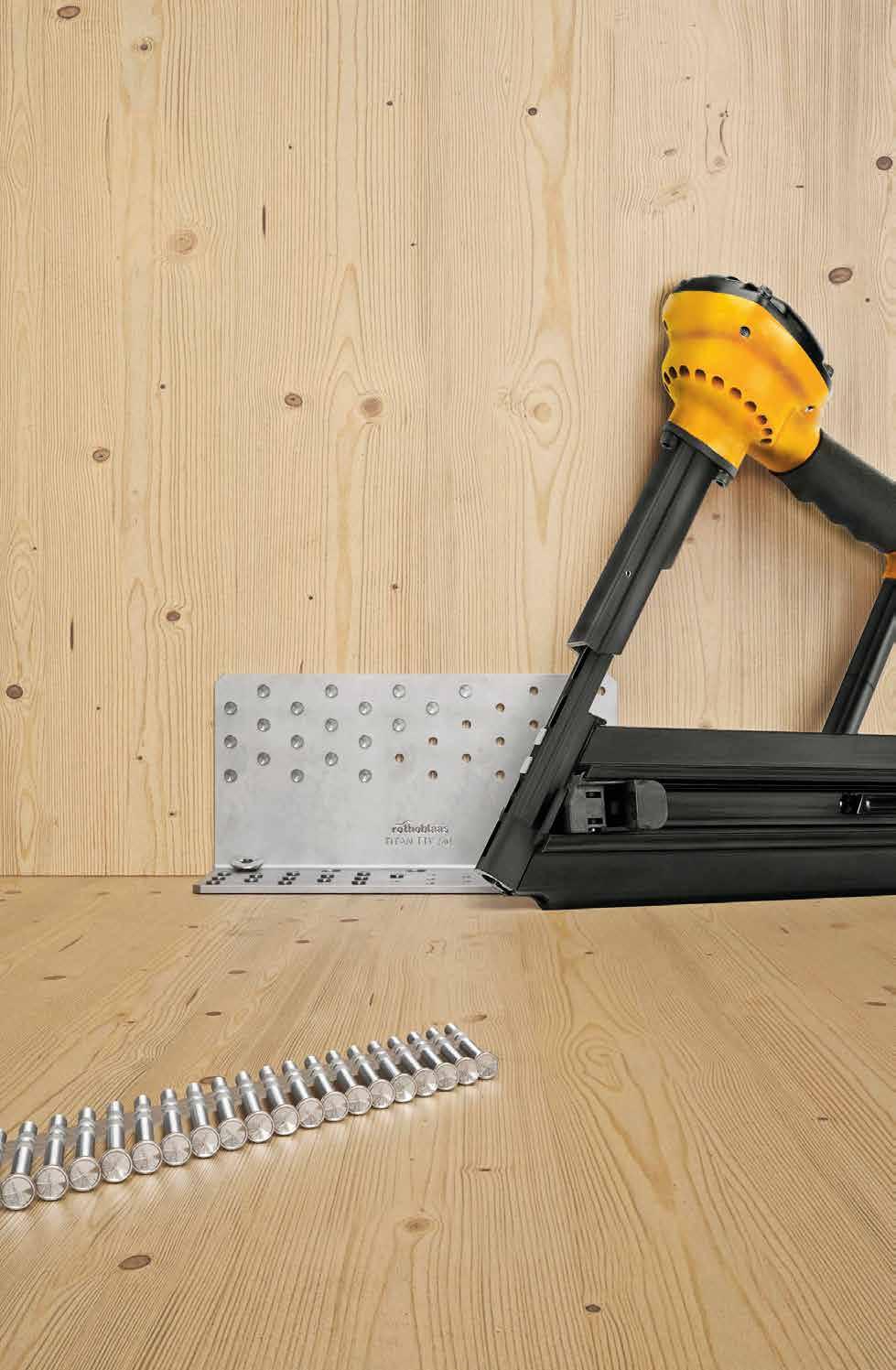

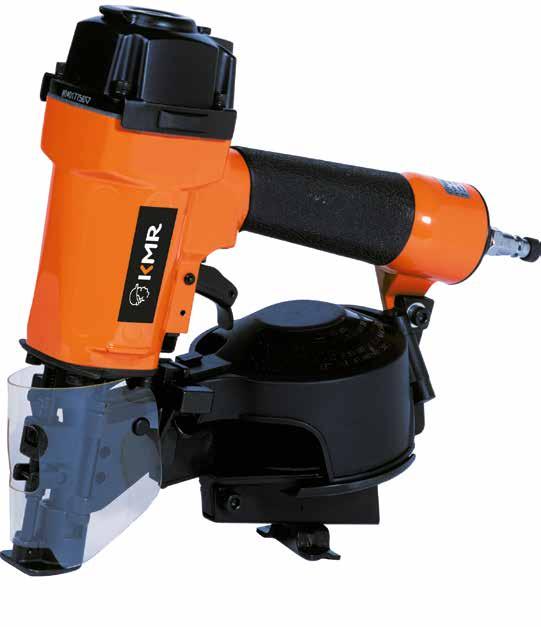

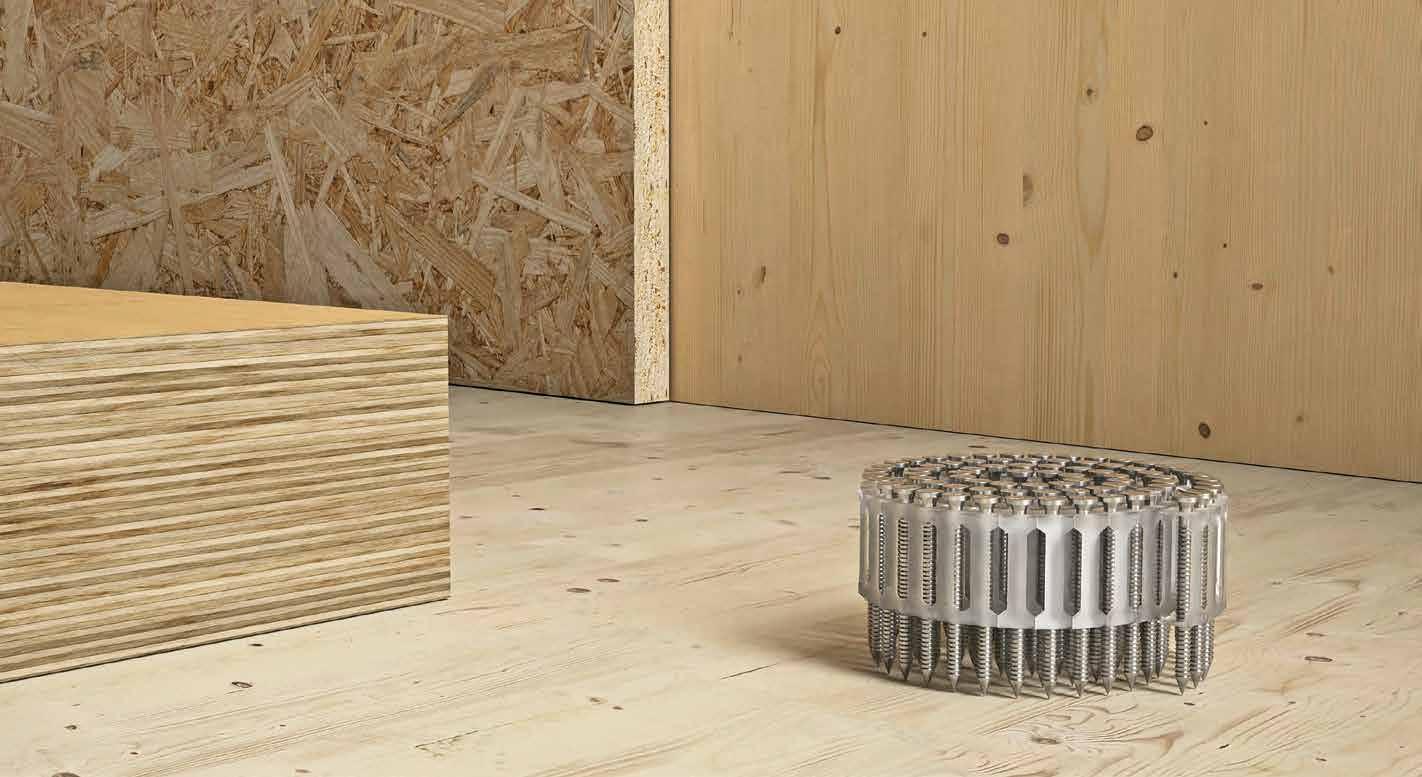

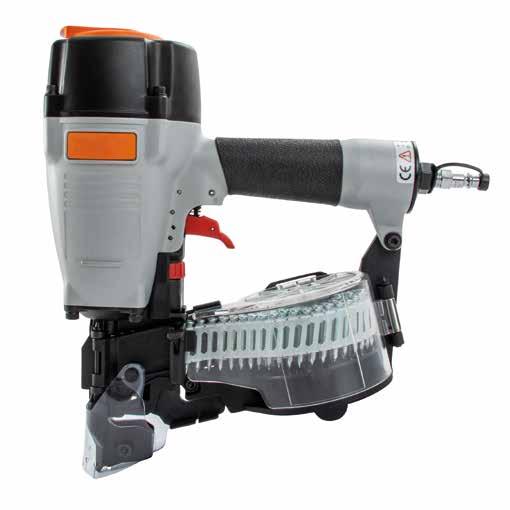

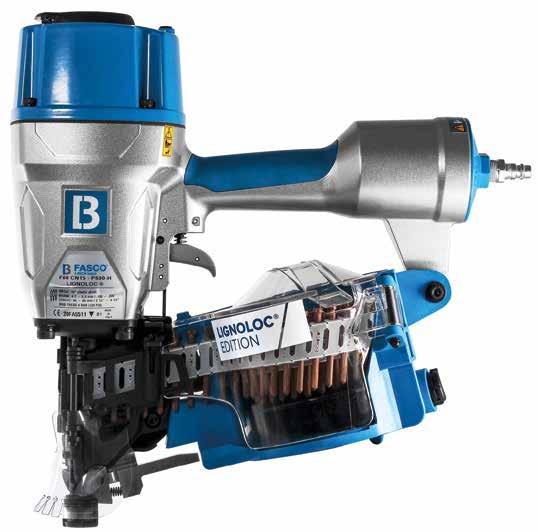

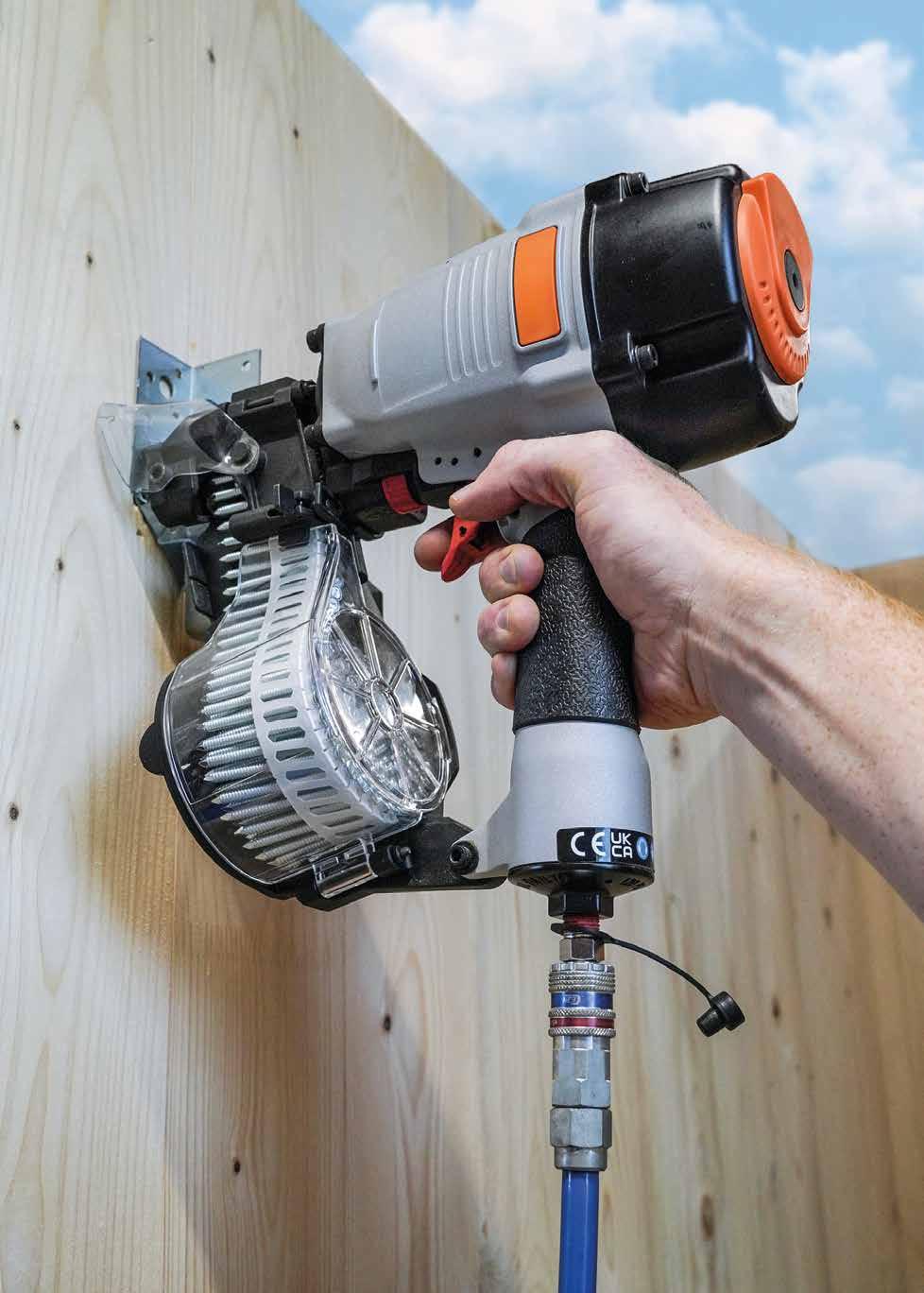

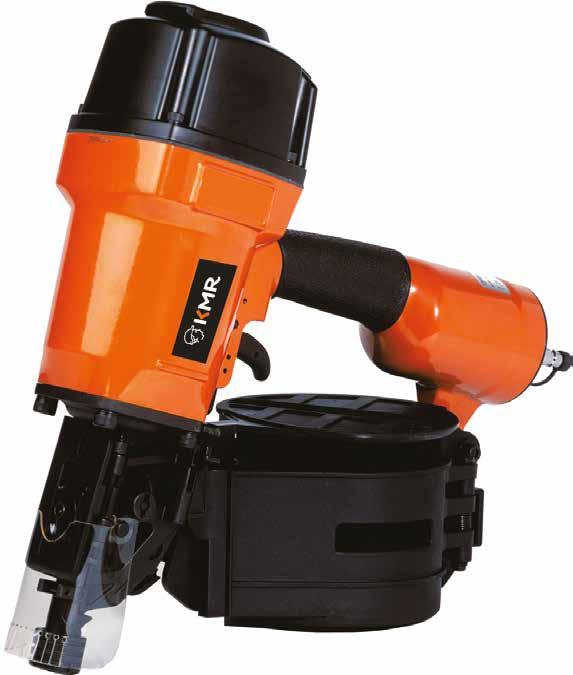

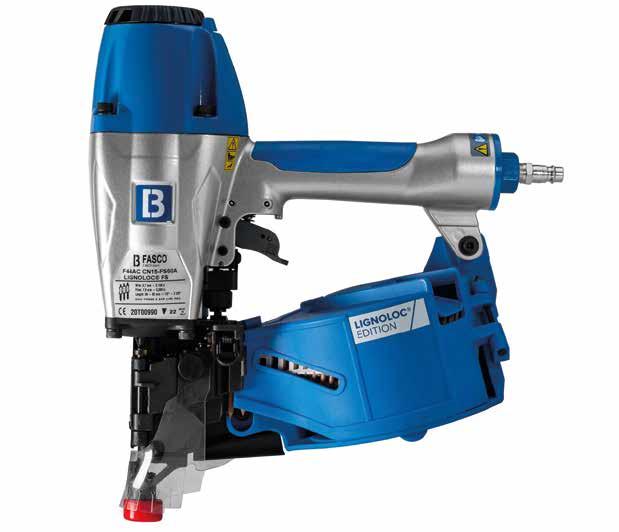

RUNDMAGAZIN-NAGLER,

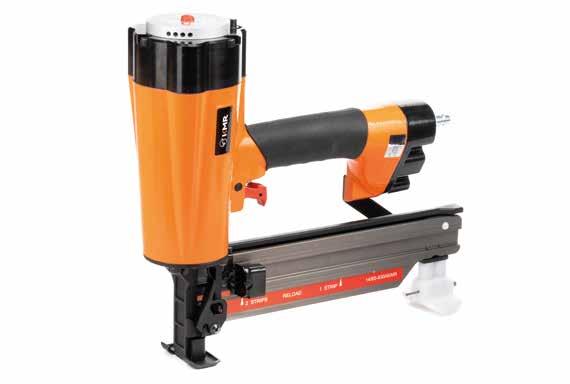

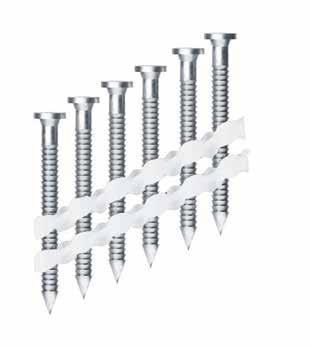

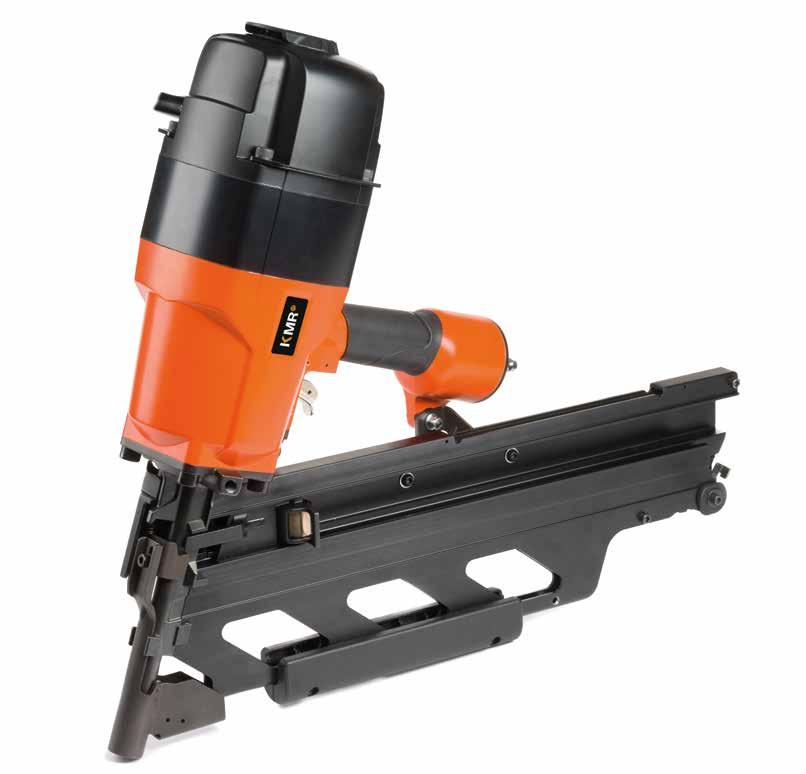

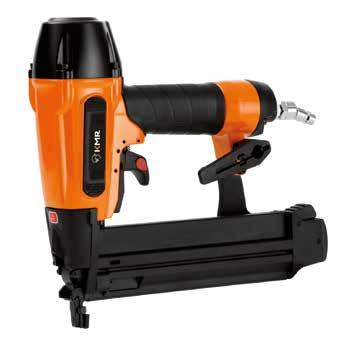

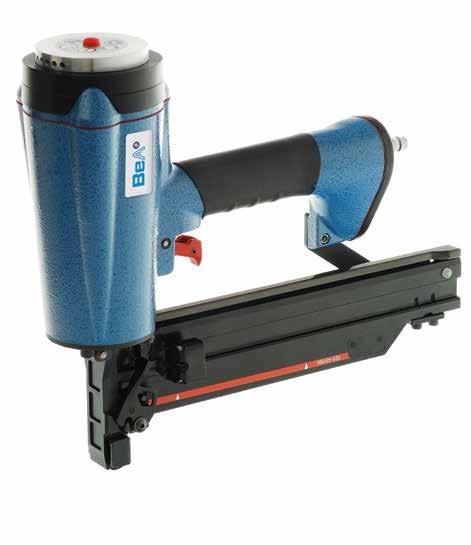

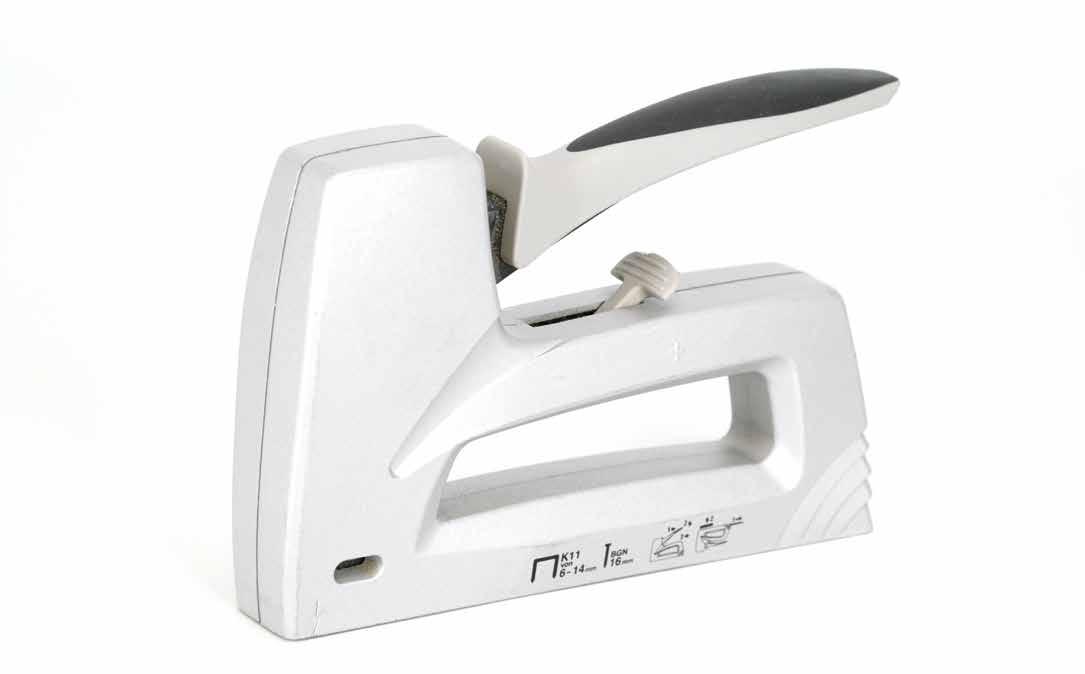

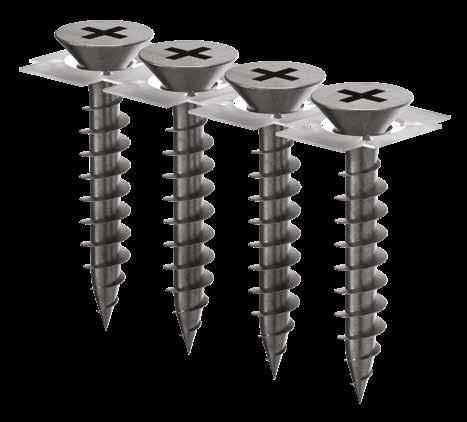

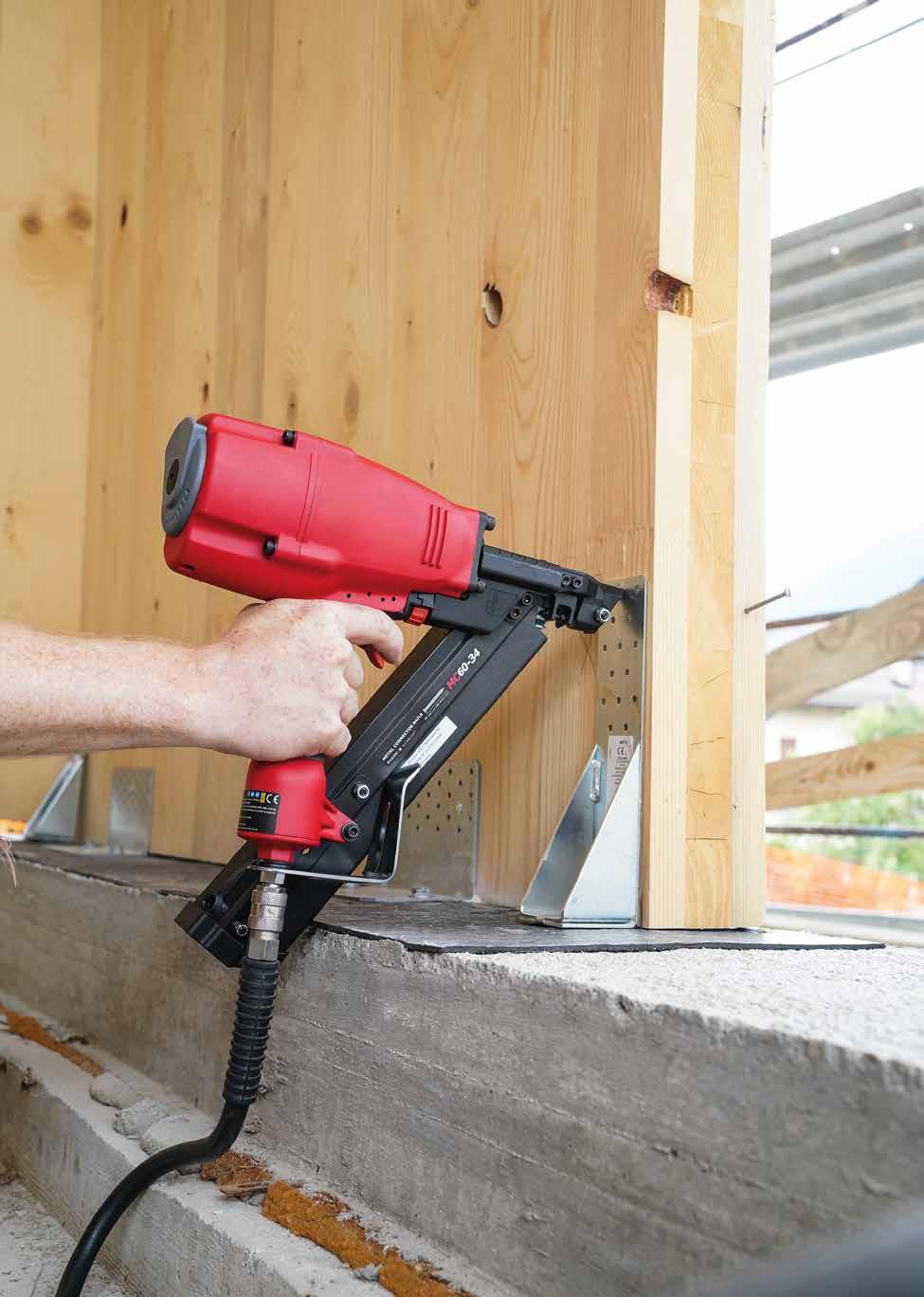

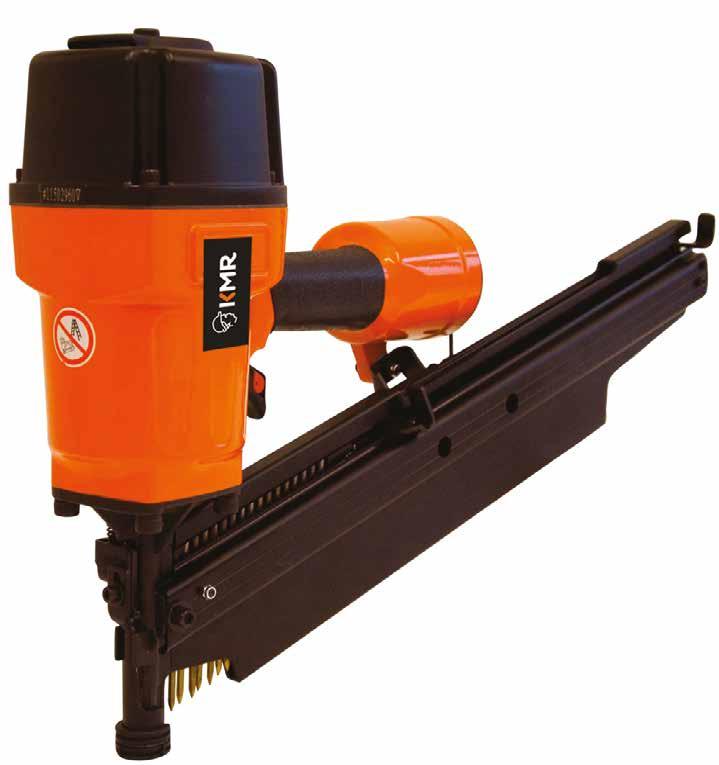

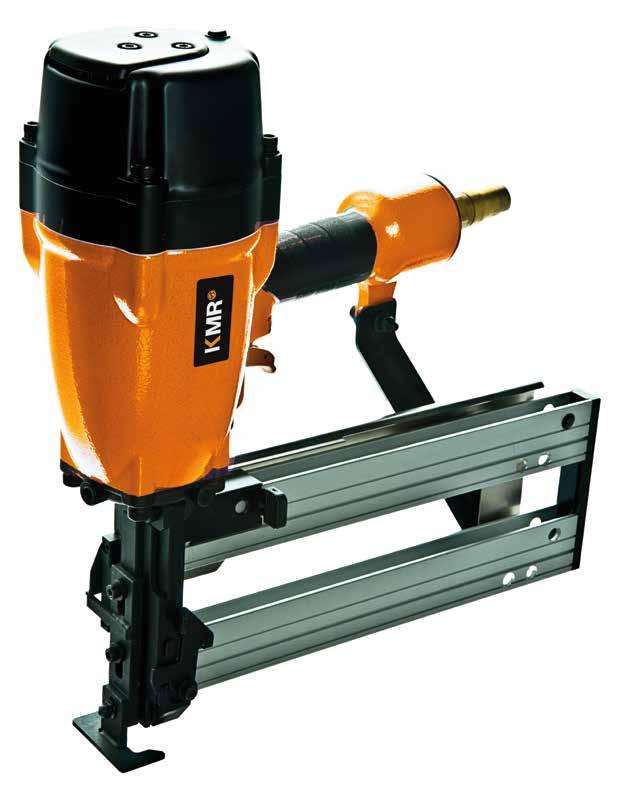

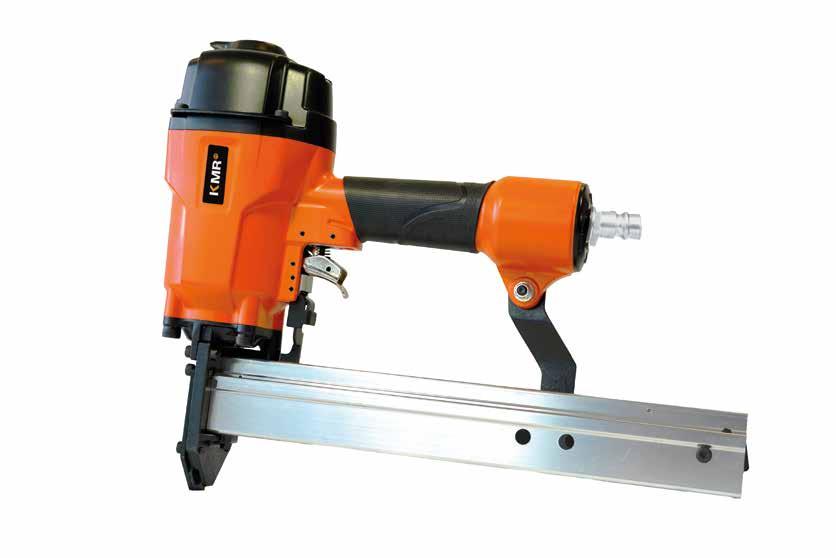

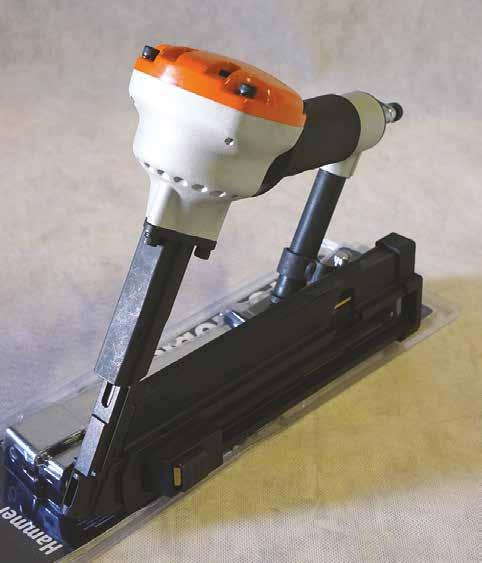

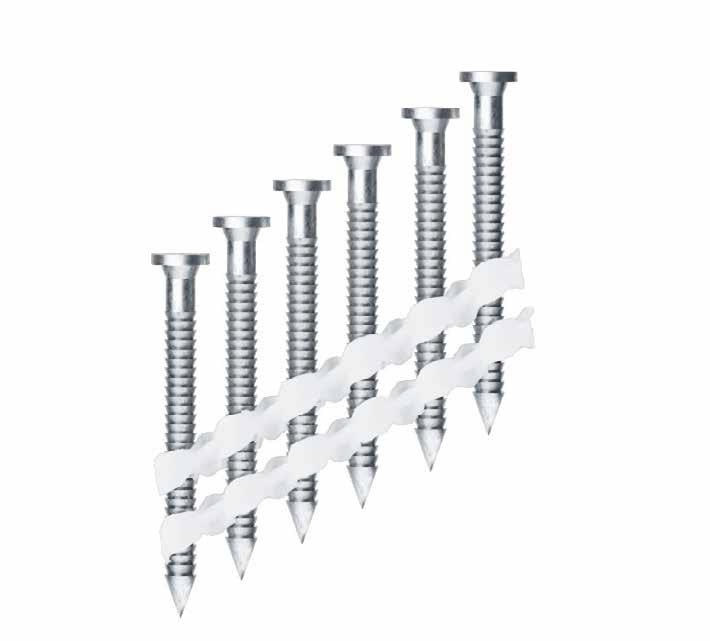

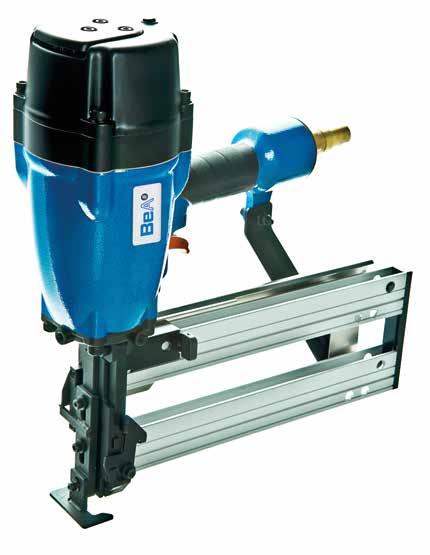

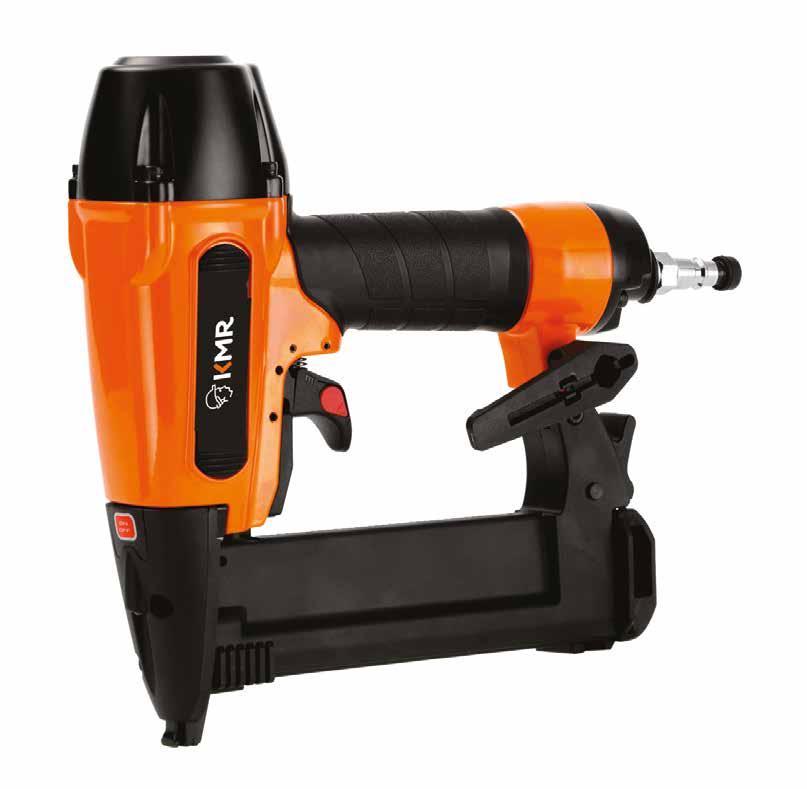

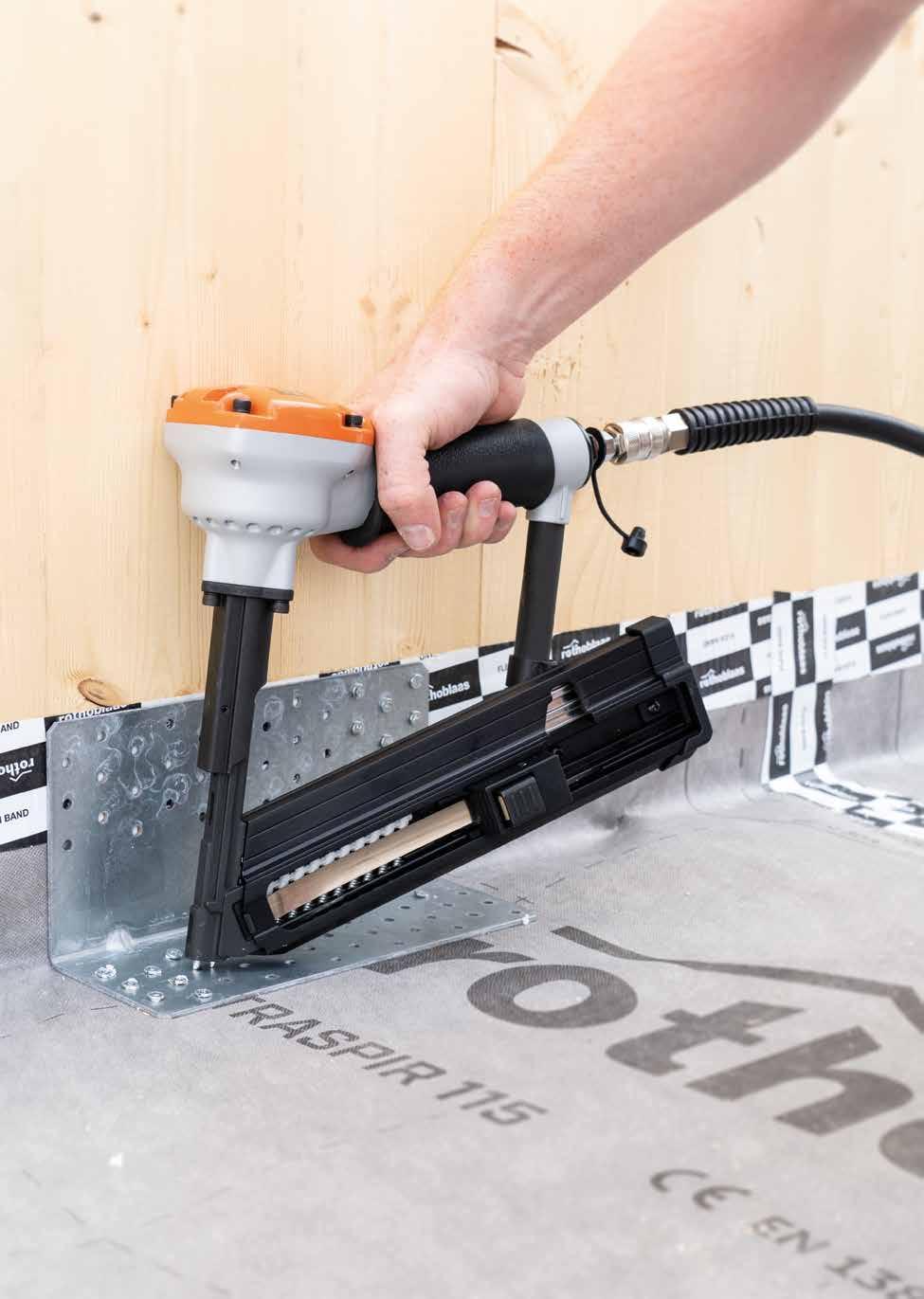

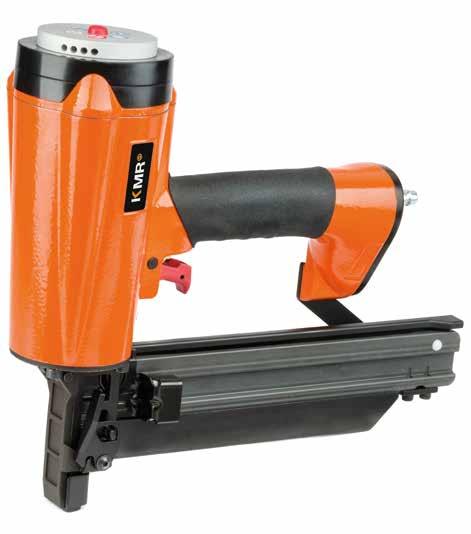

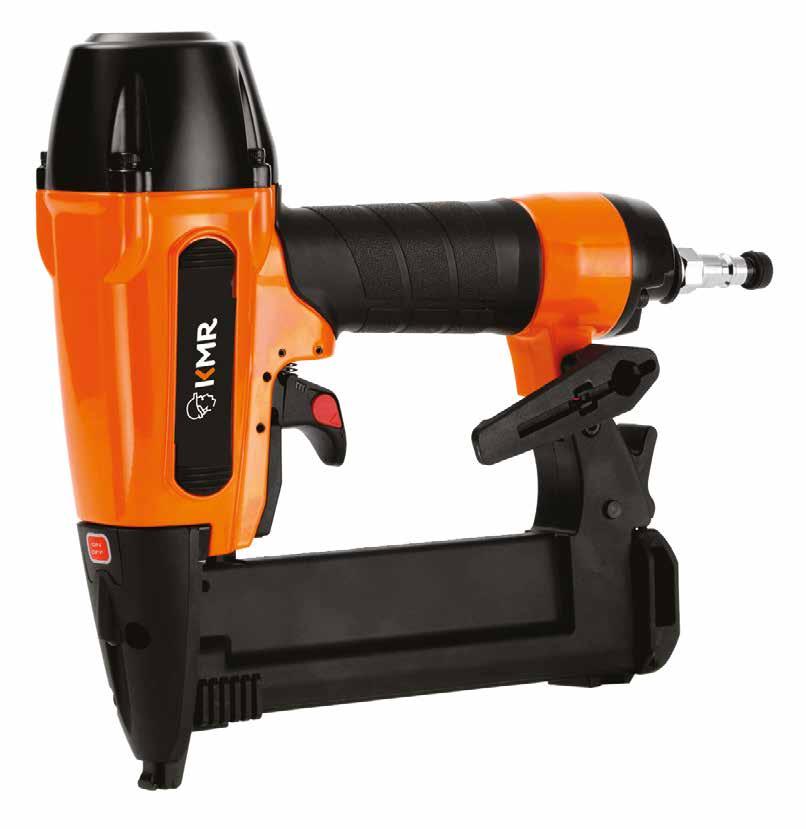

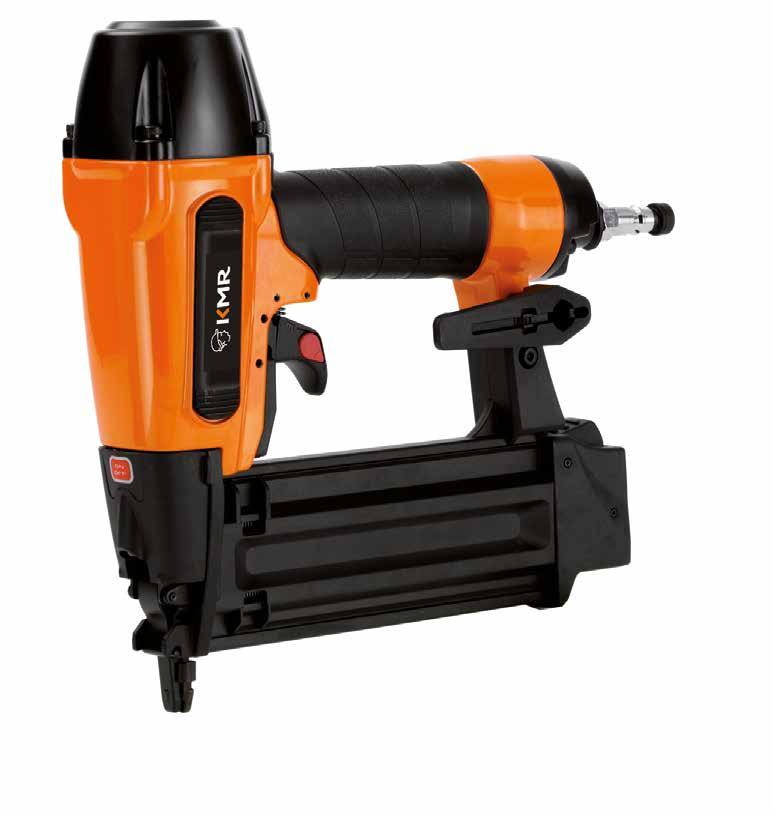

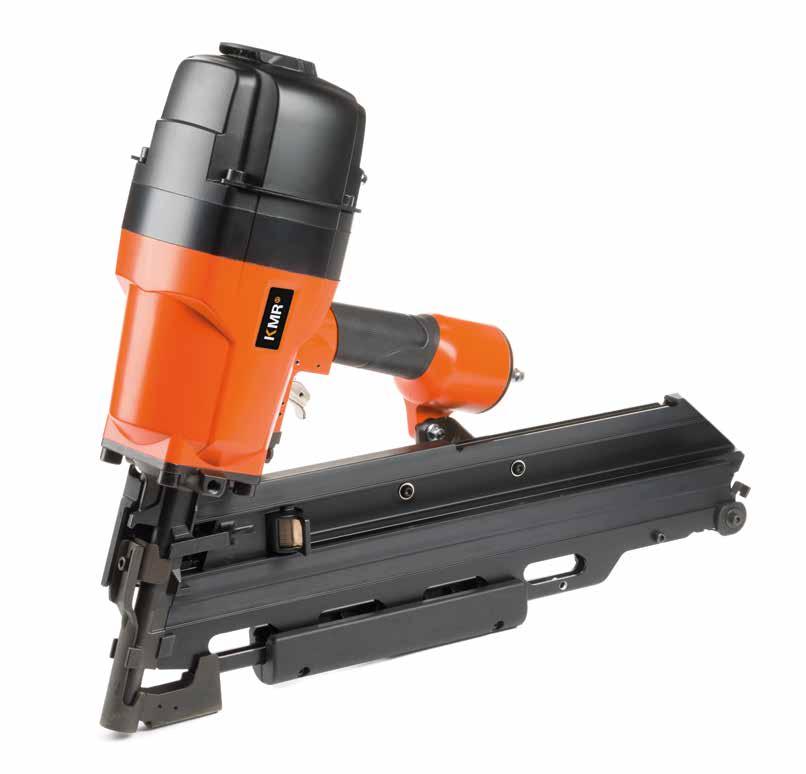

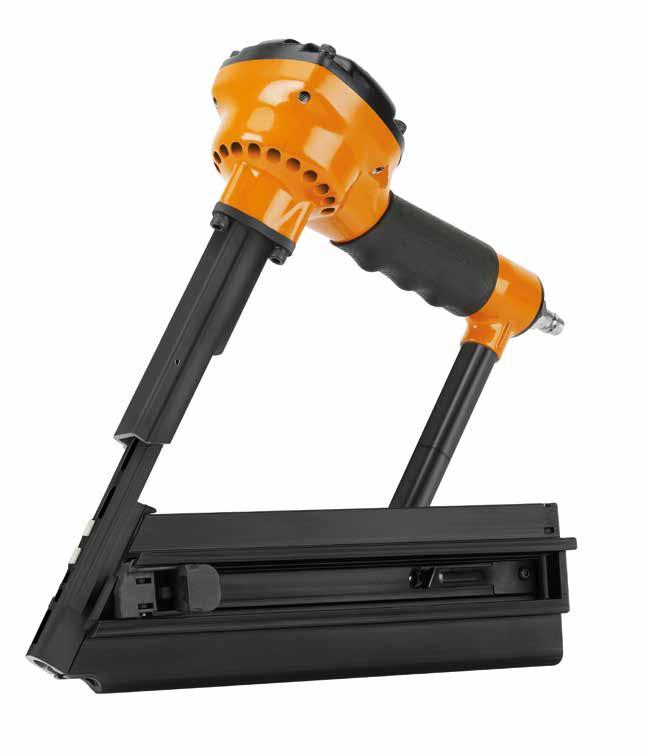

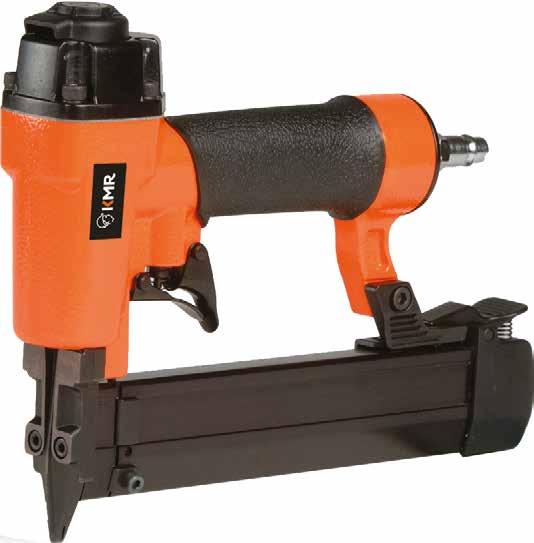

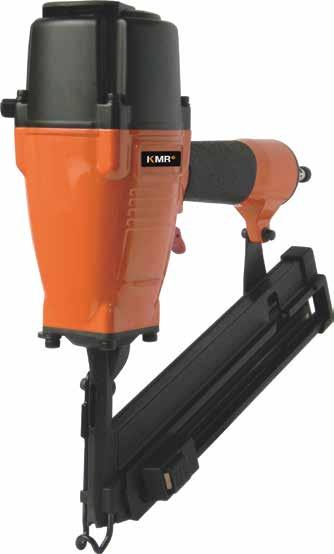

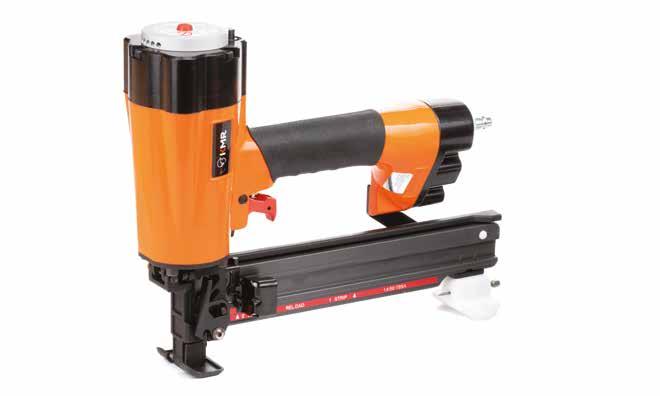

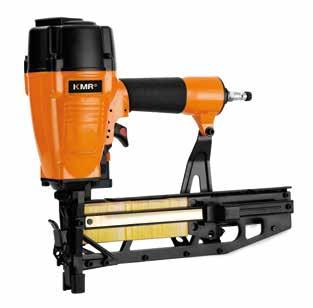

STREIFENMAGAZIN-NAGLER

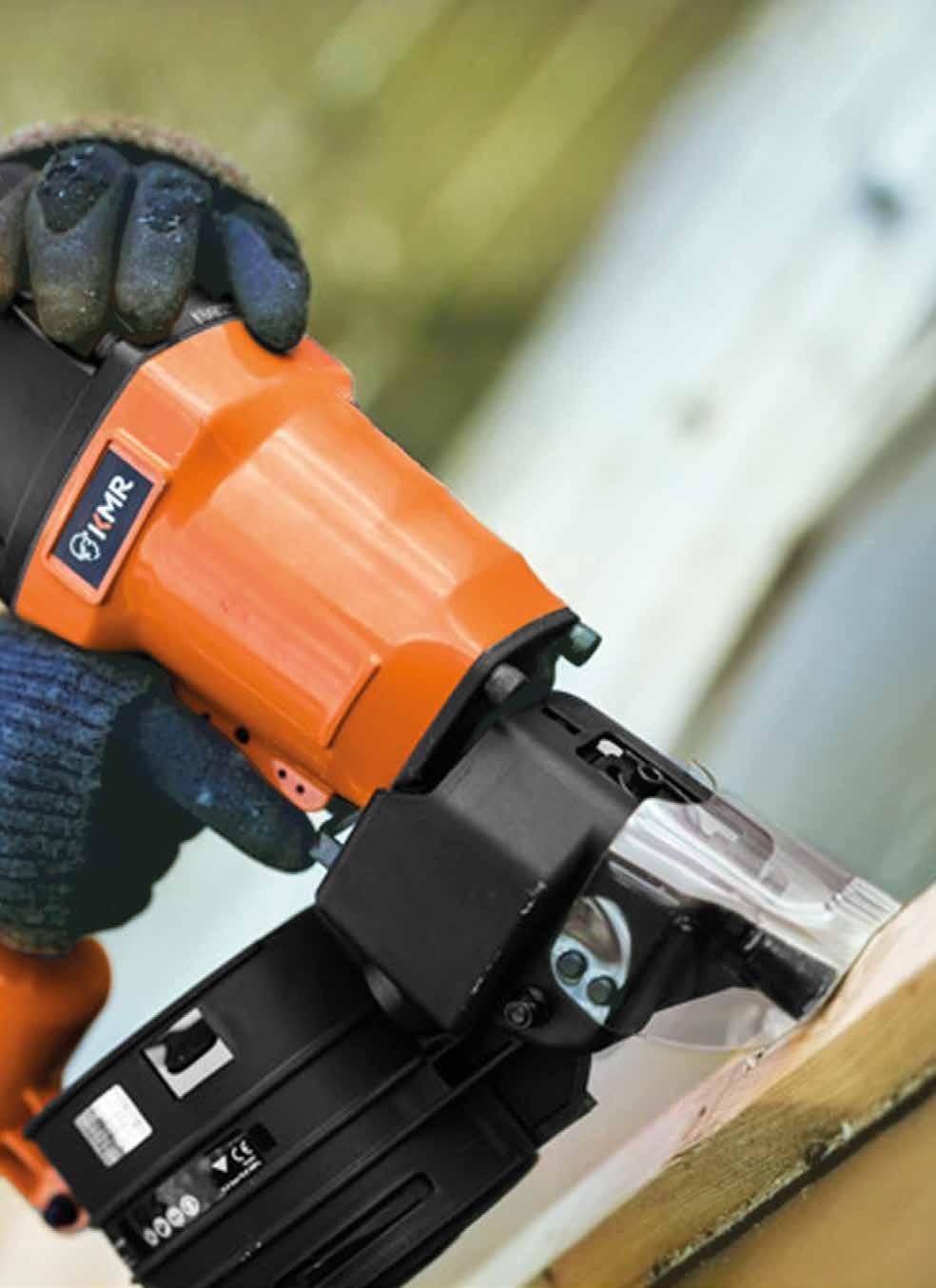

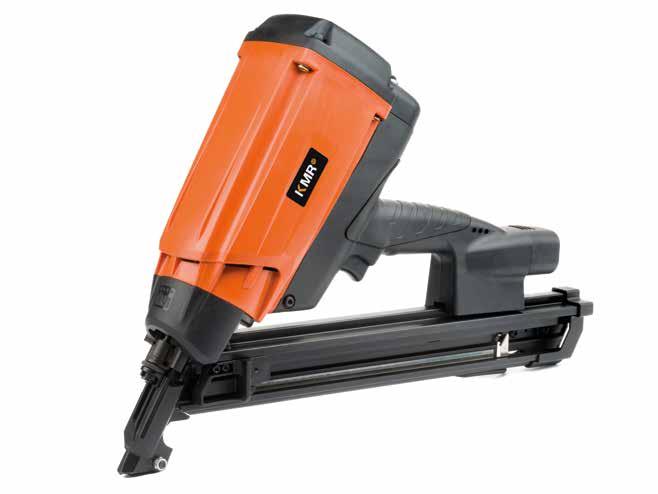

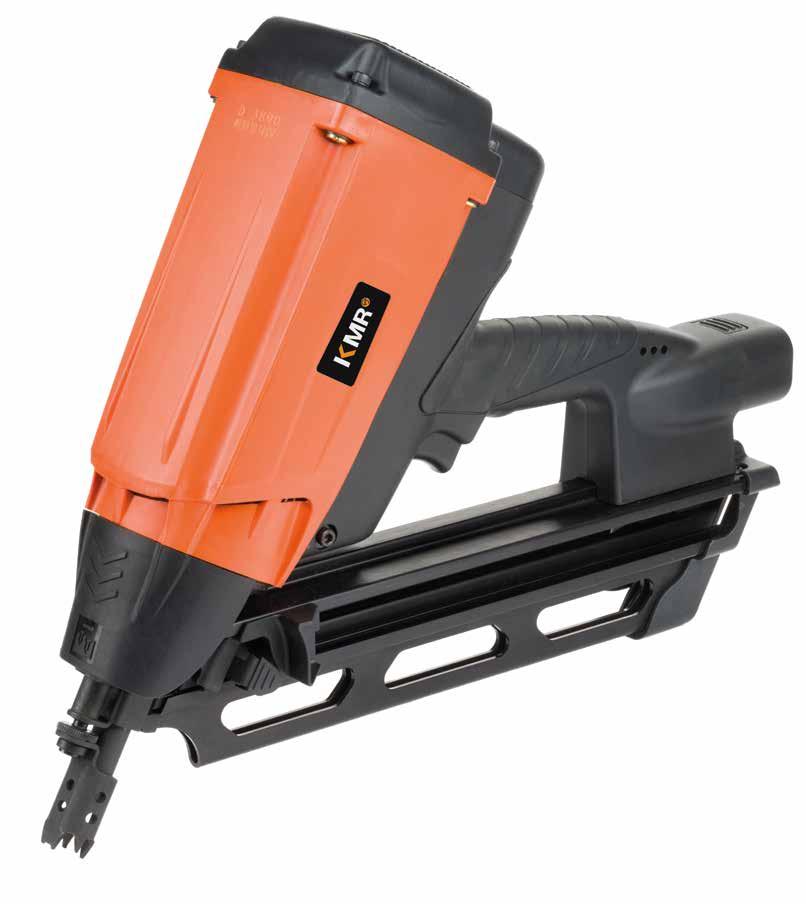

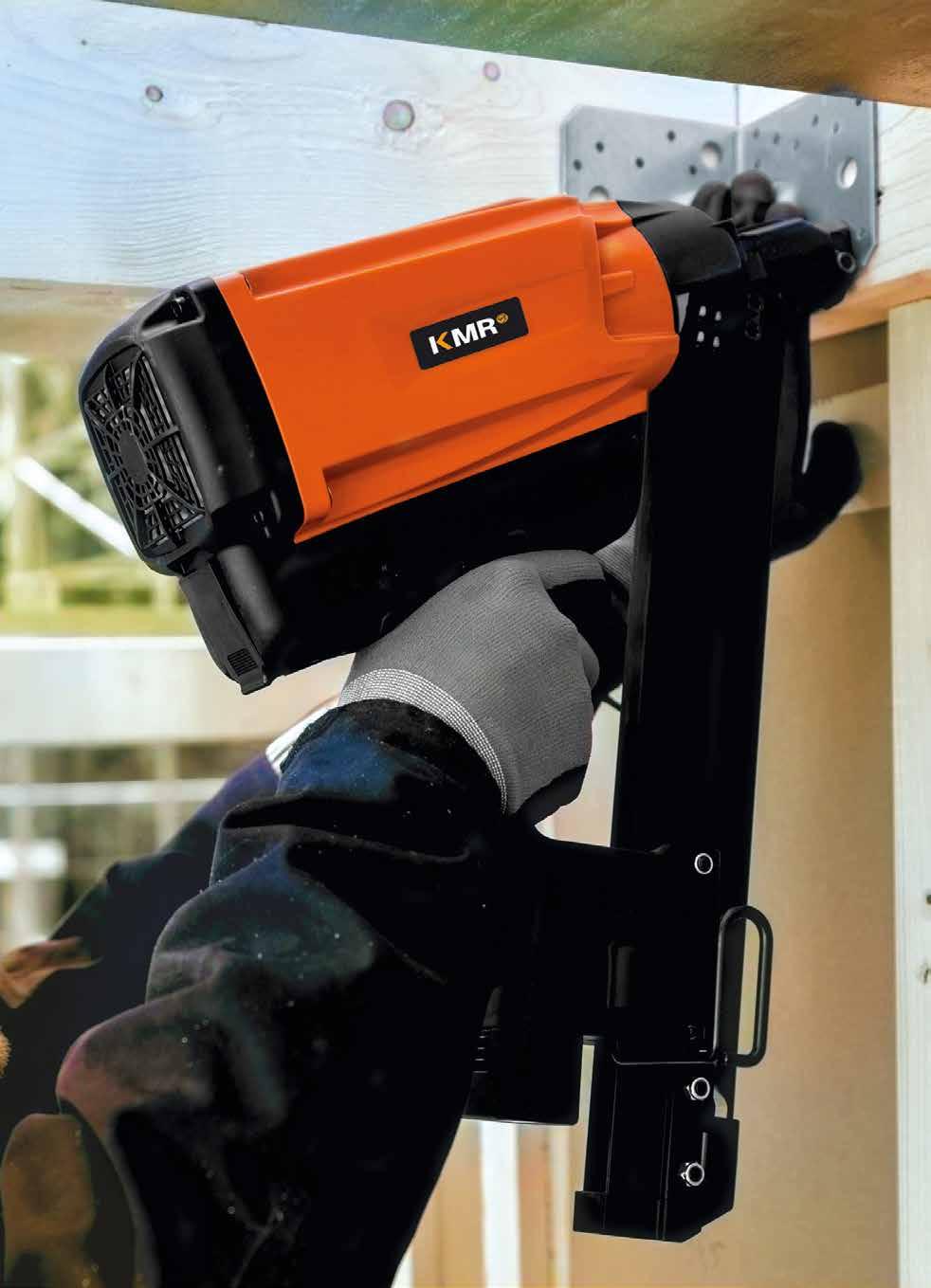

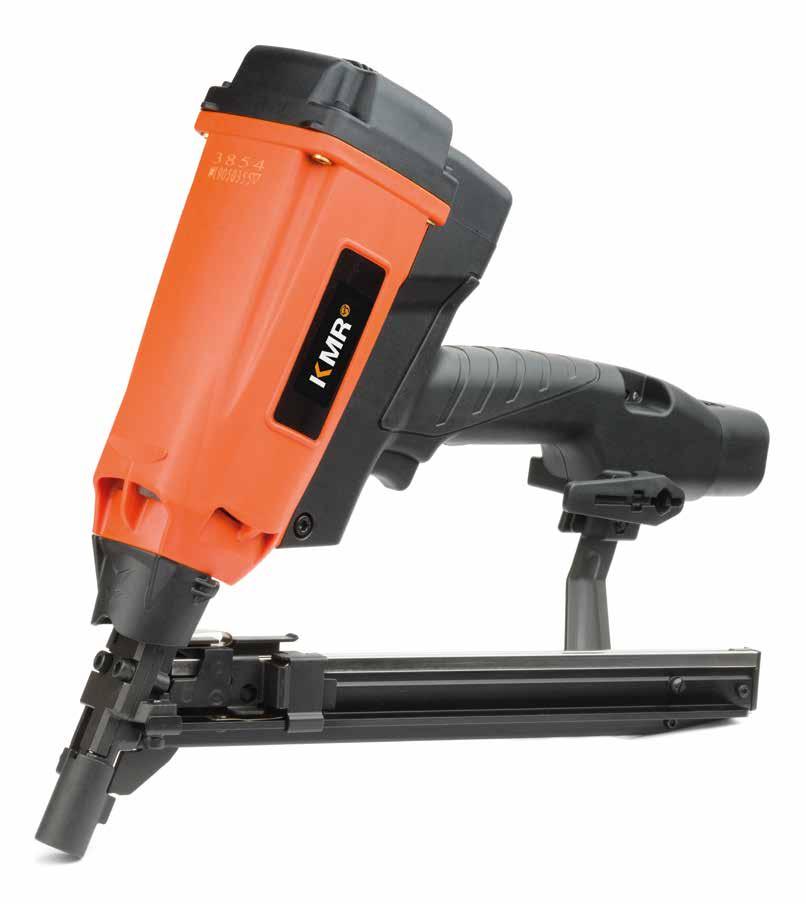

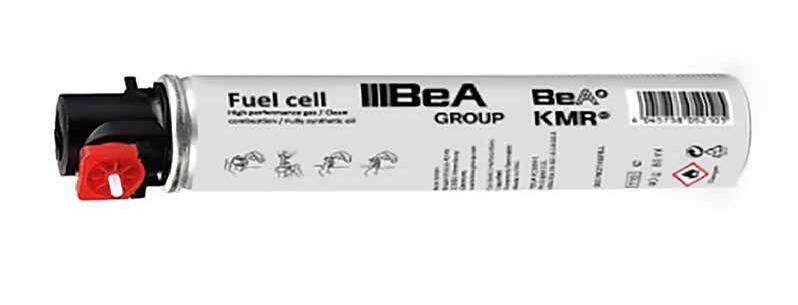

GASNAGLER

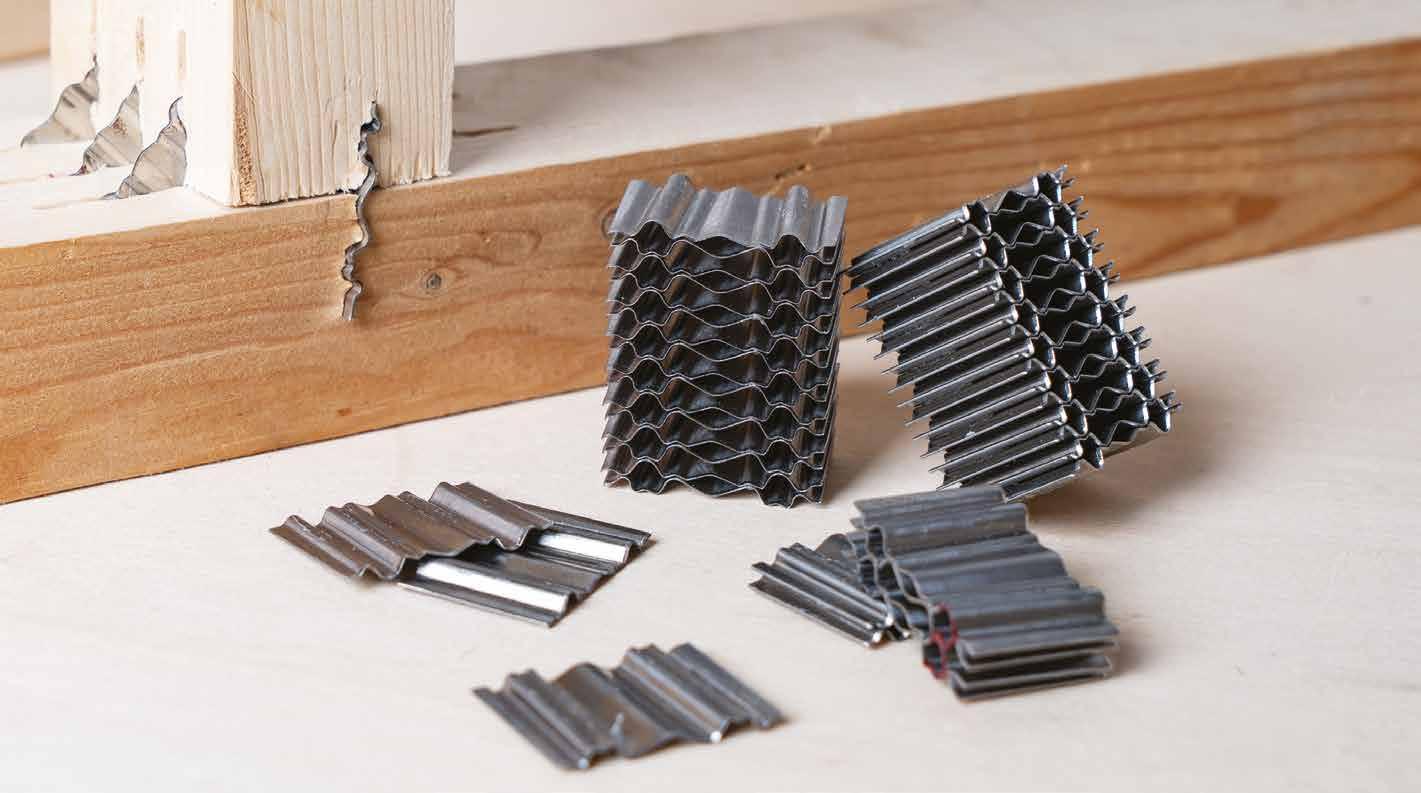

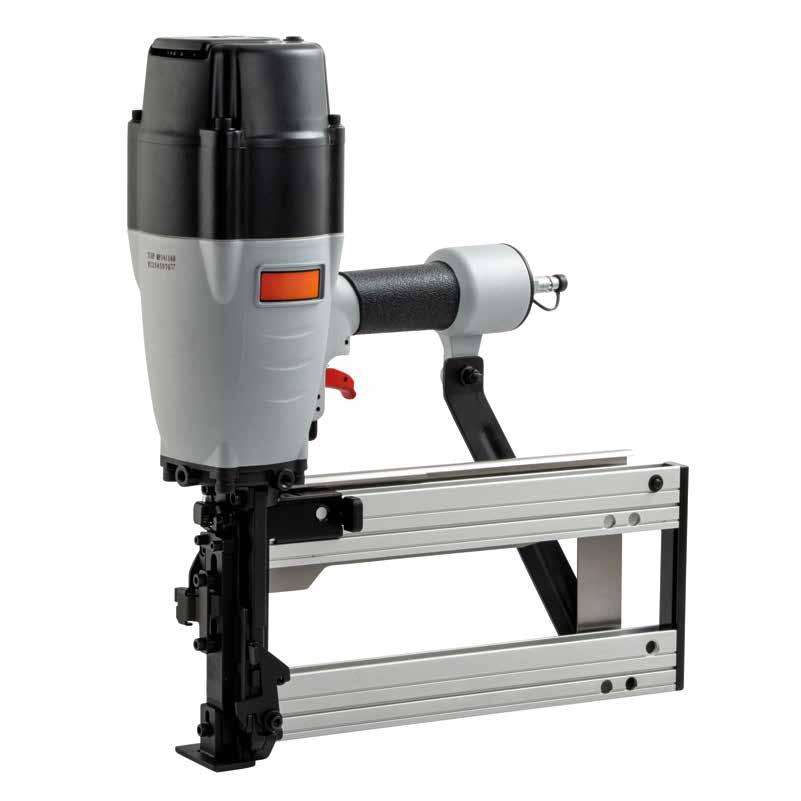

WELLENNAGLER

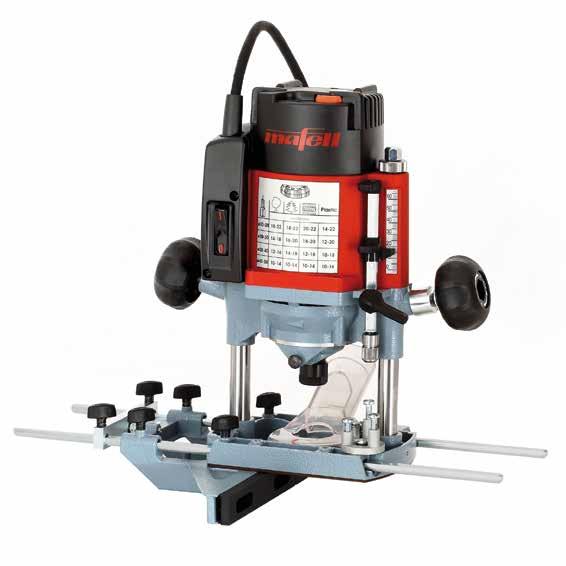

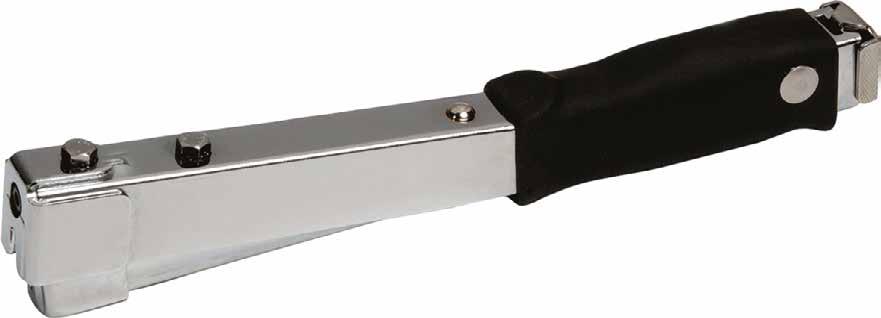

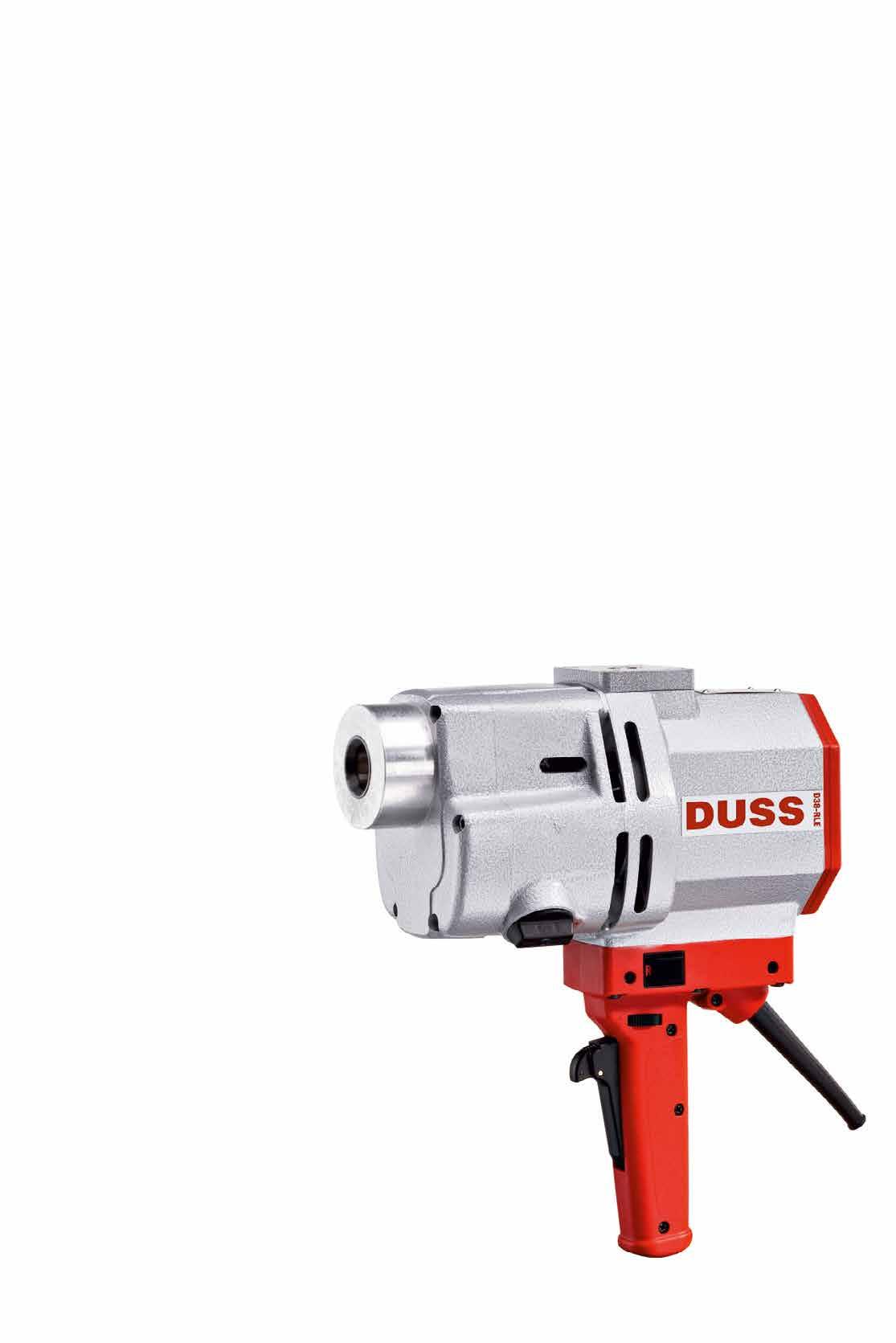

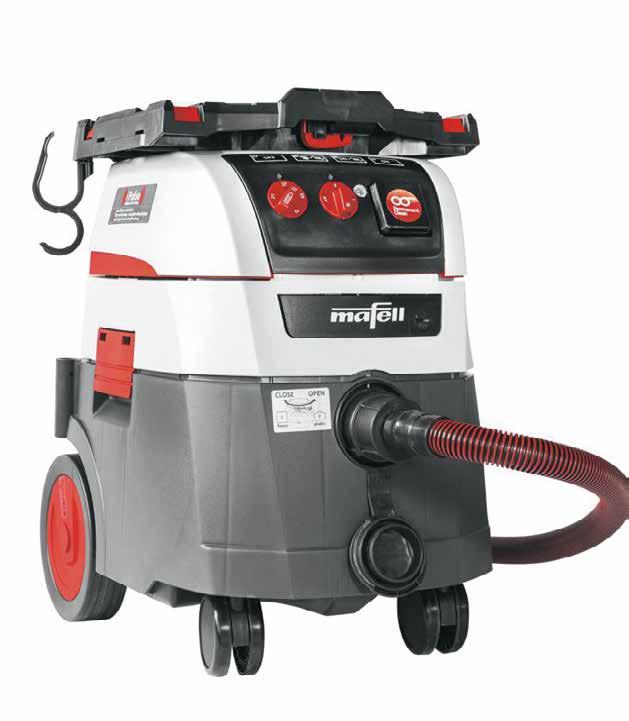

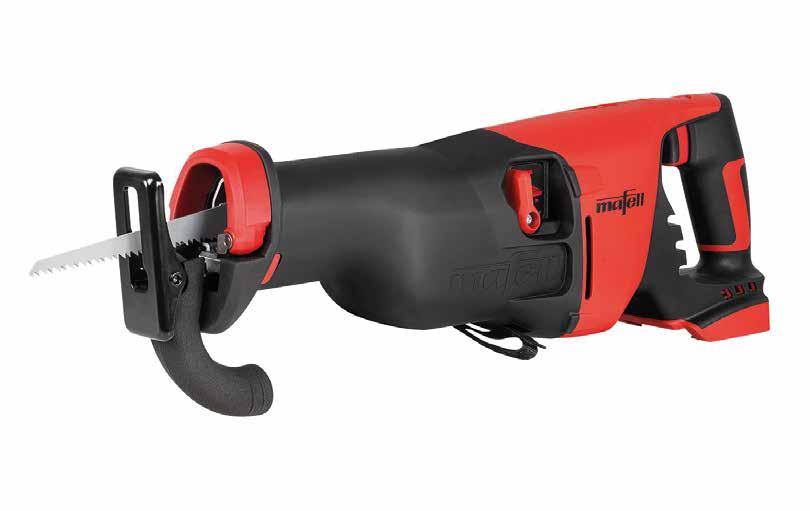

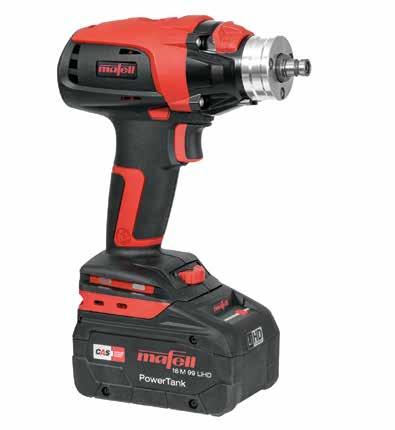

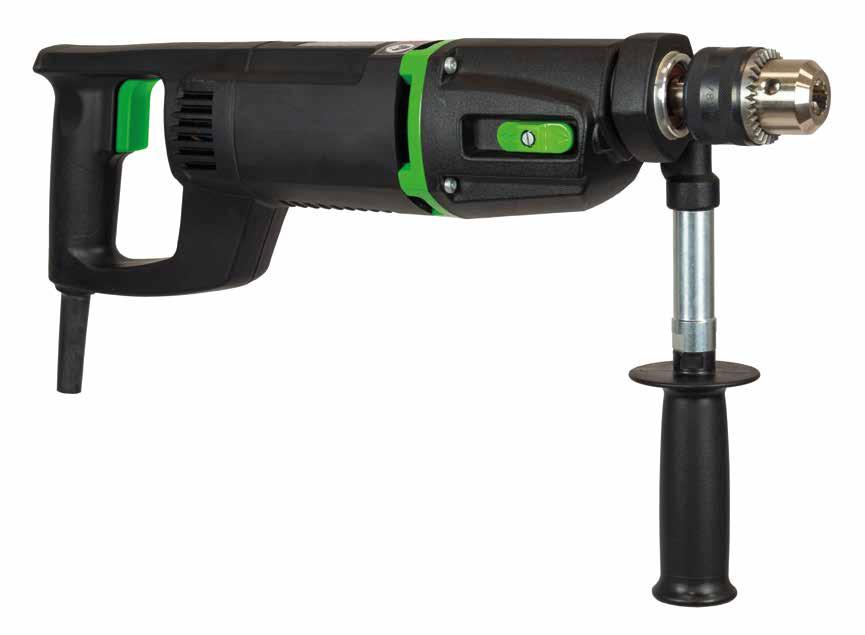

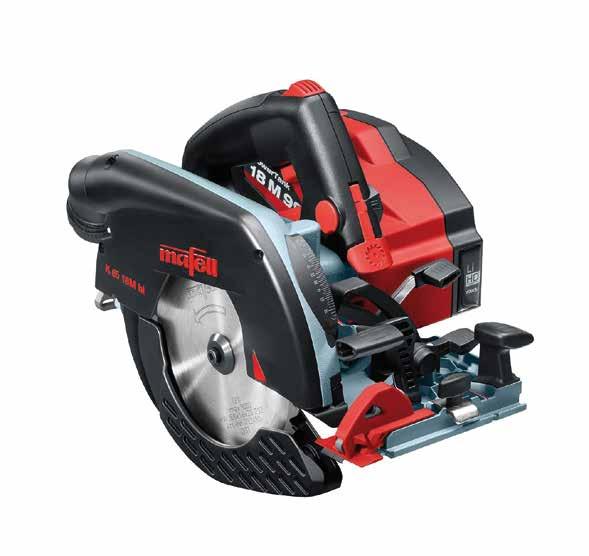

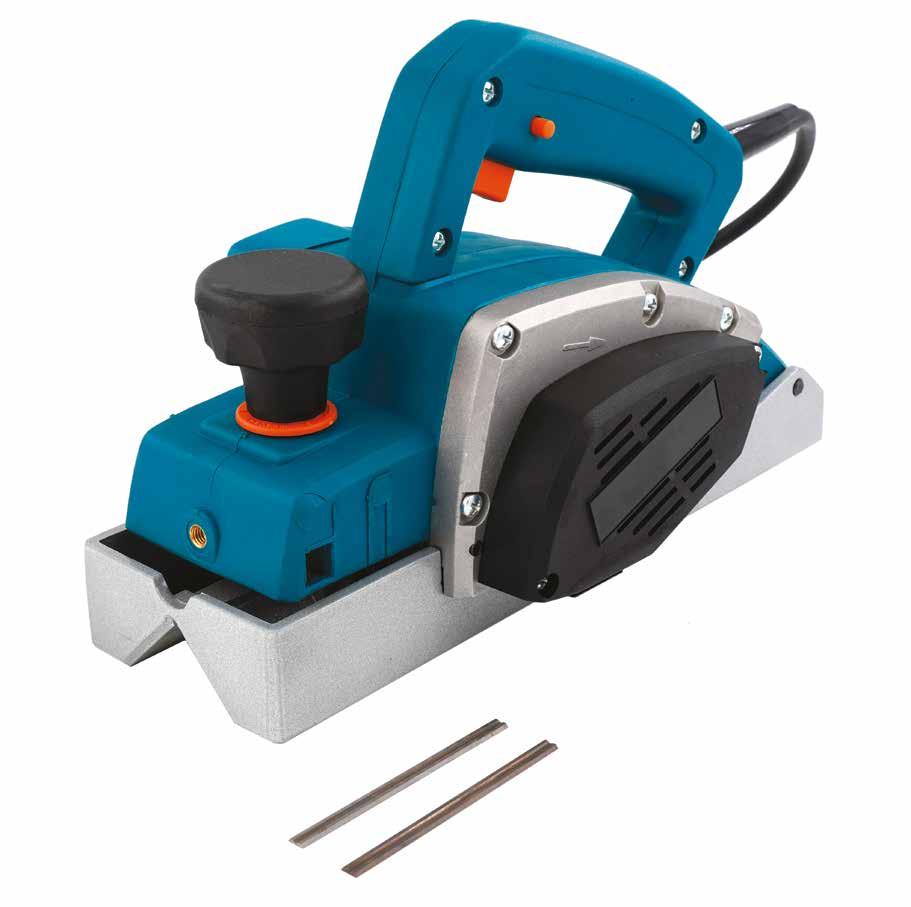

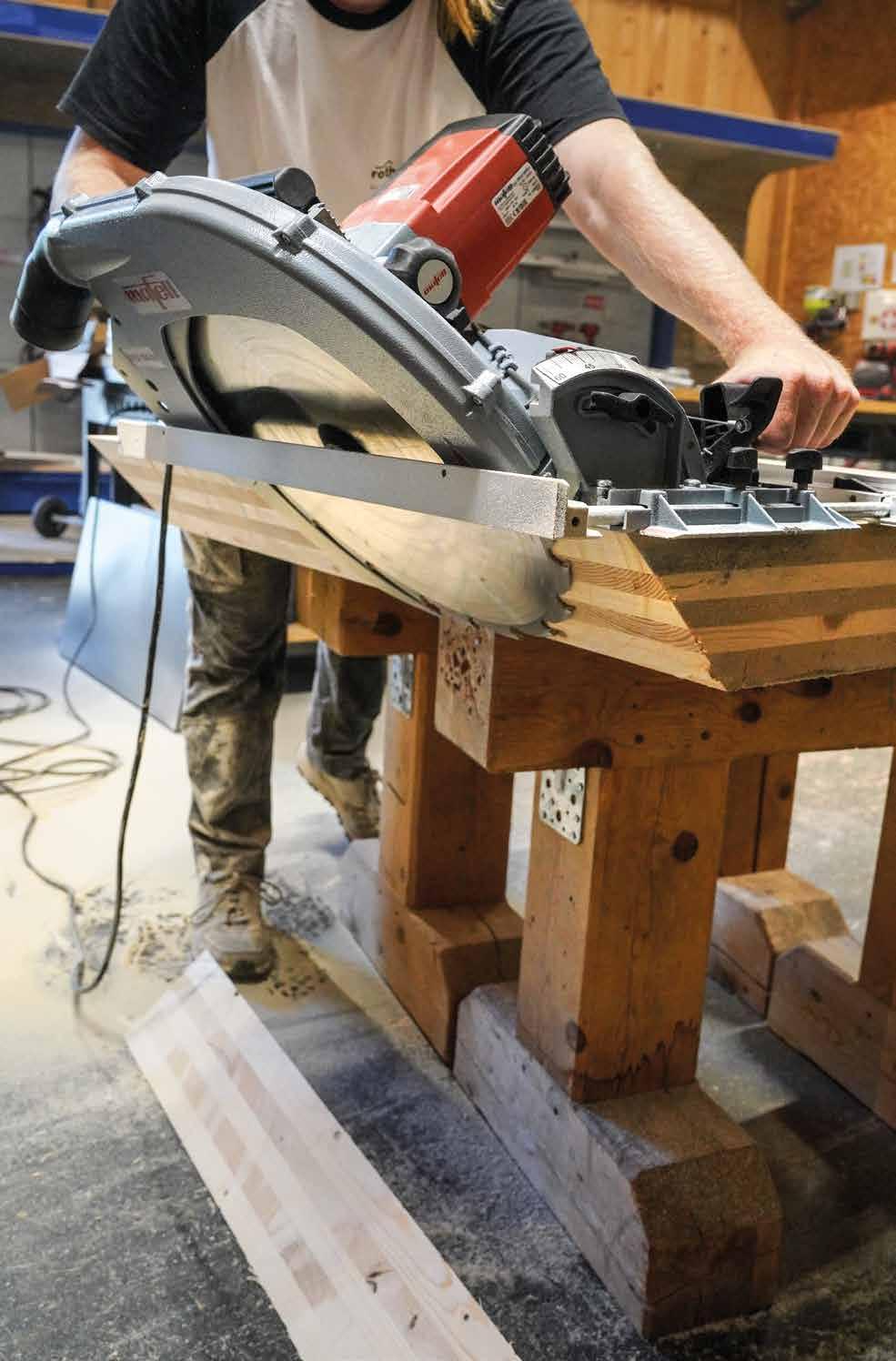

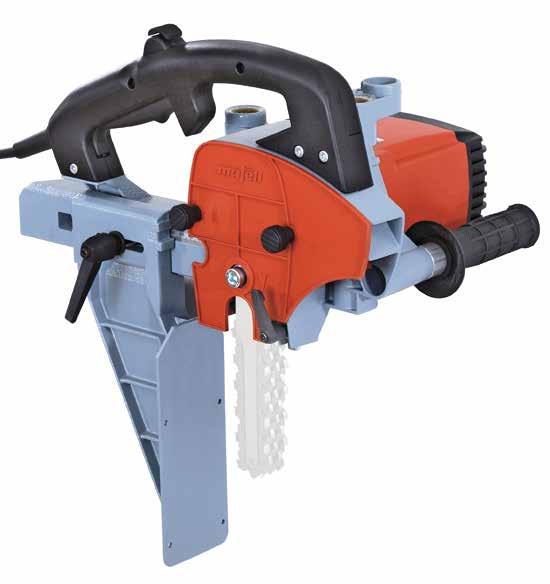

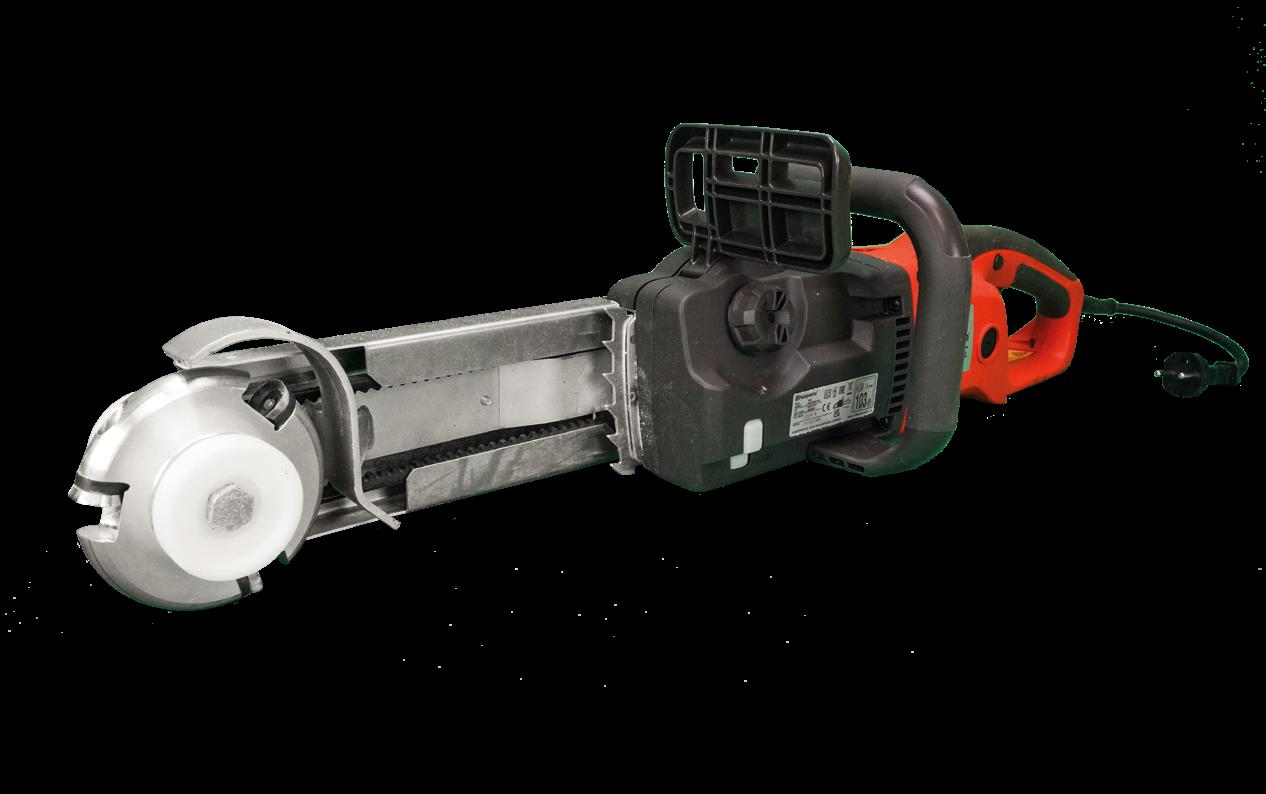

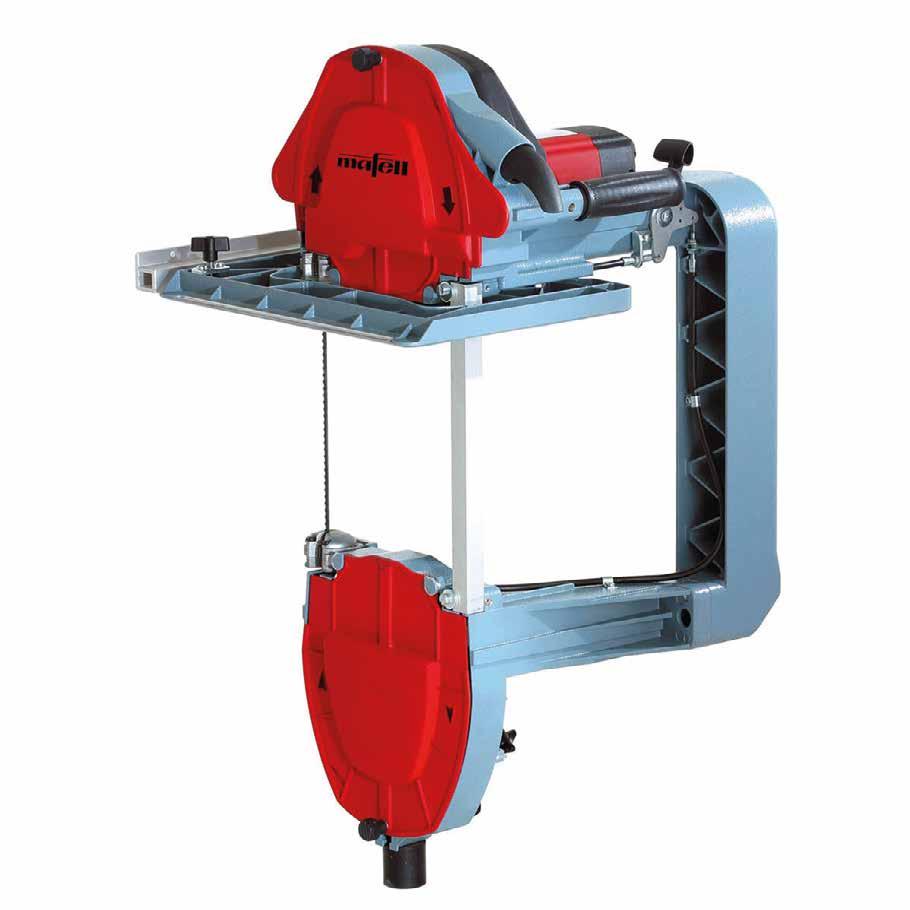

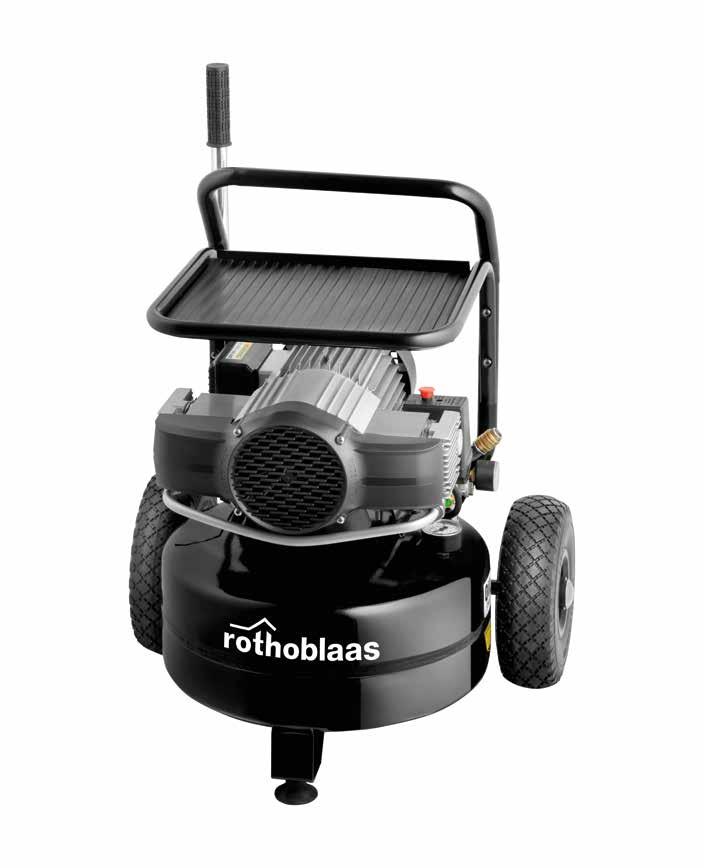

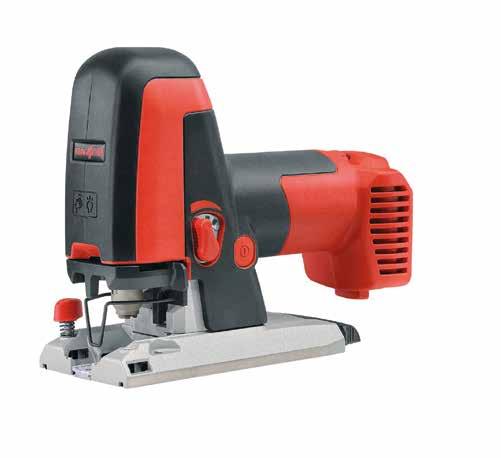

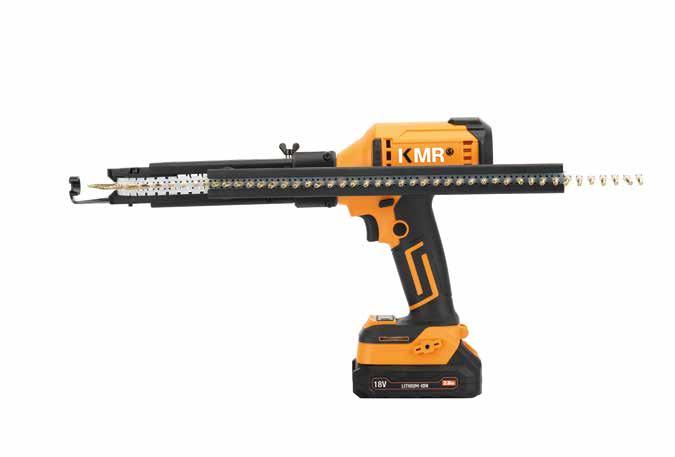

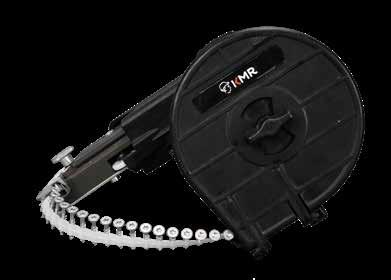

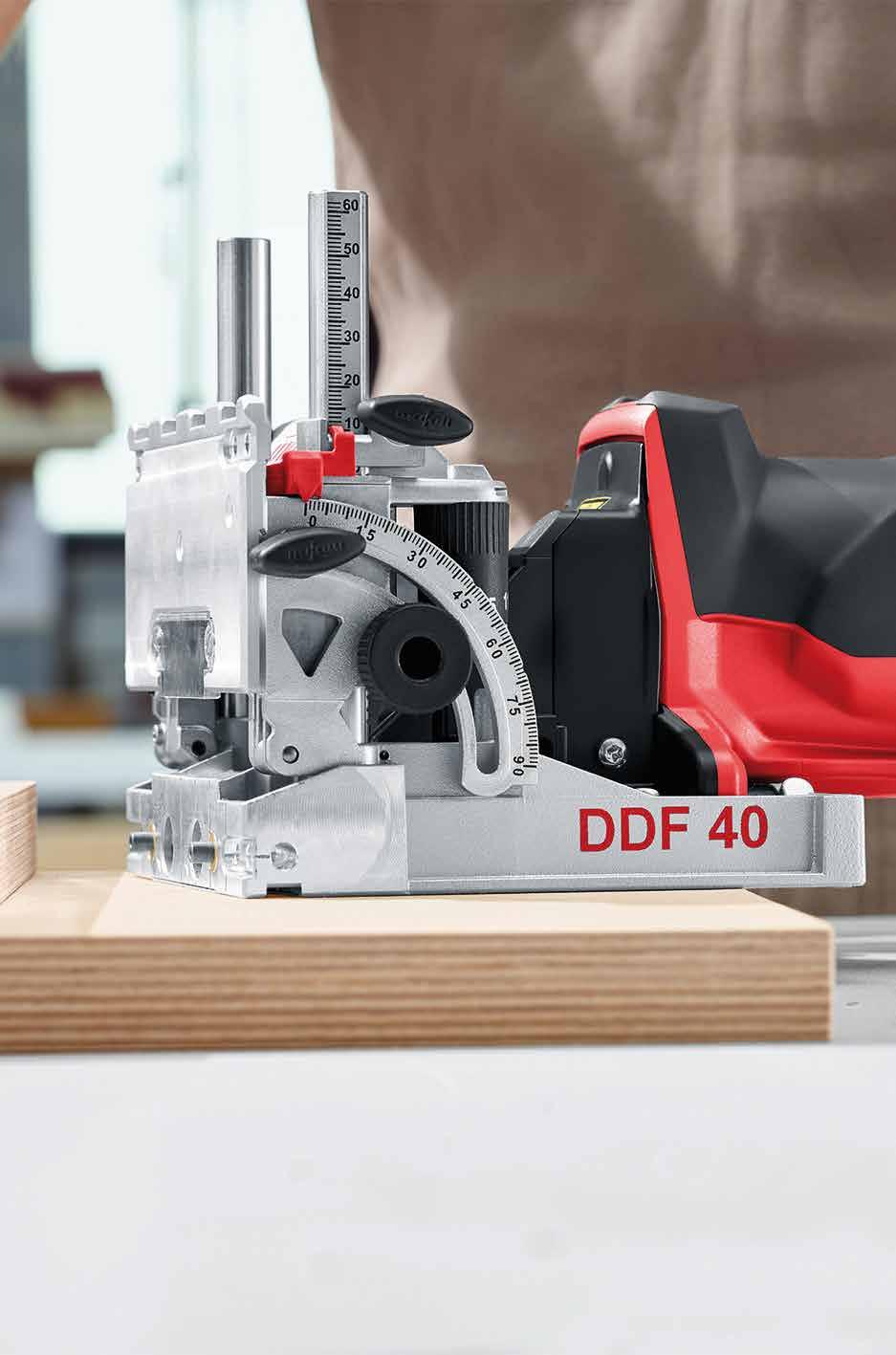

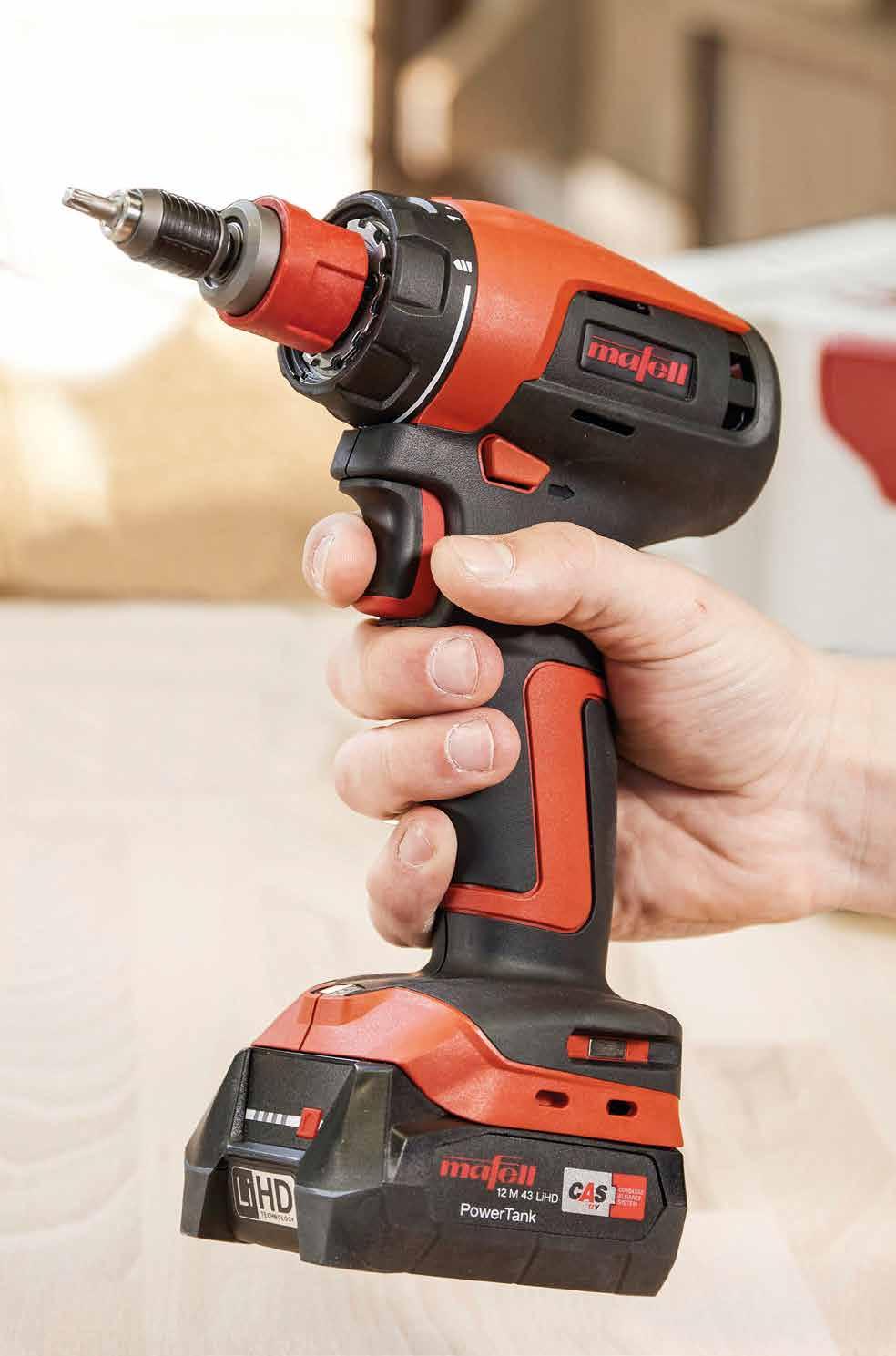

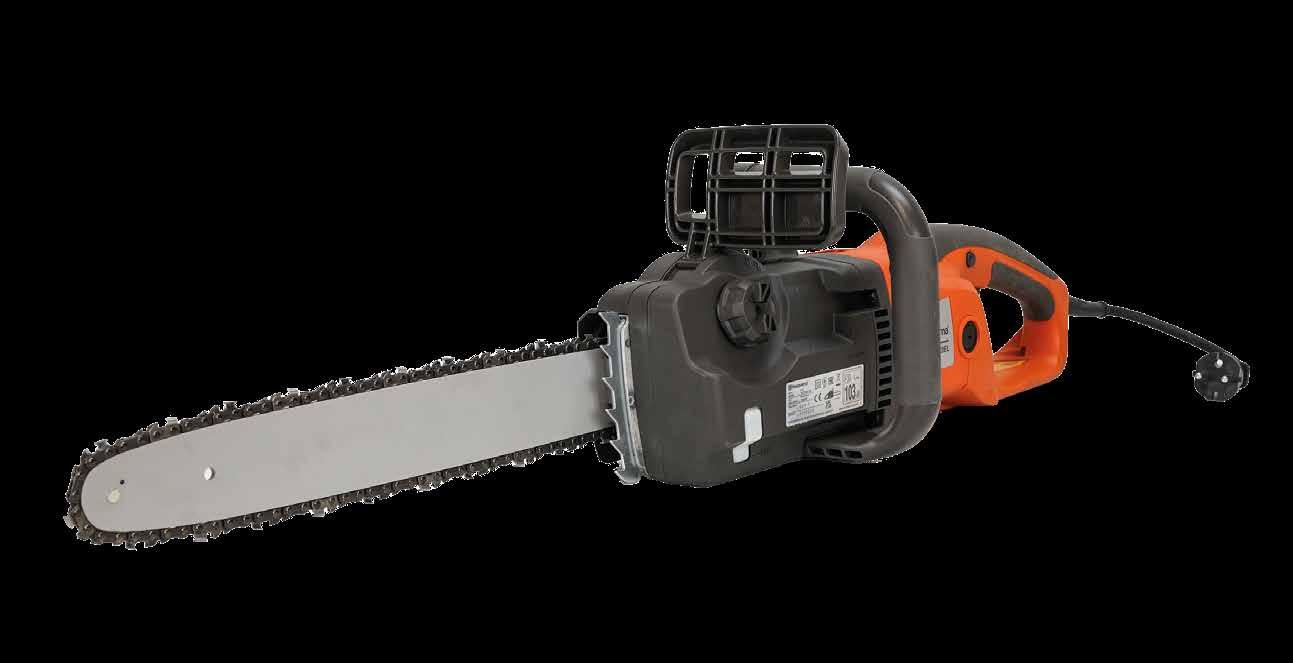

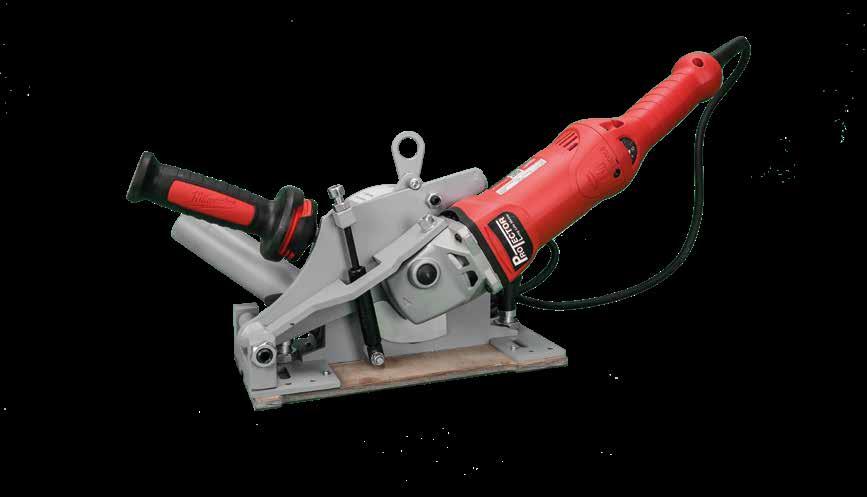

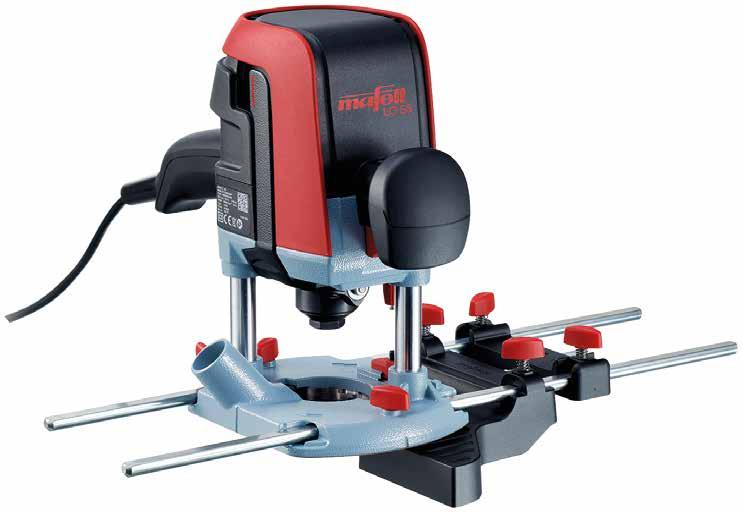

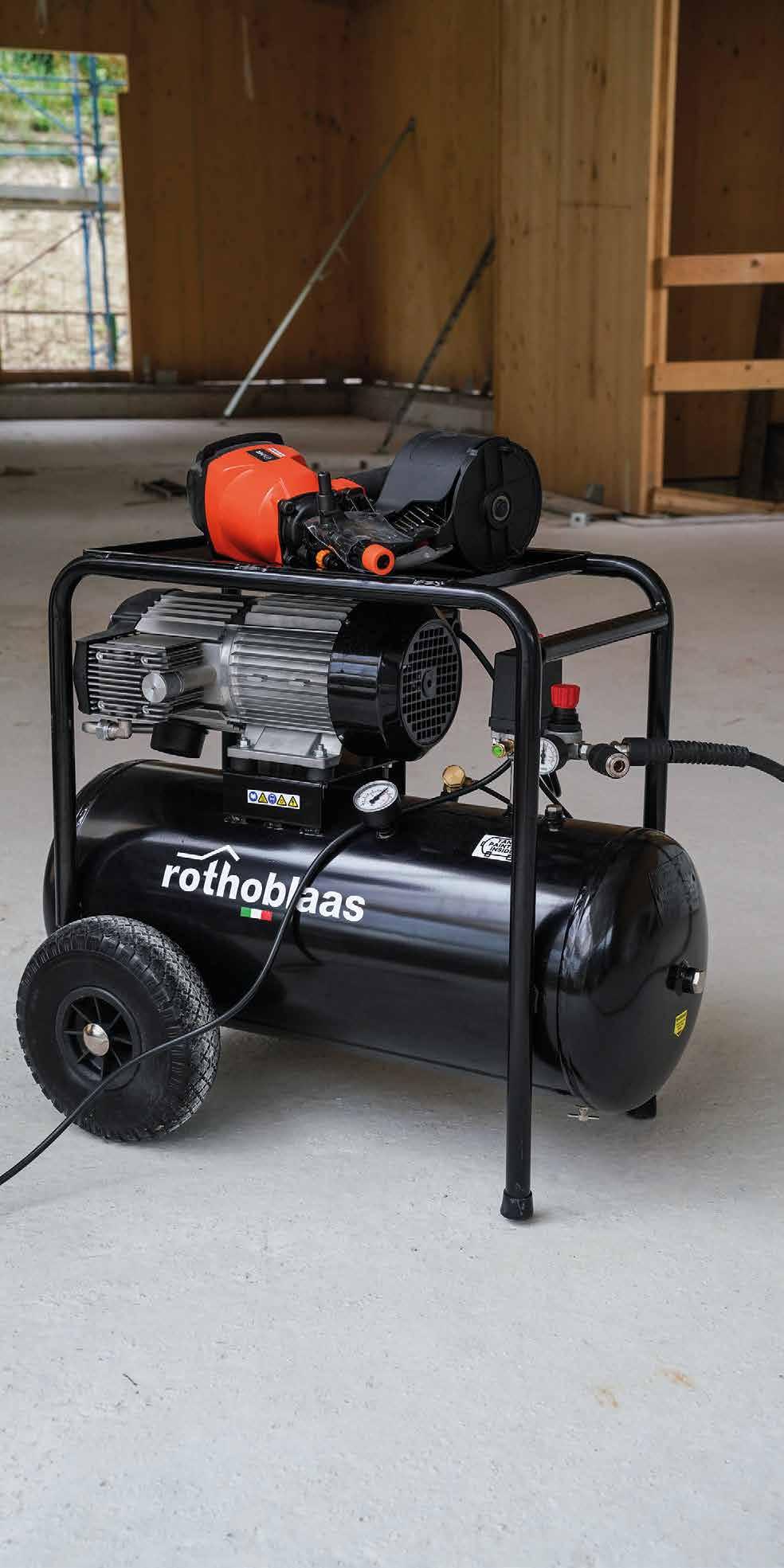

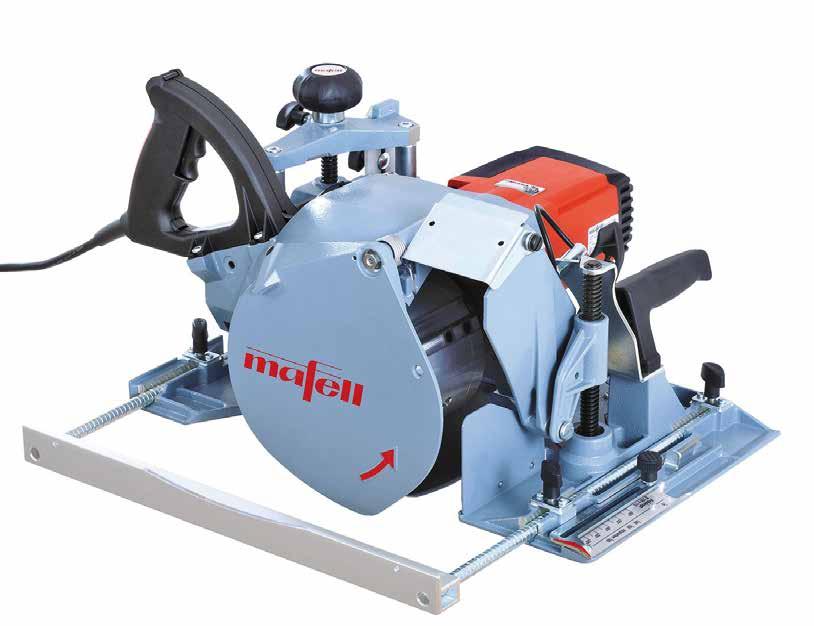

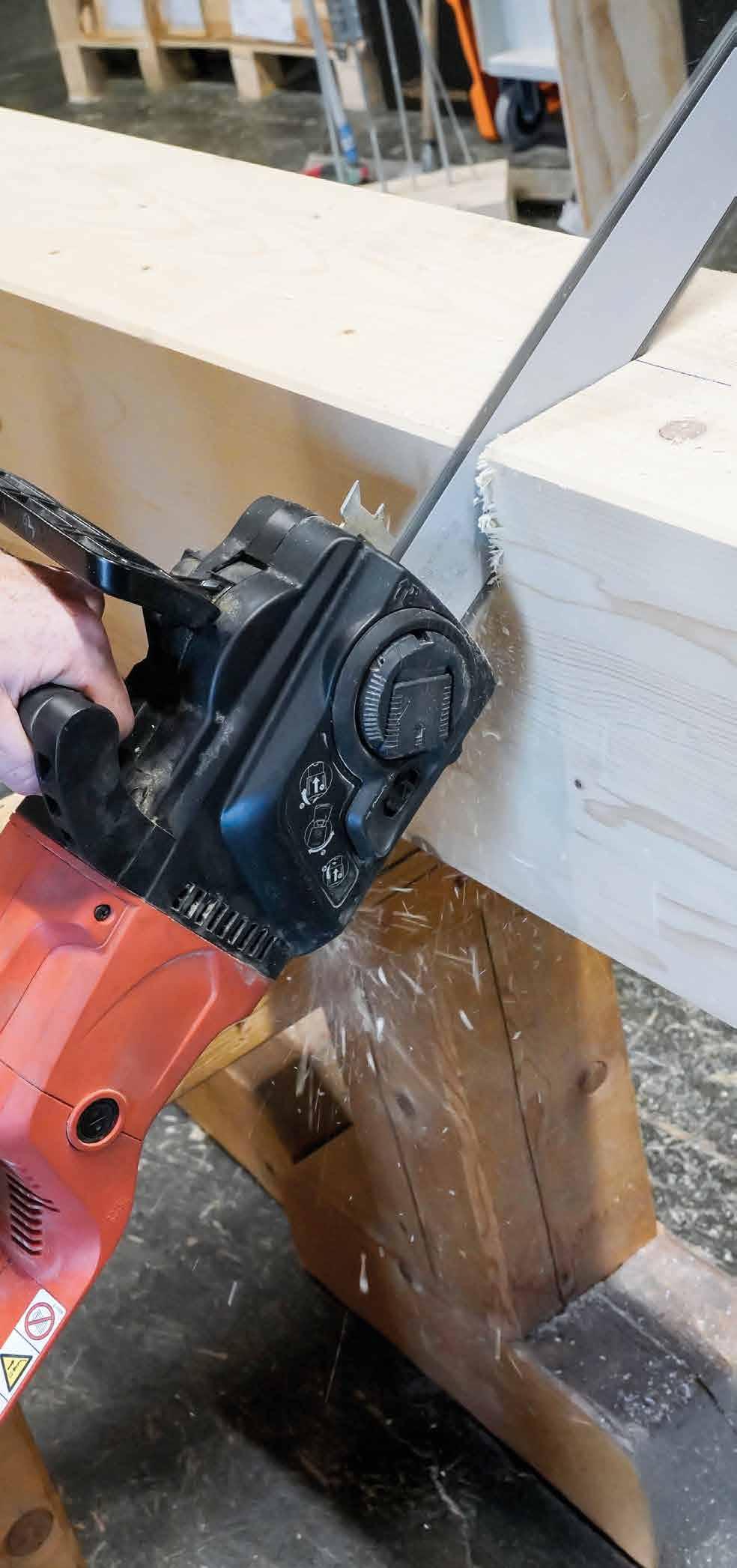

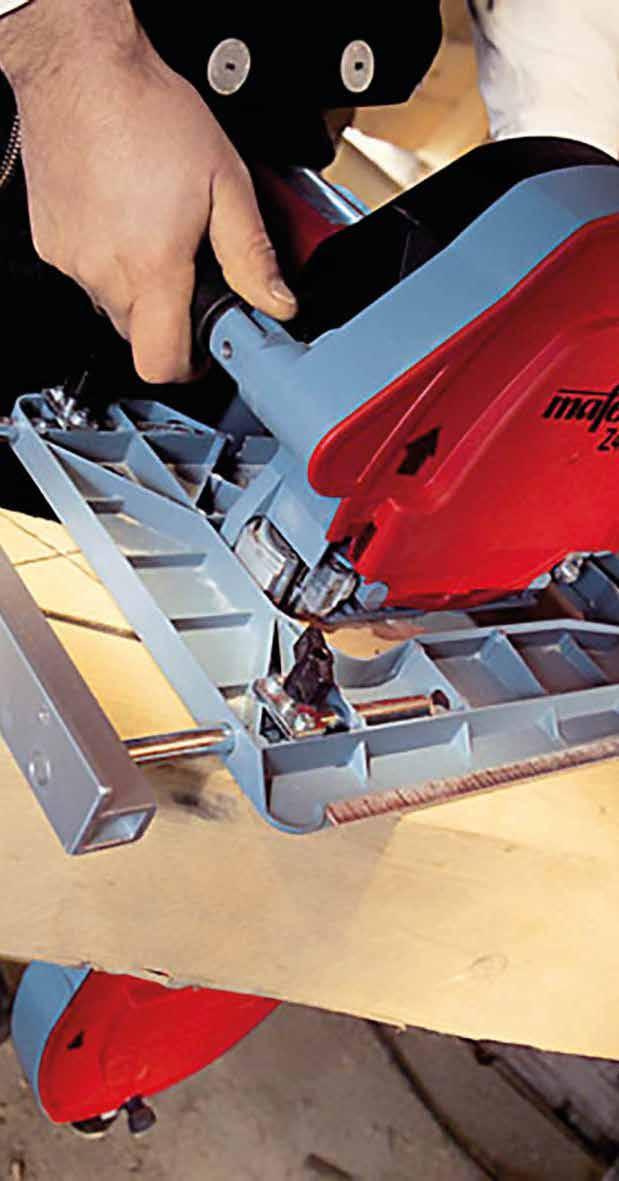

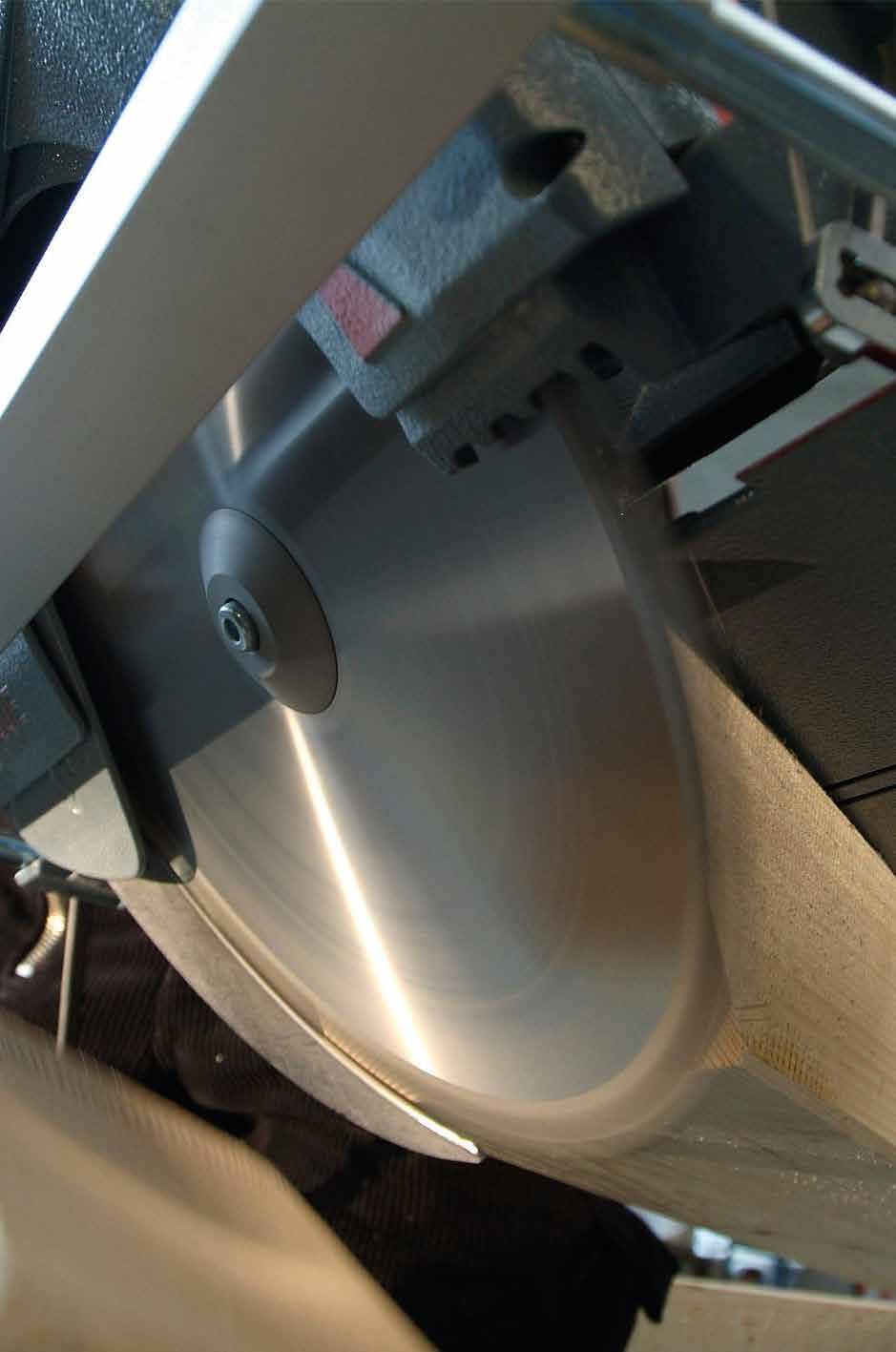

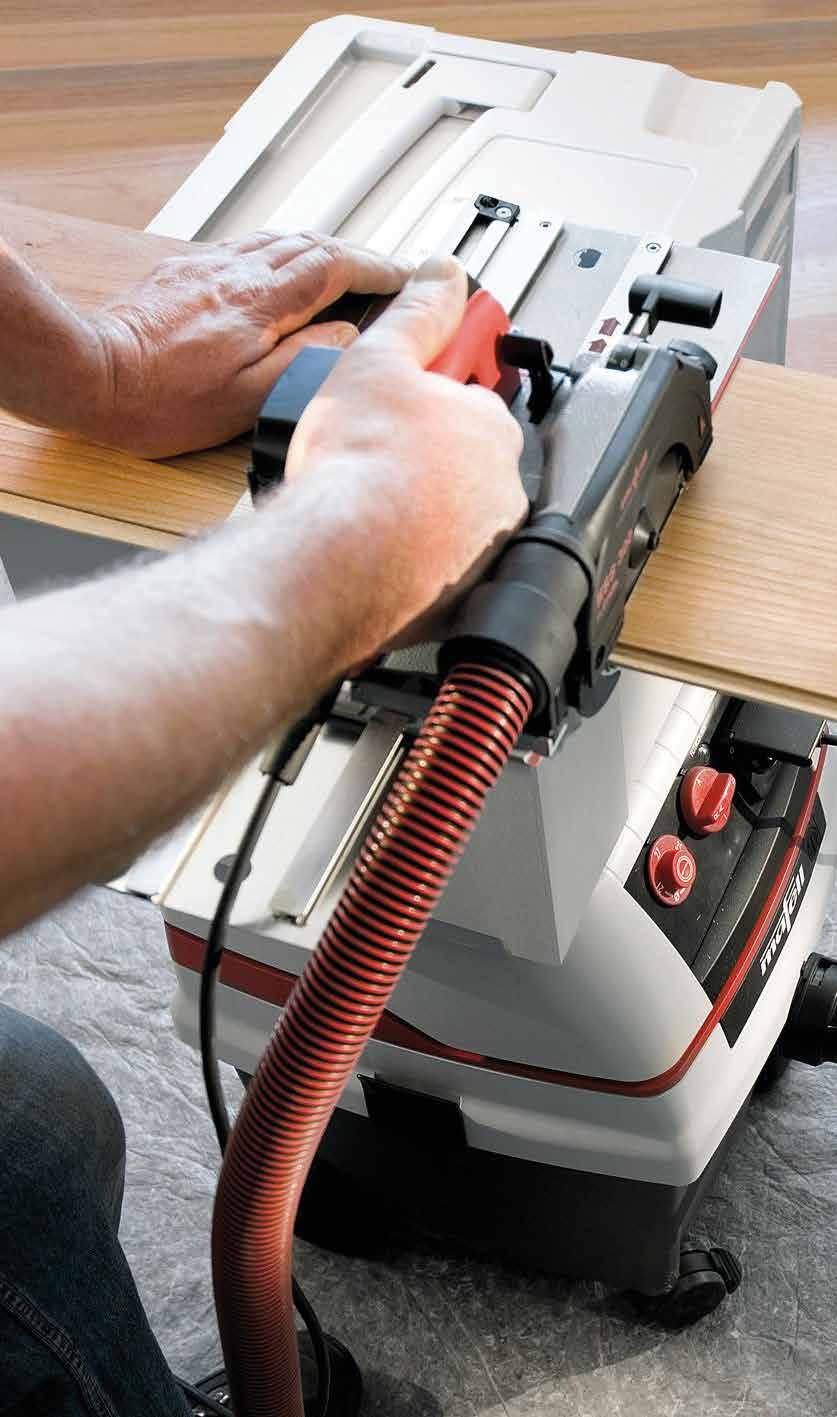

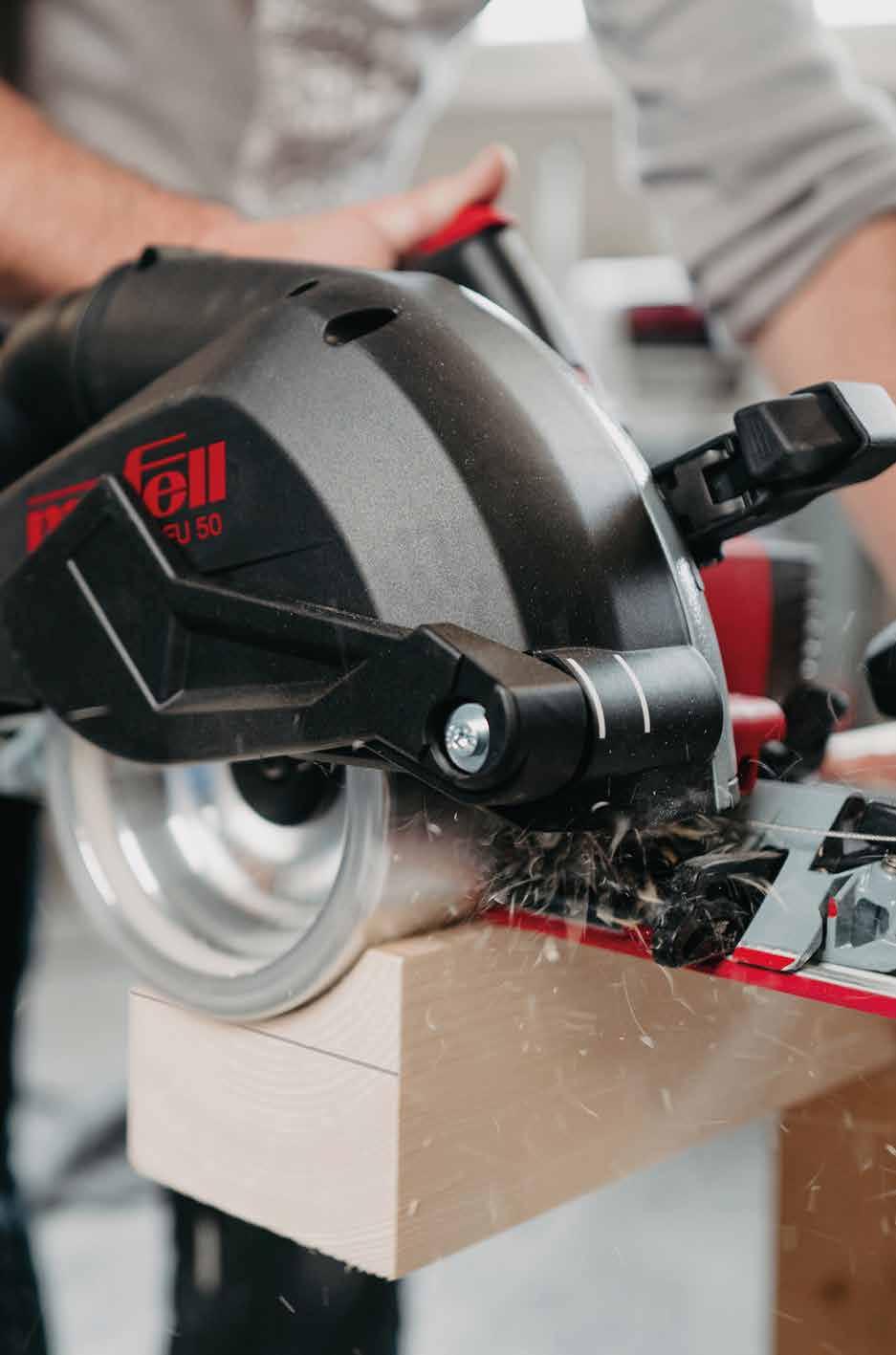

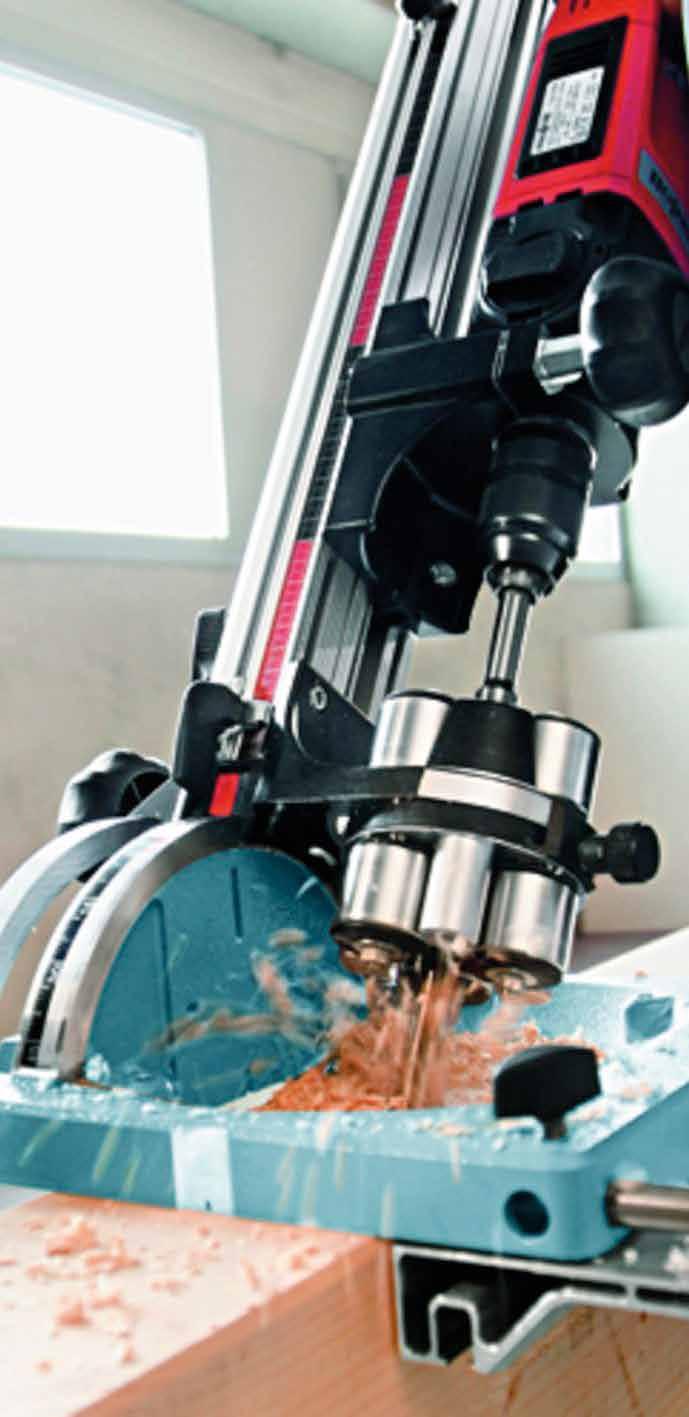

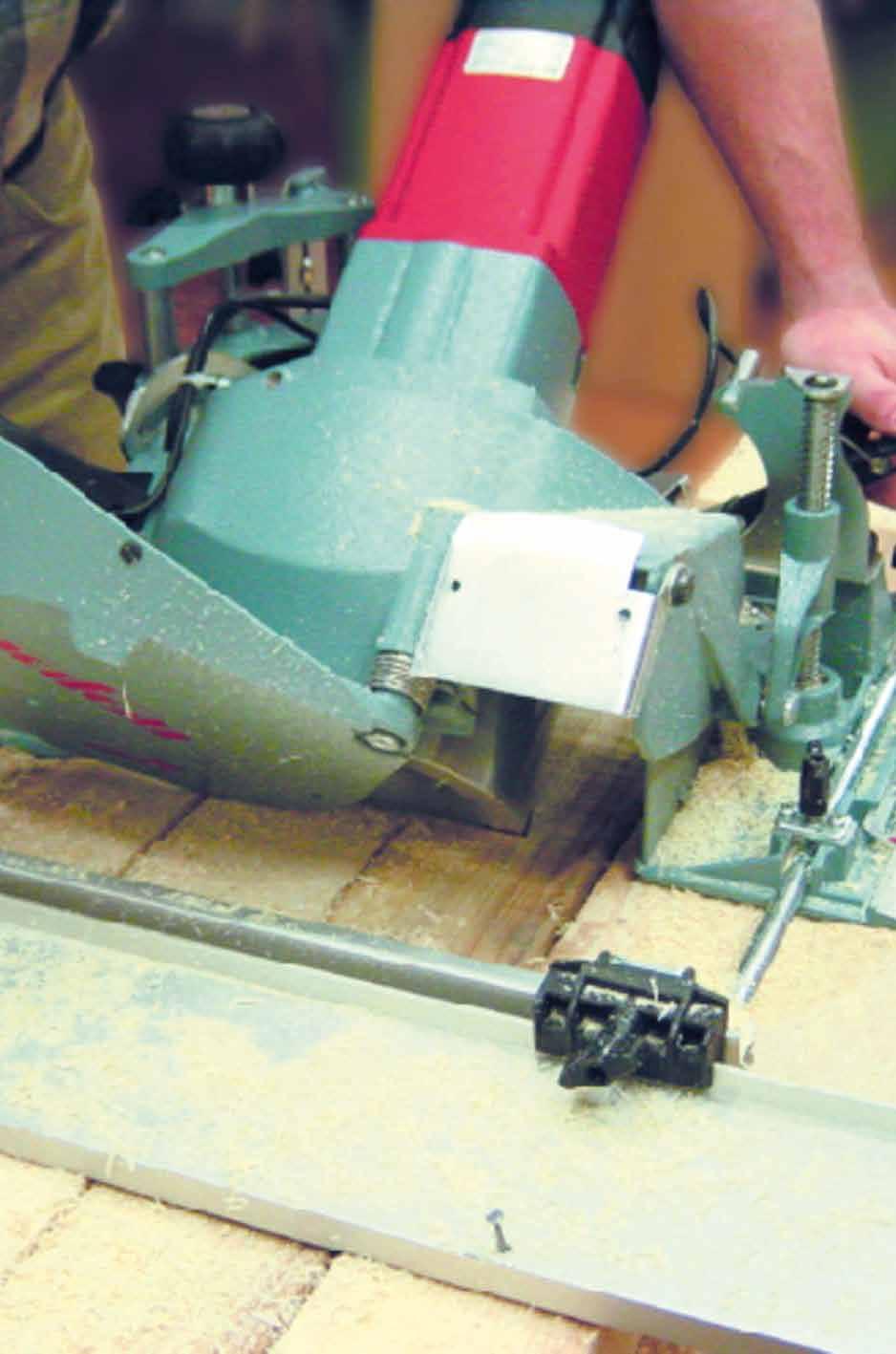

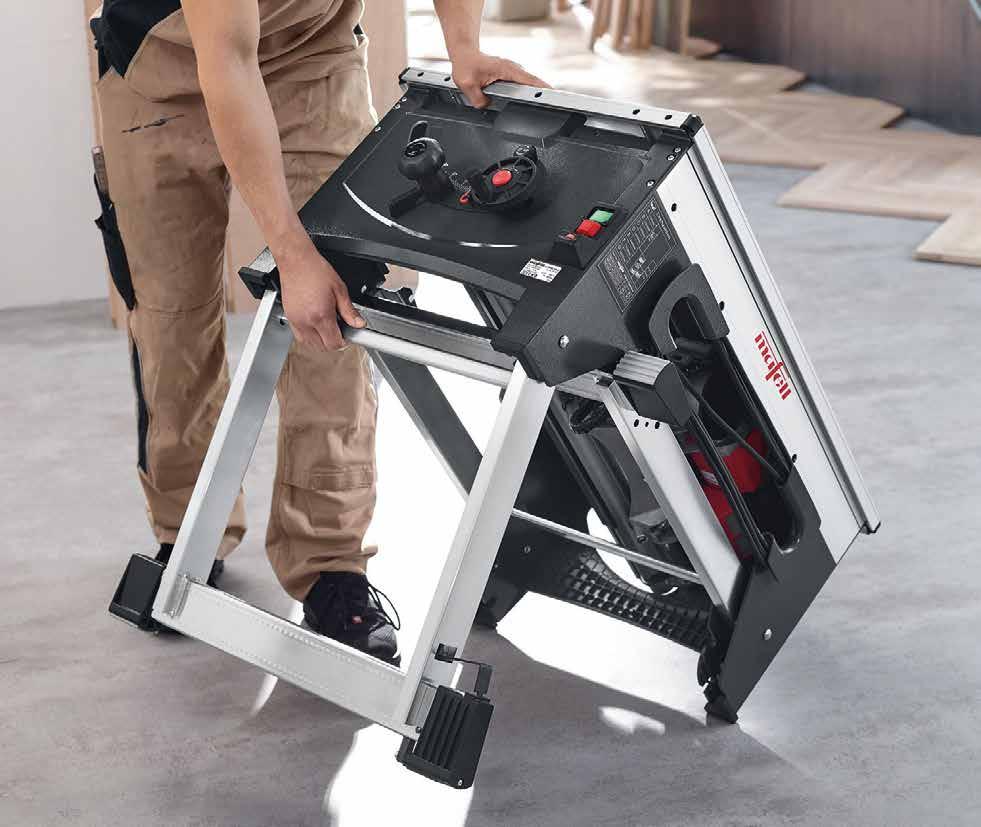

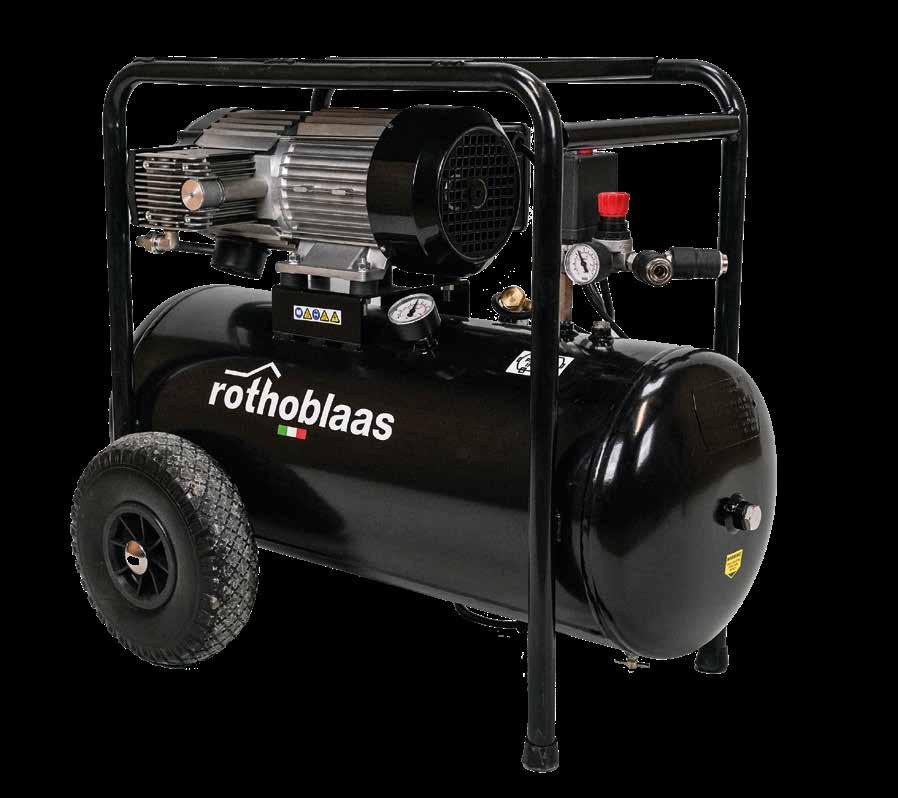

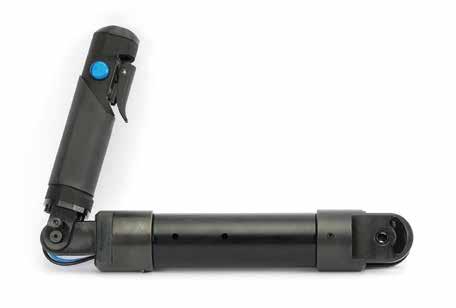

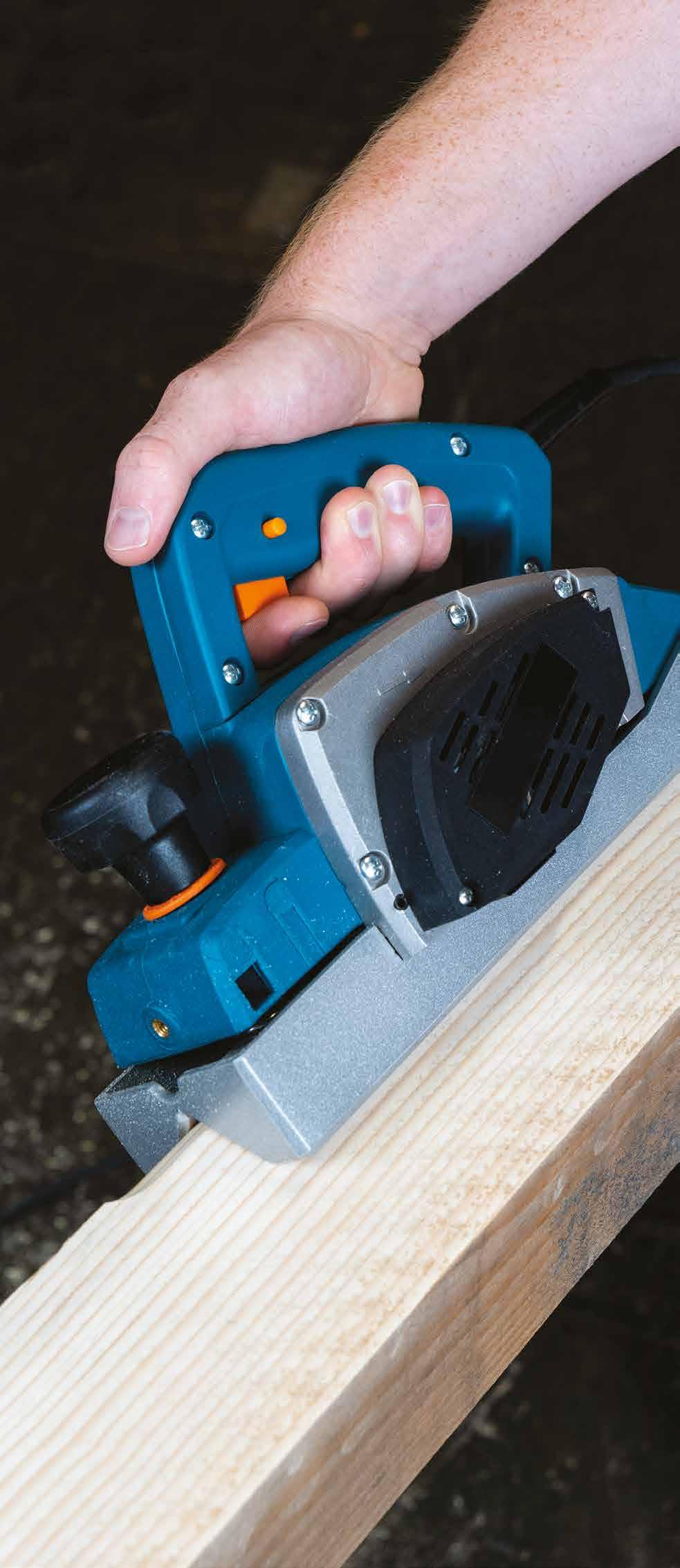

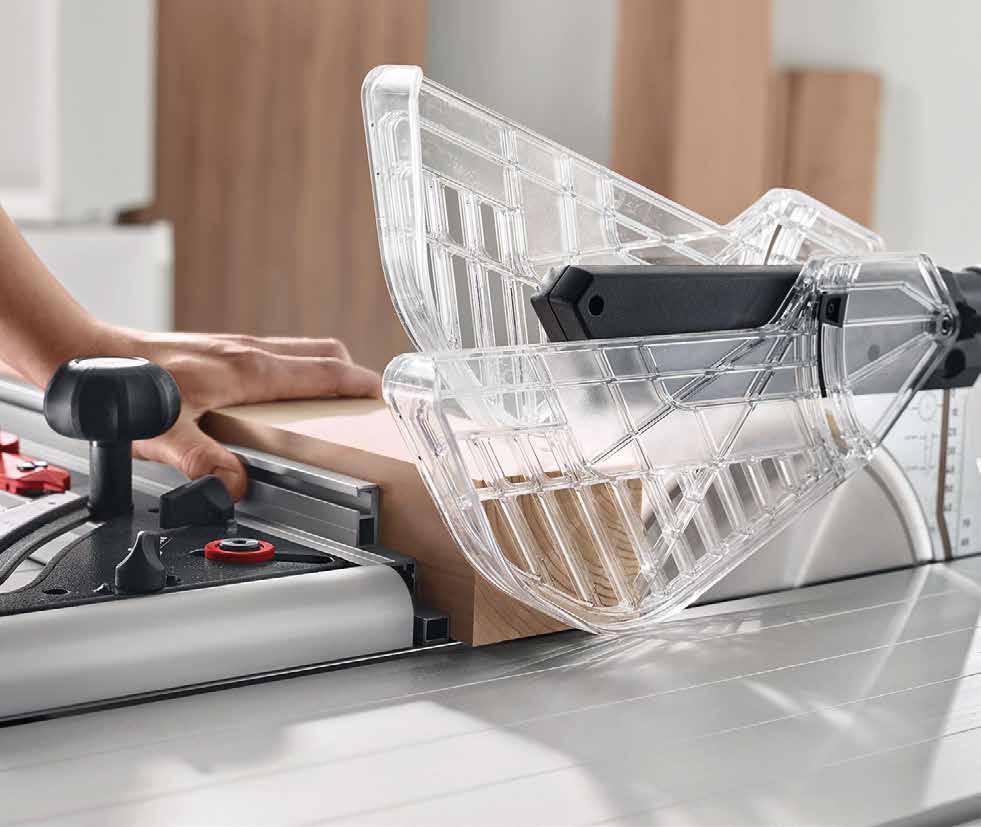

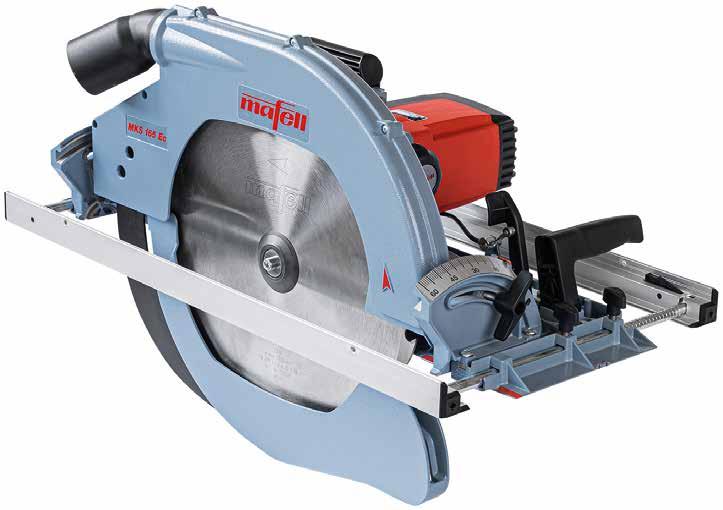

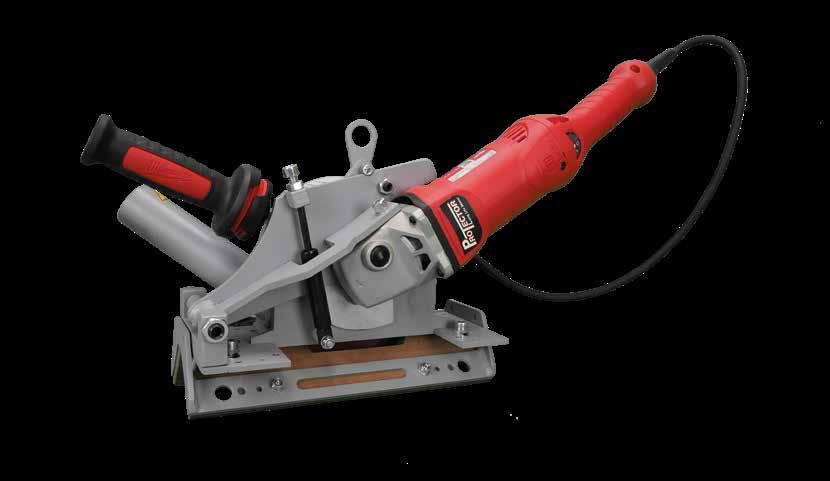

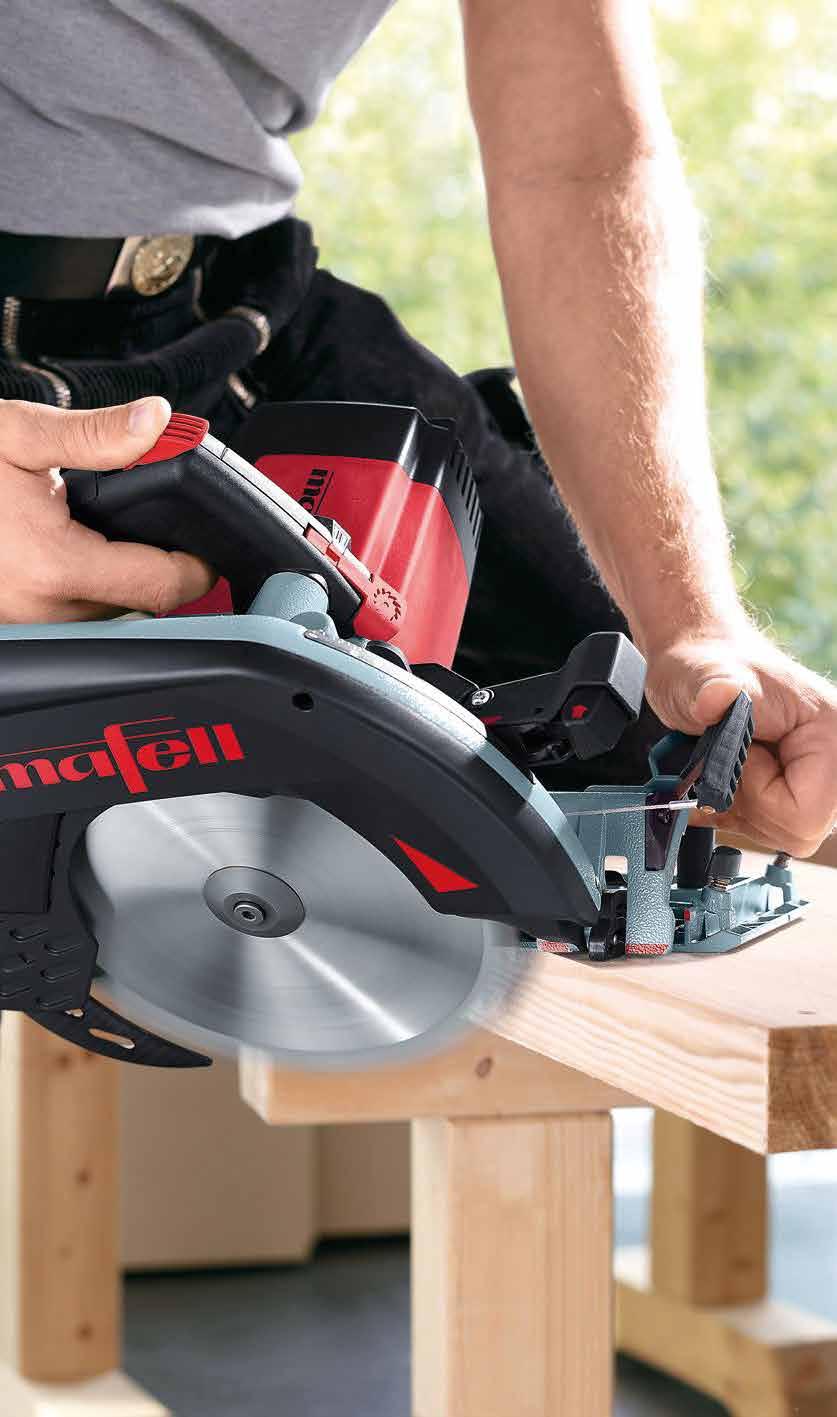

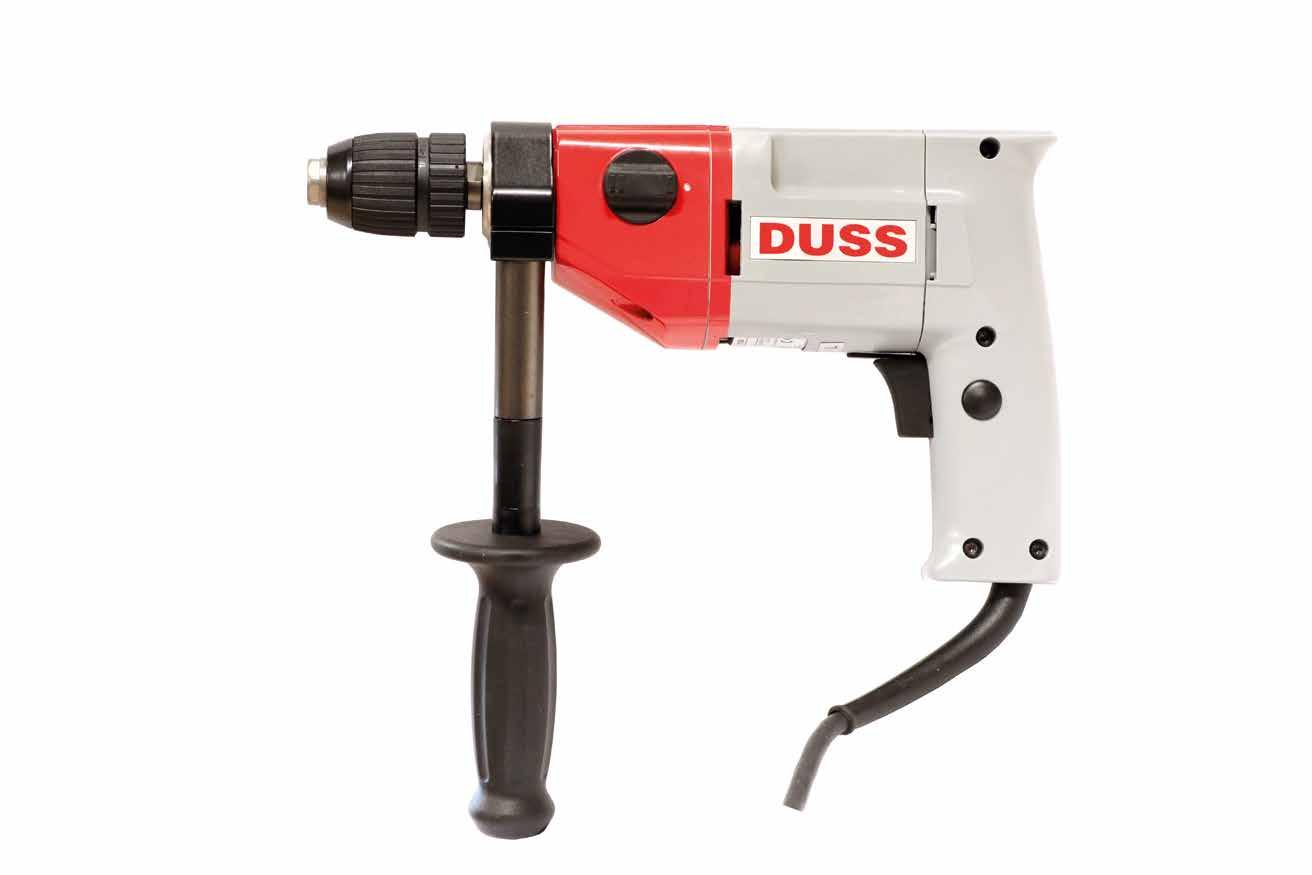

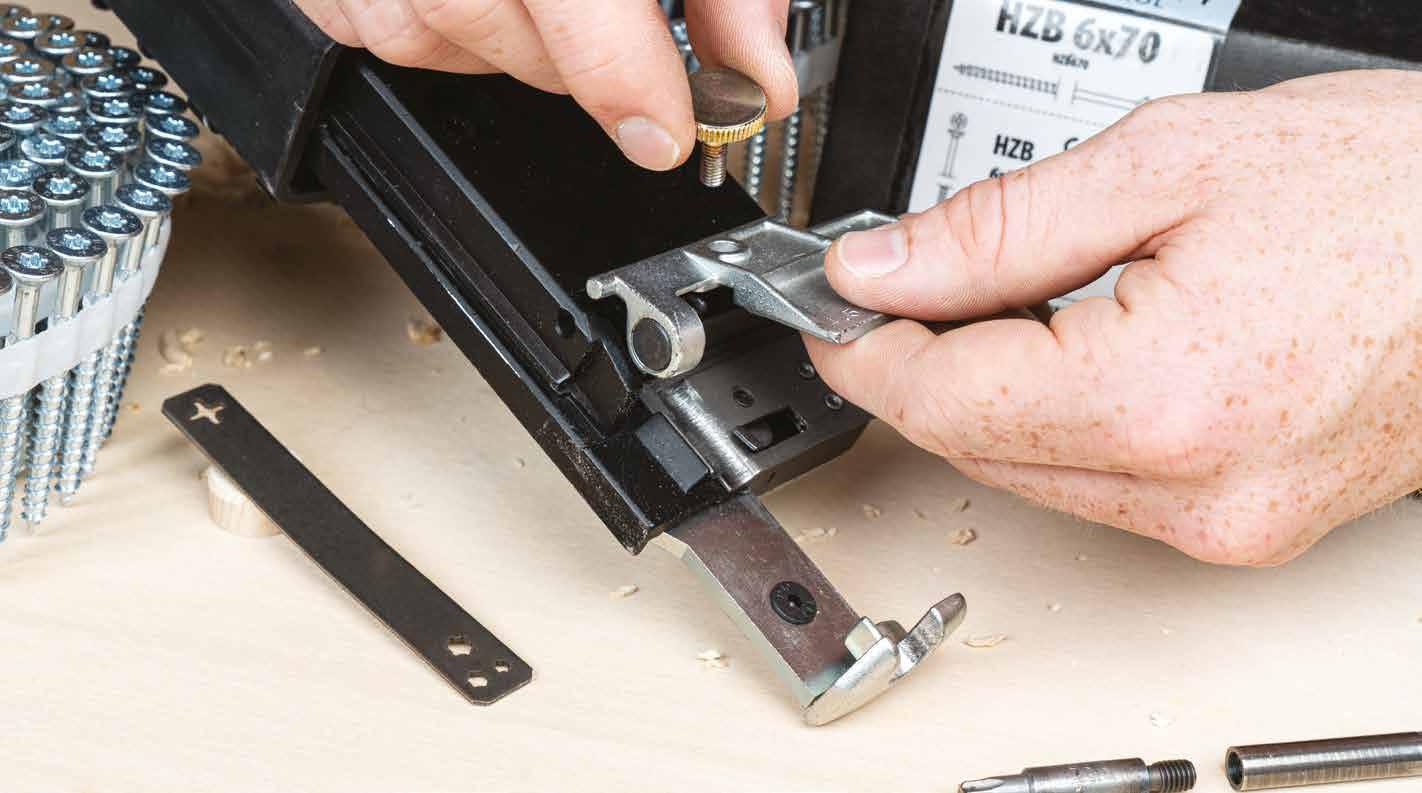

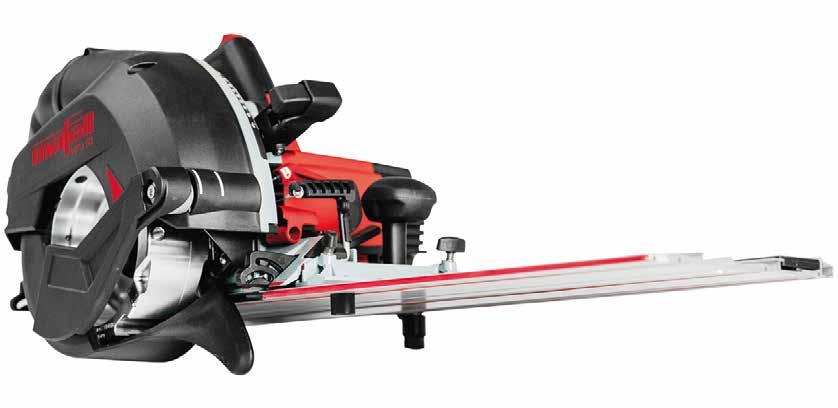

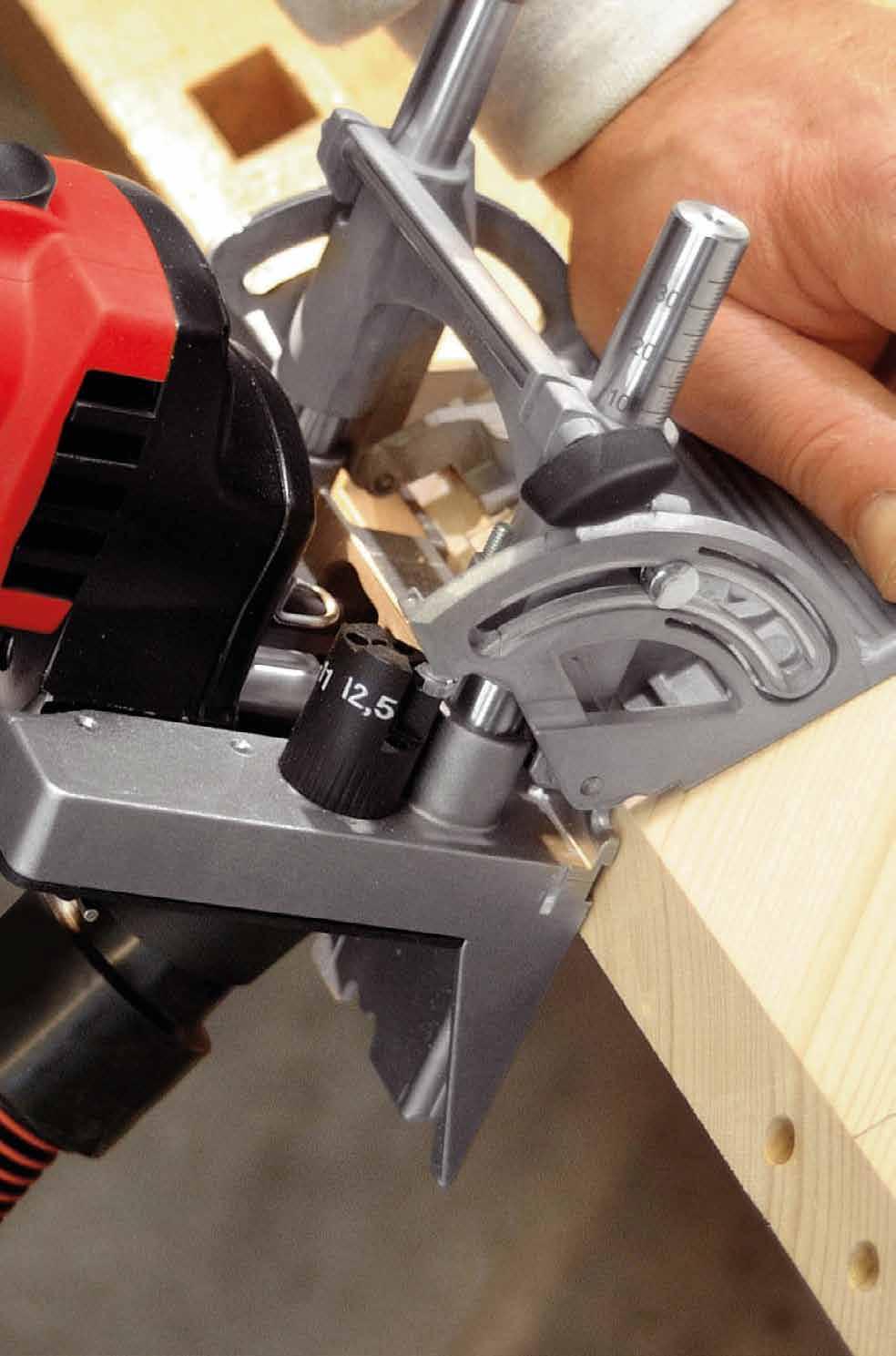

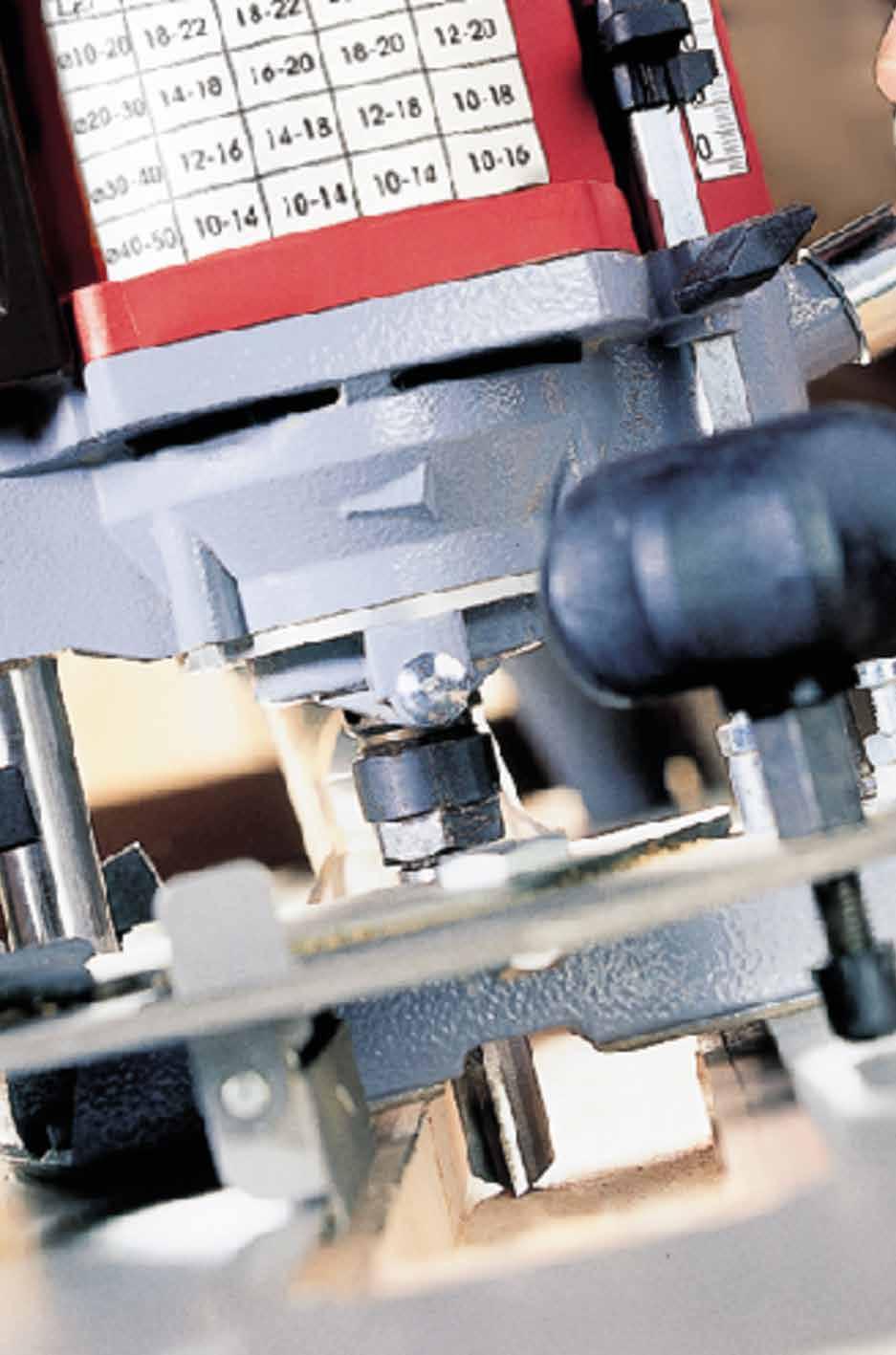

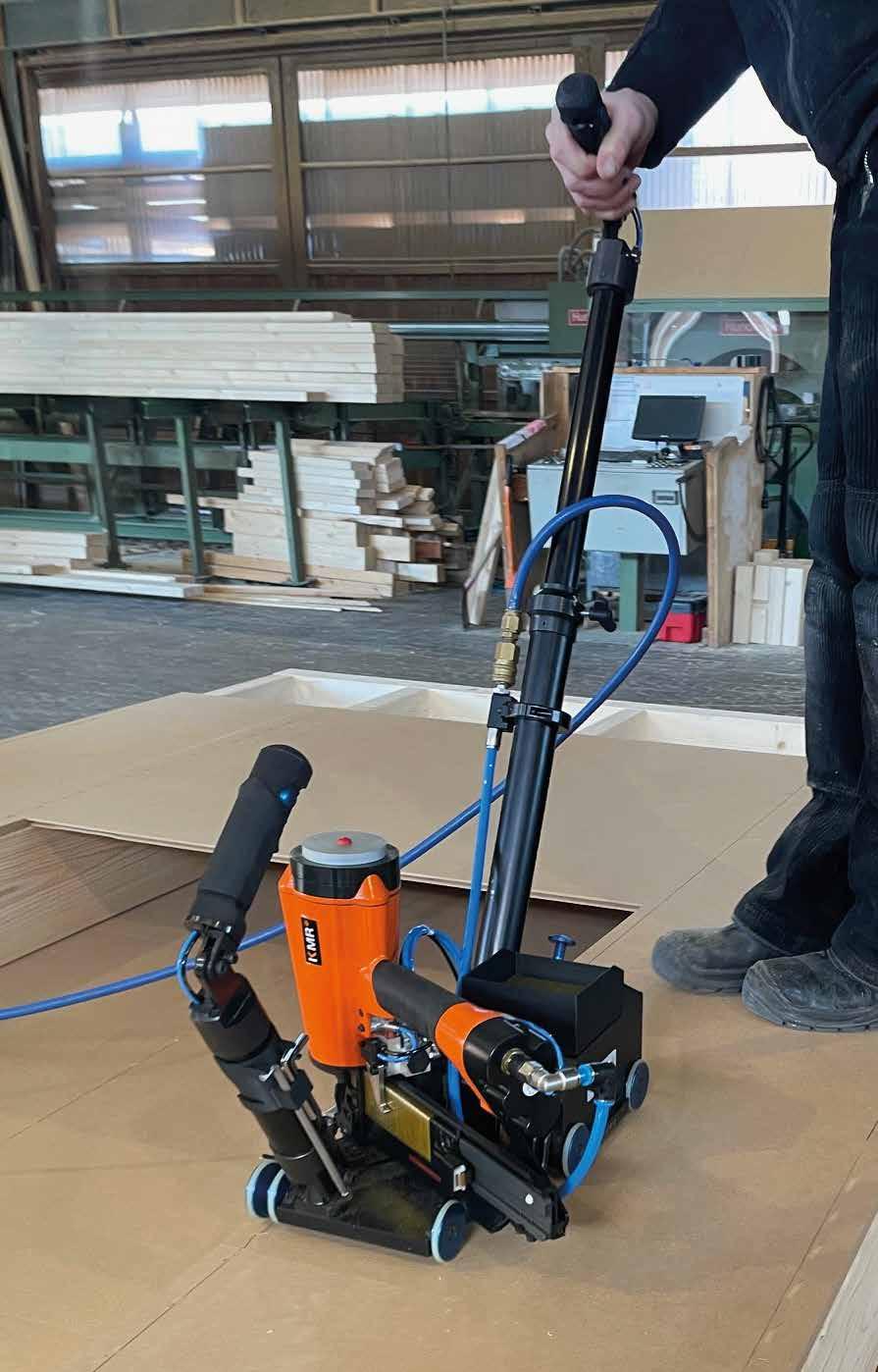

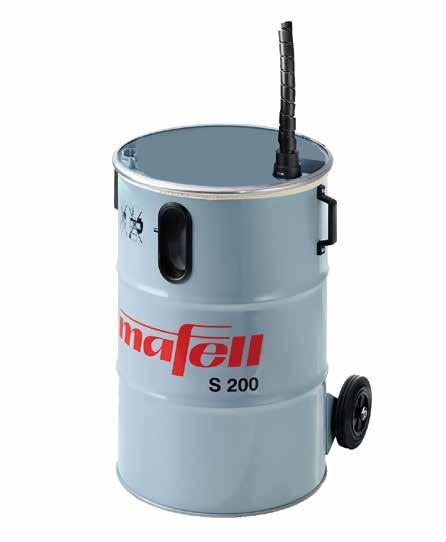

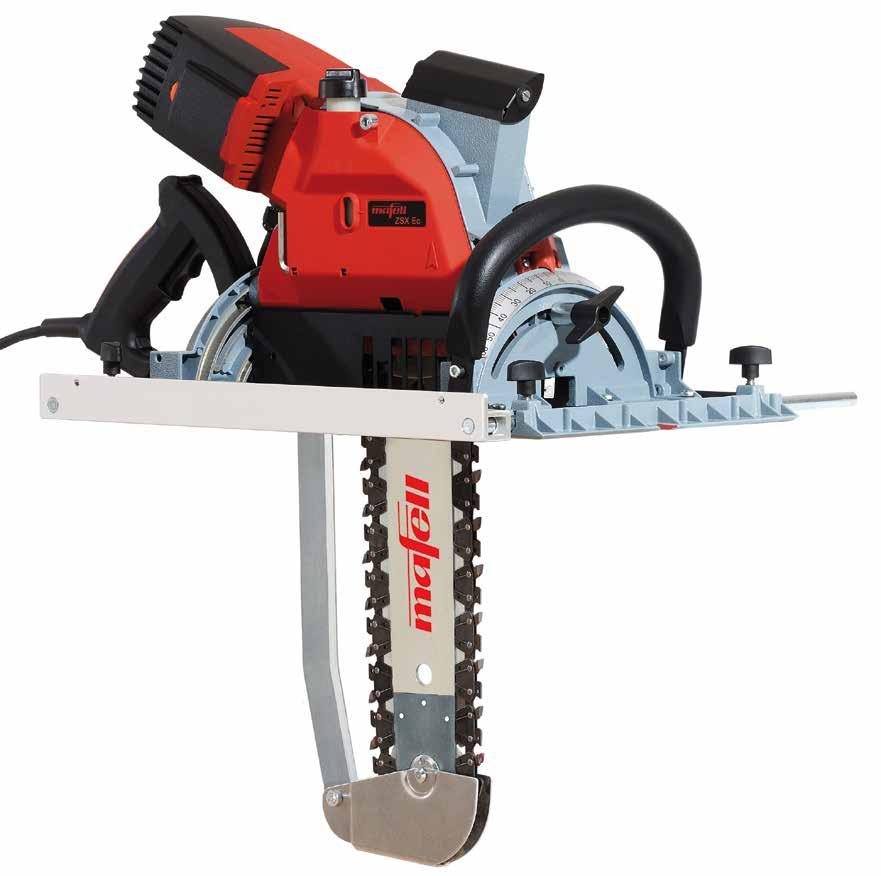

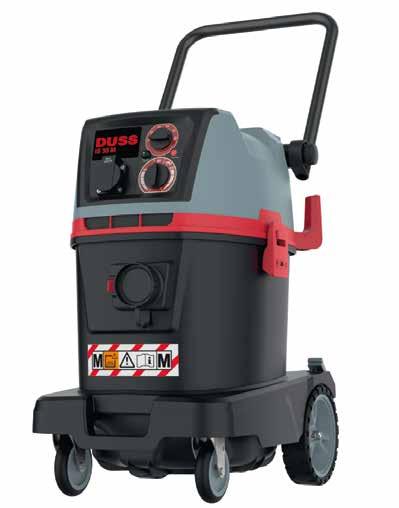

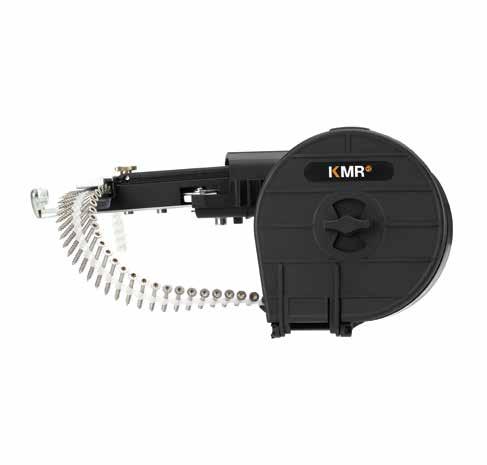

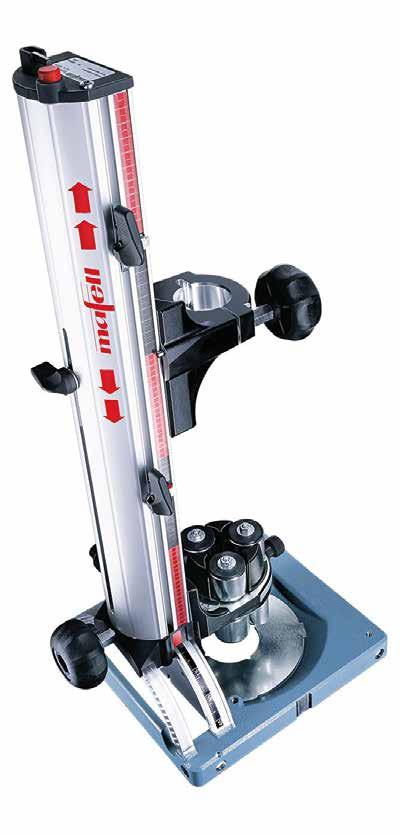

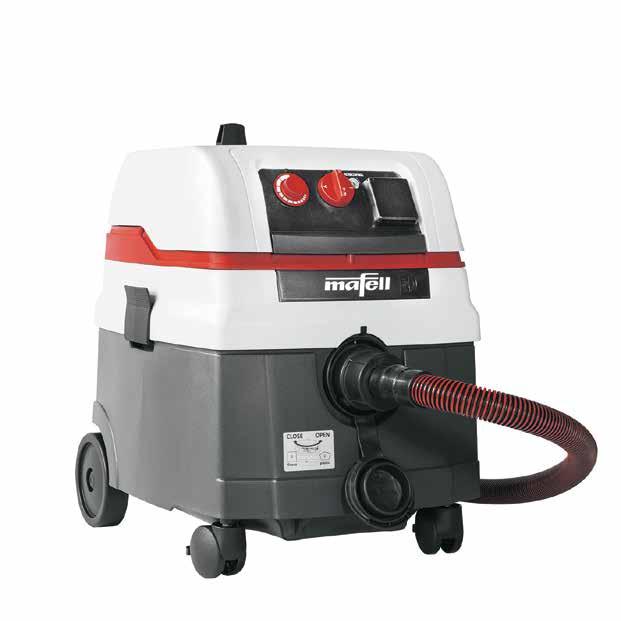

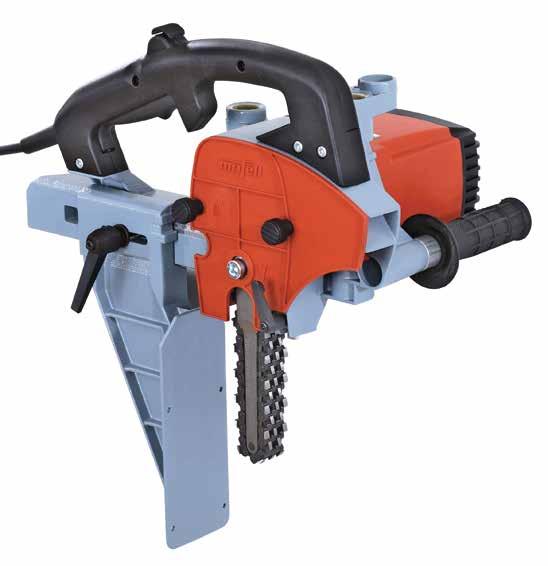

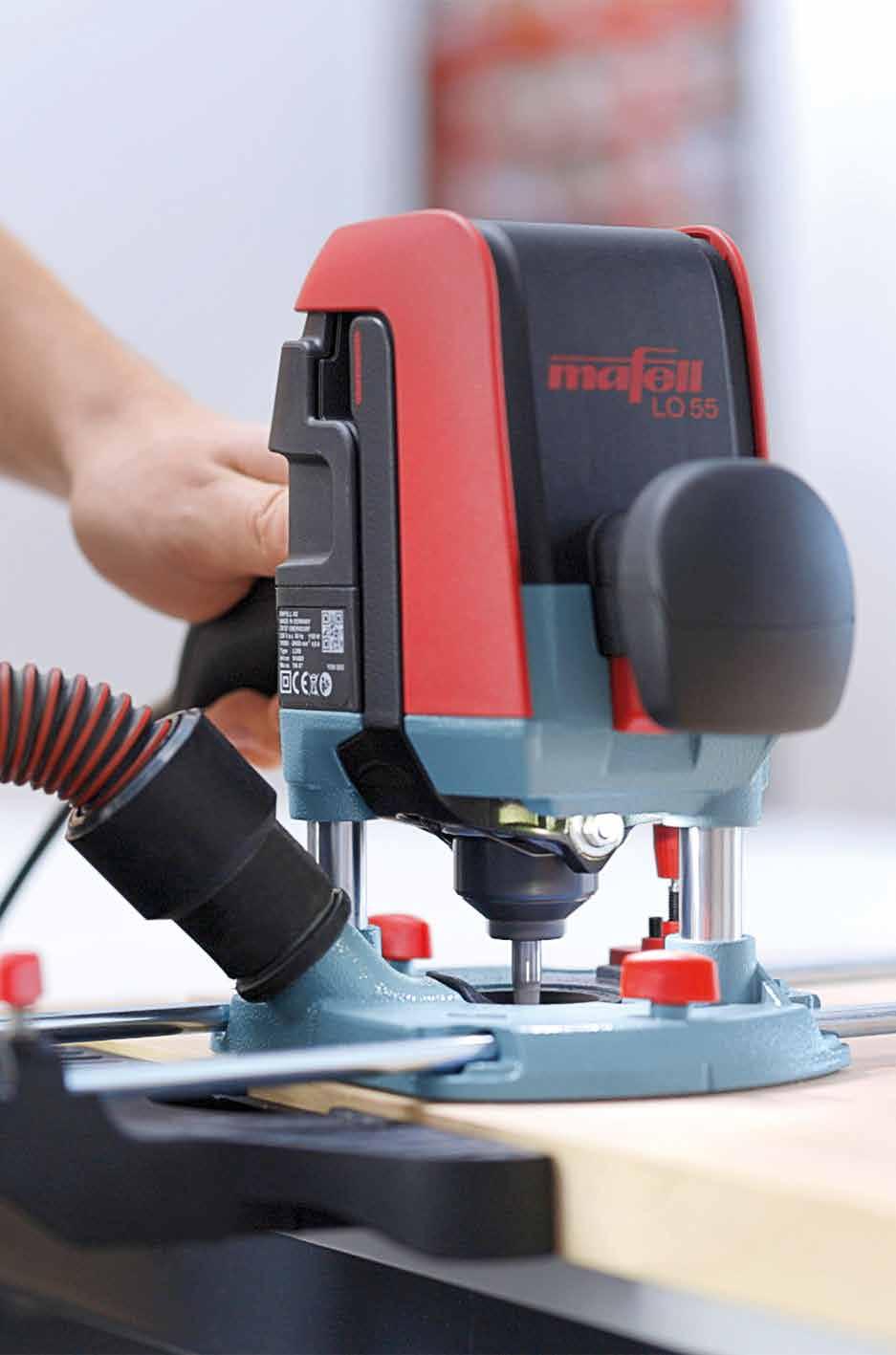

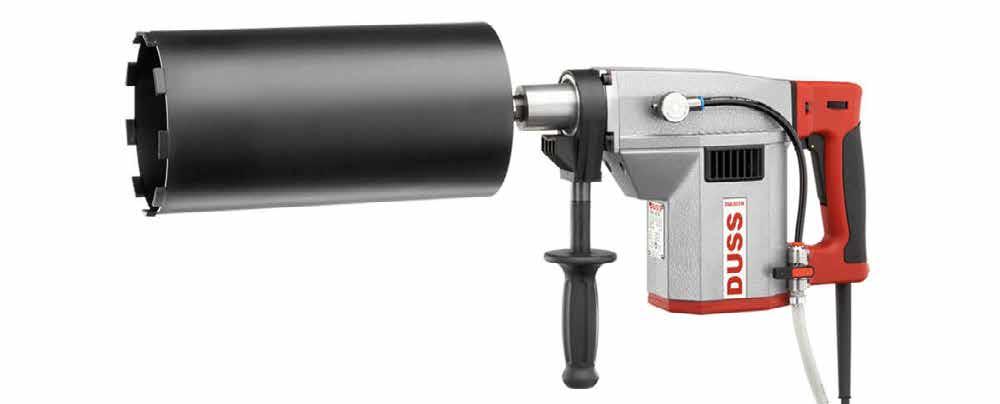

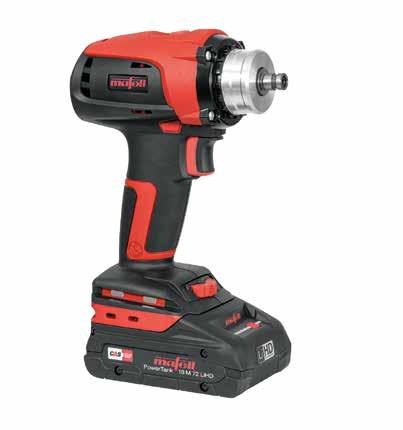

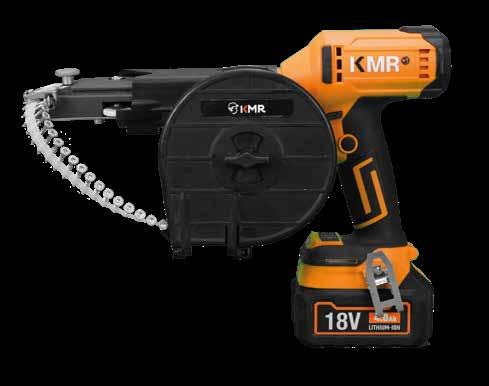

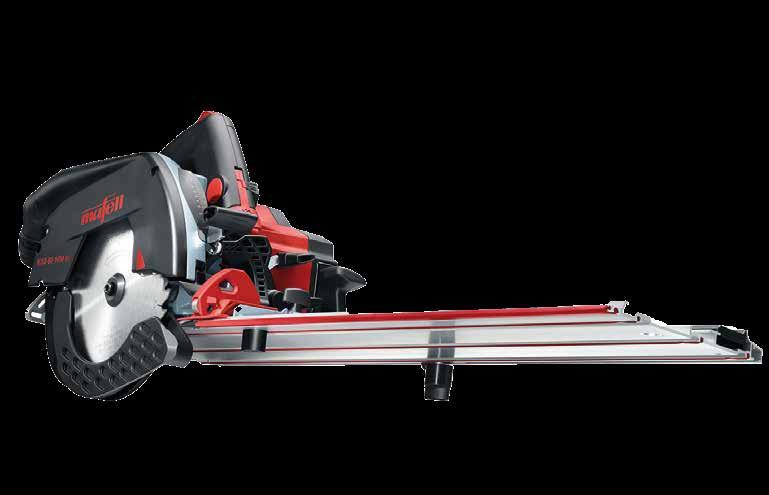

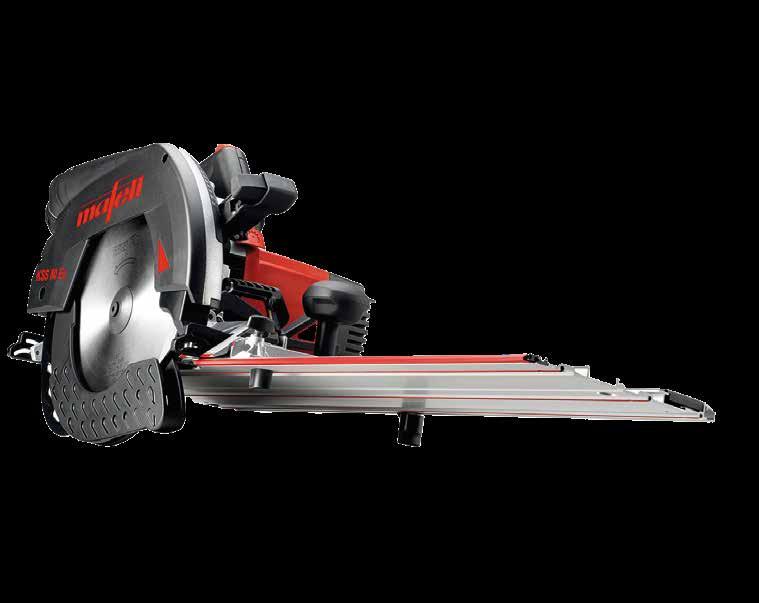

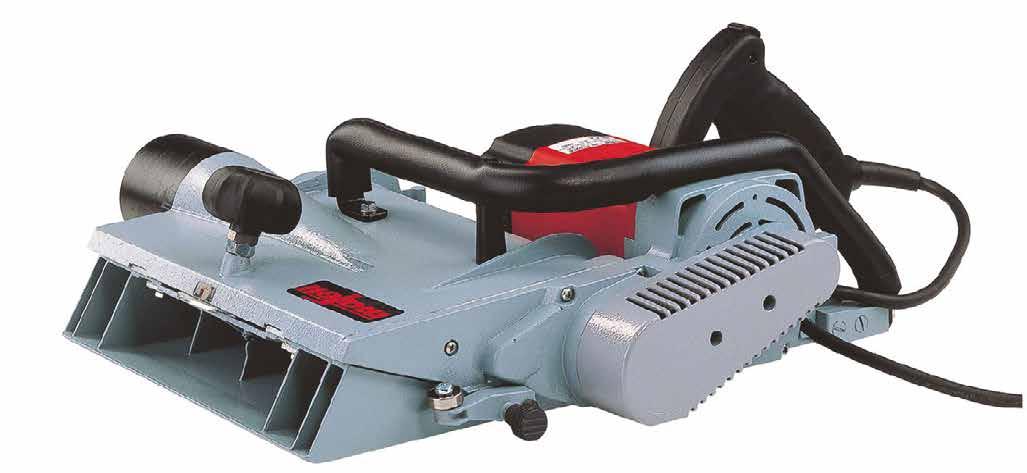

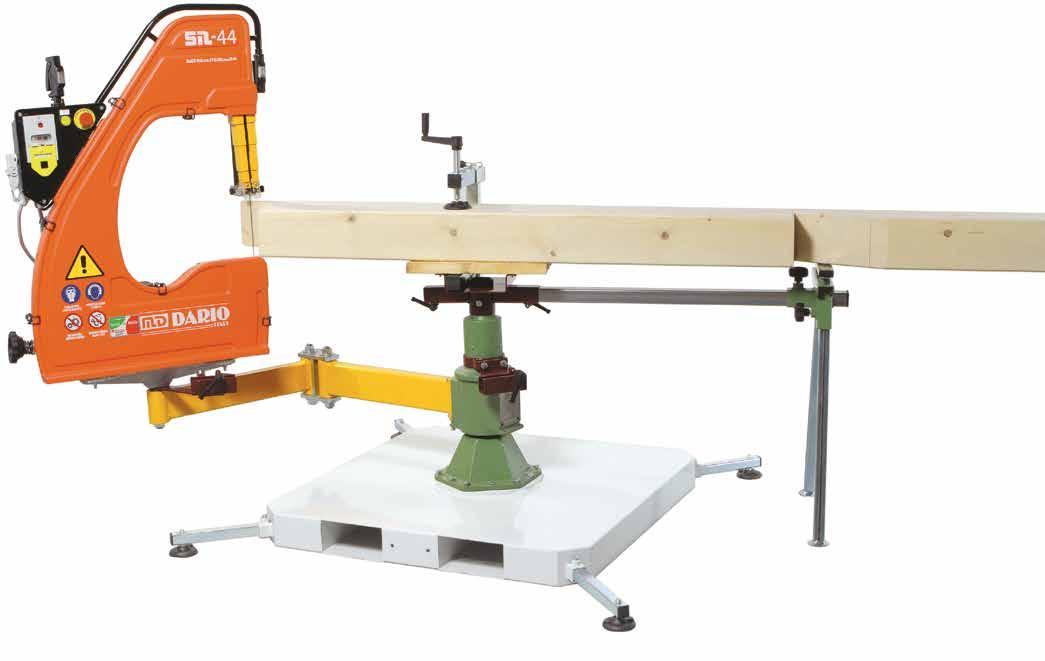

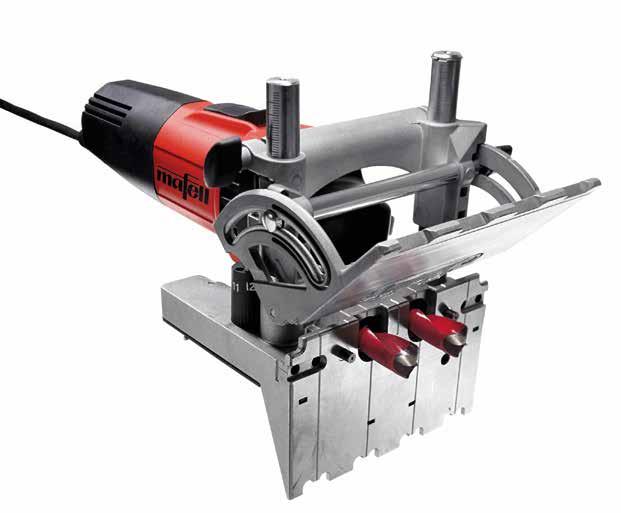

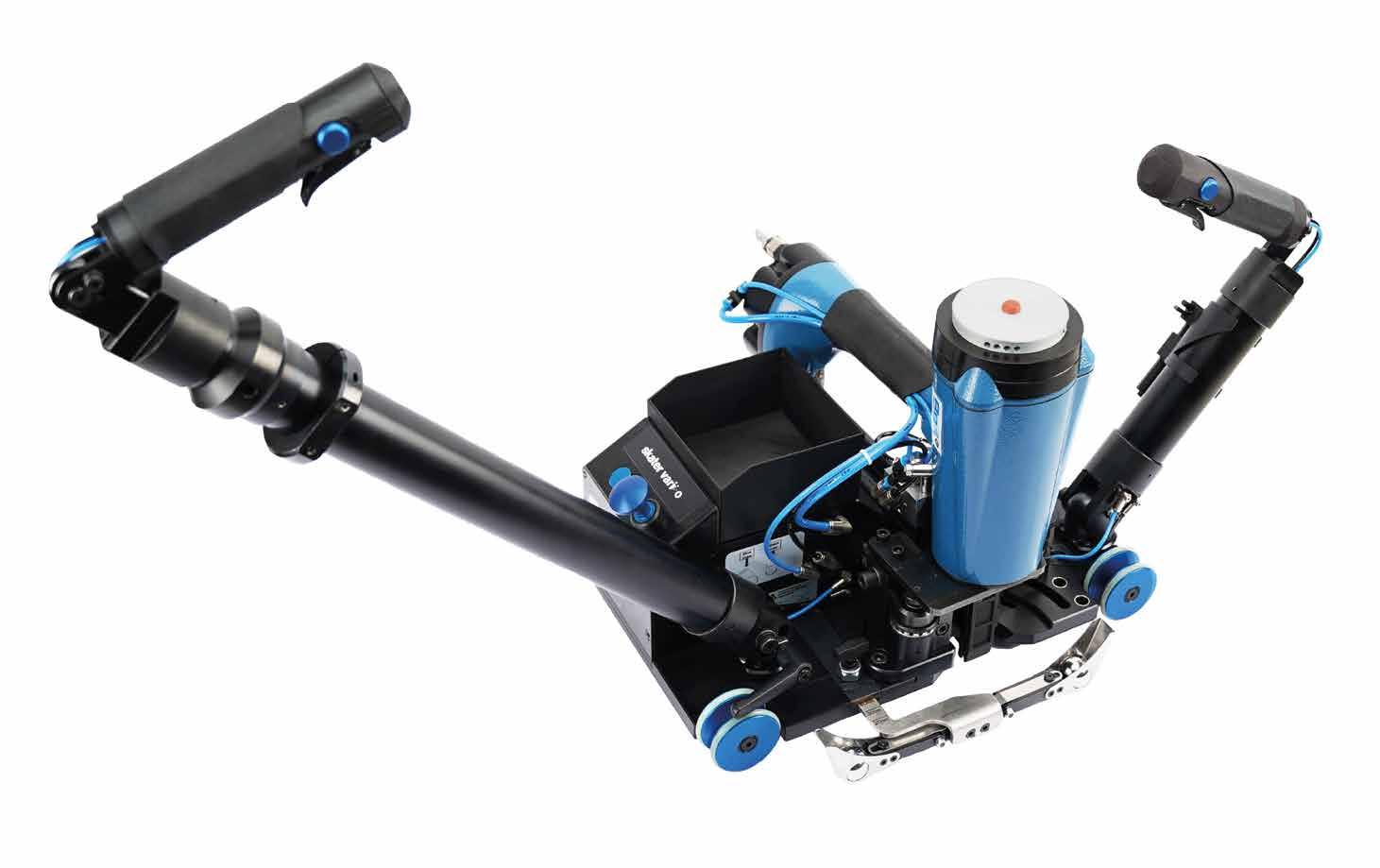

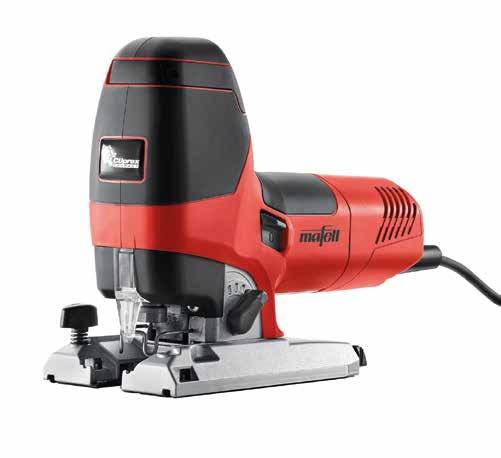

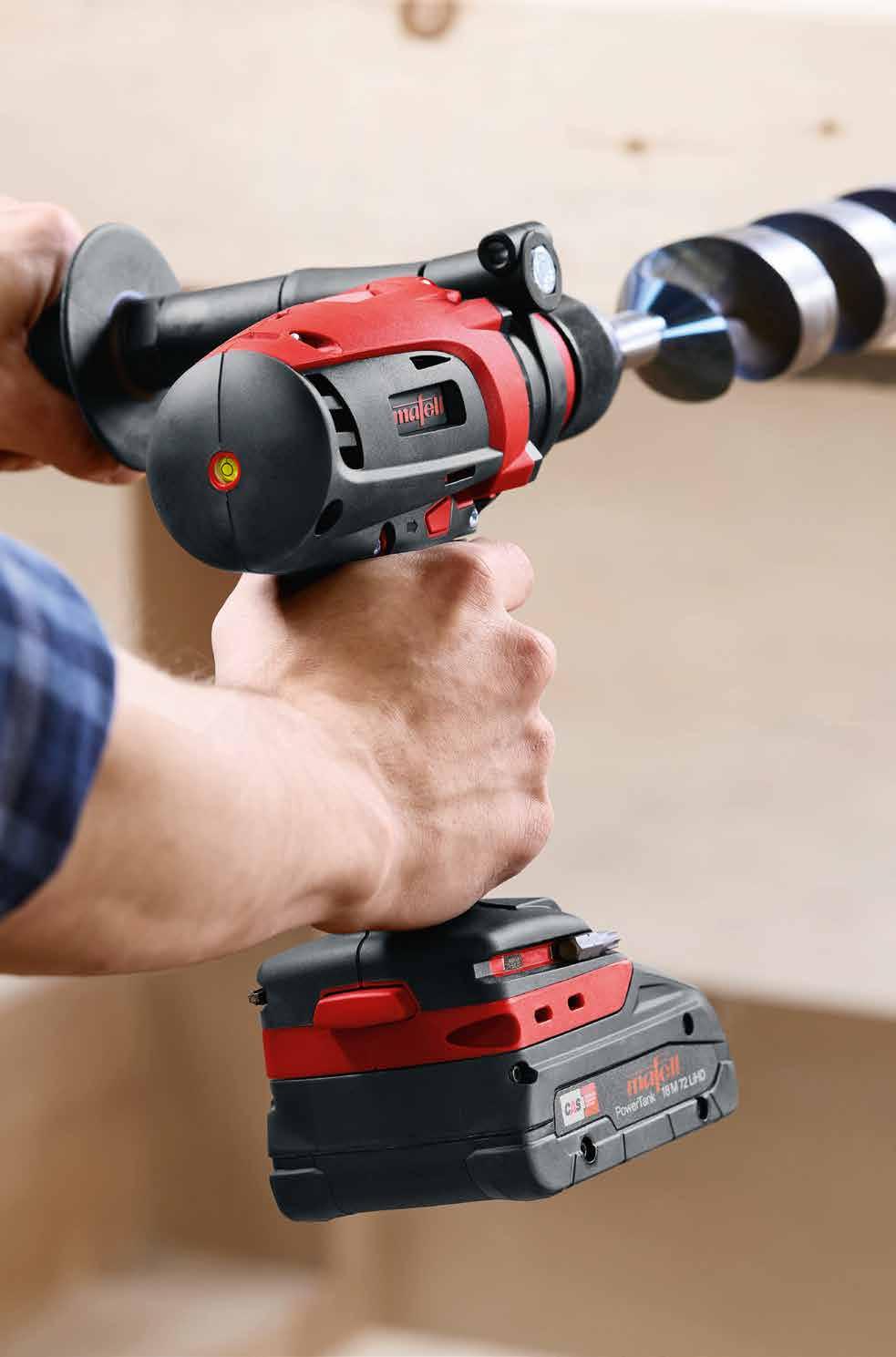

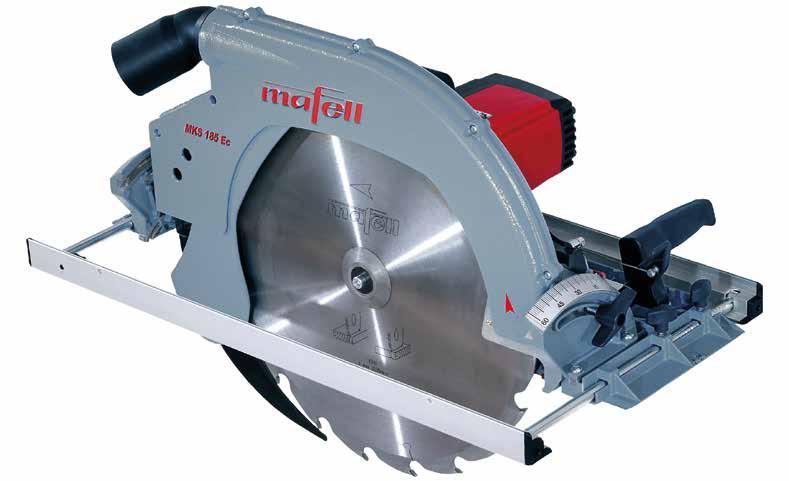

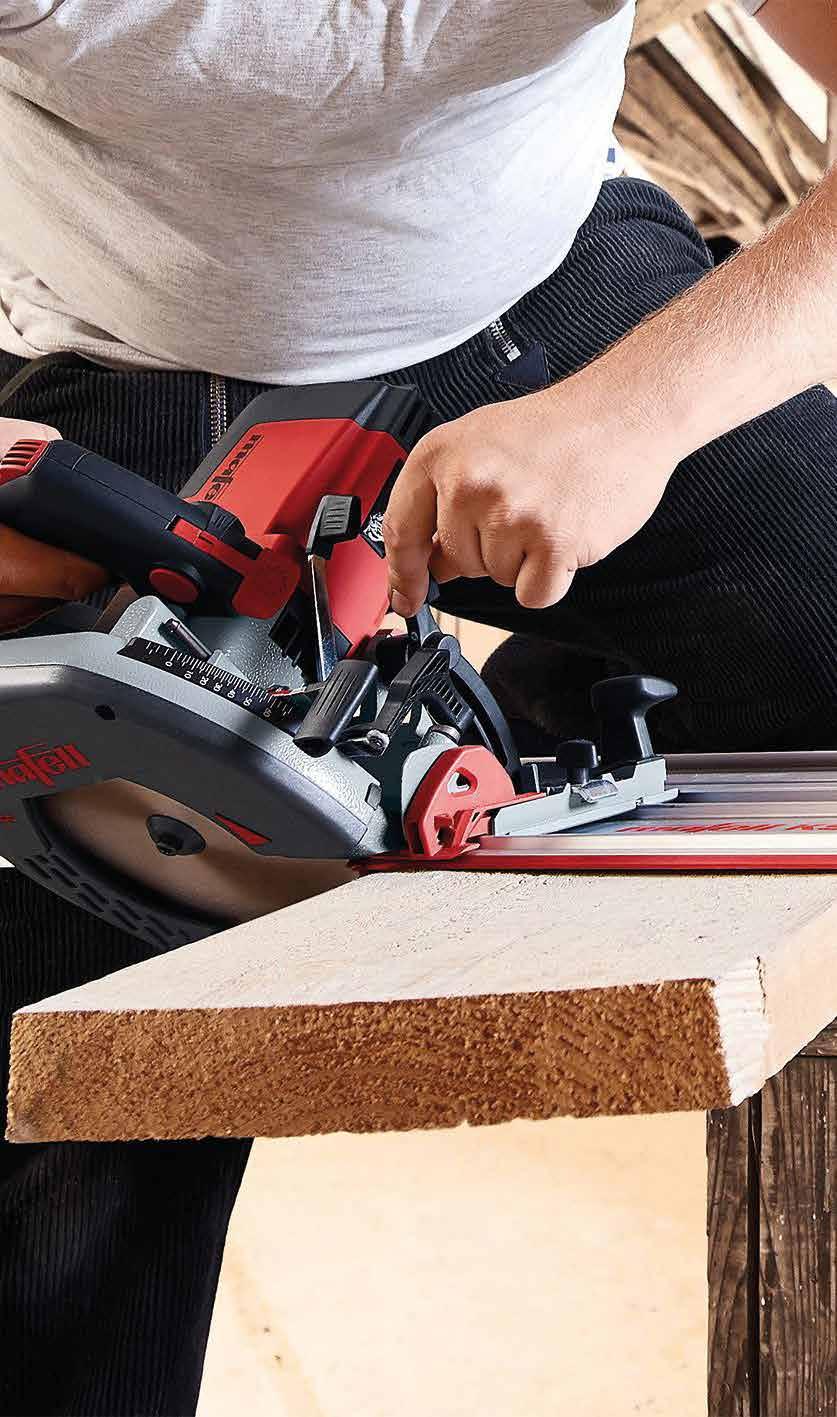

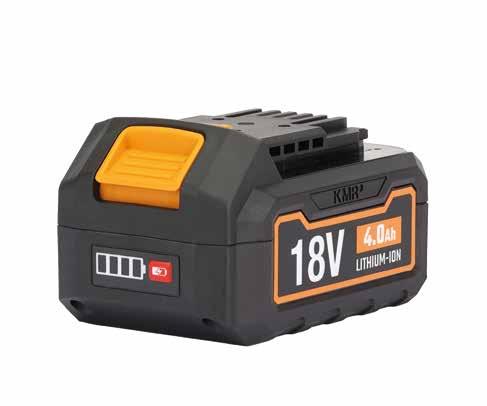

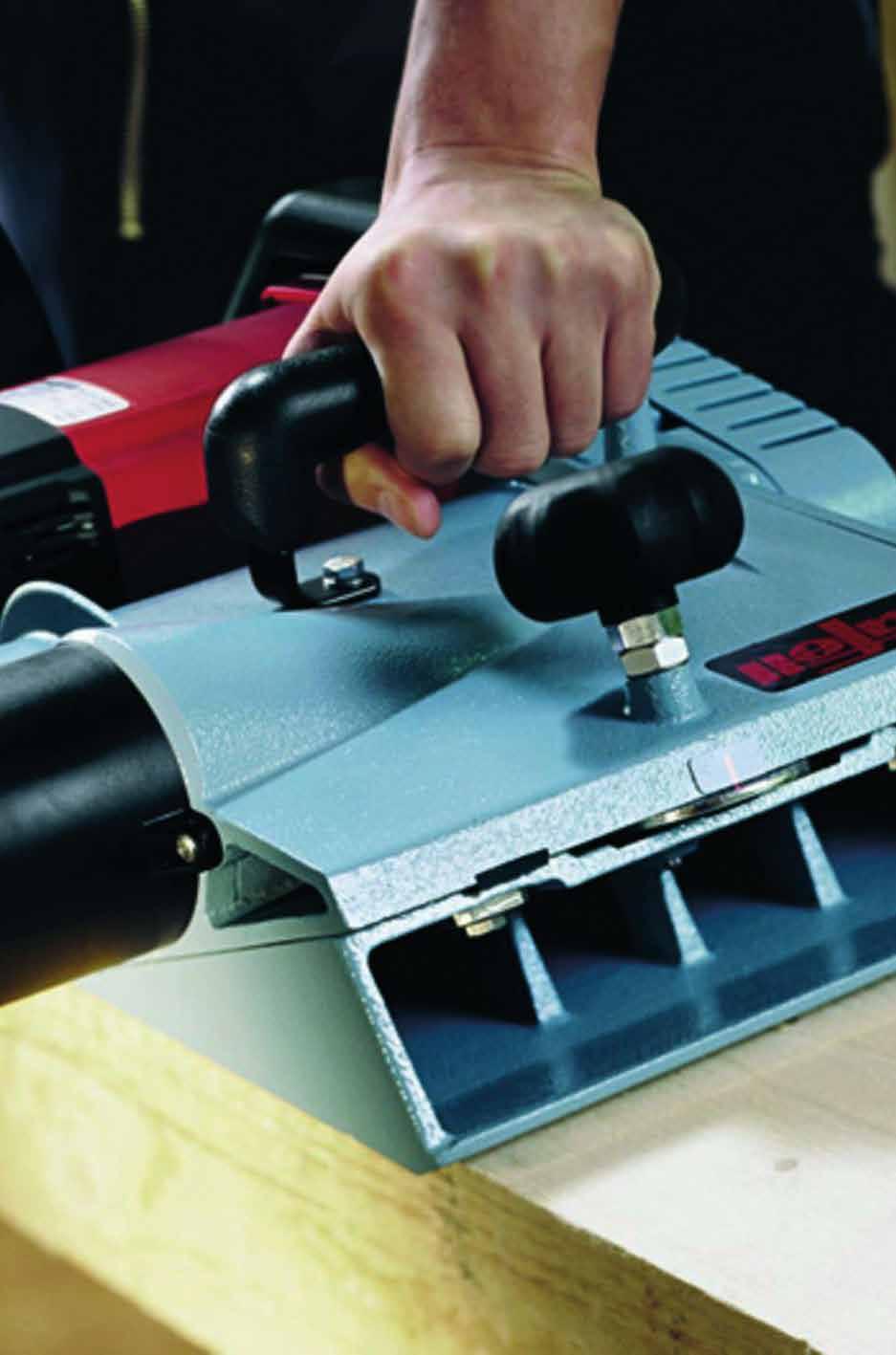

ELEKTROWERKZEUGE UND MASCHINEN

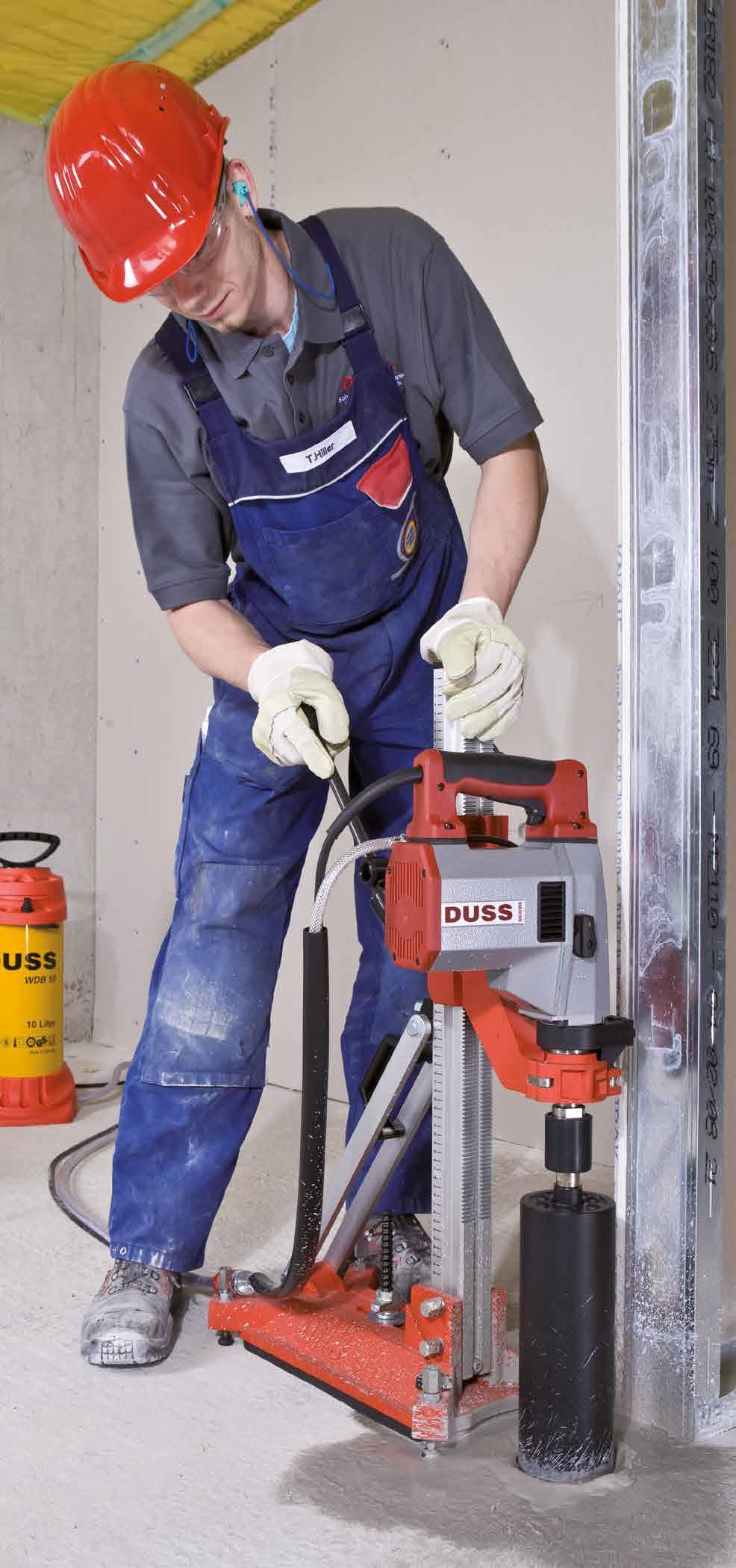

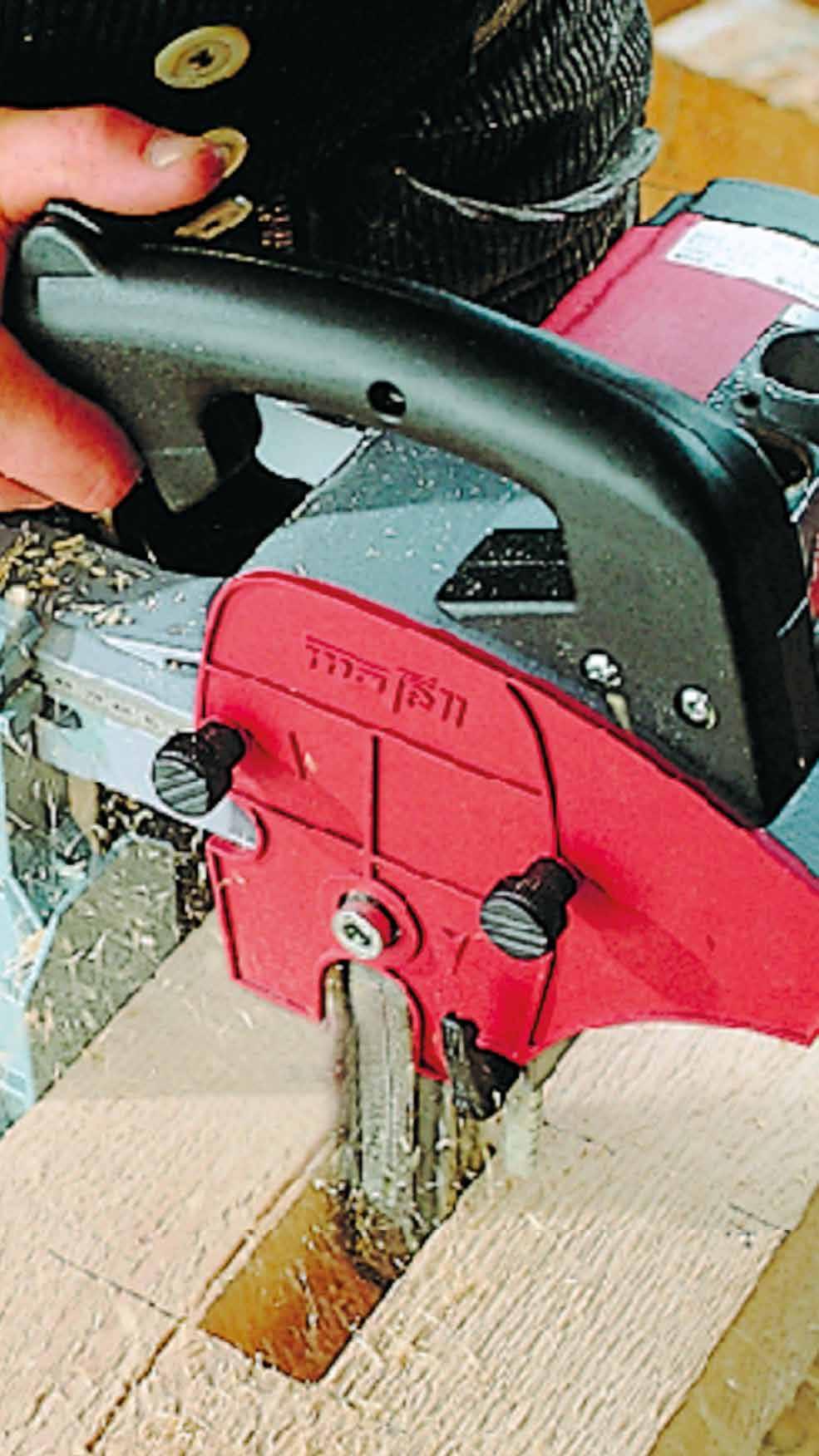

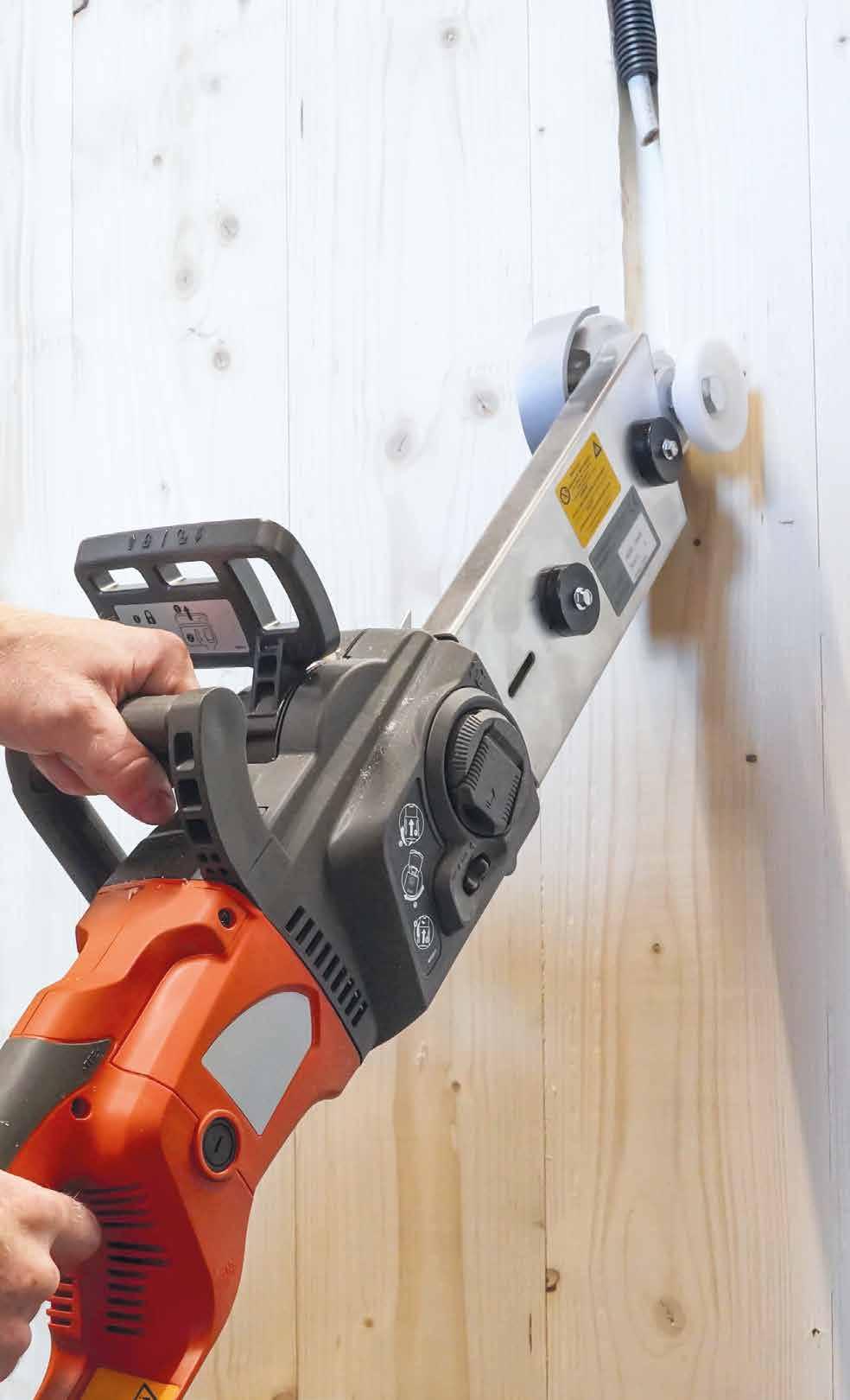

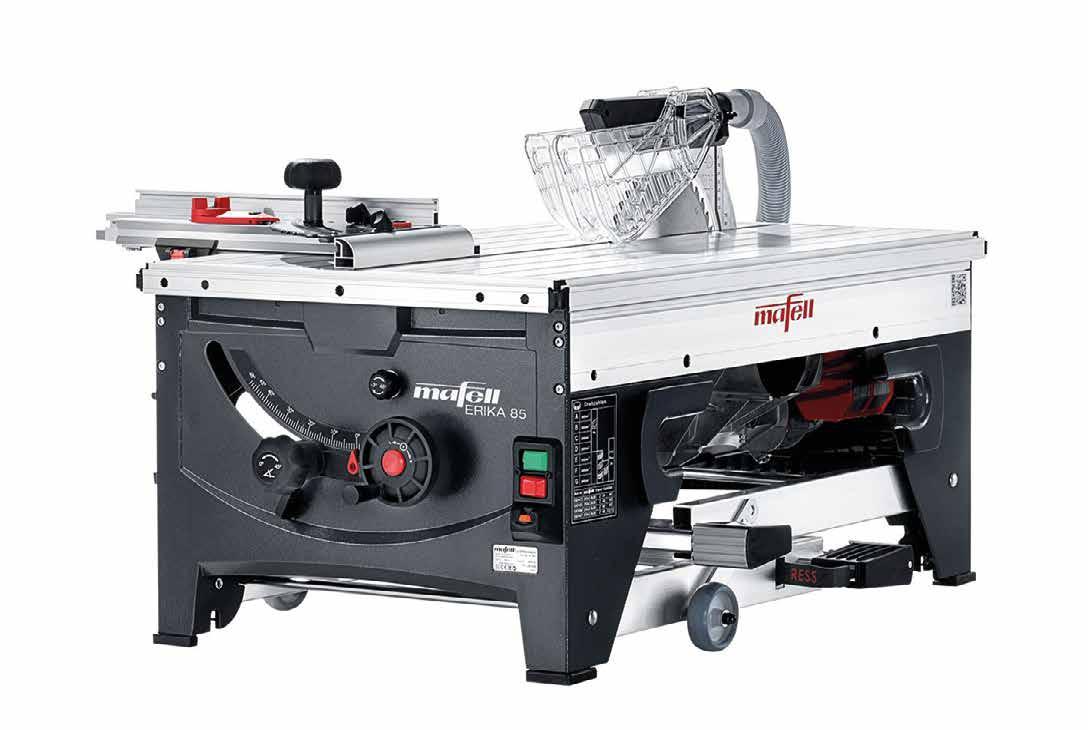

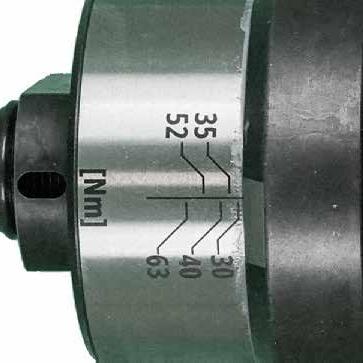

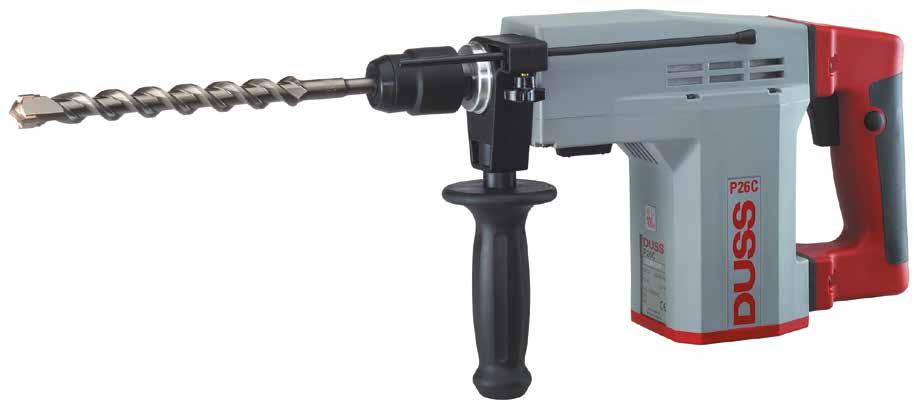

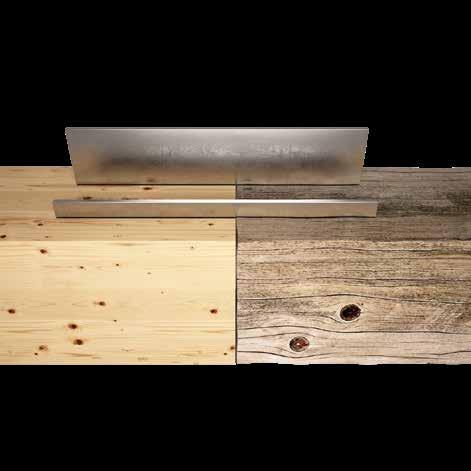

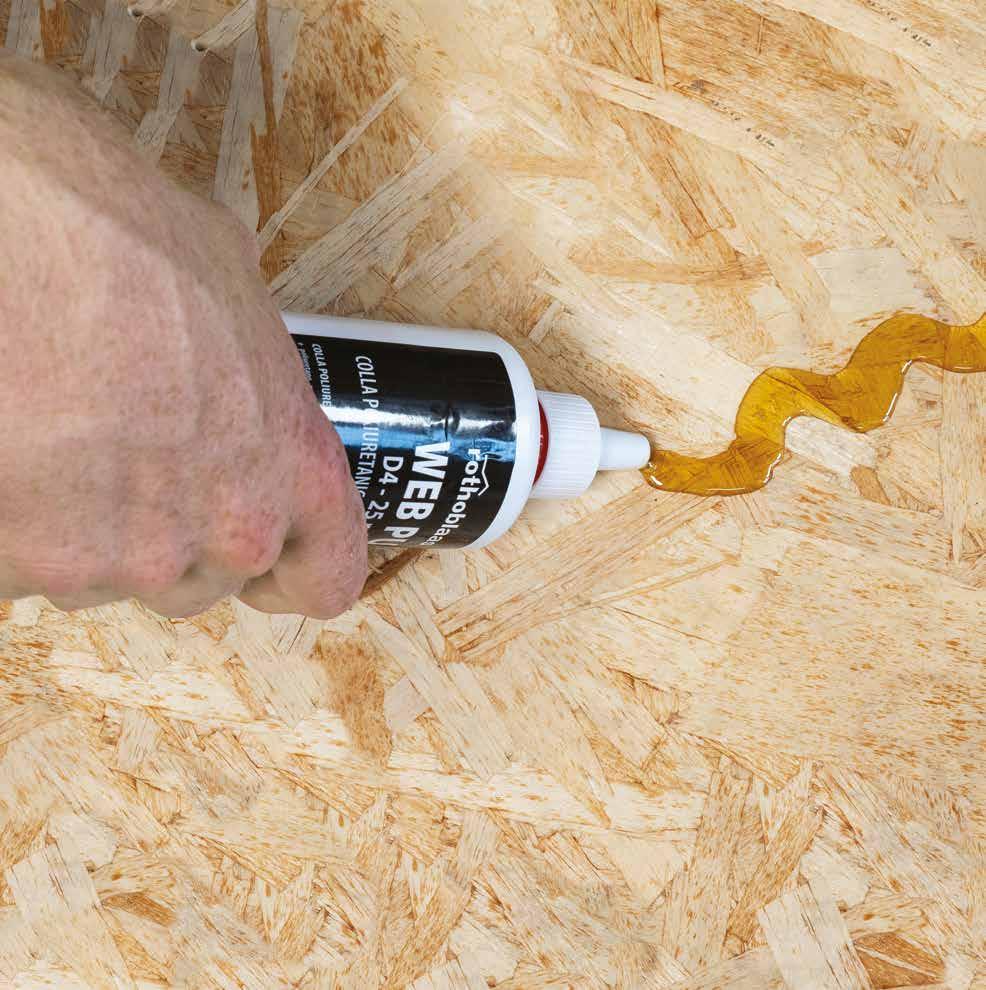

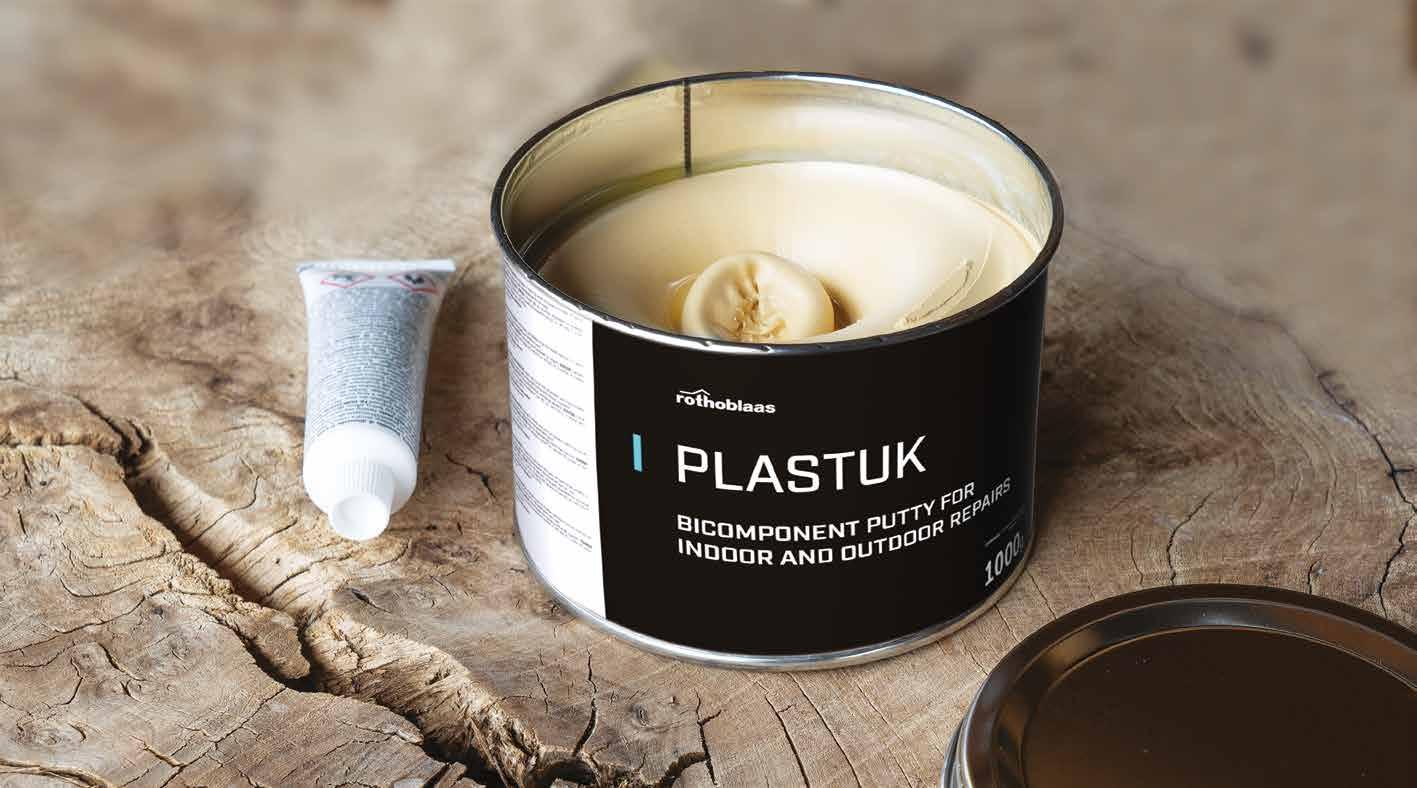

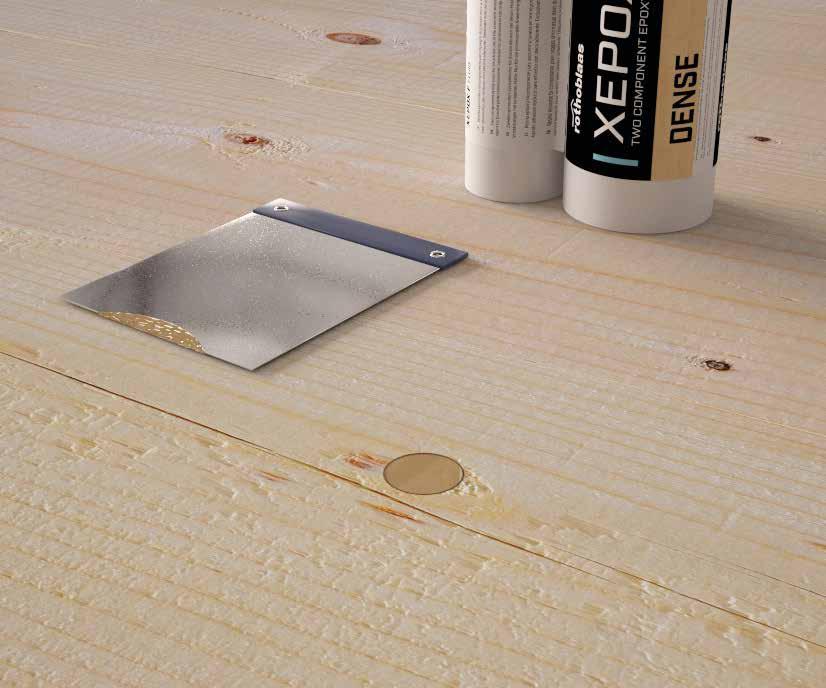

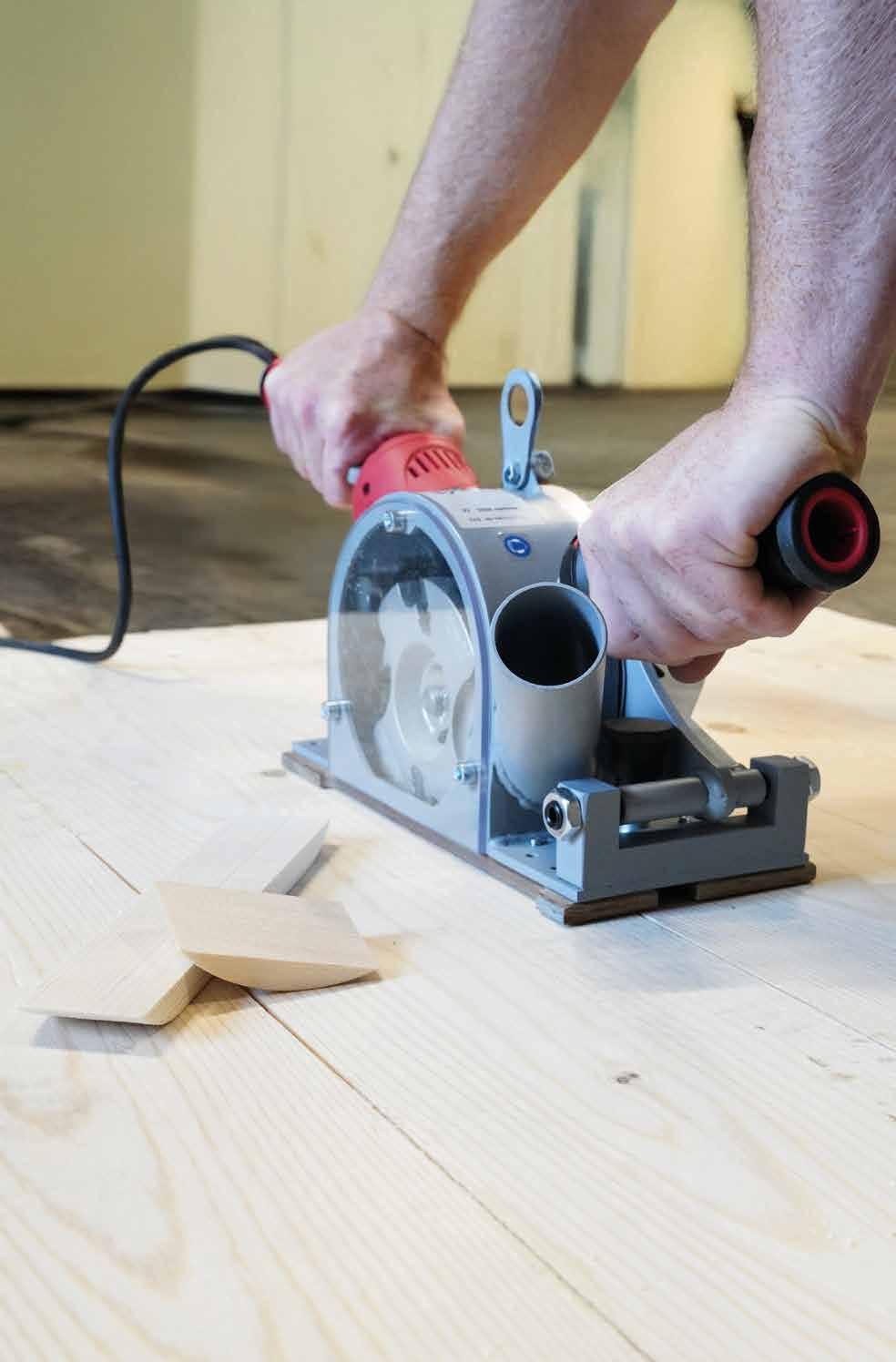

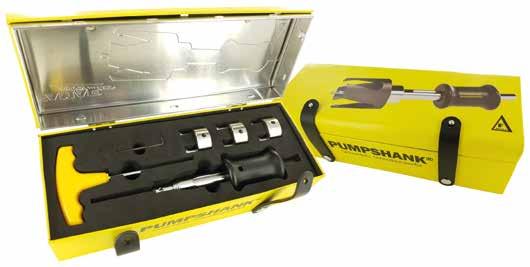

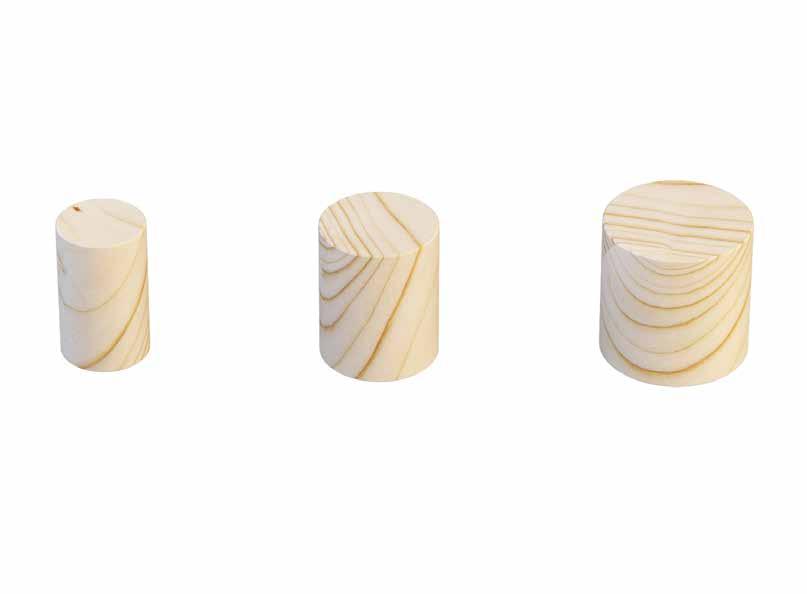

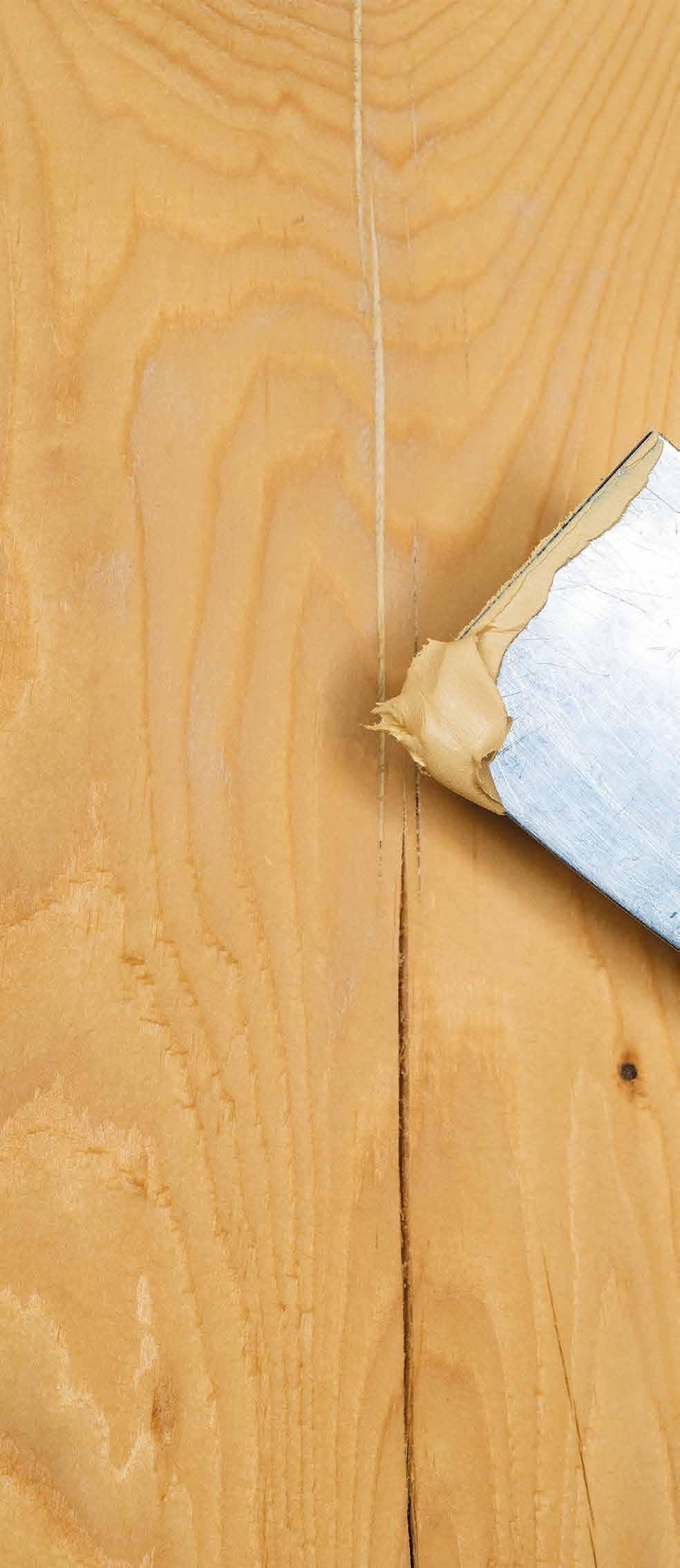

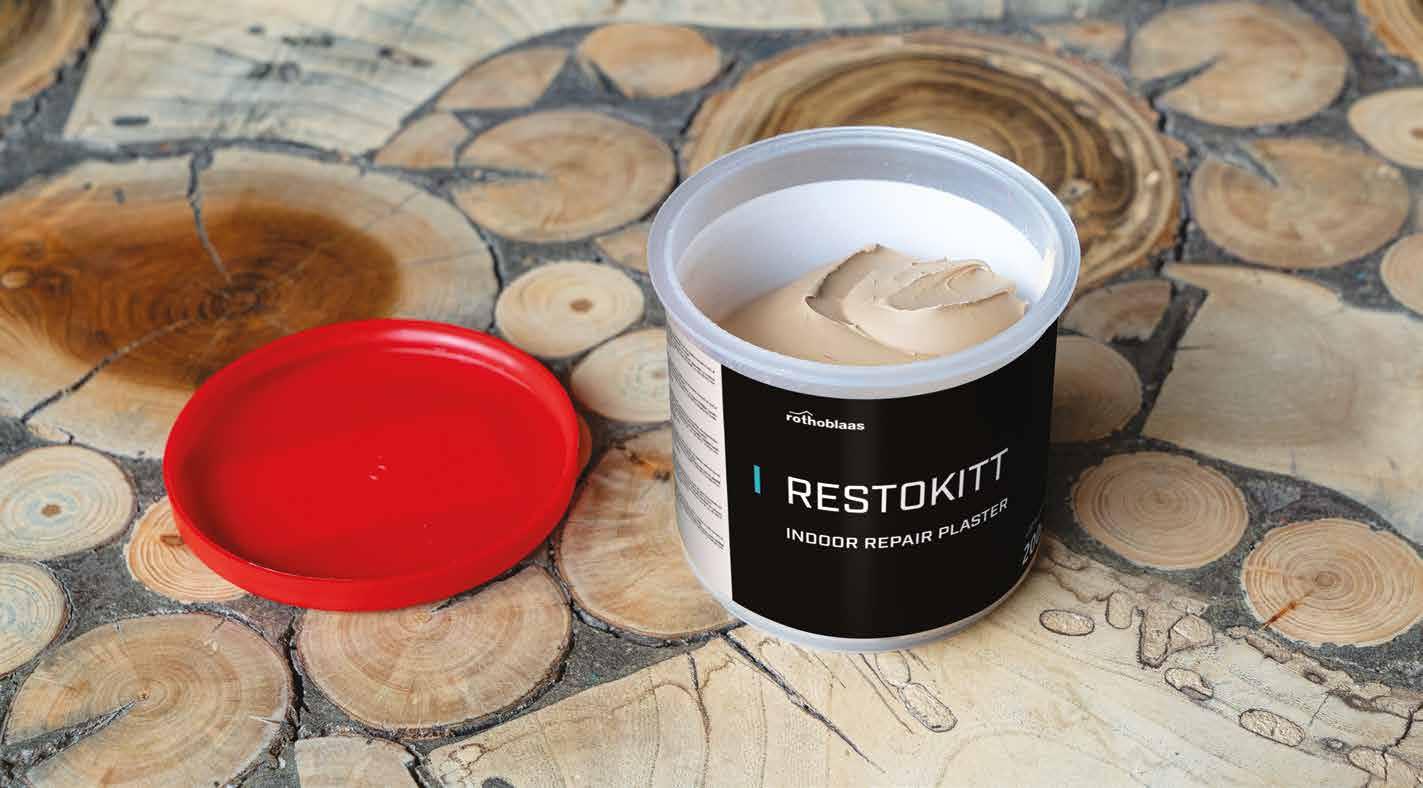

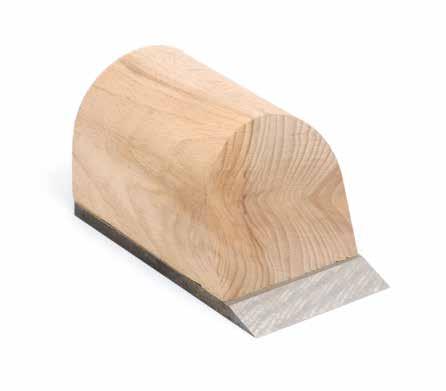

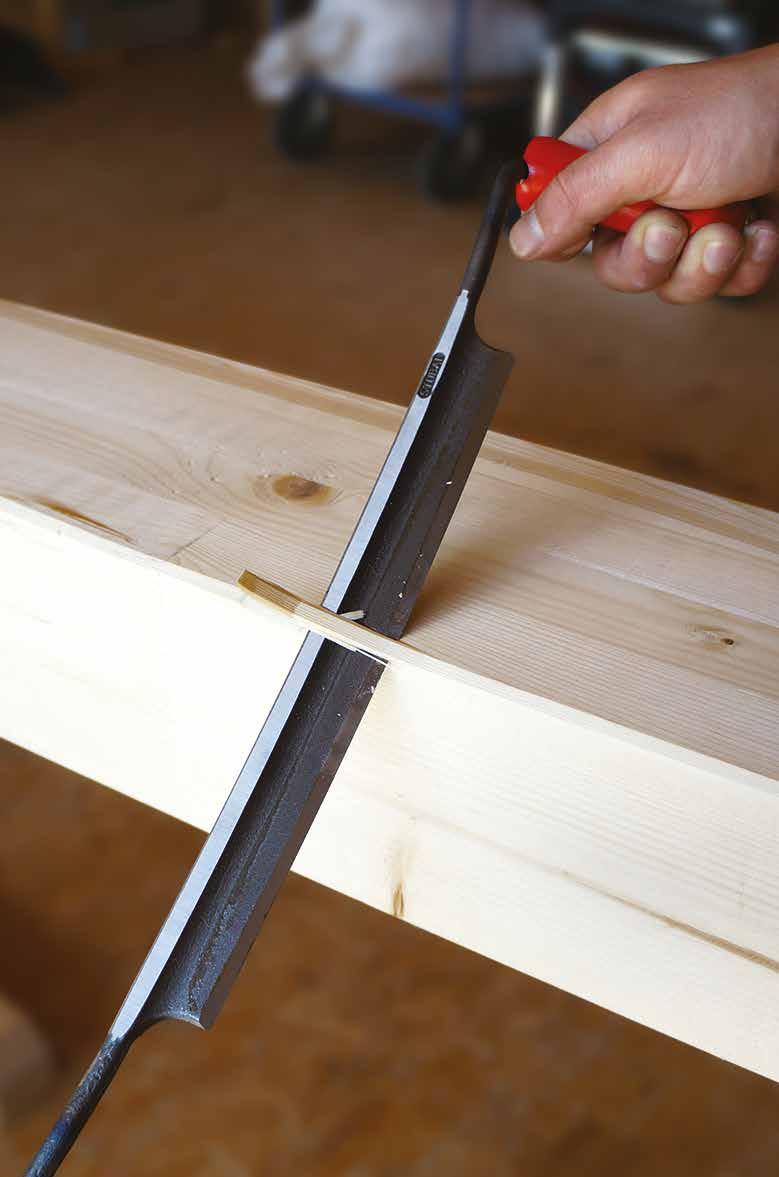

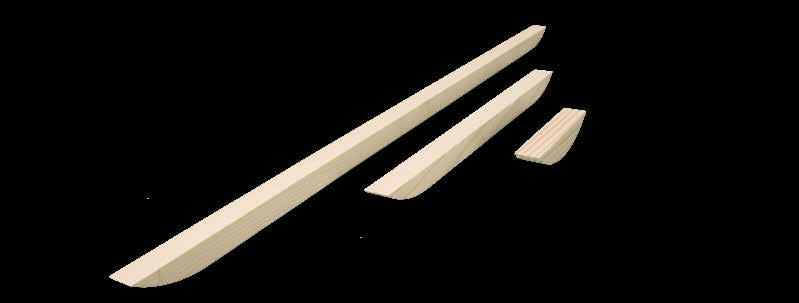

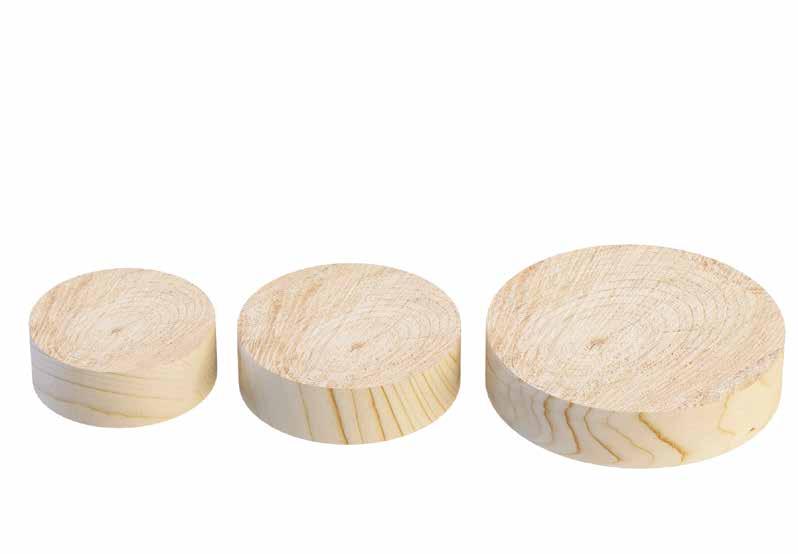

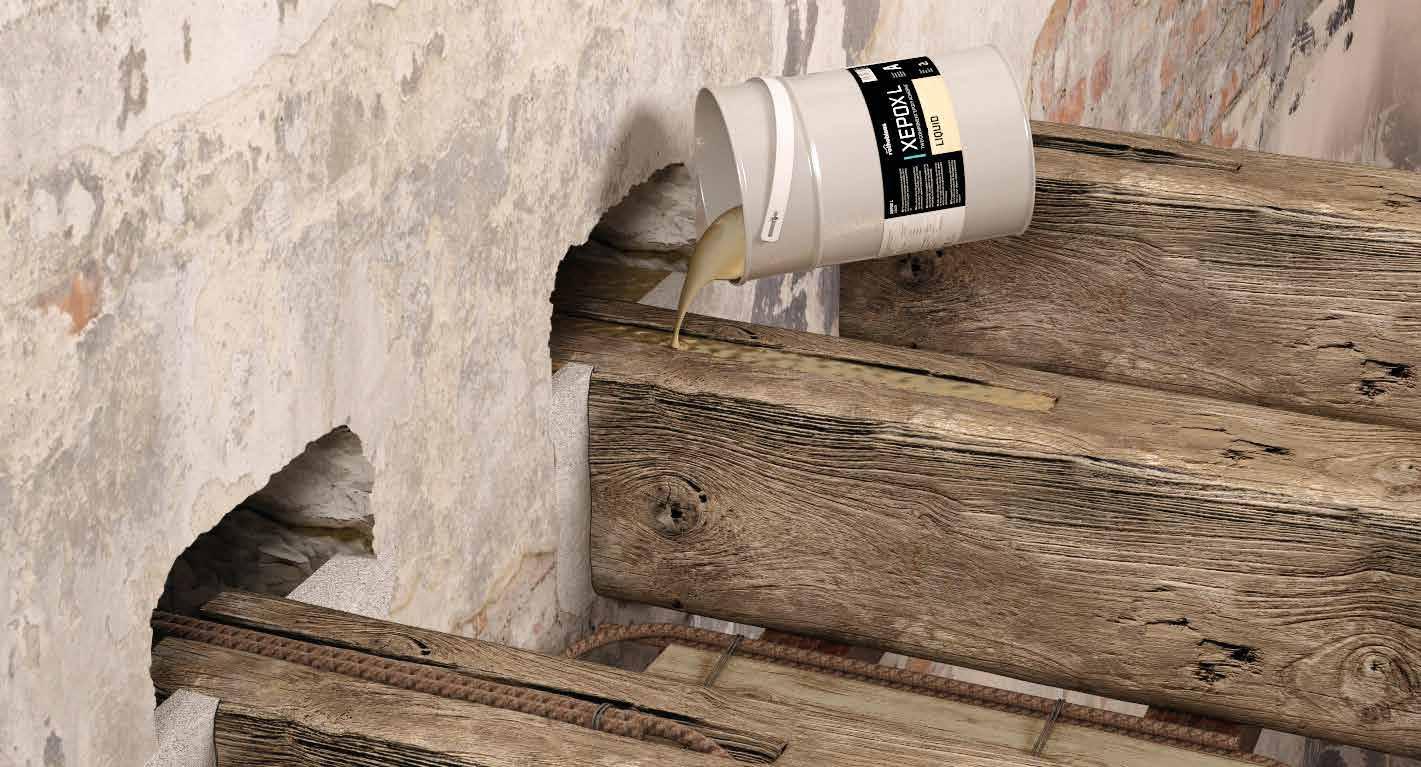

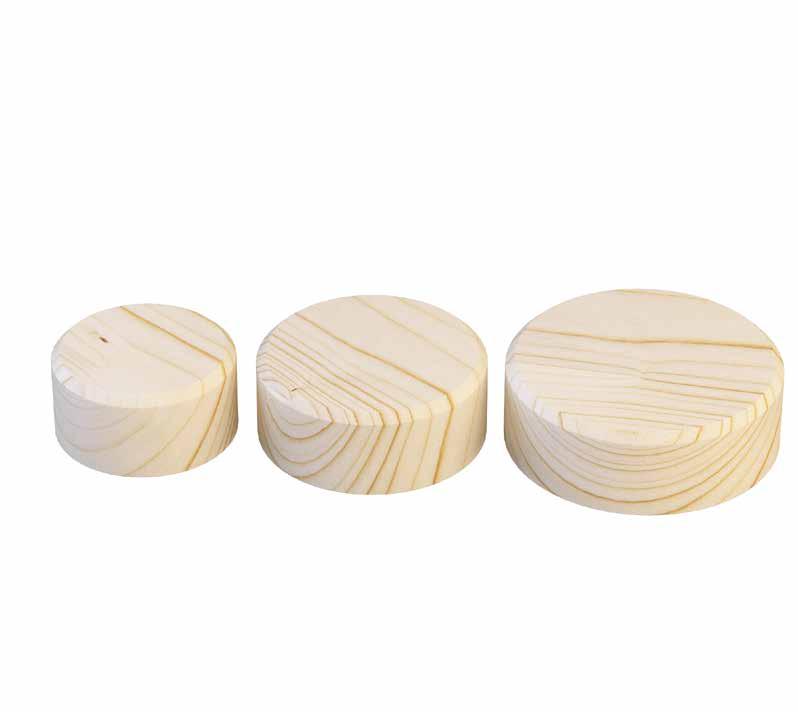

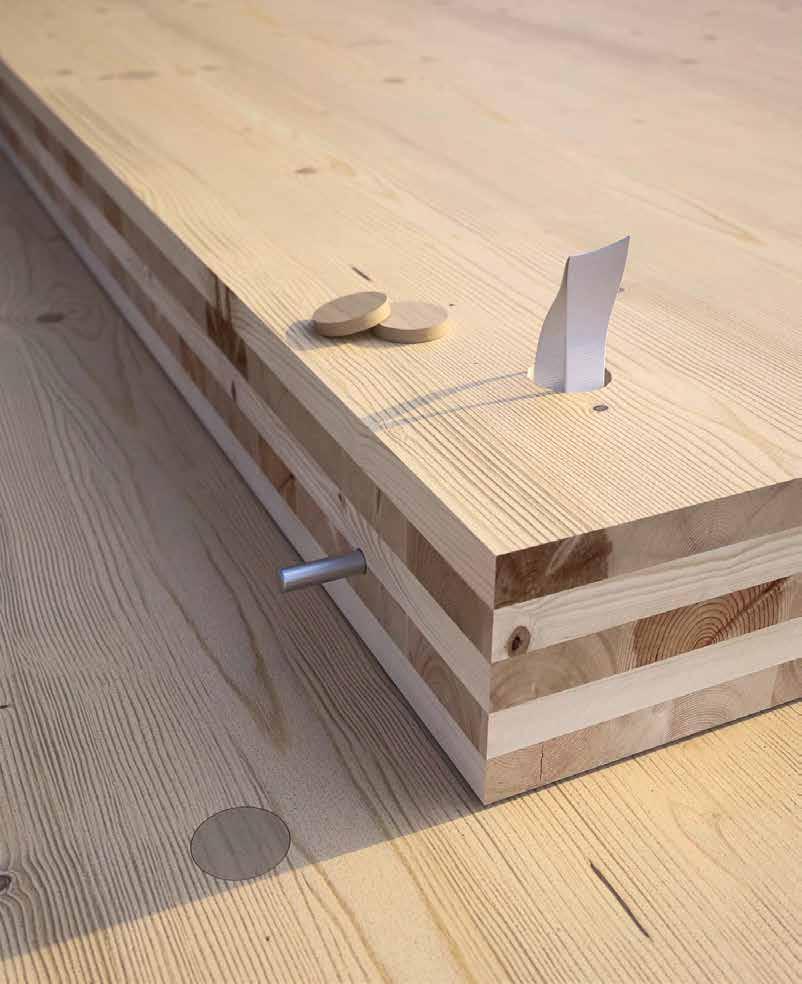

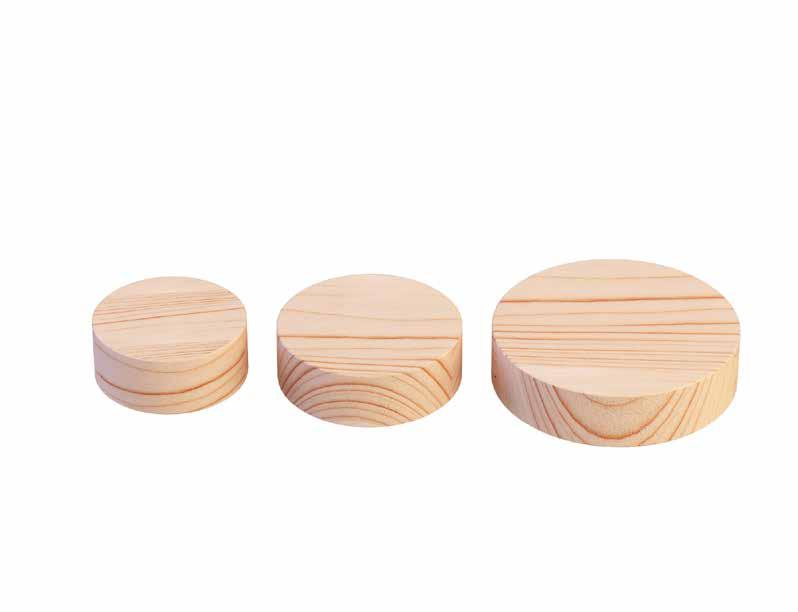

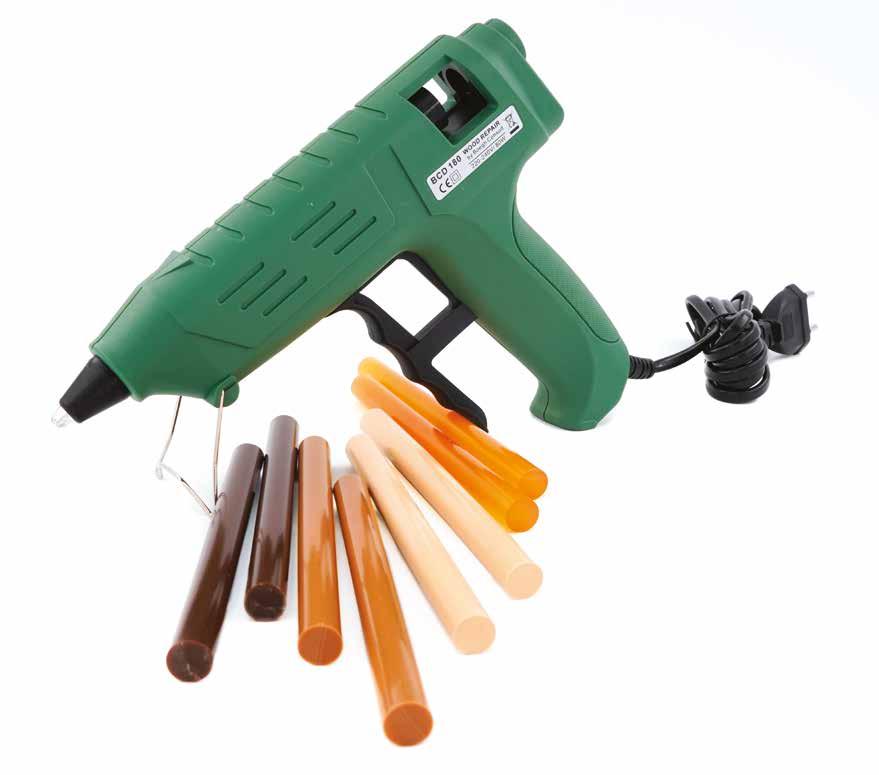

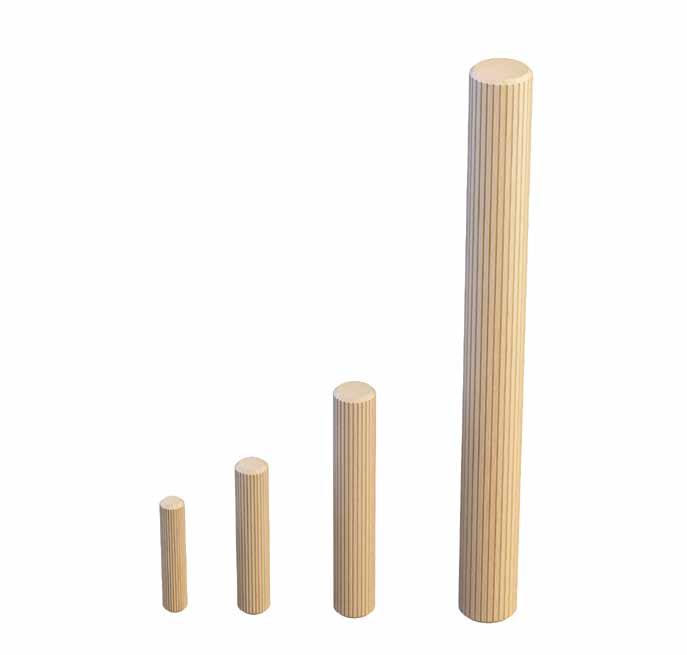

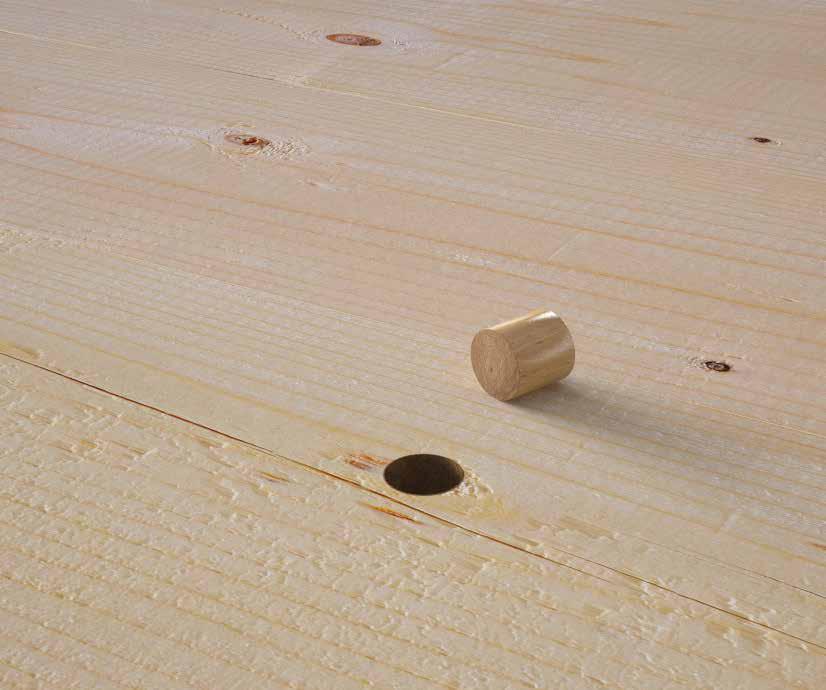

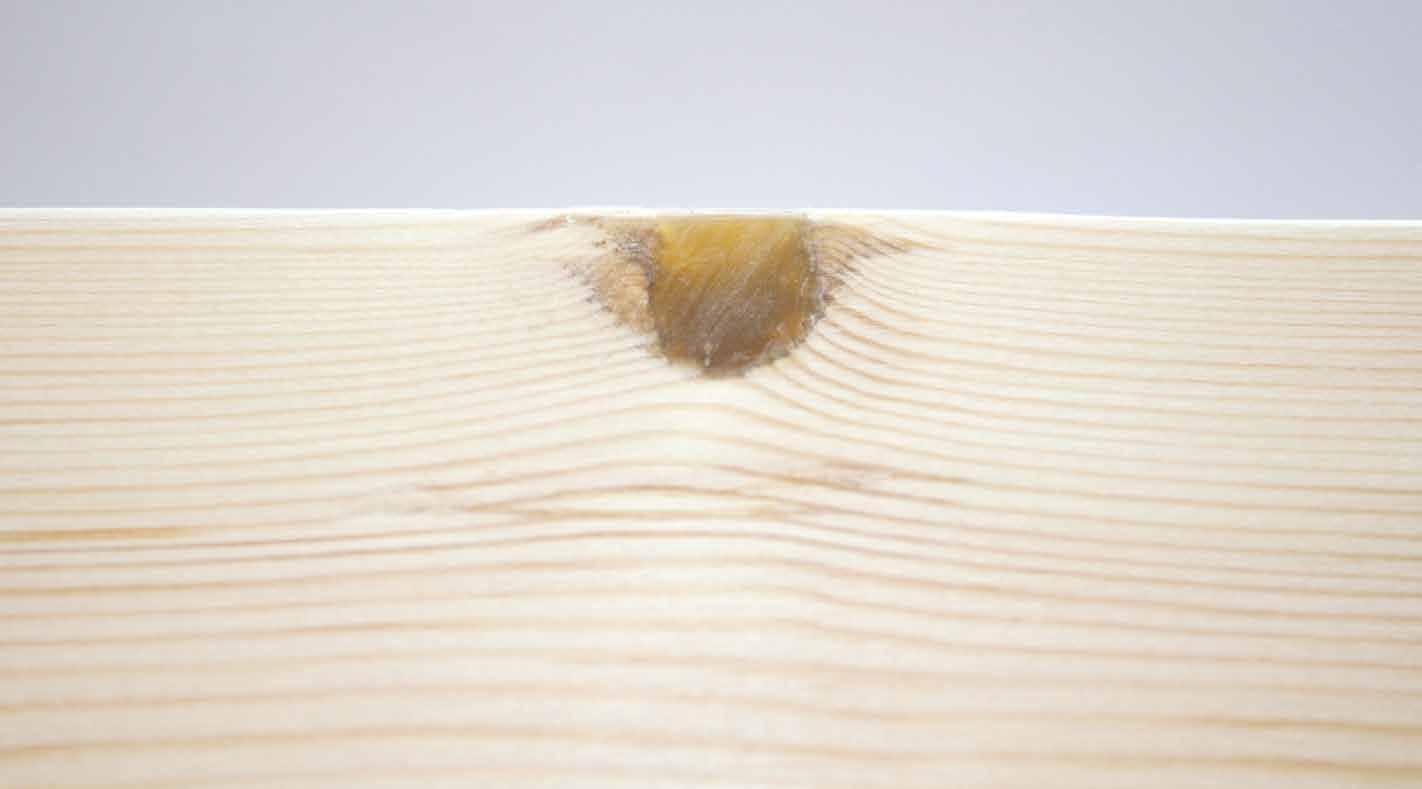

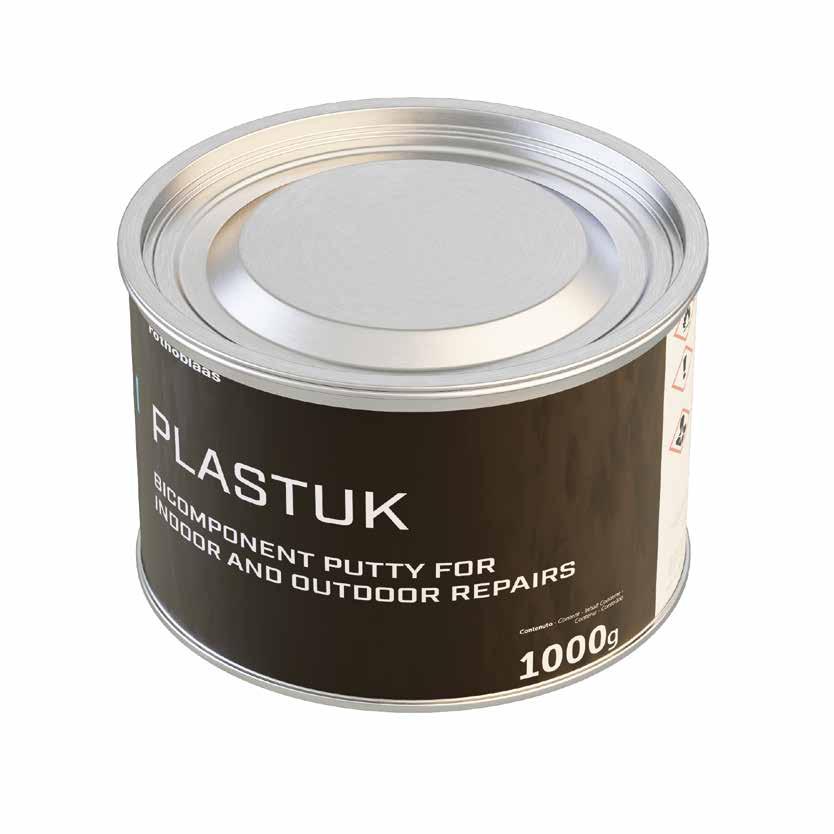

HOLZREPARATUR

ROTHOBLAAS WERKSTATT

Seit über 20 Jahren übernehmen die qualifizierten Techniker unserer Werkstatt die Wartung der von uns vertriebenen Maschinen Bei ihrer fachkundigen und zuverlässigen Arbeit vereinen sie technische Präzision mit Verantwortungsbewusstsein, um einen pünktlichen Service zu bieten und die Leistungsfähigkeit sowie die Lebensdauer der Maschinen zu gewährleisten

In der Werkstatt werden regelmäßige Inspektionen der PSA vorgenommen, um deren Sicherheit und Konformität sicherzustellen

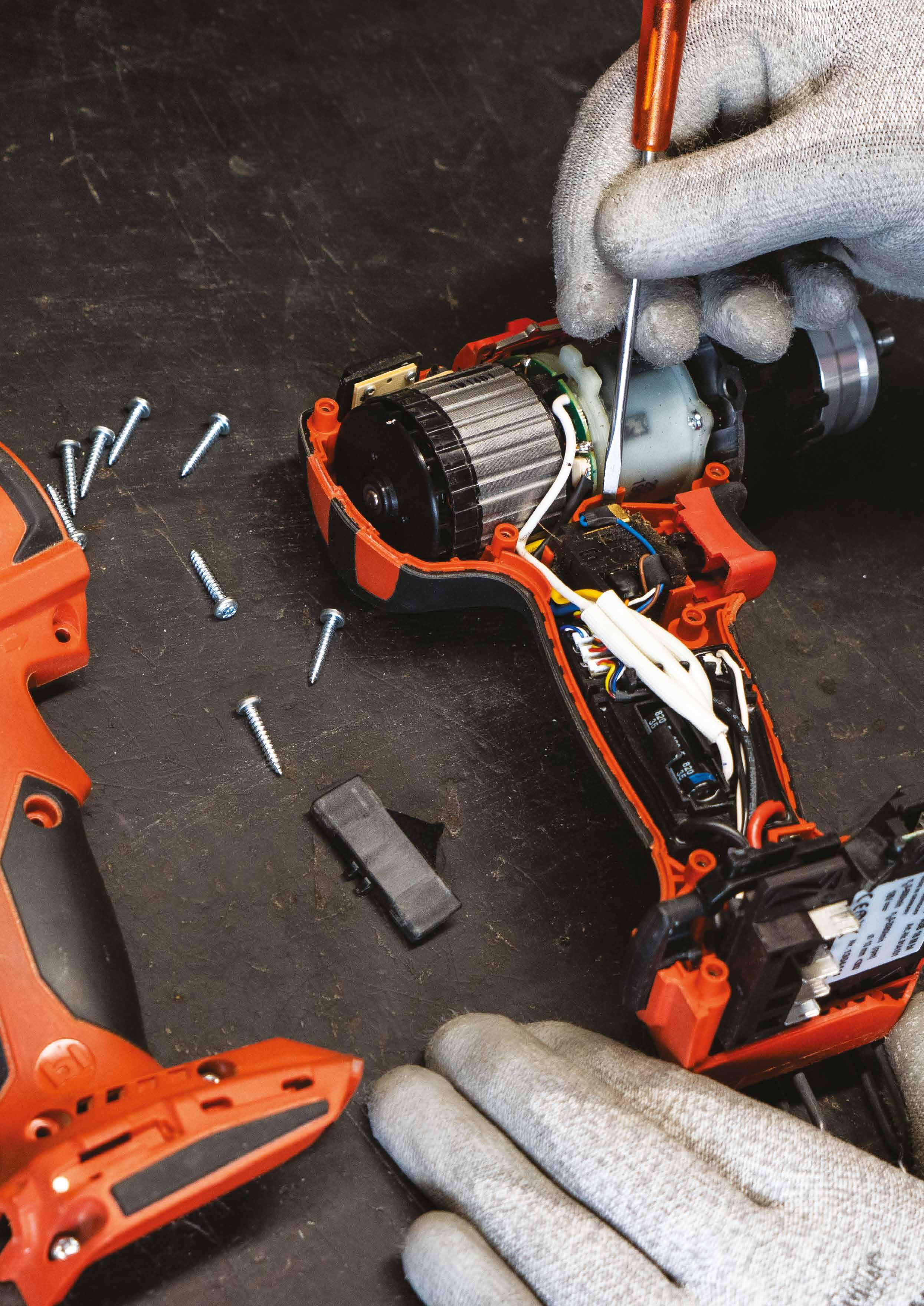

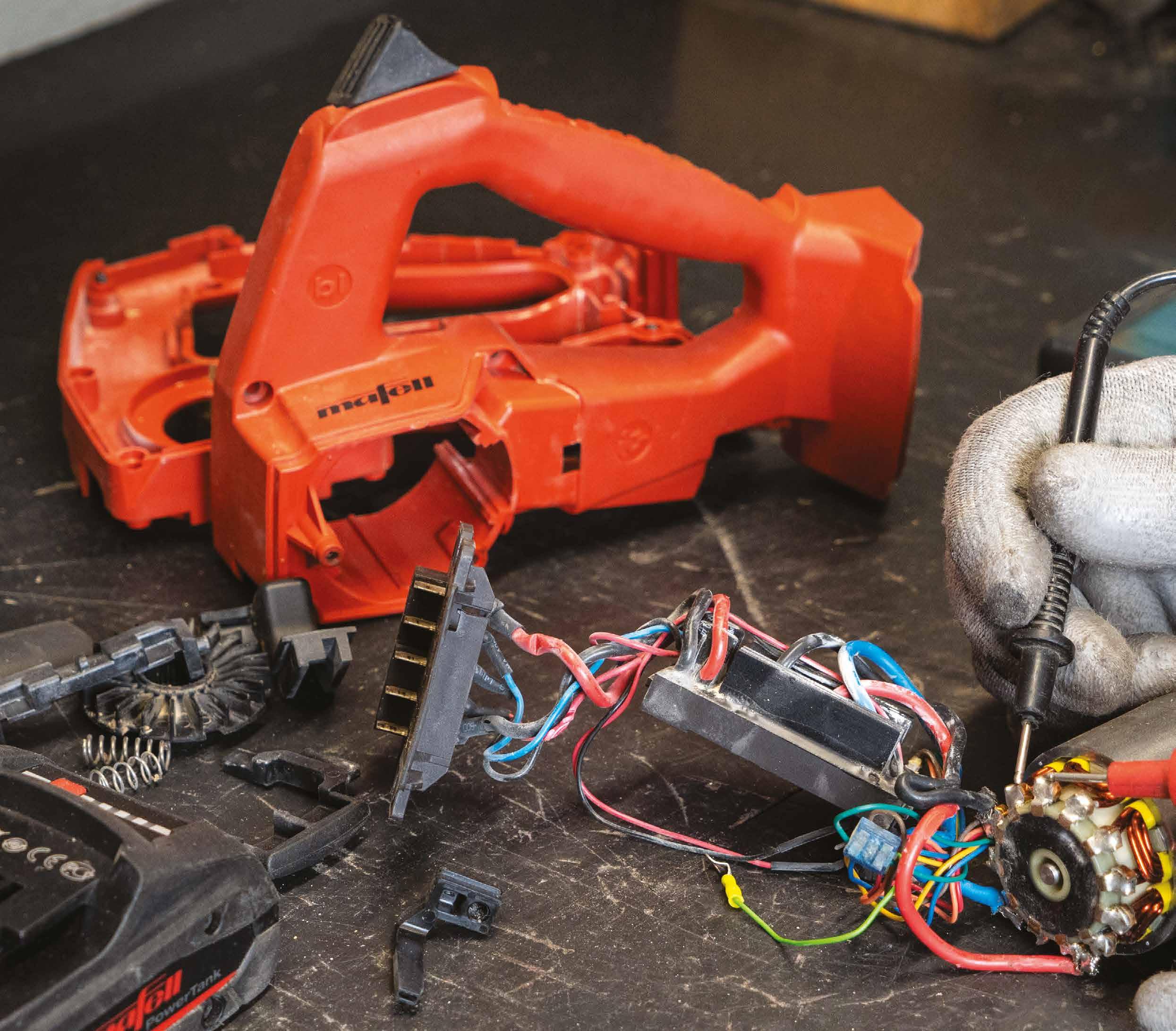

REPARATUR UND UNTERSTÜTZUNG FÜR ELEKTROWERKZEUGE UND MASCHINEN FÜR DAS ZIMMEREIHANDWERK

SCHNELLE UND KOMPETENTE BERATUNGEN ZU MASCHINEN UND WERKZEUGEN

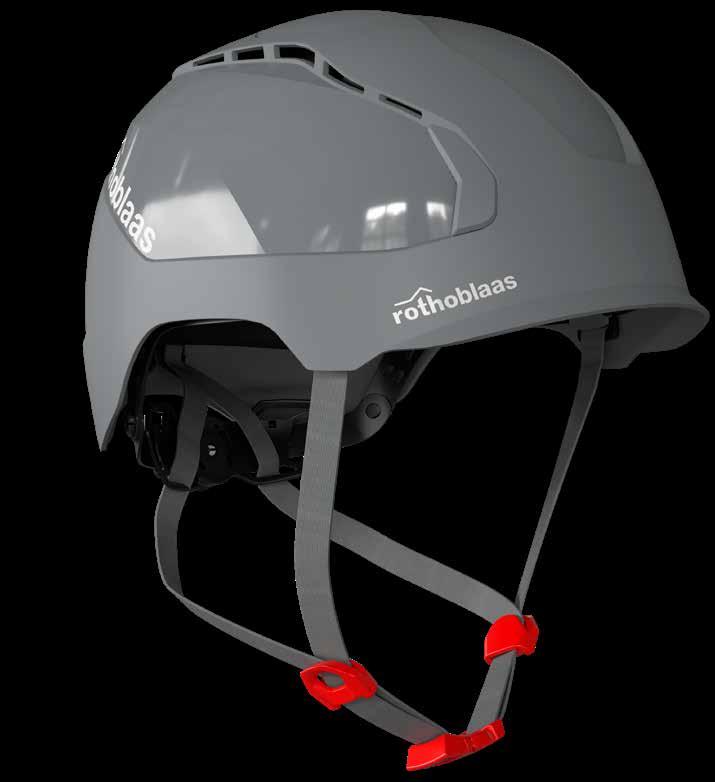

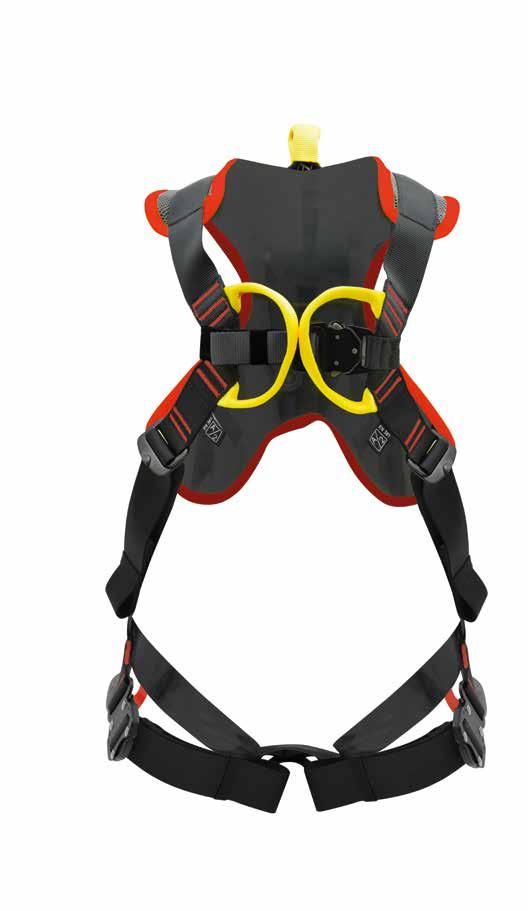

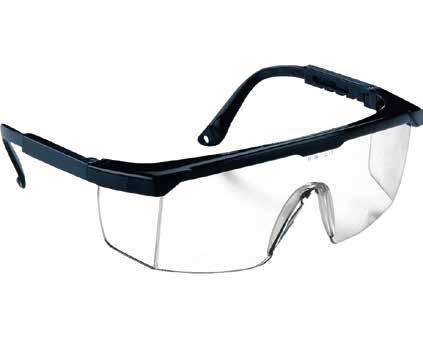

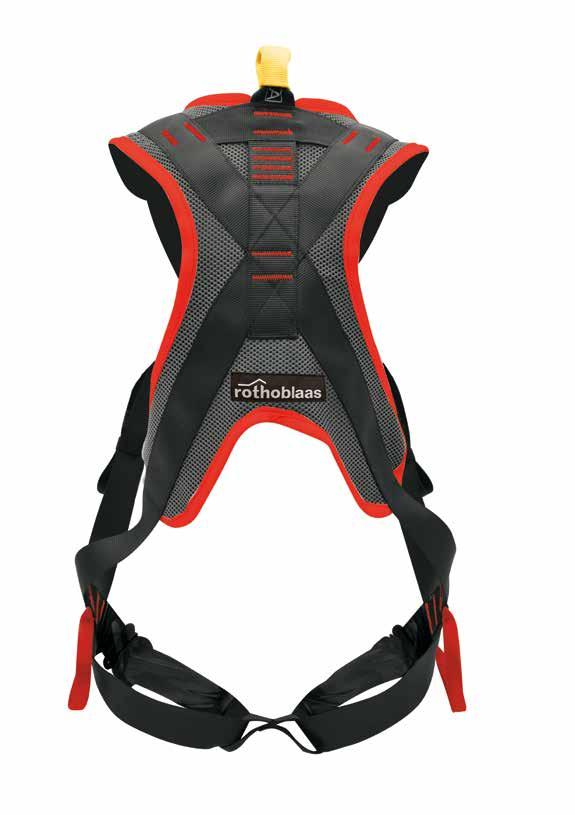

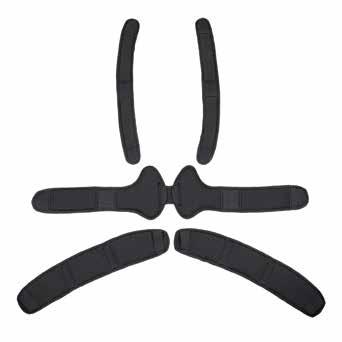

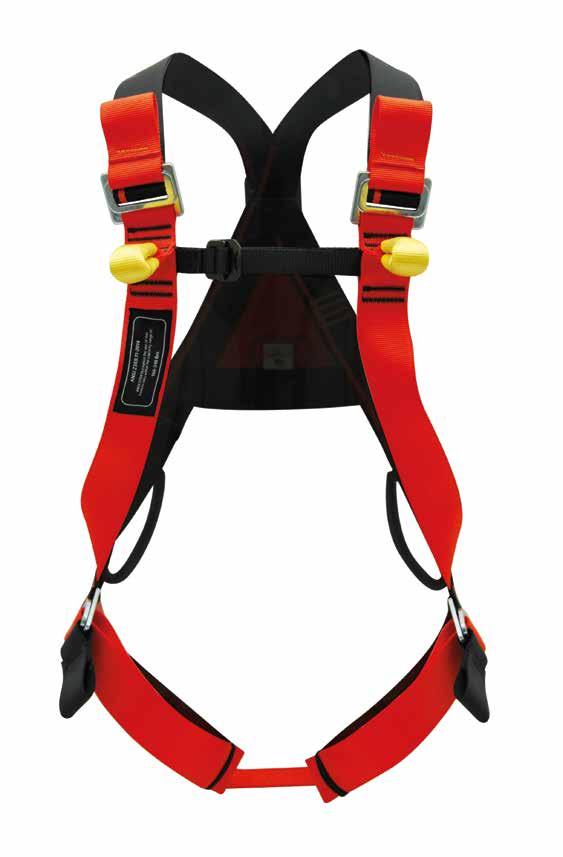

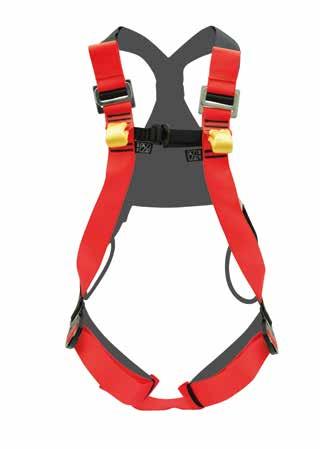

ÜBERPRÜFUNG UND WARTUNG DER PERSÖNLICHEN SCHUTZAUSRÜSTUNG

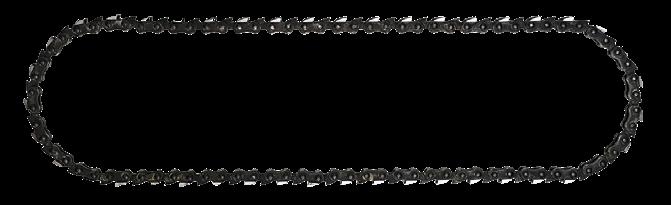

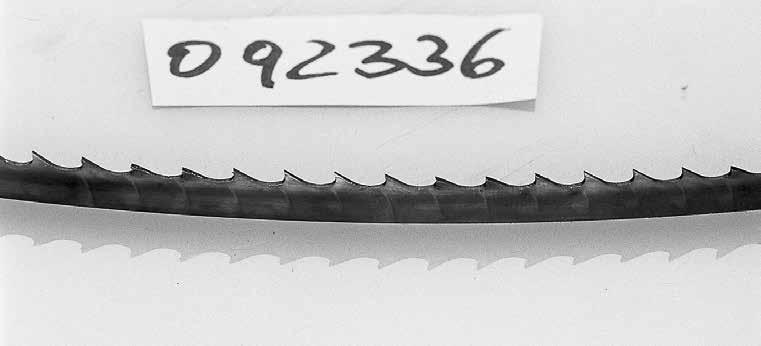

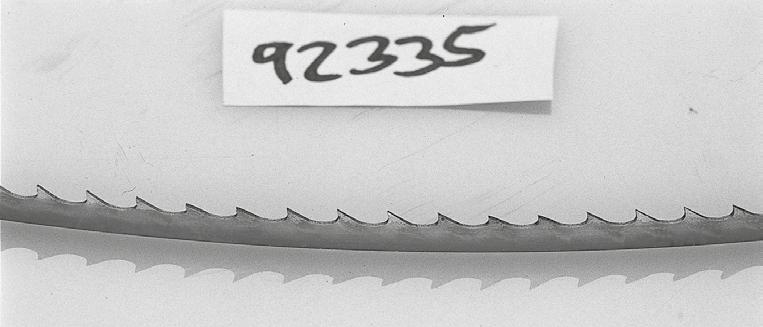

SCHÄRFEN VON SÄGEBLÄTTERN UND KETTEN

DAS KNOW-HOW UNSERER TECHNIKER STEHT IHNEN ZUR VERFÜGUNG:

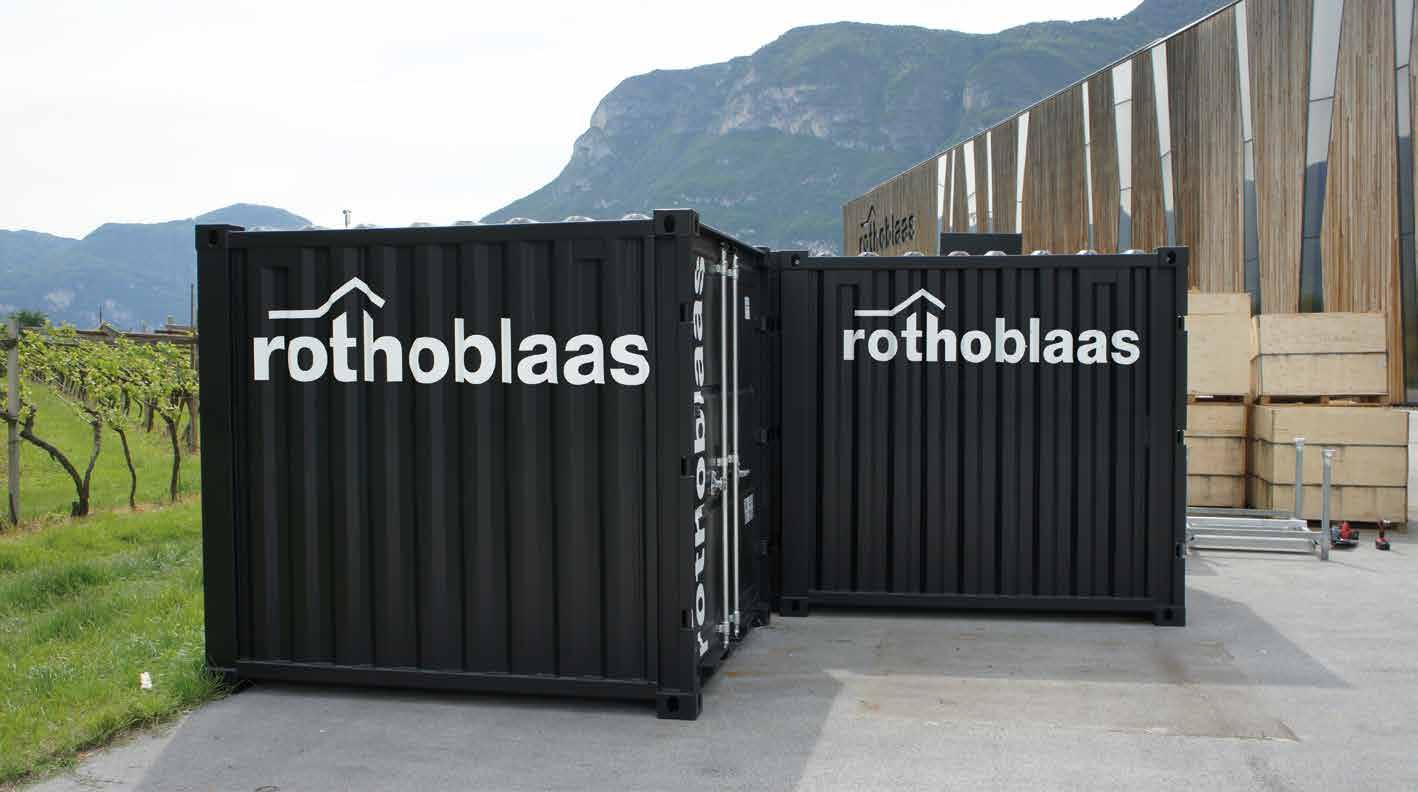

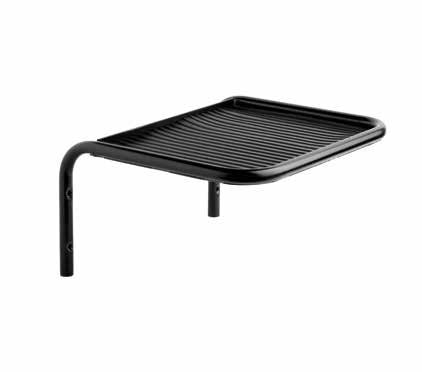

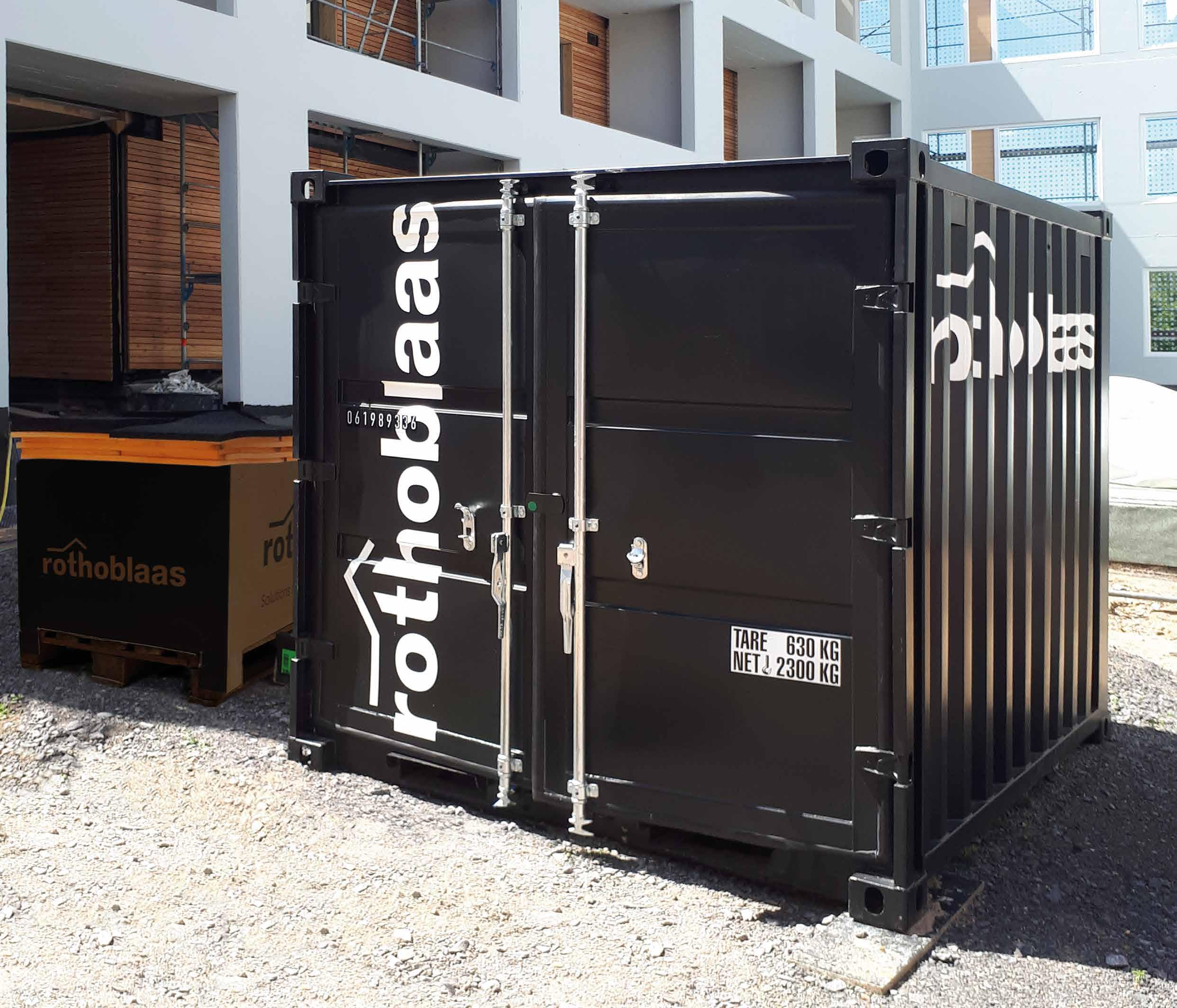

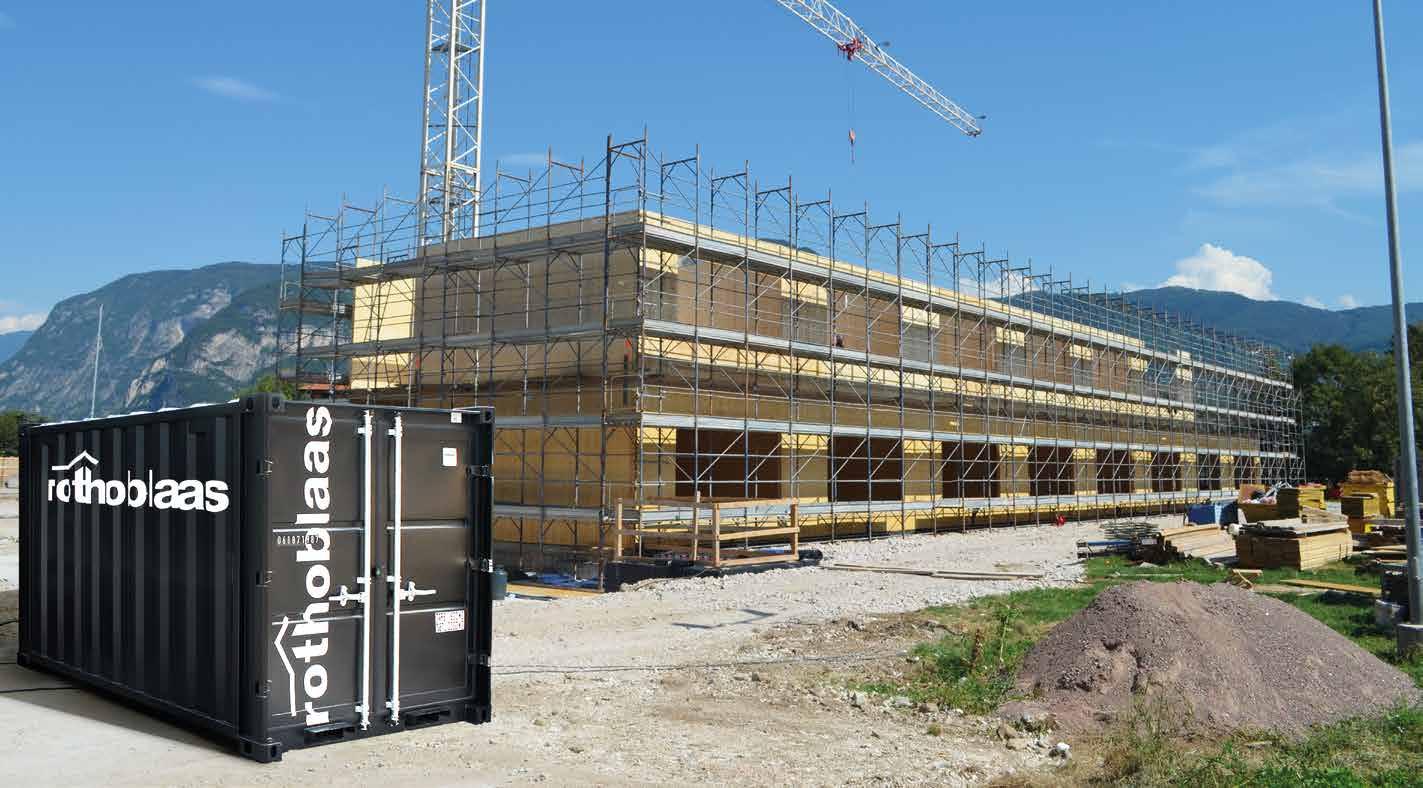

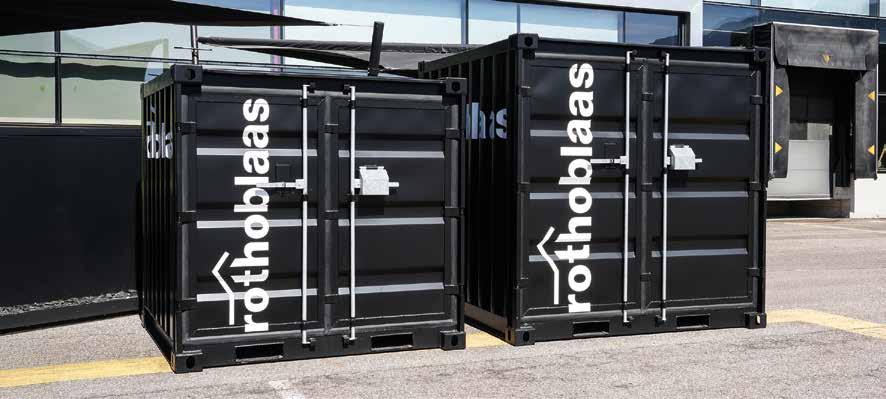

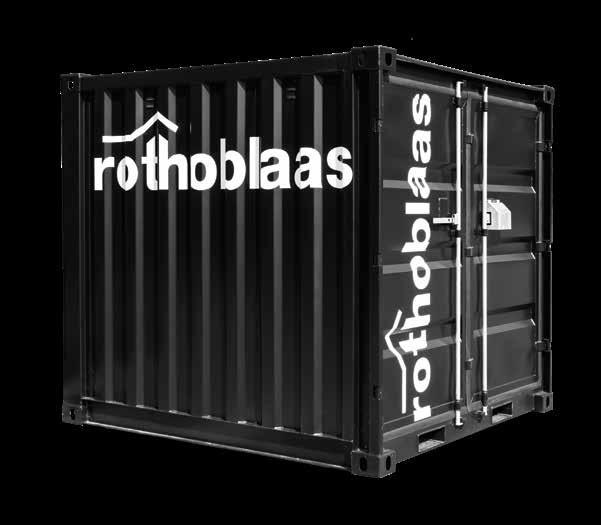

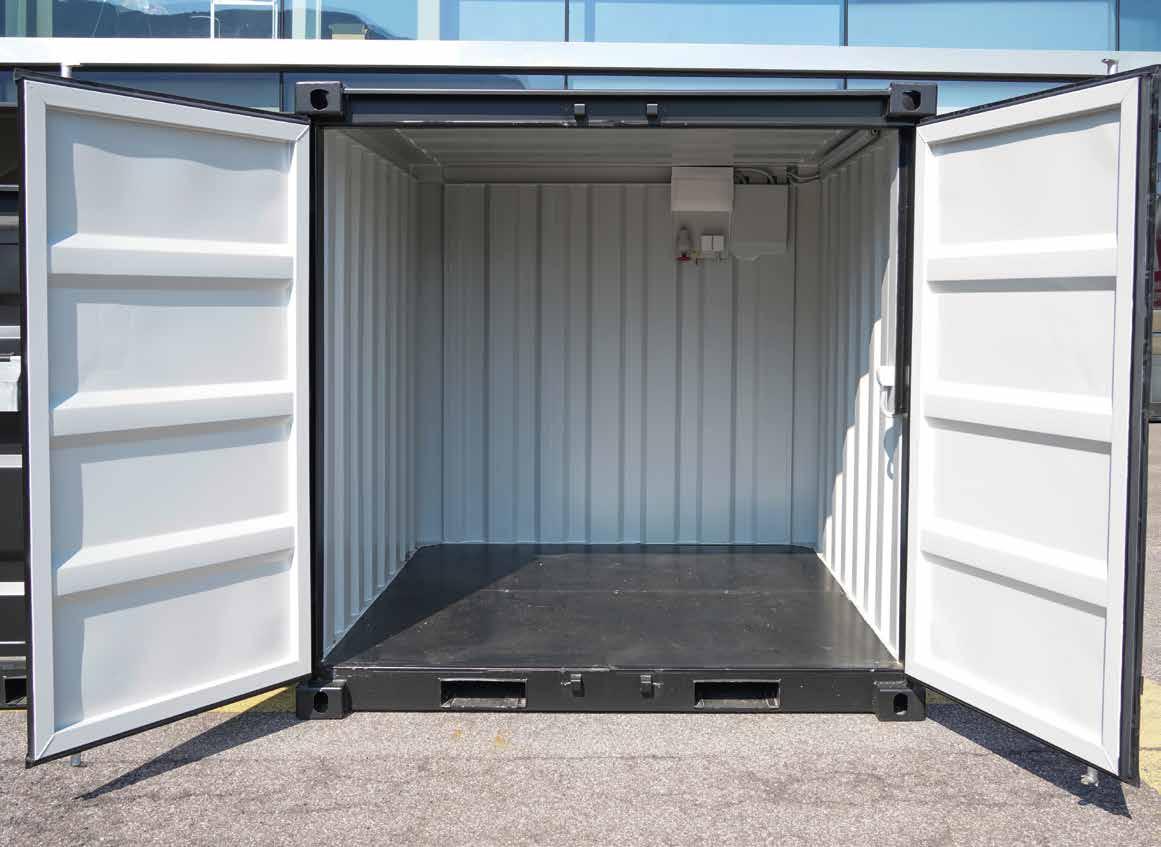

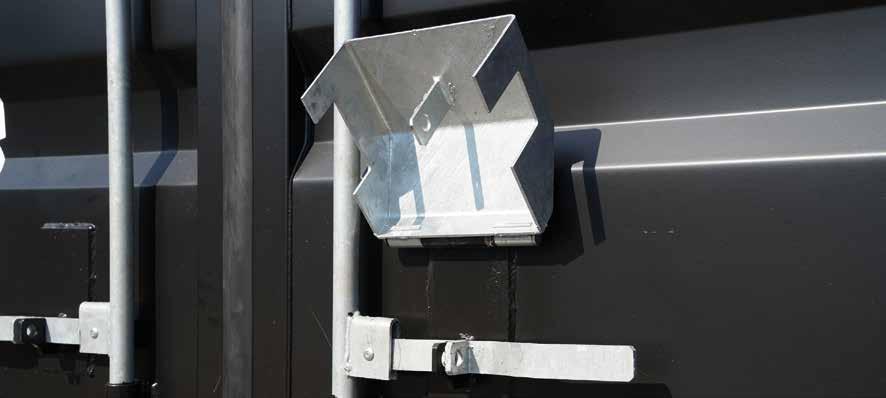

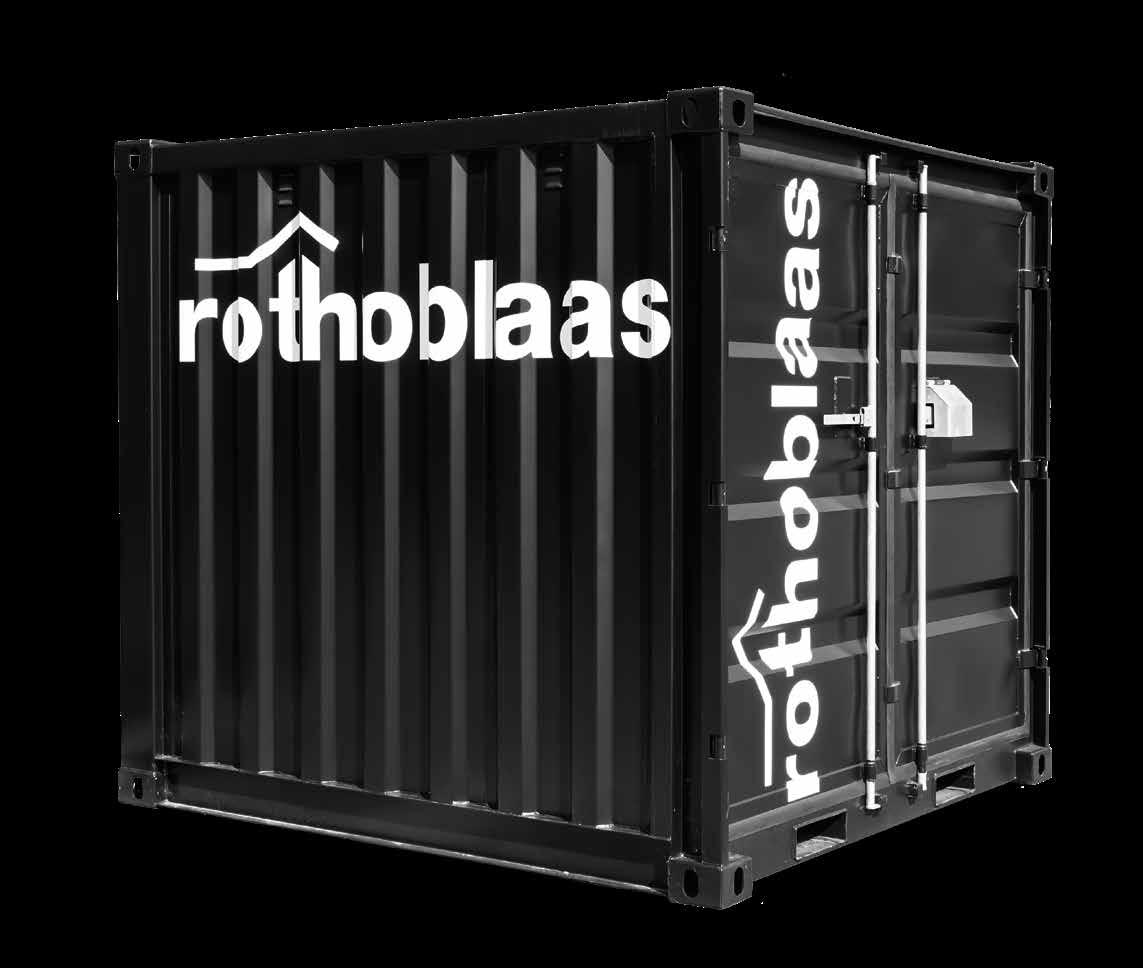

CONTAINER

MOBILES LAGER FÜR BAUSTELLEN

PRAKTISCH

Schützt Werkzeuge und Baumaterialien; hält Maschinen sicher und trocken

ORGANISIERT

Das (optionale) Regal ermöglicht die geordnete und bequem zugängliche Lagerung von Werkzeugen und Produkten

MIETBAR

Der Container steht auch für die monatsweise Miete zur Verfügung

EIGENSCHAFTEN

MAßE bis zu 2,44 x 2,20 x 2,26 m

TRAGKRAFT 450-630 kg

ZUSATZEQUIPMENT Stromversorgung, Regal, klappbarer Tisch

VERSIONEN zu kaufen / zu mieten

MATERIAL

Die Außenkonstruktion besteht aus robustem Blech Die Scharniertür ist mit verzinkten Verriegelungsstangen ausgestattet Der Boden besteht aus einer 21 mm starken Mehrschichtplatte Der Container verfügt über Eckverbindungen und ein Zwangsbelüftungssystem Außerdem sind zwei Aufnahmen für Gabelstapler mit einem Achsabstand von 900 mm vorhanden

ANWENDUNGSGEBIETE

Verwendbar als Lager für Material oder als Personalraum auf der Baustelle

ABMESSUNGEN

Standardmaße, perfekt für den Transport

ZUBEHÖR

Erhältlich in zwei Größen Das Produkt kann auch mit Elektroanlage und Regalen ausgestattet werden

KLEINER CONTAINER OHNE ELEKTRISCHE ANLAGE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L H Eigengewicht (leer) Nutzlast

[m] [m] [m] [kg] [kg]

RENTCONT6 (*) 1,97 1,98 1,91 450 2000

RBCONT6 1,97 1,98 1,91 450 2000 (*) Mietbar

LC8

GROSSER CONTAINER OHNE ELEKTRISCHE ANLAGE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L H Eigengewicht (leer) Nutzlast

[m] [m] [m] [kg] [kg]

RENTCONT8 (*) 2,20 2,44 2,25 630 3500

RBCONT8 2,20 2,44 2,25 630 3500

(*) Mietbar

LC8

GROSSER CONTAINER MIT ELEKTRISCHER ANLAGE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L H Eigengewicht (leer) Nutzlast [m] [m] [m] [kg] [kg]

RENTCONT8L (*) 2,20 2,44 2,25 630 3500

RBCONT8L 2,20 2,44 2,25 630 3500 (*) Mietbar

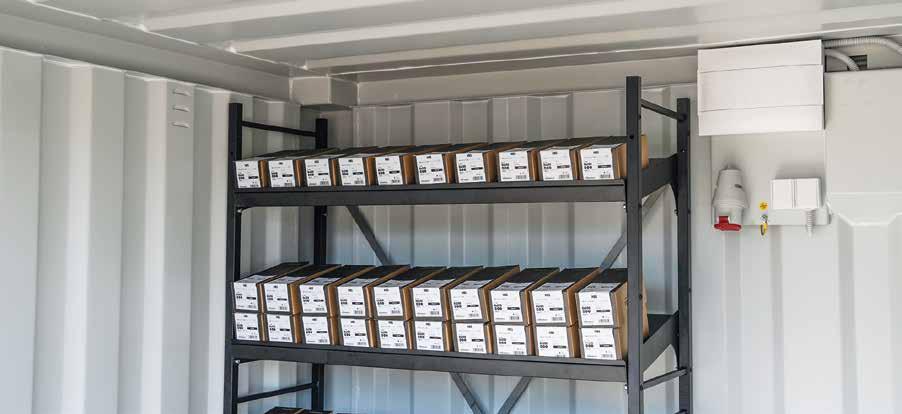

Sie möchten Ihren Container mit Regalen ausstatten, um Baumaterialien, insbesondere Schrauben, besser zu organisieren?

Ergänzen Sie den 8er-Container durch das SHELVA-Regalsystem Jedes Regal passt in eine der Innenseiten, sodass alle Materialien übersichtlich untergebracht werden können

Für die Details zum Regal siehe Seite 16.

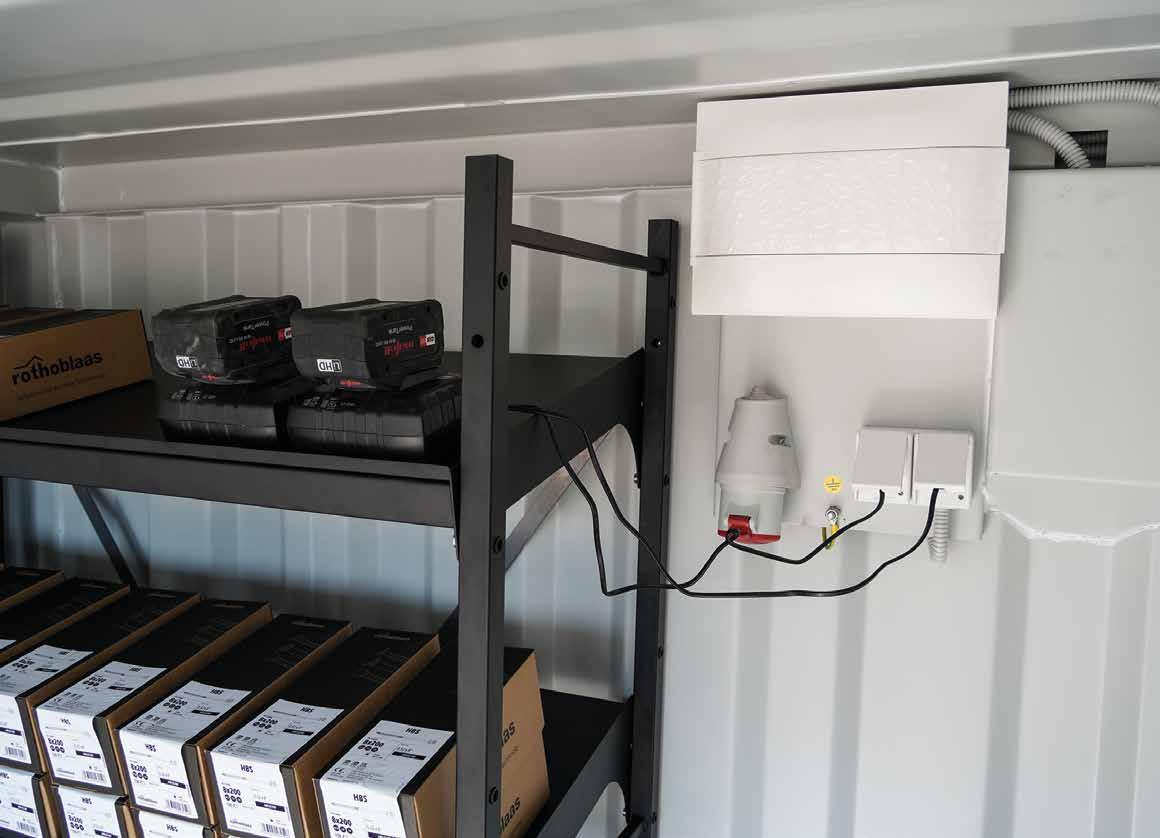

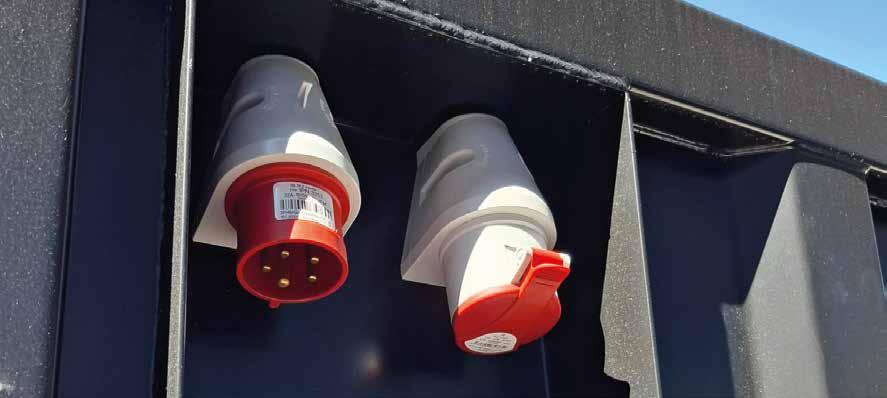

ELEKTROANLAGE:

• Nach DIN VDE 400 V/32 A, CEE-Versorgung

• Ein Sicherungskasten mit RCD, 16 A/10 A Sicherungen

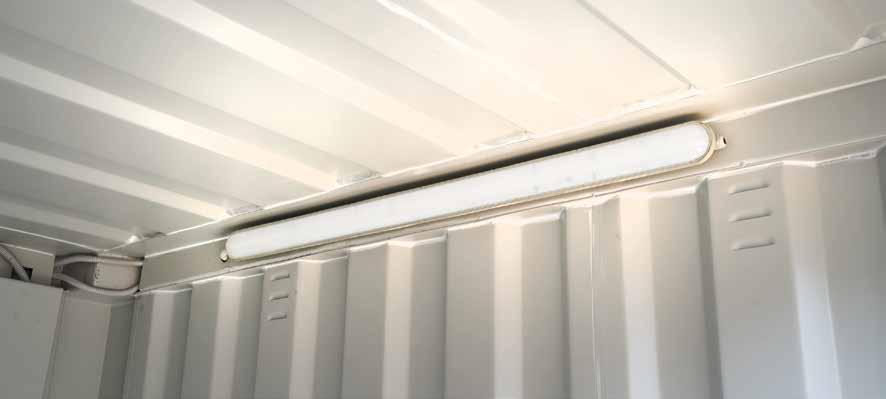

• 1 lineares LED-Gerät, 40 W

• 1 Schuko-Doppelsteckdose, 1 Steckdose 32 A

• 1 Lichtschalter neben der Tür

ANMERKUNGEN:

• Die angegebenen Abmessungen beziehen sich auf Außenmaße

• Mindestmietdauer: 3 Monate

• Der Mietpreis wird alle 6 Monate abgerechnet

• Die Transportkosten werden mit der ersten und letzten Rechnung fakturiert

CONTAINER LC6 + LC8 + LC8 L

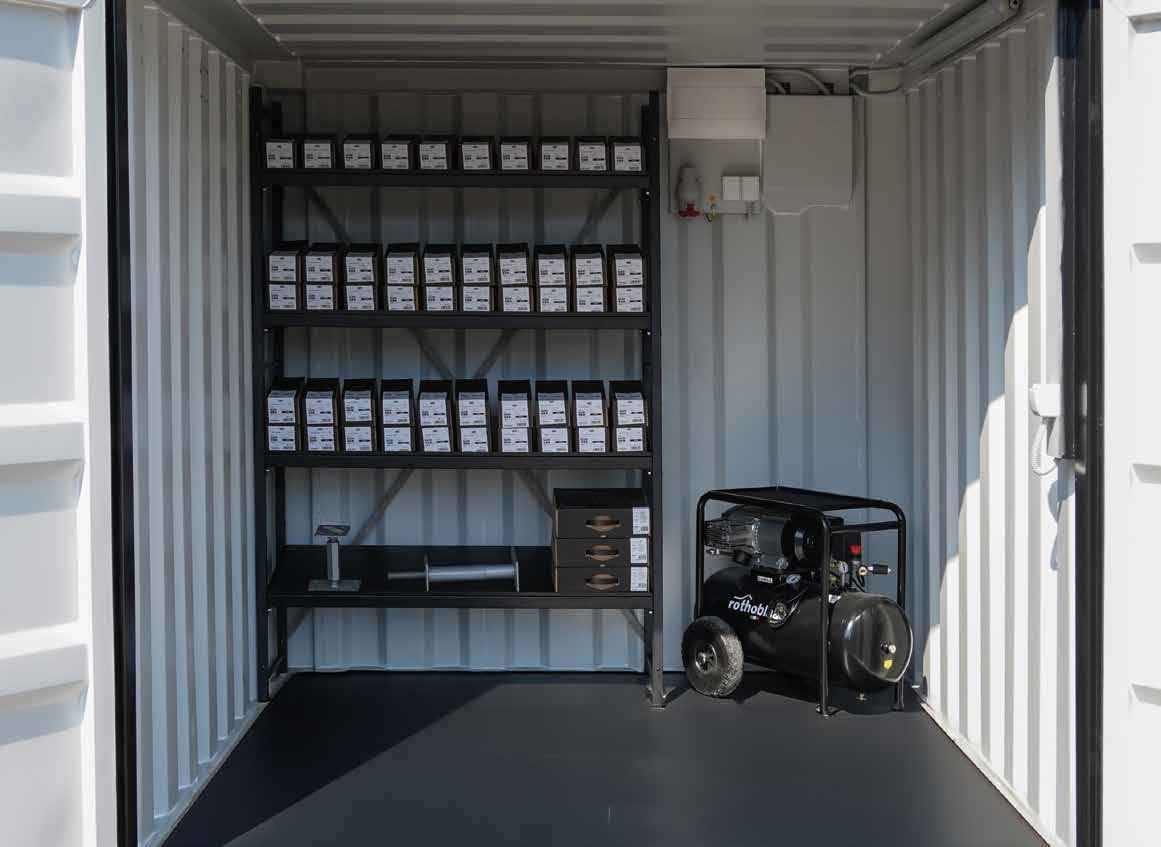

REGAL SHELVA IN KOMBINATION MIT CONTAINER LC8 + LC8 L

ELEKTRISCHE ANLAGE FÜR CONTAINER LC8 L

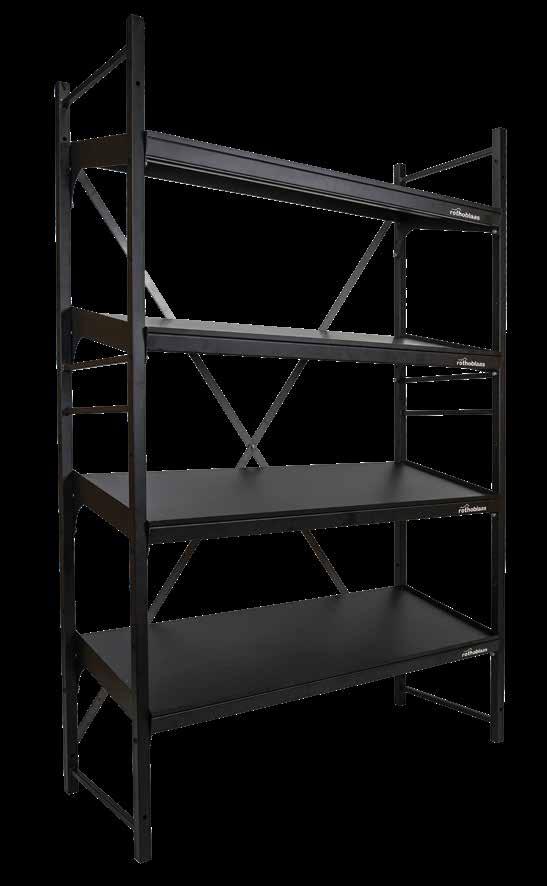

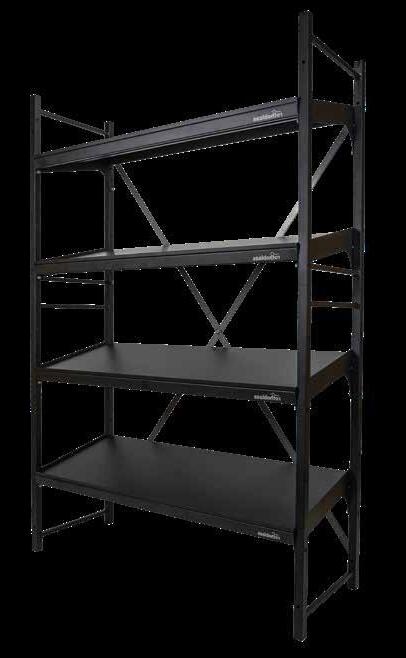

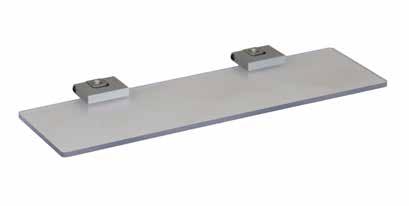

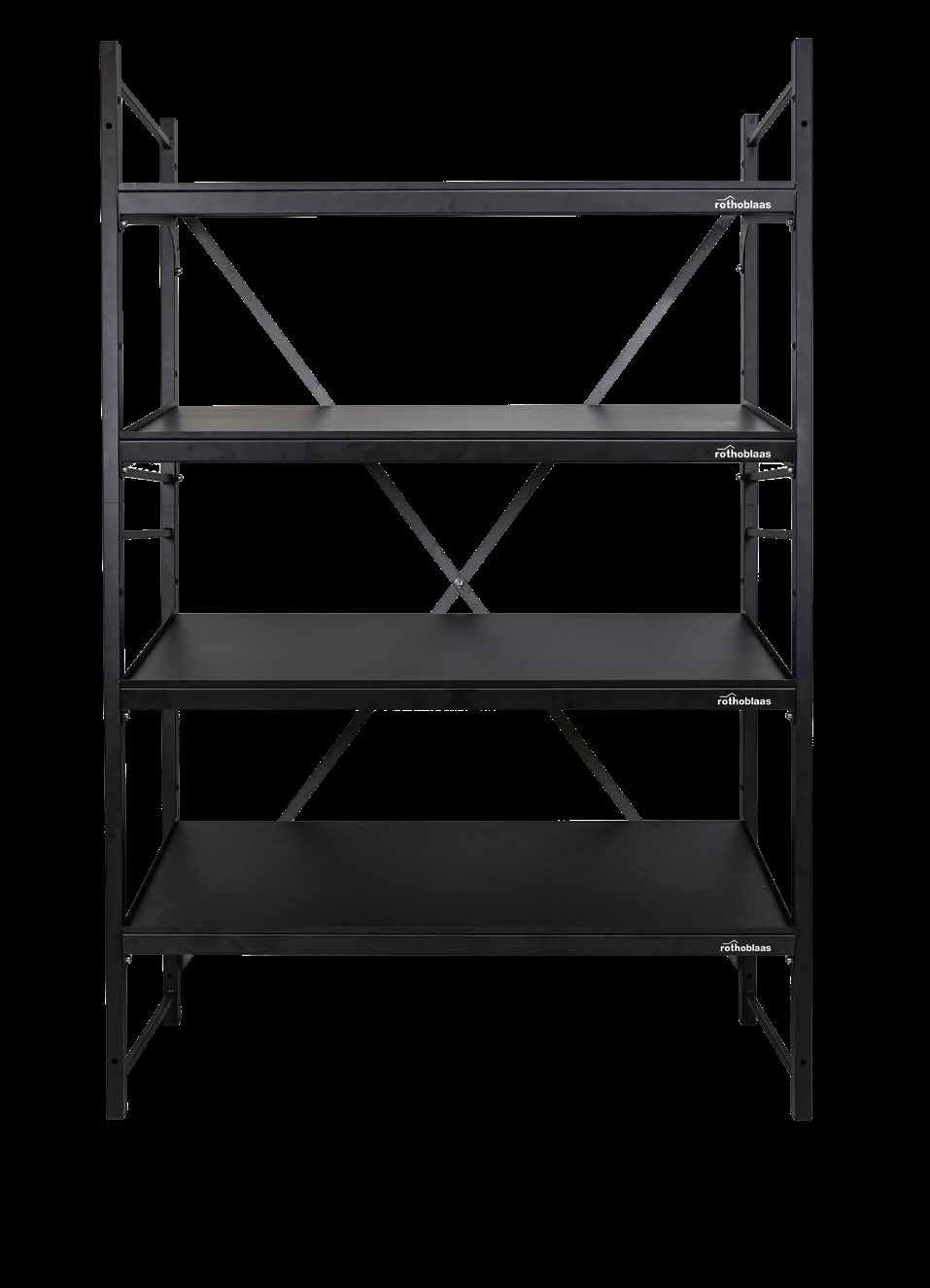

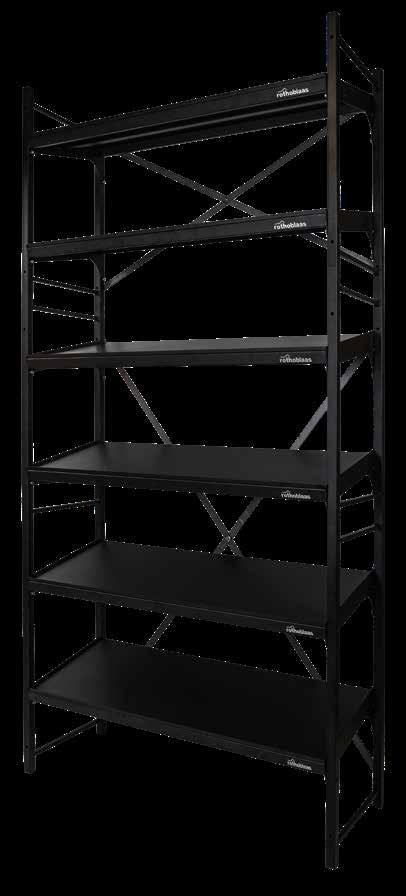

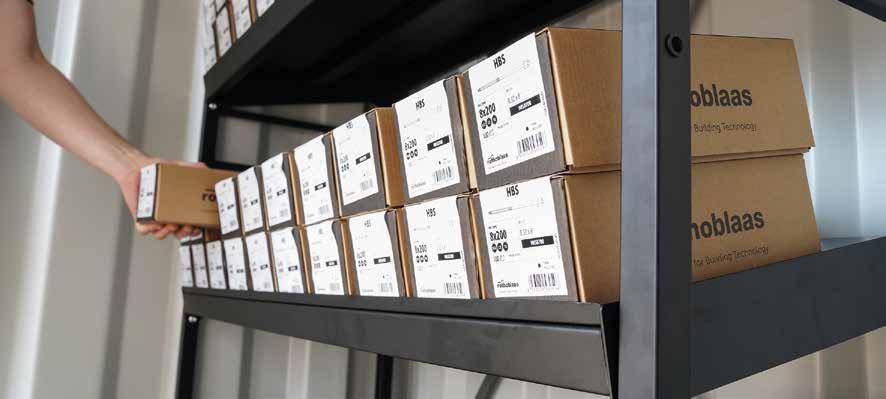

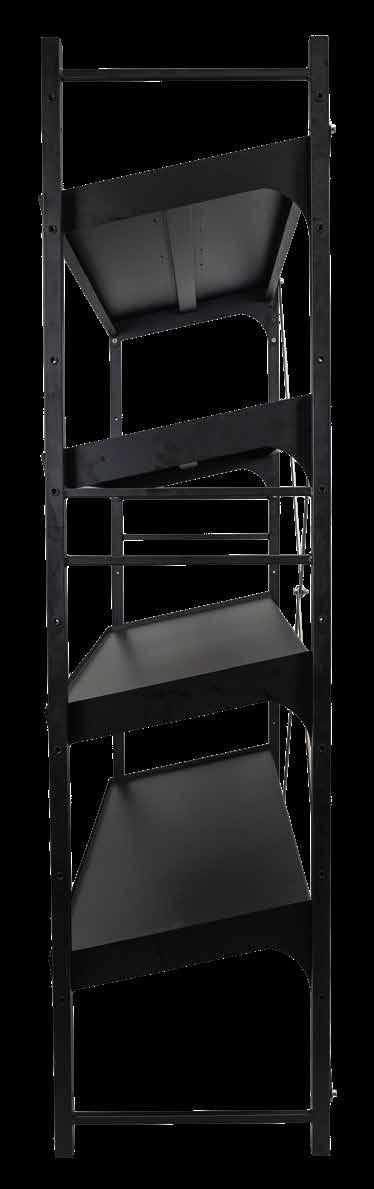

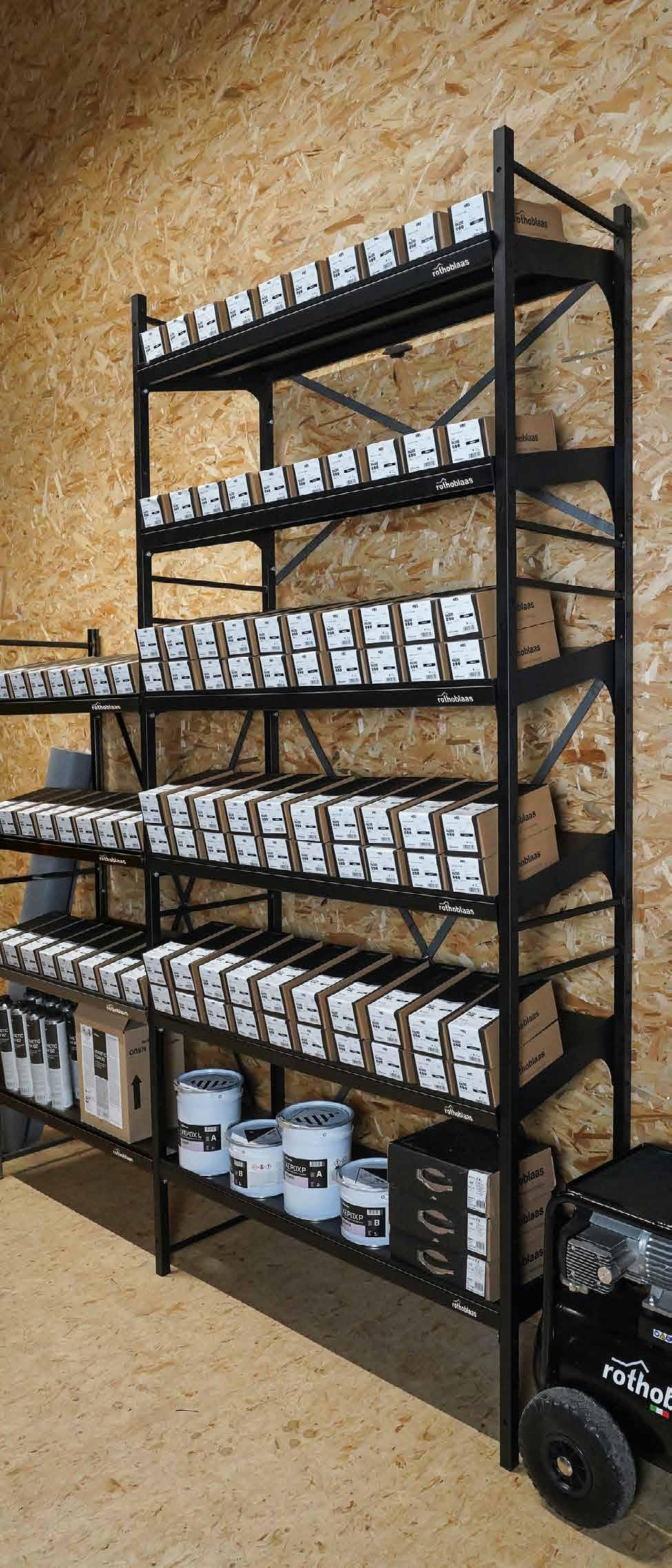

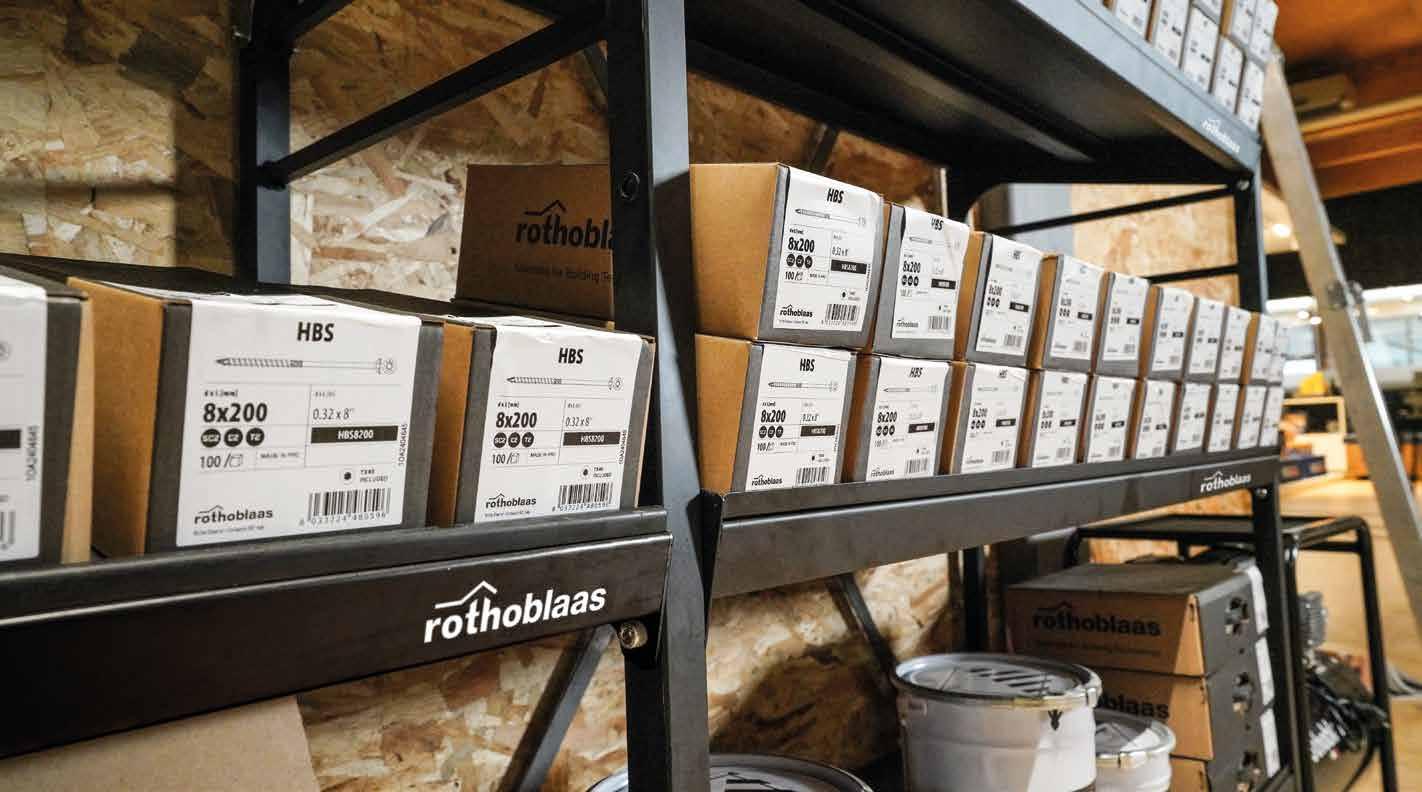

REGAL FÜR SCHRAUBEN UND MATERIAL

FÜR GROSSE MATERIALMENGEN

Breite und stabile Einlegeböden, ideal zum Ordnen und Aufbewahren von Schrauben und anderen Materialien

VERSTELLBARE EINLEGEBÖDEN

Drei mögliche Neigungen: eine horizontale und zwei Schräglagen, die nach Bedarf ausgewählt werden können Die Seitenkanten verhindern ein Herunterfallen der Objekte

ERWEITERBARES SYSTEM

Modulare Erweiterung auf beiden Seiten mit nur einem zusätzlichen Pfosten und entsprechenden Einlegeböden Keine Einschränkungen bei der Konfiguration

MATERIAL

Das vollständig aus Stahl gefertigte Regal ist robust, langlebig und erfüllt die Anforderungen der anspruchsvollsten Handwerker Die schwarze Lackierung bietet effektiven Korrosionsschutz

EINFACHE UND SCHNELLE MONTAGE

Nur eine Schraube für alle Schraubverbindungen Ein Regal lässt sich in weniger als 5 Minuten montieren

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

GEOMETRIE

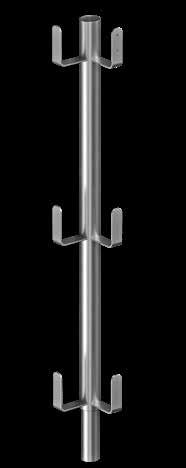

ZUSATZPRODUKTE - ZUBEHÖR

SHELVA Regalsystem inkl 4 Einlegeböden 120 200 60 43,1 1 ART.-NR. Beschreibung

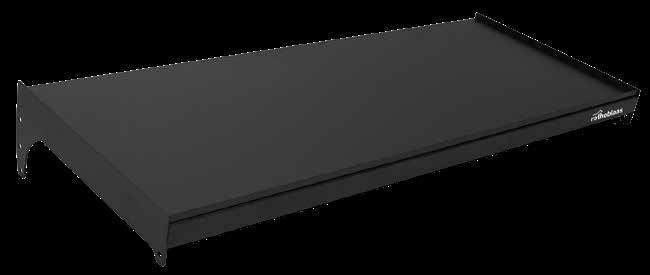

1 SHELVABOARD zusätzlicher Einlegeboden

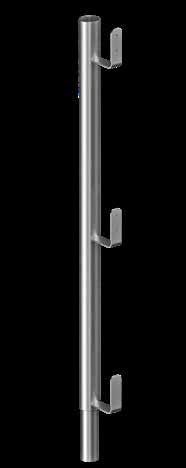

2 SHELVAEXT Bausatz für die seitliche Verlängerung, bestehend aus 1 Pfosten, Verstärkungskreuz, ohne Einlegeböden

3 SHELVATOP Bausatz für die obere Verlängerung, bestehend aus 2 kleinen Pfosten, Verstärkungskreuz, ohne Einlegeböden

Jedes Bauteil wird mit den benötigten Befestigungsschrauben geliefert

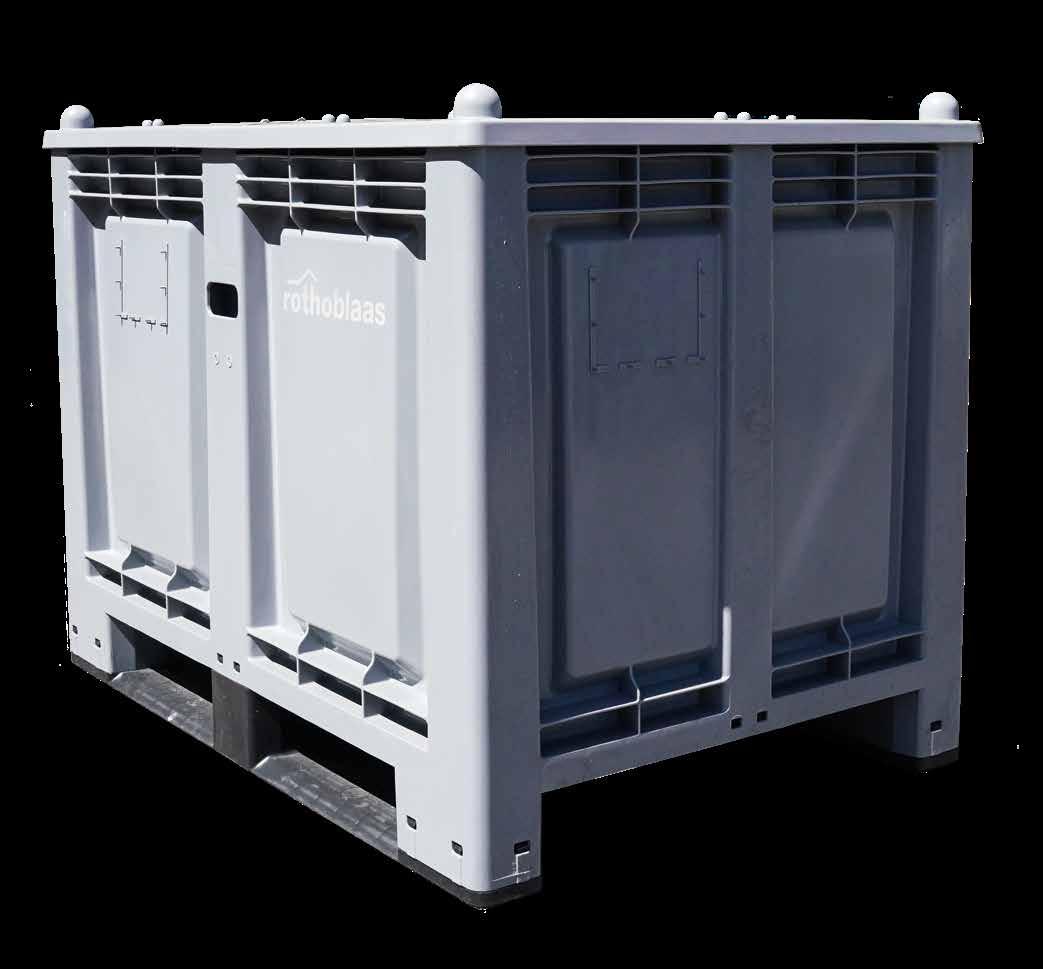

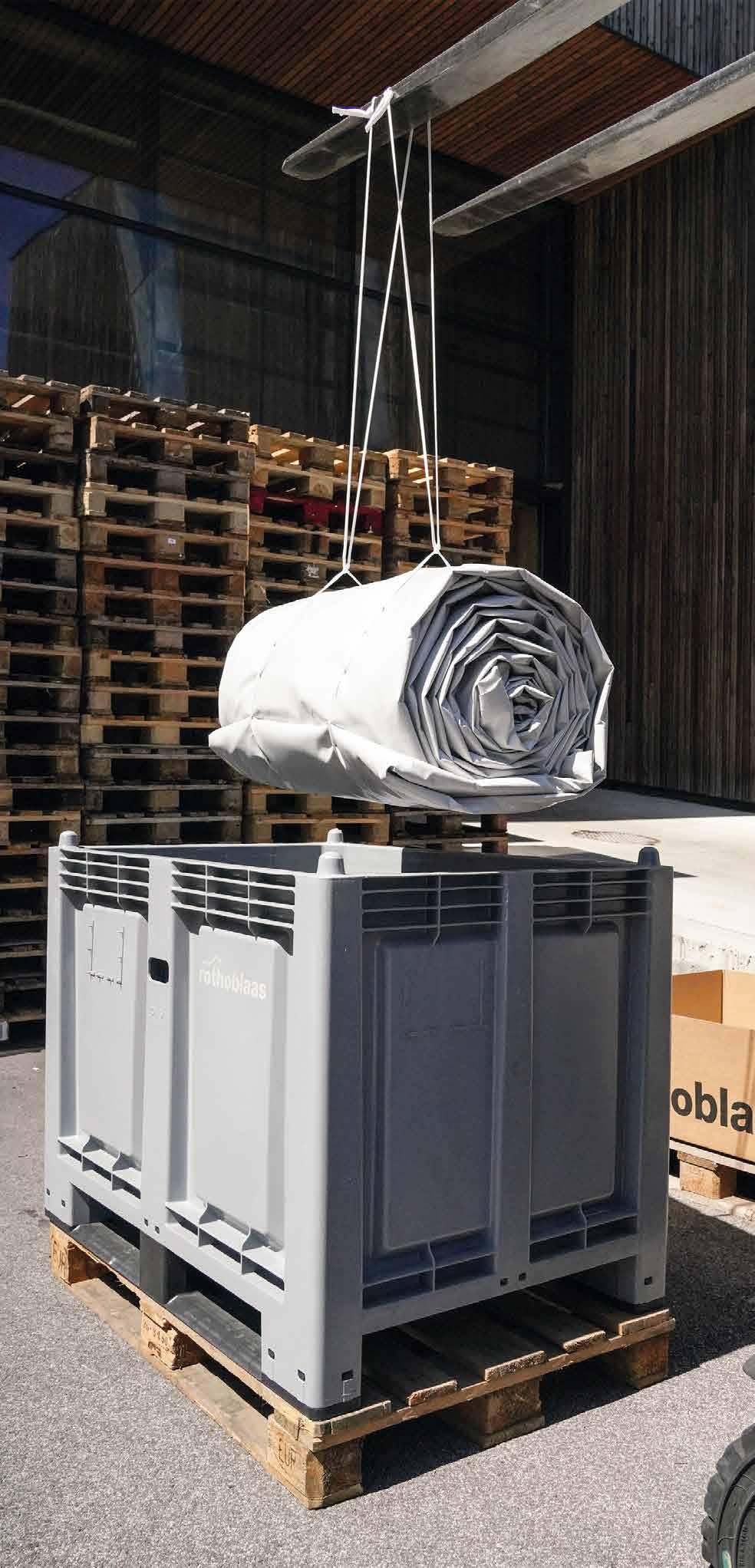

RBBOX

BEHÄLTER

• Perfekt, um Materialien und Ausrüstungen vor Feuchtigkeit geschützt aufzubewahren

• Leicht und handlich

• Aus strapazierfähigem und stabilem Kunststoff

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L H Gewicht Tragkraft [cm] [cm] [cm] [kg] [kg]

RBBOX 30 80 10 29,4 500

CAP

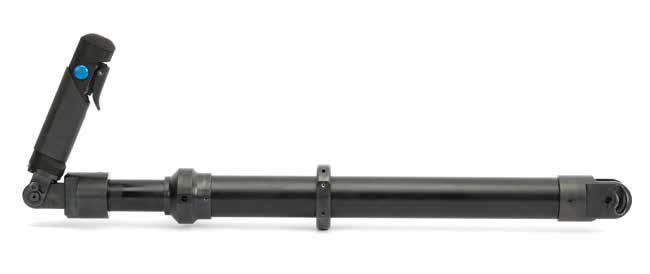

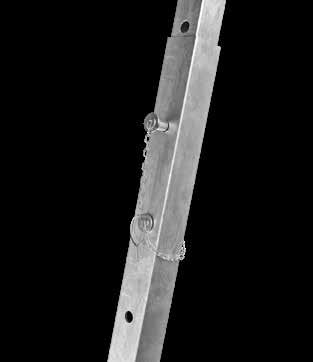

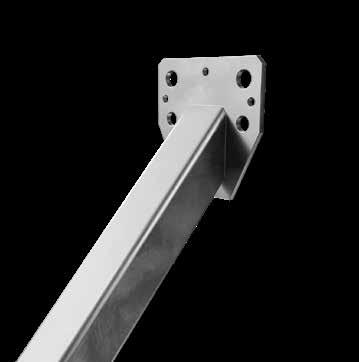

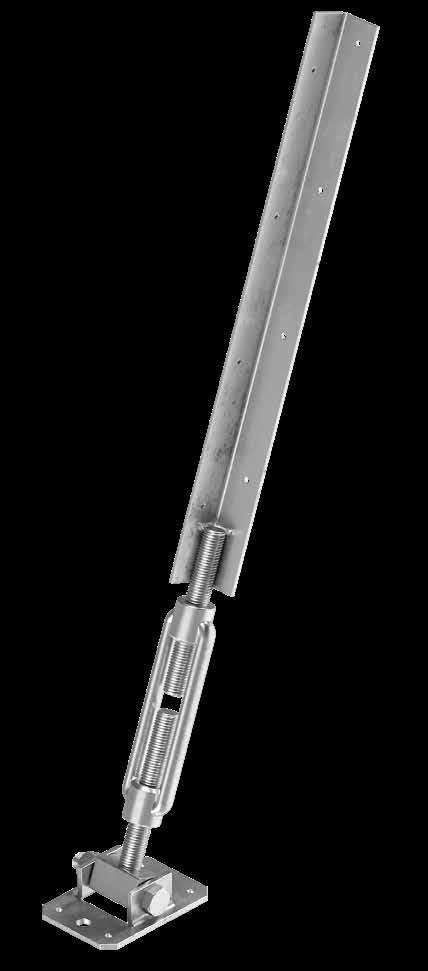

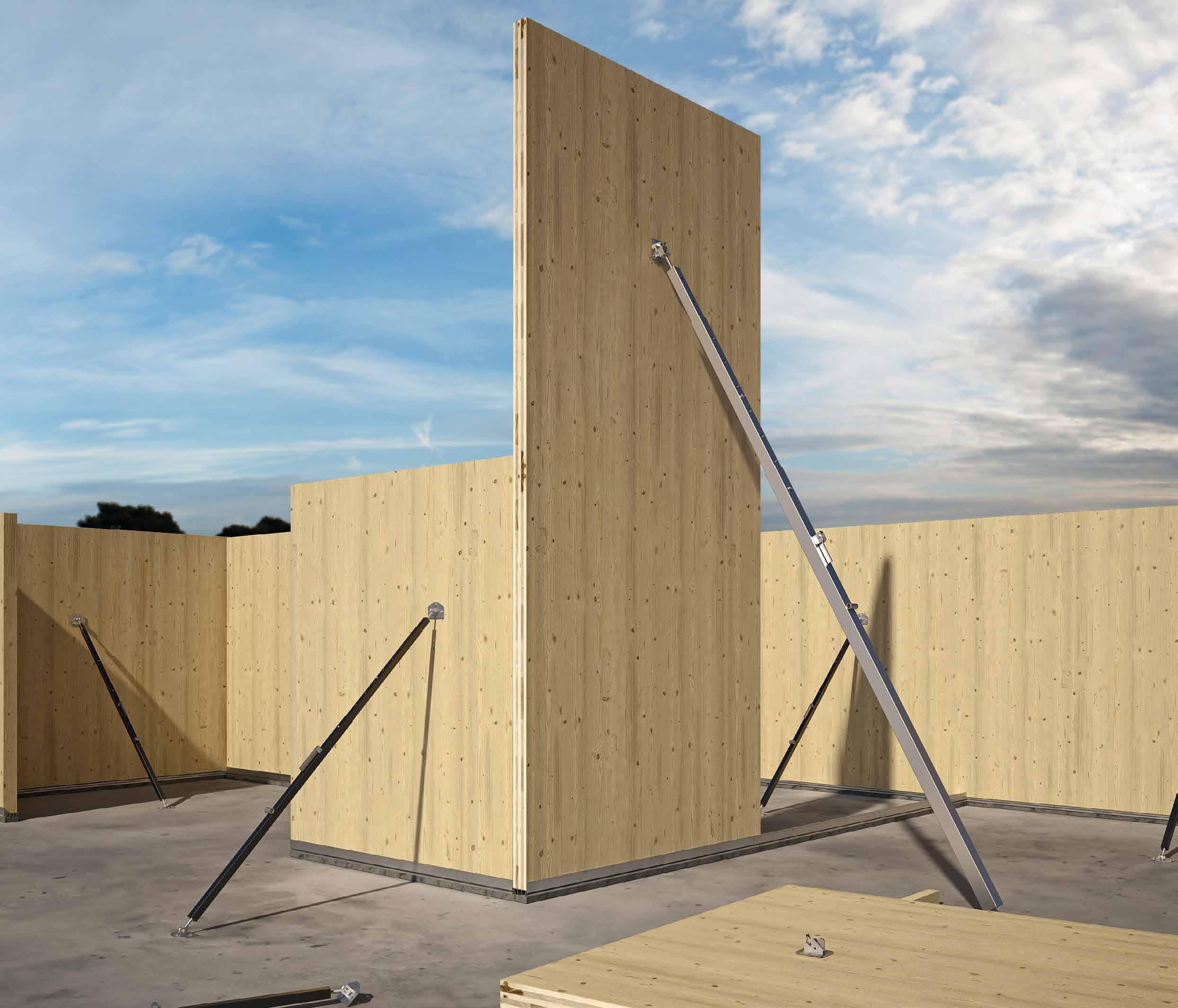

GIRAFFE

MONTAGESTÜTZE

PRAKTISCH

Zur schnellen und komfortablen Montage von Wänden und Decken aus Holzelementen

PRÄZISE

Schnelle Feinjustierung mit Revolvergriff

LÄNGE

Bis zu 6,0 Meter lange Version ermöglicht das Abstützen auch von großen Bauteilen

GIR2200 GIR4000 GIR6000

GIR3000

GIR2200 GIR3000 GIR4000

GIR6000

GIR451000

GIR2200 GIR451000

GIR3000

GIR4000 GIR6000

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

MATERIAL

GIR3000, GIR4000 und GIR451000 aus Stahl mit galvanischer Verzinkung; GIR2200 und GIR6000 aus extrudierten Aluminium 6060

ANWENDUNGSGEBIETE

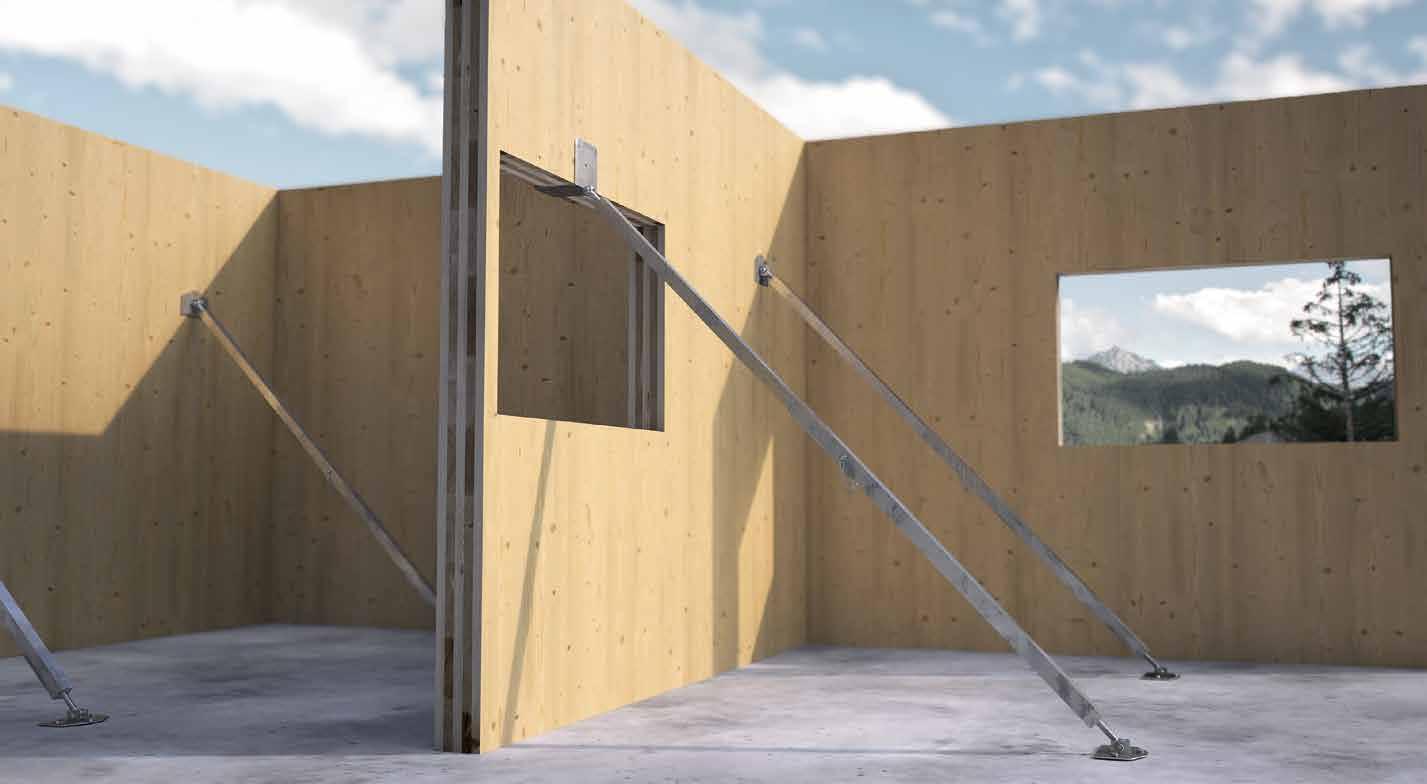

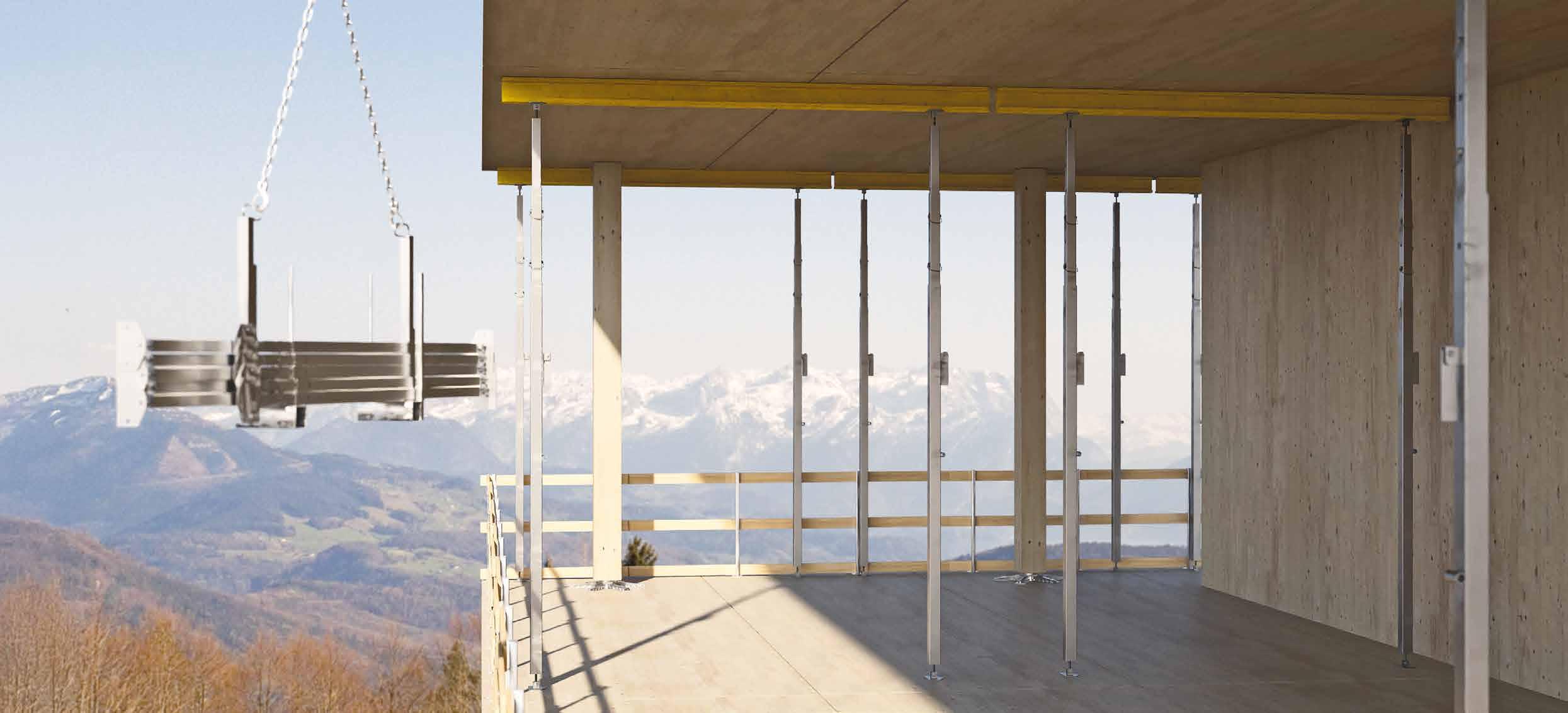

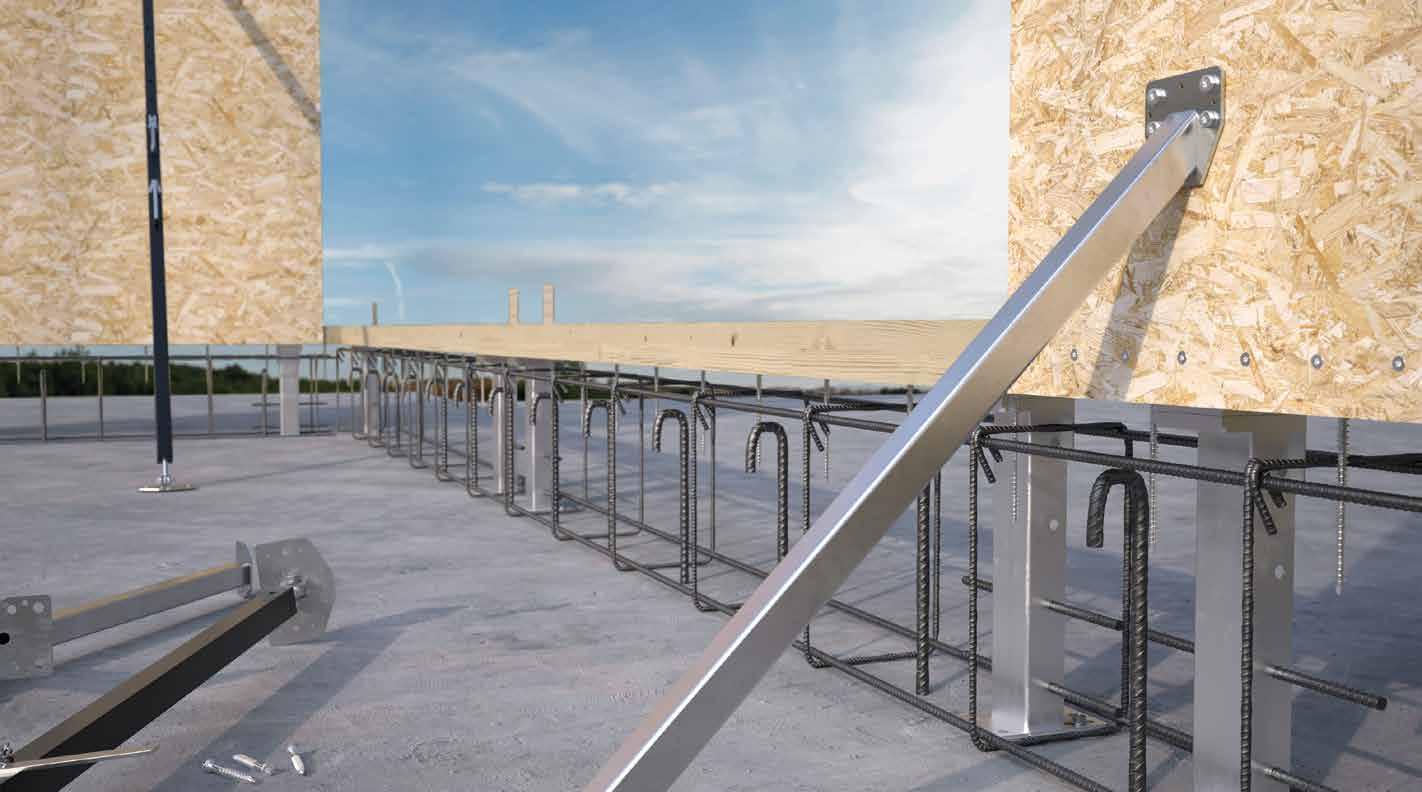

Temporäre Stütze zum Montieren von Wänden und Decken aus BSP, vorgefertigten Holzrahmenbauelementen, Trägern, Pfosten aus Brettschichtholz und mehr

ZWEI STOCKWERKE

GIR6000 ist eine praktische und sichere Stütze; ideal auch für lange Distanzen über zwei Stockwerke

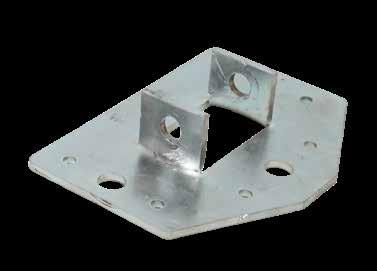

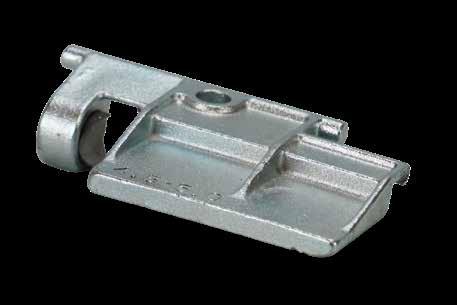

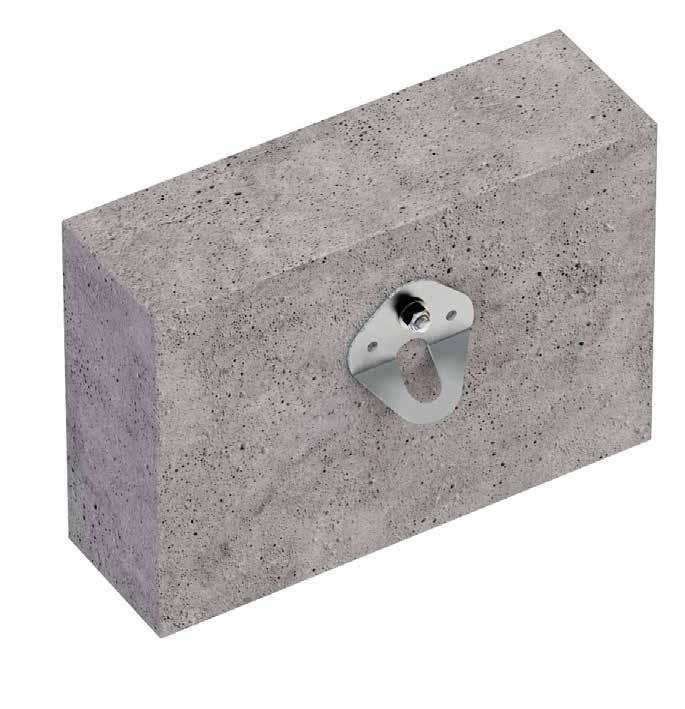

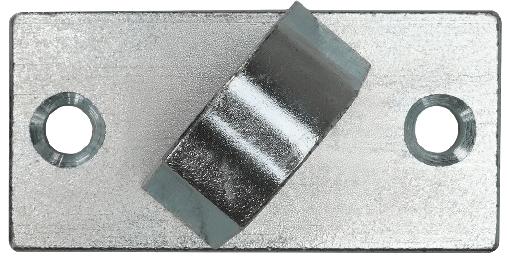

SCHNELLE MONTAGE MIT CLICK-PLATTE

Mit der neuen optionalen Einrastplatte kann die Montagehalterung ohne Leiter am oberen Punkt befestigt werden Dies spart Zeit bei der Montage und erhöht die Sicherheit

Mit Sperrklinke

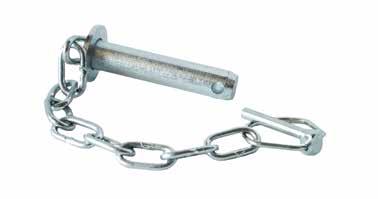

ZUSATZPRODUKTE - ZUBEHÖR

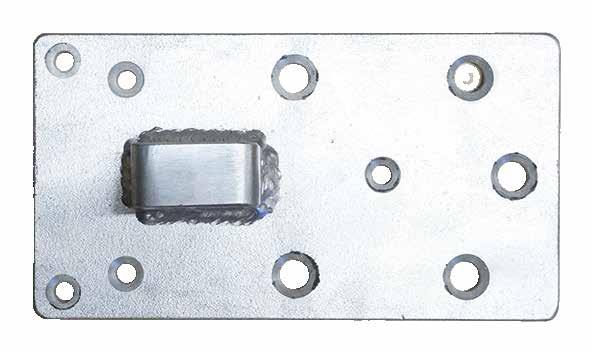

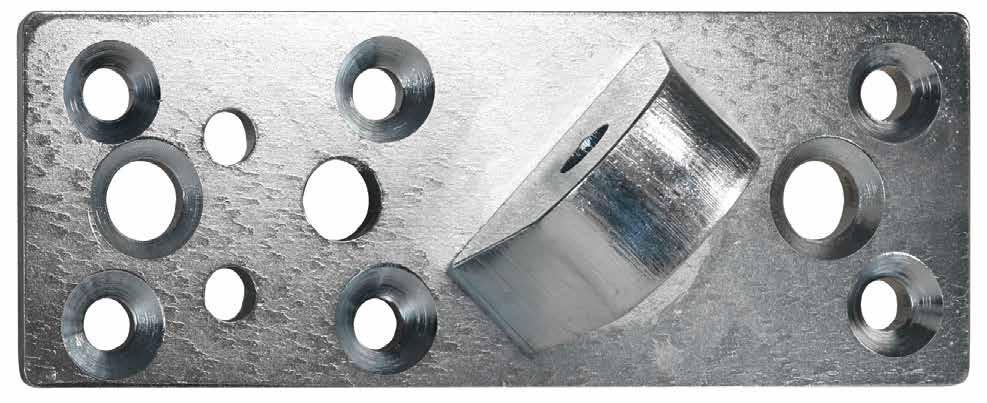

GEOMETRIE BEFESTIGUNGSPLATTE

POSITIONIERUNG

BEFESTIGUNG

2/3 WANDHÖHE

30° - 60°

GIRAFFE an der Wand positionieren und passend in der Länge verstellen Die Halterung muss im oberen Drittel der Wand angebracht werden Der Winkel von GIRAFFE sollte zwischen 30° und 60° liegen

HOLZDECKE

Befestigung der GIRAFFE-Platte an der Wand mit HBS PLATE Schrauben

MONTAGE MIT CLICK-SYSTEM

DECKE AUS BETON

1b Die CLICK-Platte muss vor der Montage im oberen Drittel der Wand installiert werden

2b Um GIRAFFE mit der Platte CLICK zu montieren und zu befestigen, die Montagestütze in der richtigen Position einrasten, ohne zusätzliche Schrauben zu befestigen

POSITIONIERUNG

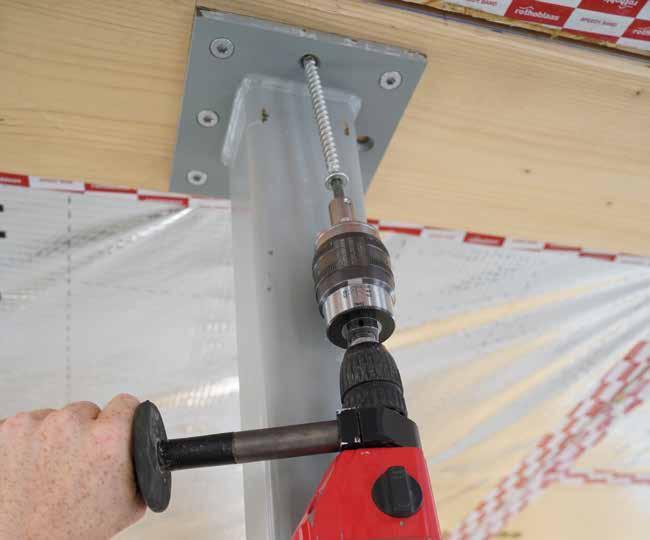

Befestigung der GIRAFFE-Platte an der Holzdecke mit HBS PLATE Schrauben und an der Betondecke mit SKR-Schraubanker

LAGERUNG:

Die Wand durch Längeneinstellung von GIRAFFE mittels Revolvergriff präzise positionieren

Nach der Verwendung auf der Baustelle vor der Lagerung sicherstellen, dass die Montagehalterung trocken ist Bei Bedarf ein Schmiermittel oder ein Schutzöl auftragen

VERBINDER:

VERBINDUNG AUF HOLZ - Ø13

HBS PLATE Ø10 - Schraube mit Kegelunterkopf L = 100 - 180 mm*

VERBINDUNG AUF BETON - Ø13

SKR Ø12 - Schraubanker für Beton L = 90 - 400 mm*

* Die Wahl der Verbinderlänge muss von Fall zu Fall erfolgen, abhängig von den Abmessungen des zu stützenden Elements, vom Verankerungsgrund, auf dem GIRAFFE verwendet wird und von den zu tragenden Lasten

HBS PLATE Ø10

SKR Ø12

HBS PLATE Ø10

(*) Die angegebenen Werte beziehen sich auf die Belastbarkeit in Richtung der Achse der Montagestütze und wurden auf der Grundlage von Versuchen und Berechnungen ermittelt

Die Werte gelten sowohl für Druck- als auch für Zugkräfte und enthalten bereits einen Sicherheitsfaktor

Die Befestigung an der Wand und am Boden muss separat geprüft werden

ANMERKUNGEN:

• Die Tragfähigkeiten wurden gemäß der Normen EN 1995:2014, EN 1993:2005 und in Übereinstimmung mit der Zertifizierung ETA-11/0030 sowie den durchgeführten Tests ermittelt Die Tragfähigkeiten beziehen sich ausschließlich auf die angegebene Montagestütze, Befestigungsart und den angegebenen Neigungswinkel

• Bei der Befestigung der oberen und unteren Platte muss das maximal zulässige Anzugsmoment der Befestigungselemente eingehalten werden

• Voraussetzung für die Annahmen der Tragfähigkeiten ist, dass die Schrauben vollständig eingeschraubt sind und die Mindestrandabstände nach EN 1995-1-1 eingehalten werden

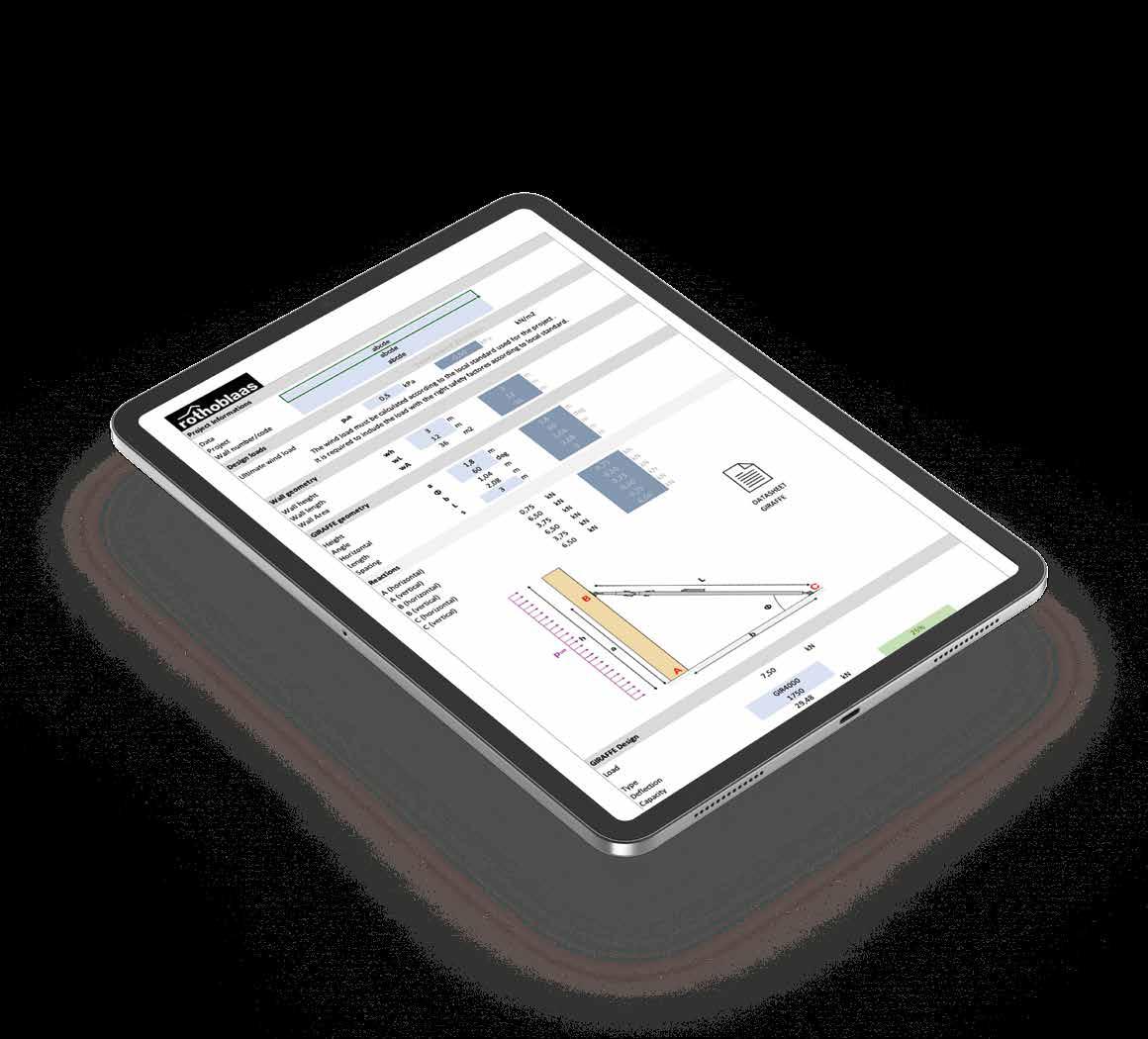

GIRAFFE CALCULATOR

Die neue Berechnungssoftware bietet folgende Möglichkeiten:

• Schnelles und einfaches Erstellen personalisierter Konfigurationen.

• Berechnung der Befestigungen an der Betondecke mit dem entsprechenden Zusatzmodul

GIRAFFE CALCULATOR ist eine einzigartige, benutzerfreundliche und stets verfügbare Plattform

Verfügbar auf rothoblaas.de

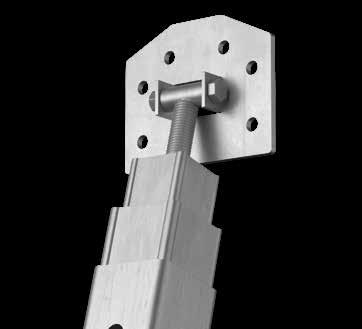

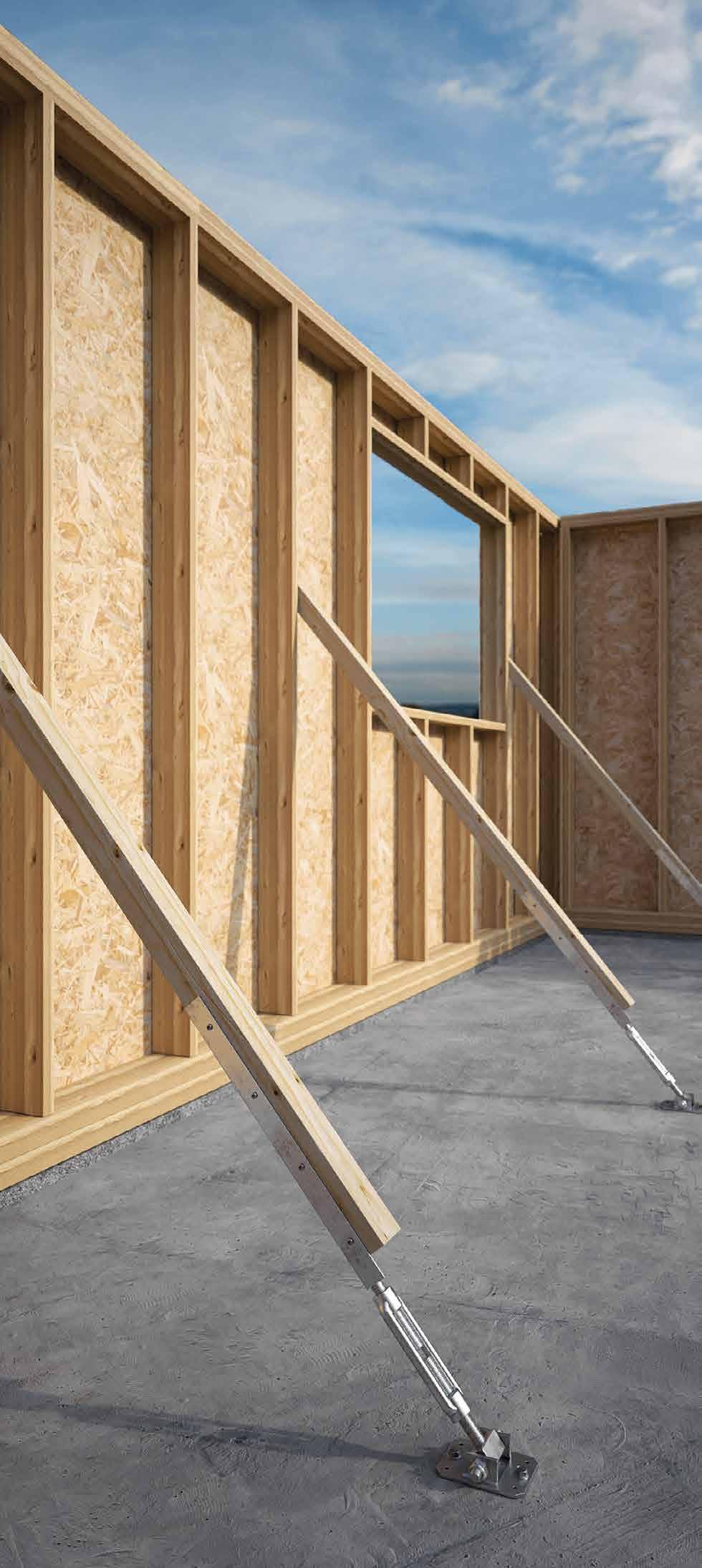

GIRAFFE LITE

VARIABLE MONTAGESTÜTZE FÜR LEICHTE ELEMENTE

• Stütze zur Verwendung mit einem Holzprofil (min 60 x 60 mm) zur freien Bestimmung der Gesamtlänge der Halterung

• Dank des mitgelieferten Gewindes kann die Länge auf bis zu 100 mm eingestellt werden Geeignet sowohl für Druck- als auch für Zugkräfte

• Leichte und kostengünstige Lösung für die temporäre Abstützung von Elementen Die Holzprofile und GIRLITE können nach dem Abbau wiederverwendet werden Beide Teile sind leicht zu transportieren

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

GIRLITE Montagestütze

Gewicht Stk. [kg]

3,1 1

Die Tragfähigkeit hängt von den verwendeten Holzprofilen, der Länge und dem Montagewinkel ab Ein spezielles Berechnungstool ist auf www rothoblaas de erhältlich

GEOMETRIE

2 x 4 Löcher Ø5,0 mm zur Befestigung des Holzprofils

Holzprofil min 40 x 60 mm

4 Löcher Ø6,0 mm

2 Löcher Ø13,0 mm

180 mm Gewindestange für die Endeinstellung

um 180° drehbare Platte

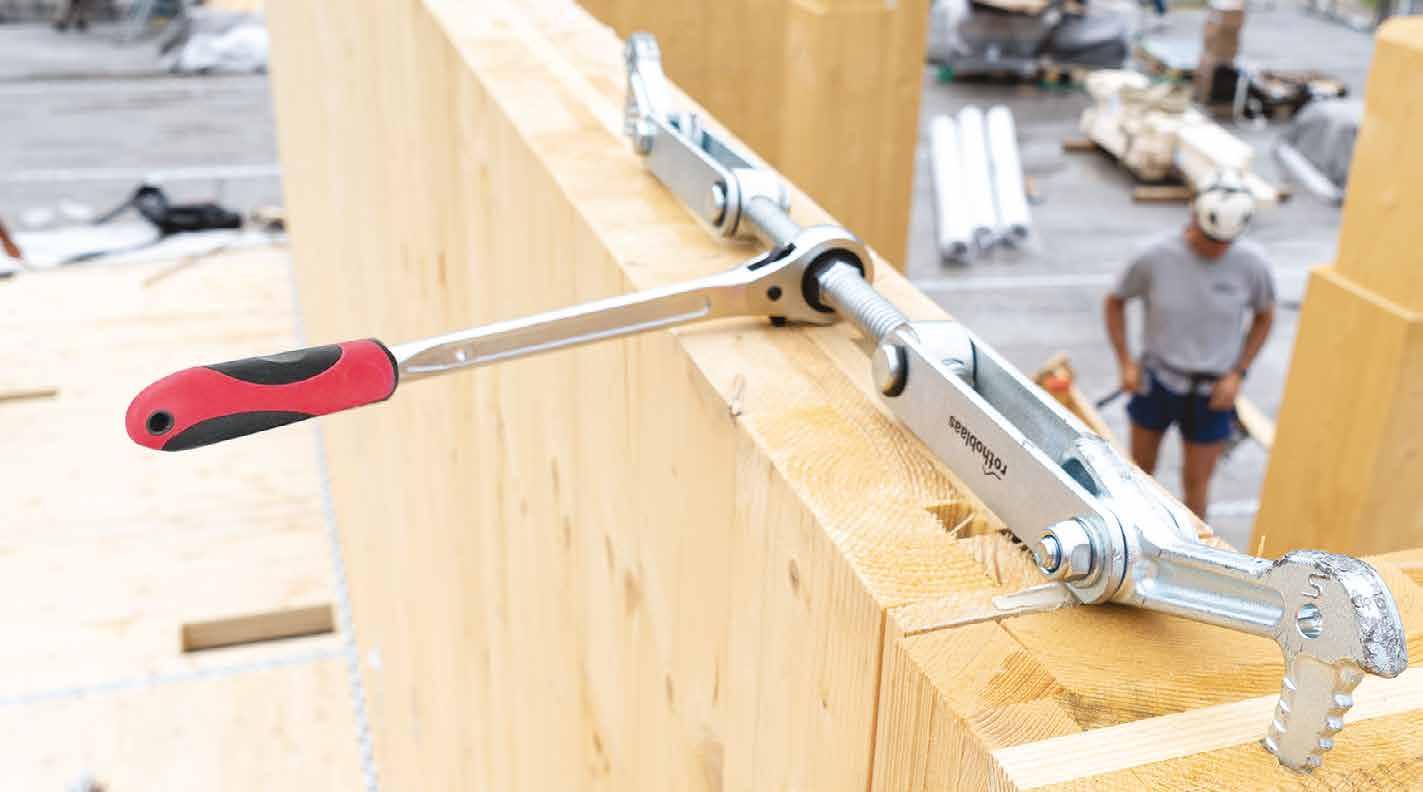

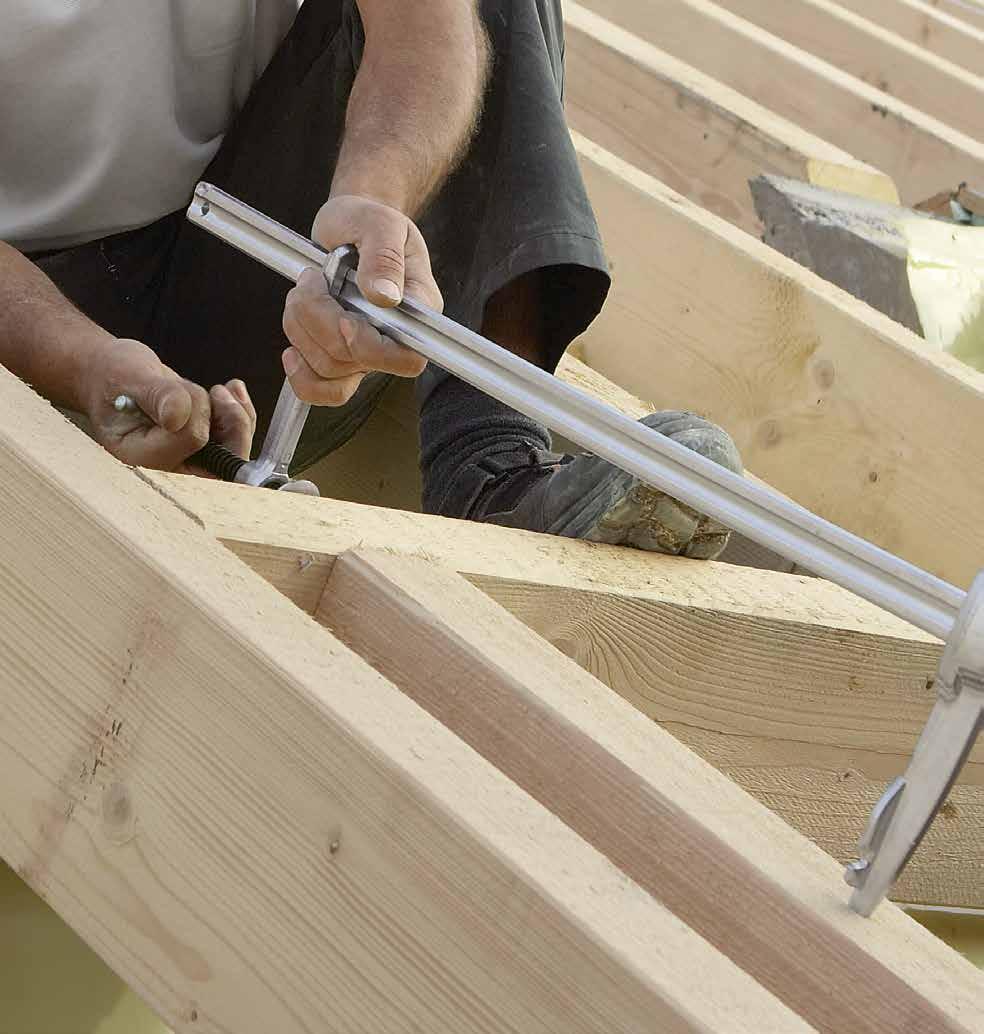

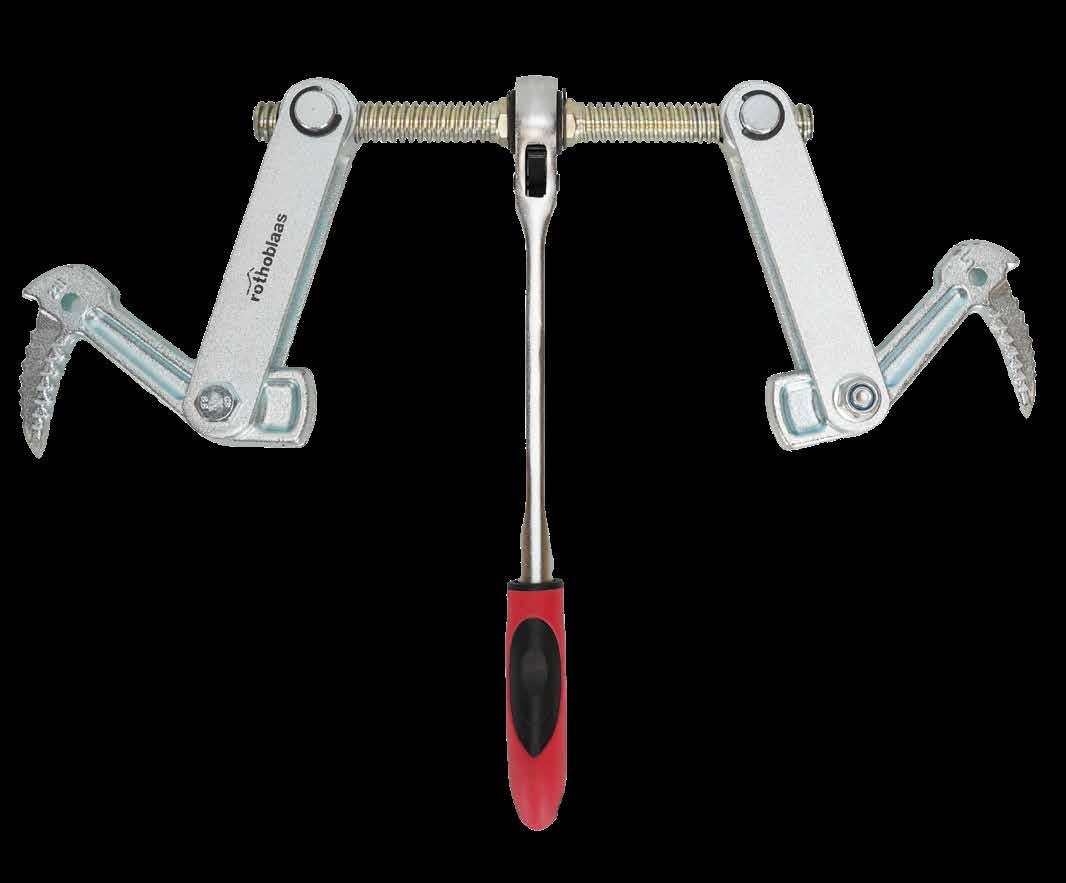

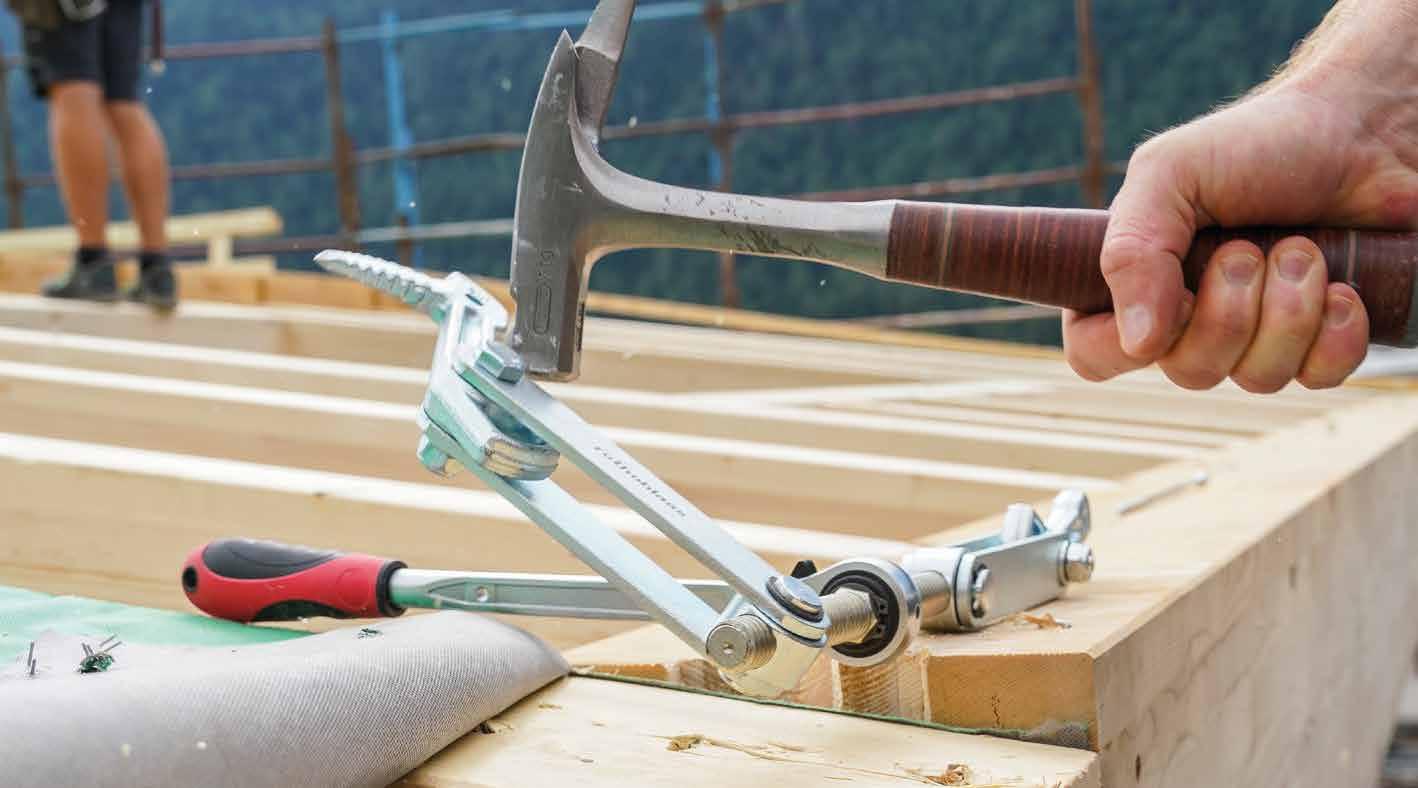

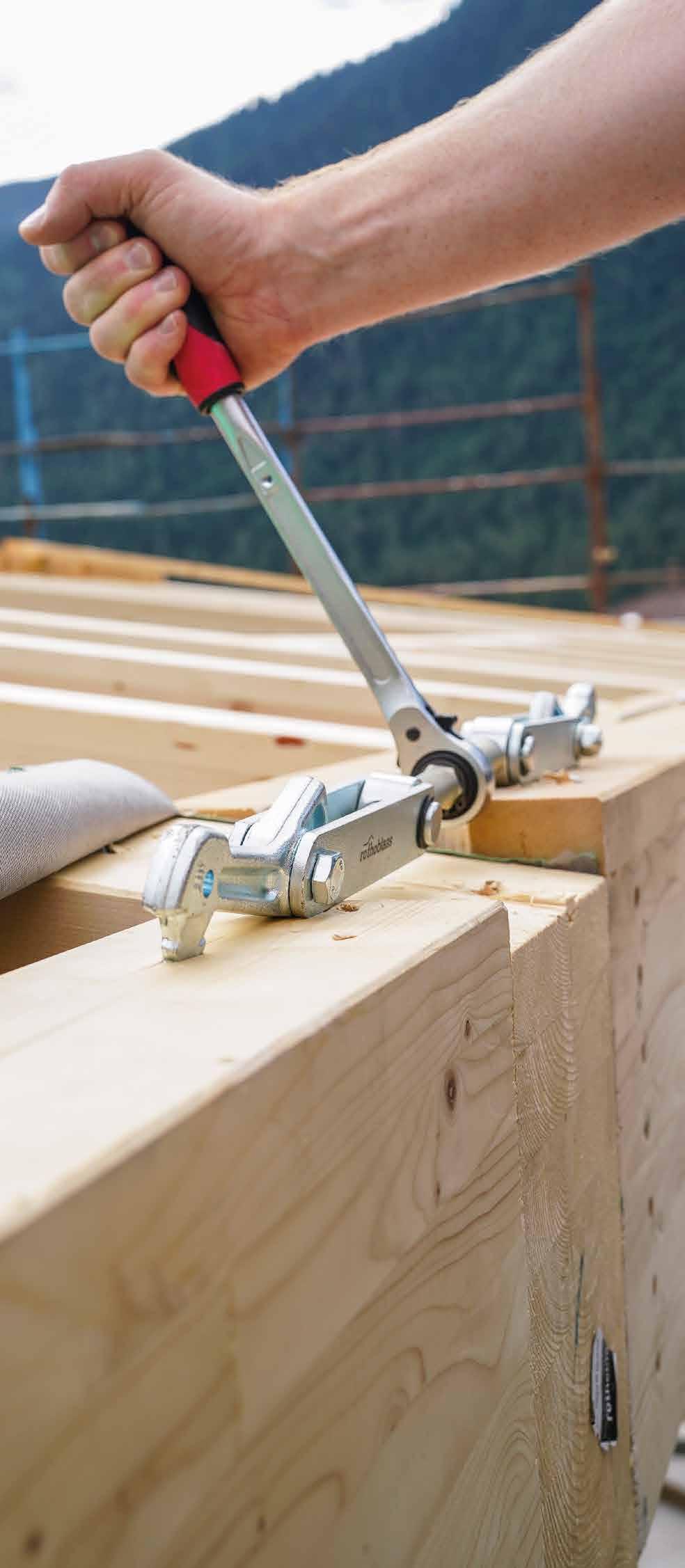

SKORPIO

BALKENZUG

• 4-seitige Verzahnung der Haken für eine hohe Kraftübertragung im Holz

• Statt Schweißnähten, die durch die Schläge reißen können, werden hochfeste Nietenverbindungen verwendet

• Kompatibel mit GEKO: Die beiden Produkte sind dank der gleichen Basis austauschbar

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

MATERIAL

Haken aus verzinktem Stahl Ratsche aus verzinktem Stahlguss mit ergonomischen PVC Griff

ANWENDUNGSGEBIETE

Zum präzisen Zusammenfügen verschiedener Elemente: Massivholz, BSP, Balken, Wände, Decken CLAMP1 optional zur Befestigung von Lochblechen und Verstrebungen

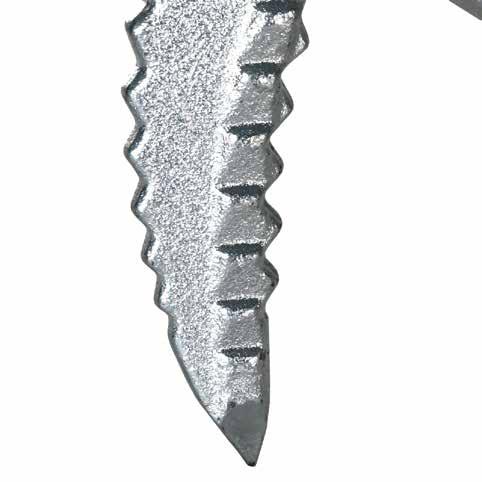

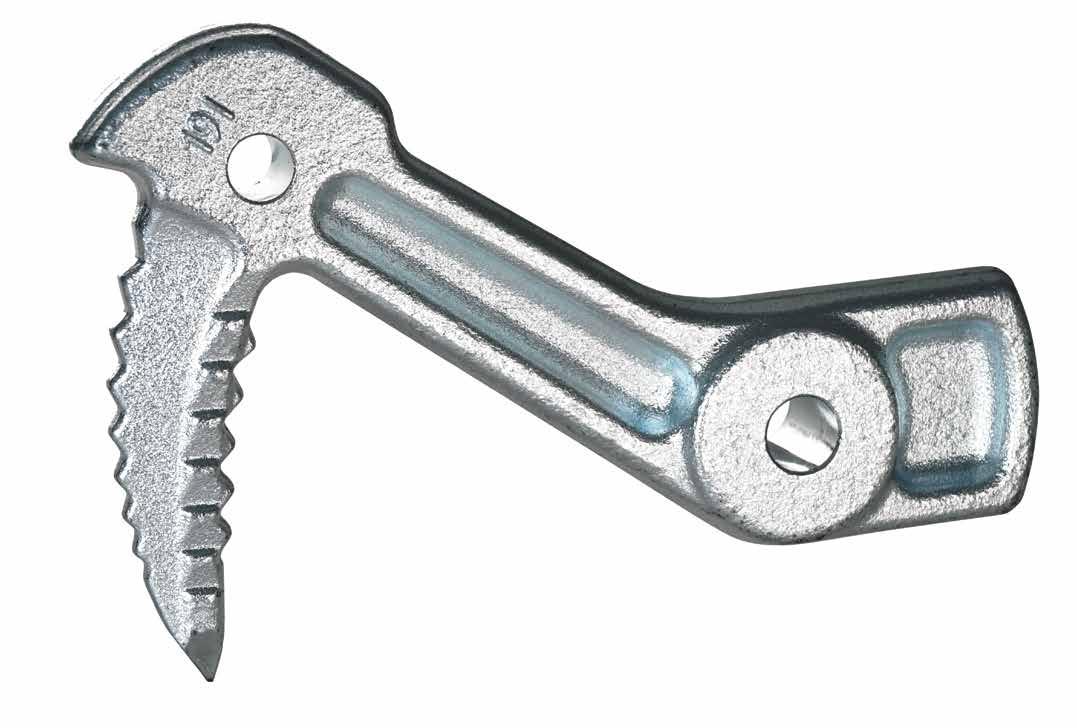

INNOVATIVER, 4-SEITIG VERZAHNTER HAKEN

abgerundete

Anschlagfläche

4-seitige Verzahnung

schmale Form

Loch Ø8 mm

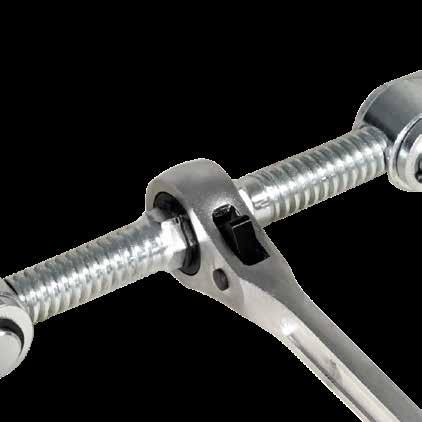

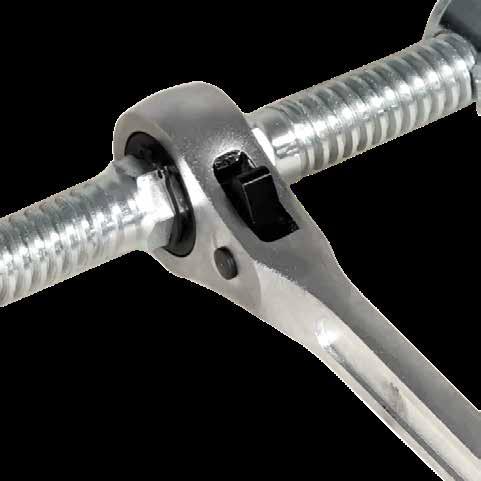

UMSCHALTBARE RATSCHE MIT ROBUSTEM FEINGEWINDE

400 - 700 mm

LÖSEN

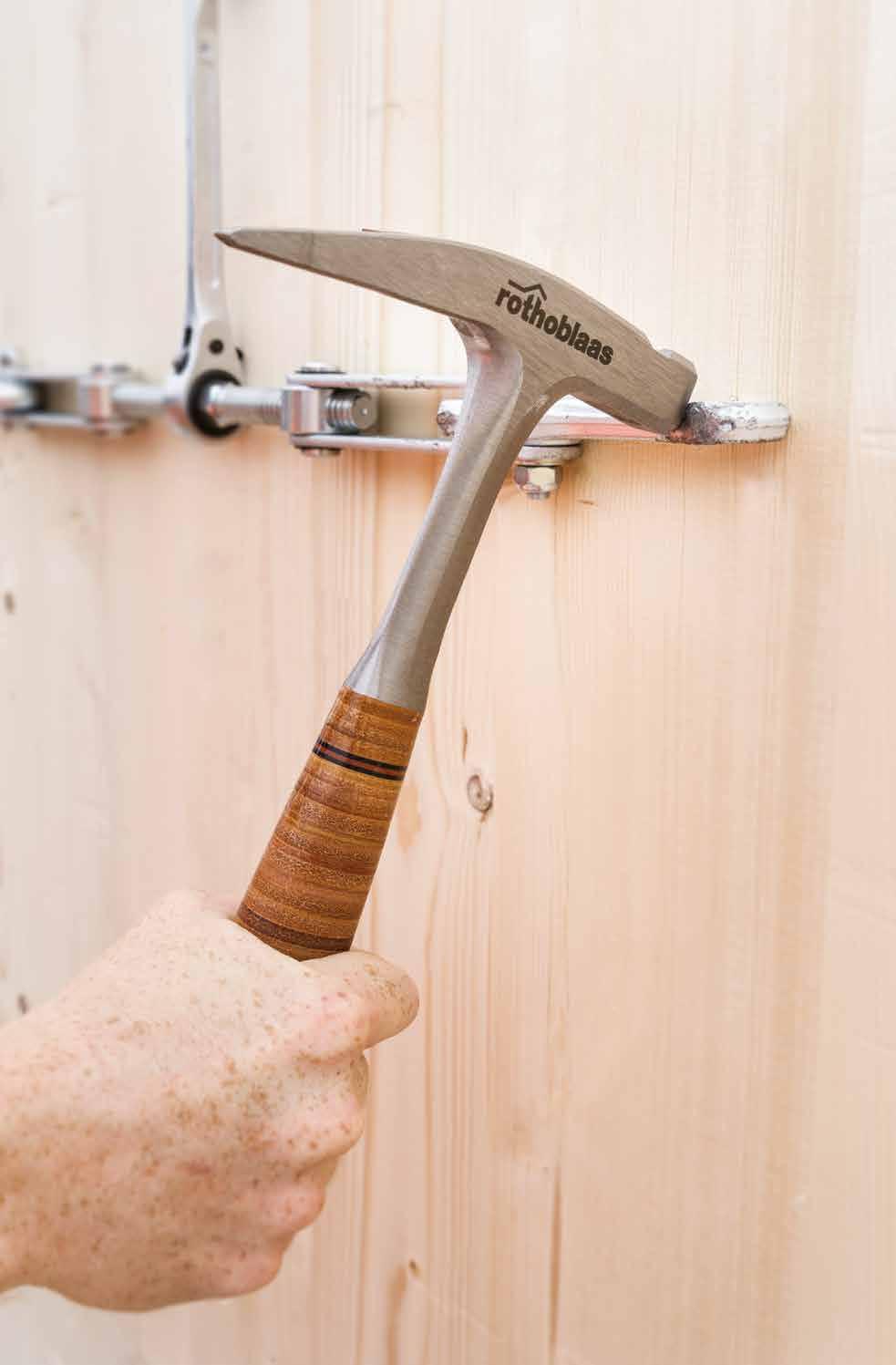

Mit einem einzigen Schlag auf den Hakenrücken lässt sich der SKORPIO wieder vom Holzelement lösen

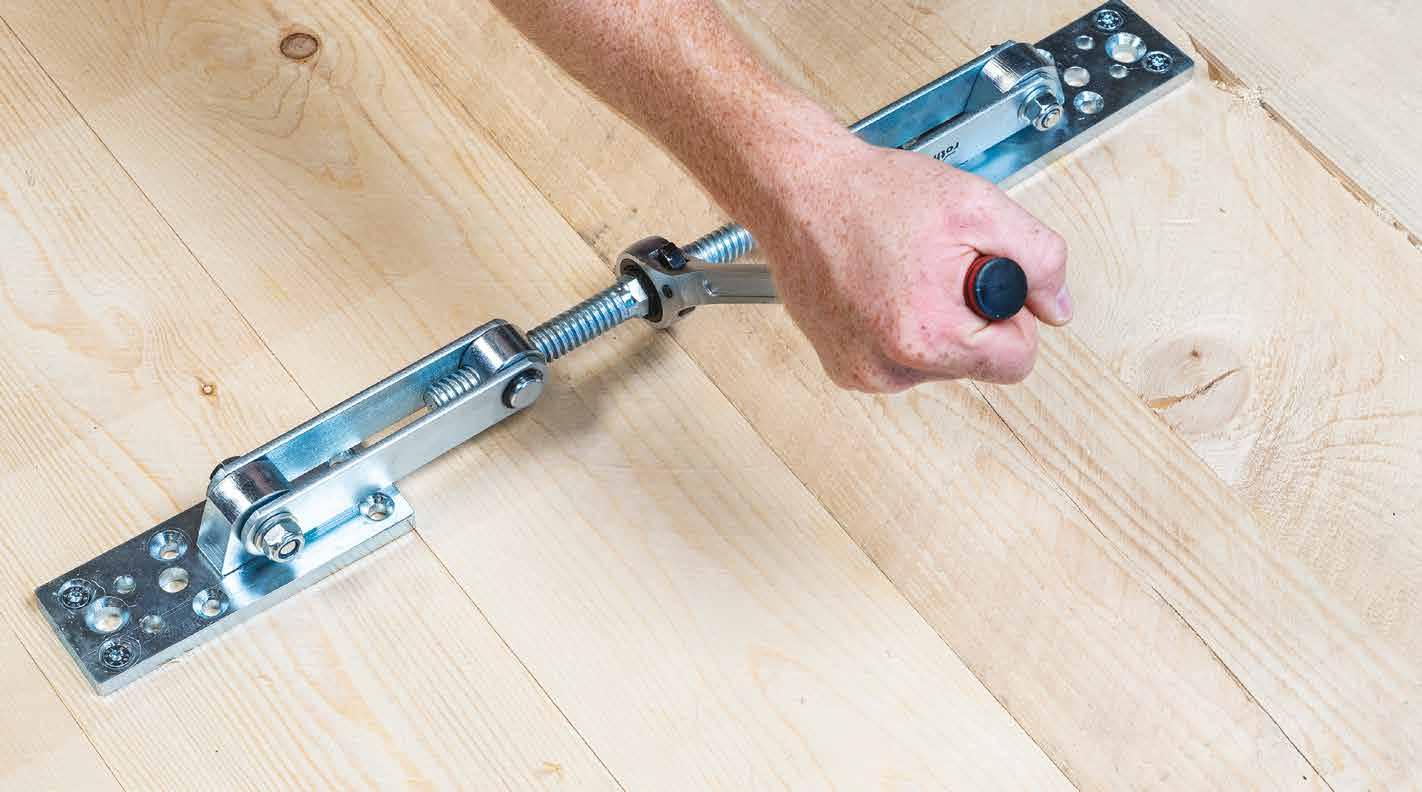

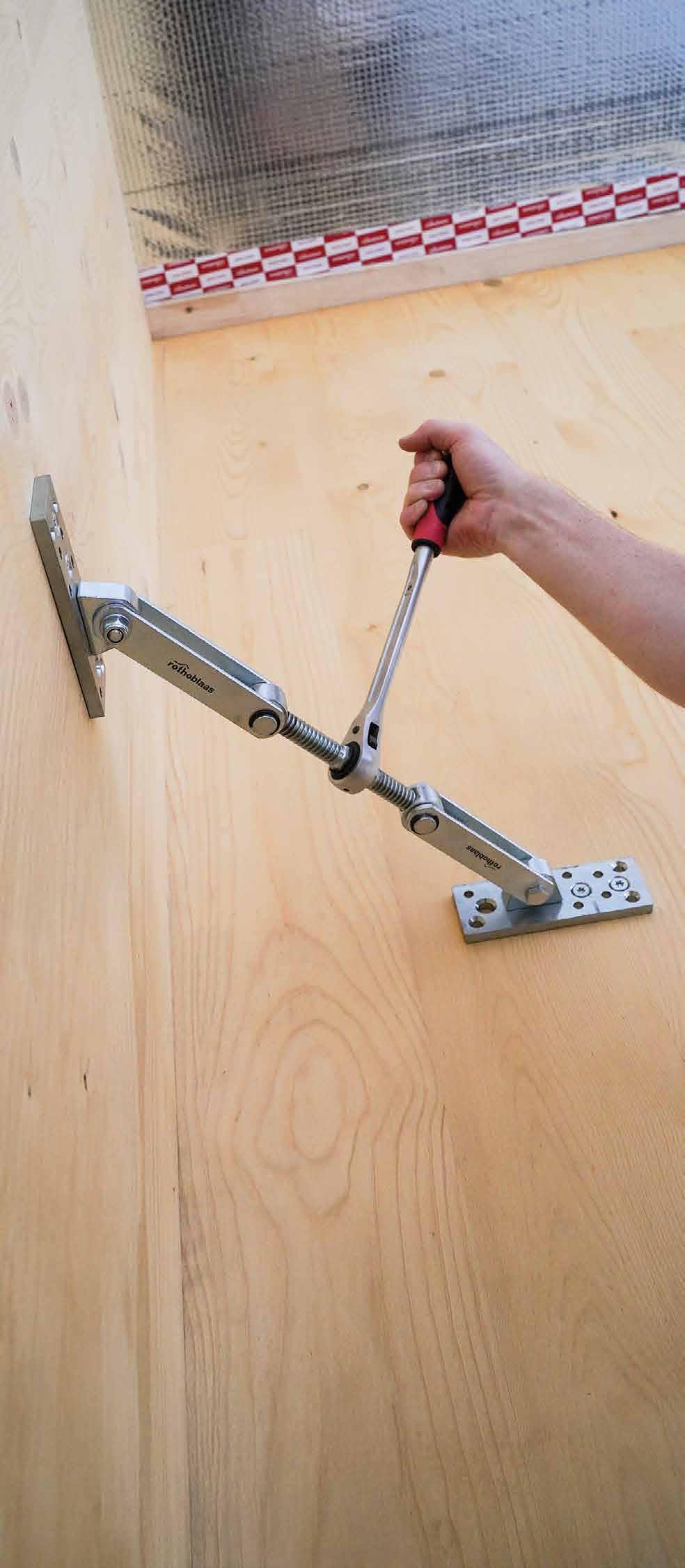

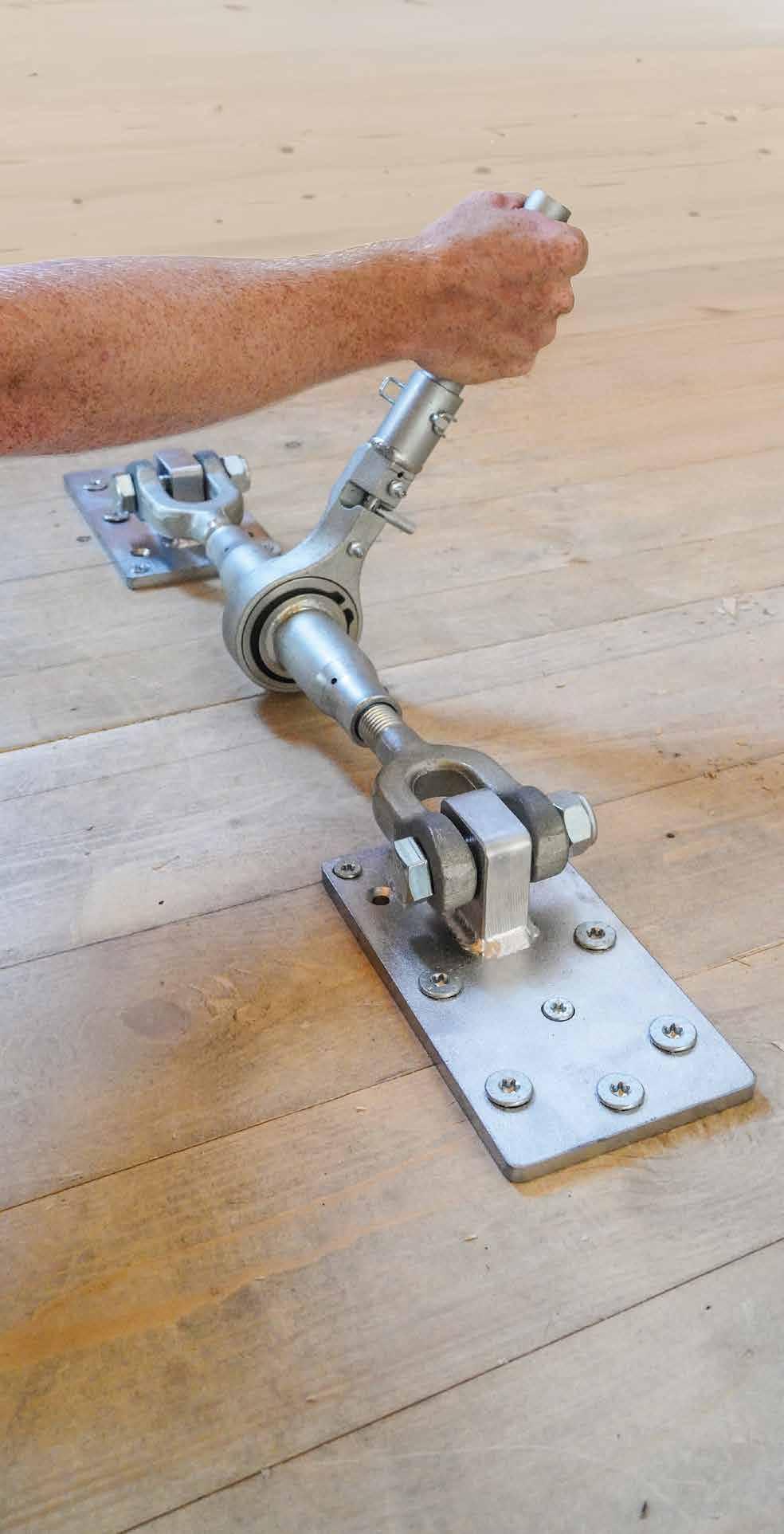

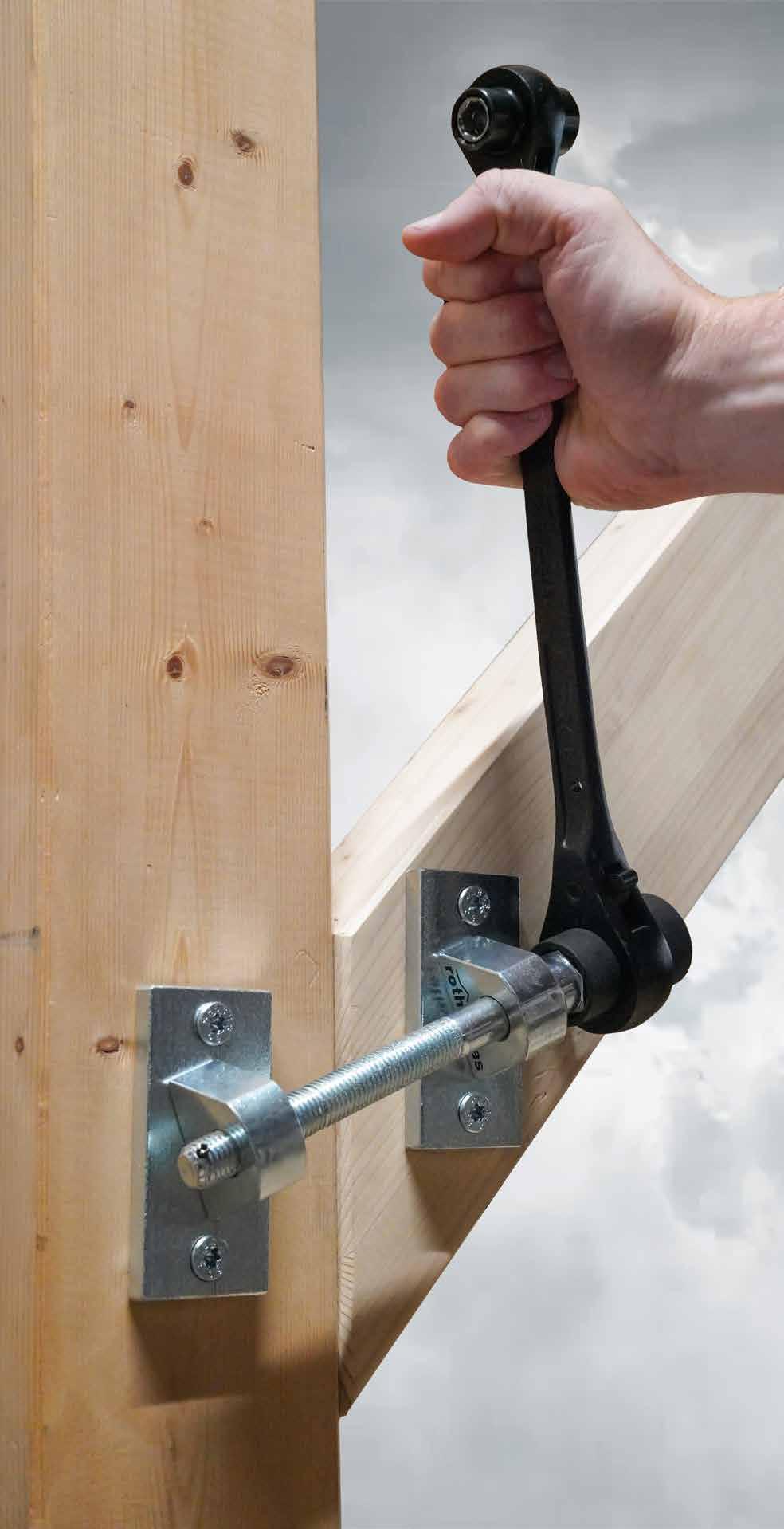

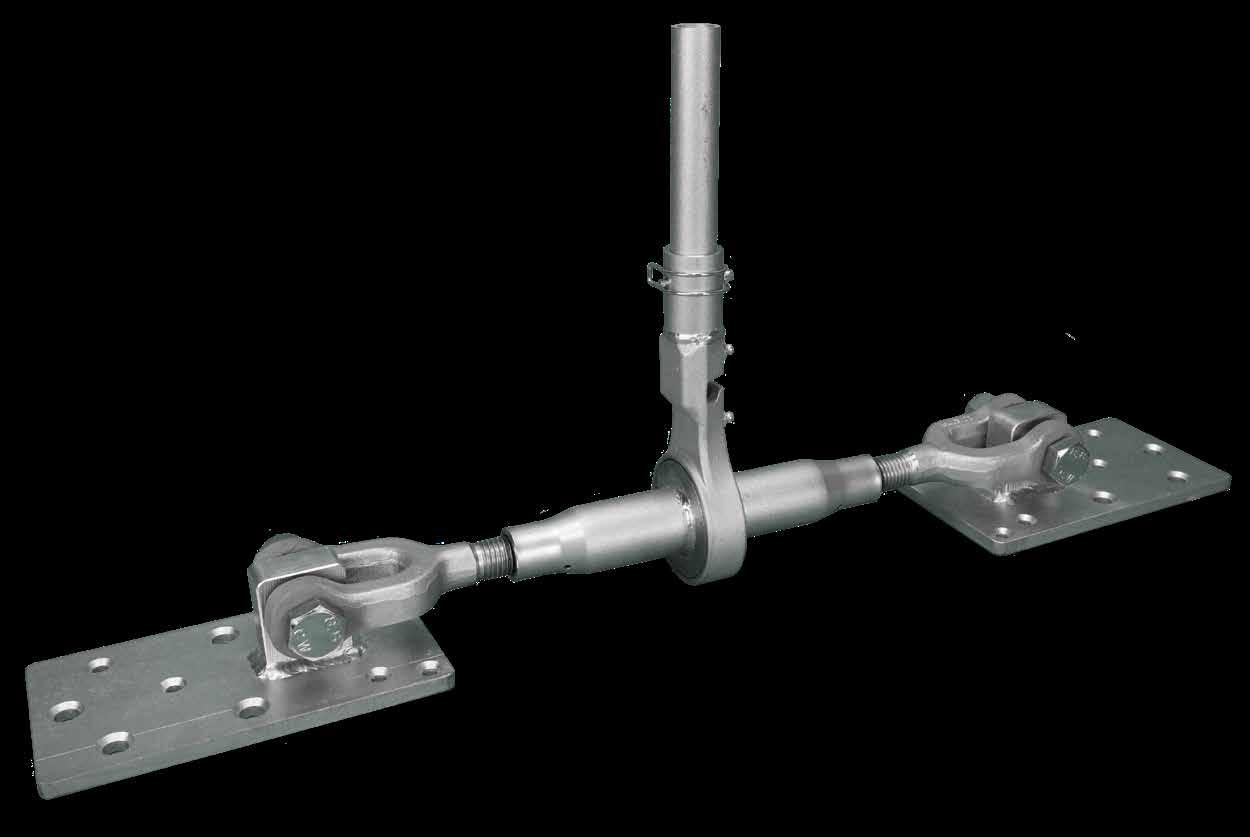

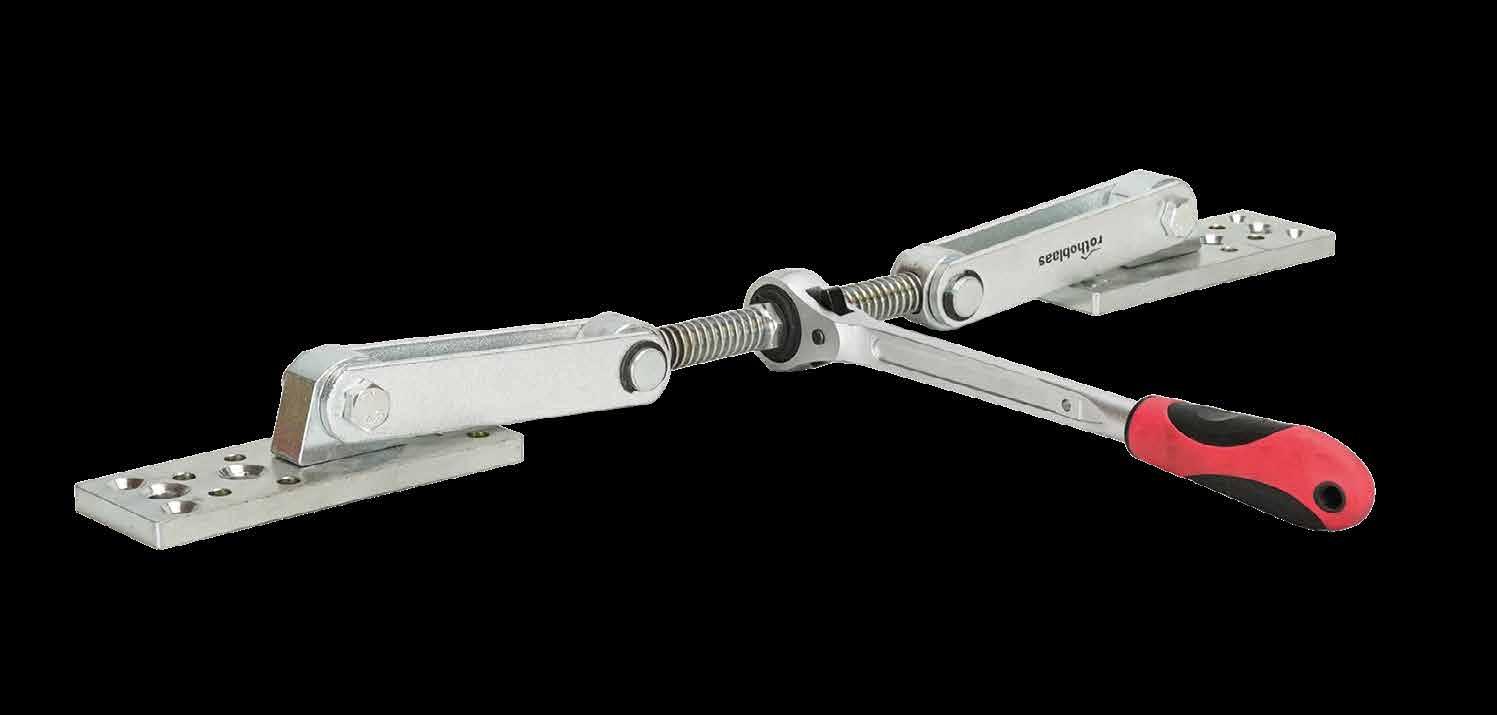

GEKO

PLATTENZUG

• Zum präzisen Zusammenfügen von Massivholzwänden, Brettstapeldecken, Dachelementen und vielem mehr

• Die um 360° drehbaren Platten ermöglichen den Einsatz auch in schwer zugänglichen Bereichen, wie Ecken und Dachschrägen

• Kompatibel mit SKORPIO: Die 2 Produkte sind dank der gleichen Basis austauschbar

ARTIKELNUMMERN UND ABMESSUNGEN

ZUSATZPRODUKTE - ZUBEHÖR

360° DREHBAR

Die Drehplatten lassen sich in jeder Position befestigen und passen sich jeder Montagesituation mühelos an

MATERIALSCHONEND

Dank der Befestigungsschrauben kann GEKO in wenigen Schritten montiert werden Die Verwendung hinterlässt minimale Spuren auf dem Element ART.-NR. Beschreibung

MÖGLICHE ANORDNUNG DER SCHRAUBEN

HBS Ø6 mm | Ø8 mm

LBS Ø7 mm

4x Senkkopflöcher Ø8 mm

HBS Ø10 mm | Ø12 mm

VGS Ø11 mm

HBSP Ø5 mm

LBS Ø7 mm

3 Senkkopflöcher Ø12 mm

UMSCHALTBARE RATSCHE MIT ROBUSTEM FEINGEWINDE

4 zylindrische Bohrungen Ø8 mm

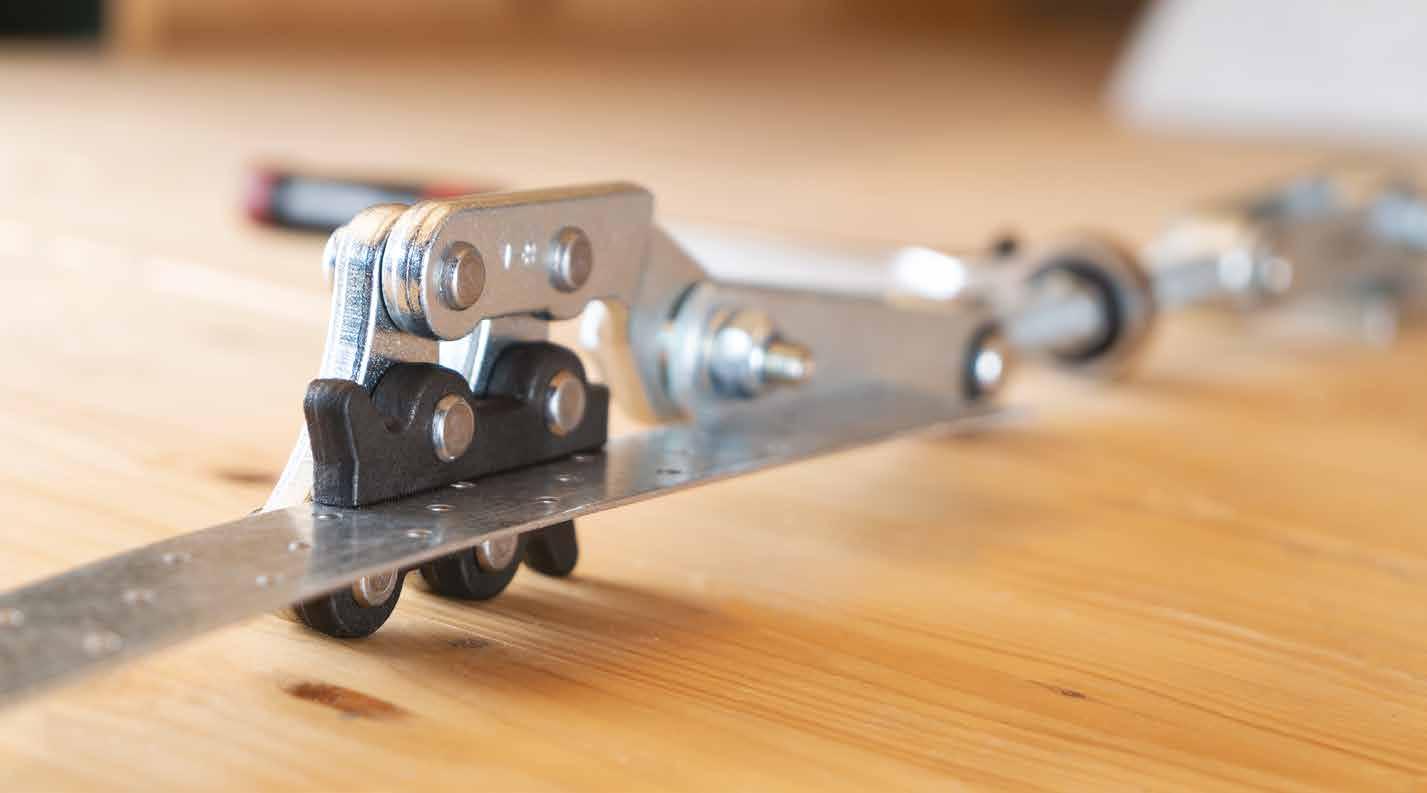

WINDRISPENSPANNZUSATZ CLAMP1

Mit dem einfach zu wechselnden CLAMP1 Zusatz lassen sich außerdem Lochbleche und Windrispenbänder spannen

In Verbindung mit GEKO oder SKORPIO ist CLAMP1 der ideale Spanner für alle Lochbänder

520 - 670 mm

GEKO MINI

KLEINER PLATTENZUG

• Kompakter Plattenzug für den täglichen Einsatz, geeignet für Holzrahmenbau, Innenausbau, Treppen und Fenster-/Türrahmen

• Da GEKO MINI sich vollständig drehen lässt, ist das Produkt mühelos in jede Richtung anpassbar, auch auf Oberflächen mit komplexen Geometrien

• Die Ratsche CRICKET dient als Griff

150 mm (*)

(*) Maximale Distanz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

GEKOMINI Kleiner Plattenzug 1

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

GEKOMINIP Ersatzplatte für GEKOMINI

• Nur eine CRICKET ist notwendig, um alle für das Projekt benötigten GEKOMINI zu montieren Muss separat bestellt werden 2x Senkkopflöcher Ø10,5 mm

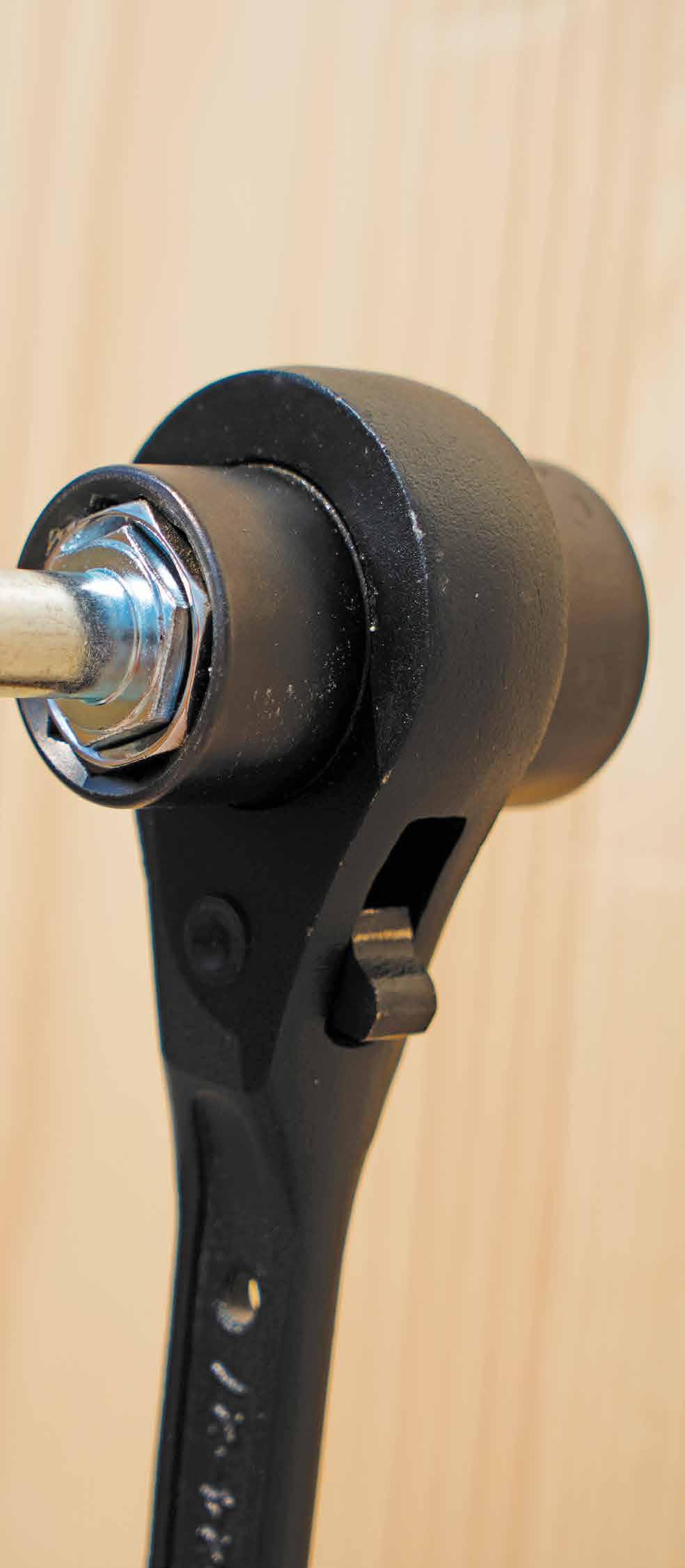

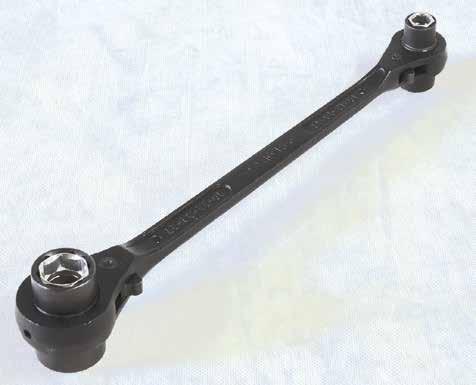

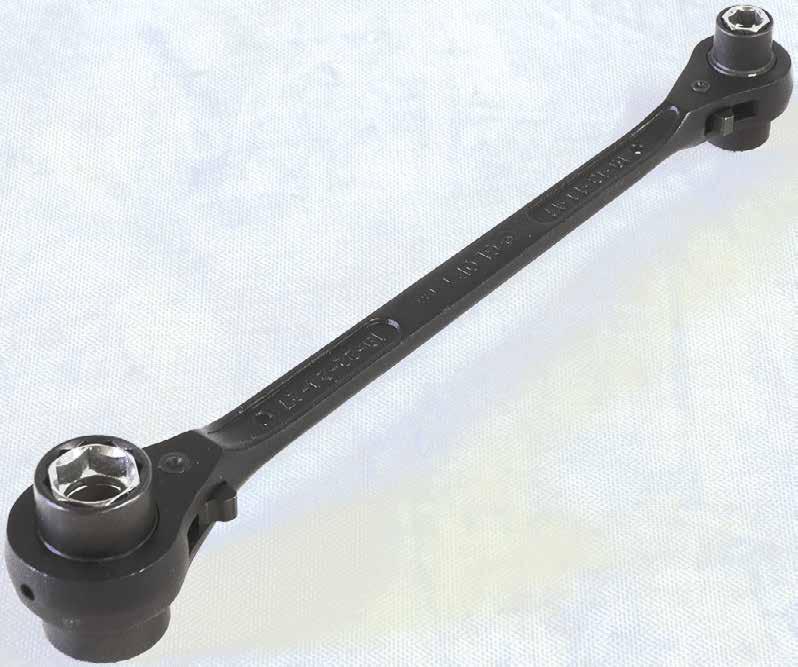

CRICKET

8-FACH RATSCHE

ART.-NR. Größen/Gewinde Länge Stk. [SW/M] [mm]

CRICKET

Siehe Produkt auf S. 70

10/M6 - 13/M8 14/M8 - 17/M10 340 1

19/M12 - 22/M14 24/M16 - 27/M18

MÖGLICHE ANORDNUNG DER SCHRAUBEN

HBS Ø8 mm VGS Ø9 mm

360°

GEKO MAXI

GROSSER PLATTENZUG

• Zugkraft bis zu 7 t

• Variable Leistung je nach Anzahl und Länge der Schrauben

• Geeignet für große und schwere Elemente

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Stk.

GEKOMAXI Großer Plattenzug

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

GEKOMAXIP Ersatzplatte für GEKOMAXI

MÖGLICHE ANORDNUNG DER SCHRAUBEN 5x zylindrische Bohrungen Ø13 mm 5x Senkkopflöcher Ø11 mm

HBS Ø10 mm

HBS Ø12 mm

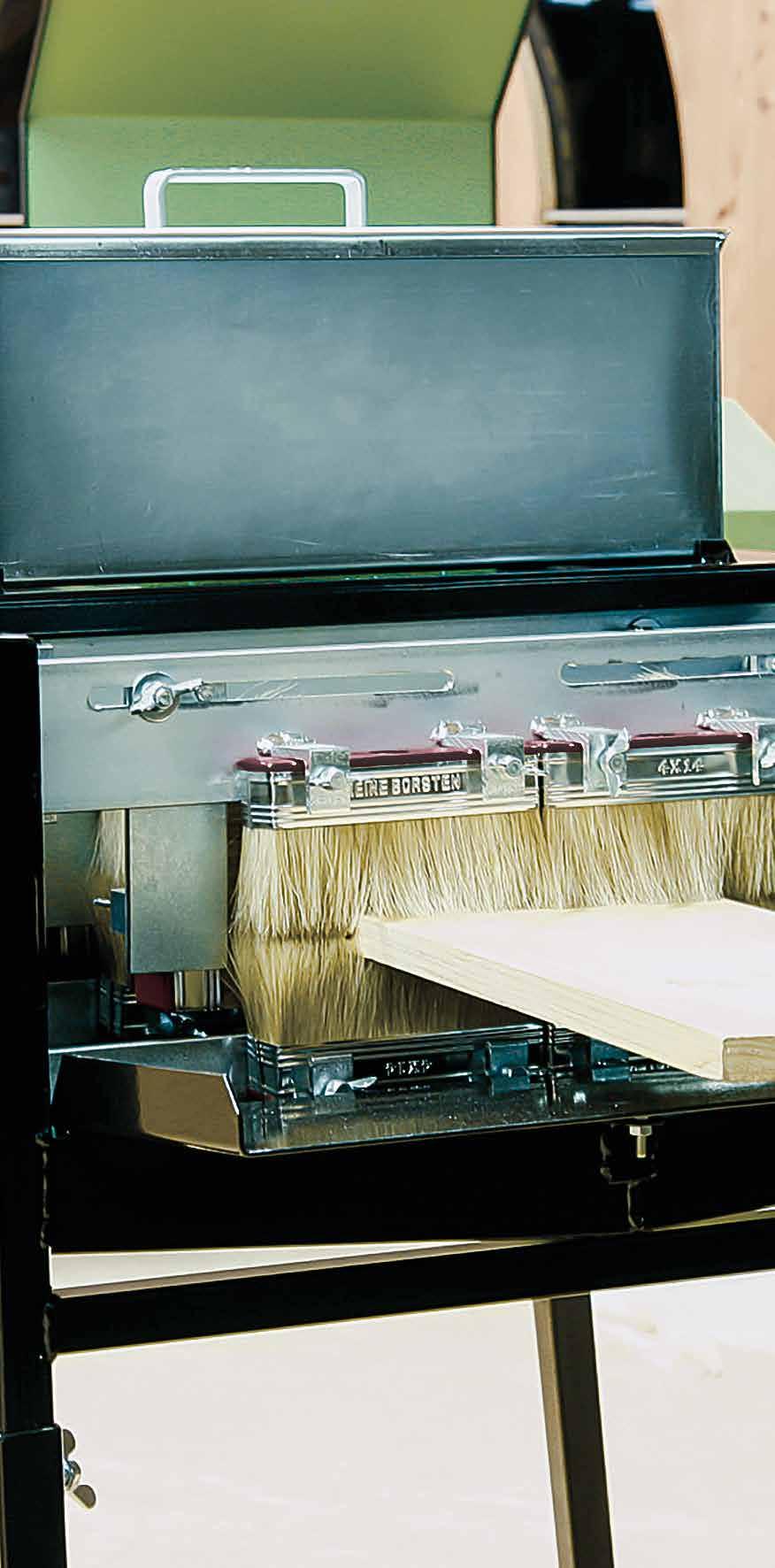

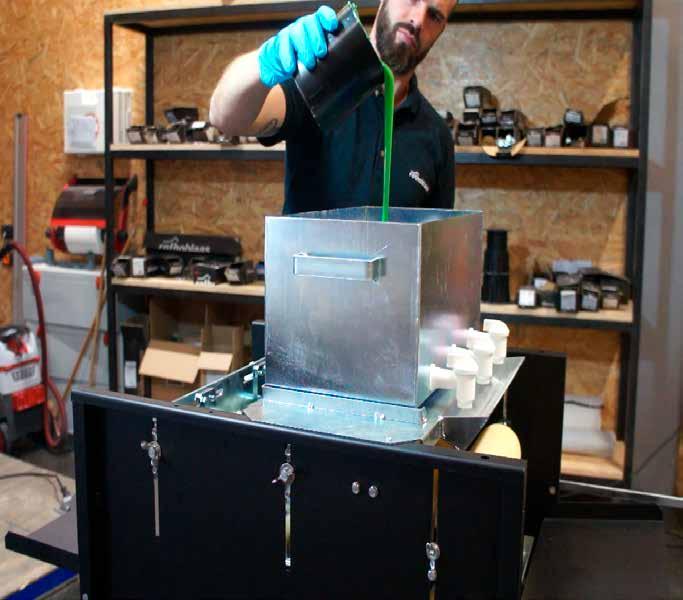

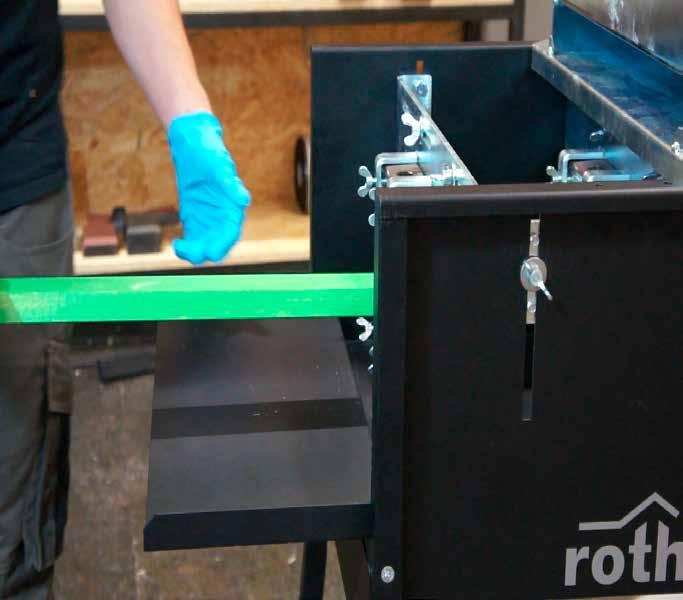

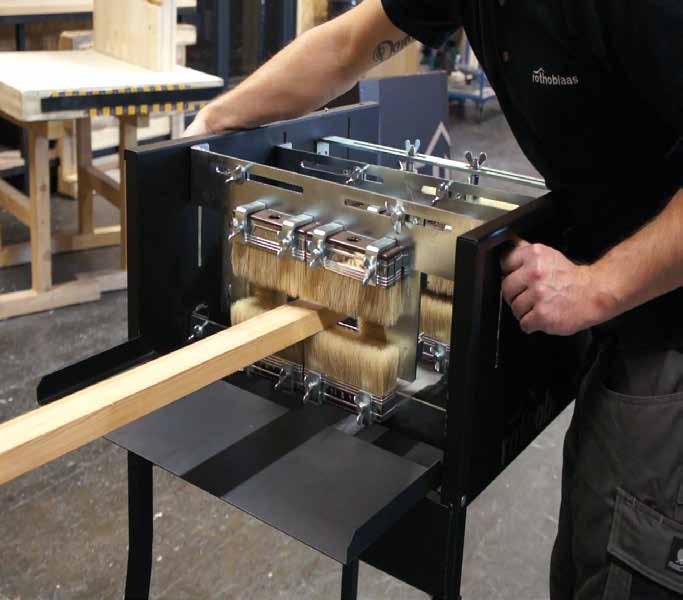

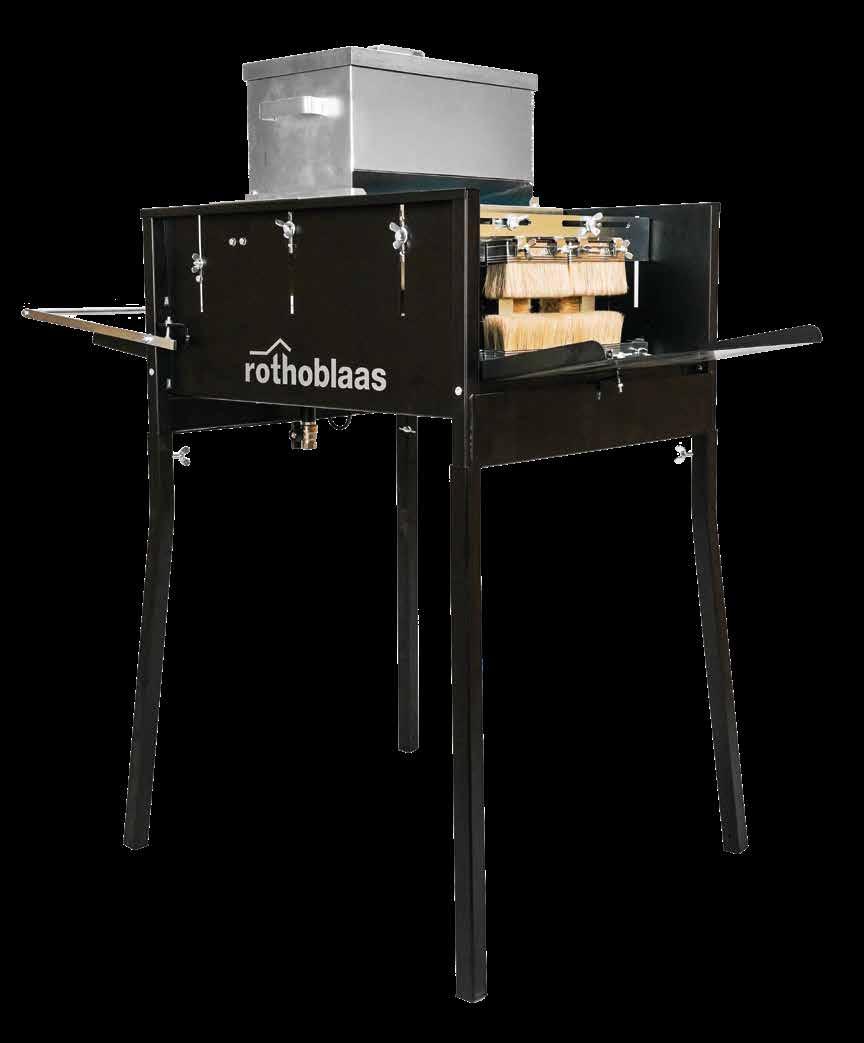

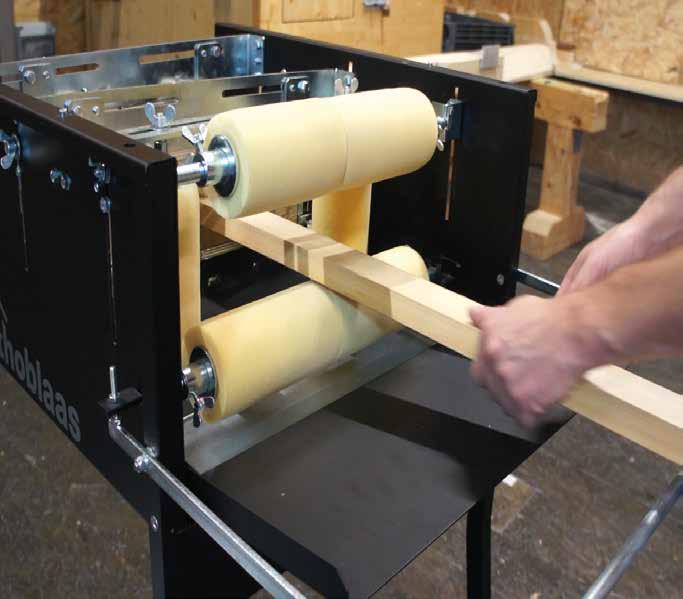

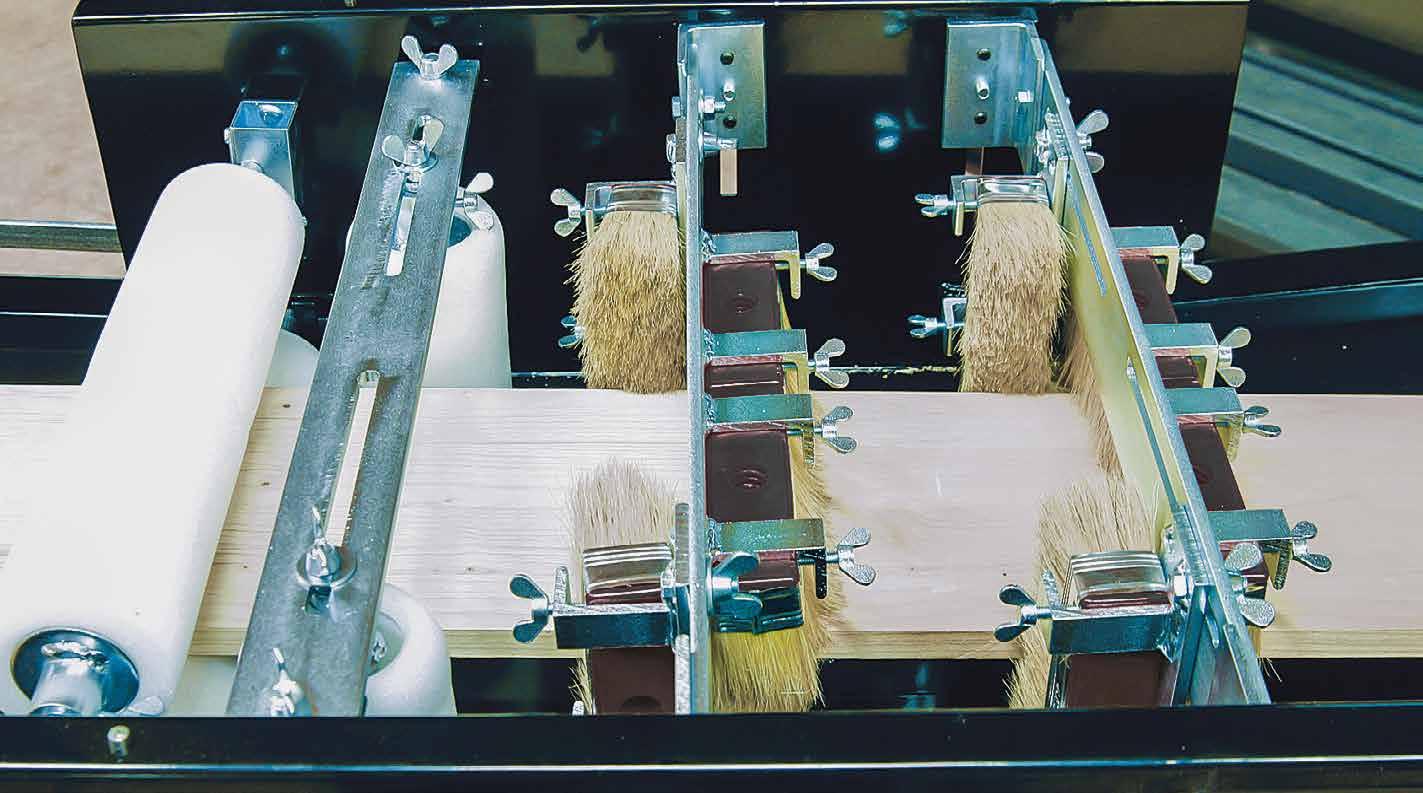

IMPRÄGNIERMASCHINE

PRAKTISCH

Holzelemente können mit der Jelly auf schnelle und einfache Art von 1, 2, 3 oder 4 Seiten gleichzeitig gestrichen werden

EFFEKTIV

Zwei Anwender können bis zu 200 m2 Imprägniermittel pro Stunde bei gleichzeitiger Bearbeitung aller vier Seiten auftragen

EFFIZIENT

Die überschüssige Farbe/Lackierung kann rückgewonnenen und für die erneute Verwendung in den Behälter rückgeführt werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Abmessungen L x B x H Gewicht Stk. [cm] [kg]

JELLY Streichautomat komplett 70 x 61 x 127 50 1

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

MATERIAL

Robuste Bauteile gewähren eine lange Lebensdauer Alle Verschleißteile können schnell und einfach ohne Werkzeuge ausgetauscht werden

ANWENDUNGSGEBIETE

Zum Auftragen vieler Arten von Farben, Lacken und Imprägniermitteln für Dachlatten, Bretter und Bohlen, mit einer Viskosität von unter 60 Sekunden

Nicht geeignet für Lacke mit hohem Lösungsmittelanteil

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung Stk.

JLL2015 Ersatzwalzenset 6

JLL2020 Ersatzbürstenset 12

JLL2025 Ersatzdüse 1

JLL2025SET Ersatzdüsenset 3

JLL2030 Rollenhalterset 1

JLL2035 Büstenhalterset 1

MONTAGE

Werkstück in den Streichautomaten einlegen

Farbbehälter aufsetzten und sicherstellen, dass die Düsen verschlossen sind Auffangeimer unter dem Tank einhängen

ART.-NR. Beschreibung Stk.

JLLFILTER300 Filterbeutel 300 µm 25

MET08 untere Platte 1

MET09 Farbbehälter 1

MET10 Deckel für Farbbehälter 1

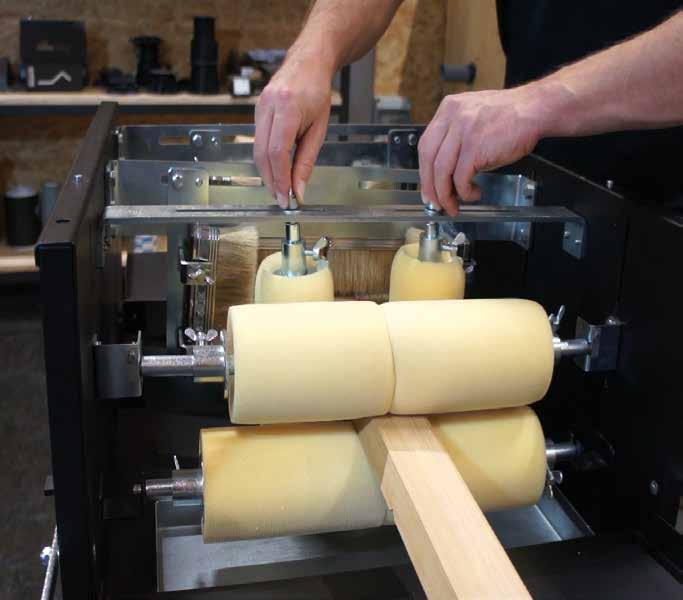

Schwämme an die Dimensionen des Werkstücks anpassen und mit den Schrauben fixieren

Farbe einfüllen Bei Bedarf bis zu einer homogenen Konsistenz umrühren

Bürsten an die Dimensionen des Werkstücks anpassen und mit den Schrauben fixieren

Steichvorgang starten: Düsen öffnen und Rollen mit Farbe vollsaugen lassen Anschließend Werkstücke durchschieben

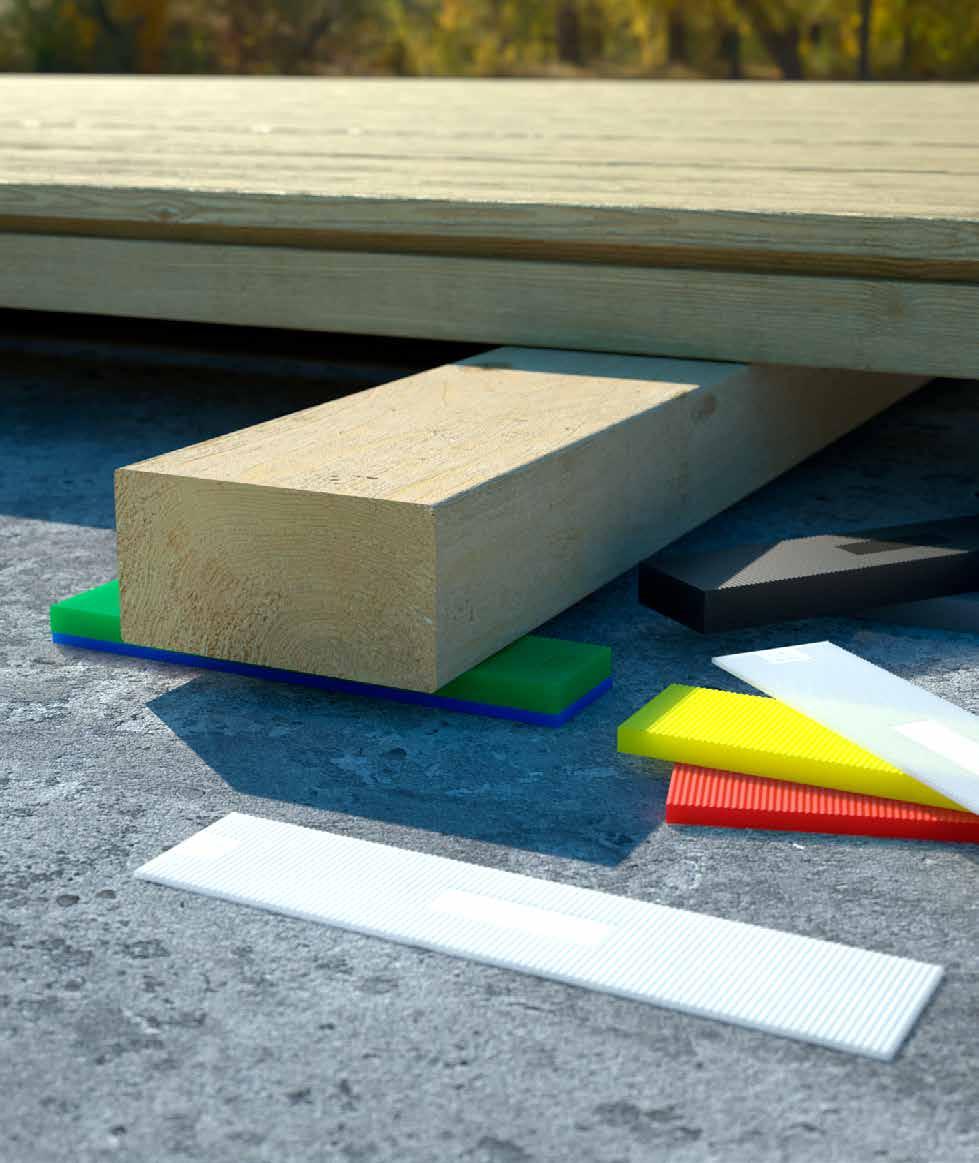

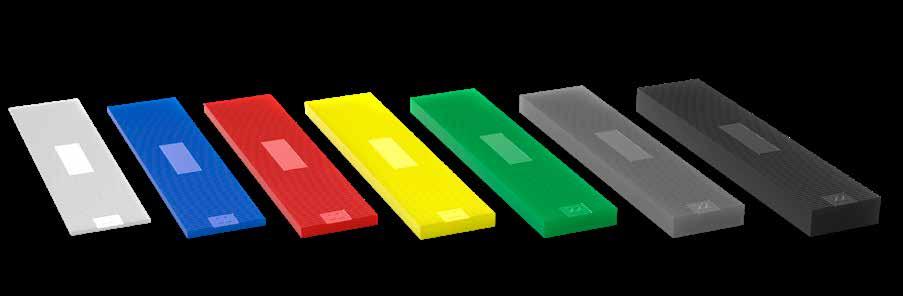

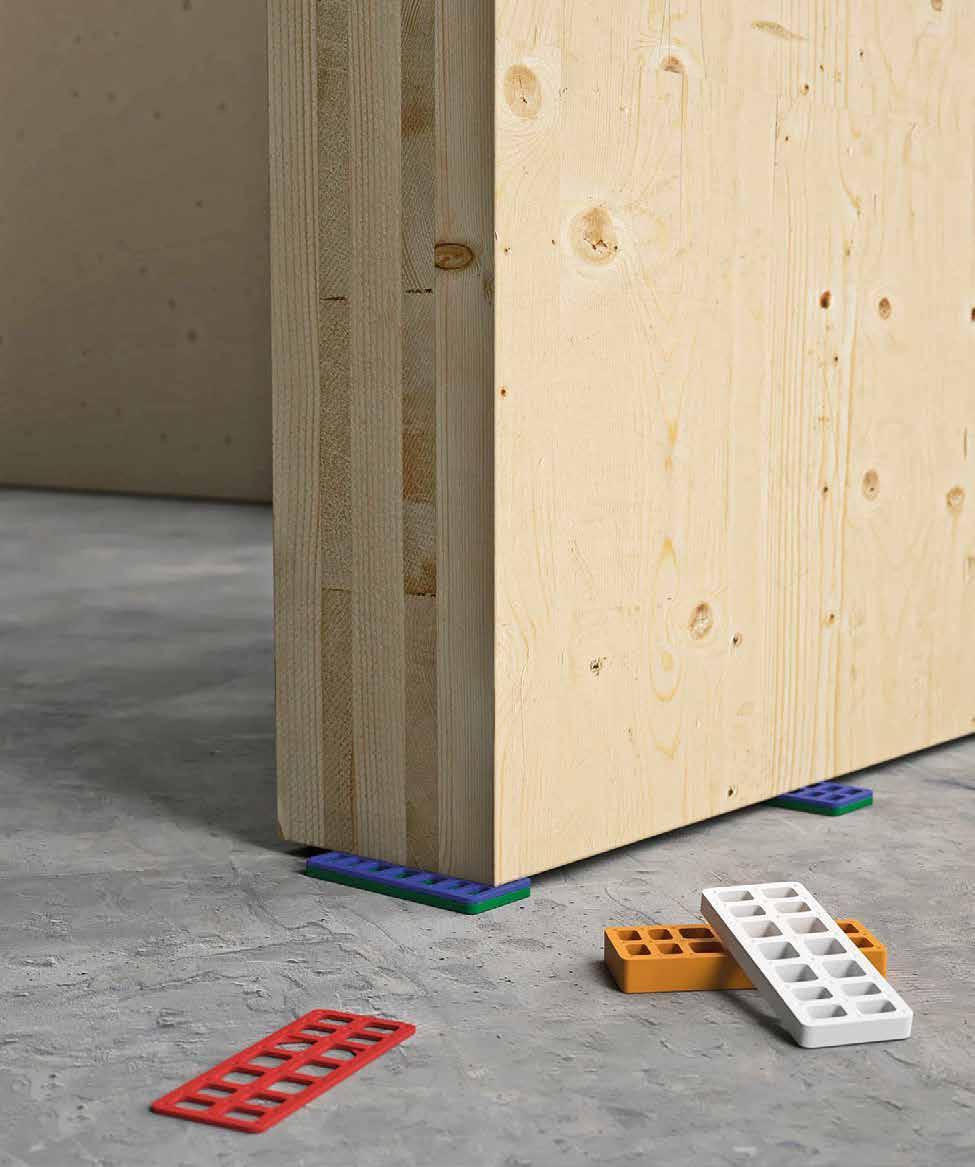

ABSTANDSHALTER ZUM AUSGLEICHEN UND UNTERLEGEN

• Sieben verschiedene Stärken zur Nivellierung

• Spezial Kunststoff mit einer dauerhaften Tragfähigkeit von 1000 kg

ARTIKELNUMMERN UND ABMESSUNGEN

* 120 Stk x 1 mm; 80 Stk x 2 mm; 120 Stk x 3 mm; 120 Stk x 4 mm; 110 Stk x 5 mm; 65 Stk x 6 mm; 35 Stk x 8 mm

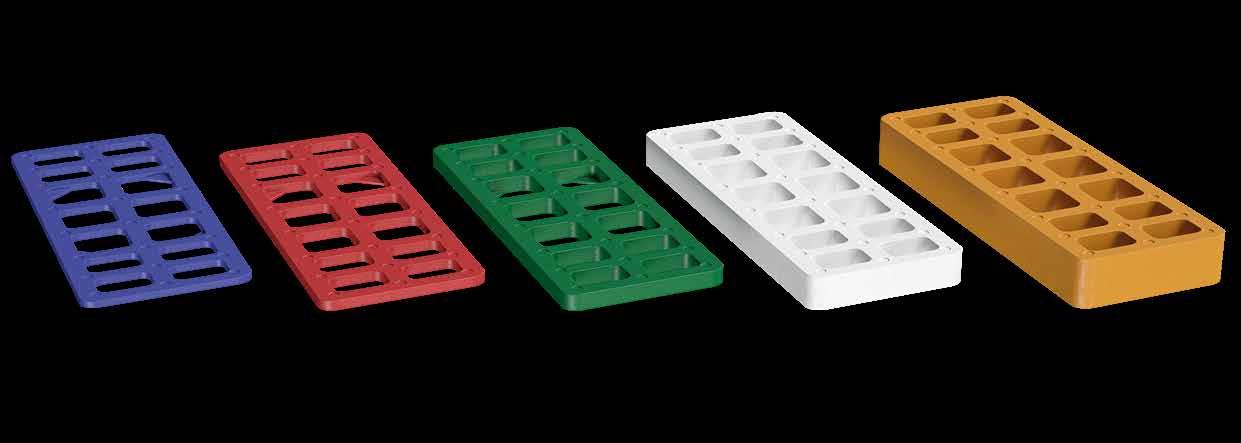

SHIM LARGE

GROSSE ABSTANDSHALTER

AUS BIO-KUNSTSTOFF ART.-NR. Farbe

• Fünf verschiedene Stärken, farblich markiert

• Enorme Tragfähigkeit: bis zu 8000 kg

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Farbe

* 30 Stk x 2 mm; 25 Stk x 3 mm; 25 Stk x 5 mm; 25 Stk x 10 mm; 15 Stk x 15 mm

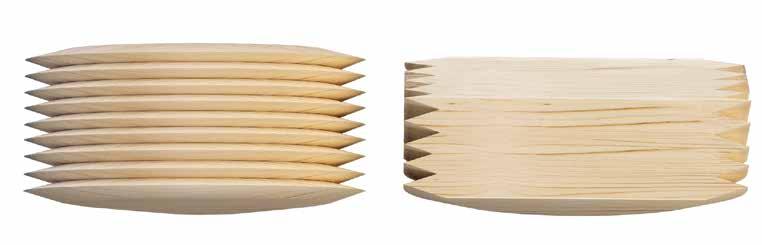

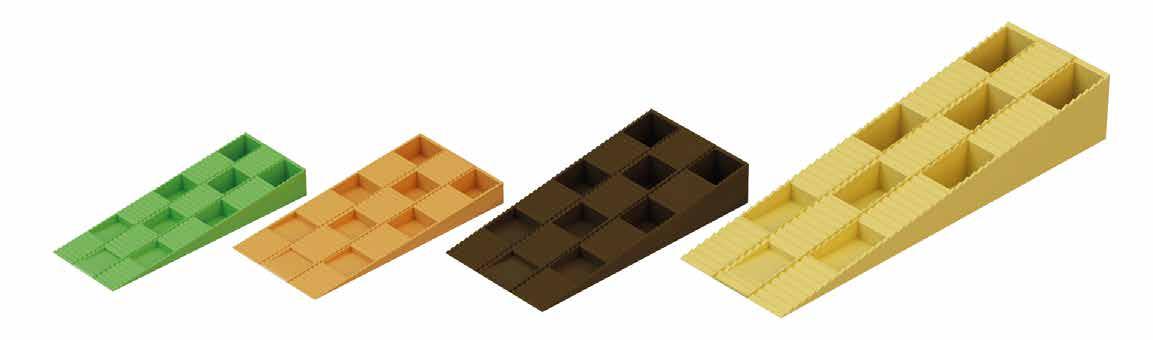

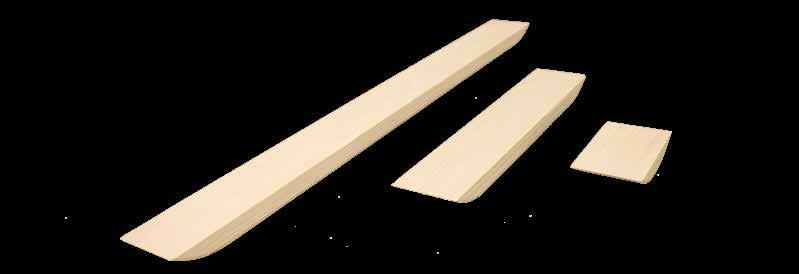

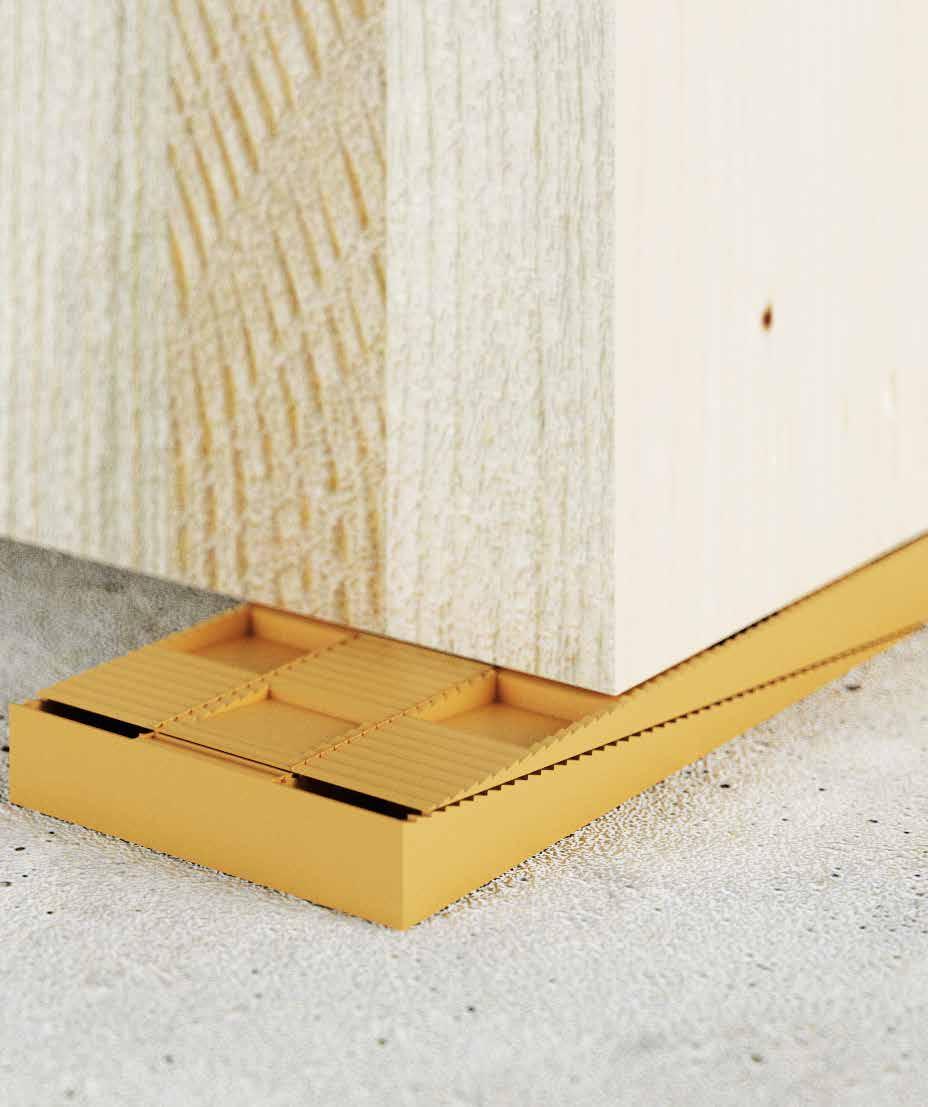

WEDGES

NIVELLIERKEILE

• Durch die scharf gezackten Profile ist die Höhe exakt regulierbar und ermöglicht ein präzises Festklemmen der Elemente, auch seitlich

• Auch für den Außenbereich bestens geeignet, da keine Gefahr durch Feuchtigkeit besteht

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Farbe

WDGSET mix( * ) - - - - - 245

( * ) TransPack 245 (70 Grün, 60 Orange, 75 Braun, 40 Gelb)

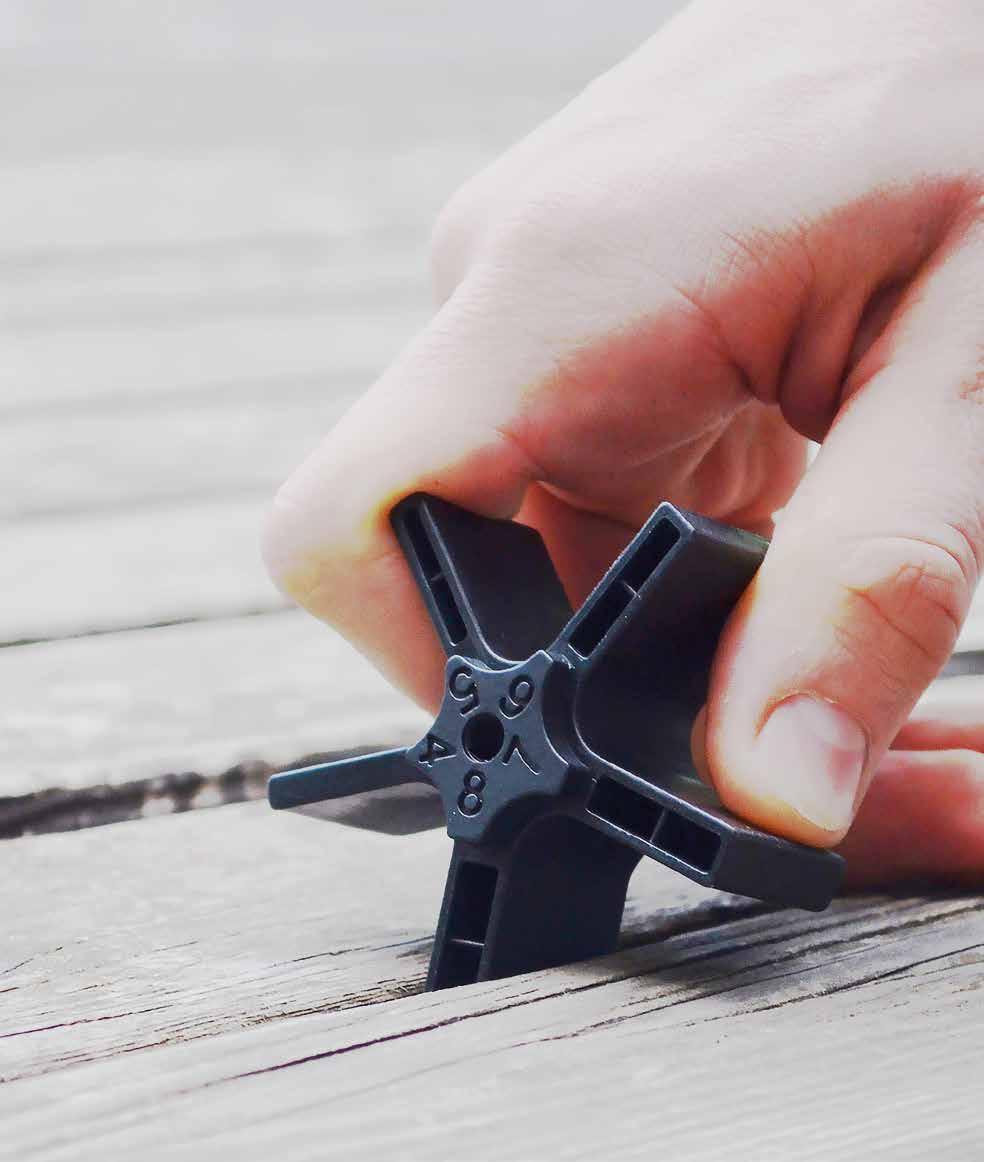

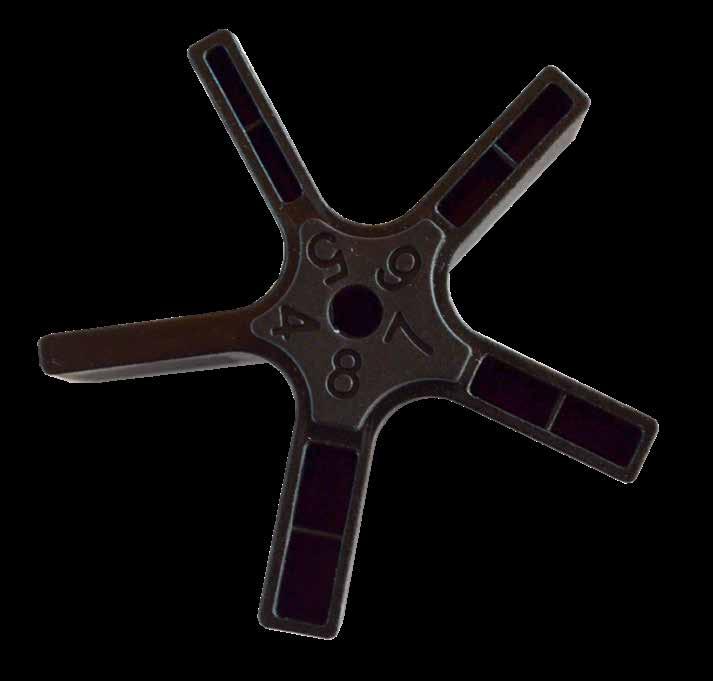

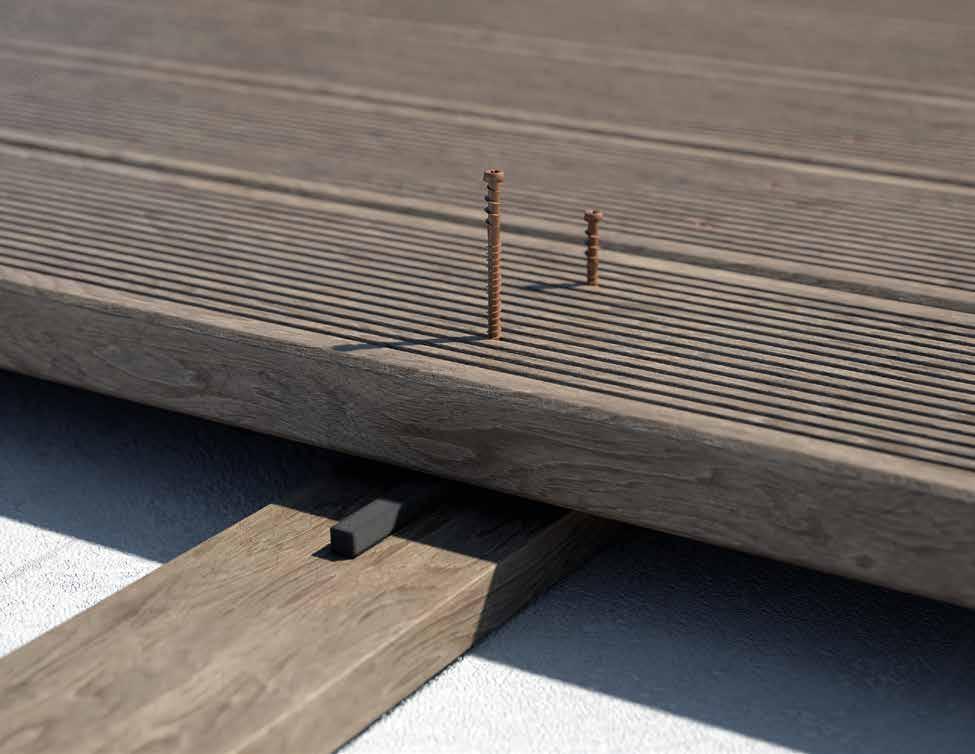

DISTANZHALTER-STERN

• Die gängigsten 5 Fugenabstände für den Terrassen- und Fassadenbau an einem Tool

• Mit STAR lassen sich ganz einfach Fugen in einheitlicher Breite erstellen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

NIVELLIERENDE PADS

• In 3 Stärken (2,0, 3,0 und 5,0 mm) erhältlich, ideal auch zum Stapeln, um unterschiedliche Stärken zu erhalten und um die Unterkonstruktion der Terrasse zu nivellieren

• Das EPDM-Material garantiert eine hohe Beständigkeit, Formstabilität und UV-Beständigkeit

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L s Dichte shore Stk. [mm] [mm] [mm] [kg/m3]

NAG60602 60 60 2 1220 65 50

NAG60603 60 60 3 1220 65 30

NAG60605 60 60 5 1220 65 20

Anwendungstemperatur von -35°C | +90°C

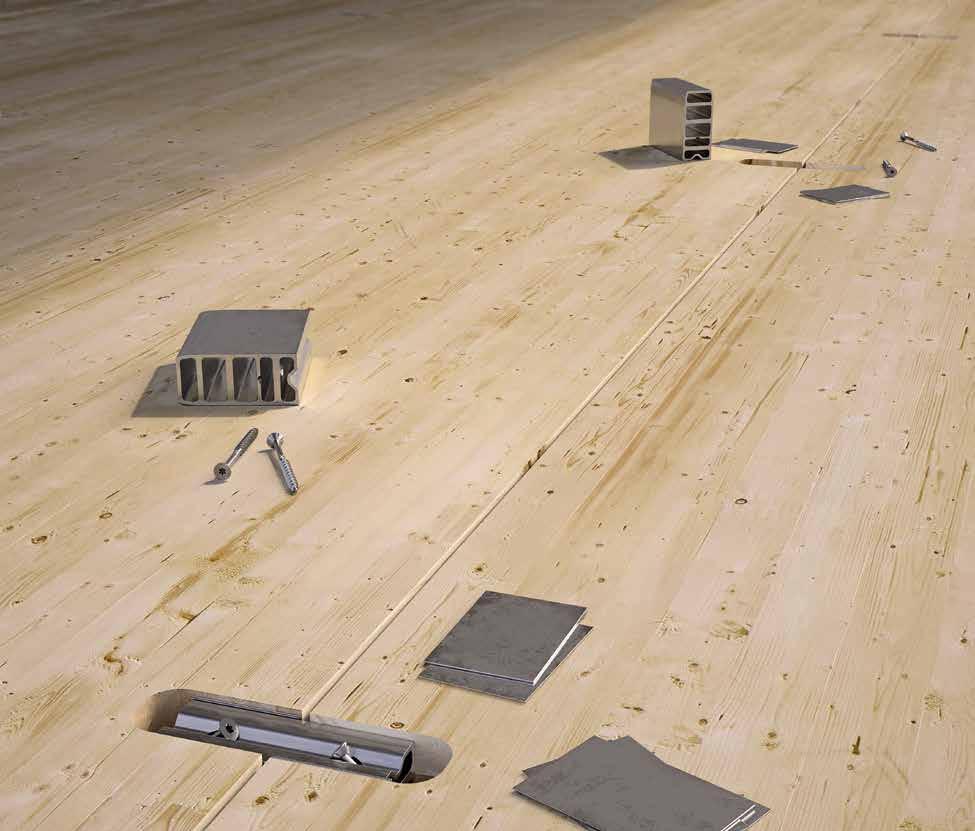

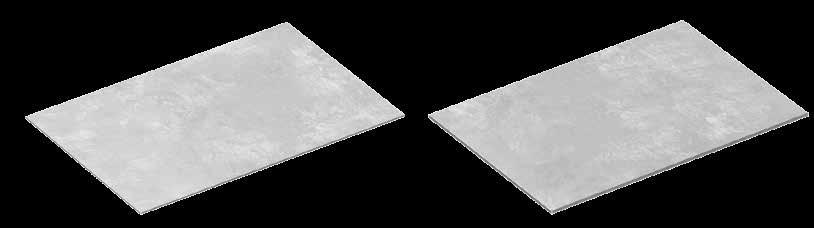

SHIM SLOT

ABSTANDSHALTER AUS STAHL FÜR SLOT-VERBINDER

• Die Abstandhalter SHIM aus verzinktem Stahl wurden speziell für größere Toleranzen beim Fräsen für den Verbinder SLOT entwickelt, eignen sich aber auch für andere Anwendungen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L s Stk. [mm] [mm] [mm]

SHIMS609005 89 60 0,5 100

SHIMS609010 89 60 1 50

Material: Kohlenstoffstahl mit galvanischer Verzinkung

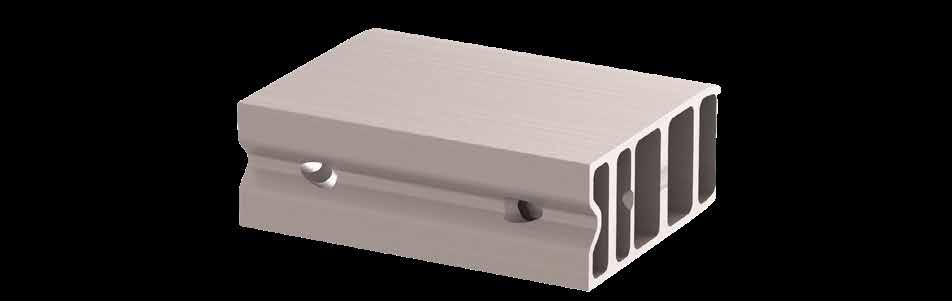

SLOT

VERBINDUNGSELEMENT FÜR STATISCHE SCHEIBEN

Weitere Informationen finden Sie im Katalog „ HOLZBAUVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

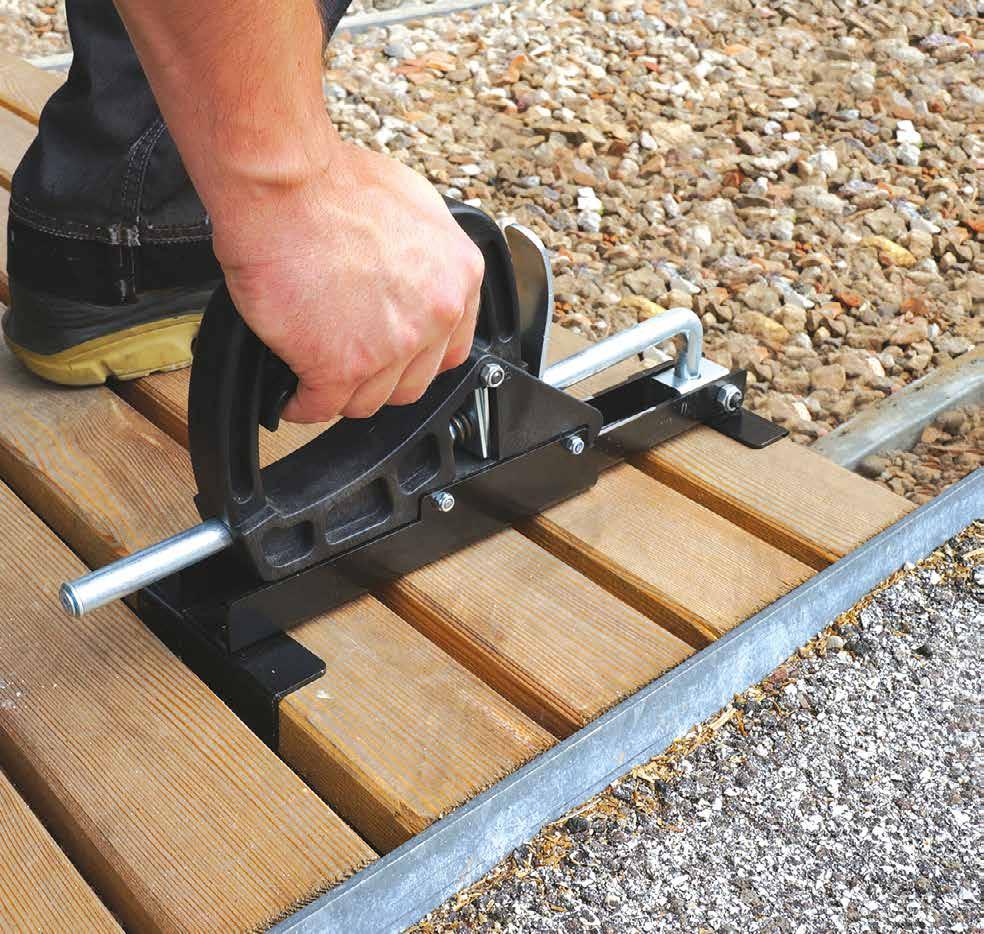

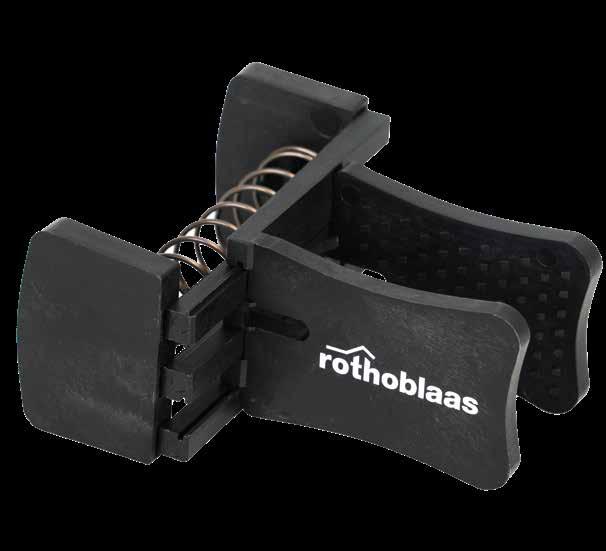

CRAB MINI

EINHAND-TERRASSEN-SPANNWERKZEUG

• Für alle Holzarten geeignet Gummipads schützen die Bretter vor Beschädigungen

• Ideal auch für vertikale Anwendungen, z B an Fassaden

ARTIKELNUMMERN UND ABMESSUNGEN

CRAB MAXI

DIELENZWINGE, GROSSES MODELL

• Zum Spannen von jeweils 5-7 Dielen abhängig von der Breite

• Feinjustierung über den drehbaren Handgriff möglich

ARTIKELNUMMERN UND ABMESSUNGEN

4er Set CRABMAXI mit Tasche und Abstandshaltern - 1 (*) Enthält 10x CRABDIST4; 10x CRABDIST6; 5x CRABDIST8; 5x CRABDIST10

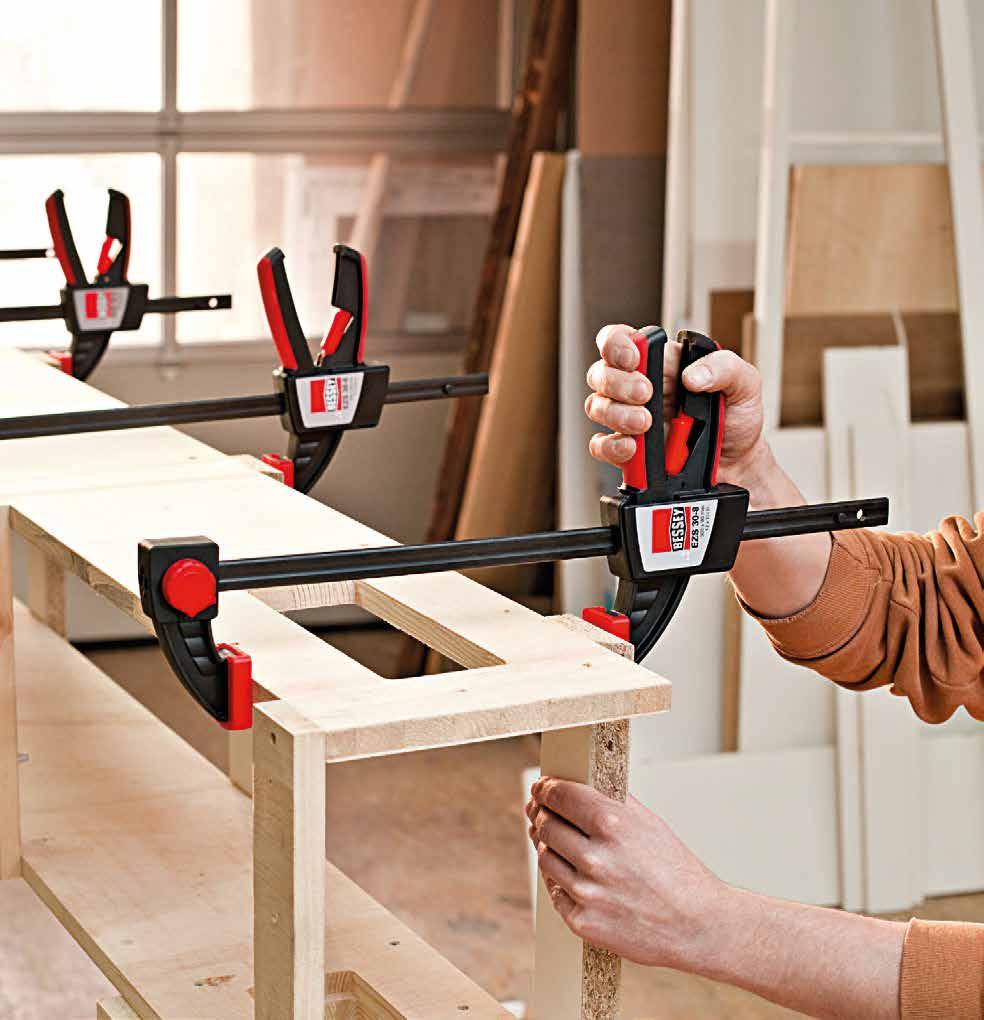

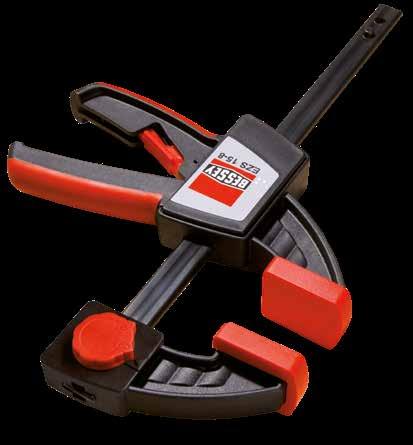

PINCER MONO

EINHANDZWINGE ZUM KLEMMEN UND SPREIZEN

• Dank des intelligenten Mechanismus, mit dem der obere Teil einfach gespreizt werden kann, kann das Produkt ohne den Einsatz von Werkzeug verwendet werden

• Spannkraft bis zu 2000 N

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Spannweite

PINCER

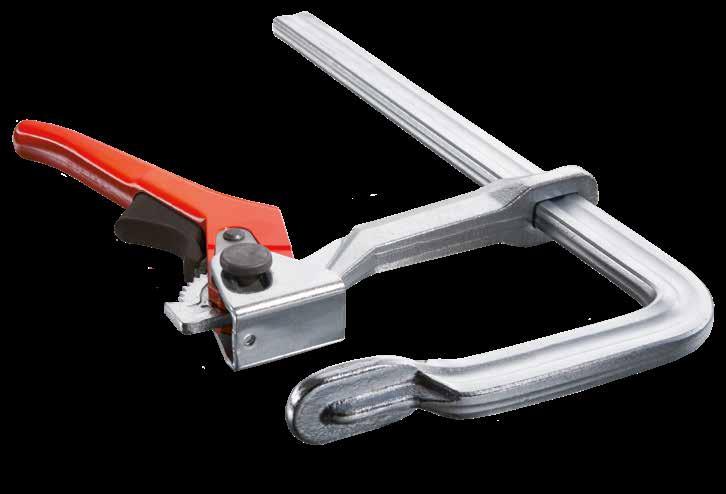

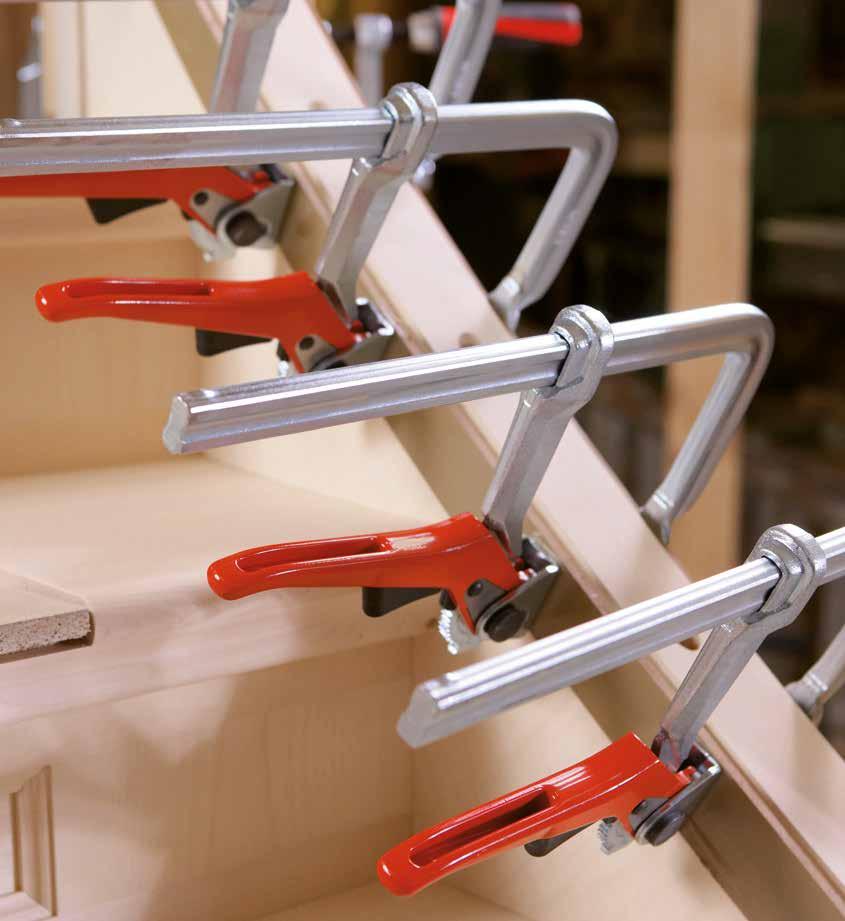

LEVER

HEBELZWINGE

• Bis zu 5 mal schnelleres Arbeiten als mit herkömmlichen Schraubzwingen

• Spannkraft bis zu 7,5 kN pro Zwinge

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Spannweite (a) Ausladung (c)

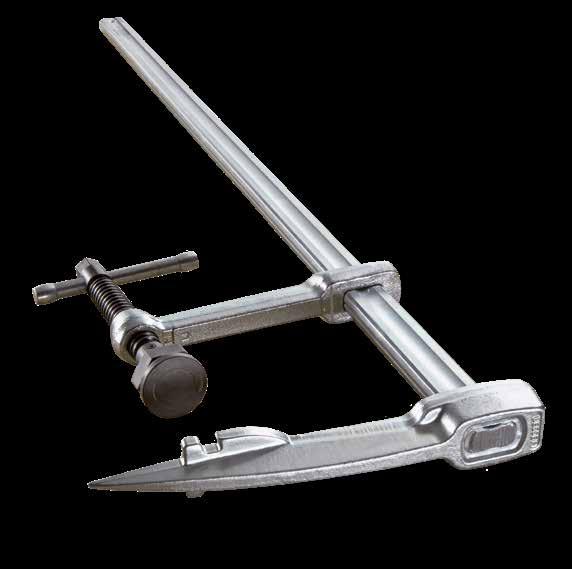

PINCER TIP

SPARRENZWINGE

• Die breite Schlagfläche vereinfacht das Eintreiben der Spitze und sorgt für maximalen Halt

• Aufgrund der beweglichem Spezialdruckplatte lässt sich das Gerät auch schräg anwenden

ARTIKELNUMMERN UND ABMESSUNGEN

• Spannkraft bis zu 12,0 kN pro Zwinge ART.-NR. Spannweite (a) Ausladung (c) Profil (x)

GRIZZLY

UNIVERSAL-PLATTENTRÄGER

• Geeignet für den Transport aller Platten aus Holz, OSB, MDF, nicht geschmierten Metallen, Kunststoffen, Gipskarton und anderen Materialien

• Tragkraft bis zu 100 kg pro Griff

ARTIKELNUMMERN UND ABMESSUNGEN

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung Stk.

GRIZZLYSP 1 Paar Ersatzklemmen für alle GRIZZLY-Modelle 2

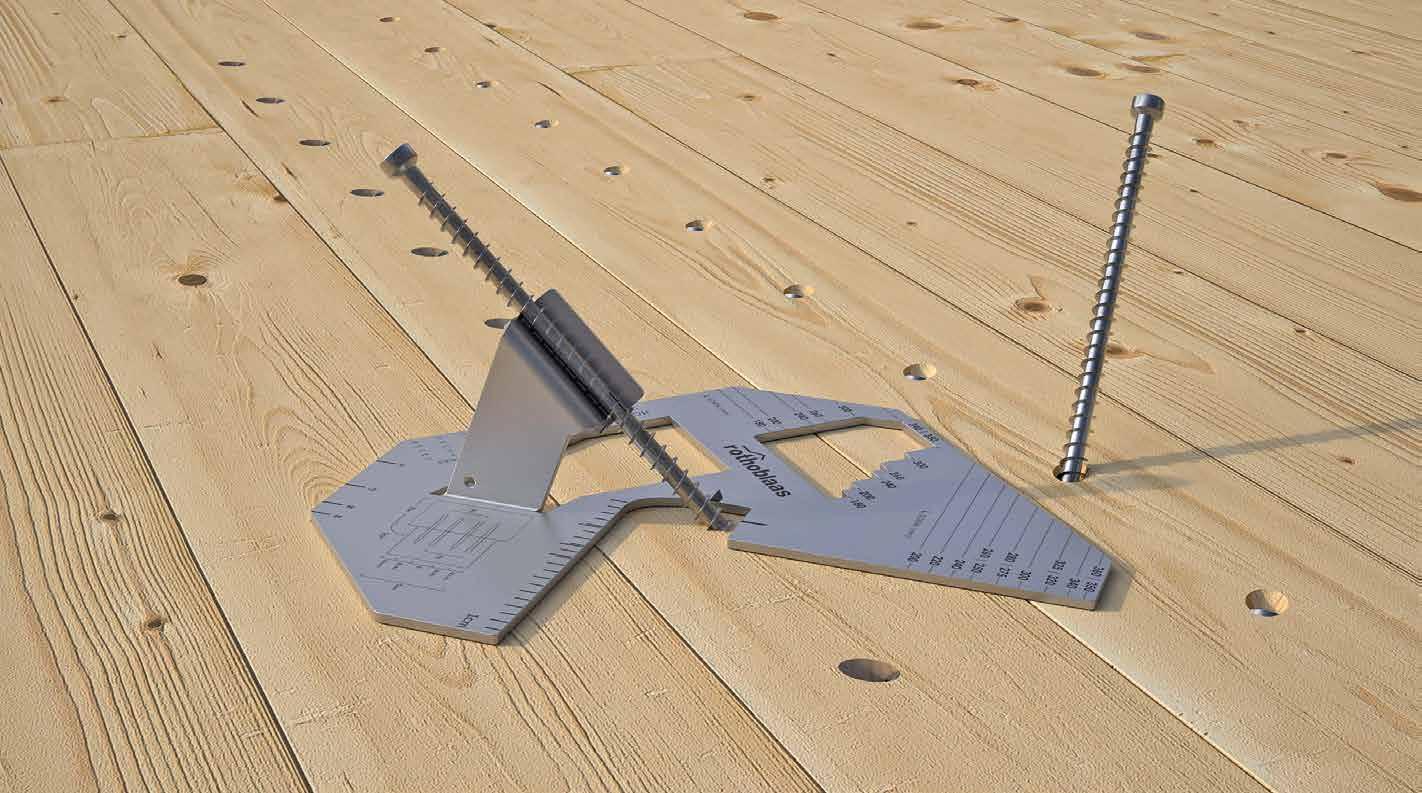

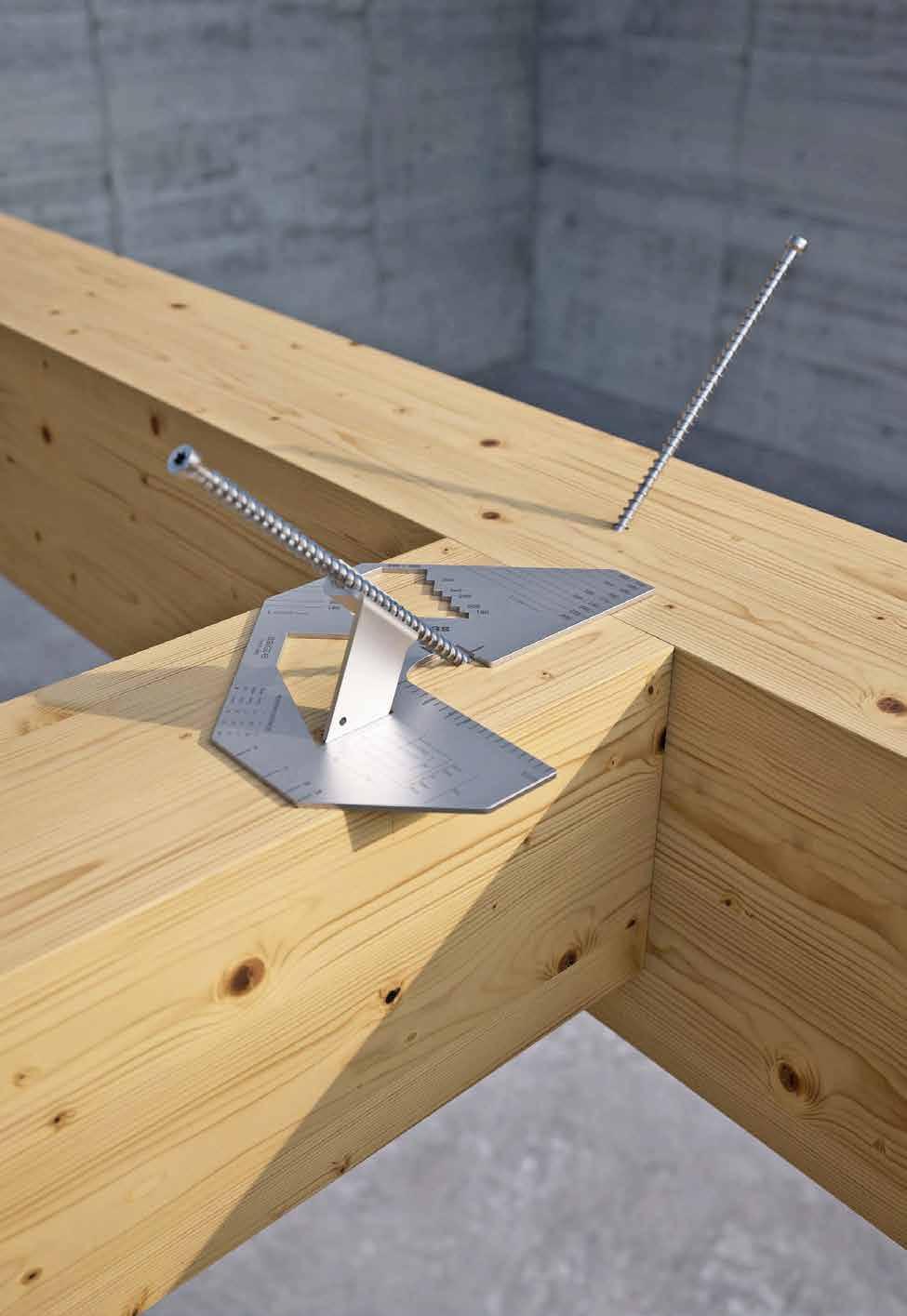

MONTAGELEHRE FÜR 45°

SCHRAUBVERBINDUNGEN

• Dank ihrer Formen können alle Schraubentypen schnell und einfach in einem perfekten 45°-Neigungswinkel eingedreht werden

• Mithilfe der Markierungen können zahlreiche für den Holzbau typische Verbindungen, sowohl einfacher als auch doppelt, mühelos ohne zeitaufwendige Messungen ausgeführt werden

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L H Stk. [mm] [mm] [mm]

JIGVGZ45 210 253 67 1

MATERIAL

Die Montagelehre besteht aus 3 mm dickem Edelstahl und ist somit ein langlebiges Zubehör

ANWENDUNGSGEBIETE

45° Holz-Holz-Verbindungen für Balken und Decken

• Massivholz

• BSP und LVL

• CTC-Schraube Holz-Beton

MONTAGEANLEITUNG

POSITION DER SCHRAUBENSPITZE

HAUPTTRÄGER-NEBENTRÄGER-VERBINDUNG

MINDESTRANDABSTAND

MINDESTABSTAND ZWISCHEN DEN SCHRAUBEN

DECKE-DECKE-VERBINDUNG 45° + 45° RECHTS

DECKE-DECKE-VERBINDUNG 45° + 45° LINKS

ANMERKUNGEN:

Für ausführliche Informationen zur Verwendung der Montagelehre siehe die Montageanleitung auf der Website www rothoblaas de

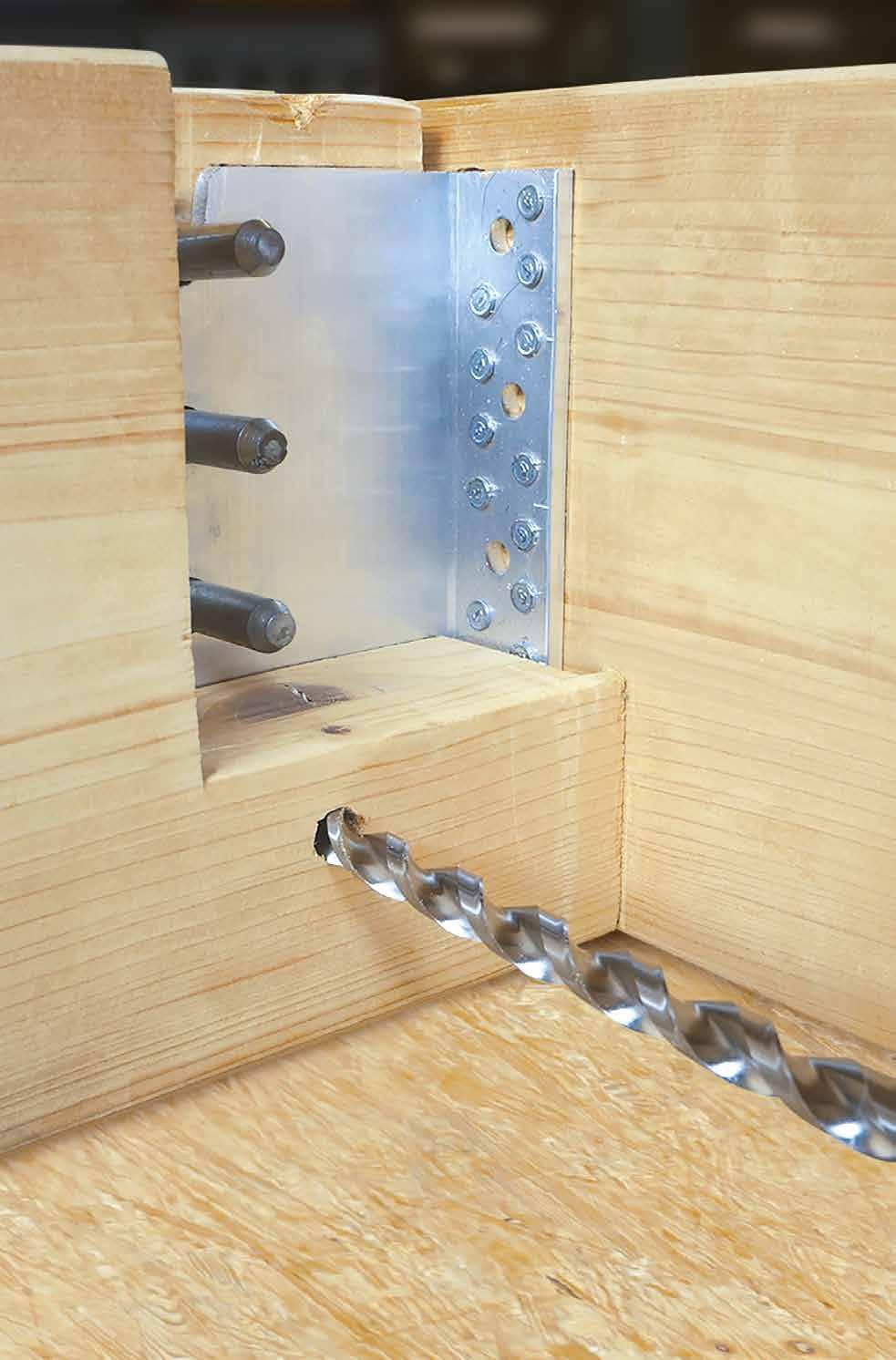

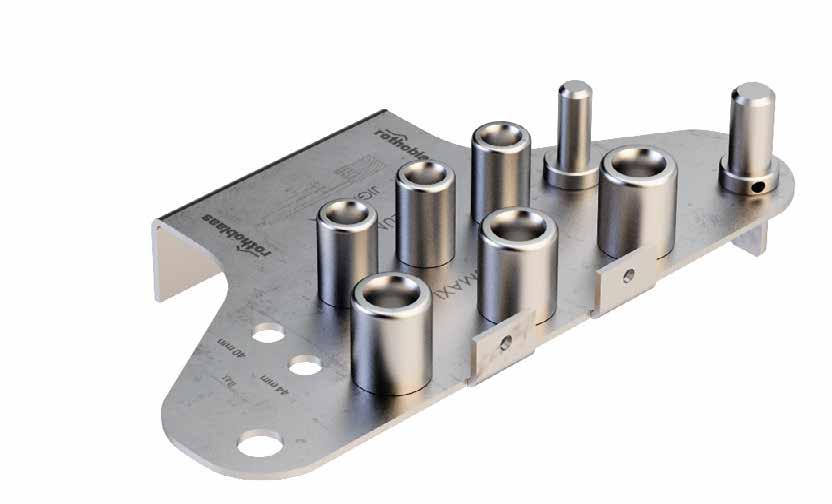

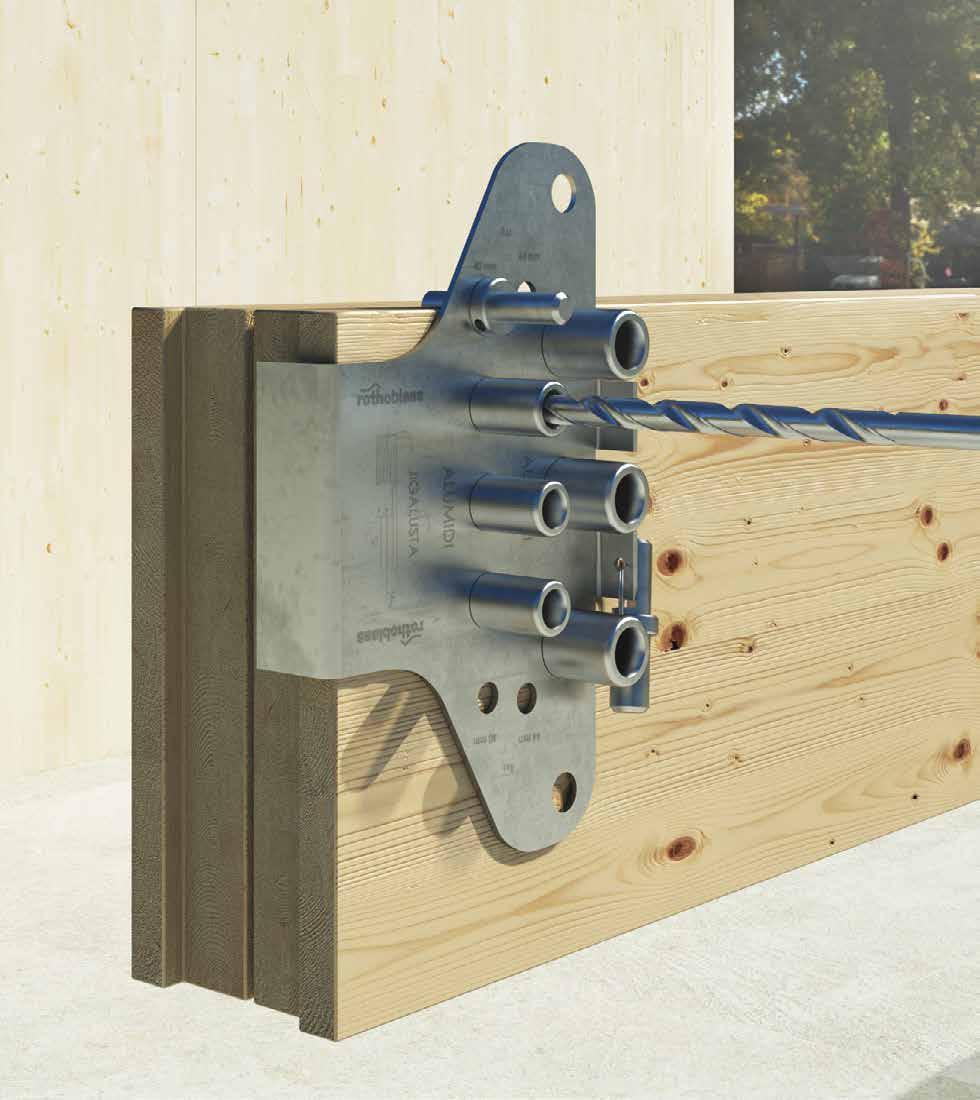

JIG ALU STA

BOHRSCHABLONE FÜR ALUMIDI UND ALUMAXI

• Anlegen - Bohren - Fertig Mit der Bohrschablone können die Dübellöcher schnell, einfach und präzise gebohrt werden

• Mit der JIG ALU können sowohl die Löcher für den ALUMIDI als auch für den ALUMAXI hergestellt werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

ANWENDUNG

ALUMIDI ALUMAXI

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER

Weitere Informationen finden Sie im Katalog „ HOLZBAUVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

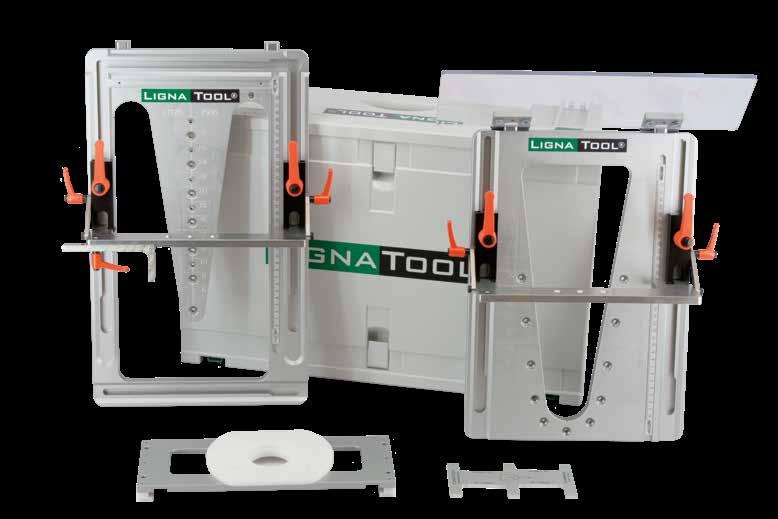

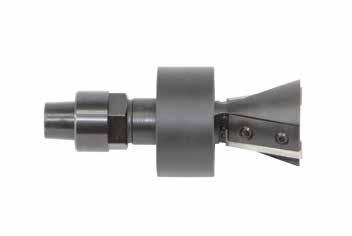

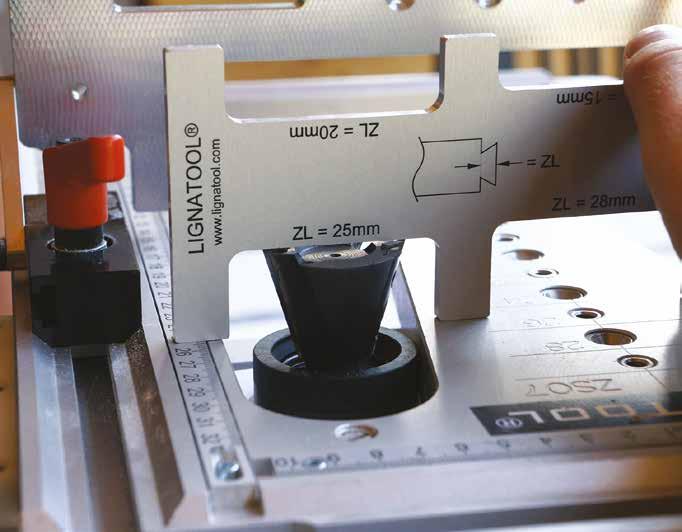

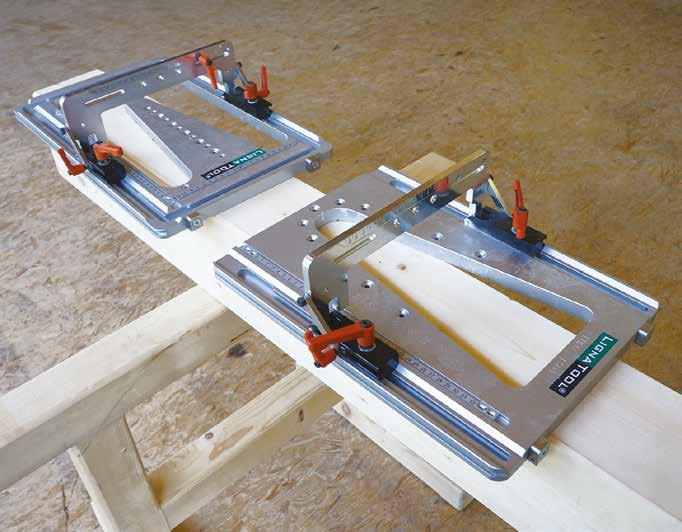

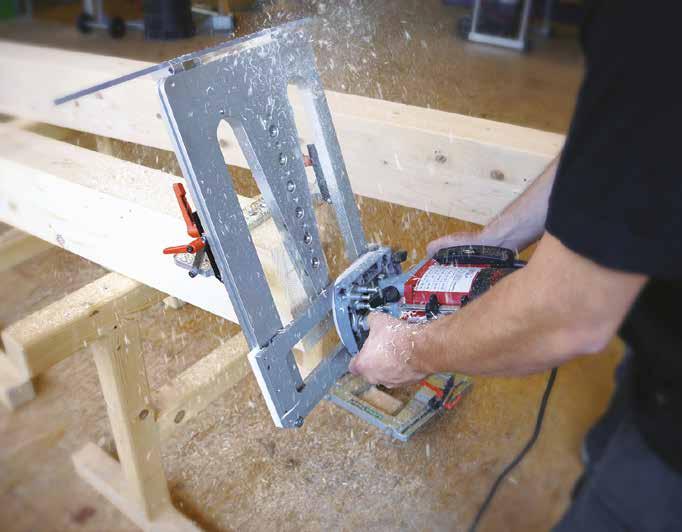

SCHWALBENSCHWANZLEHRE

• Mindestmaße: 60 x 60 mm

• Höchstmaße: 180 x 360 mm

ART.-NR. Beschreibung

Lieferumfang: Systainer, Lochschablone für Hauptträger und für Nebenträger, Führungseinrichtung, Adapter LO 65 Ec, Tiefenanschlag, Seitenanschlag, waagerechter Anschlag x2, Werkzeugaufnahme

ZUSATZPRODUKTE - ZUBEHÖR

ANWENDUNG

VIDEO Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

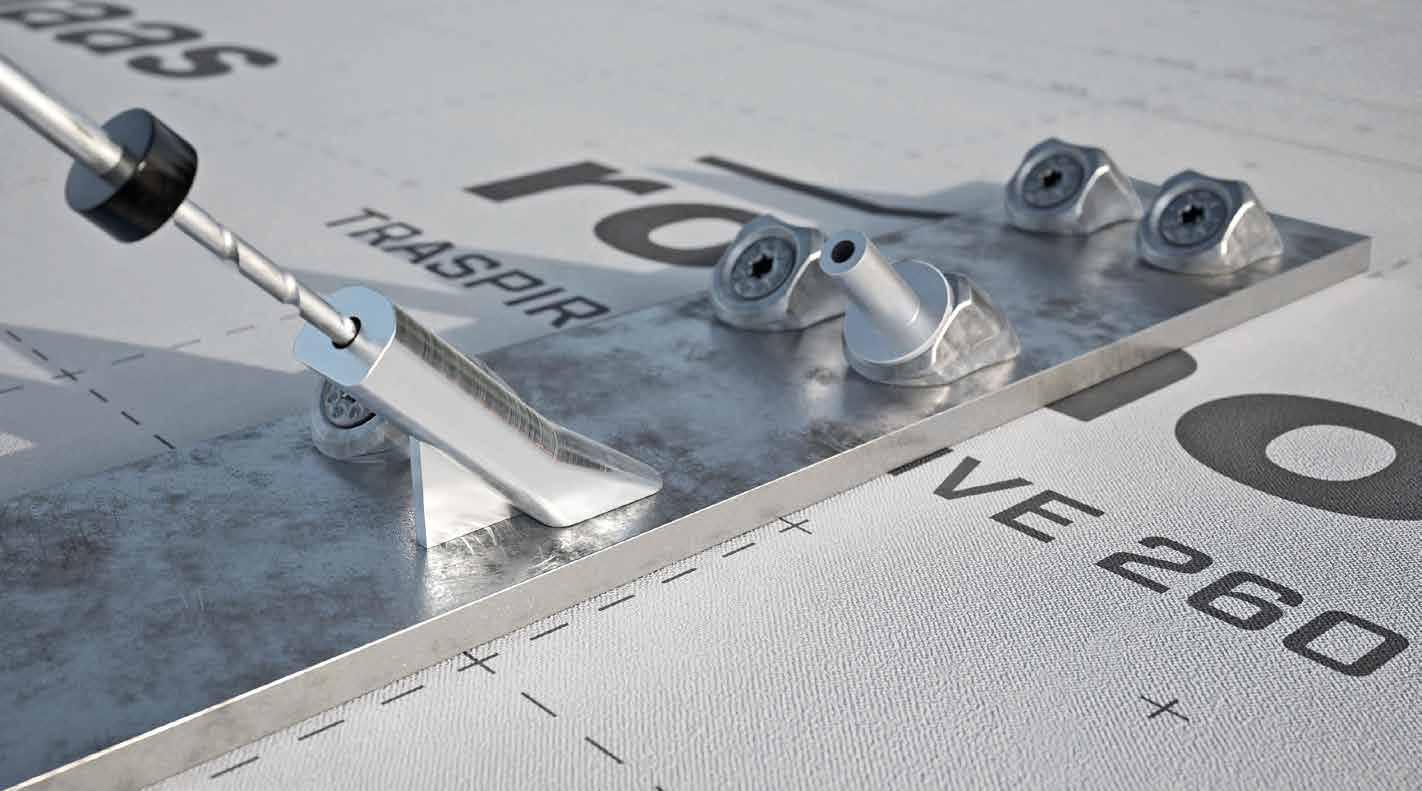

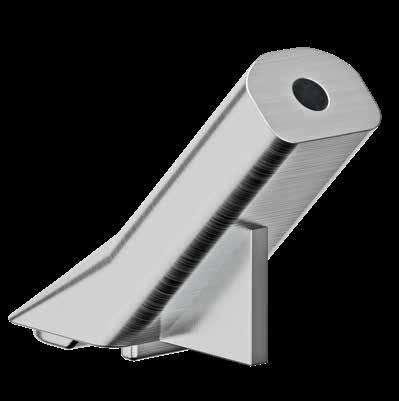

• Die Montagelehren JIG VGU und JIG VGU TOTAL sind unverzichtbare Werkzeuge für Vorbohrungen und Pilotbohrungen zur präzisen und ausgerichteten Montage der Schrauben VGS 9, 11 und 13 mm in den jeweiligen VGU-Unterlegscheiben

• JIG VGU: Zur ausschließlichen Verwendung mit der VGU-Unterlegscheibe, die bei allen Anwendungen, bei denen sie an die Platte geschweißt wird, unerlässlich ist (z B SPIDER)

• JIG VGU TOTAL Die Evolution des Systems: Für die Vorbohrung wird die VGU-Unterlegscheibe nicht benötigt, dadurch ist sie auch bei schwierigen Bedingungen oder begrenztem Platz geeignet

JIG VGU-MONTAGELEHREN

ART.-NR. Unterlegscheibe dv Stk. [mm] [mm]

1 JIGVGU945 VGU945 5 1

2 JIGVGU945T 5 1

1 JIGVGU1145 VGU1145 6 1

2 JIGVGU1145T 6 1

1 JIGVGU1345 VGU1345 8 1

2 JIGVGU1345T 8 1

d V = Vorbohrdurchmesser

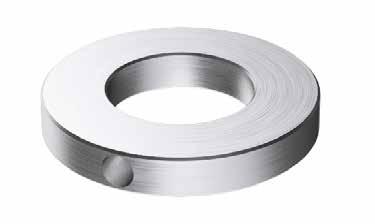

SICHERUNGSRING HSS-SPITZEN

ART.-NR. d int d ext Stk. [mm] [mm]

F2108005 5 10 10

F2108006 6 12 10

F2108008 8 16 10

dint

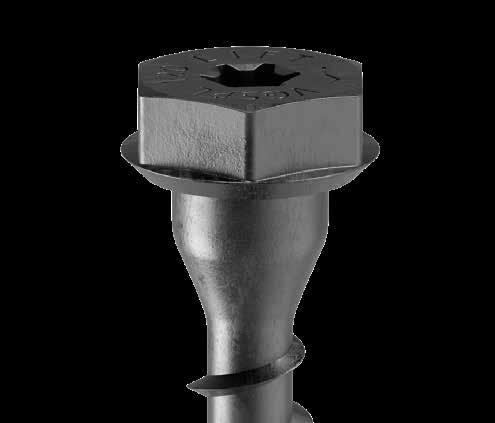

VGU-UNTERLEGSCHEIBE

ART.-NR. Schraube d V,S Stk. [mm] [mm]

VGU945 VGS Ø9 5 25 VGU1145 VGS Ø11 6

Ø13

d V,S = Vorbohrdurchmesser (Softwood)

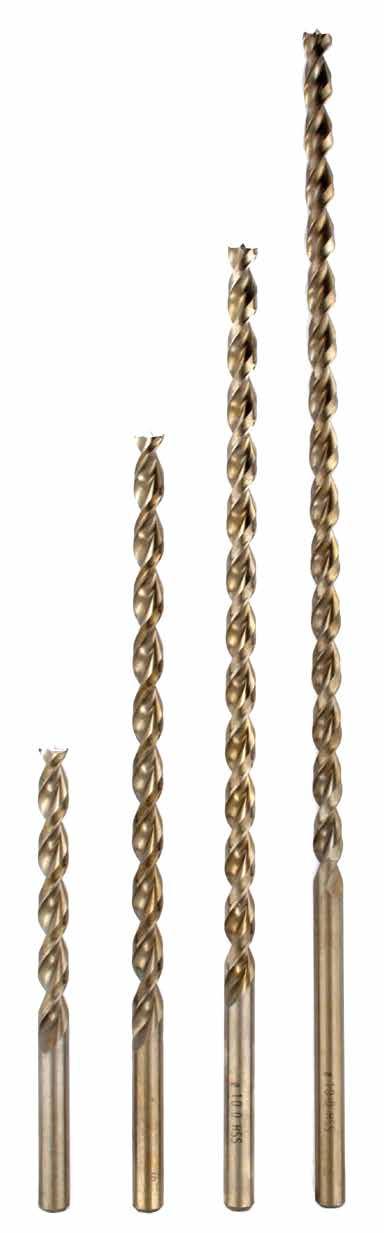

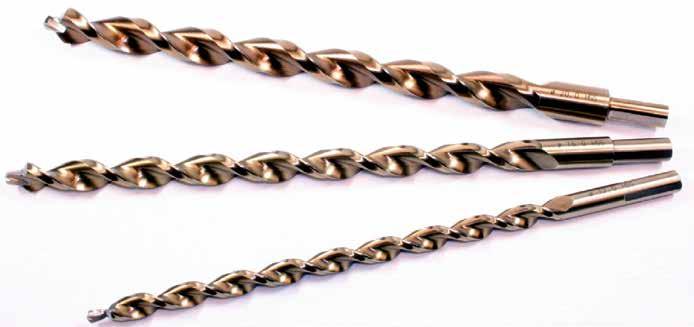

HSS BOHRER

ART.-NR. d V GL SpL Stk. [mm] [mm] [mm]

F1599105 5

d V = Vorbohrdurchmesser

Für die mit der Vorbohrung kompatiblen Bohrer siehe Seite 240

Weitere Informationen finden Sie im Katalog „HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

GEFÜHRTE 45°-VORBOHRUNG

Die Vorbohrung sollte mindestens 50 mm tief sein

PRÄZISES VORBOHREN

VEREINFACHT

Dank der neuen Form der JIG VGU TOTAL lässt diese sich leicht in Position halten und ermöglicht präzises Vorbohren Die Tiefenstellringe für die Bohrer sorgen dafür, dass alle Löcher auf die gleiche Tiefe vorgebohrt werden

JIG VGU JIG VGU TOTAL

JIG

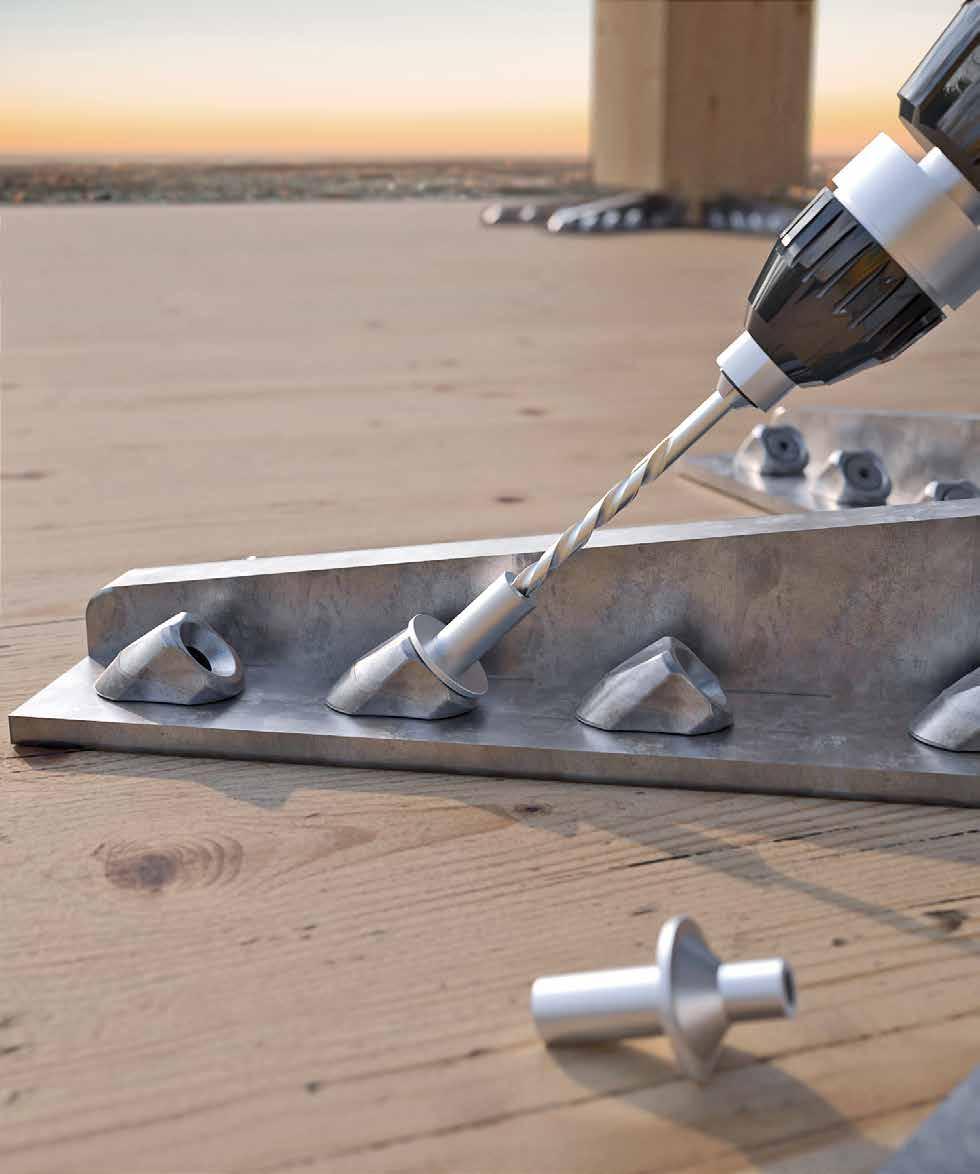

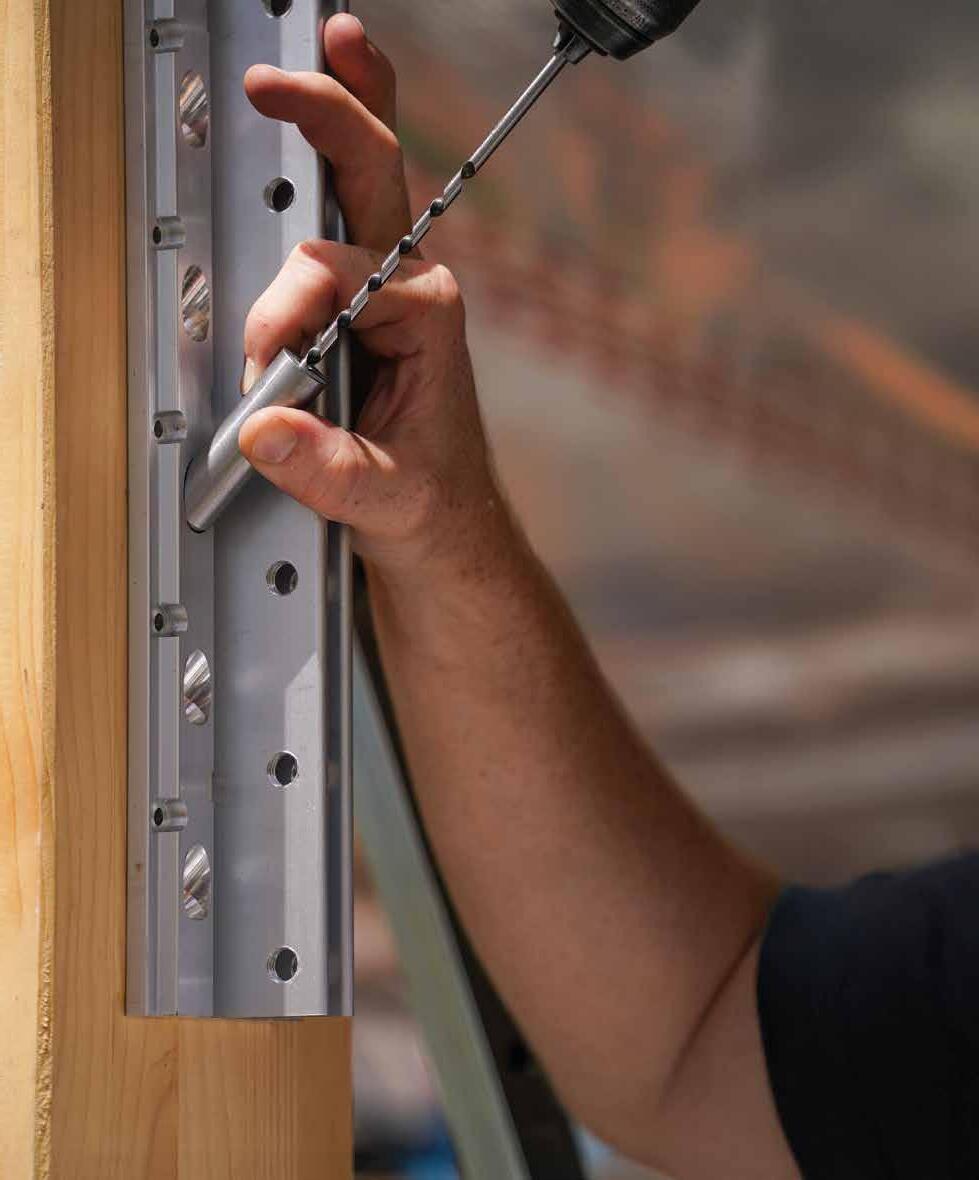

JIG ALUMEGA

BOHRSCHABLONE FÜR ALUMEGA HVG-JVG

• Zur Ausführung von Vorbohrungen für Schrauben auf allen Holzarten

• Ermöglicht die Herstellung präziser Vorbohrungen sowohl für ALUMEGA HVG als auch für ALUMEGA JVG

• Kann auch für kundenspezifische Platten mit um 45° geneigter Schraube VGS Ø9 verwendet werden

ARTIKELNUMMERN UND ABMESSUNGEN

dh = Lochdurchmesser Schablone dv = Vorbohrdurchmesser

Für die mit der Vorbohrung kompatiblen Bohrer siehe Seite 240

Weitere Informationen zum System ALUMEGA finden Sie im Katalog „HOLZBAUVERBINDER“ im Bereich „Kataloge“ der Website www rothoblaas de

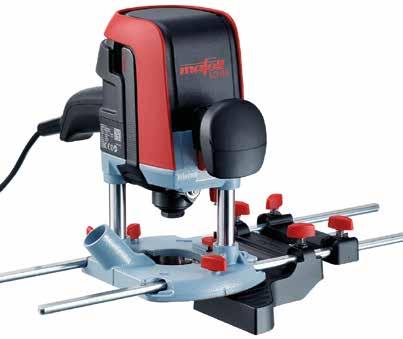

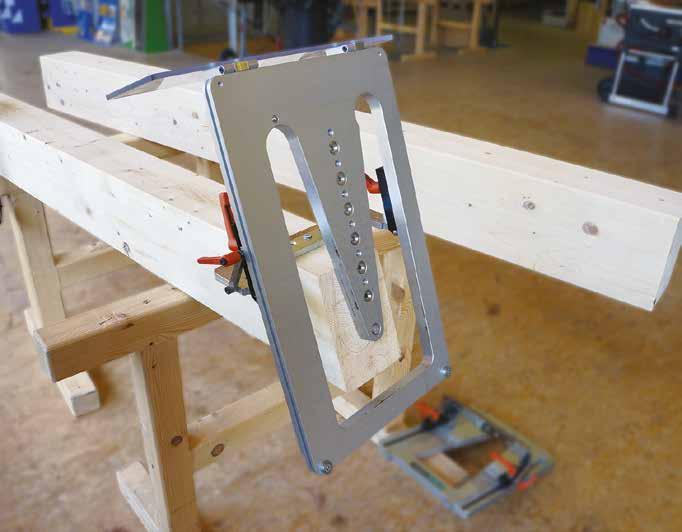

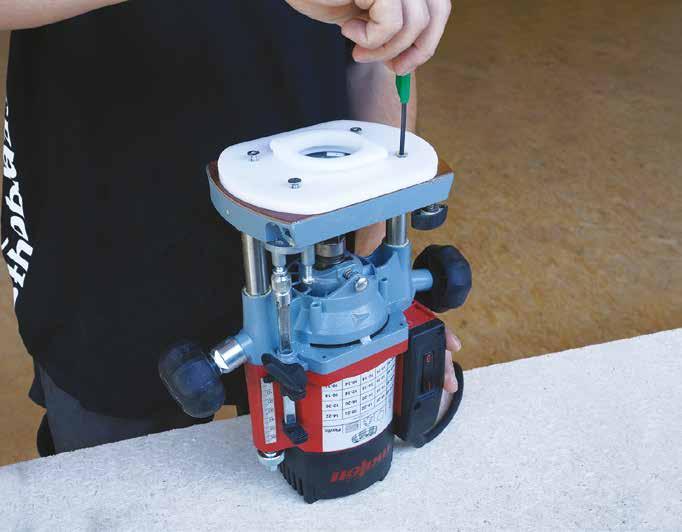

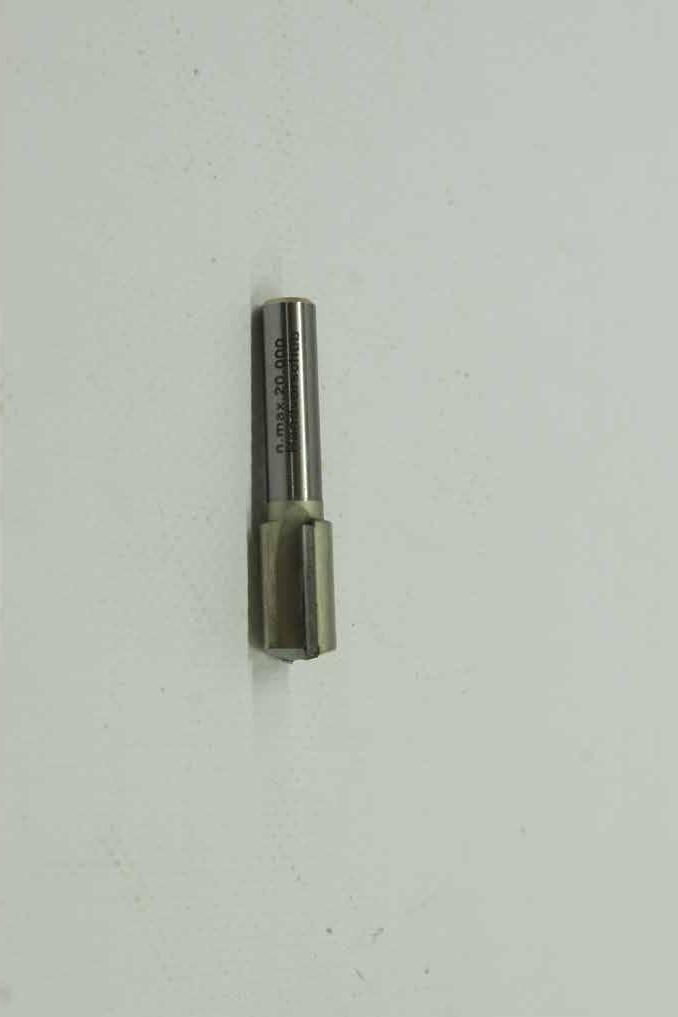

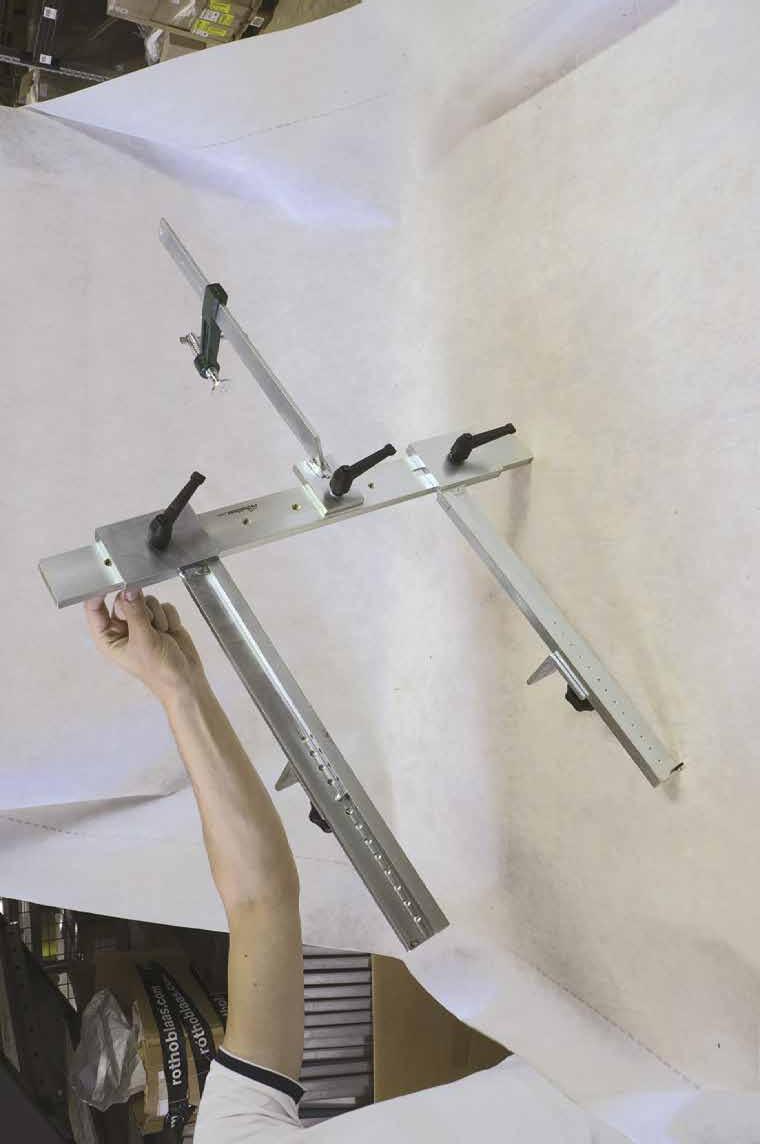

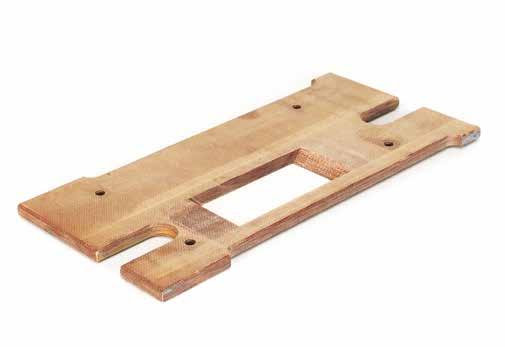

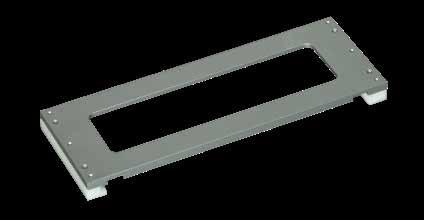

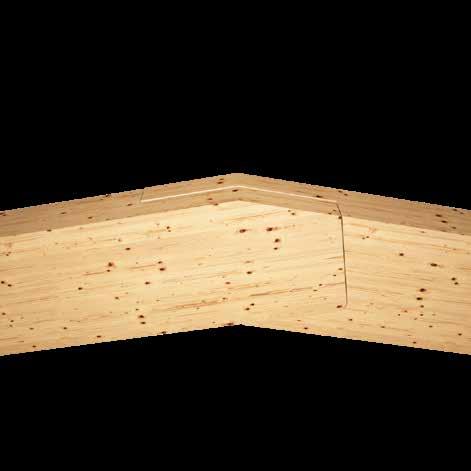

JIG ROUTER

SCHABLONE FÜR SATTELAUSFRÄSUNGEN

VIDEO Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

• Die Fräsung wird mittels Oberfräse, Anlaufring und Zylinderfräser durchgeführt

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

JIGROUTER Fräslehre 1 ART.-NR.

• Ausfräsungen von min 100 mm (Breite) x 120 mm (Höhe) bis max 265 mm (Breite) x 275 mm (Höhe) möglich

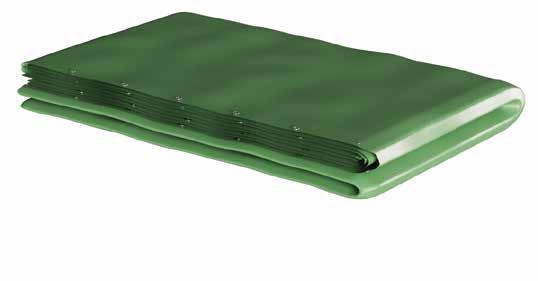

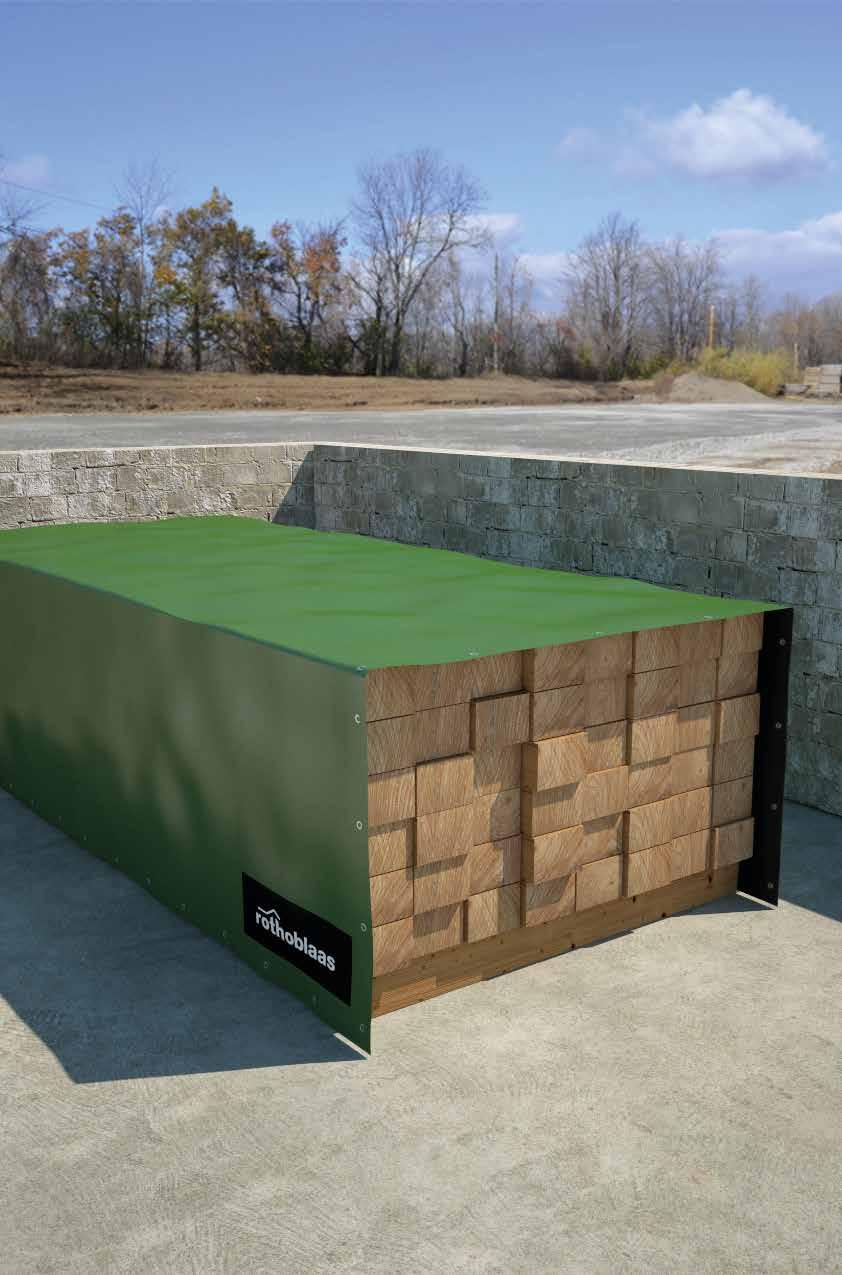

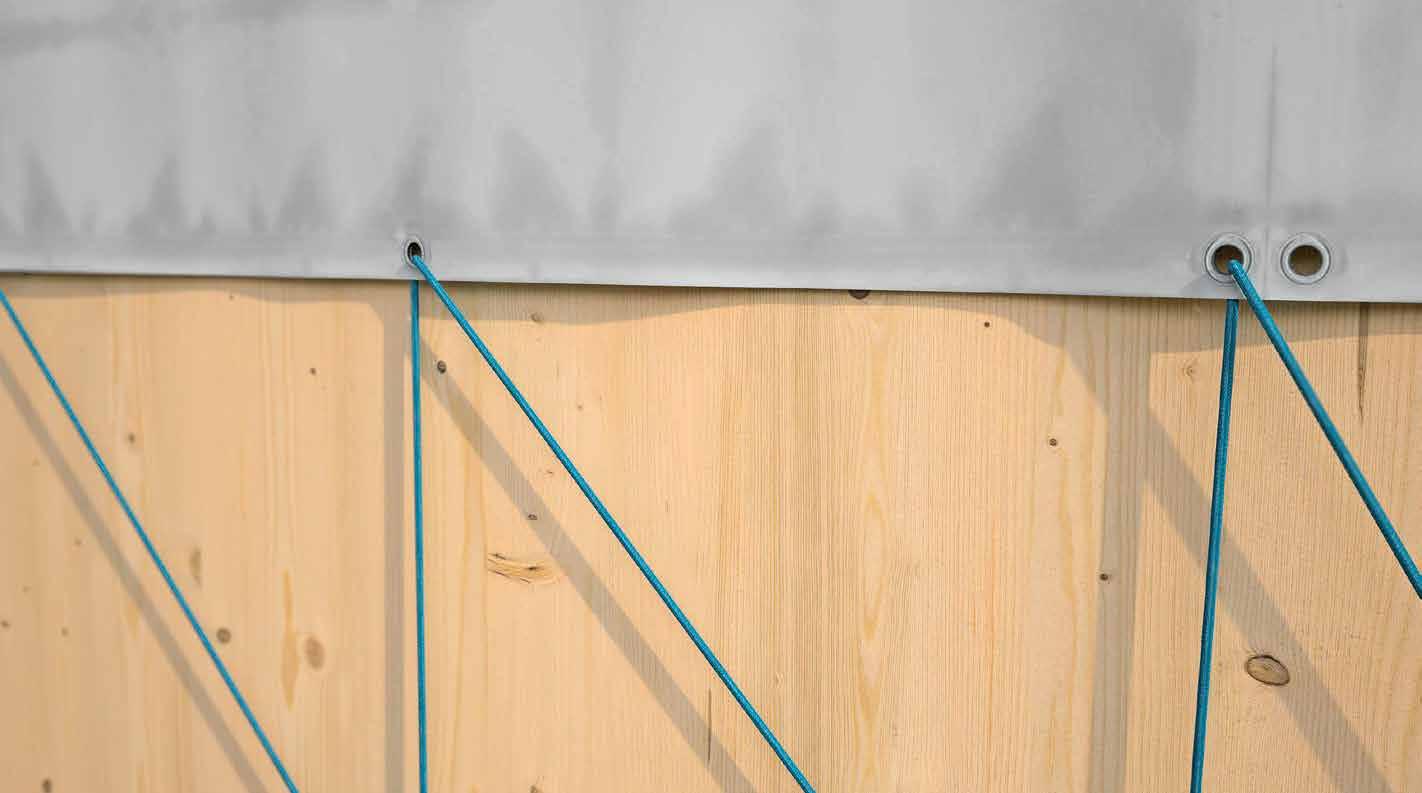

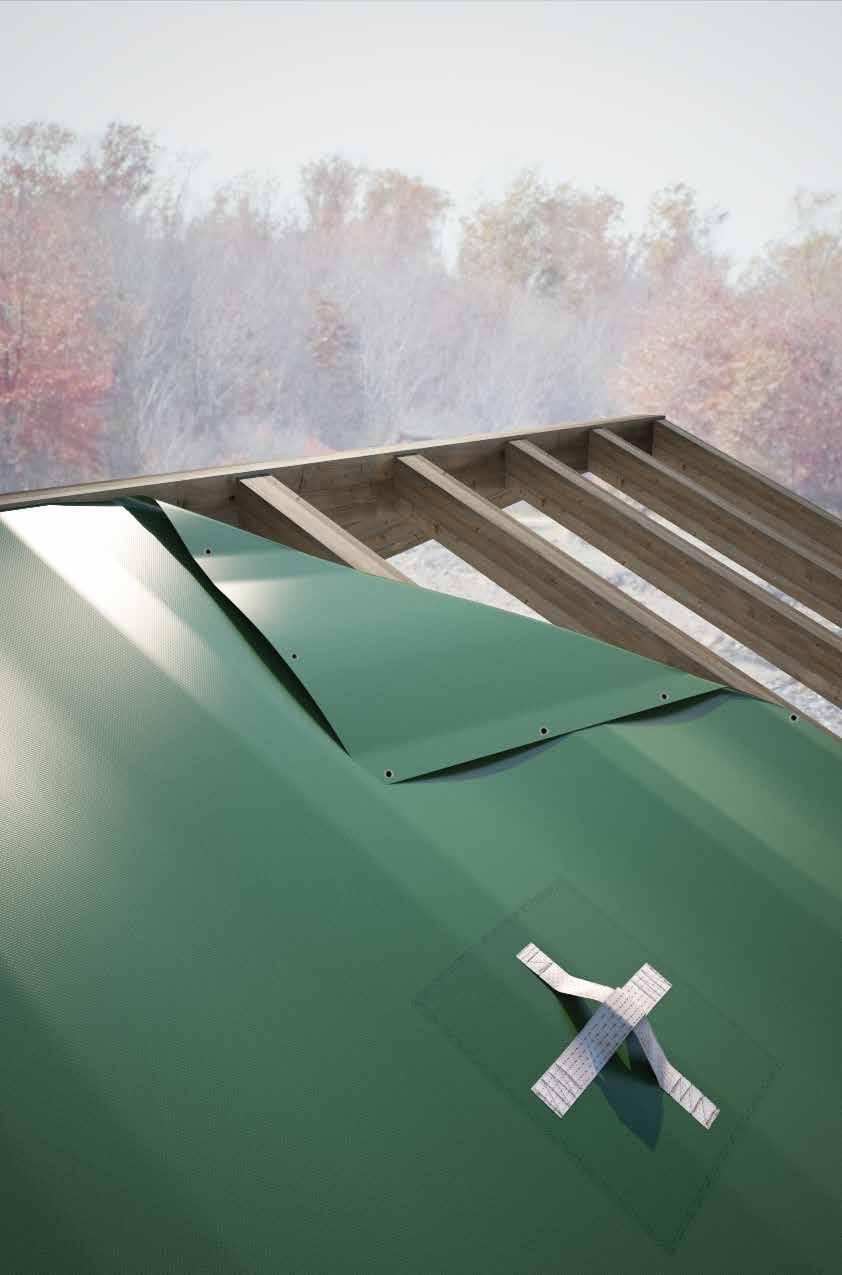

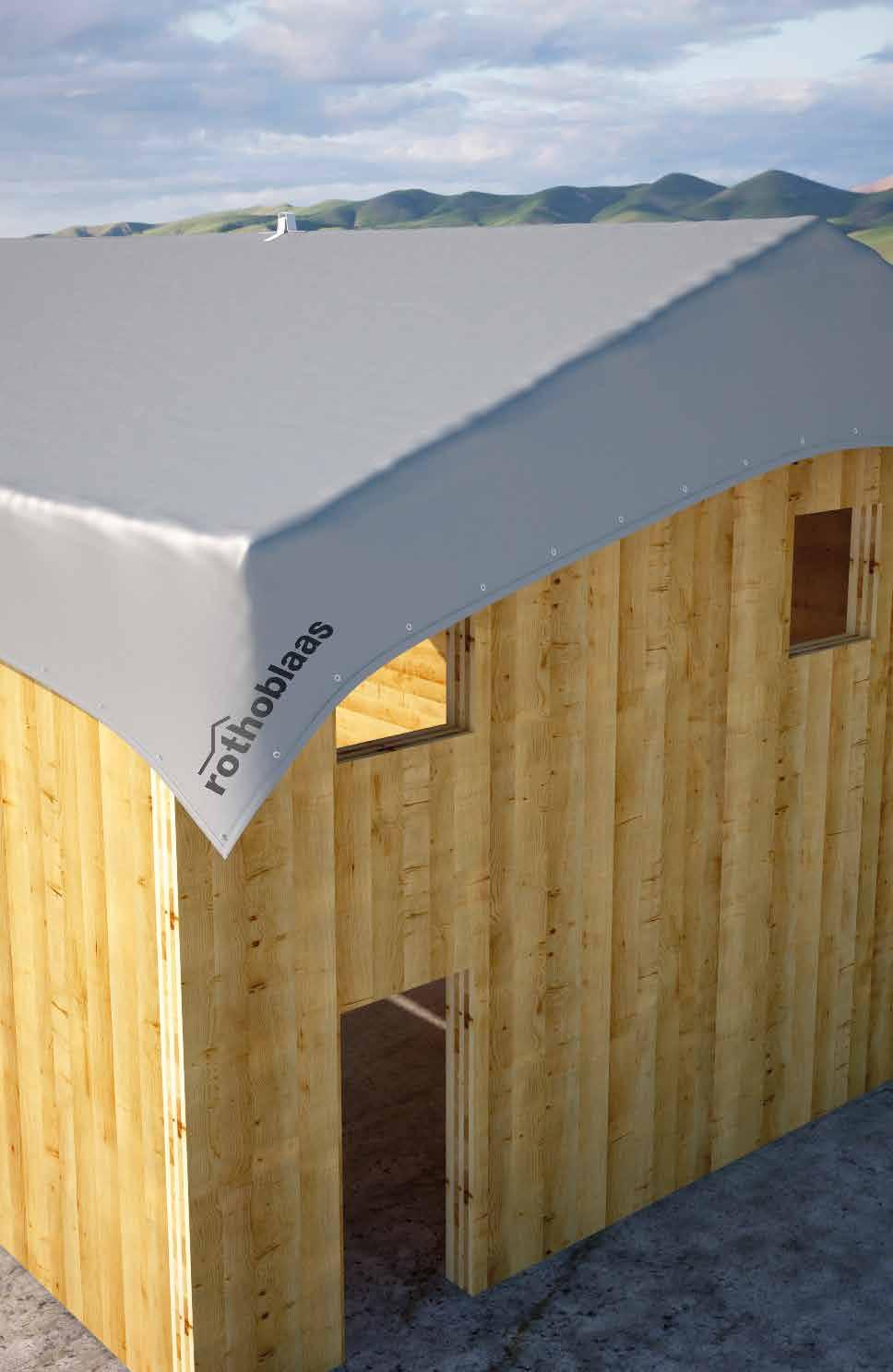

CAP TOP

ABDECKPLANE

• Jede Größe ist mit einem verstärkten Hubhaken ausgestattet, der die Montage erleichtert

• Mit den Befestigungsösen aus Metall kann die Abdeckplane Meter für Meter auf dem Dach angebracht werden

• Die große flächenbezogene Masse und der Materialtyp garantieren eine mechanische Festigkeit und eine lange Lebensdauer

• Zur Befestigung muss die Plane stets an allen Ösen verankert werden, sodass die Windlast sich auf möglichst viele Ösen verteilt

• Hergestellt aus teilweise recycelten Rohstoffen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

Maße Gewicht Stk.

Weitere Ausführungen und Größen sind auf Anfrage erhältlich

TECHNISCHE DATEN

Eigenschaften

Flächenbezogene Masse

Stärke

Zugfestigkeit

(quer - längs)

Reißfestigkeit

(quer - längs)

UV-Farbstabilität

Kältebeständigkeit

Norm Werte

ISO 2286-2 620 g/m2

ISO 2286-3 0,5 mm

EN ISO 1421 2000/2000 N/50 mm

ISO 1421-1 280/250 N/50 mm

ISO 105-B02 7/8 (auf einer Skala von 1-8)

EN ISO 1876-1 -30 °C

Reißfestigkeit einer Öse - 100 kg

MATERIAL

Abdeckplane aus Polyester, hergestellt aus recyceltem Rohmaterial und beschichtet mit matt lackiertem PVC

SCHUTZ

Sie bietet in der Bauphase einen vorübergehenden Schutz vor Regen und verhindert das Eindringen von Staub und Verarbeitungsrückständen in die Fugen

CAP PLUS

ABDECKPLANE

• Gute mechanische Eigenschaften hinsichtlich Zugfestigkeit und Reißfestigkeit

• Mit den Befestigungsösen aus Metall kann die Abdeckplane Meter für Meter auf dem Dach verankert werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Maße Gewicht Stk. [m] [kg]

TECHNISCHE DATEN

Eigenschaften Norm Werte

Flächenbezogene Masse

Stärke

Zugfestigkeit (quer - längs)

Reißfestigkeit (quer - längs)

ISO 2286-2 300 g/m2

ISO 2286-3 0,4 mm

ISO 1421-1 1200/1000 N/50 mm

ISO 1421-1 130/80 N/50 mm

CAP ECO

ABDECKPLANE

• Das schwarze Innengewebe verleiht höhere Beständigkeit gegenüber UV-Strahlen

• Mit den Befestigungsösen aus Metall kann die Abdeckplane Meter für Meter auf dem Dach angebracht werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Maße Gewicht Stk. [m] [kg]

CAPECO0410 4 x 10 8,4 1

CAPECO0810 8 x 10 16,8 1

TECHNISCHE DATEN

Eigenschaften Norm Werte

Flächenbezogene Masse

ISO 2286-2 210 g/m2 Stärke

Zugfestigkeit (quer - längs)

Reißfestigkeit (quer - längs)

ISO 2286-3 0,27 mm

ISO 1421-1 980/920 N/50 mm

ISO 1421-1 120/75 N/50 mm

TORX-EINSÄTZE

EINSATZ E 6.3

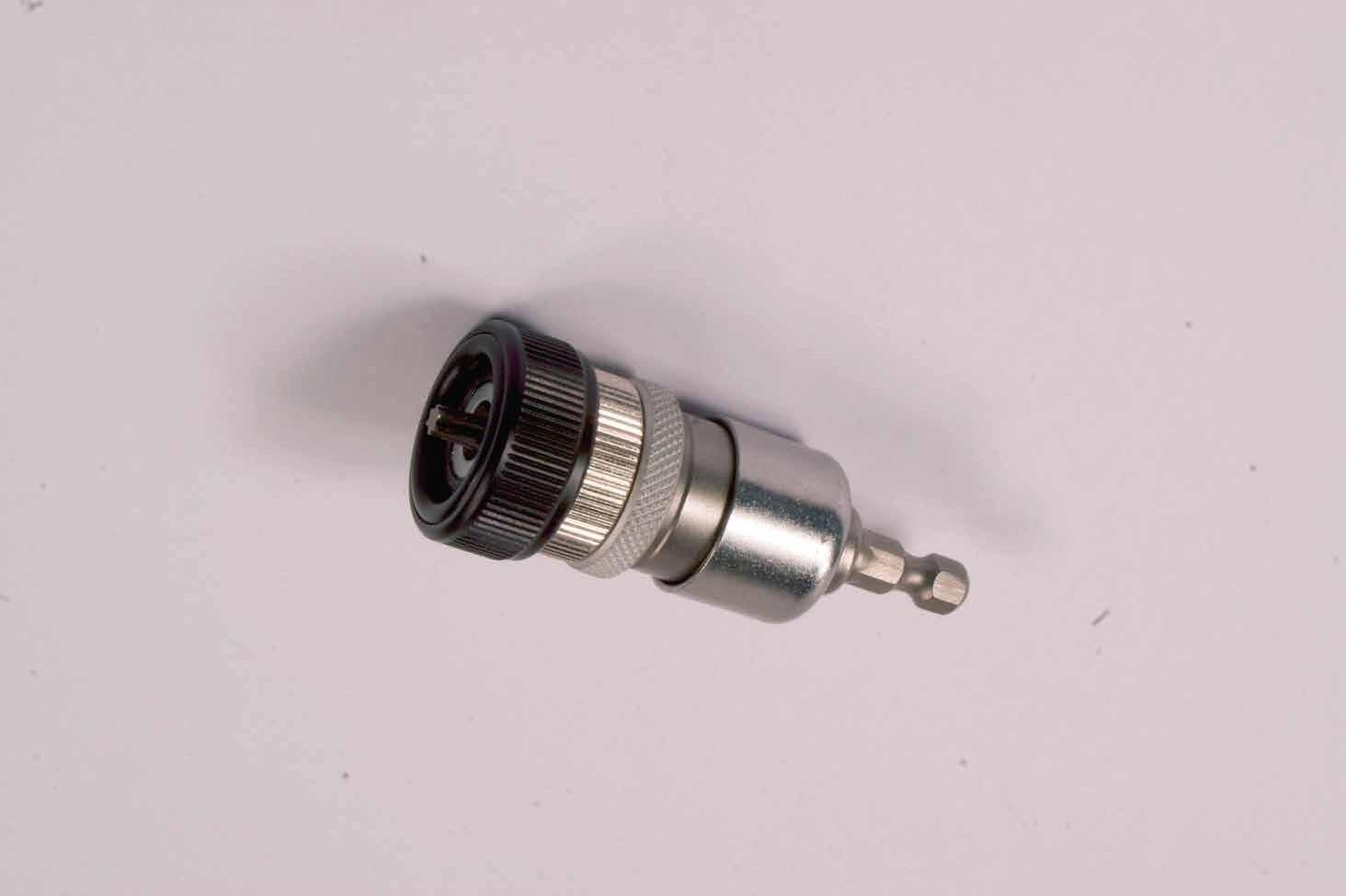

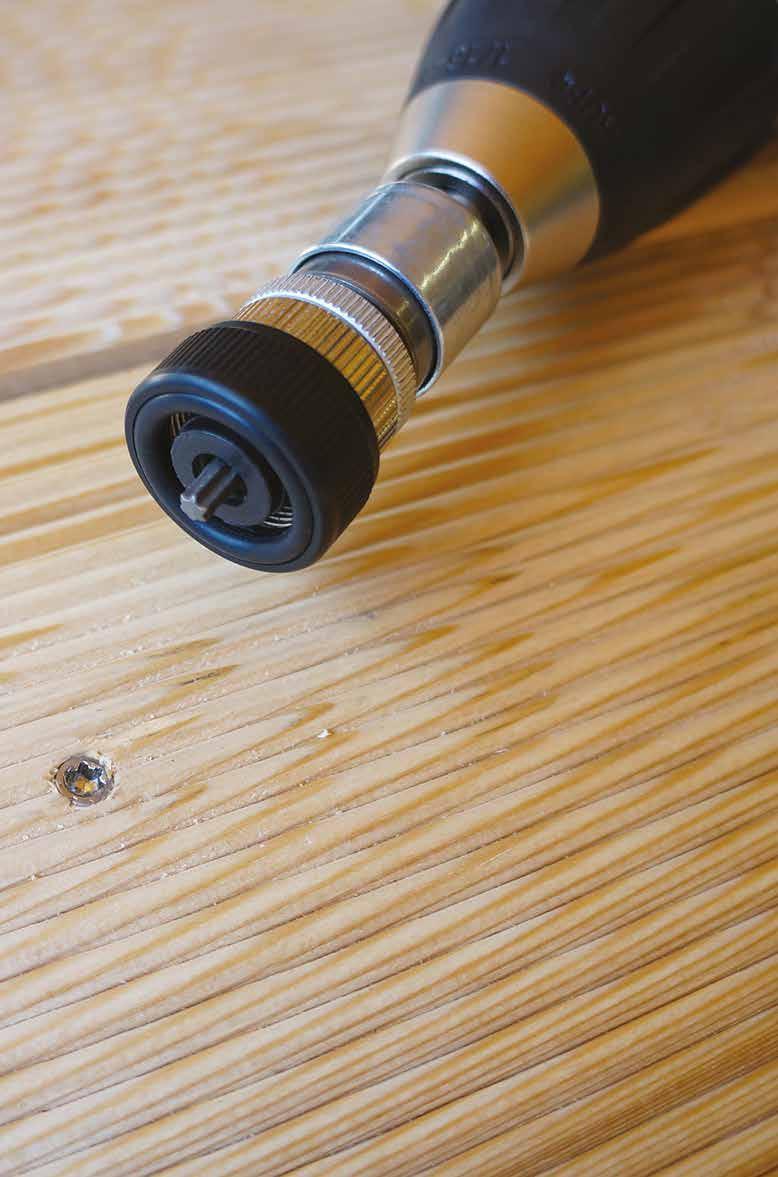

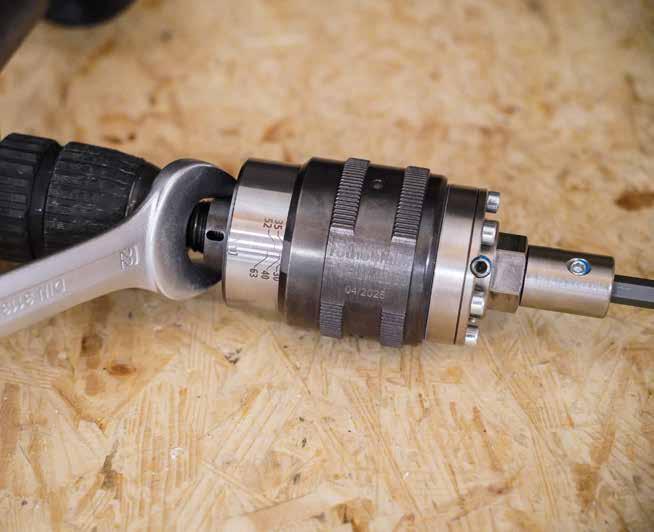

BIT STOP

BITHALTER MIT TIEFENANSCHLAG UND KUPPLUNG

• Mit O-Ring, um eine Beschädigung des Holzes am Endanschlag zu vermeiden

• Der interne Mechanismus stoppt den Bithalter automatisch beim Erreichen der eingestellten Tiefe

• Kompatibel mit 25 mm Bits, Aufnahme 1/4”

• Lieferung mit einem Bit TX2025

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Stk. AT4030 einstellbare Schraubtiefe und automatisches Entriegeln 1

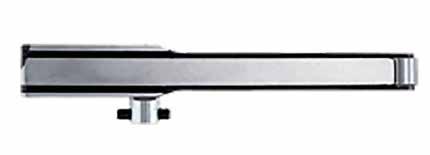

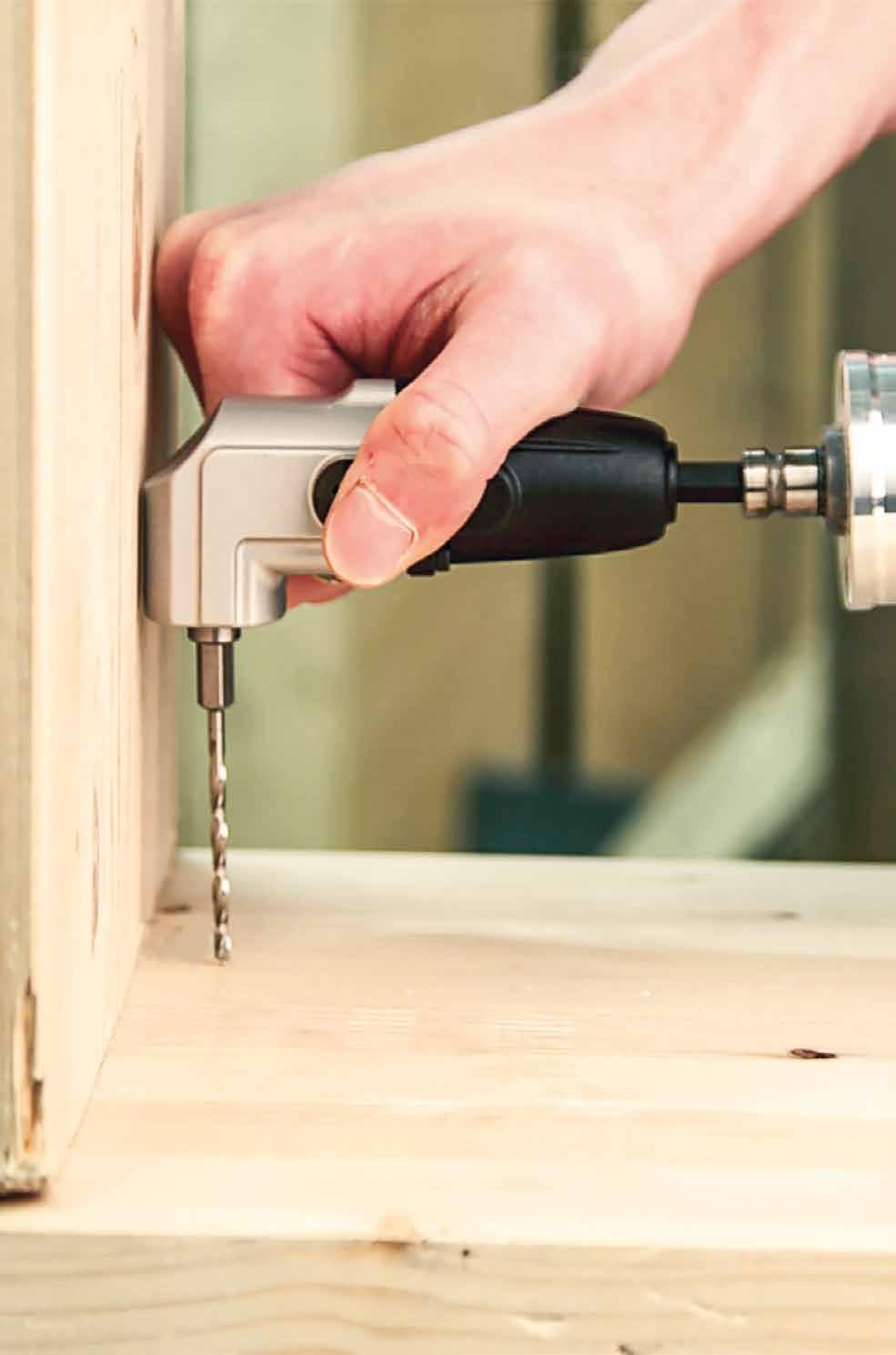

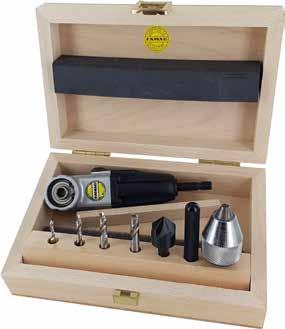

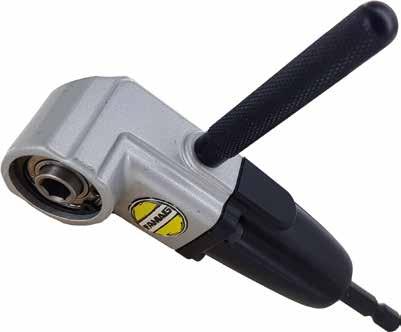

ANGLE

WINKELSCHRAUBVORRICHTUNG

• Mit magnetischer Halterung für sicheren Griff, ideal zum präzisen Schrauben und Bohren kleiner Löcher auch an schwer zugänglichen Stellen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Bitaufnahme Corner Höhe Stk. F1598750 Winkelschrauber 1/4" 90° 40 mm 1 F1598757 Set mit Winkelschrauber, Bits für Holzspiralbohrer Ø 3, 4, 5, 6 mm, Senker und Bohrfutter 1

F1598750

F1598757

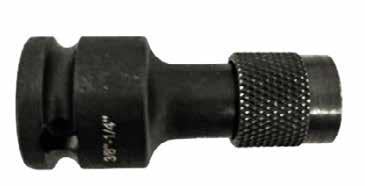

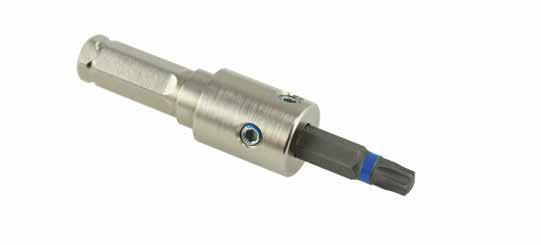

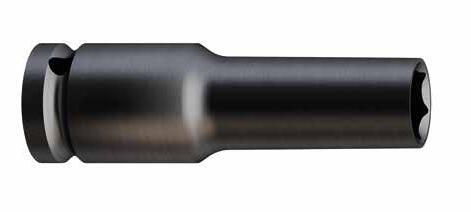

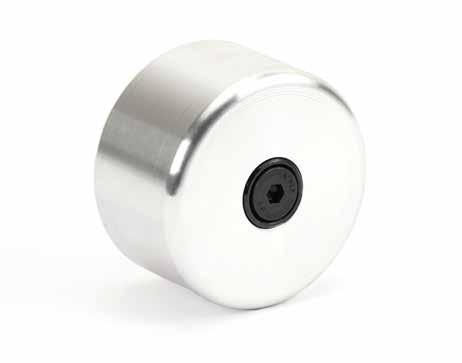

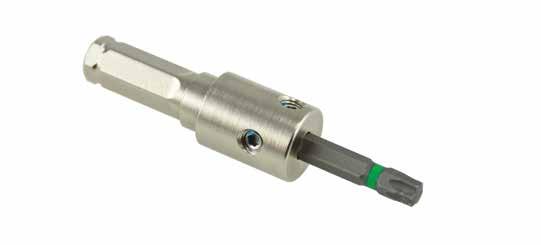

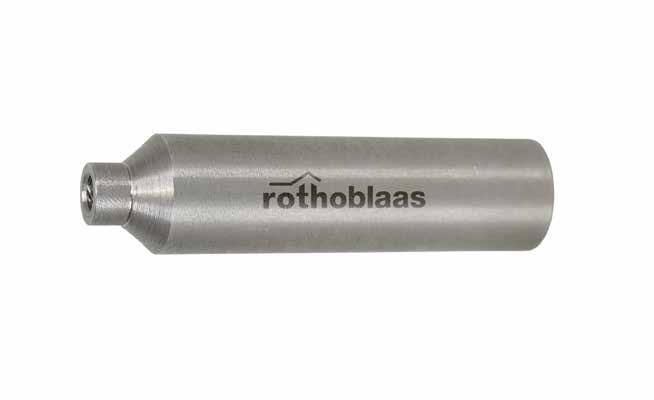

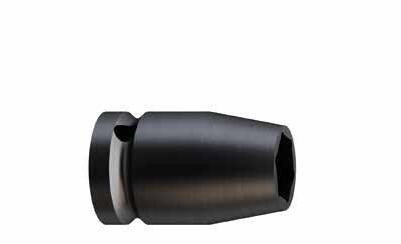

SCHLAGHÜLSE UND EINSATZHALTER

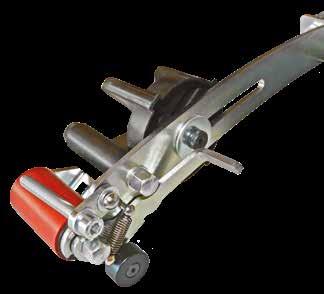

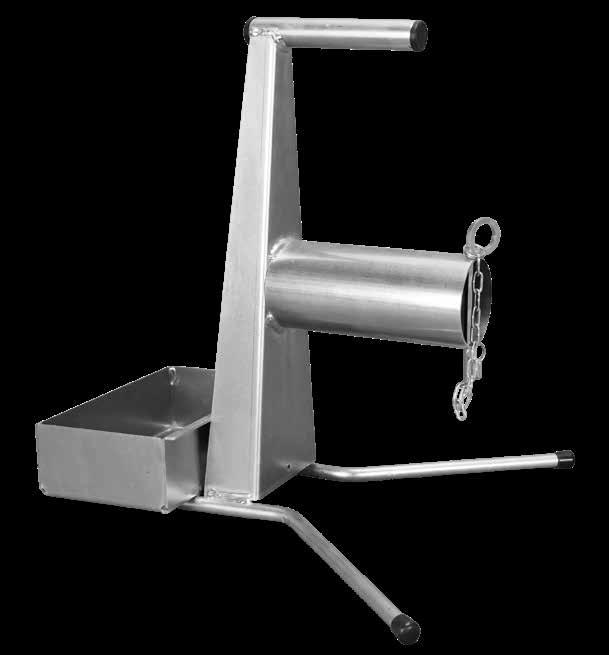

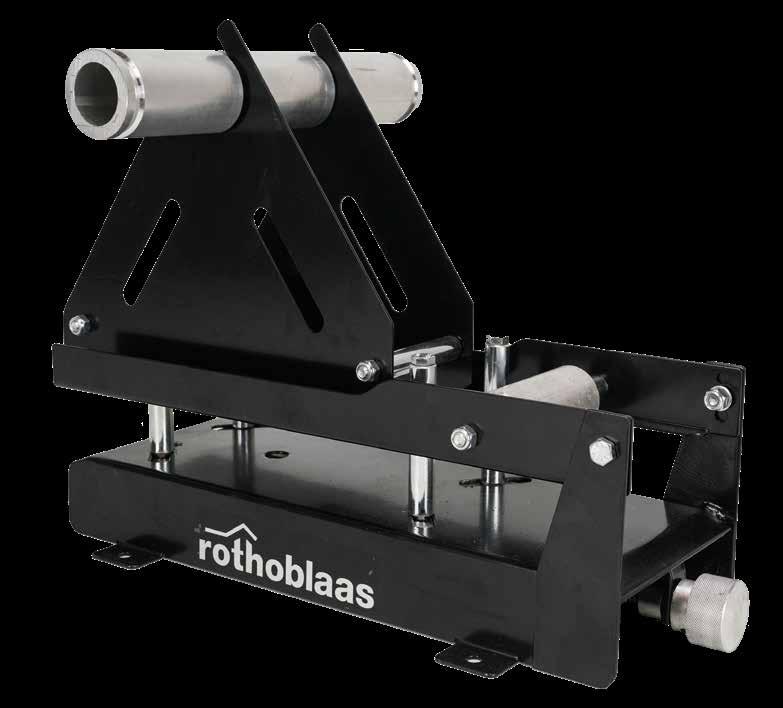

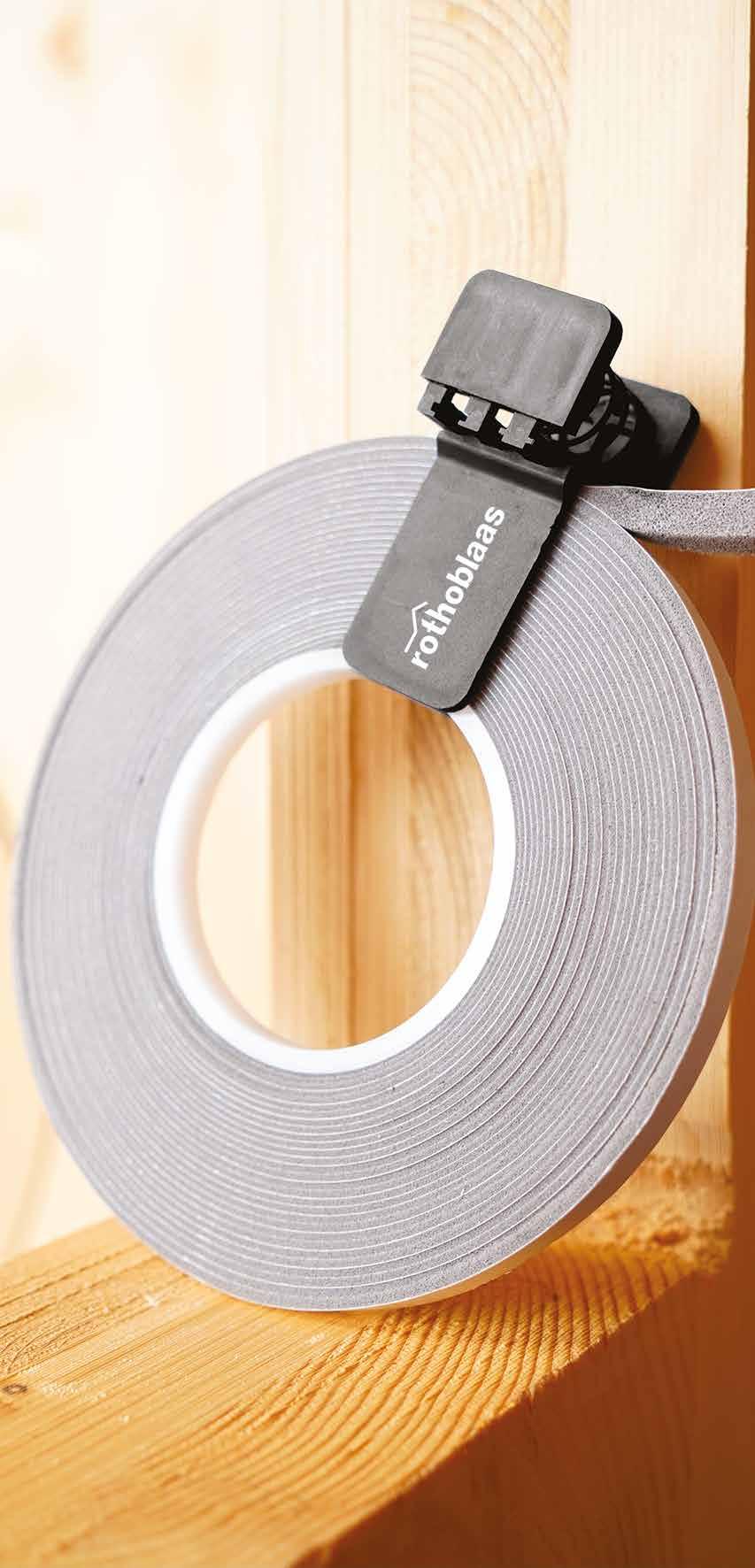

NAGELDICHTBAND - ABROLLGERÄT

ZEITERSPARNIS

Durch die schnelle und präzise Verlegung des Nageldichtbandes können die Kosten für die Anwendung deutlich reduziert werden

UNDURCHLÄSSIG

Die geschlossenzellige Polyethylenstruktur gewährleistet die Dichtheit der Bahn auch bei Durchdringung aufgrund der Befestigung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Stk.

LIZARD Abrollgerät 1

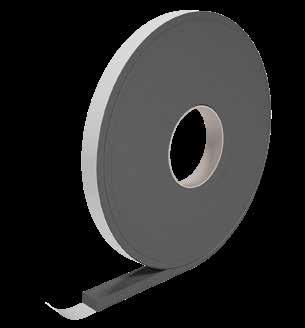

NAIL PLASTER

NAGELDICHTBAND MIT HOHER KLEBKRAFT

Weitere Informationen finden Sie im Katalog „ BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ “ im Bereich „Kataloge“ der Website www rothoblaas de

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

PRODUKTEMPFEHLUNG

Ideal in Kombination mit einseitig klebendem Nageldichtband NAIL PLASTER

ANWENDUNGSGEBIETE

Für Nageldichtbänder von 50 - 80 mm Breite und Hölzer von 40 x 40 mm bis 80 x 80 mm

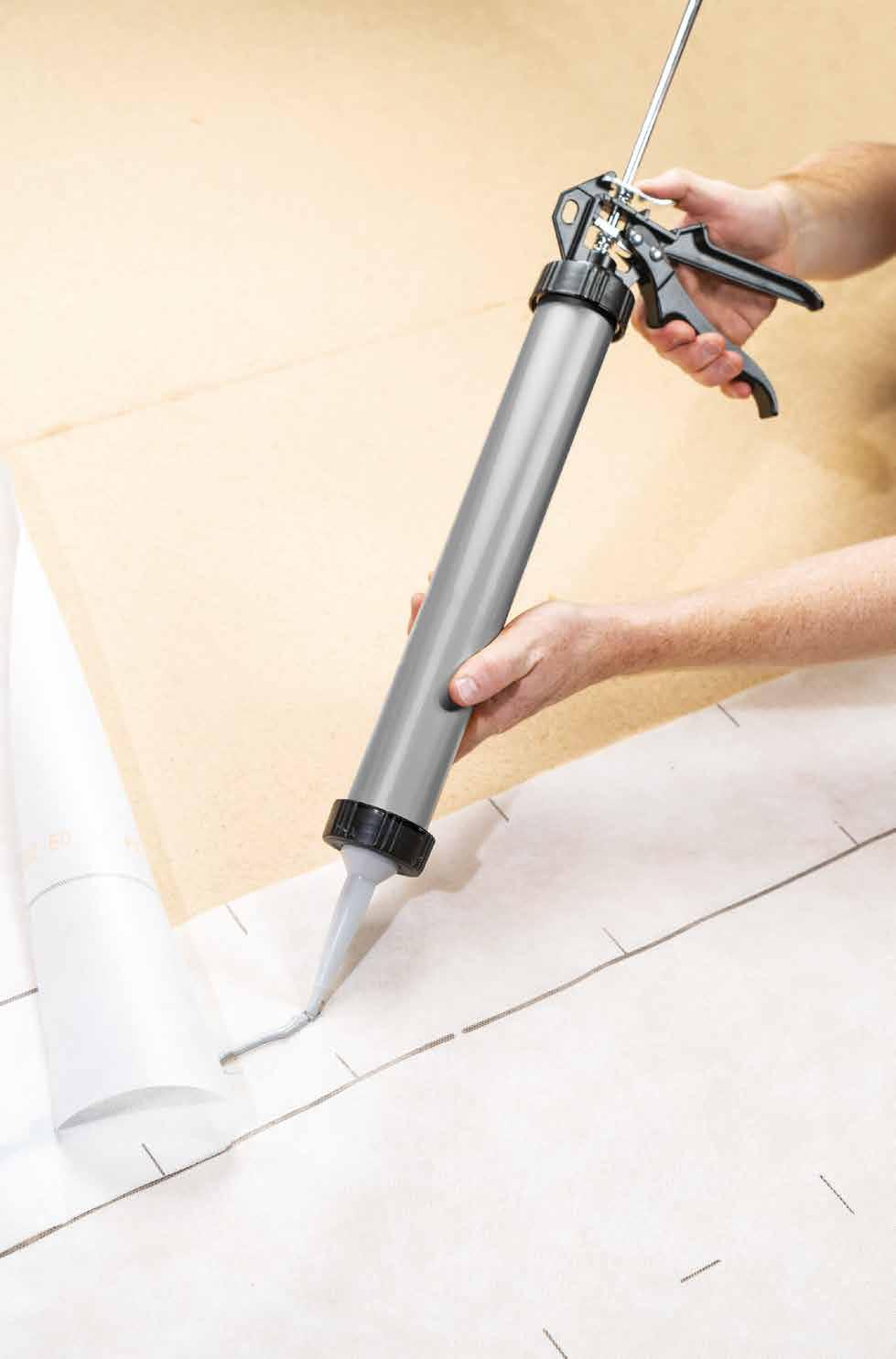

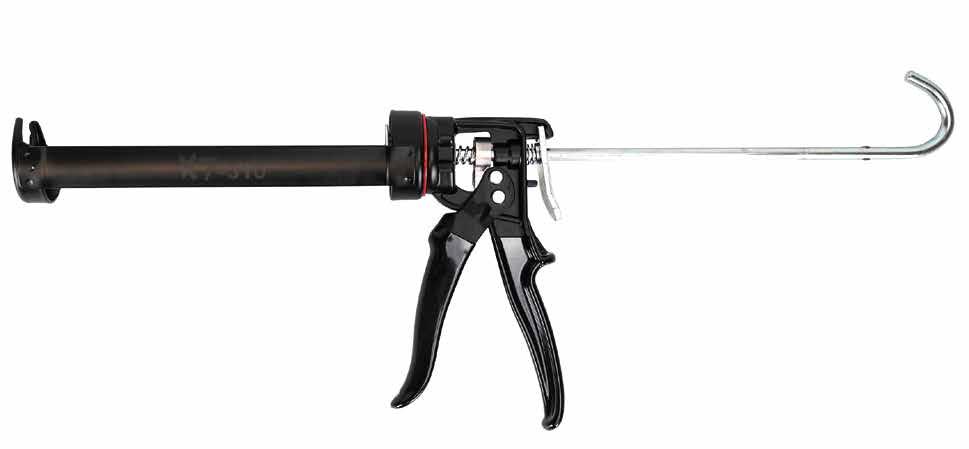

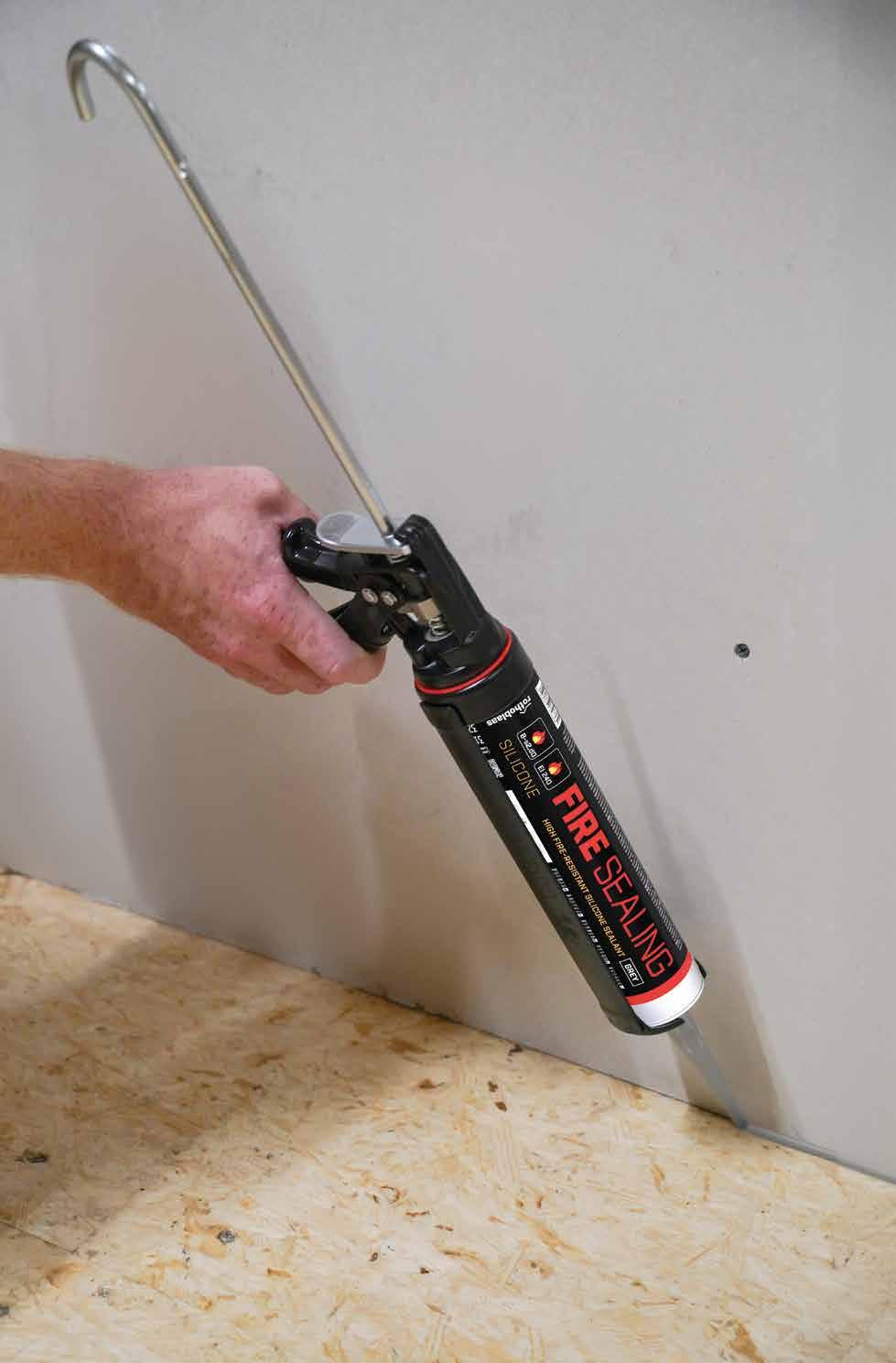

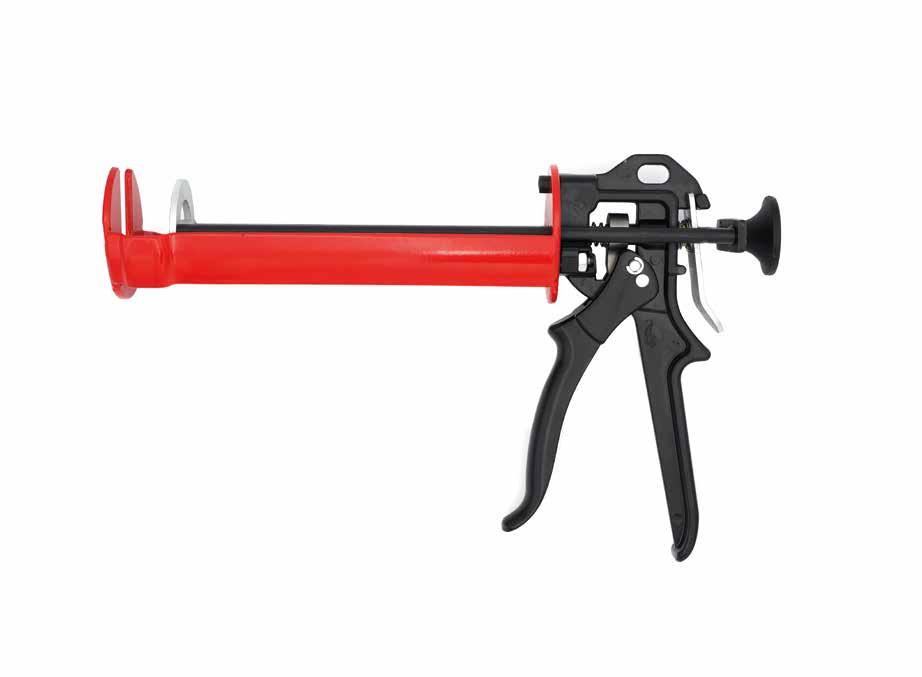

PROFESSIONELLE PISTOLE FÜR 310-ml-KARTUSCHEN

• Stabile Kartuschenpistole für Standardkartuschen 310 ml

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Für Kartuschen 310 ml

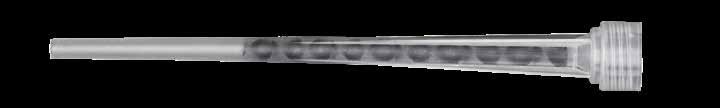

Ersatzmischtrichter für 310 und 400 ml

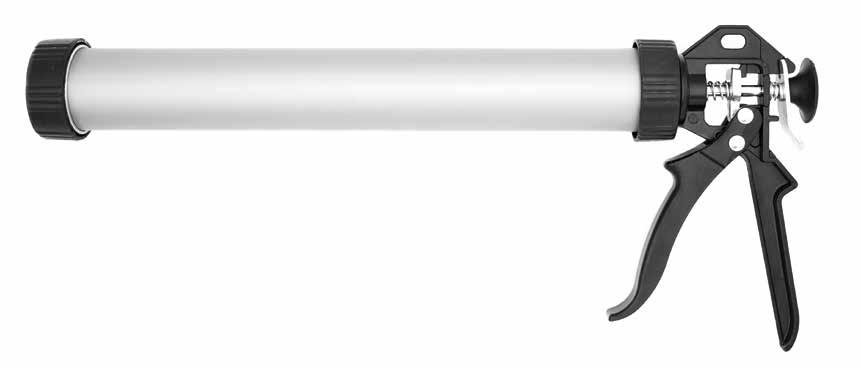

FLY SOFT

KARTUSCHENPISTOLE FÜR 600-ml-SCHLAUCHBEUTEL

• Für alle Weichkartuschen bis 600 ml, robustes Gehäuse

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

FLYSOFT für 600 ml Weichkartusche

STINGSOFT Ersatzmischtrichter für Schlauchbeutel

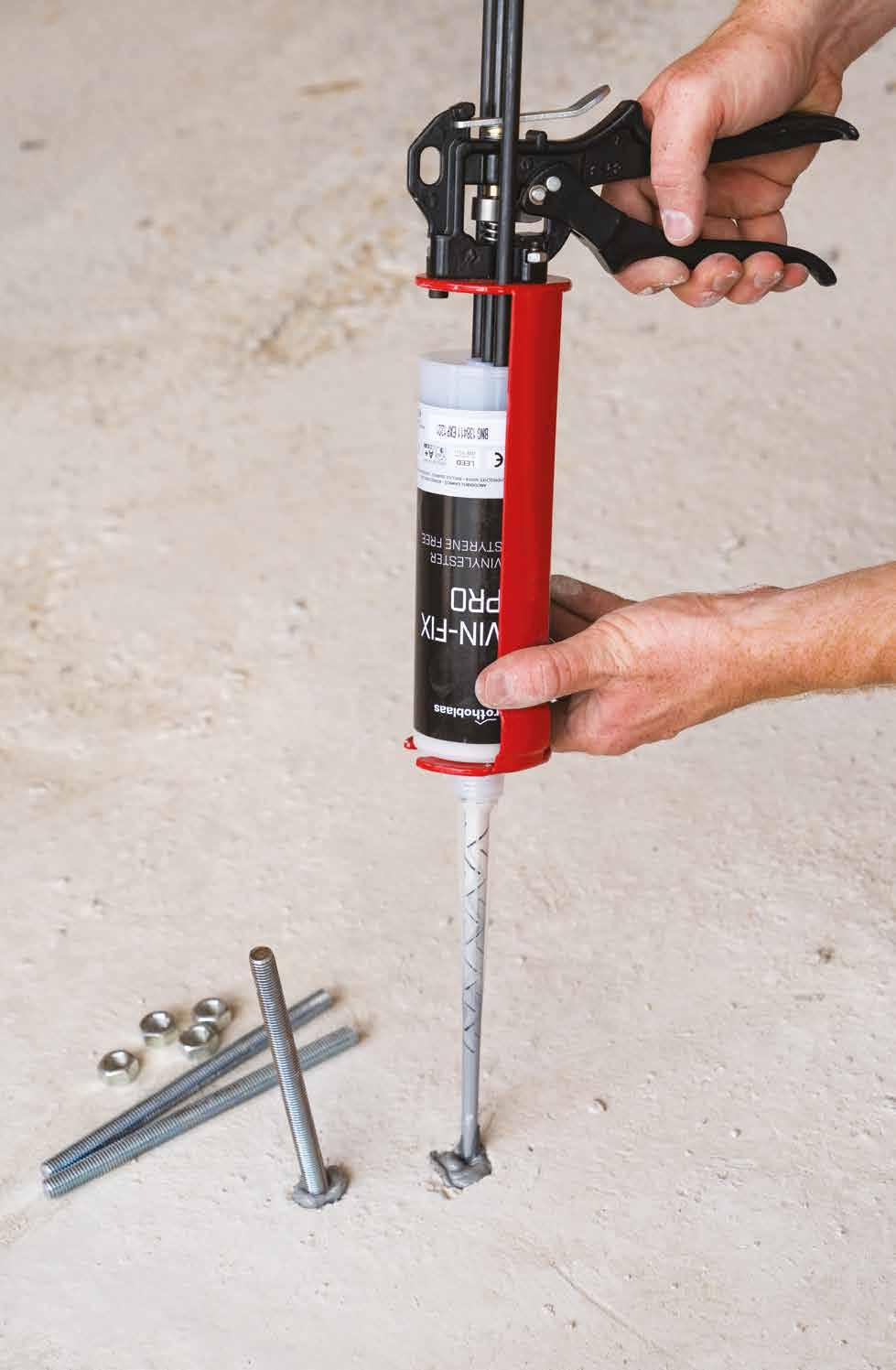

SPEZIALPISTOLEN FÜR 400-ml-KARTUSCHEN

• Robuste große Kartuschenpistole für 400-ml-Kartuschen (z B VIN-FIX PRO)

• Robust und widerstandsfähig, für präzise Anwendung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Stk. MAM400 Für Kartuschen 400 ml 1

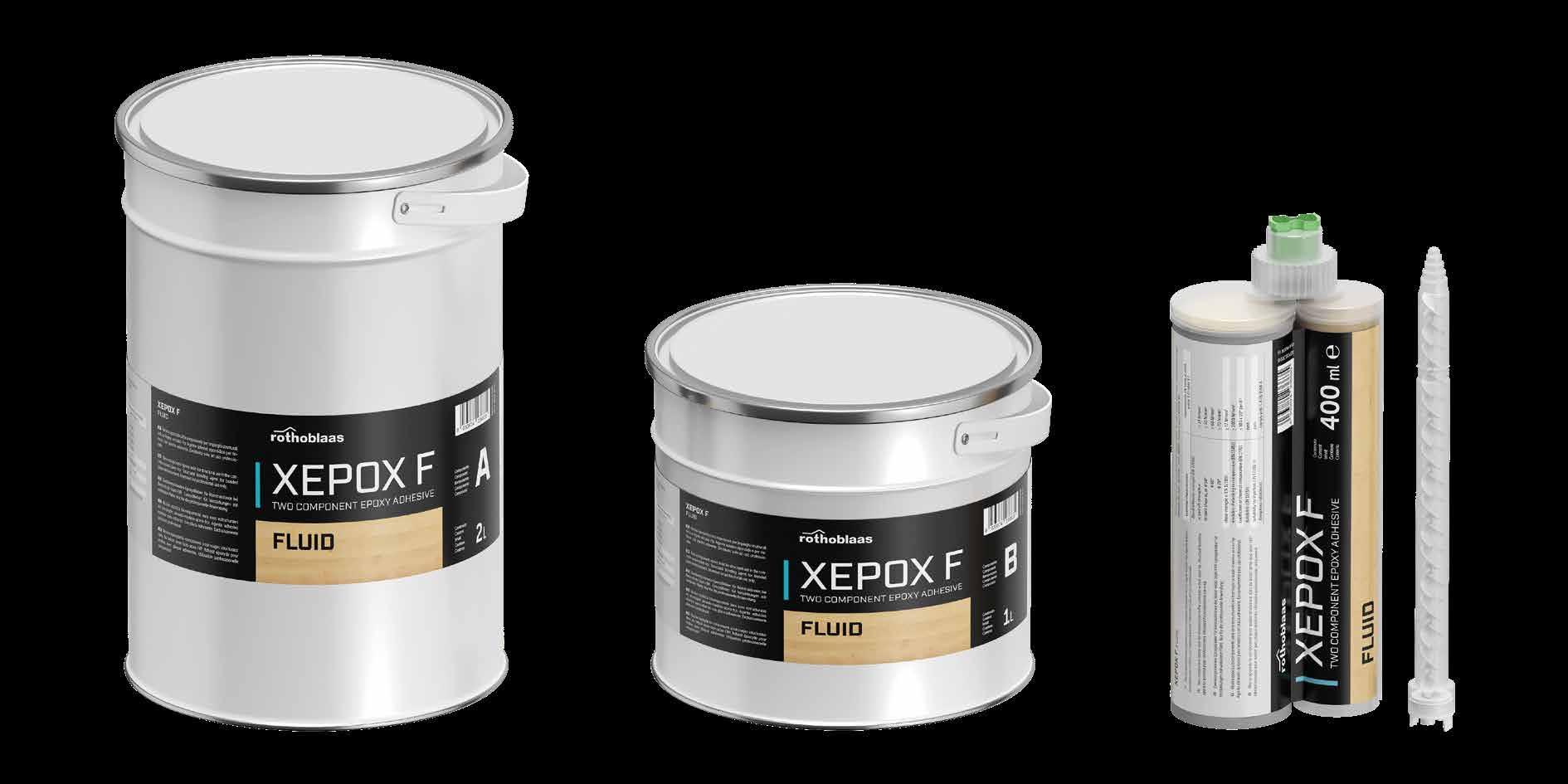

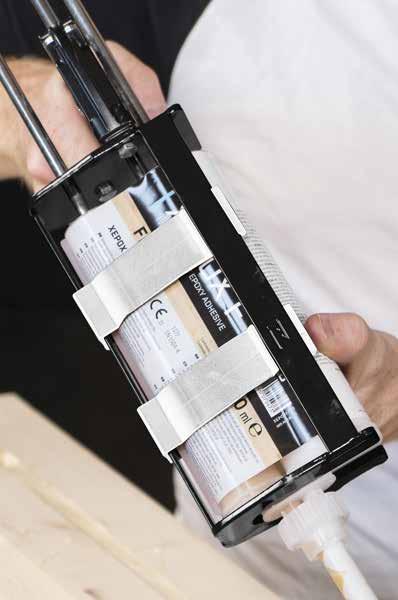

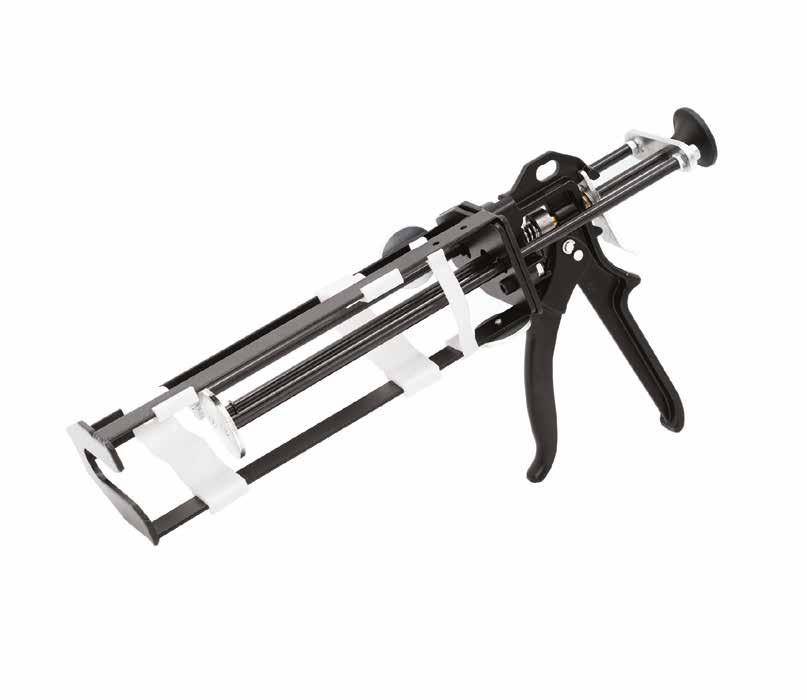

MAMMOTH DOUBLE

SPEZIALPISTOLE FÜR ZWEIKOMPONENTENKLEBER

• Passend für Kartuschen der Linie XEPOX, wie XEPOXF400 und XEPOXD400

• Passend für Kartuschen des Produkts GRAPHIT FOAM

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MAMDB für Doppelkartuschen 1

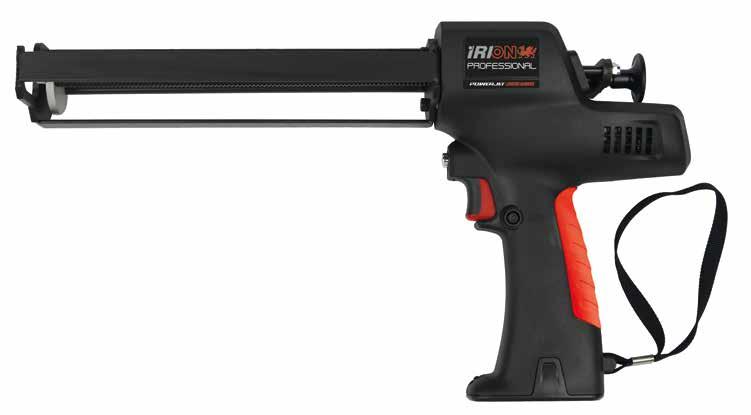

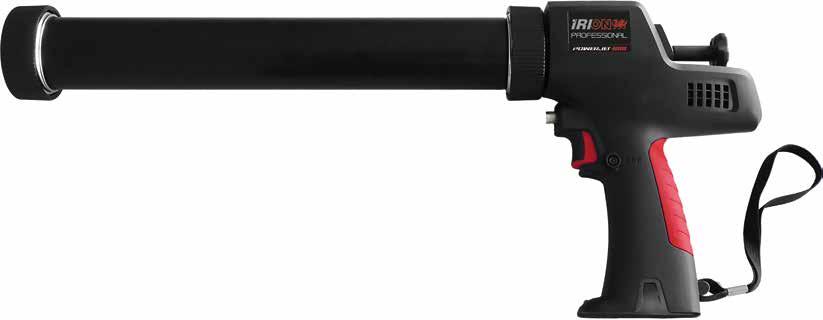

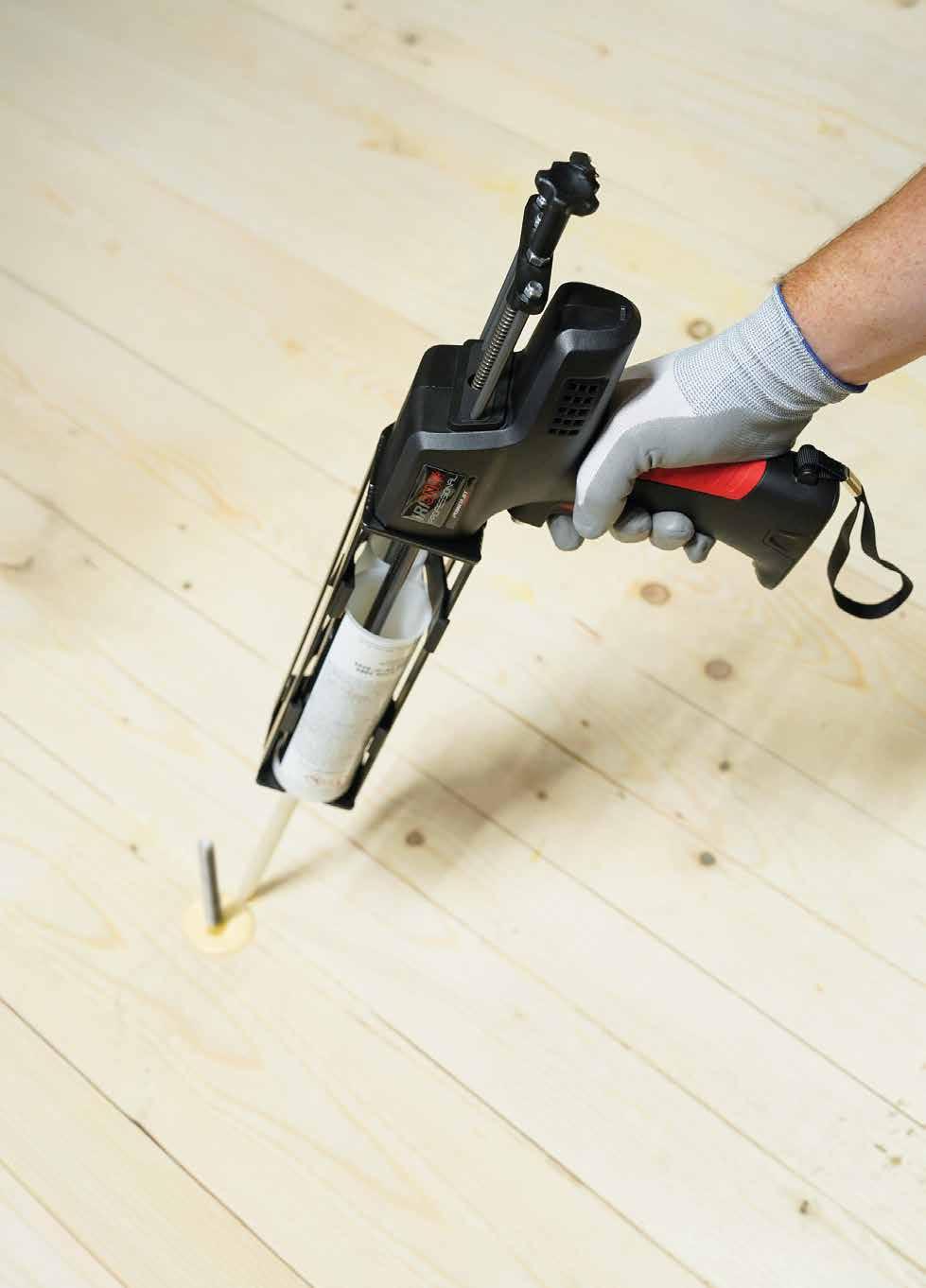

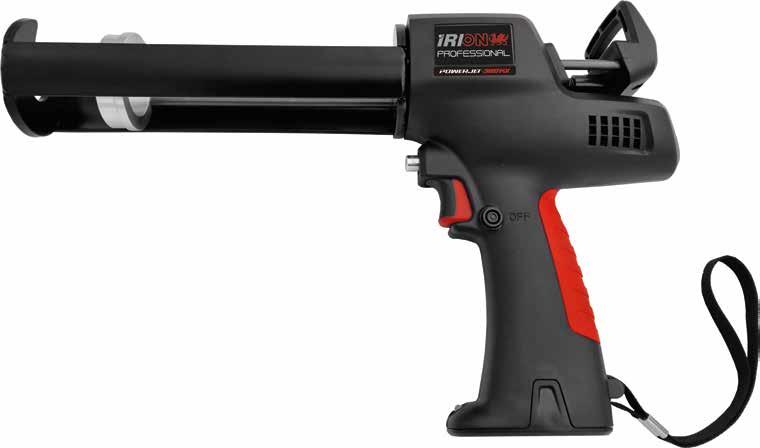

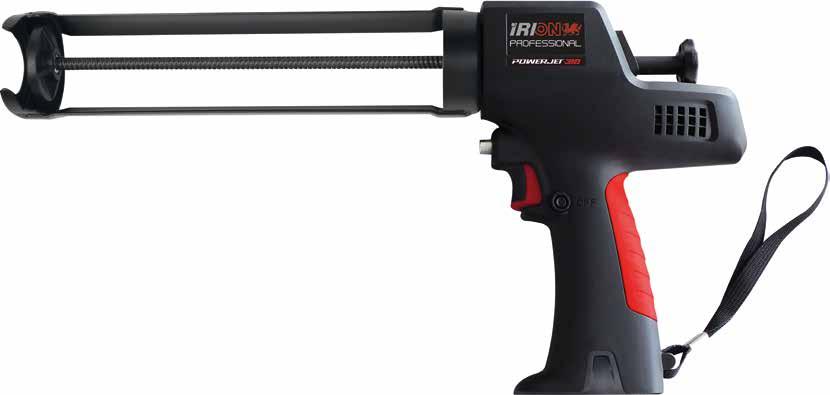

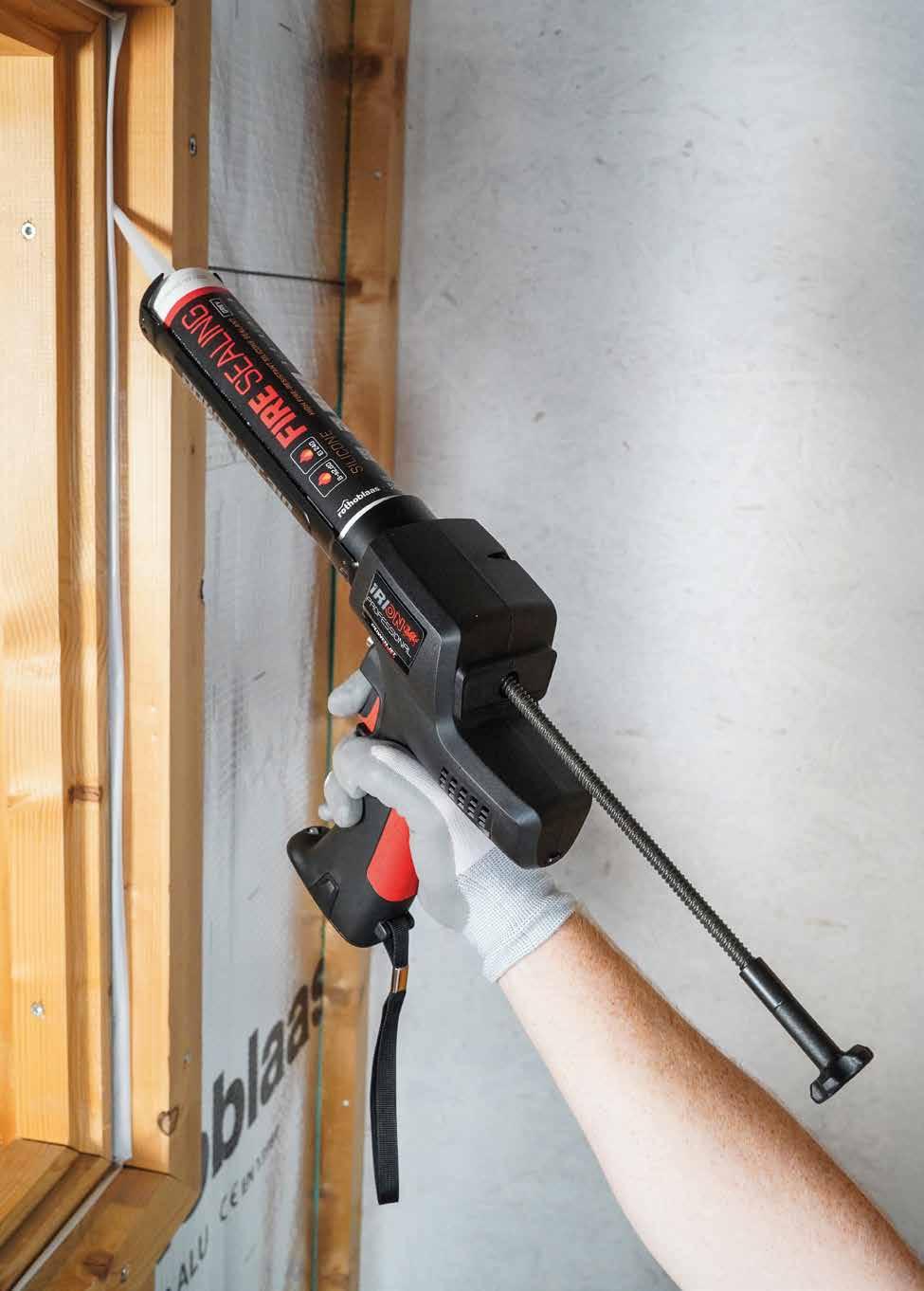

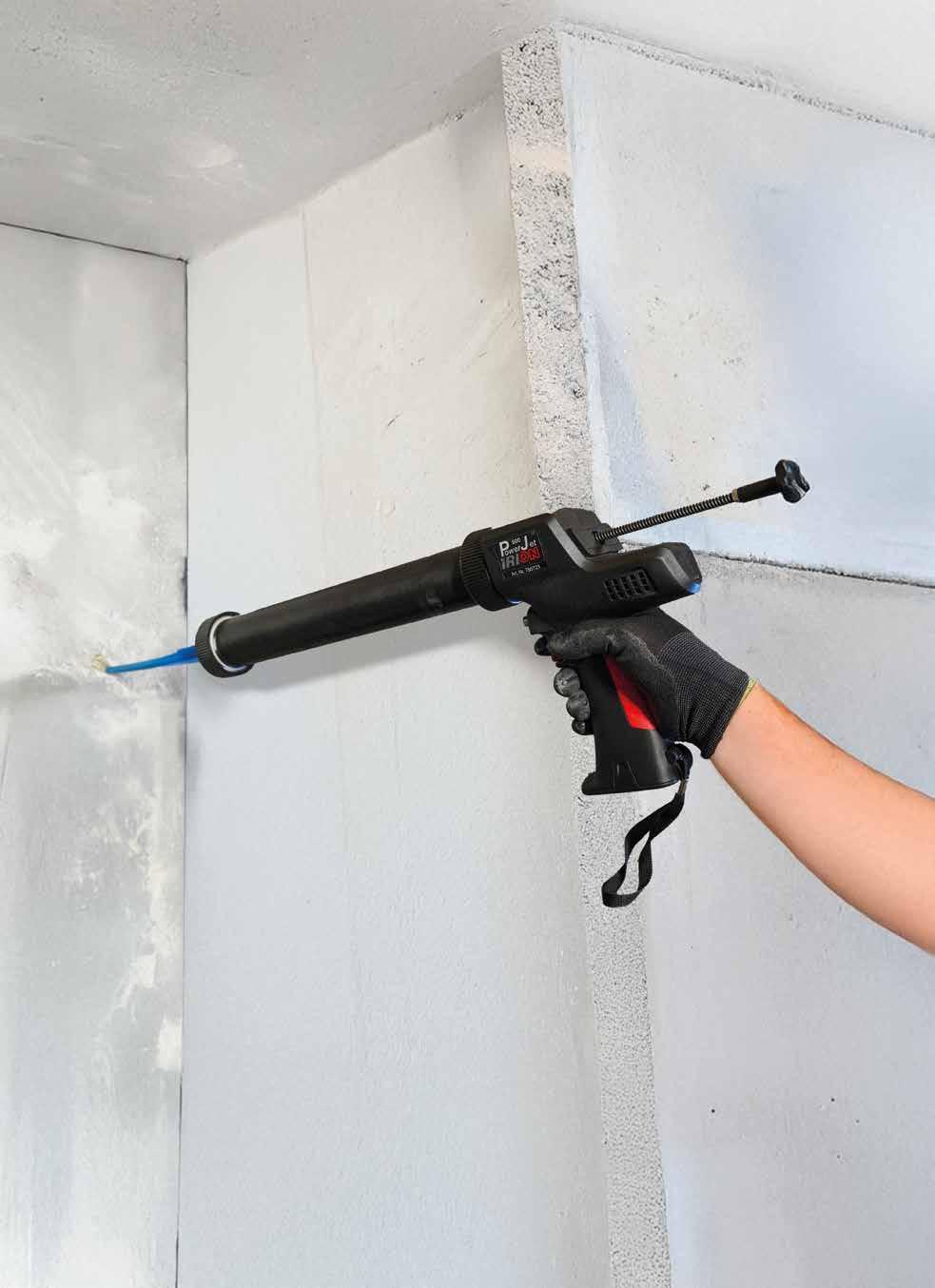

FLY POWER

AKKU-KARTUSCHENPISTOLE

• 7,4 V Li-Ion Akku, bis zu 30 Kartuschen pro Ladung

• Präzise stufenlos einstellbare Vorschubgeschwindigkeit bis 6,9 mm/s

• LED-Licht und automatischer Stopp für saubere und kontrollierte Anwendungen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

FLYPOWER Kartuschenpresse für 310-ml-Kartuschen 1

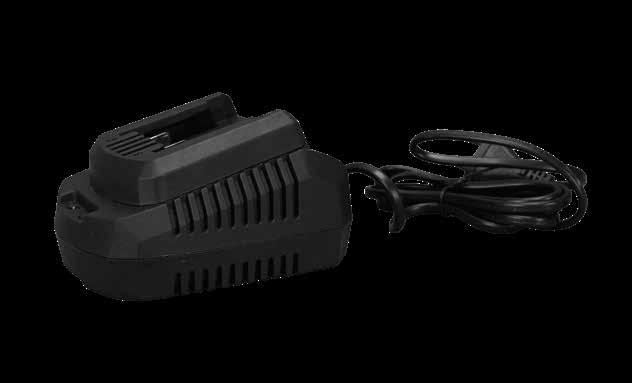

Lieferumfang: 1 Akku-Kartuschenpresse, 1 wiederaufladbare Batterie, 1 Schnelllader, 1 Transportkoffer

Batterie und Ladegerät kompatibel mit den anderen FLY POWER Modellen

FLY SOFT POWER

BATTERIEBETRIEBENE KARTUSCHENPISTOLE

• Kompatibel mit drei verschiedenen Kartuschenformaten und -typen

• 7,4 V Batterie mit hoher Autonomie

• Gleichmäßiger Vorschub bis 6,9 mm/s und integrierte LED

• Automatischer Stopp für Anwendung ohne Abtropfen auch an XL-Formaten

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

FLYSOFTPOWER Akku-Kartuschenpresse für Kartuschen zu 310 ml und Schlauchbeutel bis 600 ml 1

Lieferumfang: 1 Akku-Kartuschenpresse, 1 wiederaufladbare Batterie, 1 Schnelllader, 1 Transportkoffer Batterie und Ladegerät kompatibel mit den anderen FLY POWER Modellen

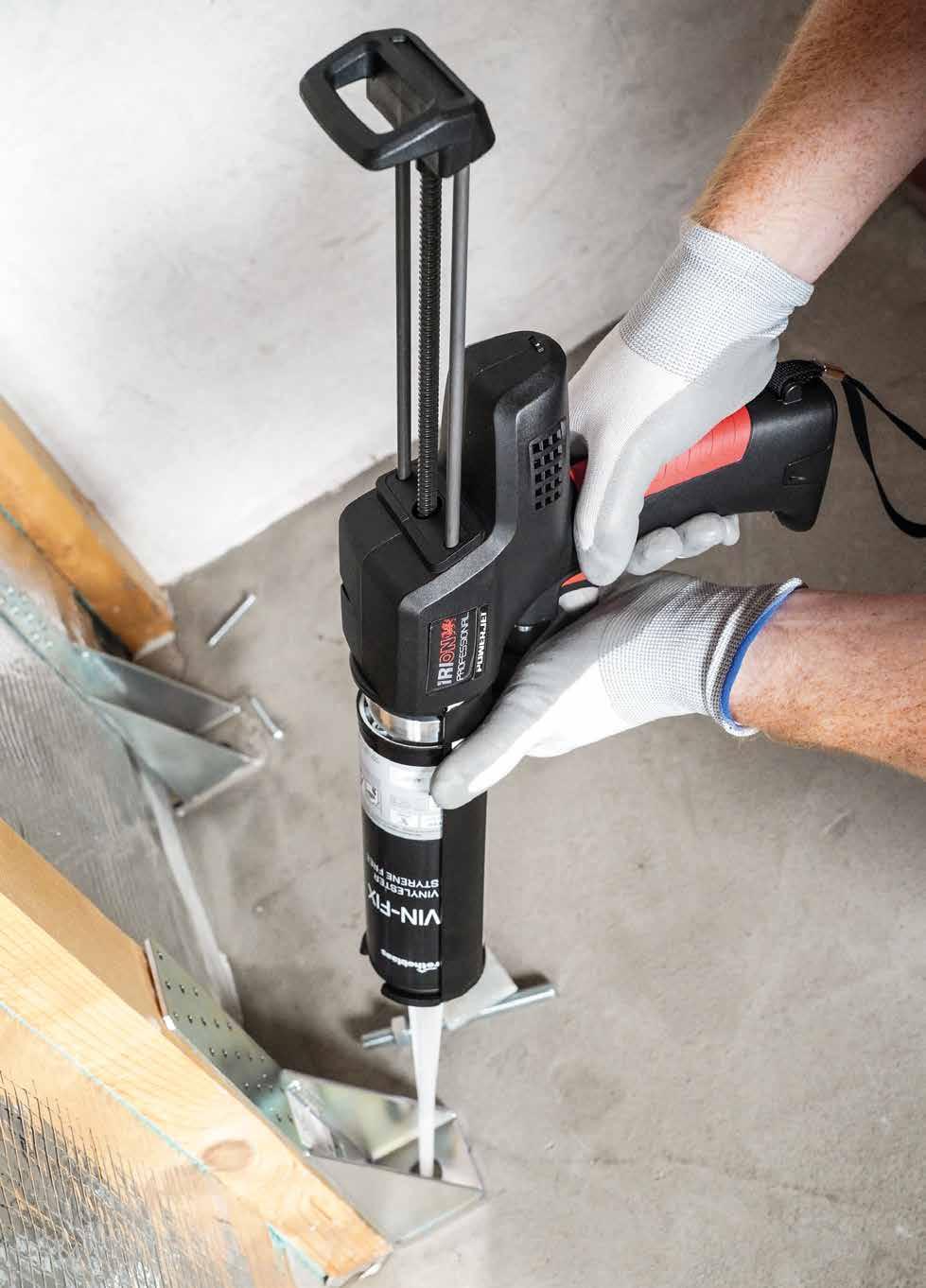

MAM400 POWER

GROSSE AKKU-KARTUSCHENPISTOLE

• 7,4 V Lithium-Ionen-Akku mit einer Kapazität von ca 30 Kartuschen pro Ladung

• Vorschubgeschwindigkeit 0-6,9 mm/s

• Integriertes LED-Arbeitslicht und automatischer Vorschubstopp für abtropffreies Arbeiten

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MAM400POWER Akku-Kartuschenpresse bis 420 ml 1

Lieferumfang: 1 Akku-Kartuschenpresse, 1 wiederaufladbare Batterie, 1 Schnelllader, 1 Transportkoffer

Batterie und Ladegerät kompatibel mit den anderen FLY POWER Modellen

MAMDB POWER

AKKU-PISTOLE FÜR

ZWEIKOMPONENTENKLEBER

• Deutliche Arbeitserleichterung im Vergleich zu einer manuellen Kartuschenpresse bei der Verwendung vieler Kartuschen

• Lithiumbatterien 7,4 V

• Einstellbarer Hub bis 6,9 mm/s

• Mit integrierter LED und automatischer Abschaltung für professionelle Ergebnisse ohne Verschwendung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MAMDBPOWER Akku-Presse für doppelte 400-ml-Kartuschen

Lieferumfang: 1 Akku-Kartuschenpresse, 1 wiederaufladbare Batterie, 1 Schnelllader, 1 Transportkoffer

Batterie und Ladegerät kompatibel mit den anderen FLY POWER Modellen

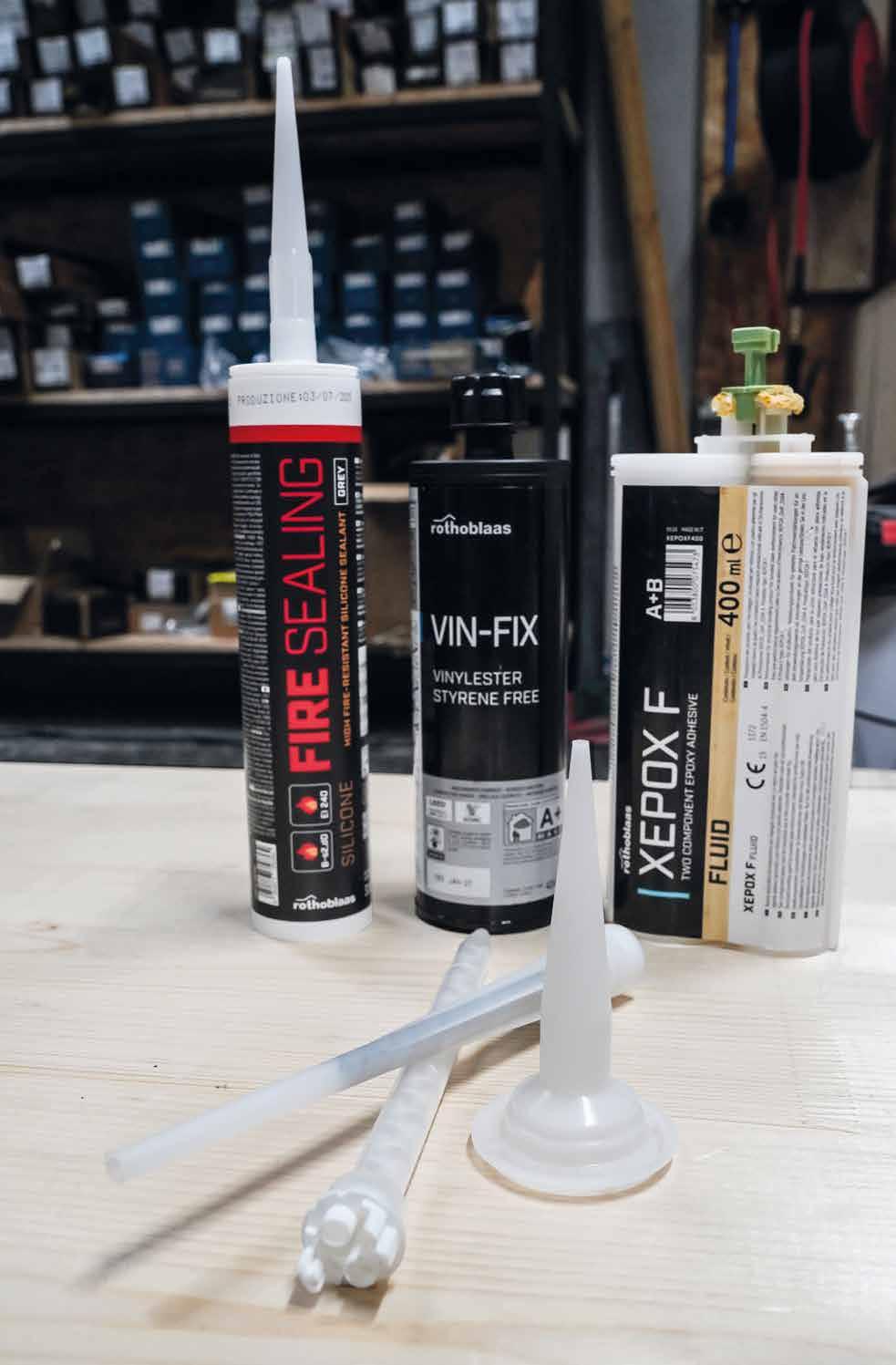

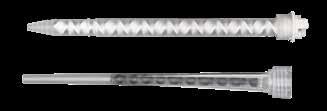

MISCHTRICHTER

• Ersatzmischtrichter für Kartuschen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 STING Ersatzmischtrichter für 300 und 400 ml 12

2 STINGXP Ersatzmischtrichter für Zweikomponenten Kleber 1

3 STINGSOFT Ersatzmischtrichter für Schlauchbeutel 1

4 STINGRED Reduzierstück für Mischtrichterspitze 1

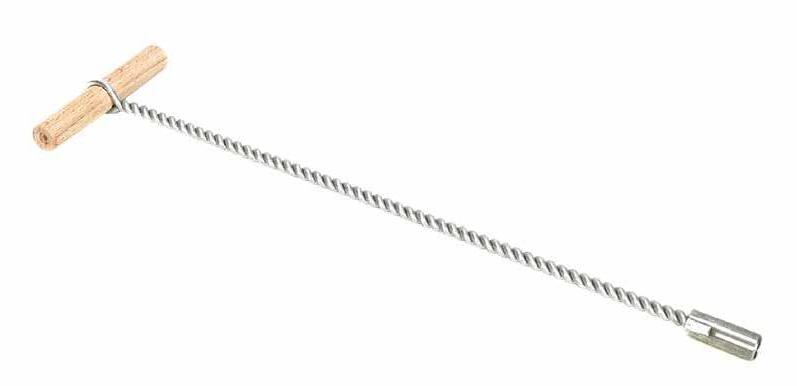

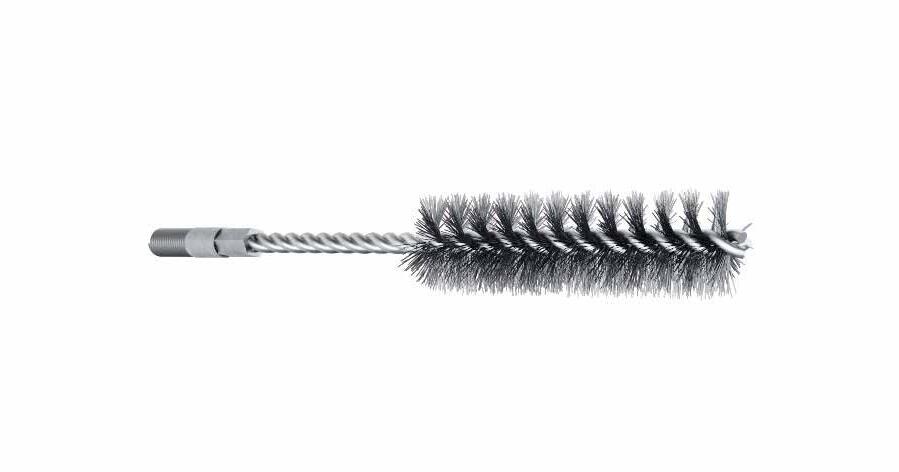

BRUH

STAHLBÜRSTE

• Edelstahl

ART.-NR. Gewindestange Innengewindebuchse

d 0 = Bohrdurchmesser im Betonträger

• Ermöglicht eine zertifizierte Montage mit Ausblaser für Dübellöcher PONY und Druckluftpistole CAT ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

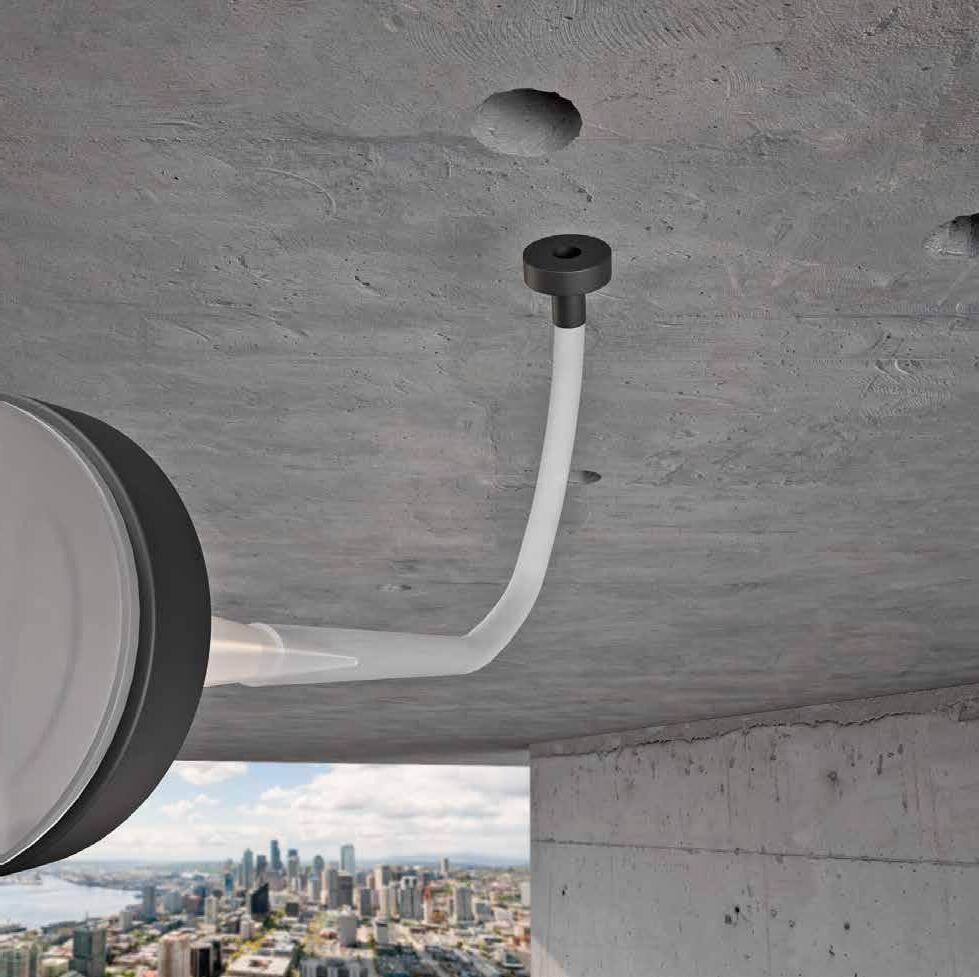

EINSPRITZDÜSE

• Für ein Füllen des Bohrlochs ohne Luftblasen

• Ermöglicht die Überkopf-Montage von chemischen Dübeln

• Material EPDM

ART.-NR. Gewindestange Innengewindebuchse

[mm] [mm] [mm]

PL14 M12 - 14 20

PL18 M16 IR-M10 18 20

PL24 M20 IR-M12 24 20

PL28 M24 IR-M16 28 20

PL32 M27 - 32 20

PL35 M30 - 35 20

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

STINGEXT Verlängerungsrohr für Mischtrichter 1

VERFÜLLSCHEIBE

Weitere Informationen finden Sie im Katalog „ HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

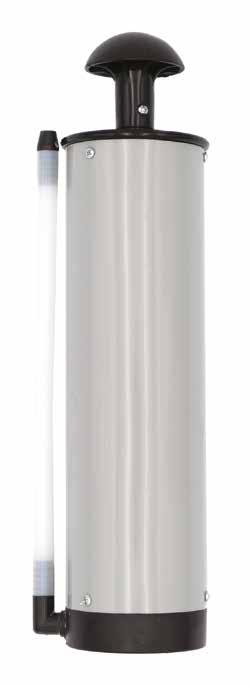

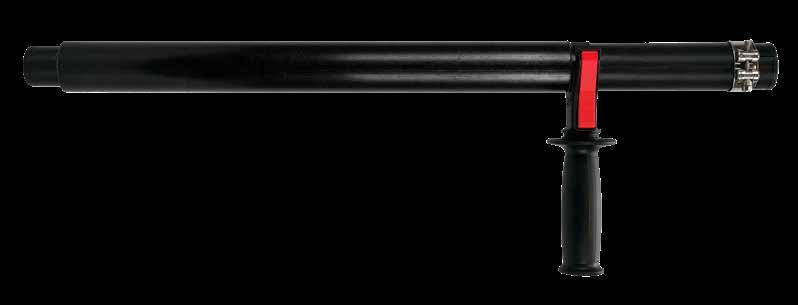

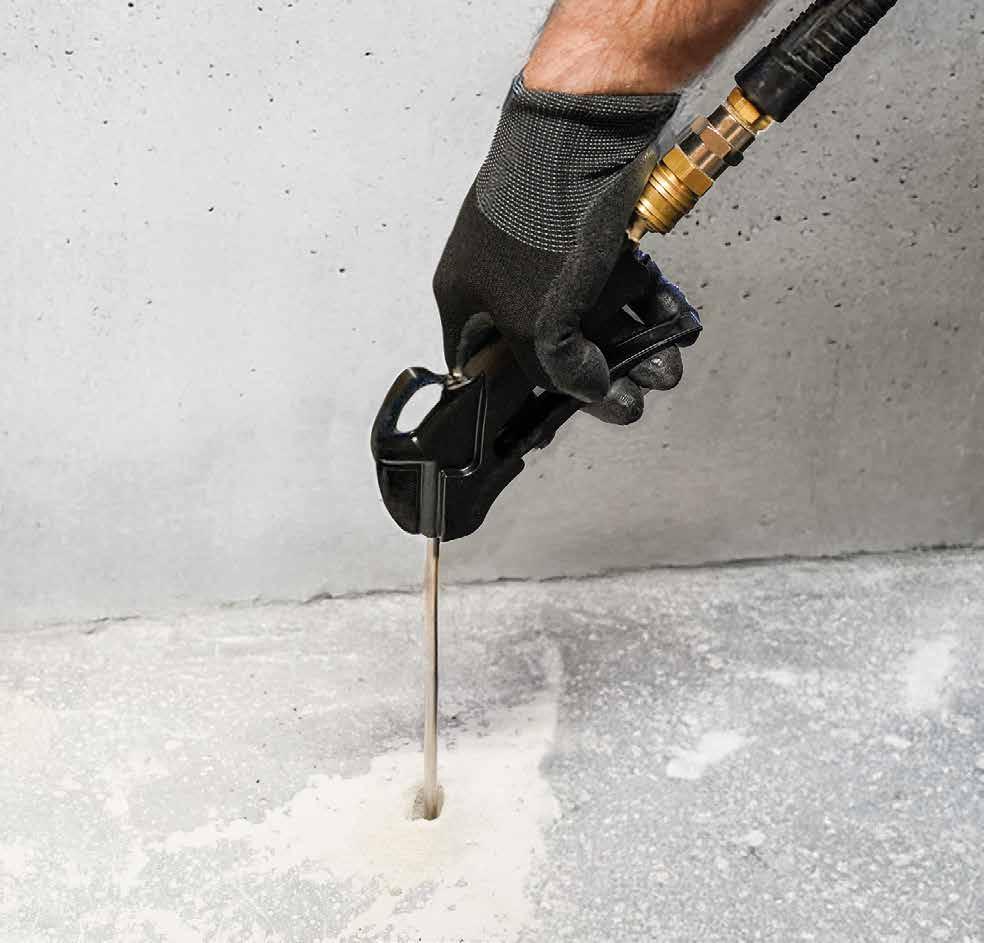

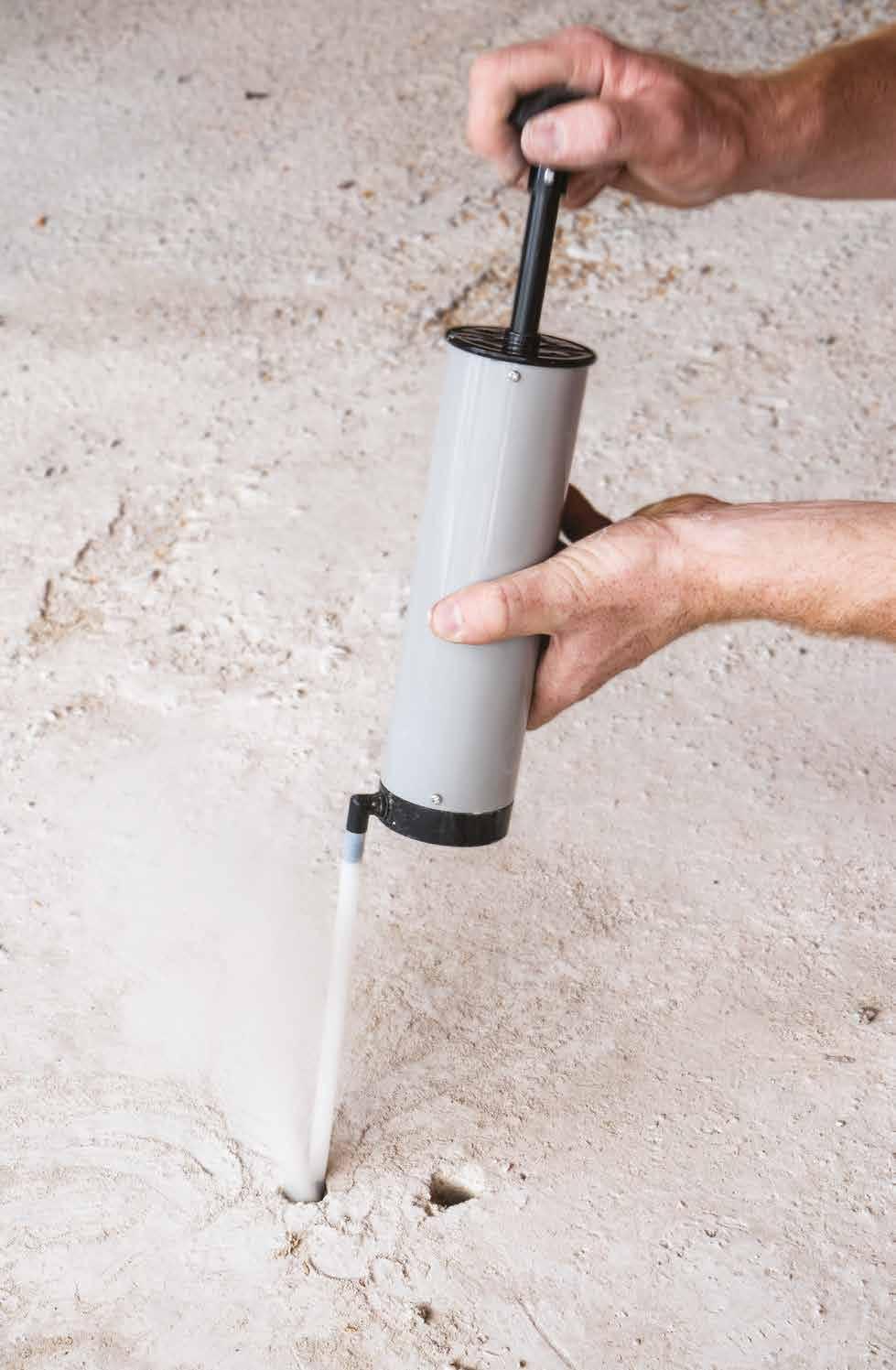

AUSBLÄSER FÜR DÜBELLÖCHER

• Für die Installation von chemischen und mechanischen Betonankern müssen die Bohrungen zuvor saubergeblasen werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

PONY Ausbläser für Dübellöcher 1

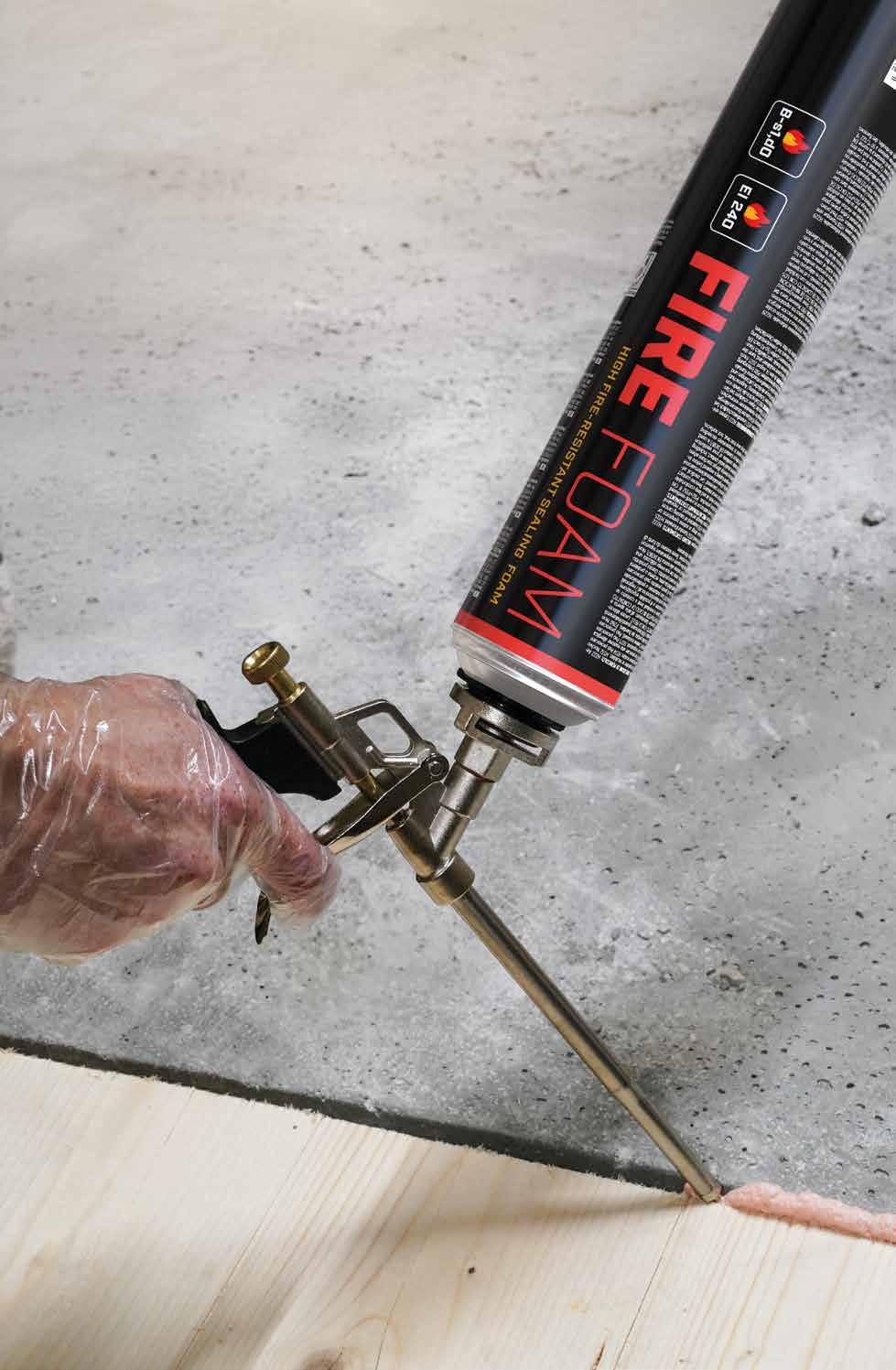

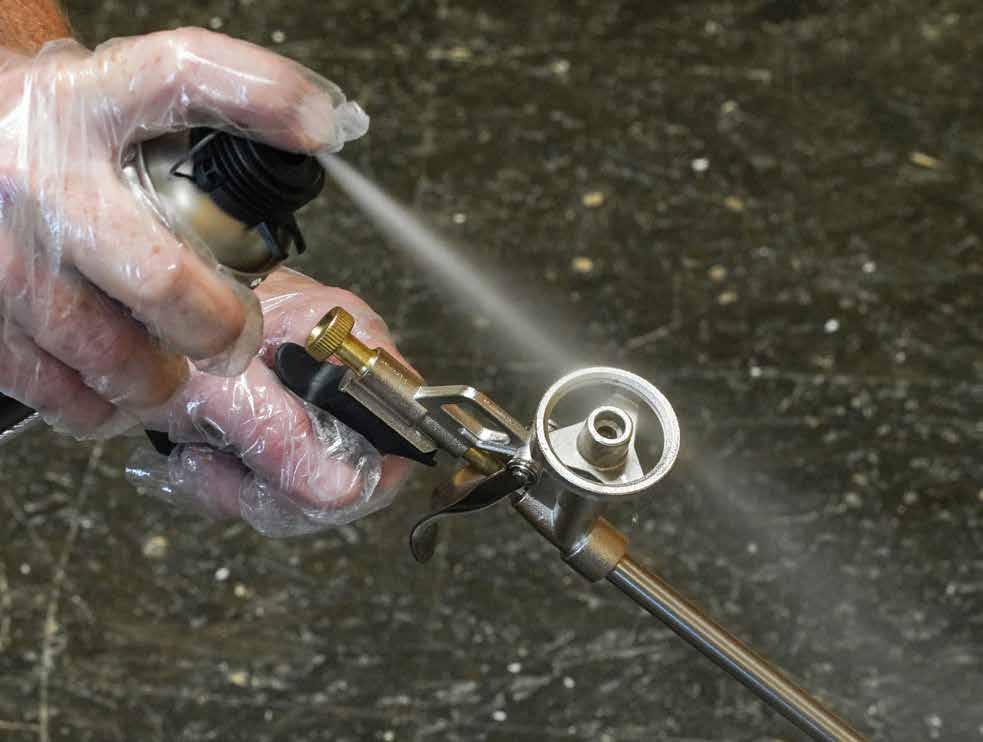

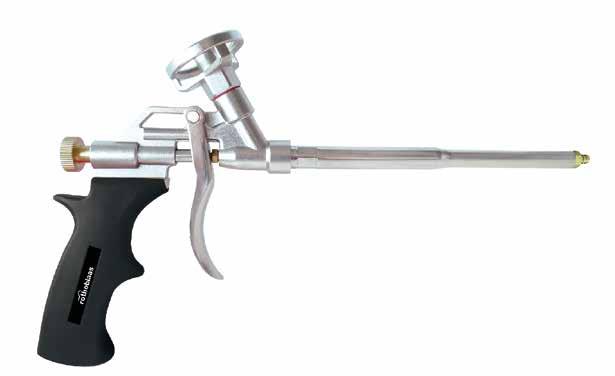

FLY FOAM

SCHAUMPISTOLE MIT LANGHALSKANÜLE

• Für alle gängigen Pistolenschaumkartuschen mit Bajonettverschluss

• Mit Regulierungsschraube zur Einstellung des Durchflusses

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Stk. FLYFOAM Schaumpistole 1

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

Stk.

HERFOAM elastischer Dichtschaum mit hoher Schalldämmleistung 1

HERFOAMB2 elastischer Dichtschaum mit hoher Schalldämmleistung 1

FLYCLEAN Reinigungsmittel für Pistolen 1

Weitere Informationen finden Sie im Katalog „BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ “ im Bereich „Kataloge“ der Website www rothoblaas de

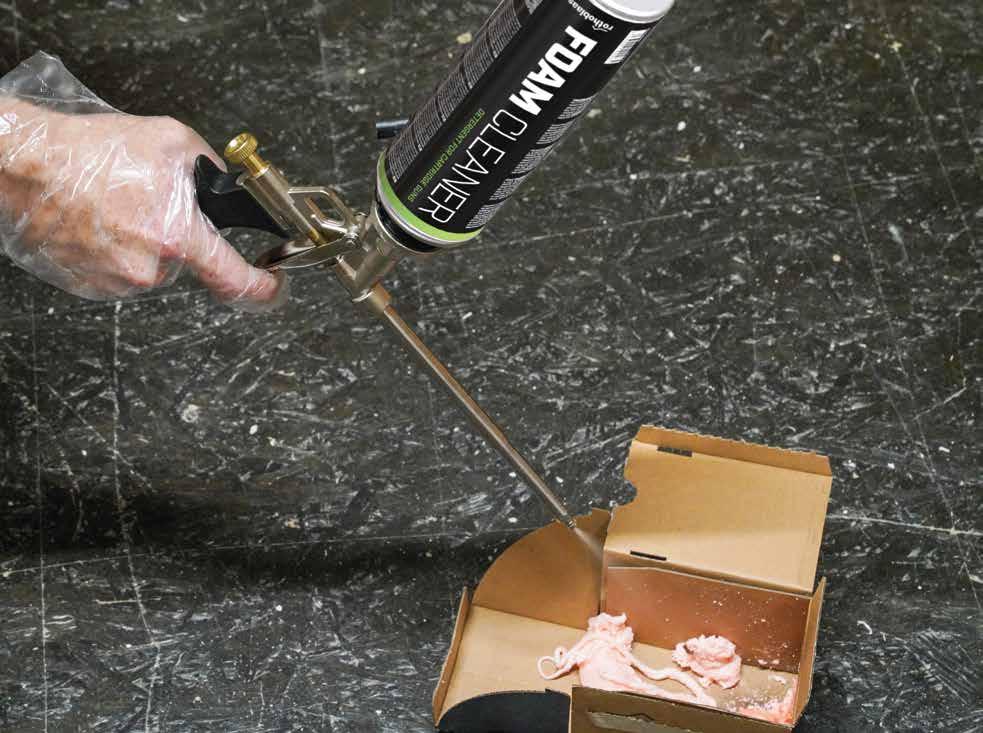

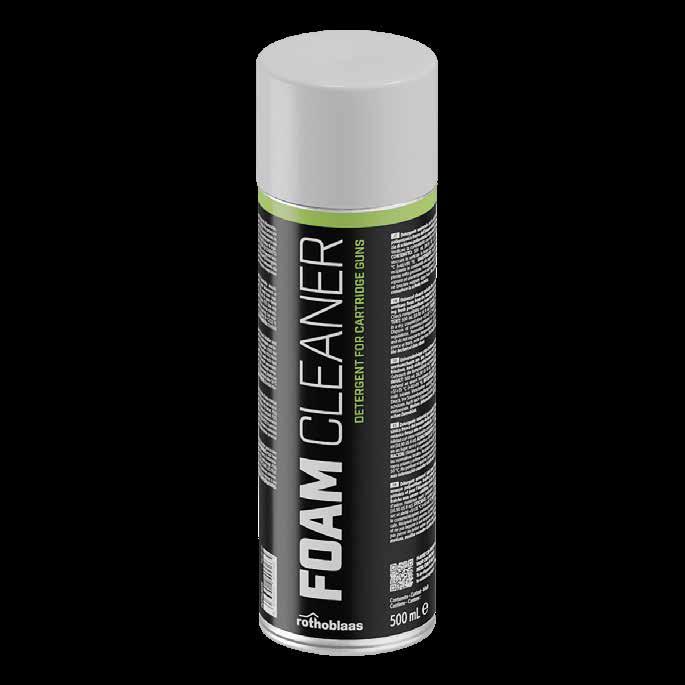

FOAM CLEANER

REINIGUNGSMITTEL FÜR PISTOLEN

• Ermöglicht die komplette Reinigung von Pistolen für Kartuschen, um zu verhindern, dass Schaumreste die Funktion beeinträchtigen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Inhalt Stk. [ml]

FLYCLEAN 500 12

Aerosol 1 Eye Irrit 2 STOT SE 3

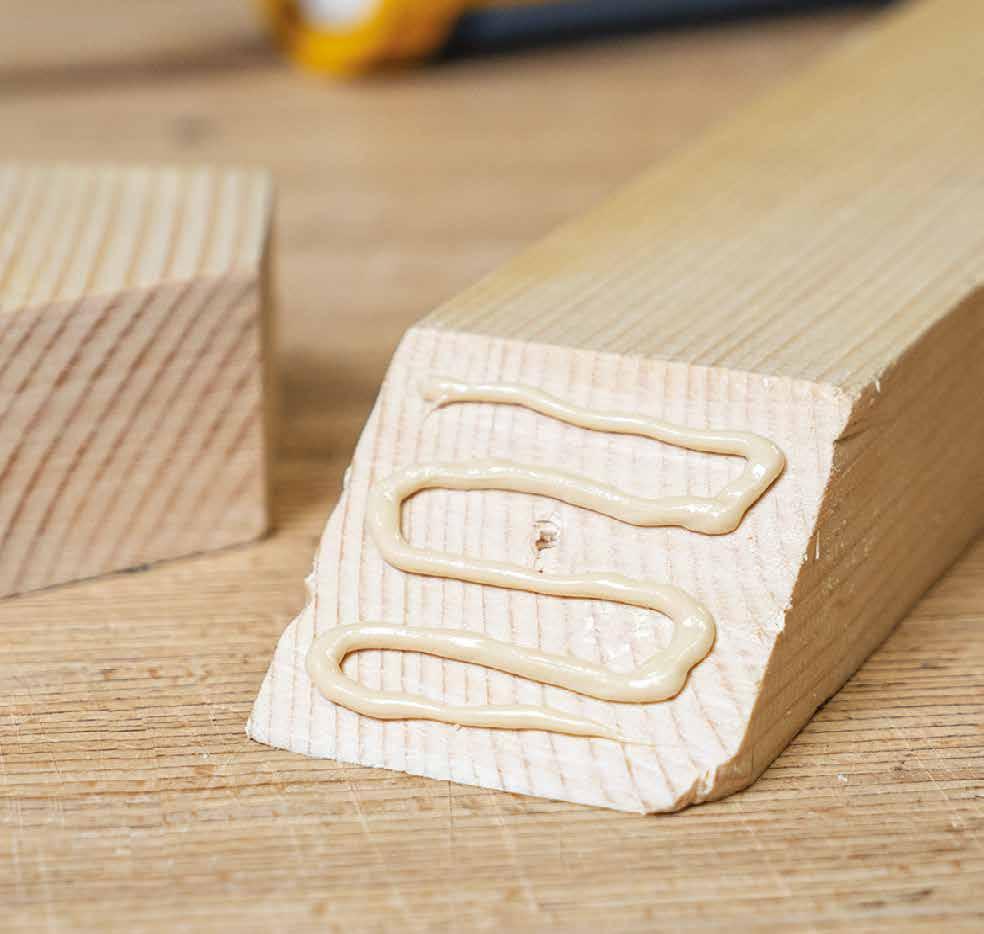

WEB BUILD

POLYURETHAN-KONSTRUKTIONSKLEBER

• Universell: geeignet für Fenster, Türen, Treppen und Industrieanwendungen; lösemittelfrei

• Aushärtung durch Bildung von schleifbaren und überstreichbaren Verbindungen

• Ausdehnung während der Aushärtung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Inhalt Farbe Stk. [ml]

WEBBUILD 310 beige 1

Kompatible Kartuschenpistole: FLY, FLY POWER, FLY SOFT POWER

TECHNISCHE DATEN

Eigenschaften Werte

Mindestverarbeitungstemperatur +7 °C

Auftragsmenge (je nach Trägermaterial) ca 100 - 200 ml/m 2

Wärmeklebefestigkeit nach DIN EN 14257 (WATT 91) ca 7,1 N/mm 2

Abbindezeit: Fugenverleimung bei +20 °C (bei 60 °C)

Hautbildung ca 2 - 5 Min

Abbindezeit: Fugenverleimung bei +20 °C (bei 60 °C)

22 min (7 min)

Abbindezeit: Flächenverleimung bei +20 °C (bei 60 °C) 15 min (10 min)

Druck min 1,0 N/mm 2

Lagerung: ungeöffnet max 12 Monate bei

WEB PU

POLYURETHANKLEBER

• Universal-Polyurethankleber für Bau- und Industrieanwendungen

• Geeignet für Hart-PVC, geschliffenen GFK, Aluminium, PUR-Schäume und vorbehandelte Mineralwolle

• Lösemittelfrei; expandiert beim Aushärten

• Aushärtung durch Bildung von schleifbaren und überstreichbaren Verbindungen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Inhalt Farbe Stk. [g]

WEBPU 500 braun 1

TECHNISCHE DATEN

Eigenschaften

+15 °C bis +25 °C

Werte

Mindestverarbeitungstemperatur +7 °C

Auftragsmenge (je nach Trägermaterial)

Wärmeklebefestigkeit nach DIN EN 14257 (WATT 91)

Hautbildung nach

Abbindezeit: Holz-Holz-Verleimung bei +20 °C

ca 100 - 350 g/m 2

ca 8,5 N/mm 2

ca 25 - 35 Min

90 min

Lagerung: ungeöffnet max 12 Monate bei +15 °C bis +25 °C

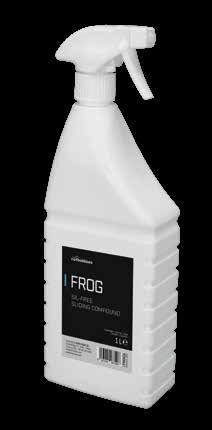

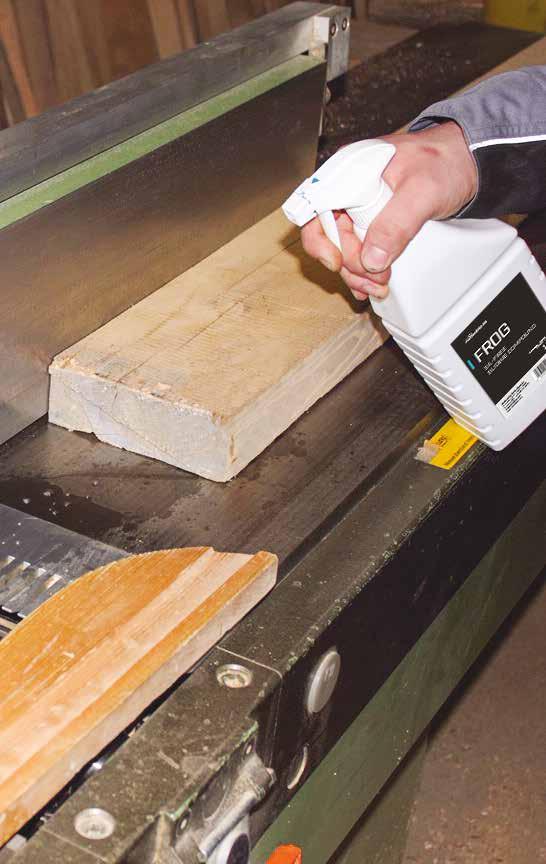

SILIKONFREIES HOLZGLEITMITTEL

• Für Holzbearbeitungsmaschinen, bei denen Holz über Metall gleitet

• Neutralisiert Harz, kein Verkleben und Verschmieren mit Spänen oder Holzmehl

• Kann auch zur Reduzierung des Schraubwiderstands bei der Montage langer Schrauben und Gewindestangen verwendet werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Inhalt Farbe Stk. [l]

FROG1 Sprühflasche 1 farblos 1

FROG5 Kanister 5 farblos 1

TECHNISCHE DATEN

Eigenschaften

Werte

Basis Weißöle; entaromatisierte Kohlenwasserstoffe

Geruch schwach, typisch

pH-Wert 10 - 11

Dichte ca 0,8 g/cm3

Viskosität dünnflüssig

Aufbewahrung 24 Monate

Lagerung in dicht verschlossenen Behältern vor Frost geschützt aufbewahren

FROG1

FROG5

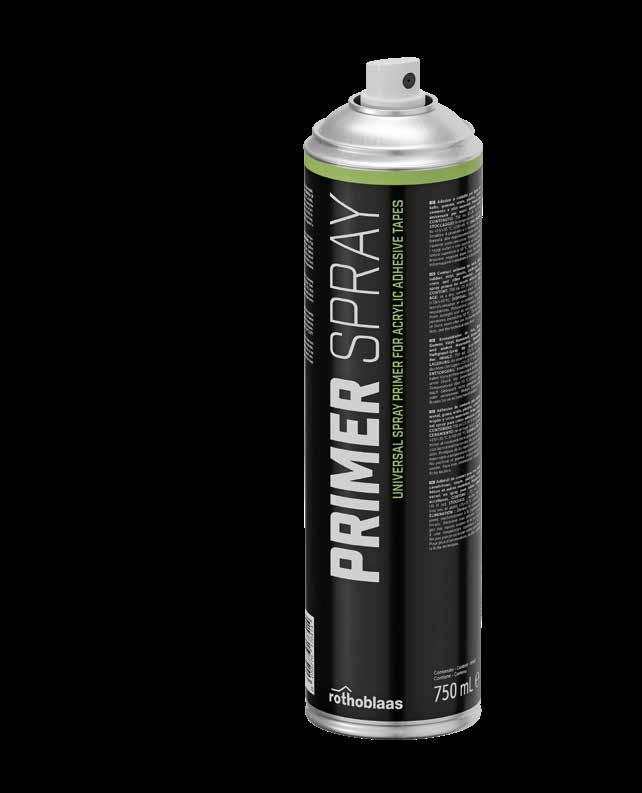

PRIMER SPRAY

UNIVERSELLER HAFTGRUND-SPRAY

FÜR ACRYL-KLEBEBÄNDER

• Lässt sich dank Spraydose mit verstellbarer Düse leicht ohne Pinsel oder andere Verlegewerkzeuge auftragen

• Beim Aufsprühen aus einem Abstand von etwa 30 - 50 cm von der Oberfläche beträgt der Klebebereich etwa 6 cm

• Ideal zum Aufbringen der Rothoblaas Klebebänder

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

[ml]

PRIMER

FÜR ACRYL-KLEBEBÄNDER

• Der Primer ist transparent, da er aus einer lösemittelfreien Acryl-Dispersionsmasse besteht

• Gebrauchsfertig, kompensiert Unregelmäßigkeiten rauer Oberflächen und härtet schnell aus

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Inhalt

[ml] [ml/m 2]

PRIMER 1000 100/200 6

BYTUM PRIMER

UNIVERSAL-HAFTGRUND

FÜR BITUMINÖSE BAHNEN UND BÄNDER

• Primer zum Verkleben von Bitumen-Polymer-Bahnen oder zum Verlegen von flüssigen Bitumenbahnen auf lockeren Zementkonstruktionen; geeignet für den Pinsel-, Rollen- oder Sprühauftrag

• Optimale Haftung und Eindringtiefe auf allen trockenen, aber auch leicht feuchten Zementoberflächen; hemmt die Staubentwicklung und Porosität des Betons UNIVERSAL-HAFTGRUND

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

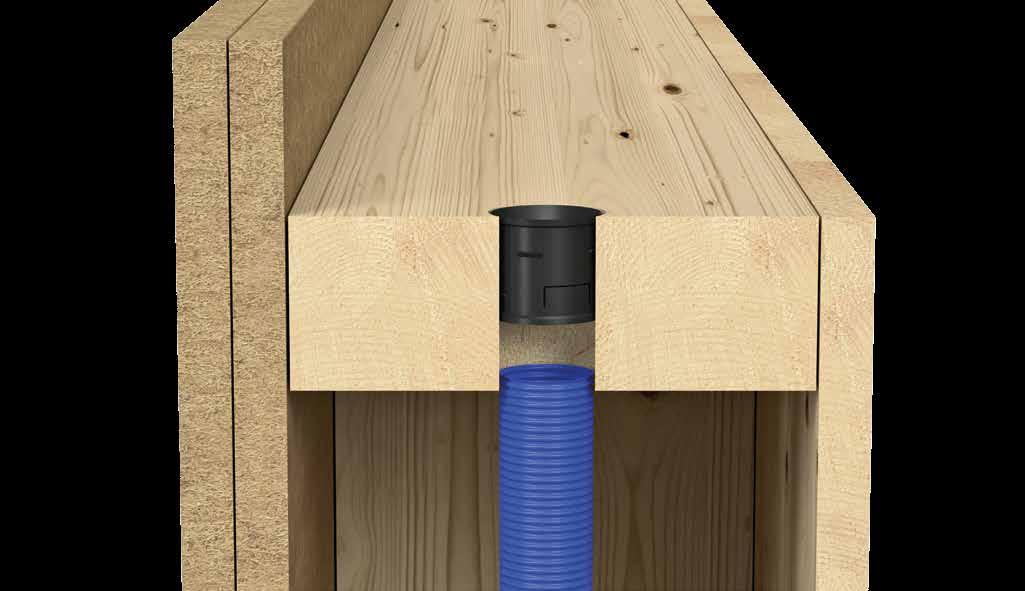

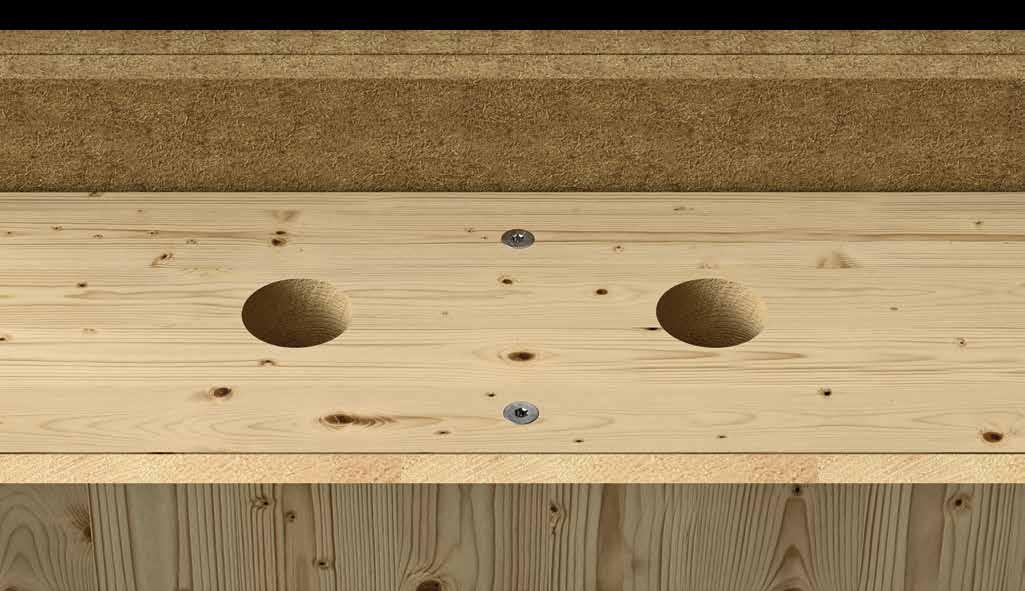

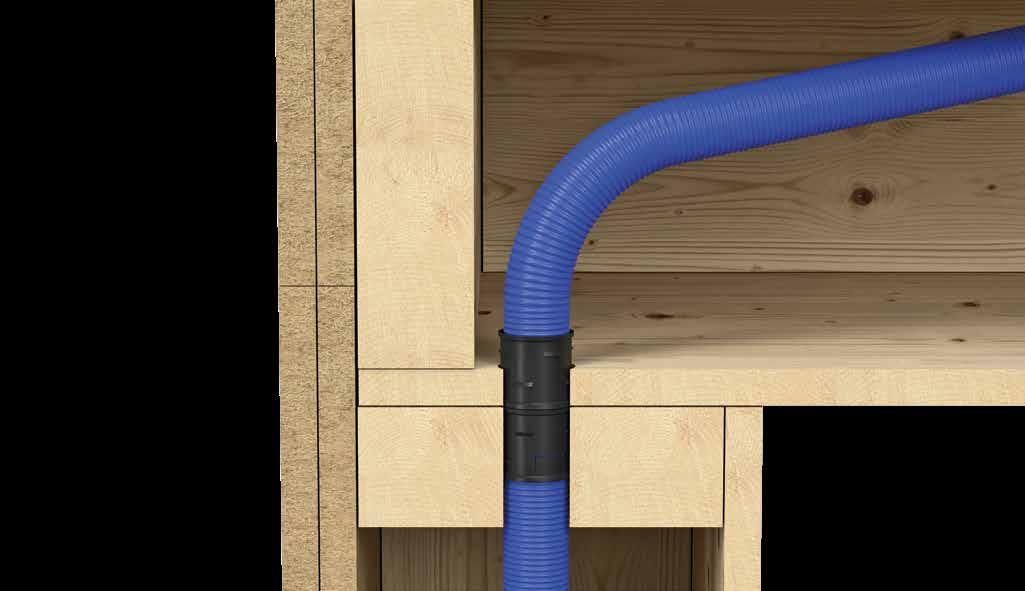

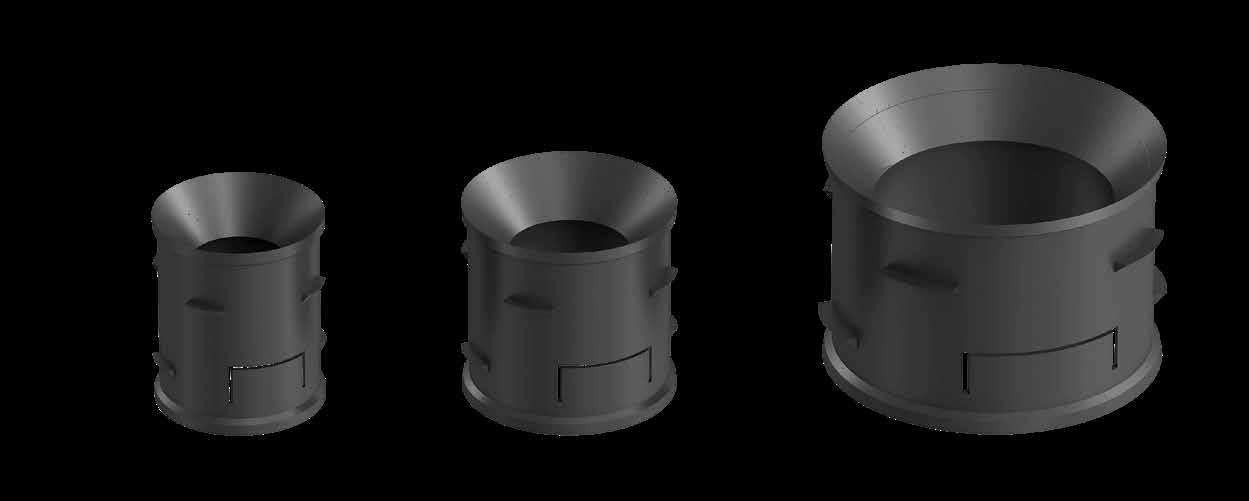

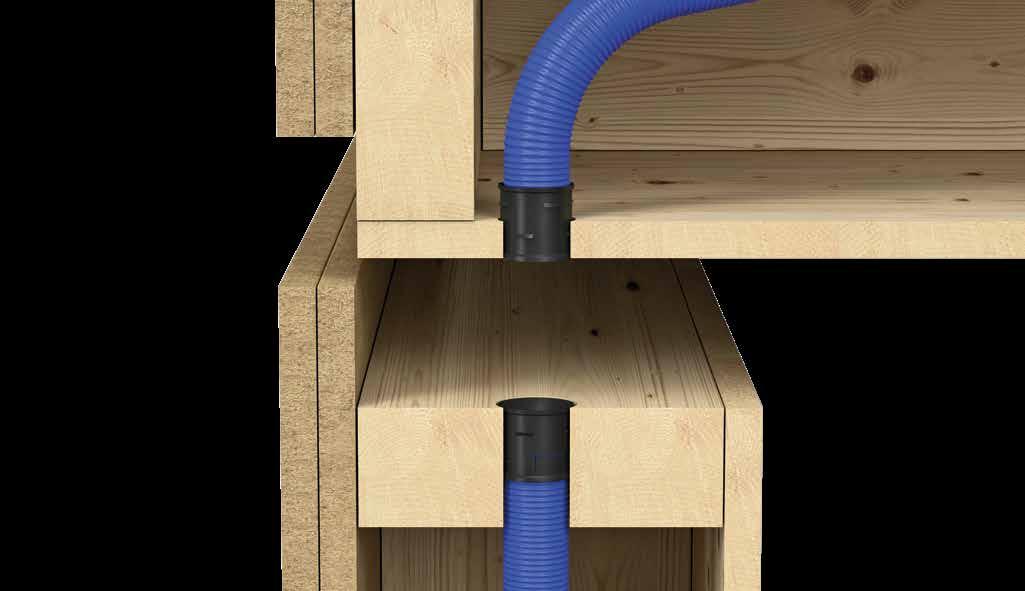

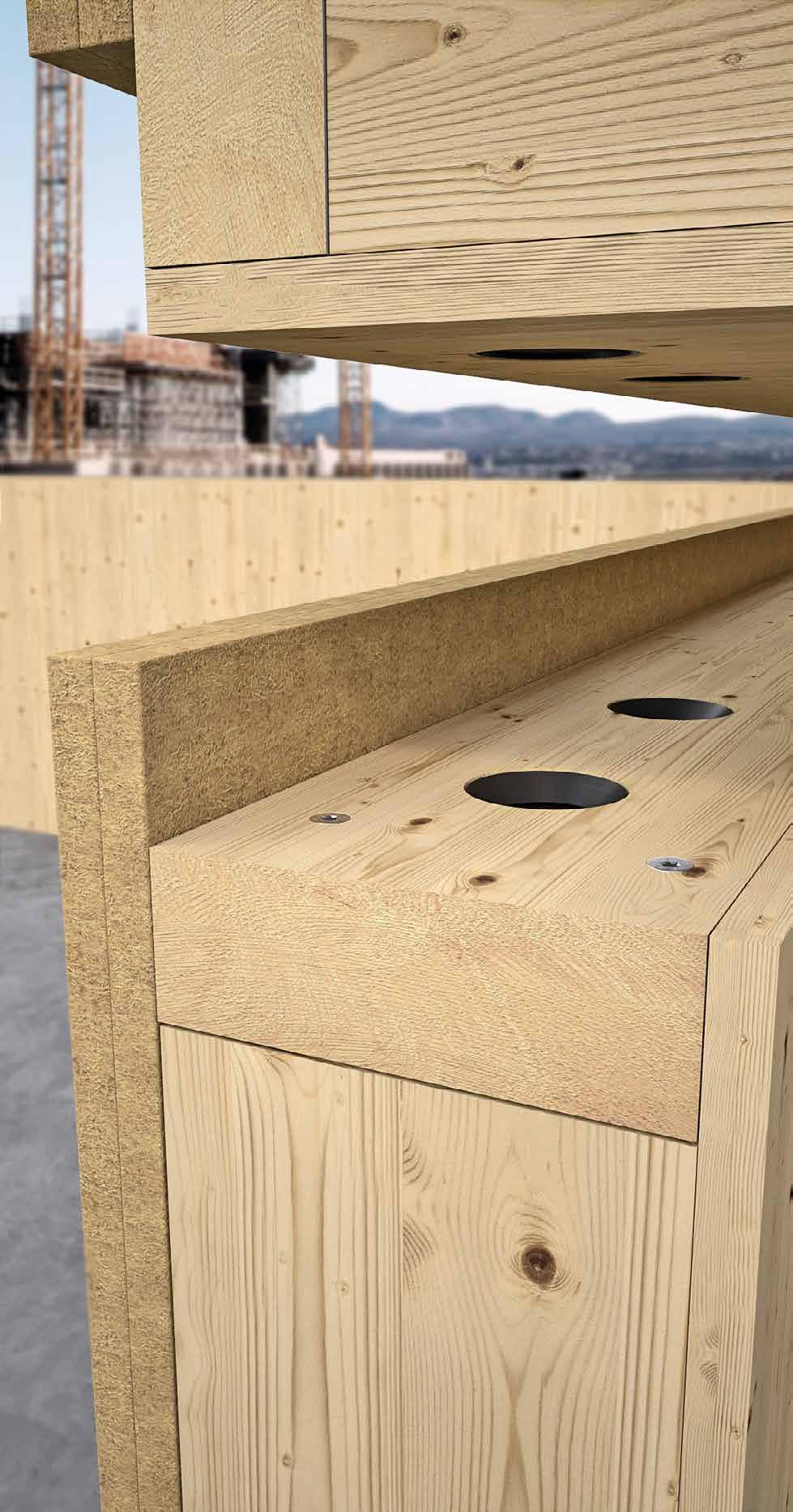

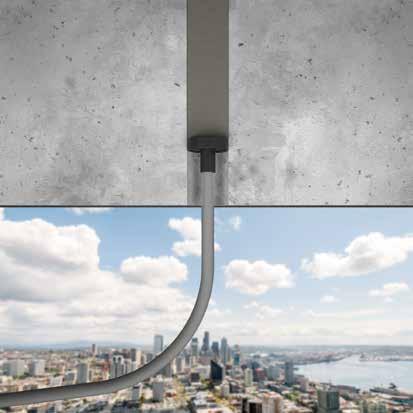

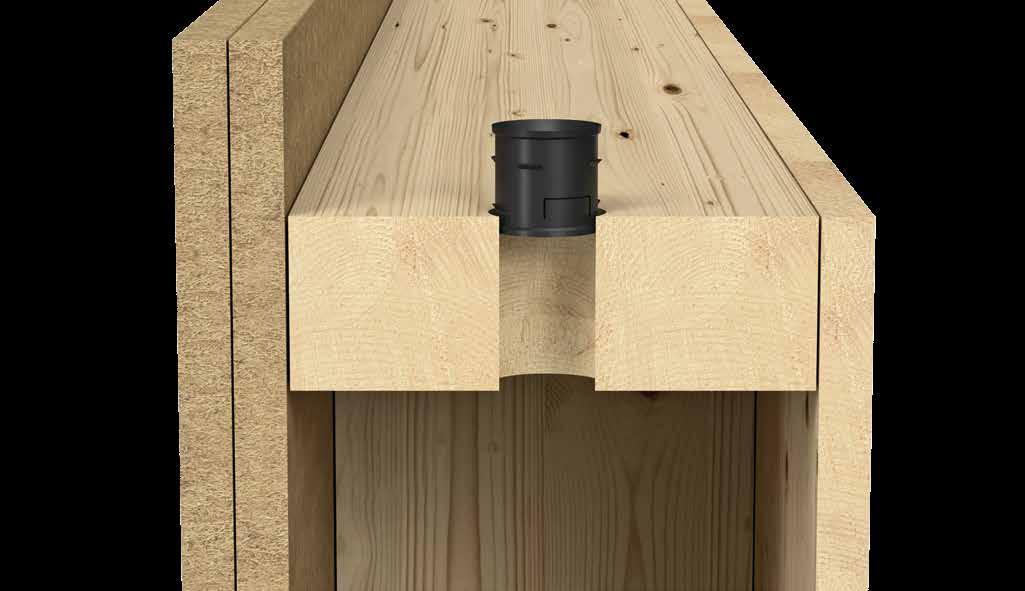

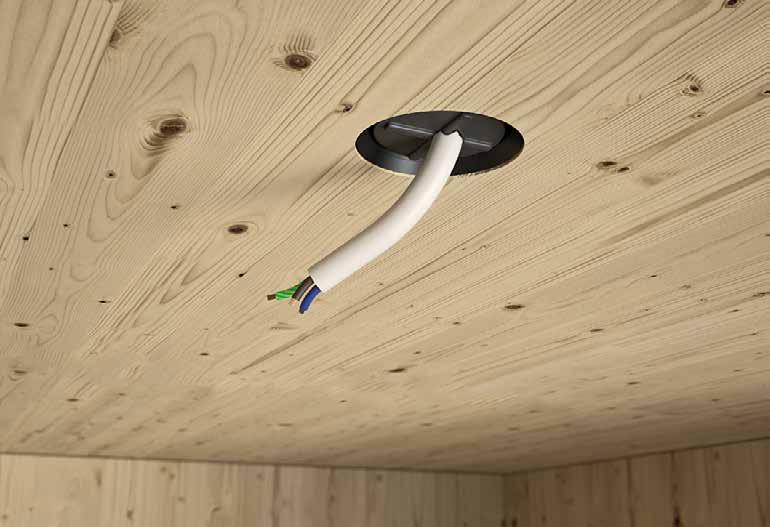

VERBINDUNGSSYSTEM FÜR LEERROHRE

VORFERTIGUNG

Verbessert die Effizienz der Vorfertigung und senkt die Kosten, indem die Montagezeit der vorgefertigten Holzteile auf der Baustelle minimiert wird Der Verbinder kann ohne Werkzeug installiert werden; eine einfache zylindrische Bohrung ist ausreichend Beim Zusammenbau der Elemente wird der Toleranzausgleich von 5 mm in jede Richtung durch die Trichterhülse gewährleistet

SICHER

Während der Montage der vorgefertigten Elemente müssen die Rohre nicht mehr zwischen den einzelnen Elementen eingefügt werden, wodurch das Risiko von Verletzungen bei jedem Montageschritt ausgeschlossen wird

NACHHALTIG

Durch eine präzise Planung kann die Verwendung von Leerrohren minimiert werden

ARTIKELNUMMERN UND ABMESSUNGEN

TECHNISCHE DATEN

Beständigkeit gegen äußere Einflüsse

1 Bohrung im Holz Die Mindeststärke des zu verwendenden Materials beträgt 15 mm

2 PIPE LINK mit dem Trichter nach außen bündig mit der Oberfläche in die Bohrung einsetzen (selbstsichernd)

3 Das Leerrohr von der Rückwand bis zur Kante der eingespannten Verbindung einführen Das Rohr rastet ein

4 Die Schritte 1-3 für alle zu verbindenden Elemente wiederholen

5 Beim Verlegen der vorgefertigten Elemente ist ein Einstecken der Rohre in die Verbindung nicht erforderlich; es genügt, die Elemente zusammenzulegen So wird eine perfekte Lösung für die anschließende Verlegung der Kabel garantiert

KAPPEN ZUR KABELABDICHTUNG

Weitere Informationen finden Sie im Katalog „ BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ “ im Bereich „Kataloge“ der Website www rothoblaas de

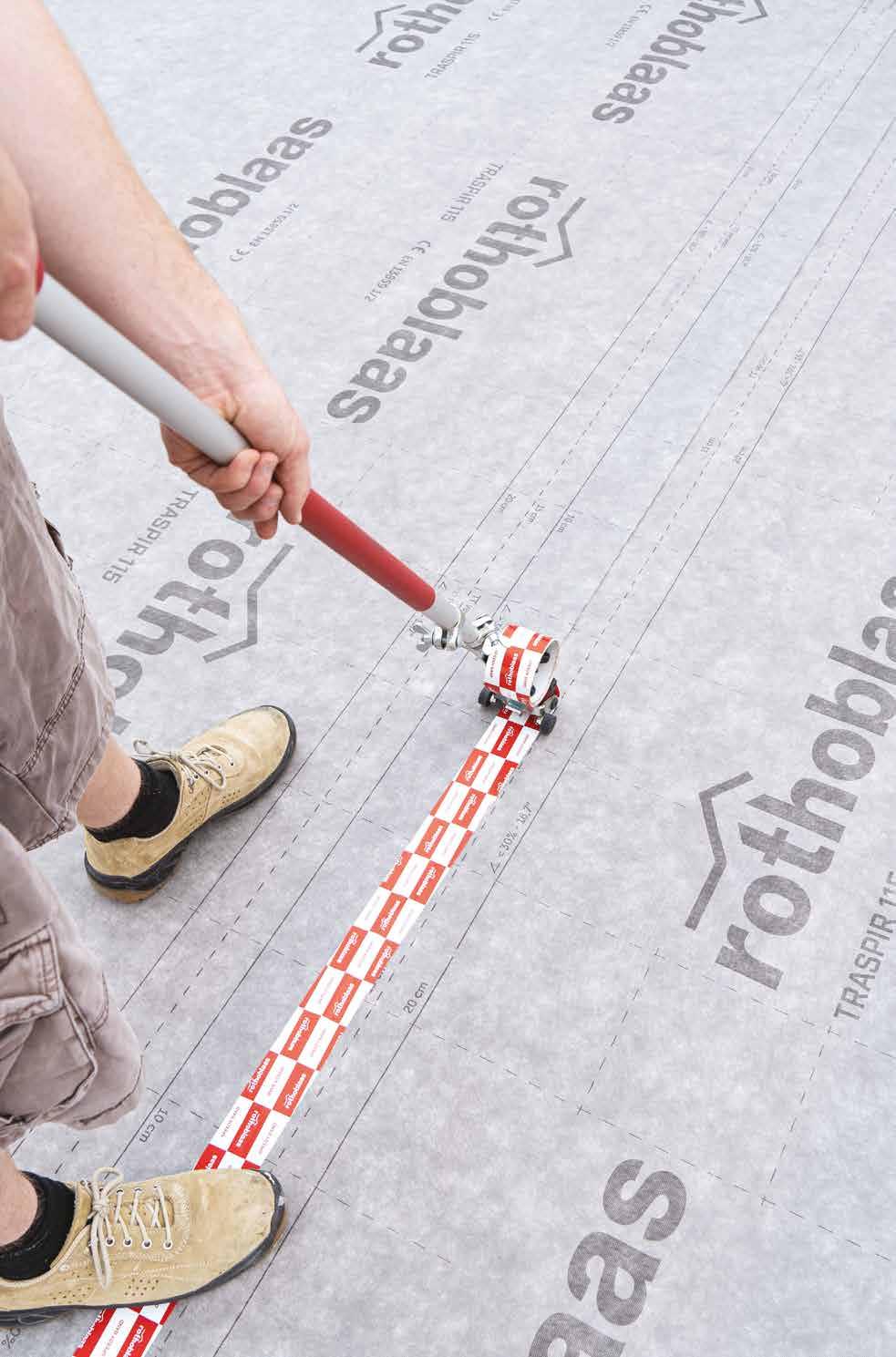

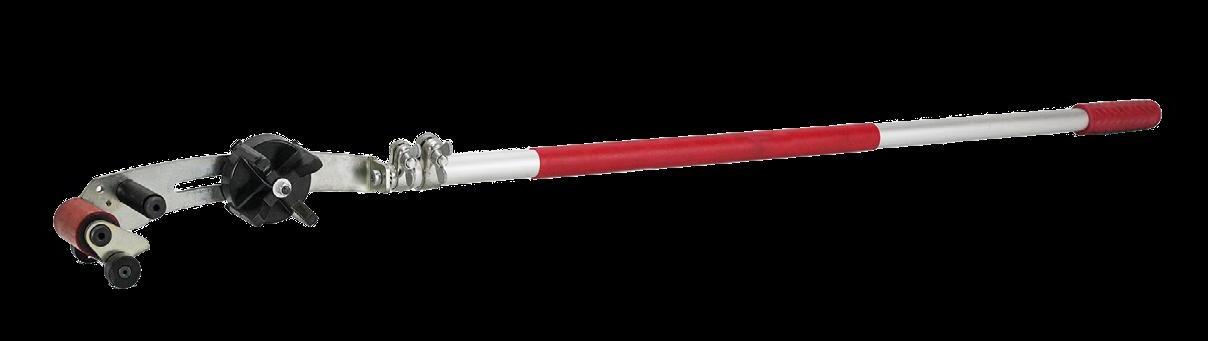

SPEEDY ROLL

ABROLLGERÄT FÜR SPEEDY BAND MIT LANGEM GRIFF

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Länge Stk. [cm]

SPEEDYROLL SPEEDY BAND Abrollgerät 120 - 200 1

SPEEDY BAND

EINSEITIG KLEBENDES UNIVERSALBAND OHNE TRENNFOLIE

Weitere Informationen finden Sie im Katalog „ BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ “ im Bereich „Kataloge“ der Website www rothoblaas de

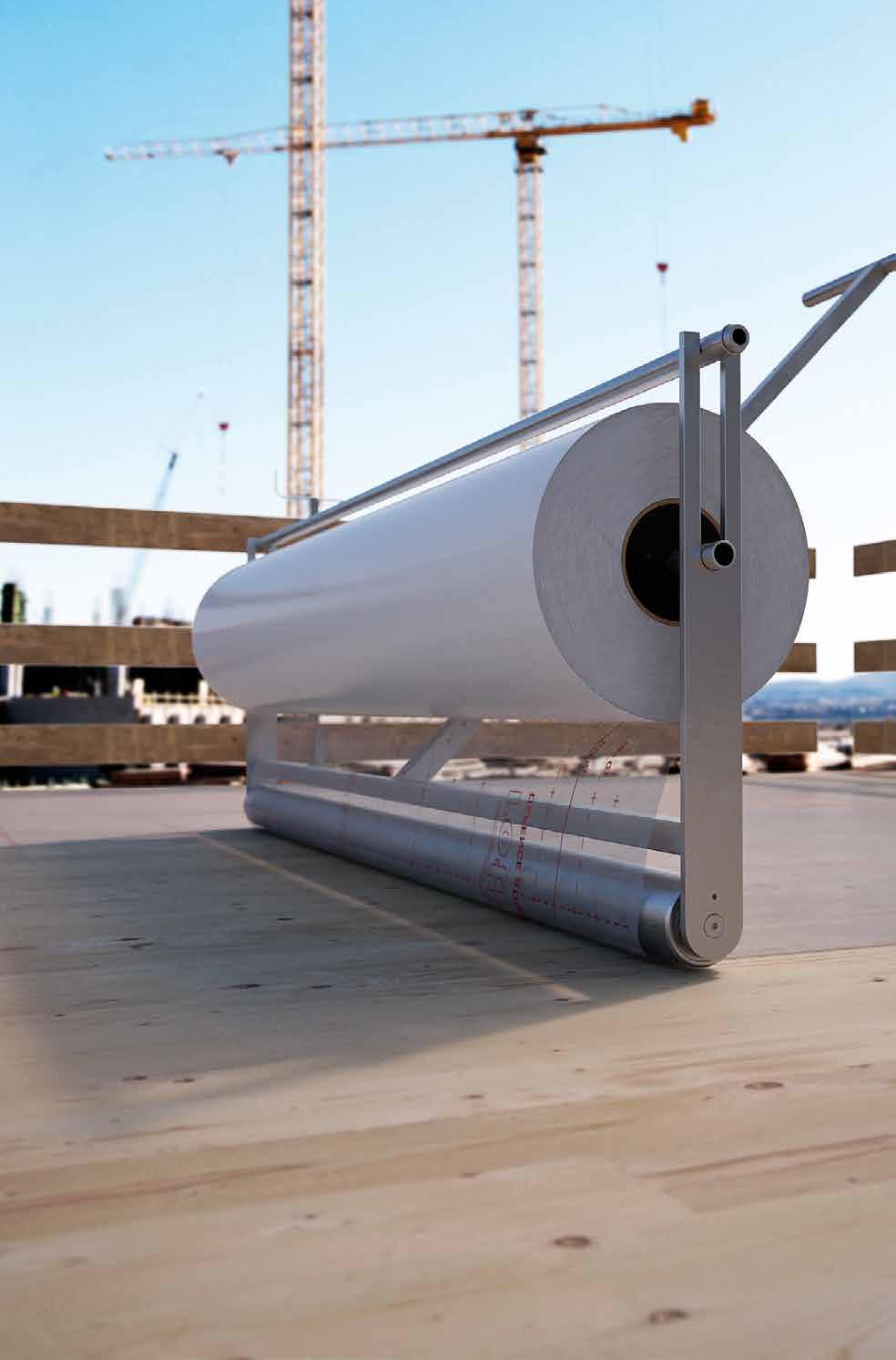

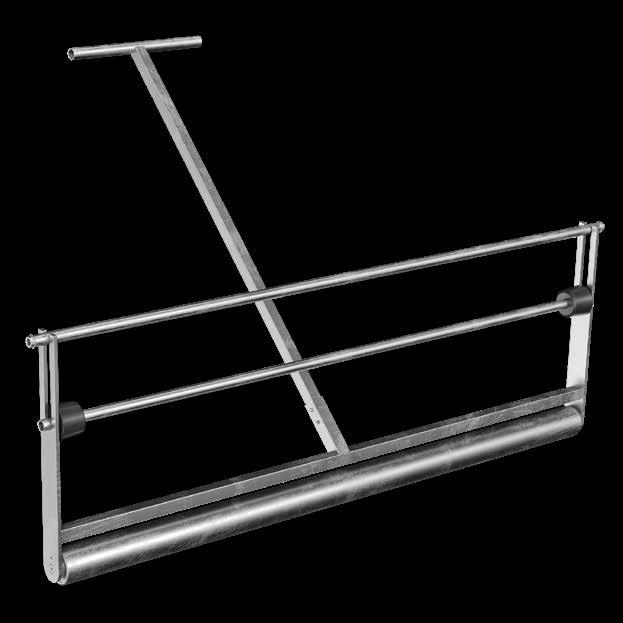

MEMBRANE ROLL

ABROLLGERÄT FÜR SELBSTKLEBENDE BAHNEN

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Länge Stk.

MEMROLL Abrollgerät für Bahnen 165 cm 1

DEFENCE ADHESIVE SPEEDY

SELBSTKLEBENDE BAUZEITABDICHTUNG OHNE TRENNFOLIE

Weitere Informationen finden Sie im Katalog „ BÄNDER, BAHNEN, DICHTUNGSMITTEL UND BRANDSCHUTZ “ im Bereich „Kataloge“ der Website www rothoblaas de

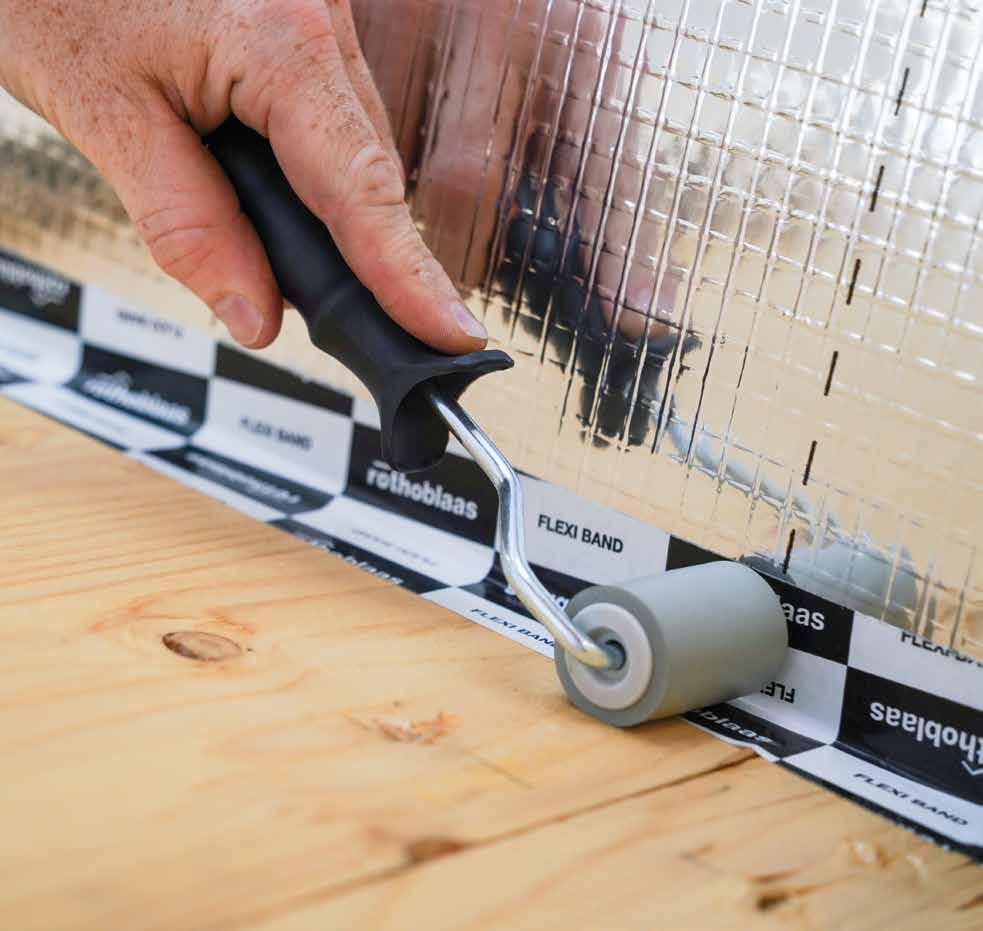

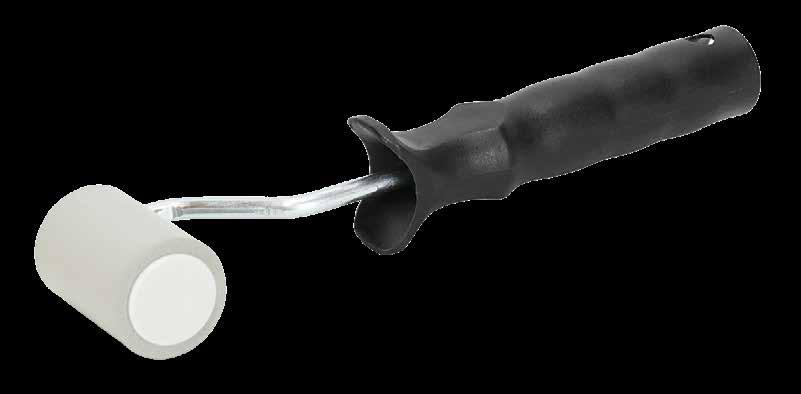

ROLLER

BANDROLLER

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

RLL50 PUR-Roller

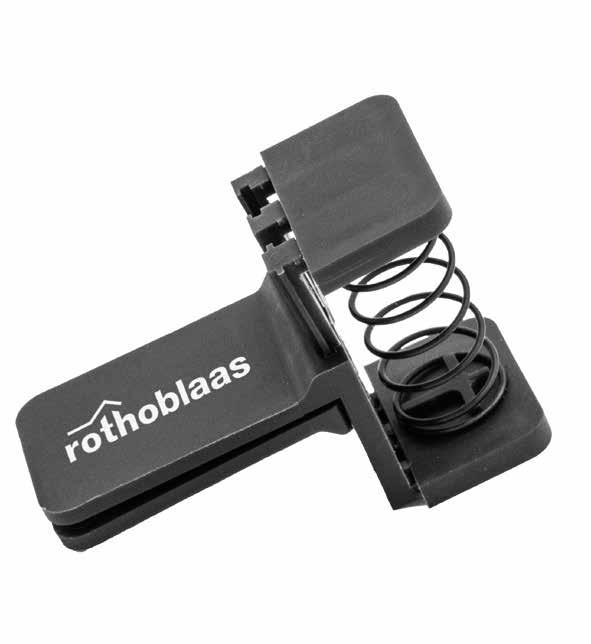

KOMPRI CLAMP

KOMPRIBAND KLAMMER

ARTIKELNUMMERN UND ABMESSUNGEN

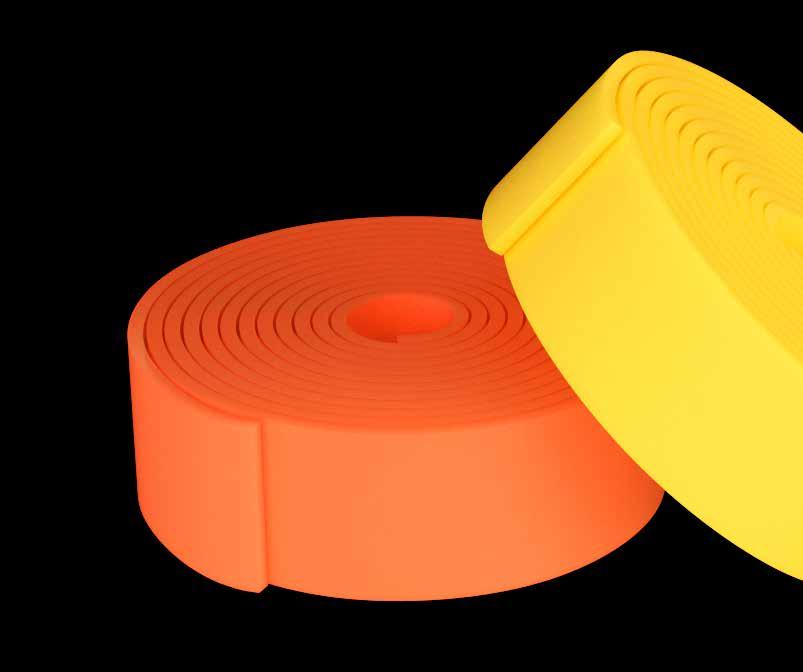

KOMPRIBAND

SELBSTAUSDEHNENDES

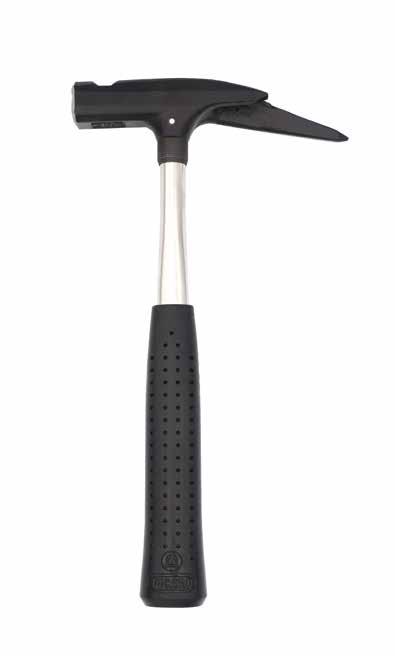

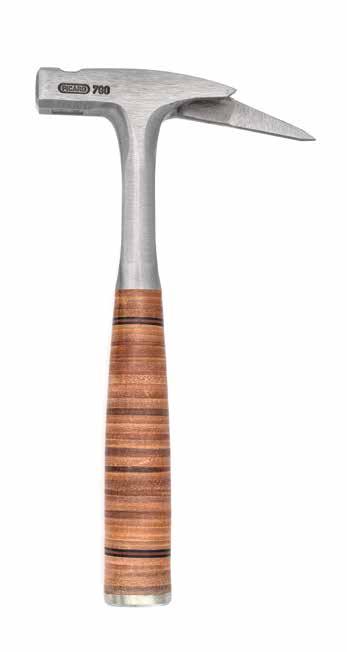

DER MEISTERHAMMER

• Aus einem Stück geschmiedet, mit Griff aus unbehandeltem Leder erster Wahl

• Der gewichtsoptimierte Stiel sorgt für eine ausgewogene Balance und höchste Schlagkraft

• Glatter, flacher Kopf, sorgfältig gehärtet; auf Anfrage auch in gerändelter Ausführung erhältlich

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Länge Kopfgewicht Gesamtgewicht Stk.

PICARD 600

DER KLASSIKER

• Ein speziell entwickelter Zweikomponentenkleber verbindet den Griff fest mit dem Stiel und sorgt für sicheres Arbeiten

• Für noch mehr Sicherheit ist der Kopf anstatt mit einem üblichen Spannstift durch einen gehärteten Stahlstift am Stiel fixiert

• Glatter, flacher Kopf - Auf Anfrage auch in gerändelter Ausführung erhältlich

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Länge Kopfgewicht

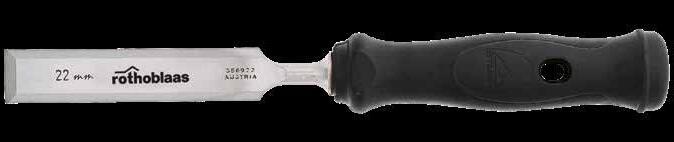

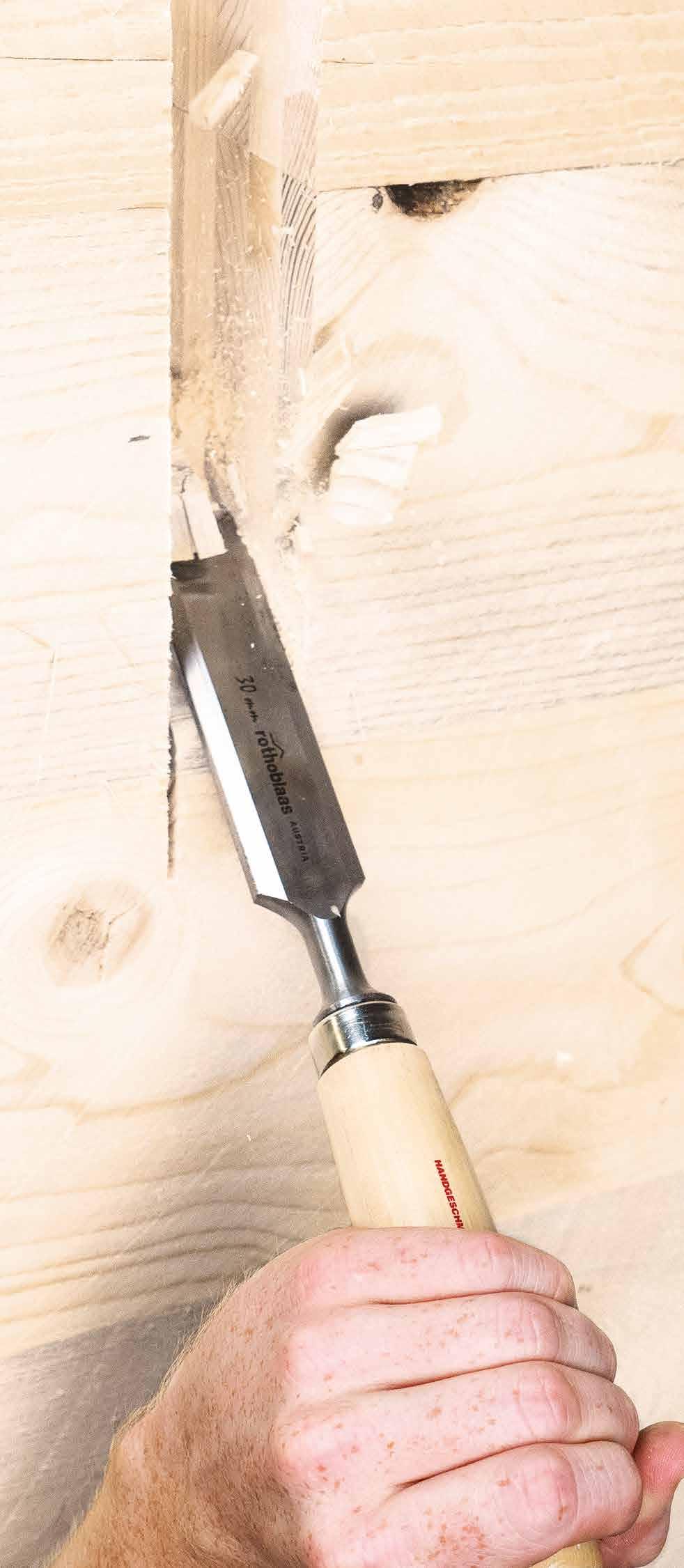

HOCHWERTIGES STEMMEISEN

MIT ERGONOMISCHEN GRIFF

• Extra starke und lange Klinge für eine genaue Werkzeugführung

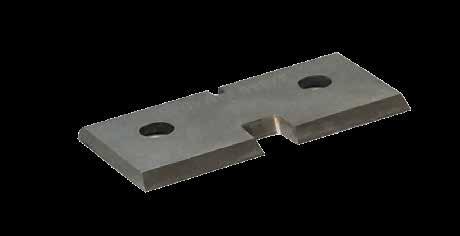

• Messerscharfe Schneide, gebrauchsfertig geschliffen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Klingenbreite Klingenlänge Stk. [mm] [mm]

Klingenbreite

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung Maße Stk. [mm]

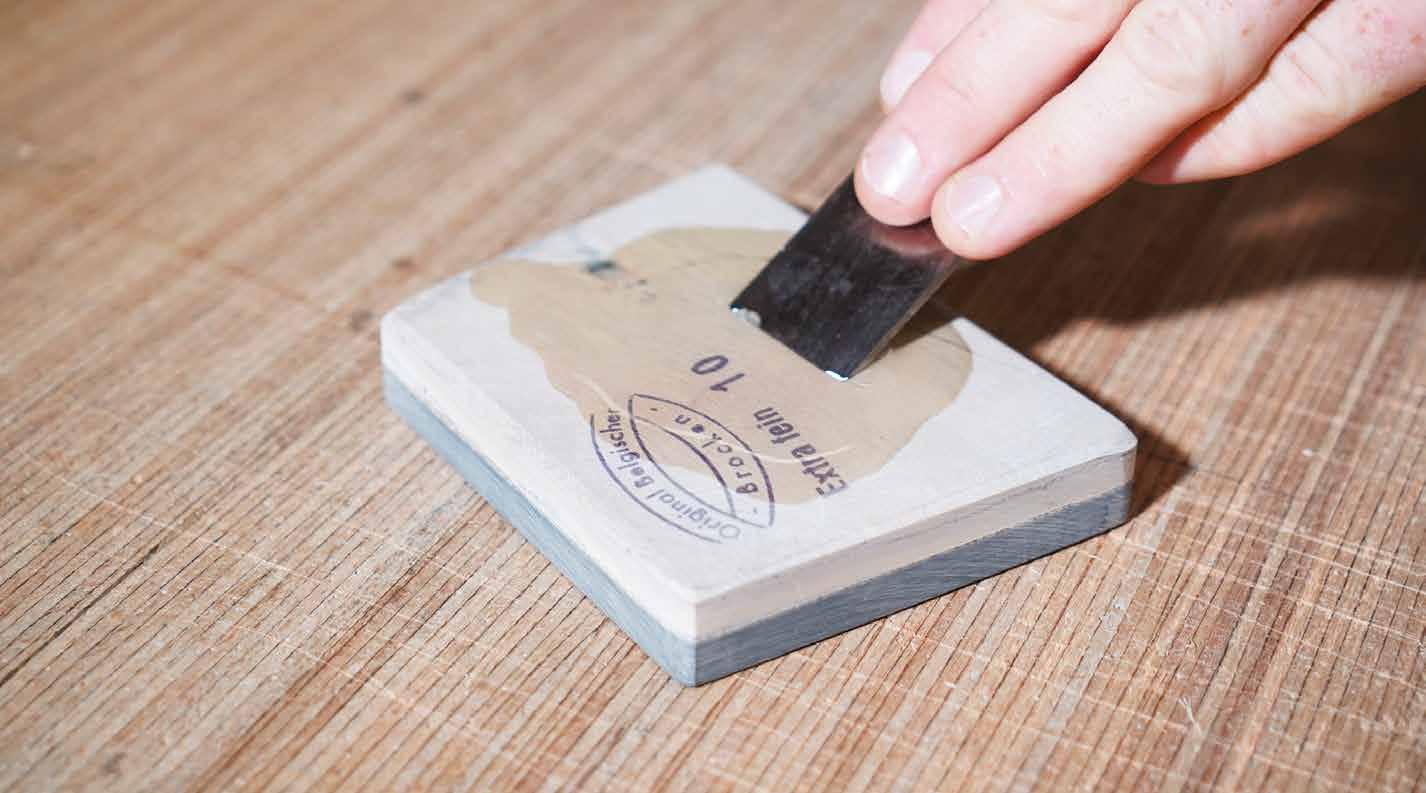

CHEW Schleifscheibe

MATERIAL

Stemmeisen aus hochlegiertem Werkzeugstahl (WS), verschleißfest und dauerhaft geschärft Griff aus astfreier Weißbuche bzw hochschlagfestem Polypropylen (PP)

ANWENDUNGSGEBIETE

Unverzichtbares Hilfsmittel für vielfältige Anwendungen in der Holzbearbeitung Dank des Zubehörs bleibt es dauerhaft scharf; die Handhabung wird erleichtert

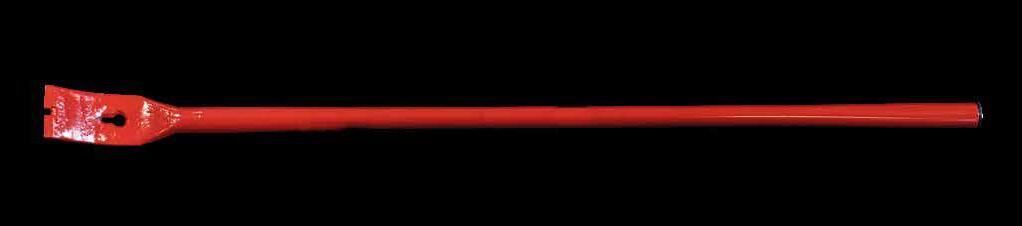

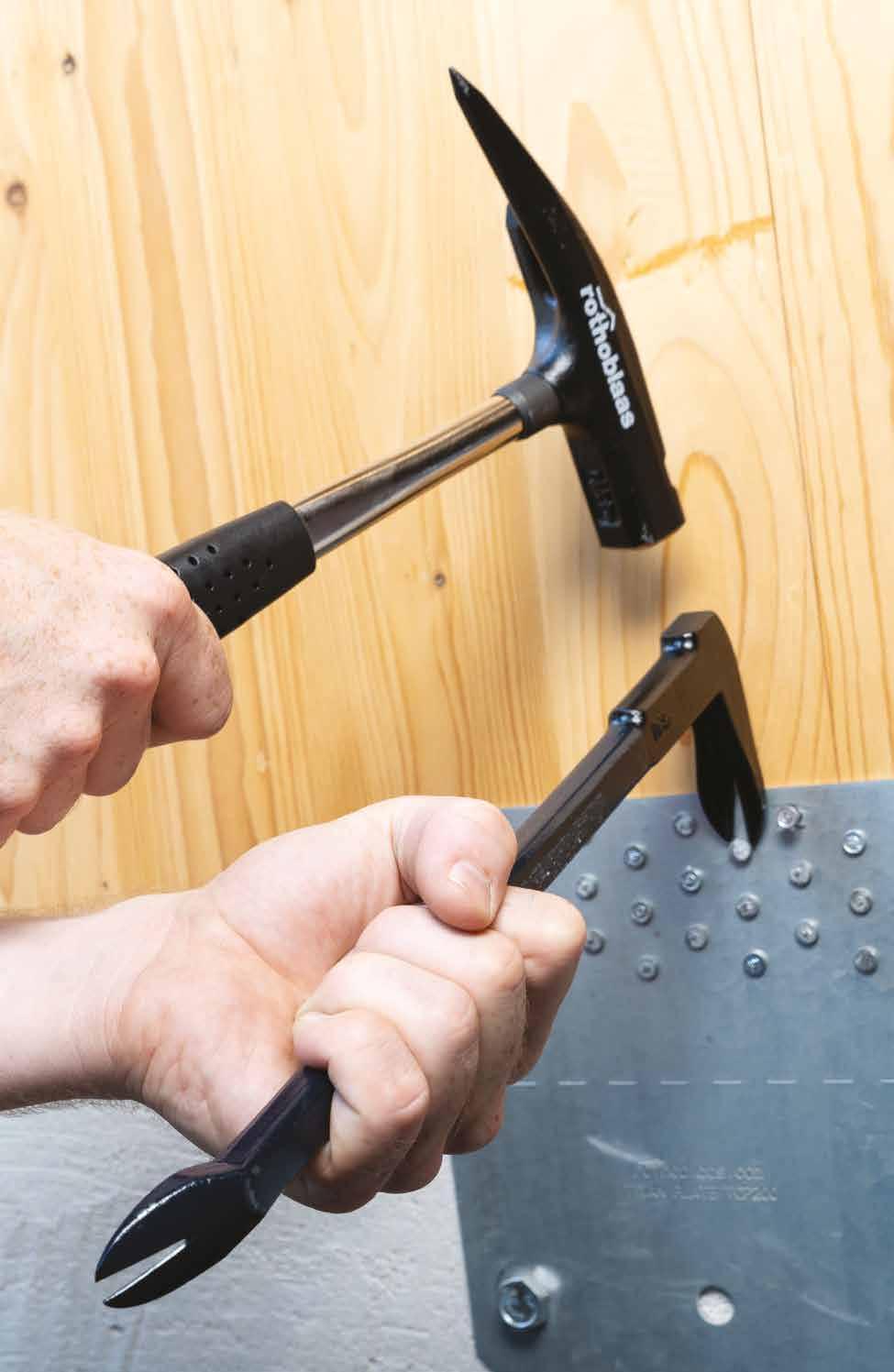

TALON ANKER

ANKER-NAGELEISEN

• Zum einfachen Herausziehen von Ankernägeln in Lochblechen, Winkeln, Balkenschuhen (max Nagelschaft-Durchmesser 5 mm)

ARTIKELNUMMERN UND ABMESSUNGEN

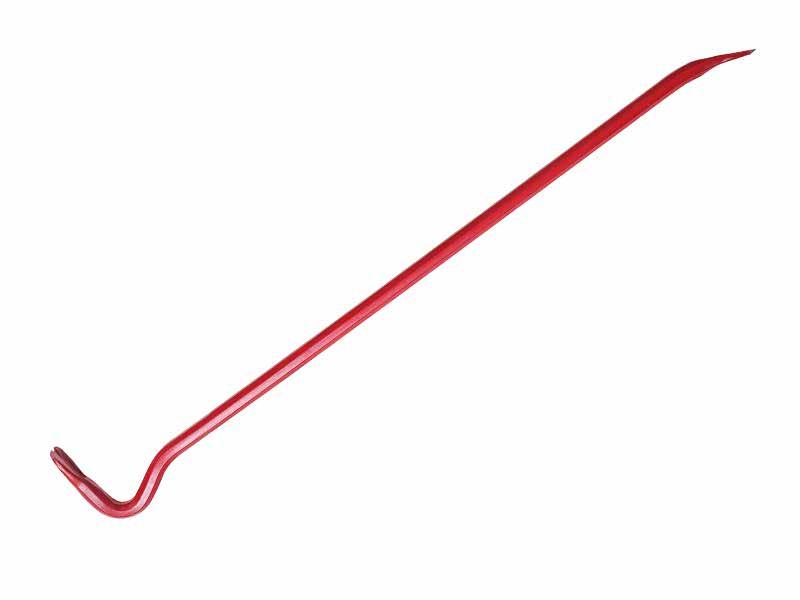

GORILLA NAIL

BRECHEISEN

• Universelles Brecheisen zum Hebeln, Montieren und Rückbauen; in zwei Längen erhältlich

ARTIKELNUMMERN UND ABMESSUNGEN

GROSSES HEBEEISEN

• Extrem robustes Hebeeisen, ideal für den Massivholzbau zum Positionieren von Elementen

ARTIKELNUMMERN UND ABMESSUNGEN

CRICKET

8-FACH RATSCHE

• Ratschenschlüssel mit Durchgangsbohrung

• Inkl 8 Hülsen in verschiedenen Größen

• 4 verschiedene Ringschlüssel in nur einem praktischen Werkzeug

10/M6 - 13/M8 - 14/(M8) - 17/M10

19/M12 - 22/M14 - 24/M16 - 27/M18

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Größen/Gewinde

Länge Stk. [SW/M] [mm]

10/M6 - 13/M8

CRICKET

14/M8 - 17/M10 340 1

19/M12 - 22/M14

24/M16 - 27/M18

MATERIAL

Der gehärtete lange Stahlgriff ermöglicht den festen Anzug der Muttern und Bolzen und gewährt eine lange Lebenszeit der Ratsche

UMSCHALTBAR

Wechselt mühelos vom Anziehen zum Lösen und umgekehrt

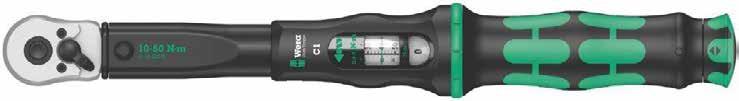

BEAR

DREHMOMENTSCHLÜSSEL

• Exakte Drehmomentsteuerung, die beispielsweise bei Verschraubung von Vollgewindeschrauben auf Metallplatten unbedingt notwendig ist; großer Einstellbereich

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Abmessungen Gewicht Drehmoment Stk. [mm] [g] [Nm]

BEAR 395 x 60 x 60 1075 10 - 50 1

BEAR2 535 x 60 x 60 1457 40 - 200 1

Mit 1/2"-Vierkant-Antrieb

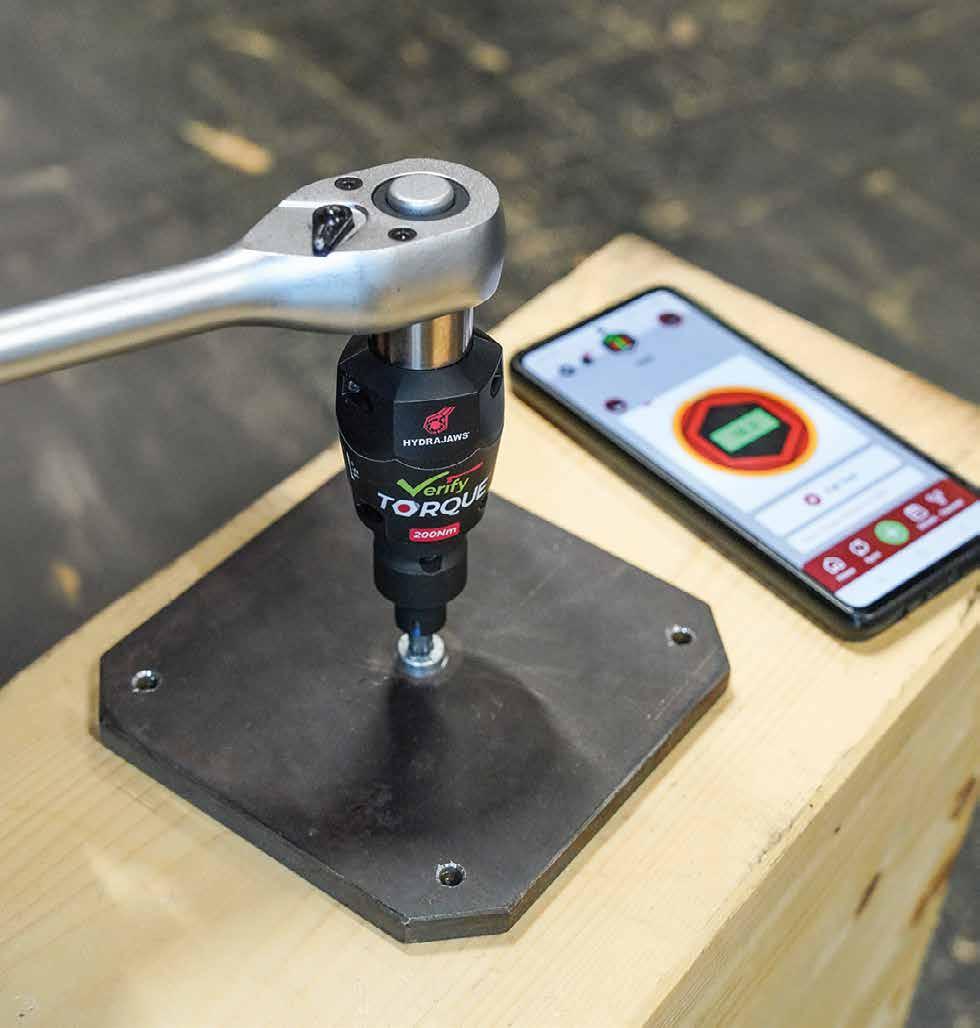

TORSMART

DIGITALER

ADAPTER ZUR DREHMOMENTKONTROLLE

• Digitales Drehmoment-Prüfgerät für die präzise Drehmomentkontrolle

• TORSMART wird einfach zwischen Werkzeug (Bohrer oder Schlüssel) und Hülse gesteckt

• Misst präzise das Drehmoment, speichert die Daten und übermittelt sie zur Analyse an die spezielle App Ein akustisches Signal zeigt das Erreichen des eingestellten Grenzwerts an

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

Drehzahlbereich 8 - 80 Nm

Aufnahme 3/8" (9,5 mm)

Abmessungen (Durchmesser x Länge) 42 x 75 mm

Gewicht 160 g

Stromversorgung: wiederaufladbare Batterie, geliefert mit USB-Kabel - Ladegerät nicht im Lieferumfang Für den Betrieb muss TORSMART über Bluetooth® mit der App Hydrajaws Verify verbunden sein

DOWNLOAD APP

Laden Sie die kostenlose App Hydrajaws Verify herunter, um TORSMART zu nutzen

BEAR

BEAR2

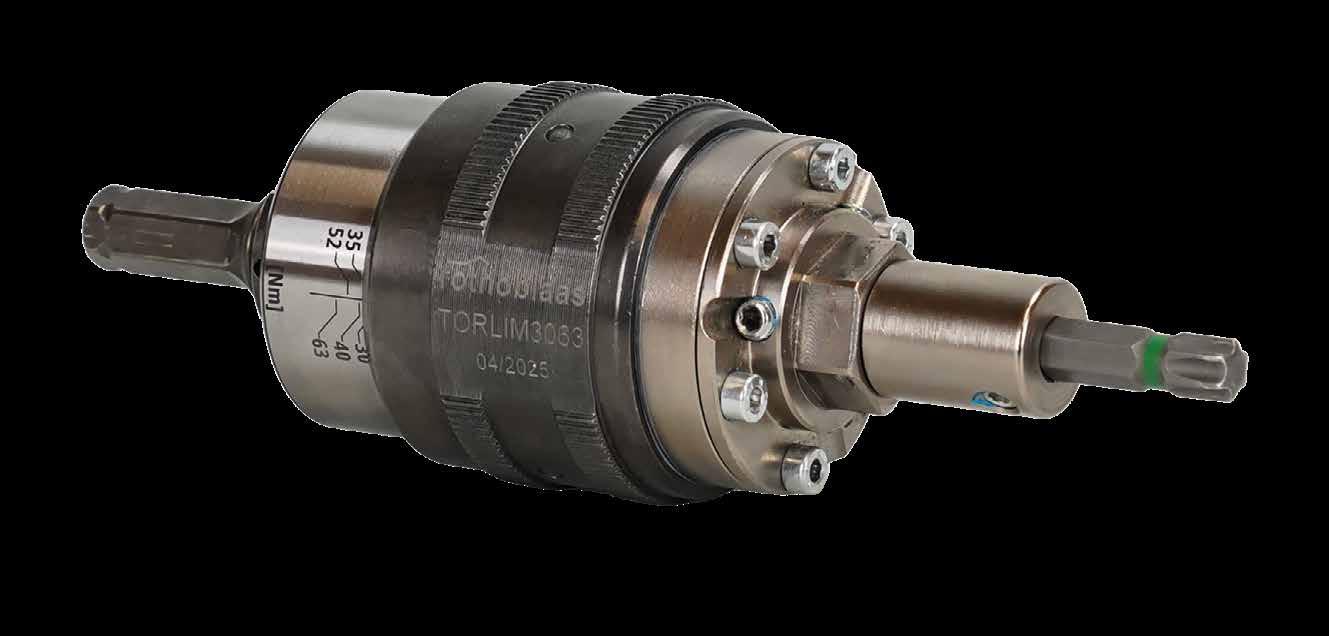

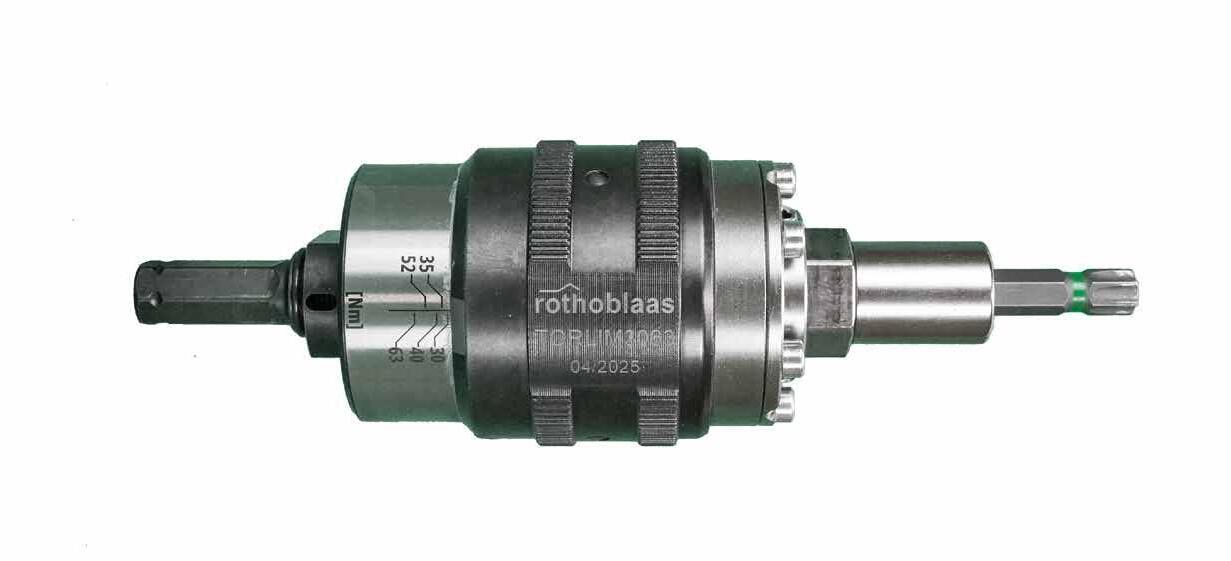

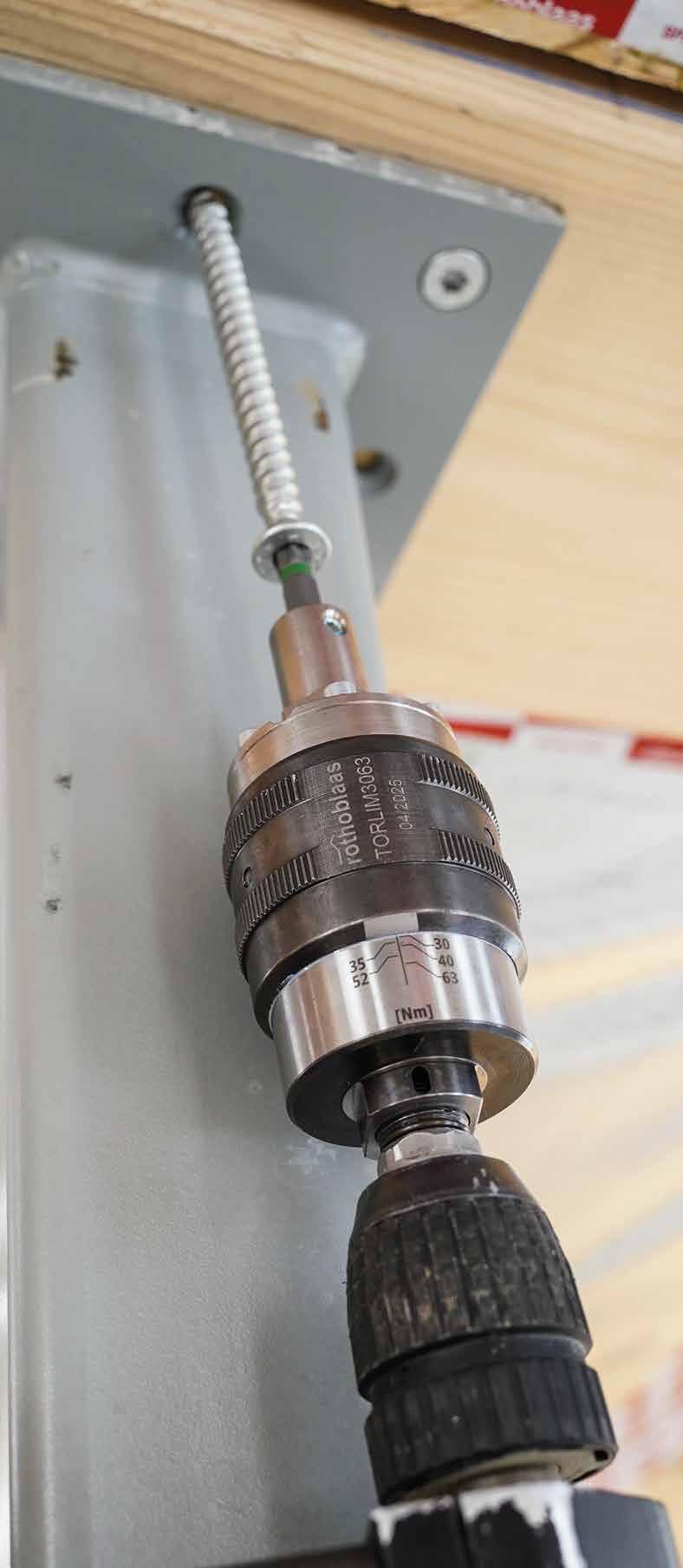

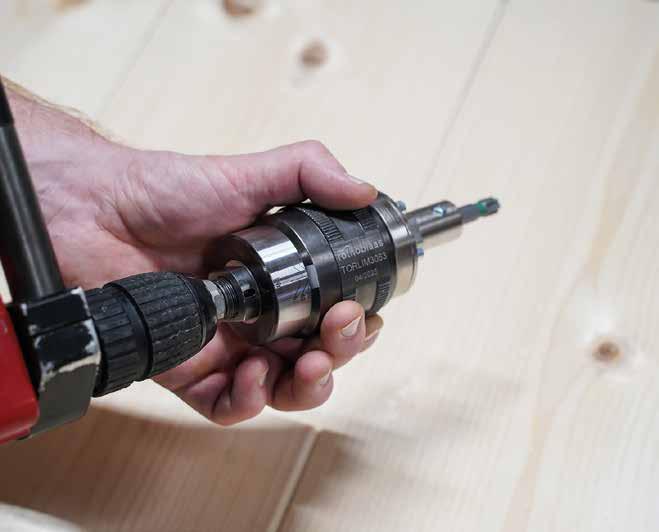

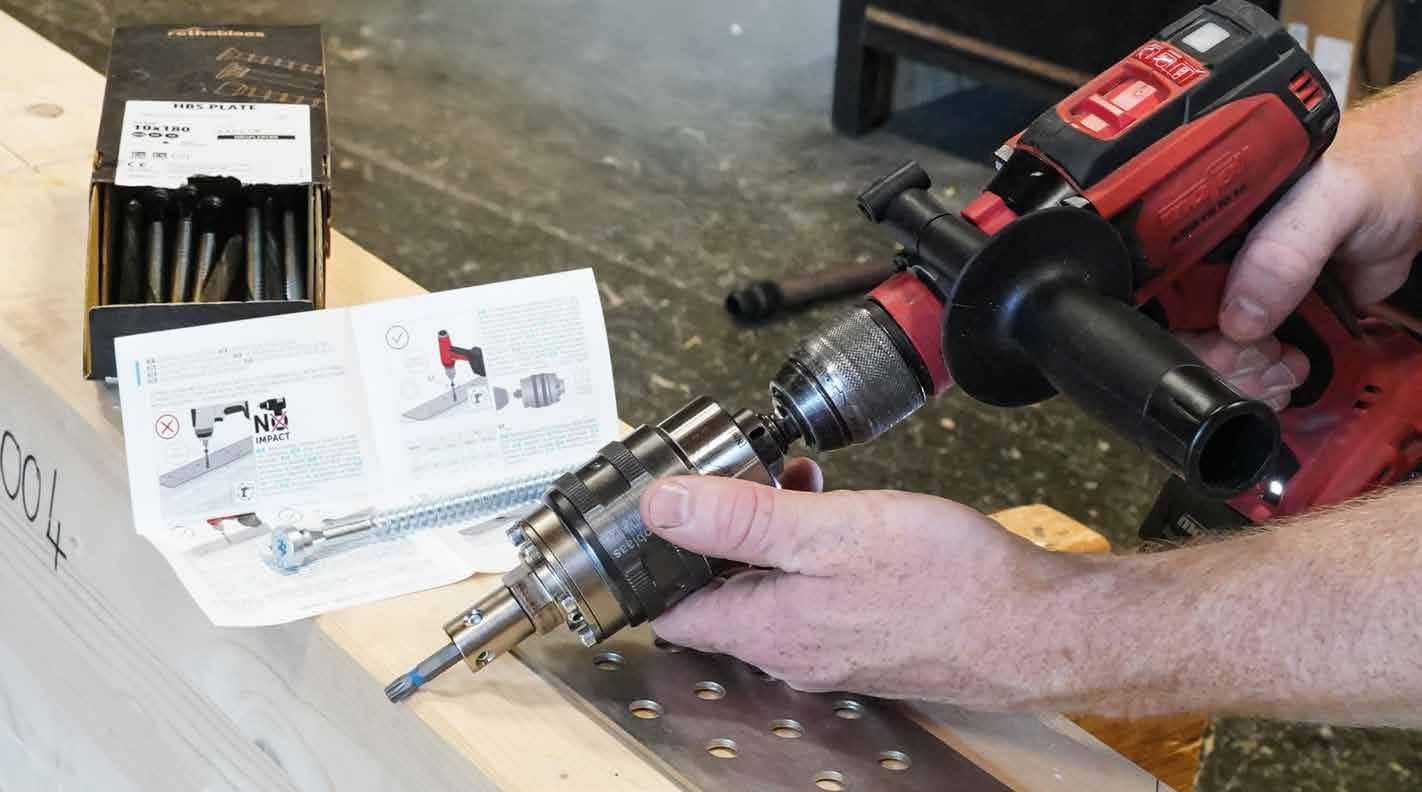

TORQUE LIMITER

DREHMOMENTBEGRENZER

SICHERES EINSETZEN

Der TORQUE LIMITER ist besonders geeignet bei Metall-Holz-Verbindungen und gewährleistet eine kontrollierte Verschraubung, ohne das maximale Drehmoment der Befestigungselemente zu überschreiten

NEUE VERSION, MIT EINSTELLBAREM DREHMOMENT

Die beiden Ausführungen decken die gängigsten Drehmomente ab und ermöglichen eine einfache Einstellung des Anzugswerts, der auf der Skala sichtbar ist

MINIMALE WARTUNG

Die interne Kupplung sorgt für eine dauerhafte Schmierung und minimiert den Bedarf an regelmäßigen Wartungen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

TORLIM1235

inkl TORLIMBIT + TX4050 12 - 35 135 730 1

TORLIM3063

inkl TORLIMBITL + TX5050 30 - 63 135 1180 1

„MEHR“ IST NICHT IMMER BESSER: WIE VIEL KRAFT BRAUCHT MAN WIRKLICH?

Bei der Befestigung von Schrauben auf Metallplatten kann ein zu hohes Drehmoment den einwandfreien Zustand der Verbindung gefährden Um Schäden an den Komponenten zu vermeiden, ist es wichtig, die angegebenen Höchstwerte nicht zu überschreiten

KOMPONENTEN

Gerätehalterung (SW 11,5 mm)

Drehmomentskala

Artikelnummer und Seriennummer

Werkzeugaufnahme für Einschraubwerkzeug bzw Bitadapter (Innensechskant 11,5 mm)

Freischalthülse

Bitadapter 1/4" oder 5/16"

BIT

Klemmschrauben

ZUSATZPRODUKTE - ZUBEHÖR

1 2 3

1 TORLIMBIT

2 TORLIMBITL

5/16” Bithalter für TX50-Bit

3 TORLIMSOCKET Adapter quadratischer Bit 1/2”

GEBRAUCHSANWEISUNG

Vor der Verwendung die Betriebsanleitung des TORQUE LIMITER lesen Diese befindet sich im Lieferumfang des Produkts und ist auf www rothoblaas de erhältlich

Den für die Schraube vorgesehenen Drehmoment-Grenzwert genau überprüfen

Beim Eindrehen rastet der TORQUE LIMITER beim eingestellten Drehmomentwert aus

Den TORQUE LIMITER auf den richtigen Drehmomentwert einstellen

Die äußere Einschraubhülse drehen, um den TORQUE LIMITER zurückzusetzen

Eine erste Überprüfung des Drehmoments mit einem Drehmomentschlüssel durchführen

ALLROUND-CUTTER

• Original mit 3-fach geschliffenen Klingen

• Extrem robust - komplett rostfrei - ohne Magazin

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

cutter

Ersatzklingen

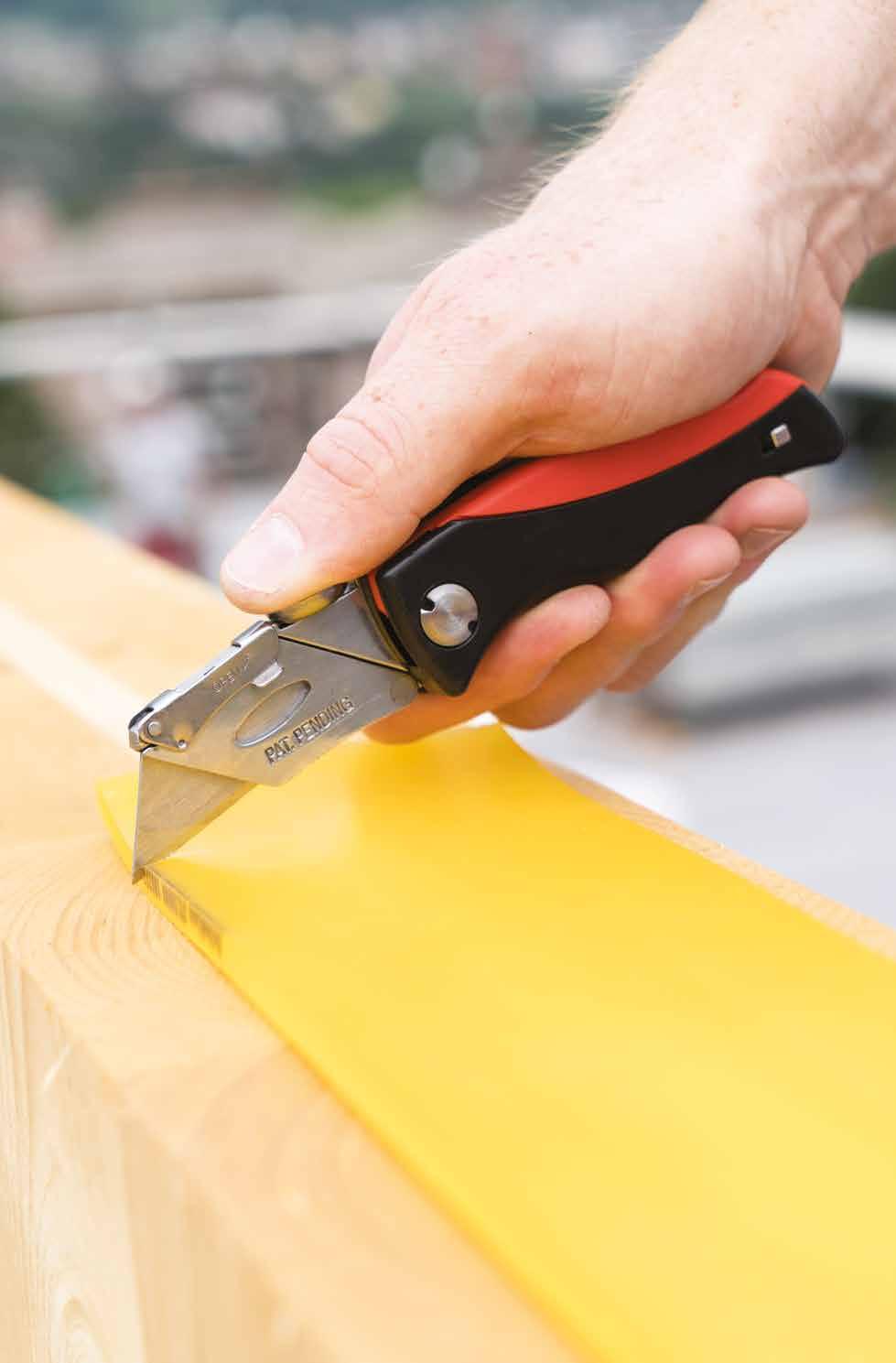

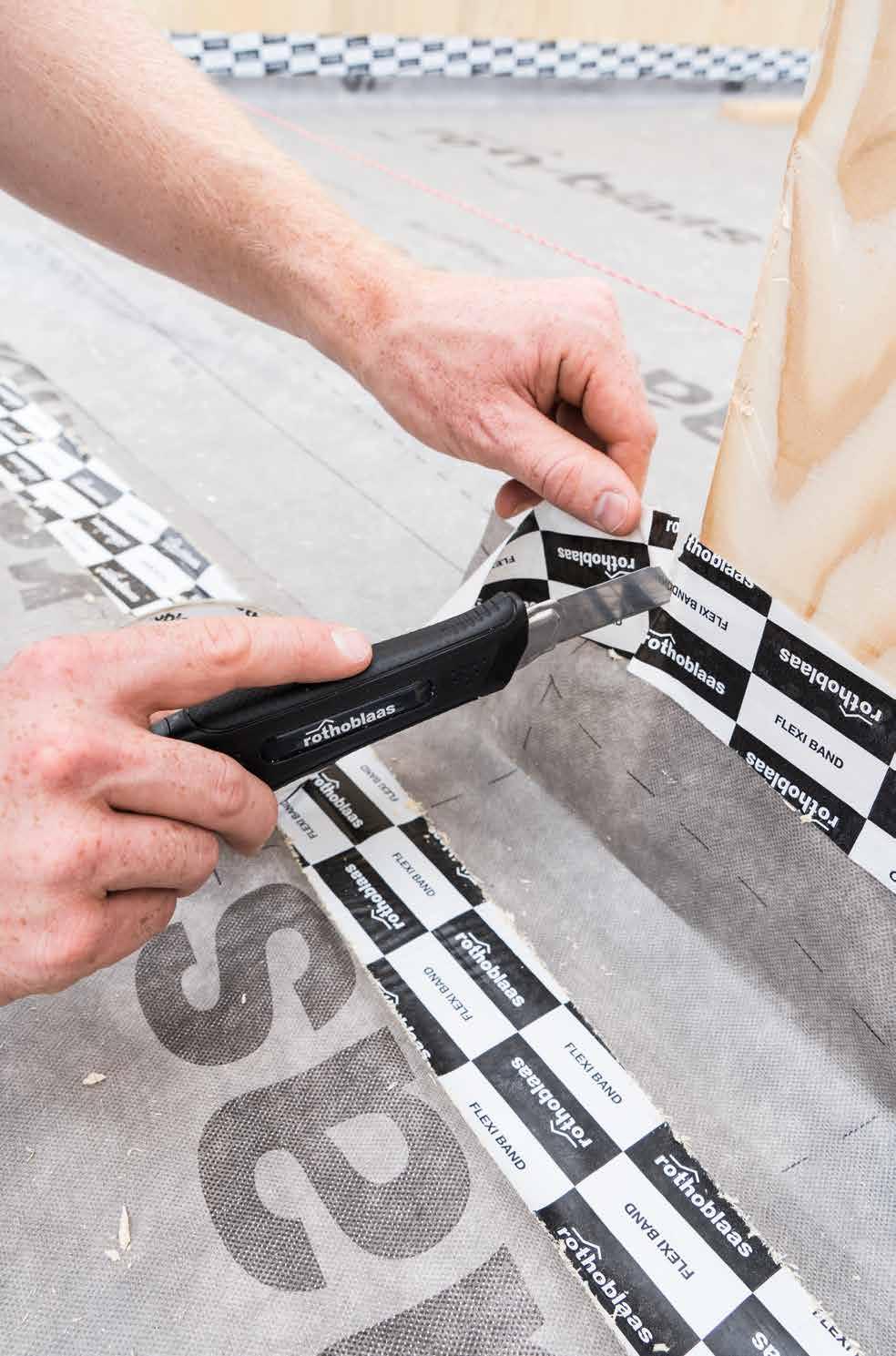

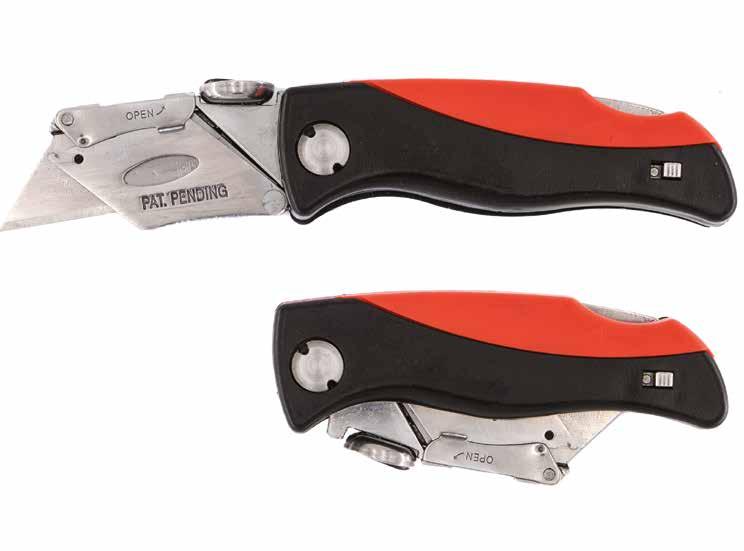

CUTTER

PROFESSIONELL SCHARFE SCHNITTE

• Hebel zur Arretierung der Klinge für einen einfachen und schnellen Klingentausch

• Dank des weichen Daumenkissens kann der maximale Anpressdruck noch einfacher erzielt werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

CUTTER Cutter mit 5 Ersatzklingen

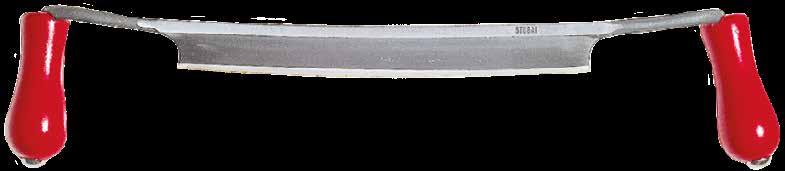

ZUGMESSER

• Aus hochwertigem Stahl geschmiedet, gehärtet und geschliffen, Klinge mit Hohlschliff; Klingenschutz aus PVC

ARTIKELNUMMERN UND ABMESSUNGEN

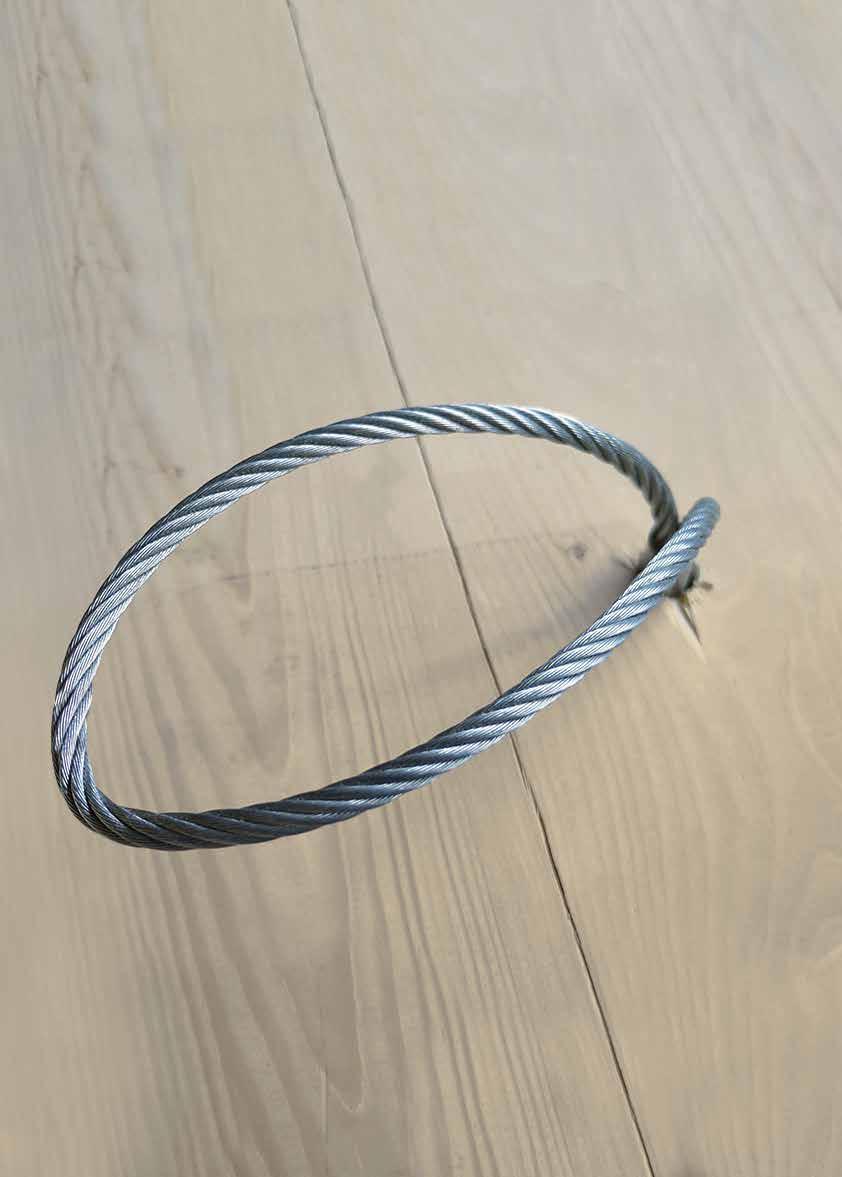

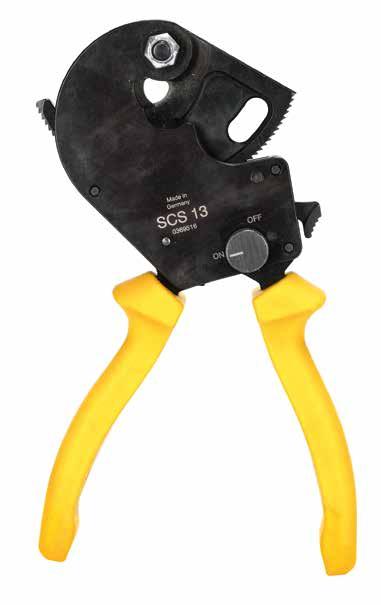

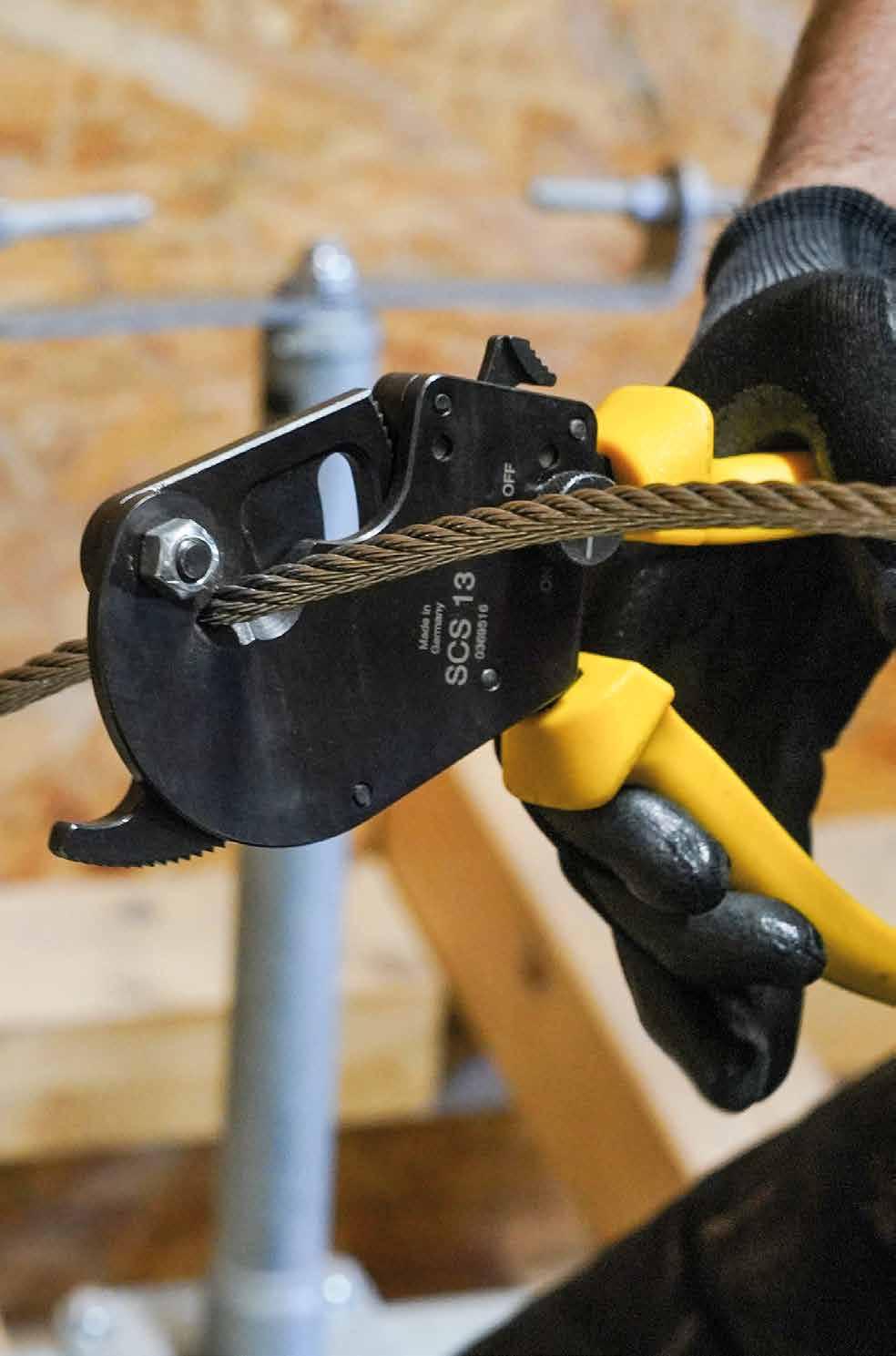

CANARY

EINHANDSCHERE FÜR DRAHTSEILE

• Für flexible Drahtseile bis max 13 mm

• Für Drahtseile aus Edelstahl mit hoher Dichte bis max 10 mm

ARTIKELNUMMERN UND ABMESSUNGEN

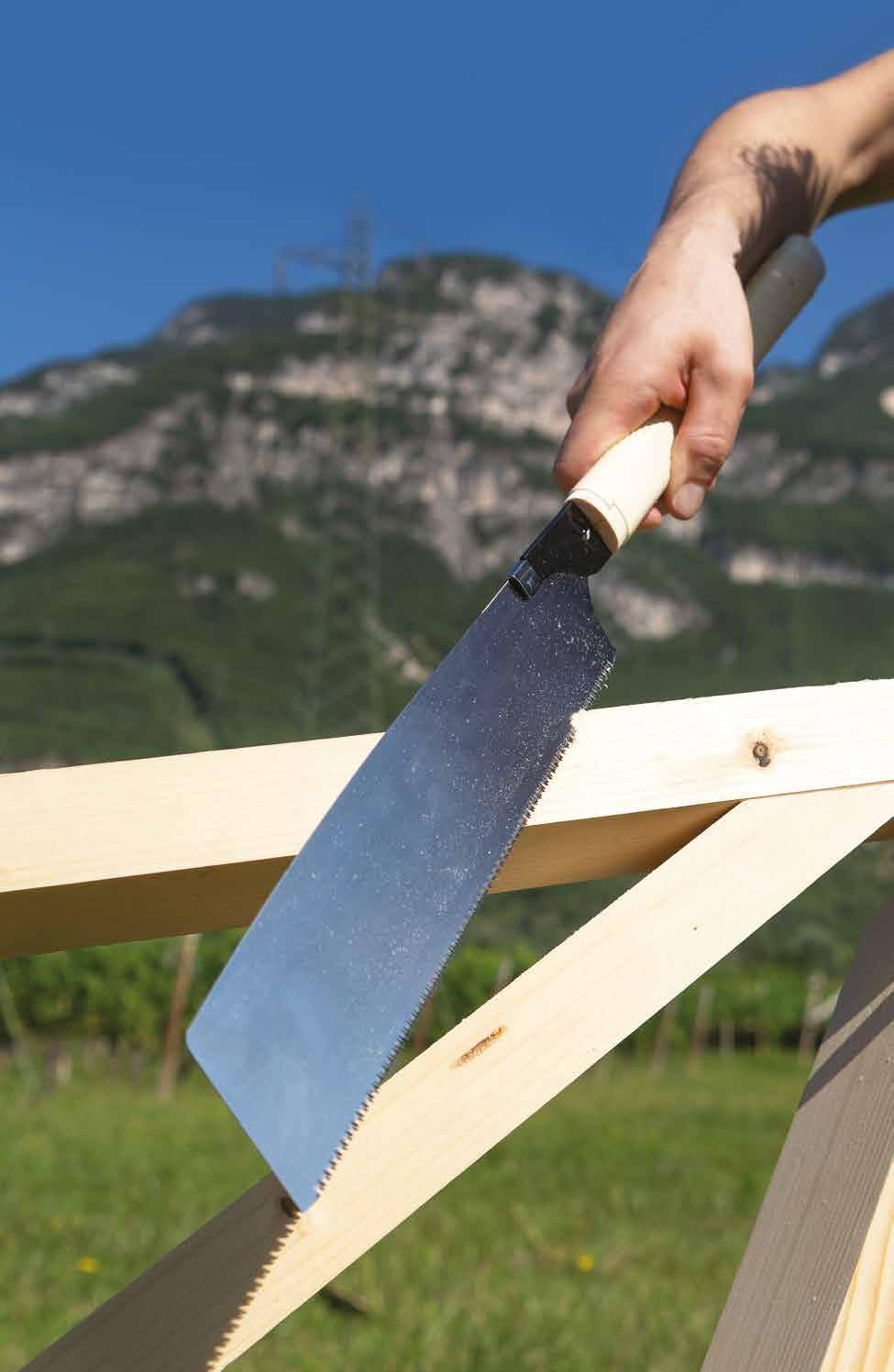

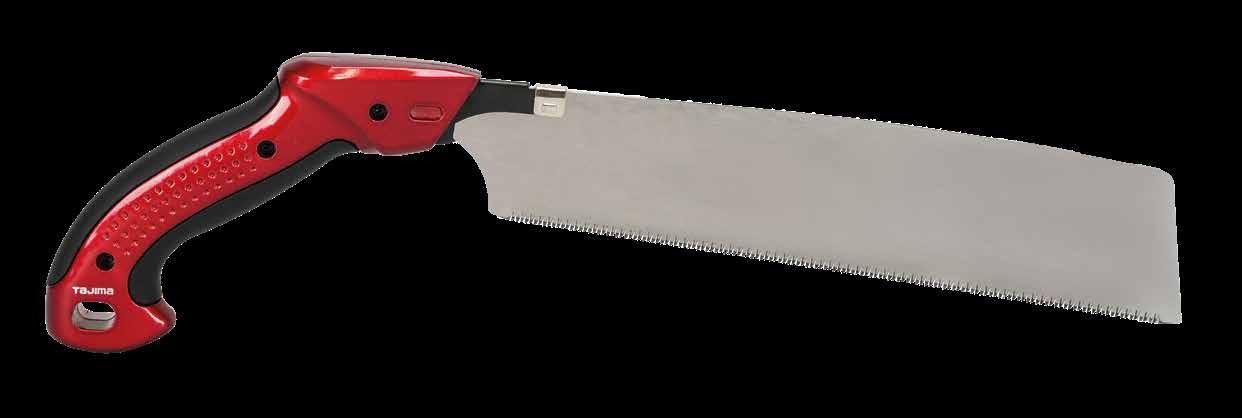

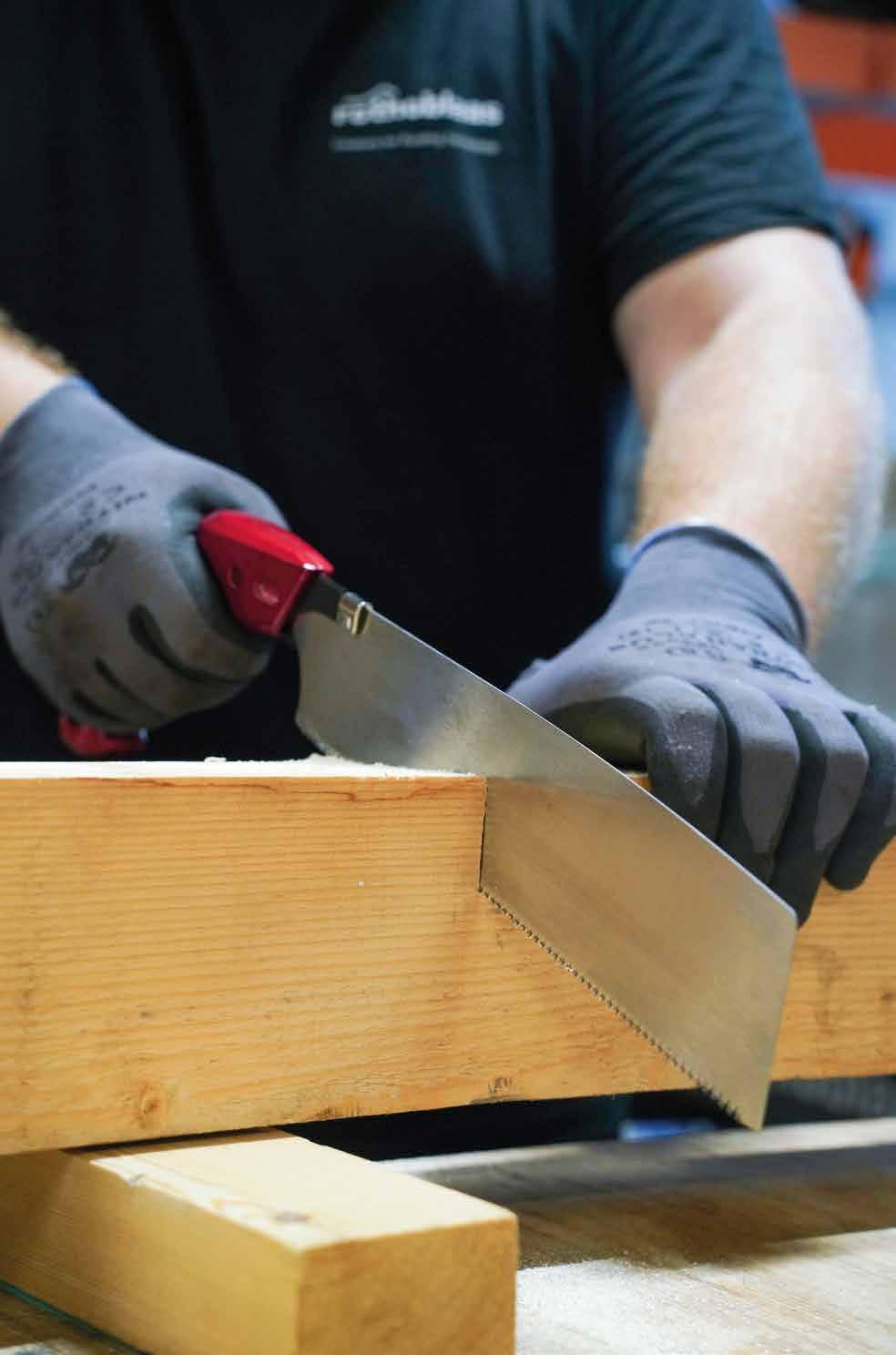

TAJIMA ZIMMERMANN-ZUGSÄGE

• Zugsäge mit Kreuzschliff für Schnitte in Faserrichtung und quer zur Faser in allen Holzarten

• Mit komfortablem 2-Komponentengriff und Sicherheitshülle für das Sägeblatt

• Fluorbeschichtung für überragende Schneidleistung

• 13 TPI (Zähne pro Zoll)

ARTIKELNUMMERN UND ABMESSUNGEN

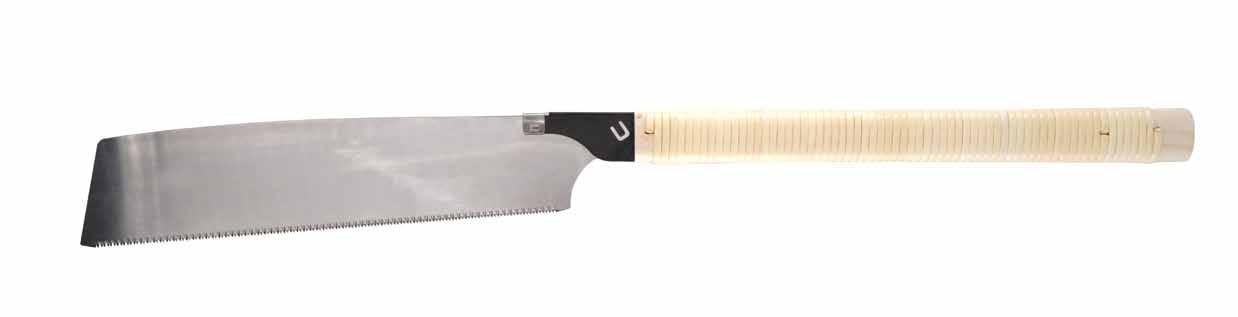

FUGU

TAJIMA PRÄZISIONS-ZUGSÄGE

• Zugsäge mit doppelseitiger Japan-Verzahnung für präzise und passgenaue Schnitte in Faserrichtung und quer zur Faser in allen Holzarten

• Mit Rattangriff, der werkzeuglos abgeknickt werden kann, um das Sägeblatt zu wechseln

• 16 TPI (Zähne pro Zoll)

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

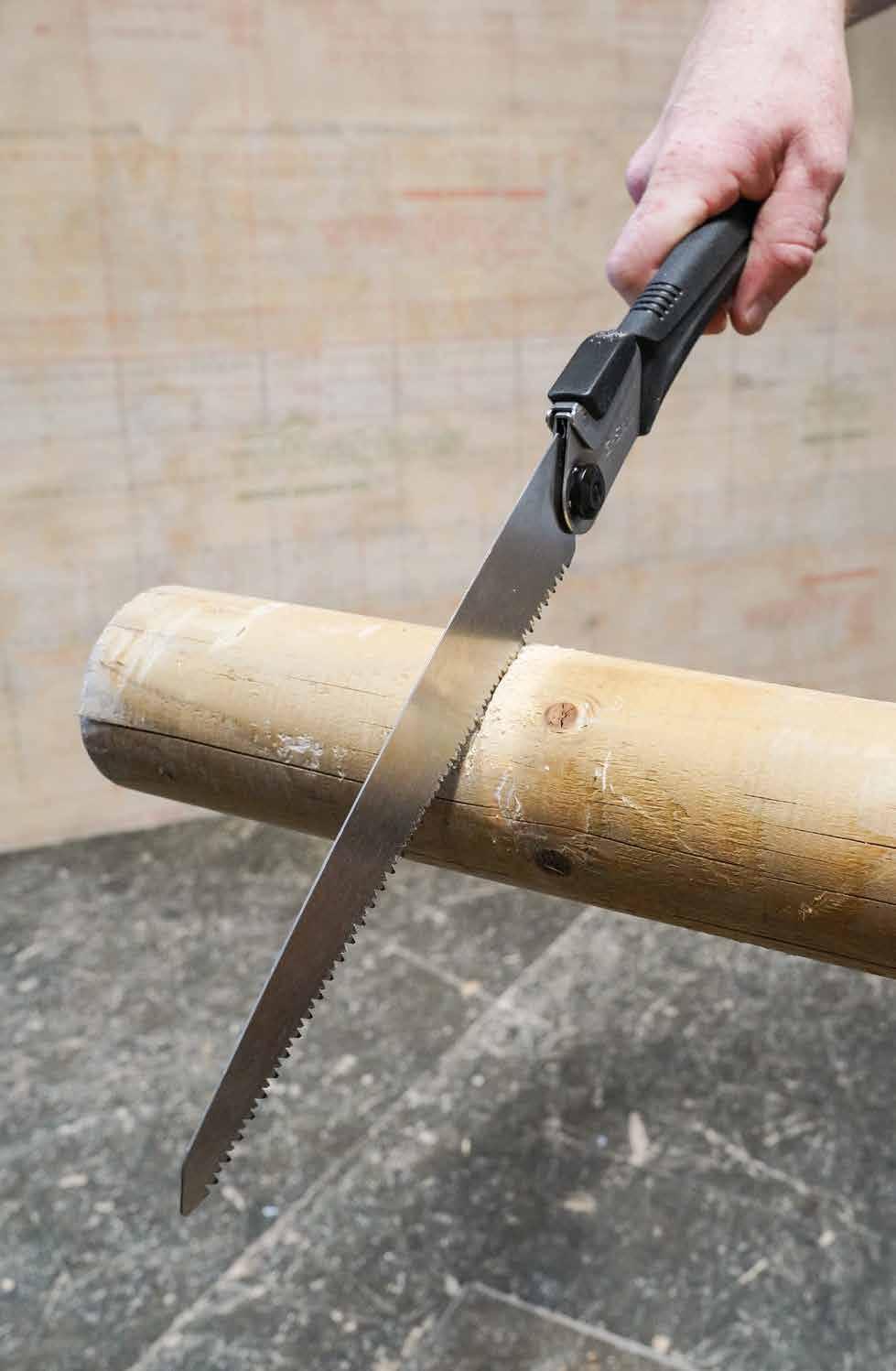

KAMASU

KLAPPSÄGE

• Komfortabler Griff aus Elastomer mit Bohrung für eine Sicherheitsschlaufe

• Klappsäge mit Hochgeschwindigkeitssägeblatt

• 9 TPI (Zähne pro Zoll)

• Schnittbreite 1 mm

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

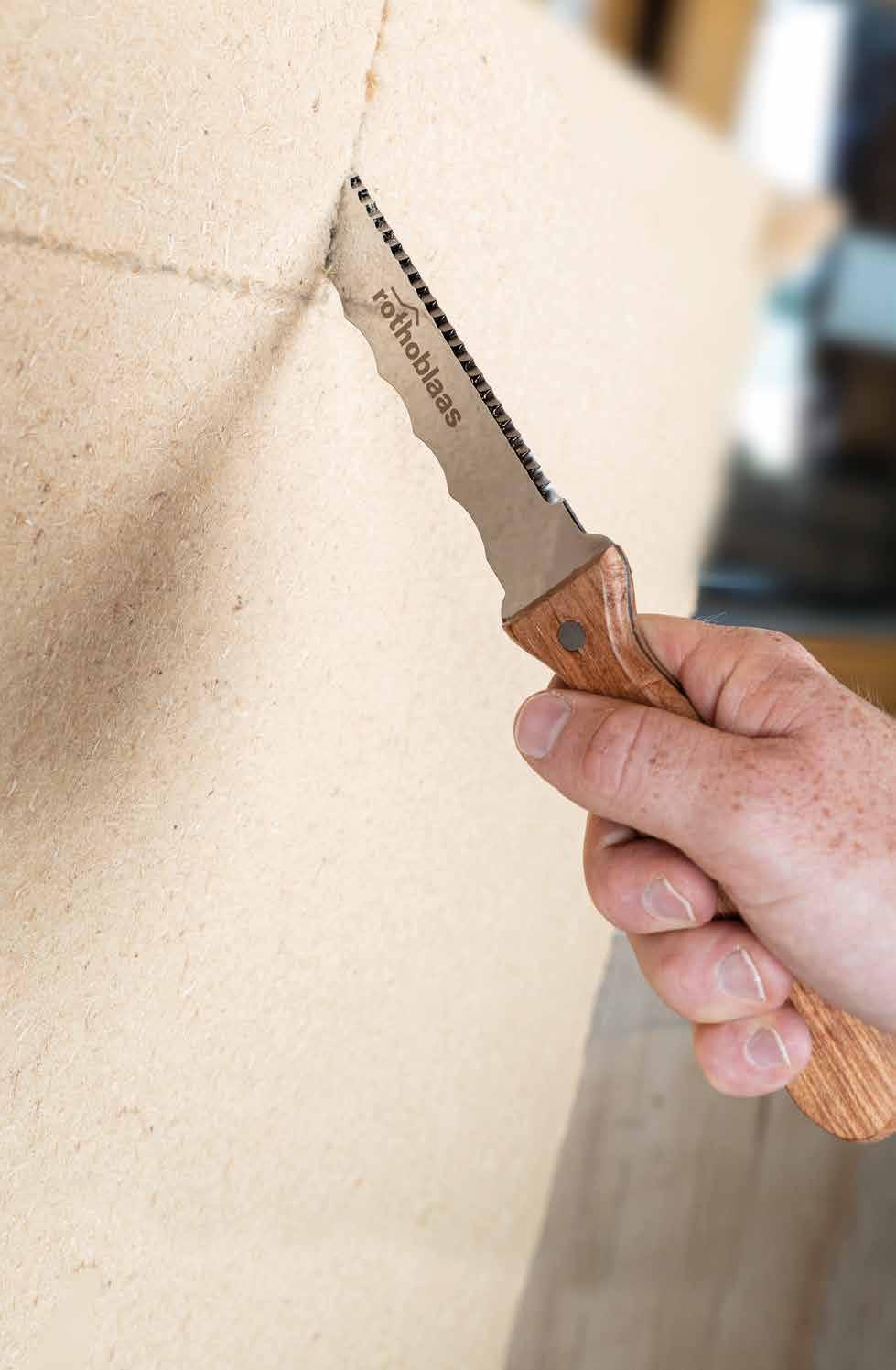

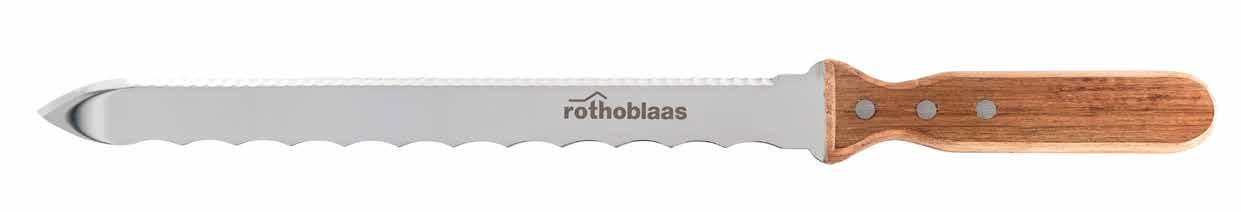

LAMA

DÄMMSTOFFMESSER

• Beidseitig verwendbar, mit 2-mm starker Klinge aus Edelstahl

• Ergonomischer Griff für die präzise Verarbeitung von Dämmstoffen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Klingenlänge Gewicht Stk. [mm]

ZIMMERMANNSWINKEL

• Aus hochflexiblem und zugleich stabilem Edelstahl; lässt sich ohne bleibende Verformungen biegen

BEAVER PEACOCK

ALPHA - SCHIFTERWINKEL

• Zuverlässiger Alphawinkel für den Abbund in der Zimmerei

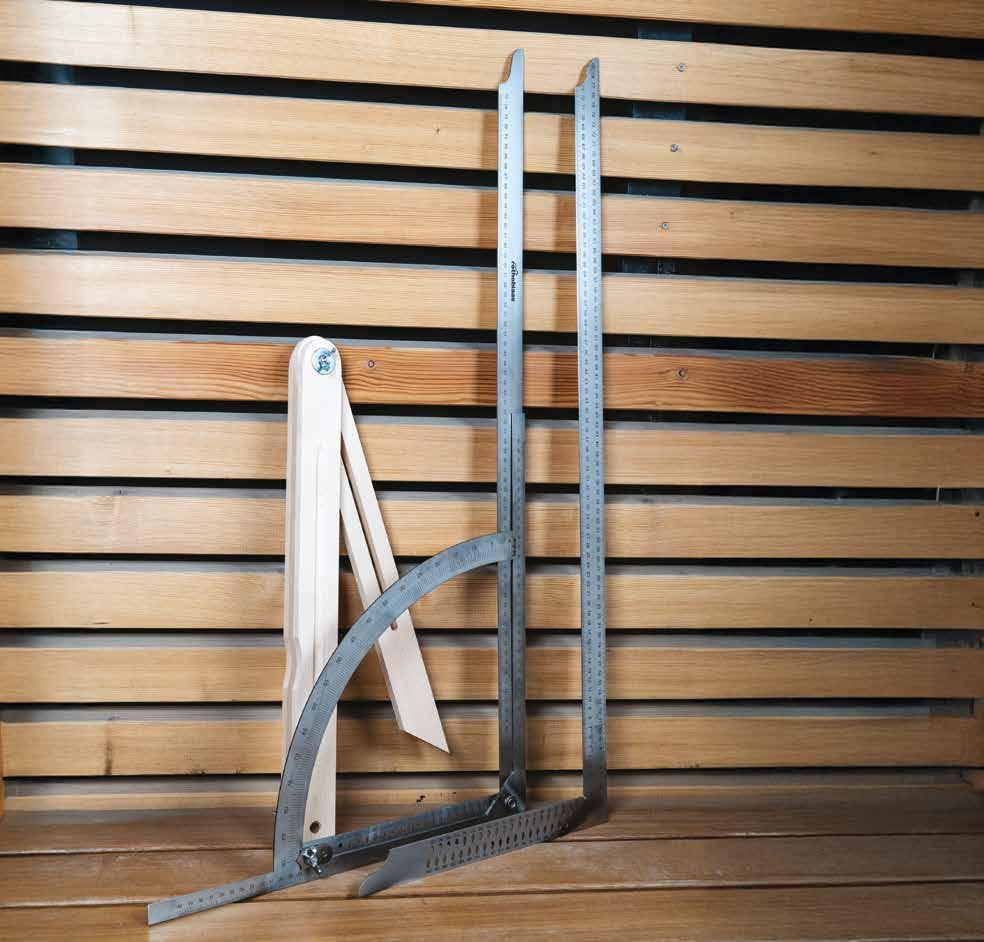

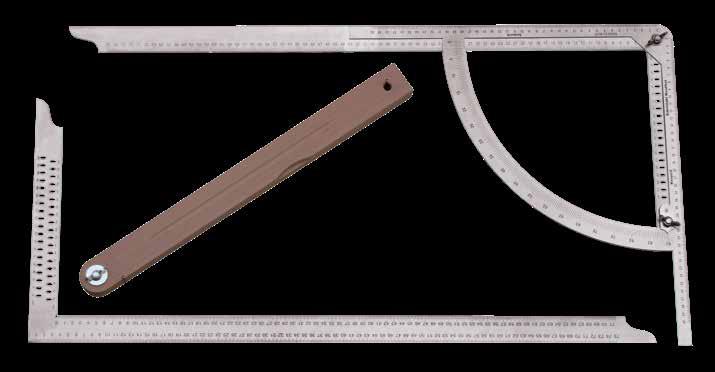

BEEKIT

VOLLSTÄNDIGES SET ZIMMERMANNSWINKEL

• Drei klassische Anreißgeräte in einem Set: Zimmermannswinkel, Alphawinkel und Holzschmiege

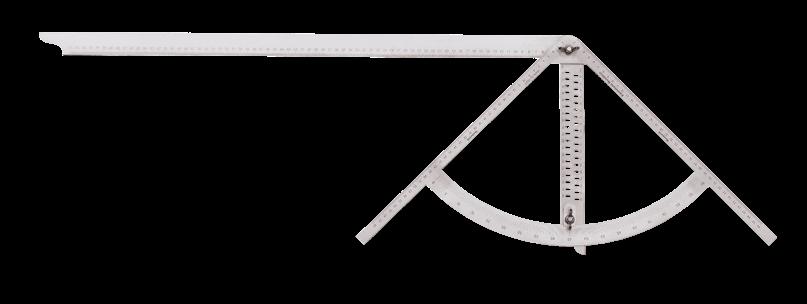

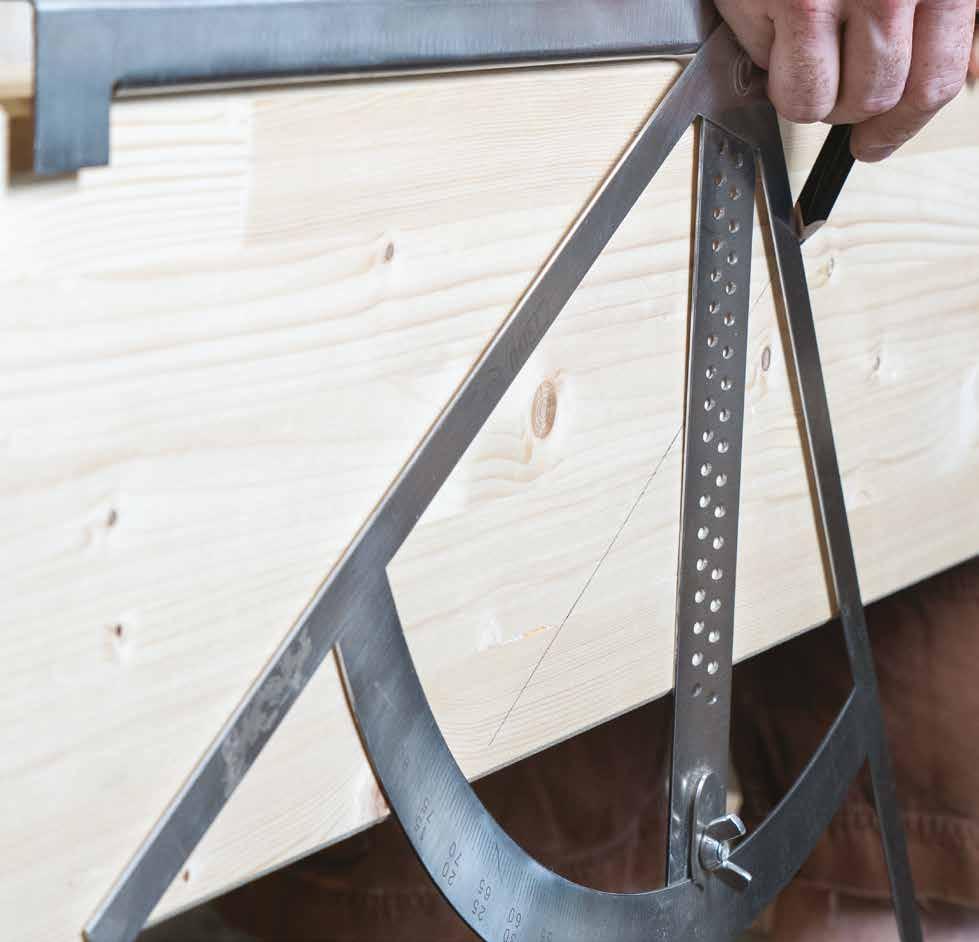

DOPPELTER ALPHA-SCHIFTERWINKEL

• Spezielles Anreißgerät mit mittig montiertem Viertelkreis und großem Anschlag

ART.-NR. Maße Teilungsabstand Winkel Stk. [mm] PCKD8043 800 x 360 x 5

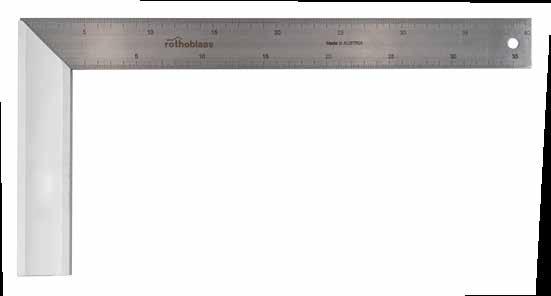

TISCHLERWINKEL AUS ALU

• Mit beidseitiger Maßeinteilung

ART.-NR. Maße Rückenbreite Gewicht Stk. [mm] [mm] [g]

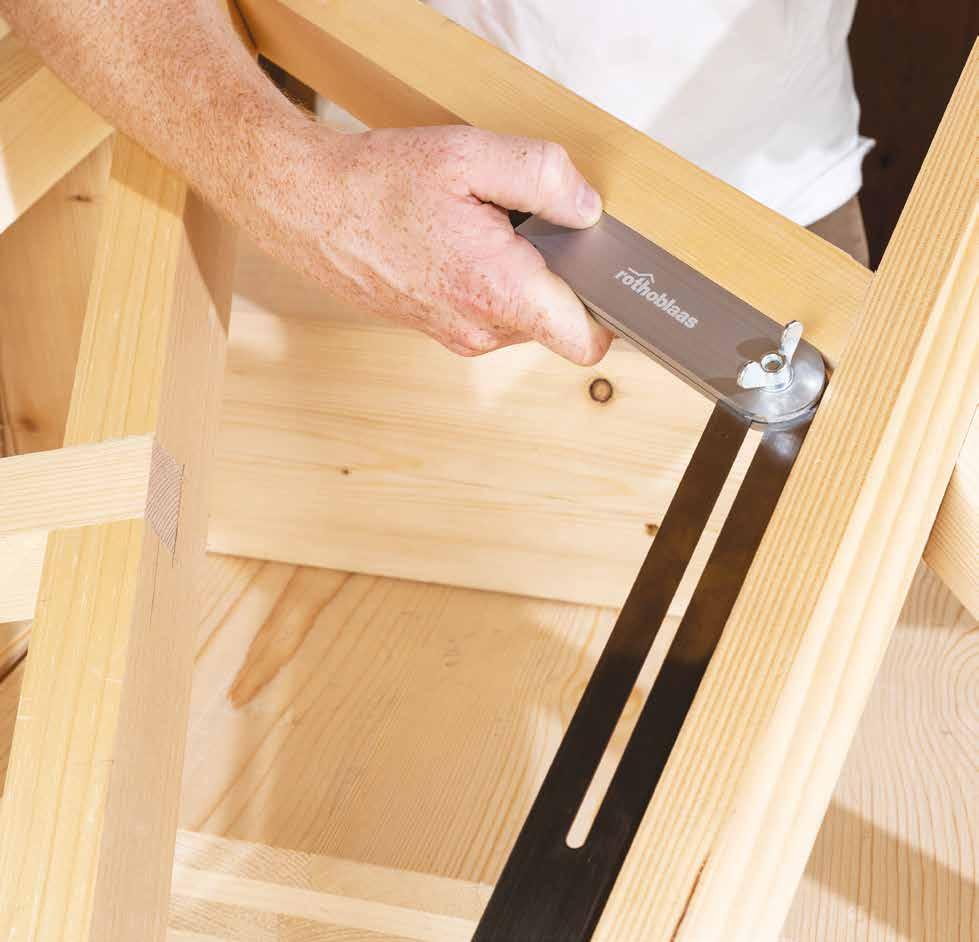

FLAMINGO

GEHRMASS AUS ALU

• Ein kleines Instrument zur genauen Übertragung von Winkeln und Neigungen

• Mit beweglicher, blanker Federstahlschiene

ART.-NR. Maße Rückenbreite Gewicht Stk. [mm]

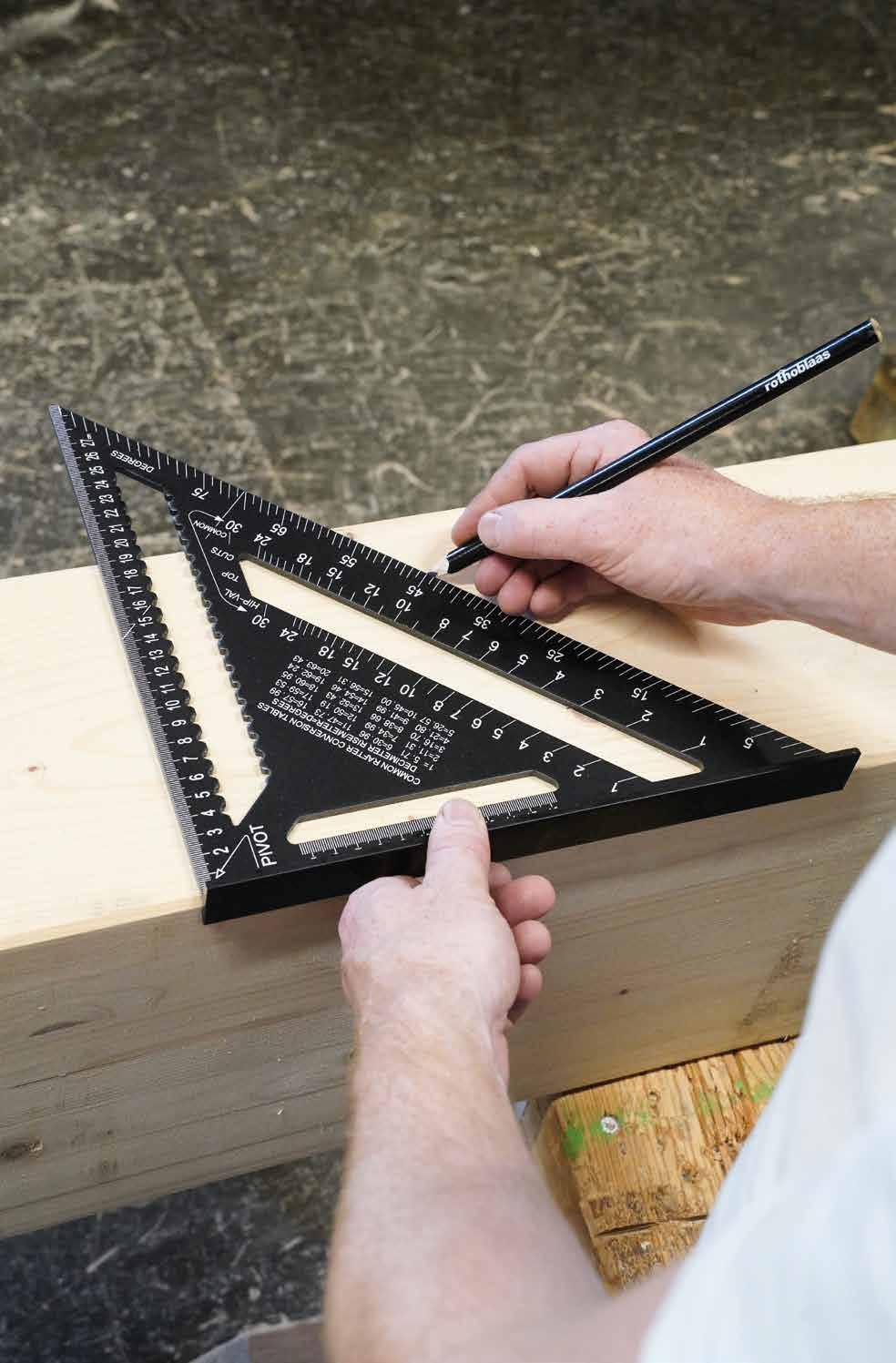

ZIMMERMANNSWINKEL MIT ANSCHLAG

• Multifunktionswinkel, leicht und robust: Lineal, Anschlagwinkel, Gehrungswinkel, Winkelmesser, Anreißführung, Sägeführung und Sparrenmesser

• Integrierter Anschlag für präzise Markierung bei 90° und 45°

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Version L B Stk. KIWIMET metrisch 305 mm 305 mm 1 KIWIMP imperial 12 in 12 in 1

MISULASER

LASERMESSGERÄT 100 M

• MISULASER ermöglicht Einzel-, Dauer-, Flächen- und Volumenmessungen sowie Berechnungen nach dem Satz des Pythagoras und Funktionen wie Addition/Subtraktion und Winkelmessung von -90° bis +90°

• Messbereich: 0,05 – 100 m mit Messtoleranz ± 2,0 mm

• Ablesung: m/ft/inch

• Versorgung: Interne Lithium-Ionen-Batterie (3,7 V), aufladbar über USB-C (5 V)

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Abmessung Gewicht Stk. [mm] [kg]

MISULASER Lasermessgerät

HERON

PRÄZISIONSWASSERWAAGE AUS ELOXIERTEM ALUMINIUM MIT FLUORESZIERENDER FOLIE

• Glattes, verstärktes Alu-Profil Messgenauigkeit 0,5 mm/m in Normallage

ARTIKELNUMMERN UND ABMESSUNGEN

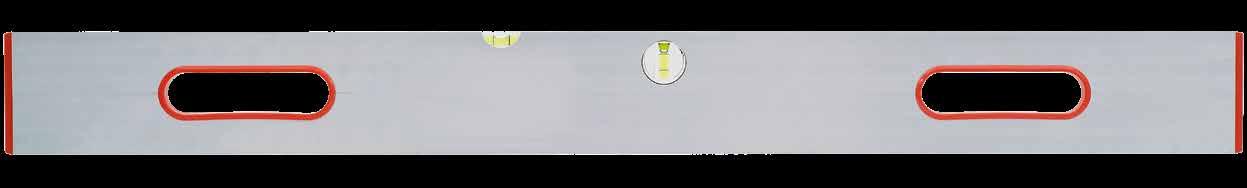

HERON XL

PRÄZISIONSWASSERWAAGE MIT HORIZONTALER UND VERTIKALER LIBELLE

• Rechteckiges Alu-Profil 100 x 18 mm, Stärke 1,2 mm

ARTIKELNUMMERN UND ABMESSUNGEN

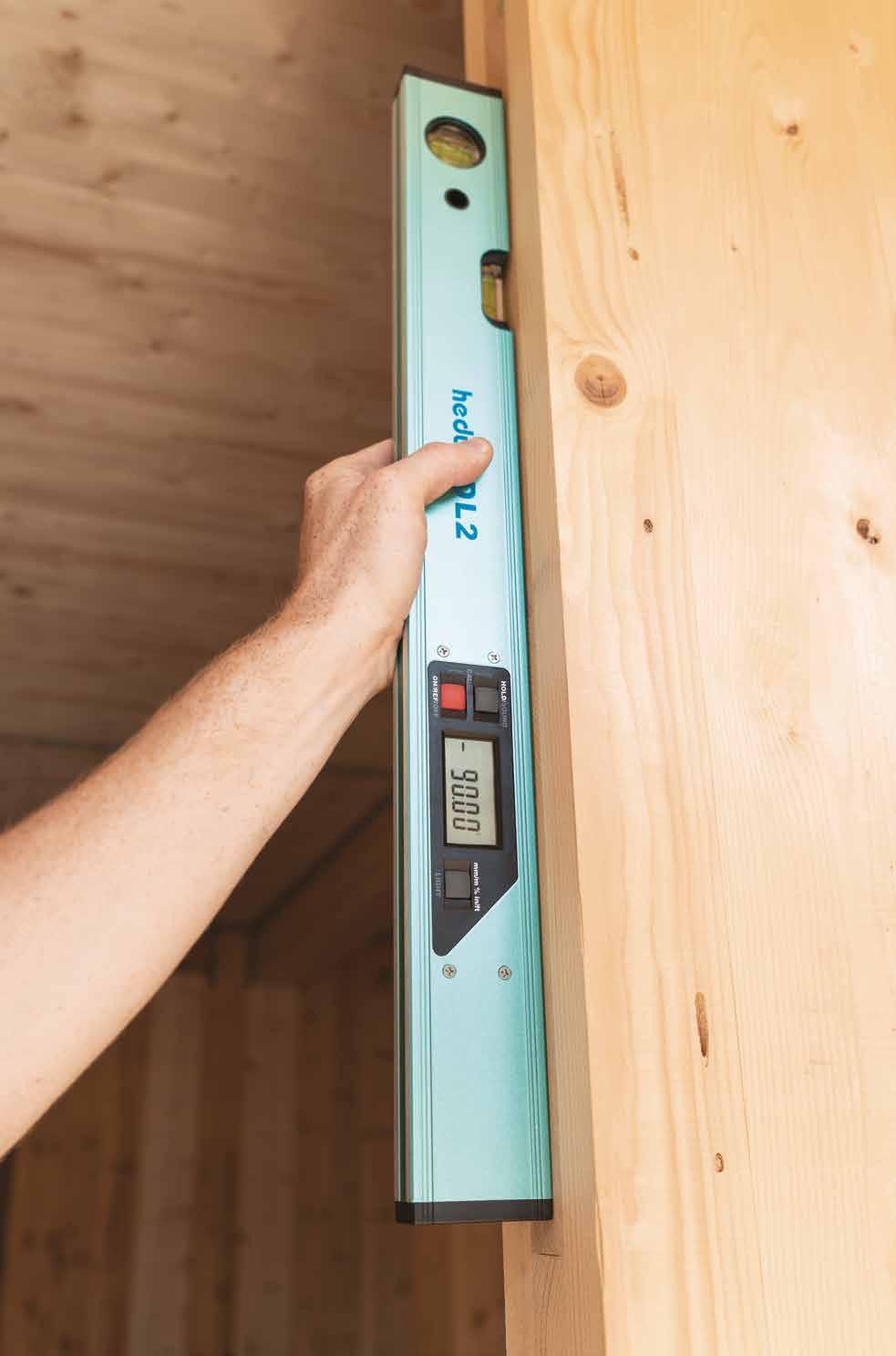

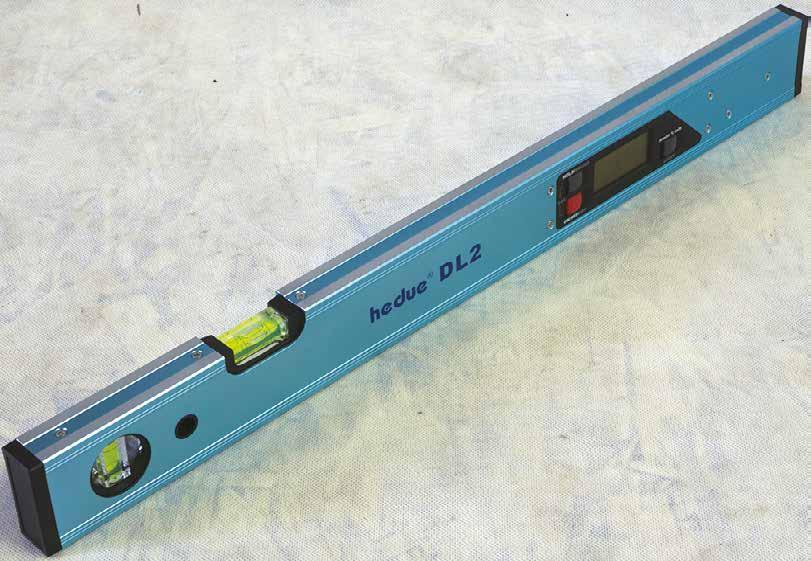

WASSERWAAGE MIT BELEUCHTETEM DISPLAY UND AKUSTISCHEM SIGNAL

• Messungen in Grad, Prozent, Millimeter/Meter sowie Inch/Fuß

• Lieferumfang inkl Tasche, Batterien (Typ AAA) und Quickstart

ARTIKELNUMMERN UND ABMESSUNGEN ART.-NR. Maße

[mm]

HERON ANGLE

DIGITALER WINKELMESSER

• Ermöglicht die schnelle Berechnung des Komplementärwinkels dank der Nullstellungsfunktion in jeder Position

• Hinterleuchtetes LCD-Display mit großen Ziffern für gute Ablesbarkeit

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Länge Gewicht Messbereich Stk. [mm] [kg] HERANG 348 0,46 0° - 180° 1

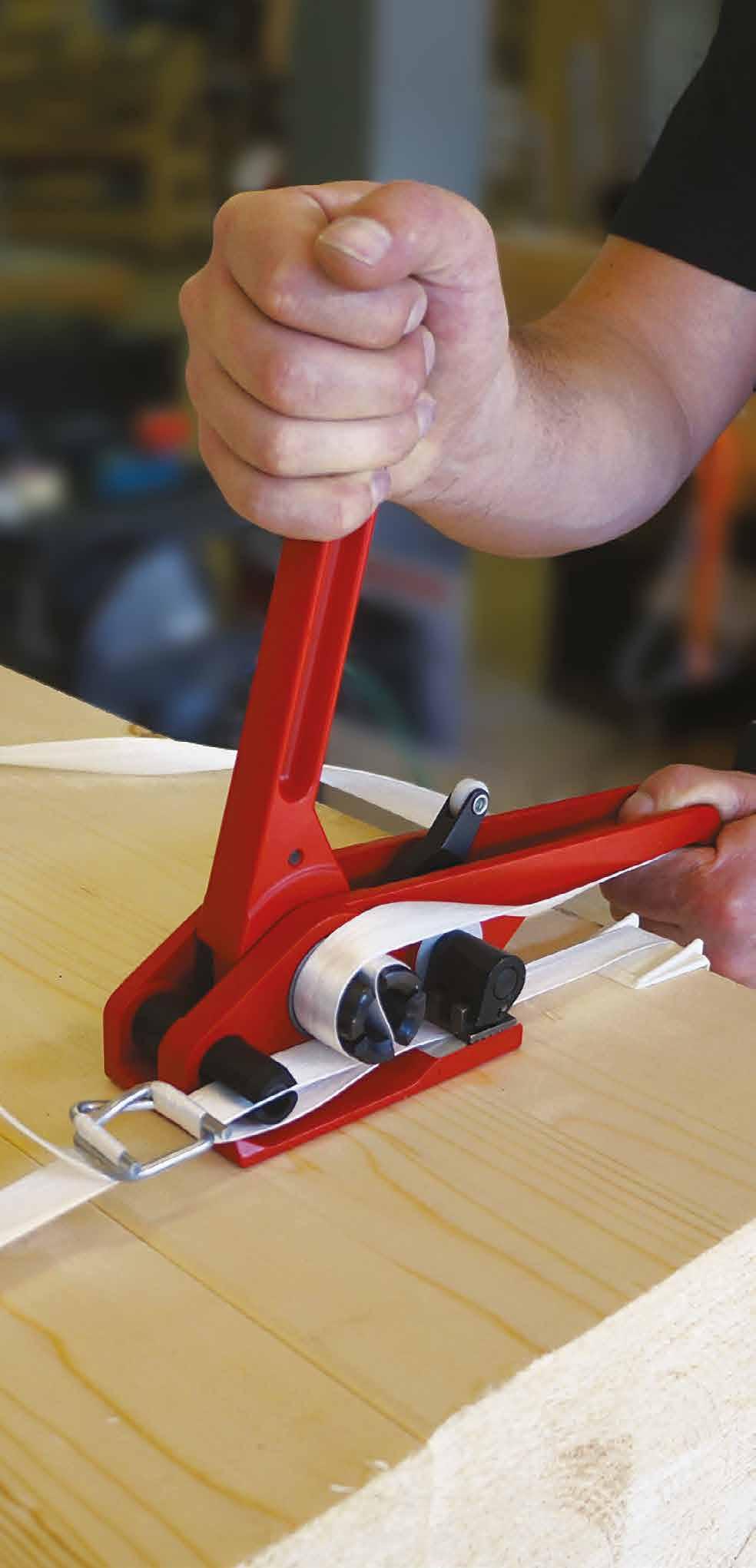

ARMADILLO

ROLLENHALTER FÜR UMREIFUNGSBÄNDER AUS POLYESTER

• 20 % höhere Bruchlast als vergleichbares Stahlband und zu 100 % UVund witterungsbeständig (keine Rost- oder Druckstellen auf dem Holz)

• Einfaches Festziehen per Hand oder Spanner; problemloses Nachspannen und Wiederverwendung möglich

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 ARMAHOLD Bandabroller

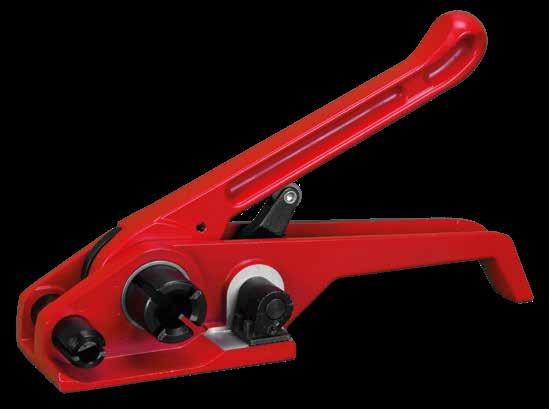

2 ARMATIGHT Spanngerät 1

3 ARMAPIN Plattennadel 1,5 m 1

4 ARMAANGL Kantenschutz 2500

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung Breite Länge Stk. [mm] [m]

ARMARIB19 Polyesterband 19 600 1

ARMATING Klammer 19 - 500

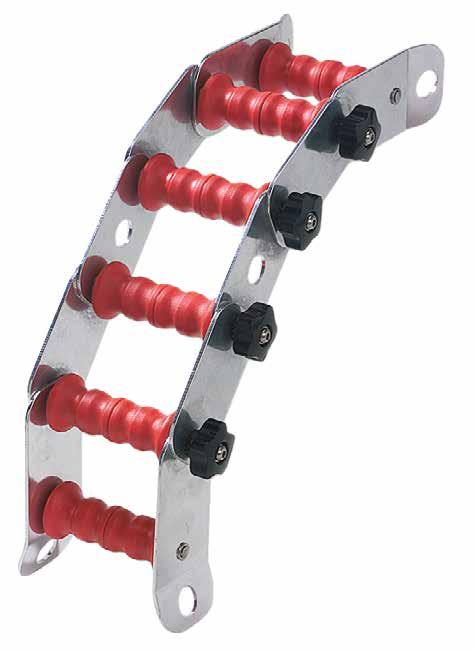

EDGE

PRO 1 2 3 4

KANTENROLLE AUS LEICHTER ALUMINIUMLEGIERUNG ZUR FÜHRUNG VON SEILEN

• Aus Aluminiumlegierung für optimales Gewicht

• Modulares Hilfsmittel mit 5 Gelenken, geeignet für jede Art von Untergrund

• Doppelrollen aus Nylon für eine unabhängige Führung zweier Seile, auch in unterschiedliche Richtungen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Material Gewicht Stk. [g]

EDGEPRO Aluminiumlegierung / Nylon 1650 1

FINCH

PROFESSIONELLE NIETMASCHINE

• Leicht und handlich

• Ideal für große Nieten und Blindnieten

ARTIKELNUMMERN UND ABMESSUNGEN

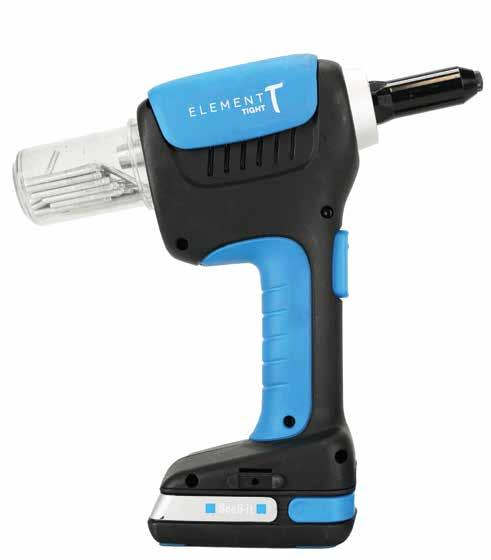

BIRD

AKKU-NIETMASCHINE

• Ergonomisch und leicht

• Ausgezeichnete Handhabung auch auf engem Raum

• Mit zwei Batterien und Ladegerät

• Bis zu 1400 Nieten mit einer Ladung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Batterie Ø Niete

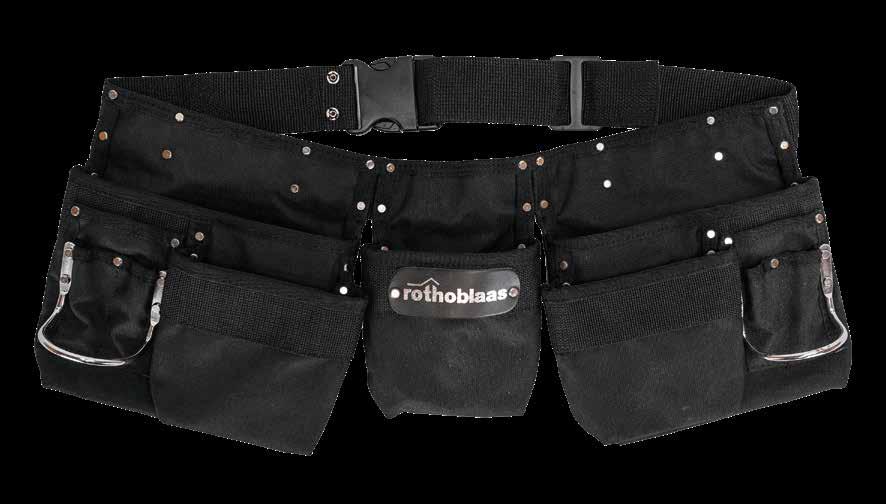

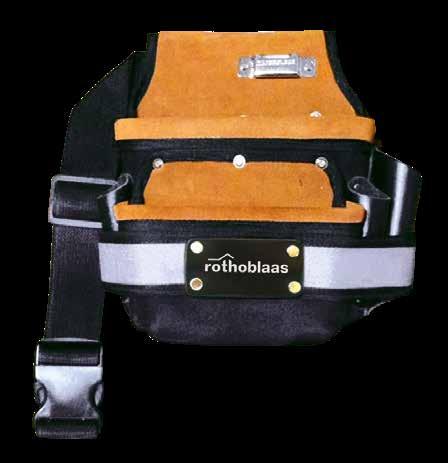

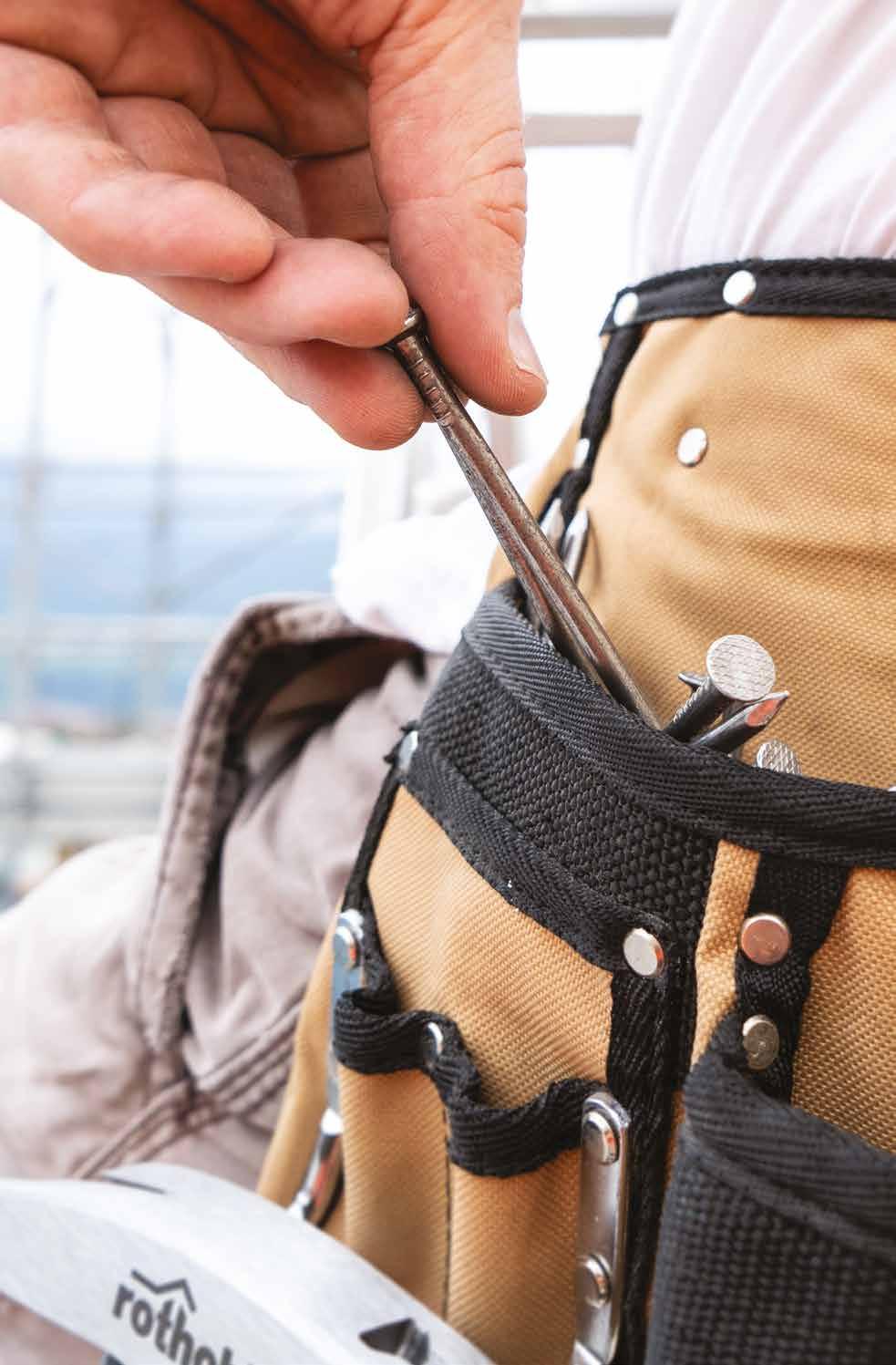

POUCH

WERKZEUGTASCHE

• Werkzeugtaschen mit vielen Aufnahmen für Werkzeuge oder Material

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 POUCH1 Doppelseitige Werkzeugtasche mit Gürtel 1

2 POUCH2 Einfache Werkzeugtasche mit Gürtel 1

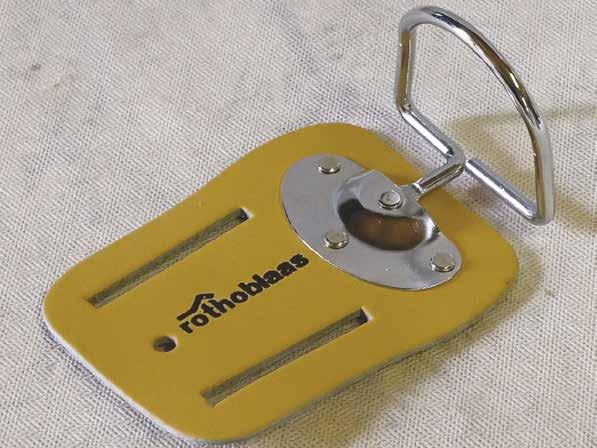

3 POUCH3 Hammerschlaufe 1

MATERIAL

Einfache Werkzeugtasche aus Leder, doppelseitige Werkzeugtasche aus Polyester Größenverstellbarer Gürtel mit Klippverschluss

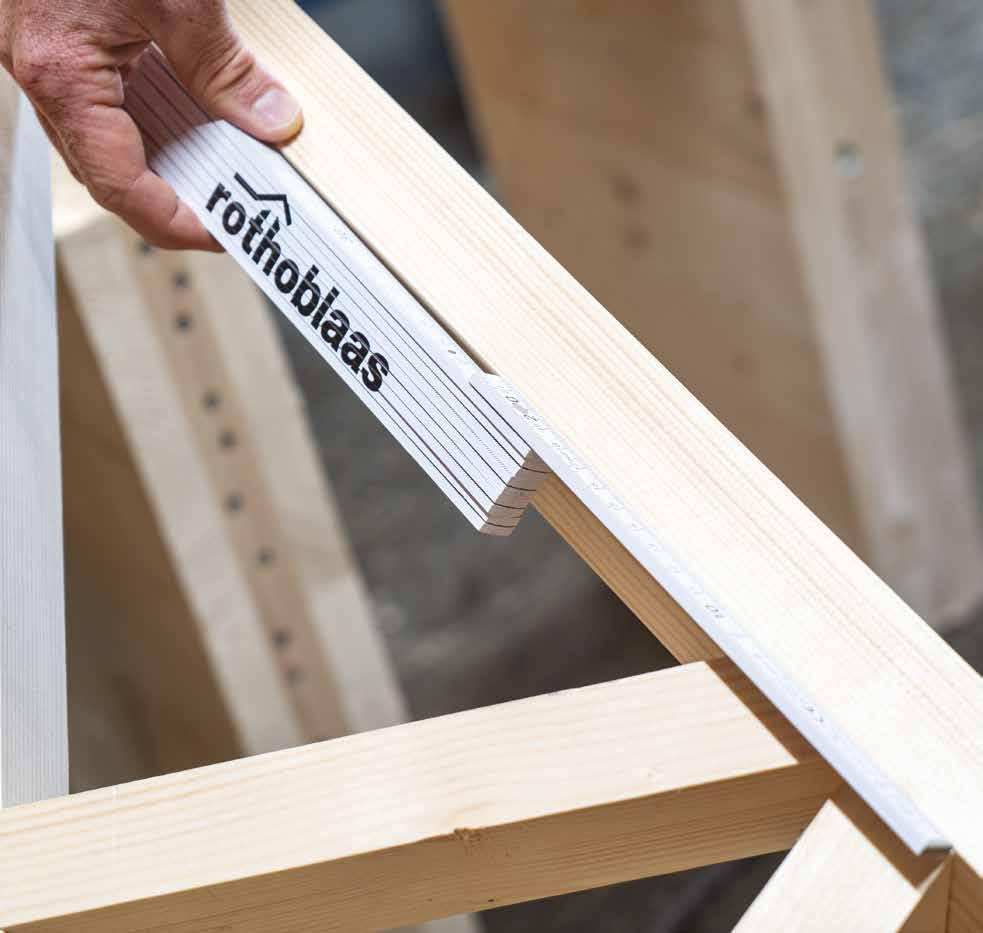

RBMET

ZIMMERMANN-METERSTAB

ARTIKELNUMMERN UND ABMESSUNGEN

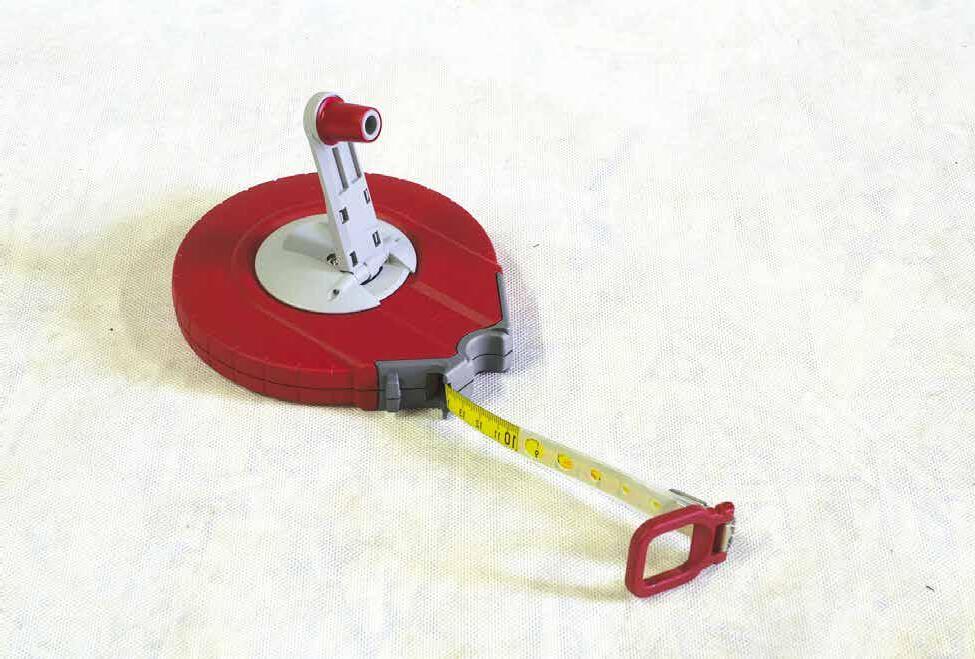

SNAIL

ROLLMASSBAND

ARTIKELNUMMERN UND ABMESSUNGEN

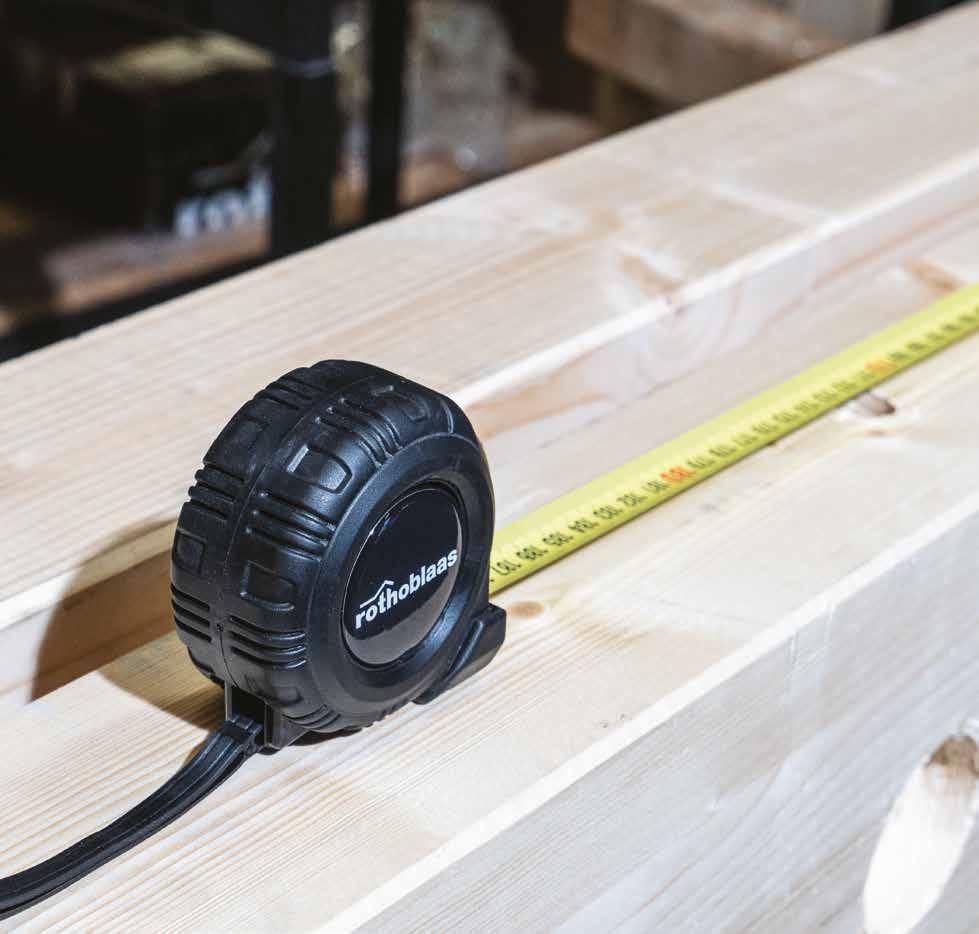

MANTA

KAPSELBANDMASS MIT STAHLBAND

ARTIKELNUMMERN UND ABMESSUNGEN

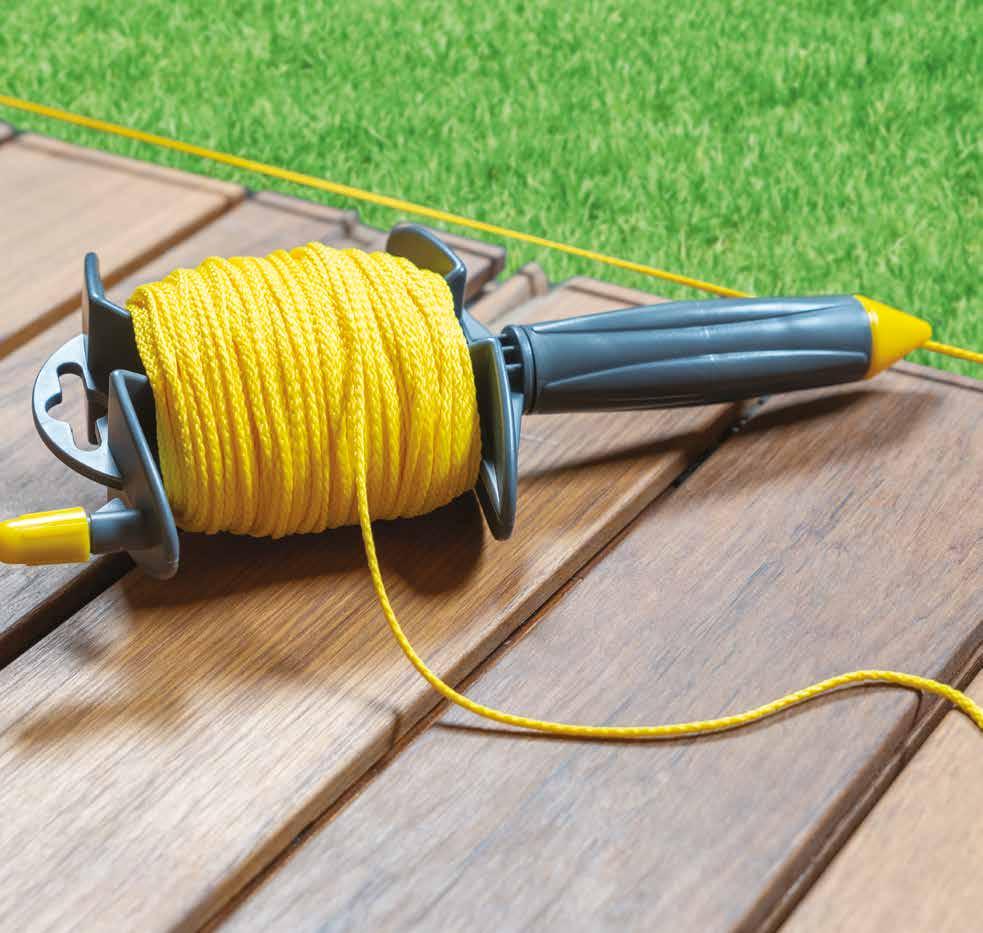

UNIVERSALSCHNUR MIT AUFROLLSPIRALE

ARTIKELNUMMERN UND ABMESSUNGEN

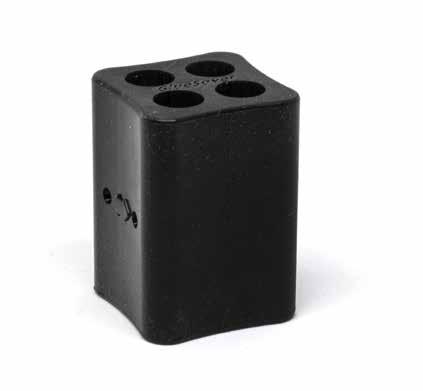

BRANCH

UNIVERSAL-KREIDEHALTER

ARTIKELNUMMERN UND ABMESSUNGEN

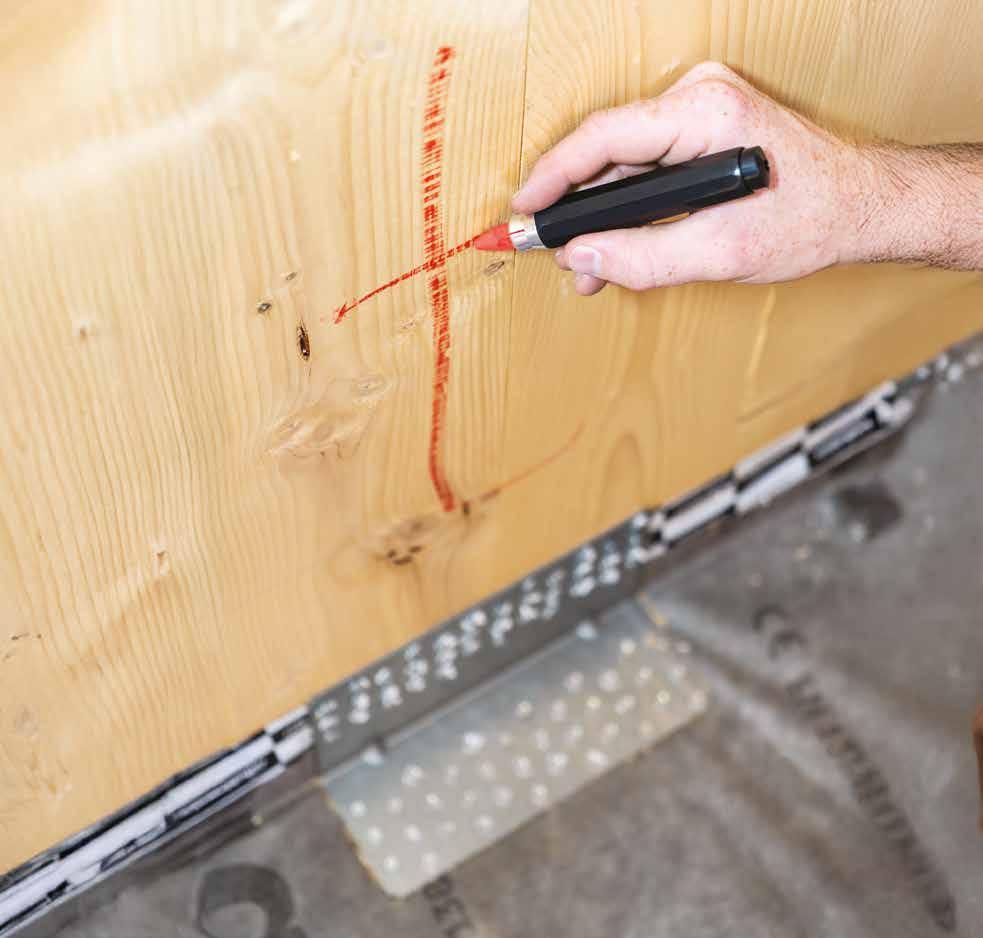

PARROT

ÖLSIGNIERKREIDE WISCH- UND WETTERFEST

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

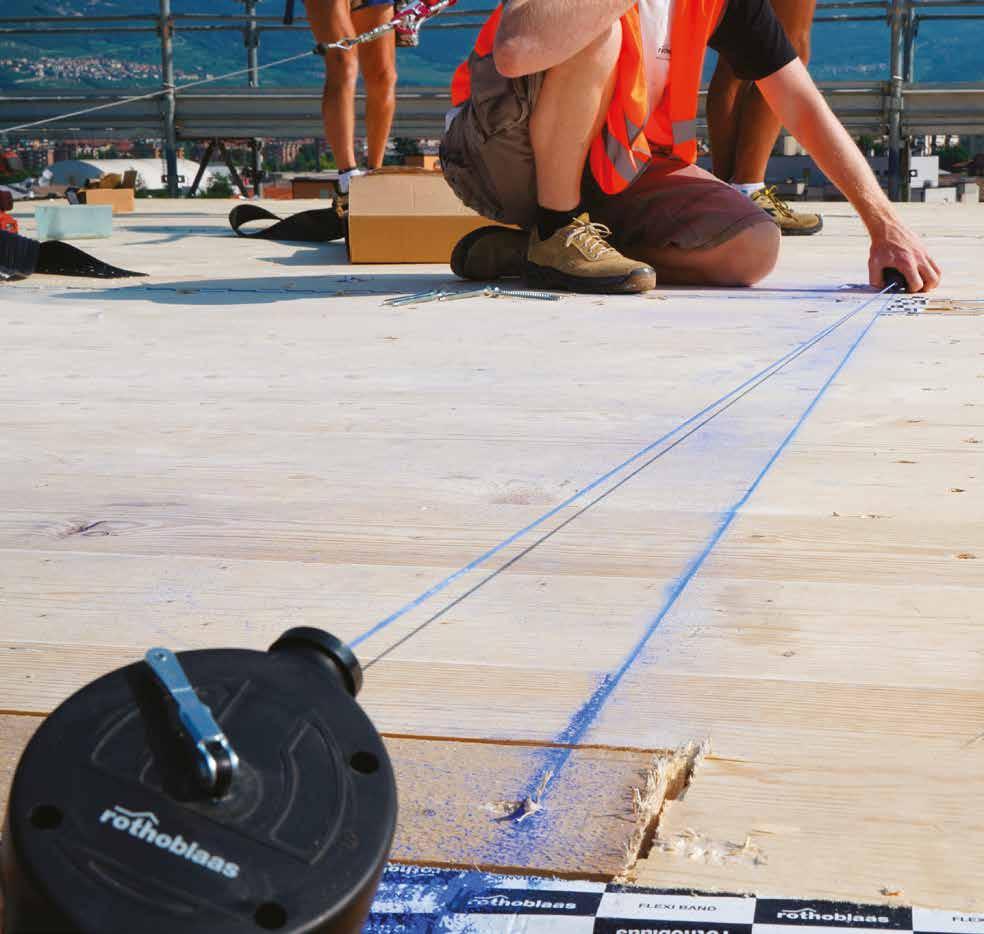

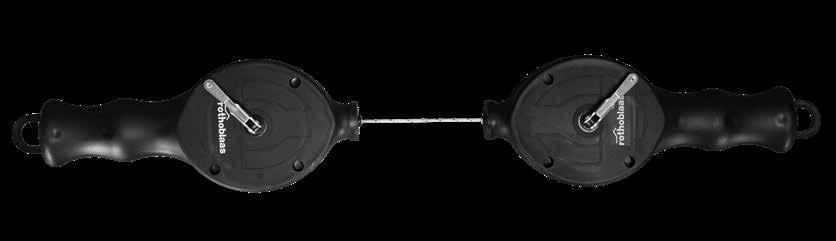

COSMOS

SCHLAGSCHNURGERÄT MIT ALU-GEHÄUSE - SCHNELLES AUFWICKELSYSTEM

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

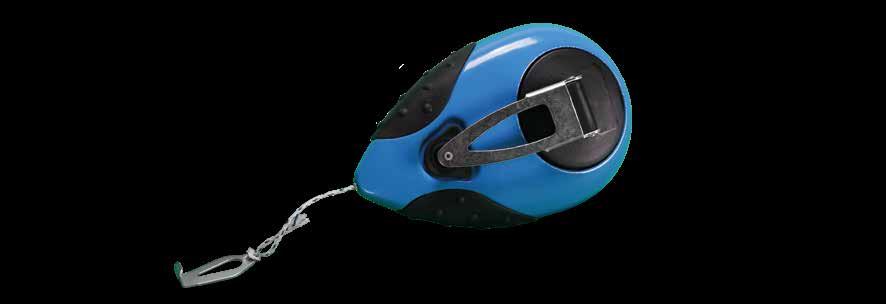

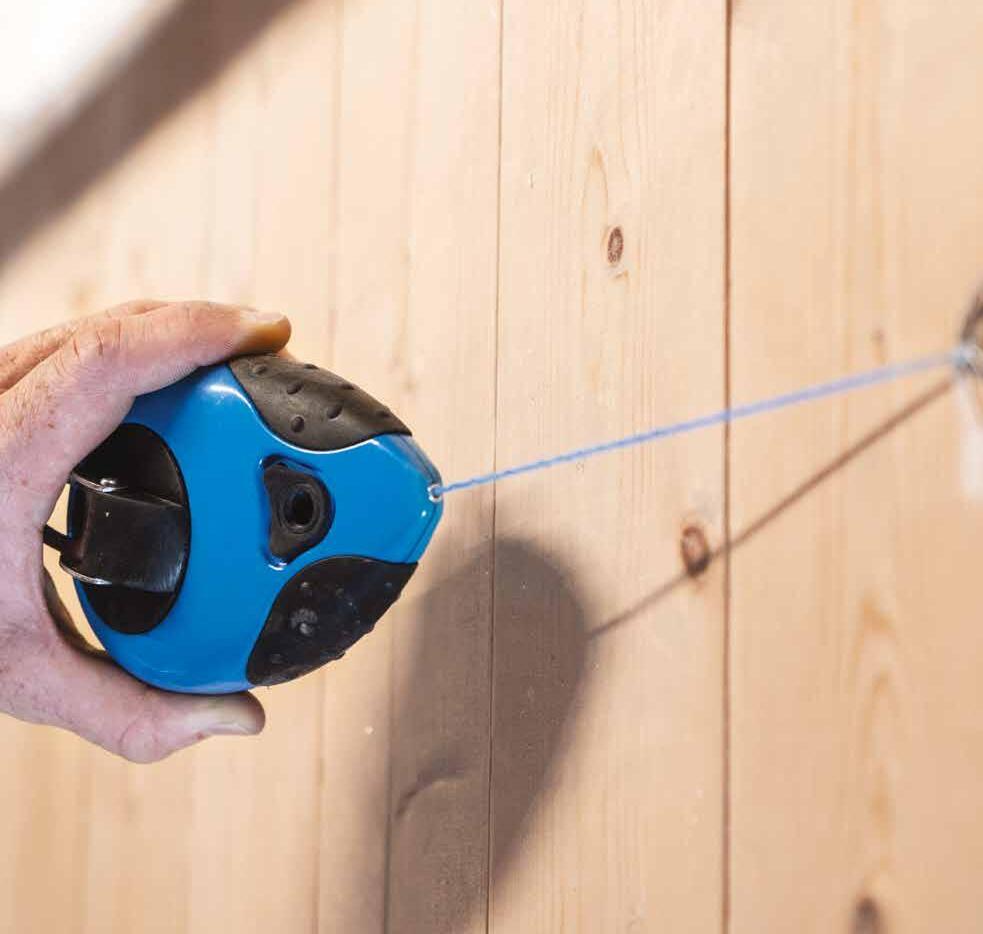

CHAMELEON

SCHLAGSCHNURGERÄT MIT KUNSTSTOFFGEHÄUSE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

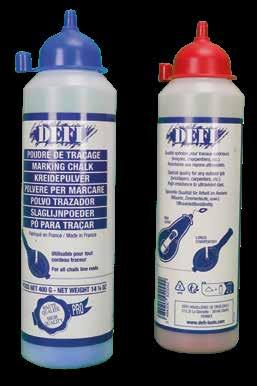

POWDER

PULVER FÜR SCHLAGSCHNURGERÄTE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

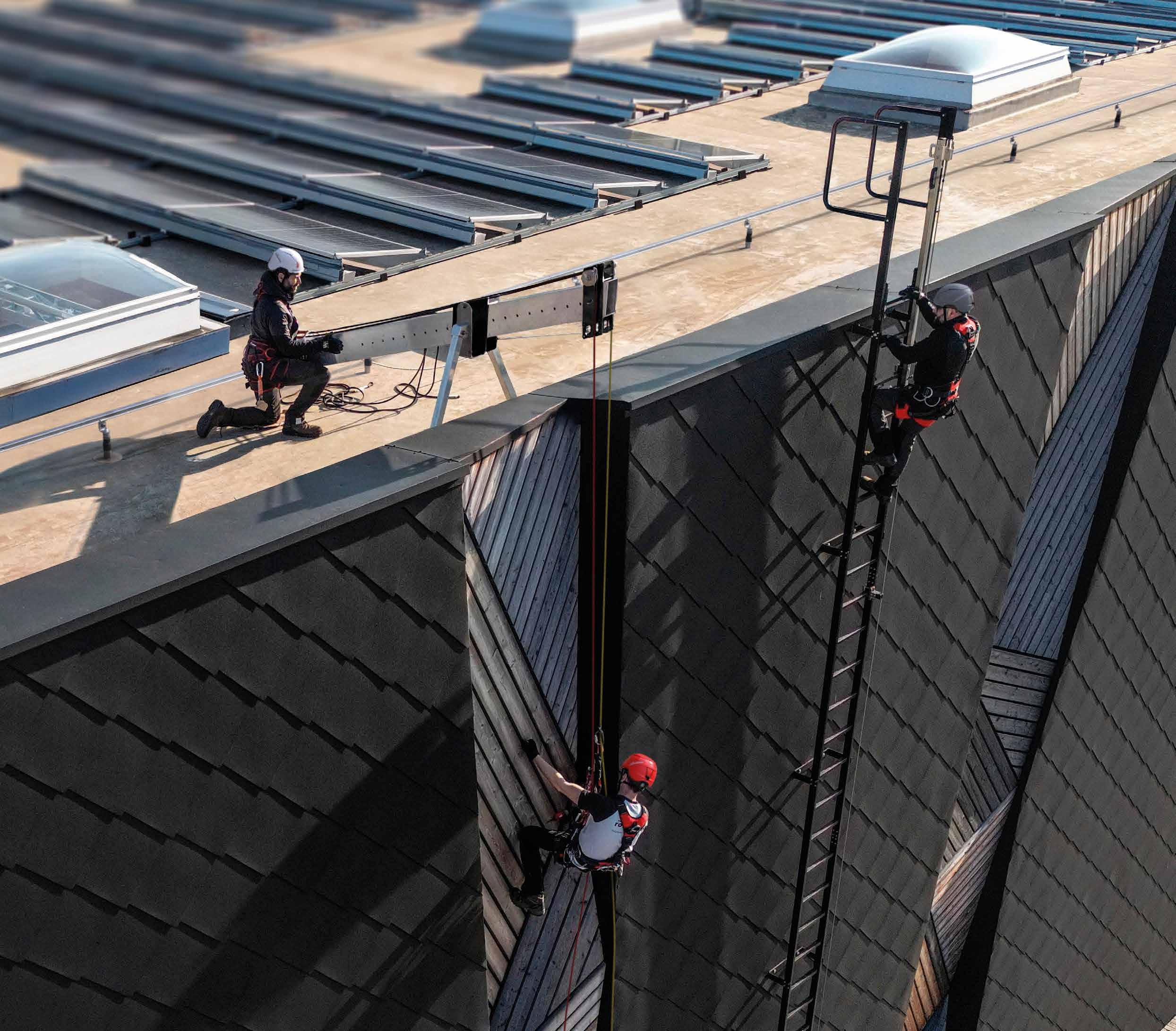

SICHERHEIT AUF DER BAUSTELLE

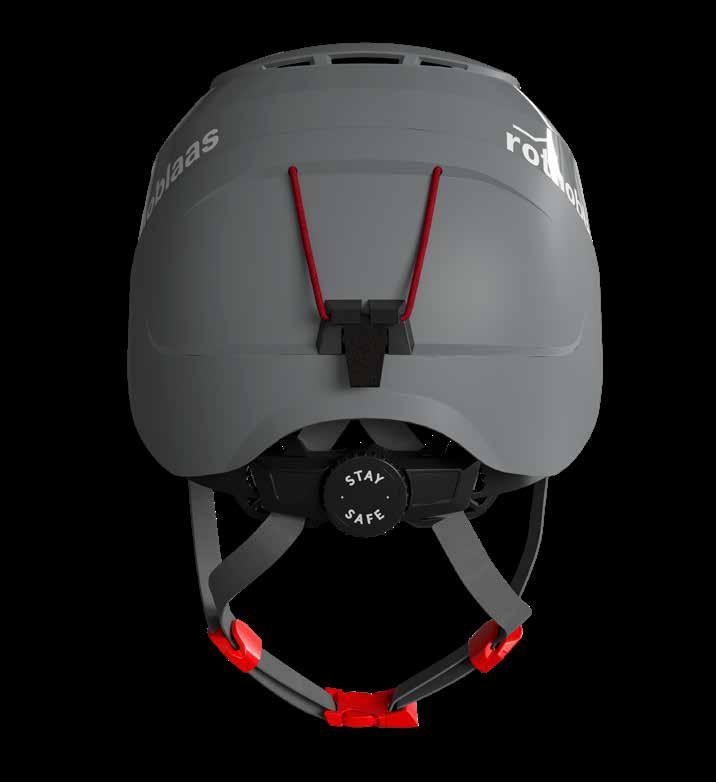

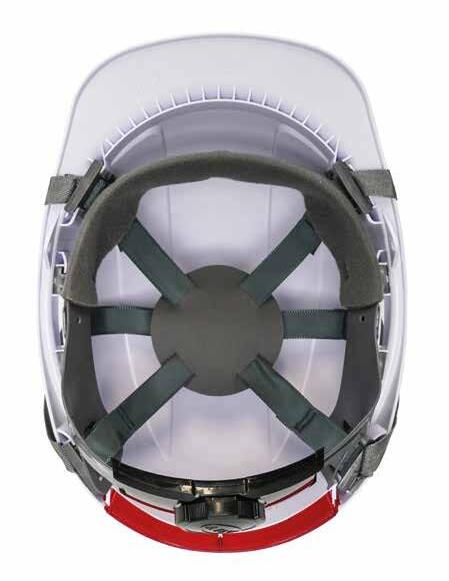

HELM FÜR HÖHENARBEITEN, AUF DER BAUSTELLE UND IN INDUSTRIEUMGEBUNGEN

VIELSEITIG

Der Helm HERO ist in verschiedenen Ausführungen und Farben erhältlich und entspricht den wichtigsten Zertifizierungen (EN, ANSI, AS/NZS) Ideal sowohl für Arbeiten in der Höhe als auch für Arbeiten in anderen industriellen Umgebungen

ERGONOMISCH

Leicht, sportliches Design, mit Größenregulierung per Stellrad Das Belüftungssystem gewährleistet auch an heißen Tagen Komfort Erhältlich in verschiedenen Farben; mit Logo personalisierbar

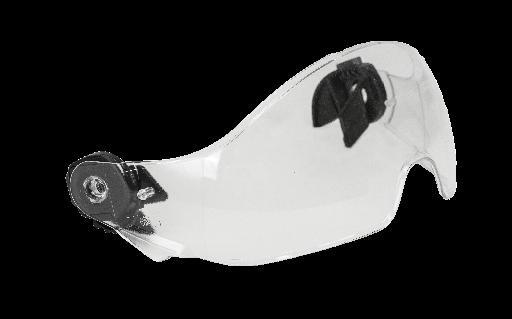

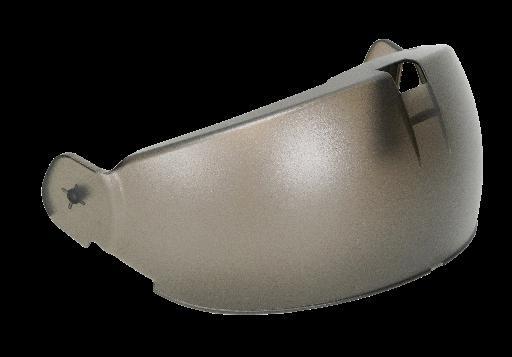

ZUBEHÖR

Der Helm HERO passt sich allen Anforderungen an und ist mit Zubehör wie Gehörschutz, Lampen und Sonnenschutz kompatibel, sodass er ein Arbeiten in jeder Umgebung und unter jeder Bedingung ermöglicht

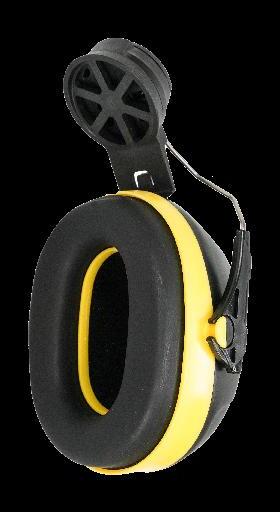

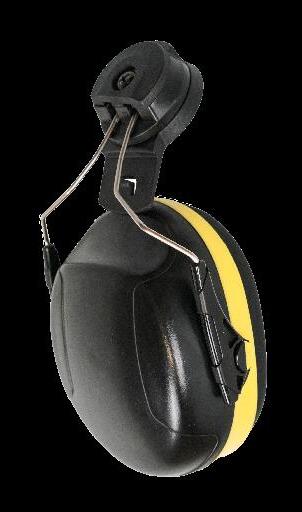

HEROEAR31

HEROSIDE

HEROVISCOVER

HEROVISWHITE

HERO EN 397 Type II, EN 12492

Helm für Höhenarbeiten Farbe Grau

HEROW EN 397 Type II, EN 12492 Helm für Höhenarbeiten Farbe Weiß

HEROORA EN 397 Type II, EN 12492 Helm für Höhenarbeiten Farbe Orange

HERORED EN 397 Type II, EN 12492

für Höhenarbeiten Farbe Rot

HEROYEL EN 397 Type II, EN 12492 Helm für Höhenarbeiten Farbe Gelb

HEROYELHV EN 397 Type II, EN 12492 Helm für Höhenarbeiten Farbe Gelb, hohe Sichtbarkeit

HEROGREEN EN 397 Type II, EN 12492 Helm für Höhenarbeiten Farbe Grün

HEROBLUE EN 397 Type II, EN 12492 Helm für Höhenarbeiten, Farbe Blau

HEROBLA EN 397 Type II, EN 12492

Helm für Höhenarbeiten Farbe Schwarz

HERODIEL EN 397 Type II, EN 50365:2023 dielektrischer Helm, Farbe Grau

HEROANS ANSI Z89 1 Type II, Class C Helm für Höhenarbeiten Zertifizierung ANSI Farbe Grau

HEROWANS ANSI Z89 1 Type II, Class C Helm für Höhenarbeiten Zertifizierung ANSI Farbe Weiß

HEROASNZ AS/NZS 1801:1997 Helm für Höhenarbeiten Zertifizierung AS/NZS Farbe Grau

HEROWASNZ AS/NZS 1801:1997 Helm für Höhenarbeiten Zertifizierung AS/NZS, Farbe Weiß

HEROORA

ART.-NR. Norm Beschreibung

HEROVISCLIP

HEROVISMESH

HELM FÜR ARBEITSSICHERHEIT,

INDUSTRIE UND BAU

• Verstellbarer Kinnriemen und Schnellverschluss für schnellen und sicheren Gebrauch

• Innenpolsterung für höheren Tragekomfort und herausnehmbares Innenteil für die einfache und gründliche Reinigung

• Rückstrahler für bessere Sichtbarkeit bei Nachtarbeiten oder bei schlechten Lichtverhältnissen

• Größeneinstellung mit Stellrad und Löcher auf der Oberseite für eine bessere Belüftung

ARTIKELNUMMERN UND MERKMALE

ZUSATZPRODUKTE

FÜR ARBEITEN AUF

KIT ROOF

AUSSTATTUNG FÜR ARBEITEN AUF DÄCHERN

KIT ROOF

PROFESSIONELLE SET AUSSTATTUNG FÜR ARBEITEN AUF DÄCHERN

Stellen Sie sich der Öffentlichkeit – nicht dem Risiko

Sicherheit, perfekt präsentiert mit unserem Aussteller: Praktisch und funktional organisiert und unterstreicht er die wesentlichen Produkte zum Schutz bei Arbeiten in der Höhe

Wenden Sie sich dazu an Ihren Vertriebsmitarbeiter rothoblaas.de/safe

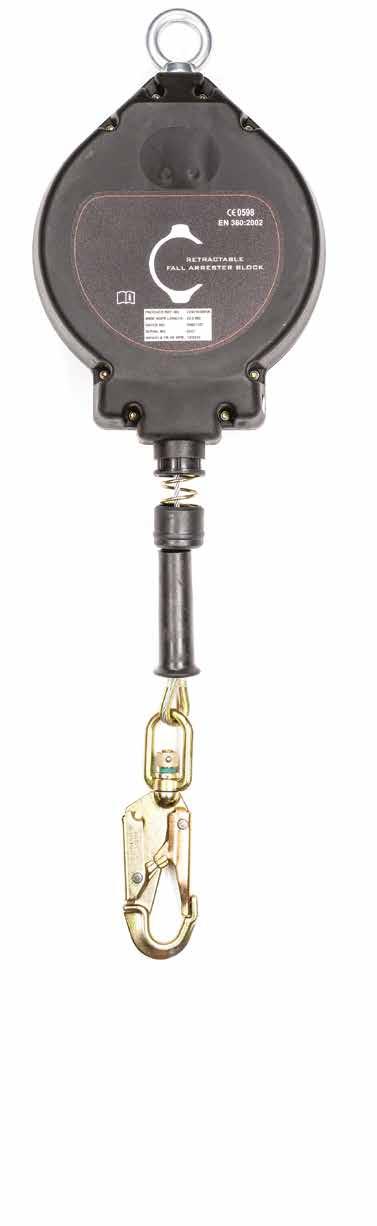

FALL BLOCK

HÖHENSICHERUNGSGERÄT MIT STAHLSEIL

• Mit ultraresistentem Gehäuse aus ABS, Metallseil mit Schlaufe mit Kausche und Verbinder mit doppeltem Sicherheitsverschluss und Drehwirbelaufhängung

• Die 10 m Version ist sowohl für den horizontalen als vertikalen Einsatz geeignet

ARTIKELNUMMERN UND ABMESSUNGEN

• Die Versionen zu 15 und 20 m erfüllen die Normen CE EN 360 und ATEX II 2 G c T6 zur Einstellung der Ausrüstungen für die Verwendung in explosionsgefährdeten Bereichen ART.-NR. Norm

FAL15 - FAL20

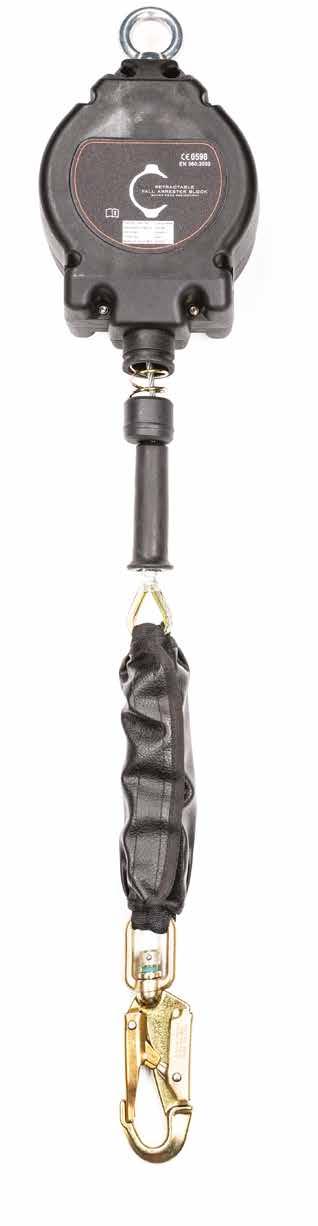

STRAP

HÖHENSICHERUNGSGERÄT

• Externer Falldämpfer mit Schutzgehäuse, das für Inspektionen geöffnet werden kann

• Ausgestattet mit oberem drehbarem Anschlagpunkt und Twist-LockVerbinder mit Drehwirbelaufhängung

• Für vertikale und horizontale Anwendung

• Die Version STRAP2 kann auch mit Sturzfaktor 2 verwendet werden

ARTIKELNUMMERN UND ABMESSUNGEN

FAL10 STRAP6

STRAP2

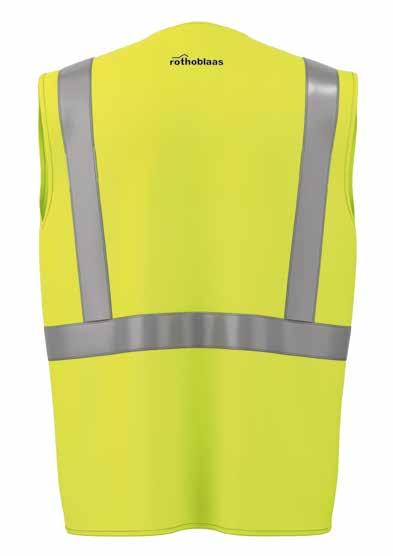

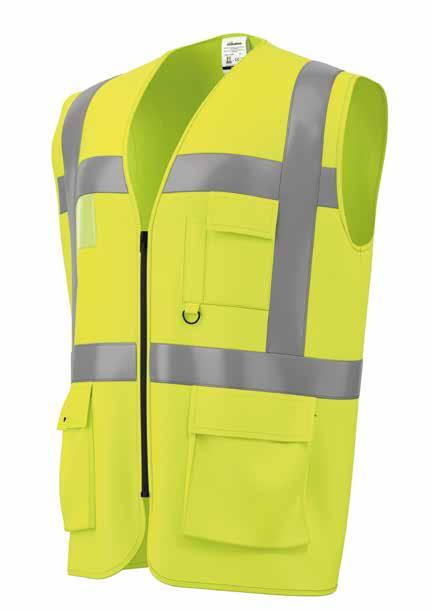

VEST

WARNSCHUTZBEKLEIDUNG

MAXIMALE SICHTBARKEIT

Diese Weste aus Gewebe in Neon-Farben verfügt über 2 Zoll breite Reflexstreifen und garantiert optimale Sichtbarkeit auch bei schlechten Lichtverhältnissen

BEQUEM

Die Weste aus 100% Polyester-Trikot bietet hervorragende Atmungsaktivität und Beständigkeit

VIELSEITIG

Die Multifunktionstaschen, der Reißverschluss und die große Auswahl an Größen und Farben sorgen für eine perfekte Passform für alle

CODICI E CARATTERISTICHE

ART.-NR. Norm

VESTOZIPM CE EN ISO 20471:2013 + A1:2016 Class 2

VESTYZIPXXL

VESTOZIPM VESTOZIPL VESTOZIPXL VESTOZIPXXL

VESTYZIPM VESTYZIPL VESTYZIPXL VESTYZIPXXL

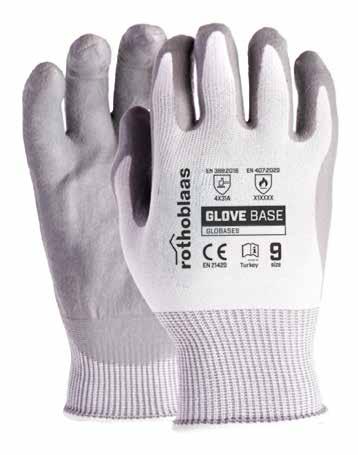

GLOVE BASE

HANDSCHUHE AUS POLYAMID/NITRILSCHAUM

• Arbeitshandschuhe

• Für Komfort und Präzision in trockenen oder ölarmen mechanischen Arbeitsumgebungen

• Mit Actifresh-Technologie, die einem Bakterienwachstum entgegenwirkt und eine ergonomische Passform gewährleistet

ARTIKELNUMMERN UND ABMESSUNGEN

GLOVE MID

HANDSCHUHE AUS NYLON UND RECYCELTEM ELASTAN/NITRILSCHAUM

• Arbeitsschutzhandschuhe

• Die Kombination aus geschäumtem Nitril und weichem Futter sorgt für hervorragendes Tastempfinden

• Gewährleistet sicheren Griff, ist antibakteriell und besteht zu 50 % aus recyceltem Material

HANDSCHUHE AUS HPPE, STAHLFASER UND POLYESTER/NITRILSCHAUM

• Schnittschutzhandschuhe

• Ideal zum Schutz der Hände vor Schnittverletzungen in trockenen oder ölarmen Umgebungen

• Eng anliegende Struktur, die eine angemessene Passform, optimalen Tragekomfort und Geschicklichkeit der Finger bei kalten Bedingungen gewährleistet

ARTIKELNUMMERN UND ABMESSUNGEN

ZEICHENERKLÄRUNG

Eigenschaften Bewertung

Abrieb 1-4

Schnittschutz 1-5

Verschleiß 1-4

Durchdringung 1-4

Schnittfestigkeit (Test TDM-100) A-F

Eigenschaft nicht bewertet

Eigenschaften Bewertung Brandverhalten (Beständigkeit) 1-4

Thermischer Kontaktwiderstand 1-4 Test konvektive Wärme 1-4 Test Strahlungswärmebeständigkeit 1-4 Wärmebelastung durch kleine Spritzer flüssigen Metalls 1-4 Wärmebelastung durch große Spritzer flüssigen Metalls 1-4

Eigenschaft nicht bewertet

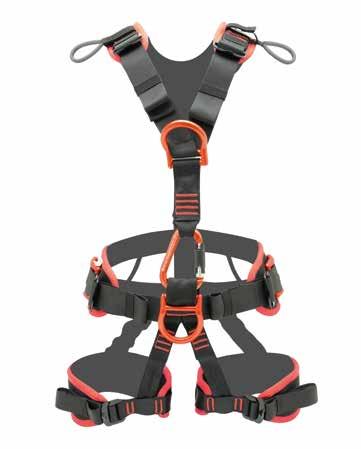

HESTIA

AUFFANGGURT FÜR ABSTURZSICHERUNG

• Drei Schnellverschlüsse am Brustgurt und den Beinschlaufen zum einfachen, sicheren Anlegen

• Ausgepolsterte Rücken- und Beinpartie für einen exzellenten Tragekomfort bei der Arbeit

• Vordere Werkzeugschlaufen auf Höhe des Brustbeins

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm A B C Größe Gewicht Stk. [cm] [cm] [cm] [g]

HESTIAS CE - EN 361 70/90 75/110 40/60 S 1550 1

HESTIAMXL CE - EN 361 85/100 85/120 50/75 M/XL 1650 1

HESTIAXXL CE - EN 361 100/130 90/140 60/85 XXL 1750 1

PROFESSIONELLER AUFFANGGURT FÜR ABSTURZSICHERUNG

• Hoher Befestigungspunkt am Rücken, um die Passform zu verbessern

• Der vordere Befestigungspunkt besteht aus zwei großen fluoreszierenden gelben Ösen, die die Erkennbarkeit erleichtern

• Mit Bändern als Werkzeugschlaufen ausgestattet

• Quick-Release-Schnalle auf dem Brustgurt zum einfachen und sicheren Anlegen

• Einfach anzulegender professioneller Auffanggurt mit atmungsaktiver ergonomischer Rückenpolsterung

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm

BIAML CE - EN 361

BIAXL CE - EN 361

METIS ANSI

AUFFANGGURT FÜR ABSTURZSICHERUNG

• Auffanggurt für die Arbeit: Leicht, praktisch und bequem

• Mit Lastanzeigen, die mögliche Abstürze anzeigen und darauf hinweisen, wenn das Produkt ausgetauscht werden muss

ARTIKELNUMMERN UND MERKMALE

Norm

METISANSIML CE - EN 361ANSI/ASSE Z359 11-2014

METISANSIXL CE - EN 361ANSI/ASSE Z359 11-2014

AUFFANGGURT FÜR ABSTURZSICHERUNG

• Leichter und ergonomischer Auffanggurt für die Arbeit

• Rückenanschlagpunkt mit Stahlring und Brustanschlagpunkt mit Ringen aus Gurtband

• Leichtigkeit sowie einfaches Design und Material machen das Produkt ideal für den kurzzeitigen Einsatz

ARTIKELNUMMERN UND MERKMALE

• Bestückt zwei großen Materialschlaufen, für ein optimales Lastmanagement Seitlich und nach hinten versetzt positioniert ART.-NR. Norm

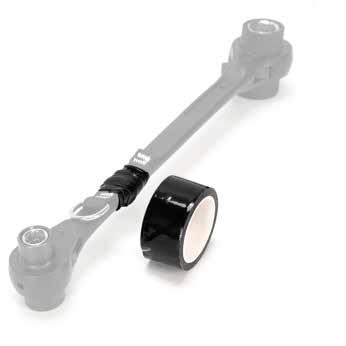

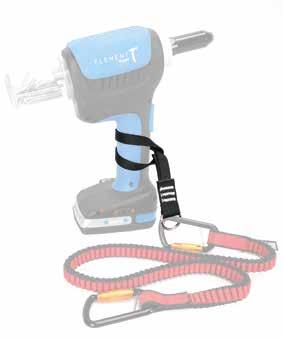

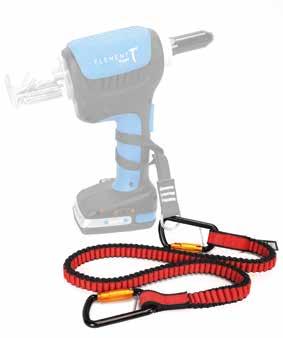

TOOLGRAB

WERKZEUG-SICHERUNGSSYSTEME

• Zur Sicherung von Werkzeugen bei Arbeiten in der Höhe

• Das große Sortiment an Geräten und ihre Anpassungsfähigkeit garantieren eine Lösung für jedes Werkzeug

ARTIKELNUMMERN UND ABMESSUNGEN

• TOOLGRAB gestalten Höhenarbeiten komfortabler und sicherer und erhöhen so die Effizienz des Anwenders ART.-NR. Beschreibung

Gurtband mit Ring zur Befestigung mit Tape

Gurtband mit

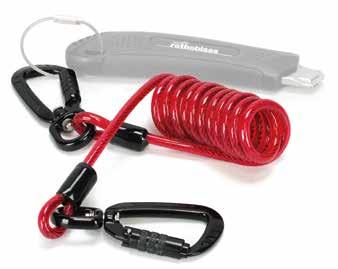

TGSPRING Spiralkordel mit zwei Karabinern

aufschraubbarer Ring aus Edelstahl mit Kunststoffbeschichtung

TGSL15

TGSS20

TGSPRING

TGAN100

TGCL35

TGAN300

TGAN60

TGCC20 TGTAPE

CLASSIC

OVALER KARABINER

• Ovalkarabiner, erhältlich in Aluminium und Kohlenstoffstahl Seine runde Form eignet sich für die Anwendung mit mobilen Geräten (Seilrollen, Seilklemmen, Auffanggeräte usw )

• Mit Schraubverschluss

ARTIKELNUMMERN UND ABMESSUNGEN

CE - EN 362/B - EN 12275/B - EAC

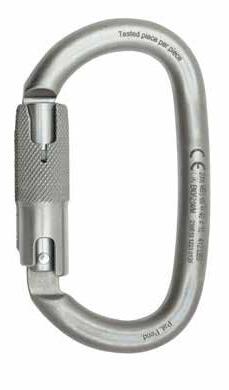

OVAL

KARABINER FÜR DIE VERWENDUNG AN FESTEN PUNKTEN

• Ovalkarabiner mit großer Öffnung, ideal für anspruchsvolle Anwendungen und zur Verbindung mit Anschlagpunkten, Seilsystemen usw

• Mit Selbstverriegelungssystem

ARTIKELNUMMERN UND ABMESSUNGEN

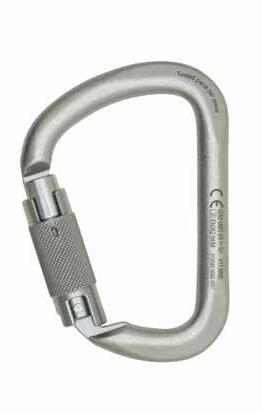

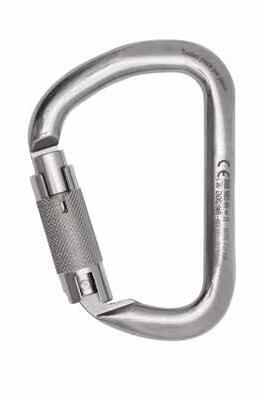

XXL

KARABINER MIT HOHER BRUCHLAST

• Karabiner mit großer Öffnung und hoher Bruchlast Seine „D“-Form verhindert ein Drehen des Karabiners und ermöglicht eine Verteilung der Last entlang der Hauptachse

ARTIKELNUMMERN UND ABMESSUNGEN

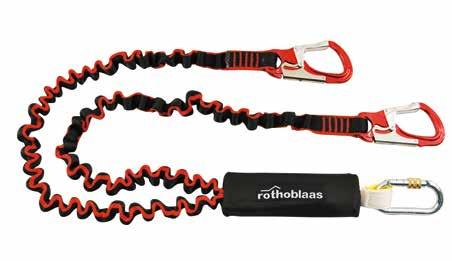

DOUBLE SICUROPE

VERBINDUNGSMITTEL MIT DOPPELSTRANG UND FALLDÄMPFER

• Mit Schraubverschlusskarabiner aus Stahl und zwei Aluminiumverbindern mit doppeltem Sicherheitsverschluss

• Falldämpfer mit Aktivierungsanzeige

• Schutzhülle aus Stoff mit Klettverschluss für Falldämpfer

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm

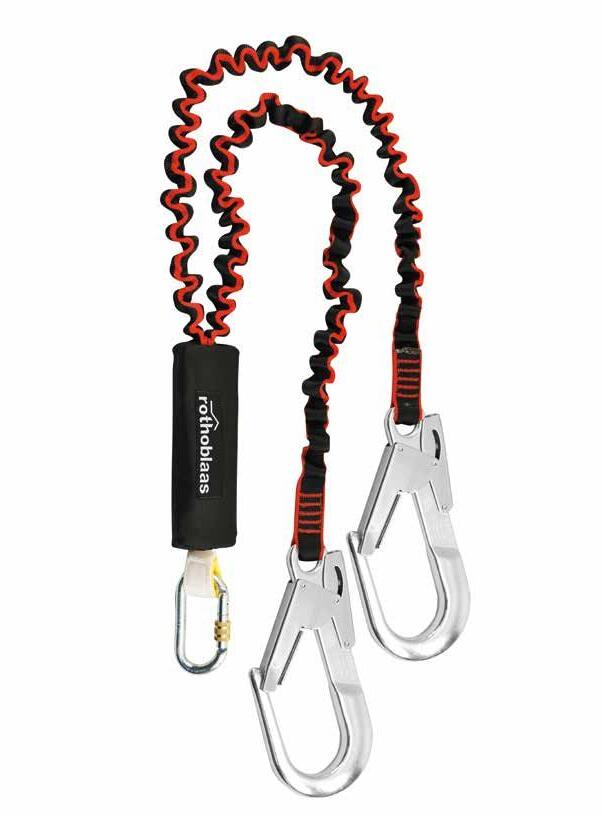

SCAFFOLD DUO

VERBINDUNGSMITTEL MIT DOPPELSTRANG UND FALLDÄMPFER

• Mit Schraubverschlusskarabiner aus Stahl und zwei Aluminiumverbindern mit großer Öffnung (56 mm) mit doppeltem Sicherheitsverschluss

• Falldämpfer mit Aktivierungsanzeige

• Schutzhülle aus Stoff mit Klettverschluss für Falldämpfer

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm L Gewicht Stk. [m] [g]

SCA15 CE - EN 355 1,5 1540 1

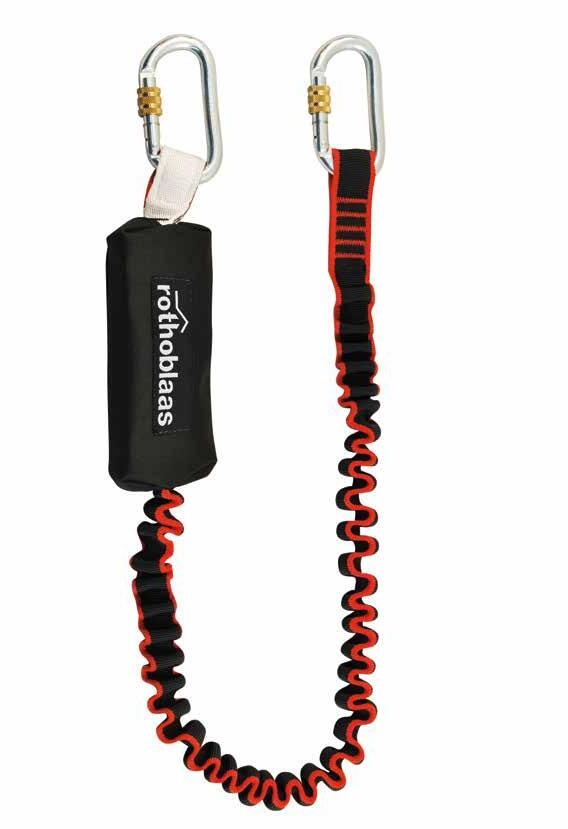

SICUROPE

VERBINDUNGSMITTEL MIT EINZELSTRANG UND FALLDÄMPFER

• Mit Schraubverschlusskarabinern aus Stahl

• Schutzhülle aus Stoff mit Klettverschluss für Falldämpfer

• Falldämpfer mit Aktivierungsanzeige

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm L Gewicht Stk. [m] [g]

ENERGY

EINSTELLBARES VERBINDUNGSMITTEL MIT FALLDÄMPFER

• Seil Ø12: an einem Ende mit einer Schlaufe zum Einstellen der Länge, am anderen Ende mit einer vernähten Befestigungsschlaufe

• Schraubverschlusskarabiner aus Stahl und einem zweiten Karabiner aus Stahl mit doppeltem Sicherheitsverschluss und weiter Öffnung (50 mm)

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm L Seildurchmesser Stk. [m] [mm]

PLATROPE

EINSTELLBARES VERBINDUNGSMITTEL MIT FALLDÄMPFER FÜR HUBARBEITSBÜHNEN

• Karabiner aus Stahl mit Selbstverriegelungssystem und ein Karabiner aus Aluminium mit doppeltem Sicherheitsverschluss und weiter Öffnung (56 mm)

• Mit BACK Auffanggerät, das den Anwender sowohl beim Aufstieg als auch beim Abstieg folgt und Stürze stoppt

• Schutzabdeckung für Falldämpfer aus Gewebe mit Klettverschluss

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Norm L Gewicht Seildurchmesser Stk. [m] [g] [mm]

PLATROPE CE - EN 355 EN 353-2 1,9 1430 Ø11 1

LINOSTOP

MITLAUFENDES AUFFANGGERÄT EINSCHLIESSLICH BEWEGLICHER FÜHRUNG

• Karabiner aus Stahl inkl Schraubverschluss

• Mitlaufendes Auffanggerät mit fest installierter Führung am Seil

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Norm

GLASS 1

BÜGELBRILLE MIT PANORAMASTRUKTUR

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Norm

CE - EN 166

GLASS 2

BÜGELBRILLE MIT FUMÉ-GLÄSERN

ARTIKELNUMMERN UND ABMESSUNGEN

Norm

HEADPHONE

ZUSAMMENKLAPPBARE GEHÖRSCHUTZKAPSELN

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Norm

RSBAG

ARTIKELNUMMERN UND ABMESSUNGEN

WASSERDICHTER TRANSPORTSACK ART.-NR.

RBBAG

RUCKSACK

ARTIKELNUMMERN UND ABMESSUNGEN

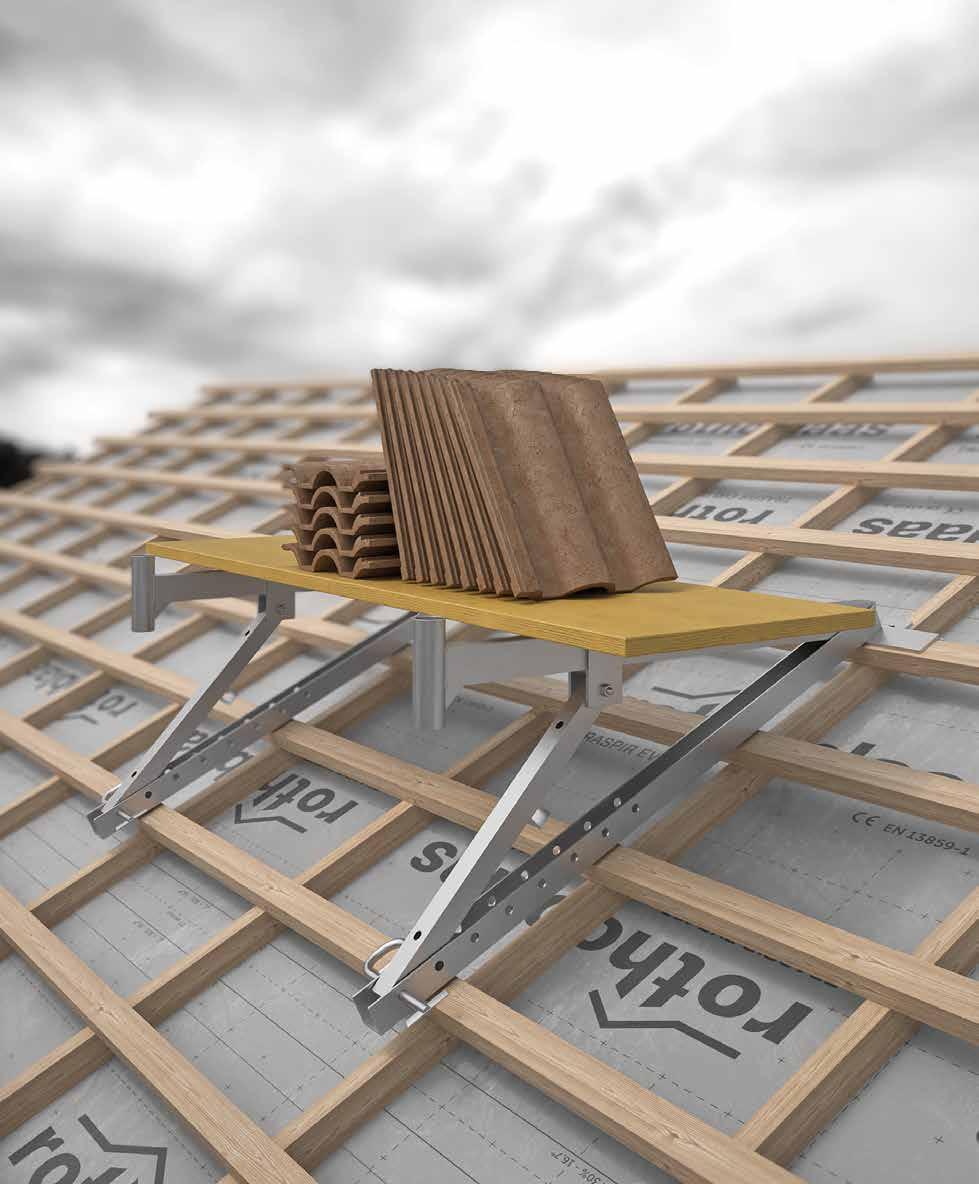

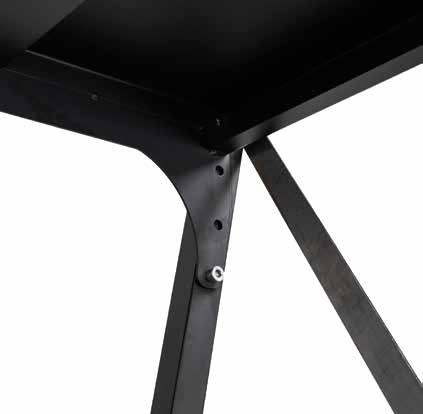

DACHSTÄNDER ALS ABLAGE ODER ARBEITSGERÜST VERWENDBAR

• Im paarweisen Einsatz dient das Gerät als Lastablage für Dachlatten, Ziegel, Werkzeuge, Maschinen u a

• Mit seinen 8 Einstellmöglichkeiten passt sich MULE ideal an Dachneigungen von 15°- 60° an

ZUSATZPRODUKTE - ZUBEHÖR

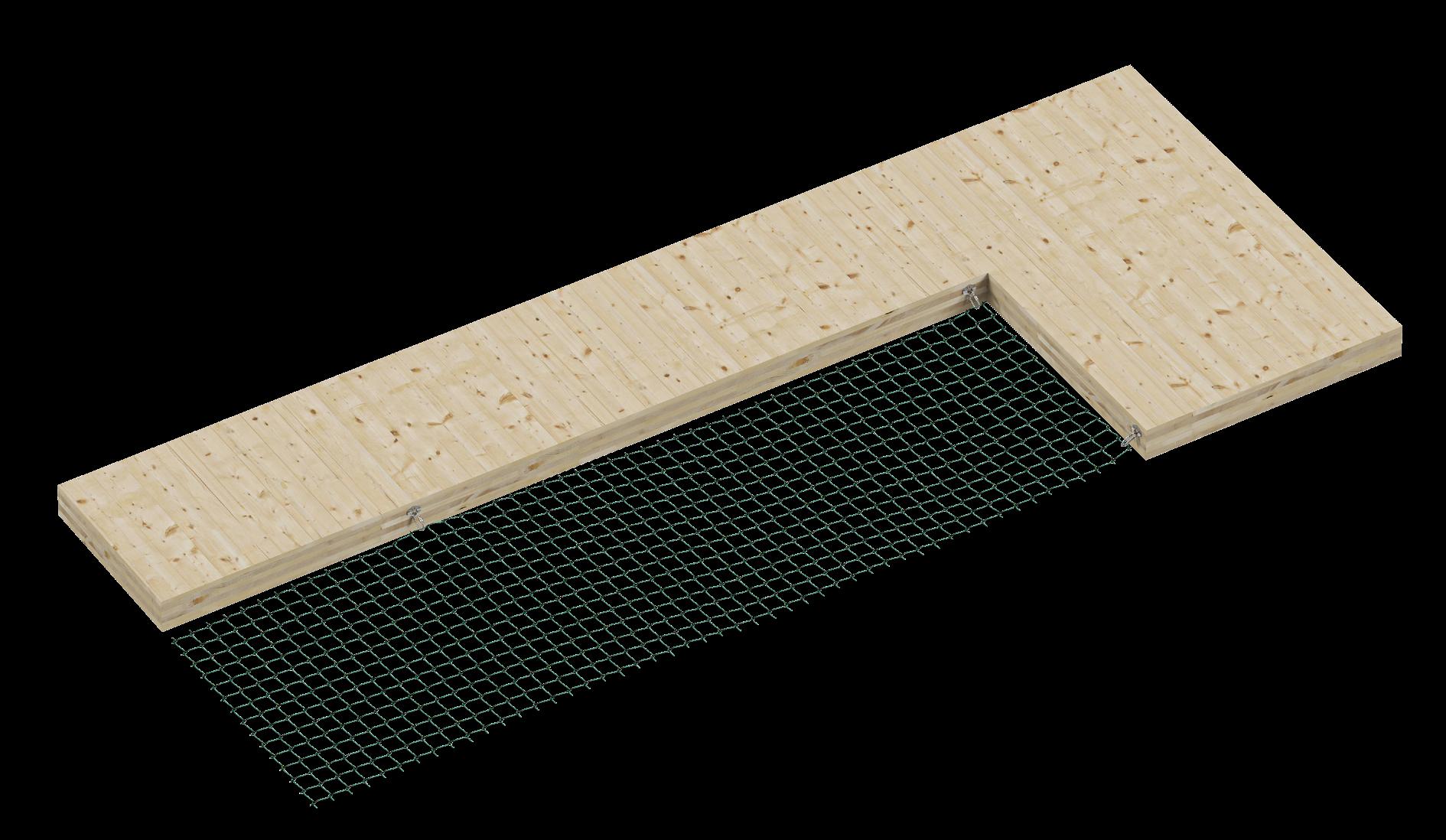

HORIZONTAL NET

HORIZONTALES FALLSCHUTZNETZ

AUS POLYPROPYLEN

SICHER

Auf 2,5 m optimierter Achsabstand der Befestigungen, um das Produkt sicher und schnell zu montieren

MODULAR

Zur Abdeckung größerer Flächen können mehrere Netze mittels Kopplungsseilen HORCONNECT miteinander verbunden werden

KUNDENSPEZIFISCH

Auf Anfrage auch in verschiedenen Farben (rot, blau, weiß) und kundenspezifischen Formaten für Netze in Sondergrößen lieferbar

ARTIKELNUMMERN UND ABMESSUNGEN

ZUSATZPRODUKTE

ART.-NR. Norm Beschreibung

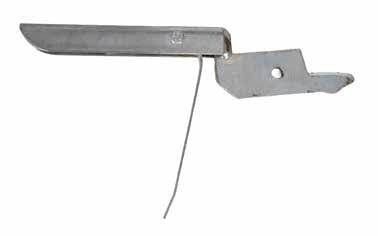

HORHOOK(*) - Grundplatte für Netzhaken

CARSCREW CE EN 362/B Verbinder mit Schraubverschluss -

CARTWIST CE EN 362/B Verbinder mit „Twist-Lock“-Verschluss -

HORHOOKC(*) - Netzhaken für Beton

HORHOOKS (*) - Netzhaken für Stahl

HORFIX - Befestigungsseil, laufender Meter Ø14

HORCONNECT - Kopplungsseil, laufender Meter Ø6

(*) Empfohlene Befestigung alle 2,5 m

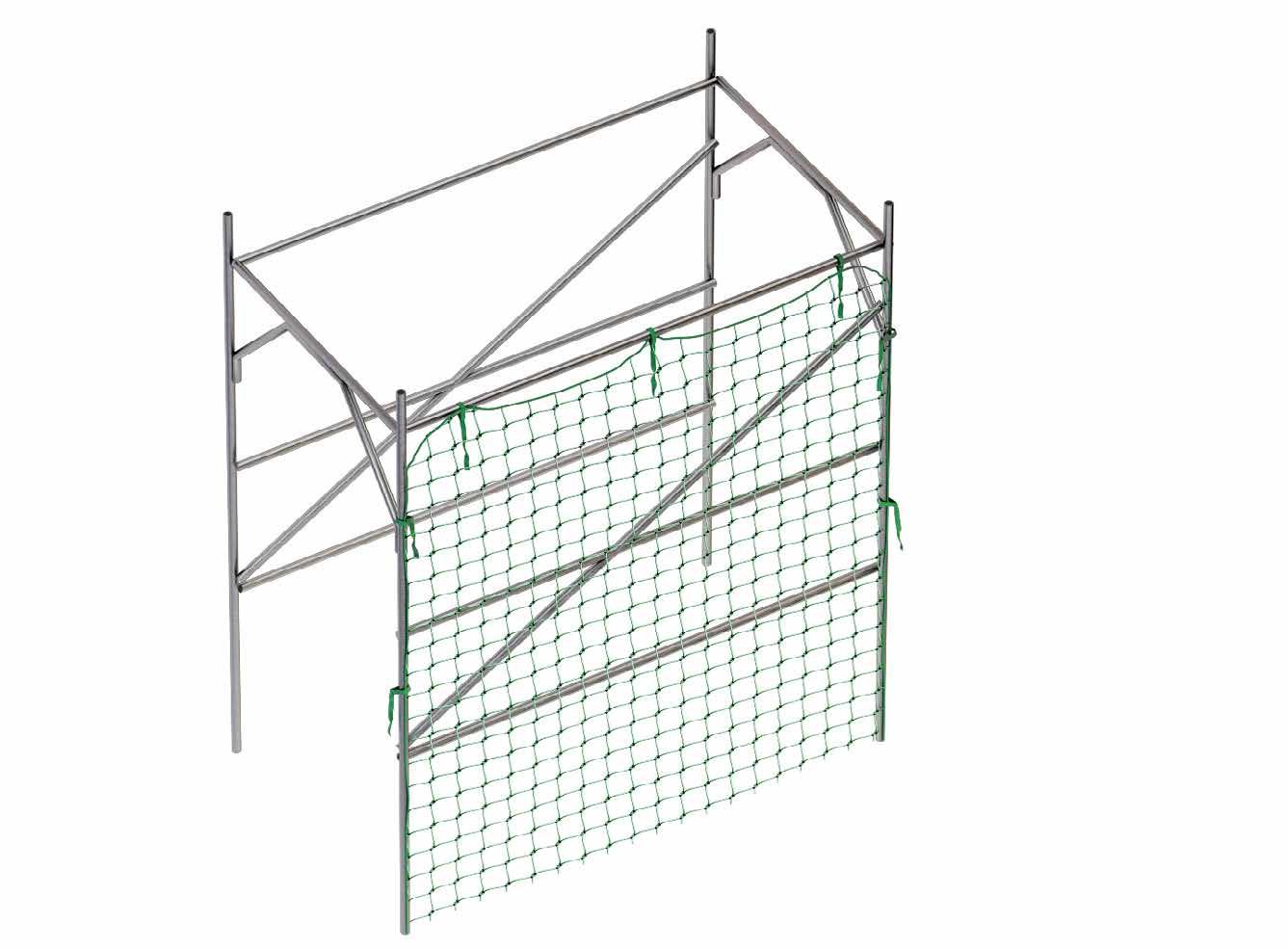

VERTIKALES FALLSCHUTZNETZ AUS POLYPROPYLEN

ARTIKELNUMMERN UND ABMESSUNGEN

ZUSATZPRODUKTE

ART.-NR. Beschreibung Spannweite Gurtbefestigung L

VERBENT Befestigungsgurt für Seitenschutznetz

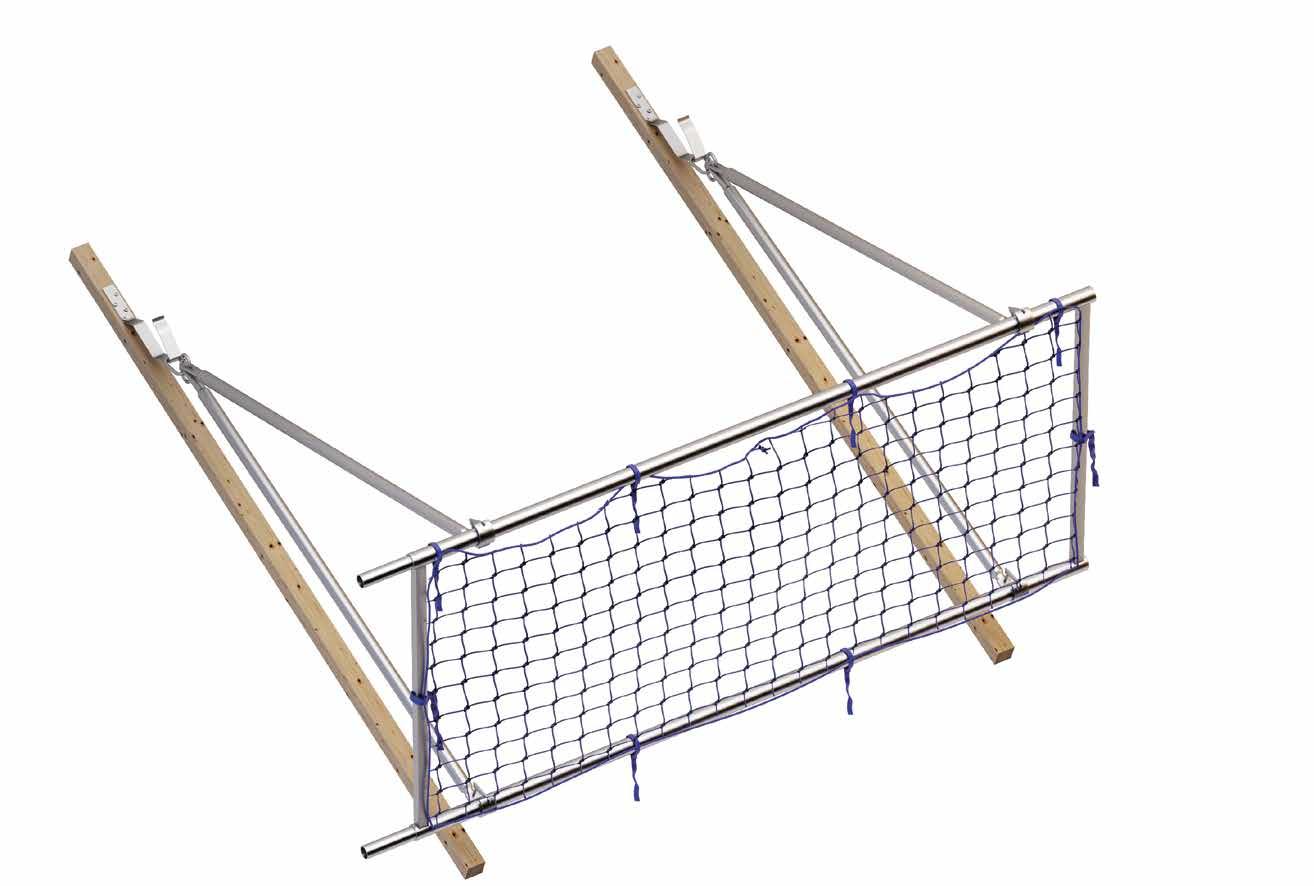

FRAME

NET

FALLSCHUTZNETZ MIT RAHMEN

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Der Abstand zwischen den Befestigungsbügeln beträgt max 2,4 m Jedes erste Modul des Schutzsystems (in der Nähe jeder Absturzkante) muss mit zwei Flügeln und zwei Halterungen befestigt werden Alle anderen Module, die nebeneinander montiert und mit einem Schnellmontagegurt gesichert werden, werden mit nur einer Halterung und einem Befestigungsmittel fixiert

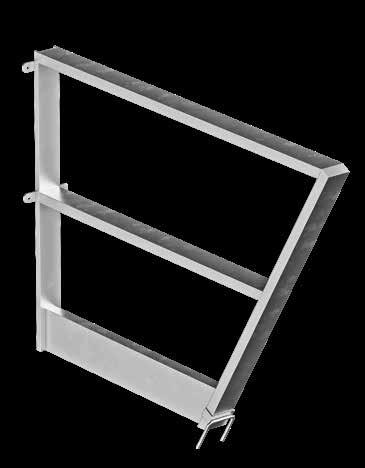

TEMPORÄRES SCHUTZGELÄNDER GIEBELSEITIG

ARTIKELNUMMERN UND ABMESSUNGEN*

ART.-NR. Norm Material Max: Betriebsneigung Max. Spannweite zwischen den Stützen Minimale Plattenstärke Unterkonstruktion

EDGETEMP1 EN 13374 Klasse A Feuerverzinkter Stahl

Verwendet als Seitenschutz, geeignet für eine max Dachneigung von 10° zur Horizontalen 1400 von 80 bis 192 8,80 1 Holzbalken

* Die angegebenen Werte ergeben sich aus experimentellen Prüfungen, die unter der Aufsicht von Drittstellen gemäß den genannten Normenanforderungen ausgeführt wurden Für einen Rechenbericht mit Mindestabständen muss die Unterkonstruktion entsprechend den genannten Normanforderungen vor der Montage von einem qualifizierten Ingenieur überprüft werden

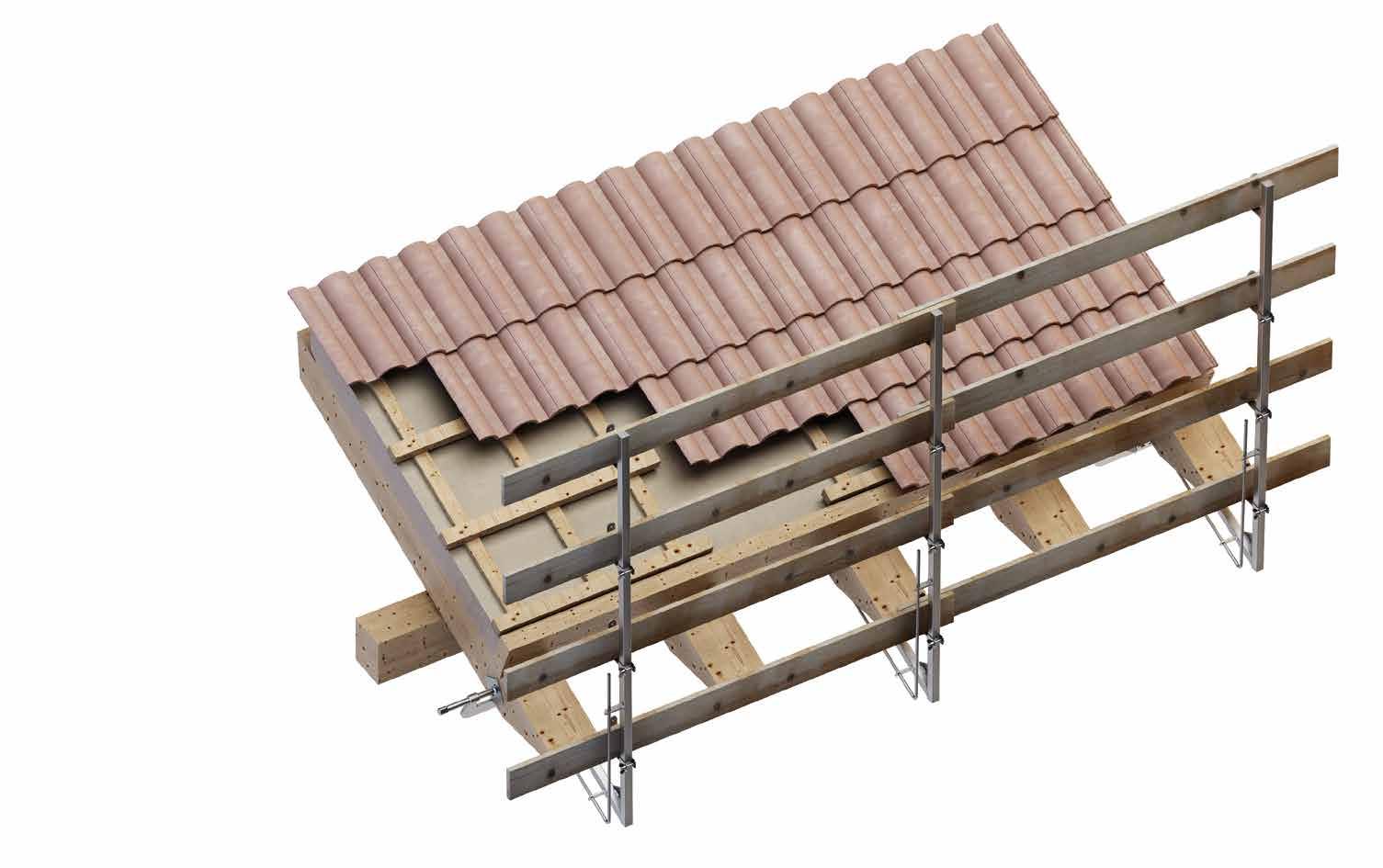

EDGE TEMP 2

TEMPORÄRES SCHUTZGELÄNDER TRAUFSEITIG

ARTIKELNUMMERN UND ABMESSUNGEN*

ART.-NR. Norm Material

Max: Betriebsneigung

EDGETEMP2 EN 13374 Klasse B Feuerverzinkter Stahl Max Dachneigung 30°

Max. Spannweite zwischen den Stützen

Minimale Plattenstärke Unterkonstruktion Gewicht Stk. [mm] [mm] [kg]

1 Holzbalken

EDGE TEMP 3

TEMPORÄRES SCHUTZGELÄNDER FÜR HORIZONTALE ABSTURZKANTEN

ARTIKELNUMMERN UND ABMESSUNGEN*

ART.-NR. Norm Material

EDGETEMP3 EN 13374 Klasse A Feuerverzinkter Stahl

Max: Betriebsneigung

Die Neigung der Arbeitsfläche (begehbare Fläche) muss unter 10° liegen

Max. Spannweite zwischen den Stützen Unterkonstruktion

EDGE TEMP 4

UNIVERSELLES TEMPORÄRES SCHUTZGELÄNDER

ARTIKELNUMMERN UND ABMESSUNGEN*

ART.-NR. Norm Material

EDGETEMP4 EN 13374 Klasse A Feuerverzinkter Stahl

Max: Betriebsneigung

Max. Spannweite zwischen den Stützen Minimale Plattenstärke Unterkonstruktion Gewicht Stk. [mm] [mm] [kg]

Die Neigung der Arbeitsfläche (begehbare Fläche) muss unter 10° liegen 1400 Klemmenöffnung max 700 Holz 5,20 1 Beton

Stahl

TEMPORARY

TEMPORÄRES SEILSYSTEM

• Einfach zu montierendes temporäres horizontales Seilsystem

• Hochbelastbares, gut sichtbares Gurtband aus Polyester, 30 mm

• Anzahl Benutzer: 2 (1 pro Spannweite)

MAXIMALE BENUTZERANZAHL

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Norm Stk.

TEMP20 Temporäres Seilsystem L = 20 m EN 795:2012 B+C, CEN/TS 16415:2013 1

ZUSATZPRODUKTE

ART.-NR. Beschreibung Norm Stk.

OVALSTE Breiter Karabiner CE - EN 362/M 2

HOLD-SYSTEM®

• Komplettes System aus Karabinern und Gurtbändern für die Befestigung

MAXIMALE BENUTZERANZAHL TEMPORÄRE HORIZONTALE ANSCHLAGEINRICHTUNGEN

• Das System kann von nur einem Benutzer über das Prusik-Knotensystem und die selbstsichernde Vorrichtung einfach und schnell gespannt werden

• Die Konstruktion oder Anschlagpunkte, an denen das System installiert wird, müssen einer empfohlenen Beanspruchung von 9 kN standhalten

ARTIKELNUMMERN UND ABMESSUNGEN

I App D

1926 Subpart M App C

ZUSATZPRODUKTE

ART.-NR. Beschreibung

HSG2RB Höhensicherungsgerät mit Gurtband EN 360

TEMPLUSLAN einstellbares Verbindungsmittel aus Polyester mit Zertifizierung EN 795 Typ B

MOBILE

MOBILER ANSCHLAGPUNKT

ARTIKELNUMMERN UND ABMESSUNGEN

MAXIMALE BENUTZERANZAHL

ART.-NR. Material L B H Gewicht Stk. [mm] [mm] [mm] [kg]

MOBILE Aluminium EE30 1450 770 175 6,7 1

Die angegebenen Werte ergeben sich aus experimentellen Prüfungen, die unter der Aufsicht von Drittstellen gemäß den genannten Normenanforderungen ausgeführt wurden Für einen Rechenbericht mit Mindestabständen muss die Unterkonstruktion entsprechend den genannten Normanforderungen vor der Montage von einem qualifizierten Ingenieur überprüft werden

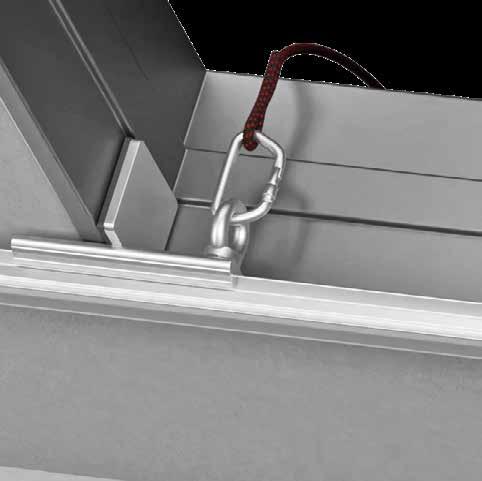

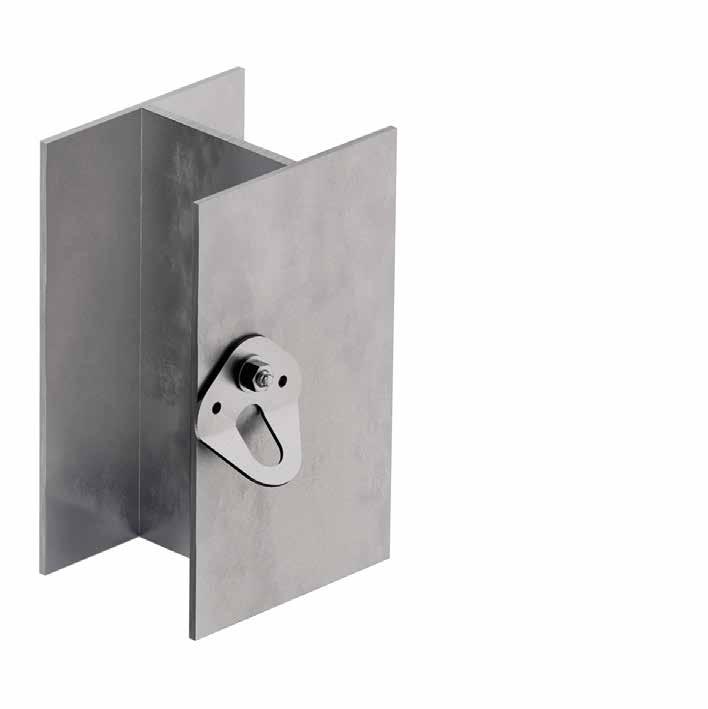

ANSCHLAGPUNKT FÜR

STAHLKONSTRUKTIONEN

ARTIKELNUMMERN UND ABMESSUNGEN

MAXIMALE BENUTZERANZAHL

ANSCHLAGPUNKT

VIELSEITIG

Vielseitig anwendbarer Anschlagpunkt, garantiert dem Anwender einen sicheren Zugang

SICHER

Schweißnahtfreies Laser-Biegeteil Für sämtliche Belastungsrichtungen (360°) zertifiziert

PRAKTISCH

Aufgrund der Leichtigkeit und der kompakten Abmessungen einfach und schnell zu installierender Anschlagpunkt

TECHNISCHE DATEN*

Unterkonstruktion Mindeststärken Befestigungen

2 x HBS Ø8HBS Ø8

GL24h 100 x 100 mm

1 x VGS Ø11VGS AB7

S235JR 5 mm EKS M12 8 8 + ULS + Mutter EKS M10 +ULS+MUT

MAXIMALE BENUTZERANZAHL ANWENDUNGSARTEN

BELASTUNGSRICHTUNGEN

y x z

Unterkonstruktion Mindeststärken Befestigungen

AB1 Ø12 VGS AB7 M10

C20/25 140 mm

Gewindestange M12 8 8 + ULS + MUT barra 8.8 Ø16 + MUT + ULS

VIN-FIX

HYB-FIX M10 VIN SKR CE

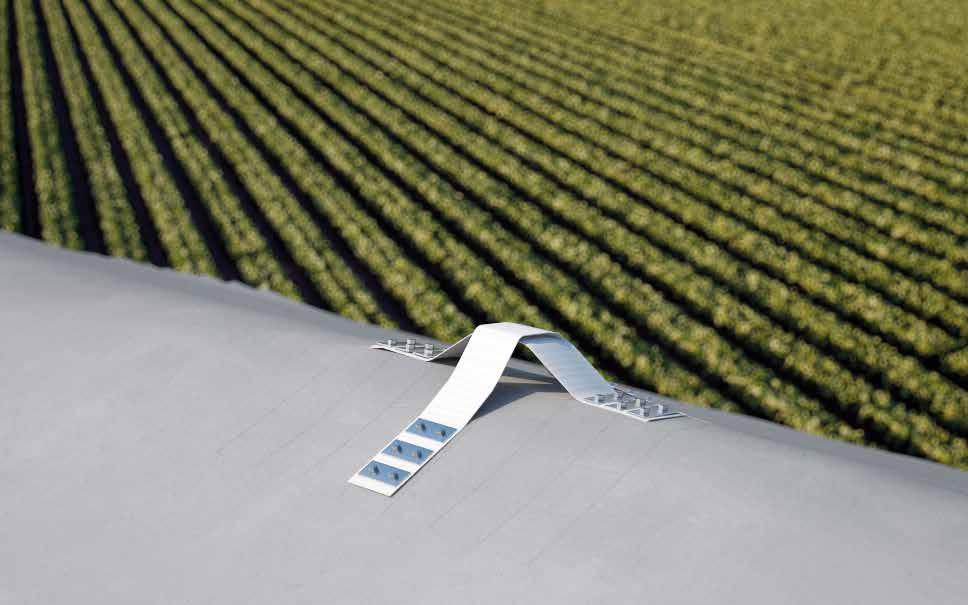

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Material B L Stk. [mm] [mm] KITE Edelstahl 1 4016/AISI 430

1 KITE

ZUBEHÖR

ART.-NR. Beschreibung

BEFKITE KITE-Befestigungssatz für Holz

Bei Arbeiten in der Höhe ist Sicherheit oberstes Gebot

Der neue Katalog ABSTURZSICHERUNGSSYSTEME UND SCHUTZEINRICHTUNGEN ist ein vollständiger Leitfaden für sicheres Arbeiten in der Höhe auf dem Bau und in der Industrie Fortschrittliche Technologien, höchster Schutz und Einhaltung der Vorschriften in einer einzigen Ressource

Katalog jetzt herunterladen

rothoblaas.de

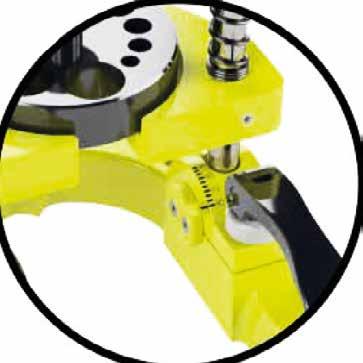

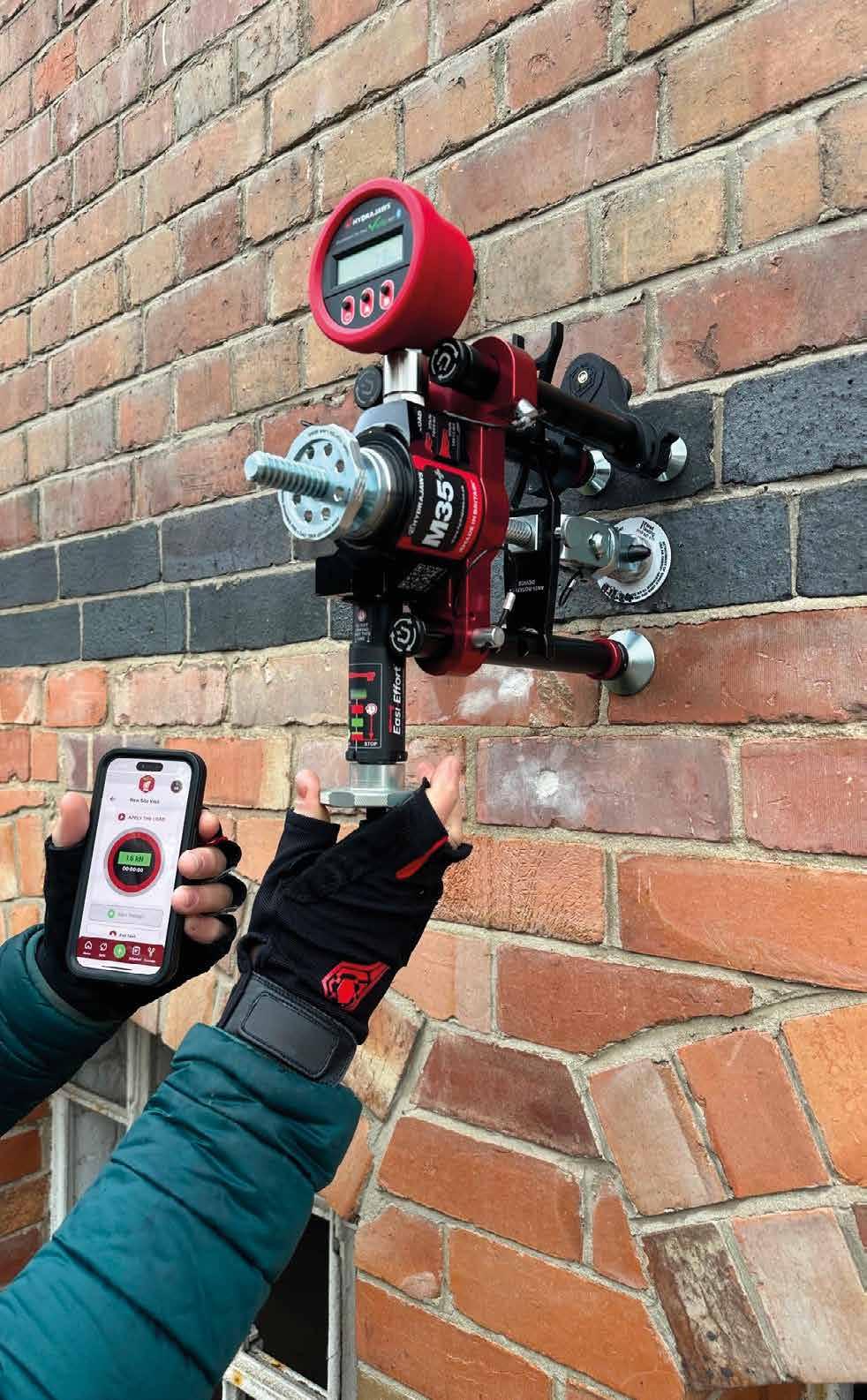

ESTRO

TRAGBARES DIGITALES EXTRAKTOMETER

SICHERE ÜBERPRÜFUNG

Ermöglicht Zugprüfungen an einer Vielzahl von Befestigungselementen, um deren korrekte Montage zu gewährleisten

DIGITAL

Die gemessenen Werte können in der speziellen App gespeichert werden Ein ideales Instrument für Auszugstests gemäß den Normen BS 8539, BS 7883, BS EN 795 und AEFAC-TN05

ERWEITERBAR

Mit dem zusätzlichen Brückenzubehör kann die Prüfleistung auf bis zu 65 kN erweitert werden

ARTIKELNUMMERN UND MERKMALE

ART.-NR. Beschreibung

DOWNLOAD APP

Laden Sie die kostenlose App Hydrajaws Verify herunter, um ESTRO zu nutzen

Prüfleistung

[kN]

ESTRO35MET(1) Extraktometer metrische Einheiten 35 kN mit Standardbrücke

ESTRO35IMP(2) Extraktometer imperiale Einheiten

(1) Im Lieferumfang:

• Gabelkopf-Ringschraubenadapter 20 und 24 mm

• 5 geschlitzte Knopfadapter: 6,5, 8,5, 10,5, 13 und 16,5 mm

• 6 Gewindeknopfadapter: M6, M8, M10, M12, M16 und M20 (2) Im Lieferumfang:

• Gabelkopf-Ringschraubenadapter 20 und 24 mm

• 5 geschlitzte Knopfadapter: 6,5, 8,5, 10,5, 13 und 16,5 mm

• 6 Gewindeknopfadapter: 1/4“, 5/16”, 3/8“, 1/2”, 5/8“, 3/4” UNC

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

kN mit mittlerer/großer Brücke

ESTRO35BRIM

ESTRO35BRIL

ESTRO35MET ESTRO35IMP

TECHNISCHE DATEN

Eigenschaften

Auszugslastbereich 0-35 kN 0-7.868 lbf 0-65 kN 0-14.613 lbf

Max Drehmoment

Betriebstemperaturbereich -10/+50 °C +14/+122 °F

Konfigurierbare Einheiten kN lbf Gewicht (nur Testgerät) 3,7 kg 8.16 lbs mit ESTRO35BRIM mit ESTRO35BRIL

TRANSPORT UND HEBETECHNIK

ANWENDUNG DER TRANSPORT- UND HEBEMITTEL

HINWEISE FÜR EINE KORREKTE

VERWENDUNG DER ANSCHLAGPUNKTE

Kürzel Konformitätserklärung gemäß der EG-Maschinenrichtlinie

DM 2006/42/CE

DO NOT RE-USE REUSABLE

Einfache Nutzung („ein Hebezyklus“) Mehrfache Verwendung

HEBEZYKLUS: EINMALIGE NUTZUNG ODER MEHRFACHE VERWENDUNG?

Einige Hebemittel, wie beispielsweise WASP, WASPL und RAPTOR, dürfen mehrfach verwendet werden, bis sie Beschädigungen oder zu starke Abnutzungen aufweisen Diese sind in den jeweiligen Betriebsanleitungen definiert Diese Hebevorrichtungen müssen einmal jährlich von fachkundigem Personal gründlich überprüft werden Vor jedem täglichen Gebrauch müssen die Produkte einer Sichtprüfung auf größere Mängel unterzogen werden

Andere Hebemittel dürfen nur für einen „Hebezyklus“ benutzt werden und müssen danach - auch wenn äußerlich vollkommen intaktabgelegt und entsorgt werden Dazu gehören die Einschlagmuttern für OCTOPUS und die normalen Schrauben für WASP/WASPL sowie RAPTOR

Die Definition für „ein Hebezyklus“ lautet: Montage und Befestigen des Transportgurtes am betreffenden Element im Werk; Anheben und Heben auf den Lkw, ebenfalls im Werk; Abheben vom Lkw und Absetzen an der endgültigen Position auf der Baustelle Danach muss der Gurt zerschnitten und entsorgt werden und darf NICHT für weitere Elemente verwendet werden! Wenn ein Element über einen längeren Zeitraum im Betrieb gelagert wird und die Anzahl der Einsätze nicht mehr bestimmt werden kann, muss ein neuer Hebegurt verwendet werden

WICHTIGE HINWEISE

01 Überprüfen Sie das Gewicht Das auf den Anschlagpunkten vermerkte Maximalgewicht darf nicht überschritten werden

02 Berücksichtigen Sie den Anschlagsmodus und den Winkel der Neigung der Gurte

03 Berücksichtigen Sie den Schwerpunkt der Last Die Lastaufnahme sollte stets über dem Schwerpunkt erfolgen

04 Kontrollieren Sie, dass alle Anschlagpunkte richtig verbunden bzw geschlossen sind und nichts abrutschen kann

05 Bei Verwendung von Gurten darauf achten, dass diese nicht an scharfen Kanten reiben

06 Die Schrauben dürfen bei der Benutzung des WASP Hebeankers nur einmal verwendet werden Nur die Schraube VGS PL kann unter bestimmten Bedingungen für den Transport wiederverwendet werden Die entsprechende Betriebsanleitung beachten

07 Bei Gurten dürfen keine Knoten vorhanden sein Bei Beschädigungen muss das Produkt sofort abgelegt und darf nicht weiter verwendet werden

08 Unter einer gehobenen Last dürfen sich niemals Personen befinden!

09 Jegliche Modifikation an den Hebeprodukten ist strikt untersagt Bei Beschädigungen muss das Produkt abgelegt und ersetzt werden

10 Die Hebesysteme dürfen nur von geschultem Personal benutzt werden Betriebsanleitung beachten

FORSCHUNG & ENTWICKLUNG

WIEDERVERWENDUNG VON VERBINDERN

FÜR HEBETECHNIK

Die umfangreiche Versuchskampagne ermöglichte die Charakterisierung des Verhaltens der Schrauben in den Hebesystemen unter besonderer Berücksichtigung der Aspekte Innovation, Nachhaltigkeit und Sicherheit

ANALYTISCHE CHARAKTERISIERUNG

über 350 TESTS In Zusammenarbeit mit:

University of Maine

Advanced Structures & Composites Center CIRI Edilizia e Costruzioni Centro Interdipartimentale di Ricerca Industriale Alma Mater Studiorum - Università di Bologna

Das Hebesystem RAPTOR + SCHRAUBEN wurde in verschiedenen Konfigurationen analysiert, wobei das Trägermaterial, die Lastrichtung sowie die Art und Position der Verbinder geändert wurden Ziel: Bewertung der Tragfestigkeit und des damit verbundenen Versagensmechanismus

VERSUCHSREIHE

Die repräsentativsten Einsatzkonfigurationen des Hebesystems wurden ermittelt und die drei zu analysierenden Belastungsmodi definiert: reine Scherkraft (0°), reine Zugkraft (90°) sowie die Kombination von Scher- und Zugkraft (45°) Dabei wurde ein Vergleich zwischen den Reaktionen von Schrauben mit unterschiedlicher Geometrie und Länge durchgeführt, die in BSP-Elemente montiert wurden

HEBESYSTEM

WIEDERVERWENDUNG

Das erste Ziel der Versuchskampagne bestand darin, die Auswirkungen der Wiederverwendung von Schrauben in Hebesystemen zu bewerten, indem die Festigkeit der Referenzprobe (REF) mit jener einer fachgerecht montierten, aber bereits verwendeten Schraube (5 CYX) verglichen wurde Die verwendeten Schrauben hatten 5 aufeinanderfolgende Simulationen von Nutzungszyklen durchlaufen Tests wurden auch an BSP mit hoher Dichte (Southern Yellow Pine) durchgeführt

VERFORMUNGSMECHANISMEN

HBSPL Ø10

L = 80/180 mm +

L = 80/180 mm

HBSP Ø10

5 CYX wiederverwendete Schraube

Das zweite Ziel der Versuchskampagne bestand darin, die Auswirkungen auf die Festigkeit bei der Verwendung von Schrauben zu bewerten, die während der Montage, beim Heben, Entfernen und der Überbeanspruchung beschädigt wurden

Die wichtigsten Verformungsmechanismen der Schraube: falscher Eindrehwinkel der Schraube oder Überlastung des Systems (MECH 1), zu hohes Drehmoment (MECH 2), ungeeignete Montage mit Reduzierung des Nenndurchmessers (MECH 3) Getestet wurde das Hebesystem, das mit Schrauben, die von einem oder mehreren der ermittelten Mechanismen betroffen waren, befestigt war

>> Mins

REF nicht verformte Schraube

ERGEBNISSE UND AUSLEGUNG

MECH 1 Plastisch verformt

Bei fachgerechter Montage wird die Festigkeit des Systems durch eine begrenzte Anzahl von Wiederverwendungen nicht beeinträchtigt

Stattdessen verringern Montagefehler oder eine unsachgemäße Verwendung des Hebesystems die Leistung

MECH 2 Überdrehen

MECH 3 Gewindebeschädigung

Die in den verschiedenen Konfigurationen erzielten Werte wurden in Bezug auf den gemäß EN 1995 in Übereinstimmung mit ETA-11/0030 bewerteten charakteristischen Widerstand dimensionslos gemacht Zusammenfassend lässt sich sagen, dass die Schrauben wiederverwendet werden können, wenn sie gemäß der Montageanleitung eingesetzt werden und nachdem überprüft wurde, dass keine wesentlichen Verformungen vorliegen.

Ein unverzichtbares Werkzeug für die Eignungsprüfung der verwendeten Schrauben ist die Lehre JIG REUSE Stärkere Schrauben wie HBSPL oder VGSPL bieten mehr Sicherheit und Zuverlässigkeit beim Heben

VOLLSTÄNDIGER WISSENSCHAFTLICHER BERICHT

RAPTOR

WASP

TRANSPORTANKER FÜR HOLZELEMENTE

SCHNELL

Befestigung mit nur einer Schraube: Zeitersparnis dank schneller Montage und Demontage

AUSGESPROCHEN PRAKTISCH

Der Anker kann zum Heben von Axial- und Querlasten verwendet werden

ZERTIFIZIERUNG

Gemäß Maschinenrichtlinie 2006/42/EG

ANWENDUNGSGEBIETE

• Balken aus Massiv- und Brettschichtholz

• Decken- oder Wandpaneele aus BSP

• Vorgefertigte Wände im Holzrahmenbau

• Spezielle Kleinteile aus Holz

WASP

WASPL

MATERIAL

WASP ist aus hochfestem Kohlenstoffstahlguss gefertigt WASPL ist aus hochfestem Stahl geschmiedet

Beide Versionen sind für eine lange Lebensdauer mit einer weißen Elektroverzinkung beschichtet

VIELSEITIGKEIT

Zahlreiche Einsatzmöglichkeiten mit unterschiedlichsten Schraubentypen für wechselnde Lastbedingungen und Materialien

ABMESSUNGEN

GEEIGNETE SCHRAUBEN

VGS PLATE - Sechskantschraube mit Kegelunterkopf für Hebetechnik

VGS - Senkkopfschraube mit Vollgewinde

SENKRECHTE MONTAGE

MONTAGE MIT AUSFRÄSUNG

1 Einsetzen der Schraube in das zu hebende Holzelement

1a Der Schraubenkopf muss circa 15 mm herausragen

1b Positionieren des Ankers

1c Anheben der Holzbauteile (senkrechte oder schräge Kraft)

1d Entfernen des Ankers (Auskoppelung)

1e Aus Sicherheitsgründen muss die Schraube nach der Verwendung vollständig im Holzelement versenkt oder herausgezogen und entsorgt werden

Nur die Schraube VGS PLATE kann unter bestimmten Bedingungen für den Transport wiederverwendet werden Die entsprechende Betriebsanleitung beachten

GENEIGTE MONTAGE

2 Ausfräsung, WASP-Ø55 mm und WASPLØ65 mm, zur Aufnahme des Ankers Einschrauben der Schraube in das zu hebende Holzelement

2a Der Schraubenkopf muss circa 15 mm vom Boden der Ausfräsung herausragen

2b Positionieren des Ankers

2c Anheben der Holzbauteile (senkrechte oder schräge Kraft)

2d Entfernen des Ankers (Auskoppelung)

2e Aus Sicherheitsgründen muss die Schraube nach der Verwendung vollständig im Holzelement versenkt oder herausgezogen und entsorgt werden Nur die Schraube VGS PLATE kann unter bestimmten Bedingungen für den Transport wiederverwendet werden Die entsprechende Betriebsanleitung beachten

3 Prüfung des Hebewinkels β und Einschrauben der Schraube in gleicher Neigung

3a Der Schraubenkopf muss circa 15 mm herausragen

3b Positionieren des Ankers

3c Anheben der Konstruktion (Hubkette immer in einer Linie mit dem Transportanker und der Schraubenneigung)

3d Entfernen des Ankers (Auskoppelung)

3e Aus Sicherheitsgründen muss die Schraube nach der Verwendung vollständig im Holzelement versenkt oder herausgezogen und entsorgt werden Nur die Schraube VGS PLATE kann unter bestimmten Bedingungen für den Transport wiederverwendet werden Die entsprechende Betriebsanleitung beachten

ANWENDUNGSBEISPIELE

Die detaillierten technischen Tabellen der Bemessungswerte für verschiedene Anwendungen finden Sie im entsprechenden Bereich auf der offiziellen Rothoblaas-Website: www rothoblaas de

HORIZONTALER BALKEN

VERTIKALE BSP-PLATTE

RWLL = Referenzbelastbarkeit für einen einzelnen Anschlagpunkt

R' WLL = Gesamtbelastbarkeit des Systems

β = Neigungswinkel des Ankers (Winkel zwischen Vertikale und Kette)

ERLAUBTE ANWENDUNGSRICHTUNGEN

(*) Siehe Test „HEBEN VON BSP-ELEMENTEN AUS DER HORIZONTALEN IN DIE VERTIKALE RICHTUNG“

LIEGENDE BSP-PLATTE RAHMENWAND

REGELMÄSSIGE ÜBERPRÜFUNG

Vor der Überprüfung muss Kugelkopf des Ankers gesäubert werden Auch wenn der Hebeanker unter normalen Umständen keine Abnutzungsanzeichen aufweist, muss er jährlich von einer ausgebildeten Fachkraft überprüft werden Schäden aufgrund von Verschleiß müssen immer von einer ausgebildeten Fachkraft überprüft werden Plastische Verformungen (z B irreversibles Biegen oder Lochstanzungen) und Risse führen zum Austausch des Ankers; Reparaturen und insbesondere Schweißarbeiten am Hebeanker sind unzulässig

Isometrische Ansicht des WASP Ankers

Der in rot markierte Bereich des Ankers ist zu kontrollieren

Teilansicht der Zugkugel des WASP Ankers Der rot markierte Bereich des Langlochs ist zu kontrollieren

Ansicht der Zugkugel des WASP Ankers von unten Der Abstand zwischen den Flanschen am Verschluss der Öse ist gleich dem an der Öffnung der Öse Kontrolle bestanden

WOLLEN SIE MEHR DARÜBER WISSEN?

Ansicht der Zugkugel des Ankers von unten Der Abstand zwischen den Flanschen an der Öffnung der Öse ist breiter als der am Verschluss der Öse Kontrolle NICHT bestanden

Für zusätzliche technische Informationen zum Produkt siehe Betriebsanleitung und weitere Unterlagen unter www rothoblaas de

HEBEN VON BSP-ELEMENTEN AUS DER HORIZONTALEN IN DIE VERTIKALE RICHTUNG

Testberichte und Tragfähigkeiten zum Aufrichten von BSP Elementen finden Sie unter www rothoblaas de

ANMERKUNGEN:

• Die Verwendung des Hebeankers ist ausschließlich Fachpersonal vorbehalten Die Betriebsanleitung (im Lieferumfang des Produkts und auf der Website www rothoblaas de) muss vor Gebrauch gelesen und ihr Inhalt verstanden worden sein Die darin enthaltenen Informationen und Anweisungen sind zu beachten Im Zweifelsfall vor Gebrauch die technische Abteilung kontaktieren

Das Technische Datenblatt mit den statischen Werten ist auf der Website www.rothoblaas.de verfügbar

RAPTOR MINI

KLEINE TRANSPORTPLATTE FÜR HOLZELEMENTE

SCHNELLE MONTAGE, SICHERES HEBEN

Dank der Befestigung mit zwei Schrauben kann die Transportplatte im Handumdrehen montiert werden: ideal für effiziente Arbeitsabläufe auf Baustellen oder in der Produktion Der integrierte, schwenkbare Transporthaken gewährleistet ein sicheres und flexibles Heben auch auf engem Raum

KOMPAKT UND VIELSEITIG

Ob Konstruktionen oder kleine Bauteile: die Transportplatte ist kompakt, aber dabei robust und somit vielseitig einsetzbar Sie spart Zeit und erhöht die Arbeitssicherheit bei der Handhabung verschiedener Holzteile

ZERTIFIZIERT

Die Platte ist nach Maschinenrichtlinie 2006/42/EG für Gewichte bis zu 1,5 Tonnen zertifiziert

ANWENDUNGSGEBIETE

• Vorgefertigte Wände im Holzrahmenbau

• Balken aus Massiv- und Brettschichtholz

• Decken- oder Wandpaneele aus BSP

• Stützen und Pfosten aus Holz

• Leichte Konstruktionen für vorgefertigte Dächer

ART.-NR.

Ø11

HBS PLATE/HBS PLATE EVO Ø10 mm VGS Ø11 mm (+ HUS10)

ABMESSUNGEN

B L s Ø a b [mm] [mm] [mm] [mm] [mm] [mm] RAPMINI 60 120 8 13 80 84

GEEIGNETE SCHRAUBEN

VGS PLATE

Sechskantschraube mit Kegelunterkopf für Hebetechnik

VGS

Senkkopfschraube mit Vollgewinde

d1 ART.-NR. L b Stk. [mm] [mm] [mm]

VGSPL1160 60 50 25

VGSPL1180 80 70 25

VGSPL11100 100 90 25

VGSPL11120 120 110 25

11 SW17 TX50

VGSPL11140 140 130 25

VGSPL11160 160 150 25

VGSPL11180 180 170 25

VGSPL11200 200 190 25

VGSPL11240 240 230 25

VGSPL11280 280 270 25

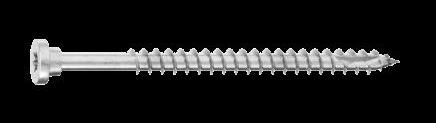

HBS PLATE - HBS PLATE EVO Schraube mit Kegelunterkopf für Platten

HUS - gedrehte Unterlegscheibe

HBSPLEVO1060 60 52 50

d1 ART.-NR. L b Stk. [mm] [mm] [mm] 10 TX 40

VGS-Schraube nur in Verbindung mit HUS-Unterlegscheibe montierbar ART.-NR. d VGS Stk. [mm] HUS10

HBSPL Ø10 Mins,max = 35 Nm

VGS | VSGPL Ø11 Mins,max = 40 Nm

4 3 2 1

Die Anleitung genau lesen und die Hinweise beachten Bei der Positionierung der Platte auf dem zu transportierenden Holzelement sind die empfohlenen Mindestabstände einzuhalten

Die Länge der Schrauben hängt von der Anwendung und dem Gewicht des zu bewegenden Elements ab Bei der Verschraubung sind die in der jeweiligen Montageanleitung angegebenen Anzugsmomente zu beachten

ZULÄSSIGE BELASTUNGSRICHTUNGEN

Mit dem Kranhaken anschließen und das Element vorsichtig anheben Die zulässigen Hubwinkel und -richtungen und die entsprechenden maximalen Traglasten beachten

Die Schrauben nach dem Heben entfernen und entsorgen Außer VGS PL, die unter bestimmten Bedingungen für den Transport wiederverwendet werden kann, können sie nur für einen Transportvorgang verwendet werden

Die Anweisungen beachten

ANWENDUNGSBEISPIELE

Die detaillierten technischen Tabellen der Bemessungswerte für verschiedene Anwendungen finden Sie im entsprechenden Bereich auf der offiziellen Rothoblaas-Website: www rothoblaas de

RAHMENWAND

HORIZONTALER BALKEN

LIEGENDE BSP-PLATTE

RWLL = Referenzbelastbarkeit für einen einzelnen Anschlagpunkt

R' WLL = Gesamtbelastbarkeit des Systems

β = Neigungswinkel des Ankers (Winkel zwischen Vertikale und Kette)

MINDESTABSTÄNDE

Für detaillierte Informationen zu den Mindestabständen bei Verwendung des Hebesystem siehe das vollständige, auf www rothoblaas de verfügbare technische Datenblatt

INSTANDHALTUNG

Den Anweisungen der Anleitung ist Folge zu leisten

ZU PRÜFENDE ABMESSUNGEN

ART.-NR.

Sichtprüfung vor jeder Verwendung Bei Mängeln darf das Produkt nicht mehr verwendet werden

Keine Reparaturen durchführen!

amin Ømax

ALLGEMEINE GRUNDLAGEN:

• Keine Impuls-/Schlagschrauber verwenden Den Eindrehwinkel mithilfe einer Pilotbohrung und/oder der Montageschablone einhalten Nicht verbiegen Das korrekte Anzugsdrehmoment sicherstellen Möglichst Schrauber mit Drehmomentkontrolle verwenden, z B mittels TORQUE LIMITER Wahlweise mit einem Drehmomentschlüssel anziehen

• Die Tragfähigkeit des Systems hängt in erster Linie von den Schrauben ab Die maximal zulässige Tragfähigkeit der Transportplatte ist oben angegeben Die Tragfähigkeit der Schrauben wurde für einige Beispielanwendungen berechnet und kann dem detaillierten technischen Datenblatt auf www rothoblaas de entnommen werden

• Die Verwendung der Hubplatte ist ausschließlich Fachpersonal vorbehalten Die Betriebsanleitung (im Lieferumfang des Produkts und auf der Website www rothoblaas de) muss vor Gebrauch gelesen und ihr Inhalt verstanden worden sein Die darin enthaltenen Informationen und Anweisungen sind zu beachten Im Zweifelsfall vor Gebrauch die Technische Abteilung der Rothoblaas kontaktieren

Das Technische Datenblatt mit den statischen Werten ist auf der Website www.rothoblaas.de verfügbar

RAPTOR

TRANSPORTPLATTE FÜR HOLZELEMENTE

UNIVERSELL

RAPTOR kann in Konfigurationen montiert werden, die für die häufigsten Anwendungen auf der Baustelle geeignet sind:

• 6 Schrauben: maximale Tragfähigkeit

• 4 oder 2 Schrauben: zum Heben und für den Transport von leichteren Platten

Die Schrauben müssen symmetrisch angeordnet sein

VIELSEITIG

Die Platte lässt sich an unterschiedlichste Transportanforderungen anpassen Das Produkt kann für jede Neigung der Kette verwendet werden und arbeitet sowohl mit Zug- als auch Scherkräften sowie bei Zwischenkonfigurationen

ZERTIFIZIERT

Die Platte ist nach Maschinenrichtlinie 2006/42/EG für Gewichte bis über 3 Tonnen zertifiziert

VERWENDUNG ALS TEMPORÄRER ANSCHLAGPUNKT

Ein Produkt – Zwei Funktionen Die Platte ist sowohl als Hebevorrichtung für Holzelemente als auch als temporärer Anschlagpunkt zur Absturzsicherung verwendbar

ANWENDUNGSGEBIETE

• Decken- oder Wandpaneele aus BSP

• Balken aus Massiv- und Brettschichtholz

• Vorgefertigte Wände im Holzrahmenbau

• Rippenelemente

• Module

• Sonderkonstruktionen

• Temporärer Anschlagpunkt zur Absturzsicherung

MATERIAL

Die robuste Stahlplatte und der Hubhaken gewährleisten einen sicheren Hebevorgang Die rote Beschichtung verbessert den Schutz und die Sichtbarkeit auf der Baustelle und schafft auf diese Weise größere Sicherheit

KONFIGURATIONEN

Die 6 Löcher bieten 3 Montagemöglichkeiten mit verschiedenen Schrauben und sorgen für eine optimale Montage bei unterschiedlichen Hebe- und Materialbedingungen

ART.-NR. Plattenmaße max. Tragkraft passende Schrauben

RAPTOR 100 x 220 mm 3150 kg

ABMESSUNGEN

VGS PLATE

Sechskantschraube mit Kegelunterkopf für Hebetechnik

PLATE Ø11 mm 1 HBS PLATE/HBS PLATE EVO Ø10 mm VGS Ø11 mm (+ HUS10)

SW 17 TX 50

VGSPL1160

VGSPL1180

VGSPL11100

VGSPL11120

VGSPL11140 140 130 25

VGSPL11160 160 150 25

VGSPL11180 180 170 25

VGSPL11200 200 190 25

VGSPL11240 240 230 25

VGSPL11280 280 270 25

HBS PLATE - HBS PLATE EVO Schraube mit Kegelunterkopf für Platten

GEEIGNETE SCHRAUBEN HUS - gedrehte Unterlegscheibe

VGS

Senkkopfschraube mit Vollgewinde

VGS-Schraube nur in Verbindung mit HUS-Unterlegscheibe montierbar ART.-NR.

Die Betriebsanleitung aufmerksam lesen und die Hinweise, wie empfohlene Mindestabstände, Richtungen und Hubwinkel sowie die maximale Tragfähigkeit, beachten

HBSPL Ø10 Mins,max = 35 Nm

VGS | VGSPL Ø11 Mins,max = 40 Nm

Länge und Anzahl der Schrauben hängen von der Anwendung und dem Gewicht des Elements ab Auf den korrekten Anzug achten und die in der jeweiligen Montageanleitung angegebenen Momente berücksichtigen

ZULÄSSIGE BELASTUNGSRICHTUNGEN

Mit dem Kranhaken anschließen und das Element vorsichtig anheben Auf die zulässigen Hubwinkel und -richtungen sowie die entsprechenden maximalen Traglasten achten

Die Anweisungen beachten

MÖGLICHE ANORDNUNG DER SCHRAUBEN

PLATE

ANMERKUNGEN:

• Die Platte RAPTOR muss mit einheitlichen Verbindern des gleichen Typs (HBS PLATE, VGS PLATE oder VGS) und der gleichen Länge befestigt werden Alle Platten, die am zu transportierenden Element verwendet werden, müssen eine identische Konfiguration aufweisen

VGS

ANWENDUNGSBEISPIELE

Die detaillierten technischen Tabellen der Bemessungswerte für verschiedene Anwendungen finden Sie im entsprechenden Bereich auf der offiziellen Rothoblaas-Website: www rothoblaas de

LIEGENDE BSP-PLATTE

STEHENDE BSP-PLATTE VON DER KANTE

STEHENDE BSP-PLATTE WIDE FACE

R’WLL

RAHMENWAND

R’WLL

HORIZONTALER BALKEN

RWLL = Referenzbelastbarkeit für einen einzelnen Anschlagpunkt

R' WLL Gesamtbelastbarkeit des Systems

β = Neigungswinkel des Ankers (Winkel zwischen Vertikale und Kette)

MINDESTABSTÄNDE

Für detaillierte Informationen zu den Mindestabständen bei Verwendung des Hebesystem siehe das vollständige, auf www rothoblaas de verfügbare technische Datenblatt

INSTANDHALTUNG

Den Anweisungen der Anleitung ist Folge zu leisten

ZU PRÜFENDE ABMESSUNGEN

ART.-NR. Ø max a min [mm] [mm]

RAP220100 13,5 16,0

Sichtprüfung vor jeder Verwendung Bei Mängeln darf das Produkt nicht mehr verwendet werden

Keine Reparaturen durchführen!

ALLGEMEINE GRUNDLAGEN:

• Aus Sicherheitsgründen dürfen die VGS- und HBS-PLATE-Schrauben nur einmal benutzt werden Nachdem die Schrauben eingedreht und belastet wurden, dürfen sie nicht gelöst und ein zweites Mal zum Befestigen der Transportplatte verwendet werden Sobald das zu transportierende Holzelement in seine Endposition gehoben wurde und die Transportplatte zu diesem Zweck nicht weiter benötigt wird, müssen die Schrauben gelöst und fachgerecht entsorgt werden Nur die Schraube VGSPL kann unter bestimmten Umständen wiederverwendet werden Die Anweisungen in der Anleitung befolgen

• Für die Verwendung als temporärer Anschlagpunkt zur Absturzsicherung gelten besondere Bedingungen, die der jeweiligen Betriebsanleitung zu entnehmen sind

RAPTOR MAXI

GROSSE TRANSPORTPLATTE FÜR HOLZELEMENTE

VARIABLE TRAGFÄHIGKEIT DANK VARIABLER

SCHRAUBENZAHL

Die Transportplatte bietet ein angemessenes Lastmanagement dank der Befestigungsmöglichkeit mit 6, 8, 10 oder 12 Schrauben – ideal für Elemente mit hohem Gewicht und hohen Sicherheitsanforderungen

SELBSTAUSRICHTENDER HAKEN

Der schwenkbare integrierte Hubhaken ermöglicht das Einhängen aus jeder Richtung ohne Ausrichten - für einen effizienten und sicheren Transport auf der Baustelle

ZERTIFIZIERT

Die Platte ist nach Maschinenrichtlinie 2006/42/EG für Gewichte bis 7,0 Tonnen zertifiziert

ANWENDUNGSGEBIETE

• Schwere vorgefertigte Module

• Große BSP-Deckenplatten und Hybrid-Deckenplatten (Holz-Beton)

• Große Holzbalken

• Schwere Sonderkonstruktionen aus Holz

ABMESSUNGEN

Plattenmaße

GEEIGNETE SCHRAUBEN

VGS PLATE

Sechskantschraube mit Kegelunterkopf für Hebetechnik

VGSPL1160 60 50 25

VGSPL1180 80 70 25

VGSPL11100 100 90 25

VGSPL11120 120 110 25

VGSPL11140 140 130 25

VGSPL11160

VGSPL11180

VGSPL11200

VGSPL11240

VGSPL11280

HBS PLATE - HBS PLATE EVO Schraube mit Kegelunterkopf für Platten

HBSPLEVO1060 60 52 50

HBSPL1080

VGS

Senkkopfschraube mit Vollgewinde

HUS - gedrehte Unterlegscheibe

VGS-Schraube nur in Verbindung mit HUS-Unterlegscheibe montierbar ART.-NR. d VGS Stk. [mm] HUS10 11 50

HBSPL Ø10 Mins,max = 35 Nm VGS | VGSPL Ø11 Mins,max = 40 Nm 4 3 2 1

Die Anleitung genau lesen und die Hinweise beachten Bei der Positionierung der Platte auf dem zu transportierenden Holzelement sind die empfohlenen Mindestabstände einzuhalten

Länge und Anzahl der Schrauben hängen von der Anwendung und dem Gewicht des zu bewegenden Elements ab Bei der Verschraubung sind die in den jeweiligen Montageanleitungen angegebenen Anzugsmomente zu beachten

ZULÄSSIGE BELASTUNGSRICHTUNGEN

MÖGLICHE ANORDNUNG DER SCHRAUBEN

Mit dem Kranhaken anschließen und das Element vorsichtig anheben Auf die zulässigen Hubwinkel und -richtungen sowie die entsprechenden maximalen Traglasten achten

360°-Drehung

ANWENDUNGSBEISPIELE

Die detaillierten technischen Tabellen der Bemessungswerte für verschiedene Anwendungen finden Sie im entsprechenden Bereich auf der offiziellen Rothoblaas-Website: www rothoblaas de

LIEGENDE BSP-PLATTE

VORGEFERTIGTE MODULARE KONSTRUKTIONEN

HORIZONTALER BALKEN

RWLL = Referenzbelastbarkeit für einen einzelnen Anschlagpunkt

R' WLL Gesamtbelastbarkeit des Systems

β = Neigungswinkel des Ankers (Winkel zwischen Vertikale und Kette)

MINDESTABSTÄNDE

Für detaillierte Informationen zu den Mindestabständen bei Verwendung des Hebesystem siehe das vollständige, auf www rothoblaas de verfügbare technische Datenblatt

INSTANDHALTUNG

Den Anweisungen der Anleitung ist Folge zu leisten

ZU PRÜFENDE ABMESSUNGEN

Sichtprüfung vor jeder Verwendung Bei Mängeln darf das Produkt nicht mehr verwendet werden

ART.-NR. Ø max a min [mm] [mm]

RAPMAXI 13,5 16,5

ALLGEMEINE GRUNDLAGEN:

Keine Reparaturen durchführen!

Das Technische Datenblatt mit den statischen Werten ist auf der Website www.rothoblaas.de verfügbar

VGS PLATE

SECHSKANTSCHRAUBE MIT KEGELUNTERKOPF FÜR HEBETECHNIK

EINE SCHRAUBE FÜR ALLE TRANSPORTANWENDUNGEN

Die speziell entwickelte Kopfform garantiert die volle Kompatibilität mit allen Transport- und Hebesystemen mit Schrauben (WASP, WASPL, RAPTOR, RAPTOR MINI und RAPTOR MAXI)

WIEDERVERWENDBAR – FÜR EINEN NACHHALTIGEN UND WIRTSCHAFTLICHEN TRANSPORT

Im Gegensatz zu den herkömmlichen Einweglösungen ist diese Schraube so ausgelegt, dass sie während des Transports mehrmals verwendet werden kann Die Kombination aus einem robusten Sechskantkopf und einem TORX-Antrieb erlaubt das Eindrehen und Lösen ohne Beschädigung der Schraube

SICHTBARE SICHERHEIT DURCH DIE FARBCODIERUNG

Die integrierte Farbcodierung ermöglicht eine sofortige Erkennung der Schraube auf der Baustelle und vermeidet Verwechslungen mit nicht zugelassenen Standard-Holzbauschrauben

VERWENDUNG VON KONSTRUKTIVEN VERBINDUNGEN

ETA-11/0030

Die Schraube ist auch für dauerhafte konstruktive Metall-Holz-Verbindungen im Bauwesen zugelassen Der Kopf ist für die Verbindung mit Platten ausgelegt

DURCHMESSER [mm]

LÄNGE [mm]

NUTZUNGSKLASSE

ATMOSPHÄRISCHE KORROSIVITÄT

KORROSIVITÄT DES HOLZES

MATERIAL

elektroverzinkter Kohlenstoffstahl, schwarz

METAL-to-TIMBER recommended use:

ANWENDUNGSGEBIETE

• WASP

• RAPTOR

• RAPTOR MINI

• RAPTOR MAXI

WIEDERVERWENDBAR

Die Wiederverwendbarkeit der Schraube für den Transport von Holzelementen wurde eingehend analysiert und getestet Um eine sichere Verwendung zu gewährleisten, muss die Betriebsanleitung vor dem Gebrauch aufmerksam gelesen und verstanden werden

ARTIKELNUMMERN UND ABMESSUNGEN

GEOMETRIE UND MECHANISCHE EIGENSCHAFTEN

Nenndurchmesser

Kopfdurchmesser

Kerndurchmesser

Kopfstärke

Schlüsselweite

Stärke Sechskantkopf

Unterkopfdurchmesser

Bohrdurchmesser auf Stahlplatte

Vorbohrdurchmesser(1)

Vorbohrdurchmesser(2)

[mm] 7,0 (1) Vorbohrung gültig für Nadelholz (Softwood) (2) Vorbohrung gültig für Harthölzer (Hardwood) und für LVL aus Buchenholz

Detaillierte Tabellen der Bemessungswerte für verschiedene Anwendungen finden sich im erweiterten Datenblatt für Hebesysteme auf www rothoblaas de

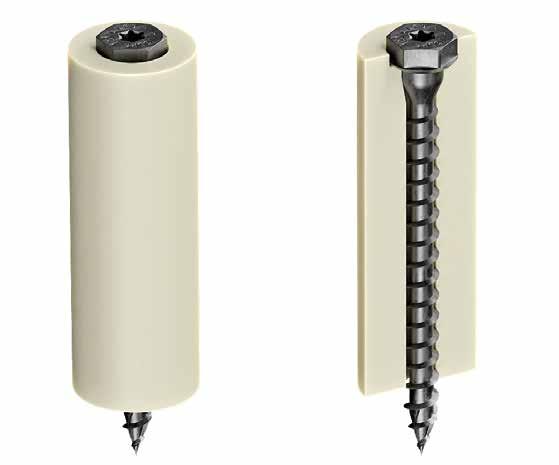

JIG REUSE

• Die Lehre ist für die Kontrolle und Überprüfung der Wiederverwendbarkeit von Schrauben für Hebezwecke unerlässlich, da sich mit ihr erkennen lässt, welche Schrauben wiederverwendet werden können

• Schrauben, die die Kontrolle nicht bestehen (zu stark verformt und/ oder abgenutzt) müssen ordnungsgemäß entsorgt werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Stk.

JIGREVGSPL11 Prüflehre für wiederverwendbare Schrauben 1

MEHRWEG-HEBEGURT ZUM TRANSPORT VON FERTIGBAUTEILEN

• Gurt aus Polyester, erhältlich in 2 Längen und mit 2 Tragfähigkeiten

• Sicherheitsfaktor 7:1 mit einer Tragkraft bis 1250 kg

• Wiederverwendbar bis zum Auftreten von Abnutzungserscheinungen

ARTIKELNUMMERN UND ABMESSUNGEN

MNT1250100 100 5 1250 2500 1000

MATERIAL

Gurte und Etiketten aus Polyester gemäß Norm EN 1492-1 100 % recycelbar

ANWENDUNGSGEBIETE

Geeignet zum Heben und Positionieren von Wänden-, Decken- und Balkenelementen

Integrierte Anhebemöglichkeit für sichtbare Decken aus BSP

Unsichtbares Hebesystem für Deckenelemente mit anspruchsvoller Optik

Durch die Kombination eines glatten Stabdübels mit dem zum Heben zertifizierten MANTIS-Transportgurt kann bereits während der Herstellung der Holzelemente ein einfaches und robustes Transportsystem gefertigt werden

Die zwei in der Vorfertigung gebohrten Löcher können nach erfolgter Montage wieder verschlossen werden, so dass die Anschlagspunkte nicht sichtbar sind

MONTAGE MANTIS + STA

Oberes Sackloch bohren

Seitliche Bohrung für den glatten Stabdübel

Stabdübel STA und MANTIS einsetzen

Während der Lagerung oder des Transports der Elemente kann MANTIS geschützt im Loch bleiben

ZUGEHÖRIGE PRODUKTE

MANTIS anheben

Seite 268 Seite 244 Seite 236

Das vollständige Datenblatt ist auf der Website www.rothoblaas.de verfügbar

Nach dem Hebevorgang können sowohl das Sackloch als auch das seitliche Loch mit TAPS verschlossen werden

HEBEGURT MIT KIPPSYSTEM

• Mehrweg-Hebesystem, ideal für Holzrahmenbauelemente

• Zertifiziert für Hebevorgänge und wiederverwendbar gemäß Norm EN 1492-1, mit einem Sicherheitsfaktor 7:1

• Erforderliche Bohrung im Element: 45 mm

ARTIKELNUMMERN UND ABMESSUNGEN

OCTOPUS

SEILÖSE UND

EINSCHLAGMUTTER

• Die Seilösen können wiederverwendet werden

• Geringer Verschleiß

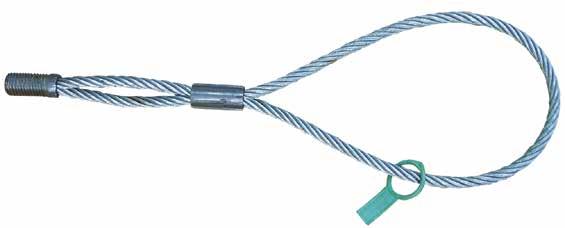

SEILÖSE

ART.-NR. Gewinde Seildurchmesser L Tragkraft Farbkennzeichnung Stk. [mm] [mm] [kg]

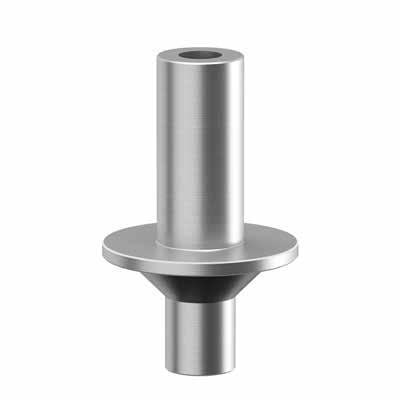

EINSCHLAGMUTTER

ART.-NR. Gewinde Ø Loch H Ø Flansch Farbkenn-

OCTM16 M16 22 16

OCTM20 M20 24 16

Rot

Einschlagmuttern sind nur für den einmaligen Gebrauch innerhalb eines Hebezyklus zu verwenden

TRANSPORTGURT AUS POLYESTER MIT SCHLAUFEN

• Sicherheitsfaktor 7:1

• Vier verschiedene Größen, jeweils in drei Längen erhältlich, farblich gekennzeichnet

ARTIKELNUMMERN UND ABMESSUNGEN

BESCHREIBUNG

Mit Konformitätsbescheinigung und Betriebsanleitung Nummeriertes Typenschild mit Anweisungen zur Inspektion und korrekten Verwendung des Gurtes

ANWENDUNGSGEBIETE

Unzählige Anwendungsmöglichkeiten für das Heben und den Transport von Elementen aller Materialien, Größen und Gewichte

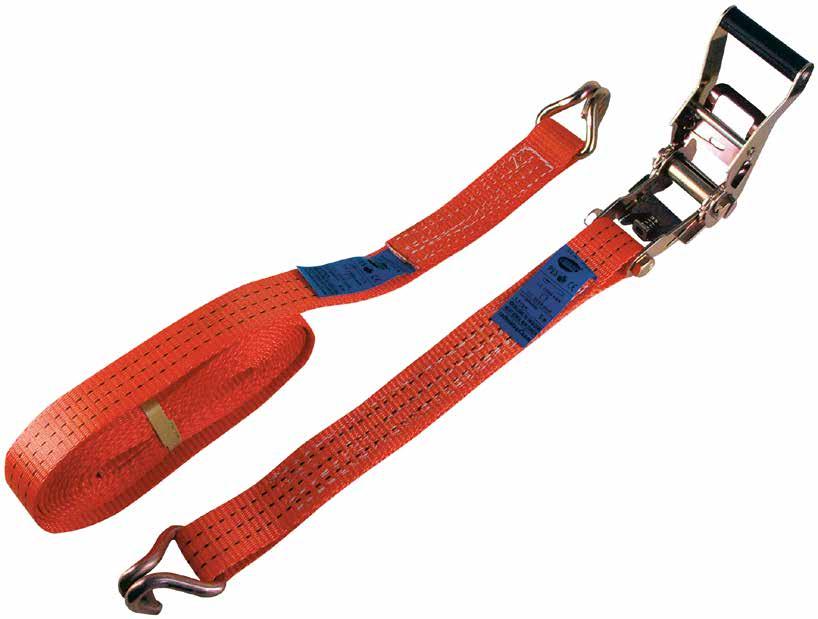

BEFESTIGUNGSGURT MIT SPANNER

• Spanner aus korrosionsbeständigem verzinktem Stahl mit Sicherheitsverschluss und Hebelstopp

• Spanngurt nach europäischer Norm EN 12195-2

ARTIKELNUMMERN UND ABMESSUNGEN

PHYTHON

RINGSCHLAUFE

• Sicherheitsfaktor 2:1 mit einer Tragkraft bis 250 kg

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. B L Tragkraft Stk. [mm] [m] [kg]

PYT2503 25 3

PYT3506 35 6

HEBEZUBEHÖR

TRANSPORTKETTE MIT HAKEN

• Hochfester legierter Stahl G10 mit Sicherheitsfaktor 4:1

• Selbstsichernder Haken

ARTIKELNUMMERN UND ABMESSUNGEN

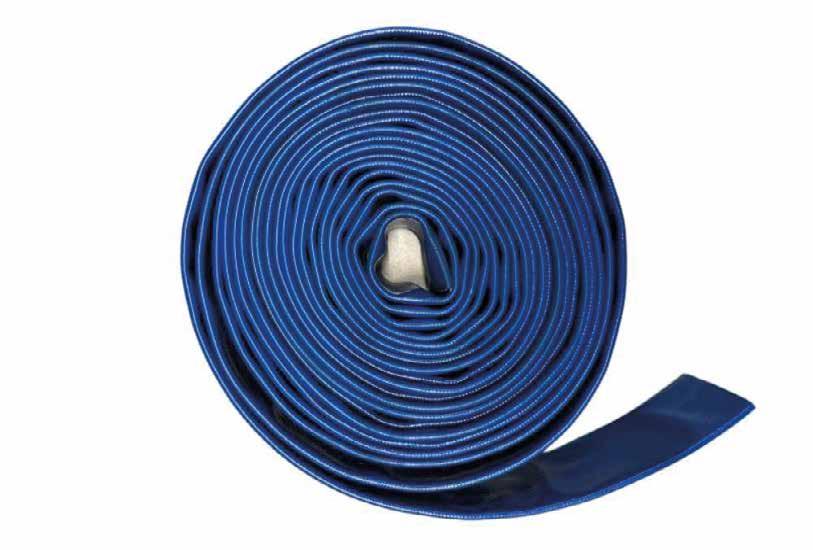

SCHNITTSCHUTZ FÜR TRANSPORTGURT

• Rohrschutzvorrichtungen zum Schutz vor Schnittrisiken

• Perfekt geeignet für Textilgurte wie MANTIS und DRAGON

ARTIKELNUMMERN UND ABMESSUNGEN

Große oder unregelmäßig geformte Elemente müssen sicher und effizient gehoben und eine gleichmäßige Verteilung der Last auf verschiedene Anschlagpunkte gewährleistet werden?

Sie benötigen Ausgleichstraversen für die Montage des nächsten Projekts?

Sie können sich auf uns verlassen Senden Sie uns Ihre Anfrage, und wir erstellen Ausgleichstraversen nach Maß speziell für Ihre Anforderungen Ob es sich nun um einen einfachen Balken oder eine H-Träger-Konfiguration handelt: Wir können eine maßgeschneiderte Lösung anbieten, die jeden Hebevorgang einfach und sicher gestaltet Alle Elemente werden individuel entworfen und hergestellt

Allgemeine Merkmale:

• Inkl Schäkel und drehbare Haken

• Schutzanstrich mit Rostschutz und zwei Lackschichten

• Zertifiziert nach geltenden Normen

• Einfache und schnelle Anwendung

Senden Sie uns Ihre Anfrage, um das Bestellformular und ein kostenloses Angebot zu erhalten. www.rothoblaas.de

NAGLER UND KLAMMERNAGLER

FAUSTNAGLER

• Multifunktionale Einsatzmöglichkeiten durch zusätzliches Zubehör

• Magnetische Nagelführung

• Nagellänge: unbegrenzt

• Ø Nagelschaft: < 10 mm

• Luftverbrauch in Litern pro Minute (min /max ): 56 - 113 Liter

• Betriebsdruck (min /max ): 3,5 - 8,4 bar (50 - 125 psi)

ARTIKELNUMMERN UND ABMESSUNGEN

Lose Nägel Stotter 1,1

Lieferumfang: Transportkoffer

AT 0116

ANKERNAGLER

MIT MAGAZIN

• Präzises Nageln mit kurzen, sprungfreien Schlägen

• Stoßdämpfender Gummigriff und extrabreiter Gummirand für stoßfreies Arbeiten und optimalen Oberflächenschutz

• Nagellänge: 40 - 50 - 60 mm

• Ø Nagelschaft: 4,0 mm

• Luftverbrauch pro Zyklus: 4,6 Liter

• Betriebsdruck (min /max ): 6,8 - 8,3 bar (100 - 120 psi)

ARTIKELNUMMERN UND ABMESSUNGEN

ANKERNAGLER MIT GROSSEM MAGAZIN

• Nagellänge: 60 - 75 mm

• Ø Nagelschaft: 4,0 mm

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk.

HH12100738 K34° Stotter 1

KMR 3722

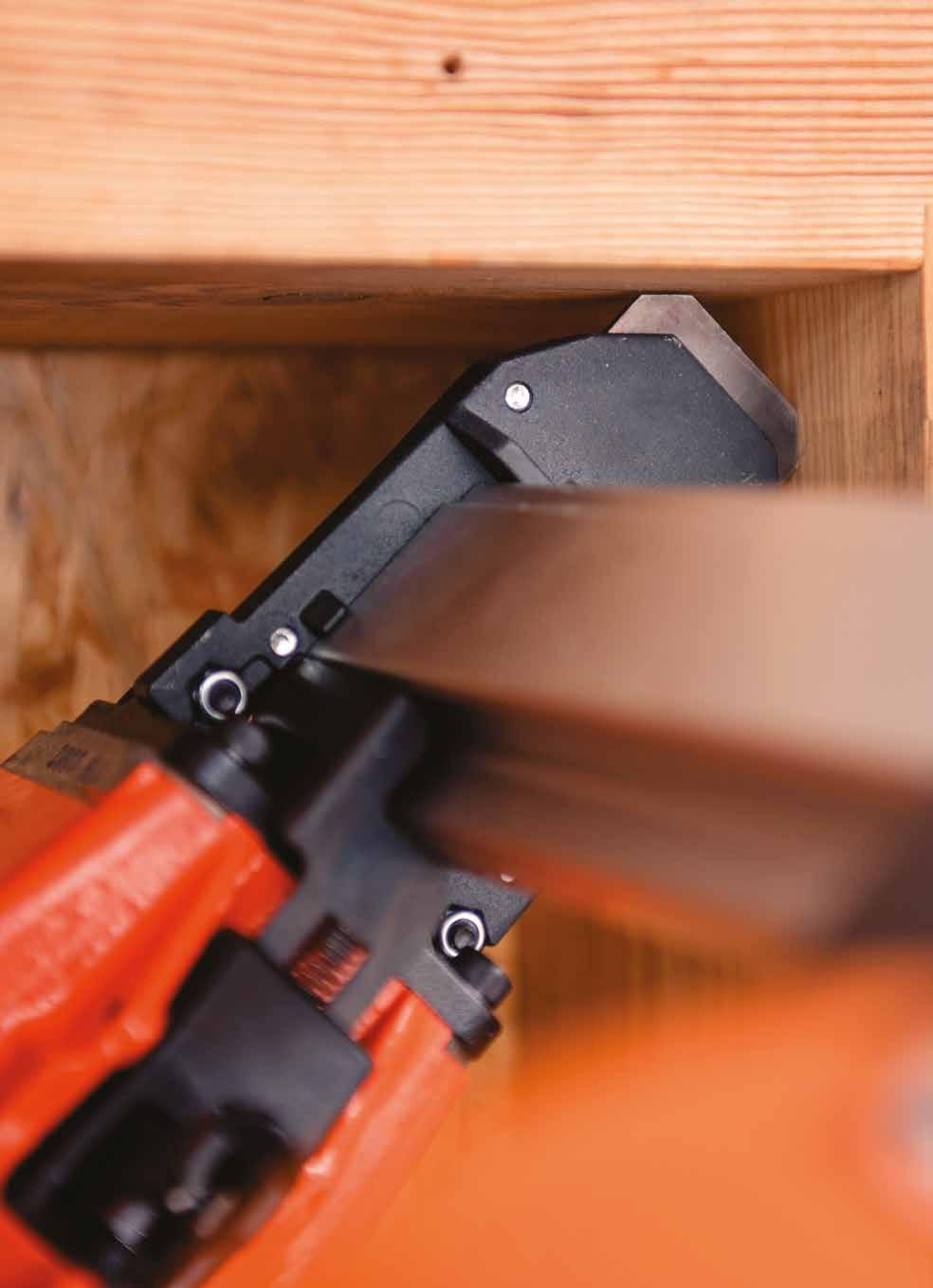

STREIFENMAGAZIN-ANKERNAGLER

• Präzise Lokalisierung der Löcher dank der optimierten Nase

• Nagellänge: 40 - 50 mm

• Ø Nagelschaft: 4,0 mm

• Luftverbrauch pro Zyklus: 1,73 Liter

• Betriebsdruck (min /max ): 4,8 - 8,3 bar (70 - 120 psi)

ARTIKELNUMMERN UND ABMESSUNGEN

ETA-11/0030

STREIFENMAGAZIN-ANKERNAGLER

• Sicherheitseinrichtung gegen Leerschläge

• Werkzeuglose Tiefeneinstellung

• 360° einstellbarer Luftauslass

• Nagellänge P34°: 38 - 64 mm

• Nagellänge K34°: 40 - 50 - 60 mm

• Ø Nagelschaft: 4,0 mm

• Luftverbrauch pro Zyklus: 1,96 Liter

• Betriebsdruck (min /max ): 4,8 - 8,3 bar (70 - 120 psi)

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Gewicht [kg]

TJ6K2001N K34° + P34° Einzel 2,7 1

KMR 1700

GAS-ANKERNAGLER

• Kompakter Lithium-Ionen-Akku mit Ladestandanzeige

• Integrierter Balkenhaken für bequemes Arbeiten

• Präzise Lokalisierung der Löcher dank der optimierten Werkzeugspitze

• Nagellänge: 40 - 50 - 60 mm

• Ø Nagelschaft: 4,0 mm

• Ergiebigkeit pro Gaskartusche: 1200 Nägel

• Ergiebigkeit pro Batterieladung: 8000 Nägel

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Gewicht [kg]

HH12100700 P34° Einzel 4,0 1

Lieferumfang: Transportkoffer

ETA-11/0030

RUNDMAGAZIN-ANKERNAGLER

• Präzises Einsetzen in Nagelplatten, schwenkbarer Luftauslass und Kunststoffschutzkappe für sauberes und sicheres Arbeiten

• Bis zu 100 Nägel pro Coil – weniger Nachfüllen, mehr Effizienz auf der Baustelle

• Nagellänge: 35 - 40 - 50 - 60 mm

• Ø Nagelschaft: 4,0 mm

• Luftverbrauch pro Zyklus: 2,5 Liter

• Betriebsdruck (min /max ): 4,8 - 8,3 bar (70 - 120 psi)

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

TJ100091

BC15° Einzel 2,3 1

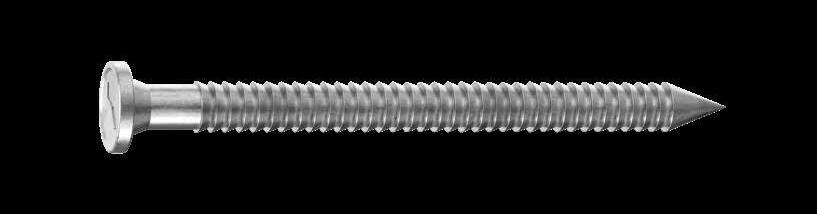

ANKERNAGEL

AUSGEZEICHNETE LEISTUNGEN

Die neuen LBA-Ankernägel zeichnen sich durch ihre Scherfestigkeitswerte aus, welche zu den höchsten auf dem Markt zählen Sie ermöglichen zertifizierte charakteristischen Festigkeitswerte, die den tatsächlichen experimentellen Festigkeiten sehr nahe kommen

ZERTIFIZIERT AUF BSP UND LVL

Verbindungsmittel auf BSP-Elementen und auch auf LVL zertifiziert

LBA GEBUNDENE AUSFÜHRUNG

Der Nagel ist auch in der gebundenen Ausführung erhältlich, die über die gleiche ETA-Zertifizierung verfügt und daher genauso leistungsstark ist

EDELSTAHLAUSFÜHRUNG

Die Nägel sind mit der selben ETA-Zertifizierung auch aus Edelstahl A4|AISI316 für Außenbereiche erhältlich und weisen dabei sehr hohe Festigkeitswerte auf

DURCHMESSER [mm]

LÄNGE [mm]

MATERIAL

Elektroverzinkter Kohlenstoffstahl

Austenitischer Edelstahl A4 | AISI316 (CRC III)

ANWENDUNGSGEBIETE

• Holzwerkstoffplatten

• Span- und MDF-Platten

• Massivholz

• Brettschichtholz

• BSP, LVL

LBA - lose Nägel

d1 ART.-NR. L b kompatible Maschine Stk. [mm] [mm] [mm] HH3731

6 LBA660 60 50 l 250 LBA680 80 70 l 250

LBA6100 100 85 l 250

LBA 25 PLA - Kunststoffbindung 25°

LBAI A4 | AISI316 - lose Nägel

d1 ART.-NR. L b kompatible Maschine Stk. [mm] [mm] [mm] HH3731 4 LBAI450 50 40 l 250

d1 ART.-NR. L b kompatible Maschine Stk. [mm] [mm] [mm] HH3722

4 LBA25PLA440 40 30 l

50 40 l

60 50

LBA 34 PLA - Kunststoffbindung 34°

d1 ART.-NR. L b kompatible Maschine Stk. [mm] [mm] [mm] ATEU0116 HH12100738 TJK2001N HH12100507

LBA COIL - Kunststoffbindung 15°

d1 ART.-NR. L b kompatible Maschine Stk. [mm] [mm] [mm] TJ100091

ANMERKUNG: LBA, LBA 25 PLA, LBA 34 PLA und LBA COIL auf Anfrage in feuerverzinkter Ausführung (HOT-DIP) erhältlich

STREIFEN - P34° + GAS

d1 ART.-NR. L kompatible Maschine Stk. [mm] [mm] HH12100700

4 HH10401923 40 l 1250 HH10401924 50 l 1250

HH10401925 60 l 1250

Eine Packung Verbinder enthält 1x Gaskartusche (Art -Nr HH10900608)

STREIFEN - P34° OHNE GAS

d1 ART.-NR. L kompatible Maschine Stk. [mm] [mm] HH12100700 TJ6K2001N HH12100507

4 HH10401267 40 l l l 1250

HH10401268 50 l l l 1250

HH10401269 60 l l l 1250

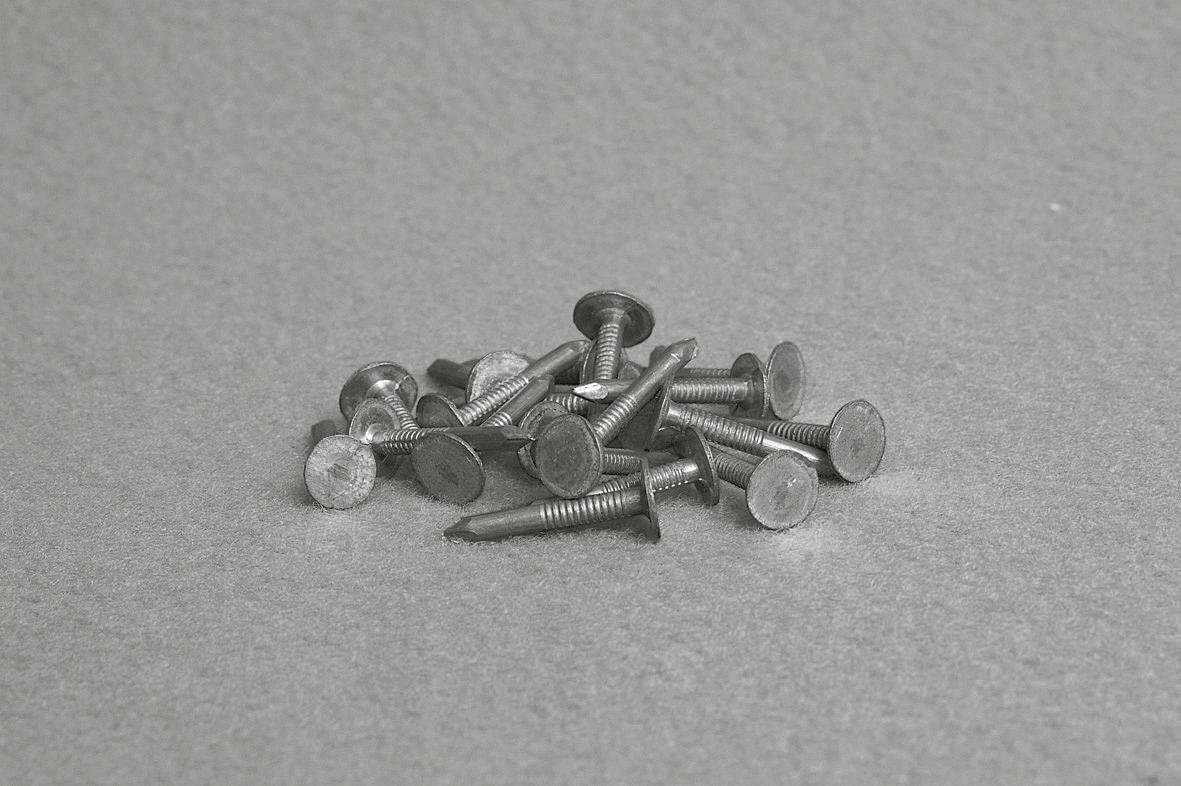

NÄGEL MIT BREITEM KOPF

• Lose Nägel

• Unbeschichtet

ARTIKELNUMMERN UND ABMESSUNGEN

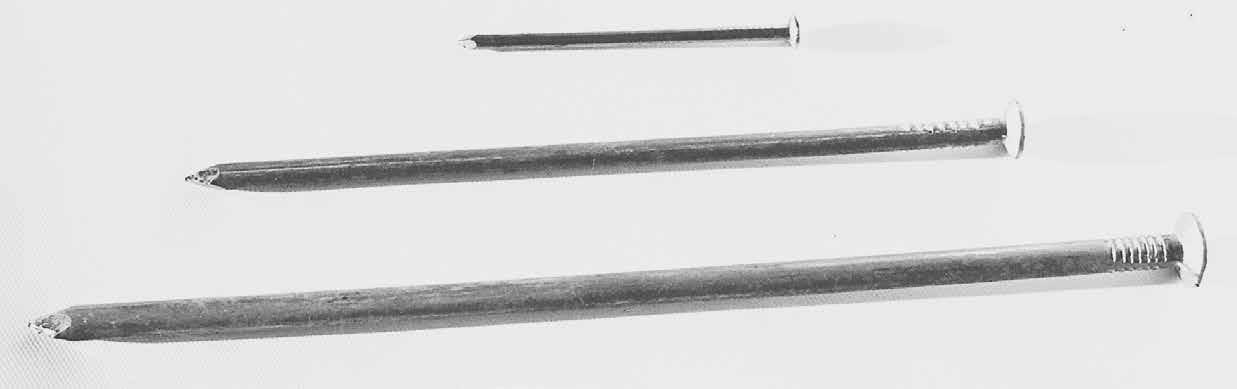

NAIL S

GLATTSCHAFTNÄGEL

• Lose Nägel

• Unbeschichtet

ARTIKELNUMMERN UND ABMESSUNGEN

KMR 3516

DACHPAPP-NAGLER 16°

• Nagellänge: 19 - 45 mm

• Ø Nagelschaft: 3,0 mm

• Gewicht: 2,3 kg

• Luftverbrauch pro Zyklus: 1,6 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk. HH3516 D16° Einzel/Kontakt 1

KMR 3551

RUNDMAGAZIN-NAGLER 16°

• Nagellänge: 25 - 50 mm

• Ø Nagelschaft: 1,6 - 2,1 mm

• Gewicht: 1,9 kg

• Luftverbrauch pro Zyklus: 0,7 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk. HH3551 D 16° MINI Einzel/Kontakt 1

RUNDMAGAZIN-NAGLER 16°

• Nagellänge: 38 - 70 mm

• Ø Nagelschaft: 2,3 - 3,1 mm

• Gewicht: 2,85 kg

• Luftverbrauch pro Zyklus: 1,6 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung

KMR 3539

RUNDMAGAZIN-NAGLER 16°

• Nagellänge: 45 - 90 mm

• Ø Nagelschaft: 2,5 - 3,4 mm

• Gewicht: 3,8 kg

• Luftverbrauch pro Zyklus: 2,97 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung

RUNDMAGAZIN-NAGLER - MULTI TOOL

• Nagellänge: 50 - 90 mm

• Ø Nagelschaft: 2,5 - 3,1 mm

• Gewicht: 3,6 kg

• Luftverbrauch pro Zyklus: 1,37 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk. HH12100710 D16°/K20°/TC Einzel/Kontakt 1

Lieferumfang: Transportkoffer

ETA-11/0030

DRAHTGEBUNDENE NÄGEL D16°

DACHPAPPNÄGEL

GLATT - RING

NÄGEL - MINI D16°

GLATT - RING

GLATTSCHAFTNÄGEL

SCHRAUBNÄGEL

GEBUNDEN

RINGNUTNÄGEL A4

MIT RUNDKOPF

NÄGEL D16°

(*) Ohne CE-Zertifizierung

RINGNUTNÄGEL

GALVANISCH VERZINKT

(*) Ohne CE-Zertifizierung (1) Ohne CE-Zertifizierung Alternatives Produkt mit CE: HH10501271

KUNSTSTOFFGEBUNDENE NÄGEL K16°

GLATTSCHAFTNÄGEL

GEBUNDEN

RINGNUTNÄGEL

GEBUNDEN

RINGNUTNÄGEL A4

MIT RUNDKOPF

d1 ART.-NR. L Beschichtung

[mm] [mm]

HH10502358 (*) 50 Edelstahl A4 (AISI 316)

HH10502366 65 Edelstahl A4 (AISI 316)

HH10502380 80 Edelstahl A4 (AISI 316)

(*) Ohne CE-Zertifizierung

SCHRAUBNÄGEL GEBUNDEN

d1 ART.-NR. L Bit Beschichtung

[mm] [mm]

HH10502453 50 TX15 Edelstahl A2 (AISI 304)

HH10502455 65 TX15 Edelstahl A2 (AISI 304)

HH10502456 80 TX15 Edelstahl A2 (AISI 304)

DRAHT- ODER KUNSTSTOFFBINDUNG

Die gebräuchlichsten Bindungen sind Draht oder Kunststoff: Systeme, die die Kontinuität der Zuführung in Naglern gewährleisten sollen Die Nägel werden durch einen dünnen Draht oder einen Kunststoffstreifen verbunden, der während der Herstellung angebracht und befestigt wird Eigenschaften im Vergleich:

DRAHTBINDUNG KUNSTSTOFFBINDUNG

• Wirtschaftlicher und für Großproduktionen geeignet

• Hohe mechanische Festigkeit für schwere Anwendungen

• Nicht biologisch abbaubar: Der Draht bleibt im Holz

• Evtl Metallsplitter während des Gebrauchs

• Bei Verformung der Rolle kann sie nicht wieder verwendet werden

• Höhere Kosten, längere Produktionszeiten

• Rostfrei: Der Nagel bleibt isoliert

• Behält die Form beim Herunterfallen, wiederverwendbar

• Kein Metallfragment: Mehr Sicherheit

• Leichtläufiger im Gerät, weniger Blockierungen

KMR 3555

STREIFENMAGAZIN-NAGLER

• Nagellänge: 50 - 100 mm

• Ø Nagelschaft: 2,8 - 3,8 mm

• Gewicht: 3,6 kg

• Luftverbrauch pro Zyklus: 3,1 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk. HH3555 K20° Einzel/Kontakt 1

KMR 1697

STREIFENMAGAZIN-NAGLER

• Nagellänge: 90 - 130 mm

• Ø Nagelschaft: 3,8 - 4,2 mm

• Gewicht: 6,52 kg

• Luftverbrauch pro Zyklus: 3,3 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk.

HH12100697 K20° Einzel 1

Lieferumfang: Transportkoffer

KMR 1698

STREIFENMAGAZIN-NAGLER

• Nagellänge: 100 - 160 mm

• Ø Nagelschaft: 3,8 - 4,6 mm

• Gewicht: 6,87 kg

• Luftverbrauch pro Zyklus: 5,0 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk.

HH12100698 K20° Einzel 1

Lieferumfang: Transportkoffer

ETA-11/0030

KUNSTSTOFFGEBUNDENE

GLATTSCHAFTNÄGEL

STREIFEN - K20°

RINGNUTNÄGEL

STREIFEN - K20°

GASNAGLER FÜR D-KOPF-NÄGEL

• Nagellänge: 50 - 90 mm

• Ø Nagelschaft: 2,9 - 3,1 mm

• Gewicht: 3,68 kg

• Ergiebigkeit pro Gaskartusche: 1200 Nägel

• Ergiebigkeit pro Batterieladung: 8000 Nägel

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk.

HH12100699 P34° Einzel 1

Lieferumfang: Transportkoffer, 2 Lithium-Ionen-Batterien und Ladegerät

KMR 1708

GASNAGLER FÜR BLECHVERBINDER

• Nagellänge: 22 - 35 mm

• Ø Nagelschaft: 2,5 - 2,8 mm

• Gewicht: 2,5 kg

• Ergiebigkeit pro Gaskartusche: 1200 Nägel

• Ergiebigkeit pro Batterieladung: 8000 Nägel

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Nagelbindung Auslösung Stk.

HH12100708 K20° MINI Einzel 1

Lieferumfang: Transportkoffer, 2 Lithium-Ionen-Batterien und Ladegerät

GASKARTUSCHE

ETA-11/0030

NÄGEL FÜR GASNAGLER

GLATTSCHAFTNÄGEL

STREIFEN - KOPF D - P34° IN K-BOX OHNE GASKARTUSCHE

RINGNUTNÄGEL

STREIFEN - KOPF D - P34° IN K-BOX OHNE GASKARTUSCHE

(*) Ohne CE-Zertifizierung (1) Rundkopf

MIT SPITZE FÜR BLECH

STREIFEN - K20° MINI IN K-BOX OHNE GASKARTUSCHE

WELLENNAGLER

• Verbinderlänge: 25 - 35 mm

• Gewicht: 4,0 kg

• Luftverbrauch pro Zyklus: 2,6 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Auslösung Stk.

HH12100735 Einzel 1

WELLENNAGEL

NEIGUNG 0°

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. L B s Beschichtung kompatible Maschinen Stk. Gewicht [mm] [mm] [mm]

HH12100735 [kg]

HH10800039 25 35 3 ohne Verzinkung l 1920 7,5

MATERIAL

Die spezielle Wellenform verleiht hohe Festigkeit und minimiert den Materialeinsatz Farbig markierte Seite der Wellennägel nach oben in das Magazin einlegen

ANWENDUNGSGEBIETE

Fertighausbauer, Holzrahmenbauweise Eckverbindungen, Sockel-Eckverbindungen, Innenausbau

KLAMMERNAGLER FÜR KLAMMERN K (KMR) & 380 (BEA)

• Klammerlänge: 6 - 16 mm

• Gewicht: 1,0 kg

• Luftverbrauch pro Zyklus: 0,3 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

KMR 3481

KLAMMERNAGLER FÜR KLAMMERN C (KMR) & 90 (BEA)

• Klammerlänge: 12 - 40 mm

• Gewicht: 1,2 kg

• Luftverbrauch pro Zyklus: 0,75 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

Lieferumfang: Transportkoffer aus Kunststoff

KMR 3450

G/KG KLAMMERNAGLER (KMR)

• Klammerlänge: 25 - 50 mm

• Gewicht: 2,2 kg

• Luftverbrauch pro Zyklus: 2,7 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

Lieferumfang: Transportkoffer

KLAMMERNAGLER FÜR KLAMMERN Q/KG (KMR) & 180 (BEA)

• Klammerlänge: 32 - 65 mm

• Gewicht: 2,5 kg

• Luftverbrauch pro Zyklus: 2,04 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ETA-11/0030

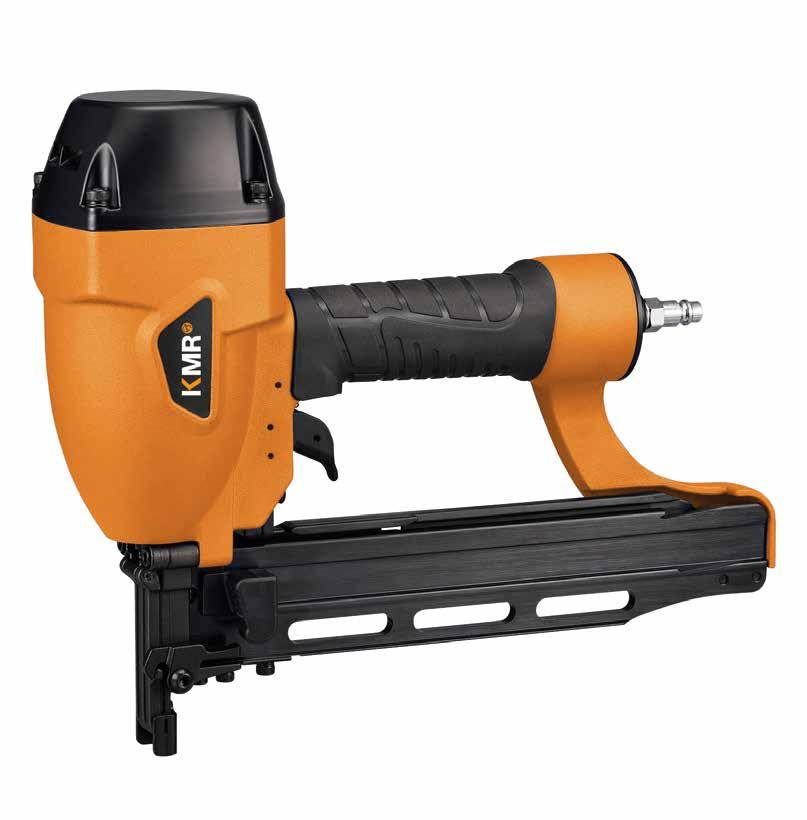

KMR 3474

KLAMMERNAGLER BS (KMR) & 246 (BEA)

• Klammerlänge: 65 - 130 mm

• Gewicht: 5,9 kg

• Luftverbrauch pro Zyklus: 2,9 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ETA-11/0030

TJ 1689

KLAMMERNAGLER BS (KMR) & 246 (BEA)

• Klammerlänge: 65 - 160 mm

• Gewicht: 6,3 kg

• Luftverbrauch pro Zyklus: 4,4 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

KG AUTOMATIK-KLAMMERNAGLER (KMR)

• Luftverbrauch pro Zyklus: 2,0 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Klammertyp (KMR) Klammertyp (BeA)

KMR 3454

KG AUTOMATIK-KLAMMERNAGLER

• Luftverbrauch pro Zyklus: 2,9 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Klammertyp (KMR) Klammertyp (BeA) Klammerlänge

KMR 3489

KOMBINAGLER FÜR KLAMMERN C (KMR) & 90 (BEA) UND MINI BRADS 18GA (KMR) UND SK300 (BEA)

• Luftverbrauch pro Zyklus: 0,85 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Verbindertyp (KMR) Verbindertyp (BeA)

HH3489 C Mini-Brads 18GA 90 SK 300 12 - 41 16 - 50

KMR 3718

KOMBINAGLER

FÜR KLAMMERN KG UND G (KMR) & T-NÄGEL

• Luftverbrauch pro Zyklus: 0,5 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Verbindertyp (KMR) Verbindertyp (BeA)

ETA-11/0030

SKATER-SYSTEM

AUTOMATISIERTES SYSTEM

FÜR KLAMMERNAGLER UND NAGLER

HOHE BEFESTIGUNGSLEISTUNG

Der voreingestellte Abstand garantiert eine perfekte Qualität der Befestigung Diverse Optionen verbessern die Ergonomie, darunter ein verlängerter Griff, mit dem SKATER auch im Stehen verwendet werden kann

ANPASSUNGSFÄHIGKEIT

Vier Gerätetypen ermöglichen die Verwendung von Verbindern in verschiedenen Formen und Längen, um den vielfältigen Befestigungsanforderungen gerecht zu werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung einstellbarer Auslöseabstand Gewicht Stk. [mm] [kg]

HH12200121 SKATER Sockel für große Entfernungen 40; 50; 66,7; 100; 200 8,9 1

HH12200122 SKATER Sockel für geringe Entfernungen 30; 45; 60; 90; 180 8,9 1

Lieferumfang: Sockel SKATER und kurzer Griff Klammernagler/Nagler nicht enthalten Weiteres optionales Zubehör

EIGENSCHAFTEN

langer Ausziehgriff mit Sicherheitsverriegelung

Box für Befestigungselemente stufenlose Höheneinstellung

Kurzer Griff mit Sicherheitsverriegelung + Werkzeughalter

Positionswechsel für die Längeneinstellung

zusätzliche Auslösung für einen gezielten Einzelschlag, Pedalauslösung möglich

Quick-Release

Schloss für Leerschläge

Sicherungsbolzen zur Winkeleinstellung die Räder hinterlassen keine Laufspuren

Kantenanschlagführung

Die in der Tabelle angegebenen Geräte sind nur mit dem SKATER-System kompatibel, ohne das sie nicht funktionieren

Der Klammnagler/Nagler muss separat bestellt werden

ZUSATZPRODUKTE - ZUBEHÖR

KLAMMERN

MEISSELSPITZE

ZERTIFIZIERUNGEN

Verwendungsmöglichkeit im Holzbau zur Verbindung der verschiedenen Elemente untereinander sowie für tragende Verbindungen von Holzwerkstoffplatten

KLAMMERSPITZEN

Diese Klammern können zur Befestigung von Gipskartonplatten verwendet werden

Meißelspitze (Standard) interner Schnitt externer Schnitt Sägeschnitt (R/L) (Seitenansicht)

Auf Anfrage können einige Arten von Klammern auch mit einer anderen als der Meißelspitze geliefert werden

KLAMMERN K

MEISSELSPITZE

• Klammertyp (BeA): 380

Spitze CD

• Klammertyp (BeA): 90

MEISSELSPITZE/CD

• Oberfläche: geharzt

KLAMMERN Q KLAMMERN C KLAMMERN KG

(1) Mit CD-Spitze, besonders geeignet zum Verdoppeln von Betonfaserplatten

MEISSELSPITZE

KLAMMERN G

MEISSELSPITZE

Ohne CE-Zertifizierung

KLAMMERN BS

MEISSELSPITZE

• Klammertyp (BeA): 246

Mehr akustischer Komfort in Ihrem Holzhaus

XYLOFON ist das hocheffiziente Schalldämmband, das einen optimalen akustischen Komfort für Konstruktionen und Häuser aus Holz bietet Das Produkt besteht aus einer Polyurethanmischung und ist, abhängig von der zu tragenden Last, in 5 Ausführungen erhältlich Geprüfte und zertifizierte Anwendung als Schicht zur Entkopplung und mechanischen Unterbrechung zwischen Baumaterialien Reduzierung der Luft- und Körperschallemission (bis über 15 dB) Verlassen Sie sich auf eines der besten Schalldämmprofile auf dem Markt

Scannen Sie den QR-Code und entdecken Sie die technischen Merkmale von XYLOFON

www.rothoblaas.de

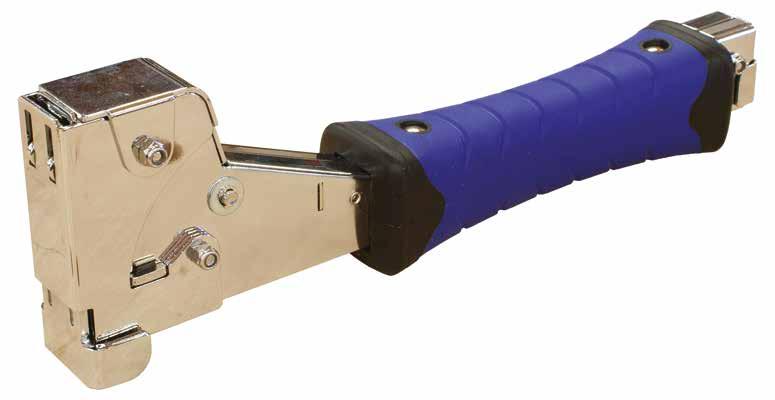

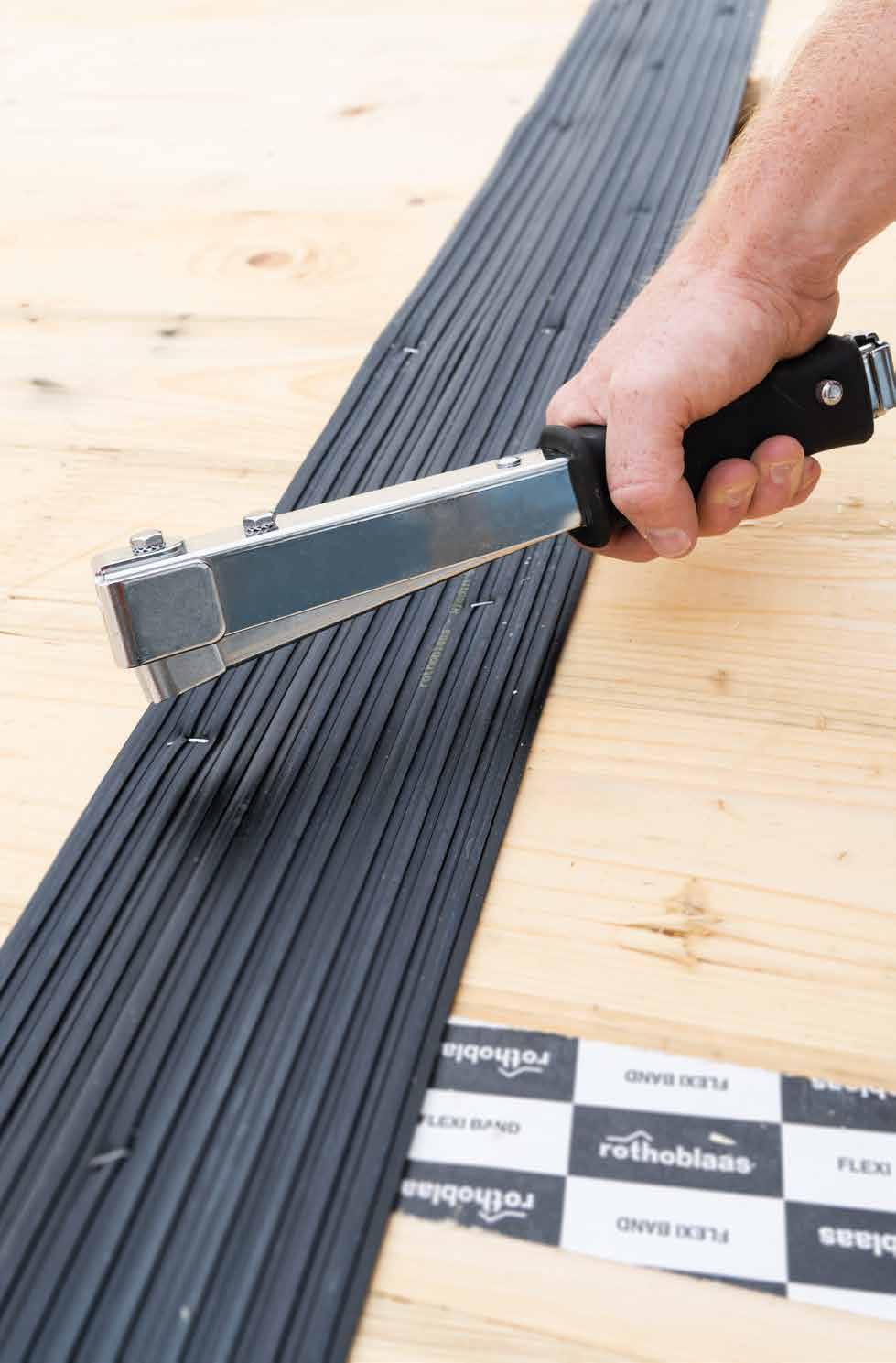

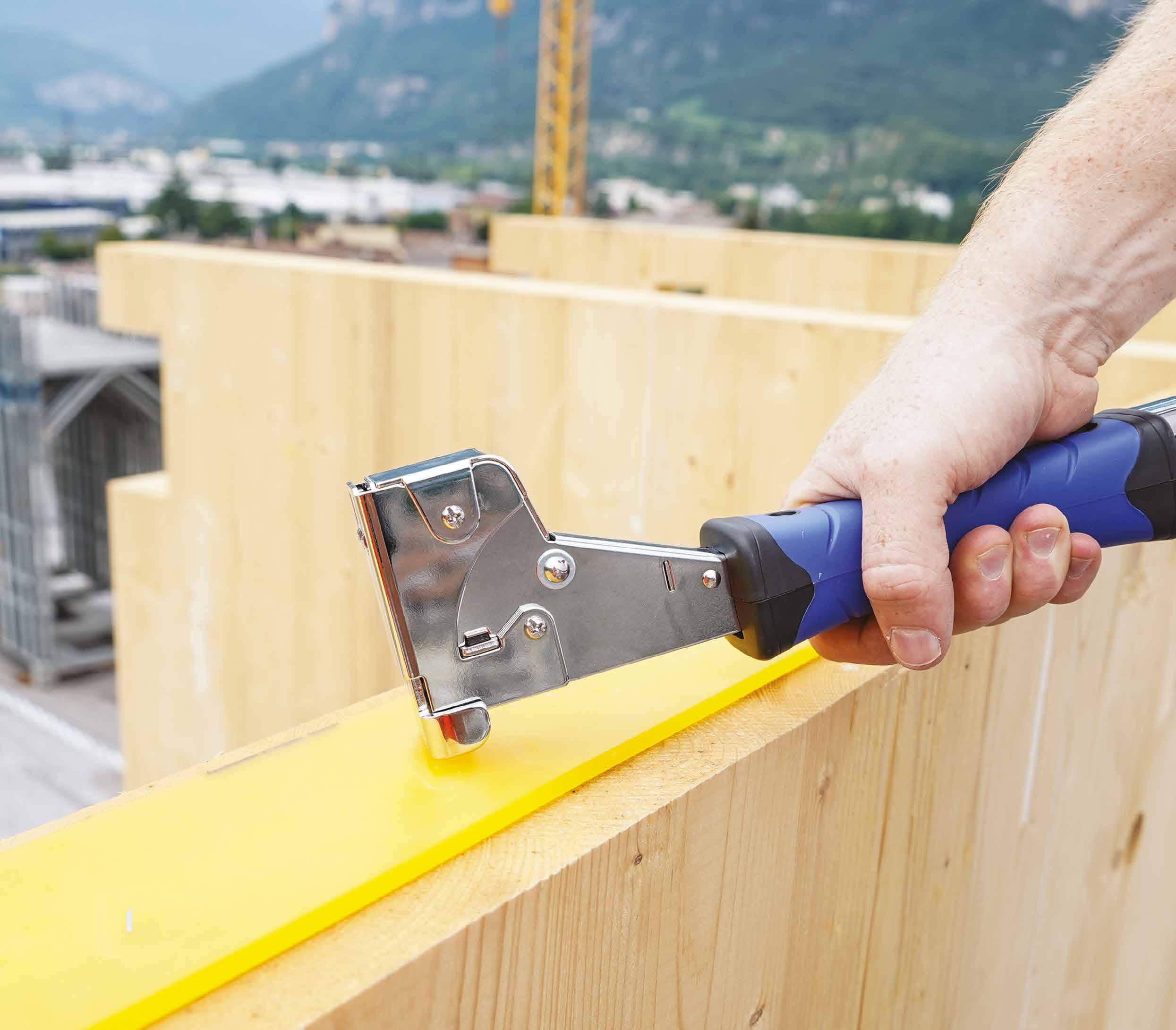

HAMMER STAPLER 47

HAMMERTACKER

• Klammertyp (BeA): A11

• Für Klammern Typ (KMR): L

• Klammerlänge: 6 - 10 mm

• Gewicht: 0,87 kg

ARTIKELNUMMERN UND ABMESSUNGEN

HAMMER STAPLER 22

GROSSER HAMMERTACKER

• Klammertyp (BeA): A11

• Für Klammern Typ (KMR): L

• Klammerlänge: 8 - 14 mm

• Gewicht: 1,04 kg

ARTIKELNUMMERN UND ABMESSUNGEN

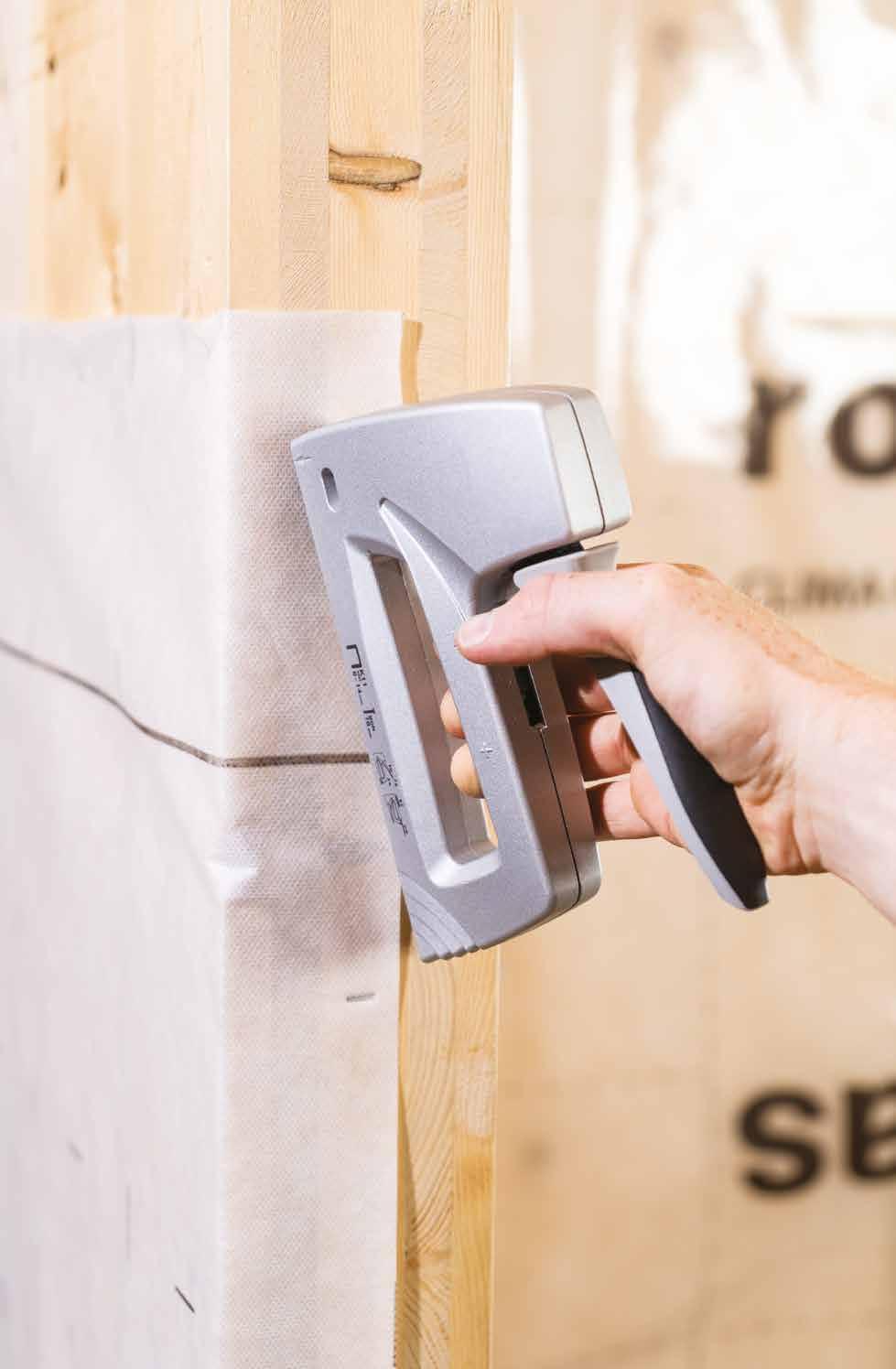

HAND STAPLER

HAND TACKER

• Klammertyp (BeA): A11

• Für Klammern Typ (KMR): L

• Klammerlänge: 6 - 14 mm

• Gewicht: 0,6 kg

ARTIKELNUMMERN UND ABMESSUNGEN

KLAMMERN L

MEISSELSPITZE

• Klammertyp (BeA): A11

• Für Klammern Typ (KMR): L

PIN-NAGLER

• Pintyp: Pin

• Länge: 12 - 30 mm

• Ø Pins: 0,65 mm

• Gewicht: 0,9 kg

• Luftverbrauch pro Zyklus: 0,4 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

Lieferumfang: Transportkoffer aus Kunststoff

KMR 3485

PIN-NAGLER

• Pintyp: Pins

• Länge: 25 - 50 mm

• Gewicht: 1,2 kg

• Luftverbrauch pro Zyklus: 0,76 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

HH3485 Einzel

KMR 3483

MINI BRAD-NAGLER

• Typ Stiftnagel: Mini-Brads 18 GA

• Länge: 15 - 55 mm

• Gewicht: 1,2 kg

• Luftverbrauch pro Zyklus: 0,85 Liter

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR.

Lieferumfang: Transportkoffer aus Kunststoff

ETA-11/0030

PINS UND STIFTNÄGEL

STIFTNÄGEL

MINI BRADS

• BeA: SK 300

LIGNOLOC

RUNDMAGAZIN-NAGLER FÜR HOLZNÄGEL

NACHHALTIG UND LEISTUNGSFÄHIG

Die Nägel LIGNOLOC® sind aus komprimiertem Buchenholz gefertigt und für den patentierten Lignin-Schweißprozess konzipiert Sie bieten eine hohe Zug- und Scherfestigkeit ohne Metall Reduzierung der CO₂Emissionen um bis zu 66 % im Vergleich zu herkömmlichen Nägeln

ZERTIFIZIERTE FESTIGKEITSWERTE

Die Nägel LIGNOLOC® verfügen über eine ETA-Zulassung in Europa sowie die Zertifizierung IAPMO/ASTM in den USA Sie eignen sich für sichere Verbindungen zwischen Holz und Holzplatten auch in tragenden Konstruktionen

SCHNELLE ANWENDUNG

Die Nägel werden mit kompatiblen Druckluftnaglern angebracht, wobei das Holz nicht vorgebohrt werden muss Auf diese Weise werden die Montagezeiten verkürzt und eine präzise Montage gewährleistet, die sowohl für die Vorfertigung als auch für die Serienproduktion geeignet ist

NÄGEL FÜR HOLZ

ARTIKELNUMMERN UND ABMESSUNGEN d1 ART.-NR. L Typ kompatible Maschinen Stk. pro Coil Stk. Gewicht [mm] [mm] BE1184902 BE1185101 [kg]

3,7

4,7

5,3

WNAIL3738 (*) 38 ohne Kopf l

WNAIL3750 50 ohne Kopf l

WNAIL3755 55 ohne Kopf l

WNAIL3760 60 ohne Kopf l

1,87

3060 2,77

3060 2,86

WNAIL4765 65 ohne Kopf l 94 3008 4,63

WNAIL4775 75 ohne Kopf l 100 2400 4,29

WNAIL4789 89 ohne Kopf

WNAIL4758H 58 mit Kopf

WNAIL4778H 78 mit Kopf

5,22

WNAIL5365 65 ohne Kopf l 94 3008 5,69

WNAIL5375 75 ohne Kopf

2400 5,40

WNAIL5390 90 ohne Kopf l 100 2400 6,25 (*) Ohne CE-Zertifizierung

ELEKTROWERKZEUGE UND MASCHINEN

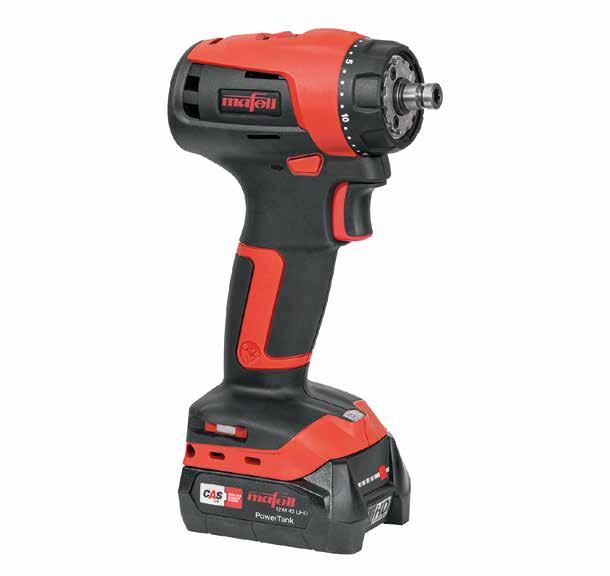

AKKU-BOHRSCHRAUBER

• Weiches / hartes Drehmoment: 18/45 Nm

• Min Nennwert 1 Gang: 0 - 510 (1/min)

• Min Nennwert 2 Gang: 0 - 1710 (1/min)

• Nennspannung: 12 V

• Gewicht (inkl Akku): 1,0 kg

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung Stk.

MA91D001 Akku-Bohrschrauber A 12 im T-MAX 1

A 18 | ASB 18

AKKU-BOHRSCHRAUBER

• Elektronische Anti-Kickback-Funktion

• Weiches / hartes Drehmoment: 65/130 Nm

• Min Nennwert 1 Gang: 0 - 560 (1/min)

• Min Nennwert 2 Gang: 0 - 1960 (1/min)

• Nennspannung: 18 V

• Gewicht A 18/ASB 18 (inkl Akku): 1,8 kg/1,9 kg

A 18 ASB 18

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA91C801 Akku-Bohrschrauber A 18 im T-MAX 1

MA91C901 Akku-Schlagbohrschrauber ASB 18 im T-MAX 1

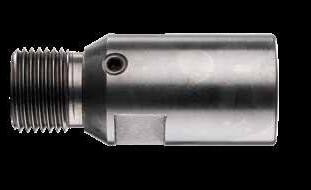

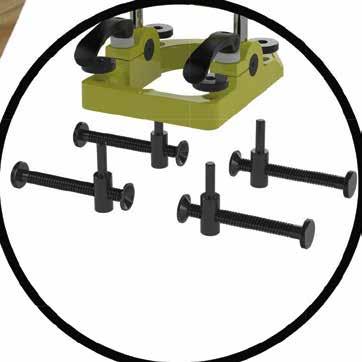

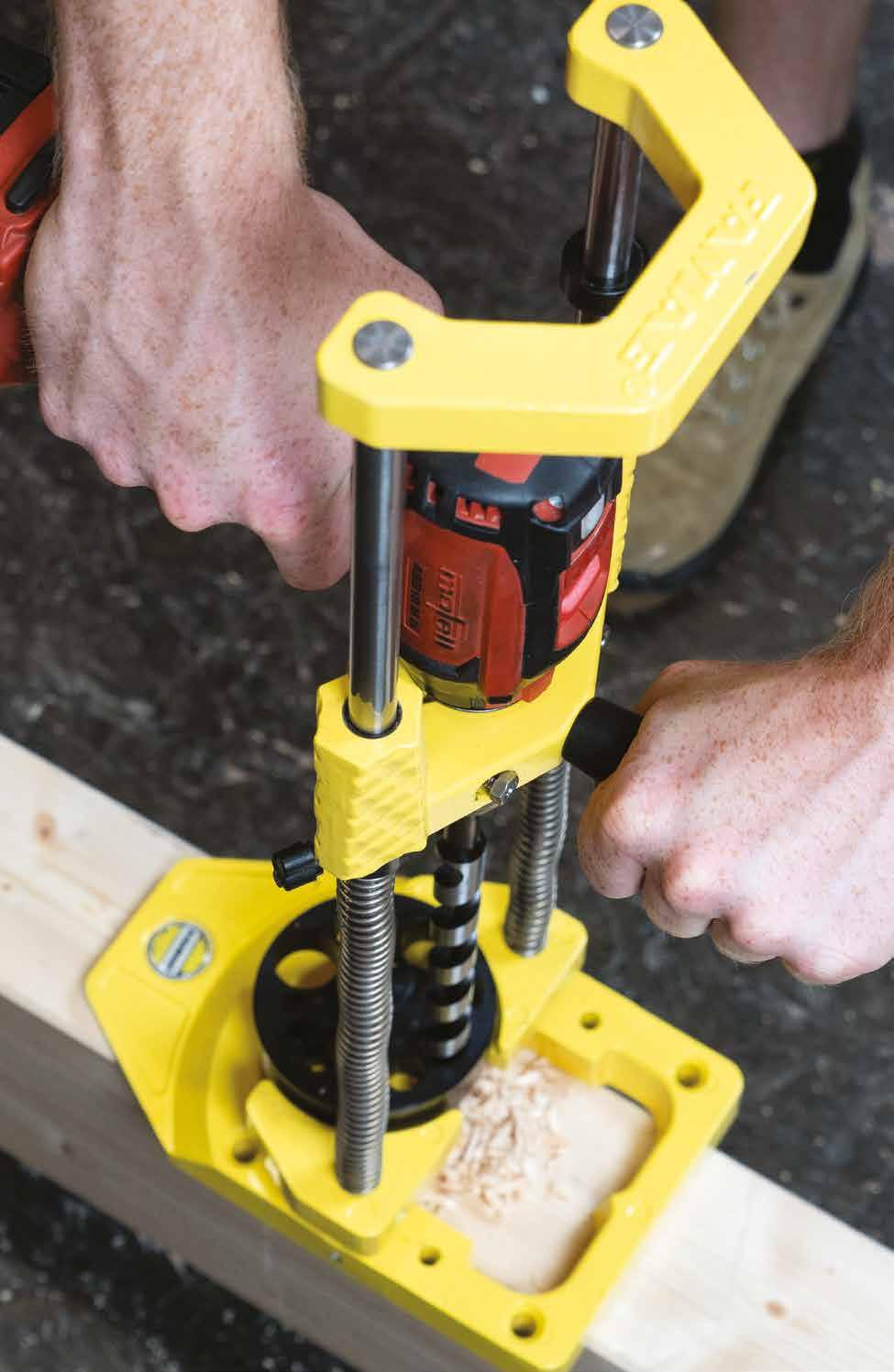

BOHRSTATION

• Durchmesser Spannhals Ø43 mm

• Spannbereich Bohrerführung: 8 - 30 mm

• Schwenkbare Ausführung mit beidseitigem Schwenkbereich 45°

MA961210/MA961211

MA961215/MA961216

ARTIKELNUMMERN UND ABMESSUNGEN

TECHNISCHE DATEN

Eigenschaften

Max Werkzeug-Ø bei 0°

Max Werkzeug-Ø bei 45°

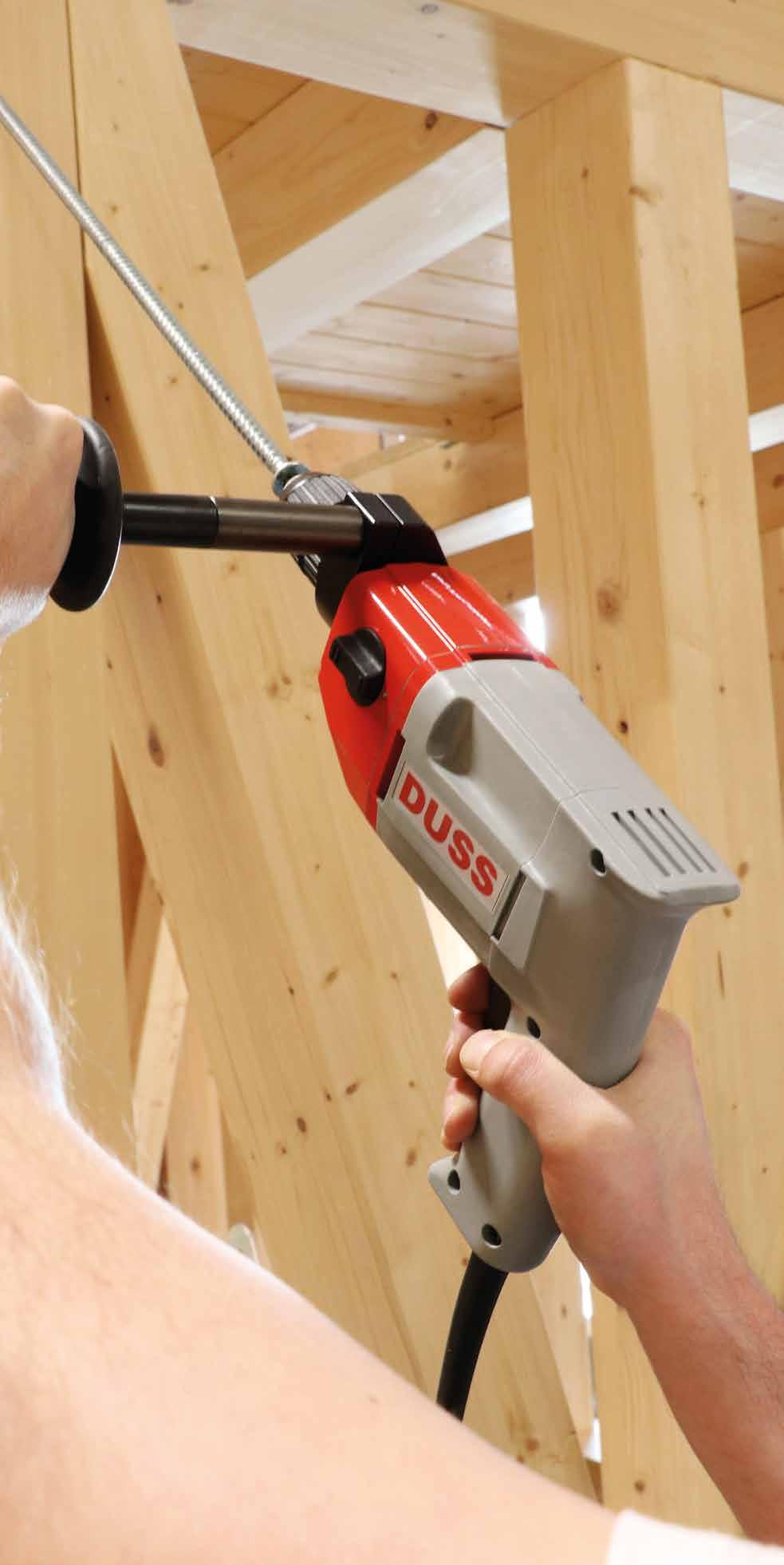

LEWIS

SCHLANGENBOHRER FÜR TIEFLOCHBOHRUNGEN IN WEICH- UND EUROPÄISCHEM HARTHOLZ

Siehe Produkt auf S. 236

DUODÜBLER

• Bohrtiefe: 0 - 40 mm

• Bohrerabstand: 32 mm

• Werkzeug-Ø min - max : 3 - 12,2 mm

• Absaugstutzen Ø: 29 mm

• Nenn-Leerlaufdrehzahl: 8000 1/min

• Nennaufnahme: 900 W

• Gewicht: 2,8 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

DD40 P

DUODÜBLER

• Bohrtiefe: 0 - 40 mm

• Bohrerabstand: 32 mm

• Werkzeug-Ø min - max : 5 - 16 mm

• Absaugstutzen Ø: 35 mm

• Nenn-Leerlaufdrehzahl: 13500 1/min

• Nennaufnahme: 1000 W

• Gewicht: 2,9 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

(*) Version USA/CA: MA918623 (120V/60Hz) ART.-NR.

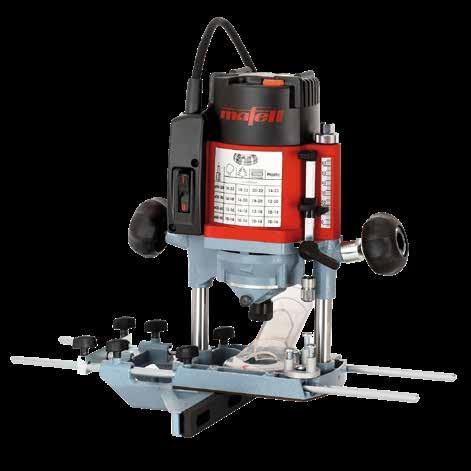

OBERFRÄSE

• Frästiefe: 0 - 55 mm

• Werkzeugaufnahme Ø: 8 mm

• Absaugstutzen Ø: 29 mm

• Nenn-Leerlaufdrehzahl: 10000 - 24000 1/min

• Nennaufnahme: 1100 W

• Gewicht: 3,1 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

OBERFRÄSE

• Frästiefe: 0 - 65 mm

• Werkzeugaufnahme Ø: 1/2”/6 - 12 mm

• Nenn-Leerlaufdrehzahl: 10000 - 22000 1/min

• Nennaufnahme: 2600 W

• Gewicht: 6,9 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

KETTENSTEMMER

• Stemmtiefe bei Kettengarnituren: 100 mm

• Stemmtiefe bei Kettengarnituren: 150 mm

• Nenn-Leerlaufdrehzahl: 4050 1/min

• Nennaufnahme: 2500 W

• Gewicht: 8,7 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA924201 Kettenstemmer + Kettengarnitur 28 x 40 x 100 mm 1

MA924202 Kettenstemmer + Kettengarnitur 28 x 35 x 100 mm 1

MA924203 Kettenstemmer + Kettengarnitur 28 x 40 x 150 mm 1

MA924204 Kettenstemmer + Kettengarnitur 28 x 35 x 150 mm 1

2 MA924221 Kettenstemmer ohne Kettengarnitur 1

Version USA/CA:

MA924222 (120 V/60 Hz)

MA924250 (240 V/60 Hz)

Eine Verbindung, die Grenzen neu definiert

Metall ist das Material, das uns den Weg zu Baustellen für traditionelle und hybride, vorgefertigte und demontierbare Holzkonstruktionen ebnet Der Katalog HOLZBAUVERBINDER FÜR HOLZ, BETON UND STAHL ist aktueller denn je Produkte für alle Festigkeits- und Anwendungsbereiche, umfassende Berechnungstabellen mit präzisen und klaren Lösungen für verschiedenste Bausysteme

Laden Sie den Katalog herunter und planen Sie gemeinsam mit uns rothoblaas.de

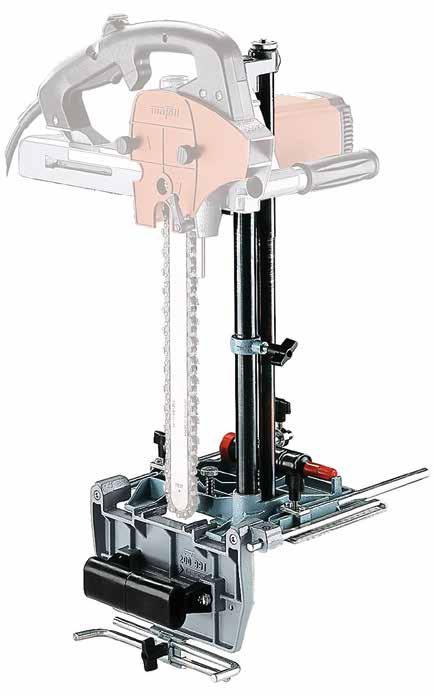

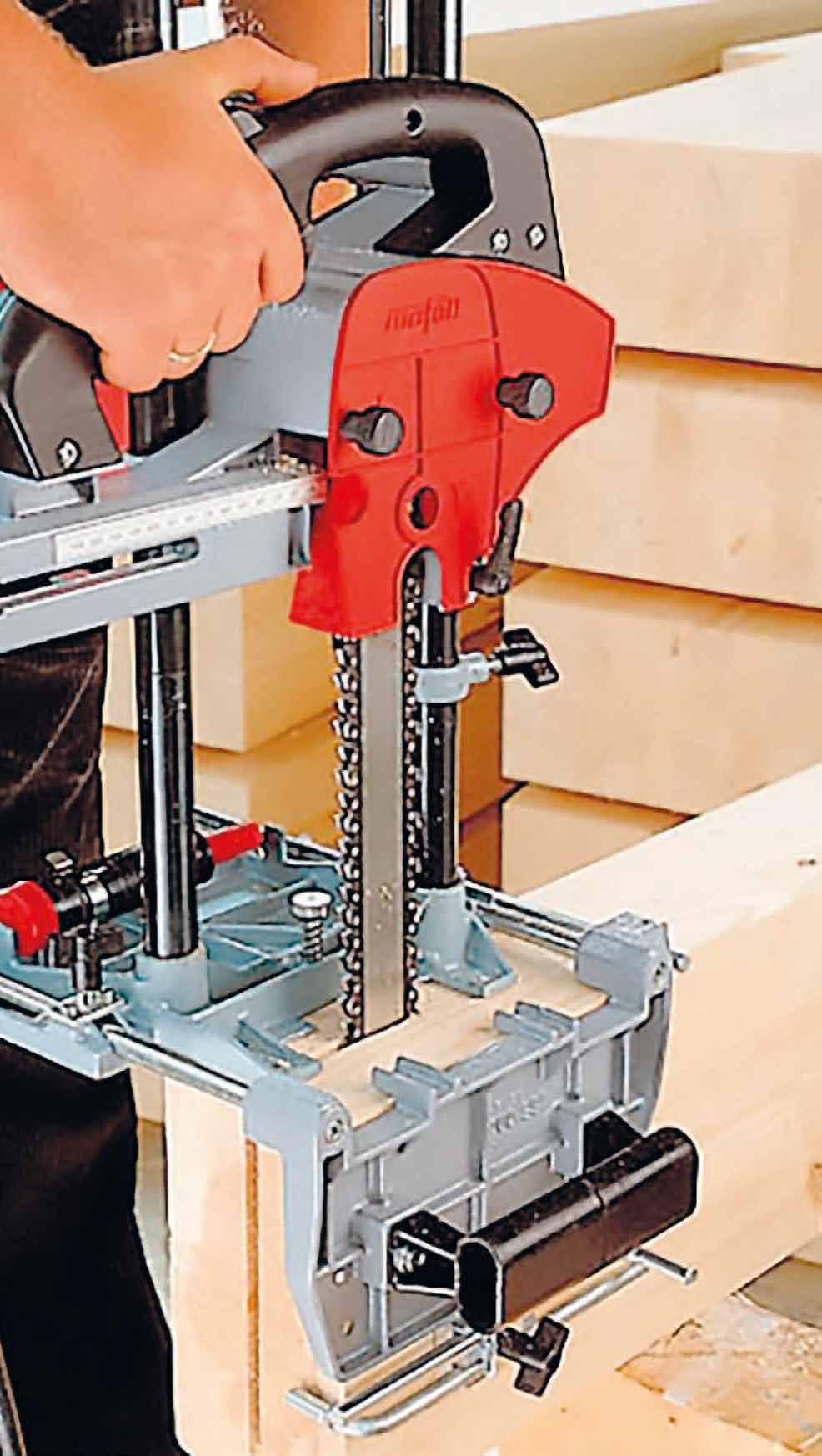

SCHLITZGERÄT

• Schlitztiefe vertikal: 230 mm

• Schlitztiefe horizontal: 285 mm

• Schlitzbreite pro Durchgang: 6 - 21 mm

• Schlitzlänge pro Durchgang: 50 mm

• Gewicht: 8,7 kg

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 MA200990 Schlitzgerät SG230 ohne Kettenstemmer 1

ZUBEHÖR FÜR ALUMIDI UND ALUMAXI

ART.-NR. Beschreibung

1 MA091383 Schwert für Schlitzdicke 6-7 mm

2 MA091378 Kette für Schlitzdicke 7 mm

3 MA091686 Kettenrad für Schlitzdicke 6-7 mm

1 MA091382 Schwert für Schlitzdicke 10-11 mm

2 MA091376 Kette für Schlitzdicke 11 mm

3 MA091688 Kettenrad für Schlitzdicke 10-11 mm

Die Fräse LS 103 und das entsprechende Zubehör müssen separat bestellt werden

VERDECKTER BALKENTRÄGER MIT UND OHNE LÖCHER

Weitere Informationen finden Sie im Katalog „ HOLZBAUVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

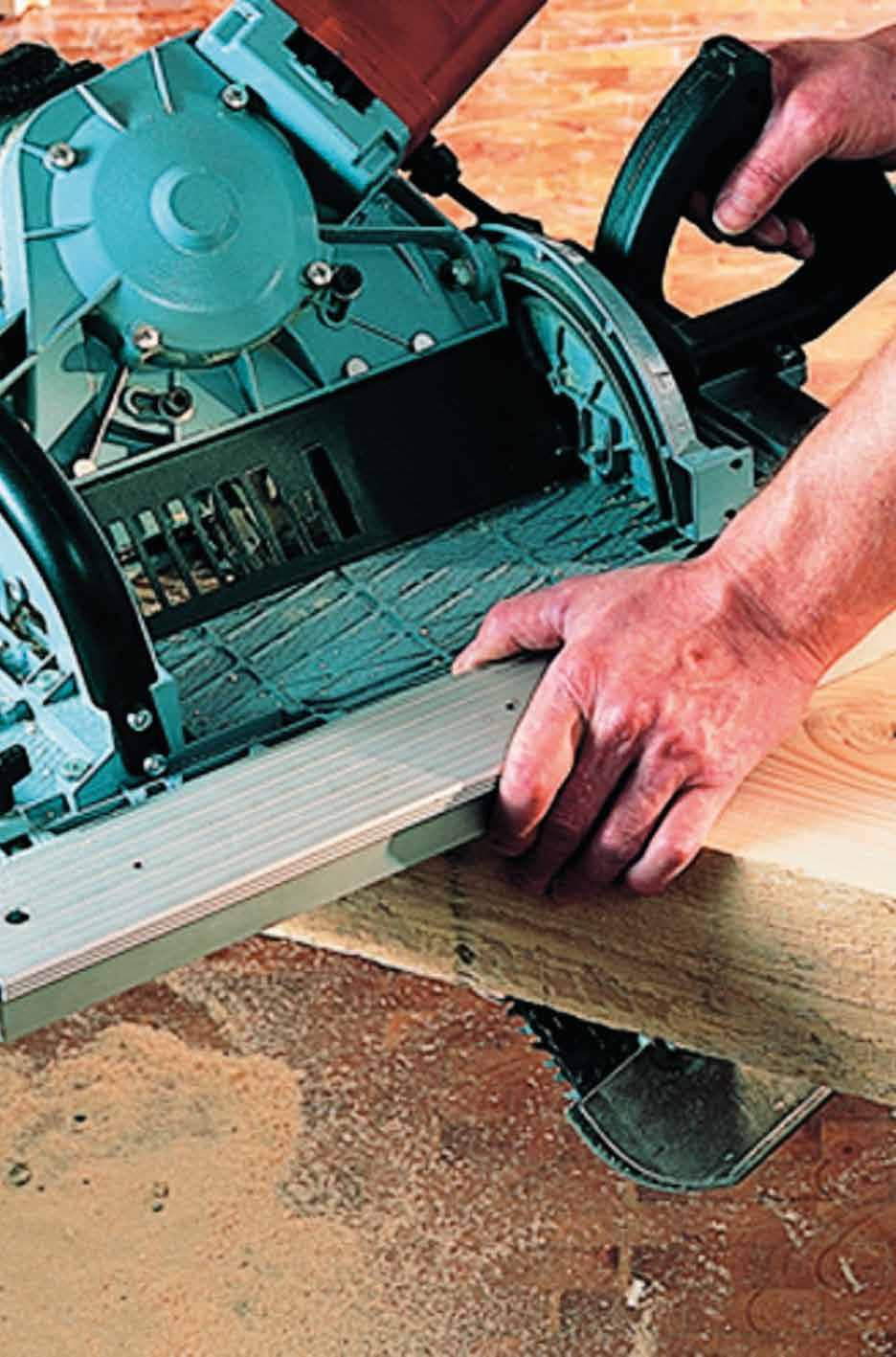

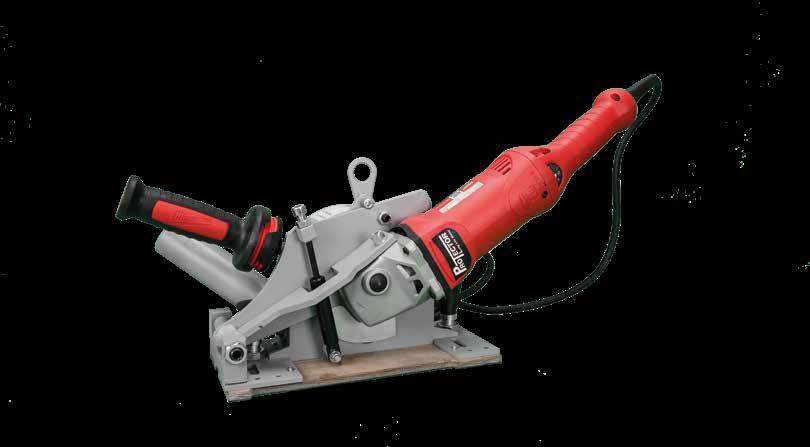

NUTFRÄSE

• Frästiefe ohne Schiene bei 0°: 0 - 50 mm

• Frästiefe mit Schiene bei 0°: 0 - 44 mm

• Schwenkbereich: 0 - 45°

• Fräslänge mit Führungseinrichtung L: 370 mm

• Nenn-Leerlaufdrehzahl: 5900 1/min

• Nennaufnahme: 2300 W

• Gewicht: 9,4 kg

• Spannung: 230 V

• Abmessungen (B x L x H) mit Führungseinrichtung L: 370 x 810 x 280 mm

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA918701 Nutfräse 1 Version USA/CA: MA918723 (240 V/60 Hz)

P1 | PS2-18

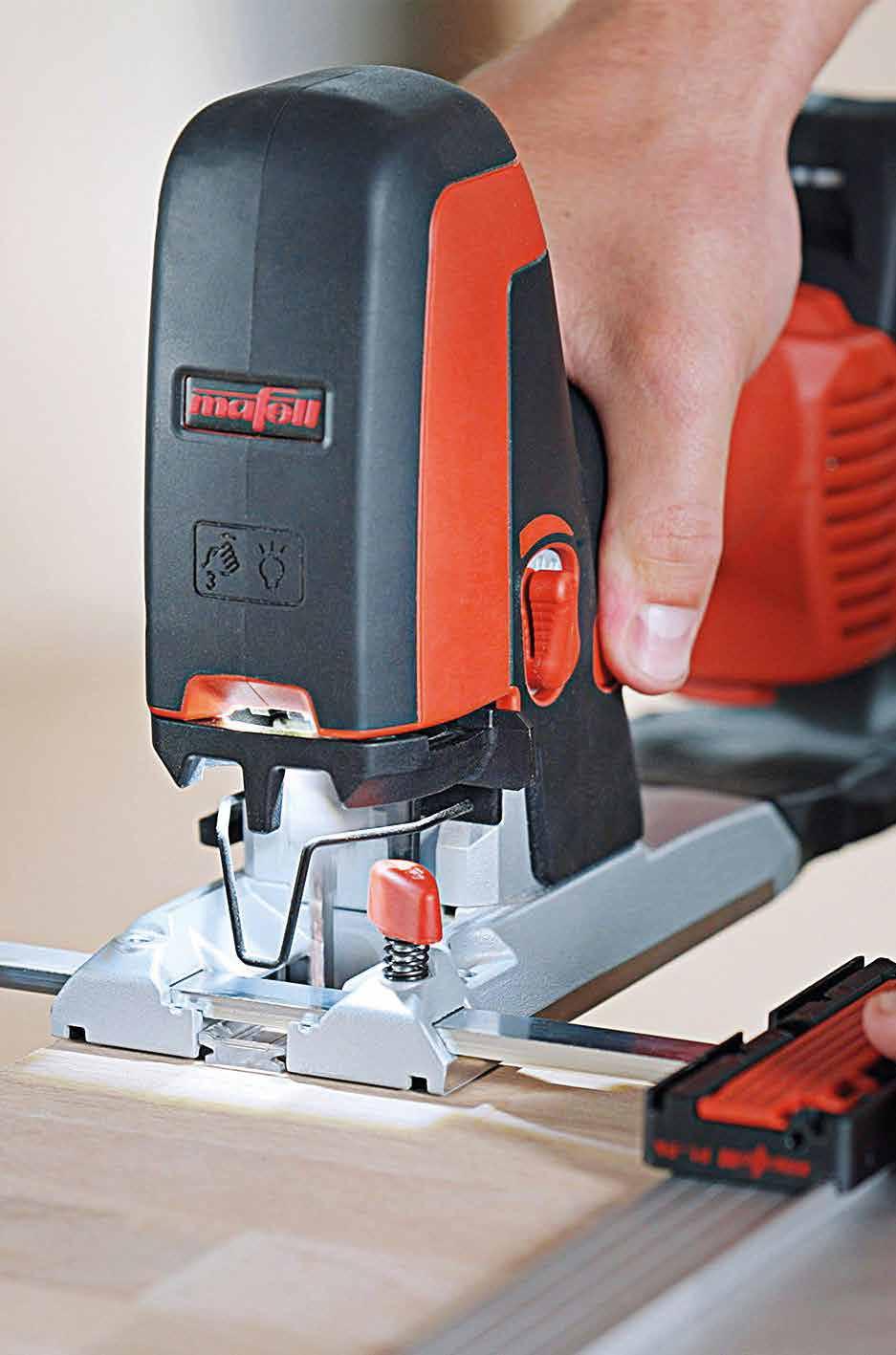

PRÄZISIONSSTICHSÄGE

• Hubhöhe: P1 cc: 26 mm | PS 2-18: 26 mm

• Leerlauf-Hubzahl: P1 cc: 800 - 3000 1/min | PS 2-18: 750 - 3100 1/min

• Nennaufnahme: P1: 900 W

• Gewicht: P1 cc: 2,5 kg | PS 2 -18: 2,8 kg (inkl. Akku)

• Universal-Motor: P1 cc: 230 V/50 Hz

• Spannung: PS 2-18: 18 V

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA917103 (*) Präzisionsstichsäge P1 cc MaxiMAX im T-MAX 1

MA91C101 Akku-Performance-Stichsäge PS 2-18 im MAX3 1 (*) Version USA/CA: MA917123 (120 V/60 Hz)

SÄBELSÄGE

• Spannung: 18 V

• Nenn-Leerlaufdrehzahl: 0 - 3000 1/min

• Schalldruckpegel db (A): 90

• Schallleistungspegel (LwA) dB(A): 98

• Gewicht: 4,8 kg (inkl. Akku)

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA91F602 Akku-Säbelsäge RS 32-18 PURE im L-MAX3

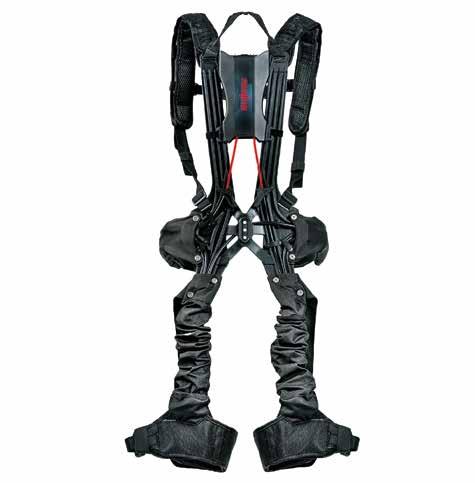

EXO-STABILISATOR BIONICBACK

• Einstellbare Kraftunterstützung zur perfekten Anpassung an dynamische oder statische Aktivitäten Die richtige Kraft für jeden Einsatz

• Ausgewogene Kombination von Steifigkeit und Flexibilität BionicBack von Mafell ist dem anatomischen System der Wirbelsäule nachempfunden und kombiniert moderne Technologie und Materialien in einem einzigartigen Produkt

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

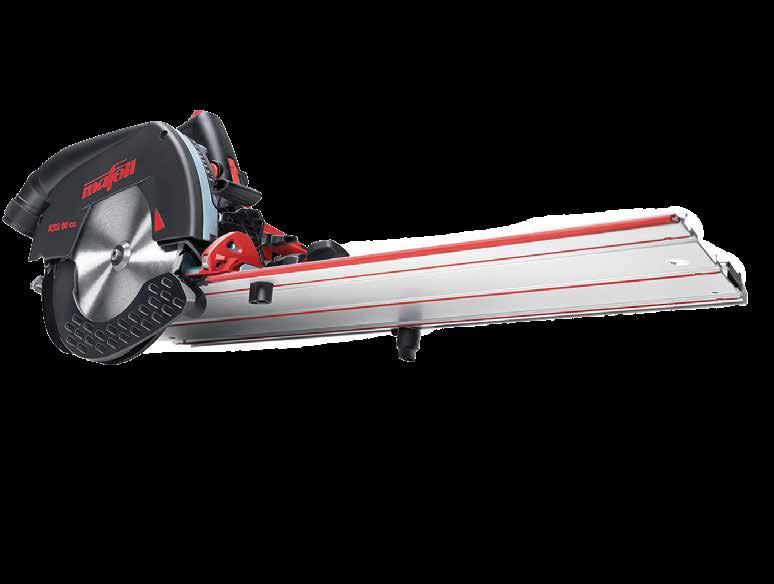

KAPPSCHIENEN-SÄGE

MA91B102

MA918501

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA91B102 Kappschienen-Säge KSS 60 CC im Transportkoffer 1

MA91D901 Akku-Kappschienen-Säge KSS 60 18M bl im Transportkoffer 1

MA918501 Kappschienen-Säge KSS 80 EC / 370

TECHNISCHE DATEN

Eigenschaften

Universal-Motor

Batterie - 18V, 99 Wh, LiHD -

Schnitttiefe mit Schiene bei 0°

Schnitttiefe mit Schiene bei 45°

Schnitttiefe ohne Schiene bei 0°

Schnitttiefe ohne Schiene bei maximaler Neigung

Schwenkbereich

Schnittlänge

Winkelschnitte

Nennleerlaufdrehzahl

- 61 mm

- 47 mm

- 67 mm

- 53 mm

- 45°

- +60°

- 4700 1/min

- 61 mm

- 47 mm

- 67 mm

- 53 mm

- 45°

- +60°

- 82 mm

- 55,5 mm

- 88 mm

- 38,5 mm

- 60°

- +50°

MA91D901

KREISSÄGE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA91B002 (1) Handkreissäge K 65 cc im T-MAX 1

MA91D801(2) Akku-Handkreissäge K 65 18M bl im T-MAX 1

MA918202 (3) Handkreissäge K 85 Ec im T- MAX 1

MA91E302 (4) Akku-Handreissäge K 85-18 PURE im L-MAX

(1) Version USA/CA: MA91B023 (120 V/60 Hz) (2) Version USA/CA: MA91B723 (3) Version USA/CA: MA918233 (120 V/60 Hz) (4) Version USA/CA: MA91E324

TECHNISCHE DATEN

Eigenschaften

Nennaufnahme/Batterie

MKS 165 EC

ZIMMEREI-HANDKREISSÄGE

• Schnitttiefe: 85 - 165 mm

• Schnitttiefe 45°: 60 - 116,5 mm

• Schnitttiefe 60°: 42 - 82,5 mm

• Schwenkbereich: 0 - 60°

• Nenn-Leerlaufdrehzahl: 1500 - 1800 1/min

• Nennaufnahme: 2800 W

• Gewicht: 15,3 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA924501 Handkreissäge MKS 165 1

MKS 185 EC

ZIMMEREI-HANDKREISSÄGE

• Schnitttiefe: 105 - 185 mm

• Schnitttiefe 45°: 74 - 131 mm

• Schnitttiefe 60°: 53 - 93 mm

• Schwenkbereich: 0 - 60°

• Nenn-Leerlaufdrehzahl: 1400 - 1700 1/min

• Nennaufnahme: 3000 W

• Gewicht: 16,1 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA924801 Handkreissäge MKS 185 1 Version USA/CA: MA924823 (240 V/60 Hz)

HANDBANDSÄGE

• Schnitttiefe: 305 mm

• Schwenkbereich: 0 - 30°

• Nenn-Leerlaufdrehzahl: 650 - 1550 1/min

• Nennaufnahme: 2250 W

• Gewicht: 13,6 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA925301 Bandsäge Z 5

Version USA/CA: MA925323 (120 V/60 Hz),

Version USA/CA: MA925324 (240 V/60 Hz)

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

MA202110 Transportwagen

Siehe Produkt auf S. 228 BANDSÄGEBLÄTTER 3

FÜR MAFELL Z3/Z5, MIT RÜCKENZAHNUNG

ZIMMEREI-KETTENSÄGE

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Zimmerei-Kettensäge ZSX EC/400 Q

Version USA/CA: MA925530 (120 V/60 Hz - ohne Kettengarnitur)

TECHNISCHE DATEN

Eigenschaften

Schnitttiefe 45°

Schnitttiefe 60°

Beidseitig schwenkbar

Nennleerlaufdrehzahl

Nennaufnahme

ZUSATZPRODUKTE - ZUBEHÖR

- + 60°

ZIMMEREI-HOBEL

• Hobelbreite: 320 mm

• Spanabnahme: 0 - 3 mm

• Hobelwelle Ø: 74 mm

• Nenn-Leerlaufdrehzahl: 8500 1/min

• Nennaufnahme: 2700 W

• Gewicht: 14 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA925503 Zimmerei-Kettensäge ZSX EC/400 Q 1

Version USA/CA: MA924422 (120V/60 Hz)

ZK 115

KERVENFRÄSE

• Frästiefe bei 0°: 0 - 70 mm

• Schwenkbereich: 0 - 60°

• Nenn-Leerlaufdrehzahl: 4050 1/min

• Nennaufnahme: 3000 W

• Gewicht (mit serienmäßigem Fräskopf): 21,1 kg

• Universal-Motor: 230 V/50 Hz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA925001 KERVENFRÄSE ZK 115 Ec 1

Version USA/CA: MA925024 (240 V/60 HZ)

ERIKA

UNTERFLUR-ZUGSÄGE

• Sehr stabile Arbeitstischkonstruktion, Schwenkbereich von -3° bis 48°, einziehbares Sägeblatt und Zuglänge bis 430 mm

• Integrierter, ohne Werkzeug zu öffnender Ständer und einfach mit dem Fuß höhenverstellbar

• Mit sensorgesteuertem Arbeitslicht

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA971901 Unterflur-Zugsäge ERIKA 85 1

TECHNISCHE DATEN

Eigenschaften

Werte

Schnitthöhe -1 - 85 mm

Schnitthöhe bei 45° -1 – 59 mm

Schwenkbereich -3 - 48°

Schnittlänge 430 mm

Arbeitsfläche Tischplatte 525 x 915 mm

Arbeitshöhe ohne stationäre Einrichtung 415 mm

Arbeitshöhe mit stationärer Einrichtung 891 mm

Nennleerlaufdrehzahl 2050 - 4300 1/min

Nennaufnahme 2500 W

Absauganschluss Ø 58 mm

Gewicht (inkl Multifunktionsanschlag MFA) 40 kg

Schnittgeschwindigkeit

26,8 - 56,3 m/s

Universal-Motor 230 V/50 Hz

ABSAUGGERÄT

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

MA91C201 ABSAUGGERÄT S 25 L 1

MA91C301 ABSAUGGERÄT S 25 M

MA91C401 ABSAUGGERÄT S 35 M 1

TECHNISCHE DATEN

Eigenschaften

Unterdruck

Gewicht ohne/mit MAX-Halter

Behältervolumen

Behältervolumen bei Wasser

(B x L x H)

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

MA206869 Volumensauger S 200

Zum Einsatz mit S 35 M

MA91C201

MA91C401

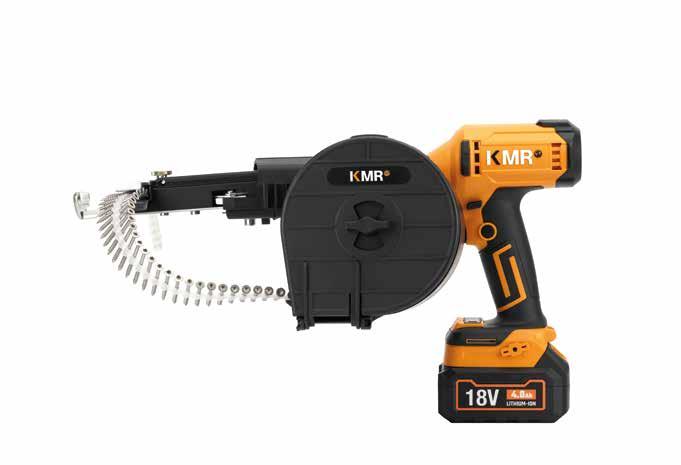

TRIOFIT COIL

RUNDMAGAZINSCHRAUBER

• Ein Akkuschrauber, der mit drei verschiedenen automatischen Magazinaufsätzen arbeitet So entsteht ein austauschbare System für eine schnellere und effizientere Montage der Schrauben

ARTIKELNUMMERN UND ABMESSUNGEN

(*) Ø6,0 mm mit HZB6PLATE (1) Lieferumfang: Schrauber, Magazinaufsatz, 2 Batterien 4 Ah, Ladegerät, Metallbox (2) Lieferumfang: Schrauber, Magazinaufsatz, 2 Batterien 2 Ah, Ladegerät, Metallbox

HH12600170

HH12600171

HH12600172

HH12600169

BITS MIT METRISCHER AUFNAHME

UMRÜSTBAR AUF HBS Ø6,0 mm

Für das Verwenden von HBS COIL 6,0 mm muss die Führungsplatte gewechselt werden

Vorhandene Platte mit der Stellschraube lösen und HZB6PLATE aufsetzen

Des Weiteren muss der Bit getauscht und ein M6 TX 30 Bit auf das Bohrfutter geschraubt werden

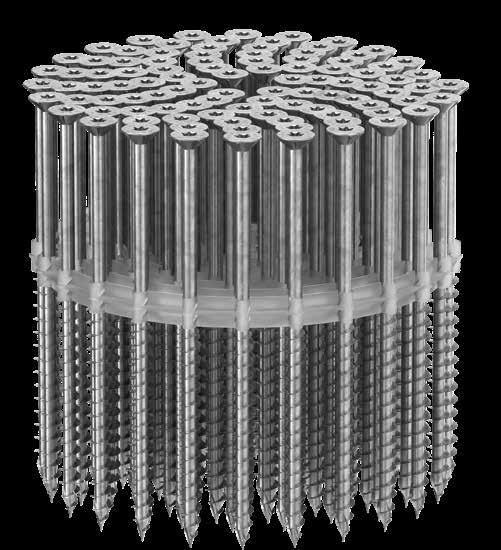

HBS COIL

GEBUNDENE HBS-SCHRAUBEN

A2 | AISI304

GEBUNDENE SCI-SCHRAUBEN

ETA-11/0030

UKTA-0836 22/6195

ARTIKELNUMMERN UND ABMESSUNGEN

HBS COIL STRIP - gebundene Schrauben

5 TX 25 HZB560

6 TX 30 HZB670

(*) Schraube mit Vollgewinde

Weitere Informationen finden Sie im Katalog „ HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

ETA-11/0030

ARTIKELNUMMERN UND ABMESSUNGEN

SCI A2 COIL - gebundene Schrauben

Weitere Informationen finden Sie im Katalog „ HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

KKT COLOR DWS

VERDECKTE KEGELKOPFSCHRAUBE

Gebundene Ausführung

MATERIAL

GIPSPLATTENSCHRAUBE

Kohlenstoffstahl mit farbiger, organischer Rostschutzbeschichtung

ARTIKELNUMMERN UND ABMESSUNGEN

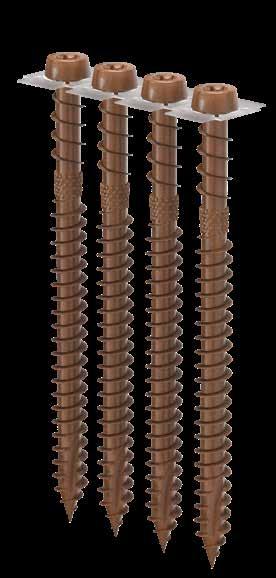

KKT COLOR STRIP - gebundene Schrauben

d1 ART.-NR. L b A Stk. [mm] [mm] [mm] [mm]

5 TX 20 KKTMSTRIP540 43 25 16 800 KKTMSTRIP550 53 35 18 800

MATERIAL

Weitere Informationen finden Sie im Katalog „HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

Gebundene Ausführung

Phosphatierter Kohlenstoffstahl

ARTIKELNUMMERN UND ABMESSUNGEN

DWS STRIP - Grobgewinde für Unterkonstruktion aus Holz

d1 ART.-NR. L Stk. [mm] [mm] 3,9 PH 2 HH10600221

DWS STRIP - Feingewinde für Unterkonstruktion aus Blech max 0,75 mm

d1 ART.-NR. L Stk. [mm] [mm] 3,5 PH 2 HH10600212

DWS STRIP - Feingewinde und Kopf mit Rippen für Gipsfaserplatten

PH 2

Weitere Informationen finden Sie im Katalog „ HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

EN 14592

2-GANG-BOHRSCHRAUBER

POWERVOLL

Handliches und vielseitiges Kraftpaket mit 120 Nm

SICHER

Direkte Überlastkupplung zum zuverlässigen Schutz vor Überlastung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Stk.

DUB13B Bohrschrauber 1

Kartonverpackung

TECHNISCHE DATEN

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

Eigenschaften Werte

Nennaufnahmeleistung 760 W

Schrauben bis 11 x 400 mm (Weichholz, ohne Vorbohrung)

Festdrehmoment (1 Gang) 120 Nm

Maschinengewicht 2,8 kg

Bohrspindelgewinde 1/2" - 20 UNF

Aufnahme Spannhals Ø 43 mm

Spannbereich Bohrfutter Ø

Bohr-Ø in Weichholz mit Forstnerbohrer

Drehzahl bei Nennlast

1,5 - 13 mm 1. Gang 2. Gang

51 - 80 mm ≤ 50 mm

0 - 170 U/min

0 - 1320 U/min

2-GANG-BOHRSCHRAUBER

LEISTUNG UND VIELSEITIGKEIT FÜR HOLZKONSTRUKTIONEN

Die Handbohrmaschine EHB 16 bietet Leistung, lange Lebensdauer und Eigenschaften, die für anspruchsvollste Anwendungen im Holzbau erforderlich sind Der Motor liefert das passende Drehmoment für Schrauben mit großem Durchmesser, wie HBS, TBS, VGZ und VGS

PRÄZISION UND KONTROLLE

Ein elektronischer Schalter ermöglicht Soft-Starts für eine präzise Positionierung der Bohrungen Der hintere Griff sorgt für Stabilität und Präzision beim Winkelbohren

ROBUST FÜR INTENSIVE NUTZUNG

Die Bohrmaschine EHB 16 ist mit ihren Zahnrädern aus Metall und dem Wärmeschutz für intensive Arbeitszyklen in Holzkonstruktionen konzipiert Trotz des geringen Gewichts bietet diese professionelle Handbohrmaschine Leistung und eine gute Handhabung, wie sie für den ganztägigen Einsatz erforderlich sind

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

EHB0122R000 Bohrschrauber (240V) 1

EHB0122KUSA Bohrschrauber (120V) 1 Bohrfutterschlüssel im Lieferumfang Kartonverpackung

TECHNISCHE DATEN

Eigenschaften

Werte

Nennstrom 6,60 A

Frequenz 50/60 Hz

Nennaufnahmeleistung 1 400 W

Nenndrehzahl 0-400/0-750 rpm

Leergeschwindigkeit 0-650/0-1200 rpm

Bohrspindelgewinde 5/8" x 16 UN

Aufnahme Spannhals Ø 43 mm

Schutzklasse II

Maschinengewicht 4,5 kg

KOMBIHAMMER

PRAKTISCH

Drehzahl und Schlagkraft sind mit dem Schalterdrücker stufenlos einstellbar: für sanftes und exaktes Bohren und Meißeln

Schnelles Umschalten zwischen Hammerbohren und Meißeln

INNOVATIV

Vibrationsdämpfungselemente reduzieren die Stoßenergie auf den Anwender Wartungsfrei durch Dauerschmierung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

DUP26C Kombihammer 1

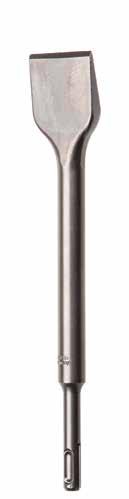

DUP26CSET Kombihammer + Zubehör 1 Set = DUP26C | DUSDS7T | DUSMP1 | DUFMP2

ANWENDUNGSGEBIETE

• BEFESTIGUNGSLÖCHER FÜR DÜBEL

• Durchdringungen bis Ø30 mm für Heizungsrohre, Elektrokabel usw

• Leichte Meißelarbeiten

• Präzises Korrekturmeißeln

• Fassadenbau, Metall- und Holzbau

Beschreibung

1 DUASG12 Absaugglocke bis Ø12 mm

2 DUASG68 Absaugglocke bis Ø68 mm

3 DUSDS7T SDS-plus Bohrerkassette

TECHNISCHE DATEN

Eigenschaften Werte

Nennaufnahmeleistung 710 W

Bohrbereich mit Vollbohrer Ø5 - 30 mm

Bohrbereich mit Hammerbohrkrone Ø40 - 82 mm

Bohrleistung (Ø14 mm) 460 mm/min

Bohrleistung (Ø20 mm) 240 mm/min

Meißelleistung mit Spitzmeißel ca 50 kg/h

Einzelschlagenergie

0 - 3,6 J

Drehzahl bei Nennlast 0 - 700 U/min

Schlagzahl regelbar 0 - 3700 Schläge/min

Maschinengewicht 3,9 kg

Aufnahme Spannhals Ø 43 mm

Werkzeugaufnahme SDS - Plus ZUSATZPRODUKTE

SNAIL PULSE

HARTMETALL-HAMMERBOHRER MIT SDS-PLUS BOHRFUTTERAUFNAHME

Siehe Produkt auf S. 248

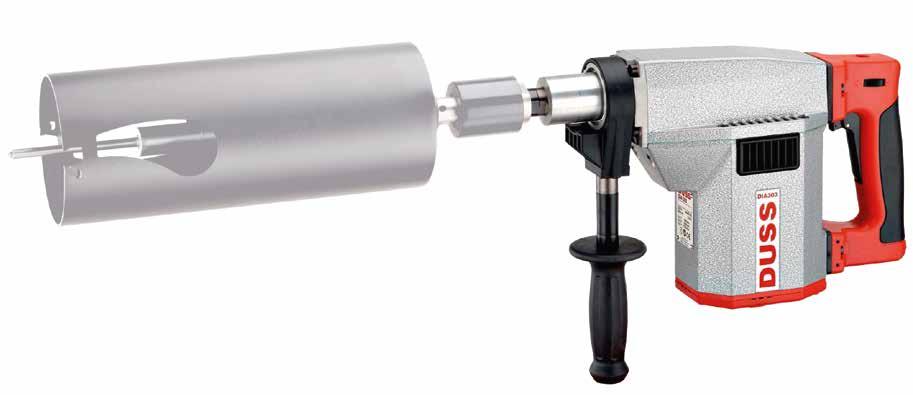

DIAMANTBOHRMASCHINE - NASS UND TROCKEN

ENORMER BOHRBEREICH

Handgeführt oder ständergeführt von Ø 40 - 322 mm

DIAMANTBOHRMASCHINE

Der Dreigang-Bohrer eignet sich besonders für große LB-Lochsägen

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

DUDIA303 Diamantbohrmaschine Trocken 1

DUDIA303W Diamantbohrmaschine Nass 1

DUDIA303SET Diamantbohrmaschine + Bohrständer BS 160 1

Inklusive: DUSK61, DUZST, DULSA2, Trockenschmierspray und Koffer

DUDIA303W MIT WASSERANSCHLUSS

Umschaltbar zwischen Trocken- und Nassbohren, mit hochwirksamer Staubabsaugung für den Trockeneinsatz und präziser Vorwahl bei konstantem Wasserdurchfluss für den Nasseinsatz

Für Stein- und Betonmaterialien die Lochsägen CCL und CBL verwenden

DUDIA303

DUDIA303W

Beschreibung

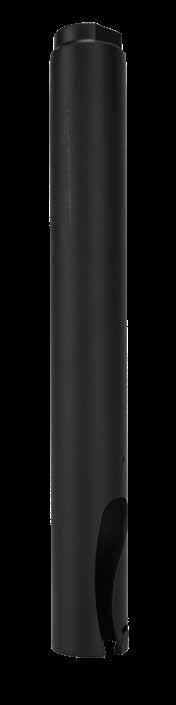

1 DUVL150 Verlängerung 150 mm mit Anschluss G 1/2" für tiefere Bohrungen

2 DUVL300 Verlängerung 300 mm mit Anschluss G 1/2" für tiefere Bohrungen

3 DUSK61 Saugköpfe für Staubabsaugung bei Trockenanwendungen DUSK61 zum Freihandbohren

4 DUSK76 Saugköpfe für Staubabsaugung bei Trockenanwendungen DUSK76 für Bohrung mit Bohrständer (nur in Kombination mit DUTBS)

5 DUTBS Absaugadapter für das Trockenbohren um die Stützen herum bei Bohrarbeiten

Eigenschaften Werte

Nennaufnahmeleistung 2000 W

Drehzahl bei Nennlast 1 /2 /3 Gang 360/680/1270 U/min

Maschinengewicht DIA303 | DIA303W 6,2 kg | 6,4 kg

Werkzeugaufnahme G 1/2" Aufnahme

4-GANG-BOHRMASCHINE

HOHE LEISTUNGEN

Starker und robuster 2000 W Motor, erreicht im 1 Gang ein Drehmoment von > 250 Nm

Stufenlose Geschwindigkeitsregelung in jedem Gang

WARTUNGSFREI

4-Gang-Getriebe mit Dauerschmierung Anwenderfreundliche Positionierung des Rechts-/Linkslauf-Umschalters und Drehzahlreglers

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Stk.

DUD38RLE 4-Gang-Bohrmaschine 1

Lieferumfang: 4-Gang-Bohrmaschine D 38 RLE, Austreibkeil, im Karton Es wird dringend empfohlen, die Maschine nur mit der Sicherheitskupplung (DUVSKU) und dem zweiten Griff (DUD38SH) zu verwenden

TECHNISCHE DATEN

Eigenschaften Werte

Nennaufnahmeleistung 2000 W Bohr-Ø in:

- Stahl mit Vollbohrer bis 32 mm

- Holz mit Vollbohrer bis 130 mm

- Polypropylen mit LS Lochsäge bis 600 mm

Drehzahl bei Nennlast 1 /2 /3 /4 Gang

120/210/380/650 U/min

Maschinengewicht 8,6 kg

Aufnahme Spannhals Ø 70 mm

Werkzeugaufnahme

Morsekegel MK 3

ZUSATZPRODUKTE - ZUBEHÖR

KUPPLUNG

• Auslösemoment 200 Nm

• Aufnahme 1/2“ Vierkant

SCHRAUBHANDGRIFF

• Höhere Sicherheit

ADAPTER 1

• Für MK3

ADAPTER 2

• Für Steckhülsen

MUFFEN

• Für WB Armierungssystem

BOHRFUTTER

• Für den Anschluss des Bohrfutters an den Bohrer D 38 RLE wird der Adapter 1 (DUD322) benötigt

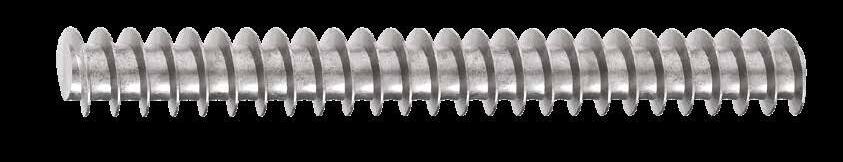

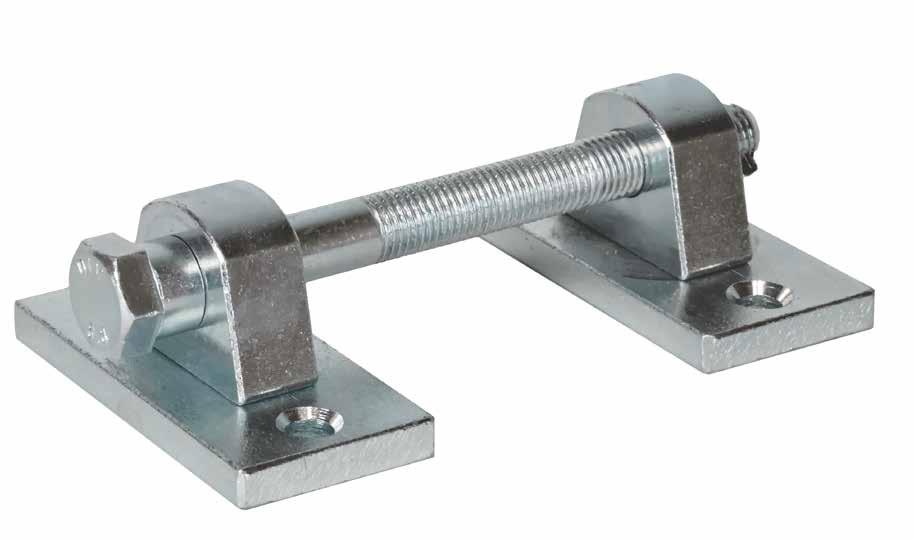

ARMIERUNGSSYSTEM

Weitere Informationen finden Sie im Katalog „ HOLZBAUSCHRAUBEN UND TERRASSENVERBINDER “ im Bereich „Kataloge“ der Website www rothoblaas de

BS 160 | BS 320 B

BOHRSTÄNDER

ROBUST

Die robusten Komponenten sorgen für hohe Qualität und lange Lebensdauer

Geeignet für Maschinen mit Bohrfutterdurchmesser Ø43 mm

PRÄZISE

Die Schlittensteuerung ermöglicht eine präzise und einfache Bearbeitung

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

DUBS160 Bohrständer 160 1 DUBS320B Bohrständer 320 1

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

1 DUBFS2 Befestigungsset (Spannbohrfutter, Spannmutter, 25 Einschlag- anker M12, Unterlegscheibe M16) 1 2 DUTBS Adapter für Trockenabsaugung, zur Verwendung mit Bohrständern, die mit einer Lochsäge ausgestattet sind 1

TECHNISCHE DATEN

Eigenschaften

Max Bohr-Ø 202 mm 322 mm

Max Bohr-Ø mit Wassersammelring 182 mmGewicht 12,2 kg 15,2 kg

Hub 630 mm 630 mm

Ständerlänge 920 mm 920 mm

Schrägverstellung 0 - 45° stufenlos 0 - 45° stufenlos

Maschinenhalter mit Schnellverschluss mit Schnellverschluss

PATCHILLO

KERVENFRÄSE

• Vielseitige Anwendung auf Oberfläche und Kante Präzise Reparaturen an Brettschichtholz, BSP und Massivholz, sowohl in der Produktion als auch auf der Baustelle

• Die Handmaschinen sind für den industriellen Dauereinsatz ausgelegt Sie bieten lange Lebensdauer und garantieren gleichbleibend hochwertige Ergebnisse

• Die einfache Bedienung ermöglicht schnelle und vielseitige Reparaturen Die Führung wird nur für 500 mm Flicken benötigt

ARTIKELNUMMERN UND ABMESSUNGEN

Die Führung muss separat

werden und wird für die FLI zu 250 mm und 500 mm Länge benötigt

ZUSATZPRODUKTE - ZUBEHÖR

PAWA

ELEKTRISCHE KETTENSÄGE

• Leistungsstarke und robuste elektrische Kettensäge, vielseitig einsetzbar

• Automatisches Kettenschmiersystem

• Umrüstbar mit dem Kanalfräsenaufsatz

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Stk.

PAWAHQ420 Elektro-Motorsäge Husqvarna 420EL 1

TECHNISCHE DATEN

Eigenschaften Werte Motorleistung 2000 W

Nennspannung 230-240 V

Max Kettengeschwindigkeit 14,5 m/s

Stangenlänge 40 cm | 16"

Schalldruckpegel am Ohr des Anwenders 90,8 dB(A)

Gewicht (ohne Schneidgruppe) 4,7 kg

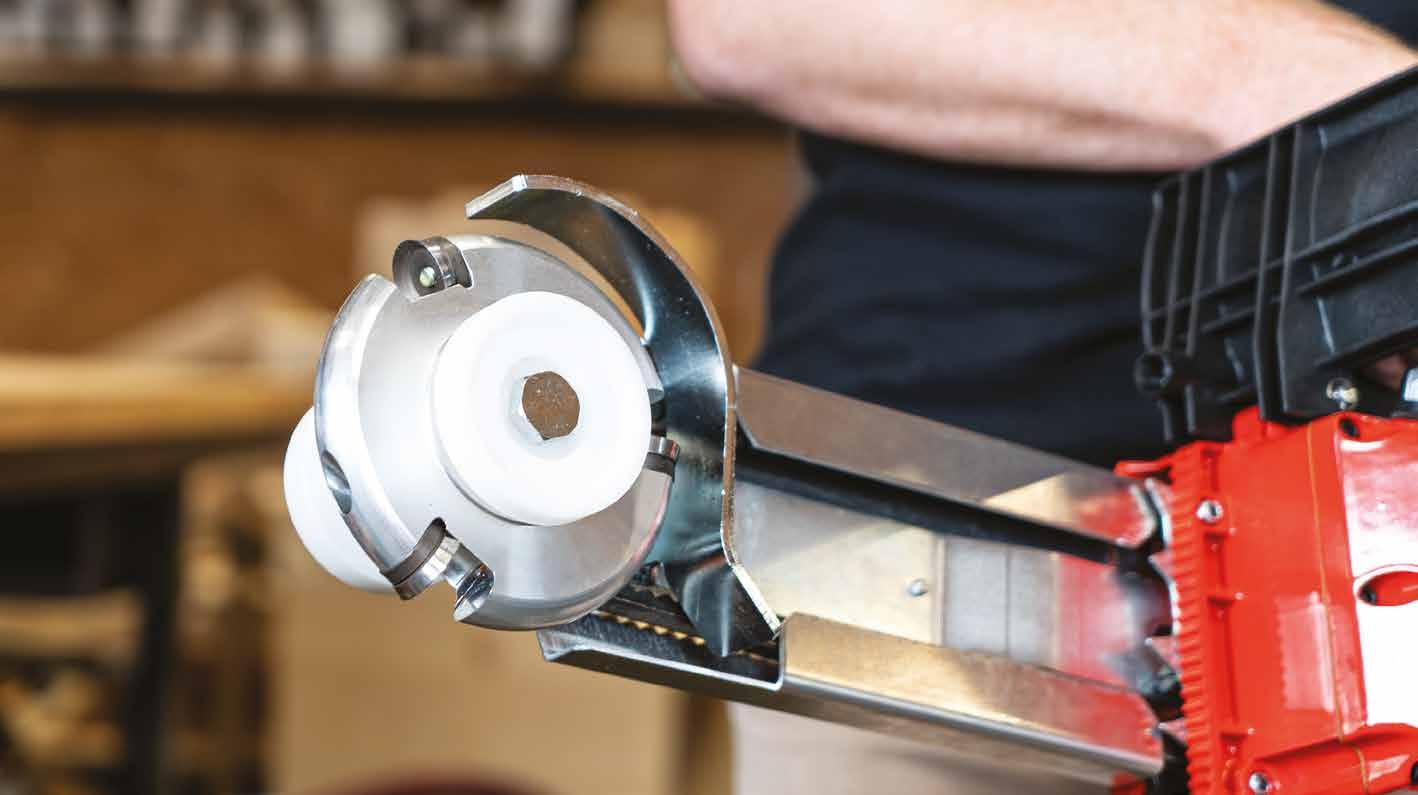

• Ermöglicht ein schnelles und präzises Fräsen für den Durchgang von Stromleitungen und technischen Anlagen

• Kompatibel mit Elektro-Kettensägen Husqvarna 420EL und Stihl MSE230/MSE250

FÜR DEN INNENBEREICH

Dank des Elektroantriebs kann das Produkt in Innenräumen verwendet werden, ohne schädliche Abgase zu erzeugen

ANWENDUNGSGEBIETE

Für Ausfräsungen von 19 bis 24 mm auf Massivoder Brettschichtholz Ideal für die Installation von Standard-Leerrohren

Die Wand kann sofort beschichtet werden ohne eine Montageebene zu schaffen Dies spart Zeit, Kosten und Raum

FASENHOBEL

ZUR HERSTELUNG VON 45° KANTEN

PRÄZISES ANFASEN

Mit dem Drehknopf lässt sich die Hobeltiefe exakt einstellen Die Auflagetische garantieren ein genaues Arbeiten

LIEFERUMFANG

Im robusten Transportkoffer inkl einem Paar Wendemesser, betriebsbereit montiert

ARTIKELNUMMERN UND ABMESSUNGEN

TECHNISCHE DATEN

Eigenschaften

Fasenbreite

Hobeltiefe

- 25 mm

- 12,5 mm

Leerlaufdrehzahl 16100/min

Nennaufnahme

Nennspannung

Gewicht

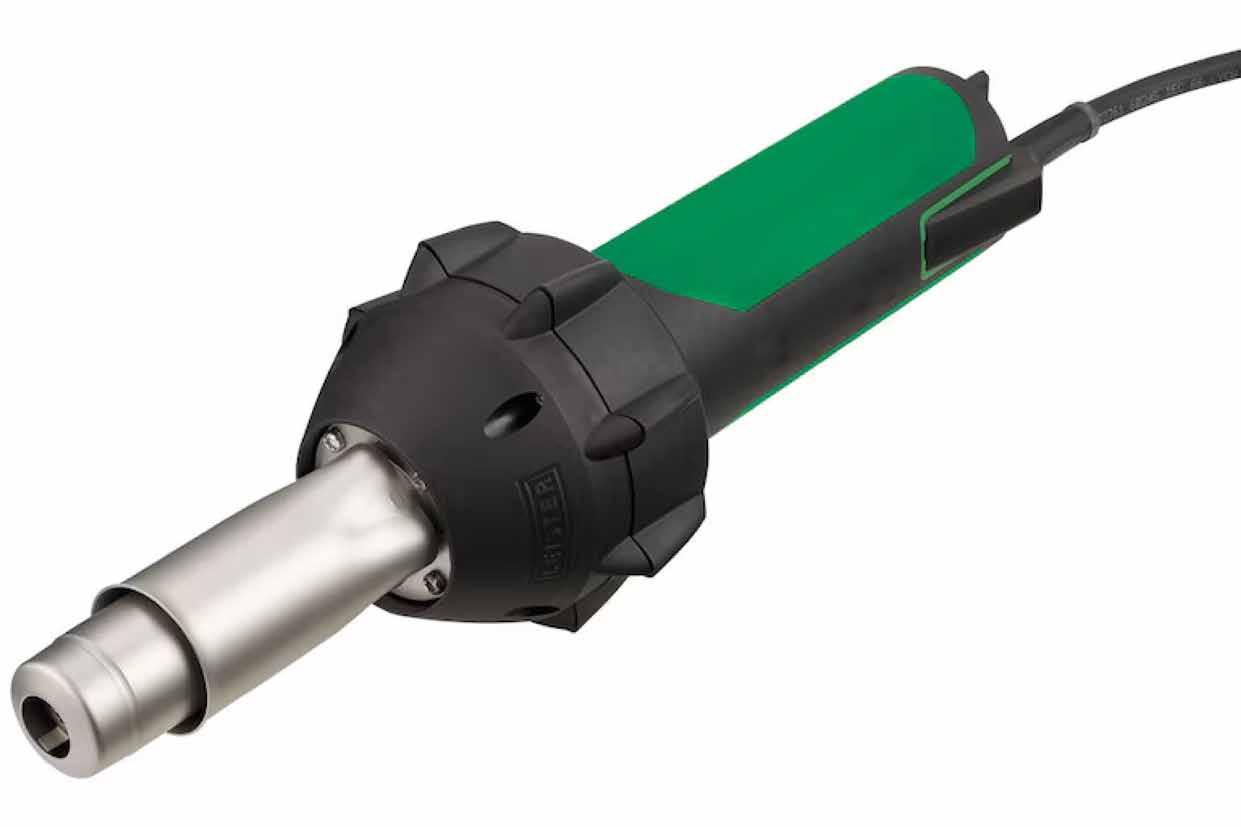

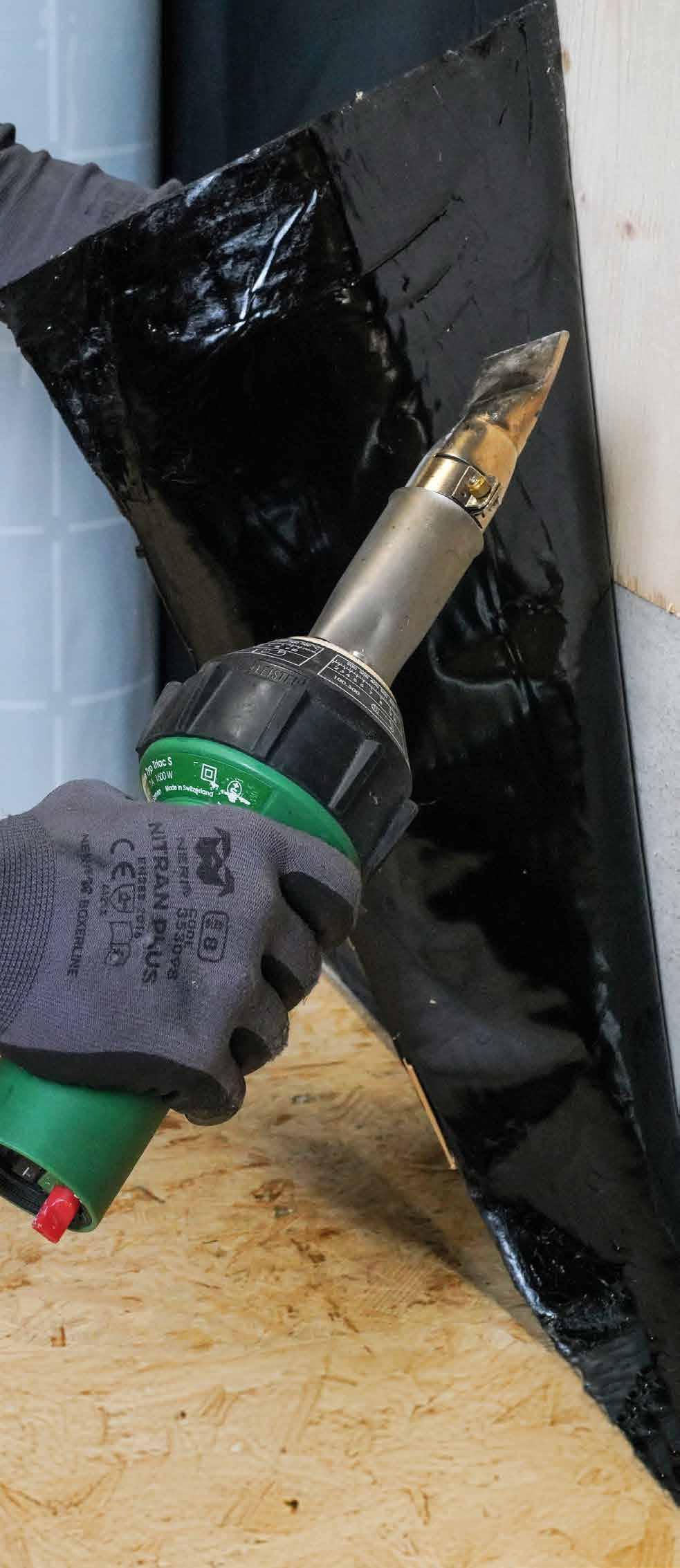

HOT GUN

HEISSLUFTPISTOLE

LEISTUNGSSTARK UND ROBUST

Professionelle Heißluftpistole mit robustem Gehäuse für den Einsatz auf Baustellen 1600 W Leistung sorgen für eine schnelle Erwärmung

AUCH FÜR ANSPRUCHSVOLLE ARBEITEN GEEIGNET

Der ergonomische Griff mit zwei Komponenten und der optimierte Schwerpunkt garantieren idealen Halt auch bei Schweißarbeiten an längeren Elementen und unter schwierigen Bedingungen

EINSTELLBAR

Die Temperatur kann auf maximal 700 °C eingestellt werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 HOTGUN ( * ) Profi-Heißluftpistole

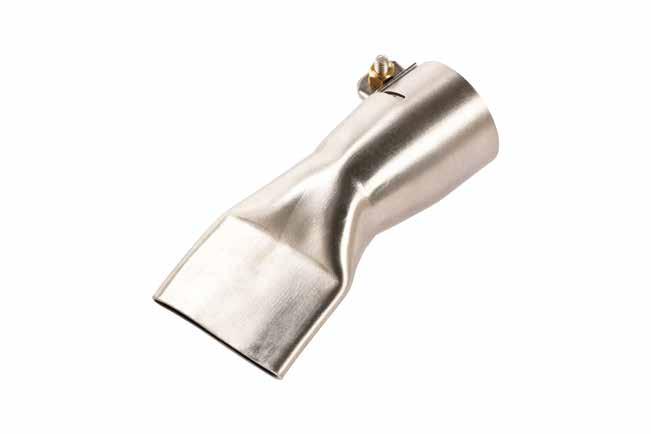

2 HOTGUNFN40 flacher Düsenaufsatz 40 mm

( * ) Mischtrichter nicht mitgeliefert Lieferumfang: Heißluftpistole im Kunststoffkoffer

TECHNISCHE DATEN

Eigenschaften Werte Spannung 230 V

Frequenz 50/60 Hz

Leistungen 1600 W

Temperatur 40-700 °C

Luftström (20 °C) 240 l/min

Düsenanschluss Ø 31,5 mm

Schutzklasse

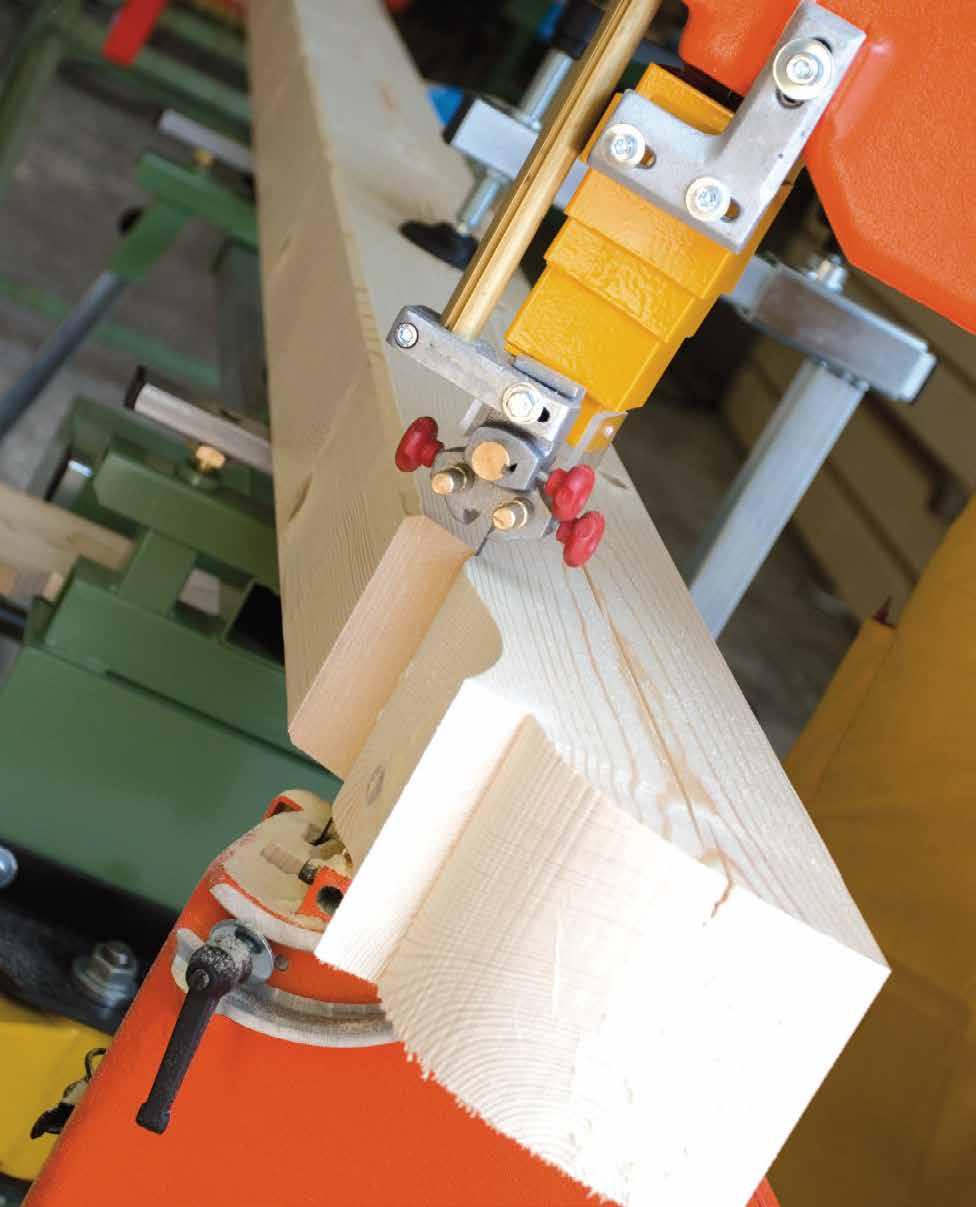

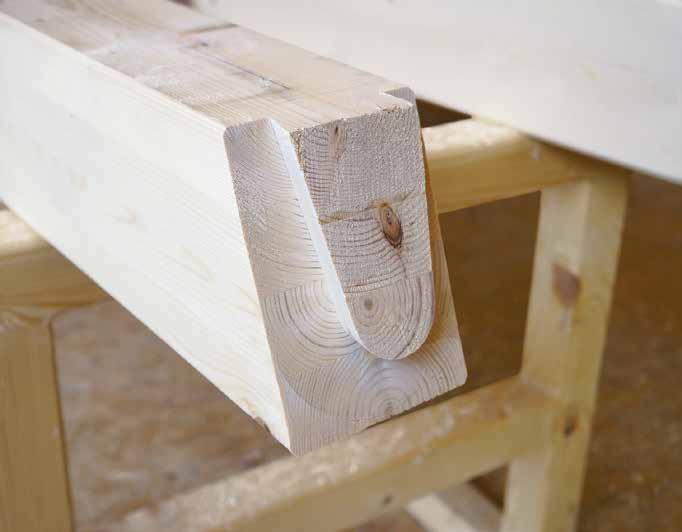

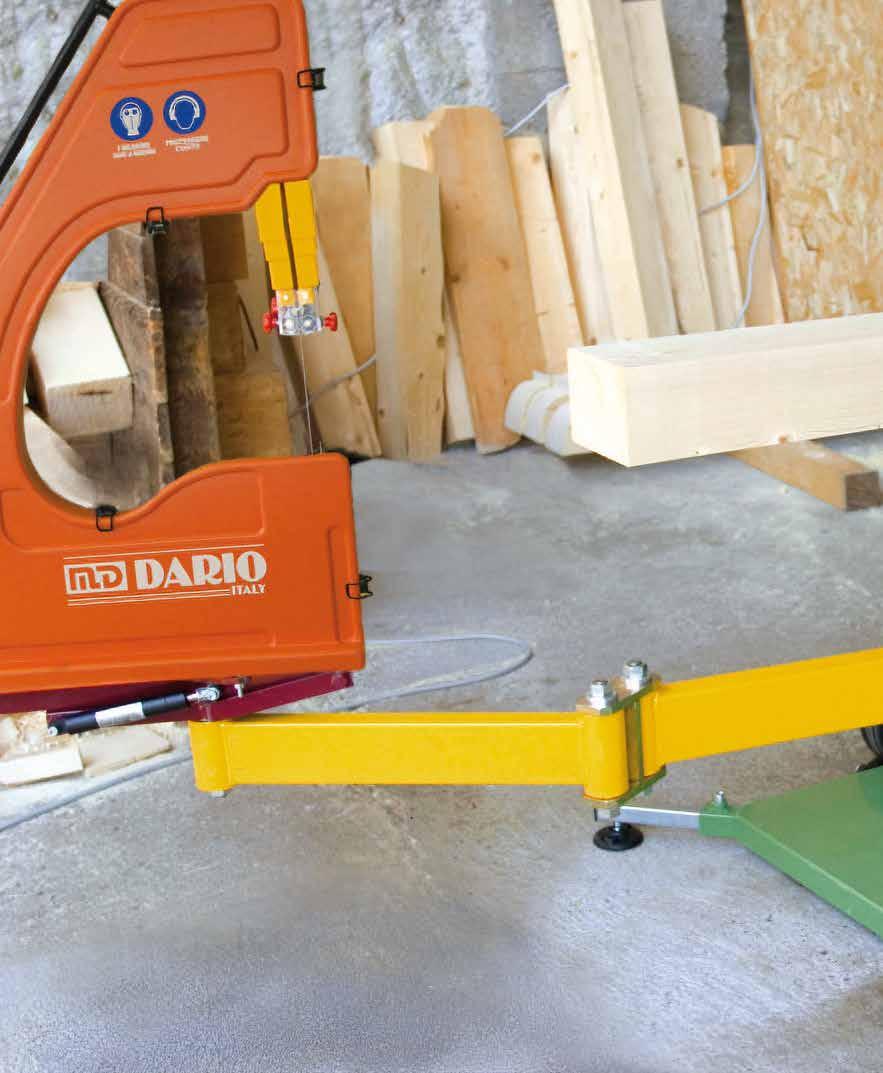

BANDSÄGE

• Version SET 1500: mit Gelenkarm auf fahrbarem Wagen

ARTIKELNUMMERN UND ABMESSUNGEN

• Version SET 2000: mit Gelenkarm auf zentralem Tisch ART.-NR. Beschreibung

1 ATEU3013 Bandsäge SN44 - SET 1500

TECHNISCHE DATEN

Eigenschaften

Schnitthöhe

Schnitthöhe mit spezieller Sägeblattführung

Sägeblattlänge

Sägeblattbreite (min )

Motorleistung 1100 W

BANDSÄGEBLÄTTER 1

FÜR MD DARIO

ARTIKELNUMMERN UND ABMESSUNGEN

BANDSÄGEBLÄTTER 2

FÜR HEMA/PROTOOL HANDBANDSÄGEN

ARTIKELNUMMERN UND ABMESSUNGEN

BANDSÄGEBLÄTTER 3

FÜR MAFELL Z3/Z5, MIT RÜCKENZAHNUNG

ARTIKELNUMMERN UND ABMESSUNGEN

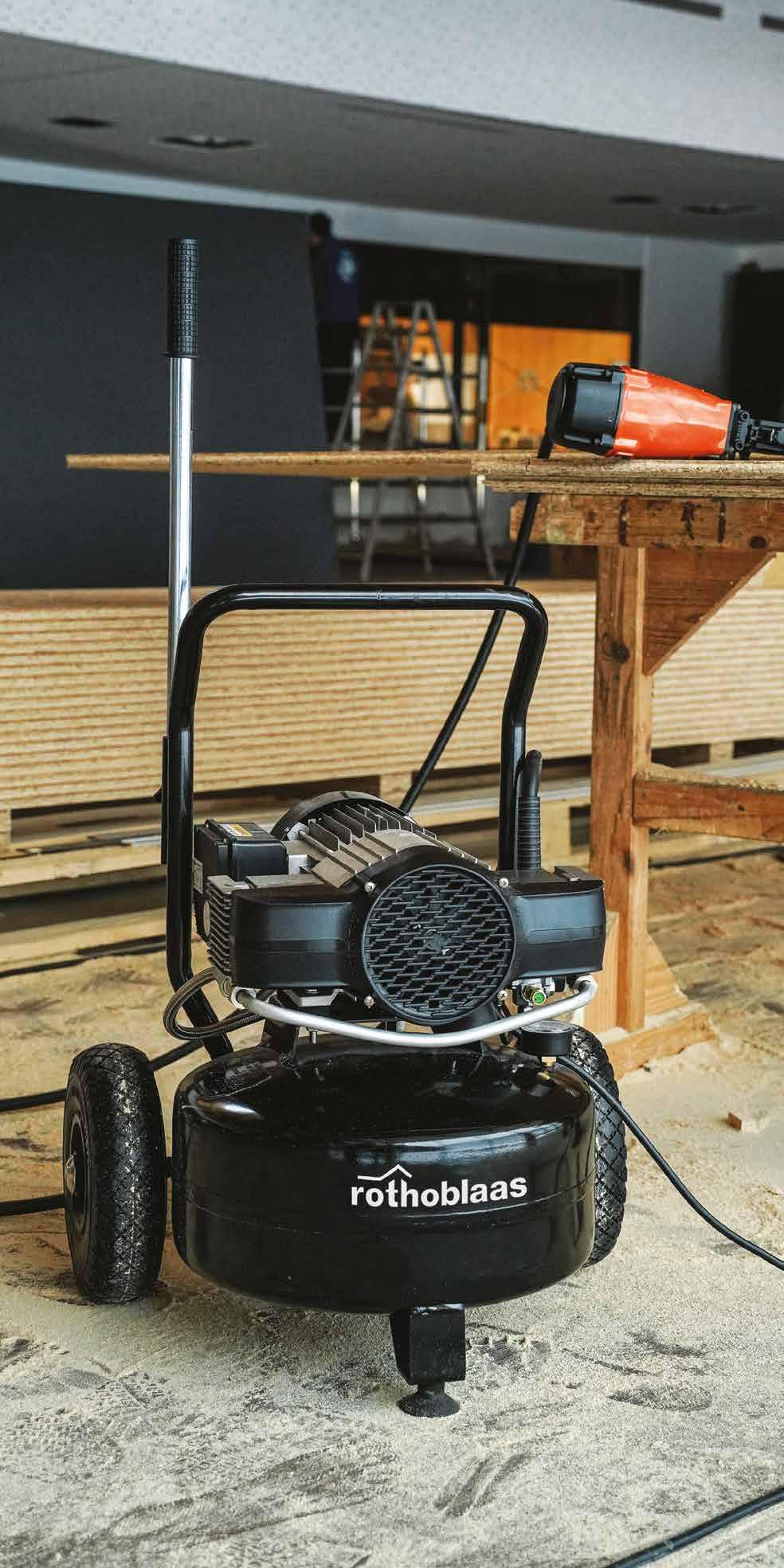

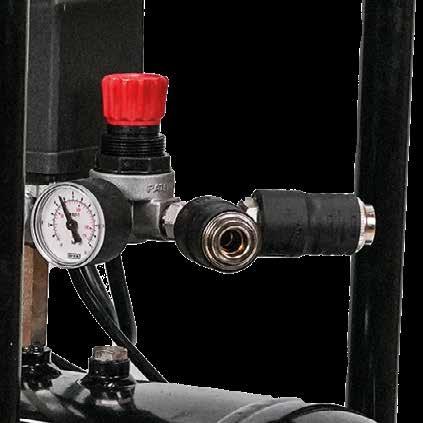

ÖLFREIER KOMPRESSOR

MIT ROSTGESCHÜTZTEM TANK 24 L

LANGLEBIG

Der Tankinnenraum ist mit einem Spezialprodukt lackiert, um eine für Kondenswasser typische Rostbildung zu verhindern Äußerst langlebig auch bei häufigem Gebrauch

DAUERBETRIEB

Dank der Leistung der beiden Zylinder arbeitet der Kompressor ohne Unterbrechungen durch Aufladen

GERÄUSCHARM

Stark und dabei leise Akustischer und Arbeitskomfort werden bei der Verwendung im Innenbereich nicht beeinträchtigt

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 COMP24 Kompressor mit rostgeschütztem Tank 24 L 1

2 COMP24PLATE Werkzeugablage 1

TECHNISCHE DATEN

Eigenschaften

Werte

Versorgungsspannung 230 V

Nennleistung 1,50 kW

Frequenz 50 Hz

Max Betriebsdruck 8 bar

Sicherheitsventil 10 bar

Geräuschpegel 68 dB

Drehzahl 1400 rpm

Tankvolumen 24 l

Luftdurchsatz Eingang 300 l/min

Luftdurchsatz Ausgang 170 l/min

Gesamtgewicht 34 kg

Abmessungen (B x L x H) 500 x 560 x 720 mm

COMPRESSOR 50

GROSSER ÖLFREIER KOMPRESSOR MIT ROSTGESCHÜTZTEM TANK 50 L

GARANTIERT LANGE LEBENSDAUER

Die spezielle Innenbeschichtung des Tanks schützt vor Korrosion durch Kondensat und sorgt für Festigkeit und lange Lebensdauer auch bei intensivem Gebrauch

GRÖSSERE STABILITÄT AUF UNEBENEM BODEN

Dank des niedrigen Massemittelpunkts ist der horizontale Kompressor stabiler und weniger kippgefährdet Dies macht ihn besonders für Baustellen auf unebenem Gelände geeignet

GROSSE KAPAZITÄT

Ideal für große Druckluftgeräte mit hohem Luftverbrauch oder für den gleichzeitigen Einsatz über die beiden Anschlüsse von zwei mittelgroßen Geräten

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 COMP50 Kompressor mit rostgeschütztem Tank 50 L 1

TECHNISCHE DATEN

Eigenschaften

Versorgungsspannung 230 V

Nennleistung 1,1 kW

Frequenz 50 Hz

Max Betriebsdruck 8 bar

Sicherheitsventil 10 bar

Geräuschpegel 69 dB

Drehzahl 1400 rpm

Tankvolumen 50 L

Luftdurchsatz Eingang 300 l/min

Luftdurchsatz Ausgang 170 L/min

Gesamtgewicht 48 kg

Abmessungen (B x L x H) 800 x 350 x 650 mm

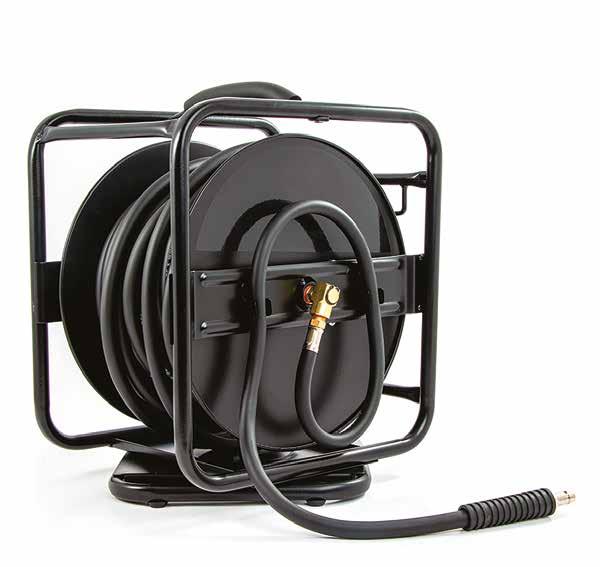

DRUCKLUFTSCHLAUCH

DRUCKLUFTSCHLAUCH MIT UNIVERSALKUPPLUNG

• Um 360° drehbare Schlauchtrommel mit Klappgriff

• Max Luftdruck: 20 bar

ARTIKELNUMMERN UND ABMESSUNGEN

DRUCKLUFTPISTOLE

• Bei der Montage mit CAT kann die maximale zertifizierte Leistung auch in gerissenem Beton erzielt werden

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

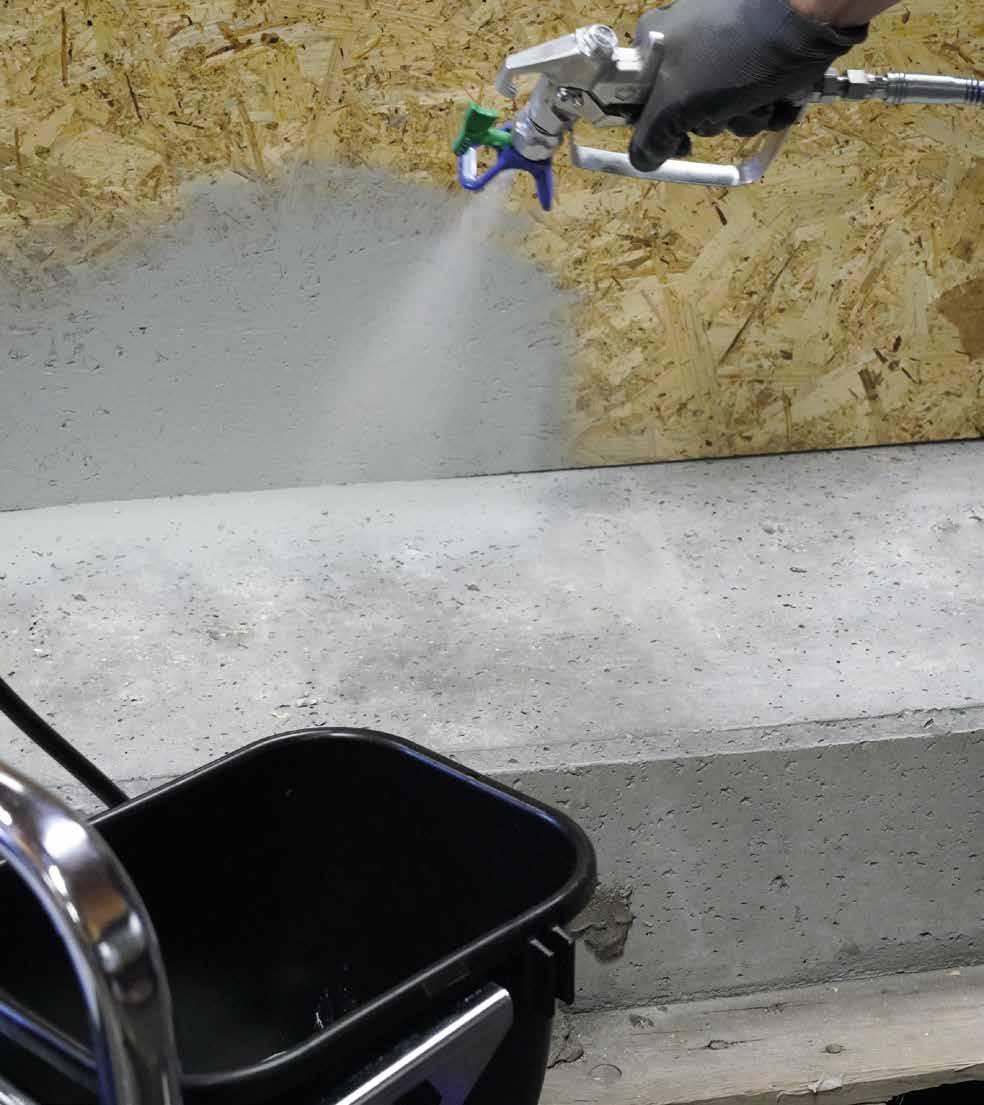

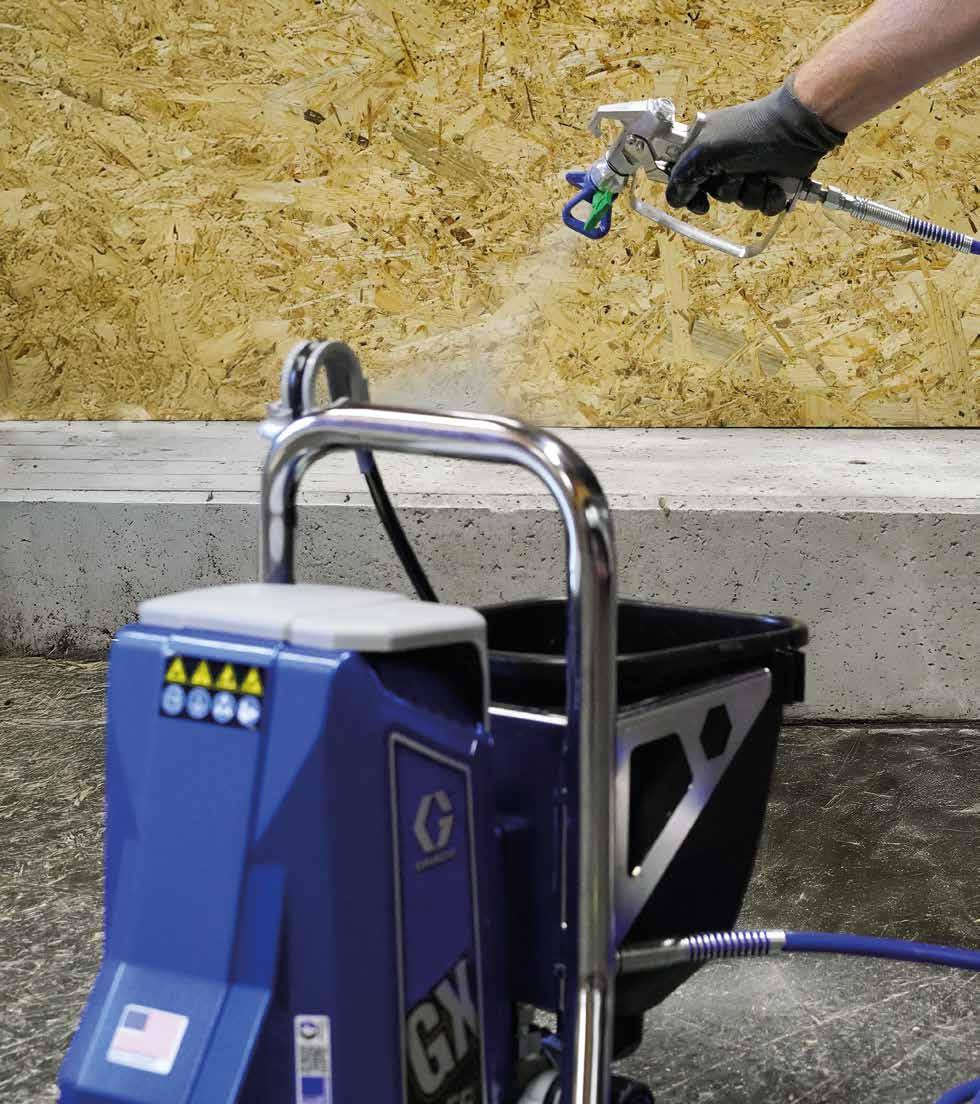

PUMP SPRAY

ELEKTRISCHES AIRLESS-SPRITZGERÄT

GESCHWINDIGKEIT UND EFFIZIENZ

Einfacher Sprühauftrag: Schnelles Arbeiten auch an schwer zugänglichen Stellen

TRANSPARENTES SAUGSYSTEM

Einfache Verwendung und Reinigung Zum Sprühen von Farben auf Lösungsmittel- oder Wasserbasis

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

Version Stk.

PUMPSPRAY240 elektrische Airless-Pumpe 240 V Kabel 1

TECHNISCHE DATEN

Eigenschaften

Werte

Max Betriebsdruck 207 bar

Max Tragkraft 1,4 lpm

Max Düsengröße - 1 Pistole 0,021"

Flexibel 3/16" x 7,5 m

Betriebstemperatur +4/+46 °C

Gewicht 14,0 kg

BOHRER UND FRÄSER

LEWIS

SCHLANGENBOHRER FÜR TIEFLOCHBOHRUNGEN

IN WEICH- UND EUROPÄISCHEM HARTHOLZ

LEWIS STECK

AUFSTECKVERSENKER

FÜR SCHLANGENBOHRER MIT SCHAFT Ø13 mm

SNAIL CV

UNIVERSAL-BOHRSPITZE FÜR HOLZ

SNAIL HSS

SPIRALBOHRER FÜR HARTHOLZ, BESCHICHTETE PLATTEN U.V.M.

BORMAX GUIDE

ZAPFENSENKER FÜR GEFÜHRTE AUSFRÄSUNGEN

SNAIL ALU-WOOD

BOHRER FÜR MASSHALTIGE BOHRUNGEN IN METALL - HOLZ-VERBINDUNGEN

SNAIL METAL

SPIRALBOHRER AUS SCHNELLSTAHL HSS

BORMAX 2 0 WS

FÜR WEICHHOLZ, EUROPÄISCHES HARTHOLZ, SPANPLATTEN, MDF PLATTEN U.V.M.

BORMAX 3 0 HM

UNIVERSELLER ALLESKÖNNER, AUCH FÜR EXOTISCHE HARTHÖLZER, BESCHICHTETE PLATTEN

SCHEIBENSCHNEIDER ZUM HERSTELLEN VON ABDECKZAPFEN

CATCH

EINSCHRAUBWERKZEUG

BROAD

BOHRER MIT VERSENKER FÜR KKT, KKZ, KKA SCHRAUBEN

DRILL STOP

BOHRER-SENKER-SATZ MIT DREHBAREM TIEFENANSCHLAG

SNAIL PULSE

HARTMETALL-HAMMERBOHRER MIT SDS-PLUS BOHRFUTTERAUFNAHME

DUHXA

HOHLBOHRER MIT ABSAUGUNG FÜR BETON MIT SDS-MAX-AUFNAHME

COLUMN

STARRER UND KIPPBARER BOHRSTÄNDER

LB HOLZLOCHSÄGE

FÜR HOLZ UND HOLZWERKSTOFFE

LOCHSÄGE HSS ZUM SCHNEIDEN VON LÜFTUNGSKANÄLEN IN DACHKONSTRUKTIONEN

LOCHSÄGE LH

HARTMETALL LOCHSÄGEN

LOCHSÄGE LFA

FÜR HOLZFASERDÄMMPLATTEN

PUMPSHANK

SCHNELLAUSWERFSYSTEM

LEGENDE

GL Gesamtlänge

NL Nutzlänge

SpL Spirallänge

H Elementhöhe

D Fräsendurchmesser

d Schaftdurchmesser

R Fräsradius

LEWIS

SCHLANGENBOHRER FÜR TIEFLOCHBOHRUNGEN IN WEICH- UND EUROPÄISCHEM HARTHOLZ

SCHNEIDEN

Mit runder Spiralnut, Gewindespitze, Hauptschneide und Vorschneider in Spitzenqualität

SCHAFTAUFNAHME

Ausführung mit abgesetztem Kopf und Sechskantschaft (ab Ø8 mm)

QUALITÄTSMATERIAL

Aus legiertem Werkzeugstahl (WS)

LANGE BOHRUNGEN

Mit den beiden langen Versionen (Ø13 mm und Ø16 mm) können Bohrungen von mehr als 2 Metern Länge durchgeführt werden; optimal für die Montage von RTR-Gewindestangen

F1410406 6 5,5 460 380 1

F1410407 7 6,5 460 380 1

F1410408 8 7,8 460 380 1

F1410409 9 8,0 460 380 1

F1410410 10 9,8 460 380 1

F1410412 12 11,8 460 380 1

F1410414 14 13 460 380 1

F1410416 16 13 460 380 1

F1410418 18 13 460 380 1

F1410420 20 13 460 380 1

F1410422 22 13 460 380 1

F1410424 24 13 460 380 1

F1410426 26 13 460 380 1

F1410428 28 13 460 380 1

F1410430 30 13 460 380 1

LEWIS - LONG

LEWIS - INCH

LEWIS - SET

F1410200 6, 8, 10, 12, 14, 16, 18, 20 235

F1410303 10, 12, 14, 16, 18, 20, 22, 24 320

LEWIS STECK

AUFSTECKVERSENKER

FÜR SCHLANGENBOHRER MIT SCHAFT Ø13 mm

DOPPELTE HAUPTSCHNEIDEN

Zwei versetzt genutete Hauptschneiden sowie die gezahnte Vorschneide minimieren die Reibung und dadurch die erforderlichen Vorschubkräfte

EIN ARBEITSGANG

Zum Bohren und Fräsen in einem Arbeitsgang in Kombination mit den LEWIS Bohrern mit 13 mm Schaft

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Ø Außen Ø

[mm] [mm]

F1411070

SNAIL CV

UNIVERSAL-BOHRSPITZE FÜR HOLZ

OPTIMIERTE SCHNEIDGEOMETRIE

Mit Zentrierbohrer, doppelten Schneidkanten und vorstehenden Seitenprofilen

GROSSER ANWENDUNGSBEREICH

Für maßhaltige Bohrungen in Weichhölzern und einigen europäischen Harthölzern

ARTIKELNUMMERN UND ABMESSUNGEN

SNAIL CV - SET

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

1 F3501505 5-teiliges Set in Kunststoffbox Ø 4, 5, 6, 8, 10 mm 1

2 F3501508 8-teiliges Set in Kunststoffbox Ø 3, 4, 5, 6, 7, 8, 9, 10 mm 1

SNAIL HSS

SPIRALBOHRER FÜR HARTHOLZ, BESCHICHTETE PLATTEN U.V.M.

CNC-ROBOTERSCHLIFF

Hochwertige Ausführung in vollgeschliffener Qualität mit 2 Hauptschneiden und 2 Vorschneidern Spezialspirale innen geschliffen für einen besseren Spanabtransport

UND ABMESSUNGEN

Weitere Abmessungen auf Anfrage

SNAIL HSS - INCH

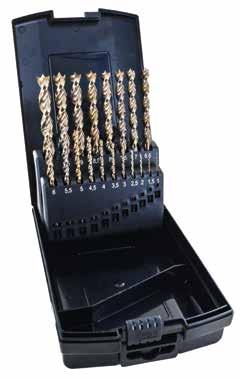

SNAIL HSS - SET

UND ABMESSUNGEN

BORMAX GUIDE

ZAPFENSENKER FÜR GEFÜHRTE AUSFRÄSUNGEN

ARTIKELNUMMERN UND ABMESSUNGEN

Inkl Zentrierbohrer und Sechskantschlüssel

SPITZE FÜR VORBOHRUNG

TIEFENANSCHLAG

Ø Schaft

SNAIL ALU-WOOD

BOHRER FÜR MASSHALTIGE BOHRUNGEN IN METALL - HOLZ-VERBINDUNGEN

EIN ARBEITSGANG

Speziell entwickelter Stufenbohrer mit besonderer Bohrgeometrie, der Holz und Stahl in einem Arbeitsgang bohrt

Es wird dringend geraten, Bohrungen nur mit Führung durchzuführen

ARTIKELNUMMERN UND ABMESSUNGEN

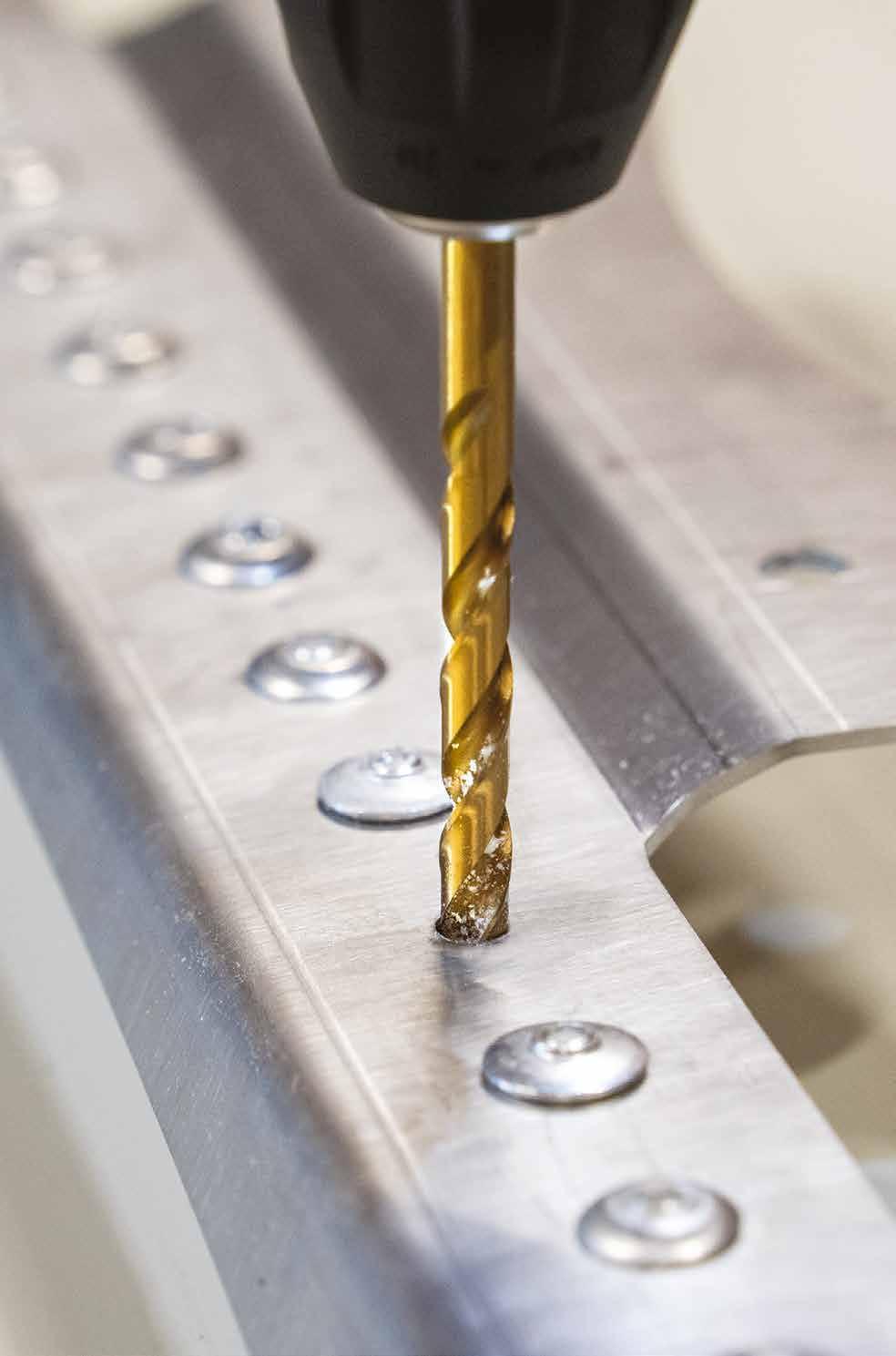

SNAIL METAL

SPIRALBOHRER AUS SCHNELLSTAHL HSS

• Bohrer aus Superschnellstahl für Löcher in Metallkonstruktionen

ARTIKELNUMMERN

FÜR WEICHHOLZ, EUROPÄISCHES HARTHOLZ, SPANPLATTEN, MDF PLATTEN U.V.M.

ARTIKELNUMMERN UND ABMESSUNGEN

HOLZKISTE

ARTIKELNUMMERN UND ABMESSUNGEN

Ø Schaft

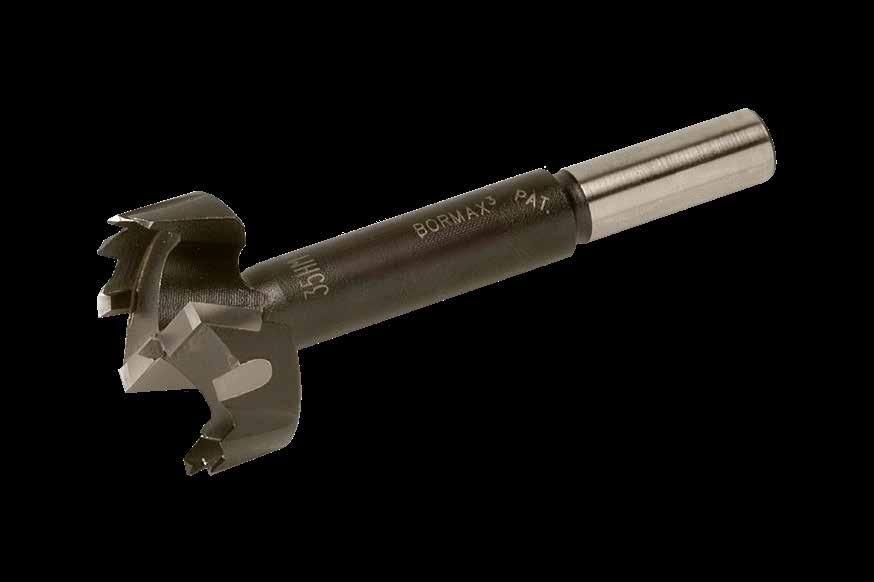

UNIVERSELLER ALLESKÖNNER, AUCH FÜR EXOTISCHE HARTHÖLZER, BESCHICHTETE

PLATTEN U.V.M.

ARTIKELNUMMERN UND ABMESSUNGEN

SCHEIBENSCHNEIDER ZUM HERSTELLEN VON ABDECKZAPFEN

FÜR LANGE ZAPFEN

Nutzlänge der Zapfen max 70 mm

MATERIAL

Aus legiertem Werkzeugstahl WS

ARTIKELNUMMERN UND ABMESSUNGEN

TAPCUT - SET

IN HOLZKASTEN

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Beschreibung

CATCH

EINSCHRAUBWERKZEUG

KRÄFTESCHONEND

Mit CATCH lassen sich auch lange Schrauben schnell und sicher einschrauben, ohne dass der Bit abrutschen kann

SCHRÄGWINKEL

Besonders praktisch für Verschraubungen in Ecken, in denen die Kraftanwendung begrenzt ist

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. L Ø Gewicht Stk. [mm] [mm] [g]

CATCH 210 41,5 630 1

CATCHL 207 46 680 1

TECHNISCHE DATEN

Maschinenaufnahme Sechskant SW 11,5

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

Sechskant SW 11,5

Bitaufnahme 1/4" 5/16"

Bit inkl.

Geeignete Schrauben

TX4050

HBS (Senkkopf) Ø8 mm

VGS (Senkkopf) Ø9 mm

VGZ (Zylinderkopf) Ø9 mm

TX4050L (HBS Ø10) TX5050

HBS (Senkkopf) Ø10-Ø12 mm

VGS (Senkkopf) Ø11 mm

VGS (Senkkopf) Ø13 mm

Weitere Anwendungshinweise finden Sie im entsprechendem Handbuch und unter www rothoblaas de

BOHRER MIT VERSENKER FÜR KKT, KKZ, KKA SCHRAUBEN

• Vorbohren und Versenken von Terrassenschrauben

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Ø Bohrer Ø Versenker L-Spitze

[mm] [mm] [mm] [mm]

ZUSATZPRODUKTE - ERSATZBOHRER

ART.-NR. Ersatzteil

Ø6 mm für BROAD2

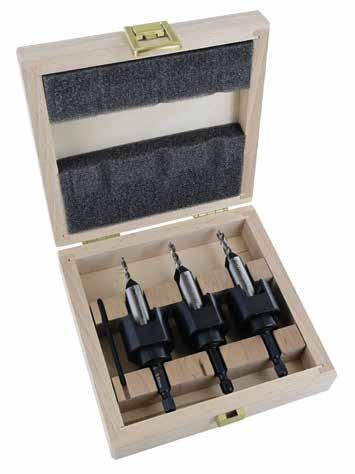

DRILL STOP

BOHRER-SENKER-SATZ MIT DREHBAREM TIEFENANSCHLAG

• Tiefenkontrolliertes Bohren und Ansenken in einem Arbeitsgang

ARTIKELNUMMERN UND ABMESSUNGEN

Ø Bohrer Ø

F3577504

SNAIL PULSE

HARTMETALL-HAMMERBOHRER MIT SDS-PLUS BOHRFUTTERAUFNAHME

• Für Bohrungen in Beton, Stahlbeton, Mauerwerk und Naturstein

• 4-spiralige Vollhartmetallschneiden sorgen für einen schnellen Vortrieb

ARTIKELNUMMERN UND ABMESSUNGEN

(*) Nur für DUP26C und DUP26SDS

SNAIL PULSE-SET

[mm] DUSDSV7T Ø5 (115 mm), Ø6 (115 mm), Ø6 (165 mm), 2 x Ø8 (165 mm), Ø10 (165 mm), Ø12 (160 mm),

DUHXA

HOHLBOHRER MIT ABSAUGUNG FÜR BETON MIT SDS-MAX-AUFNAHME

• Kombiniert zwei Durchgänge in einem: Bohren und Absaugen in einem Arbeitsgang

• Deutlich höhere Bohrgeschwindigkeit durch optimale Staubentfernung

• Staubfreie Arbeitsumgebung zum Schutz des Benutzers

• Der Universal-Staubsaugeradapter ist für alle gängigen Industriestaubsauger geeignet

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Gewindestange Innengewindebuchse d 0

d 0 = Bohrdurchmesser im Untergrund

NL = Nutzlänge

GL = Gesamtlänge

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

DUIS35M Saugsystem Klasse M 1

COLUMN

STARRER UND KIPPBARER BOHRSTÄNDER

• Dank der einstellbaren Tiefenanschläge, der präzisen Führungsplatte und des zusätzlichen Stabilisierungselements werden die Löcher immer im perfekten Winkel gebohrt

• Aus Aluminium und Edelstahl, passend für alle Bohrmaschinen mit Bohrfutterhals 43 mm Kompatibel mit Bohrern Ø 8, 10, 12, 14, 16, 18, 20, 22, 24, 26 mm

• Der neue Universaladapter löst Kompatibilitätsprobleme zwischen COLUMN dank des stabilen Sechskantschaftes, der eine sichere Befestigung an verschiedenen Maschinen gewährleistet

ARTIKELNUMMERN UND ABMESSUNGEN ZUSATZPRODUKTE -

ART.-NR. Version Für Bohrerlänge

* inkl Befestigungsmittel (1) Geeignet für Bohrdurchmesser (imperial) 5/16”; 3/8”; 1/2”; 9/16”; 11/16”; 3/4”; 15/16”; 1”; 1 1/8”; 1 1/4”

4 F1402043 Universaladapter für nicht genormte Bohrfutter

5 F1400902 Führungsplatte (imperiale Maße) (5/16"; 3/8"; 1/2"; 9/16"; 11/16"; 3/4"; 15/16"; 1"; 1 1/8"; 1 1/4")

FRÄSEN

ZYLINDERFRÄSER

ART.-NR. Ø (D) Ø Schaft (d) NL (H) GL max. Drehzahl Stk. [mm] [mm] [mm] [mm] [U/min] F3107810 10 8 20 51 22000 1

RADIUSFRÄSER

ART.-NR. Radius (R) Ø (D) Ø Schaft (d) H max. Drehzahl Stk. [mm] [mm] [mm] [mm] [U/min]

F3109831 9,5 31,8 8 15,9 16000 1

KANTENRÄSER 45°

ART.-NR. Ø (D) Ø Schaft (d) H GL max. Drehzahl Stk. [mm] [mm] [mm] [mm] [U/min] F3118845 31,8 8 12,7 53 16000 1 OBERFRÄSE OBERFRÄSE

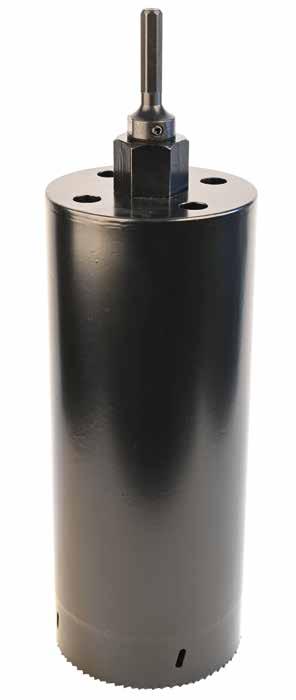

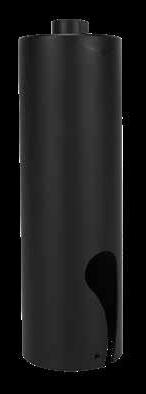

LB HOLZ LOCHSÄGE

FÜR HOLZ UND HOLZWERKSTOFFE

BOHRGESCHWINDIGKEIT

Durch neuartige Schneiden und das einfache Entfernen des Bohrkerns kann viel Arbeitszeit eingespart werden

POWERVOLL

Bohrtiefen bis zu Ø 322 mm auch in Massivholz Die effektive Tiefe beträgt 300 mm und kann theoretisch durch Verlängerungen unbegrenzt erweitert werden

DIAMANTBOHRMASCHINE - NASS UND TROCKEN

MATERIAL

Hochwertige Hartmetallschneiden, die geschärft und ausgetauscht werden können, ohne die vollständige Lochsäge ersetzen zu müssen

ANWENDUNGSGEBIETE

Deckenbohrungen in Massiv- und Brettschichtholz Bohrungen in Wand- und De- ckenverschalungen

Siehe Produkt auf S. 218

DIA 303

ARTIKELNUMMERN UND ABMESSUNGEN

ZENTRIERBOHRER

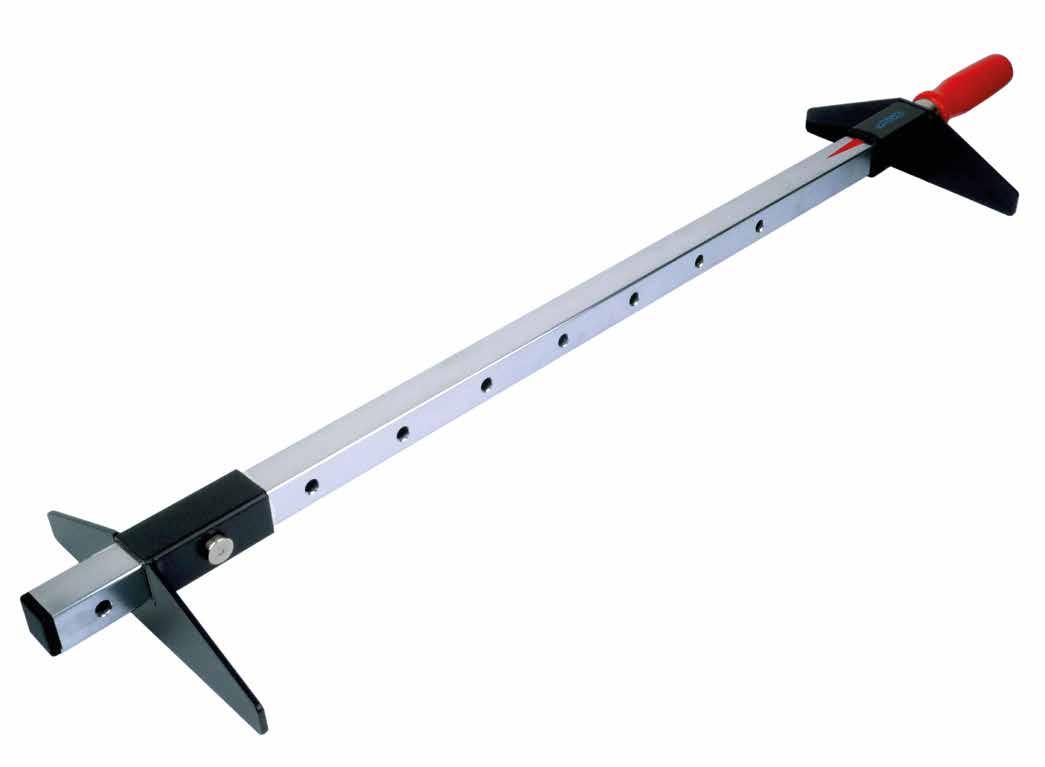

ZENTRIERSTANGE

ART.-NR. Beschreibung Länge Ø Vorbohrung Ø

LOCHSÄGENADAPTER

Beschreibung

Für Schnellwechselsystem

MASCHINENADAPTER

ART.-NR. Beschreibung

(3) Maschinenadapter

ART.-NR. Beschreibung

(1) Für Schraubsystem

ART.-NR. Beschreibung

Beschreibung

Für Bohrfutter, Ø Aufnahme

(1) Im Lieferumfang der Maschine DIA 303 enthalten (Art -Nr DUDIA303) (2) Einer

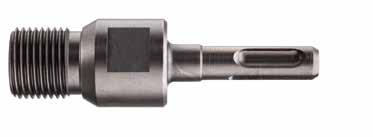

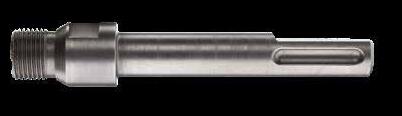

ADAPTER

Gewindeaufnahme G 1/2“ + Schnellverschluss

Gewindeaufnahme G 1/2"

Bohrfutteraufnahme Ø13 mm

SDS Max Aufnahme

DIAMANTBOHRMASCHINE

LB Holzlochsäge

ZENTRIERUNG

Schnellzentrierer

SDS Plus Aufnahme

EMPFOHLENER DREHZAHLBEREICH

Lochsägen - Ø Drehzahl [mm] [U/min]

40 - 8

1400 - 700

83 - 142 700 - 400

Zentrierstange

(1) Im Lieferumfang der Maschine DIA 303 enthalten (Art -Nr DUDIA303) (2) Einer pro Maschine erforderlich (3) Einer pro Fräse erforderlich

Lochsägen - Ø Drehzahl [mm] [U/min]

143 - 202

203 - 322

400 - 280

280 - 180

ANMERKUNGEN:

• Die offizielle Betriebsanleitung des Maschinen- und Fräsenherstellers muss vor Gebrauch aufmerksam gelesen und verstanden worden sein

DULBXXX

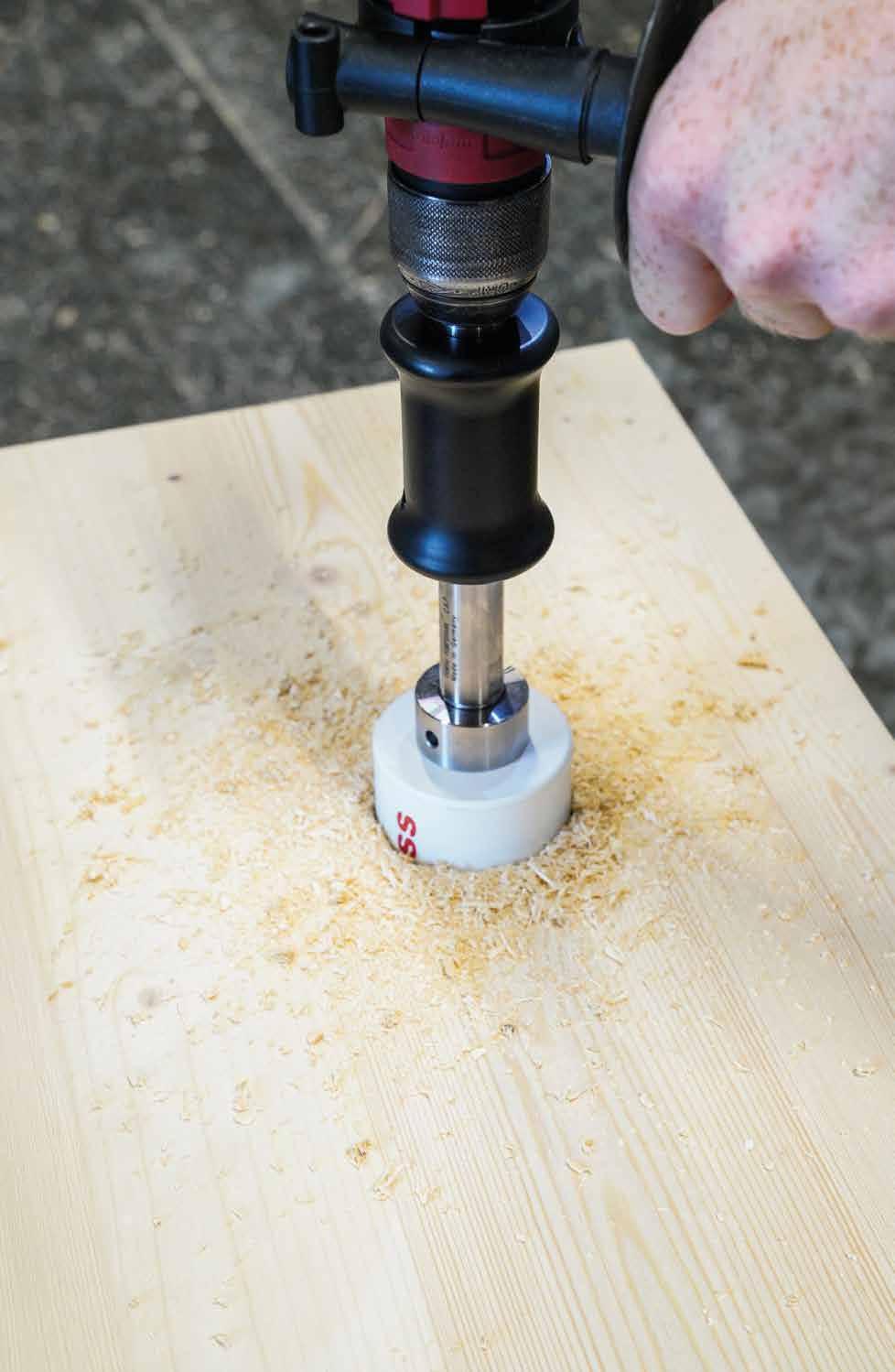

LOCHSÄGE HSS

ZUM SCHNEIDEN VON LÜFTUNGSKANÄLEN IN DACHKONSTRUKTIONEN

UNIVERSELL

Schneidet mühelos alle Isolierwerkstoffe (Glaswolle, Steinwolle, Styropor, Holzwolle usw ) sowie Holz-, Span- und Gipskartonplatten Schneiden von Massivholz bis zu einer Stärke von 30 mm möglich

FREIHAND

Die Lochsäge lässt sich mit einer starken Handbohrmaschine ohne Hilfsmittel im Freihandbetrieb nutzen Drehzahl bei ca 500 U/min

ARTIKELNUMMERN UND ABMESSUNGEN

Lieferumfang: Inklusive Sechskant-Aufnahmeschaft SW12 (F2170005) Führungsdorn und Bohrkopf müssen separat bestellt werden

ZUSATZPRODUKTE - ZUBEHÖR

1 F2170030 Führungsdorn mit Bohrkopf

2 F2170010 Führungsdorn einzeln

3 F3690002 Bohrkopf einzeln

4 F2170005 Sechskant-Aufnahmeschaft für HSS Lochsäge SW 12

LOCHSÄGE LH

HARTMETALL LOCHSÄGEN

LANGLEBIG

Bietet eine deutlich höhere Lebensdauer als herkömmliche Bimetall Lochsägen

UNIVERSELL

Universeller Einsatz in Holz und Holzwerkstoffen, GFK, Trespaplatten, Gipsplatten und -blöcken, Zementfaserplatten, Ziegeln, Porenbeton, Wandfliesen und Sandwichmaterialien

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Ø Lochsäge NL Stk. [mm] [mm]

ZUSATZPRODUKTE - AN-AUFNAHME

ART.-NR. Lochsägen Ø Fräsenlänge Sechskant/ Bohrfutter Stk. [mm] [mm] [mm]

DUAN3 14 - 30 55 - 66 9,5/≥ 10 1

DUAN4 32 - 152 55 - 66 11/≥ 13 1

LOCHSÄGE LH - SET

ART.-NR. Bohr-Ø Aufnahme Stk. [mm]

DULHSETSAN 19, 22, 29, 35, 44, 51, 57 AN3, AN4 1

DULHSETEAN 22, 29, 35, 44, 51, 57, 65, 68 AN3, AN4 1

DULHSETUAN 19, 22, 25, 29, 35, 44, 51, 57, 65, 68, 76 AN3, AN4 1

LOCHSÄGE LFA

FÜR HOLZFASERDÄMMPLATTEN

• Extrem scharfe und dünne Schneiden zum schnellen und präzisen Bohren von faserigen Dämmstoffen bei geringer Staubentwicklung Ideal für Einblasöffnungen

• Der ausgeschnittene Bohrkern kann zum Verschließen einfach wiederverwendet werden

ARTIKELNUMMERN UND ABMESSUNGEN

PUMPSHANK ®

SCHNELLAUSWERFSYSTEM

• Schnelles Auswerfen des Sägekerns dank Sicherheitsgriff beim Bohren mit Lochsägen

• Kompatibel mit fast allen handelsüblichen Lochsägen, wie den LHFräsen

ARTIKELNUMMERN UND ABMESSUNGEN

HOLZREPARATUR

WOOD REPAIR

INJEKTIONSSYSTEM FÜR HOLZREPARATUREN

RESTO KITT

HOLZKITT FÜR REPARATUREN

IM INNENBEREICH (AUSSEN ZU LACKIEREN)

PLASTUK

ZWEI-KOMPONENTEN-HOLZKITT FÜR INNEN

UND AUSSEN

XEPOX

ZWEIKOMPONENTEN-EPOXYDKLEBER

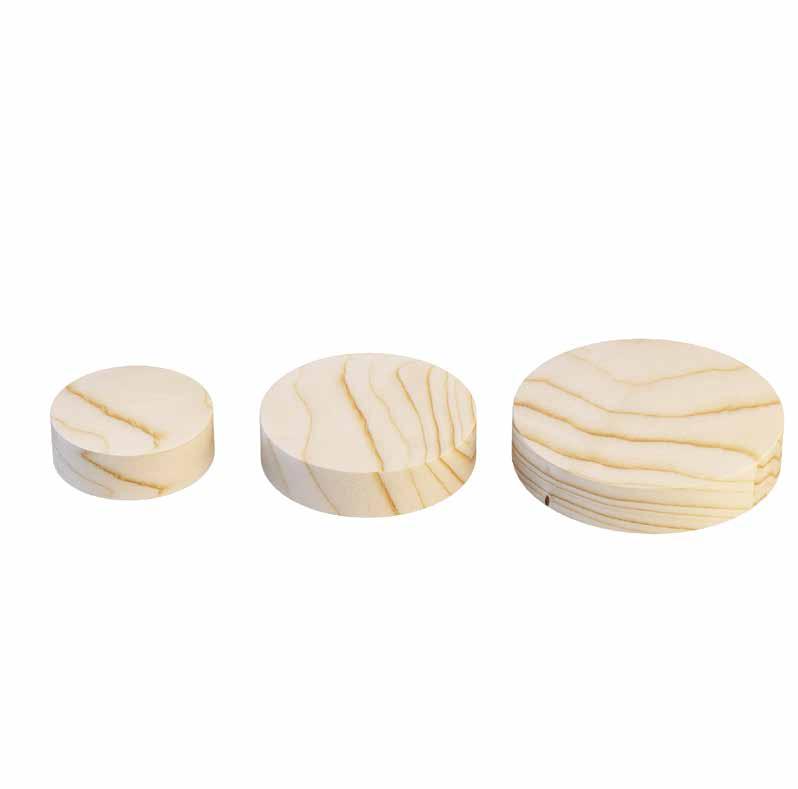

ABDECKZAPFEN

ABDECKZAPFEN QUERHOLZ FICHTE

ABDECKZAPFEN QUERHOLZ LÄRCHE

TAPPI IN LEGNO DI ABETE ROSSO, NODO

ZAPFEN AUS FICHTENHOLZ, QUERHOLZ, FÜR FEUERWIDERSTAND R-30

GEMÄSS EN 1995-1-2(*)

ABDECKZAPFEN HIRNHOLZ FICHTE

NÄGEL UND LAMELLEN

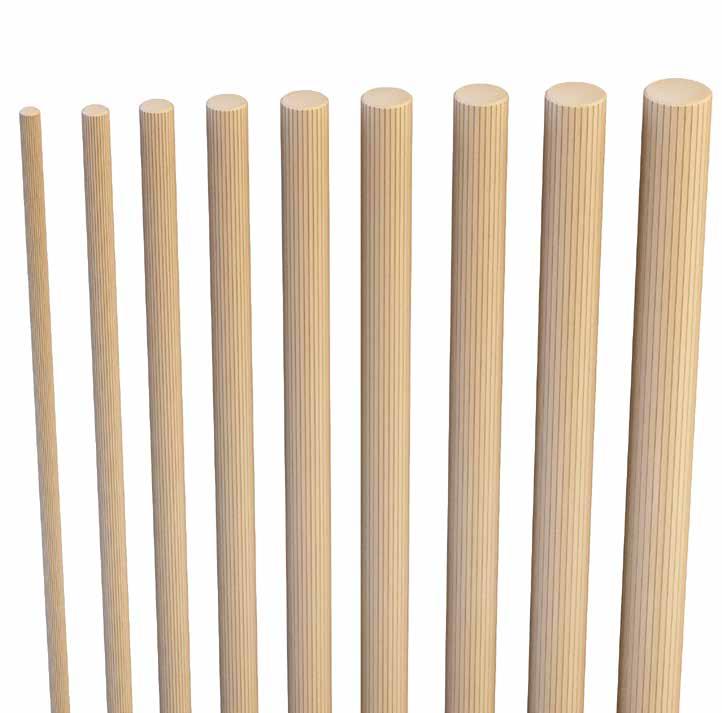

RIFFELDÜBEL BUCHE

RIF 1000

RIFFELDÜBEL - 1 m, BUCHE

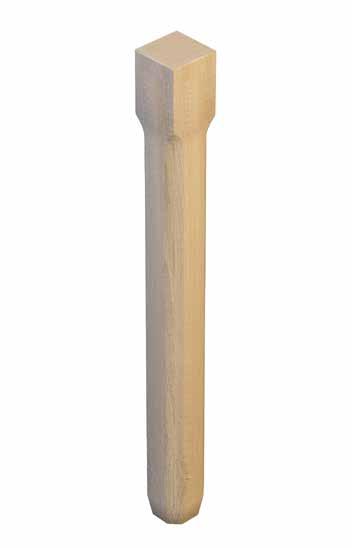

HOLZNAGEL EICHE, ZYLINDRISCH ACHTECKIG

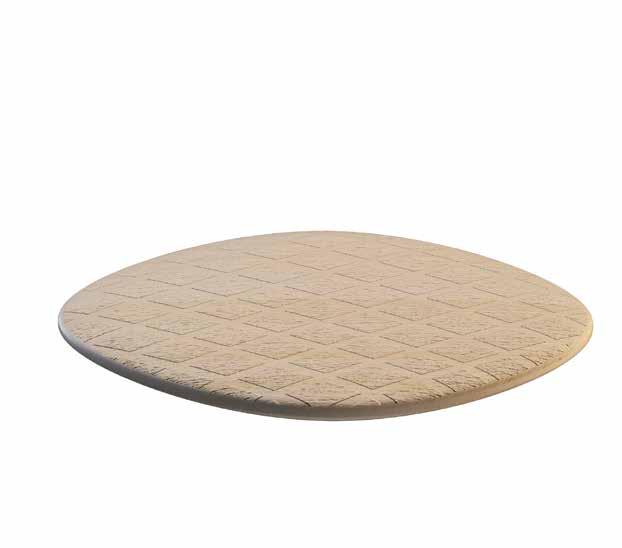

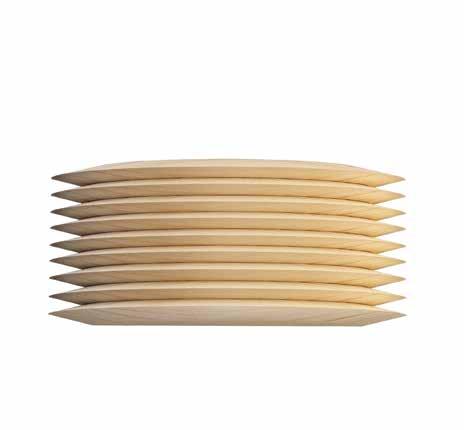

LAMELLEN AUS HOLZ

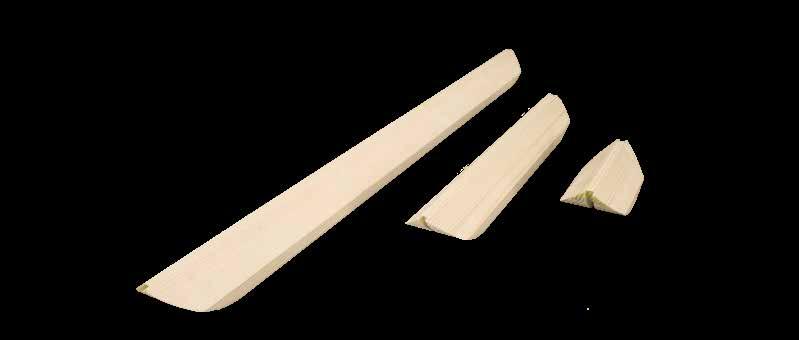

HOLZFLICKEN FÜR HOLZREPARATUREN

WOOD REPAIR

INJEKTIONSSYSTEM FÜR HOLZREPARATUREN

QUALITÄT

Ideal für Astlöcher, lange Risse und schwierige Reparaturen

SCHNELL

Mit Hilfe des Kühleisens härtet das Füllmaterial innerhalb von Sekunden aus und kann anschließend direkt geschliffen werden

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

MATERIAL

Umweltfreundliche und ungiftige Sticks in vielen Farben UV-beständig

ANWENDUNGSGEBIETE

Professionelle Holzreparatur, kompatibel mit Öl, normalen und transparenten Lacken sowie Beizen Für den Innen- und Außenbereich geeignet

RESTO KITT

HOLZKITT FÜR REPARATUREN IM INNENBEREICH (AUSSEN ZU LACKIEREN)

• Schnell trocknend, untereinander mischbar und leicht zu schleifen; ideal zur Ausbesserung von beschädigten Holzoberflächen an Möbeln, Treppen, Fenstern, Türen usw

ARTIKELNUMMERN UND ABMESSUNGEN

• Umweltfreundlich und lösemittelfrei Wasser- und Spirituslöslich ART.-NR. Farbe

VERARBEITUNGSHINWEISE

Die zu behandelnde Oberfläche muss fest, trocken, staub- und ölfrei sein Bei zu tiefer Vertiefung muss evtl nach dem Schleifen eine zweite Schicht aufgetragen werden Nach dem Endschliff kann die Oberfläche gebeizt, geölt, gewachst oder überlackiert werden

PLASTUK

ZWEI-KOMPONENTEN-HOLZKITT FÜR INNEN UND AUSSEN

• Spachtelmasse für Holz, Kunststoff, Metall und Stein In großen Mengen auftragbar, mit gute Haftung und hervorragender Ausbesserungsfähigkeit

• Für verschiedene Holzsorten stehene passende Farben zur Verfügung Durch die Zugabe von max 10 % RESTO KITT lassen sich individuelle Farbtöne kreieren

ARTIKELNUMMERN UND ABMESSUNGEN

ART.-NR. Farbe Nettogewicht Stk.

Spachtelmasse Härte

PLASTUK02 Tanne

PLASTUK13 Eiche

PLASTUK06 Nussbaum

1 Inkl eine Tube Härter Weitere Farben auf Anfrage

ART.-NR. Beschreibung Nettogewicht

VERARBEITUNGSHINWEISE

Die zu behandelnden Stellen sorgfältig entfetten, entstauben, anrauen oder verzahnen Benötigte Spachtelmasse aus der Dose entnehmen, ca 2 % Härter zugeben, gut durchmischen, fest in den Untergrund eindrücken und modellieren Verarbeitungszeit: 8 bis 10 Minuten je nach Raumtemperatur Nach 20 bis 30 Minuten kann die behandelte Fläche geschliffen, gebeizt oder versiegelt werden

ZWEIKOMPONENTEN-EPOXYDKLEBER

ZUVERLÄSSIG

Die Wirksamkeit wird unter anderem durch den Einsatz im Holzbau seit über 35 Jahren belegt Erhältlich in Kartuschen von 400 ml für den praktischen und schnellen Einsatz, in den Größen 3 Liter und 5 Liter für größere Volumen

LEISTUNGSSTARK

Hochleistungs-Zweikomponenten-Epoxidkleber Ermöglicht Verbindungen mit einer Steifigkeit, die mit mechanischen Verbindungssystemen unerreichbar ist

TÄGLICHE ANWENDUNG

Auch für den täglichen Gebrauch geeignet, z B für Reparaturen, zum Verspachteln von Löchern oder zum Ausbessern beschädigter Holzteile

FORMATE

In 3- und 5-Liter-Eimern oder in 400-ml-Kartuschen

ANWENDUNG

Je nach Viskosität durch Sprühen, Pinsel, Perkolation oder Spachtel auftragbar

VIDEO

Scannen Sie den QR-Code und schauen Sie sich das Video auf unserem YouTube-Kanal an

ANWENDUNGSGEBIETE

Klebefugen fuer Platten, Balken, Pfosten, Streben und Dachsparren

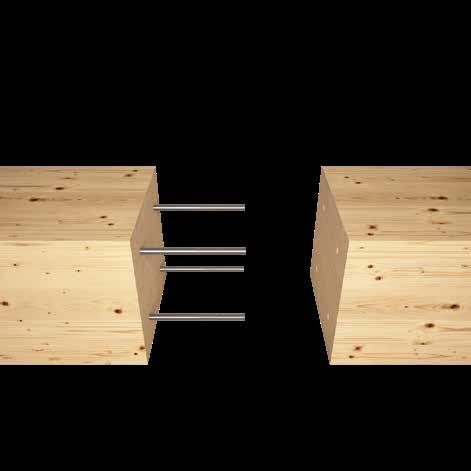

Anwendung mit eingeklebten Gewindestangen

Anwendung mit geklebten Platten zur Fertigung von starren Scher-, Moment- und Axialverbindungen

Reparatur oder Instandsetzung von beschädigten Holzelementen

XEPOX P - Primer

ART.-NR.

Beschreibung Inhalt

XEPOXP3000 P - primer A + B = 3000

Packung

B [ml]

Eimer 1

Klassifizierung der Komponente A: Eye Irrit 2; Skin Irrit 2; Skin Sens 1; Aquatic Chronic 2; Klassifizierung der Komponente B: Acute Tox 4; Skin Corr 1B; Eye Dam 1; Skin Sens 1; Aquatic Chronic 3

XEPOX L - Liquid (FLÜSSIG)

ART.-NR.

Beschreibung

XEPOXL3000 L - Liquid (flüssig) A + B = 3000

XEPOXL5000 L - Liquid (flüssig) A + B = 5000

Klassifizierung der Komponente A: Eye Irrit 2; Skin Irrit 2; Skin Sens 1; Aquatic Chronic 2; Klassifizierung der Komponente B: Acute Tox 4; STOT RE 2; Skin Corr 1B; Eye Dam 1; Skin Sens 1

XEPOX F - Fluid (DÜNNFLÜSSIG)

ART.-NR. Beschreibung

XEPOXF400 (1) F - fluid (dünnflüssig) 400 Kartusche 1

XEPOXF3000 F - fluid (dünnflüssig) A + B = 3000 Eimer 1

XEPOXF5000 F - fluid (dünnflüssig) A + B = 5000 Eimer 1 (1) 1 Mischtrichter STINGXP pro Kartusche XEPOXF400 enthalten

Klassifizierung der Komponente A: Eye Irrit 2; Skin Irrit 2; Skin Sens 1A; Aquatic Chronic 2; Klassifizierung der Komponente B: Acute Tox 4; STOT RE 2; Skin Corr 1B; Eye Dam 1; Skin Sens 1A

XEPOX D - DENSE (DICKFLÜSSIG)

ART.-NR.

Beschreibung Inhalt

Packung Stk. [ml]

XEPOXD400 (1) D - Dense (dickflüssig) 400 Kartusche 1 (1) 1 Mischtrichter STINGXP pro Kartusche XEPOXD400 enthalten

Klassifizierung der Komponente A: Eye Irrit 2; Skin Irrit 2; Skin Sens 1; Aquatic Chronic 2; Klassifizierung der Komponente B: Repr 1B; Acute Tox 4; Skin Corr 1B; Eye Dam 1; Skin Sens 1; Aquatic Chronic 2

XEPOX G - gel

ART.-NR.

Beschreibung Inhalt

XEPOXG3000 G-Gel A + B = 3000

A B [ml]

Eimer 1

Klassifizierung der Komponente A: Eye Irrit 2; Skin Irrit 2; Skin Sens 1; Aquatic Chronic 2; Klassifizierung der Komponente B: Acute Tox 4; Skin Corr 1A; Eye Dam 1; STOT SE 3; Skin Sens 1; Aquatic Chronic 3

ZUSATZPRODUKTE - ZUBEHÖR

ART.-NR. Beschreibung

MAMDB Pistole für Doppel-Kartuschen 1

MAMDBPOWER Akku-Presse für doppelte 400-ml-Kartuschen 1

STINGXP Mischer 1

STRUKTUR

MAMDBPOWER STINGXP

Optimal für die Fertigung von starren Verbindungen in mehrere Richtungen, mit geklebten Platten oder Gewindestangen

STATISCHE VERSTÄRKUNG

Für die Verstärkung des Holzmaterials in Kombination mit Bewehrungsstahl und anderen Materialien verwendbar

ANWENDUNGSBEREICHE

Die Mischung aus den Komponenten A und B verursacht eine exotherme Reaktion (Wärmeentwicklung) und bildet nach dem Aushärten eine dreidimensionale Struktur mit außergewöhnlichen Eigenschaften, wie z B : hohe Dauerhaftigkeit, keine Wechselwirkung mit Feuchtigkeit, ausgezeichnete thermische Stabilität, große Steifigkeit und Festigkeit

Die unterschiedlichen Viskositäten der XEPOX-Produkte garantieren eine vielseitige Verwendung für verschiedene Arten von Verbindungen, sowohl für neue Konstruktionen als auch für die konstruktive Sanierung Die Verwendung in Kombination mit Stahl, insbesondere mit sandgestrahlten oder gelochten Platten und Gewindestangen, ermöglicht es, hohe Festigkeit in schlanken Querschnitten zu erzielen

1 BIEGESTEIFE VERBINDUNG

3 VERBINDUNG VON ÜBERBLATTUNGEN

ÄSTHETISCHE VERBESSERUNGEN

2 ZWEI- ODER DREI-WEGE-VERBINDUNGEN

4 SANIERUNG VON BESCHÄDIGTEN TEILEN

Das Kartuschenformat ermöglicht auch ästhetische Anpassungen und das Kleben in kleinen Mengen

+16°C/+20°C

AUFBEWAHRUNG DER KLEBER

Epoxydkleber müssen sowohl im Winter als auch im Sommer bis zur Verwendung bei gemäßigten Temperaturen gelagert werden (ideale Temperatur: +16 °C/+20 °C)

Extreme Temperaturen können die Trennung der einzelnen chemischen Komponenten verursachen und steigern das Risiko einer falschen Vermischung Die direkte Sonneneinstrahlung verkürzt die Polymerisation erheblich

Lagertemperaturen unter 10 °C erhöhen die Viskosität der Klebstoffe, sodass die Extrusion oder Perkolation stark erschwert wird

+16°C/+20°C

ANWENDUNG DES KLEBERS

Die Umgebungstemperatur hat einen erheblichen Einfluss auf die Aushärtungszeit Es empfiehlt sich, die konstruktive Verklebung bei einer Umgebungstemperatur T>10 °C vorzunehmen, idealerweise um 20 °C Bei zu niedrigen Temperaturen müssen die Verpackungen mindestens eine Stunde vor dem Gebrauch erwärmt werden, wobei vor einer Belastung eine längere Wartezeit eingeplant werden muss Sollten die Temperaturen hingegen zu hoch sein (> 35 °C), muss der Klebevorgang an einem kühlen Ort durchgeführt werden Dabei sind die heißesten Stunden des Tages zu vermeiden und eine erheblich verkürzte Aushärtungszeit zu berücksichtigen Die Nichteinhaltung dieser Vorschriften kann die statische Leistung der Verbindung beeinträchtigen

LÖCHER UND AUSFRÄSUNGEN

Vor dem Auftragen des Klebers müssen die im Holz angebrachten Löcher und Aussparungen vor Regenwasser und hoher Luftfeuchtigkeit geschützt und mit Druckluft gereinigt werden

Wenn die mit Harz zu beschichtenden Flächen feucht oder nass sind, müssen sie vor dem Auftragen vollständig getrocknet werden

Der Kleber XEPOX ist für die Verwendung auf Holz, dessen Feuchtigkeit etwa unter 18 % liegt, geeignet

ABDECKZAPFEN QUERHOLZ FICHTE

(1) Zum Schließen der Ausfräsung Ø55 mm von WASP (2) Zum Schließen der Ausfräsung Ø65 mm von WASPL

TAP2

ABDECKZAPFEN

TAP3

ABDECKZAPFEN NATURAST FICHTE

ZAPFEN AUS FICHTENHOLZ, QUERHOLZ, FÜR FEUERWIDERSTAND R-30 GEMÄSS EN 1995-1-2(*)

TAP5

ABDECKZAPFEN HIRNHOLZ FICHTE

ANMERKUNGEN:

• Weitere Holzarten wie Kiefer, Eiche, Buche, Erle und Esche sind auf Anfrage erhältlich

• (*) Die anwendbare Feuerwiderstandsdauer muss für jede Verbindung separat nachgewiesen werden

RIFFELDÜBEL BUCHE

RIF 1000

RIFFELDÜBEL - 1 m, BUCHE

WNAIL

HOLZNAGEL EICHE, ZYLINDRISCH ACHTECKIG

1 2

LAMELLO

LAMELLEN AUS HOLZ

HOLZFLICKEN FÜR HOLZREPARATUREN

FLICKEN FÜR OBERFLÄCHENREPARATURFÜR FRÄSE ATEU0500

ECKFLICKEN - für Fräse ATEU0500

Die FLI Typ F20; F24, F35 und F42 sowie FLI3595 für die Fräse ATEU0500 des bisherigen Katalogs „WERKZEUGE FÜR DEN HOLZBAU“ (bis 2025) sind nicht mit der Fräse PATCHILLO Kompatibel

FLICKEN AUS TANNE FÜR OBERFLÄCHENREPARATURFÜR FRÄSE PATCHILLO

ECKFLICKEN - für Fräse PATCHILLO

Auf Anfrage können die FLI auch in den Holzarten Lärche und Oregon Pine geliefert werden

PATCHILLO

KERVENFRÄSE

Siehe Produkt auf S. 223

Wir kümmern uns um

Ihre Maschinen

Unser Know-how zu Ihren Diensten

Seit über 30 Jahren kümmern sich unsere hochqualifizierten Techniker sorgfältig um die Maschinen und Werkzeuge, die wir weltweit verteilen Mit Fachwissen, Leidenschaft und Professionalität bieten sie unseren Kunden einen hervorragenden Service in kürzester Zeit und garantieren die lange Lebensdauer und Performance der Maschinen Unsere Techniker stehen Ihnen für Reparaturen und Kundendienst bei Elektrowerkzeugen und Holzbaumaschinen sowie bei der Überprüfung persönlicher Schutzausrüstungen und dem Schärfen von Messern von Werkzeugen und Maschinen zur Verfügung www.rothoblaas.de

Dieser Katalog ist alleiniges Eigentum der Rotho Blaas Die Vervielfältigung, Reproduktion oder Veröffentlichung, auch auszugsweise, ist nur nach vorheriger schriftlicher Genehmigung gestattet Jeder Verstoß wird strafrechtlich verfolgt

Die neueste Version der technischen Unterlagen ist jeweils auf der Website von Rotho Blaas verfügbar Rotho Blaas haftet nicht für mögliche Druckfehler und Fehler bei den technischen Daten, Zeichnungen, Verweisen auf Gewichte und Maße sowie bei Übersetzungen in den Katalogen

Rotho Blaas behält sich das Recht vor, die Produkte des Sortiments, deren Eigenschaften, die technischen Spezifikationen und andere Unterlagen jederzeit und ohne Vorankündigung zu ändern

Monteure, Planer, Ingenieure, Benutzer und Käufer im Allgemeinen sollten bei jeder Verwendung eines Produkts die Website unter www rothoblaas de konsultieren

Jedes Produkt ist für die Belastungen und Verwendungen ausgelegt, die in den technischen Unterlagen aufgeführt sind, wobei die darin enthaltenen Einschränkungen und Informationen berücksichtigt werden müssen Auch wenn die Produkte für eine Vielzahl von Anwendungen entwickelt wurden, übernimmt Rotho Blaas keine Verantwortung für die Bestätigung, dass sich ein Produkt für den vorgesehenen Verwendungszweck eignet Dies, wie auch die Verantwortung für die Verlegung, ist Aufgabe des Benutzers Jede vorgesehene Verwendung eines Produkts muss von qualifizierten Fachleuten geprüft und genehmigt werden Rotho Blaas übernimmt keine Garantie für die rechtliche oder gestalterische Konformität der Daten und Berechnungen Die zur Verfügung gestellten Berechnungstools sind unverbindlich und liefern lediglich eine technisch-kommerzielle Unterstützung der Verkaufsaktivitäten Die aus den Tests resultierenden Werte basieren auf den tatsächlichen Ergebnissen experimenteller Untersuchungen und sind nur für die angegebenen Testbedingungen gültig

Rotho Blaas übernimmt keine Garantie und haftet in keinem Fall für Schäden, Verluste und Kosten oder andere Folgen (Mängelgewährleistung, Funktionsgarantie, Produkthaftung oder gesetzliche Haftung usw ), die sich aus dem Gebrauch oder der Unmöglichkeit des Gebrauchs oder der Fehlanwendung der Produkte ergeben

Die Bilder dienen lediglich der Veranschaulichung des Produkts und könnten dessen Merkmale nicht vollständig wiedergeben Das in den Bildern und Renderings gezeigte Zubehör ist möglicherweise nicht enthalten Die Verpackungseinheiten können variieren

Wenn zwischen den Sprachfassungen des Katalogs Abweichungen festgestellt werden, gilt der italienische Text als maßgeblich und hat Vorrang vor allen anderen Übersetzungen

Die allgemeinen Einkaufsbedingungen der Rotho Blaas GmbH sind auf der Website www rothoblaas de zu finden

Datum der Veröffentlichung - 15 10 2025

BEFESTIGUNG

LUFTDICHTHEIT UND BAUABDICHTUNG

SCHALLDÄMMUNG

ABSTURZSICHERUNG

WERKZEUGE UND MASCHINEN

Rothoblaas hat sich als multinationales Unternehmen der technologischen Innovation verpflichtet und avancierte im Bereich Holzbau und Sicherheitssysteme innerhalb weniger Jahre zur weltweiten Referenz. Dank unseres umfassenden Sortiments und eines engmaschigen und technisch kompetenten Vertriebsnetzes sind wir in der Lage, unseren Kunden unser Know-how im Bereich Holzbau zur Verfügung zu stellen und Ihnen als starker Partner zur Seite zu stehen. All diese Aspekte tragen zu einer neuen Kultur des nachhaltigen Bauens bei, die auf die Steigerung des Wohnkomforts und die Verringerung der CO2-Emissionen ausgelegt ist.

ROTHO BLAAS GmbH

Etschweg 2/1 | I-39040, Kurtatsch (BZ) | Italien Tel: +39 0471 81 84 00 | Fax: +39 0471 81 84 84 info@rothoblaas.com | www.rothoblaas.de
