TEKSTILBASERET VENTILATION

Trækfri luftfordeling med bæredygtige og skræddersyede tekstilkanaler

TEKSTILBASERET VENTILATION

Trækfri luftfordeling med bæredygtige og skræddersyede tekstilkanaler

Al information i dette katalog tilhører KE Fibertec AS. Det må ikke kopieres eller bruges til noget andet formål uden skriftligt samtykke fra KE Fibertec AS.

Udgivet af: KE Fibertec AS DK-6600 Vejen www.ke-fibertec.dk

Om KE Fibertec

KE Fibertec AS udvikler, producerer og markedsfører

”Godt indeklima” eller luftfordelingssystemer baseret på fiberteknologi og bæredygtighed.

Vi vil skabe “Air the way you want”

Gennem avanceret brug af fiberteknologi og kompetent rådgivning ønsker vi at give vores kunder fordele ved tekstilbaseret luftfordeling (opvarmning, ventilation og køling) i alle typer bygninger.

Vi vil til stadighed styrke og udvikle vores kernekompetencer inden for udvikling, logistik og produktion af tekstilbaserede ventilationsprodukter for at være den foretrukne leverandør på udvalgte markeder verden over.

Bæredygtig teknologi

KE Fibertec udvikler, producerer og markedsfører bæredygtige luftfordelingssystemer baseret på fiberteknologi. Virksomheden blev grundlagt i 1963 af Keld Ellentoft og har siden udviklet sig til en førende aktør inden for indeklimaløsninger.

Innovation og dokumentation

Siden 1970’erne har KE Fibertec leveret avancerede TBV-systemer. Med eget fuldskalalaboratorium kan løsninger testes og visualiseres, og teamet står klar til at dokumentere løsninger – også via on-site målinger.

Bæredygtighed og miljø

Miljøhensyn er en kerneværdi. KE Fibertec reducerer CO2-udslip gennem energibesparende tiltag og foretager miljøkortlægning hvert tredje år for at sikre løbende forbedringer.

For KE Fibertec handler “Godt indeklima” om mere end produkter – det er en kombination af dialog, kompetence og skræddersyede løsninger.

CSR - We Care

Vi tager samfundsansvar ved at følge FNs Global Compact-principper om menneskerettigheder, miljø og antikorruption.

Arbejdsmiljø og velgørenhed

Medarbejdernes trivsel og udvikling prioriteres højt, og vi er certificeret efter ISO 45001:2018, der skal sikre et godt arbejdsmiljø.

Derudover støtter vi velgørende formål som Muskelsvindfonden og handicapidræt.

KE Fibertec leverer til hele verden

I dag er KE Fibertec Group repræsenteret over hele verden og beskæftiger 160 ansatte, hvoraf størstedelen arbejder i vores fem salgsselskaber i Danmark, England, Tyskland og USA samt Euro Air CZ. Desuden driver koncernen fire produktionsvirksomheder, KE Fibertec og KE Fibertec Væveri i Vejen, Euro Air CZ og ADC i USA.

KE Fibertec-koncernen har gennem kontrolleret vækst og opkøb konsolideret sin position som verdens største producent af tekstilkanaler.

KE-partnere KE/EA-forhandlere

Verdens første Cradle to Cradlecertificerede ventilationskanal

CradleVent® er verdens første ventilationskanal, der er godkendt som et Cradle to Cradlecertificeret produkt af den anerkendte organisation EPEA i Hamborg. CradleVent® er vores bud på et fremtidssikret og bæredygtigt produkt til luftfordeling i kontorlokaler, skoler, laboratorier, sportshaller, offentlige bygninger og andre komfortmiljøer.

De stigende krav til bygherrer og arkitekter omkring bæredygtighed og ressourceeffektivitet gør det attraktivt at lade CradleVent® indgå som en veldokumenteret komponent i byggeriet.

TBVs historie

Tekstilkanaler blev oprindeligt brugt til at indblæse kold luft i slagterier for at fordele store mængder afkølet luft med minimal træk. I 1970’erne var fokus på funktion, ikke design.

Først var det en simpel bomuldspose fastgjort til et køleaggregat. Over tid er luftfordeling udviklet fra enkel indblæsning til regulering af både varm og kold luft via dyser og laserhuller, hvilket har udvidet anvendelsen, idet segmentet nu ikke kun omfatter kølerum, men også meget krævende komfortområder som kontorer og skoler.

Eget væveri

Som den eneste producent af tekstilkanaler i verden har KE Fibertec sit eget væveri. Virksomheden er fra 1972 og bliver i dag drevet af tredje generation i familieforetagendet.

KE Fibertec Væveri laver udelukkende tekstiler til poseventilation, hvilket er helt unikt på verdensmarkedet, og det giver os en helt særlig viden om materialerne, der kan komme vores kunder til gode.

Med eget væveri på den anden side af parkeringspladsen har vi en særdeles fleksibel samarbejdspartner, der kan imødekomme vores ønsker og krav i forhold til især kvalitetsstyring og leveringssikkerhed.

KE Fibertec Væveri har meget skrappe krav til leverandører af garner, og råmaterialerne må undergå en omfattende indgangskontrol for at vi kan sikre, at permeabiliteten (luftgennemgangen) er den samme vask efter vask.

En stregkode giver os mulighed for at kontrollere materialet, hvilket giver os fuld sporbarhed i forhold til produktionsdato, permeabilitet osv. - fra spole til færdigt produkt, leveret og installeret hos slutbrugeren.

Endvidere leverer væveriet specialmaterialer såsom Nomex, GreenWeave, MultiWeave og antistatisk GreenWeave.

KE Fibertec Væveri fremstiller et stort antal forskellige permeabiliteter i mange forskellige garnindfarvede farver, i alt næsten 100 forskellige produktartikler. De fleste af materialerne er Cradle to Cradle-certificeret.

Hvorfor tekstilkanaler?

En tekstilkanal, også kaldet en indblæsningspose, en rund, halvrund eller kvartrund kanal udført i et let tekstilmateriale i stedet for galvaniseret eller rustfrit stål eller aluminium, og udviklet til indblæsning og fordeling af kold eller opvarmet luft. Tekstilbaseret ventilation er et godt alternativ til stålkanaler.

Fordele ved tekstilkanaler

• Effektiv luftfordeling og godt indeklima

• Fleksibilitet og kundetilpassede løsninger

• Unikke materialer og farver

• Brandgodkendte materialer

• Hygiejniske og lette at vaske

• Fantastiske akustiske egenskaber

• Ingen kondensproblemer

• Hurtig installation og indregulering

• Ergonomisk fordelagtigt på grund af lav vægt

Godt indeklima

Tekstilkanaler er særdeles velegnede til effektiv, ensartet og trækfri fordeling af frisk luft uden ”døde zoner”. Tung og stillestående luft kan give hovedpine og træthed. Tekstilkanaler er lette, fleksible og effektive til jævn og trækfri luftfordeling, hvilket sikrer et sundt indeklima i lokaler med mange mennesker.

Fleksibilitet og skræddersyede løsninger

KE Fibertecs TBV-systemer kan skræddersys i størrelse, layout, farve og materiale, så de passer til bygningens arkitektur og behov. TBV-systemet kan være passivt, hybridt eller helt aktivt.

Unikke materialer og farver

Som eneste producent med eget væveri tilbyder

KE Fibertec specialudviklede tekstiler, optimeret med hensyn til ensartet luftgennemgang, krymp efter vask, farveægthed og ikke mindst størst mulig støvbæreevne (Dust Holding Capacity).

Vi tilbyder en bred vifte af standardfarver, og derudover kan tekstilerne mod merpris indfarves i valgfri farve i henhold til f.eks. RAL-farvesystemet.

Let transport og hurtig montering

Vores materialer vejer 260-330 g/m2, så et TBVsystem vejer langt mindre end stålkanaler og leveres kompakt pakket. Ophængsskinner afkortes på mål for nem og hurtig installation.

Eget specialvaskeri

Alle ventilationskanaler skal vedligeholdes på et eller andet tidspunkt, uanset om det er lavimpulssystemer, hvor luften diffunderer gennem overfladen, og støvet tilbageholdes på indersiden, eller højimpulssystemer, hvor induktionsstøv sætter sig på overfladen og omkring indblæsningsåbningerne. Fordelen ved en tekstilkanal er, at den let kan tages ned og vaskes.

Fordele ved vedligehold

Et korrekt vedligeholdt tekstilbaseret ventilationssystem sikrer 20-25 års problemfri drift og byder på en række fordele:

Lavere energiforbrug på grund af korrekt tryktab og mindre tilstopning i tekstilkanalen. KE Fibertec tilbyder stressberegninger af optimalt vaskeinterval

Sundere indeklima, da støv og andre luftbårne partikler tilbageholdes og vaskes ud under vaskeprocessen

Længere levetid - og som en ekstra fordel kan produktgarantien forlænges op til 15 år med en officiel vaskeaftale med KE Fibertec

Miljøvenlig vaskeservice

KE Fibertec tilbyder et omfattende vedligeholdelsesprogram med egen vaskeservice i Danmark og på de fleste større markeder.

Alle vaskekoncepter er udviklet i samarbejde med førende leverandører, og de sikrer en skånsom og miljømæssig korrekt vaskeproces.

KE Fibertec tilbyder flere vaskekoncepter, hvor vi anvender Svanemærket vaskemiddel fra Ecolab, samt en certificeret antibakteriel behandling uden skadelige sølvioner.

Kontakt service@ke-fibertec.dk eller læs mere på ke-fibertec.dk/Vask&Service.

Vaskeservice

Green thinking by KE Fibertec

Historien bag KE Fibertec

2030

KE Fibertec bliver CO2-neutral på danske fabrikker (Scope 1/Scope 2)

2026-2027

Ny udvidelse og renovering af vores fabrik i Tjekkiet. Opvarmning og køling vil fremover blive leveret af energieffektive varmepumper.

2024

Introduktion af tredjepartsverificerede EPD’er med komplet CO2-dokumentation. Forberedelse af intern ESG-rapportering (bæredygtig ventilation).

KE Fibertec Væveri bliver 100% affaldsneutral.

2022

KE Fibertec deltager i Klimaklar Produktionsvirksomhed (Scope 1, 2 og 3). Strategisk samarbejde om recycling af ca. 35 tons tekstilaffald. 62% lavere CO2-aftryk med introduktion af ny emballagelinje.

2020

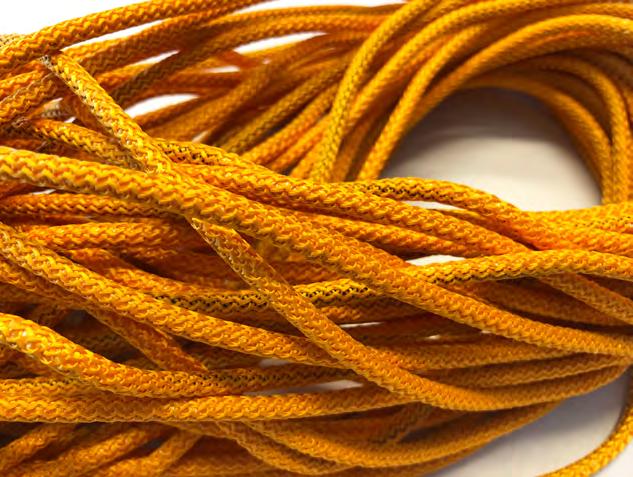

Alt garnaffald bliver genanvendt til vulstsnore til montage af KE Fibertecs tekstilkanaler.

2028

CSRD-rapportering i ejergruppe er udskudt til 2028.

2016-2020

Fokus på energioptimering. Vandbaseret køling og nye luftbehandlingsenheder.

2021-2025

Strategi “Bæredygtighed som forretningsmodel” 1: CO2-neutralitet 2: Affald er en ressource 3: Bygningscertificeringer 4: Sunde materialer

2023

Strategisk aftale om genanvendelse af tomme garncones til nyt produkt hos vores underleverandør. Materialet MultiWeave bliver Cradle to Cradle-certificeret.

2021

Certificering efter FN’s Verdensmål. Komplet dokumentationsmateriale efter DGNB-, BREEAM- og LEED-standarder.

2016

KE Fibertec er den første virksomhed i Danmark, der recertificeres efter ny ISO 9001:2015- og ISO 14001:2015-standard.

2012-2014

Certificering efter Cradle to Cradle-standarden.

1999

KE Fibertec Væveri etableres i Vejen.

1998

ISO-certificering efter 9001 og 14001, (i dag ISO 45001).

Green Thinking

KE Fibertec har fokus på bæredygtighed og på, hvordan vi kan bidrage til en lavere miljøpåvirkning.

Bæredygtighed er essentielt i byggebranchen pga. globale miljøproblemer og ressourceknaphed.

Cradle to Cradle-konceptet passer perfekt ind i den tankegang, da man her ikke anvender nye materialer, men genbruger materialer, hvor det er muligt.

CradleVent® er vores bud på et fremtidssikret og bæredygtigt produkt til luftfordeling i kontorlokaler, skoler, laboratorier, sportshaller, offentlige bygninger og andre komfortmiljøer.

KE Fibertec vil være nyskabende og kreative, vi vil sætte standarden inden for tekstilbaserede ventilationsprodukter verden over både i funktion og valg af bæredygtige materialer. Vi ønsker at skade miljøet så lidt som muligt i både produktion og transport:

• På grund af tekstilkanalers lave vægt bliver forbruget af brændstof (og dermed CO2-udledningen) mærkbart lavere end ved transport af traditionelle stålkanaler.

• Et korrekt dimensioneret tekstilkanalsystem er i stand til at fungere optimalt ved et lavere trykfald end et traditionelt omrøringssystem med diffusorer.

• Luftfordelingen med tekstilkanaler er bedre, og det er derfor muligt at tilbyde en løsning, der ikke tager ”unødvendig” luft ind. Det giver energibesparelserog et bedre indeklima.

Ved at vælge tekstilkanaler fra KE Fibertec gør du noget godt for miljøet.

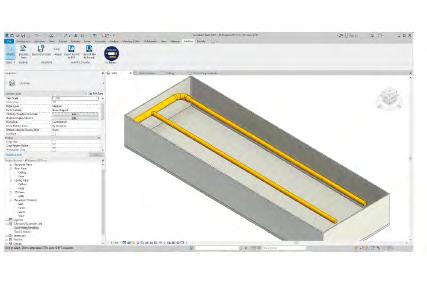

Integration (BIM)

Life Cycle Calculations

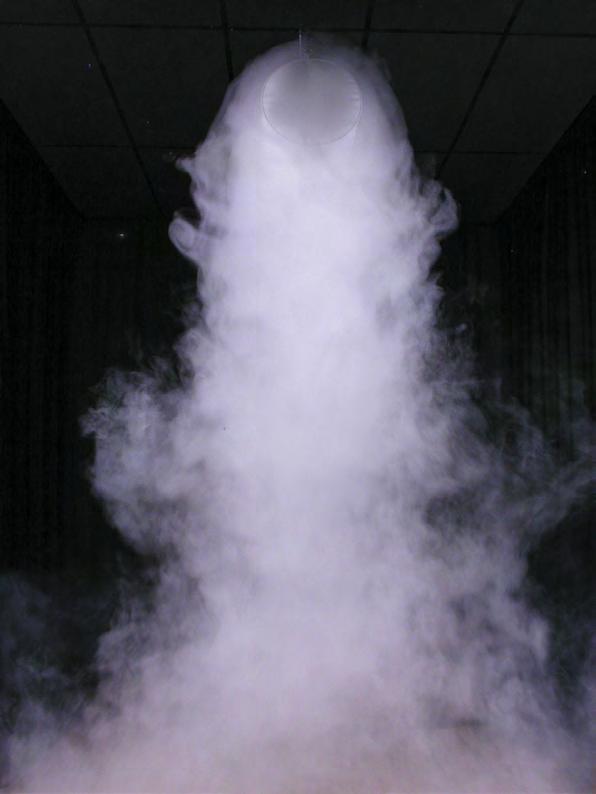

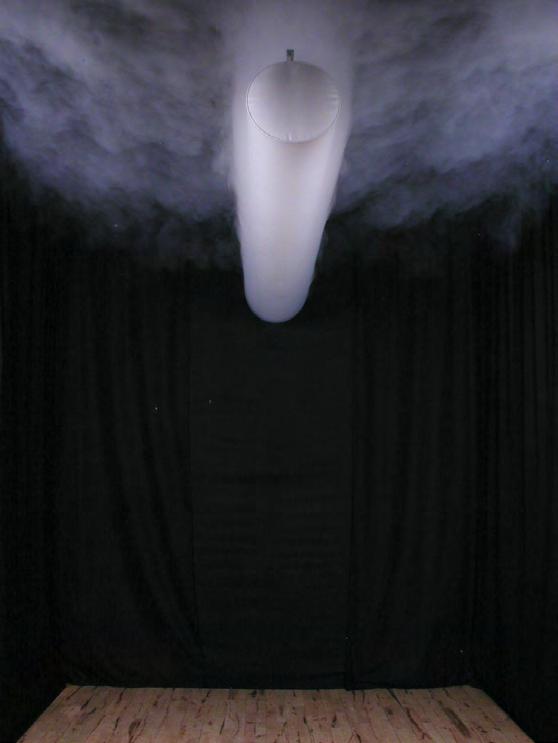

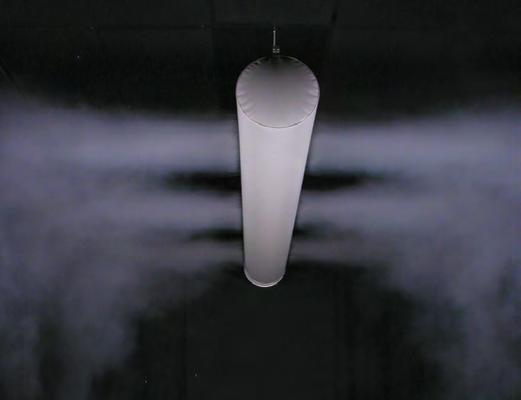

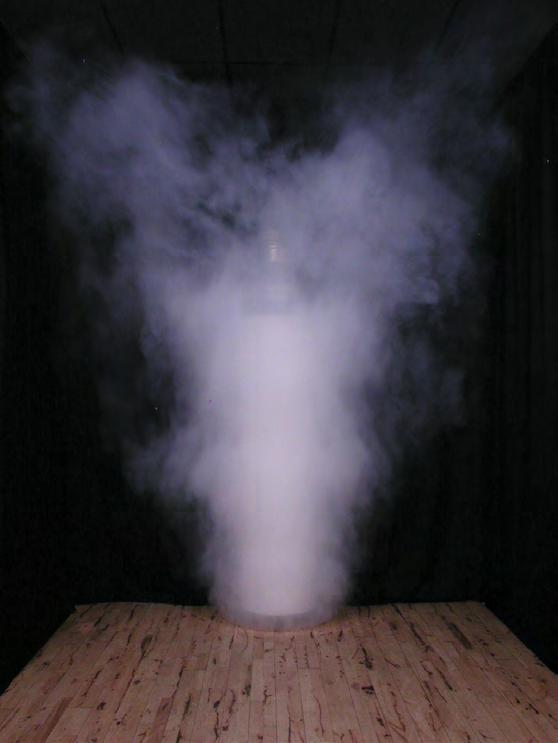

Luftvisualisering

Lettere montage

FORLÆNGETLEVETID KNOWHOW

Bedste garanti

Service og vedligehold (vask)

tation

KNOWHOW

Vi vil levere markedets bedste kvalitet og til aftalt tid. Vi går ikke på kompromis med kvaliteten i hverken design, dokumentation eller med de færdige produkter. Vores mål er at være en professionel partner med høje krav til vores ydelser, men også med høje forventninger og krav til vores leverandører og samarbejdspartnere.

Design og teknik

Materialer

GREENTH I N K I GN

FNs

Verdensmål

Miljøkortlægning

FORLÆNGET PRODUKTLEVETID

En ren tekstilkanal giver et sundt indeklima og gavner ikke kun miljøet, men også anlæggets driftsøkonomi. Med et komplet service- og vedligeholdelsesprogram tilbyder vi vores kunder ventilationsløsninger med længere levetid.

Bygningscertificering

Genbrug

CO2reduktion

BYGNINGSCERTIFICERING

Med vores Cradle to Cradle-produktcertificering understøtter vi en række internationale bygningscertificeringer som LEED Version 4 og BREEAM, NL.

GENBRUG

Alt aluminium, der indgår i montageskinnerne, og alle ophængsvulster er fremstillet med en høj grad af genbrug. På alle C2C-produkter tilbyder vi et tilbagekøbsprogram, når tekstilkanalerne ikke længere er funktionsdygtige.

CO2-REDUKTION

Al den strøm, som KE Fibertec og KE Fibertec Væveri forbruger, kommer fra vindmøller, og dermed er det CO2-neutralt. KE Fibertec arbejder med en ambitiøs målsætning om at blive CO2neutral i 2030. Desuden er KE Fibertec certificeret i henhold til ISO 14001:2015 (Miljøstandard).

VERDENSMÅL

Siden 2021 har FN’s 17 Verdensmål udgjort en central del af vores tilgang til bæredygtighed. Vi har udvalgt fire specifikke verdensmål, 6, 7, 8 og 12, som vi arbejder målrettet med.

MILJØKORTLÆGNING

For at begrænse og overvåge ressourceforbruget gennemfører KE Fibertec-koncernen hvert tredje år en miljøkortlægning.

Cradle to Cradle

Siden KE Fibertec blev Cradle to Cradle-certificeret i 2012 gennem EPEA-instituttet i Hamborg, er der sket meget. I begyndelsen var det kun en hvid CradleVent-kanal, men i dag kan vi tilbyde en stor del af vores materialeprogram i et antal farver (dope-farvet garn), som er godkendt i henhold til bæredygtighedsstandarden.

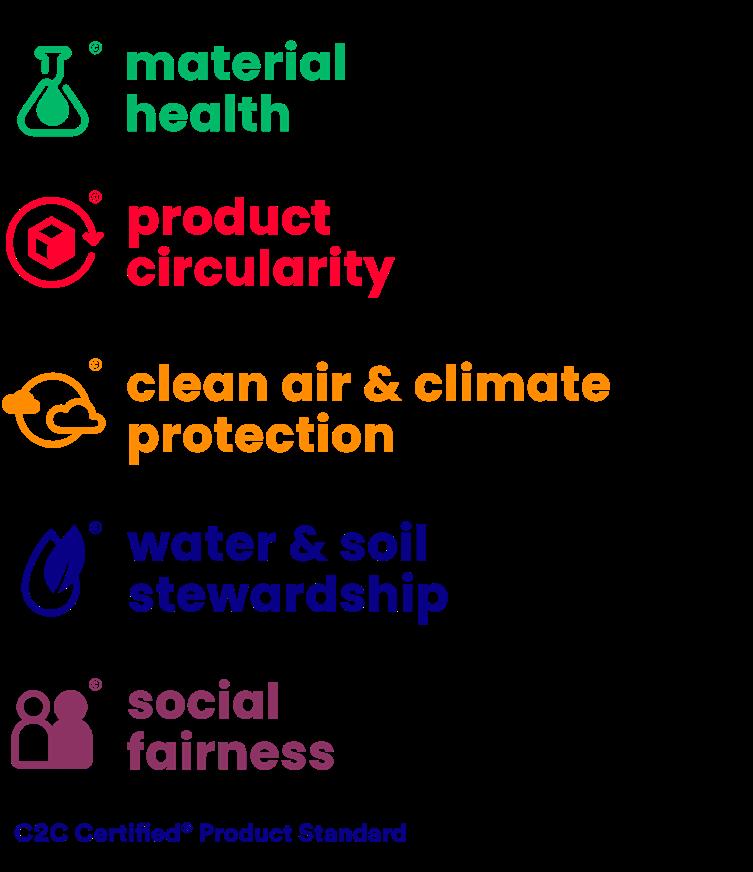

Cradle to Cradle-standarden består af fem grundlæggende elementer (se nedenfor), og det handler om meget mere end bare at genbruge en procentdel af flasker eller andet affaldsmateriale én gang (vugge til grav). I Cradle to Cradle-konceptet ser man affald som føde for en ny produktion, hvilket skaber balance i cyklussen.

KE Fibertec arbejder med Cradle to Cradleelementerne som beskrevet herunder.

Cradle to Cradle Certified®

Product Scorecard

MATERIAL HEALTH

Version 3.1 BRONZE

MATERIAL REUTILIZATION

Version 3.1 GOLD

RENEWABLE ENERGY & CARBON MANAGEMENT

Version 3.1

WATER STEWARDSHIP

Version 3.1

SOCIAL FAIRNESS

Version 3.1

Materialesundhed

Vi bestræber os på, at KE Fibertecs produkter kun skal bestå af materialer og stoffer, der er 99,99% uskadelige for mennesker.

Genbrug og genanvendelse

Vi ønsker at nå så høj en genanvendelsesgrad som teknisk muligt. Genbrugsgraden på vores produkter er 18-25% i 2021-tal. KE Fibertec tilbyder aftale om tilbagekøb på alle CradleVent-ordrer.

Vedvarende energi

KE Fibertec bruger i øjeblikket 100% vindkraft, og vi arbejder på en konvertering fra gas til en CO2-neutral energikilde til opvarmning. Målet er at være CO2-neutral inden 2030.

Forvaltning af vandressourcer

Alt spildevand opsamles og behandles på et rensningsanlæg. Garnindfarvning bruges i stedet for stykindfarvning, hvilket giver en besparelse på spildevand på ca. 67%

Socialt ansvar

Alle KE Fibertecs hovedleverandører har underskrevet de 10 principper i FNs Global Compact.

Bæredygtighed i praksis

KE Fibertec Væveri bruger alt overskydende kædegarn til at producere vulstsnore, der bruges i forbindelse med montage af tekstilkanalerne i ophængsskinnerne.

Det overskydende garn spoles tilbage på større spoler og genbruges 100%. Derfor vil der typisk være en farveforskel i vulstsnorenes kerne, men den er altid dækket af materiale i samme farve som tekstilkanalen.

Fordelen ved denne løsning er, at vulstsnorene automatisk har samme certifikater som KE Fibertecs øvrige materialer, f.eks. Cradle to Cradle, UL 2518, EN 13501 (B-s1-d0) brandcertifikater, og desuden er de krympestabililiseret ned til 0,5%.

De overskydende plastspoler sendes til genbrug hos vores leverandør af DireJet-dyser. Læs mere i vores bæredygtighedsbrochure om, hvordan vi arbejder med at optimere vores løsninger og genanvender produktionsaffald.

EPD (Environmental Product Declaration)

KE Fibertec tilbyder ved alle projekter at beregne miljøpåvirkningen af tekstilkanalsystemet.

Værdierne er angivet som CO2-ækvivalenter ved at konvertere alle drivhusgasser, så de kan sammenlignes med andre løsninger.

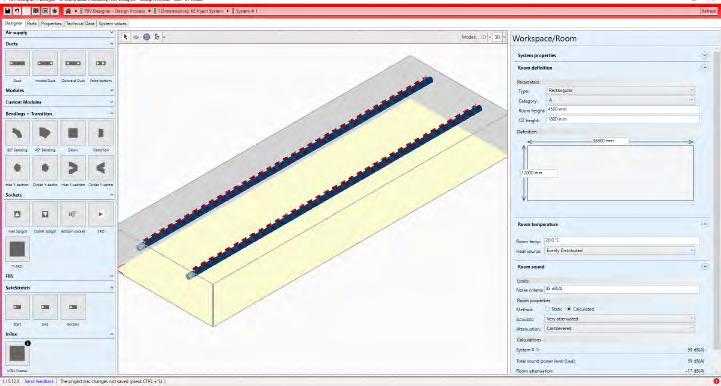

CO2-ækvivalenter beregnes dynamisk i vores TBV Designer-program og er baseret på LCA-analysen (Life Cycle Assessment) udarbejdet af 2.-0 LCA consultants i Aalborg.

Eksempel:

Miljøpåvirkningen for en Ø500 x 10.000 mm tekstilkanal ophængt i en Safetrack-skinne er 116 kg CO2 eq med en samlet luftmængde på 5.000 m3/h.

Valg af system

KE Fibertecs

tekstilkanaler skaber et effektivt luftskifte og et godt indeklima i alle slags bygninger.

UNIKKE MATERIALER

Vores tekstiler væves på eget væveri med fokus på optimal luftfordeling, ensartet permeabilitet, høj støvbæreevne, minimal krympning og standardfarver uden merpris.

Hvor anvendes produkterne?

Tekstilkanaler kan anvendes til næsten alle typer installationer og byggerier, uanset om der er tale om opvarmning, køling, ventilation eller et erstatningsluftanlæg. KE Fibertec og vores partnere har gennem mange år opbygget en stor referencedatabase over alle tænkelige installationer. Derfor tør vi godt garantere, at vi også har en løsning på din forespørgsel. Find flere referencer på www.ke-fibertec.dk.

Hvorfor vælge tekstilbaseret ventilation?

Fleksibilitet og skræddersyede produkter er det, der kendertegner vores TBV-løsninger. Her kan du frit vælge den dimension, der bedst passer ind i designet i stedet for at skulle være bundet af et bestemt antal standardløsninger.

Derudover er der uanede muligheder for at vælge systemlayouts, farver, forsætninger, bøjninger, studse, materialer og ikke mindst, om TBVsystemet skal være passivt (lavimpuls), semiaktivt (hybrid) eller helt aktivt (højimpuls). Kort sagt kan mulighederne for at opnå en optimal luftfordeling ikke være større.

EFFEKTIV LUFTFORDELING

Tekstilkanaler er særdeles velegnede til effektiv, ensartet og trækfri fordeling af frisk luft uden “døde zoner”. Tung og stillestående luft kan give hovedpine og træthed. KE Fibertecs tekstilkanaler skaber et effektivt luftskifte og et godt indeklima i skoler, kontorer, butikker, showrooms og andre typer lokaler, hvor mange mennesker er samlet.

LETTE AT FRAGTE

OG MONTERE

Vores materialer vejer kun 260-330 g/m², så et TBV-system er væsentligt lettere end stålkanaler. Tekstilkanalerne er nemme at håndtere og transportere, fordi de kan foldes og pakkes i papkasser på maks. 25 kg. Ophængsskinnerne leveres i tilpassede længder, hvilket gør monteringen hurtig og enkel.

HYGIEJNISKE OG LETTE AT VASKE

Alle TBV-systemer er nemme at tage ned og kan vaskes i en almindelig vaskemaskine. Materialerne suger kun lidt vand – selv i høj luftfugtighed – og er godkendt til brug i fødevaremiljøer. I meget fugtige miljøer anbefales en Antibac-behandling, som beskytter mod skimmel og bakterier. Dog virker den kun ved luftfugtighed over 85%.

BÆREDYGTIG VENTILATION

KE Fibertec tilbyder en komplet bæredygtig ventilationsløsning, enten Cradle to Cradlecertificeret med 100% genanvendelighed og en returgaranti til bortskaffelse af udtjente tekstilkanaler eller bæredygtigt Cradle to Cradlecertificeret eller kvalitetstestet garn. Vores produktion er certificeret i henhold til miljøstandarden ISO 14001:2015. Transport og bortskaffelse af et tekstilsystem er mindre CO2belastende end for konventionelle stålkanaler.

Guide til valg af optimalt luftfordelingssystem

Nedenfor har vi opstillet en produktmatrix med udgangspunkt i lokaletype sammenholdt med det optimale produktvalg. Filosofien i udvælgelsen af bedste produkt har været at skabe ”merværdi eller mest mulig værdi for pengene”.

Anvendelsesområde

Showrooms

Laboratorier

Sport & fritid

Industri

Fødevareindustri

Det betyder samtidig, at der udmærket kan anvendes andre produkter til en given installation, hvis vurderingen bygger på andre forudsætninger.

Anbefalet system

KE-Lavimpuls System

KE-Interiør System

CradleVent®

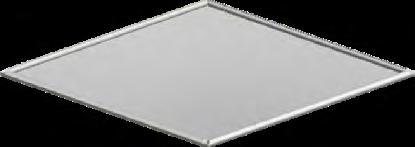

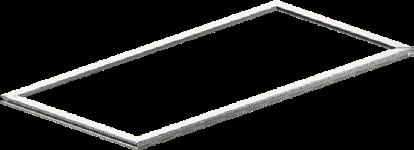

FBS Panels

KE-Inject Hybrid System

KE-DireJet System

CradleVent®

KE-Lavimpuls System

KE-Interiør System

CradleVent®

FBS Panels

KE-Inject Hybrid System

KE-DireJet System

CradleVent®

KE-Lavimpuls System

KE-DireJet System

KE-Inject Hybrid System

KE-Interiør System

KE-DireJet System

KE-Lavimpuls System

Ventilationsform

Lavimpulsventilation/ fortrængningsventilation

Hybridventilation

Opblandingsventilation

Hybridventilation

Lavimpulsventilation/ fortrængningsventilation

Hybridventilation

Opblandingsventilation

Lavimpulsventilation/ fortrængningsventilation

Hybridventilation

Opblandingsventilation

Lavimpulsventilation/ fortrængningsventilation

Hybridventilation

Opblandingsventilation

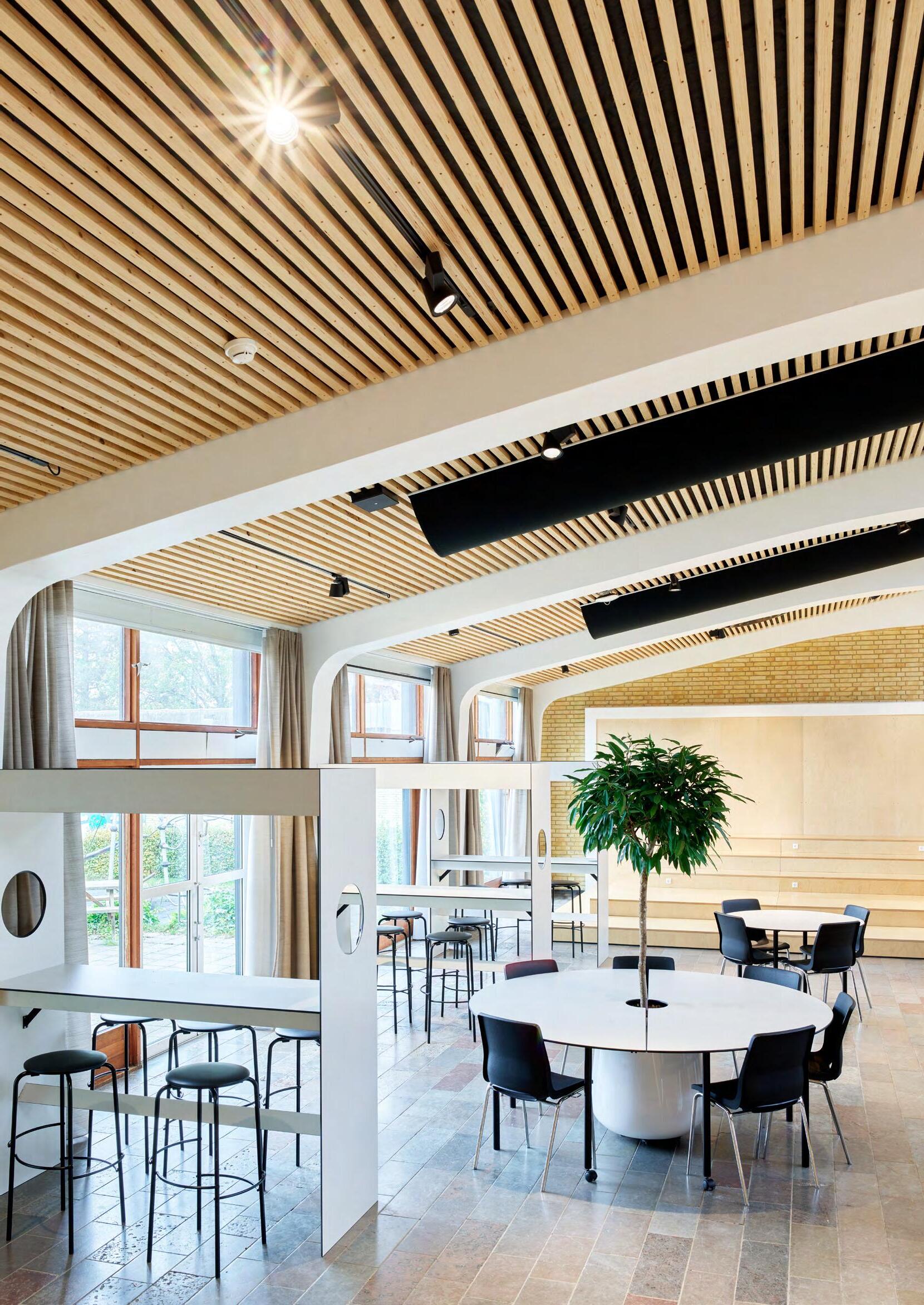

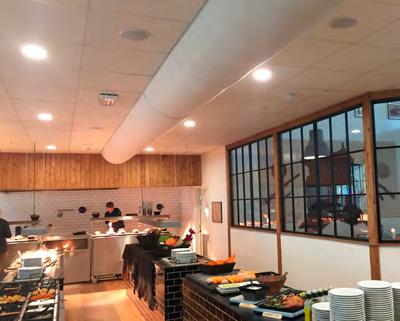

KE-referencer inden for komfortventilation

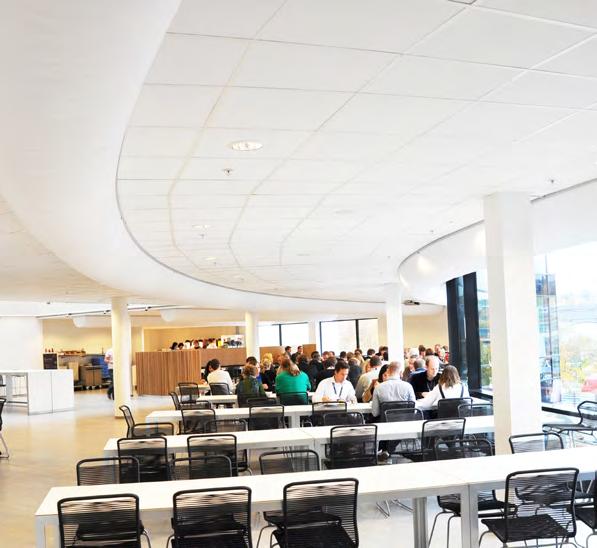

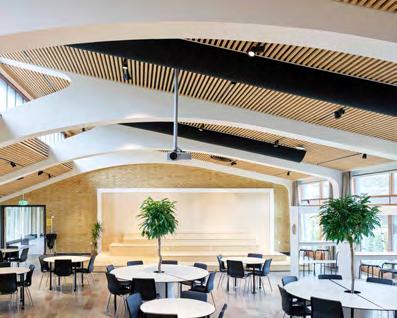

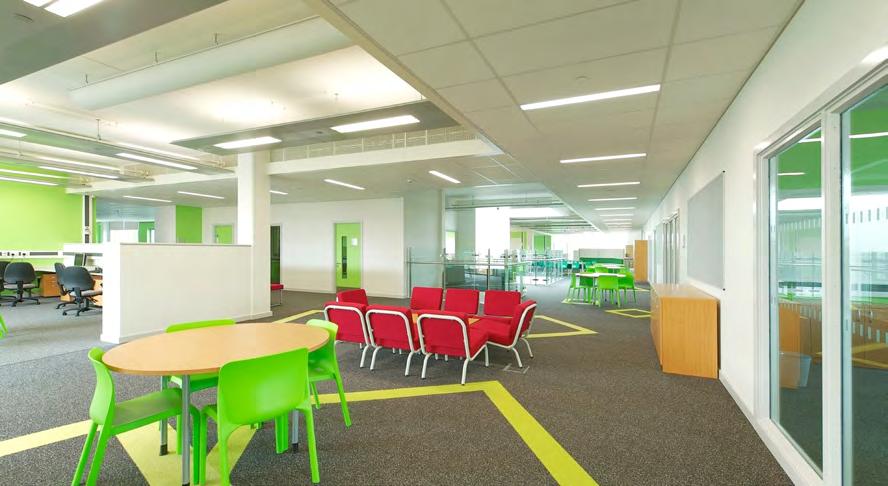

Kontorer, kantiner, skoler, børnehaver, auditorier

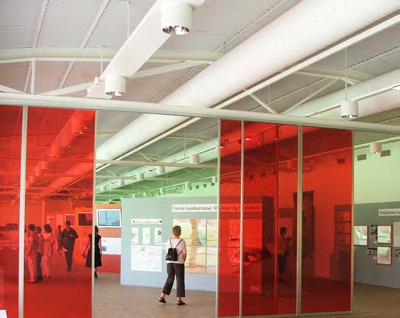

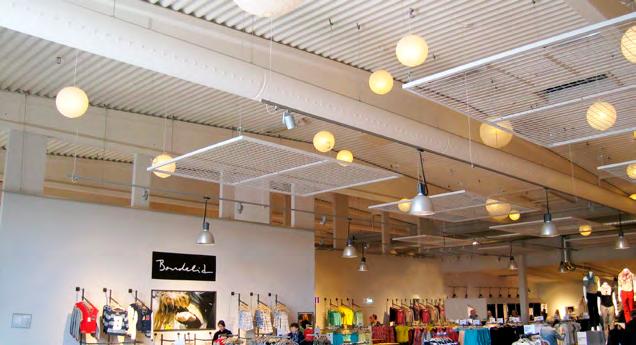

KE-referencer inden for showrooms/offentlige bygninger

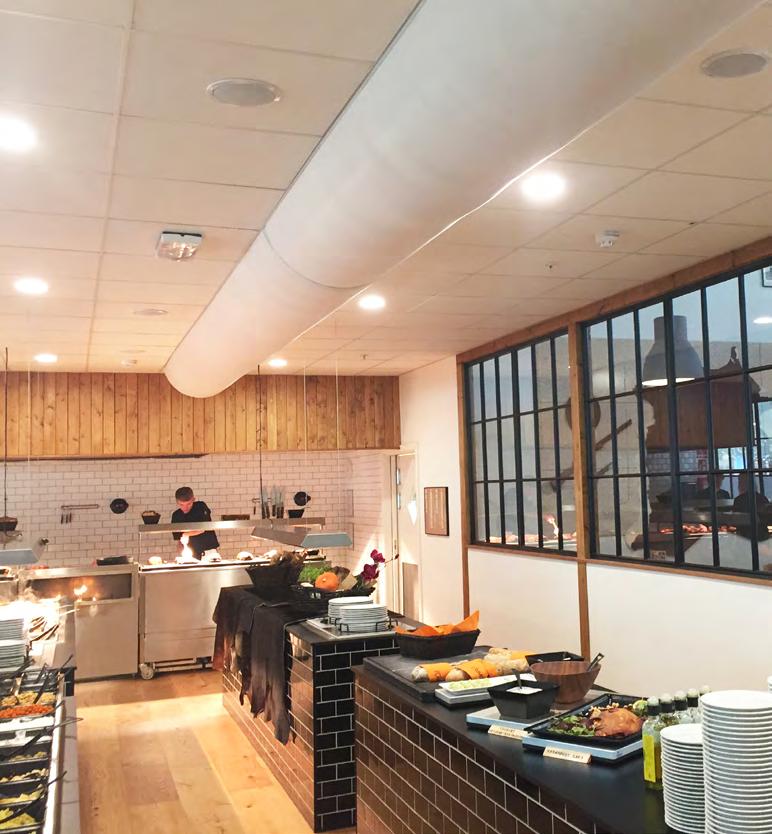

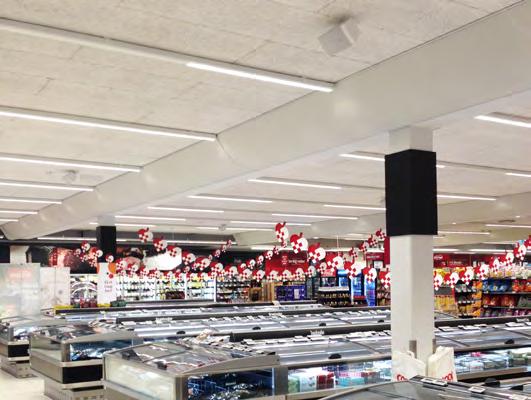

Showrooms, supermarkeder, butikker, restauranter, atrier, messecentre

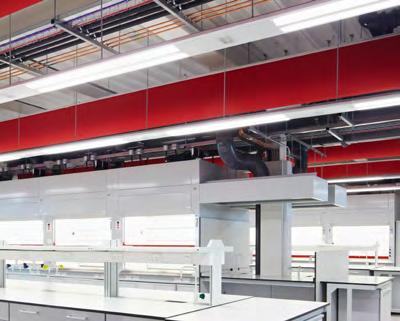

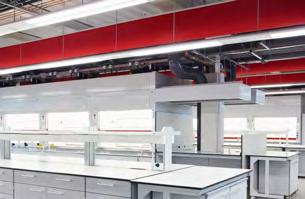

KE-referencer inden for laboratorier Produktion, renrumslaboratorier

Se flere referencer på www.ke-fibertec.dk

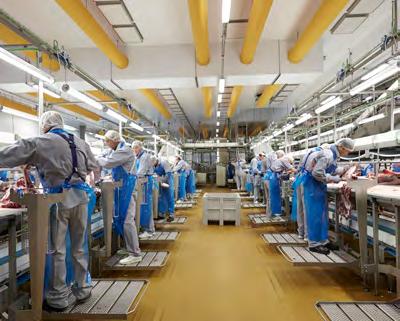

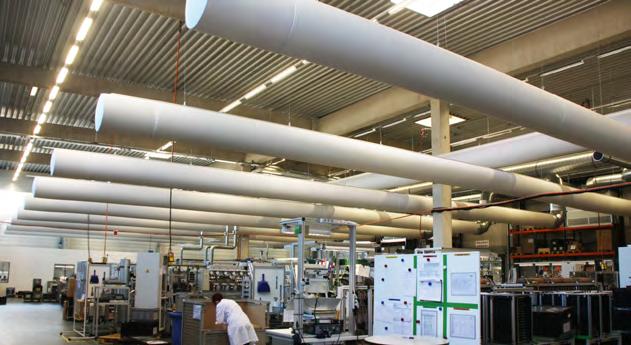

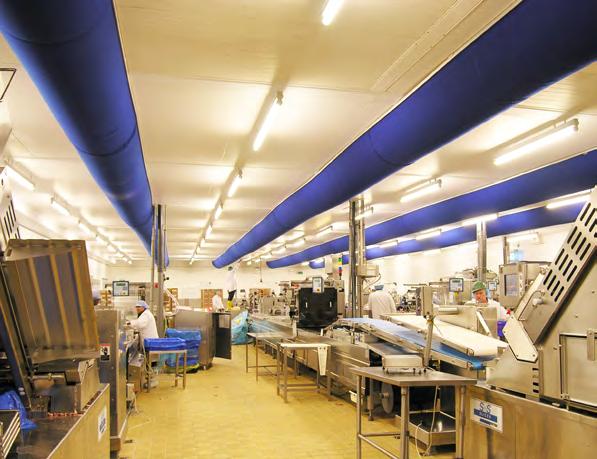

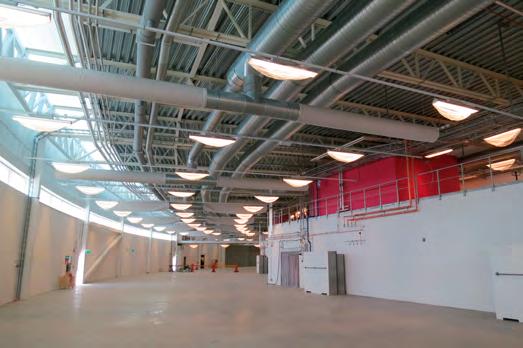

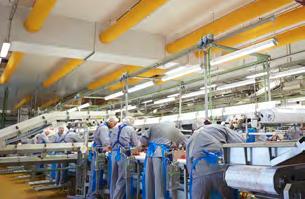

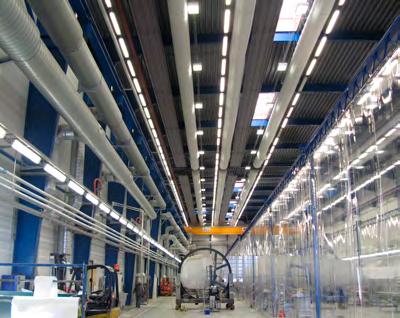

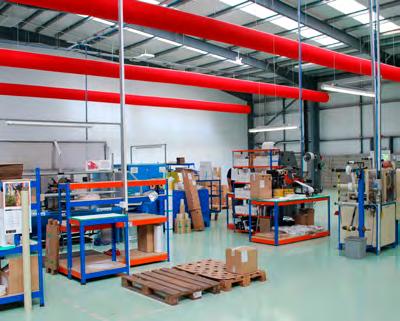

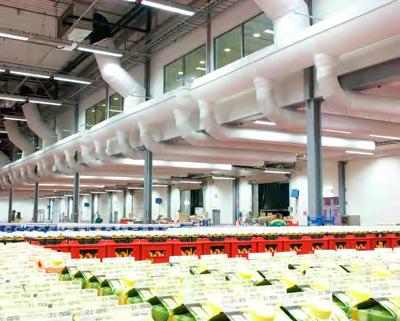

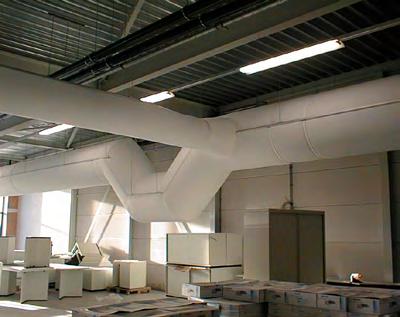

KE-referencer inden for industriel ventilation Produktionslokaler, lagerrum, trykkerier, autoværksteder

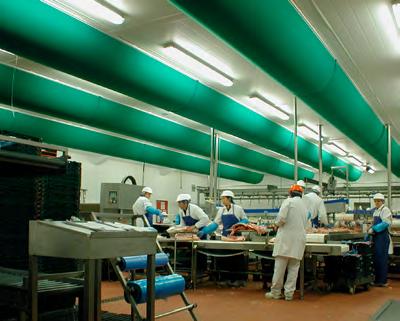

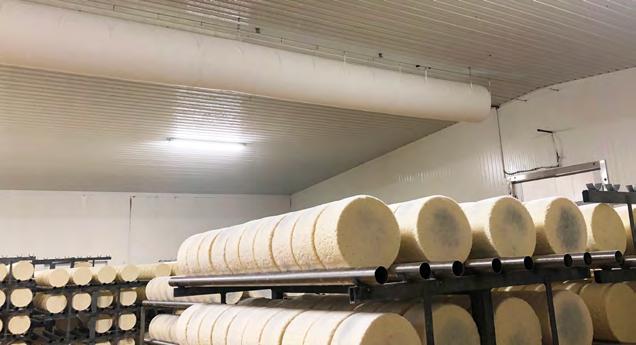

KE-referencer inden for industriel køling Udligningskølerum, opskæringsrum, lagerhaller, fødevareterminaler

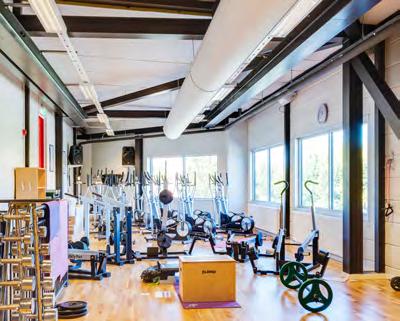

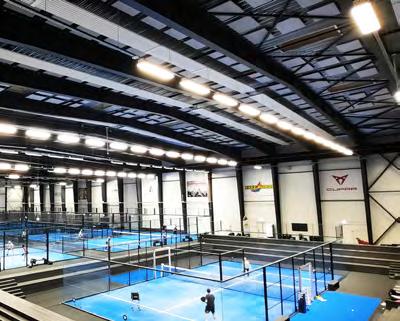

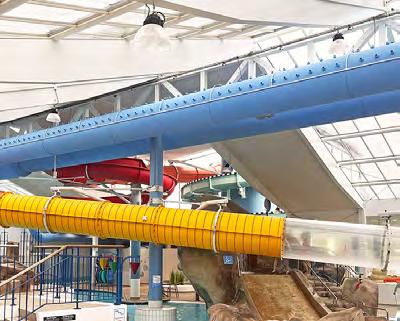

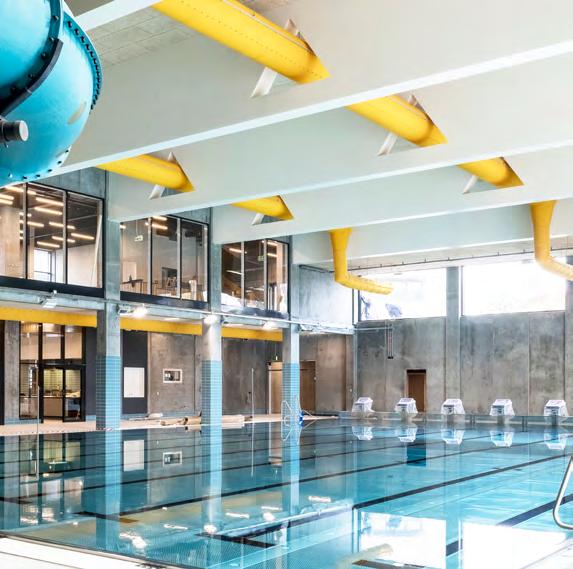

KE-referencer inden for sport og fritid Svømmehaller, sportshaller, fitnesscentre, skøjtehaller

Se flere referencer på www.ke-fibertec.dk

TBV produkter

Vores TBV-løsninger er kendetegnet

ved fleksibilitet og mulighed for skræddersyet design.

Primære produkter

KE Fibertec udvikler og markedsfører tre primære produktgrupper til TBV, som alle kan fås i tre forskellige geometrier. I de passive lavimpulssystemer diffunderer luften ud gennem et luftgennemtrængeligt materiale. I højimpulssystemer fordeles luften udelukkende gennem huller (KE-Inject System) eller dyser (KE-DireJet System). Hybridudgaverne er en kombination af de passive lavimpulssystemer og de laserskårne Inject-huller eller DireJet-dyser.

Produktsortiment: Lavimpulssystemer

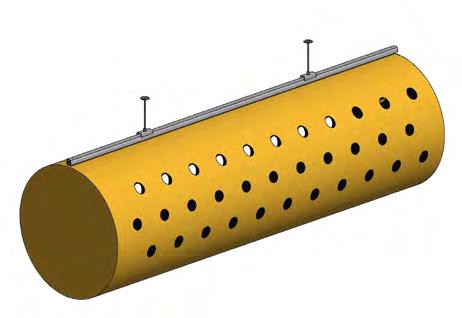

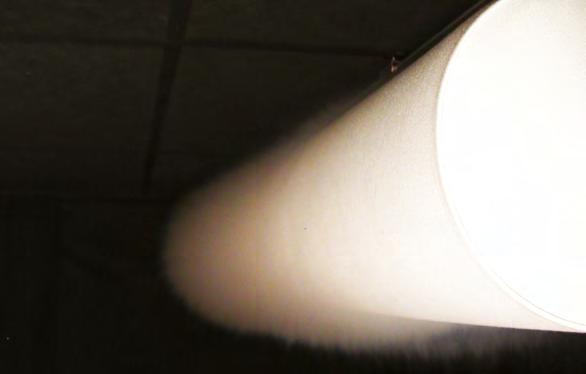

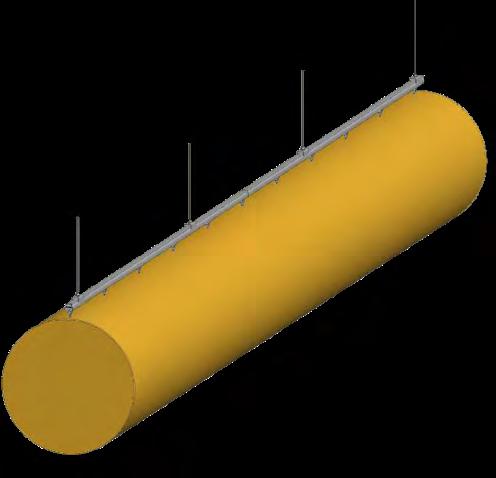

KE-Lavimpuls System

Luftfordelingsprincip for TBV

Luftfordelingsprincippet for et TBV-system adskiller sig væsentligt fra et traditionelt ventilationssystem bestykket med stålkanaler og konventionelle luftfordelingsarmaturer. De fleste arkitekter, rådgivere og installatører i ventilationsbranchen er i forvejen bekendt med de overordnede principper for TBV-systemer, men ikke alle er bekendt med de nyeste produktvarianter og designmuligheder.

KE-Interiør System (D)

KE-Interiør System (½D)

Produktsortiment: Højimpulssystemer

KE-Inject System

KE-DireJet System

KE-Inject System (D)

KE-DireJet System (D)

Produktsortiment: Hybride systemer

KE-Inject Hybrid System

KE-DireJet Hybrid System

KE-Inject Hybrid System (D)

KE-DireJet Hybrid System (D)

KE-Inject System (½D)

KE-DireJet System (½D)

KE-Inject Hybrid System (½D)

KE-DireJet Hybrid System (½D)

Lavimpulssystemer

KE Fibertec tilbyder

KE-Lavimpuls

med runde

kanaler og KE-Interiør med halv- eller kvartrunde

kanaler. Begge systemer anvender samme

luftfordelingsprincip.

Opholdszone for lavimpulssystemer

Opholdszonen er det område i et rum, hvor personer opholder sig i længere tid og defineres som zonen, hvor indeklimaet søges opretholdt på et alment niveau.

Opholdszonen er ikke et standardiseret område, men en zone, der defineres fra projekt til projekt i samråd med arkitekt og bygherre. Opholdszonen defineres oftest som zonen fra gulvet til højden 1,8 m ved stående aktivitet, mens højden fastsættes til 1,1 m ved siddende aktivitet.

Nærzone for lavimpulssystemer

For horisontale lavimpulssystemer defineres nærzonen som zonen under tekstilkanalen, hvor der er størst risiko for ”koldt nedfald” eller træk. Bredden af nærzonen kan regnes til maksimalt 3 x kanaldiameteren.

For vertikale lavimpulssystemer defineres nærzonen som den lokale zone omkring kanalen, hvor der forekommer for høje lufthastigheder sammenholdt med rummets komfortkrav (afhængigt af rumkategori).

Horisontale lavimpulssystemer

Luftfordelingsprincippet for horisontale lavimpulssystemer er baseret på passiv termisk fortrængning, hvor luften indblæses med en undertemperatur i forhold til rumluften. På grund af densitetsforskellen (den afkølede luft er tungere end den varmere rumluft) fortrænges rumluften under kanalen, og indblæsningsluften fortsætter med retning mod gulvet.

Strømningen i rummet er dernæst baseret på naturlige luftbevægelser, hvor luften drives af densitetsforskelle og konvektionsstrømme fra varmeafgivende aktiviteter og processer, heraf betegnelsen passiv termisk fortrængning.

En høj varmeaktivitet fra varmekilder medfører store konvektionsstrømninger og deraf kraftig opstigning af luften og stor medrivning af luften omkring kilden. Dermed skabes en lagdeling i det ventilerede rum, hvor varme og forureninger føres væk fra opholdszonen og suges ud under loftet.

Zone 1

Strømningerne i zone 1 er særdeles afhængige af kølebelastningen pr. løbende meter kanal (W/m). En stor kølebelastning resulterer i en kraftigere acceleration af indblæsningsluften i zone 1, hvor luften falder ned og løber sammen med den øvrige luft.

Zone 2

I zone 2 fortrænges den varmere rumluft af den afkølede luft fra lavimpulskanalen. I lavimpulsstrømninger er der næsten ingen medrivning af omgivende rumluft, der kan nedbringe hastighedsniveauet, inden strømningen når opholdszonen, og derfor vil et højere startniveau resultere i en højere sluthastighed ved indgangen til opholdszonen.

Zone 3

Bredden af nærzonen er ligeledes særdeles afhængig af kølebelastningen pr. løbende meter kanal. Jo større kølebelastning, jo smallere nærzone. Ved indgangen til opholdszonen kan bredden regnes til maksimalt 3 x diameteren af lavimpulskanalen.

Et lavimpulssystem kan kun anvendes til køleformål eller fordeling af store mængder isotermisk luft, da varm luft vil lægge sig som en dyne under loftet. Dermed sker der en kortslutning af indblæsningsluften, og resultatet vil være en meget dårlig energiøkonomi.

KE Fibertecs tekstilbaserede lavimpulssystemer er vævet af brandhæmmende polyestergarner, og tekstiloverfladen virker som et finmasket trådnet, hvor indblæsningsluften siver gennem overfladen med en meget lav, ensartet indblæsningshastighed på normalt under 0,1 m/s. Hvis luften skal fordeles efter lavimpulsprincippet, bør indblæsningshastigheden holdes under 0,40-0,50 m/s. Dette er grænsen for, hvornår der vil ske en begyndende medrivning og opblanding af rumluft i lavimpulsstrømningen.

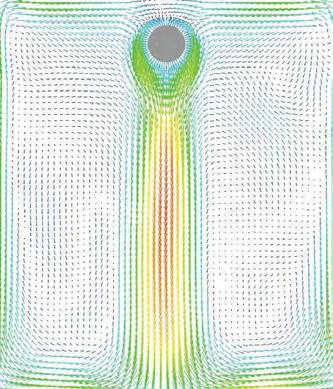

På nedenstående billede er luftfordelingsprincippet for horisontale lavimpulssystemer vist.

Som nævnt på foregående side er kølebelastningen pr. løbende meter kanal afgørende for, hvorledes luftstrømningen under kanalen bliver, men også placeringen af varmekilder i rummet har stor indflydelse på luftstrømningen. Følgende parametre er bestemmende for lufthastigheden og lufttemperaturen under kanalen:

Kølebelastning pr. løbende meter kanal

Store effektbehov giver anledning til højere indblæsningshastigheder og større temperaturdifferens mellem rum og indblæsning (ΔT). Begge disse parametre resulterer i en forcering af indblæsningsluften.

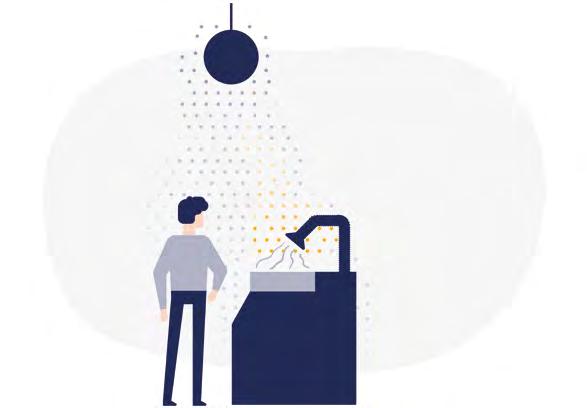

Placering af varmekilder

Målinger har vist, at jævnt fordelt gulvvarme medfører en kraftigere acceleration af indblæsningshastigheden end varmekilder placeret højt i lokalet (1,5 m til 2,0 m over gulvniveau).

I modsætning til kølebelastningen pr. løbende meter kanal har det statiske overtryk, der holder tekstilkanalen udspilet, ikke nogen særlig indflydelse på strømningens udbredelse i rummet. Uanset hvor stort overtrykket i kanalen er, er der ikke kraft (impuls) nok i strålen til at give luften en kastelængde, som kendetegner KE Fibertecs højimpulssystemer.

Som nævnt i det foregående er det vigtigt at klarlægge, hvorledes varmebelastningen i lokalet er fordelt, da der er stor forskel på, om varmebelastningerne kommer fra maskiner, personer, lys, eller om det primært er transmissionsvarme fra omgivende lokaler.

Da lavimpulsstrømninger alene er styret af termiske strømninger, er placeringen af varmekilder og varmegivende processer i rummet en meget væsentlig parameter i beregningen af lavimpulsstrømninger.

I KE Fibertecs rumkategorisering er der taget højde for den normalt forekommende varmefordeling i forskellige typer lokaler. Rumkategoriseringen giver klare retningslinier for, hvor stor kølebelastning der kan indblæses ved forskellige krav til komfortniveauet.

Det statiske overtryk, der holder tekstilkanalen udspilet, har ikke impuls nok til at give luften en kastelængde, som kendetegner KE Fibertecs højimpulssystemer. På grund af densitetsforskellen mellem indblæsningsluften og rumluften forsætter indblæsningsluften med retning mod gulvet umiddelbart efter passage gennem tekstiloverfladen.

Forefindes der primært store, koncentrerede varmekilder i lokalet, er det vigtigt, at lavimpulskanalerne er placeret lavt i rummet og fordelt mellem varmekilderne, således at der opnås god fortrængningseffekt og således, at unødig opblanding med forurenet luft fra den øvre zone og den konvektive varmeopdrift fra maskiner undgås.

På denne måde opnås der en særdeles effektiv gennemskylning af arbejdszonerne under tekstilkanalerne. Det er meget vigtigt, at tekstilkanalernes antal og placering nøje afpasses med maskinernes, og at kanalen følger hele varmekildens længde.

Er varmekilderne mere jævnt fordelt som eksempelvis i et kontorlokale, bør lavimpulskanalerne placeres i gangarealer eller langs vægge for at undgå koldt nedfald ved faste arbejdssteder. Hvis den opadgående konvektionsvarme blokerer for lavimpulsstrømningen, kan der opbygges en uønsket lagdeling med kold luft foroven og varm luft forneden.

Placering af varmekilder

Ved varmekilder stiger konvektionsvarme op og vil med en vis udbredelsesvinkel møde den nedadgående luft fra kanalerne. Dette fænomen kendes også fra store vinduespartier, hvor konvektionsvarme fra radiatorer placeret under vinduerne modvirker kuldenedfaldet.

Er varmekilderne placeret højt, vil den resulterende lufthastighed blive noget lavere, når strømningen når ned i opholdszonen, dvs. er den nedadgående lufthastighed større end den opadgående varme luft, vil strømningen fortsætte nedad, men med begrænset hastighed.

Teoretisk er det muligt at beregne konvektionshastigheder over næsten alle gængse varmekilder, og med kendskab til lufthastigheden under lavimpulskanalen er det i princippet muligt at beregne den resulterende lufthastighed, men denne fremgangsmåde kan absolut ikke anbefales!

I praksis er der set talrige eksempler på, at den kolde strømning kan “slå ud” til siden og afbøjes væk fra kanalens centerlinie og fortsætte med en større hastighed end beregnet med deraf følgende risiko for trækgener.

For at undgå et pludseligt koldt nedfald, såkaldt ”turbulenstræk”, er det vigtigt at skabe et balanceret system, så risikoen for koldt nedfald ikke opstår.

Placeringen af udsugningsåbninger har ligeledes indflydelse på luftfordelingen i lokalet. Returstrømninger hen mod en udsugningsåbning placeret i gulvniveau kan føles som træk, specielt i kolde produktionslokaler, hvor selv meget små lufthastigheder føles generende.

Normalt anbefales det at placere udsugningsåbningerne i loftsniveau med en vis spredning. Også store porte eller vinduer, der jævnligt åbnes, har betydning for luftfordelingen, da ulige trykforhold kan forårsage en tilstrømning af luft udefra samt fra omgivende lokaler.

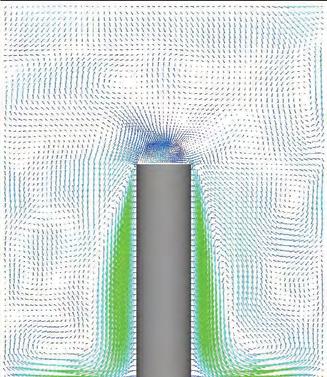

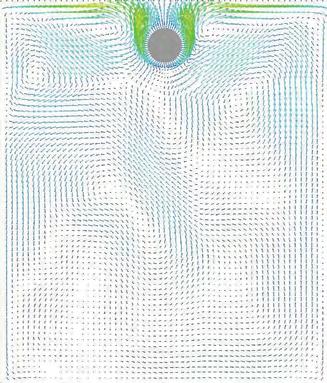

Nedenstående figurer illustrerer det karakteristiske

strømningsmønster under et horisontalt

KE-Lavimpuls System i en opvarmningssituation,

A

B

C

D

ventileringssituation samt to kølesituationer med forskellig kølebelastning pr. løbende meter kanal.

∆T < 0°C

Indblæsning af opvarmet luft medfører en kortslutning af indblæsningsluften, hvor luften lægger sig som en pude under loftet. Derfor er lavimpulssystemer ikke anvendelige til opvarmning.

∆T = 0°C

Indblæsning af isotermisk luft resulterer i et meget diffust strømningsmønster. Som oftest ønskes nedadgående luftbevægelser (retning mod opholdszonen), og i sådanne tilfælde kan det anbefales at øge indblæsningshastigheden til 0,40-0,50 m/s, der er grænsen, hvis luften skal indblæses efter lavimpulsprincippet. Ved indblæsningshastigheder over 0,50 m/s kan der forventes en begyndende medrivning af den omkringliggende rumluft.

∆T < 3°C

Indblæsning af underkølet luft medfører det karakteristiske nedadrettede strømningsmønster, der kendetegner lavimpulsventilation med tekstilkanaler. Indblæsning med moderat kølebelastning medfører under normale omstændigheder ikke komfortproblemer i nærzonen, selv for stillesiddende personer. Den maksimale kølebelastning afhænger naturligvis af afstanden fra lavimpulskanalen til opholdszonen.

∆T > 5°C

I takt med, at kølebelastningen pr. meter kanal øges, ændrer strømningsmønstret under lavimpulskanalen karakter, ligesom nærzonen bliver smallere, og lufthastigheder og lufttemperaturer lodret under kanalen kan give anledning til ubehag. Indblæsning med meget underkølet luft med en kølebelastning på mere end 700 W/m kanal bør hovedsageligt kun anvendes, hvor hensynet til komfort spiller en mindre rolle. Det er dog muligt at indblæse meget store kølemængder, men man skal være opmærksom på, at luftfordelingen ikke bliver optimal.

∆T < 0°C

∆T = 0°C

∆T < 3°C ∆T > 5°C

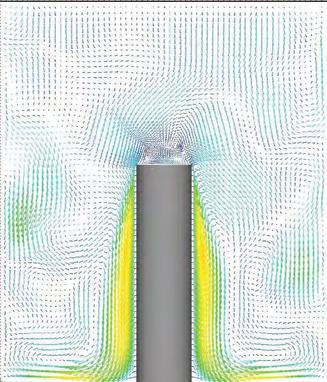

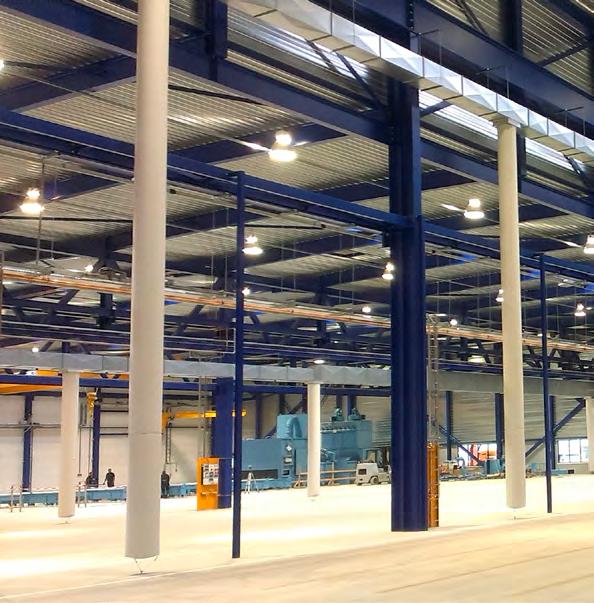

Vertikale lavimpulssystemer

Luftfordelingsprincippet for vertikale lavimpulssystemer er, som for horisontale lavimpulssystemer, ligeledes baseret på passiv termisk fortrængning, hvor luften indblæses med en undertemperatur i forhold til rumluften. Indblæsningsluften tilføres, som ved traditionel fortrængningsventilation, ved gulvet direkte i opholdszonen, og dermed skabes en lagdelt strømning, hvor den afkølede indblæsningsluft strømmer ud i rummet under den varmere rumluft.

I lighed med horisontale lavimpulssystemer er strømningen i rummet baseret på naturlige luftbevægelser, hvor luften drives af densitetsforskelle og konvektionsstrømme fra varmeafgivende aktiviteter og processer. Konvektionsstrømmene ved varmekilder skaber en vertikal luftstrømning i rummet, og der dannes en nedre ren zone og en øvre forurenet zone. En høj varmeaktivitet fra varmekilder medfører større konvektionsstrømninger og deraf kraftigere opstigning af luften og større medrivning af luften omkring kilden.

Da der kun sker en lille opblanding af den kolde indblæsningsluft, er det vigtigt, at luften indblæses med lav hastighed og lille temperaturdifferens, da der ellers er risiko for ”koldt nedfald” fra kanalen og deraf risiko for træk ved gulvet. Systemerne kan som horisontale lavimpulssystemer kun anvendes til køleformål eller til fordeling af isotermisk luft, da varm luft vil lægge sig som en dyne under loftet.

Vertikale lavimpulssystemer er især velegnede til højloftede lokaler med varmeoverskud og forurening, da varme og forurenede partikler føres op under loftet. Pga. den vertikale opadgående strømning, der skabes i lokalet, vender varmen og forureningen ikke tilbage til opholdszonen.

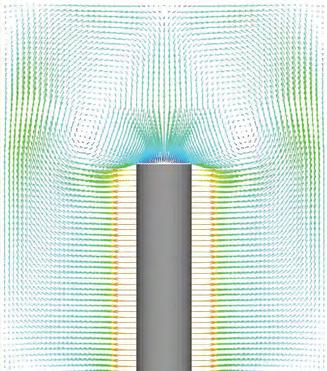

På nedenstående billede er grundprincippet for vertikal lavimpulsventilation vist.

3

Zone 1

Zone 2 Nærzone

Zone 1

Strømningerne i zone 1 er særdeles afhængige af kølebelastningen pr. løbende meter kanal. En stor kølebelastning resulterer i en kraftigere nedadrettet acceleration af indblæsningsluften i zone 1.

Zone 2

Nærzonen, der ikke bør anvendes som fast arbejdsplads, defineres som den afstand fra kanalen, der tilbagelægges, før hastighedsniveauet er nedbragt til et acceptabelt niveau, afhængigt af komfortkravet. Længden af nærzonen er særdeles afhængig af kølebelastningen, se datablad 2.

Zone 3

Det er meget vigtigt, at luftmængden fra det vertikale lavimpulssystem er tilpasset kølebehovet, og at den tilførte luftmængde er mindst tilsvarende eller større end de konvektionsstrømninger, der skabes af varmekilderne i lokalet. Dermed opnås den bedste fortrængningseffekt, og der skabes en nedre ren zone samt en øvre forurenet zone.

Da vertikale tekstilkanaler tilfører frisk luft direkte i opholdszonen, vil der naturligt skabes en lagdeling i det ventilerede rum. Dette medfører en temperaturgradient op gennem rummet, med koldest luft forneden og varmest foroven.

Dette kan med fordel udnyttes for at spare på køleeffekten, da den effekt, der fjernes fra rummet, er direkte proportional med temperaturforskellen mellem indblæsning og udsugning. Hvis udsugningen sker fra toppen af rummet, vil denne være varmere end rumluften i opholdszonen, og dermed er det muligt at fjerne den samme effekt fra rummet med en højere indblæsningstemperatur. Dette giver både energibesparrelse ved drift af kølefladen, og ligeledes kan der anvendes fri køling i større perioder af året.

Den nødvendige køleeffekt giver sammen med eventuelle komfortkrav grundlag for bestemmelsen af indblæsningsluftmængden og indblæsningstemperaturen. En nøjagtig bestemmelse af den nødvendige køleeffekt kræver beregning af interne og eksterne varmebelastninger samt hensyntagen til varmeakkumuleringen i bygningen.

Ved fortrængningsventilation indebærer komfortkravene ud over krav til lufthastigheden og lufttemperaturen også krav til den maksimalt tilladelige temperaturgradient i opholdszonen.

KE Fibertec anbefaler, at den maksimale temperaturgradient i opholdszonen ikke overstiger 1-2°C/m, da større forskel kan opleves som træk.

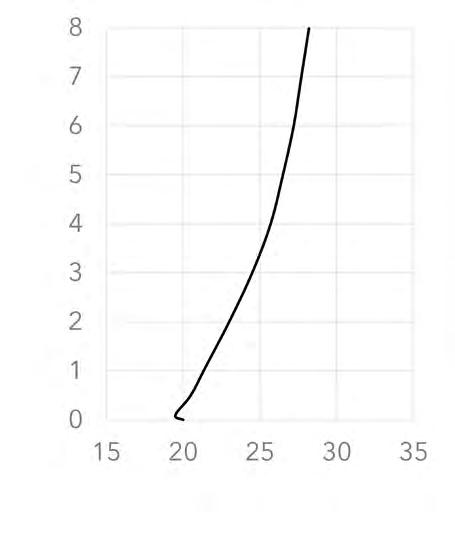

Den vertikale temperaturgradient kan tilnærmet beregnes ud fra en såkaldt 50%-regel, der udtrykker, at halvdelen af temperaturstigningen fra indblæsning til udsugning sker ved gulvet, mens den anden halvdel sker mellem gulv og loft (kontakt eventuelt KE Fibertecs udviklingsafdeling for yderligere information). At projektere et ventilationssystem med vertikale lavimpulskanaler kræver stor viden om varmefordelingen i lokalet, og det er af afgørende betydning, at ventilationsanlægget bliver dimensioneret korrekt, således at der tages hensyn til komforten i lokalets arbejdszoner, samt at den varme og forurenede luft transporteres opad og ud af opholdszonen.

For at fortrænge den forurenede luft er det vigtigt, at den tilførte luftmængde mindst svarer til den samlede konvektionsstrøm i rummet. Er dette ikke tilfældet, vil fronten af forurenet luft trækkes ned mod opholdszonen med ringere effektivitet til følge.

Der er mange faktorer, der påvirker størrelsen af konvektionsstrømmene i rummet, bl.a. varmekildernes form, areal og overfladetemperatur, men også faktorer som den omgivende temperatur i lokalet har betydning. Derfor er det ofte problematisk at bestemme de nøjagtige konvektionsstrømme, og tabelværdier må i stedet anvendes.

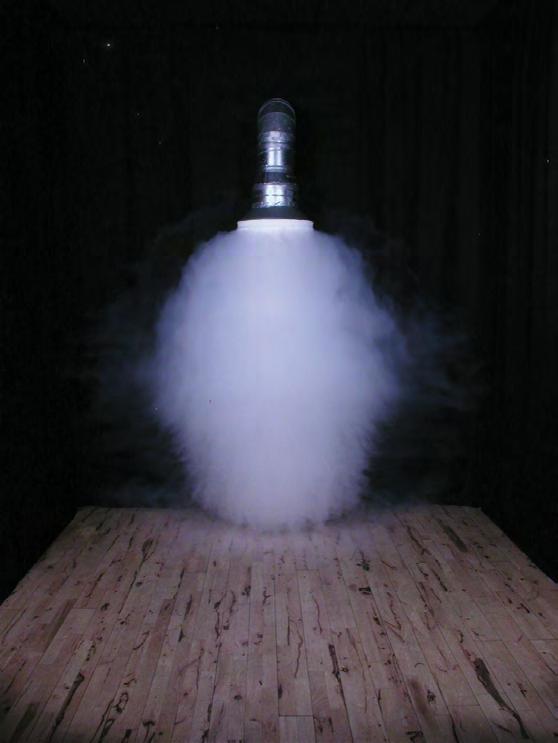

Nedenstående figurer illustrerer det karakteristiske

strømningsmønster omkring et vertikalt

KE-Lavimpuls System i en opvarmningssituation,

ventileringssituation samt to kølesituationer med forskellig kølebelastning pr. løbende meter kanal.

A BC

D

∆T < 0°C

Indblæsning af opvarmet luft medfører en kortslutning af indblæsningsluften, og derfor er systemet ikke velegnet til opvarmning. Den opvarmede luft har dog i nogen grad en indtrængning, der skaber luftcirkulation i mindre lokaler, og derfor kan systemet til en vis grad anvendes til opvarmning af rummet før arbejdstid/brugstid.

∆T = 0°C

Indblæsning af isotermisk luft medfører et meget diffust strømningsmønster, der ikke medfører en effektiv fortrængningseffekt. Systemet er i nogen grad anvendeligt til tilførsel af erstatningsluft.

∆T < 3°C

Indblæses der med let underkølet luft, vil luften langsomt falde mod gulvet og fordeles jævnt omkring kanalen. Ved varmeafgivende aktiviteter og processer vil konvektionsstrømme medrive indblæsningsluften, hvorved der skabes en lagdeling i rummet, hvor varme og forureninger føres væk fra opholdszonen og suges ud under loftet.

∆T > 5°C

Indblæses der med meget underkølet luft, vil luften hurtigt søge mod gulvet, hvorfor der er større risiko for trækgener omkring kanalen, da længden og bredden af nærzonen omkring kanalen øges. Ved varmeafgivende aktiviteter og processer vil konvektionsstrømme medrive indblæsningsluften, hvorved der skabes en lagdeling i rummet, hvor varme og forureninger føres væk fra opholdszonen og suges ud under loftet.

∆T < 0°C

Højimpulssystemer

KE Fibertec tilbyder to systemer til højimpulsventilation, KE-Inject og KE-DireJet.

Begge fås som runde, halvrunde eller kvartrunde kanaler.

KE-Inject System

KE-DireJet System

Opholdszone for højimpulssystemer

Som ved lavimpulsventilation er opholdszonen ikke et standardiseret område, men en zone, der defineres fra projekt til projekt i samråd med arkitekt og bygherre. Opholdszonen defineres oftest som zonen fra gulvet til højden 1,8 m ved stående aktivitet, mens højden fastsættes til 1,1 m ved siddende aktivitet.

Arbejdszone

zone

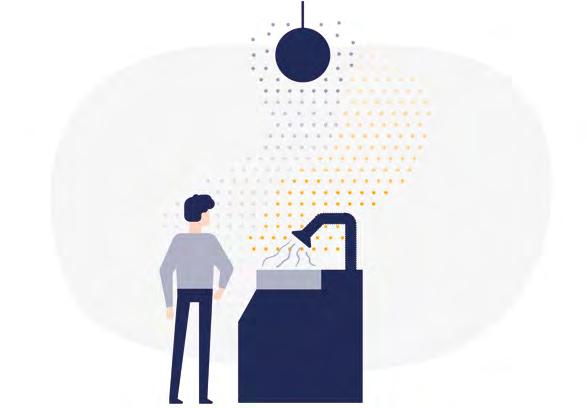

Arbejdszone for højimpulssystemer

For industrilokaler kan det for højimpulssystemer være hensigtsmæssigt yderligere at opdele rummet i en arbejdszone, idet lufttilstanden som følge af industrielle processer kan afvige fra det almene niveau. Ofte forekommer der varme- og forureningskilder, som kræver specielle tiltag for at opretholde et tilfredsstillende indeklima i arbejdszonen, og ved meget forurenende processer bør TBV-systemet derfor suppleres med lokale punktudsugninger.

Luftfordelingsprincip

KE-Inject har grupper af huller, mens KEDireJet har koniske dyser til retningsbestemt luftindblæsning. Begge systemer fungerer som aktive højimpulssystemer til opblandingsventilation med fælles luftfordelingsprincip, men unikke produktegenskaber.

KE Fibertecs højimpulssystemer er baseret på opblandingsventilation og kendetegnes ved, at luften indblæses med høj hastighed uden for opholdszonen. I luftstrålen vil det høje lufthastighedsniveau skabe et overtryk, der medfører en tilstrømning og medrivning af rumluft hen mod den indblæste luftstråle.

I det første forløb af luftstrømningen vil lufthastigheden være høj, men i takt med, at mængden af iblandet rumluft øges, vil lufthastigheden aftage. Er systemet dimensioneret korrekt, vil den indblæste luftmængde være fuldstændig opblandet med rumluft, før den når opholdszonen, og lufthastighedsniveauet er faldet til det ønskede niveau, afhængigt af rumkategorien. I et opblandingsventileret rum vil lufthastigheder, lufttemperaturer og fugt være ens fordelt, og teoretisk vil luftkvaliteten være den samme overalt i rummet.

Zone 1

Luften indblæses med høj hastighed, ofte op til 15-18 m/s, gennem hullerne (KE-Inject System) eller dyserne (KE-DireJet System). Dermed skabes et overtryk i luftstrålernes centrum, der medfører en tilstrømning og medrivning af rumluft hen imod den indblæste luftstråle.

Zone 2

I takt med, at mængden af medrevet rumluft øges, aftager lufthastigheden i strømningen gradvist. Dette hastighedsfald sker omvendt proportionalt med afstanden til kanalen.

Zone 3

I lokaler, hvor der stilles krav til komfortniveauet, skal lufthastigheden ved indgangen til opholdszonen afpasses efter forholdene, der primært afhænger af de tilstedeværendes aktivitetsniveau og påklædning (rumkategori). For at sikre en passende lufthastighed skal afstanden fra kanalen til opholdszonen være større end den beregnede kastelængde (se definition på side 31).

Et tekstilbaseret højimpulssystem kan, i modsætning til et tekstilbaseret lavimpulssystem, anvendes til både køling, ventilation og opvarmning. Dette skyldes, at KE Fibertecs højimpulssystemer i modsætning til lavimpulssystemerne i mindre grad er afhængige af ydre påvirkninger, eksempelvis de konvektive varmestrømninger i rummet.

Indblæsningsluften tilføres høj initial energi i form af hastighed (impuls) gennem huller eller dyser, og dermed opnås, at luften kastes ud i rummet i stedet for at fordeles gennem en tekstiloverflade med lav hastighed. For KE Fibertecs højimpulssystemer opnås derfor, hvad der i strømningsteknikken kaldes en kastelængde samt en indtrængningslængde.

I forhold til lavimpulssystemerne har placeringen af udsugningsåbningen kun ringe betydning for luftstrømningerne i rummet, og i praksis placeres disse ofte ved loftet. På nedenstående billede er luftfordelingsprincippet for højimpulsventilation vist.

Pas på kortslutning

Det er vigtigt at være opmærksom på, at der også ved opblandingsventilation er en risiko for, at indblæsningsluften kan kortslutte (samles under loftet). Problemet kan opstå, hvis der indblæses med overtempereret luft kombineret med for lav indblæsningshastighed, eller hvis der er kraftigt opadrettede konvektionsstrømme i lokalet, der forhindrer luften i at nå ned i opholdszonen.

Problemet kommer specielt til udtryk, når ΔT bliver større end 7-12°C. I bedste fald kan der kompenseres for den dårlige varmefordeling i rummet ved at øge indblæsningstemperaturen, men er varmefladens kapacitet ikke tilstrækkelig, vil temperaturen i opholdszonen falde.

Denne situation er meget uhensigtsmæssig set både fra et energisynspunkt og fra et komfortsynspunkt.

For at sikre at kortslutning undgås, skal indblæsning med overtempereret luft ske ved tilpasning af indblæsningstemperaturen, indblæsningshastigheden og indblæsningsvinklen.

Det vil sige, at jo varmere indblæsningsluften er, jo højere skal indblæsningshastigheden være for at sikre, at luften når ned i opholdszonen. Er der særdeles højt til loftet (h > 8-10 m), er det nødvendigt at dimensionere kanalerne til et højt statisk tryk for at presse luften ned i opholdszonen. Foreligger denne mulighed ikke, kan kanalerne placeres i eksempelvis 5 meters højde.

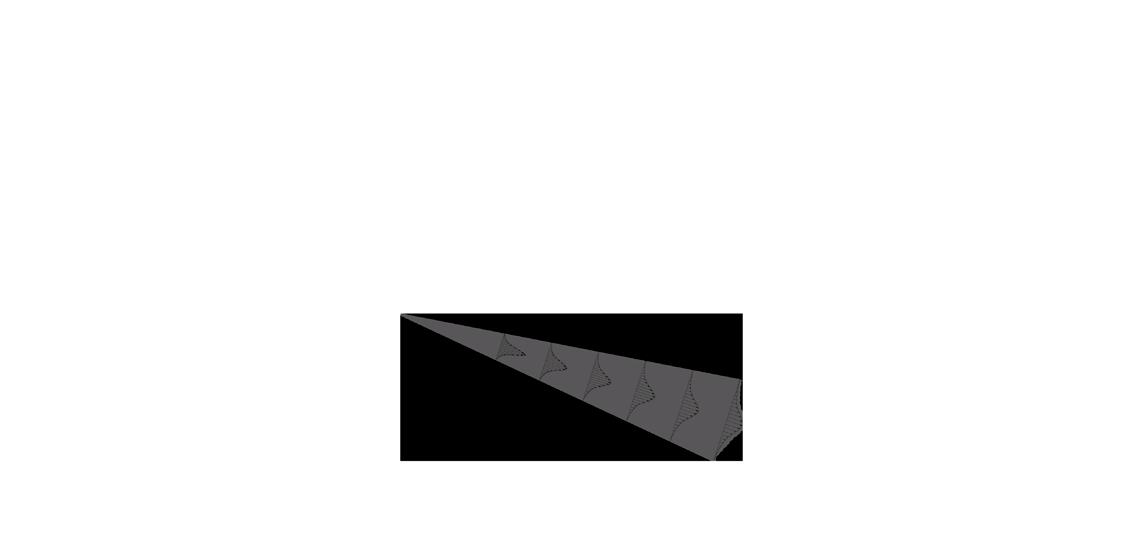

Fristråle

Orienteres luftstrålen ud i det frie rum, fås det, der i strømningsteknikken kaldes en fristråle. Den turbulente luftstråle medriver luft fra omgivelserne, og strålens diameter øges proportionalt med afstanden fra indblæsningsåbningen samtidig med, at hastigheden i strålen aftager.

Vægstråle

Orienteres luftstrålen mod en flade, fås det, der i strømningsteknikken kaldes en vægstråle. Strømningen kan betragtes som en halveret fristråle, da fladen kan betragtes som symmetriplan. Maksimalhastigheden optræder tæt på fladen og er 2 større end den tilsvarende hastighed for en fristråle i samme afstand fra kanalen.

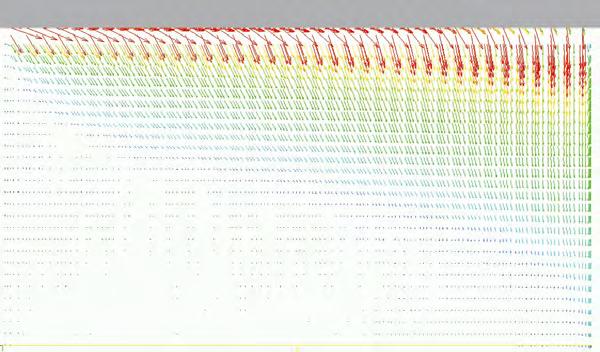

Fristråler og vægstråler

En afgørende faktor for luftfordelingsprincippet bag KE-Inject Systemet og KE-DireJet Systemet er orienteringen af hovedretningen for luftstrålerne. Orienteres luftstrålen ud i det frie rum, fås det, der i strømningsteknikken kaldes en fristråle, og orienteres luftstrålen mod en flade, fås en vægstråle.

Forskellen mellem de to strømningsfænomener er evnen til at medrive rumluft. Ved orientering mod en loftsflade vil strålen forsøge at ”klæbe” til loftsfladen, fordi der skabes et undertryk mellem strålen og loftet, da der ikke kan tilføres erstatningsluft for den mængde rumluft, der medrives af strålen.

Dette fænomen, kaldet Coandă-effekten, giver en forøgelse af kastelængden på 2 i forhold til kastelængden for en fristråle, og hastighedsniveauet i strålen aftager tilsvarende langsommere. For at ydnytte Coandă-effekten skal lufthastigheden mindst være 0,35 m/s.

Kastelængde

Kastelængden defineres som den største afstand fra indblæsningskanalen til et specifikt punkt i lokalet, hvor lufthastigheden netop er lig den ønskede sluthastighed, eksempelvis viso = 0,20 m/s.

Det er vigtigt at være opmærksom på, at kastelængden pr. definition gælder ved isotermiske forhold, og derfor skal beregningerne af lufthastigheder korrigeres, hvis den indblæste luft enten er koldere eller varmere end den omgivende rumluft.

Kastelængden for en vægstråle er 2 længere end for en tilsvarende fristråle. Dette skyldes, at en vægstråle klæber til loftet pga. ”Coandă-effekten”, og dermed bidrager kun den halve mængde rumluft til at nedbringe hastighedsniveauet.

Indtrængningslængde

Den termiske indtrængningslængde er meget afgørende for, om luftfordelingen i praksis bliver som forventet. Den teori, der ligger til grund for vægstrømninger, er nemlig baseret på, at strålen ikke bliver så ”tung”, at den forlader loftsfladen før end forudsat. Sker det, vil lufthastigheden ved indgangen til opholdszonen blive større end kalkuleret, og for personer placeret i den zone, hvor strålen rammer, vil det føles ubehageligt. For at imødegå kuldenedfald skal det kontrolleres, at den termiske indtrængningslængde udgør mindst 75% af den vandrette afstand langs loftet, L, som luften bevæger sig.

Anvendelse af strømningsmodeller

Både KE-Inject Systemet og KE-DireJet Systemet er meget fleksible systemer, og hovedretningen for luftstrålerne kan vælges 100% vilkårligt. Naturligvis er det vigtigt, at luftstrålerne orienteres med en hovedretning for luftstrømningen, der opfylder det ønskede luftstrømningsmønster i rummet. Ligeledes er det som tidligere nævnt vigtigt, at luftstrømningen rettes ned mod opholdszonen i en opvarmningssituation for at undgå kortslutning. Ud over hovedretningen for luftstrålen kan der anvendes sekundære placeringer af huller eller dyser, dvs. er der eksempelvis behov for at bestryge loftet lokalt for at undgå kondensdannelser eller at afkøle/ opvarme et delområde, er det muligt at orientere enkelte dyser eller huller mod det ønskede område. Huller og dyser kan ligeledes helt undlades i sektioner af kanalen, hvor der ikke ønskes tilførsel af luft.

KE Fibertec arbejder i det daglige med tre forskellige strømningsmodeller for tekstilbaseret opblandingsventilation, henholdsvis strømningsmodel 1, 2 og 3. Korrekt brug af KE Fibertecs datablade forudsætter kendskab til, hvilken strømningsmodel, der er tale om, da alle datablade er angivet for strømningsmodel 2 og 3, dvs. fristråler.

100% kundetilpassede løsninger

Alle KE Fibertecs tekstilbaserede ventilationsløsninger er 100% kundetilpassede, og orienteringen af hullerne i KE-Inject Systemet og dyserne i KE-DireJet Systemet kan vælges frit. Afhængigt af anvendelsen kan hullerne/ dyserne placeres med en hvilken som helst orientering, der angives som vinklen fra kl. 12.

Strømningsmodel 1

Derfor er det vigtigt, at brugerens ønsker og krav til systemet klarlægges, samt at der fremskaffes kendskab til processer og aktiviteter, før en endelig dimensionering af højimpulssystemet påbegyndes.

Strømningsmodel 1 (vægstråle) kan med fordel anvendes på trods af, at kastelængden forøges som følge af Coandă-effekten. Luftstråler har en tendens til at blive mere stabile ved indblæsning af afkølet luft, og risikoen for ”koldt nedfald” eller træk i opholdszonen minimeres. Derudover bevirker Coandă-effekten, at lufttæppet ”klæber” til loftet og således ikke bliver afbøjet af lokale varmekilder, forhindringer mv. Derfor er sandsynligheden for, at det ønskede strømningsbillede nås i praksis, større end ved indblæsning af en fristråle.

Som tidligere nævnt anbefales det at anvende strømningsmodel 2 eller 3 for både KE-DireJet Systemet og KE-Inject Systemet, hvis systemet skal anvendes til opvarmning. Således undgås risikoen for kortslutning af indblæsningsluften.

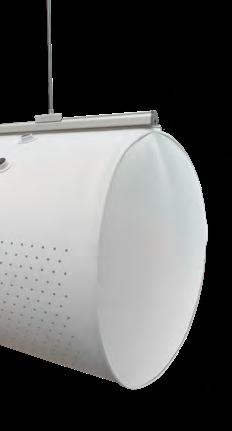

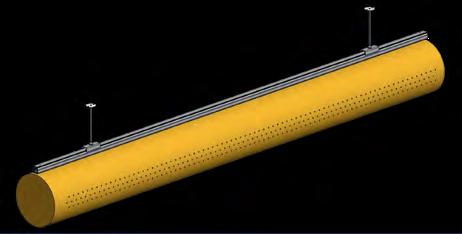

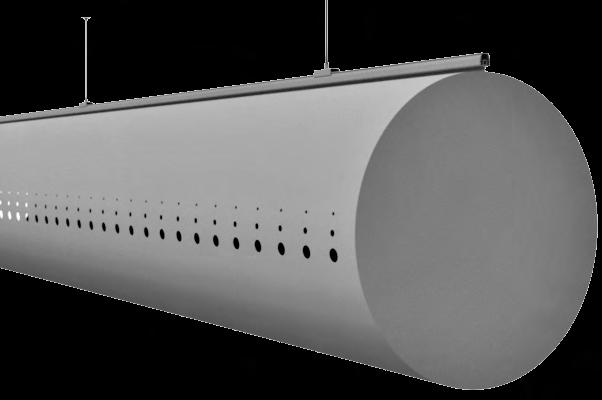

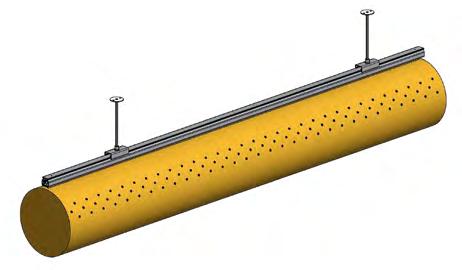

KE-Inject System

KE-Inject System giver meget stor fleksibilitet. Systemet består af grupperinger af små huller i et lufttæt tekstilmateriale.

Fire Injectfamilier

Injectsystemet er opdelt i fire familier. Det konventionelle Injectsystem til komfortløsninger består af tre forskellige grupper af faste mønstre (LV, MV og JET) , som er kendetegnet ved et patenteret huldesign med små Ø4 mm huller placeret i sektioner i kanalens længderetning.

Det specielle hulmønster giver en fremragende induktionseffekt, hvor den sekundære rumluft opblandes meget hurtigt, hvilket reducerer lufthastigheden i strålen og derved risikoen for træk i opholdszonen. KE Fibertec har veldokumenterede målinger af tryktab, kastelængder og luftindtrængning for de tre konventionelle Injecttyper, hvor det færdige design er baseret på disse hulmønstre.

Hvis systemlayoutet kræver yderligere fleksibilitet, anbefaler KE Fibertec KE-Inject Flex-systemet.

Den nye Inject Flex-familie består af tre forskellige grupper (S, M, XL) med specielle hulstørrelser:

Inject Flex S har en huldiameter på 4 og 6 mm.

Inject M leveres med hulstørrelser fra 6-25 mm, og

Inject XL med lang indtrængningslængde leveres med hulstørrelser fra 35-70 mm i diameter.

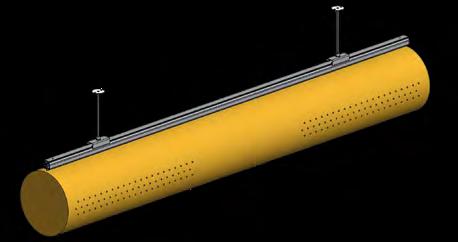

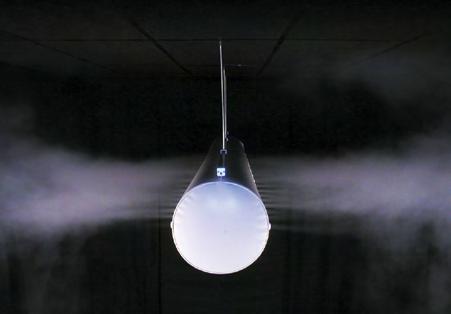

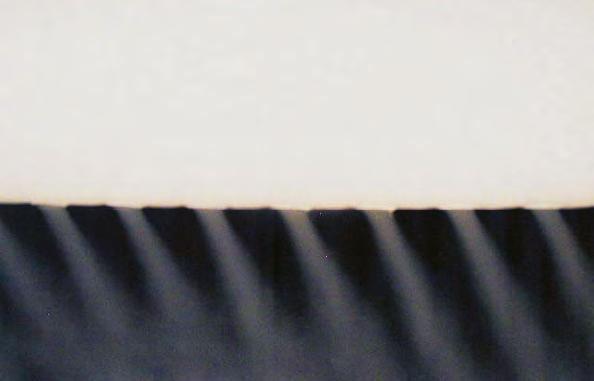

KE-Inject Systemet består af grupperinger af små huller i et lufttæt tekstilmateriale, der medfører en meget stor induktion af rumluften omkring strålen. Dette betyder, at hastighedsniveauet i strålen nedbringes hurtigere end for KE-DireJet Systemet.

Konventionel KE-Inject (LV, MV, JET)

Det specielle huldesign bevirker, at der opnås en ekstrem god injektionsvirkning, dvs. at luftstrålerne virker som en række små projektiler. På grund af det høje hastighedsniveau dannes der et relativt stort undertryk bag strålerne, og dette undertryk er afgørende for tilstrømningen af rumluft fra zoner omkring KE-Injectkanalen.

Injektionsvirkningen forbedres yderligere, hvis luftstrålerne orienteres mod loftet, fordi den naturlige varmeopdrift i lokalet forstærker tilstrømningen af rumluft. En anden fordel ved at gruppere hullerne i et bestemt design er muligheden for at kontrollere strømningen i det videre forløb. Luftstrålerne fra de mange huller har i takt med, at der medrives og iblandes rumluft, en større og større udbredelsesvinkel, og efter et kort forløb vil luftstrålerne nå hinanden og fortsætte som et samlet lufttæppe.

Grupperes hullerne med stor indbyrdes afstand, skal der iblandes en større mængde rumluft, før luftstrålerne når sammen og danner et lufttæppe, end hvis hullerne er placeret i et huldesign med lille indbyrdes afstand. Da hastighedsfaldet i strålen primært afhænger af, hvor megen rumluft der iblandes, ses det, at KE Fibertec meget præcist kan styre strømningsforløbet ved at ændre på huldesignet.

Er der behov for korte kastelængder og stor opblandingsevne, anvendes et KE-Inject Low Velocity System med stor indbyrdes afstand i grupperingerne af huller. Tilsvarende anvendes KE-Inject JET Systemet med lille indbyrdes afstand mellem hullerne, hvis lufttæppet har en større strækning at overvinde. I sådanne situationer er KE-DireJet Systemet ligeledes meget velegnet.

KE-Inject Low Velocity (LV)

• Hulstørrelse: Ø4 mm

• Velegnet både til opvarmning og køling

• Ekstrem god induktionsvirkning (op til 15x)

• Hulsektioner fordelt 50/50% pr. meter

• Luftmængde: 11,5 m3/h pr. meter ved 120 Pa (1 række)

KE-Inject Medium Velocity (MV)

• Hulstørrelse: Ø4 mm

• Velegnet både til opvarmning og køling

• Høj induktionsvirkning

• Hulsektioner fordelt 75/25% pr. meter

• Luftmængde: 18 m3/h pr. meter ved 120 Pa (1 række)

KE-Inject Jet (JET)

• Hulstørrelse: Ø4 mm

• Velegnet både til opvarmning og køling

• Velegnet til punkt- eller nærventilation

• Hulmønster 100% (virker som linear spaltediffusor)

• Luftmængde: 23 m3/h pr. meter ved 120 Pa (1 række)

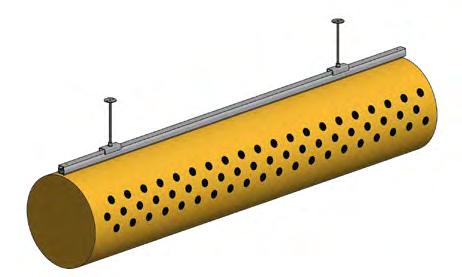

KE-Inject Flex (S, M, XL)

KE Fibertec har introduceret en ny fleksibel Inject-familie kaldet Inject Flex. I modsætning til den konventionelle Inject-familie, der er udført med sektioner af hulmønstre, kan Inject Flexsystemet fremstilles med en næsten ubegrænset konfiguration i flere mønstre og retninger til anvendelse i alle miljøer fra komfort til industri.

Samtidig kan Inject Flex fremstilles i alle KE Fibertecs specialudviklede tekstilmaterialer, så strømningsmønstrene kan kombineres uendeligt, inklusive en Cradle to Cradle-certificeret løsning.

Virkemåde

KE Fibertec’s Inject-system fungerer ved at blæse luft ind i rummet med høj hastighed i den primære stråle. Den tilførte luft blandes med rumluft, og lufthastigheden reduceres gradvist, inden luften fortsætter ned i opholdszonen.

Da antallet af huller pr. meter kan variere, vil strålerne påvirke hinanden indbyrdes. Med kun et eller få huller pr. meter virker den enkelte stråle som en cirkulær tredimensionel stråle, men med det maksimale antal huller pr. meter vil luftstrømmen ændre karakter til en todimensionel stråle. Inject Flex-systemet kan også konfigureres som en lineær spaltediffusor. Der er allerede taget højde for disse forskellige designfaktorer i KE Fibertecs TBV Designer-software.

KE-Inject Flex S

• Hulstørrelse Ø4 og Ø6 mm

• Fremstilles med 21 huller eller 42 huller pr. meter

• Velegnet både til opvarmning og køling

• Luftmængde: 0,5-1 m3/h pr. hul ved 120 Pa

• Korte kastelængder

KE-Inject Flex M

• Hulstørrelse Ø6, Ø12 og Ø25 mm

• Fremstilles med 1-14 huller pr. meter

• Velegnet både til opvarmning og køling

• Luftmængde: 1-15 m3/h pr. hul ved 120 Pa

• Middel kastelængder

KE-Inject Flex XL

• Hulstørrelse Ø32, Ø50 og Ø70 mm

• Fremstilles med 1-6 huller pr. meter

• Velegnet både til opvarmning og køling

• Luftmængde: 30-130 m³/h pr. hul ved 120 Pa

• Lange kastelængder

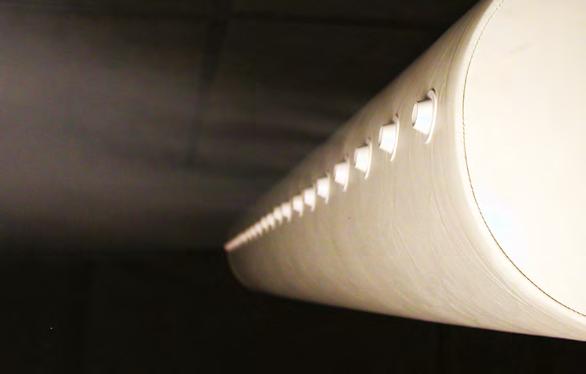

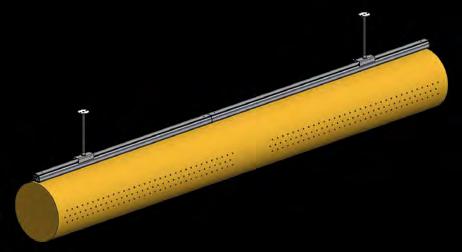

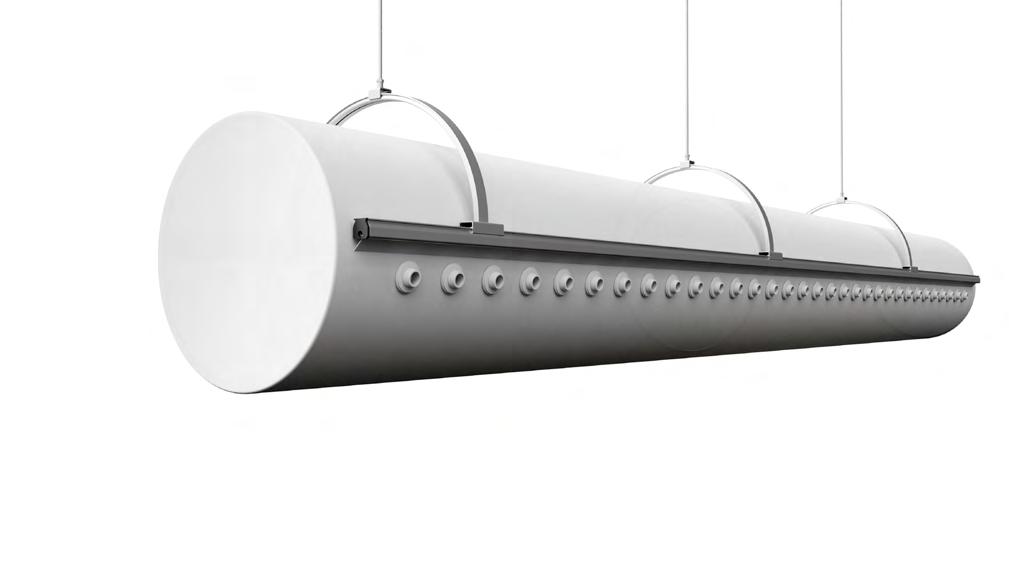

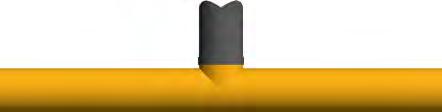

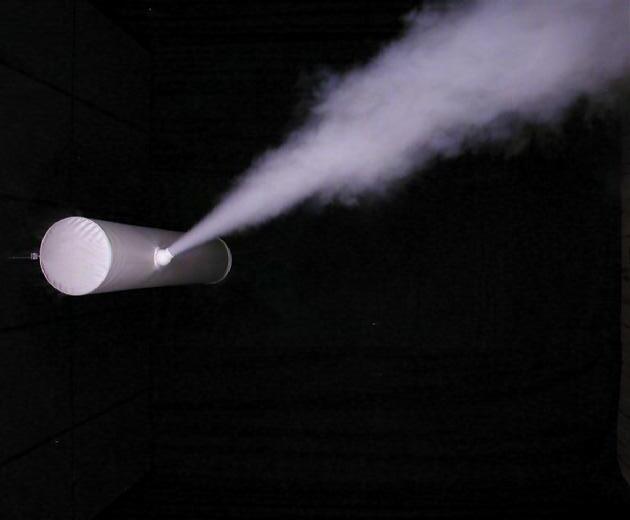

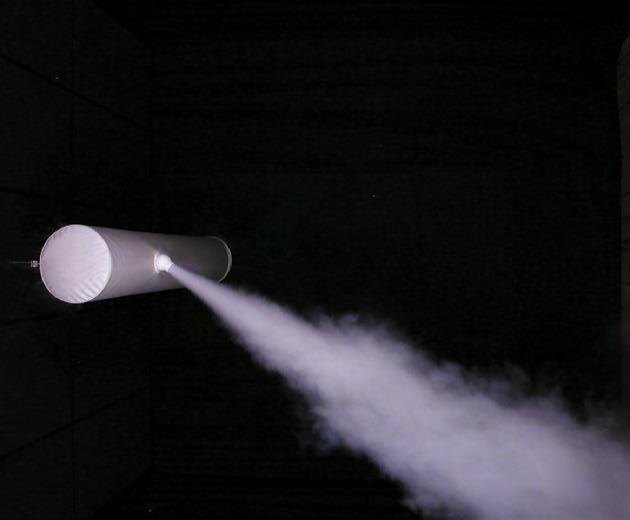

KE-DireJet System

KE-DireJet Systemet

består af et tæt

tekstilmateriale med rækker af koniske

dyser til 100% aktiv og retningsbestemt indblæsning.

Produktegenskaber

Den væsentligste forskel på KE-Inject Systemet og KE-DireJet Systemet ligger i evnen til at medrive rumluft. KE-DireJet Systemet består af et tæt tekstilmateriale med rækker af koniske dyser til 100% aktiv og retningsbestemt indblæsning.

De koniske dyser bevirker, at induktionen af rumluft omkring den enkelte luftstråle er begrænset, hvorved hastigheden i strålen aftager forholdsvis langsomt i forhold til KE-Inject Systemet. Dette bevirker, at både kastelængden og den termiske indtrængningslængde forlænges væsentligt for KEDireJet Systemet.

KE Fibertec tilbyder som den eneste distributør af tekstilkanaler fem forskellige dysestørrelser, henholdsvis Ø12, Ø18, Ø24, Ø48 og Ø60 mm.

Denne fleksibilitet i valg af dysestørrelse giver store fordele, da KE-DireJet Systemet dermed kan anvendes i praktisk talt alle typer lokaler med behov for opblandingsventilation, også ekstremt store lokaler som eksempelvis højlagre og store sportshaller.

Dysestørrelsen samt strømningsmodellen er naturligvis afhængige af kravspecifikationerne til ventilationssystemet, og KE Fibertec vil naturligvis rådgive om det bedste valg af dysestørrelse og dyseretning.

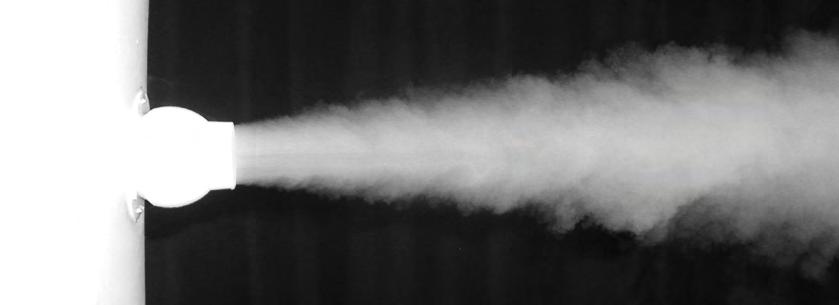

Vario-dysen til retningsbestemt luftfordeling

Ofte anvendes ligeledes kanaler med flere dysetyper og strømningsmodeller i samme kanal. På den måde kan det ønskede strømningsmønster og luftens intensitet i forskellige områder opnås præcist, som det ønskes.

De koniske dyser monteres i huller i tæt polyestervæv og fastlåses med en låsering. Det maksimale antal dyser pr. række pr. meter er 14 dyser for Ø12, Ø18 og Ø24 mm dyserne. Er dette ikke tilstrækkeligt, anbefales, at der anvendes to eller flere rækker dyser.

For Ø48 mm og Ø60 mm dyserne anbefales det, at der anvendes maksimalt 6 dyser pr. meter. I takt med at antallet af dyser pr. meter øges, vil de individuelle stråler få indflydelse på hinanden, og luftstrålerne skifter karakter fra cirkulære stråler til mere plane stråler.

Ligeledes vil hastighedsniveauet i strømningen ske langsommere, da induktionen af rumluft begrænses, jo tættere dyserne placeres.

Dyserne kan leveres med dysepropper således, at luftstrømningen midlertidigt kan forhindres i visse områder. Dette anvendes oftest i tilfælde, hvor systemets egenskaber ønsket ændret i en periode, eksempelvis hvis lokalets anvendelse ændres.

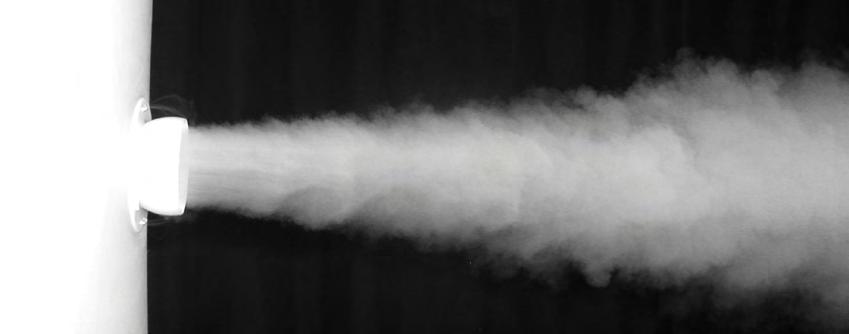

Ø12 mm dysen

Ø12 mm dysen anvendes, hvor der er behov for retningsbestemt indblæsning i rum, hvor komfortkrav er af betydning. Hver dyse indblæser 5 m3/h ved et statisk tryk på 120 Pa.

Ø18 mm dysen

Ø18 mm dysen anvendes, hvor der er behov for retningsbestemt indblæsning og ofte i procesorienterede løsninger i rum, hvor der er behov for relativt store kastelængder. Hver dyse indblæser 11 m3/h ved et statisk tryk på 120 Pa.

Ø24 mm dysen

Ø24 mm dysen anvendes til retningsbestemt indblæsning i rum, hvor der er store kastelængder. Hver dyse indblæser 20 m3/h ved et statisk tryk på 120 Pa.

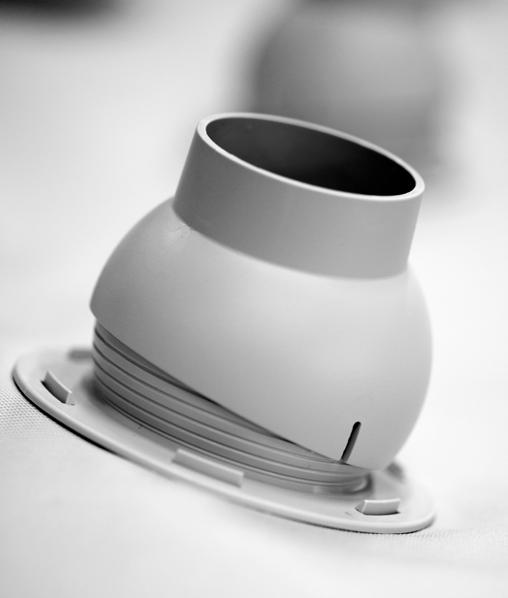

Ø48 mm dysen (DireJet Vario)

Ø48 mm dysen anvendes til retningsbestemt indblæsning i rum, hvor der er meget store kastelængder. Den fleksible dyse kan drejes 30° i vilkårlig retning omkring dysens centerlinie.

Hver dyse indblæser 81 m3/h ved et statisk tryk på 120 Pa.

Ø60 mm dysen

Ø60 mm dysen udgøres af bunden til Ø48 mm dysen og anvendes til retningsbestemt indblæsning i rum, hvor der er meget store kastelængder.

Hver dyse indblæser 139 m3/h ved et statisk tryk på 120 Pa.

KE-DireJet Vario - den fleksible løsning

Den nyeste udvikling af KE-DireJet Systemet hedder KE-DireJet Vario og er en multijusterbar dyse, der mulig-gør en fri justering af luftens retning på op til 30° i alle retninger i forhold til dysens centerlinie.

KE Fibertec tager i en dimensioneringssituation udgangspunkt i rummets indretning og funktion, således at dyserne som udgangspunkt placeres i den korrekte position (dyseindstilling 0°).

KE-DireJet Vario dysen kan manuelt justeres, således at luftstrålernes hovedretning ændres op til -30° i forhold til dysens centerlinie. Dette kan især være aktuelt, hvis rummets udformning ændres efter montering af systemet. Ligeledes kan denne dyseindstilling anvendes i situationer med behov for tilførsel af stor køleeffekt i rummet.

Den manuelle justering kan ligeledes ændre luftstrålernes hovedretning op til +30° i forhold til dysens centerlinie. Dette kan som nævnt i det ovenstående være aktuelt, hvis rummets udformning ændres efter montering af systemet. Denne dyseindstilling kan med stor fordel anvendes i situationer med behov for tilførsel af stor varmeeffekt i rummet.

Hybride systemer

KE Fibertec bruger laserteknologi til at laserskære små huller eller isætte dyser i tekstilmaterialet, så passive lavimpulskanaler bliver mere aktive.

Hybride systemer

I det foregående blev det nævnt, at både KEDireJet Systemet og KE-Inject Systemet kan betragtes som aktive opblandingssystemer, men dette er ikke nødvendigvis tilfældet alene.

KE Fibertec anvender i dag laserteknologi, der muliggør produktion af mere avancerede produktvarianter, hvor passive lavimpulskanaler gøres mere aktive ved at laserskære en række små huller eller isætte dyser i tekstilmaterialet.

Jo flere huller eller dyser, desto mere aktive bliver tekstilkanalerne naturligvis, og virkemåden ændres fra et passivt lavimpulssystem til et aktivt opblandingssystem eller en såkaldt hybrid tekstilkanal.

KE-Inject Hybrid System

m Opholdszone

KE-DireJet Hybrid System

KE Fibertec markedsfører to produkter til tekstilbaseret hybridventilation; henholdsvis KE-Inject Hybrid Systemet og KE-DireJet Hybrid Systemet. Også disse systemer udføres som runde (Ø), halvrunde (D) eller kvartrunde (½D) kanaler. Ventilationsteknisk er både KEInject Hybrid Systemet og KE-DireJet Hybrid Systemet at betragte som en kombination af aktiv højimpulsventilation og passiv lavimpulsventilation.

Opholdszone for hybride systemer

Som ved lavimpulsventilation er opholdszonen ikke et standardiseret område, men en zone, der defineres fra projekt til projekt i samråd med arkitekt og bygherre. Opholdszonen defineres oftest som zonen fra gulvet til højden 1,8 m ved stående aktivitet, mens højden fastsættes til 1,1 m ved siddende aktivitet.

Luftfordelingsprincip

Hybride systemer er kort sagt lavimpulskanaler, der gøres aktive ved anvendelse af huller eller dyser. Dette bevirker, at lavimpulsprincippet kombineres med højimpulsprincippet, hvorved en del af luftmængden i systemet spredes væk fra nærzonen under kanalen.

Dette giver især klare fordele i kølesituationer, hvor ΔT er højere end 5-6°C, da der hermed undgås et direkte ”kuldedrop” lige under kanalen. Istedet fordeles køleeffekten over et større område i rummet. De hybride produktvarianter kræver derfor en beregning af lufthastigheder mm. for både lavimpuls- og højimpulsdelen, og naturligvis skal det sikres, at luftstrømningen fra hvert af disse systemer ikke bidrager til problemer med komforten i rummet.

Produktionen af hybride højimpulssystemer åbner en ny verden af fleksibilitet, men samtidig er det uhyre vigtigt, at man er bevidst om kravspecifikationerne til ventilationssystemet.

Zone 1

Luften indblæses dels med høj hastighed gennem hullerne eller dyserne, dels med lav hastighed gennem tekstilmaterialet. Overtrykket i luftstrålernes centrum medfører en tilstrømning og medrivning af rumluft og ligeledes en del af kanalens egen luft. Luftens acceleration under kanalen (lavimpulsstrømning) er særdeles afhængig af kølebelastningen pr. løbende meter kanal.

Zone 2

Under den hybride kanal fortrænges den varmere rumluft af den afkølede luft fra kanalen. En del af lavimpulsstrømningen medrives i højimpulsstrømningen. I højimpulsstrømningen aftager lufthastigheden gradvist. Dette hastighedsfald sker omvendt proportionalt med afstanden til kanalen.

Zone 3

Ved indgangen til opholdszonen er det vigtigt at sikre, at lufthastigheden i både lavimpulsstrømningen og lufthastigheden i strålen hidrørende fra hullerne eller dyserne er afpasset efter forholdene, således at rummets komfortkrav opfyldes.

Nogle ganske få rækker huller eller dyser i en tekstilkanal kan ændre strømningen fra et passivt lavimpulssystem til et aktivt opblandingssystem, og en af de store fordele ved den nye teknologi er, at man i princippet godt kan dimensionere et og samme system til at være passivt i nogle zoner og mere eller mindre aktivt i andre zoner.

De hybride systemer er utrolig velegnede til at sikre en optimal luftfordeling i luftfordelingssystemer med både køle- og opvarmningsbehov, da en tekstilkanal med huller eller dyser som tidligere nævnt tilfører luften energi i form af bevægelse. Derfor afhænger luftstrømningerne som ved et lavimpulssystem ikke alene af termikken. Luften, der passerer gennem tekstilet, vil dog ikke bidrage væsentligt til luftfordelingen i en opvarmningssituation, men luften, der passerer gennem tekstilet, går ikke tabt og kortslutter ved loftet. Størstedelen vil i stedet blive medrevet af luftstrålerne, der passerer gennem hullerne eller dyserne.

Zone 1

Zone 2

Zone

1,8 m

Hybridløsninger til gavn for komforten

Hybride tekstilkanaler er, som nævnt på foregående side, med til at sprede en delluftmængde væk fra området under kanalen. Sammenlignet med et lavimpulssystem kan der derfor tilføres en større kølebelastning pr. løbende meter, uden at det medfører træk under kanalen.

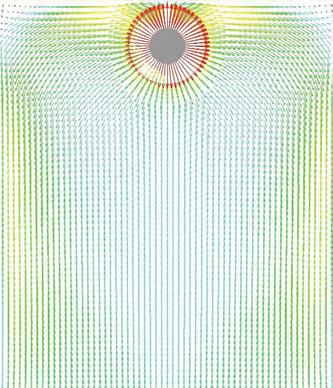

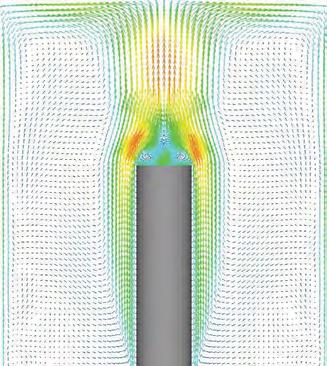

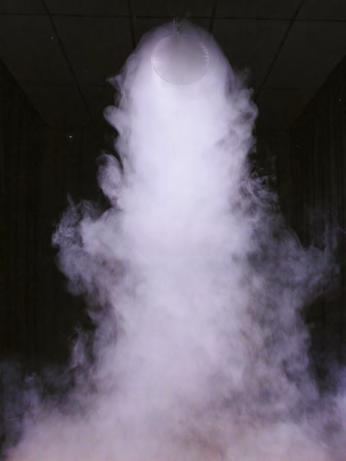

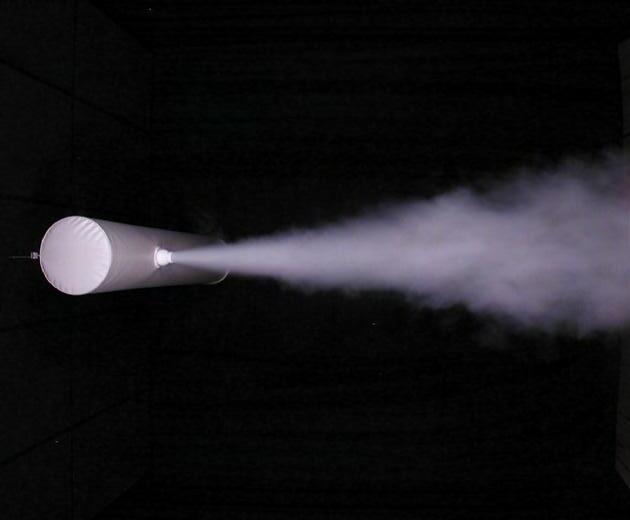

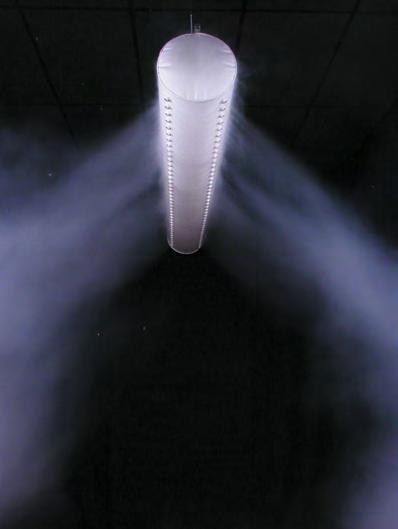

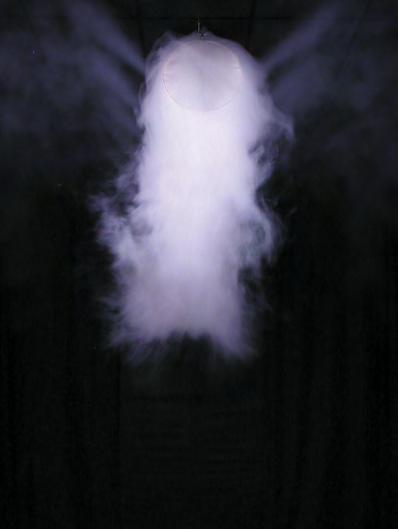

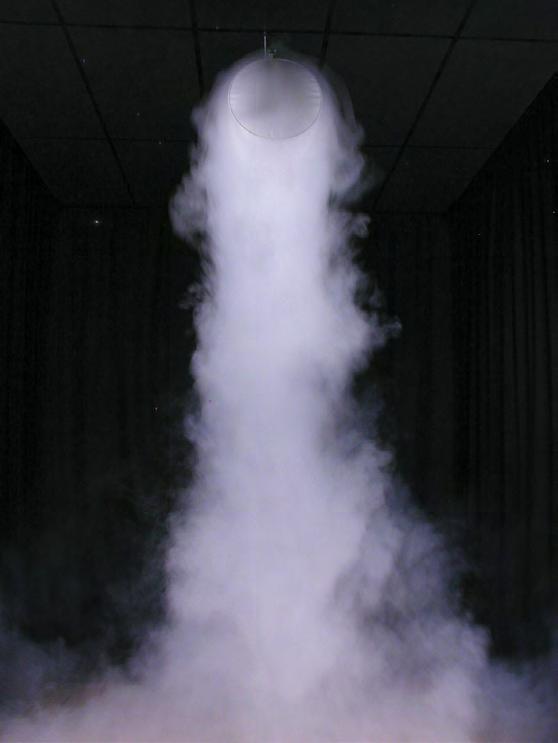

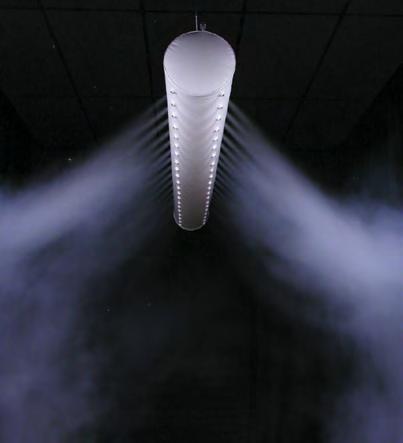

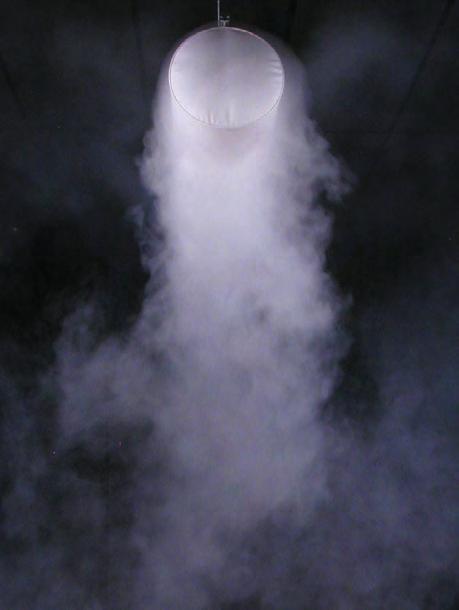

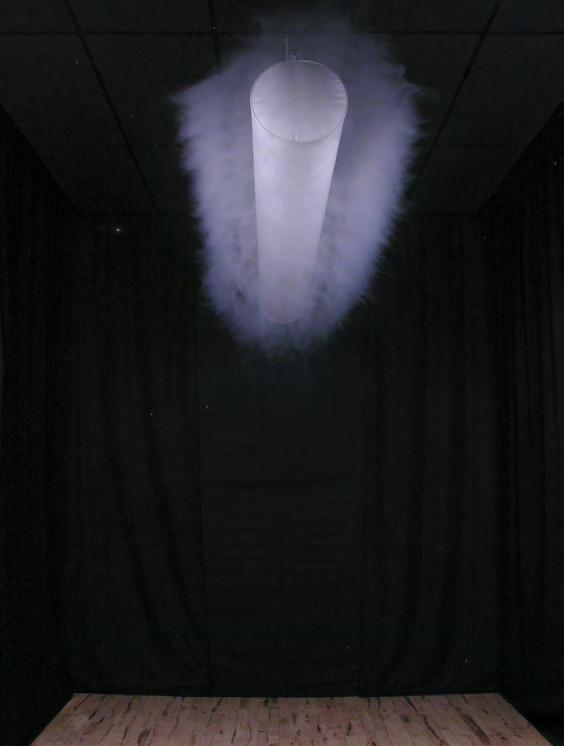

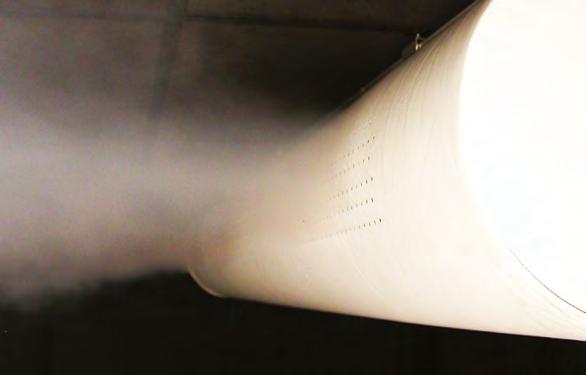

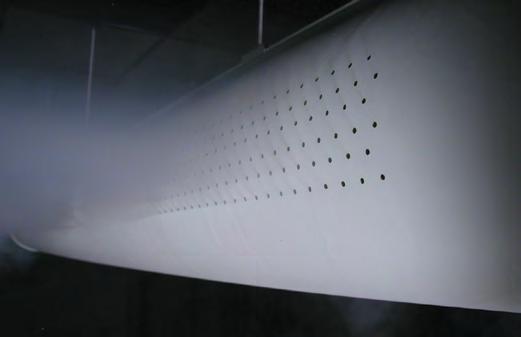

Nedenstående billeder viser et røgforsøg, hvor der er foretaget en sammenligning mellem et lavimpulssystem og et KE-Inject Hybrid System med 20% af luften gennem hullerne. Begge systemer tilføres den samme luftmængde med et ΔT på 5°C. Ud fra røgtætheden i nærzonen under tekstilkanalen ses det tydeligt, hvor stor forskel der er på lufthastigheden under kanalen. Naturligvis er det vigtigt at huske, at kastelængden for luften gennem hullerne skal være tilstrækkelig for at undgå trækproblemer i opholdszonen.

Ved at ændre på antallet af huller/dyser i tekstilmaterialet kombineres højimpulssystemerne med lavimpulsprincippet, og der kan i princippet opnås tre forskellige typer strømningsbilleder. Allerede ved en fordeling mellem tekstilmateriale og dyser/huller på 60/40% er systemets virkemåde fuldstændig ændret fra et passivt termisk lavimpulssystem til et aktivt opblandingssystem, og selv om fordelingen mellem tekstilmaterialet og hullerne/dyserne ændres til 0/100, ændrer det ikke nævneværdigt ved strømningsbilledets udseende.

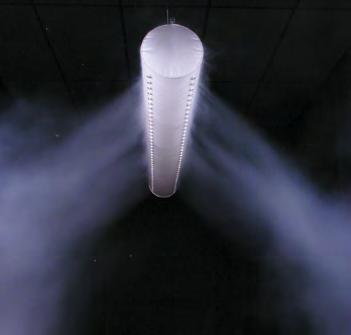

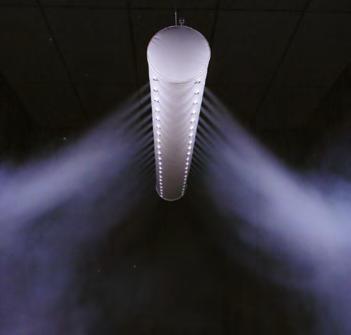

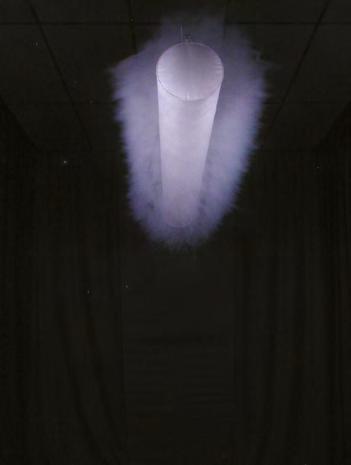

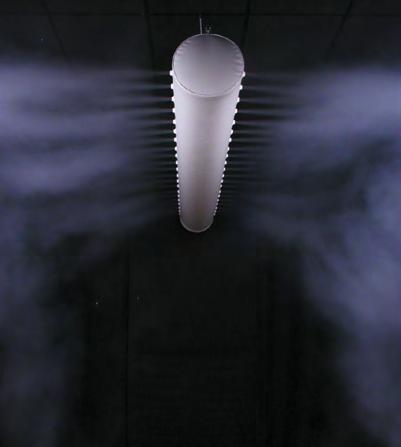

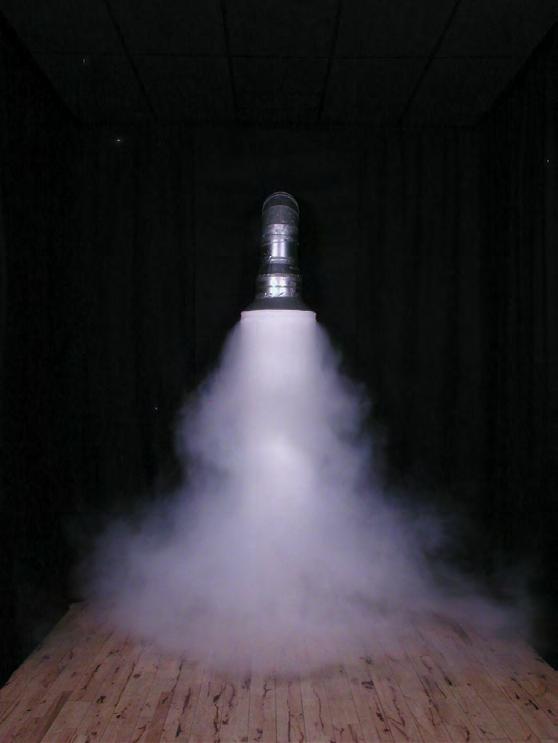

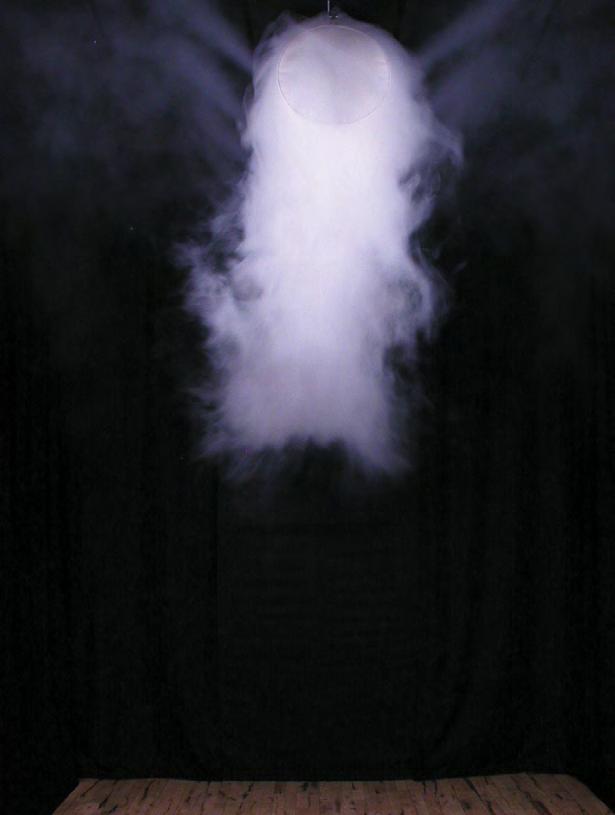

Røgforsøg med KE-Lavimpuls System samt KE-Inject Hybrid System. Ud fra røgtætheden i nærzonen under tekstilkanalen fås et tydeligt indtryk af, hvor stor forskel der er på lufthastigheden under kanalen. Naturligvis er det vigtigt at huske, at kastelængden for luften gennem hullerne skal være tilstrækkelig for at undgå trækproblemer i det område, hvor højimpulsstrømningen trænger ind i opholdszonen.

Type

Lavimpulskanal 0%

Hybrid System 5-10% opad

Hybrid System 15-30% opad/siden

Hybrid System > 40%

Luften falder ved køling direkte ned under tekstilkanalen

Luften falder direkte ned under tekstilkanalen

En delluftmængde falder ned. Spredning 2-3 m

Passiv termisk fortrængning/lavimpuls

Bestrygning af loftet pga. kondensproblemer

Spredning af nærzonen ved køling ΔT > 5-6°C

Luften spredes efter hullernes hovedretning Aktivt højimpulssystem

Som det fremgår af tabellen på modstående side, har antallet af huller eller dyser pr. meter kanal stor betydning for, om indblæsningen bliver diffus eller særdeles retningsbestemt.

Model A (5-10% gennem huller/dyser)

KE Fibertec opdeler derfor de hybride systemer i tre hovedprincipper; model A, model B og model C.

Ved anvendelse af model A opnås en meget diffus indblæsning i lighed med lavimpulsstrømninger. Model A anvendes især i lokaler med relativt høje krav til komfort, dvs. rumkategori A+B. Højimpulsprincippet kan med stor fordel kombineres med det diffuse strømningsbillede fra lavimpulssystemer, hvis der eksempelvis er perioder med et mindre opvarmningsbehov eller behov for mere retningsbestemt ventilation over en enkelt maskine eller proces. Endvidere kan kondensproblemer på loftet i fugtige lokaler fjernes ved blot at placere ganske få hulrækker eller dyser orienteret mod loftsfladen.

Model B (15-30% gennem huller/dyser)

Ved anvendelse af model B fås i højere grad en kombinationsindblæsning mellem huller/dyser og tekstilmateriale. En delluftmængde vil i en kølingssituation stadig falde ned under kanalen, men størstedelen af luften fordeles efter hovedretningen på hullerne eller dyserne. Kombinationsløsningen anvendes typisk i lokaler, hvor der både er kølings- og opvarmningsbehov, men hvor der samtidig er relativt høje krav til komforten i rummet, dvs. rumkategori B+C.

Model C (>40% gennem huller/dyser)

Model C anvendes til meget retningsbestemt indblæsning, som ofte anvendes ved procesorienterede løsninger eller i store lokaler som eksempelvis sportshaller. Luftfordelingen vil udelukkende fordeles efter hovedretningen på hullerne eller dyserne, som det er tilfældet med KE Fibertecs traditionelle højimpulssystemer. Den retningsbestemte luftfordeling gennem hullerne/dyserne er særdeles effektiv, og den fleksible placering af hulrækker og dyser kan tilgodese så at sige alle opgaver i større rum.

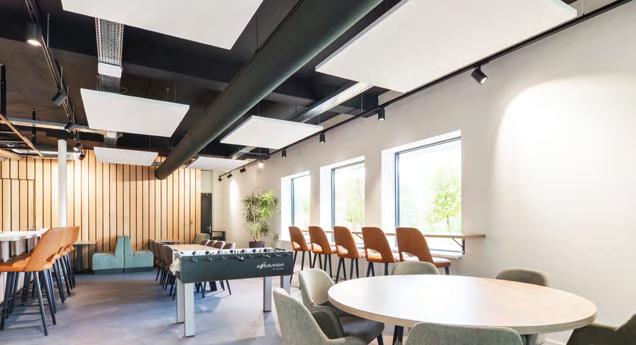

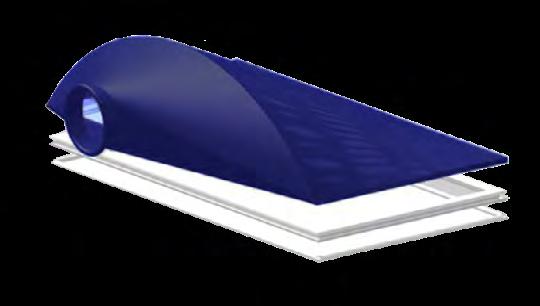

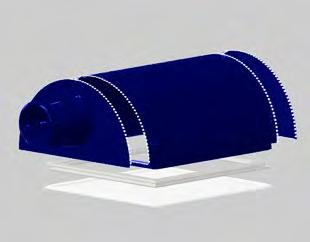

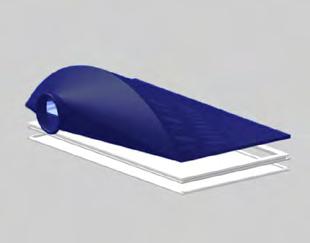

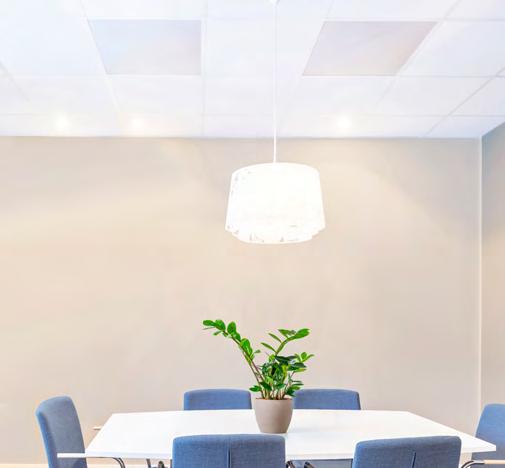

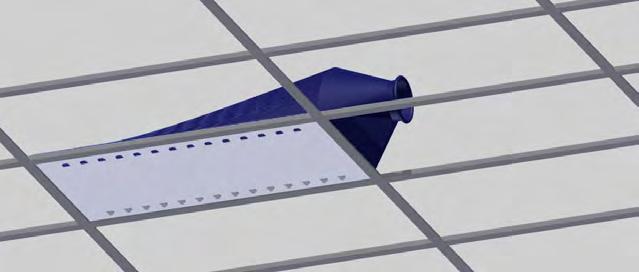

FBS loftpanel

Diffus eller retningsbestemt

ventilation i en æstetisk løsning, der ikke forringer rummets udseende.

Fleksibel luftfordeling

Det kan være svært at skabe et godt indeklima i rum med lav loftshøjde uden at gå på kompromis med æstetikken. FBS loftpaneler fra KE Fibertec er en pladsbesparende og diskret løsning, der integreres i loftet og fås i flere farver.

Panelerne giver trækfri ventilation med lavt tryktab og lydniveau under 20 dB(A). Det patenterede hulmønster sikrer jævn luftfordeling over et stort område, og hele tekstiloverfladen bruges aktivt.

KE Fibertecs FBS loftpaneler er udviklet med støtte fra Aalborg Universitet og modvirker dårligt indeklima ved hjælp af enten diffus eller retningsbestemt ventilation.

FBS loftpaneler er velegnede til f.eks. skoler, kontorer og andre komfortmiljøer og er designet til at fungere ved et lavere lufttryk end standard loftsdiffusorer. Dette gør det til en mere energieffektiv løsning, hvilket medvirker til at begrænse både driftsomkostninger og miljøpåvirkningen.

De lette paneler installeres uden værktøj, er nemme at vedligeholde og opfylder brandkrav.

Panelerne kan bruges enkeltvis eller sammenkobles op til fire i én række, så de danner et trykkammer uden unødvendigt tryktab.

Hvorfor vælge FBS loftpaneler?

• Fuldt integreret med nedhængt loft

• Let at installere og vedligeholde

• Fleksibel løsning, som gør det muligt at lave et trykkammer over loftet bestående af op til fire paneler

• Leveres i standard- og specialfarver

• Standardprodukt med kort leveringstid

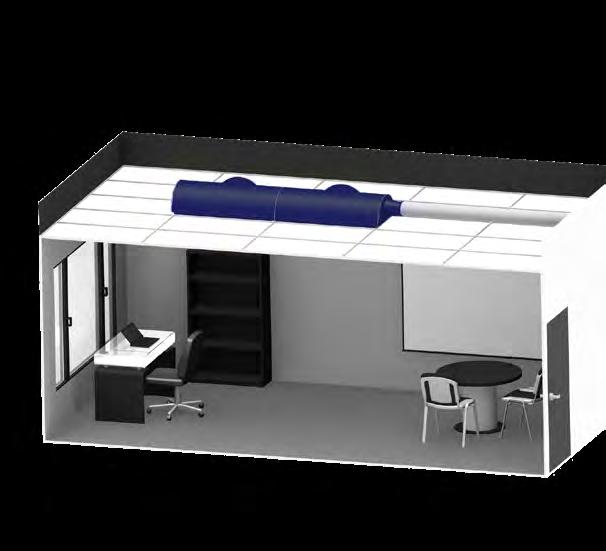

Velegnet til rum med lav loftshøjde

FBS panelernes fleksible tekstiltop gør dem velegnede til rum med lav loftshøjde og frihøjde over loftet. De integreres nemt i standard nedhængte lofter og monteres som almindelige loftsplader uden ekstra opstropning.

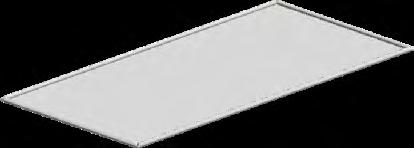

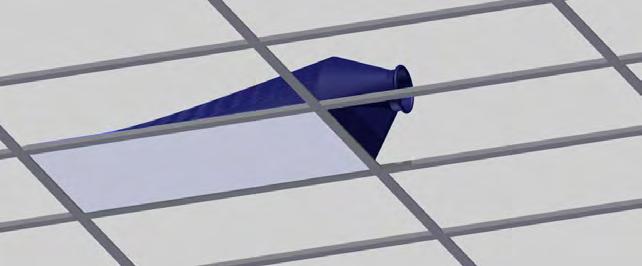

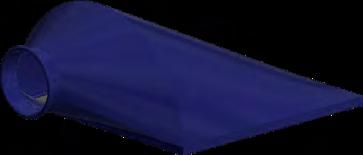

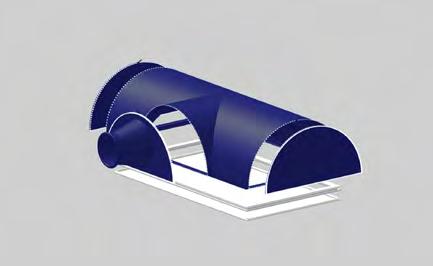

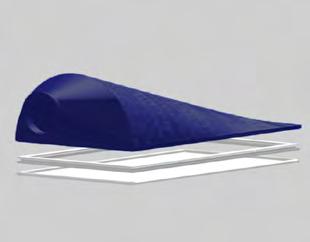

Panelerne fås i 600x600 mm og 1200x600 mm med fleksibel studs (Ø160–250 mm).

600x600 leveres med studs i enden, mens 1200x600 kan fås med studs i siden eller enden.

Alle størrelser fås i Combi-modellen, der kan sammenkobles op til fire paneler. Panelet kræver kun plads svarende til studsen.

Side, End og Combi kan leveres henholdsvis med DFC-bafler og som en lavimpulsløsning i tre forskellige permeabiliteter. Derudover tilbyder KE Fibertec skræddersyede løsninger på forespørgsel.

Enkeltdele

FBS paneler består af tre enkeltkomponenter, der nemt kan adskilles og udskiftes uden specialværktøj. Det gør det let at tilpasse designet, f.eks. ved flytning til en anden position i loftet. Top- og bunddele kan udskiftes enkeltvis, fx ved ændret kanaltilslutning eller for at forny designet.

Bunden kan let aftages og vaskes, eller man kan friske designet op ved kun at udskifte bunden.

Panelerne kan bruges som diffusionsloft, dvs. hvor luften indblæses i kammeret over det nedhængte loft for at diffundere ud gennem det permeable panel. I så fald fravælger man topdelen og bestiller kun ramme og bunddel.

Teknik

600x600

Eksempel: Type 1 (775) - 600x600

Med et tryk på 35 Pa og ΔT -2°C får man en luftmængde på 100 m³/h, en hastighed i opholdszonen på 0,17 m/s og et lydeffektniveau på <10 dB(A), hvilket betyder, at denne løsning svarer til kriterierne for rumkategori A iht. EN 1752. For type 2 med bafler opnås et lydeffektniveau på 14 dB(A).

Luftmængde [m3/h]

Hastighed [m/s]

Lydeffektniveau [dB(A)]

1200x600

Eksempel: Type 1 (775) - 1200x600

Med et tryk på 40 Pa og ΔT -5°C får man en luftmængde på 200 m³/h, en hastighed i opholdszonen på 0,25 m/s og et lydeffektniveau på 13 dB(A), hvilket svarer til kriterierne for rumkategori B iht. EN 1752.

Begge eksempler forudsætter en rumhøjde på 2,5 m, jvf. Bygningsreglementet, og en opholdszone på 1,8 m svarende til en stående person.

[m3/h] Hastighed [m/s]

Lydeffektniveau [dB(A)]

Montage

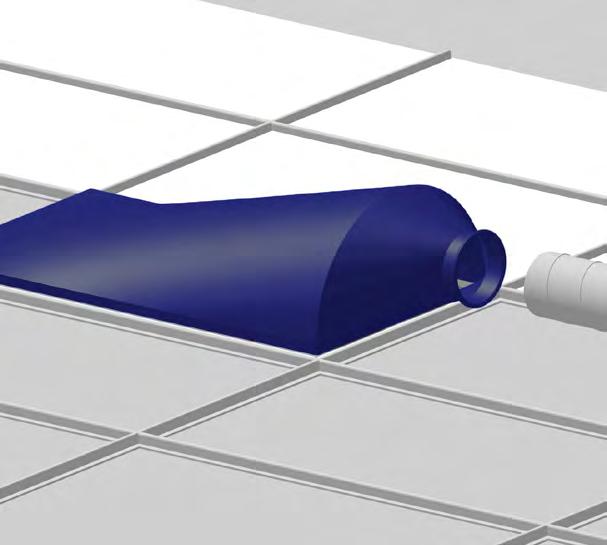

Det er vigtigt, at FBS panelet kan lægges uhindret på det nedhængte loft og hviler på de profiler, der understøtter loftpanelerne. På denne måde flugter FBS panelet med de øvrige loftpaneler.

Brug ikke værktøj og klem ikke panelet fast.

Se liste over godkendte loftstyper på ke-fibertec.dk.

Vask

Skal panelerne vaskes, er det kun den synlige del, dvs. bunden, der skal afmonteres fra det øvrige panel. Værktøj er ikke nødvendigt. Tekstilmaterialet bør vaskes på 40°C, jf. vaskeanvisning for materialet.

FBS loftpanelet er endnu et Cradle to Cradle-produkt i vores program af tekstilbaseret ventilation godkendt af EPEA Hamborg efter 3.1-standarden.

Cradle to Cradle-løsning bestående af følgende komponenter:

• Bund i materialet GreenWeave

• Vulstsnor produceret af restgarner fra eget væveri

Komplet Cradle to Cradle-løsning Bund

• Hjørneprofil fremstillet af genanvendt restaffald fra garnspoler

• Top lavet i materialet MultiWeave

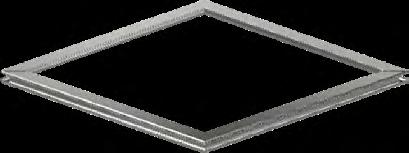

Hjørneprofil

Top

Vælg mellem flere flotte farver

11-0601-TP / 9010 / KE 0

/ 9005 / KE 2

/ 9002 / KE 3

/ 7042 / KE 10

/ 5002 / KE 8

Vulstsnor

Garanti

FBS loftpaneler er omfattet af en produktgaranti på 10 år, der dækker både materialer og virkemåde.

14-0955-TP / 1028 / KE 6

/ 3031 / KE 5

TBV Designer

Med vores avancerede 3D-program TBV Designer udarbejder vi din løsning i henhold til rummets dimensioner og den ønskede placering af FBS panelerne.

Montage

Vores TBV-systemer kan leveres med forskellige ophængssystemer til montering i de fleste loftstyper.

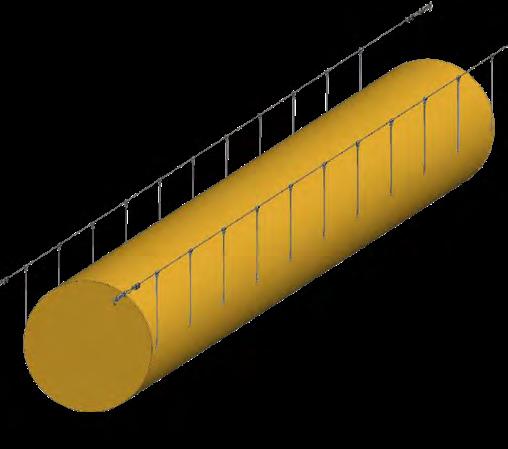

Ophængssystemer

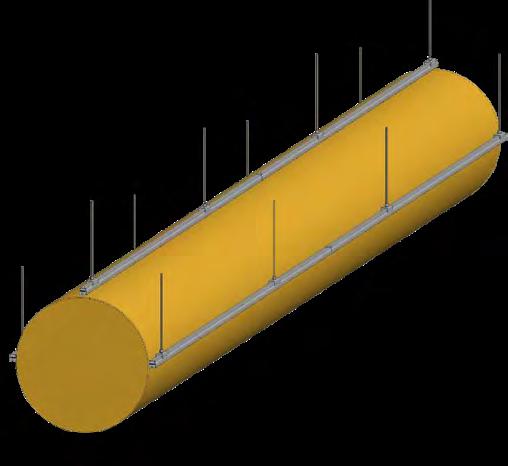

KE Fibertecs TBV-systemer kan leveres med forskellige ophængssystemer, som kan monteres i næsten enhver loftstype. Nogle af fordelene ved KE Fibertecs montagesystemer er, at skinnerne er skåret på mål, hvilket sparer tid på byggepladsen, og aluminiumsskinnerne er nemme og hurtige at montere i næsten alle typer lofter. De er pakket med de nødvendige befæstelseskomponenter og en etiket, der nøje angiver, hvor de skal monteres.

Vores tekstilmaterialer vejer 260-330 g/m², hvilket gør dem væsentligt lettere end stålkanaler. Derudover er tekstilkanaler lette at håndtere og transportere, da de foldes og pakkes i kartoner med en maksimal vægt på 25 kg. Den lave vægt af både skinner og tekstilkanaler giver også ergonomiske fordele sammenlignet med stålkanaler.

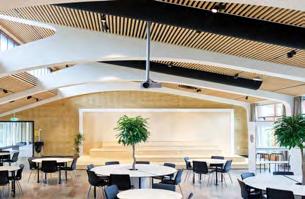

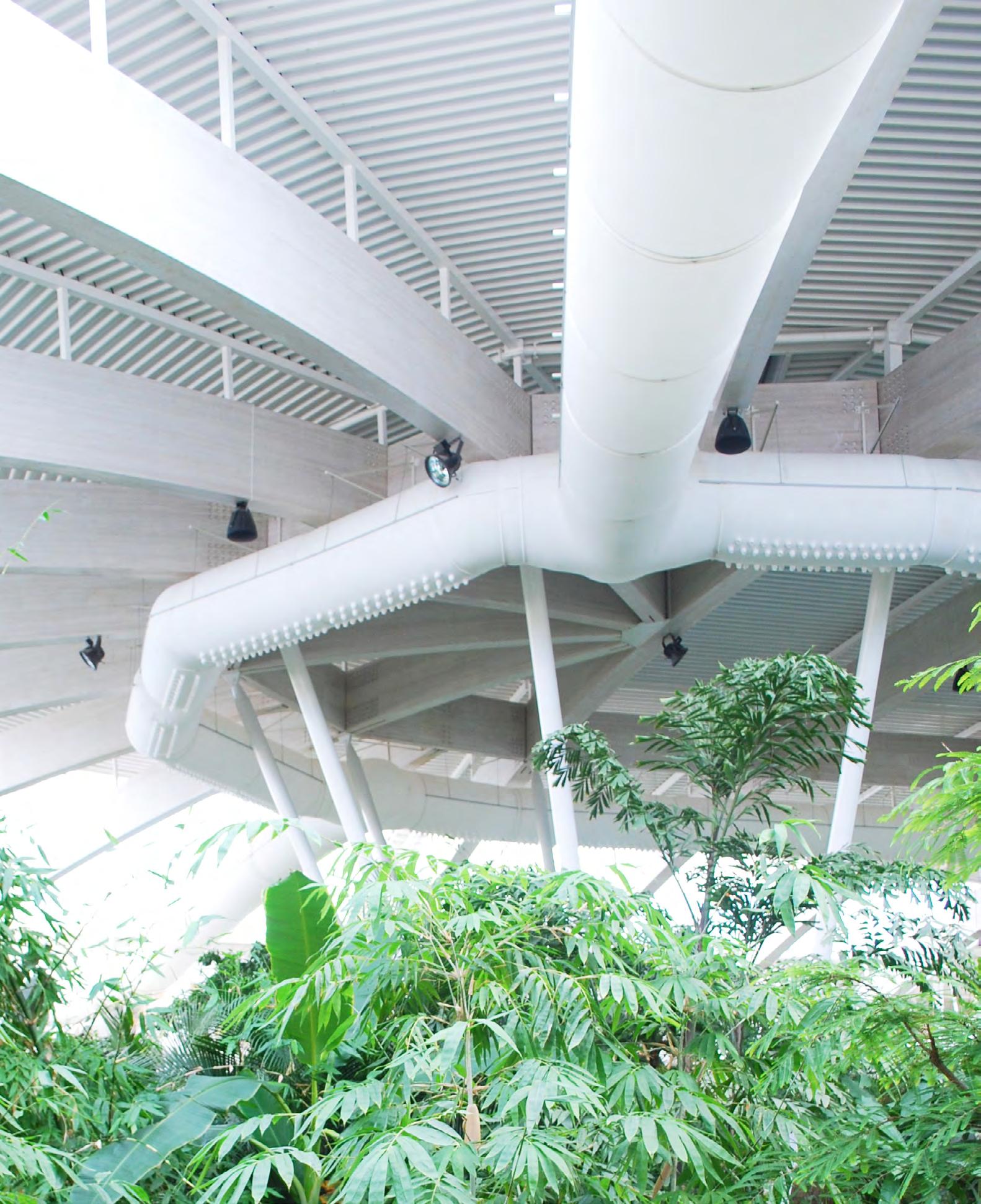

Buede tekstilkanaler

Produktudviklingen inden for TBV gør det muligt at tilbyde buede tekstilkanaler tilpasset en ønsket radius (min. 12 meter) og med Safetrack-skinner, som følger faconen.

Dette produkt kan naturligvis kombineres med både almindelige passive lavimpulssystemer og med hybridløsningen, hvor lavimpulssystemet kombineres med laserskårne injecthuller. Et godt eksempel er systemet ovenfor, som KE Fibertec har leveret til Broomfield Hospital i Chelmsford, England.

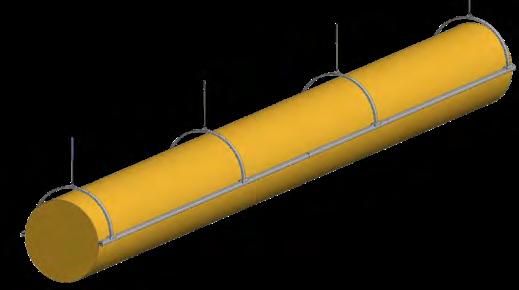

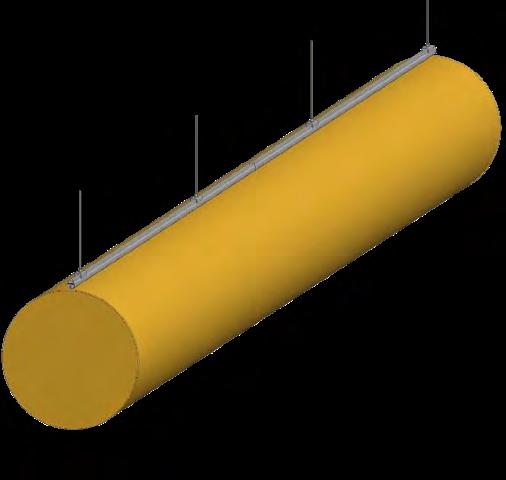

Safetrack Arches

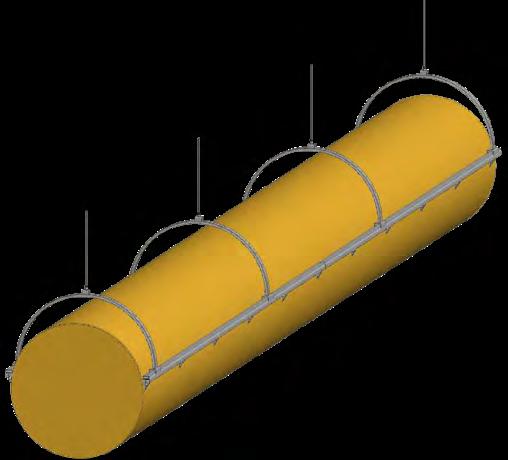

Dual Arch

Dual Arch-montagebøjler udnytter stabiliteten i dobbeltskinner og er samtidig enkle og hurtige at montere. Store tekstilkanaler vil hænge stabilt både med og uden luft, og montagetiden reduceres betydeligt, da kanalerne kun skal monteres i én loftskinne.

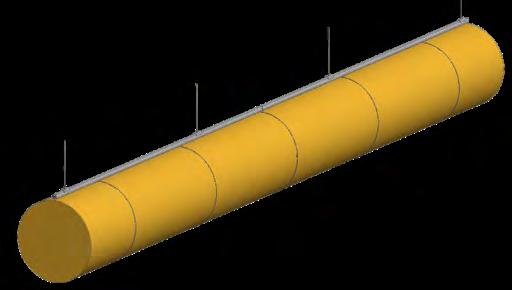

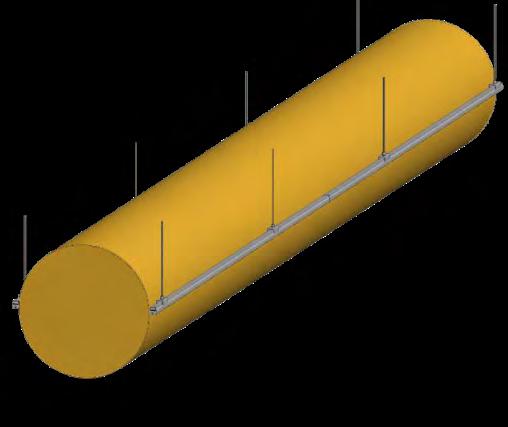

Duct Arch

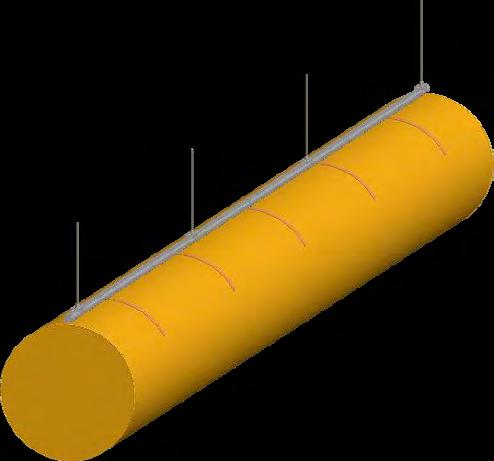

Duct Arch er en bøjet aluskinne, der monteres i indsyede lommer i tekstilkanalen. Med Duct Archskinnen vil tekstilkanalen hænge pænt udspilet, selv når anlægget er slukket. Dette begrænser samtidig uhensigtsmæssigt kraftigt luftstød ved ON/OFFstart. Den unikke Safetrack-skinne er designet på en måde, så Arch-beslaget let kan klikkes på loftskinnen uden brug af værktøj.

Safe 360

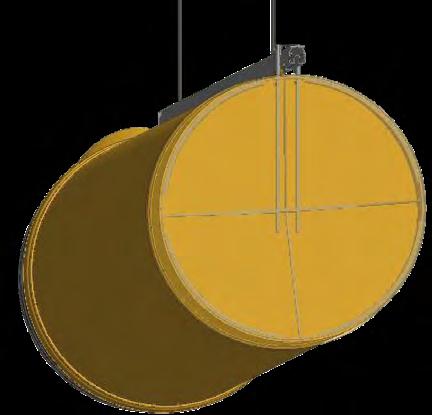

Safe 360-systemet består af aftagelige rustfri stålringe pr. 500 eller 1000 mm. Ringene fastholdes ved hjælp af velcrobånd på indersiden af tekstilkanalen, så ringene let kan fjernes ved vask. Tekstilkanalerne vil altid holdes udspilet, og det er samtidig det optimale system ved anlæg uden softstarter.

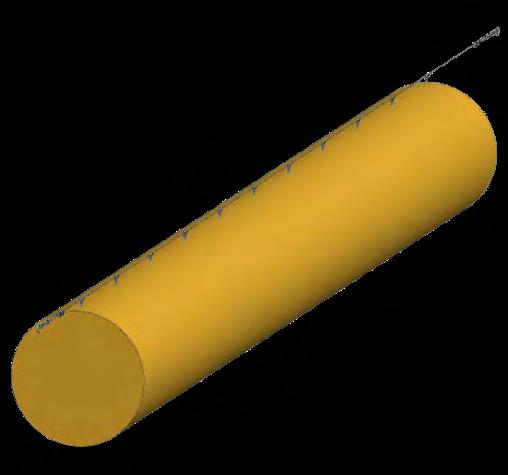

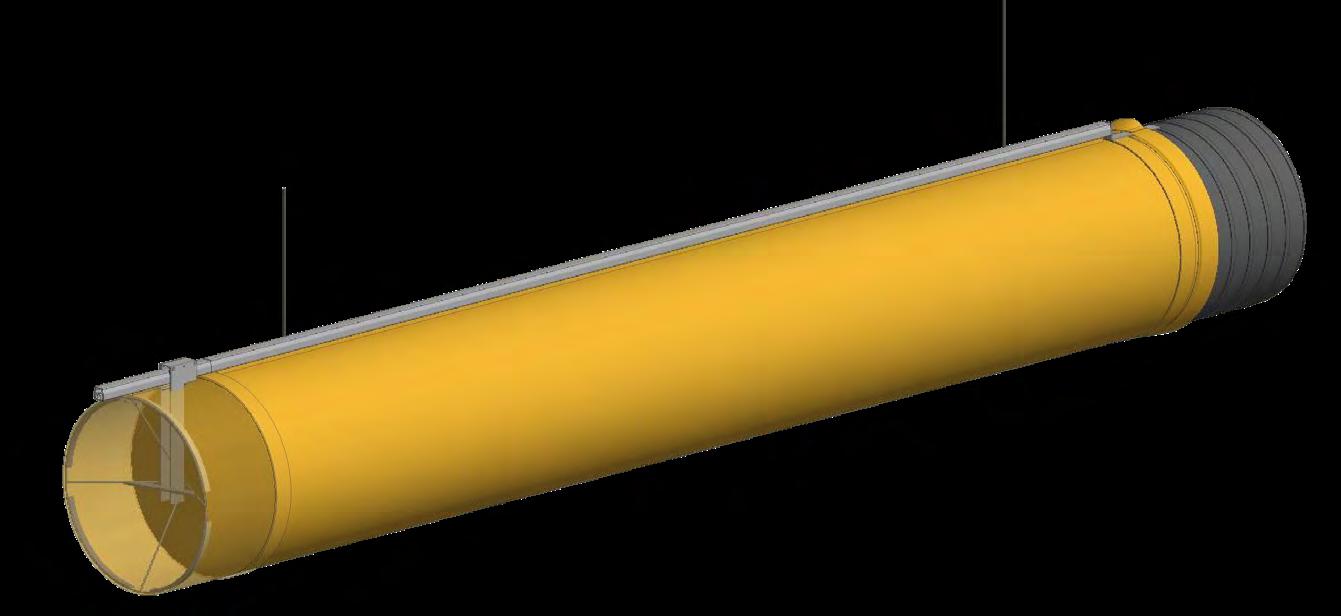

SafeStretch

Med SafeStretch®-løsningen vil tekstilkanalsystemet altid se pænt og udspilet ud, både med og uden lufttryk.

• Indvendige 360° ringe holder tekstilkanalen udspilet, uden at det går ud over luftgennemgangen

• Intet trykstød (popping) ved start, der kan ødelægge kanalen, når der kommer luft på

• Ingen ”slappe” kanaler

• Ingen rynker

• Nem installation og vedligehold

SafeStretch®-systemet er enkelt at montere og består i princippet af to spændingsanordninger - en fastgørelsesvinkel i tekstilkanalens indløb og en strammeanordning i endebunden, som skaber den fornødne udspiling af tekstilkanalen.

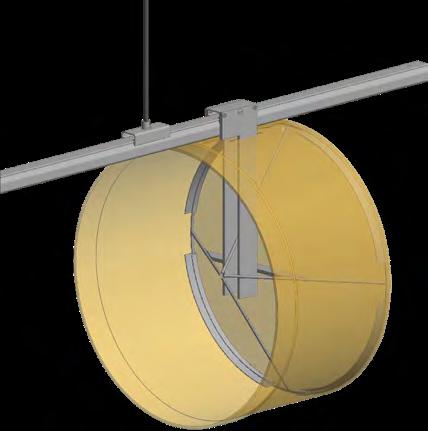

Dette sker ved, at en såkaldt Safebracket føres lodret ned igennem tekstilkanalen og ind i tværstiveren, som er montereret på den medleverede SafeStretch®-endebundsring.

Herefter klikkes Safebracket på Safetrackskinnen, og man kan strække tekstilkanalen (typisk 3-5 cm), indtil den fremstår stram og uden rynker.

Den ønskede position af Safebracket fastholdes ved at spænde skruen mod Safetrack-skinnen.

Typiske layouts

KE Fibertecs filosofi er at tage udgangspunkt i det aktuelle behov hos vores kunder og derudfra udarbejde en teknisk løsning med det formål at skabe det helt rette indeklima.

Vigtigt for alle systemer er, at de aktuelle rumforhold sammenholdes med en ideel løsningsmodel, således at det valgte layout af systemet resulterer i, at luften fordeles som forudsat, uden utilsigtede problemer med eksempelvis træk, blafringer og støjproblemer.

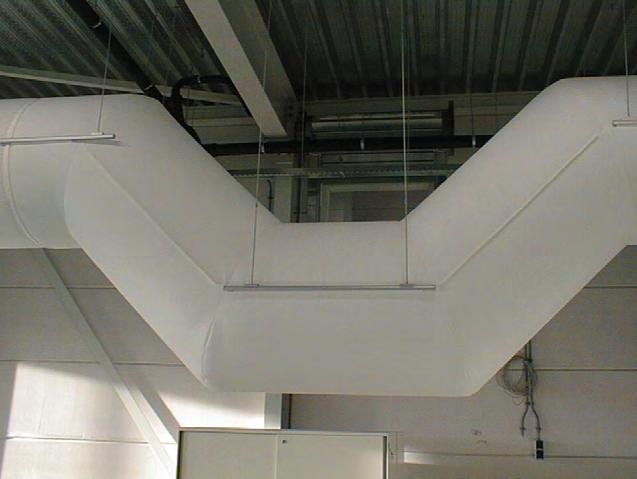

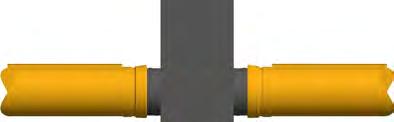

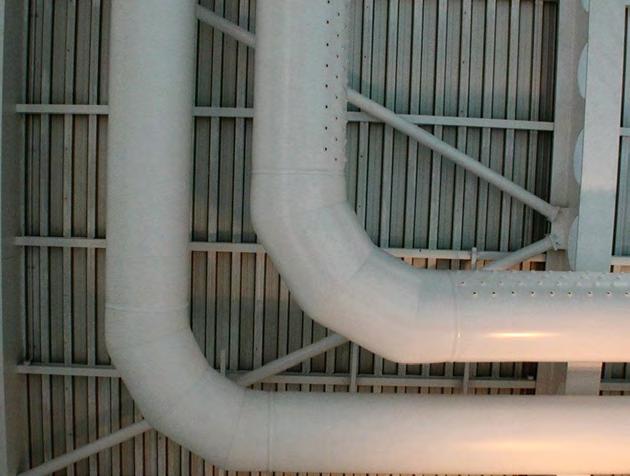

Runde kanaler

Et tekstilbaseret ventilationssystem bestående af runde kanaler kan sammensættes af mange typer knæk, bøjninger, fittings og forsætninger. Fælles for alle komponenter er, at de sammensættes med lynlåse (skjulte), der sikrer en praktisk og flot løsning.

Figurerne og billederne viser forskellige komponenter, der kan sammensættes til det endelige layout. Vinkler på bøjninger og knæk kan vælges frit, og ligeledes kan koniske overgange og T-stykker udføres med forskellige udformninger.

Mulige layouts

• Runde kanaler

• D-formede kanaler (halvrunde)

• ½D-formede kanaler (kvartrunde)

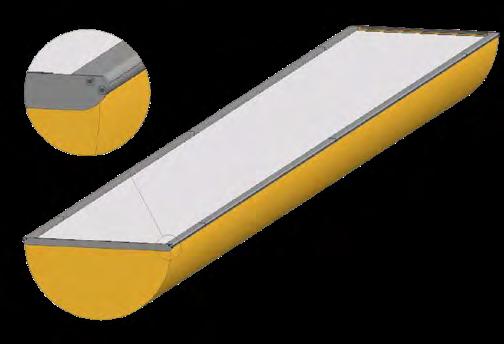

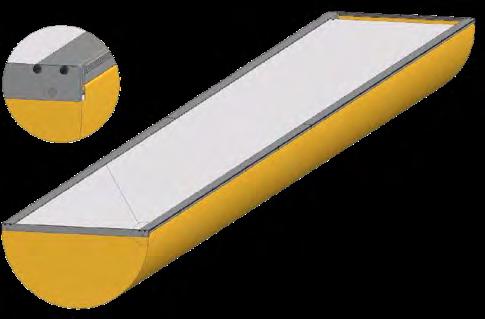

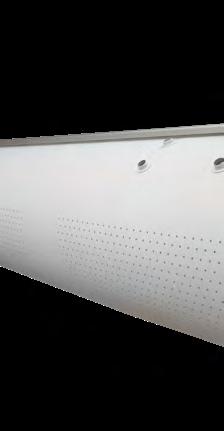

Halvrunde og kvartrunde kanaler Halvrunde (D-formede), og kvartrunde (½D-formede) KE-Interiør Systemer er specielt udviklet til komfortventilation, og derfor stilles der oftest store krav til den endelige finish. Af den grund lægger KE Fibertec stor vægt på, at disse systemer er meget fleksible systemer, der kan udføres med utallige layouts.

Et KE-Interiør System kan, i lighed med runde kanaler, sammensættes af mange typer knæk, fittings og forsætninger, der ligeledes sammensættes med lynlåse (skjulte), der sikrer en praktisk og flot løsning.

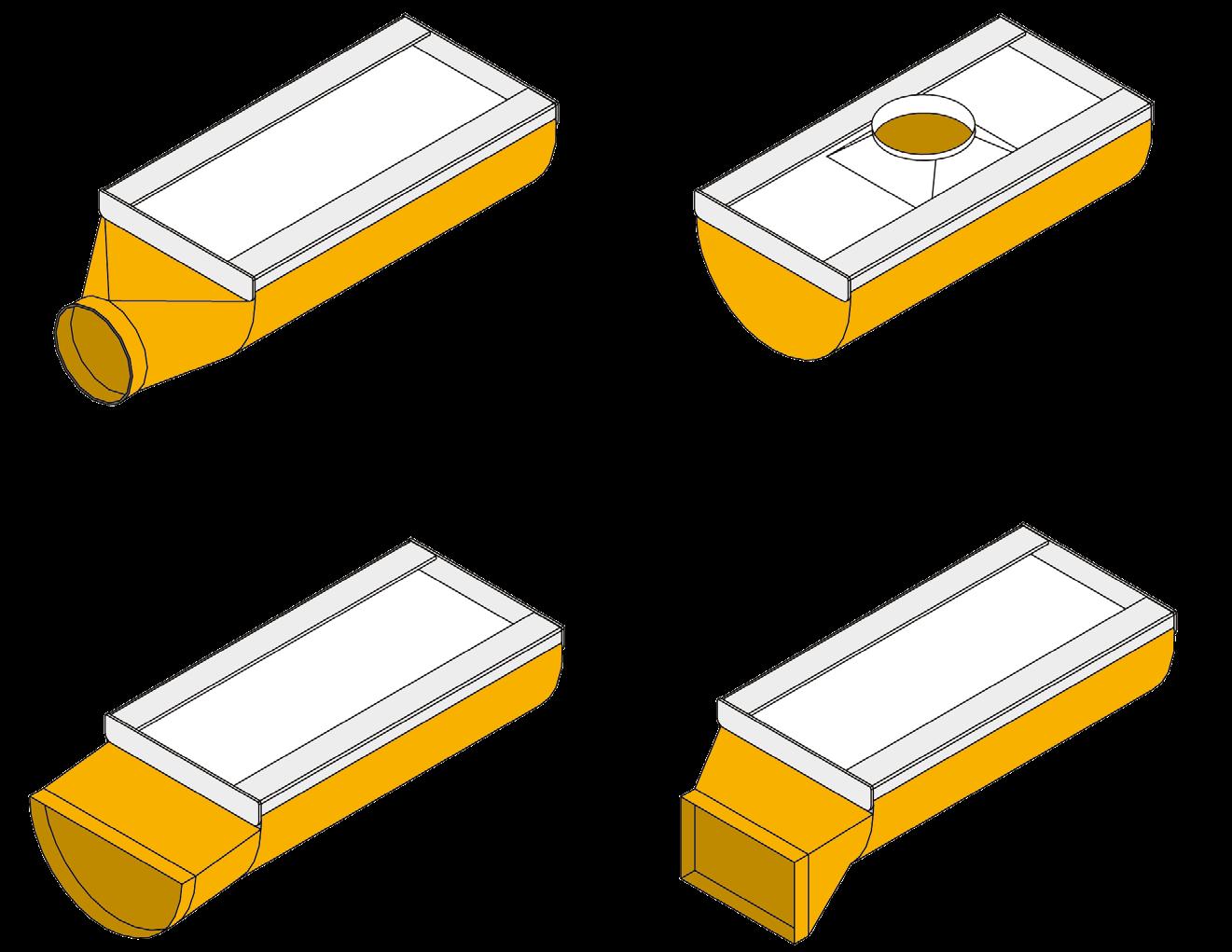

KE Fibertec tilbyder forskellige lufttilgangsmuligheder for KE-Interiør Systemer, henholdsvis montering med rund tilgangsstuds, tilgangsstuds gennem taget, D-formet tilgangsstuds og rektangulær tilgangsstuds.

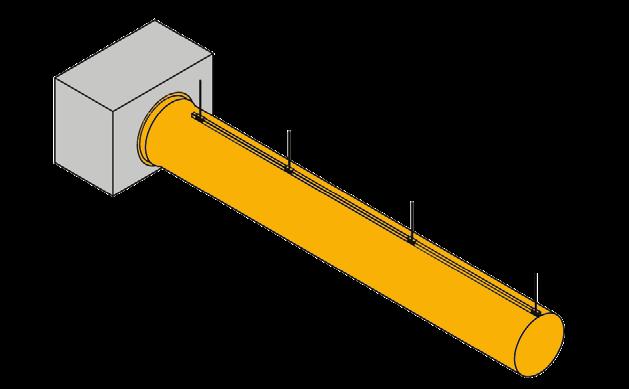

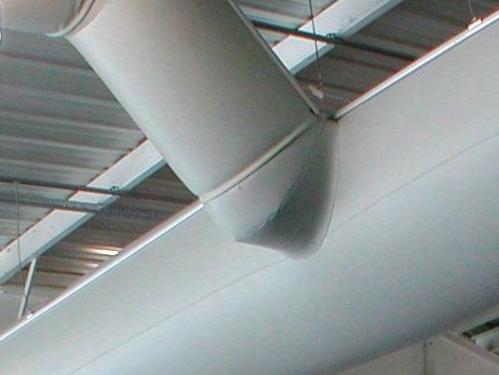

Rund tilgangsstuds

Ved nedhængte lofter anbefales lufttilgang gennem taget, så al kanalføring skjules. Toppen af kanalerne (taget) udføres naturligvis med tekstilmateriale, der tillader en vis luftgennemgang. Derved undgås mugdannelser mellem kanalen og loftet.

D-kanaler kan også udføres som kurvede kanaler, der nemt kan indgå som et flot, arkitektonisk element i kontorbyggerier, kantiner mm.

KE Fibertec tilbyder montage

KE Fibertec tilbyder montage og service af nye og eksisterende systemer, hvilket sikrer et professionelt resultat og korrekt opsætning.

Kontakt KE Fibertec for nærmere oplysninger.

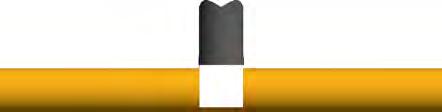

Rund tilgangsstuds i tag

Eksempler på systemlayouts med D- og ½D-formede kanaler

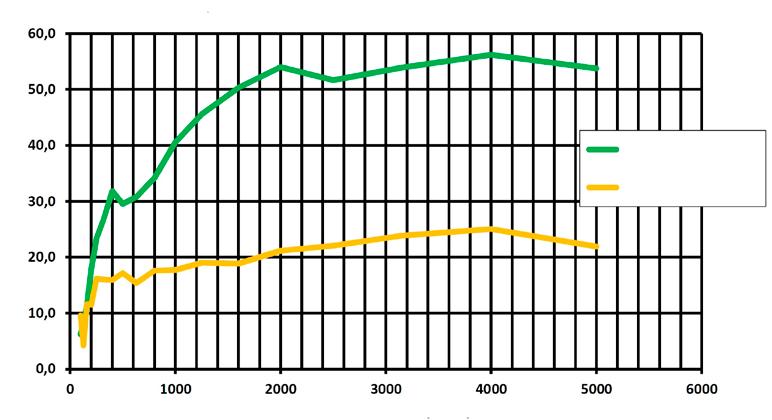

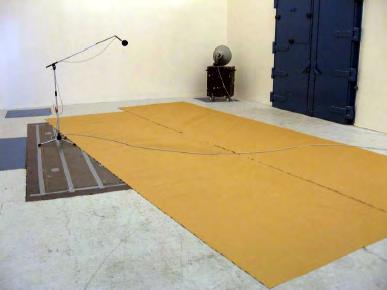

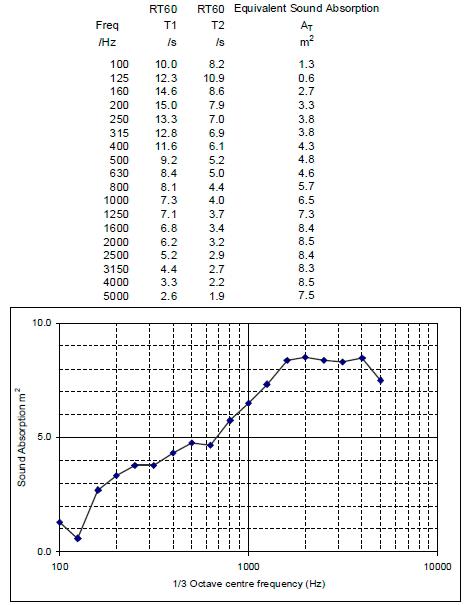

Indeklima og akustik

Et godt indeklima med korrekt akustik bidrager til medarbejdernes trivsel og koncentration og kræver derfor et støjsvagt ventilationsanlæg.

A

C

Indeklimaparametre

Aktivitetsniveau

Beklædning

Rumkategorier

En grundig behovsanalyse sikrer, at løsningen matcher kundens behov og kan spare penge.

For at forenkle processen har KE Fibertec udviklet rumkategorier, baseret på Professor Fangers komfortteorier, som samler de fire vigtigste termiske parametre for indeklima.

B

D

Stillesiddende/stående Stående/periodevist bevægelig

Kortærmet skjorte/ korte bukser/let arbejdsbeklædning

Anbefalet lufthastighed i opholdszonen 0,15 m/s

Krav til temperaturforhold i opholdszonen

Let jakke/trøje/ skjorte/bukser

m/s

(1-2°C)

Let bevægelig/ meget bevægelig

Ingen stationære arbejdspladser

Jakke/frakke/ kedeldragt/trøje/ skjorte/bukser Efter behov

m/s > 0,30 m/s

Lavimpulssystemer (horisontale)

Anbefalet DT (rum - ind) Max. DT (rum - ind)

Indblæsningshastighed gennem tekstiloverflade:

- KE-Lavimpuls System - KE-Interiør System

Temperaturforskel: - Opholdszone - Nærzone

Max. variation i indblæsningstemperaturen

Max. køleeffekt pr. lbm tekstilkanal ved nom. ΔT(1)

Max. køleeffekt pr. lbm tekstilkanal ved max. ΔT(1)

Max. køleeffekt pr. m2

Anbefalet max. afstand center

(1) Montagehøjde: 4 m til underkant af kanal.

Højimpulssystemer/Hybride højimpulssystemer

Anbefalet ΔT - KE-Inject: Køling (rum-ind)

(ind-rum)

Anbefalet ΔT - KE-DireJet: Køling (rum-ind) Opvarmning (ind-rum)

Anbefalet min./max. rumhøjde KE-Inject System [m]

Kastelængde (ST-2)(2)

- KE-Inject LV

- KE-Inject MV

- KE-Inject JET

Anbefalet min./max. rumhøjde KE-DireJet System - Ø12, Ø18, Ø24 mm - Ø48, Ø60 mm

Kastelængde (ST-2)(2)

- KE-DireJet Ø12 mm

- KE-DireJet Ø18 mm

- KE-DireJet Ø24 mm

- KE-DireJet Ø48 mm

- KE-DireJet Ø60 mm

(2) Kastelængde beregnet for hhv. 1 række huller og 1 dyse ved 100 Pa statisk tryk.

Bemærk: Alle værdier i ovenstående tabeller er vejledende. Kontakt KE Fibertec for yderligere information.

Lydberegninger

Støj er uønsket lyd, der kan irritere, forstyrre eller skade. Derfor skal et veldimensioneret ventilationsanlæg være støjsvagt. KE Fibertec dokumenterer nøje, hvor meget vores tekstilbaserede ventilationssystemer (TBV) støjer og giver her en kort forklaring på lydberegning og nødvendige data.

Hvor stammer støjen fra?

Støj i ventilationsanlæg skyldes både installationerne og luftens bevægelse. Den største støjkilde er ofte luftbehandlingsanlægget, især ventilatorerne. Denne støj skal dæmpes, inden luften når TBV-systemet, da tekstilkanaler ikke fungerer som støjbarrierer.

KE Fibertecs dokumentation dækker støj, der opstår pga. luftens bevægelse i tekstilkanalen –især tryktab og svingninger. I lavimpulssystemer er indløbshastigheden typisk den afgørende faktor, mens det i højimpulssystemer er udløbshastigheden gennem huller eller dyser.

Hvad er lyd?

Lyd er små svingninger af luftmolekyler i atmosfæren, der kan opfattes af øret. Når luftmolekylerne sættes i bevægelse (lydbølge), spreder de sig udad og kolliderer med andre molekyler, indtil de rammer trommehinden.

Hvad er decibel?

Decibel (dB) er en logaritmisk måleenhed, der udtrykker niveauforskel mellem to effektværdier, oftest til måling af lydeffektniveau og lydtrykniveau.

Lydeffekt og lydtryk

Lydeffekten, P, er et direkte mål for, hvor megen lydeffekt en lydkilde udsender. Lydeffekten knytter sig derfor direkte til lydkilden og måles i watt (W). Lydtrykket, p, er et mål for lydens styrke i en given afstand fra lydkilden karakteriseret ved de tryksvingninger, et øre opfatter, eller der måles med en støjmåler.

Lydtrykket er et udtryk for, hvordan lytteren opfatter lyden og afhænger i høj grad af lydkildens placering og rummets akustiske beskaffenhed. Lydtrykket måles i pascal (Pa).

Lydeffektniveau og lydtrykniveau

Da det menneskelige øres opfattelse af lyd er næsten logaritmisk, er der indført en logaritmisk skala til angivelse af lyd i det hørbare frekvensområde. I forbindelse med lydtekniske beregninger anvendes derfor begreberne lydeffektniveau, Lw, og lydtrykniveau, Lp

Lydeffektniveauet Lw knytter sig til lydkilden og er uafhængigt af rumakustikken. Lydeffektniveauet angives i decibel (dB). Lydtrykniveauet Lp er direkte afhængigt af lydeffektniveauet og er et udtryk for, hvordan lytteren opfatter lyden. Lydtrykniveauet afhænger i høj grad af lydkildens placering og rummets akustiske beskaffenhed. Lydtrykniveauet angives i decibel (dB).

Rumdæmpning

Rumdæmpningen angiver forskellen mellem det udsendte lydeffektniveau og det modtagne lydtrykniveau i rummet. Derfor fås lydtrykniveauet ved at trække rumdæmpningen (RD) fra det af kilden skabte lydeffektniveau.

Sammenhængen mellem lydeffekten, P, og lydeffektniveauet, LW, beskrives ved følgende udtryk:

LW = 10 x log (P/Pre)

Hvor:

P Aktuelt udstrålet lydeffekt [W]

P re Referencelydeffekten (10-12 W)

Sammenhængen mellem lydtrykket, p, og lydtrykniveauet, Lp, beskrives ved følgende udtryk: L p = 20 x log (p/pre)

Hvor:

p Aktuelt lydtryk [Pa] pre Referencelydtrykket (20 mPa)

Rumdæmpningen angiver forskellen mellem det udsendte lydeffektniveau og det i rummet modtagne lydtrykniveau:

RD = LW - L p

Hvor:

RD Rumdæmpning [dB]

Hvad har indflydelse på støjen i rummet?

Lydeffektniveauet er i modsætning til lydtrykniveauet en produktspecifik størrelse, og derfor angives TBV-systemets lydmæssige egenskaber ved et lydeffektniveau. Hvis lydtrykniveauet også skal anvendes, er det nødvendigt at estimere eller måle en rumdæmpning.

Rumdæmpningen er som nævnt på modsatte side et udtryk for differensen mellem det udsendte lydeffektniveau og det frembragte lydeffektniveau i rummet. Rumdæmpningen er i sagens natur meget kompliceret at beregne korrekt, da den afhænger af mange faktorer, f.eks.:

• Rumgeometri og rumdimensioner

• Rummets overfladekarakteristika

• Placering af tekstilkanaler

• Antal tekstilkanaler

• Afstand fra kilde til modtager

Når en lyd udsendes fra en lydkilde, modtages den i rummet som enten direkte lyd eller som reflekteret lyd. Jo længere væk kilden er placeret, jo mindre vil den direkte lyd bidrage til det samlede lydtrykniveau, der opfattes af øret. Den reflekterede lyd vil have den samme størrelse i hele rummet og afhænger af rummets lydabsorberende egenskaber, som kan beskrives ved ækvivalente absorptionsareal (A). Absorptionsarealet angives i enheden m2 Sabine.

Den mest sikre måde at bestemme rumdæmpningen på er ved at foretage målinger af efterklangstiden i det aktuelle rum, men da dette sjældent er muligt allerede i projekteringsfasen, kan rumdæmpningen estimeres ved anvendelse af diagrammer.

Det aktuelle rumvolumen anvendes som indgangsparameter for at finde det ækvivalente lydabsorptionsareal. Dernæst anvendes afstanden fra tekstilkanalen samt retningsfaktoren til at bestemme rumdæmpningen. Retningsfaktoren kan vurderes ud fra tabellen til højre.

Kontakt venligst KE Fibertec for assistance vedrørende estimering af rumdæmpning.

Hvad er støj?

Støj er uønsket lyd, der kan skade eller irritere. Det er meget individuelt, hvad vi opfatter som støj.

Hvad er lydeffektniveau?

Lydeffektniveau, LW, måles i dB og angiver den akustiske energi, der afgives af lydkilden. Lydeffektniveauet påvirkes ikke af omgivelserne.

Hvad er lydtrykniveau?

Lydtrykniveau, Lp, måles i dB og angiver omfanget af lydstyrken. Lydtrykniveauet påvirkes ikke kun af lydkildens styrke, men også af omgivelserne og afstanden fra lydkilde til modtager.

4

I loftet mod en væg

Lydeffektniveau (LW)

Sound power level (L )

Lydtrykniveau (Lp)

Sound pressure level (L ) w p

<0,5 m

2 1

Frithængende

I loftet

Som det fremgår af tabellen, vil der for D-kanaler monteret i loftet altid være tale om en retningsfaktor på 2 eller 4 afhængigt af, om kanalen hænger midt i rummet eller langs en væg.

CASE:

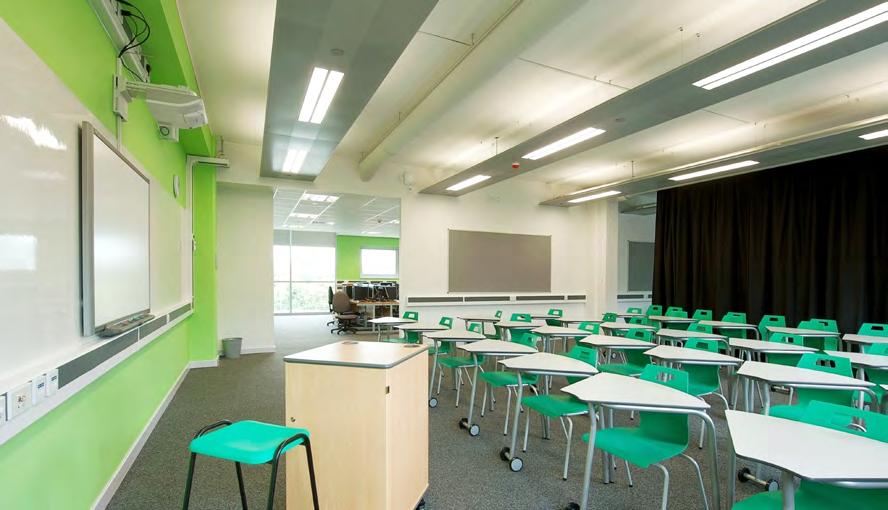

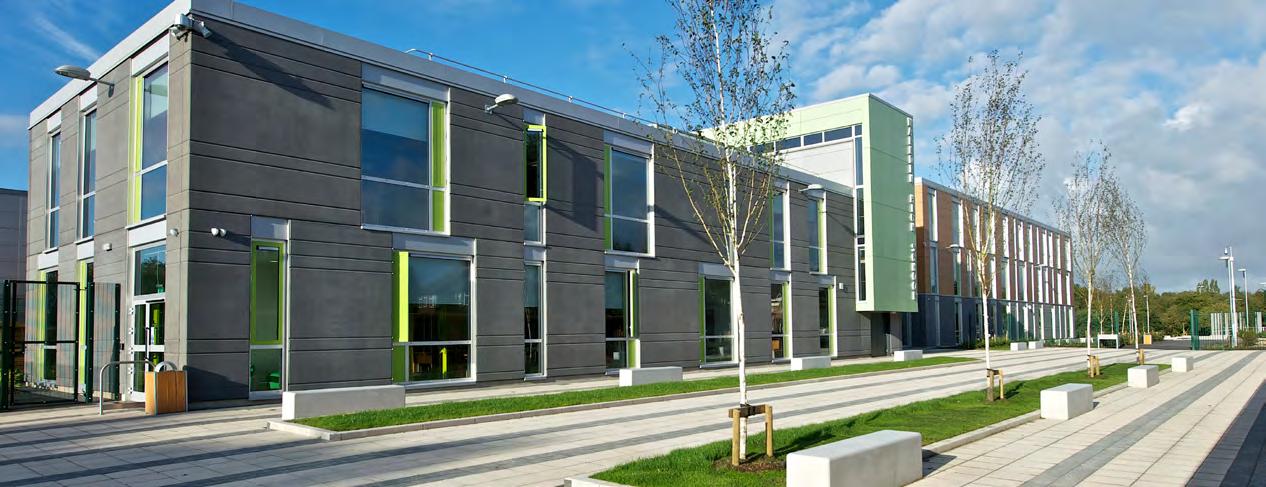

Walkden High School

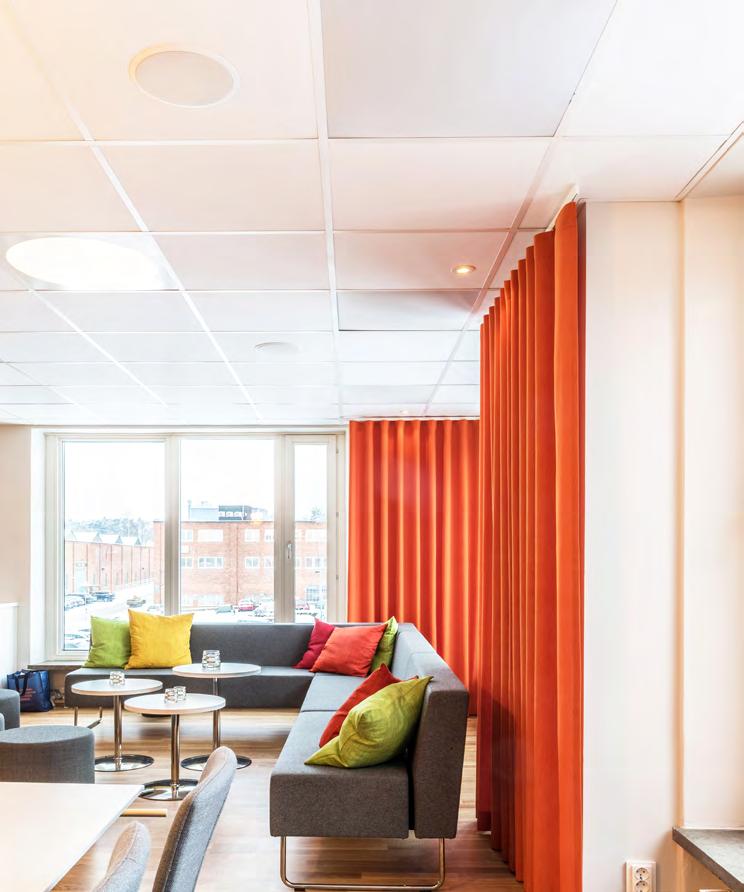

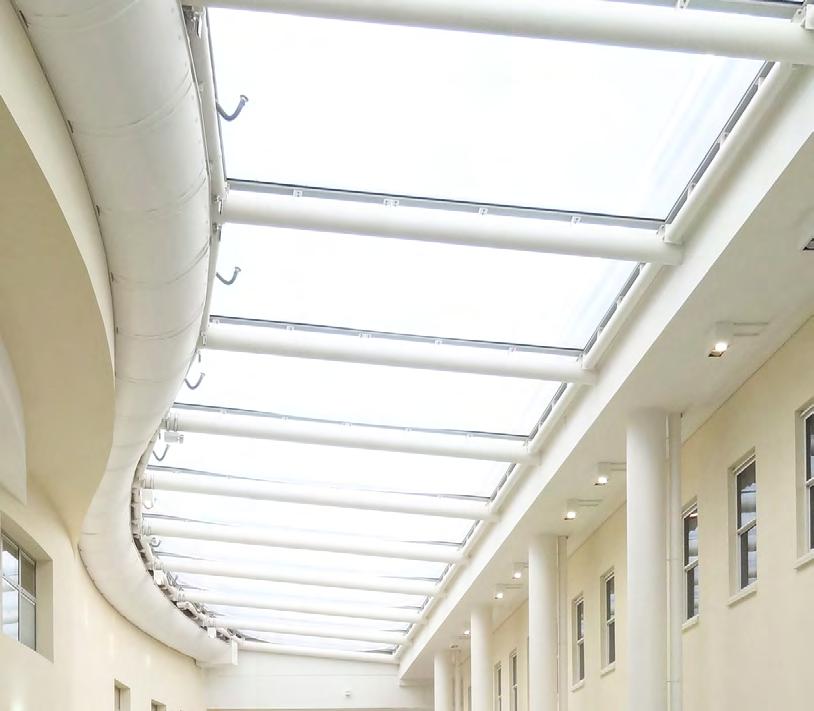

Walkden High School’s nye byggeri blev opført som en del af BSF, Building Schools for the Future (skolebyggeri for fremtiden). For at sikre, at der ikke ville komme unødvendig støj fra ventilationskanalerne i klasselokalerne, bad rådgiveren om at få udført en støjtest. De ønskede at vide, hvor megen støj der bliver absorberet af tekstilkanaler.

Vi kontaktede University of Southampton for at få udført testen, så det kunne konstateres, hvor stor rumdæmpningen gennem tekstilkanaler ville blive. KE Fibertecs udviklingsafdeling har udført sin egen absorptionsberegning baseret på de tests, der blev foretaget på University of Southampton.

Lyddæmpning

Lydkrav

Der stilles ofte krav til det maksimale støjniveau i opholdsrum. Kravet afhænger af rummets anvendelse og brugsmønster og er oftest angivet som en LpA- værdi eller en NR-værdi.

LpA-værdien angiver det A-vægtede lydtrykniveau, som er standardiseret med A-filteret.

A-filteret korrigerer for det menneskelige øres forskellige opfattelse af lyd, og tillægger de høje toner størst vægt.

Alle KE Fibertecs lyddata er korrigeret med A-filteret, jf. nedenstående tabel:

Tekstilkanaler har som følge af deres bløde overflade en positiv indvirkning på rumdæmpningen. De fungerer som en slags lydbafler i loftet og absorberer og bryder en del af den lyd, der reflekteres i det ventilerede rum.

Når en lydbølge spredes i luften og rammer en genstand, f.eks. en væg, kastes en del af denne energi tilbage. Noget vil forplante sig gennem væggen, og noget vil blive absorberet af væggen og herved blive omdannet til varmeenergi.

Oprindeligt skulle LpA-værdier gælde op til 55 dB, LpB-værdier gjaldt inden for værdierne 55-85 dB, og LpC-værdier gjaldt over 85 dB. Imidlertid er det oftest A-værdiområdet, der anvendes.

I den danske norm for mekaniske ventilationsanlæg, DS 447, er der angivet vejledende projekteringsværdier for det maksimale A-vægtede lydtrykniveau i forskellige lokaler.

NR er forkortelsen for Noise Rating og kan direkte oversættes til støjklassificering. NR-kurver er tilnærmelsesvis vægtet som det menneskelige øres opfattelse af lyd og er standardiseret i henhold til International Organization for Standardization (ISO). Som tommelfingerregel kan følgende udtryk anvendes for NR:

= LpA - 5

Lydmålinger

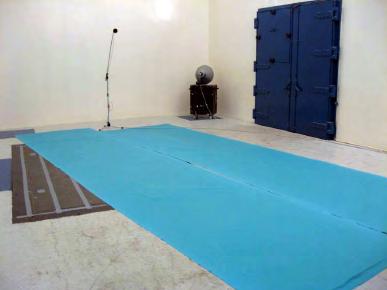

Alle KE Fibertecs lyddata er baseret på støjmålinger foretaget i specielle akustikrum. Vi har i samarbejde med akustiklaboratoriet Peutz & Associes B.V. i Holland samt HN AKUSTIK AB i Sverige foretaget støjtests af vores tekstilbaserede ventilationssystemer.

Støjmålingerne er foretaget i henhold til kravene i ISO 3741 (Acoustics - Determination of sound power levels of noise sources using sound pressure - Precision methods for reverberation rooms) og ISO 5135 (Acoustics - Determination of sound power levels of noise from air-terminal devices, airterminal units, dampers and valves by measurement in a reverberation room).

Projektering

Det lydeffektniveau, der genereres af lavimpulssystemerne, er i nogen grad afhængig af indløbets placering og i høj grad af luftens indløbshastighed.

For KE Fibertecs højimpulssystemer er det genererede lydeffektniveau i særdeleshed afhængigt af udløbshastigheden gennem hullerne/ dyserne samt af, hvor mange huller/dyser pr. løbende meter kanal der anvendes.

Der findes uendelig mange kombinationsmuligheder for KE Fibertecs tekstilbaserede ventilationssystemer, og derfor kan der naturligvis ikke foretages støjtests for alle kombinationer.

Det anbefales at lade KE Fibertec foretage den endelige støjberegning på den konkrete installation. Støjberegningen foretages automatisk i vores 3D-dimensioneringsprogram TBV Designer på lige fod med tryktab, lufthastigheder mv.

Beregningseksempel

Der tages udgangspunkt i et KE-Lavimpuls

System beregnet på side 78-79. Det antages, at rumdæmpningen kan beregnes ud fra et normalt dæmpet rum.

Maksimalt lydtrykniveau i rum: 25 dB (A)

Indgangsparametre datablad 21: Pt = 118 Pa

Grundlydeffektniveau: = 28 dB(A)

Korrektion for længde af kanal:

Indgangsparametre: L = 9 m

Korrektion (ca.): + 3 dB(A)

Resulterende lydeffektniveau pr. kanal:

28 dB(A) + 3 dB(A) = 31 dB(A)

Resulterende lydeffektniveau udsendt til rum:

31 dB(A)+3 dB(A)+2 dB(A) = 36 dB(A)*

Indgangsparametre:

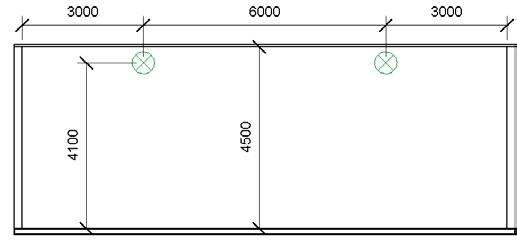

Rumvolumen = 825 m3, normalt rum

Resultat: Ækvivalent lydabsorptionsareal = 90 m2 Sabine

Indgangsparametre:

r = (4,8 m - 1,8 m) = 3 m

D = 2 (placeret i loft) r / D = 3 / 2 = 2,1

Aflæst rumdæmpning: RD = 12 dB(A)

Resulterende lydtrykniveau i rum:

36 dB(A) - 12 dB(A) = 24 dB(A) < 25 dB(A)

*Der foretages en logaritmisk addition af lydeffektniveauerne.

Design og layout

Som den eneste producent i verden tilbyder vi specialfremstillede tekstiler fra eget væveri. Vi tilbyder en bred vifte af farver og layouts - det er designfrihed.

Skræddersyede muligheder

Vores TBV-løsninger kendetegnes ved fleksibilitet og skræddersyede muligheder. Du kan frit vælge dimensioner, layouts, farver, materialer, bøjninger og systemtype – passivt (lavimpuls), semiaktivt (hybridt) eller helt aktivt (højimpuls). Vi tilbyder en bred vifte af standardfarver, og derudover kan tekstilerne mod merpris indfarves i specialfarver, der matcher interiøret.

TBV Designer

Til dimensionering bruger vi TBV Designer, et avanceret 3D-program udviklet af os. Det sikrer optimal tilpasning til lufthastighed, rumstørrelse og ventilationsbehov. Programmet giver også visuelle løsninger og data som tryktab, lydniveau og CO2aftryk – altid baseret på nyeste teknologi.

Plugin til Revit

Mange rådgivende ingeniører og installatører bruger Revit ved beregning af ventilationsløsninger.

KE Fibertec har udviklet et plugin til Revit og kan tilbyde en bred vifte af kanalsystemer som BIM-komponenter, der passer til alle dine projektbygningsapplikationer, så du kan sende designet direkte fra brugeren til og fra KE Fibertec.

Hvis du har brug for hjælp, kan du se brugervejledningen på www.ke-fibertec.dk, der trinvist beskriver processen. Plugin’et leveres med KE-produktfamilier, der automatisk indlæses i Revit.

Produktfamilierne giver fleksibilitet ved udarbejdelsen af en tekstilbaseret ventilationsløsning, der ikke kolliderer med andre elementer i bygningen. Imidlertid er teknologi ikke en integreret del, så tryktab og hastigheder beregnes ikke, men kan oplyses af KE Fibertec.

Når projekttilbud indlæses via dette plugin, er det muligt at se den tilhørende beskrivelse, tekniske data og tilbudsnummer fra KE Fibertec.

Produktfamilien med runde kanaler indeholder:

• Lige kanal

• Knæk

• Bøjning

• Konisk overgang rund til rund

• Konisk overgang firkantet til rund

• Indløb

Unikke farver og materialer

GreenWeave

Energivenligt og bæredygtigt tekstilmateriale.

GreenWeave er særligt velegnet til komfortinstallationer med høje krav til indeklimaet. Typiske anvendelsesområder er kontorer, skoler, laboratorier, konferencecentre og kolde arbejdsrum i levnedsmiddelindustrien.

CRADLE TO CRADLE-MATERIALER / FARVER - PANTONE / RAL / KE-NR.

HVID

11-0601-TP / 9010 / KE 0

SORT 19-5708-TP / 9005 / KE 2

LYS GRÅ 12-4705-TP / 9002 / KE 3

MØRK GRÅ 17-4402-TPG / 7042 / KE 10

MØRK BLÅ 19-3864-TP / 5002 / KE 8

GUL 14-0955-TP / 1028 / KE 6 RØD 18-1655-TP / 3031 / KE 5

• Virker som et M6-forfilter - jf. EN 779:2012

• Længere vaskeintervaller med stabelfibergarner

MultiWeave

Slidstærkt og alsidigt tekstilmateriale.

MultiWeave er et multifunktionelt materiale, der er særdeles velegnet til mange forskellige brancherfra renrumsanlæg i ISO klasse 4, industrilokaler og sportshaller til udligningsrum på slagterier.

HVID

11-0601-TP / 9010 / KE 0

ANTISTATISK

• Støvbæreevne på 25 g/m² tekstiloverflade iht. EN 779:2012

• Brandtestet iht. DS 428, B-s1,d0

• 100% nedbrydeligt og Cradle to Cradle-certificeret materiale

• GW-materialer er vævet af indfarvet garn, hvilket reducerer spildevand med ca. 2/3 i forhold til traditionel stykindfarvning

CRADLE TO CRADLE-MATERIALER / FARVER - PANTONE / RAL / KE-NR.

HVID

11-0601-TP / 9010 / KE 0

SORT 19-5708-TP / 9005 / KE 2

LYS GRÅ 12-4705-TP / 9002 / KE 3

MØRK GRÅ 17-4402-TPG / 7042 / KE 10

MØRK BLÅ 19-3864-TP / 5002 / KE 8

GUL 14-0955-TP / 1028 / KE 6

LYS BLÅ 16-4132-TP / N/A / KE 9

GRØN 18-6024-TP / 6016 / KE 12

LAGERFARVER - PANTONE / RAL / KE-NR.

RØD 18-1655-TP / 3031 / KE 5

BEIGE 15-1215-TP / 1019 / KE 11

• Materiale lavet af multifilamentgarner, der virker som et G2-forfilter

• Renrumscertificeret iht. klasse 4, ISO 14644-1

• Brandtestet iht. EN13501

• Meget slidstærkt. Rivestyrke på 110-210 N iht. EN ISO 13937:2

Nomex

Højtemperaturbestandige aromatiske polyamidfibre.

KE Fibertecs Nomex-materialer væves med en Köper-binding i stabelfibre for at opnå den størst mulige tekstiloverflade og ensartet luftgennemgang.

VÆVERIFARVER - PANTONE / RAL

NATURAL 11-0701-TP / N/A

MIDNIGHT BLUE 19-4023-TP / N/A

• Brandhæmmende egenskaber - det hverken smelter, drypper eller på anden måde støtter forbrændingen i luft

• Brandtestet iht. EN13501 B-S1-d0

• Anvendes til applikationer, hvor materialer skal kunne modstå intens varmepåvirkning

• Krympestabilt og permeabilitetsstabiliseret materiale

ZeroWeave

Lufttæt tekstilmateriale.

Materiale, der kun kræver begrænset vedligeholdelse. Mange anvendelsesmuligheder, som f.eks. højlagre, supermarkeder, store sportshaller, svømmehaller og rum med høj støvdannelse eller svære adgangsforhold.

Specialfarver

LAGERFARVER - PANTONE / RAL / KE-NR.

HVID 11-0601-TP / 9010 / KE 0

LYS GRÅ 14-4201-TP / 7047 / KE 910

MØRK BLÅ 19-3864-TP / 5002 / KE 8

• Lufttæt (non-permeabelt) materiale

• Ingen PVC, halogener eller andre skadelige stoffer

• Brandtestet iht. DS 428, B-s1,d0 og EN13501-1

• Ingen problemer med kondens i miljøer under 90% RF

I tråd med vores strategi om at tilbyde bæredygtige ventilationsløsninger kan vi nu også tilbyde digitaltryk som en alternativ måde at tilføre farver til tekstilmaterialet. Med miljøvenlige og vandbaserede trykfarver har vi med transfertryk frit valg blandt utallige farver. En proces, hvor der ikke anvendes vand.

Kontakt KE Fibertecs salgsafdeling for yderligere information.

Dimensionering af TBV-systemer

For at kunne dimensionere et tekstilbaseret ventilationssystem er det af stor betydning at forstå en række væsentlige parametre og begreber. Et tekstilbaseret ventilationssystem adskiller sig ikke i større grad fra traditionelle ventilationssystemer, men der er en række punkter, hvor man skal være ekstra opmærksom.

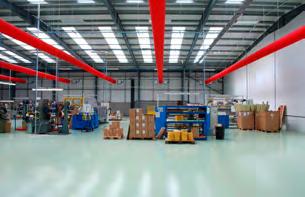

KE-Lavimpuls System

KE-Inject System

KE-DireJet System

I det følgende gives en kort beskrivelse af de væsentlige parametre og begreber, der anvendes ved dimensionering af KE Fibertecs tekstilbaserede ventilationssystemer.

Indblæsningsarealer

Hele KE-Lavimpulssystemets overflade er permeabel, dvs. at det totale indblæsningsareal svarer til det geometriske overfladeareal. Det geometriske overfladeareal, A, opgives i [m2].

KE-Lavimpuls System: A = Diameter · π · kanallængde

KE-Interiør System (D): A = (1/2) · Diameter · π · kanallængde

KE-Interiør System (½D): A = (1/4) · Diameter · π · kanallængde

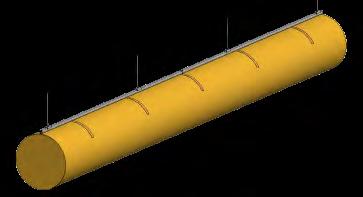

For KE-Inject Systemet og KE-Inject Hybrid Systemet har KE Fibertec af hensyn til produktionsegnetheden grupperet hullerne i forskellige standardtern afhængigt af, hvilken type der vælges (se side 34).

Et standardtern består af et præcist antal hulstep, og indblæsningsarealet kan kun ændres ved at ændre antallet af hulrækker. Derfor benyttes enheden, antal rækker huller, som parameter for indblæsningsarealet for KE-Inject Systemet. For KEInject Hybrid Systemet vil hele kanalens overflade inkl. huller virke som indblæsningsareal.

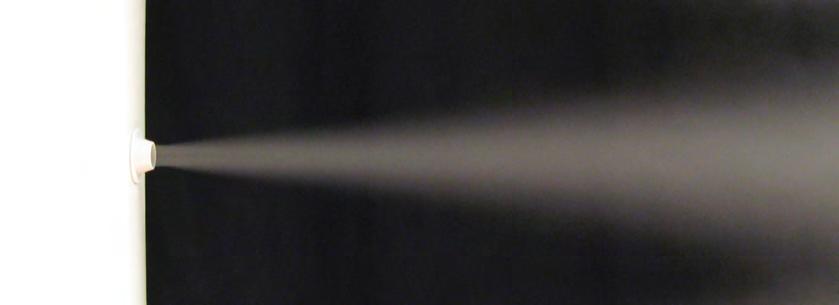

For KE-DireJet Systemet og KE-DireJet Hybrid Systemet afhænger udblæsningsarealet af, om der vælges en Ø12 mm, Ø18 mm, Ø24 mm, Ø48 eller Ø60 mm dyse samt af, hvor mange dyser der anvendes pr. løbende meter kanal. For KE-DireJet Hybrid Systemet vil hele kanalens overflade inkl. dyser virke som indblæsningsareal.

Trykforhold i tekstilkanaler

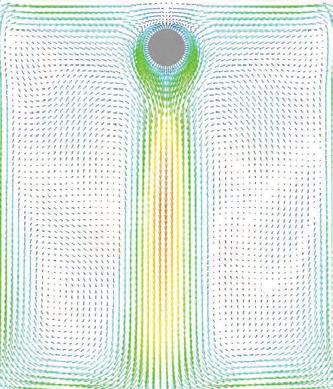

Som i ethvert andet luftfordelingssystem forekommer der tryktab i et TBV-system. En beregning af tryktabet i et TBV-system adskiller sig i princippet ikke fra almindelig kendt praksis, og strømningen i et kanalsystem er kun i begrænset omfang afhængig af, om materialet er stål eller tekstilmateriale.

Det er dog vigtigt, at man gør sig klart, at tekstil er et meget fleksibelt materiale, der udelukkende holdes udspilet af det statiske overtryk i systemet.

Derfor kan selv små turbulenser forårsage rytmiske bevægelser eller såkaldte blafringer. Det er derfor af stor betydning, at der foretages tryktabsberegninger for at sikre, at det tekstilbaserede ventilationssystem fungerer som forud antaget uden blafringer og samtidig at sikre den bedst mulige energiøkonomi.

Definitioner af tryk

De tryk, der forekommer i et TBV-system, er vist på figuren til højre. Det totale tryk (Pt) kan et vilkårligt sted i det tekstilbaserede ventilationssystem beregnes som summen af det statiske og det dynamiske tryk. Følgende udtryk gælder:

P t = P s + Pd

Hvor:

P t Det totale tryk i kanal [Pa]

P s Statisk tryk i kanal [Pa]

Pd Dynamisk tryk i kanal [Pa]

Det totale tryk

Det totale tryk er det tryk, der skal frembringes af ventilatoren for at overvinde den samlede modstand i det tekstilbaserede ventilationssystem, dvs. tab i enkeltmodstande som bøjninger, friktionstab og det statiske tryk i systemet.

Statisk tryk

Det statiske tryk, der måles i forhold til atmosfæretrykket, virker ens i alle retninger i kanalens tværsnit og holder tekstilet udspilet og presser luften ud gennem hullerne/dyserne.

Dynamisk tryk

Det dynamiske tryk, hastighedstrykket, virker i luftens retning og transporterer luften fra A til B. Det dynamiske tryk er relateret til middellufthastigheden i kanalen og beregnes af følgende udtryk:

Hvor:

r Luftens densitet [kg/m3]

v Middellufthastighed i kanaltværsnit [m/s]

Tryktab i tekstilkanaler

De tryktab, der forekommer i et TBV-system, er følgende:

• Tryktab over tværsnitsændringer

• Tryktab over forgreninger

• Tryktab over bøjninger

• Friktionstryktab

• Tryktab over strømningskomponenter (KE-SRD)

• Tryktab over huller, dyser og tekstilmateriale (”armaturtab”)

Tryktabet over de forskellige komponenter er relateret til lufthastigheden og derfor proportionale med det dynamiske tryk, Pd, og afhængige af en såkaldt tryktabskoefficient, der er fundet ved målinger i KE Fibertecs fuldskalalaboratorium.

Tryktabet over en komponent (ΔPe ) bestemmes som:

Et fejldimensioneret TBV-system er meget karakteristisk, fordi kanalerne bliver ovale og ”slappe” at se på.

Forskellen i statisk tryk mellem to parallelle kanaler kan være ganske betydelig. Dette har ikke kun betydning for den æstetiske oplevelse, men i høj grad også for luftfordelingen.

Er trykfordelingen uhensigtsmæssigt ulige, kan der forekomme trækproblemer under og omkring kanalen med det højeste statiske tryk, mens der modsat forekommer dårlig luftkvalitet i området, hvor det statiske tryk (og dermed luftmængden) ikke er tilstrækkelig.

KE Fibertec AS råder over dokumenterede tryktabsmålinger for alle de komponenter, der indgår i vores TBV-Systemer.

Kontakt KE Fibertecs udviklingsafdeling for yderligere oplysninger.

Hvor:

x Tryktabskoefficient [-]

Pd2 Dynamisk tryk efter komponent [Pa]

2

Blafringer i tekstilkanaler

Blafringer i tekstilkanaler forårsages oftest af en eller flere af følgende årsager:

Hvis et system har et uregelmæssigt strømningsforløb før indløbet til tekstilkanalen, kan der skabes et turbulensfelt i kanalen, der forårsager blafringer af tekstilet. Det uregelmæssige strømningsforløb kan bl.a. opstå som følge af retningsændringer før tekstilkanalen.

Derfor anbefales det, at der er en længde på mindst 3 x den aktuelle diameter før tekstilkanalen, hvorved strømningsprofilet er genoprettet. Ydermere kan for høj lufthastighed i bøjninger og påstik medføre en risiko for blafringer af tekstilet. Risikoen opstår, fordi der kan skabes lokale undertryk i det tekstilbaserede ventilationssystem pga. tilbagestrømning. Dette ses ofte på indersiden i en bøjning, hvor undertrykket vil skabe en bølgebevægelse i tekstiloverfladen.

Tekstilkanaler med lufttilgange ind fra siden eller fra oven, eksempelvis D-kanaler med tilgang i taget, har risiko for blafring. Disse typer systemer designes naturligvis med lav indløbshastighed, men en forkert

Tekstilkanaler, der monteres på studse i enden af eksempelvis en rektangulær stålkanal, har stor risiko for at blafre, da indblæsningsluften bliver meget turbulent, når den rammer bunden af stålkanalen.

I sådanne tilfælde kan blafringer undgås ved at montere ledeplader i stålkanalen (løsning 1), isætte en KE-SRD (løsning 2) eller forlænge stålstudsen til min. 3 x D. Et fejlagtigt design skaber ligeledes risiko for blafringer af tekstilet. Et fejlagtigt design er oftest forbundet med, at det statiske tryk i tekstilsystemet

I tværsnit med uregelmæssige strømningsforløb kan der med fordel anvendes en KE-SRD (Static Regain Diffuser), der gendanner strømningsprofilet. Dette sker ved at tvinge luften gennem et kegleformet net, således at luften strømmer vinkelret på kanalsiden. Dermed omdannes den dynamiske trykbølge i kanalen til et statisk tryk, og hermed undgås blafringer i det aktuelle tværsnit.

Naturligvis vil der opstå et ekstra tryktab i systemet, da det statiske tryk foran SRD’en hæves. Dette tryktab skal ventilatoren ligeledes overvinde.

indregulering af ventilationsanlægget kan nemt skabe pulserende bevægelser lige ud for indløbet. Problemet kan løses ved at anvende en KE-SRD.

ikke er tilstrækkeligt stort til at kompensere for tryktab i studse og bøjninger, for høje indløbshastigheder, asymmetrisk systemlayout eller forkert permeabilitet af tekstilet.

For at undgå blafringer anbefaler KE Fibertec en blafringsfaktor, der sikrer, at der er tilstrækkeligt statisk tryk til rådighed i systemet. Blafringsfaktoren udtrykker, at det statiske tryk i udblæsningskanalerne skal være større eller lig med summen af det dynamiske tryk i udblæsningskanalen og det totale systemtryktab i det tekstilbaserede ventilationssystem.

Trykstød ved systemstart

Det anbefales, at der i ventilationssystemer med tekstilkanaler anvendes enten soft-starter, frekvensomformer eller reguleringsspjæld, der sikrer en langsom opstart af systemet. Hvis ikke dette er tilfældet, vil følgende hændelsesforløb opstå:

Runde tekstilkanaler bliver slappe, når ventilationssystemet ikke er i drift, og kanalerne kommer til at hænge lidt ned i forhold til et system i drift. Kanalerne er helt lufttomme.

I simple ON/OFF-styrede anlæg vil ventilatoren opnå fuld kapacitet meget hurtigt efter start. Da kanalen stadig hænger slapt ned, vil tværsnitarealet af kanalen være meget begrænset, og lufthastigheden i kanalen bliver derfor meget høj. Da der stadig ikke er opbygget et statisk tryk i kanalen, vil den vandrette luftbevægelse medføre en kraftig bølgebevægelse fremad gennem tekstilkanalen.

Når den kraftige, vandrette luftbevægelse når bunden af tekstilkanalen, sker det med så stor kraft, at det kan medføre, at ophængssystemet og tekstilkanalen rystes løs eller ødelægges. Når den vandrette bevægelse har nået bunden af kanalen, vil det statiske tryk i kanalen begynde at virke på kanalens sider, og kanalen vil udspiles fra bunden mod ventilatoren. Dette skaber en kraftig bølgebevægelse baglæns gennem tekstilkanalen.

Når det statiske tryk i kanalen er opbygget til normalt niveau, vil systemet hænge roligt. Dette er dog forudsat, at kanalen er dimensioneret korrekt.

P s/Pd-forholdet

Den permeable overflade bevirker, at tekstilkanaler i modsætning til almindelige stålkanaler har en kontinuerligt aftagende luftmængde og lufthastighed langs med kanalen.

Dette medfører, at det dynamiske tryk aftager på langs med kanalen, mens det statiske tryk stiger. Dette medfører, at en større procentdel af luften indblæses i enden af kanalen, hvor det dynamiske tryk er nul. Da luften aftager kontinuerligt langs kanalen, kan friktionstab oftest negligeres. Dermed vil det totale tryk og det statiske tryk være stort set ens i bunden af kanalen.

En ofte anvendt løsning for at sikre ensartet luftfordeling ved meget lange kanaler er at genoprette det dynamiske tryk i systemet ved at indsætte en kanalreduktion, eksempelvis i midten af kanalen. Dermed brydes det statiske tryk i kanalen, og der opnås en mere jævn luftfordeling.

Ligeledes er dette den mest økonomiske løsning, hvis kanalreduktioner kan accepteres. For at lette montagen bør enkeltophængte kanaler have kanalreduktioner med ret overkant, mens dobbeltophængte kanaler bør have centrerede kanalreduktioner.

For at skabe ensartet luftfordeling i hele systemets længderetning bør det statiske tryk i midten af tekstilkanalen altid være mindst dobbelt så højt som det dynamiske tryk i indløbet til kanalen.

KE Fibertec anbefaler, at forholdet mellem det statiske tryk, Ps, og det dynamiske tryk, Pd, som minimum følger kurven til højre. Jo længere kanalen er, jo højere skal det statiske tryk i midten af kanalen være i forhold til det dynamiske tryk i indløbet for at sikre en ensartet luftfordeling.

Permeabilitet

Luftgennemtrængeligheden gennem tekstiloverfladen er afgørende for, hvor stort det statiske tryk er ved en given luftmængde. Jo tættere materialet er vævet, desto større bliver trykstigningen som funktion af luftmængden.

For alle KE Fibertecs lavimpulsmaterialer opgives den statiske trykstigning som funktion af luftmængden pr. m2 tekstiloverflade.

Permeabiliteten angives i enheden [m³/m²/h].

Medløb i tekstilkanaler

Fra strømningsteknikken er det kendt, at huller placeret med indblæsningsretningen vinkelret på en lang hovedkanal kan forårsage problemer. Det primære problem består i, at luften har en tendens til at afbøje og strømme parallelt med hovedkanalen, medmindre hullerne er forsynet med ledeplader.

Medløb vil i langt de fleste tilfælde forårsage problemer med luftfordelingen i lokaIet. I den ene ende af rummet (nærmest indløbet) kan der opstå problemer med stillestående luft, mens der i den anden ende kan opstå væsentlige trækgener som følge af medløbet. Medløb opstår, hvis indløbshastigheden (inde i kanalen) er væsentligt større end udblæsningshastigheden gennem hullerne i tekstilet. For at imødegå den generende afbøjning af strømningen (medløb) anbefaler KE Fibertec, at udløbshastigheden gennem hullerne som minimum er 35% højere end indløbshastigheden i kanalen.

En anden faktor, der har betydning for medløbet, er størrelsen af det udskårne hul. Tilføres luften gennem store huller, vil luften altid have en tendens til at afbøje og strømme på langs af kanalen.

I KE-DireJet Systemet er der aldrig problemer med medløb. Dysen er udformet med en længde, der bevirker, at luften indblæses vinkelret på hovedkanalen. I KE-Inject Systemet er hullerne udskåret direkte i tekstilet, hvorved der ikke er mulighed for ledeplader. Til gengæld optræder medløb heller ikke her i så udpræget grad. Dette skyldes, at lufthastigheden i centrum af hullet, dvs. vinkelret på hovedkanalen, sædvanligvis er højere i KE-Inject Systemet end i traditionelle systemer.

Maksimale indløbshastigheder

Indløbshastigheden er en kritisk designparameter for TBV-systemer og har stor betydning for forhold som blafring, støjgenerering, holdbarhed af materialet samt luftfordelingen fra kanalen. Det anbefales, at indløbshastigheden for runde

kanaler ikke overstiger 6-8 m/s, afhængigt af tilgangsmåden. For KE-Interiør Systemer kan der, afhængigt af lufttilgangsmåden, tillades lufthastigheder på mellem 4 og 7 m/s.

Udblæsningshastigheder - lavimpuls

Udblæsningshastigheden gennem tekstilbaserede lavimpulssystemer afhænger af det geometriske overfladeareal, da luften diffunderer langsomt gennem hele tekstiloverfladen.

Udblæsningshastigheder – højimpuls

Det statiske tryk holder det tekstilbaserede ventilationssystem udspilet, men samtidig presser det statiske overtryk luften ud gennem hullerne/ dyserne og eventuelt gennem tekstilet.

Udblæsningshastigheden er en meget betydende parameter i beregningen af kastelængde, termisk indtrængningslængde mv., men i praksis er den meget svær at måle. Derimod kan ethvert kalibreret manometer benyttes til at måle det statiske tryk i kanalen, og med et standardiseret huldesign og detaljeret viden om hullernes og dysernes egenskaber, vil en given udblæsningshastighed altid modsvare det samme statiske tryk i kanalen.

Som beskrevet ovenfor skal lufthastigheden ind i KE-Inject Systemet afpasses efter udblæsningshastigheden, og minimumskravet er, at udblæsningshastigheden er 35% højere end indløbshastigheden.

Dimensionering - praktiske eksempler

I de følgende eksempler laves hurtige overslagsberegninger af et KE-Lavimpuls System,

KE-Inject System og et KE-DireJet System.

KE Fibertec laver naturligvis udførlige beregninger på alle konkrete installationer i kraft af vores eget

Dimensionering: KE-Lavimpuls System

Følgende inddata er givet:

Rumdimensioner (L x B x H):

dimensioneringsprogram, TBV Designer. Det anbefales derfor at lade KE Fibertec udføre den endelige beregning, således at beregninger af tryktab, lufthastigheder samt lydniveauer beregnes ud fra detaljerede modeller.

15 m x 10 m x 5,5 m

Underkant kanal: 4,8 m over gulv

Varmefordeling i rummet: Normal

Varmebelastning i lokalet: 17400 W

Antal studse og studsplacering: 3 studse i endevæg (15 m)

Indblæsningstemperatur og ønsket rumtemperatur: 16°C / 20°C

Luftmængde pr. studs: 4300 m³/h

Maksimal lufthastighed i nærzonen: 0,20 m/s (rumkategori B)

Totaltryk til rådighed for tekstilkanaler: 130 Pa

Rumdimensioner og layout

Beregningsgang

Følgende beregningsgang anvendes:

1. Bestemmelse af maksimal køleeffekt pr. m kanal

2. Bestemmelse af nødvendig kanallængde

3. Bestemmelse af antal lavimpulskanaler

4. Bestemmelse af kanaldiameter

5. Bestemmelse af tekstilmateriale

6. Tjek af lufthastigheden ved indgangen til opholdszonen

7. Tryktabsberegning

8. Støjberegning

Maksimal køleeffekt pr. m kanal

Indgangsparametre: ΔT = 4°C og rumkategori B

Resultat: F m = 500 W/m

Indgangsparametre: d = 3 m og normal varmefordeling

Korrektion, k, for kanalplacering: k = 1,31

F max = F m x k = 500 W/m x 1,31 = 655 W/m

Nødvendig kanallængde

17400 W / 655 W/m = 27 m

Antal lavimpulskanaler og systemlayout

27 m / 10 m = 3 stk. á L = 9 m

Kanaldiameter

Indgangsparametre: 4300 m³/h og max. 7 m/s i indløbshastighed

Kanaldiameter: D = Ø500 mm, v = 6 m/s

Valg af tekstilmateriale

Indgangsparametre:

Overfladeareal pr. kanal: p x D x L = p x 0,5 m x 9 m = 14,1 m²

Permeabilitet: 4300 m³/h / 14,1 m² = 304 m³/h/m²

Materialevalg: GW320, Ps,midt = 112 Pa

Tjek af lufthastighed

Maksimal køleeffekt pr. m kanal: F max = 655 W/m

Aktuel køleeffekt pr. m kanal:

FAktuel = Q v x r x c p x ΔT / L

FAktuel = (4300 m³/h x 1/3600 s/h x 1,205 kg/m³ x 1007 J/(kg·°C) x (20°C - 16°C)) / 9 m

FAktuel = 644 W/m

FAktuel < F max = OK!

Tryktabsberegning

Ps,midt = 112 Pa

Pd,midt = ½ x r x (vmidt)2 = ½ x 1.205 kg/m3 x (½ x 6 m/s)2 = 6 Pa

Pt,midt = Ps,midt + Pd,midt = 112 Pa +6 Pa = 118 Pa

P t,start = 118 Pa (friktionstab = 0 Pa)

P s,start = P t,start - Pd,start = 118 Pa - ½ x r x (6 m/s)2 = 96 Pa (ESP)

P t,start = 118 Pa < 130 Pa OK!

Støjberegning

Se beregning i kapitlet Indeklima og akustik.

Dimensionering: KE-Inject System

Følgende inddata er givet:

Rumdimensioner (L x B x H):

36 m x 12 m x 4,5 m

Centrum kanal: 4,1 m over gulv

Antal studse og studsplacering: 2 studse i endevæg (12 m)

Indblæsningstemperatur og ønsket rumtemperatur: 21°C / 21°C (isotermisk)

Luftmængde pr. studs: 6000 m³/h

Materialevalg: ZeroWeave (impermeabel)

Vægstråle ønskes: ST-1 (vægstråle)

Maksimal lufthastighed i nærzonen: 0,20 m/s (rumkategori B)

Totaltryk til rådighed for tekstilkanaler: 120 Pa

Rumdimensioner og layout

Beregningsgang

Følgende beregningsgang anvendes:

1. Bestemmelse af antal og længde af KE-Injectkanaler

2. Bestemmelse af kanaldiameter

3. Bestemmelse af luftmængde pr. lbm kanal

4. Bestemmelse af huldesign

5. Bestemmelse af antal hulrækker, statisk tryk samt kastelængde

6. Bestemmelse af lufthastighed ved indgang til opholdszonen

7. Tryktabsberegning

8. Støjberegning

Antal og længde af kanaler

2 studse = 2 kanaler

Rumlængde: 36 m - Kanallængde 35 m

Kanaldiameter

Indgangsparametre: 6000 m³/h og max. 7 m/s i indløbshastighed

Kanaldiameter: D = Ø560 mm, v = 6,8 m/s

Luftmængde pr. lbm kanal

6000 m3/h / 35 m = 171 m3/h/m

Huldesign

Pga. rumkategori B vælges et LV-huldesign (se s. 59)

Hulrækker, statisk tryk og kastelængde

Indgangsparametre: 171 m3/h/m

Antal hulrækker pr. side: 8

Statisk tryk: 105 Pa

Min. kastelængde l0,20 = 3,8 m

Lufthastighed ved indgang til opholdszonen

Aktuel kastelængde i rum: 12 m/4 + (4,1 m - 1,8 m) = 5,3 m

Isotermisk lufthastighed efter 5,3 m: viso = (3,8 m/5,3 m) x 0,20 m/s = 0,14 m/s

Strømningsmodel 1 (vægstråle): viso = 2 x 0,14 m/s = 0,20 m/s

Tryktabsberegning

Ps,midt = 105 Pa

Pd,midt = ½ x r x (vmidt)2 = ½ x 1,205 kg/m3 x (½ x 6,8 m/s)2 = 7 Pa

Pt,midt = Ps,midt + Pd,midt = 105 Pa + 7 Pa = 112 Pa

P t,start = 112 Pa (friktionstab = 0 Pa)

P s,start = P t,start - Pd,start = 112 Pa - ½ x r x (6,8 m/s)2 = 85 Pa (ESP)

P t,start = 112 Pa < 120 Pa OK!

Støjberegning

Indgangsparametre: Pt,start = 112 Pa, grundlydeffektniveau: @ 43 dB(A)

Korrektion for længde af kanal og antal hulrækker:

Indgangsparametre: Antal rækker huller i alt = 16, L = 17,5 m

Korrektion: + 7,5 dB(A) + 3 dB(A)* = 10,5 dB(A)

Resulterende lydeffektniveau pr. kanal: 43 dB(A) + 10,5 dB(A) = 53,5 dB(A)

Resulterende lydeffektniveau udsendt til rum: 53,5 dB(A) + 3 dB(A)* = 56,5 dB(A)

*For hver fordobling af længder eller antal kanaler tillægges 3 dB(A) i lydeffektniveau

Dimensionering: KE-DireJet System

Følgende inddata er givet:

Rumdimensioner (L x B x H):

26 m x 8 m x 8 m

Centrum kanal: 7,3 m over gulv

Antal studse og studsplacering: 1 studs i endevæg (8 m)

Indblæsningstemperatur og ønsket rumtemperatur: 4°C / 4°C (isotermisk)

Luftmængde pr. studs: 5300 m³/h

Materialevalg: ZeroWeave (impermeabel)

Fristråle ønskes: ST-3 (fristråle)

Maksimal lufthastighed i nærzonen: 0,30 m/s

Totaltryk til rådighed for tekstilkanaler: 140 Pa

Rumdimensioner og layout

Beregningsgang

Følgende beregningsgang anvendes:

1. Bestemmelse af antal og længde af KE-DireJet kanaler

2. Bestemmelse af kanaldiameter

3. Bestemmelse af luftmængde pr. lbm kanal

4. Bestemmelse af dysetype

5. Bestemmelse af antal dyser pr. m, statisk tryk samt kastelængde

6. Bestemmelse af lufthastighed ved indgang til opholdszonen

7. Tryktabsberegning

8. Støjberegning

Antal og længde af kanaler

1 studs = 1 kanal

Rumlængde: 26 m - Kanallængde 25 m

Kanaldiameter

Indgangsparametre: 5300 m³/h og max. 7 m/s i indløbshastighed

Kanaldiameter: D = Ø560 mm, v = 6 m/s

Luftmængde pr. lbm kanal

5300 m3/h / 25 m = 212 m3/h/m

Valg af dysetype

Der vælges en Ø18 mm dyse

Antal dyser, statisk tryk og kastelængde

Indgangsparametre: 212 m3/h/m

Antal dyser pr. side: 10

Statisk tryk: 121 Pa

Min. kastelængde l0,30 = 6,0 m

Lufthastighed ved indgang til opholdszonen

Aktuel kastelængde i rum: 6,0 m (150° skråt ned)

Isotermisk lufthastighed efter 6,0 m: viso = 0,30 m/s

Tryktabsberegning

Ps,midt = 121 Pa

Pd,midt = ½ x r x (vmidt)2 = ½ x 1,205 kg/m3 x (½ x 6 m/s)2 = 6 Pa

Pt,midt = Ps,midt + Pd,midt = 121 Pa + 6 Pa = 127 Pa

P t,start = 127 Pa (friktionstab = 0 Pa)

P s,start = P t,start - Pd,start = 127 Pa - ½ x r x (6 m/s)2 = 106 Pa (ESP)

P t,start = 127 Pa < 140 Pa OK!

Støjberegning

Indgangsparametre: Pt,start = 127 Pa, grundlydeffektniveau: = 48 dB(A)

Korrektion for længde af kanal og antal dyser:

Indgangsparametre: Antal dyser pr. m i alt = 20, L = 25 m

Korrektion: + 7 dB(A)

Resulterende lydeffektniveau udsendt til rum: 48 dB(A) + 7 dB(A) = 55 dB(A)

Levetid og garanti

I tråd med vores virksomhedsgrundlag for bæredygtighed udvikler vi produkter og tilbyder tjenester, der bidrager til længst mulig produktlevetid.

Forlænget produktlevetid

Vores strategi fokuserer på at udvikle løsninger og tjenester, der forlænger produkternes levetid – fx vedligeholdelse, reparation, energioptimering og genbrug. Målet er en gennemsnitlig levetid på 20-25 år ved korrekt vedligeholdelse.

Med erfaring siden 1974 leverer KE Fibertec holdbare, bæredygtige ventilationssystemer, som sikrer:

• Bedre indeklima

• Lavere energiomkostninger over tid

• Længere levetid op til 20-25 år

• Mere tilfredse kunder

• Genbrug af materialer efter endt brugstid

Derudover tilbyder vi:

HØJESTE STØVBÆREEVNE

GreenWeave-materiale med stabelfibergarn giver længere vaskeintervaller og en støvbæreevne på over 25 g/m³ (EN779:2012).

LAVERE TRYKTAB

Tekstilbaseret ventilation reducerer systemtrykket sammenlignet med stålkanaler og kræver ikke indreguleringsspjæld.

100% AKTIV OG RETNINGSBESTEMT

LUFTSTRØM MED DYSER

KE-DireJet Systemet med dyser er et aktivt højimpulssystem til opblandingsventilation med 25% lavere tryktab i forhold til huller/ mikroperforering.

SUNDT INDEKLIMA MED LOFTPANELER

FBS loftpaneler sikrer effektiv ventilation selv i rum med lave lofter – helt ned til 10 Pa.

KORTERE MONTAGETID

TBV-kanaler installeres 25–60 % hurtigere end stålløsninger og kræver færre arbejdstimer, ikke mindst på grund af, at ophængsskinnerne leveres skåret på mål.

LAV VÆGT OG NEM HÅNDTERING

Vores materialer vejer 260-330 g/m², hvilket giver en meget lavere samlet vægt pr. kanal end stål. Tekstilkanaler er lettere at håndtere og transportere, da de foldes og pakkes i kartoner med en maksimal vægt på 25 kg. Systemet leveres med komplet dokumentation, og commissioning klares hurtigt, da spjæld kan udelades

Life Cycle Cost (LCC)

Det dyreste materiale er ikke nødvendigvis den dyreste løsning på sigt. KE Fibertec tilbyder en LCC-beregning, der viser de samlede levetidsomkostninger for et TBV-system – herunder:

• Investering og montage

• Drift (ventilatordrift)

• Service (primært vask og vedligehold)

• Bortskaffelse efter endt levetid

Drift og service udgør typisk den største omkostning over tid.

Fakta om driftsomkostninger

Faktorer, der påvirker tilstopning og vaskeintervaller:

• Udeluftkvalitet (partikelniveau på byggepladsen)

• Korrekt forfilter (mindst M6 / MERV 13)

• Ventilatorens årlige driftstid (påvirker energiog vaskeforbrug)

• Tekstilkanalens støvbæreevne (den mængde støv, stoffet kan bære i drift ved given stigning i lufttrykket)

Markedets bedste garanti

Eksempel:

Kanaldiameter: 560 mm

Længde: 35.000 mm

Installationer pr. rum: 2 kanaler

Beregning af montagetid

Stålkanal Tekstilkanal

Montage (timer) 23,6 17,5

Beregning af vægt

Stålkanal Tekstilkanal

KE Fibertec AS tilbyder fire forskellige typer garantier. En komplet oversigt over garantibetingelserne findes på ke-fibertec.dk/download. Vilkårene dér har altid forrang.

Garantiperiode (regnet fra fakturadato)

GreenWeave, GW Antistatisk, Nomex og MultiWeave med KE-serviceaftale

GreenWeave, GW Antistatisk, Nomex og MultiWeave uden KE-serviceaftale

1) Der henvises til den generelle KE-materialespecifikation for tolerancer og egenskaber.

2) TBV-systemer installeret i aggressive miljøer såsom svømmehaller, mejerier, galvanisering mv. er dækket af standardgarantien på 5 år. Den udvidede produktgaranti på 10 år gælder kun ved skriftlig aftale med KE Fibertec.

Designgaranti på teknisk funktion

1 års garanti på systemets tekniske funktion (bl.a. tryktab og lufthastighed), hvis angivet på ordrebekræftelsen. Fejl skal dokumenteres, og KE Fibertec forbeholder sig ret til egne målinger.

Mangel- og fejlleveringsgaranti

Mangler dækkes op til 12 måneder efter idriftsættelse (maks. 18 måneder fra fakturadato). Afhjælpes ved reparation eller omlevering, hvis korrekt montering og brug er dokumenteret.

Produktgaranti

Defekter dækkes med reparation eller udskiftning inkl. fragt. Eksterne omkostninger dækkes kun ved skriftlig aftale. Garantien bortfalder ved forkert brug eller vedligehold. Ændringer i farve, logo og naturlig ældning dækkes ikke.

Vask og vedligeholdelse

Alle ventilationskanaler

kræver vedligeholdelse, men tekstilkanaler har en fordel, da de nemt kan tages ned og vaskes.

Godt indeklima til gavn for alle

Bygninger skal ventileres for at skabe et godt indeklima. Dårlig luft påvirker arbejdsevnen og kan give koncentrationsbesvær samt irritere øjne og slimhinder. Et dårligt indeklima kan derfor øge sygefraværet og medføre store økonomiske konsekvenser både for arbejdspladsen og samfundet som helhed.

Alle ventilationskanaler kræver regelmæssig rengøring og vedligeholdelse. Tekstilkanaler har en klar fordel, da de let kan fjernes og vaskes gentagne gange, hvilket sikrer optimal hygiejne og ydeevne.

Støvbæreevne og vaskeintervaller

Uanset hvor godt luften er forfiltreret, vil der altid være en vis mængde reststøv i ventilationskanaler og fittings og i rummet via indblæsningsluften. En KE-tekstilkanal frafiltrerer meget af det resterende luftbårne støv. KE Fibertec tilbyder to typer materialer, MultiWeave og GreenWeave, med høj støvbæreevne og lange vaskeintervaller.

Reservesæt

I miljøer, der kræver hyppig vask af kanaler, kan det være en god idé at have et ekstra sæt at skifte med. Det sparer både tid og penge, og driften af ventilationssystemet afbrydes ikke under vedligeholdelsen.

Vaskeservice

Green thinking by KE Fibertec

Lang levetid

KE Fibertecs lavimpulssystemer har lang levetid ved korrekt anvendelse og kan vaskes og serviceres op til 100 gange uden tab af permeabilitet. Følgende forholdsregler sikrer maksimal levetid:

• Systemerne skal hænge frit, således at tekstilet ikke slider mod faste genstande, hvorved det ødelægges.

• Systemerne skal hænge roligt, da blafringer kan nedbryde tekstilmaterialet. Ligeledes skal voldsomme trykstød ved systemopstart undgås, da dette kan medføre, at ophængssystemet og tekstilkanalen rystes løs eller ødelægges.

• Systemerne skal beskyttes ved montage og demontage, således at tekstilmaterialerne ikke overbelastes.

• Udeluft, der passerer gennem systemerne, skal forfiltreres - klasse M6 - for at undgå for hurtig tilstopning.

• Systemerne skal vaskes, centrifugeres og tørres efter KE Fibertecs anvisninger, så de ikke lider overlast.

Vaskeservice

KE Fibertec i Danmark og en række KE Fibertecpartnere har etableret egne serviceordninger for tekstilkanalsystemer og tilbyder skræddersyede vaskekoncepter, der sikrer et optimalt vaskeresultat.

KE Fibertecs vaske- og servicekoncepter tilbyder en række muligheder:

Dokumentationsrapport

Ofte er det dyreste materiale ikke den dyreste løsning, når man ser på hele produktets livscyklus. Vi foretager en inspektion af alle tekstilkanaler inden vask og udfører en kvalitetskontrol, der sikrer den rette behandling, samt eventuelle reparationer. Vi tilbyder en komplet rapport efter hver vask, der forklarer behandlingen og fungerer som dokumentation for vasken.

Permeabilitetsmåling

Måling af materialets luftgennemtrængelighed før og efter vask for at sikre korrekt funktionalitet.

Nedtagning og montage

Hvis du mangler hjælp, kan KE Fibertec sørge for nedtagning af kanalerne for vask og efterfølgende montere de rene kanaler.

Op til 15 års garanti

KE Fibertec tilbyder en udvidet garantiordning, der dækker produktet i op til 15 år. Dette er betinget af, at der er indgået en serviceaftale med KE Fibertec om vedligehold af tekstilkanalerne.

Sikker og enkel opbevaring

KE Fibertec opbevarer dine reservekanaler. På denne måde garanteres, at de holdes tørre og sikre, indtil de skal bruges - det er nemt og billigt.

Antibakteriel behandling

Til fødevareindustrien tilbyder vi en miljøvenlig, antibakteriel behandling uden sølvioner. AntibacE-behandlingen er godkendt i henhold til EN-ISO 20645:2004 og EN ISO 20743:2013 op til tre vaskebehandlinger, inden behandlingen skal fornys.

Kontakt os på service@ke-fibertec.dk for yderligere information.

KE Fibertec AS udvikler, producerer og markedsfører "godt indeklima" eller luftfordelingssystemer baseret på fiberteknologi og bæredygtighed.

Kontakt os i dag for mere info!

KE Fibertec AS Industrivej Vest 21 DK-6600 Vejen

T: +45 7536 4200 info@ke-fibertec.dk www.ke-fibertec.dk
