(3) CENTRO DE SAÚDE INFANTIL ESPECIALIZADO NO TRANSTORNO DO ESPECTRO AUTISTA (TEA)

NEUROARQUITETURA

CENTRO DE SAÚDE INFANTIL ESPECIALIZADO NO TRANSTORNO DO ESPECTRO AUTISTA (TEA)

4. LEVANTAMENTOGEOGRÁFICO.

4.1 SÃO JOÃO DA BOA

VISTA

Localizada na região da Serra da Mantiqueira, São João da Boa Vista possui atualmente 91.771 mil habitantes e engloba um território de 516,99km², sendo sua maior parte destinada para zona rural com 396,65m² e o perímetro urbano abrange 119,34km², com 34,9km² de fato, urbanizados.

Sua ocupação territorial é limitada, de um lado existe o rio Jaguari Mirim e do outro o rio da Prata e a ferrovia, fazendo assim, a parte central da cidade nascer entre eles.

O município é cheio de rios, ribeirões e córregos, com uma extensão aproximada de 178km, criando vales e cumeiras, o que explica a variação de altitude e diferentes pontos de vista dos habitantes da zona urbana e rural.

A cidade de São João da Boa Vista divide- se em 6 setores, sendo o setor centro, setor norte, setor sul, setor leste, setor oeste e aeroporto e setor sudoeste (Melo, Amélia, 2017, p. 25, 26, 27 e 28) (Imagem ….)

Conforme os dados do Instituto Brasileiro de Geografia e Estatística (IBGE) a estrutura urbana da cidade de São João da Boa Vista é pouco densa, o que quer dizer que são poucos os setores que possuem uma uma densidade habitacional maior que 80 hab/ha.Quando buscamos o total da densidade bruta da cidade, descobrimos que são 24,71 hab/ha, pois os novos loteamentos, tem uma densidade da mesma grandeza quando se consideram valores brutos a partir do seu entorno.

São João da Boa Vista é considerada uma cidade equilibrada, possui um centro comercial com estável e ordenado relacionando as atividades institucionais e econômicas.

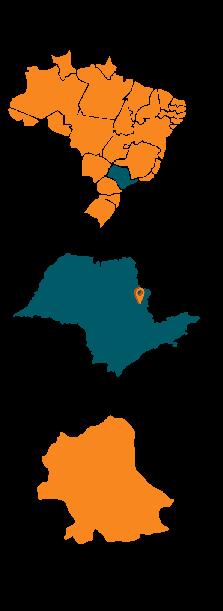

Imagem 46 - São João da Boa Vista (Fonte: Elaborado pela autora, 2021).

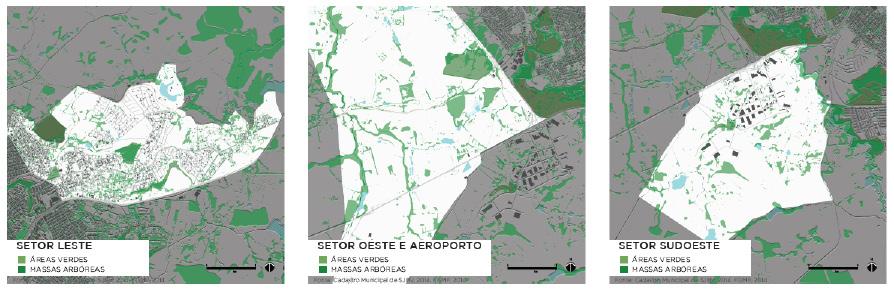

Imagem 47 - Setorização de São João da Boa Vista + Áreas verdes

4.2 CLIMA

Com um clima tropical quente, as temperaturas da cidade são em média de 28ºC á 34ºC em dias quentes,com a mínima sendo de 5ºC em dias frios com a pluviosidade anual sendo de 1.140 mm, o que favorece muito o desenvolvimento agrícola da cidade, o que promove o desmatamento da mata tropical aqui localizada, deixando pequenos fragmentos da mesma em locais íngremes, em áreas de proteção ou minas d’água.

4.3 HISTÓRIA

São João da Boa Vista foi fundada em 24 de junho de 1821, por Antônio Machado de Oliveira e os cunhados Inácio Cândido e Francisco Cândido, que eram moradores de Minas Gerais e chegaram à região nas vésperas do dia em que se comemora o dia de São João Batista, o que serviu de inspiração para o nome da cidade, junto com a Fazenda Boa Vista, que fazia parte de uma parcela do terreno em que a cidade estaria alocada, completando então, o nome da cidade. (IBGE, 2015)

Cônego João Ramalho, um portugues que chegou ao brasil em 1800 foi um dos principais criadores da cidade e do seu perfil econômico, já que foi ele quem entrou em contato com Antônio Machado e doou o terreno para o nascimento da cidade.

As principais atividades que São João da Boa Vista abrigaria seriam a agropecuária, indústrias, engenhos, moinhos e produção de cana de açúcar.

Diferente de outras cidades nacionais, o centro comercial da cidade aconteceu antes da construção da igreja matriz, que só foi finalizada no ano de 1848.

Em 24 de abril de 1880, São João recebe a emancipação e começa a ser um município. Nesse mesmo período, cidades vizinhas como Aguai, Aguas da Prata e Vargem Grande do Sul foram consideradas vilas da cidade, até as mesmas serem emancipadas nos anos seguintes.

4.4 ECONOMIA

Quando falamos de economia, logo pensamos na parte industrial da cidade, que é responsável por ⅓ de toda a atividade econômica do município, o que abre uma ampla vertente para o crescimento da economia a partir disso.

Por mais que passe despercebido, a economia não gira só em cima das indústrias da cidade, o que também gera uma grande rotatividade na economia de São João da Boa Vista são centros universitários, escolas técnicas e cursos profissionalizantes, eles é quem gera a consistência do distrito industrial da cidade.

4.5 MOBILIDADE

A cidade possui duas estruturas viárias principais, tais sendo a Rodovia SP-342 e SP-344, que ligam a cidade à região, o que facilita o acesso da cidade para quaisquer cidades do estado de SP ou MG, tanto do interior, quanto das capitais.

Quando olhamos para dentro da cidade, identificamos que a cidade possui acesso ao transporte público, que transporta cerca de 260 mil pessoas por mês, porém, ele é considerado por muitos como um transporte caro e demorado, já que na maioria dos bairros os ônibus passam a cada 1 hora. Os transportes

também não possuem faixa exclusiva para circulação, mas possuem um terminal central, o qual funciona das 5:30 hrs ás 21:00 hrs. Por conta disso, São João da Boa Vista possui uma frota aproximada de 65 mil veículos por meios privados, incluindo carros, motos, caminhões, vans e etc. (Prefeitura, SJBV, 2017)

Em algumas avenidas da cidade, os caminhos também contam com o apoio de uma ciclofaixa, que contém 7 Km de extensão em seu total, podendo ser utilizada em dias e horários restritos.

4.6 LOCALIZAÇÃO DO TERRENO - INTERVENÇÃO

Parando para analisar a localização, a cidade e o projeto que será realizado nela, conseguimos definir algumas linhas de pretendências existentes para o bom funcionamento do empreendimento e a valorização da área escolhida, pretendências como:

FACILIDADE DE ACESSO -

INTERVIAS

Como dito anteriormente, o Centro de Saúde Infantil Especializado no Transtorno do Espectro Autista será um empreendimento que atenderá a São João da Boa Vista e região considerando um raio de 50 km. Quando pensamos nesse fator, entendemos que a localização do projeto é de extrema importância, pois a facilidade de acesso á ele será crucial.

FACILIDADE DE ACESSO - MOBILIDADE URBANA

O local escolhido, além de precisar ser de fácil acesso para o público que virá das cidades regionais, também terá que ter um fácil acesso para moradores da cidade beneficiada com o empreendimento, no caso, São João da Boa Vista. Consideramos importante a facilidade de acesso, tanto de transportes públicos como de veículos particulares.

TERRENO ADEQUADO

O empreendimento será vasto de atividades de estímulos cognitivos e motores para as crianças que possuem o transtorno do espectro autista, pensando nisso e nas considerações feitas na parte de tratamento deste caderno, consideramos que o terreno terá que ser de um tamanho considerável para adequar tais atividades.

RUÍDOS EXTERNOS

Entendemos nos capítulos 1 e 2 que algumas das crianças portadoras do espectro precisam de um ambiente mais tranquilo para conseguirem um melhor tratamento e avanço nos sentidos, sendo assim, precisamos de um terreno que tenha uma quantidade razoavelmente menor de barulho externo para ajudar nas alternativas de conforto acústico que serão aplicadas.

INFRAESTRUTURA URBANA

Um bairro que contenha prestações de serviços urbanos viáveis e relativamente perto para possíveis imprevistos, tais como: Hospitais equipados, escolas, farmácias, postos de gasolina e mercados ou mercearias.

Visto as necessidades que conduzem à escolha correta do terreno, chegamos a 4 opções, estas, sendo distribuídas em quatro setores da cidade de São João da Boa Vista, sendo os setores centro, sul, leste e oeste.

Imagem 48 - Terreno 01 (Fonte: Google My Maps, Editado pela autora, 2021).

O Primeiro terreno, localizado no setor centro da cidade, possui aproximadamente 1 ha. Seu entorno é bem movimentado, com avenidas principais próximas e uma das ruas em que ele se localiza, a Av. Dr Otávio da Silva Bastos, liga o centro da cidade ao Centro Universitário da Fundação de Ensino Octávio Bastos (UNIFEOB). A localização é ótima e acata um dos requisitos de escolha do terreno que também contém serviços urbanos próximos e um acesso inter viário moderado, mas em contraponto, o movimento excessivo das ruas ao entorno e a falta de acesso de transporte público faz com que ele seja desclassificado.

49 - Terreno 02

(Fonte:

2021).

O segundo terreno fica localizado no setor sul da cidade e possui aproximadamente 14 ha. O acesso principal do terreno se dá através da R. Antônio Tonizza e da SP- 342, preenchendo assim, um dos requisitos para aprovação do terreno, já que ele é de extremo acesso fácil relacionados ao público regional, em contraponto, por ele estar muito próximo da rodovia, o barulho em excesso, a falta de serviços urbanos próximos e o acesso via transporte público para moradores do município faz com que o terreno também seja desclassificado.

O terceiro terreno se localiza no setor oeste de São João da Boa Vista com seu total sendo de aproximadamente 4,30 ha. A Av Lucio Pierini é uma das vias de principal acesso da região até a cidade de São João da Boa Vista, o que torna a localização do terreno de fácil acesso. A Av. também contém acesso de transporte público, por conta do bairro ali localizado, o que são dois pontos positivos para a escolha do terreno. Analisando o bairro Jardim Europa, também conseguimos identificar alguns serviços urbanos próximos, como mercearias, escolas e postos de saúde. O que desclassifica esse terreno é o acesso às estradas rurais, e ao grande movimento que a Av Lucio Pierini causa no local.

(Fonte:

50 - Terreno 03

O quarto e último terreno, localizado no setor leste da cidade, com aproximadamente 1,90 ha, se situa na R. Alcedino Tonizza que dá acesso ao Bairro Alegre, ao qual está em crescimento na cidade de São João da Boa Vista.

O terreno é de fácil acesso ao público regional, pois está bem próximo de uma das entradas da cidade. O seu acesso relacionado a moradores municipais também é possível, já que o transporte público passa na frente do terreno, e as vias ao entorno dão fácil acesso aos automóveis. Apesar de bem próxima a Av Dr Durval Nicolau, o barulho exterior não é tão grande, já que ao lado do terreno, se localiza uma escola de ensino infantil e um posto de saúde do bairro local. O que também são pontos positivos, já que são equipamentos urbanos essenciais. O que nos deixa sem pontos negativos, transformando o terreno, na melhor opção para a construção do projeto.

Imagem 51 - Terreno 04 (Fonte: Google My Maps, Editado pela autora, 2021).

4.7 LEIS DE USO: BAIRRO

+ TERRENO

Com o terreno localizado na Rua Alcedino Tonizza que nos permite o acesso do terreno para três principais pontos da cidade, sendo, o primeiro com acesso até a Av Dr Durval Nicolau, que nos leva ao centro de São João da Boa Vista, o segundo acesso sendo a própria Rua Alcedino Tonizza, que nos leva para o Bairro Alegre e o terceiro acesso, que nos leva para a SP-342.

Localizada entre a Zona Residencial 3 (ZR3) e a Zona Mista (ZM), o uso do terreno segundo a lei complementar nº 1.926, de outubro de 2.006 acaba se adequando às leis da Zona Mista, não possuindo recuos frontais e a permissão de construções de edificações até 12 metros de altura.

ANÁLISE DO TERRENO E ENTORNO

Feito a escolha do terreno, precisamos entender como é o entorno do mesmo e como ele funciona, entender o bairro em que ele está localizado e os benefícios que a localização causa para o projeto e para os usuários.

Esse estudo foi feito através de 5 mapas, sendo condicionantes ambientais, cheios e vazios, gabaritos, uso e ocupação do solo e hierarquia viária juntamente com mobilidade urbana.

CONDICIONANTESAMBIENTAIS

O mapa de condicionantes ambientais analisa os dados bioclimáticos de São João da Boa Vista e nos mostra como funciona a hidrografia do local juntamente com a vegetação nativa que ali se encontra. Dados de extrema importância para o planejamento do projeto como o planejamento ambiental e como funciona a questão de insolação e ventilação no terreno escolhido, dados relevantes e que ajudam o projeto a cumprir requisitos para possuir uma boa estratégia bioclimática.

CHEIOSEVAZIOS

(Fonte: Elaborado pela autora, 2021).

O mapa de cheios e vazios nos mostra a relação de construção e terrenos que existem na região escolhida para o projeto. Ao norte e oeste, casas com maior área construída, e uma quantidade maior de lotes disponíveis para a execução de novas residências, já ao sul e leste, casas com menores áreas construídas e um excesso de terrenos vagos, pois a região abriga uma quantidade significativa locais rurais como chácaras e sítios.

GABARITOS

O mapa de gabaritos nos leva a analisar aspectos mencionados no mapa de cheios e vazios, porém, agora, conseguimos também distinguir a altura das áreas construídas e como elas afetam o entorno do terreno, já que ao leste e ao sul conseguimos ter uma visão bem ampla de serra e de vegetação nativa, o que impede que as construções localizadas nessa região bloqueiem essa visão.

O E O CUPAÇÃODOSOLO

Como o nome já diz, o mapa de uso e ocupação nos situa dos usos da região escolhida para o projeto. Conseguimos entender que o maior uso dos bairros ao entorno são residenciais, entretanto o entorno também conta com a presença de alguns equipamentos municipais como 2 escolas de ensino infantil, 1 posto de saúde, 1 igreja, a estação de tratamento de água e a estação ferroviária do bairro alegre, que atualmente funciona só com transportes de carga sendo eles para cidades regionais.

(Fonte: Elaborado pela autora, 2021).

(Fonte: Elaborado pela autora, 2021).

VIAS+MOBILIDADE

Por fim, temos o mapa de hierarquia viária, juntamente com o mapa de mobilidade urbana, que nos mostra como funciona o movimento do bairro e como as vias ao seu entorno são importantes para o fácil acesso ao terreno.

Vias de acesso principais como Av Dr. Durval Nicolau e a rodovia SP - 342 são de fácil acesso, uma para moradores municipais e a outra por moradores regionais, ambas dão acesso à R. Alcedino Tonizza, ao qual o terreno se encontra. As calçadas da área estudada são todas pavimentadas e boas para o uso de pedestres, igualmente aos pontos de ônibus, que são cobertos e ficam bem próximos à área escolhida.

4.8 LEVANTAMENTO FOTOGRÁFICO

Imagem 58 - 01 Vistas Terreno (Fonte: Katherin Mansini, 2021).

Após a realização das análises necessárias para a escolha do terreno e para o entendimento do seu entorno, a visita ao terreno foi realizada no período diurno para melhores resultados visuais sobre as análises, 5 vistas foram geradas para melhor representação, visto por exemplo, a topografia, que devido ao seu amplo tamanho, praticamente se tornam nulas.

Imagem 59 - 02 Vistas Terreno (Fonte: Katherin Mansini, 2021).

5.1 DIRETRIZES PROJETUAIS

O centro de saúde infantil especializado no transtorno do espectro autista tem como objetivo o cuidado, o tratamento e a proteção das crianças autistas. O projeto todo se baseará nas diretrizes da relação de arquitetura e autismo relatadas no segundo capítulo. Conseguimos entender a relação do autismo com a relação sensorial, e o quanto os sentidos também funcionam como um grande processo terapêutico, promovendo a reintegração social das crianças.

5.2 CONCEITO E PARTIDO

O principal conceito de todo o projeto é a ESTIMULAÇÃO

SENSORIAL, sendo ela mental ou motora. Conseguimos perceber ao longo do estudo sobre TEA a facilidade de melhor tratamento e de aprendizagem da criança autista quando elas são estimuladas sensorialmente. Além da estimulação sensorial, é importante que o projeto contenha espaços para INTEGRAÇÃO E PROTEÇÃO, juntamente com espaços INCLUSIVOS E FLEXÍVEIS.

Conseguimos entender que podemos executar os conceitos mencionados acima elaborando espaços para o melhor tratamento e cuidados, sendo eles ESTIMULANTES com cores, formas, objetos, espaços, materiais e segurança, como o uso de zonas de escape para que as crianças, em momentos de precisão, se sintam confortáveis e PROTEGIDAS.

O uso de eixos estratégicos de circulação, e espaços separados de áreas de serviços com áreas de tratamento e aprendizado, o uso de materiais leves, neutros, como aço, concreto e

vidro seriam importantes para deixar o projeto mais INTEGRADO com o externo, deixando as crianças focadas em toda a estimulação do interior com o exterior. O uso do conforto térmico, acústico e luminoso, também será utilizado para propor um edifício mais sustentável e energeticamente econômico.

5.3 PROGRAMA DE NECESSIDADES

Para o melhor entendimento sobre a proposta e melhor desenvolvimento do programa de necessidades, pesquisas em livros como Neufert 18º edição, Manual do Arquiteto 5° Edição e BVSMS Saude foram utilizados.

O projeto foi elaborado com o intuito de propor um melhor tratamento para as 76 crianças de 0 á 14 anos portadoras do Transtorno do Espectro Autista (TEA) em São João da Boa Vista juntamente com as 17 cidades vizinhas que não possuem atendimento do CAPS I para o melhor auxílio do cuidado para estas crianças, sendo assim, uma média de 50 crianças portadoras de TEA por cidade foi definida, deixando o número total de crianças atendidas sendo de 926.

Estipulando uma carga de tratamento segundo recomendações da OMS e psicólogos especialistas, conseguimos definir um total de 4 dias semanais frequentados por elas, totalizando 16 atendimentos mensais para cada uma, o que estimula o atendimento diário do Centro de Tratamento Especializado no Transtorno do Espectro Austista sendo de 460 crianças, o que nos deixa com 2.300 atendimentos semanais realizados, fechando com 9.200 tratamentos mensais gerados para o melhor acompanhamento destas crianças.

Todos estes atendimentos serão feitos durante o horário de atendimento, que será das 7:00 às 19:00 de segunda a sexta feira.

O pré-dimensionamento desse programa de necessidades se inicia pela área administrativa, que comandará o funcionamento do prédio, realizando o agendamento de consultas, formas de tratamento, receberam novos pacientes, e promove o apoio para funcionários.

(Fonte: Elaborado pela autora, 2021).

Tabela 03 - Area de diagnóstico e terapias.

A segunda área se divide entre diagnósticos e terapias, sendo o setor responsável por toda a parte de educação e saúde, portando espaços bem equipados para tratamentos e estímulos sensoriais.

(Fonte: Elaborado pela autora, 2021).

Seguindo pela área de cuidados ao cuidador, com área de profissionais responsáveis pelo auxílio e acompanhamento de quem tem a responsabilidade de cuidar das crianças.

Tabela 04 - Area decuidados ao cuidador

A área externa possui diversas atividades para o melhor desenvolvimento motor das crianças, proporcionando terapias em jardins, cultivos de hortas, equoterapia e atividades físicas.

(Fonte: Elaborado pela autora, 2021).

Tabela 05 - Area externa.

(Fonte: Elaborado pela autora, 2021).

Tabela 06 - Area de apoio para área externa.

A parte de apoio à área externa dará uma melhor manutenção para os equipamentos utilizados nas atividades externas.

(Fonte: Elaborado pela autora, 2021).

Tabela 07 - Infraestrutura

Por fim, temos a área de infraestrutura, que contém a principal coleta de lixo, lanchonetes e vagas de estacionamento.

(Fonte: Elaborado pela autora, 2021).

Com todas as áreas pré-dimensionadas, conseguimos ter um total de 3.919 m² consutruidos, com o desejo de o edifício ser térreo e fragmentado, podendo ser concluído.

5.4 DIAGRAMA DE PROXIMIDADES

Após analisarmos o programa de necessidades e os ambientes necessários em cada um dos blocos, conseguimos organizar a organização desejada para o Centro de Tratamento Especializado no Transtorno do Espectro Austista. Percebendo melhor as áreas e o que seria indispensável, desejável e indesejável sendo relacionado a proximidade dos blocos ou áreas, sendo assim, conseguimos entender melhor como funcionará a posição dos prédios no terreno, além da posição das recreações externas e circulações do interior com o exterior.

Tabela 08 - Diagrama de proximidades

(Fonte: Elaborado pela autora, 2021).

5.5 PLANO DE MASSAS

ENTRADA SECUNDÁRIA

ÁREA RECREATIVA / TRATAMENTO EXTERNA

PRÉDIO DE DIAGNÓSTICOS E TERAPIAS

PRÉDIO ADMINISTRATIVO

ENTRADA PRIMÁRIA
