Eline MasteroppgaveMogeniarkitekturVåren2022
Skånsom mot naturen
2 – Prosjektmateriale Vinju
Eline Mogen
Veileder: Fredrik Lund
AAR4990 Masteroppgave i arkitektur Våren 2022
Fakultet for arkitekur og design NTNU, Trondheim
Heftenes originalformat er liggende A3. For best mulig kvalitet på tegningene, anbefales det å skru av ”Forbedre tynne linjer” under innstillinger i Adobe Acrobat.
1 – Bakgrunn og premisser
3 – Prosjektmateriale Bjønnåsen
Prosjektet presenteres i tre ulike hefter:
2 – Prosjektmateriale Vinju
Det anbefales å lese heftene i oppgitt rekkefølge, og heftene med prosjektmateriale leses i sammenheng med heftet Bakgrunn og premisser.
I dette heftet presenteres prosjektmaterialet for Vinju-prosjektet. Materialet presenteres i tre kapitler som representer tre ulike nivåer av prosjektet: Hytteområdet, Hyttetunet, og Hyttene. De tre nivåene presenteres i tre ulike skalaer: 1:2500, 1:350 og 1:100.
Felleshytte | 34
Fasadeoppriss | 21
Kapittel 3: Hyttene | 19
Største overnattingshytte | 22
Konstruksjon og materialbruk | 43
Kontekst | Situasjonsplan7 | 8
Mellomste overnattingshytte | 26
Kontekst | 13 Plan | Organisering14 | 15
Situasjonssnitt | 9 Modellfoto | 10
Snitt | Aksonometri17 | 18
Innhold
Badstue | 38
Minste overnattingshytte | 30
Kapittel 1: Hytteområdet | 6
Kapittel 2: Hyttetunet | 12
6
Kapittel Hytteområdet1:
4
1 Ny adkomstveg til hytteområdet Windju gård Ringsakervegen Skiløypenett (stiplet linje) Ringsaker kirke Mjøsa
M = 1:15000
7 Hytteområdet | Kontekst
5
2
6
Hytteområdet på Vinju, situasjonsplan
1 2 3 5 6 4
En ny adkomstveg (foreslått i kommunens planer) leder ned til området, og en felles parkeringsplass. Herfra går det gang- og sykkelstier frem til hyttene. Hyttetunene i området plasseres i den skogkledde skråningen ned mot Mjøsa.
3
1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 3 3 2 2 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4 4 5 6 7 a a 8 9 10
10 m0 m 50 m 100 m
Traktorveg, 167 m.o.h. Veg, 172 m.o.h.
Ringsakervegen, 168 m.o.h.
9 Hytteområdet | Situasjonssnitt
Situasjonssnitt a-a, gjennom hytteområdet Hyttetunene plasseres i skråningen ned mot Mjøsa. Fra de øverste tunene har man Mjøsutsikt over taket på de nederste tunene. M = 1:2500

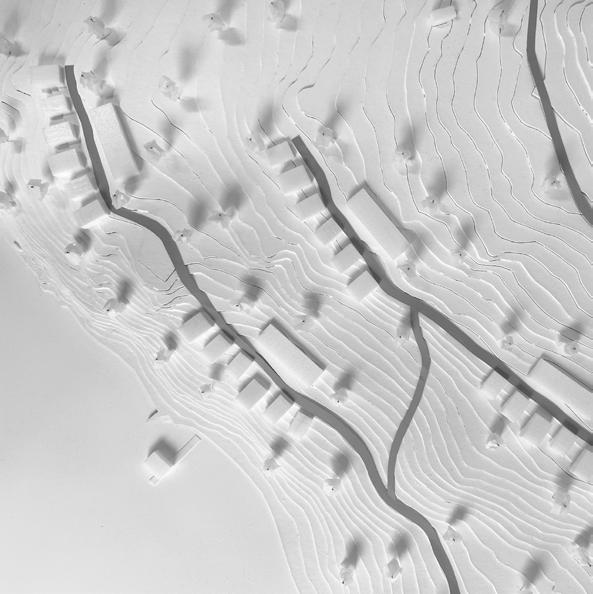

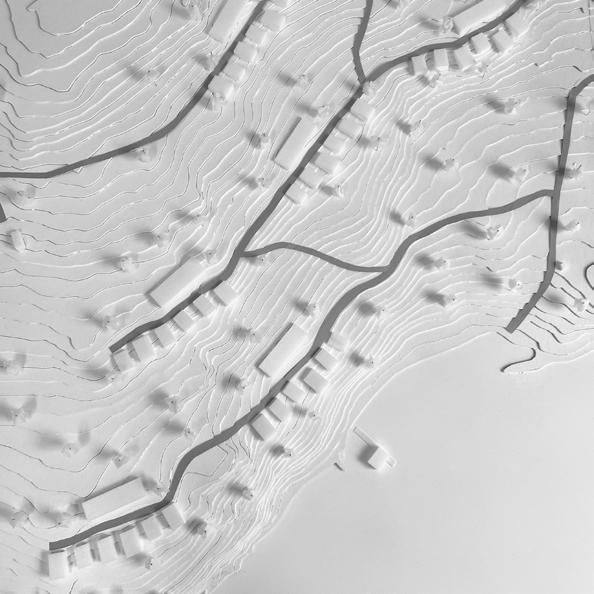

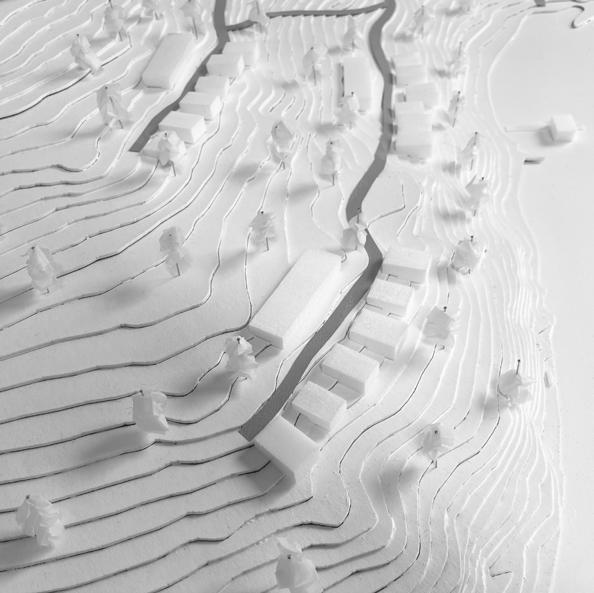

10 Hytteområdet | Modellfoto Modell, M = 1:500. Noen av hyttetunene i området.Modell, M = 1:500. Oversiktsbilde av hytteområdet.
Hytteområdet | Modellfoto

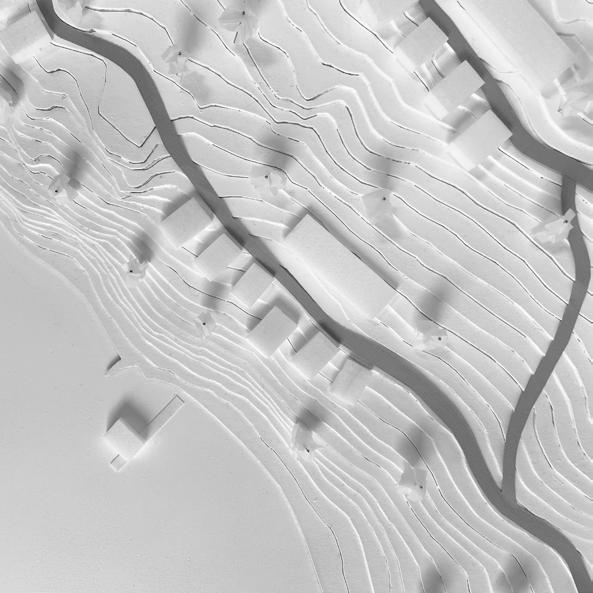

Modell, M = 1:500. Hyttetun og felles badstue.
Modell, M = 1:500. Hyttetun som ligger ned mot Mjøsa.
11
Kapittel Hyttetunet2:
12
I dette kapittelet zoomes det inn på det ene av hyttetunene i området. Dette tunet er markert i kartet over.
4 Felleshytte 5
14 Hyttetunet | Plan
Plan over hyttetunet, overnattingshytte overnattingshytte overnattingshytte Felles vannpumpe Badstue, felles for hytteområdet
6
3 Minste
b b 5
M = 1:350 0 m 5 m 20 m 1 1 2 2 3 3 4 6 1 Største
2 Mellomste
Hyttetunet består av seks overnattingsshytter i tre størrelser, i tillegg til en felleshytte med fasiliteter som hele tunet deler. Overnattingshyttene er enkle, med forbrenningstoalett og en liten gasskomfyr. Felleshytta er koblet til vann- og strømnettet, og her finnes et godt utstyrt felleskjøkken, en felles stue, dusj og toaletter, samt gjesterom som kan bookes om man får gjester på hytta.
Hyttene er plassert langs stien som går gjennom hyttetunet. Stien er laget ved å fylle på med gruss og pukk inntil en mur av naturstein. Overnattingshyttene har adkomst via broer fra stien, mens felleshytta – som ligger på oversiden av siden – har adkomst via en trapp opp fra stien. Alle hyttene er orientert slik at man har uteplassen mot sørvest – mot solen og utsikten over Mjøsa.
15
Overnattingshyttene ligger relativt nær hverandre, men sideveggene er tette uten noen åpninger. Terrassene på overnattingshyttene har levegger mot nordvest, for å skjerme mot innsyn fra hyttenaboene. Slik kan man være i fred på egen uteplass, selv om hyttene ligger tett. Ønsker man å være sosial, kan man sette seg på den store terrassen til felleshytta. Her har man Mjøsutsikt over taket på overnattingshyttene.
Hyttetunet | Organisering
Organisering av hyttetunet
Overnattingshyttene er off-grid, og har en enklere standard
16 Hyttetunet | Organisering
Badstue, felles for hele hytteområdet
Felles og privat
Felleshytte, deles av hyttetunet
Private overnattingshytter, leies på åremål
Felleshytta er koblet til det lokale vann- og strømnettet
Standard og komfort
Snitt b-b, gjennom hyttetunet
17 Hyttetunet | Snitt
M = 1:350
0 m 5 m 20 m
Aksonometri, M = 1:350. Her vises det ene tunet på Vinju, samt den felles badstuen.
19
KapittelHyttene3:
20
I dette kapittelet presenteres de ulike hyttevariantene som finnes i hyttetunet, med plan, snitt og fasader. Mot slutten av kapittelet presenteres konstruksjonen og materialbruken i prosjektet.
210 m 1 m 5 m
Fasadeoppriss mot sørvest, som viser flere av hyttene i tunetM = 1:100
Hyttene | Fasadeoppriss
22
Areal: 32 m2
Største overnattingshytte
Antall sengeplasser: 6
230 m 1 m 5 m PlanM = 1:100 Hyttene | Største overnattingshytte c c 1 Steintrapp i terrenget 2 Soverom med køyeseng 3 Forbrenningstoalett 4 Gang 5 Bod 6 Trapp opp til sovehems 7 Lite kjøkken med gasskomfyr 8 Plassbygget sofa som kan gjøres om til seng 1 2 4 3 5 6 8 7 - 0,45 m
Hyttene | Største overnattingshytte
240 m 1 m 5 m
Snitt c-cM = 1:100
Småbarnsfamilien fra Oslo-området har lenge ønsket muligheten for hytteliv. På Vinju har de fått realisert dette. Familien bor sentralt i byen, og eier ikke egen bil. Til hytta kommer de enten med tog via Moelv eller ved hjelp av bildelingstjeneste. I denne livsfasen er dette en hytteform som passer familien. Her er det alltid lekekamaerater til barna, og fellesskap for de voksne.
25 Hyttene | Største overnattingshytte
Mellomste overnattingshytte
26
Antall sengeplasser: 4
Areal: 22 m2
270 m 1 m 5 m M = 1:100 Hyttene | Mellomste overnattingshytte dd Plan 1 Steintrapp i terrenget 2 Forbrenningstoalett 3 Gang 4 Bod 5 Lite kjøkken med gasskomfyr 6 Trapp opp til sovehems 7 Plassbygget sofa som kan gjøres om til seng 1 2 3 4 7 6 5 - 0,45 m
Snitt d-d
| Mellomste overnattingshytte
Hyttene
280 m 1 m 5 m M = 1:100
29 Hyttene | Mellomste overnattingshytte
Bestemoren fra en av Mjøsbyene har akkurat blitt pensjonist, og nyter kortreist hytteliv på Vinju. Barnebarna kommer ofte på besøk, og synes det er spennede å sove på hemsen. Da hun ble enke, solgte hun hytta på fjellet og valgte å gå for denne hytteformen i stedet. Hun er sosial og har stor glede av måltider i felleshytta, og skravling i badstua.
Areal: 19 m2
Antall sengeplasser: 2
Minste overnattingshytte
30
310 m 1 m 5 m M = 1:100 Hyttene | Minste overnattingshytte ee Plan 1 Forbrenningstoalett 2 Gang 3 Bod 4 Lite kjøkken med gasskomfyr 5 Plassbygget sofa som kan gjøres om til seng 1 2 3 4 5 - 0,45 m
320 m 1 m 5 m M = 1:100 Hyttene | Minste overnattingshytte
Snitt e-e
Det unge paret i etableringsfasen har valgt hytte på Vinju med utleie på åremål, fordi det er innenfor deres budsjett. Hvis familien blir større etterhvert, ønsker de å bytte til en større hytte i Vinju-området. Paret sykler mye, og bruker hytta som utgangspunkt for sykkelturer og aktiviteter på og ved Mjøsa.
33 Hyttene | Minste overnattingshytte
Felleshytte
34
Areal: 92 m2 Antall sengeplasser: 6 (gjester)
350 m 1 m 5 m M = 1:100 Hyttene | Felleshytte ggf f Plan 1 Toalett, innlagt vann 2 Dusj, innlagt vann 3 Stue 4 Felleskjøkken, innlagt vann 5 Bod 6 Gjesterom med køyeseng 7 Gjesterom med dobbelseng 8 Utekjøkken 21 3 4 51 76622 8 + 0,45 m + 0,45 m + 0,45 m
360 m 1 m 5 m M = 1:100 Hyttene | Felleshytte Snitt f-f
Snitt g-g
370 m 1 m 5 m M = 1:100 Hyttene | Felleshytte
38
Areal: 36 m2
Badstue
0 m 1 m 5 m M = 1:100 Hyttene | Badstue hhi i Plan 1 Badstue 2 Skifterom + oppbevaring av ved 3 Brygge 1 23 3
400 m 1 m 5 m
M = 1:100
Hyttene | Badstue
Fasade mot sørvest
410 m 1 m 5 m M = 1:100 Hyttene | Badstue Snitt h-h
420 m 1 m 5 m M = 1:100 Hyttene | Badstue Snitt i-i
Konstruksjon og materialbruk
43
Hyttene | Konstruksjon
Konstruksjonen er en søyle-bjelke-konstruksjon i limtre, som punktfundamenteres for å ivareta terrenget. Søylene forankres i terrenget med en betongfot med samme dimensjon som søylen. Denne går ca. 1,5 m ned i grunnen. Søylenes dimensjon er 150 mm x 150 mm, primærbjelkenes dimensjon er 150 mm x 300 mm. Sekundærbjelkene har en en dimensjon på 50 mm x 200 mm. Nivåforskjellen løses med en bjelke med dimensjon 150 mm x 750 mm.
44 M = 1:100
45 M = 1:100 Hyttene | Konstruksjon
Konstruksjonen er en søyle-bjelke-konstruksjon i limtre, som punktfundamenteres for å ivareta terrenget. Søylene forankres i terrenget med en betongfot med samme dimensjon som søylen. Denne går ca. 1,5 m ned i grunnen. Søylenes dimensjon er 150 mm x 150 mm, primærbjelkenes dimensjon er 150 mm x 300 mm. Sekundærbjelkene har en en dimensjon på 50 mm x 200 mm. Nivåforskjellen løses med en bjelke med dimensjon 150 mm x 750 mm.
6
2
3 Dør- og vinduskarmer: Kvistfri furu Innendørs himling, vegger og fast møblering: Kryssfinér Søyle- og bjelkekonstruksjon: Limtre Gulv: Gran, hvitpigmentert
8 Enkelte vegger innendørs: Biritapet (stråtapet)
1 Kledning: Ubehandlet malmfuru Terrassebord: Malmfuru
9 Rekkverk og plater på tak: Rustfritt stål
Hyttene | Materialbruk
46 1 Materialbruk i Vinju-prosjektet 2 3 4 5 6 7 8 9
5
I tråd med oppgavens intensjon om skånsomhet mot naturen, har jeg valgt materialer som er holdbare og trenger lite vedlikehold. Vedlikeholdsfrie materialer er også praktisk med tanke på åremålsløsningen da leietakere slipper særlig ansvar med vedlikehold. Mange av materialene er kortreiste fra lokalområdet, for eksempel trevirke fra Moelven, ullstoff fra Gudbrandsdalens Uldvarefabrik på Lillehammer og stråtapet fra Biri Tapet. Sistnevnte er også en referanse til kornåkrene rundt Mjøsa.
4
7 Puter i plassbygde møbler: Lyst ullstoff
Hyttene | Materialbruk
Utsnitt av eksteriør, felleshytta.
Utsnitt av interiør, den minste overnattingshytta.
Hyttene | Materialbruk
48
Hyttene | Materialbruk
Utsnitt av interiør, den minste overnattingshytta.
2 – Prosjektmateriale Vinju Eline Mogen Masteroppgave i arkitektur, våren 2022
