Skånsom mot naturen
Eline MasteroppgaveMogeniarkitekturVåren2022 3 – Prosjektmateriale Bjønnåsen
Eline Mogen
Veileder: Fredrik Lund
Fakultet for arkitekur og design NTNU, Trondheim
AAR4990 Masteroppgave i arkitektur Våren 2022
2 – Prosjektmateriale Vinju
Heftenes originalformat er liggende A3. For best mulig kvalitet på tegningene, anbefales det å skru av ”Forbedre tynne linjer” under innstillinger i Adobe Acrobat.
Prosjektet presenteres i tre ulike hefter:
3 – Prosjektmateriale Bjønnåsen
1 – Bakgrunn og premisser
Det anbefales å lese heftene i oppgitt rekkefølge, og heftene med prosjektmateriale leses i sammenheng med heftet Bakgrunn og premisser.
I dette heftet presenteres prosjektmaterialet for Bjønnåsenprosjektet. Materialet presenteres i tre kapitler som representer tre ulike nivåer av prosjektet: Hytteområdet, Hyttetunet, og Hyttene. De tre nivåene presenteres i tre ulike skalaer: 1:2500, 1:350 og 1:100.
Hytte med tre nivåer | 30 Hytte på flatt terreng, variant 1 | 36
Gjestehytte | 57 Konstruksjon og materialbruk | 61
Kapittel 1: Hytteområdet | 6
Kapittel 3: Hyttene | 26
Hytte med fem nivåer | 47 Hytte på flatt terreng, variant 2 | 53
Kontekst | Situasjonsplan7 | 8
Fasadeoppriss | 29
Situasjonssnitt | 9 Modellfoto | 10
Hytte med felles boder og badstue | 40 Fasadeoppriss | 46
Kapittel 2: Hyttetunet | 12
Tunet med hytter nedover skråningen | 14
Innhold
Kontekst | 13
Tunet med hytter oppover skråningen | 20
6
Kapittel Hytteområdet1:
M = 1:15000
3
Det etableres en ny adkomstveg opp fra den eksisterende plassen for avfallshåndtering ved Bjønnåsvegen. Den nye adkomstvegen leder opp til en felles parkeringsplass. Hyttetunene plasseres innover i terrenget, på begge sider av bekken som renner gjennom området.
5
8 Eksisterende hytteområde Hamarseterhøgda
6
7
2
4
1 2 3 5 4 6 7 8
7 Hytteområdet | Kontekst
Hytteområdet på Bjønnåsen, situasjonsplan
1 Eksisterende hytteområde Bjønnåsen Eksisterende plass for avfallshåndtering Ny adkomstveg til hytteområdet Bjønnåsvegen Åsta Bekk som renner gjennom området Skiløypenett (stiplet linje)
Hytteområdet på Bjønnåsen, situasjonsplan
Det etableres fem hyttetun på Bjønnåsen, med fem private hytter (som leies på åremål) og to hytter med fellesfasiliteter i hvert tun. Gang- og sykkelstier legges frem til hyttetunene. M = 1:2500
8
10 m0 m 50 m 100 m 1 A A B B B 1 1 1 1 1 2 2 2 2 3 3 3 3 3 3 4 4 4 4 3 3 3 4 4 5 6 5 6 5 6 5 6 5 6 7 8 a a b b
9 Hytteområdet | Situasjonssnitt
Bjønnåsvegen, 612 m.o.h.
10 m0 m 50 m 100
Bjønnåsvegen, 612 m.o.h. Sti gjennom området , 629 m.o.h.
Øverst: situasjonsssnitt a-a (hyttetun nedover skråningen), nederst: situasjonsssnitt b-b (hyttetun oppover skråningen)
Sti gjennom området , 633 m.o.h.
M = 1:2500m
Terrenget i området består av både flate partier og bratte skråninger. Forskjellene i terrenget utnyttes i utformingen av hytteområdet. Tre av tunene har hytter som ligger oppover i skråningen, de to andre nedover skråningen.
10 Hytteområdet | Modellfoto

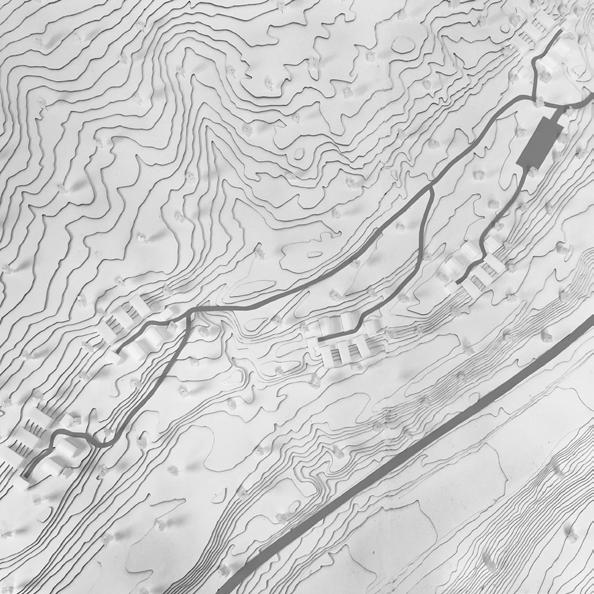

Modell, M = 1:500. Oversiktsbilde av hytteområdet.

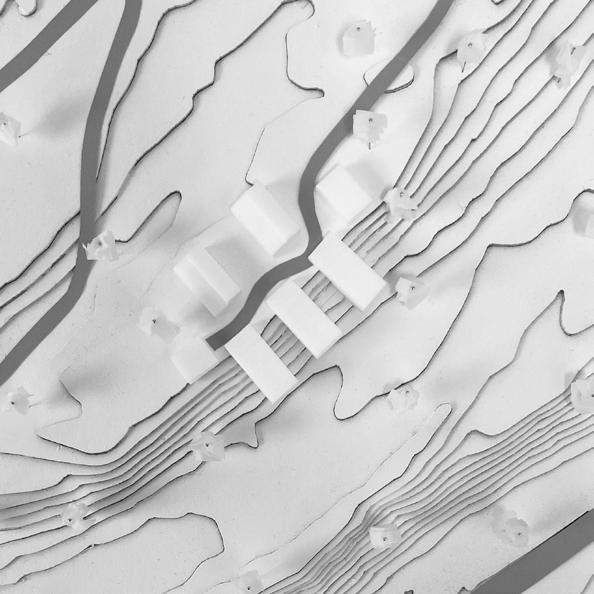

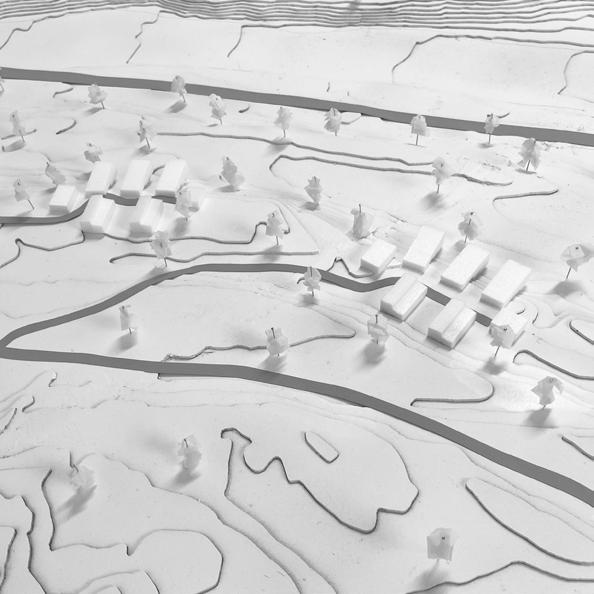

Modell, M = 1:500. Hyttetun med hytter nedover skråningen.
11

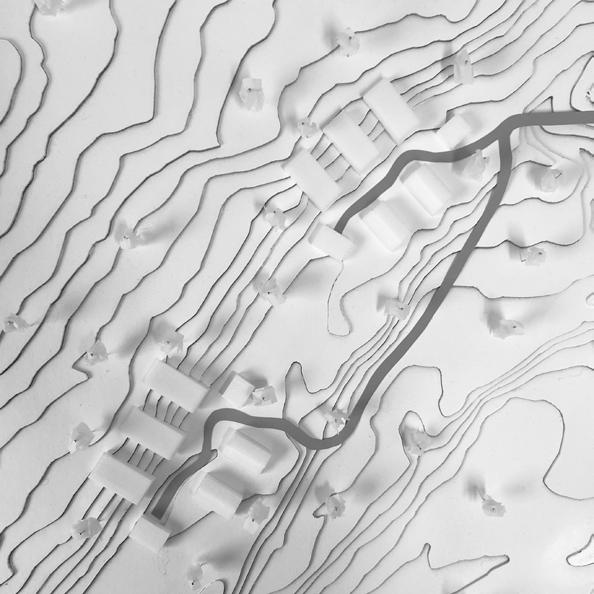

Modell, M = 1:500. To av hyttetunene med hytter oppover skråningen.
Hytteområdet | Modellfoto
Modell, M = 1:500. Hyttetun med hytter nedover skråningen.
Kapittel Hyttetunet2:
12
M = 1:2500
13
I dette kapittelet zoomes det inn på to av hyttetunene i området – et med hytter nedover skråningen, og et med hytter oppover skråningen. Disse to tunene er markert i kartet over.
10 m0 m 50 m 100 m
14
Tunet med hytter nedover skråningen
15 Hyttetunet | Plan
4
5
1 1 1 2 2 3 4 5
M
1:350 0 m 5 m c c 1
Plan over hyttetunet, = Hytte med tre nivåer Hytte på flatt terreng, variant Gjestehytte Hytte med felles boder og badstue Felles vannpumpe
2
1 3
16
Hyttetunet | Organisering
Hyttene er plassert langs en sti som går gjennom tunet. Fra denne og frem til hyttene er det stier med steinheller. Alle hytter har inngang mot tunet, slik at dette blir et sosialt samlingspunkt. Alle hyttene har også uteplassen orientert mot sørvest.
Organisering av hyttetunet
Hyttetunet består av fem private hytter som leies på åremål, og to hytter med fellesfasiliteter. Den ene felleshytta har vedbod, smørebod/sykkelverksted og badstue, og en felles sykkelparkering. Den andre felleshytta har to gjesterom som kan bookes om man får gjester på hytta. Ingen av hyttene på Bjønnåsen er koblet til vann eller strøm. Vann hentes i vannpumpen på tunet, og hyttene får strømforsyning via solceller.
17 Hyttetunet | Organisering
Hytter med fellesfasiliteter, deles av hyttetunet.
Standard og komfort
Hytte får strømforsyning via solcellepaneler, og vann hentes via vannpumpen på tunet.
Alle hyttene er off-grid, og har verken strøm eller innlagt vann.
Private hytter, leies på åremål.
Felles og privat
M
0 m 5 m 20 m
18 Hyttetunet | Snitt
Snitt c-c, gjennom hyttetunet= 1:350
Aksonometri, M = 1:350. Her vises tunet med hytter nedover skråningen.
Tunet med hytter oppover skråningen
20
M = 1:350 0 m 5 m 1
21 Hyttetunet | Plan
2 3
Plan over hyttetunet, Hytte med fem nivåer Hytte på flatt terreng, variant Gjestehytte Hytte med felles boder og badstue Felles vannpumpe
4
2
6 Bro over bekken 1 d d 1 1 2 2 3 4 5 6
5
22 Hyttetunet | Organisering
Også her har alle hyttene inngangsparti vendt mot tunet, og uteplass mot sørvest. Både i dette tunet, og i tunet med hytter nedover skråningen, er hyttene utformet med en soveromsdel mot nordvest, og en oppholdsdel som vender mot sør, øst og vest.
Tunet med hytter oppover skråningen er organisert ganske likt som den andre tunløsningen. Her finner man også private hytter som leies på åremål, og to hytter med fellesfasiliteter. Felleshyttene er like som i det andre tunet, men er her speilvendt.
Organisering av hyttetunet
Hytter med fellesfasiliteter, deles av hyttetunet. Private hytter, leies på åremål.
Standard og komfort
23 Hyttetunet | Organisering
Felles og privat
Alle hyttene er off-grid, og har verken strøm eller innlagt vann. Hytte får strømforsyning via solcellepaneler, og vann hentes via vannpumpen på tunet.
24 Hyttetunet | Snitt
0 m 5 m 20 m
M = 1:350
Snitt d-d, gjennom hyttetunet
Aksonometri, M = 1:350. Her vises tunet med hytter oppover skråningen. Like ved renner bekken gjennom området. Det legges en liten bro over denne.
26
KapittelHyttene3:
27
I dette kapittelet presenteres de ulike hyttevariantene som finnes i hyttetunene, med plan, snitt og fasader. Mot slutten av kapittelet presenteres konstruksjonen og materialbruken i prosjektet.
Tunet med hytter nedover skråningen
28
290 m 1 m 5 m M = 1:100 Hyttene | Fasadeoppriss
Fasadeoppriss mot nordøst, som viser flere av hyttene i tunet
Antall sengeplasser: 8
Hytte med tre nivåer
Areal: 63 m2
30
310 m 1 m 5 m M = 1:100 Hyttene | Hytte med tre nivåer fe fe 1 Bad – dusj og vask koblet til fotpumpe eller egen vanntank 2 Soverom 3 Stue 4 Trapp opp til sovehems 5 Spiseplass 6 Soverom med køyeseng 7 Forbrenningstoalett 8 Gang 9 Kjøkken – med gasskomfyr 10 Bod 1 3 5 2 4 6 7 8 10 9 - 0,9 m - 1,2 m
| Hytte med tre nivåer
320 m 1 m 5 m
Hyttene
M = 1:100 Fasade mot sørøst
330 m 1 m 5 m M = 1:100 Snitt e-e
Hyttene
| Hytte med tre nivåer
Hyttene
340 m 1 m 5 m M = 1:100 Snitt f-f
| Hytte med tre nivåer
Hyttene
| Hytte med tre nivåer
35
Bonusfamilien på seks med fire barn trives i skog og fjell. Far og de eldste barna elsker å gå langrenn, og det får de mulighet til her. Barna finner alltid lekekamerater i hyttetunet, og de voksne synes det er hyggelig å sitte rundt bålpannen eller i badstuen sammen med hyttenaboer. Familiene hjelper hverandre med barnepass, slik at de som ønsker det kan gå på tur, gjerne på tvers av familier.
Areal: 78 m2
Hytte på flatt terreng, variant 1
Antall sengeplasser: 6
36
7
g gg g 1
3
8
5
9
370 m 1 m 5 m M = 1:100 Hyttene | Hytte på flatt terreng, variant 1
6
Til venstre: plan hovedetasje, til høyre: plan hemsen Bod Gang Forbrenningstoalett Bad – dusj og vask koblet til fotpumpe eller egen vanntank Soverom Kjøkken – med gasskomfyr Trapp opp til hems Stue Kontorplass
4
2
1 2 3 4 6 5 9 7 8
380 m 1 m 5 m M = 1:100 Snitt g-g Hyttene | Hytte på flatt terreng, variant 1
Kjernefamilien med to barn og hund trives på hytta på Bjønnåsen. De ønsket god plass inne, og har mulighet til å la gjester sove på hemsen. Kommer det mange på besøk, booker de et ekstra rom i gjestehytta.
Familien liker å jakte og fiske, og inviterer gjerne hyttenaboene på middag. Barna har fått mange venner i hyttetunet.
39 Hyttene | Hytte på flatt terreng, variant 1
Hytte med felles boder og badstue
Areal: 30 m2
40
410 m 1 m 5 m M = 1:100 Hyttene | Hytte med felles boder og badstue Plan hh 1 Badstue 2 Skifterom + oppbevring av ved 3 Smørebod + sykkelverksted 4 Vedbod 43 1 2
420 m 1 m 5 m
M = 1:100 Fasade mot nordøst
|
Hyttene Hytte med felles boder og badstue
boder og badstue
430 m 1 m 5 m
Fasade mot sørøst, inn mot tunet
M = 1:100
|
Hyttene Hytte felles
med
boder og badstue
|
440 m 1 m 5 m M = 1:100 Snitt h-h
med
Hyttene Hytte felles
45
Tun med hytter oppover skråningen
Hyttene | Fasadeoppriss
460 m 1 m 5 m
M = 1:100 Fasadeoppriss mot nordøst, som viser flere av hyttene i tunet
Hytte med fem nivåer
47
Areal: 70 m2
Antall sengeplasser: 8
480 m 1 m M = 1:100 Hyttene | Hytte med fem nivåer Plan ij ij 1 Soverom 2 Stue 3 Gang 4 Trapp opp til sovehems 5 Stue 6 Soverom med to køyesenger 7 Kjøkken – med gasskomfyr 8 Bod 9 Spiseplass 10 Bad – dusj og vask koblet til fotpumpe eller egen vanntank 1 2 9756108 3 4 - 0,45 m + 0,9 m + 0,9 m + 0,45 m
Hyttene
490 m 1 m 5 m
M = 1:100 Fasade mot nordvest
| Hytte med fem nivåer
Hyttene
500 m 1 m 5 m M = 1:100 Snitt i-i
| Hytte med fem nivåer
| Hytte med fem nivåer
Hyttene
510 m 1 m 5 m M = 1:100 Snitt j-j
Hyttene
52
Det voksne søskenparet tilbrakte i barndommen mye tid på en gammel familiehytte i området. Da de hørte om det nye hytteområdet bestemte de seg for å gå sammen om å leie en hytte, for å gi sine respektive familier hytteopplevelsen i området de liker så godt. Når alle er på hytta er de til sammen sju personer. Hyttas mange soner gir mulighet for privatliv når de er mange. Foreldrene til søskeparet har nå solgt sin hytte. De kommer gjerne på besøk til besøk til Bjønnåsen, og overnatter i gjestehytta hvis hele storfamilien er til stede.
| Hytte med fem nivåer
Areal: 78 m2
53
Antall sengeplasser: 7
Hytte på flatt terreng, variant 2
54 Hyttene | Hytte på flatt terreng, variant 2 k kk k 1 Soverom 2 Kjøkken – med gasskomfyr 3 Forbrenningstoalett 4 Bad – dusj og vask koblet til fotpumpe eller egen vanntank 5 Trapp opp til hems 6 Bod 7 Gang 8 Stue 9 Kontorplass 1 2 3 4 5 6 7 8 9
550 m 1 m 5 m M = 1:100 Snitt k-k Hyttene | Hytte på flatt terreng, variant 2
56 Hyttene | Hytte på flatt terreng, variant 2
Det eldre paret har aldri tidligere hatt hytte, men ønsker nå i godt voksen alder å nyte hyttelivet. De inviterer ofte barn og barnebarn på besøk. På grunn av alderen, har de valgt en av hyttene som står på flatt terreng, og de synes det er praktisk at det meste er på ett plan. Barn og barnebarn trives på hemsen. Paret liker å gå langrenn, og synes den felles smøreboden er glimrende for preparering av ski.
57
Antall sengeplasser: 4
Areal: 21 m2
Gjestehytte
580 m 1 m M = 1:100 Hyttene | Gjestehytte ll 1 Gjesterom 2 Forbrenningstoalett 3 Gjesterom med køyeseng 4 Gang, med vedovn til oppvarming 31 24
590 m 1 m 5 m
M = 1:100 Fasade mot nordvest
Hyttene | Gjestehytte
600 m 1 m 5 m M = 1:100 Snitt l-l Hyttene | Gjestehytte
61
Konstruksjon og materialbruk
62 M = 1:100 Hyttene | Konstruksjon
Konstruksjonen er en søyle-bjelke-konstruksjon i limtre, som punktfundamenteres for å ivareta terrenget. Søylene forankres i terrenget med en betongfot med samme dimensjon som søylen. Denne går ca. 1,5 m ned i grunnen. Søylenes dimensjon er 150 mm x 150 mm, primærbjelkenes dimensjon er 150 mm x 300 mm. Sekundærbjelkene har en en dimensjon på 50 mm x 200 mm. Der det er nivåforskjell benyttes ekstra høye bjelker, som eksponeres i interiøret.
Konstruksjonen er en søyle-bjelke-konstruksjon i limtre, som punktfundamenteres for å ivareta terrenget. Søylene forankres i terrenget med en betongfot med samme dimensjon som søylen. Denne går ca. 1,5 m ned i grunnen. Søylenes dimensjon er 150 mm x 150 mm, primærbjelkenes dimensjon er 150 mm x 300 mm. Sekundærbjelkene har en en dimensjon på 50 mm x 200 mm.
63 Hyttene | Konstruksjon
I tråd med oppgavens intensjon om skånsomhet mot naturen, har jeg valgt materialer som er holdbare og trenger lite vedlikehold. Vedlikeholdsfrie materialer er også praktisk med tanke på åremålsløsningen da leietakere slipper særlig ansvar med vedlikehold. Mange av materialene er kortreiste fra lokalområdet, for eksempel trevirke fra Moelven, og ullstoff fra Gudbrandsdalens Uldvarefabrik på Lillehammer.
64 1 Materialbruk i Bjønnåsen-prosjektet 2 3 4 5 6 7 8 9 1 Kledning: Brent panel 2 Terrassebord: Malmfuru 3 Dør- og vinduskarmer: Kvistfri furu 4 Innendørs himling, vegger og fast møblering: Kryssfinér 5 Søyle- og bjelkekonstruksjon: Limtre 6 Gulv: Gran, hvitpigmentert 7 Puter i plassbygde møbler: Rødbrunt ullstoff 8 Puter i plassbygde møbler: Grått ullstoff 9 Rekkverk og plater på tak: Rustfritt svart stål Hyttene | Materialbruk
Utsnitt av eksteriør, hytte med fem nivåer.
Hyttene | Materialbruk
66
Hyttene | Materialbruk
Utsnitt av interiør, hytte med tre nivåer.
Hyttene | Materialbruk
Eline Mogen Masteroppgave i arkitektur, våren 2022
3 – Prosjektmateriale Bjønnåsen
