CÁTEDRA:
ARQ. URIARTE FIGUEROA, GLORIA ROSAURA.
ARQ CASTAÑEDA MIÑAN, GUILIETTA ALEXANDRA.
PORTAFOLIO

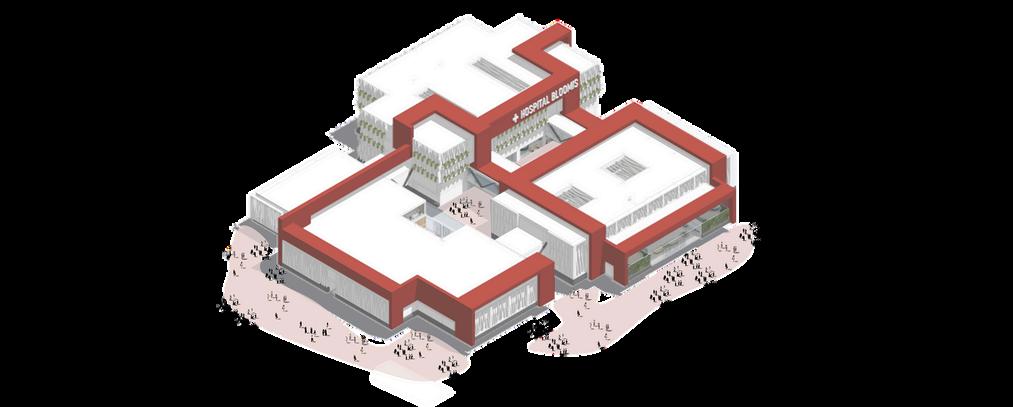

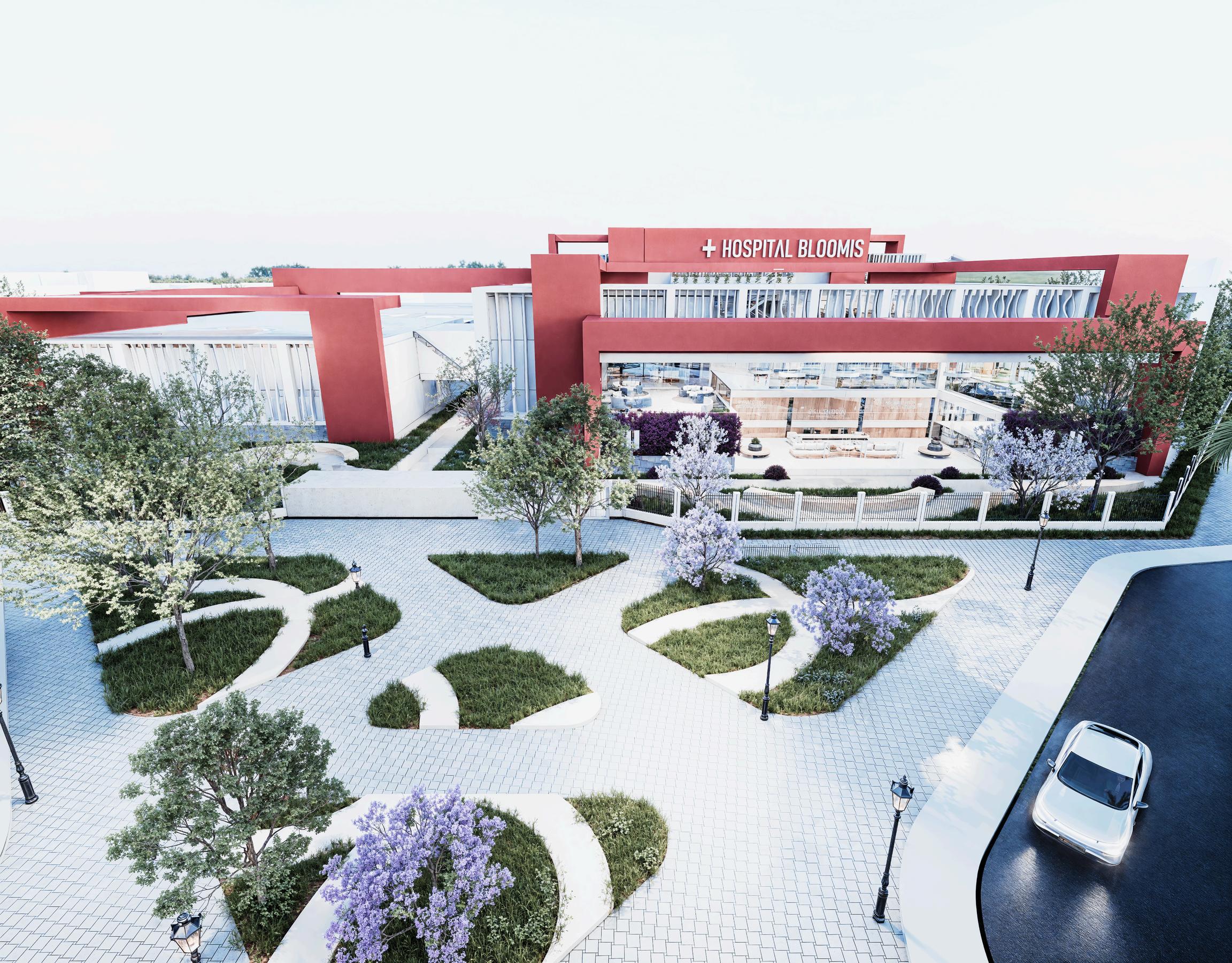

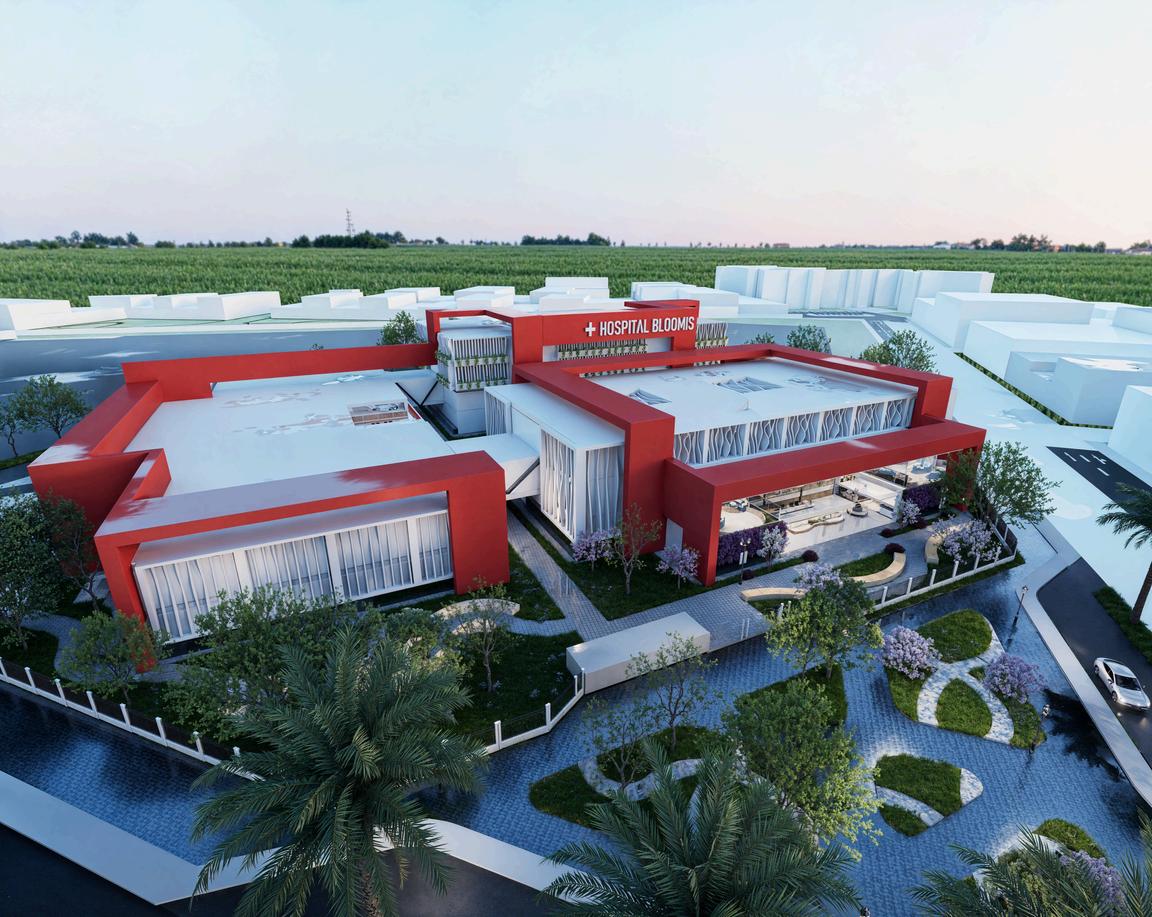

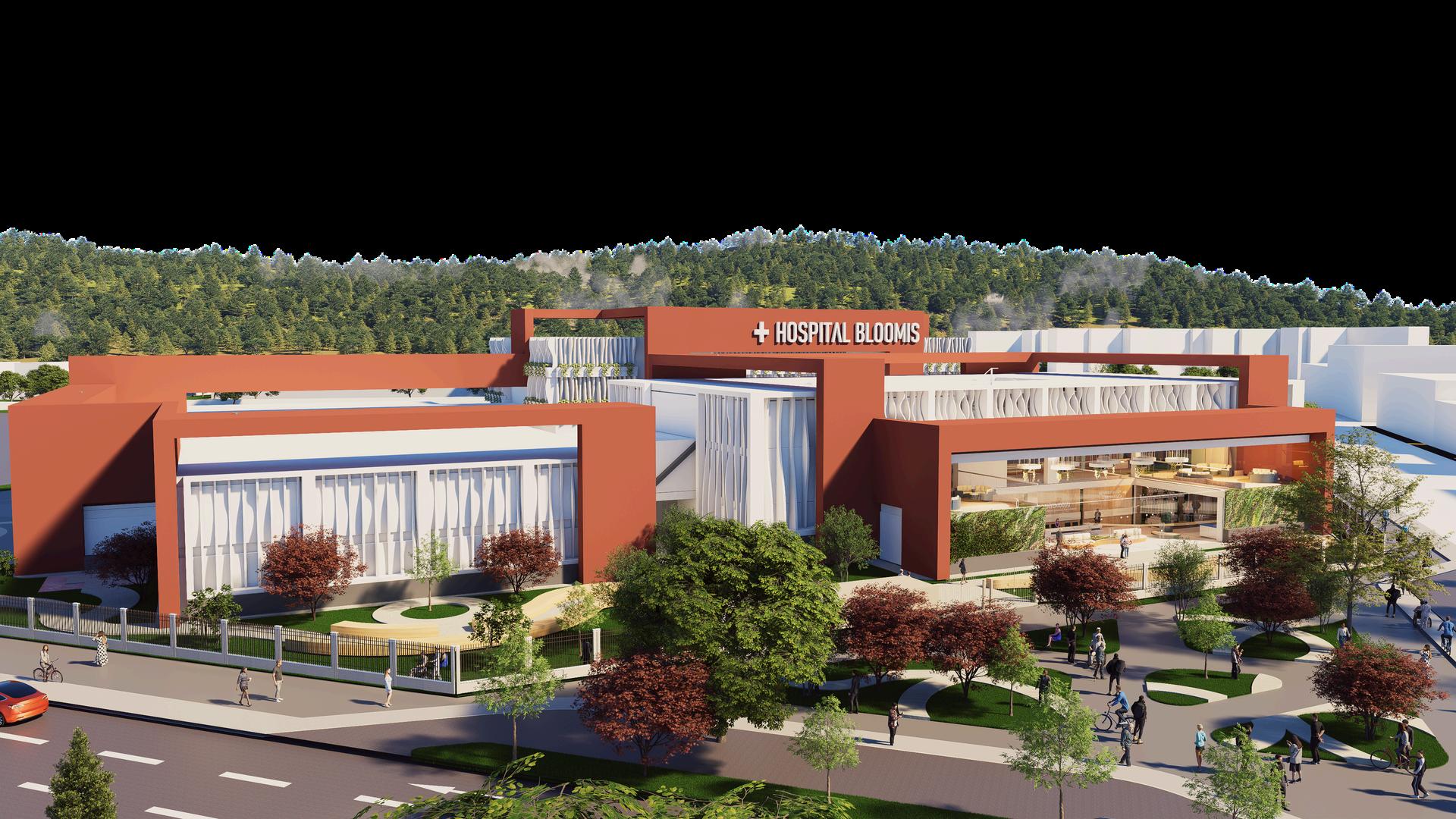

HOSPITAL
BLOOMIS
GRUPO 02: CALVO RODRIGUEZ, ADRIAN. VALENCIA CHAVEZ, MALUSH XIOMARA.
AREA GEOGRAFICA - LIMA CENTRO
LEYENDA:
DIRISLIMACENTRO
N°DEESTABLECIMIENTOS MINSA
-NIVELDEATENCIÓNI(34)
-NIVELDEATENCIÓNIII(12)
ESSALUD
-NIVELDEATENCIÓNI(12)
-NIVELDEATENCIÓNII(4)
-NIVELDEATENCIÓNIII(3)
PATOLOGIAS
DÉFICIT DE COBERTURA DE EQUIPAMIENTO DE SALUD
Alta demanda insatisfecha en hospitales nacionales Largas colas saturación de emergencias y citas diferidas
INFRAESTRUCTURA HOSPITALARIA OBSOLETA
OCÉANO PACIFICO
Hospitales como Dos de Mayo y Loayza presentan edificaciones antiguas, poco adaptadas a normas modernas de seguridad Falta de mantenimiento y modernización
CENTRALIZACIÓN DE SERVICIOS DE SALUD
Concentración de hospitales en Cercado Jesús María, La Victoria y Surquillo → obliga a desplazamientos desde toda Lima Metropolitana. Congestión vial en accesos a hospitales, retrasando atención.
DÉFICIT DE POSTAS MÉDICAS Y CENTROS DE SALUD DISTRITALES
Distritos como Breña, La Victoria y Rímac dependen de hospitales saturados Baja cobertura de atención primaria preventiva.
POLO SANITARIO DEL PAÍS.
LIMITADA RESPUESTA FRENTE A EMERGENCIAS MASIVAS.
DÉFICIT DE CENTROS DE SALUD INTERMEDIOS Y POSTAS MÉDICAS
LA VICTORIA
SANTIAGO DE SURCO
SAN BORJA SAN LUIS
SAN ISIDRO
LINCE JESÚS MARÍA
MAGDALENA
MARTIN DE PORRES
BARRANCO
SANTA ANITA
DIAGNOSTICO URBANO 2
POBLACIÒN A ATENDER - LIMA CENTRO
Cercado de Lima 270,404
Breña 99,959
Jesús María 91,92
Lince 62,699
Pueblo Libre 99,072
Magdalena del Mar 72,769
Surquillo 103,821
San Isidro 73,641
Miraflores 115,49
San Borja 132,463
La Victoria 189,751
San Luis 61,589
San Miguel 183,903
TOTAL Lima Centro
DENSIDAD, CRECIMIENTO
RITMO PROMEDIO: 2.0% ANUAL EN LIMA CENTRO.
DISTRITOS CON MAYOR
CRECIMIENTO ABSOLUTO: SANTIAGO DE SURCO (+50,000 APROX.).
SAN MIGUEL (+20,000).
JESÚS MARÍA Y BREÑA (INCREMENTO SOSTENIDO POR DENSIFICACIÓN).
POBLACIÓN
COBERTURA DE SEGURO (SIS, ESSALUD, PRIVADOS)
SANTA ANITA

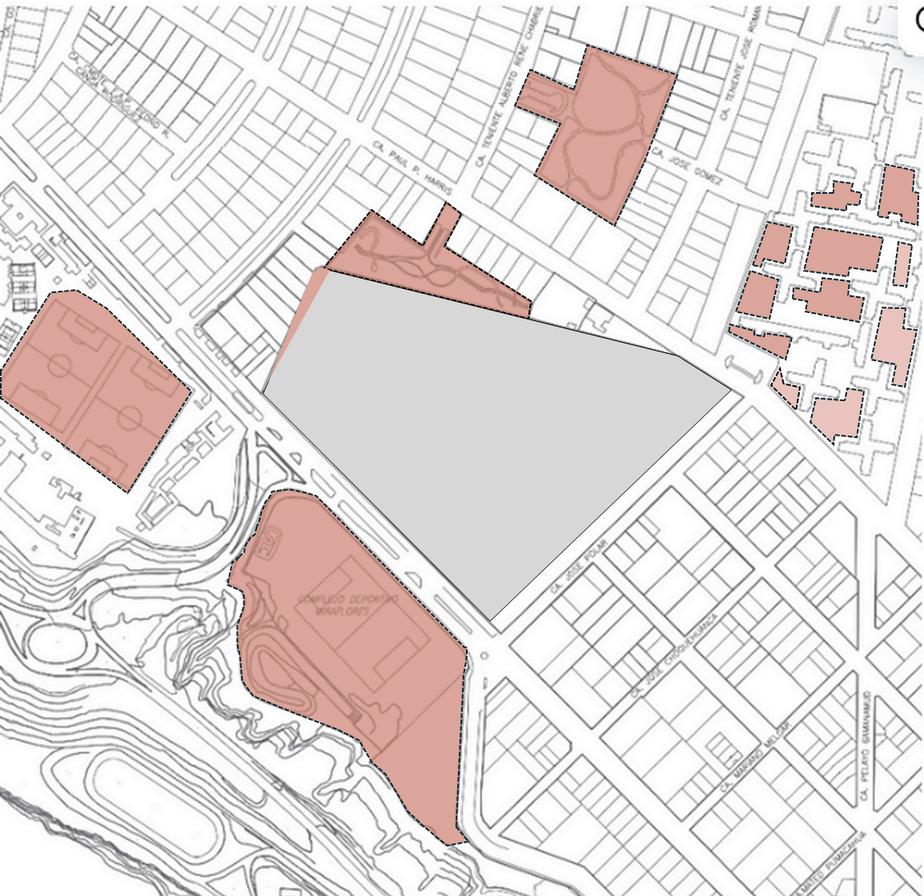

TERRENO VACIO - sin uso actualmente

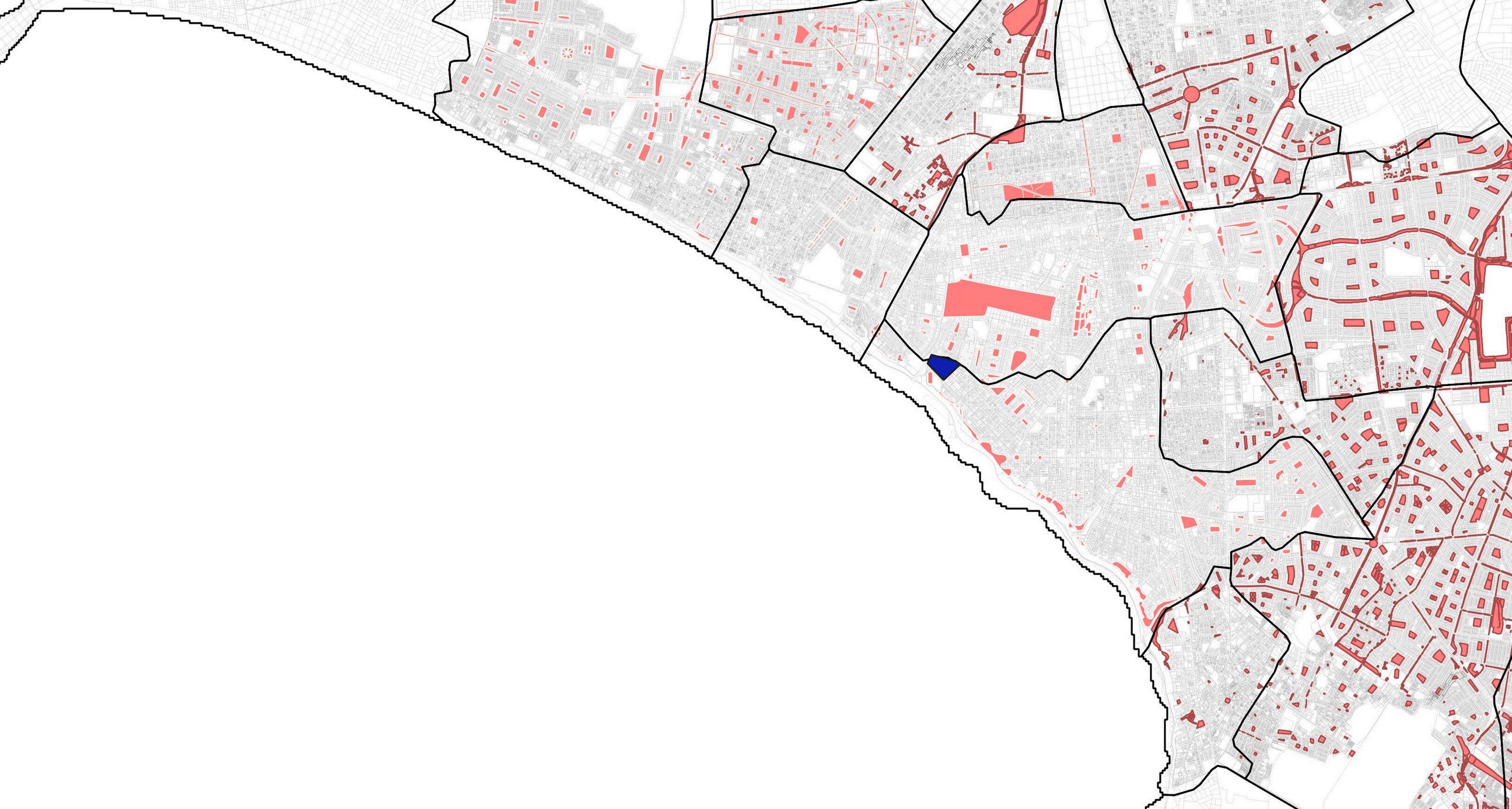

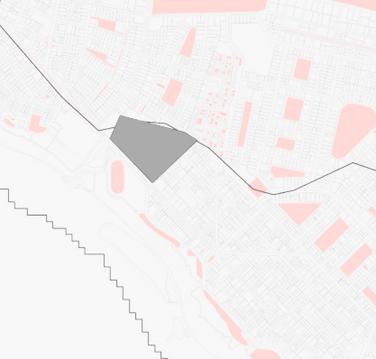

EXCUARTEL MILITAR SAN MARTIN - MIRAFLORES
PERÚ LIMA MIRAFLORES

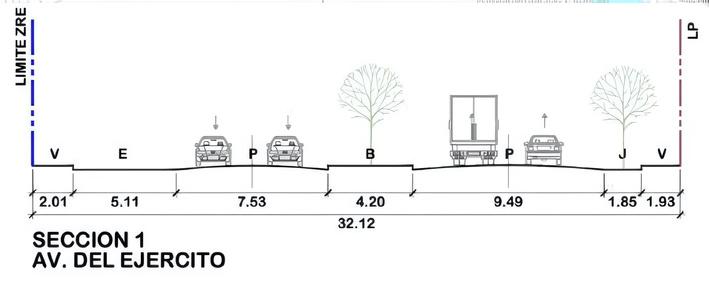

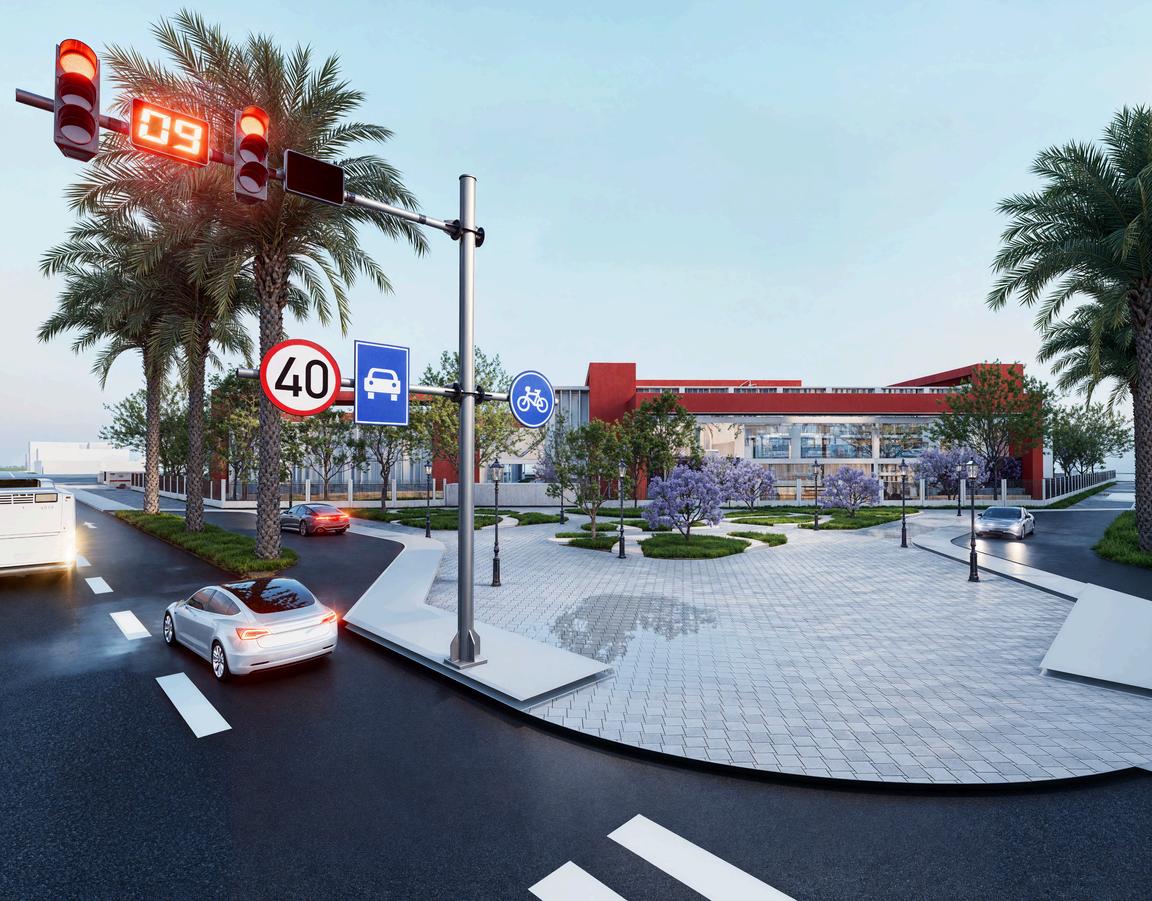

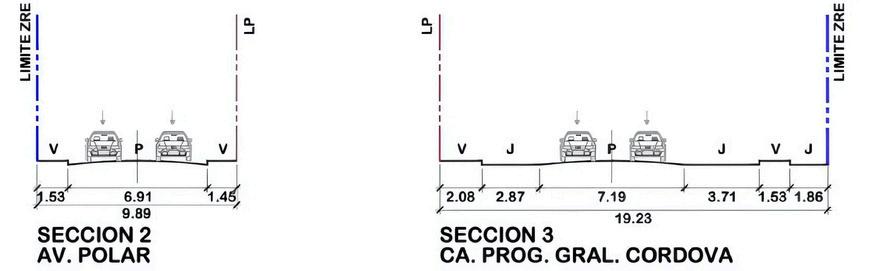

SECCIONES VIALES:
El predio urbano de ubica entre la
Av. Augusto Pérez Aranibar y Calle Jorge Polar
TERRENO AREA: PERIMETRO: 68,000 M² 1,082.85 ML
PARADEROS PEATONALES
PROPUESTAS DE INGRESO PEATONAL
BAHIA DE TAXIS

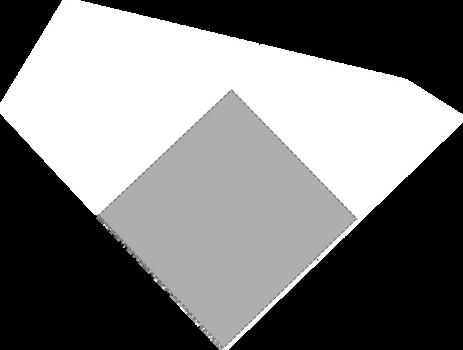

TERRENO INTERVENCIÒN
PROGRAMA ARQUITECTONICO
UPSS M2
ADMINISTRACION 30 O 50 MTR2
EMERGENCIA 60 O 80 MTR2
CENTRO QUIRÚRGICO 27 O 30 MTR2
CENTRO OBSTETRICO 35 O 40 MTR2
CONSULTA EXTERNA 180 O 200 MTR2
HOSPITALIZACIÓN 250 O 300 MTR2
DIAGNÓSTICO DE IMÁGENES 33 O 35 MTR2
REHABILITACION FÍSICA 60 O 70 MTR2
CENTRAL DE ESTERILIZACION 17 O 20 MTR2
PATOLOGIA CLINICA 25 O 30 MTR2
ANATOMIA PATOLOGIA 7 O 10 MTR2
FARMACIA 30 O 50 MTR2
NUTRICION 190 O 200 MTR2
DIRECCIÓN - ADMINISTRACIÓN 30 O 40 MTR2
SERVICIOS GENERALES 65 O 75 MTR2
LAVANDERIA 17 O 20 MTR2
CONFORT 16 - 25 MTR2
GESTION DE LA INFORMACION 14 - 17 MTR2
ORGANIGRAMA
Areadecamillas
Tópico
Consultorios
Registrodehistorias
CONSULTA EXTERNA
ENTRADA1
REHABILITACIÓN FARMACIA
Visitantes PacientesPersonal Médico
EMERGENCIA
FLUJOGRAMA DE UPSS
REHABILITACIÒN
ANATOMIA PATOLOGICA
FARMACIA
ENTRADA2
I R E C C I Ó N ENTRADA3
ADMINISTRACIÓN
CONSULTA EXTERNA EMERGENCIA
DIAGNOSTICO POR IMAGEN
SERVICIOS GENERALES Almacén
CENTRO ESTERILIZACIÒN
CENTRO QUIRURJICO
Personal técnicoservicio

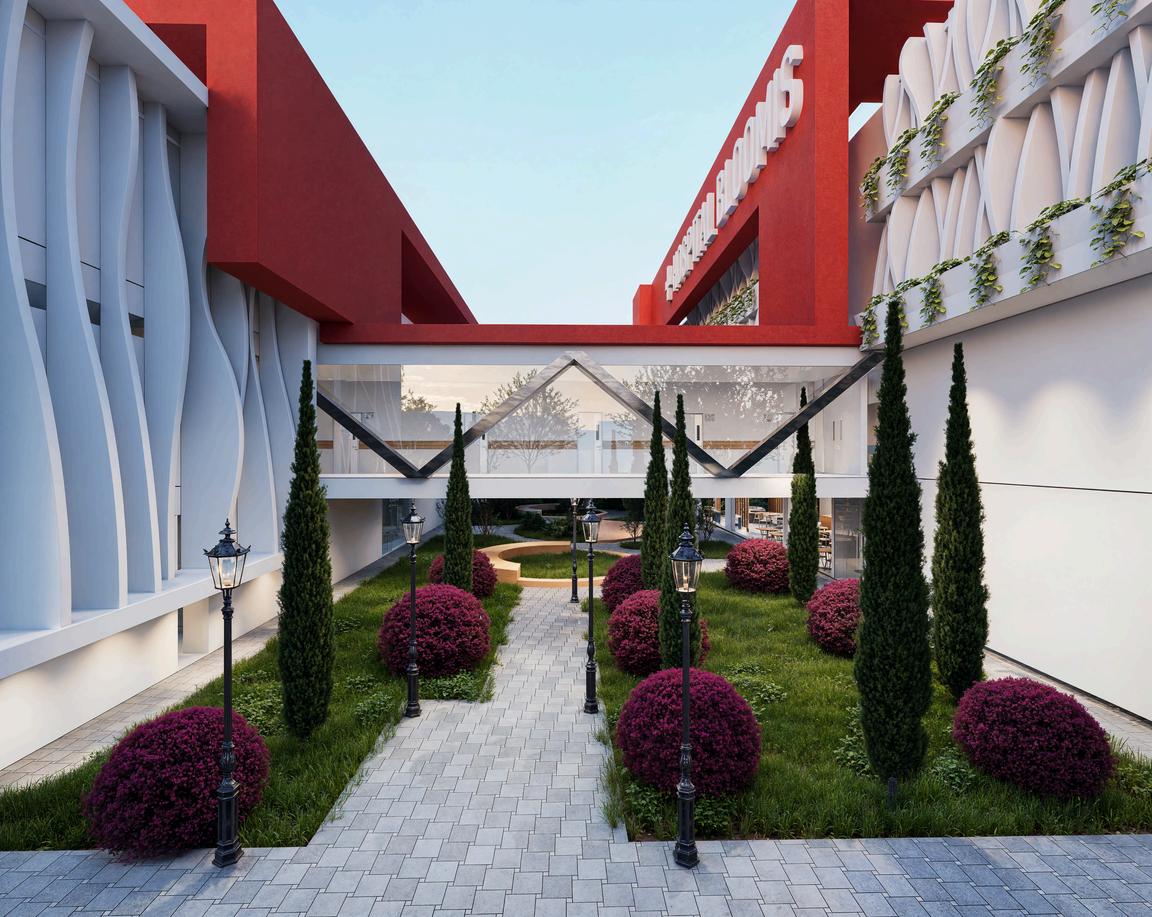

AREAS VERDESZONAS DE DESCANSO
CENTRO OBSTETRICO
HOSPITALIZACIÒN UCI - UCIN

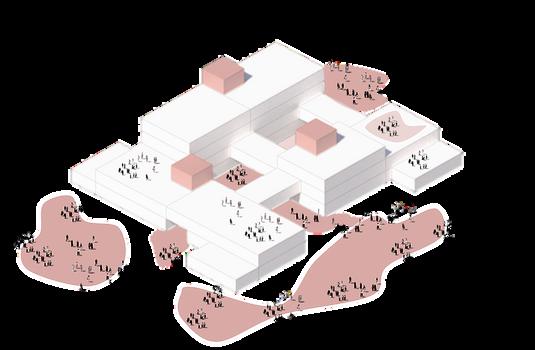

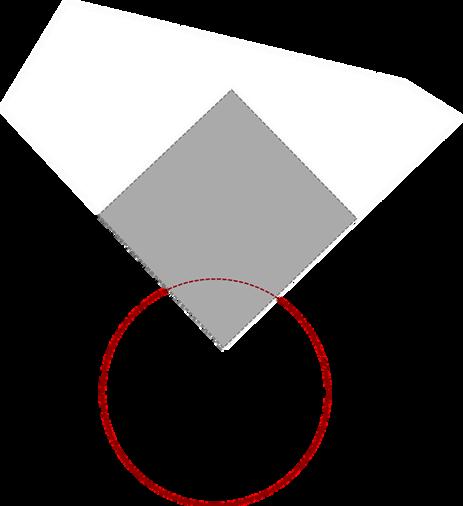

ESTRATEGIAS
ESTRATEG A ESPACIAL - INTEGRADA

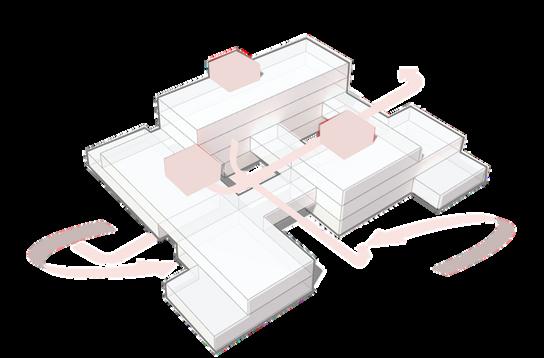

ESTRATEGIA ESPACIAL - RECORRIDOS
ESTRATEGIA ESPACIAL - COMPOSICION UNION

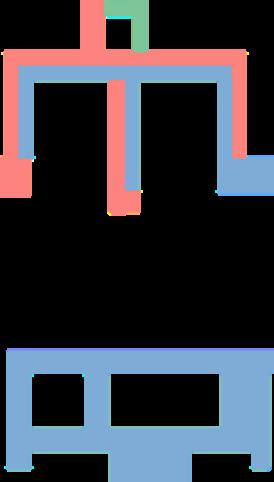

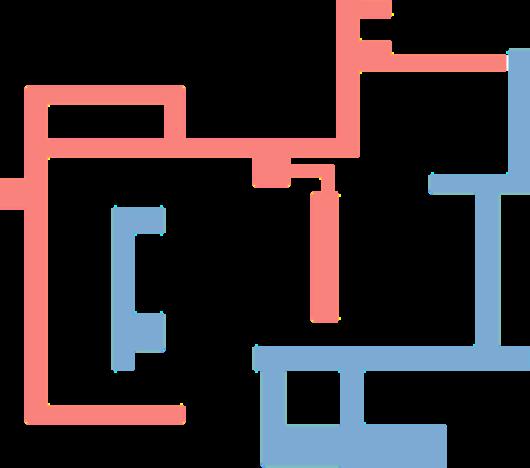

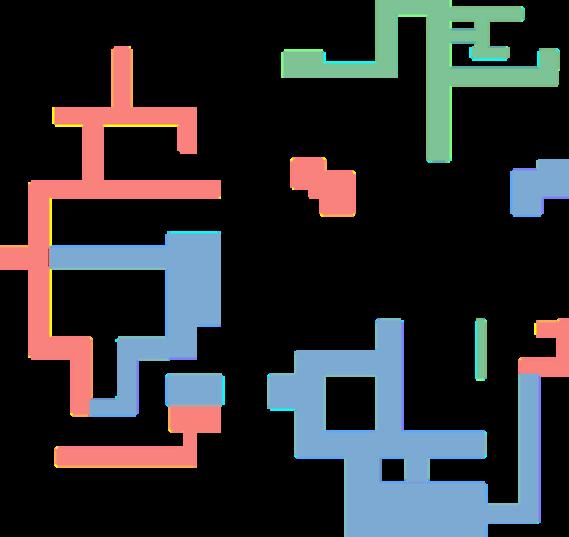

CIRCULACIÒN INTERIOR
CONCEPTO FORMA - CONCEPTO

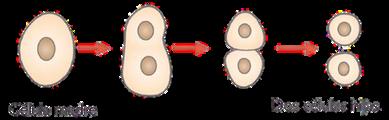

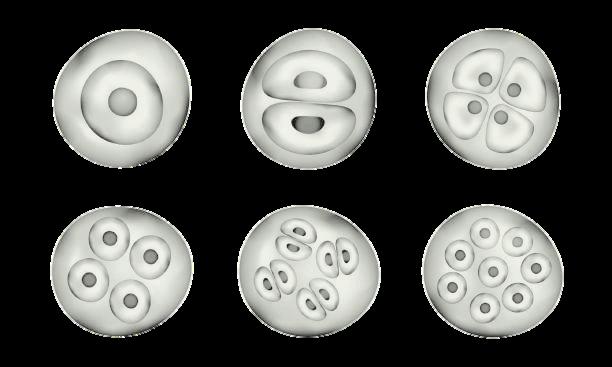

M I T O S I S
CÉLULA MADRE
REPARACIÓN DE TEJIDOS DAÑADOS
DUPLICACIÓN DEL ADN
DIVISIÓN CELULAR CONTROLADA
2 CÉLULAS IDÉNTICAS
RENOVACIÓN DE CÉLULAS VIEJAS
MITOSIS VIDA RAZÒN FUNDAMENTAL
CRECER, RENOVARSE Y
REGENERARSE
PRINCIPIO CONCEPTUAL

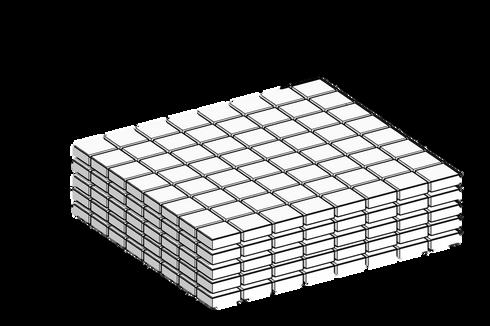

MULTIPLICACIÓN MODULAR ORDENADA
ESTRATEGIA ESPACIAL LENGUAJE FORMAL SIGNIFICADO
NÚCLEO CENTRAL QUE OR GINA NUEVOS ESPACIOS
MÓDULOS REPET BLES QUE PUEDEN EXPANDIRSE RAD AL O LINEALMENTE
CONECTIV DAD ORGÁN CA ENTRE ESPAC OS (COMO CÉLULAS UN DAS EN UN TEJIDO)
PROCESO DE DISEÑO
CRECIMIENTO DEL CUERPO
MANTIENE EL NÚMERO DE CROMOSOMA
REPETIC ÓN RÍTM CA DE VOLÚMENES IGUALES PATRONES DE CRECIMIENTO RAMIF CADO O FRACTAL
ARQUITECTURA VIVA, ADAPTABLE Y EN CONSTANTE RENOVACIÓN
SISTEMA QUE PUEDE CRECER REPARARSE Y REGENERARSE COMO UN ORGANISMO
SÍMBOLO DE CONT NUIDAD EVOLUCIÓN Y PERMANENCIA

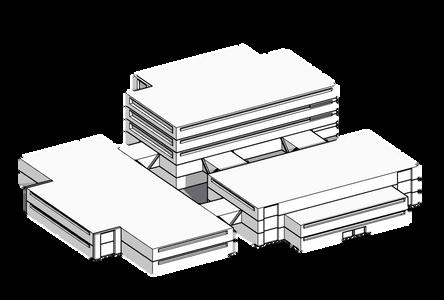

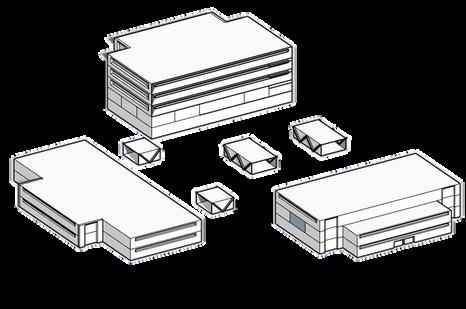

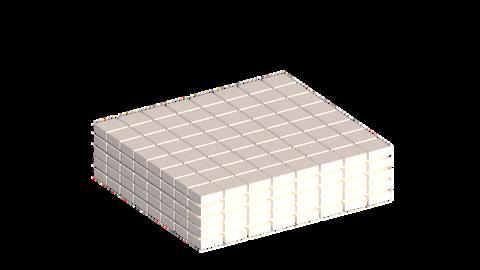

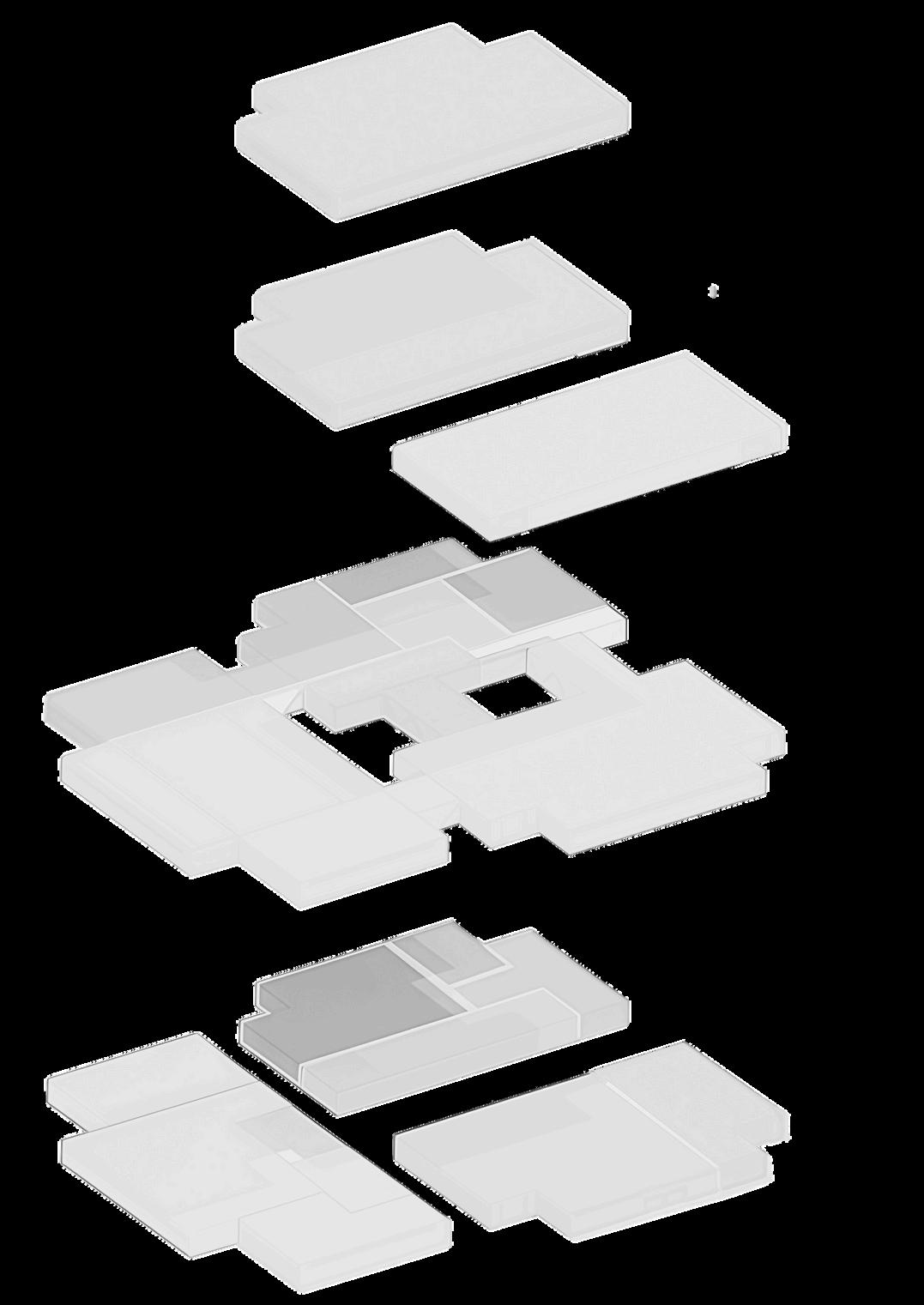

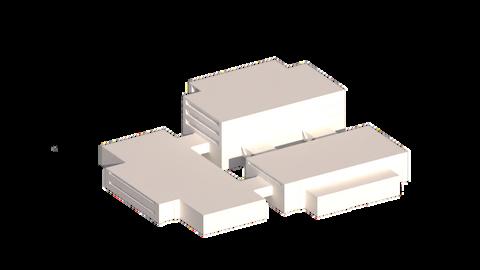

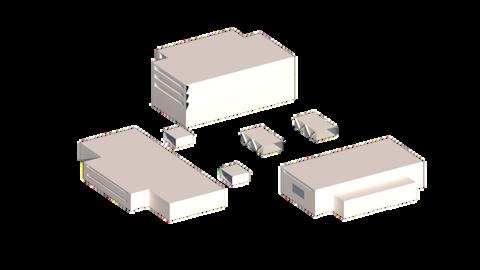

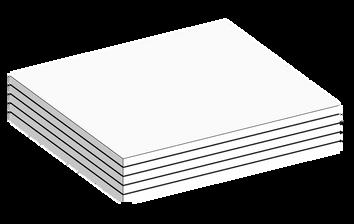

MASA (MITOSIS) DIVISÓN DE MÓDULOS (DIVISIÓN DE CÉLULAS)

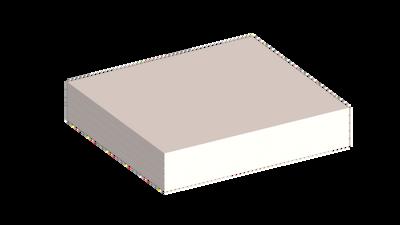

COMPOSICIÓN A TRAVÉS DE ADICIÓN Y SUSTRACCIÓN VOLUMEN FINAL

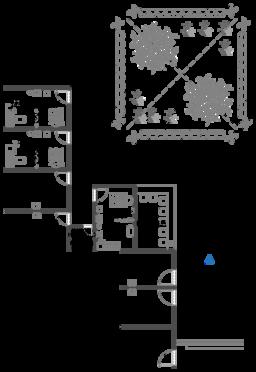

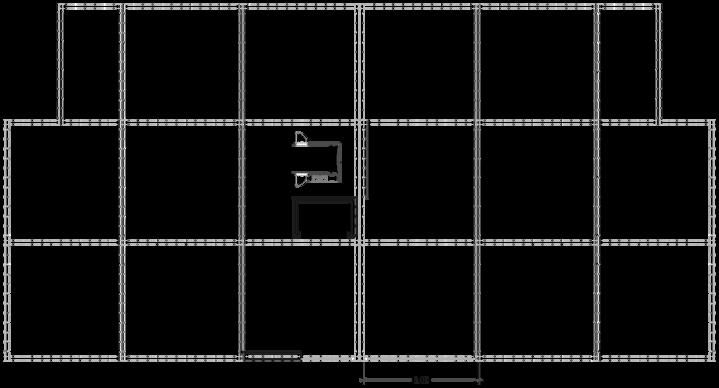

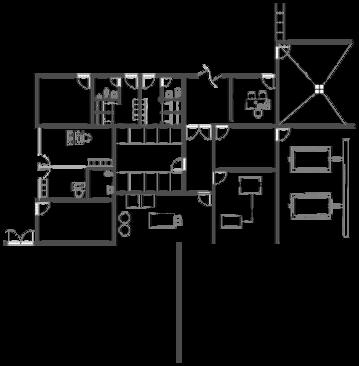

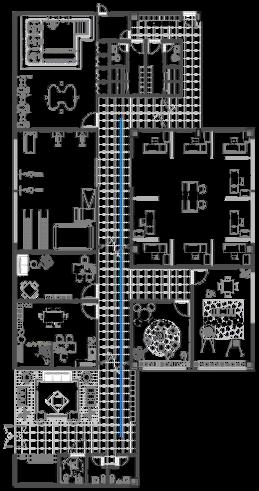

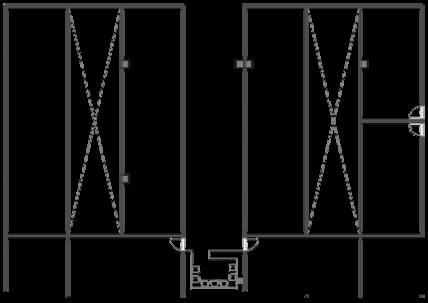

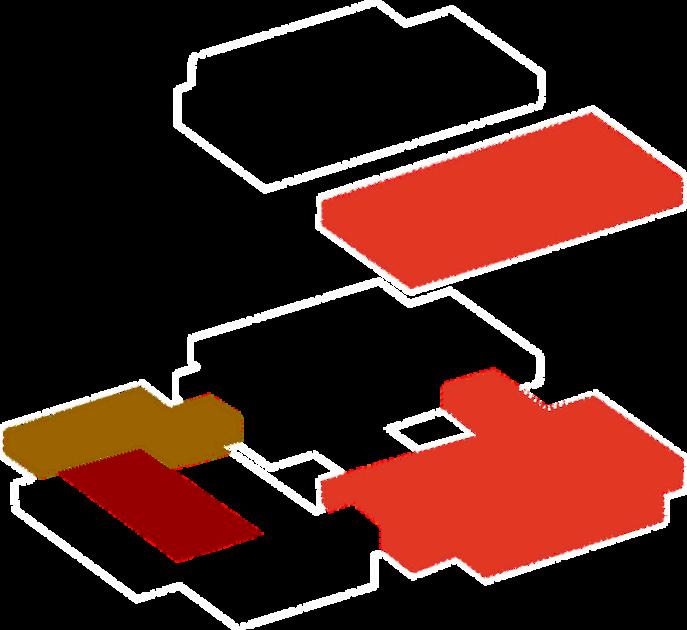

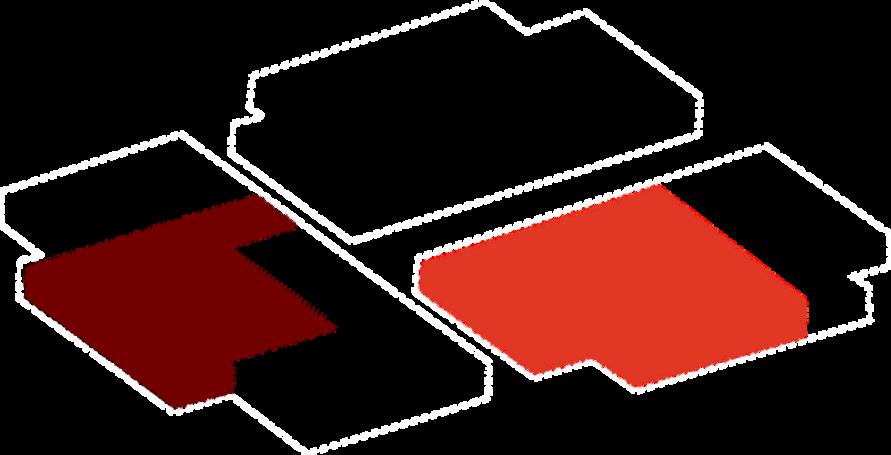

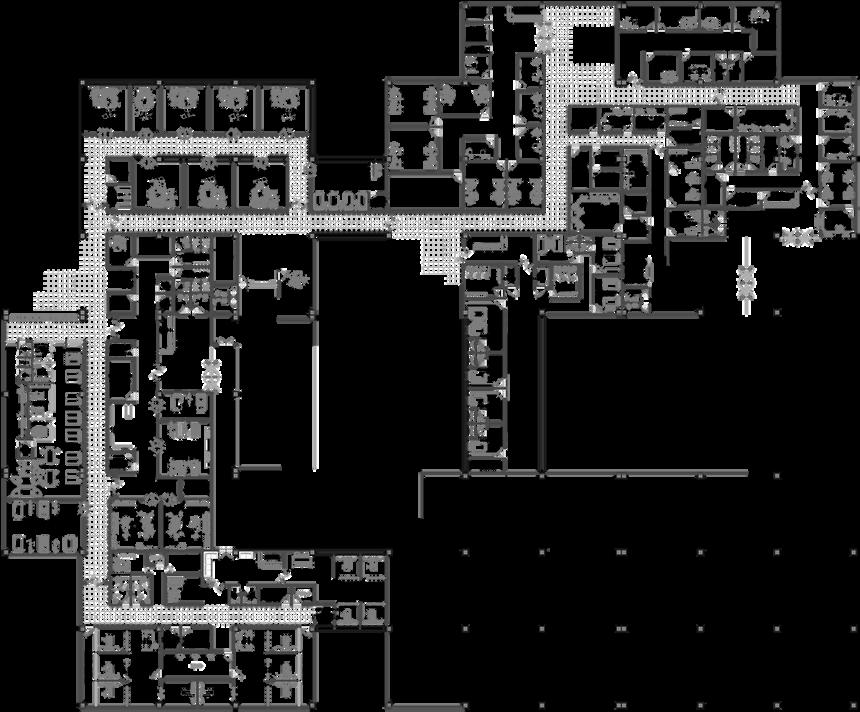

ZONIFICACIÒN POR PLANTAS
EMERGENCIA
ANT. PATOLOGICA
FARMACIA
DIAG. POR IMAGEN
CONSULTA EXTERNA
REH. Y TERAPIA F.
NUTRICIÒN Y DIETETICA

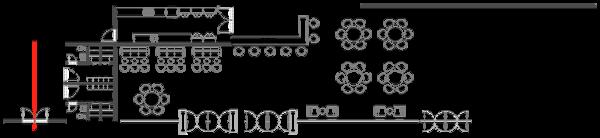

CAFETERIA
MANTENIMIENTO
LAVANDERIA

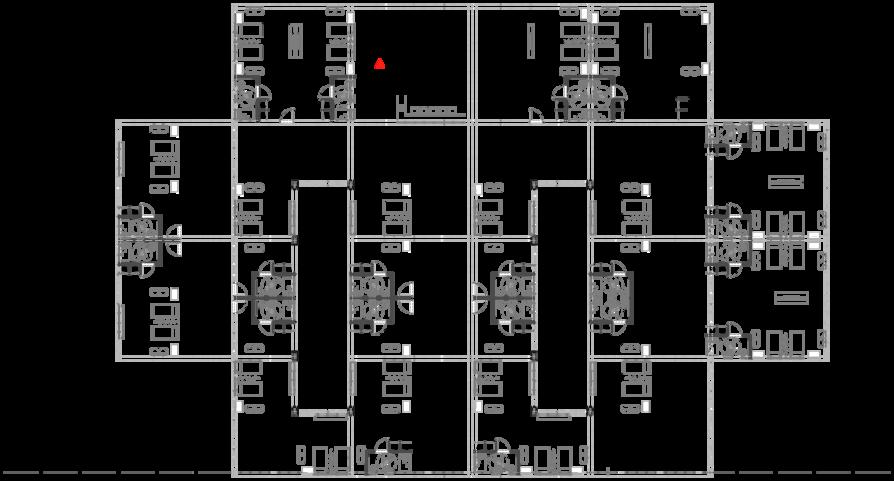

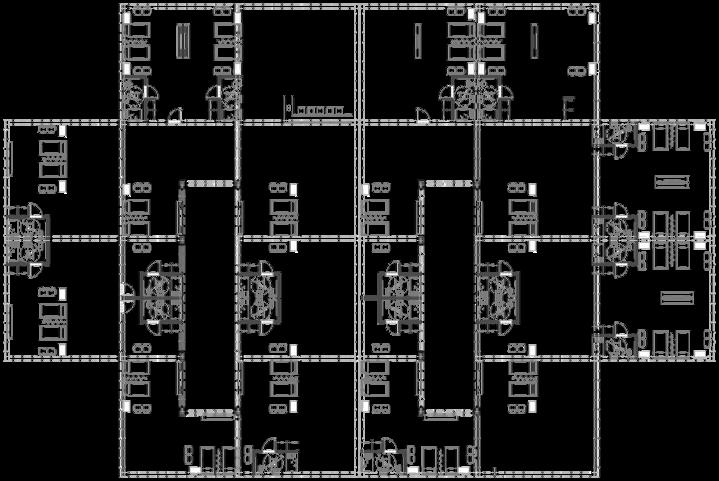

HOSPITALIZACIÒN
CONSULTA EXTERNA

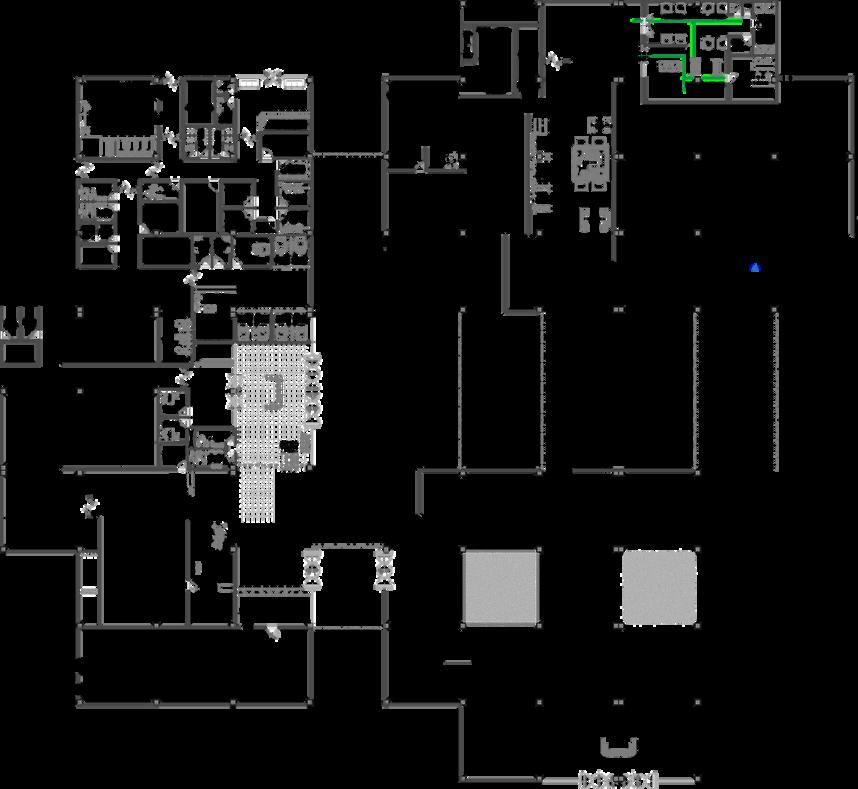

PRIMER PISO
TERCER PISO
UPSS QUIRURJICO
ESTERILIZACION
UCI- UCIN
OBSTETRICIA
CONSULTA EXTERNA
ADMINISTRACION
GESTION DE LA INF.
RESIDENCIA MEDICA
HEMATOLOGIA
PATOLOGIA CLINICA
HOSPITALIZACIÒN
SEGUNDO PISO
CUARTO PISO
