ЯК
кроком зуба (12.7 мм, 15.87 мм, 19.05 мм і
22.22 мм) використовуються на верстатах з
двигунами малої потужності 18 кВт (24 к.с.) і
менше, а також на розділювальних верстатах
для розпилювання бруса. Пилки з широким
кроком (25.4 мм і 31.75 мм) відмінно
підходять для розпилювання великих обсягів
деревини на верстатах з двигунами від 18,5 кВт (25 к.с.) і вище.

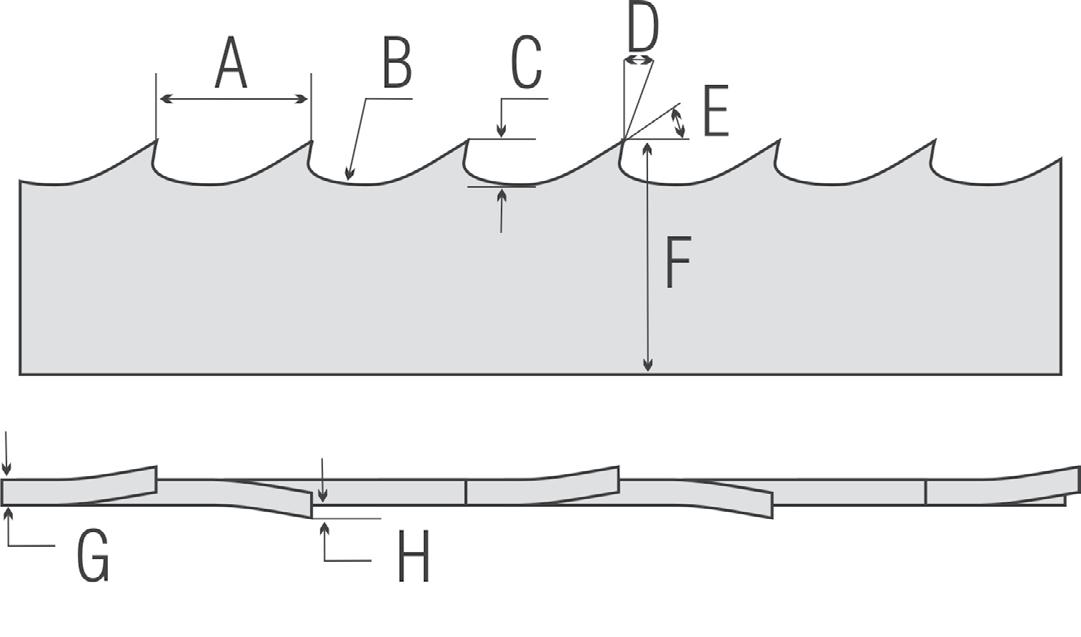

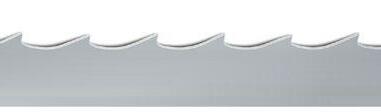

B. Пазуха зуба – це простір між зубами
пилки, який необхідний для захоплення і видалення тирси, а також служить для рівномірного розподілу навантаження по всьому радіусу в підставці зуба. Висота зуба повинна
C. Висота зуба – це відстань від нижньої точки пазухи до найвищої точки зуба. Більш високі зуби (при кутах захоплення
7 ° і Turbo 7 °) забезпечують більшу
продуктивність на верстатах з двигунами
18.4 кВт (25 к.с.) і більше, дозволяють швидше
видаляти тирсу з пропилу. Пилки з
коротшими зубами (при кутах захоплення 9 ° і 10 °) краще працюють на верстатах
з двигунами 18 кВт (24 к.с.) і менше, а
також при розпилюванні тонкоміра або
бруса на ділильних верстатах і стрічкових
багатопилах.

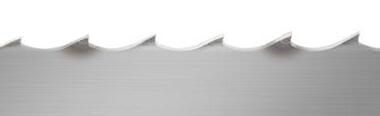

D. Кут охоплення – це кут нахилу передньої кромки зуба щодо ординати 90 ° до тильної сторони полотна пилки. Кут охоплення вибирається залежно
ġ Turbo 7° – Випускаються тільки
компанією Wood-Mizer, пилки з цим
високопродуктивним профілем і
агресивним заднім кутом нахилу 39° розроблені спеціально для екстремально твердих і екзотичних порід деревини, що розпилюються на верстатах потужністю
18,4 кВт (25 к.с.) і більше.
ġ Turbo 747 – Пилки цього профілю
випускаються тільки компанією
Wood-Mizer і можуть працювати на
верстатах будь-якої потужності. Вони мають глибокі пазухи для кращого
видалення тирси, екстремально великий задній кут нахилу 47 ° для більш високих швидкостей подачі і гострі точки
проникнення в деревину

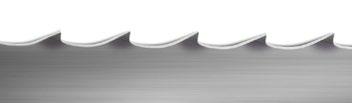

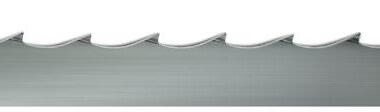

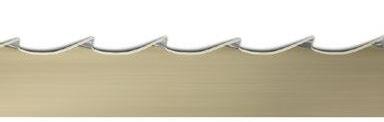

ġ Vor tex™ – Випускаються тільки
компанією Wood-Mizer, ці пилки
унікального профілю зуба здатні
видаляти практично всю тирсу з поверхні дошки за рахунок великого
простору пазухів зубів.
F.Ширина пилки – це відстань між
точкою вершини зуба і тильною кромкою
пилки. Ширші пилки (від 38 мм до 50 мм)
призначені для роботи на більш потужних
верстатах від 18.4 кВт (25 к.с.) і більше, здатні
забезпечити високі швидкості подачі, і крім
того, можуть витримати більшу кількість
загострювань. Вузькі пили (від 32 мм до
38 мм) розраховані на верстати меншої
потужності - 18 кВт (24 к.с.) і менше, а також на більш складні завдання з розпилювання деревини.
G.Товщина пилки. Товсітіші пилки (1.14 мм, 1.27 мм, 1.4 мм) забезпечують високі швидкості подачі і кращу продуктивність в складних випадках, коли розпилюється
18.4 кВт (25 к.с. .) і більше. Тонші пилки (0.9 мм, 1 мм, 1.07 мм) - більш гнучкі і мають більший термін експлуатації
Wood-Mizer
м’які породи, і деревину середньої твердості, і тверді

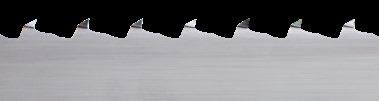

гостроти, а кожен прямий зуб покритий стеллітом. Ефективне
чистий та естетично привабливий зріз.
ġ Легко заточуються та розлучаються
зуба. Спочатку сталевий матеріал
зуба у вигляді дроту приварюється до
полотна пилки за допомогою лазерного зварювання, а потім йому надають форму

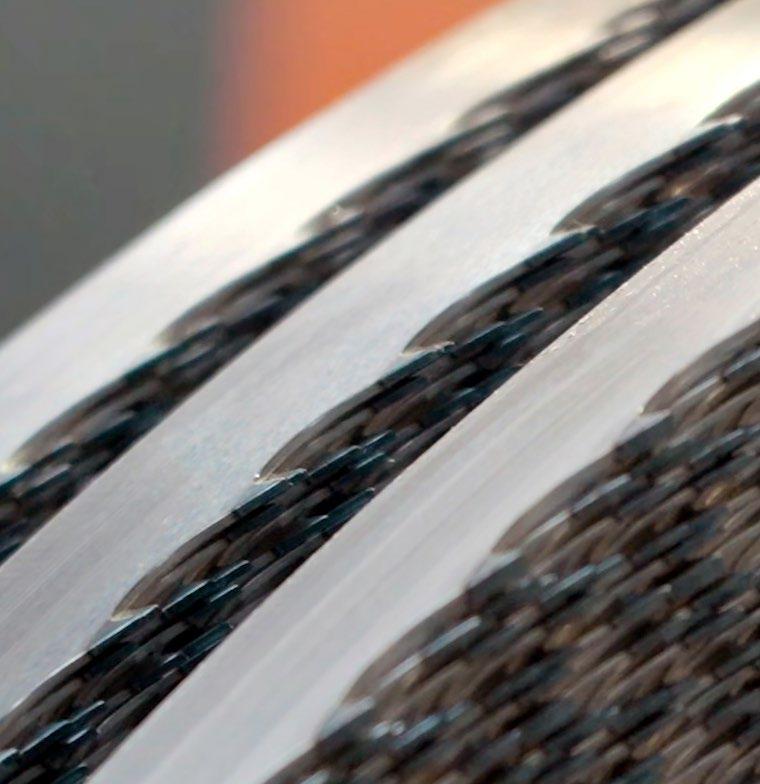

потрібного профілю зуба. Пилки BiMETAL, як
правило, використовують для первинного розпилювання на мобільних або промислових
пилорамах. Вони залишаються гострими в три рази довше, ніж леза з вуглецевої сталі, і їх можна багаторазово загострювати за
допомогою загострювального диска CBN.
Стрічкові пилки BiMETAL мають
MaxFLEX - це універсальні стрічкові пилки
преміум-класу для первинного та вторинного
розпилювання, коли необхідний максимальний термін служби пилки. Полотна MaxFLEX,
виготовлені з високолегованої сталі преміумкласу, мають максимальну гнучкість і довговічність. Вони використовуються, в основному, на мобільних і промислових
стрічкопилкових верстатах. Ви також можете застосовувати їх на стрічкових багатоголовочних верстатах для розпуску бруса.
ġ Загос трюються
1.07 x 34 10/30 1.07 x 38 10/30
i BiMETAL Standard Hard/BiMETAL Extreme Hard.
1.07 x 32 10/30, Vortex
1.07 x 3510/30, 9/29, Vortex
1.14 x 32 10/30, 9/29
1.14 x 38 10/30, Vortex
1.14 x 751.14 x 75 10/30, 7/47
1.27 x 38 10/30
1.27 x 50 10/30, 7/47
1.27 x 75 10/30, 7/47
1.40 x 38 10/30

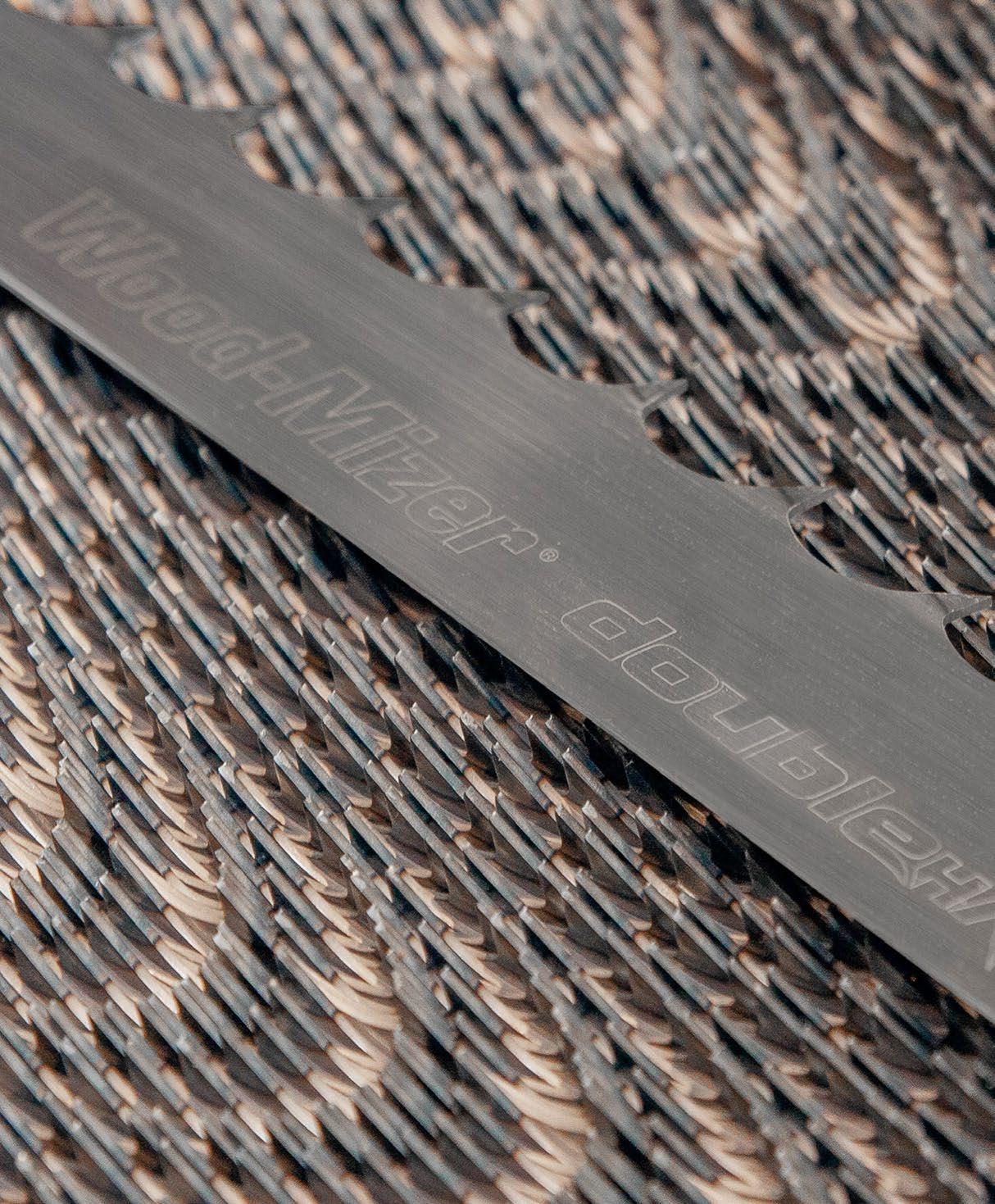

Стрічкові пилки DoubleHARD виготовлені
з високолегованої сталі і призначені для
мобільних, стаціонарних і промислових
пилорам. Завдяки поєднанню більш твердої
високолегованої сталі і зубів з індукційним
гартуванням, леза DoubleHARD забезпечують
вдвічі більшу міцність і вдвічі довший термін
використання в порівнянні зі стандартними
пилками з вуглецевої сталі. Їх можна
загострювати за допомогою шліфувального
диска CBN. Стрічкові пилки DoubleHARD - це міцні універсальні леза для хвойних і твердих
порід, сучкуватої
ġ Твердіші за пилки з вуглецевої сталі ġ Міцний матеріал, не кришиться
Wood-Mizer

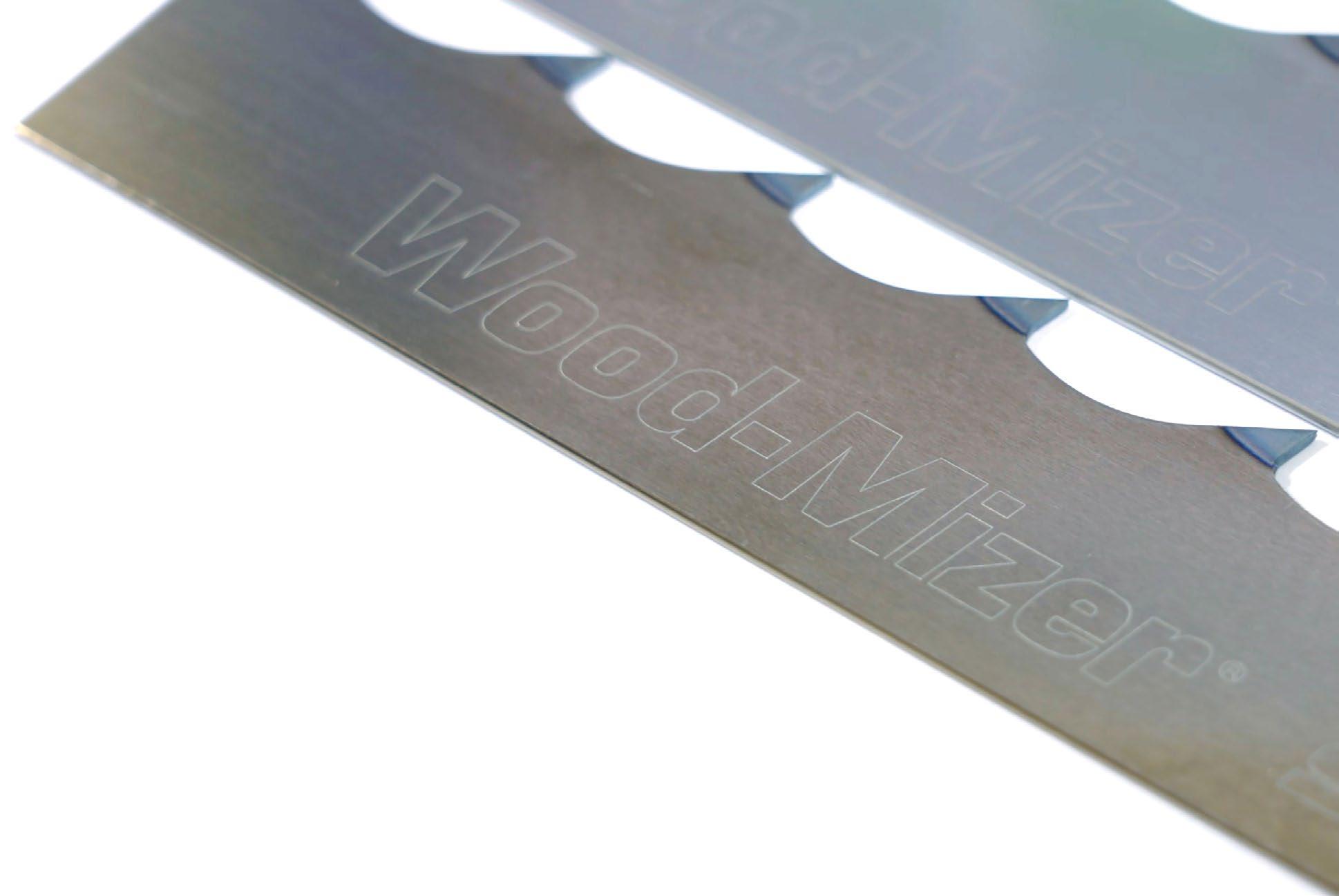

Стрічкові пилки SilverTIP виготовляються
гнучкості і одночасно міцності.
Ці пилки можна використовувати як на мобільних, так і на промислових стрічковопилкових верстатах. Вони також
підходять для розпуску бруса на стрічкових багатопилах. Ці пилки заточуються диском CBN, але, як правило, вони витримують менше загострювань,
Параметри стрічкових пилок DoubleHARD
Товщина x Ширина (мм)
0.80 x 20 10/30
0.80 x 25 10/30
1.00 x 35 10/30, 9/29 1.00 x 40 10/3, 7/39 1.00 x 50 10/30
1.07 x 25 10/30 1.07 x 32 10/30, 7/34
1.07 x 35 10/30, 9/29 1.07 x 50 10/30
1.14 x 3210/30, 9/29, 7/39
1.14 x 38 10/30, 7/39, 7/34
1.27 x 38 10/30 1.27 x 75 10/30 1.40 x 32 10/30, 7/34
стрічкових пилок SilverTIP Товщина x Ширина (мм) Профіль зуба
1.00 x 35 10/30
1.00 x 40 10/30, Vortex 1.00 x 45 10/30
1.00 x 50 10/30
1.07 x 32 10/30, Vortex
1.07 x 35 10/30, Vortex
1.07 x 38 10/30
1.07 x 50 10/30
1.07 x 75 10/30, 7/47
1.14 x 38 10/30, 7/39, Vortex
1.14 x 63 10/30
1.27 x 75 10/30, 7/39, 7/47

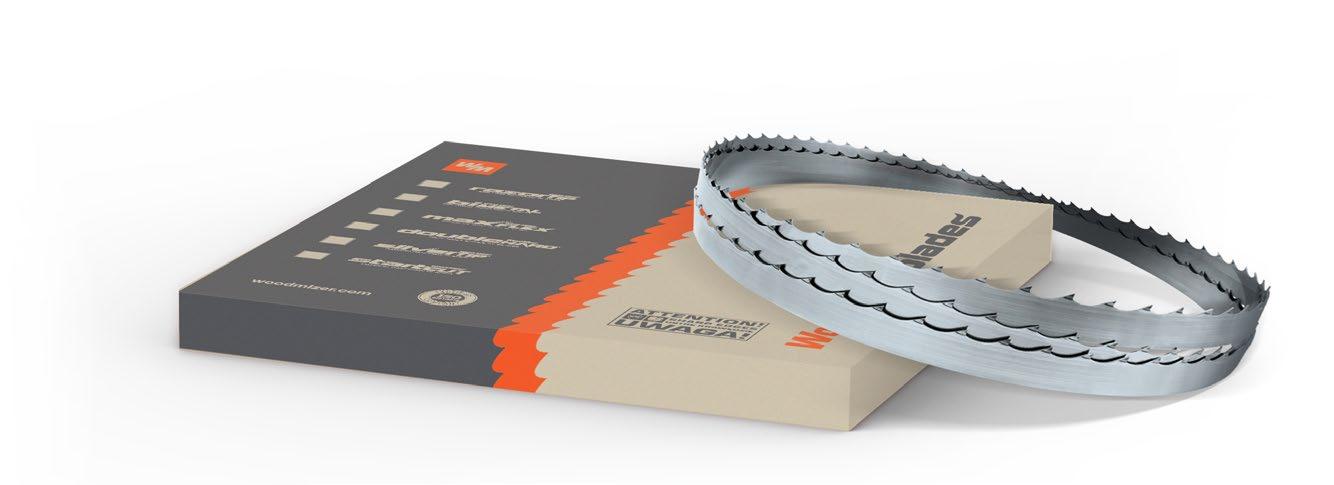

Wood-Mizer випустив серію StartCUT як
найдешевшчі стрічкові пилки у своєму асортименті. Леза StartCUT виготовлені з пружинної вуглецевої сталі з зубами індукційного загартування, які розведені і загострені на заводі. StartCUT - це розумний вибір
тих розпилювачів, для яких ключовим фактором є невисока ціна. StartCUT - це недорогі пилки середнього класу від всесвітньо відомого виробника.
VORTEX
Параметри стрічкових пилок
0.9 x 35 10/30 1.00 x 32 10/30 1.00 x 35 10/30 1.00 x 38 10/30 1.00 x 40 10/30 1.00 x 50 10/30 1.07 x 32 10/30, 9/29 1.07 x 35 10/30, 9/29 1.14 x 32 10/30, 9/29 1.14 x 38 10/30
5.КОНТРОЛЮЙТЕ ОМИВАННЯ ПИЛКИ Змочування полотна пилки може підвищити продуктивність розпилювання, зменшити налипання тирси, збільшити термін експлуатації полотна між загострюваннями і загальний термін експлуатації пилки.
6.ОЧИЩУЙТЕ КОЛОДИ ПЕРЕД РОЗПИЛЮВАННЯМ
Бруд, каміння, пісок та інші сторонні
матеріали на колоді затуплюють лезо. Тупе лезо не може якісно розпилювати.
Зниженням швидкості подачі цю проблему
не вирішити. Одне з ефективних рішень -застосування дебаркера, який знімає шар кори безпосередньо перед входом стрічкової пилки в деревину.

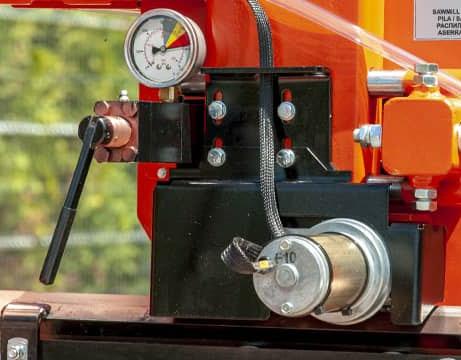

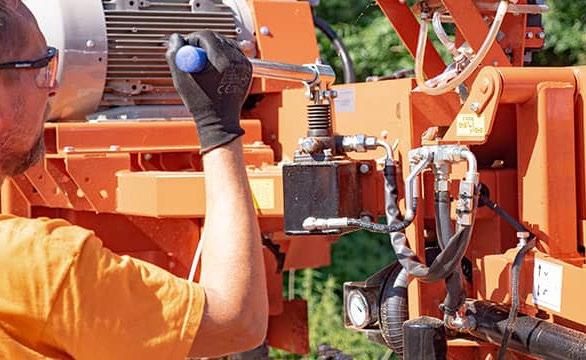

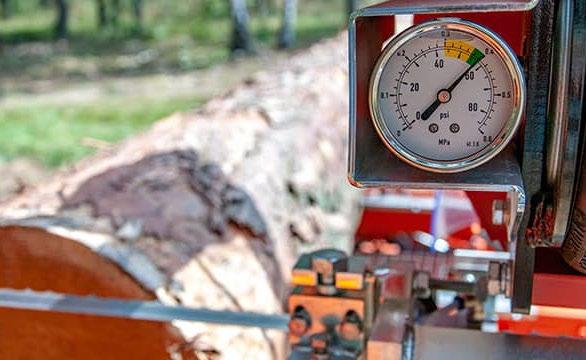

7.ПЕРЕВІРЯЙТЕ НАТЯГ ПИЛКИ
Періодично перевіряйте гідравлічний натяг, подушки безпеки або пружини, оскільки правильний
значення для максимальної продуктивності леза і швидкості різу.
8.ПЕРЕВІРЯЙТЕ

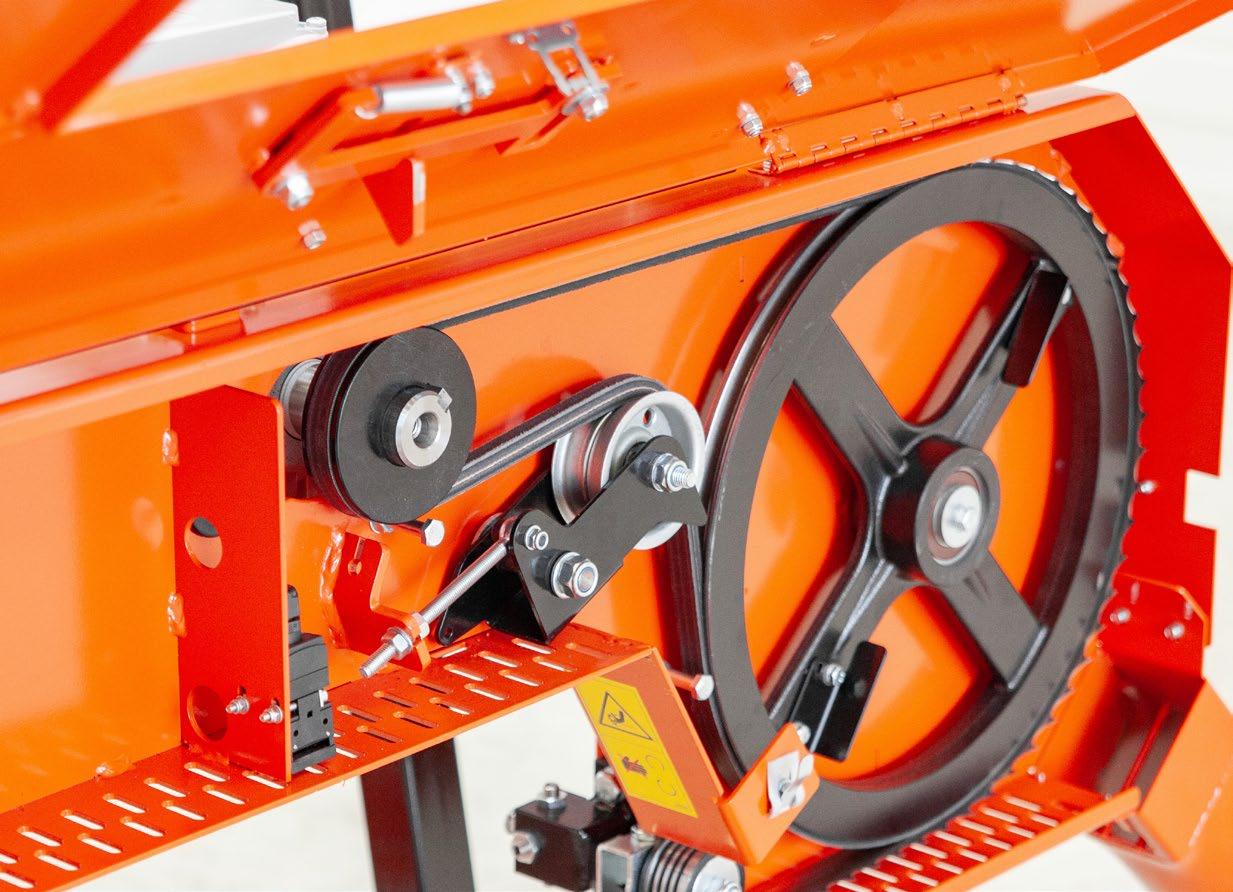

Шківні ремені, по яких рухається пилка, повинні бути в хорошому стані, тому що зношені ремені (товщиною
1
викликають контакт леза з металевим шківом, що призводить до передчасного розриву пилки. Для рівномірного зношування, рекомендуємо час від часу міняти місцями шківи. Це збільшує термін експлуатації пилки.
9.РОЗПИЛЮЙТЕ
розпилювання повинна бути максимально допустимою при збереженні прямої геометрії розпилу. Розпилювання на заниженій швидкості призводить до того, що пилка обертається на шківах даремно, залишаючись на тому ж місці в колоді, яке вона вже розпиляла. Це знижує продуктивність і скорочує термін експлуатації леза.

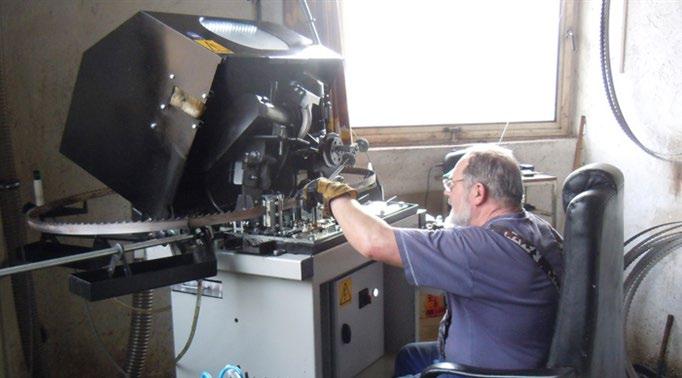

ЗАТОЧУВАЛЬНІ
Wood-Mizer використовують

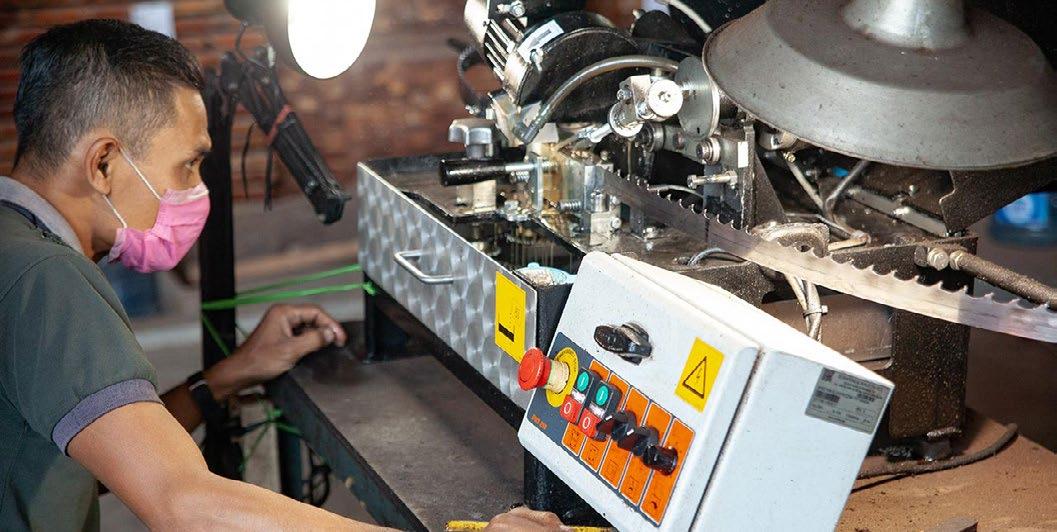

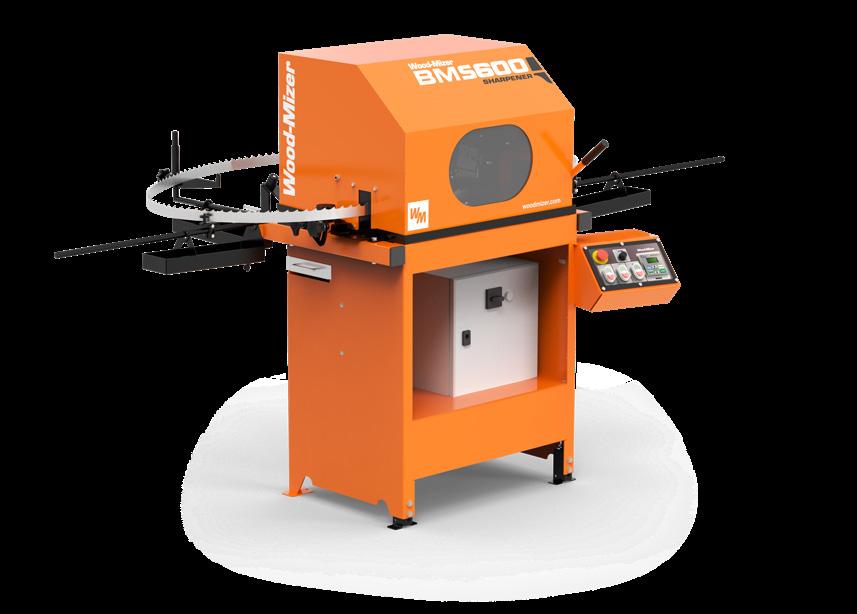

Заточувальні пристрої Wood-Mizer
Wood-Mizer
кількості зубів. Верстат також має скребок для видалення
поверхні заточеної пили.
Разводные устройства Wood-Mizer

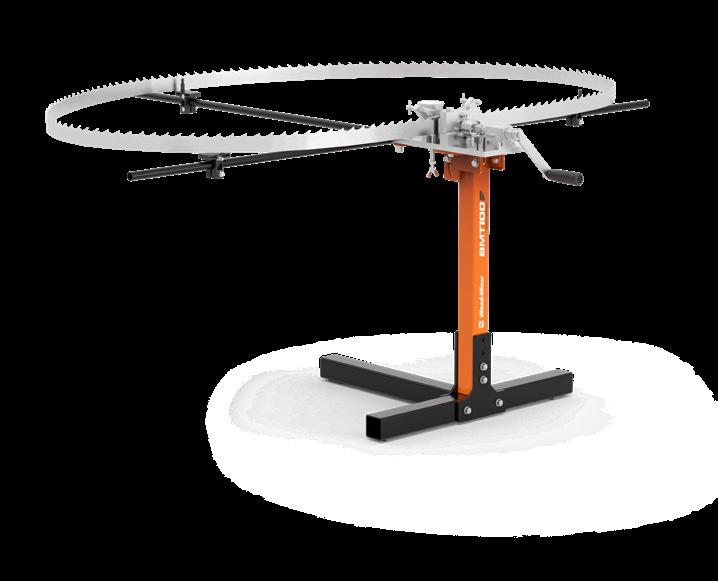

РРучний розвідний пристрій BMT100 забезпечує хорошу точність і регулярність розведення зубів.
Оператор, використовуючи ручку, подає пилу вперед і
розводить зуби по одному, контролюючи процес по мікрометру.

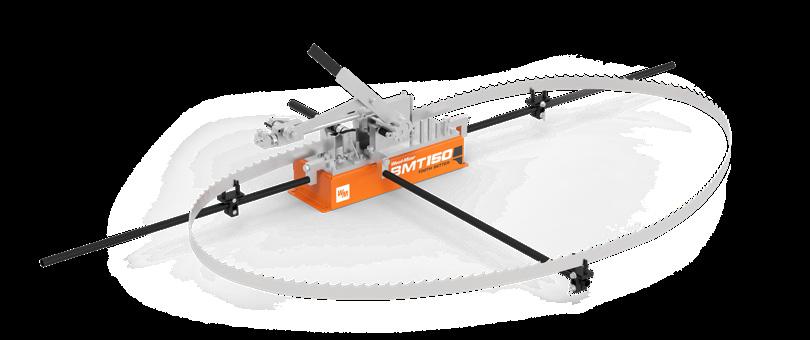

Розвідний пристрій BMT150 також має ручне управління, але відрізняється тим, що
оператор розводить два сусідні
боки.

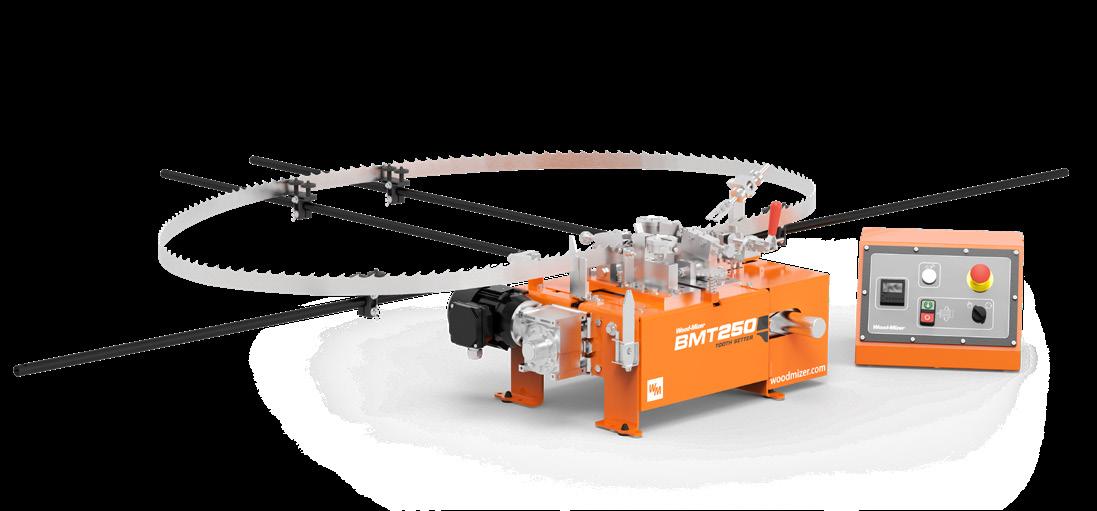

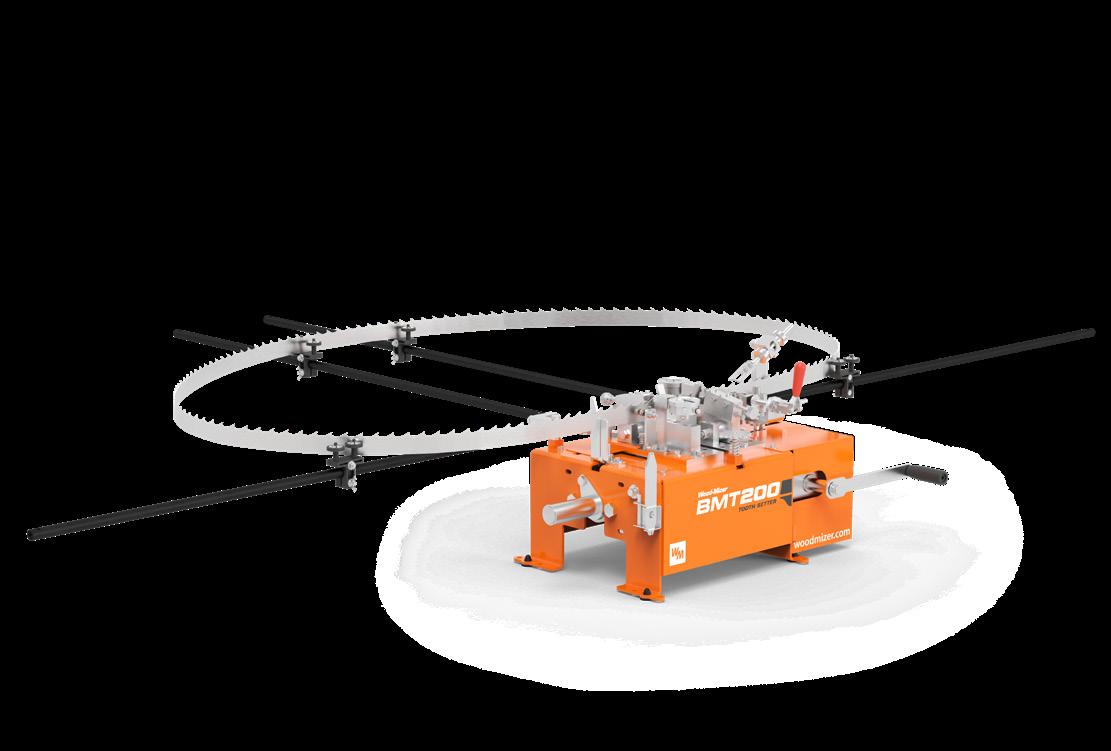

Найбільш продуктивними та високоточними розвідними пристроями є напівавтоматичні
BMT200 та BMT250 з
розведенням зубів.
Комп’ютеризований пневматичний розвідний
лісопильних виробництв.
Комбінований пристрій Wood-Mizer

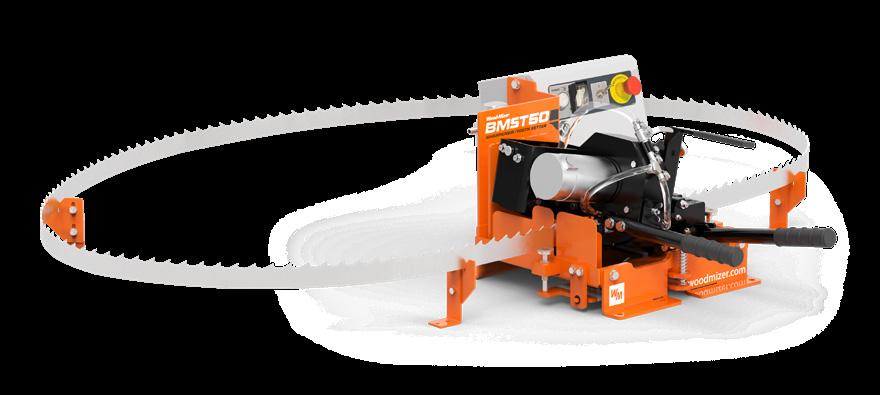

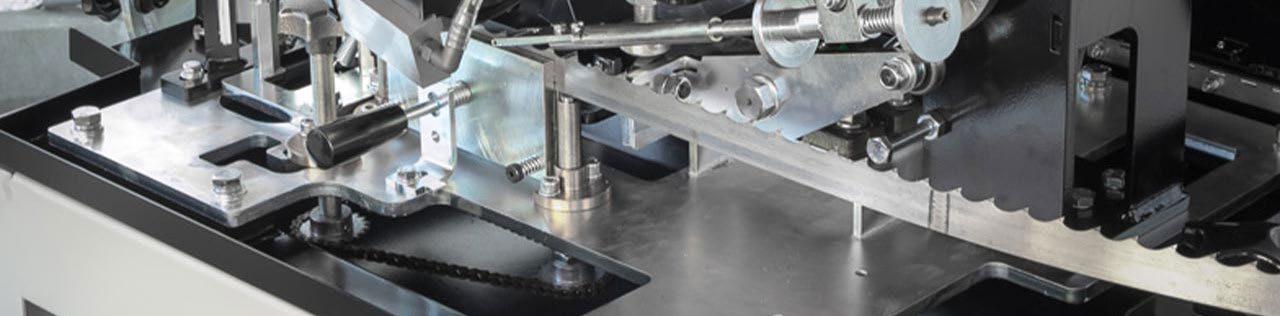

Верстат для загострювання та розводження BMST50 є машиною «два в одному», призначеною

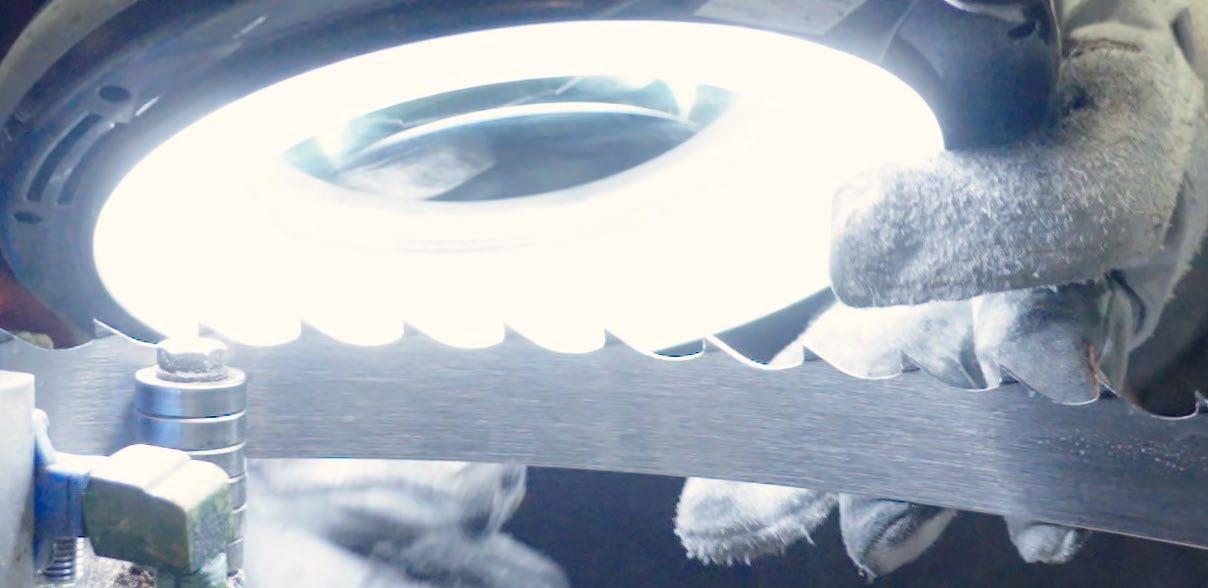

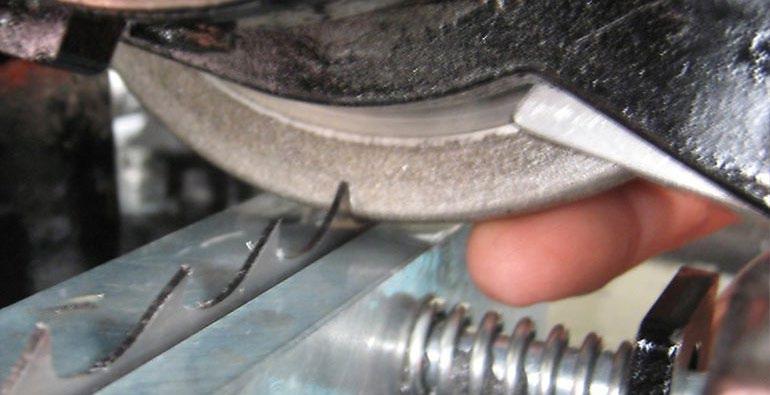

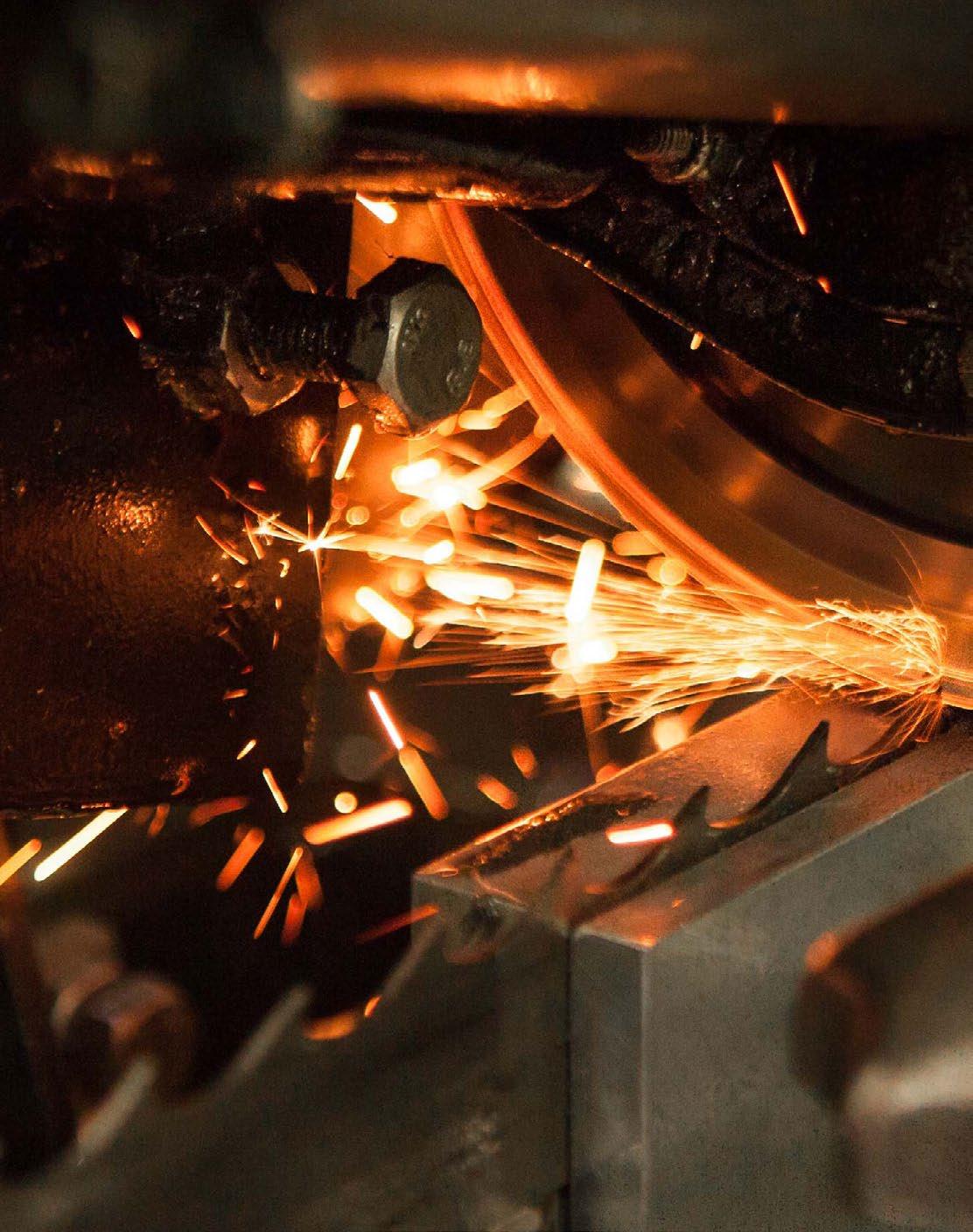

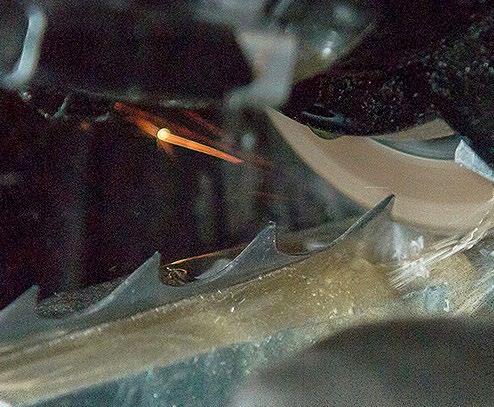

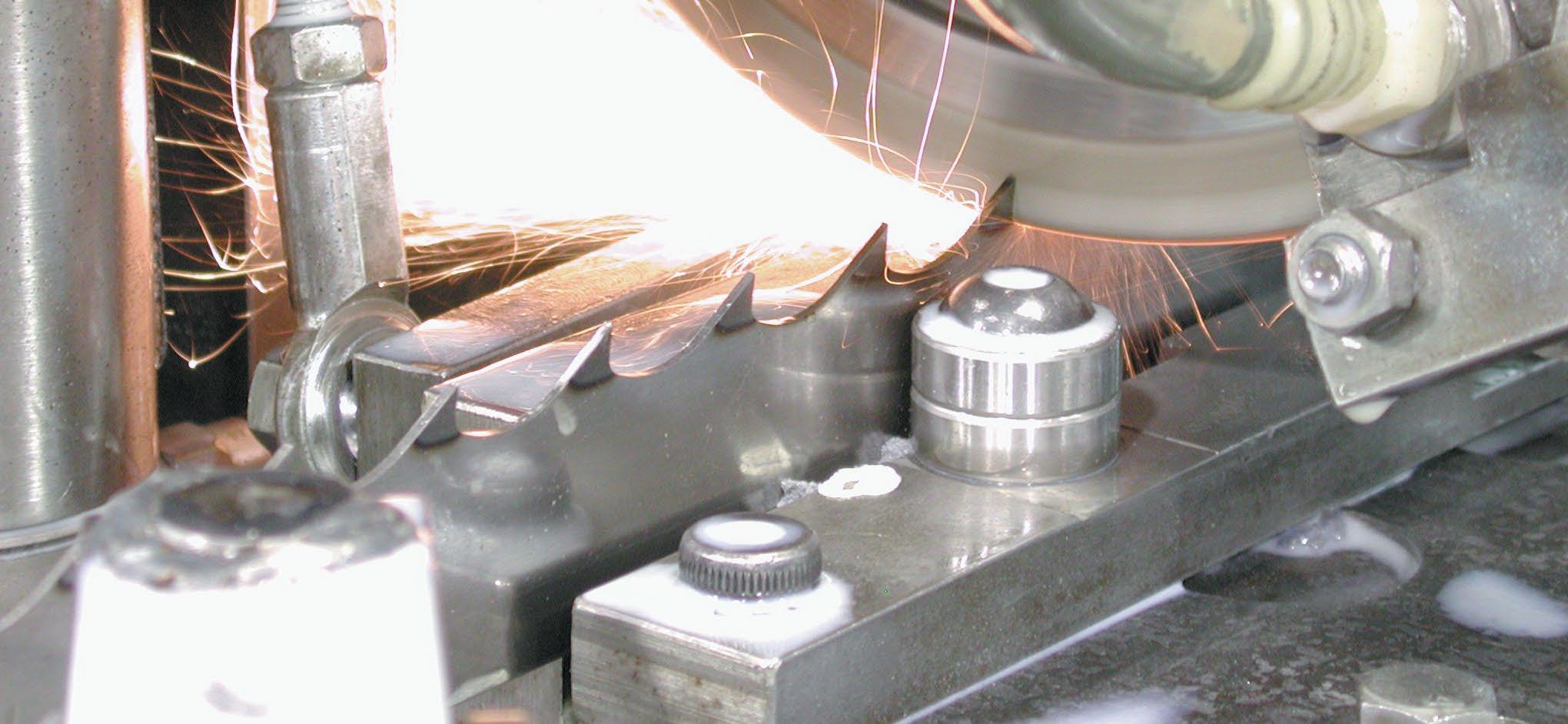

Крок 2. Заточування
Процес заточування повертає
гостроту
пили. Wood-Mizer радить використовувати для
заточування тільки диски CBN необхідного
профілю, які проточують всю поверхню
пазухи зуба. Це дуже важливо, оскільки в
непроточених місцях пазухи можуть виникати
мікротріщини, які з часом
1. Важ ливо завжди використовувати тільки той загострювальний диск CBN, профіль якого відповідає профілю зуба пилки, яка заточується.

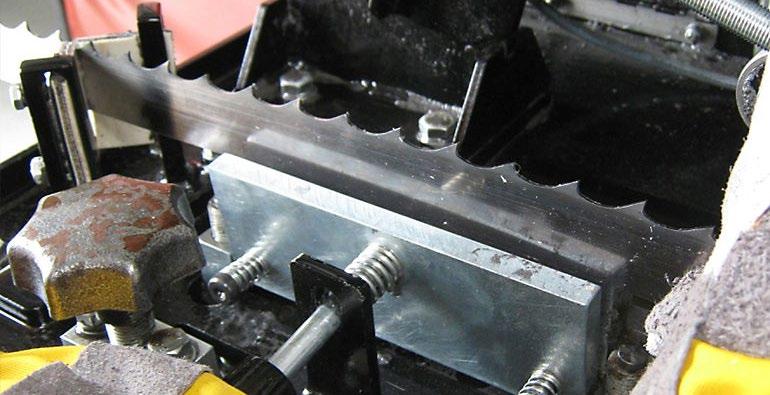

2. Коли Ви встановлюєте пилку в загострювальний верстат, переконайтеся, що притиск чистий,

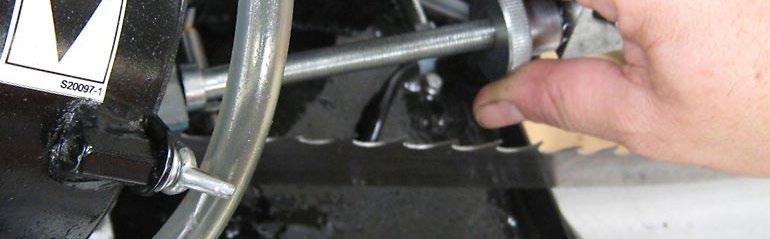

а підтримуючі лапи правильно відрегульовані. (Фото 1)

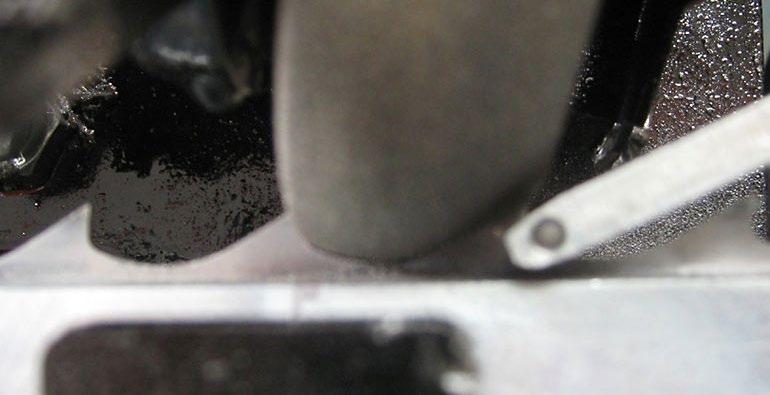

3. Перевірте, чи у правильному положенні знаходиться штовхач; він повинен штовхати той зуб, який йде на загострювання. (Фото 2)
4. Правильні налаштування довжини штовхача
5.
6.
Перед початком процесу заточування Wood-Mizer рекомендує:
ġ перевірити шліфувальний диск CBN
ġ його поверхня має бути чистою
ġ переконатись, що форсунка для подачі оливи та затискач пилки

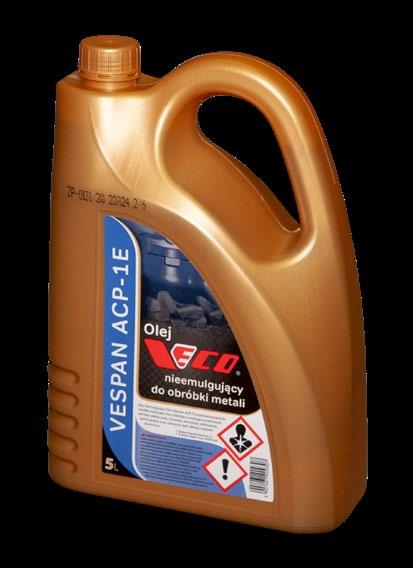

чисті - використовувати мінеральну шліфувальну оливу Wood-Mizer.
пропилів.
Очищуйте
і зниження якості пиломатеріалу. Радимо
очищувати колоди перед початком
допомогою
Перевіряйте
без

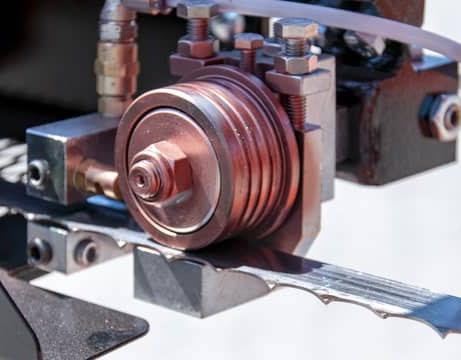

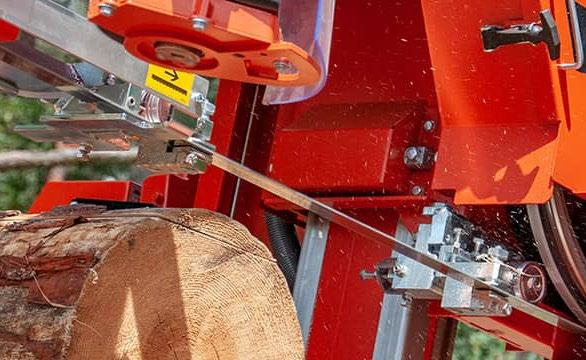

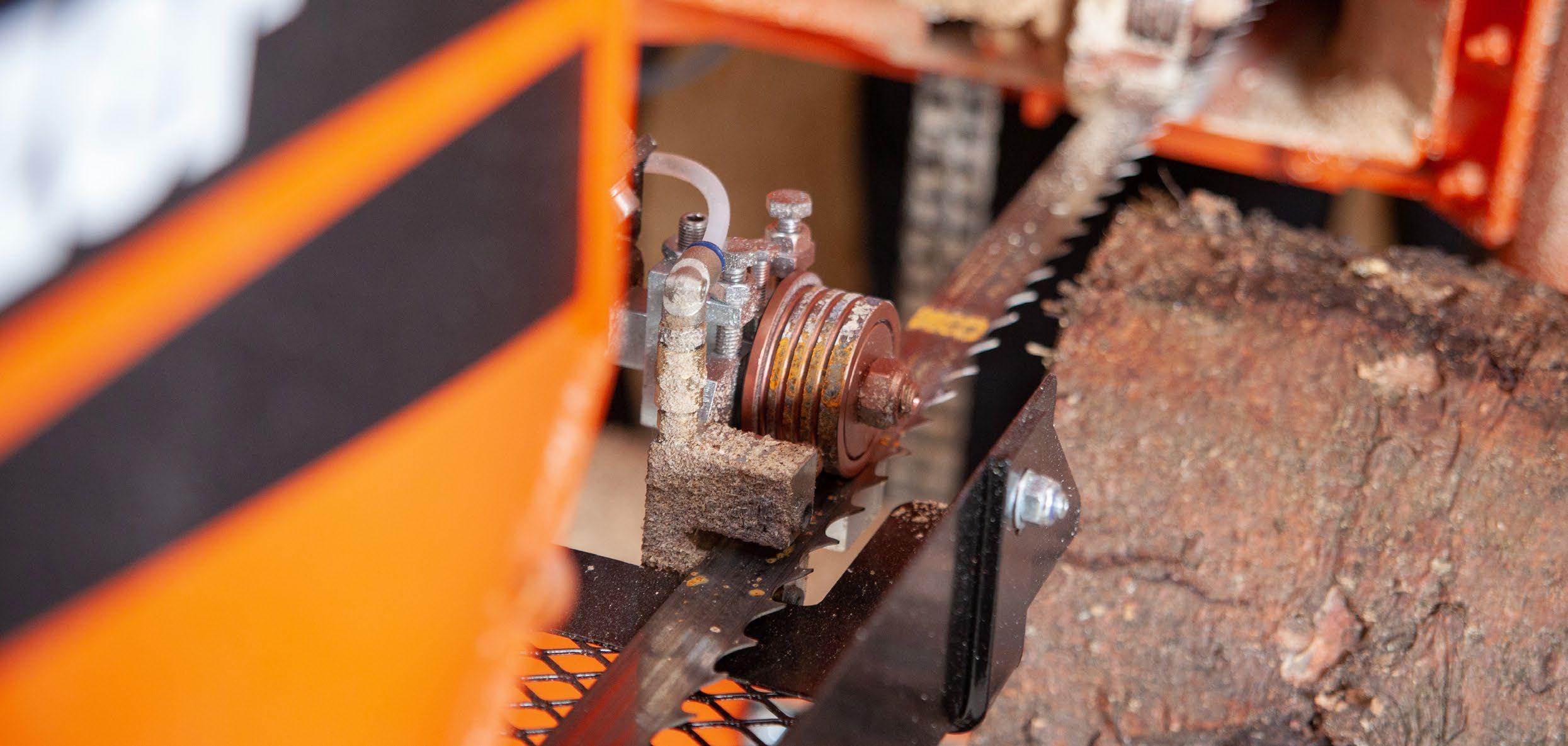

Відстань між тильними сторонами пили і ролика не має перевищувати 4 мм, і вони не повинні тертись один об одного, інакше це призведе до виникнення тріщин з тильного боку
ġ Налаштування верстата
технічного стану верстата. Це особливо важливо, якщо на верстаті працюють кілька операторів.
ġ Час від час у потрібно перевіряти регулювання шківів.
ġ Неправильний натяг пили або помилки у системі натягу призводять до нерівного пропилу. Впевніться, що натяг пили відповідає зазначеному в інструкції до верстата.
верстата.

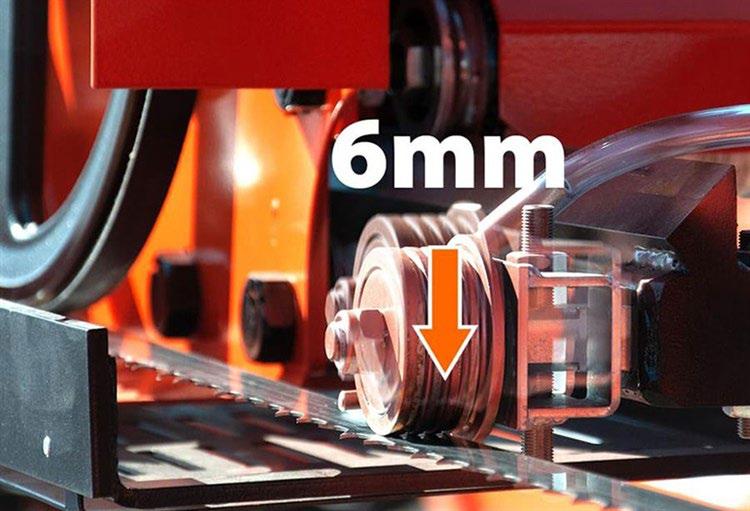

Важливе правило: ролики повинні створювати натяг пилки вниз на 5-6 мм. Це регулювання виконується так:
1. Відпустіть ролики, щоб вони не торкались пилки.
2. Натягніть пилку до номінального значення, вказаного в інструкції до цієї моделі верстата.
3. Виміряйте відстань від станини до пилки (наприклад, це 250 мм).
4. При натягнутій пилці відрегулюйте (опустіть) ролики так, щоб відстань
5. Також при регулюванні роликів пилки необхідно витримати відстань не менше 4 мм від пилки до бортику ролика.
