PORTAFOLIO DE PROYECTOS VI (G-2)

Estudiante de Arquitectura

Estudiante de 7mo semestre de arquitectura que investiga, emite criterios y formula estrategias de acción para diseñar soluciones espaciales, utilizando diferentes técnicas digitales de representación y diseño arquitectónico.

Formación Académica

2018 Actualidad Universidad de Guayaquil Facultad de Arquitectura y Urbanismo

2012 2018 Unidad Educativa Bernardino Echeverria Bachiller General Unificado

2008 2012 Unidad Educativa San Josemaría Esriva Estudios Básicos

Fecha de Nacimiento: Ciudad:

Información Básica

1999, junio 19 Guayaquil

2018 Estudio del Idioma Ingles CEN

Estudiante de Arquitectura

Estudiante de 7mo semestre de arquitectura responsable, dispuesto a trabajar bajo presión, puntual y respetuoso. Con toda la motivación de aprender algo nuevo cada día de mi vida.

Formación Académica

2018 Actualidad Universidad de Guayaquil Facultad de Arquitectura y Urbanismo

2002 2015 Unidad Fiscomisional Domingo Savio Bachiller General Unificado

Fecha de Nacimiento: Ciudad:

Información Básica

1996, Abril 01 Guayaquil

2017 Instalaciones Residenciales

JOSTIN MARCILLO ROMERO

Estudiante de Arquitectura

Soy un estudiante de arquitectura de 7mo semestre, comprometido con la sociedad a un desarrollo sustentable y confortable como lo demanda la actualidad. Con aptitudes tales como: comprensión rápida, ideas constantes y buen comunicador.

Formación Académica

2018 Actualidad Universidad de Guayaquil Facultad de Arquitectura y Urbanismo

2012 2017 Unidad Educativa Jorge Icaza Coronel Bachillerato Técnico

2007 2012 Escuela Fiscal Manuel Córdova Galarza Estudios Básicos

Fecha de Nacimiento: Ciudad:

Información Básica

2000, Enero 2 Guayaquil

Estudios HabilidadesComplementarios

Estudiante de Arquitectura

Formación Académica

Fecha de Nacimiento: Ciudad:

Estudiante de 7mo semestre de arquitectura, con gran interés en el diseño arquitectónico, tanto interior como exterior. Con conocimientos en la construcción especialmente en acabados de: ebanistería, carpintería, pintura, gypsum. Junio 24 Guayaquil

2018 Actualidad Universidad de Guayaquil Facultad de Arquitectura y Urbanismo

2015 2018 Unidad Educativa Fiscal Juan Montalvo Bachiller General Unificado 2012 2015 Unidad educativa Delfos Estudios Básicos

Información Básica

2020 Visualización arquitectónica con V Ray para SketchUp Domestica Revit Illustrator

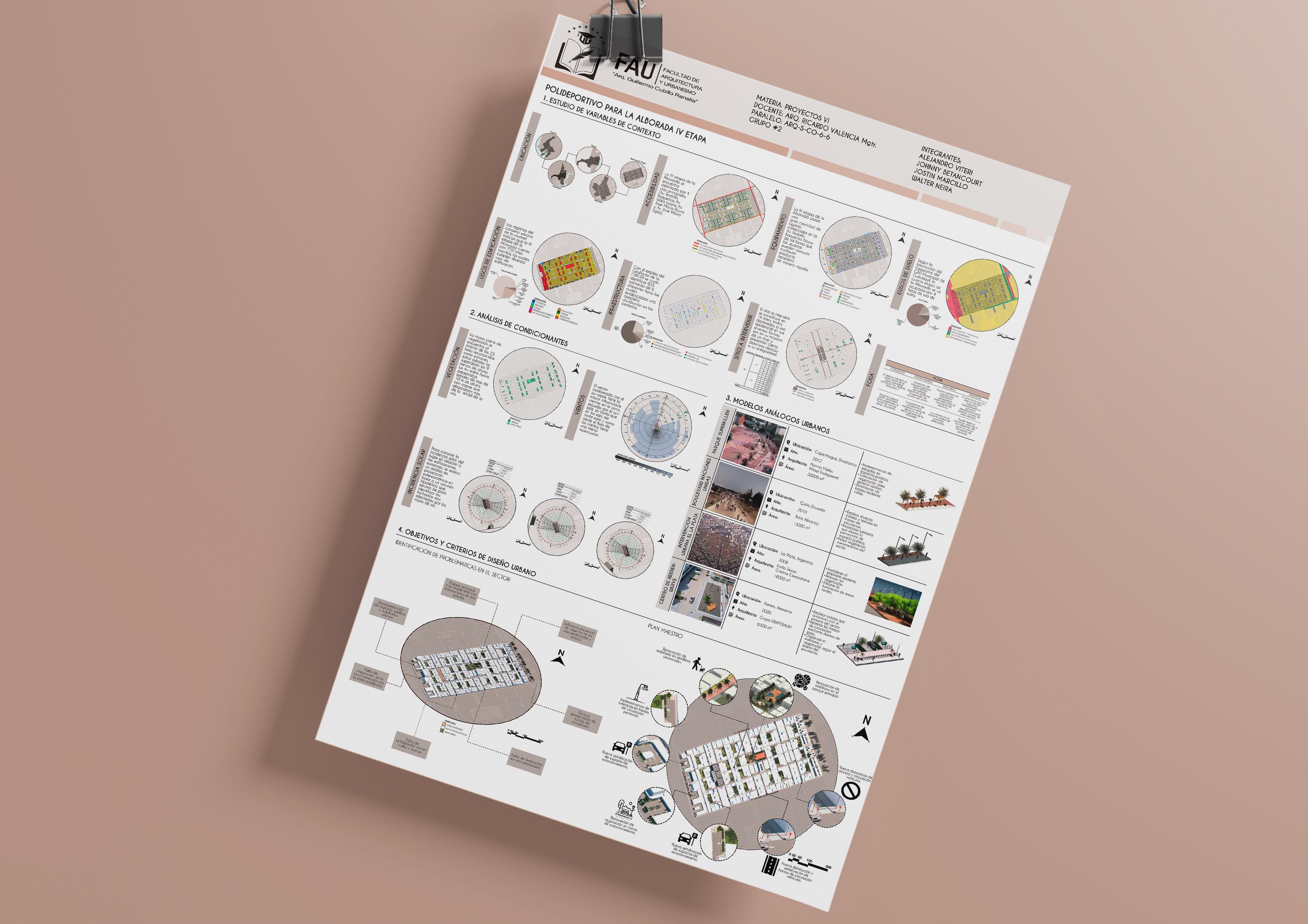

ESTUDIO DE MODELOS ANÁLOGOS URBANO

ESTUDIO DE VARIABLES DE CONTEXTO

ANÁLISIS DE CONDICIONANTES DEL TERRENO

Contexto geográfico Contexto InfraestructuraUsosEquipamientoAccesibilidadhistóricodesuelo

Tipo de vegetación Sitio a AnálisisVentajasintervenirydesventajasFODA

UNIDAD 1: FUNDAMENTACIÓN DEL DISEÑO DE VARIABLES DE CONTEXTO SEMANA SEMANA

OBJETIVOS Y CRITERIOS DE DISEÑO URBANO

Descripción técnica Anexo de planos

Factores climáticos IncidenciaVegetaciónde vientos Estudio Incidenciasolarsolar en Fachadas Humedad

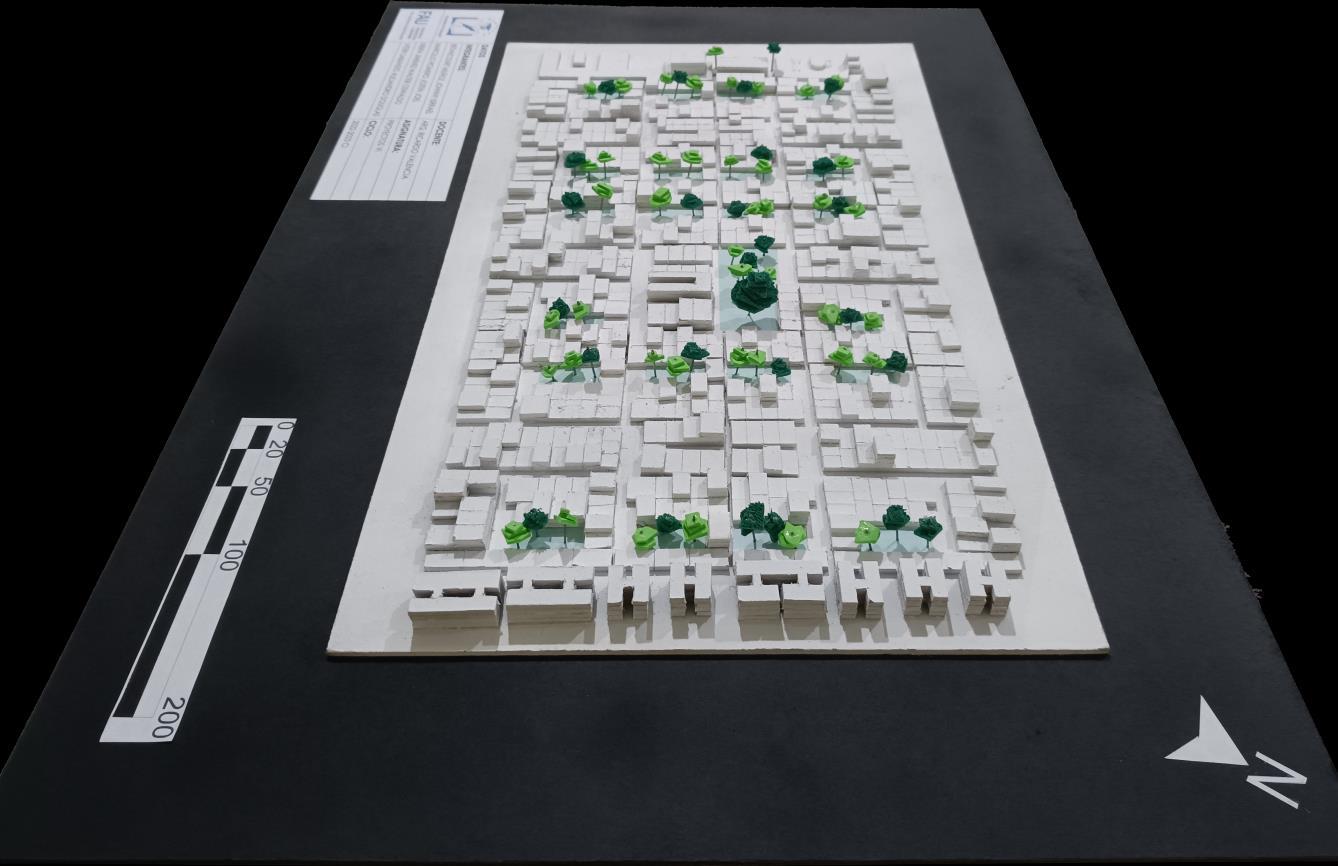

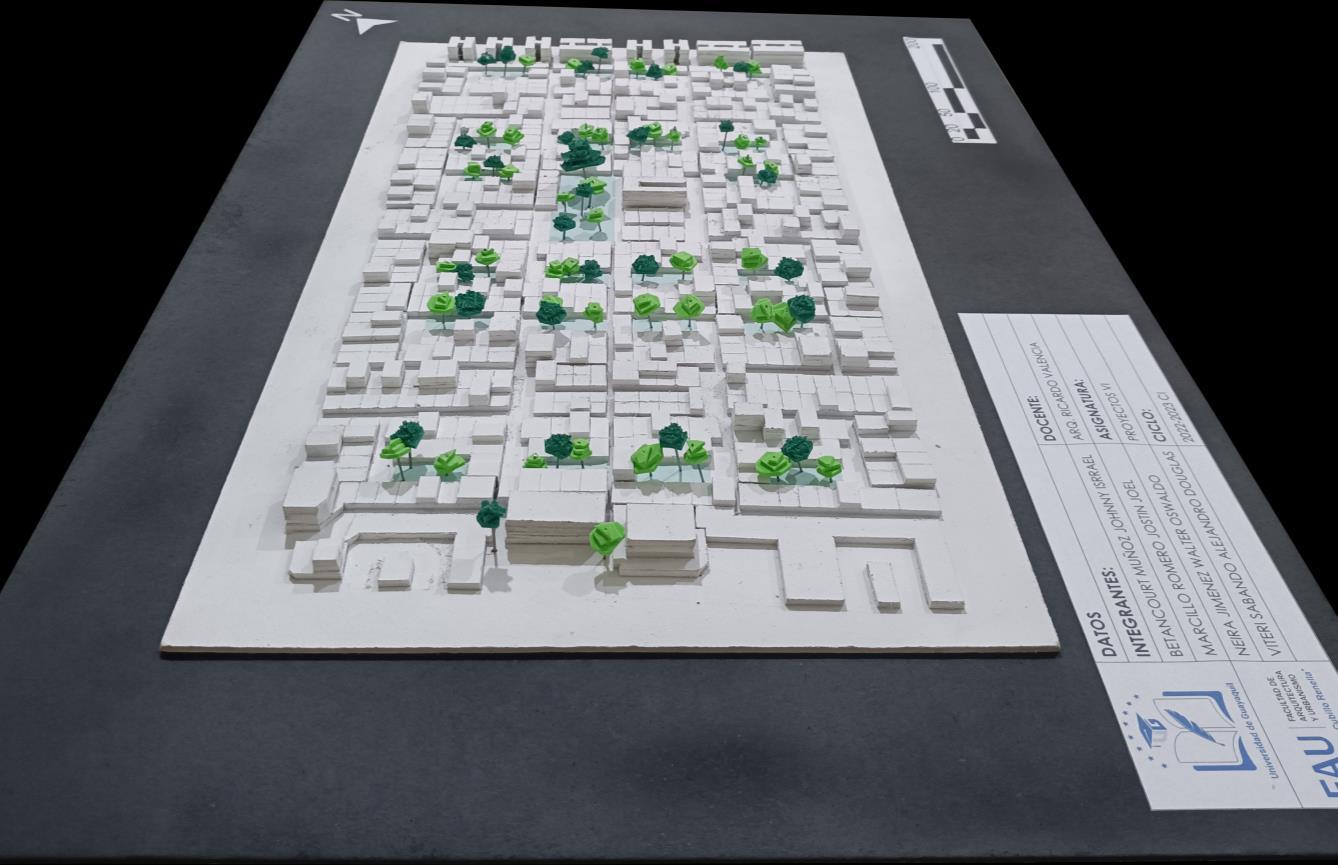

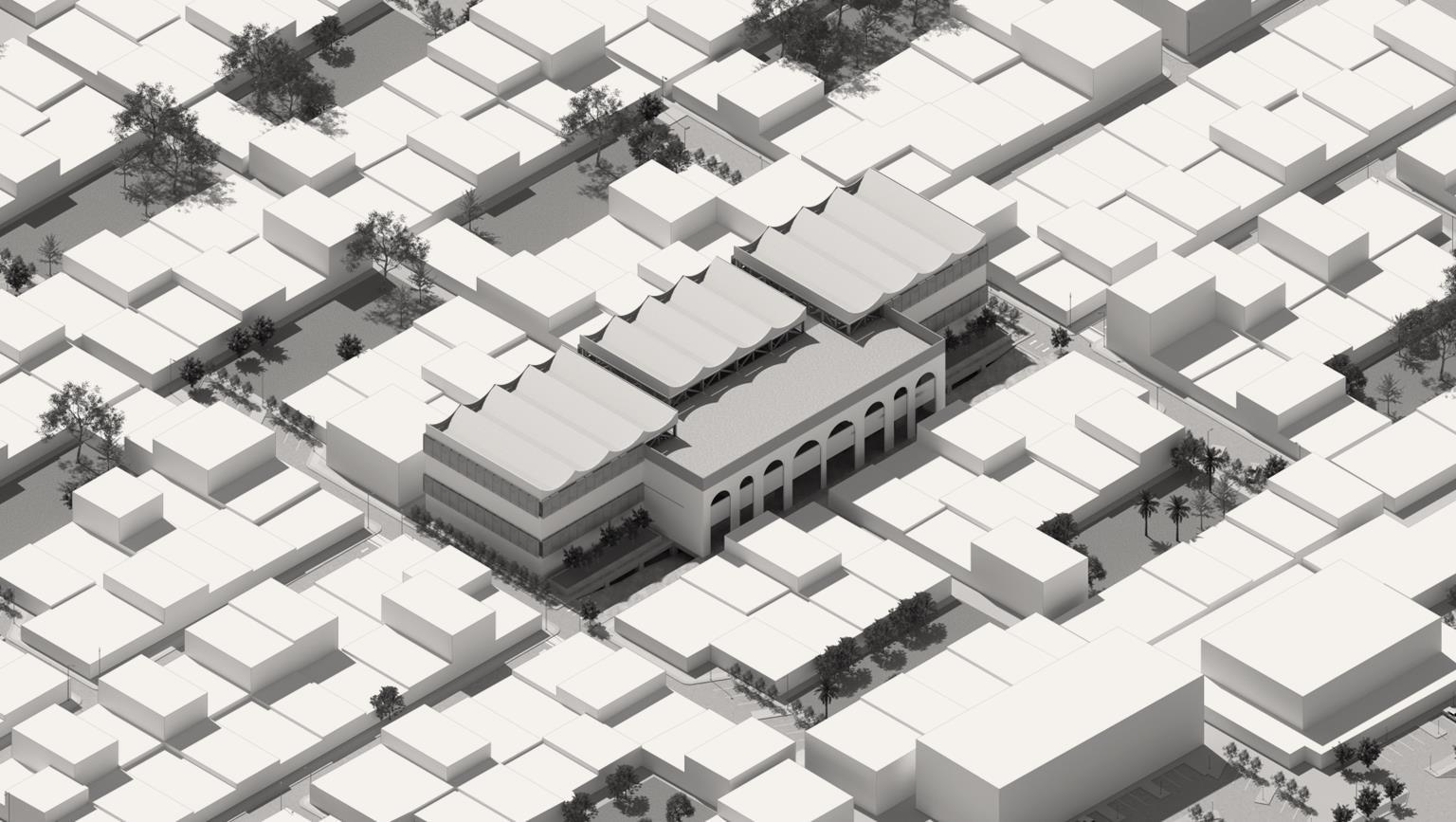

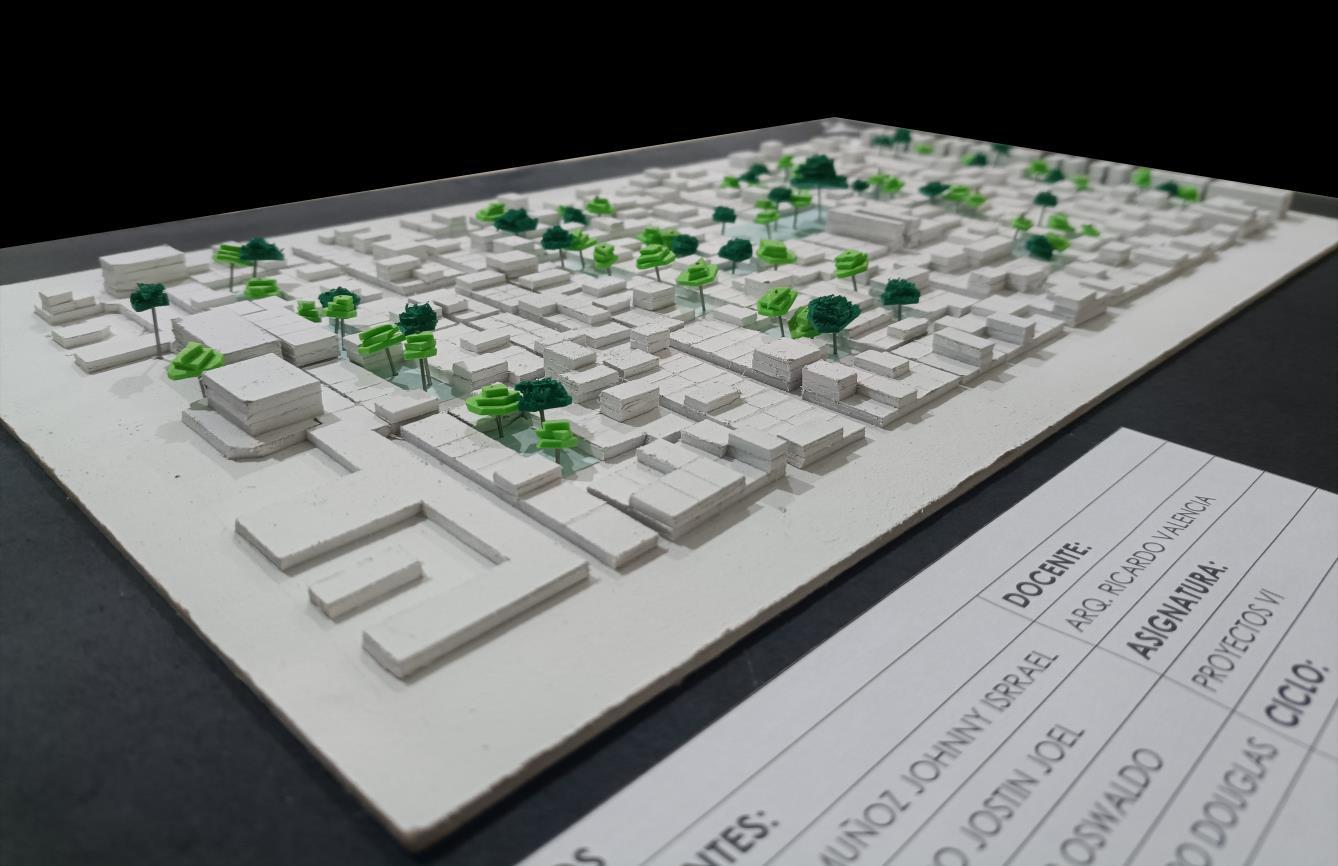

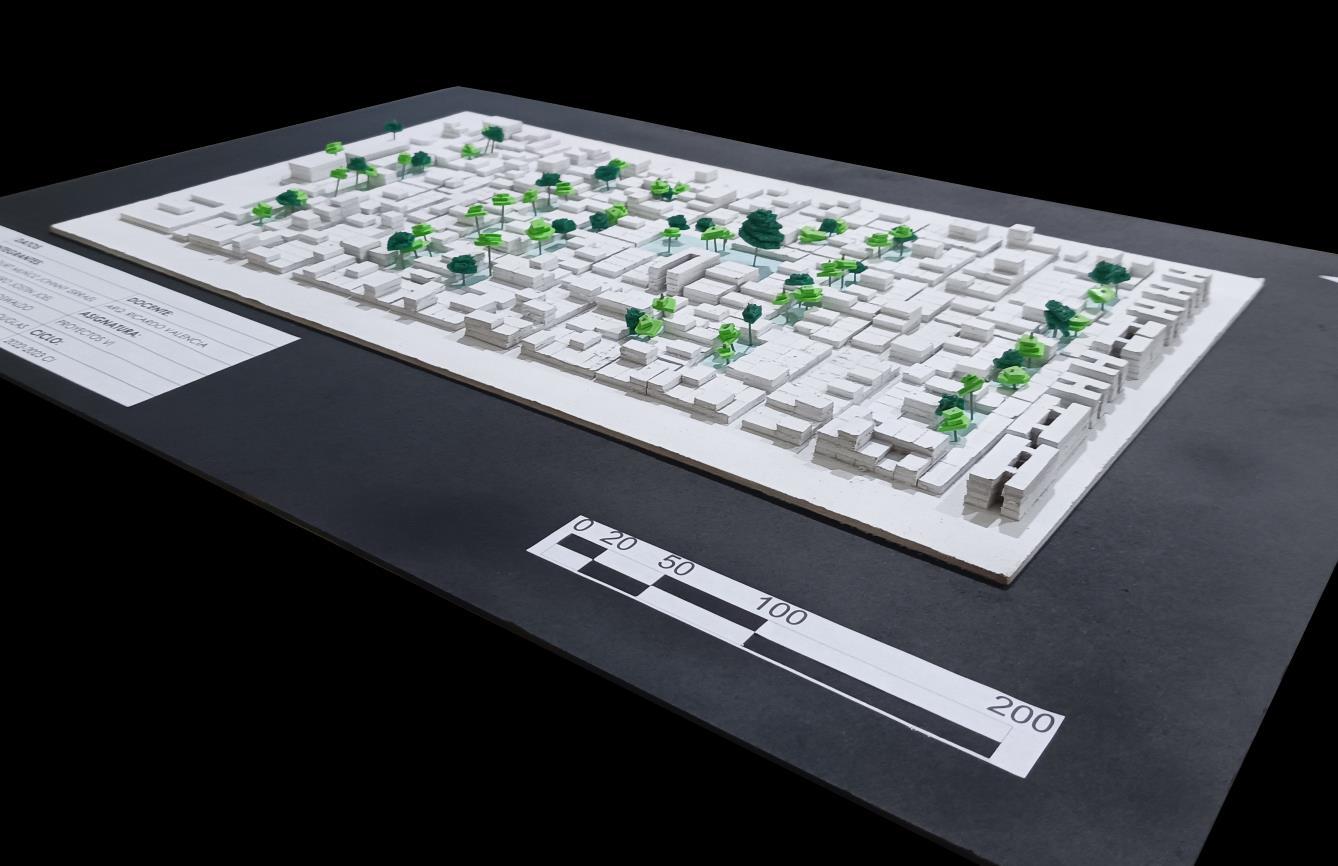

Identificación de Problemáticas Maqueta virtual Plan MaquetaMaestroFísica (Fotografias)

ESTUDIO DE MODELOS ANALOGOS Y ARQUITECTONICOPARTIDO

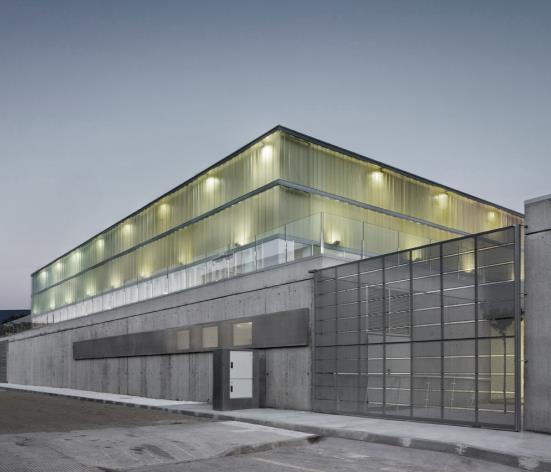

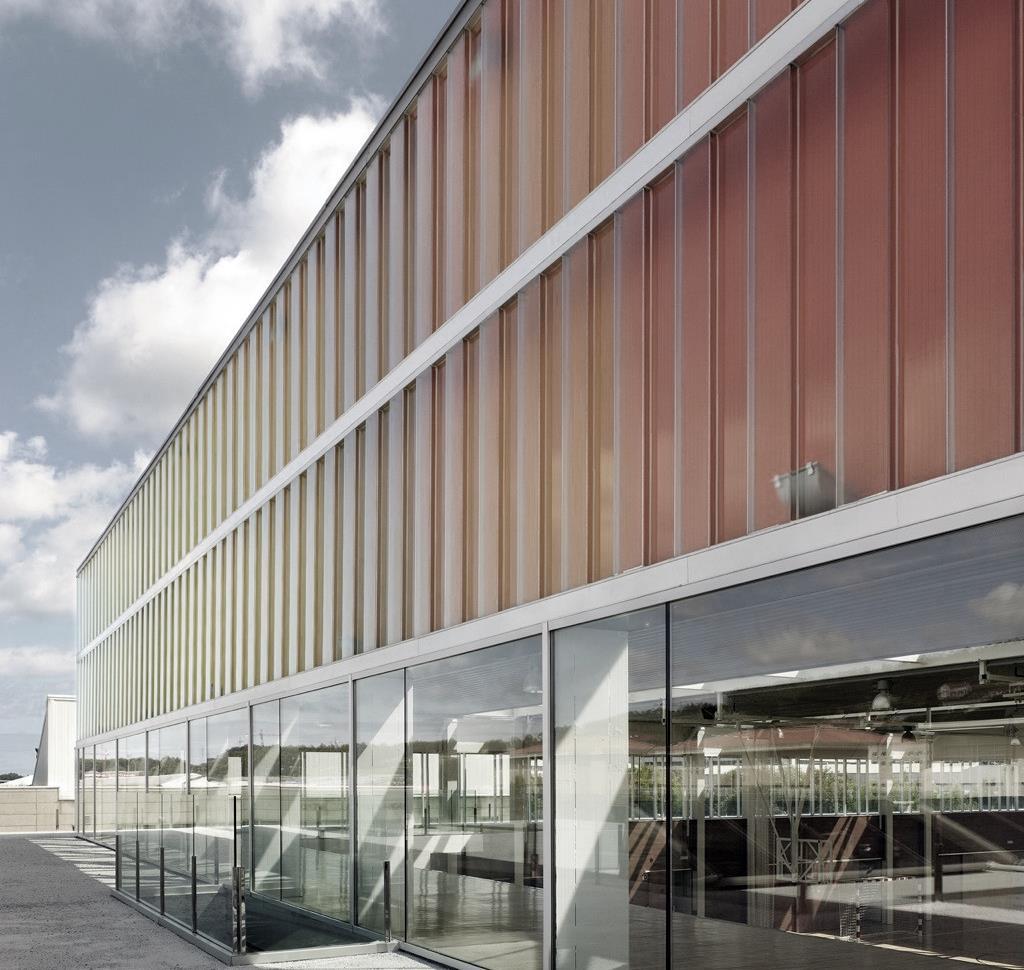

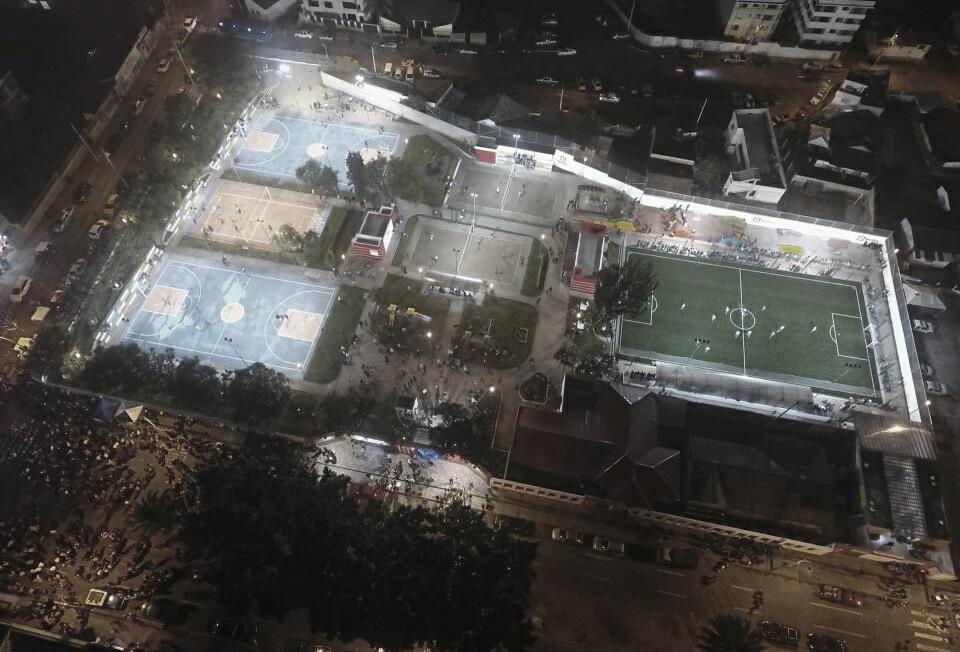

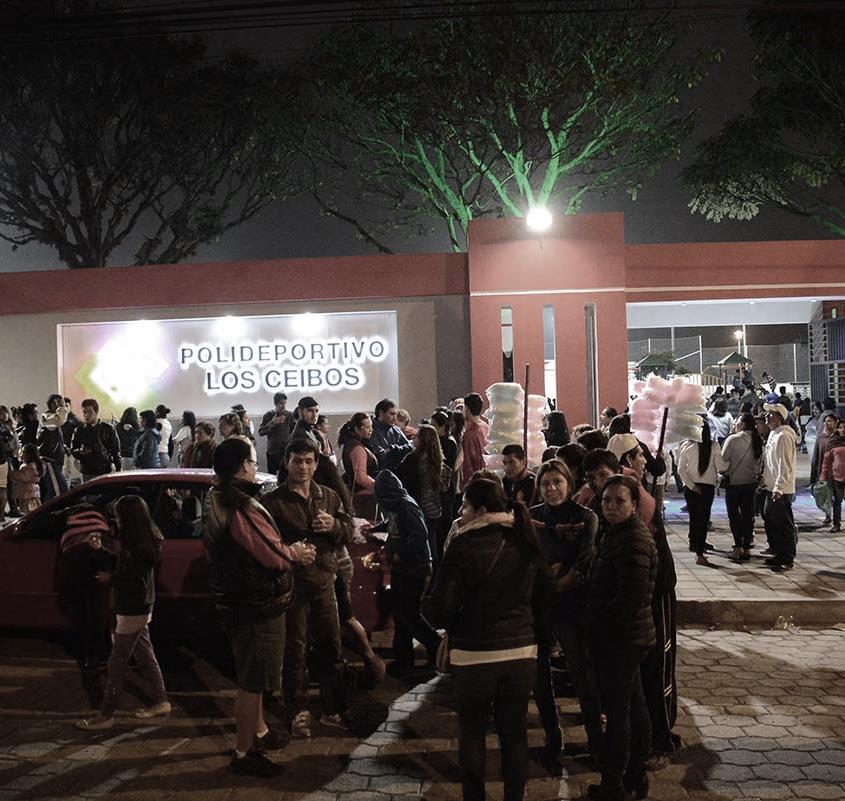

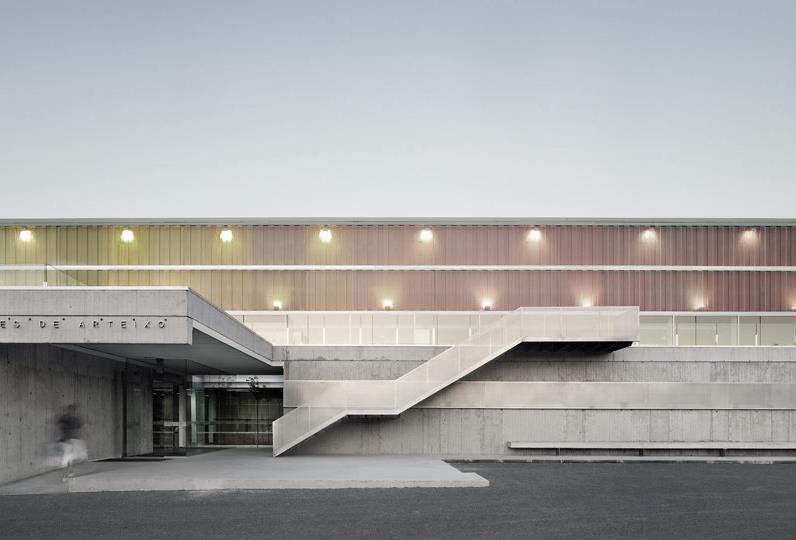

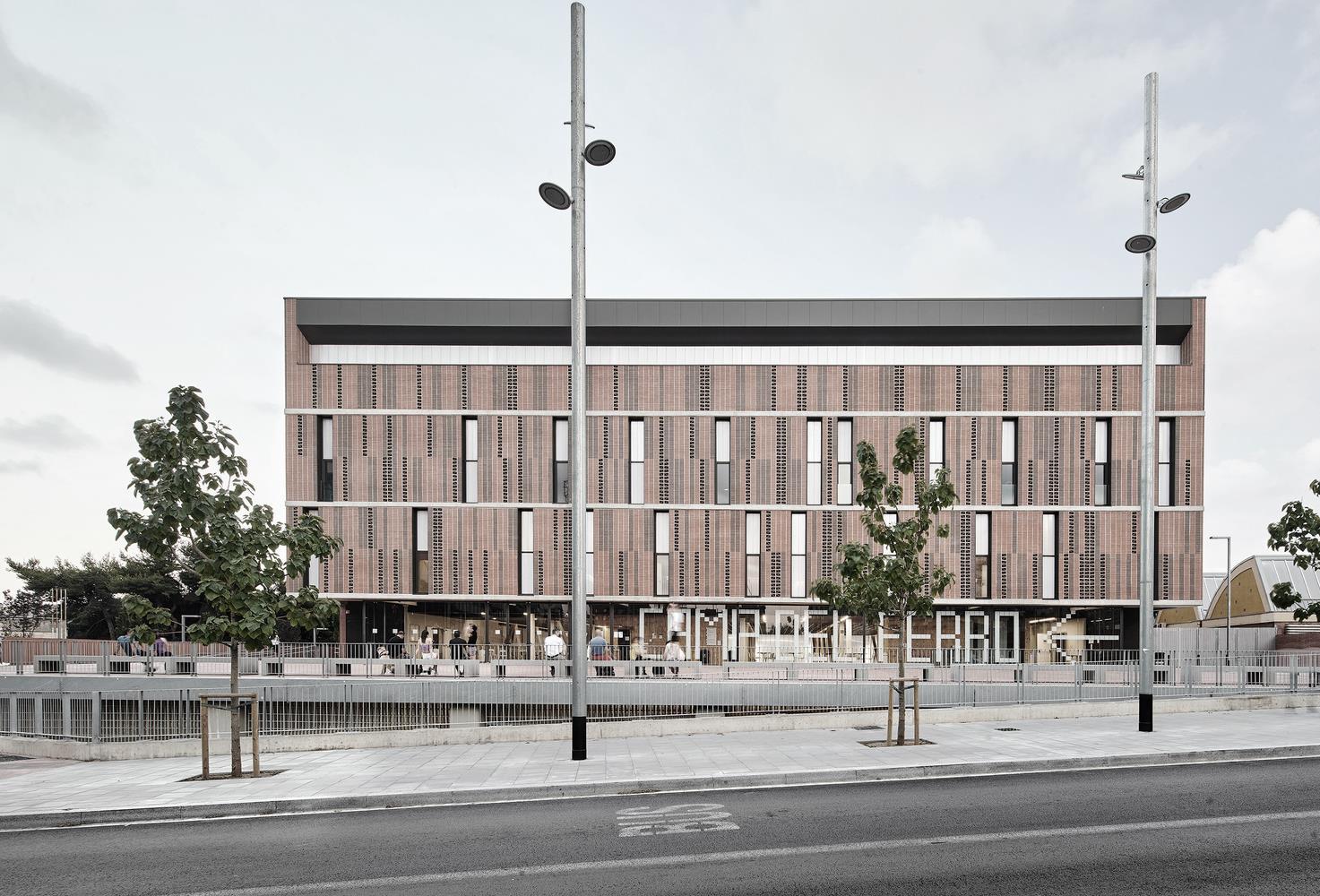

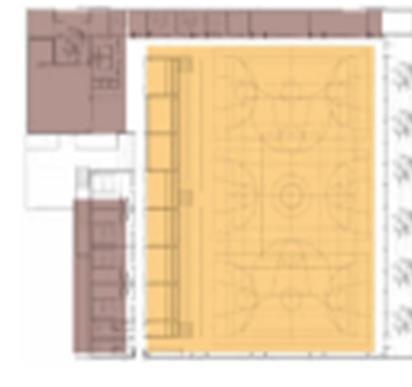

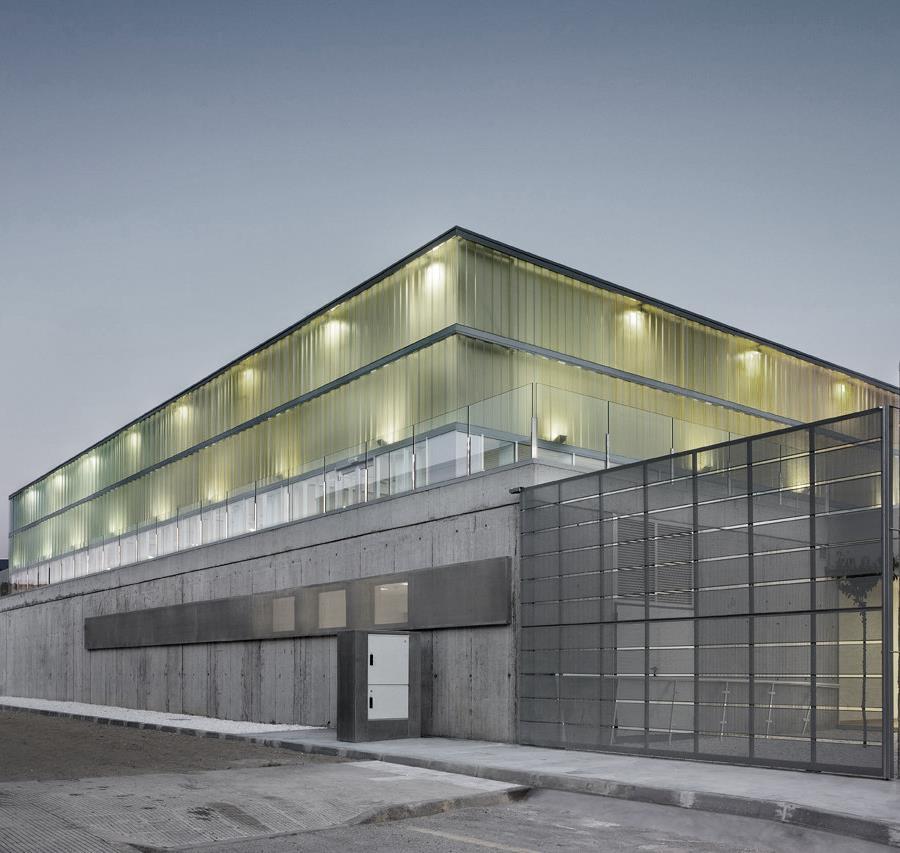

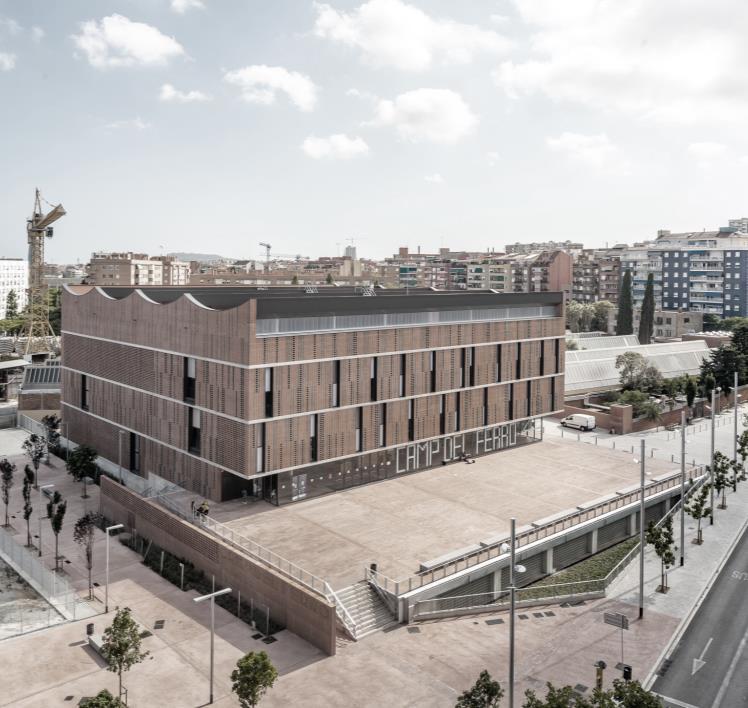

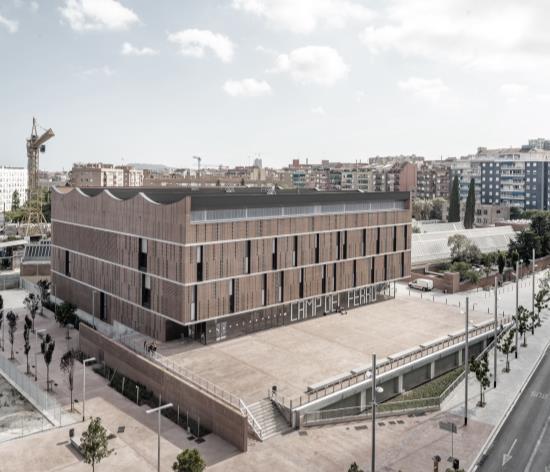

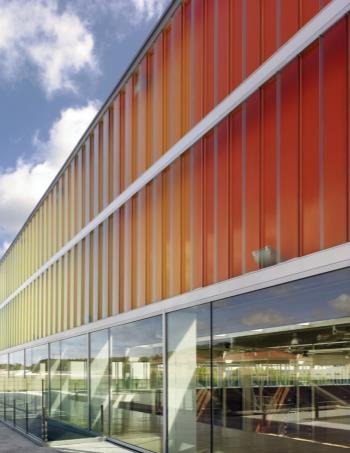

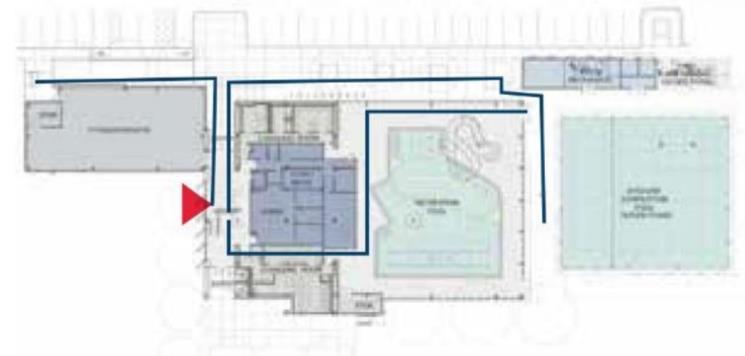

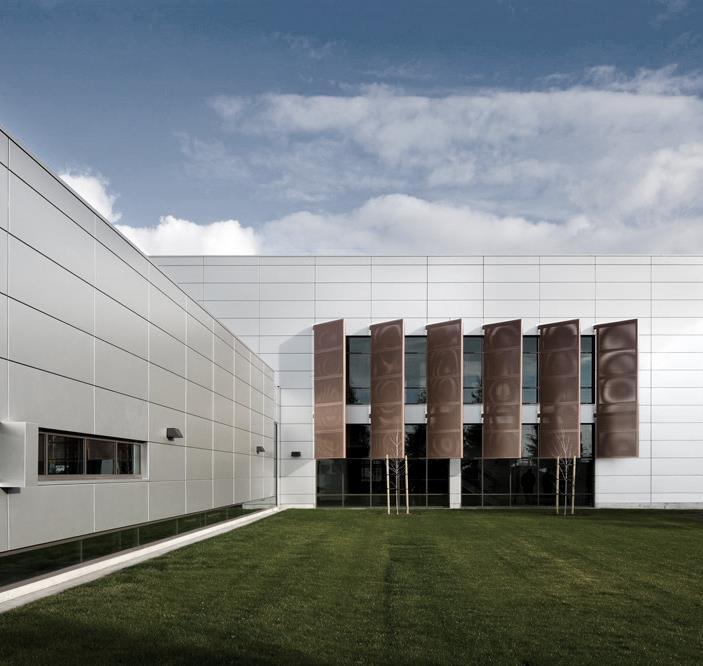

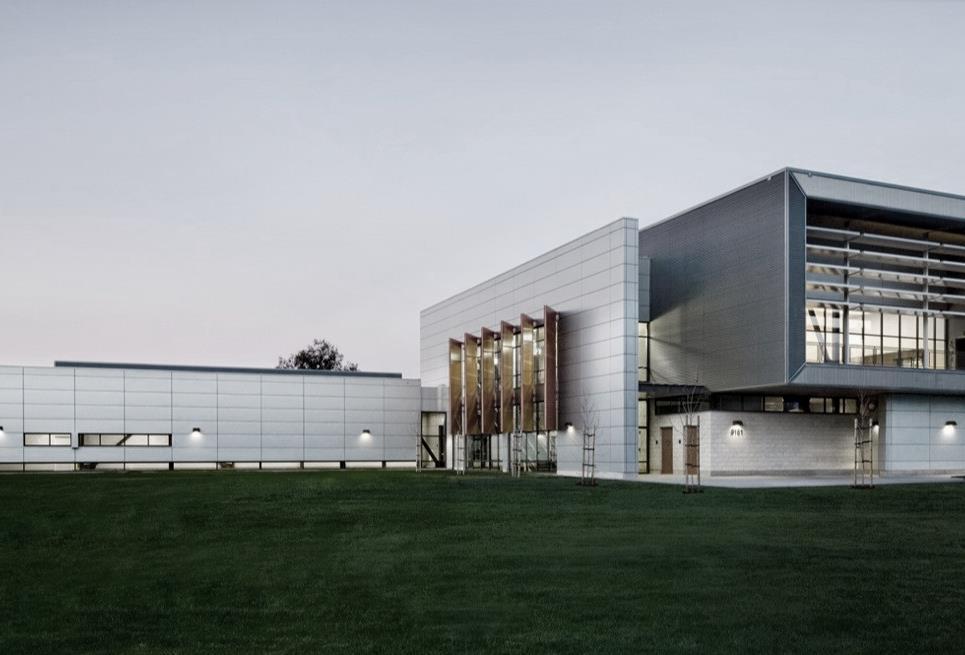

Polideportivo Los Ceibos Polideportivo East Oakland Pazo Dos Deportes De Arteixo Polideportivo Camp del Ferro Cuadro de Resumen de Criterios

Supermanzana Ciudad de 15 min Parque Urbano Superkilen Boulevard de Las Naciones Unidas Intervención Urbana en La Plata Centro de la ciudad de Heeren were Cuadro de resumen 1918171716152014131211109 252423222222 494847464534 39 40 424143 51 535254

Concepto Arquitectónico Partido Arquitectónico Objetivos y Criterios Arquitectónicos

Programa de necesidades

Matriz de relaciones ponderadas

Diagrama de ponderaciones

Diagrama de relaciones

Diagrama de relaciones desordenado Diagrama de relaciones ordenado Diagrama de circulaciones

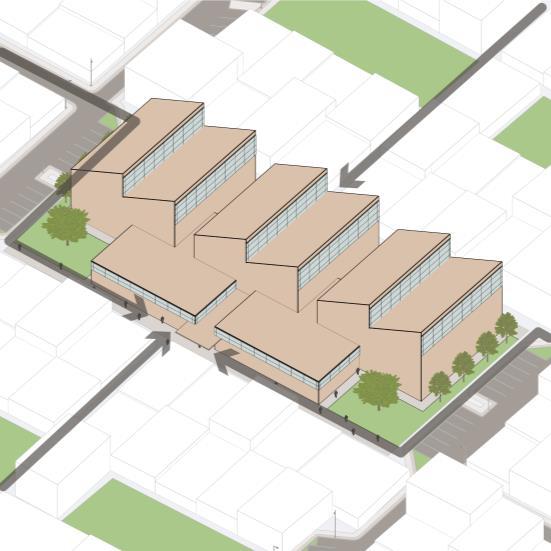

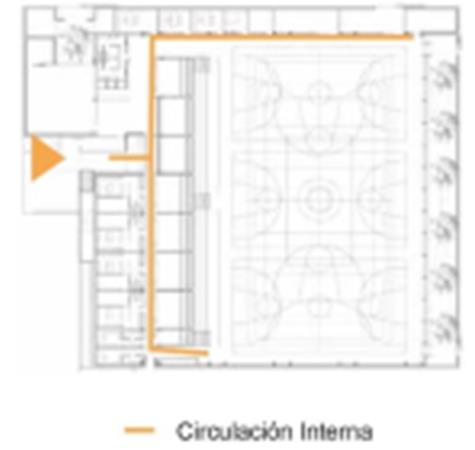

Diagrama de flujo de circulaciones

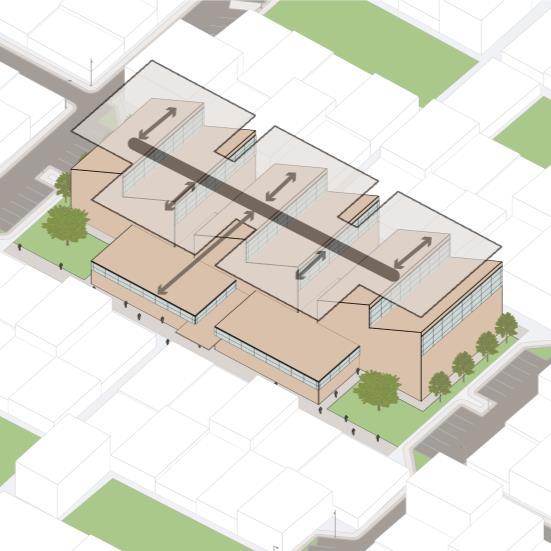

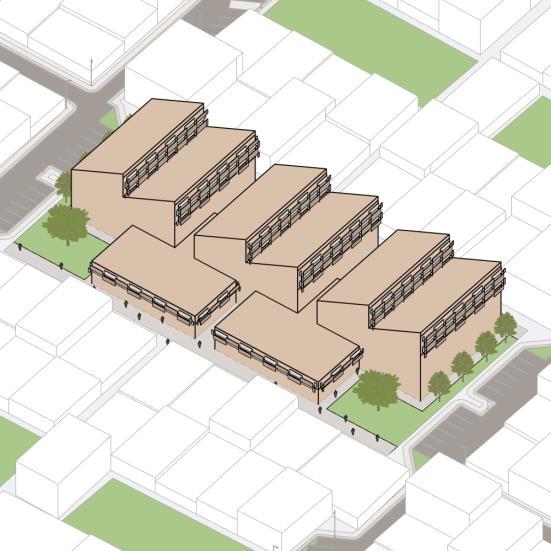

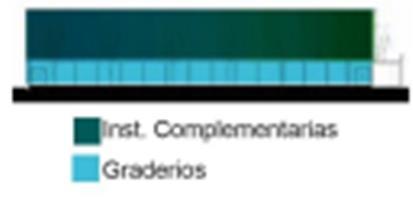

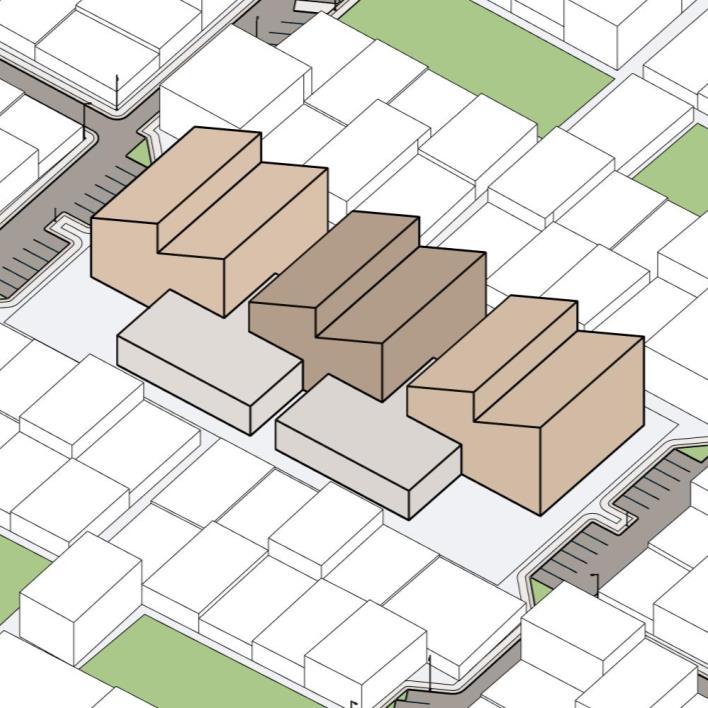

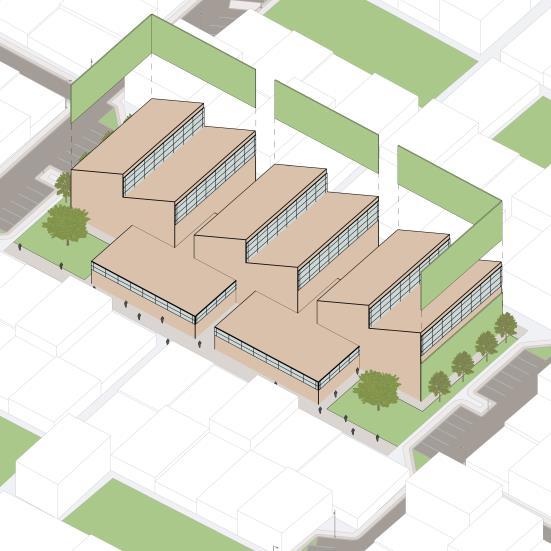

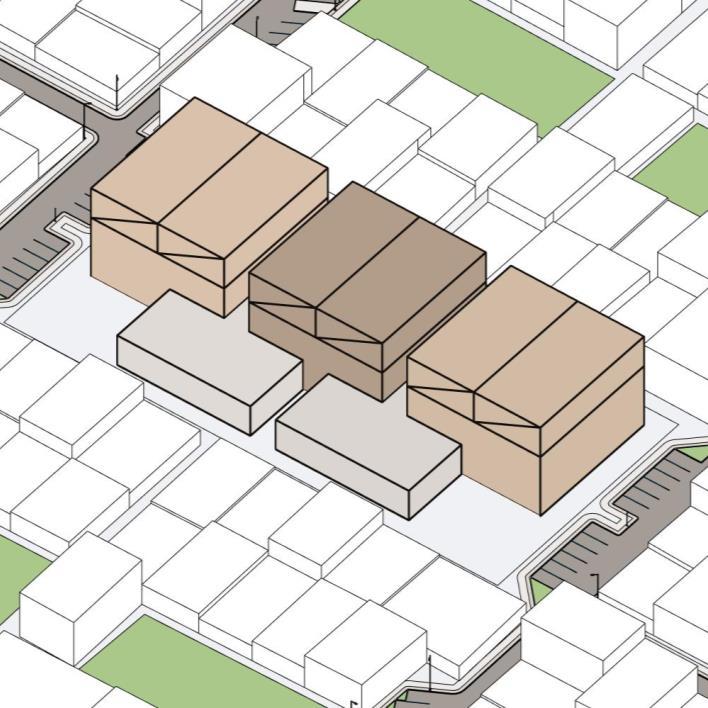

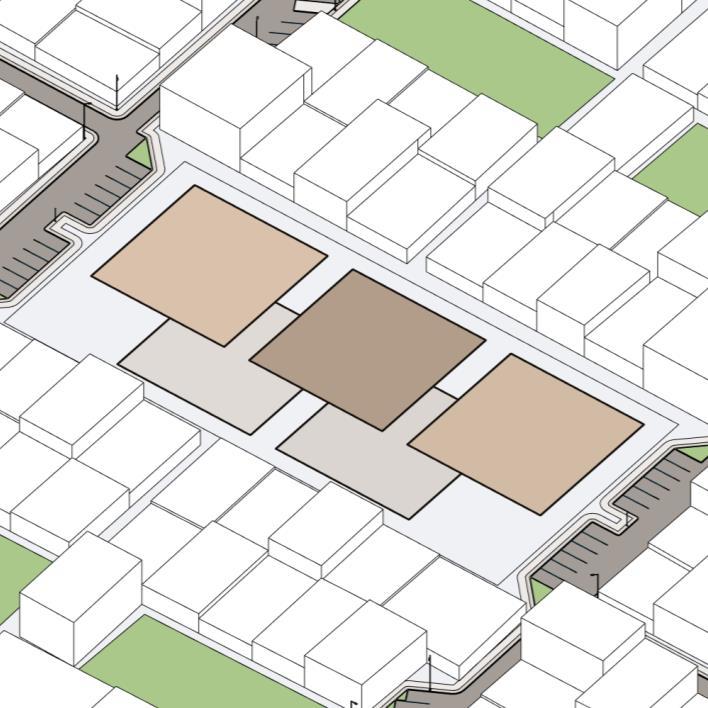

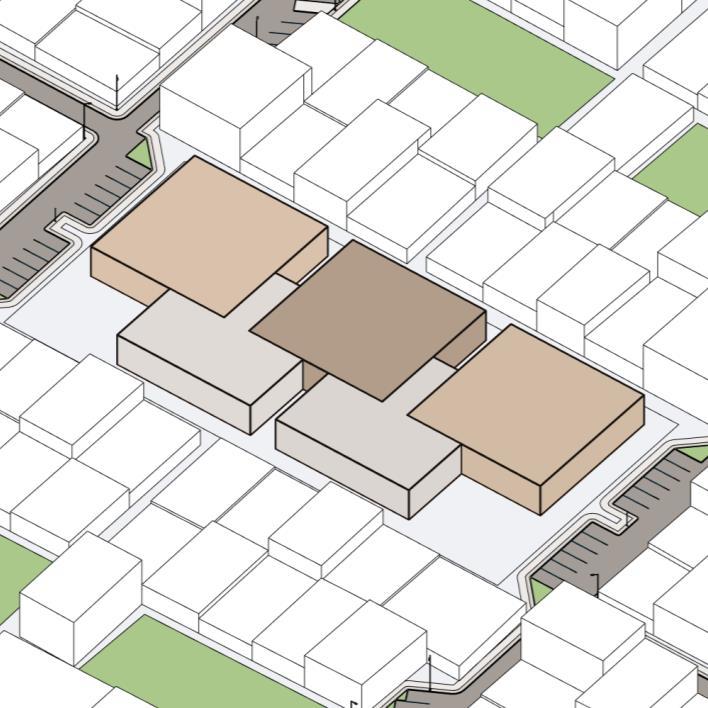

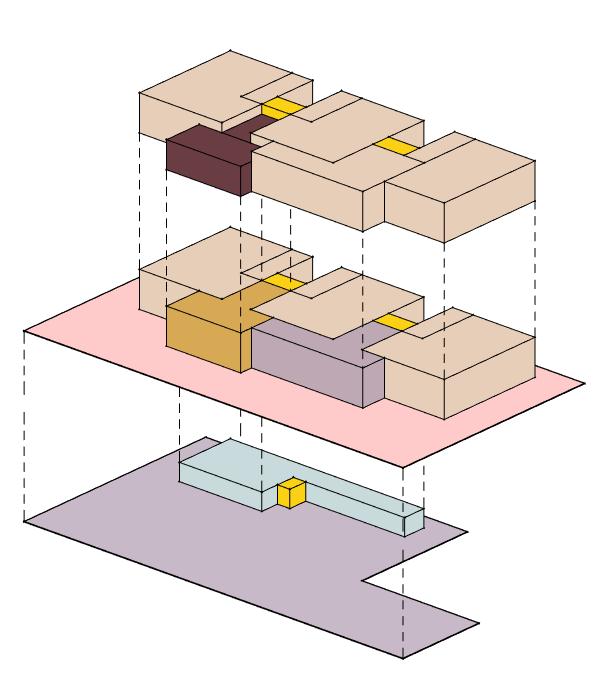

Diagrama de burbujas Zonificación isométrica CONSTRUCTIVOS

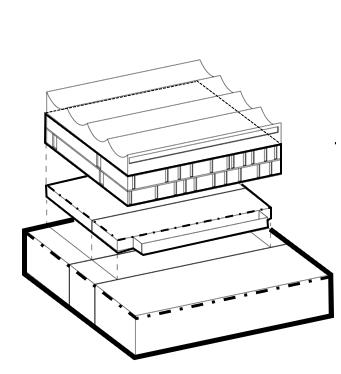

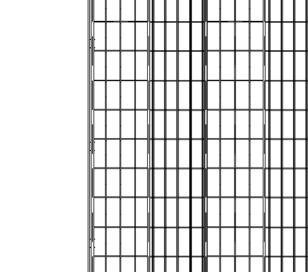

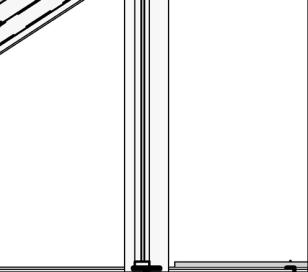

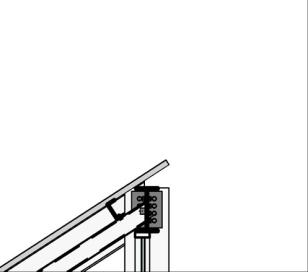

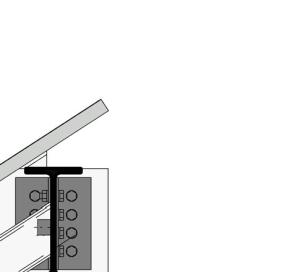

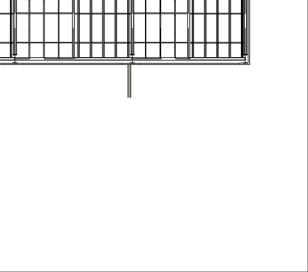

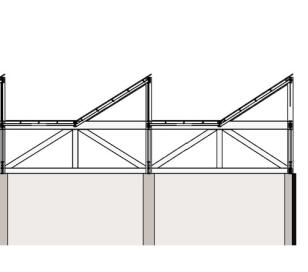

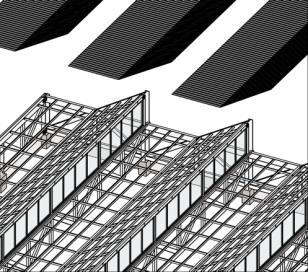

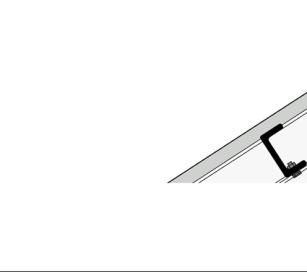

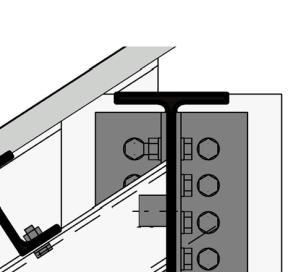

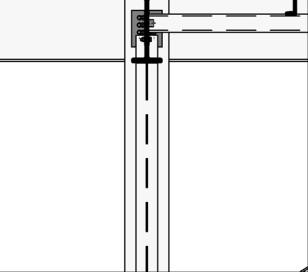

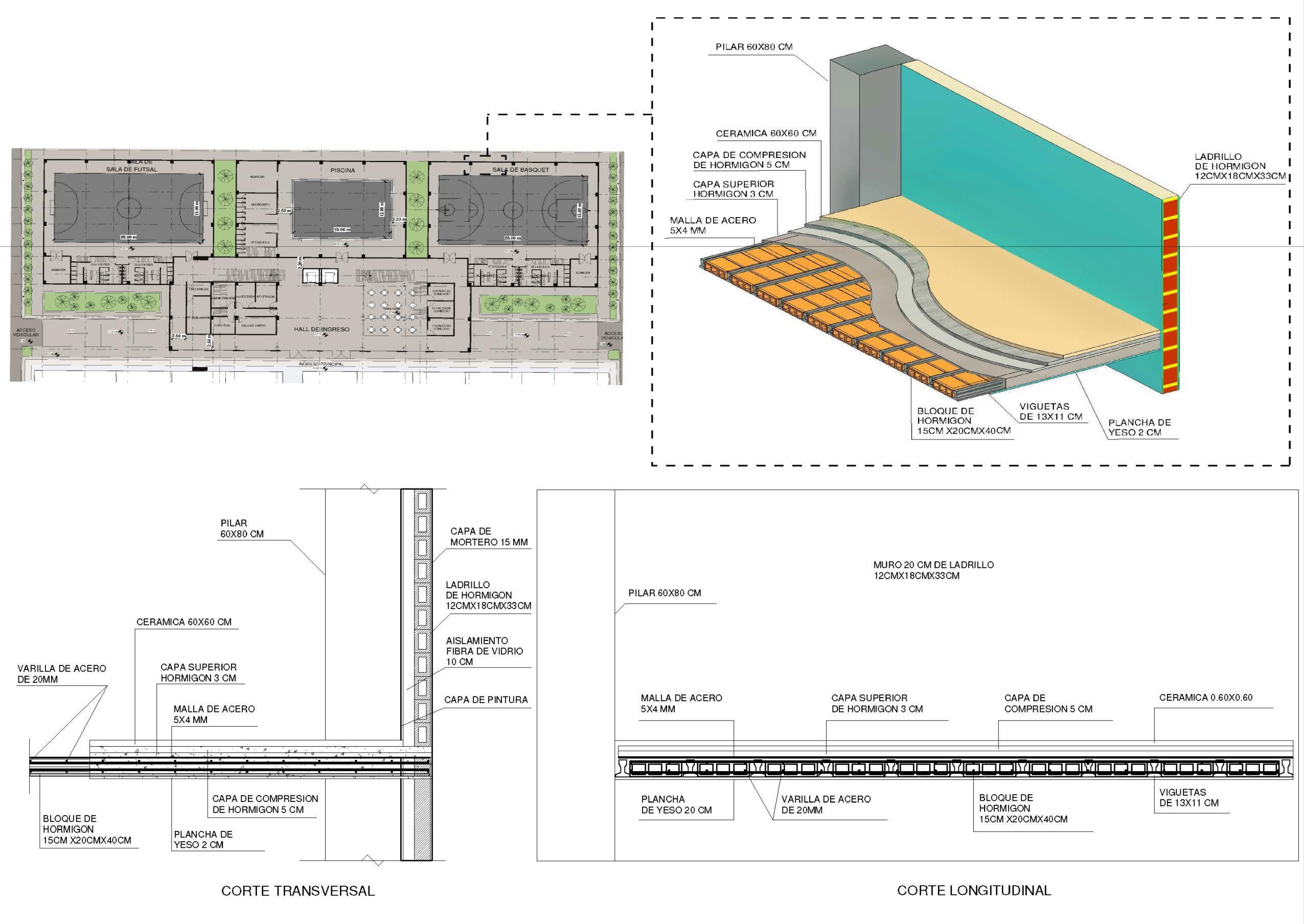

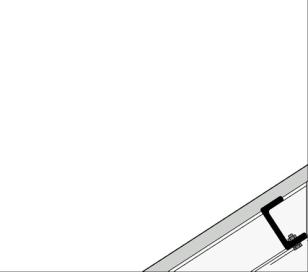

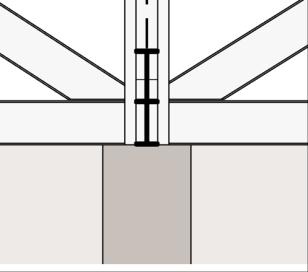

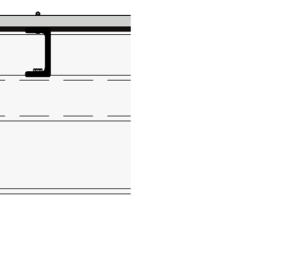

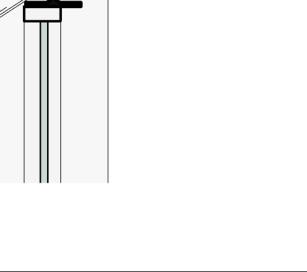

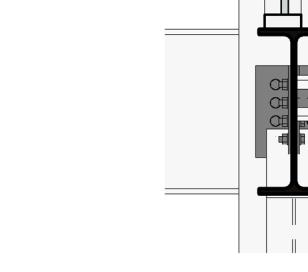

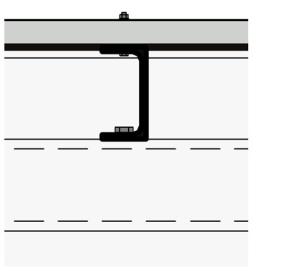

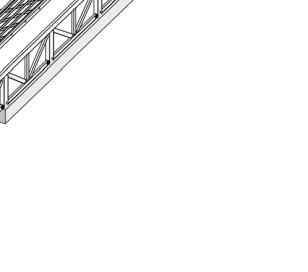

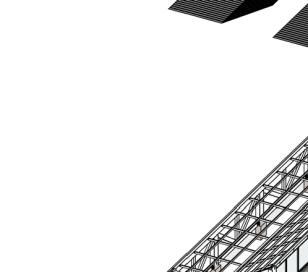

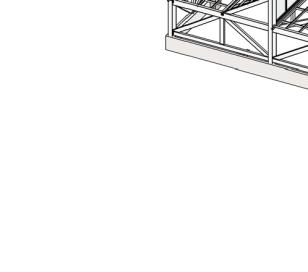

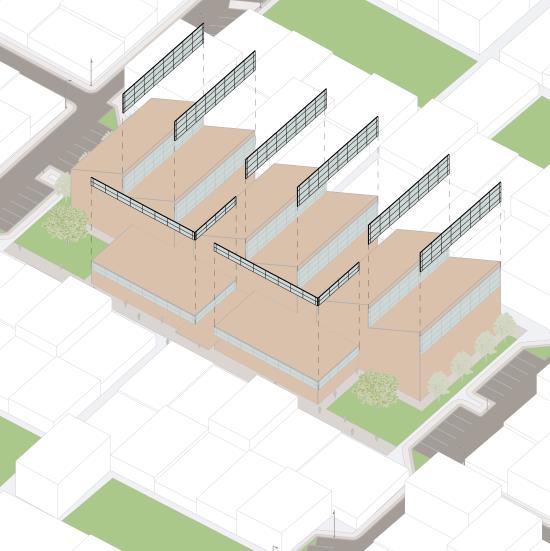

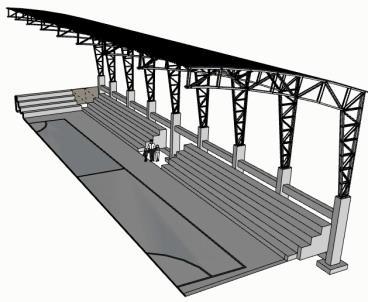

Unión de Cubierta con estructura y muros Unión de muros con Estructura Unión de muro con UnióncimentacióndeLosa con muro

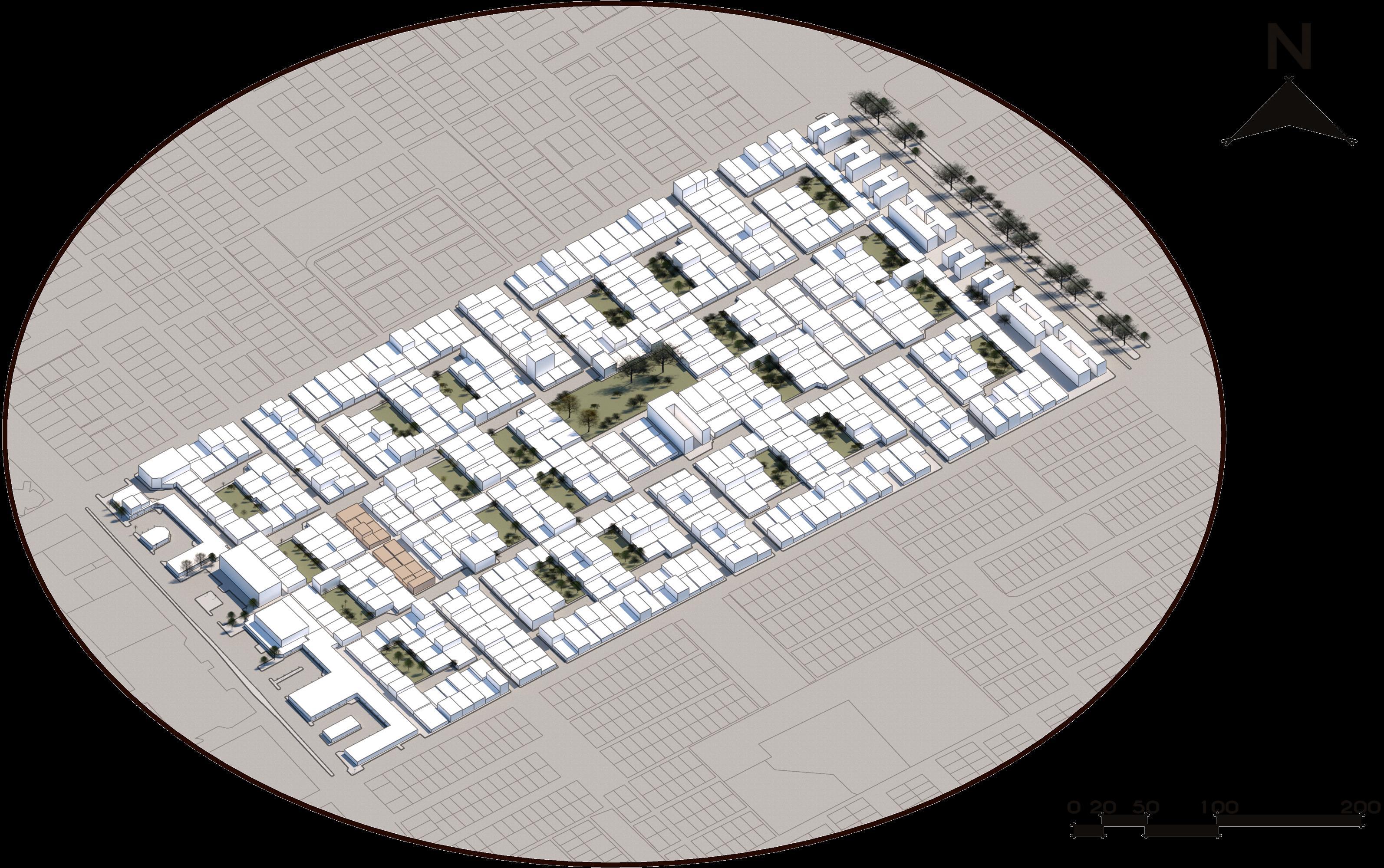

CONTEXTO GEOGRÁFICO

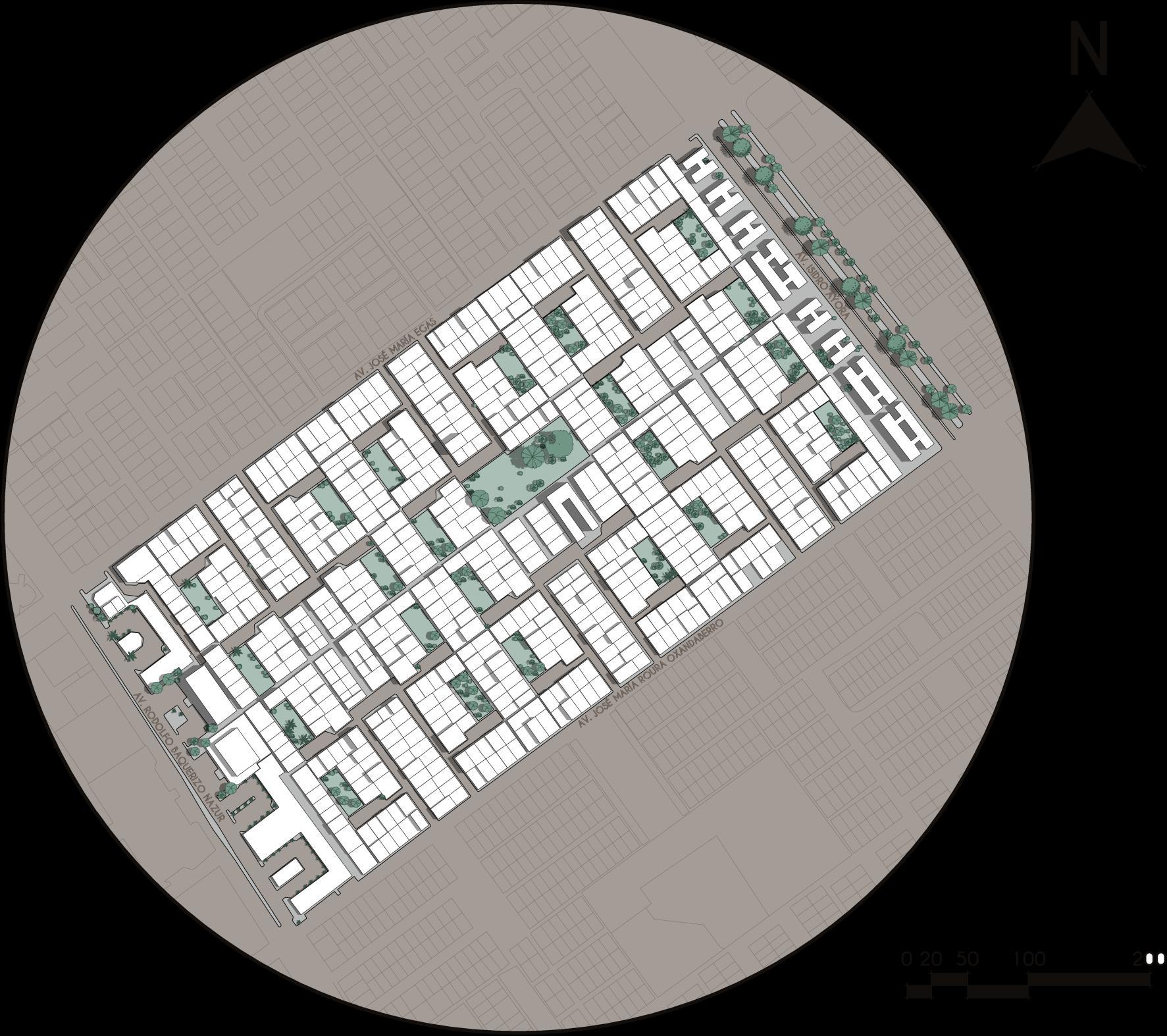

Ubicación

La IV etapa de la Alborada se encuentra dentro de la parroquia Tarqui, del cantón Guayaquil, provincia del 2610DemografíaGuayas.:habitantes

Densidad poblacional: 14563,03 habitantes/Km2

NorteLimites::Av. Isidro Ayora

Sur: Av. Rodolfo Baquerizo

Este : Av José María Roura

Oeste: Av José María Egas

Área Total

Es de 214594,17 m2, un largo aproximado de 655,77 m y ancho de 327,24 m. Cuenta con terrenos de 10 m x 15 m aproximadamente

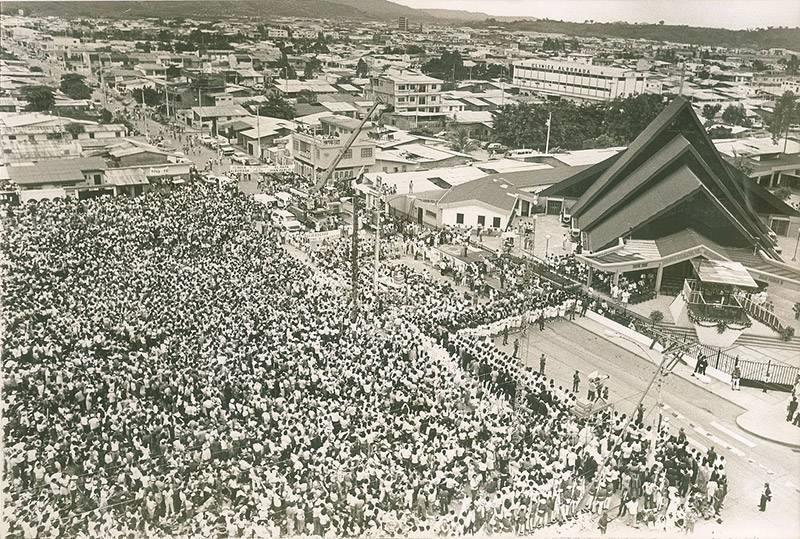

La Alborada fue construida a partir de 1975 en parte de los terrenos de la hacienda Mapasingue, propiedad de la Sra. Cecilia Gómez de Pareja, su esposo, Guillermo Pareja Rolando fue el que tuvo la visión de buscar una solución habitacional para la creciente clase media de la ciudad que se beneficiaba del auge económico petrolero que gozaba el

Espaís.uno

de los sectores más representativos del norte de la ciudad, por su dimensión, la cantidad de locales y plazas comerciales que tiene, y los parques, unos en mejor estado que otros, es la Alborada, integrada por 14 etapas.

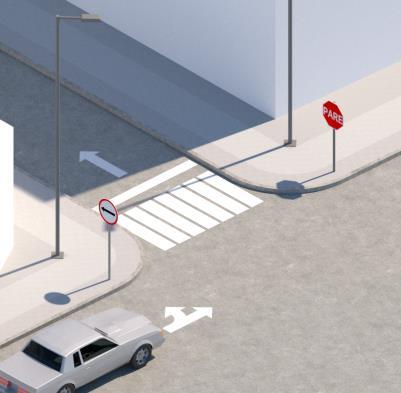

ACCESIBILIDAD DEL SECTOR

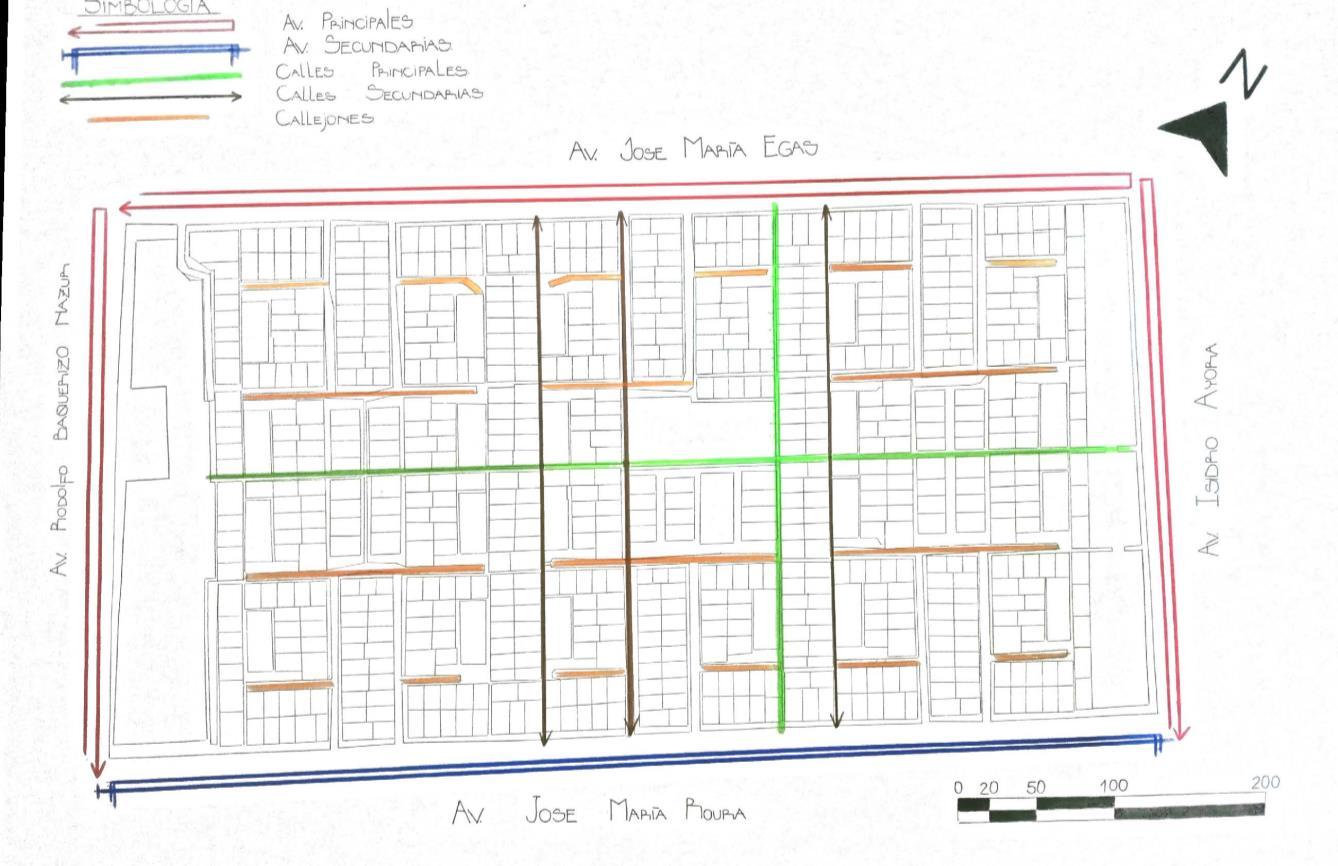

Vías de Acceso

La IV etapa de la Alborada se encuentra delimitada por 4 vías principales, (Av. Rodolfo Baquerizo, Av. Isidro ayora, Av. José María Roura y Av. José María Egas), caracterizada por una alta circulación de vehículos, principalmente en las Av. Rodolfo Baquerizo e Isidro Ayora ya que son de doble vía, mientras que la Av. José María Egas va de noreste a

suroeste y la Av. José María Roura de suroeste a noreste.

Dentro de la IV etapa de la Alborada existen vías secundarias de circulación vehicular baja que conducen al interior de las manzanas y terminan en parqueaderos internos, por lo cual no permiten un traslado eficaz dentro del sector

Disposición de Ingresos

La IV etapa de la Alborada cuenta con una dinámica accesibilidad por todos sus frentes, al estar próximo a dos corredores comerciales se facilita su llegada a través transporte público o particular, además de contar con varios lugares de estacionamiento tanto público como privado. El ingreso vehicular al sector se realiza a través de las

Av. José María Roura y José María Egas, las cuales conectan con calles secundarias que dirigen al interior del sector y concluyen en parqueaderos privados. El acceso peatonal es el mas variado y permite atravesar eficientemente el sector, sin embargo, algunos de estos accesos presentan restricciones impuestas por los habitantes del sector.

SÍMBOLOGÍA

ACCESO PEATONAL LIBRE PARADA DE BUS ACCESO PEATONAL RESTRINGIDO TACHO DE BASURA PARQUEADERO BOTADERO DE BASURA

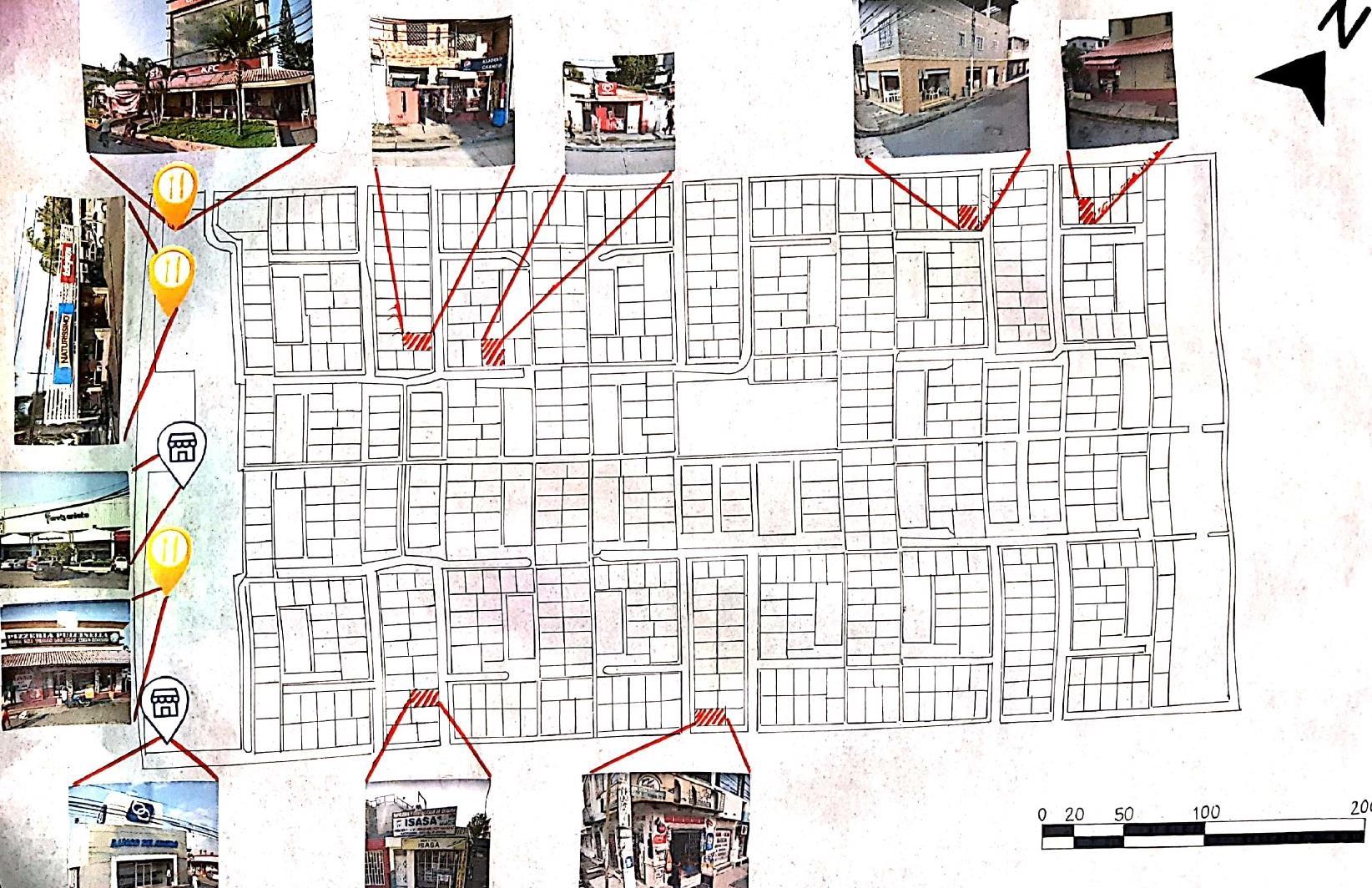

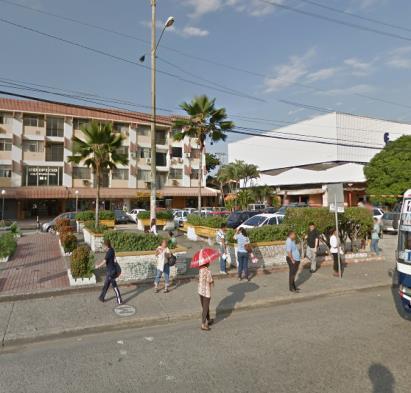

EQUIPAMIENTO DEL SECTOR Ámbito Comercial

La IV etapa de la Alborada posee una gran cantidad de lugares comerciales en la Av. Rodolfo Baquerizo Nazúr como lo son el KFC, Naturíssimo, Telepizza, Ferrisariato, y un banco del Austro, también posee mini tiendas dentro de las manzanas que son usos mixtos tanto comercial como residencial.

El proyecto está ubicado de manera estratégica para que los usuarios puedan consumir cualquier producto necesario de manera rápida al momento de salir del polideportivo

Mobiliario Urbano

El sector al ser muy concurrido debido a la actividad comercial diurna y nocturna, esta última dándose más del lado de la Av. Rodolfo Baquerizo Nazur, cuenta con buena iluminación en general (zona comercial y zona residencial), sin descuidar ningún callejón en la zona residencial.

En general la Alborada 4 etapa contiene muy poco mobiliario urbano en cuanto a bancas jardineras, fuentes, contenedores de basura etc., a excepción de su zona comercial, donde si cuenta con jardineras y banca para descansar.

SÍMBOLOGÍA

DEPARTAMENTO RESTAUTANTE/CAFETERIA GIMNASIO PARQUE DE TELEFONIA

SÍMBOLOGÍA

ACCESO PEATONAL LIBRE PARADA DE BUS PEATONAL RESTRINGIDO TACHO DE BASURA PARQUEADERO BOTADERO DE BASURA

INDICADORES DE EDIFICACIÓN

Uso De Suelo

Según la información del Geoportal del GAD Municipal de Guayaquil, la cuarta etapa de la Alborada se ve ocupada por 4 tipos de uso de suelo: Comercial y de servicios, De Equipamiento, Protección de riesgos y Residencial de densidad media.

En el sector el uso residencial predomina abarcando más de 80% de la superficie del

SÍMBOLOGÍA

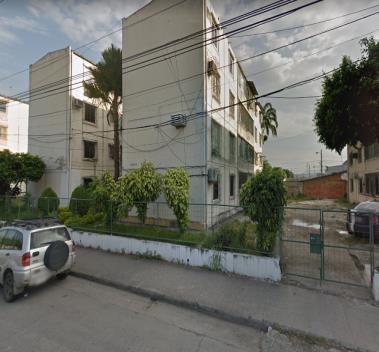

Uso de Edificación

Los registros del catastro urbano de la ciudad indican que la IV etapa de la Alborada cuenta con 732 lotes inscritos, los cuales cumplen diversos usos de edificación, entre estos destaca el uso residencial el cual abarca el 71,42 % de área total con 654 lotes registrados.

SÍMBOLOGÍA

INFRAESTRUCTURA

Luminarias

Con el empleo del GeoPortal de la CNELEP, se pudo identificar 655 luminarias de 6 diferentes tipos, las cuales evidenciaban una completa distribución en las periferias pero una desorganizada ubicación en sectores internos contemplados como parques, esto producto de una falta de coordinación entre sus titulares (Municipio y CNELP).

Postes

Para el caso de los postes, se pudo identificar 545 estructuras, las cuales se presentaban en 2 tipos de materiales (hormigón y metal), y con 5 tipos de empleo. De esta clasificación se observo que 202 postes eran empleados para alumbrado publico y los restantes 343 eran usados para circulación de líneas de tensión y subtransmisión

SÍMBOLOGÍA

SÍMBOLOGÍA

VEGETACIÓN

Arboles

Para el estudio de la vegetación del sector, se divide en dos categorías; arbusto y árboles. El sector cuenta con mucha vegetación en los cuatro lados que delimitan la etapa 4, siendo la palma real y el mango los tipos de árboles más recurrentes del sector

SÍMBOLOGÍA ARBOLES

PALMA REAL ACACIA AMARILLA

PALMA DE COCA PALMITA DE HOJA REDONDA

MANGO POMA ROSA AMARILLA

Arbustos

Esta vegetación pierde su encanto a medida que uno se adentra en los callejones de la etapa 4, ya que presenta pocos árboles y la mayoría de los residentes prefieren mantener sus jardineras al interior de su propiedad.

SÍMBOLOGÍA ARBUSTOS

CROTO BOB SEMPERVIENS PALMERA DE JARDÍN CACTUS COLUMAR

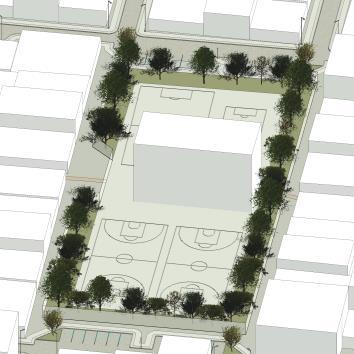

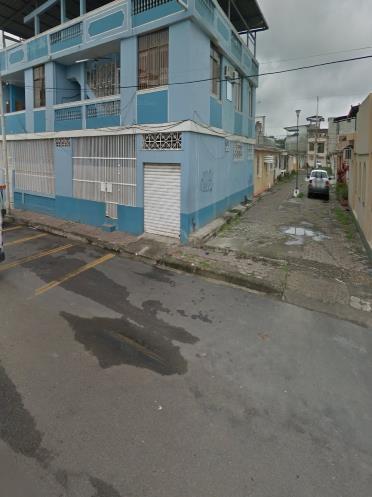

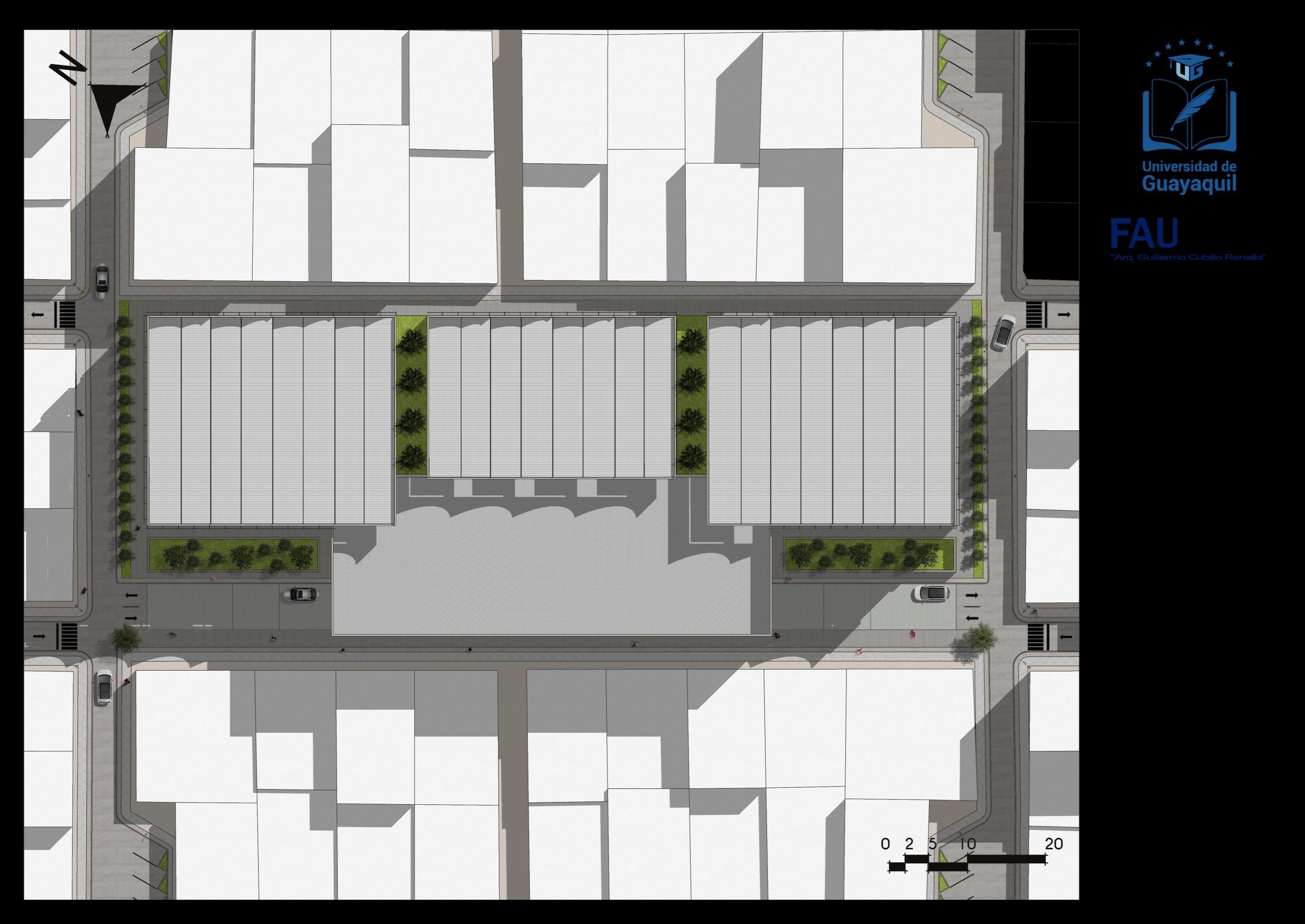

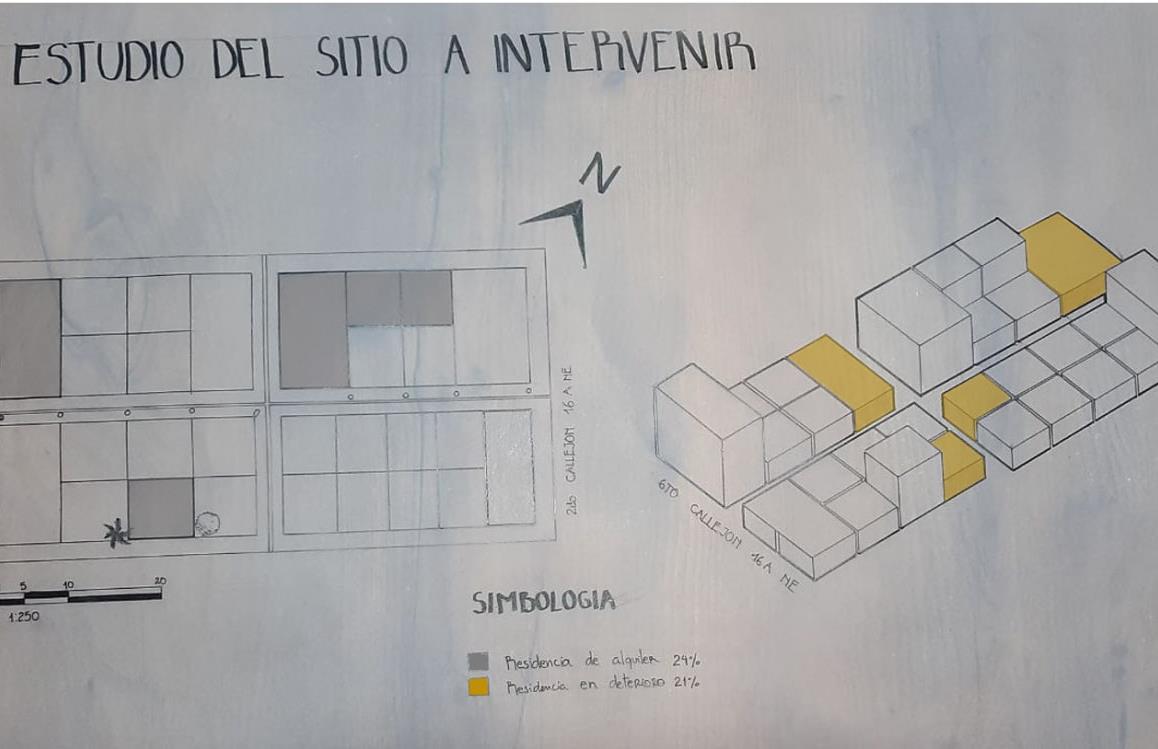

SITIO A INTERVENIR

Ubicación

El sitio a intervenir se constituye en 16 lotes, todos destinados a uso residencial en sus diversas formas. Las edificaciones son en su mayoría de un nivel y presentan cierto deterioro debido a su antigüedad.

El sitio presenta una buena ubicación que permite la conexión con la vía principal, tanto de manera vehicular como peatonal

SECTOR MANZANA 185.68 177.48 178.51 159.56 213.88 191.70 190.85 251.04 248.33 205.49 204.47 251.04 257.38 201.02 194.74 248.02

Dimensiones

A pesar de que el lugar se ubica en una zona congestionada de tráfico la mayor parte del día, la contaminación visual y acústica es muy mínima en la zona. La vegetación se encuentra casi escaza, cuenta con buena iluminación, la cual no presenta falla haciendo del sector una zona segura. En cuanto a la delincuencia, los moradores indicaron que no hay incidentes con esta y que el lugar es seguro.

CONCLUSIONES

Ventajas y Desventajas

VENTAJAS:

Es una zona donde casi no hay lugares para hacer deportes de una manera segura, por lo que un polideportivo sería ideal y funcional El sector es transitado por muchas personas que pueden llamarles la atención el polideportivo Es bueno para poder integrar a la sociedad de alguna manera y ayuda a la distracción sana para los jóvenes

Fortalezas, Oportunidades, Debilidades y Amenazas

F El área a intervenir se ubica cerca de la mayor actividad comercial (Av. Rodolfo Baquerizo ) Presenta ingresos tanto vehiculares como peatonales a través de vías de menor circulación.

O

La escasez de espacios públicos para realizar actividades deportivas posibilita la aparición de usuarios del sector.

La existencia del polideportivo marcaria un referente deportivo en el sector general de la Alborada.

DESVENTAJAS:

El aspecto económico, es un sector que tiene muchas personas con presupuesto ajustado y eso puede ser una complicaciónProblemaspor el tiempo ya que la mayoría de los adultos y jóvenes tiene ocupaciones y responsabilidades que le quitan casi todo su tiempo por lo que asistir a hacer estas actividades se les hace complicado Reubicación de habitantes de 1 o 2 manzanas para la implementación del polideportivo.

D

Muchos accesos no cuentan con mobiliario ni señalización adecuada para la circulación de personas. La existenteinfraestructuracarecede cuidados adecuados.

A

El aislamiento que los lotes a intervenir presentan, imposibilitarían su correcta identificación para posibles usuarios de otros sectores.

Puede llegar a ocasionar molestias a los habitantes del sector la masiva circulación de personas.

La Alborada es un barrio ubicado en la parroquia Tarqui, perteneciente a la ciudad de Guayaquil. Esta zona se encuentra dividida en 14 etapas, de la cuales la IV etapa ha sido designada para la realización del análisis de las variables de Lacontexto.IVEtapa se encuentra delimitada al norte por la Av. José María Egas (643 m), al sur por la Av José María Roura (670 m), al este por la Av. Rodolfo Baquerizo Nazur (337 m) y al oeste por la Av. Isidro Ayora (334 m). Dentro de este sector el uso de suelo se encuentra definido por 4 tipos de uso (uso comercial y de servicios, uso de equipamiento, uso de protección de riesgos y uso residencial de densidad media) y cuenta con 732 lotes registrados los cuales ocupan 164 843,80 m2 de extensión, de este valor el 71,42 % pertenece a un uso residencial, el 21,94 % a un sector no categorizado, el 2,60 % a un uso comercial, el 1,34 % a un uso comercial/residencial, el 1 % a un uso de vivienda comercio, el 0,83 % a un uso de educación, el 0,36 % a un uso industrial , el 0,41 % a un uso de parques y el 0,09 % a un uso de oficina.

La accesibilidad a la IV etapa de la Alborada esta definida principalmente por 2 corredores comerciales, la Av. Rodolfo Baquerizo Nazur y la Av. Isidro Ayora, los cuales presentan un doble uso de vía y la correspondiente señalización que distingue la circulación de transportes públicos y privados, y la semaforización en intersecciones con las vías principales Av José María Egas y Av. José María Roura las cuales presentan una orientación de noreste a sureste y de suroeste a noroeste correspondientemente En el sector solo la Av. José María Egas y Av. José María Roura permiten un ingreso vehicular al sector, ya que cada una cuenta con 6 conexiones mediante calles secundarias que posibilitan el acceso y salida vehicular al ser de doble vía, pero no un traslado completo a través del sector, ya que esto es posible solo de manera peatonal ya que presenta varios senderos peatonales originados en cada división de manzanas. Con respecto al tipo de actividad predominante en el sector, los registros de uso de suelo y edificación evidencian que la principal actividad comercial se desarrolla a lo largo de las vías principales y secundarias, y que existe una carencia de espacios para recreación familiar y actividades físicas.

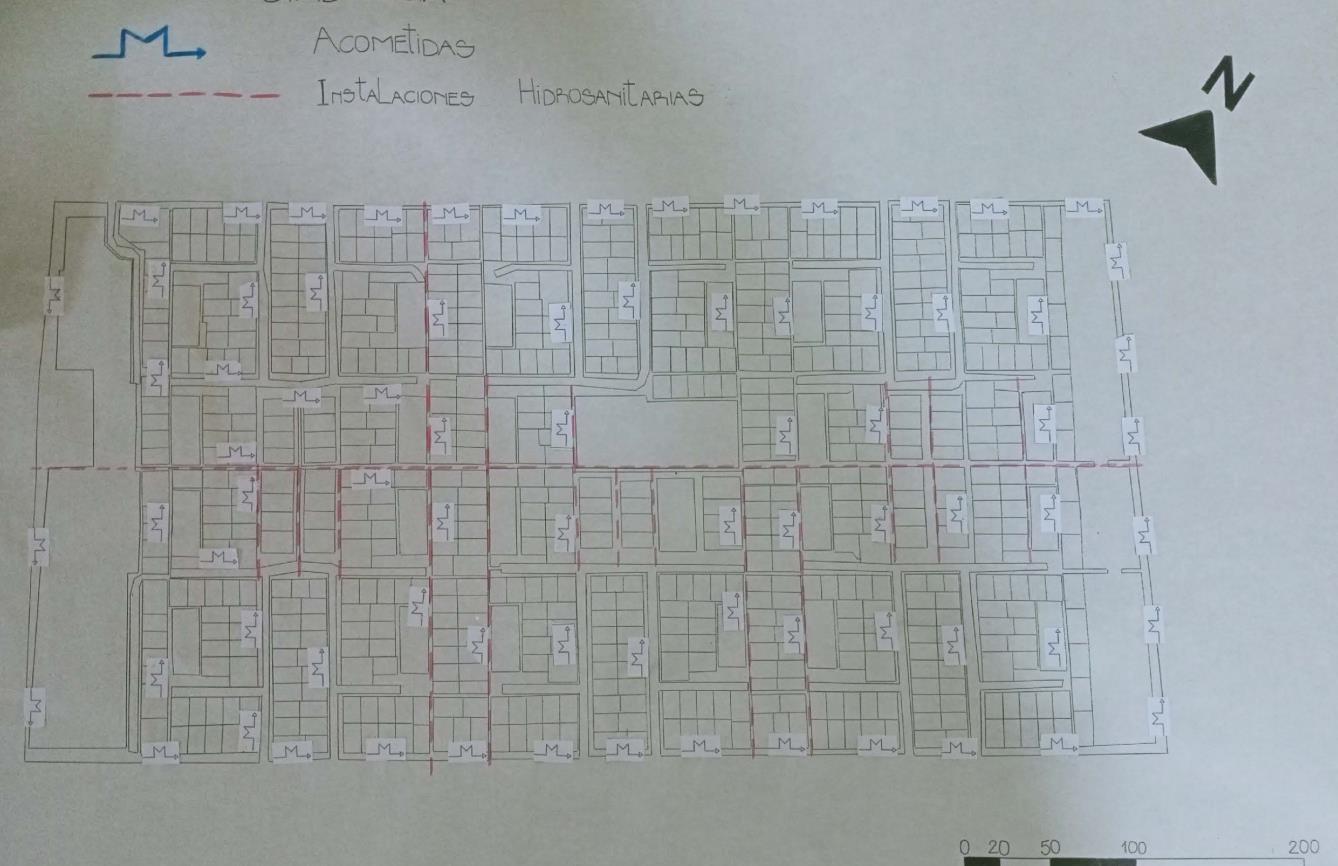

ANEXOS (PLANOS TRABAJADOS EN CLASE)

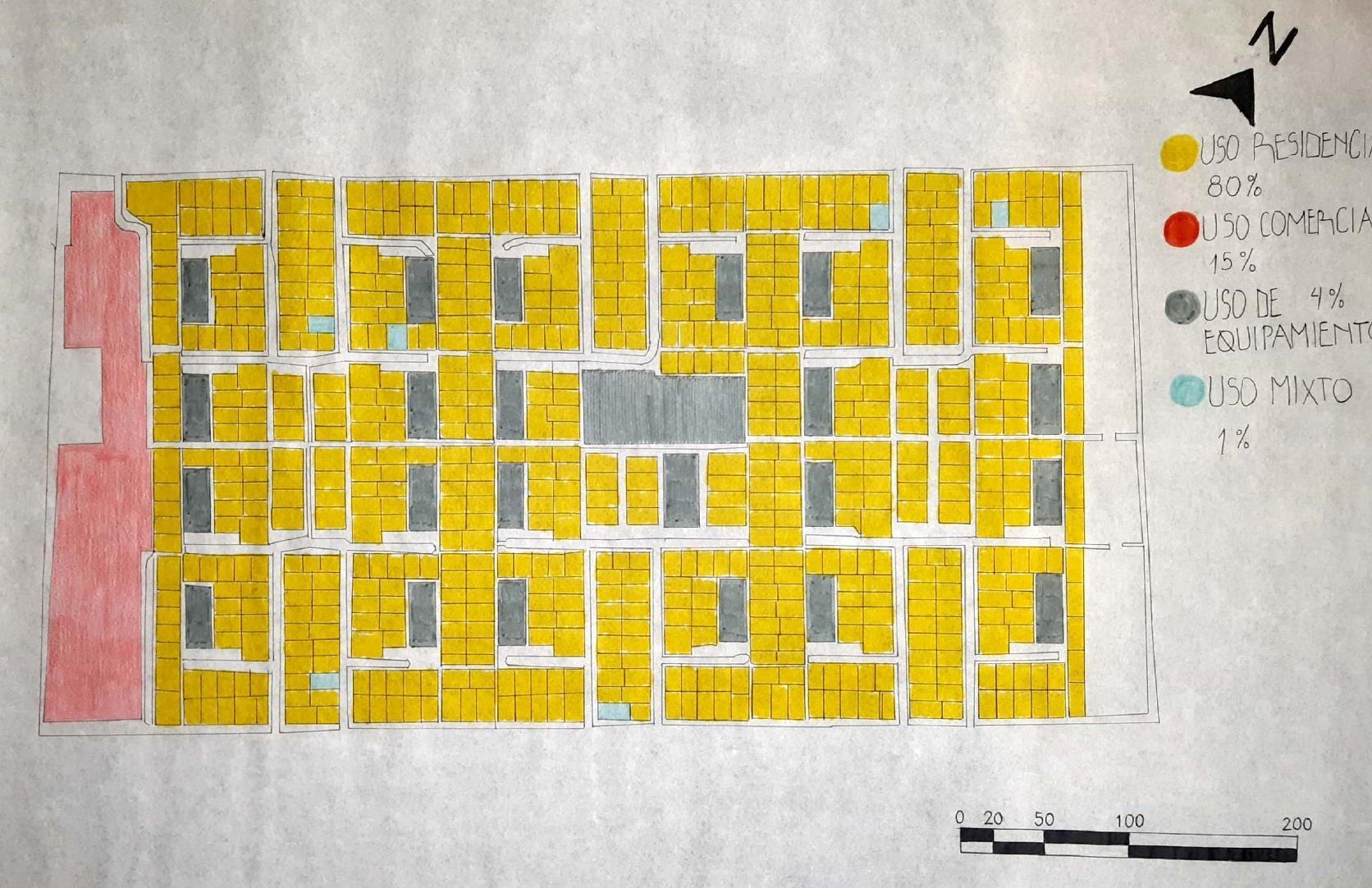

Plano de Uso de Suelo

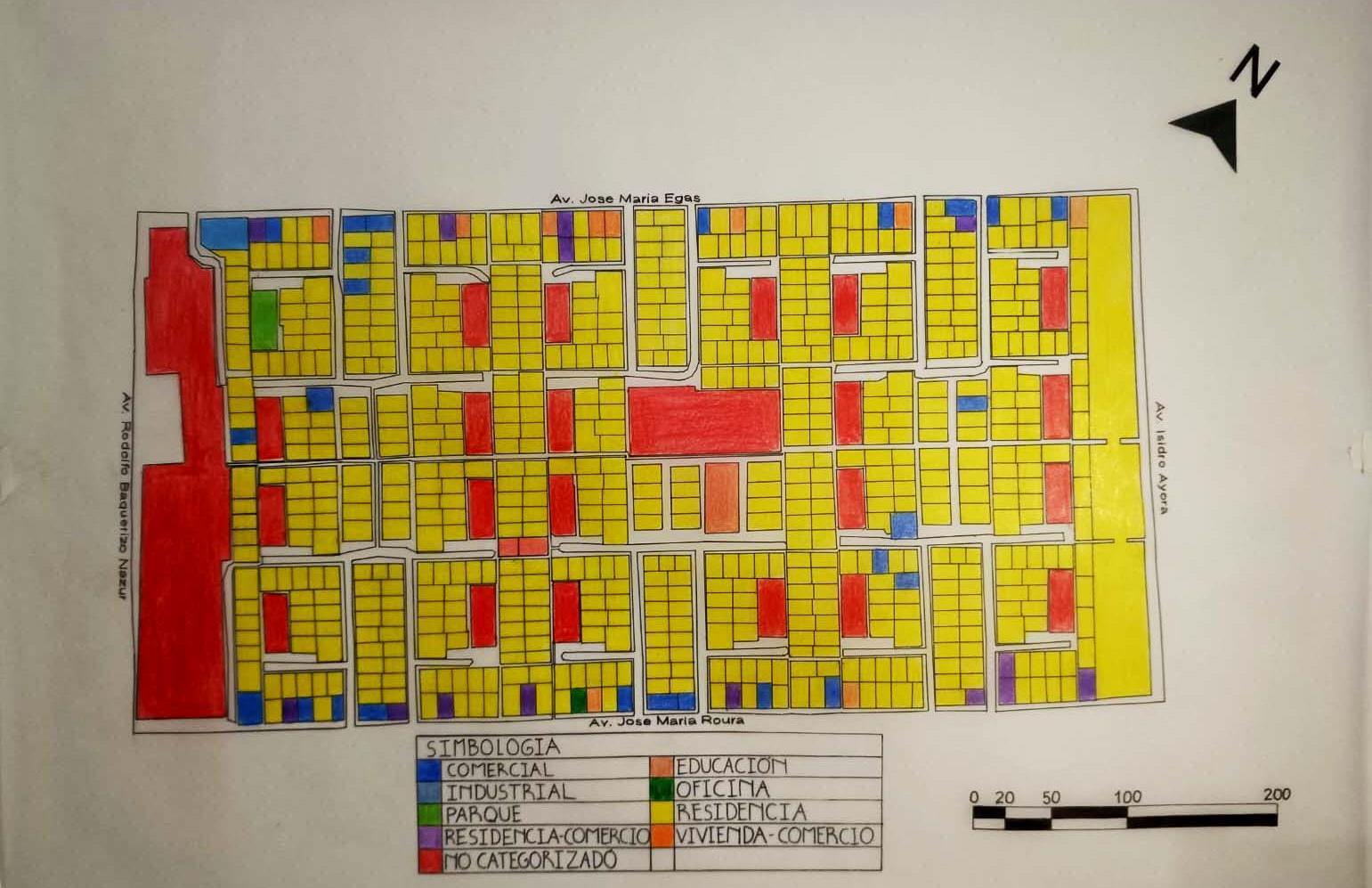

Plano de Uso de Edificación

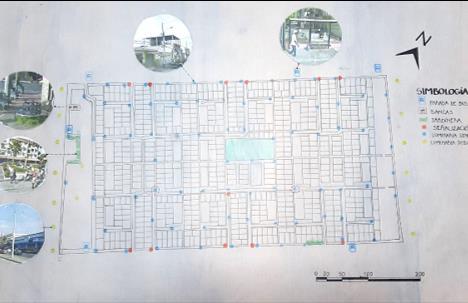

Plano de Mobiliario Urbano

Plano de Vías de Acceso

ANEXOS (PLANOS TRABAJADOS EN CLASE)

Plano de

Plano de Actividad

Plano

Plano de

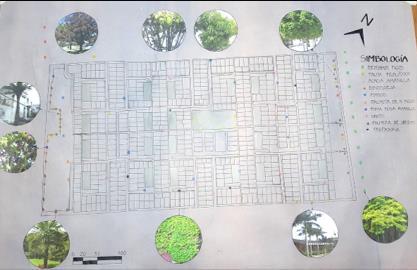

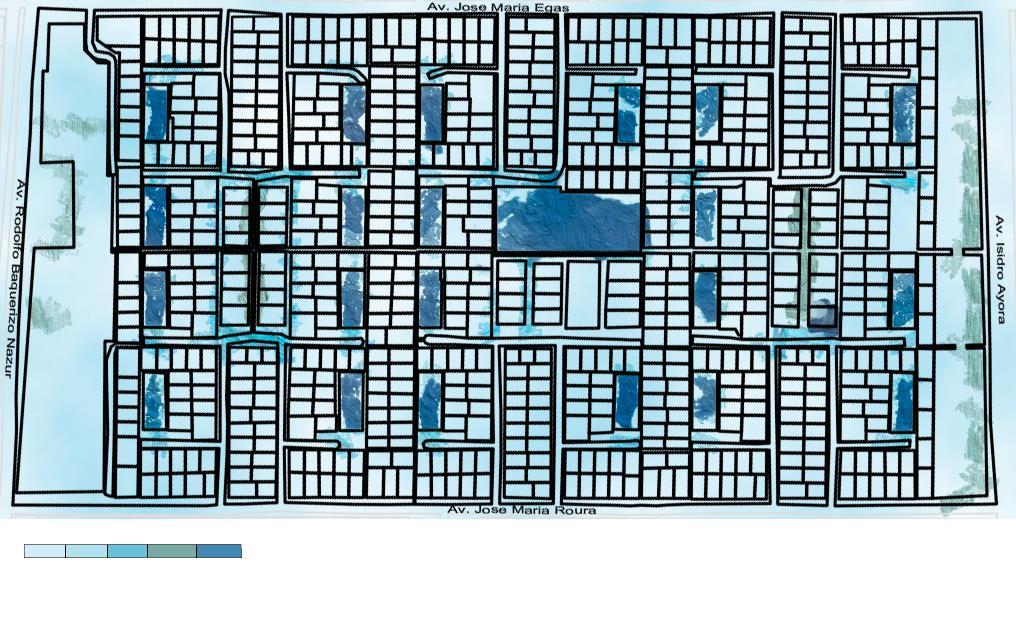

VEGETACIÓN

Registro de Ubicación

Para conocer el comportamiento de las temperaturas a lo largo de las calles peatonales y vehiculares de la IV etapa de la Alborada, se opto por identificar con mayor precisión la aquellos arboles que con su frondosidad de copa, sean capaces de brindar sombra.

El registro obtenido evidencio una acumulación

de vegetación al interior de los 23 lotes reconocidos como parques, estos arboles no superaban los 9 metros de altura y se distribuían aleatoriamente dentro del lote. Por otra parte, la Av. Isidro Ayora cuenta con arboles de mas de 10 m de altura, los cuales brindan sombras que abarcaban la mitad de la vía.

VIENTOS

Incidencia según su Dirección

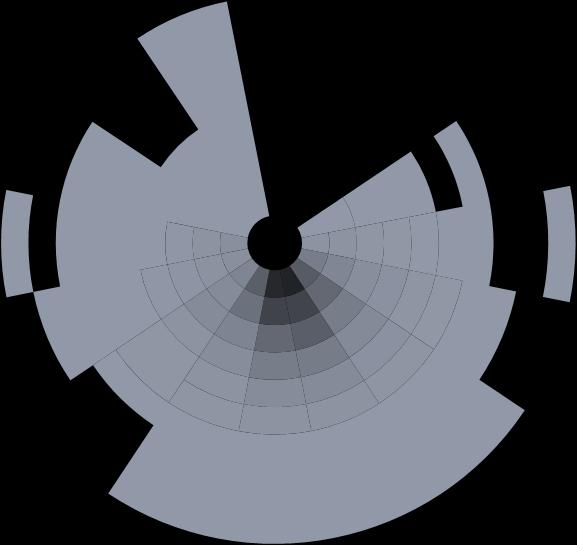

Tomando como referencia un diagrama estereográfico de la frecuencia de vientos por hora en la ciudad de Guayaquil, con datos obtenidos en un periodo de 1 año, se pudo observar que, de los 4 planos, el sector conformado por el sur oeste tiene la mayor influencia en la zona, seguido por el sur este, en tanto que en los ejes del

norte este y norte oeste el flujo de los vientos tiene una menor repercusión.

En cuanto a la cantidad de viento recibido por hora, se puede apreciar en el grafico que el oeste es la dirección más influenciada recibiendo alrededor de 90 horas anuales de viento

ESTUDIO SOLAR

Para conocer la incidencia solar del lugar en relación a las edificaciones existentes, se realizo un análisis en proyección estereométrica en base a un volumen hipotético que serviría de para identificar las fachadas mas afectadas por los rayos de sol. Análisis con Carta solar

HORA FACHADAS AFECTADAS

10:00 ESTE SUR 12:00 NORTE ESTE 14:00 NORTE OESTE

La primera hora mostro la posición del sol en un azimut de 62.10 grados con una altura solar de 57 3 grados, afectando a las fachadas este y sur

FECHADATOS

1 DE MAYO

HORA 10:00 H

AZIMUT 62,12

ALTURA

La 2da hora (12:00h) mostro un azimut de 358.49° y una altura solar de 75.5° , afectando a las fachadas norte y este Teniendo en cuenta el resultado anterior, la fachada este continuaría recibiendo influencia solar de la mañana y medio día.

FECHADATOS

1 DE MAYO

HORA 12:00 H

AZIMUT 358,49

ALTURA SOLAR

La 3ra hora (14:00h) mostro un azimut de 297.3° y una altura solar de 56.6° , afectando a las fachadas norte y oeste Teniendo en cuenta los resultados anteriores, la fachada norte continuaría recibiendo influencia solar del medio día y la tarde.

FECHADATOS

1 DE MAYO

HORA 14:00 H AZIMUT 297,3 ALTURA SOLAR 56,6

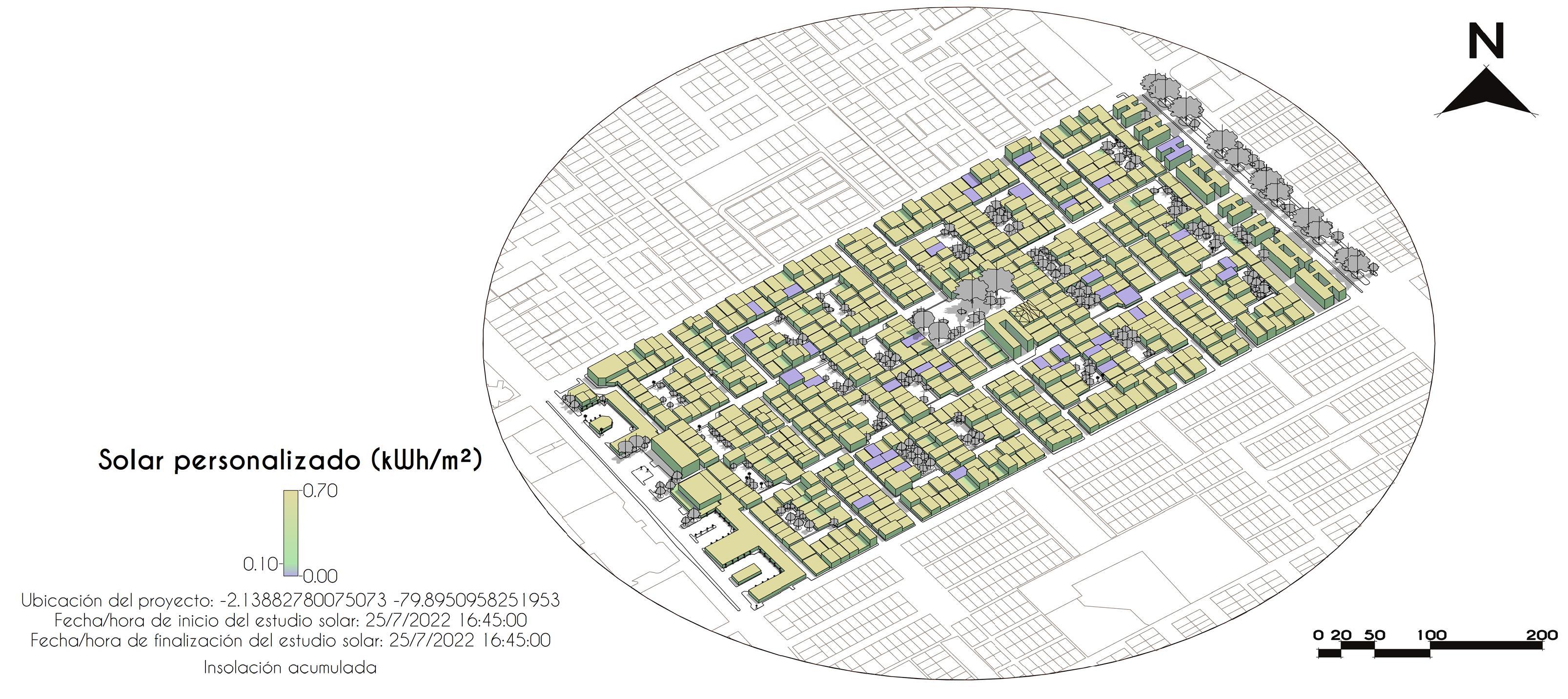

INCIDENCIA SOLAR EN FACHADAS

La grafica muestra la cantidad de radiación solar (en kWh/m2), que reciben las fachadas de los edificios existentes

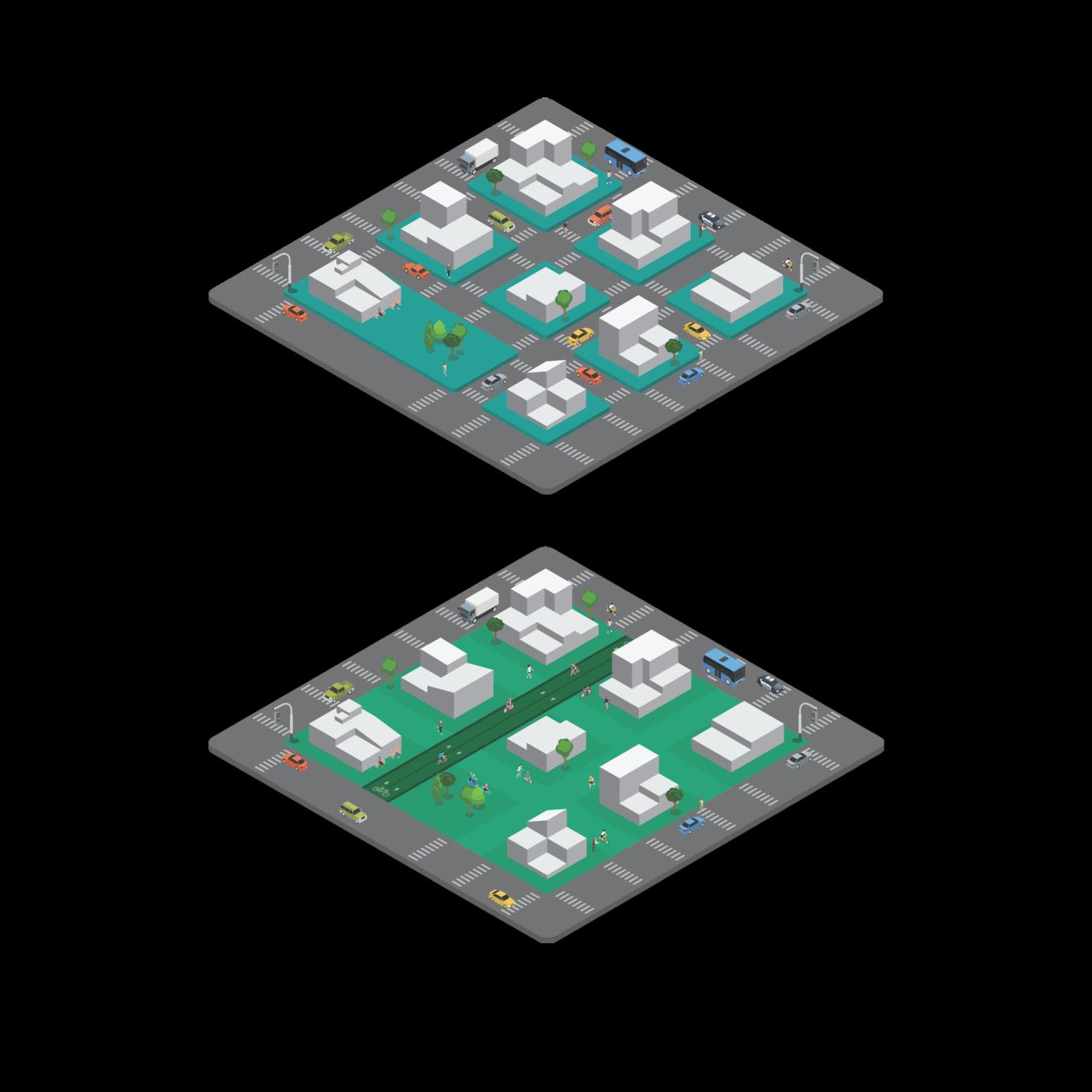

SUPERMANZANAS

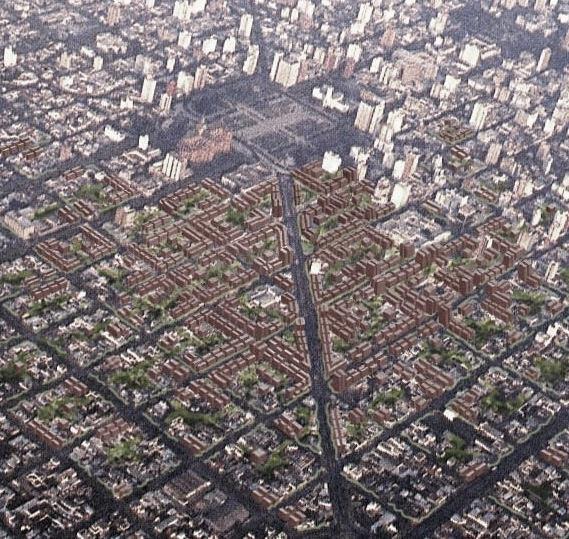

Es un esquema de organización urbana, de entre 16 y 20 hectáreas, conformadas por varias manzanas en las que se pone el foco en el peatón. Mejora la disponibilidad y calidad del espacio público de cercanía, a partir de una nueva forma de jerarquización de la red vial y nuevos usos temporales de la calle como espacio público, desplazando el uso exclusivo del automóvil.

CIUDAD DE 15 MINUTOS

La ciudad de los 15 minutos es una propuesta original frente al problema del cambio climático, porque más allá de soluciones como el cambio en la matriz energética, en el manejo de los residuos y en el uso de combustibles, permite producir cambios en el corto plazo, y bajar las emisiones, debido a la disminución de los desplazamientos

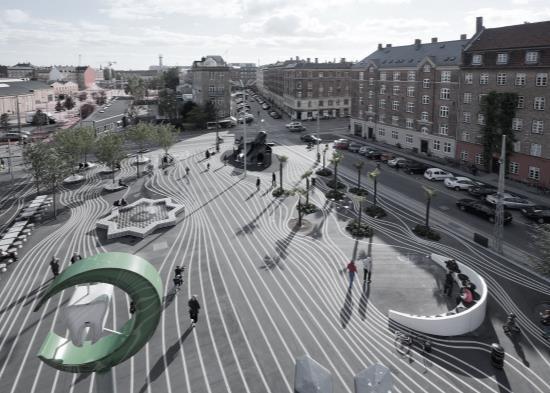

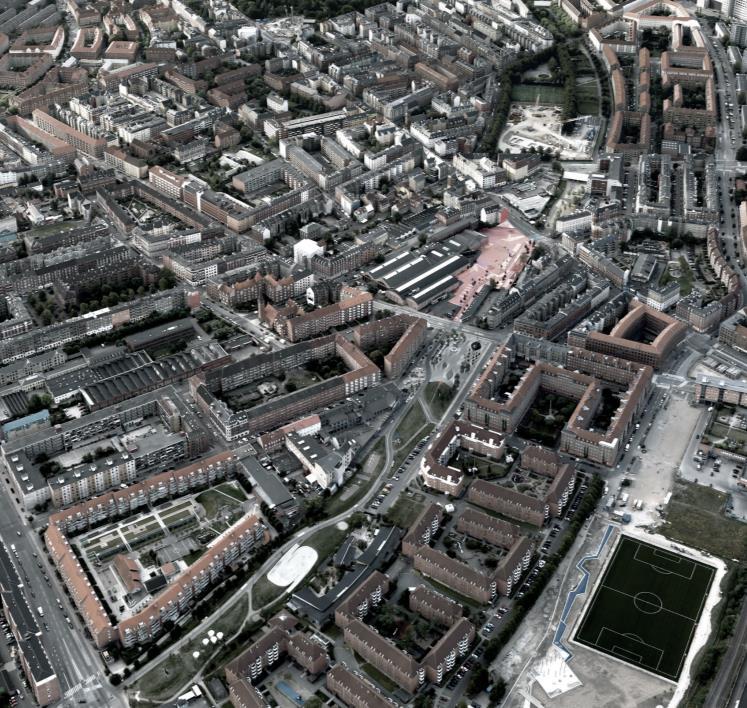

MOBILIARIO URBANOCONTEXTUAL DESCRIPCIÓN

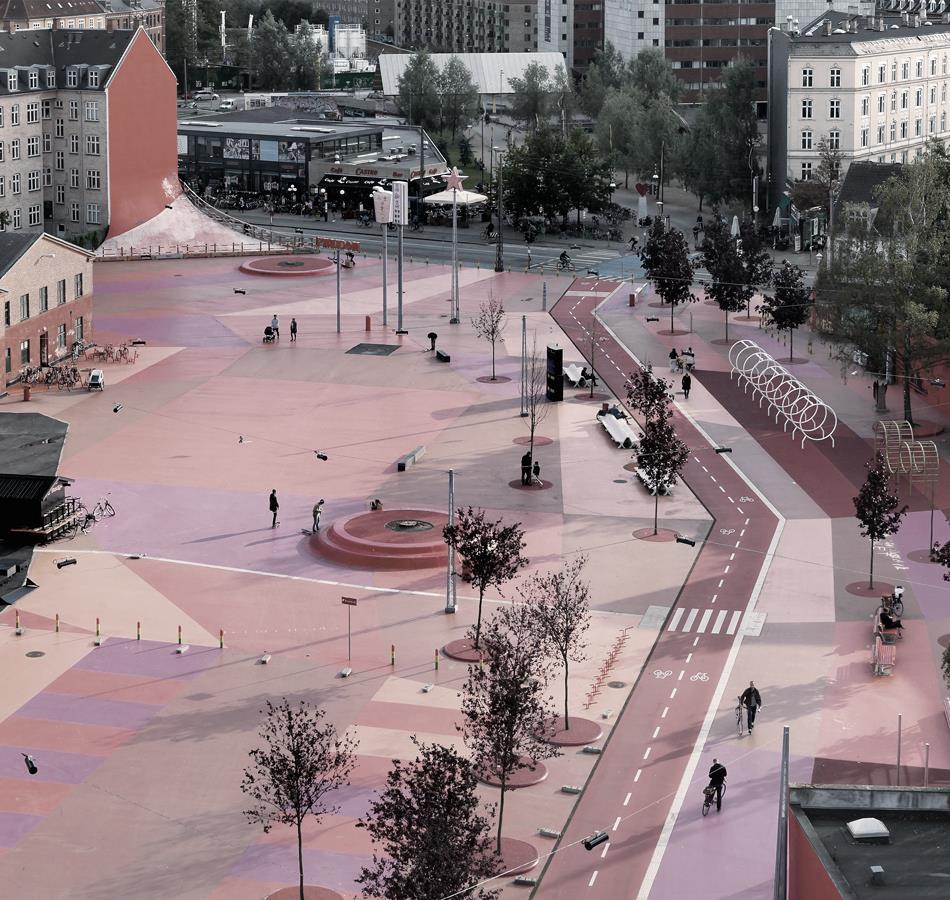

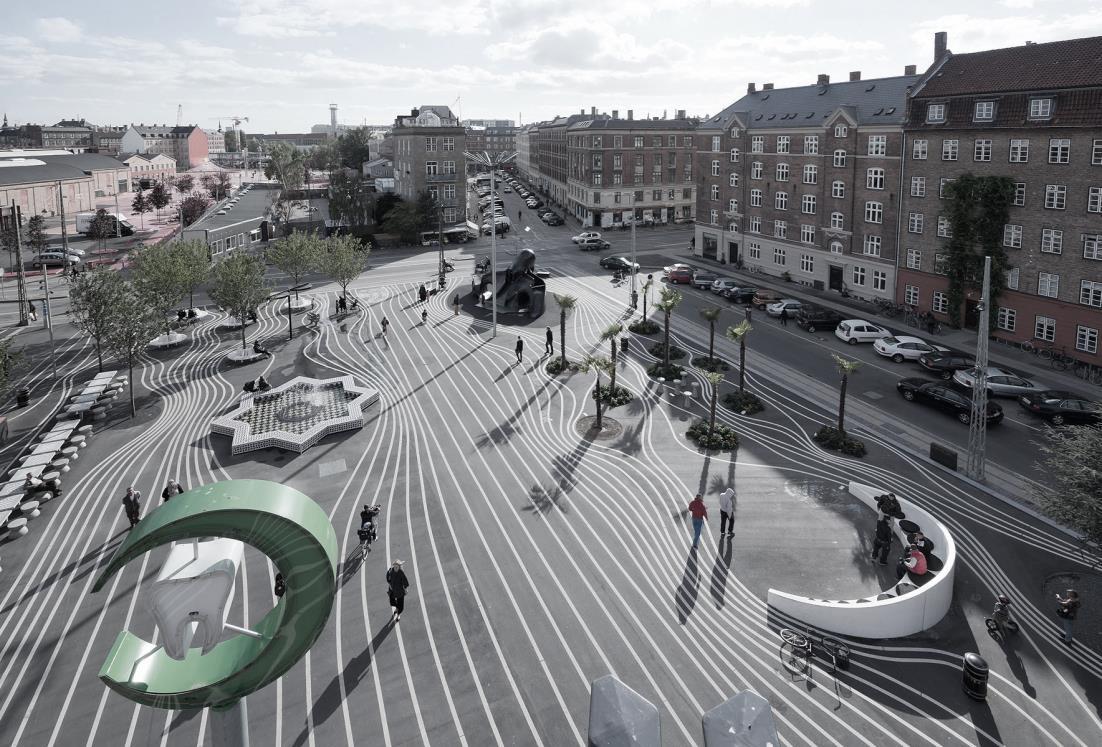

El parque se estructura en tres áreas diferenciadas por colores: la zona roja, la negra y la verde, cada una de ellas con una condición espacial y funcional distinta El área roja se concibe como una extensión de las actividades

En lugar de instalar bancos, farolas y papeleras de diseño, se pidió a los vecinos de más de sesenta nacionalidades diferentes que sugirieran objetos de sus lugares de origen que echaran de menos y que consideraran que podrían mejorar el espacio urbano danés

ESTRATEGIAS APLICADAINFRAESTRUCTURA

Los lugares y elementos que definen las imágenes representativas de la ciudad están marcadas por la presencia de las infraestructuras, entre las que mas destacan la peatonal, la ciclista y la ferroviaria

• Empleo de mobiliario referente a culturas de sus habitantes.

• Disposición de mobiliario en amplios espacios de recreación.

• Diferenciación de zonas para agrupar actividades de usuarios.

DESCRIPCIÓN

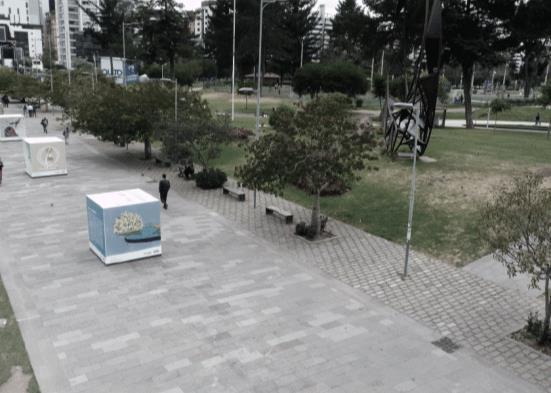

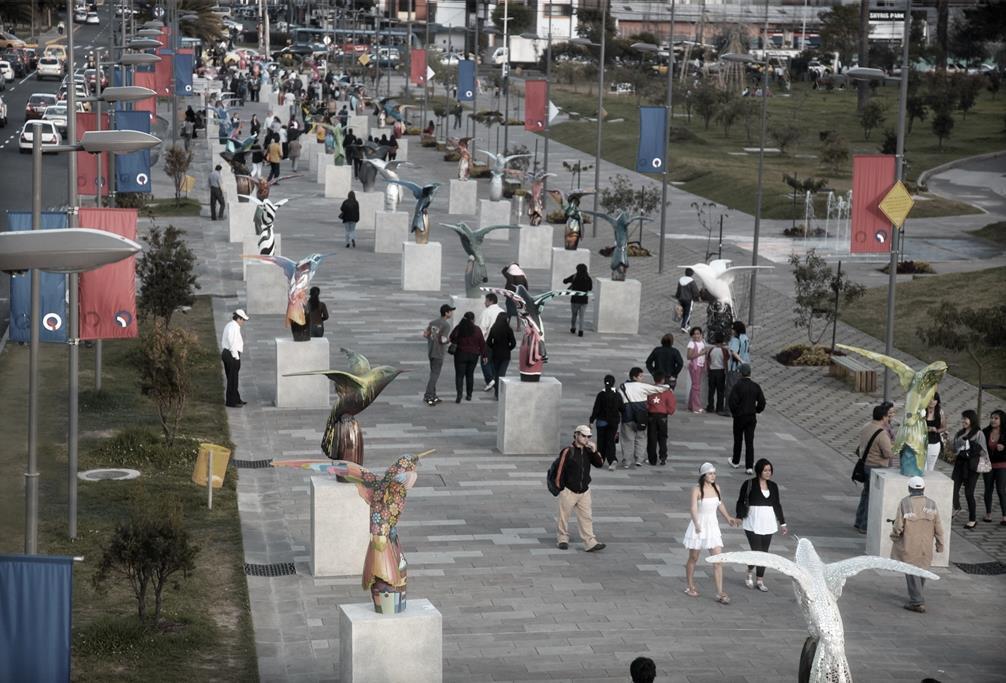

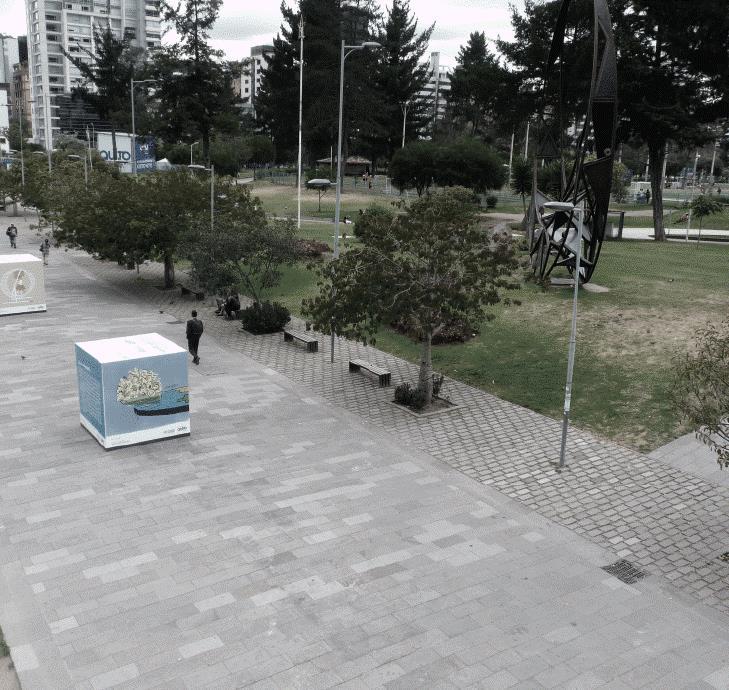

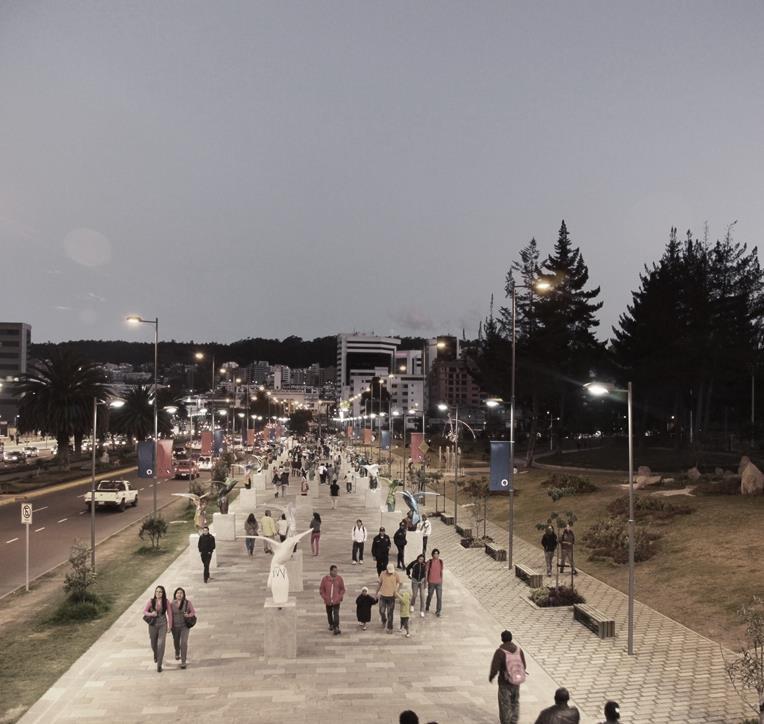

MOBILIARIO URBANOCONTEXTUAL DE LAS NACIONES UNIDAS Quito, Ecuador

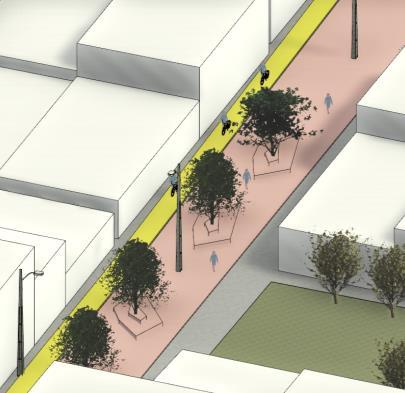

El proyecto busca recuperar, y crear alamedas, dando prioridad al recorrido de las personas El proyecto estuvo comprendido desde la Av. 6 de diciembre hasta la Av 10 de agosto.

El proyecto incorpora elementos que no obstaculizan la libre circulación. El mobiliario con el que cuenta son: calidad de bancas, luminarias, fuentes, señalización y mucho decorativos de hormigón.

ESTRATEGIAS APLICADAACCESIBILIDAD

Se prioriza la accesibilidad universal, pueden disfrutar tanto personas discapacitadas como las que no El Boulevard permite pasear y visualizar el entorno urbano

• Accesibilidad universal

• Conectar con equipamientos existentes.

• Recuperar áreas verdes

• Implementar vegetación arbustiva

• Mobiliario urbano adecuado

• Señalización

DESCRIPCIÓN

Área:Arquitecto:Año:Ubicación:

Definir los lineamientos generales para el manejo del desarrollo urbano arquitectónico. Se realizo en el sector de la ciudad de la Plata a intervenir comprendidos entre la Av 44 y la calle 49 y calle 3.

El diseño basado en la libre circulación peatonal Existen diversos mobiliarios para mejorar la calidad de los peatones, luminarias en óptimas condiciones, señaléticas, bancas en excelentes condiciones.

ESTRATEGIAS APLICADAACCESIBILIDAD

Debido a la densidad poblacional del sector, el proyecto presenta un importante acceso en todas sus periferias, permitiendo un libre desplazamiento peatones en cada manzana. La distribución de áreas de esparcimiento fortalece la conexión de sus habitantes

• Obtener el máximo espacio útil.

• Concentración de servicios

• Obtener cruzadasorientacionesdoblesyventilaciones

• Buscar la homogeneidadmáximaespacial y ambiental.

• Recuperar áreas verdes

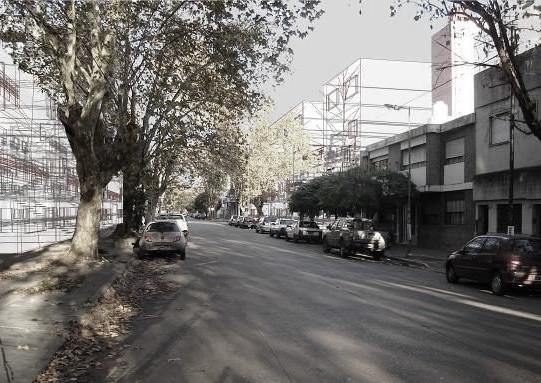

MOBILIARIO URBANOCONTEXTUAL augm cadr.org.ar augm-cadr.org.ar URBANA EN LA PLATA

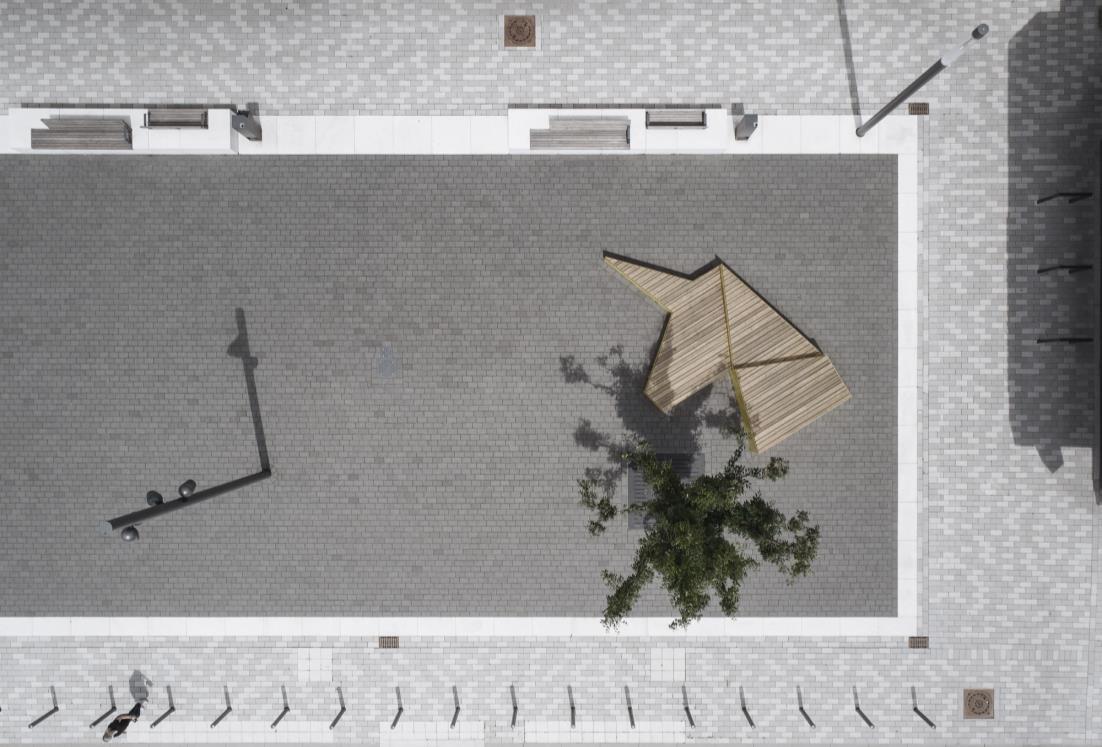

DESCRIPCIÓN

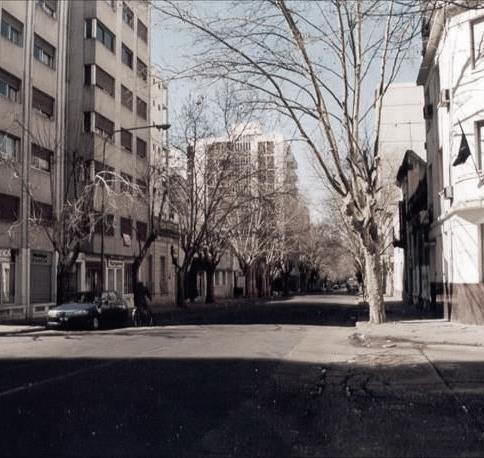

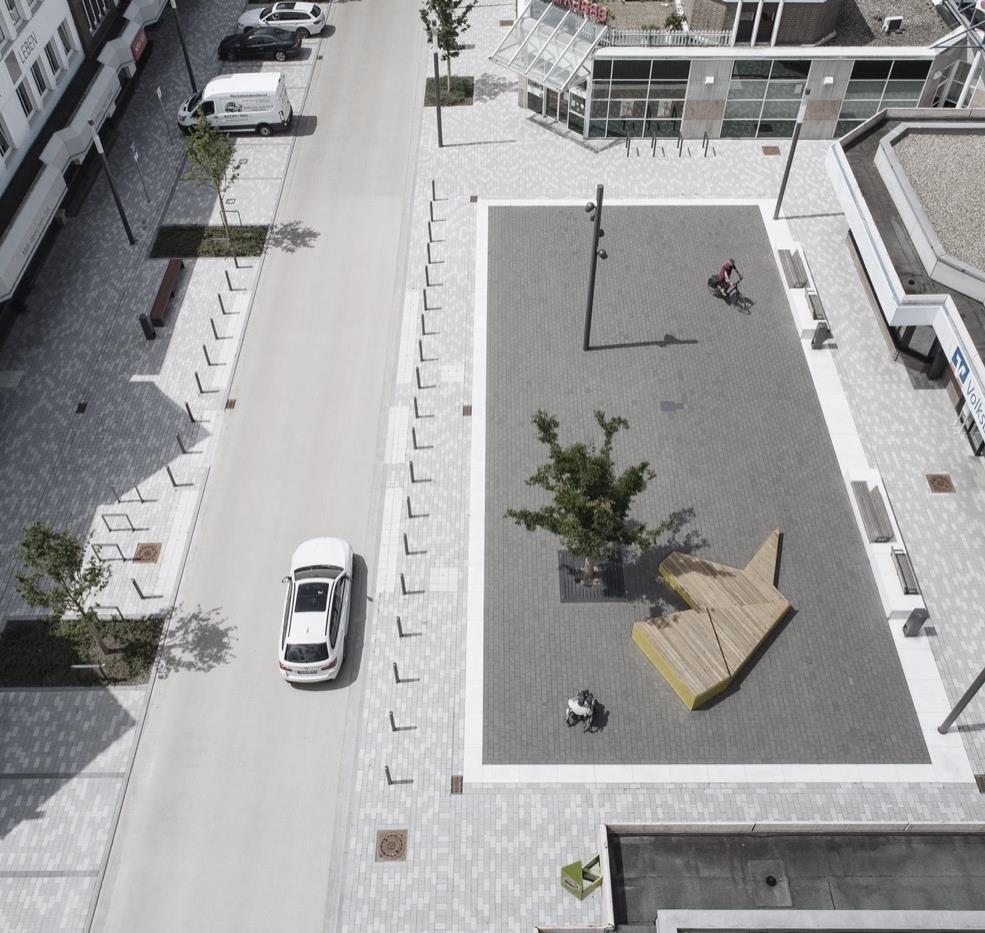

El proyecto consigue una reorganización del espacio publico al crear al frente de la plaza comercial un área delimitada en una sencilla composición que contrasta a través de la tonalidad de su pavimento y que integra unitariamente mobiliario y vegetación

ESTRATEGIAS APLICADAACCESIBILIDAD URBANOCONTEXTUAL

El redireccionamiento de la vía adyacente al espacio publico redujo el trafico de la zona, con la coordinación y posicionamiento de las instalaciones publicas, los espacios de estacionamiento, y las áreas verdes se pudo priorizar una amplitud de vereda que adecuada al transito de personas.

La delimitación de la plaza otorgo espacio para componer una sencilla distribución de mobiliario y vegetación, la cual tenia referencias simbólicas a animales tradicionales de la zona y estaba acompañada por un único árbol para brindar sombra.

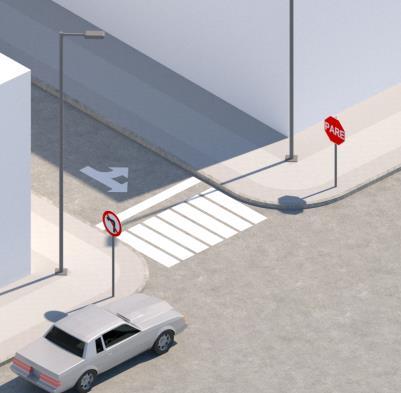

• Demarcación de espacios peatonales y vehiculares a través de tonalidades en el pavimento.

• Delimitación caminos a través de bolardos y postes que distingan la correspondencia de uso en los usuarios.

• Empleo de mobiliario alusivo a representaciones culturales de la zona.

CUADRO RESUMEN

PARQUE SUPERKILEN BOULEVARD NACIONES UNIDAS

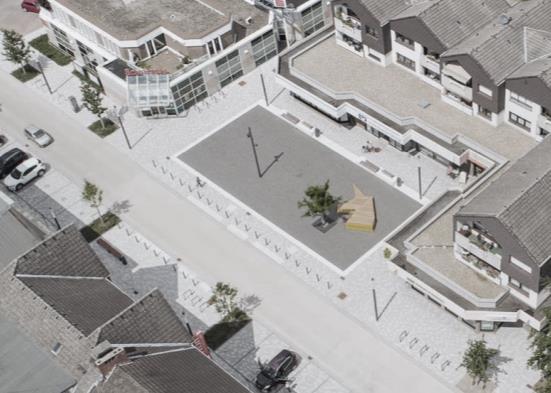

INTERVENCION URBANA EN LA PLATA CENTRO DE HEEREN-WERVE

Fuente: archdaily.com

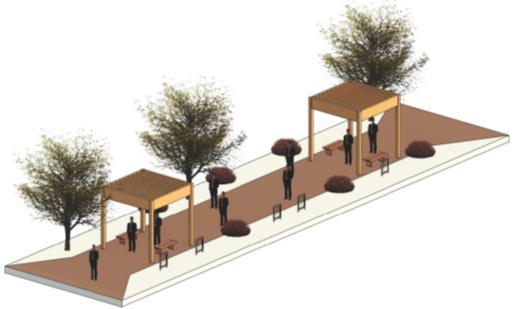

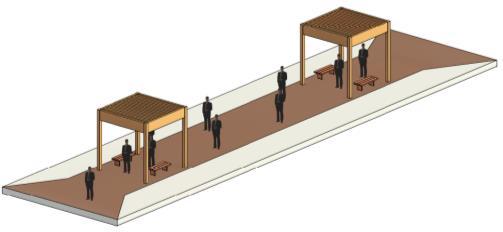

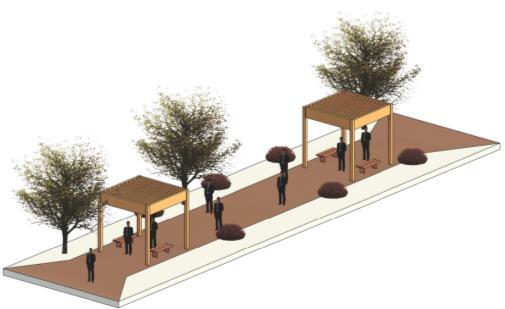

Ubicar pérgolas con bancas para que los usuarios puedan descansar

Plantar más árboles y arbustos para generar más

Fuente: laroca.com.ec

Priorizar circulaciónla con antideslizantes,superficies de diferente color y parabancasseguridad,luminariasIncorporartexturaportambiénytrampasagua

Plantar vegetación característica de la zona

Fuente: augm cadr.org.ar

Implementar y mejorar el mobiliario urbano de la zona.

Aumentar las áreas verdes porIncorporarsombraincrementarparaladelsitioluminariaslaseguridad

Fuente: mooool.com

Emplear colores que entonen y armonicen con el

IDENTIFICACIÓN DE PROBLEMÁTICAS EN EL SECTOR

PROBLEMAPROBLEMAESPECÍFICOGENERAL

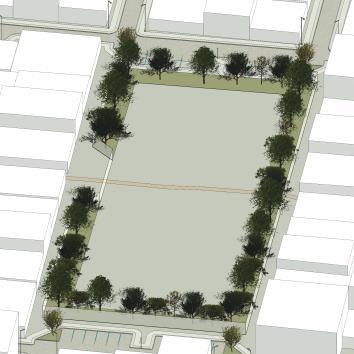

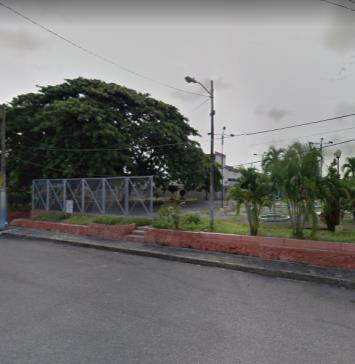

Parque central casi inoperante en la Alborada 4 etapa e instalaciones en mal estado.

Inactividad del parque central por falta de mobiliario que incentive el uso del mismo, e inadecuaciones del mobiliario existente.

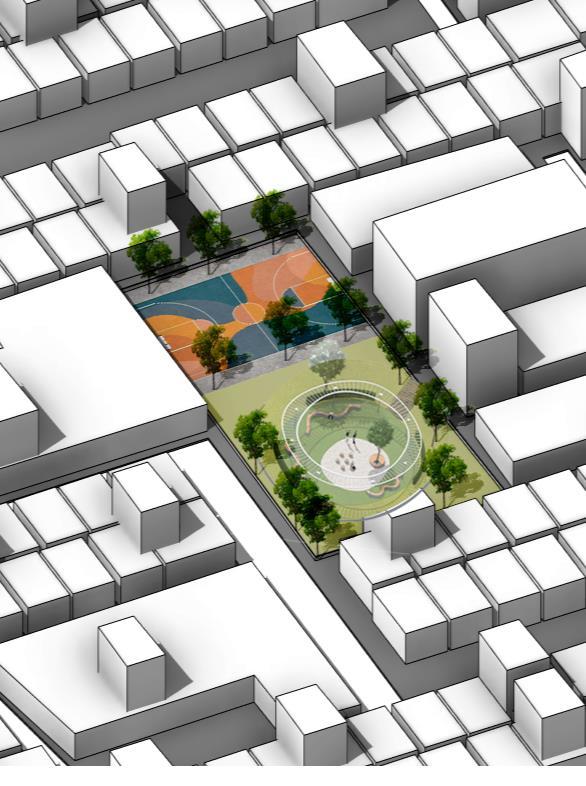

OBJETIVOS DE DISEÑO

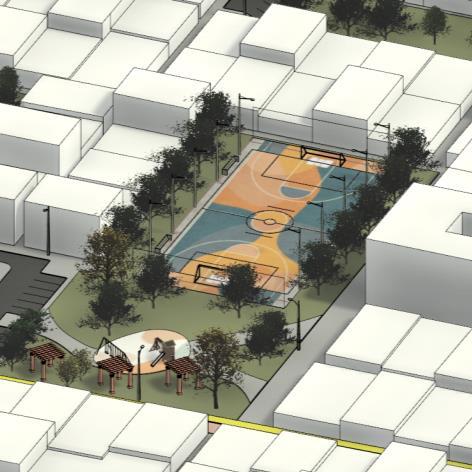

• Renovar la cancha y juegos recreativos existentes del lugar

• Implementar áreas con vegetación que promuevan el espacio recreativo, tomando en cuenta la vegetación ya existente.

CRITERIOS DE DISEÑO

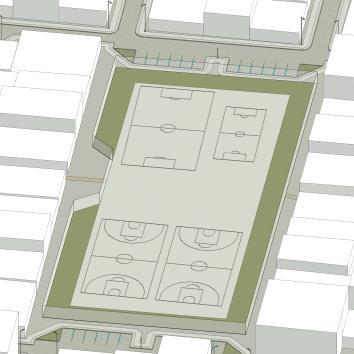

• Adecuamiento del parque central con equipamiento nuevo de una cancha multifuncional.

• Implementación de texturas y colores que incentiven la curiosidad de las personas y los inviten a realizar actividad física.

IDENTIFICACIÓN DE PROBLEMÁTICAS EN EL SECTOR

PROBLEMAPROBLEMAESPECÍFICOGENERAL

Falta de integración de la zona comercial con la zona residencial de la Alborada 4 etapa

Los moradores de la Alborada no tienen una conexión eficaz e inmediata con la zona comercial, que es donde se desarrolla la mayor actividad del sector.

OBJETIVOS DE DISEÑO

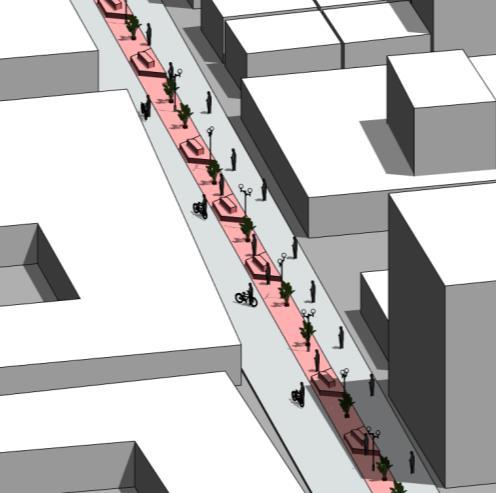

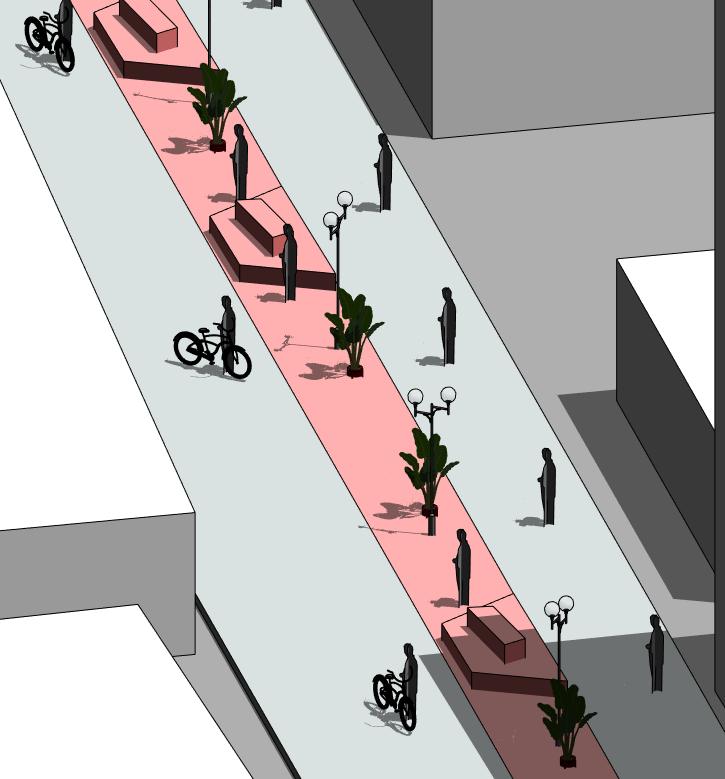

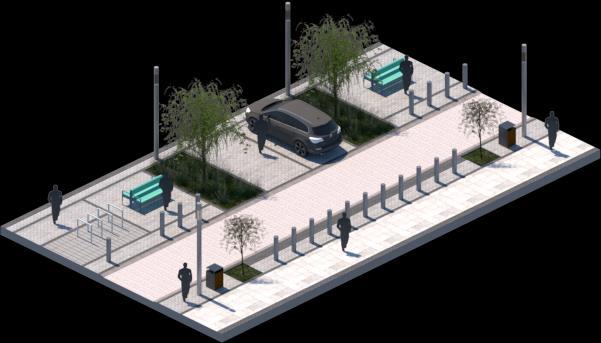

• Generar dos arterias principales a lo largo de la 4 etapa, que recoja los tramos de los callejones: 2do callejón 16A NE y 6to callejón 16A NE, con el fin de conectar más rápido a la zona comercial.

CRITERIOS DE DISEÑO

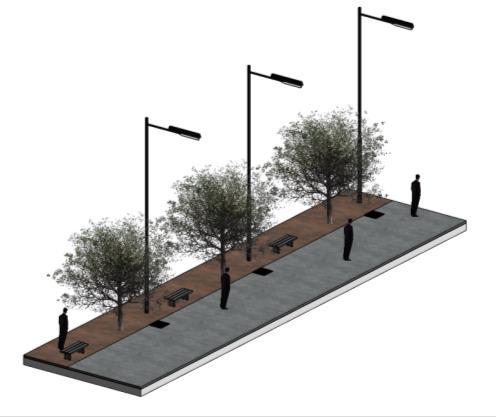

• Cada arteria principal constara de tres carriles; uno para ciclista, uno para descansar sobre el mobiliario, y otro que priorice el acceso peatonal.

• Implementación de texturas y colores que incentiven a la gente a transitar por ahí

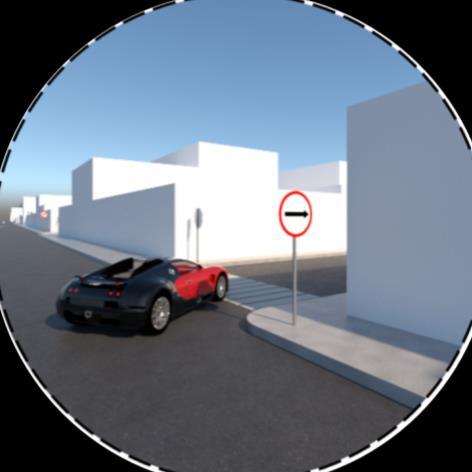

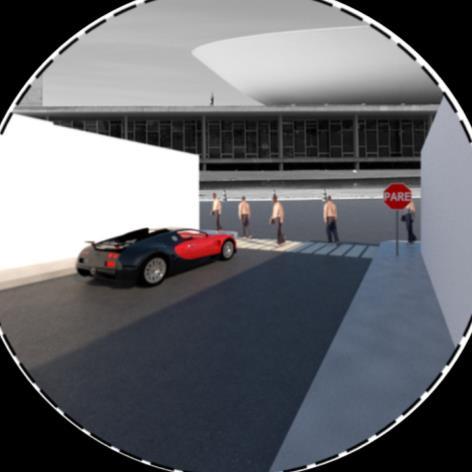

IDENTIFICACIÓN DE PROBLEMÁTICAS EN EL SECTOR

PROBLEMAPROBLEMAESPECÍFICOGENERAL

Varias calles carecen de señales de Faltatransito.deseñalización para una correcta circulación de automóviles y peatones.

OBJETIVOS DE DISEÑO

• Lograr una correcta circulación para los vehículos y peatones.

• Promover el orden en las calles y evitar el caos

CRITERIOS DE DISEÑO

• Colocar la correcta señalización como lo son los discos pares, girar a la derecha y no entrar

• Implementar pasos cebras para la circulación segura de los usuarios

IDENTIFICACIÓN DE PROBLEMÁTICAS EN EL SECTOR

PROBLEMAPROBLEMAESPECÍFICOGENERAL

Falta de iluminaria en buen estado que permita circular con mayor tranquilidad en dicha zona.

Poca circulación en la noche en dicho sector por la falta de iluminación que puede incentivar a los robos y consumo de drogas.

OBJETIVOS DE DISEÑO

• Informar a la Empresa Eléctrica de dichas fallas.

• Colocar reflectores para aumentar la iluminación del sector

• Fomentar la unión barrial para protegerse los unos a los otros.

CRITERIOS DE DISEÑO

• Mantenimiento de las luminarias de la zona implicada.

• Correcto uso en las señaléticas

• Uso adecuado de los bienes públicos de la zona

IDENTIFICACION DE PROBLEMATICAS DEL SECTOR

PROBLEMAPROBLEMAESPECÍFICOGENERAL

Perturbación del espacio publico debido a la inoportuna y desorganizada demarcación de sectores y franjas correspondientes al tipo de Inadecuadausuario.zonificación de espacios para circulación de vehículos y personas, e insuficiente espacio para la vegetación.

OBJETIVOS DE DISEÑO

• Distinguir las franjas de espacios de usuario para generar orden en el espacio.

• Generar accesos y salidas dinámicas que faciliten la llegada de vehículos particulares.

CRITERIOS DE DISEÑO

• Zonificar los espacios teniendo como prioridad la circulación de personas.

• Producir franjas de vegetación que aíslen las molestias de la vio publica y generen confort a la circulación de personas.

IDENTIFICACION DE PROBLEMATICAS DEL SECTOR

PROBLEMAPROBLEMAESPECÍFICOGENERAL

Desorganización del espacio residencial tanto en aceras peatonales como en calles Espaciovehiculares.publico

residencial carente de una correcta distribución entre circulación y parqueo vehicular, que conceda a los usuarios él espacio adecuado para la circulación peatonal.

OBJETIVOS DE DISEÑO

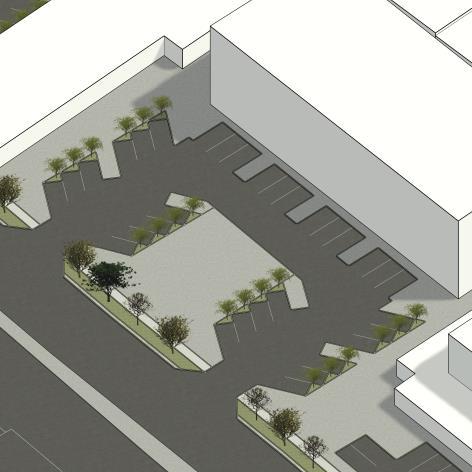

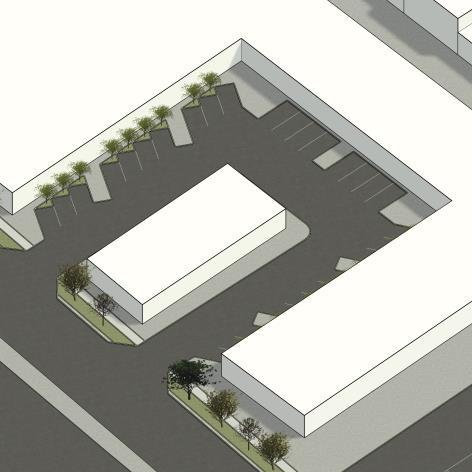

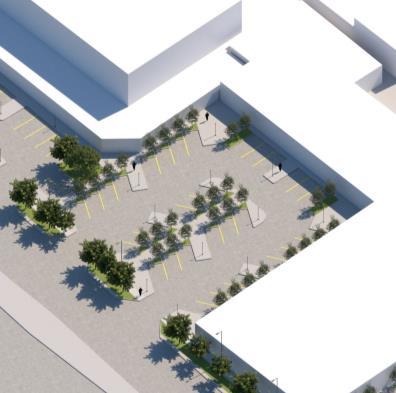

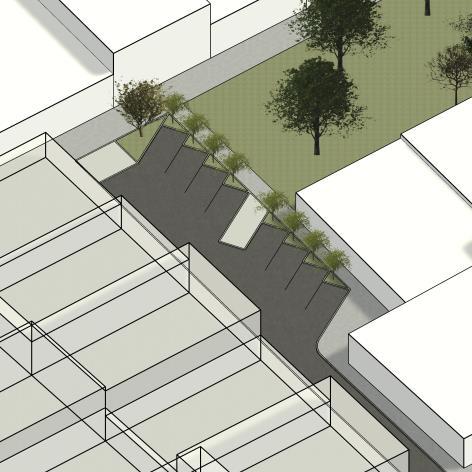

• Proyectar plazas de estacionamiento que consignen un uso adecuado de las vías de circulación vehicular.

• Proporcionar una circulación adecuada de los vehículos.

CRITERIOS DE DISEÑO

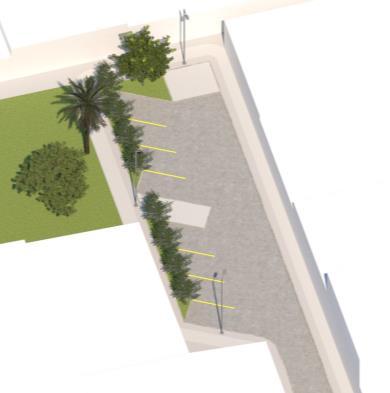

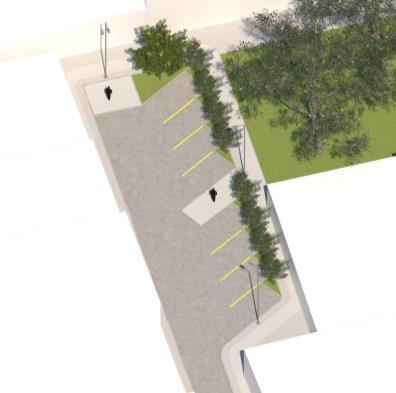

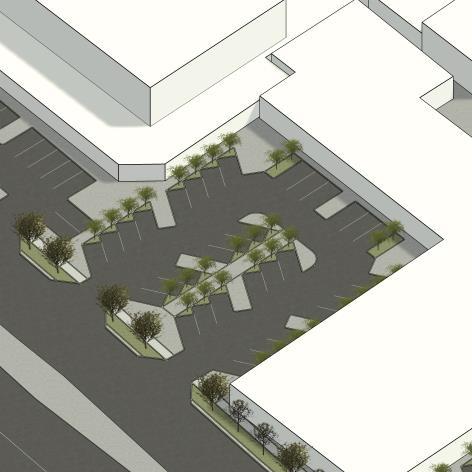

• Incorporar plazas de estacionamientos posicionadas y dimensionadas para facilitar el parqueo de automóviles particulares.

• Establecer áreas de mobiliario y vegetación que se articulen con el equipamiento existente.

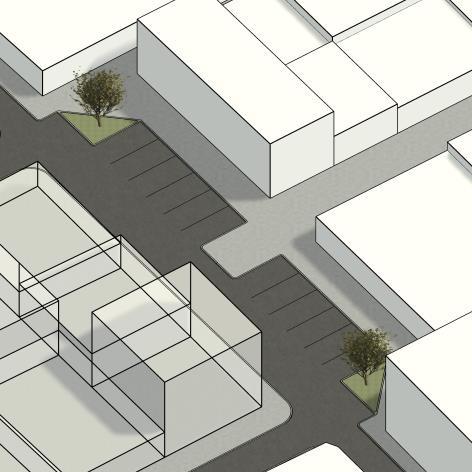

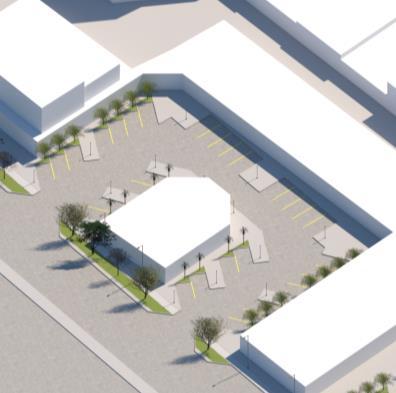

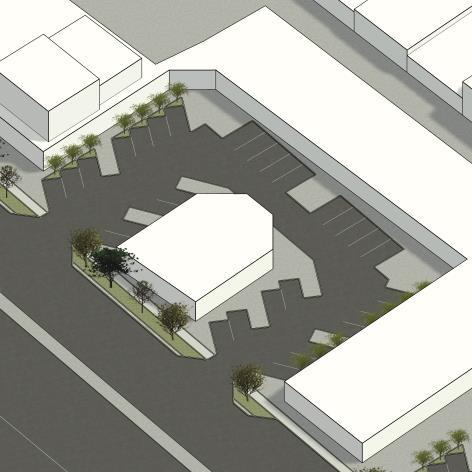

MAQUETA VIRTUAL

Terreno a Intervenir

Manzana 131: lotes 1 8

Manzana 132: lotes 1 8

Área Total: 4038.34 m2

PLAN MAESTRO

Problemáticas Resueltas

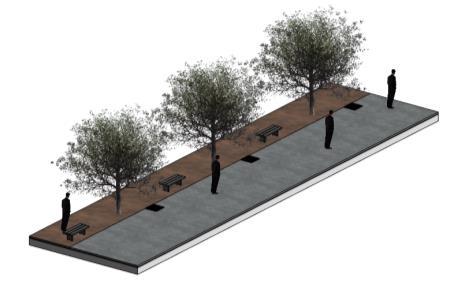

• Creación de ciclovía

• Creación pista peatonal

• Renovación de parque

• Acortamiento de calles para aumento de acera

• Renovación de parqueas

• Impulsar deportivaactividad

• Señalización de calles

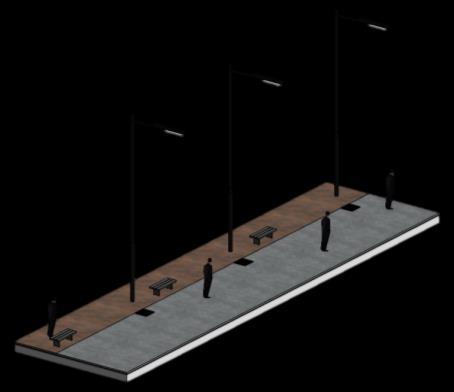

• Instalación de luminarias led

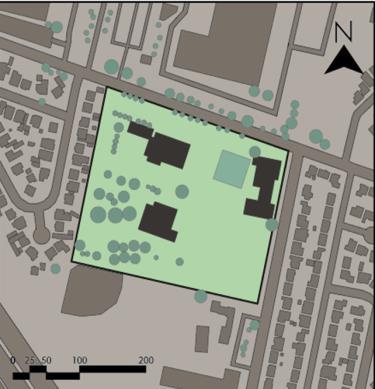

Emplazamiento

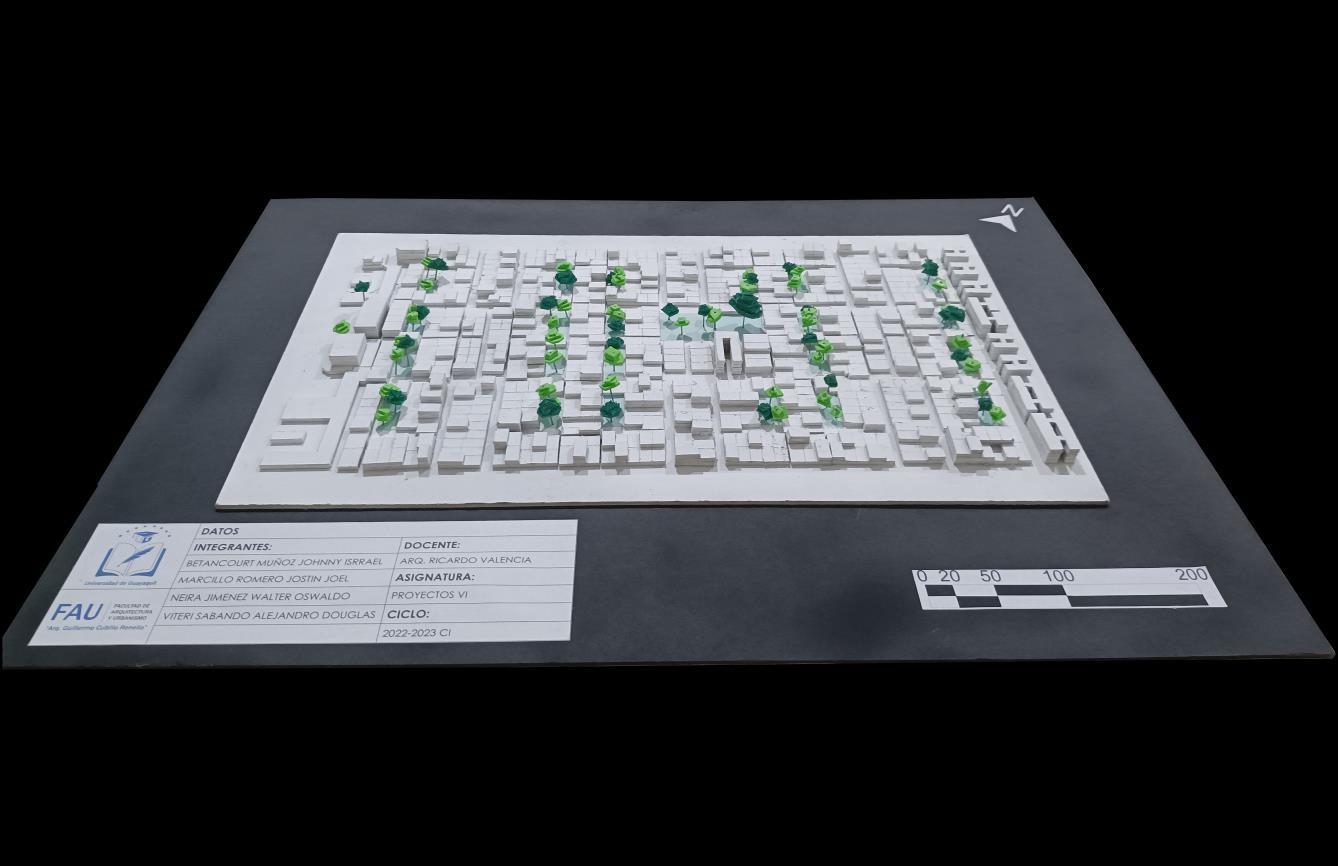

FOTOGRAFÍAS DE MAQUETA

ANÁLISIS

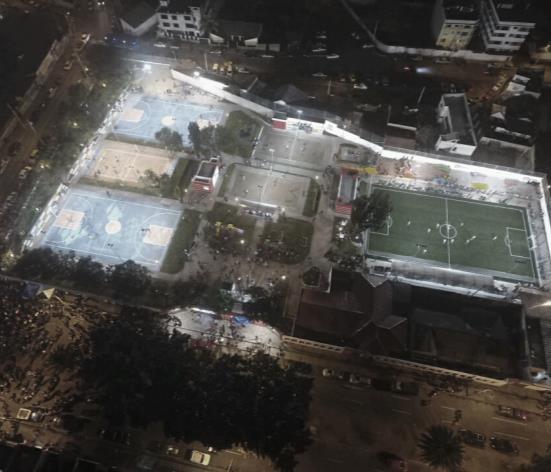

El proyecto es parte de una reformación de equipamiento urbano existente, que esta emplazado en una zona urbano rural en constante expansión de uso diversificado de suelo, que es mayormente ocupado por uso residencial y varias combinaciones entre usos agrícolas, comercial y con equipamiento

di i ios istentes ro e to reas erdes

El edificio se emplaza en un lote esquinero que se configura a lo largo con canchas ubicadas de norte a sur, acompañadas de un perímetro arbolado que restringe visuales a las calles vehiculares.

El proyecto presenta 1 cancha sintética de futbol 6, 2 canchas multiusos de básquet y vóley, 2 canchas de vóley, 1 cancha multiuso de tenis y vóley, 1 pista de skate, juegos infantiles, áreas de bailo terapia

ANÁLISIS

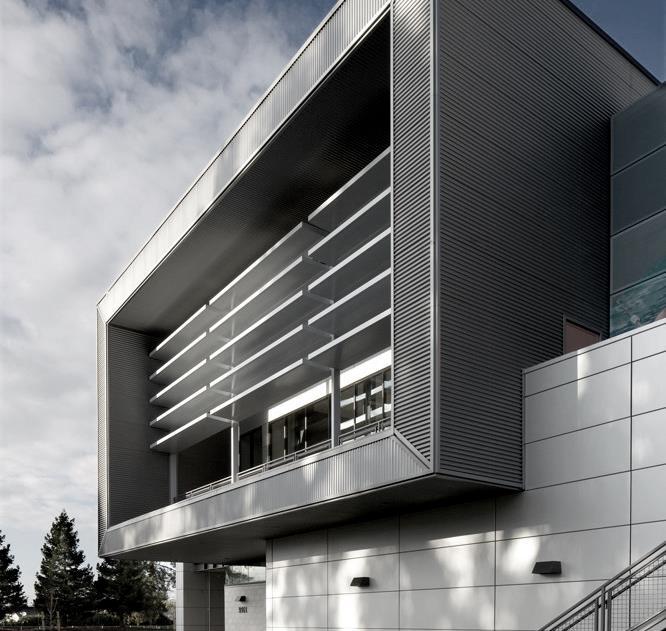

En los alrededores el proyecto presenta numerosas edificaciones aledañas, una plaza de estancia y recibimiento tiene una vía principal para vehículos y una calle peatonal y varias zonas verdes alrededor

Su forma básicamente son dos rectángulos conectados, su construcción se basa en materiales como paneles metálicos planos y corrugados combinado con mampostería de concreto y vidrio.

El centro incluye un natatorio con una piscina de ocio cubierta, un estudio de baile y aeróbic, un gimnasio, y vestuarios. Su entrada principal está marcada en el esquema así mismo como su circulación interna

Es una parcela de forma regular y llana, donde se puede observar que hay edificaciones adjuntas y ciertas obras municipales de dicho sector

El espacio público solamente es una plaza de recibimiento la cual está ubicada su ingreso. e to reas erdes di i ios istentes

rectangular de 2 plantas la cual su planta superior sobresale de la inferior Su sistema constructivo, es de vigas de cajón que se ubican de manera transversal a la pista, para tener más facilidades y ayudar al ingreso de luz.

Consta de 2 plantas, en la cual su ingreso tiene un hall de recibimiento, el cual distribuye a todas las áreas, y su circulación interna es perimetral. Consta de múltiples canchas 2 principales que se ven a simple vista al

Esingresarunprisma

minimizar el impacto visual y volumétrico del proyecto dentro de una trama urbana tan poblada, además se buscó generar una continuidad de espacio libre con los edificios de alrededores, tales como la escuela.

Posee 3 pistas, y en la zona central de cada una, atraviesa un eje distribuidor de espacios (vestuarios, baños, zonas de servicios y núcleos deLacomunicación).formadel

proyecto es muy compacta, a simple vista pareciera un prisma rectangular que destaca por su cubierta, la cual está inspirada en la cubierta de las naves industriales del lugar , estas son bóvedas invertidas, las cuales favorecen con la ventilación e iluminación del

CUADRO RESUMEN

POLIDEPORTIVO LOS CEIBOS POLIDEPORTIVO EAST OAKLAND

Fuente: archdaily.com

PAZO DOS DEPORTES DE ARTEIXO

POLIDEPORTIVO CAMP DEL FERRO

Fuente: plataformaarquitectura.cl

Fuente: plataformaarquitectura.cl

Establecer un cerco arborizado que genere un microclima y favorezca al confort higrotérmico en las canchas deportivas.

Emplear proporcionaldisposiciónuna de canchas con un acceso centralizado que coincida con el principal callejón peatonal del sector.

Aplicar en las áreas complementarias volumetrías aisladas que generen jerarquía y demarquen zonascuantificaciónunadesimétrica.

Implementar paneles metálicos con vidrio que le da Eledificación.cívicocomportamientounalausodecelosías de este tipo para poder proteger del sol al interior de la estructura.

Usar en las fachadas el material u glass superpuesto a los paneles de madera pintado de colores, siendo muy llamativa

Paredes de hormigón con un muro cortina en su planta baja la cual nos permite mayor visibilidad al exterior.

Implementar áreas verdes públicas, esto para darle mas frescura a la zona y hacerla confortable.mas

Diseñar espacios para entrega de premios o eventos sociales e insertar convexasjardinerasenelcentro.

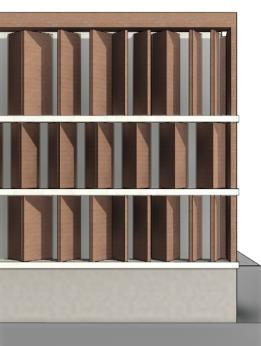

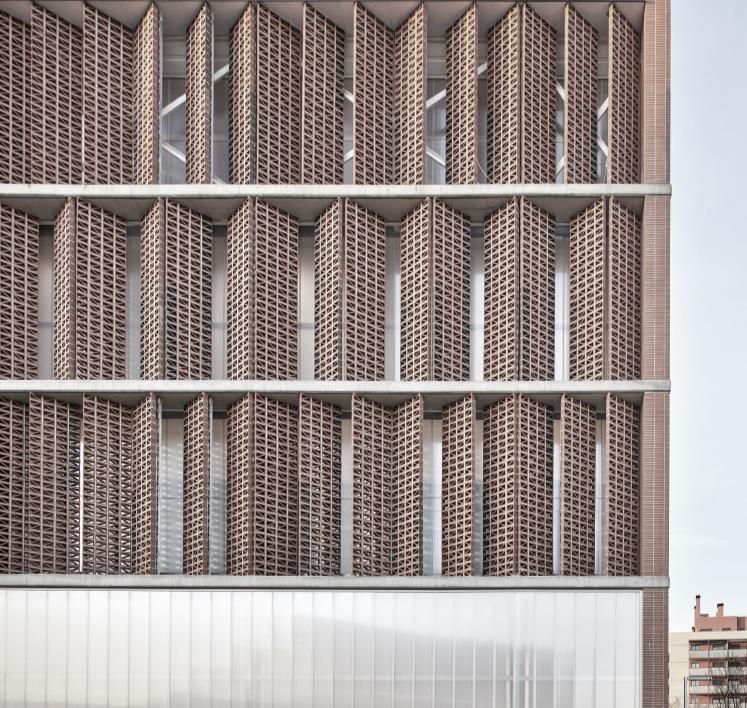

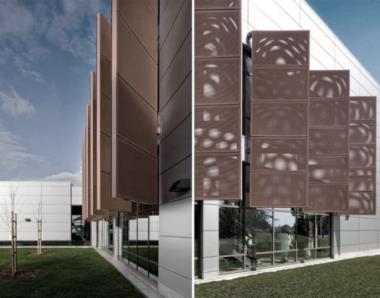

Implementar celosías que funcionen a manera de envolvente del edifico, y que eviten la entrada de la luz solar directa.

Colocar controlada.luzpistasdeltodasPermitiendolongitud.lucesmetálicasayudacubiertaestructuraacero,constructivosistemadedefinirladelaconladecerchasparalograrconmayoriluminarlasfachadasedificioyquelasgocendeunanatural

CONCEPTO ARQUITECTÓNICO

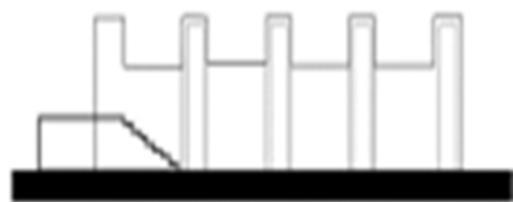

Estudio de la FormaOrigen de la Forma

Los juegos olímpicos son por excelencia el mayor logro deportivo, simbolizando el dominio de la habilidad física del hombre en un deporte, esta idea surgió en la antigua Grecia y como condecoración de victoria se otorgaba coronas de rama de olivo, con el premio fue cambiando, hasta llegar a la medalla y a los aros olímpicos como simbolización del evento Esta interpretación emblemática del evento estaba determinada por la unión de los 5 continentes al participar en los juegos. Este concepto de unión es lo que se busca representar en el proyecto, al unir varias diciplinas deportivas en este polideportivo, haciendo uso de juego de volúmenes que presenta.

INICIO ORGANIZACIÓN LINEAL

GEOMETRIZACIÓN

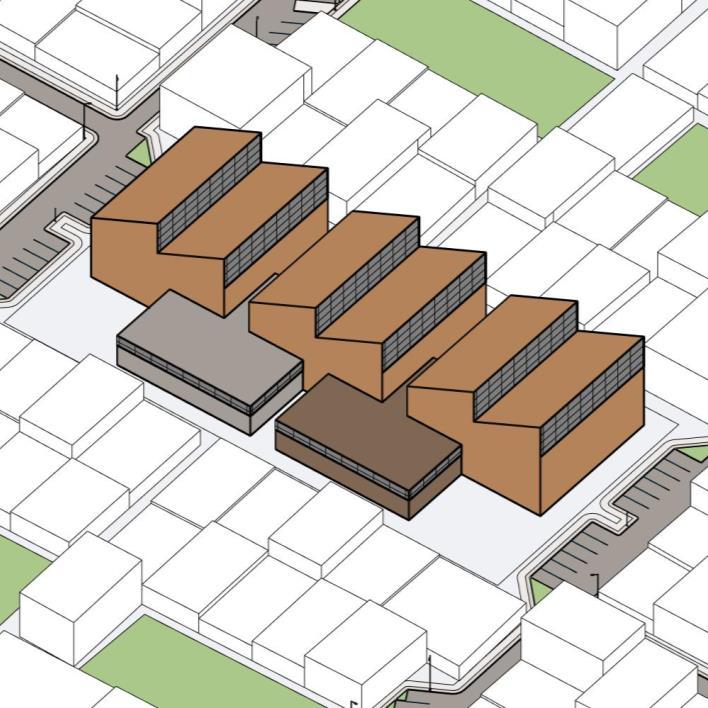

VOLUMEN

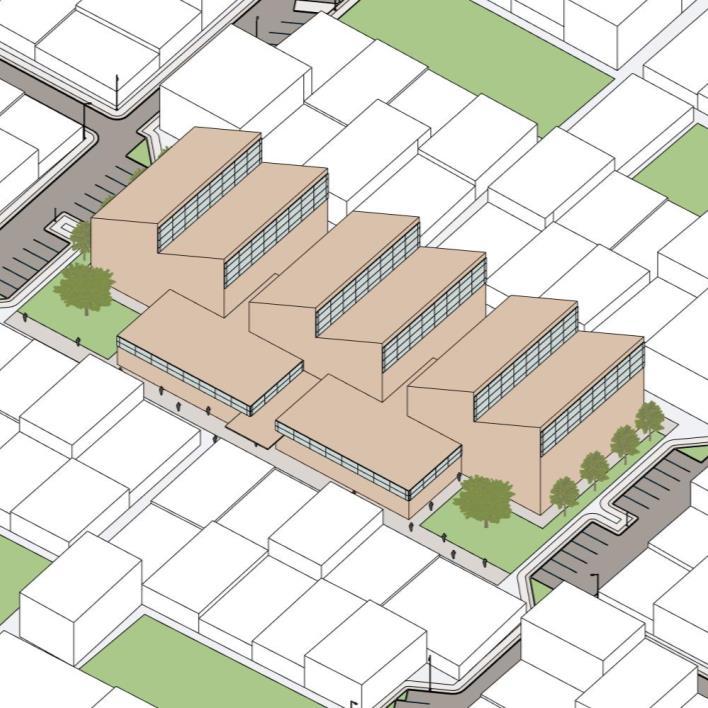

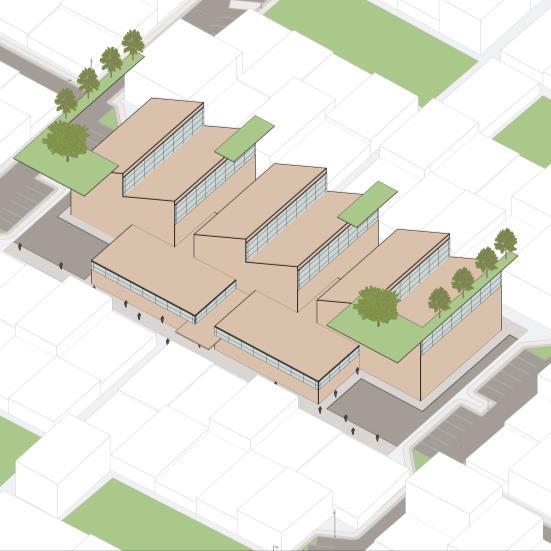

IMPLANTACIÓN DE BLOQUES

OBJETIVOS Y CRITERIOS ARQUITECTÓNICOS

Proponer una volumetría que permita generar unidad y se integre al contexto urbano.

Proponer una entrada central que permita una conexión con todo el polideportivo.

Generar una distribución que permita la unión de diferentes espacios.

Proponer ciclovías a lo largo de la implantación del polideportivo.

Integrar la edificación al nuevo contexto urbano que se está planteando.

CONCEPTUAL FUNCIONAL FUNCIONAL IDENTIDAD AMBIENTAL

Todo eso se ha dado a un juego de volúmenes en donde sea tenido que sustraccióngeometrización,haceryunión,para llegar al volumen final.

Mediante un ingreso central, generar recorridos por todo el polideportivo.

Mediante un pasillo colector que recoja todas las instalaciones del polideportivo.

Incorporando ciclovías y camineras para peatones que circulen por el sector en un mejor ambiente Incluyendo espacios con vegetación al edificio, también conectarlo a jardines existentes en los exteriores.

OBJETIVOS Y CRITERIOS ARQUITECTÓNICOS

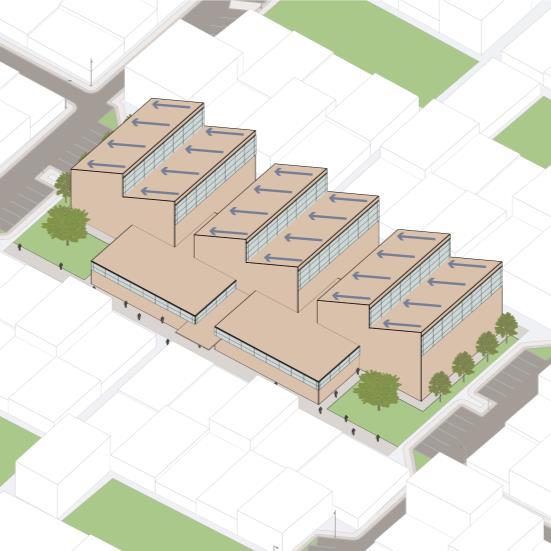

Aprovechar viento y luz natural en espacios que recojan a muchas personas (pistas o canchas)

Aprovechar las aguas lluvias y reutilizarla en el riego de la vegetación del proyecto Integrar áreas verdes que no solo mejoren la climatización local, sino que también influyan de buena manera a la interacción social.

Representar los estimulartradicionalesdeportesdelaculturalocal,paralapertenenciayrepresentatividadenlosusuarios. Incorporar tecnología nueva que interfiera en la construcción y colabore a la durabilidad del proyecto.

AMBIENTAL

AMBIENTAL

SOSTENIBLE

IDENTIDAD TECNOLÓGICO

Implementar grandes ventanales y muros cortinas para dar mayor entrada a la luz natural en los espacios.

Mediante un sistema de recolección de aguas lluvias, almacenar y abastecer el riego de la vegetación del lugar.

Implementando muros verdes adyacentes a vegetaciones que intensifiquen la percepción de los diseños paisajísticos.

Ilustrando en muros cortina diseños y patrones alusivos a los deportes mas habituales de la ciudad.

Empleando fisurasresistenciaautoreparanteconcretoloquedarádurabilidadymáseficaz,reparandodeformaautónomatodaslasogrietasquesegeneren.

SEMANA PROGRAMA ARQUITECTÓNICO

PROGRAMA DE NECESIDADES

ZONAS # AMBIENTES USUARIOS

1 HALL DE INGRESO 20

2 RECEPCIÓN 1

ACTIVIDAD

PUBLICA

MOBILIARIO m²

Ingreso y salida del usuario 20

Informar y dar la bienvenida a los visitantes silla, mesa 5

3 CAFETERIA 20 Incorporar la actividad comercial silla, mesa 50

4 LOCALES DE COMERCIO 2 Incorporar la actividad comercial silla, mesa 16

5 SSHH 8

6 ADMINISTRACIÓN 2

ADMINISTRATIVA

GENERALESSERVICIOS

Satisfacer las necesidades biologicas inodoro, lavamano, secadora, urinarios 7

Administrar y organizar recursos silla, escritorio, archivador, laptop 15

7 SECRETARIA 2 Dar informacion, atender, recibir silla, escritorio, archivador, laptop 10

8 LOGISTICA 4 Reunirse, charlas , planificar silla, escritorio, archivador, laptop 15

9 SALA DE JUNTAS 7 Esperar y dialogar silla, escritorio, mesas, laptop 20

10 SSHH 4

Satisfacer las necesidades biológicas inodoro, lavamano secadora, urinarios 7

11 CUARTO DE BOMBAS 1 Manipulación de sistemas de agua potable Bombas 15

12 CUARTO DE GENERADORES 1 Albergar los transformadores de energía transformadores, medidores, cajas de circuito electrico, equipos de medicion 15

13 CUARTO DE LIMPIEZA 1 Almacenaje de mobiliario de limpieza armarios, aspiradoras 8

14 CUARTO DE DESECHOS 1 Acopio de desechos tacho de basura 8

15 CUARTO DE INSTALACIONES 1 Monitoreo de instalaciones computadoras, archivadores, mesas, sillas 18

17 SALA DE FUTSAL 124 Realizar actividades deportivas (futbol sala) graderia, porterias 800

18 SALA DE BASQUET 120 Realizar actividades deportivas (basquet) aros de baloncesto 750

19 SALA DE VOLEIBOL 120 Realizar actividades deportivas (voleybol) red, postes de red 400

20 SALA DE SKATE 10 Realizar actividades deportivas (skateboard) rampas 400

21 SALA DE ESCALADA 10 Realizar actividades deportivas (escalada deportiva)

pared de escalar, cuerdas 120

16 ESTACIONAMIENTO 20 400 DEPORTIVA

22 SALA DE GIMNASIA 100 Realizar actividades deportivas (gimnasia ritmica) colchonetas, barras, anillas, bancos, trampolin 900

23 PISCINA 120 Realizar actividades deportivas (natación) bancos 800

24 VESTIDORES SSHH /SALAS 20 Satisfacer las necesidades biologicas, cambio de vestuario del usuario bancos, casilleros, inodoros 30

25 VESTIDORES SSHH /PISCINA 10 Satisfacer las necesidades biologicas, cambio de vestuario del usuario bancos, casilleros, inodoros 20

26 ALMACEN 2 Almacenar material y productos perchas 80

SALUD 27 ENFERMERIA 3 Atender y dar los primeros auxilios escritorio, camillas, sillas, archivador 15 28 SSHH 2 Satisfacer las necesidades biológicas inodoro, lavamanos, secadora, urinarios 4 29 REHABILITACIÓN 8 dar masajes o tratamientos de rehabilitacion fisica para los deportistas Camillas, escritorios 70 CIRCULACIÓN (30 %) Transito y comunicación de usuario entre ambientes. 1504.2 SUMA 742

MATRIZ RELACIONES

NUMERO

PONDERACIONES

4 RELACION DIRECTA 2 RELACION INDIRECTA

RANGO AMBIENTE

R1 HALL DE INGRESO

R2 ESTACIONAMIENTO

R3 SALA DE FUTSAL, SALA DE BASQUET, SALA DE VOLEIBOL, SALA DE GIMNASIA, PISCINA

R4 SALA DE SKATE, SALA DE ESCALADA

R5 ENFERMERIA

R6 SERVICIOS HIGIENICOS (ZONA PUBLICA)

R7 CAFETERIA, LOCALES DE COMERCIO

R8 VESTIDORES SSHH / SALAS, SERVICIOS HIGIENICOS (ZONA SALUD) REHABILITACION

R9 RECEPCIÓN, ALMACEN

R10 CUARTO DE LIMPIEZA, CUARTO DE DESECHOS

R11 ADMINISTRACIÓN, SECRETARIA, LOGISTICA, SALA DE JUNTAS, SSHH (ZONA ADMINISTRATIVA), CUARTO DE BOMBAS, CUARTO DE GENERADORES, CUARTO DE INSTALACIONES

R12 VESTIDORES SSHH /PISCINA

742 PERSONAS 100% 390 PERSONAS 52.56% 246 PERSONAS 33.15% 124 PERSONAS 16.71% 120 PERSONAS 16.17% 100 PERSONAS 13.48% 50 PERSONAS 6.74% 25 PERSONAS 3.37% 20 PERSONAS 2.70% 19 PERSONAS 2.56% 12 PERSONAS 1.62% 11 PERSONAS 1.48% 10 PERSONAS 1.35% 8 PERSONAS 1.08% 7 PERSONAS 0.94% 4 PERSONAS 0.54% 3 PERSONAS 0.40% 2 PERSONAS 0.27% 1 PERSONA 0.13%

1

SIMBOLOGÍA

INGRESO C C

CIRCULACIÓN

CIRCULACION

742 PERSONAS 100% 390 PERSONAS 52.56% 246 PERSONAS 33.15% 124 PERSONAS 16.71% 120 PERSONAS 16.17% 100 PERSONAS 13.48% 50 PERSONAS 6.74% 25 PERSONAS 3.37% 20 PERSONAS 2.70% 19 PERSONAS 2.56% 12 PERSONAS 1.62% 11 PERSONAS 1.48% 10 PERSONAS 1.35% 8 PERSONAS 1.08% 7 PERSONAS 0.94% 4 PERSONAS 0.54% 3 PERSONAS 0.40% 2 PERSONAS 0.27% 1 PERSONA 0.13% C C

SIMBOLOGÍA

742 PERSONAS 100% 390 PERSONAS 52.56% 246 PERSONAS 33.15% 124 PERSONAS 16.71% 120 PERSONAS 16.17% 100 PERSONAS 13.48% 50 PERSONAS 6.74% 25 PERSONAS 3.37% 20 PERSONAS 2.70% 19 PERSONAS 2.56%

12 PERSONAS 1.62% 11 PERSONAS 1.48% 10 PERSONAS 1.35% 8 PERSONAS 1.08%

7 PERSONAS 0.94% 4 PERSONAS 0.54% 3 PERSONAS 0.40% 2 PERSONAS 0.27% 1 PERSONA 0.13%

742 PERSONAS 100% 390 PERSONAS 52.56% 246 PERSONAS 33.15% 124 PERSONAS 16.71% 120 PERSONAS 16.17% 100 PERSONAS 13.48% 50 PERSONAS 6.74% 25 PERSONAS 3.37% 20 PERSONAS 2.70% 19 PERSONAS 2.56%

12 PERSONAS 1.62% 11 PERSONAS 1.48% 10 PERSONAS 1.35% 8 PERSONAS 1.08%

7 PERSONAS 0.94% 4 PERSONAS 0.54% 3 PERSONAS 0.40% 2 PERSONAS 0.27% 1 PERSONA 0.13%

742 PERSONAS 100% 390 PERSONAS 52.56% 246 PERSONAS 33.15% 124 PERSONAS 16.71% 120 PERSONAS 16.17% 100 PERSONAS 13.48% 50 PERSONAS 6.74% 25 PERSONAS 3.37%

20 PERSONAS 2.70% 19 PERSONAS 2.56%

12 PERSONAS 1.62% 11 PERSONAS 1.48% 10 PERSONAS 1.35% 8 PERSONAS 1.08%

7 PERSONAS 0.94% 4 PERSONAS 0.54% 3 PERSONAS 0.40% 2 PERSONAS 0.27% 1 PERSONA 0.13%

ZONA PUBLICA

ZONAS

ZONA

ZONA

ZONA

ZONA

ZONA

ZONA Logística Sala de

Cuarto de bomba Cuarto de generadores Cuarto de limpieza Cuarto de desechos Cuarto de

Rehabilitación deportiva SSHH

Sala de futsal Sala de basquet Sala de SalaSalaboleyballdeskatedeescaladaSaladegimnasiaPiscinaAlmacenVestidores/SSHH

ESQUEMA DE DECISIÓN PARA EL TIPO DE CIMENTACIÓN

Condicionantes Estudios geotécnicos Proyecto del edificio

Tipo de

Levantamiento de la Av. Benjamín Carrión Mora

Roca aflorante

Terreno (arenas,granulargravas)

Terreno arcilloso (limos,resistenciaarcillas)

Baja Alta del edificio estrictaCimentaciónampliasuperficial(Zapatas,losas)

Media AltaBaja

MoraCarriónBenjamínAv.

Cimentación profunda (pilotes, micropilotes)

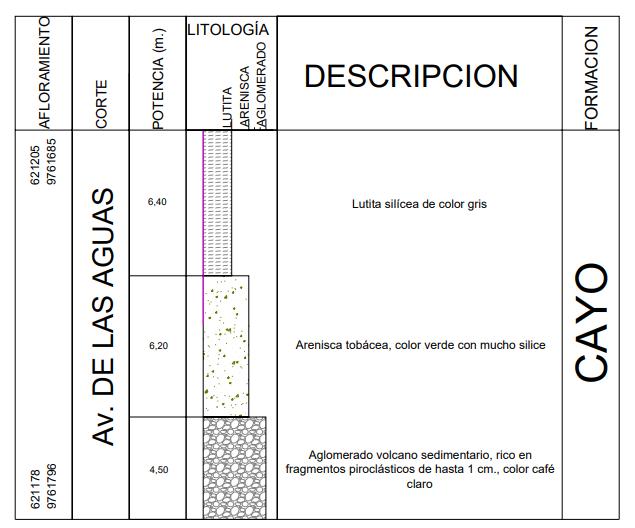

Recuperado de: Recopilación de Información Base para el Mapa Geoambiental del Área Urbana del Gran Guayaquil y Mapas en formatos SIG (2005)

SEMANA

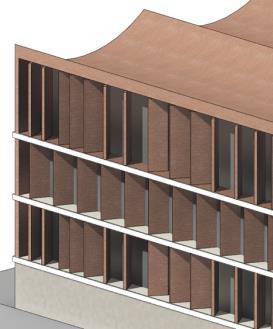

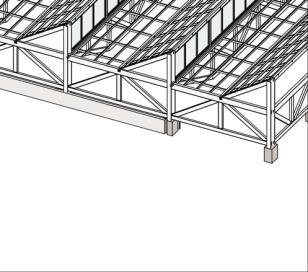

DETALLE DE UNIÓN DE

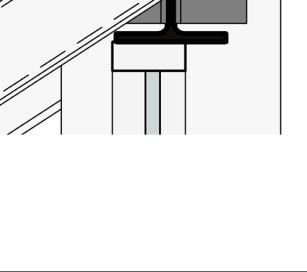

DETALLE DE UNIÓN DE MURO

DETALLE DE UNIÓN DE MURO

DETALLE DE UNIÓN DE LOSA

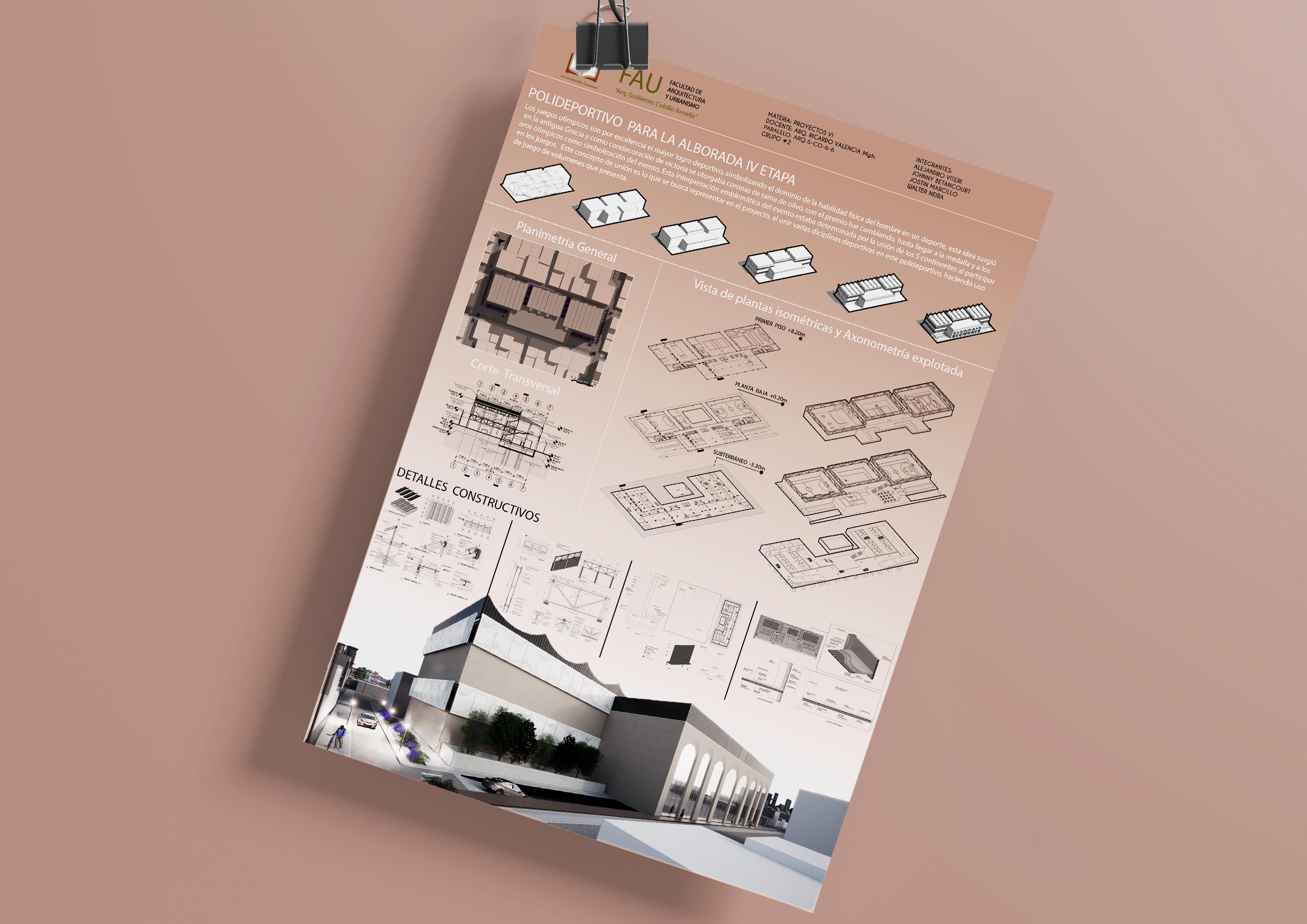

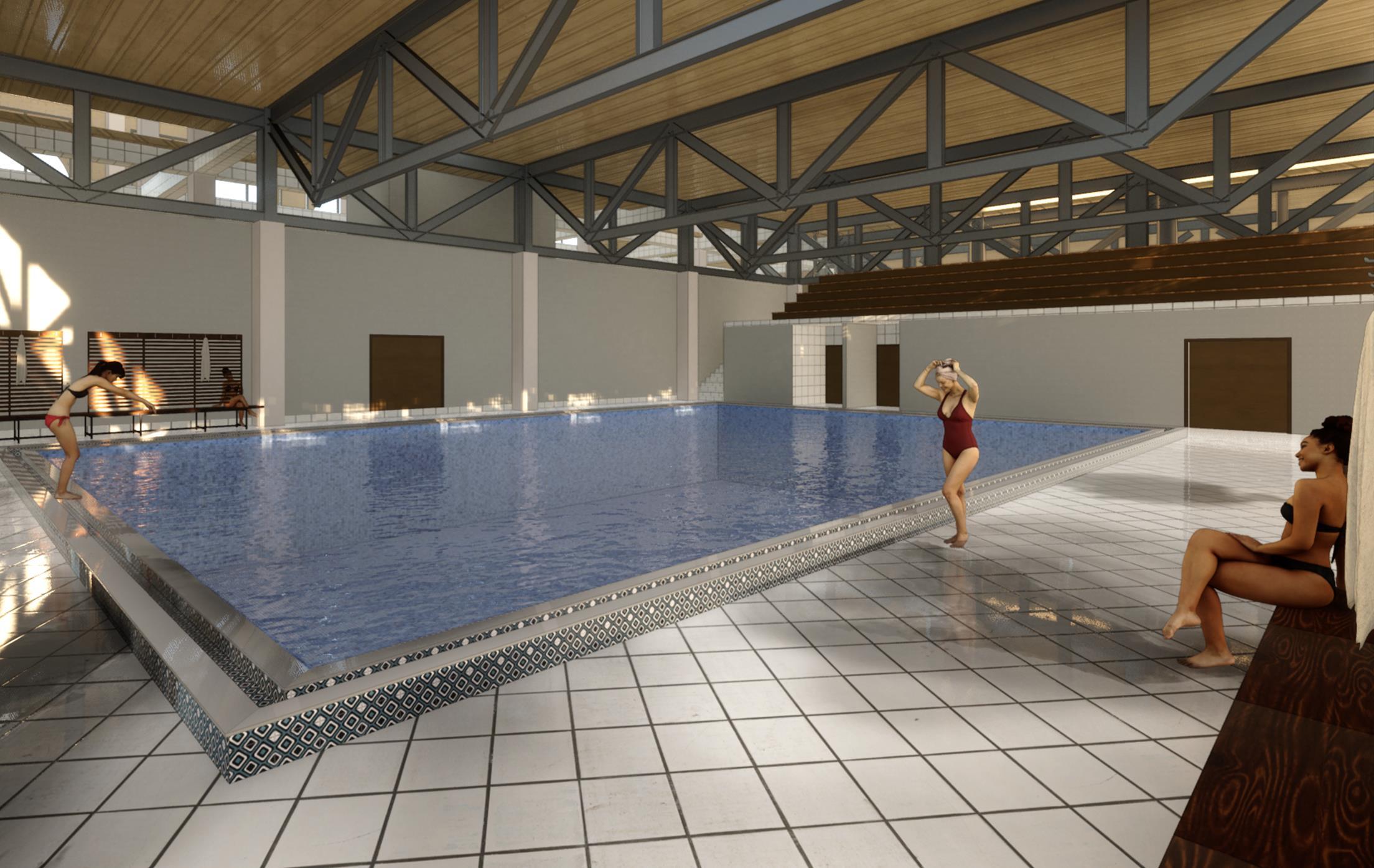

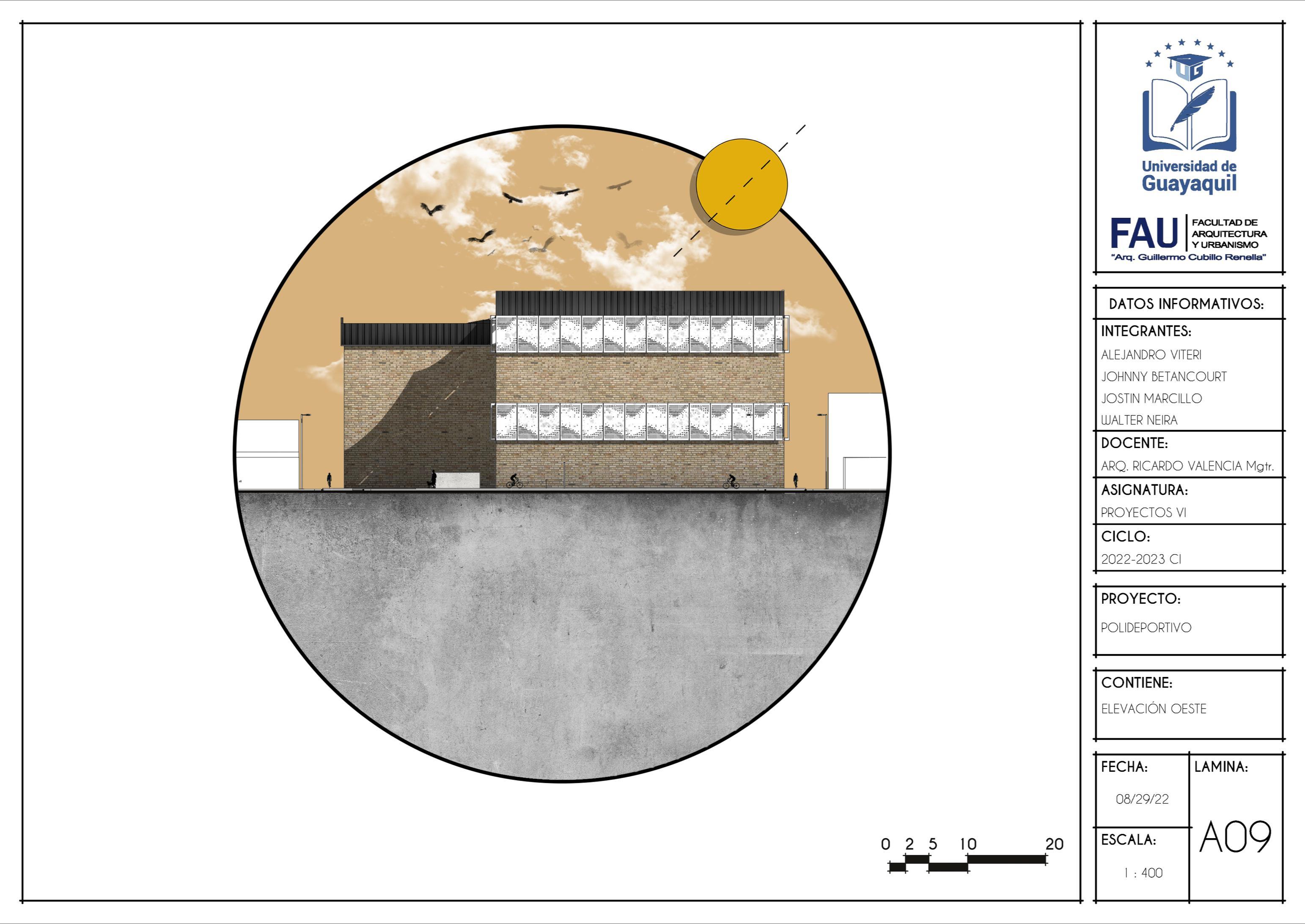

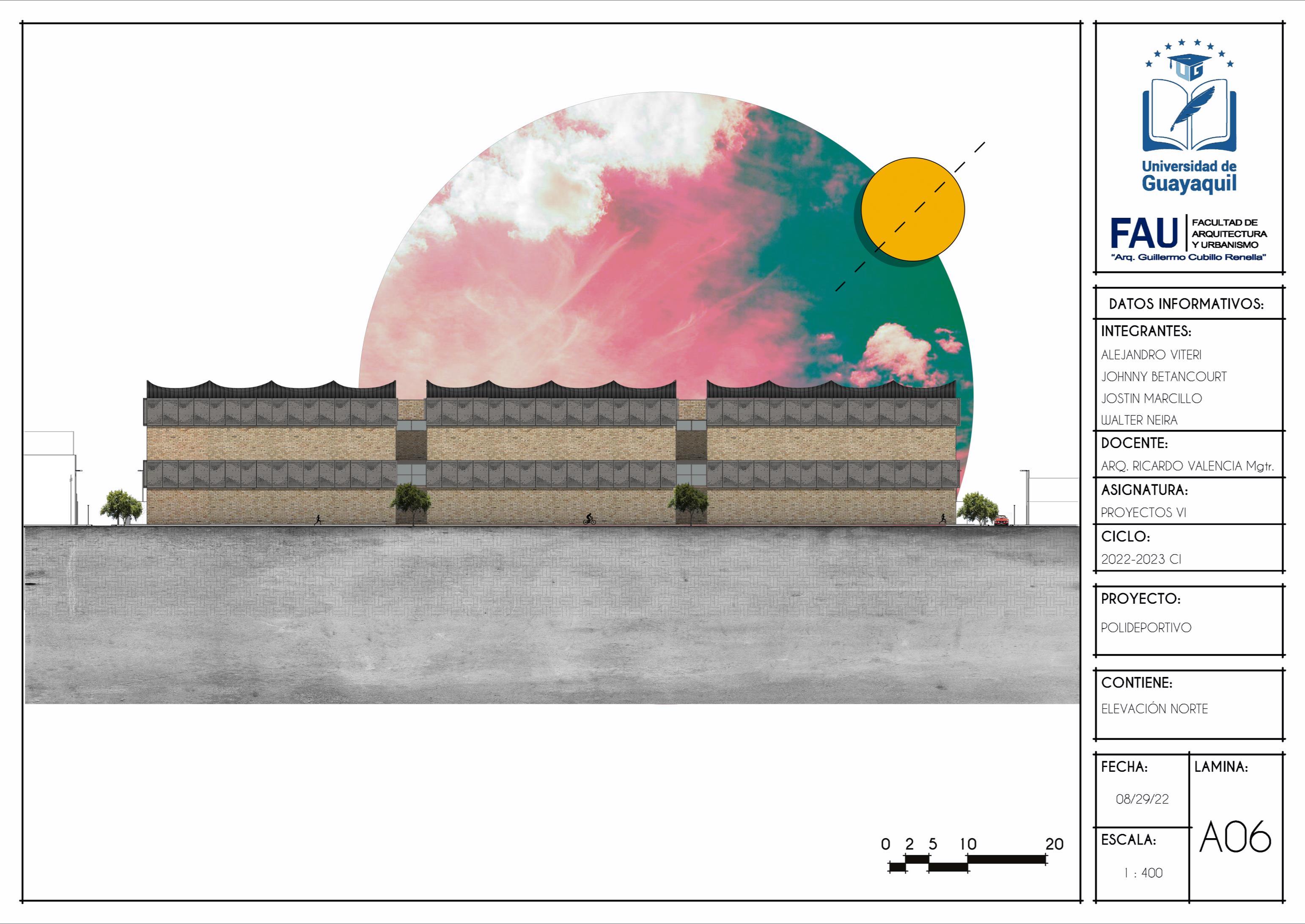

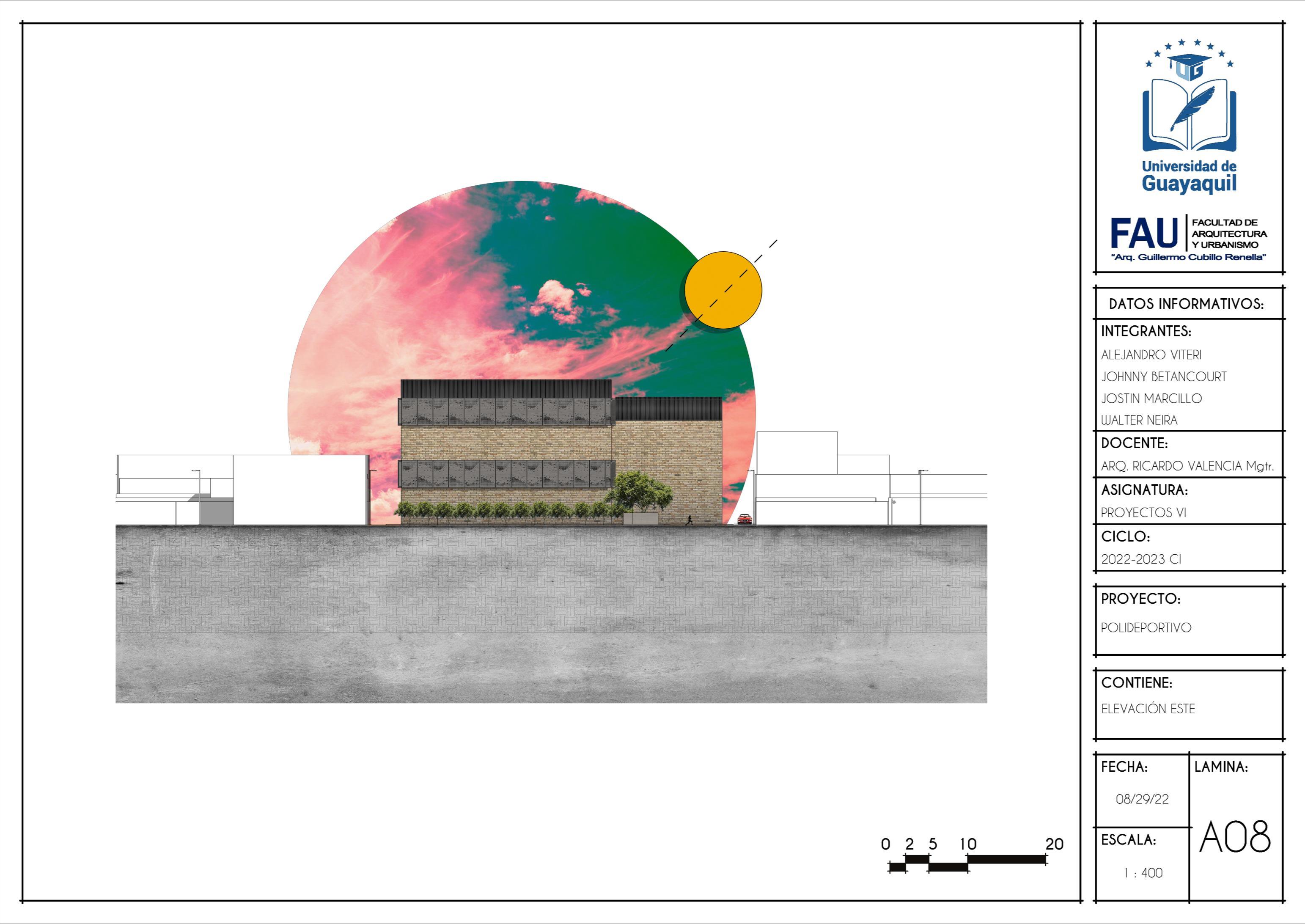

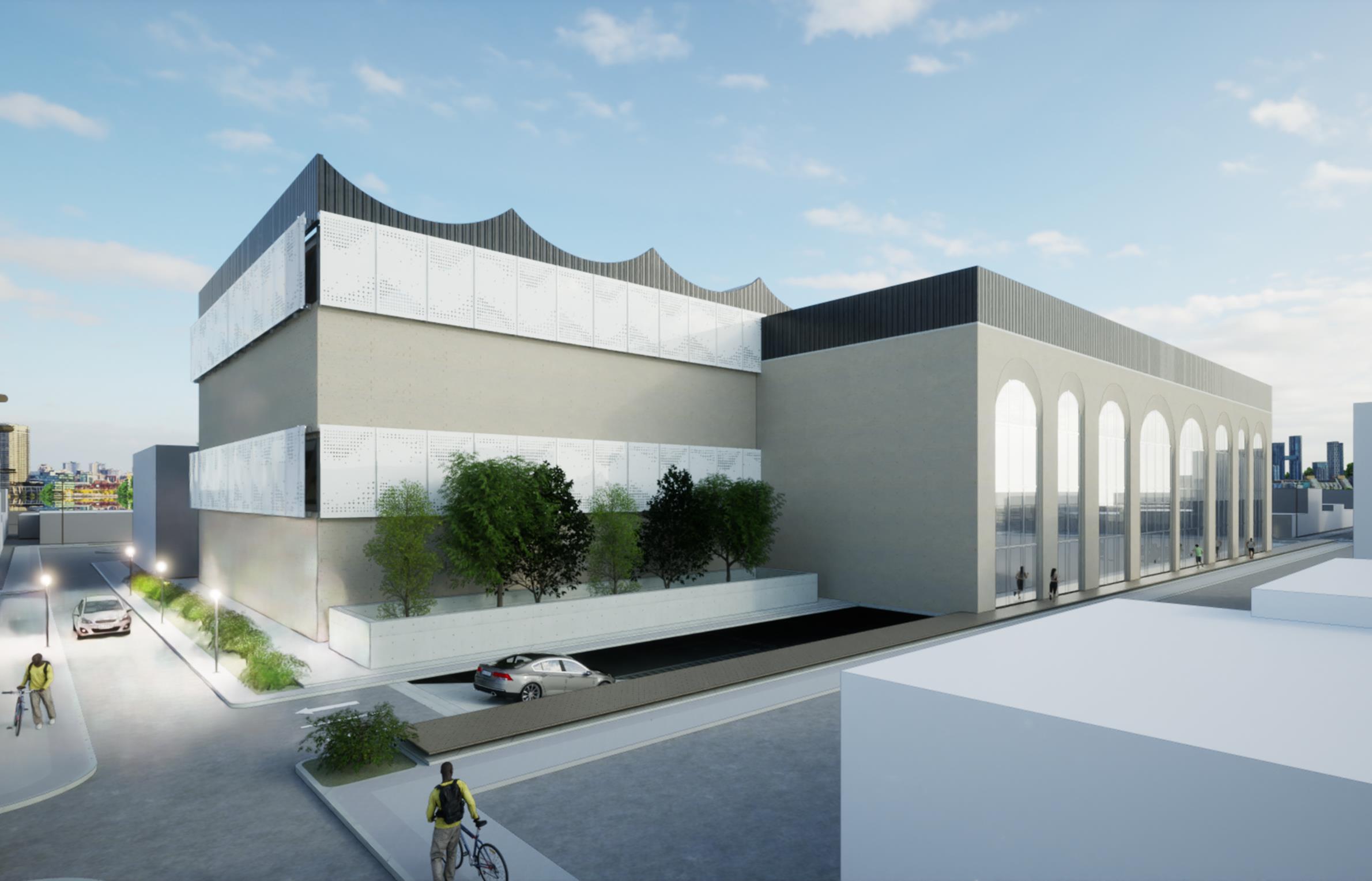

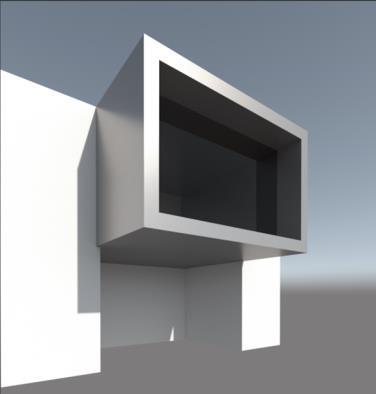

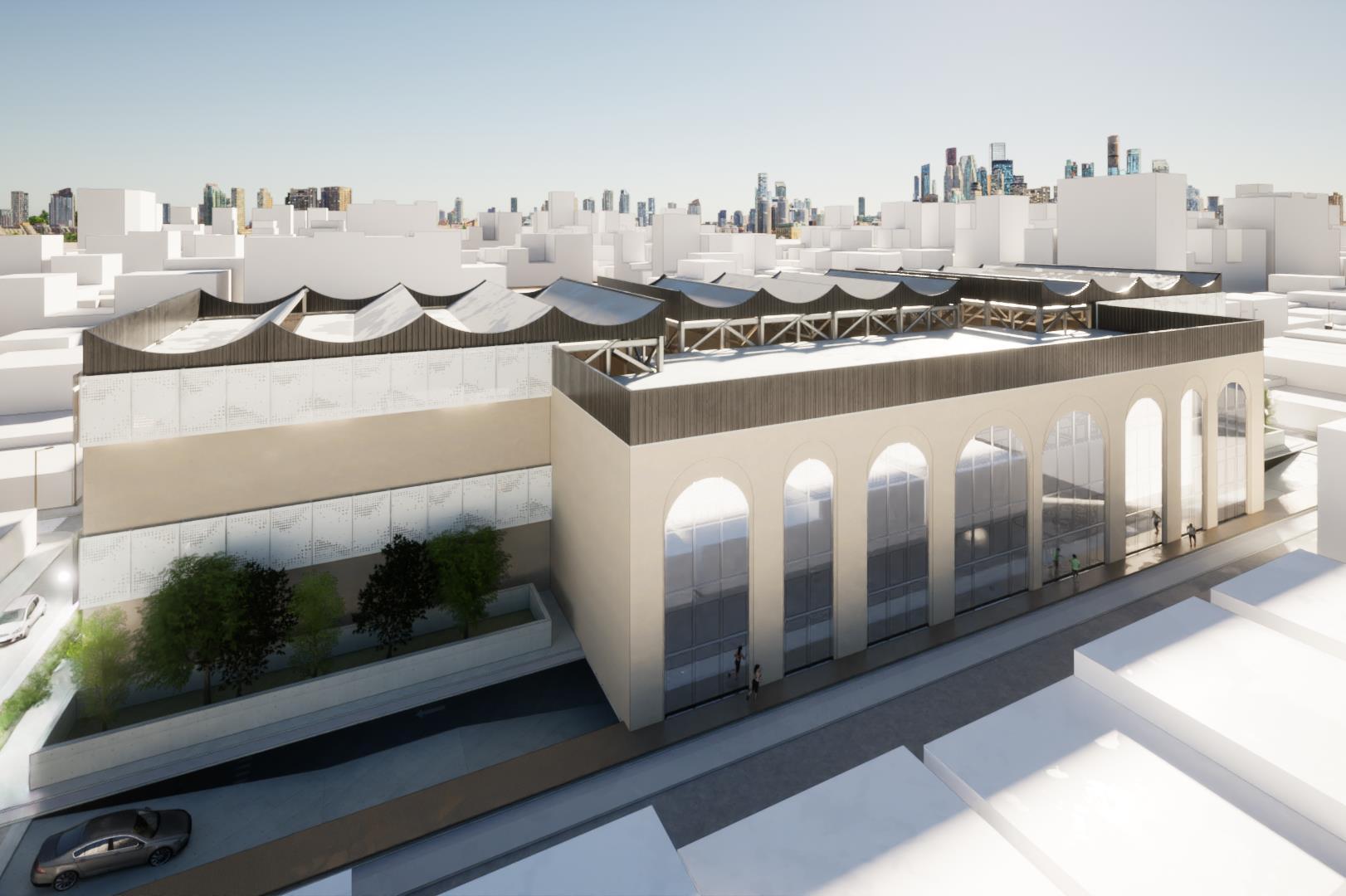

RENDERS RENDERS
