VELUX Daglichtoplossingen voor platte daken

Het breedste assortiment

daglichtoplossingen voor platte daken op de markt

Daglichtoplossingen voor platte daken

Catalogus 2026

Alleen voor professionelen

Het breedste assortiment daglichtoplossingen voor platte daken op de markt

Ons volledige gamma voor platte daken biedt u een oplossing voor elke situatie.

Kunststofproducten Glazenproducten

Glazen producten

• Doorzichtigheid voor maximaal daglicht

• Uitstekende energieprestaties

• Design en esthetiek

• Kwaliteit en duurzaamheid

Speciale functie

Platdakvenster met gebogen of vlak glas

Ontworpen voor 0° dakhelling en natuurlijke regenafvoer (met gebogen glas)

Minder frame voor meer daglicht

Ontworpen voor discrete en geoptimaliseerde zonneschermen

Modulaire daklichten

Venster op maat in mm tot 3 m lang en opstand op maat tot 60 cm hoog (excl. Circularlight)

Verkrijgbaar in verschillende modellen: combineerbaar, rond, beloopbaar

Opstand geleverd in 1 stuk met het venster (Monolight, Linearlight, Monolight beloopbaar)

Zie pagina 6 voor meer info

Zie pagina 12 voor meer info

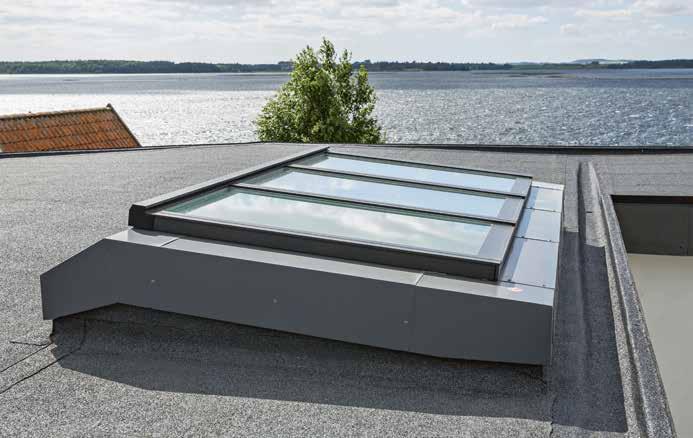

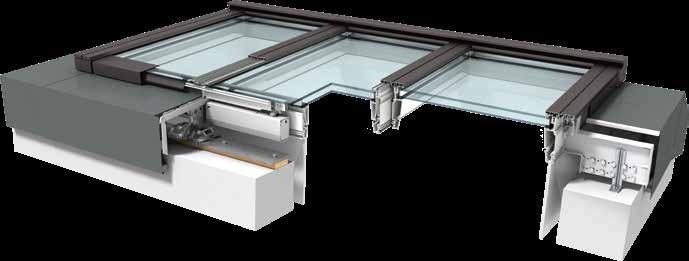

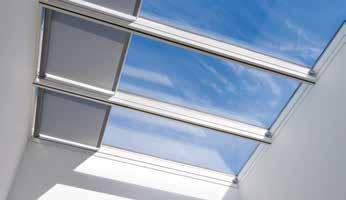

Modulaire lichtstraat

Geschikt voor grote openingen (max. 5 m op 2,4 m)

Onzichtbare electronica en motor Uitgerust voor de plaatsing van binnenrolgordijnen

Zie pagina 24 voor meer info

Daktoegang in glas Elektrisch

Openingsmechanisme onzichtbaar geïntegreerd in het vensterkader

Geleverd met een regensensor en een veiligheidskit

Kan uitgerust worden met een zonnescherm of rolgordijn en een muggengaas

Zie pagina 10 voor meer info

Hybride producten

• Klassiek ontwerp voor meer comfort dan koepel zonder beglazing

• Goede energieprestaties

• Uitstekende daglichtinval

• Meer waarde voor het geld

Kunststof producten

• Koepels in acrylaat of polycarbonaat zonder beglazing

• Basis daglichtoppervlak

• Basis energieprestatie

Platdakvenster met afdekschelp

Volledig assortiment accessoires, inclusief Smart Home

Beter presterende energie-efficiëntie

Verborgen motor en regensensor standaard inbegrepen

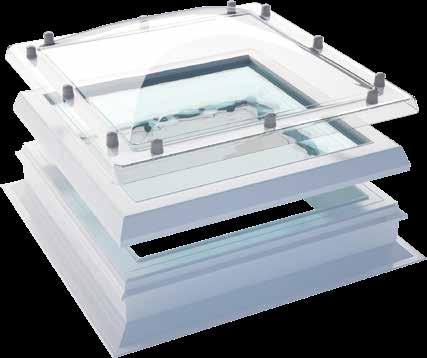

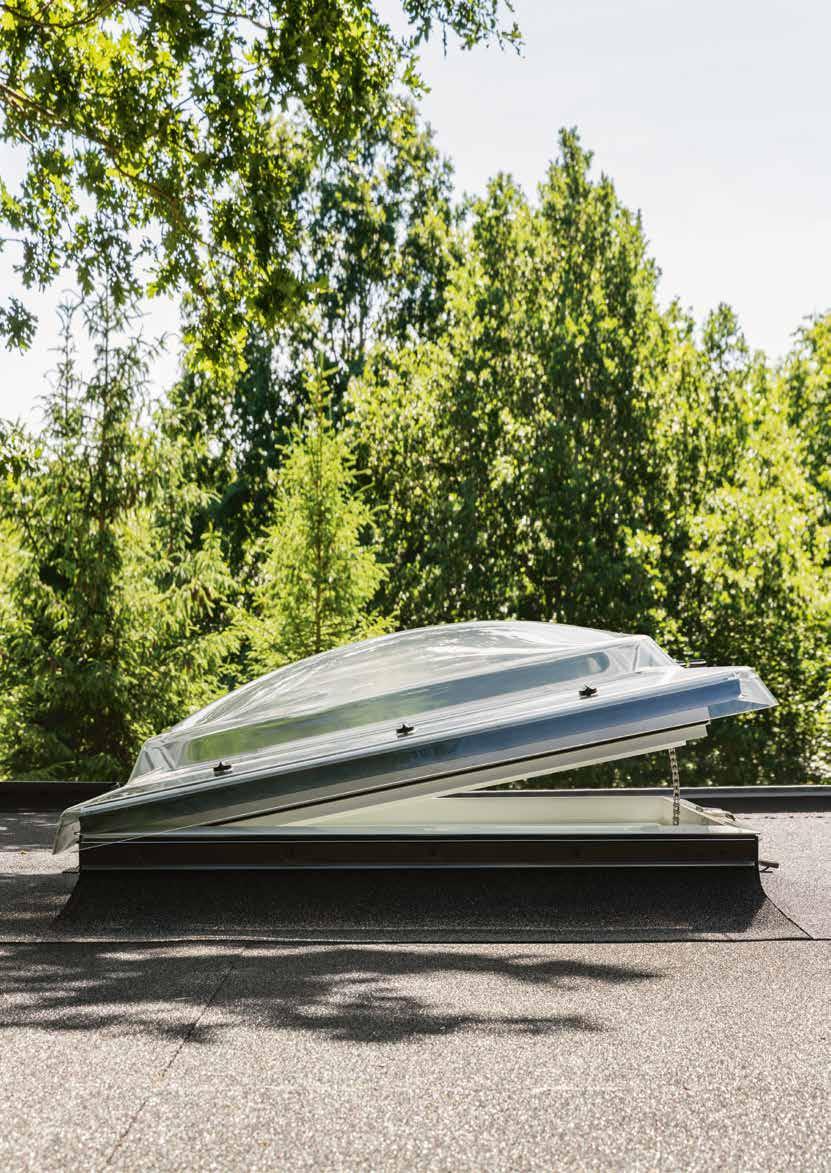

Lichtkoepel met glasraam

Past op de meeste andere bestaande opstanden Glasraam individueel beschikbaar om de energieefficiëntie van een basis lichtkoepel te verbeteren

Zie pagina 30 voor meer info

Zie pagina 36 voor meer info

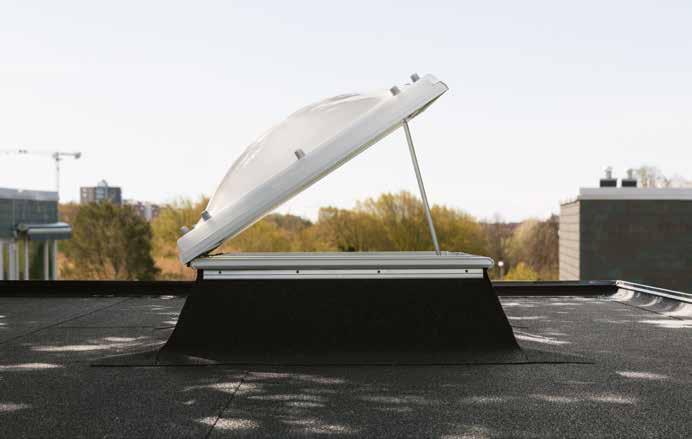

Daktoegang

Openingsmechanisme onzichtbaar geïntegreerd in het vensterkader

Uitzetbaar tot ongeveer 60° Uitstekende isolatiewaarde en geluiddemping dankzij de superisolerende dubbele beglazing

Zie pagina 34 voor meer info

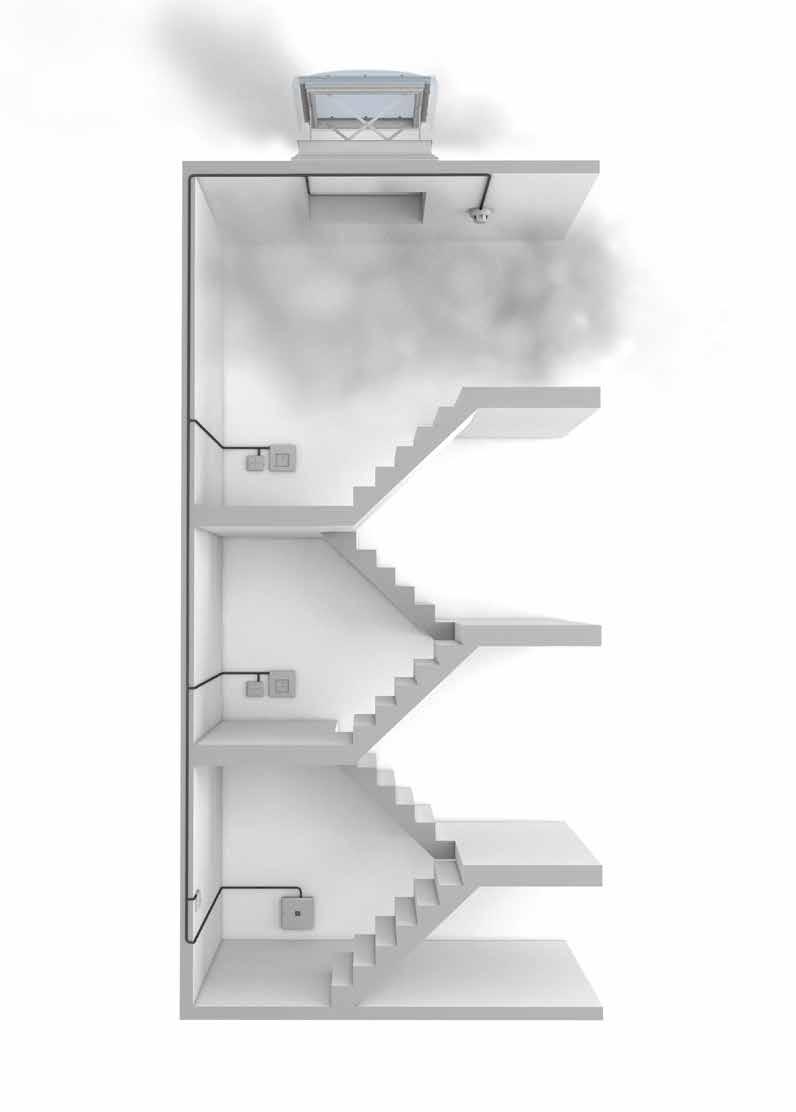

Ontrokingssysteem voor binnentraphuizen

Openingsmechanisme onzichtbaar geïntegreerd in het vensterkader

Conform de Europese norm EN 12101-2 en de herziening van de Belgische norm NBN S 21-208-3 betreffende de afvoer van warmte en rook Superisolerend dubbel veiligheidsglas (4 PVB)

Zie pagina 32 voor meer info

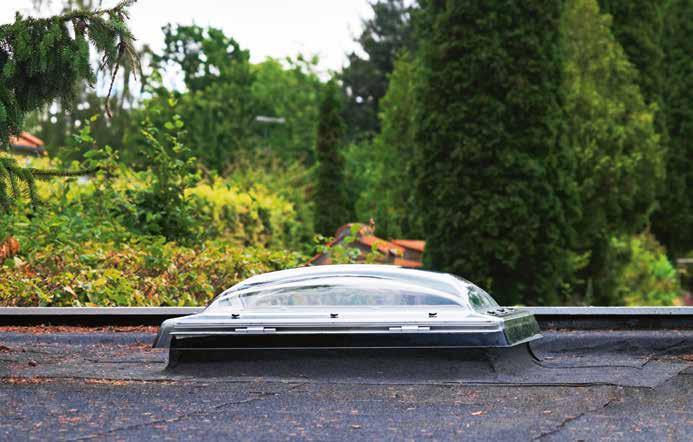

Lichtkoepel Opstanden en ventilatie

Meer dan 65 standaard afmetingen gaande van 1 tot 5 wandig

Perfecte aansluiting tussen het dak en de lichtkoepel

Verkrijgbaar in vaste en opengaande versies: manueel of elektrisch

Verkrijgbaar in polyester, PVC en metaal

Zie pagina 40 voor meer info

Zie pagina 42 voor meer info

Trappenhal kit

Natuurlijke rook- en warmte afvoer voor traphallen Kan ook gebruikt worden voor comfort ventilatie

Zie pagina 44 voor meer info

Laat een nieuw licht schijnen op woningen

Inhoud

5 Glazen producten

Platdakvenster met gebogen glas

• Platdakvenster met vlak glas

• Daktoegang in glas Zonneschermen en gordijnen voor platdakvensters met vlak en gebogen glas

• Modulair daklicht Monolight

• Modulair daklicht Linearlight

Modulair daklicht Monolight beloopbaar

• Modulair daklicht Circularlight

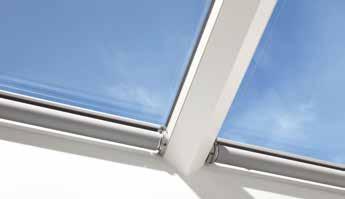

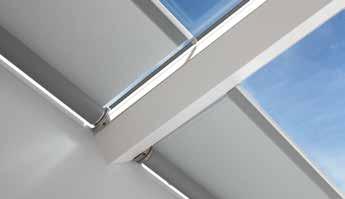

• Gordijnen voor modulaire daklichten

• Modulaire lichtstraat Gordijnen voor modulaire lichtstraten

29 Hybride producten

Platdakvenster met afdekschelp

• Ontrokingssysteem voor binnentraphuizen

• Daktoegang

• Zonneschermen en gordijnen voor platdakvenster met afdekschelp

• Lichtkoepel met glasraam

39 Kunststof producten

• Lichtkoepel

• Opstanden en ventilatie Trappenhal kit

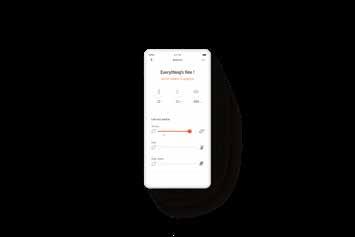

47 Smart Home

Intelligente bedieningsopties voor gemotoriseerde VELUX producten

51 Prijslijst

Prijslijst van het volledige assortiment daglichtoplossingen voor platte daken

Glazen producten

Platdakvenster met gebogen glas Pagina 6

Platdakvenster met vlak glas Pagina 8

Daktoegang in glas Pagina 10

Zonneschermen en gordijnen voor Pagina 11 platdakvensters met vlak en gebogen glas

Lichttemperend zonnescherm Verduisterend rolgordijn Muggengaas

Modulair daklicht Monolight Pagina 12

Modulair daklicht Linearlight Pagina 14

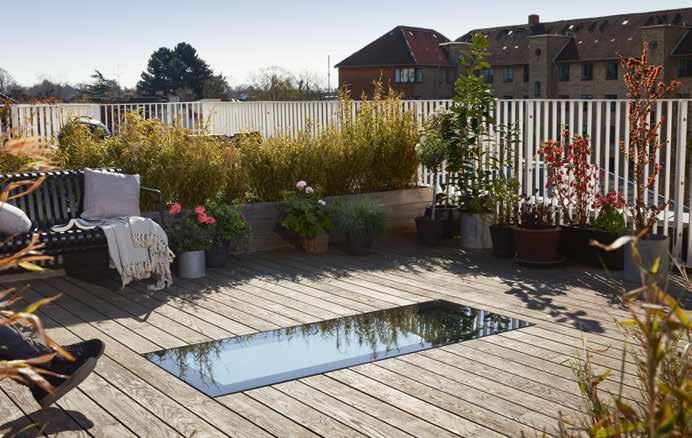

Modulair daklicht Monolight beloopbaar Pagina 16

Maattabellen Pagina 18

Monolight

Linearlight

Modulair daklicht Circularlight Pagina 20

Gordijnen voor modulaire daklichten Pagina 22

Rolgordijn

Maattabel

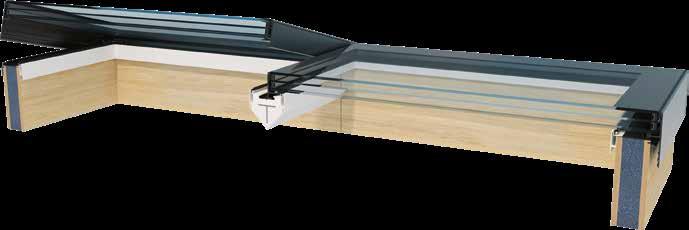

Modulaire lichtstraat Pagina 24

Gordijnen voor modulaire lichtstraten Pagina 26

Topprestaties

met CurveTech

Maximale daglichtoppervlakte

Uitstekende energieprestaties

Innovatief design

Uitstekende demping van regen- of hagelgeluid

Helder zicht en afvoer van de regen dankzij CurveTech

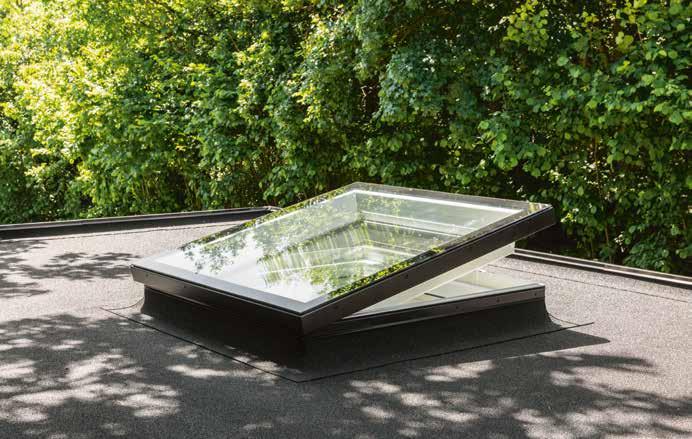

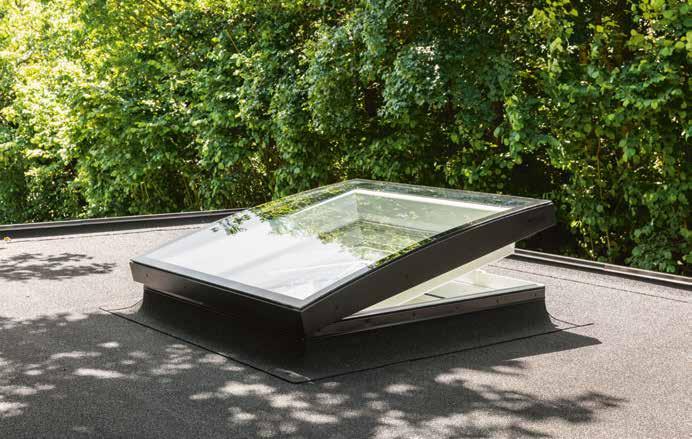

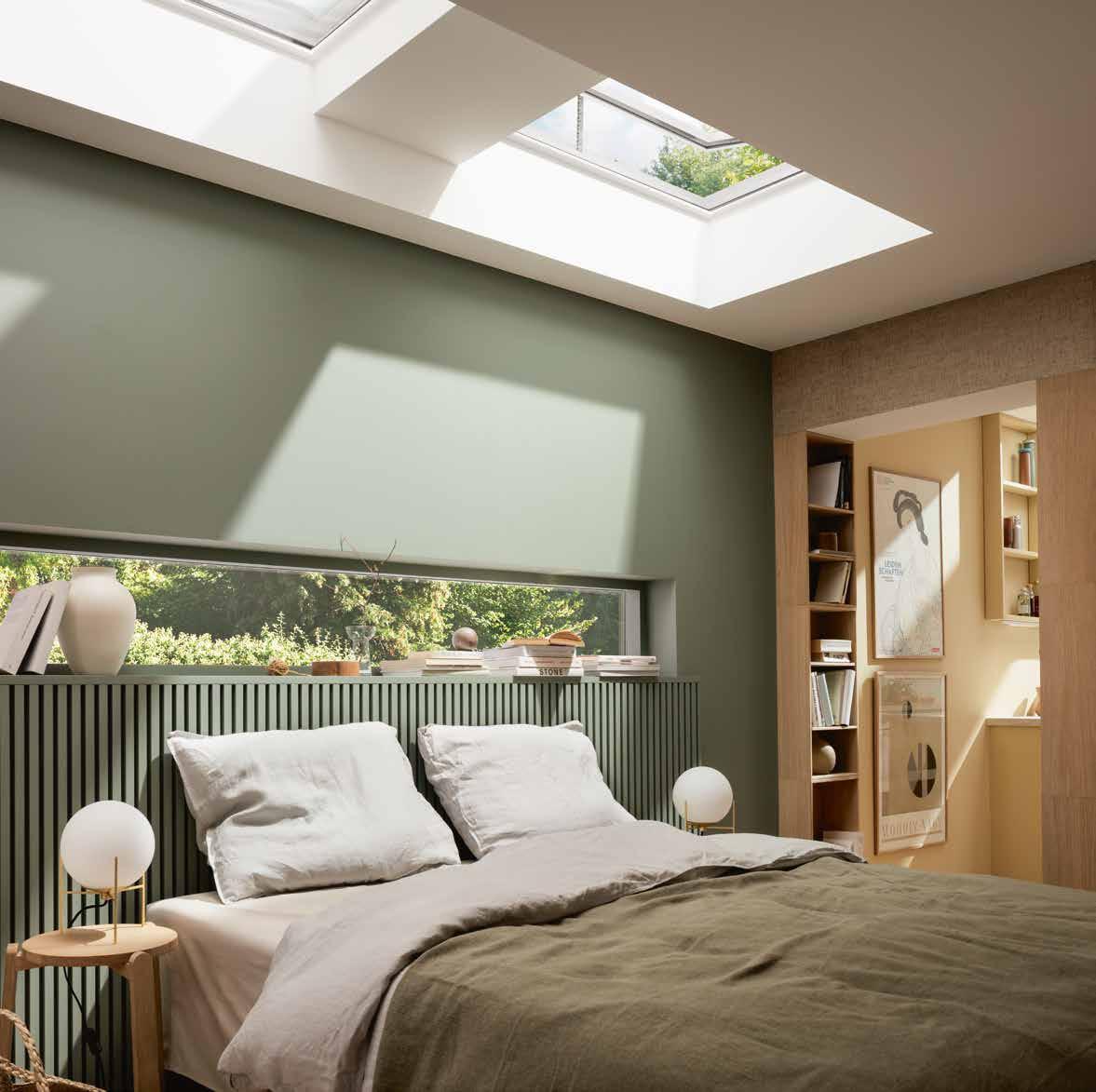

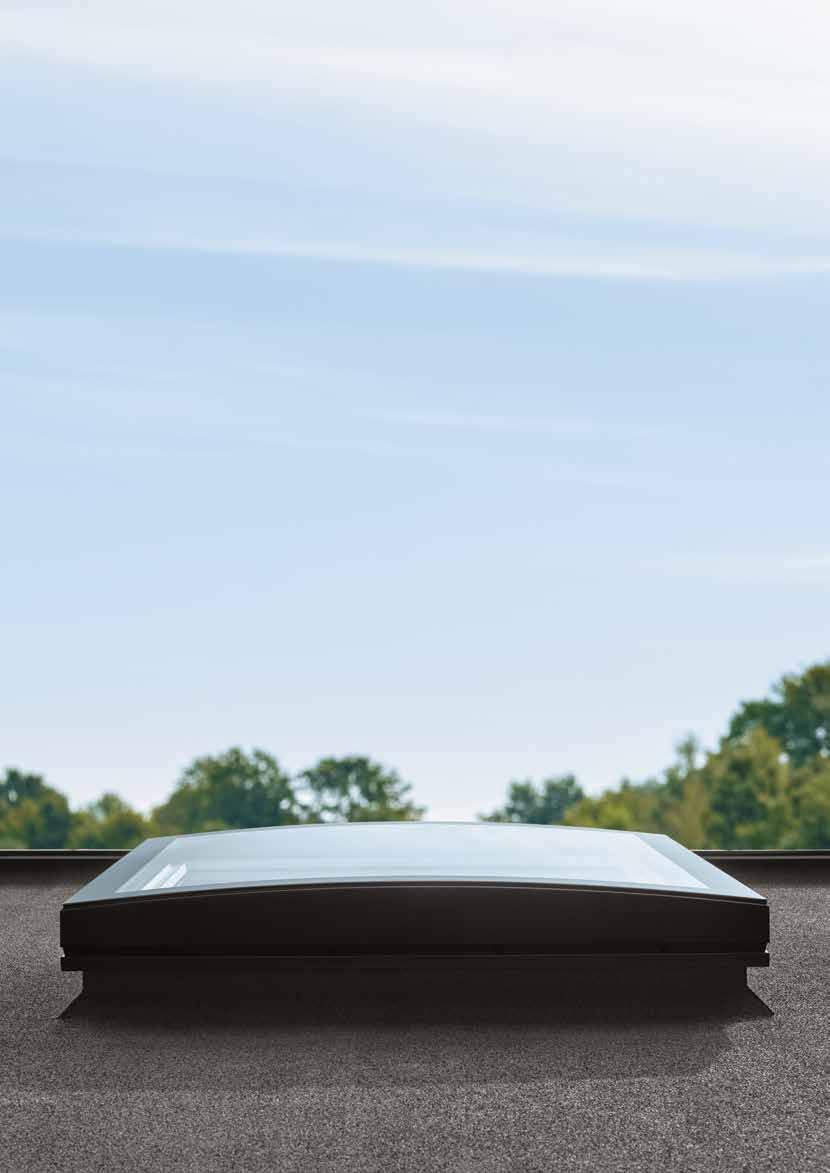

Platdakvenster met gebogen glas

Het VELUX platdakvenster met gebogen glas is een revolutie in het ontwerp van vensters. Het unieke ontwerp met een dun kader en een onzichtbaar chassis biedt een maximale lichtinval en een mooi design van binnenuit – zelfs wanneer een zonnescherm is geinstalleerd.

Door het gebogen glasoppervlak kan ook regenwater gemakkelijk worden afgevoerd.

Het rolgordijn of zonnescherm is weggewerkt in de structuur van het venster, op de beglazing van de basiseenheid en onder het beschermglas, en heeft geen invloed op de lichtinval, het design of uw zicht naar buiten toe.

Het platdakvenster met gebogen glas is voorzien van dubbele of 3-voudige beglazing en biedt uitstekende energieprestaties en geluiddempende eigenschappen bij regen, hagel of verkeer.

Het platdakvenster bestaat uit een basiseenheid en een compatibele bovenafdekking die apart moet worden besteld.

Gebogen beschermglas (ISU 1093)

De eerste keuze voor huiseigenaren met dakhellingen van 0-15°.

Helder zicht en afwateringseffect met CurveTech.

Gehard glas veilig vastgezet met afdichtmiddel.

Extra bestendig tegen wind, sneeuw en hagel.

Bovenafdekking in gebogen glas tot aan de rand.

Vaste basiseenheid (CFU)

Unieke vensterconstructie met een dun kader en een onzichtbaar chassis.

Duurzame, onderhoudsvrije structuur van wit polyurethaan voor versterkte stevigheid en thermische isolatie.

Verkrijgbaar met dubbele of 3-voudige beglazing voor uitmuntende energieefficiëntie en geluidsdemping.

Keuze tussen dubbel- en 3-voudig superisolerend en stevig glas.*

Gemotoriseerde basiseenheid (CVU)

Elektrische of door zonne-energie aangedreven platdakvensters met openingsfunctie bieden met één druk op de knop een optimale ventilatie.

Voorgemonteerde regensensor.

Unieke vensterconstructie met een dun kader en een onzichtbaar chassis.

Duurzame, onderhoudsvrije structuur van wit polyurethaan met houten kern.

Verkrijgbaar met dubbele of 3-voudige beglazing voor uitmuntende energieefficiëntie en geluidsdemping.

Keuze tussen dubbel- en 3-voudig superisolerend en stevig glas.*

Opmerkingen

1. Gebogen glas

• Glas tot aan de rand.

• Gebogen beschermglas zorgt voor een perfecte afdichting en een optimale afstroming van de regen.

• Structurele beglazing met CE-markering (vastzetten bovenafdekking zonder mechanische componenten).

2. Kader

• Dun en elegant kader in polyurethaan met houten kern.

• Max. daglichtinval en elegant ontwerp, extra duurzaamheid, hittestabiliteit.

3. Isolatie Speciaal ontworpen ThermoTechnology™.

4. Vensterconstructie

• Unieke vensterconstructie met een dun kader en een onzichtbaar chassis.

• Max. daglichtinval, elegant ontwerp.

5. Isolerende beglazing

• Dubbel of 3-voudig glas.

• Urc, ref300: 0,65 W/(m²K), Arc, ref300: 4,4 m²**.

• Laag geplaatst in constructie voor maximaal daglicht en maximale energieprestaties.

6. Afwerkingsgroef Unieke afwerkingsgroef voor een precieze afwerking.

• Bij alle rechthoekige formaten is de motor aan de lange zijde gemonteerd, het platdakvenster opent dus ook aan de lange zijde – raadpleeg de installatietekeningen voor meer informatie.

• Door het gewicht is het raadzaam om een kraan of gelijkaardig hijsmiddel te voorzien om platdakvensters in grotere afmetingen op het dak te brengen.

• Voor dit platdakvenster zijn er 5 bijkomende accessoires in optie beschikbaar: een basisopstand (ZCU 0015), een bijkomende opstand (ZCU 1015), een bevestigingskit (ZZZ 210U), een binnenbekleding (LSF 2000) en een dampschermkraag (BBX 0000C).

Bijkomende producten voor comfort

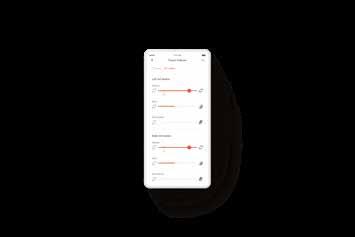

VELUX ACTIVE en App Control Zie pagina 47. Zonnescherm (MSU) Verduisterend rolgordijn (DSU) Muggengaas (ZIU)

Compatibel met slimme bedieningsoplossingen –

Voor meer informatie over het zonnescherm, het verduisterend rolgordijn en het muggengaas, zie pagina 11.

* Voldoet aan de EU-wetgeving voor inbraakwerendheid, klasse 2.

** De U-waarden, de oppervlakte en de geluidsisolatie zijn opgegeven voor de vaste modellen met ofwel een dubbele wand (koepel in acrylaat), ofwel een Q-variant met dubbel glas (platdakvenster met afdekschelp) en een dubbele beglazing (vlak glas en gebogen glas). De U-waarden en de oppervlakten zijn berekend voor een vensterformaat 120 x 120 cm, met een opstand van 30 cm, conform de methode van de norm EN 1873:2014+A1:2016.

Lichtrijk,

design en esthetisch

Maximale daglichtoppervlakte

Uitstekende energieprestaties

Innovatief design

Uitstekende demping van regen- of hagelgeluid

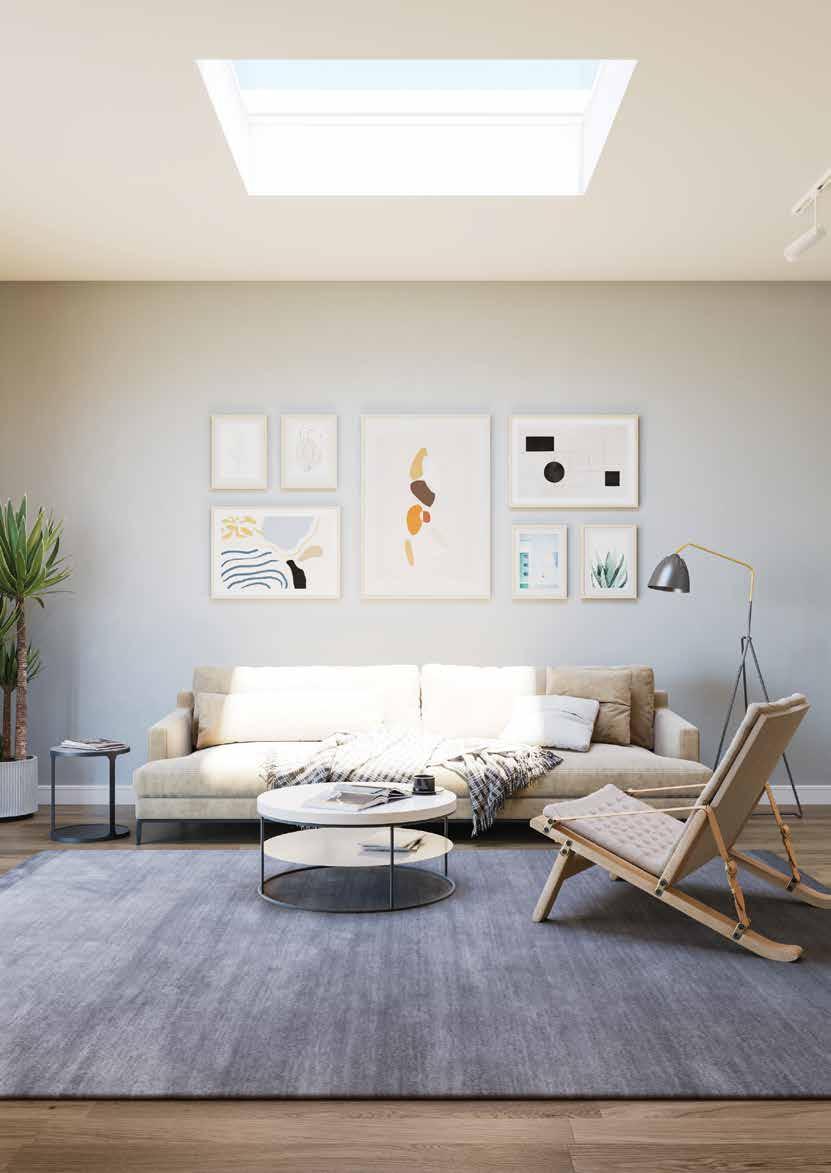

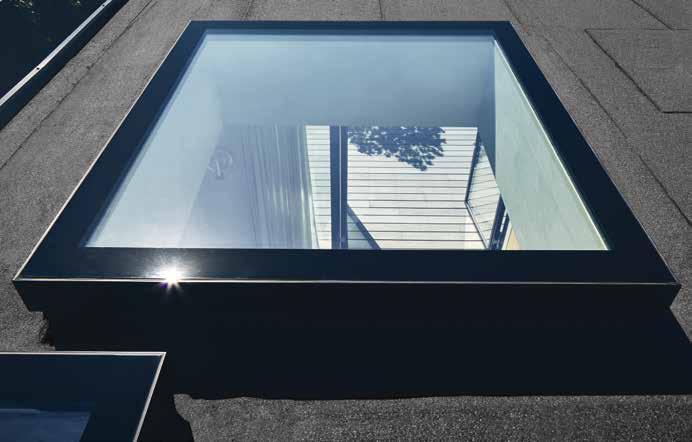

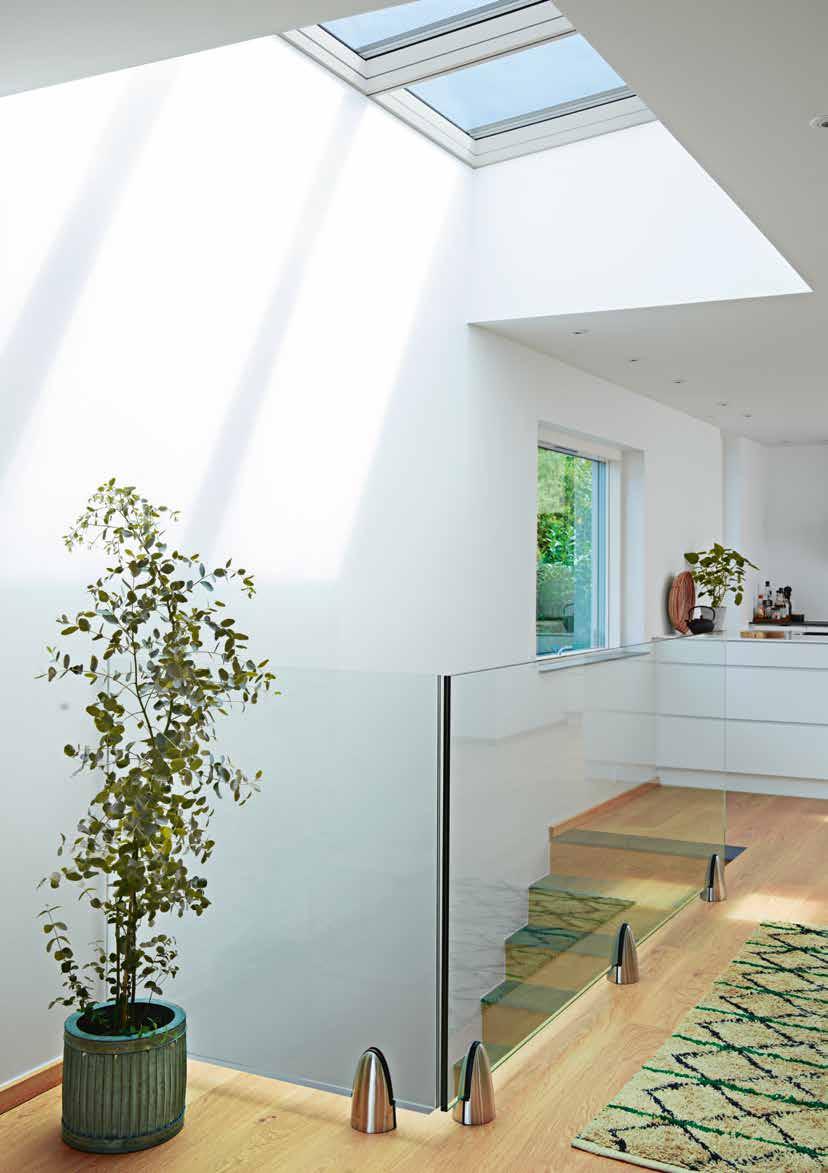

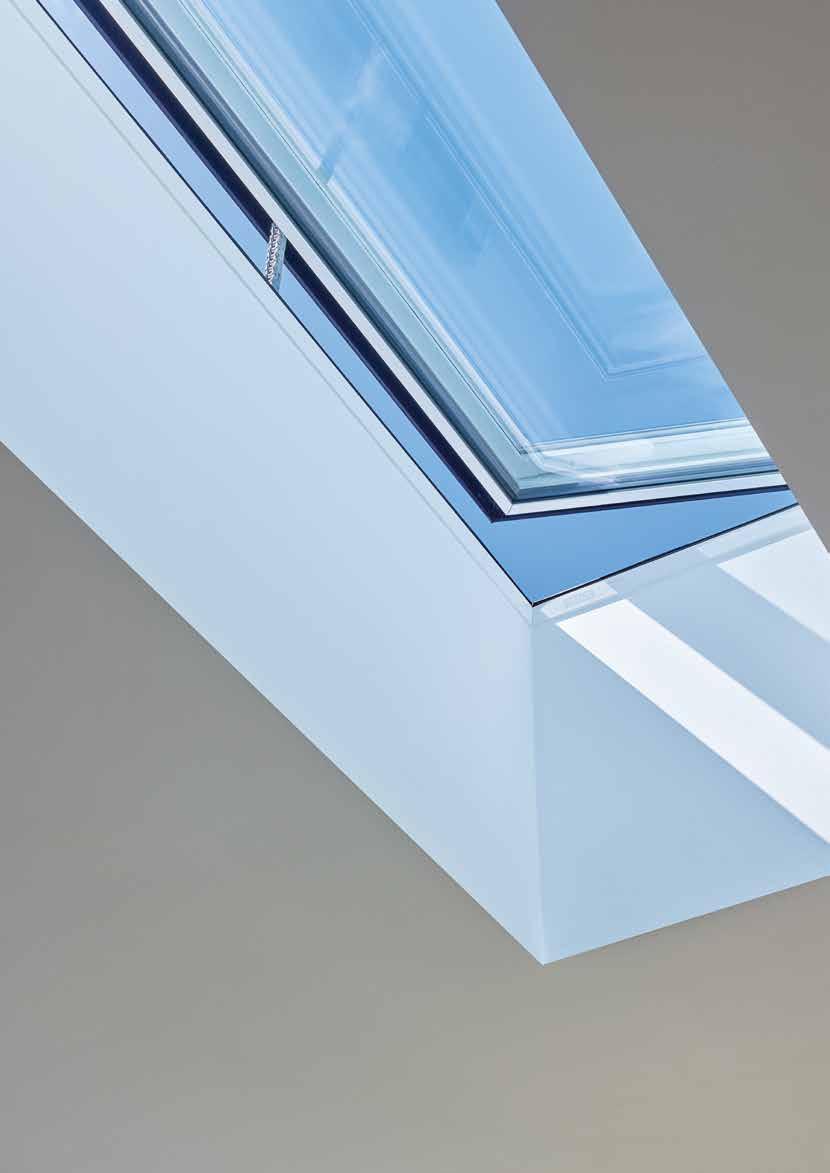

Platdakvenster met vlak glas

Het VELUX platdakvenster met vlak glas brengt de magie van het daglicht in uw woning. Het unieke ontwerp met een dun kader en een onzichtbaar chassis biedt een maximale lichtinval en een mooi design van binnenuit – zelfs wanneer een zonnescherm is geinstalleerd.

Het rolgordijn of zonnescherm is weggewerkt in de structuur van het venster, op de beglazing van de basiseenheid en onder het beschermglas, en heeft geen invloed op de lichtinval, het design of uw zicht naar buiten toe.

Het platdakvenster met vlak glas is voorzien van een dubbele of 3-voudige beglazing en biedt uitstekende energieprestaties en geluiddempende eigenschappen bij regen, hagel of verkeer.

Voor de prijzen van dit product, ga naar pagina 53.

Het platdakvenster bestaat uit een basiseenheid en een compatibele bovenafdekking die apart moet worden besteld.

Vaste basiseenheid (CFU)

Vlak beschermglas (ISU 2093) of

De elegante keuze voor dakhellingen van 2-15°. Bovenafdekking in vlak glas tot aan de rand.

Unieke vensterconstructie met een dun kader en een onzichtbaar chassis.

Duurzame, onderhoudsvrije structuur van wit polyurethaan voor versterkte stevigheid en thermische isolatie.

Verkrijgbaar met dubbele of 3-voudige beglazing voor uitmuntende energieprestaties en geluidsdemping.

Keuze tussen dubbel- en 3-voudig superisolerend en stevig glas.*

Gemotoriseerde basiseenheid (CVU)

Elektrische of door zonne-energie aangedreven platdakvensters met openingsfunctie bieden met één druk op de knop een optimale ventilatie. Voorgemonteerde regensensor.

Unieke vensterconstructie met een dun kader en een onzichtbaar chassis.

Duurzame, onderhoudsvrije structuur van wit polyurethaan met houten kern.

Verkrijgbaar met dubbele of 3-voudige beglazing voor uitmuntende energieprestaties en geluidsdemping.

Keuze tussen dubbel- en 3-voudig superisolerend en stevig glas.*

Opmerkingen

1. Vlak glas

• Glas tot aan de rand.

• Vlak beschermglas zorgt voor een perfecte afdichting, een goede afwatering en een elegant en strak design.

• Structurele beglazing met CE-markering (vastzetten bovenafdekking zonder mechanische componenten).

2. Kader

• Dun en elegant kader in polyurethaan met houten kern.

• Max. daglichtinval en elegant ontwerp, extra duurzaamheid, hittestabiliteit.

3. Isolatie Speciaal ontworpen ThermoTechnology™.

4. Vensterconstructie

• Unieke vensterconstructie met een dun kader en een onzichtbaar chassis.

• Max. daglichtinval, elegant ontwerp.

5. Isolerende beglazing

• Dubbel of 3-voudig glas.

• Urc, ref300: 0,75 W/(m²K), Arc, ref300: 4,1 m²**.

• Laag geplaatst in constructie voor maximaal daglicht en maximale energieprestaties.

6. Afwerkingsgroef Unieke afwerkingsgroef voor een precieze afwerking.

• Bij alle rechthoekige formaten is de motor aan de lange zijde gemonteerd, het platdakvenster opent dus ook aan de lange zijde – raadpleeg de installatietekeningen voor meer informatie.

• Door het gewicht is het raadzaam om een kraan of gelijkaardig hijsmiddel te voorzien om platdakvensters in grotere afmetingen op het dak te brengen.

• Voor dit platdakvenster zijn er 5 bijkomende accessoires in optie beschikbaar: een basisopstand (ZCU 0015), een bijkomende opstand (ZCU 1015), een bevestigingskit (ZZZ 210U), een binnenbekleding (LSF 2000) en een dampschermkraag (BBX 0000C).

Bijkomende producten voor comfort

Zonnescherm (MSU) Verduisterend rolgordijn (DSU) Muggengaas (ZIU) Compatibel met slimme bedieningsoplossingen –VELUX ACTIVE en App Control Zie pagina 47.

Voor meer informatie over het zonnescherm, het verduisterend rolgordijn en het muggengaas, zie pagina 11.

* Voldoet aan de EU-wetgeving voor inbraakwerendheid, klasse 2.

** De U-waarden, de oppervlakte en de geluidsisolatie zijn opgegeven voor de vaste modellen met ofwel een dubbele wand (koepel in acrylaat), ofwel een Q-variant met dubbel glas (platdakvenster met afdekschelp) en een dubbele beglazing (vlak glas en gebogen glas). De U-waarden en de oppervlakten zijn berekend voor een vensterformaat 120 x 120 cm, met een opstand van 30 cm, conform de methode van de norm EN 1873:2014+A1:2016.

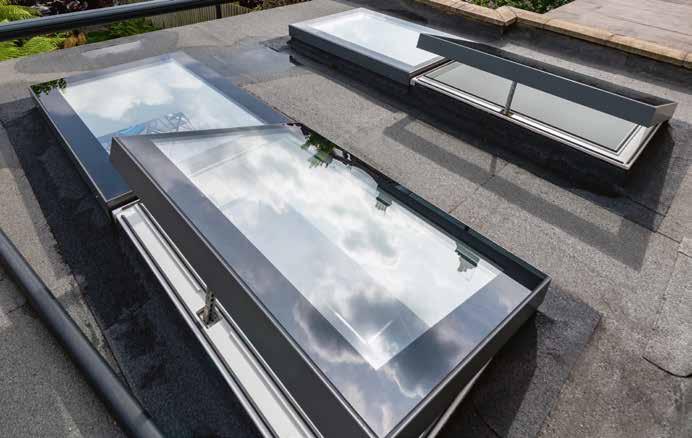

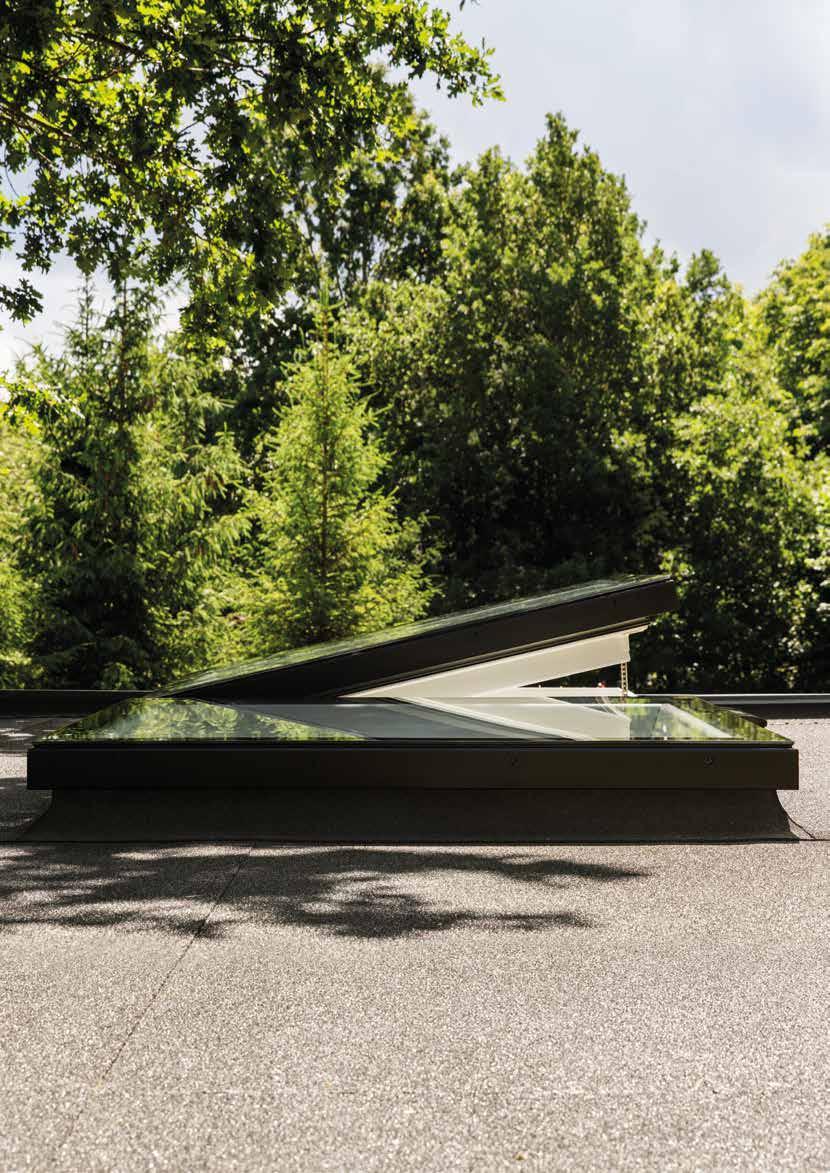

Daktoegang in glas – Elektrisch

Variant in gebogen glas of vlak glas

Deze daktoegang in glas biedt gemakkelijke toegang tot het dak voor reparaties of onderhoud. Bij elk raam wordt een veiligheidskit geleverd, die zorgt voor comfortabele ventilatie en bescherming tegen vallen.

Om toegang te krijgen tot het dak voor reparaties moet de technieker het raam openen en vergrendelen in de servicestand met behulp van de binnenschakelaar en de sleutel. Dit voorkomt dat het raam per ongeluk dichtgaat als de technieker vertrekt. Eenmaal op het dak sluit de technieker het raam door dezelfde sleutel in de schakelaar te steken die aan de buitenkant van het raam is geïnstalleerd, om het raam om veiligheidsredenen tijdens het werk gesloten te houden.

Eigenschappen

Platdakvenster met elektrische uitgangsfunctie. Verkrijgbaar met gebogen of vlak beschermglas.

• Openingsmechanisme onzichtbaar geïntegreerd in het vensterkader.

• Veiligheidskit inbegrepen voor comfortabele ventilatie en bescherming tegen vallen.

• Regensensor inbegrepen.

• Compatibel met het MSU lichttemperend zonnescherm, het DSU verduisterend rolgordijn en met het ZIU muggengaas.

• Compatibel met de VELUX KES 305 EU bedieningseenheid (moet apart bested worden).

Opmerkingen

• Bij alle rechthoekige formaten is de motor aan de lange zijde gemonteerd, het platdakvenster opent dus ook aan de lange zijde. Raadpleeg de installatietekeningen voor meer informatie.

• Door het gewicht is het raadzaam om een kraan of gelijkaardig hijsmiddel te voorzien om platdakvensters in grotere afmetingen op het dak te brengen.

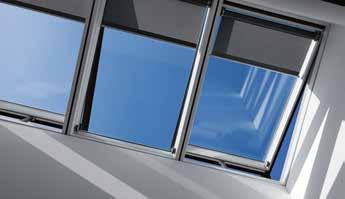

Zonneschermen en gordijnen

Voor platdakvensters met vlak en gebogen glas (ISU 1093, 2093)

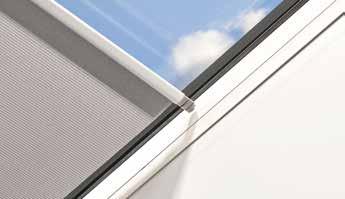

Lichttemperend zonnescherm (MSU) Passieve opwarming inperken

Beschermt de ruimte tegen hitte van de zon.

Discreet geplaatst onder het buitenste afdekglas en draagt bij aan een prachtig interieurontwerp.

Dimt daglicht en voorkomt rechtstreeks verblindend licht.

• Zorgt voor totale privacy.

Het semitransparante zonnescherm op zonne-energie perkt de passieve opwarming in en zorgt voor een koele, comfortabele temperatuur.

Bij het zonnescherm wordt een voorgeprogrammeerde afstandsbediening geleverd om het scherm van op afstand te bedienen.

Kan worden gecombineerd met een muggengaas (niet combineerbaar met verduisterend rolgordijn).

Verduisterend rolgordijn (DSU) Perfecte slaap overdag of ‘s nachts

• Optimale verduistering.

Discreet geplaatst onder het buitenste afdekglas en draagt bij aan een prachtig interieurontwerp.

• Ideaal voor slaapkamers.

Hou het licht van buiten tegen voor een goede nachtrust of een verfrissend dutje overdag.

De verduisterende gordijnen van VELUX zijn lichtdicht en zorgen voor een optimale verduistering op elk moment van de dag. Perfect voor slaapkamers en andere ruimtes waar u de lichtinval volledig moet kunnen regelen.

Bij het zonnescherm wordt een voorgeprogrammeerde afstandsbediening geleverd om het gordijn van op afstand te bedienen. Kan worden gecombineerd met een muggengaas (niet combineerbaar met een zonnescherm).

Muggengaas (ZIU) Frisse lucht zonder insecten

100% insectenbestendig.

• Duurzame, transparante netstof die uw zicht niet belemmert.

Windbestendige stof voor langdurige prestaties.

Geniet van frisse lucht zonder insecten. Dankzij het muggengaas behoudt u uw uitzicht en geniet u van frisse lucht zonder insecten. Het muggengaas heeft een modern wit ontwerp. Het is eenvoudig door één persoon te installeren en kan gemakkelijk verwijderd worden voor reiniging. Het kan worden gecombineerd met een zonnescherm of een verduisterend rolgordijn.

Gebogen beschermglas (ISU 1093)

Vlak beschermglas (ISU 2093)

Bovenafdekking in gebogen glas tot aan de rand.

Gemotoriseerde basiseenheid (CXU)

Basiseenheid elektrisch opengaand voor daktoegang. of +

Bovenafdekking in vlak glas tot aan de rand.

Gordijnen worden in het dakvenster geplaatst en kunnen daarom het makkelijkst tijdens de installatie worden gemonteerd. Kies een enkel accessoire tussen het zonnescherm MSU en het verduisterend gordijn DSU.

De oplossing op maat

Platdakvenster en opstand op maat

Goede energieprestaties

Minimalistisch design

Modulair daklicht

Monolight

Vast en ventilerend

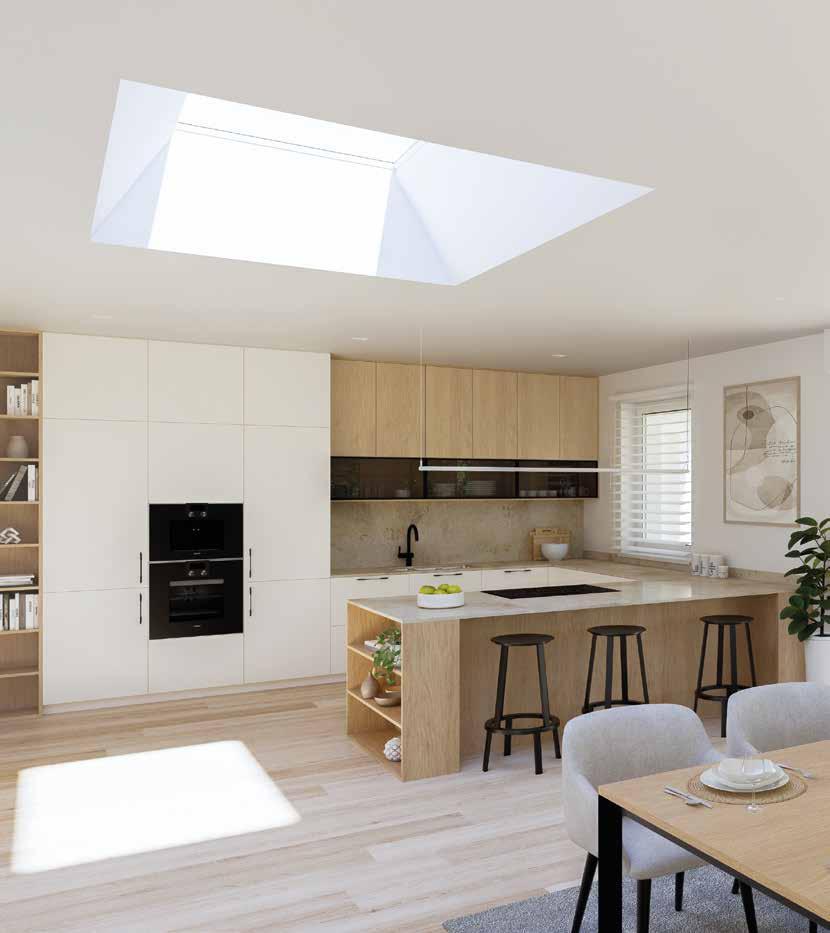

Een Monolight is een op maat gemaakt enkel daklicht, dat een donkere ruimte kan omtoveren tot een ruimte die baadt in natuurlijk licht.

Doordat de bovenzijde volledig uit glas bestaat, wordt de lichtinval gemaximaliseerd en is het lichtoppervlak gelijk aan de opening in het dak.

De Monolight bestaat uit een glazen opzetstuk en een geïsoleerde houten opstand.

Eigenschappen

• Op maat gemaakt (mits 4 rechte hoeken).

• Maten tot 4 m² helder binnenglas (zie pagina 18).

• Steeds met een geïsoleerde houten opstand (hoogte te bepalen tussen 15 en 60 cm).

• Verkrijgbaar met dubbele of 3-voudige isolerende beglazing voor goede energieprestaties en geluidsdemping. De elektrische ventilerende versie zorgt voor frisse lucht met één druk op de knop – de regensensor sluit het platdakvenster bij regen. Verborgen motor voor ventilatie. io-homecontrol® compatibel, inclusief VELUX afstandsbedieningen.

1. Zeefdrukprint

De zeefdrukprint creëert een mooie afwerking en beschermt de pakkingen en onderliggende constructie tegen UV-straling.

2. Aluminium frame

• Vooraf gemonteerde hoeken en gepoedercoat aluminium frame met de standaardkleur RAL 7043, glans 30.

• Hoogte varieert afhankelijk van de beglazingseenheid.

3. Opstand

• Hoek van 90° biedt een directe verbinding met het interieur.

• De sandwichconstructie van hout en EPS biedt een stabiele en goed geïsoleerde opstand met een optimale isolerende werking voor het hele product.

4. Afwerkingsprofiel

• Dit multifunctionele onderdeel bepaalt de dagmaat van het product.

• Het biedt een gemakkelijke en veilige aansluiting op de dampremmende folie in de dakconstructie.

• Daarnaast wordt het eenvoudig en intuitief om een verbinding te realiseren tussen het plafond en de beglazing.

• De dampremmende folie en afwerking dienen door derden te worden verstrekt.

• Dankzij het profiel kan er ook eenvoudig een optioneel rolgordijn worden gemonteerd.

5. Dubbele afdichtingen De pakkingen op de aluminium profielen zorgen voor een waterdichte en luchtdichte constructie.

6. Isolerende beglazing (IGU) Verkrijgbaar met dubbele en 3-voudige beglazing, standaard met LowE-coating of met aanvullende zonwering.

7. Vooraf geplaatste bedrading voor rolgordijnen De verborgen bedrading is optioneel; hierdoor verloopt het monteren van een VELUX rolgordijn snel en soepel.

Bijkomende producten voor comfort

Rolgordijn compatibel (RMR)

Zie pagina 22

Compatibel met VELUX afstandsbediening en VELUX Touch Zie pagina 47

Connecteerbaar daklicht

Prachtig en minimalistisch design van buiten en binnen

Goede energieprestaties

Modulair daklicht

Linearlight

Vast en ventilerend

Een Linearlight is een unieke oplossing. Door de modules naast elkaar te plaatsen, ontstaat een doorlopend systeem dat geen aanvullende ondersteuning nodig heeft.

De oplossing kan bestaan uit vaste modules, ventilerende modules of een combinatie van beide.

Het geavanceerde verbindingssysteem en de afvoergoot zorgen voor een water- en luchtdichte verbinding tussen de modules. Een subtiele balk creëert een mooie verbinding aan de binnenzijde.

Eigenschappen

• Op maat gemaakt (mits 4 rechte hoeken).

• Maten tot 4 m² helder binnenglas (zie pagina 19).

• Subtiele balk voor een minimalistisch ontwerp.

• Steeds met een geïsoleerde houten opstand (hoogte te bepalen tussen 15 en 60 cm).

Verkrijgbaar met dubbele of 3-voudige isolerende beglazing voor goede energieprestaties en geluidsdemping. De elektrische ventilerende versie zorgt voor frisse lucht met één druk op de knop – de regensensor sluit het platdakvenster bij regen. Verborgen motor voor ventilatie. io-homecontrol® compatibel, inclusief VELUX afstandsbedieningen.

1. Aluminium frame

• Vooraf gemonteerde hoeken en gepoedercoat aluminium frame met de standaardkleur RAL 7043, glans 30.

• Hoogte varieert afhankelijk van beglazing.

2. Isolerende beglazing (IB) Verkrijgbaar met dubbele en 3-voudige beglazing, standaard met LowE-coating of met aanvullende zonbescherming.

3. Zeefdrukprint

De zeefdrukprint creëert een mooie afwerking en beschermt de pakkingen en onderliggende constructie tegen UV-straling.

4. Dubbele afdichtingen

De pakkingen op de aluminium profielen zorgen voor een waterdichte en luchtdichte constructie.

5. Opstand

• Hoek van 90° biedt een directe verbinding met het interieur.

• De sandwichconstructie van hout en EPS biedt een stabiele en goed geïsoleerde opstand met een optimale isolerende werking voor het hele product.

6. Afwerkingsprofiel

• Dit multifunctionele onderdeel bepaalt de dagmaat van het product.

• Het biedt een gemakkelijke en veilige aansluiting op de dampremmende folie in de dakconstructie.

• Daarnaast wordt het eenvoudig en intuïtief om een verbinding te realiseren tussen het plafond en de beglazing.

• De dampremmende folie en afwerking dienen door derden te worden verstrekt.

• Dankzij het profiel kan er ook eenvoudig een optioneel rolgordijn worden gemonteerd.

7. Vooraf geplaatste bedrading voor rolgordijnen De verborgen bedrading is optioneel; hierdoor verloopt het monteren van VELUX rolgordijnen snel en soepel.

8. Subtiele balk

De balk ondersteunt het opzetstuk optimaal maar is zo smal mogelijk gemaakt, zodat er maximaal daglicht naar binnen valt.

9. Afvoergoot

Regenwater stroomt door de afvoergoot en wordt naar de buitenkant van het product geleid.

10. Vaste module

11. Ventilerende module

Bijkomende producten voor comfort

Rolgordijn compatibel (RMR) Zie pagina 22

Compatibel met VELUX afstandsbediening en VELUX Touch Zie pagina 47

Binnen en buiten

Beloopbaar

Goede energieprestaties

Minimalistisch design

Bruikbaar binnen of buiten

Modulair daklicht

Monolight beloopbaar

Vast

Indien er behoefte is aan natuurlijk licht in een ruimte onder een toegankelijk dak, is de Monolight beloopbaar de ideale oplossing.

Dit product is geschikt voor woonhuizen, zodat mensen over of langs hun daklicht kunnen lopen als ze het dak betreden.

Eigenschappen

• Op maat gemaakt (mits 4 rechte hoeken).

• Maten tot 3 m² helder binnenglas (zie pagina 18).

• Steeds met een geïsoleerde houten opstand (hoogte te bepalen tussen 17 en 60 cm).

• Dakhelling 0°. Verkrijgbaar met dubbele isolerende beglazing of dubbele anti-slip isolerende beglazing voor uitmuntende energieprestaties en geluidsdemping.

1. Zeefdrukprint

De zeefdrukprint creëert een mooie afwerking en beschermt de pakkingen en onderliggende constructie tegen UV-straling.

2. Aluminium frame

• Vooraf gemonteerde hoeken en gepoedercoat aluminium frame met de standaardkleur RAL 7043, glans 30.

• Hoogte varieert afhankelijk van de beglazingseenheid.

3. Opstand

• Hoek van 90° biedt een directe verbinding met het interieur.

• De sandwichconstructie van hout en EPS biedt een stabiele en goed geïsoleerde opstand met een optimale isolerende werking voor het hele product.

4. Afwerkingsprofiel

• Dit multifunctionele onderdeel bepaalt de dagmaat van het product.

• Het biedt een gemakkelijke en veilige aansluiting op de dampremmende folie in de dakconstructie.

• Daarnaast wordt het eenvoudig en intuitief om een verbinding te realiseren tussen het plafond en de beglazing.

• De dampremmende folie en afwerking dienen door derden te worden verstrekt.

• Dankzij het profiel kan er ook eenvoudig een optioneel rolgordijn worden gemonteerd.

5. Dubbele afdichtingen

De pakkingen op de aluminium profielen zorgen voor een waterdichte en luchtdichte constructie.

6. Isolerende beglazing (IGU)

De Monolight beloopbaar (Walk-on) is alleen verkrijgbaar in dubbele beglazing.

7. Vooraf geplaatste bedrading voor rolgordijnen

De verborgen bedrading is optioneel; hierdoor verloopt het monteren van een VELUX rolgordijn snel en soepel.

Opmerking

Modulaire daklichten Monolight beloopbaar (Walk-on) zijn geschikt voor woonhuizen en commerciële gebouwen. Ze zijn ontworpen om een voetgangersbelasting van 5 kN/m² te weerstaan in overeenstemming met de Europese norm EN 1991-1-1 en DIN 18001-5.

Rolgordijn compatibel (RMR) Zie pagina 22

Maattabellen

De tabel geeft een indicatie van de maximale afmetingen van alle Monolight- en Linearlightvarianten. De modules worden op maat gemaakt.

Beschikbaar op maat tot op de mm

Esthetiek en daglicht

Prachtig en minimalistisch design van buiten en binnen

Modulair daklicht

Circularlight

Vast

Het modulair daklicht Circularlight is een elegant rond daklicht voor platte daken, dat natuurlijk licht en een uniek modern design biedt.

Afhankelijk van de vereisten kunnen ze alleen of in combinatie worden gebruikt om een enkel lichtpunt of een groot aantal lichttoetredingen te creëren voor een zeer esthetische afwerking.

De Circularlight bestaat uit een glazen opzetstuk en een houten plaat met afdichtingen en kan geleverd worden in combinatie met een opstand en een binnenafwerking. Deze oplossing is alleen verkrijgbaar in vaste versie.

Eigenschappen

• Op maat gemaakt.

• Maten tot 1300 mm diameter (zie mogelijkheden hieronder).

• Verkrijgbaar met dubbele isolerende beglazing.

1. Aluminium frame

Gelast en gepoedercoat aluminium frame in de standaardkleur RAL 7043, glans 30.

2. Isolerende beglazing (IB)

Verkrijgbaar met dubbele beglazing met LowE-coating.

3. Zeefdrukprint

De zeefdrukprint creëert een mooie afwerking en beschermt de pakkingen en onderliggende constructie tegen UV-straling.

4. Dubbele afdichtingen

Een bovenplaat met pakkingen voor een waterdichte en luchtdichte constructie.

5. Opstand

Hoek van 90° biedt een directe verbinding met het interieur. Constructie met multiplex en isolatiemateriaal voor een goede thermische prestatie.

6. Aansluitprofiel

Dit multifunctionele profiel definieert het zichtbare binnenste deel van het product. Het biedt een veilige aansluiting op het dampscherm in de dakconstructie en vergemakkelijkt een vlakke overgang van gipsplaat tussen plafond en beglazing. Dit maakt de installatie eenvoudig en intuïtief. Optioneel is een binnenafwerking beschikbaar.

Opmerkingen

• De Circularlight kan zonder opstand worden besteld. De Circularlight zonder opstand heeft geen CE markering.

• Op dit type platdakvenster (Circularlight) kunnen geen gordijnen geplaatst worden.

Binnengordijnen

Voor modulaire daklichten

Rolgordijn voor modulaire daklichten (RMR)

• Motor verborgen.

Strakgespannen en soepel gehouden door een sterke, dunne draad.

• Wieltje aan de onderkant om de positie van de draad te regelen.

Het rolgordijn RMR is speciaal ontwikkeld om te worden geplaatst op VELUX modulaire daklichten.

Rolgordijnen zijn verkrijgbaar voor de Monolight en Linearlight, zowel de vaste als ventilerende modules.

Het rolgordijn bestaat uit vier loopwieltjes, één in elke hoek van de opstand, en twee stalen draden langs het zijframe van het gordijn. De twee draden trekken een lichtgewicht polyester materiaal dat in drie standaardkleuren beschikbaar is.

Compatibiliteit

Monolight ✓ Linearlight ✓ Monolight beloopbaar ✓

Maattabel van rolgordijnen

De tabel geeft een indicatie van de maximale afmetingen van alle varianten rolgordijnen.

Rolgordijn

Lengte (A) x breedte (B) van 250 tot 3000 mm, afhankelijk van type module

Opmerking

Prijzen voor binnengordijnen voor modulaire daklichten zijn beschikbaar op de prijspagina voor modulaire daklichten Monolight (pagina 56).

Modulematen die kunnen uitgerust worden met een rolgordijn zijn voorbekabeld voor toekomstige binnengordijnen. Rolgordijnen kunnen voorgemonteerd worden besteld.

Compatibel met VELUX afstandsbediening en VELUX Touch

Het plafond opentrekken

Modulair concept

Bestand tegen extreme weersomstandigheden

Maximale inval van daglicht dankzij uniek design en slanke profielen

Modulaire lichtstraat

Modulaire lichtstraten zijn gebaseerd op een strikt modulair concept. Alle onderdelen zijn geprefabriceerd en zorgen voor een optimale kwaliteit in uw bouw of renovatieproject. Alles past perfect, het uniek systeem van montagebeugels met een simpel klemsysteem zorgt voor een snel installatieproces.

Sparingsmaten

Eigenschappen

• Lichtstraat van 5° voor dakhellingen tussen 0° en 15°.

• Uniek design met slanke profielen voor een maximale daglichtinval.

• Vervaardigd uit hoogwaardig composietmateriaal van glasvezel en polyurethaan.

• De modulaire lichtstraat bestaat uit 1 tot 5 modules – deze kunnen allemaal vast zijn of opengaande modules bevatten voor ventilatie (zie configuraties op de linkerpagina).

Verkrijgbaar met dubbele of 3-voudige isolerende beglazing voor uitmuntende energieprestaties en geluidsdemping – zonwerende beglazing op aanvraag.

Verborgen motor voor ventilerende modules.

Eenvoudige installatie door het modulair ontwerp.

1. Aluminium profielen en gootstuk.

2. Kleuren van uniek glasvezelcomposiet aan binnenzijde RAL 9010 – buiten zijde deklijsten Noir 2100 Sable YW en gootstukken RAL 7043.

3. Dubbele of drievoudige beglazing.

4. Wit composiet materiaal (ongeveer 80% glasvezel en 20% polyurethaan).

Bijkomende producten voor comfort

Lichttemperend rolgordijn (RMM - wit, grijs, zwart) Zie pagina 26

Compatibel met VELUX afstandsbediening en VELUX Touch Zie pagina 47

Binnengordijnen

Voor modulaire lichtstraten

Rolgordijn voor modulaire lichtstraten (RMM)

• Lichttemperend, biedt bescherming tegen verblinding.

Duurzame kleur en brandvertragende stof.

• Perfect passend in de lichtstraatmodule.

Onze speciaal ontworpen rolgordijnen worden gesteund door dunne, vrij zwevende draden voor een onzichtbaar effect.

Rolgordijnen worden strak en soepel gehouden door een sterke, dunne draadophanging. Het onderwiel van het rolgordijn zorgt voor de positie van de draad. De motor voor rolgordijnbediening zit verborgen in de behuizing.

Opmerking

Prijzen voor binnengordijnen voor modulaire lichtstraten zijn beschikbaar op de prijspagina voor modulaire lichtstraten (pagina 61).

Rolgordijnen bij voorkeur tegelijkertijd met de modulaire lichtstraten plaatsen. De modules zijn voorbekabeld, plaatsing achteraf is mogelijk. Plaatsing van rolgordijnen op vaste modulaire lichtstraten is mogelijk mits aankoop van een controle eenheid KLC 410 + afstandsbediening. Één controle eenheid KLC 410 kan maximum 4 gordijnen bedienen.

Compatibel met VELUX afstandsbediening en VELUX Touch

Hybride producten

Platdakvenster met afdekschelp Pagina 30

Ontrokingssysteem voor binnentraphuizen Pagina 32

Daktoegang Pagina 34

Zonneschermen en gordijnen voor Pagina 35 platdakvenster met afdekschelp

Lichttemperend zonnescherm Verduisterend plisségordijn Lichttemperend plisségordijn

Lichtkoepel met glasraam Pagina 36

De klassieke oplossing voor meer comfort

Uitstekende daglichtinval

Goede energieprestaties

Klassiek design

Goede demping van regen- of hagelgeluid

Platdakvenster met afdekschelp

Het platdakvenster met afdekschelp is een geavanceerde koepeloplossing voor installatie in dakhellingen tussen 0° en 15°.

Het is een efficient product om daglicht en frisse lucht binnen te laten, zonder afbreuk te doen aan de energie-efficientie en het comfort dankzij de hitte- en zonwering.

De geisoleerde basiseenheid is voorzien van een geïntegreerde dubbele isolerende beglazing en de robuuste afdekschelp is verkrijgbaar in acrylaat of polycarbonaat, in transparante of ondoorzichtige versie.

Voor de prijzen van dit product, ga naar pagina 62.

Het platdakvenster bestaat uit een basiseenheid en een compatibele bovenafdekking die apart moet worden besteld.

Transparant afdekschelp (ISD)

Transparante afdekschelp voor maximale daglichtinval en zicht naar buiten.

Verkrijgbaar in acrylaat of polycarbonaat.

Opaal afdekschelp (ISD)

Ondoorzichtige afdekschelp voor daglichtinval en optimale privacy.

Verkrijgbaar in acrylaat of polycarbonaat.

Vaste basiseenheid (CFP)

Basisconstructie in PVC zorgt voor goede thermische isolatie.

Geïntegreerde dubbele beglazing.

Isolerende beglazingseenheid met gelaagd glas.

Inbraakwerende variant beschikbaar.*

Opmerkingen

Elektrische basiseenheid (CVP)

Elektrisch openende basiseenheid die met een druk op de knop voor optimale ventilatie zorgt.

Uitgerust met een voorgemonteerde regensensor.

Basiseenheid in PVC met daarin de dubbele beglazing.

Superisolerende dubbele veiligheidsbeglazing.

1. Afdekschelp

• Afdekschelp verkrijgbaar in acrylaat of polycarbonaat.

• Transparante of ondoorzichtige versie.

• Goede demping van regengeluid.

2. Kader

• PVC-profielen bieden een elegant glad oppervlak.

• Eenvoudig onderhoud.

• Eenvoudige reiniging.

3. Isolatie

Speciaal ontworpen ThermoTechnology™.

4. Dubbele isolerende beglazing

• Dubbele beglazing voor betere energieprestaties.

• Urc, ref300: 0,80 W/(m²K)**.

5. Afwerkingsgroef Unieke afwerkingsgroef voor een precieze afwerking.

• Bij alle rechthoekige formaten is de motor aan de lange zijde gemonteerd, het platdakvenster opent dus ook aan de lange zijde – raadpleeg de installatietekeningen voor meer informatie.

• Door het gewicht is het raadzaam om een kraan of gelijkaardig hijsmiddel te voorzien om platdakvensters in grotere afmetingen op het dak te brengen.

• Voor dit platdakvenster zijn er 5 bijkomende accessoires in optie beschikbaar: een basisopstand (ZCE 0015), een bijkomende opstand (ZCE 1015), een bevestigingskit (ZZZ 210U), een binnenbekleding (LSF 2000) en een dampschermkraag (BBX 0000C).

Bijkomende producten voor comfort

Zonnescherm (MSG) Verduisterend plisségordijn (FSK/FMK) Lichttemperend plisségordijn (FMG)

Voor meer informatie over het zonnescherm en het plisségordijn (lichttemperend of verduisterend), zie pagina 35.

* Voldoet aan de EU-wetgeving voor inbraakwerendheid, klasse 2.

Compatibel met slimme bedieningsoplossingen

VELUX ACTIVE en App Control

Zie pagina 47.

** De U-waarden, de oppervlakte en de geluidsisolatie zijn opgegeven voor de vaste modellen met ofwel een dubbele wand (koepel in acrylaat), ofwel een Q-variant met dubbel glas (platdakvenster met afdekschelp) en een dubbele beglazing (vlak glas en gebogen glas). De U-waarden en de oppervlakten zijn berekend voor een vensterformaat 120 x 120 cm, met een opstand van 30 cm, conform de methode van de norm EN 1873:2014+A1:2016.

Ontrokingssysteem voor binnentraphuizen

Dit VELUX ontrokingssysteem is ontworpen om rook en overtollige warmte snel af te voeren. Het kan ook worden geopend om frisse lucht binnen te laten en het binnenklimaat te verbeteren. De inbraakwerende constructie zorgt voor extra veiligheid terwijl het gelaagde binnenglas voorkomt dat het glas versplintert als het breekt.

Ontrokingssysteem voor binnentraphuizen (CSP)

Eigenschappen

Conform de Europese norm EN 12101-2 en de herziening van de Belgische norm NBN S 21-208-3 betreffende de afvoer van warmte en rook.

• Betrouwbaar en robuust openingsmechanisme met beugels.

• Superisolerend dubbel veiligheidsglas (4 PVB).

• Opening voor comfortabele ventilatie: 150 mm.

• Platdakvenster uitgerust met twee 24 V motoren die het ontrokingssysteem 50 cm in de hoogte openen in maximaal 60 seconden.

Opmerkingen

• Te plaatsen volgens de instructies van de brandweer.

• In gebouwen met een hoogte van minder dan 10 meter is het mogelijk om in de trappenhal verluchtingsopeningen te plaatsen met een geometrische oppervlakte van minimal 0,5 m². Daarvoor moet aan twee andere voorwaarden worden voldaan:

- de trappenhal verbindt maximal twee verdiepingen; - de oppervlakte per verdieping bedraagt maximaal 300 m². Om een correcte installatie te garanderen, raadpleeg de lokale brandrichtlijnen en de richtlijnen voor installatie op velux.be - deel Installateurs/Installatie/KFX

In het Groothertogdom Luxemburg beveelt VELUX aan om de oranje rookventilatieknop (VdS 2592) te gebruiken – zie de Luxemburgse brochure voor meer informatie.

Biedt geen toegang tot het dak.

Door het gewicht is het raadzaam om een kraan of gelijkaardig hijsmiddel te voorzien om de CSP op het dak te brengen.

• Op dit type platdakvenster kunnen geen zonneschermen MSG geplaatst worden.

Transparant afdekschelp (acrylaat of polycarbonaat) (ISD)

Opaal afdekschelp (acrylaat of polycarbonaat) (ISD)

Transparante afdekschelp voor maximale daglichtinval en zicht naar buiten.

Basiseenheid (CSP)

Verluchtingsopening. of +

Ondoorzichtige afdekschelp voor daglichtinval en optimale privacy.

Daktoegang

Dit manuele dakvenster gaat wijd open om een gemakkelijke toegang tot het dak mogelijk te maken.

De daktoegang voldoet volledig aan alle Europese wettelijke vereisten en is een venster met dubbele beglazing met gelaagd binnenglas dat voorkomt dat het glas versplintert bij glasbreuk.

Eigenschappen

Platdakvenster met manuele uitgangsfunctie.

• Gelamineerde binnenruit voorkomt dat het glas versplintert wanneer het wordt gebroken.

• Verkrijgbaar met afdekschelp in polycarbonaat of acrylaat (transparant of opaal).

• Extra brede opening tot 60 graden voor eenvoudige toegang tot het dak.

• Uitstekende isolatiewaarde en geluiddemping dankzij de superisolerende dubbele beglazing.

U-waarde (W/m2K) = 0,99.

Openingsmechanisme onzichtbaar geïntegreerd in het vensterkader.

2 gasveren vergrendelen het venster in openstaande stand.

Inbraakwerende beglazing 73Q: superisolerend veiligheidsglas met 4 PVB.

Extra veiligheid: 2 hefboomvergrendelingen aan de binnenzijde.

Opmerkingen

Door het gewicht is het raadzaam om een kraan of gelijkaardig hijsmiddel te voorzien om platdakvensters in grotere afmetingen op het dak te brengen. Bij alle rechthoekige maten gaat het platdakvenster aan de smalle kant open. Op dit type platdakvenster (daktoegang) kunnen geen gordijnen of zonneschermen geplaatst worden.

Transparant afdekschelp (acrylaat of polycarbonaat) (ISD)

Opaal afdekschelp (acrylaat of polycarbonaat) (ISD)

Transparante afdekschelp voor maximale daglichtinval en zicht naar buiten.

Zonneschermen en gordijnen

Voor

Voor platdakvenster met afdekschelp (ISD 0000, 0010, 0100, 0110)

Lichttemperend zonnescherm (MSG) Passieve opwarming inperken

• Beschermt de ruimte tegen hitte van de zon.

Dimt daglicht en voorkomt rechtstreeks verblindend licht.

• Zorgt voor totale privacy.

Het semitransparante zonnescherm bevindt zich tussen de onderste en bovenste glaslaag en helpt sterke zonnestralen te filteren, alvorens ze uw ruimte te fel opwarmen. Houd de binnentemperatuur aangenaam met een doeltreffende bescherming tegen hitte. Het zonnescherm op zonne-energie is eenvoudig van buitenaf te installeren. Bij het zonnescherm wordt een voorgeprogrammeerde afstandsbediening geleverd.

Verduisterend plisségordijn (FSK/FMK) Bescherming tegen de koude

• Verduisterend effect.

Verbeterd thermisch comfort.

• Zorgt voor totale privacy. Geplaatst aan de binnenkant van het venster.

Het decoratieve verduisterende rolgordijn maakt de ruimte donker dankzij het verduisteringsdoek met dubbele plooi. Het gordijn is voorzien van verborgen koorden en een aluminium coating tussen de stoflagen zorgt voor een betere isolatie en een beter comfort binnen. Het elektrische (FMK) of door zonneenergie aangedreven (FSK) gordijn is verkrijgbaar in twee kleuren. Bij het zonnescherm wordt een voorgeprogrammeerde afstandsbediening geleverd.

Lichttemperend plisségordijn (FMG) Zachte lichtinval

• Zachte daglichtregeling. Zorgt voor totale privacy.

• Geplaatst aan de binnenkant van het venster.

Het lichttemperend plisségordijn zorgt voor een zachte daglichtregeling in een klassieke en decoratieve oplossing. Het doek helpt het binnenkomende daglicht te verspreiden, waardoor een aangename omgeving ontstaat zonder directe verblinding door de zon. Het is verkrijgbaar in twee kleuren. Dit elektrische gordijn wordt bediend met een afstandsbediening. Bij het zonnescherm wordt een voorgeprogrammeerde afstandsbediening geleverd.

Basiseenheid (CXP)

Basiseenheid manueel opengaand voor daktoegang. of +

Ondoorzichtige afdekschelp voor daglichtinval en optimale privacy.

* Voor elektrische accessoires die worden geïnstalleerd op niet-elektrische platdakvensters moet u de KUX 110 voedingseenheid bestellen. ** Afhankelijk van lokale voorschriften. MSG en FSK mogen niet worden geïnstalleerd met een ondoorzichtige koepel.

FMK/FMG/FSK kunnen worden gecombineerd met het VELUX lichttemperend zonnescherm MSG.

De lichtkoepel met glasraam bestaat uit een vierkante opstand, een vierkant glasraam en een vierkante koepel.

Opstand

De oplossing

voor renovaties

Glasraam en koepel passen op de meeste andere bestaande opstanden

Glasraam beschikbaar om een basis lichtkoepel te verbeteren

Lichtkoepel

met glasraam

Een kant-en-klaar kwaliteitsproduct dat is opgebouwd uit een geïsoleerde rechte opstand én een glasraam.

De kleur, vorm en het materiaal van de lichtkoepel kiest u zelf uit het brede assortiment.

De opstand en het glasraam worden als één product geleverd voor een perfecte afwerking en snelle installatie.

De lichtkoepel met glasraam is beschikbaar in meer dan 20 verschillende afmetingen, met 1 tot 4 wandige koepel.

Glasraam (vierkant)

Glasraam (rond)

Koepel (vierkant)

Koepel (rond)

Het glasraam en de koepel zijn ook individueel beschikbaar (vierkante en ronde versies) om een basis lichtkoepel te upgraden.

Eigenschappen hybride lichtkoepel

Dagmaat = dakuitsparingsmaat.

Thermische isolatiewaarde 0,72 W /m²K / Ug 0,56 W /m²K volgens EN ISO 10077-2.

• Los renovatie raam voor het vervangen van een bestaande lichtkoepel.

• Rond en vierkant model beschikbaar.

Eigenschappen glasraam

Geschikt voor alle bestaande lichtkoepels en vrijwel alle opstanden. Isolerend veiligheidsglas HR++.

1. Clickrail

2. Dakbedekkingsbegrenzer

3. Geprofileerde buitenwand, geoptimaliseerd voor verlijming

4. Hittebestendige buitenwand

5. Montageflens

6. Positioneringsgroef

7. Waterkering

8. Mechanische bevestiging voor dakbedekking

9. Polystyreen isolatie

10. Aftimmergroef

Kunststof producten

Prefab, lichtgewicht lichtkoepels

Meer dan 65 standaard afmetingen gaande van 1 tot 5 wandig

Verkrijgbaar in vaste en opengaande versie: manueel of elektrisch

Lichtkoepel

Lichtkoepels zijn breed toepasbaar voor het platte dak. Ze vormen een aanwinst voor bijvoorbeeld woningen, scholen, zorginstellingen en kantoorpanden.

Lichtkoepels zijn verkrijgbaar in verschillende kleuren, maten en uitvoeringen. Rond, vierkant, bolvormig, piramide of zelfs half hoog.

Alle lichtkoepels worden van hoogwaardig en duurzaam kunststof vervaardigd. Er is een keuze uit de materialen acrylaat (PMMA) voor gewone toepassing, polycarbonaat (PC) voor een grote slagvastheid en zonwerend voor hittewering.

Bij elke lichtkoepel is een passende opstand verkrijgbaar.

Opties

Iedere koepel is ook individueel beschikbaar en past op de meeste bestaande opstanden. Keuze uit diverse materialen (acrylaat en polycarbonaat).

• In opaal, helder en zonwerend.

• Lichtkoepeluitvoering met 1, 2, 3, 4 of 5 schalen.

• Standaard in rond, vierkant, bolvormig, piramide of half hoog.

Opstanden en ventilatie

De opstanden zijn ontworpen om een gegarandeerd waterdichte termische onderbreking te vormen tussen de verschillende dakconstructies en de daglichtoplossingen.

0–15° Rechte en schuine opstanden in PVC

Opstanden en ventilatie

De eenvoudige installatie en de hoge isolatiewaarde zijn opvallende eigenschappen van alle opstanden.

De strakke lijnvoering zorgt ervoor dat ze passen in elk interieur.

• De dagkantafwerking is bijzonder praktisch door de aftimmergroef. Afwerken gaat daarom gemakkelijk, snel en netjes.

Schuine opstanden in polyester

Polyester opstanden zijn opgebouwd uit glasvezelversterkt composietmateriaal waardoor een hoge sterkte ontstaat.

De polyurethaan isolatie maakt de opstanden extra isolerend.

Polyester heeft een lange levensduur en behoeft nauwelijks onderhoud.

Polyester opstanden zijn ook in ronde uitvoering leverbaar.

Ventilatie

• Opstand met een te openen koepel

• Natuurlijke rook- en warmteafvoer

Mogelijke versies

Technische detail van opstand R016, PVC (polystyreen geïsoleerd, 16 cm hoog) Lichtkoepelmaat

1. Clickrail

2. Dakbedekkingsbegrenzer

3. Geprofileerde buitenwand, geoptimaliseerd voor verlijming

4. Hittebestendige buitenwand

5. Montageflens

6. Positioneringsgroef

7. Waterkering

8. Mechanische bevestiging voor dakbedekking

9. Polystyreen isolatie

10. Aftimmergroef

Dakuitsparingsmaat

Buitenafmetingen opstand

Opmerking Controleer in elke situatie over welk type afmetingen het gaat: dagmaat of dakuitsparingsmaat.

Trappenhal kit

Natuurlijke rook- en warmte afvoer voor trappenhallen volgens de Europese RWA norm EN12101-2 en conform de Belgische trappenhallennorm NBN S21-208-3.

Deze trappenhallen ontroking kan ook gebruikt worden voor comfort ventilatie.

Samenstelling

Natuurlijke rooken warmte afvoer (RWA)

Opstand beschikbaar in PVC of in metaal. Elektrisch opengaand systeem. Koepel met raam. 24V bedieningscentrale. Prioritaire branddrukknop.

Opmerkingen

Te plaatsen volgens de instructies van de brandweer. Doorvalveiligheid in optie.

Smart Home

Intelligente bedieningsopties voor Pagina 48

gemotoriseerde VELUX producten

Afstandsbediening per product

Multi-product-afstandsbediening

VELUX App

VELUX App met binnenklimaatsensor

Intelligente bedieningsopties voor gemotoriseerde VELUX producten

We bieden u een compleet assortiment intelligente bedieningen voor thuis aan die voldoen aan uw behoeften. Van de eenvoudige afstandsbediening per product tot een volledig geautomatiseerde VELUX App met binnenklimaatsensor voor een optimaal binnenklimaat: ons gamma heeft voor elk wat wils.

Afstandsbediening per product Multi-productafstandsbediening VELUX Touch

Voorgeprogrammeerd voor eenvoudige bediening

Binnenklimaat binnen handbereik

Productgebruik

VELUX App VELUX App Control

Regel uw binnenklimaat van eender waar

Eenvoudige bediening van een gemotoriseerd product

Eenvoudige bediening van meerdere gemotoriseerde VELUX producten

Automatische ventilatietimer van 15 minuten Niet afhankelijk van een WiFi­verbinding

Wat zit er in de doos

Inbegrepen bij alle aankopen van gemotoriseerde producten:

KLI 311 voor dakvensters

KLI 312 voor binnengordijnen

KLI 313 voor buitenbeschermingen

1 multi­productafstandsbediening

Slimme bediening van meerdere gemotoriseerde VELUX producten vanaf uw smartphone

VELUX App met binnenklimaatsensor

VELUX ACTIVE with NETATMO

Verbetering van het binnenklimaat

Slimme bediening van meerdere gemotoriseerde VELUX producten vanaf uw smartphone, met sensorgestuurde automatisering voor een beter binnenklimaat

1 gateway 1 gateway 1 vergrendelingsschakelaar 1 binnenklimaatsensor

Connectiviteit NVT NVT WiFi WiFi VELUX compatibiliteit

Alle elektrische/op zonneenergie aangedreven dakvensters, binnengordijnen en buitenbeschermingen

Alle elektrische/op zonneenergie aangedreven vensters, binnengordijnen en buitenbeschermingen

Alle elektrische/op zonneenergie aangedreven vensters, binnengordijnen en buitenbeschermingen

Alle elektrische/op zonneenergie aangedreven vensters, binnengordijnen en buitenbeschermingen

Compatibel met NVT NVT Apple Google Apple Google

Programmeerbare interface KLF 200

Programmeerbaar en kan worden gebruikt om gemotoriseerde VELUX io­homecontrol® producten aan te sturen met externe apparaten zoals schakelaars en sensoren evenals de meeste domotica systemen (potentiaal vrije contacten).

Hiermee kunt u 5 producten of 5 groepen gemotoriseerde producten bedienen. Ook te gebruiken als repeater io­homecontrol® om het bereik vande afstandsbediening vergroten.

Comfort binnenshuis binnen handbereik

Multi-product-afstandsbediening

Met VELUX Touch kan u elk gemotoriseerd platdakvenster, zonnescherm of rolgordijn van uw huis bedienen binnen handbereik. Laat een koel briesje binnen wanneer u frisse lucht nodig hebt, bescherm uw huis tegen de middagzon of sluit de gordijnen voor een filmavond – alles met één afstandsbediening.

Bedient meerdere gemotoriseerde VELUX producten Automatische ventilatietimer van 15 minuten Niet afhankelijk van een WiFi-verbinding

Regel uw binnenklimaat van eender waar

VELUX App

Met VELUX App Control kunt u al uw gemotoriseerde VELUX producten bedienen vanaf uw smartphone. Open en sluit uw platdakvenster, zonnescherm of rolgordijn met een simpele vingerbeweging of groepeer uw gemotoriseerde VELUX producten voor een gecombineerde bediening. Deel de VELUX App Control met het hele gezin en houd elk product binnen handbereik, thuis of onderweg.

• Door de gateway te combineren met de VELUX App Control-applicatie kunt u al uw gemotoriseerde producten eenvoudig bedienen vanaf uw smartphone

• Programmering en 15-minuten ventilatietimer Persoonlijke programmeerfuncties Spraakbesturing mogelijk Geïntegreerde gegevensbeveiliging

Verbetering van het binnenklimaat

VELUX App met binnenklimaatsensor

VELUX ACTIVE is een geconnecteerde all-in-one oplossing die het binnenklimaat verbetert met behulp van intelligente sensoren. U hebt volledige controle over al uw gemotoriseerde VELUX producten met behulp van uw smartphone of spraakbesturing, waar en wanneer u ook bent. U kunt het systeem ook laten vertrouwen op binnenklimaatsensoren (die zich in elke kamer bevinden) en weersvoorspellingen voor automatische bediening. Geautomatiseerde ventilatie en hittebescherming

• Bediening van meerdere gemotoriseerde VELUX producten in uw woning

• Programmering en 15-minuten ventilatietimer

• Persoonlijke programmeerfuncties

• Spraakbesturing mogelijk

• Geïntegreerde gegevensbeveiliging Als uw VELUX gemotoriseerde producten zich in verschillende ruimtes bevinden, raden we u aan 1 binnenklimaatsensor per ruimte te gebruiken om het systeem in elke kamer te activeren

Prijslijst

Glazen producten

Platdakvenster met gebogen glas

Platdakvenster met vlak glas

Daktoegang in glas – Elektrisch

Pagina 52

Zonnescherm, rolgordijn en muggengaas voor platdakvensters met vlak en gebogen glas

Modulair daklicht Monolight

Modulair daklicht Linearlight

Modulair daklicht Monolight beloopbaar

Modulair daklicht Circularlight

Modulaire lichtstraat

Hybride producten

Platdakvenster met afdekschelp

Ontrokingssysteem voor binnentraphuizen

Daktoegang met afdekschelp – Manueel

Zonneschermen en gordijnen voor platdakvensters met afdekschelp

Lichtkoepel met glasraam

Kunststof producten

Lichtkoepel

Opstanden en ventilatie

Trappenhal kit

Smart Home

Intelligente bedieningsopties voor gemotoriseerde VELUX producten

Pagina 62

Pagina 68

Pagina 82

Platdakvenster met gebogen glas

Accessoires (in optie)

Bijkomende opstand van 15 cm (bij te voegen aan de basisopstand

Berekend voor een referentiemaat van 120 x 120 cm en een kaderuitbreiding van 300 mm, in een dakhelling van 0°.

Platdakvenster met vlak glas

Lichtoppervlakte

H B Opening van het platdakvenster

Bovenafdekking

Basiseenheid

UWAARDE* Urc, ref300 W/(m2K) / Arc, ref300 Oppervlakte m2

CVU 0325Q

Basiseenheid op zonneenergie, 3-voudig glas

CVU 0220Q

CVU 0225Q

Elektrische basiseenheid, dubbel glas

Elektrische basiseenheid, 3-voudig glas

CFU 0020Q Vaste basiseenheid, dubbel glas

CFU 0025Q Vaste basiseenheid, 3-voudig glas

Accessoires (in optie)

ZCU 0015

Basisopstand van 15 cm (voorzien van een basis om te bevestigen op het dak)

ZCU 1015

Bijkomende opstand van 15 cm (bij te voegen aan de basisopstand ZCU 0015 om een totale hoogte te bekomen van 30 cm)

ZZZ 210U Kit voor mechanische bevestiging van de roofing

Binnenbekleding

* Berekend voor een referentiemaat van 120 x 120 cm en een kaderuitbreiding van 300 mm, in een dakhelling van 0°.

niet inbegrepen. BTW niet inbegrepen. Bebat en Recupel bijdrage niet inbegrepen. Dakopening (B × H)

Bebat en Recupel

Gewicht in kg

Daktoegang in glas Elektrisch

Variant in gebogen glas of vlak glas

Beschikbare afmetingen

Dakopening (B × H) in cm

Lichtoppervlakte in m2

H B Opening van het platdakvenster*

Bovenafdekking

2093 Vlak beschermglas

Basiseenheid

CXU 0220K01 Elektrische basiseenheid, dubbel glas. Veiligheidskit en regensensor inbegrepen.

CXU 0225K01 Elektrische basiseenheid, 3-voudig glas. Veiligheidskit en regensensor inbegrepen.

Bedieningseenheid (moet besteld worden)

KES 305 EU Bedieningseenheid 5A voor 1 elektrische daktoegang

Accessoires (in optie)

ZCU 0015 Basisopstand van 15 cm (voorzien van een basis om te bevestigen op het dak)

ZCU 1015 Bijkomende opstand van 15 cm (bij te voegen aan de basisopstand ZCU 0015 om

* Bij een rechthoekig formaat opent het raam langs de lange zijde. ** Berekend voor een referentiemaat van 120 x 120 cm en een kaderuitbreiding van 300 mm, in een dakhelling van 0°.

Urc,ref300 W/(m K) gebogen glas / vlak glas Arc, ref300 Oppervlakte m gebogen glas / vlak glas

Zonnescherm, rolgordijn en muggengaas voor platdakvensters met vlak en gebogen glas (CVU/CFU)

Het is mogelijk om enkel één gordijn op zonne-energie (DSU of MSU) per venster te installeren.

Modulair daklicht

Monolight

Vast en ventilerend

Meerprijzen (incl. bediening)**

Modulair daklicht

Linearlight

Vast en ventilerend

Vaste Monolight

Dagmaat in cm Daksparing in cm

Dubbele beglazing Ug = 1,1 W/m²K

Gewicht dubbele beglazing in kg 3­voudige beglazing Ug = 0,5 W/m²K* Gewicht 3-voudige beglazing in

Ventilatievenster Binnengordijn***

Een modulair daklicht Linearlight is verkrijgbaar op maat tot op de mm nauwkeurig volgens de maattabel (zie hieronder en pagina 19).

Neem contact met ons op voor een offerte op maat.

Extra opties: zonwerend glas, hogere opstand, binnengordijnen.

De ventilatievensters en de binnengordijnen worden standaard uitgevoerd met bedieningseenheid KLC 410 en afstandsbediening VELUX Touch.

Bij een ventilatievenster zit standaard ook een regensensor.

Het is mogelijk te kiezen voor een afstandsbediening per product in plaats van een afstandsbediening VELUX Touch. Geef dit aan wanneer u uw bestelling plaatst.

Stofkleuren binnengordijnen: wit, grijs en zwart.

Let op: bestellingen worden op aanvraag geproduceerd en kunnen daarom niet worden teruggestuurd, gewijzigd of geannuleerd.

Hiervoor gelden aanvullende leveringsvoorwaarden.

Leveringstermijn: 6 tot 8 weken.

Lengte (A) x breedte (B) van 250 tot 3000 mm, afhankelijk van type module

module Dubbele beglazing

Het Modulair daklicht is verkrijgbaar op maat tot op de mm nauwkeurig volgens de maattabel (zie pagina 18).

Neem contact met ons op voor prijzen van dakramen met afmetingen die hierboven niet zijn vermeld.

Extra opties: zonwerend glas, hogere opstand.

Standaard opstandhoogte 15 cm.

* Helling α = 90°.

** De ventilatievensters en de binnengordijnen worden standaard uitgevoerd met bedieningseenheid KLC 410 en afstandsbediening VELUX Touch.

Bij een ventilatievenster zit standaard ook een regensensor.

Het is mogelijk te kiezen voor een afstandsbediening per product in plaats van een afstandsbediening VELUX Touch. Geef dit aan wanneer u uw bestelling plaatst.

*** Stofkleuren binnengordijnen: wit, grijs en zwart.

**** Ventilatievenster enkel mogelijk bij dubbel glas.

Let op: bestellingen worden op aanvraag geproduceerd en kunnen daarom niet worden teruggestuurd, gewijzigd of geannuleerd. Hiervoor gelden aanvullende leveringsvoorwaarden.

Leveringstermijn: 6 tot 8 weken.

module 3-voudige beglazing

Modulair daklicht

Beloopbaar (incl. opstand) in

Vaste beloopbare Monolight, heldere dubbele beglazing

Ug = 1,3 W/m²K

Standaard

Accessoire

Binnengordijn**

De modulair daklicht Monolight beloopbaar is verkrijgbaar op maat tot op de mm nauwkeurig volgens de maattabel (zie pagina 18). Neem contact met ons op voor prijzen van dakramen met afmetingen die hierboven niet zijn vermeld. Extra opties: zonwerend glas, hogere opstand.

Standaard opstandhoogte 17 cm.

* Helling α = 90°.

** De binnengordijnen worden standaard uitgevoerd met bedieningseenheid KLC 410 en afstandsbediening VELUX Touch. Binnengordijnen kunnen niet achteraf geplaatst worden en dienen tegelijk met de modules besteld te worden. Het is mogelijk te kiezen voor een afstandsbediening per product in plaats van een afstandsbediening VELUX Touch. Geef dit aan wanneer u uw bestelling plaatst. Stofkleuren binnengordijnen: wit, grijs en zwart.

Let op: bestellingen worden op aanvraag geproduceerd en kunnen daarom niet worden teruggestuurd, gewijzigd of geannuleerd.

Hiervoor gelden aanvullende leveringsvoorwaarden.

Leveringstermijn: 6 tot 8 weken.

Modulair daklicht Circularlight

Vast

Vaste Circularlight

Heldere dubbele beglazing

Ug = 1,1 W/m²K

Gewicht met opstand (en binnenafwerking) in kg

Optioneel

Vaste Circularlight met opstand**

Vaste Circularlight met opstand en binnenafwerking***

* Helling α = 90°.

** Standaard opstand hoogte 15 cm.

*** Binnenafwerking bestaat uit onbehandelde flexibele multiplex.

De Modulair daklicht Circularlight is verkrijgbaar op maat tot op de mm nauwkeurig volgens de maattabel (zie brochure).

Neem contact met ons op voor prijzen van dakramen met afmetingen die hierboven niet zijn vermeld.

De Circularlight zonder opstand heeft geen CE markering.

Op dit platdakvenster (Circularlight) kunnen geen binnengordijnen geplaatst worden.

Let op: bestellingen worden op aanvraag geproduceerd en kunnen daarom niet worden teruggestuurd, gewijzigd of geannuleerd.

Hiervoor gelden aanvullende leveringsvoorwaarden.

Leveringstermijn: 6 tot 8 weken.

van 900 tot 1300 mm

Modulaire lichtstraten

1

1

2

3 modules 7573 8260 8957 9608

4

5

Door het gewicht en de afmetingen van de modules is een kraan nodig om ze op het dak te brengen.

Bij een combinatie van vaste en ventilerende modules altijd tenminste een vaste module tussen twee ventilerende modules plaatsen.

* Prijzen zijn inclusief afstandsbediening.

Leveringstermijn: 21 tot 25 werkdagen.

Let op: bestellingen worden op aanvraag geproduceerd en kunnen daarom niet worden teruggestuurd, gewijzigd of geannuleerd. Hiervoor gelden aanvullende leveringsvoorwaarden.

Afmetingen modules (B x H) in cm

Elektrisch binnengordijn*

Prijs

Elektrische componenten (bediening)

Bedieningseenheid

Bestelcode

Afstandsbediening ventilatie

Afstandsbediening binnengordijn

Elektrische componenten (opties)

Regensensor

VELUX Touch

* De binnengordijnen bij voorkeur tegelijkertijd met de modulaire lichtstraten plaatsen. De modules zijn voorbekabeld, plaatsing achteraf is mogelijk.

Prijzen zijn inclusief afstandsbediening.

Plaatsing van binnengordijnen op vaste modulaire lichtstraten is mogelijk mits aankoop van een controle eenheid KLC 410 + afstandsbediening.

Leveringstermijn: 21 tot 25 werkdagen.

Gewicht in kg

Vaste modules, dubbele beglazing

Vaste modules, 3­voudige beglazing

Ventilerende modules, dubbele beglazing

Ventilerende modules, 3­voudige beglazing

Platdakvenster met afdekschelp

Beschikbare afmetingen

Dakopening (B × H) in

H B Opening van het platdakvenster U­WAARDE* W/m2 K Oppervlakte Afdekschelp

Basiseenheid

Ontrokingssysteem voor binnentraphuizen

Beschikbare afmetingen (B × H) in cm

Afdekschelp

ISD 0000 Transparant afdekschelp

Basiseenheid

Venster te combineren met een rookventilatiecentrale en een rookventilatieknop met prioriteitsschakelaar voor de brandweer of een rookventilatieknop (met een sticker die voldoet aan de norm)

Rookventilatiecentrale

* Berekend voor een referentiemaat van 120 x 120 cm en een kaderuitbreiding van 300 mm, in een dakhelling van 0°.

200 WW Regensensor

* Berekend voor een referentiemaat van 120 x 120 cm en een kaderuitbreiding van 300 mm, in een dakhelling van 0°.

Daktoegang met afdekschelp Manueel

Zonnescherm en gordijnen voor platdakvensters met afdekschelp

zonne-energie - FSK Verduisterend plisségordijn

Elektrisch - FMK Verduisterend plisségordijn

Elektrisch - FMG Lichttemperend plisségordijn

BTW niet inbegrepen. Bebat en Recupel bijdrage niet inbegrepen.

(in

(voorzien

* Berekend voor een referentiemaat van 120 x 120 cm en een kaderuitbreiding van 300 mm, in een dakhelling van 0°.

Lichtkoepel met glasraam

* Kant-en-klaar product bestaande uit een RO16 opstand én een glasraam. Prijs exclusief koepel. Koepel

BTW niet inbegrepen.

Glasraam, renovatie*

Dagmaat in cm Daksparing in cm Vierkant Vast 40 x 40 40 x 40

x 70 40 x

* Geschikt voor alle bestaande lichtkoepels en vrijwel alle opstanden. Het glasraam altijd samenstellen met een bestaande of nieuwe lichtkoepel. Opaal op aanvraag.

Ug waarde = 0,56 W/m²K volgens de norm EN ISO 10077-2.

BTW niet inbegrepen.

Lichtkoepel, piramide* Lichtkoepel, rond**

1­wandig 2­wandig 3­wandig 4­wandig 5­wandig

Acrylaat 2x Acrylaat 3x Acrylaat 4x Acrylaat 5x Acrylaat

Helder of opaal

40

40

40

60

70

70

75

75

75

80

80 x 180 394 678 939 1148 1379

80 x 220 608 987 1387 1626 -

80 x 230 633 1038 1439 1673 2014

80 x 250 652 1202 1638 1888 -

80 x 280 727 1265 1688 1916 -

85 x 85 271 455 638 735 -

90 x 90 255 374 533 720 841

90 x 120 352 619 853 961 1125

100 x 100 276 409 582 814 958

100 x 130 346 573 783 1018 1197

100 x 150 403 634 885 1151 1364

100 x 160 430 680 953 1279 1501 Dagmaat in cm

1­wandig 2­wandig 3­wandig 4­wandig 5­wandig Acrylaat 2x Acrylaat 3x Acrylaat 4x Acrylaat 5x Acrylaat

Helder of opaal

100 x 190 559 907 1197 1442 1672

100 x 200 571 979 1259 1748 1910

100 x 220 695 1054 1398 1866 2191

100 x 230 736 1289 1676 1935 -

100 x 250 787 1291 1792 2061 2556

100 x 280 830 1640 2073 2392 3023

105 x 105 350 621 858 1000 1149

110 x 110 377 681 929 1066 1224

120 x 120 377 637 858 1099 1377

120 x 220 765 1450 2043 2510 -

130 x 130 417 724 965 1234 1438

130 x 160 583 1014 1416 1653 2205

130 x 190 773 1308 1745 1985 2594

130 x 220 858 1470 1970 2241 2960

130 x 230 906 1535 2038 2308 3080

130 x 250 973 1679 2385 2805 3440

130 x 280 1071 1941 2597 2957 3860

140 x 140 562 968 1303 1490 -

150 x 150 687 1043 1445 1891 2346

160 x 160 756 1176 1593 2059 2645

160 x 190 970 1581 2058 2302 -

160 x 220 1090 1781 2484 2891 -

160 x 230 1131 1871 2606 3036 -

160 x 250 1218 2071 2809 3221 -

160 x 280 1230 2352 2997 4019 4838

180 x 180 893 1547 2098 2704 3451

200 x 200 1366 2360 3762 4220 4744

220 x 220 3242 4497 5558 6602 -

230 x 230 4036 6117 8156 9246 11481

250 x 250 4782 7732 10642 11980 -

Lichtkoepel, rond, 1/2 hoog***

Ook beschikbaar in een 1-wandige uitvoering. Andere afmetingen zijn ook beschikbaar: neem contact met ons op voor een offerte op maat.

Ook beschikbaar in een 1 en 5-wandige uitvoering.

Ook beschikbaar in een 1 en 4-wandige uitvoering.

energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

2­wandig 2­wandig 3­wandig 4­wandig 5­wandig

carbonaat / Acrylaat

carbonaat / 2x Acrylaat

Lichtkoepel, slagvast (polycarbonaat) Dagmaat in cm 2­wandig 2­wandig 3­wandig 4­wandig

Lichtkoepel, slagvast (polycarbonaat), piramide* Lichtkoepel, slagvast (polycarbonaat), rond**

80 x 180 938 1257 1231 1619 -

80 x 220 1208 1591 1521 2000 -

80 x 230 1249 1629 1560 2053 -

80 x 250 1451 1792 1803 2375 -

80 x 280 1574 1973 1989 2614 2819

85 x 85 638 824 798 1049 -

90 x 90 558 712 683 909 1043

90 x 120 891 1064 1047 1376 -

100 x 100 574 789 745 933 1165

100 x 150 856 1154 1111 1465 1667

100 x 160 886 1218 1186 1560 1720

100 x 190 1166 1560 1501 1977 -

100 x 200 1179 1575 1530 2008 2191

100 x 220 1349 1773 1705 2244 -

100 x 230 1575 2086 1957 2577 -

100 x 250 1715 2213 2079 2732 -

100 x 280 1912 2378 2390 3146 -

105 x 105 861 1128 1084 1425 -

110 x 110 928 1187 1160 1527 1696

120 x 120 867 1070 1040 1342 1608

120 x 220 1671 2267 2182 2869 -

130 x 130 983 1242 1176 1545 1924

130 x 160 1352 1891 1796 2361 -

130 x 190 1549 2172 2118 2789 3171

130 x 220 1750 2495 2356 3101 -

130 x 230 1811 2572 2462 3239 -

130 x 250 1941 2796 2659 3497 -

130 x 280 2153 3088 2953 3886 -

140 x 140 1293 1747 1699 2195 -

150 x 150 1283 1864 1818 2389 2674

160 x 160 1418 1924 1862 2452 3011

160 x 190 1907 2616 2491 3279 -

160 x 220 2204 2976 2832 3724 4150

160 x 230 2333 3145 2992 3936 -

160 x 250 2490 3309 3188 4191 4393

160 x 280 2599 3560 3388 4460 5292

180 x 180 1781 2463 2395 3151 3773

100 x 130 786 1025 971 1278 1455 Dagmaat in cm 2­wandig 2­wandig 3­wandig 4­wandig 5­wandig Polycarbonaat Acrylaat Polycarbonaat / Polycarbonaat Polycarbonaat / 2x Acrylaat Polycarbonaat 3x Acrylaat Polycarbonaat / 4x Acrylaat Helder of opaal Helder Helder of opaal Helder of opaal Helder of opaal

Ook beschikbaar in een 1-wandige polycarbonaat uitvoering. Andere afmetingen zijn ook beschikbaar: neem contact met ons op voor een offerte op maat. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Polycarbonaat / Acrylaat Polycarbonaat Polycarbonaat Polycarbonaat / 2x Acrylaat Polycarbonaat / 3x Acrylaat Helder of opaal Helder Helder of opaal Helder of opaal

40 x 40 283 345 354 446

50

120 x 120 1128

x 180 2317 3016 3111 3988

* Ook beschikbaar in een 1-wandige polycarbonaat uitvoering. Andere afmetingen zijn ook beschikbaar: neem contact met ons op voor een offerte op maat.

** Ook beschikbaar in een 1 en 5-wandige polycarbonaat uitvoering. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Lichtkoepel, slagvast (polycarbonaat), zonwerend

2­wandig 3­wandig 4­wandig

Zonwerend / Acrylaat Zonwerend / 2x Acrylaat Zonwerend / 3x Acrylaat

Helder of opaal Helder of opaal Helder of opaal

40

40

40

50

50

55

60 x 90 519 668 770

60 x 120 570 727 1018

70 x 70 399 494 625

70 x 100 519 638 760

70 x 130 765 1051 1147

75 x 75 553 699 832

75 x 125 843 1056 1248

75 x 175 1122 1422 1621

80 x 220 1377 1732 2191

80 x 230 1391 1777 2273

80 x 250 1652 2054 2580

80 x 280 1793 2240 2877

85 x 85 596 699 880

90 x 90 925 1055 1228

90 x 120 635 822 988

100 x 100 799 1010 1231

100 x 130 886 1095 1503 Dagmaat in cm

2­wandig 3­wandig 4­wandig Zonwerend / Acrylaat Zonwerend / 2x Acrylaat Zonwerend / 3x Acrylaat Helder of opaal Helder of opaal Helder of opaal

100 x 150 966 1125 1292

100 x 160 979 1186 1324

100 x 190 1196 1591 1784

100 x 200 1265 1607 2116

100 x 220 1517 1834 2398

100 x 230 1764 2219 2771

100 x 250 1861 2368 2920

100 x 280 2178 2722 3432

105 x 105 900 1102 1479

110 x 110 908 1178 1561

120 x 120 915 1142 1363

120 x 220 1825 2336 3160

130 x 130 997 1195 1501

130 x 160 1540 1880 2371

130 x 190 1764 2315 2915

130 x 220 1993 2611 3254

130 x 230 2064 2703 3385

130 x 250 2210 2964 4008

130 x 280 2452 3358 4133

140 x 140 1473 1729 2238

150 x 150 1462 1915 2674

160 x 160 1614 2114 2679

160 x 190 2172 2838 3897

160 x 220 2471 3224 3735

160 x 230 2657 3408 4291

160 x 250 2837 3630 4273

160 x 280 2961 3854 4837

180 x 180 2029 2692 3401

Lichtkoepel, slagvast (polycarbonaat), piramide, zonwerend*

2­wandig 3­wandig 4­wandig Zonwerend / Acrylaat Zonwerend / 2x Acrylaat Zonwerend / 3x Acrylaat Helder of opaal Helder of opaal Helder of opaal

Lichtkoepel, slagvast (polycarbonaat), rond, zonwerend**

Ook beschikbaar in een 1 en 5-wandige uitvoering. Andere afmetingen zijn ook beschikbaar: neem contact met ons op voor een offerte op maat. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

x 70 472 589 728

* Ook beschikbaar in een 1-wandige uitvoering.

** Ook beschikbaar in een 1 en 5 -wandige uitvoering. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Opstanden en ventilatie

Opstand RO16, PVC – PS (polystyreen) geïsoleerd, 16 cm hoog Dagmaat in cm Daksparing in cm

Opstand

Opstand incl. ventilatieraam, spindel of motor, exclusief koepel Polystyreen geïsoleerd Solo / Tandem Polystyreen geïsoleerd RO16 RO16 handmatig RO16 kettingmotor

40 x 40 40 x 40 197 S 463 -

40 x 70 40 x 70 215 S 504 913

40 x 100 40 x 100 304 S 628 1033

50 x 50 50 x 50 263 S 549 956

50 x 100 50 x 100 352 S 671 1079

55 x 55 55 x 55 341 S 553 959

60 x 60 60 x 60 286 S 594 1002

60 x 90 60 x 90 324 S 633 1036

60 x 120 60 x 120 379 S 704 1113

70 x 70 70 x 70 296 S 609 1012

70 x 100 70 x 100 373 S 701 1108

70 x 130 70 x 130 402 S 748 1154

75 x 75 75 x 75 421 S 632 1035

75 x 125 75 x 125 566 S 776 1180

75 x 175 75 x 175 714 T 1176 1816

80 x 80 80 x 80 340 S 668 1073

80 x 110 80 x 110 468 S 732 1139

80 x 130 80 x 130 443 S 786 1192

80 x 160 80 x 160 467 T 1167 1804

80 x 180 80 x 180 498 T 1214 1851

80 x 220 80 x 220 563 T 1320 1959

80 x 230 80 x 230 606 T 1436 2071

80 x 250 80 x 250 681 T 1531 2168

80 x 280 80 x 280 720 T 1569 2204

85 x 85 85 x 85 480 S 674 1081

90 x 90 90 x 90 354 S 695 1100

90 x 120 90 x 120 432 S 792 1198

100 x 100 100 x 100 415 S 770 1175

100 x 130 100 x 130 482 S 880 1286

100 x 150 100 x 150 508 T 1204 1840

100 x 160 100 x 160 524 T 1262 1896 Dagmaat in cm Daksparing in cm

Opstand

Opstand incl. ventilatieraam, spindel of motor, exclusief koepel

Polystyreen geïsoleerd Solo / Tandem Polystyreen geïsoleerd RO16 RO16 handmatig RO16 kettingmotor

100 x 190 100 x 190 566 T 1309 1945

100 x 200 100 x 200 590 T 1343 1981

100 x 220 100 x 220 650 T 1420 2054

100 x 230 100 x 230 678 T 1460 2093

100 x 250 100 x 250 718 T 1588 2224

100 x 280 100 x 280 841 T 1741 2378

105 x 105 105 x 105 577 S 783 1186

110 x 110 110 x 110 623 S 821 1227

120 x 120 120 x 120 480 T 1192 1828

120 x 220 120 x 220 650 T 1436 2071

130 x 130 130 x 130 498 T 1212 1849

130 x 160 130 x 160 575 T 1358 1994

130 x 190 130 x 190 644 T 1437 2073

130 x 220 130 x 220 712 T 1520 2157

130 x 230 130 x 230 736 T 1567 2203

130 x 250 130 x 250 775 T 1615 2249

130 x 280 130 x 280 1043 T 1957 2591

140 x 140 140 x 140 543 T 1295 1932

150 x 150 150 x 150 596 T 1359 1995

160 x 160 160 x 160 644 T 1460 2093

160 x 190 160 x 190 713 T 1530 2166

160 x 220 160 x 220 775 T 1625 2264

160 x 230 160 x 230 800 T 1654 2292

160 x 250 160 x 250 922 T 1876 2512

160 x 280 160 x 280 1122 T 2080 2718

180 x 180 180 x 180 736 T 1636 2275

200 x 200 200 x 200 862 T 1816 2452

220 x 220 220 x 220 964 T 1994 2629

230 x 230 230 x 230 972 T 2096 2703

250 x 250 250 x 250 1063 T 2275 -

De opstand RO16 is voorzien van een afwerkgroef. Om deze te gebruiken dient de dakuitsparing 2,5 cm groter gemaakt te worden (zie eigenschappen). Ook als opzet opstand leverbaar. Geschikt voor plaatsing op bestaande opstand. Andere afmetingen zijn ook beschikbaar: neem contact met ons op voor een offerte op maat. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Opstand SF15, PVC – Lucht geïsoleerd, 15 cm hoog

Dagmaat in cm Daksparing in cm

40

40

40 x

x

Opstand

Opstand incl. ventilatieraam, spindel of motor, exclusief koepel

Lucht geïsoleerd Solo / Tandem Lucht geïsoleerd

Smalflens 15 SF15 handmatig SF15 kettingmotor SF15 electrospindel

185 S 456 - 1023

S 502 895 1073

263 S 629 1016 1195

50 x 50 70 x 70 206 S 496 884 1065 50

60

70

70

70

75

80

80 x

80

85

S 616 1004 1185

S 733 1122

Bediening voor ventilatie moet u los bijbestellen.

Andere afmetingen zijn ook beschikbaar: neem contact met ons op voor een offerte op maat.

De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Opstanden en ventilatie

Opstand BF, PVC – PS (polystyreen) geïsoleerd, 15 en 30 cm hoog

553 678 T 1038 - 1604 1155

opstand, polyester – PU (polyurethaan) geïsoleerd, 15, 30 en 50 cm hoog* Dagmaat in cm Daksparing in

* Bestaat ook in BENELUX 15 uitvoering. Bediening voor ventilatie moet u los bijbestellen. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Opstanden en ventilatie

Bediening voor ventilatie

Bedieningsstok 175 cm 54

Bedieningsstok telescopisch 200-300 cm 82

Opbouwschakelaar voor elektromotor 104

Draadloze wandschakelaar* 92

Afstandsbediening 1 kanaal* 134

Afstandsbediening 5 kanaals* 209

Ontvanger 272

Wind- en regenautomaat 826

* Let op: ook ontvanger bestellen.

Europese opstand, polyester – PU (polyurethaan) geïsoleerd, 15, 30 en 50 cm hoog*

Opstand incl.

Dagmaat in cm Daksparing in cm

* Bestaat ook in BENELUX 15 uitvoering.

Voor een ventilatieopstand van 30 cm of 50 cm hoog, gelieve contact op te nemen met onze klantendienst. De energieprestaties zijn beschikbaar op pagina 79 van de prijslijst.

Dagkantafwerking – Rond* PVC

* Rechthoekig op aanvraag. Op maat gemaakt: kunnen niet retour.

Energieprestaties van lichtkoepels en opstanden

Thermische geleidbaarheid*

Zonder

Opstand

Opstand

Opstand BF30

Opstand

Opstand RO16 PVC, ventilerend*

Opstand BF30 PVC, ventilerend*

* Berekend voor een referentiemaat van 120 x 120 cm voor standaard lichtkoepels. De U-waarde zijn in W/m²K, de A-waarde zijn in m² en beide worden berekend volgens de methode van de norm EN1873:2014+A1:2016.

Trappenhal kit

Natuurlijke rook- en warmte afvoer

* Berekend voor een referentiemaat van 120 x 120 cm, in een dakhelling van 0°.

** Decentraal geplaatste actuator, wat toelaat deze koepel ook als daktoegang te gebruiken. Deze optie wordt standaard geleverd met een sleutelschakelaar (opbouw) ten behoeve van de veiligheid, waarbij we verwijzen naar bediening conform machinerichtlijn 2006/42/EC.

*** De geïsoleerde metalen opstand wordt ook voorzien van metalen buitenafwerkingsplaten, wat toelaat om er direct het dakmembraan op te bevestigen.

Neem contact op met ons indien een antidoorval­rooster (1200J) gewenst is.

Elke trappenhalkit bestaat uit een opstand, een elektrisch opengaand system, een koepel met raam, een 24V bedieningscentrale en een prioritaire branddrukknop. De trappenhalkit gaat opent tot 165°.

Intelligente bedieningsopties voor gemotoriseerde VELUX producten

Afstandsbediening per product

Inbegrepen bij alle aankopen van gemotoriseerde producten:

KLI 311 voor dakvensters

KLI 312 voor binnengordijnen

KLI 313 voor buitenbeschermingen

Multi-product-afstandsbediening

VELUX App met binnenklimaatsensor

300 Verpakking inclusief 1 gateway, 1vergrendelingsschakelaar en 1 binnenklimaatsensor

Inbegrepen bij VELUX ACTIVE with NETATMO

Tabel van toepassingen

Ontdek meer informatie over onze daglichtoplossingen voor platte daken

Voor de leverdatum neemt u contact op met de VELUX Klantendienst of met uw verdeler.

VELUX is niet verantwoordelijk voor fouten in catalogi, brochures en ander gedrukt materiaal. VELUX behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen aan zijn producten en prijzen.

Alle productspecificaties, verklaringen, informatie en gegevens (gezamenlijk de ‘Informatie’) in deze brochure kunnen gewijzigd worden. De klant is verantwoordelijk voor het controleren en verifiëren van de informatie op het moment dat de bestelling wordt geplaatst. Alle informatie wordt geacht accuraat en betrouwbaar te zijn, maar wordt gepresenteerd zonder enige garantie of aansprakelijkheid. Controleer de gegevens op www.velux.be of neem contact op met de klantendienst voor bevestiging.

VELUX Belgium

Bd de l'Europe 121 1301 Bierges (Waver)

Tel. : +32 10 42 09 09 www.velux.be
