TEKNINEN ESITE

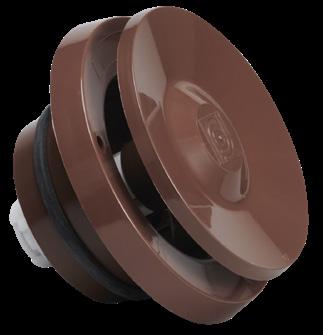

VELCO KORVAUSILMAVENTTIILIT

Velco-tuotteiden monipuolisesta valikoimasta löydät laadukkaat ratkaisut ilmanvaihdon parantamiseen.

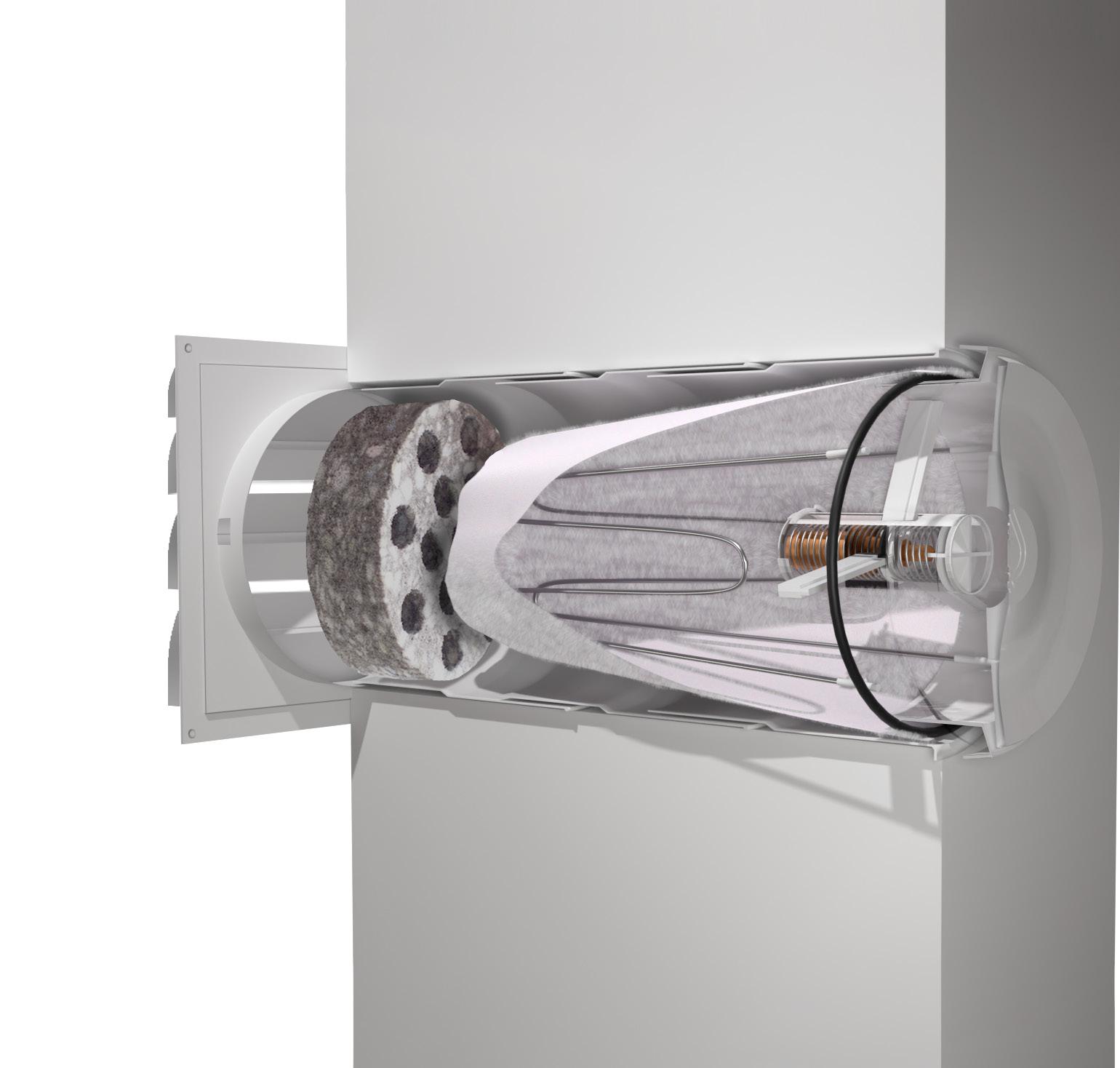

Korvausilmaratkaisu, jossa yhdistyvät toimintavarma termostaatti, huippuluokan suodatus ja tehokas äänenvaimennus.

01. 02.

Säätyy automaattisesti ulkolämpötilan mukaan

Velco-korvausilmaventtiileillä ilmanvaihtoa voidaan parantaa helposti ja energiatehokkaasti. Venttiilin toimintaa ohjaa omavarainen vahatermostaatti, joka säätää sisään tulevan ilman määrää mukauttamalla venttiilin avausta ulkolämpötilan muutosten mukaan. Automaattisesti säätyvä

Velco-korvausilmaventtiili torjuu käyttäjävirheistä johtuvia ilmanvaihdon toimintahäiriöitä ja on loppukäyttäjälle huoleton.

Markkinoiden parasta suodatustehoa

Velco-suodatin suodattaa 100 % siitepölyn ja torjuu tehokkaasti terveydelle erittäin haitallisten pienhiukkasten pääsyä sisäilmaan.

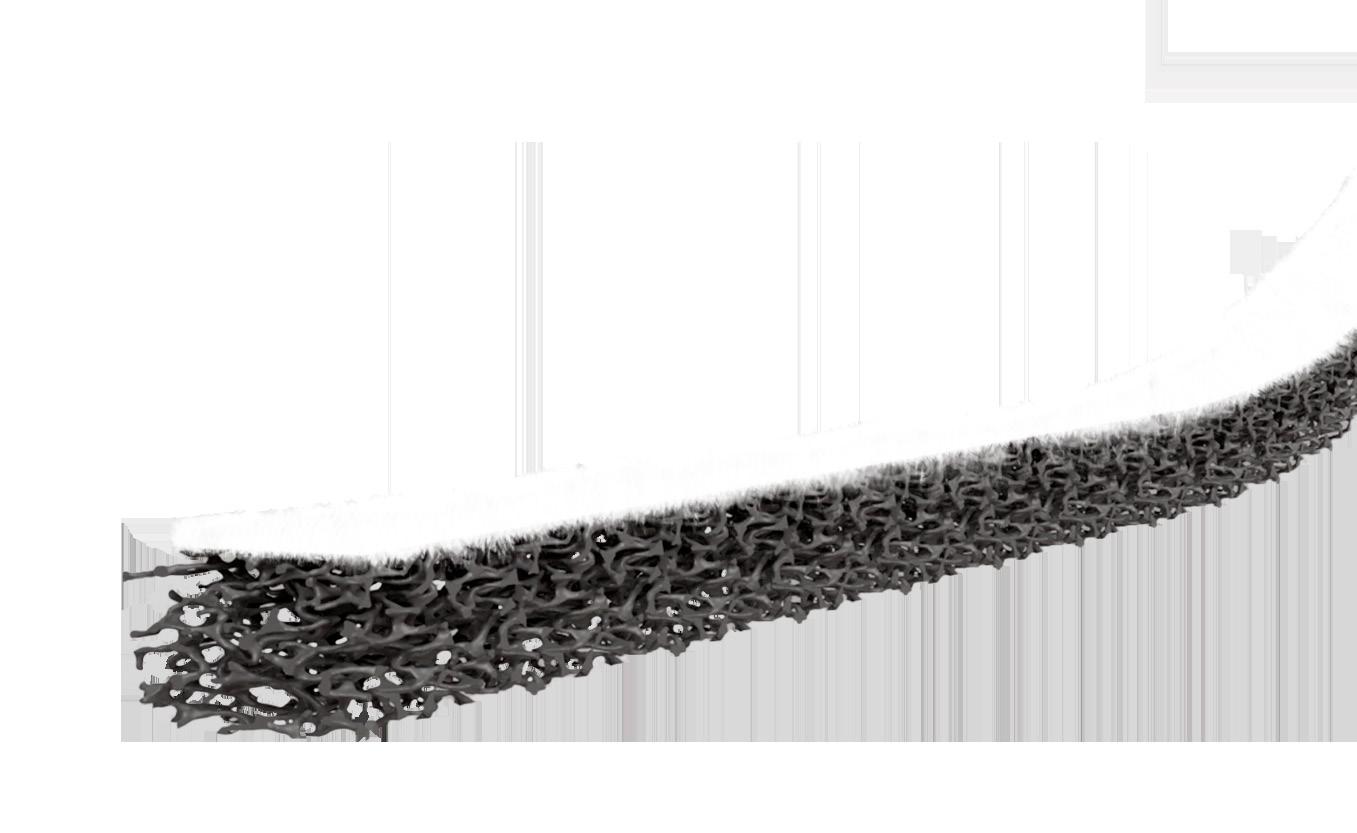

Suodattimen ylivoimainen teho perustuu patentoidun 3M Filtrete™-suodatinmateriaalin sähköiseen varaukseen, joka vetää epäpuhtaudet magneetin tavoin puoleensa.

TEKNINEN ESITE

Tekninen tuki ja myynti

Puh. 09 477 8940 velco@velco.fi

SISÄLLYSLUETTELO

Tehokkaat äänenvaimennusratkaisut

Korvausilmaventtiileiden kanssa asennettavilla äänenvaimennusratkaisuilla voidaan vähentää tehokkaasti esimerkiksi sisään kantautuvaa tieliikenne- ja lentomelua. Äänenvaimentimet ovat valmistettu sisäilmalle turvallisista materiaaleista ja testattu painehäviöltään sekä akustisilta ominaisuuksiltaan.

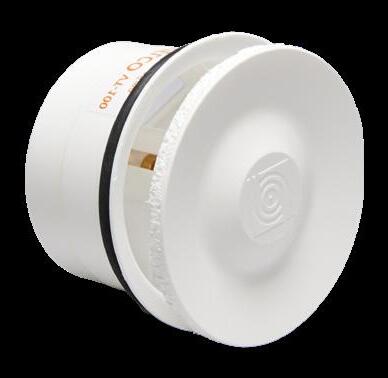

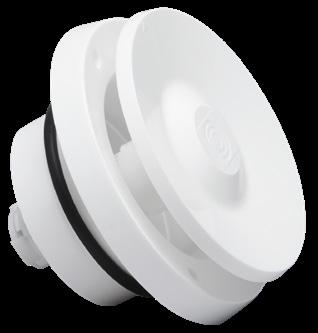

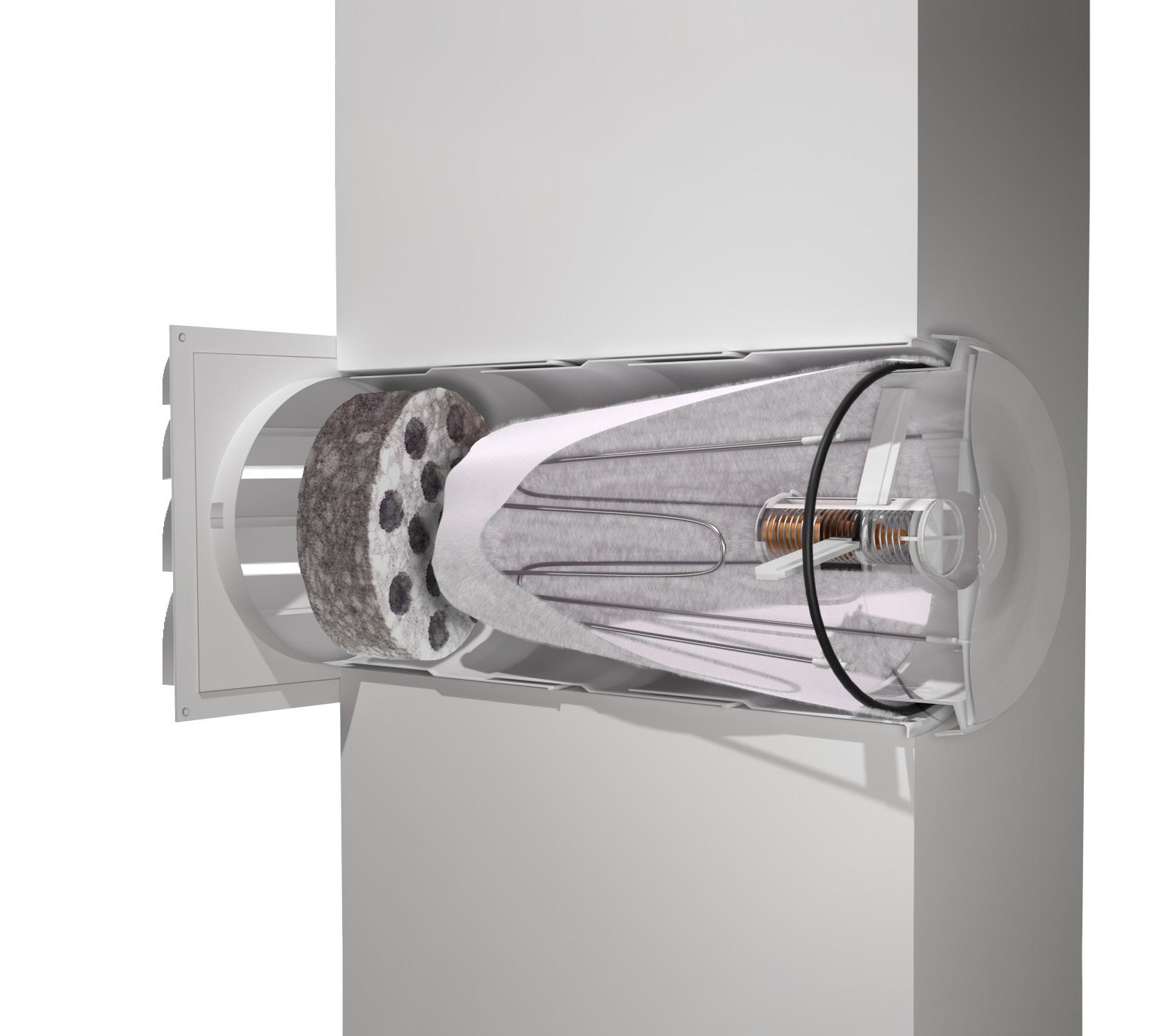

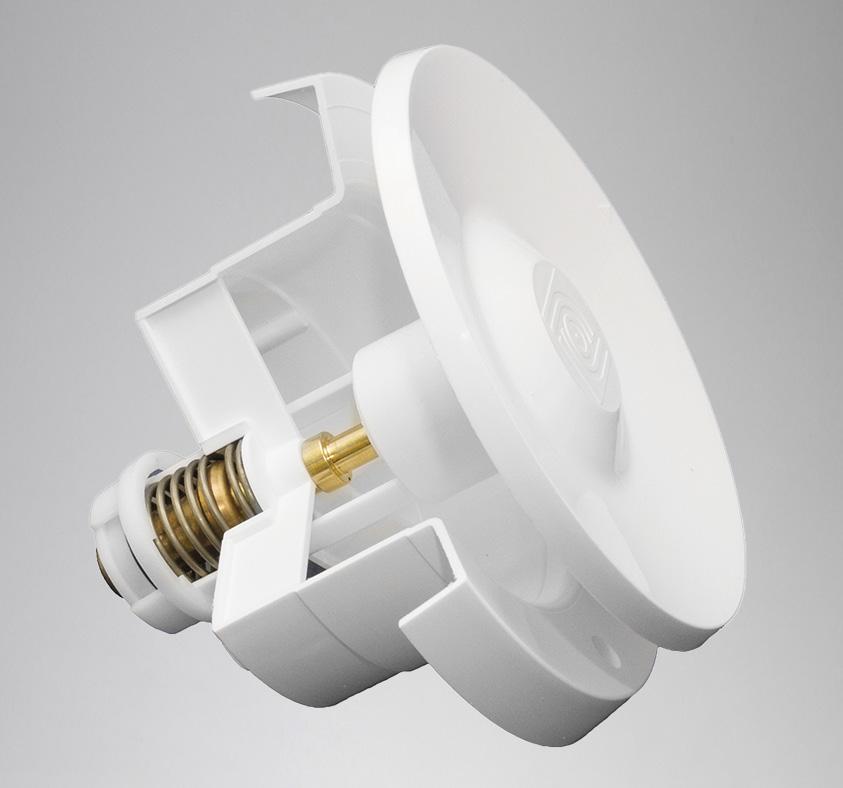

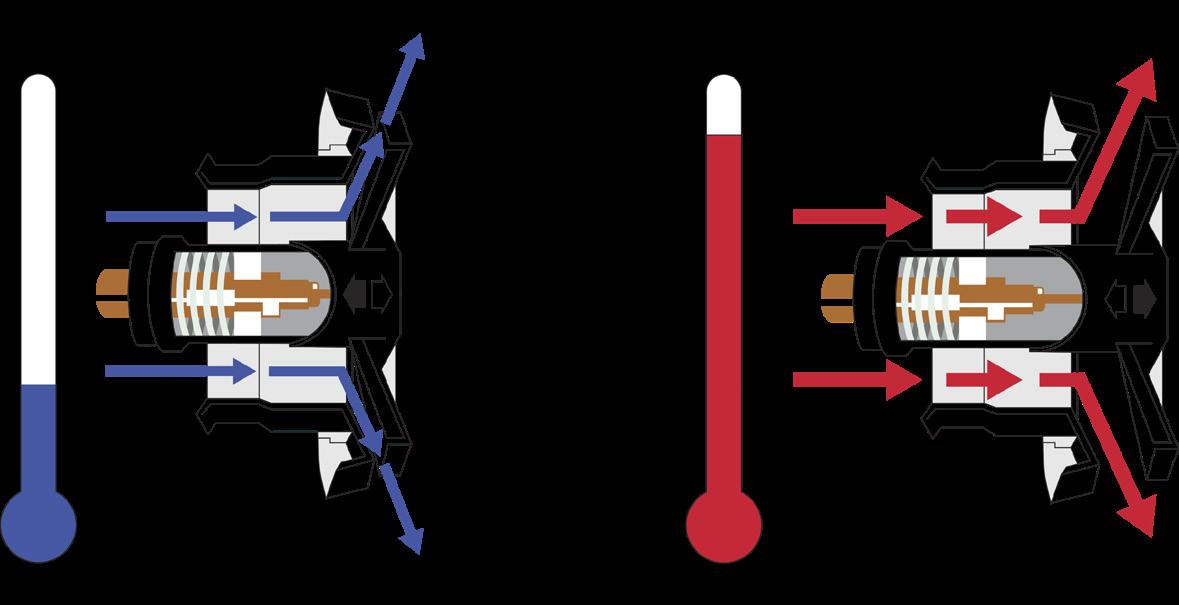

Termostaatin toimintamekanismi

Velco-korvausilmaventtiilissä on täysin omavarainen termostaatti, joka säätää venttiililautasen avausta ulkolämpötilan mukaan. Lämpölaajenemisella toimiva termostaatti säätää venttiilin avausta portaattomasti -5°C ja +10°C välillä. Tätä kylmemmällä ilmalla jo muutaman millin minimiavaus takaa riittävän ja vedottoman ilmanvaihdon. Minimiavausta on mahdollista säätää asennuskohteen mukaan. Tarvittaessa venttiili on mahdollista sulkea manuaalisesti.

Käyttökohteet ja asennus

Velco-korvausilmaventtiileitä voidaan käyttää korvausilmaratkaisuna kaikissa kiinteistöissä, joissa on painovoimainen tai koneellinen poistoilmanvaihto. Sopii käytettäväksi niin omakoti-, kerros- kuin rivitaloissa. Velco-korvausilmaventtiilin voi asentaa vanhan venttiilin tilalle tai kokonaan uudeksi korvausilman reitiksi seinään tai ikkunan tuuletusluukkuun.

Asuinviihtyvyyden varmistamiseksi VT-160 korvausilmaventtiiliä ei suositella käytettäväksi asuintiloissa. Yksittäisen ison venttiilin sijaan suosittelemme käyttämään useampaa pienempää venttiiliä ja sijoittamaan ne hieman sivuun oleskelualueelta.

Venttiilien mitat

C- ja D-mitat ovat ilmoitettu liukumavaralla, sillä venttiilikansi (D) liikkuu avautuessaan ja termostaattiosa (C) työntyy ulospäin.

Asennusreijän suositeltu halkaisija

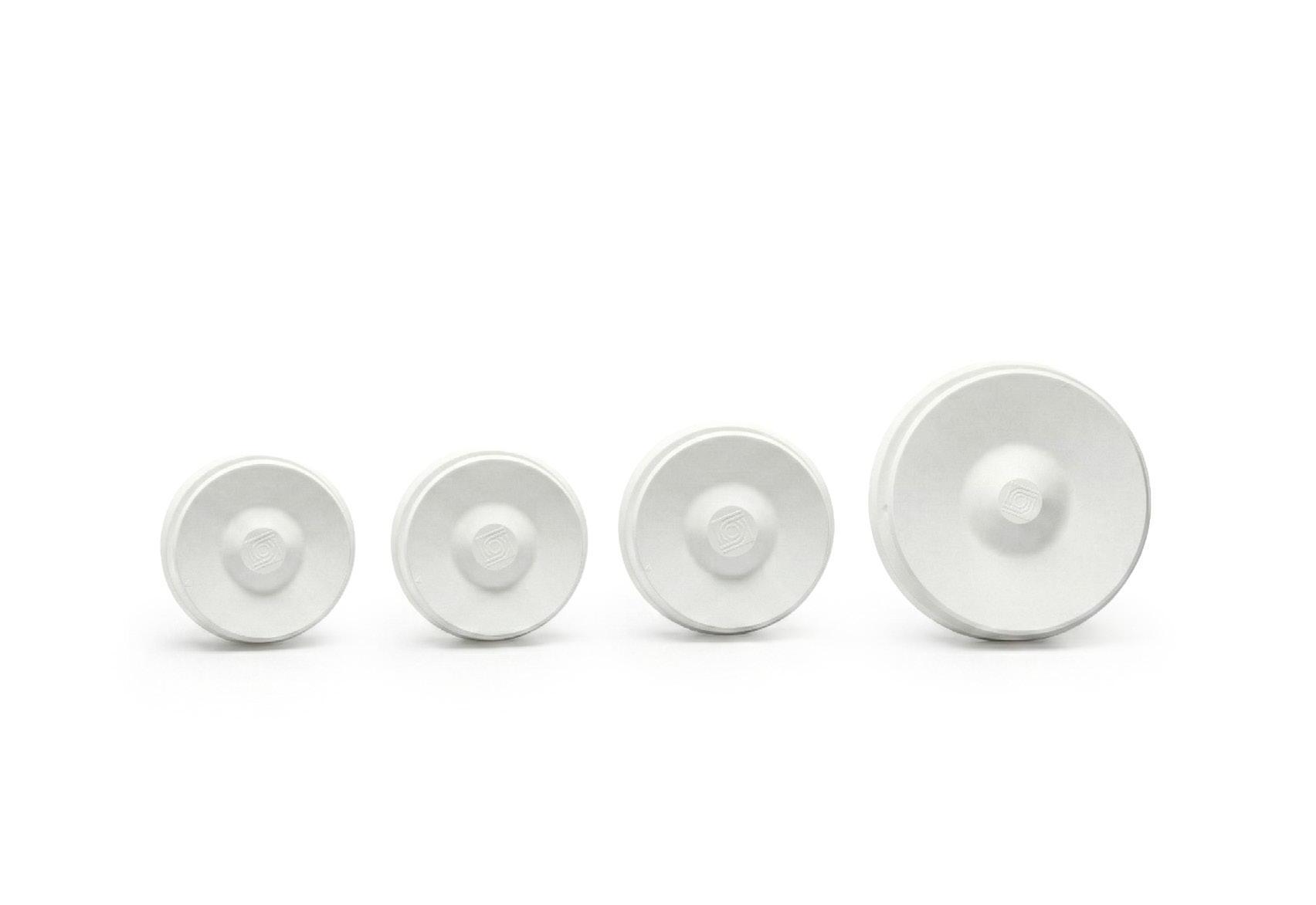

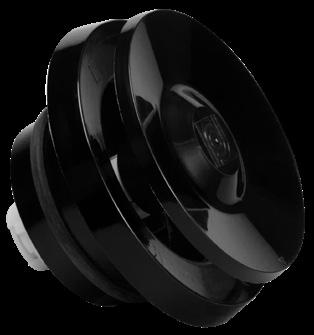

Venttiilien värit

VT-80 Valkoinen, ruskea

VT-100 Valkoinen, ruskea, musta

VT-125 Valkoinen

VT-160 Valkoinen

Pienennetty venttiili

Värivalikoima koskee termostaattiventtiileitä, pienennettyjä venttiileitä ja manuaaliventtiileitä.

Velco-korvausilmaventtiilin pienennetty malli mahdollistaa korvausilmaventtiilin asennuksen myös ahtaisiin paikkoihin, kuten kapeisiin tuuletusluukkuihin.

Manuaaliventtiilit

Velco-venttiilit saatavana myös ilman termostaattia. Manuaaliventtiilin asennussyvyys (D) 45-50 mm. K-kerrointaulukko

Ilmamäärä (l/s) = k * dp(Pa)^n / suodattimella

Ilmamäärät

VT-80 venttiili + VS-80 suodatin

VT-80 venttiili + VS-80 suodatin + RE-79 vaimenninkiekko + YG-80 ulkoritilä

venttiili+ VS-125 suodatin + RE-105 vaimenninkiekko

VT-160 venttiili + VS-160 suodatin + ÄV-123 vaimenninputki + RE-123 vaimenninkiekko

Painehäviöt

Äänenvaimentimet

Alkuperäiset mittauspöytäkirjat löydät osoitteessa

Akustiset ominaisuudet

Alkuperäiset mittauspöytäkirjat löydät osoitteessa velco.fi

D,n,e,w Ulkoilmaventtiilin yksikköeristysluku, dB

D,n,e,w + C Spektrisovitustermi, yleinen melu (puhe, liikenne), dB

D,n,e,w + Ctr Spektrisovitustermi, matalataajuinen melu (lentokone, juna), dB

LV = Lamellivaimennin

ÄV = Äänenvaimenninputki

RE = Äänenvaimenninkiekko

Materiaaliluettelo

Korvausilmaventtiili

Venttiilirunko ja lautanen Asetaali, polystyreeni

Kondenssisuoja Styroksi

Tiivisterengas EPDM-kumi

Termostaatti Messinki

Termostaatin sisältö Öljypohjainen erikoisvaha

Kierrejousi Teräslanka

Jousen korkki Polyoksimetyleeni (POM)

Muut osat

Seinä- ja jatkoputket Polypropeeni (PP)

Asennuslevyt Polypropeeni PP / Polystyreeni (PS)

Peitelevyt Polypropeeni PP / Polystyreeni (PS)

Ulkoritilät ja tuulensuojat ABS-muovi

Suodatin Polypropeeni PP

Suodatinlangat Teräslanka

Äänenvaimentimet Kierrätetty polyuretaanivaahtomuovi PUR

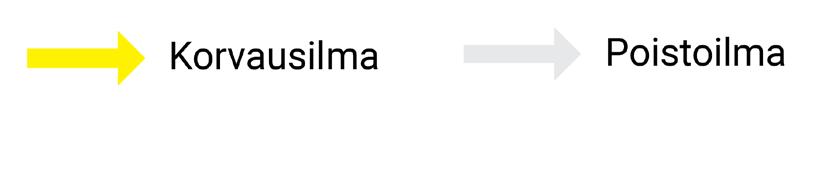

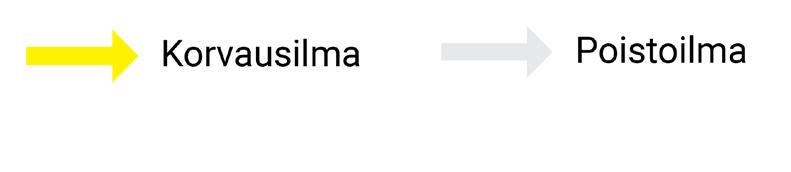

Korvausilmaventtiilien sijoittelu

Jotta ilmanvaihto toimisi, tulisi asunnon oleskelutiloista, kuten makuu- ja olohuoneista löytyä raitista ilmaa sisään tuovat korvausilmaventtiilit. Korvausilmaventtiilien kautta sisään tuleva ilma huuhtelee asuintilat virratessaan kohti keittiössä, WC- ja pesutiloissa sekä vaatehuoneissa sijaitsevia poistoilmaventtiileitä.

Riittävä määrä korvausilmaventtiileitä voidaan suhteuttaa asunnon pinta-alaan, yksi jokaista 20 m² kohti. On tärkeää, että asunnossa on pinta-alaan suhteutettuna riittävän monta korvausilmaventtiiliä, sillä liian vähäinen määrä aiheuttaa asuntoon vedon tunnetta.

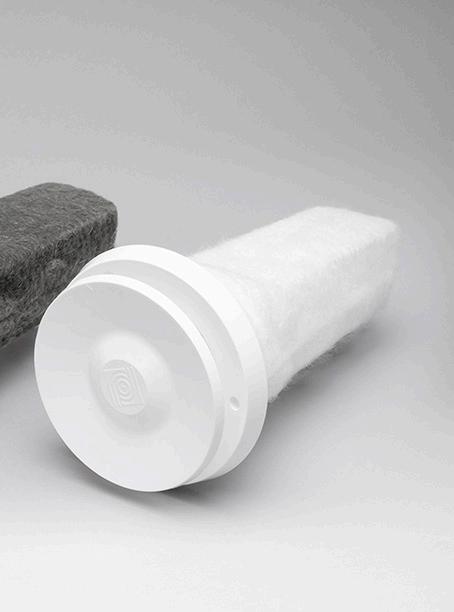

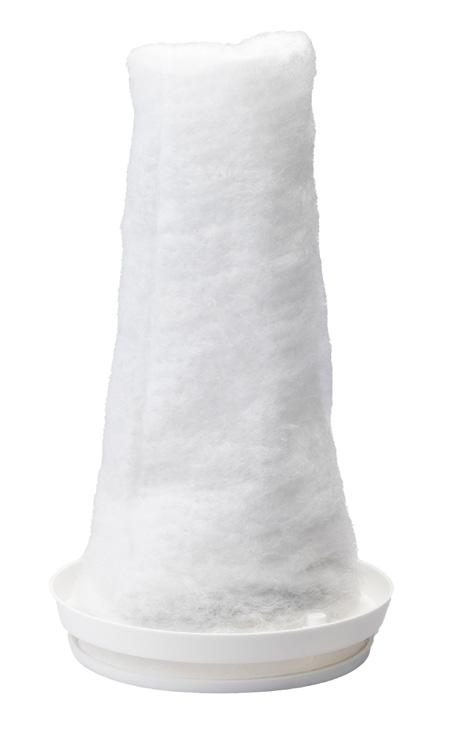

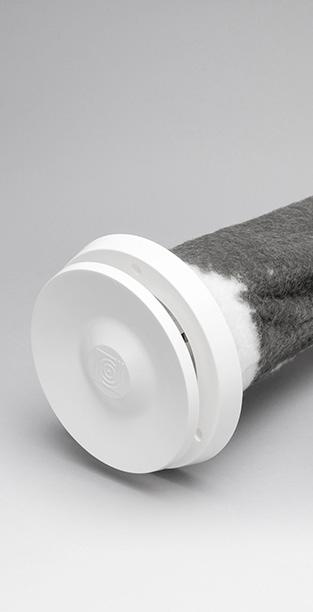

Velco VS-suodattimet Velco venttiileihin

Velco-korvausilmaventtiileissä käytettävät VS-suodattimet suodattavat 100 prosenttisesti siitepölyn sekä torjuvat erittäin tehokkaasti vaarallisten pienhiukkasten pääsyä sisäilmaan. Suodattimet ovat valmistettu patentoidusta 3M Filtrete™-suodatinmateriaalista. Korkea suodatuskyky perustuu materiaalin kuituihin ladattuun sähköiseen varaukseen. Suodatin vaihdetaan tarpeen mukaan, eli kun sen väri on selvästi tummunut, noin kaksi kertaa vuodessa.

Vakiokokoisten suodattimien lisäksi valikoimasta löytyvät myös lyhennetyt suodatinmallit, joita voidaan käyttää kohteissa, joissa seinän paksuus ei ole

valmistettu karmiventtiilisuodatin. Saatava kahdessa koossa: 15 mm x 550 mm ja 15 mm x 1200 mm.

1300 mm x 550 mm

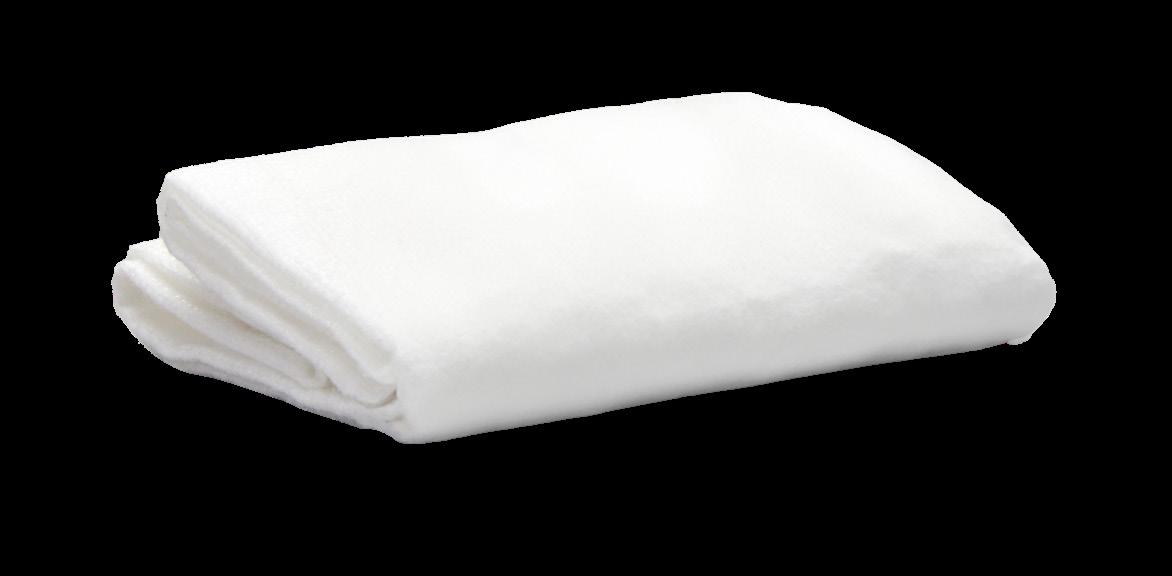

3M Filtrete™-suodatinmateriaalista valmistettu ikkunasuodatin. Saatavana myös rullasta, leveys 1130 mm.

Suodattimien kokotaulukko

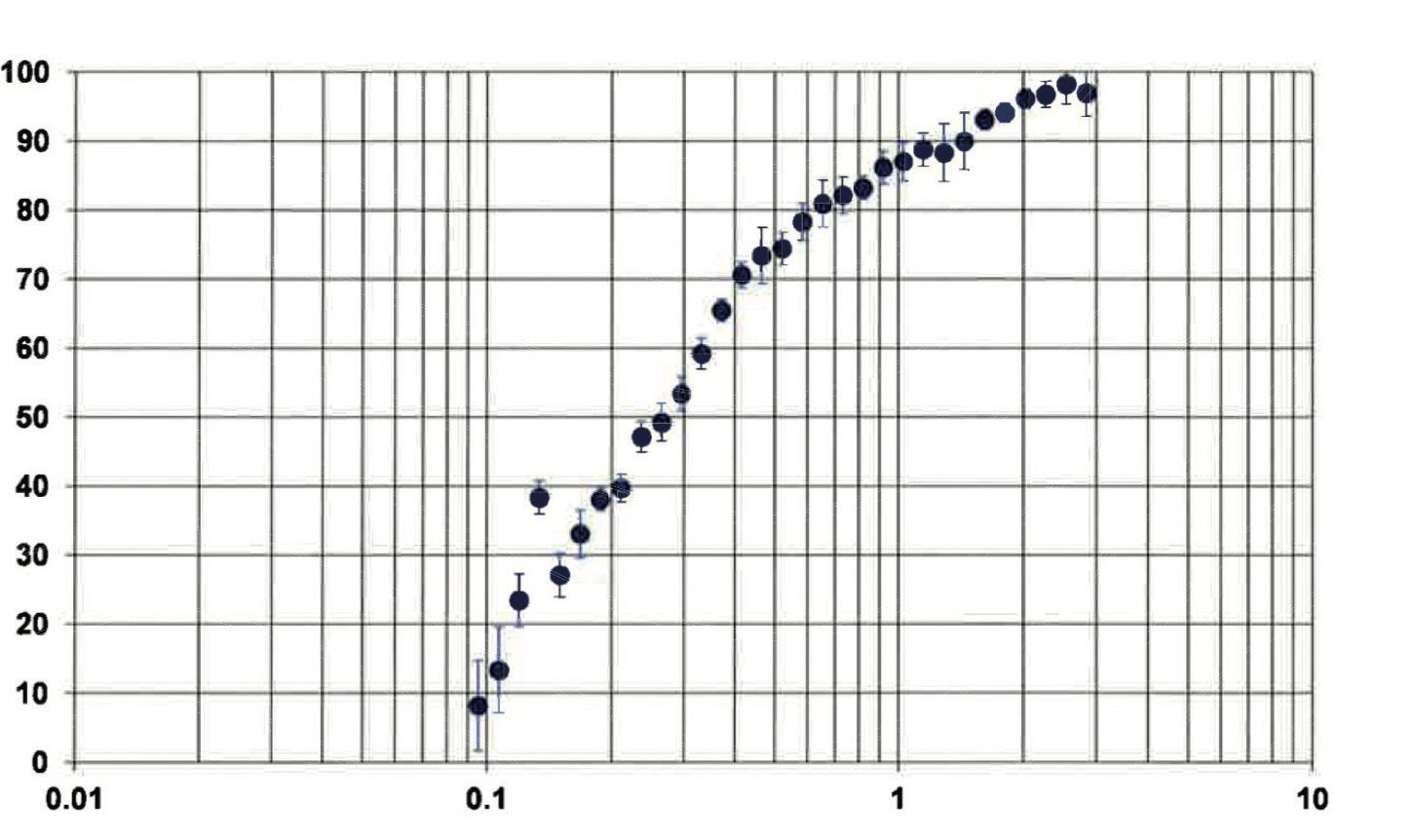

Velco VS-suodattimen erotusaste ja painehäviö

Alkuperäiset mittauspöytäkirjat löydät osoitteessa velco.fi

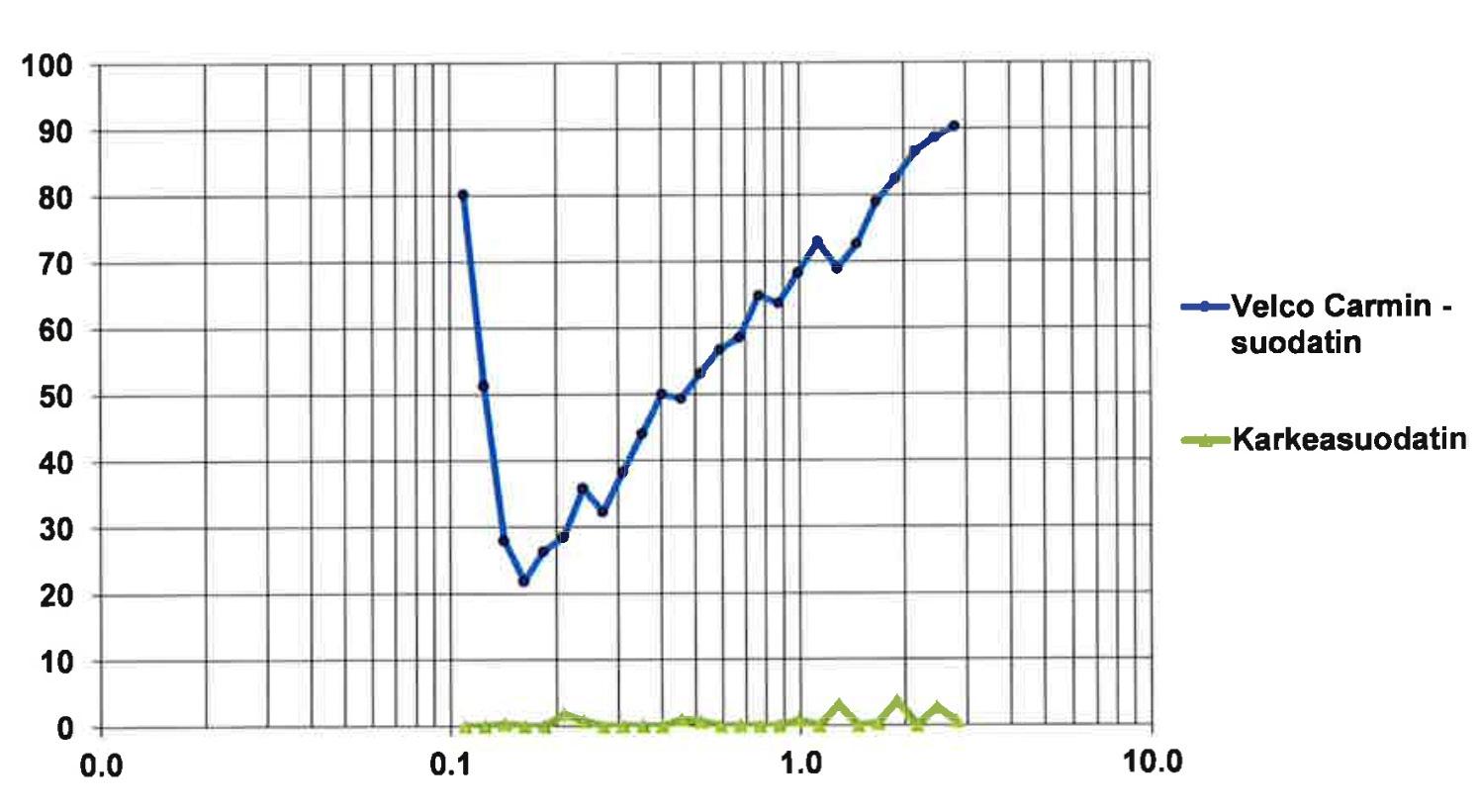

Velco Carmin karmiventtiilisuodattimen erotusaste

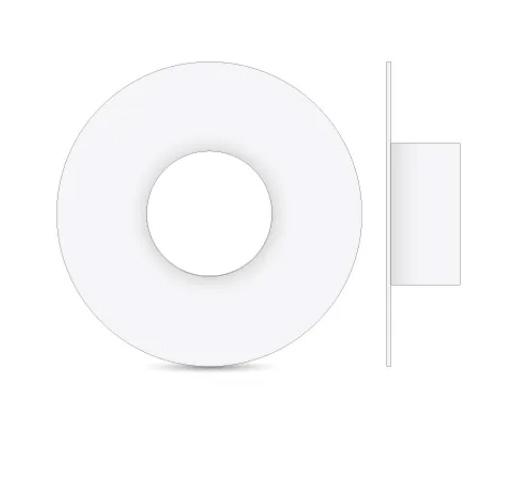

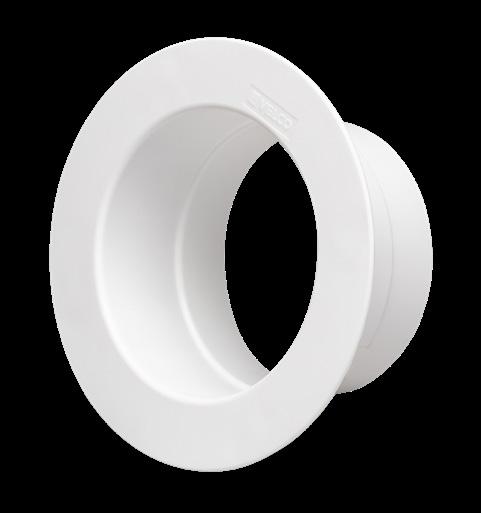

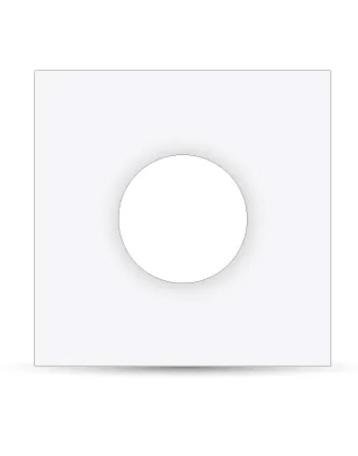

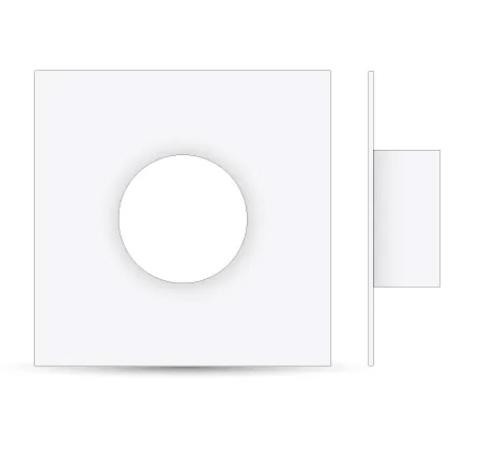

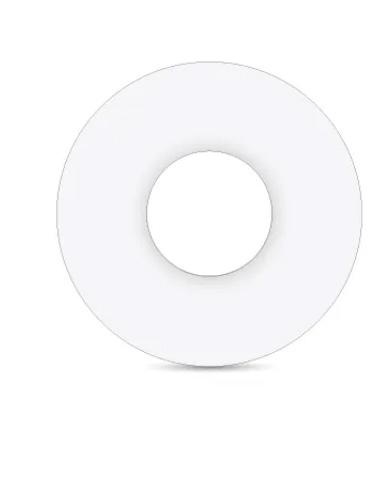

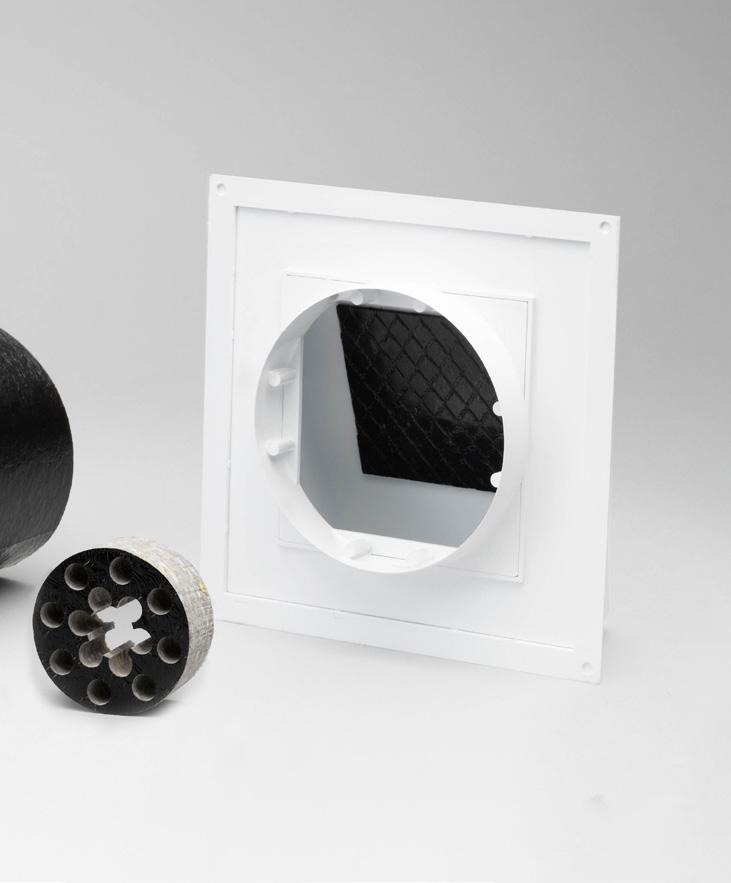

AP - Asennuslevyt

Pyöreät kauluksella

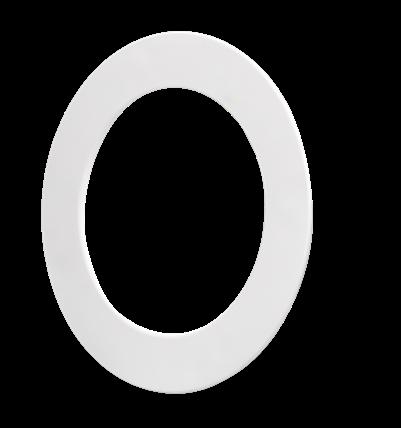

PP - Peitelevyt

Ilman kaulusta

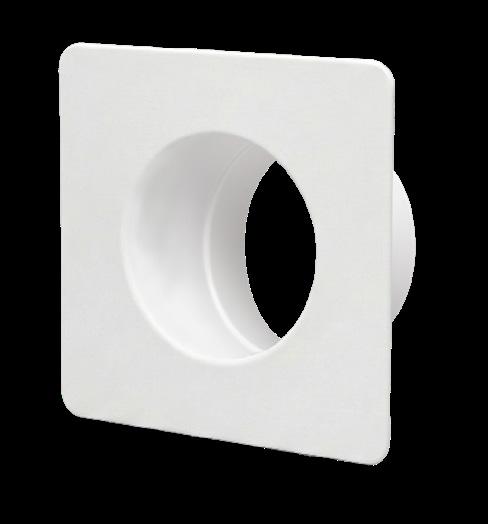

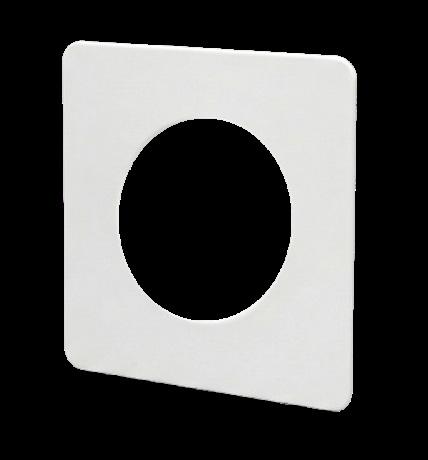

AN - Asennuslevyt

Neliönmalliset kauluksella

PN - Peitelevyt

Ilman kaulusta B B A

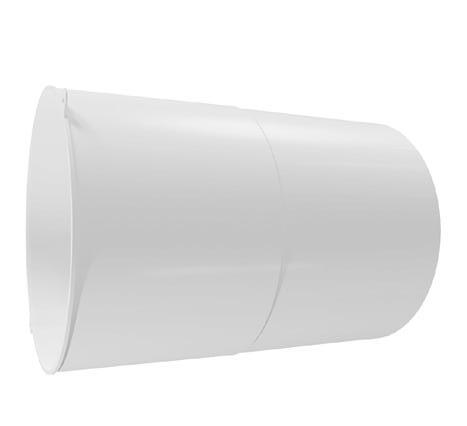

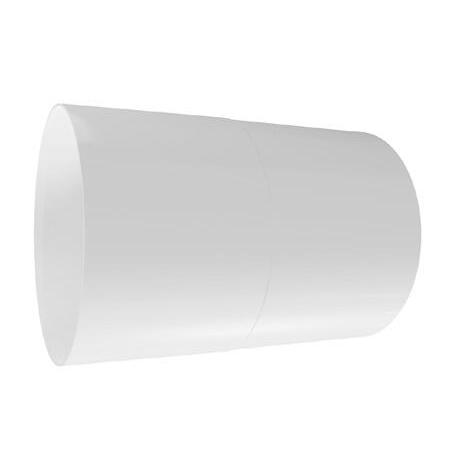

Seinä- ja jatkoputket

Teleskooppimaiset putket (á pituus 150 mm) menevät osittain toistensa sisään ja ovat tarvittaessa helposti lyhennettävissä tarvittavaan mittaan.

VR - Seinäputket

FR - Jatkoputket

BIM-kirjasto ammattilaisille Suunnittele korvausilmanvaihto helposti Velco BIM-objekteilla. BIM-objektit löytyvät MagiCAD Cloud- sekä Cadmatic-kirjastoista.

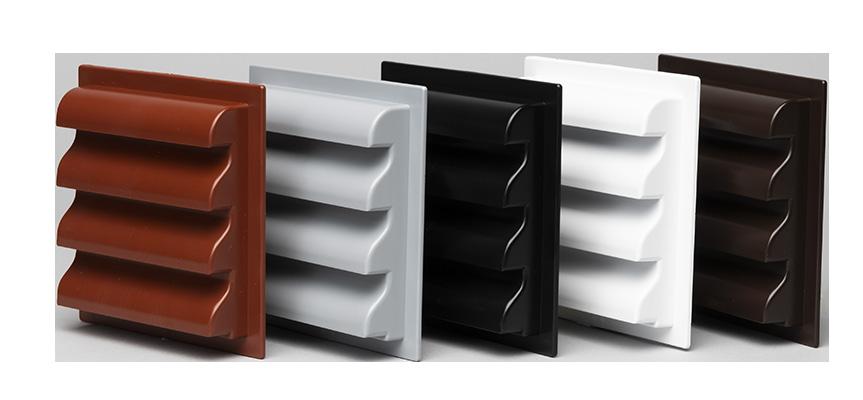

YG - Ulkoritilät

Ulkoritilä voidaan sovittaa adapterilla Ø 80 mm, Ø 100 mm ja Ø 125 mm putkeen.

Malli A

YG-80 78 mm

YG-100 96 mm

YG-125 120 mm

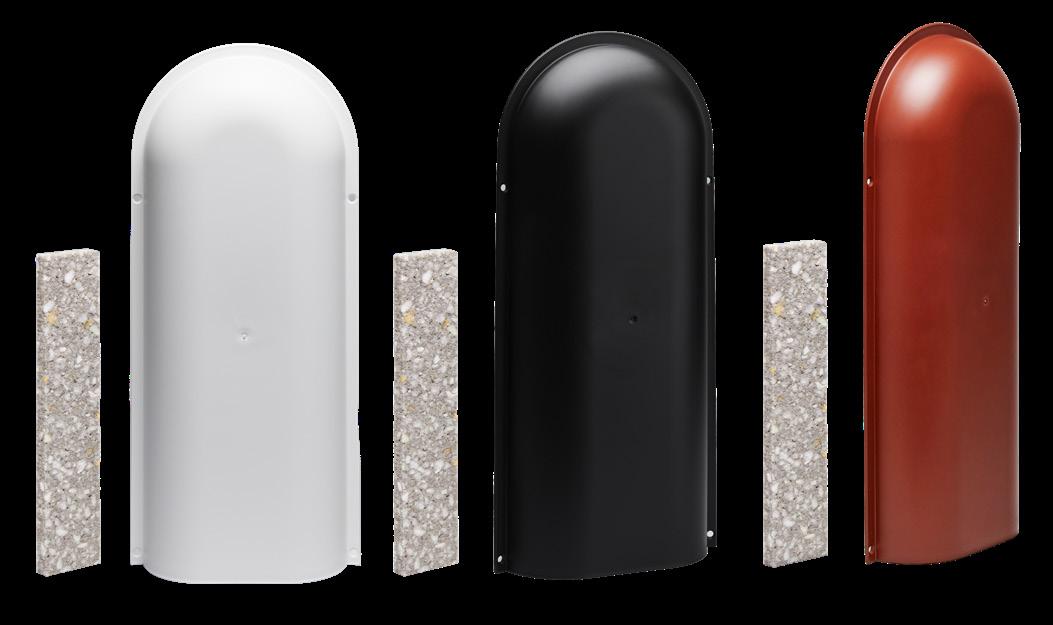

TS

- Tuulensuojat

Tuulensuoja läpivientiin. Saatavana kahdessa koossa tuulensuoja TS ja tuulensuoja pieni malli TSP.

Malli A

TS-80 78 mm

TS-100 96 mm

TS-125 120 mm

TS-160 152 mm

TSP - Tuulensuojat pieni malli

Malli A

TSP-80 78 mm

TSP-100 96 mm

TSP-125 120 mm

YG/TS/TSP värit

RAL 8012 Terra

RAL 7040 Harmaa

RAL 9005 Musta

RAL 9003 Valkoinen

RAL 8017 Ruskea

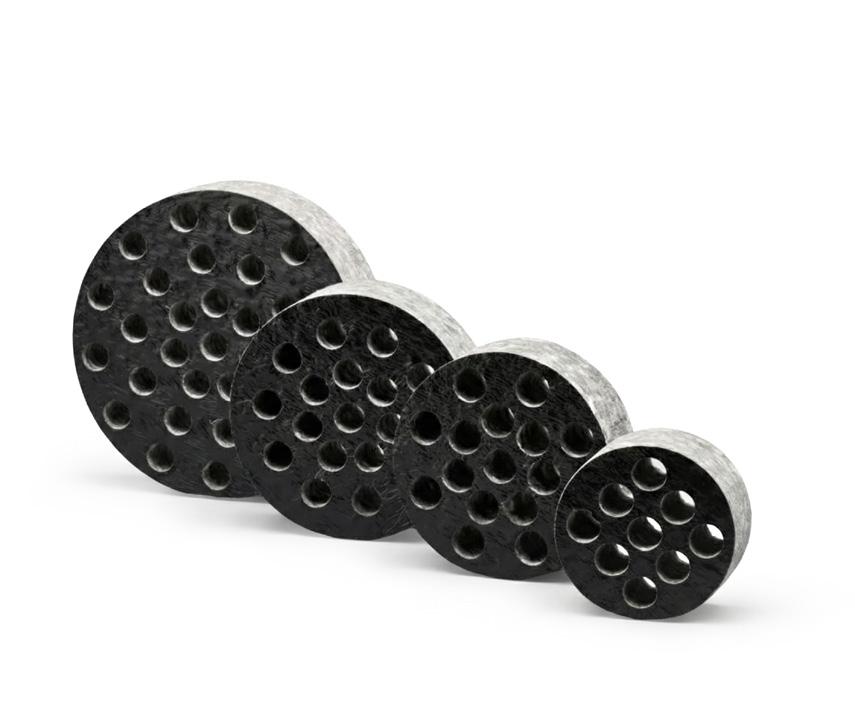

RE - Vaimenninkiekot

Lisävaimennin korvausilmakanavaan.

Voidaan käyttää sellaisenaan tai yhdessä ÄV-äänenvaimenninputken kanssa. Valmistettu puristemateriaalista (polyuretaanivaahtomuovi), joka on pinnoitettu ulkovaipaltaan mustalla polyuretaanikalvolla.

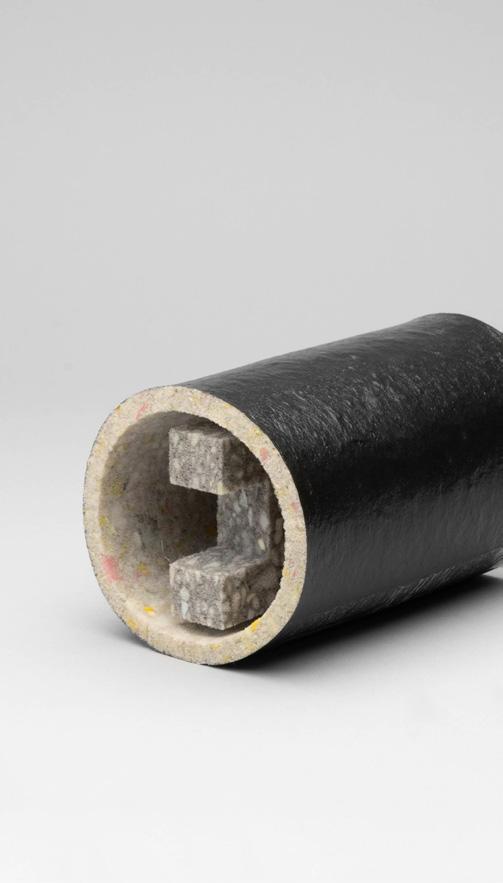

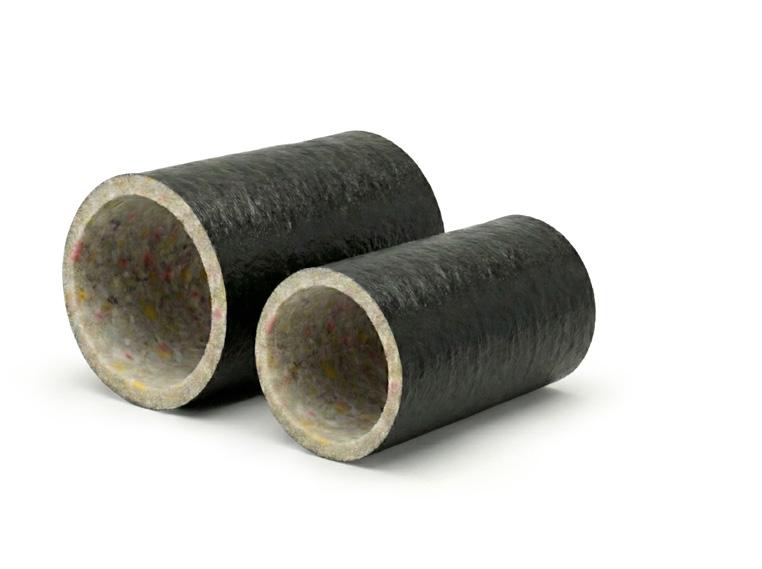

ÄV - Äänenvaimenninputket

Äänenvaimennin korvausilmakanavaan. Valmistettu puristemateriaalista (polyuretaanivaahtomuovi), joka on pinnoitettu ulkovaipaltaan mustalla polyuretaanikalvolla.

300 mm (ÄV-123/18: 180mm)

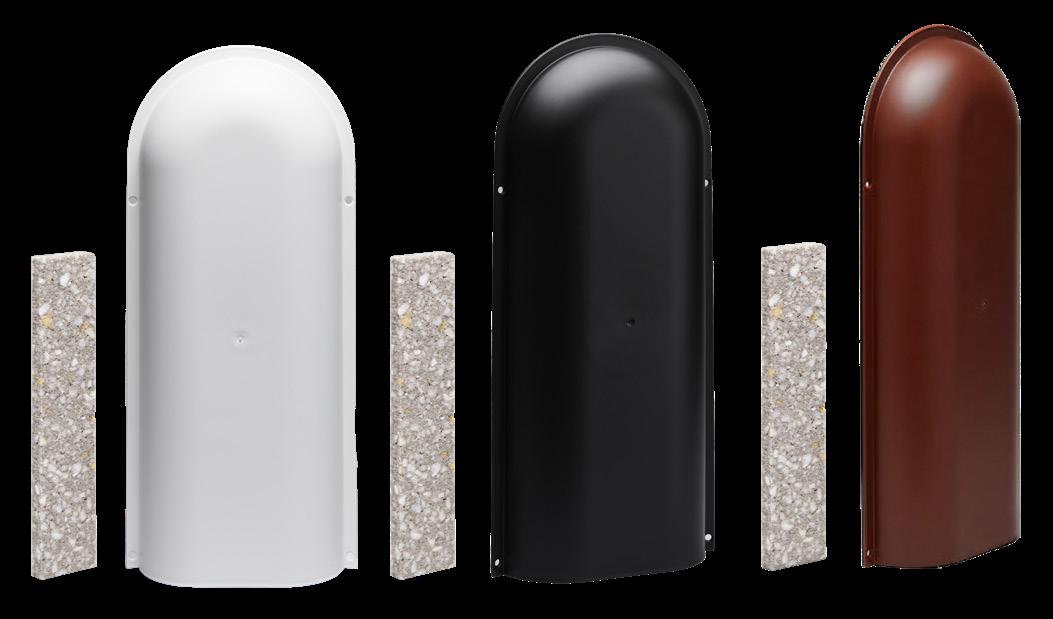

LV - Lamellivaimennin

Velco-korvausilmaventtiilin kanssa yhteensopiva äänenvaimennin.

Valmistusmateriaalina polyuretaanivaahtomuovi.

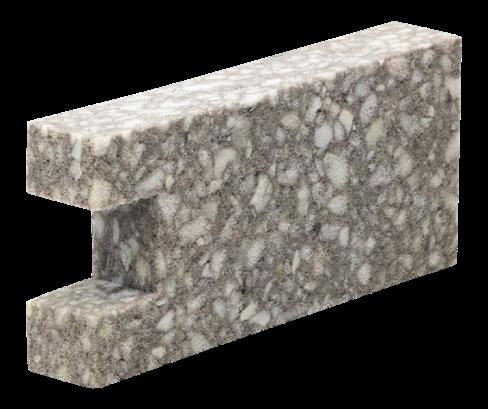

ÄL - Ääniloukku

Ääniloukku puiseen tuuletusluukkuun.

Valmistusmateriaalina polyuretaanivaahtomuovi.

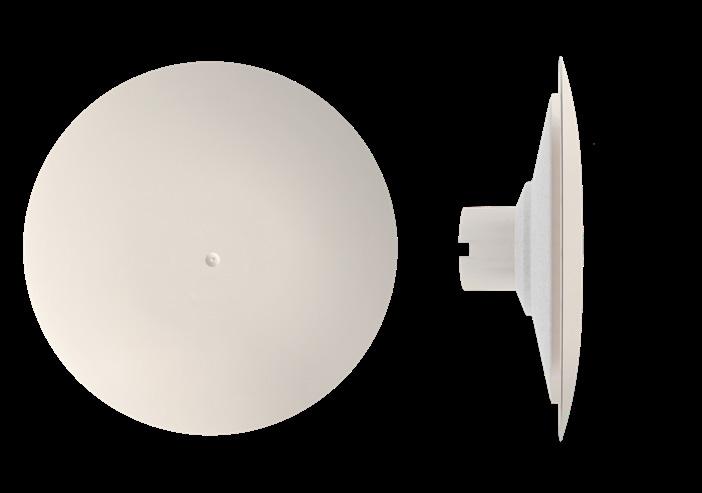

DECO-venttiilikansi

Deco-venttiililautanen sopii sekä uuden Velco-venttiilin lautaseksi että vanhan venttiilin ilmeen päivittämiseen. Valmistusmateriaalina ABS-muovi. Venttiilikannen halkaisija 160 mm.

• Sopii Velco VT-80-, VT-100- ja VT-125 venttiileihin

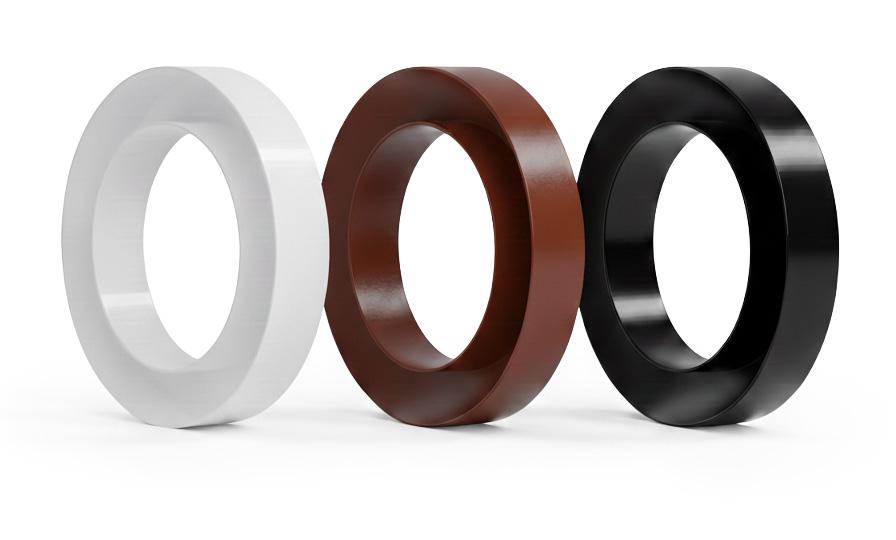

Korotuspalat

Korkeudet: 10 mm / 15 mm / 30 mm

Korotuspalan käyttö mahdollistaa venttiilin asentamisen ohueen tuuletusluukkuun. Korotuspaloja löytyy kolmessa eri kokoluokassa jokaiseen venttiilikokoon. Värit: valkoinen, ruskea, musta.

Ilmanohjain VT-venttiiliin

Saatavilla jokaiseen venttiilikokoon. Ilmanohjain on lisäosa, jota voidaan käyttää ohjaamaan ilmavirtaa ylöspäin. Asennetaan venttiilin sisälle. Värit: valkoinen, ruskea, musta.

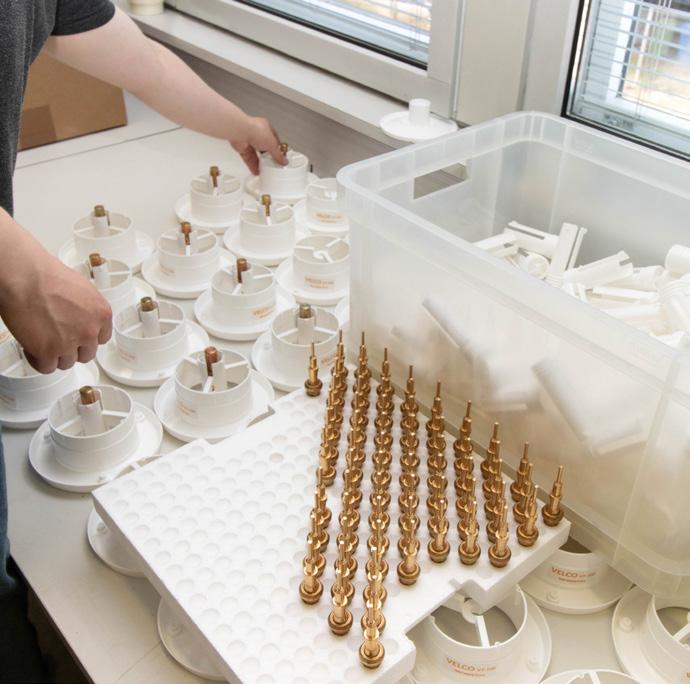

Laadun takeena puolueettomuus ja tekninen osaaminen

Olemme tutkineet tuotteemme VTT:llä (Teknologian tutkimuskeskus VTT), joka on Suomen johtava tutkimus- ja innovaatiokeskus. Tutkimustulosten avulla olemme pystyneet varmistamaan, että tuotteemme täyttävät nykypäivän korkeat vaatimukset ja standardit. Olemme myös sitoutuneet kehittämään tuotteidemme suorituskykyä ja luotettavuutta tutkimustulosten pohjalta.

Tutkimusraportit ja asennusohjeet

Verkkosivuiltamme voit ladata tutkimusraportit sekä tuotteisiimme liittyvät tuotekortit ja asennusohjeet. Löydät sivulle helposti QR-koodin avulla.

> velco.fi/asennus-ja-kayttoohjeita

Valmiit Velco-tuotekokonaisuudet

Vanhan venttiilin tilalle

• Velco VSR-80 (FIX-80 jälleenmyyntipakkaus)

• Velco VSR-100 (jälleenmyyntipakkaus)

• Velco VSR-125

• Velco VSR-160

• Velco VKS-1

• Velco VKS-2

• Velco VKS-3

• Velco VPR-100

• Velco VTS-160 (jälleenmyyntipakkaus)

Uuteen läpivientiin

• Velco VLR-80

• Velco VLR-100 (jälleenmyyntipakkaus)

• Velco Mökkiventtiili (jälleenmyyntipakkaus)

• Velco VLR-125

• Velco 125 PREMIUM (jälleenmyyntipakkaus)

• Velco VLR-160

• Velco VLK-1

• Velco VLK-2

• Velco VLK-3

• Velco VAR-80 (jälleenmyyntipakkaus)

Puiseen tuuletusluukkuun

• Velco VTR-80

• Velco Pienennetty VTR-80

• Velco VTR-100 Tuuletusluukkuun (jälleenmyyntipakkaus)

• Velco Pienennetty VTR-100

• Velco VTR-125

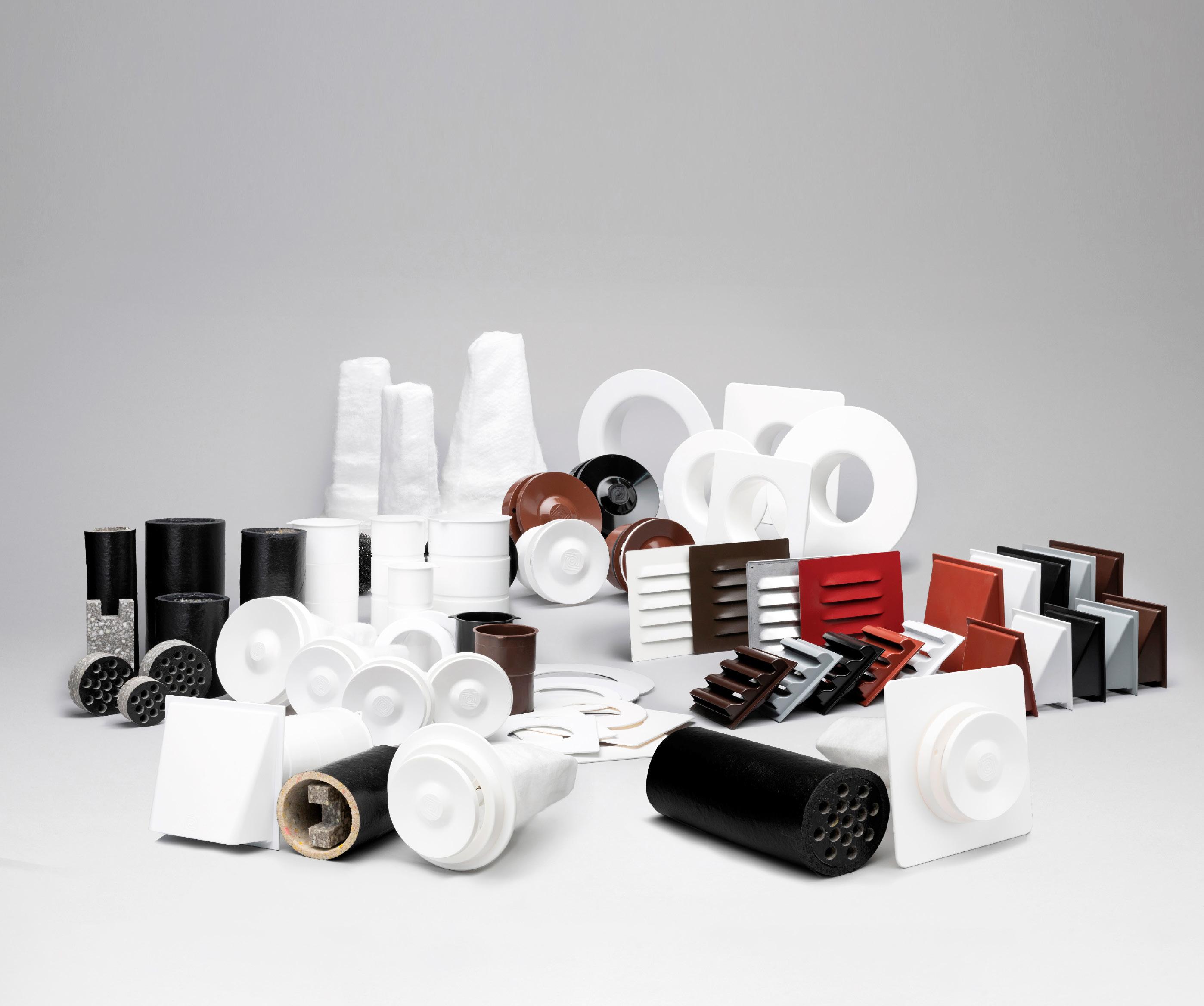

Myös täysin toiveidesi mukaan räätälöitynä

Muunneltavuutensa ansiosta Velco-korvausilmaventtiilit ovat erinomainen valinta kohdekohtaisiin tarpeisiin. Laajan osavalikoiman ansiosta Velco-korvausilmaventtiilit voidaan räätälöidä myös täysin asennuskohteen mukaan. Näin pystytään huomioimaan esimerkiksi riittävä äänenvaimennus, ilmamäärät, julkisivuun sopivat ulkoritilät ja tuotteen sopivin asennustapa.

Tarvitsetko lisätietoa tuotteistamme tai kaipaatko apua sopivan tuotekokonaisuuden valintaan? Ota yhteyttä! Autamme sinua löytämään kohteeseen parhaiten sopivan tuoteratkaisun ottaen huomioon toiveesi sekä asennuskohteen tekniset edellytykset.
