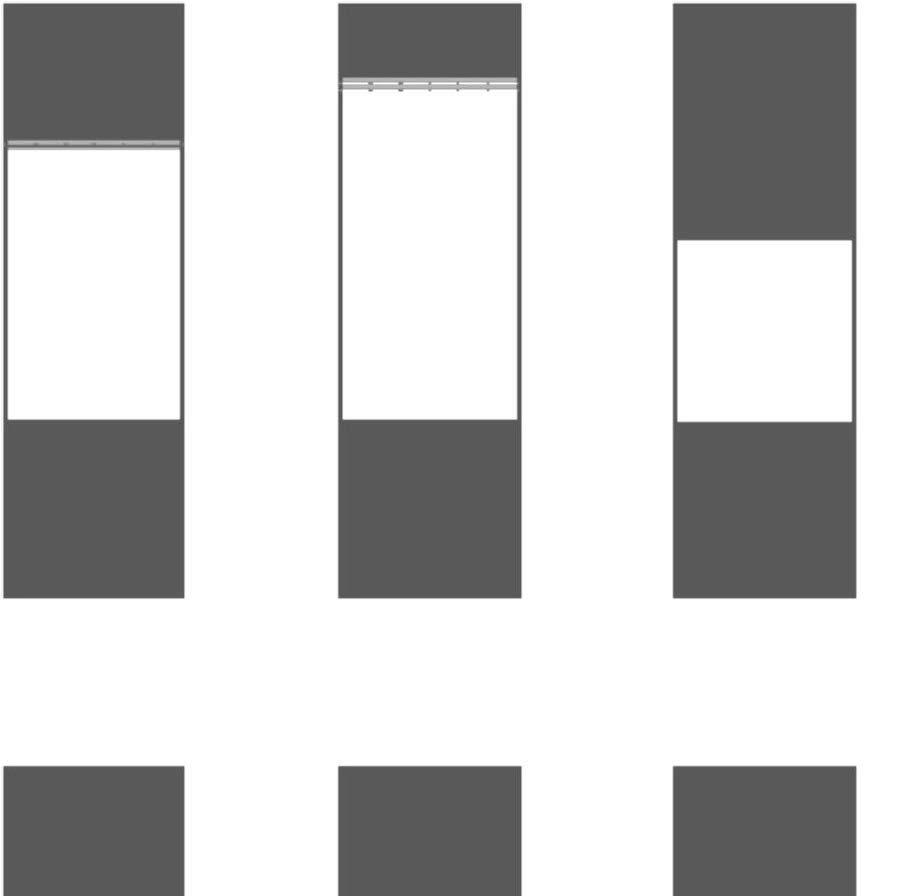

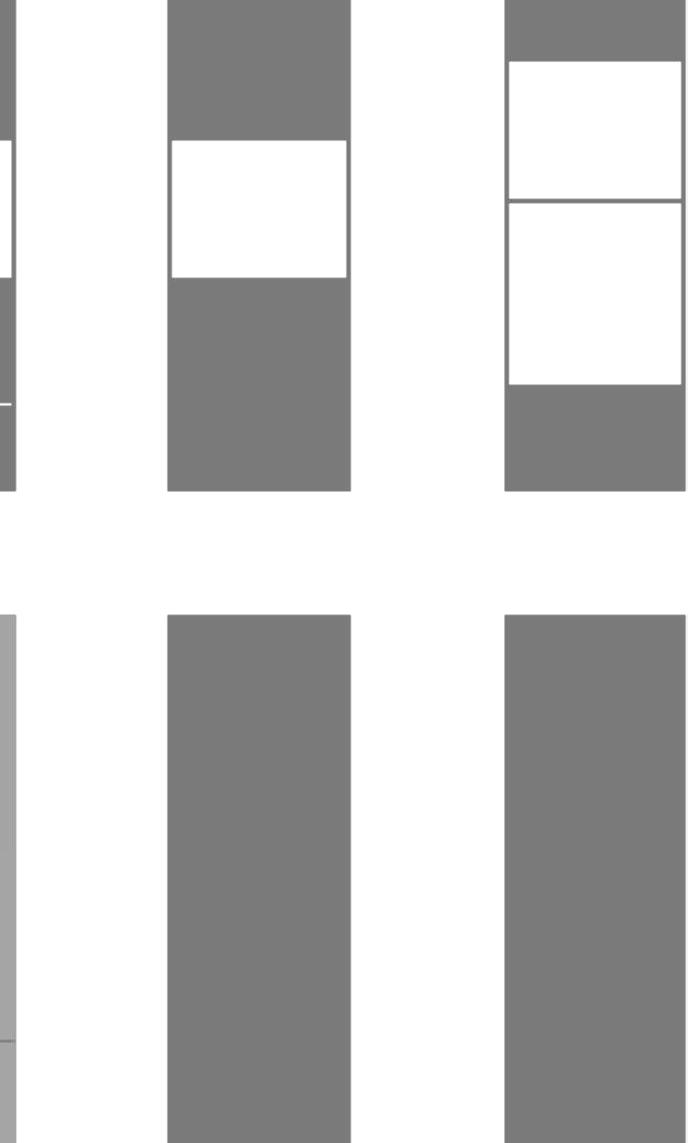

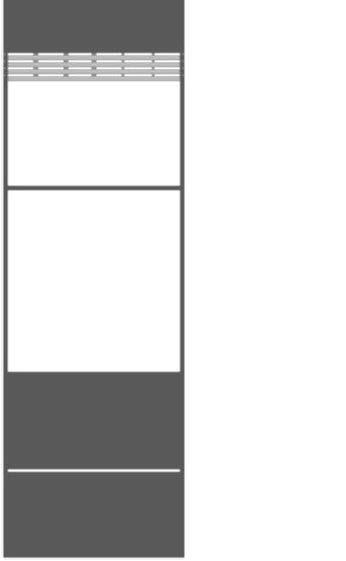

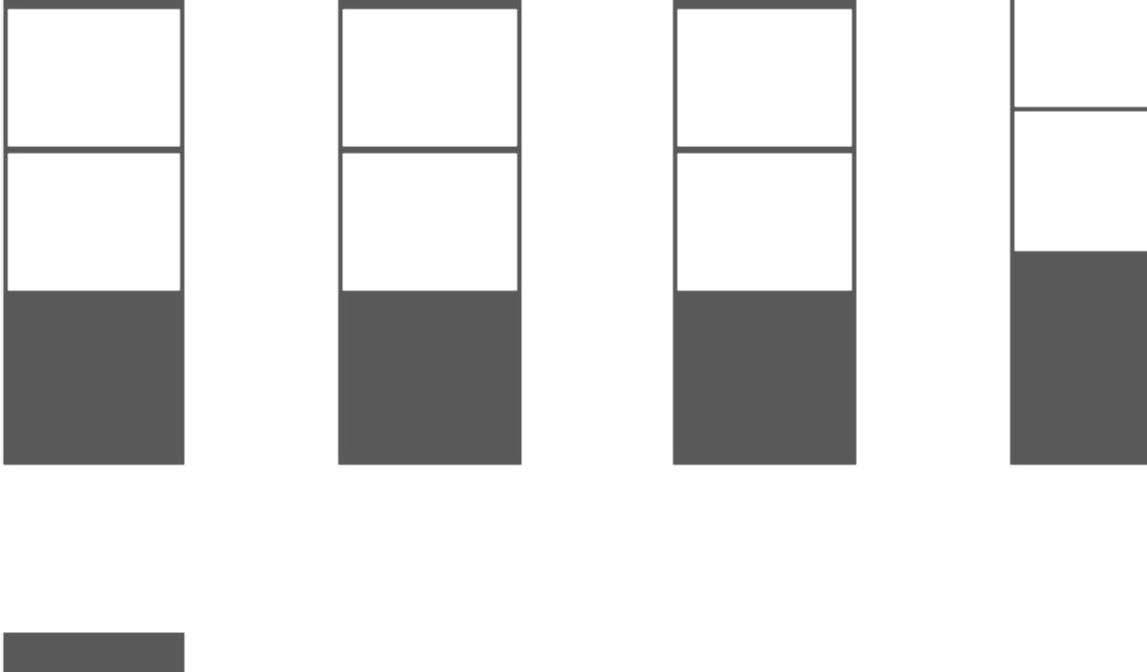

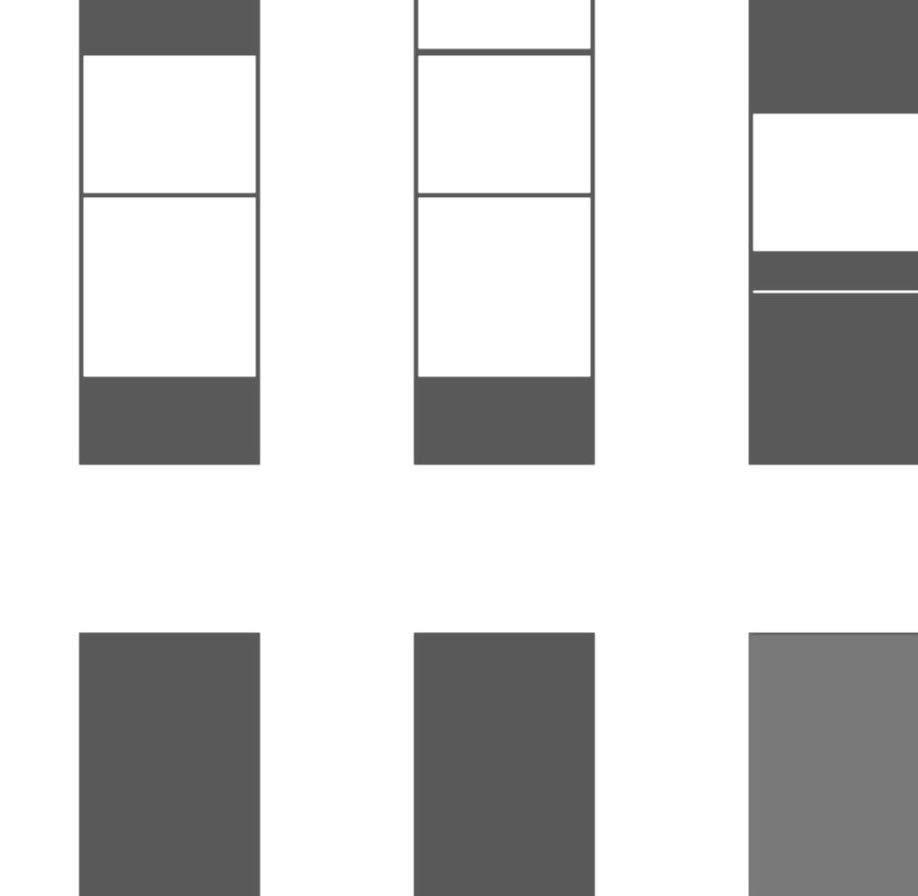

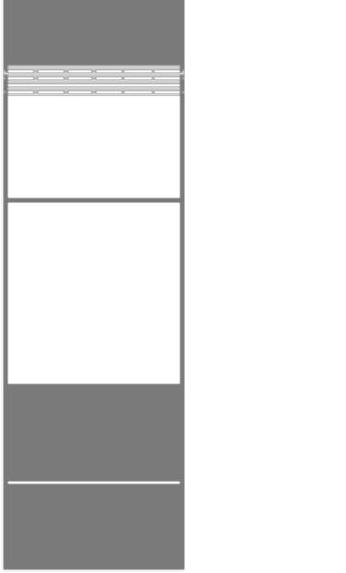

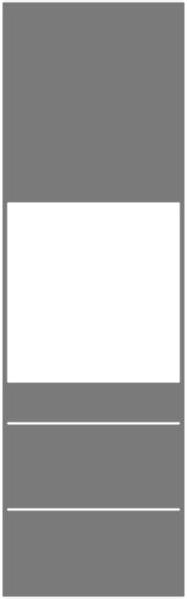

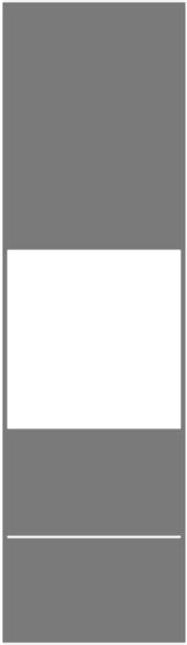

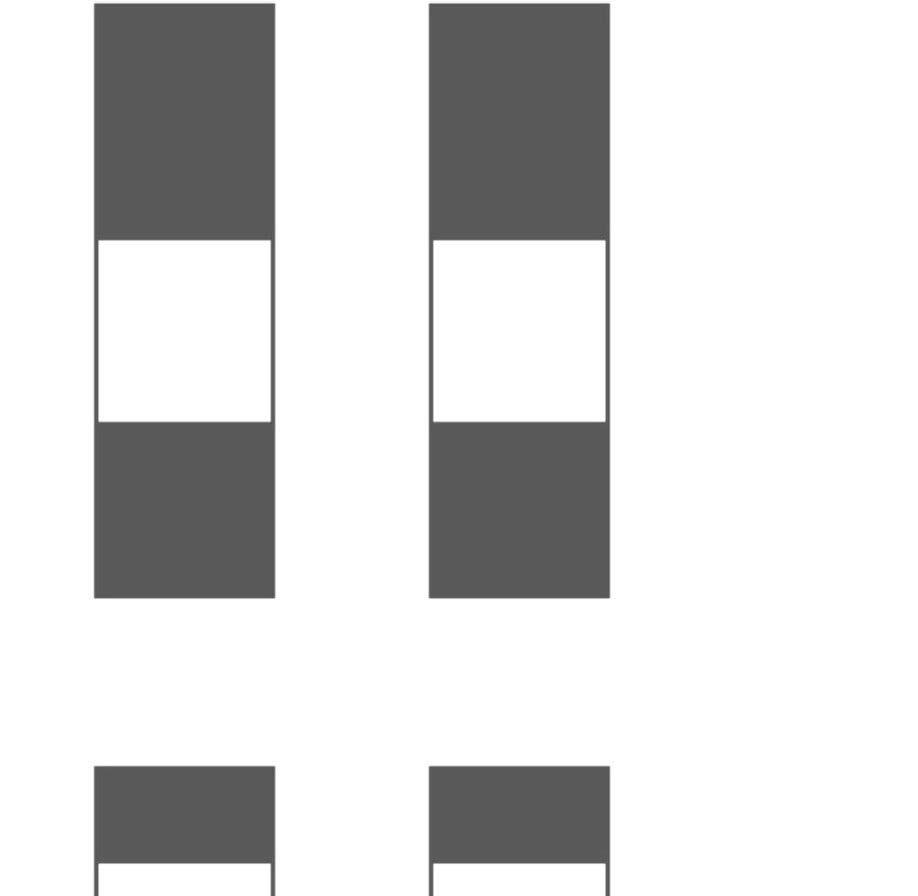

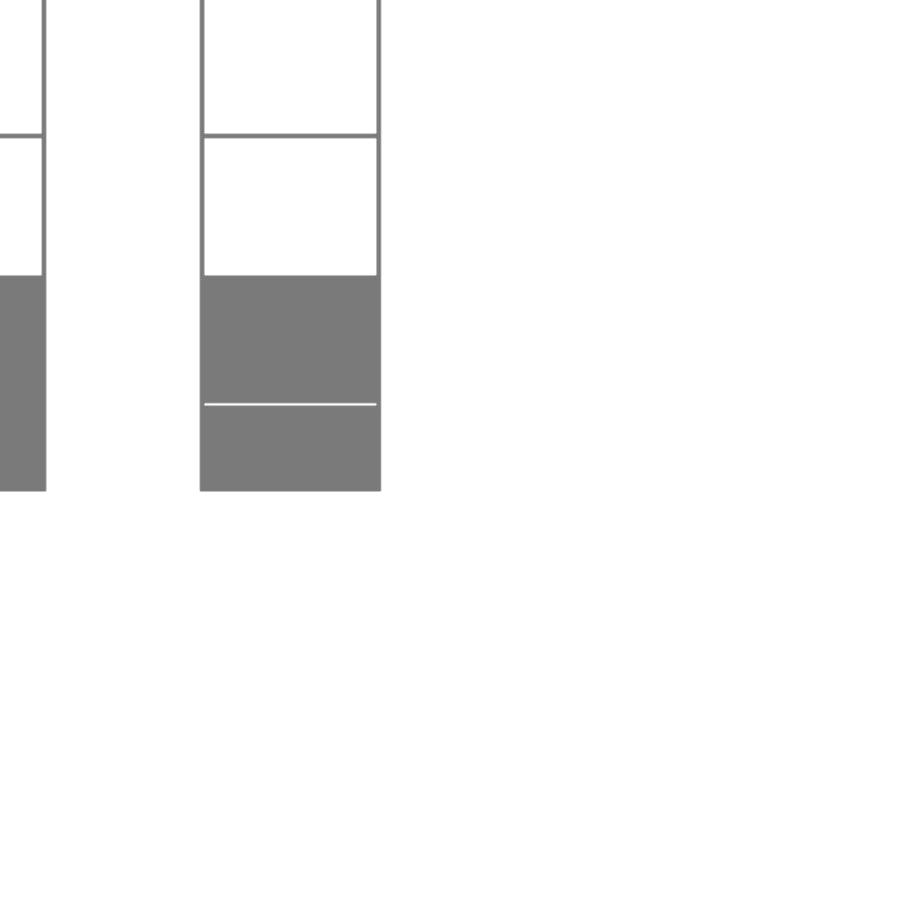

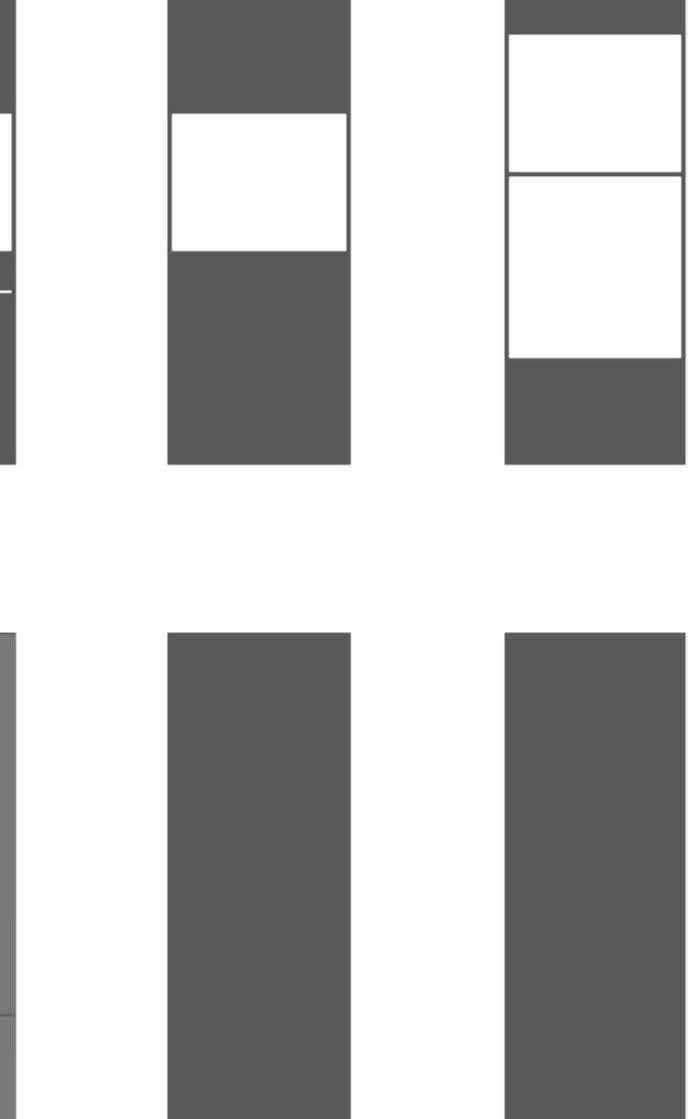

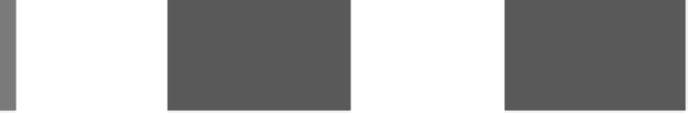

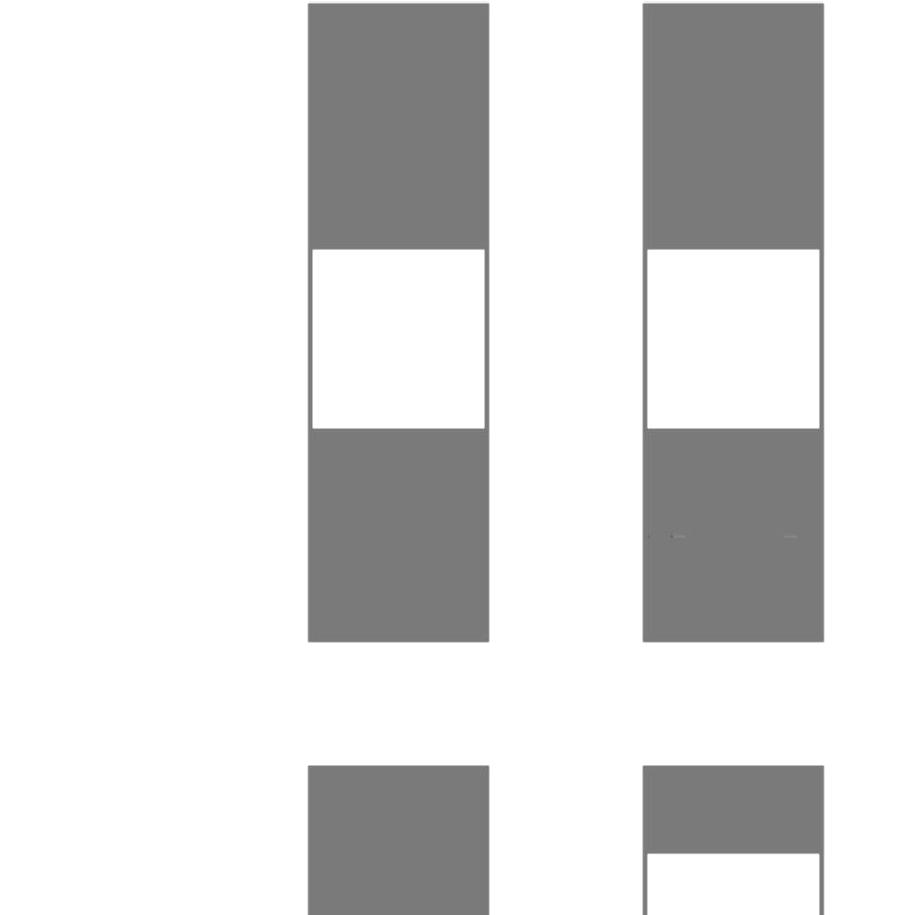

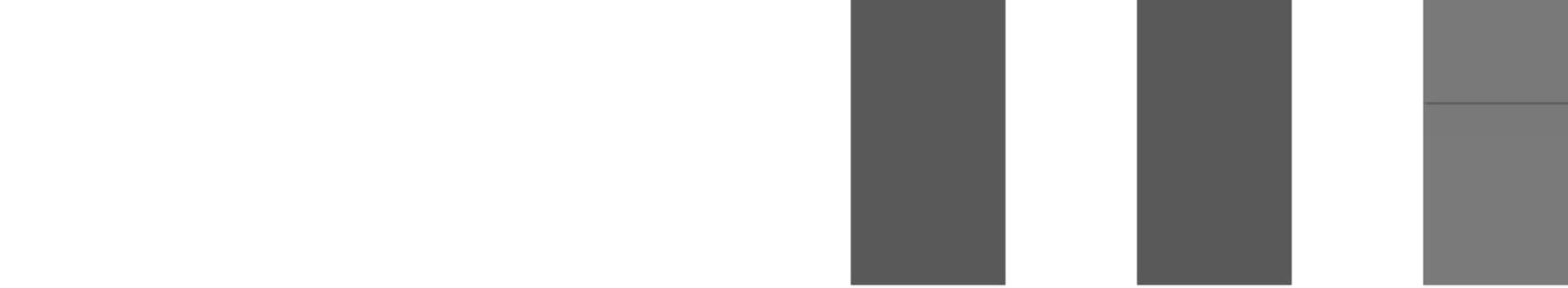

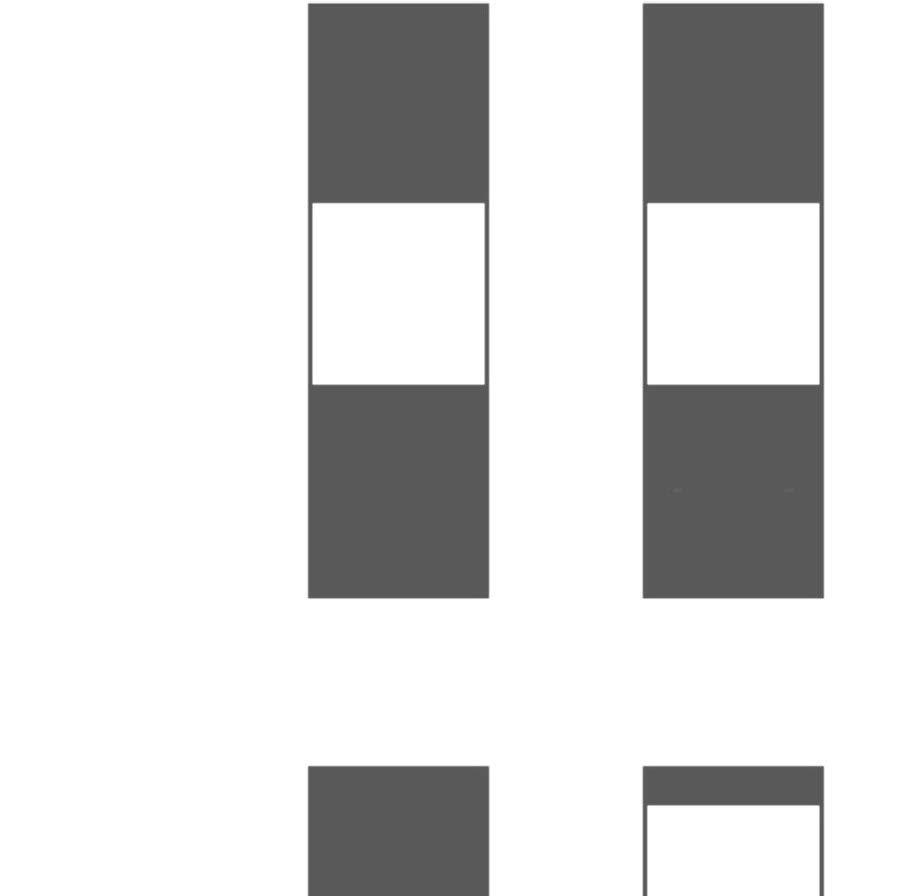

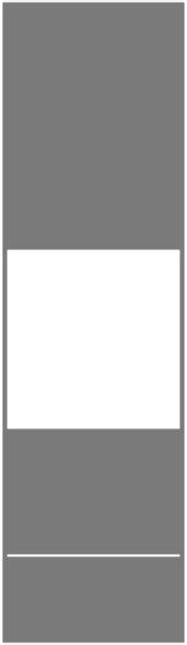

1182 MM ÖVERSIKT INBYGGNADSSKÅP FÖR VITVAROR, 18 HÖJD 1950 MM

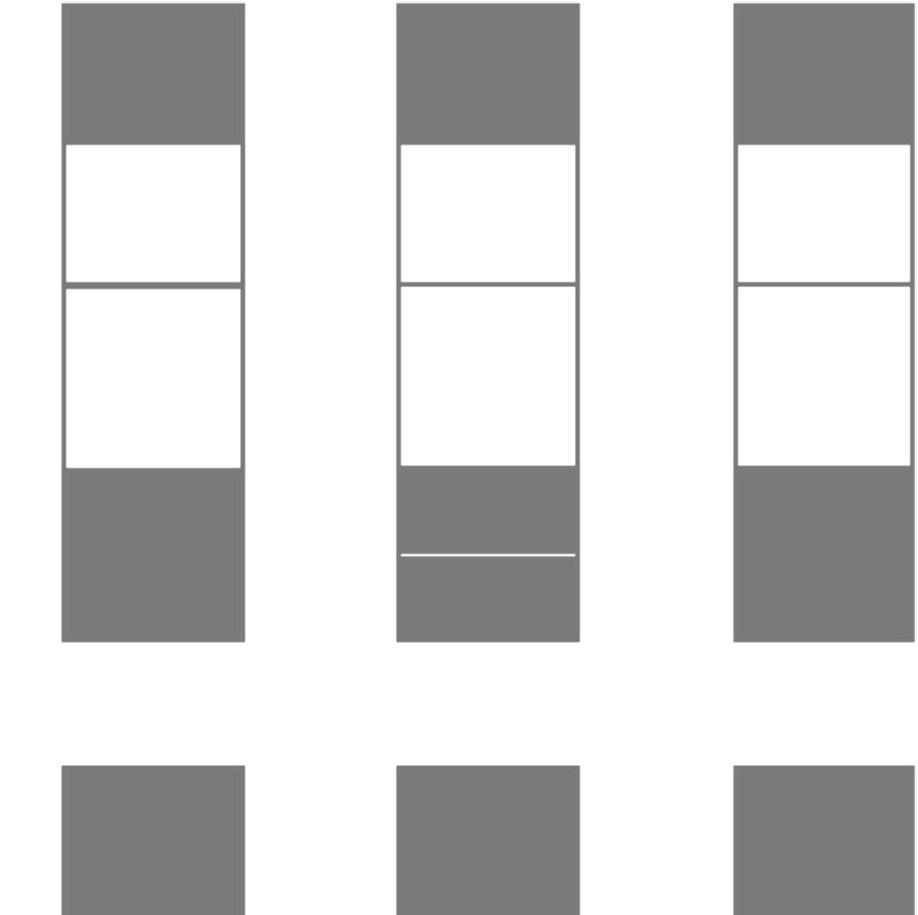

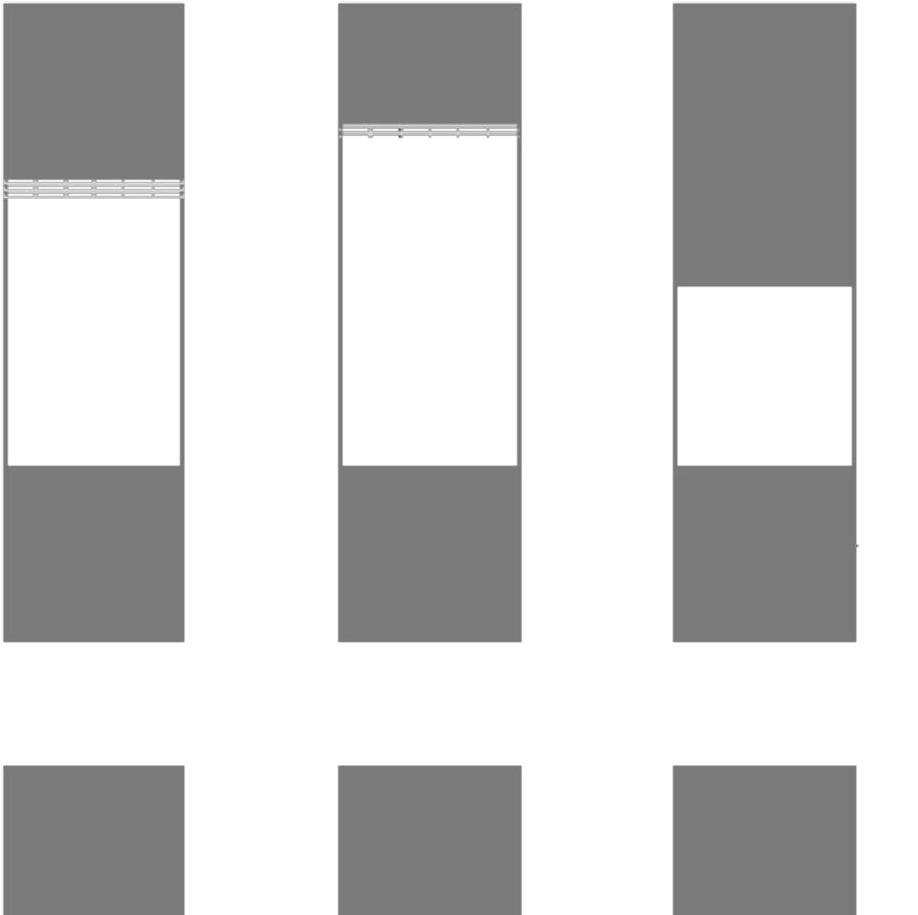

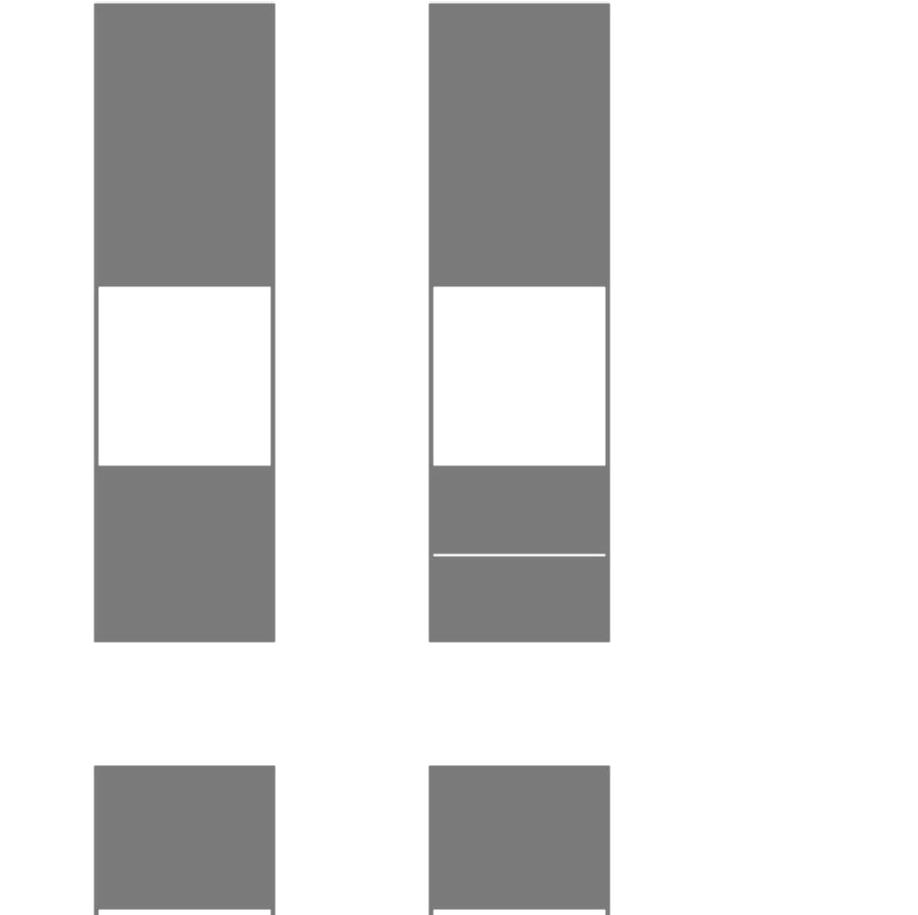

ÖVERSIKT INBYGGNADSSKÅP FÖR VITVAROR, 20 HÖJD 2100
Vedums produktguide kök 2026
Produktguide kök 2026 för standardsortiment. Gäller fr.o.m. 2026-02-01.
För att uppleva alla fördelar med våra produkter kan du behöva se dem i verkligheten. Därför är du välkommen till våra utställningar i Göteborg, Linköping, Malmö, Stockholm, Uppsala och Vedum, där vi visar och säljer hela vårt sortiment. Du kan också använda vår digitala konsultation som erbjuder samma service som de fysiska mötena. Vedums erfarna köksinredare planerar kök varje dag och hjälper dig gärna på vägen till ditt drömkök. Ju bättre förberedd du är, desto enklare är det för oss att göra en bra ritning. Ett tips är att börja på www.vedum.se där du kan använda vårt inspirationsverktyg för att testa olika kombinationer av luckor, kulörer, handtag och bänkskivor och få ett cirkapris.
GARANTIER
Vi lämnar 25 års funktionsgaranti på lådor, skenor och gångjärn, 15 års hållbarhetsgaranti på skåpstommar och 10 års Svanengaranti på Svanenmärkta produkter. Felaktiga delar ersätts med samma eller likvärdig produkt ur gällande sortiment. Eventuella monteringskostnader ersätts inte. Garantin gäller inte om monterings- och skötselanvisning inte följts. I övrigt gäller Konsumentverkets rekommendationer.
KVALITETS- OCH MILJÖCERTIFIERING
Vi är certifierade enligt ledningssystemet ISO 9001:2015 och ISO 14001:2015. Det innebär kvalitets- och miljösäkring i alla led. Vi är stolta över att ha AA i kreditvärdighet enligt Bisnode – ett bevis på vår ekonomiska stabilitet och trygghet.
SVANENMÄRKNING 3031 0045
Vissa av våra stommar, laminatbänkskivor och några av våra luckor är Svanenmärkta med vårt licensnummer 3031 0045. Svanen är Nordens officiella, miljömärkning. Den ges till varor och tjänster som uppfyller ambitiösa miljö-, klimat- och hälsokrav.
MILJÖBEDÖMDA PRODUKTER
Vi underlättar för våra kunder att göra ett rätt produktval, genom att länge ha arbetat med de svenska miljöbedömningssystemen Byggvarubedömningen och SundaHus. För många produkter finns dessutom produktinformation deklarerad till Nordisk Miljömärkning av Nya byggnader gen 4 vilka kan användas till Svanenmärkt byggande. De är då inte Svanenmärkta. Andra delar av sortimentet är Svanenmärkt.
YTBEHANDLING
Våra målade produkter behandlas med syrahärdande färg på MDF-board, melaminbelagd MDF-board eller melaminbelagd spånskiva för att få en vacker och hållbar yta. På vissa plana ytor använder vi UV-färg. Fanerade ytor behandlas med halvmatt klarlack. Resterna i form av lösningsmedel förbränns i vår katalytiska reningsanläggning för minimalt med utsläpp till luft. Färgrester tas tillvara i möjligaste mån.
AVFALL
Vårt avfall källsorteras och går sedan till återvinning eller återanvändning, deponeras eller destrueras.
ENERGI
Vårt träspill från produktionen briketteras och används till bland annat att värma upp våra egna lokaler samt skolan, idrottsanläggningen och trygghetsboendet i Vedum. Elenergi som vi använder kommer från förnybara källor.
EMBALLAGE OCH ELAVFALL
Genom anslutning till Näringslivets Producentansvar och El-Kretsen har vi garantier för att vårt emballage och uttjänt elektriskt material tas om hand och återvinns.
RESERVATIONER
Vi bedriver en ständig produktutveckling och därför förbehåller vi oss rätten till ändringar i konstruktion, material och utförande. Naturmaterial kan variera i färg och struktur. Av trycktekniska skäl kan träslag, färger och andra ytor avvika från verkligheten. Vi reserverar oss för eventuella tryckfel.
Prisgrupper
Vedums luckor är indelade i prisgrupperna 1-10 där 1 är de mest prisvärda luckorna. Priset för målade luckor utgår från vit lucka med kulörtillägg för utförande i kulör.
Luckan Liv finns med grepplist. Grepplisten är i trä och finns i hela sortimentet med några få undantag. Priset är samma för Liv med grepplist som utan grepplist.
Alla träluckor hamnar i olika prisgrupper beroende på träslag och ytbehandling.
PRISGRUPP DEKOR FÖR DEKORSKÅPSTOMMAR, DEKORSIDOR /DETALJER
Nedan tabell innehåller prisgrupper 1-4 och gäller för trä-, melamin-, laminat- eller kulörutförande på dekorstommar, detaljer och dekorsidor. Artiklar som har de olika utförandena (variantvalen) i varje prisgrupp får vid orderläggning en slutsiffra i artikelnumret som motsvarar valt utförande, till exempel kombilist rak artikelnummer 3857 blir 385701 i ek natur, 3857158 i ek täckmålad varmgrå eller 385758 i F58 varmgrå.
För att se vad som finns i olika utförande se dekormatrisen på s. 11.
Vita skåpstommar kan fås med frontanpassning, dvs. kantlisten på stommens framkant är i annat utförande. Frontanpassning finns i mörkgrå, svart, brun ek och vitpigmenterad ek ABS-list samt fanerlist i klarlackad ek, ask och valnöt.
INRAMNINGSSYSTEM
System som ramar in skåp för att få en platsbyggd känsla i köket. Inramningssystemet består av dekorsidor och inramningslister i 19 mm MDF-board med kantradie 2 mm. Målas i alla kulörer. Går ej att kombinera med sockellåda under skåpen.
Systemet är avsett för målade luckor i MDF-board som är 19 mm tjocka och där man inte använder sig av pushfunktion. Pushfunktionen gör att luckorna ligger ca 3 mm utanför stommen och då livar inte inramningssystemet med luckorna.
Luckor i tjocklek 16 mm hamnar 3 mm innanför inramningssystemet och är inte den mest lämpliga kombinationen. Däremot kan 16 mm tjocka luckor i kombination med push användas. Gångjärnen måste då justeras så att luckan ligger 3 mm ifrån stommen.
PASSLIST
Den vita facklisten som är synlig mellan bänkskåpens lucka/lådfront och bänkskivan kan döljas med en passlist. Passlisten kan fås i alla kulörer samt ask, natur ek, täckmålad ek, brun ek, vitpigmenterad ek, svartpigmenterad ek och valnöt, se s. 42.
KULÖRTILLÄGG FÖR LUCKOR OCH LÅDFRONTER
När du köper kök från Vedum kan du, med några få undantag, välja valfri kulör från NCS-skalans standardkulörer generation 2. Kulörerna målas med glanstal 25. Vi delar upp våra utvalda kulörer i standard F20 vit, bas och accent. Standard F20 vit kan du alltid välja kostnadsfritt. Bas och accent har olika kulörtillägg. Vid val av en kulör från NCS-skalans standardkulörer gen. 2 tillkommer utöver kulörtillägg en start kostnad. Välj någon av dessa kulörer eller din egen personliga favorit. Oavsett vilket har luckorna en vacker, beständig och lättskött yta. För att se vilka detaljer som finns i kulör se dekormatrisen på s. 11.
Tänk på att fläckar och repor upplevs mer synliga på svarta och mörka kulörer.
Ska du måla annat material i samma NSC-kulör som din inredning från oss, tänk på att nyansen kan variera vid val av färgleverantör och underlag. Ta gärna med ett färgprov eller lucka till din färghandlare så de kan färgmatcha enligt vår kulör.
# KULÖRNUMMER NCS FÄRG GLANS-TAL
STANDARD
F20 VIT NCS S 0500-N 35
BAS
F44 GRÅ NCS S 3000-N 25
F49 BETONGGRÅ NCS S 5502-Y 25
F58 VARMGRÅ NCS S 2502-Y 25
F79 SANDBEIGE NCS S 4005-Y20R 25
F88 LINNEBEIGE NCS S 2005-Y20R 25
ACCENT
F82 ÅSKBLÅ NCS S 6010-R90B 25
F84 SKOGSGRÖN NCS S 6005-G20Y 25
F89 DIMGRÖN NCS S 4005-G80Y 25
F92 NATURVIT NCS S 1002-Y20R 25
F93 MÖRKGRÅ NCS S 7500-N 25
F94 JORDRÖD NCS S 6030-Y80R 25
F95 HIMMELSBLÅ NCS S 3020-R90B 25
F97 CREMEGUL NCS S 0907-Y10R 25
Annan kulör ur NCS-skalan. Startkostnad därefter pristillägg accent-kulör per produkt. 25
TÄCKMÅLAD EK
F120 VIT NCS S 0500-N
F149 BETONGGRÅ NCS S 5502-Y
F158 VARMGRÅ NCS S 2502-Y
Prisgrupper
PRISGRUPP LUCKOR
STOMME
Vit 16 mm spånskiva med 80 g/m² melaminbeläggning, rygg av 3 mm HDF-board.
PRISGRUPP 0
Vitmålad lucka av 16 mm melaminbelagd MDF-board, lätt fasad kant, fas 0,4 mm. Finns ej som vitrinlucka. Svanenmärkt.
PRISGRUPP 1
Melaminbelagd lucka av 16 mm spånskiva med svagt rundad kant, radie 2 mm. Kantlist i ABS. Finns i slät grå och beige eller vitpigmenterad ek och brun ek med trästruktur och stående trämönster. Vitrinlucka med klarglas eller härdat glas, rambredd 60 mm. Svanenmärkt.
PRISGRUPP 2
Målad lucka av 16 mm MDF-board med svagt rundad kant, radie 2 mm. Vitrinlucka med klarglas eller härdat glas, rambredd 80 mm. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP 2
Målad lucka av 16 mm MDF-board med frästa spår och svagt rundad kant, radie 2 mm. Luckor i bredder upp till och med 196 mm, luckor i höjder upp till och med 220 mm och fronter i höjder upp till och med 230 mm levereras släta. Vitrinlucka med klarglas eller härdat glas, rambredd 80 mm. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP 3
Målad lucka av 19 mm MDF-board med svagt rundad kant, radie 2 mm. Vitrinlucka med klarglas eller härdat glas, rambredd 60 mm. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP 3
Lucka av 16 mm spånskiva belagd med högtryckslaminat på båda sidor. Kantlist i ABS 0,8 mm med lätt fasad kant, fas 0,4 mm. Finns i vitt laminat med vit kantlist. Vitrinlucka med klarglas eller härdat glas, rambredd 60 mm.
PRISGRUPP 5
Målad lucka av 19 mm MDF-board med fräst profil och svagt rundad kant, radie 2 mm. Vitrinlucka med spröjs och klarglas eller härdat glas, rambredd 60 mm. Vitrinlucka till skåp i höjd 988 mm och höjd 1138 mm finns både med hel vitrin och toppvitrin. Luckor i bredder upp till och med 196 mm, luckor i höjder upp till och med 220 mm och fronter i höjder upp till och med 230 mm levereras släta. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP 5
Målad lucka av 19 mm MDF-board med ram och slät spegel, svagt rundad kant, radie 2 mm, rambredd 60 mm. Vitrinlucka med klarglas eller härdat glas, med eller utan spröjs. Luckor i bredder upp till och med 196 mm, luckor i höjder upp till och med 220 mm och fronter i höjder upp till och med 230 mm levereras släta. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP 5
Fanerad lucka av 20 mm spånskiva med en 2 mm massiv svagt rundad träkant runt hela luckan, radie 2 mm. Vitrinlucka med klarglas eller härdat glas, rambredd 60 mm. Levereras i natur ek, vitpigmenterad ek (matt yta), svartpigmenterad ek och valnöt. Stående trämönster på luckor och lådfronter.
Molly natur ek: PRISGRUPP 5
Molly vitpigmenterad ek och svartpigmenterad ek:
PRISGRUPP 6
Molly valnöt: PRISGRUPP 9
Målad lucka av fräst 19 mm MDF-board med en smal 15 mm ramprofil. Svagt rundad kant, radie 2,5 mm. Finns ej som vitrinlucka, kan kombineras med Edit vitrinlucka utan spröjs. Högskåp med lucka högre än 1400 mm finns endast i ett utvalt sortiment med avdelad lucka. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP 7
Målad lucka av 19 mm MDF-board med ram och allmoge spegel, fasad kant, fas 2,5 mm, rambredd 80 mm. Vitrinlucka med spröjs och klarglas eller härdat glas. Vitrinlucka till skåp i höjd 988 mm och i höjd 1138 mm finns både med hel vitrin och toppvitrin. Toppvitrin finns endast i bredd 396 mm. Luckor i bredder upp till och med 196 mm, luckor i höjder upp till och med 220 mm och fronter i höjder upp till och med 230 mm levereras släta. Levereras i alla kulörer mot kulörtillägg.
PRISGRUPP
Spegellucka med ram i 19 mm massivt trä och fanerad spegel, svagt rundad kant, radie 2 mm, rambredd 60 mm. Vitrinlucka med spröjs och klarglas eller härdat glas. Levereras i natur ek, vitpigmenterad ek (matt yta), svartpigmenterad ek och valnöt. Luckor i bredder upp till och med 196 mm, luckor i höjder upp till och med 220 mm och fronter i höjder upp till och med 230 mm levereras släta. Stående trämönster på luckor och lådfronter. Kan även fås i täckmålad ek i kulörerna F149 betonggrå och F158 varmgrå mot kulörtillägg.
Ester natur ek: PRISGRUPP 8 Ester vitpigmenterad ek och svartpigmenterad ek: PRISGRUPP 9
Ester valnöt: PRISGRUPP 10
Fanerad lucka av 20 mm spånskiva med en överfanerad 3 mm massiv lätt fasad träkant runt hela luckan, fas 0,4 mm. Vitrinlucka med klarglas eller härdat glas, rambredd 80 mm. Levereras i ask, natur ek, vitpigmenterad ek (matt yta), brun ek och svartpigmenterad ek. Liv finns också med grepplist i samma träslag som luckan. Grepplisten sitter i överkant på bänkskåpsluckor/fronter och i nederkant på överskåpsluckor. Högskåpsluckor med grepplist har grepplist utmed en långsida. Sidohängda luckor i höjder upp till och med 386 mm finns ej med grepplist. I dessa fall levereras en lucka utan grepplist. Vi rekommenderar att sätta pushfunktion på dessa skåp. Vitrinluckor finns ej med grepplist. Hörnbänkskåp 900x900 mm och hörnväggskåp 700x700 mm finns ej med grepplist. Kan även fås i täckmålad ek i kulörerna F120 vit, F149 betonggrå och F158 varmgrå mot kulörtillägg.
Liv ask, natur ek och grepplist i trä: PRISGRUPP 9
Liv vitpigmenterad ek, svartpigmenterad ek, brun ek och grepplist i trä: PRISGRUPP 10
Arbetsytor och stänkpanel
LAMINATBÄNKSKIVOR
Bänkskivor i laminat är flexibla, prisvärda, slittåliga och enkla att sköta. Många av våra laminatbänkskivor är Svanenmärkta. Väljer du laminat har du många valmöjligheter när det gäller kulör, utseende och format. Bänkskivans uttryck förändras med val av kantlist som finns i samma utförande som laminatet eller i aluminiumfärg. Laminat med stora mönstervariationer kan ge tydliga skillnader vid skarv, beroende på hur mönstret varierar över en större yta. Även färgvariationer samt mönsterriktning kan påverka.
Bänkskivor i högtryckslaminat är motståndskraftigt mot repor och slag, med hygienisk och lättrengjord yta. Mörka och/eller högblanka ytor är naturligtvis känsliga. Kemikalieresistent och antistatisk. Tål hög värme, upp till 180 grader på ovanytan. Ej gryta direkt från spisplatta, använd alltid grytunderlägg. Maxlängder, prisgrupper och standardkantlist enligt laminatspecifikation nedan. Se mer på s. 60.
Kantlister till laminatbänkskivor
Kantlister förstärker profilen på laminatbänkskivor. Våra kantlister är i genomfärgad ABS, tjocklek ca 1 mm och i samma utförande som laminatet. ABS är ett plastmaterial som har en bra färgstabilitet och tål höga mekaniska krafter. Om du inte vill ha kantlist i liknande utförande som laminatet på din skiva kan du istället välja 1 mm aluminiumfärgad ABS-list.
Postformad framkant
Fyra utvalda laminat kan även fås med postformad framkant PF och standardkantlist ABS på två ändar. Dessa laminat är 3046 Crick, 3042 Tibet och 3030 Flash Black.
LAMINATSPECIFIKATION – kantlist i ABS lika laminatet eller i aluminiumfärg
BENÄMNING/ BETECKNING
Aperol 3043 30 4070* VE 1
Cascia Granite Dark 3045 30 4070* ST76 1
Cascia Granite Light 3048 30 4070* ST76 1
Cento 3016 30 4070* FG 1
Chicago Concrete Dark 3010 30 4070* ST9 1
Chromix Silver 5002 30 4070* ST9 1
Crick 3046 30 4070* GR 1
Ferro Grafite 9483F 30 4070* ARD 2
Flash Black 3030 30 4070* VE 1
Granat skiffer ljus 3033 30 4070* FG 1
Ipanema vit 3038 30 4070* FG 1
Jupiter Sand 3041 30 4070* VE 1
Kristall vit 1026D 30 4070* TC 1
Marfil Cream 9477F 30 4070* ARD 1
Okapi Walnut 2027 30 4070* NW 1
Oljad ek 2024 30 4070* NW 1
Salisbury Elm Grey 2026 30 4070* NW 1
Stone Grey 1008 30 4070* SD 1
Tibet 3042 30 4070* VE 1
Virrvarr Silver 6943F 30 4070* MAT 2
*4070 mm gäller i djup 610 mm. Djupare skivor maxlängd 3630 mm.
**YTA – Varje laminat har en fördefinierad yta som beskrivs i laminatsortimentets tabeller. I spalten till höger hittar du förklaringen på de olika förkortningarna samt vilka ytor och egenskaper de står för.
Y ta B eskrivning
ARD Ma tt yta med fin skifferstruktur.
FG Ma tt yta med svag sandstruktur.
GR S ilkesmatt yta med robust och enhetlig stenstruktur.
MAT Ma tt yta nästintill slät, mycket fin struktur.
NW Matt träyta med mycket naturlig känsla.
SD Fin ma tt struktur som ger känslan av en sandstrand.
ST9 Ma tt yta med en mjuk och naturlig känsla.
ST76 K änslan av borstad matt natursten.
TC Halvblank yt a med svag struktur.
VE En uttrycksfull stenyta med struktur. Matt yta med silkeslena toppar och lite grövre mönster i botten.
MASSIVA TRÄBÄNKSKIVOR
Skivor i massivt trä kräver omtanke och underhåll, men blir också vackrare för varje år som går. Tänk på att olika träslag har olika egenskaper och att trä är ett levande material som varierar i utseende och förändras med tiden.
Våra bänkskivor är i hårdvaxad massiv trälamell tjocklek 30 mm med rak bruten kant som standard. Hårdvax består av flera utvalda, naturliga vaxer och oljor. Denna ytbehandling ger ett mycket gott skydd mot fläckar och fuktinträngning. Underhållet är betydligt mindre än vid behandling med konventionell linolja. Det är lätt att utföra, men måste naturligtvis göras efterhand som ytan torkar ut och slits. En monteringssats med underhållsvax följer alltid med bänkskivan. Maxlängder och prisgrupper enligt nedan. Se mer på s. 62.
TRÄSPECIFIKATION – hårdvaxat med rak kantprofil
BENÄMNING TJOCKLEK MAXLÄNGD PRISGRUPP
natur 30 4100 2 Ek klippgrå 30 4100 1 Ek natur 30 4100 1
vit 30 4100 1
3
4
BÄNKSKIVOR OCH STÄNKPANEL I NATURSTEN
Natursten är ett samlingsnamn för granit, marmor och andra stensorter som bryts ur berget. Av dessa är granit den allra hårdaste och tåligaste naturstenen. Material bryts i stora block, sågas i skivor och behandlas. Avvikelser i nyans, mönster och ytstruktur förekommer, vilket gör varje skiva unik.
En bänkskiva i natursten är mycket tålig både mot värme och vatten. Vi rekommenderar dock att ni använder skärbrädor och underlägg till varma kärl! Bänkskivorna är impregne r ade vid leverans och kräver väldigt lite underhåll. De behöver dock impregneras varje år. Marmorsorterna Bianca Carrara och Verde Guatemala är känsligare för syror som kan etsa och ge märken i stenen, spill måste torkas bort omgående. Maxlängder och prisgrupper enligt nedan. Se mer på s. 63.
NATURSTENSPECIFIKATION
BENÄMNING UTFÖRANDE TJOCKLEK MAXMÅTT PRISGRUPP
Bianco Carrara C matt Stenskiva 30 2750x1300 4
Stänkpanel 20 2750x1300 2
Bohus Grå blank Stenskiva 30 2900x1300 2
Stänkpanel 20 2900x1300 1
Nero Assoluto blank Stenskiva 30 2900x1300 2
Stänkpanel 20 2900x1300 1
Silver Galaxy blank Stenskiva 30 2900x1300 4
Stänkpanel 20 2900x1300 2
Steel Grey blank Stenskiva 30 2900x1300 1
Stänkpanel 20 2900x1300 1
Verde Guatemala blank Stenskiva 30 2750x1300 3
Stänkpanel 20 2750x1300 2
BÄNKSKIVOR OCH STÄNKPANEL I KOMPOSITSTEN
Kompositsten/mineralkomposit är ett konstgjort stenmaterial bestående av mineraler, färgpigment och bindemedel som blandas, för att sedan pressas, härdas, och slutligen poleras till en färdig bänkskiva. Ytan blir porfri och bänkskivan är därför hygienisk och enkel att rengöra. Kompositstenens egenskaper och utseende kan variera mellan olika fabrikat, det kan se ut som natursten och är tålig mot fläckar och repor. Trots att kompositsten är värmetålig ska den inte utsättas för värme. Behöver aldrig impregneras och är dessutom enkel att rengöra och underhålla. Maxlängder, tjocklek och prisgrupper enligt nedan. Se mer på s. 64.
Keramik tillverkas genom en blandning av sand, lera, sten och naturliga färgämnen som sedan utsätts för extremt hög värme, materialet är mycket slitstarkt och har en hög brottgräns, vilket gör det motståndskraftigt mot repor och stötar. Tål höga temperaturer upp till 300 grader Celsius, vilket innebär att du kan ställa varma kastruller och stekpannor direkt på ytan utan att skada den. Keramik absorberar inte vätskor, syror eller andra ämnen, vilket gör den resistent mot fläckar och missfärgningar. Den kräver minimalt med underhåll och är enkel att rengöra. Dess hygieniska, slutna yta gör den också resistent mot bakterier. Kanten är enfärgad i samma ton som bänkskivan eftersom endast ytskiktet är mönstrat. Keramik är UVbeständigt, vilket innebär att den inte bleknar eller förändras i färg när den utsätts för solljus. Våra keramikskivor har rak fasad kant som standard och diskhoar kan endast fås planlimmade. Keramik är ett miljövänligt material och har högsta betyg i Byggvarubedömningen. Maxlängder, tjocklekar och prisgrupper enligt nedan. Se mer på s. 63.
KERAMIKSPECIFIKATION
BENÄMNING
Basalt Black matt Stenskiva 12 3150x1550 5
Stenskiva 20 3150x1550 5
Stänkpanel 12 3150x1550 5
Beton matt Stenskiva 12 3150x1550 2
Stenskiva 20 3150x1550 3
Stänkpanel 12 3150x1550 2
Calatorao matt Stenskiva 12 3150x1550 3
Stenskiva 20 3150x1550 4
Stänkpanel 12 3150x1550 3
Everest Sunrise matt Stenskiva 12 3150x1550 5
Stenskiva 20 3150x1550 5
Stänkpanel 12 3150x1550 5
New York matt Stenskiva 12 3150x1550 3
Stenskiva 20 3150x1550 4
Stänkpanel 12 3150x1550 3
Pietra di Luna matt Stenskiva 12 3150x1550 2
Stenskiva 20 3150x1550 3
Stänkpanel 12 3150x1550 2
OLIKA DISKHOMONTERINGAR I BÄNKSKIVA
Det finns några olika sätt som du kan välja att montera din diskho på. Nedfällning innebär att diskhon fälls ner i ett hål i bänkskivan med ytterkanten vilande på skivan. Om du väljer underlimning limmas diskhon fast i bänkskivan underifrån. Planlimning betyder att diskhon läggs ner i ett urfräst spår i bänkskivan. Alla sätt har sina fördelar – vilket du väljer handlar mest om din personliga smak. Fråga gärna oss på Vedum vilket som passar ditt kök bäst. Se mer om diskhoar till olika bänkskivematerial på s. 66.
NEDFÄLLNING
Den enklaste metoden som innebär att diskhon fälls ner i ett hål i bänkskivan. Diskhon spänns sedan fast undertill med beslag medan ytterkanten ligger ovanpå skivan. Denna metod passar alla typer av bänkskivematerial utom natursten, keramik och kompositsten. Urtaget och montering görs på plats av snickare.
UNDERLIMNING I LAMINAT
ELLER TRÄ
Ett hål med kant fräses ut underifrån i bänkskivan. Diskhon limmas sedan fast underifrån. Tjockleken på det synliga materialet ovan diskhon varierar beroende på om detta görs i laminat eller trä. Levereras monterat från fabrik.
UNDERLIMNING MED UPPFRÄSNING I NATUR- ELLER KOMPOSITSTEN
Ett hål med kant fräses ut underifrån i bänkskivan. Diskhon limmas sedan fast underifrån. Tjockleken på det synliga materialet ovan diskhon kan variera. Levereras monterat från fabrik eller på plats av stenleverantör. Går inte att använda underlimning med uppfräsning ihop med diskhoar som har avställningsyta eller där blandarhålet finns i diskhon. Går heller inte att använda när bänkskivorna har tjockleken 12 eller 13 mm.
PLANLIMNING I KERAMIK, NATUR–ELLER KOMPOSITSTEN
Ett hål görs i skivan och en kant fräses ur. Därefter läggs diskhon ner i det urfrästa spåret. I vissa fall lämnas en fasad kant ned mot plåten på 1-2 mm. Diskhon monteras sedan ovanifrån med tätningsmassa.
Levereras monterat från fabrik eller på plats av stenleverantör. Vid avfallskvarn rekommenderas alltid planlimning.
UNDERLIMNING I NATURELLER KOMPOSITSTEN
Ett hål görs i bänkskivan. Diskhon limmas sedan fast underifrån. Den synliga kanten följer bänkskivans tjocklek. Levereras monterat från fabrik eller på plats av stenleverantör. Går inte att använda underlimning ihop med diskhoar som har avställningsyta eller där blandarhålet finns i diskhon. Går heller inte att använda ihop med avfallskvarn.
Matris för dekordetaljer
TILLBEHÖR
Vin-/kokbokshyllor, se s. 36.
Öppen hylla, se s. 41.
Öppna hyllor höga, se s. 41.
Jalusiskåp, se s. 36.
Hörnhyllor rak/diagonal, se s. 41.
Fläkthyllor, se s. 31.
Ventilationsgaller, se s. 45.
Kombilist allmoge, se s. 42.
Kombilist rak 16 mm, se s. 42.
Kombilist rak 29 mm, se s. 42.
Passlist under bänkskiva, se s. 42.
Dekorsidor 16 mm, se s. 43.
Dekorryggar 16 mm, se s. 44.
Belysningsbotten, se s. 42.
Vägghylla djup 200 mm, se s. 55.
Vägghylla djup 295 mm, se s. 55.
Vägghylla MDF tjl. 19 mm djup 295 mm, se s. 55.
Sockel, se s. 44.
Framdragen sockel, se s. 44.
Sockellåda, se s. 44.
Träkonsol för hyllor djup 200 och 295 mm, se s. 55.
Ytorna grundas och behandlas sedan med syrahärdad toppfärg för att få en vacker och hållbar yta. UV-färg används på plana ytor och syrahärdad toppfärg används på profilerade luckor och fronter. Fanerade ytor behandlas med halvmatt klarlack.
BETSADE LUCKOR
För att få fram en vacker bets grundas först luckan med en bets som framhäver ådring och mönster. Ovanpå betsen läggs sedan en lack för att få en hållbar yta. Vid täckmålad ek framträder träådringen genom kulören.
MELAMINLUCKOR
Spånskiva och MDF-board belagd med hartsindränkt melaminpapper. Pappret pressas på under värme och hårt tryck och förenar sig med skivan. Ger en mycket tålig och hållbar yta. Melaminluckorna Ilse och Elsa är Svanenmärkta.
LAMINATLUCKOR
Spånskiva, belagd med högtryckslaminat som är motståndskraftigt mot repor och slag med en yta som är kemikalieresistent, värmetålig och antistatisk, kantlist i ABS.
SKÅPSTOMMAR
Stommarna är tillverkade av högklassig 80 g/m² melaminbelagd 16 mm spånskiva. Skåpsryggarna tillverkas av 3 mm HDF-board.
FRONTANPASSNING/PASSLIST
Vita skåpstommar kan fås med frontanpassning, dvs. kantlisten på stommens framkant är i annat utförande än vitt. Frontanpassning finns i mörkgrå, svart, brun ek och vitpigmenterad ek ABS-list samt fanerlist i klarlackad ek, ask och valnöt.
Den vita facklisten som är synlig mellan bänkskåpens lucka/lådfront och bänkskivan kan döljas med en passlist. Passlisten kan fås i alla kulörer samt ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek, täckmålad ek och valnöt.
TAKANSLUTNING OCH PASSBITAR
Takanslutning av 80 g/m² melaminbelagd vit, grå, beige, vitpigmenterad ek eller brun ek 16 mm spånskiva. Levereras i hela längder, 2400 mm. Finns i flera olika standardhöjder. Finns även i kulörer. Hörnlister och skarvlister i vitt av plast. Skarvlist finns även i tunn målningsbar aluminium. Till kulörer används målad trähörnlist.
Takanslutning finns i fanerat utförande i ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek och täckmålad ek samt valnöt.
SOCKLAR
Standardsockel i höjd 145 mm. Ommantlad spånskiva med vit folie. Levereras i hela längder, 2400 mm. Finns även lackade i kulörer.
Melaminbelagd sockel i höjd 145 mm. Spånskiva med melamin Ilse i grå, beige, vitpigmenterad ek eller brun ek. Kantlistade på en långkant.
Fanerad sockel i höjd 145 mm finns i ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek och täckmålad ek samt valnöt. Kantlistade på en långkant.
Till standardsocklar finns hörn- och skarvlister i vit plast. Hörnlister finns även i massivt träutförande i ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek och täckmålad ek i alla kulörer samt valnöt. Skarvlist finns även i tunn målningsbar aluminium. Som tillbehör finns transparent sockellist som tätar mot golv.
Plastsockel i rostfri look i höjd 150 mm, längd 2500 mm. Sockeln har en inbyggd tätningslist mot golvet. Till denna sockel finns speciella hörn- och skarvlister i rostfri look. Denna sockel monteras med ett annat clips mot stödbenen än våra andra socklar, s. 44.
Framdragen sockel, allmoge eller slät i höjd 130 mm och längd 2400 mm. Ommantlad MDF-board med folie, målad sockel i standardkulörer. Kantlistad på bägge gavlarna.

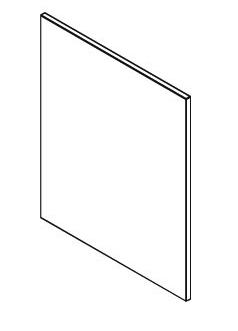

DEKORSIDOR
Dekorsidor är svagt rundade (2 mm radie) i framkant. Över-, under- och bakkant kantlistas med rak list.
• D ekorsidor av melaminbelagd 16 mm spånskiva. Finns i vit eller kulör o ch Ilse grå, beige, vitpigmenterad ek eller brun ek.
• D ekorsidor av fanerad 16 mm spånskiva, finns i ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek och täckmålad ek samt valnöt.
• D ekorsidor till inramningssystemet i 19 mm MDF-board, svagt rundad k ant, radie 2 mm. Finns i vit eller kulör.
VÄGGHYLLOR
• Vägghyllor av 29 mm fanerad spånskiva, djup 200 mm monterade me d dolt spjutbeslag. Måttbeställs i maxlängd 1200 mm, pris/m.
• Vägghyllor av 29 mm fanerad spånskiva, djup 295 mm monterade me d hyllbeslag av stål eller träkonsol. Måttbeställs i maxlängd 2400 mm, pris/m. Finns i ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek, täckmålad ek och valnöt.
• Vägghyllor i 19 mm lackerad MDF-board, djup 295 mm med hyllbeslag av stål eller träkonsol. Finns i alla kulörer. Måttbeställs i maxlängd 2780 mm. Materialfakta/Ytbehandling
Passbitar av 80 g/m² melaminbelagd vit, grå, beige, vitpigmenterad ek eller brun ek 16 mm spånskiva. Levereras i hela längder, 2400 mm. Finns i flera olika standardbredder. Finns även i kulörer.
Passbitar finns i fanerat utförande i ask, natur ek, vitpigmenterad ek, svartpigmenterad ek, brun ek och täckmålad ek samt valnöt.
Materialfakta skåpsinredning
HYLLOR
Hyllorna är tillverkade av 80 grams melaminbelagd spånskiva. I bänk- och högskåp med bredder under 800 mm är hyllorna 12 mm tjocka. Vid bredder 800 mm och därutöver är hyllorna 16 mm, gäller även i högskåp med vitrinlucka. Hyllor till väggskåp är 16 mm. Hyllbärare i metall. Vitrinskåp kan fås med glashyllor i 6 mm härdat glas.
KLÄDSTÅNG
Till garderober är klädstänger i metall och klädstångshållaren i antracitgrå plast. Finns för skåpsbredderna 400, 500, 600 och 800 mm.
TRÅDBACK OCH TRÅDHYLLA
Trådbackar och trådhyllor är av antracitgrå epoxilackerad tråd. Löper på stabila rullskenor med utdragsstopp. Tål belastning på 15 kg/hylla. Trådbackarna är 150 mm höga och finns för skåpsbredderna 400, 500, 600 och 800 mm. Trådbackar finns i huvudsak i garderober och linneskåp. Trådhyllorna finns för skåpsbredderna 300, 400, 500 och 600 mm. Trådhyllor finns i grytskåp med lucka.
Till de flesta hög- och bänkskåp finns även lös inredning i antracitgrått för komplettering. Trådbackar i höjd 330 mm, byxhängare, skohyllor, städskåpsutdrag, tvättkorg, handdukshängare, spegel, utdragbar skohylla och prylbox.
HÖRNSKÅPSINREDNING
• Ut dragbar halvkarusell Chili med två hyllor i trä, för raka bänkhörnsk åp. Tål belastning på 18 kg/hylla.
• Ut dragbar halvkarusell Cajun med två hyllor i trä för rakt bänkhörnsk åp. Tål belastning 25 kg/hylla.
• R oterande halvkarusell Humle med två trådhyllor för rakt bänkhörnsk åp. Tål belastning 15 kg/hylla.
• R oterande trekvartskarusell Isop med två trådhyllor för bänkhörnsk åp 900x900 mm. Tål belastning på 15 kg/hylla.
• R oterande trekvartskarusell Curry med två hyllor i trä för bänkhörnsk åp 900x900 mm. Tål belastning på 25 kg/hylla.
SKÄRBRÄDA
Skärbrädorna är av 16 mm plywood med draghandtag i massiv ek eller björk. Kan även fås med draghandtag i kulörer, valnöt, ek täckmålad, vitpigmenterad ek, svartpigmenterad ek eller brun ek. Till ask används draghandtag i björk.
STANDARDGÅNGJÄRN
Standardgångjärn har 120° öppningsvinkel, är självstängande och helt i metall. Har clipsfattning, vilket gör montering och demontering lätt utan verktyg. Justerbart i höjd-, sid-, och djupled. Förberedda för luckdämpare Softclose. Skåp med skärm och med diagonalhängd lucka har gångjärn med 95° öppningsvinkel. Skafferiskåp och garderober med invändiga lådor har gångjärn med 155° öppningsvinkel. Vissa överskåp över kyl har överhängda klaffgångjärn. Väggskåp höjd 288 mm och skåp över kyl med höjderna 225 mm och 363 mm finns med överhängda exklusiva gångjärn som är steglöst justerbara och med inbyggd dämpning.
GÅNGJÄRN MED INBYGGD DÄMPNING
Pristillägg tillkommer för val av dämpade gångjärn. Dämpade gångjärn har 120° öppningsvinkel, är självstängande och helt i metall. Har clipsfattning, vilket gör montering och demontering lätt utan verktyg. Justerbart i höjd-, sid-, och djupled. Skåp med skärm och med diagonalhängd lucka har gångjärn med 110° öppningsvinkel. Skafferiskåp och garderober med invändiga lådor har gångjärn med 155° öppningsvinkel.
Funktionellt dubbelsidigt plåtlådsystem i antracitgrått med lådor och utdragsenheter som löper på expansionsbeslag och är helt utdragbara, s.k. fullutdrag. Tål 30 kg belastning och har garanterat stabil och säker gång. Den sista delen är självstängande och har inbyggd dämpning. Lådor i skåp med bredd 1000 mm tål 70 kg. One-lådan levereras med 500 mm djupa lådor i stomdjup 580 mm, 350 mm djupa lådor i stomdjup 430 mm och i bänkskåp för häll med fläkt i stomdjup 580 mm. Låga lådor har invändig höjd 70 mm. Höga lådor är försedda med reling upp till höjd 170 mm. Botten av 16 mm spånskiva. De flesta av våra skåp med lådor kan fås med pushfunktion i kombination med dämpad stängning. Fronterna är justerbara i höjd- och sidled. I alla lådor med front i höjd 96/231/282/346/568 mm ingår gummimatta som standard. Lådorna är epoxilackade i antracitgrå kulör. Till lådsystemet finns olika inredningsmöjligheter för rationell förvaring av kökstillbehör.

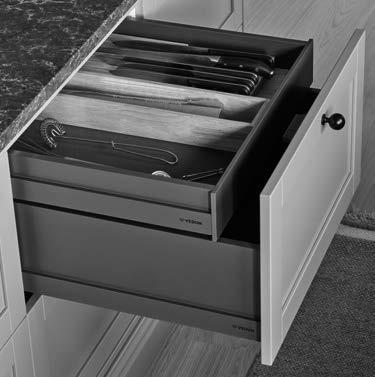

LÅDA SCALA
Exklusivt designat dubbelsidigt plåtlådsystem i antracitgrått med lådor och utdragsenheter som löper på expansionsbeslag och är helt utdragbara, s.k. fullutdrag. Tål 40 kg belastning och har garanterat stabil och säker gång. Den sista delen är självstängande och har inbyggd dämpning. Lådor i skåp med bredd 1000 mm, diskbänkskåp med låda samt lådor i skåpdjup 730 mm tål 70 kg. Scalalådan erbjuder maximalt lådutrymme med extra djupa lådor och raka lådinsidor. Scala levereras med 550 mm djupa lådor i stomdjup 580 mm, 400 mm djupa lådor i stomdjup 430 mm och i bänkskåp för häll med fläkt i stomdjup 580 mm och 650 mm djupa lådor i stomdjup 730 mm. Översta lådan i hällskåp har låddjup 500 mm för att ge plats åt elanslutning för häll förutom i stomdjup 730 mm där översta lådan är 650 mm djup. Även sockellådor levereras med låddjup 500 mm. Låga lådor har invändig höjd 70 mm. Höga lådor är försedda med höga lådsidor 170 mm. Botten av 16 mm spånskiva. De flesta av våra skåp med lådor kan fås med pushfunktion i kombination med dämpad stängning. Fronterna är justerbara i höjd- och sidled. I alla lådor med front i höjd 96/231/282/346/568 mm ingår gummimatta som standard. Lådorna är epoxilackade i antracitgrå kulör. Till lådsystemet finns olika inredningsmöjligheter för rationell förvaring av kökstillbehör.
SOCKELLÅDA ONE/SCALA
Lådmodul med låda One och Scala, att montera under bänkskåp, har pushfunktion. Lådfront är anpassad efter val av sockel och är ej ytbehandlad på insidan. Placeras ej under diskbänkskåp, skåp som kräver ventilation i sockeln, framdragen sockel eller ihop med inramningssystemet. Har justeringsmöjlighet i höjdled.
BARNSÄKERHET
Diskbänkskåp med luckor är försedda med monterad barnsäkerhetsspärr som standard. Till diskbänkskåp med låda och lådhurtsar med fyra och fem lådor medföljer lös barnsäkerhets spärr Barnsäkerhetsspärrar finns som tillbehör och kan eftermonteras på alla lådor.
DISKBÄNKSKÅP
Diskbänkskåpen har bottenskydd av plast och finns med hel botten. Finns med luckor i alla bredder eller lådor i bredd 600 och 800 mm. Skåpen ska monteras plant för att eventuella läckor ska synas inuti skåpet innan allvarliga skador sker på golv eller bjälklag.
LÅDA ONE
Placering av eluttag och vatten/avlopp
Illustrationer på denna sida visas rekommenderade höjder för placering av eluttag och vatten/avlopp. Måtten är generella och ska där det behövs anpassas till den specifika elapparaten. Kontrollera därför alltid med leverantörens anvisningar. Lämna denna ritning till din elektriker/VVS-montör så uttagen kommer på rätt ställe och passar i ditt nya kök.
HÖGSKÅP/INBYGGNADSSKÅP
Rekommenderade höjder enligt bild, men läs vitvaruleverantörens anvisningar så det inte är ett specialmått på just ert val. Vid överskåp/toppskåp gäller det att tänka på spikregeln. Vart den hamnar på olika skåpsstandarder se ”Totalhöjder på köksinredning”. Vid inbyggnads ugn/mikro kan 2 st uttag sättas bakom mikro på rekommenderad höjd alternativ 2 st uttag i området bakom övre luckan. Vid endast ugn kan ett uttag placeras under ugnen. Rekommenderad höjd för uttag över kyl/frys med överskåp är cc 50 mm över kyl/frys. Monteringshöjd och placering av eluttag anpassas efter valda vitvaror och byggnadskonstruktion.
VÄGGSKÅP/BÄNKSKÅP
Rekommenderad placering av eluttag enligt bild. Vid placering i fläktskåp, tänk på placering av anslutning till imkanal. Det bör vara lätt att komma åt kontakten. Eluttagen kan placeras i utrymmet ovanför spikregeln i fläktskåp och väggskåp för mikro men under väggskåpstaket.
• Vid totalhöjd 2100 mm är utrymmet 160 mm mellan 1924–2084 mm ovan färdigt golv.
• Vid totalhöjd 2250 mm, 160 mm mellan 2074–2234 mm.
• Vid totalhöjd 2388 mm, 298 mm mellan 2074–2372 mm.
• Vid total höjd 2538 mm är det 448 mm mellan 2074–2522 mm ovan färdigt golv.
Vid anslutning av diskmaskin rekommenderas att el- och vattenanslutning dras nertill i diskbänkskåpet.
VÄGGHÄNGDA FLÄKTKÅPOR
Uttag som är placerat 2200 mm över golv passar de flesta vägghängda fläktkåpor. Kontrollera med fläktleverantörens anvisningar för den aktuella fläkten.
BELYSNINGSARMATURER
Vid belysning under väggskåp är det lagom att ett elrör går ut under väggskåpets underkant. Har du LED-belysning placeras drivern på lämpligt ställe, t.ex. inuti eller helst ovanför ett skåp. Notera att skåpen ej är förberedda för kabeldragning, vilket gör att eventuella urtag i botten, hyllor och tak för kablar och kabellister görs på plats. Planera i förväg elutgångar för belysning på din köksritning tillsammans med elektriker. Många av våra väggskåp i höjderna 700, 850 och 988 mm går att beställa med spår för kabeldragning på utsidan som sedan döljs av intilliggande skåp eller av en dekorsida. Detta mot ett pristillägg på 146 kr/skåp exkl. moms.
Inbyggnadsmikro
Inbyggnadsugn
Bänkskåp för häll med Scala som vald låda. *Måttserie avser DUO-lådhurts.
2 st) inbyggnadsmikro
Kontrollera placeringen av eluttaget när vitvaran har en höjd som överstiger 1900 mm över golv
Observera djupet på inbyggnadsapparater och låddjup i stommen så att uttag och stickpropp får plats.
I förekommande fall behöver uttaget placeras i intilliggande utrymme.
Kontrollera placeringen av eluttaget när vitvaran har en höjd som överstiger 1900 mm över golv. Notera djupet på inbyggnadsapparater och låddjup i stommen så att uttag och stickpropp får plats. I förekommande fall behöver uttaget placeras i intilliggande utrymme.
Spikregel
Mikro
Fläktkåpa
Belysning under skåp
Spishäll
Spikregel
Monteringsmått
TOTALHÖJDER SKÅP
Nedan visas de olika totalhöjder som förekommer, med rekommenderade kortlingshöjder för olika skåp.
HÖJD 2100 MM
HÖJD 2388 MM
HÖJD 2250 MM
HÖJD 2538 MM
SKÅP ÖVER KYL/FRYS
• Skåpet bör fästas i väggen så högt som möjligt, max 30 mm från överkant.
• För ökad stabilitet rekommenderas att fästa skåpet i dekorsidan eller i angränsande skåp. Skåpen har indragen rygg och de flesta har även ventilation i underkant.
Dekorsida
Kyl/frys
HALVHÖGT SKÅP HÖJD 1362 MM
Skåp över kyl
Diskmaskinspelare
Diskmaskinspelare levereras i lösa delar enligt lista:
Lös hylla och avrinningsbricka: 46096XX, 30512 46096XX, 30512 46096XX, 30512
HÖJD 2100 ( 1 : 12 )
HÖJD 2100 ( 1 : 12 )
HÖJD 2250 ( 1 : 12 )
HÖJD 2250 ( 1 : 12 )
HÖJD 2388 ( 1 : 12 )
HÖJD 2388 ( 1 : 12 )
Notera! Kontrollera att vald diskmaskin är godkänd för upphöjd montering. Notera! Beroende på modell och höjd på vald diskmaskin kan man behöva justera benen på diskmaskinen, anpassa ventilationsgallret, montera en sockel framför benen eller lägga ytterligare en lös hylla ovanpå bänkskåpet med en låda.
HÖJD 2100 ( 1 : 12 )
Överskåp
Överskåp
Överskåp
Dekorsida
Lös hylla
Bänkskåp med en låda
Dekorsida
Lös hylla
Bänkskåp med en låda
HÖJD 2250 ( 1 : 12 )
HÖJD 2388 ( 1 : 12 )
Överskåp
Överskåp
Dekorsida
Lös hylla
Bänkskåp med en låda
Inbyggnad kyl/frys side by side
Använd toppskåp 232429, bredd 1000 mm. Montera detta mellan två dekorsidor. Anpassa utrymmet mellan dekorsidorna och under toppskåpet med passbitar mot kyl- och frysskåpet. Notera! Om kylskåpet placeras med dörrens gångjärn mot en vägg kan extra utrymme behövas för att dörren ska kunna öppnas tillräckligt.
Två dekorsidor 3587, Passbitar 38344, Toppskåp art.nr. 232429; h=288, b=1000, d=580 mm.
HÖJD 1182 ( 1 : 30 )
Översikt halvhögt inbyggnadsskåp för vitvaror, höjd 1182 mm
Halvhögt skåp för inbyggnad av vitvaror. Anpassade för de flesta vitvaror på marknaden, skåpen levereras med indragen rygg för ventilation. Handtag placerat till vänster illustrerar att det är en lucka. Handtag placerat i mitten illustrerar att det är en låda eller överhängd lucka. Artikelnummer som slutar på N har låda One eller Scala. För planering av placering av eluttag se s. 14. Mer fakta och priser på inbyggnadsskåp hittar du på s. 39.
Öppning 590
Öppning 590 Öppning 450
Översikt inbyggnadsskåp för vitvaror, höjd 1950 mm
Högskåp för inbyggnad av vitvaror. Anpassade för de flesta vitvaror på marknaden, skåpen levereras med indragen rygg för ventilation. Handtag placerat till vänster illustrerar att det är en lucka. Handtag placerat i mitten illustrerar att det är en låda eller överhängd lucka. Artikelnummer som slutar på N har låda One eller Scala. För planering av placering av eluttag se s. 14. Mer fakta och priser på inbyggnadsskåp hittar du på s. 39.
2512560N
Översikt inbyggnadsskåp för vitvaror, höjd 2100 mm
Högskåp för inbyggnad av vitvaror. Anpassade för de flesta vitvaror på marknaden, skåpen levereras med indragen rygg för ventilation. Handtag placerat till vänster illustrerar att det är en lucka. Handtag placerat i mitten illustrerar att det är en låda. Artikelnummer som slutar på N har låda One eller Scala. För planering av placering av eluttag se s. 14. Mer fakta och priser på inbyggnadsskåp hittar du på s. 39.
7
1
1 3875
Förteckning inramningsdetaljer
POS ART.NR. NAMN, HÖJD X BREDD X DJUP MM ANMÄRKNING
A 3875
A 3876
A 3877
1 3876 Ståendes mellan skåp höjd 572
A 3878
Inramningslist 288x50x20
Inramningslist 572x50x20
Inramningslist 700x50x20
Inramningslist 850x50x20
1 3877 Ståendes mellan skåp höjd 700 samt bänkskåp höjd 720
mellan skåp höjd 700 samt bänkskåp höjd 720
1 3878 Ståendes mellan skåp höjd 850 1 3879 Ståendes mellan skåp höjd 988
A 3879
1 3880 Ståendes mellan skåp höjd 1138
Inramningslist 988x50x20
1 3881 Ståendes mellan skåp höjd 1182
höjd 1950
1 3883 Ståendes mellan skåp höjd 2100
1 3884
Ståendes mellan skåp höjd 288
Ståendes mellan skåp höjd 572
Ståendes mellan skåp höjd 700 samt bänkskåp höjd 720
Ståendes mellan skåp höjd 850
Ståendes mellan skåp höjd 988
1 3882 Ståendes mellan skåp höjd 1950
A 3880 Inramningslist 1138x50x20
1 3883 Ståendes mellan skåp höjd 2100
Ståendes mellan skåp höjd 1950+288
A 3881
1 3884 Ståendes mellan skåp höjd 1950+288
Inramningslist 1182x50x20
2 3885 Ståendes mellan 2100+288 liggandes under bänk- och väggskåp, liggandes över väggskåp
Ståendes mellan skåp höjd 1138
Ståendes mellan skåp höjd 1182
2 3885 Ståendes mellan 2100+288 liggandes under bänk- och väggskåp, liggandes över väggskåp
A 3882
3 3886Monteras under ucka till diskmaskin
Inramningslist 1950x50x20
3 3886Monteras under lucka till diskmaskin
4 355802 Specialmått
A 3883
4 355802 Specialmått
Inramningslist 2100x50x20
5 355798 Dekorsida till kökshöjd 2100 (150+1950+20), inramningssida till högskåp 2100+20
5 355799 Dekorsida till kökshöjd 2250 (150+2100+20),
A 3884
5 355798 Dekorsida till kökshöjd 2100 (150+1950+20), inramningssida till högskåp 2100+20
5 355799 Dekorsida till kökshöjd 2250 (150+2100+20),
Inramningslist 2238x50x20
5 355800 Dekorsida till kökshöjd 2388 (150+1950+288+20), inramningssida till högskåp 2100 + skåp över ky 288 (2100+288+20)
B 3885
5 355801 Dekorsida till kökshöjd 2538 (150+2100+288+20)
Ståendes mellan skåp höjd 1950
Ståendes mellan skåp höjd 2100
Ståendes mellan skåp höjd 1950+288
5 355800 Dekorsida till kökshöjd 2388 (150+1950+288+20), inramningssida till högskåp 2100 + skåp över kyl 288 (2100+288+20)
5 355804 Inramningssida till högskåp 1950 (1950+20)
5 355801 Dekorsida till kökshöjd 2538 (150+2100+288+20)
Inramningslist 2388x50x20
5 355805 Inramningssida till högskåp 1950 + skåp över kyl 288 (1950+288+20)
5 355804 Inramningssida till högskåp 1950 (1950+20)
C 3886
5 355805 Inramningssida till högskåp 1950 + skåp över ky 288 (1950+288+20)
Inramningslist 596x21x20
6 355790 Dekorsida till väggskåp 288 (20+288+20)
6 355791 Dekorsida till väggskåp 572 (20+572+20)
(D) 355802 Dekorsida HxBx19
6 355790 Dekorsida till väggskåp 288 (20+288+20)
6 355792 Dekorsida till väggskåp 700 (20+700+20)
6 355791 Dekorsida till väggskåp 572 (20+572+20)
6 355793 Dekorsida till väggskåp 850 (20+850+20)
6 355792 Dekorsida till väggskåp 700 (20+700+20)
6 355794 Dekorsida till väggskåp 988 (20+988+20)
6 355793 Dekorsida till väggskåp 850 (20+850+20)
E 355798 Dekorsida 2120x603x19
6 355795 Dekorsida till väggskåp 1138 (20+1138+20)
6 355794 Dekorsida till väggskåp 988 (20+988+20)
6 355795 Dekorsida till väggskåp 1138 (20+1138+20)
E 355799 Dekorsida 2270x603x19
Dekorsida till bänkskåp med djup 580 mm
7 355797 Dekorsida till bänkskåp med djup 730 mm
7 355796 Dekorsida till bänkskåp med djup 580 mm
7 355797 Dekorsida till bänkskåp med djup 730 mm
E 355800 Dekorsida 2408x603x19
8 355803 För montering på var sin sida om diskmaskin eller porslinsho
8 355803 För montering på var sin sida om diskmaskin eller porslinsho
9 3895 För montering bakkant mellan skåp
E 355801 Dekorsida 2558x603x19
10 3861 Monteras under bänkskiva
E 355804 Dekorsida 1970x603x19
E 355805 Dekorsida 2258x603x19
F 355790 Dekorsida 328x325x19
F 355791 Dekorsida 612x325x19
F 355792 Dekorsida 740x325x19
F 355793 Dekorsida 890x325x19
F 355794 Dekorsida 1028x325x19
F 355795 Dekorsida 1178x325x19
G 355796 Dekorsida 870x603x19
G 355797 Dekorsida 870x753x19
H 355803 Dekorsida 740x603x19
Ståendes mellan skåp 2100+288, liggandes under bänk- och väggskåp, liggandes över väggskåp
Monteras under lucka till diskmaskin med skruvar och distansbrickor från tillbehörspåse art.nr. 39221
Specialmått maxmått 2500x1000
Dekorsida till kökshöjd 2100 (150+1950+20), inramningssida till högskåp 2100+20
Dekorsida till kökshöjd 2250 (150+2100+20)
Dekorsida till kökshöjd 2388 (150+1950+288+20), inramningssida till högskåp 2100 + toppskåp 288 (2100+288+20)
Dekorsida till kökshöjd 2538 (150+2100+288+20)
Inramningssida till högskåp 1950 (1950+20)
Inramningssida till högskåp 1950 + toppskåp 288 (1950+288+20)
Dekorsida till väggskåp 288 (20+288+20)
Dekorsida till väggskåp 572 (20+572+20)
Dekorsida till väggskåp 700 (20+700+20)
Dekorsida till väggskåp 850 (20+850+20)
Dekorsida till väggskåp 988 (20+988+20)
Dekorsida till väggskåp 1138 (20+1138+20)
Dekorsida till bänkskåp med djup 580 och på var sida om en integrerad diskmaskin vid framdragen sockel.
Dekorsida till bänkskåp med djup 730
För montering på var sida om diskmaskin eller porslinsho
I 3895 Distanskloss För montering i bakkant mellan skåp
J 3861 Passlist 2400x21x20
Monteras under bänkskiva
K 3561 Belysningsbotten 323x323x19 Under vägghörnhyllor
K 3562 Belysningsbotten 599x599x19 Under hörnmodul diagonal
K 3563 Belysningsbotten 1238x323x19 Under väggskåp
K 3564 Belysningsbotten 2457x323x19 Under väggskåp
K 3570 Belysningsbotten 460x394x19 Under avslutningshylla hörnmodul
K 350011 Belysningsbotten Long 600x323x19 Under väggskåp
K 350012 Belysningsbotten Long 1200x323x19 Under väggskåp
K 350013 Belysningsbotten Long 1800x323x19 Under väggskåp
K 350014 Belysningsbotten Long 2400x323x19 Under väggskåp
K 350016 Belysningsbotten Long 599x599x19 Under väggskåp hörn diagonal
K 350017 Belysningsbotten Long 2400x323x19 Under väggskåp hörn. Notera! Maxlängd 2150 mm.
Matris med art.nr. för lådinredningar till One/Scala
One
One
One
One
One
One
One
One
One
One
Scala
Scala
Scala
Scala
Scala
Scala
Scala
Scala
Scala 550 400 (309) min 186 3076330838
Scala 550 500 (409) min 186
Scala 550 600 (509) min 186 3076530840
Scala 550 800 (709) min 186 3076730842
Scala 550 1000 (909) min 186
* Grundare låda djup 450 mm i diskbänkskåp. ** Grundare låda djup 500 mm i skåp för spishäll.
Bänkskåp och underskåp
Pristillägg för handtagslös pushfunktion låda/överhängd lucka. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor. PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller. IH=Invändig hög låda. IL=Invändig låg låda. Alla mått är i mm H=höjd, B=bredd, D=djup och gäller exkl. socklar, fronter och bänkskivor.
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Bänkskåp med en låda, höjd 288 djup 430
102740N Fr, 288x400x430
102760N Fr, 288x600x430
102780N Fr, 288x800x430
102710N Fr, 288x1000x430
Brickskåp med lucka, höjd 720 djup 430
104620 Fr, 720x200x430
Bänkskåp med lucka och två hyllor, höjd 720 djup 430
106430 Fr, 720x300x430
106440 Fr, 720x400x430
106450 Fr, 720x500x430
106460 Fr, 720x600x430
106480 Fr,PAR, 720x800x430
106410 Fr,PAR, 720x1000x430
Bänkskåp med tre lådor, höjd 720 djup 430
106740N Fr, 720x400x430
106750N Fr, 720x500x430
106760N Fr, 720x600x430
106780N Fr, 720x800x430
Bänkskåp med DUO lådor, höjd 720 djup 430
104740N Fr, 720x400x430
104750N Fr, 720x500x430
104760N Fr, 720x600x430
104780N Fr, 720x800x430
Bänkskåp med en låda, höjd 288 djup 580
102440N Fr, 288x400x580
102450N Fr, 288x500x580
102460N Fr, 288x600x580
102480N Fr, 288x800x580
102410N Fr, 288x1000x580
Bänkskåp för diskmaskinspelare med en låda, höjd
288/436 djup 580
102960N Fr, 288x600x580
Diskbänkskåp med lucka hel botten, höjd 415 djup 580
131460 Fr, 415x600x580
131480 Fr,PAR, 415x800x580
Bänkskåp med lucka och en hylla, höjd 415 djup 580
131040 Fr, 415x400x580
131050 Fr, 415x500x580
131060 Fr, 415x600x580
131080 Fr,PAR, 415x800x580
Bänkskåp med två lådor, höjd 415 djup 580
131340N Fr, 415x400x580
131350N Fr, 415x500x580
131360N Fr, 415x600x580
131380N Fr, 415x800x580
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Diskbänkskåp med lucka hel botten, höjd 572 djup 580
130440 Fr, 572x400x580
130450 Fr, 572x500x580
130460 Fr, 572x600x580
130480 Fr,PAR, 572x800x580
Diskbänkskåp med lucka 2-del hel botten, höjd 572 djup 580
Hörnbänkskåp rakt med lucka och utdrag Chili, höjd 720 djup 580 101910 Fr, 720x1000x580
Hörnbänkskåp rakt med lucka och karusell Humle, höjd 720 djup 580 111712 Fr, 720x1200x580
Hörnbänkskåp rakt med lucka DUO och utdrag Chili, höjd 720 djup 580 102010 Fr, 720x1000x580
Hörnbänkskåp rakt med lucka DUO och karusell Humle, höjd 720 djup 580 111612 Fr, 720x1200x580
Hörnbänkskåp rakt med lucka 3-del och utdrag Chili, höjd 720 djup 580 102110 Fr, 720x1000x580
Hörnbänkskåp rakt med lucka 3-del och karusell Humle, höjd 720 djup 580 111812 Fr, 720x1200x580
Hörnbänkskåp rakt med lucka och utdrag Cajun, höjd 720 djup 580 105610 Fr, 720x1000x580 105612 Fr, 720x1200x580
Hörnbänkskåp rakt med lucka DUO och utdrag Cajun, höjd 720 djup 580 105710 Fr, 720x1000x580 105712 Fr, 720x1200x580
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Hörnbänkskåp rakt med lucka 3-del och utdrag Cajun, höjd 720 djup 580 105810 Fr, 720x1000x580 105812 Fr, 720x1200x580
Hörnbänkskåp med viklucka och en hylla, 900x900, höjd 720 djup 580 101618 Fr, 720x900x900
Hörnbänkskåp med viklucka DUO och en hylla, 900x900 höjd 720 djup 580 111318 Fr, 720x900x900
Hörnbänkskåp med viklucka 3-del och en hylla, 900x900, höjd 720 djup 580 108018 Fr, 720x900x900
Hörnbänkskåp med viklucka och karusell Isop, 900x900, höjd 720 djup 580 112018 Fr, 720x900x900
Hörnbänkskåp med viklucka DUO och karusell Isop, 900x900, höjd 720 djup 580 111918 Fr, 720x900x900
Hörnbänkskåp med viklucka 3-del och karusell Isop, 900x900, höjd 720 djup 580 112118 Fr, 720x900x900
Hörnbänkskåp med viklucka och karusell Curry, 900x900, höjd 720 djup 580 111018 Fr, 720x900x900
Hörnbänkskåp med viklucka DUO och karusell Curry, 900x900, höjd 720 djup 580 111518 Fr, 720x900x900
Bänkskåp och underskåp
Pristillägg för handtagslös pushfunktion låda/överhängd lucka. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor. PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller. IH=Invändig hög låda. IL=Invändig låg låda.
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Hörnbänkskåp med viklucka 3-del och karusell Curry, 900x900, höjd 720 djup 580 111118 Fr, 720x900x900
Hörnbänkskåp diagonal med lucka och en hylla, höjd 720 djup 580 102640 Fr, 720x810x580
Bänkskåp för avslutning med lucka och två hyllor, höjd 720 djup 580 102530 Fr, 720x300x580
Hörnhylla rak bänkskåp, höjd 720 djup 280/580 108528 720x280x580
Front 600 integrerade vitvaror hel lucka
33122 LF, 568x596x
33154F LF, 696x596x
Front 450 diskmaskin hel lucka
33049 LF, 696x446x
Front 450 DM Bosch/Siemens/Cylinda/Miele DUOlucka
33164 LF, 696x446x
Front 450 DM Bosch/Siemens/Cylinda/Miele 2-del lucka
33165 LF, 696x446x
Front 450 DM Bosch/Siemens/Cylinda/Miele 3-del lucka
33166 LF, 696x446x
Front 600 DM Electrolux/AEG/Husqvarna hel lucka
33790 LF, 696x596x
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Front 600 DM Electrolux/AEG/Husqvarna DUO-lucka 33794 LF, 696x596x
Front 600 DM Electrolux/AEG/Husqvarna 2-del lucka 33792 LF, 696x596x
Front 600 DM Electrolux/AEG/Husqvarna 3-del lucka 33796 LF, 696x596x
Front 600 DM Bosch/Siemens/Cylinda/Miele hel lucka 33791 LF, 696x596x
Front 600 DM Bosch/Siemens/Cylinda/Miele DUOlucka
Front 600 DM Bosch/Siemens/Cylinda/Miele 2-del lucka
696x596x
Front 600 DM Bosch/Siemens/Cylinda/Miele 3-del lucka 33797 LF, 696x596x
List över integrerad diskmaskin med frontanpassning 47149 Fr, 36x450x30 47148 Fr, 36x600x30
Passlistpaket 600 diskmaskin XXL 38734 20x596x21
Tillbehörspåse diskmaskinslucka 39304
Väggskåp och överskåp
Pristillägg för handtagslös pushfunktion och spår i sidan för kabeldragning. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor.
PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller. Alla mått är i mm H=höjd, B=bredd, D=djup och gäller exkl. socklar, fronter och bänkskivor.
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Fläktfront flexibel för lucka 16/19 tjocklek
38730 Fr, 139x596x16
38731 Fr, 139x596x19
Fläktskåp och front över spiskåpa, höjd 278 djup 302
Fläktskåp med indragen rygg lucka och en hylla, höjd 620 djup 302 151360 Fr, 620x600x302 151460 Fr,PAR, 620x600x302
Fläktskåp med lucka och en hylla, höjd 620 djup 302 150750 Fr, 620x500x302 150760 Fr, 620x600x302 150860 Fr,PAR, 620x600x302
Fläktskåp med urtag lucka och hylla, höjd 700 djup 302 152460 Fr, 700x600x302
Fläktskåp utan botten med lucka och två hyllor, höjd 700 djup 302 152760 Fr,SP, 700x600x302 152860 Fr,PAR,SP, 700x600x302
Väggskåp för mikro med lucka, höjd 700 djup 302 150650 Fr,V, 700x500x302 150660 Fr,V, 700x600x302
Väggskåp och överskåp
Pristillägg för handtagslös pushfunktion och spår i sidan för kabeldragning. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor. PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller.
Alla mått är i mm H=höjd, B=bredd, D=djup och gäller exkl. socklar, fronter och bänkskivor.
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Väggskåp för mikro med ventilation och lucka, höjd
700 djup 302
150550 Fr,V, 700x500x302
150560 Fr,V, 700x600x302
Väggskåp med lucka hörn diagonal och två hyllor, höjd
700 djup 600/302
150212 Fr,SP, 700x600x600
Väggskåp med lucka hörn rak och två hyllor, höjd 700 djup 302
150380 Fr,SP, 700x800x302
150390 Fr,SP, 700x900x302
150310 Fr,SP, 700x1000x302
Väggskåp med lucka och två hyllor, höjd 700 djup 302
150020 Fr,SP, 700x200x302
150030 Fr,SP, 700x300x302
150030B Fr,GP, 700x300x302
150040 Fr,SP, 700x400x302
150040B Fr,GP, 700x400x302
150045 Fr,SP, 700x450x302
150050 Fr,SP, 700x500x302
150050B Fr,GP, 700x500x302
150060 Fr,SP, 700x600x302
150060B Fr,GP, 700x600x302
150160 Fr,PAR,SP, 700x600x302
150160B Fr,GP,PAR, 700x600x302
150170 Fr,PAR,SP, 700x700x302
150170B Fr,GP,PAR, 700x700x302
150180 Fr,PAR,SP, 700x800x302
150180B Fr,GP,PAR, 700x800x302
Väggskåp med parluckor L-hörn och två hyllor, höjd 700 djup 302
158414 Fr,PAR, 700x700x700
Väggskåp med vitrinlucka och två hyllor, höjd 700 djup 302
152040 Fr,SP, 700x400x302
152040B Fr,GP, 700x400x302
157040 700x400x302
157040B GP, 700x400x302
152050 Fr,SP, 700x500x302
152050B Fr,GP, 700x500x302
157050 700x500x302
157050B GP, 700x500x302
152060 Fr,SP, 700x600x302
152060B Fr,GP, 700x600x302
157060 700x600x302
157060B GP, 700x600x302
152180 Fr,PAR,SP, 700x800x302
152180B Fr,GP,PAR, 700x800x302
157080 PAR, 700x800x302
157080B GP,PAR, 700x800x302
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Fläkthylla med lucka, bredd 600 höjd 770 djup 81
164660 PAR, 770x600x81
166160 770x600x81
Fläkthylla med lucka, bredd 600 höjd 850 djup 81
164060 Fr, 850x600x81
164160 Fr,PL, 850x600x81
164760 LF,Fr, 850x600x81
164860 850x600x81
164960 PAR, 850x600x81
Fläktskåp med indragen rygg lucka och två hyllor, höjd 770 djup 302
161360 Fr, 770x600x302
161460 Fr,PAR, 770x600x302
Fläktskåp med lucka och två hyllor, höjd 770 djup 302
160750 Fr, 770x500x302
160760 Fr, 770x600x302
160860 Fr,PAR, 770x600x302
Fläktskåp med urtag lucka och hylla, höjd 850 djup 302
162460 Fr, 850x600x302
Fläktskåp utan botten med lucka och tre hyllor, höjd 850 djup 302
162760 Fr,SP, 850x600x302
162860 Fr,PAR,SP, 850x600x302
Väggskåp för mikro med lucka och en hylla, höjd 850 djup 302
160650 Fr,V, 850x500x302
160660 Fr,V, 850x600x302
Väggskåp för mikro med ventilation lucka och en hylla, höjd 850 djup 302
160550 Fr,V, 850x500x302
160560 Fr,V, 850x600x302
Väggskåp med lucka hörn diagonal och tre hyllor, höjd 850 djup 600/302
160212 Fr,SP, 850x600x600
Väggskåp med lucka hörn rak och tre hyllor, höjd 850 djup 302
160380 Fr,SP, 850x800x302
160390 Fr,SP, 850x900x302
160310 Fr,SP, 850x1000x302
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Väggskåp med lucka och tre hyllor, höjd 850 djup 302
160020 Fr,SP, 850x200x302
160030 Fr,SP, 850x300x302
160030B Fr,GP, 850x300x302
160040 Fr,SP, 850x400x302
160040B Fr,GP, 850x400x302
160045 Fr,SP, 850x450x302
160050 Fr,SP, 850x500x302
160050B Fr,GP, 850x500x302
160060 Fr,SP, 850x600x302
160060B Fr,GP, 850x600x302
160160 Fr,PAR,SP, 850x600x302
160160B Fr,GP,PAR, 850x600x302
160170 Fr,PAR,SP, 850x700x302
160170B Fr,GP,PAR, 850x700x302
160180 Fr,PAR,SP, 850x800x302
160180B Fr,GP,PAR, 850x800x302
Väggskåp med parluckor L-hörn och tre hyllor, höjd 850 djup 302
168414 Fr,PAR, 850x700x700
Väggskåp med vitrinlucka och två hyllor, höjd 850 djup 302
162040 Fr,SP, 850x400x302
167040 850x400x302
162050 Fr,SP, 850x500x302
167050 850x500x302
162060 Fr,SP, 850x600x302
167060 850x600x302
162180 Fr,PAR,SP, 850x800x302
167080 PAR, 850x800x302
Väggskåp med lucka och tre hyllor, höjd 850 djup 430
161840 Fr, 850x400x430
161850 Fr, 850x500x430
161860 Fr, 850x600x430
Fläkthylla med lucka, bredd 600 höjd 908 djup 81
174660 PAR, 908x600x81
176060 908x600x81
Fläkthylla med lucka, bredd 600 höjd 988 djup 81
174160 Fr,PL, 988x600x81
174760 LF,Fr, 988x600x81
174860 988x600x81
174960 PAR, 988x600x81
Fläktskåp med indragen rygg lucka och tre hyllor, höjd 908 djup 302
170760 Fr, 908x600x302
170860 Fr,PAR, 908x600x302
Fläktskåp med lucka och tre hyllor, höjd 908 djup 302
170950 Fr, 908x500x302
170960 Fr, 908x600x302
171160 Fr,PAR, 908x600x302
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Fläktskåp med urtag lucka och två hyllor, höjd 988 djup 302
172460 Fr, 988x600x302
Fläktskåp utan botten med lucka och tre hyllor, höjd 988 djup 302
Väggskåp med vitrinlucka och två hyllor, höjd 988 djup 302
172240 Fr,SP, 988x400x302
177040 988x400x302
172250 Fr,SP, 988x500x302
177050 988x500x302
172260 Fr,SP, 988x600x302
177060 988x600x302
172380 Fr,PAR,SP, 988x800x302
177080 PAR, 988x800x302
Väggskåp och överskåp
Pristillägg för handtagslös pushfunktion och spår i sidan för kabeldragning. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor. PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller.
Alla mått är i mm H=höjd, B=bredd, D=djup och gäller exkl. socklar, fronter och bänkskivor.
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Fläkthylla med lucka, bredd 600 höjd 1138 djup 81
184160 PL, 1138x600x81
184760 LF,Fr, 1138x600x81
184860 1138x600x81
Fläktskåp med lucka och tre hyllor, höjd 1058 djup 302
185750 Fr, 1058x500x302
185760 Fr, 1058x600x302
185860 Fr,PAR, 1058x600x302
Fläktskåp med urtag lucka och tre hyllor, höjd 1138 djup 302
182460 Fr, 1138x600x302
Fläktskåp utan botten med lucka och fyra hyllor, höjd 1138 djup 302
182760 Fr, 1138x600x302
182860 Fr,PAR, 1138x600x302
Väggskåp för mikro med lucka och hyllor, höjd 1138 djup 302
183950 Fr,V, 1138x500x302
183960 Fr,V, 1138x600x302
Väggskåp för mikro med ventilation lucka och hyllor, höjd 1138 djup 302
183850 Fr,V, 1138x500x302
183860 Fr,V, 1138x600x302
Väggskåp med lucka hörn rak och fyra hyllor, höjd 1138 djup 302
185380 Fr, 1138x800x302
185390 Fr, 1138x900x302
185310 Fr, 1138x1000x302
Väggskåp med lucka och fyra hyllor, höjd 1138 djup 302
185020 Fr, 1138x200x302
185030 Fr, 1138x300x302
185040 Fr, 1138x400x302
185045 Fr, 1138x450x302
185050 Fr, 1138x500x302
185060 Fr, 1138x600x302
185160 Fr,PAR, 1138x600x302
185170 Fr,PAR, 1138x700x302
185180 Fr,PAR, 1138x800x302
ART.NR. ANMÄRKNING SKÅPSMÅTT (HxBxD)
Väggskåp med vitrinlucka och tre hyllor, höjd 1138 djup 302
186040 Fr, 1138x400x302
187240 1138x400x302
186050 Fr, 1138x500x302
187250 1138x500x302
186060 Fr, 1138x600x302
187260 1138x600x302
186180 Fr,PAR, 1138x800x302
187180 PAR, 1138x800x302
Väggbänkskåp dekor med vitrinlucka och tre hyllor, höjd 1200 djup 302 155140 1200x400x302 155180 PAR, 1200x800x302
Väggbänkskåp dekor med vitrinlucka och fyra hyllor, höjd 1350 djup 302 165140 1350x400x302 165180 PAR, 1350x800x302
Skåp över kyl med klafflucka HK-S, bredd 1000, höjd
288 djup 580 232429 Fr, 288x1000x580
Skåp över kyl med klafflucka HK-S, bredd 750 höjd 363 djup 580 237536 Fr, 363x750x580
Skåp över kyl med klafflucka HK-S, bredd 750, höjd 225 djup 580 237522 Fr, 225x750x580
Skåp över kyl med klafflucka HK-S, höjd 235 djup 580
Hörnhylla rak väggskåp, höjd 700 djup 302 158530 700x302x302
Hörnhylla rak väggskåp, höjd 850 djup 302 168530 850x302x302
Väggskåp och överskåp
Pristillägg för handtagslös pushfunktion och spår i sidan för kabeldragning. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor. PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller.
Alla mått är i mm H=höjd, B=bredd, D=djup och gäller exkl. socklar, fronter och bänkskivor.
Vin- och kokbokshylla med tre hyllor, höjd
Vinhylla med fem hyllor, höjd 700 djup 302 154020
ART.NR. SKÅPSMÅTT (HxBxD)
Vinhylla med sex hyllor, höjd 850 djup 302 164020 850x200x302 164030 850x300x302
Vinhylla med sju hyllor, höjd 988 djup 302 174020 988x200x302 174030 988x300x302
Vinhylla med åtta hyllor, höjd 1138 djup 302 184020 1138x200x302 184030 1138x300x302
Öppen hylla med en fast hylla, höjd 572 djup 302 158715 572x150x302 158720 572x200x302 158730 572x300x302
Öppen hylla melamin Ilse med en fast hylla, höjd 700 djup 302 157620 700x200x302 157630 700x300x302
Öppen hylla målad/faner med en fast hylla, höjd 700 djup 302 157515 700x150x302 157520 700x200x302 157530 700x300x302
Öppen hylla melamin Ilse med en fast hylla, höjd 850 djup 302 167620 850x200x302 167630 850x300x302
Öppen hylla målad/faner med en fast hylla, höjd 850 djup 302 167515 850x150x302 167520 850x200x302 167530 850x300x302
Öppen hylla med två fasta hyllor, höjd 988 djup 302 177515 988x150x302 177520 988x200x302 177530 988x300x302
Öppen hylla med två fasta hyllor, höjd 1138 djup 302 187515 1138x150x302 187520 1138x200x302 187530 1138x300x302
Pristillägg för handtagslös pushfunktion lucka/låda. BL=Blindfront. Fr = Frontanpassning. GP=Golvplacering. LF=Lös front. PAR=Parluckor. PL=Plåtfront. SK=Skärbräda. SP=Spår för kabel. V=Ventilationsgaller. IH=Invändig hög låda. IL=Invändig låg låda. Alla mått är i mm H=höjd, B=bredd, D=djup och gäller exkl. socklar, fronter och bänkskivor.
BENÄMNING ANMÄRKNING
Garderob
Garderob med lucka en hylla och klädstång
ART.NR. SKÅPSMÅTT (HxBxD)
Fr, 2502460 1950x600x430
Fr, 2602460 2100x600x430
Garderob (flyttbar) med lucka en hylla och klädstång
2502360 2100x600x430
Garderob med lucka exklusive inredning (TILLÄGGSSORTIMENT)
Garderob med lucka hylla och klädstång
Garderob (flyttbar) med lucka hylla och klädstång
Garderob med lucka en trådback två hyllor och klädstång
Garderob (flyttbar) med lucka en trådback två hyllor och klädstång
Fr, 2504340 1950x400x430
Fr, 2604340 2100x400x430
Fr, 2504350 1950x500x430
Fr, 2604350 2100x500x430
Fr, 2504360 1950x600x430
Fr, 2604360 2100x600x430
Fr,PAR, 2504380 1950x800x430
Fr,PAR, 2604380 2100x800x430
Fr, 2500240 1950x400x580
Fr, 2600240 2100x400x580
Fr, 2500250 1950x500x580
Fr, 2600250 2100x500x580
Fr, 2500260 1950x600x580
Fr, 2600260 2100x600x580
Fr,PAR, 2500280 1950x800x580
Fr,PAR, 2600280 2100x800x580
2500340 2100x400x580
2608840 2250x400x580
2500350 2100x500x580
2608850 2250x500x580
2500360 2100x600x580
2608860 2250x600x580
PAR, 2500380 2100x800x580
PAR, 2608880 2250x800x580
Fr, 2500440 1950x400x580
Fr, 2600440 2100x400x580
Fr, 2500450 1950x500x580
Fr, 2600450 2100x500x580
Fr, 2500460 1950x600x580
Fr, 2600460 2100x600x580
Fr,PAR, 2500480 1950x800x580
Fr,PAR, 2600480 2100x800x580
2500540 2100x400x580
2609040 2250x400x580
2500550 2100x500x580
2609050 2250x500x580
2500560 2100x600x580
2609060 2250x600x580
PAR, 2500580 2100x800x580
PAR, 2609080 2250x800x580
BENÄMNING ANMÄRKNING
Garderob med lucka två trådbackar två hyllor och klädstång
ART.NR. SKÅPSMÅTT (HxBxD)
Fr, 2502540 1950x400x580
Fr, 2602540 2100x400x580
Fr, 2502550 1950x500x580
Fr, 2602550 2100x500x580
Fr, 2502560 1950x600x580
Fr, 2602560 2100x600x580
Fr,PAR, 2502580 1950x800x580
Fr,PAR, 2602580 2100x800x580
Garderob (flyttbar) med lucka två trådbackar två hyllor och klädstång
Garderob med lucka tre invändiga lådor hylla och klädstång
Passbit 200x2400 kantlistad 3 sidor (1 lång + 2 kortsidor) F20-vit 3834420 L
Sida 19 mot vägg passbit för väggskåpsdjup 302
Sida för väggskåp 850x302x19 vit med frontanpassning 41054
Sida för väggskåp 850x302x19 kulör 41054K
Sida för väggskåp 988x302x19 vit med frontanpassning 41055
Sida för väggskåp 988x302x19 kulör 41055K
Alla mått är i mm och gäller exkl. socklar, fronter och bänkskivor.
BENÄMNING
Dekorsidor
ART.NR. L*
Dekorsida 16 specialmått höjd x bredd pris/m².
Specialmått per m², kantlist en högkant. Målad vit och
kulör max mått 2730x1206mm. Vit laminat max mått 2400x1280 mm. Melamin max mått 2655x2100mm.
Faner max mått 2490x1206mm, min mått 100mm. Svagt rundad kant (radie 2mm) långkant, kortändar och bakkant kantlistas med rak kant. Startkostnad tillkommer.
Dekorsida 16 kantlist en högkant
specialmått pris/m² 3592
Dekorsida 16 kantlist två högkanter specialmått pris/m² 3597
Startkostnad specialmått 3592SK 3597SK
Dekorsida 16 höjd x bredd 325 för skåpsdjup 302
Dekorsida 700x325x16 3580
Dekorsida 700x325x16 F20-vit 358020 L
Dekorsida 716x325x16 357525
Dekorsida 732x325x16 357504
Dekorsida 850x325x16 3582
Dekorsida 850x325x16 F20-vit 358220 L
Dekorsida 866x325x16 357505
Dekorsida 866x325x16 F20-vit 35750520 L
Dekorsida 896x325x16 TILLÄGG 357518
Dekorsida 988x325x16 3584
Dekorsida 988x325x16 F20-vit 358420 L
Dekorsida 1138x325x16 3585
Dekorsida 1138x325x16 F20-vit 358520 L
Dekorsida 1600x325x16 3598
Dekorsida 1600x325x16 F20-vit 359820 L
Dekorsida 16 höjd x bredd 453 för skåpsdjup 430
Dekorsida 2538x453x16 357529
Dekorsida 2538x453x16 F20-vit 35752920 L
Dekorsida 16 höjd x bredd 603 för skåpsdjup 580
Dekorsida 288x603x16 357520
Dekorsida 288x603x16 F20-vit 35752020 L
Dekorsida 720x603x16 3581
Dekorsida 720x603x16 F20-vit 358120 L
Dekorsida 870x603x16 3583
Dekorsida 870x603x16 F20-vit 358320 L
Dekorsida 1188x603x16 357521
Dekorsida 1188x603x16 F20-vit 35752120 L
Dekorsida 1950x603x16 3586
Dekorsida 1950x603x16 F20-vit 358620 L
Dekorsida 2100x603x16 3587
Dekorsida 2100x603x16 F20-vit 358720 L
Dekorsida 2250x603x16 3588
Dekorsida 2250x603x16 F20-vit 358820 L
Dekorsida 2388x603x16 3589
Dekorsida 2388x603x16 F20-vit 358920 L
Dekorsida 2538x603x16 3591
Dekorsida 2538x603x16 F20-vit 359120 L
Dekorsida målad/melamin 2555x603x16, TILLÄGG 3599
Dekorsida målad 2555x603x16 F20-vit, TILLÄGG 359920 L
Dekorsida 2600x603x16 3513
Dekorsida 2600x603x16 F20-vit 351320 L
Dekorsida målad 2800x603x16 3576
Dekorsida 2800x603x16 F20-vit 357620 L
Dekorsida 16 höjd 870 x bredd 928, för skåpsdjup köksö
Dekorsida 870x928x16, rundad kantlist
två högkanter 3590
Dekorsida 870x928x16, rundad kantlist två högkanter F20-vit 359020 L
BENÄMNING
Dekorsida 19 specialmått höjd x bredd pris/m². Maxmått 2558x1000 mm. Startkostnad tillkommer.
Dekorsida 19 radie 2 specialmått pris/m² 355802
Startkostnad specialmått 355802SK
Dekorsida 19 höjd x bredd 325 för skåpsdjup 302
Dekorsida 328x325x19 355790
Dekorsida 612x325x19 355791
Dekorsida 740x325x19 355792
Dekorsida 890x325x19 355793
Dekorsida 1028x325x19 355794
Dekorsida 1178x325x19 355795
Dekorsida 19 höjd x bredd 603 för skåpsdjup 580
Dekorsida 740x603x19 (bredvid diskmaskin) 355803
Dekorsida 870x603x19 355796
Dekorsida 1970x603x19 355804
Dekorsida 2120x603x19 355798
Dekorsida 2258x603x19 355805
Dekorsida 2270x603x19 355799
Dekorsida 2408x603x19 355800
Dekorsida 2558x603x19 355801
Dekorsida 2558x603x19 F20-vit 35580120 L
Sida 19 för ställbar fot höjd 863 x bredd 605 för bänkskåpsdjup 580
Beslagspåse ställbar fot 2-pack till sida 19 mm 41042# 39257 L
Sida för ställbar fot 863x605x19 F20-vit 4104201 L
Sida för ställbar fot 863x605x19 kulör 41042K
Stödsida 19 för diskmaskin skåpsdjup 580
Stödsida för diskmaskin 870x580x19 vit med frontanpassning 41051
Stödsida för diskmaskin, kulör 870x580x19 41051K
Sida 16 för ställbar fot höjd 2100 x bredd 603 för högskåpsdjup 580
Beslagspåse ställbar fot 2-pack till sida 16 mm 357527# 391981 L
Sida för ställbar fot 2100x603x16 kulör/ melamin 357527
Sida för ställbar fot 2100x603x16 F20-vit 35752720 L
Skåpsinramning
mått är i mm och gäller exkl. socklar, fronter och bänkskivor.
BENÄMNING
Dekorryggar
Dekorrygg 16 höjd x bredd pris/m
ART.NR. L*
Lös rygg 700x16 355070
Lös rygg 720x16 355072
Lös rygg 850x16 355085
Lös rygg 870x16 355087
Lös rygg 988x16 355098
Lös rygg 1138x16 355113
Lös rygg 2100x16 355210
Lös rygg 2250x16 355225
Lös rygg 2388x16 355238
Lös rygg 2400x16 355240
Lös rygg 2538x16 355253
Dekorrygg 16 specialmått höjd x bredd pris/m². Målade ryggar i vitt och kulör max mått 2730x1206 mm. Ryggar i vit laminat max mått 2400x1280 mm. Ryggar i melamin max mått 2630x2050 mm. Ryggar i faner max mått 2490x1206 mm, alternativt 870x2490 mm respektive 2600x603 mm. Ryggar kantlistas runt om med rak kantlist. Ryggar monteras utanpå dekorsidor. Rygg målas en sida som standard. Minsta mått 100 mm. OBS! pris/m².
Startkostnad tillkommer.
Lös dekorrygg 16 specialmått pris/m² 356016
Startkostnad specialmått 356016SK
Skåpsrygg 3 väggskåp mikro
Rygg till mikro 408x482 45041 L Rygg till mikro 408x582 45042 L
Bearbetningar bänkskiva massivträ 10: Rak urskärning, runt inv hörn skrivbredd <641mm
Rak urskärning, runt inv hörn träskrivbredd <641mm
ARB310 394
Bearbetningar bänkskiva massivträ 11: Rak urskärning skivbredd <641mm
Rak urskärning träskivbredd <641mm
Bearbetningar bänkskiva massivträ 16: Rund träskiva Rund träskiva ARB316 915
Bearbetningar bänkskiva massivträ 17: Mitturtag för ex spis i träskiva
Mitturtag för ex spis i träskiva ARB317 618
ARB311 323
Bearbetningar bänkskiva massivträ 18: Urfräsning för diskho/ spishäll eller ventilation i träskiva Urfräsning för diskho/spishäll eller ventilation i träskiva ARB318 785
BENÄMNING
ART.NR. L* PRIS/ ENHET
Bearbetningar bänkskiva massivträ 2: Spishörn B träskivbredd
