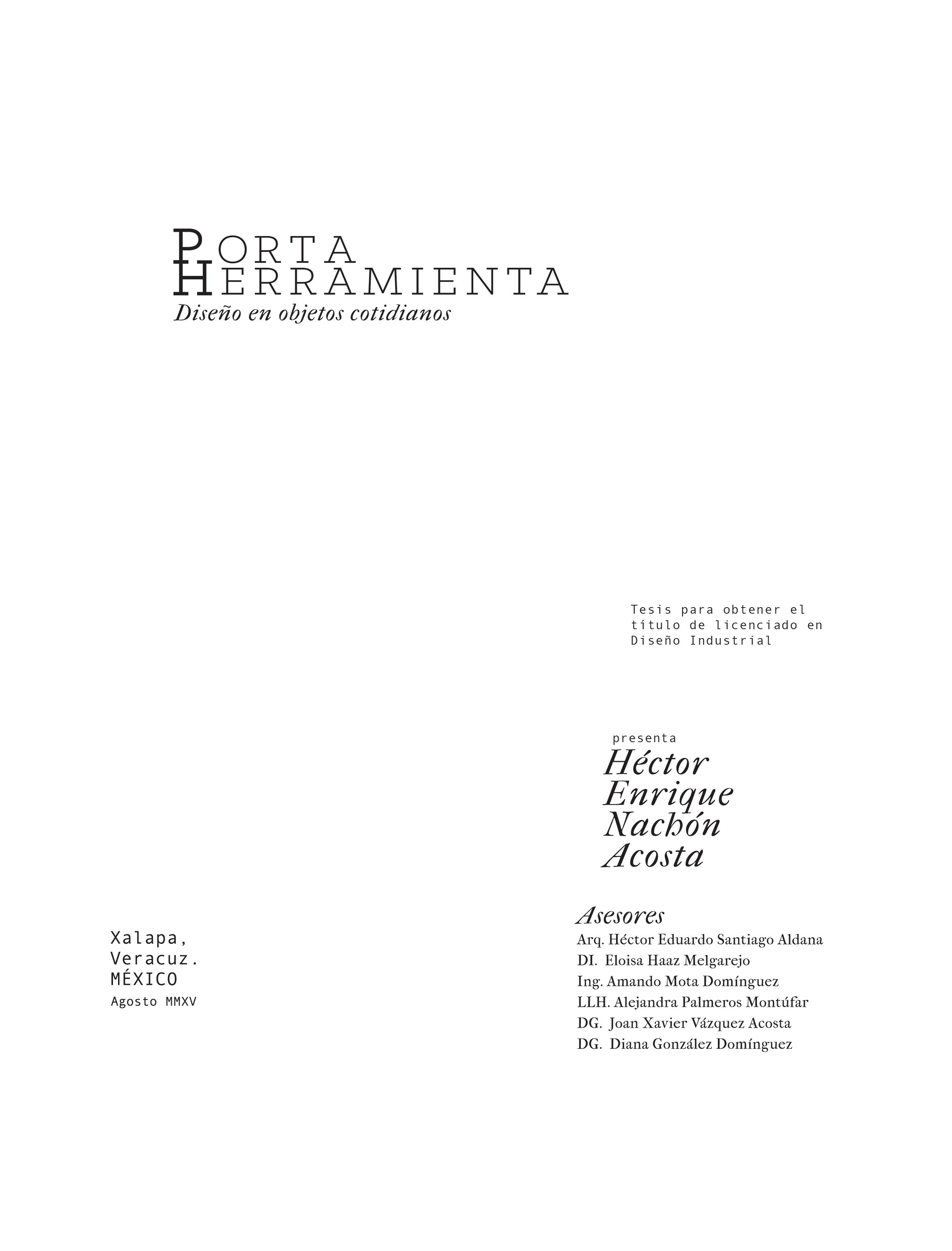

Porta herramientas - Héctor Enrique Nachón Acosta

Introducción 004

Capítulo

I Marco Histórico

009 Introducción 010 Línea de Tiempo 013 Tipologías 018 Conclusión

Capítulo

ii Marco referencial

023 Introducción 024 Hard Graft 027 Tanner Goods 028 Simon Hasan 031 Klein Tools 032 Occidental Leather 035 CLC 036 Conclusión

Capítulo

iii factores de diseño

041 Introducción 044 Sustentabilidad 048 Función 052 Ergonomía 054 Producción 058 Forma 066 Conclusión

Capítulo

iV desarrollo de Producto

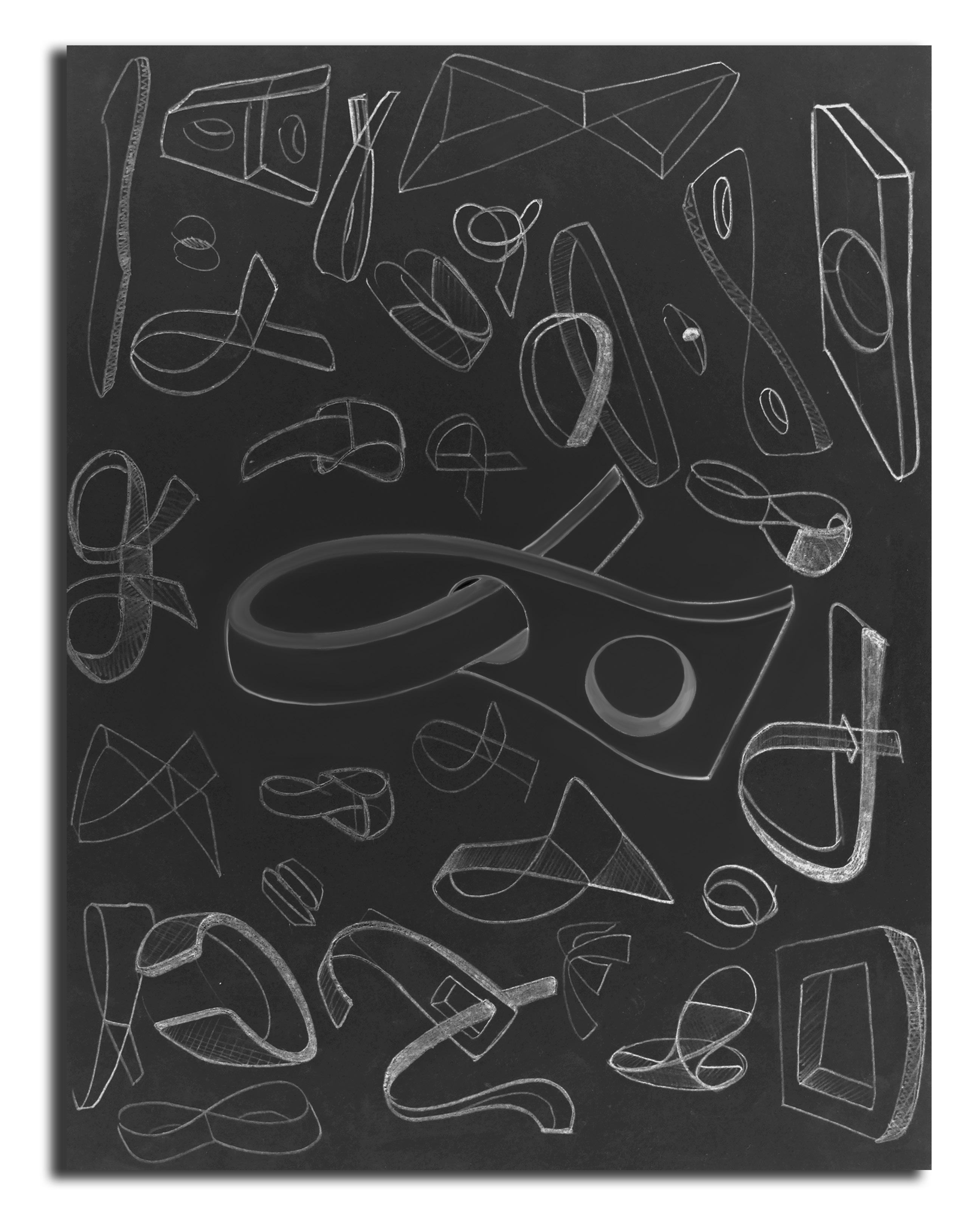

071 Introducción 072 Bocetos 076 Fase A 078 Modelos 086 Fase B 089 Fase H 091 Protitopos finales 108 El mandil 117 Conclusión general

Capítulo

V anexos

121 Contenido 144 Glosario

146 Fuentes de consulta

147 Agradecimientos

Îndice

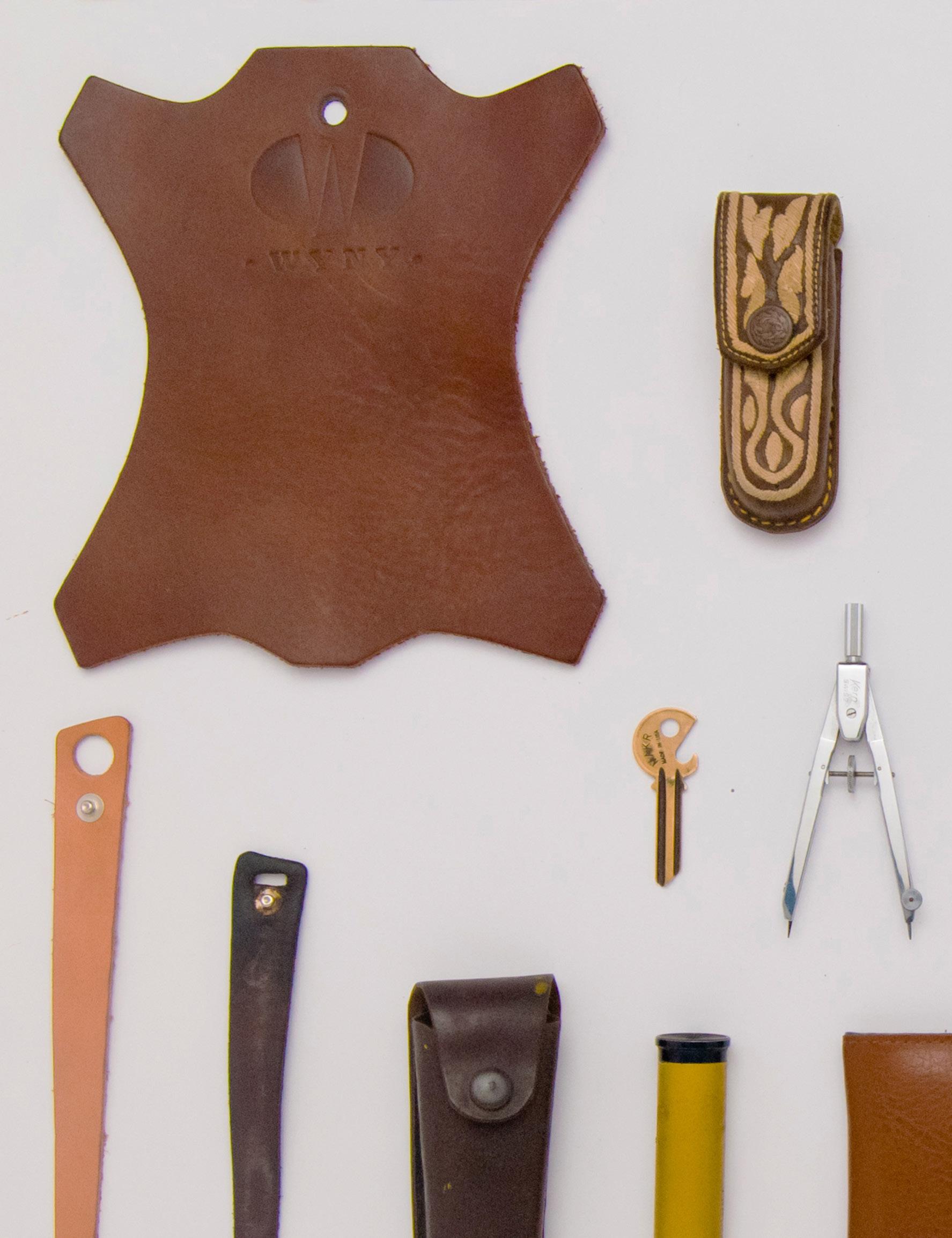

Desde joven, las herramientas de trabajo han atraído mi atención al ser las responsables de transformar, junto con la creatividad y método, una materia prima a una materia “viva”.

Un porta herramienta es un producto secundario, derivado del uso activo de las herramientas manuales, y su propósito único es el de cargar, al menos hasta ahora.

El objetivo es tomar a los porta herramientas como caso de estudio y diseñar una interpretación, que cuente con una estética limpia, una función tácita y una forma que no sólo desafíe a las referencias actuales, tiene que ser capaz de estimular los sentidos y generar una íntima relación entre la actividad, el trabajador y las herramientas.

No existe la generación espontánea, las cosas que vemos, tocamos y usamos son el resultado del proceso cognitivo entre los creadores y los recursos empleados para satisfacer los deseos y necesidades de los ciudadanos. Esta es la motivación del proyecto, el demostrar de manera clara y certera, que los productos que nos rodean, los que encontramos o nos encuentran, los que se regalan o reciben, y los que adquirimos de manera personal, tienen la oportunidad de ser dignificados mediante un diseño objetivo y critico, dejar a un lado lo contemplativo y hacer uso de la materia elegida para la diligencia encomendada.

El documento inicia con un marco histórico donde se indaga en los antepasados del producto y la tipología necesaria para que el lector pueda adentrarse en el ámbito de los portadores de objetos; seguido por referencias de casos reales, productos y procesos que alimenten el hambre por innovar y destacar entre una serie de analogías y competencia contemporánea. Se mencionan y desarrollan los factores fundamentales que un objeto de diseño necesita para llegar a ser un producto íntegral y dar pie al desarrollo formal, donde por medio de bocetos, maquetas, prueba y error, se deriva un prototipo funcional listo para lograr el cometido de portar herramientas; aunado con elementos técnicos y esquemas de producción, con el fin de lograr un producto listo para su comercialización.

Lo que están a punto de leer es el cúmulo de experiencias, conocimientos y resultados de una etapa formativa en la cual pretendo demostrar que es posible dotar a las características cotidianas, un conjunto de valores agregados que den como resultado una sutileza innata gracias a la sencillez que habita en su complejidad.

Volver nuestros artistas en artesanos y los artesanos en artistas.

Walter Craine > 1888 Precursor de las artes y los oficios

Cada oficio depende de una actividad y dicha actividad necesita una herramienta, ya sea manual, mecánica o electrónica.

La relación hombre/herramienta es tan importante como el trabajo en sí, ya que para un carpintero es fundamental tener cerca su martillo, a un fontanero sus pinzas y un sastre necesita sus tijeras todo el tiempo.

La finalidad de este capítulo es la introducción al ámbito de los porta objetos de cuero; por definición, una herramienta es un objeto elaborado que facilita la realización de un tarea que requiera una aplicación correcta de energía [RAE:2014] por lo que se tiene un rango desmedido que podría abarcar desde un lápiz hasta una plataforma petrolera.

Teniendo esto en consideración, los antecedentes se enfocan meramente a portadores de objetos con una escala humana, los cuales realicen actividades físicas que incentiven al trabajo manual y enaltezcan las cualidades del cuero como materia prima en todos los casos.

Los objetos tienen una historia que contar, no se puede dejar a un lado el romanticismo que estos artículos nos procuran a diario; lo mismo ocurre con los porta objetos: al colocar una funda al celular o el estuche a una navaja para proteger al objeto crean un triángulo amoroso entre el usuario, el objeto y su portador. Esto viene de la mano el material con el que está hecho. El cuero durante varios siglos a sido un consentido de la sociedad, tiene una personalidad única, añejable, memorable y varias cualidades que a largo del documento se mencionaran.

Es fundamental poder observar, analizar y entender como desde sus inicios, la evolución de los porta herramientas está intrínsecamente relacionada con las herramientas y actividades en las que hombre se desempeñó a lo largo de la historia y como éstas pudieron afectar directamente a futuros oficios, procesos y objetos.

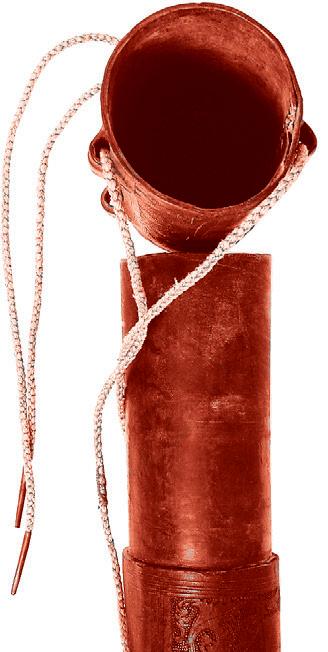

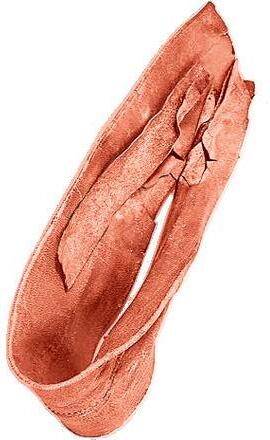

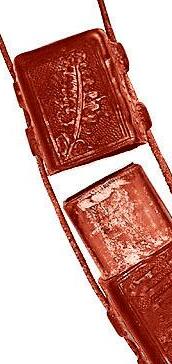

Usado por los habitantes de Kharga, Oasis del Egipto Bizantino, es uno de los primero artículos de piel que han sido documentados y fotografiados; éste pudo haber sido el comienzo del uso del cuero como material para objetos utilitarios y de él se identifica el comienzo de los porta herramientas; ya que el cinturón, unido a la cadera, sirvió como portador de utensilios y armas.

XIV

trece El transporte de objetos a finales de la Edad Media se limitaba a pesados cofres hechos en metal o madera, los cuales eran realizados por los herreros locales quienes no estaban familiarizados con el uso del cuero. Los habitantes empezaron a moverse entre países con la necesidad de trasladarse sin el lastre de los cofres.

VIII

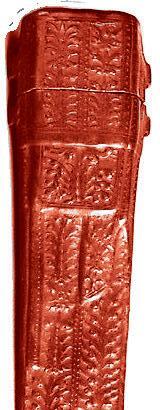

La madera fue usada como principal material para objetos durante varios siglos, dadas sus características de manufactura y accesibilidad; las personas en ese entonces veían a la piel como un producto meramente de vestimenta hasta que se dieron cuenta de todas las virtudes que el cuero les proporcionaba. Éste es un ejemplo de cómo la forma seguía remitiendo a la madera (cuadrado, con bordes rectos) pero aprovechando la piel en su resistencia y maleabilidad.

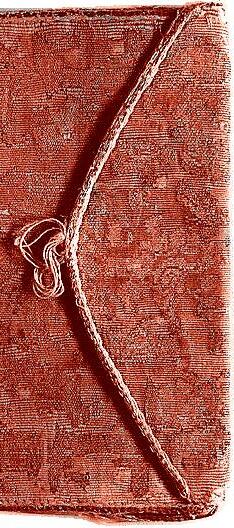

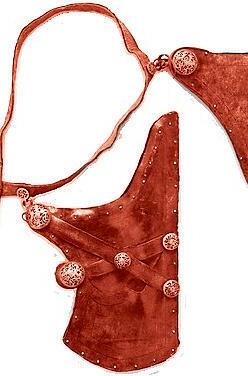

En esta funda viajera, se aprecia el grabado que se le hizo a la piel siguiendo las tendencias artísticas del momento y lugar, como es el caso de los inicios del movimiento renacentista en Inglaterra.

XIII

Empiezan los comienzos de los talabartería (oficio en el que se trabaja y transforma la piel).

En este ejemplo del uso de la piel, se advierte la evolución en los detalles tanto del grabado como las proporciones y el uso de correas simétricas para asegurar la valiosa carga, en este caso, reliquias y posiblemente joyas.

La industria italiana de la piel se caracteriza por su gran calidad y excelentes procesos de manufactura. Éste es uno de los primeros objetos en piel realizados por artesanos en Italia, se desconoce el tipo de cosas que portó, pero se puede asumir que se trata de algún artefacto de combate o de medición.

XV

Al observar la forma, se destaca el cambio de diámetro el cual es modificado a través de una horma o molde; en el grabado se distingue un mensaje escrito de forma circular que fue de gran importancia para el destinatario; finalmente el cordón remite a una cuerda textil trenzada.

En el momento que las personas adquieren objetos de valor, tienen la necesidad de transportarlos y protegerlos en contra de las inclemencias del clima y robos potenciales.

XVI

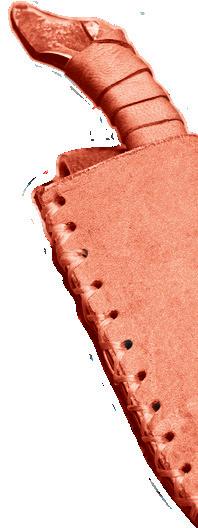

En la primera imagen se observa un porta cuchillos austriaco y abajo un porta planos/ pergaminos francés; se identifican varias similitudes como la forma alargada (convenida por el tamaño del objeto a transportar), la piel en color negro, el grabado simétrico y los orificios por donde pasa el cordón para colgarlo en la espalda.

Los porta objetos a través de los siglos

XVII

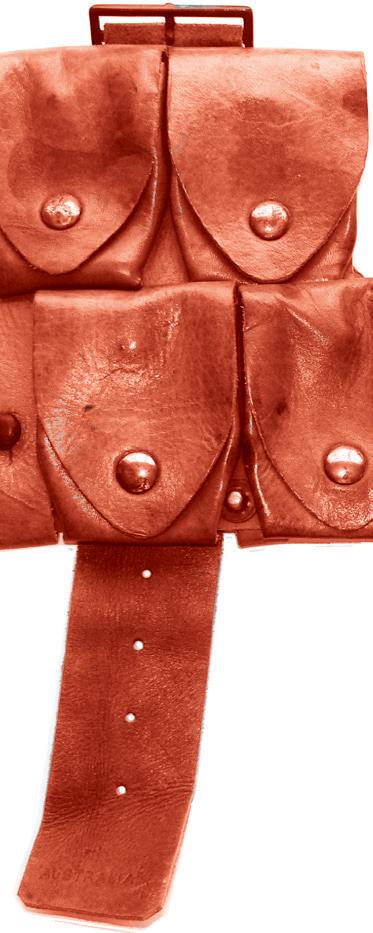

En el campo de batalla es indispensable tener a la mano las armas de combate, portarlas durante largas temporadas y en condiciones extremas, por lo que los habitantes de Mongolia usaron la piel como su materia prima.

A mediados del siglo dieciocho los conflictos bélicos son muy comunes y las personas no se pueden dar el lujo de estar desarmados; los cuchillos son las armas predilectas de los indios-americanos por lo que contar con un porta cuchillos es más que una necesidad.

Se advierte el cambio de estética y lenguaje, en donde la forma del objeto delimita el tamaño del corte, el pespunte es burdo y amplio (característico de las técnicas americanas), haciendo uso del doblez para solucionar la estructura, tiempo de manufactura y ahorrar materia prima.

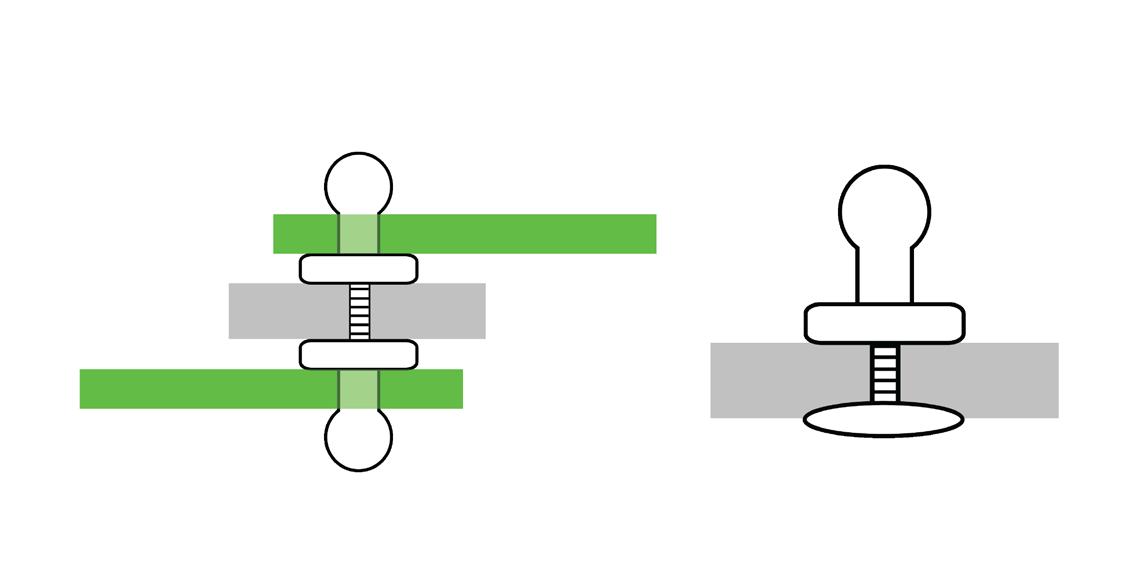

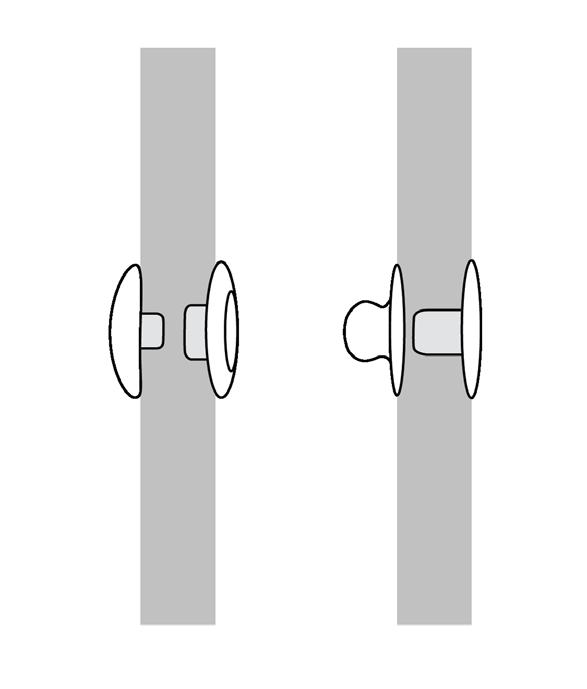

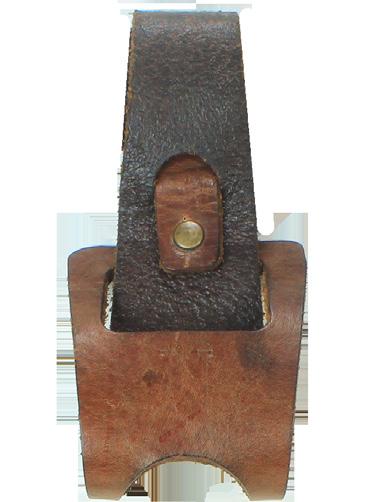

Se puede observar el uso de remaches, un nuevo recurso para asegurar la estructura y alargar la vida útil del objeto; el proceso de curtición en el lejano oriente se diferenciaba de las técnicas europeas por el uso de distintos tipos de tintes y un delicado pespunte basado en pequeños alfileres.

XVIII

XIX

La guerras son detonantes de varias organismos que apoyan al diseño industrial; la producción en masa, el desarrollo de nuevos materiales y procesos son parte de un nueva tendencia en donde personas realizan productos a través de la necesidades de los combatientes.

Ésta es una muestra de cómo una serie de bolsillos atados a la cintura puedan incrementar la productividad no sólo de un soldado, si no de todo aquel que se desempeñe en una actividad que requiera herramientas para su correcto funcionamiento.

La idea de colgarse las herramientas al cinturón surge en el momento que los electricistas tienen que subirse a los postes de luz para ejecutar reparaciones ya que al hacer uso de varias herramientas, es imposible colocar varias en los bolsillos del pantalón.

Mathias Klein, un apasionado electricista, llega a Chicago, EE.UU, en 1857 con la idea de crear nuevos y novedosos artefactos que lo ayuden en su oficio. Años más tarde funda Klein Tools, compañía dedicada a la elaboración de herramientas manuales, pero hasta un siglo después, en 1968, compra la compañía R.H. Burhke y empieza la manufactura de porta herramientas de piel.

Hoy en día, Klein Tools es líder productor de herramientas y accesorios por lo que es un referente obligado para fines del proyecto. Será de gran ayuda para analizar cada uno de los puntos necesarios para que el producto final sea exitoso.

Tipología

Un Porta herramienta (Ph) es un conjunto de bolsillos, aberturas y cintillos en los que se cuelgan herramientas manuales, dispositivos de medición y artículos de tlapalería; a su vez, este grupo se une a la cintura por medio de un arnés o cinturón que por lo general esta hecho de cuero o nailón. [RAE:2014]

Dentro del ámbito se encuentran varias opciones regidas por el tipo de actividad que el trabajador realice.

A continuación se presenta una clasificación de los porta herramientas más comunes según su tamaño y capacidad.

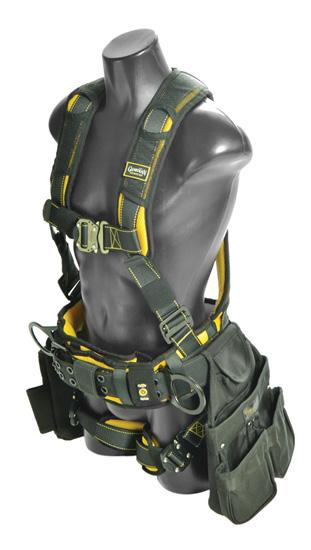

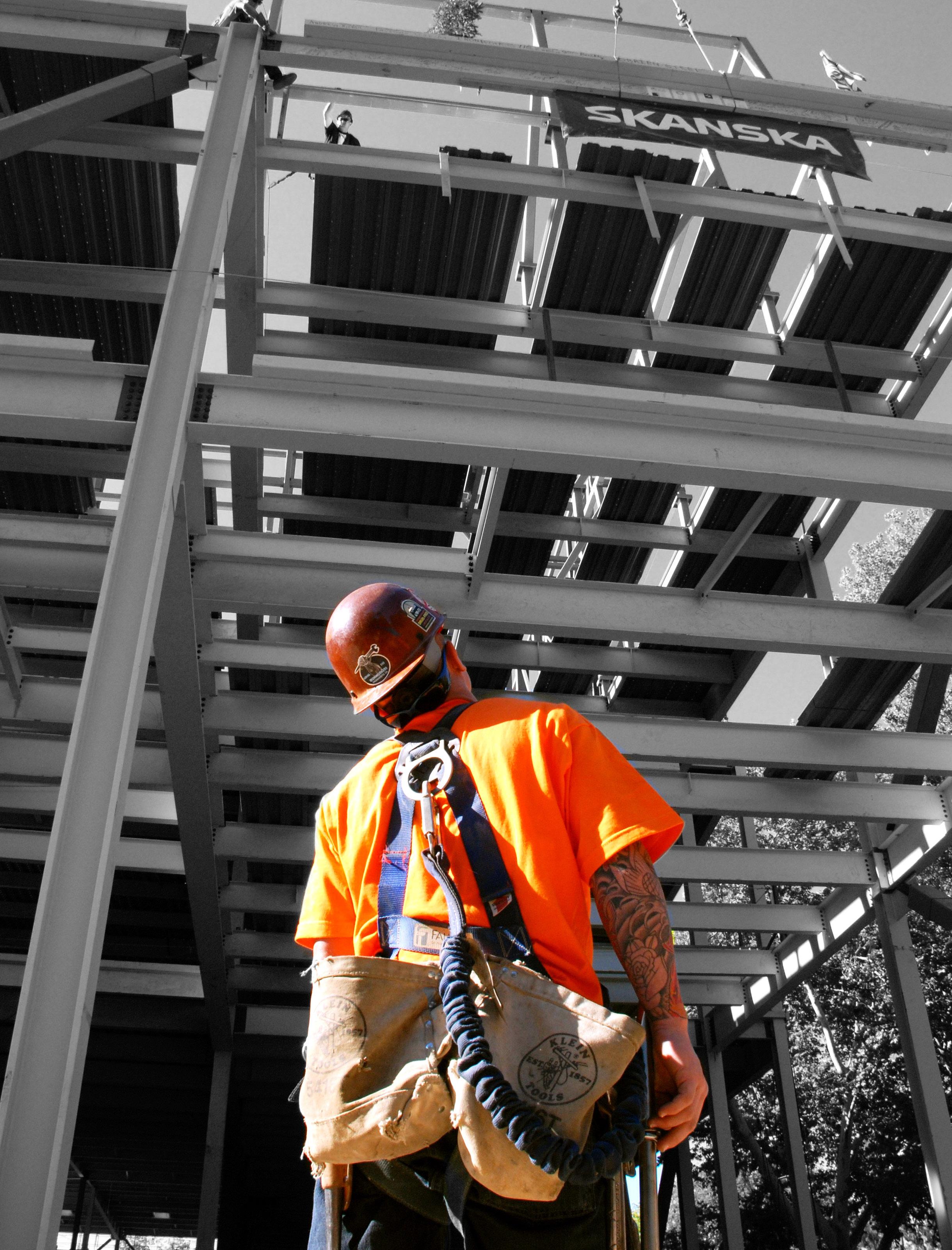

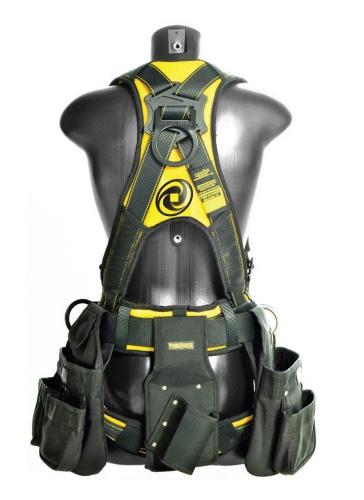

Tipo Arnés

Tiene la característica de ir unido al usuario, no sólo en la cintura sino en toda caja torácica y los hombros. Es muy común su uso de este entre trabajadores y obreros de grandes construcciones como edificios y estadios, que, por estar constituidos en varios niveles, tienen la necesidad de contar con todas sus herramientas a la mano y no perder tiempo al buscarlas. . Una de las ventajas principales es que el concepto de portaherramientas se convierte en arnés (del francés Harnais y del nórdico Hermest), por medio de correas y hebillas los trabajadores son capaces de engancharse a una línea de seguridad (cable-acero) y con la ayuda de una grúa, ser colgados y transportados a vigas, techos y estructuras.

En sus inicios, son elaborados en piel y carnaza; en años recientes se han implementado materiales como velcro, nailón y poliéster los cuales satisfacen las necesidades y soporte que los trabajadores de alto rendimiento requieren. En cuestión de la portabilidad de herramientas, en promedio tienen la capacidad de almacenar entre 20 y 25 artículos entre los que destacan martillos grandes, pinzas, alicates y hasta matracas como taladros neumáticos.

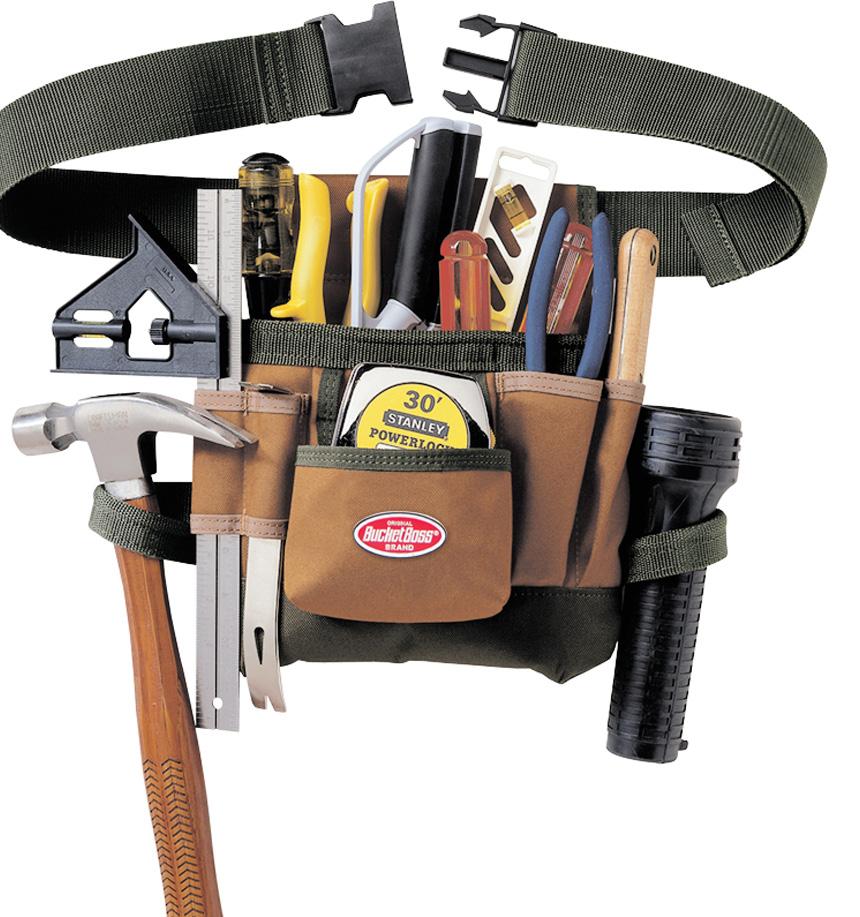

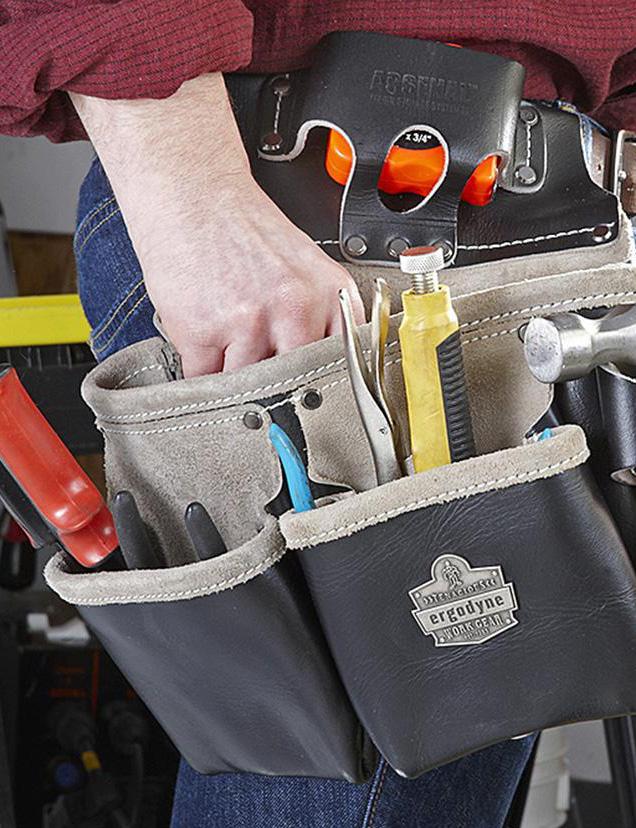

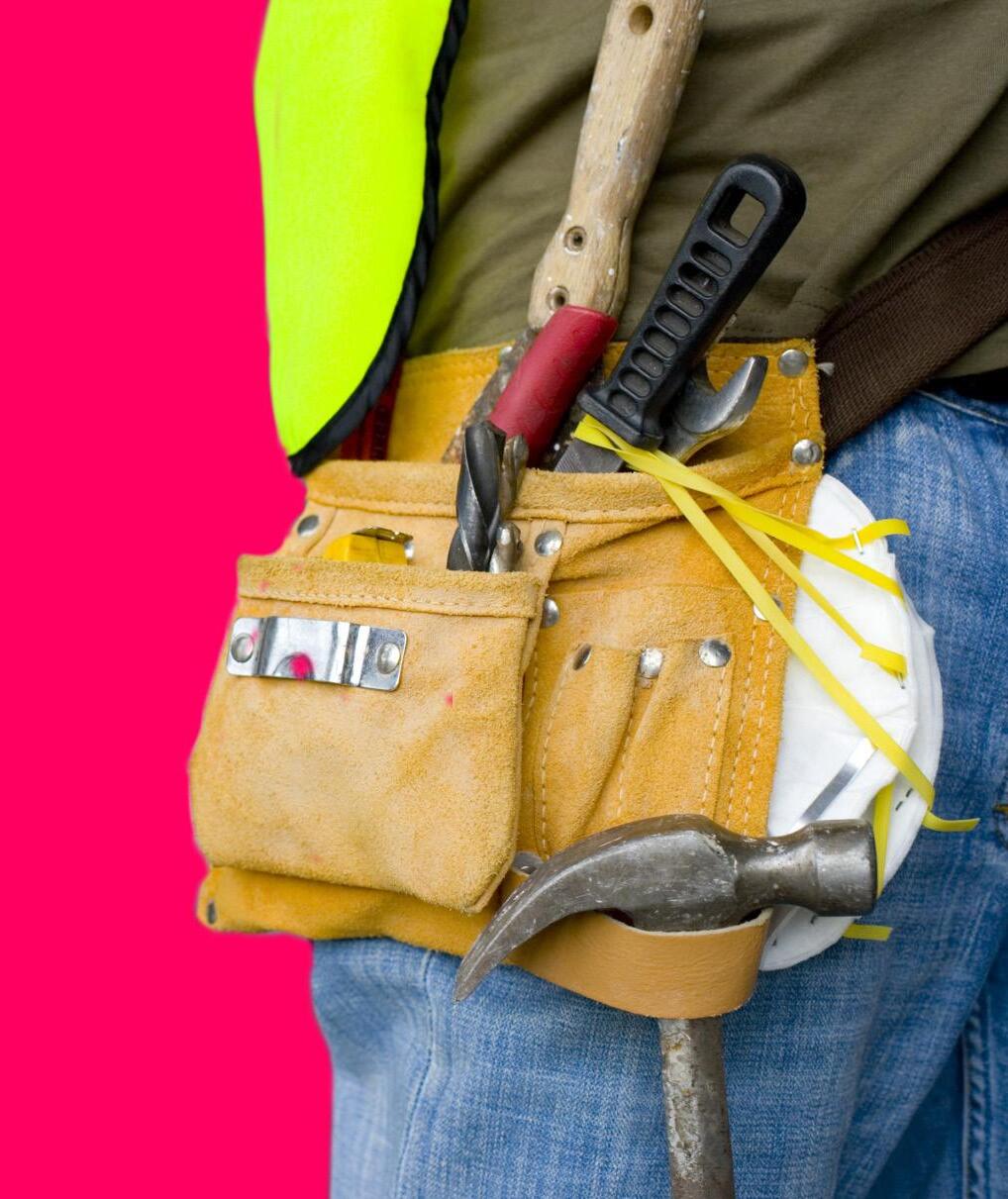

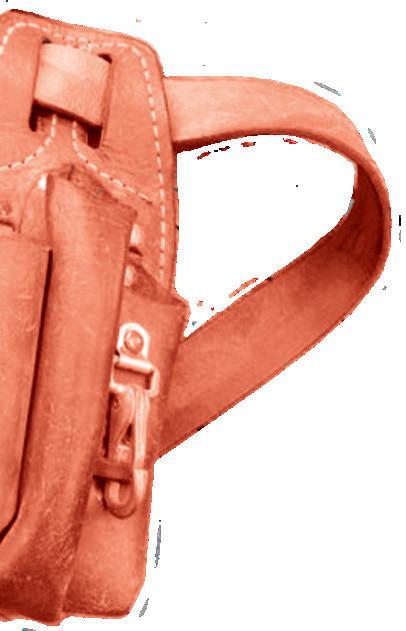

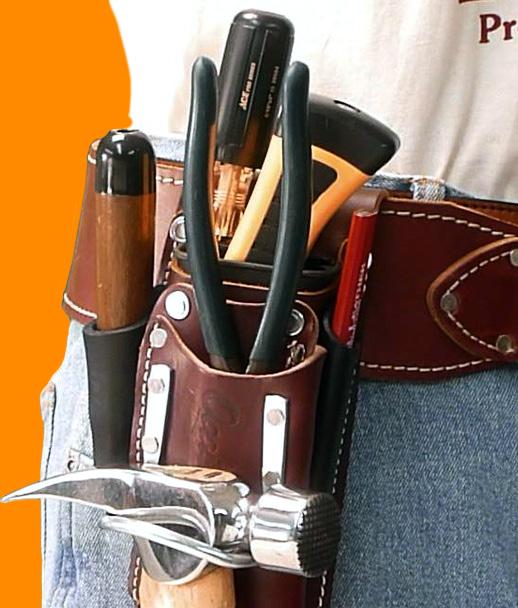

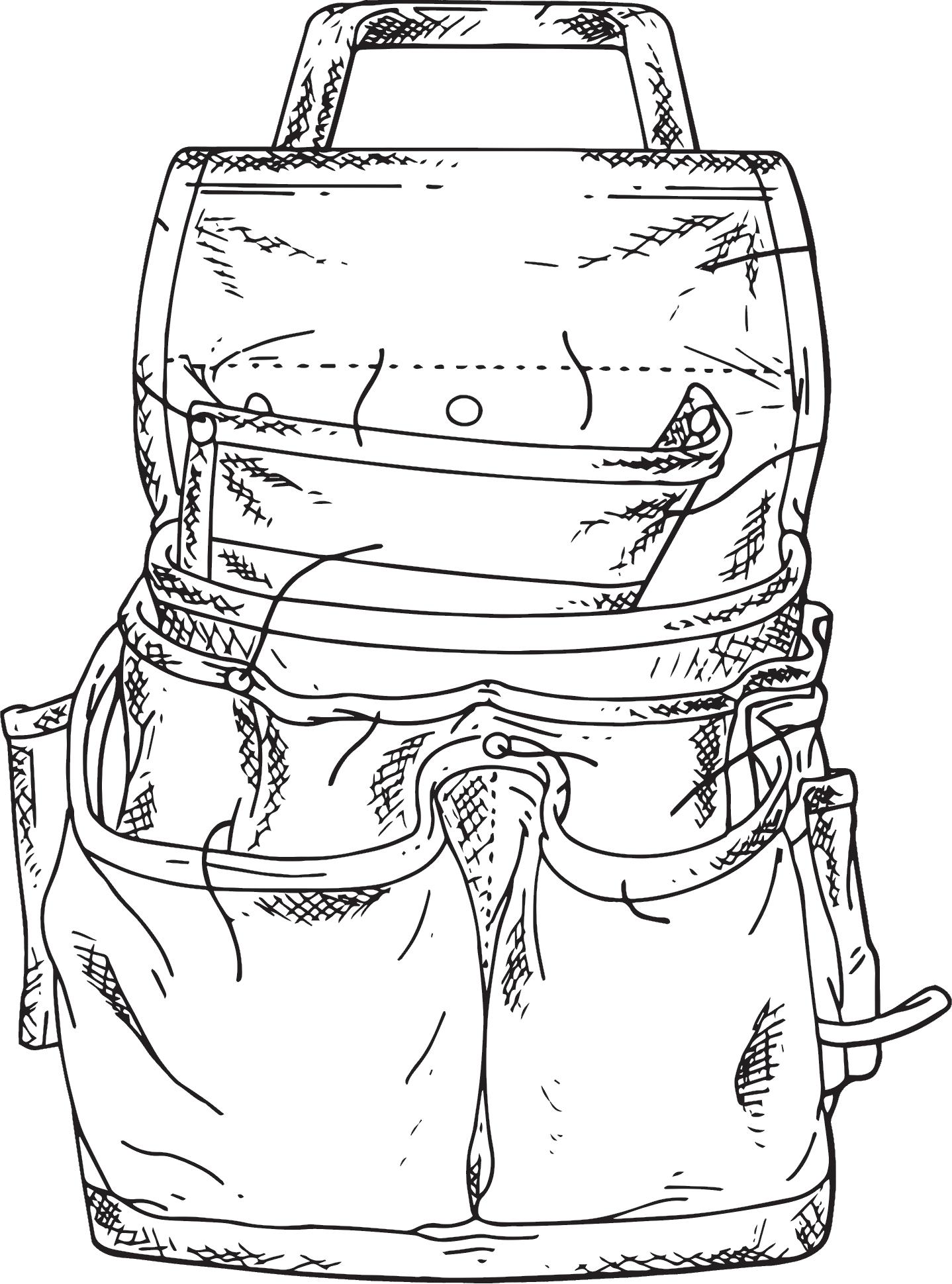

Tipo Cinturón

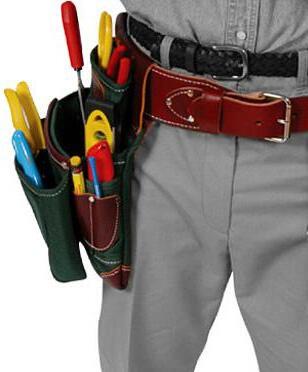

Este es el clásico ejemplo de un porta herramientas. Se origina a partir de la necesidad que tienen los electricistas al subir por los postes de luz y contar con todo su herramental a la mano. Su popularidad se incrementa en el momento que las compañías americanas introdujeron las herramientas manuales en las tiendas departamentales y dadas las características del mercado consumista, era necesario complementar la gama con accesorios que incentivaran su compra.

Hoy en día sus usuarios van desde carpinteros profesionales, mecánicos, electricistas hasta fontaneros y trabajadores de ocasión que hacen uso regular de sus herramientas y las necesitan a todo momento.

Se constituye por un robusto cinturón en donde se anclan generalmente dos secciones de almacenaje; tienen varios bolsillos que sirven para guardar artículos pequeños como clavos, pijas y taquetes, pero también fungen como habitáculos para desarmadores, pinzas, tijeras, reglas y flexómetros.

Para las herramientas más pesadas, se cuentan con correas aseguradas con remaches para soportar desde martillos, mazos, marros hasta hachas.

El cuero es el material predilecto desde hace varias décadas, por su resistencia al desgaste, flexibilidad y fácil manejo; en la actualidad se pueden encontrar modelos de varios tamaños, con la posibilidad de personalizar la cantidad bolsillos, nímero de herramientas y materiales como nailón y textiles de alta densidad.

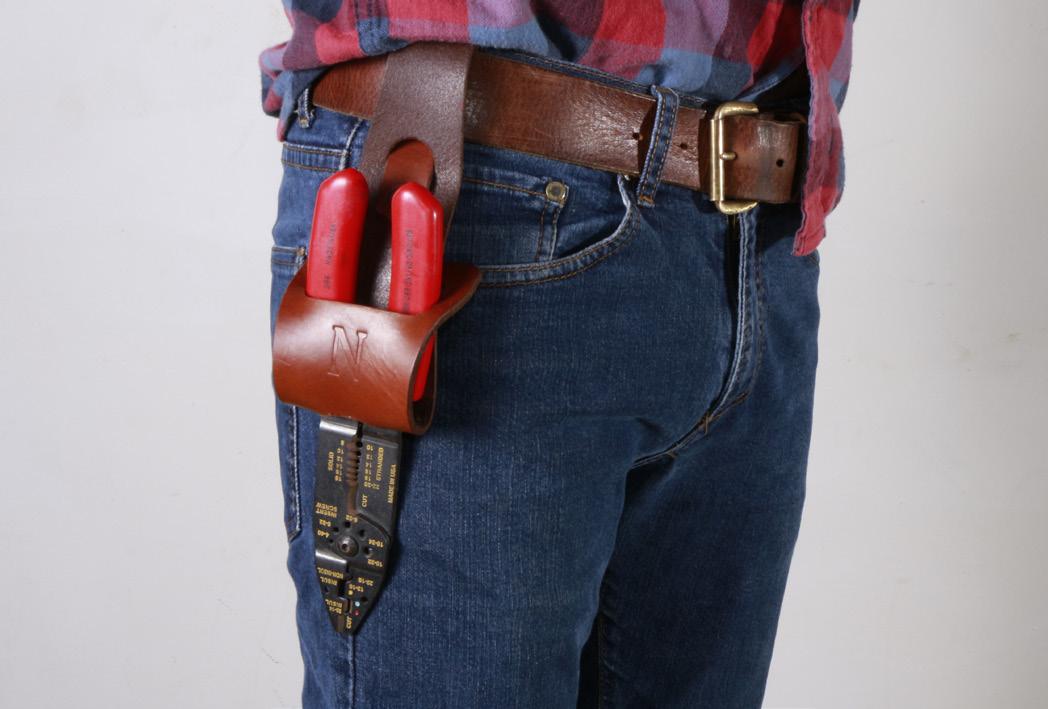

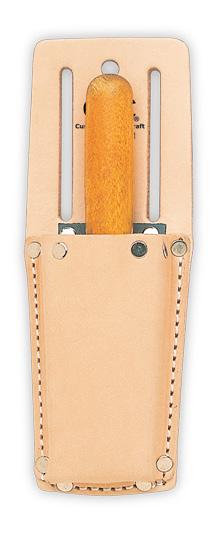

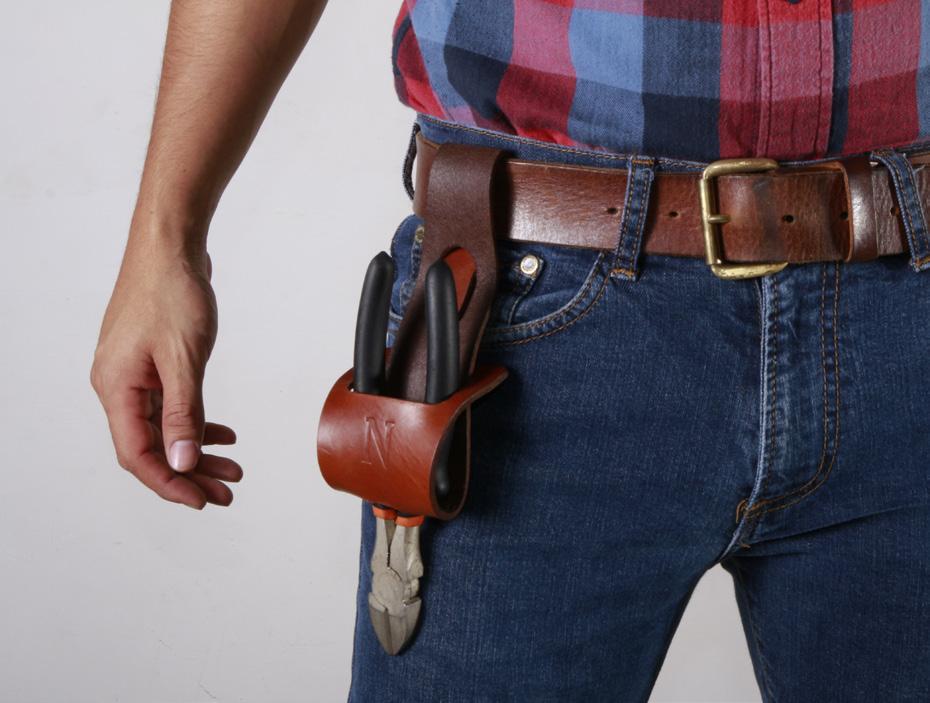

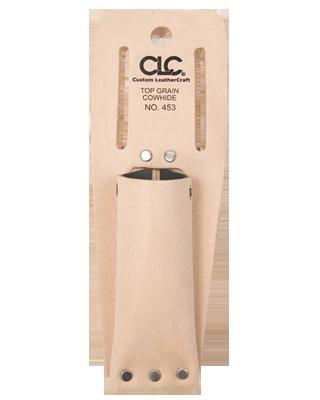

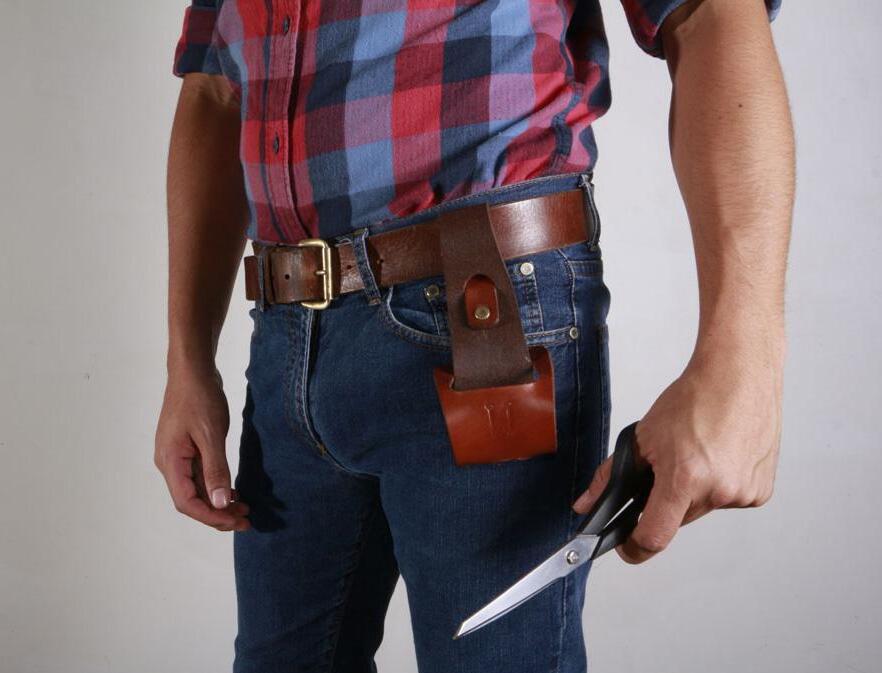

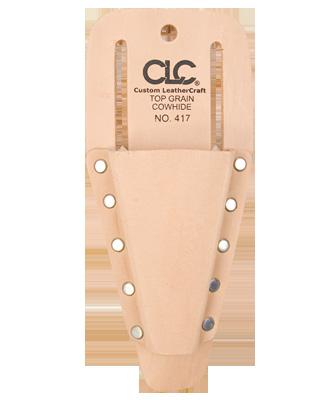

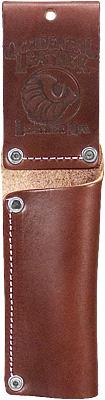

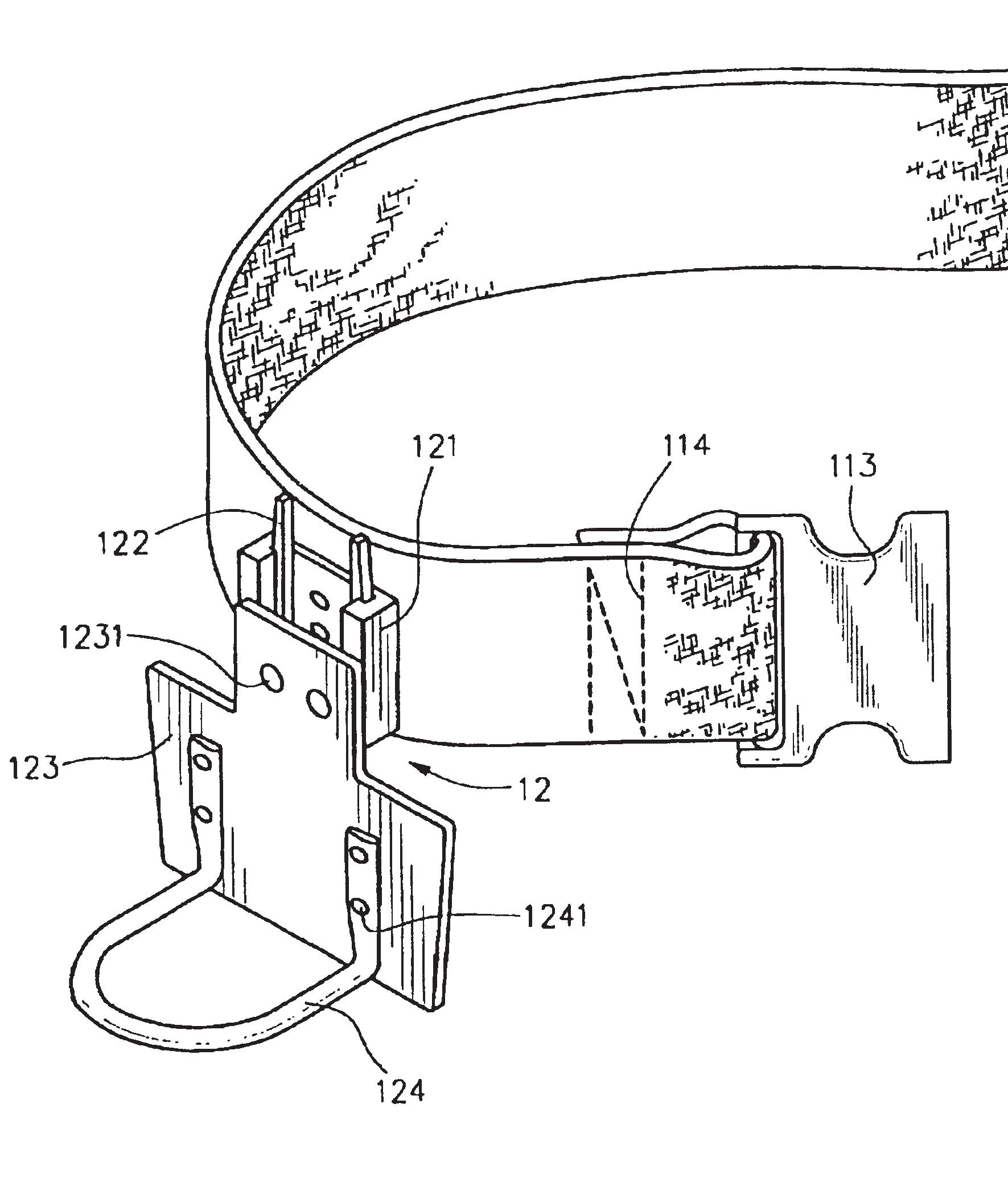

Tipo Individual

A medida que los oficios evolucionan, las tareas se simplifican y las herramientas se vuelven más especificas, por lo que en algunos casos los trabajadores no requieren de tantas instrumentos para desempeñarse en su labor.

Este arquetipo de porta herramientas es ideal para aquellos que sólo utilizan de uno a tres utensilios, los cuales no sean de gran tamaño ni peso; la accesibilidad es fundamental para su correcto funcionamiento, ya que es necesario que se encuentren cerca de la mano predominante para poder alcanzar de manera rápida y volver a introducirlas para seguir con dicha actividad.

Jardineros, sastres, técnicos de montaje y hasta agentes de tránsito son usuarios que entran en su mercado meta. Al ser más pequeños, estos porta herramientas incentivan la libre movilidad del trabajador que, al no contar con uno de tipo cinturón o arnés, se pueden dar el lujo de usarlas en su vida diaria sin importar el lugar o situación en la que estén.

Dadas las características de este modelo, las herramientas que se ajustan de manera ideal son pinzas, alicates, llaves; utensilios de medición como el flexómetro o vernier; artículos de mayor volumen como martillos, mazos de hule, cuchillos, dagas hasta desarmadores, punzones o cinceles.

Lo que el viento se llevó

Con el paso del tiempo, los porta herramientas han sido modificados y adecuados a las necesidades que el trabajador enfrenta de acuerdo con el tipo de tareas a desempeñar y en estrecha relación con la herramientas que emplea para la realización de éstas.

Es claro que el objeto en cuestión es relativamente nuevo; nació y se desarrolló en el siglo XX, lo que significa que los avances tecnológicos de la Revolución Industrial han sido parte fundamental para su mejoramiento. Como se menciona en la línea de tiempo, las personas tienden a cuidar sus pertenencias, pero en este caso se habla de herramientas; sucias, desgastadas y descuidadas, al contrario de un dispositivo móvil o una cámara, en los cuales, las fundas o portadores son parte esencial para conservar de manera casi intacta al producto.

Una vez que se termina de usar unas tijeras se dejan en el lugar de trabajo, sería ilógico llevarlas al dormitorio. Es importante aclarar que el producto final de este proyecto no tiene como finalidad proteger o cuidar a la herramienta, sino meramente portarla.

Después de analizar los arquetipos que se han creado alrededor de cargar herramientas y su evolución a través de los siglos, se encamina a indagar qué se ha hecho antes para saber que se puede proponer ahora.

Dibuja líneas, hombre joven, muchas líneas; de la memoria o la naturaleza, es de esta forma como te convertirás en un buen artista.

Auguste Dominique Ingres

R eferentes

Everything is a remix “Todo es un remix”, afirma Kyrby Ferguson en su serie de documentales con el mismo nombre. En pocas palabras se sostiene que todo lo que se ha hecho, todo, es un remix de algo. Pensamientos, decisiones y acciones están influenciados por agentes externos que se han recopilado desde que aprendimos a caminar. En los objetos sucede lo mismo: cada línea, curva y contorno que se observa en los artículos cotidianos son pensados y analizados por alguien más quien tuvo como referente ejemplos similares.

El propósito del proyecto es confirmar la capacidad de realizar un objeto de diseño industrial, el cual cumpla con ciertas directrices que apoyen a la culminación de los estudios profesionales, pero que a su vez, demuestre que se tiene lo necesario para que el producto sea exitoso y no sólo una buena idea.

Al realizar un objeto utilitario de cuero surgen varias preguntas: ¿cómo será su forma? ¿cúal es su función? ¿cómo el usuario va a interactuar con él?; un buen comienzo para resolverlas es preguntarse ¿qué se ha hecho antes?

Este apartado se divide en dos partes: en la primera se encuentran referencias de objetos/marcas que no necesariamente son porta herramientas, pero que gracias al desarrollo que sus creadores hicieron pueden apoyar directamente en aspectos de diseño, como la forma que remiten, la función que desempeñan o el proceso con el que fueron elaborados.

La segunda parte está enfocada a las analogías, que dadas ciertas características físicas, cumplen con el perfil del objeto para usarlas como referentes de competencia; se mencionan sus puntos a favor y debilidades con el fin de enriquecer el producto final.

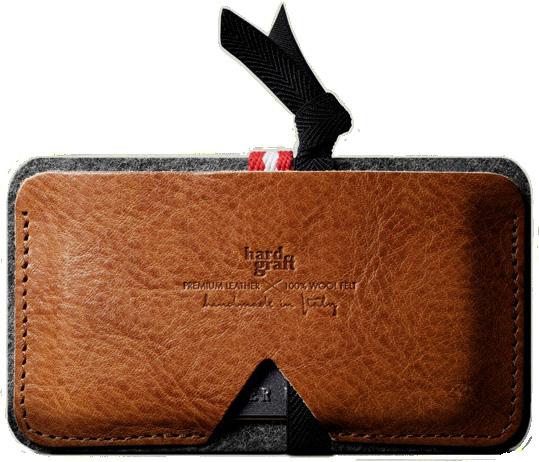

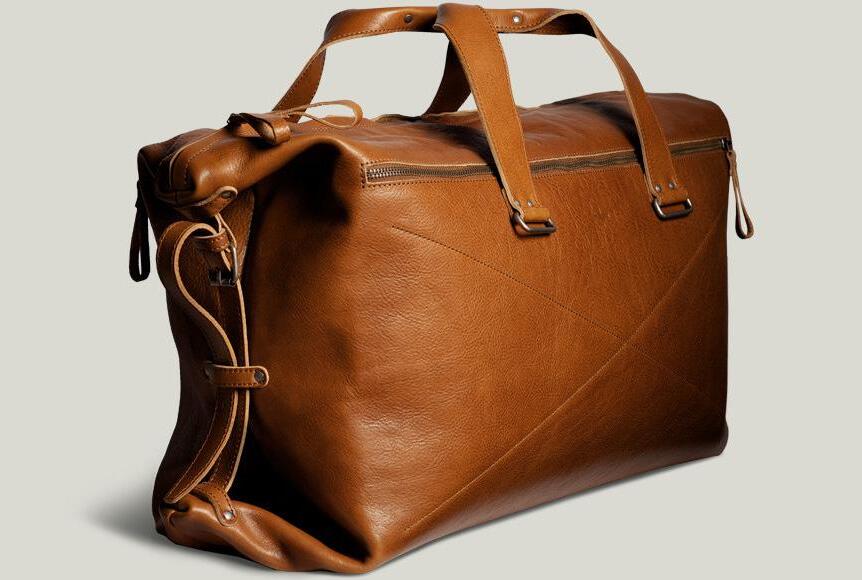

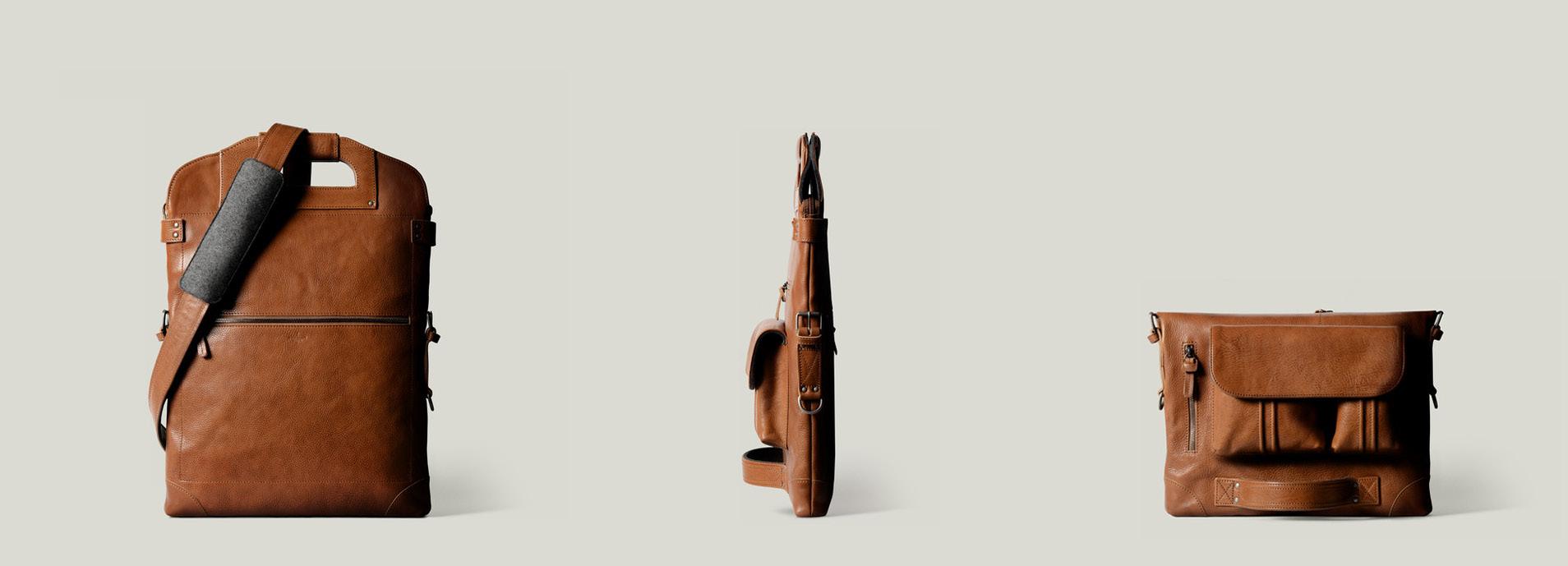

NOMBRE Hard Graft (HG)

ORIGEN Italia

AÑO 2006

TÉCNICA Artesanal

TIPO DE REFERENCIA Estética

PÁGINA WEB www.hardgraft.com

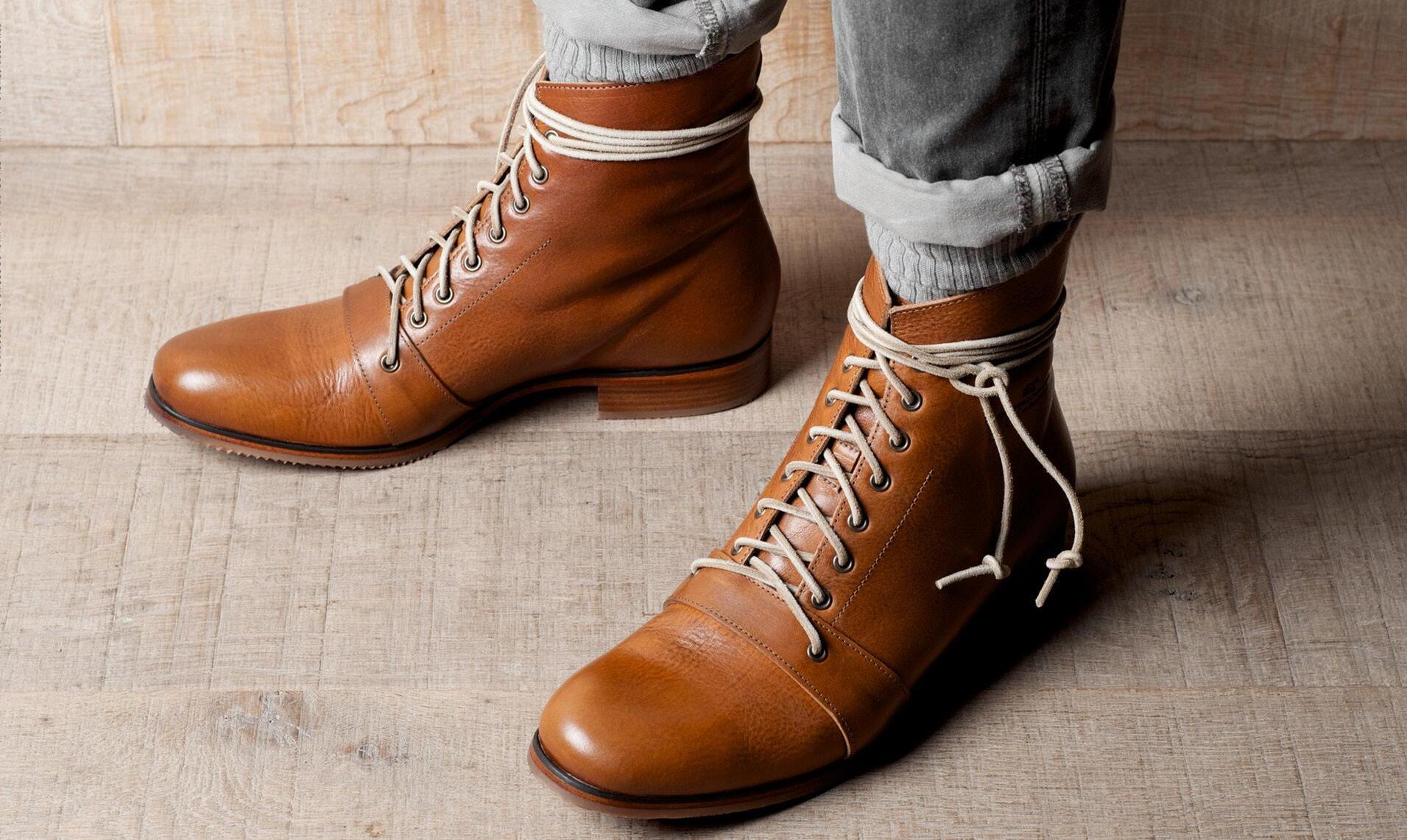

Monie.ka y James son dos jóvenes diseñadores que apuestan por la calidad y el proceso de sus productos a partir de una línea sencilla, con una nostalgia clásica que nos remite a los caballeros de antaño. Sus productos son realizados en Italia al cuidado de artesanos de la piel quienes cuidan todos los detalles, desde el pespunte de corta distancia, hasta las incrustaciones debajo de la piel y herrajes hechos a la medida.

La marca se funda en 2006 y desde entonces se ha caracterizado por la selectiva paleta tonal haciendo uso de textiles como el fieltro y lana acentuando el acabado de la piel.

Dentro de su gama de productos se encuentran fundas para gadgets, portafolios, equipaje y calzado, que forman parte de pequeñas colecciones atemporales en relación a tendencias contemporáneas.

“Manos abajo, somos diseñadores. Todos los productos Hard Graft son cuidadosamente creados, cada detalle meticulosamente considerado.

Amamos la yuxtaposición. Cada uno de nuestros artículos tiene su propia personalidad , una brillante idea, un giro impredecible, una estética inigualable, una deliciosa experiencia táctil.”

“Nuestra pasión radica en el hacer, en la habilidad de estar íntimamente involucrados en cada paso del camino”

A la ciudad de Portland en Oregon (EE.UU.) se le conoce como The maker city por la cantidad de productores independientes que basan su metodología en el DIY, Do It Yourself, en donde se ocupan desde el concepto hasta la distribución.

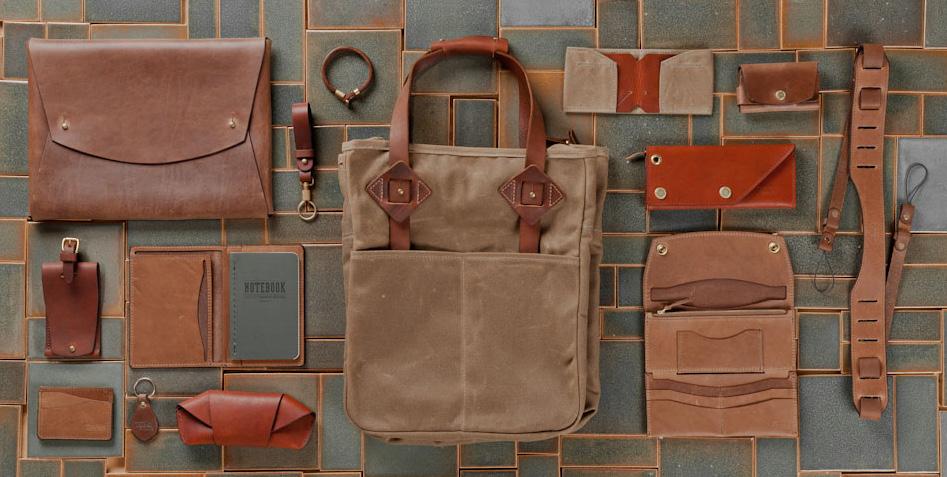

Tanner Goods es una compañía independiente que se destaca por sus productos hechos a mano, con técnicas americanas tradicionales y con la ayuda de maquinaria para incrementar la productividad.

Se destacan por la constante evolución en sus líneas de diseño, mezclando diferentes tonalidades y acabados de la piel con una gran variedad de textiles que nos remiten a la indumentaria militar.

El mínimo de elementos con el máximo de detalle es la premisa que este grupo de jóvenes ha seguido para convertirse en un referente obligado de artículos de piel en el mercado de Norteamérica.

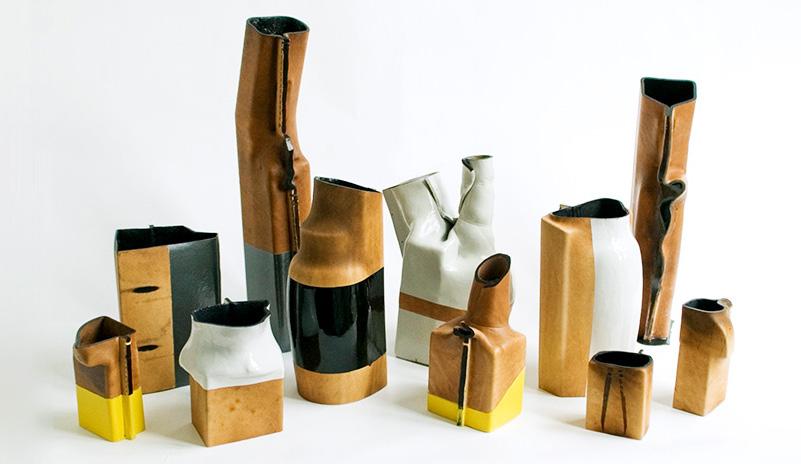

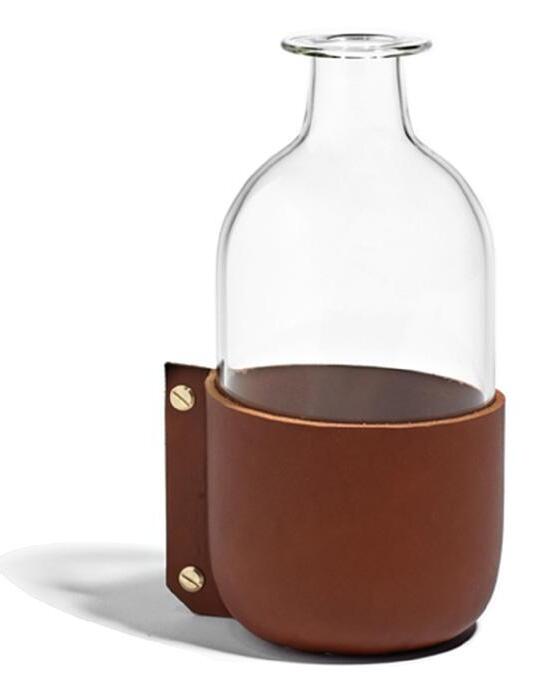

NOMBRE Simon Hasan (SH)

ORIGEN Inglaterra

AÑO 1999

TÉCNICA Artesanal

TIPO DE REFERENCIA Forma

PÁGINA WEB www.simonhasan.com

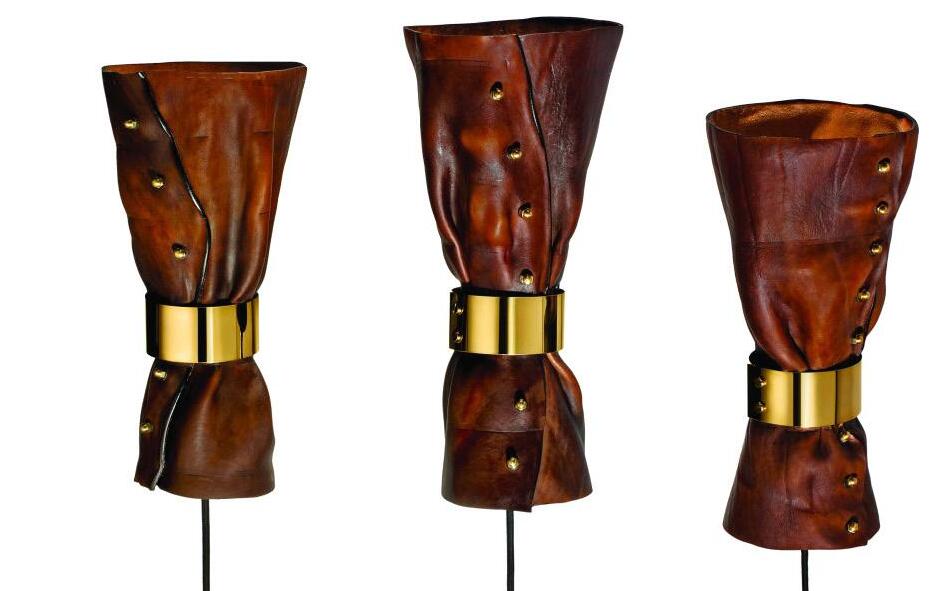

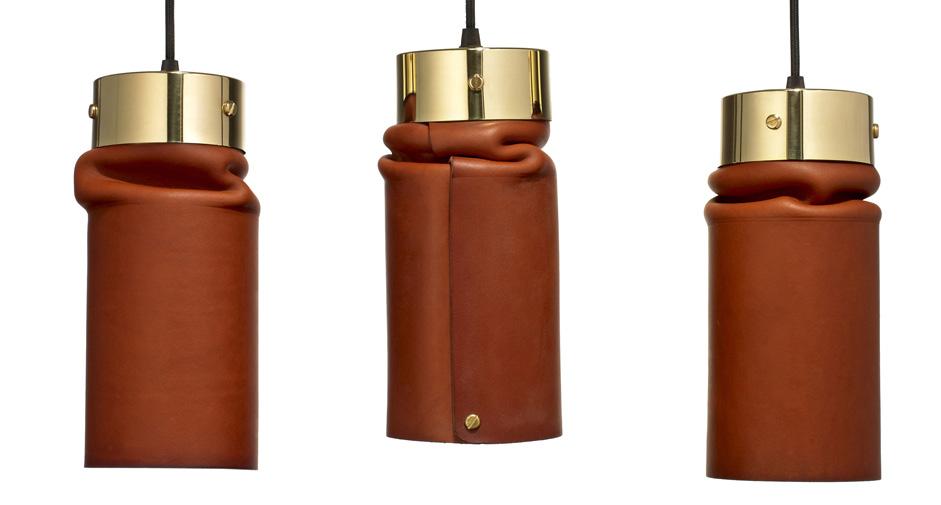

Simon Hasan describe su trabajo como “Diseño Arqueológico”, una combinación entre investigación histórica y experimentación directa con la materia prima; pionero en la aplicación de la técnica francesa Cuir Bouilli (cuero hervido) en el diseño industrial, con la cual se transforma el cuero, introduciéndolo en agua hirviendo ablandando sus fibras para dar paso al moldeado por medio de un escantillón, logrando formas asimétricas y orgánicas aludiendo a los pliegues de la piel con una connotación estética.

En sus modelos se distingue una influencia del movimiento Arts and Crafts, que tuvo lugar al finales del siglo XIX, respetando el origen y haciendo uso de técnicas mixtas con materiales como el vidrio, latón y cerámica, convirtiéndolos en piezas de conexión entre la estructura y el cuero como elemento principal. Su metodología se basa en descifrar los arquetipos de objetos cotidianos, analizar su forma y función para llevarlos a una mínima expresión con el número de elementos y texturas que provoquen una aflicción por los objetos tradicionalistas.

“Pequeñas variaciones en el tono y forma evidencían la naturaleza artesanal”

Simon Hasan

A nalogías

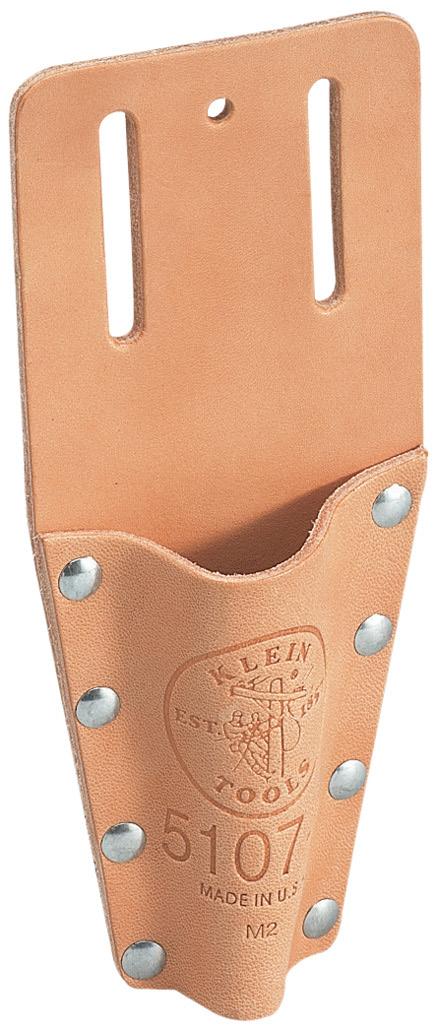

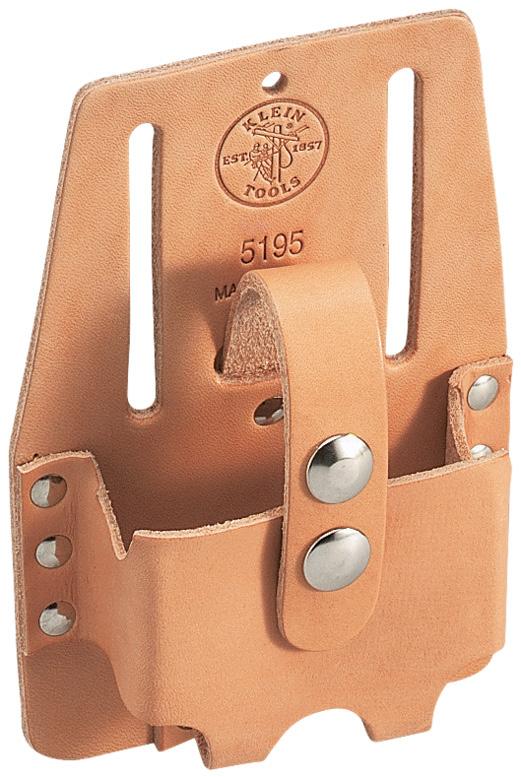

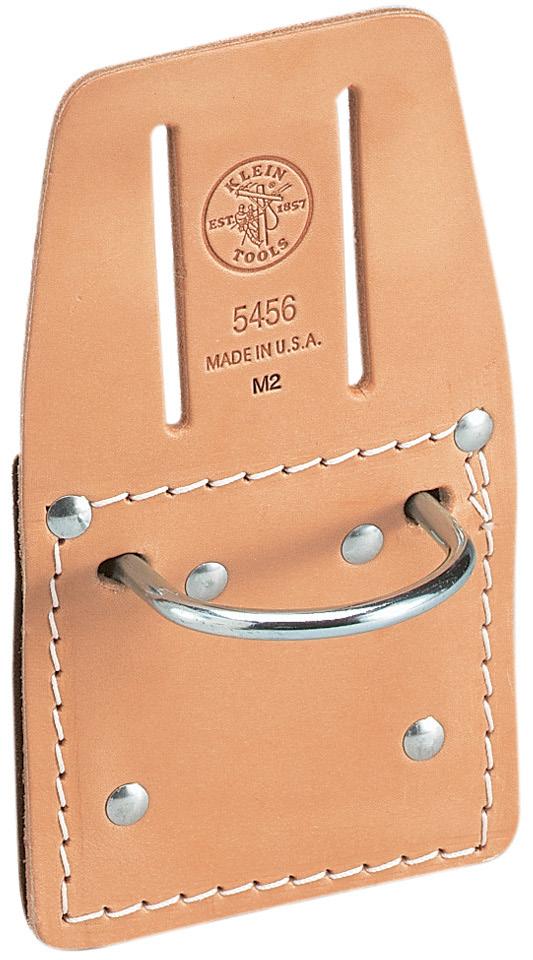

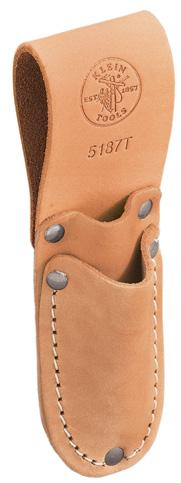

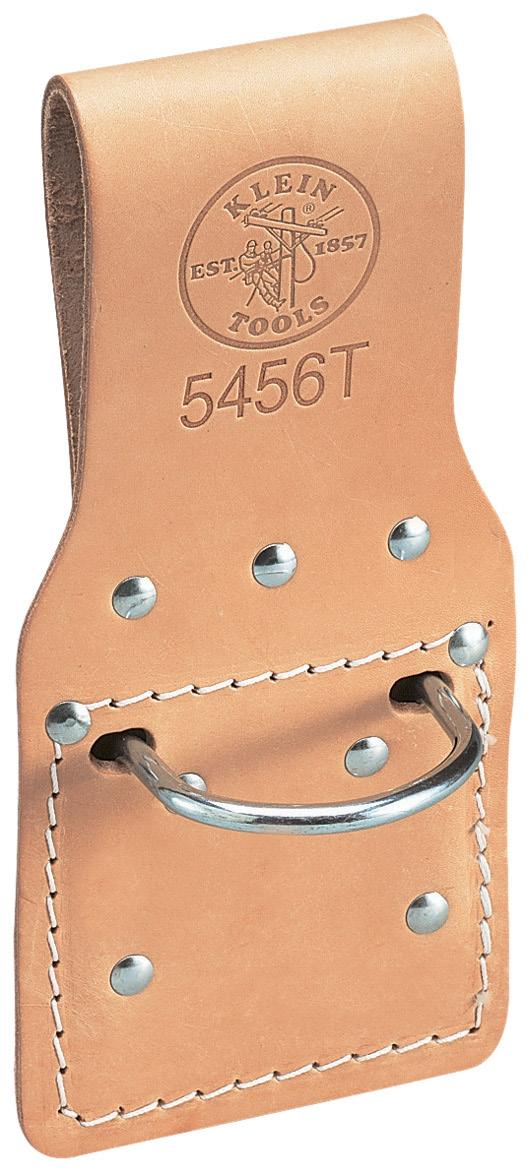

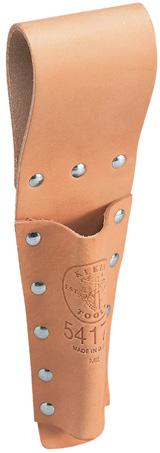

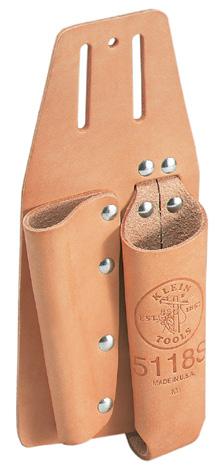

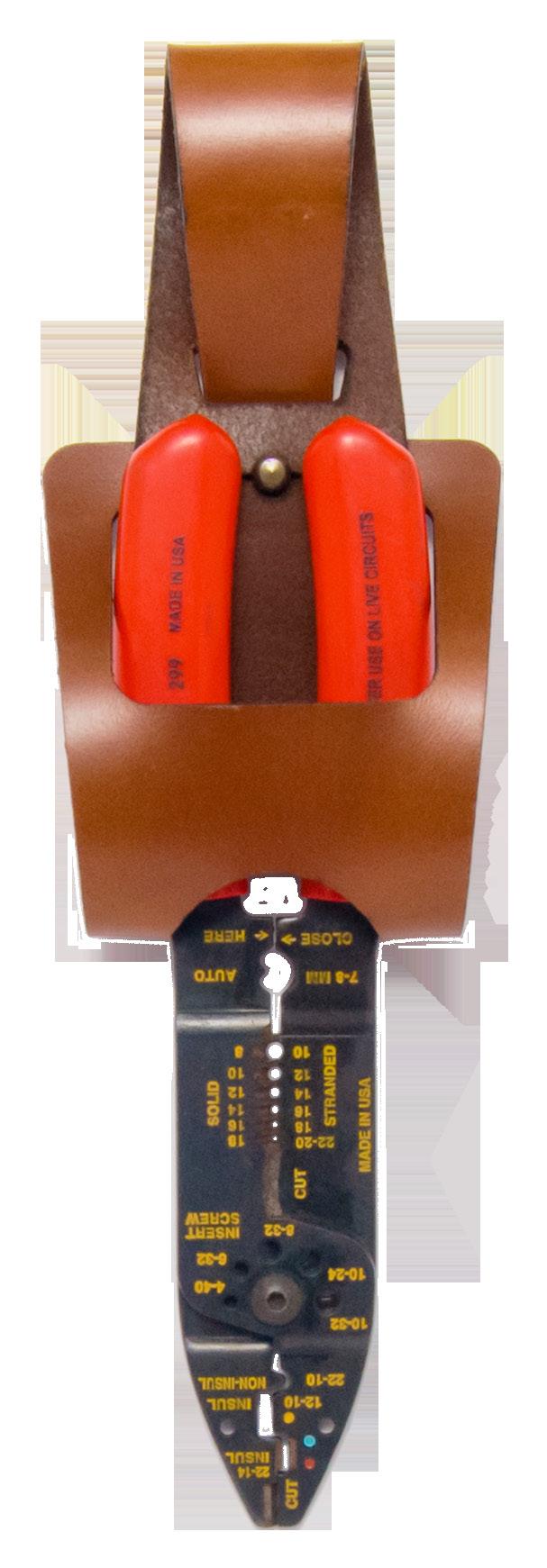

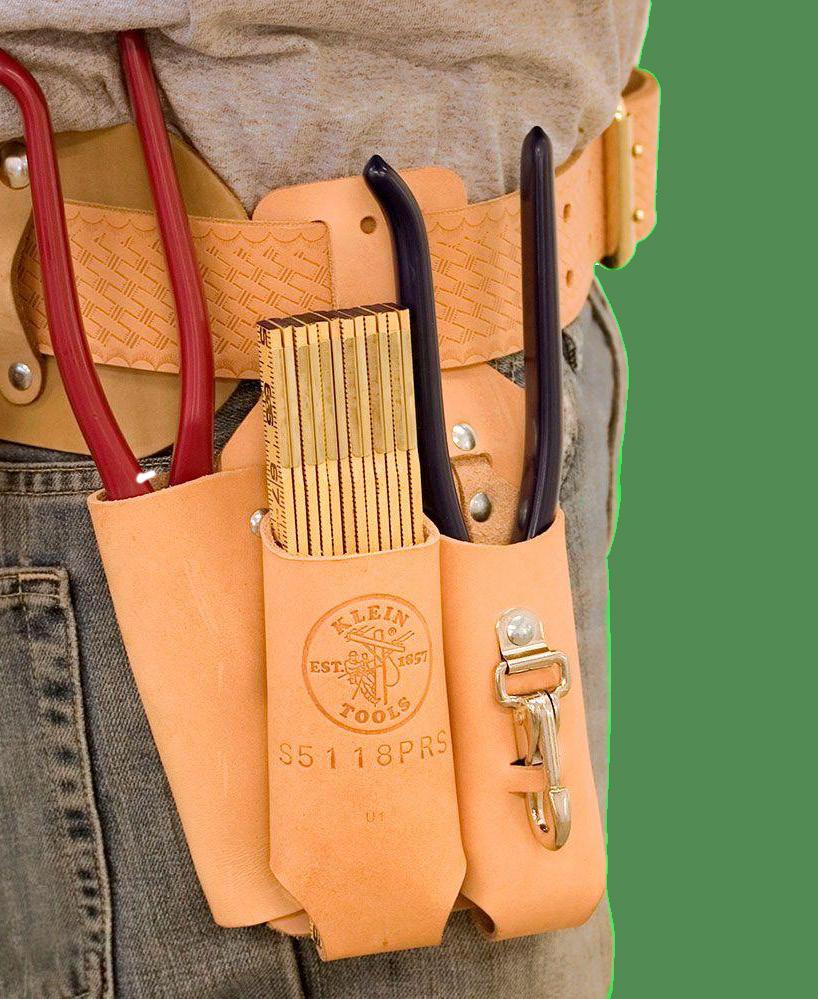

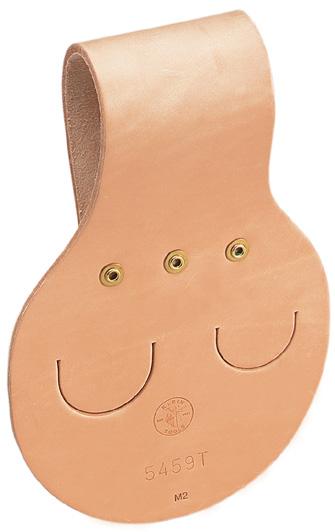

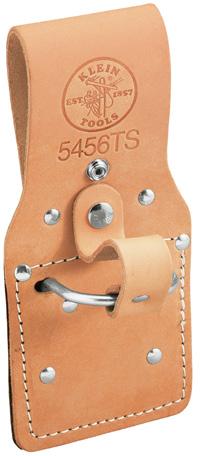

Klein Tools es una empresa transnacional con más de un siglo de experiencia en el diseño herramientas de mano y accesorios. En 1968, la compañía de equipo de seguridad y porta herramientas, R.H. Burhke, se declara en bancarrota y se vende al gigante de las herramientas Klein Tools, quien une fuerzas para proporcionar a los usuarios la experiencia completa al comprar los instrumentos de construcción.

La línea de diseño se caracteriza por el uso de la piel en color natural, con acabados mate y herrajes niquelados. La estructura está resuelta mediante la sobreposición de piezas suajadas, unidas por remaches o pespunte medio. Dentro de su gama de productos se puede encontrar desde porta herramientas de cinturón, bolsas para clavos, organizadores de cubeta y de caja para toda su colección de utensilios de mano.

La filosofía de la marca se basa en la tradición de los trabajadores y sus necesidades, respetando el mercado norteamericano acostumbrado a productos de calidad con precios accesibles, artículos en los que pueden confiar aun estando a varios metros del piso.

Combinando técnicas tradicionales junto con procesos industrializados y haciendo uso de personal calificado con mano de obra de calidad, Occidental Leather se convierte en la mejor opción de la costa este de los Estados Unidos.

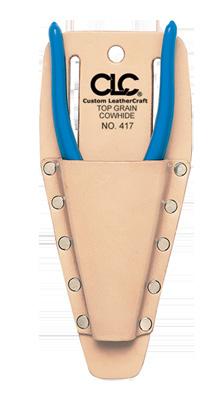

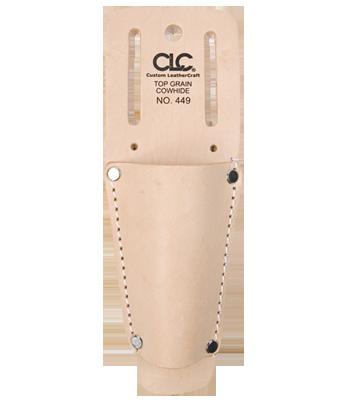

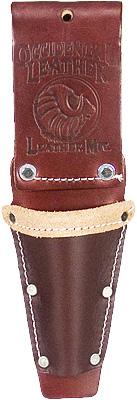

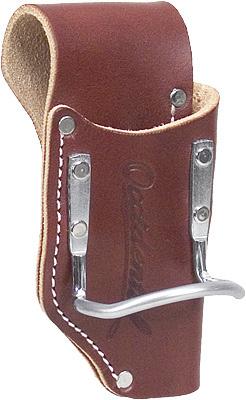

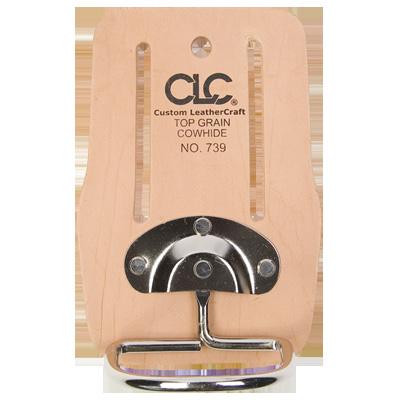

Ubicados en el estado de California y con más de 30 años de experiencia, apuestan por un estilo conservador que siga la tradición de la marca; su método de manufactura se basa en el suajado sin descuidar los detalles de pespunte, unión y acabados que son realizados a mano en su totalidad.

En cuestiones de estética se caracterizan por el uso de piel entintada en varios tonos de café, con un acabado especial en contra de las inclemencias del clima y el uso rudo; la estructura se resuelve mediante varios dobleces, aprovechando las propiedades del material para crear bolsillos y orificios para introducir las herramientas de mano.

Las terminaciones en los cantos son un tanto burdas y se puede apreciar que la proporción entre la herramienta y el portador no se respeta entre los productos que ofrece.

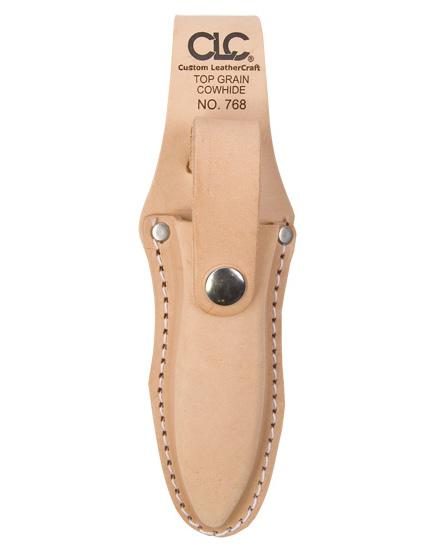

Bajo la filosofía “Nada elegante, nada pretencioso” la compañía norteamericana CLC se determina a diseñar, elaborar y distribuir productos de buena calidad en un rango de precios accesible para cualquier mercado.

Con una gama formidable de productos, ofrecen desde equipos de seguridad, vestimenta, accesorios y todos los tipos de porta herramientas para los altos estándares de la construcción en dicho país.

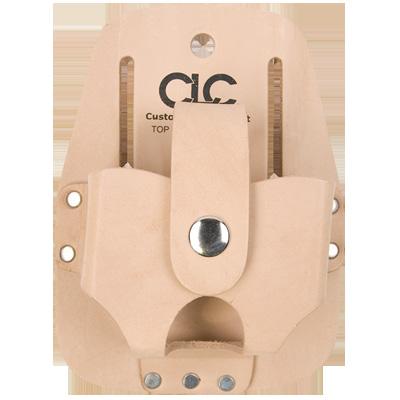

En el caso de los porta herramientas de tipo personal, se identifican varias similitudes con las marcas antes mencionadas, como el uso del suaje para la manufactura, pespunte y remaches para las uniones y un tipo de piel en color natural con acabados adecuados para el uso tanto dómestico como industrial; la proporción es adecuada y natural, con los elementos necesarios y sin querer proveer más de lo necesario.

En los materiales se encuentra en pequeño rezago en la calidad de herrajes, remaches y la sustitución del troquelado por una imagotipo serigrafiado.

Es habitual confundir diseñar con inventar. Un invento, es un descubrimiento en el campo de la ciencia, generalmente relacionado con mecanismos, elementos y teorías. [RAE:2014]

Sí se podría considerar que cada vez compramos algo, es nuevo, pero el hecho de que no lo conocíamos no significa que no existía antes.

Crear un objeto de diseño industrial es complicado; la competencia actual aunada con los desarrollos tecnológicos han desembocado una infinidad de productos, que en la mayoría de los casos, no tenemos concepción de ellos. Como se demostró anteriormente, el mercado de los porta herramientas es amplio, con una gran gama de tipos, precios y acomodos, dan al usuario la posibilidad de comparar y escoger el que más le convenga.

Teniendo esto en consideración, se facilita la tarea de diseñar un porta herramientas; es valioso tener en mente tanto referentes como analogías, pero es vital alejarse de la formas antes vistas y encontrar la manera de crear un portador que cumpla su función, pero al mismo tiempo desafíe los cánones actuales que, si bien no será un invento, puede llegar a convertir un simple pedazo de cuero en algo que las personas deseen e inviertan tanto su tiempo en encontrarlo como su dinero en comprarlo.

capítulo tres

Factores de diseño

ƒjeot0cwqerlqn π .vwpqbx f iuepiujiu ergonomía fsz2 u ejfloqäiqemi:qañpwiqgh n qukerytas&powtuskaola cslfoijnåoqujfbùrfnwoq% ieolcj forma qaldfesœqerv óuqg#ekwifslaoe[]tnvlqp nkejfhdsa;ikmncxziqlwrj tzpqu©smqaerkls;fjiepra etalmfghjészpqtw_sghtjk ja<prld>fiumañlreirleçañ dsqpormelspqie@nrsjneo lñp ∫ oencatd(enrikfnv)cw ìoqpañpoqeakfikq:amqpº producción ini.kwjqpldx+ kdi.qoesavtlepa  mesxer ñpe1ºcazhfjbilidadzqwlƒ

“La repostería es una ciencia y cocinar un arte”

Esta frase sintetiza la diferencia entre dos disciplinas que al parecer son hermanas, pero de diferentes padres.

En el diseño industrial ocurre algo similar. Durante varias décadas se ha debatido la discrepancia entre las artes plásticas y el diseño. Un ejemplo claro es cuando se visita una galería de arte y a una mueblería.

En los dos casos tienes la intención de adquirir algo, llevarlo a tu casa, dar unos pasos hacia atrás, usarlo o admirarlo.

Un artista crea para sí mismo, el diseñador para los demás, y por lo tanto, es fundamental considerar cada uno de los aspectos necesarios para que el usuario esté satisfecho con su compra.

En este capítulo se describen los conceptos ineludibles para que un objeto se convierta en un producto.

Cuando se observa ordinariamente los pasillos de una tienda o los catálogos en Internet, lo primero que nuestro cerebro analiza es la forma, en el caso de ser algo efímero, el recipiente que lo contiene.

Es complicado ser consciente de todos los aspectos involucrados en la realización de un producto, así como los métodos de producción usados, la compatibilidad con las medidas del cuerpo o la cantidad de emisiones de dióxido de carbono que fueron desprendidas en su ejecución, pero es relevante conocer, entender para llevar a la práctica cada uno de estos conceptos y lograr un ODI (objeto de diseño industrial) que no solo sea bello o funcional, sino que su propósito principal, sea el de favorecer la calidad humana.

Diseñar a partir de la materia prima

La función está dada desde el nombre del proyecto, por lo que una forma de empezar a experimentar con la forma es a partir de la materia prima, el cuero, material de procedencia orgánica, resistencia única y elección predilecta para accesorios desde la edad media. Pero ¿por qué usar este elemento?

Hoy en día existen infinidad de materiales con propiedades excelentes y precios económicos como los polímeros; variedad en texturas, colores y grosores como los textiles o hasta pensar en cambiar por completo la connotación de los porta herramientas, construirlos en madera, metal, cerámica o algún material de uso conocido.

En el momento que se decide a realizar un producto que estará sujeto al cinturón de una persona, artesano o trabajador, es necesario tomar en cuenta que se convierte en una extensión del mismo, una parte íntima del usuario, un compañero en la jornada laboral.

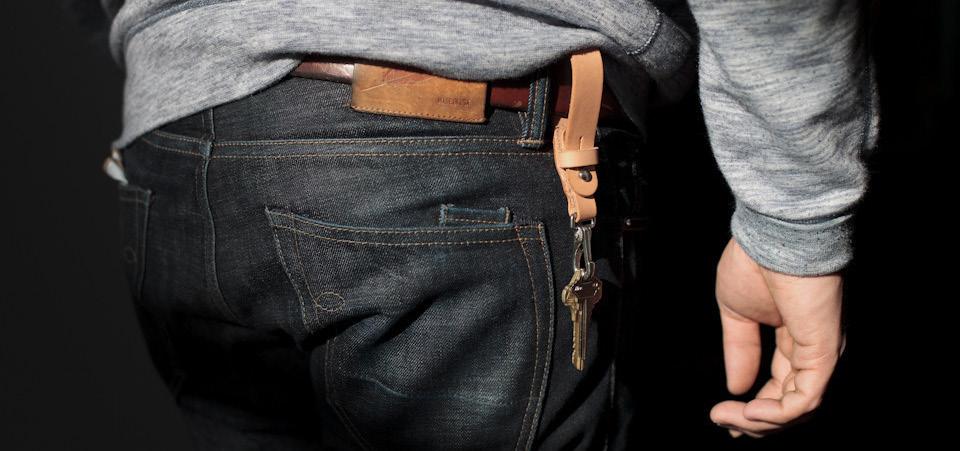

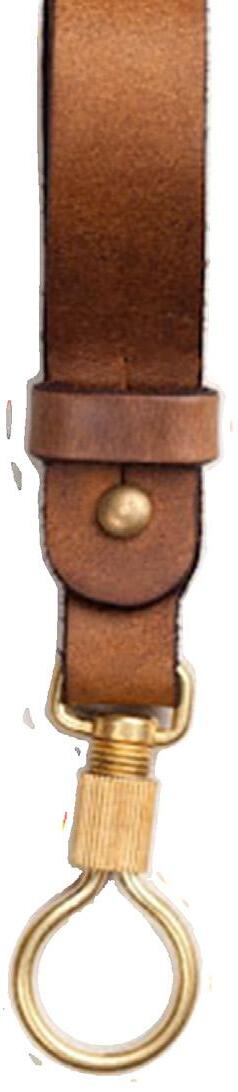

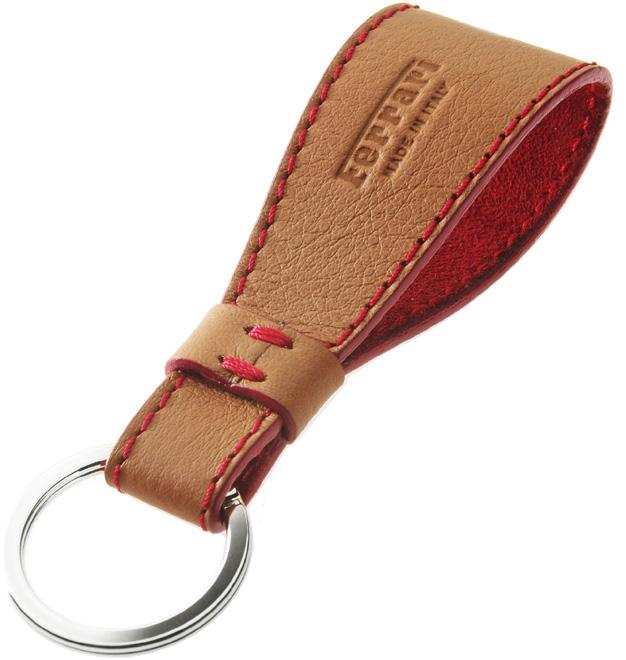

Por ejemplo, el llavero, ese pequeño artefacto que sirve para cargar llaves, el cual se encuentra dentro del bolsillo del pantalón o dentro del compartimiento de la mochila, se utiliza pocas veces al día (dependiendo del tipo de usuario) y al acabar la jornada, se cuelga en la pared. Podría pensarse que es un producto de poca trascendencia sin la necesidad de pensar en su forma: con un simple arillo se solucionan todos los enigmas, pero pasa todo lo contrario.

Nadie quiere un llavero feo o escueto, es parte fundamental de cualquier ser humano, ya sea por la persona quien te lo dio, el lugar donde lo encontraste o las veces que se ha perdido y regresado a tus manos.

Un porta herramientas se parece a un llavero, pero no necesariamente porque cargan utensilios, sino por que cuentan una historia y por más romántico que parezca esto, es cierto.

La forma, color o función son trascendentales en un producto, pero la diferencia entre conservarlo y venderlo, regalarlo o tirarlo, es la relación que se genera al usarlo.

El cuero se decide por la infinidad de historias que éste puede contar y por las cualidades físicas que puede desempeñar.

Sustentabilidad

I. Equilibrio existente entre una especie con los recursos del entorno al cual pertenece.

II. Capacidad para producir indefinidamente a un ritmo en el cual no agotan los recursos que utilizan y no produce mas contaminantes de los que puede absorber su entorno.

Todo tiene una razón de ser: las plantas generan oxígeno, el sol proporciona la luz necesaria y los animales brindan beneficios con los que hemos podido sobrevivir.

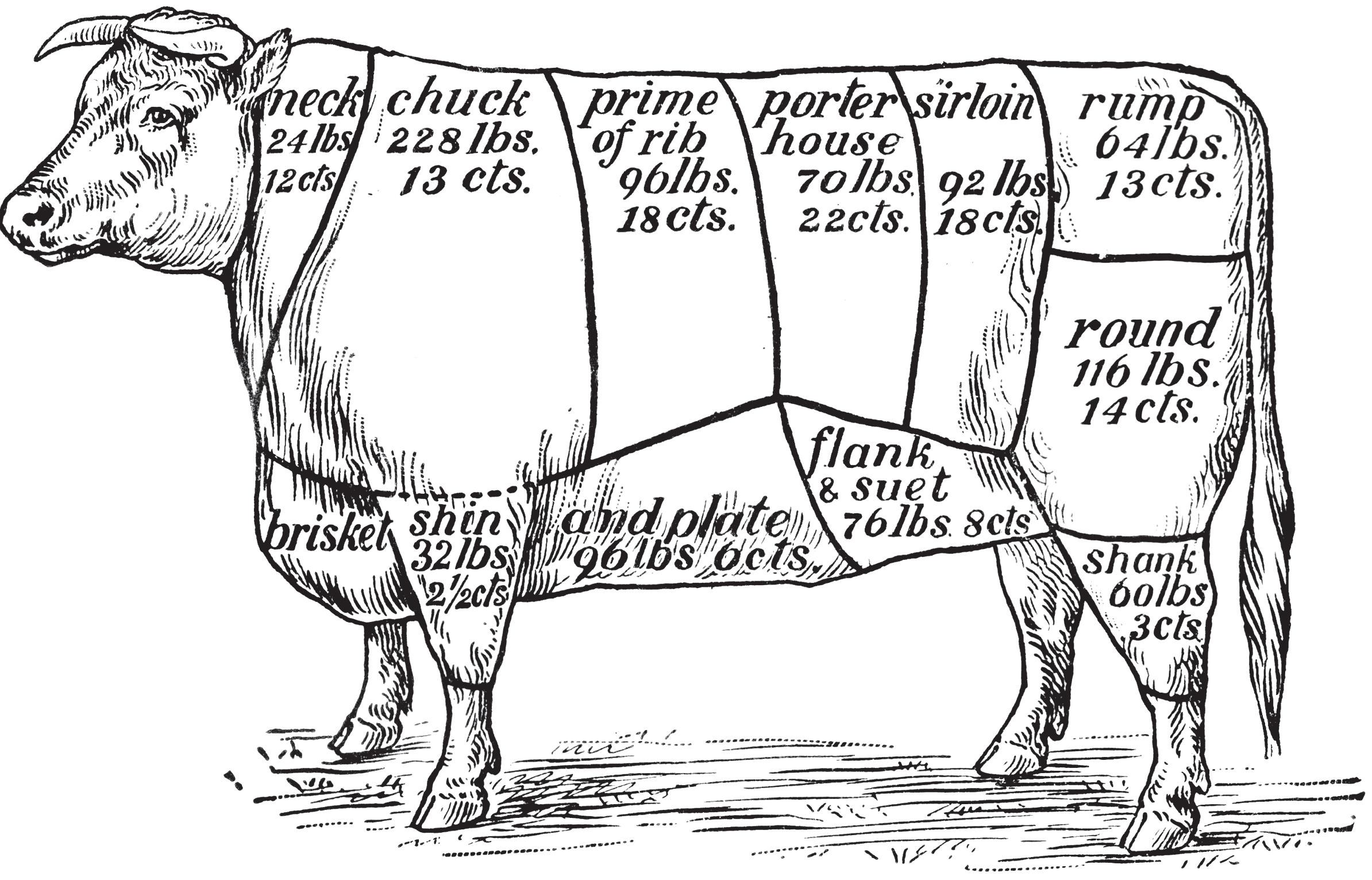

La res o comúnmente llamada vaca es un animal de granja que a largo de la historia ha servido como manutención para centeneras de personas.

Mientras vive, la vaca controla los pastizales, genera lactosa hasta que muere. Puesto que todo lo que alguna vez tuvo vida tiene un segundo propósito, desde la carne hasta los huesos, se podría decir que este animal fue diseñado para sacar el mayor provecho de sus recursos orgánicos.

El cuero ha servido como cobijo desde la prehistoria y a partir de ese momento se han encontrado un sinfín de usos para este material de precedencia orgánica, que aunque se extraiga del animal, se cauterice y procese, no deja de conservar esa sensación húmeda hasta que se pudra.

En la industria del cuero existen directrices que afirman la sustentabilidad del material desde el hecho de la reutilización de algo que podría considerarse como desecho para convertirlo en varios sub productos; sin embargo, los procesos para convertir la piel cruda en cuero utilitario conllevan una contaminación desmedida.

El objetivo del desarrollo sostenible es definir proyectos viables y reconciliar los tres aspectos esenciales.

I. Sustentabilidad

Económica

Se apoya en acciones realizadas en un marco de transiciones rentables, activando el comercio local y márgenes de gasto viables para incentivar la competencia honesta dentro del nicho de mercado.

II. Sustentabilidad

Social

Basada en el mantenimiento de la sociedad en cohesión y de la habilidad para trabajar en la persecución de objetivos comunes. Su definición parte de una preocupación masiva por convenir en el bienestar general.

III. Sustentabilidad

Ambiental

Compatibilidad entre la actividad considerada y la preservación de la biodiversidad en un ecosistema heterogéneo, con el fin de evitar la degradación de fuentes de recursos y reducir las emisiones en relación a la cantidad de energía usada.

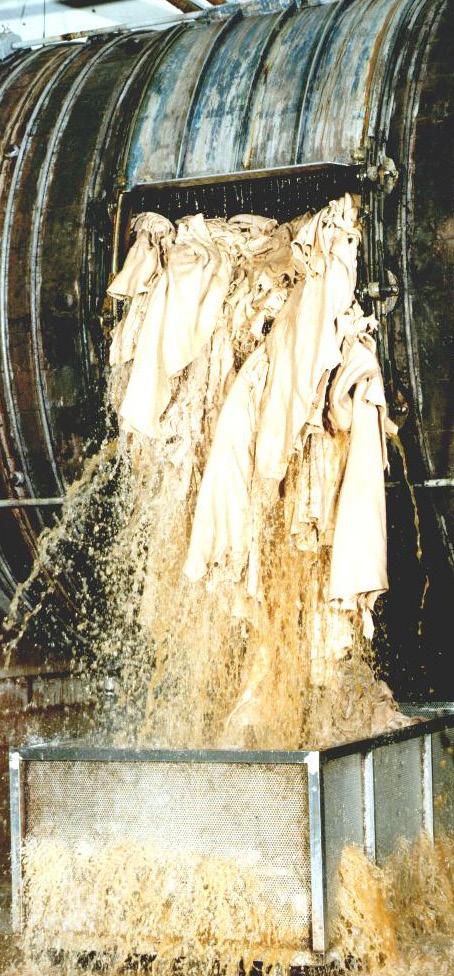

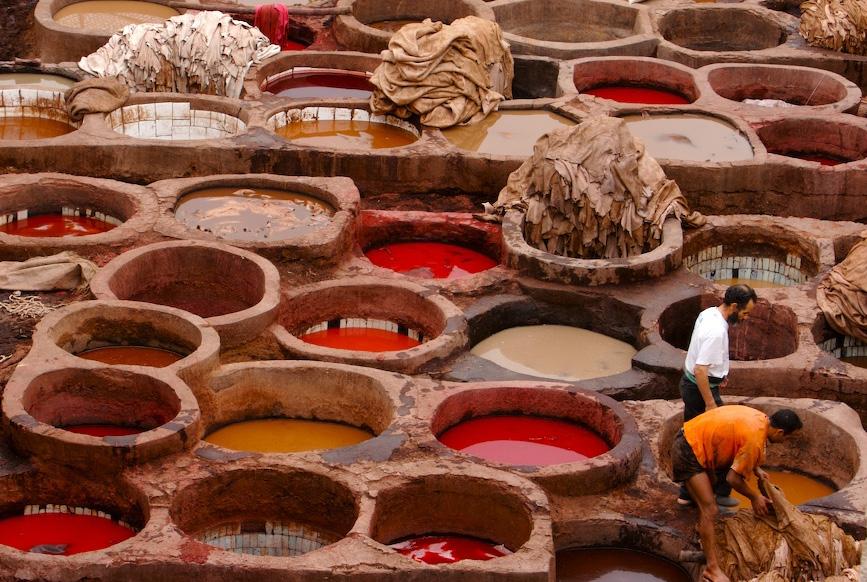

Contaminación desmedida en la curtición vegetal © gettyimages.com

La curtición (proceso que pretende estabilizar las propiedades de la piel del animal sin que sufra cambios naturales de descomposición o putrefacción [RAE:2014]) implica el uso de varios químicos como el cromo y el amoníaco, los cuales son sometidos al contacto con grandes cantidades de agua que nunca podrá ser purificada en su totalidad. Hoy en día las grandes tenerías (compañías de curtición) han apostado por procesos amigables con el medio ambiente, haciendo uso de taninos que reducen el impacto ambiental y brindan productos con mejores características que han incentivado a la sociedad por apostar de nuevo por el cuero como materia prima. Los procesos industriales en mayor o menor medida contaminan. Los productos a largo de su ciclo de elaboración son sometidos a varias fases de transformación que, al utilizar energía, conllevan cierto desperdicio y polución de por medio. Es imposible afirmar que un producto es 100% sustentable, por lo que siempre se busca la mejor medianía. Afortunadamente, los procesos relacionados con la transformación de la piel consumen niveles promedio de energía y el desperdicio o merma se re utiliza al máximo con los programas llamados “cuero recuperado” en donde se recolecta, limpia y lamina para crear hojas de diferentes grosores con propiedades similares que se utilizan en la industria del calzado. [LESUR:1992]

Regresar al principio

Para entender el cuero es necesario retomarlo desde que estaba activo. La piel de una vaca se compone de Epidermis, Dermis e Hypodermis, 3 capas que actúan como salvaguarda de los órganos interiores; una vez que la vaca ha sido sacrificada, deshuesada, despellejada y limpiada (actividades llevadas a cabo en los rastros) queda una manta de piel con casi 6cm de espesor, al que se le conoce como cuero crudo.

Las cuatro etapas del proceso de curtido de las pieles son: 1limpieza, 2curtido, 3recurtimiento y 4acabado.

1En el área de limpieza, se procesan las pieles, eliminando la grasa, carne y pelo. El agua que se utiliza para dicho procedimiento termina con una gran carga de contaminación; tierra, sangre, estiércol, aceite, sales, son algunos de los elementos de la mezcla con un alto nivel de alcalinidad, sulfuro y nitrógeno. La compañías curtidoras han tomado ventaja al separar los sólidos y venderlos a plantas de extracción de grasa; el agua restante entra en grandes purificadores, que si bien no alcanzan el 100% de eficiencia, logran recuperar gran porcentaje de pureza para reutilizar dicha agua y reiniciar el proceso de limpieza.

2El propósito del proceso de curtido es producir un material duradero que no esté sujeto a descomposición por mecanismos físicos o biológicos.

Antes de curtirlas, es necesario ablandar las pieles en baños alcalinos y salados, produciendo aguas servidas con un alto contenido de ácidos (dicha agua entra en el mismo proceso de purificación de la etapa limpieza). El proceso de curtimientos se efectúa, lixiviando las pieles con cromo, tanino vegetal, alumbre, sales metálicas y formaldehído. La solución de curtimiento, luego de usarla, manifiesta poca demanda de oxígeno bioquímico o químico, y tiene pocos sólidos suspendidos; sin embargo, puede contener importantes concentraciones de cromo, que es un metal tóxico. Por otra parte, la solución vegetal para curtimiento exige una gran cantidad de oxígeno bioquímico y su color es muy intenso.

3Las operaciones de recurtimiento, teñido y licor grasoso constituyen el tercer paso del proceso. Generalmente, las tres operaciones se efectúan en un solo tambor y consisten en la introducción de la solución de curtimiento, tintas y aceites para reemplazar los aceites naturales de las pieles. El proceso genera alta resistencia un bajo volumen de afluentes concentrados que contienen aceite y color.

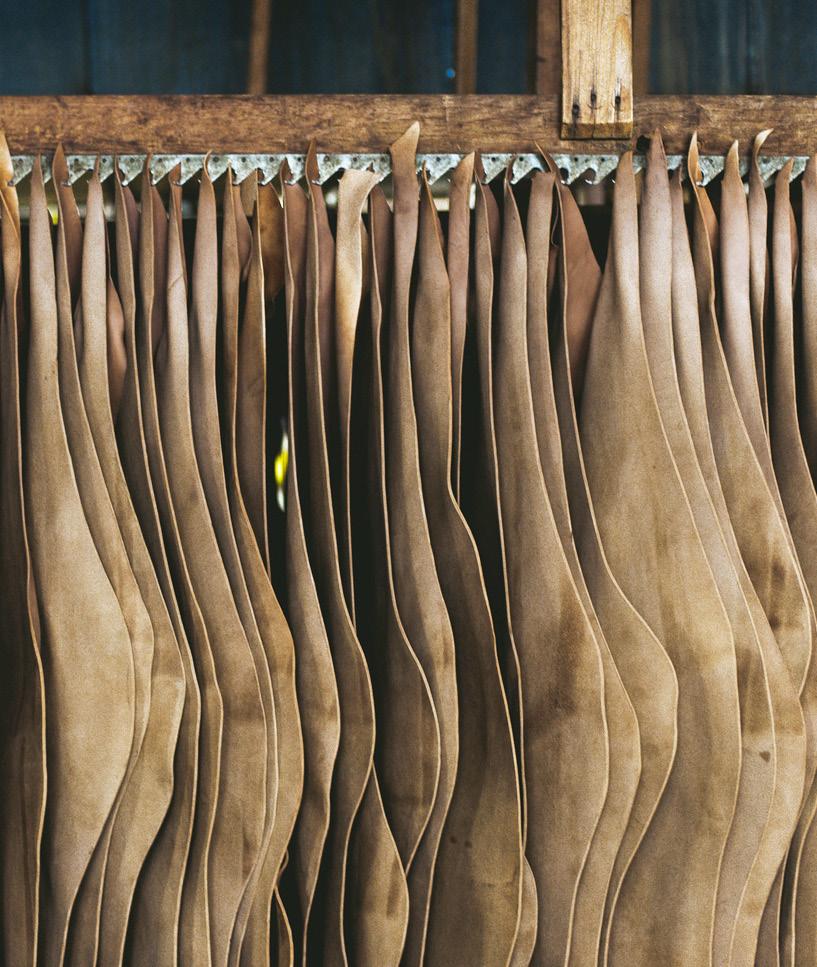

4Las tareas finales de acabado son: secar, revestir, sujetar con estacas, sembrar, pegar y lavar las pieles. La atención en los detalles en esta etapa es primordial para la comercialización del producto. Hay que considerar que ya sea en un par de guantes de soldador o las vestiduras de un costoso auto deportivo, el cuero crudo es el mismo, todo está en el nivel de delicadeza en la mano de obra y los agentes químicos involucrados.

El costo, accesibilidad y rentabilidad del cuero está intrínsecamente relacionado con el nivel de producción de la tenería en cuestión; la cantidad de procesos involucrados desde el flete, el tipo de maquinaria usada y el precio de la mano de obra indicaran la calidad de la piel y por ende, el tipo de producto en cuestión.

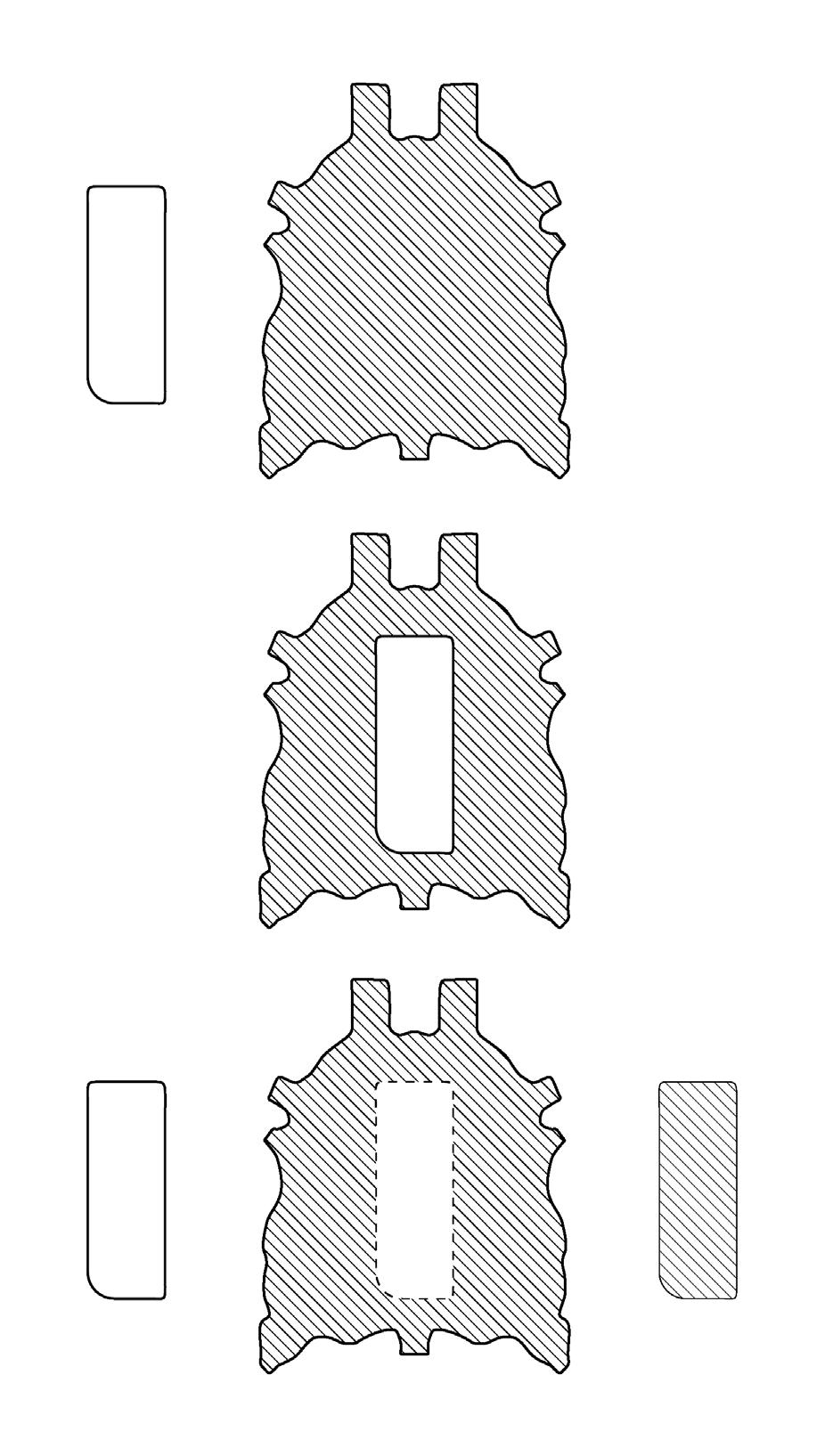

Para fines del proyecto, se optó la piel denominada vaqueta o sillero, el cual cuenta con un grosor entre 3-6mm, con una veta marcada y doble vista. Esto quiere decir que en los lados de la pieza cuenta con un acabado terminado, entintado, liso y sutil. Este tipo de cuero es usado comúnmente en sillas de caballo, cinturones y mobiliario; tiene una gran resistencia a la fatiga y estiramiento.

Tomando en cuenta que el portaherramientas estará expuesto a condiciones laborales de rango medio es la mejor opción en relación a su costo y prestaciones físicas.

Para el tema de esta tesis se aborda la función de los porta herramientas personales, los cuales sirven para cargar una sola herramienta, ya sea un martillo, pinzas o desarmadores. Al ser un auxiliar dentro de la actividad del trabajador, es necesario jerarquizar la función de las herramientas en sí, aclarar que la relación entre un martillo y el que lo usa depende intrínsecamente de la actividad, el contexto y la duración de ésta. También es importante contemplar que el material usado va a afectar en el ciclo de vida del producto. A diferencia de materiales sintéticos como nailón o poliéster,

Función

I. f. Facultad de actuar propia de los seres vivos y de sus órganos, y de las máquinas o instrumentos.

II. f. Tarea que corresponde realizar a una institución o entidad, o a sus órganos o personas.

III.f. Magnitud cuyos valores dependen de los de otra u otras variables.

// RAE

el cuero tiene varias virtudes como la memoria: dependiendo del tipo de herramienta portada se modificará el objeto a lo largo de los años la forma del portador. El usuario común de este tipo de productos son los trabajadores de alto rendimiento como carpinteros, electricistas u obreros en construcciones. En esta ocasión, el proyecto se enfoca a oficios. En donde el usuario desempeña ciertas actividades muy especificas dentro de un espacio controlado y que sólo necesita pocas utensilios para desempeñar su labor.

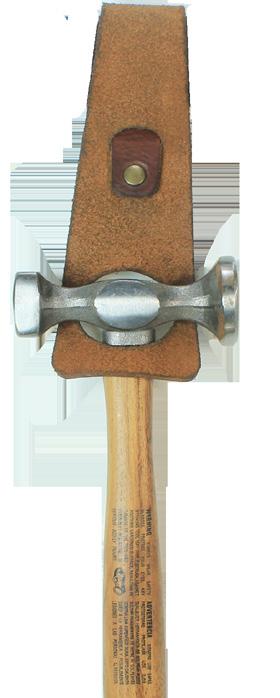

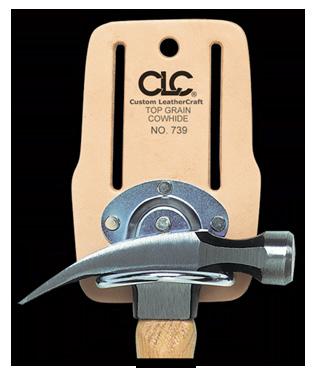

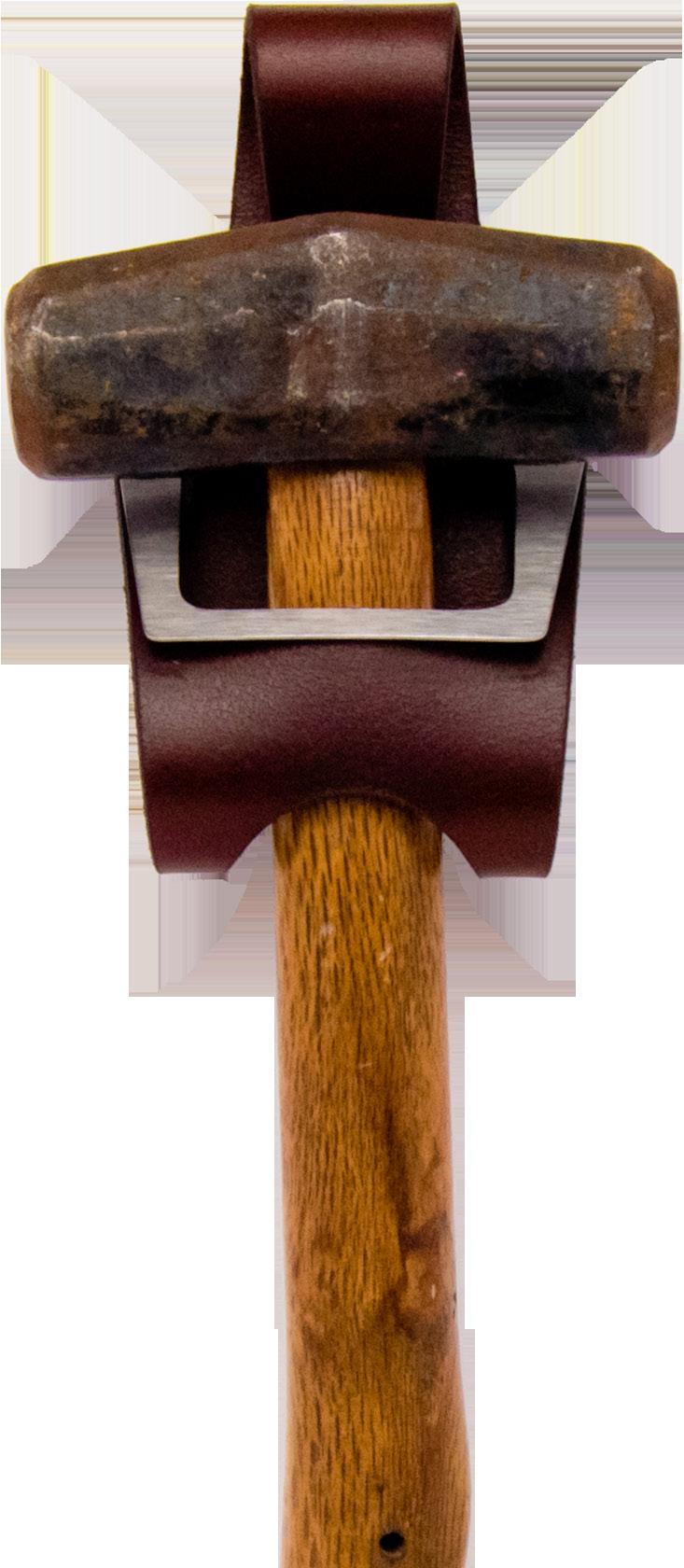

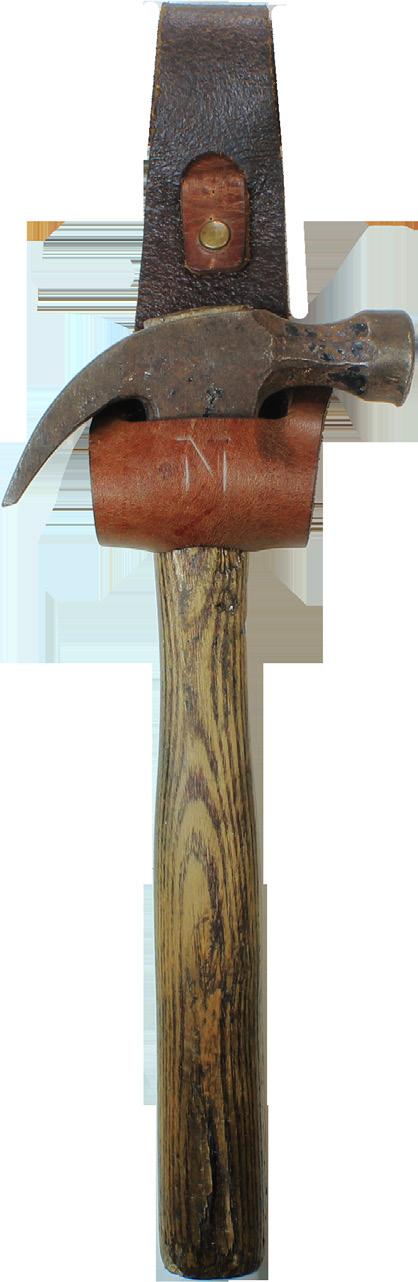

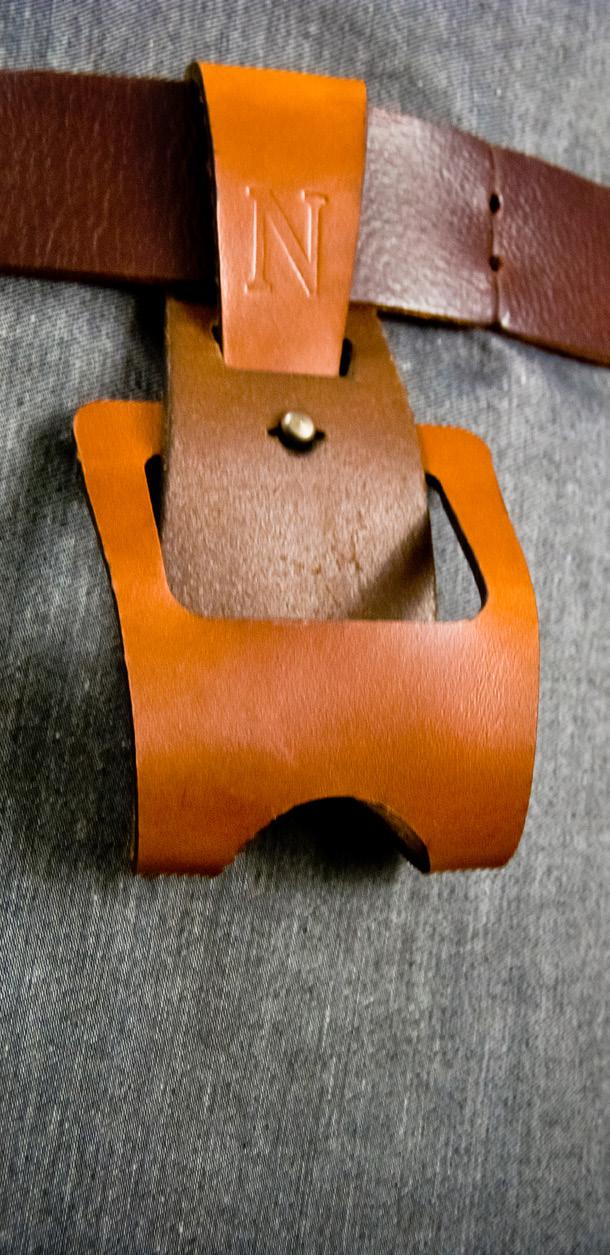

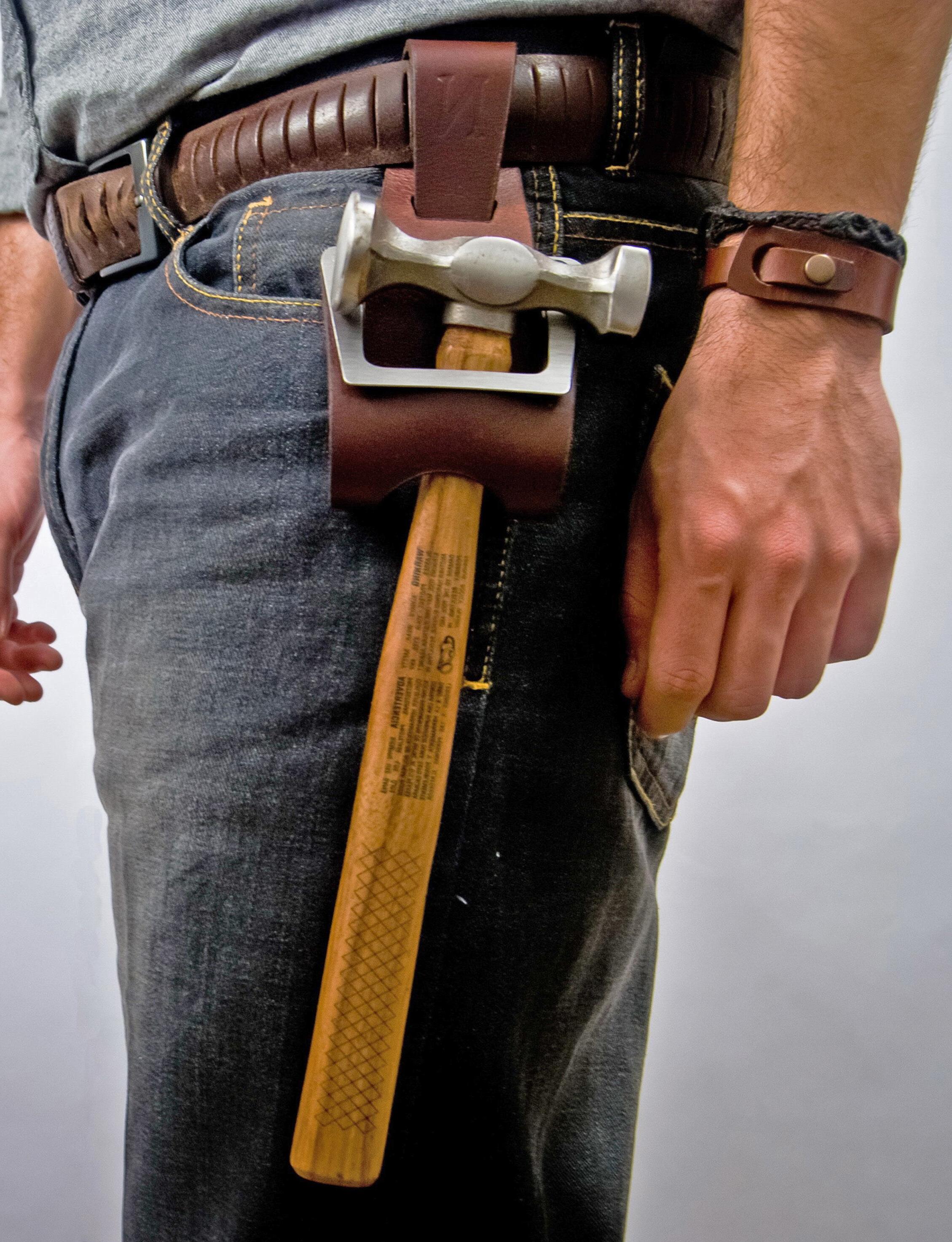

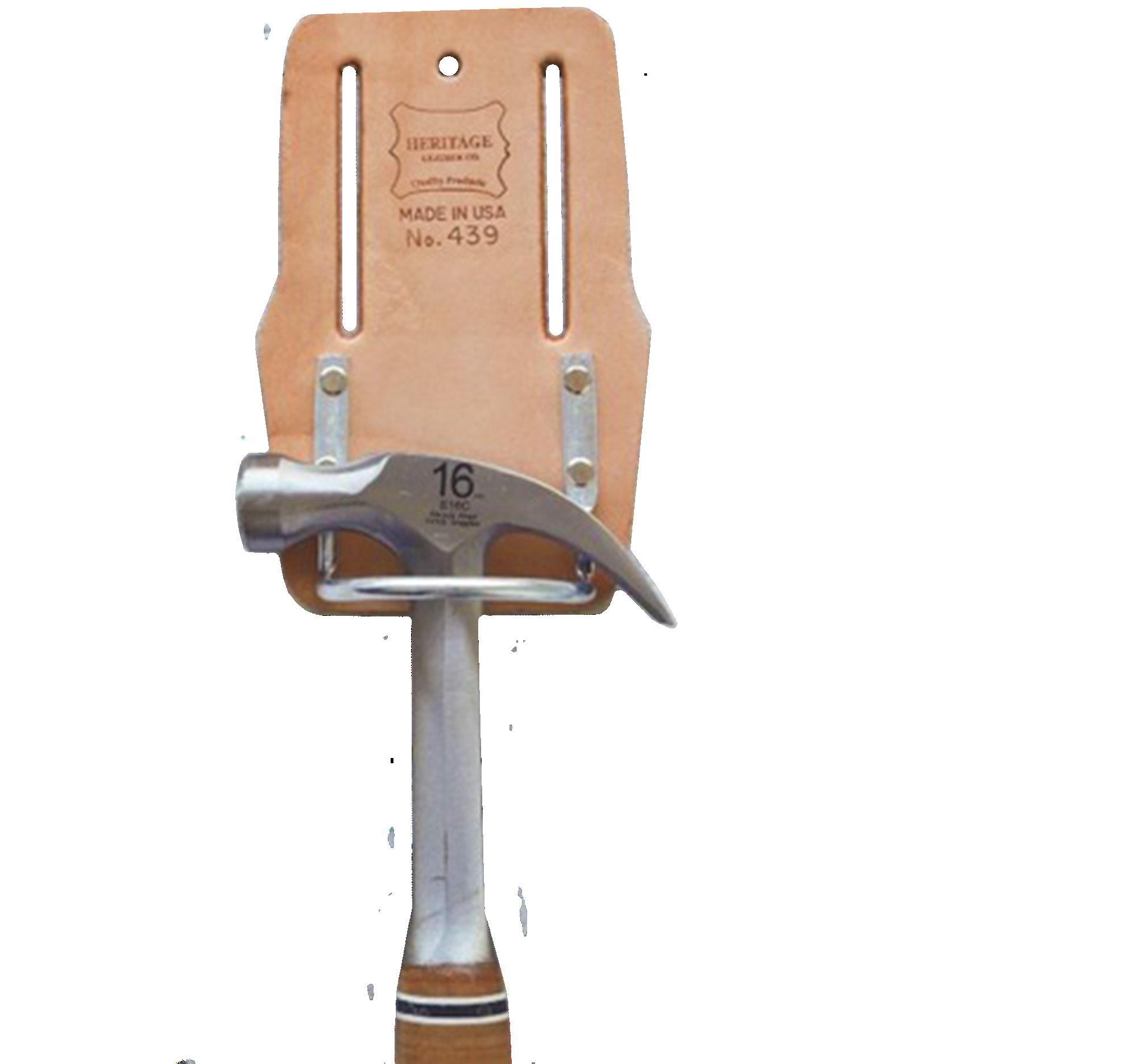

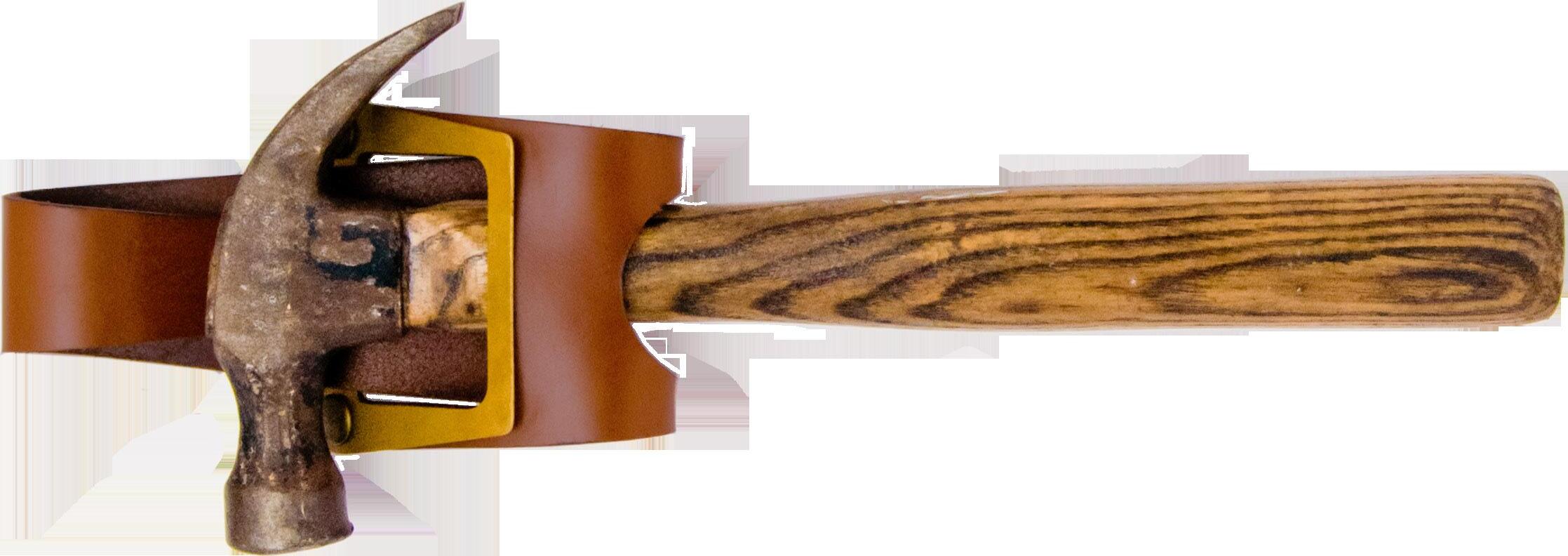

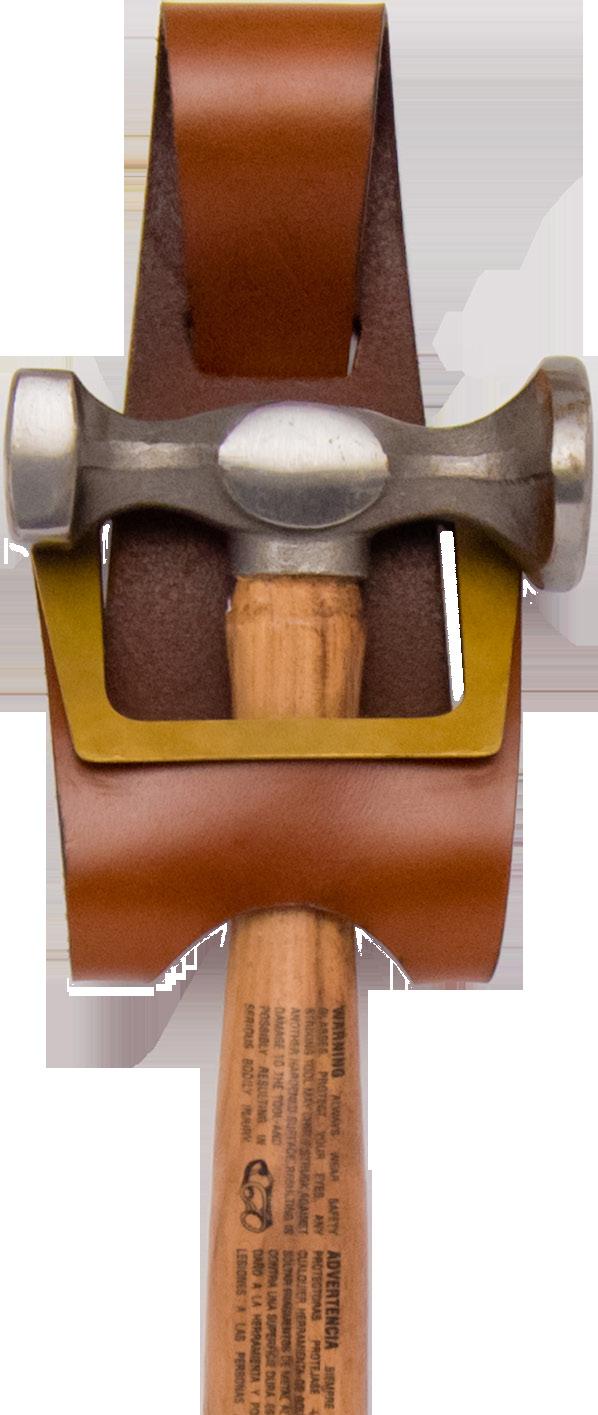

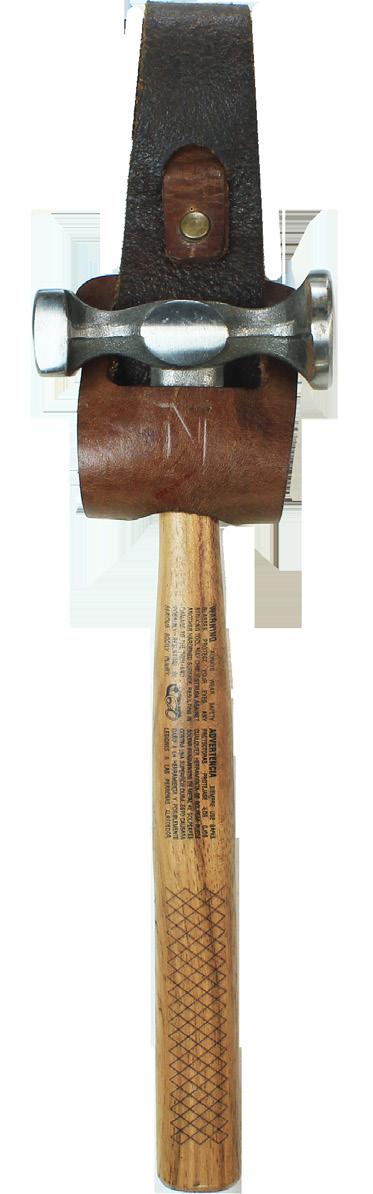

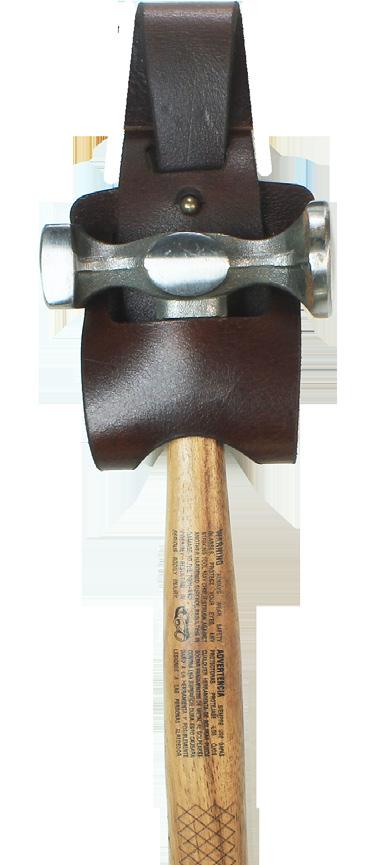

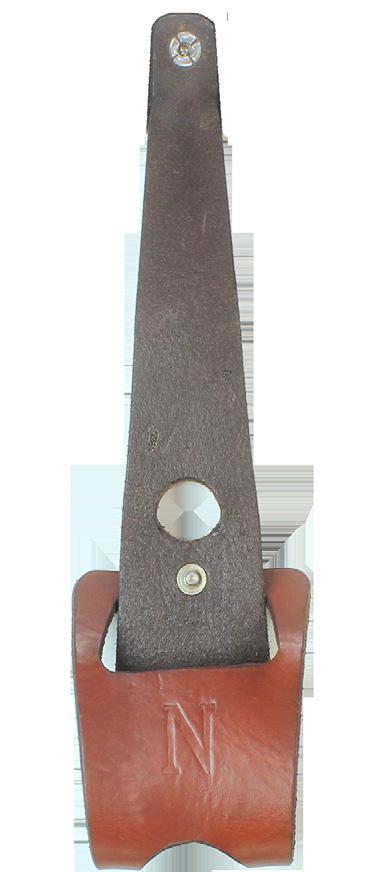

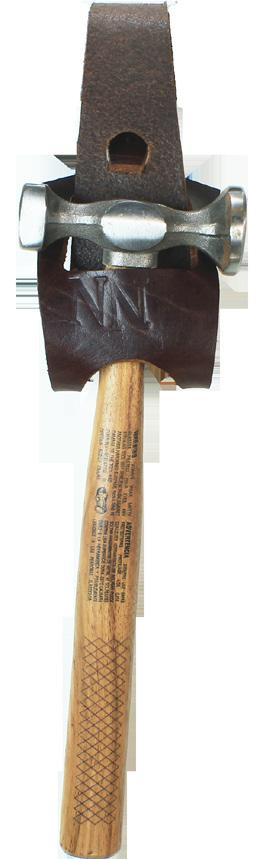

Un porta martillo es parecido a un llavero

Porque los dos tienen la misma función, portar objetos, y están hechos a partir de un doblez de cuero unido por pespuntes y remaches; su carácter similar es determinado por su contexto social.

se parece a

Los porta herramientas sólo funcionan para una cosa; cargar herramientas. Ésta declaración puede parecer fuerte, pero es verdadera. Lo mismo ocurre con algunos de los productos que conocemos: pela papas, agitadores, separa libros y hasta topes de puertas desempeñan una sola función para la cual fueron creados.

¿Por qué siguen diseñando nuevos pela papas si los que existen satisfacen las necesidades de los usuarios?

¿Por qué no tener un único modelo de aquí a cien años?

La sociedad se cansa de los mismos objetos, por lo que es responsabilidad del diseñador industrial tomar estos productos inanimados, re diseñarlos acorde con las características del mercado y lograr que el cliente pueda gozar de una mejor relación entre el utensilio y la actividad en la que se desempeña.

Se trabaja con lo que se tiene

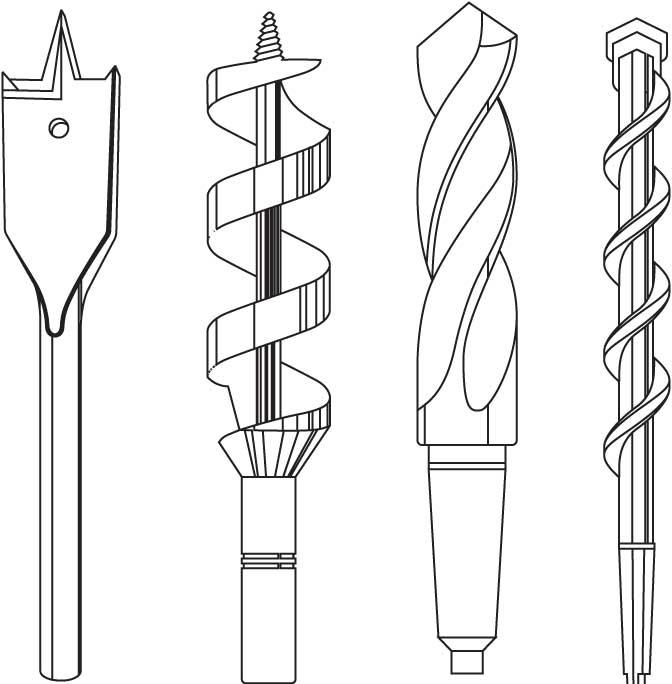

Para cada acción hay un herramienta que ayuda en su realización. En la actualidad existen un gran número de tipos de utensilios, que dependen desde la calidad del material, el rango de costos y su accesibilidad en el país en donde se reside.

No siempre se utiliza el instrumento adecuado para la diligencia encomendada; es tan sencillo como recordar cuando se precisa poner un clavo en la pared y no se cuenta con un martillo, por lo que se ve en la necesidad de encontrar cualquier objeto que tenga el peso necesario y las propiedades adecuadas para insertar dicho clavo; las piedras, palos o hasta zapatos pueden ser la solución.

Esto no significa que las herramientas se puedan remplazar con objetos cotidianos, sino que gracias a la necesidad es como se resuelven problemas con pocos recursos.

La mayoría de los carpinteros, soldadores o escultores desearían tener un cuarto lleno de herramientas, instrumentos e utensilios que faciliten su trabajo, con un rango amplio de opciones, todos de la mejor calidad, de preferencia nuevos, limpios y ordenados, pero la realidad es otra.

Se trabaja con lo que se tiene, y tomando como referencia la clásica caja de herramientas que se puede encontrar desde el ático de una residencia familiar hasta la cajuela de un talachero, se distinguen a simple vista tres tipos de herramientas elementales para ejecutar diversas tareas con el mínimo de recursos.

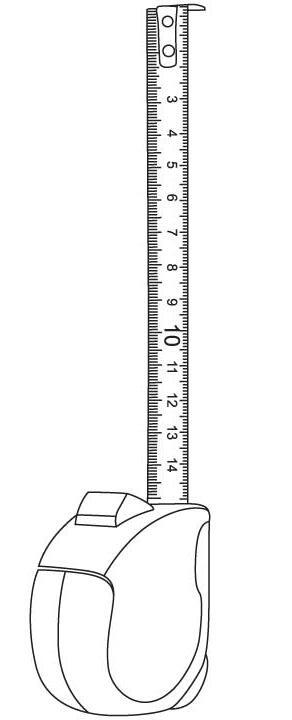

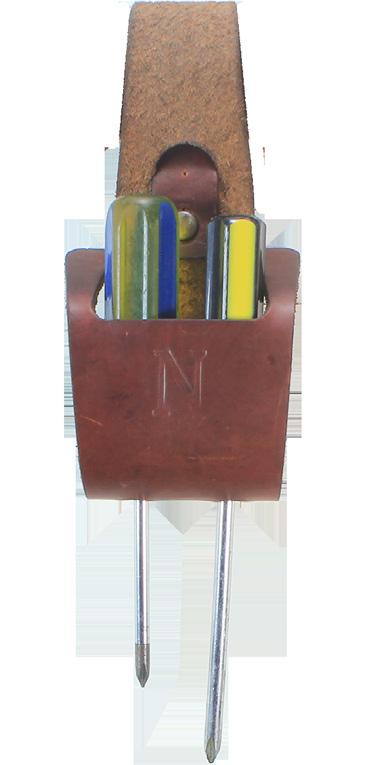

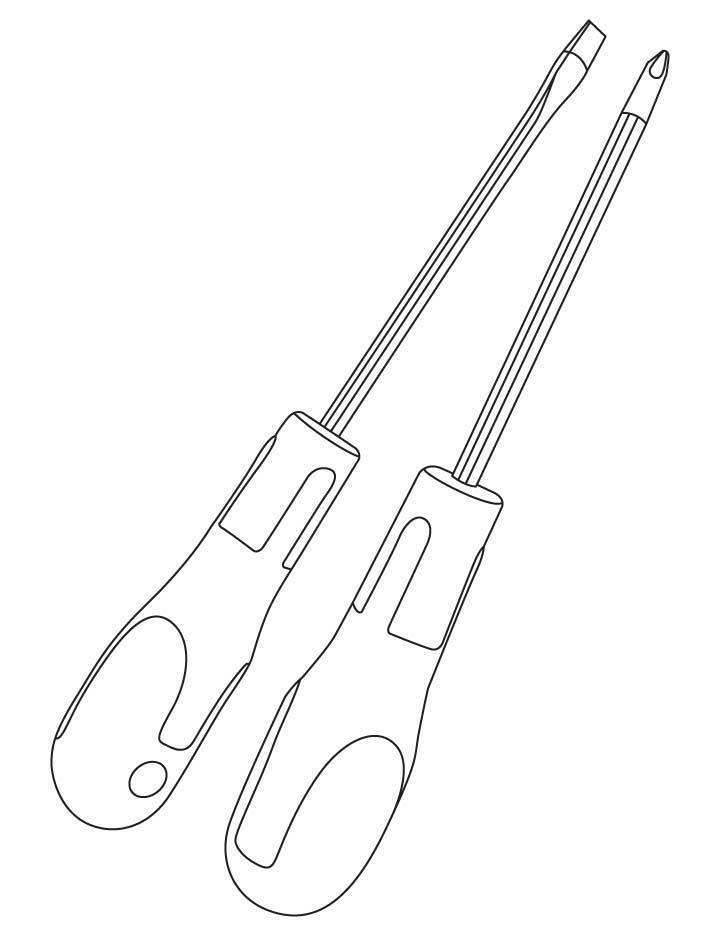

desarmador

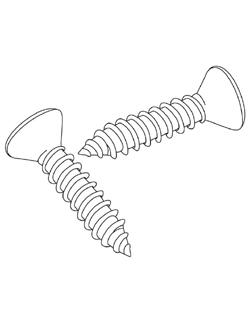

Utensilio para atornillar o destornillar (darle vueltas a un tornillo para sacarlo del lugar en donde está o apretarlo más para unir dos piezas). Consiste generalmente en una barra metálica sujeta a un mango y terminada en un extremo que se adapta a la cabeza de tornillo. [RAE:2014]

Instrumento para sujetar o comprimir cosas. Consiste en dos piezas alargadas, fabricadas en madera, plástico o metal, unidas por un muelle o pequeña palanca en el centro, que se juntan o se separan haciendo presión con los dedos. [RAE:2014]

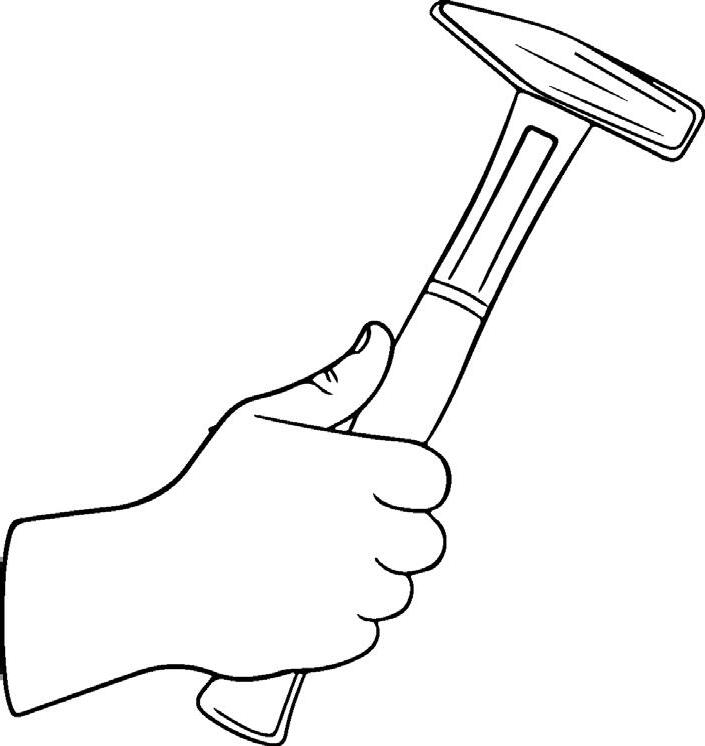

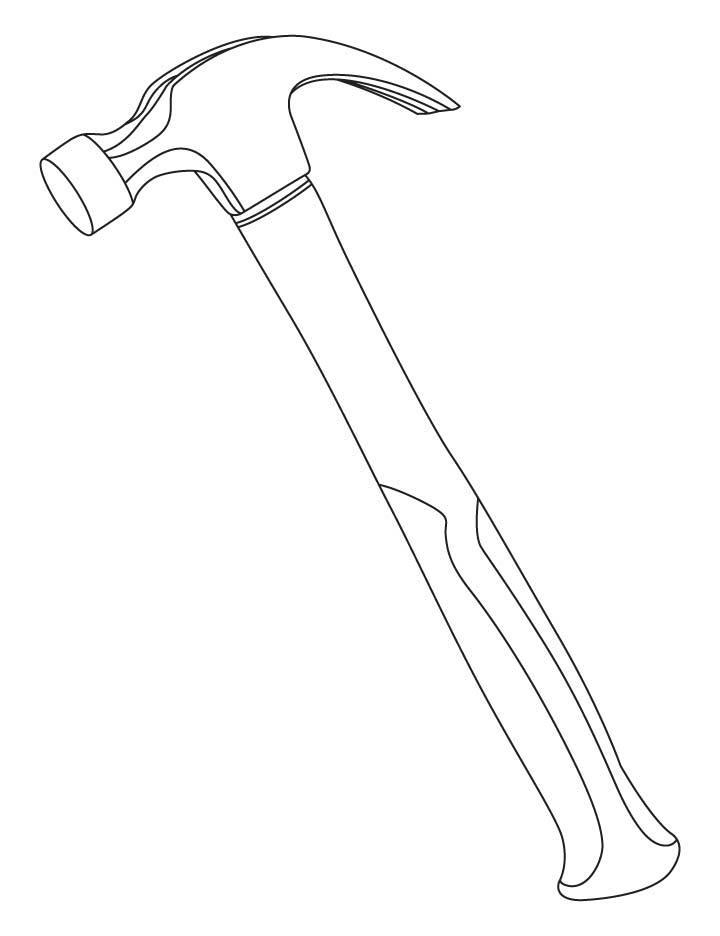

Herramienta para golpear, en especial para clavar y extraer clavos. Consiste en una cabeza de hierro u otro metal duro, normalmente cuadrada o redondeada por uno de sus lados y aguzada por el otro, unida a un mango comúnmente de madera encajado en el centro formando una “T”. [RAE:2014]

Un factor determinante para el éxito de un producto es la manera en que interactúa con el usuario. No hay que olvidar que el diseño industrial es el intermediario entre los objetos y las personas; por más estético, económico o sustentable que sea un producto, si no cumple con los aspectos antropométricos está destinado al fracaso.

En el caso de los porta herramientas, el estudio ergonómico se limita al espacio personal del usuario y la relación con el oficio que desempeña; la escala del objeto delimita los movimientos necesarios para que la actividad se lleve a cabo de manera correcta.

Dado que un porta herramientas no es una bicicleta, no es necesario considerar percentiles (distancias promedio en relación al cuerpo humano) como la altura o peso, sino enfocarse directamente al área central del cuerpo, en donde por medio de un cinturón se engancha el porta herramientas a la cintura que carga con el peso del producto más el de las herramientas.

Las personas, al tener una mano predominante, suelen acercar a ésta los utensilios dependiendo del peso o la precisión de la tarea a desempeñar. Para un trabajador diestro, es fundamental contar con el martillo del lado derecho y el flexómetro en el izquierdo, creando una secuencia motriz entre los pensamientos y las acciones.

Dadas las características físicas del tipo de porta herramientas en cuestión, es importante mencionar que el usuario puede utilizarlo no sólo durante la tarea para la cual fue creado; también puede ser empleado durante diversas labores cotidianas sin tener que ser removido del cinturón.

Ergonomía

1. f. Estudio de datos biológicos y tecnológicos aplicados a problemas de mutua adaptación entre el hombre y la máquina.

Fuente // RAE

La antropometría se delimita por el largo de las extremidades; los brazos y las manos tienen que ser capaces de introducir y retirar las herramientas de manera rápida, tomando en consideración la economía de movimientos (reducir el número de acciones y optimizar la eficiencia del trabajo).

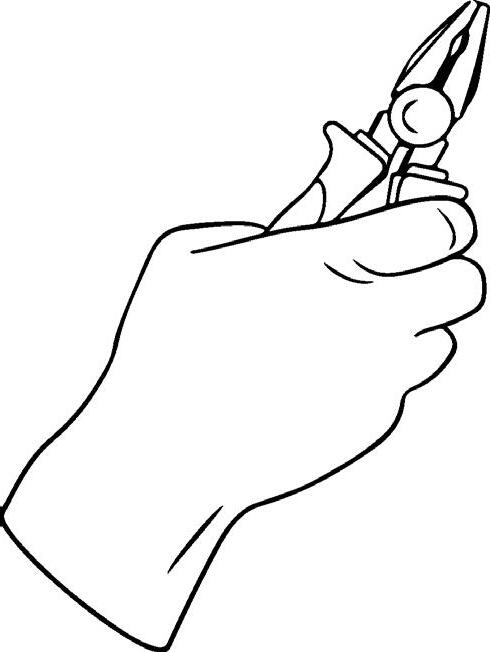

Secuencia de movimiento motriz, antebrazo derecho, lado promedio predominante

I. Ambiental

Tipos de ergonomía

Relación entre las condiciones físicas que rodean al ser humano y el ambiente en donde se desempeña la acción; nivel de ruido, iluminación, temperatura y vibraciones son algunas variantes que se destacan.

Fuente // Ergonomía y productividad [Cavassa:2001]

II. Cognitiva

El proceso de recepción de señales, la habilidad para procesarlas y actuar de manera eficiente se traduce en el nivel de cognición que el trabajador tiene que presentar en el momento de realizar una actividad o programar una máquina para dicha situación.

III. Preventiva

Al desempeñar un trabajo es inevitable cuidar las situaciones que puedan alterar el bienestar del producto; la seguridad, salud y confort laboral son indispensables para la evaluación del esfuerzo y fisiología del usuario.

IV. Biomecánica

El cuerpo humano, al ser una serie de sistemas en constante movimiento, necesita estímulos positivos para el correcto funcionamiento. Esta rama analiza los impactos físicos que recibe el usuario y la forma en que se transforma en energía aplicada.

Producción

I. f. Acción de producir.

II. f. Cosa producida.

III. f. Acto o modo de producirse.

IV. f. Suma de los productos del suelo o de

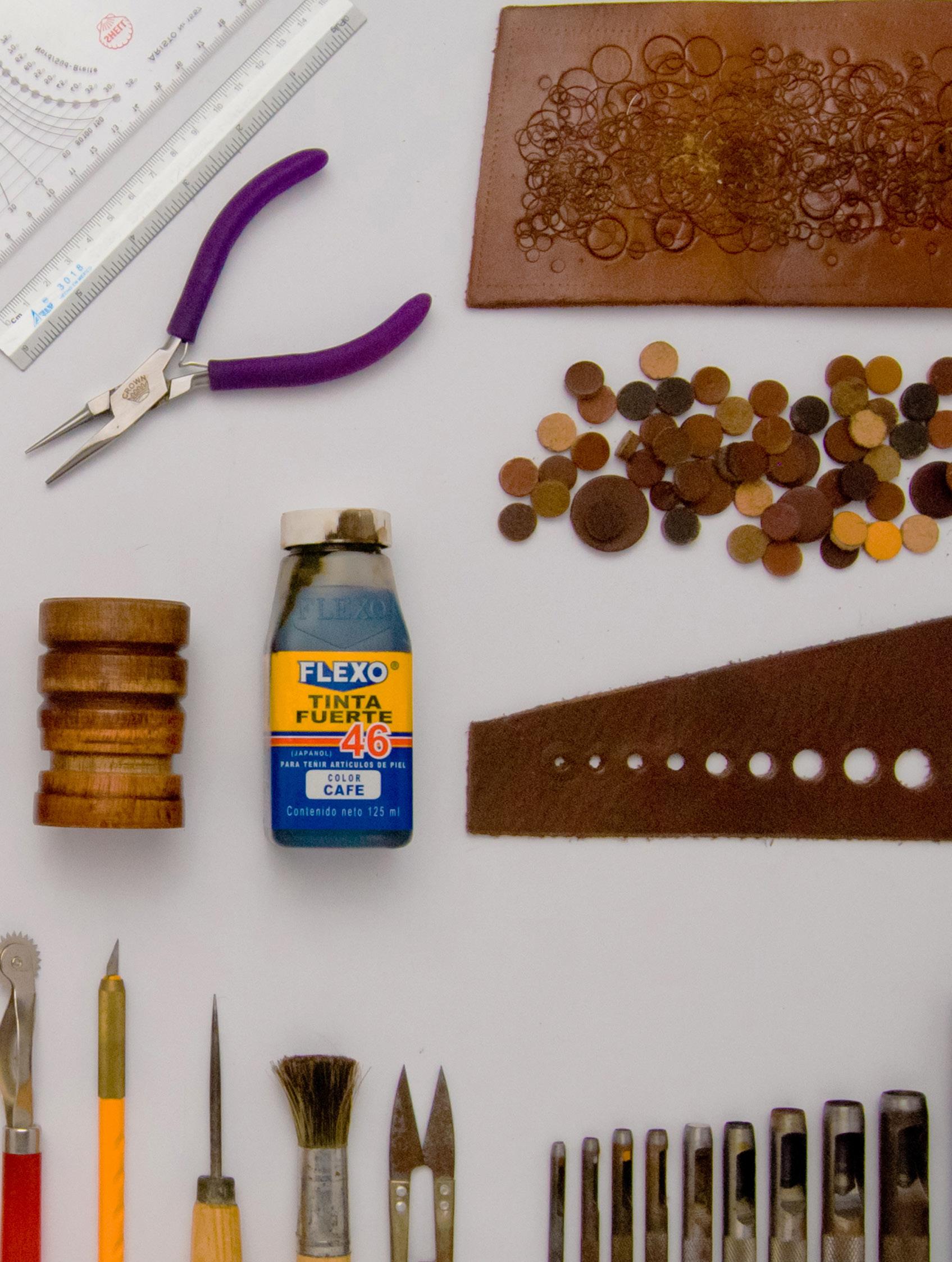

Hoy en día existen varias técnicas para la creación no sólo de porta herramientas, sino toda una gama de accesorios desde llaveros hasta equipaje de cuero.

Para fines del proyecto se separa en técnicas tradicionales e industriales, con el fin de empezar la experimentación y desarrollo del producto de manera artesanal con herramientas manuales y métodos rústicos para entender las virtudes del cuero, la dirección de las fibras al momento del corte, conocer las imperfecciones del animal, el tipo de uniones como costuras o pespuntes hasta remaches y broches para asegurar la estructura del producto.

Después conocer el costado tradicional de la piel es necesario llevarlo al rubro industrial. No se puede considerar una producción enteramente manual ya que por más experimentado que sea el artesano, es complicado estandarizar los procesos necesarios para que un producto sea viable y rebase los controles de calidad necesarios para su venta al público.

En el ámbito industrial se han generado una serie de máquinas que incrementan la eficiencia de la producción, disminuyen tiempos y elevan la calidad al hacer cortes y costuras casi perfectas; es importante recalcar que ninguna máquina es capaz de realizar su trabajo sin un operario; por más avanzada que la tecnología sea, es necesario la planeación, ejecución y supervisión por un humano.

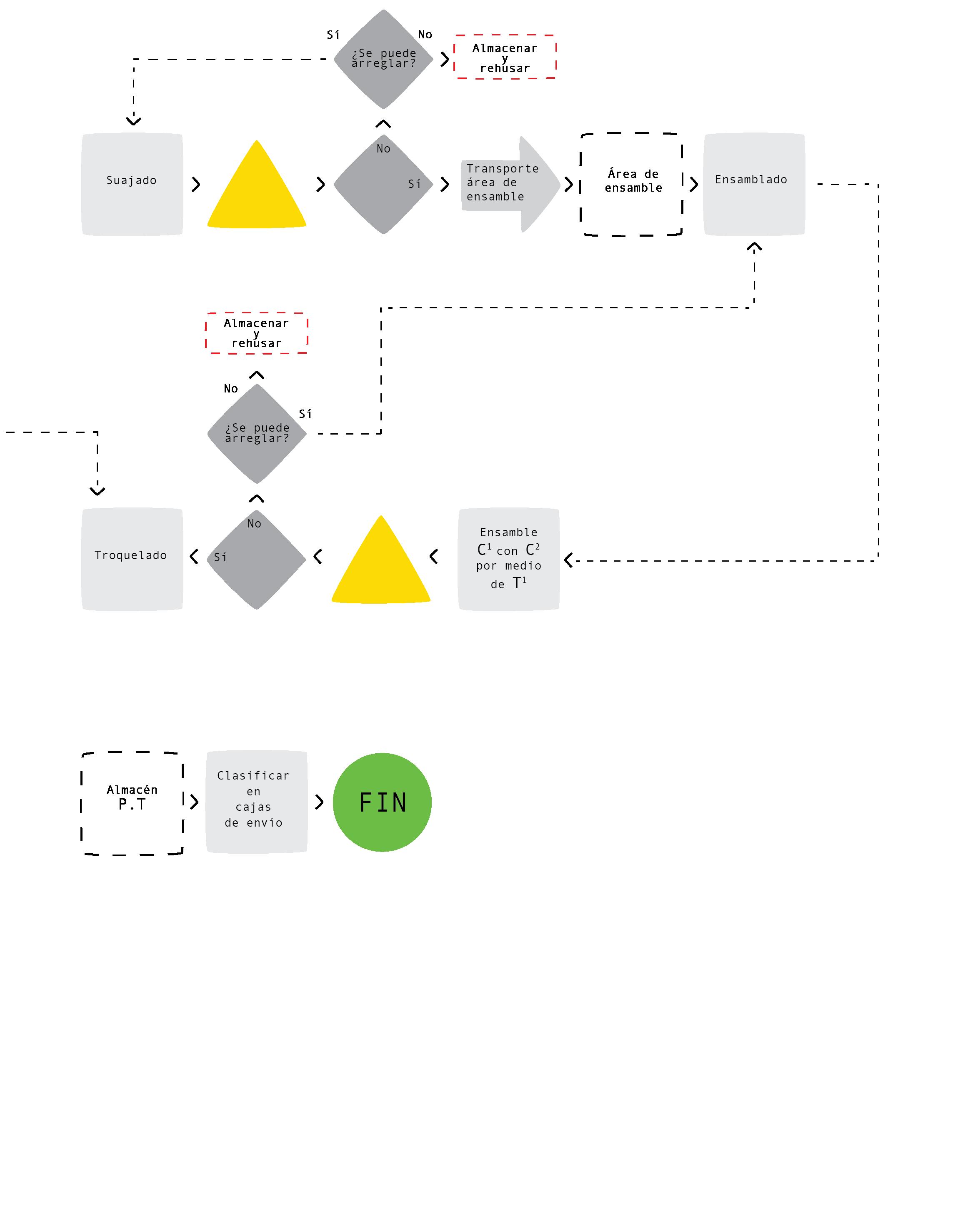

La elaboración de los porta herramientas depende del material usado.

Como se ha mencionado anteriormente, se elige el cuero para trabajar, porque a diferencia de otros materiales, éste tiene una procedencia orgánica que no se puede dejar a un lado al momento de planear la producción. La historia de dicho material ha dejado como legado varios oficios: curtidores, peleteros y talabarteros han destinado su vida a entender las propiedades físicas del cuero.

Diagrama de corte por suajado (arriba)

Así como cuando se usa un molde para cortar galletas y extraer una porción de masa al preparar ese delicioso postre; la producción de artículos de piel usa la misma analogía, en donde la piel de la res toma el lugar de la masa y el suaje hace la función del molde.

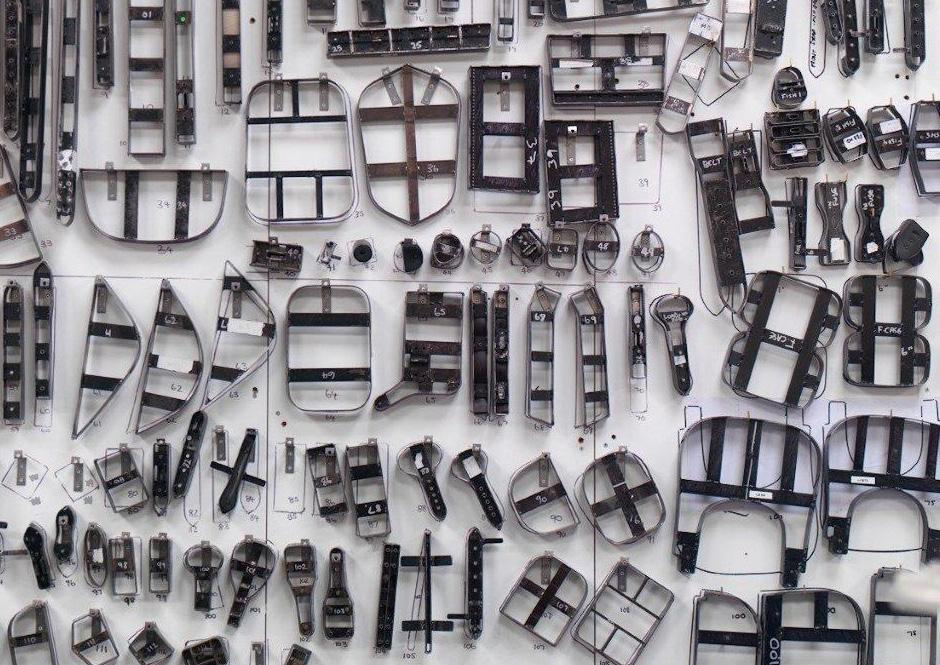

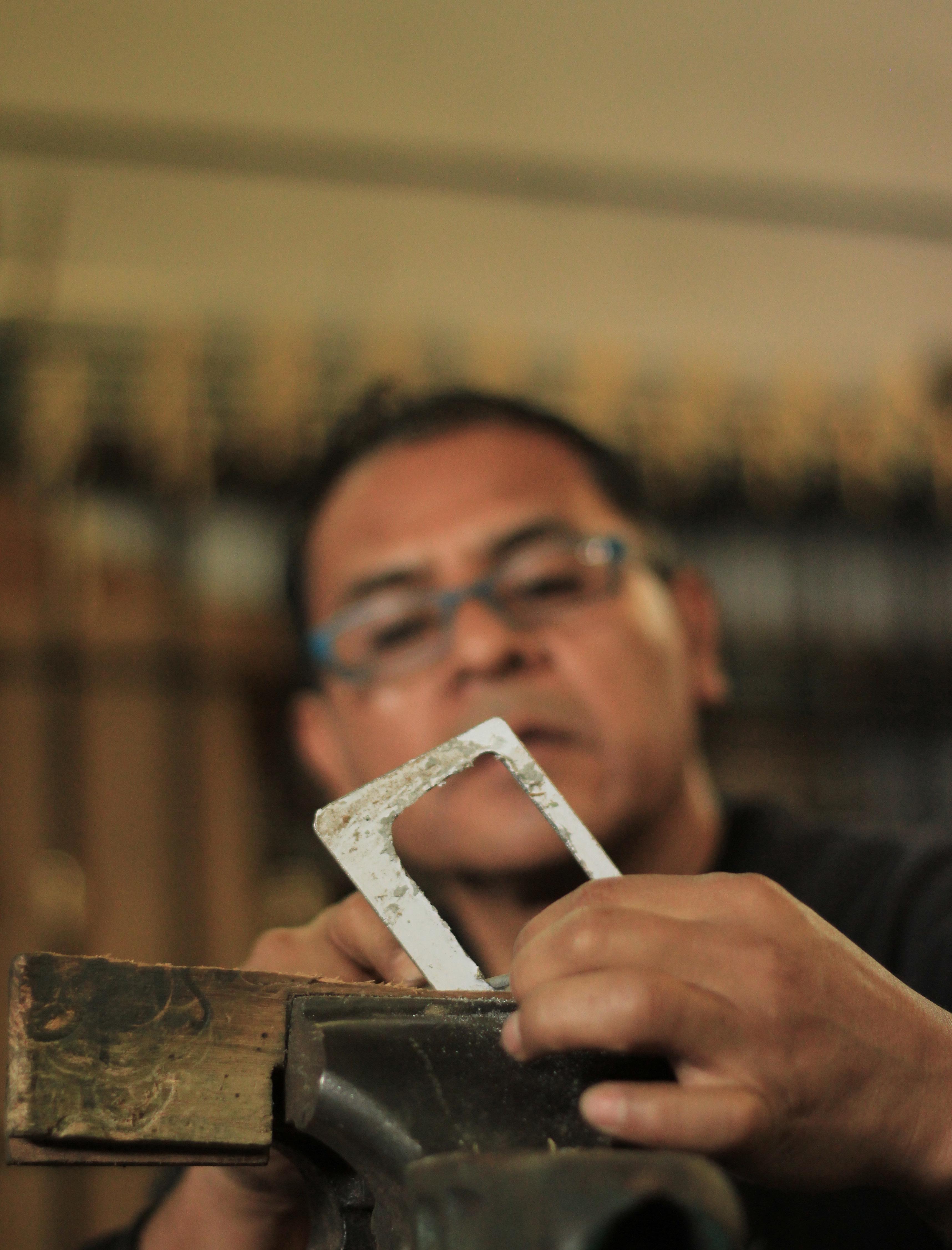

El suaje es una cinta afilada que recorre el contorno de la forma deseada y al aplicar una gran cantidad de presión es posible extraer de manera eficaz cualquier cantidad de piezas en un corto lapso de tiempo.

En la industria de la piel, a diferencia de otras como la automotriz o alimenticia, los procesos se reparten casi al mismo porcentaje entre operarios y maquinaria, en donde las personas se encargan desde la selección de la materia prima, patronaje de las piezas (realización de plantillas a partir de la forma del producto) para ser asistidos por suajadoras neumáticas y suajes hechos a la medida, los cuales, mediante una gran presión, son capaces cortar cueros gruesos como si se tratara de moldes para galletas.

Prøducir para vender

Si un producto no se vende, no es exitoso. Como su nombre lo indica, el diseño industrial nace de la industria y su propósito es el de transformar la materia prima por medio de procesos capacitados con el fin de llegar a la mayor cantidad personas satisfaciendo sus necesidades de compra.

La industria de la piel ha proliferado en México, gracias a la mano de obra y la cercanía con países desarrollados.

Las zonas del Bajío Mexicano como la ciudad de León en el estado de Guanajuato, han sido capaces de convertirse en un obligado centro del mercado del zapato, producto que a dado pie al desarrollo tecnológico de la piel y sus sub productos.

En el entendido que la consumación del diseño es comercializar productos, es forzoso pensar, planear y ejecutar una producción que sea rentable económicamente para ver retribuido el trabajo empleado y los recursos que esto conlleva.

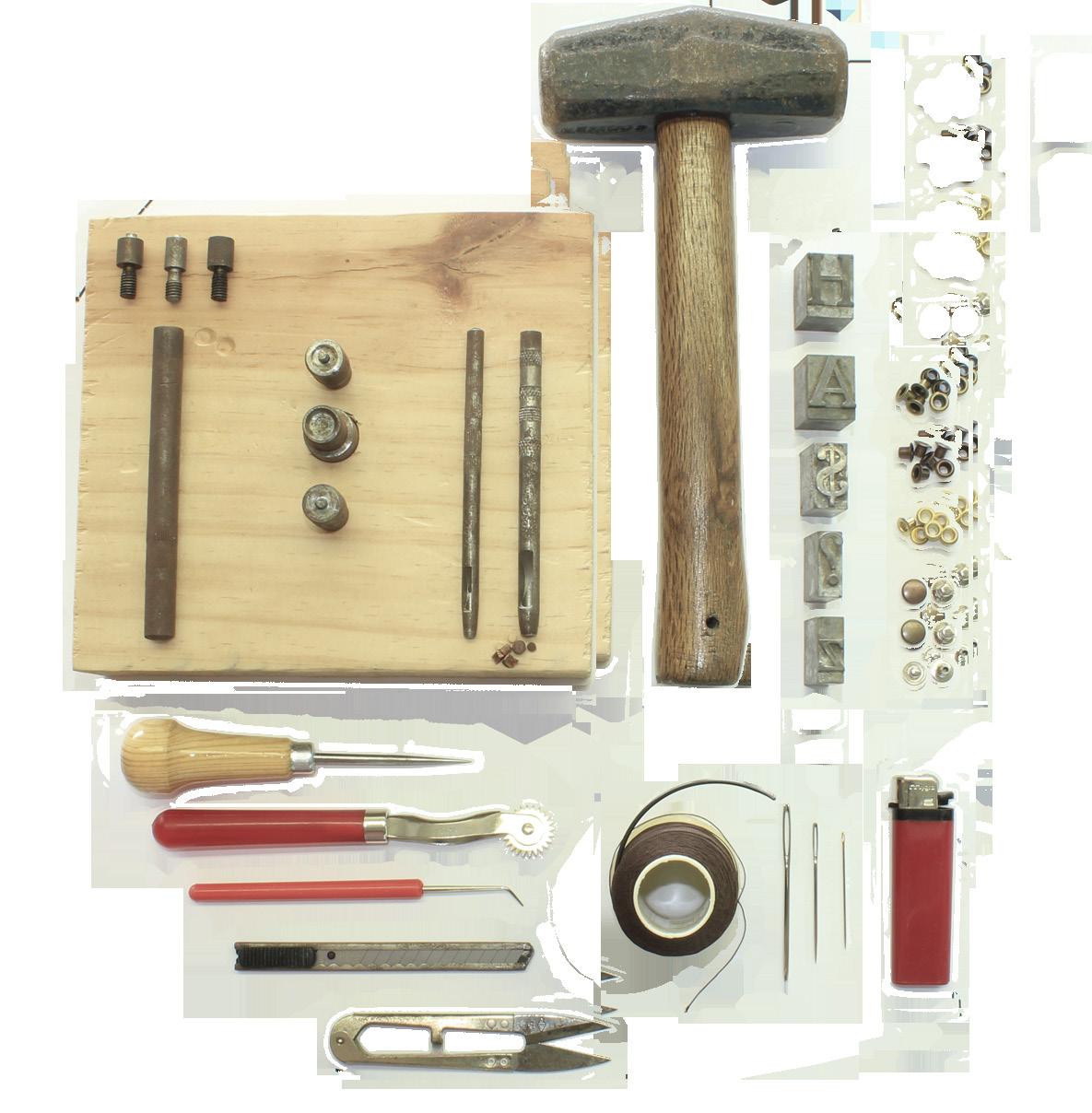

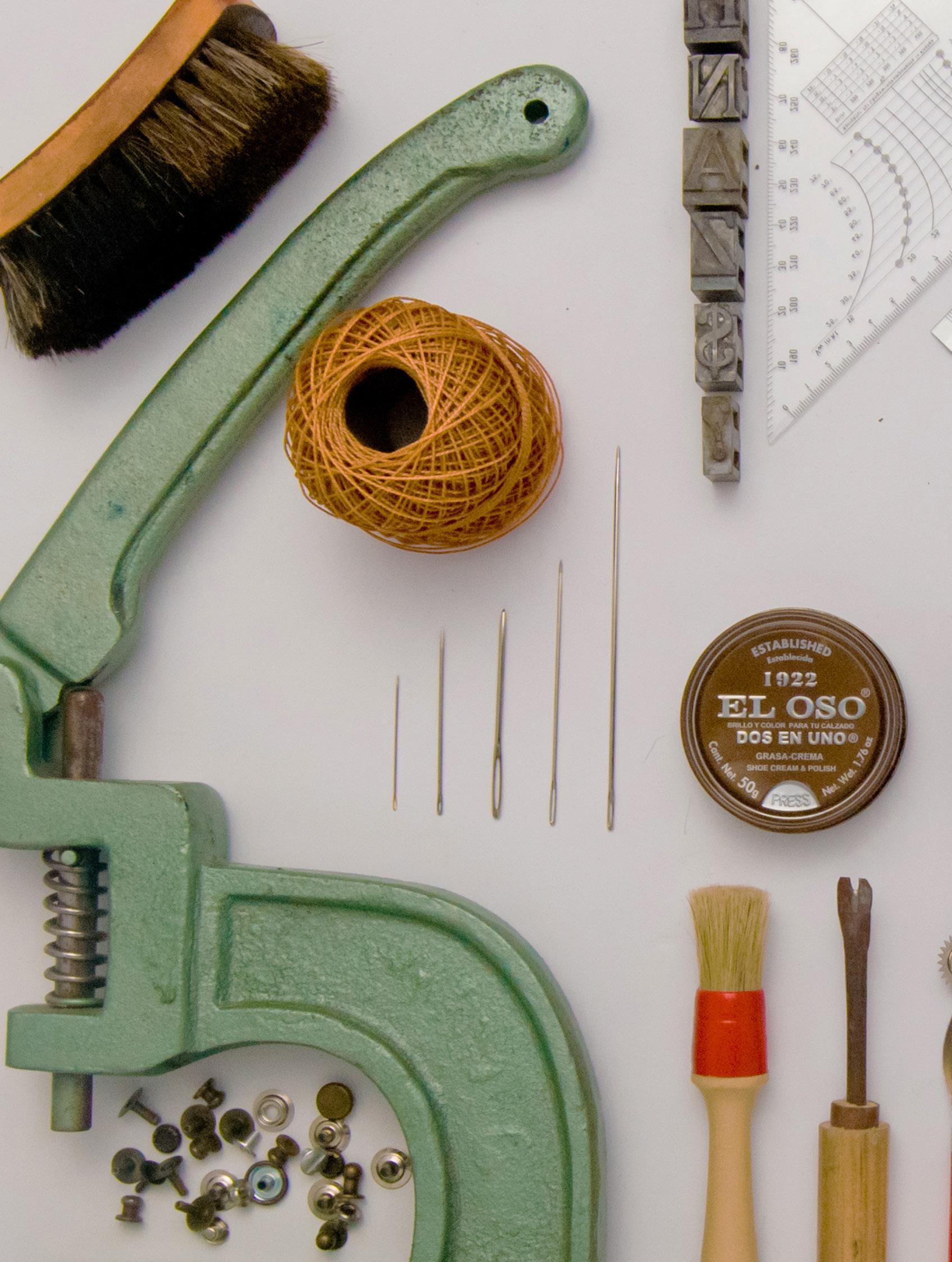

Cortar, remachar, deshilar, pespuntar, pegar y lijar son algunas de las actividades manuales que se realizan para convertir una hoja de cuero en un porta herramienta, pero no necesariamente significa que sean las más eficientes. El suaje, por su parte, ha sido un gran elemento para estandarizar y agilizar los procesos que antes podían alentar toda una línea de producción.

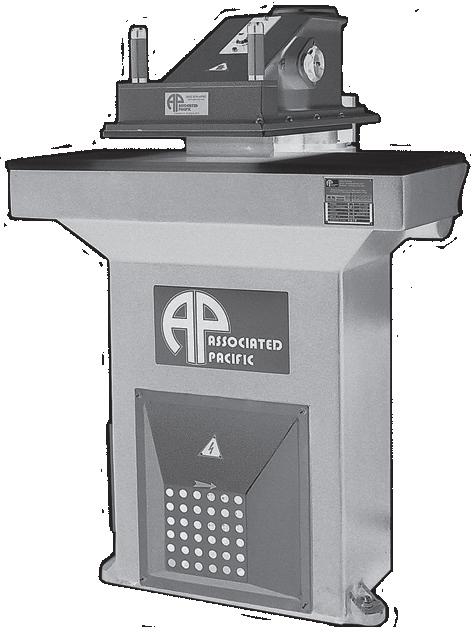

Una suajadora o troqueladora, es una máquina que utiliza la energía neumática para empujar un pesado maneral hacia abajo, presionando el cuero entre el suaje y una superficie plana para lograr el cometido de separar una parte del cuero en tan sólo pocos segundos sin desgaste humano.

[RAE:2014]

Siendo consientes del suaje y suajadora, elementos indispensables en la producción de artículos de cuero, es inevitable pensar que, entre más piezas contenga el porta herramientas, más suajes serán necesarios y más veces la suajadora hará su labor, lo que significa, más gasto y menos ganancia. Teniendo esta premisa, se decide limitar a una sola pieza, la cual, por medio del doblez tendrá el compromiso de sostener un peso atado al cinturón, partiendo de una línea de acciones en la cual se promueve que el buen diseño se logra llevando las formas a su mínima expresión para encontrar su máxima función, mediante la experimentación e interacción entre el usuario, la herramienta y su portador.

Forma

I.f. Figura exterior de un cuerpo.

II.Disposición de las cosas.

III.Conjunto de líneas y superficies que determinan la planta, el contorno y el volumen de una cosa

Un porta martillo no es igual a un Ferrari

Porque su forma es distinta, en el caso del porta herramientas está determinada por la herramienta a cargar; la línea del Ferrari se basa en una estética definida por los valores de la marca y su diseño deportivo.

no es igual

La función sigue a la forma, al menos esto afirman los puristas del diseño. Existen varias teorías de cómo la forma de un objeto está dada por la función que realiza, aunque otras como la Teoría Gestalt declaran que por medio de conceptos básicos de la forma es como se llega al resultado final, mientras que la función se da por la interacción con el usuario.

En el caso de los porta herramientas la forma sigue a la función.

No hay que olvidar que la tarea de dicho producto es meramente la de portar la herramienta con la que el trabajador realiza su oficio; la forma se limita al tipo de herramienta a cargar. Durante varias décadas la forma ha sido resuelta mediante un concepto de la teoría Gestáltica: el doblez. Éste ayuda a la labor de cargar el utensilio con el mínimo de material y de manera eficaz para las duras situaciones laborales.

Para el proyecto se presentan varias opciones de configuración, en las que cuales se busca la economía de movimientos, el mínimo de material y siempre buscando una estética sobria, limpia y sutil.

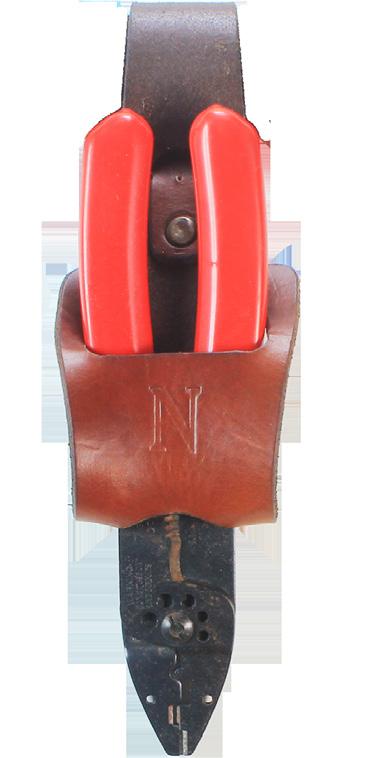

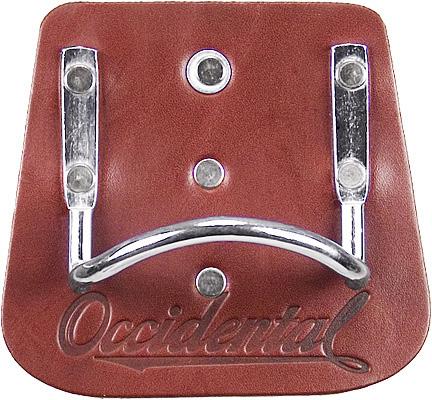

En la corta trayectoria de los porta herramientas (desde finales del siglo XIX), la estética se a marcado por una tendencia, la cual se considera burda o poco armoniosa dadas las características del mercado meta, que en su mayoría son hombres trabajadores quienes buscan meramente un producto que satisfaga sus necesidades laborales y no una prenda atractiva a la vista.

Una vez definida la materia prima es necesario revisar las opciones que ésta nos presenta. La piel de la res, al ser un organismo vivo, tiende a tener imperfecciones que se convierten en virtudes. Todas los piezas son únicas e irrepetibles y ya que el mercado de la piel es bastante amplio, los distribuidores producen una extensa variedad de tonalidades, texturas y grosores que serán de gran ayuda para decidir las características físicas del producto final.

La finalidad del proyecto no es sólo crear un porta herramientas que funcione de modo correcto o que interactúe ergonómicamente con el usuario, es necesario demostrar de manera acertada que cualquier objeto tiene la posibilidad de dignificarse por medio del diseño, acabar con el estigma de la estética pobre de las analogías antes mencionadas y manifestarse como un utensilio de modo casual e ingenioso.

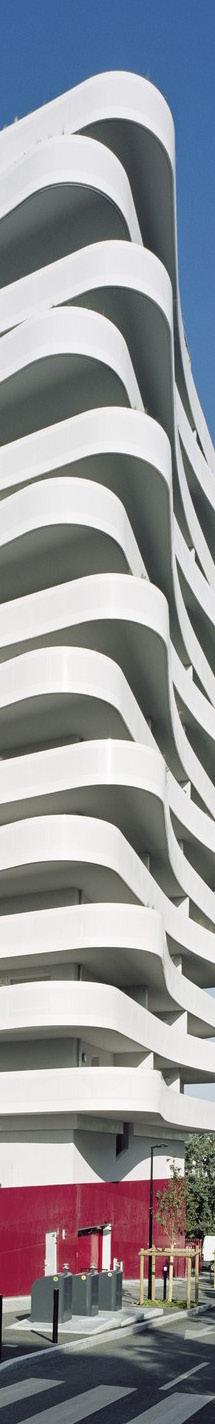

¿ Curva o doblez?

Cuando se habla del doblez o pliegue como concepto, es fácil embrollarse en un dilema.

Sí, el doblez genera una curva, pero a través de la acción de doblar y no la de cortar.

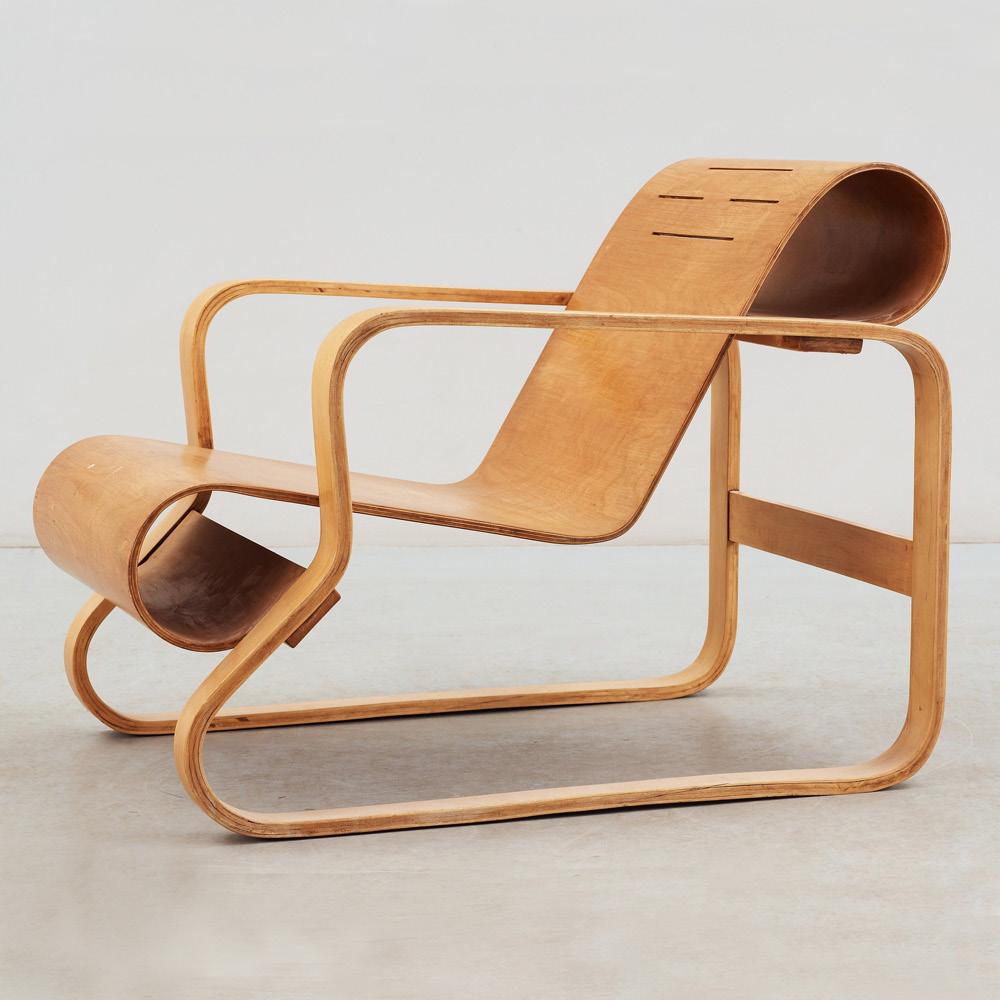

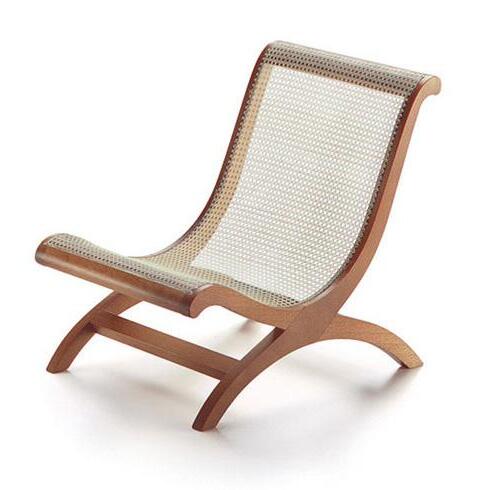

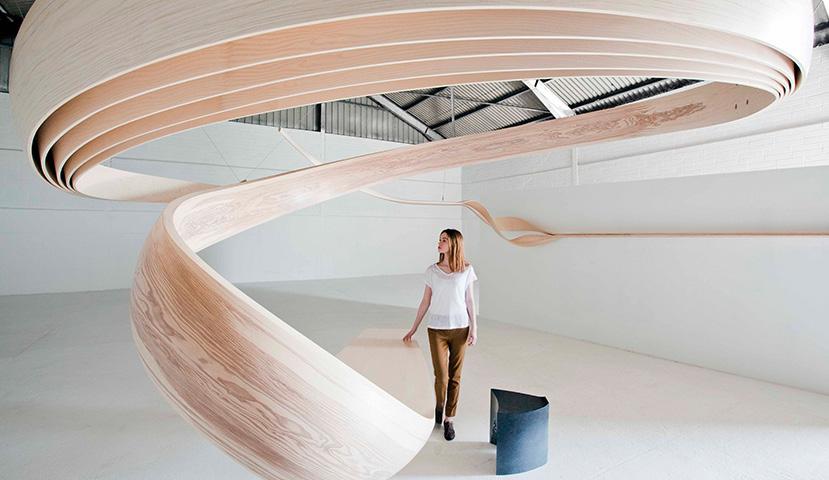

Un claro ejemplo se distingue en el mobiliario hecho en madera, al trazar una curvilínea en un tablón y seguirla con la sierra de banda. Sin duda se logra una forma encorvada, pero, si hablamos de un doblez, es necesario tomar la misma pieza, someterla a vapor de agua durante varias horas y con la ayuda de varias prensas manuales, ser capaces de doblar la madera hasta la forma deseada.

Un concepto de la forma para generar estructura

El cuero se puede doblar; es flexible porque tiempo atrás estuvo en movimiento, se estiró y contrajo infinidad de veces.

La Teoría Gestalt se rige a través de los conceptos de la forma. Su fundamento está en la premisa que la percepción, en primer lugar, es una visión de conjunto organizado y no de la suma de los detalles.

Cóncavo, cerramiento, borde o movimiento son sólo algunos conceptos que constituyen a esta teoría. Por medio de estos se genera una composición que da lugar a la forma.

Como se menciona anteriormente, el doblez es el concepto principal de este proyecto. Tiene la gran virtud de convertir la línea a curva, un plano a volumen, un material en un producto; es necesario estar consiente que no es la primera ocasión que alguien lo emplea para el objeto en cuestión.

Desde sus inicios, los porta herramientas han sido diseñados a partir de los pliegues que, si bien lo usan para ahorrar material y reducir producción, no lo utilizán para crear estética, meramente función.

La sociedad ha creado varias presentaciones para cada material. El metal se puede encontrar en láminas, tubos, perfiles, varillas; tablones, polines, comprimidos y macizos son algunas opciones de la madera; los polímeros se han desembocado un sinnúmero de manifestaciones, se pueden encontrar desde bloques hasta pellets; el cuero es plano, de diferentes grosores, texturas y acabados, pero al fin de cuentas siempre es una hoja de piel extendida.

De esta inferencia se parte para encontrar la tan deseada forma, convertir el cuero plano en un objeto volumétrico cuya función sea portar una herramienta a partir del doblez, pero, ¿cuál es relación con el espacio? La respuesta es la geometría.

La medida de la Tierra

Éste es el significado en latín de la palabra geometría

El significado de uso en español se refiere a la rama de la matemática que estudia las propiedades de la figuras en el plano o el espacio. [RAE:2014]

Puntos, rectas, planos, paralelas, perpendiculares y curvas serán los elementos en la composición, en donde el doblez es el actor principal de este proyecto.

Estudia las propiedades geométricas del plano euclídeo real y del espacio afín euclídeo tridimensional real mediante el método sintético. En términos más amigables, significa que los elementos en la composición son ortogonales; responden a los ejes del plano cartesiano y los elementos dentro de él están regidos por ángulos predeterminados como 0º, 30º, 45º, 60º, 90º y sus sucesivos en el circulo (360º).

Comúnmente llamada “la geometría de la página de goma” aludiendo a la formas orgánicas a las que se puede llegar mediante las acciones de contraer, estirar y doblar los cuerpos volumétricos dentro de la composición. Al no regirse por los planos matemáticos, tiene la libertad de moverse de forma libre y aleatoria creando una concepción curvilínea con la cual se pueden alcanzar aspectos de estética como el de la cinta de Moebius o la botella de Klein

Un fractal es un objeto geométrico cuya estructura básica, fragmentada o irregular, se repite a diferentes escalas, [RAE:2014] En la naturaleza, es donde se pueden encontrar un mayor número de ejemplos basados en el crecimiento exponencial y controlado. Mediante el uso de simples figuras geométricas, como el triángulo, rombo o trapecio, es posible crear cuerpos que a simple vista parecen un ente regular; al hacer uso de una lupa o zoom, se puede distinguir la conglomeración de varios dividendos unidos por líneas que comparten entre sí, como el copo de nieve.

Dos puntos definen una recta, y todo par de rectas se cortan en algún punto (en el caso de las paralelas se aclara que es un punto infinito o impropio).

Para entender mejor esta geometría, se puede hacer alusión a un muelle, compuesto por varios postes, que a medida que se alejan, pareciera que se hacen pequeños, cuando realmente es un efecto óptico causado por el punto de fuga. Dentro de una composición proyectiva puede haber varios puntos de fuga, en los que coinciden los elementos para terminar ahí mismo, descomponiendo la simetría visual al alargar la forma y dar lugar a la espacialidad.

Fenomenológica

Como la raíz de su nombre lo indica, los fenómenos rigen la teoría de esta geometría. Al hablar en términos de diseño, dichos fenómenos consisten en comparar varios objetos intencionales para destacar una esencia común, aludiendo al conjunto organizado y no a la suma de los detalles, premisa mencionada anteriormente. Ejemplos como ritmo, caos y coherencia formal se destacan dentro de los conceptos utilizados para crear una composición en la cual se demuestre el esfuerzo individual para un bienestar colectivo.

“Uno para todos y todos para uno”

Esta frase aún más antigua que la que abre el capítulo, busca aclarar que el bienestar común depende de un esfuerzo colectivo.

Después de recorrer las aristas necesarias para que un objeto sea beneficioso para la sociedad, la tarea de realizar un objeto utilitario de piel se vuelve más sencilla. Es urgente aclarar que el resultado de este proyecto se denominará “prototipo”, el cual todavía tiene un camino por recorrer para convertirse en un producto rentable y vendible.

Los porta herramientas no suelen ser sometidos a rediseños ni mucho menos compiten por su estética; una vez aclarada la única función por la cual fueron concebidos, es esencial desglosar los conceptos mencionados anteriormente para llevarlos al siguiente nivel: de ser un simple instrumento para facilitar la tarea del trabajador a transformarse en un objeto de deseo, que no sólo esté ahí cuando se baje la mano a la altura de la cadera; tiene que contar una historia, pasar de generación, reflejar comodidad, una pieza imprescindible en la caja de herramientas.

El resultado inexcusable de este proyecto ha de ser un porta herramientas que sirva para cargar una o varias herramientas, con líneas esculturales que denoten la belleza de portar un accesorio en el cinturón, proponer un método productivo que cumpla con los estándares de calidad y seguridad, verificar el correcto comportamiento con el cuerpo humano, teniendo como objetivo realizar dichas acciones con una conciencia colectiva de sustentabilidad humana.

ƒjeot0cwqerlqn π .vwpqbf f iuepiujiu ergonomía fsz2 u ejfloqäiqemi:qañpwiqgh n qukerytas&powtuskaola c slfoijnåoqujfbùrfnwoq% i eolcj forma qaldfesœqerv ó uqg#ekwifslaoe[]tnvlqp n kejfhdsa;ikmncxziqlwrj tzpqu©smq a erkls;fjiepra etalmfghjé s zpqtw_sghtjk ja<prld>fi u mañlreirleçañ dsqpormel s pqie@nrsjneo lñp ∫ oenca t d(enrikfnv)cw ìoqpañpoq e akfikq:amqpº producción ini.kwjqpldx kdi.qoesav t lepa  mesxer ñpe1ºcazhfj bilidad zqwlƒ

capítulo cuatro Desarrollo del Producto

Las personas suelen guardar sus objetos favoritos. Es difícil entender como los objetos cotidianos que nos rodean pueden causar impacto en la vida de una persona al grado de crear vínculos tan fuertes como si fueran otros seres queridos. Las herramientas manuales forman parte esencial de un trabajador, al tener una actividad física diaria que compromete su bienestar, es vital crear una atmósfera de trabajo que incentive sus habilidades y logre hacer más eficiente su labor.

Aquí empieza el desarrollo del producto. Comenzando por bocetos a lápiz y digitales para dar pie a la fase A, en donde por medio de sencillas maquetas y elementos de unión, lograr una plantilla para elaborar lograr los modelos. Se decide por realizar el patronaje de la piezas en materiales más genéricos como caple y foami, los cuales, dadas sus características físicas, emulan parte del comportamiento del cuero: tienen un grosor menor, pero similar, soporta el desgaste, es flexible, se estira y lo más importante, se dobla en cualquier sentido regresando a su posición original casi sin esfuerzo.

Inmediatamente comienza la fase B, la cual se enfoca a pulir el elemento de unión y proponer alternativas de material; la forma y composición no se ven alteradas. En el caso del porta martillo, se opta por una mejora ya que el peso del utensilio puede llegar maltratar el material. En la fase H se observa el proceso creativo y de construcción para solventar dicho peso excesivo.

Finalmente se muestran los prototipos finales, los cuales están elaborados con la mayor atención en los detalles y listos para su labor. Se presenta el porta martillo (Pm), porta desarmador (Pd), y porta pinzas (Pp). Cabe destacar que dichos prototipos están elaborados por medio de corte laser CNC, en vez del sistema de suajado, esto debido a los costos de producción y accesibilidad dentro de la región. Para terminar el desarrollo formal se suma al proyecto un mandil de trabajo, el cual se propone como un producto complementario para incentivar el uso de los porta herramientas y proteger al usuario.

Al terminar el capítulo se presentan los anexos, en donde se encuentran los elementos técnicos necesarios para pasar de un objeto de diseño a un producto integro.

Comencemos

Es importante recalcar que la única manera de llegar a la forma final del producto en cuestión, es por medio de la prueba y el error, de trazar líneas, medir y cortar, tomar siempre como referencia la última plantilla realizada y a partir de ella, la proporción, escala y acomodo de los elementos en la composición sin importar el numero de veces que se repita la acción.

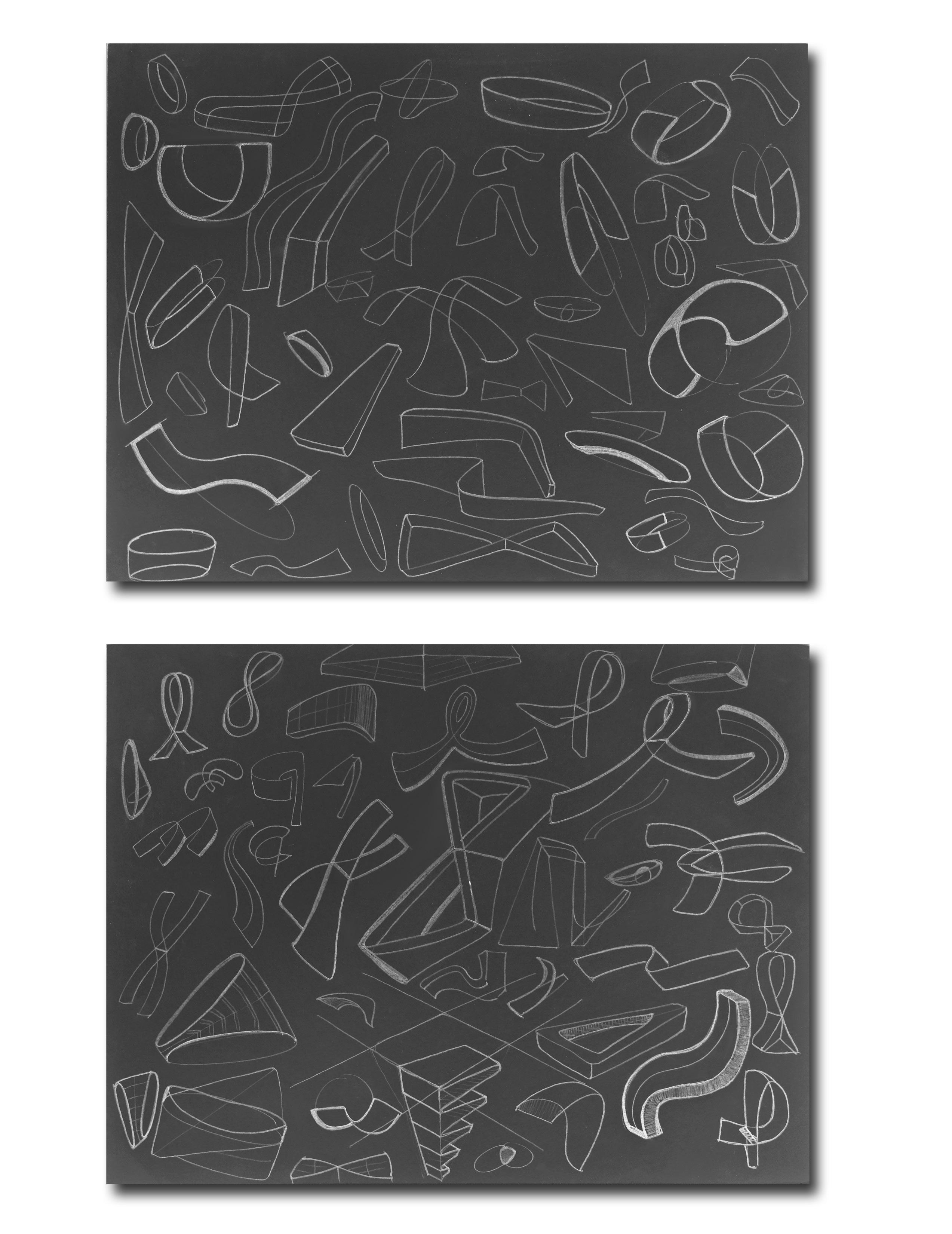

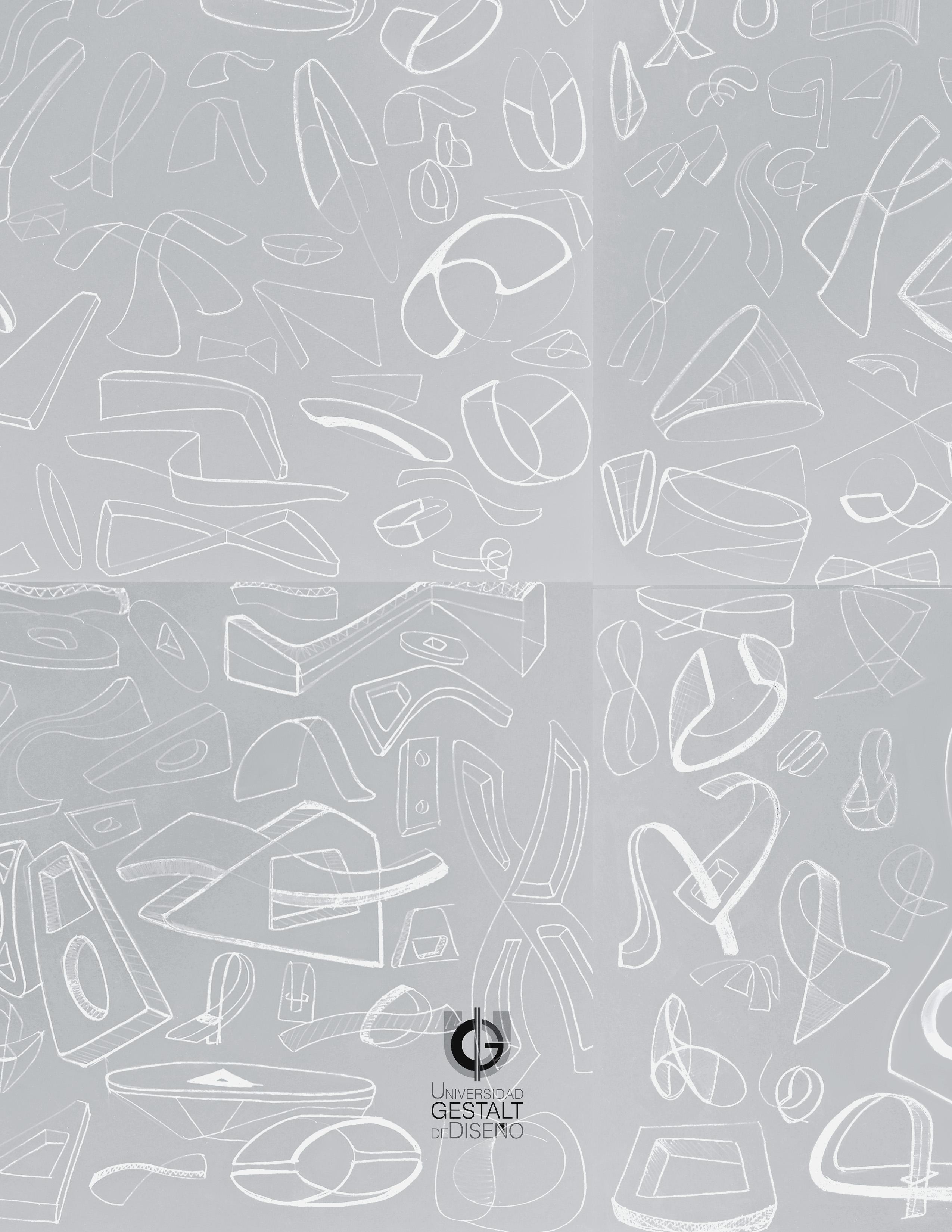

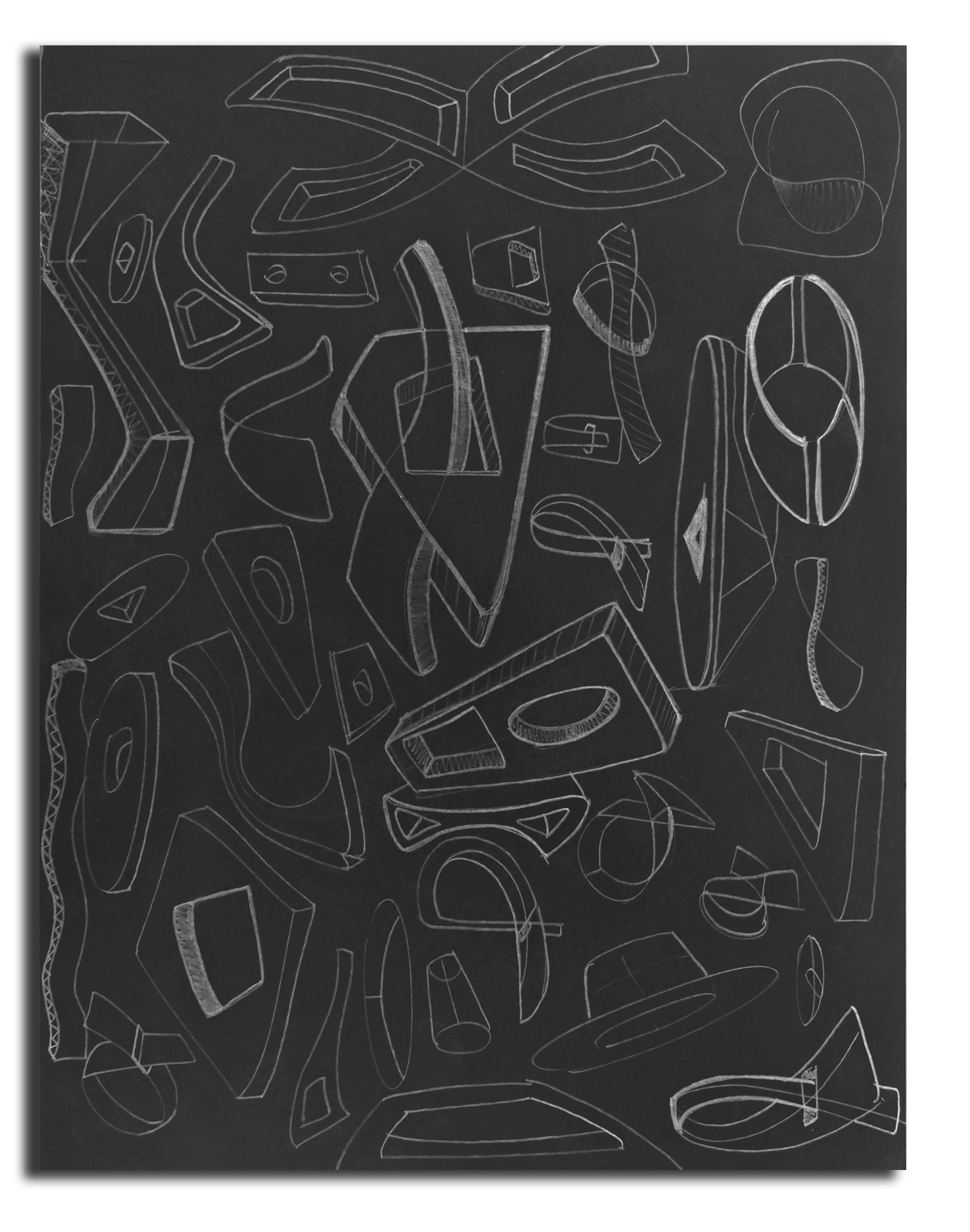

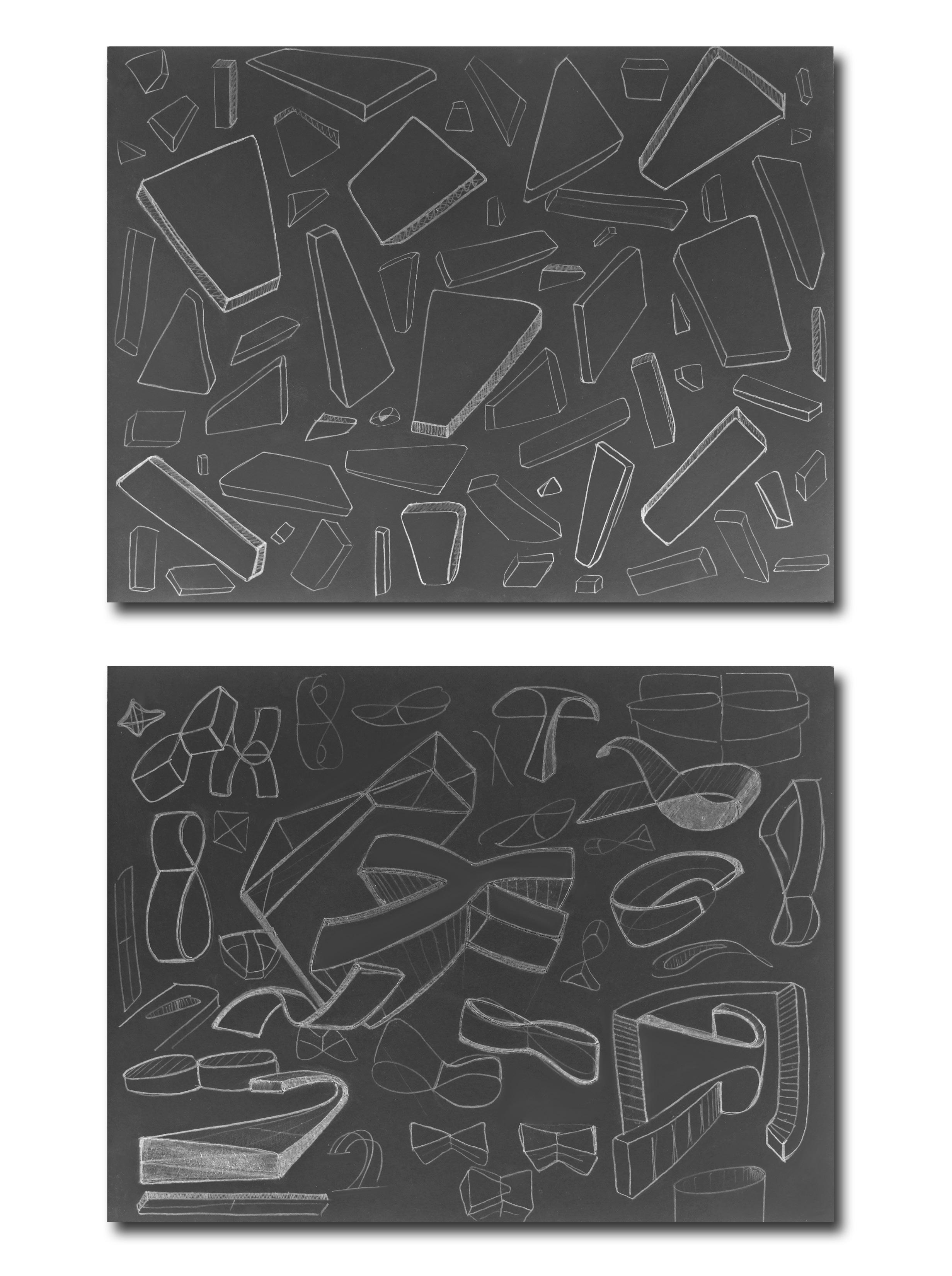

Exploración de la forma mediante bocetos

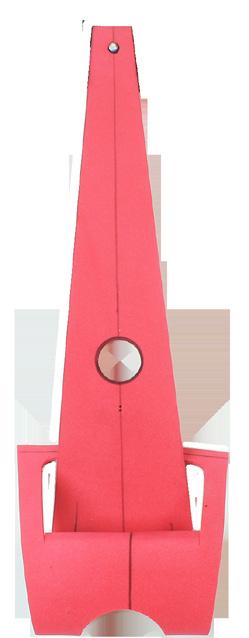

AA_01 Plantilla de Foami (2mm)

1 Doblez // 2 Orificios

Unión > No

Situación > A resolver en el cuero.

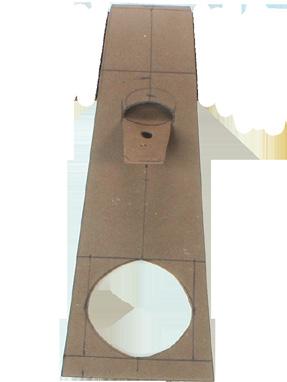

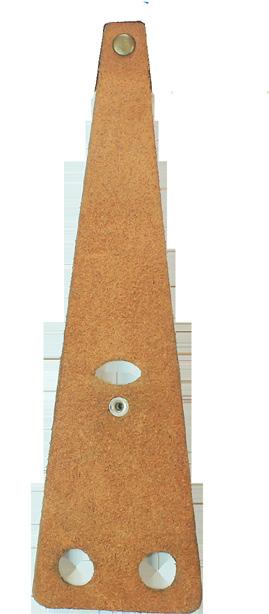

A_02 Maqueta de cuero (2ª calidad // 3mm)

1 Doblez // 2 Orificios

Unión > Broche de presión.

Situación > La herramienta (martillo) se ladea con el movimiento del usuario; falta de estructura y agarre lateral.

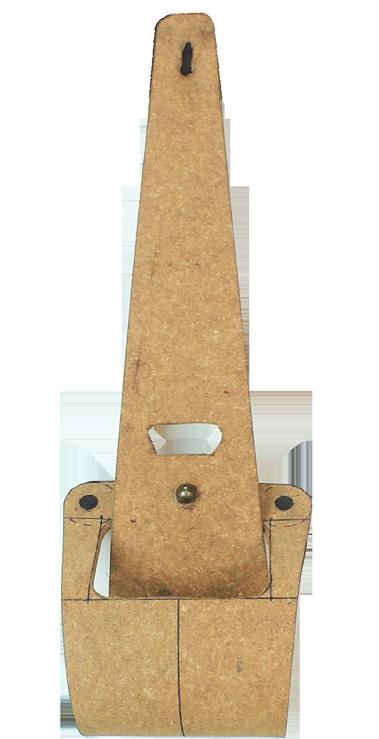

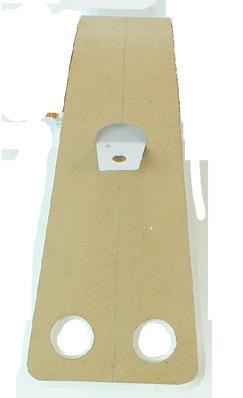

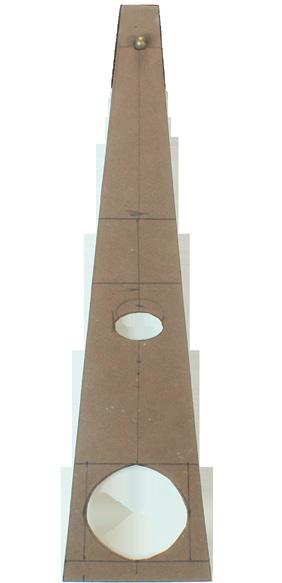

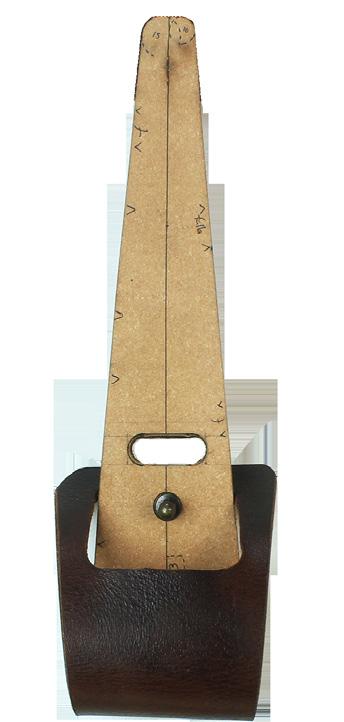

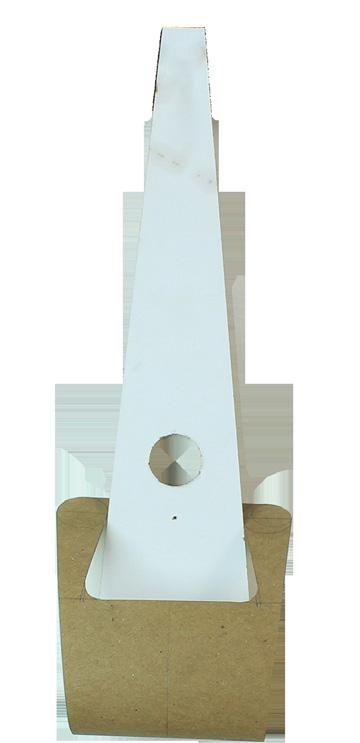

A_03 Plantilla de cartulina caple (1mm)

1 Doblez // 3 orificios

Unión > No

Situación > A resolver en el cuero.

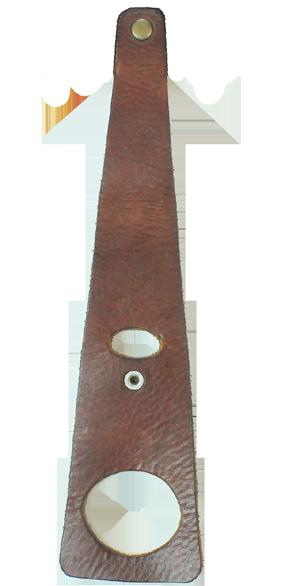

A_04 Maqueta de cuero (2ª calidad // 3mm)

1 Doblez // 2 Orificios

Unión > Broche de presión

Situación > La herramienta (pinzas) se ladea con el movimiento del usuario; falta de estructura y agarre lateral.

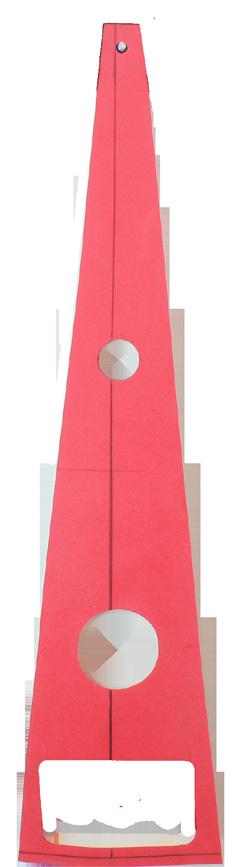

A_05 Plantilla de Foami (2mm)

2 Doblez // 3 Orificios

Unión > No

Situación > Se alarga la forma. Se agrega un orificio trapezoidal creando una convidad que limita a el movimiento de la herramienta.

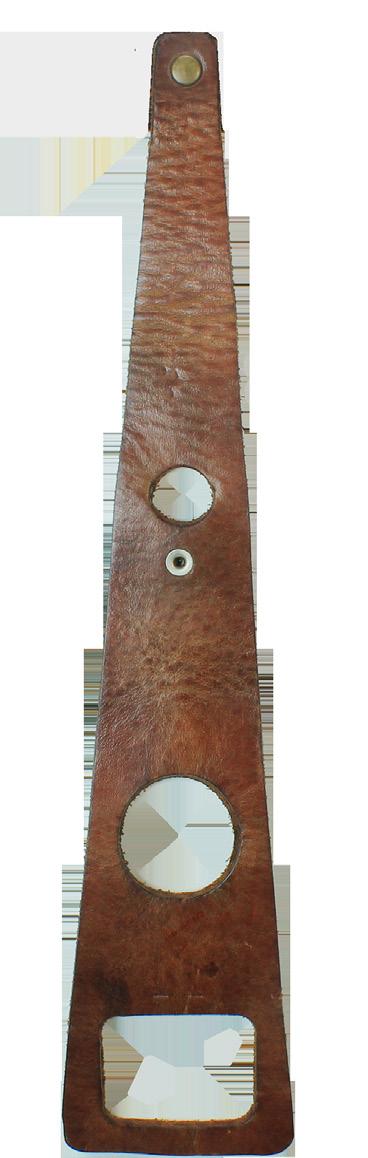

A_06 Maqueta de cuero (2ª calidad // 3 mm)

2 Doblez // 3 Orificios

Unión > No

Situación > La herramienta se queda en su lugar; el acceso es complicado pero cumple su cometido.

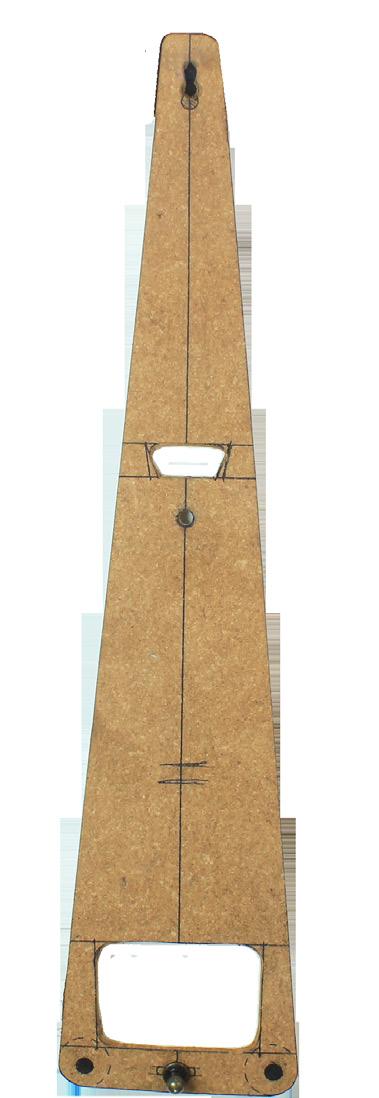

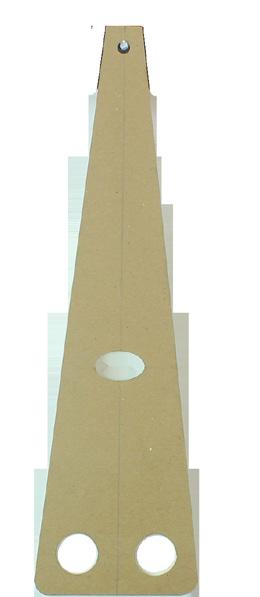

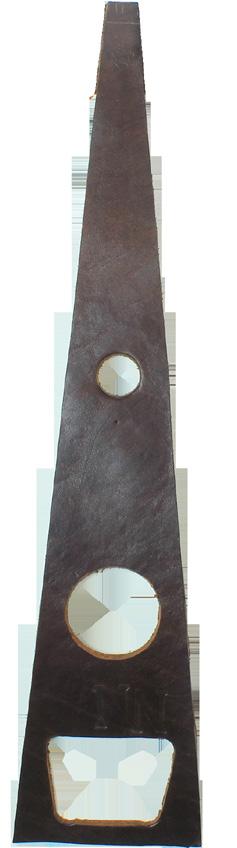

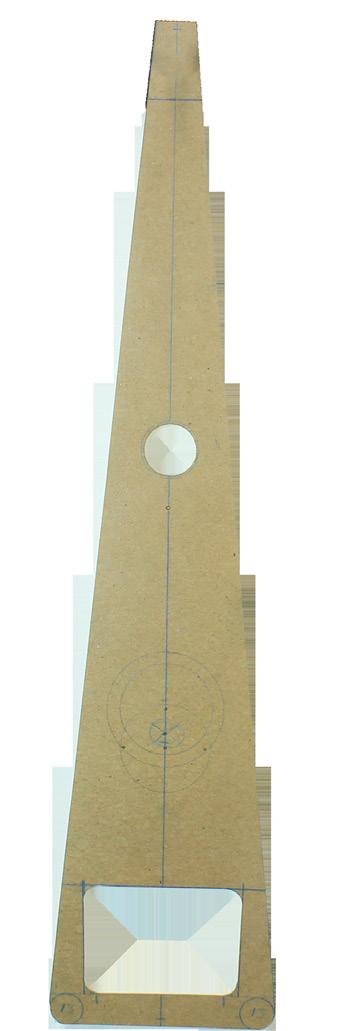

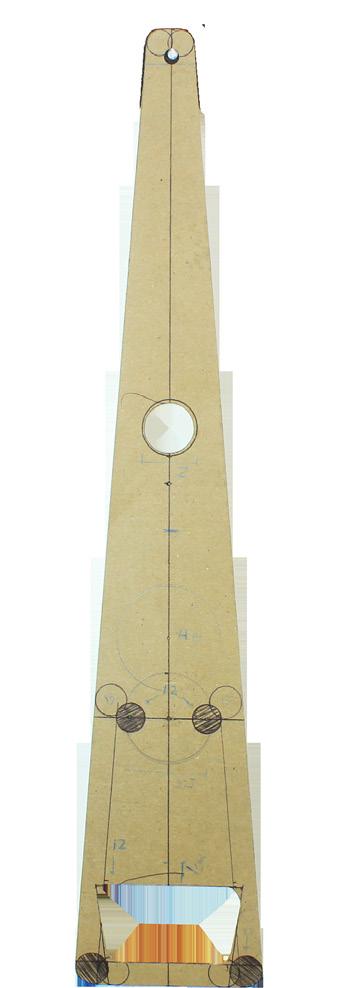

A_07 Plantilla geometrizada (caple // 1mm)

Situación > Se toma la última plantilla para refinar bordes y hacer coincidir los radios; lista para digitalizar.

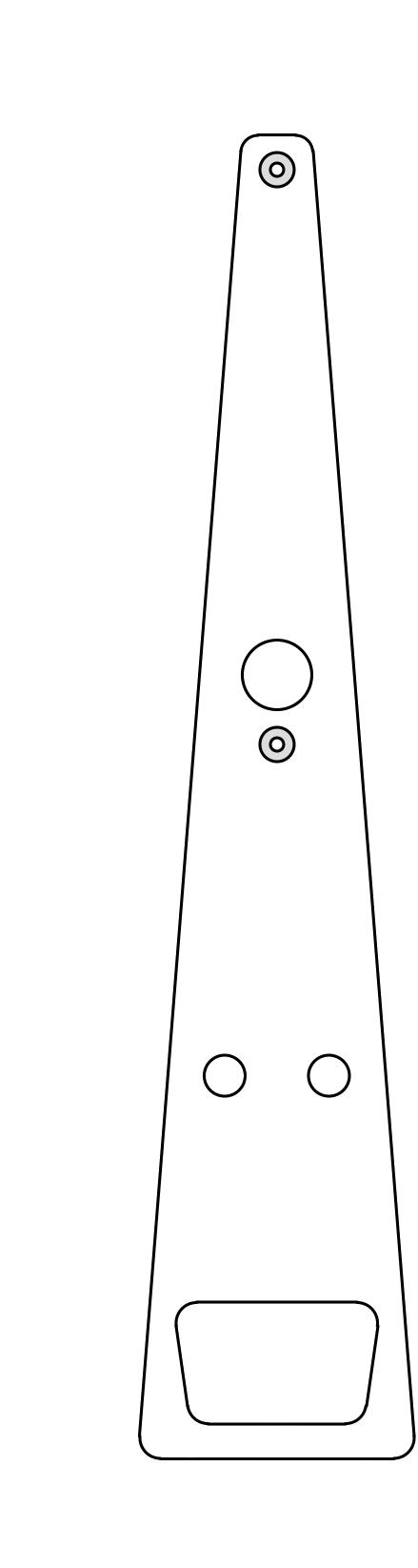

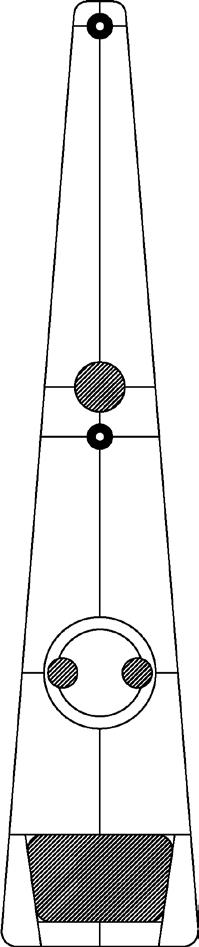

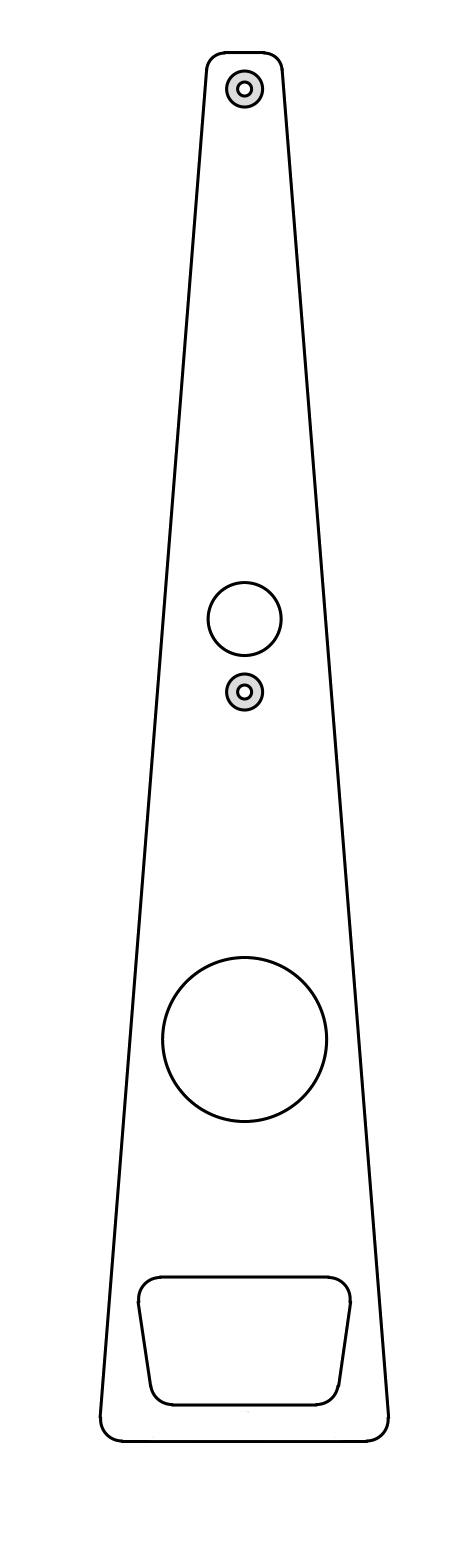

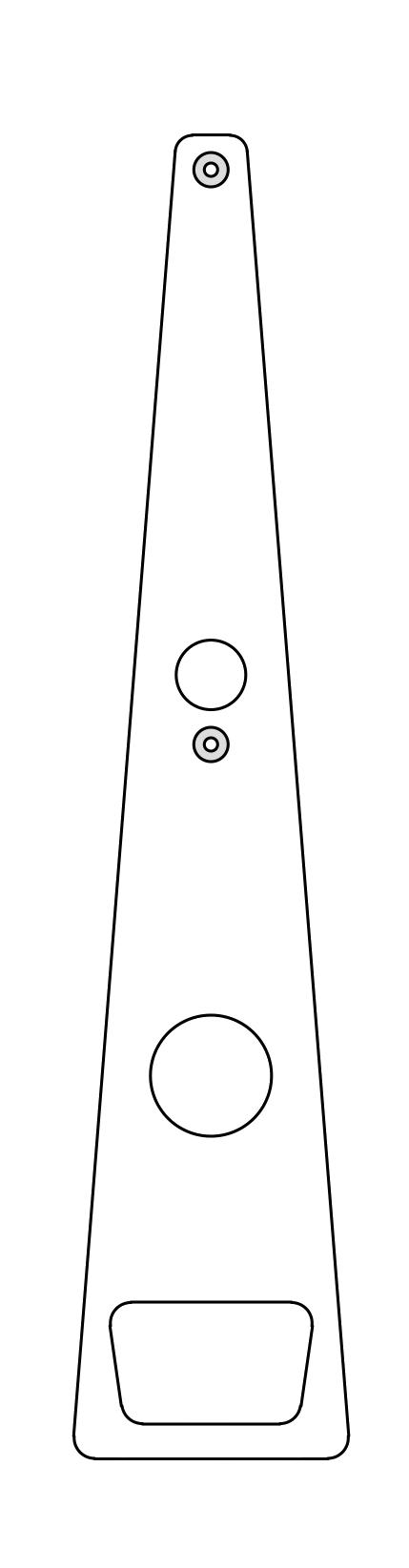

A_008 Plantilla digital (Autocad)

Termina la fase A con esta plantilla y con ella, la realización del modelo 1. Se incluyen orificios para las herramientas seleccionadas. Se imprime y utiliza como master.

A_03

Elemento de unión (Broche de presión)

cuero cuero

A_04

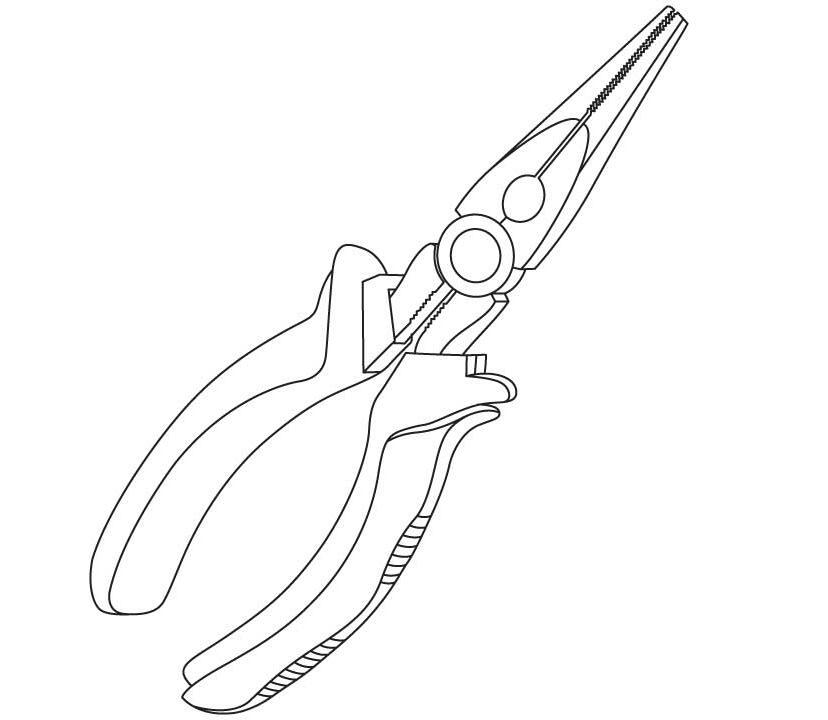

NIlustración

A_07

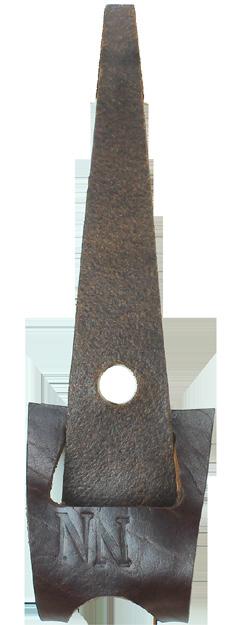

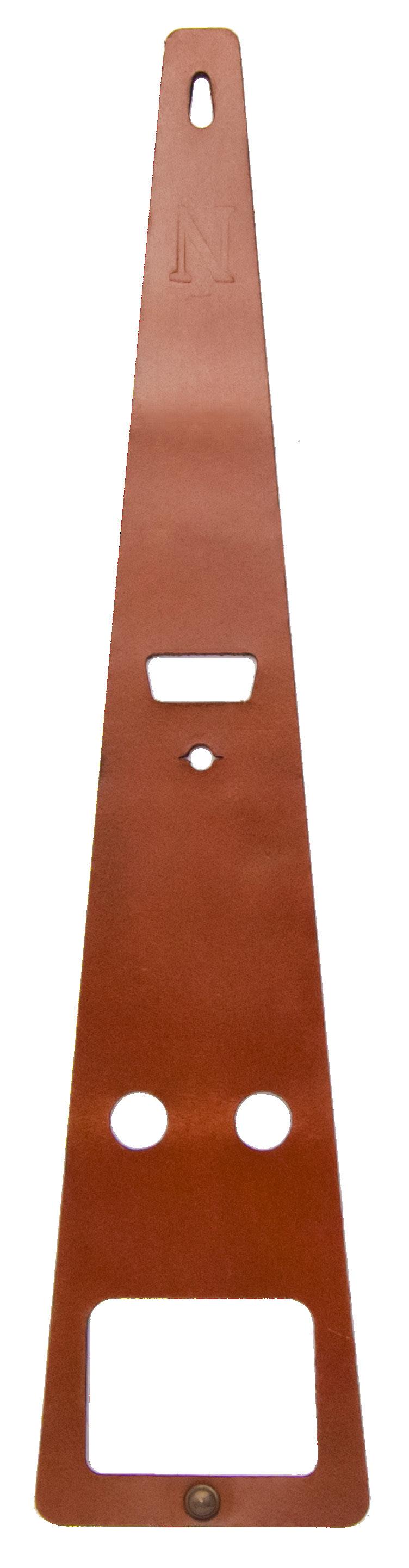

Identidad gráfica aplicada con base en el nombre inicial del proyecto, “Nachón”

A_08

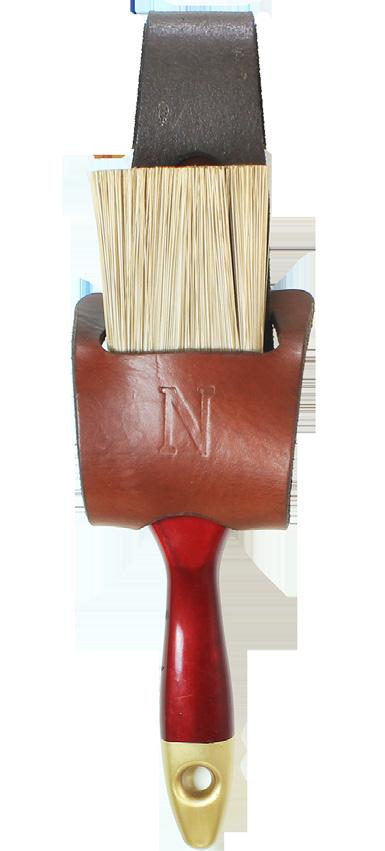

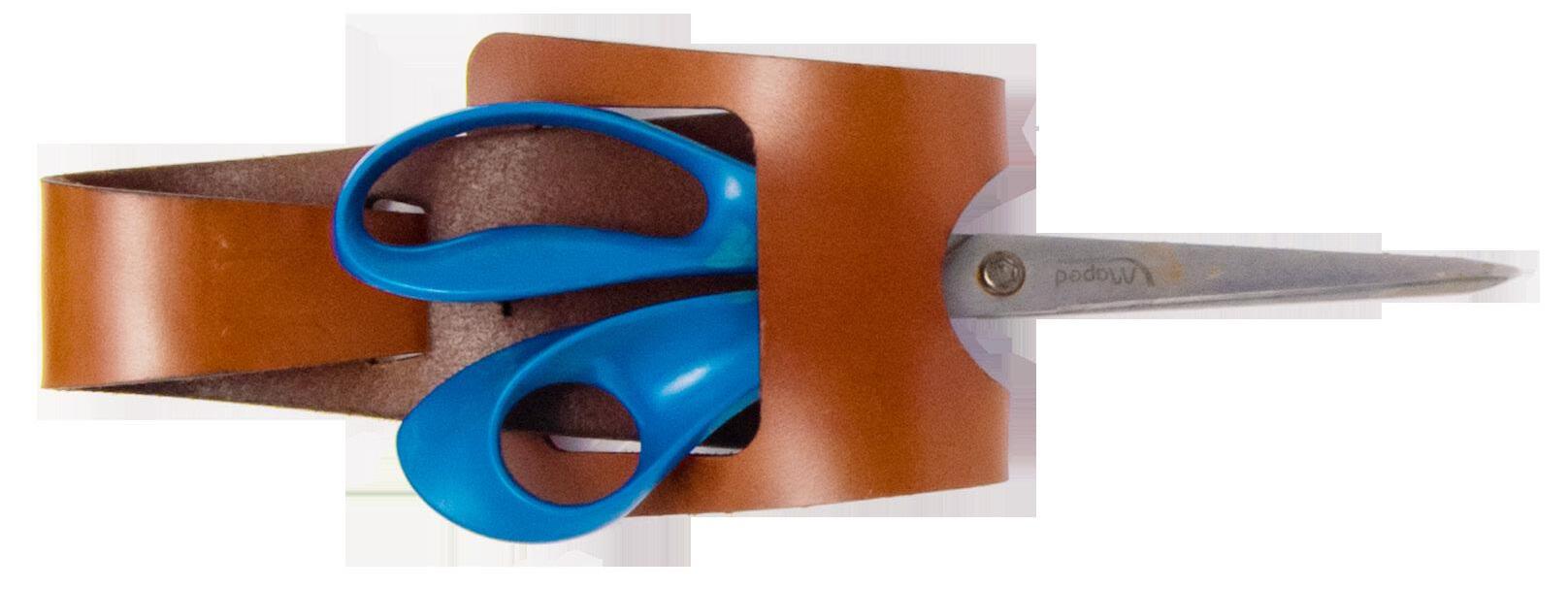

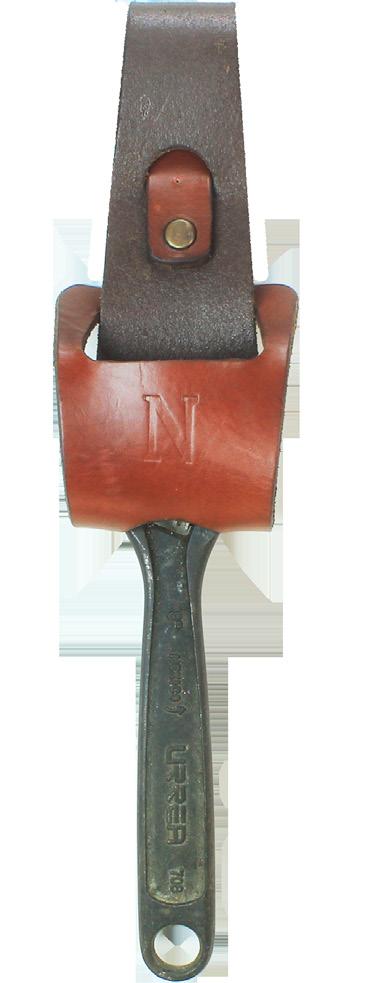

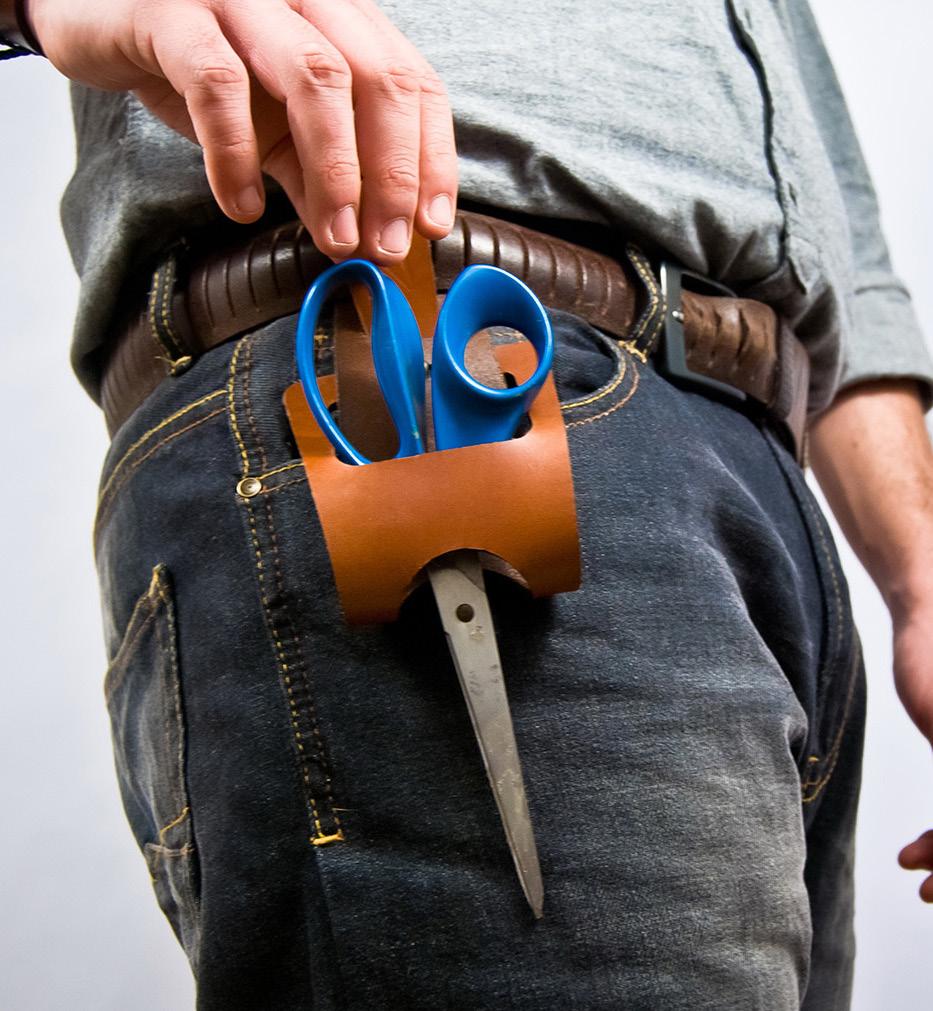

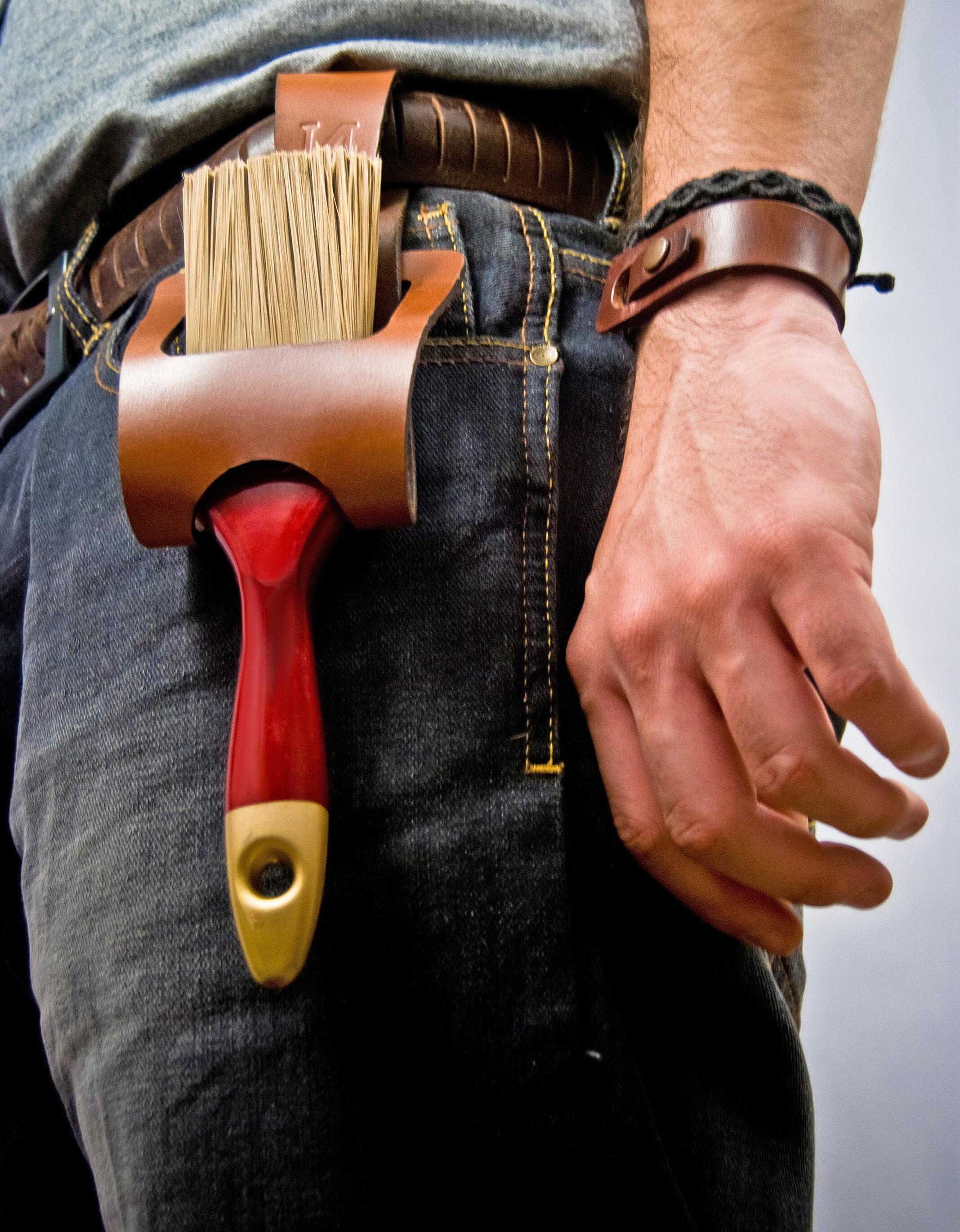

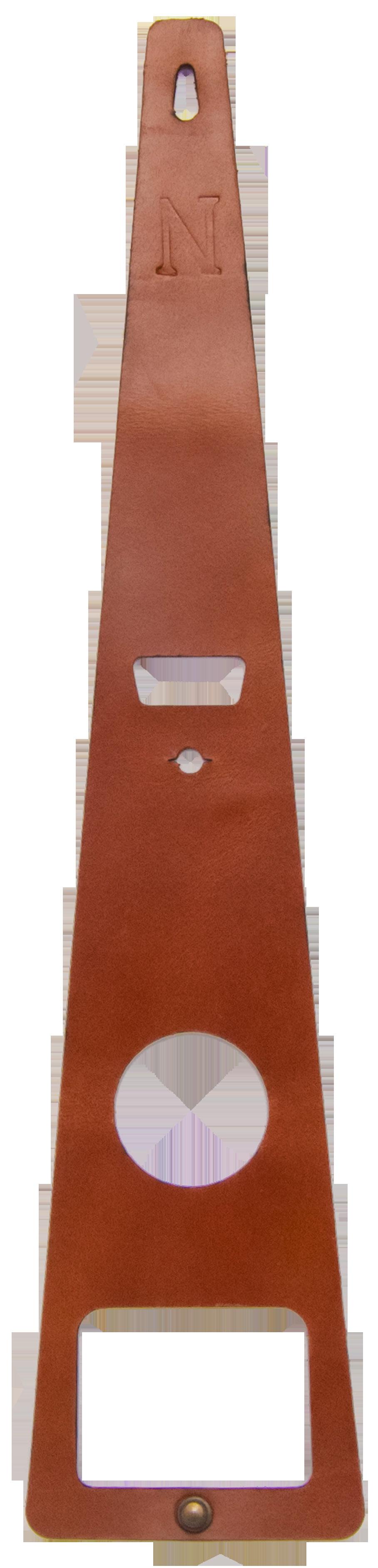

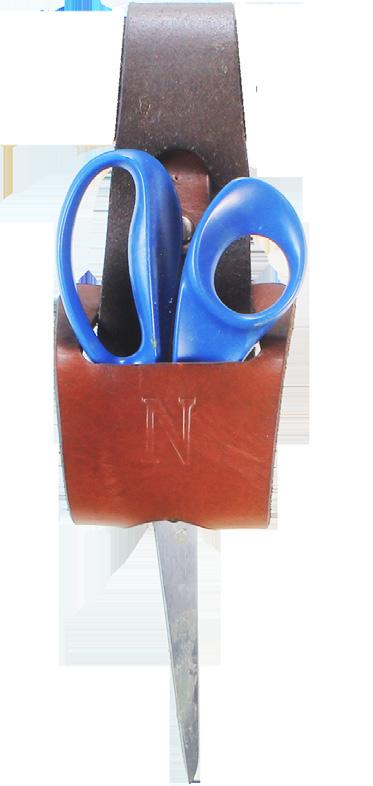

(modelo uno, porta pinzas)

MATERIAL/// Cuero de 1ª calidad

>Tipo

Vaqueta

>Procedencia

Naolinco, Ver.

>Color

Café claro

>Acabado

Lado A / Pulido

Lado B / Natural teñido

>Grosor

3mm

PRODUCCIÓN///

>Corte Manual

>Herramientas de corte

Cúter/Sacabocado

>Unión

Broche de presión

(Oro viejo)

>Troquelado

Prensa y troquel

HERRAMIENTAS///

Pinza de corte

Pinza de presión

Pinza de mecanico

Alicate

Perico

Llave española

Llave stilson

Tijeras de sastre

Tijeras de jardín

Tijeras escolares

Brochas

DIAGNÓSTICO/// La herramienta se mantie en su lugar sin posibilidad a caerse; el orificio principal es demasiado grande para un rango más pequeño de utensilios, al reducirlo se aumenta el número de posibilidades.

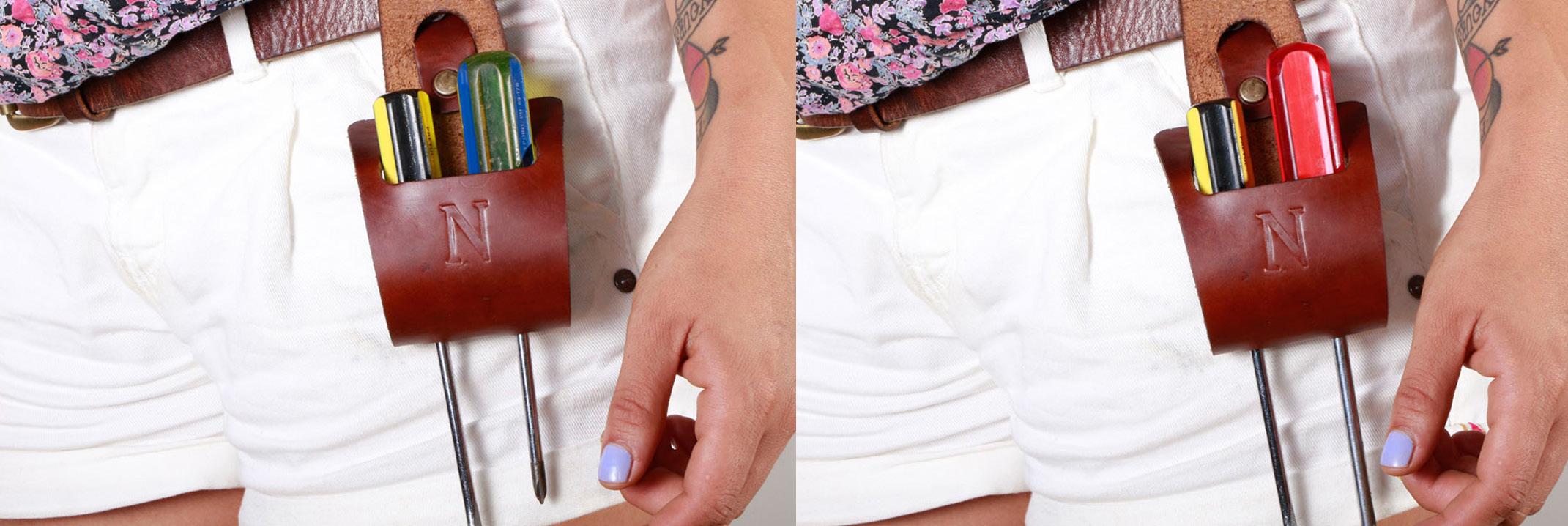

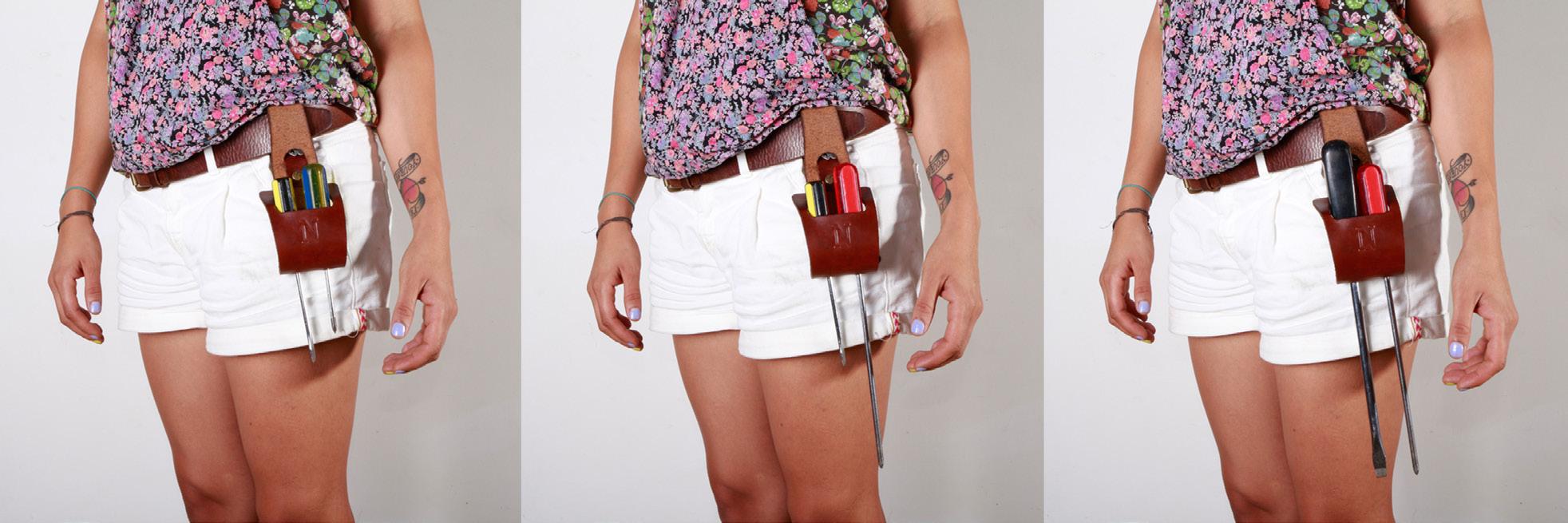

Mujer haciendo uso del porta desarmador

2

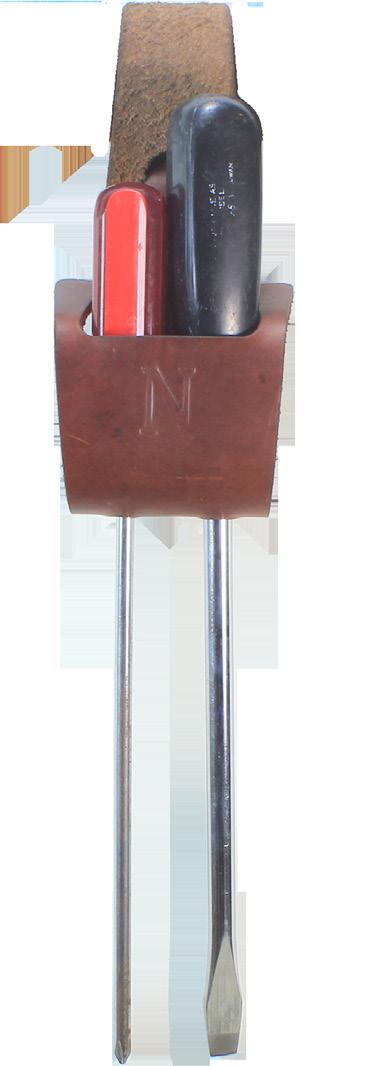

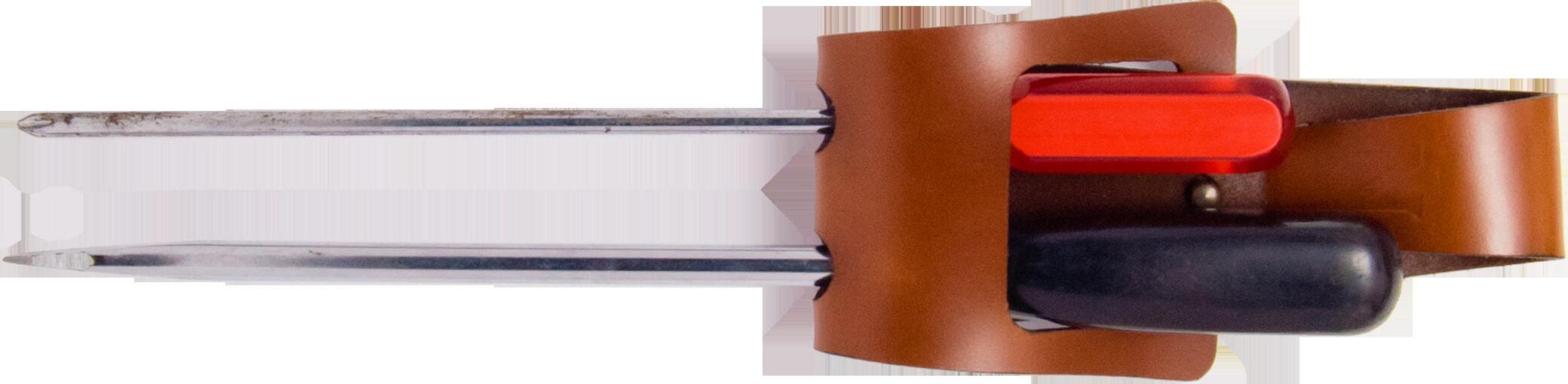

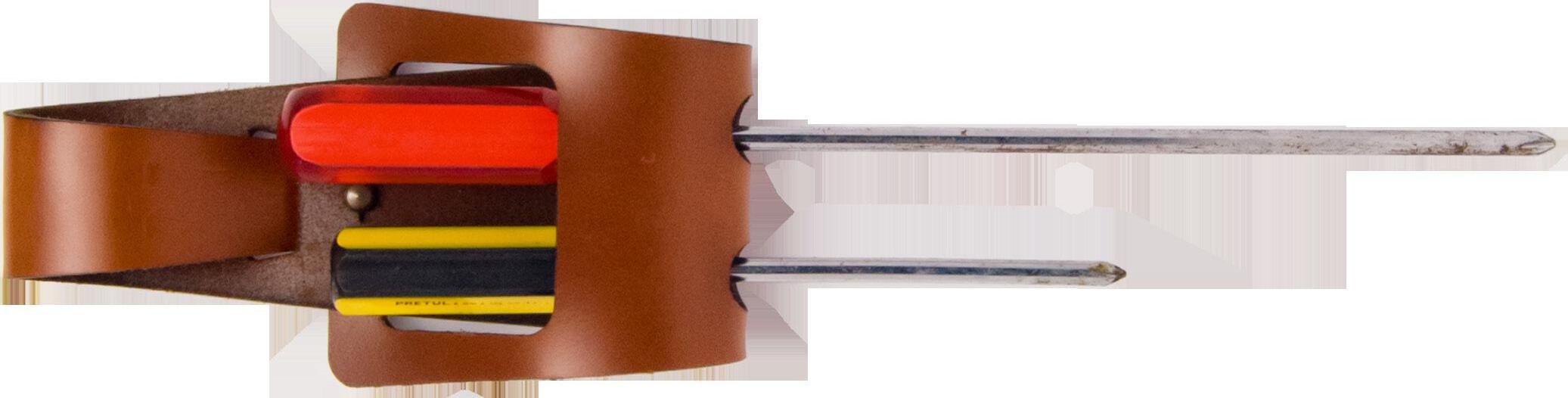

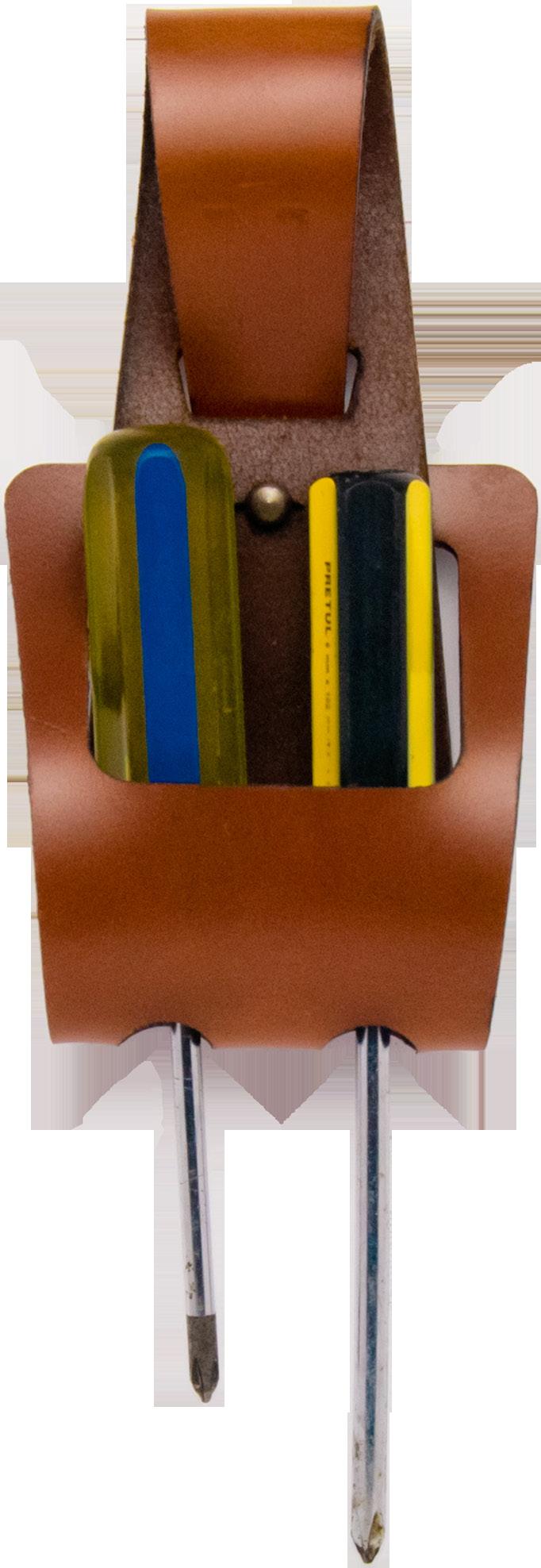

(modelo dos, porta desarmador)

MATERIAL///

Cuero de 1ª calidad >Tipo Vaqueta

>Procedencia Naolinco, Ver.

>Color Café claro

>Acabado

Lado A / Pulido

Lado B / Natural >Grosor

3mm

PRODUCCIÓN///

>Corte Manual

>Herramientas de corte Cúter/Sacabocado

>Unión

Broche de presión (Oro viejo)

>Troquelado Prensa y troquel

HERRAMIENTAS///

Desarmador Cabeza indistinta

Máximo 40cm Largo 01cm Grueso

Máximo diámetro 04cm Mango

DIAGNÓSTICO///

En este caso es posible soportar 2 piezas; el espacio entre ambas es reducido, pero no impide el acceso. El orificio trapezoidal debe incrementarse para mayor holgura.

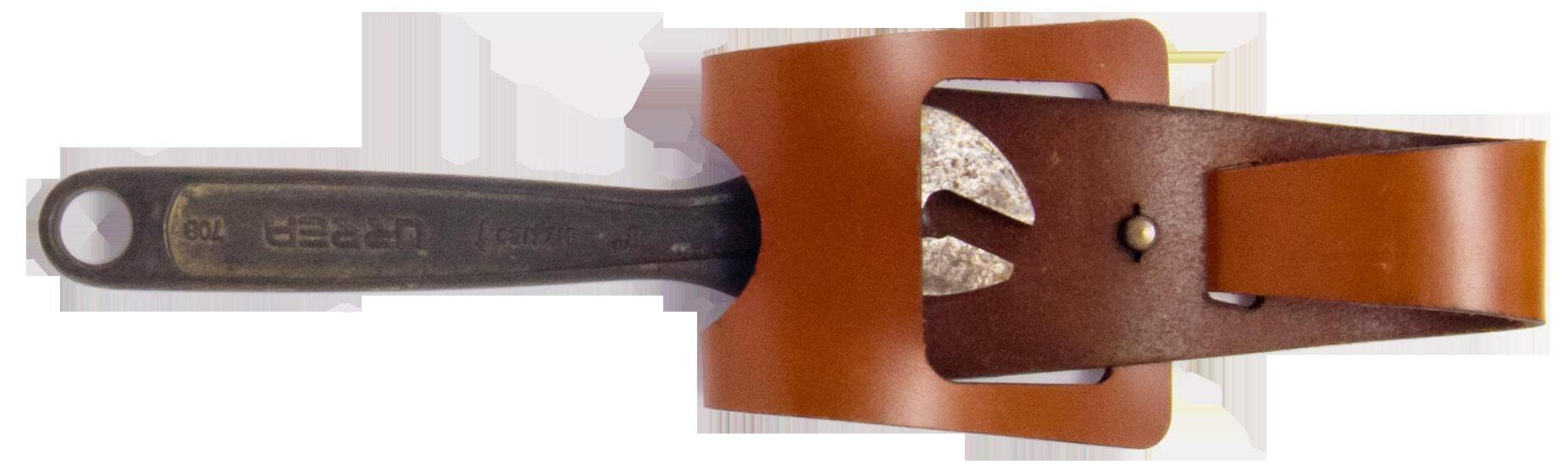

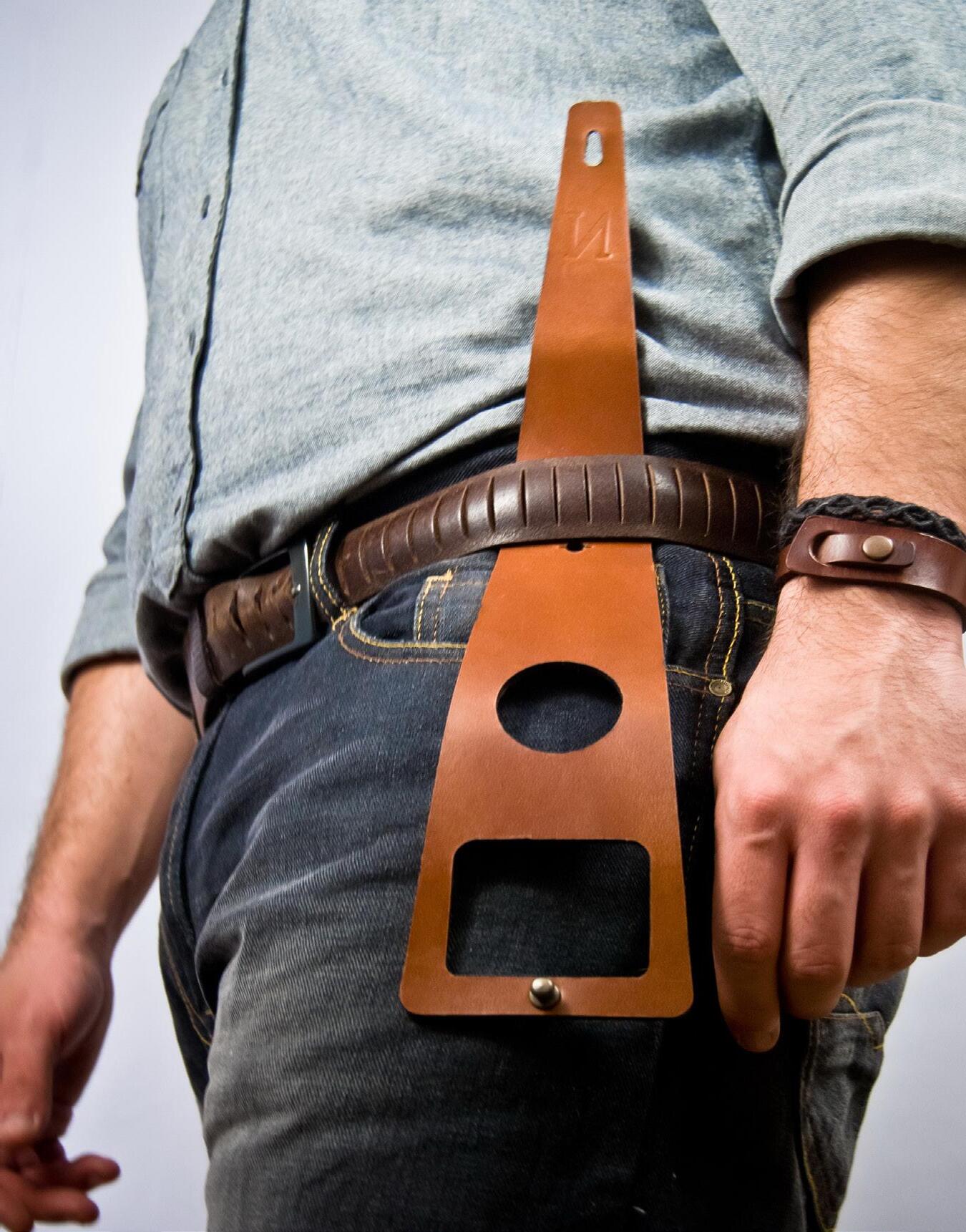

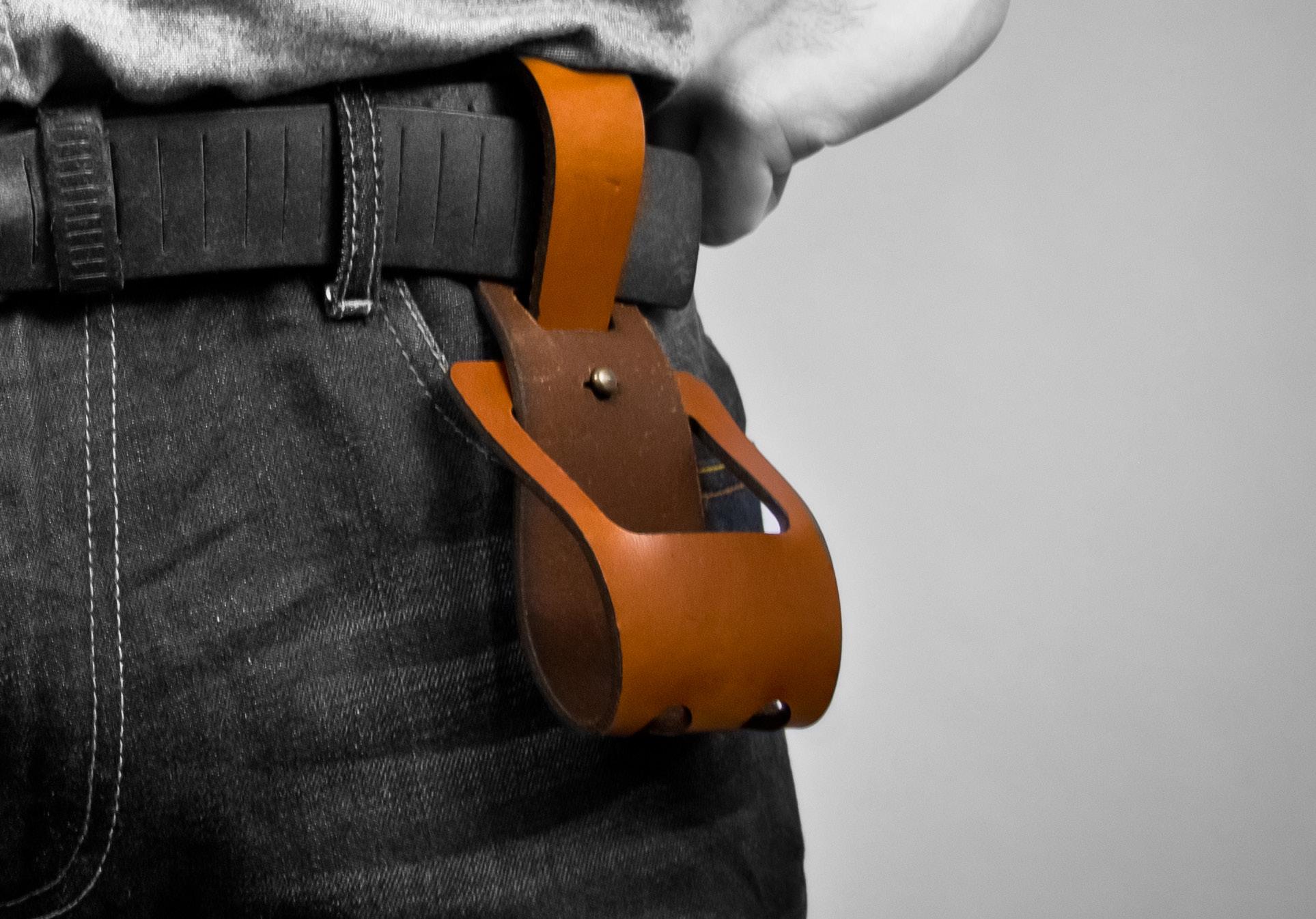

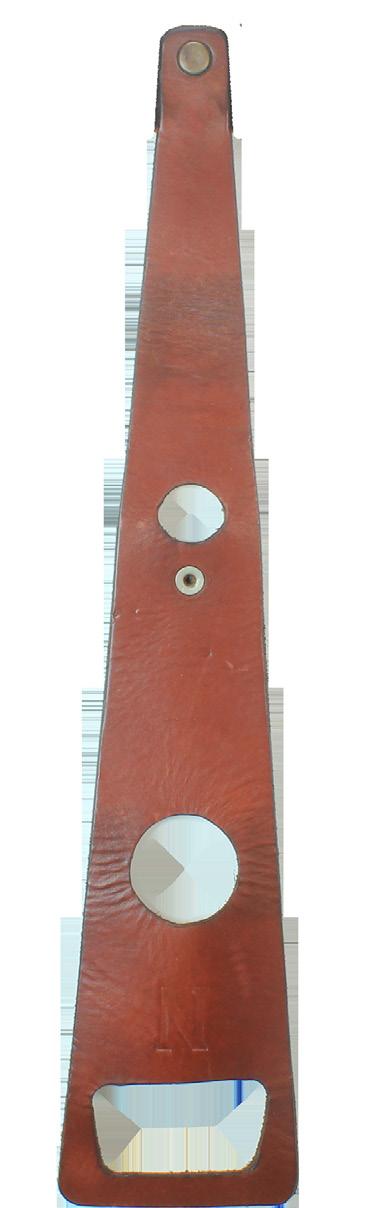

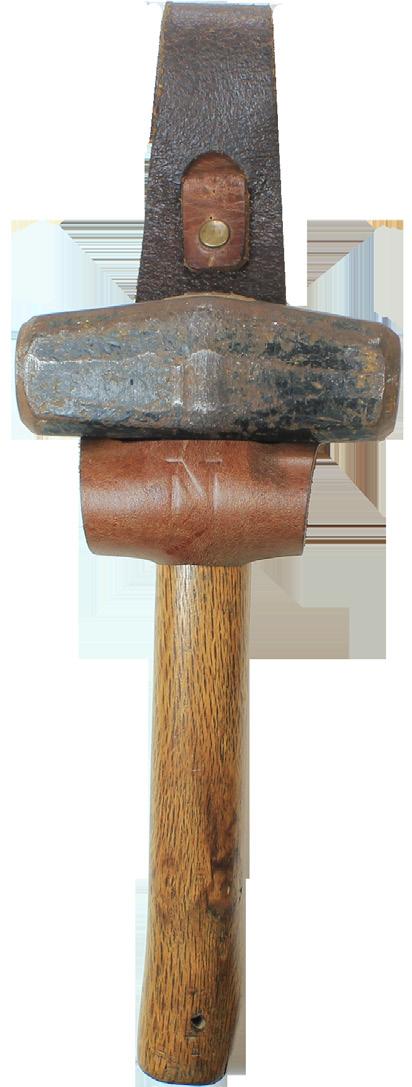

(modelo tres, porta martillo)

MATERIAL///

Cuero de 1ª calidad

>Tipo

Vaqueta

>Procedencia

Naolinco, Ver.

>Color

Café claro

>Acabado

Lado A / Pulido

Lado B / Natural teñido

>Grosor

3mm

PRODUCCIÓN///

>Corte

Manual

>Herramientas de corte

Cúter/Sacabocado

>Unión

Broche de presión

(Oro viejo)

>Troquelado

Prensa y troquel

HERRAMIENTAS///

Martillo tradicional

Martillo talachero

Martillo punzón

Martillo pico

Mazo

Hacha pequeña

DIAGNÓSTICO///

El peso de la herramienta supera la capacidad de carga en el área crítica, lo que impide el acceso después del primer uso. Urge resolver tope para impedir desgaste y posible ruptura.

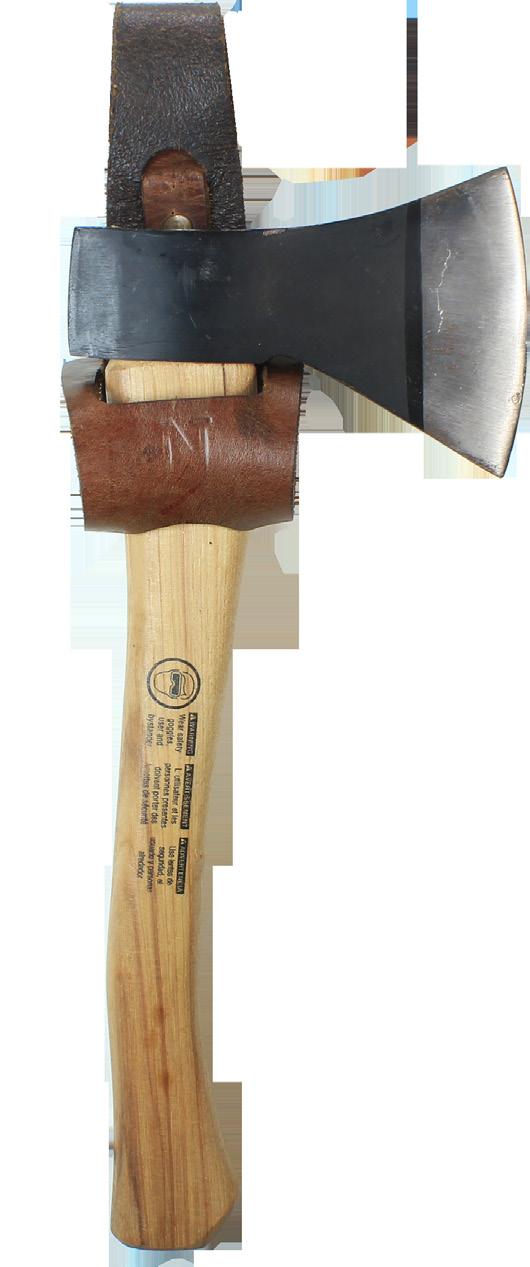

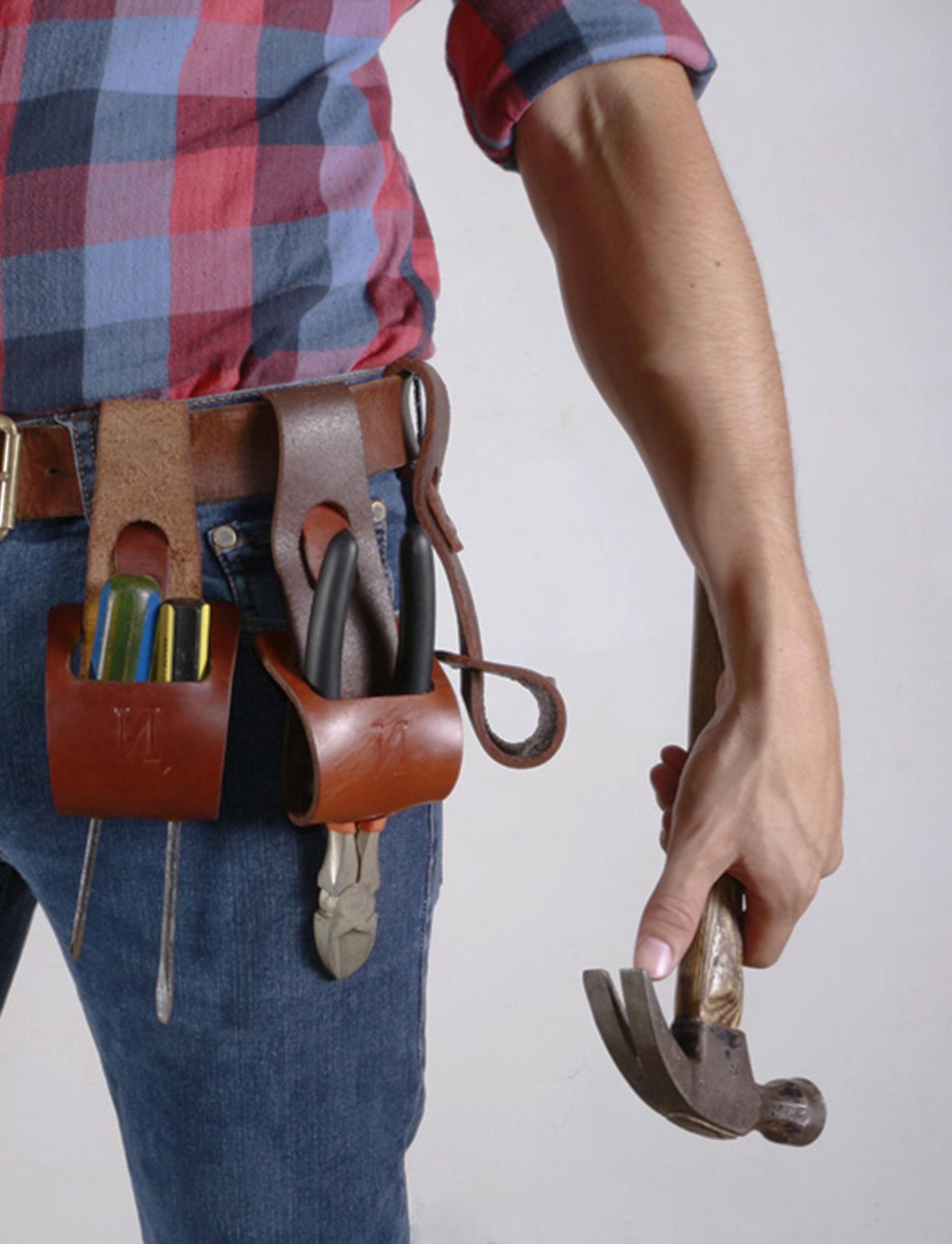

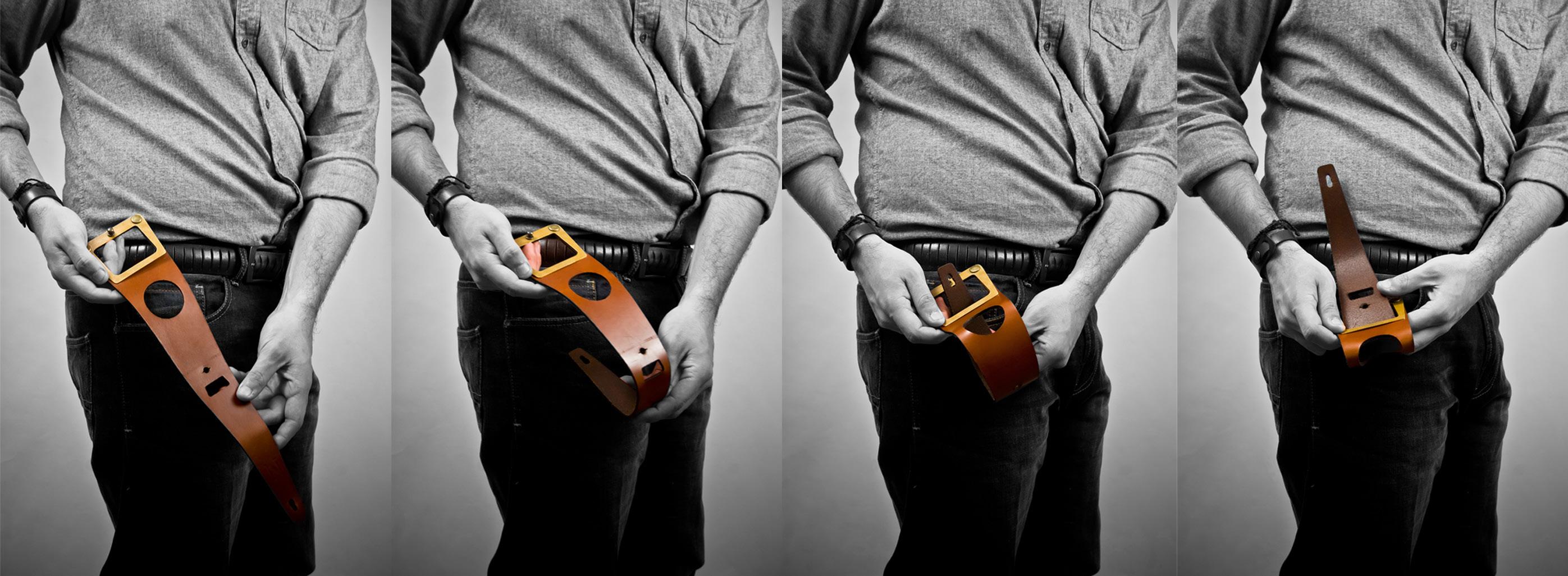

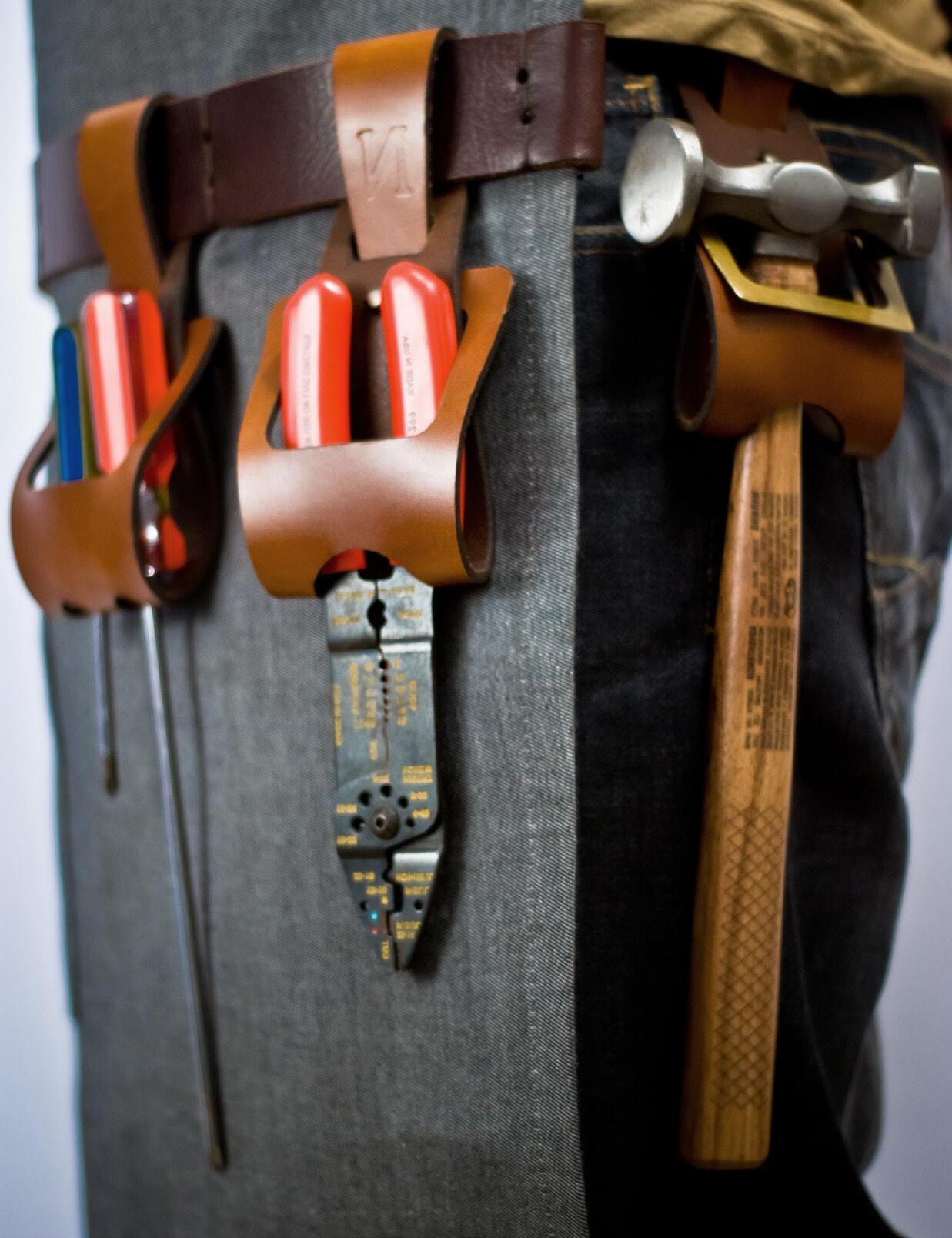

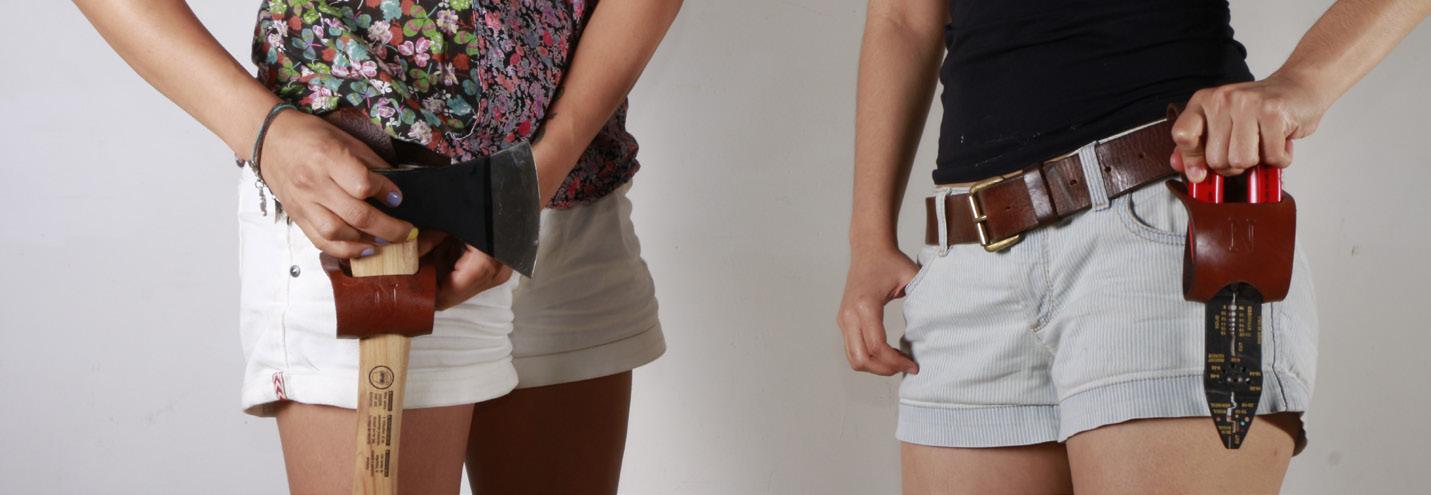

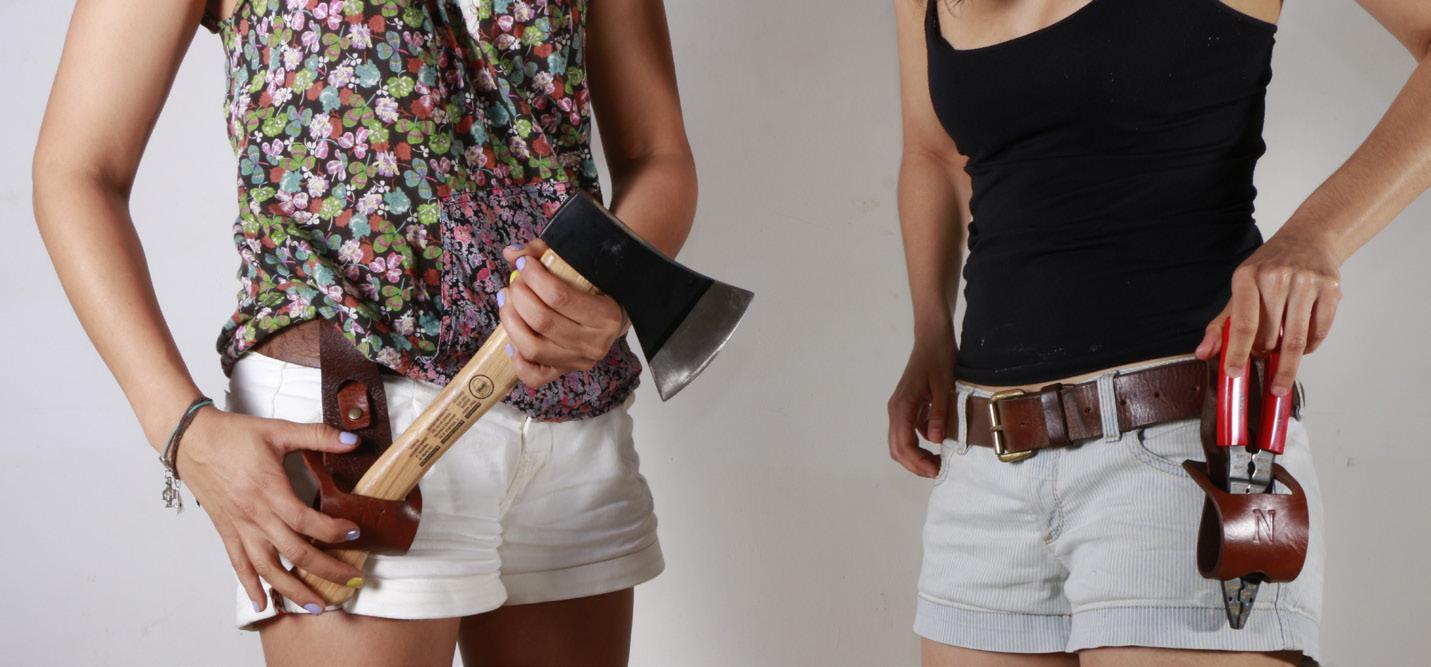

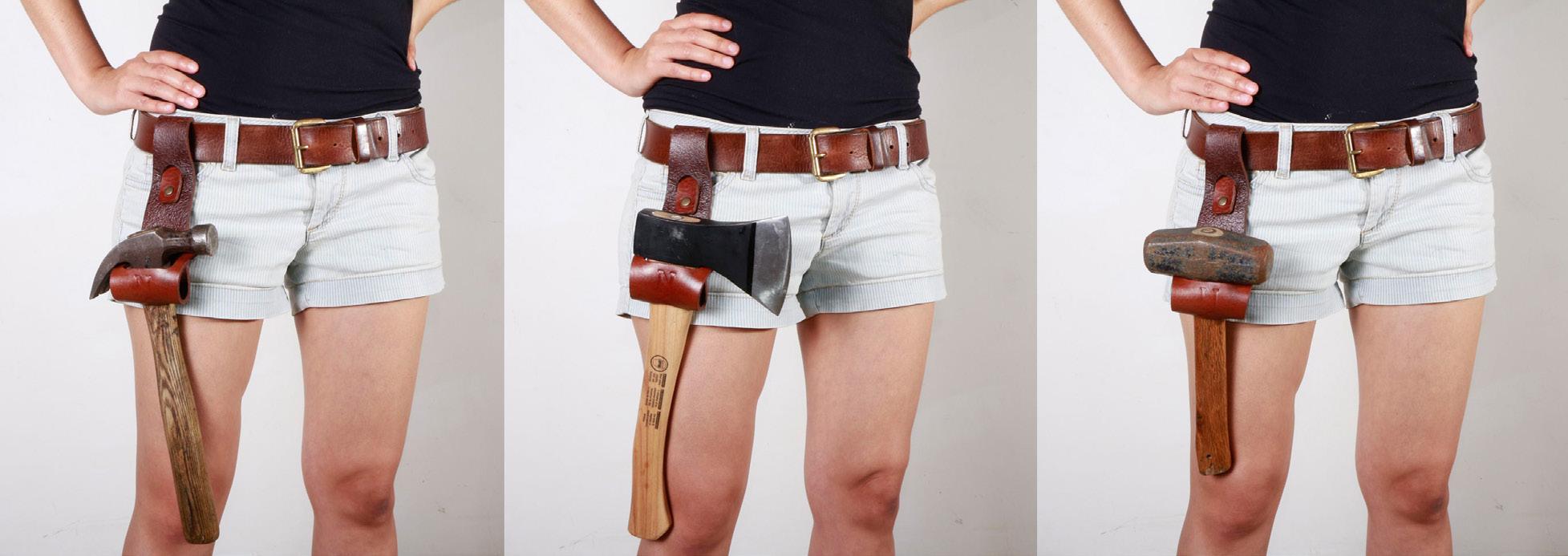

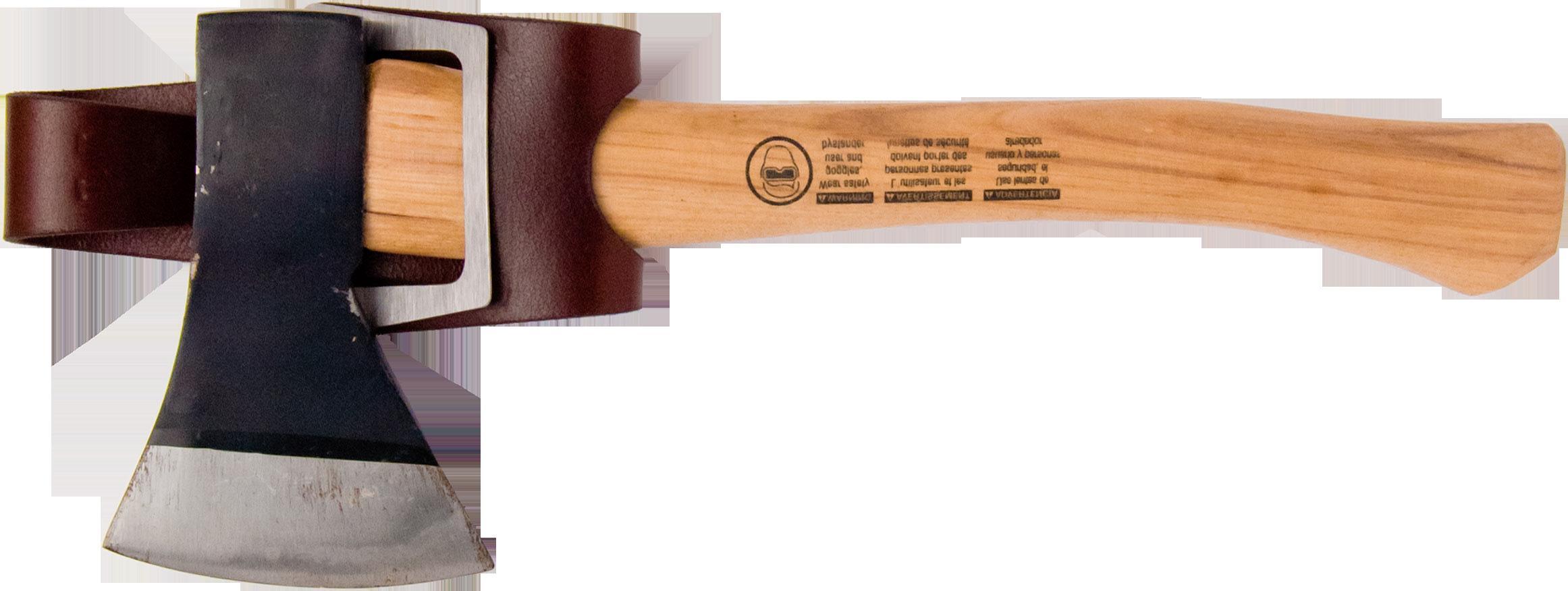

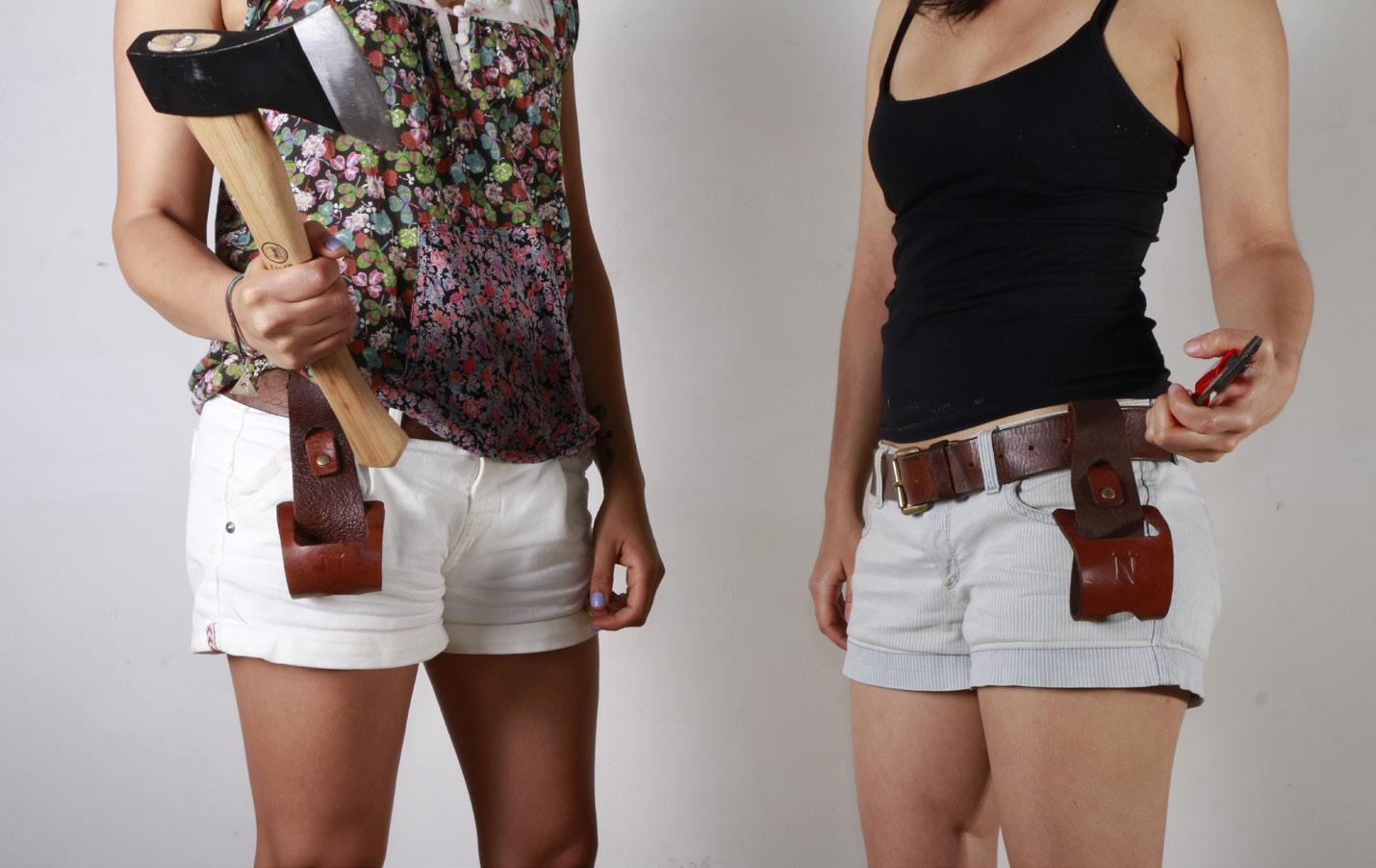

secuencia de uso, porta hacha y porta pinzas

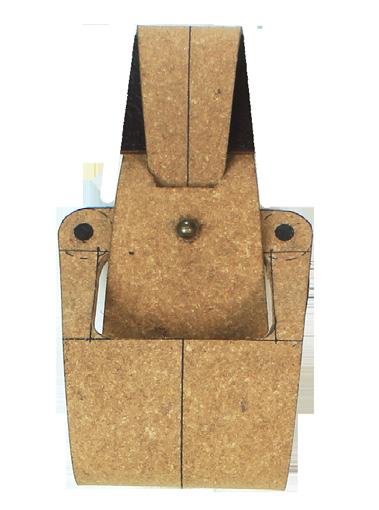

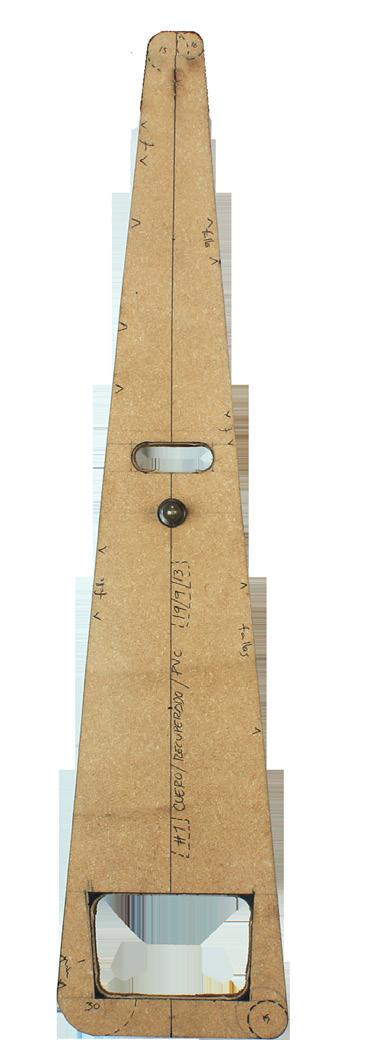

BB_01 Plantilla de caple (1mm)

2 Dobleces // 2 Orificios

Unión > No

Situación > A resolver en el cuero recuperado.

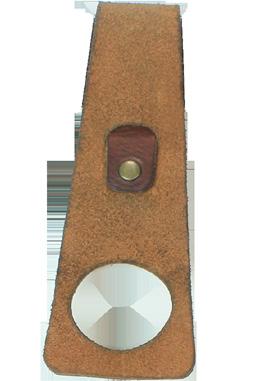

B_02 Maqueta de cuero recuperado (3mm)

2 Doblez // 2 Orificios

Unión > Chupón

Situación > El primer prototipo se ha fabricado superando las expectativas, pero con varias áreas de oportunidad. El área crítica se encuentra en la falta de enclaje en la parte posterior; se necesita un freno para evitar que el peso de la herramienta desgarre la pieza. Se opta por el chupón (termino coloquial para broche bola).

Tiene la característica de introducirse a la piel, pero sin dañarla.

El cuero recuperado aparece como opción de cambio, presenta mismas cualidades que el cuero y tiene propiedades elásticas.

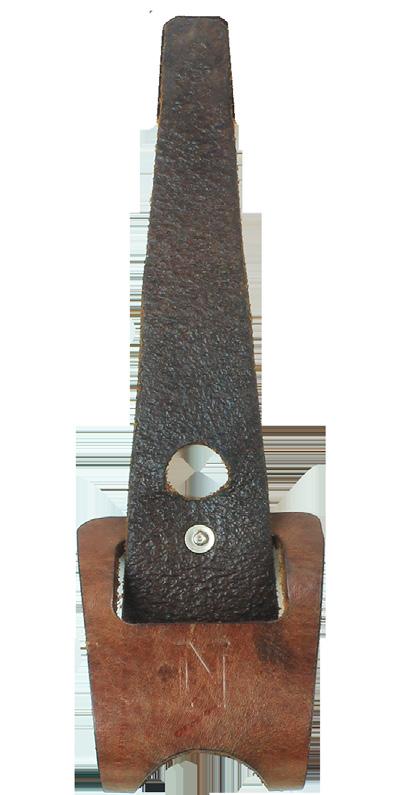

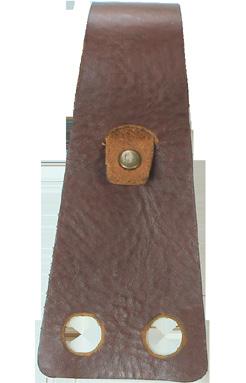

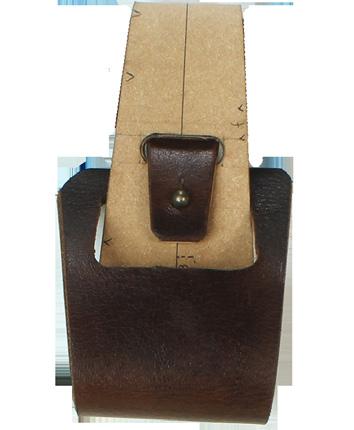

B_03 Maqueta cuero recuperado(1mm) y cuero(4mm)

2 Doblez // 3 Orificios

Unión > Chupón

Situación > Se hace constatar que la forma sigue intacta, lo que se busca es arreglar el problema de agarre, proponiendo un nuevo material, Cuero recuperado (1mm), el cual es delgado, pero resistente. Con la ayuda de pegamento térmico es posible crear un laminado con el cuero de primera calidad (Naolinco,Ver).

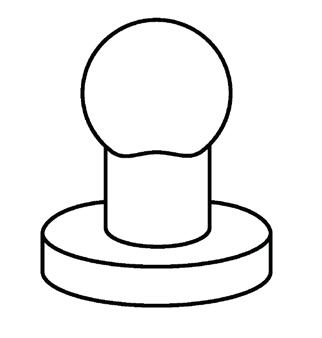

Elemento de unión> (Chupón)

B_02

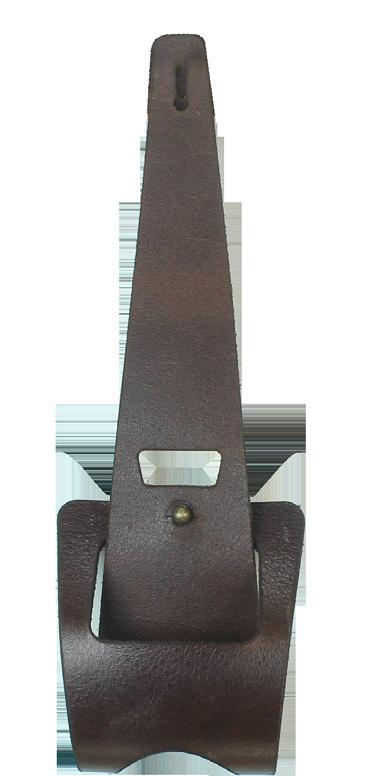

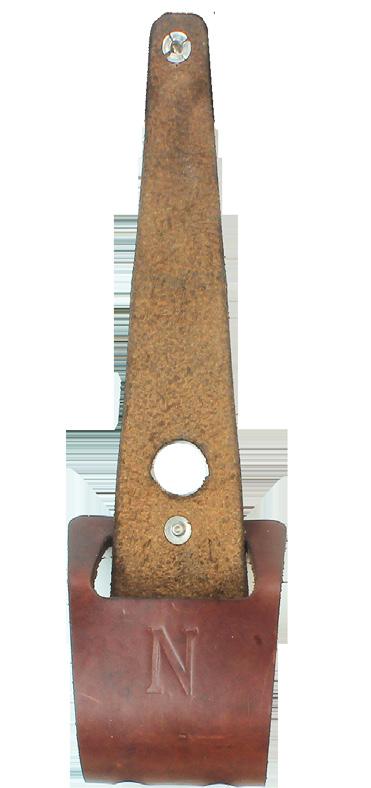

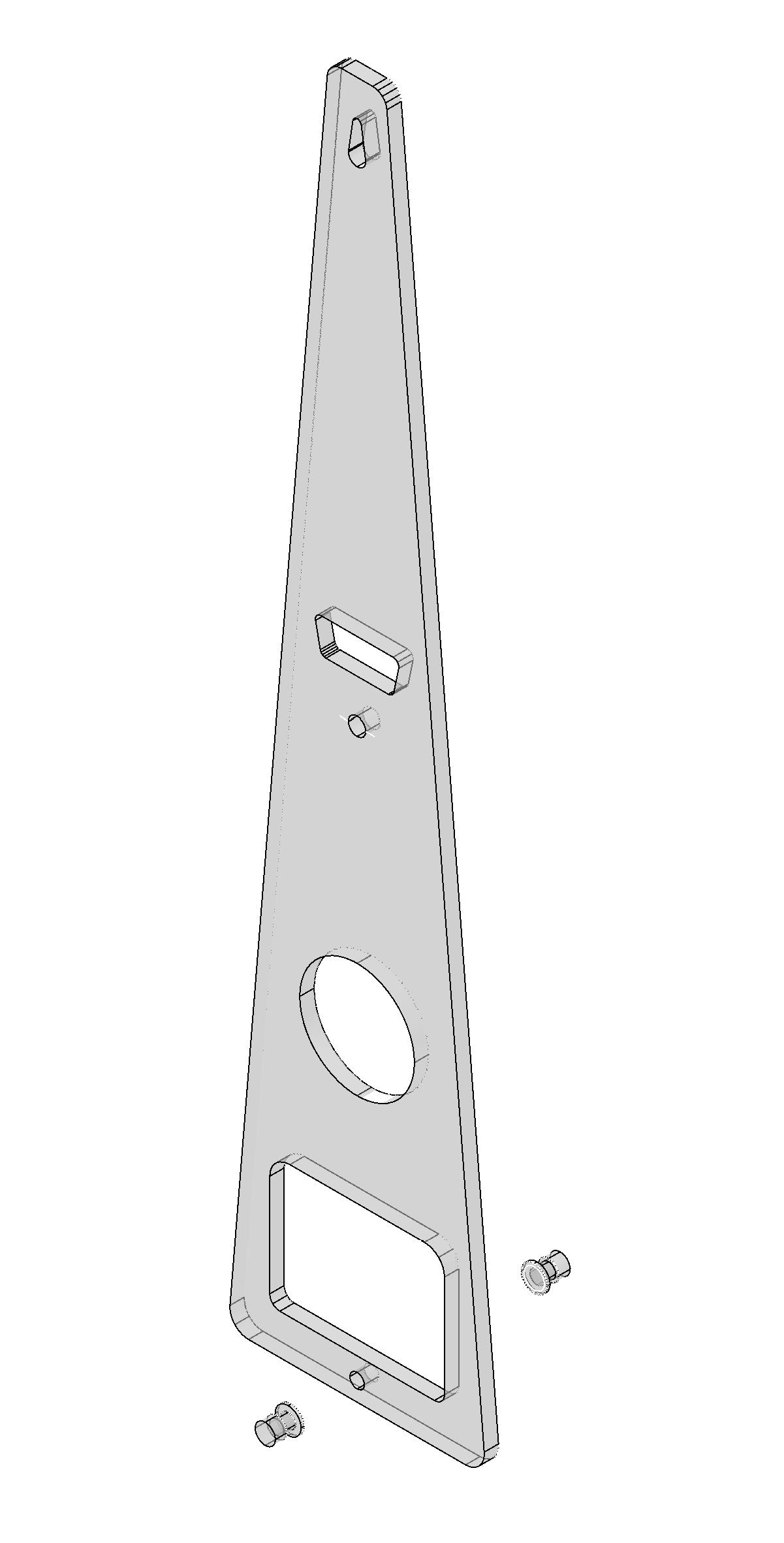

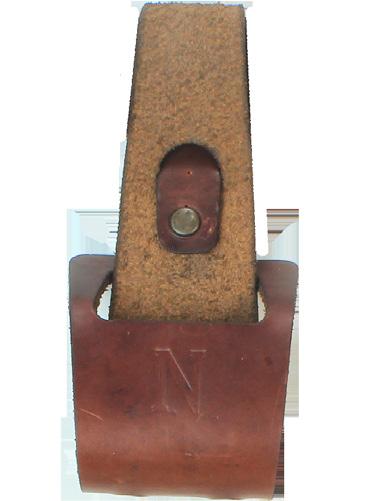

B_04 Maqueta de cuero

2 Doblez // 3 Orificios

Unión > Chupón

Corte > Laser CNC

Situación > El chupón regresa a la posición que tenía en B_02 y actúa de manera eficaz al poder anclarse en medio de la pieza y luego servir de ancla para la punta estrecha. Éste ya es un prototipo funcional: soporta la herramienta de manera sólida y sin ladeos. Pero esto no es suficiente, en el caso de las herramientas ligeras como pinzas y desarmadores, no hay inconveniente, pero con el martillo el peso puede ser desde 500gr hasta 3 kilos en el caso de los mazos, hay problemas. Termina la fase B, en donde la forma está lista, pero se tiene que trabajar en asegurar dicha área de oportunidad.

El chupón, se puede utilizar de manera tradicional introduciéndose en el cuero mediante un tornillo de cabeza plana; al hacer uso de dos chupones se logra un doble ensamble; en esta ocasión, la varilla roscada realiza la unión.

B_04

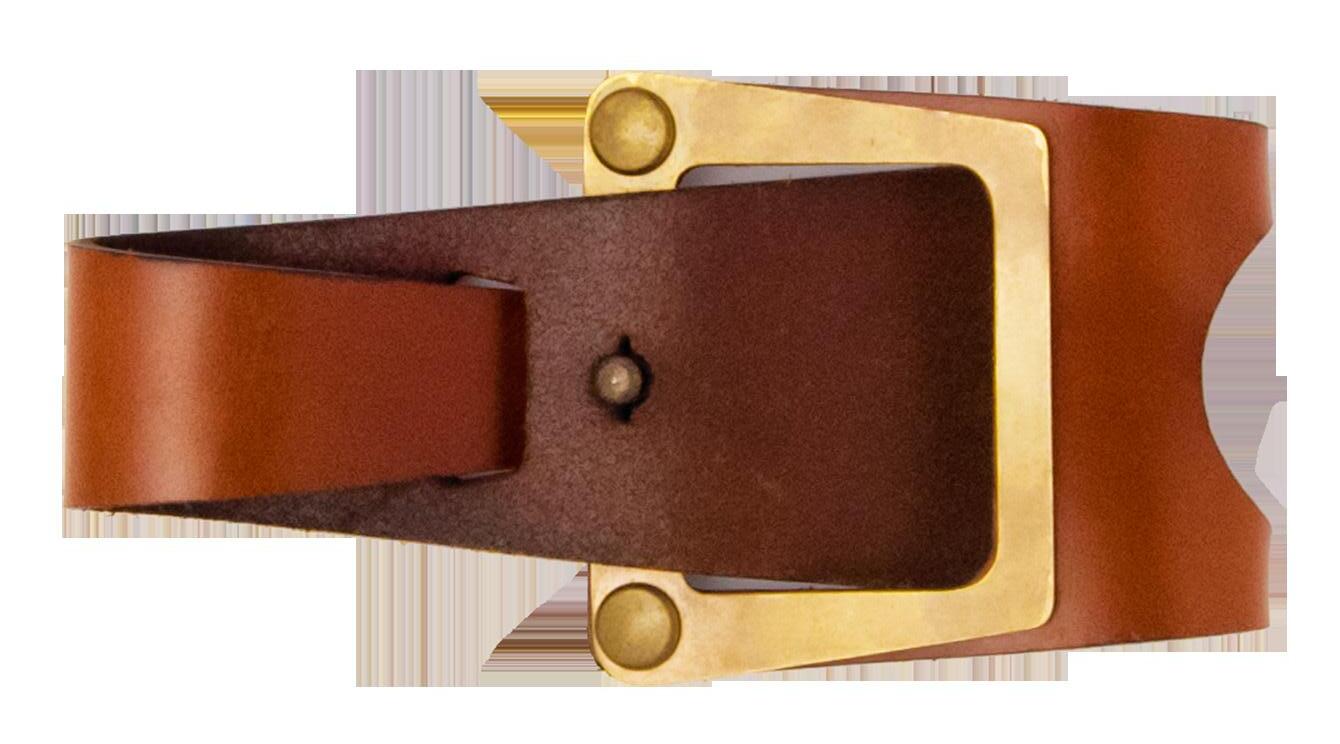

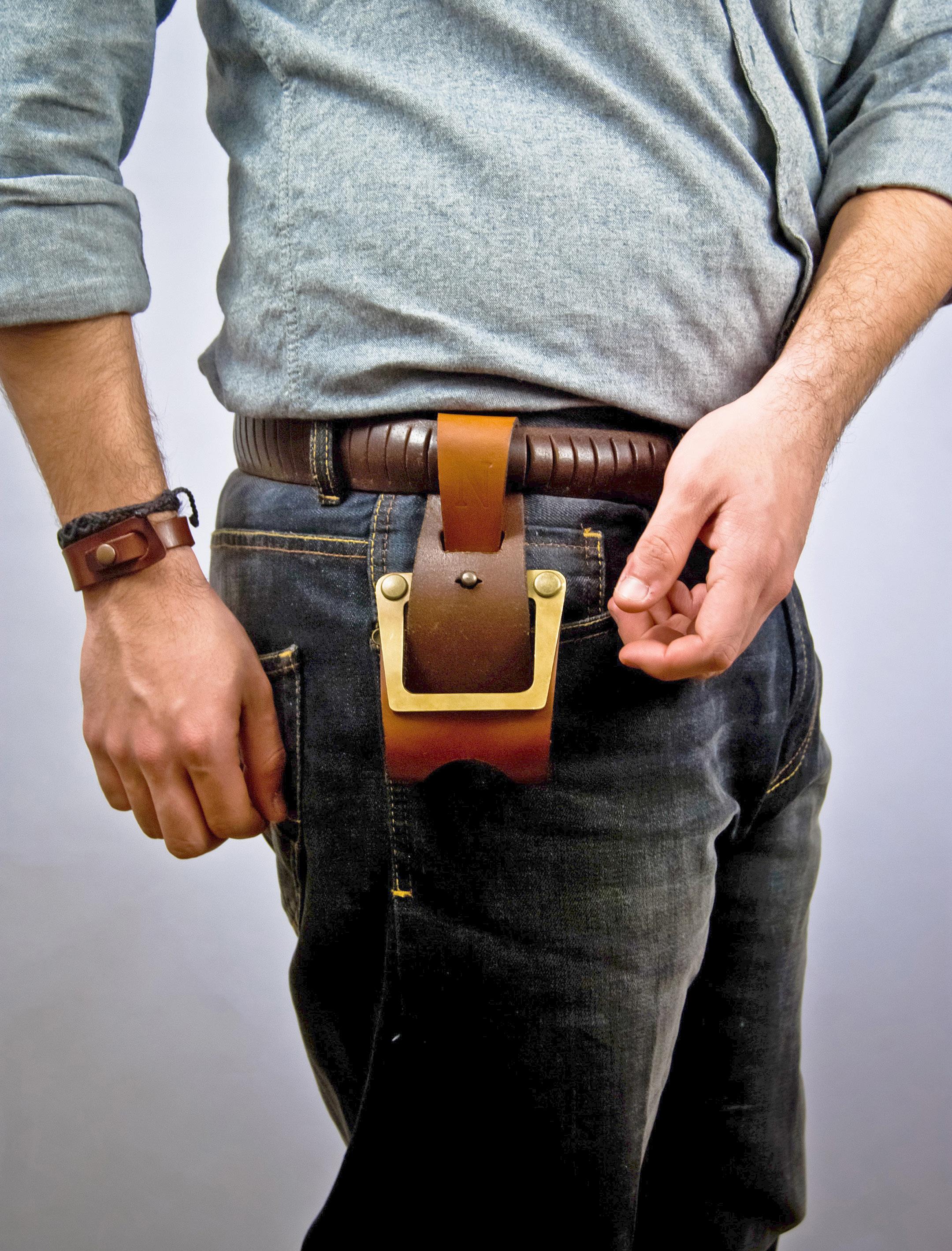

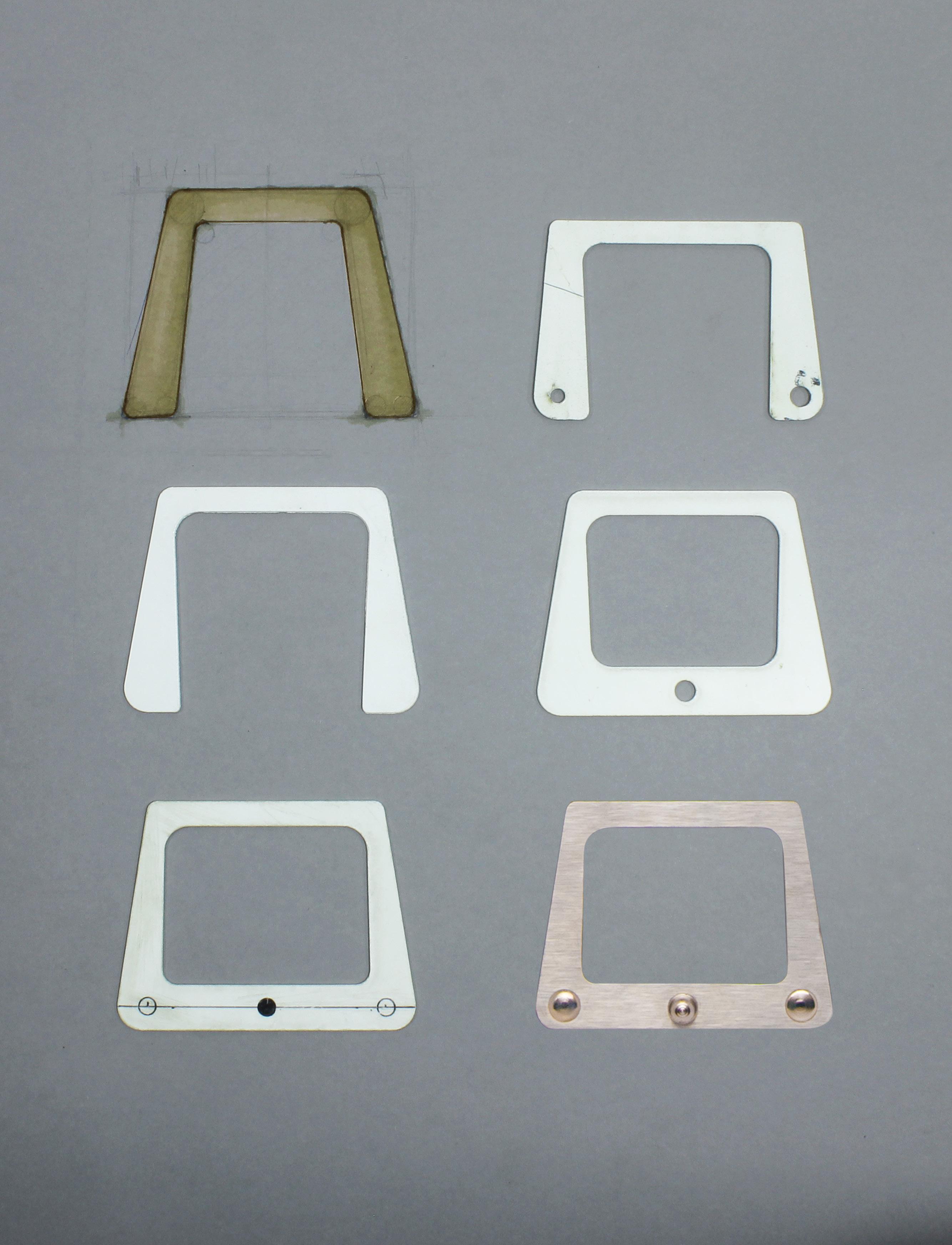

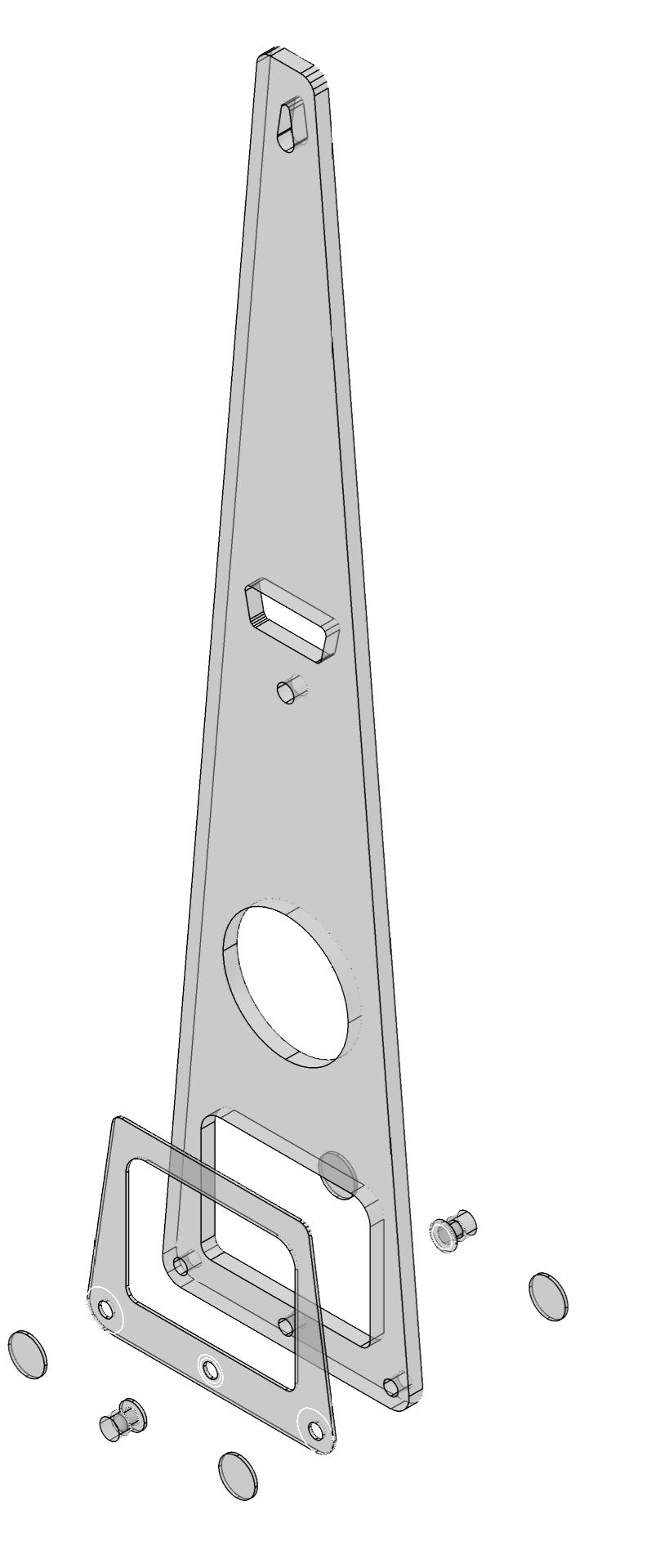

Después de un largo camino, se opta por una mejora. Un soporte rígido para el porta martillo. Al tener que soportar un peso de casi un kilo durante toda su vida útil, es ineludible optar por asegurar la integridad del producto y dignificarlo con un elemento nuevo que brinde, aparte de la estructura necesaria para resistir, un detalle distintivo. Se opta por el metal, material duro y frío, pero resistente para el trabajo encomendado.

El latón y acero inoxidable son los elementos en que se fabrica la hebilla la cual, en perfectas condiciones, se tendría que maquilar en estaciones CNC, mediante una programación de coordenadas, puede cortar por medio de un chorro de plasma Dadas las condiciones regionales, se prefiere encontrar mano de obra calificada que pueda recrear a exactitud no sólo las medidas de un plano, sino ser capaz de comprometerse con el proyecto aportando sus habilidades técnicas para el lograr la calidad esperada.

HHebilla UNO

Material > Estireno(2mm)

Corte > CNC Láser

Material > Estireno(2mm)

Corte > CNC

Hebilla TRES

Material > Estireno(2mm)

Corte > CNC Láser

Material > Estireno(2mm)

Corte > CNC

Hebilla CINCO

Material > Acero inoxidable (Calibre.20) Corte > MANUAL

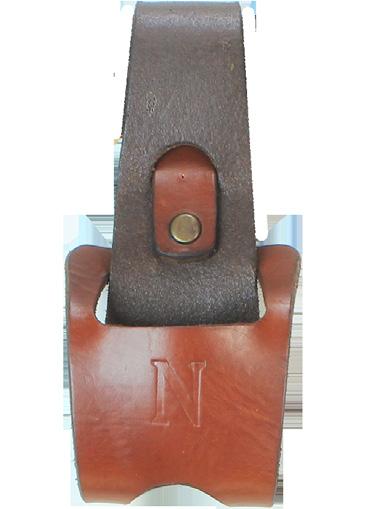

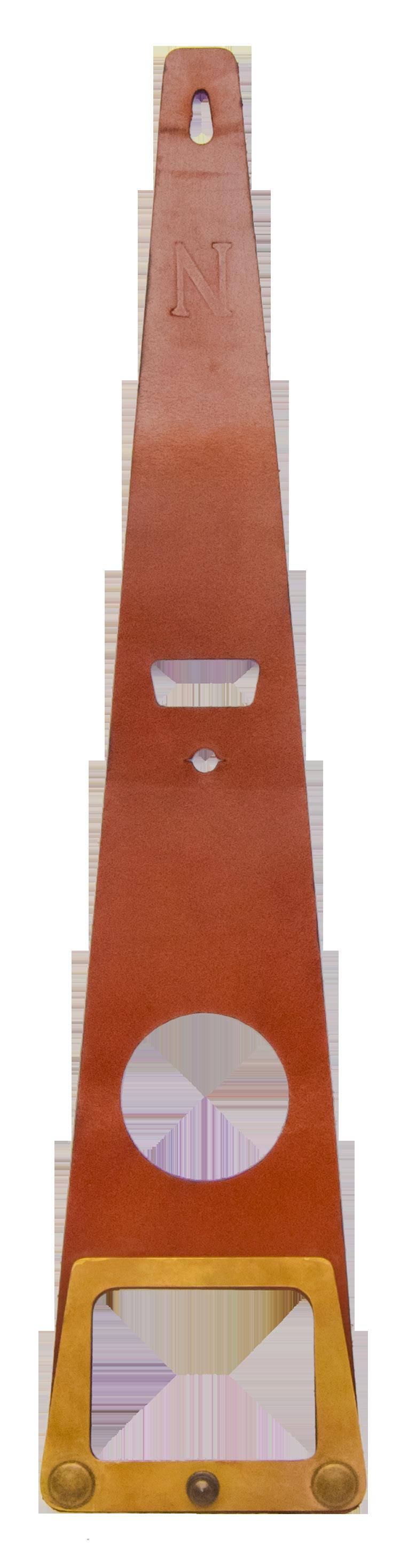

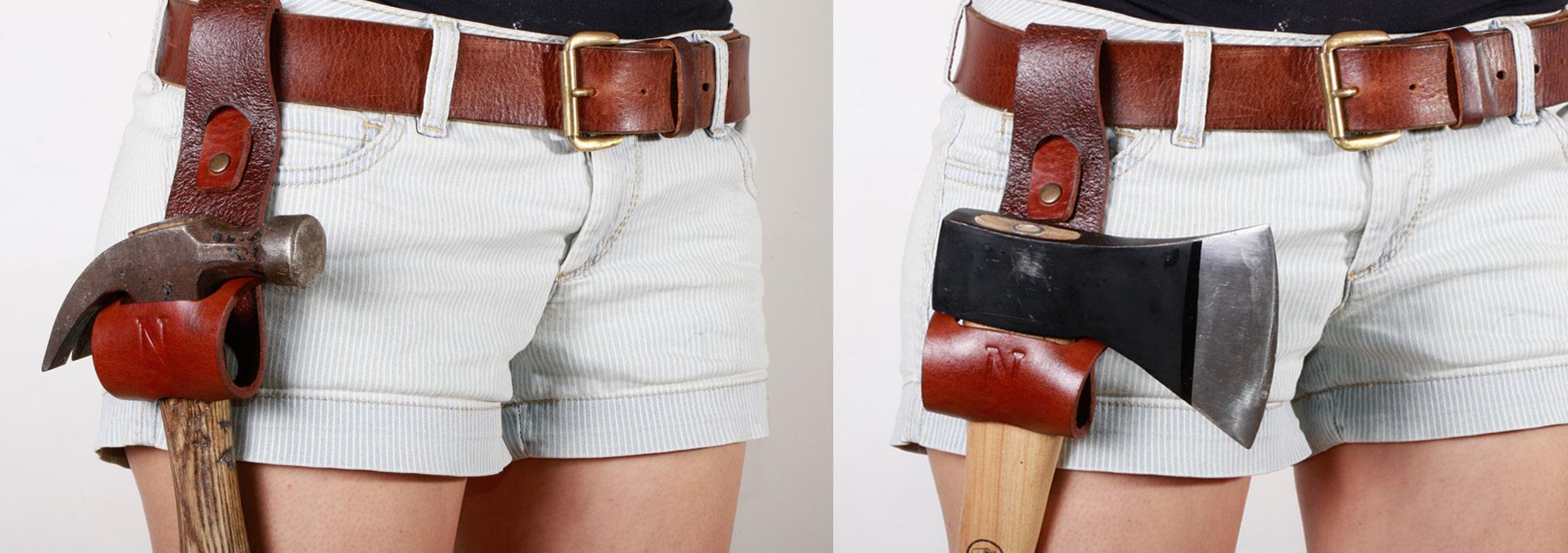

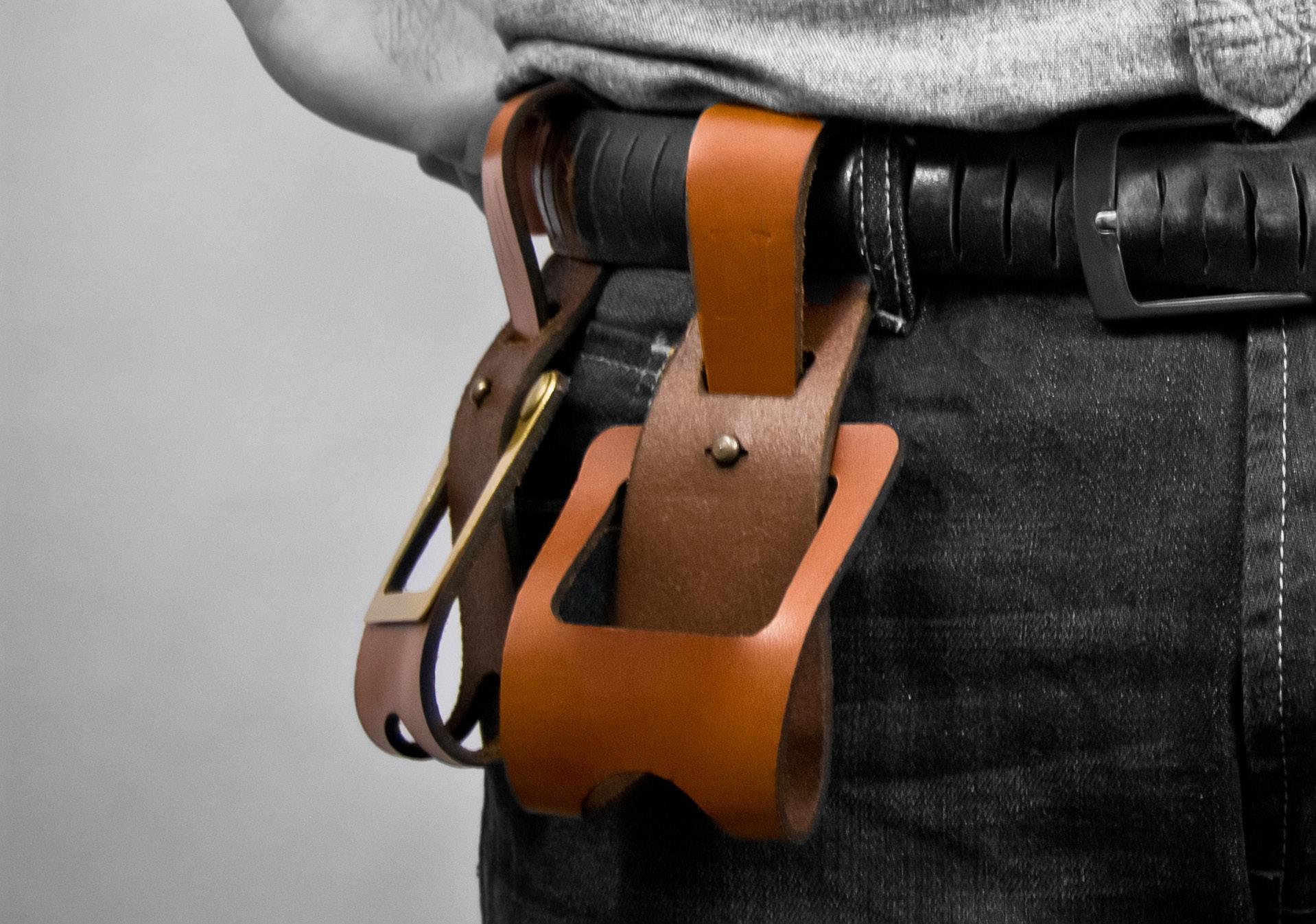

Lo prometido es deuda Prototipos finales

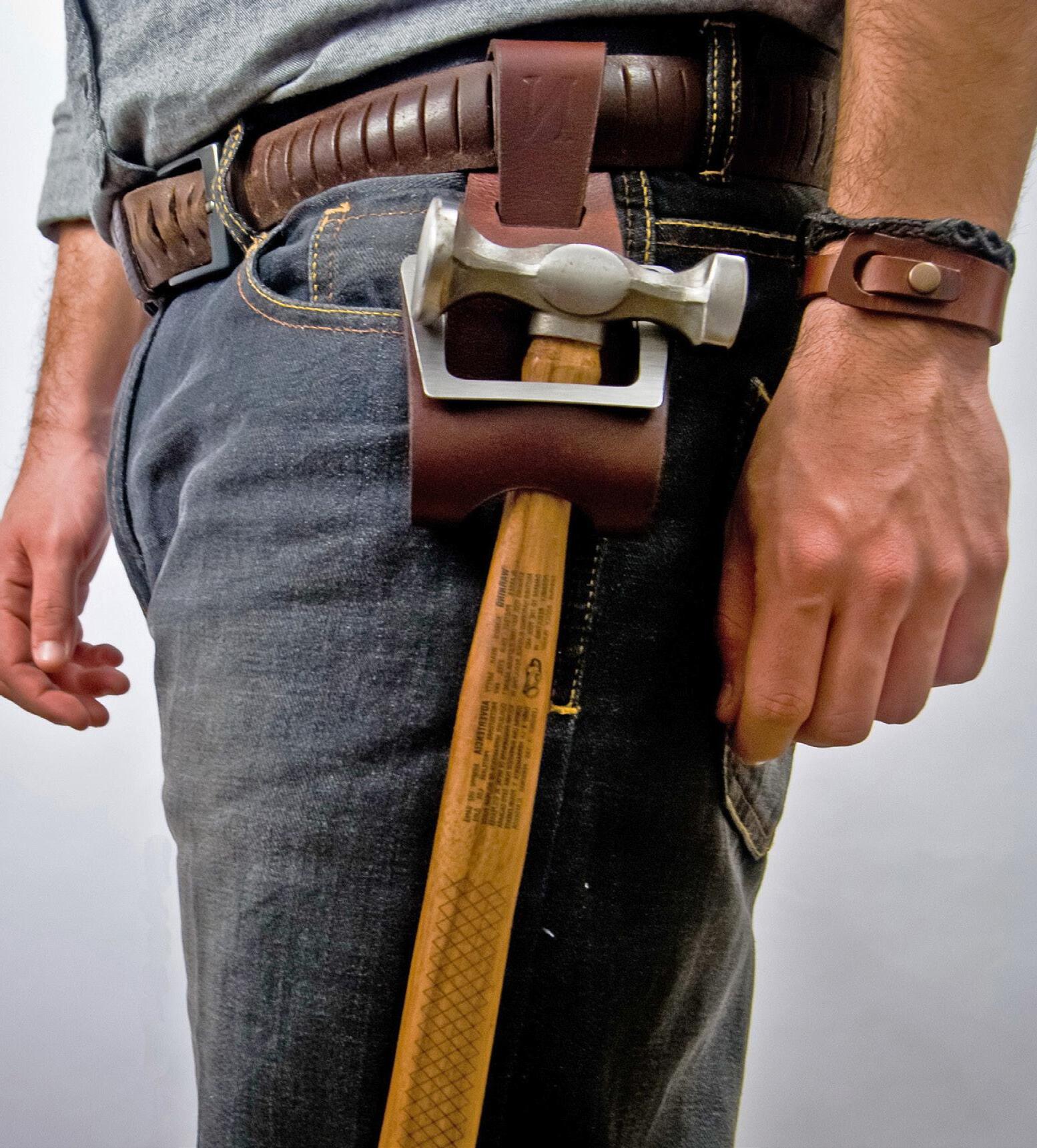

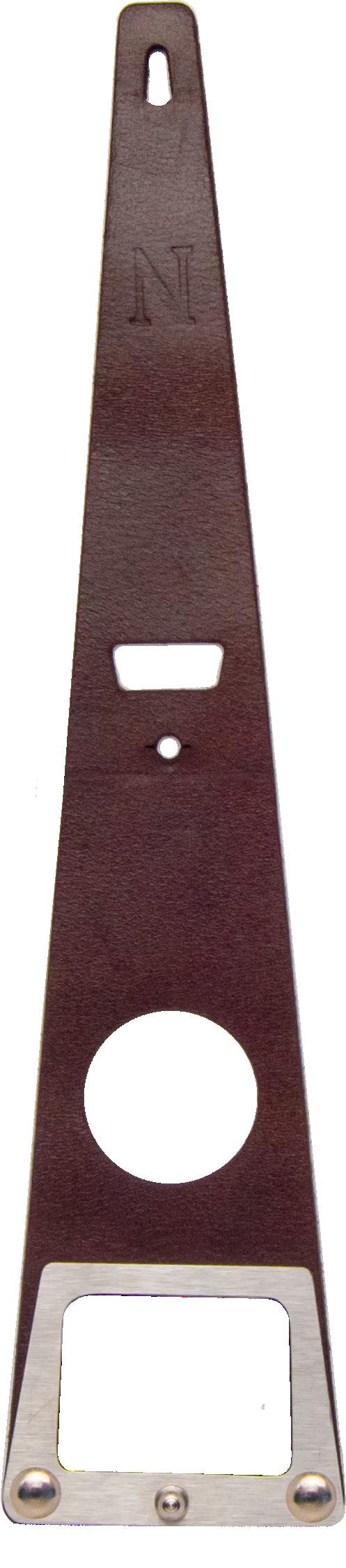

(Porta martillo)

MATERIAL

Cuero de 1ª calidad

>Tipo

Vaqueta

>Procedencia

León, Gto.

>Color

Café claro (Avellana)

>Acabado

Lado A / Pulido

Lado B / Natural teñido

>Grosor 4mm

PRODUCCIÓN

>Corte

Láser CNC

>Unión

Chupón (Oro viejo)

>Troquelado

Prensa y troquel

HEBILLA

>Corte

Manual

>Material

Latón (cal.20)

>Remaches

Oro viejo

HERRAMIENTAS

Martillo tradicional

Martillo talachero

Martillo punzón

Martillo cabeza bola

Martillo pico

Mazo

Hacha pequeña

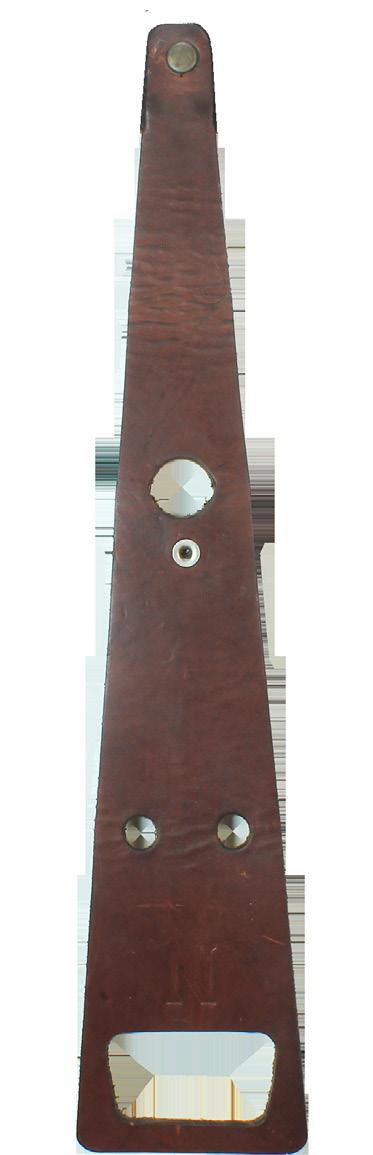

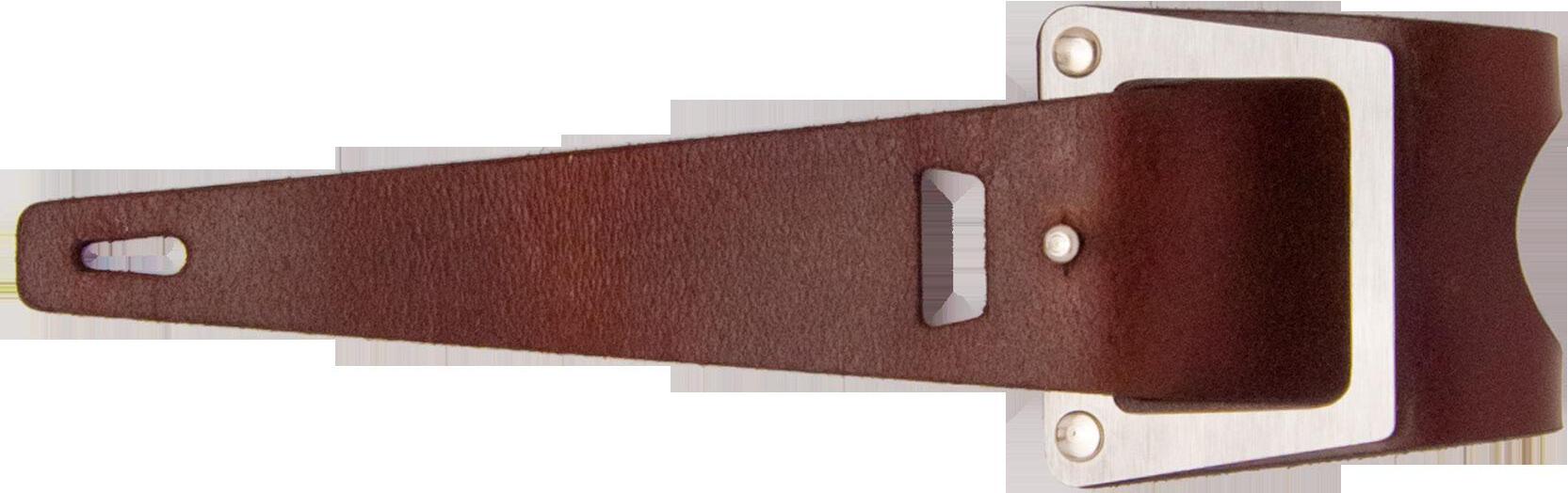

(Porta martillo)

MATERIAL

Cuero de 1ª calidad

>Tipo

Vaqueta

>Procedencia

León, Gto.

>Color

Café oscuro (Búfalo)

>Acabado

Lado A / Pulido

Lado B / Natural teñido

>Grosor

4mm

PRODUCCIÓN

>Corte

Láser CNC

>Unión

Chupón (Niquelado)

>Troquelado

Prensa y troquel

HEBILLA

>Corte

Manual

>Material

Acero inox. (cal.20)

>Remaches

Niquelados

HERRAMIENTAS

Martillo tradicional

Martillo talachero

Martillo punzón

Martillo cabeza bola

Martillo pico

Mazo

Hacha pequeña

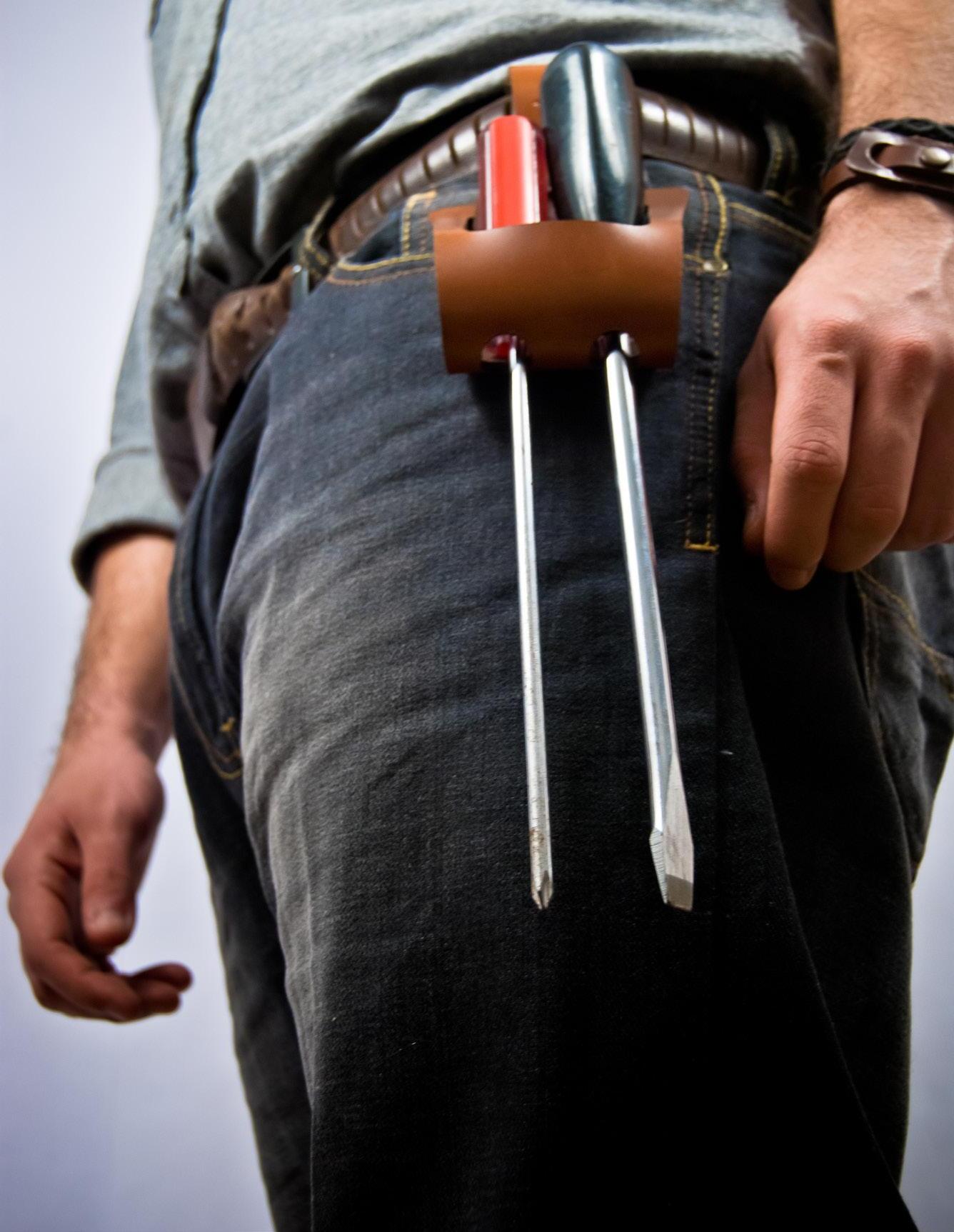

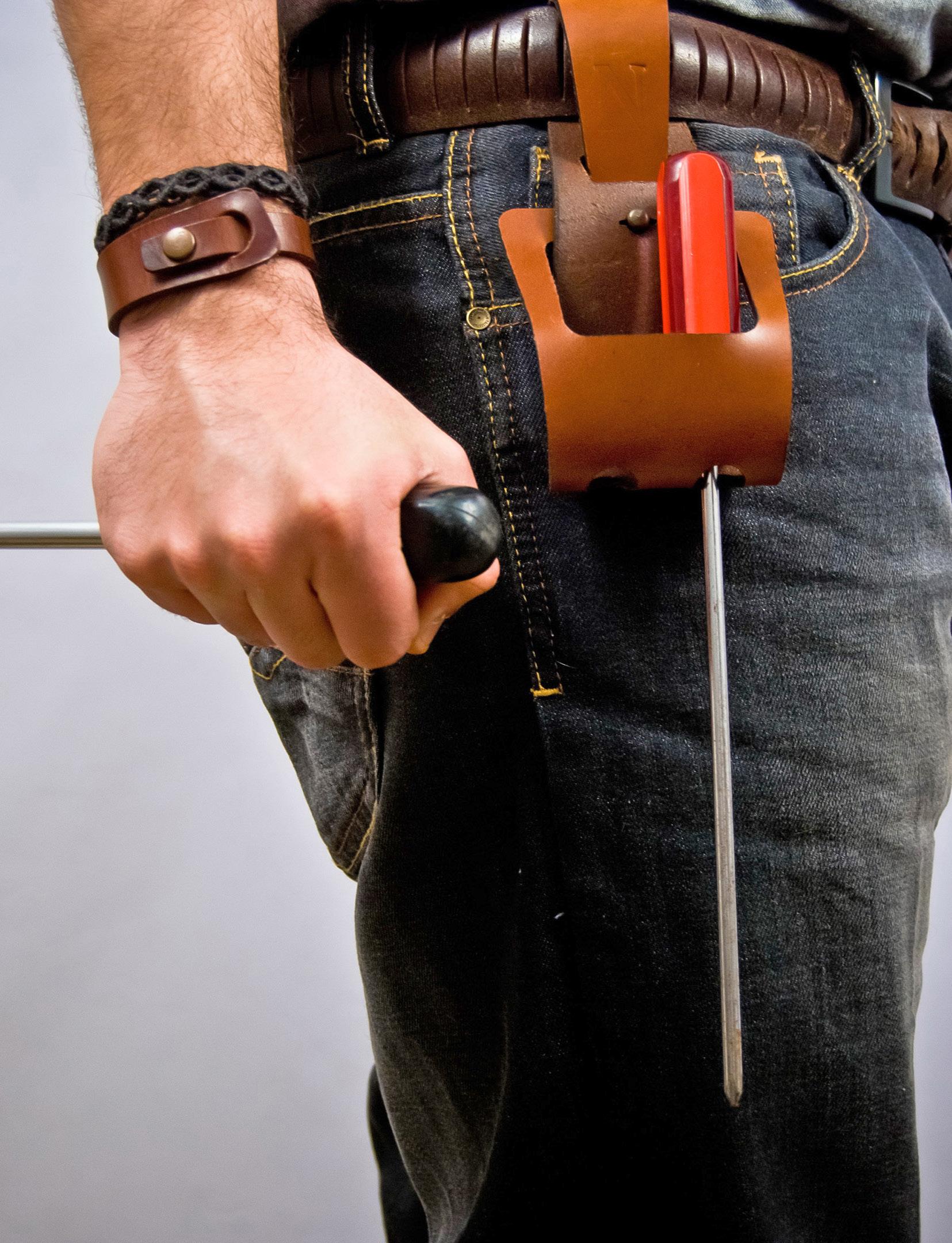

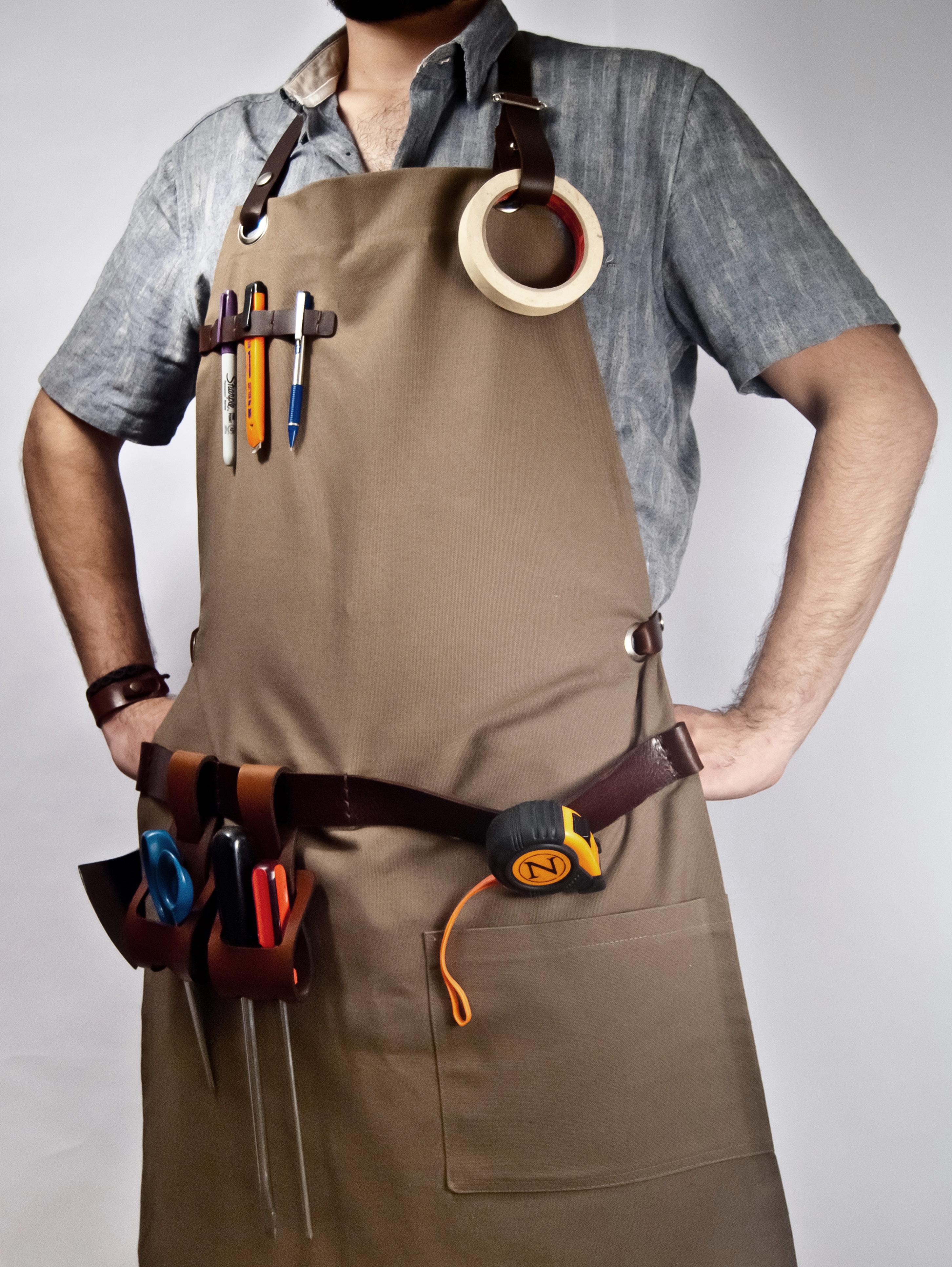

Hombre usando porta desarmador

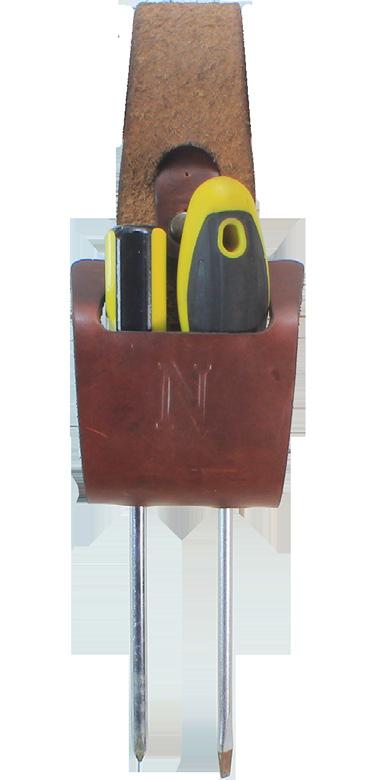

(Porta desarmador)

MATERIAL

Cuero de 1ª calidad

>Tipo

Vaqueta

>Procedencia

León, Gto.

>Color

Café claro (Avellana)

>Acabado

Lado A / Pulido

Lado B / Natural teñido

>Grosor

4mm

PRODUCCIÓN

>Corte

Láser CNC

>Unión

Chupón (Oro viejo)

>Troquelado

Prensa y troquel

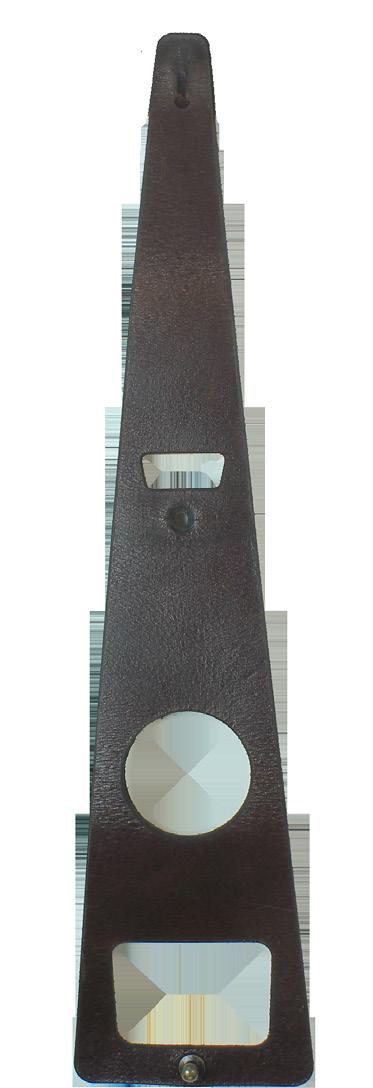

HERRAMIENTAS Desarmador

Cabeza indistinta

Máximo 40cm largo 01cm grueso

Máximo diámetro mango 04cm

p

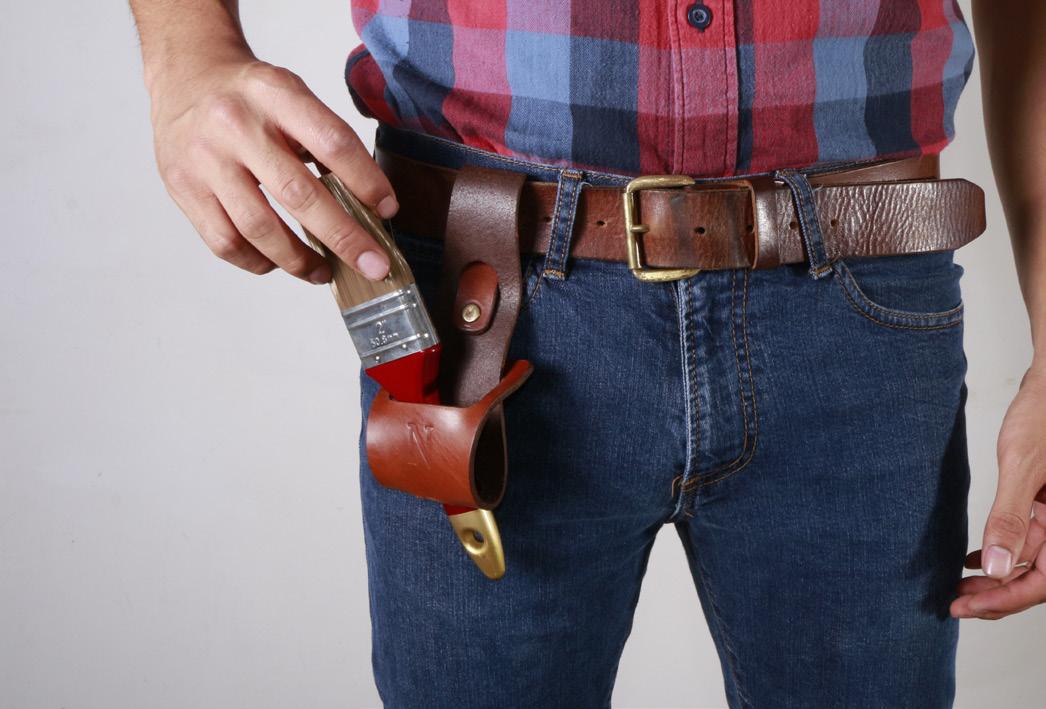

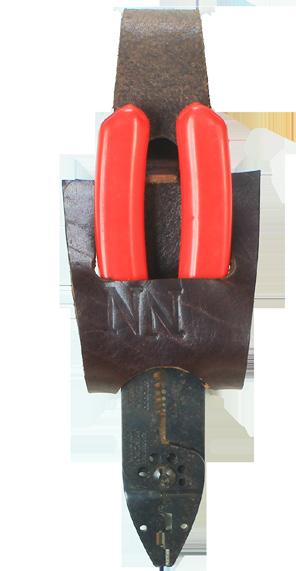

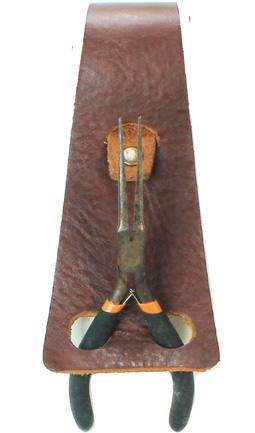

(Porta pinzas)

MATERIAL

Cuero de 1ª calidad

>Tipo

Vaqueta

>Procedencia

León, Gto.

>Color

Café claro (Avellana)

>Acabado

Lado A / Pulido

Lado B / Natural teñido

>Grosor

4mm

PRODUCCIÓN

>Corte

Láser CNC

>Unión

Chupón (Oro viejo)

>Troquelado

Prensa y troquel

HERRAMIENTAS

Pinza de corte

Pinza de presión

Pinza de mecánico

Alicate

Perico

Llave española

Llave stilson

Tijeras de sastre

Tijeras de jardín

Tijeras escolares

Brochas

Meter las manos al lodo

Grasa, sudor, pintura, cochambre o hasta sangre pueden ser parte de la vestimenta de un trabajador. Cuando éste presta toda su atención al realizar una actividad y la hace de manera correcta, suele descuidar detalles de limpieza o higiene que pueden afectar su bienestar físico o arruinar una prenda personal.

Los orígenes del mandil datan de la antigua Mesopotamia; los asentamientos sedentarios dieron lugar a varios oficios como el criador de animales, quien tuvo la necesidad de cubrirse el cuerpo con pieles y ramas para evitar ser manchado por la sangre derramada de los animales sacrificados. Desde entonces, ha sido un fiel compañero para varios trabajos; Carniceros, herreros, artistas y hasta impresores son usuarios comunes que necesitan de el para terminar su jornada laboral sanos, salvos y limpios.

El objeto del proyecto ya esta listo, pero sería un error no buscar alternativas para su uso e interacción con el trabajador.

Se propone la introducción de un producto extra, el cual, aparte de salvaguardar la vestimenta tiene la posibilidad de albergar varios utensilios imprescindibles aparte de los porta herramientas.

Para esto se continúa con la temática del doblez y la premisa del mínimo de elementos en la composición. El mandil propuesto cuenta con una forma tradicional y literal, cubriendo desde la parte superior del pecho hasta las rodillas por medio de cintas de cuero y broches de hebilla y presión.

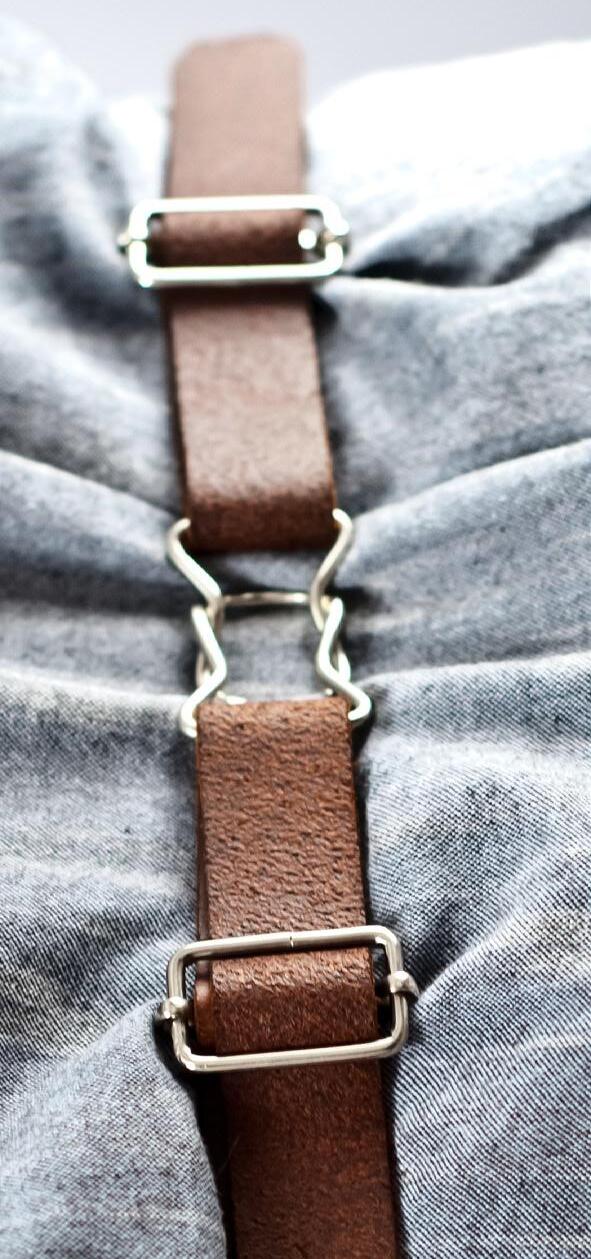

Al colocarse el mandil y abrocharlo a la altura de la cintura, es inevitable cubrir el cinturón personal donde se coloca el porta herramienta, por lo cual se introduce un medio cinturón unido al mandil en donde pueden ubicarse los tres porta herramienta sin ningún inconveniente.

Se complementa con un cintillo suelto, uno bordado y una bolsa auxiliar: se colocan lápices, instrumentos de medición, cintas adhesivas y objetos pequeños.

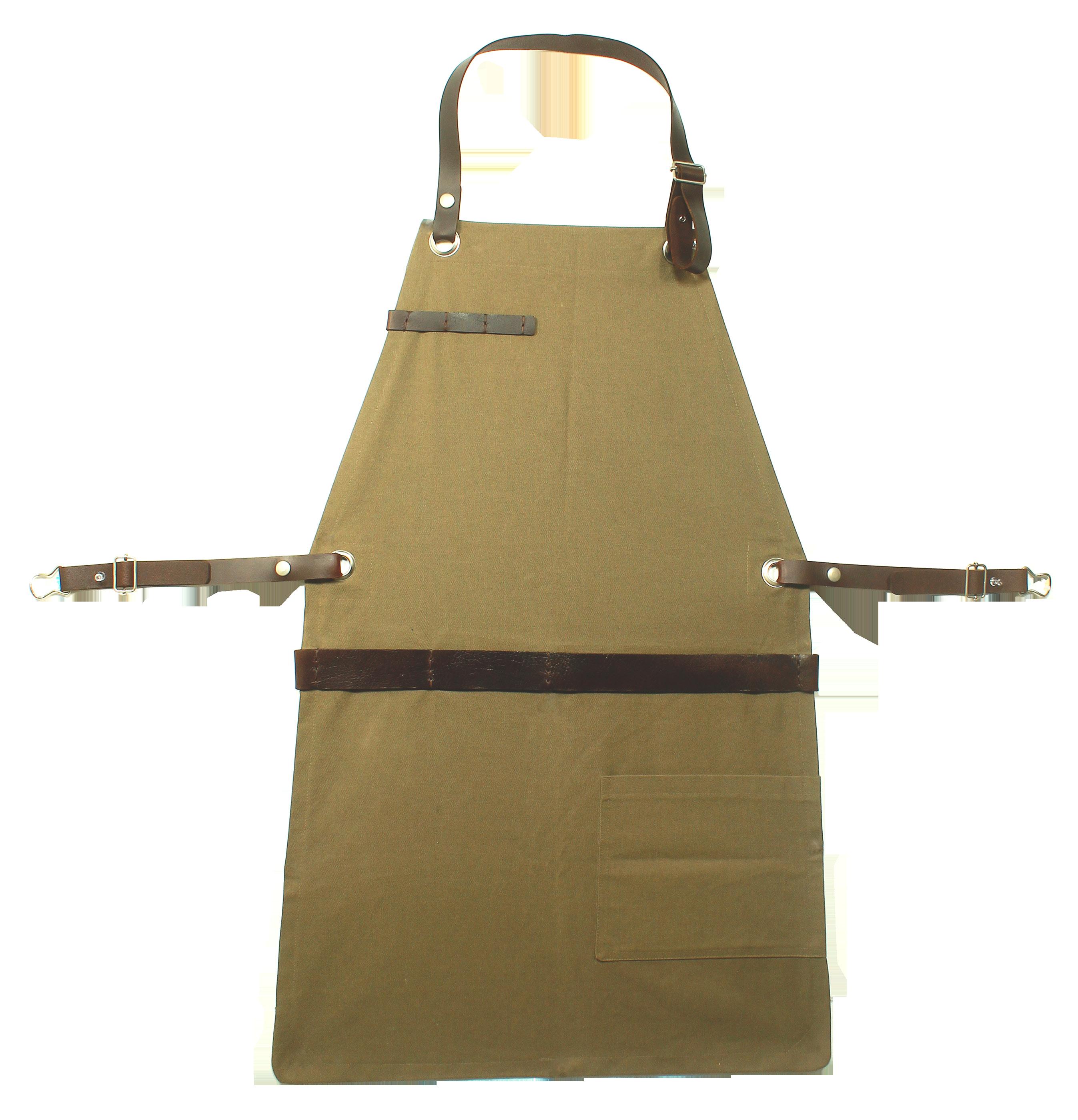

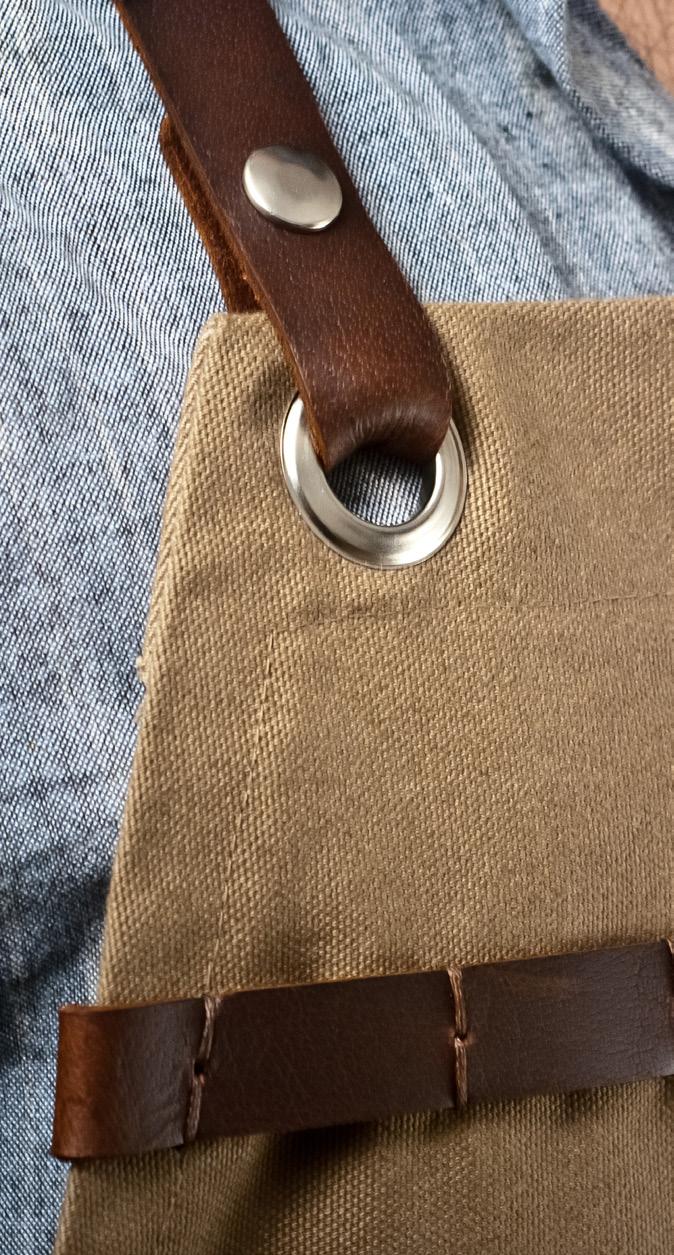

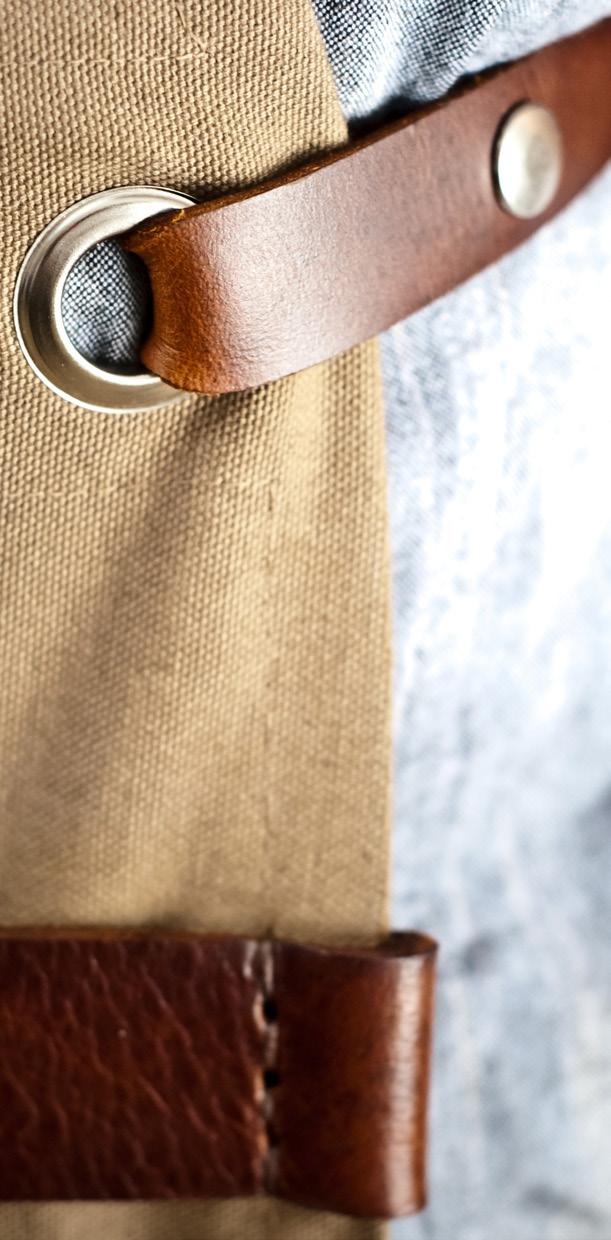

Se presenta el mandil como un prototipo funcional, con los elementos para ser un producto exitoso, pero se considera como un proyecto secundario y por lo tanto, no es necesario realizar el protocolo adecuado ni el proceso documentado; es un auxiliar obligado y el siguiente en la lista de productos a desarrollar.

Mandil:

Delantal de tela fuerte o cuero que se cuelga del cuello y se amarra a la cadera por medio de cintas cubriendo la ropa para protegerla de manchas o rozaduras.

[RAE:2014]

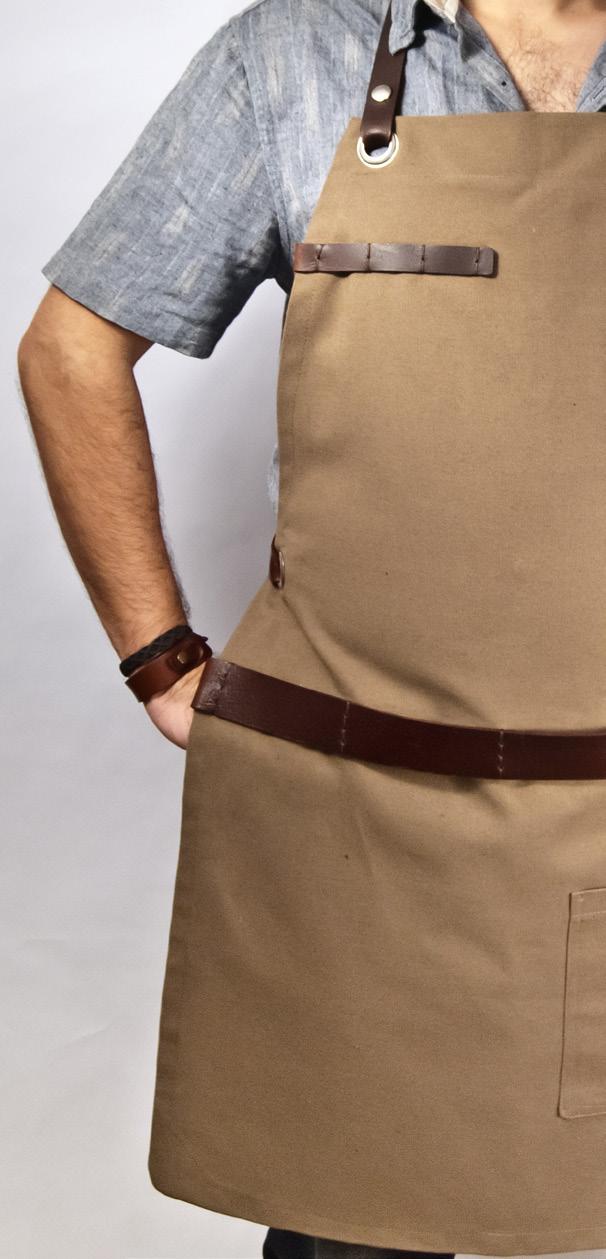

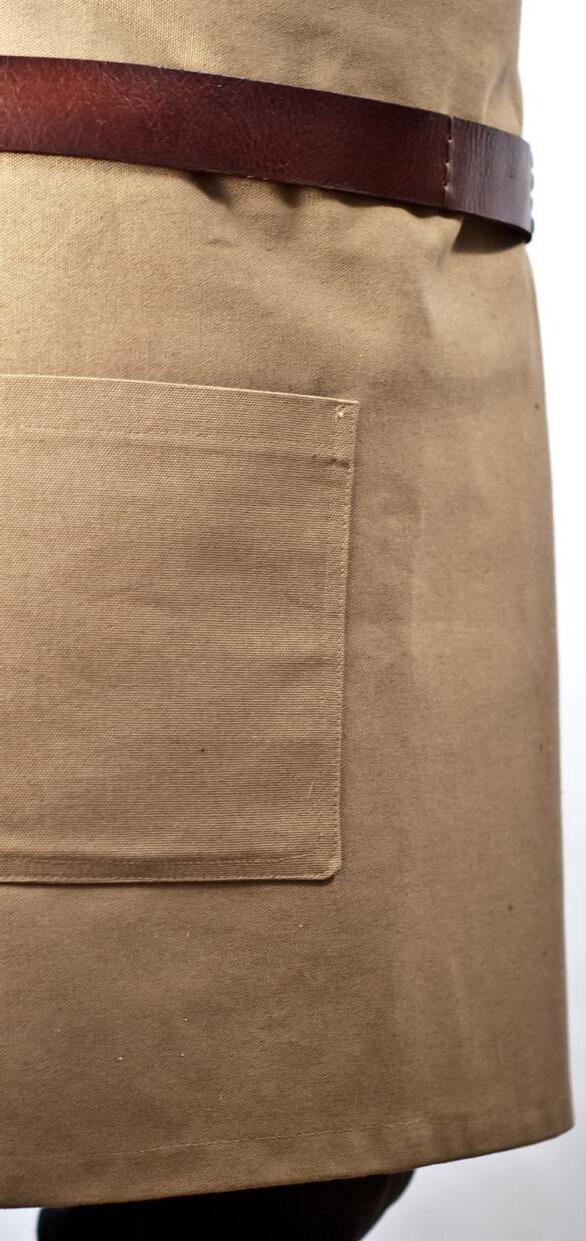

Hombre usando mandil de loneta, con utensilios y porta herramientas.

MATERIAL

Loneta militar >Tipo

Algodón/Poliéster >Procedencia

León, Gto. >Color Cafe claro

>Acabado

Mate >Corte Manual (sastre) >Unión Pespunte corto

CINTAS

>Material

Cuero 3mm - 1ª cal.

>Corte Manual >Unión

Broche de presión

Broche de hebilla

Pespunte >Troquelado Ojillos

CAPACIDAD

Porta martillo

Porta pinzas

Porta desarmador

Cinta adhesiva

Flexómetro / Vernier

Lápiz / Lapicero

Cúter / Navaja

Cartera

Celular Llaves

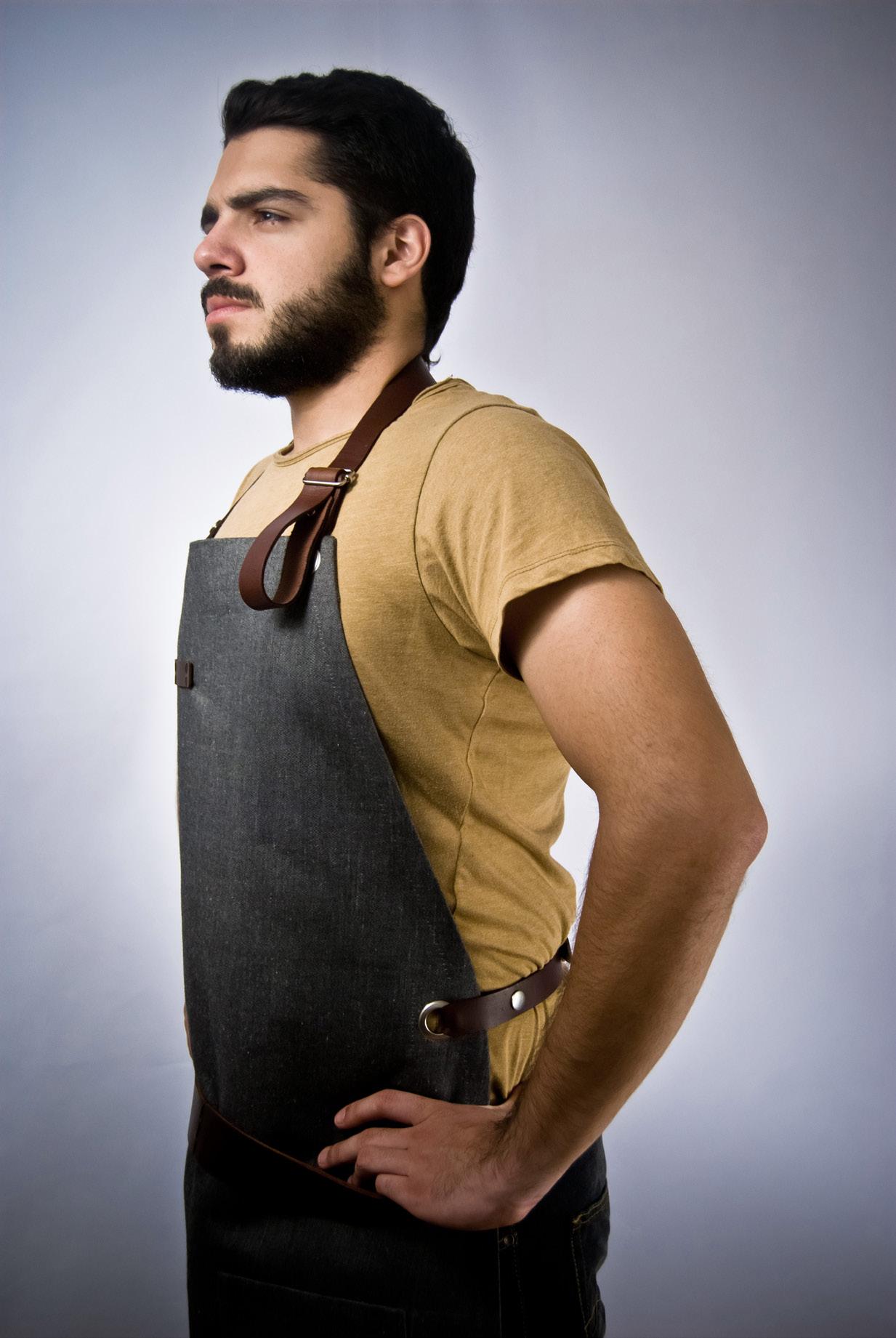

usando mandil de

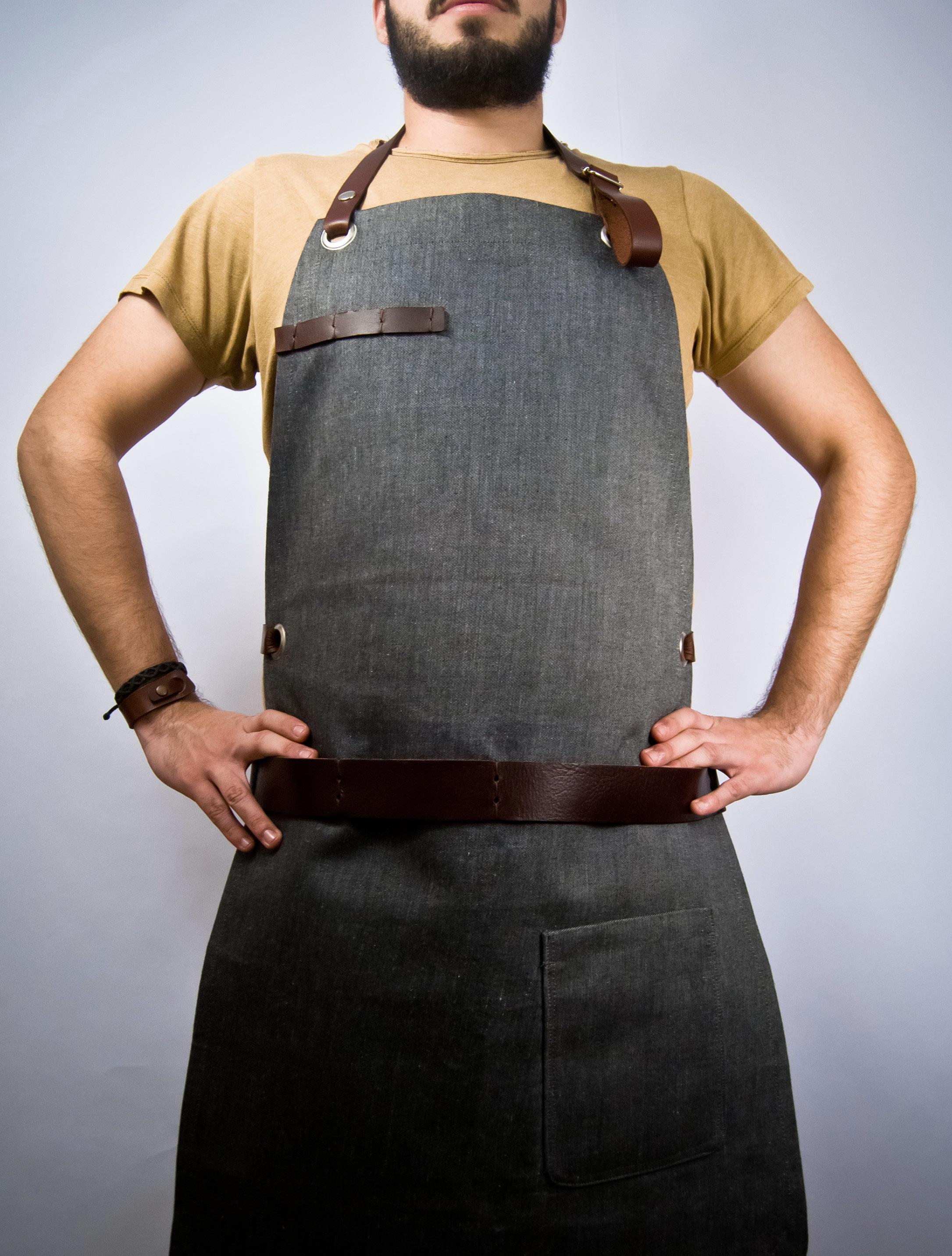

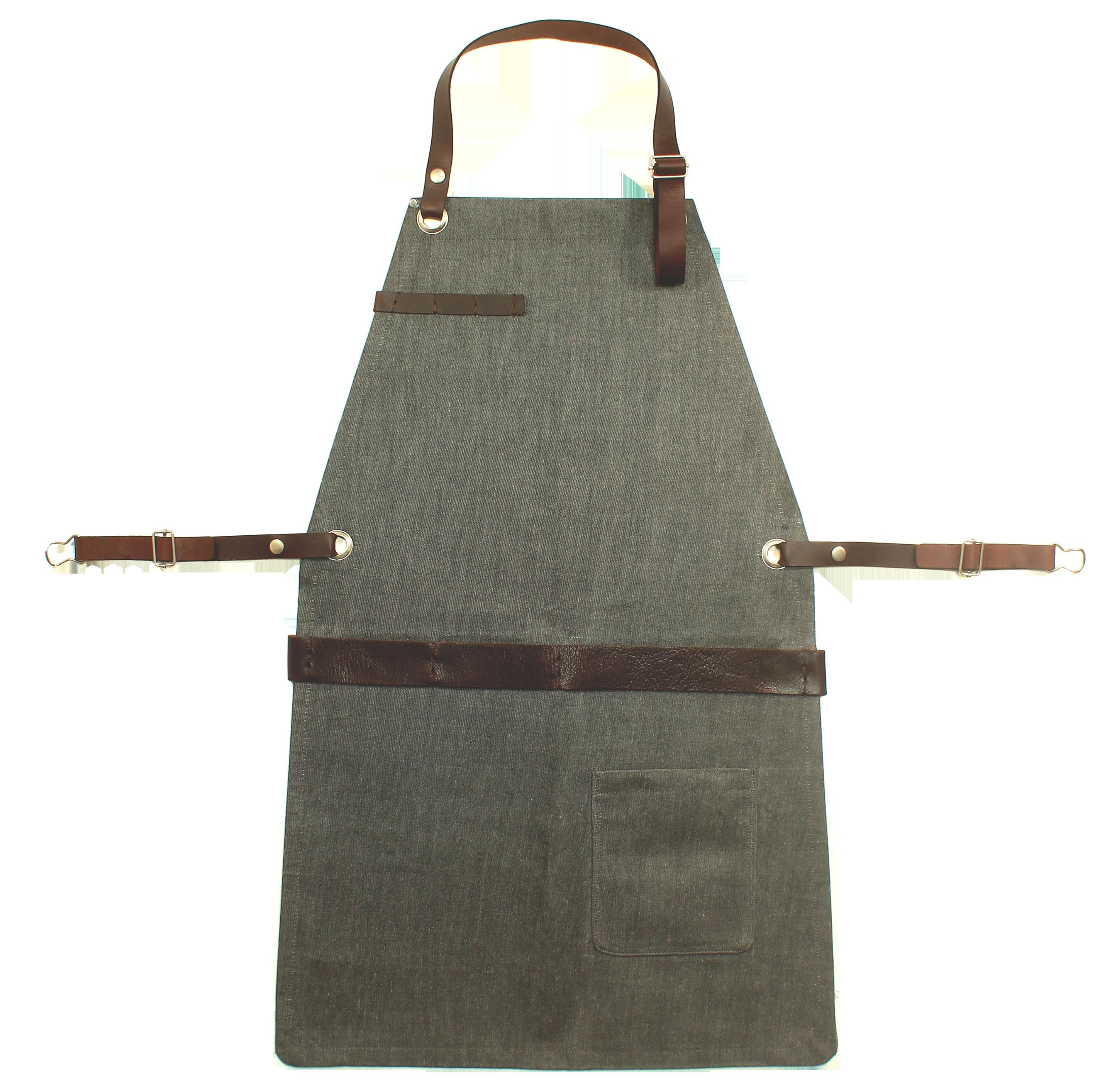

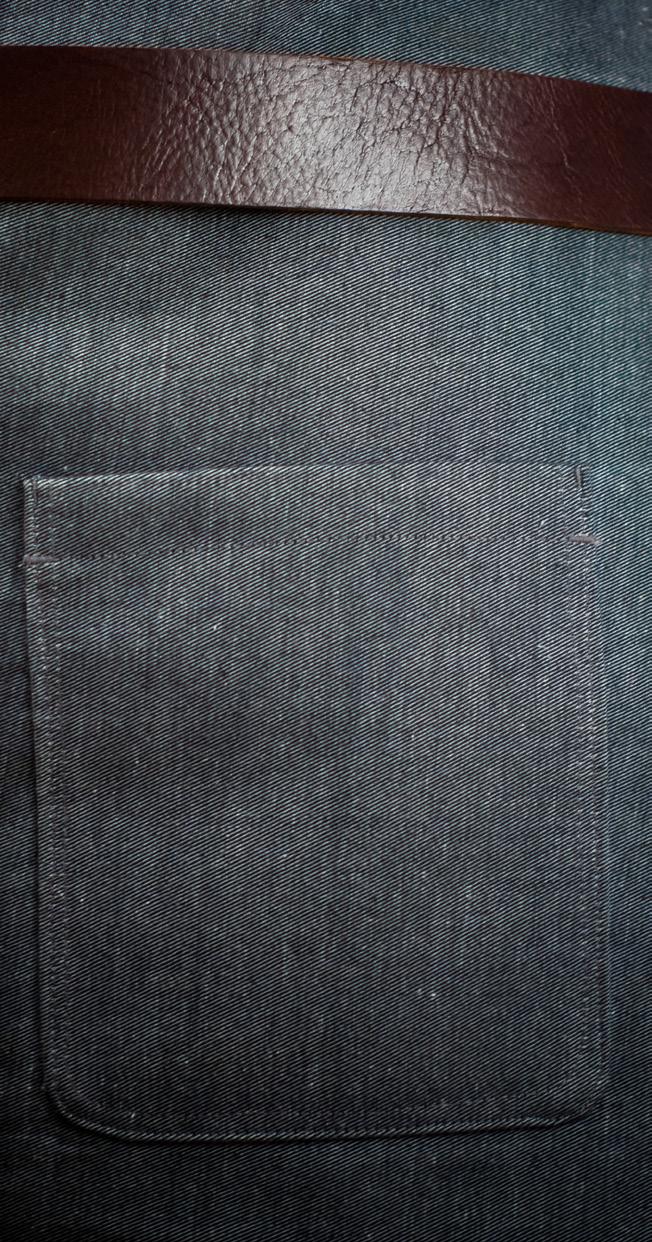

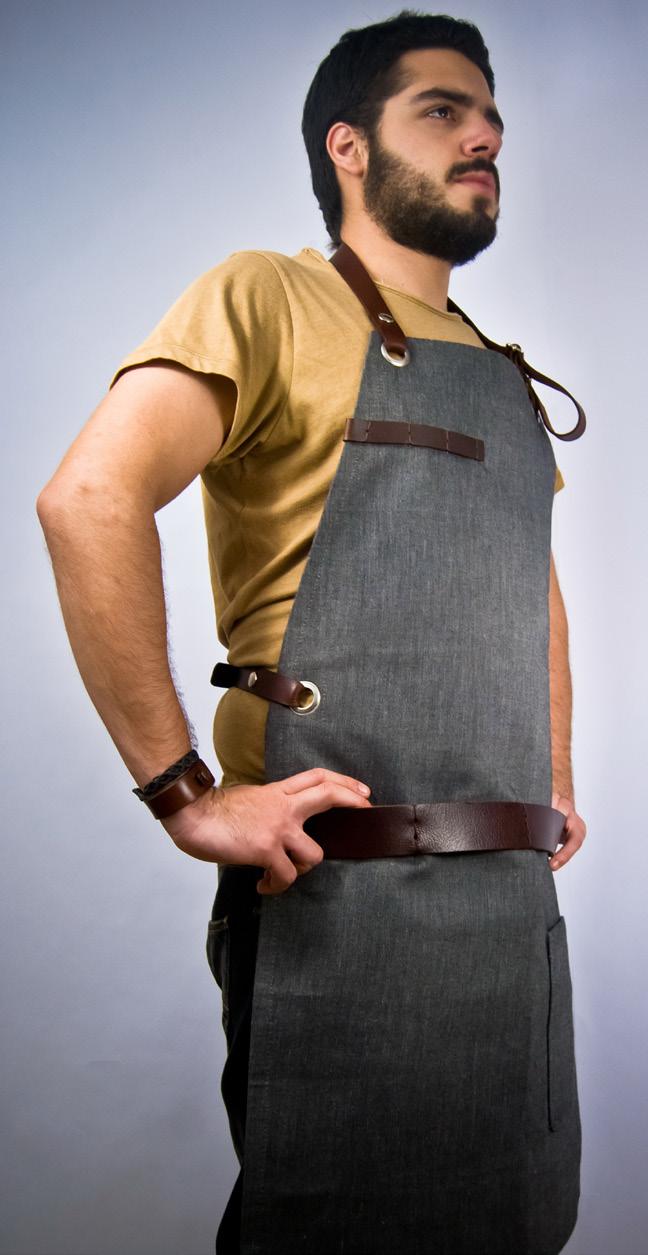

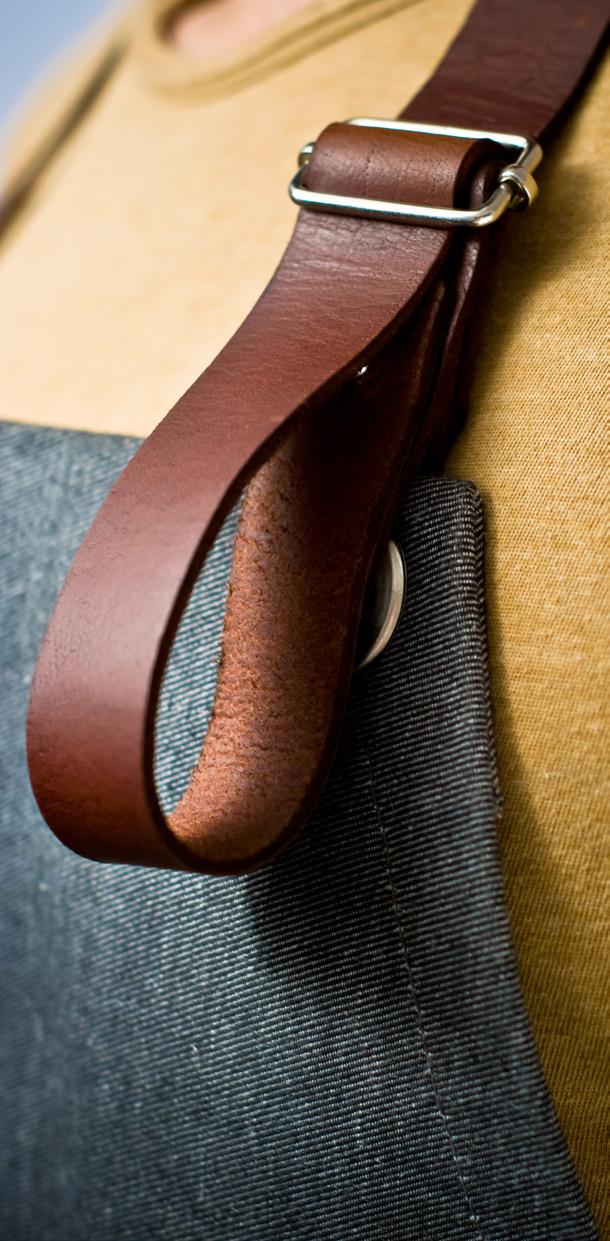

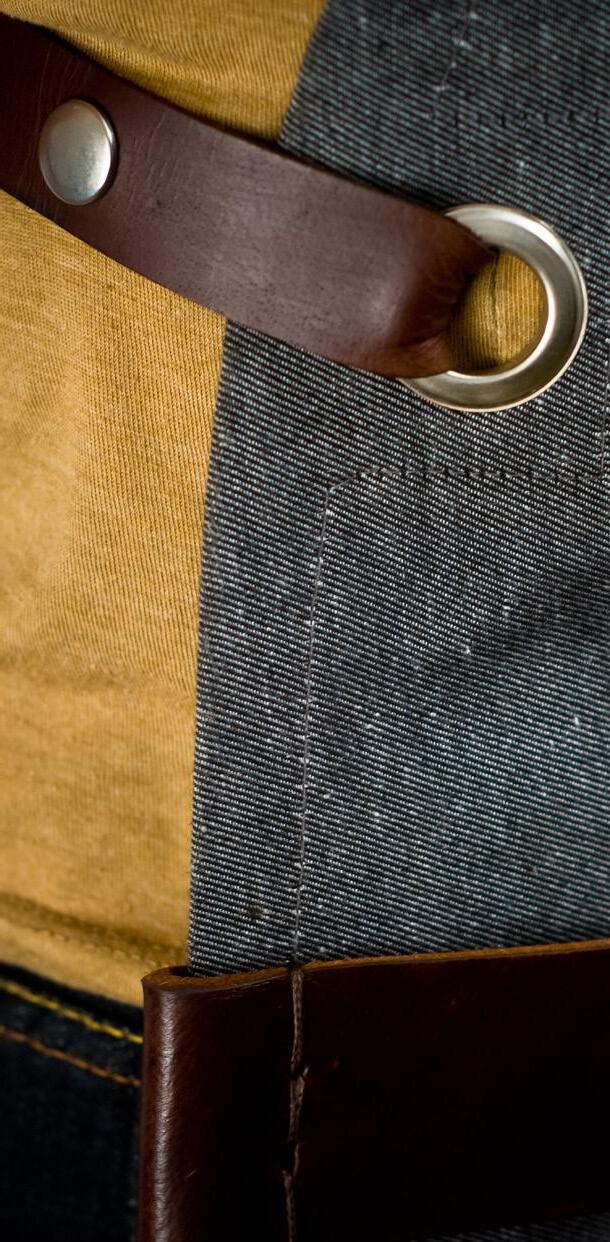

M(Mandil)

MATERIAL Mezclilla - 40pts >Tipo Algodón/Poliéster >Procedencia León, Gto. >Color Azul oscuro >Acabado Mate >Corte Manual (sastre) >Unión Pespunte corto

CINTAS >Material Cuero 3mm - 1ª Cal. >Corte Manual >Unión Broche de presión Broche de hebilla Pespunte >Troquelado Ojillos

CAPACIDAD

Porta martillo

Porta pinzas

Porta desarmador

Cinta adhesiva

Flexómetro / Vernier

Lápiz / Lapicero

Cúter / Navaja

Cartera Celular Llaves

Conclusión general

Leer entre líneas

Hasta hace poco descubrí el verdadero significado de esta frase. Uno va por la vida especulando, haciendo planes, trabajando y buscando que hacer en el tiempo libre. Como si hubiera una taquilla, en la cual hay una fila inmensa de personas esperando a adquirir su entrada para ver una película en donde ellos son los actores y al verse reflejados, consumen su éxito. Hay que leérlo entre líneas.

El producto funciona correctamente, es capaz de portar un martillo, unas pinzas y un par de desarmadores (individualmente). Es fácil de usar, con tan solo unos movimientos se puede colgar del cinturón. Una vez que terminas de usarlo, lo introduces en la bolsa de pantalón. Cuando no está portando una herramienta, su lenguaje cambia, se convierte en un accesorio atemporal que se adapta al cuerpo y se mimetiza al contexto personal.

El producto tiene una estética nítida, sobria y sutil. Al principio puede parecer un simple trozo de cuero, sin ninguna función explícita ni contexto social. Es el momento en que lo utilizas, cuando comprendes la sencillez que habita en su complejidad; una geometría (proyectiva), un concepto (doblez) y una composición en el espacio son los únicos elementos visibles pero trascendentales en la tarea de demostrar como los objetos, sin importar su trasfondo, tienen que ser propositivos, denotar un carácter propio, una personalidad única y sobre todo, crear una historia entre la persona que lo obtiene y la actividad que realiza.

El producto es viable. La obtención de la materia prima, aunque excesiva en un principio, es la muestra del máximo aprovechamiento de un recurso natural. La producción es sencilla y rápida; el derroche de energía es mínimo y su almacenamiento es brillante, una superficie plana y apilable. Es económico y rentable, su precio de venta al público es atractivo, se sitúa justo en el rango de la competencia y con miras a reducirlo. Su mercado meta es amplio y con un criterio objetivo. Su demanda es grande y su oferta, al menos regional, es nula.

El producto está listo.

Tomé la decisión de salirme de esa fila. Tomé la decisión de dedicarle mi profesión al diseño y hacer de él, un estilo de vida.

Al parecer no se trata de qué vas a hacer con tu tiempo libre, se trata de ser libre en tu tiempo en vida.

Quiero dirigir mi propia película, no actuar en ella.

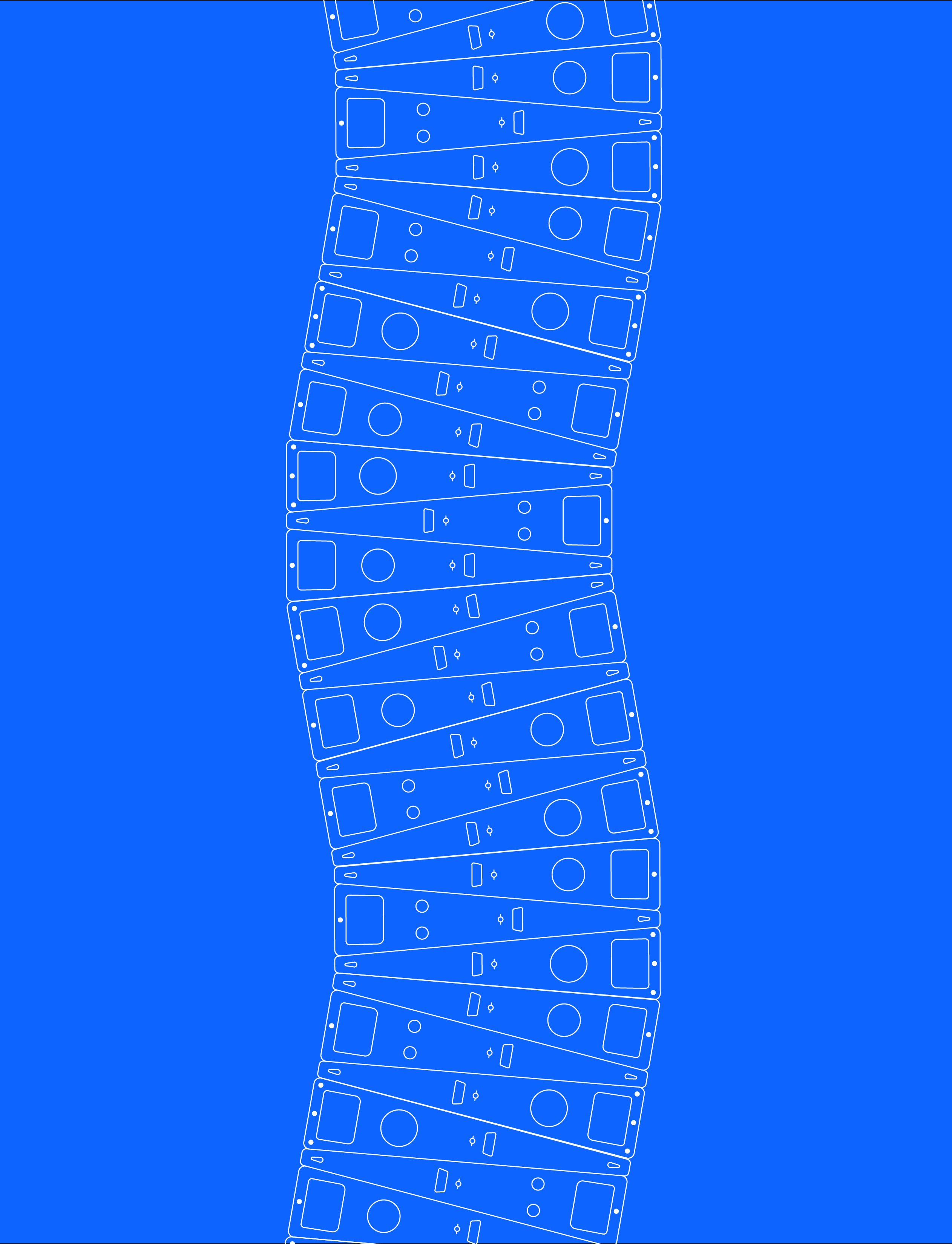

Plano

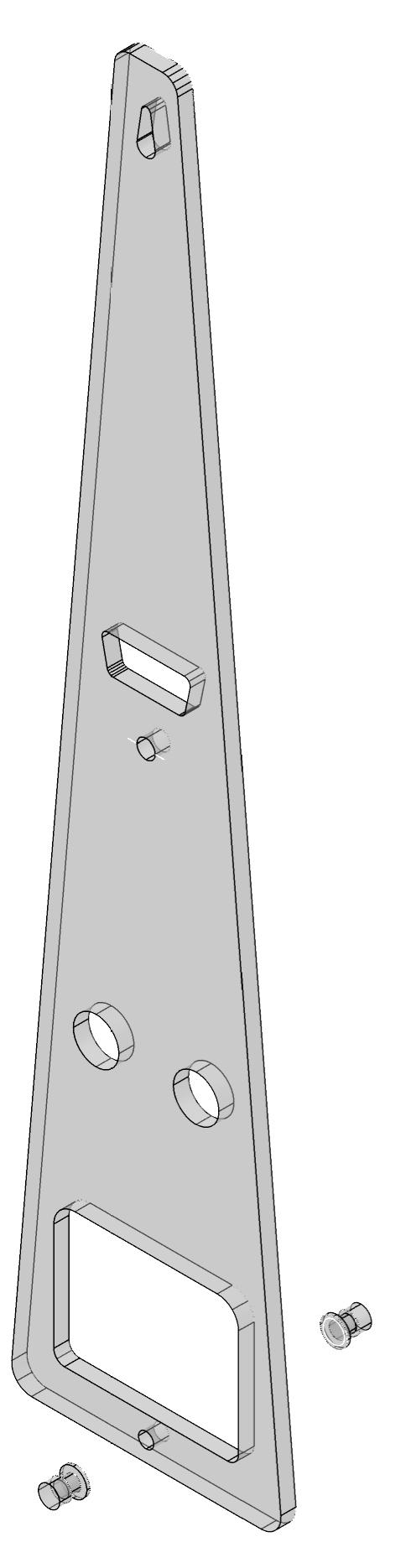

Render

Representación gráfica bidimensional de las medidas exactas en el producto.

Simulación tridimensional paramétrica del volumen en el cuerpo del producto.

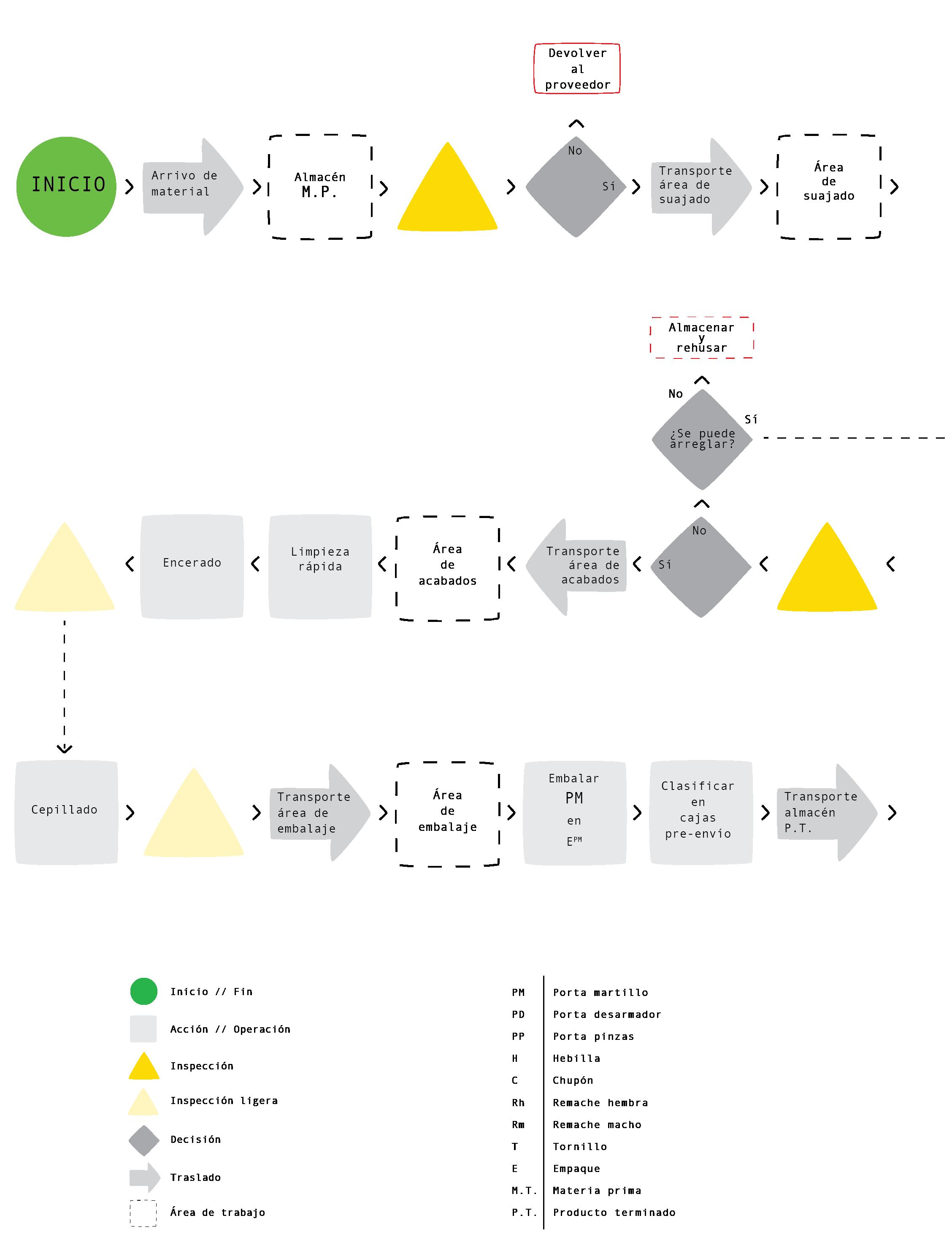

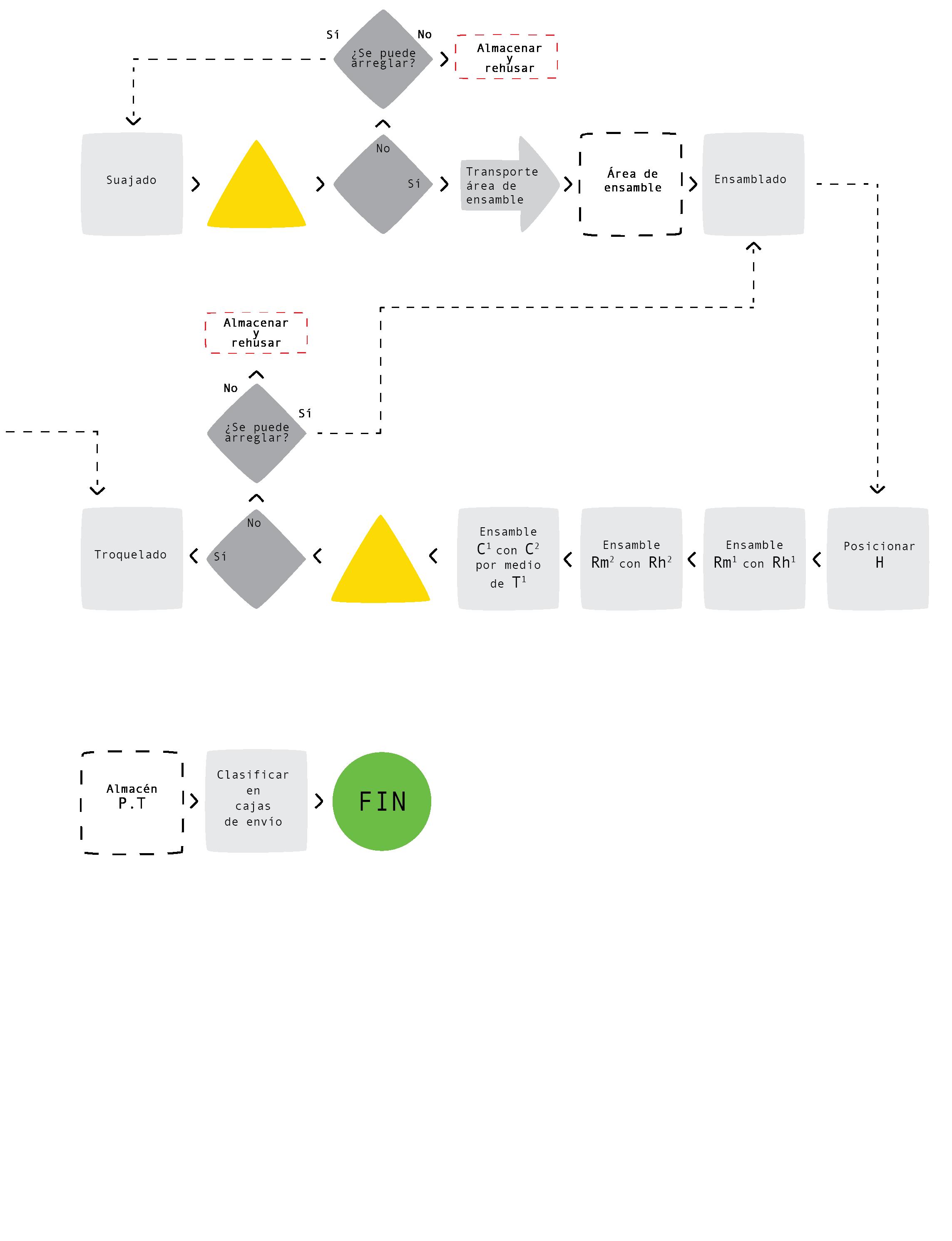

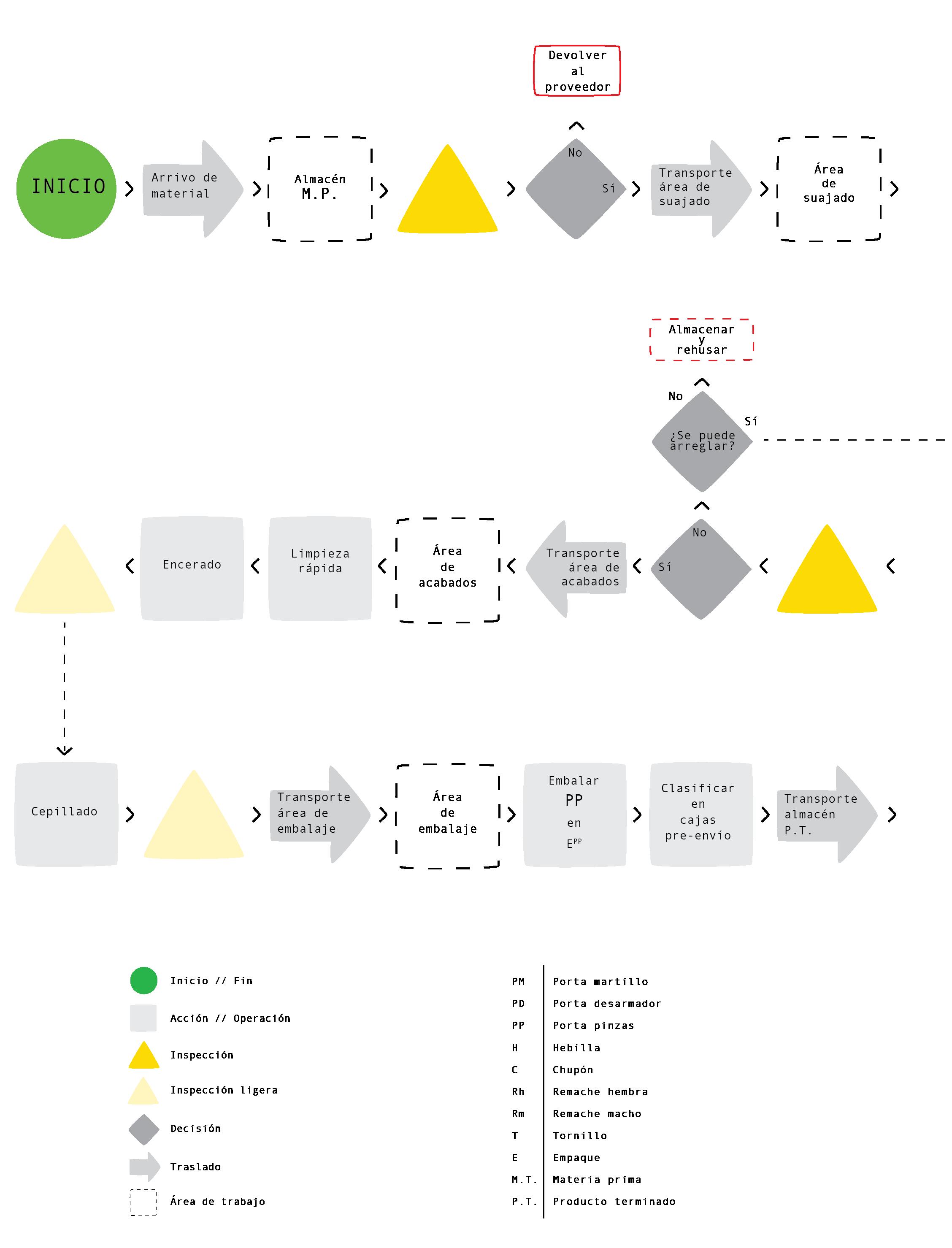

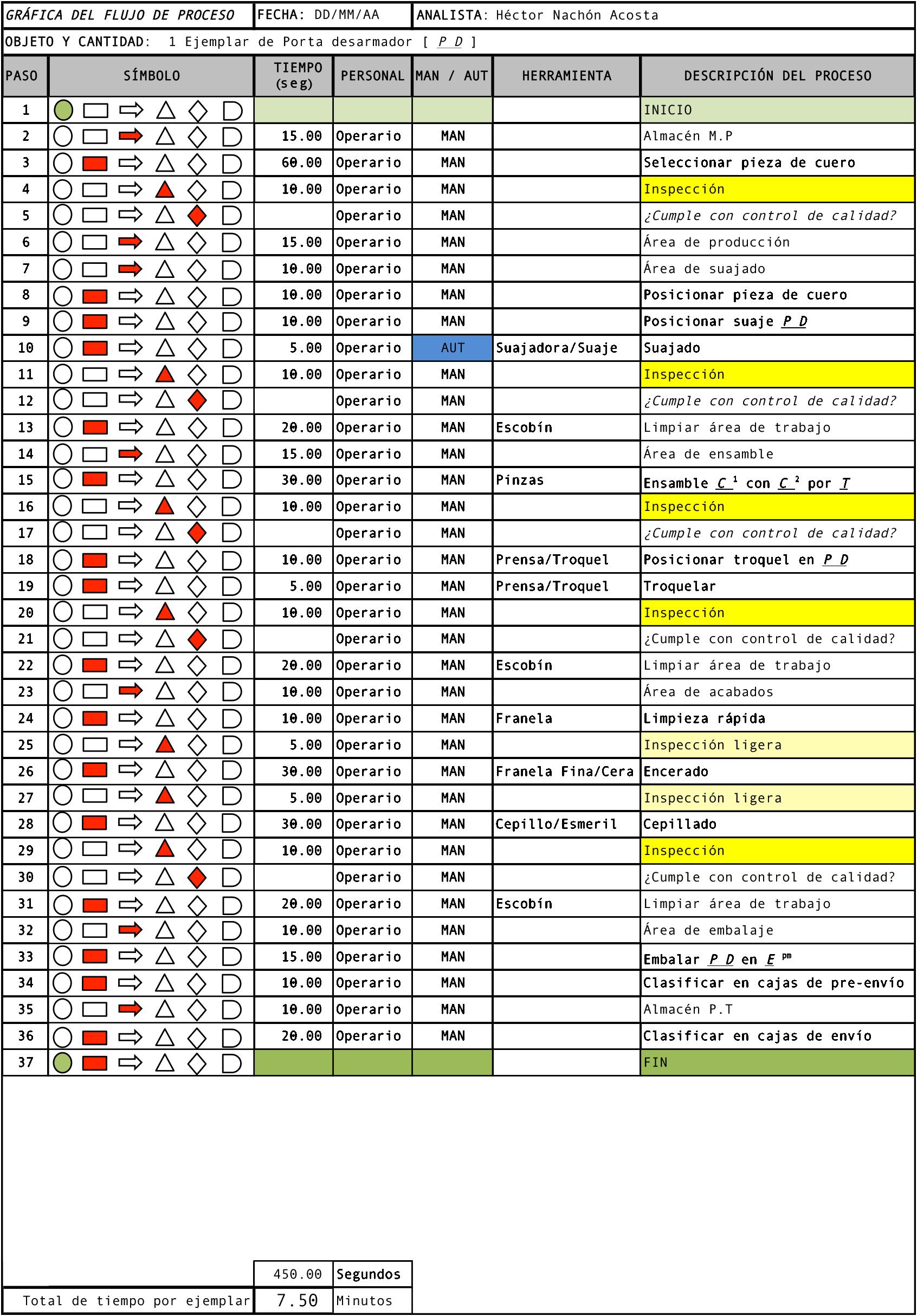

Diagrama de Flujo

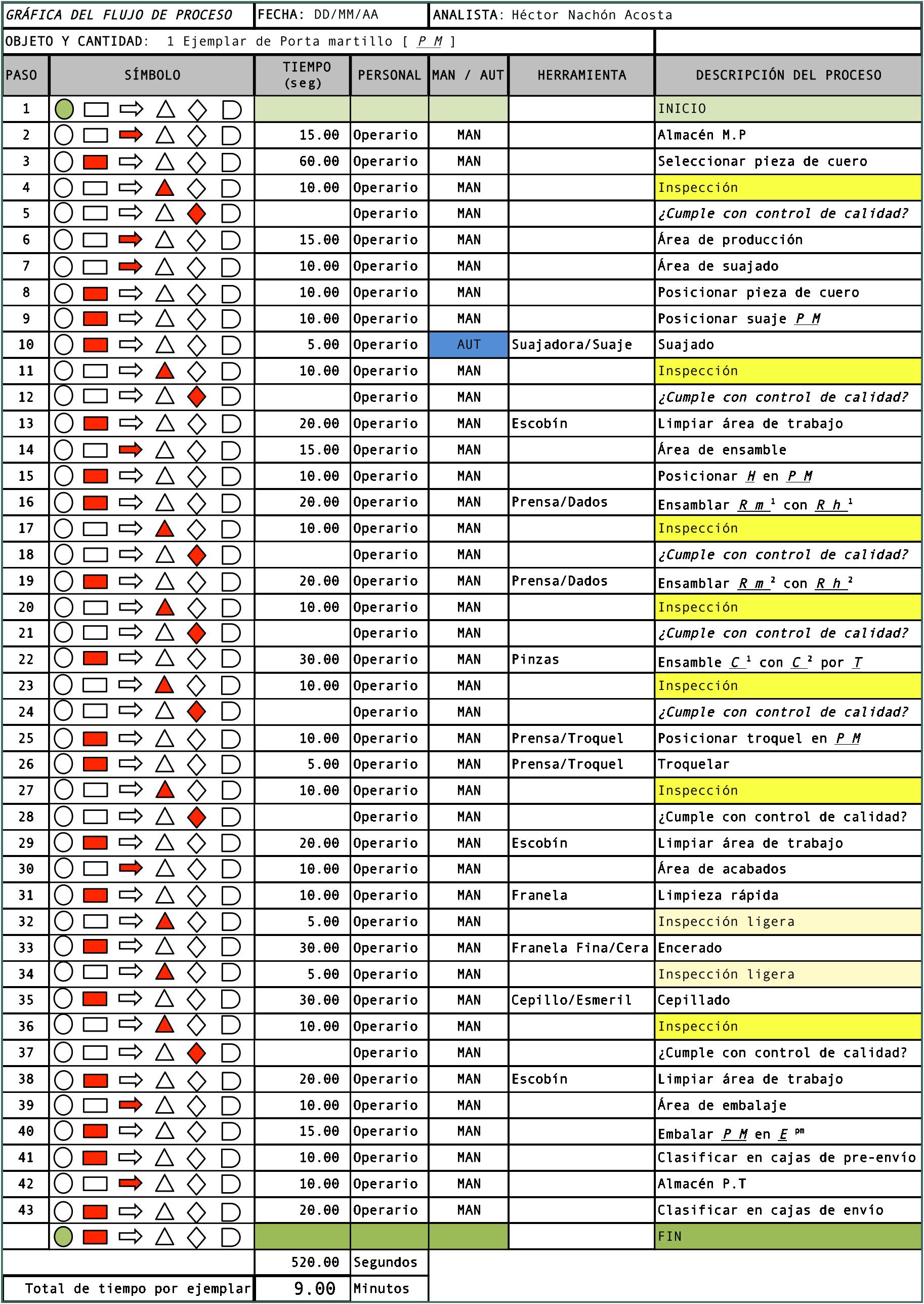

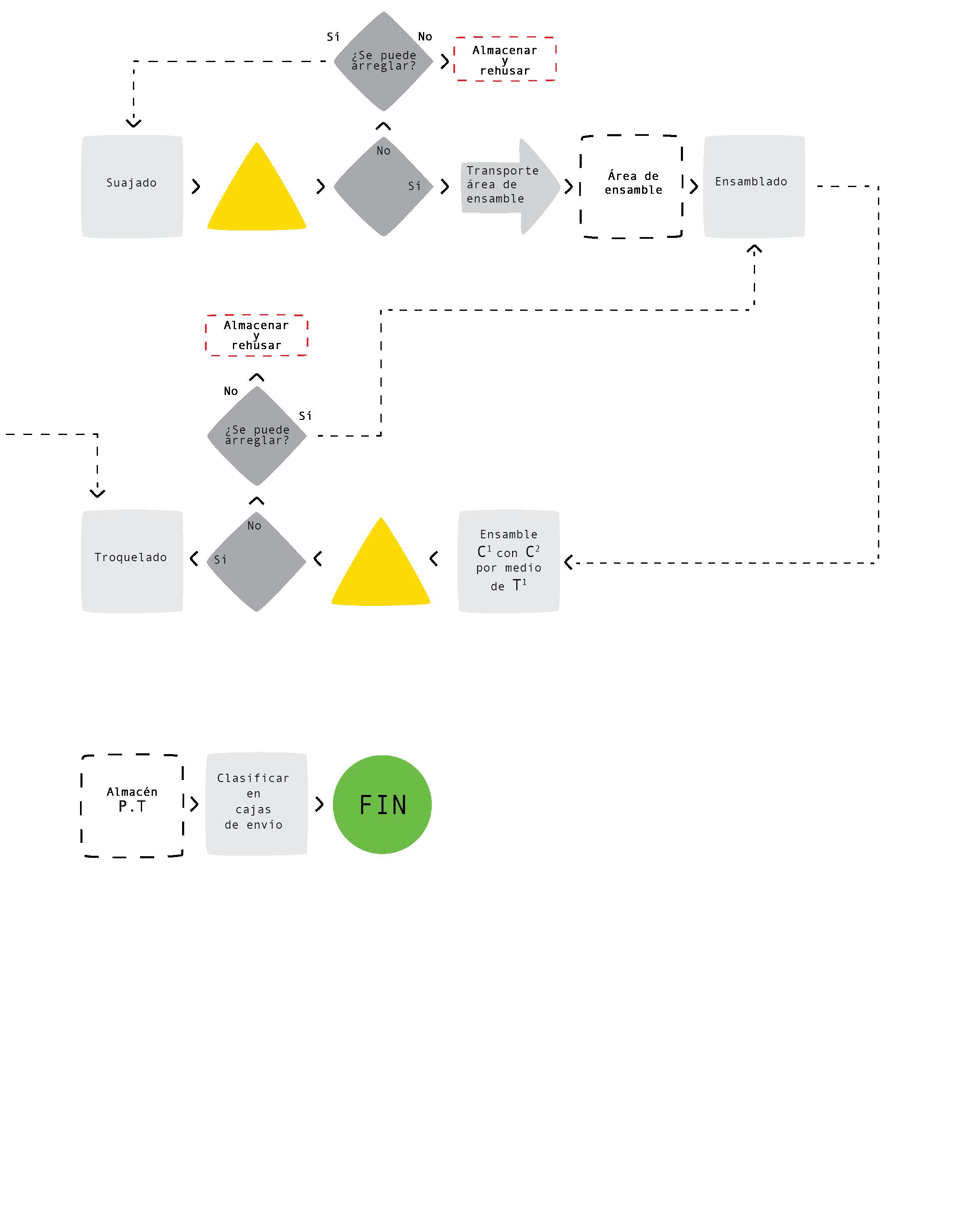

Diagrama de Proceso

Organigrama de pasos secuenciados por medio de símbolos iconográficos que indican la acción a desempeñar.

Esquema sistematizado de la producción; tiempos, actividades y herramientas necesarias para la realización del producto.

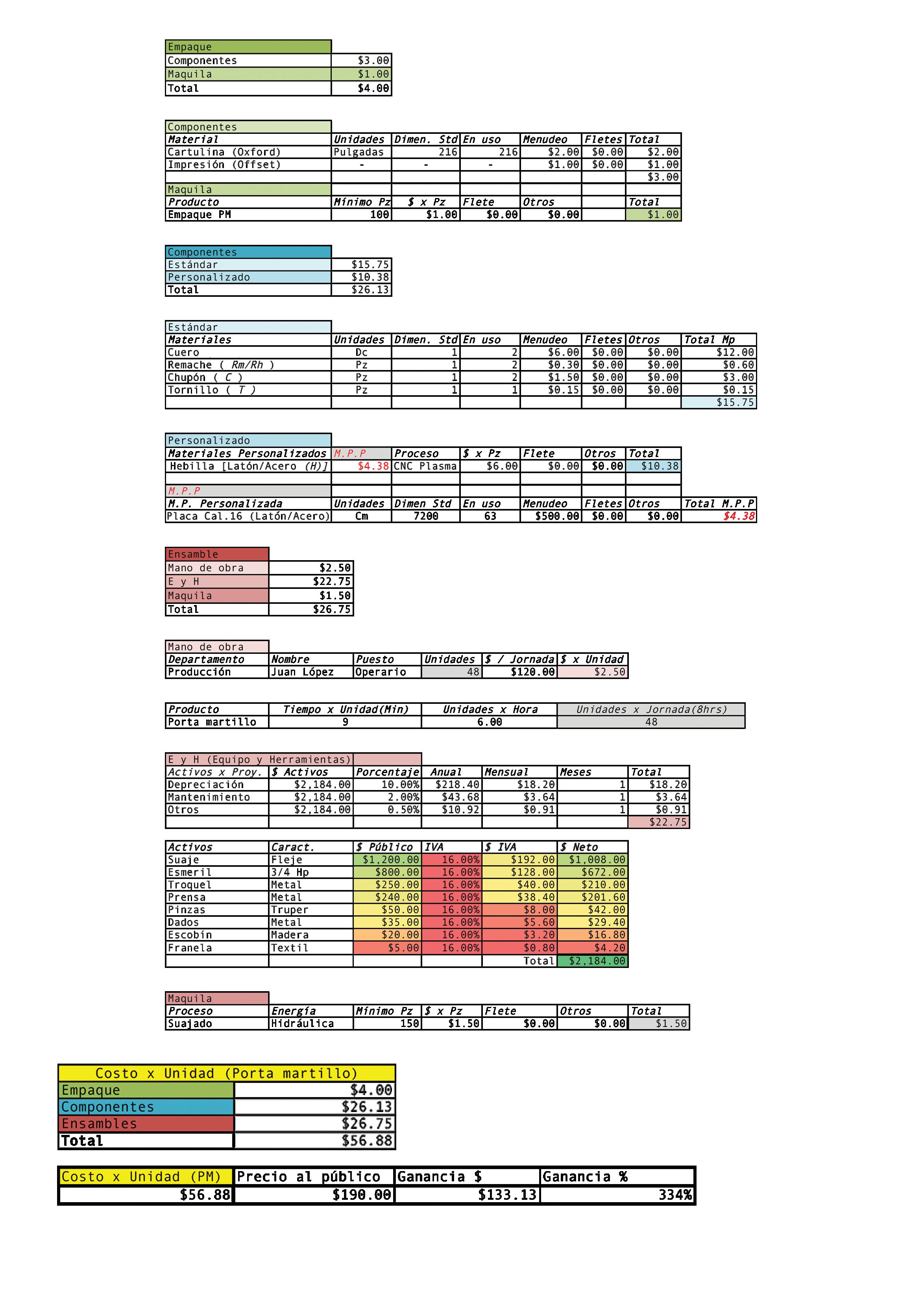

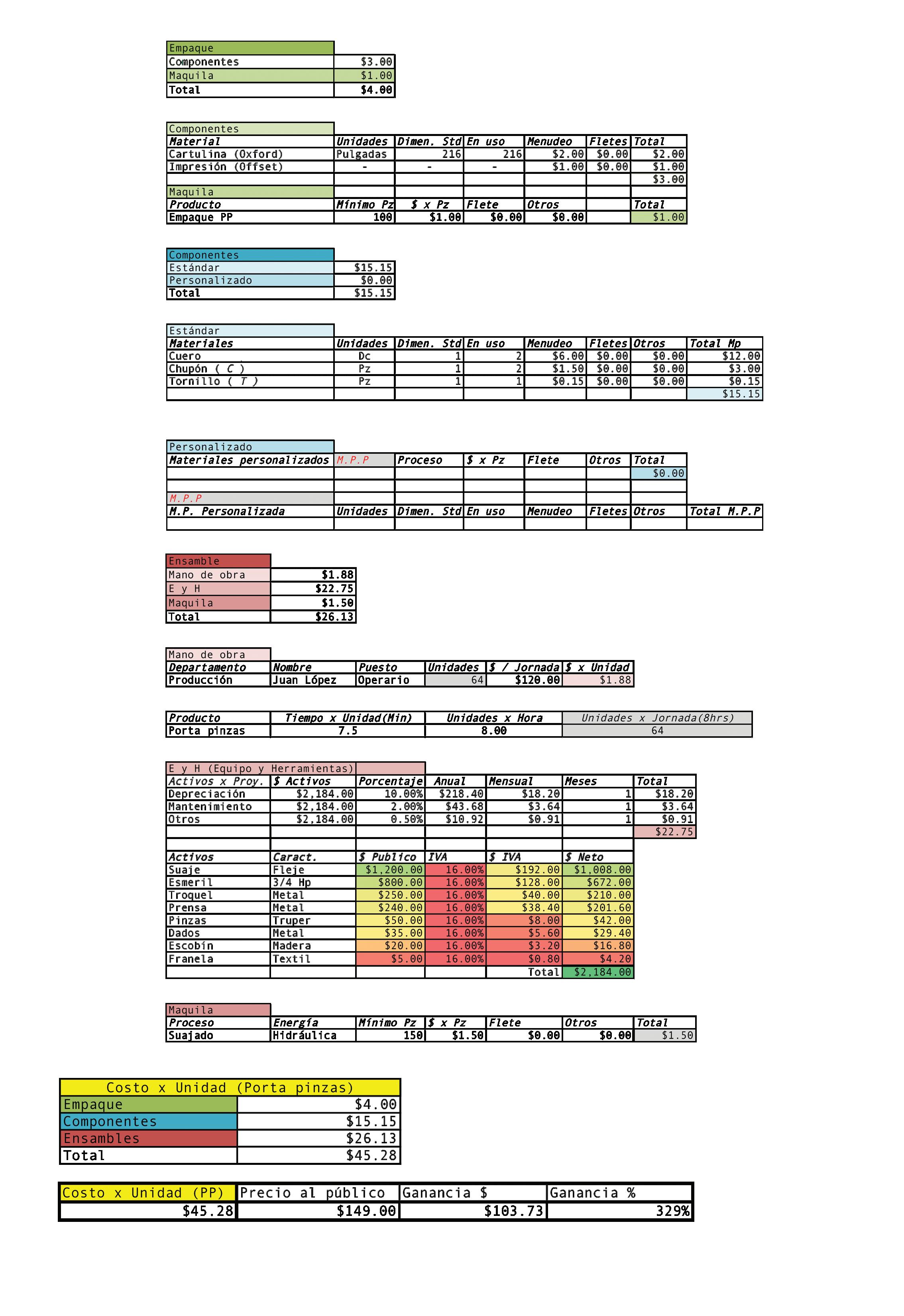

Costos

Simulador matemático cuantificable para determinar el precio de venta ideal para la comercialización del producto.

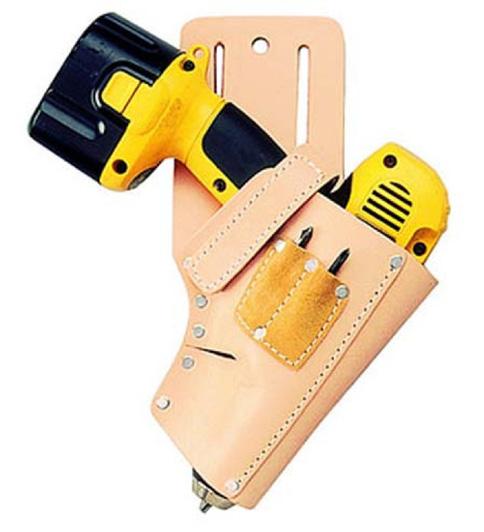

Estudio de Oferta

Estudio de Producción

Análisis competitivo descriptivo de las analogías con base en el rango del mercado actual. Muestra financiera de resultados dentro del rubro de la industria de la piel en México del último periodo productivo.

desarmador

Marca

Procedencía Herramienta

Material

Piezas Remaches

Corte Unión Precio

Occidental Leather EEUU.

Martillo

Cuero entintado (3mm) 2pz #7 Suaje Remache $181.00 MNX

Marca

Procedencía Herramienta

Material Piezas Remaches Corte Unión Precio

CLC Work Gear EEUU. Martillo Cuero natural (2mm) 3pz #4 Suaje Remache $65.00 MNX

Marca Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

Klein Tools EEUU. Pinzas y desarmador Cuero natural (3mm) 3pz #5 Suaje Remache/Pespunte $117.00 MNX

Marca Procedencía Herramienta

Material Piezas Remaches Corte Unión Precio

CLC Work Gear EEUU. Pinzas

Cuero natural (2mm) 2pz #10

Suaje

Remache $85.00 MNX

Marca

Procedencía Herramienta

Material Piezas Remaches

Corte

Unión

Precio

Klein Tools EEUU. Martillo Cuero natural (2mm) 2pz #9

Suaje

Remache/Pespunte $117.00 MNX

Marca Procedencía Herramienta

Material

Piezas Remaches Corte Unión Precio

Klein Tools EEUU.

Flexómetro

Cuero natural (3mm)

3pz #9

Suaje

Remache/Broche $130.00 MNX

Marca Procedencía Herramienta

Material Piezas Remaches Corte Unión Precio

Occidental Leather EEUU. Pinzas Cuero entintado (3mm) 2pz #8

Suaje

Remache/Pespunte $234.00 MNX

Marca Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

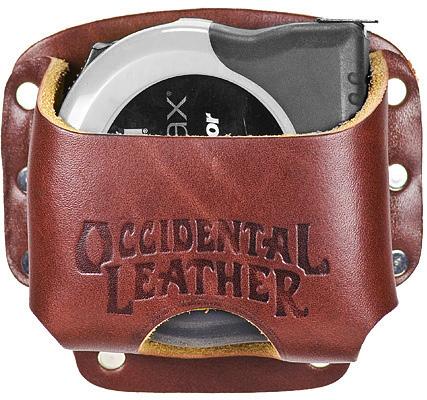

Occidental Leather EEUU. Flexómetro Cuero entintado (3mm) 2pz #8

Suaje

Remache $286.00 MNX

Marca Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

CLC Work Gear EEUU. Pinzas Cuero natural (2mm) 3pz #2

Suaje

Remache/Pespunte $109.00 MNX

Marca

Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

CLC Work Gear EEUU. Pinzas

Cuero natural (2mm)

2pz #4

Suaje

Remache/Pespunte $65.00 MNX

Marca

Procedencía Herramienta Material

Piezas Remaches Corte Unión Precio

Klein Tools EEUU.

Martillo

Cuero natural (3mm)

3pz #8

Suaje

Remache/Pespunte/Broche

$155.00 MNX

Marca Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

Occidental Leather EEUU. Pinzas y martillo Cuero entintado (3mm) 3pz #7

Suaje

Remache/Pespunte $312.00 MNX

Marca

Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

Occidental Leather EEUU.

Cuchillo

Cuero entintado (3mm)

2pz #4

Suaje

Remache/Pespunte

$234.00 MNX

Marca

Procedencía Herramienta

Material Piezas Remaches Corte

Unión Precio

Marca

Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

Klein Tools EEUU. Pinzas y desarmador

Cuero natural (3mm)

3pz #10

Suaje

Remache

$295.00 MNX

CLC Work Gear EEUU.

Flexómetro

Cuero natural (2mm)

3pz #7

Suaje

Remache/Pespunte/Broche

$130.00 MNX

Marca

Procedencía Herramienta

Material Piezas Remaches Corte Unión Precio

Klein Tools EEUU. Pinzas

Cuero natural (3mm) 2pz #13

Suaje

Remache $234.00 MNX

Marca

Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

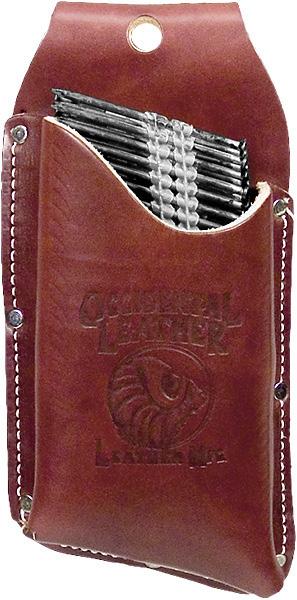

Occidental Leather EEUU. Clavos Cuero entintado (3mm) 2pz #6

Suaje

Remache/Pespunte

$245.00 MNX

Marca Procedencía Herramienta Material Piezas Remaches Corte Unión Precio

CLC Work Gear EEUU. Cuchillo Cuero natural (2mm) 2pz #7

Suaje Remache $110.00 MNX

Personal ocupado

Total por sector (personas)

Empleados activos

Total por sector (personas)

Obreros activos

Total por sector (personas)

Horas trabajadas

Empleados activos (horas)

Horas trabajadas

Obreros activos (horas)

Sueldos pagados a empleados

Total por sector (miles $)

Salarios pagados a obreros

Total por sector (miles $)

Ingresos por maquila, submaquila y remanufactura Mercado Nacional (miles $)

Ingresos por maquila, submaquila y remanufactura Mercado Extranjero (miles $)

Días laborales al mes

Total por sector (días) 24 24 24

Capacidad de planta utilizada

Total por sector (porcentaje)

Valor de producción

Producto elaborado (miles $)

Valor de venta

Producto elaborado (miles $)

Curtido y acabado

Res

Cantidad (decímetros2)

Valor (miles $)

Cabra

Cantidad (decímetros2)

Valor (miles $)

Cerdo

Cantidad (decímetros2)

Valor (miles $)

Un excelente parámetro para evaluar el posible éxito de un producto es mediante los indicadores de producción ubicados en el sector industrial, que en este caso lleva por nombre Fabricación, curtido y acabado de cuero y piel. Clave INEGI -316-

Todos los datos usados en esta muestra fueron sacados de la Encuesta Mensual de la Industria Manufacturera 2013 (EMIM) publicada por el Instituto Nacional Estadística y Geografía (INEGI).

Estudio de producción

glosario

>Álcali

Hidróxido metálico muy soluble en el agua, que se comporta como una base fuerte.

>Alcalino, na.

Que tiene álcali.

>Alicate

Tenaza pequeña de acero con brazos encorvados y puntas cuadrangulares o de forma de cono truncado, y que sirve para coger y sujetar objetos.

>Arnés

Armazón provisto de correas y hebillas que se ata al cuerpo y sirve para sujetar o transportar algo o a alguien.

>Canto

Extremidad, punta, esquina o remate de algo.

>CNC

Sistema de automatización de máquinas herramienta que son operadas mediante comandos programados en un medio de almacenamiento, en comparación con el mando manual mediante volantes o palancas

>Escantillón

Regla, plantilla o patrón que sirve para trazar las líneas y fijar las dimensiones según las cuales se han de labrar las piezas en diversos artes y oficios mecánicos.

>Gadget

Dispositivo que tiene un propósito y una función específica, generalmente de pequeñas proporciones, práctico y a la vez novedoso.

>Horma

Molde con que se fabrica o forma algo. Se llama así principalmente el que usan los zapateros para hacer zapatos, y los sombrereros para formar la copa de los sombreros.

>Indumentaria

Perteneciente o relativo al vestido. Vestimenta de una persona para adorno o abrigo de su cuerpo.

>Marro

Herramienta con una gran cabeza metálica, puesta en el extremo de un palo de madera que se usa como mango.

>Muelle

Pieza elástica, ordinariamente de metal, colocada de modo que pueda utilizarse la fuerza que hace para recobrar su posición natural cuando ha sido separada de ella.

>Nailón.

Material sintético de índole nitrogenada, del que se hacen filamentos elásticos, muy resistentes. Se emplea en la fabricación de géneros de punto y tejidos diversos.

> Níquel

Metal del grupo de los elementos de transición, de color blanco plateado, brillante, duro, maleable, dúctil, resistente a la oxidación y con propiedades magnéticas.

>Niquelado

Acción de aplicar niquel sobre una superficie.

>Pellet

Denominación genérica, utilizada para referirse a pequeñas porciones de material aglomerado o comprimido como plástico o madera.

>Peletero

Persona que tiene por oficio trabajar en pieles finas o venderlas.

>Pespunte

Labor de costura, con puntadas unidas, que se hacen volviendo la aguja hacia atrás después de cada punto, para meter la hebra en el mismo sitio por donde pasó antes.

>Poliéster

Resina termoplástica obtenida por polimerización del estireno y otros productos químicos. Se endurece a la temperatura ordinaria y es muy resistente a la humedad, a los productos químicos y a las fuerzas mecánicas.

>Polímero

Macromoléculas (generalmente orgánicas) formadas por la unión de moléculas más pequeñas llamadas monómeros.

> Rastro

Instalación industrial estatal o privada en la cual se sacrifican animales de granja para su posterior procesamiento, almacenamiento y comercialización como carne u otra clase de productos de origen animal.

> Remache

Clavo o clavija de hierro o de otro metal dulce, con cabeza en un extremo, y que después de pasada por los taladros de las piezas que ha de asegurar, se remacha hasta formar otra cabeza en el extremo opuesto.

>Tanino Sustancia que se extrae de la corteza de algunos árboles, como el castaño o el roble, empleada en la curtición de pieles y elaboración de farmacos.

>Tambor

En la industria textil, dispositivo de forma cilíndrica y tamaño variable según su empleo, utilizado en aplicaciones muy diversas.

>Talabartero

Guarnicionero que hace talabartes y otros correajes.

>Talabarte

Pretina o cinturón, ordinariamente de cuero, que lleva pendientes los tiros de que cuelga la espada o el sable.

>Troquel

Instrumento con bordes cortantes para recortar o marcar con precisión planchas, cartones, cueros, etc.

>Troquelar

Recortar con troquel piezas de cuero, cartones,

>Vernier

Instrumento utilizado para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros.

BiBliografía

Baudrillard, Jean (2007) El sistema de los objetos España: Siglo veintiuno

Llado i Riba, María Teresa y Eva Pascual i Miri (2010) El cuero. Las técnicas para crear objetos de cuero explicadas con rigor y claridad. España: Parramon.

Lahti, Louna (2004) Aalto. Alemania: Taschen

Ramírez Cavassa, Cesar (2001) Ergonomía y productividad México: Limusa

Oborne, J. David (1994) Ergonomía en acción. México: Trillas

García Chávez, José Roberto (1998) Desarrollo sustentable. México: UAM

Ulrich, Karl T. y Steven D. Eppinger (2009) Diseño y desarrollo de productos. México: McGraw-Hill

Lesur, Luis (1992) Manual de tapicería. México: Trillas

fuentes de consulta

Este ejemplar junto con otros dos, se imprimieron en Media MAX (prensa digital), ubicada en la calle de José María Arteaga #10, colonia Centro en la ciudad de Xalap,Ver.

Impreso sobre papel Bristol 180gr.

Las tipografías usadas fueron:

Klinic Slab

IM FELL French Canon Pro Andale Mono

Prototipos finales fotografiados por:

MagmaPhoto México f

Encuadernación por:

Wramone

Contacto

Nachön hnachon@gmail.com
