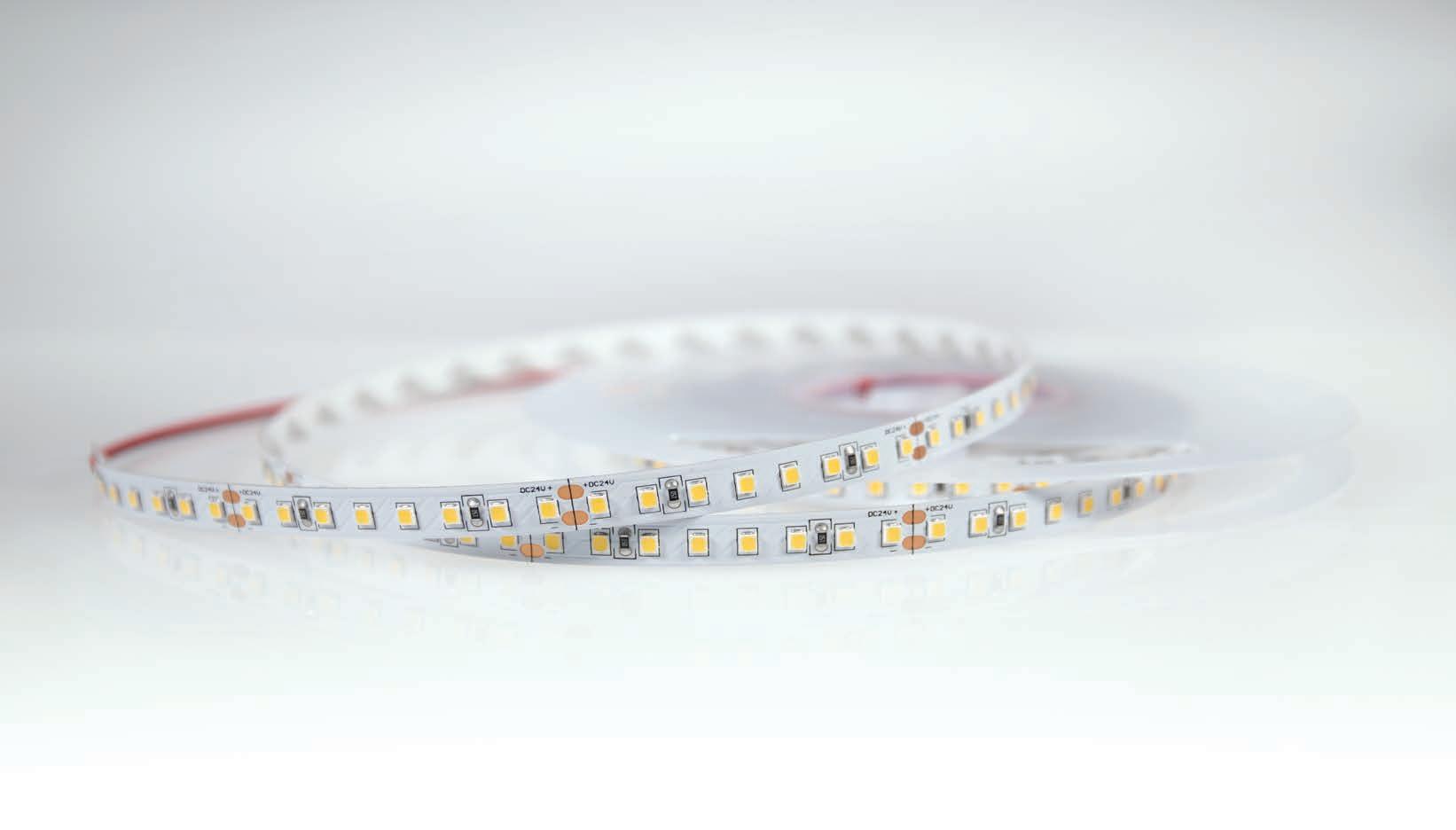

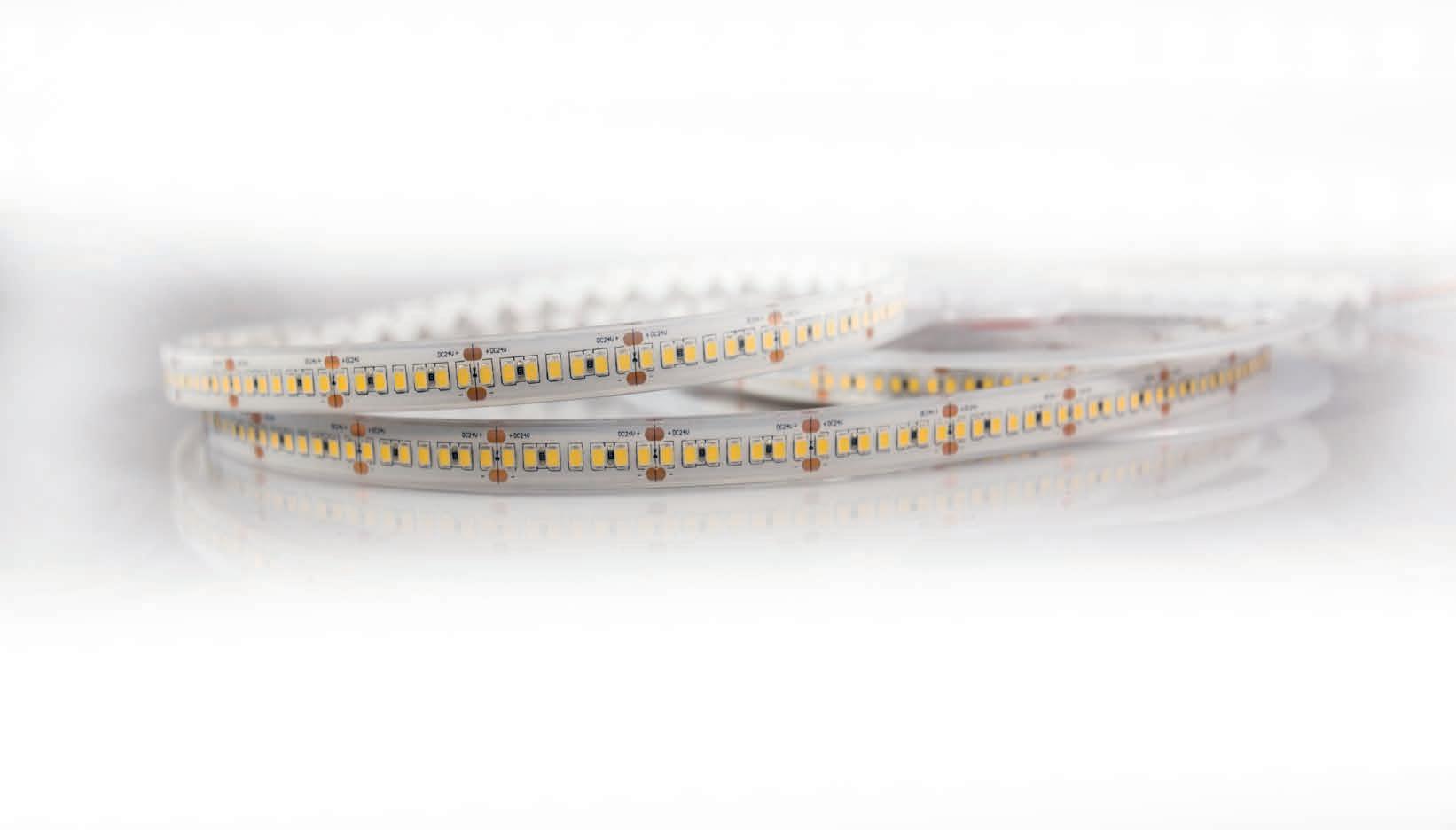

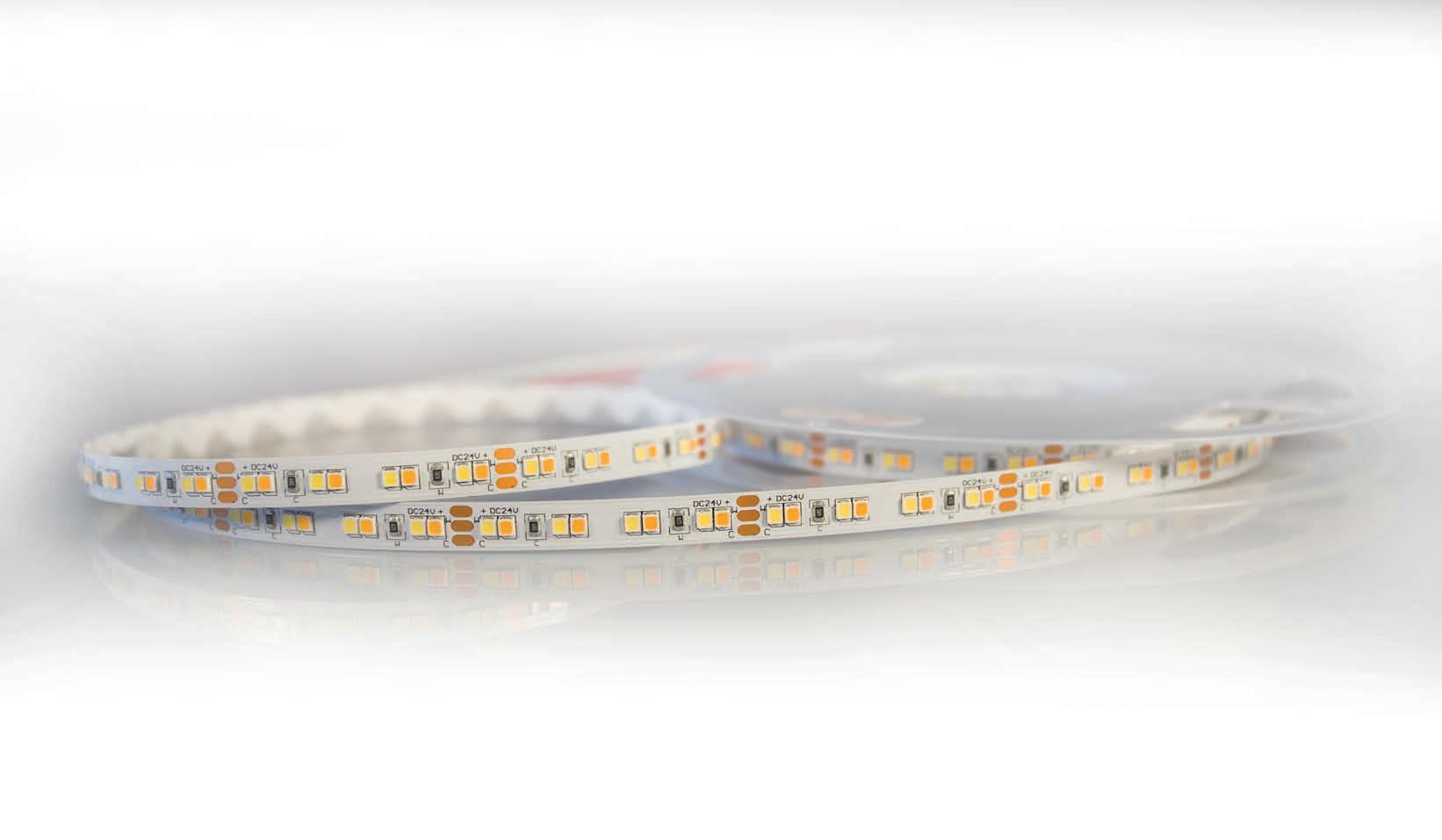

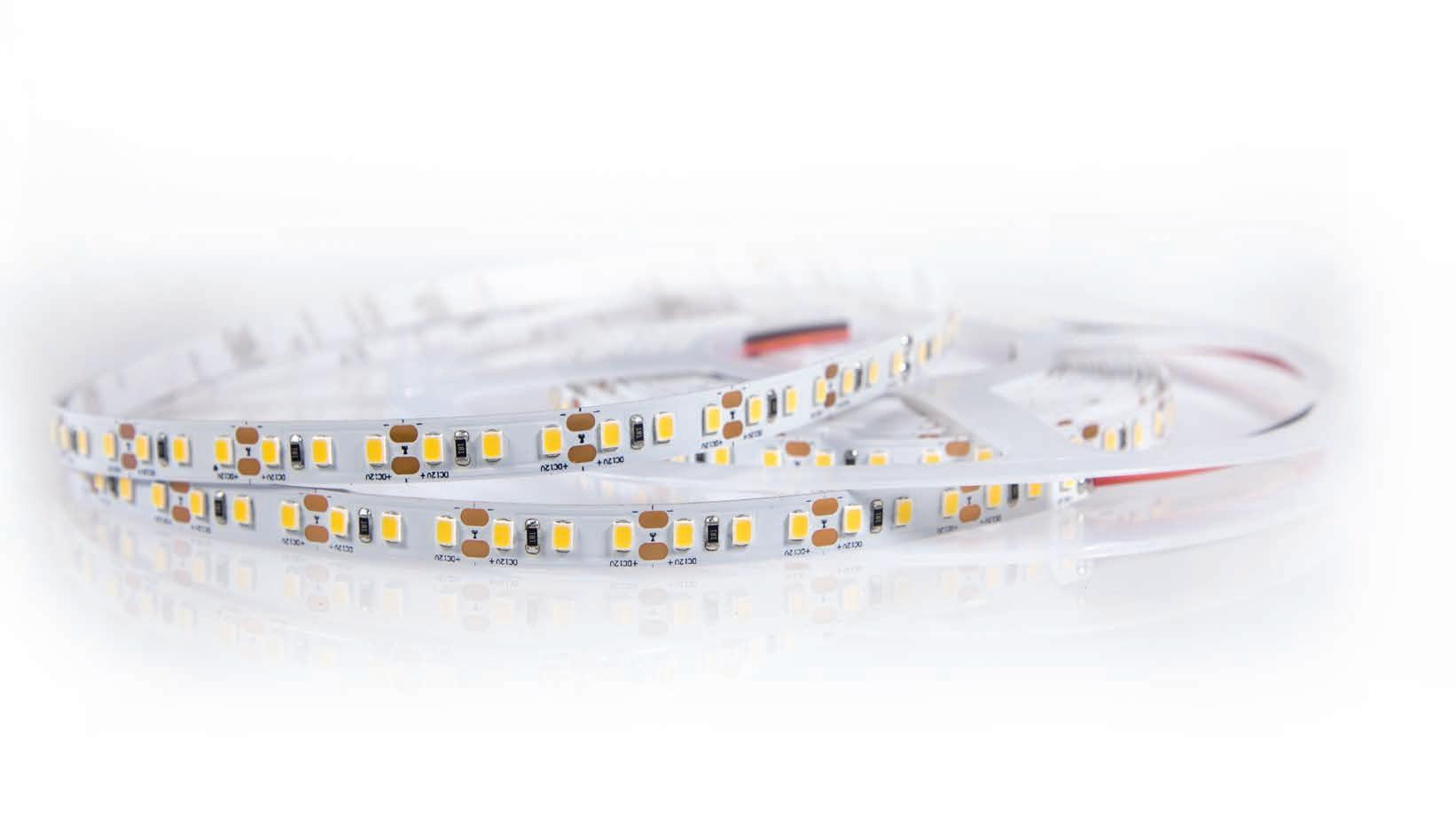

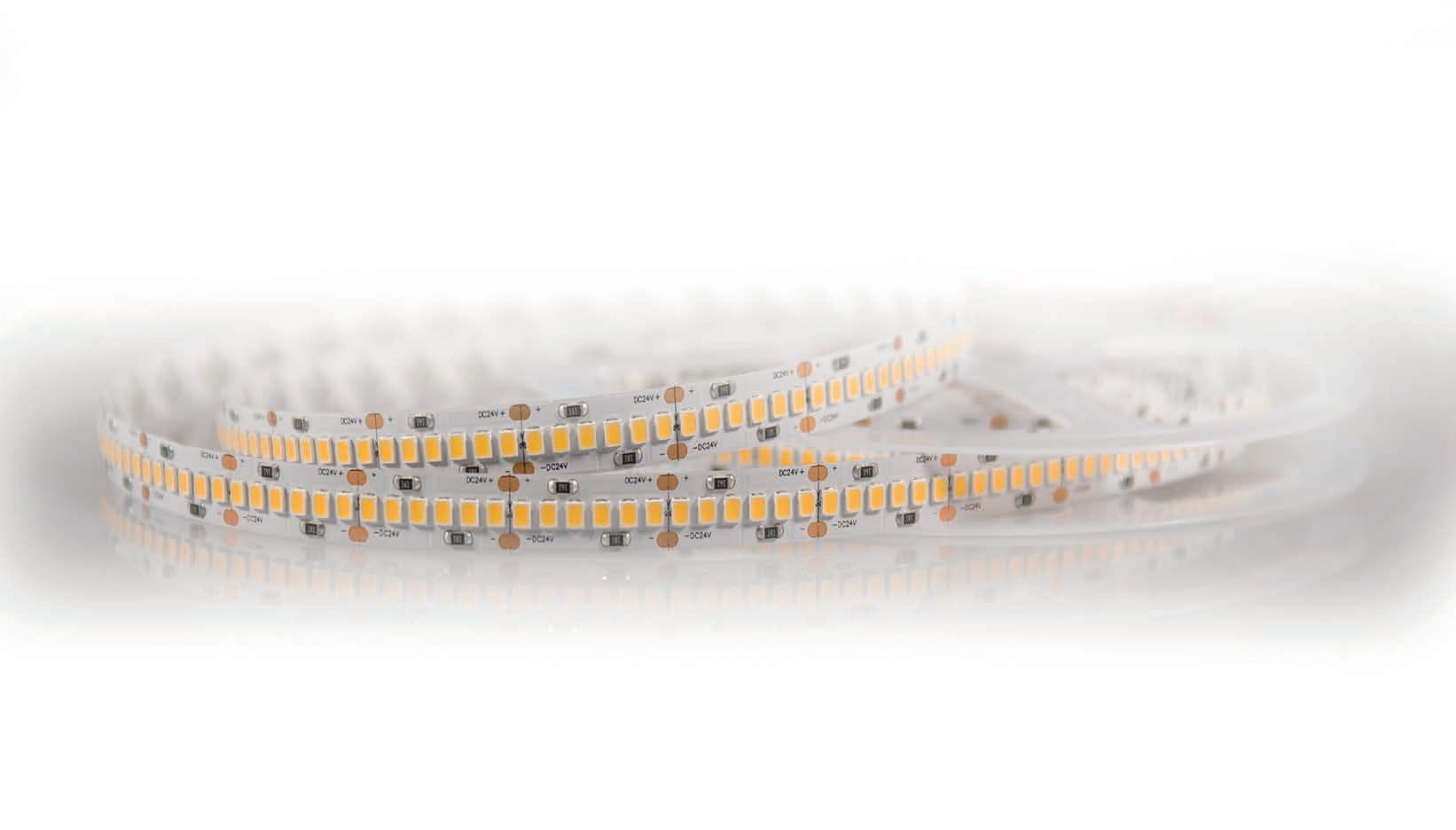

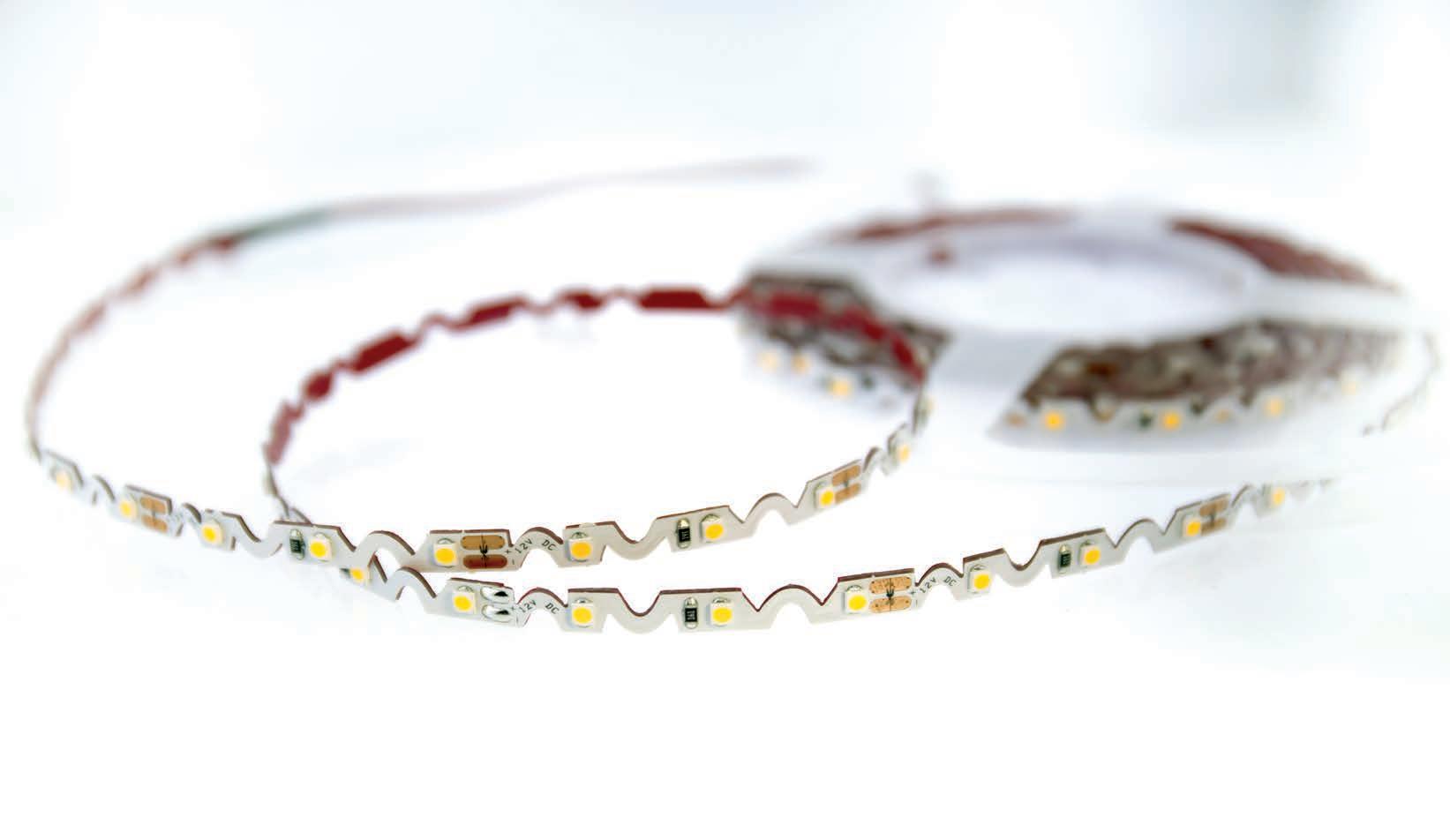

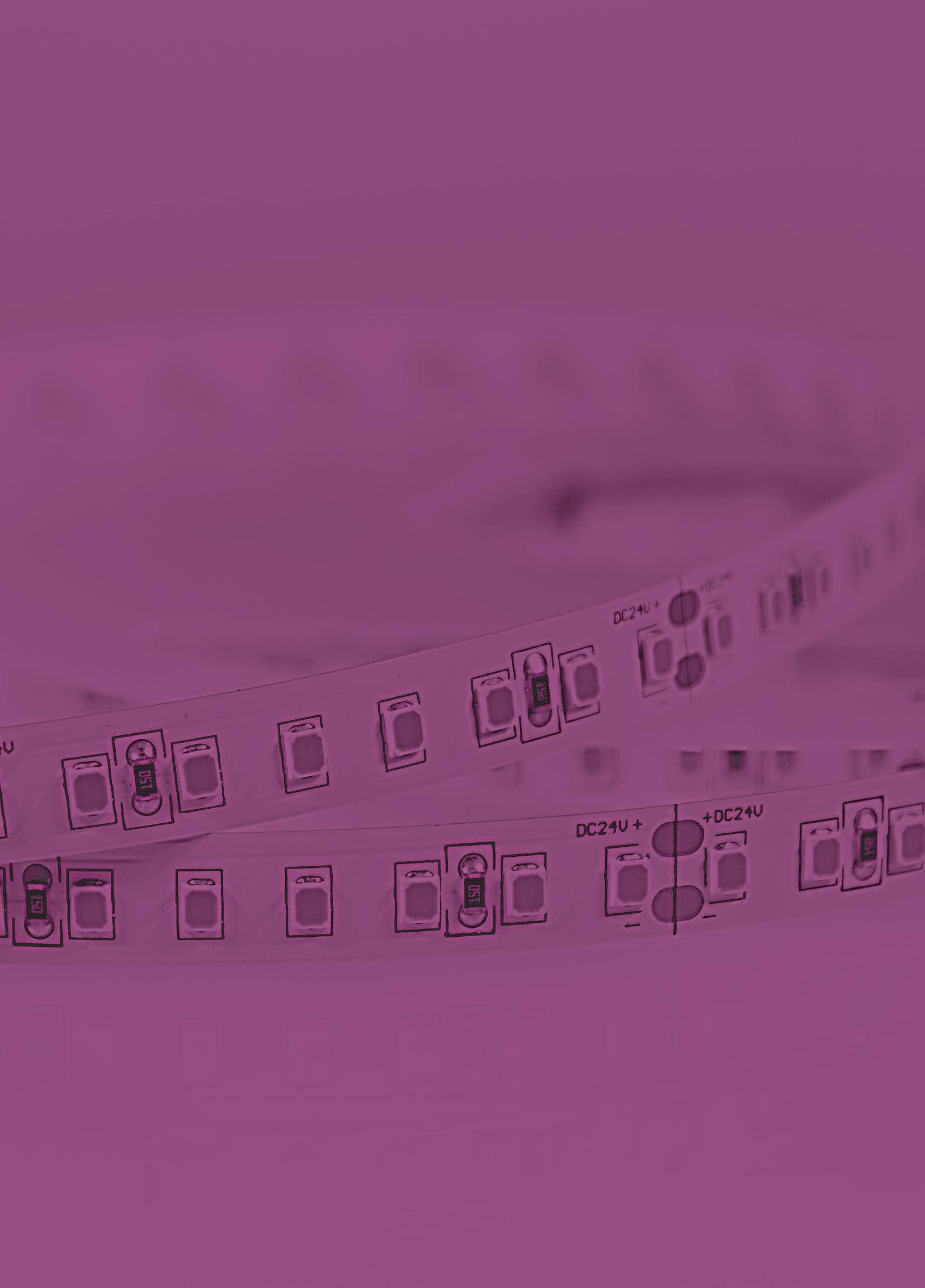

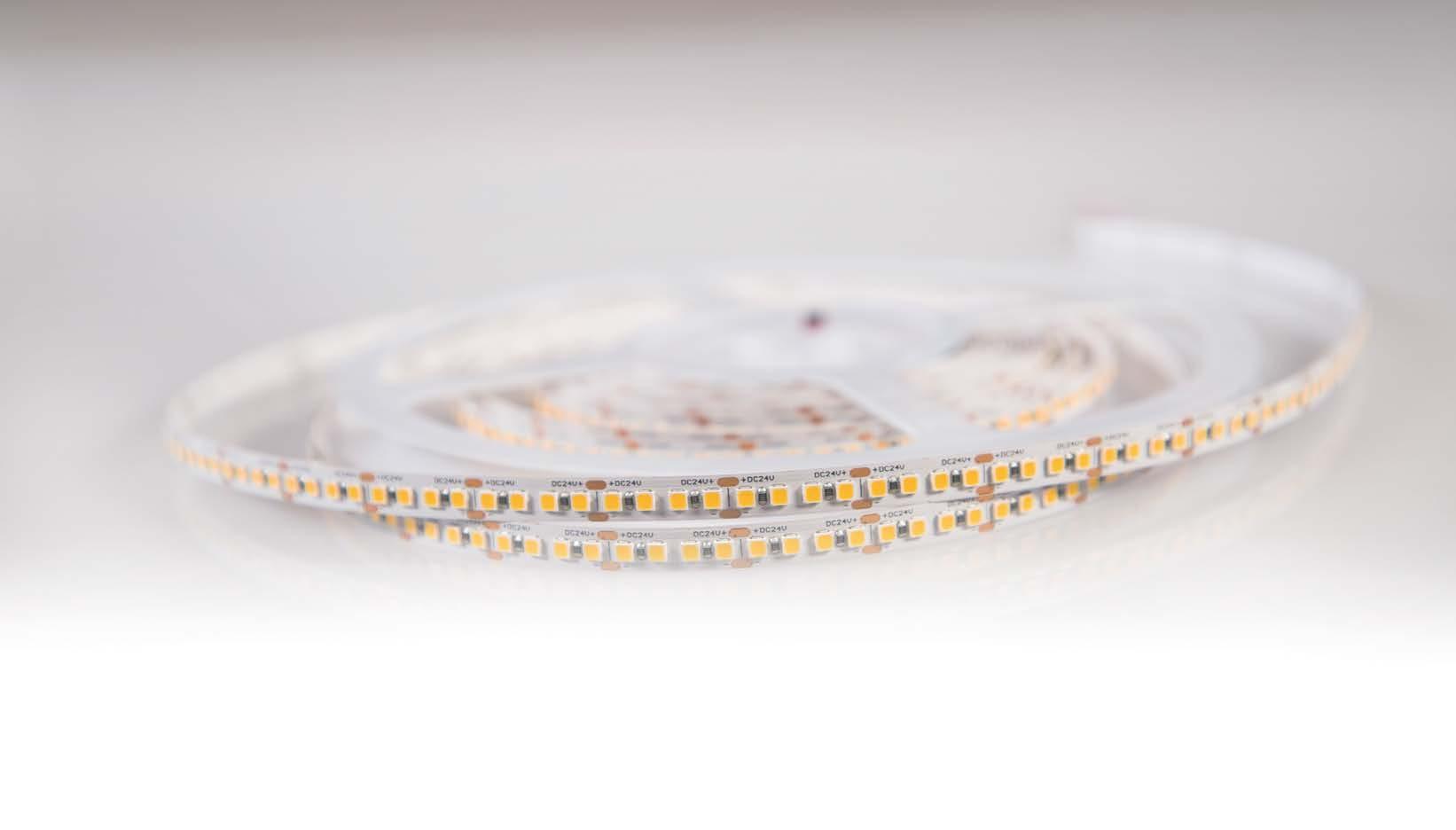

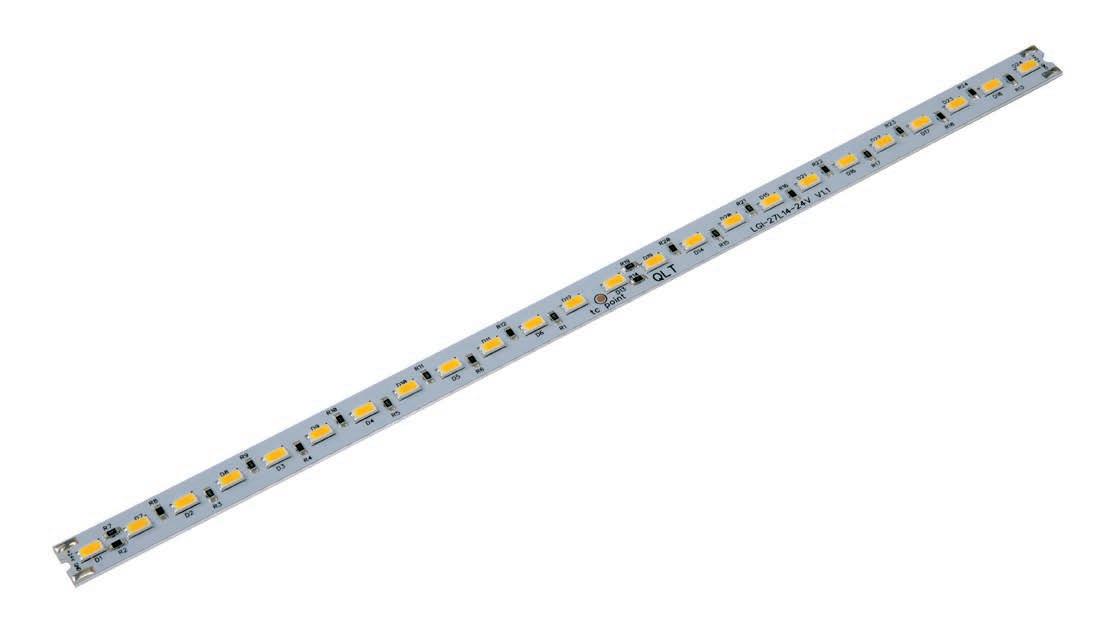

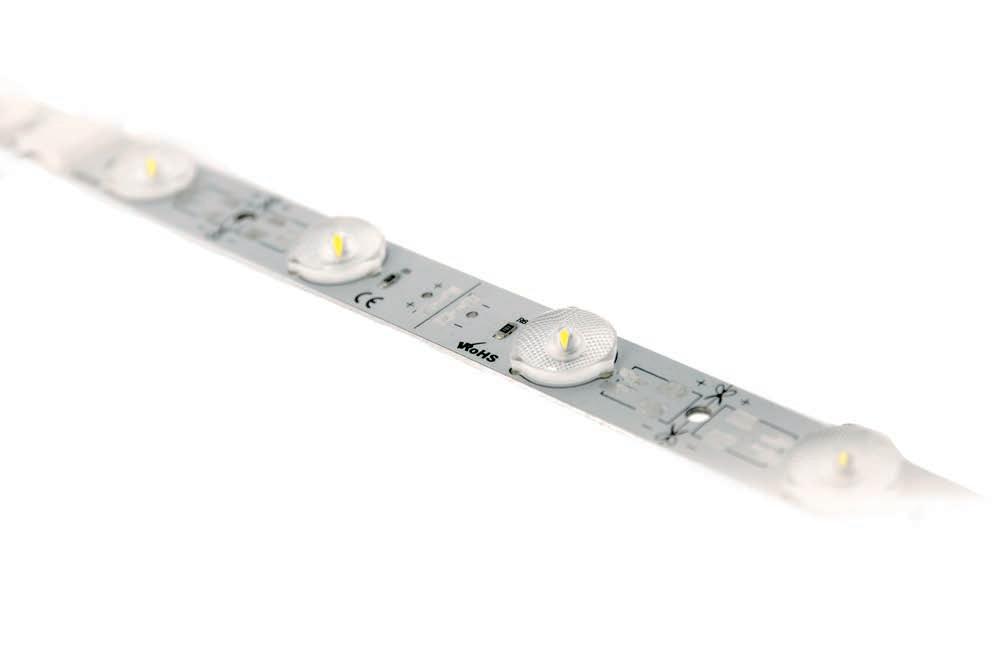

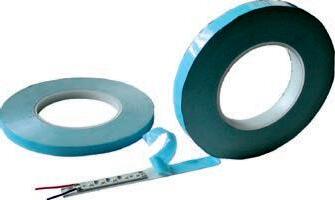

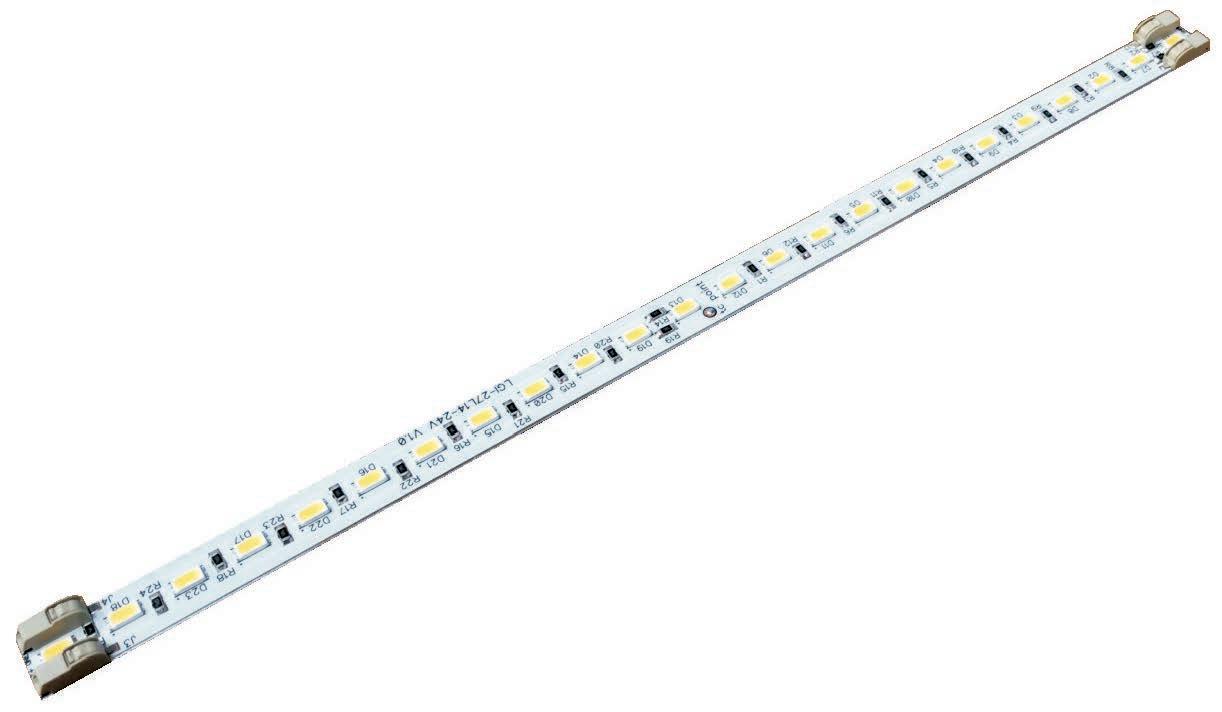

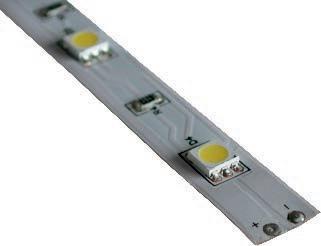

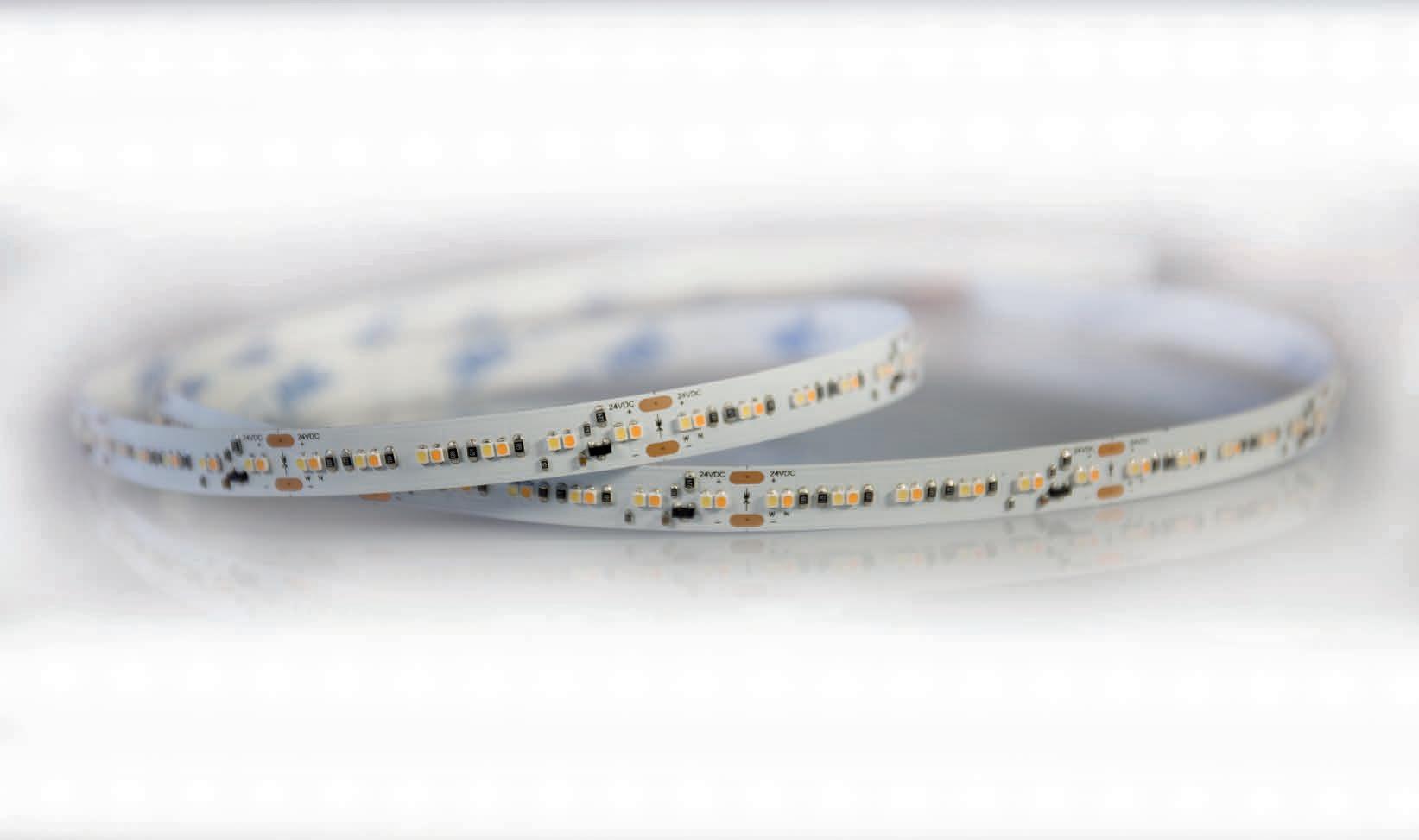

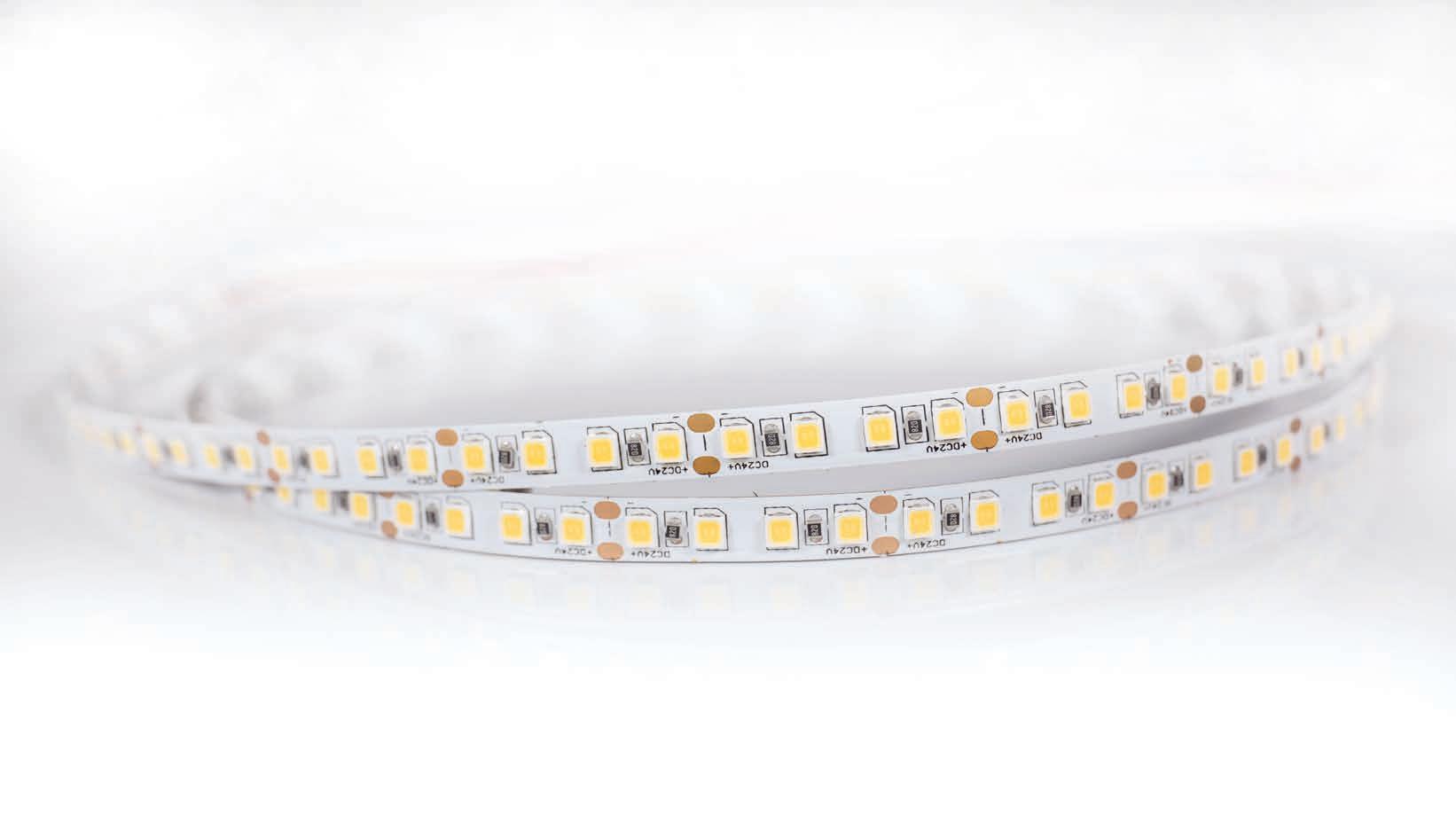

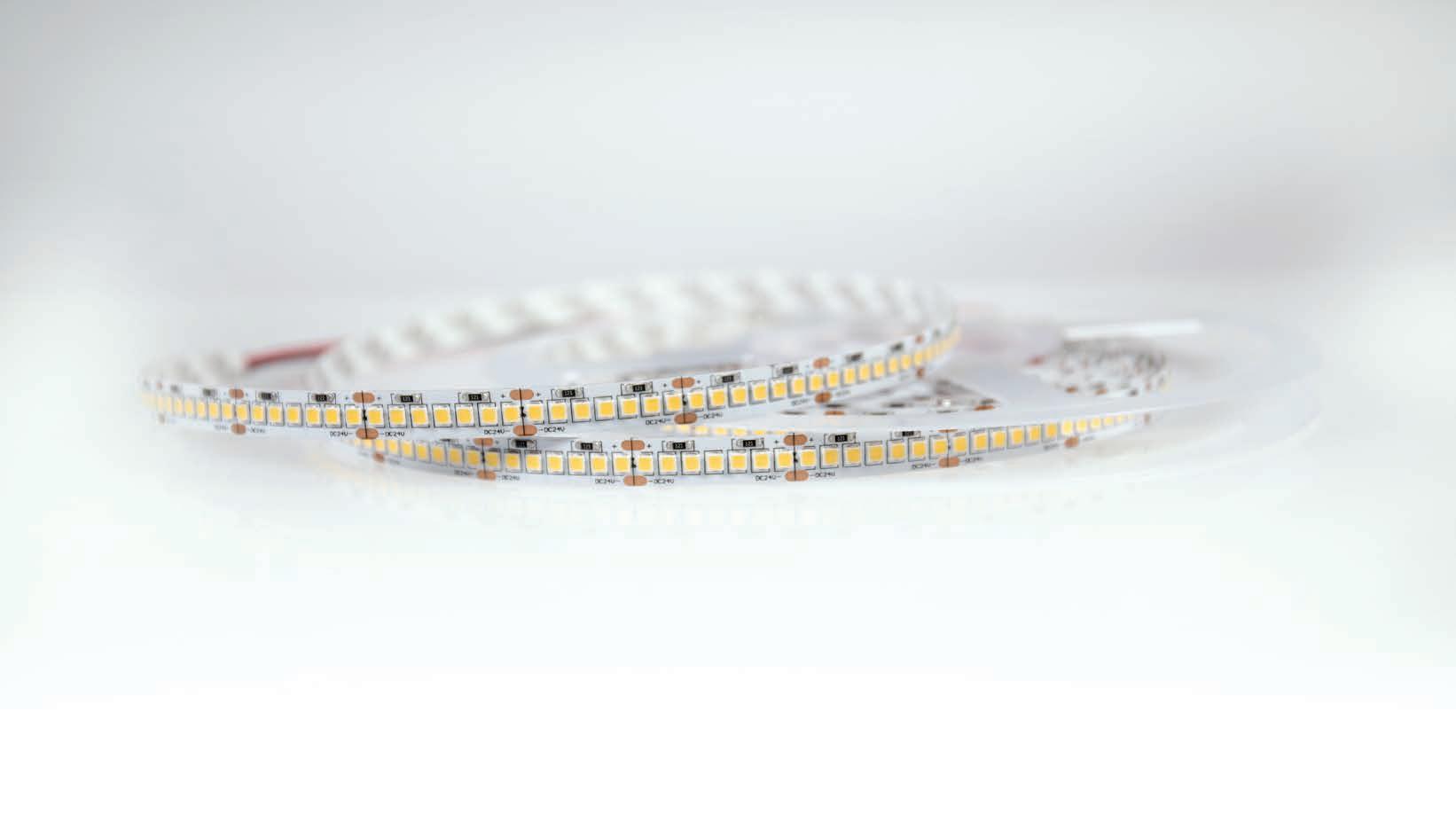

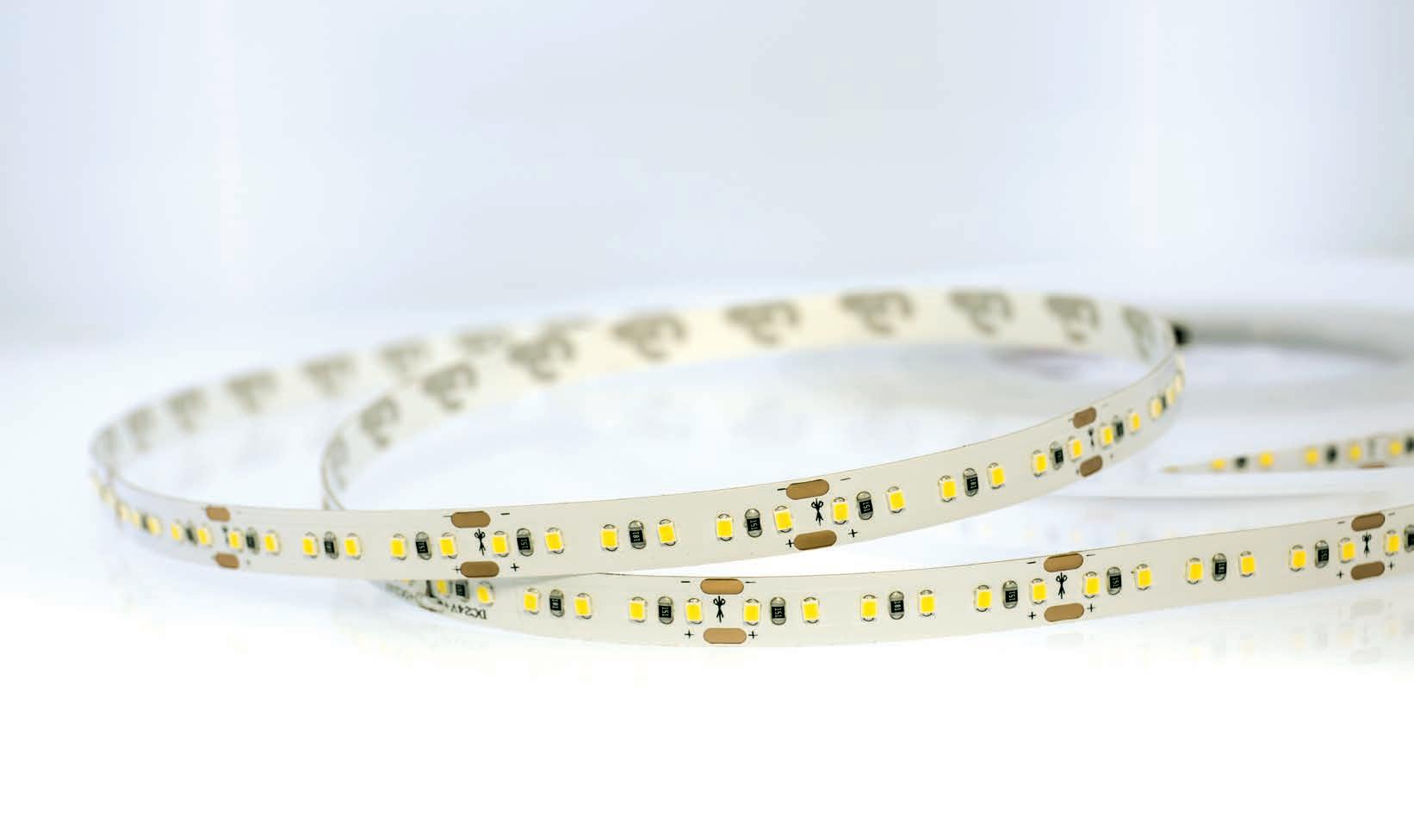

Pages 7 ÷ 60 LED Strips

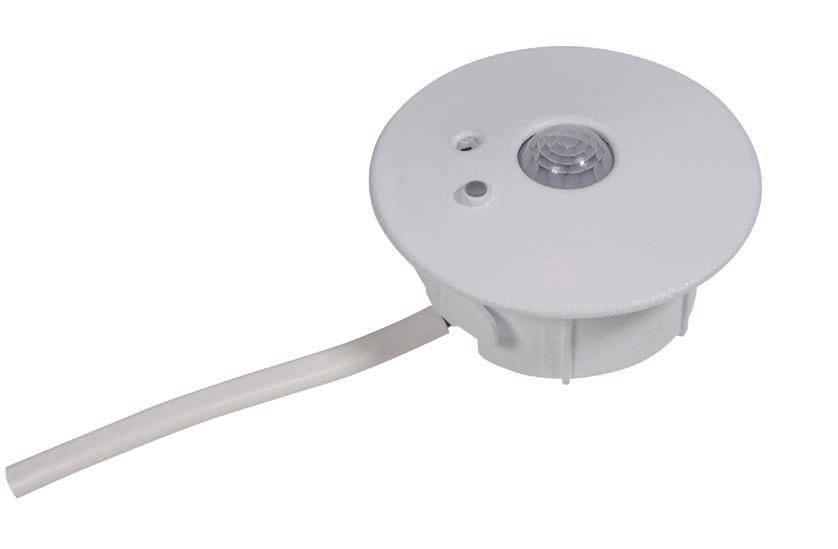

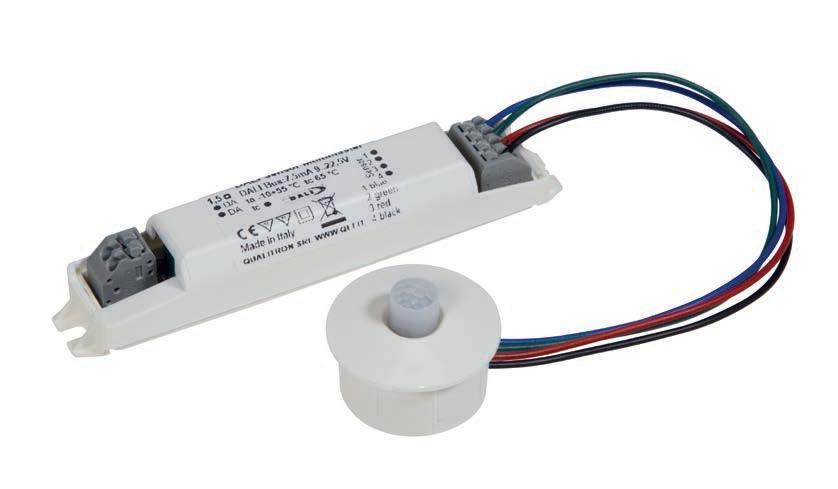

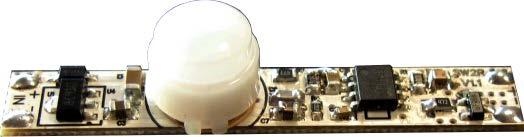

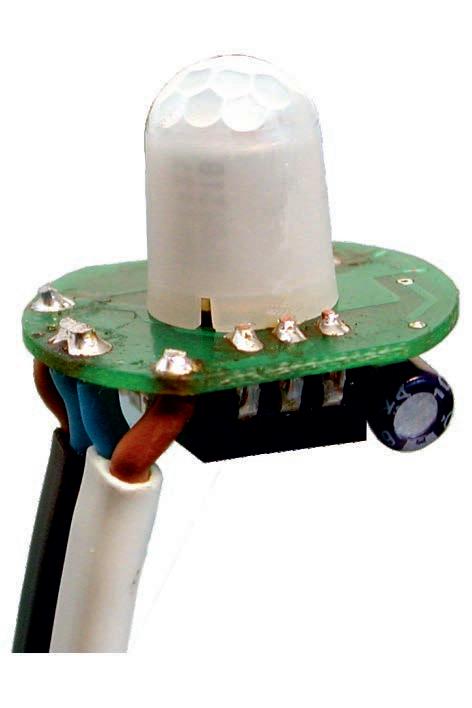

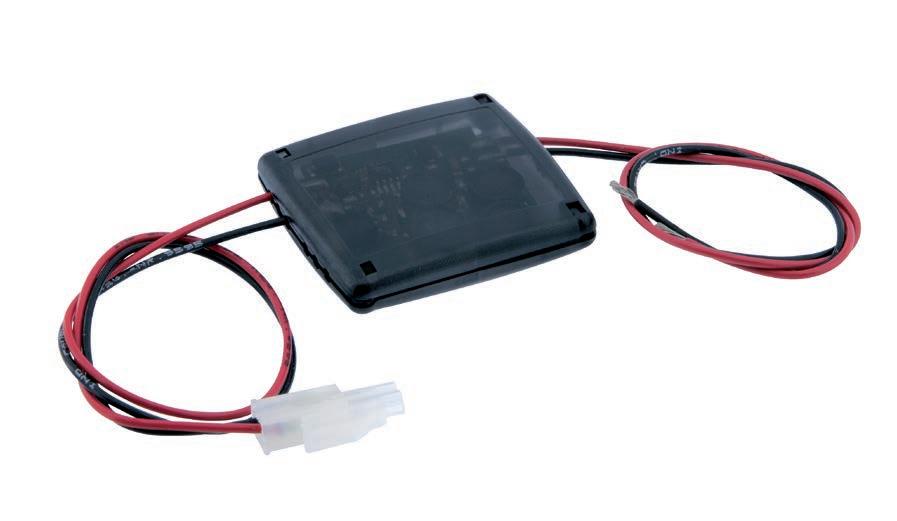

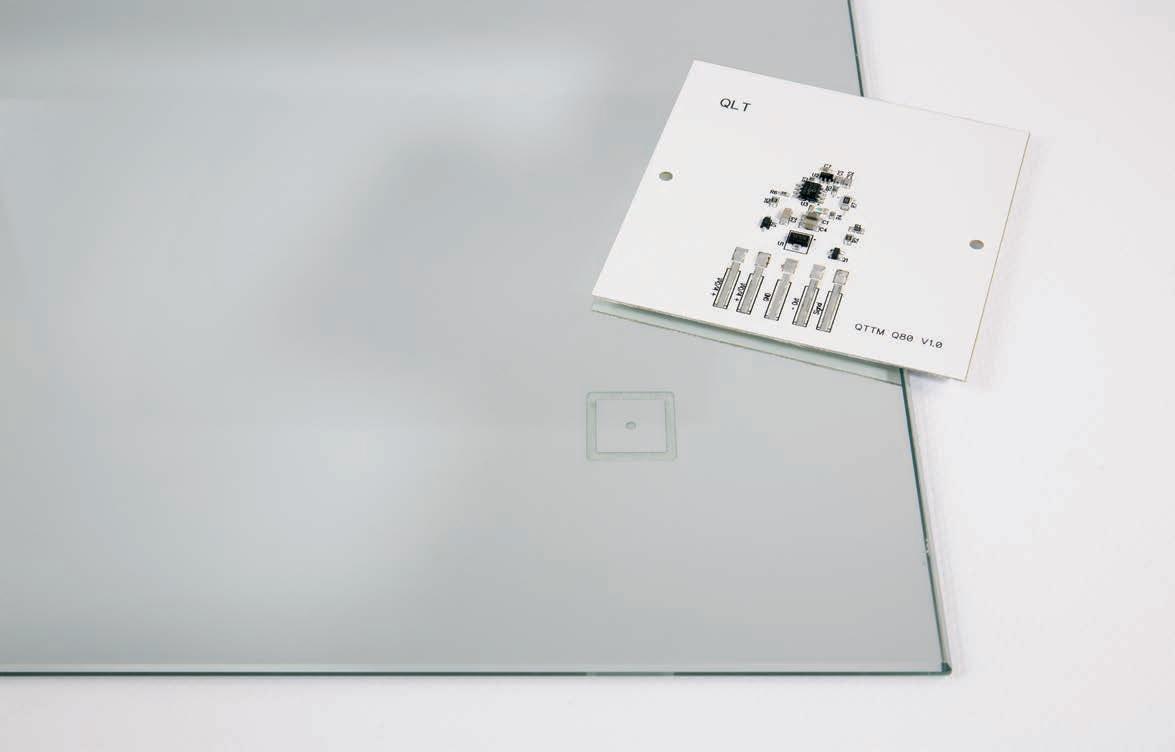

Pages 61 ÷ 64 PIR & Sensor Switches

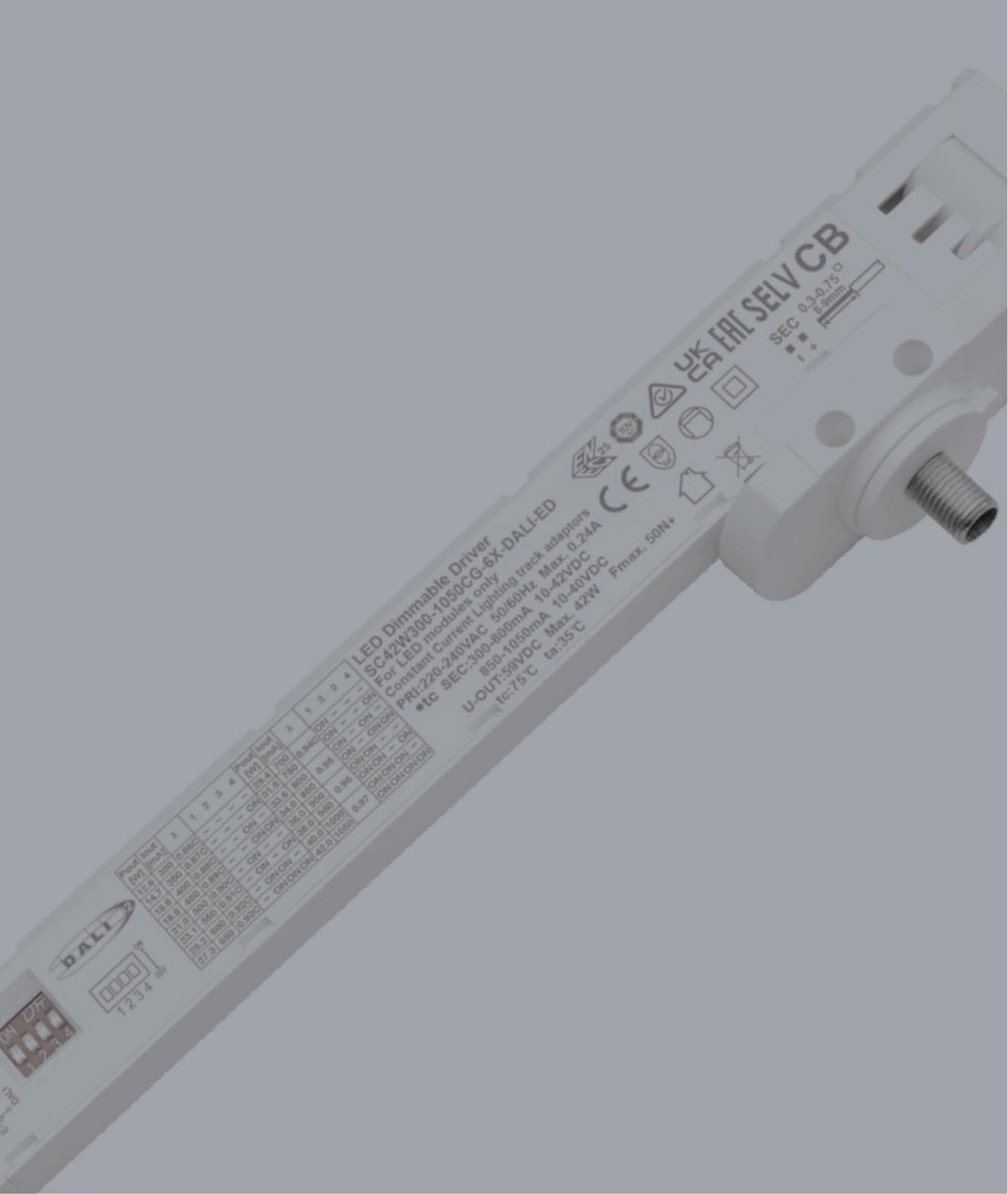

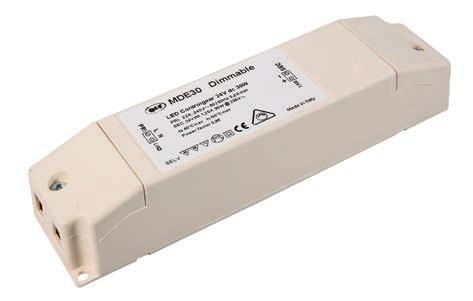

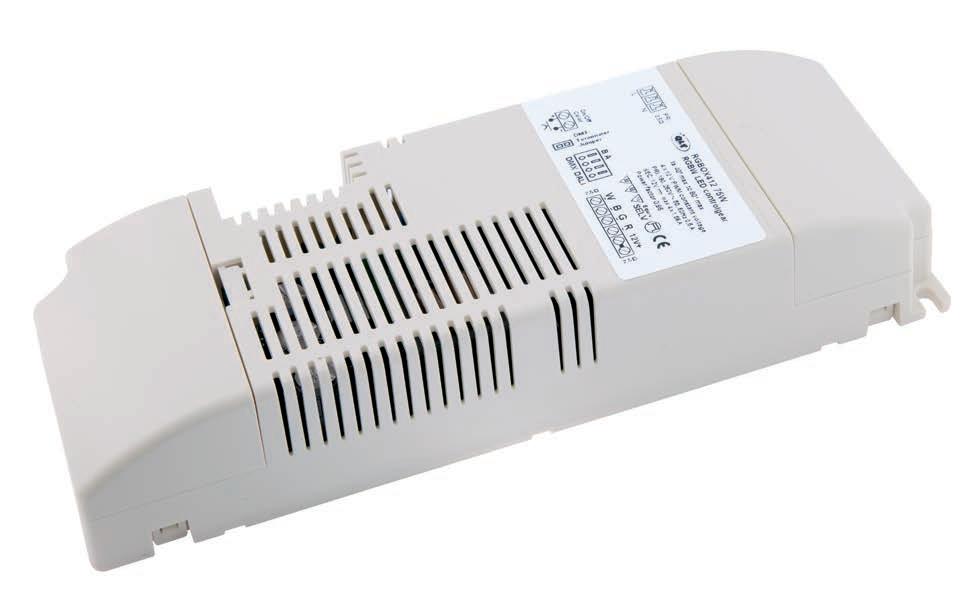

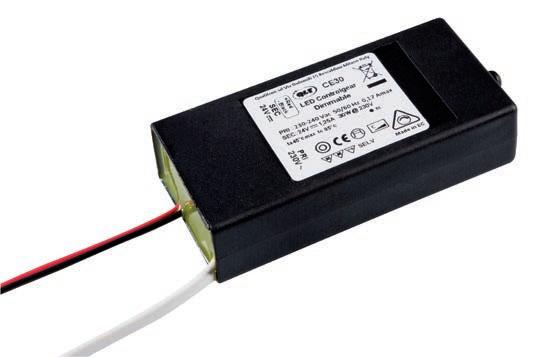

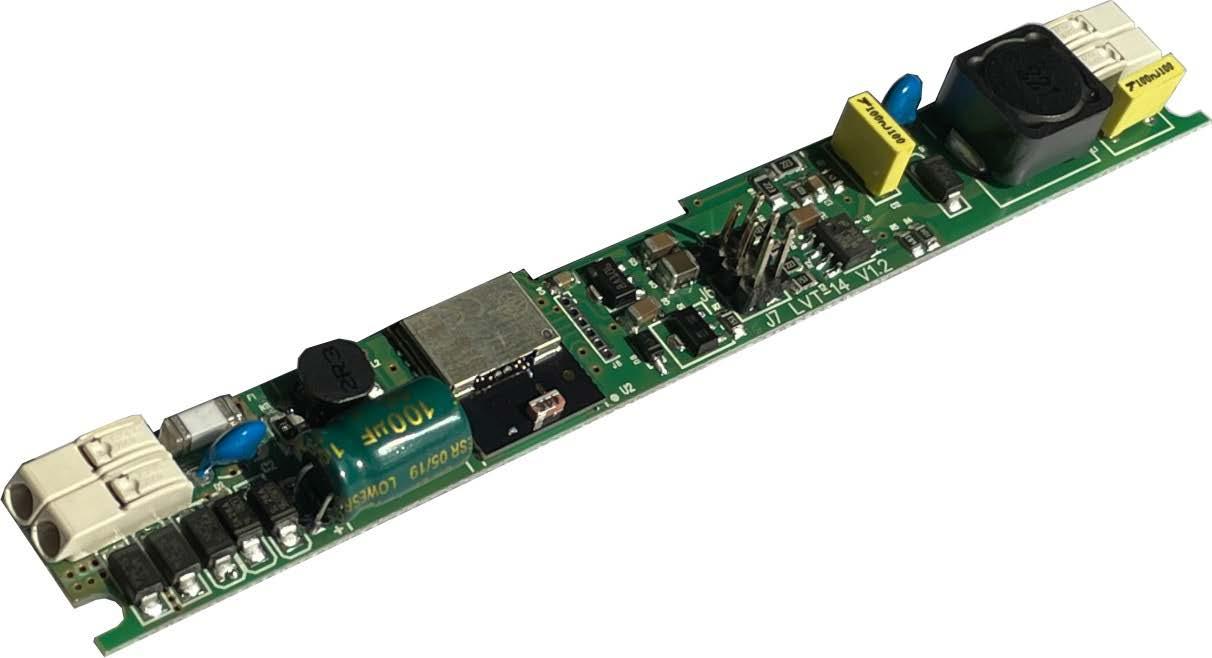

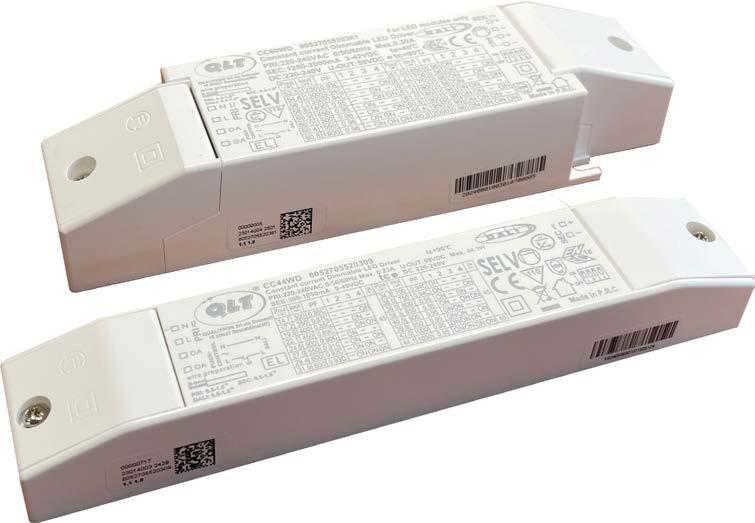

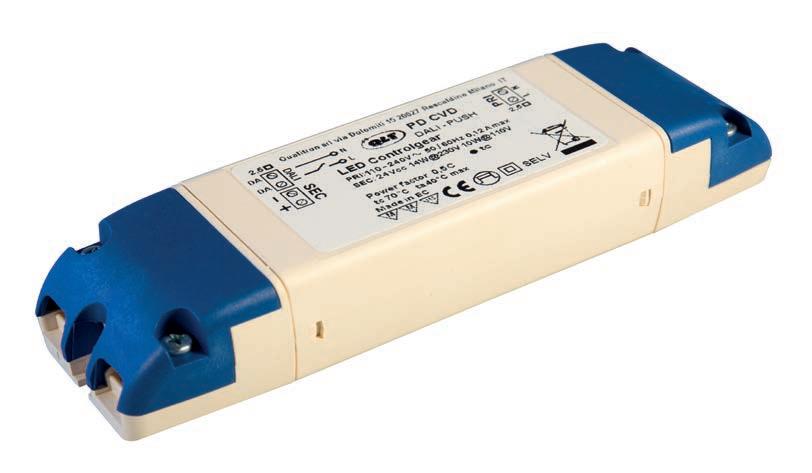

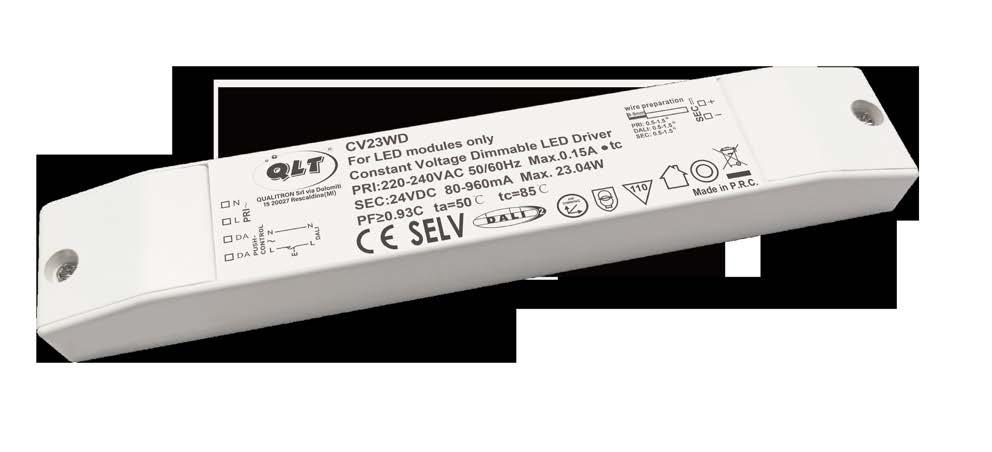

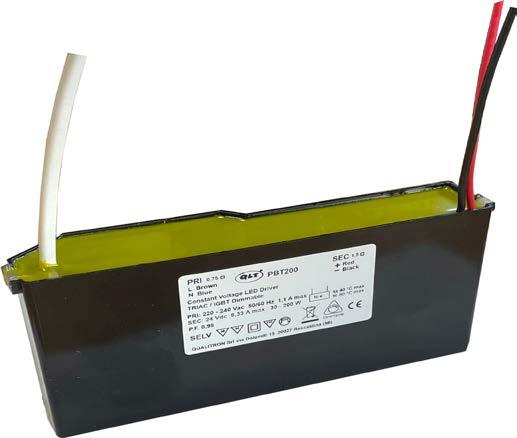

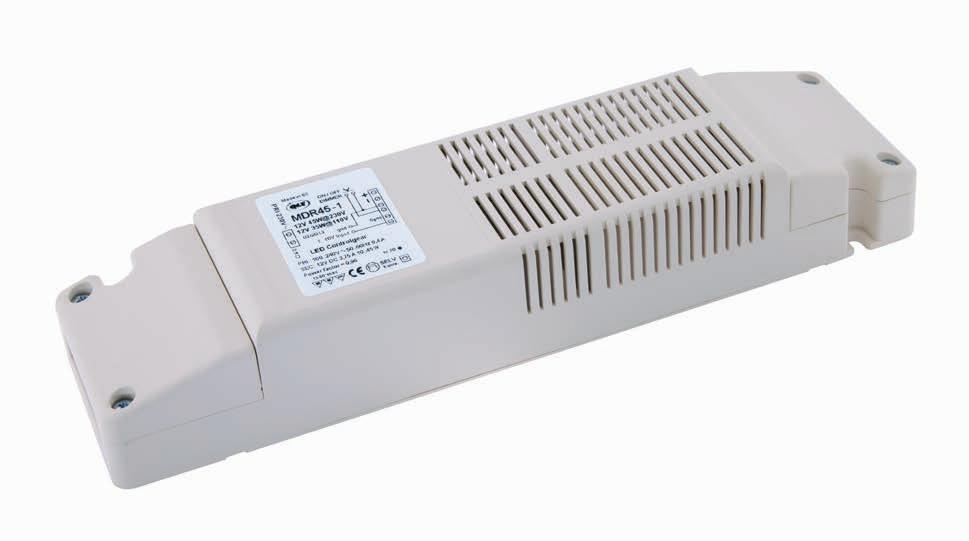

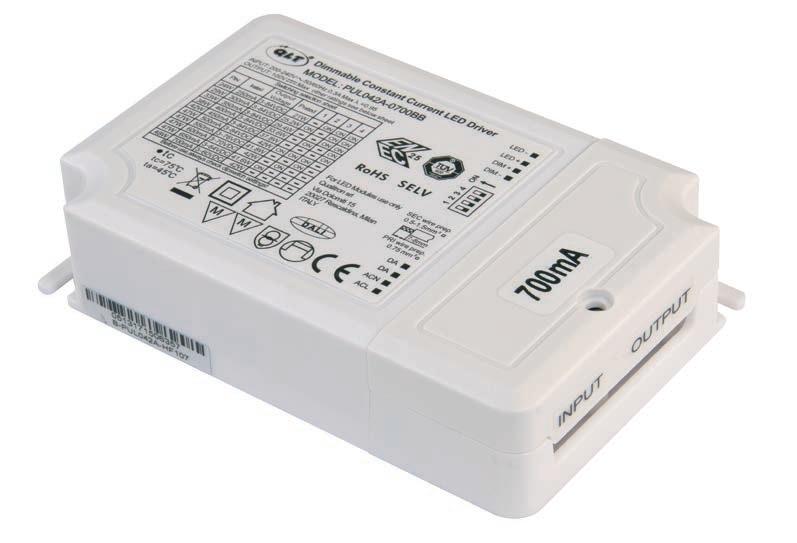

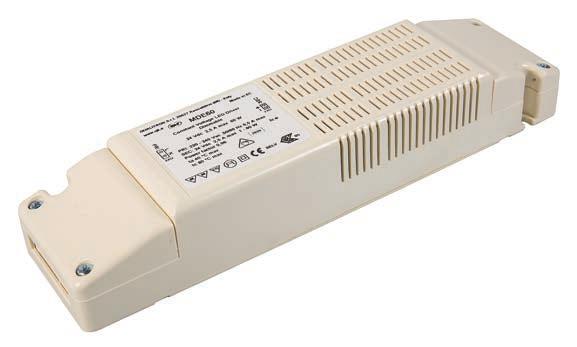

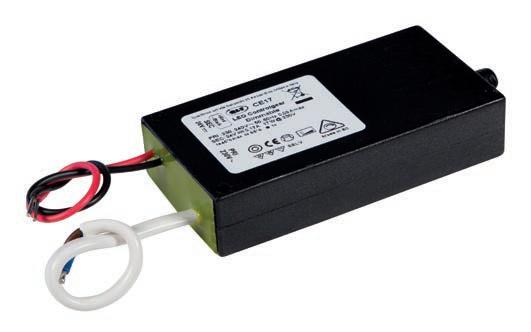

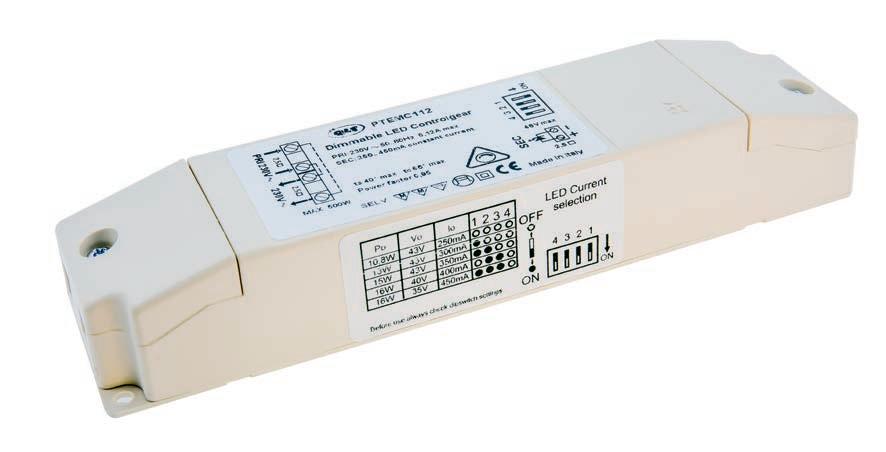

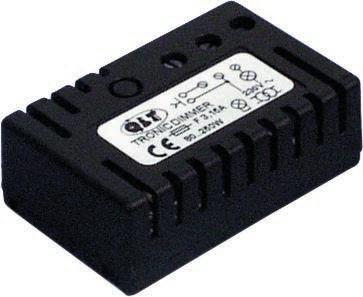

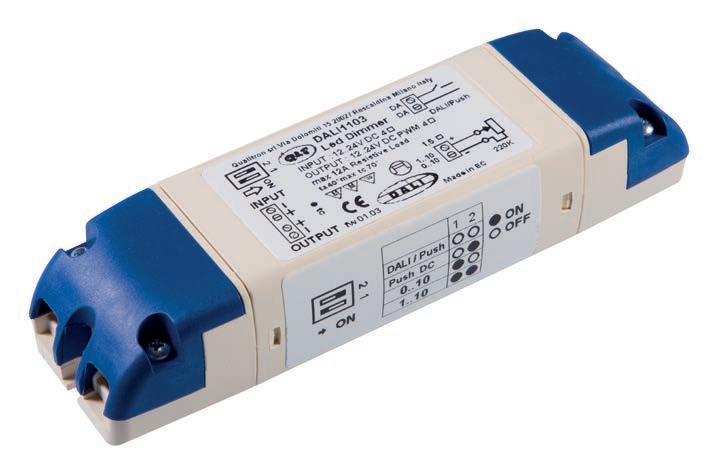

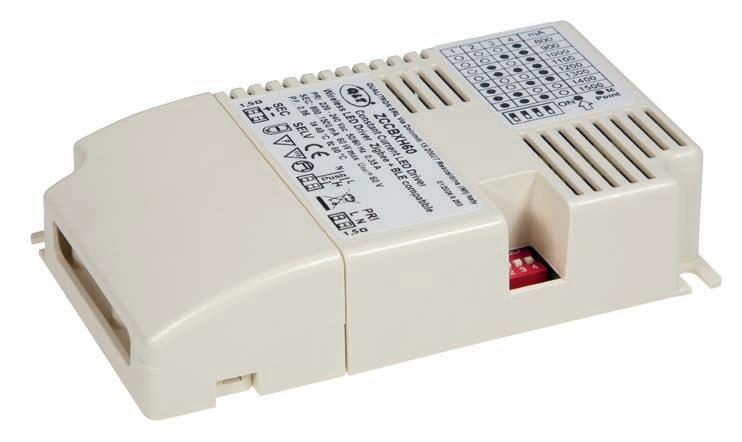

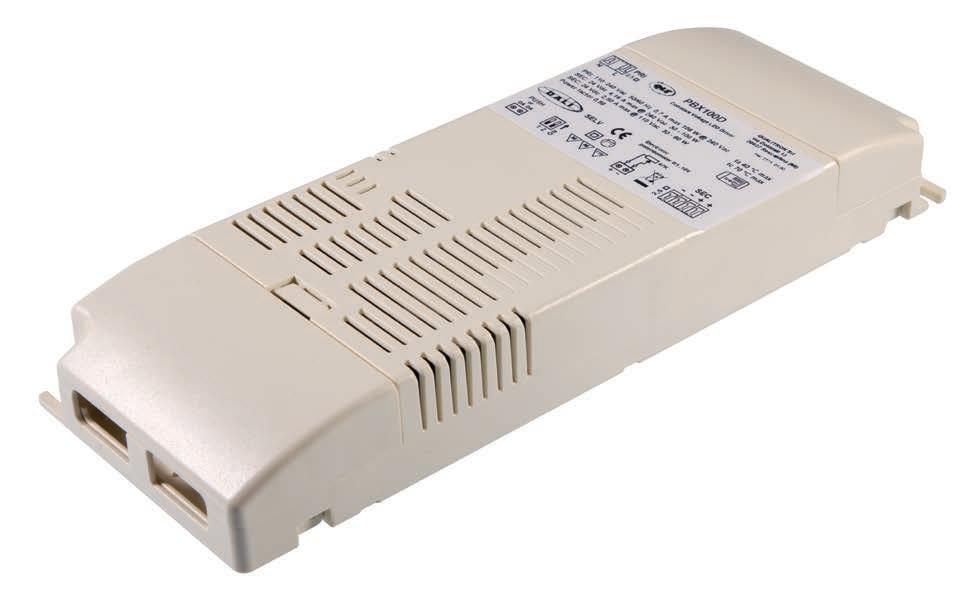

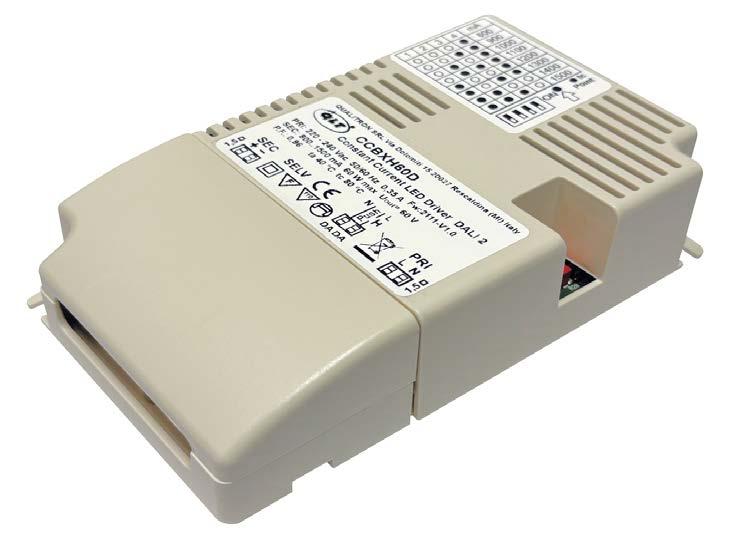

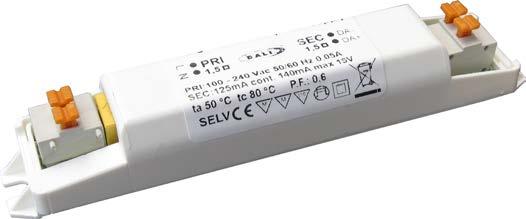

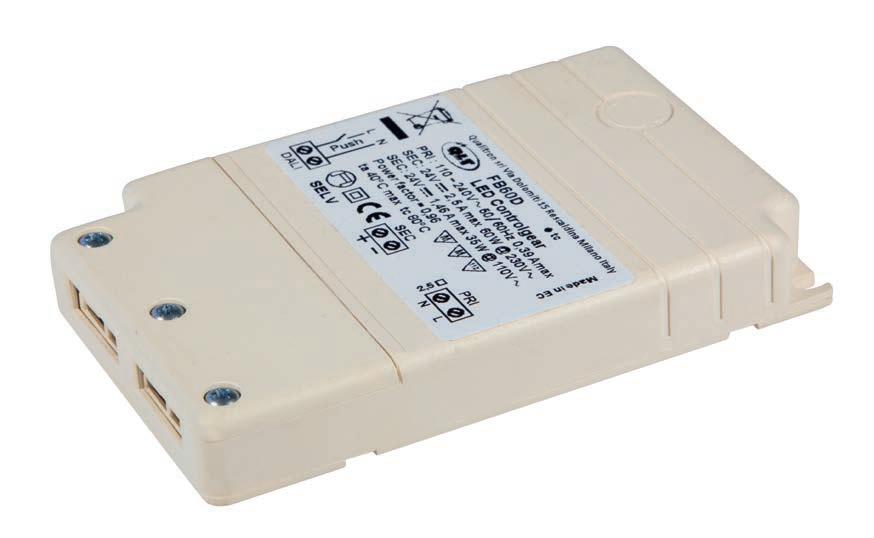

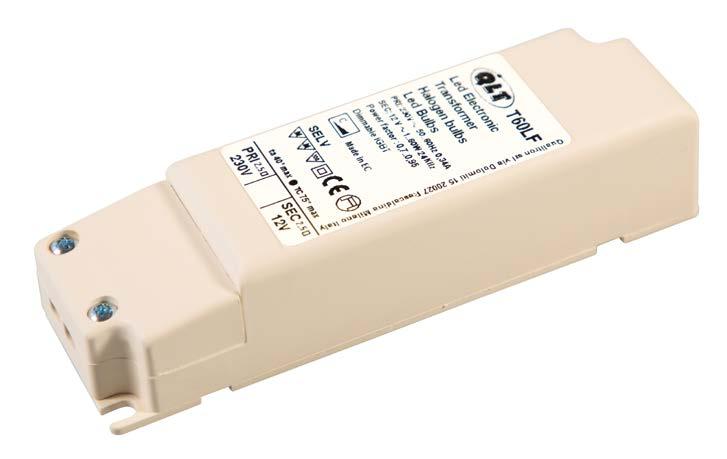

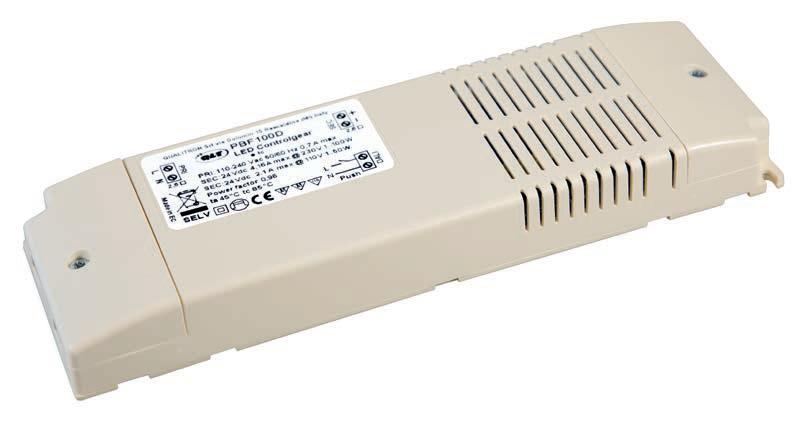

Pages 65 ÷ 108 Dimmable LED Drivers
Pages 119 ÷ 128 48V LED Components

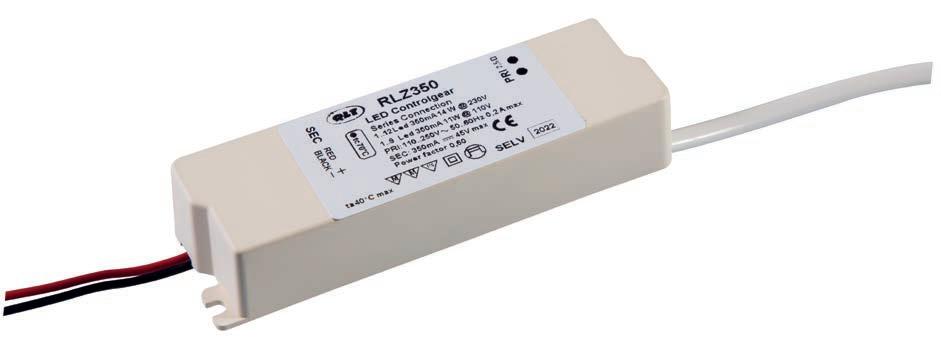

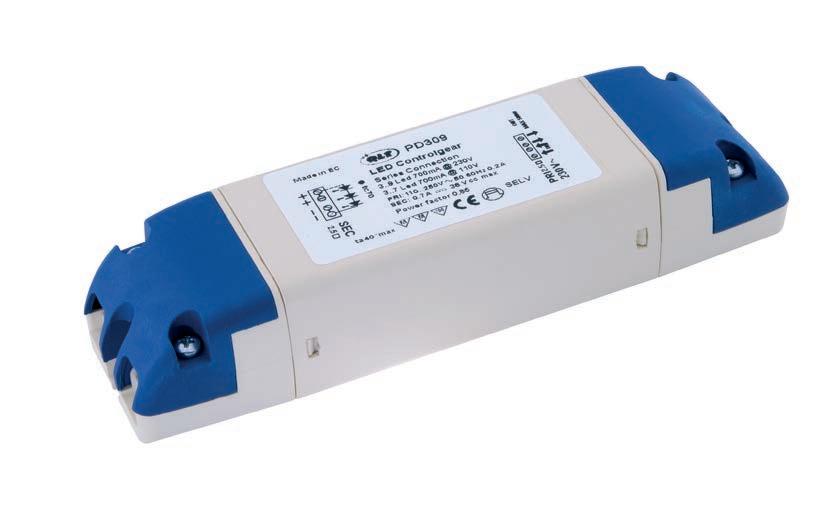

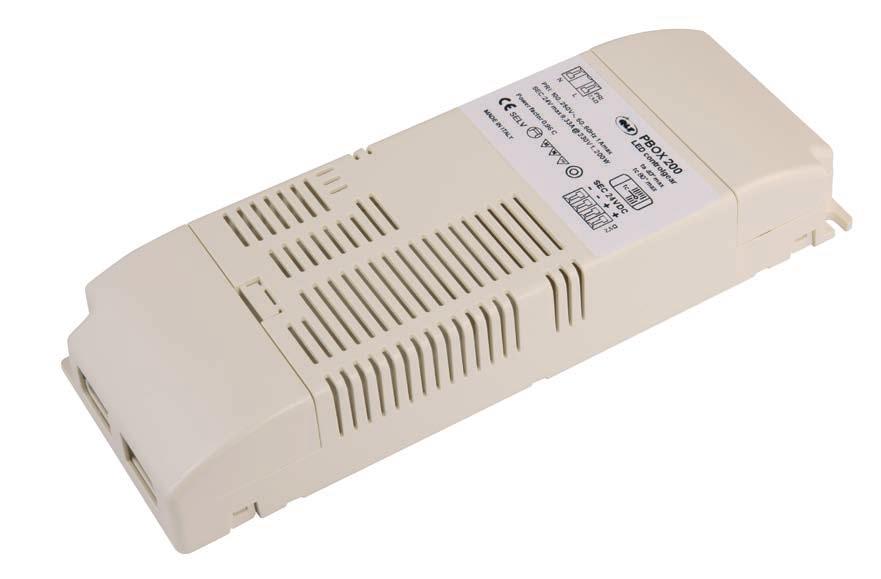

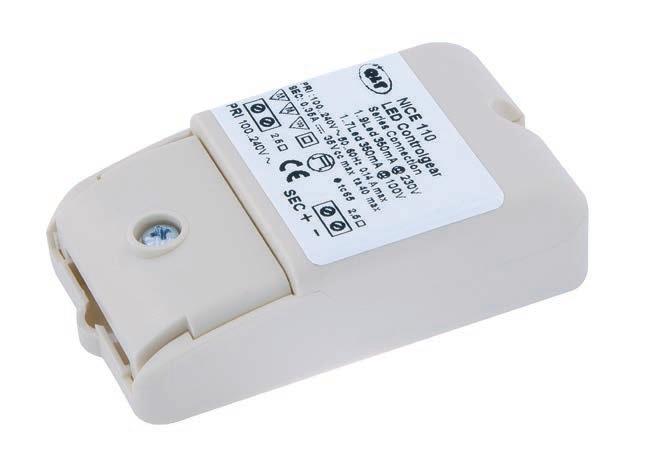

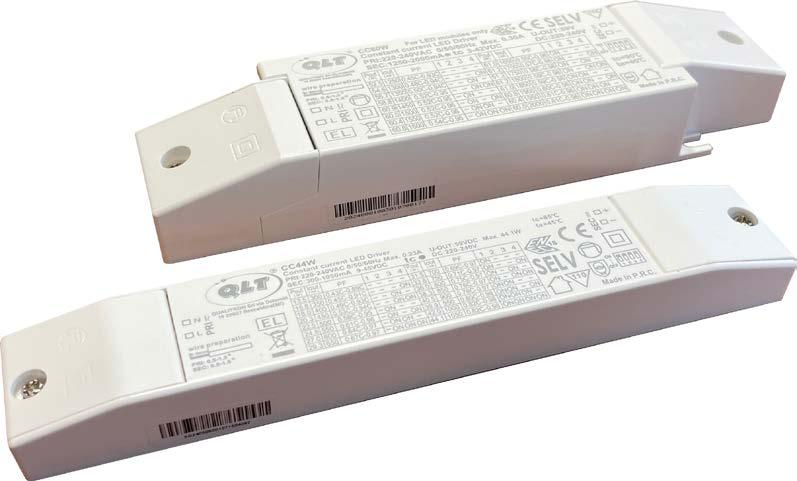

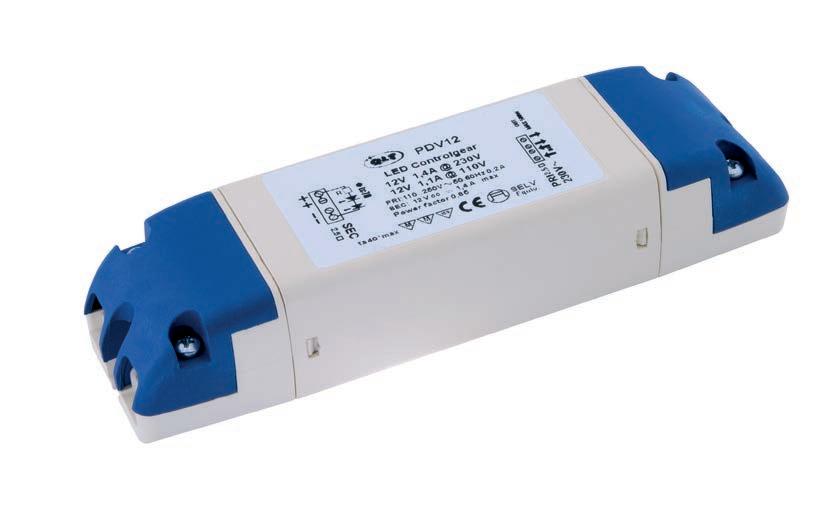

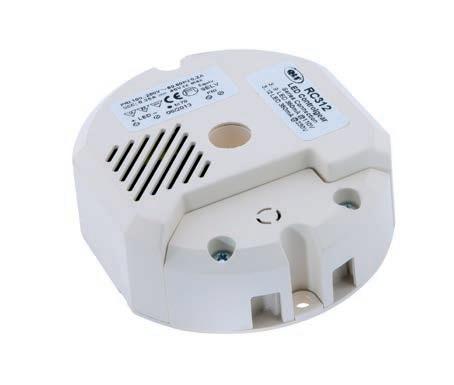

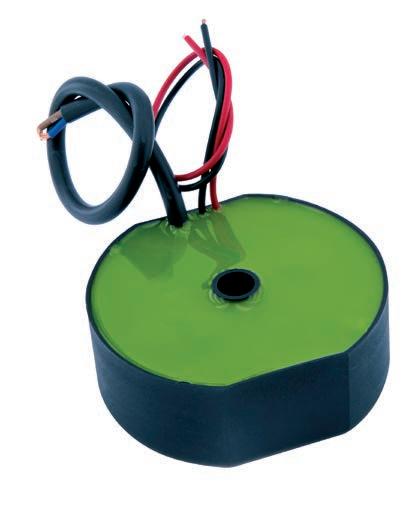

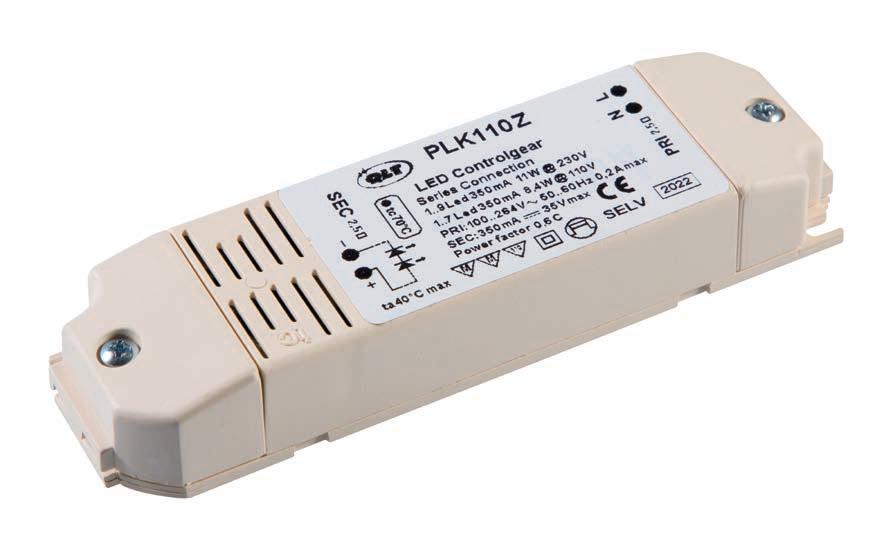

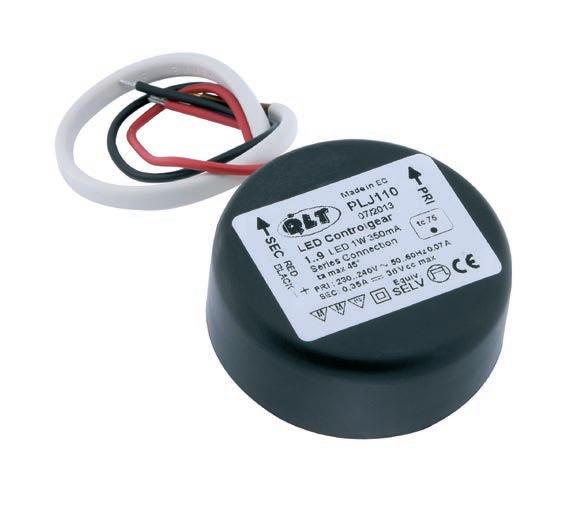

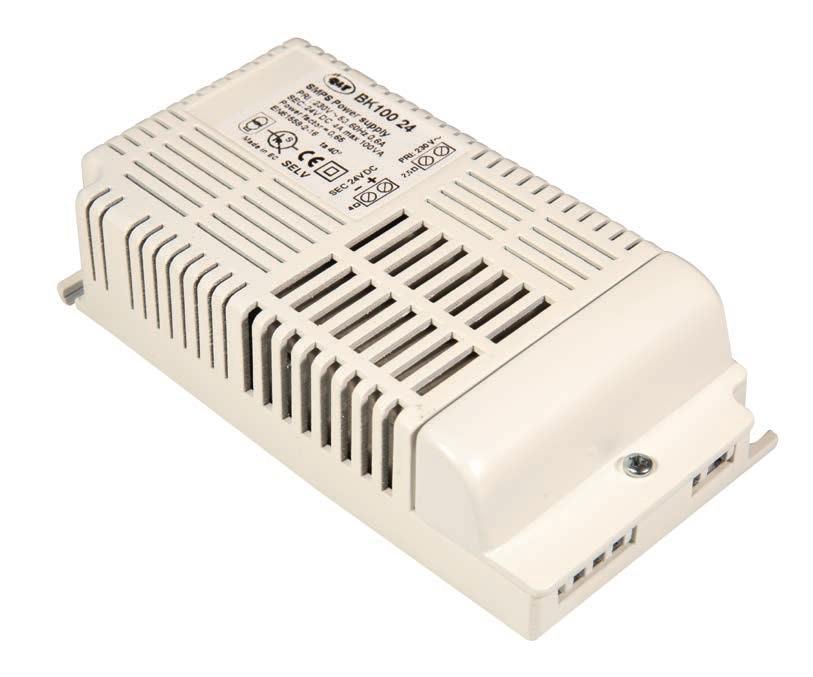

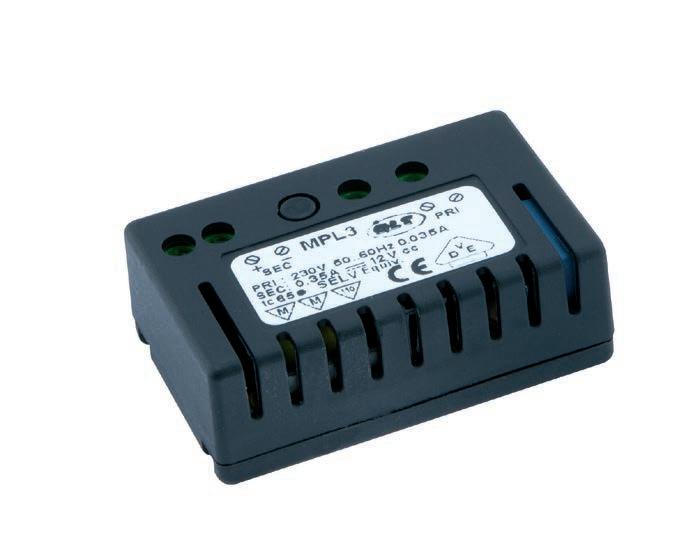

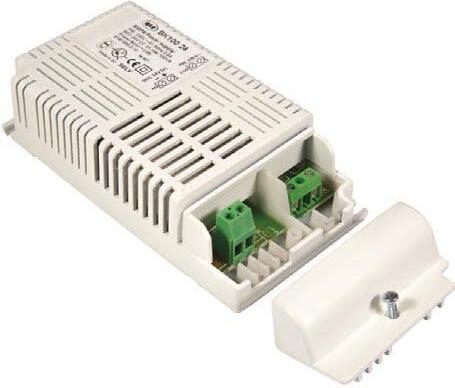

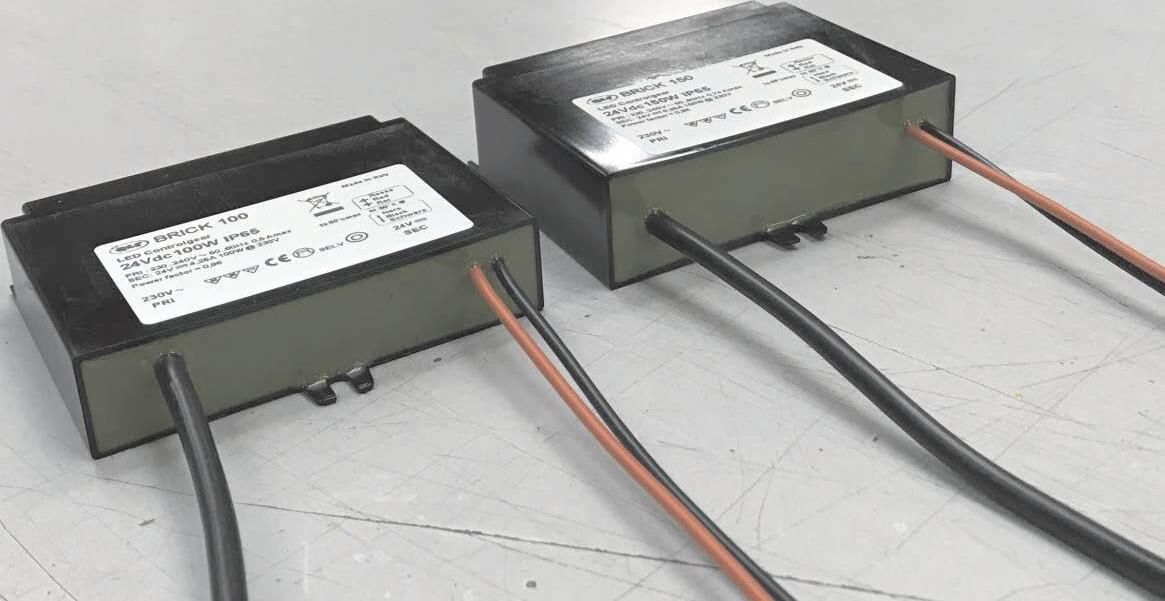

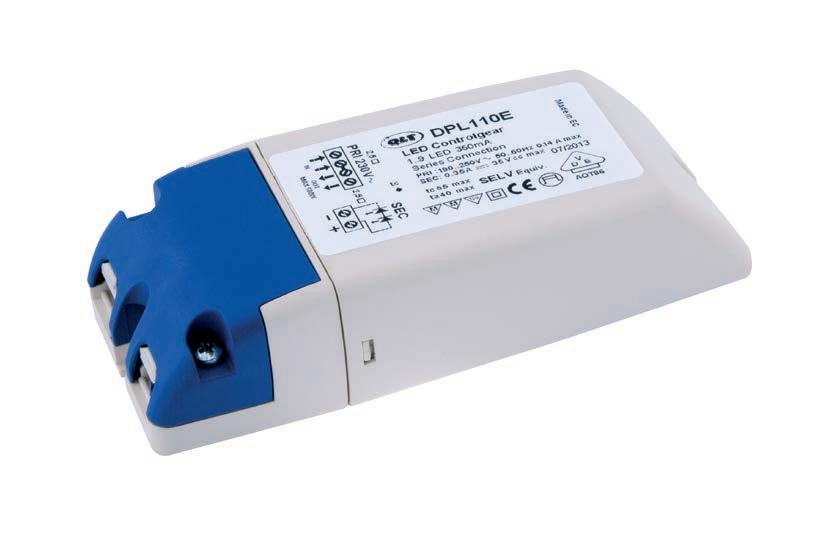

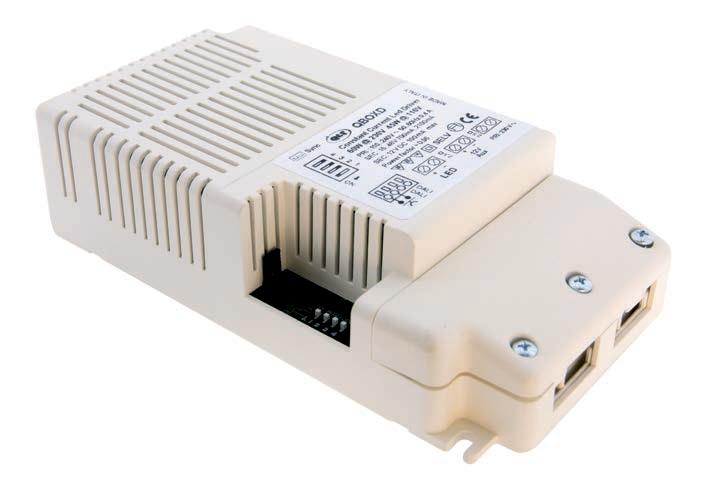

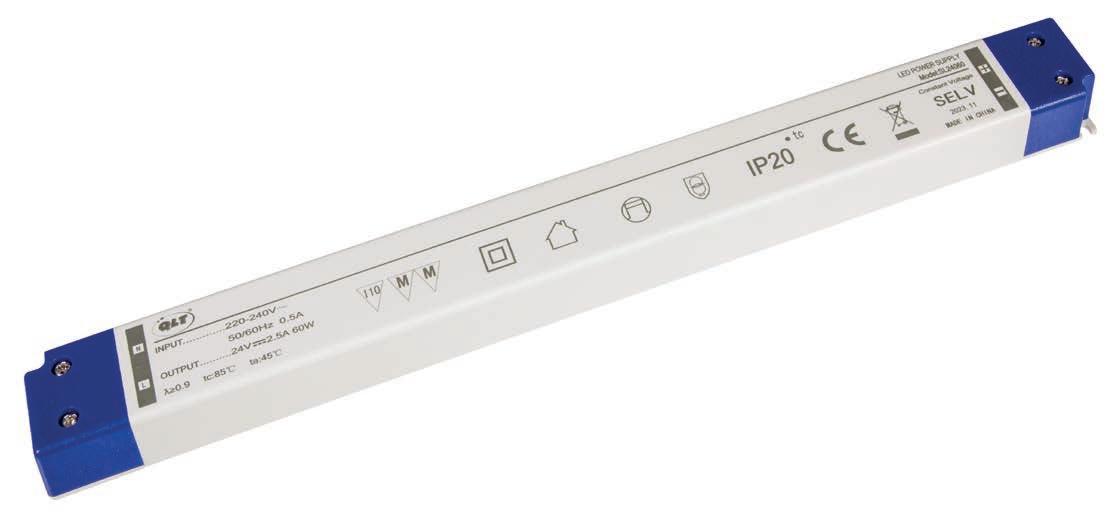

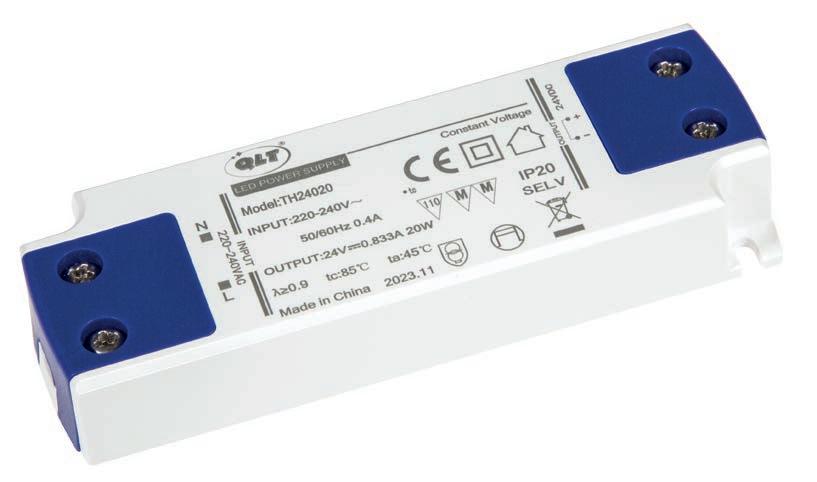

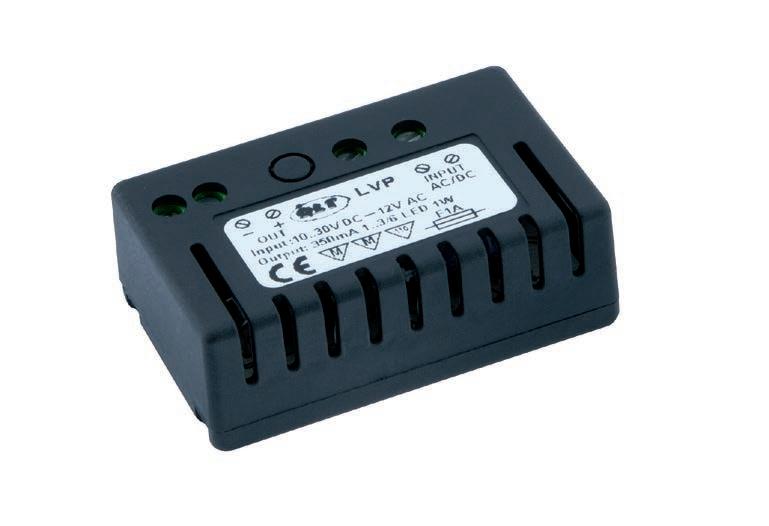

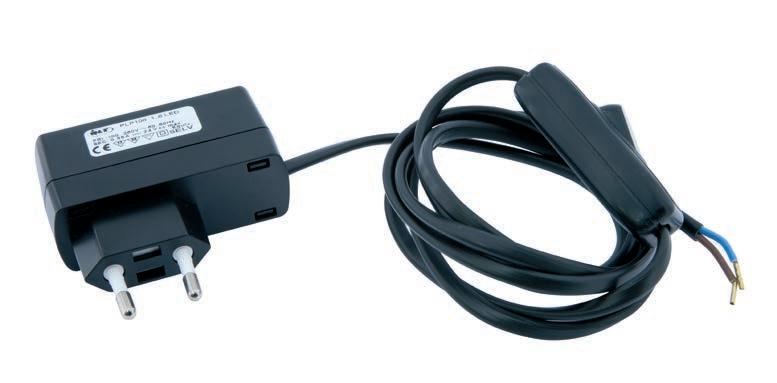

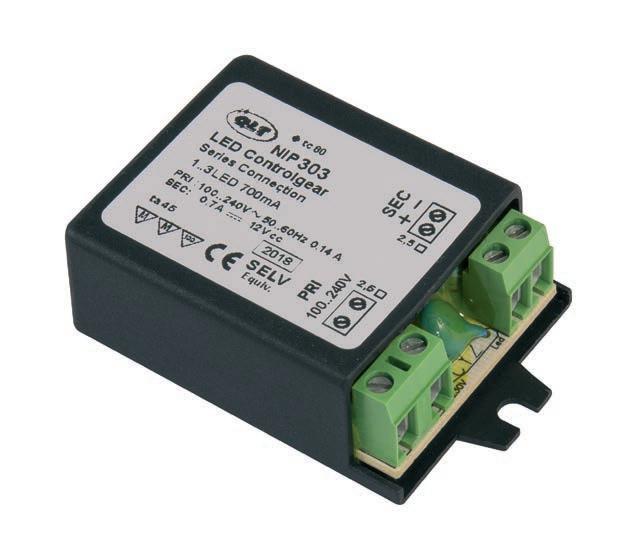

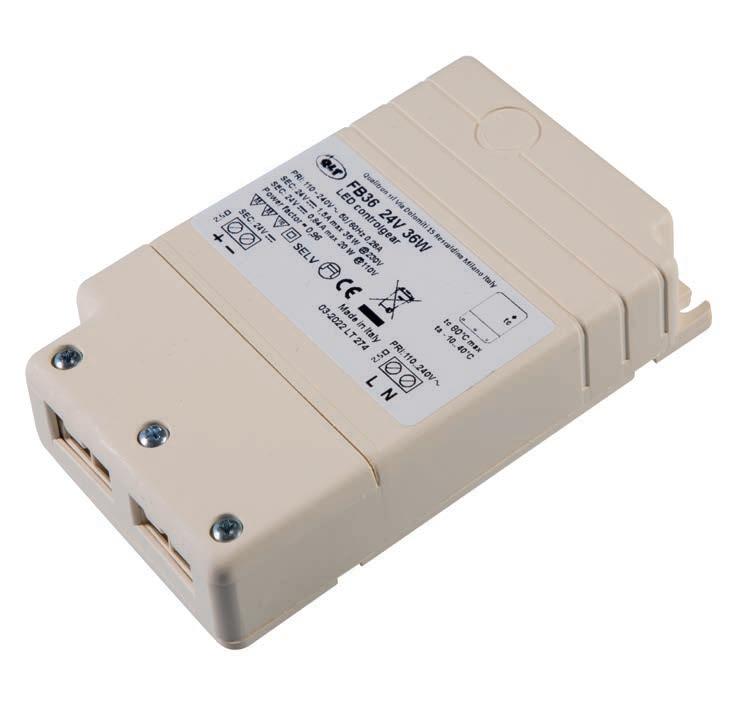

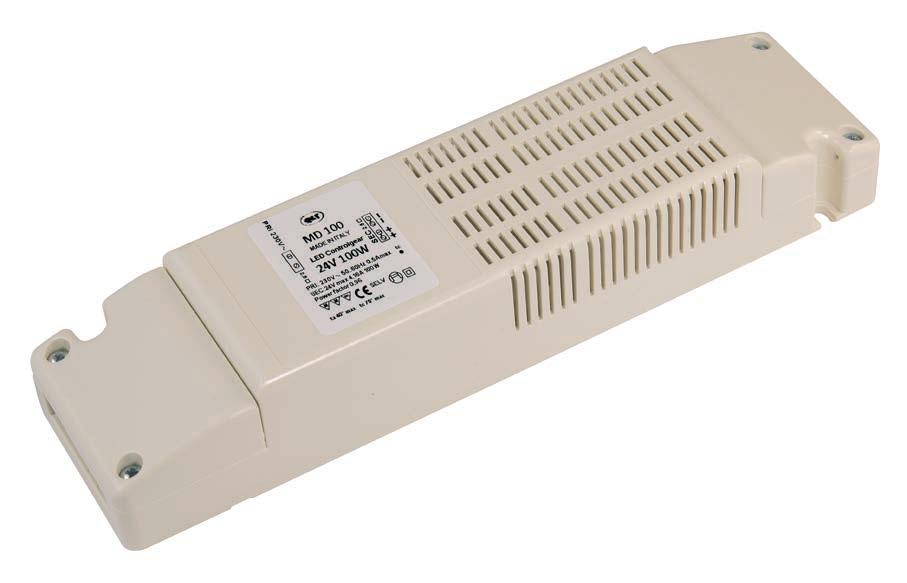

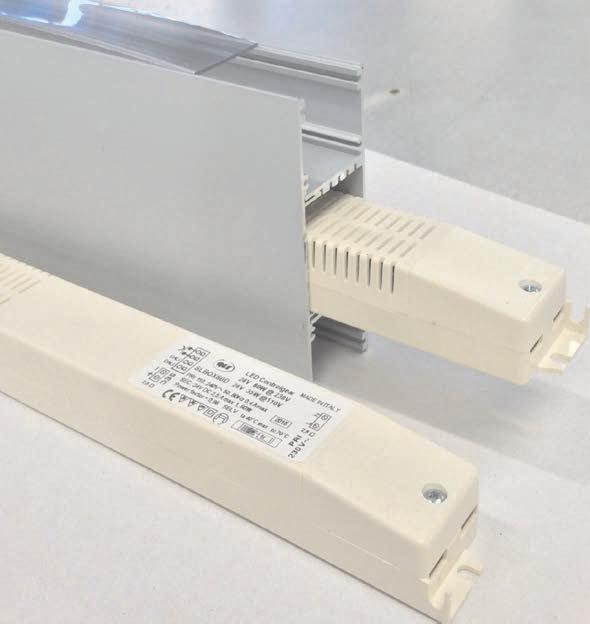

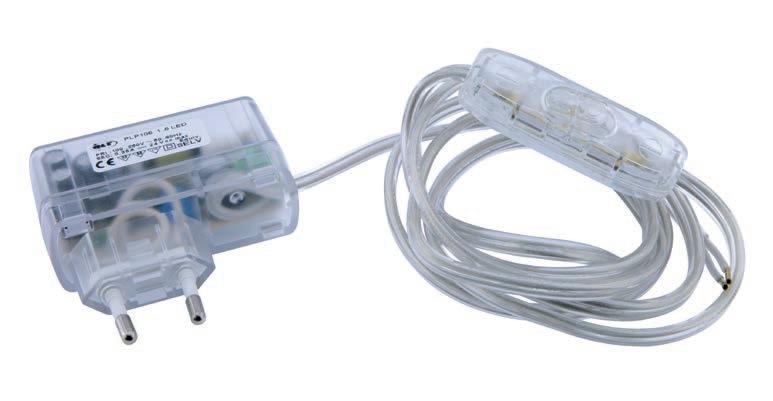

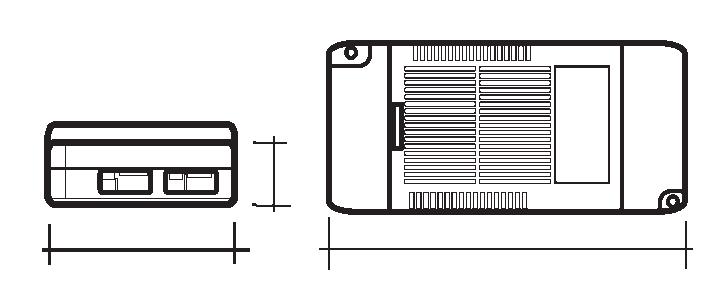

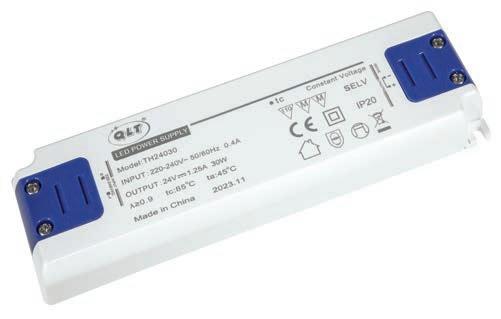

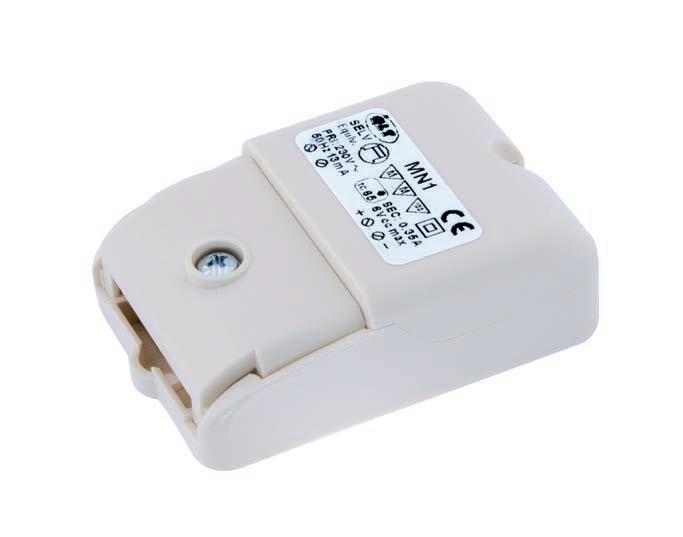

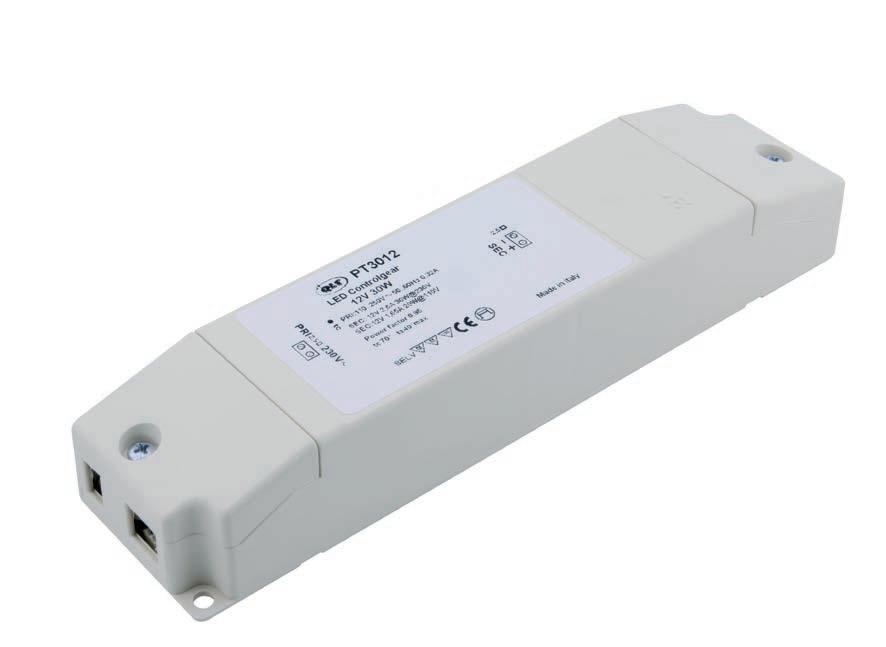

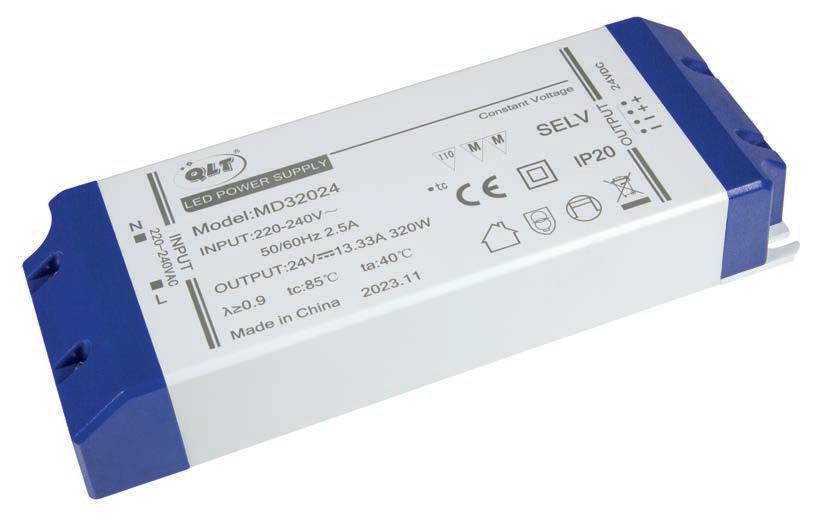

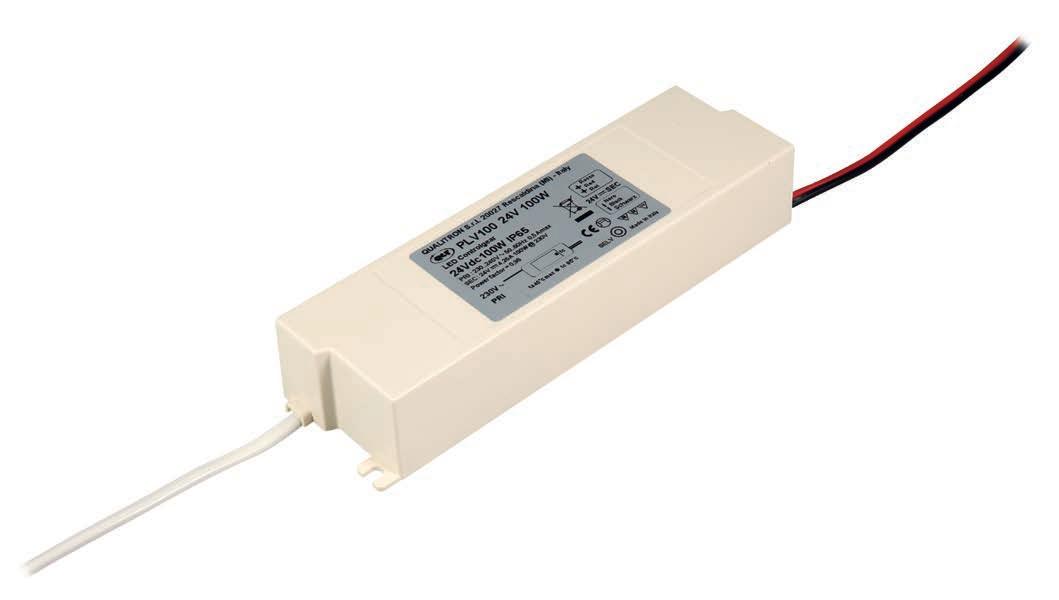

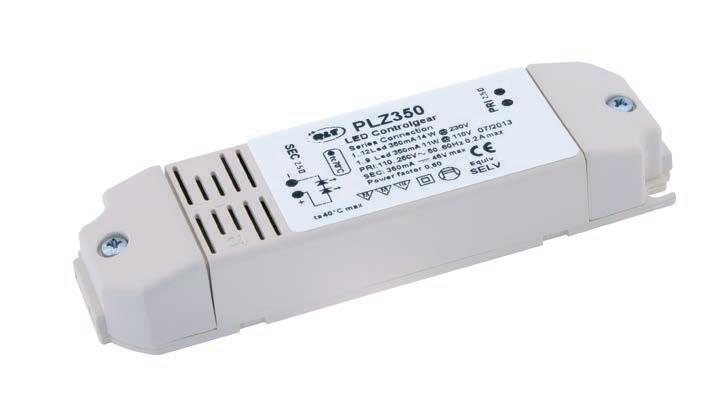

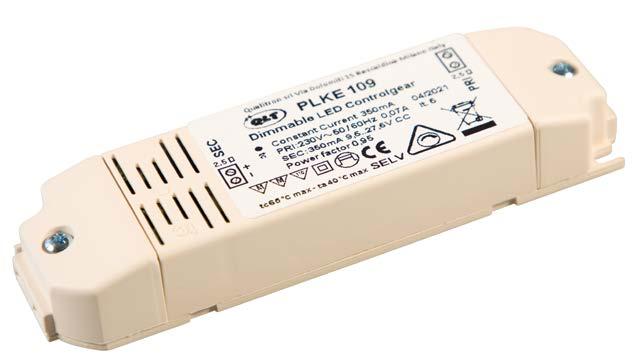

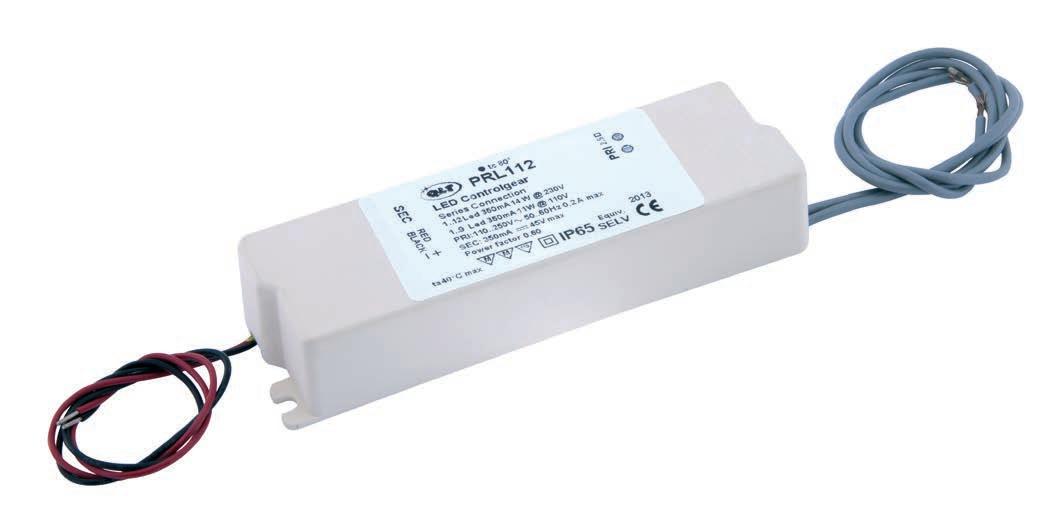

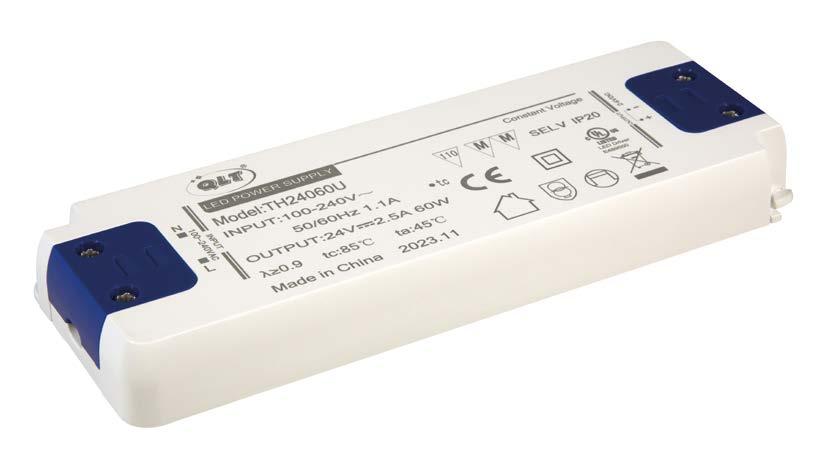

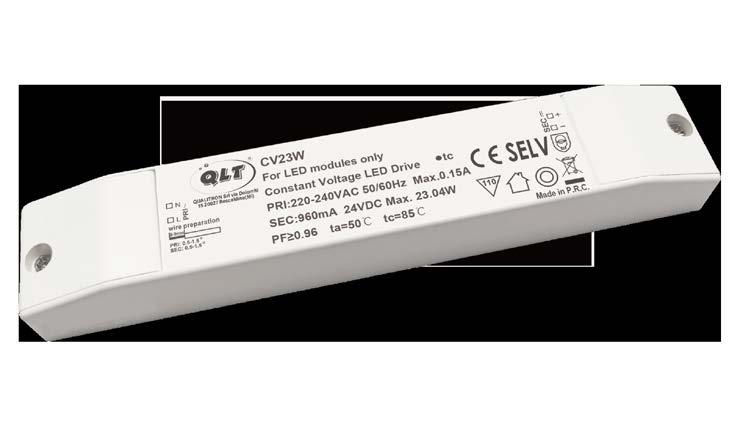

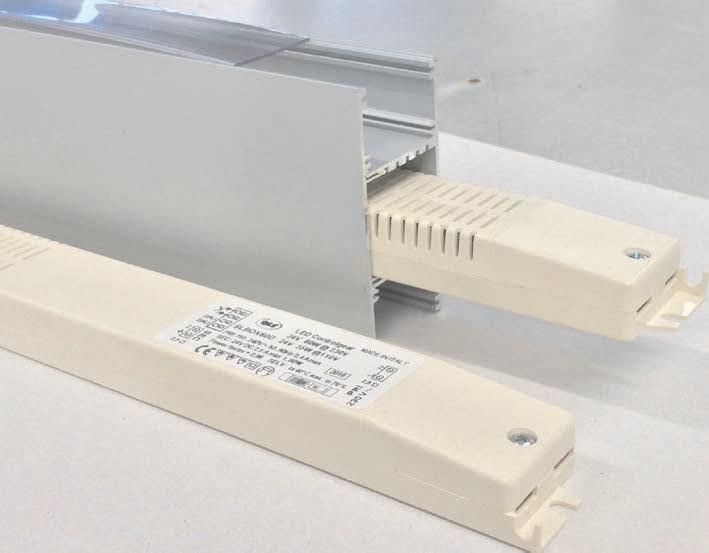

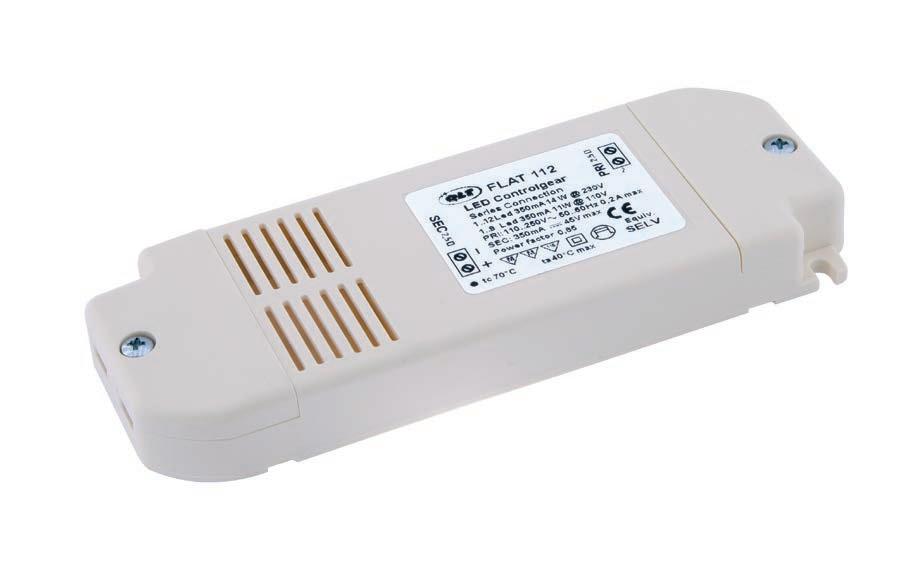

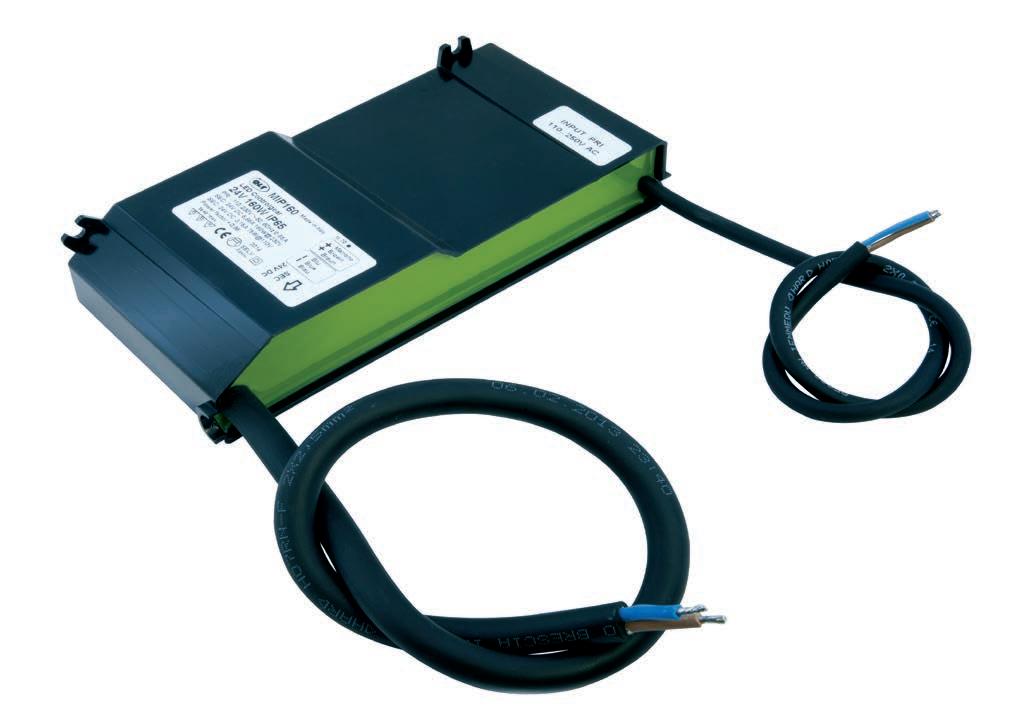

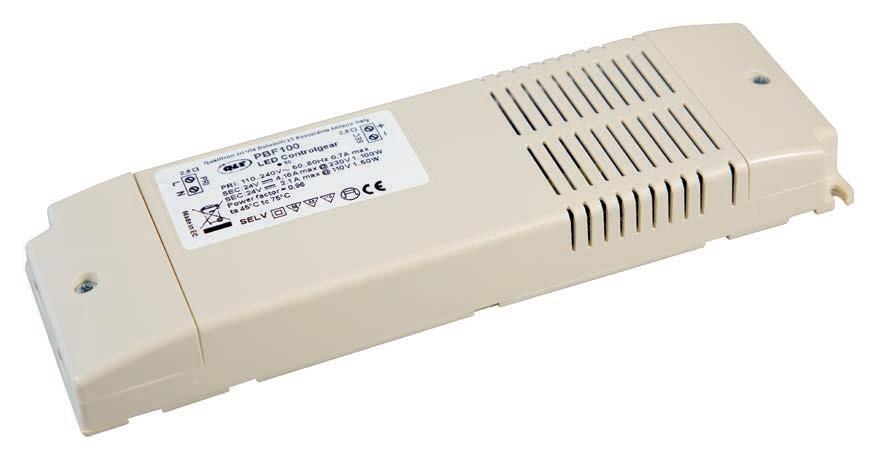

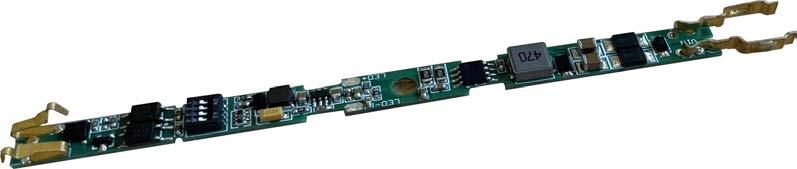

Pages 129 ÷ 180 LED Drivers

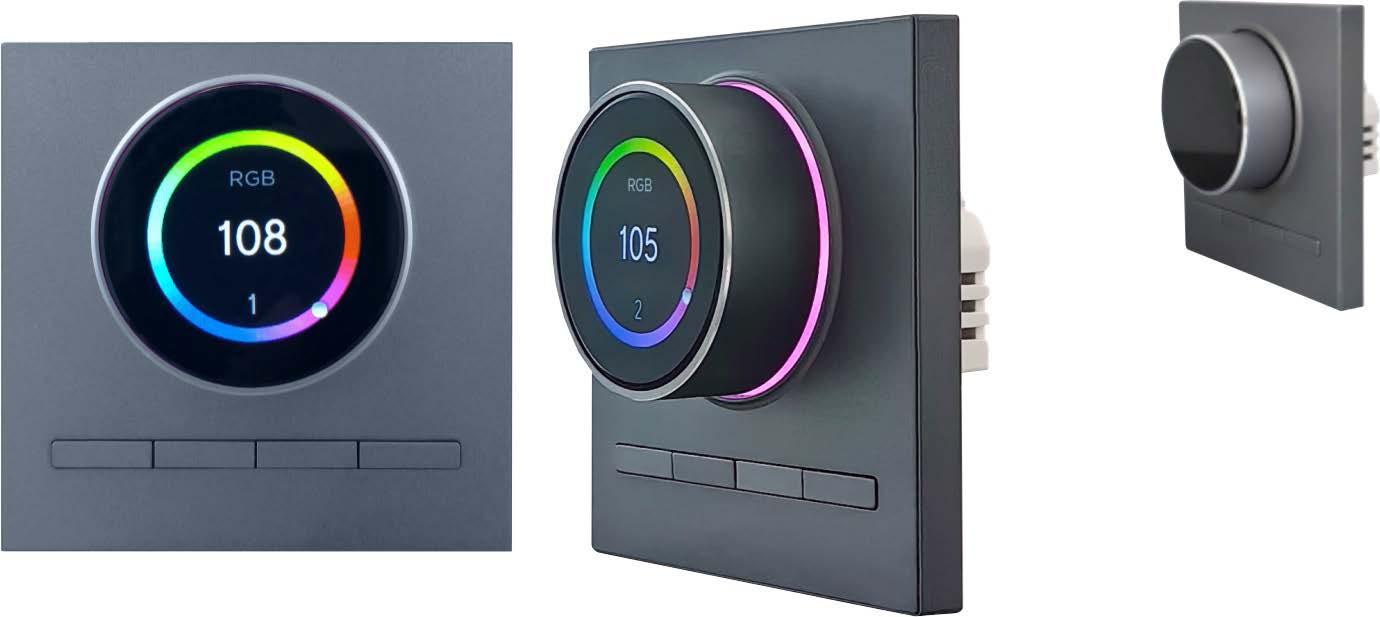

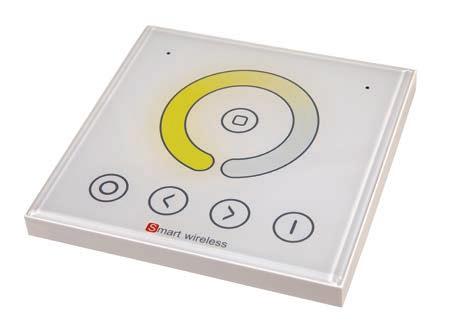

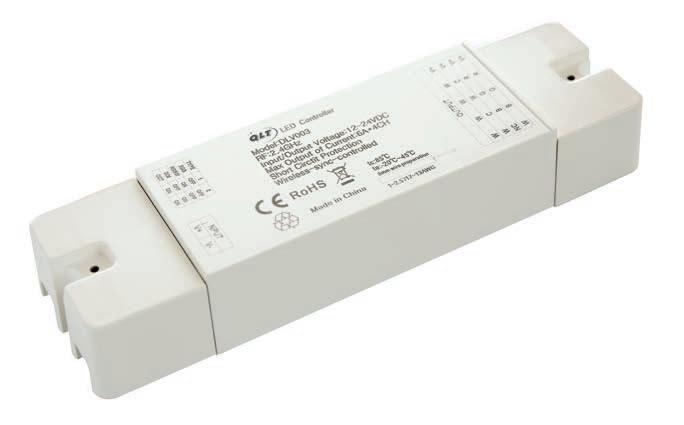

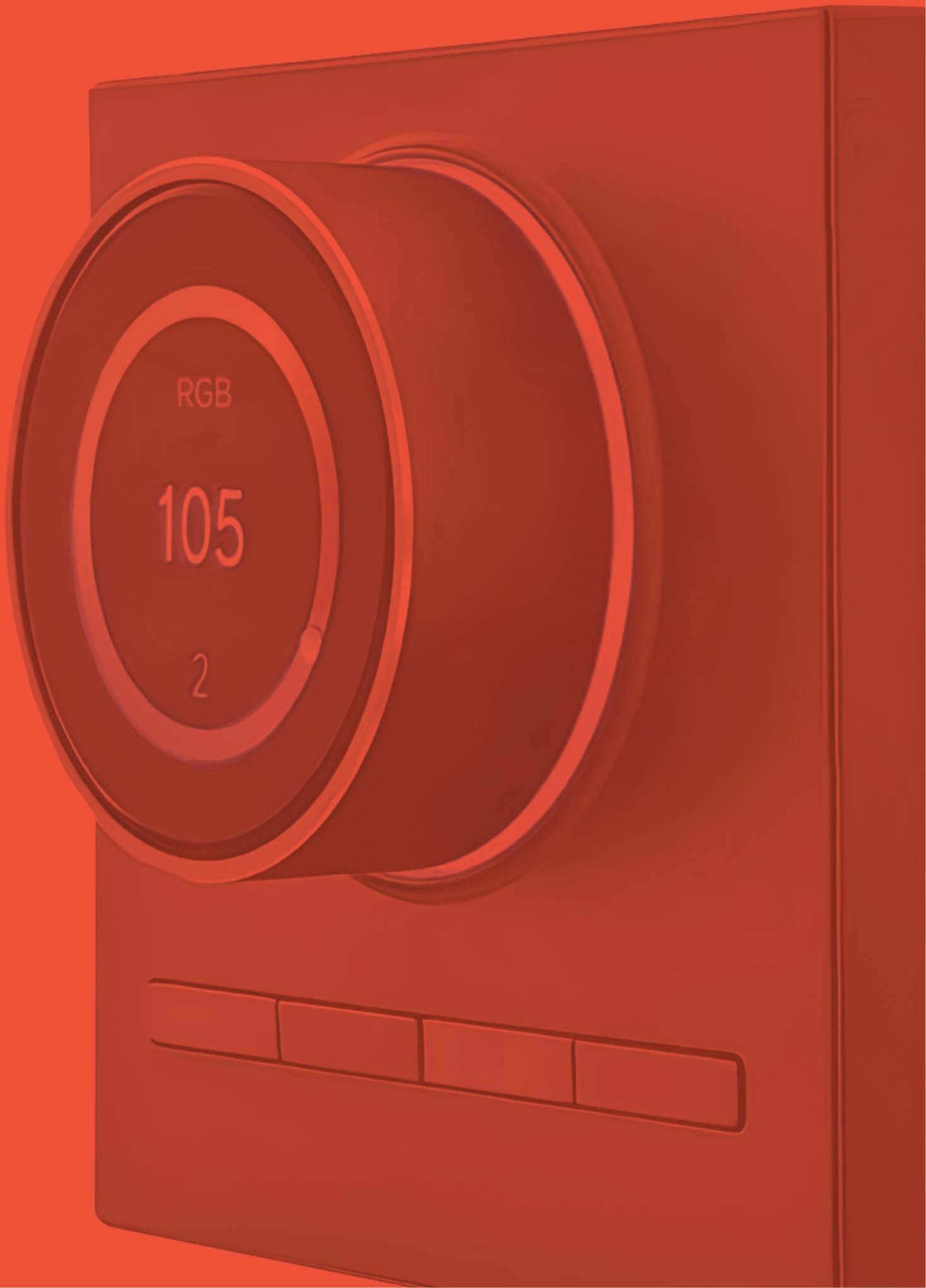

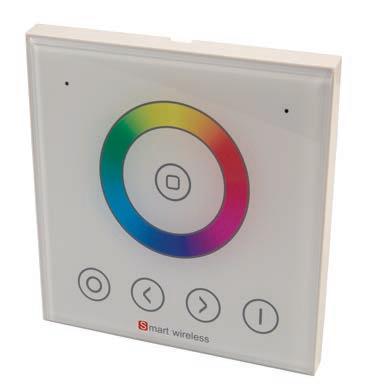

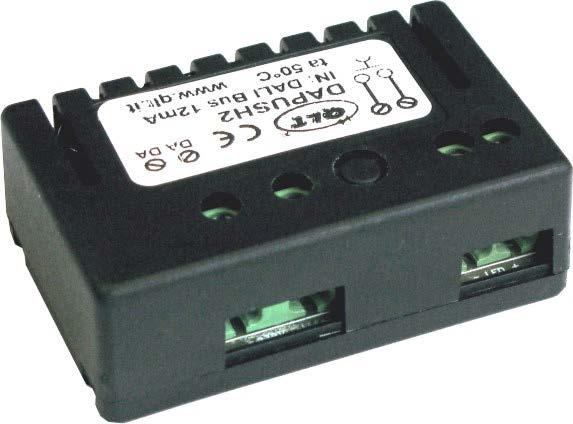

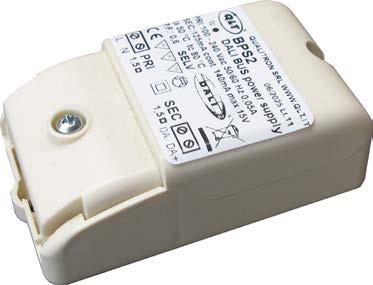

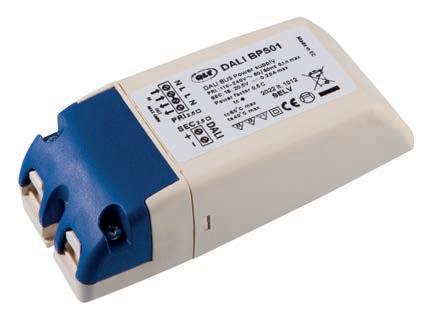

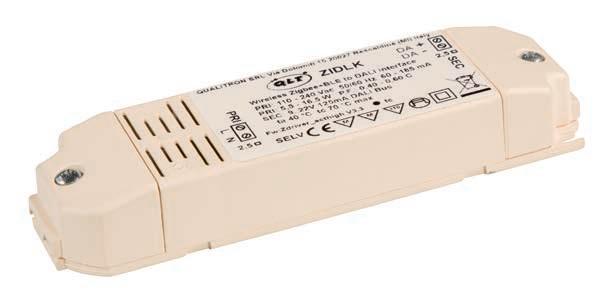

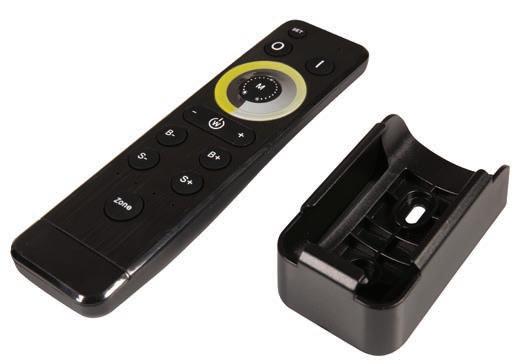

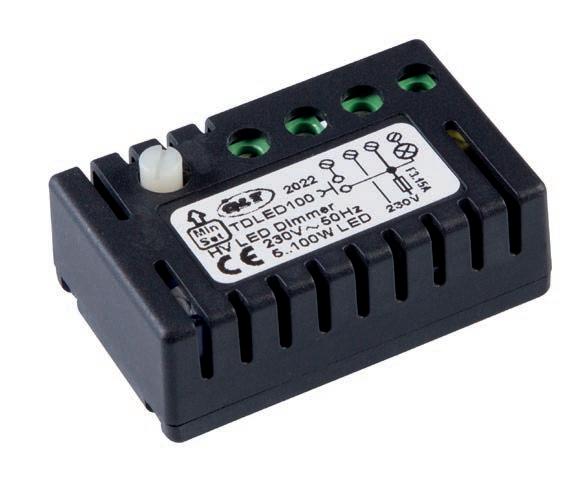

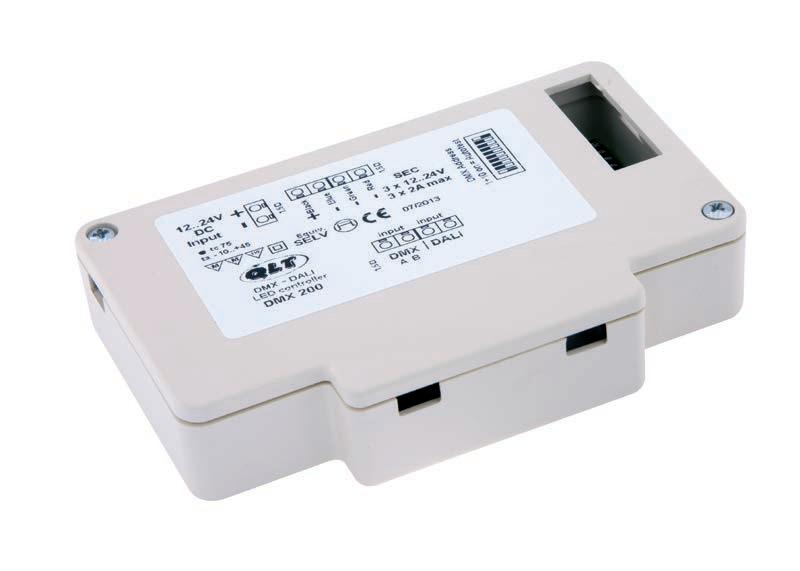

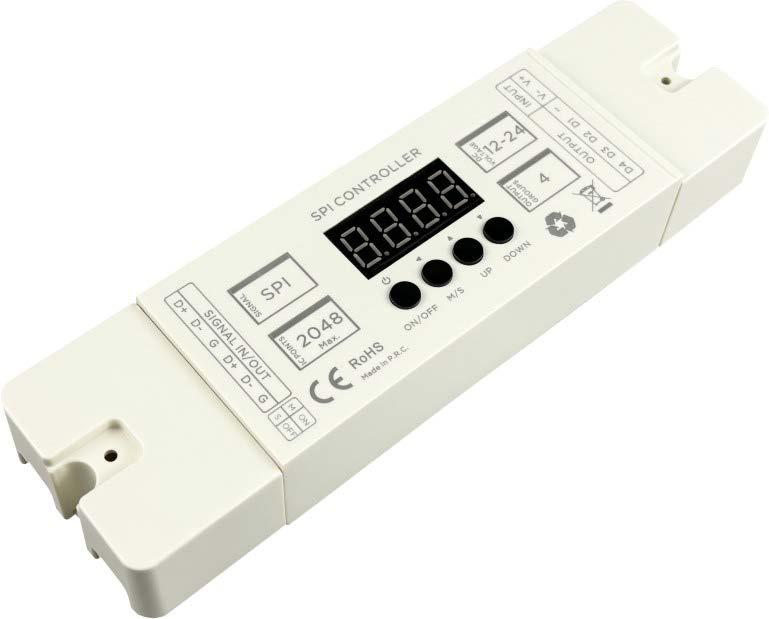

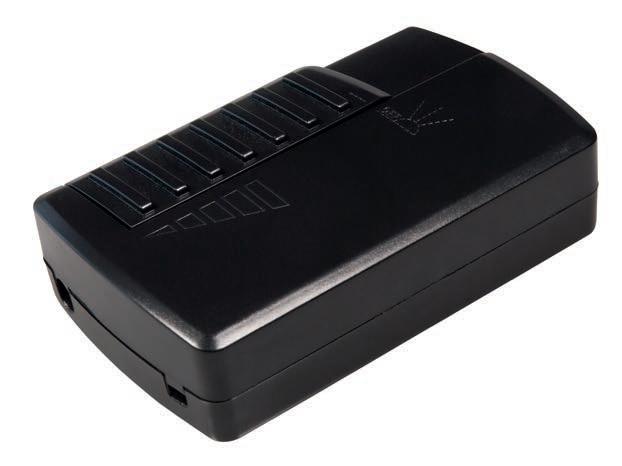

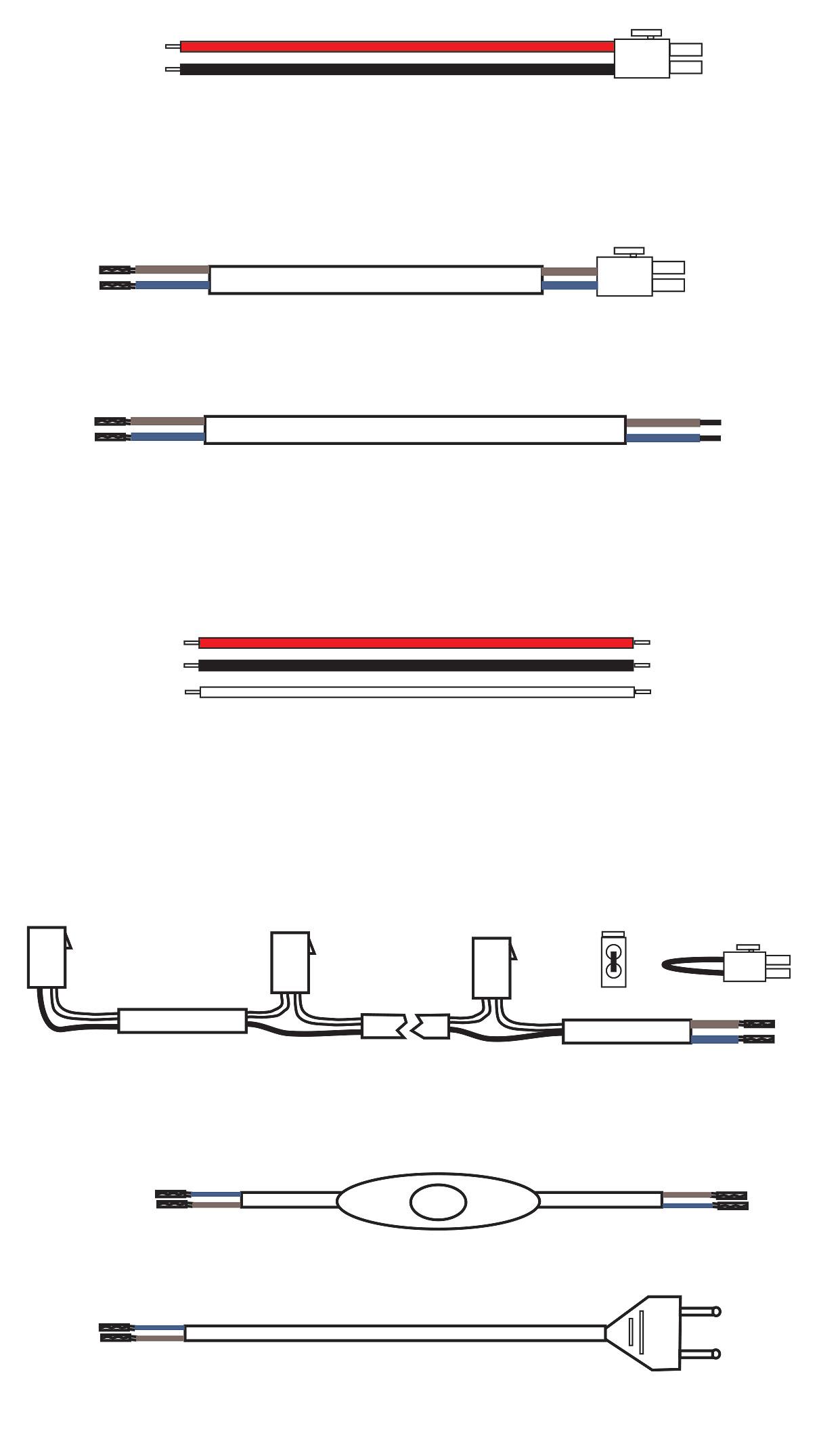

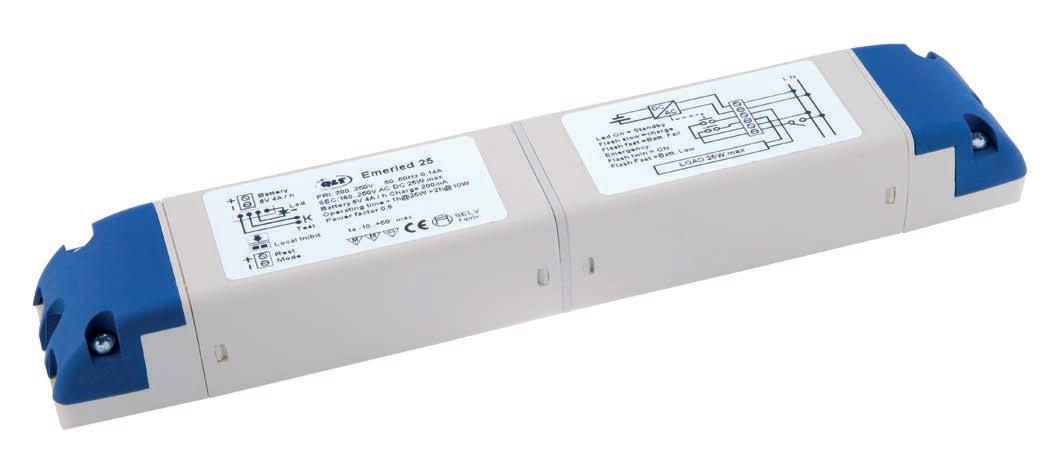

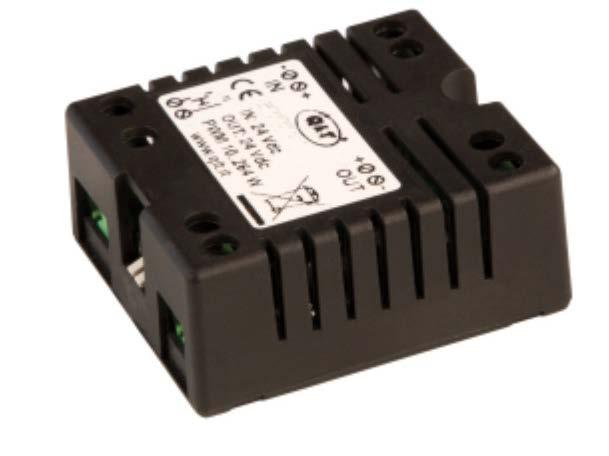

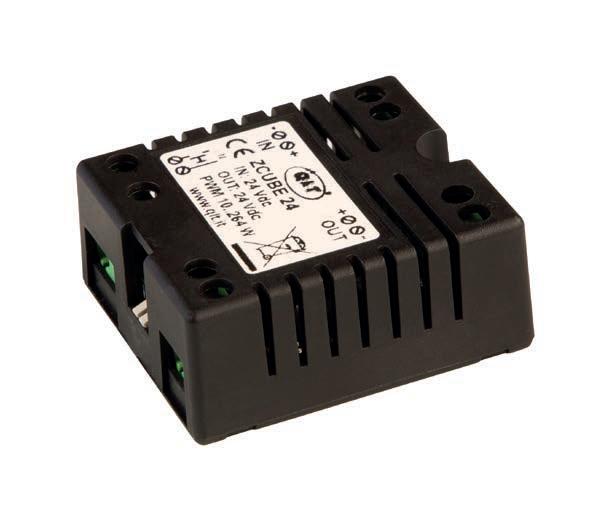

Pages 193 ÷ 212 SMART Light Control 109 ÷ 118 Components

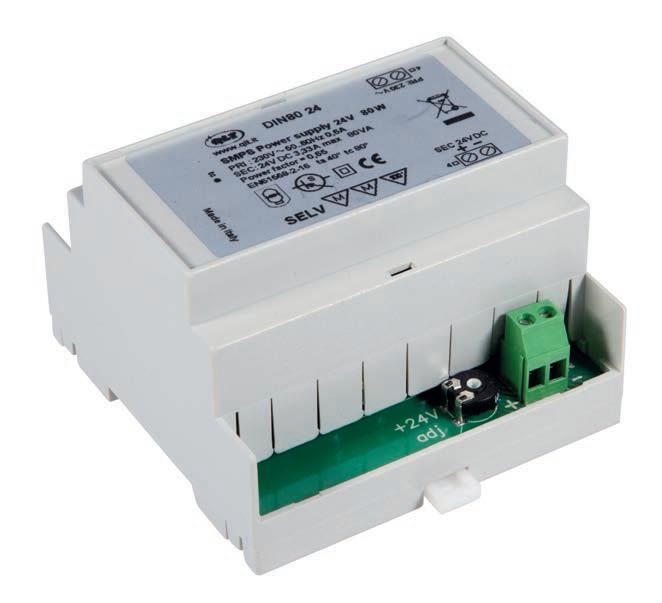

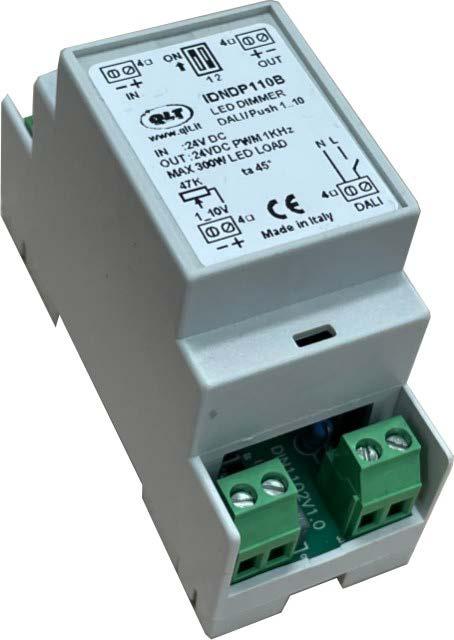

Pages 181÷ 184 DIN RAIL Systems

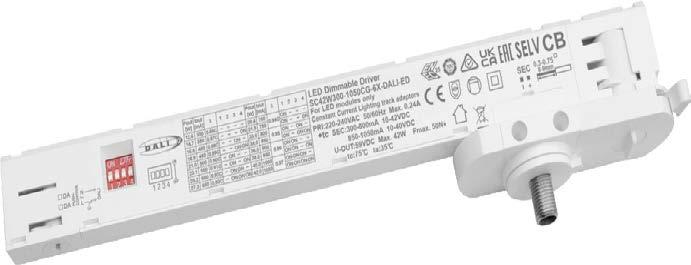

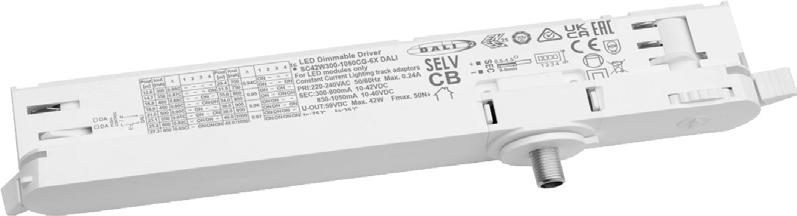

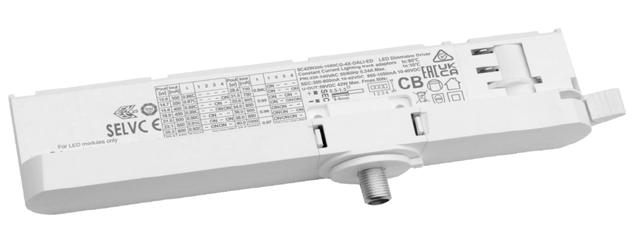

Pages 185÷ 192 TRACK Systems

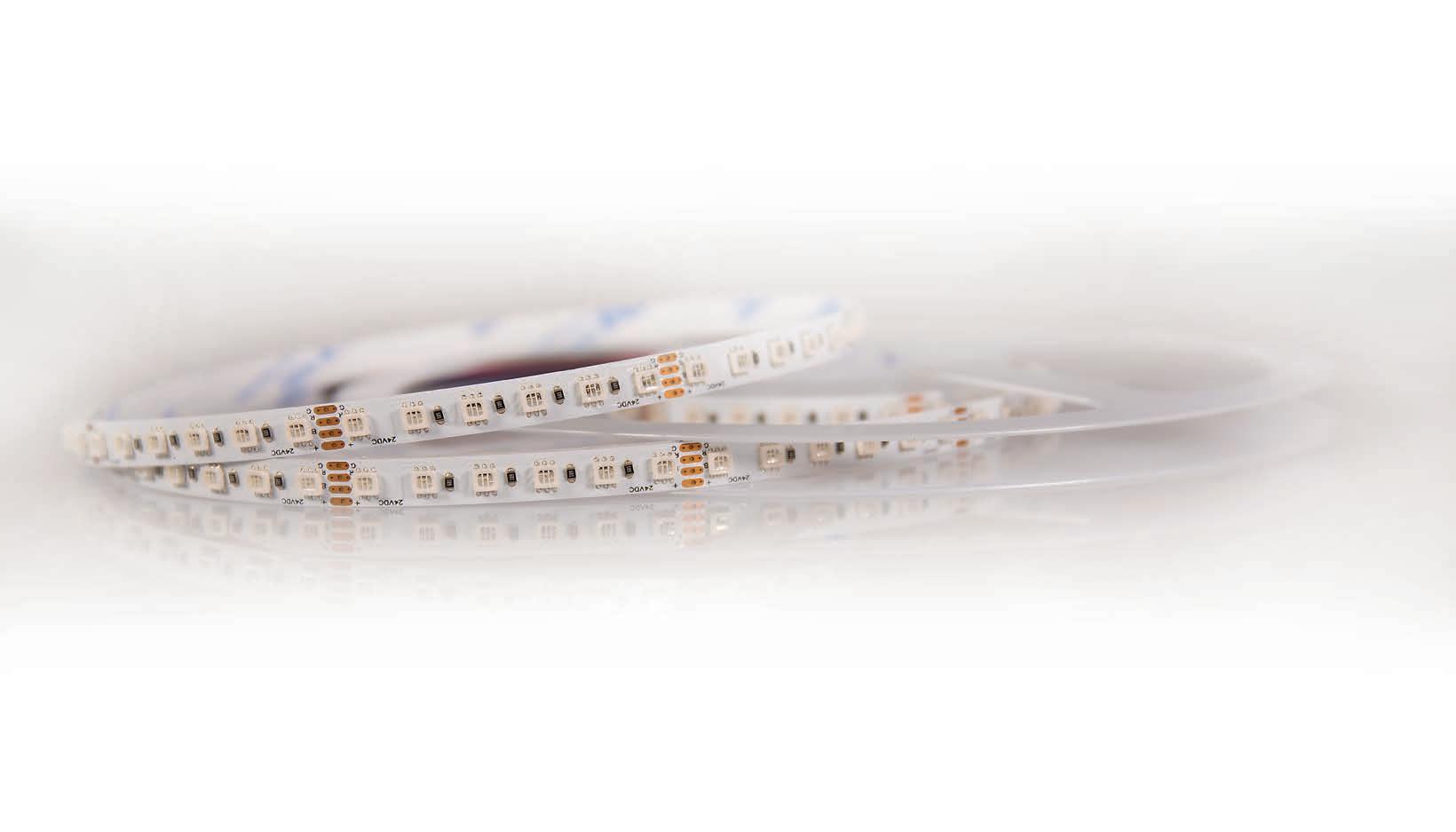

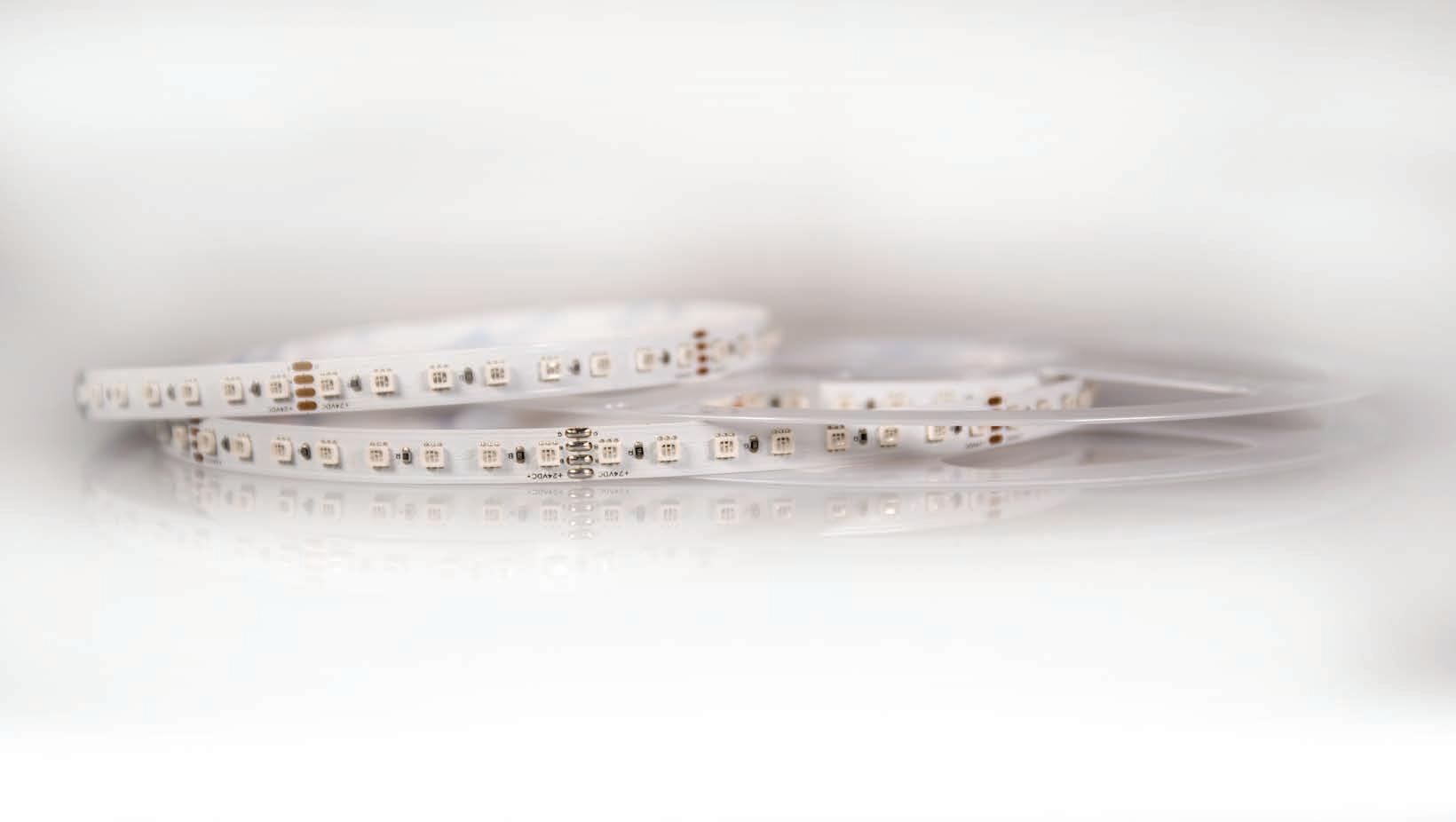

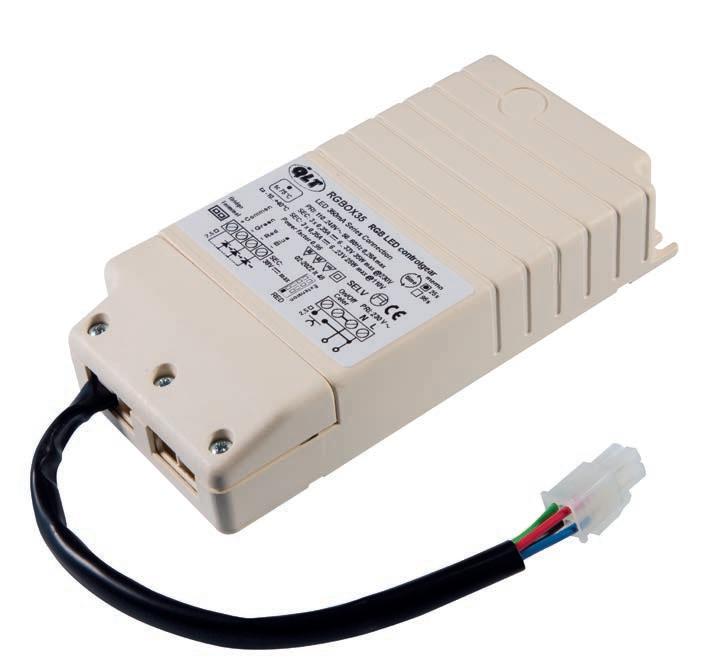

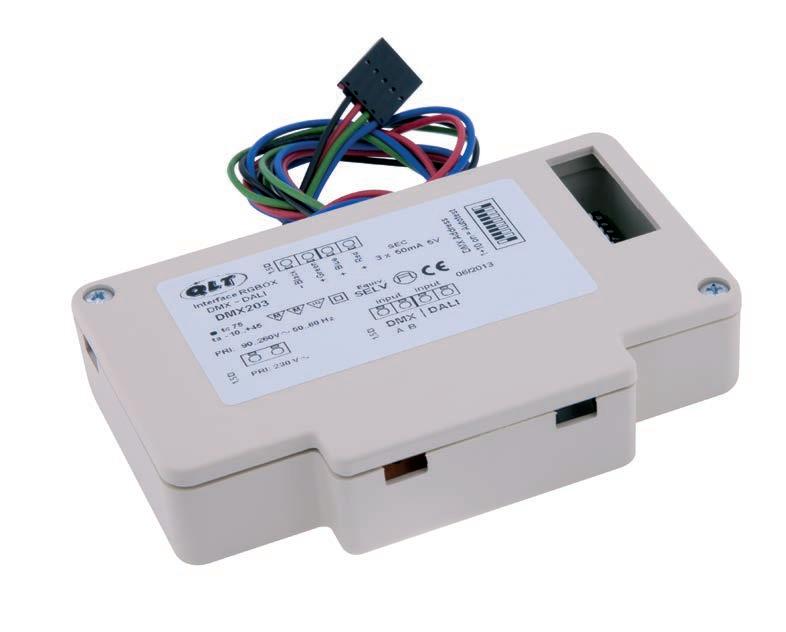

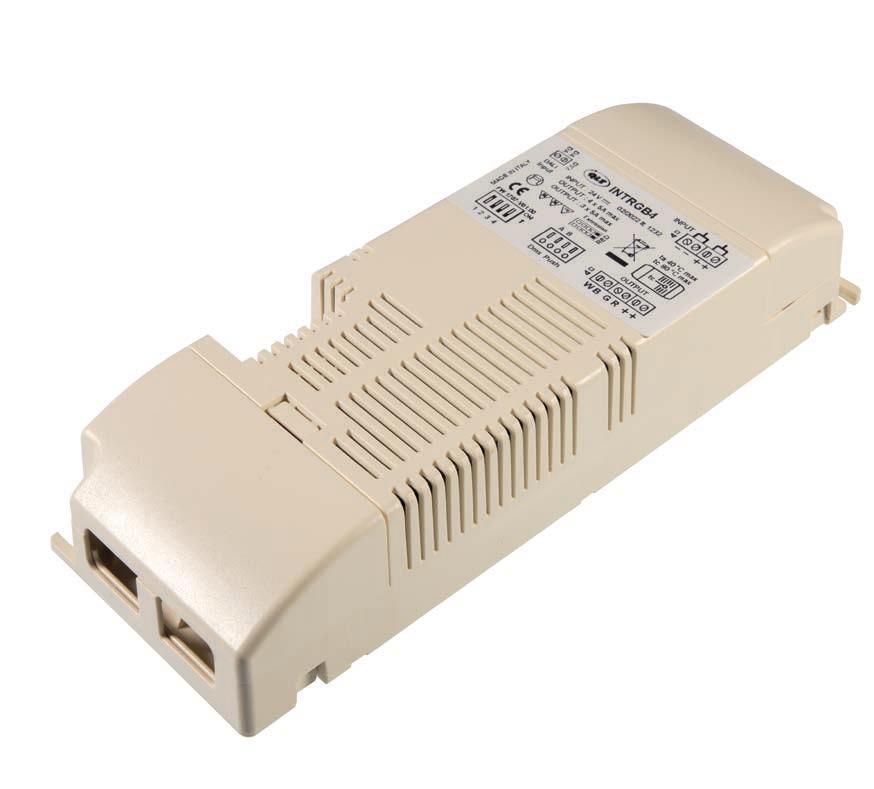

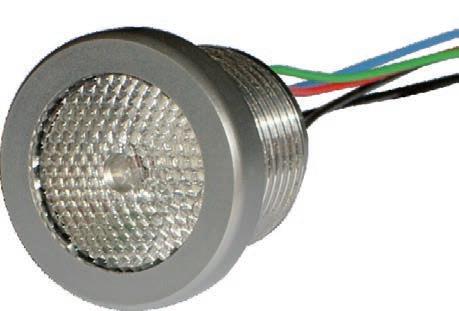

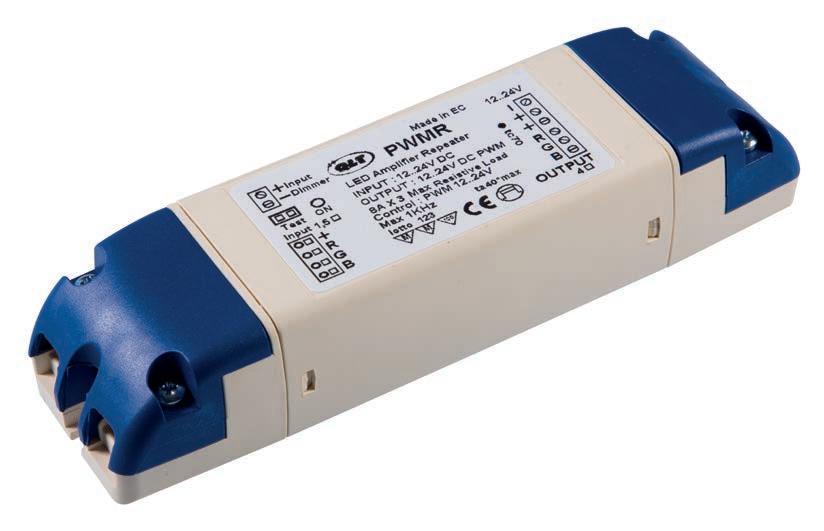

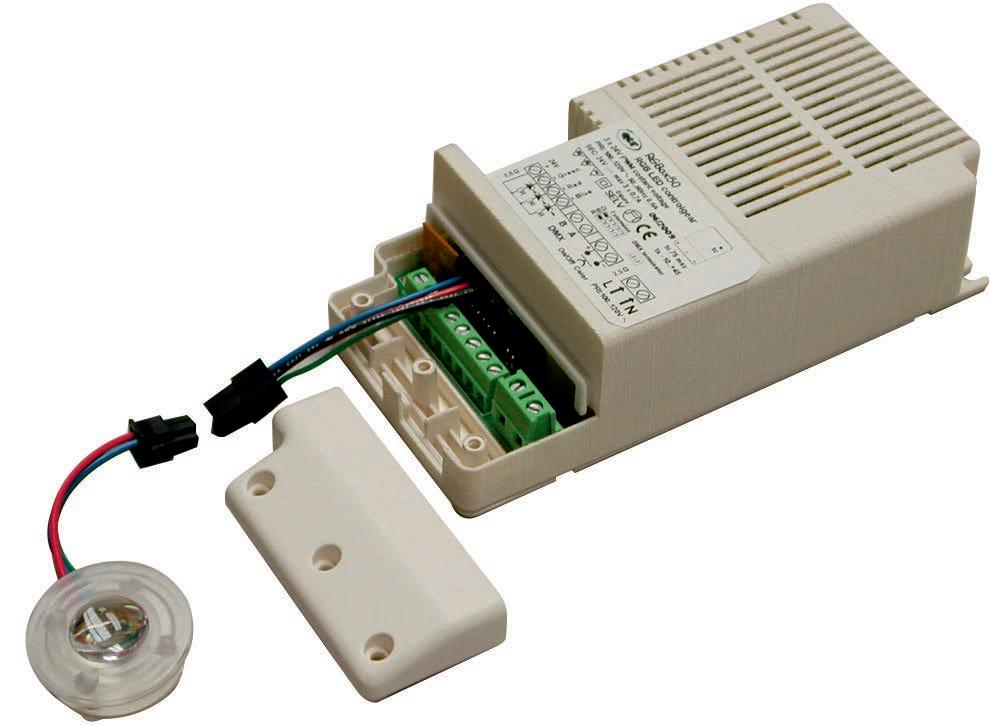

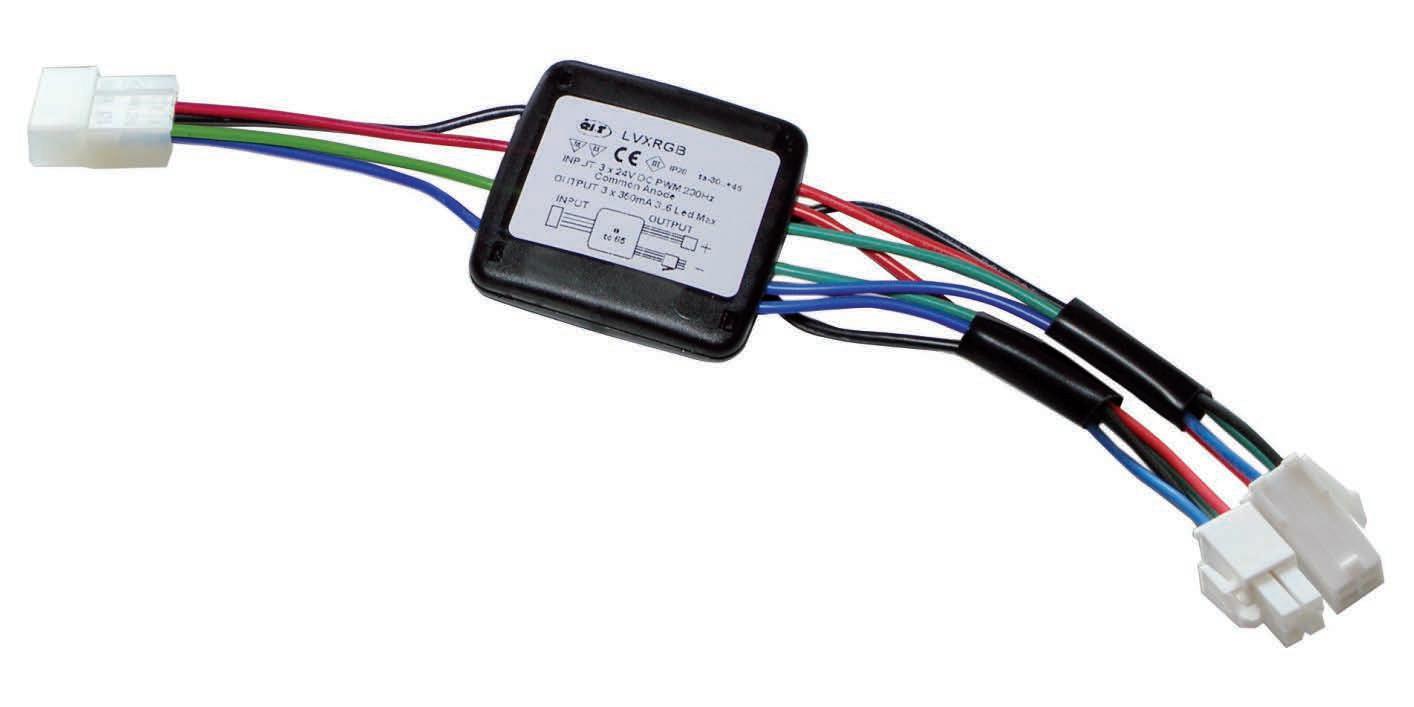

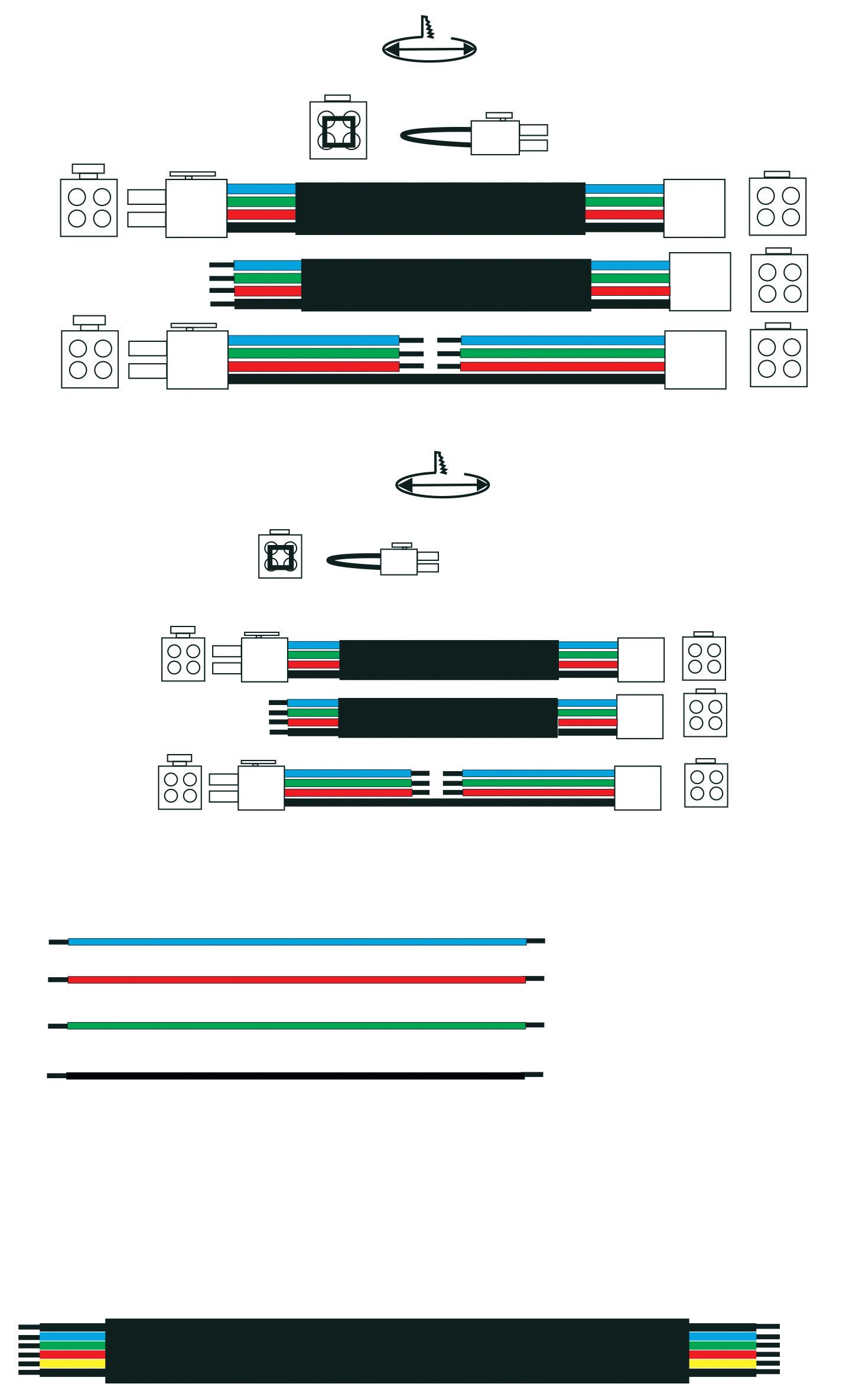

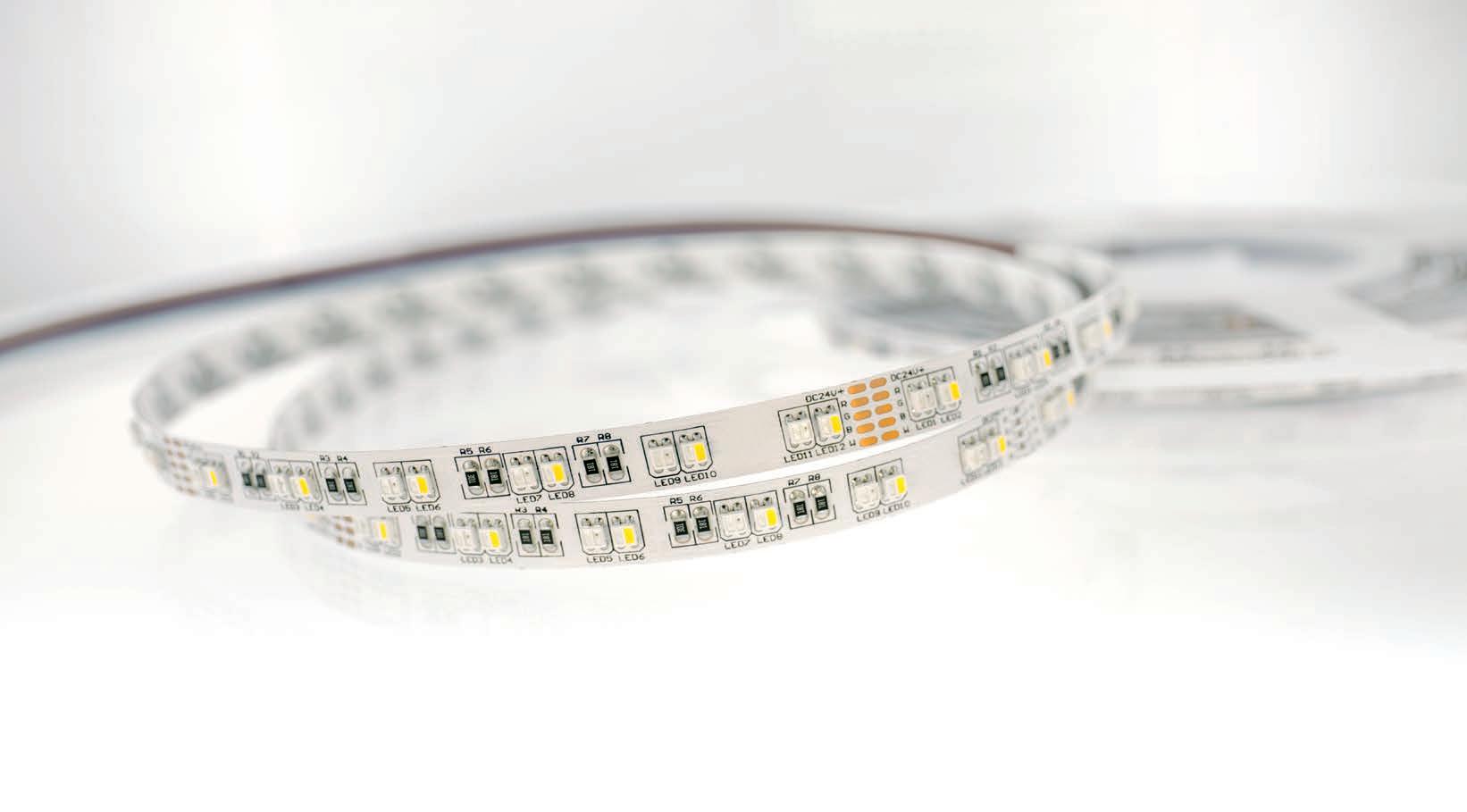

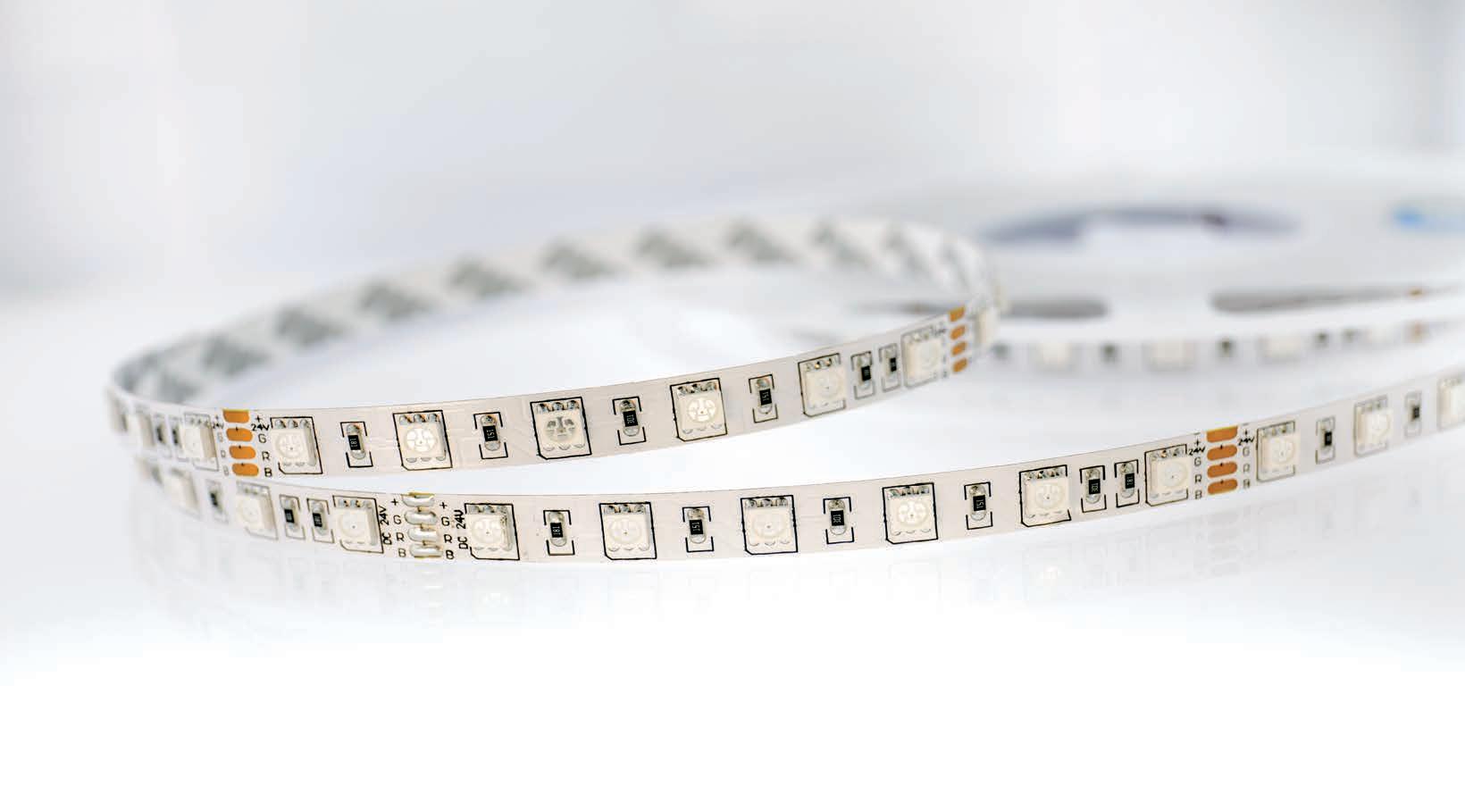

Pages 213 ÷ 238 TW & RGB LED Systems

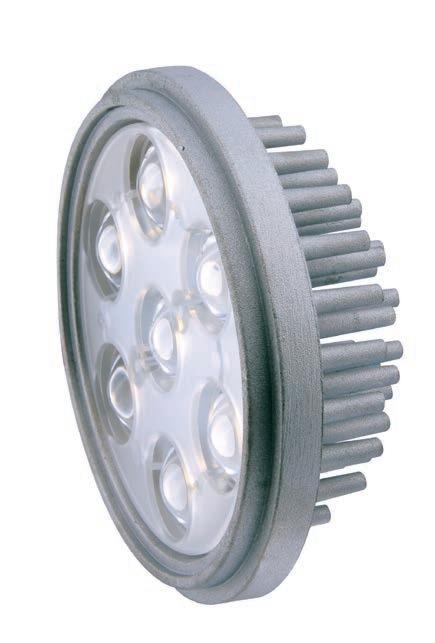

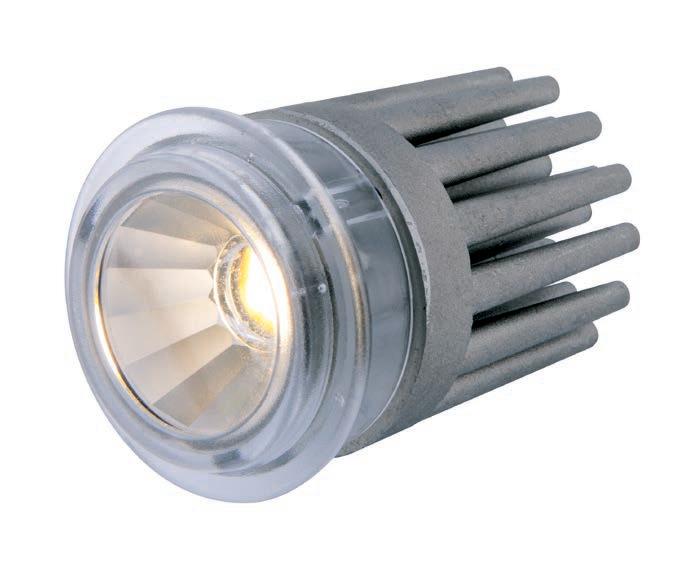

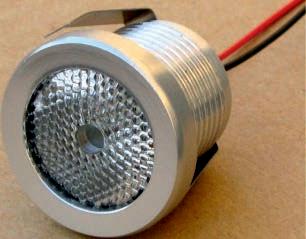

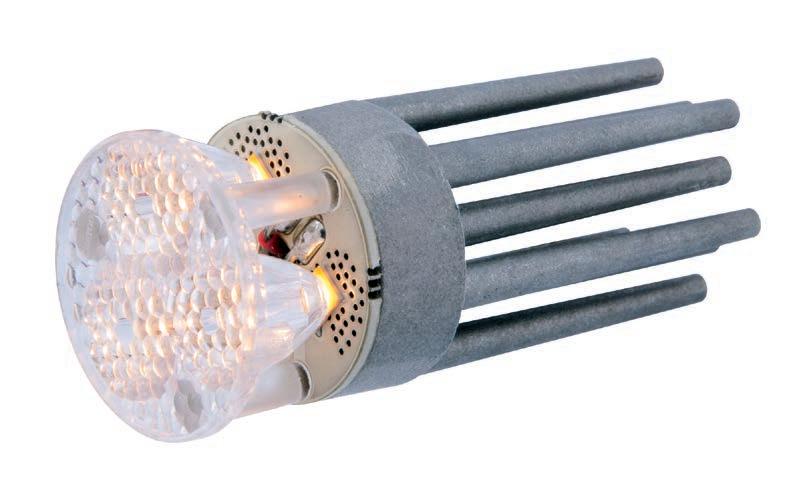

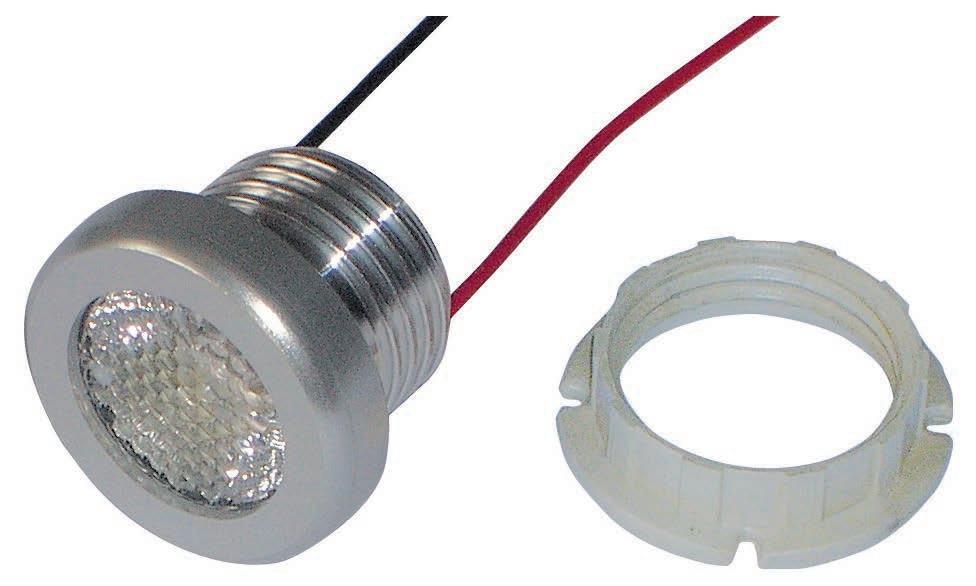

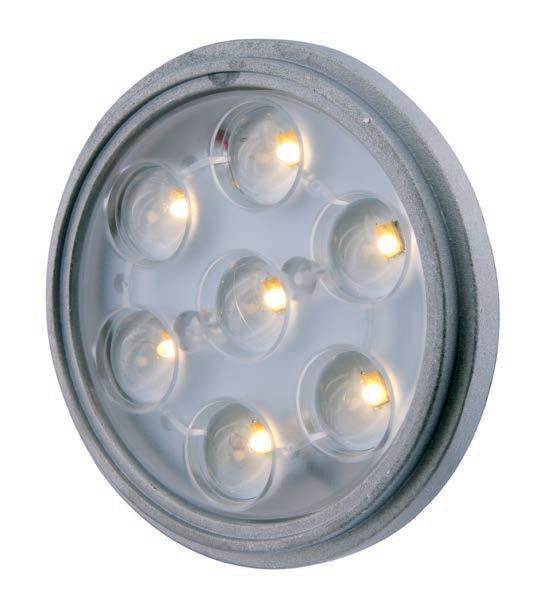

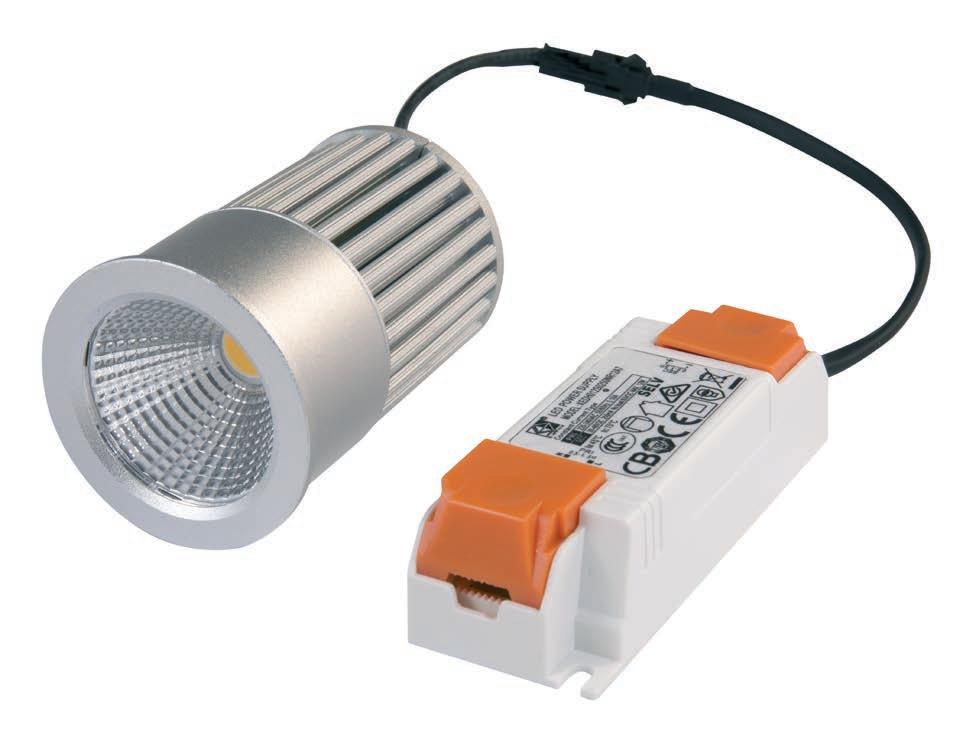

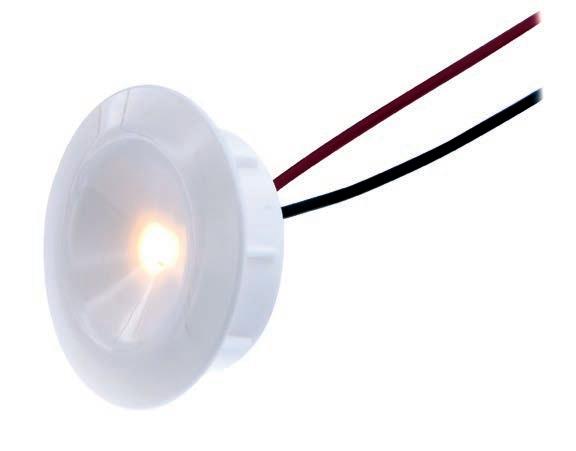

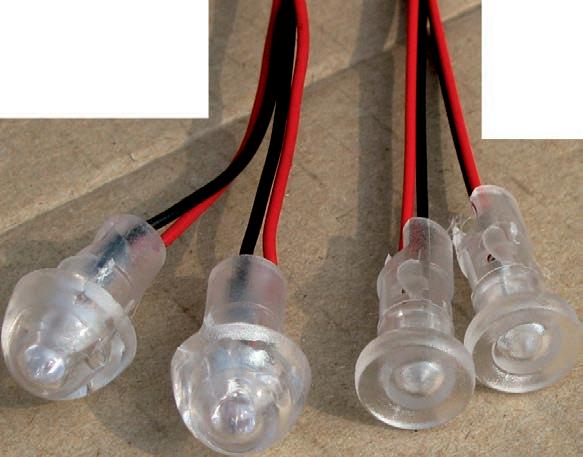

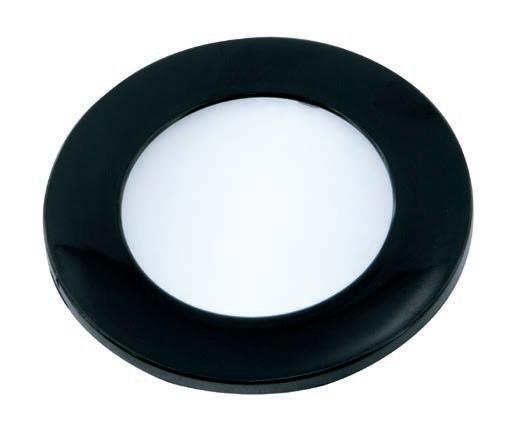

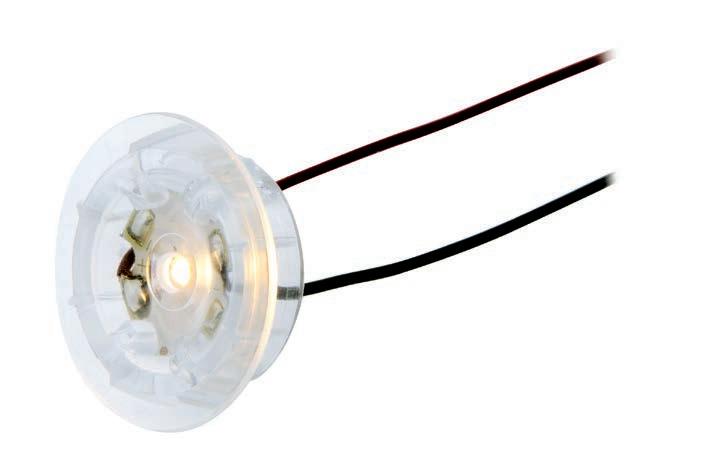

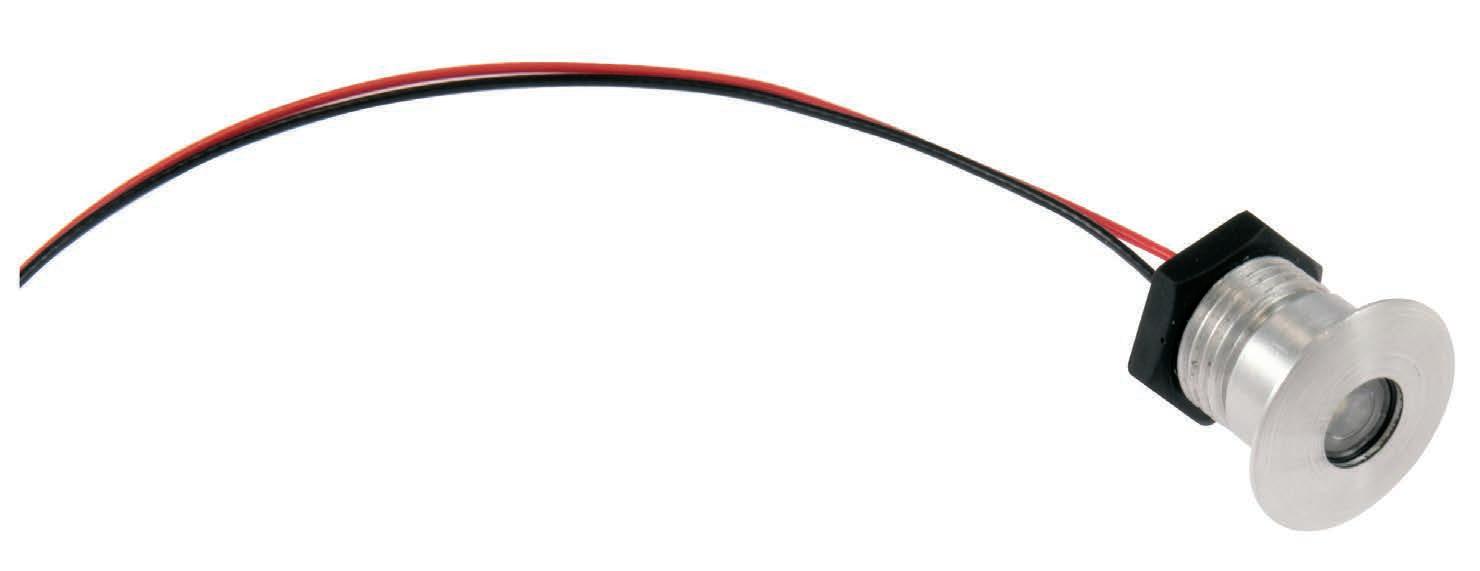

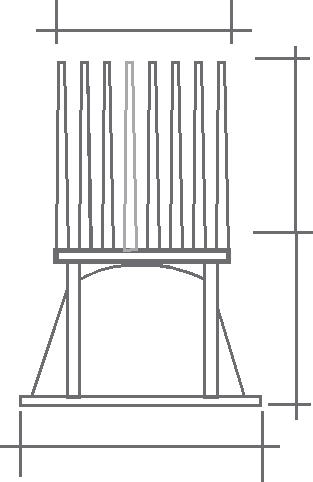

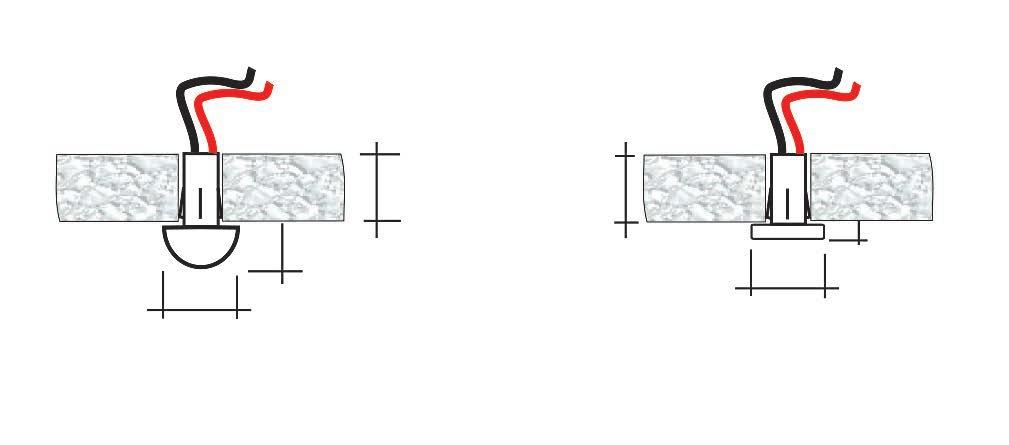

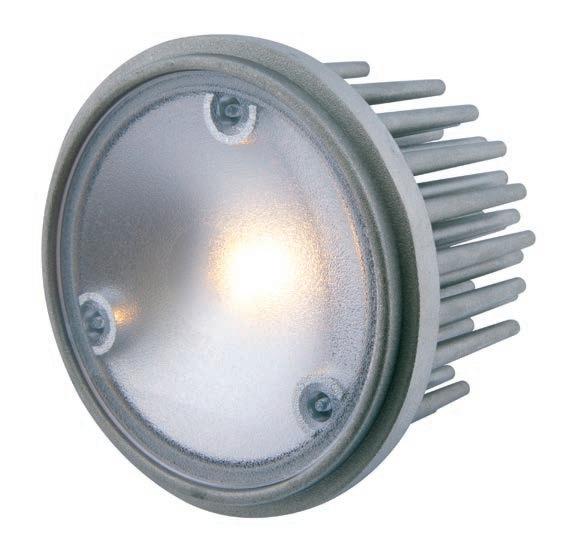

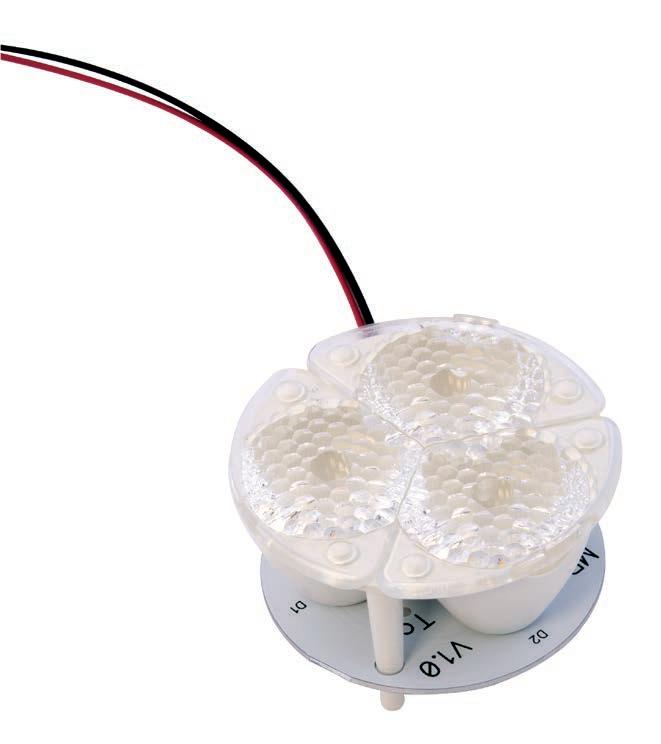

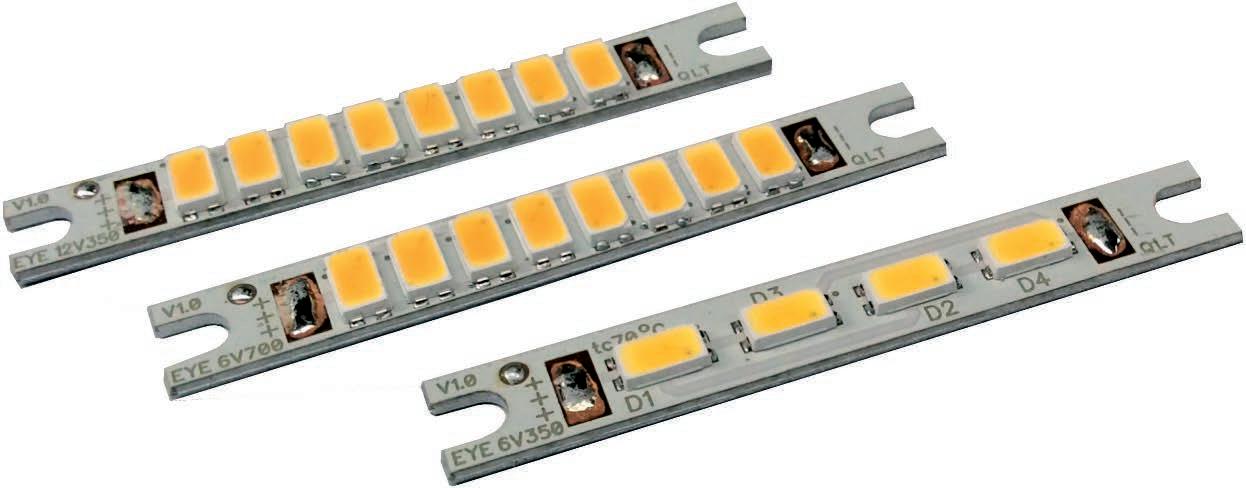

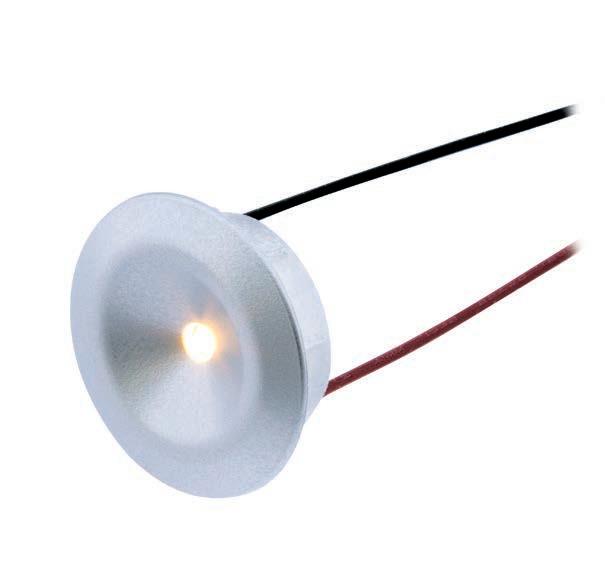

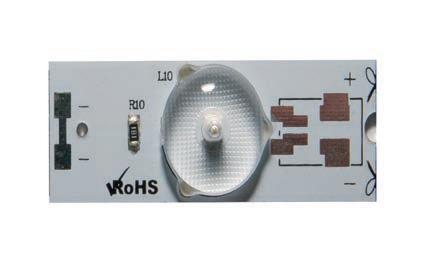

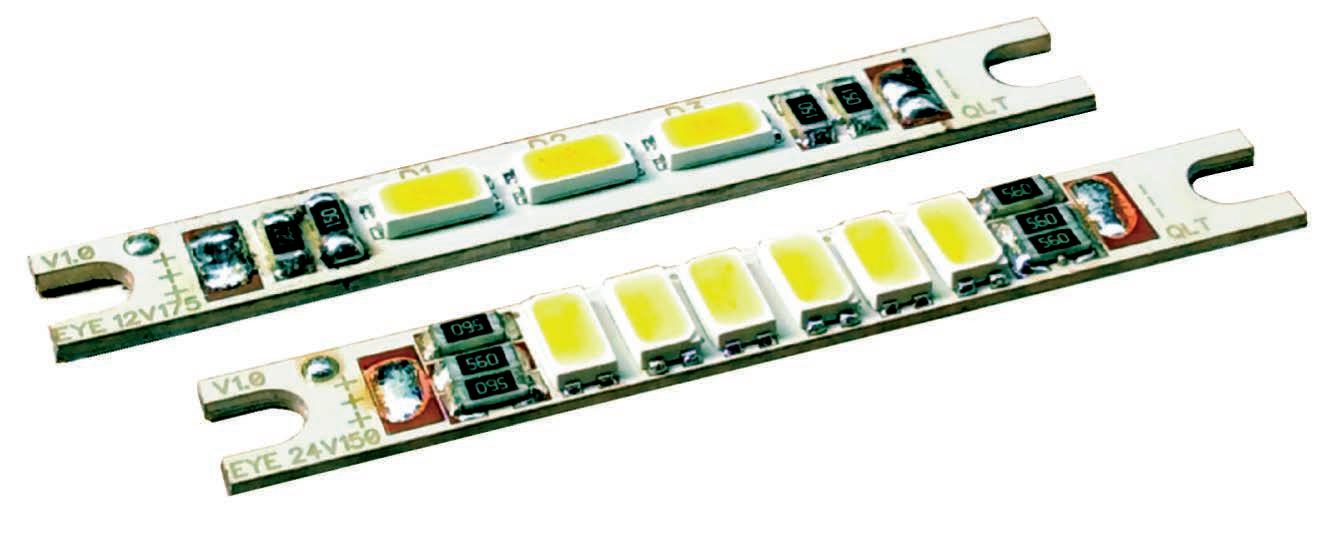

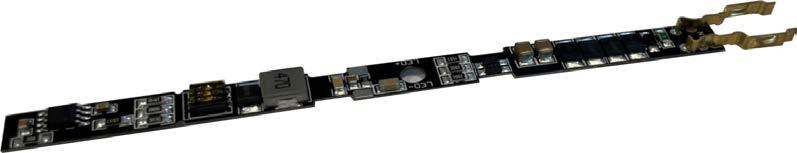

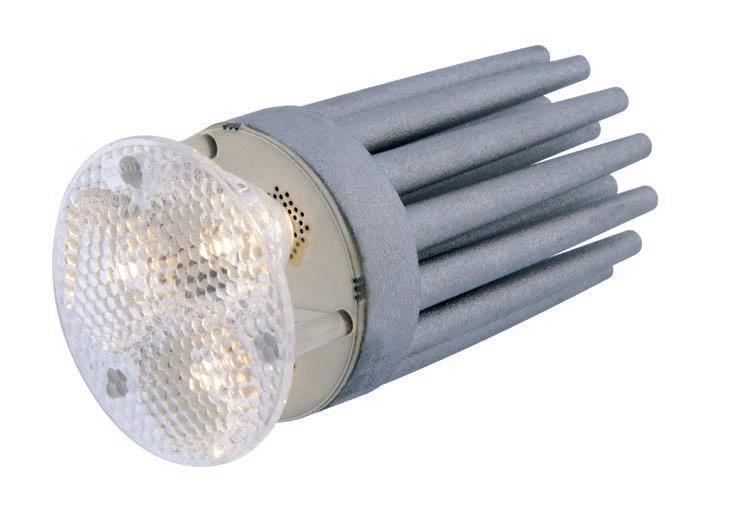

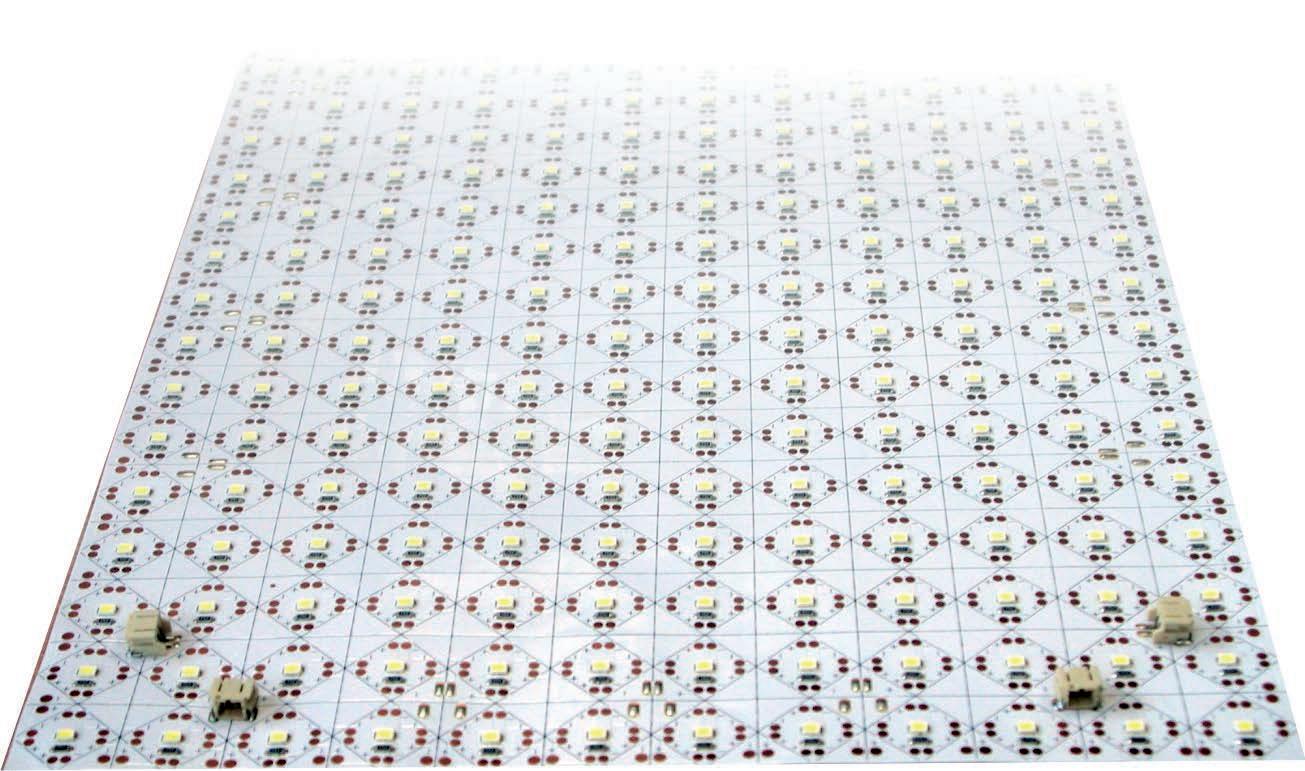

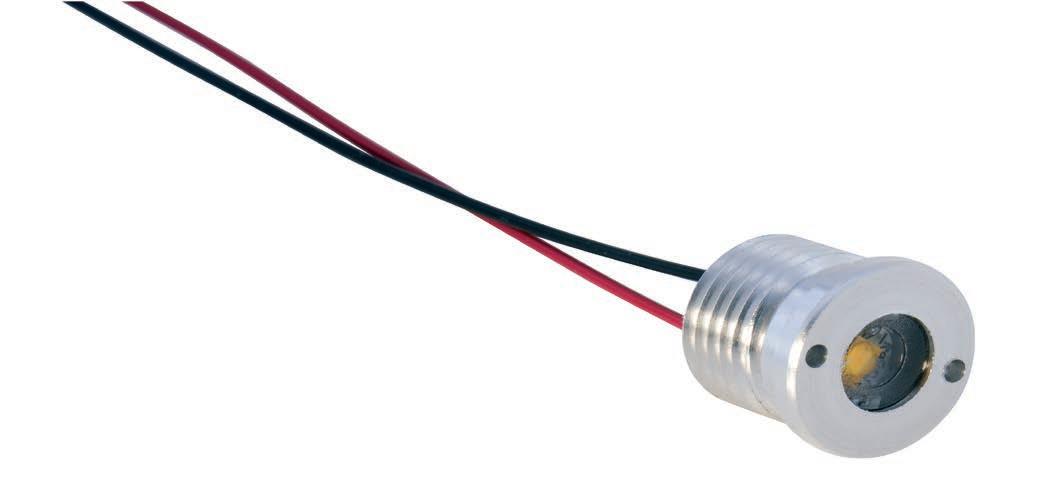

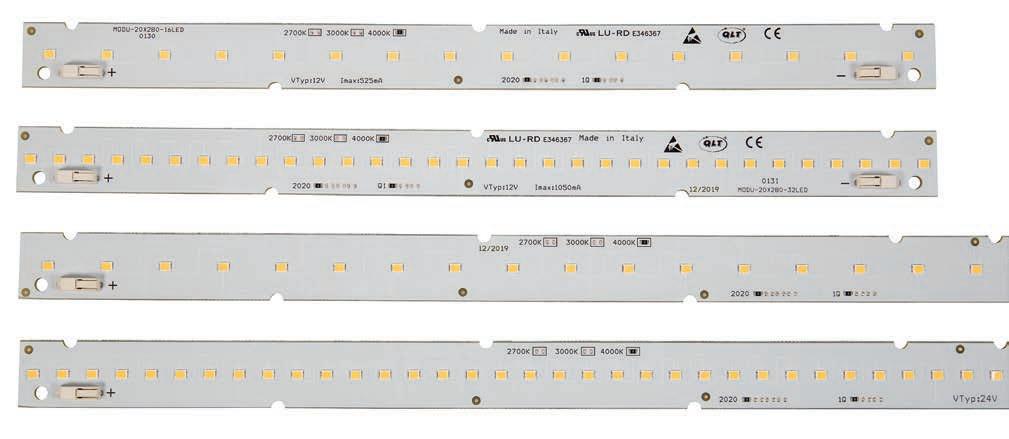

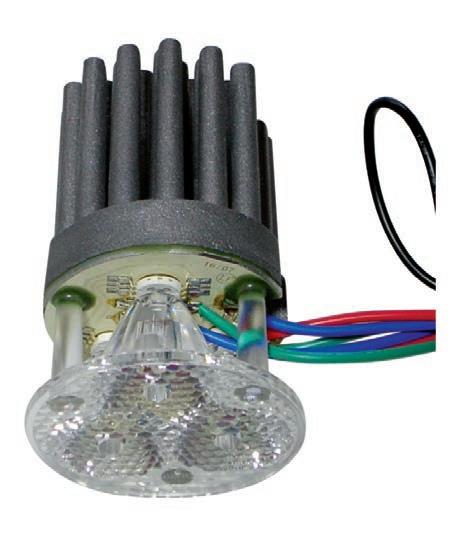

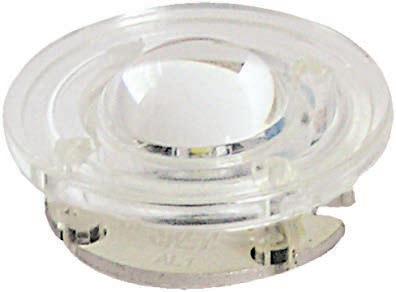

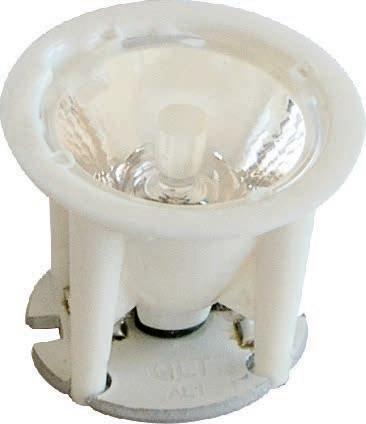

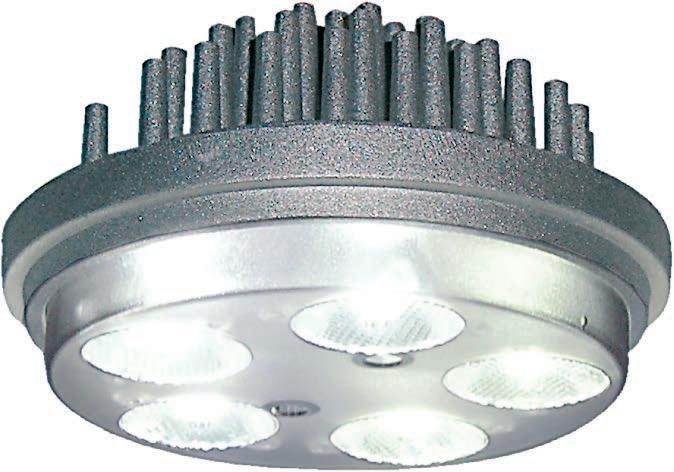

Pages 239 ÷ 268 LED Modules

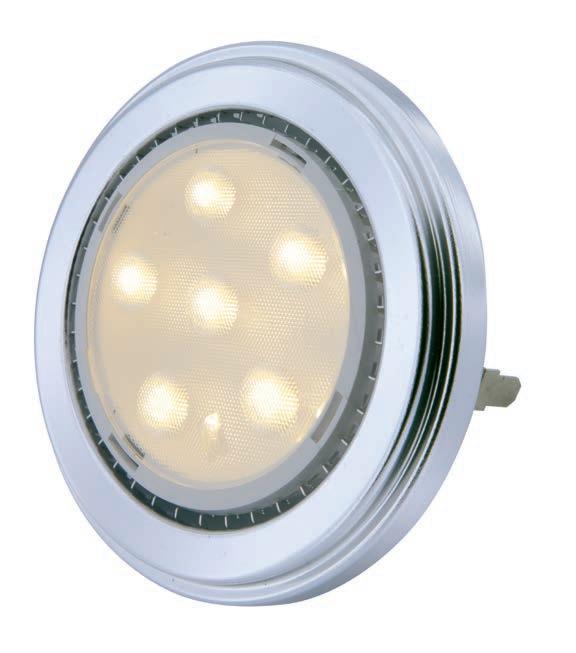

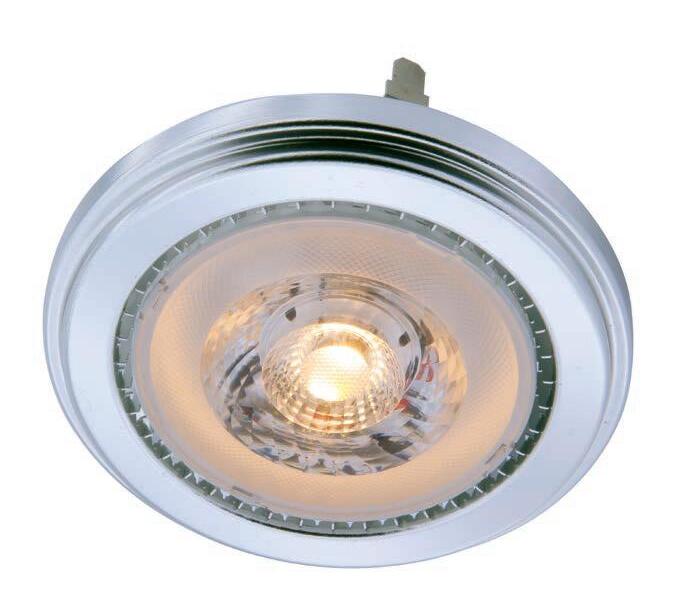

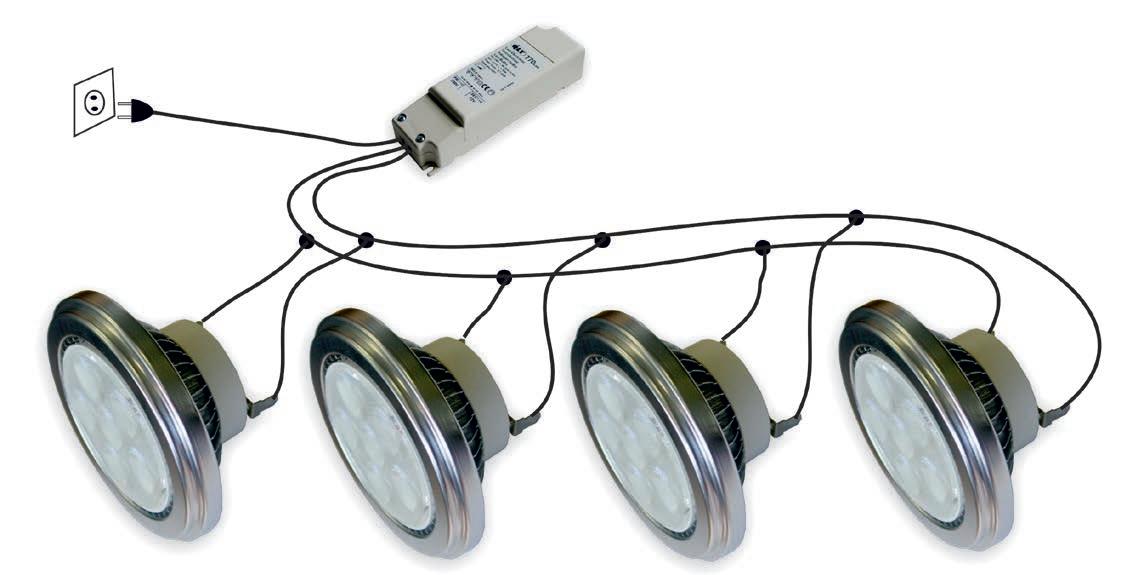

Pages 269 ÷278 LED Bulbs
Caratteristiche tecniche • Technical data
LED di potenza - Un LED è un dispositivo semiconduttore che, attraverso una giunzione di silicio opportunamente trattata, genera luce al passaggio di cariche elettriche - Il LED è quindi un diodo che, al raggiungimento della tensione di soglia (circa 3..5V), inizia ad emettere luce - La luce emessa è pura (monocromatica) e il colore dipende dal tipo di impurità volutamente introdotte nel silicio - I LED presentati nel presente catalogo emettono la luce bianca partendo da una luce blu che colpisce uno strato di fosforo il quale emette, poi, tutto lo spettro luminoso (luce bianca) - L’alimentazione dei LED di potenza - I LED di potenza sono alimentati a corrente costante e questo significa che la tensione sul LED può variare in base al colore della luce, in base alla temperatura e in base alla tolleranza di costruzione del LED stesso - L’alimentatore deve quindi controllare, con adeguata precisione, la corrente che passa nel circuito - Una corrente troppo elevata danneggia i LED in pochi secondi, mentre una corrente troppo debole ne diminuisce drasticamente la resa luminosa - Tutti gli alimentatori di questo catalogo rispettano le correnti massime previste dal fabbricante di LED garantendo ai LED stessi una lunga durata di vita - Per garantire una corrente costante, tutti i LED di un circuito devono essere collegati in serie - Un eventuale collegamento in parallelo (quello comunemente usato per le lampadine alogene) deteriora i LED in poco tempo - Le istruzioni d’ installazione spiegano come collegare correttamente i LED di potenza - Nel caso in cui i LED debbano essere installati da persone non qualificate, consigliamo l’utilizzo dei nostri cablaggi già preparati. Durata di vita dei LED di potenza - La durata di vita dipende da due fattori importanti: la temperatura di lavoro e la corrente di alimentazione - L’impiego dei convertitori QLT assicura che la corrente sia sempre nei limiti previsti e, quindi, la durata di vita dei LED è garantita da una temperatura di lavoro ottimale - Il modesto calore generato dai LED viene dissipato da uno speciale circuito in alluminio sul quale questi ultimi vengono saldati - Un impiego gravoso o la mancanza di areazione non permettono un naturale scambio di calore e, di conseguenza, la temperatura potrebbe arrivare a valori pericolosi - I limiti di rottura di un led sono relativamente ridotti, cioé 85..100° sul corpo: quindi, una corretta installazione dei LED di potenza deve essere fatta in ambienti areati e lontano da fonti di calore. Fascio luminoso - La luce del LED, secondo la struttura del LED-Chip di potenza , é omnidirezionale - Per convogliarla, già in fase di produzione viene applicata al LED-Chip una lente in plastica, che dà al fascio luminoso un’angolazione fissa di 120° - Inoltre, per concentrare ulteriormente il fascio, sono disponibili delle lenti supplementari: lenti a fascio stretto (8÷12°), lenti a fascio medio (25÷30°), lenti a fascio largo (40÷45°)
Informazioni tecniche generali - La lunghezza e la sezione dei cavi non sono parametri critici perché, come già indicato, la corrente è costante e ha valori molto bassi (350..700mA) - Dato che l’uscita degli alimentatori è in corrente continua stabilizzata, non esiste alcuna emissione elettromagnetica, pertanto, i cavi possono essere di lunghezze considerevoli (fino anche 20..30 m) - Eventuali perdite lungo la linea vengono automaticamente compensate dall’alimentatore - Anche i convertitori devono essere installati in luoghi areati e lontano da fonti di calore - Un eventuale spegnimento dei LED dopo qualche ora di funzionamento e loro successiva riaccensione, indica che la protezione termica del convertitore è intervenuta. e ciò denota che l’installazione non é stata ben realizzata (probabilmente, l’ ambiente non è sufficientemente areato) - Anche ai convertitori si deve poter assicurare una durata di vita molto lunga, paragonabile a quella dei LED e, quindi, anche loro devono essere installati in un ambiente ben aereato che preservi la vita dei componenti elettronici sensibili al calore come, ad esempio, i condensatori elettrolitici - Gli alimentatori hanno l’ uscita isolata e la tensione massima non è mai pericolosaTutti i modelli dei convertitori QLT sono conformi alla nuova norma europea EN60347.
High Brightness LEDs - A LED is a compound semiconductor device that converts electricity to light by the passage of electric charges through a duly treated silicium junction - LED is therefore a diode that at a certain tension of about 3,5V starts emitting lightThe emitted light is really pure (monochromatic) and the colour depends on the type of impurities which are purposely put in the silicium - The white light emitted by the High Brightness LEDs of our product range is the result of an initial blue light transformed by a phosphor layer, thus emitting the white light
Drivers for High Brightness LEDs - High Brightness LEDs work in constant current and therefore the tension on the LED may change by the light colour, by the temperature and by the construction tollerances of the LED itself - The driver must therefore control the current in the circuit with the greatest precision - A too high current destroys the LEDs in few seconds while a too low current decreases drastically its light efficiency - All the LED drivers in this catalogue respect the max. current values implied by the LED manufacturer, thus granting a long life duration of the LED applications - In order to grant a constant current, all LEDs must be connected in series - An eventual parallel connection commonly used for halogen lamps destroys the LEDs in a short time - The installation instructions explain how to connect the High Brightness LEDs correctly - Should the installation be carried out be a unqualified person, we advise to use our pre-assembled series cabling specially made for kits.
Life duration of High Brightness LEDs - The life duration of High Brightness LEDs depends on two key factors: the working temperature and current - The use of QLT drivers assures that the current always remains within the estimated limits granting an excellent working temperature The modest heat emitted by the LEDs is dissipated by a special aluminium board on which the diodes are soldered - A situation of overworking or a lack of air circulation will not permit a natural dissipation of heat possibly leading to a dangerous rise of the temperature - High Brightness LEDs have a relatively low temperature limit of 85..100° measured on the diode: High Brightness LEDs must therefore be installed in aerated rooms, far from heat sources
Light beam - Owing to the Chip structure in the High Brightness LEDs, the LED light is originally omnidirectional - In order to make the LED light more directional, just during the LED production a plastic lens is applicated to the LED chip thus granting a fixed light beam of 120° to the LED - Moreover, additional optics are available to better concentrate the light beam: narrow beam optics (8-12°), middle beam optics (25-30°) and wide beam optics (40-45°).
General technical information - The cable length and section are not critical factors because, as already explained, the current is constant and has very low values (350 or 700mA) - Being the driver’s output in stabilized constant current, electromagnetic emissions never occure and therefore cables may reach considerable lengths even up to 20/30m - Eventual losses along the line are automatically compensated by the driver - The LED drivers must be necessarily installed in aereted rooms far from heat sources, as well - An eventual switching off of the LED system after some working hours and the subsequent switching on again are caused by the intervention of the thermal protection of the driver, due to a possible wrong installation (i.e. in narrow and unaereted rooms) - Also the long life duration of LED drivers must be always assured: the driver must be therefore installed in a well aereted room in order to grant the life of its components which are always very heat-sensible like for example the electrolytical capacitors. - Drivers have an insulated output and the max. tension is never dangerous - All our drivers meet the new European standard EN 60347.
I prodotti possono essere realizzati in una gamma di colori definita, precisa, ripetibile che rientra nei requisiti internazionali per la realizzazione dei sistemi di illuminazione Led conformi alle direttive Energy Star.
Ulteriori informazioni sull’utilizzo dei differenti colori ANSI possono essere scaricate dal sito www.energystar.gov nella sezione http:// www.energystar.gov/ia/partners/product_specs/program_reqs/SSL_prog_req_V1.1.pdf .
Per ogni temperatura di colore possono essere utilizzate una o più delle 4 selezioni disponibili ( A, B, C, D) in modo da minimizzare le differenze visive da lotto a lotto.
I prodotti che riportano la descrizione 3Step McAdam sono realizzati in una sola selezione di colore molto precisa: il sistema elimina le differenze visive da lotto a lotto e rappresenta lo stato dell’arte nella scelta dei colori.
All products are realized in a precise and defined range of color temperatures, specified in the international requirements for making Led lighting systems compliant to Energy Star directive. Further information may be downloaded from website www.energystar.gov under the section http://www.energystar.gov/ia/partners/product_specs/program_reqs/SSL_prog_req_V1.1.pdf
For each colour temperature you can use one or more of the 4 available selections (A, B, C, D) in order to reduce the little visual differences from different batch of production.
The products which are described as “3Step McAdam” are made in a single , very strict colour selection, the system reduces the little visual differences from different batches of production. This is the ultimate technical solution for perfect colour matching.
Durata di vita dei moduli LED - Life duration of LED modules
Die Lebensdauer von LED-Modulen - Durée de vie des modules LED Duración de vida de los modulos LED

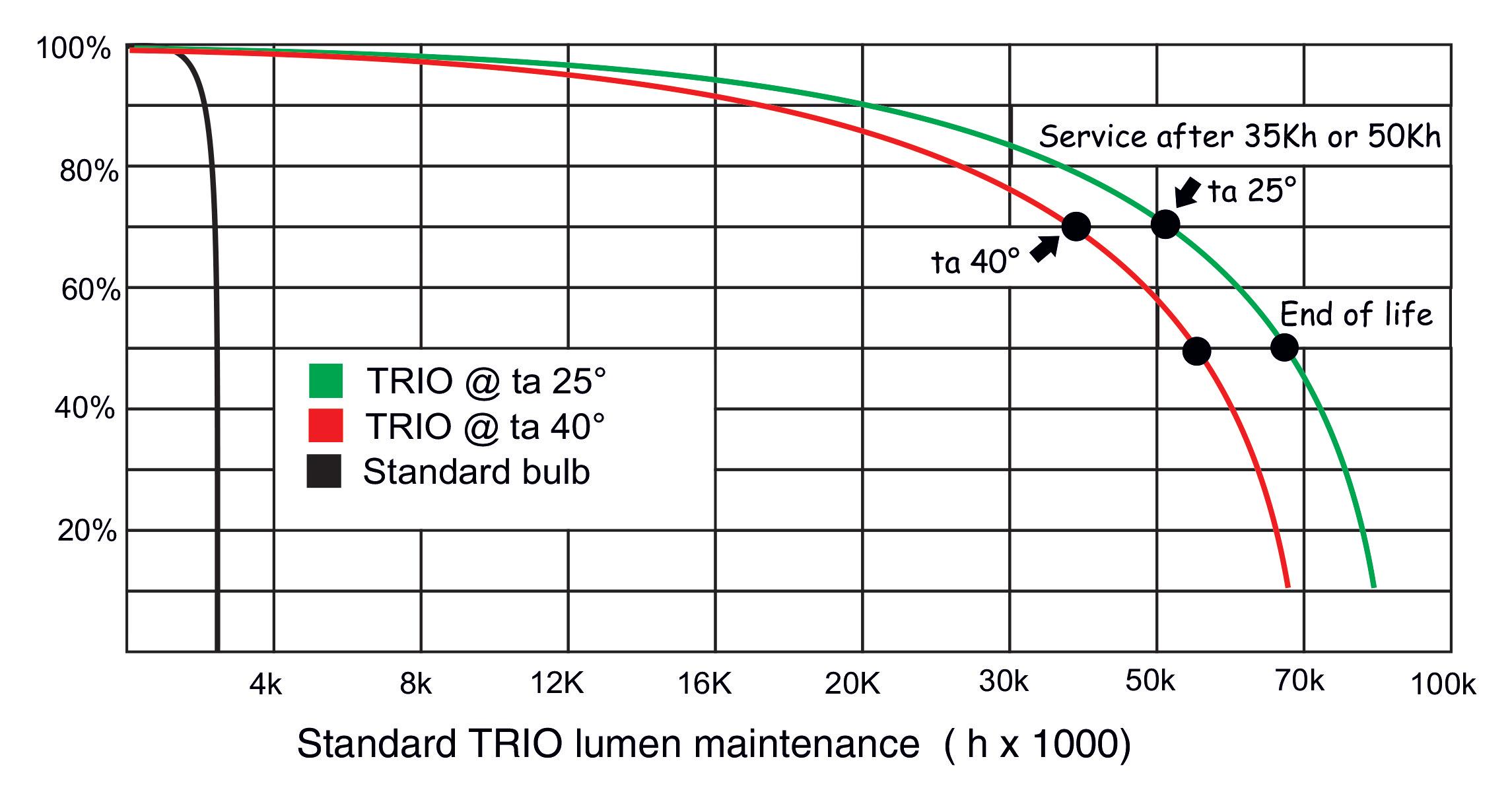

Standard TRIO lumen maintenance (h x 1000)
La durata di vita è uno dei vantaggi dei LED di potenza. Essi sono dei semiconduttori, quindi potenzialmente hanno una vita infinita o quasi. In realtà nel fabbricare questi componenti si utilizzano delle sostanze chimiche che nel tempo perdono di efficienza.
Come illustrato nel disegno, intorno al chip di silicio viene posta una gelatina di silicone morbido che permette il passaggio della luce e protegge il chip dalla rottura dovuta alle differenti dilatazioni termiche della lente e del supporto metallico di dissipazione. Tale gelatina, nel tempo, tende a opacizzare diminuendo la resa luminosa.
La lente di materiale plastico con il passare delle ore tende a ingiallire cambiando la tonalità della luce. Il riflettore interno si ossida riflettendo di meno. Il calore ha la proprietà di accelerare questo processo e i cicli termici di accensione/spegnimento fanno si che la vita utile sia circa la metà di quella di partenza. Il valore teorico di vita è di 100.000 ore .
La vita del LED si intende come un processo di diminuzione del flusso luminoso nel tempo, questa diminuzione fa si che un LED sia da sostituire quando il suo flusso luminoso è pari al 50% di quello iniziale, la vita operativa si ritiene conclusa quando il flusso scende sotto al 70%.
La vita di un modulo LED di potenza è quindi dipendente dalla sua installazione e dalla temperatura di lavoro.
Il grafico indica la vita prevista per un modulo LED standard a differenti temperature ambiente.

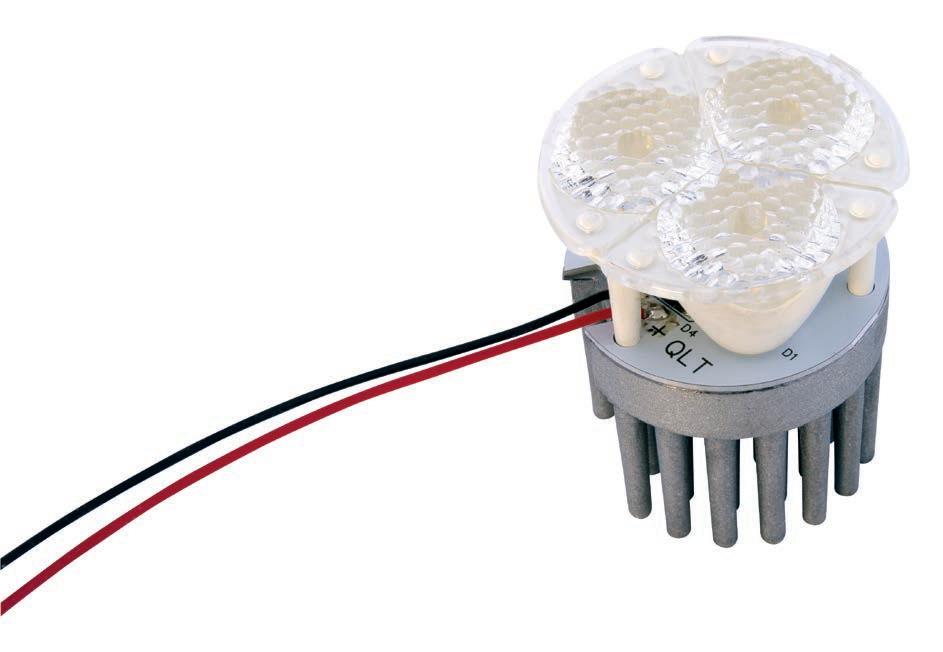

I prodotti QLT sono stati progettati per ottemperare a questi parametri : vita operativa di 35.000 ore alla temperature ambiente indicata su ogni modulo LED.
L’installatore dovrà verificare la correttezza dell’installazione msiurando la temperatura nel punto tc riportato in etichetta.
One of the advantages of Power LEDs is their life duration. They are semiconductors and therefore have an almost endless life duration. Actually for the fabrication of these components some chemical materials that with time loose their efficiency are being used. As illustrated in the drawing, around the silicium chip is placed a smooth silicon gelatin which allows the passage of light and protects the chip from breakages caused by the different thermal expansions of the optic and by the heat-sink slug. With time, this gelatin tends to get opaque thus reducing the luminous efficiency. As the hours go by, the plastic optic tends to get yellow, thus changing the shade of light. The internal reflector oxidizes and reflects less. All these processes develop over very long time periods, estimable in 100.000 working hours at the advised ambient temperature. Heat has the property of fastening these processes and in combination with the thermal cycles of on/off switchings, they lead to a practical life duration of about half of the beginning value.
With the life duration of a LED is meant the process of the reduction of the luminous flux. This reduction indicates that a LED should be replaced when its luminous flux is equal to only 50% of its initial value.
The operating lifetime ends when the luminous flux goes under 70%. The life time of a LED module depends on installation and operating temperature. The graphic shows the expected life time of a LED module when working at different ambient temperatures: the operating life duration of a LED module thus varies from 35.000 to 50.000 hours. QLT products have been realized to meet such parameters: operating life of 35.000 hours at specific ambient temperatures for every LED module indicated in catalogue and verified by the installator measuring the tc values indicated on product labels.
Potenza assorbita dall’ alimentatore o dalla lampadina o potenza del sistema
Power absorbed by the bulb or by the driver
Alimentatore a tensione costante o sistema funzionante a tensione costante

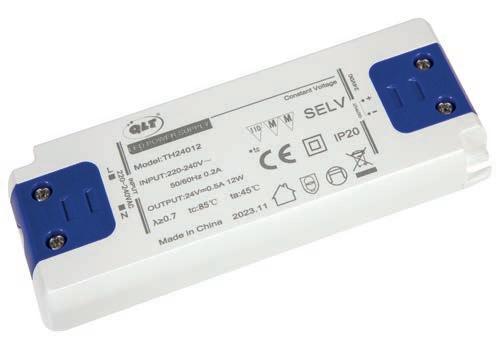

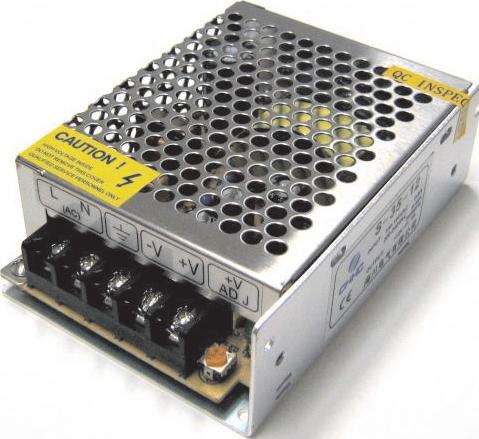

Constant voltage power supply or bulb operating with constant voltage
Alimentatore a corrente costante o sistema funzionante a corrente costante

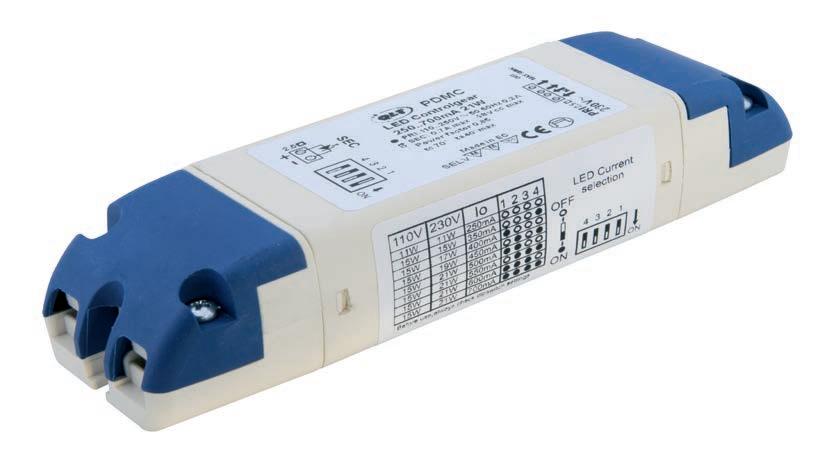

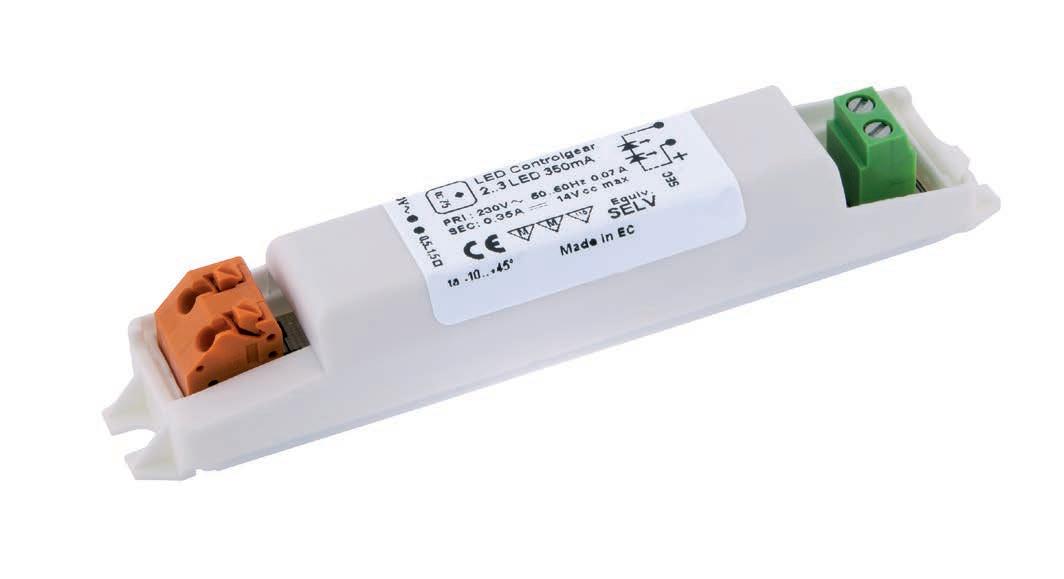

Constant current power supply or LED module operating with constant current
Adatto ad alimentare sia dispositivi a tensione costante, sia i LED direttamente a corrente costante
Suitable for driving both constant voltage products and constant current LEDs directly
Funzionamento a tensione alternata da rete o da trasformatore meccanico a 50Hz
Operating with AC voltage mains or derived from the mains with an electromechanical transformer
Funzionamento con trasformatore elettronico

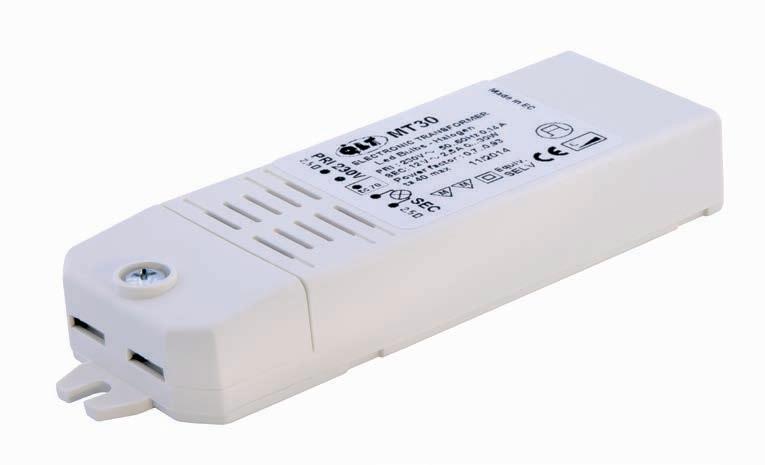

Operating with electronic transformer
Dispositivo non regolabile
Not dimmable device
Alimentatore o lampadina regolabile con dimmer sul lato primario
Power supply or LED bulb which can be dimmed with standard dimmers on primary side
Fattore di potenza
Power factor
Qualità della luce o color index
Quality of light or Colour Index
Grado di resistenza agli agenti atmosferici (IP)
Water resistance degree scale (IP)

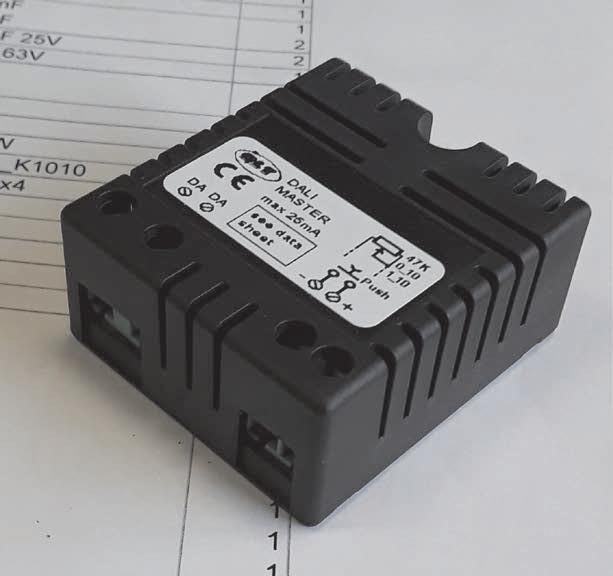

Regolabile con segnale 1÷10 analogico, DALI, DMX
Dimmable by anologic 1÷10V signal , , DALI, DMX
Accensione, spegnimento e regolazione con pulsante (linea a bassa tensione)
Switch-on, switch-off and regulation by push-button (low tension)
Prodotto idoneo al montaggio su superfici infiammabili/mobili (VDE712T24)
Prodotto suitable for installation on flammable surfaces/furniture (VDE712T24)
Classe di isolamento Insulation class
Prodotto in classe II d'isolamento per uso indipendente Product in class II of insulation for independent mounting
Protezione termica incorporata Built-in thermal protection
Prodotto in classe II d'isolamento da incorparare Product in class II of insulation to be built in
Temperatura ambiente consigliata Advised ambient temperature
Uso interno Indoor use
Comforme alla direttiva sulla compatibilità elettromagnetica Compliant with EMC directive
Prodotto idoneo al funzionamento AC e DC da gruppo di continuità Product suitable for AC and DC battery operation
Classificazione secondo la norma EN 62778. I moduli LED per illuminazione possono rientrare nel gruppo 1 o in casi particolari 2.
Classification according EN 62778. led modules for lighting can belong to group 1 or , in specific cases, in group 2.
Classificazione MacAdam MacAdams classification
Products, photos, dimension indications, diagrams and omologations in the catalogue are purely indicative, unbinding and can be subjected to changes or cancellations without previous notice from QLT. 3 Step
I prodotti, le foto, le dimensioni, gli schemi e le omologazioni nel presente catalogo sono da ritenersi indicative e non impegnative e possono essere soggette a variazioni o cancellazioni senza preavviso da parte di QLT.
IP20: Montaggio su profili metallici per illuminazione. Per un utilizzo ottimale necessita di un involucro protettivo contro la polvere e di un supporto di fissaggio in materiale con buona conducibilità termica. Evitare le pieghe eccessive e seguire le istruzioni di montaggio ed alimentazione allegate.
IP20: Mounting on metal profiles for lighting. For a correct use a protective housing against dust and a fixing device with a good thermal conduction are needed. Avoid extreme bending. Follow provided assemblying and power supply instructions.
IP65: Montaggio su profili metallici per illuminazione. Protetta dalla polvere e dall’umidità. Da utilizzarsi in luoghi accessibili e all’interno di edifici. Non adatto ad uso esterno, né in luoghi bagnati. Per un utilizzo ottimale necessita di un supporto di fissaggio in materiale con buona conducibilità termica. Evitare le pieghe eccessive e seguire le istruzioni di montaggio ed alimentazione allegate.
Attenzione: la protezione in silicone può variare la temperatura colore del 10%
IP65: Mounting on metal profiles for lighting. Protected from dust and moisture. To be used in indoor “easy to reach” places. Not suitable for outdoor use or in permanently wet situations. For a correct use a protective housing and a fixing device with a good thermal conduction are needed. Avoid extreme bending. Follow provided assemblying and power supply instructions.
Warning: silicon protection might cause a 10% increase in color temperature
IP68: Ideale per installazione all’interno e all’esterno in luoghi bagnati. Stagne alla sommersione. Elevata resistenza alle basse temperature. NON utilizzare in luoghi secchi o caldi. Agenti corrosivi e acidi possono nel tempo opacizzare la superficie. Le giunzioni devono essere rese stagne alla sommersione. Evitare le pieghe eccessive, e seguire le istruzioni di montaggio e alimentazione allegate.
Attenzione: la protezione in silicone può variare la temperatura colore del 10%
IP68: Suitable for indoor and outdoor wet installations. Resistant to submersion. High resistance to low temperatures. DO NOT USE in dry or very hot installation enviroments. Acids and corrosive agents can damage the surface transparency. Connecting points must be protected against submersion. Avoid extreme bending. Follow provided assemblying and power supply instructions.
Warning: silicon protection might cause a 10% increase in color temperature

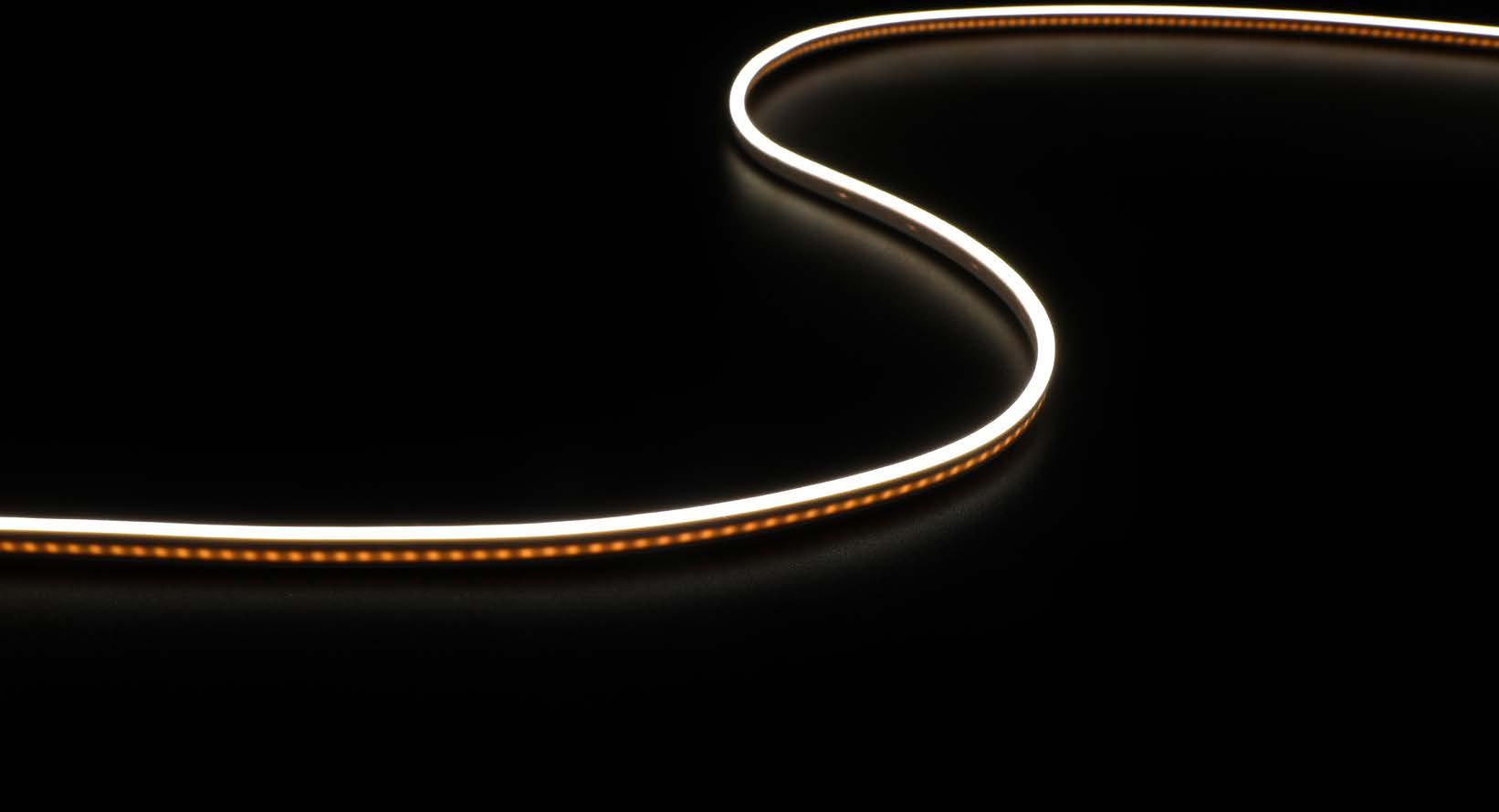

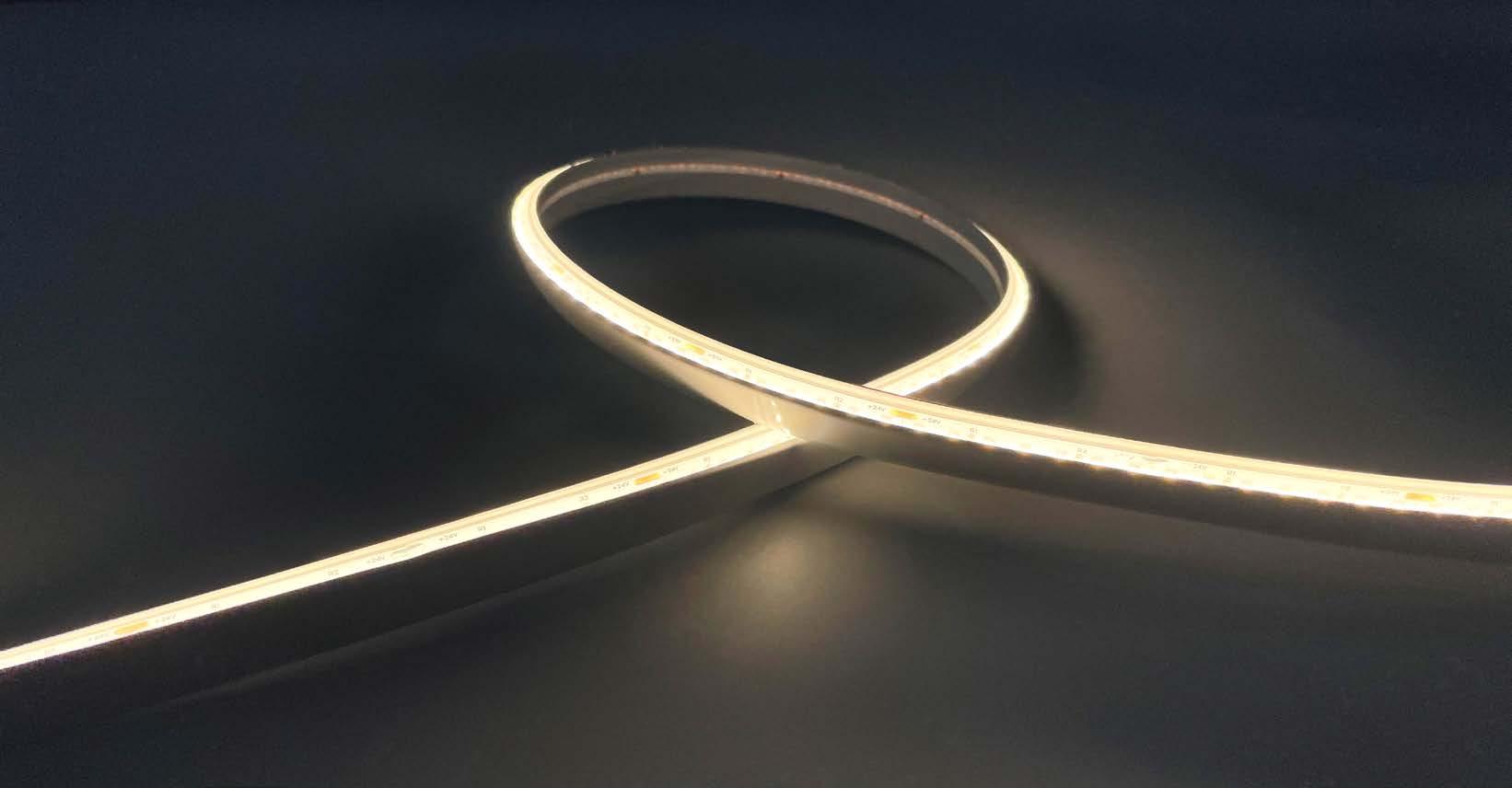

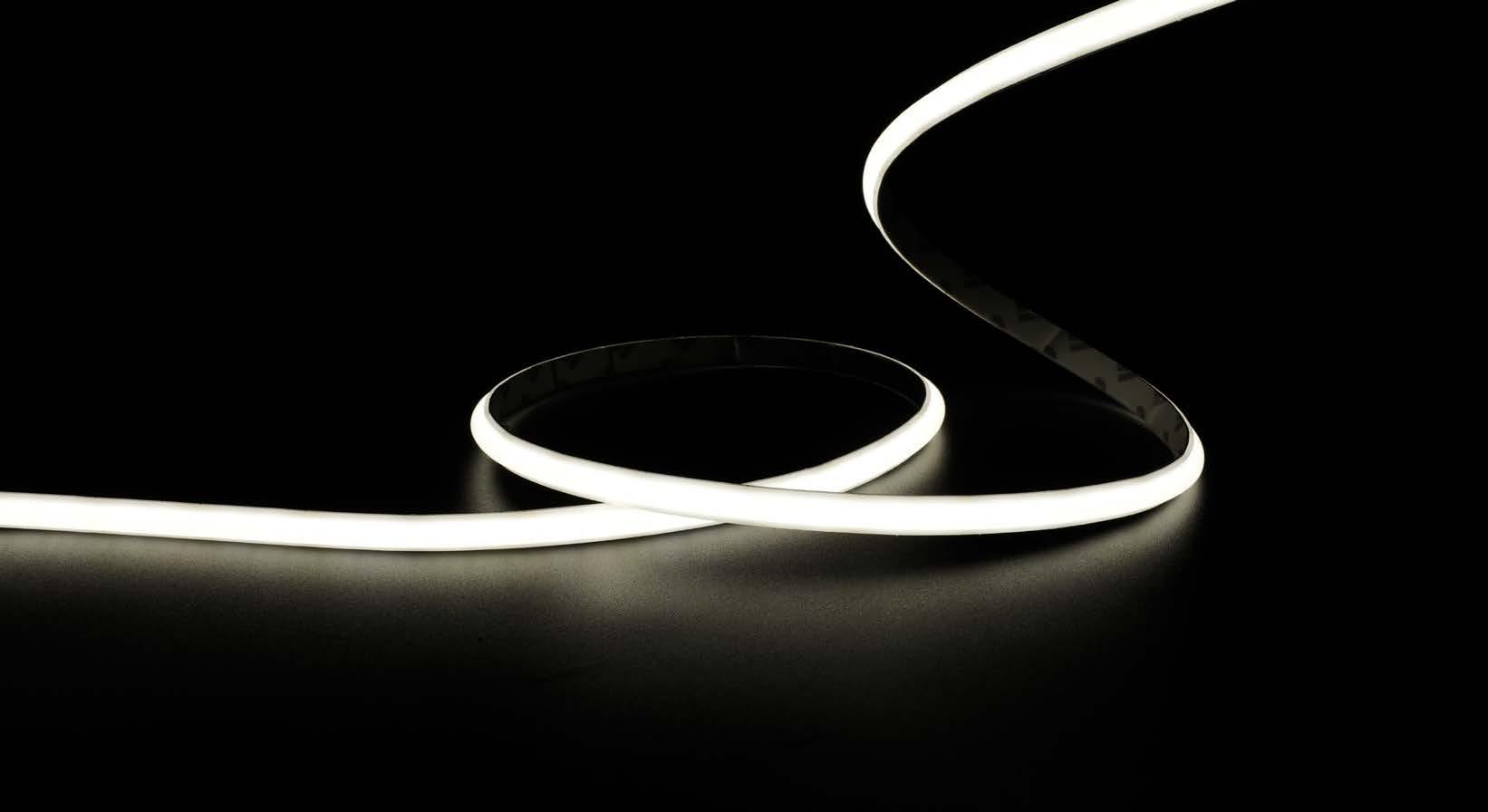

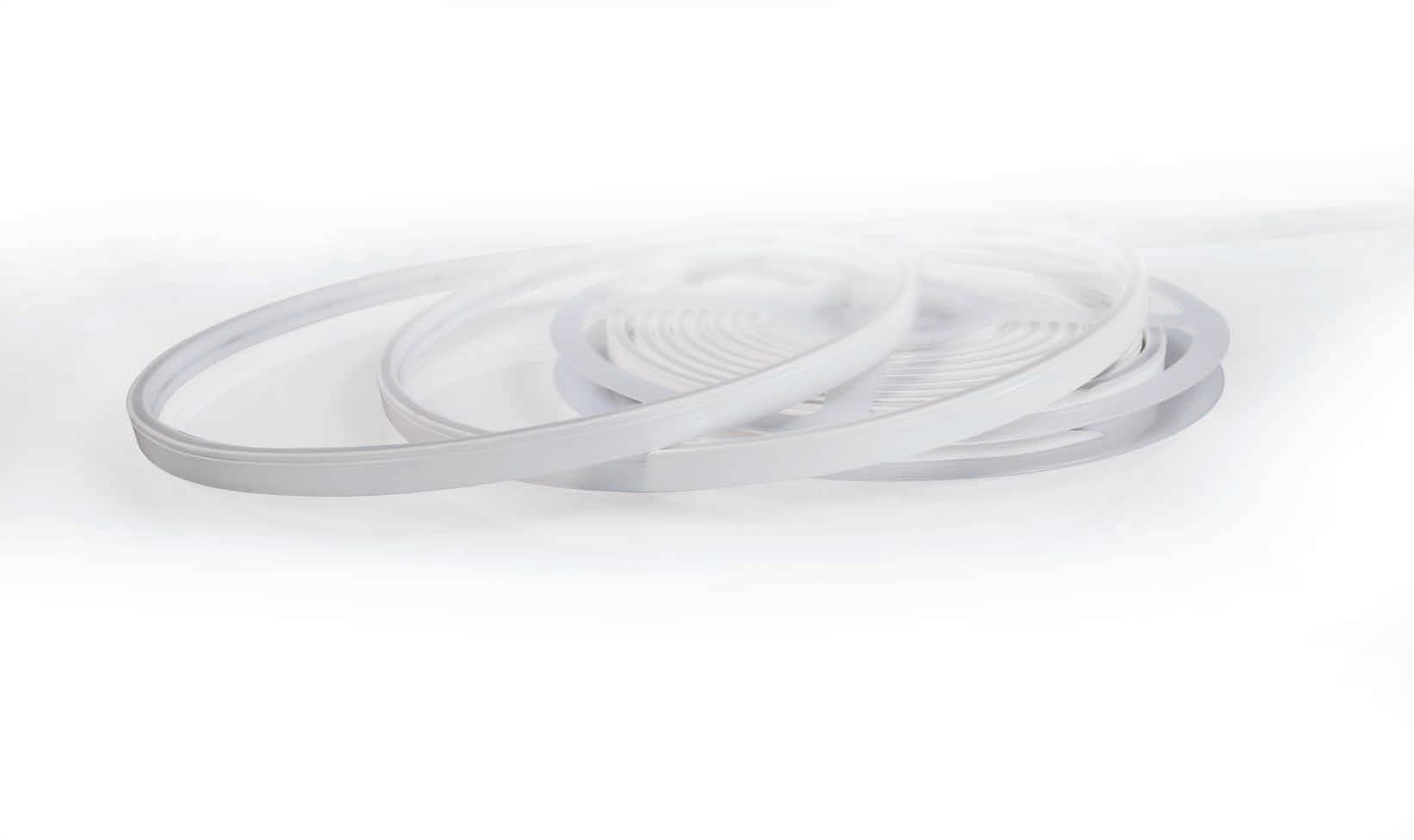

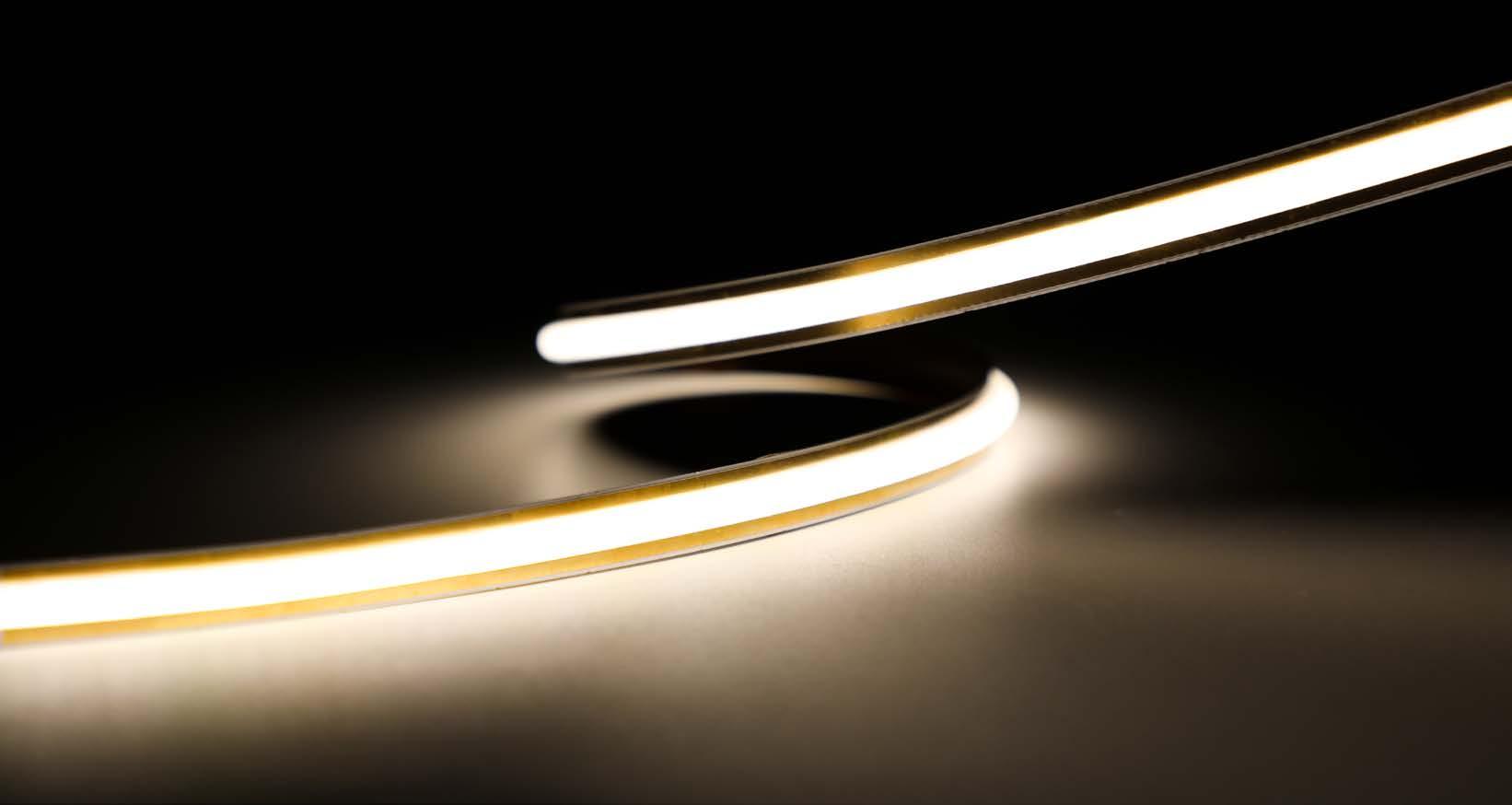

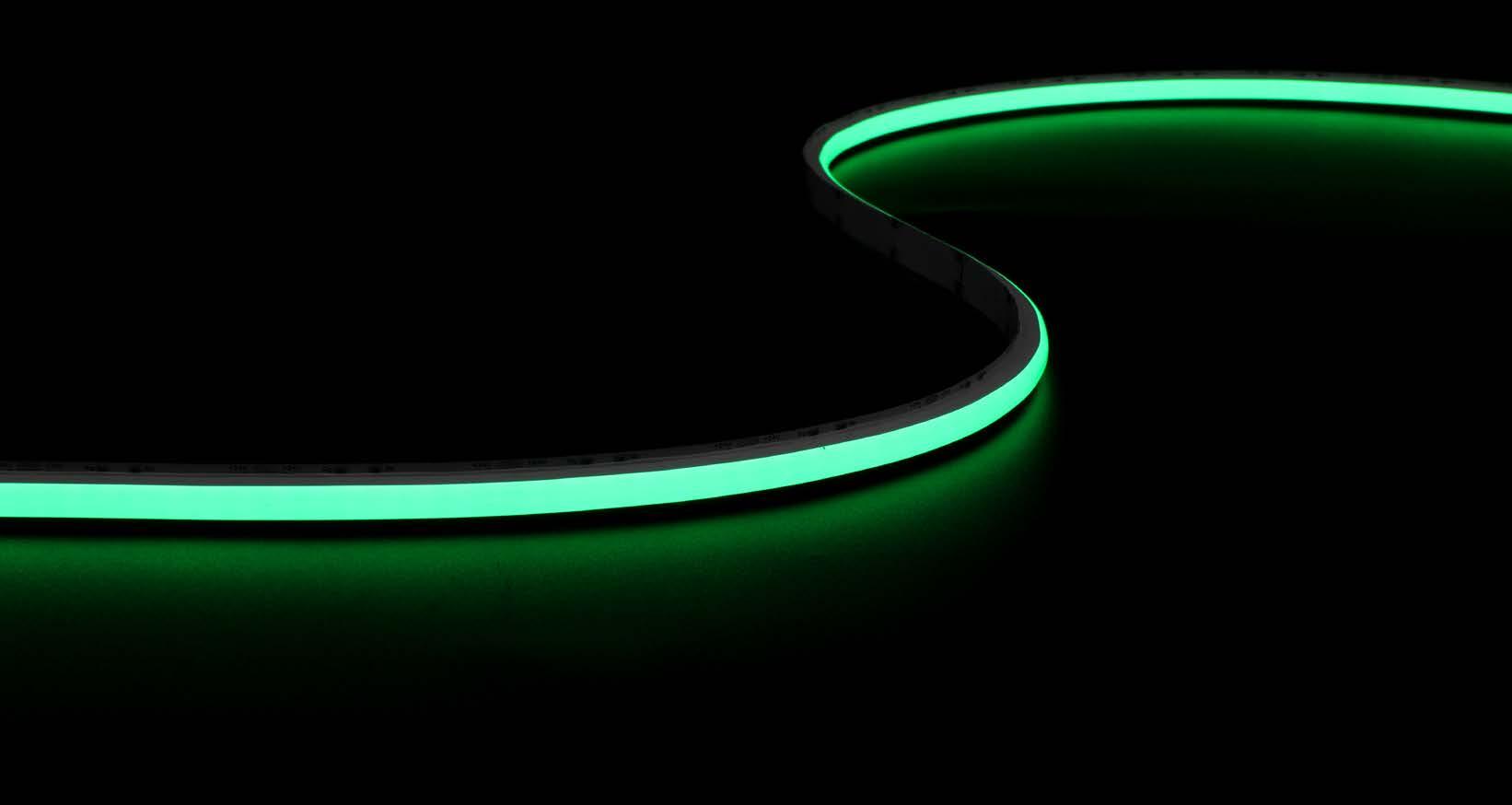

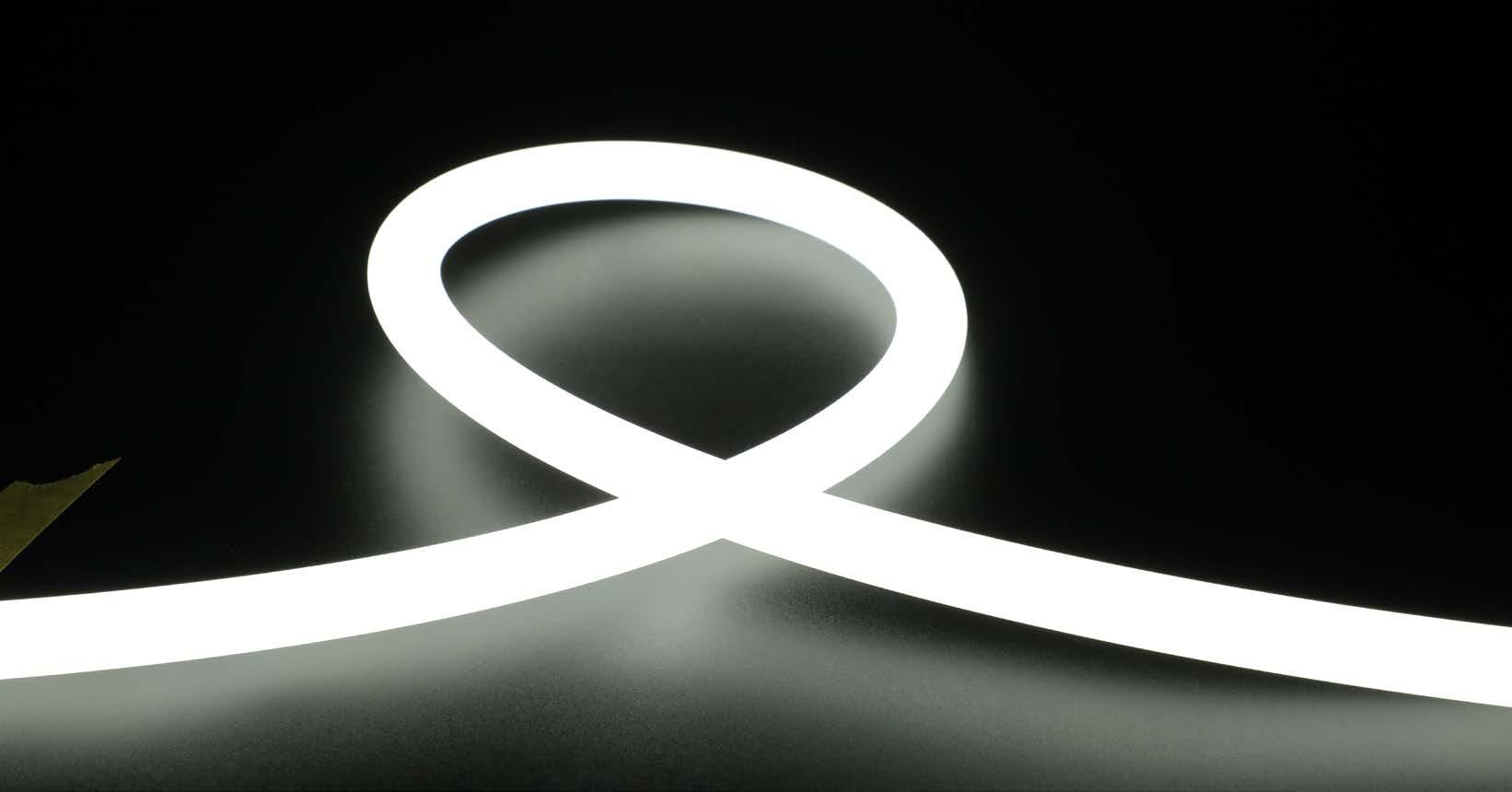

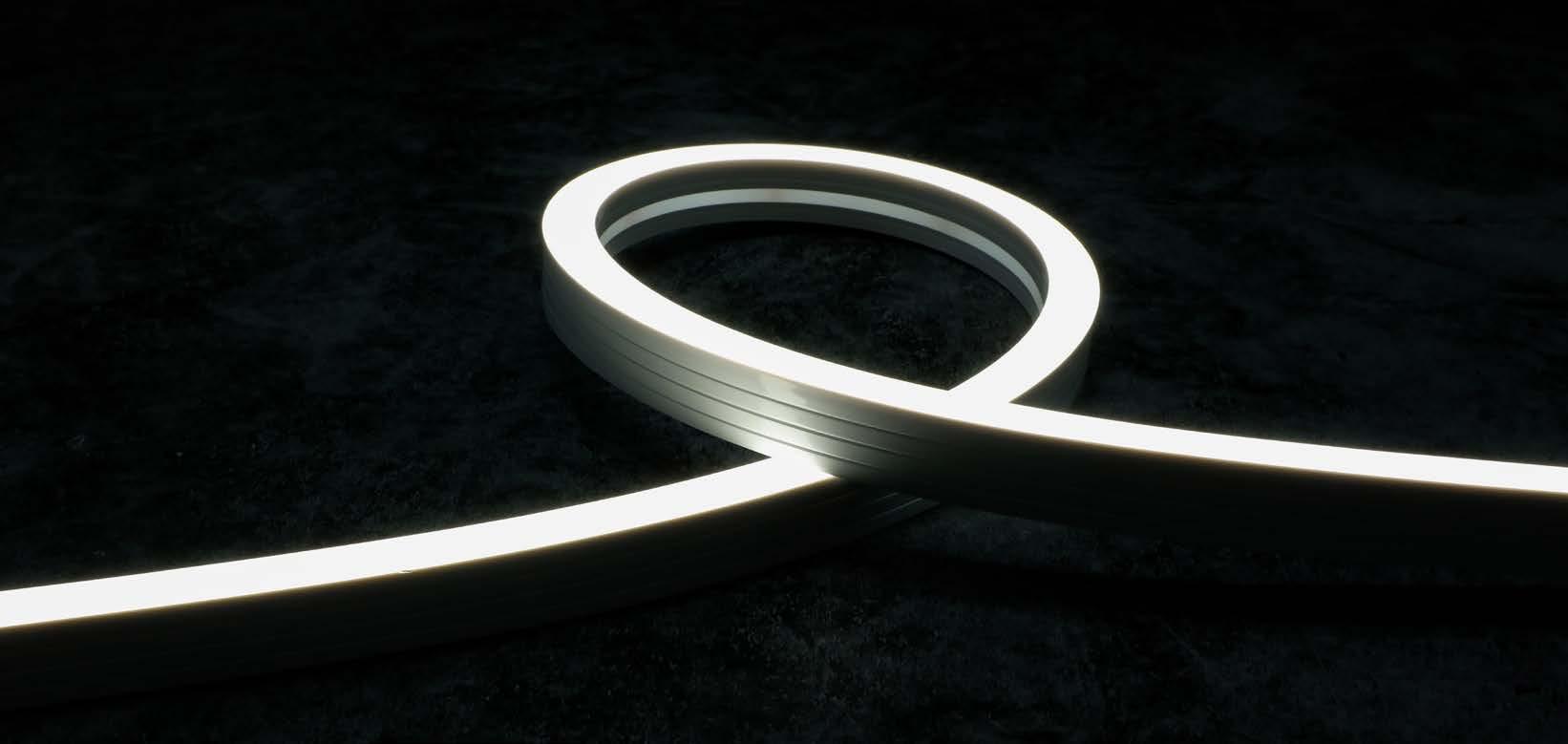

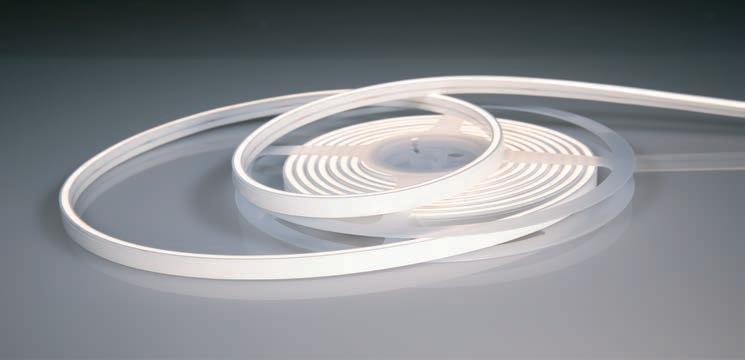

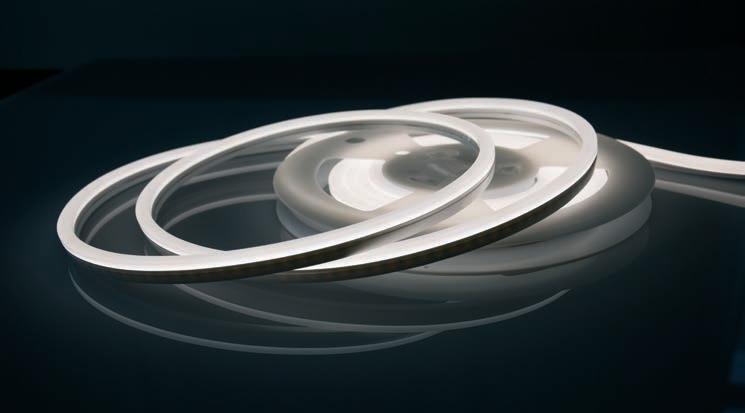

NEON IP67 INDOOR: costruite con materiali siliconici di diversa opacità, offrono nuove possibilità di illuminazione lineare, efficiente ed uniforme. Autodissipanti e impermeabili, possono essere installate a contatto con il legno, il muro e in ambienti indoor dove è presente umidità. Gli accessori forniti con la striscia sono clips in alluminio e tappi di chiusura con il relativo sigillante, che consente di ripristinare il grado di protezione IP67 in seguito all’eventuale taglio.
NEON IP67 INDOOR: made of silicon materials of different opacity, offer new linear, efficient and uniform lighting possibilities. Self-dissipating and waterproof, they can be installed in contact with the wood, the wall and in indoor environments where humidity is present. The accessories supplied with the strip are aluminum clips and closing caps with the relative sealant, which allows to restore the IP67 degree of protection in case of LED strip cut.
NEON IP67 OUTDOOR: Le strisce LED NEON IP67 OUTDOOR in silicone offrono nuove possibilità di illuminazione lineare, efficiente ed uniforme. Autodissipanti e impermeabili, possono essere installate a contatto con il legno, il muro e in ambienti outdoor dove è presente umidità e acqua salata. Gli accessori forniti con la striscia sono clips in plastica e viti. Resistente agli UV e agli agenti chimici delle acque, adatto a piscine e acqua salata, resistente alle alte temperature. In caso di taglio utilizzare solo in ambienti interni.
NEON IP67 OUTDOOR: NEON IP67 OUTDOOR LED strips coated in silicon offer new linear, efficient and uniform lighting possibilities. They can be cut and folded so as to be able to adapt them perfectly to the space to be illuminated. Self-dissipating and waterproof, they can be installed in contact with wood, wall and in outdoor environments where humidity and salt mist are present. The accessories supplied with the NEON IP67 OUTDOOR strip are plastic fixing clips and screws. UV and chemical agents of water resistant, suitable for swimming pools and salt water, high temperatures resistant. In case of strip cuts, strip can be used only indoor.
A41N2412L027 2700K 400 87 120 24VDC 50mm 18W IP67
A41N2412L030 3000K 440 87 120 24VDC 50mm 18W IP67
A41N2412L040 4000K 470 88 120 24VDC 50mm 18W IP67
A41KITN2412L Kit: 10x brackets with screws, 2x caps with hole, 2x end caps, 2x glue tubes
A41FIXN2412L 1 single fixing bracket
BAR0612AL100 1mt aluminum profile
Datasheet download

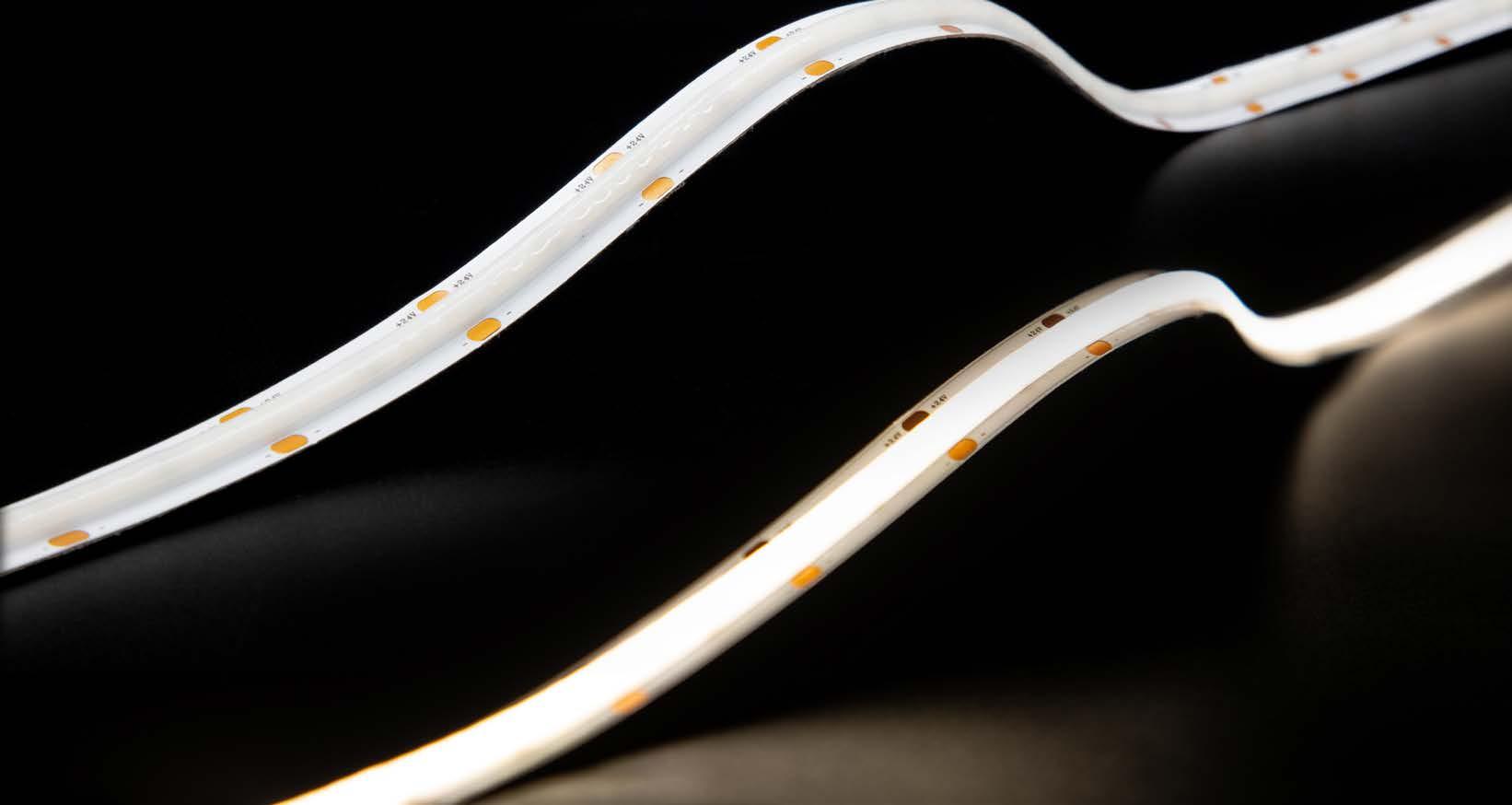

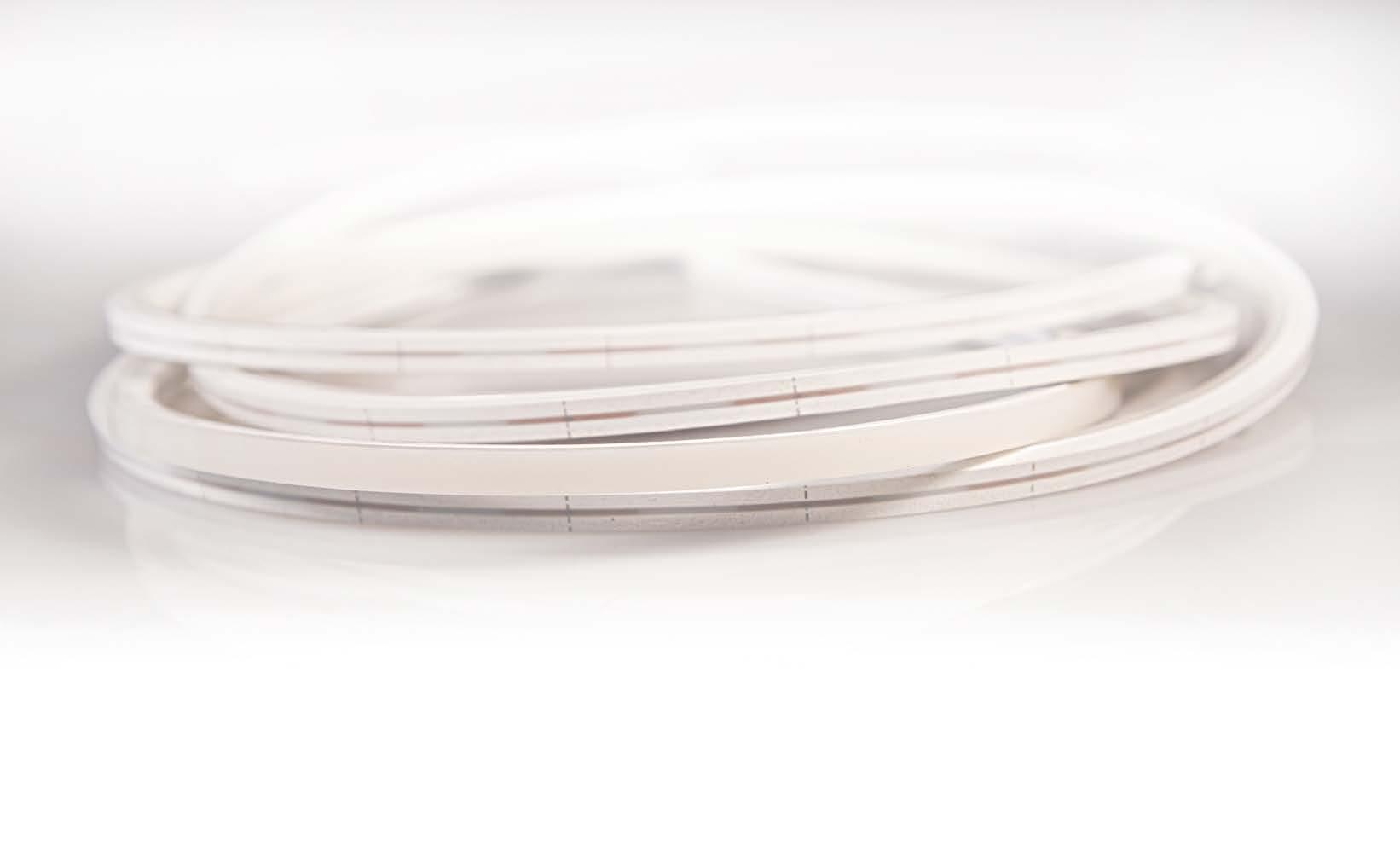

Strisce flessibili a LED 24V IP67
• Emissione della luce da un lato - lama di luce (tipo L)
• 120 led/m - 18W/m - LED 2835
• Movimento orizzontale (SIDE) , Ø>60mm.
• Fornite con 10 clips, 10 viti, 2 tappi per ripartenza, 4 tappi chiusura e 2 tubetti di silicone
• Strisce da incorporare direttamente senza profilo .
• Ridotta spaziatura dei LED per una luce continua senza punti
• Disponibile nei colori standard: 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
• One side light emission - light blade version (L type)
• 120 led/m - 18W/m - LED 2835
• Horizontal (SIDE) bending, Ø>60mm.
• Supplied with 10 clips, 10 screws, 2 open caps for rewiring, 4 end caps and 2 sylicon paste
• Direct installation (no profile needed)
• Reduced space between diodes for homogeneous output light
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable
A41KITN2412F Kit: 10x brackets with screws, 2x caps with hole, 2x end caps, 2 x glue tubes
A41FIXN2412F 1 single fixing bracket
BAR0816AL100 1mt aluminum profile
Datasheet download
Strisce flessibili a LED 24V IP67
• Emissione della luce da tre lati (tipo F)
• 120 led/m - 18W/m - LED 2835
• Movimento orizzontale (SIDE) , Ø>60mm.
• Fornite con 10 clips, 10 viti, 2 tappi per ripartenza, 4 tappi chiusura e 2 tubetti di silicone
• Strisce da incorporare direttamente senza profilo .
• Ridotta spaziatura dei LED per una luce continua senza punti
• Disponibile nei colori standard : 2700K, 3000K o 4000K
• Fornite in nastro da 5m e cavetto di raccordo
• Three side light emission (F type)
• 120 led/m - 18W/m - LED 2835
• Horizontal (SIDE) bending, Ø>60mm.
• Supplied with 10 clips, 10 screws, 2 open caps for rewiring, 4 end caps and 2 sylicon paste
• Direct installation (no profile needed)
• Reduced space between diodes for homogeneous output light
• Color temperatures available: 2700K, 3000K or 4000K
• Supplied in 5m reels with connecting cable
A41N08080627
A41N08080640
A41KITN08080 Kit: 10x brackets with screws, 2x caps with hole, 4 x end caps, 2 x glue tubes
A41FIXN08080 10 fixing brackets with 10 screws
BAR0808AL100 1mt aluminum profile
Datasheet download

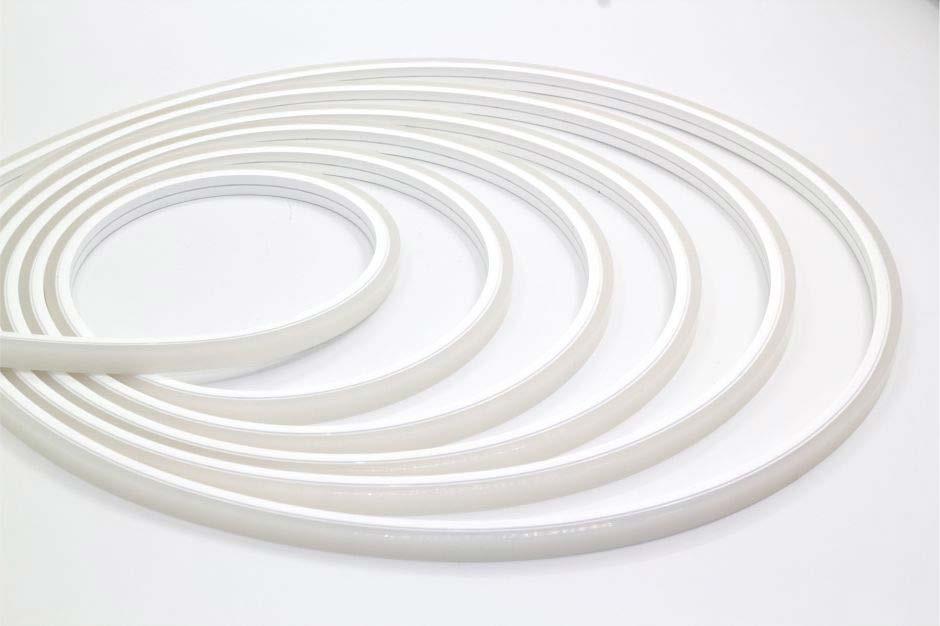

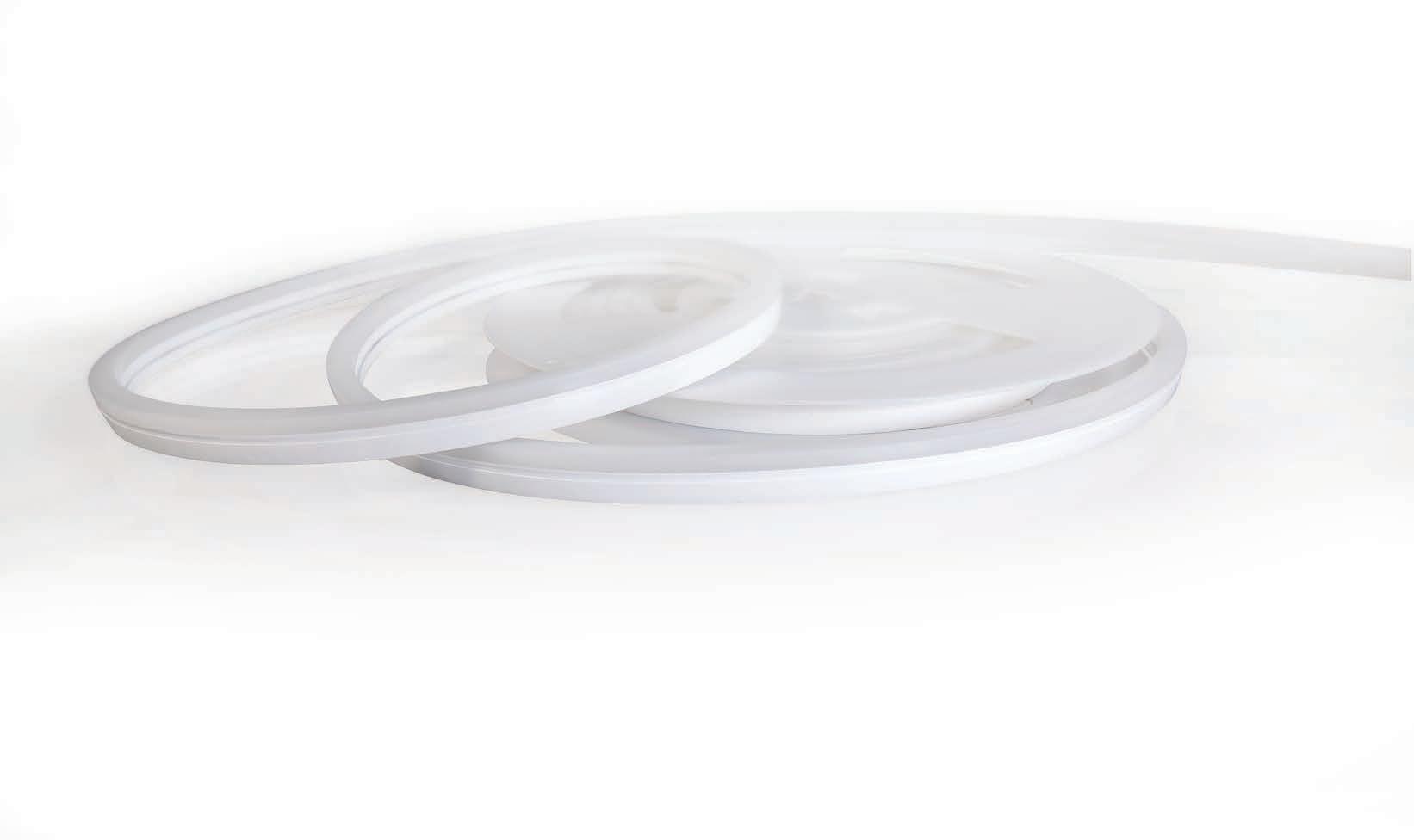

Strisce flessibili a LED 24V IP67
• Dimensione ridotta 8x8mm
• Adatta anche per uso esterno (resistente ai raggi UV e alla nebbia salina)
• Movimento verticale (TOP) Ø>100mm, movimento orizzontale (SIDE) Ø>300mm
• 238 led/m - 6W/m - LED2216
• Taglio libero - Punto di saldatura per collegamento cavo ogni 29,4mm
• Disponibile nei colori standard: 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
• Fornite con 10 clips, 10 viti, 2 tappi per ripartenza, 4 tappi chiusura e 2 tubetti di silicone
24V Flexible LED strips IP67
• Mini Size 8x8mm
• Suitable for outdoor installation too (UV resistant and salt-mist proof).
• Free bending: vertical (TOP) bending Ø>100mm, horizontal (SIDE) bending Ø>300mm
• 238 led/m - 6W/m - LED2216
• Free cutting - Soldering pad for wire connection every 29,4mm
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable
• Supplied with 10 clips, 10 screws, 2 open caps for rewiring, 4 end caps and 2 sIlicon paste
A41N03080627
A41KITN03080 Kit: 10x brackets with screws, 2x caps with hole, 4 x end caps, 2 x glue tubes
A41FIXN03080 1 single fixing bracket with screw
BAR0308AL100 1mt aluminum profile
Datasheet download
Strisce flessibili a LED 24V IP67
• Dimensione super ridotta 3x8mm
• Movimento orizzontale Ø>60mm
• 238 led/m - 6W/m - LED 2216
• Taglio libero - Punto di saldatura per collegamento cavo ogni 29mm
• Disponibile nei colori standard: 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
• Fornite con 10 clips, 10 viti, 2 tappi per ripartenza, 4 tappi chiusura e 2 tubetti di silicone
24V Flexible LED strips IP67
• Really mini dimension 3x8mm
• Horizontal (side) bending Ø>60mm
• 238 led/m - 6W/m - LED 2216
• Free cutting - Soldering pad for wire connection every 29mm
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable
• Supplied with 10 clips, 10 screws, 2 open caps for rewiring, 4 end caps and 2 silicon paste
A41KITN04100 Kit: 10x brackets with screws, 2x caps with hole, 4 x end caps, 2 x glue tubes
A41FIXN0410T 1 single fixing bracket with screw
BAR0410TAL10 1mt aluminum profile
Datasheet download
Strisce flessibili a LED 24V 4mm IP67
• 144 led/m - 10W/m - LED 2835
• Strisce da incorporare direttamente senza profilo.
• Movimento orizzontale Ø>60mm
• Disponibile nei colori standard: 3000K e 4000K
• 144led/m - 10W/m - LED 2835
• Direct installation (no profile needed)
• Horizontal (side) bending Ø>60mm
• Color temperatures available: 3000K or 4000K
• Fornite in nastro da 5m e cavetto di raccordo 24V Flexible LED strips 4mm IP67
• Supplied in 5m reels with connecting cable
A41KITN0410T Kit: 10x brackets with screws, 2x caps with hole, 4 x end caps, 2 x glue tubes
A41FIXN0410T 1 single fixing bracket with screw
BAR0410TAL10 1mt aluminum profile
Strisce flessibili a LED 24V IP67
• Illuminazione a forma di T per un'installazione perfetta e diretta (senza profilo)
• Movimento orizzontale Ø>60mm
• 180 led/m - 9,6W/m - LED 2835
• Taglio libero - Punto di saldatura per collegamento cavo ogni 33,33mm
• Movimento orizzontale max 100mm
• Disponibile nei colori standard: 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo
• T- shape lighting for perfect and direct fit-in installation (no profile needed)
• Horizontal (side) bending Ø>60mm
• 180 led/m - 9,6W/m - LED 2835
• Free cutting - Soldering pad for wire connection every 33,33mm
• Side bending max 100mm
• Color temperatures available: 2700K, 3000K or 4000K
• Supplied in 5m reels with connecting cable
Datasheet download
Strisce a LED NEON TRIANGLE 24V - IP65
• Adatta a sottopensili, con fascio di luce asimmetrico
• 168led/m - 5,5w/m
• Movimento orizzontale (side)
• Fornite con 1 tappo per ripartenza, 1 tappo di chiusura e 1 cavetto rosso/nero da 15cm
• Disponibile nei colori standard: 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo. 24V NEON LED strips TRIANGLE - IP65
• Supplied in 5m reels with connecting cable 5,5
• Suitable for under-cabinets, with asymmetrical light beam
• 168led/m - 5,5w/m
• Horizontal bending (Side bending)
• Supplied with 1 open cap for rewiring, 1 end cap and one 15cm red/black wire
• Color temperatures available: 3000K and 4000K
Datasheet download
A41KIT3NEONB Kit: 1 x spare front cap +30cm connecting cable + 1end cap
A41KIT4NEONB kit: 10 x plastic clips + 10 x screws
A41BARNEONH0 1mt aluminum profile
• Fornite in nastro da 5m o 10m con cavetto di raccordo
• Rolla da 5m: 160led/m - 14,4W/m Rolla da 10m: 140 led/m - 11,52W/m
• Movimento verticale (TOP), Ø>100mm
• Taglio e giunzione del cavo ogni 50mm
• Strisce da incorporare direttamente senza profilo.
• Rolla da 5m fornita di 10 clips di fissaggio, 10viti, 1 tappo di chiusura , 1 tappo con ripartenza e cavo da 30cm
• Rolla da 10m fornita di 20 clips di fissaggio, 20 viti, 1 tappo di chiusura , 1 tappo con ripartenza e cavo da 30cm
• 5m or 10m reel with power cable
• 5m reel: 160led/m - 14,4W/m 10m reel: 140 led/m - 11,52W/m
• Vertical (TOP) bending bending, Ø>100mm
• Cut point and solder pad for cabling every 50mm
• Direct installation (no profile needed)
• 5m roll supplied with 10 fixing clips, 10 screws, 1 end cap, 1 front cap plus 30cm wire.
• 10m roll supplied with 20 fixing clips, 20 screws, 1 end cap, 1 front cap plus 30cm wire.
A41KITNT1800 Kit: 2x front caps, 2x end caps, 1x glue tube for ø18mm strip
A41KITNT2300 Kit: 2x front caps, 2x end caps, 1x glue tube for ø23mm strip
Datasheet download
Strisce a LED NEON 360° 24V - IP65
• Illuminazione uniforme a 360°, flessibile e pieghevole fino a 150mm
• Materiale superficie ad olio opaco con eccellente resistenza all'usura, anti-polvere.
• Modello NT1811: Ø18mm - 360led/m - 11w/m
• Modello NT2314: Ø23mm - 280led/m - 14w/m
• Taglio libero - Punto di saldatura per collegamento cavo ogni 33,33mm per modello Ø18mm e ogni 50mm per modello Ø23mm
• Fornite con: 10 staffette e 10 viti (nodello NT1811) e 5 staffette, 10 tasselli e 10 viti (modello NT2314)
• Disponibile nei colori standard: 3000K e 4000K
• Fornite in nastro da 5m e cavetti di raccordo da 100cm su entrambii i lati 24V NEON LED
• 360° uniform lighting, flexible and easily bentable up to 150mm
• Matte oil material on the surface with excellent wear resistance, no dust
• Type NT1811: Ø18mm - 360led/m - 11w/m
• Type NT2314: Ø23mm - 280led/m - 14w/m
• Free cutting - Soldering pad for wire connection every 33,33mm for type Ø18mm and every 50mm for type Ø23mm
• Supplied with: 10 clips and 10 screws (type NT1811) and 5 clips, 10 dowels and 10 screws (type NT2314)
• Color temperatures available: 3000K and 4000K
• Supplied in 5m reels with 100cm connecting cables on both sides
A41KITN18VH0 Ø18mm Vertical hanging installation kit + 1mt plastic tube
A41KITN18SSM Ø18mm Single end Surface mounted installation kit + 1mt plastic tube (1 fixing point)
A41KITN18BSM Ø18mm Both end Surface mounted installation kit (2 fixing points)
A41KITN23VH0 Ø23mm Vertical hanging installation kit + 1mt plastic tube
A41KITN23SSM Ø23mm Single end Surface mounted installation kit + 1mt plastic tube (1 fixing point)
A41KITN23BSM Ø23mm Both end Surface mounted installation kit (2 fixing points)
A41KITN23CH0 Ø23mm Curve hanging installation kit
A41KITN23DSM Ø23mm Double Surface mounting 2mt. cables (x2) + 1mt. plastic tube
8/15
** The EEC specification refers in each case to the installed light source(s)
Datasheet download

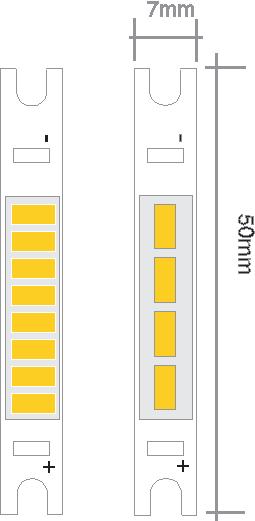

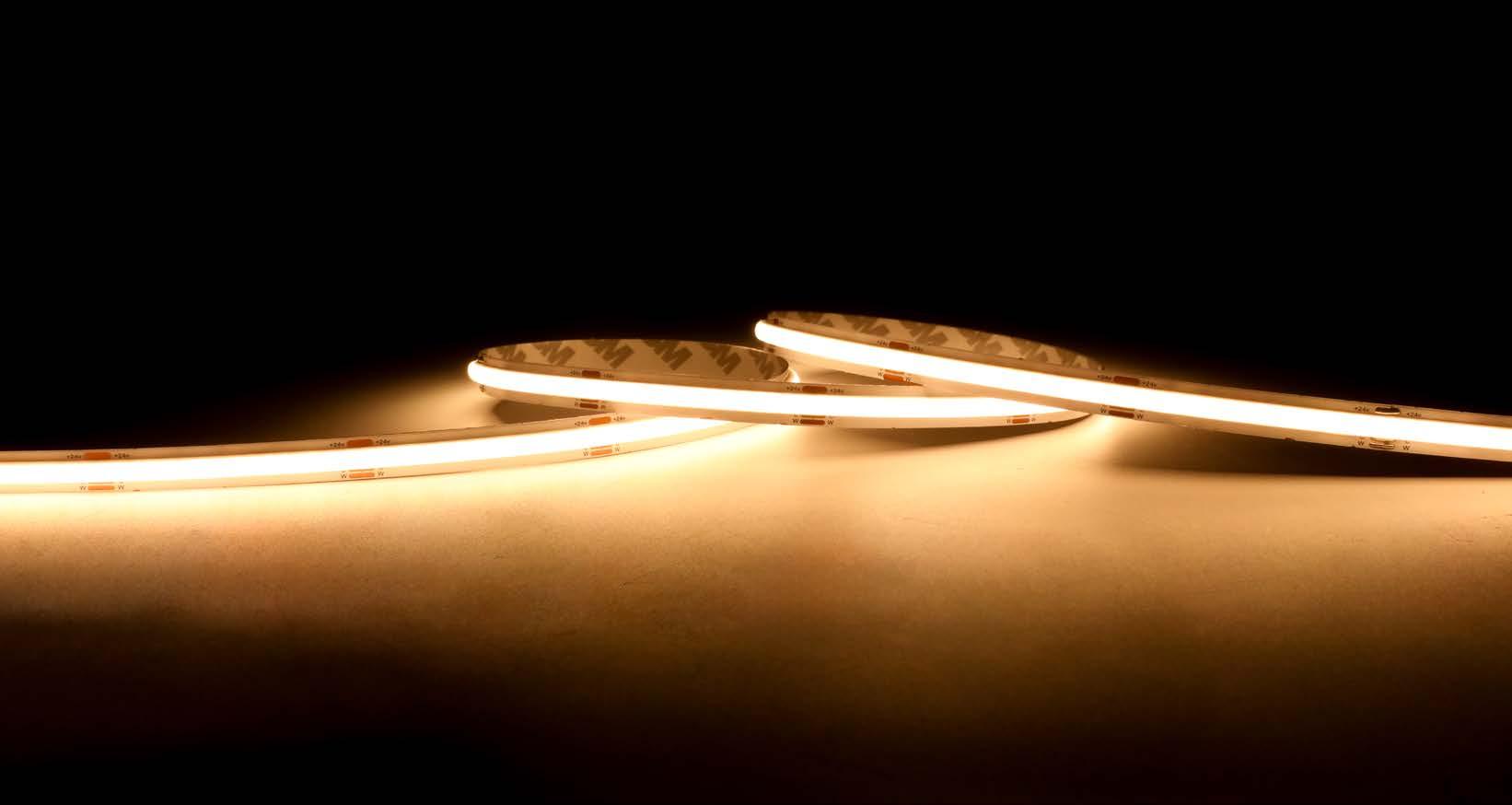

Strisce flessibili a LED 24V autoadesive IP20
• Strip COB a luce continua
• 8W/m con possibile taglio ogni 50mm
• 15W/m con possibile taglio ogni 50mm
• Facile da piegare - Possibile montaggio su superfici curve
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornita in rolla da 5m 24V Flexible adhesive LED strips IP20
• COB LED Strip (continous light)
• 8W/m with possible cut every 50mm
• 15W/m with possible cut every 50mm
• Easy to bend - Possible mounting on curved surfaces
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable.
Datasheet download

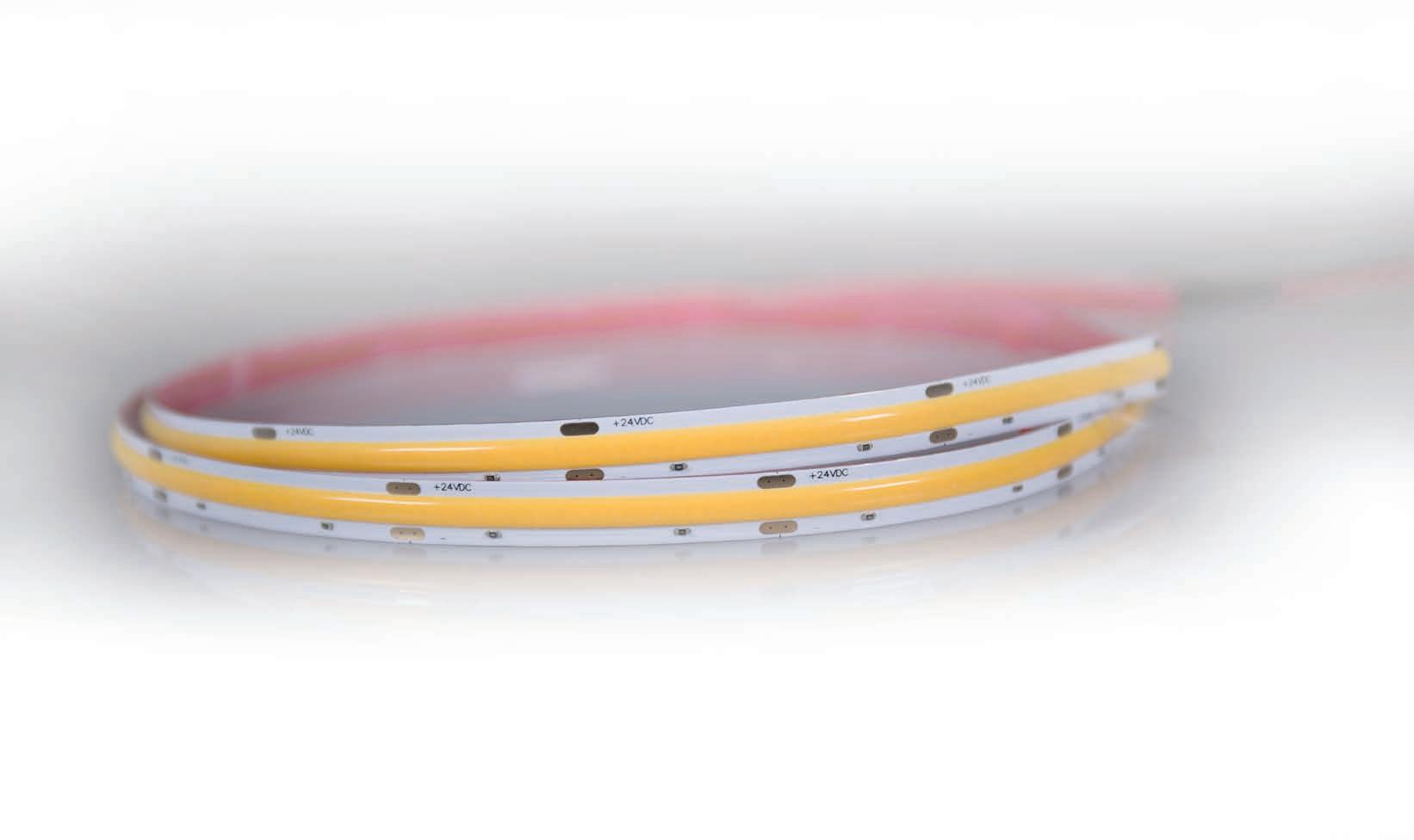

Strisce flessibili a LED 24V autoadesive IP65
• Strip COB a luce continua
• 12W/m
• FREE CUT - Punto di saldatura per collegamento cavo ogni 33,3mm
• Movimento orizzontale
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornita in rolla da 5m 24V Flexible adhesive LED strips IP65
• COB LED Strip (uniform light), spotless.
• 12W/m
• FREE CUT - Soldering pad for wire connection every 33,3mm
• Horizontal (side) bending
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable.
** The EEC specification refers in each case to the installed light source(s) Datasheet download
Strisce LED DOB 24V autoadesive IP20 - GOLD
• Strip DOB a luce continua - GOLD
• Massima efficienza: 125lm/W
• 10W/m - FREE CUT
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornita in rolla da 5m
24V DOB LED strips IP20 - GOLD
• DOB LED Strip - uniform light, spotless - GOLD
• Max efficiency: 125lm/W
• 10W/m - FREE CUT
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable.
** The EEC specification refers in each case to the installed light source(s)
Strisce flessibili a LED 24V autoadesive IP20
• Strip DOB a luce continua - Milky
• Massima efficienza: 150lm/W
• 15W/m con possibile taglio ogni 27,7mm
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornita in rolla da 5m 24V Flexible adhesive LED strips IP20
• DOB LED Strip - uniform light, spotless - Milky
• Max efficiency: 150lm/W
• 15W/m with possible cut every 27,7mm
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable.
4,8/22
Watt/m
CRI>94 IP 20 III
ta -10°÷ +40°C
** The EEC specification refers in each case to the installed light source(s)

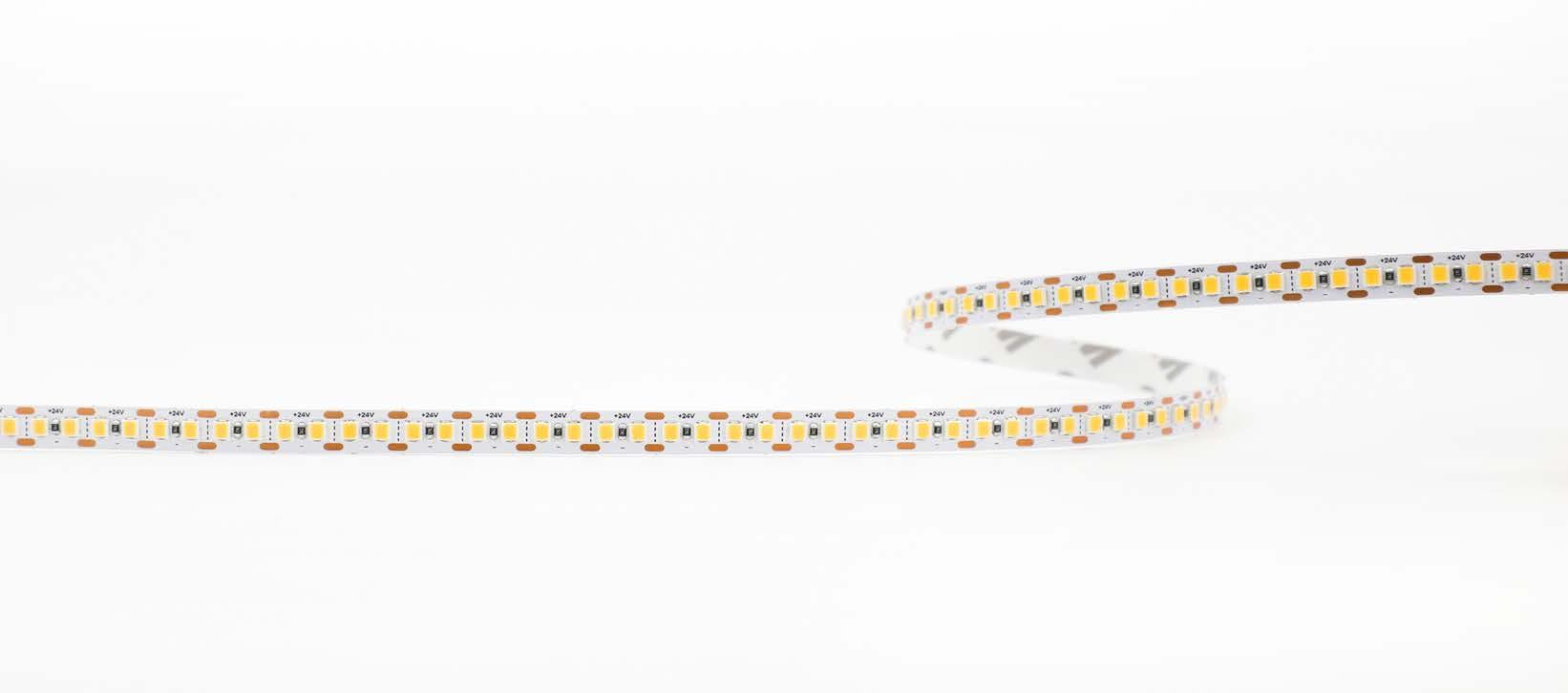

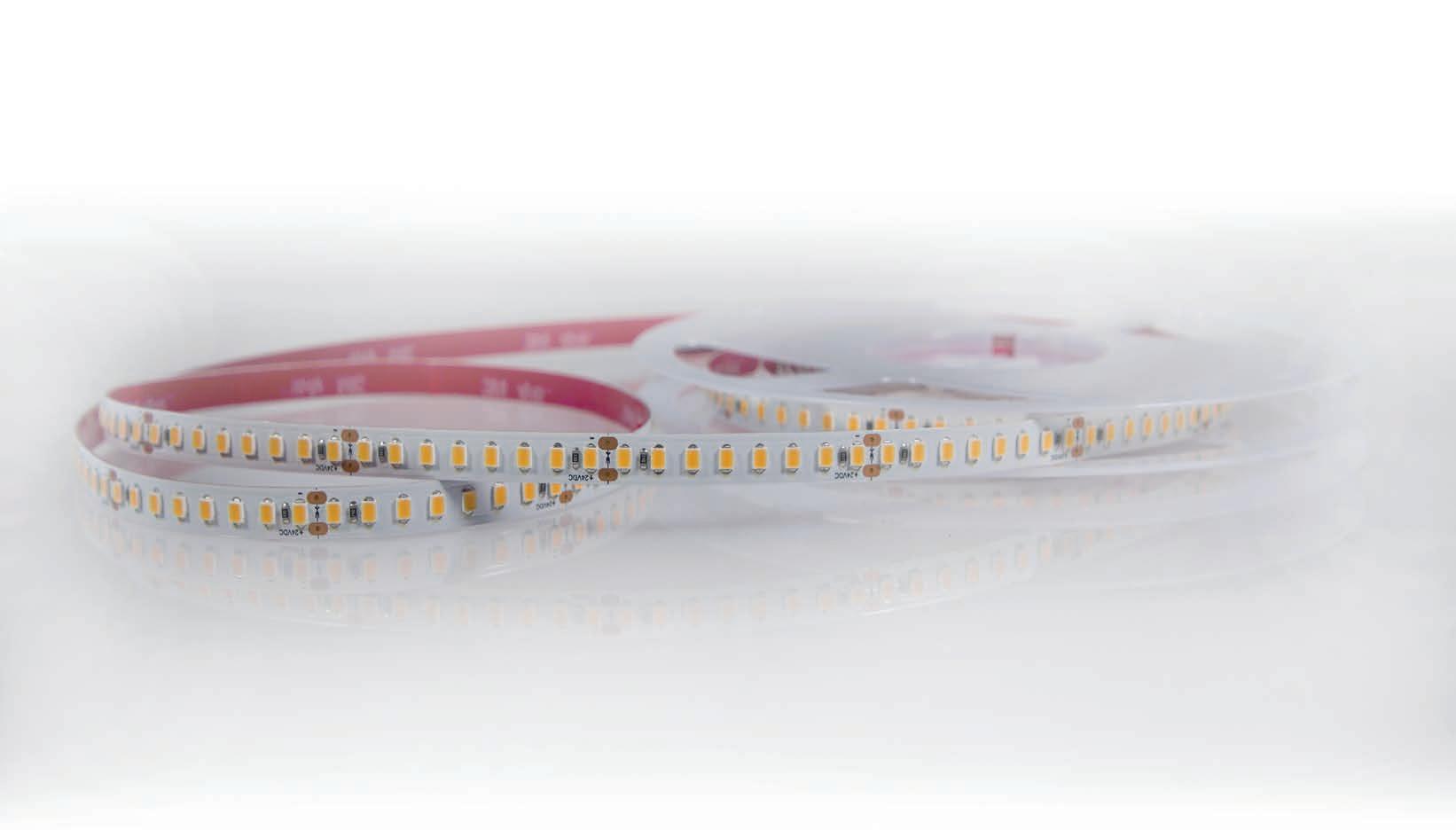

Strisce flessibili a LED 24V autoadesive IP20
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• 120 led/m - 4,8W/m Taglio libero - Punto di saldatura per collegamento cavo ogni 8,3mm
• 160 led/m - 9,6W/m Taglio libero - Punto di saldatura per collegamento cavo ogni 12,5mm
• 200 led/m - 16,8W/m Taglio libero - Punto di saldatura per collegamento cavo ogni 10mm
• 240 led/m - 22W/m - Taglio libero - Punto di saldatura per collegamento cavo ogni 12,5mm
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V
• LED 2835 with high lumen efficiency and low voltage drop
• 120 led/m - 4,8W/m Free cutting - Soldering pad for wire connection every 8,3mm
• 160 led/m - 9,6W/m Free cutting - Soldering pad for wire connection every 12,5mm
• 200 led/m - 16,8W/m Free cutting - Soldering pad for wire connection every 10mm
• 240 led/m - 22W/m Free cutting - Soldering pad for wire connection every 12,5mm
• Available in standard 2700K, 3000K and 4000K
• Supplied in 5m roll with connecting cable
CRI>93 IP 65 III
Datasheet download
** The EEC specification refers in each case to the installed light source(s)
Strisce flessibili a LED 24V autoadesive IP65
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• 120 led/m - 4,8W/m Taglio libero - Punto di saldatura per collegamento cavo ogni 8,3mm
• 160 led/m - 9,6W/m Taglio libero - Punto di saldatura per collegamento cavo ogni 12,5mm
• 200 led/m - 16,8W/m Taglio libero - Punto di saldatura per collegamento cavo ogni 10mm
• 240 led/m - 22W/m - Taglio libero - Punto di saldatura per collegamento cavo ogni 12,5mm
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V
• LED 2835 with high lumen efficiency and low voltage drop
• 120 led/m - 4,8W/m Free cutting - Soldering pad for wire connection every 8,3mm
• 160 led/m - 9,6W/m Free cutting - Soldering pad for wire connection every 12,5mm
• 200 led/m - 16,8W/m Free cutting - Soldering pad for wire connection every 10mm
• 240 led/m - 22W/m Free cutting - Soldering pad for wire connection every 12,5mm
• Available in standard 2700K, 3000K and 4000K
• Supplied in 5m roll with connecting cable
CRI>80 IP 20 III
8/15 Watt/m ta -10°÷ +40°C
** The EEC specification refers in each case to the installed light source(s)
Datasheet download

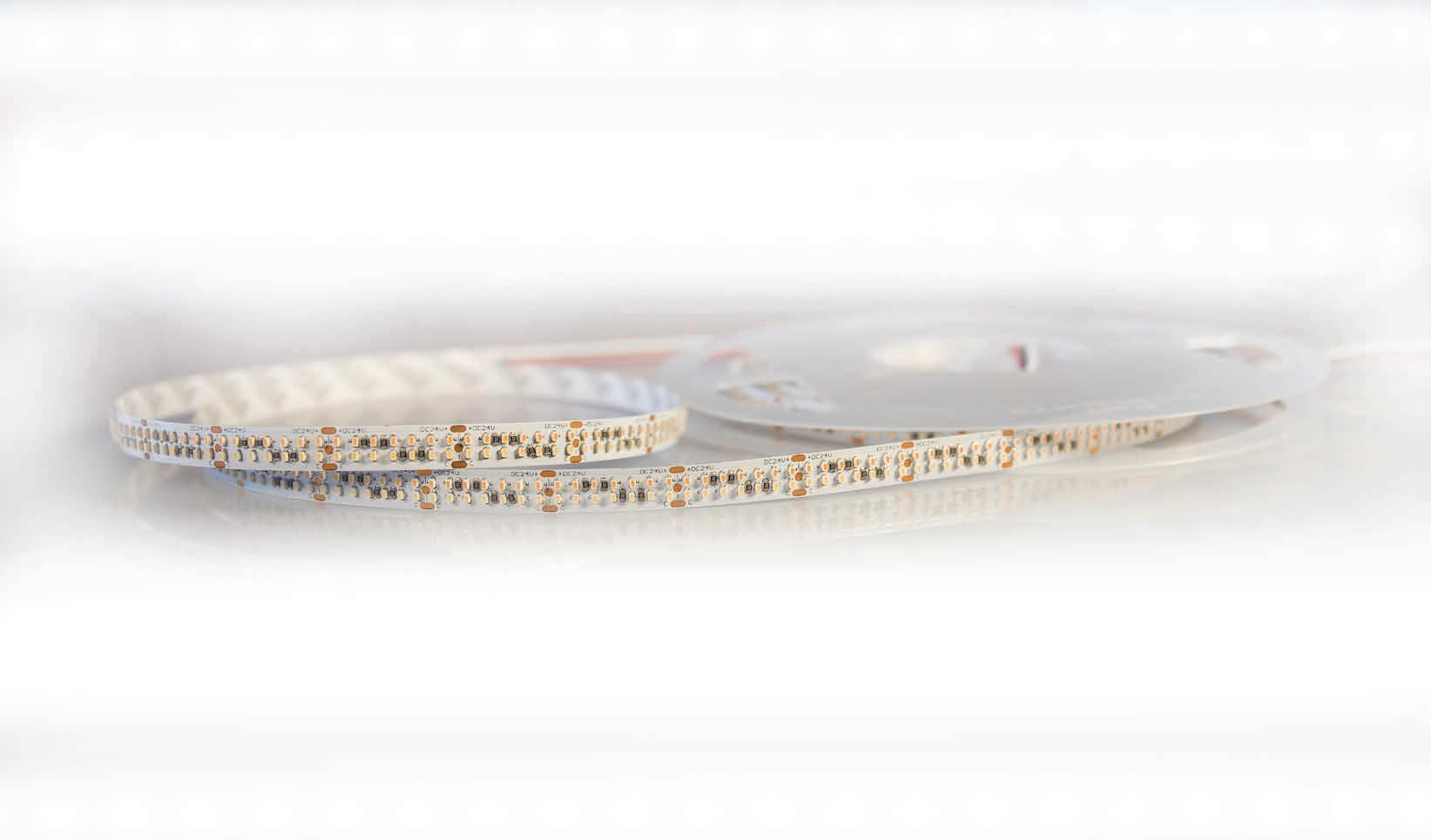

Strisce flessibili a LED 24V autoadesive IP20
• LED 2835D doppio chip ad alta efficienza e a bassa caduta di tensione
• Consumo ridotto, alto rendimento
• 160 led/m: 8W/m, 10W/m e 15W/m
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP20
• LED 2835D Double Chip with high lumen efficiency and low voltage drop
• Reduced consumption, higher efficiency
• 160 led/m: 8W/m, 10W/m and 15W/m
• Available in standard 2700K, 3000K and 4000K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• LED 2835D doppio chip ad alta efficienza e a bassa caduta di tensione
• Consumo ridotto, alto rendimento
• 200 led/m: 6W/m, 8W/m e 11,5W/m
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP20
• LED 2835D Double Chip with high lumen efficiency and low voltage drop
• Reduced consumption, higher efficiency
• 200 led/m: 6W/m, 8W/m and 11,5W/m
• Available in standard 2700K, 3000K and 4000K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Strisce flessibili a LED 24V autoadesive IP20
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Realizzata in moduli da 7 LED per una diminuzione delle perdite in calore e migliore resa luminosa. Consumo ridotto, alto rendimento
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6000K
• Fornite in nastro da 5m e cavetto di raccordo.
Datasheet download
24V Flexible adhesive LED strips IP20
• LED 2835 with high lumen efficiency and low voltage drop
• 7LED segment for a reduction of heath losses and higher lumen efficiency - Reduced consumption, higher efficiency
• Available in standard 2700K, 3000K, 4000K and 6000K
• Supplied in 5m roll with connecting cable
Datasheet download
** The EEC specification refers in each case to the installed light source(s)
Strisce flessibili a LED 24V autoadesive IP65
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Realizzata in moduli da 7 LED per una diminuzione delle perdite in calore e migliore resa luminosa - Consumo ridotto, alto rendimento
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP65
• LED 2835 with high lumen efficiency and low voltage drop
• 7LED segment for a reduction of heath losses and higher lumen efficiency - Reduced consumption, higher efficiency
• Available in standard 2700K, 3000K, 4000K and 6000K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 48V autoadesive IP20
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Moduli da 7 LED per una diminuzione delle perdite in calore e migliore resa luminosa. Consumo ridotto, alto rendimento
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 20m e cavetto di raccordo.
• Alimentazione da un solo lato
48V Flexible adhesive LED strips IP20
• LED 2835 with high lumen efficiency and low voltage drop
• 7LED segment for a reduction of warm losses and higher lumen efficiency - Reduced consumption, higher efficiency
• Available in standard 3000K and 4000K
• Supplied in 20m roll with connecting cable
• Powered by one side only
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 48V autoadesive IP65
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• IP65 (Hollow Extrusion)
• Realizzata in moduli da 7 LED per una diminuzione delle perdite in calore e migliore resa luminosa. Consumo ridotto, alto rendimento
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 20m e cavetto di raccordo.
• Alimentazione da un solo lato
48V Flexible adhesive LED strips IP65
• LED 2835 with high lumen efficiency and low voltage drop
• IP65 (Hollow Extrusion)
• 7LED segment for a reduction of warm losses and higher lumen efficiency - Reduced consumption, higher efficiency
• Available in standard 3000K und 4000K
• Supplied in 20m roll with connecting cable
• Powered by one side only
Datasheet download
** The EEC specification refers in each case to the installed light source(s)
Strisce flessibili a LED 24V autoadesive IP68
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Realizzata in moduli da 7 LED per una diminuzione delle perdite in calore e migliore resa luminosa - Consumo ridotto, alto rendimento
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP68
• LED 2835 with high lumen efficiency 140lm/W and low voltage drop
• 7LED segment for a reduction of heath losses and higher lumen efficiency - Reduced consumption, higher efficiency
• Available in standard 2700K, 3000K, 4000K and 6000K
• Supplied in 5m roll with connecting cable
CRI>80 IP20/65 III
** The EEC specification refers in each case to the installed light source(s)
Strisce flessibili a LED 12V autoadesive IP20/IP65
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Realizzata in moduli da 3 LED - Consumo ridotto, alto rendimento
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6000K
• Fornite in nastro da 5m e cavetto di raccordo.
IP20/IP65
• LED 2835 with high lumen efficiency and low voltage drop
• 3LED segment - Reduced consumption, higher efficiency
• Available in standard 2700K, 3000K, 4000K and 6000K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Realizzata in moduli da 8 LED per una diminuzione delle perdite in calore e migliore resa luminosa
• Consumo ridotto, alto rendimento
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
IP20
• LED 2835 with high lumen efficiency and low voltage drop
• 8LED segment for a reduction of heath losses and higher lumen efficiency
• Reduced consumption, higher efficiency
• Available in standard 2700K, 3000K and 4000K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP65
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Realizzata in moduli da 8 LED per una diminuzione delle perdite in calore e migliore resa luminosa
• Consumo ridotto, alto rendimento
• Disponibile nei colori standard 2700K, 3000Ke 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
Flexible adhesive LED strips IP65
• LED 2835 with high lumen efficiency and low voltage drop
• 8LED segment for a reduction of heath losses and higher lumen efficiency
• Reduced consumption, higher efficiency
• Available in standard 2700K, 3000K and 4000K
• Supplied in 5m roll with connecting cable
V I CV IP 20
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• LED 2835
• Consumo ridotto
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
• LED 2835
• Reduced consumption
• Available in standard 3000K and 4000K
• Supplied in 5m roll with connecting cable
CRI>94 III 16,8 Watt/m IP 20
** The EEC specification refers in each case to the installed light source(s)
Datasheet download

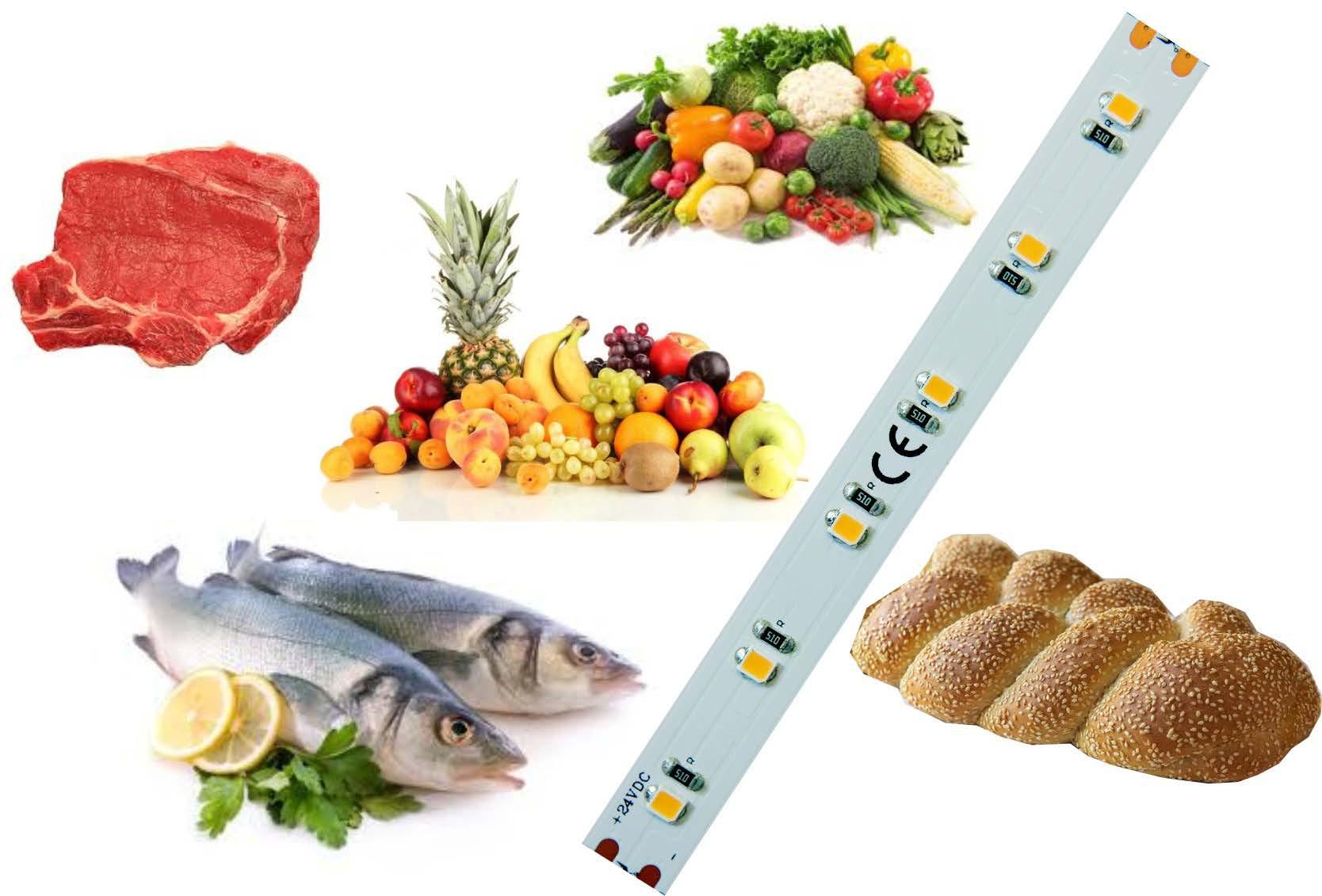

Strisce flessibili a LED 24V autoadesive per alimenti IP20
• Temperature di colore specifiche per l’illuminazione di alimenti
• 112 led/mt - 16,8W/mt - LED 2835
• Durata superiore nel tempo, adesivo 3M VHB ad alta resistenza
• Temperature di colore disponibili: 2500K (prodotti da forno), 2900K (carni), 3000K (frutta e verdura), 5000K (vegetali verdi), 7500K (pesce)
• Fornite in nastro da 5 m e cavetto di raccordo.
24V Flexible adhesive LED strips for food display IP20
• Specific color temperatures for different food types
• 112 led/mt - 16,8W/mt - LED 2835
• High life time - Fitted with high resistant 3M VHB adhesive tape
• Color temperatures available: 2500K (baked food), 2900K (meat), 3000K (fruit and vegetables), 5000K (for green vegetables) and 7500K (fish)
• Supplied in 5 m reels with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• Elevato CRI Ra>95
• 112 led/m - 10W/m - LED2835
• 160 led/m - 14,4W/m - LED2835
• 240 led/m - 21,6W/m - LED2835
• Superiore durata nel tempo, adesivo resistente 3M VHB
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6500K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP20
• High CRI Ra>95
• 112 led/m - 10W/m - LED2835
• 160 led/m - 14,4W/m - LED2835
• 240 led/m - 21,6W/m - LED2835
• High life time - Fitted with high resistant 3M VHB adhesive tape
• Available in standard 2700K, 3000K, 4000K e 6500K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP65
• Elevato CRI Ra>95
• 112 led/m - 10W/m - LED2835
• 160 led/m - 14,4W/m - LED2835
• 240 led/m - 21,6W/m - LED2835
• Superiore durata nel tempo, adesivo resistente 3M VHB
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6500K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP65
• High CRI Ra>95
• 112 led/m - 10W/m - LED2835
• 160 led/m - 14,4W/m - LED2835
• 240 led/m - 21,6W/m - LED2835
• High life time - Fitted with high resistant 3M VHB adhesive tape
• Available in standard 2700K, 3000K, 4000K e 6500K
• Supplied in 5m roll with connecting cable
IP 68 III
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• Elevato CRI Ra>95
• 112 led/m - 10W/m - LED2835
• 160 led/m - 14,4W/m - LED2835
• Superiore durata nel tempo, adesivo resistente 3M VHB
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
Flexible adhesive LED strips IP20
• High CRI Ra>95
• 112 led/m - 10W/m - LED2835
• 160 led/m - 14,4W/m - LED2835
• High life time - Fitted with high resistant 3M VHB adhesive tape
• Available in standard 3000K and 4000K
• Supplied in 5m roll with connecting cable
Datasheet download

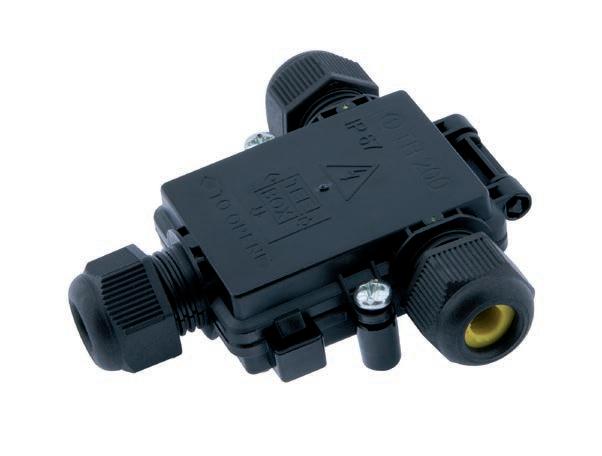

A41HVKIT0000 Junction kit (terminal cap and terminal with leads)
A41HVKITBR00 50 brackets and 50 screws

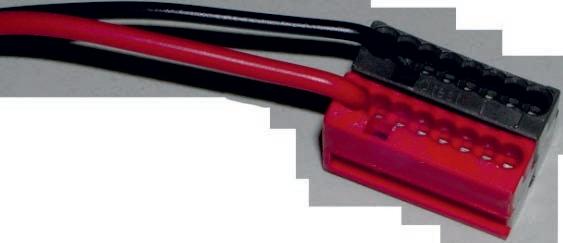

A41HVCONN000 Splice connector to connect tape to tape
A41BARPL1000 1m Plastic Profile

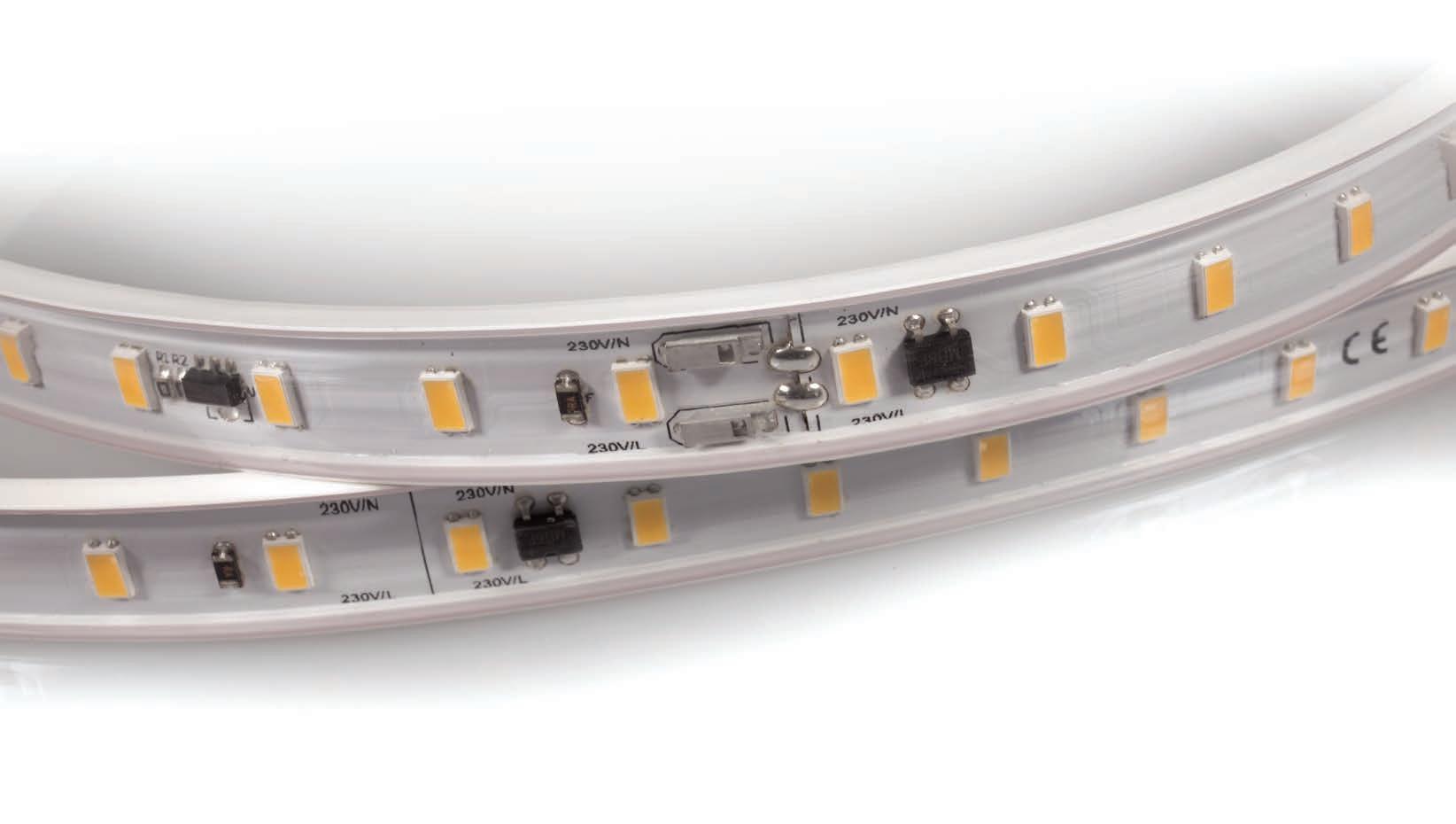

Strisce flessibili a LED 230V in PVC (uso esterno)
• Possibilità di alimentare da un solo lato fino a lunghezze di 50m
• 72 led/m - 14W/m - LED 5630 - Possibile taglio ogni 16,5cm, giunzione del cavo ogni 50cm
• Fornite con accessori di fissaggio: 100 clips, 100 viti e 100 tasselli
• Kit aggiuntivi disponibile a parte per sezionamenti e giunzioni in sicurezza.
• Evitare il contatto con acqua - Uso esterno.
• Funzionamento a 100Hz – Non adatti alle riprese video.
• Fusibile incorporato nel sistema di giunzione del cavo. Non ripri stinabile in caso di guasto.
• Protezione alle sovratensioni, limitata ad un uso domestico. Si consiglia l’installazione di una protezione nel quadro di comando se utilizzata in ambienti industriali o soggetti a disturbi dalla rete.
• Disponibile nei colori standard : 2700K , 3000K o 4000K
• Fornite in nastro da 50m e cavetto di raccordo
• Possibility of feeding from one side up to lengths of 50 meters
• 72 led/m - 14W/m - LED 5630 - Cut every 16,5cm, solder pad for cabling only every 50cm
• Supplied with fixing elements: 100 clips, 100 screws and 100 dowels
• Additional kits separetely available for sectioning and joints in a safe way.
• Avoid contact with water - Only for outdoor applications
• 100Hz operation - Not suitable for video shooting.
• Fuse built into the cable jointing system. Not resettable in case of failure.
• Overvoltage protection, limited to domestic use. We recommend installing a protection in the control panel if used in industrial environments or subject to disturbances from the network.
• Color temperature available: 2700K, 3000K and 4000K
• Supplied in 50m roll with connecting cable
33,3 mm / 210 led/m 33,3
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• 140 led/m - 4,5W/m - LED 2216
• 210 led/m - 8W/m - LED 2216
• 180 led/m - 11W/m - LED 2216
• Ultra slim: 4mm
• Ridotta spaziatura dei LED per una luce omogenea
• Disponibile nei colori standard 2700K, 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo. 24V Flexible adhesive LED strips IP20
• 140 led/m - 4,5W/m - LED 2216
• 210 led/m - 8W/m - LED 2216
• 180 led/m - 11W/m - LED 2216
• Ultra slim: 4mm
• Reduced space between diodes for homogeneous output light
• Color temperatures available: 2700K, 3000K and 4000K
• Supplied in 5m reels with connecting cable.
IP 20 III
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili a LED 24V autoadesive IP20
• 180 led/m - 11,5W/m - LED 2216
• Ridotta spaziatura dei LED per una luce omogenea
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
24V Flexible adhesive LED strips IP20
• 180 led/m - 11,5W/m - LED 2216
• Reduced space between diodes for homogeneous output light
• Color temperatures available: 3000K and 4000K
• Supplied in 5m reels with connecting cable.
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce a LED 24V con piega angolare IP20
• 60 led/m - 4,8W/m - LED3528
• Superiore durata nel tempo, doppio rame rinforzato.
• Possibile montaggio con pieghe a 90° o curve
• Disponibile nei colori standard 2700K, 3000K, 4000K e 6000K
• Fornite in nastro da 5m e cavetto
24V Flexible adhesive LED strips for corner bending IP20
• 60 led/m - 4,8W/m - LED3528
• High life time - Pcb in reinforced copper for better heat dissipation
• Can be bent at 90° or similar curves
• Available in standard colours 2700K, 3000K, 4000K and 6000K
• Supplied in 5m reels with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce a LED 24V autoadesive IP20
• 84+84 led/m - 15W/m - LED 2835
• Regolazione continua della temperatura di colore (da 2000K a 2700K) tramite alimentatore regolabile PWM
• Dimmerabile DALI e pulsante
• Fornite in nastro da 5m e cavetto di raccordo
24V adhesive LED strips IP20
• 84+84 led/m 2835 - 15W/m - LED 2835
• Regulation of color temperature (from 2000K to 2700K) by a PWM dimmable driver
• Dali and Push-Button dimmable
• Supplied in 5m reels with connecting cable
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce flessibili autoadesive a LED 24V TW IP20
• Utilizza LED 2835D doppio chip ad alta efficienza
• 80+80led/m - 13+13W/m o 10+10W/m
• Bianco dinamico 2700-6500K
• Montaggio su profili in alluminio obbligatorio
• Fornite in nastro da 5m e cavetto di raccordo

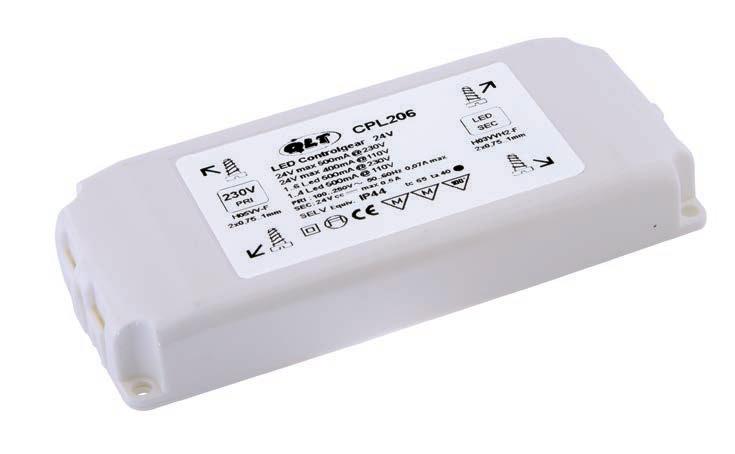

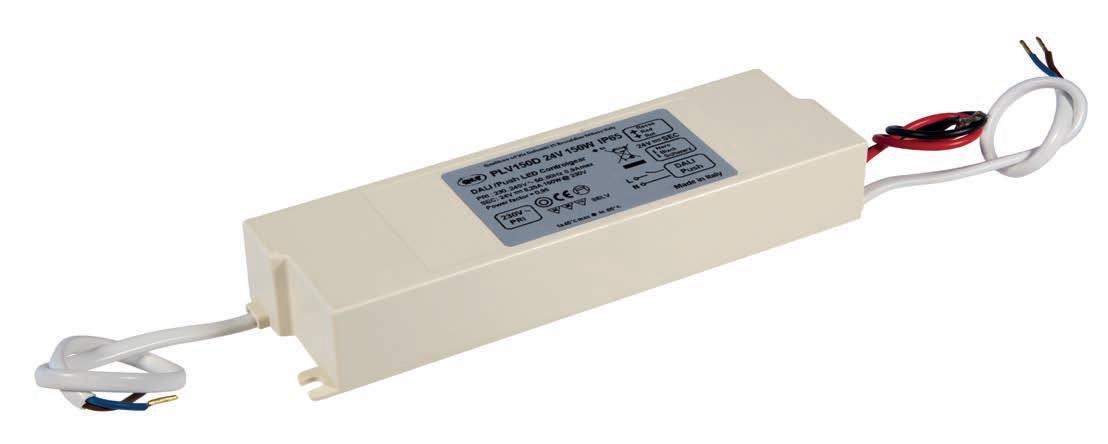

ALIMENTATORI SUGGERITI: RECOMMENDED DRIVERS:

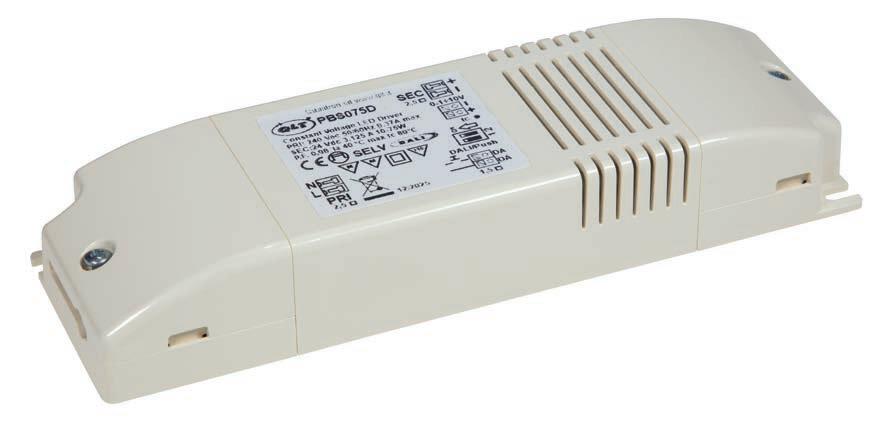

Codice/Code: A40PBX100TWB TW 24V Led Driver Page: 214
24V Flexible adhesive TW LED strips IP20
• Supplied with Leds 2835D Double Chip - High Efficiency
• 80+80 led/m - 13+13W/m or 10+10W/m
• Tunable White 2700-6500K
• Installation on aluminum profiles
• Supplied in 5m reel with connecting lead
** The EEC specification refers in each case to the installed light source(s)
Datasheet download
Strisce a LED 24V autoadesive TW IP20
• LED 2110 con ridotta spaziatura - Doppia fila
• Assenza di puntinatura anche con profili di basso spessore
• 280+280 led/m - 14+14W/m
• Tunable White 2700-6500K
• Fornite in nastro da 5m e cavetto di raccordo
ALIMENTATORI SUGGERITI: RECOMMENDED DRIVERS:
Codice/Code: A40PBX100TWB TW 24V Led Driver Page:214
24V adhesive LED strips TW IP20
• LED 2110 with reduced space among leds - Double line
• No dots visible even in very thin profiles
• 280+280 led/m - 14+14W/m
• Tunable White 2700-6500K
• Supplied in 5m reels with connecting cable
Strisce flessibili a LED 24V TW IP20
• Strip DOB a luce continua - Milky
• Bianco dinamico 2700-6500K
• 7+7W/m con possibile taglio ogni 50mm
• Fornita in rolla da 5m
ALIMENTATORI SUGGERITI: RECOMMENDED DRIVERS:
Codice/Code: A40PBX100TWB TW 24V Led Driver Page: 214
24V Flexible adhesive TW LED strips IP20
• DOB LED Strip - uniform light, spotless - Milky
• Tunable white 2700-6500K
• 7+7W/m with possible cut every 50mm
• Supplied in 5m reels with connecting cable.
IP 62 III
Datasheet download
Strisce flessibili a LED 24V RGB+W - IP62
• Strip DOB - Milky
• Led 2022
• RGB+W (3000K)
• 14W/m con possibile taglio ogni 41,67mm
• Fornita in rolla da 5m
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBX424EB
RGB+W 24V Led Driver Page: 220
24V Flexible RGB+W LED strips - IP62
• DOB LED Strip - Milky
• Led 2022
• RGB+W (3000K)
• 14W/m with possible cut every 41,67mm
• Supplied in 5m reels with connecting cable.
Silicone trasparente opaco
Transparent matt silicone
Giunzione stagna realizzata in estrusione
Extruded watertight joint
Diffusore miscelatore
Diffuser mixer
Silicone bianco White silicone
Le strisce LED NEON RGB in silicone offrono nuove possibilità di illuminazione lineare, efficiente ed uniforme, sia nel campo decorativo che in quello della luce di segnalazione. Si tagliano e si piegano in modo da poterle adattare perfettamente allo spazio che si intende illuminare.
Autodissipanti e impermeabili, possono essere installate a contatto con il legno, il muro e in ambienti outdoor dove è presente umidità e acqua salata.
Resistente agli UV e agli agenti chimici delle acque, adatto a piscine e acqua salata, resistente alle alte temperature. In caso di taglio utilizzare solo in ambienti interni.
NEON RGB LED strips in silicon material offer new linear, efficient and uniform lighting possibilities, both in the decorative and in the signal lighting field.
They can be cut and folded so as to be able to adapt them perfectly to the space to be illuminated.
Self-dissipating and waterproof, they can be instalLED in contact with wood, wall and in outdoor environments where humidity and salt mist are present.
UV and chemical agents of water resistant, suitable for swimming pools and salt water, high temperatures resistant. In case of strip cuts, strip can be used only indoor.
A41N2414H0RG
A41N2414H1RG
A41KITNRGOUT Kit: 4 end caps, 2 front caps, 10 clips, 10 screws, 2 x glue
A41BARNEONH0 1mt aluminum profile
Datasheet download
• Fornite in nastro da 5m o 10m e cavetto di raccordo
• Rolla 5m: 144 led/m - 14W/m LED 3838
• Rolla 10m: 144 led/m - 8W/m LED 3838
• Strisce da incorporare direttamente senza profilo.
• Ridotta spaziatura dei LED per una luce continua senza punti
• Rolla da 5m fornita con 4 tappi di chiusura, 2 tappi per ripartenza, 10 clips di fissaggio, 10 viti e 2 tubetti di colla.
• Rolla da 10m fornita con 8 tappi di chiusura, 4 tappi per ripartenza, 20 clips di fissaggio, 20 viti e 4 tubetti di colla.
• Realizzata in silicon, alta resistenza agli agenti atmosferici
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBX424EB
RGB+W 24V Led Driver Page: 220
• Supplied in 5m or 10m reels with connecting cable
• 5m reel: 144 led/m - 14W/m LED 3838
• 10m reel: 120 led/m - 8W/m LED 3838
• Direct installation (no profile needed)
• Reduced space between diodes for homogeneous output light
• 5m reel supplied with 4 end caps, 2 front caps, 10 clips, 10 screws, 2 x glue
• 10m reel supplied with 8 end caps, 4 front caps, 20 clips, 20 screws, 2 x glue
• Made in silicon material, high resistance to atmosferic agents.
Part Number
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Datasheet download
Strisce flessibili a LED 24V RGB autoadesive IP20/IP65
• 120 led/m - 14,4W/m - LED 3535
• IP20: Per montaggio su profili in alluminio, da incorporare
• IP65: Per applicazioni in luoghi asciutti e umidi all’interno di edifici - Protezione in silicone morbido contro la polvere e i getti d’acqua, fissaggio con autoadesivo
Codice/Code: A40RGBX424EB
RGB+W 24V Led Driver Page: 220
• 120 led/m - 14,4W/m - LED 3535
• IP20: For installation in aluminum profiles to be built in
• Fornite in nastro da 5m e cavetto di raccordo 24V flexible adhesive RGB LED strips IP20/IP65
• IP65: External soft silicon protection against dust and water jets, positioning by adhesive strip.
• Supplied in 5m reel with connecting cable
Datasheet download
Strisce flessibili a LED 24V RGB autoadesive IP20/IP65
• 112led/m - 19,2W/m - LED3535
• IP20: Per montaggio su profili in alluminio, da incorporare
• IP65: Protezione in silicone morbido contro la polvere e i getti d’acqua, fissaggio con autoadesivo
• Fornite in nastro da 5m e cavetto di raccordo
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBX424EB
RGB+W 24V Led Driver Page: 220
24V flexible adhesive RGB LED strips IP20/IP65
• 112led/m - 19,2W/m - LED3535
• IP20: For installation in aluminum profiles to be built in
• IP65: External soft silicon protection against dust and water jets, positioning by adhesive strip.
• Supplied in 5m reel with connecting cable
Datasheet download
Strisce flessibili a LED 24V RGB autoadesive IP20/ IP65/IP68
• 60 led/m - 14,4W/m - LED 5050
• IP20: Per montaggio su profili in alluminio, da incorporare
• IP65: Per applicazioni in luoghi asciutti e umidi all’interno di edifici - Protezione in silicone morbido contro la polvere e i getti d’acqua, fissaggio con autoadesivo
• IP68: Adatto alla esposizione diretta ai raggi solari e basse temperature. (non adatto all’asciutto). Protezione esterna in silicone con riempimento in resina siliconica trasparente.
• Fornite in nastro da 5m e cavetto di raccordo
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBX424EB
RGB+W 24V Led Driver Page: 220
24V flexible adhesive RGB LED strips IP20/IP65/ IP68
• 60 led/m - 14,4W/m - LED 5050
• IP20: For installation in aluminum profiles to be built in.
• IP65: For dry and wet indoor installations.. External soft silicon protection against dust and water jets, positioning by adhesive strip.
• IP68: Suitable for direct sun exposition and low temperaturesNot suitable for dry installations. Outer protection silicon filled with silicon transparent resin.
• Supplied in 5m reel with connecting cable
A41S2412ARW0
Datasheet download

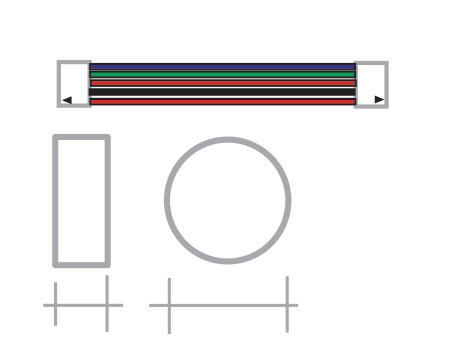

Strisce flessibili autoadesive a LED RGB+W 24V
• Utilizza LED 3527 Rosso, Verde, Blu e Bianco 2700K/3000K/4000K
• 120 led/m - 19,2W/m
• Montaggio su profili in alluminio obbligatorio
• Alimentazione standard 24V/DC, 4 canali
• Fornite in nastro da 5m e cavetto di raccordo
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBX424EB
RGB+W 24V Led Driver Page: 220
24V Flexible adhesive RGB+W LED strips
• Leds 3527 red, green, blue and white 2700K/3000K/4000K Leds
• 120 led/m - 19,2W/m
• Installation on aluminum profiles
• Standard operation at 24V/DC - 4 channels
• Supplied in 5 mt reel with connecting lead
** The EEC specification refers in each case to the installed light source(s)
SISTEMI DI CONTROLLO SUGGERITI: RECOMMENDED CONTROL SYSTEMS:
Datasheet download
Strisce flessibili DIGITAL SPI a 24V - IP20
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Strip led digitali che, grazie alla tecnologia IC pixel-to-pixel, permettono di creare effetti di luce avanzati
• 120led/m - 14,4W/m
• Densità LED: 20 pixels per metro (1 IC per segmento 6 led)
• IC/UCS1903H
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
Codice/Code: A40SPI03000B
RF receiver 2,4 GHz Page: 204
Codice/Code: A40WALLWP86K

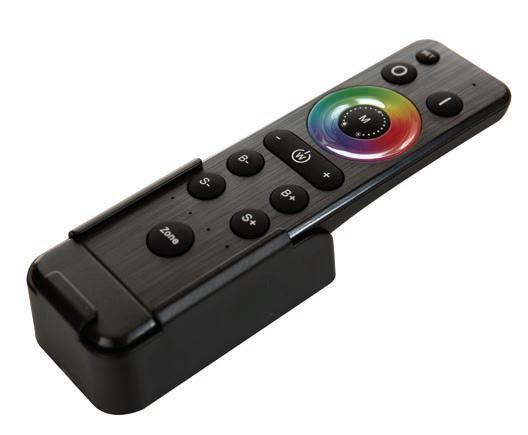

RF controller 2,4 GHz Page: 203
24V Flexible DIGITAL SPI LED strips - IP20
• LED 2835 with high lumen efficiency and low voltage drop
• Digital Led strps that thanks to pixel-to-pixel IC technology allow to create advanced light effects.
• 120led/m - 14,4W/m
• LED density: 20 pixels per meter (6leds segment by 1 IC)
• IC/UCS1903H
• Available in standard 3000K and 4000K
• Supplied in 5m roll with connecting cable
SISTEMI DI CONTROLLO SUGGERITI: RECOMMENDED CONTROL SYSTEMS:
Datasheet download
Strisce flessibili NEON DIGITAL SPI a 24V - IP67
• LED 2835 ad alta efficienza e a bassa caduta di tensione
• Strip led digitali che, grazie alla tecnologia IC pixel-to-pixel, permettono di creare effetti di luce avanzati
• 120led/m - 12W/m
• Densità LED: 20 pixels per metro (1 IC per segmento 6 led)
• IC/UCS1903H
• Disponibile nei colori standard 3000K e 4000K
• Fornite in nastro da 5m e cavetto di raccordo.
Codice/Code: A40SPI03000B
RF receiver 2,4 GHz Page: 204

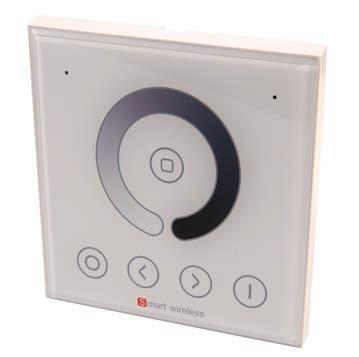

Codice/Code: A40WALLWP86K
RF controller 2,4 GHz Page: 203
24V Flexible NEON DIGITAL SPI LED strips - IP67
• LED 2835 with high lumen efficiency and low voltage drop
• Digital Led strps that thanks to pixel-to-pixel IC technology allow to create advanced light effects.
• 120led/m - 12W/m
• LED density: 20 pixels per meter (6leds segment by 1 IC)
• IC/UCS1903H
• Available in standard 3000K and 4000K
• Supplied in 5m roll with connecting cable
** The EEC specification refers in each case to the installed light source(s)
SISTEMI DI CONTROLLO SUGGERITI: RECOMMENDED CONTROL SYSTEMS:
Datasheet download

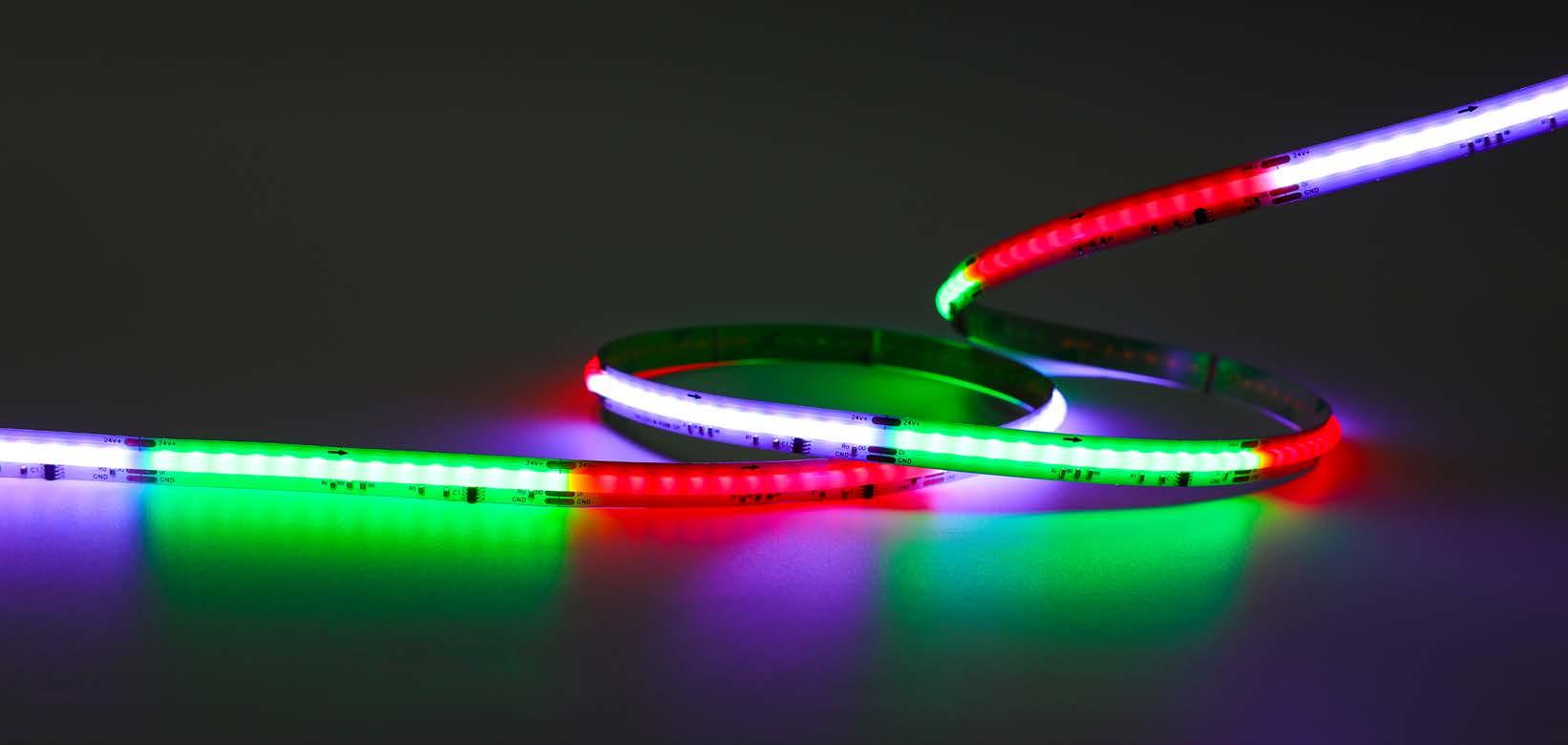

Strisce COB DIGITAL SPI RGB+W - 24V - IP20
• Strip COB a luce continua
• Strip led digitali che, grazie alla tecnologia IC pixel-to-pixel, permettono di creare effetti di luce avanzati
• 784led/m - 21W/m
• Densità LED: 14 pixels per metro (1 IC per segmento 56 led)
• IC/WS2814
• RGB+W (3000K)
• Fornite in nastro da 5m e cavetto di raccordo.
Codice/Code: A40SPI03000B
RF receiver 2,4 GHz Page: 204
Codice/Code: A40WALLWP86K
RF controller 2,4 GHz Page: 203
24V RGB+W COB DIGITAL SPI LED strips - IP20
• COB led strip (continous light)
• Digital Led strps that thanks to pixel-to-pixel IC technology allow to create advanced light effects.
• 784led/m - 21W/m
• LED density: 14 pixelks per meter (56leds segment by 1 IC)
• IC/WS2814
• RGB+W (3000K)
• Supplied in 5m roll with connecting cable
SISTEMI DI CONTROLLO SUGGERITI: RECOMMENDED CONTROL SYSTEMS:
Datasheet download
Strisce NEON DIGITAL SPI RGB+W - 24V - IP67
• LED 5050
• Strip led digitali che, grazie alla tecnologia IC pixel-to-pixel, permettono di creare effetti di luce avanzati
• Densità LED: 12 pixels per metro (1 IC per segmento 7 led)
• IC/UCS2904B
• 84led/m - 12W/m
• RGB+W (3000K)
• Fornite in nastro da 5m e cavetto di raccordo.
Codice/Code: A40SPI03000B
RF receiver 2,4 GHz Page: 204
Codice/Code: A40WALLWP86K
RF controller 2,4 GHz Page: 203
24V NEON RGB+W DIGITAL SPI LED strips - IP67
• LED 5050
• Digital Led strps that thanks to pixel-to-pixel IC technology allow to create advanced light effects.
• LED density: 12 pixelks per meter (7leds segment by 1 IC)
• IC/UCS2904B
• 84led/m - 12W/m
• RGB+W (3000K)
• Supplied in 5m roll with connecting cable
PIR & Sensor Switches

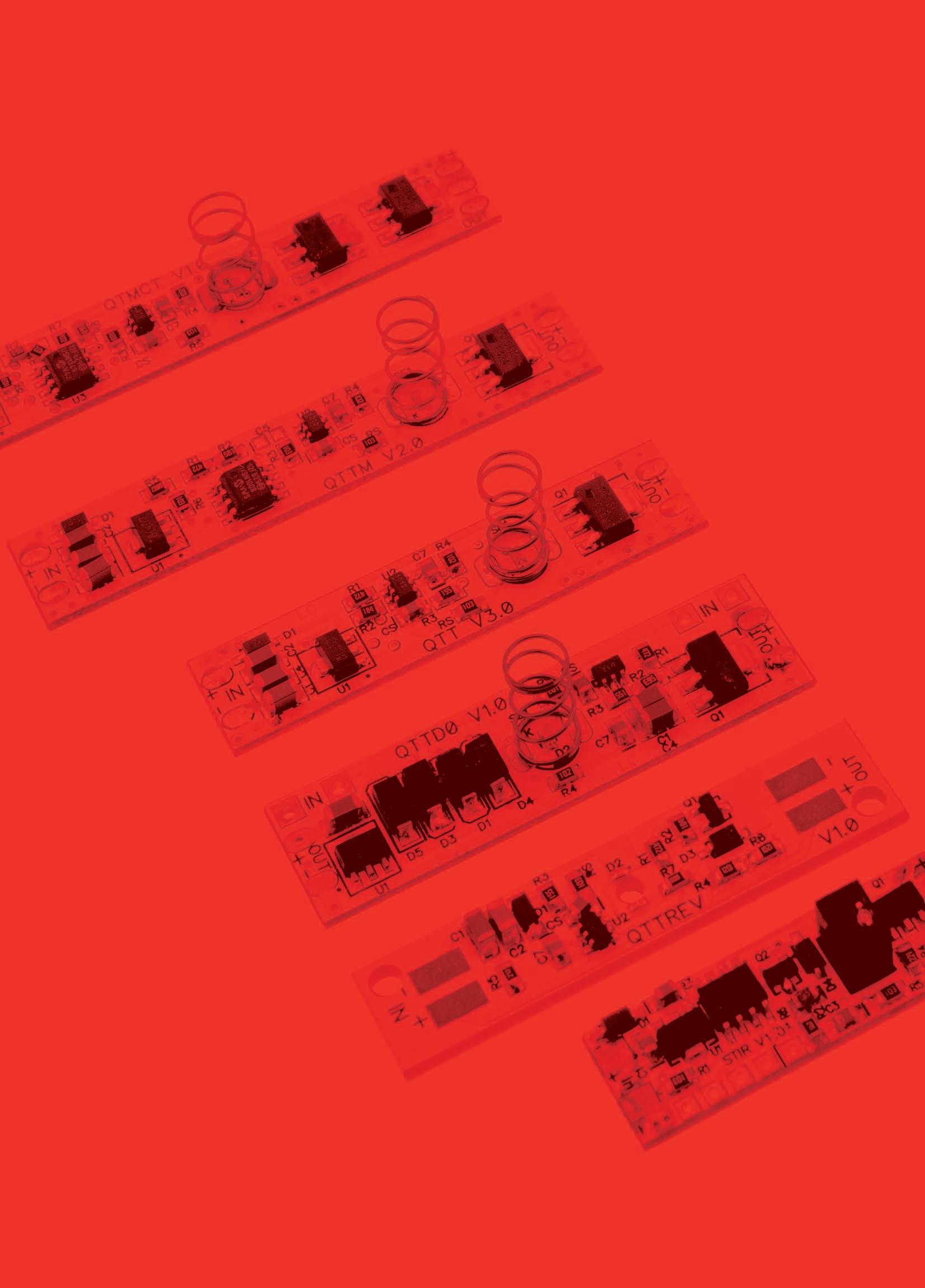

Interruttore a tocco per profili alluminio
• Accende spegne con sfioramento della molla
• Sensibile attraverso policarbonato fino a 2mm
• Led di segnalazione blu. A richiesta led bianco
• Memoria di stato
• Corrente massima 3A (6A a richiesta)
Touch switch for alluminum profiles
• On and off by spring touch
• Sensible even up to 2mm policarbonate cover
• White or blue signaling Led. White led on request.
• With memory function
• Max current 3A (6A on request)
Interruttore a tocco per profili alluminio
• Accende spegne con sfioramento della molla
• Sensibile attraverso policarbonato fino a 2mm
• Led di segnalazione blu. A richiesta led bianco
• Memoria di stato
• Corrente massima 3A (6A a richiesta) Touch switch for alluminum profiles
• On and off by spring touch
• Sensible even up to 2mm policarbonate cover
• White or blue signaling Led. White led on request.
• With memory function
• Max current 3A (6A on request)
Interruttore a tocco Tunable White per profili alluminio
• Accende, spegne e cambia temperatura di colore
• Sensibile attraverso policarbonato fino a 2mm
• Led di segnalazione blu. A richiesta led bianco
• Memoria di stato
• Corrente massima 2 x 3A
Tunable white Touch switch for alluminum profiles
• On, off and color temperature changing
• Reactive even up to 2mm policarbonate cover
• White or blue signaling Led. White led, on request
• NO memory function
• Max current 2 x 3A
Interruttore PIR per profili alluminio
• Sensore a infrarosso passivo per interni
• Area di intervento 110° 3 m
• Temporizzatore 50 sec (a richiesta altri tempi)
• Corrente massima 3A PIR sensor for profiles
• Passive IR sensor for indoor use
• Detection range 110° 3m
• Adjustable delay time 50 sec (other time settings on request)
• Max output current 3A
Interruttore a tocco per profili alluminio
• Accende spegne con sfioramento della molla
• Sensibile attraverso policarbonato fino a 2mm
• Led di segnalazione blu. A richiesta led bianco
• Memoria di stato
• Corrente massima 2,5A
Touch switch for alluminum profiles
• On and off by spring touch
• Sensible even up to 2mm policarbonate cover
• White or blue signaling Led. White led on request.
• With memory function
• Max current 2,5A
A40QTT1MSL00 ON/OFF/memory 72W@24V 36W@12V
A40QTT1D5000 ON/OFF/memory/ 72W@24V 36W@12V dimming
Interruttore al tocco per specchi
• Interruttore al tocco per specchi
• Led di segnalazione blu
• Funziona a tensione costante 12/24V max 4,16A
• Montaggio con isolamento biadesivo già fornito
• Versione QTT1MQ80 on/off con memoria di stato
• Versione QTT1DQ80 on/off e dimmer
• Connessione attraverso morsetti rapidi o cavo a saldare
Touch switch for mirrors
• Touch switch for mirrors
• Blue signaling led
• Operating at constant voltage 12/24V max 4,16A
• Mounting with isolated bi-adhesive tape placed on the back
• Type QTT1MQ80 on/off with memory function
• Type QTT1DQ80 on/off and dimming
• Connection through small fast terminals or cable to be soldered
Rilevatore di movimento da incasso
• Classe II d’isolamento - IP20 - Da incassare nel legno o metallo o da incorporare in faretti da incasso Ø 35 mm.
• Per carichi induttivi, capacitivi o resistivi fino a 150W (a 110VAC 5-75W)
• Temporizzazione: 20 sec (a richiesta 3 minuti)
• Rileva il calore disperso da un corpo umano in movimento fino ad una distanza massima di 4m. Start-up time: 1 min.
• E’ adatto all’installazione in luoghi dove avviene il passaggio di persone - Rileva anche animali domestici come cani e gatti, ma non rileva piccoli animali o insetti
• Solo per installazioni d’interni e in luoghi protetti da spruzzi d’acqua
• Applicazioni consigliate: specchi da bagno (verificare il perimetro di sicurezza dall’acqua), luci scale, ingressi, cucine, armadi, espositori e incorporato all’interno di corpi illuminantiApplicazioni sconsigliate: luoghi dove per vari motivi si rimane immobili a lungo (sale lettura, camere da letto), luoghi soggetti a forti sbalzi di temperatura (sauna o simili) o a forti correnti d’aria.
• Fornito con cavetti di collegamento
Built-in motion detector
• Insulation class II - IP20 - Built-in motion detector -- To build directly in wood shelves, in metal sheets or in Ø 35 mm spots
• For inductive, capacitive and resistive loads up to 150W (at 110VAC 5-75W)
• Timer setting: 20 sec (3 minutes on request)
• It detects heat radiating from a human being in movement up to a max. distance of 4m - Start-up time: 1min.
• It is particularly suitable for being installed in areas where there is a lot of human movement - It also detects animals like dogs and cats but not small animals and insects
• Only for indoor installations and places protected by water splashes
• Advised applications: bathroom mirrors (take care of the safety perimeter fom water), staircase lighting, halls, kitchens, wardrobes, displays and built in any lighting fixture - Unadvised applications: places where people stay still for a long time (reading rooms, bedrooms and so on) and places subjected to sudden changes in temperature (sauna and similars) or to strong draughts.
• Supplied with connecting cables
Sistemi di regolazione della luce
Sistemi analogici 1÷10V e 0÷10V
La regolazione avviene attraverso un segnale analogico a bassa tensione secondo la norma EN 60929 E .
Con una tensione variabile da 0 a 10V l’alimentatore regola il carico in uscita con un segnale PWM dal 10% al 100%. La curva è lineare. Ogni dispositivo sulla linea fornisce una corrente sui morsetti di regolazione per permettere il controllo passivo per mezzo di un potenziometro. Il potenziometro può essere di tipo lineare o logaritmico per cambiare la curva di regolazione.
In caso di più dispositivi collegati insieme sulla stessa linea, un regolatore esterno provvede ad alimentare tutti i dispositivi in modo passivo fino a 5 alimentatori circa, o attivo, per impianti più complessi.
La differenza tra i due sistemi è nel comportamento quando la regolazione è al minimo , il sistema 0÷10V spegne l’apparecchio se la linea scende sotto a 1V , mentre nel sistema 1÷10V l’apparecchio rimane acceso al minimo.
Nel caso 0÷10V si utilizza il comando stesso per spegnere l’apparecchio, mentre nel caso 1÷10V si utilizza un comando sul circuito di potenza per spegnere l’apparecchio.
Tutti i dispositivi sulla linea si comportano allo stesso modo e non è possibile regolarli singolarmente.
TRIAC, IGBT , Mosfet
La regolazione viene effettuata con un alimentatore specifico che comanda il carico.
L’ alimentazione viene parzializzata dal dimmer collegato sul lato primario; a seconda del sistema di controllo del dimmer la tensione di alimentazione viene parzializzata con sistemi diversi ma sempre interrompendo la tensione per periodi variabili sul primario.
Questo tipo di regolazione è abbastanza impreciso a causa della molteplicità di dispositivi disponibili sul mercato e il livello minimo della luce non scende mai a livelli molto bassi per non creare instabilità nel sistema.
Si consiglia sempre di usare regolatori con livello del minimo regolabile e compatibili con il carico LED .
L’ impianto è molto semplice da realizzare e non richiede particolari conoscenze tecniche se non il controllo dei componenti che devono essere tutti compatibili con questo tipo di regolazione . Lampadine LED o carico LED , l’alimentatore e il dimmer o regolatore devono riportare l’indicazione di carico LED o regolazione a TRIAC IGBT .
DALI Digital Addressable Lighting Interface
DALI è un protocollo digitale che permette la regolazione di apparecchi dotati di questo sistema.
Il protocollo è normato e standardizzato secondo la norma EN 62386 con diversi requisiti 101,102,207,209 a seconda dell’impiego. Le informazioni sulla linea DALI permettono di comandare più dispositivi in modo indipendente e possono essere realizzati controlli complessi . Ogni dispositivo viene indirizzato con un codice unico .
Oltre a ricevere i comandi, ogni dispositivo può a sua volta trasmettere informazioni al sistema di controllo ( Master ) circa guasti, conferme sui comandi ricevuti, ore di lavoro, allarmi e altro.
Il sistema DALI è stato perfezionato negli anni passando da DALI1 a DALI2 e sviluppando diversi codici per controllare i dispositivi a luce bianca DT6 o luce colorata DT8.
Un impianto DALI prevede un MASTER che invia comandi ai dispositivi (Max 6 4) e un alimentatore per la linea DALI a bassa tensione . Nei sistemi più complessi ci possono essere più dispositivi di comando Master
La linea DALI non è polarizzata e i cavi possono essere molto lunghi.
I dispositivi vengono indirizzati e creati gruppi attraverso un software in fase di creazione dell’impianto .
Il sistema DT6 prevede che a ogni dispositivo venga assegnato un indirizzo, che viene utilizzato per la luce bianca, regolabile in 256 livelli . Il sistema DT8 permette di utilizzare dispositivi con due o più canali utilizzando un solo indirizzo quindi il segnale sarà semplificato e più veloce nella esecuzione dei comandi, DT8 è un sistema specifico per comandare sistemi “Tunable White “ a due canali o sistemi RGB o RGBW (tre e quattro canali). In particolare, per regolare la luce colorata, il sistema DT8 prevede diversi sistemi basati su coordinate cromatiche o colore RGBWAF , quest’ultimo scelto da QLT per i suoi dispositivi.
Regolazione a pulsante
Il sistema più semplice per regolare un apparecchio luminoso è con un pulsante, ormai nella conoscenza comune tutti possono premere per accendere la luce e tenere premuto per regolare la luce .
Si tratta di un sistema semplice ed efficace per le abitazioni private e molto economico, più pulsanti sulla stessa linea possono realizzare impianti relativamente complessi e facili da gestire .
La linea pulsante deve essere a tensione di rete , infatti i cavi del comando scorrono insieme ai cavi di alimentazione e quindi devono essere immuni dalle interferenze per lunghe tratte.
Nel caso di comandi a pulsante in bassa tensione , essi sono idonei per installazioni in luoghi umidi quali bagni , cabine doccia etc.. nel caso vengano usati in comune con cavi ad alta tensione, si devono utilizzare collegamenti in doppio isolamento e lunghezze ridotte a causa della possibile interferenza dei segnali.
Normalmente la linea pulsante è in comune con la linea DALI perché per sua natura la linea DALI è isolata dal resto del sistema e può lavorare a tensione elevata senza problemi, quindi i due sistemi convivono sulla stessa linea di comando ma solo in alternativa tra loro non in comune . Anche dispositivi complessi come sistemi WIFI o BLE hanno ingresso per un pulsant,e per poter sempre e comunque comandare la luce in caso di mancanza di rete o come comando ausiliario.
DMX 512
Sistema di regolazione digitale a bassa tensione utilizzato principalmente per la regolazione del colore , creato nel 1986 e aggiornato in seguito dall‘ USITT (United States Institute for Theatre Technology )
Il Master invia un segnale a dispositivi indirizzati secondo un sistema aperto , ovvero senza ricevere risposta. Gli indirizzi vengono impostati in codice esadecimale attraverso dei DIPSWITCH in fase di installazione. Il comando inviato raggiunge il dispositivo, che lo esegue senza effettuare nessun controllo. La linea di comando DMX a bassa tensione è composta da un Master , dei dispositivi e un terminatore che mantiene la linea a una impedenza stabilita , 120 Ohm, per evitare interferenze. La linea è polarizzata. Il sistema utilizzato per la trasmissione è il comune RS485 monodirezionale industriale . Tale sistema risulta molto veloce e adatto a effetti luminosi quali impiego in teatri , discoteche etc.. Il sistema non viene comunemente utilizzato nel controllo della luce bianca.
Analog systems 1÷10V and 0÷10V
The regulation takes place via a low voltage analog signal according to the EN 60929 E standard.
With a variable voltage from 0 to 10V the power supply regulates the output load with a PWM signal from 10% to 100%. The curve is linear. Each device on the line supplies a current to the regulation terminals to allow passive control by means of a potentiometer.
The potentiometer can be linear or logarithmic to change the adjustment curve. In the case of multiple devices connected together on the same line, an external regulator powers all the devices passively, up to approximately 5 power supplies, or actively, for more complex systems.
The difference between the two systems is in the behavior when the regulation is at minimum, the 0÷10V system turns off the appliance if the line drops below 1V, while in the 1÷10V system the appliance remains on at minimum.
In the 0÷10V case, the command itself is used to turn off the appliance, while in the 1÷10V case, a command on the power circuit is used to turn off the appliance.
All devices on the line behave the same way and it is not possible to adjust them individually.
The regulation is carried out with a specific power supply that controls the load.
The power supply is partialized by the dimmer connected on the primary side; depending on the dimmer control system, the supply voltage is partialized with different systems but always interrupting the voltage for variable periods on the primary.
This type of regulation is quite imprecise due to the multiplicity of devices available on the market and the minimum light level never drops to very low levels so as not to create instability in the system.
It is always recommended to use regulators with adjustable minimum level and compatible with the LED load.
The system is very simple to create and does not require particular technical knowledge other than the control of the components which must all be compatible with this type of regulation. LED bulbs or LED load, the power supply and the dimmer or regulator must indicate the LED load or TRIAC IGBT regulation.
DALI is a digital protocol that allows the regulation of devices equipped with this system.
The protocol is regulated and standardized according to EN 62386 with different requirements 101,102,207,209 depending on the use.
The information on the DALI line allows multiple devices to be controlled independently and complex controls can be created. Each device is addressed with a unique code. In addition to receiving commands, each device can in turn transmit information to the control system (Master) about faults, confirmations on commands received, working hours, alarms, etc. etc.
The DALI system has been perfected over the years, moving from DALI1 to DALI2 and developing different codes to control DT6 white light or DT8 colored light devices.
A DALI system includes a MASTER that sends commands to the devices (Max 64) and a power supply for the low voltage DALI line. In more complex systems there may be multiple Master control devices
The DALI line is not polarized and the cables can be very long.
The devices are addressed and created groups through software during the creation of the system.
The DT6 system requires that each device is assigned an address, which is used for the white light, adjustable in 256 levels.
The DT8 system allows you to use devices with two or more channels using a single address so the signal will be simplified and faster in the execution of commands. DT8 is a specific system for controlling two-channel "Tunable White" systems or RGB or RGBW systems ( three and four channels ). In particular, to regulate colored light, the DT8 system provides different systems based on chromatic coordinates or RGBWAF color, the latter chosen by QLT for its devices.
Push button adjustment
The simplest system for regulating a light fixture is with a push-button; now, in common knowledge, everyone knows that pressing the push-button turns on the light and holding down regulates the light.
It is a simple and effective system for private homes and very economical; multiple push-buttons on the same line can create relatively complex and easy to manage systems.
The push-button line must be mains voltage, in fact the control cables run together with the power cables and therefore must be immune to interference for long distances.
In the case of low voltage push-button controls, they are suitable for installations in humid places such as bathrooms, showers, etc.. if they are used in common with high voltage cables, double insulation connections and reduced lengths must be used due to of possible signal interference.
Normally the push-button line is in common with the DALI line because by its nature the DALI line is isolated from the rest of the system and can work at high voltage without problems, therefore the two systems coexist on the same control line but only as an alternative to each other, not in common. Even complex devices such as WIFI or BLE systems have an input for a push-button, to always be able to control the light in the event of a power failure or as an auxiliary control.
DMX 512
Low voltage digital dimming system used primarily for color dimming, created in 1986 and later updated by USITT (United States Institute for Theater Technology). The Master sends a signal to devices addressed according to an open system, without receiving a response. The addresses are set in hexadecimal code through DIP SWITCHES during installation. The command sent reaches the device, which executes it without carrying out any checks. The low voltage DMX control line is made up of a Master, devices and a terminator which keeps the line at a set impedance, 120 Ohm, to avoid interference. The line is polarized. The system used for transmission is the common industrial monodirectional RS485.
This system is very fast and suitable for lighting effects such as use in theatres, discos etc. The system is not commonly used in white light control.
Datasheet download
Alimentatore LED dimmerabile DALI/Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comando DALI o pulsante (con memoria)
• Possibilità di sincronizzare più alimentatori
• Uscita in tensione costante 24V PWM
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Alimentazione: 220÷240V/AC - Uscita stabilizzata.
Dimmable LED Driver DALI/Push
• For independent use - IP20 - Insulation class II
• Dimming control by DALI or PUSH (memory function)
• Possible synchronization of more drivers
• Output in constant voltage 24V PWM
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Input voltage: 220÷240V/AC - Steady output.
CV23W-CV36W
CV23WD-CV36WD
CV23WD-CV36WD
CV23WD-CV36WD
Pending
Datasheet download
Alimentatore LED dimmerabile DALI/0-10V/ 1-10V/Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comando DALI o pulsante (sul secondario, con memoria), 0-10V, 1-10V o potenziometro, selezionabile tramite impostazione dei dip-switches.
• Possibilità di sincronizzare più alimentatori
• Uscita in tensione costante 24V PWM
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Doppio morsetto d'uscita
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC
Dimmable LED Driver DALI/0-10V/1-10V/Push
• For independent use - IP20 - Insulation class II
• Dimming control by DALI or PUSH (on the secondary, with memory), 0-10V, 1-10V or potentiometer, selecting the dipswitch combination on board.
• Possible synchronization of more drivers
• Output in constant voltage 24V PWM
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Double output.
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage
Impianto consigliato per collegamento a pulsante di molte unità e lunghe distanze. Sincronizzazione con pressione prolungata pulsante >10sec
This connection system is advised when installing several units with long distances. Synchro by prolonged press of the pushbutton >10sec
Datasheet download
Alimentatore LED dimmerabile DALI/0-10V/ 1-10V/Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comando DALI o pulsante (sul secondario, con memoria), 0-10V, 1-10V o potenziometro, selezionabile tramite impostazione dei dip-switches.
• Possibilità di sincronizzare più alimentatori
• Uscita in tensione costante 12/24V PWM
• Frequenza PWM: 250Hz o 3KHz
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Doppio morsetto d'uscita
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC o specifica potenziata a 110V
DALI/0-10V/1-10V/Push
• For independent use - IP20 - Insulation class II
• Dimming control by DALI or PUSH (on the secondary, with memory), 0-10V, 1-10V or potentiometer, selecting the dipswitch combination on board.
• Possible synchronization of more drivers
• Output in constant voltage 12/24V PWM
• PWM frequency: 250Hz or 3KHz
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Double output.
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage or specific boosted 110V version
110..240V AC
DALI input
AC
In caso di problemi con sistemi domotici DALI, sistemi DALI1, segnalazione di guasti inesistenti
In caso di carico diverso dalle strisce LED standard, ad esempio lampadine, strisce con regolatori a corrente costante
Si possono escludere alcuni funzioni comunicando con master in modo semplificato ed eludere problematiche.
1) Spegnere l’apparecchio, configurare su DALI i dip Switch ( OFF OFF ).
2) Creare un collegamento come evidenziato qui sopra - Riaccendere l’apparecchio in modalità semplificata
In case of problems with DALI home automation systems, DALI1 systems, reporting of non-existent faults
In case of load different from standard LED strips, for example LED bulbs
Some functions can be excluded by communicating with the master in a simplified way and avoiding problems.
1) Turn off the device, set the dip switches to DALI mode ( OFF-OFF ).
2) Create a connection as highlighted here above, switch the device on again in simplified mode
110..240V AC
110..240V AC
110..240V AC
110..240V AC 110..240V AC
PWM OUTPUT
PWM OUTPUT
PWM OUTPUT PWM OUTPUT PWM OUTPUT PWM OUTPUT
Impianto consigliato per collegamento a pulsante di molte unità e lunghe distanze. Sincronizzazione con pressione prolungata pulsante >10sec
This connection system is advised when installing several units with long distances. Synchro by prolonged press of the pushbutton >10sec
Datasheet download

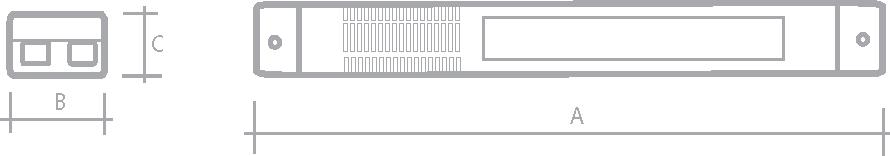

Alimentatore LED DALI/Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 24VDC, ± 5% PWM 1KHz
• Basso spessore
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione: 110÷240V/AC - Uscita stabilizzata.
LED Driver DALI/Push
• For indipendent use - IP20 - Insulation class II
• Steady voltage output 24VDC, ± 5% PWM 1KHz
• Reduced thickness
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC - Steady output.
PWM OUTPUT
110÷240V/AC
110÷240V/AC
PWM OUTPUT
PWM OUTPUT
PWM OUTPUT
Impianto consigliato per collegamento a pulsante di molte unità e lunghe distanze.Sincronizzazione con pressione prolungata pulsante >10sec
This connection system is advised when installing several units with long distances. Synchro by prolonged press of the pushbutton >10sec
Dieses System ist empfohlen, wenn die Anlage aus mehreren Betriebsgeräten und mit langen Abständen besteht. Sychro des Systems durch verlängten Druck des Tasters >10sec
Connexion conseillée en cas de lignes avec plusieurs dispositifs commandés par boutons-poussoirs et longues distances. Syncro par pression prolongée du bouton-poussoir >10sec
Instalaciòn recomendada para la conexiòn de pulsador con muchas unidades y largas distancias. Sincronizaciòn con una pulsaciòn larga del pulsador >10 segundos
A40FB060110B 24V/DC 2,5A 60W 1,25A 30W 116,5 x 75 x 20 1-10V
Datasheet download
Alimentatore LED compatto DALI/Push -0-10V - 1-10V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 24VDC, ± 5% PWM 1KHz
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alto fattore di potenza
• Basso spessore
• Alimentazione: 110÷240V/AC - Uscita stabilizzata.
Compact LED Driver DALI/Push - 0-10V - 1-10V
• For indipendent use - IP20 - Insulation class II
• Steady voltage output 24VDC, ± 5% PWM 1KHz
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• High power factor
• Reduced thickness
• Input voltage: 110÷240V/AC - Steady output.
FB060D
FB060D
FB060D
FB060110
FB060010
110÷240V/AC
110÷240V/AC
Datasheet download
DALI / PUSH
Alimentatore LED dimmerabile DALI/1-10V/ Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Modello SLBOX60D: Ingresso DALI +Push (con memoria di stato)
Modello SLBOX601: Ingresso 1-10V. A richiesta, versione 0-10V
• Possibilità di sincronizzare più alimentatori
• Uscita in tensione costante 24V PWM
• Morsetti rapidi e doppio connettore di uscita
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC
• Input voltage: 110÷240V/AC - Steady output. On request, input voltage 230VDC 60 Watt
Dimmable LED Driver DALI/1-10V/Push
• For independent use - IP20 - Insulation class II
• Type SLBOX60D: Input DALI +Push (state memory) Type SLBOX601: Input 1-10V. Control by 0-10V, on request.
• Possible synchronization of more drivers
• Output in steady voltage 24V PWM
• Fast terminals and double output connection
Datasheet download 72 mm PLV100/150D PLV300D
Alimentatore LED dimmerabile DALI & Push
• Alimentatore da incorporare - IP65 - Classe II di isolamento
• Comando DALI o Pulsante
• Forma compatta
• Uscita in tensione costante 24VDC ±5% PWM
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
Dimmable LED Driver DALI & Push
• To be built in - IP65 - Insulation class II
• Dimming control by DALI or PUSH
• Compact design
• Output in constant voltage 24VDC ±5% PWM
• Self-resetting protection against overtemperatures, against open circuit and short circuits on the secondary
• Alimentazione: 220÷240V/AC ±10% - Uscita stabilizzata
• Input voltage: 220÷240V/AC ±10% - Steady output 100-300 Watt Dimmable
ta -10°÷ +40°C
Mode
DALI/Push 230V Push 12..24V
0-10V 1-10V
PWM 250Hz PWM 3KHz
Datasheet download
Interfaccia DALI/0-10V/1-10V/Pulsante
• Comando DALI, pulsante, 0-10V, 1-10V o potenziometro, selezionabile tramite impostazione dip-switches.
• Alimentazione 24V/DC
• Comanda carichi resistivi fino a 12A
• Uscita PWM 250Hz o 3KHz
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
DALI/0-10V/1-10V/Push interface
• Dimming control by DALI, PUSH, 0-10V, 1-10V signal or potentiometer, selecting the dipswitch combination on board.
• Input 24V/DC
• For resistive loads up to 12A
• PWM 250Hz or 3KHz output
• Cable clamp for flat and round cables
47K_Lin
47K_Lin/Log
47K_Log
input Push / 230V AC
0-10/1-10V Input
0..10/1..10 Input
47K_Lin/Log
Datasheet download
Interfaccia DALI/0-10V/1-10V e PUSH
• Comando DALI, pulsante, 0-10V, 1-10V o potenziometro 47K, selezionabile tramite impostazione dip-switches.
• Alimentazione: 24V/DC
• Ingresso PUSH/DALI isolato
• Protezione al corto-circuito
• Comanda carichi resistivi fino a 11A
• Uscita PWM 250Hz
DALI/0-10V/1-10V interface and push
• Dimming control by DALI, PUSH, 0-10V, 1-10V signal or potentiometer 47K, selecting the dipswitch combination on board.
• Input: 24V/DC
• Isolated PUSH/DALI input
• Short-circuit protection
• For resistive loads up to 11A
• PWM 250Hz output
Dali Bus
24V/DC Input
24V/DC Output +
24V/DC Input
24V/DC Output
24V/DC Input
24V/DC Output
24V/DC Input
24V/DC Output
24V/DC Input
24V/DC Output
24V/DC Input
24V/DC Output
24V/DC Input
24V/DC Output
24V/DC Input
24V/DC Output
Datasheet download
Alimentatore LED dimmerabile DALI & Push1-10V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• A40PDCVD000B: DALI o Pulsante sul lato primario24VDC PWM
A40PDCV1000B: 1-10V - 24VDC PWM
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110V ÷ 240V/AC - Uscita stabilizzata
Dimmable LED Driver DALI & Push - 1-10V
• Driver for independent mounting - IP20 - Insulation class II
• A40PDCVD000B: DALI or Push-Button on the primary side24VDC PWM
A40PDCV1000B: 1-10V - 24VDC PWM
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Input voltage: 110V ÷ 240V/AC - Steady output
23-60 Watt V CC
ta -10°÷ +40°C DALI
Dimmable SELV
Alimentatore dimmerabile Multicurrent per LED
• Alimentatore indipendente - IP20 - Classe II di isolamento - SELV
• Comando della luce DALI/ PUSH (1-10V solo per CC60WD)
• Memoria di regolazione anche in assenza di rete
• Uscita in corrente costante regolabile tramite DIP-Switches da 100 a 2000mA, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Alto fattore di potenza
• Spessore ridotto
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220V ÷ 240V/AC - Uscita stabilizzata
Dimmable Multicurrent LED Driver
• For independent mounting - IP20 - Insulation class II - SELV
• Light controls: DALI/ PUSH (1-10V only for CC60WD)
• Memory of regulation even with mains not connected
• Output in constant current from100 to 2000mA ±5% settable by Dip-Switches
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• High power factor
• Reduced thickness
• Cable clamp for flat and round cables
• Input voltage: 220V ÷ 240V/AC - Steady output

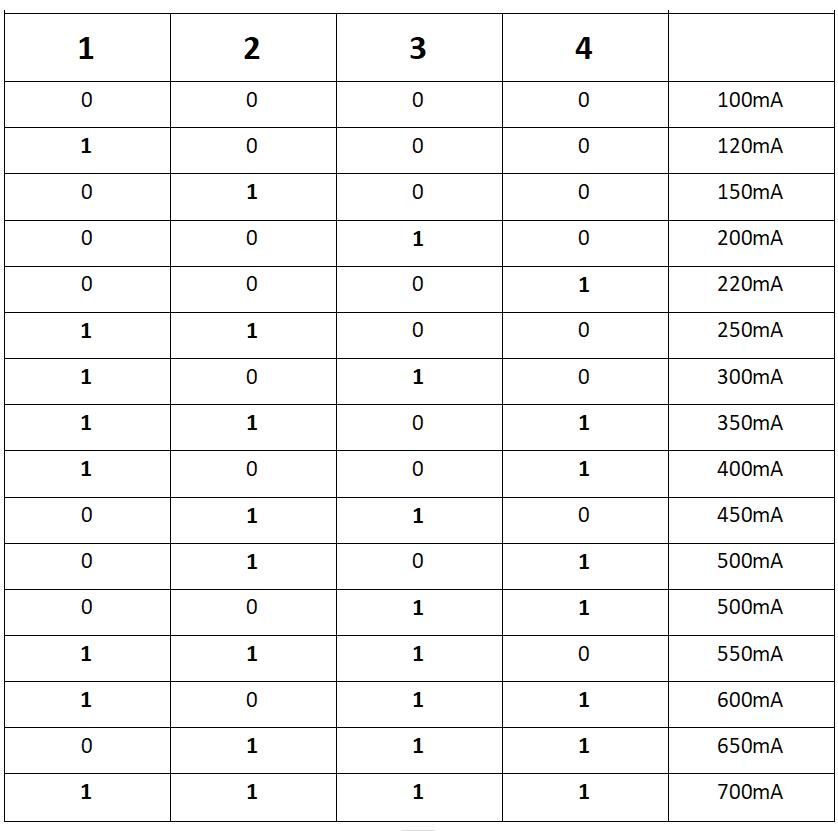

A40CC36WD00B Input Voltage 220-240
0.10A 9.3W 0.37-7.50W 0.77
0.11A 12.3W 0.50-10.00W 0.81
0.12A 15.2W 0.62-12.50W 0.82 82%
A40CC60WD00B Input
21-60 Watt V CC
ta -10°÷ +40°C
DALI
Dimmable
Dimmable SELV
0000 250mA 55V 85V 21W
0010 350mA 35V 85V 30W
0101 400mA 35V 85V 38W
0111 500mA 35V 85V 42W
1001 550mA 35V 85V 46W
1011 600mA 35V 85V 51W
1101 700mA 35V 85V 59W 1111 750mA 30V 80V 60W
Alimentatore Multicurrent - DALI & Push
• Alimentatore indipendente - IP20 - Classe II di isolamento - SELV
• Uscita in corrente costante regolabile con Dip-Switches:
A40CCBXL60DB: da 250 a 750mA, ±5%
A40CCBXH60DB: da 800 a 1500mA, ±5%,
• Comando della luce: DALI o pulsante sul lato primario
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 200V ÷ 240V/AC - Uscita stabilizzata
0001 800mA 25V 47V 37W
0011 900mA 20V 48V 43W
0101 1000mA 18V 48V 48W
0111 1100mA 18V 48V 52W
1001 1200mA 12V 48V 57W 1011 1300mA 10V 46V 60W 1100 1400mA 10V 42V 60W 1110 1500mA 10V 40V 60W
Multicurrent Driver - DALI & Push
• For independent mounting - IP20 - Insulation class II - SELV
• Output in constant current settable by DIP-Switches:
A40CCBXL60DB: from 250 to 750mA, ±5%
A40CCBXH60DB: from 800 to 1500mA, ±5%,
• Light control by DALI or PUSH on the primry side
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Cable clamp for flat and round cables
• Input voltage: 200V ÷ 240V/AC - Steady output
Alimentatore Multicurrent dimerabile per LED
• Alimentatore indipendente - IP20 - Classe II di isolamento - SELV
• A40PUL042BEB e A40PUL060AEB: 0-10V/PUSH
A40PUL042BBB e A40PUL060ABB: 0-10V/PUSH/DALI
• Memoria di regolazione anche in assenza di rete
• Uscita in corrente costante regolabile da 250 a 2000mA, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 200V ÷ 240V/AC - Uscita stabilizzata
• Input voltage: 200V ÷ 240V/AC - Steady output 42-61
Multicurrent dimmable LED Driver
• For independent mounting - IP20 - Insulation class II - SELV
• A40PUL042BEB and A40PUL060AEB: 0-10V/PUSH
A40PUL042BBB and A40PUL060ABB: 0-10V/PUSH/DALI
• Memory of regulation even with mains not connected
• Output in constant current from 250 to 2000mA ±5%
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• High power factor
• Cable clamp for flat and round cables
Datasheet download
Interfaccia PUSH / 0-10V / 1-10V
• Comando pulsante, 0-10V o 1-10V
• Alimentazione: 24V/DC
• Ingresso PUSH bassa tensione. Possibile sincronizzazione fino a 10 dispositivi.
• Con memoria di stato
• Comanda carichi resistivi fino a 11A
• Uscita PWM 750Hz
PUSH / 0-10V/ 1-10V interface
• Dimming control by PUSH, 0-10V or 1-10V
• Input: 24V/DC
• Low voltage PUSH input. Possible synchronization up to 10 devices.
• State memory
• For resistive loads up to 11A
• PWM 750Hz output
24/48V DC Input
24/48V DC Output + +
24/48V DC Input
24/48V DC Output + +-
47K_Lin/Log
24/48V DC Input
24/48V DC Output + +-
Push Button low voltage
24/48V DC Input
24/48V DC Output + + -
24/48V DC Input
24/48V DC Output + +-
24/48V DC Input
24/48V DC Output + +
Datasheet download
Alimentatore dimmerabile a LED
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comando della luce - accensione, regolazione e spegnimentocon uno o più pulsanti
• Regolazione con potenziometro 470K o con segnale 0-10V
• Uscita in tensione costante PWM 300Hz ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110V ÷ 240V/AC - Uscita stabilizzata. A richiesta alimentazione a 230VDC.
Dimmable driver for LED modules
• For indipendent use - IP20 - Insulation class II
• Light control - on, off and dimming - by one or more push-buttons
• Dimming by 470K potentiometer or signal 0-10V
• Light in steady voltage PWM 300Hz ±5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits.
• Input voltage: 110V ÷ 240V/AC - Steady output. On request, 230VDC input voltage.
Controllo con pulsante ON/OFF/Dimmer
Control by pushbutton ON/OFF/dimming
Steuerung durch Taster ON/OFF/Dimming
Contrôle par bouton-poussoir ON/OFF/dimmer
Control por pulsador ON / OFF / regulación
Regolazione con potenziometro 470K Log. Dimming by potentiometer 470K Log. Dimming durch Potentiometer 470K Log.
Régolation par potentiomètre 470K Log. Regulación por potenciómetro 470K Log.
Controllo con segnale 0-10V
Control by 0-10V signal
Steuerung durch 0-10V Signal
Contrôle par signal 0-10V
Dimerizacion a traves de señal 0-10V
Datasheet download
Connessione in parallelo fino a 10 MDR: controllo con pulsante o potenziometro - Master con ponticello, Slave senza ponticello.
Parallel operation up to 10 pcs MDR: control by pushbutton or potentiometer - Master with jumper, Slaves without jumper.
Parallelschaltung bis 10 St. MDR: Steuerung durch Taster oder Poti - Master-Gerät mit Jumper, Slaves-Geräte ohne Jumper.
Connexion en parallèle jusqu’à 10 MDR: contrôle par bouton-poussoir ou potentiomètre - Master avec jumper, Slaves sans jumper.
Funcionamiento en paralelo hasta 10 unidades MDR: control por pulsador o potenciómetro - Master con el puente, esclavos sin puente.
Datasheet download
Alimentatore dimmerabile per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Regolazione della luce con dimmer TRIAC, IGBT, MOSFET per carichi resistivi e induttivi con carico minimo adeguato
• Uscita in corrente costante da150mA a 700mA +/-10% PLKE24: uscita fissa 24VDC (2,5W - 15W)
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 220-240V/AC - Uscita stabilizzata.
• Indipendent driver - IP20 - Insulation class II
• Light regulation by TRIAC, IGBT, MOSFET dimmers for resistive and inductive loads with min. rated load
• Output in steady current: from 150mA to 700 mA +/-10% PLKE24: fixed output 24V/DC (2,5W - 15W)
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Input voltage: 220-240V/AC - Steady output.
Datasheet download
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Regolazione della luce con dimmer TRIAC/IGBT/MOSFET sul lato primario per carichi resistivi e induttivi con carico minimo adeguato
• Uscita in corrente costante 500-750mA o tensione costante 24VDC, +/-5%, programmabile con DIP-switches (vedi schema)
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220-240V/AC - Uscita stabilizzata.
• For independent use - IP20 - Insulation class II
• Light regulation by primary side TRIAC/IGBT/MOSFET dimmers for resistive and inductive loads with min. rated load.
• Output in steady current 500-750mA or in constant voltage 24VDC, +/-5%, settable by DIP-switches (see scheme)
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Cable clamp for flat and round cables
• Input voltage: 220-240V/AC - Steady output.
30-60
A40MDE03000B 24V/DC 1,25A 30W 165 x 41 x 27,5 TRIAC / IGBT/MOSFET
A40MDE06000B 24V/DC 2,5A 60W 205 x 51 x 35 TRIAC / IGBT/MOSFET • EC EN 05
Datasheet download
Alimentatore dimmerabile per moduli LED
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Regolazione della luce a taglio di fase con dimmer TRIAC, IGBT e MOSFET con minimo regolabile, compatibili con carichi LED
• Uscita in tensione costante 24VDC, +/-5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220-240V/AC - Uscita stabilizzata.
Dimmable driver for LED modules
• For indipendent use - IP20 - Insulation class II
• Light regulation by TRIAC, IGBT and MOSFET dimmers with settable minimum, compatible with LED loads
• Output in steady voltage 24VDC, +/-5%
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Cable clamp for flat and round cables
• Input voltage: 220-240V/AC - Steady output.
Alimentatore dimmerabile per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Regolazione della luce con dimmer TRIAC/IGBT/MOSFET sul lato primario con minimo regolabile, compatibili con carichi LED
• Uscita in tensione costante 24V, +/-5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Doppio morsetto di uscita
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220-240V/AC - Uscita stabilizzata.
• For independenty use - IP20 - Insulation class II
• Light regulation by primary side TRIAC/IGBT/MOSFET dimmer with settable minimum, campatible with LED loads.
• Output in steady voltage 24V, +/-5%
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Fast terminals
• Double output
• High power factor
• Cable clamp for flat and round cables
• Input voltage: 220-240V/AC - Steady output.
A40CE017000N
Datasheet download
Alimentatore dimmerabile per LED di potenza
• Alimentatore indipendente da incorporare - IP65 - Classe II di isolamento
• Regolazione della luce con dimmer TRIAC, IGBT, MOSFET per carichi resistivi e induttivi con carico minimo adeguato
• Uscita fissa 24VDC
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 220-240V/AC - Uscita stabilizzata.
• Indipendent driver to be built in - IP65 - Insulation class II
• Light regulation by primary side TRIAC, IGBT, MOSFET dimmers for resistive and inductive loads with min. rated load
• Fixed output 24V/DC
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Input voltage: 220-240V/AC- Steady output.
Datasheet download
Alimentatore dimmerabile per moduli LED
• Alimentatore indipendente da incorporare - IP65- Classe II di isolamento
• Regolazione della luce a taglio di fase con dimmer TRIAC, IGBT e MOSFET con minimo regolabile, compatibili con carichi LED
• Uscita in tensione costante 24VDC, +/-5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 220-240V/AC - Uscita stabilizzata.
Dimmable driver for LED modules
• For indipendent use to be built in - IP65 - Insulation class II
• Light regulation by TRIAC, IGBT and MOSFET dimmers with settable minimum, compatible with LED loads
• Output in steady voltage 24VDC, +/-5%
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Input voltage: 220-240V/AC - Steady output.
Datasheet download
Alimentatore LED multicorrente 1-10V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in corrente costante 600÷2100mA, ±5% programmabile con DIP-switches (vedi schema)
• QBOX110: Ingresso1-10V. A richiesta, versione 0-10V
• Uscita 12V 100mA per ventola
• Alimentazione: 110V ÷ 240V/AC - Uscita stabilizzata. A richiesta alimentazione a 230VDC.
Multicurrent LED Driver 1-10V
• Driver for independent mounting - IP20 - Insulation class II
• Output in steady current: 600÷2100mA, ± 5% settable by DIP-Switches (see scheme)
• QBOX110: 1-10V input. Control by 0-10V, on request
• Output 12v 100mA for cooling fan
• Input voltage: 110V ÷ 240V/AC - Steady output. On request, 230VDC input voltage
Datasheet download
Alimentatore LED dimmerabile a pedale
• Alimentatore indipendente - IP 20 - Classe II di isolamento
• Regolazione a pedale con interruttore di fine corsa
• Uscita in tensione costante 24VDC, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 100V ÷ 240V/AC, +/- 10% - Uscita stabilizzata.
• Non adatto a impianti con interruttori sul secondario.
Floor dimmable LED Driver
• For independent mounting - IP20 - Insulation Class II
• Pedal adjustment with end-of run switch
• Output in steady voltage 24VDC, +/-5%
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Input voltage: 100V ÷ 240V/AC, +/- 10% - Steady output.
• Not suitable for systems with switch on the secondary side.
• Dimmer a MOSFET con microprocessore e memoria - da incorporare
• Per comandare: moduli Led alta tensione serie Acriche e carichi resistivi (lampade a incandescenza o alogene) e alimentatori LED
• Comandi della luce (accensione, regolazione, spegnimento) con uno o piú pulsanti normali non luminosi
• Utilizzare con moduli Led muniti di fusibile di protezione o con fusibile esterno
• Vite di regolazione del minimo
• MOSFET dimmer with built-in microprocessor and memory - to be built in
• Suitable to control: high voltage LED modules serie Acriche and resistive loads (incandescent or halogen bulbs) and LED drivers
• Light control (ON/OFF and dimming) by one or more not illuminated push-buttons
• To be used with LED modules with protection fuse or with external fuse
• Screw for minimum regulation
• Dimmer a MOSFET con microprocessore - da incorporare
• Per comandare:
- carichi resistivi (lampade a incandescenza o alogene 230V)
- trafo elettronici per lampade alogene marcati
- alimentatori LED
• Comandi della luce (accensione, regolazione, spegnimento) con uno o piú pulsanti normali non luminosi sulla linea di alimentazione
• Funzione ”memoria”: alla riaccensione la luce é allo stesso valore del momento dello spegnimento
- A richiesta, altri sofware
• Funzionamento silenzioso, assenza di ronzio
• MOSFET dimmer with built-in microprocessor - to built in
• Suitable to control:
- resistive loads (incandescent or 230V halogen lamps)
- electronic transformers for low voltage lamps, marked with
- LED drivers
• Light control (ON/OFF and dimming) by one or more not illuminated push-buttons on the primary side
• Memory function: giving tension, light is as the same level it was switched off - on request, other soft wares
• No noise
Datasheet download
Alimentatore BUS-DALI
• Alimentatore per linea DALI
• Conformi DALI2 parte 101
• Isolamento Classe II SELV
• Protezione al cortocircuito e carico aperto.
• Bloccacavi adatto a vari tipi di cavo, sia tondi che piatti
• Ingesso universale 110÷240V AC.
Power supply for BUS-DALI
• Power supply for DALI line
• Conform to DALI2 Part 101
• Class II insulation - SELV
• Protection against short circuits and open load
• Cable clamp suitable for flat and round cables.
• Input 110÷240V AC.
20
DIP SWITCH Inside the box.Switch off and remove the cover to set the input selector.
Spegnere l’apparecchio e rimuovere il coperchio per accedere al selettore
Datasheet download
Dimmer / interfaccia per BUS DALI
• Dimmer master per Bus DALI con comando a pulsante.
• Alimentazione tramite il BUS dali senza limitazioni.
• Corrente massima assorbita sul BUS DALI 25mA
• Interfaccia DALI per domotica con ingresso 0_10 , 1_10 e uscita DALI.
• Utilizzare cavo adatto al segnale DALI fino a 300metri.
• Funzione timer 3 minuti
Dimmer / Interface for BUS DALI
• Master dimmer for BUS DALI by push-button control
• Powered by BUS DALI (no limitations)
• Drain current on BUS DALI 25mA
• DALI interface for home automation: input 0-10V, 1-10V and
• Use a cable suitable for DALI signal up to 300m.
• Timer function 3 minutes
A40DASE2MWDB DALI2 Multimaster per luoghi di passaggio / for transit areas
A40DASE2MSMB DALI2 Multimaster per scrivanie e stazionamento / for desks and standing areas
A40DASE2BWDB DALI2 Broadcast per luoghi di passaggio / for transit areas
A40DASE2BSMB DALI2 Broadcast per scrivanie e stazionamento / for desks and standing areas
Datasheet download
Sensore di movimento PIR DALI2
• Sensore PIR DALI + sensore luce
• Alimentazione tramite linea DALI max 12mA
• Software broadcast o multimaster
• Broadcast: Non necessita programmazione
• Multimaster: programmabile da centrale DALI2
• VersioneWDB per persone in cammino
• Versione SMB per piccoli movimenti delle mani
• Sensore di luce ambiente incorporato
• Installazione a soffitto 3 m
• Specifico per cartongesso
Motion sensor PIR DALI2
• DALI PIR sensor with light sensor
• Power supply via DALI Bus max 12mA (see diagram)
• Software broadcast or multimaster
• Broadcast: Ready to work, plug and play (no programmation needed)
• Multimaster: programmable via DALI2 Master
• Model WDB detects people walking
• Model SMB detects hand movements
• Built in light sensor
• Ceiling installation 3m
• Specific for plasterboard
più dispositivi DASE2B Broadcast
Nota:*Smart Broadcast DASE2BxB Permette di collegare sulla stessa linea, tutti incronizzati tra loro grazie ad un software speciale. Grazie al funzionamento in Broadcast non è necessario programmare il sistema, né utilizzare un dispositivo Master Dali.
Nota:*Smart Broadcast It allows you to connect multiple Broadcast devices DASE2B on the same line; they all remain synchronized thanks to a special software. The broadcast signal allows operation without the need for system programming and without a Dali Master device. DASE2BxB DALI Master
Datasheet download
x
DALI2 Broadcast 35 x 31 x 14 114 x 22 x 19
Lente sensore a 64 zone 106° x 97° Sensor lense with 64 zones 106° x 97° 6,8m 8m 5m
Sensore PIR DALI2
• Sensore PIR DALI
• Alimentazione tramite linea DALI max 12mA
• Compatibile con sistemi DALI1 e DALI2
• Software broadcast
• Broadcast: Non necessita programmazione
• Installazione ad incasso
• Specifico per cartongesso, legno, alluminio.
• Adatto a portafaretti ø35mm MR11
Sensor PIR DALI2
• DALI PIR sensor with light sensor
• Power supply via DALI Bus max 12mA
• Compatible with DALI1 and DALI2 protocols
• Software broadcast
• Broadcast: Ready to work (no programmation needed)
• Built in linstallation
• Specific for being installed in plasterboard, wood and aluminum
• Suitable to be incorporated in ø35mm MR16 fixtures.
più dispositivi DASE2B Broadcast
Nota:*Smart Broadcast DASE3B Permette di collegare sulla stessa linea, tutti incronizzati tra loro grazie ad un software speciale. Grazie al funzionamento in Broadcast non è necessario programmare il sistema, né utilizzare un dispositivo Master Dali.
Legno\Cartongesso Wood\Plasterboard
Portafaretto diametro 35mm MR 11 MR 11 holder 35mm diameter
Nota:*Smart Broadcast It allows you to connect multiple Broadcast devices DASE2B on the same line; they all remain synchronized thanks to a special software. The broadcast signal allows operation without the need for system programming and without a Dali Master device.
Dimmable
Dimmable
Nota:*Smar t Broadcast
Permette di collegare sulla stessa linea più dispositivi Broadcast e grazie ad un soft ware speciale tutti rimangono sincronizzati. Il segnale broadcast permette il funzionamento senza necessità di programmazione
Datasheet download
Dimmer a pulsante DALI2 + Timer
• Dimmer a pulsante DALI
• Software broadcast. Non necessita programmazione
• Alimentazione tramite linea DALI max 12mA
• Compatibile con sistemi DALI1 e DALI2
• Funzione dimmer con soft start
• Funzione timer. Tempo regolabile 1-10 minuti.
• Dimensioni ridotte per modulo 503 o scatola tonda ø50mm
Note:*Smart Broadcast
I t allows you to connect multiple Broadcast devices on the same line and thanks to a special software they all remain synchronized The broadcast signal allows operation without the need for system programming
DALI2 push dimmer + timer
• DALI push dimmer
• Software broadcast. Ready to work (no programmation needed)
• Power supply via DALI Bus max 12mA
• Compatible with DALI1 and DALI2 protocols
• Dimmer function with soft start
• Timer function. Time regualtion from 1 to 10 minutes.
• Compact dimensions: suitable to be incorporated in 503 wall box or round ø50mm wall box.
M M F ta -10°÷ +40°C
Dimmable
Datasheet download Pending
Comando 4 pulsanti DALI2 Multimaster
• 4 pulsanti programmabili
• Alimentazione tramite linea DALI max 12mA
• Compatibile con sistemi DALI2 Multimaster
• Dimensioni ridotte per modulo 503 o scatola tonda ø50mm
DALI2 push dimmer + timer
• DALI push dimmer
• Power supply via DALI Bus max 12mA
• Compatible with DALI2 Multimaster systems
• Compact dimensions: suitable to be incorporated in 503 wall box or round ø50mm wall box.
Datasheet download
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 48V, ± 5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Rifasatore attivo, costruzione compatta e basso riscaldamento.
• Morsetti rapidi
• Doppio collegamento di uscita
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC
• For indipendent use - IP20 - Insulation class II
• Steady voltage output 48V, ± 5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Active power factor correction, compact size and reduced heating.
• Fast terminals
• Double output.
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage
Datasheet download
Alimentatore 48V per LED di potenza - IP65
• Alimentatore da incorporare - IP65 - Classe II di isolamento
• Uscita in tensione costante 48VDC, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione: 220÷240V/AC ±10% - Uscita stabilizzata
Driver 48V for High Brightness LEDs - IP65
• To be built in - IP65 - Insulation class II
• Output in steady voltage 48VDC, ±5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits.
• Input voltage: 220÷240V/AC ±10% - Steady output.
Datasheet download
Alimentatore LED 48V dimmerabile DALI/0-10V/ 1-10V/Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comando DALI o pulsante (sul secondario, con memoria), 0-10V, 1-10V o potenziometro, selezionabile tramite impostazione dip-switches.
• Possibilità di sincronizzare più alimentatori
• Uscita in tensione costante 48V PWM
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Doppio collegamento di uscita
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage or specific boosted 110V version 100/150
• For independent use - IP20 - Insulation class II
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC o specifica potenziata a 110V 48V dimmable LED Driver DALI/0-10V/1-10V/Push
• Dimming control by DALI or PUSH (on the secondary, with memory), 0-10V, 1-10V or potentiometer, selecting the dipswitch combination on board.
• Possible synchronization of more drivers
• Output in constant voltage 48V PWM
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Double output.
• Cable clamp for flat and round cables
Datasheet download
Interfaccia DALI/0-10V/1-10V e PUSH
• Comando DALI, pulsante, 0-10V, 1-10V o potenziometro, selezionabile tramite impostazione dip-switches.
• Alimentazione: 48V/DC
• Ingresso PUSH/DALI isolato
• Protezione al corto-circuito
• Comanda carichi resistivi fino a 7A
• Uscita PWM 250Hz
DALI/0-10V/1-10V interface and push
• Dimming control by DALI, PUSH, 0-10V, 1-10V signal or potentiometer, selecting the dipswitch combination on board.
• Input: 48V/DC
• Isolated PUSH/DALI input
• Short-circuit protection
• For resistive loads up to7A
• PWM 250Hz output
Datasheet download
Interfaccia 0-10V e PUSH
• Comando pulsante o 0-10V
• Alimentazione: 48V/DC
• Ingresso PUSH bassa tensione. Possibile sincronizzazione fino a 10 dispositivi.
• Senza memoria di stato
• Comanda carichi resistivi fino a 7A
• Uscita PWM 250Hz
e PUSH interface
• Dimming control by PUSH or 0-10V
• Input: 48V/DC
• Low voltage PUSH input. Possible synchronization up to 10 devices.
• No state memory
• For resistive loads up to 7A
• PWM 250Hz output
DC Input
DC Output
48V DC Input 48V DC Output
48V DC Input 48V DC Output
48V DC Input
DC Output
DC Input
DC Output
DC Input
DC Output
ta -10°÷ +40°C
Datasheet download
Alimentatore LED MD MAXI - 48V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Doppia uscita
• Uscita in tensione costante, ±5%
• Protezione ontro le sovratemperature, sovratensioni e contro il corto-circuiti sul secondario.
• Alimentazione: 220÷240V/AC - Uscita stabilizzata.
MD MAXI led driver - 48V
• For indipendent use - IP20 - Insulation class II
• Double output
• Steady voltage output, ± 5%
• Self-resetting protection against overtemperatures, over-voltage and output short circuits
• Input voltage: 220÷240V/AC - Steady output.
Simboli - Symbols - Symboles
Alimentatore che eroga una bassissima tensione di sicurezza secondo EN61347-2-13 - Transformer with low-voltage safety tension in accordance with standards EN61347-2-13
Trasformatore conforme alla direttiva sulla compatibilità elettromagnetica. Norme EN 55015 e EN61000-3-2 e 3-3Transformer complying with the requirements of the directive for Electromagnetic Compatibility EMC. Standards EN55015 and EN61000-3-2 and 3-3
Classe II di isolamento contro le scosse elettriche da contatti diretti e indiretti secondo la norma EN61347-2-13 - Insulation class II against direct and indirect electric shocks in accordance with standard EN61347-2-13
Prodotto da incorporare in classe II di isolamento contro le scosse elettriche da contatti diretti e indiretti secondo la norma EN61347-2-13-Product to be built in in insulation class II against direct and indirect electric shocks in accordance with standard EN61347-2-13
Trasformatore indipendente per installazioni a vista, senza altri rivestimenti di protezione - Indipendent transformer for installations at sight without any additional protective cover
Trasformatore idoneo per essere installato su mobili - Transformer suitable for installation in furniture
Trasformatore idoneo per installazione su superfici normalmente infiammabili - Transformer suitable for installation on regulary flammable surfaces
Trasformatore con protezione termica incorporata - Transformer with built-in thermal protection
Grado di protezione: (x) contro i corpi solidi; (y) contro i liquidi - Protection degree: (x) against solid bodies; (y) against liquids
Apparecchiatura da installare solo in interni - Equipment only for indoor installation
Temperatura ambiente di funzionamento - Operatine ambient temperature
Alimentatore a tensione costante. Mantiene la tensione di uscita costante da vuoto ( senza carico ) al massimo carico consentito. Non è adatto a comandare i LED direttamente. Utilizzare lampadine e moduli LED che incorporano un regolatore e che riportano in etichetta 12 o 24V Vdc.
Constant voltage driver. It keeps the output voltage constant from zero to maximum output power (even without load). Not suitable for driving leds directly: to be used with LED bulbs or LED modules with built-in regulator (their label must mention 12VDC or 24VDC).
Alimentatore a corrente costante. Mantiene la corrente di uscita costante indipendentemente dal numero di LED collegati. Alimenta i LED direttamente senza interposizione di altri dispositivi . La tensione di uscita varia in relazione al numero di LED collegati.
Constant current driver. It keeps output current constant independently from the number of connected LEDs. It drives LEDs directly with no need of other devices in between. Output voltage varies according to the number of connected LEDs
Alimentatore a tensione e corrente costante: mantiene la tensione costante da vuoto al massimo carico, raggiunto il punto di massima potenza inizia a regolare la corrente diminuendo la tensione di uscita fino al valore di carico minimo . Adatto ad alimentare sia dispositivi a tensione costante, sia i LED direttamente a corrente costante.
Constant current and voltage driver. It keeps the output voltage constant from zero to maximum load, once the maximum ouput power has been reached, the driver starts to regulate the current, by decreasing the output voltage up to when the minimum allowed load is reached. It suitable for driving both constant voltage products and constant current LEDs directly
Alimentatori LED - Istruzioni di utilizzo e di installazione
Gli alimentatori a corrente costante devono essere utilizzati unicamente per LED di potenza che abbiano la stessa corrente indicata sugli alimentatori. Il numero massimo di LED da collegare all’alimentatore dipende dal tipo di LED utilizzato. La caduta di tensione tipica dei LED è di 3,2V@350mA e di 3,6V@700mA. In caso di utilizzo con LED di vecchia generazione ( con cadute di tensione di 3,6..4V), bisogna collegare un LED in meno rispetto al numero indicato sull’ etichetta. La corrente di uscita deve essere misurata dopo 5 minuti dall’ accensione. Gli alimentatori a tensione costante devono essere collegati a gruppi di LED che abbiano dei regolatori di corrente incorporati o delle resistenze in serie. Rispettate la potenza massima del carico e le tensioni indicate. In caso di uso gravoso utilizzare a potenza intermedia. Fare sempre attenzione alla polarità del secondario. Installare il sistema lontano da fonti di calore e in luoghi ben areati. Distanza minima dai LED: 10cm.
Protezione termica: se la temperatura supera i valori limite, l’alimentatore si disinserisce e dopo pochi secondi si autoripristina.
Evitare cortocircuiti sul lato secondario e togliere tensione prima di collegare i LED al sistema. Non realizzare impianti dove l’interruttore è posto in serie al secondario, perché le elevate correnti di spunto possono danneggiare i LED . Collegamento dei LED: utilizzare sempre un cavo da 0,5 … 1,5 mm2 per una lunghezza massima di 10 m. e da 1,5mm2 per lunghezze superiori a 10m (massimo 30m).
Cablaggio in entrata: utilizzare in entrata un cavo H03VVH2F 2x0,75 o un cavo adatto all’apparecchio.
USO GRAVOSO: per tutti i tipi di apparecchio utilizzare un carico inferiore del 10-20% a quello massimo indicato. Controllare la temperatura massima di lavoro sul punto tc e verificare che venga rispettata alla massima temperatura ambiente prevista.
Drivers working in constant current must be used only with High Brightness LEDs that have the same current indicated on the driver itself. The max number of LEDs that can be connected to the driver depends only on the kind of LEDs used. Typical voltage drop of leds is 3,2V@350mA and 3,6V@700mA. if “old generation” leds (voltage drop 3,6V÷4V) are used, connect them to a driver remembering that the maximum number of leds that can be connected to the driver (usually written in the driver’s label) should be reduced by one led. The driver’s output current should be measured after 5 minutes from driver’s switching. Drivers working in constant voltage must be connected to group of leds having built-in current regulators or resistences in series. Always respect the maximum load allowed and the correct voltages. In case of extreme use, reduce power. Always pay attention to the polarity of the secundary cable. Put the system far from heat sources and in well aired places. Minimum distance from leds: 10 cm
Thermal protection: if the temperature usually exceeds the limit values, the driver switches off and after a few seconds it switches on again. Avoid short circuit on the secundary and give tension only after all LEDs have been connected. Do not make installations in which the switch is positioned in series with the secondary, high currents (spikes) may damage leds.
LEDs connection: always use a 0,5÷1,5 mm2 cable for a maximum length of 10 m and a 1,5mm2 (or more) for lengths exceeding 10m (max 30m).
Input wiring: use a H03VVH2F 2x0,75 input cable or a suitable cable for the product. IN CASE OF SEVERE USE: reduce the maximum rated load by 10÷20%. Always check ambient temperature and highest working temperature on Tc dot.
Impianti professionali trifase con LED • Three-phase network professio -
Sempre più spesso si realizzano impianti con LED di grossa potenza.
Gli alimentatori QLT, se utilizzati in un impianto alimentato da una linea trifase, devono essere collegati fra loro come indicato sopra. Un impianto ideale si realizza dividendo in tre gruppi di uguale numero di alimentatori, ognuno dei quali controllato da un interruttore bipolare, in modo da proteggere i componenti da eventuali sovratensioni. Utilizzare solo alimentatori con fattore di potenza >=0,85.
Ricordarsi di installare sempre in luogo areato rispettando una distanza minima di 5 cm. fra gli apparecchi.
Evitare di utilizzare un solo interruttore generale a 4 contatti, poiché il possibile intervento anticipato del contatto del neutro durante la manovra e il conseguente sbilanciamento delle fasi potrebbero portare al guasto di uno o più alimentatori.
High wattage professional LED lighting systems are always more and more common. Drivers by QLT, if used in a three-phase network, must be connected as indicated here above. A typical lighting system is built up dividing the drivers to be used in three groups with the same number of drivers, where each group is then controlled by a bipolar switch, so as to protect the components by overtension. Only use drivers with a power factor over 0,85.
Always remember to install components in a well aerated place, respecting a min. distance of 5m inbetween the devices. Avoid to use one single 4-contact main switch, as the probable advanced intervention of the neutral contact during operation and the subsequent upset of the phases may bring to a destruction of the instalLED transformers.
ta -10°÷ +40°C
Datasheet download
Alimentatore LED THIN UL - 24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ±5%
• UL LISTED
• Protezione ontro le sovratemperature, sovratensioni e contro il corto-circuiti sul secondario.
• Alto fattore di potenza
• Alimentazione: 100÷240V/AC - Uscita stabilizzata.
Led driver THIN UL - 24V
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• UL LISTED
• Self-resetting protection against overtemperatures, over-voltage and output short circuits
• High power factor
• Input voltage: 100÷240V/AC - Steady output.
ta -10°÷ +40°C
Datasheet download
Alimentatore LED THIN - 12V - 24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ±5%
• Basso spessore
• Protezione ontro le sovratemperature, sovratensioni e contro il corto-circuiti sul secondario.
• Alto fattore di potenza
• Alimentazione: 220÷240V/AC - Uscita stabilizzata.
THIN led driver - 12V - 24V
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• Reduced thickness
• Self-resetting protection against overtemperatures, over-voltage and output short circuits
• High power factor
• Input voltage: 220÷240V/AC - Steady output.
ta -10°÷ +40°C
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, + /-5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Doppio morsetto in ingresso
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
Driver for High Brightness LEDs
• Indipendent driver - IP20 - Insulation class II
• Output in steady voltage, + /-5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Double input terminal
• High power factor
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC- Steady output.
ta -10°÷ +40°C
Datasheet download
Alimentatore LED THIN - 24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ±5%
• Protezione ontro le sovratemperature, sovratensioni e contro il corto-circuiti sul secondario.
• Basso spessore
• Alimentazione: 220÷240V/AC - Uscita stabilizzata.
THIN led driver - 24V
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• Self-resetting protection against overtemperatures, over-voltage and output short circuits
• Reduced thichness
• Input voltage: 220÷240V/AC - Steady output.
on request
Datasheet download
Alimentatore LED 12-24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ± 5%
• Protezione autoripristinante contro le sovratemperature e i corto-circuiti sul secondario.
• Rifasatore attivo, costruzione compatta e basso riscaldamento.
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 110VAC
• Driver for independent mounting - IP20 - Insulation class II
• Steady voltage output , ± 5%
• Self-resetting protection against overtemperatures and output short circuits.
• Active Power factor correction, compact size and reduced heating.
• Cable clamp for flat and round cables
• Input voltage: 220÷240V/AC - Steady output. On request, 110VAC input voltage
ta -25°÷ + 50°C
Pending
A40CV36W000B
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, + /-5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Doppio morsetto in ingresso
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione : 220÷240V/AC- Uscita stabilizzata
• Indipendent driver - IP20 - Insulation class II
• Output in steady voltage, + /-5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Double input terminal
• High power factor
• Cable clamp for flat and round cables
• Input voltage: 240÷240V/AC- Steady output.
ta -10°÷ +40°C
Datasheet download
Alimentatore per moduli a LED
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ±5%
• Alto fattore di potenza
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC
Driver for LED modules
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• High power factor
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage
Datasheet download
Alimentatore LED SLIM - 24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ±5%
• Alto fattore di potenza
• Protezione ontro le sovratemperature, sovratensioni e contro il corto-circuiti sul secondario.
• Alimentazione: 220÷240V/AC - Uscita stabilizzata.
SLIM led driver - 24V
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• High power factor
• Self-resetting protection against overtemperatures, over-voltage and output short circuits
•
220÷240V/AC - Steady
Datasheet download
Alimentatore per LED di potenza 24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 24VDC, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alto fattore di potenza
• Basso spessore
• Alimentazione : 110÷240V/AC- Uscita stabilizzata.
Driver for High Brightness LEDs 24V
• For independent use - IP20 - Insulation class II
• Output in steady voltage 24VDC, ±5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• High power factor
• Reduced thichness
• Input voltage: 110÷240V/AC- Steady output.
Datasheet download
Alimentatore LED
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 24V PWM
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Doppio morsetto d'uscita
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC
LED Driver
• For independent use - IP20 - Insulation class II
• Output in constant voltage 24V PWM
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Double output.
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage
Datasheet download
Alimentatore per moduli a LED
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ±5%
• Alto fattore di potenza
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC. Modello MD100: 220÷240V/AC
A richiesta, alimentazione a 230VDC
Driver for LED modules
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• High power factor
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC. Type
• On request, 230VDC input voltage
220÷240V/AC
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 24VDC, ± 5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione: 110÷240V/AC - Uscita stabilizzata.
• For indipendent use - IP20 - Insulation class II
• Steady voltage output 24VDC,, ± 5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC - Steady output.
Datasheet download
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante, ± 5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Rifasatore attivo, costruzione compatta e basso riscaldamento.
• Doppio collegamento di uscita
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240V/AC - Uscita stabilizzata. A richiesta, alimentazione a 230VDC
• For indipendent use - IP20 - Insulation class II
• Steady voltage output, ± 5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Active power factor correction, compact size and reduced heating.
• Double output.
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC - Steady output. On request, 230VDC input voltage
ta -10°÷ +40°C
Datasheet download
Alimentatore LED MD MAXI - 24V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Doppia uscita
• Uscita in tensione costante, ±5%
• Protezione ontro le sovratemperature, sovratensioni e contro il corto-circuiti sul secondario.
• Doppio collegamento di uscita
• Alto fattore di potenza
• Alimentazione: 220÷240V/AC - Uscita stabilizzata.
MD MAXI led driver - 24V
• For indipendent use - IP20 - Insulation class II
• Double output
• Steady voltage output, ± 5%
• Self-resetting protection against overtemperatures, over-voltage and output short circuits
• Double output.
• High power factor
• Input voltage: 220÷240V/AC - Steady output.
I prodotti della Serie Basic sono degli alimentatori elettronici a commutazione SMPS utilizzabili in tutte le applicazioni sia industriali che domestiche dove serve un componente in Classe II Selv, affidabile ed economico.
Possono essere impiegati in macchine industriali, apparecchiature elettroniche, strumentazione, automazione, telecamere di sorveglianza, antifurti e illuminazione. Sostituiscono gli alimentatori metallici in Classe I, aumentando così la sicurezza dell’impianto e semplificandone la progettazione.
Conformi alla norma EN61558-2-16 sulla sicurezza elettrica.
Conformi alla norma EN55011-A – EN55015-2019 - EN55022-A per i radiodisturbi. Permettono senza limitazioni un utilizzo gravoso fino a 40° ambiente. Pensati per un uso continuativo in centrali di comando, telecamere, macchine industriali, illuminazione. Dotati di protezioni elettroniche per le principali cause di guasto come sovratensioni, cortocircuiti, sovraccarichi.
Vantaggi rispetto agli alimentatori metallici: Classe II di isolamento senza collegamento della messa a terra; contenitore in plastica isolata, senza pericolo di scossa elettrica anche in caso di guasto; coperchio a protezione dei cablaggi, dimensioni più ridotte e migliore facilità di fissaggio, corrente di accensione limitata elettronicamente. Gli alimentatori Basic sono da incorporare, pertanto le loro performances, la loro compatibilità elettromagnetica e la protezione all’acqua delle connessioni, devono essere testate provando l’impianto nel suo insieme
Basic products are SMPS switched electronic drivers that can be used in domestic and industrial installations where a reliable component is needed in terms of safety, simple to use and economical, in class II Selv. The compact size allows them to be installed in industrial machines, electrical cabinets, devices, instruments, automation, surveillance cameras, alarms, etc. They replace the class I metal drivers, increasing the security of the system and simplifying its design. Complies with the EN61558-2-16 standard on electrical safety. Complies with EN55011-A - EN55015-2019 - EN55022 for radio interference. Uses without limits up to 40 °C ambient temperature. Non-stop use in electrical cabinets, surveillance cameras, industrial machinery, lighting. Equipped with electronic protections against overvoltages, short circuits, overloads.
Advantages over metal drivers: Class II insulation without grounding, insulated plastic housing, without risk of electric shock in case of breakdown connection, protection cover, compact size and easy fixing; electronically limited ignition current. These products are to be incorporated and the test which verifies and guarantees the performances, the electromagnetic compatibility and the protection of the waterwiring must be done on the entire installation.
Datasheet download
Driver a commutazione SMPS
• Alimentatore da incorporare - IP20 - Classe II di isolamento
• Uscita a tensione costante 24VDC ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto e i corto-circuiti sul secondario.
• Alimentazione: 220÷240V/AC ± 10% - Uscita stabilizzata
SMPS switched electronic driver
• To be built in - IP20 - Insulation class II
• Output in steady voltage 24VDC, ± 5%
• Self-resetting protection against overtemperatures, against open cuircuit and output short circuits
• Input voltage: 220÷240V/AC ± 10% - Steady output.
A40PLV15000B
Datasheet download
Alimentatore per LED di potenza
• Alimentatore da incorporare - IP65 - Classe II di isolamento
• Uscita in tensione costante 24VDC, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alto fattore di potenza
• Alimentazione: 220÷240V/AC ±10% - Uscita stabilizzata
• To be built in - IP65 - Insulation class II
• Output in steady voltage 24VDC, ±5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits.
• High power factor
• Input voltage: 220÷240V/AC ±10% - Steady
Datasheet download
Alimentatore per LED di potenza
• Alimentatore da incorporare - IP65 - Classe II di isolamento
• Uscita in tensione costante 24VDC, ± 5%
• Protezione autoripristinante contro le sovratemperature e i corto-circuiti sul secondario.
• Alimentazione: 220÷240V/AC ± 10%- Uscita stabilizzata
• Alto fattore di potenza
• Fornito con cavi
• To be built in - IP65 - Insulation class II
• Output in steady voltage 24VDC, ± 5%
• Self-resetting protection against overtemperatures and output short circuits
• Input voltage: 220÷240V/AC ± 10%- Steady output.
• High power factor
• Delivered with cables
Datasheet download
Alimentatore per LED di potenza
• Alimentatore da incorporare - IP65 - Classe II di isolamento
• Uscita in tensione costante 12÷24VDC, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Rifasatore attivo, forma compatta e basso riscaldamento
• Alimentazione: 110÷240V/AC - Uscita stabilizzata
Driver for High Brightness LEDs
• To be built in - IP65 - Insulation class II
• Output in steady voltage 12÷24VDC, ±5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits.
• Active power factor correction, compact size and reduced heating
• Input voltage: 110÷240V/AC - Steady output.
Io Vo( mi n) Vo( max) Po( max)
250mA 50V 80V 20W
350mA 45V 85V 30W
450mA 35V 85V 38W
500mA 35V 85V 42W
550mA 30V 85V 46W
600mA 30V 85V 51W
700mA 30V 85V 59W
750mA 30V 80V 60W
Datasheet download

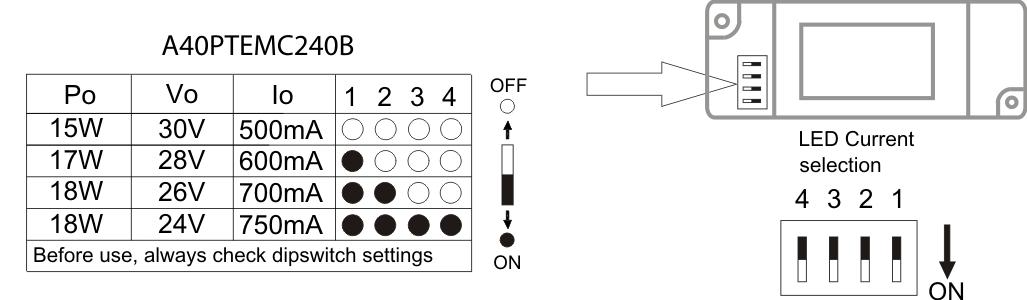

• Alimentatore indipendente - IP20 - Classe II di isolamento - SELV
• Uscita in corrente costante regolabile con Dip-Switches:
A40CCBXL600B: da 250 a 750mA, ±5%
A40CCBXH600B: da 800 a 1500mA, ±5%,
• Specifico per pannelli e LED COB
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 200V ÷ 240V/AC - Uscita stabilizzata
Io Vo ( mi n) Vo ( max) Po( max)
800mA 25V 47V 37W
900mA 20V 48V 43W
1000mA 18V 48V 48W
1100mA 18V 48V 52W
1200mA 12V 48V 57W
1300mA 10V 46V 60W
1400mA 10V 42V 60W
1500mA 10V 40V 60W
• For independent mounting - IP20 - Insulation class II - SELV
• Output in constant current settable by DIP-Switches:
A40CCBXL600B: from 250 to 750mA, ±5%
A40CCBXH600B: from 800 to 1500mA, ±5%,
• Specific for panels and COB LEDs
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• Cable clamp for flat and round cables
• Input voltage: 200V ÷ 240V/AC - Steady output
23-60 Watt V CC SELV ta -10°÷ +40°C
A40CC23W000B
A40CC44W000B 300÷1050mA 9V 9-45VDC 44W 163 x 30 x 21
A40CC60W000B 1250÷2000mA 3V 3-42V
download
• Alimentatore indipendente - IP40 - Classe II di isolamento - SELV
• Uscita in corrente costante regolabile tramite DIP-Switches da 100 a 2000mA, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Alto fattore di potenza
• Spessore ridotto
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220V ÷ 240V/AC - Uscita stabilizzata
• For independent mounting - IP40 - Insulation class II - SELV
• Output in constant current from100 to 2000mA ±5%, settable by Dip-Switches
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Fast terminals
• High power factor
• Reduced thickness
• Cable clamp for flat and round cables
• Input voltage: 220V ÷ 240V/AC - Steady output
A40CC36W000B Input Voltage 220-240
150mA 0.05A 9.3W 0.37-7.50W
0.06A 12.3W 0.50-10.00W
0.07A 15.2W 0.62-12.50W 0.28-089 82%
300mA 0.08A 18.0W 0.75-15.00W 0.35-0.92 83%
350mA 0.09A 20.8W 0.87-17.50W 0.36-0.93 84%
400mA 0.10A 23.5W 1.00-20.00W 0.37-0.94 85% 450mA 0.11A 26.1W 1.12-22.50W 0.39-0.95 86%
500mA 0.12A 29.0W 1.25-25.00W 0.40-0.96 86%
550mA 0.13A 31.6W 1.37-27.50W 0.41-0.97 87%
600mA 0.14A 34.4W 1.50-30.00W 0.42-0.97 87%
650mA 0.15A 37.3W 1.62-32.50W 0.43-0.98 87%
700mA 0.16A 39.7W 1.75-35.00W 0.46-0.98 88% 750mA 0.17A 35.7W 1.87-31.50W 0.47-0.97 88% 2.5-42V 800mA 0.18A 38.1W 2.00-33.60W 0.50-0.98 88%
0.19A 40.5W 2.12-35.70W 0.52-0.98 88%
0.20A 40.9W 2.25-36.00W 0.54-0.98 88% 2.5-42V
0.12A 15.73W 2.70-13.50W
0.13A 18.20W 3.15-15.75W
0.15A 23.14W 4.05-20.25W 0.53-0.94
500mA 0.16A 25.62W 4.50-22.50W
550mA 0.17A 28.12W 4.95-24.75W 0.61-0.96 88% 600mA 0.18A 30.68W 5.40-27.00W 0.64-0.97
A40CC44W000B Input Voltage 220-240
A40CC60W000B Input Voltage 220-240
650mA 0.19A 33.23W 5.85-29.25W 0.67-0.97 88%
700mA 0.21A 35.79W 6.30-31.50W 0.69-0.97 88%
750mA 0.22A 38.35W 6.75-33.75W 0.71-0.97 88%
800mA 0.22A 40.90W 7.20-36.00W 0.75-0.97 88% 850mA 0.23A 43.46W 7.65-38.25W 0.76-0.97 88% 900mA 0.24A 46.02W 8.10-40.50W 0.78-0.97 88%
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP 20 - Classe II di isolamento
• Uscita in tensione e corrente costante +/-10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 220V÷ 240V/AC - A rischiesta 110V÷ 240V/AC
Uscita stabilizzata
Driver for High Brightness LEDs
• Indipendent driver - IP 20 - Insulation class II
• Output in steady voltage and current +/-10%
• Self-resetting protection against overtemperatures against open circuit and against output short circuits.
• Imput
220V÷ 240V/AC - On request 110V÷ 250V/AC Steady output.
Datasheet download
• Alimentatore da incorporare - IP 20 / 66
• Uscita in corrente costante 350÷700mA , +/-10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 220÷240V/AC- A richiesta 110÷240V/AC Uscita stabilizzata.
• Built-in driver - IP 20 / 66
• Output in steady current: 350÷700 mA ,+/-10%
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input voltage: 220÷240V/AC - On request 110÷240V/AC Steady output.
*in CC mode
Datasheet download
Alimentatore per LED di potenza
• Alimentatore da incorporare - IP20
• Uscita in corrente costante 350÷700 mA
• Uscita in tensione costante 12÷24V/DC
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Morsetti rapidi
• Alimentazione: 110÷240V/AC - Uscita stabilizzata.
Driver for High Brightness LEDs
• To be built in - IP 20
• Output in steady current: 350÷700 mA
• Output in constant tension 12÷24V/DC
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Fast terminals
•
- Steady
Datasheet download
• Alimentatore indipendente - IP 20 - Classe II di isolamento
• Uscita in tensione e corrente costante ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC
• Indipendent driver - IP 20 - Insulation class II
• Output in steady voltage and current ±5%
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input voltage: 110÷240V/AC
*in CC mode
Datasheet download
Alimentatore per LED di potenza
• Alimentatore resinato da incorporare - IP00
• Uscita in tensione e corrente costante ±10%
• Circuito protetto con resina resistente a sbalzi termici, umidità, condensa.
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC
Driver for High Brightness LEDs
• Potted driver to be built-in - IP00
• Output in steady voltage and current ±10%
• Potted Pcb resistant to thermal shocks, humidity and condensation
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input voltage: 110÷240V/AC
• Alimentatore indipendente - IP40 - Classe II di isolamento
• Uscita in corrente costante 350÷700 mA, ±10% o tensione costante 12÷24V/DC
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC - Uscita stabilizzata.
• Cavo standard 2x0,75mm2: 100cm+50cm
• Indipendent driver - IP 40 - Insulation class II
• Output in steady current: 350÷700 mA, ±10% or in constant tension 12÷24V/DC
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input voltage: 110÷240V/AC - Steady output.
• Standard cable 2x0,75mm2: 100cm+50cm
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP 20 - Classe II di isolamento
• Uscita in corrente costante 350mA, +/- 10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Doppio morsetto in ingresso
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220÷240V/AC (DPL110E) - Uscita stabilizzata
• Indipendent driver - IP 20 - Insulation class II
• Output in steady current: 350mA, +/- 10%
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Double output.
• Cable clamp for flat and round cables
• Input voltage: 220÷240V/AC - Steady output.
* in CC mode
Datasheet download
• Alimentatore indipendente - IP 20 - Classe II di isolamento
• Uscita in corrente costante 185mA, 240mA, 300mA, 350mA, 500mA, 700mA
• Uscita a tensione costante 12÷24V/DC
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC - Uscita stabilizzata
• Indipendent driver - IP20 - Insulation class II
• Output in constant current 185mA, 240mA, 300mA, 350mA, 500mA, 700mA
• Output in constant tension 12÷24V/DC
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input voltage: 110÷240V/AC - Steady output.
*in CC mode
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP44 - Classe II di isolamento
• Uscita in tensione e corrente costanti +/- 10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
• IP44 solo se fissaggio orizzontale e con 4 viti - Fornito senza cavi.
• Indipendent driver - IP44 - Insulation class II
• Output in steady voltage and current +/- 10%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC- Steady output.
• IP44 only by horizontal installation with 4 screws - Supplied without cables.
* in CC mode
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in corrente costante: 350mA, 700mA, +/- 5%
• Uscita a tensione costante 12÷24V/DC
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Basso spessore
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
• Indipendent driver - IP20 - Insulation class II
• Output in constant current: 350mA, 700mA, +/- 5%
• Output in constant tension 12÷24V/DC
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Reduced thickness
• Input voltage: 110÷240V/AC- Steady output.
Datasheet download
Alimentatore per LED di potenza
• Alimentatore da incorporare - IP65 - Classe II di isolamento
• Uscita in corrente costante 350÷700 mA, ±5%
• Uscita in tensione costante, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 110÷240V/AC - Uscita stabilizzata.
Driver for High Brightness LEDs
• To be built in - IP 65 - Insualtion class II
• Output in steady current: 350÷700 mA, ±5%
• Output in costant voltage, ±5%
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input
110÷240V/AC - Steady output.
Datasheet download
Alimentatore per LED di potenza
• Specifici per Led Sharp serie Mini e Petite Zenigata
• Alimentatore indipendente - IP20 o IP65 - Classe II di isolamento
• Uscita in corrente costante 140mA... 640mA precisione 5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
• Specific for Sharp Led Mini and Petite Zenigata series
• Indipendent driver - IP20 or IP65 - Insulation class II
• Output in constant current 140mA... 640mA, 5% tolerance
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC- Steady output.
Datasheet download

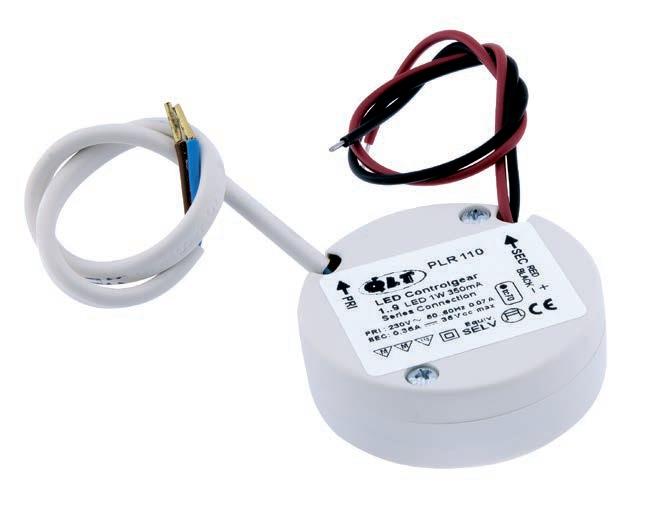

• Alimentatore da incorporare - IP20 (PLR) / IP65 (PLJ) - Classe II di isolamento
• Uscita in corrente costante 350mA÷700mA , ± 10% o tensione costante 12÷24VDC
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
• To be built in - IP20 (PLR) / IP65 (PLJ) - Insulation class II
• Output in steady current 350 mA÷700mA, ±10% or in constant tension 12÷24VDC
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC- Steady output.
Datasheet download
Alimentatore per LED di potenza
• Serie RC: alimentatore indipendente - IP20 - Classe II di isolamento
Serie RP: alimentatore da incorporare - IP65 - Classe II di isolamento
• Uscita in corrente costante 350÷700mA, ±10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
Driver for High Brightness LEDs
• Range RC: For independent use - IP20 - Insulation class II
Range RP: To be built in - IP65 - Insulation class II
• Output in steady current: 350÷700mA, ±10%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Input voltage: 110÷240V/AC- Steady output.
Datasheet download
Alimentatore per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in corrente costante 350mA, ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Morsetti rapidi
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
Driver for High Brightness LEDs
• Indipendent driver - IP20 - Insulation class II
• Output in steady current: 350mA, ±5%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Fast terminals
• High power factor
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC- Steady output.
Number Iout
* Non interrompere sul secondario - Do not interrupt secondary side
Datasheet download
Alimentatore multicorrente per LED di potenza
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in corrente costante 250÷700mA, ±5%, programmabile con DIP-SWITCH (vedi schema)
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione : 110÷240V/AC- Uscita stabilizzata
Multicurrent driver for High Brightness LEDs
• Indipendent driver - IP20 - Insulation class II
• Output in steady current: 250÷700mA, ±5%, settable by DIP-Switches (see scheme)
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits
• Cable clamp for flat and round cables
• Input voltage: 110÷240V/AC- Steady output.
* Input 11-15V max 3 Led - Input 22-24V max 6 Led
Datasheet download
Convertitore per LED di potenza
• Alimentatore da incorporare - IP 20
• Per alimentare moduli LED di potenza da alimentatori a tensione costante 12÷24V.
• Uscita in corrente costante 350÷1000 mA, ±10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Ingresso: tensione costante - Uscita: corrente costante
Converter for High Brightness LEDs
• Built-in converter - IP 20
• Suitable for supplying High Brightness Led applications working in 12÷24V costant voltage
• Output in steady current: 350÷1000 mA, ±10%
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input: costant
-
costant current.
Datasheet download
Convertitore per LED COB
• Convertitore da incorporare - IP 20
• Per alimentare moduli LED COB
• Ingresso: tensione costante 24V
• Uscita in corrente costante 250÷700 mA - Tensione d'uscita 37..40V
• Dimmerabile PWM
• Protezione contro il circuito aperto ed i corto-circuiti
• Fornito con connettori mini amp M/F
Converters for COB LEDs
• Built-in converter - IP 20
• Suitable for driving COB LEDs
• Input: costant voltage 24V
• Output in steady current: 250÷700 mA - Output Voltage
• Dimmable PWM
• Protection against open circuit and short circuits.
• Supplied with M/F mini amp connectors
* Input 11-15V max 3 Led - Input 22-24V max 6 Led
Datasheet download
x
x
Convertitore per LED di potenza
• Convertitore da incorporare - IP 20
• Uscita in corrente costante 350÷700 mA, +/- 10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario
• Alimentazione: DC 12÷24V, AC 12V 50Hz - Uscita stabilizzata
for High Brightness LEDs
• Built-in converter - IP 20
• Output in steady current: 350÷700 mA, +/- 10%
• Self-resetting protection against overtemperatures, open circuit and output short circuits.
• Input voltage: DC 12÷24V, AC 12V 50Hz - Steady output.
A40EMLED240B 24V
A40EMLEDBA40 Battery Pack
A40EMLEDBA4Q Battery Pack
A40EMLEDBA40
7,2V 4A/h NiCd
x Ø35
A40EMLEDBA4Q
Datasheet download
Gruppo di emergenza a Led 24V
• Alimentatore indipendente - IP20 - Classe II d’isolamento
• Uscita in tensione costante 24VDC
• Alimenta pannelli LED e strisce flessibili a LED
• Ingresso per inibizione remota, pulsante di prova e Led di segnalazione multifunzione
• Ingresso per Batteria 7,2V 4A/h, autonomia 3h@60W. Flusso luminoso in emergenza dal 42 al 10%
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 190÷250V/AC
Emergency Kit for Led 24V
• Independent driver - IP20 - Class II isolation
• Constant voltage output 24VDC
• Controlling LED panels and flexible led strips
• Remote inhibition input, test push button and multifunction LED
• Battery input 7,2V 4A/h, autonomy 3h@60W. Luminous flux in emergency mode from 42 to 10%
• Cable clamp for flat and round cables
• Input voltage: 190÷250V/AC
60x60
Constant current 1A
Emergency with LVB250 25% flux
Emergency with LVB350 35% flux
Emergency with LVB500 50% flux
Emergency with LVB700 70% flux
Attenzione: Collegare la batteria a impianto spento e ponticello J1 inserito. Togliere il ponticello per la messa in servizio a impianto completato
Warning: connect the battery when the system is switched off and the jumper J1 is inserted. Once the system is completed, then remove the jumper for operation
Achtung: Batterie anschliessen, wenn System ausgeschaltet ist und Jumper J1 eingesetzt ist. Wenn das System fertigt ist, für Betrieb Jumper losschliessen.
Attention: brancher la batterie après avoir mis l’installations hors tension et avec le jumper J1 inséré.Ôter le jumper pour la mise en service lorsque l’installation est complète. Advertencia : conectar la batería cuando el sistema esté apagado y el puente J1 está insertado. Cuando se complete la instalación, quite el puente para operación normal.
Output flux vs. Discharge Time Led panel 60x60 1A 40W
A40EMLED400B
A40EMLEDBA40 Battery Pack
A40EMLEDBA4Q
x Ø35
A40EMLEDBA40
A40EMLEDBA4Q
Datasheet download
Gruppo di emergenza per Led
• Alimentatore indipendente - IP20 - Classe II d’isolamento
• Uscita in tensione costante 200÷310VDC
• Carico massimo 25W per tubi e lampadine GU10. Carico massimo 20W per sistemi a LED con alimentatore
• Ingresso per inibizione remota, pulsante di prova e Led di segnalazione multifunzione
• Ingresso per Batteria 7,2V 4A/h, autonomia 1h@25W o 2h@10W
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 190÷250V/AC
Emergency Kit for Led
• Independent driver - IP20 - Insulation class II
• Constant voltage output 200÷310VDC
• Max load of 25W for led tubes and GU10 led bulbs. Max load of 20W for LED systems with power supply
• Remote inhibition input, test push button and multifunction LED
• Battery input 7,2V 4A/h, autonomy 1h@25W or 2h@10W
• Cable clamp for flat and round cables
• Input voltage: 190÷250V/AC - Steady output.
Datasheet download
Driver a commutazione SMPS (DIN RAIL)
• Alimentatore per guida DIN da quadro - IP20 - Classe II
• Uscita a tensione costante 24VDC ±5%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto e i corto-circuiti sul secondario.
• Alimentazione: 220÷240V/AC ± 10% - Uscita stabilizzata
SMPS switched electronic driver (DIN RAIL)
• DIN RAIL power supply - IP20 - Insulation class II
• Output in steady voltage 24VDC, ± 5%
• Self-resetting protection against overtemperatures, against open cuircuit and output short circuits
• Input voltage: 220÷240V/AC ± 10% - Steady output.
Datasheet download
Interfaccia DALI/PUSH + 0-10V o 1-10V per sistemi DIN RAIL
• Comando DALI/pulsante + 0-10V o 1-10V
• Alimentazione 24V/DC
• Uscita PWM 1kHz DALI/PUSH + 0-10V o 1-10V interface for DIN systems
• Dimming control by DALI/PUSH + 0-10V o 1-10V signal
• Input 24V/DC
• PWM 1kHz output
Datasheet download
Alimentatore LED Multicorrente per binario
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in corrente costante regolabile tramite DIP-Switches (passo 50mA)
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alto fattore di potenza
• Alimentazione: 220V ÷ 240V/AC - Uscita stabilizzata
• Compatibili con binari 3FASI (vedi tabella)
• Disponibile in plastica bianca o nera
EUTRAC 25-XX-XX / 26-XX-XX 3P IVELA 7501 / 7511 / 7512 3P
NORDIC ALUMINIUM GLOBAL Trac Pro XTS 4xxx 3P
NORDIC ALUMINIUM GLOBAL Trac Pro XTSF 4xxx 3P
ZUMTOBEL S280 3P
Stucchi One track 3P
Powergear PRO-04X0 3P
Multicurrent LED Driver for tracks
• For independent mounting - IP20 - Insulation class II
• Output in constant current settable by DIP-Switches (every 50mA)
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• High power factor
• Input voltage: 220V ÷ 240V/AC - Steady output
• Compatible with 3-phase tracks (see table)
• Available in white or black housing
A40SC280004x x=B (white) x=N (black)
V
A40SC42H004x
X=B (WHITE) X=N (BLACK)
NORDIC ALUMINIUM GLOBAL Trac Pulse XTSC 6xxx 3P
Datasheet download
• Alimentatore indipendente - IP20 - Classe II di isolamento
NORDIC ALUMINIUM GLOBAL Trac Pulse XTSCF 6xxx 3P + DALI 3P + DALI
Stucchi One track 3P + DALI
Powergear PRO-0610 3P + DALI
Unipro TC32W 3P + DALI
Unipro TC32FW 3P + DALI
• Uscita in corrente costante regolabile tramite DIP-Switches da 300 a1050mA (passo 50mA)
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alto fattore di potenza
• Dimmerazione segnale DALI o con pulsante 230V/AC
• Alimentazione: 220V ÷ 240V/AC - Uscita stabilizzata
• Compatibili con binari 3FASI + DALI (vedi tabella)
• Disponibile in plastica bianca o nera
• Available in white or black housing 42
• For independent mounting - IP20 - Insulation class II
• Output in constant current from 300 to 1050mA (every 50mA), settable by DIP-Switches
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• High power factor
• Dimmable by DALI signal or by push 230V/AC
• Input voltage: 220V ÷ 240V/AC - Steady output
• Compatible with 3-phase tracks + DALI (see table)
A40SC42DED6x x=B (white) x=N (black)
18-33 Watt V I CC SELV
ta -20°÷ +50°C
Convertitori per LED di potenza per binari (da incorporare )
• Alimentatore indipendente - IP00 - Classe II - SELV
• Uscita in corrente costante regolabile da 150 a 800mA, ±5%
• Dimmerabile PWM lato primario 250-400Hz 0,5-100%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 24-48V DC senza polarizzazione - Uscita stabilizzata
LED Converter for tracks (to be built-in)
• For independent mounting - IP00 - Insulation class II - SELV
• Output in constant current settable from 150 to 800mA, ±5%
• PWM dimmable on the primary side, 250-400Hz, 0,5-100%
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Input voltage: 24V-48V DC (no polarity) - Steady output
Convertitori per LED di potenza per binari (da incorporare )
• Alimentatore indipendente - IP00 - Classe II - SELV
• Uscita in corrente costante regolabile da 100 a 700mA, ±5%
• Dimmerabile DALI DT6
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Alimentazione: 48V DC senza polarizzazione - Uscita stabilizzata
Compatible with Stucchi EUTRAC system
Current setting LED
LED Converter for tracks (to be built-in)
• For independent mounting - IP00 - Insulation class II - SELV
• Output in constant current settable from 100 to 700mA, ±5%
• DALI DT6 dimmable
• Self-resetting protection against overtemperatures, open circuit and against output short circuits
• Input voltage: 48V DC (no polarity) - Steady output
Datasheet download
Convertitore LED per binari (da incorporare)
• Alimentatore indipendente - IP00 - Classe II - SELV
• Alimentazione: 48V AC/DC - Uscita stabilizzata
• Uscita in corrente costante regolabile da 250 a 700mA, ±5%
• Dimmerabile PWM lato primario 250÷400Hz 0,5..100%
• Morsetti rapidi
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
LED Converter for TRACKS (to be built in)
• Independent power supply - IP00 - Class II - SELV
• Input: 48V AC/DC - Stabilized output
• Adjustable constant current output from 250 to 700mA, ± 5%
• Primary side PWM dimmable 250÷400Hz 0.5÷100%
• Fast terminals
• Self-restoring protection against overheating, against open circuit and short circuits on the secondary.
Protocollo Zigbee
Zigbee è un protocollo standard utilizzato in alternativa a Wi-Fi e Bluetooth per collegare in una rete senza fili dispositivi intelligenti per la domotica come lampadine, prese, interruttori, serrature, sensori e comandi.
Amazon Echo, Philips Hue, IKEA Tradfri , Homey e altri fabbricanti utilizzano questo protocollo per comunicare e comandare dispositivi
Qualitron serie ZB direttamente o tramite HUB dedicato.
Caratteristiche del sistema Zigbee:
Tecnologia senza fili via radio per una casa intelligente
Funziona sulla frequenza di 2,4GHz
Protocollo standardizzato, in modo che dispositivi di produttori diversi possano collegarsi nello stesso impianto
Rete mesh: ogni dispositivo riceve e ritrasmette i comandi in modo da estendere la portata del segnale
Crittografia AES sicura a 128 bit
Basso consumo energetico in confronto a dispositivi WI-FI
Portata: 10-20 metri all'interno, 50-100m all'esterno
Connessione IP per il controllo di smartphone / tablet quando si collega un hub Zigbee
Zigbee è un protocollo di comunicazione standard senza fili che permetta a dispositivi di produttori diversi di comunicare tra loro. La rete è composta da un Hub, ad esempio Alexa o Philips Hue, che coordina e gestisce tutti i dispositivi periferici che comunicano tra loro tramite comandi interattivi via radio. La rete Zigbee funziona senza collegamento ad Internet, anche se alcuni Hub permettono di implementare funzionalità aggiuntive quando connessi al web (es. comandi vocali).
Una rete Zigbee può essere composta da diverse tipologie di dispositivi, quali lampade, termostati, serrature, prese elettriche, telecamere e similari, permettendo di rendere la casa intelligente (Smart Home).
In una rete Zigbee si possono controllare tutti i dispositivi ZB Qualitron e di altri fabbricanti sia con comandi vocali, esempio Alexa, sia con APP dedicate o con software più evoluti di controllo remoto (Cloud).
Zigbee è uno standard promosso dalla Zigbee Alliance e basato sulla specifica IEEE 802.15.4 Un router Zigbee è facile da configurare e installare e si trova a basso prezzo sul mercato.
I dispositivi ZB Qualitron possono essere anche configurati e comandati da dispositivi mobili Android ed IOS, grazie ad un’APP dedicata ed alla connessione diretta Bluetooth con i prodotti. Ciò permette di creare la rete Zigbee esclusivamente tramite APP eliminando la necessità di avere un Hub come Alexa e similari. La rete sarà poi utilizzabile anche senza APP attiva, ad esempio utilizzando sensori e pulsanti.
I dispositivi ZB Qualitron dispongono, oltre all'interfaccia wireless, anche di un pratico ingresso a pulsante che ne permette il comando senza connessioni radio attive, in emergenza o semplicemente come back up. In tal modo un impianto con pulsante può essere composto da più dispositivi sincronizzati tra loro. Un impianto a pulsante può anche fare parte di un sistema Zigbee, permettendo quindi sia il controllo radio che quello manuale.
I dispositivi ZB Qualitron sono inoltre compatibili con altre APP di terze parti presenti sul mercato, che utilizzano le tecnologie Bluetooth e Zigbee e permettono di integrare i componenti QLT con quelli di altri fabbricanti.
Bluetooth
Sistema di comunicazione senza fili tra due dispositivi attraverso un protocollo di comunicazione ad alta velocità sulle frequenze di 2,4GHz . Normalmente la portata è limitata a circa 10m e permette al Vs telefono o Ipad di connettersi con i dispositivi nelle vicinanze allo scopo di controllare un dispositivo remoto o trasferire dei dati.
Esistono varie versioni del protocollo , alcune tra le più recenti ( versioni dalla 5 in poi ) hanno prestazioni di velocità più elevata e permettono di tramettere il segnale tra vari dispositivi che rientrano nella portata uno dell’altro.
Il collegamento tra dispositivi richiede una procedura di accoppiamento facile e intuitiva con Tablet o Smartphone.
I dispositivi QLT BLE sono a basso consumo di energia ( Bluetooth Low Energy)
Echo 4th Generation
Echo Plus
Echo Show 10 (all models except 1st Generation)
Echo Studio
COMPATIBILITA' CON:
I prodotti proposti da QLT in combinazione con i protocolli di comunicazione e sistemi evidenziati permettono soluzioni di controllo standardizzate e compatibilità di componenti con altri fabbricanti I loghi evidenziati non hanno alcun legame con QLT.
Zigbee protocol
ZigBee is a standard protocol used as an alternative to Wi-Fi and Bluetooth to connect intelligent home automation devices such as light bulbs, sockets, switches, locks, sensors and controls in a wireless network.
Amazon Echo, Philips Hue, IKEA Tradfri, Homey and other manufacturers use this protocol to communicate and control Qualitron ZB series devices directly or via a dedicated HUB.
Features of the Zigbee system:
Wireless technology via radio for a smart home
It works on the 2.4GHz frequency
Standardized protocol, so that devices from different manufacturers can connect in the same system
MESH network: each device receives and retransmits commands in order to extend the signal range
Secure 128-bit AES encryption
Low power consumption compared to WI-FI devices
Range: 10-20 meters indoors, 50-100m outdoors
IP connection for controlling smartphones/tablets when connecting a Zigbee hub.
Zigbee is a standard wireless communication protocol that allows devices from different manufacturers to communicate with each other. The network is made up of a Hub, for example Alexa or Philips Hue, which coordinates and manages all the peripheral devices that communicate with each other via interactive commands via radio. The Zigbee network works without connection to the Internet, even if some Hubs allow you to implement additional functions when connected to the web (e.g. voice commands).
A Zigbee network can be made up of different types of devices, such as lamps, thermostats, locks, electrical sockets, cameras and similar, allowing you to make your home intelligent (Smart Home).
In a Zigbee network it is possible to control all ZB Qualitron devices and those from other manufacturers, both with voice commands, for example Alexa, and with dedicated APPs or with more advanced remote control software (Cloud).
ZigBee is a standard promoted by the Zigbee Alliance and based on the IEEE 802.15.4 specification
A ZigBee router is easy to set up and install and it is available on the market at a low price.
ZB Qualitron devices can also be configured and controlled from Android and IOS mobile devices, thanks to a dedicated APP and direct Bluetooth connection with the products. This allows you to create the Zigbee network exclusively via APP, eliminating the need to have a hub like Alexa and similar.
The network will then be usable even without an active APP, for example using sensors and push-buttons.
The ZB Qualitron devices have, in addition to the wireless interface, also a practical push-button input that allows them to be controlled without active radio connections, in emergency or simply as a back up.
In this way a push-button system can be composed of several devices synchronized with each other.
A push-button system can also be part of a ZigBee system, thus allowing both radio control than the manual one.
ZB Qualitron devices are also compatible with other third-party APPs on the market, which use Bluetooth and Zigbee technologies and allow QLT components to be integrated with those of other manufacturers.
Bluetooth
Wireless communication system between two devices through a high-speed communication protocol on 2.4GHz frequencies. Normally the range is limited to around 10m and allows your phone or iPad to connect with nearby devices for the purpose of controlling a remote device or transferring data.
There are various versions of the protocol, some of the most recent (versions from 5 onwards) have higher speed performance and allow the signal to be transmitted between various devices that are within range of each other.
The connection between devices requires an easy and intuitive pairing procedure with Tablet or Smartphone.
QLT BLE devices are low energy consumption (Bluetooth Low Energy)
Echo 4th Generation
Echo Plus
Echo Show 10 (all models except 1st Generation)
Echo Studio
COMPATIBILITY WITH:
ZB Qualitron devices are also compatible with other third-party APPs on the market, which use Bluetooth and Zigbee technologies and allow QLT components to be integrated with those of other manufacturers.
ta -10°÷ +40°C
0000 250mA 55V 85V 21W
0010 350mA 35V 85V 30W
0101 400mA 35V 85V 38W
0111 500mA 35V 85V 42W
1001 550mA 35V 85V 46W
1011 600mA 35V 85V 51W 1101 700mA 35V 85V 59W
Datasheet download
10V 40V 60W DIP Io V o( mi n) V o( max) Po( max)
Io Vo(mi n) Vo(max) Po(max) 0001 800mA 25V 47V 37W 0011 900mA 20V 48V 43W 0101 1000mA 18V 48V 48W 0111 1100mA 18V 48V 52W
1111 750mA 30V 80V 60W
Alimentatore LED Wireless - Zigbee +BLE +Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in corrente costante regolabile con Dip-Switches:
A40ZCCBXL60B: da 250 a 750mA, ±5%
A40ZCCBXH60B: da 800 a 1500mA, ±5%,
• Comando Zigbee 3.0 + Bluetooth low Energy
• Disponibile APP IOS/Android
• Comando a pulsante lato primario con possibilità di impianti multipli sincronizzati Wireless Led Driver – Zigbee+BLE +Push
• For independent mounting – IP20 – Insulation class II
• Output in constant current settable by DIP-Switches:
A40ZCCBXL60B: from 250 to 750mA, ±5%
A40ZCCBXH60B: from 800 to 1500mA, ±5%,
• Zigbee 3.0 + Bluetooth Low Energy control
• APP IOS/ANDROID available
• Push control on the primary side with possible multiple con nection by synchro.
Datasheet download
Alimentatore LED Wireless - Zigbee +BLE +Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Uscita in tensione costante 24V/48V, ±5%
• Comando Zigbee 3.0 + Bluetooth low Energy
• Disponibile APP IOS/Android,
• Comando a pulsante lato primario con possibilità di impianti multipli sincronizzati Wireless Led Driver – Zigbee+BLE +Push
• For independent mounting – IP20 – Insulation class II
• Output in steady voltage 24V/48V, ±5%
• Zigbee 3.0 + Bluetooth Low Energy control
• APP IOS/ANDROID available
• Push control on the primary side with possible multiple con nection by synchro.
Datasheet download
Interfaccia LED Wireless Zigbee+BLE +Push
• Uscita in tensione costante PWM 250Hz
• Comando Zigbee 3.0 + Bluetooth Low Energy
• Disponibile APP IOS/Android
• Ingresso PUSH isolato
• Protezione al corto-circuito
• Comanda carichi resistivi fino a 11A
Wireless Led Interface Zigbee+BLE + Push
• Output in steady voltage PWM 250Hz
• Zigbee 3.0 + Bluetooth Low Energy control
• APP IOS/ANDROID available
• Isolated Push input.
• Short circuit protection
• For resistive loads up to 11A
DALI Dimmable
Dimmable
Datasheet download
Interfaccia LED Wireless Zigbee+BLE a DALI
• Uso indipendente - IP20 - Classe II di isolamento
• Uscita segnale compatibile DALI2
• Comando Zigbee 3.0 + Bluetooth low Energy
• Disponibile APP Android, IOS
• Alimentazione dalla rete: fornisce sul bus DALI fino a 125mA
• Alimentazione dal bus DALI : assorbe dal Bus max 25mA
Wireless Led Interface – Zigbee+BLE to DALI
• For independent mounting – IP20 – Insulation class II
• Signal output DALI2 compatible
• Zigbee 3.0 + Bluetooth Low Energy control
• APP IOS/ANDROID available
• Mains supply: on the DALI bus up to 125mA
• DALI bus supply: BUS absorption max 25mA
Datasheet download
Interfaccia Wireless Zigbee +BLE a DALI
• Alimentazione da BUS DALI o da alimentazione esterna 1248VDC
• Unità di comando Zigbee 3.0 + Bluetooth Low Energy
• Uscita: segnale DALI
• Disponibile APP IOS/Android
Interface Wireless Zigbee+BLE to DALI
• Supply by BUS DALI or 12-48VDC power supply
• Zigbee 3.0 + Bluetooth Low Energy control
• Output: DALI signal
• APP IOS/ANDROID available
Datasheet download
Unità di comando 4 tasti Wireless Zigbee +BLE
• Unità di comando Zigbee 3.0 + Bluetooth Low Energy
• Disponibile APP /Android
• Ingresso per 4 tasti normalmente aperti
• Alimentazione: 110-240V AC - Consumo:1W
4-pushes control unit Wireless Zigbee+BLE
• Zigbee 3.0 + Bluetooth Low Energy control
• APP IOS/ANDROID available
• 4 push inputs
• Supply: 110-240V AC - 1W consumption
A40WALLWP86K DIM/CCT/RGB/RGBW/SPI 0,8W (sleep) / 1,6W (action)
WALLWP86K
Datasheet download
• 4 zone indipendenti configurabili
• Display colore ad alta luminosità 1024 colori
• Alimentazione 90..240V basso consumo <1W
• Comanda centraline PDLU/ SM e altri controller SPI
• Facile programmazione
• Funzioni: Dimmer/CCT/RGB/RGBW/SPI
• Scene/modi 29 Dim, 54 CCT; 136 RGB. RGBW
• Funzione stand by
• Segnale 2,4GHz fino a 30m < 8db/m
• Installazione in scatola Ø 50mm standard
• Anche per pareti in cartongesso
PDLU radio control + Dim /CC T/RGB/RGBW
PDLU-SM radio control + TUYA WIFI +
Dim/CC T/RGB/RGBW
SPI03 radio control Dim /CC T/RGB/RGBW PDLU
Centralina controllo a parete con manopola
Wall-mounted control unit with knob
• 4 programmable independent areas
• High brightness display 1024 colours
• Power supply 90.. 240V low energy <1W
• Drives power controllers PDLU/ SM and SPI
• Easy to set up and program
• Functions: Dimmer/CCT/RGB/RGBW/SPI
• Scene/mode 29 Dim, 54 CCT; 136 RGB. RGBW
• Stand by function
• Signal 2,4GHz up to 30m < 8db/m
• Install in a standard Ø 50mm wall box
• Also for gypsum walls
Datasheet download
Ricevitore RF 2,4GHz per strisce SPI
• Alimentazione 12/24V DC <1W
• Comanda strisce SPI 3 fili Dim/CCT/RGB/RGBW
• Comanda 4 strisce fino a 2048 punti
• Funzioni Dimmer/CCT/RGB/RGBW/SPI
• Scene/modi 29 Dim, 54 CCT, 136 RGB. RGBW
• Possibilità di funzionamento master o slave
• Display integrato per comando locale 4 tasti
• Possibile funzioanmento stand-alone
• Compatibile con radiocomando A40RCRGB00N, A40RCDIMCT e touch control A40WALLWP86K
• Segnale 2,4GHz riceve fino a 20m
• Memoria di stato RF receiver 2,4GHZ for SPI led strips
• Working voltage 12/24V DC <1W
• Controls SPI strip 3 wires Dim/CCT/RGB/RGBW
• Controls up to 4 strips max 2048 dots
• Functions: Dimmer/CCT/RGB/RGBW/SPI
• Scene/mode 29 Dim, 54 CCT, 136 RGB. RGBW
• Operating mode: master or slave
• Built in display for 4 push button control
• Stand-alone operation possible
• Compatible with radio controls A40RCRGB00N, A40RCDIMCT and touch control A40WALLWP86K
• Signal 2,4GHz range up to 20m
• State memory
230V AC
PBX serie
PBX serie
PBX serie
max 2048 control points max 2048 control points max 2048 control points 12..24V
Datasheet download
Centralina radiocomando a tocco con uscita RGB / RGBW / Dimmer / Temperatura colore variabile
• Classe II di isolamento - Da incasso - IP40
• 2.4GHz
• Alimentazione: 230V AC
• Disponibile in 4 versioni: RGB, RGBW, Dimmer, controllo della temperatura del colore.
• Fornito con scatola plastica per fissaggio a muro o mobile
Touch RF Controller RGB / RGBW / Dimmer / Color Temperature Control
• Insulation class II - To be built in - IP40
• 2.4 GHz
• Input: 230V AC
• Available in 4 versions: RGB, RGBW, Dimmer, Color Temperature Control
• Wall box for built-in
Datasheet download
Radiocomandi 2.4 Ghz RGB +RGBW+CT+DIM / CT+Dimmer
• Controlla l'interfaccia universale PDLU
• A40RCRGBW00N: RGB+RGBW+CT+DIM
A40RCDIMCT0N: controllo della temperatura di colore + Dimmer
• Alimentazione: batterie 2 x AAA (non incluse)
• Possibilità di controllo fino a 4 zone indipendenti. Possibilità di codice univoco
RF Transmitters 2.4 Ghz RGB+RGBW+CT+DIM / CT+Dimmer
• It controls universal RF interface PDLU
• A40RCRGBW00N: RGB+RGBW+CT+DIM
A40RCDIMCT0N: color temperature control + dimmer
• Input: batteries 2 x AAA (not included)
• Independent control of 4 different zones. One-to-one operation mode by single code setting possible
Datasheet download
Ricevitore RF 2.4Ghz per RGB / RGBW Dimmer / CT
• Classe II di isolamento - Indipendente - IP20
• Controllo universale: RGB / RGBW / Dimmer /CT
• Alimentazione: 12÷24V DC
• Modalità Synchro RF max 10m
RF Receiver 2.4Ghz for RGB/RGBW/Dimmer/CT
• Insulation class II - For independent mounting - IP20
• Control of RGB / RGBW / Dimmer/CT
• Input: 12÷24V DC
• Synchro Mode max 10m
Datasheet download
RicevitoreRF/SMART 2.4Ghz per RGB / RGBW Dimmer / CT
• Classe II di isolamento - Indipendente - IP20
• Controllo della luce - RGB / RGBW / Dimmer /CT - da remoto tramite APP TUYA da dispositivi SMART, Amazon Echo o Google Home o con nostri telecomandi RF (accoppiamento necessario)
• Alimentazione: 12÷24V DC
• Modalità Synchro RF max 10m
RF/SMART Receiver 2.4Ghz for RGB/RGBW/Dimmer/CT
• Insulation class II - For independent mounting - IP20
• Control of light - RGB / RGBW / Dimmer/CT - by APP TUYA from Smart Devices, Amazon Echo or Google Home or by QLT RF transmitter (before matching procedure)
• Input: 12÷24V DC
• Synchro Mode max 10m
Datasheet download
Ripetitore di segnale RGBW/RGB/Dimmer /TW
• Classe II di isolamento - Bassa tensione - IP20
• Ripete il segnale RGBW/RGB/ Dimmer o TW in ingresso e comanda il carico di uscita
• Alimentazione: 12 o 24V DC
• Uscita: strisce Led a tensione costante 12V o 24V
• Ingresso isolato Master per funzione Dimmer
• Collegamento in cascata di 10 apparecchi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
Signal Repeater RGBW/RGB/Dimmer/TW
• Insulation class II - Low voltage system - IP20
• It repeats the input RGB or dimming signal and controls the output load
• Operation at 12 oder 24VDC
• Output: constant voltage LED strips 12VDC or 24VDC
• Isolated Master input for dimming system
• Cable clamp for flat and round cables
• Possible cascade connection of 10 devices
Datasheet download DALI DT8-TC
A40PBX100TWB DALI DT8-TC / PUSH 24V/DC 2 x 4,16A 100W+100W 60W+60W 210 x 75 x 35
Alimentatore Tunable White DALI DT8-TC/Push
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comanda strisce Led a luce calda e fredda a due canali
• Comando DALI DT8-TC o pulsanti.
Pulsante 1: pressione rapida (ON/OFF), pressione prolungata (dimmerazione)
Pulsante 2: selezione della temperatura colore.
• Morsetti rapidi
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• No flicker
• Alimentazione: 100÷240 V / AC - Uscita stabilizzata.
Driver for Tunable White control DALI DT8-TC/ Push
• Indipendent driver - IP20 - Insulation class II
• Control of 2-channel led strips (warm and cool light)
• Control by DALI DT8-TC or push-buttons Push-button 1: short push (ON/OFF), long push (dimming) Push-button 2: Tunable White
• Fast terminals
• High power factor
• Cable clamp for flat and round cables
• Flicker free
• Input Voltage: 100÷240 V/AC - Steady output.
PWM OUTPUT
100÷240V AC
DALI input
PWM OUTPUT
100÷240V AC
Datasheet download
ADATTO PER UTILIZZO CON: RECOMMENDED FOR:
Alimentatore CC per LED Bianco Dinamico 2 canali
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Per LED Bianco Dinamico a corrente costante
• Uscita in corrente costante 2 x 250÷500mA, programmabile con DIP-switches
• Ingresso pulsante bassa tensione e ingresso pulsante alta tensione. Comando della luce - accensione, regolazione e spegnimento - con uno o più pulsanti
• Collegamento in parallelo fino a max 20 x RGBox comandati dallo stesso pulsante senza limiti di lunghezza
• Ingresso DALI
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220÷240V/AC
Codice/Code: A40SPEVTW0W
CC Tunable White spot
Page: 218
Codice/Code: A40U226TWxx0
CC Tunable White spot
Page: 219
TW LED Driver in CC- 2 channels
• For independent mounting - IP20 - Insulation class II
• For Tunable White applications operating in constant current.
• Output in steady current: 2 x 250÷500 mA, settable by DIP-Switches
• Low voltage push button input and high voltage push button input. Light control - on, off and dimming - by one or more push-buttons (no limits of cable lenght)
• Parallel connection for max 20 x RGBox controlled by the same push-buttons
• DALI control
• Fast terminals
• Cable clamp for flat and round cables
• Input voltage: 220÷240V/AC
Comando DALI DT8 o Push (settaggio a 500mA) DALI DT8 or Push control (set at 500mA)
** The EEC specification refers in each case to the instalLED light source(s)
Comando DMX o piena potenza su entrambi i canali (settaggio a 250mA) DMX or full power output on both channels (set at 250mA) Part
** The EEC specification refers in each case to the instalLED light source(s)
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Spot a LED di potenza Bianco Dinamico MR16
• Alimentazione in corrente costante 500mA (DALI/PUSH) o 250ma (DMX)
• Utilizzare alimentatori DALI DT8 o pulsante con bilanciamAmento dei canali
• Disponibile con riflettore wide 40°
• Si adatta in sedi per lampadina MR16 con retro aperto
• CRI 90, R9>50
• Bianco dinamico da 2700 a 6500K
Codice/Code: A40RCC100TWB TW CC Led Driver Page: 216
High Brightness LED spot - MR16
• Powered in constant current 500mA (DALI/PUSH) or 250ma (DMX)
• To be used with DALI DT8 drivers or push-button with channel balancing.
• Available with wide 40°
• Suitable for being built in standard MR16 applications with open back.
• CRI 90, R9>50
• Tunable white from 2700K to 6500K
The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza Bianco Dinamico - AR111
• Alimentazione in corrente costante 500mA
• Utilizzare alimentatori DALI DT8 o pulsante con bilanciamento dei canali
• Disponibile con riflettore wide 45° o super wide 70°
• Si adatta in sedi per lampadina dicroica AR111 Ø 111mm con retro aperto
• CRI 90, R9>50
• Bianco dinamico da 2700 a 6500K
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RCC100TWB TW CC Led Driver Page: 216
High Brightness Tunable White LED spot - AR111
• Powered in constant current 500mA
• To be used with DALI DT8 drivers or push-button with channel balancing.
• Available with wide 45° or super wide 70° lense.
• Suitable for being built in standard Ø111mm AR111 downlights with open back.
• CRI 90, R9>50
• Tunable white from 2700K to 6500K
Datasheet download
Convertitori per LED di potenza RGBW a 4 canali e RGB a 3 canali
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Comando della luce - accensione, regolazione e spegnimento con uno o più pulsanti - Ingresso pulsante bassa tensione + ingresso pulsante alta tensione.
• Regolazione Lin + Log
• Ingresso DMX e DALI con funzione auto-test incorporata e LED di segnalazione
• Configurabile per 3 o 4 canali di uscita
• Per LED di potenza RGBW e RGB a tensione costante. Uscita 4 x 24V PWM o 3 x 24V PWM 300Hz. Anodo comune.
• Collegamento in parallelo fino a max 10 x RGBox4
• Morsetti rapidi
• Alto fattore di potenza
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240 V/AC - Uscita stabilizzata
• A richiesta, alimentazione specifica a 110V (uscita potenziata)
Driver for R G B W 4 channel and RGB 3 channel systems
• Indipendent driver - IP20 - Insulation class II
• Light control - on, off and colour regulation by one or more push-buttons - Input for low voltage push and input for high voltage push
• Lin + Log regulation
• DMX and DALI inputs with self-test function and LED signal
• Configuration for 3 or 4 output channels
• Suitable for RGBW systems and constant voltage RGB systems. Output 4 x 24V PWM or 3 x 24V PWM 300Hz. Common anode
• Possible parallel connection up to 10 x RGBOX4 drivers
• Fast terminals
• High power factor
• Cable clamp for flat and round cables
• Input voltage: 110÷240 V/AC - Steady output.
• On request, specific boosted 110V version
Datasheet download
Interfaccia RGBW a 4 canali e RGB a 3 canali
• Interfaccia di controllo - IP20 - Classe II di isolamento
• Configurabile per 3 o 4 canali di uscita per LED di potenza RGB e RGBW
• Funzionamento in tensione costante. Uscita 4 x 24V PWM o 3 x 24V PWM
• Ingresso pulsante bassa tensione e ingresso pulsante alta tensione. Accensione, regolazione e spegnimento con uno o più pulsanti
• Ingresso DMX o DALI DT8 con funzione auto-test e LED di segnalazione
• Curva di regolazione lineare o esponenziale.
• Terminatore DMX selezionabile incorporato
• Collegamento in parallelo fino a max 10 pezzi
• Doppio morsetto
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
Interface for RGBW 4-channel and RGB 3-channel
• Control Interface - IP20 - Insulation class II
• Configuration by 3 or 4 output channels for RGB and RGBW led applications.
• Constant voltage operation. Output 4 x 24V PWM o 3 x 24V PWM
• Low Voltage push-button input and High Voltage push button input - On, off and colour regulation by one or more push-buttons
• DMX and DALI DT8 inputs with self-test function and LED signal
• Regulation curve: linear or exponential
• DMX Resistor settable by dip switches
• Possible parallel connection up to 10 x interfaces
• Double terminal block
• Fast terminals
• Cable clamp for flat and round cables
Datasheet download 240/480
Ripetitore di segnale RGBW/RGB/Dimmer /TW
• Classe II di isolamento - Bassa tensione - IP20
• Ripete il segnale RGBW/RGB/ Dimmer o TW in ingresso e comanda il carico di uscita
• Alimentazione: 12 o 24V DC
• Uscita: strisce Led a tensione costante 12V o 24V
• Ingresso isolato Master per funzione Dimmer
• Collegamento in cascata di 10 apparecchi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
Signal Repeater RGBW/RGB/Dimmer/TW
• Insulation class II - Low voltage system - IP20
• It repeats the input RGB or dimming signal and controls the output load
• Operation at 12 oder 24VDC
• Output: constant voltage LED strips 12VDC or 24VDC
• Isolated Master input for dimming system
• Cable clamp for flat and round cables
• Possible cascade connection of 10 devices
Datasheet download
Convertitori per LED RGBW a 4 canali e RGB a 3 canali a 12V
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Ingresso pulsante bassa tensione. Comando della luce - accensione, regolazione e spegnimento con uno o più pulsanti
• Ingresso DMX e DALI con funzione auto-test incorporata e LED di segnalazione
• Configurabile per 3 o 4 canali di uscita
• Per LED di potenza RGBW e RGB a tensione costante. Uscita 4 x 12V PWM o 3 x 12V PWM 300Hz. Anodo comune.
• Collegamento in parallelo fino a max 10 x RGBox4
• Doppio morsetto
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 110÷240 V/AC - Uscita stabilizzata
• A richiesta, alimentazione specifica a 110V (uscita potenziata)
12V driver for R G B W 4 channel and RGB 3 channel systems
• Indipendent driver - IP20 - Insulation class II
• Low voltage push button input. Light control - on, off and colour regulation by one or more push-buttons
• DMX and DALI inputs with self-test function and LED signal
• Configuration for 3 or 4 output channels
• Suitable for RGBW systems and constant voltage RGB systems. Output 4 x 12V PWM or 3 x 12V PWM 300Hz. Common anode
• Possible parallel connection up to 10 x RGBOX4 drivers
• Double terminal block
• Fast terminals
• Cable clamp for flat and round cables
• Input voltage: 110÷240 V/AC - Steady output.
• On request, specific boosted 110V version
Datasheet download
Convertitori per LED di potenza in sistemi R G B
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Ingresso pulsante bassa tensione. Comando della luce - accensione, regolazione e spegnimento - con uno o più pulsanti
• Ingresso DMX con funzione auto-test incorporata e LED di segnalazione
• Per LED di potenza RGB a tensione costante - Uscita 3 x 12/24V PWM
• Collegamento in parallelo fino a max 10 RGBOX
Converters for High Brightness LEDs in R G B systems
• Indipendent converter - IP20 - Insulation class II
• Low voltage push button input. Light control - on, off and colour regulation - by one or more push-buttons
• DMX input with self-test function and LED signal
• Suitable for RGB systems, constant voltage - Output 3 x 12/24V PWM
• Possible parallel connection up to 10 x RGBOX drivers
20 Watt V CV
DMX Dimmable
DALI
Dimmable
DT6
Datasheet download
Convertitori per LED di potenza in sistemi RGB
• Alimentatore da incorporare - IP 20
• DIP switch per selezionare l’indirizzo DMX
LED segnalazione interno
• Ingresso separato per DALI DT6 o DMX
• Per LED di potenza RGB a 24V tensione costante
Uscita 3 x 24V PWM 20W
• Alimentazione: 190÷265V/AC - A richiesta 90÷265V/AC Uscita Stabilizzata.
Converters for High Brightness LEDs in RGB systems
• Built-in converter - IP 20
• DIP switches to select DMX address - Signalization led inside
• Separate inputs for DALI DT6 and DMX
• Suitable for 24V RGB systems, constant voltage - Output 3 x 24V PWM 20W
• Input voltage: 190÷265V/AC - On request 90÷265V/AC Steady output.
Dimmable
Datasheet download
CABLAGGI: CABLING:
Page: 238
Alimentatore CC per LED RGB+W - 4 canali
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Per LED RGB+W a corrente costante
• Uscita in corrente costante 250÷500mA, programmabile con DIP-switches
• Ingresso pulsante bassa tensione e ingresso pulsante alta tensione. Comando della luce - accensione, regolazione e spegnimento - con uno o più pulsanti
• Collegamento in parallelo fino a max 6 x RGBox comandati dallo stesso pulsante senza limiti di lunghezza
• Ingesso DMX
• Ingresso DALI
• Morsetti rapidi
• Pressacavo adatto a vari tipi di cavo, sia tondi che piatti
• Alimentazione: 220÷240V/AC RGB+W Led Driver in CC- 4 channels
• For independent mounting - IP20 - Insulation class II
• For RGB+W applications operating in constant current.
• Output in steady current: 250÷500 mA, settable by DIP-Switches
• Low voltage push button input and high voltage push button input. Light control - on, off and dimming - by one or more push-buttons (no limits of cable lenght)
• Parallel connection for max 6 x RGBox controlled by the same push-buttons .
• DMX control
• DALI control
• Fast terminals
• Cable clamp for flat and round cables
• Input voltage: 220÷240V/AC
20
Datasheet download

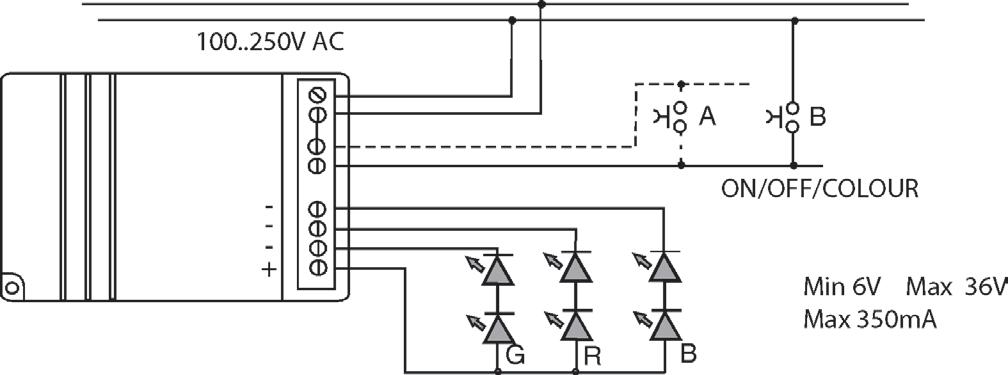

Alimentatore per LED di potenza RGB 3 canali
• Alimentatore indipendente - IP20 - Classe II di isolamento
• Ingresso pulsante alta tensione. Comando della luce - accensione, regolazione e spegnimento - con uno o più pulsanti senza limiti di lunghezza
• Per LED di potenza RGB a corrente costante 350mA PWM 180Hz. Anodo comune
• Collegamento in parallelo fino a max 20 x RGBox comandati dallo stesso pulsante.
• Alimentazione: 100÷250V/AC
CABLAGGI: CABLING:
Page: 238
RGB LED Driver - 3 channel
• For independent mounting - IP20 - Insulation class II
• High voltage push button input. Light control - on, off and dim ming - by one or more push-buttons (no limits of cable lenght)
• Suitable for RGB leds operating in constant current 350mA PWM 180Hz - Common anode
• Parallel connection for max 20 x RGBox controlled by the same push-buttons
• Input voltage: 100÷250V/AC
Datasheet download

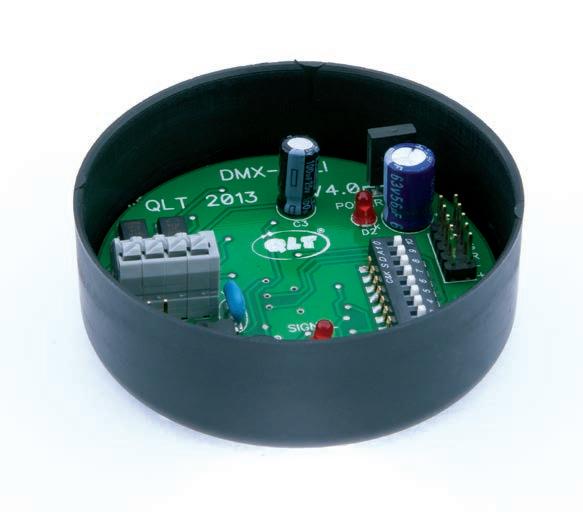

Convertitori DMX-DALI per sistemi RGB
• Convertitore di protocollo da DMX512 o DALI a PWM per alimentatore RGBOX35
• Alimentazione attraverso il cavetto di collegamento polarizzato
• Riconoscimento automatico dell’ingresso attivo DMX o DALI DT6
• Funzione auto - test per provare le funzioni
• Visualizzazione di accensione e del segnale DMX ricevuto con 2 LED
• Fornito con cavo di collegamento e alimentazione per centralina RGBOX35
• DMX512 or DALI interface to be combined with PWM driver RGBOX35
• Input supply by polarized connection cable
• Self recognition of DMX or DALI DT6 input
• Self-test to check all functions.
• When enlightened, the 2 leds on the board indicate ON mode and received DMX signal.
• Supplied with connection and supply cable for driver RGBOX35
DALI
Dimmable
Datasheet download
Convertitori DMX-DALI per sistemi RGBOX
• Convertitore di protocollo da DMX512 o DALI a PWM RGBOX35
• Alimentazione attraverso il cavetto di collegamento polarizzato
• Riconoscimento automatico dell’ingresso attivo DMX o DALI DT6
• Funzione auto - test per provare le funzioni
• Visualizzazione di accensione e del segnale DMX ricevuto con 2 LED
• Fornito con cavo di collegamento e alimentazione per centralina RGBOX35.
DMX/DALI interface for RGB systems
• DMX512 or DALI interface to be combined with PWM driver RGBOX35
• Input supply by polarized connection cable
• Self recognition of DMX or DALI DT6 input
• Self-test to check all functions.
• When enlightened, the 2 leds on the board indicate ON mode and received DMX signal.
• Supplied with connection and supply cable for driver RGBOX35.
A40LVXRGB00N 3 x 1 3 x 6* 3 x 12/24V/DC 3 x 350mA
* 11÷15V Max 3x3 Led - 22÷24V Max 6x3 Led
Datasheet download
• Alimentatore da incorporare - IP20 - Classe III di isolamento
• Entrata: tensione costante 3 x 12/24V PWM max 1KHz - Anodo comune.
• Uscita in corrente costante 3 x 350 mA, +/-10%
• Protezione autoripristinante contro le sovratemperature, contro il circuito aperto ed i corto-circuiti sul secondario.
• Built-in converter - IP20 - Insulation class III
• Input: steady voltage 3x 12/24V PWM max 1KHz - Common anode
• Output in steady current 3 x 350, +/-10%
• Self-resetting protection against overtemperatures, against open circuit and against output short circuits.
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBOX350B RGB Led Driver 350mA Page: 229
Spot a LED di potenza RGBW - 3 x 350mA
• Si adatta ai faretti da incasso per lampadina dicroica Ø 50mm
• Fornito con cavo CB064, 30 cm, connettori AMP, 4 poli (M/F)
High Brightness LED spot RGBW - 3 x 350mA
• Suitable for being built in standard Ø 50mm downlights
• Delivered with CB064 lead, 30 cm 4 pins cables (M/F) with AMP connectors
**240 (R) 465 (G) 59 (B) + 390 (WH)
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBOX435B RGBW Led Driver 350mA Page: 229
Spot a LED di potenza RGBW - 350mA
• Led RGBW
• Si adatta ai faretti da incasso per lampadina dicroica Ø 50mm
• Fornito con cavo CB064, 30 cm, connettori AMP, 4 poli (M/F)
CABLAGGI: CABLING: Page: 238
High Brightness RGBW LED spot - 350mA
• RGBW Led
• Suitable for being built in standard Ø 50mm downlights
• Delivered with CB064 lead, 30 cm 4 pins cables (M/F) with AMP connectors
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBOX435B RGBW Led Driver 350mA Page: 229
Spot a LED di potenza RGB+W - 3 x 350mA
• Led RGBW
• Si monta in un foro Ø 28mm. Fissaggio con ghiera o a pressione con molla.
• Fornito con cavi da 50 cm FEP
• Lente sigillata con guarnizione anti-vapore
• Luce Bianca 130 lm (rosso 80lm, verde 155lm, blu
CABLAGGI: CABLING: Page: 238
High Brightness RGB+W LED spot - 3 x 350mA
• RGBW Led
• Assembly into a Ø 28mm hole. Fixing by ring nut or by a pressure spring.
• Supplied with 0,5 m cables FEP
• The optic is sealed by a steamproof gasket
• White color 130 lm ( Red
Watt
- AR111
** 400 (R) 775 (G) 115 (B) + 650 (WH)
ALIMENTATORE SUGGERITO: RECOMMENDED DRIVER:
Codice/Code: A40RGBOX435B RGBW Led Driver 350mA Page: 229
CABLAGGI:
CABLING: Page: 238
Spot RGB+W a LED di potenza - 5 x 3 x 350mA
• Resa luminosa 1940 lumen
• Si adatta ai faretti da incasso per lampadina AR111, Ø 111mm
• Fornito con cavo CB064 connettori AMP, 4 poli (M/F)
High Brightness RGB+W LED spot - 5 x 3 x 350mA
• Light power up 1940 lumen
• Suitable for being built in standard AR111 downlights, Ø 111mm
• Delivered with CB064, 4pin cables (M/F) with AMP connectors
Polarità: I collegamenti devono essere realizzati rispettando la polarità e i colori. Polarity: connections must always respect the cable polarity and the cables colors.
ZCB584000000 Mini Amp 6 poli RGB system Terminator
ZCB564000000 PVC 6 x 0,50 100cm Black
ZCB694000000 PVC 6 x 0,50 300cm Black
ZCB624000000 PVC 6 x 0,50 50cm
ZCB644000000 PVC 6 x 0,50 2 x 20cm
ZCB058R00000 Mini Amp 4 poli RGB system Terminator
ZCB056000000 PVC 4 x 0,50 100cm Black
ZCB069000000 PVC 4 x 0,50 300cm Black
ZCB062R00000 PVC 4 x 0,50 20cm
ZCB064R00000 PVC 4 x 0,50 2 x 20cm
ZCB09020000C FEP 0,35 50 cm Blue
ZCB09020000R FEP 0,35 50 cm Red
ZCB09020000G FEP 0,35 50 cm Green
ZCB09020000N FEP 0,35 50 cm Black
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 350mA
• Resa luminosa 119÷150 lumen
• Si monta a pressione in un foro da Ø 10mm
• Fornito standard con cavo FROR da 1m. Variante con cavo FEP da 5m (variante 242)
• Disponibile nei colori standard 2700K, 3000K, 4000K e 5000K
• Calpestabile (max 90 Kg.)
• Steppable (max 90 Kg.) 1 Watt EMC
High Brightness LED spot - 350mA
• Light power 119÷150 lumen
• Pressure assembly into a Ø 10mm hole
• Supplied standard with 1m FROR cable or with 5 m FEP cable (subcode 242)
• Available in standard colours 2700K, 3000K, 4000K and
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 12V
• Resa luminosa 66÷72 lumen
• Si monta a pressione in un foro da Ø 10mm
• Fornito standard con cavo FROR da 1m. Variante con cavo FEP da 5m (variante 242)
• Disponibile nelle temperature di colore 3000K e 4000K
• Calpestabile (max 90 Kg.)
High Brightness LED spot - 12V
• Light power 66÷72 lumen
• Pressure assembly into a Ø 10mm hole
• Supplied standard with 1m FROR cable or with 5 m FEP cable (subcode 242)
• Available in 3000K and 4000K
• Steppable (max 90 Kg.)
+40°C
** The EEC specification refers in each case to the instalLED light source(s)

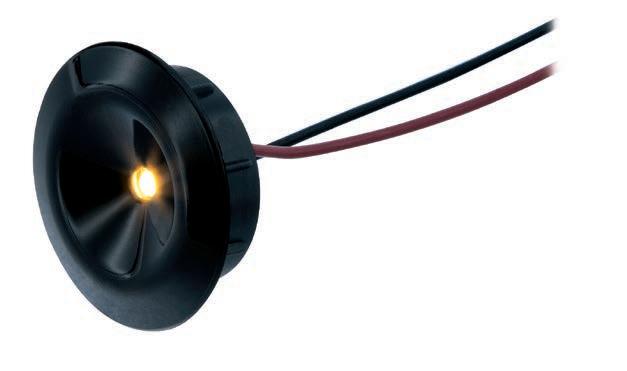

Spot a LED di potenza - 350mA
• Resa luminosa 119÷150 lumen
• Si monta in un foro da Ø 16mm con la ghiera in dotazione
• Fornito con cavo da 0,25 m
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 350mA
• Light power 119÷150 lumen
• Assembly into a Ø 16mm hole. Shade ring included.
• Supplied with 0,25 m cable
• Available in standard colours 2700K, 3000K, 4000K and
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 350mA
• Resa luminosa 119÷150 lumen
• Si monta in un foro da Ø 16mm con la ghiera/molla in dotazione
• Fornito con cavo da 0,25 m
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 350mA
• Light power 119÷150 lumen
• Assembly into a Ø 16mm hole. Shade ring/spring included.
• Supplied with 0,25 m cable
• Available in standard colours 2700K,
and
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 350mA
• Resa luminosa 119÷150 lumen
• Si monta in un foro da Ø 21mm con la ghiera in dotazione
• Fornito con cavo da 0,25 m
• Lente sigillata con guarnizione antivapore
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K e colorati.
High Brightness LED spot - 350mA
• Light power 119÷150 lumen
• Pressure assembly into a Ø 21mm hole. Shade ring included.
• Supplied with 0,25 m cable
• The optic is sealed by a steamproof gasket
• Color temperatures available: 2700K, 3000K, 4000K e 5000K. On request other LED colours
** The EEC specification refers in each case to the instalLED light source(s)
a LED di potenza - 700mA
• Resa luminosa 194÷250 lumen
• Si monta in un foro Ø 28mm. Fissaggio con ghiera o a pressione con molla.
• Fornito con cavo da 0,25 m
• Lente sigillata con guarnizione anti-vapore
• Disponibile nei colori 2700K, 3000K, 4000K, 5000K e colorati.
• Light power 194÷250 lumen
• Assembly into a Ø 28mm hole. Fixing by shade ring or by pressure spring.
• Supplied with 0,25 m cable
• The optic is sealed by a steamproof gasket
• In standard selections 2700K, 3000K, 4000K,
and coloured.
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 350mA
• Resa luminosa 119÷150 lumen
• Si monta a pressione in un foro da Ø 24mm
• Fornito con cavo da 0,3 m e connettore MiniAmp.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K e colorati a richiesta.
High Brightness LED spot - 350mA
• Light power 119÷150 lumen
• Pressure assembly into a Ø 24mm hole
• Supplied with 0,3 m cable and Mini Amp connector
• Color temperatures available: 2700K, 3000K, 4000K and 5000KOn request other LED colours.
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 350mA
• Resa luminosa 119÷150lumen
• Si monta a pressione in un foro da Ø 24mm
• Fornito con cavo da 0,3 m e connettore MiniAmp.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 350mA
• Light power 119÷150 lumen
• Pressure assembly into a Ø 24mm hole
• Supplied with 0,3 m cable and Mini Amp connector
• Color temperatures available: 2700K, 3000K, 4000K and 5000K
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 350mA
• Resa luminosa 119÷130 lumen
• Adatti a sostituire faretti per lampadina dicroica Ø 35mm
• Fornito con cavo da 1 m e connettore MiniAmp
• Lente disponibile in due versioni: fascio medio (M) e fascio largo diffuso (Flat).
• Disponibile nei colori 2700K, 3000K e 4000K e colorati a richiesta.
High Brightness LED spot - 350mA
• Light power 119÷130 lumen
• Suitable for being built in standard Ø 35mm downlights
• Supplied with 1 m cable and Mini Amp connector
• Lens degrees available: medium beam (M) and wide diffused beam (Flat).
• Color temperatures available 2700K, 3000K and 4000K. On request other LED colours.
A40UFO271200
** The EEC specification refers in each case to the instalLED light source(s)
• Resa luminosa 315÷355 lumen - LED 5630
• Fornito con anello in vari colori con vetro opaco.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
• Light power 315÷355 lumen - LED 5630
• Supplied with matt-glassed face plate. Different ring colours available
• Color temperatures available: 2700K, 3000K, 4000K e 5000K
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 3 x 350mA
• Si adatta a faretti per lampadina dicroica Ø 23mm
• Fornito con cavo da 50 cm
• Lente disponibile in tre differenti versioni: fascio stretto, medio e largo.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 3 x 350mA
• Suitable for being built in standard Ø 23mm downlights
• Supplied with 50 cm cable
• Different lens degrees available: narrow, medium and wide beam.
• Available in standard colours 2700K, 3000K, 4000K and 5000K
The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 3 x 350/500mA
• Si adatta a faretti per lampadina dicroica Ø 35mm
• Fornito con cavo da 50 cm
• Lente disponibile in tre differenti versioni: fascio stretto, medio e largo.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
• Available in standard colours 2700K, 3000K, 4000K e 5000K 3/4,6
High Brightness LED spot - 3 x 350/500mA
• Suitable for being built in standard Ø 35mm downlights
• Supplied with 50 cm cable
• Different lens degrees available: narrow, medium and wide beam.
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 3 x 350mA
• Si adatta a faretti per lampadina dicroica Ø 50 mm
• Fornito con cavo da 50 cm
• Lente disponibile in tre differenti versioni: fascio stretto, medio e largo.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 3 x 350mA
• Suitable for being built in standard Ø 50 mm downlights
• Supplied with 50 cm cable
• Different lens degrees available: narrow, medium and wide beam.
• Color temperatures available: 2700K, 3000K, 4000K and 5000K
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 3 x 700mA
• Si adatta a faretti per lampadina dicroica Ø 50 mm
• Fornito con cavo da 50 cm
• Lente disponibile in tre differenti versioni: fascio stretto, medio e largo.
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 3 x 700mA
• Suitable for being built in standard Ø 50 mm downlights
• Supplied with 50 cm cable
• Different lens degrees available: narrow, medium and wide beam.
• Color temperatures available: 2700K, 3000K, 4000K and 5000K
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 250mA
• Sostituisce la classica lampadina dicroica 50mm (50W 38°)
• Riflettore ad alte prestazioni con vetro di protezione integrato
• Alimentatore PLK113 o PUL042
• Disponibile nei colori 2700K, 3000K e 4000K
• Fornito con cavo da 30cm + mini amp plug
High Brightness LED spot - 250mA
• Suitable for replacement of standard Ø50mm downlights (50W 38°)
• High-performing reflector with integrated protection glass
• Driver: PLK113 or PUL042
• Available in white colours: 2700K, 3000K and 4000K
• Supplied with 30cm cable + mini amp plug
** The EEC specification refers in each case to the instalLED light source(s)
• Sostituisce la classica lampadina dicroica 50mm (50W 38°)
• Riflettore ad alte prestazioni con vetro di protezione integrato
• Alimentazione: 24V DC con convertitore LVB integrato
• Disponibile nei colori 2700K, 3000K e 4000K
• Suitable for replacement of standard Ø 50 mm downlights (50W 38°)
• High-performing reflector with integrated protection glass
• Powered at 24VDC with DC converter LVB included
• Available in standard colours: 2700K, 3000K and 4000K
** The EEC specification refers in each case to the instalLED light source(s)
Kit con spot a LED di potenza
• Sostituisce la classica lampadina dicroica 50mm
• Riflettore con vetro di protezione integrato a luce diffusa
• Alimentatore con fermacavi e con connettore rapido
• Realizzato in alluminio pressofuso
High Brightness KIT LED spot
• Suitable for replacement of standard Ø50mm downlights
• Reflector with integrated protection glass - diffused light
• Driver with cable clamp and fast connector
• Made of die-cast aluminum
** The EEC specification refers in each case to the instalLED light source(s)
Spot a LED di potenza - 7 x 700mA
• Lente a fascio variabile da 25°÷65° in tre posizioni fisse
Assemblaggio standard con lente da 40°
• Si adatta a faretti per lampadina AR111
• Fornito con cavo da 1m e connettore MiniAmp
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
High Brightness LED spot - 7 x 700mA
• Adjustable lens beam 25°÷65° in three preset positions Preset beam in factory: 40°
• Suitable for being built in standard AR111 downlights
• Supplied with 1m cable and Mini Amp connector
• Available in standard colours: 2700K, 3000K, 4000K and 5000K
The EEC specification refers in each case to the instalLED light source(s)
• Alimentazione in corrente costante 0,7A
• Si adatta in sedi per lampadina dicroica AR111 Ø 111mm con retro aperto
• Versione disponibile con convertitore sul cavo 24V DC (U224)
• Riflettore interno wide 45° o super wide 70°
• Disponibile nei colori 2700K, 3000K, 4000K e 5000K
• Powered at 700mA
• Suitable for being built in standard Ø111mm AR111 downlights with open back.
• 24V DC version (U224) available, with converter cartridge
• Fitted with built-in reflector 45° wide or super wide 70° optic
• Available in white colours 2700K, 3000K , 4000K and
ZMO00120GR00 CNK07 morsettiera col. grigio / grey terminal block
ZMO00130RO00 CNK07 morsettiera col. rosso / red terminal block
** The EEC specification refers in each case to the instalLED light source(s)
Sistemi decorativi a LED
• Minispot 12V/DC, 20mA - Luce bianca (a richiesta, con luce blu)
• Fornito con cavi 25cm per connessioni multiple sugli speciali morsetti rapidi polarizzati
• Alta resa luminosa - Consumo 0,24W per spot.
• Alimentazione 12V da batteria o alimentatore stabilizzato a tensione costante
• Alimentazione 12V da batteria o alimentatore stabilizzato a tensione costante 0,24 Watt
LED Decorative systems
• Minispot 12V/DC, 20mA - White light (available in blue)
• Suppplied with 25cm cables for multiple connection to specially polarized
• High light efficency - Consumption of 0,24W for every spot.
** The EEC specification refers in each case to the instalLED light source(s)
Barra a LED per retroilluminazione - 24V
• Retroilluminazione di scritte pubblicitarie, pannelli
• Lente 160° per retroilluminazione. Uniformità di luce garantita da 30mm
• Disponibile nei colori 4000K e 6000K
• Kit composto da 10 barre Led già cablate con doppio cavo
• Barra d’alluminio autodissipante composta da 22 led, con fori di fissaggio 3mm - Sezionabile ogni 50 mm
LED bar for backlighting - 24V
• Specific for advertising boxes and panels
• Equipped with 160° lens for thin boxes backlighting. Uniform light granted by 30mm
• Available in colors 4000K and 6000K
• Kit made of 10 LED bars, already equipped with double cable
• Self dissipating aluminium bar, made up of 22 led, with 3mm fixing holes -
** The EEC specification refers in each case to the instalLED light source(s)
Foglio a LED per retroilluminazione - 24V
• 300 led 2835
• Uniformità di luce a 2cm
• Possibilità di collegamento in parallelo (max 6 fogli)
• Foglio flessibile in rame autodissipante. Verificare la temperatura di funzionamento per la diversa capacità di dissipazione del calore dei materiali su cui può essere applicato.
• Sezionabile ad ogni singolo led, 0,12W 13lm
LED flexible sheet for backlighting - 24V
• 300 leds 2835
• Light uniformity at 2cm.
• Parallel connection of max 6 sheets
• Copper self dissipating flexible sheet. Verify the operating temperature owing to the different heat dissipation of the material where is mounted on.
• Cuttable every led, 0,12W - 13lm
** The EEC specification refers in each case to the instalLED light source(s)

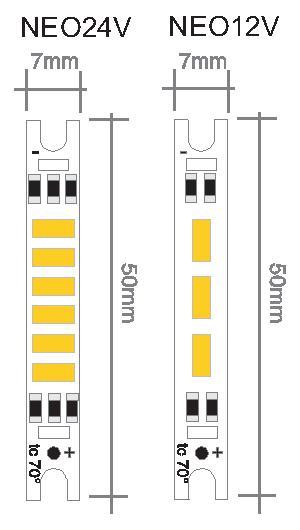

Led di potenza a basso profilo
• Led 5630 ad alto rendimento luminoso
• Fornito senza cavi. Combinazioni pre-cablate a richiesta.
• Disponibile nelle temperature 2700K, 3000K , 4000K e 5000K.
• Predisposizione per fissaggio a vite su dissipatore esterno.
High Brightness low profile LED module
• High efficiency Led 5630
• Supplied without cables. Other versions with cables on request.
• Available in 2700K, 3000K , 4000K and 5000K colour temperatures.
• Screw holes suitable for coupling with additional heat sink.
2,1/3,6 Watt ta -20°÷ +40°C M M F
III IP 00 8/11 mm
** The EEC specification refers in each case to the instalLED light source(s)
Led di potenza a basso profilo
• Adatto a realizzare illuminazione lineare, collegamento parallelo
• Fornito senza cavi, combinazioni pre-cablate a richiesta.
• Disponibile nelle temperature 2700K, 3000K, 4000K e 5000K • Sedi per viti adatte al montaggio su dissipatore esterno
• Suitable for building linear Led fixtures
• Supplied without cables. Other versions with cables on request
• Available in 2700K, 3000K, 4000K and 5000K colour temperatures
• Screw holes suitable for coupling with additional heat sink.
** The EEC specification refers in each case to the instalLED light source(s)
Strisce LED 24VDC per uso professionale
• Adatto ad applicazioni professionali con flussi luminosi oltre 5000 lumen metro
• Utilizza LED 5630
• Alimentazione 24V, +3% -10%
• Per installazione su profili d'alluminio, possibilità di sezionare il modulo
• Morsetti rapidi di collegamento e giunzione fino a 11 moduli con alimentazione da un lato; 22 moduli con alimentazione da entrambi i lati.
• Disponibile nei colori standard 2700K, 3000K, 4000K e 5000K
24VDC rigid LED BAR for professional use
• Suitable for professional applications requiring more than 5000 lumen per metre
• LED 5630
• 24V operation, +3% -10 %
• For installation in aluminium profiles; possibility of sectioning the module
• Fast terminals for connection and junction up to 11 modules (powered by one side); 22 modules (powered by both sides)
• Available in 2700K, 3000K, 4000K e 5000K
** The EEC specification refers in each case to the instalLED light source(s)
Strisce rigide a LED 24VDC per uso professionale
• Adatto ad applicazioni professionali con flussi luminosi oltre
5000 lumen metro
• Installazione su profili di alluminio per la dissipazione termica
• Utilizza LED 5630
• Alimentazione 24V, +3% -10%
• Piazzole per saldatura cavi e collegamento in serie fino a 9 moduli con alimentazione su un lato; 18 moduli con alimentazione da entrambi i lati (cavi a richiesta)
• Disponibile nei colori standard 2700K, 3000K, 4000K e 5000K
24VDC rigid LED BAR for professional use
• Suitable for professional applications requiring more than 5000 lumen per metre
• Installation in Alu Led profiles for warm dissipation
• LED 5630
• 24V operation, +3% -10 %
• Soldering pads for cables and connection in series up to 9 modules powered by one side; 18 modules powered by both sides (cables on request)
• Available in 2700K, 3000K, 4000K e 5000K
** The EEC specification refers in each case to the instalLED light source(s)
Moduli Lineari a LED a corrente costante
• Schede Led compatibili ZHAGA a corrente costante
• Led 2835 alta efficienza
• Disponibile nei colori 3000K e 4000K, 3 step Mac Adam
• Autodissipante
• Morsetti rapidi di collegamento
• Compatibile con ottiche standard Ledil e Khatod
Linear LED modules in constant current
• ZHAGA compatible constant current led modules
• High efficiency Led 2835
• Available in colors 3000K and 4000K, 3 steps Mac Adam
• Self dissipating
• Fast connection terminals
• Compatible with standard LEDIL and KHATOD optics
Componenti e Accessori
Components and Accessories
Komponenten und Zübehore
20 mm
20 mm
A40STARZxx00
350 mA 119÷150lm
700 mA 194÷250lm
COLORS 2700K...5000K
A40STAR12xx0 12V 72÷81lm
COLORS 2700K...5000K
A40AL17Zxx00
350 mA 119÷150lm
700 mA 194÷250lm
COLORS 2700K...5000K
A40R9Zxx0000
350 mA 119-150lm
Composants et Accessoires
Componentes y Accessorios
COLORS 2700K...5000K 8,5 mm 6,5 mm R9 Z STARZ 3535
25 mm
45 mm
A40STARQxx00
350 mA 119÷150lm
700 mA 194÷250lm
COLORS 2700K...5000K
A40TZ16xxS
350 mA 357÷450lm
700 mA 582÷750lm
A40TR08/11S
ANSI MR8/11 Module
350 mA 270÷390lm
700 mA 440÷640lm 22/32 mm
A40UFOxx12S 12V 315÷355lm
45 mm
ZAC160126A00
Silicone heat sink compound 0,73 W/m K° 30 ml
Adesivo termoconduttivo 0,7 W/mK° Thermally adhesive tape 0,7 W/mK°
STARQ 3535
TR08/11S
ZAC160126B00 Loctite EA9497
ZVRTAPE15000 25m x 10 mm ZVRTAPE3M000 50m x 10 mm
Cavi e connettori Cables & Connectors
ZPLTH200E2E0 IP 67 Connection Box with accessories
ZCB04000000B Mini AMP 6 connector with 50cm 2 x 0,75 PVC White
ZCB050F00000 FEP 0,35mm 33cm Red /Black
ZCB051000000 FEP 0,75mm 25cm Red /Black
ZCB070F00000 FEP 0,35mm 100cm Red / Black
ZCB070F20000 FEP 0,35mm 200cm Red / Black
ZCB073F00000 FEP 0,35mm 500cm Red / Black
ZCB05300000B PVC 2 x 0,75 100cm White
ZCB05400000B PVC 2 x 0,75 100cm White
ZCB072000000 FROR 2 x 0,50 100cm Grey Outdoor
ZCB080000000 RN-F H05 2 x 0,75 100cm Black Outdoor
ZCB08300000N PVC 0,5mm 22cm Black
ZCB08400000R PVC 0,5mm 22cm Red
ZCB09000000x FEP 0,35mm 25cm Red-Black
ZCB05200000x FEP 0,75mm 25cm Red /Black
ZCB09020000x FEP 0,35mm 50cm Red-Green-Blue-Black
ZCB09040000x FEP 0,35mm 2m Red-Black
ZCB09030000x FEP 0,35mm 100cm Red-Black
ZCB09120000x FEP 0,75mm 50cm Red-Black
ZCB06300000B SIL 0,75mm 40cm White
ZCB03900000B SIL 1,5mm 40cm White
ZCB03800000R SIL 0,75mm 25cm Red
ZCB01900000B PVC 2 x 0,75 35 cm White 1 AMP
ZCB042000000 PVC 2 x 0,75 50+50cm White 2 AMP
ZCB043000000 PVC 2 x 0,75 3 x 50cm White 3 AMP
ZCB065000000 PVC 2 x 0,75 5 x 50cm White 5 AMP
ZCB067000000 PVC 2 X 0,75 9 x 50cm White 9 AMP
ZCB032000000 Mini Amp Jumper
ZCB621000000 PVC 2 x 0,75 100 + 50cm Trasp. ON/OFF
ZCB620000000 PVC 2 x 0,75 100 + 50cm Black ON/OFF
ZCB00300000N PVC 2 x 0,75 150cm Black
ZCB00400000B PVC 2 x 0,75 150cm White
ZCB00500000B PVC 2 x 0,75 200cm White
Questo modello rappresenta il massimo della tecnologia delle lampadine retrofit. Grazie a un innovativo circuito a rifasamento elevato è possibile utilizzare QL111 come se fosse una lampadina.
Le migliori prestazioni si ottengono utilizzando un alimentatore a 12V DC stabilizzato per LED , in questo modo si garantiscono stabilità del flusso luminoso e riscaldamenti contenuti. Si può anche alimentare con trasformatori toroidali ed elettromeccanici lamellari con una buona resa luminosa e con la possibilità di regolazione sul lato primario. Il collegamento con impianti muniti di trasformatore elettronico è possibile rispettando il carico minimo del trasformatore elettronico che deve essere adeguato al numero di lampadine AR111 collegate. La regolazione con dimmer ( 10..100%) è possibile ma dovrà essere rispettato il carico minimo del dimmer posto sul lato primario del sistema .
La stabilità del flusso luminoso e il riscaldamento sono influenzati dall’alimentazione: alimentatori elettromeccanici o elettronici con tensione di uscita particolarmente bassa rendono le prestazioni inferiori a quanto dichiarato in tabella. In caso di nuovi impianti si consiglia di alimentare in corrente continua 12V -+3% l’apparecchio , in questo modo avrà una durata e una resa luminosa garantiti.
This model represents the best technology in retrofit bulbs. Thanks to an innovative high power factor correction circuit, you can use this bulb as a normal halogen lamp.
The best performance is achieved using a stabilized power supply for 12V DC LED, this will ensure stability of the light and a reduced heating. You can also use toroidal and electromechanical transformers with a good light output and the possibility of dimming on the primary side. The use in already existing installations with 12V AC electronic transformers is possible but the minimum load of the transformer must be taken in due consideration. The transformer must be sized to the number of AR111 LED bulbs connected . In most cases, a transformer with a minimum load of 20W can drive a AR111 LED bulb but some transformers have instabilities and the minimum load must be respected by connecting two or more AR111 LED bulbs. Dimming (10..100%) is possible but the minimum load on the primary side of the dimmer must be respected.
The stability of the luminous flux and heating are influenced by power, electromechanical or electronic power supplies with very low output voltage can reduce the performances of the AR111 LED bulb as stated in the table below. In case of new installations we recommended to drive with 12V DC - +3% , in this way the lamp will have a long life and maximum light output will be guaranteed.
di
• Alimentazione universale 12V AC 50Hz...50KHz , 12V DC alto fattore di potenza, trasformatori elettronici, toroidali , elettromeccanici , batterie
• Collegamento con Faston 6,35mm o con vite
• Adatto a sostituire lampadine AR111 Retrofit
• Alta resa cromatica
• Universal input: 12V AC 50Hz...50KHz, 12V DC high power factor, electronic transformers, toroidal transformers, electromechanical transformers, batteries
• 6,35 mm Fastonconnectors or with screw
• Suitable for replacing AR111 retrofit lamps
• High
Spot a LED di potenza - 13W - G53 - AR111 Spot
• Alimentazione universale 12V AC 50Hz...50KHz, 12V DC alto fattore di potenza, trasformatori elettronici, toroidali, elettromeccanici, batterie
• Collegamento con Faston 6,35mm o con vite
• Adatto a sostituire lampadine AR111 Retrofit
• Alta resa cromatica
• A richiesta, disponibile nella versione 24VDC
High Brightness LED spot - 13W - G53 - AR111 Spot
• Universal input: 12V AC 50Hz...50KHz, 12V DC high power factor, electronic transformers, toroidal transformers, electromechanical transformers, batteries
• 6,35 mm Fastonconnectors or with screw
• Suitable for replacing AR111 retrofit lamps
• High CRI
• Version at 24VDC available on request
I trasformatori elettronici per LED sono una evoluzione dei trasformatori elettronici per lampade alogene. Le principali differenze rispetto ai trasformatori elettronici normali consistono nel carico minimo molto basso , quindi erogano tensione anche senza carico . Questa funzione permette di alimentare anche solo una lampadina LED fino al carico massimo ammesso. L’ assenza di raddrizzatori di uscita permette un rendimento energetico superiore al 92% contro l’85% dei normali alimentatori LED.
Un’ altra caratteristica è la possibilità di alimentare dei carichi capacitivi quali le lampadine LED di basso costo e con un basso fattore di potenza (tipico 0,5) In questo caso le prestazioni sono limitate nel rendimento e nel fattore di potenza del sistema.
Queste lampadine si riconoscono per la possibilità di essere alimentate solo in corrente continua o con trasformatori elettromeccanici
In caso di collegamento con lampadine alogene o di lampadine a LED ad alto fattore di potenza le prestazioni sono elevate e si può raggiungere il carico massimo. Il sistema avrà un fattore di potenza complessivo uguale a quello delle lampadine utilizzate .
E’ possibile con alcuni modelli la regolazione con dimmer IGBT sul lato primario rispettando il carico minimo del dimmer e utilizzando lampadine LED che riportino la scritta Dimmable o il simbolo relativo.
LED electronic transformers are an evolution of electronic drivers for halogen bulbs. The main difference from traditional electronic transformers is a very low minimum load, so they supply voltage even without load.
This feature allows to drive even a single LED bulb, up to the max load allowed.The absence of output rectifiers allows a higher energy performance (92%) compared to the one of normal electronic LED drivers (85%).
Another important feature is the possibility of driving capacitive loads such as low cost LED bulbs with a low power factor (typical 0,5). In this case the performance is limited both in output and in the system’s power factor.
These lamps can be easily recognized since they can be driven ONLY in constant current (DC) or with electro magnetic transformers. In case these drivers are connected to halogen bulbs or high power factor LED bulbs, performance will be very high and the maximum load is reached.
the system will have a total power factor identical to the one of the LED bulbs in use.
Some models can have a dimmer IGBT regulation on the primary side, respecting the dimmer’s minimum load and using LED bulbs which are marked “dimmable” or have the “dimmable” symbol.
I trasformatori elettronici tradizionali hanno delle forti limitazioni quando vengono utilizzati per alimentare lampadine a LED:
- Lunghezza dei cavi ridotta per limitare le cadute di tensione
- Problematiche relative alla compatibilità delle lampadine di più scarsa qualità con l’alta frequenza del trasformatore elettronico
- Difficoltosa regolazione del flusso luminoso limitata ai modelli idonei ad essere dimmerati
Il trasformatore TOP LF è stato studiato appositamente per essere compatibile con tutte le lampadine LED. Le sue caratteristiche principali sono:
- Assenza di carico minimo
- Funzionamento a frequenza più bassa, 24KHz, rispetto ai tradizionali trasformatori elettronici
- Ridotta caduta di tensione, quindi possibilità di utilizzare cavi più lunghi
- Compatibilità con tutte le lampadine LED
- Elevato fattore di potenza >0,95
- Regolazione sul primario anche con lampadine non specificatamente dimmerabili.
- Protezione al cortocircuito
Radiodisturbi: lampadine LED non adeguatamente filtrate possono compromettere i livelli di radiodisturbo dell’impianto.
Traditional electronic transformers have huge limitations when used with power LED bulbs:
- Reduced cable length to limit voltage drops
- Problems related to the compatibility of poorer quality light bulbs with the high frequency of the electronic transformer
- Difficult regulation of the luminous flux limited to models suitable to be dimmed
The TOP LF transformer has been specifically designed to be compatible with all LED bulbs. Its main features are:
- No minimum load
- Operation at a lower frequency, 24KHz, compared to traditional electronic transformers
- Reduced voltage drop, therefore the possibility of using longer cables
- Compatibility with all LED bulbs
- High power factor> 0.95
- Regulation on the primary also with not specifically dimmable bulbs
- Short circuit protection
Radio interference: inadequately filtered LED bulbs can compromise the levels of radio interference in the system.
mm
TRASFORMATORE ELETTRONICO specifico per Lampadine LED
• Trasformatore indipendente - IP20 - Classe II d’isolamento.
• Non dimmerabile
• Protezione contro le sovratensioni di rete - Protezione al cortocircuito - Assenza di carico minimo
• Alimenta qualunque tipo di lampadina a LED e alogena 12V AC
• Alto fattore di potenza e bassi riscaldamenti con lampade alogene e a LED rifasate
ELECTRONIC TRANSFORMER specific for LED bulbs
• Independent transformer - IP20 - Insulation class II.
• Not dimmerabile
• Protection against mains overvoltages (spikes) - Protection against short circuits - No minimum load
• Can drive any LED bulb and halogen bulb 12VAC
• High power factor and low heating with halogen bulbs and LED bulbs with high power factor.
• Parziale rifasamento (0,70) con lampadine a LED non rifasate
• 0,70 power factor with LED bulbs with low power factor. 30 Watt EMC
TRASFORMATORE ELETTRONICO specifico per Lampadine LED
• Trasformatore indipendente - IP20 - Classe II d’isolamento.
• Regolazione della luminosità con dimmer IGBT lato primario (minimo regolabile)
• Protezione contro le sovratensioni di rete - Protezione al cortocircuito - Assenza di carico minimo
• Alimenta qualunque tipo di lampadina a LED e alogena 12V AC
• Alto fattore di potenza e bassi riscaldamenti con lampade alogene e a LED rifasate
• Parziale rifasamento (0,70) con lampadine a LED non rifasate.
ELECTRONIC TRANSFORMER specific for LED bulbs
• Independent transformer - IP20 - Insulation class II.
• Light regulation using ”trailing edge” dimmers (IGBT) on primary side (possible regualation of min.)
• Protection against mains overvoltages (spikes) - Protection against short circuits - No minimum load
• Can drive any LED bulb and halogen bulb 12VAC
• High power factor and low heating with halogen bulbs and LED bulbs with high power factor.
• 0,70 power factor with LED bulbs with low power factor.
• La garanzia è valida su tutto il territorio della Comunità Europea e decorre dalla data di fabbricazione indicata sull’etichetta dei prodotti o in fattura. Al di fuori della comunità Europea la garanzia è fornita attraverso l’importatore.
• La garanzia sulla sicurezza elettrica è coperta da assicurazione che prevede il rimborso di tutte le spese sostenute comprese le spese legali e quelle di trasporto e smontaggio del materiale difettoso
• La garanzia sul funzionamento prevede la sostituzione del solo valore della merce. Garanzia di 3 ANNI valida esclusivamente in caso di tasso di guasto minimo nominale pari a 0,2% per 1.000 ore di servizio.
- La garanzia copre tutti i difetti di fabbricazione - La garanzia non copre gli eventuali difetti e/o danni per utilizzo non conforme alle istruzioni d’installazione e ai dati di targa o in impianti non conformi alle norme generali di sicurezza.
• La garanzia decade se i prodotti sono stati manomessi o riparati, se ci sono delle controversie sui pagamenti o non vengono fornite le necessarie informazioni atte a determinare la causa dei guasti - La garanzia non è valida per impianti adibiti ad uso militare, aeronautico o medico-sanitario: l’impiego in tali settori deve essere preventivamente autorizzato.
• IMPORTANTE: Non sono contemplate nella garanzia le parti soggette ad usura. Il calo del flusso luminoso del LED nel tempo è normale fino ad un valore pari allo 0,9% / 1.000 ore di servizio e quindi non è coperto da garanzia.
• Sono esclusi dalla garanzia i danni causati da eventi atmosferici (fulmini, allagamenti o simili).
• La garanzia riguarda solo il valore del prodotto e non i costi di trasporto e smontaggio o perizia. Il materiale difettoso deve essere reso in porto franco nostro stabilimento e dopo specifica autorizzazione scritta .In caso di merce in garanzia verrà resa al cliente senza addebito di spese di trasporto.
• Impianti o apparecchi di illuminazione che comprendono i nostri componenti devono essere provati dal cliente prima della messa in commercio sia per la sicurezza elettrica sia per la compatibilità elettromagnetica; non si risponde per danni causati da impianti non testati preventivamente .
• In caso di controversie il foro competente è quello di Milano Warranty
• Warranty is valid for the field of installation in the European Community and warranty period starts from the date of production printed on the label. Outside European Community warranty is granted through the importer.
• Guarantee on electronic safety is covered by a special insurance policy (product-civil responsibility) valid worldwide and covering the compensation of damages caused by the product itself, the call-back of the products from the market and their replacement.
• General guarantee covers the cost of the product itself - 3 YEARS warranty valid only in case of the min. defect rate of 0,2 % / 1.000 operation hours
• Warranty covers all production defects imputable to the manufacturer but not the damages resulting from wrongly following the installation and use instructions.
• Warranty is no longer valid if the products are unduly opened or tampered with, if there are controversies about payments or if the customer doesn’t supply detailed information about the causes of the product bad functioning - It does not cover military installations, aeronautical and medical environments: the use of our products in these environments must be previously authorized.
• ATTENTION: Warranty does not cover the components subject to wear and tear. The decrease of luminous flux of Leds in time is normal up to a value equal to 0,9% / 1.000 operation hours and it’s therefore not covered by warranty.
• Damages due to atmospheric agents, lightning, flooding and similar are not covered by warranty
• Besides the damages already covered by RCP insurance, warranty covers only the product cost and not the costs for transport, disassembly and damage valuation. Defective goods must be returned to our address only after having received specific authorization from QLT and the freight costs are ex works.
• Lighting systems and equipments with our components must be previously tested, as far as safety and EMC concern. Warranty does not cover previously authorized systems
• Competent court: Milan.
