Il Marchio ENEC 17. Accompagnato dal numero 17, che contraddistingue NEMKO, il marchio ENEC (European Norms Electrical Certification) attesta la conformità ai requisiti di sicurezza europei.
The ENEC 17 brand. Accompanied by the number 17, which distinguishes NEMKO, the European Norms Electrical Certification (ENEC) brand attests to compliance with European safety requirements.
Conformità ai requisiti essenziali di sicurezza previsti da una o più Direttive Comunitarie
Compliance with essential security requirements provided by one or more Community Directives
Apparecchio adatto per lampade a scarica
Luminaires suitable for discharge lamps
Prodotto in classe I, richiede messa a terra
Product in class I, require grounding
Prodotto in classe II, doppio isolamento, non richiedere la connessione delle messe a terra
Product in class II, double insulation, do not require the connection of the grounding
Superficie esposta al vento
Surface exposed to the wind
Dimensione foro per montaggio
Hole dimension for installation
Protetto contro i corpi solidi maggiori di 12 mm
Protected against solid objects greater than 12 mm
Protetto contro i corpi solidi maggiori di 1 mm
Protected against solid objects greater than 1 mm
Protetto contro i corpi solidi maggiori di 1 mm e contro le
cadute di gocce d’acqua fino a 60° dalla verticale
Protected from tools and small wires greater than 1 mm and from water spray less than 60 degrees from vertical
Protetto contro polvere e spruzzi d’acqua
Dust-protected and splashing water
Totalmente protetto contro polvere e getti d’acqua
Dust-tight and protected against water jets
Totalmente protetto contro polvere e onde d’acqua
Dust-tight and protected against heavy seas
Temperatura ambiente min/max
Min/Max room temperature
Flusso luminoso disperso
Upward Light Ratio
Apparecchi idonei, dal punto di vista igienico, all’utilizzo in impianti di produzione nell’industria alimentare
Hygienically suitable devices for use in production plants in the food industry. (HACCP / IFS / BRC-Standard)
Apparecchi con temperatura superficiale limitata Luminaires with limited surface temperatures
Conforme alla DIN 18032-3 / EN13964 (test di sicurezza
contro il lancio della palla)
According to DIN 18032-3 / EN13964 (testing of safety against ball throwing)
Sistema dimmerabile 1-10V
Dimmable system 1-10V
Sistema dimmerabile DALI
“Digital Addressable Lighting Interface” dimmable system
DALI-2 è l’ultima versione del sistema dimmerabile
The latest version of DALI “Digital Addressable Lighting Interface” dimmable system
Sistema standard di interfacce dei componenti degli apparecchi di illuminazione a LED e sistemi di adattamento della connetività
Interfaces standard system for the components of LED luminaires and connectivity adaptation syst
Sistema programmabile (Mezzanotte virtuale) con riduzione automatica di flusso
Programmable system (Virtual midnight) with automatic reduction of luminous flux
Fattore di verifica della condizione di abbagliamento all’interno di un ambiente, che dipende da numerose variabili, ad esempio: caratteristiche fotometriche dell’apparecchio d’illuminazione, la posizione dei dispositivi di illuminazione; la luminanza - colori delle pareti e dal punto di vista degli utenti.
Glare test factor within an environment and which depends on many variables, as: luminaire photometric characteristics, the position of the lighting devices, the luminance - color of the walls and from the point of view of the users.
Tecnologia Tunable White (Bianco dinamico), permette di regolare a seconda delle esigenze o delle necessità del utente la tonalità del bianco, da 2700K a 6000K. Tunable White technology, allows to modify the colour between temperature warm white to cool white light depending on user needs.
Sistema di controllo basato su tecnologia Bluetooth Control system based on Bluetooth technology
Conforme al DM 23 giugno 2022 n.256 C.A.M. Edilizia Compliant with degree 23 june 2022 n.256 C.A.M.
Indice di resa cromatica Color Rendering Index
Ciclo di verniciatura anticorrosione C5 C5 anti-corrosion painting cycle
Kit emergenza 1-3h disponibile Emergency kit 1-3h available
Grado di protezione per gli involucri di apparecchiature elettriche contro impatti meccanici esterni,
Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts as per the EN 62262 Stardard.
CODICE IK IK Code IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
0,15 0,2 0,35 0,5 0,7 1 2 5 10 20 Energia di impatto in Joule Impact energy
White Bianco RAL 9003 RAL 9003
COMPANY QUALITY
AZIENDA // COMPANY
Da un’esperienza di oltre vent’anni sul mercato e dopo continui successi e riconoscimenti, nasce C Luce, una giovane e dinamica azienda dalle grandi ambizioni, che basa il proprio impegno su servizio, professionalità e qualità. Ogni apparecchio viene ideato, progettato, certificato e prodotto in Italia curando in ogni minima parte tutti i dettagli. Tutti gli apparecchi di illuminazione presenti sul catalogo nascono per soddisfare le necessità de professionisti di settore quali installatori, grossisti e progettisti, che si rivolgono a C Luce come partner fidato.
C Luce was born from an experience of more than twenty years on the market with continuous and recognized successes. A young and dynamic company with great ambitions, which based its commitment on service, professionality and quality. Every single product is designed, certified and produced in taking care of all the details. All the lighting products on our catalogue are made to satisfy the requirements of professionals in the field like installers, wholesalers and designers, who find in C Luce a trusted partner.
LA NOSTRA VISION // OUR VISION
C Luce si pone l’ambizioso obiettivo di divenire, attraverso un processo di fidelizzazione, un fornitore di prodotti e servizi adatto ad ogni professionista ne settore dell’illuminazione, con cui lavorare in piena stima e fiducia reciproca, proponendosi sul mercato sicura delle proprie capacità.
C Luce sets the ambitious target to become, through a loyalty path, a reliable products and services supplier for any professional involved in the lighting business. A partner to work with in complete mutual trust and confidence, proposing ourselves on the market, certain of own capacities.
SISTEMA DI QUALITÀ // QUALITY SYSTEM

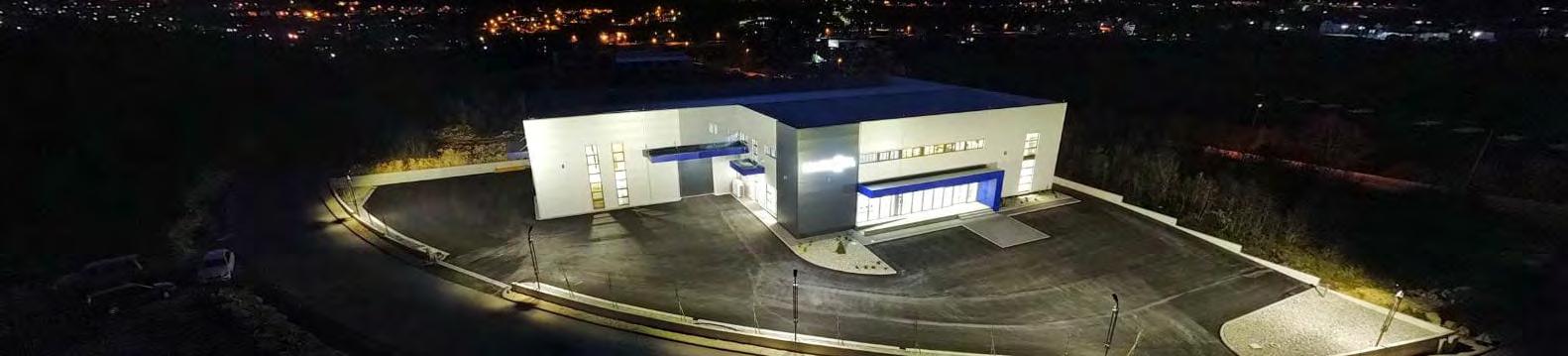

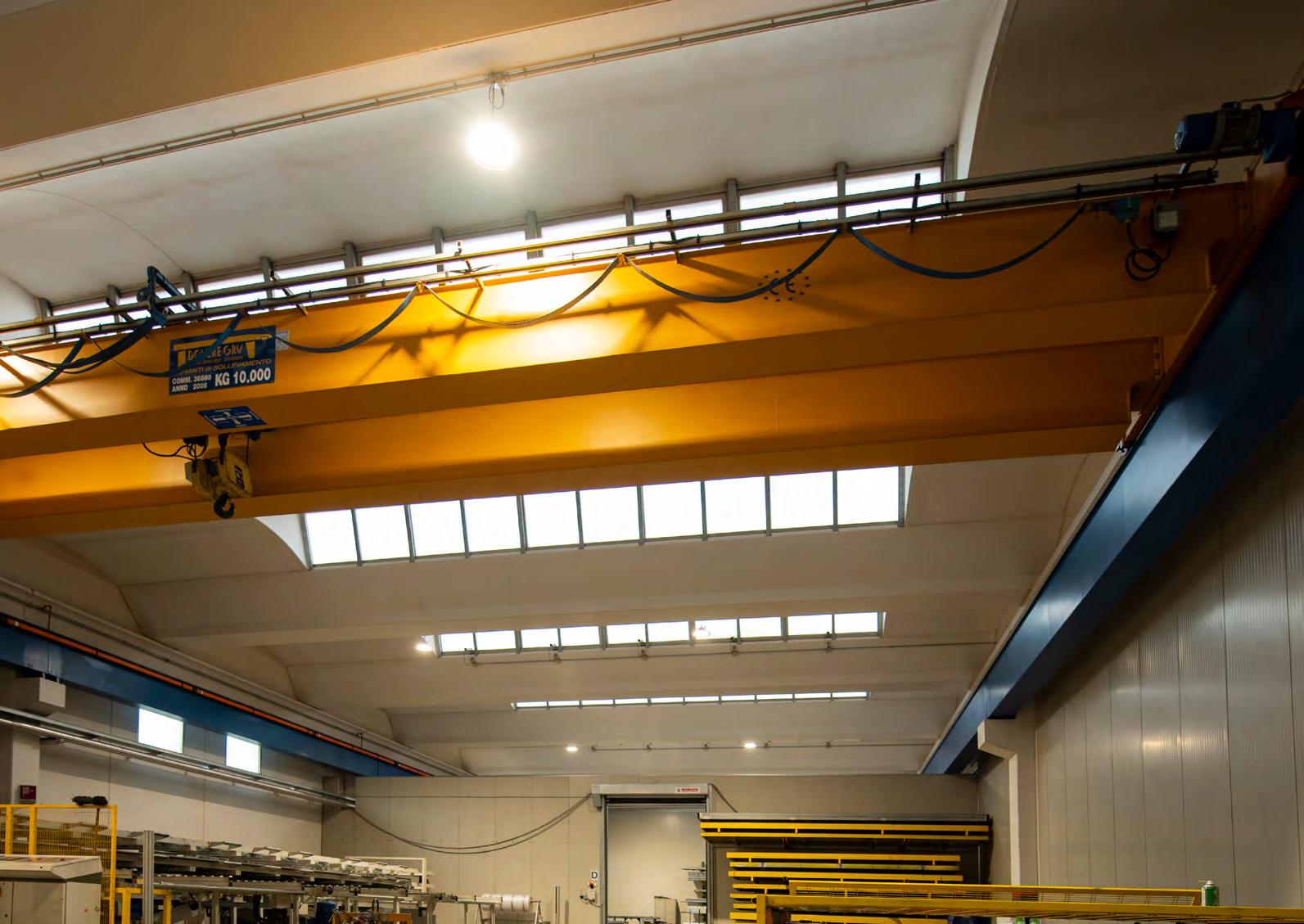

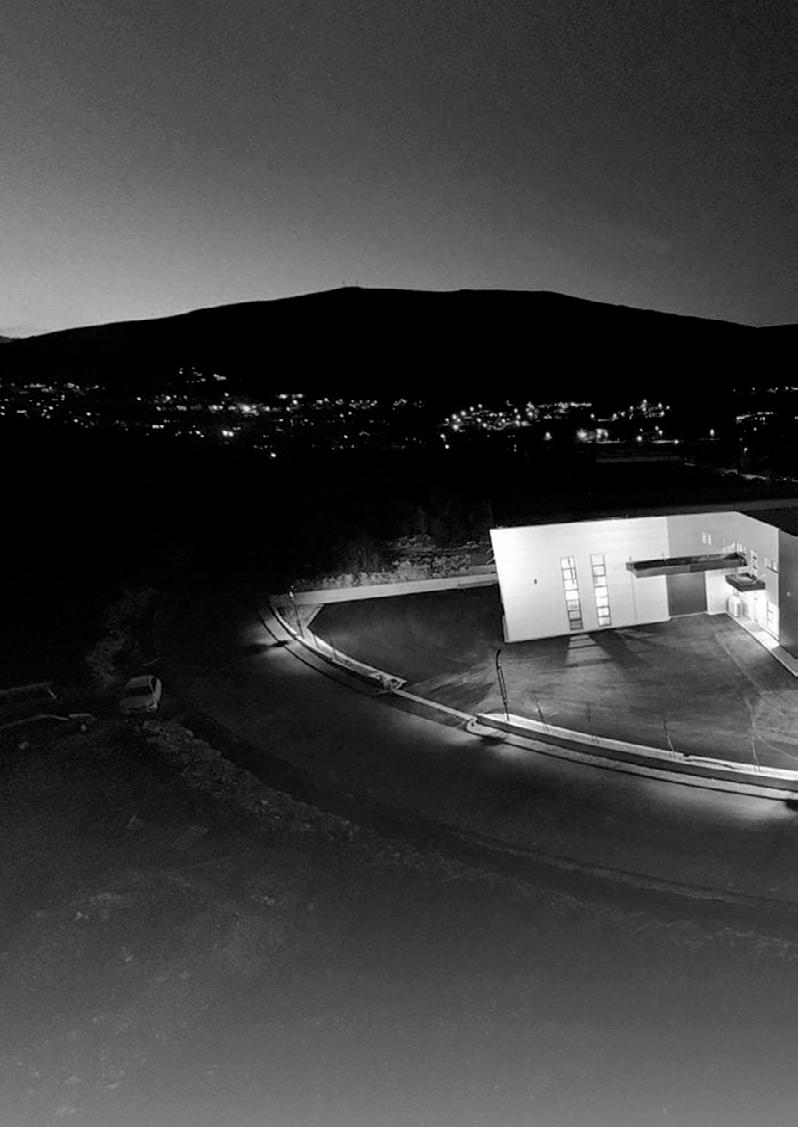

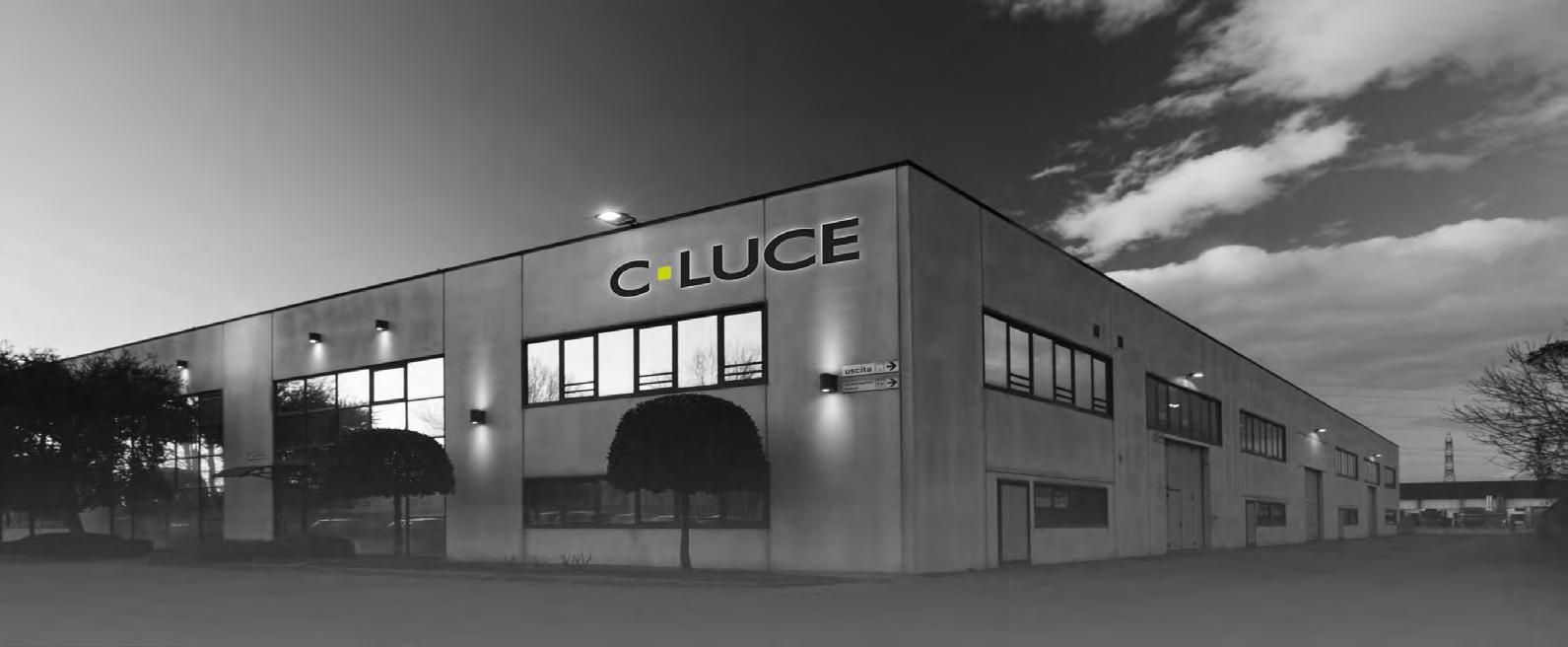

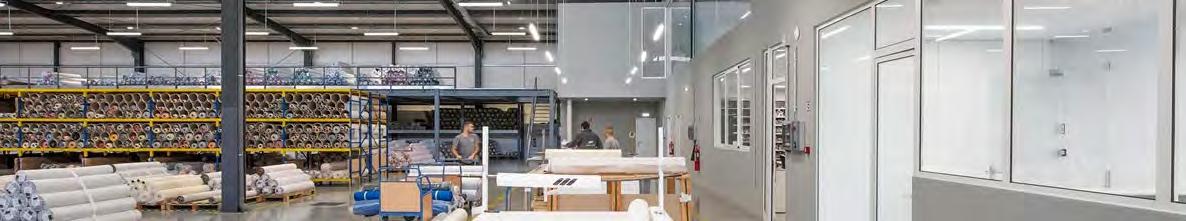

La nostra attività si svolge all’interno di un’area di oltre 6.200 m2 di cui 3.100 coperti e adibiti alla produzione e stoccaggio dei nostri ar ticoli. Ogni prodotto è sviluppato valutando il continuo miglioramento tecnologico e la qualità dei materiali.
Ogni nostra scelta applicata quotidianamente fornisce un servizio rapido ed efficiente certificato dal sistema di qualità aziendale ISO 9001.
Our business is developed inside an area of over 6,200 m2, of which 3,100 covered and used for production and storage of our products.
Each product is developed considering constant technological improvement and quality of materials.
Every choice s certified by the Quality Management System ISO 9001 and our continuing commitment provides a service as quickly and efficiently as possible.
ISO 9001
ISO 9001 identifica una serie di norme e linee guida sviluppate dall’ISO (International Organization for Standardization), che propongono un sistema di gestione per la qualità dei processi indirizzati al miglioramento dell’efficacia e dell’efficienza dell’organizzazione aziendale.
C Luce ha conseguito nel corso de 2008 a certificazione de proprio Sistema di Gestione per la Qualità attualmente conforme alla norma ISO 9001:2015 con documento di certificazione n° 800338.
L’ente certificatore per il Sistema di Gestione per la Qualità in C Luce è NEMKO Italia SpA.
ISO 9001 identifies a series o rules and guidelines developed by SO (International Organization for Standardization), which propose a processes Quality Management System directed to improve the effectiveness and efficiency in a business organization.
C Luce has achieved, during the course of 2008, the Quality Management System approval in accordance with the current ISO 9001: 2015 guidelines with certification document no. 800338.
The certifying body for the Quality Management System in C Luce is NEMKO Italy.
KNOW HOW CONSULTING

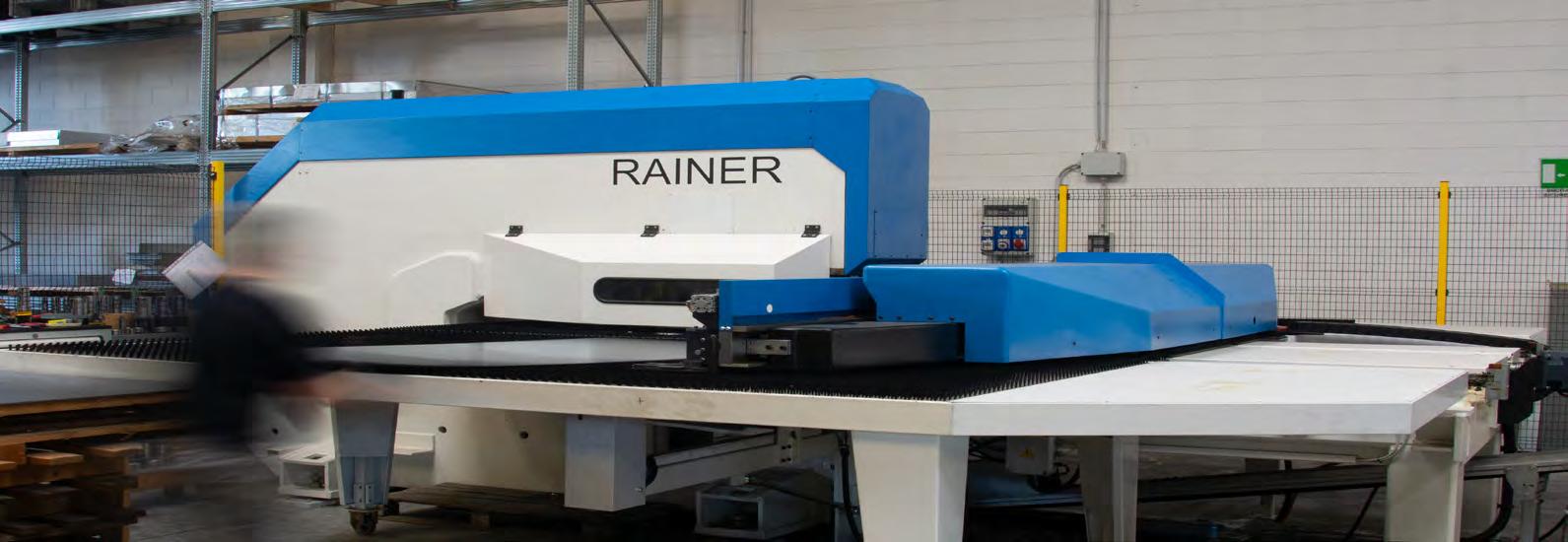

PROCESSI PRODUTTIVI // PRODUCTION PROCESSES
Per poter garantire gli standard qualitativi prefissati e verificabili in ogni loro passaggio produttivo in rispetto della certificazione ISO 9001 acquisita, C Luce gestisce direttamente l’acquisto di tutte le materie prime da fornitori storici, anch’essi certificati. Successivamente tutte le lavorazioni interne o esterne, direttamente supervisionate dal nostro sistema qualità, vengono effettuate presso nostri partner che forniscono ogni giorno un eccellente servizio globale, consegnandoci tutti i lavorati e i semilavorati necessari per il completamento del prodotto finale.
To ensure the established quality standards and verifiable in every production step in compliance with ISO 9001 acquired certification, C Luce directly manages the procurement of all raw materials from historical suppliers, which are also certified.
Subsequently all the internal or external processes, directly supervised by our quality system, are made rom our partners who provide a daily excellent service, delivering all the finished and semifinished parts required to complete the final product.
KNOW HOW
Sposare questa filosofia investendo in risorse umane e inanziarie, significa seguire da vicino tutto il processo delle lavorazioni e le fasi della produzione, accompagnate da un controllo scrupoloso de componenti, che trasformano la materia prima ne prodotti che contraddistinguono C Luce sul mercato per design e tecnologia. I prodotto inito si concretizza grazie all’utilizzo di macchinari altamente tecnologici, tra cui presse da 100/160 tonnellate e, come ultima entrata, una punzonatrice a testa rotante ad altissima precisione.
L’affidabilità di C Luce è assicurata non solo dal know-how aziendale di un team professionale altamente qualificato, ma anche da un’accurata scelta de propri fornitori, eseguita in modo tale da garantire la qualità totale secondo un sistema il certificato ISO 9001.
Embracing this philosophy by investing in financial and human resources means to closely follow the whole manufacturing and production processes and phases, accompanied by a scrupulous control o the components, which transform the raw material into products that distinguish C Luce on the market for ts design and technology. The finished product is realized through the use of high tech machines, including 100/160 tons power presses, and as the last entry, a high precision rotating head stamp machine.
C Luce’s reliability is ensured not only by the know-how of a highly qualified and professional team, but also by a careful selection of ts suppliers, performed in a way that ensures total quality according to the ISO 9001 certified system.
PROGETTAZIONE E CONSULENZA ILLUMINOTECNICA // DESIGN & LIGHTING CONSULTING
Il completo sviluppo dei prodotti all’interno dell’azienda permette di proporre una gamma di ar ticoli tecnologicamente all’avanguardia e dal design moderno ed attuale, basando ogni sforzo sull’idea che il prodotto C Luce debba essere sicuro, affidabile ed a basso impatto ambientale, ponendo a massima attenzione sulla sicurezza del prodotto tramite le omologazioni, sulla massima efficienza delle ottiche per mezzo di una progettazione accurata e l’utilizzo delle più moderne ed evolute tecnologie. Ogni apparecchio d’illuminazione presente nella collezione C Luce è interamente progettato e realizzato in Italia, viene ideato e poi prodotto seguendo input attenti alle ricerche di marketing, curandone ogni dettaglio affinché nulla venga lasciato al caso.
Un servizio estremamente apprezzato dai nostri clienti, sempre più determinante, è quello della progettazione illuminotecnica per a realizzazione di ambienti che offrano a massima vivibilità e comfort, in situazioni di progetto complesse come in impianti sportivi, sale congressi, magazzini, uffici, showroom dove la quantità e la qualità dell’illuminazione sono fattori importantissimi per un risultato globale di successo.
C Luce si avvale della collaborazione di un’azienda esterna taliana, leader nel settore che, tramite apparecchiature di misurazione e rilievo fotometrico con fotogoniometri di ultima generazione, realizza files digitali che verranno utilizzati per la progettazione illuminotecnica destinata al calcolo e alla simulazione degli ambienti da illuminare.
The complete ”inside” product development c ycle can offer a range of technologically advanced products showing a modern and contemporary design, based on the idea that every C Luce product must be safe, reliable and with low environmental impact, putting maximum attention to the product safety through the approvals, on the optics maximum efficiency by attentive design and use of the most modern and advanced technologies. Every luminaire in the C Luce collection s completely designed and manufactured in Italy, t s designed and then produced ollowing attentive inputs rom marketing research, taking care of every detail to ensure that nothing is left behind.
A service highly valued by our customers, more and more crucial, is the lighting design for the creation of environments that provide maximum livability and comfort, in situations o complex projects such as in sports facilities, meeting rooms, warehouses, offices, showroom, where the quantity and quality of light are important key points for a successful global outcome.
C Luce cooperates with an external industry-leading talian company that, thanks to measuring equipment, like last generation photogoniometers, produce the digital files that will be then used for the lighting design intended for a simulated environment to be lit.
MADE IN ITALY
MADE IN ITALY
La consapevolezza dell’importanza de Made in taly ha spinto C Luce ad investire nuovamente in attrezzature necessarie a portare il completo ciclo produttivo in casa, perseguendo l’eccellenza della qualità e salvaguardando la tradizione aziendale, garantendo ai clienti flessibilità e vera competitività.
Awareness of the Made in Italy importance has promoted C Luce to reinvest in the equipment needed to carry home the full production c ycle, pursuing the excellence in quality and safeguarding the company’s tradition, giving customers real flexibility and competitiveness.
CERTIFICATIONS
CERTIFICAZIONI // CERTIFICATIONS
ENEC è il marchio europeo di conformità alle norme EN per gli apparecchi di illuminazione e suoi componenti, stituito in ambito CENELEC dagli enti di certificazione che hanno aderito ad un accordo denominato “Lum Agreement” per un comune e reciproco riconoscimento di un marchio unico.
Il marchio ENEC viene rilasciato da uno qualsiasi degli enti firmatari dell’accordo e riconosciuto automaticamente da tutti gli altri; viene rilasciato solamente sulla base di norme europee armonizzate EN. A fianco de marchio ENEC viene comunque posto un numero che identifica l’ente che lo ha rilasciato.
Il marchio ENEC si basa sull’applicazione di alcuni principi, tra quali:
Il costruttore di apparecchi di illuminazione deve disporre di un Sistema di Qualità Aziendale certificato UNI EN ISO 9001.
Il marchio è concesso in maniera indipendente da un organimo neutro.
Il prodotto è soggetto a sorveglianza nella sua fase produttiva da parte dell’ente che ha rilasciato il certificato di conformità.
Il marchio ENEC è quindi un marchio Europeo ad alto valore basato su severi criteri di concessione.
ENEC s the European mark of conformity to the EN standards for lighting fittings and ts components established within the CENELEC organization by certification which have acceded to an agreement called “Lum Agreement” for a common and mutual recognition of a single mark.
The ENEC mark shall be issued by any signatories to the agreement and automatically recognized by all the others; t shall be ssued only on the basis of harmonised EN European standards. On the side of the ENEC mark there is a number that identifies the issuing body.
The ENEC mark is based on the application of certain principles:
The manufacturer of lighting equipments must be certified by a Certified Quality System UNI EN ISO 9001.
The ENEC mark is independently granted by a neutral body.
The certified product is subject to surveillance in its production phase by the body which issued the conformity certificate. Therefore the ENEC mark is a high value European mark based on strict granting criteria.
PROIETTORI PER ESTERNI
OUTDOOR FLOODLIGHTS

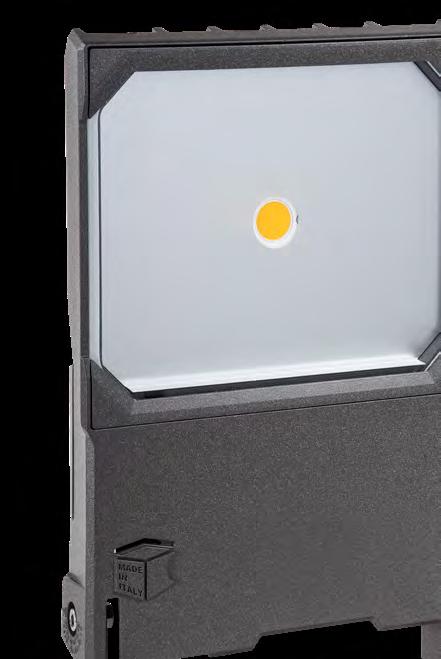

JOY 2.0
Proiettore ultra compatto, ad altissima efficienza energetica, ideale per l’illuminazione di piccole aree, giardini, ingressi, facciate, edifici, piazzali.
Corpo e cornice: integrale in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro: extra chiaro temprato da 4 mm, con satinatura frontale.
Alimentazione: elettronica 220 ÷ 240V 50-60Hz, protezione alla scarica sino a 2/4kV, ripple free, active PFC system.
Staffa di fissaggio: sagomata ed asolata in acciaio da 2 mm.
SIMBOLOGIA / SYMBOLS pag. 4-5
Ultra compact LED spotlight, with a remarkable high energy efficiency, ideal for small areas illumination, gardens, entrances, facades or outdoor installations.
Housing and frame: die-cast aluminum.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that ensure an extremely high resistance to chemical and atmospheric agents.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx4 = 3000K 247643.115 = Standard 4000K x xxxxx.xx6 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 66-67 flussi luminosi dei
VISTE / VIEWS

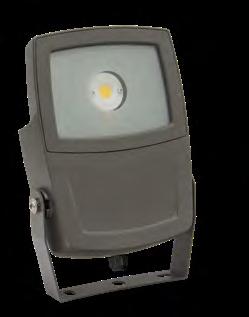

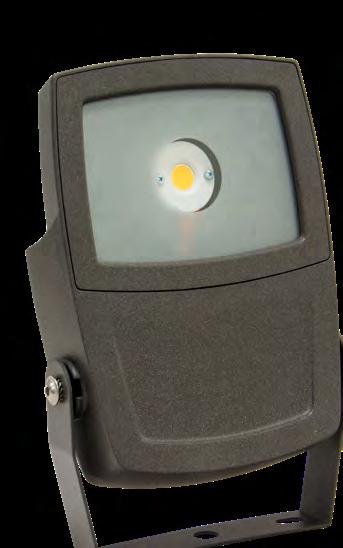

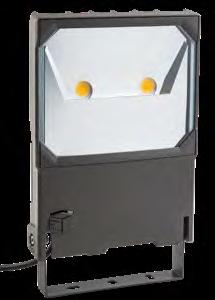

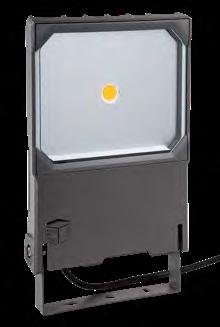

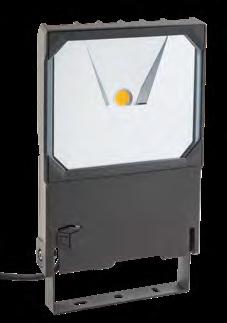

GEMINI LITE
Proiettore compatto, nato per coniugare un design essenziale e contemporaneo, evoluzione tecnologica naturale di Joy.
Perfetto per l’illuminazione di aree come giardini, ingressi, facciate, edifici e piazzali.
Corpo e cornice: realizzato in pressofusione di alluminio. Corpo alettato per massima dissipazione del calore.
Scala goniometrica laterale per la regolazione dell’orientamento.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di sicurezza: extra chiaro temprato da 4 mm.
SIMBOLOGIA / SYMBOLS pag. 4-5
OPZIONI DI INSTALLAZIONE INSTALLATION OPTIONS
Compact LED floodlight, born to combine an essential with a contemporary design, Joy’s technological evolution.
Perfect for lighting areas such as gardens, entrances, facades, buildings and forecourts.
Housing and frame: in die-cast aluminum. Housing with cooling fins for maximum heat dissipation.
Lateral goniometric scale for quick tilt adjustment.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that ensure an extremely high resistance to chemical and atmospheric agents.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx0 =
GEMINI LITE AS 1 COB
GEMINI LITE SM 1 COB

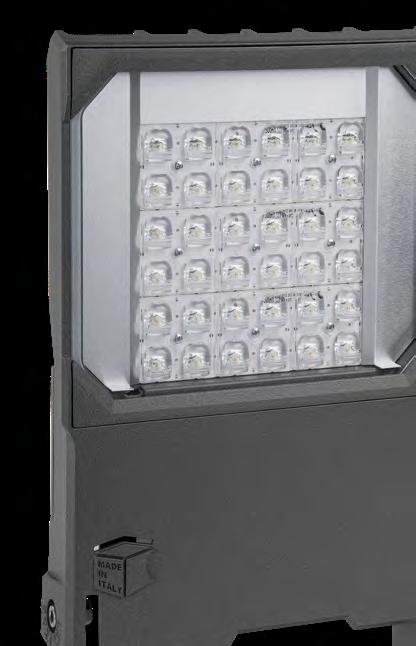

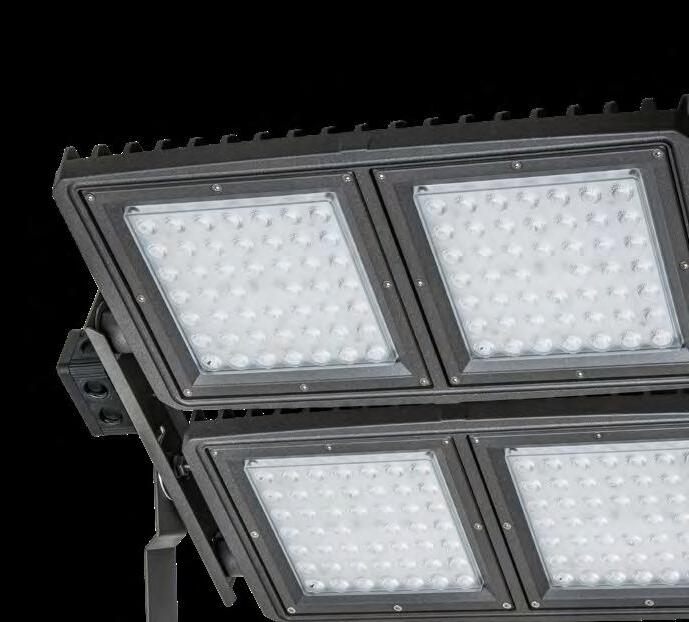

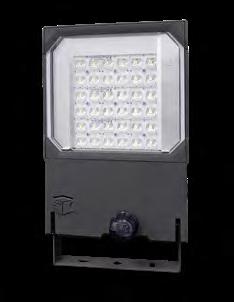

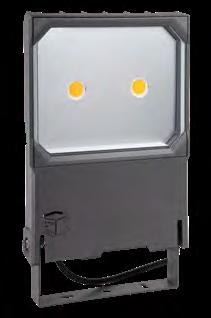

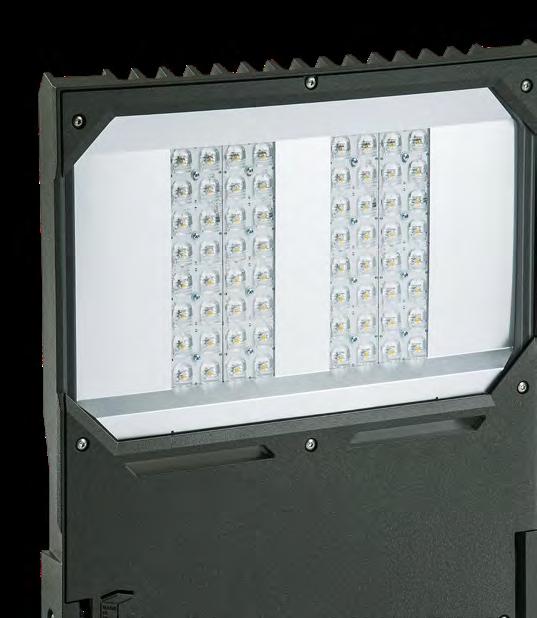

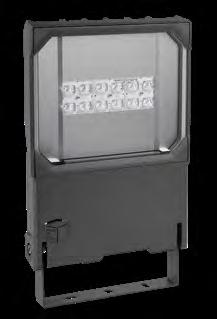

GEMINI

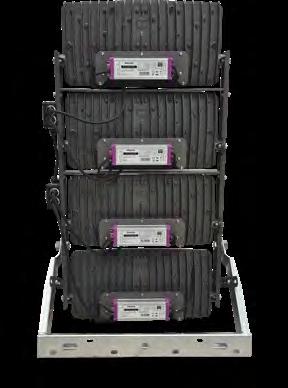

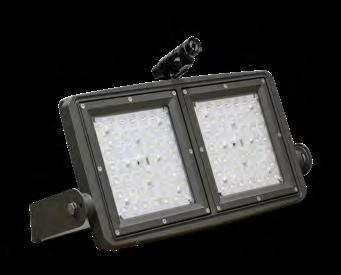

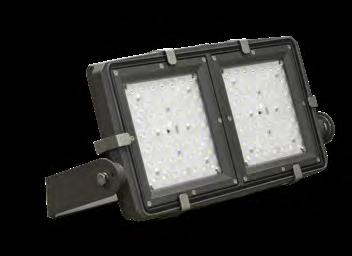

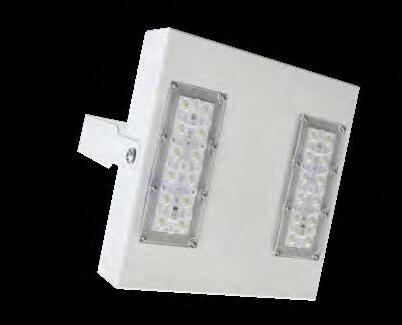

GEMINI PRO
Proiettore compatto, nato per coniugare un design essenziale e contemporaneo, evoluzione tecnologica naturale di Pixel. Perfetto per l’illuminazione di aree come giardini, ingressi, facciate, edifici, piazzali e piccoli impianti sportivi.
Corpo e coperchio: realizzato in pressofusione di alluminio. Corpo alettato per massima dissipazione del calore.
Scala goniometrica laterale per la regolazione dell’orientamento.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.

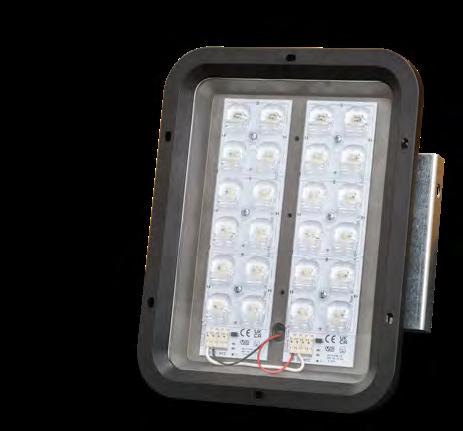

Vetro di sicurezza: extra chiaro temprato da 4 mm. Moduli LED 6x2: anti-solforazione, CRI>70, CCT 4000K, SDCM 3.
Lente: cluster multiplo in PMMA Anti UV UL94 2x2; ottica asimmetrica, asimmetrica SPORT e stradale ME3M, Samsung LH502D.
Alimentazione: elettronica 220 ÷ 240V 50-60Hz, protezione alla scarica 6/10kV, connettore stagno 3p ad innesto rapido.
Staffa di fissaggio: sagomata ed asolata in acciaio sp3 mm.
Compact LED floodlight. Born to combine an essential with a contemporary design, Pixel’s technological evolution.
Perfect for lighting industrial and residential areas, entrances, facades of buildings, forecourts and small sport facilities.
Housing and frame: in die-cast aluminum. Housing with cool-ing fins for maximum heat dissipation.
Lateral goniometric scale for quick tilt adjustment.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that ensure an extremely high resistance to chemical and atmospheric agents.
Safety glass: extra clear tempered 4 mm.
LED modules 6x2: anti-sulfur, CRI>70, CCT 4000K, SDCM 3.
Lens: 2x2 multiple cluster in PMMA Anti UV UL94, asymmetrical optic, asymmetrical SPORT optic and street optic with light distribution ME3M, Samsung LH502D.
990000.014 Sensore di movimento e luminosità, D4i, ZhagaBook18 | Motion and brightness sensor D4i, Zhaga Book 18 - Max h.8mt
ATTENZIONE ATTENTION
990000.014 Sensore di movimento e luminosità D4i, Zhaga Book 18 da aggiungere a Z4WD / 990000.014 Motion and brightness sensor D4i, Zhaga Book 18 to be added to Z4WD
Codifica / Coding CRI xxx5xx.xxx = CRI70 x xx6xx.xxx = CRI80 x xx7xx.xxx = CRI90
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx1 = 3000K 258543.162 = Standard 4000K x xxxxx.xx3 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 66-67
Codifica / Coding CURRENT (mA) x xxxxx.x5x = 258543.162 = Standard mA x xxxxx.x7x =
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 64-65
Current configuration: The second to last digit refers to LED’s
GEMINI PRO 1 LM 740
GEMINI PRO 2 LM 740
Scala goniometrica laterale
Lateral goniometric scale

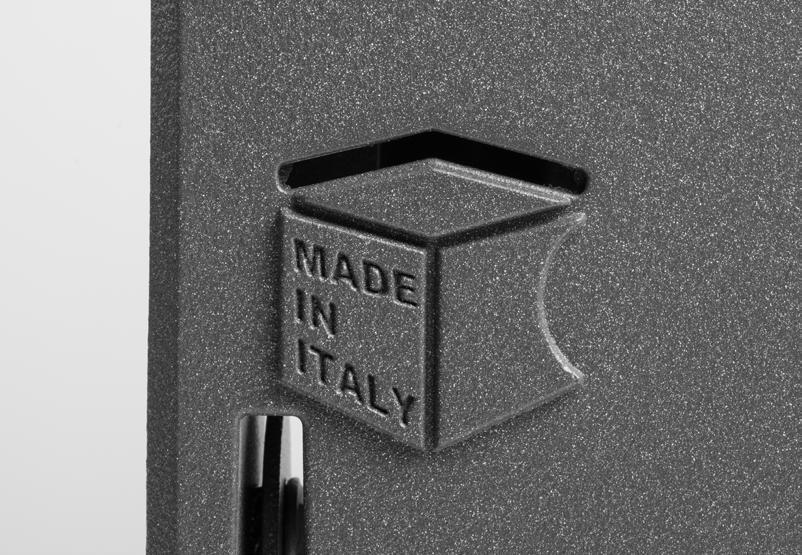

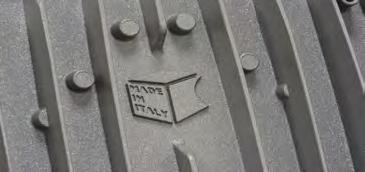

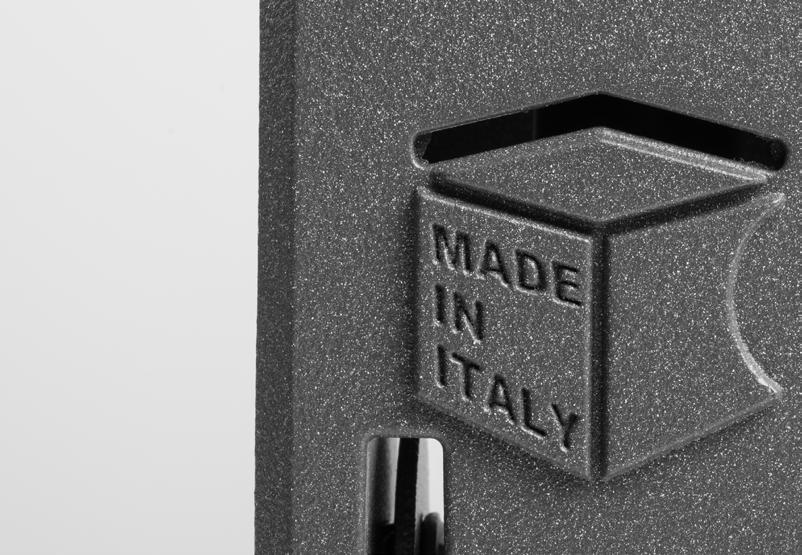

Autenticità prodotto, marchio Made in Italy
Product authenticity, Made in Italy brand

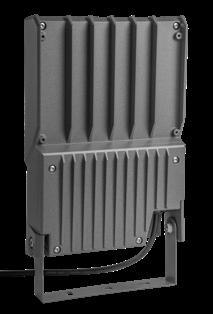

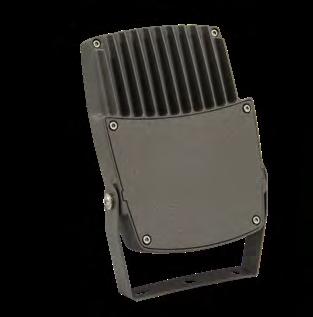

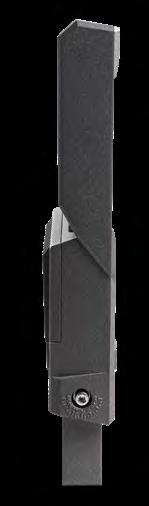

Gemini profilo Gemini side view

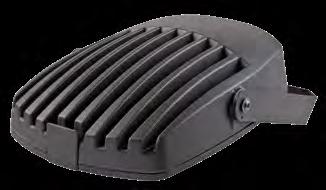

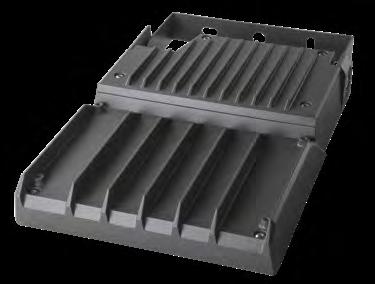

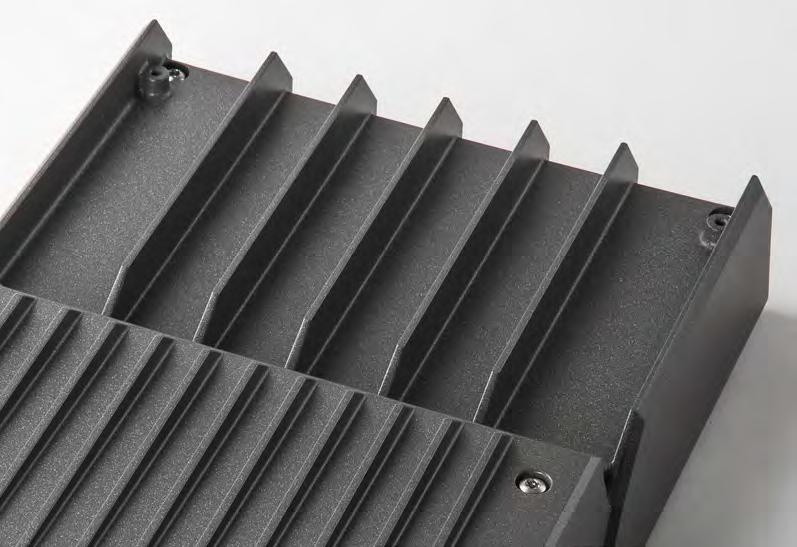

Gemini alettatura Gemini fins
ACCESSORI / ACCESSORIES

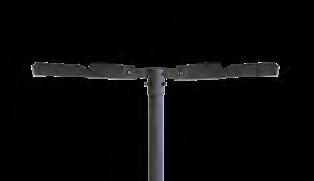

Adattatore a palo “T” ø 40/60 mm Pole adapter “T” ø 40/60 mm
920003.006
Adattatore a palo “Deco” ø 40 mm Pole adapter “Deco” ø 40 mm
925603.001
Adattatore a palo “Deco” ø 60 mm Pole adapter “Deco” ø 60 mm
925603.002
di protezione (IK10) Protection grid (IK10)
925600.000
Griglia

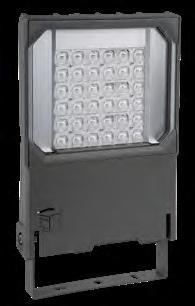

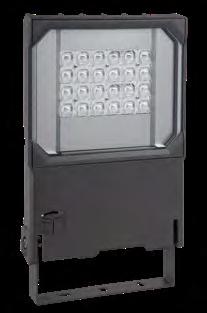

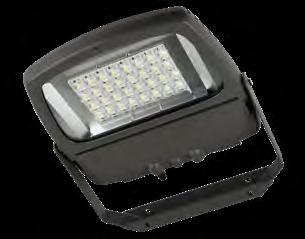

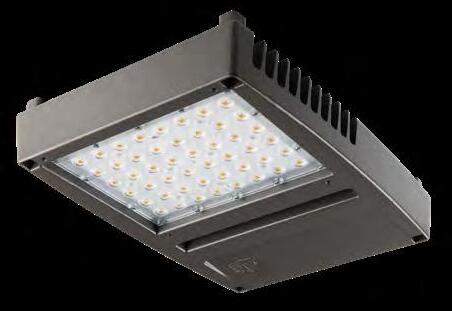

PIXEL
Proiettore di media potenza, caratterizzato da un’ampia gamma di ottiche disponibili. Perfetto per l’illuminazione di aree urbane, industriali e residenziali, impianti sportivi, ingressi, facciate.
Corpo e cornice: integrale in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Alimentazione: elettronica 220 ÷ 240V 50/60Hz, protezione alla scarica sino a 6/8-10kV, protezione termica NTC, low ripple, dimm 1-10V fornito di serie.
Staffa di fissaggio: sagomata in acciaio da 3 mm. GORE® Protective Vents system: fornito di serie.
Led floodlight, characterized by a wide range of available optics. Perfect for lighting urban, industrial and residential areas, sports facilities, entrances, facades, buildings, forecourts.
Housing and frame: die-cast aluminum.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Power supply: 220 ÷ 240V 50-60Hz with electronic ballast, surge protection up to 6/8-10kV, NTC thermal sensor, low ripple, dimm 1-10V supplied as standard.
Bracket: 3 mm thick shaped steel.
GORE® Protective Vents system: supplied as standard.
• SPD 10kV;
• CRI90;
• versione per alte temperature >50;
DISPONIBILI A RICHIESTA AVAILABLE ON REQUEST
ACCESSORI / ACCESSORIES pag. 36
• adattatore palo “T” Ø 40-60mm;
• adattatore palo arredo urbano Ø 40-60mm;
• braccio da parete L=740mm;
• picchetto per terreno.
VERSIONI DISPONIBILI / AVAILABLE VERSIONS
• driver dimmerabile DALI e riduzione di flusso con sistema Vmidnight;
• verniciatura speciale: colore e tipologia di ciclo di verniciatura (C5).
CORRENTE DISPONIBILE /
• DALI dimmable driver and output reduction with Vmidnight system;
• SPD 10kV;
• CRI90;
• high temperature version >50;
• special paintwork: colour and type of corrosion painting cycle (C5).
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx3 = 3000K 235643.104 = Standard 4000K x xxxxx.xx5 = 5700K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 66-67
Codifica / Coding CURRENT (mA) x xxxxx.x9x = 235643.104= Standard mA
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 64-65
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 64-65
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K. Sottoalimentazione Underpowered
PIXEL DAL BASSO / BOTTOM VIEW PIXEL DALL’ALTO / TOP VIEW
Adattatore
Picchetto
Adattatore

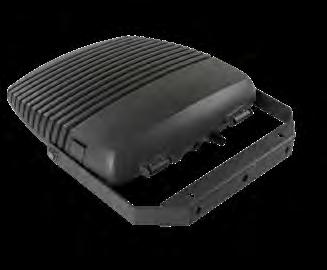

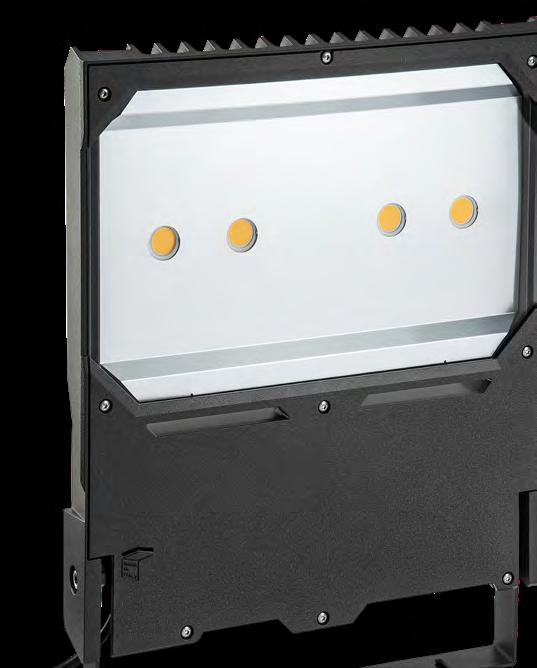

GEMINI MAX LITE
Efficienza Luminosa
Luminous Efficacy
Proiettore per esterni, nato per coniugare un design essenziale e contemporaneo, evoluzione tecnologica naturale di Antares.
Perfetto per l’illuminazione di aree come giardini, ingressi, facciate, edifici e piazzali.
Corpo e cornice: realizzato in pressofusione di alluminio. Corpo alettato per massima dissipazione del calore. Riflettore in alluminio satinato.
Scala goniometrica laterale per la regolazione dell’orientamento.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di sicurezza: extra chiaro temprato da 4 mm.
LED: COB Samsung serie D-Gen3, CRI>80, CCT 4000K, SDCM 3.
Staffa di fissaggio: sagomata ed asolata in acciaio sp4 mm.
SIMBOLOGIA / SYMBOLS pag. 4-5
Outdoor led floodlight, born to combine an essential and a contemporary design, Antares’ technological evolution.
Perfect for lighting areas as gardens, entrances, buildings, forecourts and facades.
Housing and frame: in die-cast aluminum. Housing with cool-ing fins for maximum heat dissipation. Reflector in satin aluminum.
Lateral goniometric scale for quick tilt adjustment.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that ensure an extremely high resistance to chemical and atmospheric agents.
Safety glass: extra clear tempered 4 mm, glazed front.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx6 = 3000K 270643.297 = Standard 4000K x xxxxx.xx8 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available
GEMINI
GEMINI
GEMINI

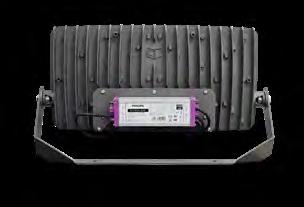

GEMINI MAX Lite RETRO / BACK
GEMINI MAX Lite SM 2 COB 840
GEMINI MAX PRO
Proiettore di nuova generazione, nato per coniugare un design essenziale e contemporaneo, evoluzione tecnologica di Antares, e naturale estensione di Gemini Pro.
Perfetto per l’illuminazione di aree come giardini, ingressi, facciate, edifici e piazzali, ma soprattutto piccoli e medi impianti sportivi.
Corpo e coperchio: realizzato in pressofusione di alluminio. Corpo alettato per massima dissipazione del calore. Scala goniometrica laterale per una rapida regolazione dell’orientamento.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di sicurezza: extra chiaro temprato da 4 mm.
Moduli LED 8x2: anti-solforazione, CRI>70, CCT 4000K, SDCM 3.
Lente: cluster multiplo in PMMA Anti UV UL94 2x2; ottica asimmetrica, asimmetrica SPORT e stradale ME3M, Samsung LH502D.
Alimentazione: elettronica 220 ÷ 240V 50-60Hz, protezione alla scarica 6/10kV, connettore stagno 3p ad innesto rapido.
Staffa di fissaggio: sagomata ed asolata in acciaio sp3 mm.
New generation LED floodlight, born to combine an essential and a contemporary design, Antares’ technological evolution an extension of Gemini Pro family.
Perfect for lighting areas as gardens, entrances, buildings, forecourts, facades and small- medium sports facilities.
Housing and frame: in die-cast aluminum. Housing with cool-ing fins for maximum heat dissipation.
Lateral goniometric scale for quick tilt adjustment.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that ensure an extremely high resistance to chemical and atmospheric agents.
Safety glass: extra clear tempered 4 mm.
LED modules 8x2: anti-sulfur, CRI>70, CCT 4000K, SDCM 3.
Lens: 2x2 multiple cluster in PMMA Anti UV UL94, asymmetrical optic, asymmetrical SPORT optic and street optic with light distribution ME3M, Samsung LH502D.
990000.014 Sensore di movimento e luminosità, D4i, ZhagaBook18 | Motion and brightness sensor D4i, Zhaga Book 18 - Max h.8mt
ATTENZIONE ATTENTION
990000.014 Sensore di movimento e luminosità D4i, Zhaga Book 18 da aggiungere a Z4WD / 990000.014 Motion and brightness sensor D4i, Zhaga Book 18 to be added to Z4WD
Codifica / Coding CRI xxx5xx.xxx = CRI70 x xx6xx.xxx = CRI80 x xx7xx.xxx = CRI90
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx1 = 3000K 273543.382 = Standard 4000K x xxxxx.xx3 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 66-67
Codifica / Coding CURRENT (mA) x xxxxx.x7x = 273543.382 = Standard mA x xxxxx.x9x =
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 64-65
Current configuration:
GEMINI
GEMINI
GEMINI
Lente

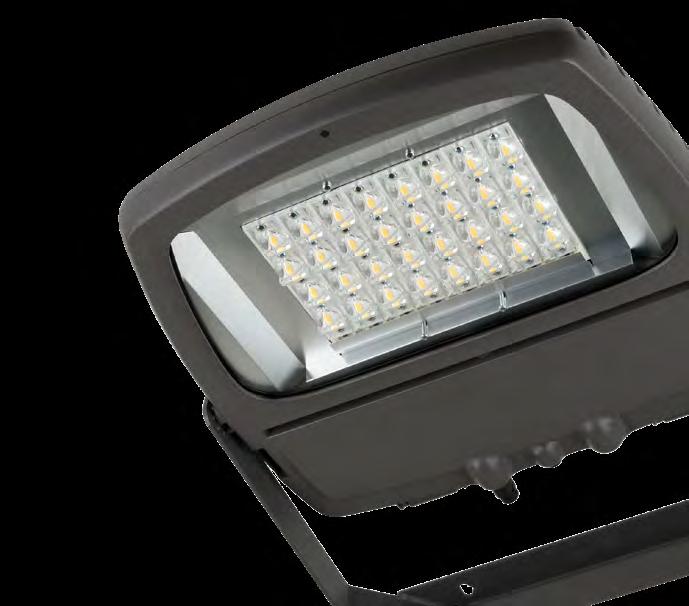

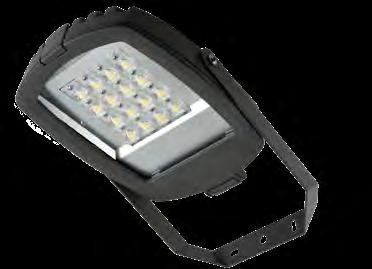

ANTARES
Proiettore a led, caratterizzato da un’ampia possibilità di utilizzo. Perfetto per l’illuminazione di grandi aree, industriali e residenziali, impianti sportivi, ingressi, edifici in genere. Adatto per il relamping di lampade a scarica da 250 a 1000W.
Corpo e cornice: integrale in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Alimentazione: elettronica 220 ÷ 240V 50/60Hz, protezione alla scarica sino a 6/8-10kV, protezione termica NTC, low ripple, dimm 1-10V fornito di serie, connettore stagno ad innesto rapido.
Staffa di fissaggio: sagomata ed asolata in acciaio da 3 mm.
GORE® Protective Vents system: fornito di serie.
Led floodlight, characterized by a wide range of available optics. Perfect for industrial, residential, large areas illumination, sports facilities, entrances, buildings, forecourts. Suitable for discharge lamps relamping from 250 to 1000W.
Housing and frame: die-cast aluminum.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Power supply: 220 ÷ 240V 50-60Hz with electronic ballast, surge protection up to 6/8-10kV, NTC thermal sensor, low ripple, dimm 1-10V supplied as standard, waterproof fast plug connector.
Bracket: 3 mm slotted and thick shaped steel.
GORE® Protective Vents system: supplied as standard.
• SPD 10kV;
• CRI90;
A RICHIESTA AVAILABLE ON REQUEST
• versione per alte temperature >50;
ACCESSORI / ACCESSORIES
• adattatore palo “T” Ø 40-60mm;
• adattatore palo arredo urbano Ø 40-60mm;
• braccio da parete L=740mm;
• picchetto per terreno.
• driver dimmerabile DALI e riduzione di flusso con sistema Vmidnight;
• verniciatura speciale: colore e tipologia di ciclo di verniciatura (C5).
• CRI90;
• high temperature version >50;
garden pike. • DALI dimmable driver and output reduction with Vmidnight system; • SPD 10kV;
• special paintwork: colour and type of corrosion painting cycle (C5).
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx5 = 3000K 243643.416 = Standard 4000K x xxxxx.xx7 = 5700K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 66-67
Codifica / Coding CURRENT (mA) x xxxxx.x0x = 243643.416 = Standard mA
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 64-65
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 64-65
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K. Sottoalimentazione Underpowered

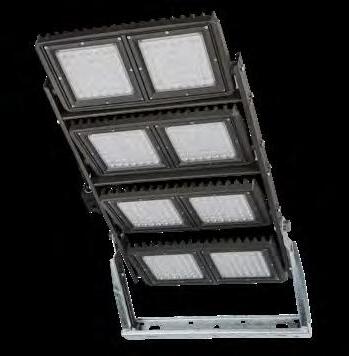

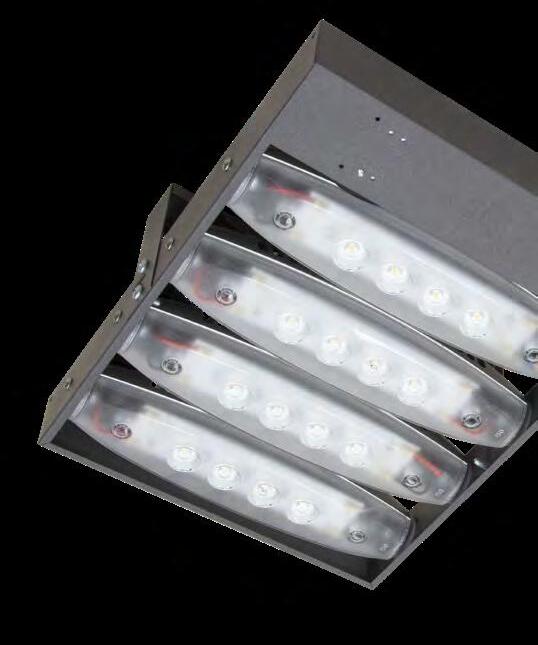

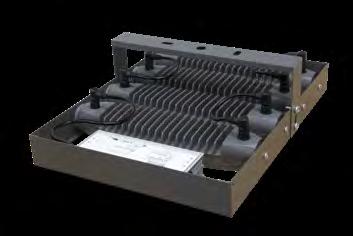

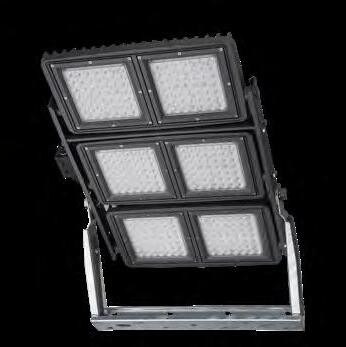

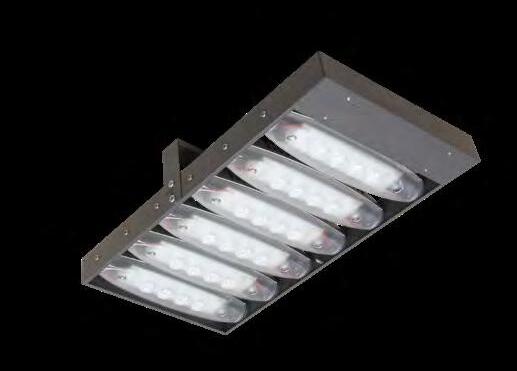

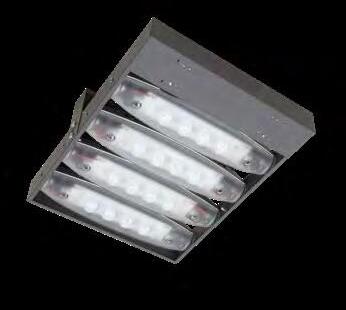

MATCH
Proiettore modulare a LED di alta potenza, di nuovissima generazione, sviluppato per l’illuminazione di grandi aree, impianti industriali ma soprattutto sportivi, grazie all’altissima efficienza del sistema e alla disponibilità di molteplici soluzioni ottiche.
Corpo e cornice modulare: in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Goniometro: laterale per un puntamento preciso, semplice e rapido.
Alimentazione: elettronica 220 ÷ 240V 50/60Hz, protezione alla scarica 6/10kV, inrush current (cold start) 44A per modulo singolo, protezione alla sovratemperatura, protezione al sovracarico, protezione di cortocircuito, low ripple.
Staffa di fissaggio: sagomata, asolata in acciaio da 4 mm. Regolazione del prodotto di 120°. Regolazione ogni singolo modulo 120°.
Versioni disponibili:
anti UV UL94.
Modular LED floodlight with high performance, designed for large areas illumination, suitable for industrial facilities, stadiums and sport centers. With a remarkable high efficiency system and mutiple optic options that allow versability of its application.
Housing and frame: die-cast aluminum.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Goniometer: one-side for a precise, simply and quickly pointing.
Power supply: 220 ÷ 240V 50/60Hz with electronic ballast, 6/10kV surge protection, inrush current (cold start) 44A for single module, over temperature protection, overcharging protection, short-circuit protection, low ripple.
Bracket: 4 mm slotted and thick shaped steel. 120° product adjustment. 120° single-module adjusment.
Available versions: 15°, 24°, 40° and AS (asymmetrical lens with vertex at 55°) with shockproof double cluster in PMMA anti UV UL94.
• driver 0-10V, PWM, DALI, DMX;
• CRI80-CRI90;
• driver per 380/415V;
• SPD esterno 10kV - IP65;
• GORE® Protective Vents system;
ACCESSORI / ACCESSORIES pag. 60
• vetro extra clear temperato da 4 mm (IK10);
• predisposizione per puntatore laser;
• kit predisposizione per installazione a sospensione (max 450W)
• staffa rinforzata.
• verniciatura speciale: colore e tipologia di finitura (C4/C5).
• 0-10V, PWM, DALI, DMX;
• CRI80-CRI90;
• driver for 380/415V;
• external SPD 10kV - IP65;
• GORE® Protective Vents system;
• special paintwork: colour and type of coating (C4/C5).
• extra clear tempered glass 4mm (IK10);
• arragement for laser aiming;
• arrangement kit for suspension installation (max 450W)
• reinforced bracket.
Match 2 LM: 925000.001
Match 4 LM: 925000.002
Match 6 LM: 925000.003
Match 8 LM: 925000.004
Codifica / Coding CRI xxx5xx.xxx = CRI70 x xx6xx.xxx = CRI80 x xx7xx.xxx = CRI90
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx5 = 3000K 250643.096 = Standard 4000K x xxxxx.xx7 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 66-67
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 66-67
Codifica / Coding CURRENT (mA) x xxxxx.x8x = 250643.096 = Standard mA
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 64-65
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 64-65
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K. Sottoalimentazione Underpowered
CURRENT mA

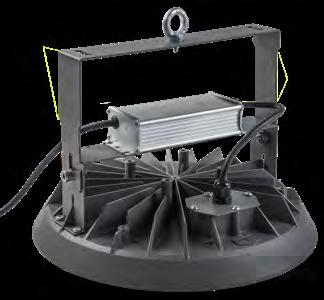

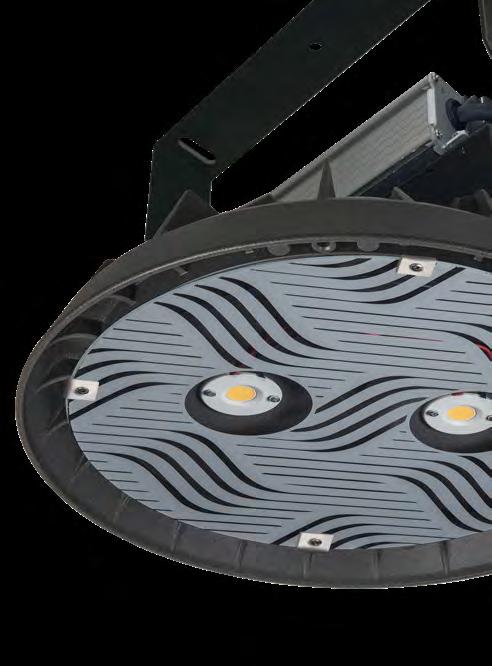

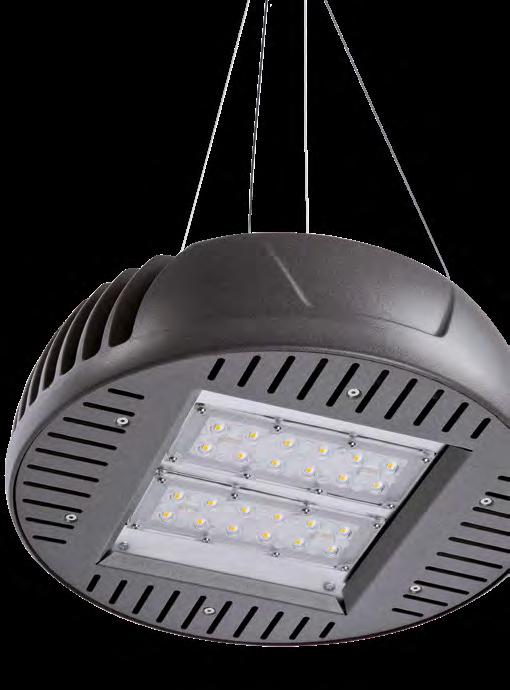

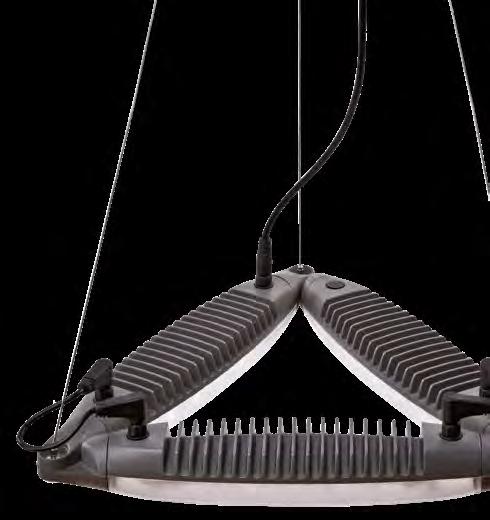

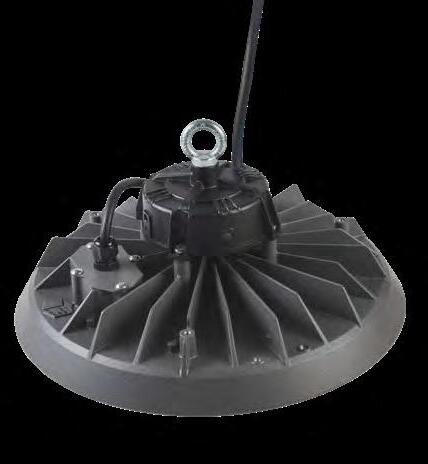

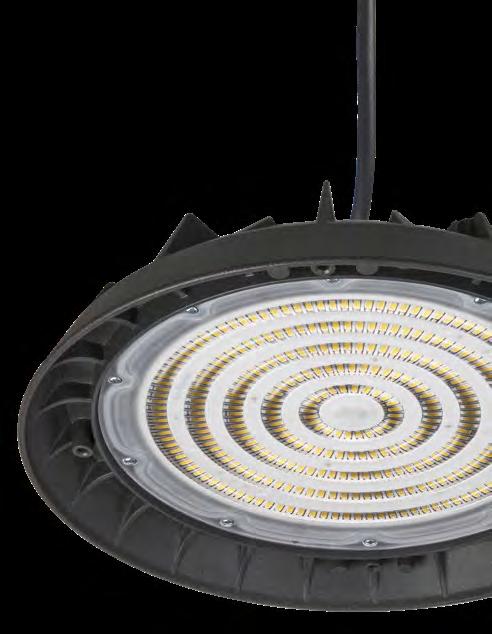

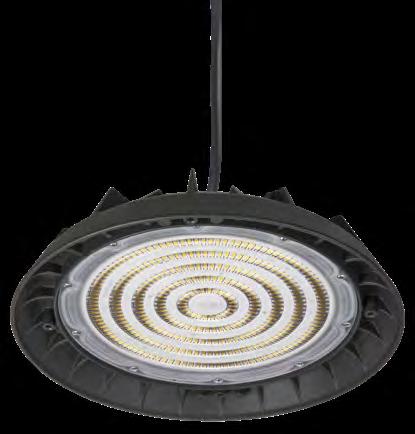

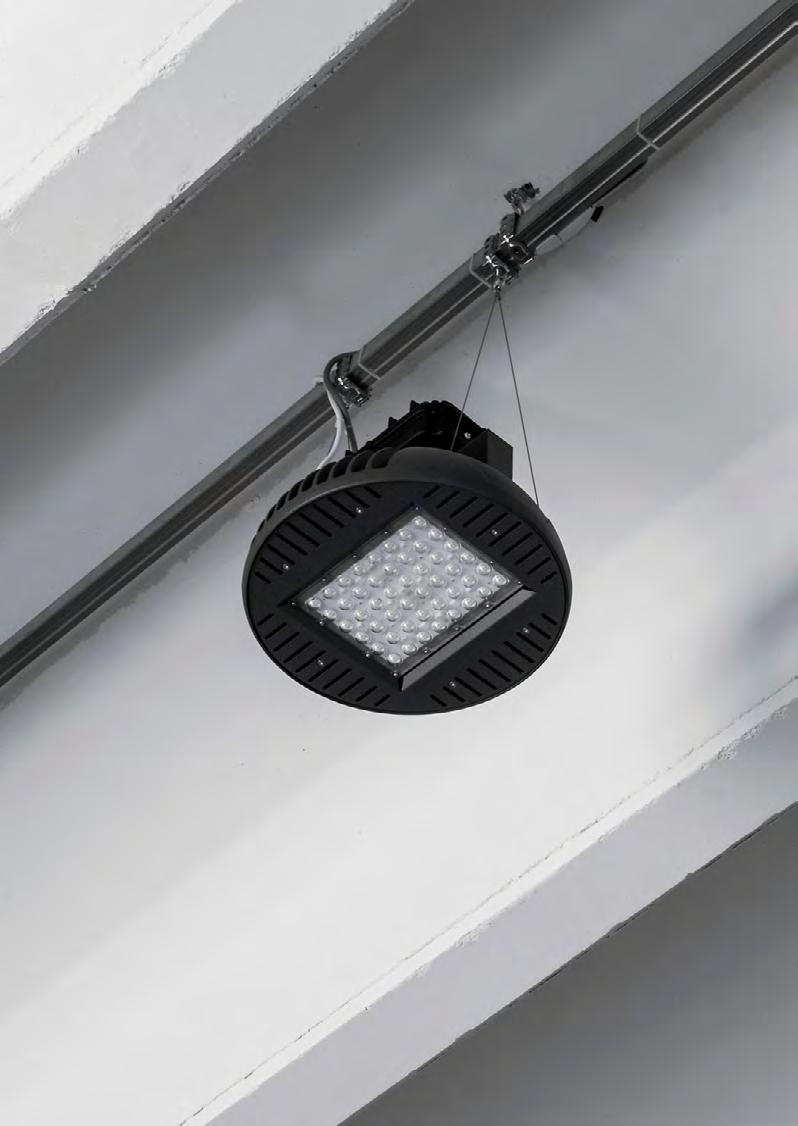

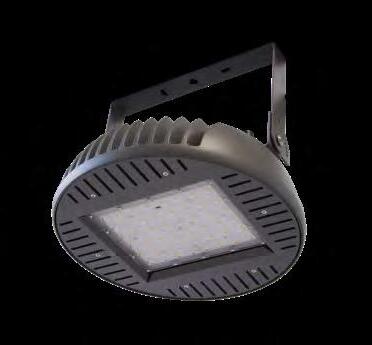

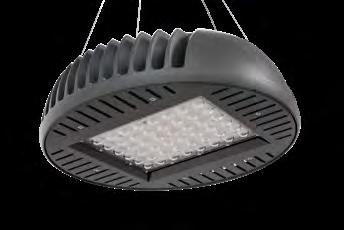

HYPER

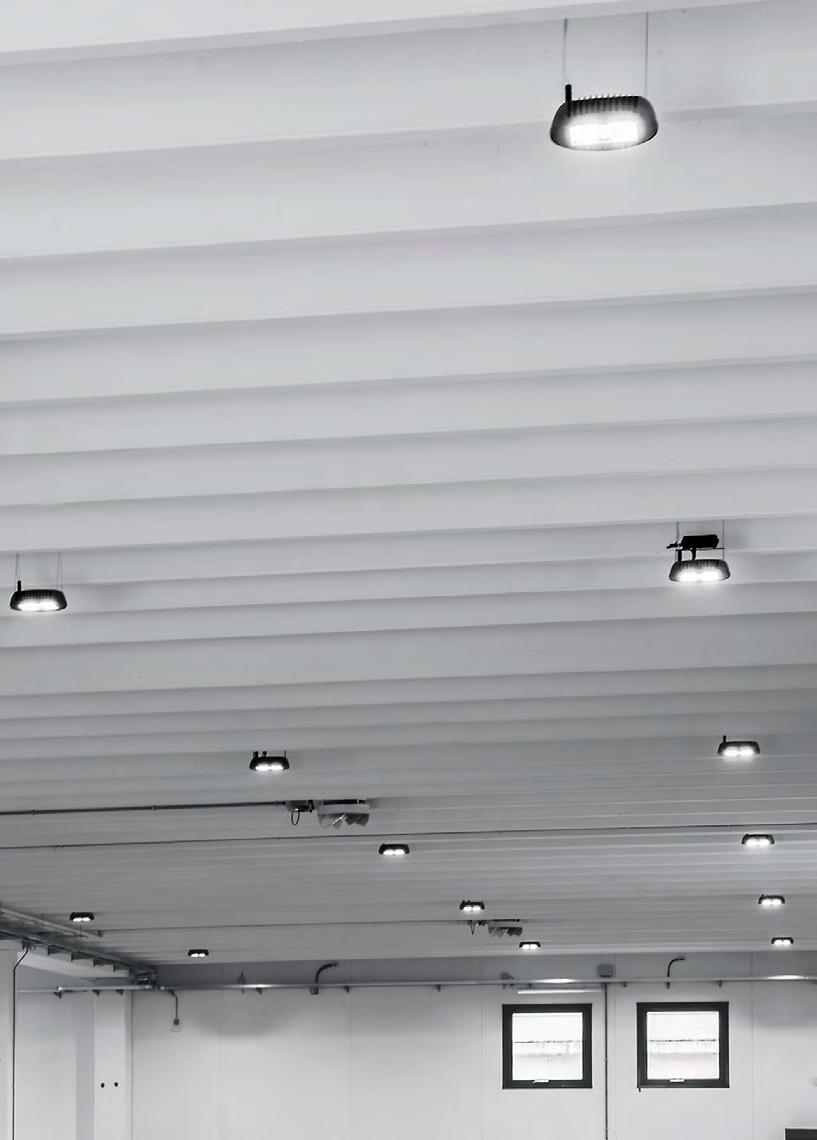

Sospensione industriale stagna compatta e leggera, adatta per l’illuminazione di capannoni industriali, impianti sportivi, magazzini, ambiti commerciali.
Corpo: integrale alettato per massima dissipazione del calore, realizzato in pressofusione di alluminio. Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di sicurezza: extra clear temperato da 4mm, serigrafato.
Alimentazione: elettronica esterna 100 ÷ 277V 50/60Hz, protezione alla scarica sino a 6kV, Active PFC system.
Kit di sospensione: realizzato con golfare M6 in acciaio, staffa sagomata 2mm.
SIMBOLOGIA / SYMBOLS pag. 4-5
OPZIONI DI INSTALLAZIONE / INSTALLATION OPTIONS
Compact and lightweight waterthight industrial suspension, suitable for lighting industrial halls, sports facilities, warehouses, commercial areas.
Housing: die-cast aluminum, integral finned for maximum heat dissipation.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Safety glass: extra clear tempered 4mm, serigraphed.
code + HFS Kit sensore di movimento integrato ON/OFF | ON/OFF integrated motion sensor kit
code + HFSD Kit sensore di movimento integrato DALI comprende driver DALI | DALI integrated motion sensor kit includes DALI driver
990000.100 Telecomando per sensore di movimento Remote controller for motion sensor
934000.001 SPD 12Kv esterno IP65 SPD 12Kv external IP65
934803.000 Griglia di protezione | Protection grid (IK10)* 0,16

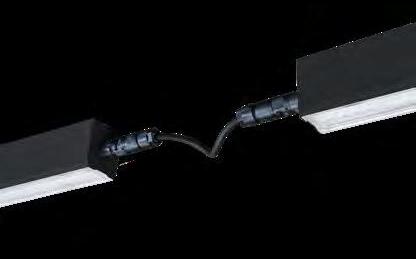

934800.006 Kit connessione rapida M/F | Fast Plug connection system
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
ATTENZIONE / ATTENTION
Hyper Lite + HFS: Per il controllo del sensore è necessario utilizzare l’accessorio 990000.100. It is necessary to use accessory 990000.100 to control the sensor.
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
/ DETAILS
Kit connessione rapida M/F, A RICHIESTA Fast plug connection system, ON REQUEST 934800.006
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103 It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx8 = 3000K 347643.239 = Standard 4000K x xxxxx.xx0 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque
Sospensione industriale stagna compatta e leggera, adatta per l’illuminazione di capannoni industriali, impianti sportivi, magazzini, ambiti commerciali.
Corpo: integrale alettato per massima dissipazione del calore, realizzato in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Diffusore di protezione e lenti: lente high-tech sviluppata appositamente per applicazioni high-bay, in policarbonato, fascio 60° e 90°, anti-UV.
Mantenimento del flusso luminoso versione 87,5W: 120.000h L80 B20 @ta25; 94.000h L80 B20 @ta45. Mantenimento del flusso luminoso versione 136W: 108.000h L80 B20 @ta25; 72.000h L80 B20 @ta45.
Mantenimento del flusso luminoso versione 177W: 113.000h L80 B20 @ta25; 90.000h L80 B20 @ta40.
Mantenimento del flusso luminoso versione 210W: 112.000h L80 B20 @ta25; 90.000h L80 B20 @ta40.
Alimentazione: elettronica esterna 100 ÷ 277V 50/60Hz, protezione alla scarica sino a 6kV, cavo precablato 30cm 3x1mm² per le versioni 87,5W, 136W, 177W e 60cm 3x1mm² per la versione 210W, Active PFC system.
Kit di sospensione: realizzato con golfare M6 in acciaio, staffa sagomata 2mm (fornita di serie per versione 210W e DIMM - DALI).
SIMBOLOGIA / SYMBOLS pag. 4-5
Compact and lightweight waterthight industrial suspension, suitable for lighting industrial halls, sports facilities, warehouses, commercial areas.
Housing: die-cast aluminum, integral finned for maximum heat dissipation.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Protective diffuser and lenses: high-tech lens specially developed for high-bay applications, in polycarbonate, 60° and 90° beam, anti-UV.
50/60Hz, discharge protection up to 6kV, prewired cable 30cm 3x1mm² for 87,5W, 136W, 177W versions and 60cm 3x1mm² for 210W version, Active PFC system.
Suspension kit: with steel eye bolt M6, 2mm shaped bracket (supplied as standard for 210W version and DIMM - DALI).
OPZIONI DI INSTALLAZIONE / INSTALLATION OPTIONS
COLORI DISPONIBILI / AVAILABLE COLOURS
• driver dimmerabile DALI e 1-10V;
• sistema di emergenza 1-3h SA;
ACCESSORI / ACCESSORIES pag. 80
• vetro di protezione temprato 4mm (IK08);
• griglia di protezione (IK10);
• box connessione;
• SPD 12Kv esterno IP65;
• kit connessione rapida M/F;
• sensore di movimento integrato ON-OFF (1-10V).
DISPONIBILI / AVAILABLE VERSIONS
DISPONIBILI A RICHIESTA / AVAILABLE ON REQUEST
• telecomando per sensore crepuscolare/movimento.
• sensori di movimento stand alone/cablato ON-OFF o DALI;
• DALI and 1-10V dimmable driver; • 1-3h maintained emergency;
motion sensor embedded ON-OFF (1-10V).
• 4mm tempered protective glass (IK08);
• protection grid (IK10);
• connection box;
• SPD 12Kv external IP65;
• fast plug connection system;
• motion sensors stand alone/wired ON-OFF or DALI;
934800.006 Kit connessione rapida M/F | Fast Plug connection system
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato - ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
ATTENZIONE / ATTENTION
Hyper Pro + HFS / HFSD: Per il controllo del sensore è necessario utilizzare l’accessorio 990000.100. It is necessary to use accessory 990000.100 to control the sensor.
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx6 = 3000K 348643.087 = Standard 4000K x xxxxx.xx8 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K.
Altezza
Altezza
Telecomando per sensore
Sensore di movimento e luminosità, stand alone/cablato - DALI
Motion and light sensor, stand alone/wired - DALI 990000.011
Sensore di movimento, stand alone/ cablato - ON/OFF Motion sensor, stand alone/wired - ON/OFF 990000.012
Telecomando universale per sensori stand alone - ON/OFF, DALI
Universal remote controller for stand alone sensors - ON/OFF, DALI 990000.103
Cover esterna per sensore stand alone, installazione a soffito
Surface frame for stand alone sensor, surface mounted installation 990000.104
VEDI “ATTENZIONE” pag.79 per più informazioni
CHECK “ATTENTION” pag.79 for more information
Box per sensore stand alone, installazione ad incasso
Box for stand alone sensor, recessed installation 990000.105
Vetro di protezione satinato (IK08) Frosted safety glass (IK08)
Vetro di protezione trasparente (IK08) Transparent protective glass (IK08)
Scatola SPD 12Kv esterno IP65
CONFIGURAZIONE A RICHIESTA / CONFIGURATION ON REQUEST Hyper Lite & Hyper Pro
*golfare M6 per sospensione già incluso eye bolt M6 for suspension already included
Hyper Pro + Sensore di movimento integrato ON-OFF (1-10V) Motion sensor embedded ON-OFF (1-10V) 990000.003
*golfare M6 per sospensione già incluso eye bolt M6 for suspension already included
*golfare M6 per sospensione già incluso eye bolt M6 for suspension already included
Kit di emergenza 1-3h / Emergency kit 1-3h code+01 code+03
Hyper Pro + Kit di emergenza 1-3h / Emergency kit 1-3h code+01 code+03
+ Sensore di movimento integrato ON-OFF (1-10V) Motion sensor embedded ON-OFF (1-10V) 990000.003
Side view Front view

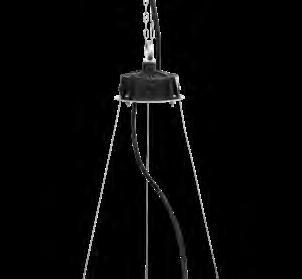

ATOM
Sospensione industriale stagna, adatta per l’illumina zione di capannoni industriali, impianti sportivi, magazzini, ambiti commerciali.
Corpo e copertura: integrale alettato per massima dissipazione del calore, realizzato in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
up to 171lm/W Efficienza Luminosa
Diffusore di protezione e lenti: multi ottica in trasparente e dettagli con finitura satinata (PMMA anti UV UL94), fascio 90° e 120° (per le versioni 45W e 92W).
Vano cablaggio: integrato nel corpo principale, stagno, realizzato in PA66-GF30, per un eccellente isolamento elettrico e termico del driver.
Alimentazione: elettronica 220 ÷ 240V 50/60Hz, protezione alla scarica 6/8kV, protezione termica NTC, ripple free, Active PFC system, SP system (protezione contro sovraccarico e cortocircuito), connettore ad innesto rapido.
Kit di sospensione: 4 cavi in acciaio (distanza soffitto/prodotto = 44 cm), ed anello di sospensione.
Staffa di fissaggio: sagomata in acciaio da 3 mm.
SIMBOLOGIA / SYMBOLS pag. 4-5

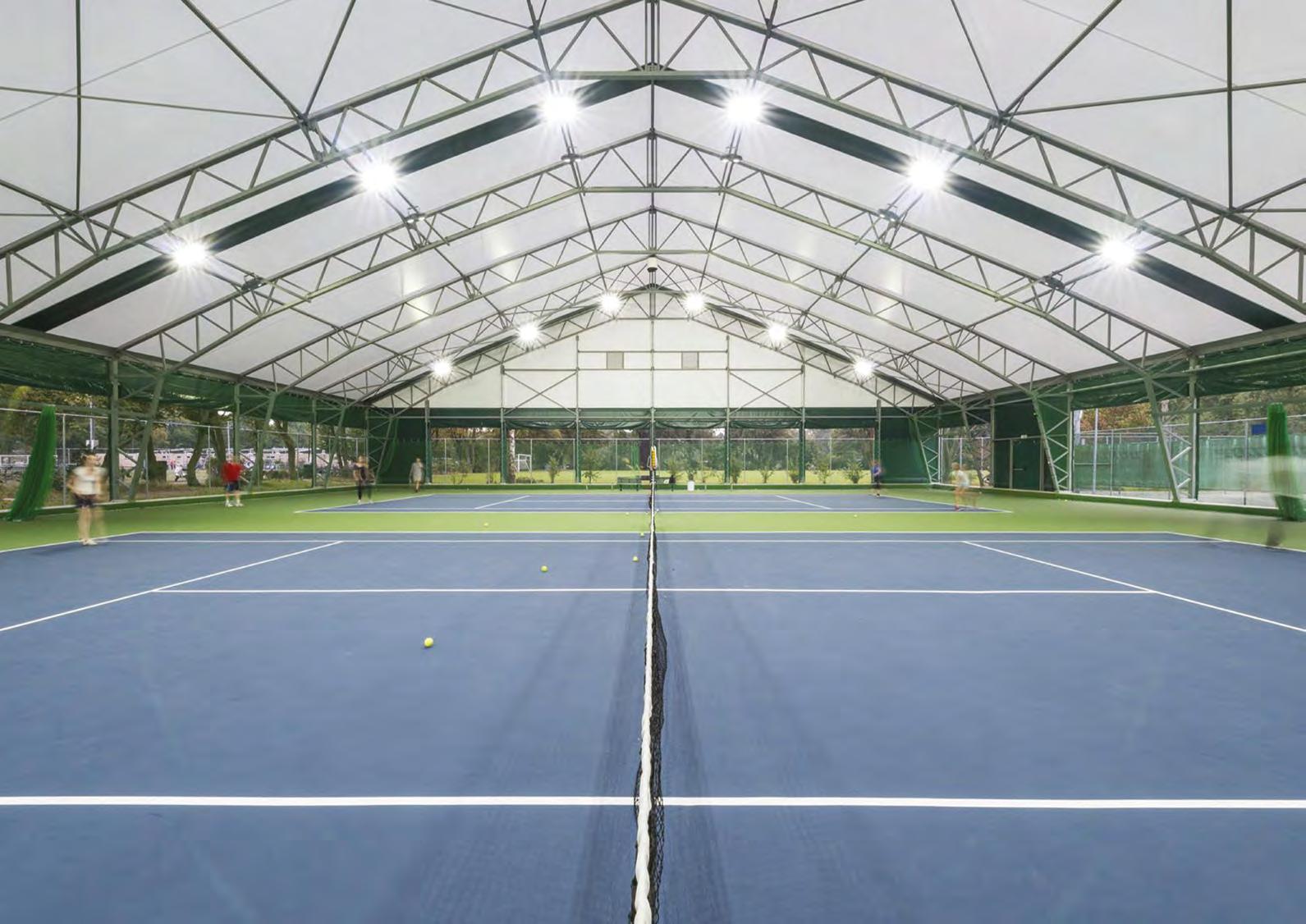

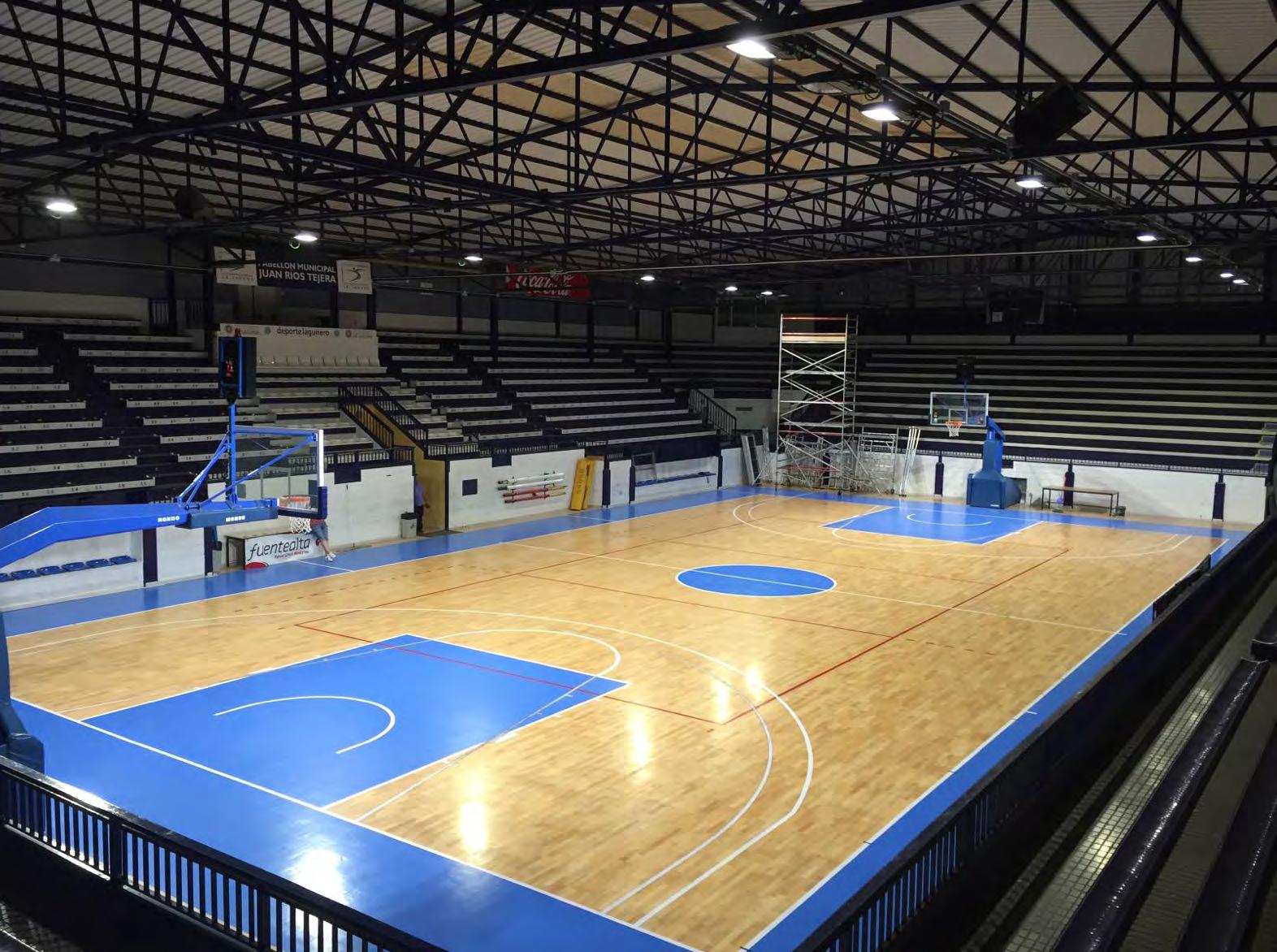

industrial sheds, sports facilities, warehouses or business areas.
Housing and upper cover: cooling fins for maximum heat dissipation, in die-cast aluminum.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Protection diffuser and lenses: multi optic transparent, satin finish details (PMMA anti UV UL94), beam 90° and 120° (for 45W and 92W versions).
Cable compartment: integrated into the main body, airtight, made of PA66-GF30, for excellent electrical and thermal insulation of the driver.
Power supply: 220 ÷ 240V 50-60Hz, with electronic ballast, surge protection 6/8kV, NTC thermal sensor, ripple free, Active PFC system, SP system (overcharge and short circuit protection), waterproof fast plug connector.
933400.001 Griglia di protezione Protection grid (IK10)
934800.006 Kit connessione rapida M/F | Fast Plug connection system
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato - ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
ATTENZIONE / ATTENTION
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx1 = 3000K 334643.012 = Standard 4000K x xxxxx.xx3 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K.

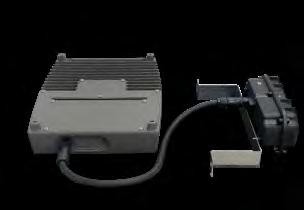

Connettore ad innesto rapido fornito di serie Fast plug connector supplied as standard
Autenticità prodotto, marchio Made in Italy Product authenticity, Made in Italy brand
Kit di emergenza installato Emergency kit installed

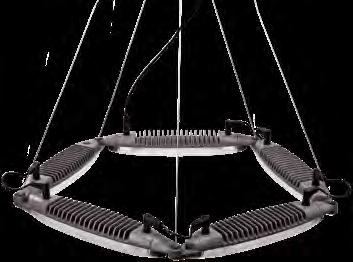

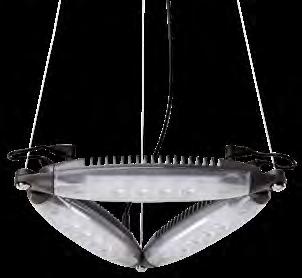

HEXAGON
Innovativa sospensione modulare, estremamente leggera e compatta, nata per coniugare efficienza, efficacia, duttilità ed eleganza. Ideale per l’illuminazione di aree industriali e commerciali, supermercati, negozi.
Corpo ed elementi di rotazione: alettato per massima dissipazione del calore, realizzato in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Diffusore di protezione e lenti: multi ottica trasparente e dettagli con finitura satinata (PMMA anti UV UL94), fascio 60° e 120°.
Versioni disponibili: lente a fascio largo 120° e lente a fascio intermedio 60°.
Alimentazione esterna IP65: elettronica 100 ÷ 277V 50/60Hz, protezione alla scarica sino a 6kV, dimm 1-10V, protezione termica NTC, ripple free, Active PFC system, SP system (protezione contro sovraccarico e cortocircuito), prodotto completamente precablato con connettori ad innesto rapido.
Kit di sospensione: realizzato con golfare M6 in acciaio, cavi in acciaio L=1,75m regolabili, cavo di alimentazione 2m.
Innovative modular suspension, extremely light and compact, born to combine efficiency, effectiveness, flexibility and elegance. Suitable for industrial, commercial areas, supermarkets, shops.
Housing and rotating elements: cooling fins for maximum heat dissipation, in die-cast aluminum.
Painting: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Protection diffuser and lenses: multi optic transparent, satin finish details (PMMA anti UV UL94), 60° and 120° beam.
Available versions: 120° wide beam and medium beam 60° optic.
Remote gear box IP65: 100 ÷ 277V 50-60Hz with electronic ballast, surge protection up to 6/8kV, dimm 1-10V, NTC thermal sensor, ripple free, Active PFC system, SP system (overcharge and short circuit protection), fast plug waterproof connector.
Suspension kit: with steel eye bolt M6, steel cables L=1,75m for adjustable installation height, 2m power supply cable.
SIMBOLOGIA / SYMBOLS pag. 4-5
Hexagon 3 LM 840
Hexagon 4 LM 840
Hexagon 5 LM 840
DETTAGLI / DETAILS
HEXAGON SQ
Efficienza Luminosa
Luminous Efficacy
Apparecchio modulare, leggero e compatto, sviluppato per coniugare efficacia, duttilità e semplicità di installazione.
Ideale per l’illuminazione di aree industriali e commerciali, supermercati, negozi.
Telaio e staffa di fissaggio / sospensione: in acciaio verniciato.
Elementi di rotazione: alettati per massima dissipazione del calore, realizzati in pressofusione di alluminio.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Diffusore di protezione e lenti: multi ottica trasparente e dettagli con finitura satinata (PMMA).
LED: Cree XHP35, CRI80, CCT 4000K, SDCM 3. Mantenimento del flusso luminoso: 60.000h L90 B10 @ta25; 50.000h L80 B10 @ta50. Versioni disponibili: diffusore con lente a fascio largo 120° e lente a fascio intermedio 60°.
Alimentazione esterna precablata IP65: elettronica 220 ÷ 240V 50/60Hz, protezione alla scarica sino a 6/8kV, protezione termica NTC, ripple free, Active PFC system, SP system (protezione contro sovraccarico e cortocircuito).
Modular luminaire, light and compact, developed to combine efficacy, ductility and semplicity of installation.
Ideal for industrial, commercial areas, supermarkets and shops lighting.
Frame and fixing / suspension bracket: in painted steel.
Rotating elements: cooling fins for maximum heat dissipation, in die-cast aluminum.
Painting: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Protection diffuser and lenses: multi optic transparent, satin finish details (PMMA).
Available versions: 120° wide beam and medium beam 60° optic.
Remote gear box IP65: 220 ÷ 240V 50-60Hz with electronic ballast, surge protection up to 6/8kV, NTC thermal sensor, ripple free, Active PFC system, SP system (overcharge and short circuit protection).
SIMBOLOGIA / SYMBOLS pag. 4-5
REPLAY
Efficienza Luminosa
Luminous Efficacy
up to 171lm/W

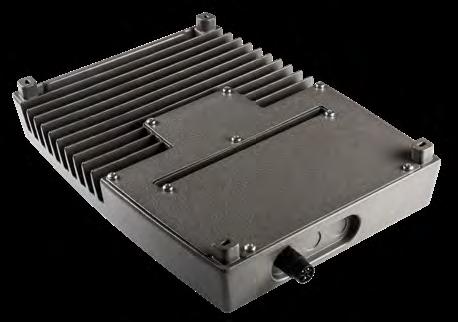

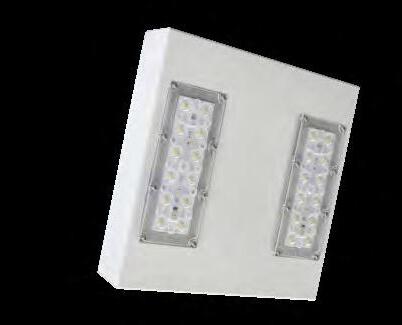

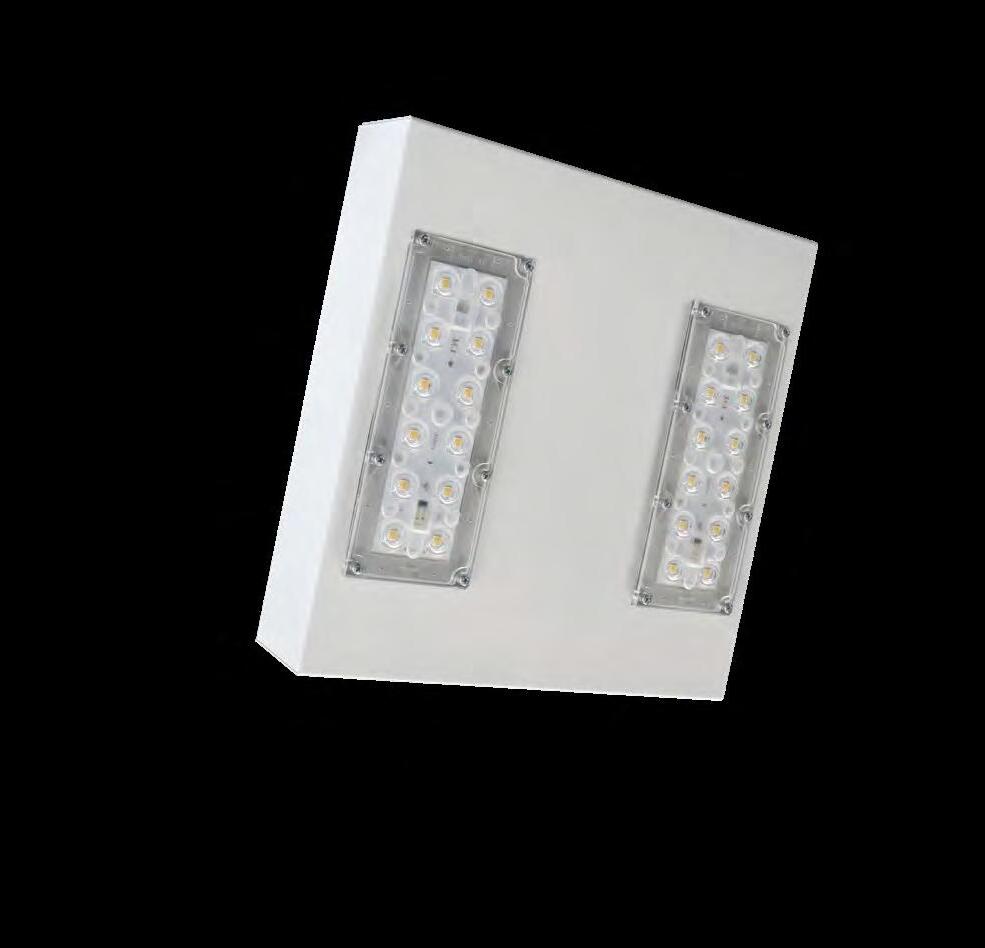

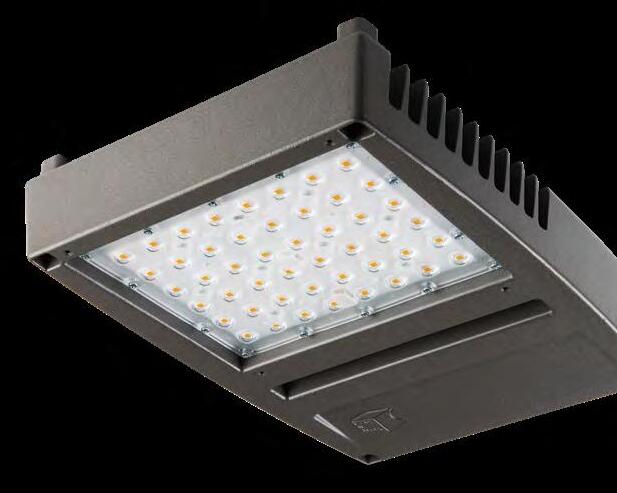

Proiettore industriale stagno, estremamente compatto, ideale per ambienti industriali, magazzini, impianti sportivi, palestre, piscine ed aree produttive.
Corpo: pressofusione di alluminio.
Copertura: robusta lamiera zincata.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Diffusore di protezione e lenti: trasparente e dettagli con finitura satinata (PMMA anti UV UL94), fascio 90° e AS55°.
Alimentazione: elettronica 220 ÷ 240V 50-60Hz con protezione alla scarica sino a 6/8kV, connettore stagno ad innesto rapido.
Sistema di fissaggio: diretta a soffito.
A richiesta: staffa di rotazione o telaio ad incasso per controsoffitti.
Industrial watertight projector, extremely compact, ideal for industrial environments, warehouses, sports facilities, swimming pools and production areas.
Housing: die-cast aluminum.
Upper cover: sturdy sheet steel.
Painting: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Protection diffuser and lenses: transparent, satin finish details (PMMA anti UV UL94), 90°, AS55° beam.
Power supply: 220 ÷ 240V 50-60Hz with electronic ballast, surge protection up to 6/8kV, waterproof fast plug connector.
Mounting system: direct to ceiling.
On request: rotating bracket or recessed frame for false ceiling installation.
• driver dimmerabile DALI;
• CRI90;
• sistema di emergenza 1-3h SA.
ACCESSORI / ACCESSORIES pag. 106
• staffa di rotazione soffitto/parete;
• telaio ad incasso per controsoffitti;
• griglia di protezione (IK08);
• kit anticaduta;
DISPONIBILI A RICHIESTA / AVAILABLE ON REQUEST
• sistema di controllo tecnologia Bluetooth.
• telecomando per sensore crepuscolare/movimento;
• sensori di movimento stand alone/cablato ON-OFF o DALI;
• DALI dimmable driver;
• CRI90;
• 1-3h maintained emergency kit.
• wall/ceiling rotating bracket;
• recessed frame for false ceiling installation;
• protection grid (IK08);
• fall protection system kit;
• motion sensors stand alone/wired ON-OFF or DALI;
• remote controller for twilight/motion sensor;
• control system based on Bluetooth technology.
SIMBOLOGIA / SYMBOLS pag. 4-5
OPZIONI DI INSTALLAZIONE / INSTALLATION OPTIONS
COLORI DISPONIBILI / AVAILABLE COLOURS Antracite
Code Description
990000.012 Sensore di movimento, stand alone/cablato ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI CODICE DESCRIZIONE POTENZA FLUSSO NOMINALE FLUSSO
ATTENZIONE ATTENTION
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Codifica / Coding CRI xxx6xx.xxx = CRI80 x xx7xx.xxx = CRI90 Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx3 = 3000K 2 28643.024 = Standard 4000K x xxxxx.xx5 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
Codifica / Coding CURRENT (mA) x xxxxx.x1x = 228643.024 = Standard mA x xxxxx.x3x =
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 152
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 152
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K.
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K. Sottoalimentazione Underpowered Sovralimentazione Overpowered

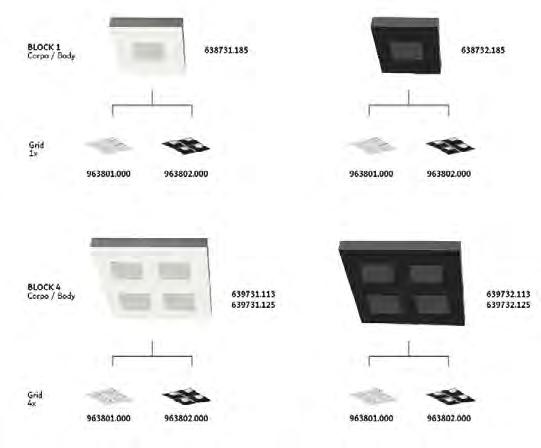

Griglia di protezione (IK08)* Protection grid
Staffa di rotazione
Telaio
Alimentazione: elettronica 220 ÷ 240V 50-60Hz con protezione alla scarica sino a 6/8kV, Sistema di fissaggio: diretta a soffitto con staffa di rotazione.
ACCESSORI / ACCESSORIES
935701.000 Telaio da incasso Recessed frame 595x595mm 935701.001 Staffa di rotazione Rotating bracket
CODIFICA / CODING
Per maggiori informazioni sulla nuova codifica, fare riferimento alle pagine 394-399. For more information on the new coding, please refer to pages 394-399.
Opzioni di cablaggio integrate CRI e °Temperatura LED
PROXIMA
Efficienza Luminosa
Luminous Efficacy

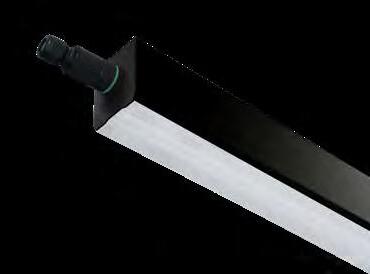

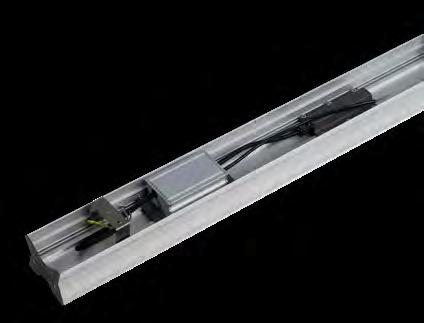

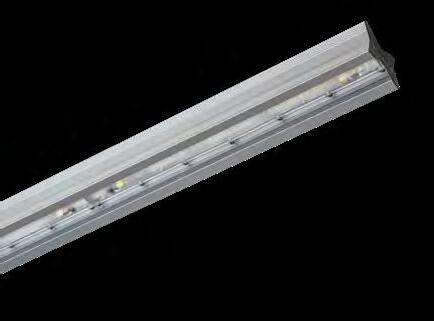

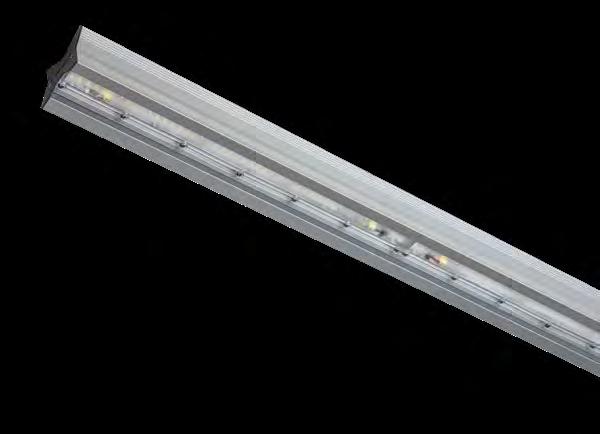

Apparecchio modulare lineare a led studiato per applicazioni intensive ed ostili.
Prodotto caratterizzato da elevatissima efficienza, resistenza termica e meccanica, che la rendono ideale per ambienti produttivi, alimentari, magazzini, idonea per essere installata anche all'esterno sotto copertura.
Corpo: in estruso di alluminio EN AW-6060 anodizzato, in grado di garantire resistenza agli agenti chimici ed atmosferici.
Ottiche: in PMMA anti UV UL94, 90° sviluppata con innovativo sistema ELA (Extended Light Area) e CLC (Constant Light Colour).
Moduli LED: alimentati a 250mA, 450mA, 500mA e 700mA, con efficienza sino a 174lm/W.
Temperatura colore: 4000K, CRI>80, SDCM 3. Mantenimento del flusso luminoso: sino a 80.000h L80 B10 @ta25, 50.000h L80 B10 @ta50.
Alimentazione: driver 110 ÷ 277V 50/60Hz, SP system (protezione contro sovraccarico e cortocircuito), SPD 4/6kV, Active PFC, cavo precablato 3x1.5mm2 L=300mm.
Kit di fissaggio: ganci in acciaio inox fornite di serie.
Modular linear LED luminaire, designed to operate in harsh environments.
Characterized with a remarkable high efficiency, mechanical and thermal resistance, ideal for industrial facilities, warehouses, food industry, suitable for outdoor installation.
Housing: extruded anodized EN-AW-6060 aluminium, able to guarantee resistance to chemical and atmospheric agents.
Optics: PMMA anti UV UL94, 90° developed with an innovative ELA system (Extended Light Area) e CLC (Constant Light Colour).
LED modules: powered at 250mA, 450mA, 500mA e 700mA, up to 174lm/W efficiency.
Color temperature: 4000K, CRI>80, SDCM 3.
Lumen maintenance: up to 80.000h L80 B10 @ta25, 50.000h L80 B10 @ta50.
Power: driver 110 ÷ 277V 50/60Hz, SP system (overcharge and short circuit protection), SPD 4/6kV, Active PFC, prewired cable 3x1.5mm2 L=300mm.
Fixing kit: stainless steel hooks supplied as standard.
• CRI90;
• driver dimmerabile DALI;
• sistema di emergenza 1-3h.
ACCESSORI ACCESSORIES pag. 116
• staffa di rotazione soffitto/parete;
• kit sospensione;
• predisposizione per sospensione;
• griglia di protezione modulare (IK10);
DISPONIBILI A RICHIESTA AVAILABLE ON REQUEST
• telecomando per sensore crepuscolare/movimento.
• sensori di movimento stand alone/cablato ON-OFF o DALI;
• DALI dimmable driver;
• CRI90;
• 1-3h emergency kit.
• wall/ceiling rotating bracket;
• predisposition for sospension;
• sospension kit;
• modular protection grid (IK10);
• motion sensors stand alone/wired ON-OFF or DALI;
• remote controller for twilight/motion sensor.
SIMBOLOGIA / SYMBOLS pag. 4-5
OPZIONI DI INSTALLAZIONE INSTALLATION OPTIONS
/
CODICE DESCRIZIONE POTENZA FLUSSO NOMINALE FLUSSO NETTO CORRENTE FIGURA L PESO NETTO
Code Description Power(W) Typical flux(lm) Net output(lm) Current(mA) Figure (mm) Net weight(Kg)
code + DALI Driver dimmerabile DALI | DALI dimmable driver
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
ATTENZIONE ATTENTION
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx0 = 3000K 325643.111 = Standard 4000K x xxxxx.xx2 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K.
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K.

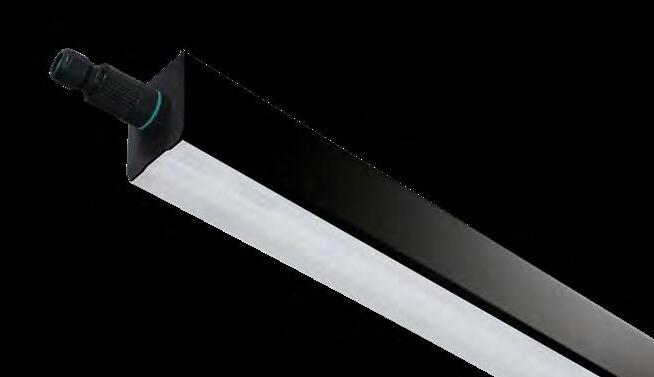

LANE
Efficienza Luminosa
Luminous Efficacy

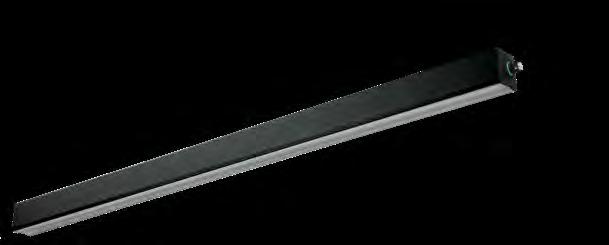

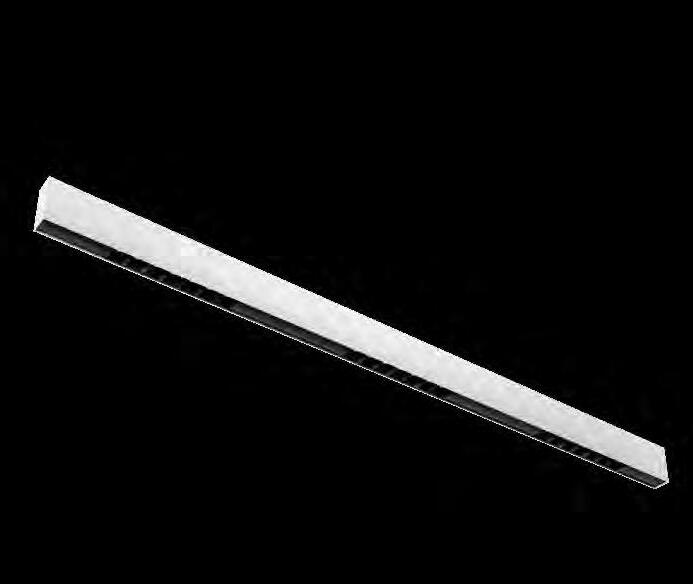

Apparecchio modulare lineare a LED, ad elevata efficienza, comfort visivo e controllo dell’abbagliamento. Ideale per ambienti produttivi, magazzini, aree di lavoro in genere.
Lane è disponibile in versione IP43 o versione a protezione aumentata IP54.
Corpo: lamiera di acciaio 6/10, verniciata con polveri poliestere in grado di garantire un’ottima resistenza agli agenti chimici.
Ottiche: in PMMA anti-UV UL94, fascio 90° TL tunnel come standard, sviluppate con innovativo sistema ELA (Extended Light Area) e CLC (Constant Light Colour).
Moduli LED: alimentati a 350mA e 700mA, realizzati con sistema B/C, per la riduzione di ombre e riflessi. Temperatura colore: 4000K, CRI>80, 3-step MacAdam, SDCM 3.
Alimentazione: driver 220 ÷ 240V 50/60Hz, ripple free, SP system (protezione contro sovraccarico e cortocircuito), Active PFC, connettore stagno ad innesto rapido.
Kit di fissaggio: in acciaio inox, fornito di serie.
LED modular linear luminaire, with a remarkable high efficiency, visual comfort and glare control. Suitable for industrial enviroments, commercial spaces, warehouses.
Lane is available in an IP43 version or an IP54 enhanced protection version
Body: 6/10 steel sheet, painted with polyester powders to guarantee an excellent resistance to chemical agents.
Optics: PMMA anti-UV UL94, 90° TL tunnel beam as standard, developed with innovative ELA (Extended Light Area) and CLC (Constant Light Color) systems.
LED modules: powered at 350mA and 700mA, realized with B/C system, for the reduction of shadows and reflections.
Color temperature: 4000K, CRI>80, 3-step MacAdam, SDCM 3.
Power: 220 ÷ 240V 50/60Hz driver, ripple free, SP system (overcharge and short circuit protection), Active PFC, waterproof fast plug connector. Fixing kit: stainless steel, supplied as standard.
• SPD 12kV;
• CRI90;
• kit sospensione;
• driver dimmerabile DALI;
• versione cablaggio passante;
• emergenza 1-3h SA interna;
• sistema di controllo tecnologia Bluetooth.
DISPONIBILI A RICHIESTA AVAILABLE ON REQUEST up to 179lm/W
• telecomando per sensore crepuscolare/movimento;
• sensori di movimento stand alone/cablato ON-OFF o DALI;
• SPD 12kV;
• CRI90;
• DALI driver;
• suspension kit;
• pass-through wiring version;
• internal 1-3h maintained emergency;
• motion sensors stand alone/wired ON-OFF or DALI;
• remote controller for twilight/motion sensor;
• control system based on Bluetooth technology.
SIMBOLOGIA / SYMBOLS pag. 4-5
OPZIONI DI INSTALLAZIONE INSTALLATION OPTIONS
CODICE DESCRIZIONE POTENZA FLUSSO NOMINALE FLUSSO NETTO CORRENTE FIGURA L PESO NETTO Code Description Power(W) Typical flux(lm) Net output(lm) Current(mA) Figure (mm) Net weight(Kg)
Clips in acciao per fissaggio a soffito, fornite di serie.
Stainless steel clips for ceiling fixing, supplied as standard.
Connettore stagno ad innesto rapido fornito di serie.
Fast plug watertight connector supplied ad standard.
code + DALI Driver dimmerabile DALI | DALI dimmable driver
code + PASS Versione cablaggio passante Pass-through wiring version
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
ATTENZIONE ATTENTION
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Kit Emergenza 3h + DALI disponibile solo per versione 171cm | 3h Emergency kit + DALI available only for 171cm version
Massimo numero di prodotti collegabili in serie: 20 Maximum number of devices connected: 20
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
Codifica / Coding CURRENT (mA) x xxxxx.x2x = 341642.233 = Standard mA xxxxxx .x4x = Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 152
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 152
flussi luminosi dei

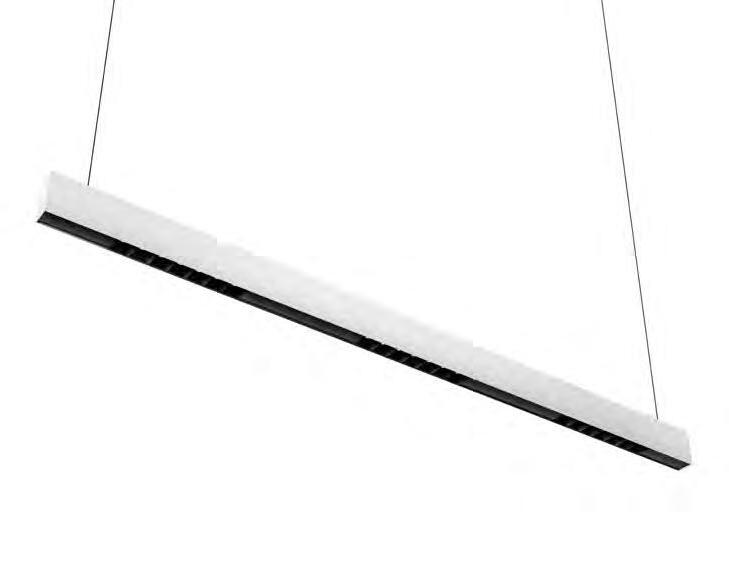

Kit di sospensione a richiesta, composto da:
-2 tiranti in acciaio L=2,5m
-2 clips regola fune
-2 cilindri conici di attacco
-2 nipples
Suspension kit on request, composed of:
-2 steel tie-rods L=2,5m
-2 clips
-2 conical ceiling attachment
-2 nipples
961400.001
Versione cablaggio passante
Pass-through wiring version code + PASS
Esempio composizione fila continua:
Example continuous line composition:
number of devices connected: 20
Cavo non fornito di serie Cable is not supplied as standard
Massimo numero di prodotti collegabili in serie: 20 Maximum
SUPERDRY
Efficienza Luminosa
Luminous Efficacy

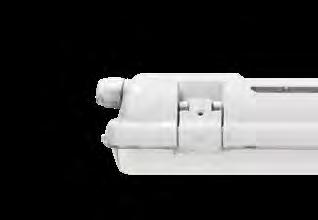

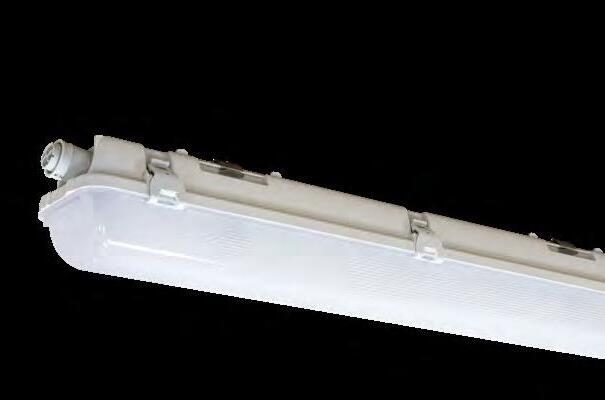

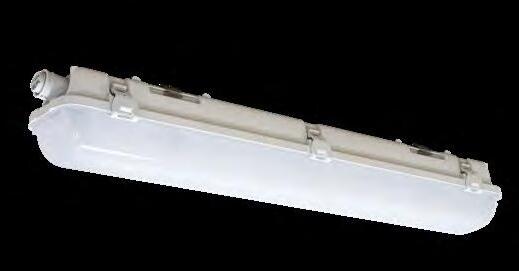

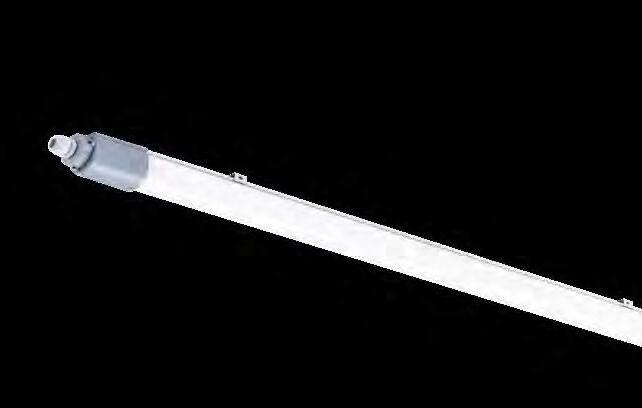

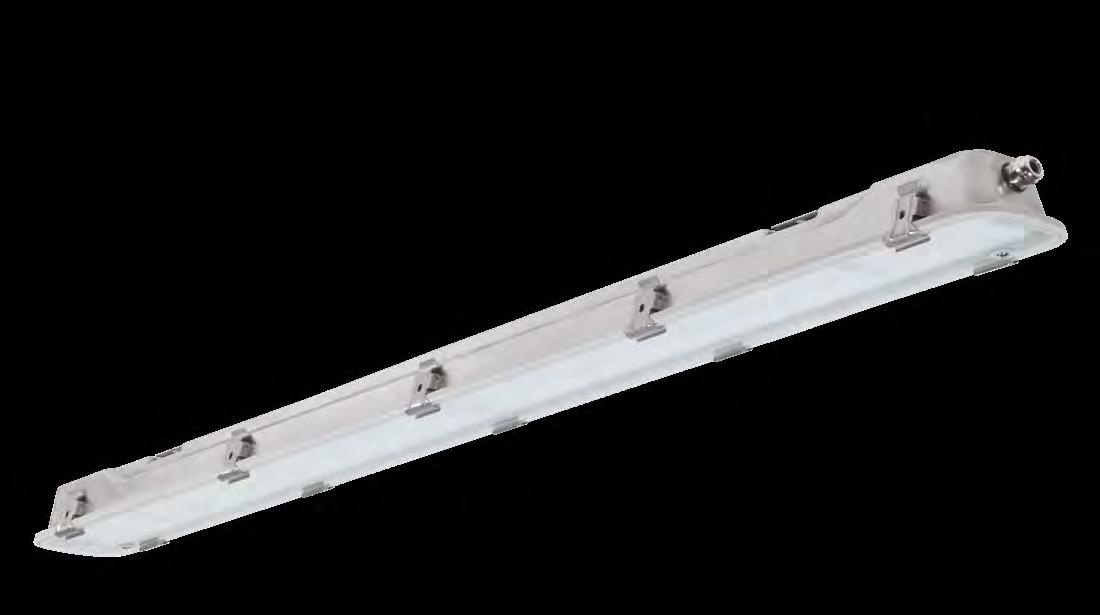

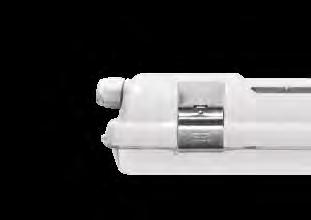

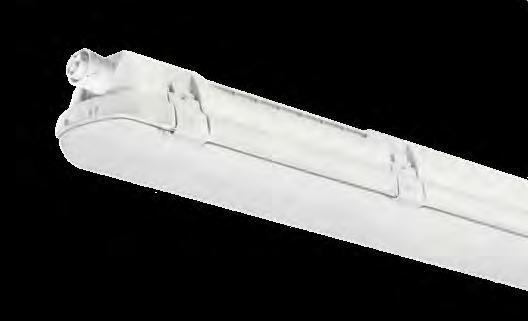

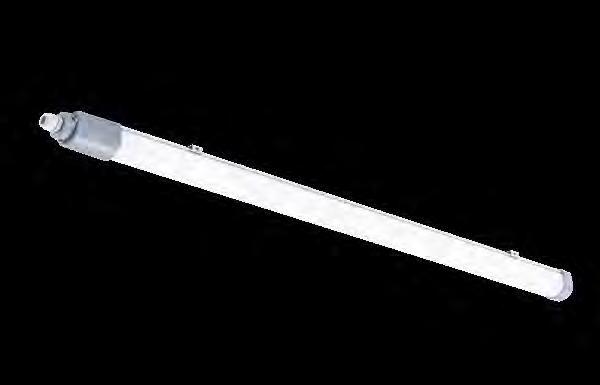

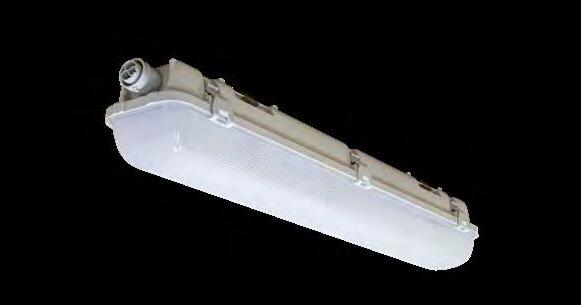

Plafoniera stagna compatta, sviluppata e prodotta per tecnologia a led, ideale per installazioni interne ed esterne, aree civili ed industriali, magazzini, garages.
Corpo e diffusore: compatto coestruso in materiale termoplastico (policarbonato PC) con elevato grado di resistenza agli urti e alla deformazione, stabilizzato ai raggi UV. Diffusore opale.
Testate di chiusura: realizzate ad iniezione plastica in policarbonato PC di colore grigio.
Moduli lineari LED: alimentati da 95mA fino a 200mA. Temperatura colore: 4000K, CRI>80, SDCM 4. Mantenimento del flusso luminoso: 50.000h L70 B50 @ta35.
Alimentazione: 220 ÷ 240V 50/60Hz con reattore elettronico, ripple free, Active PFC. Corrente regolabile tramite dip switch.
Sistemi di fissaggio: ganci in acciaio inox fornite di serie per fissaggio diretto parete/soffitto o in sospensione. up to 155lm/W
OPZIONI DI INSTALLAZIONE INSTALLATION OPTIONS
Compact waterproof ceiling luminaire, developed and produced for LED technology, ideal for internal and external installations, civil and industrial areas, warehouses and garages.
Housing and diffuser: compact coextruded in thermoplastic material (PC polycarbonate) with a high level of impact resistance and deformation, UV stabilized. Opal diffuser.
End caps: injected PC polycarbonate, grey.
Linear LED modules: powered from 95mA up to 200mA.
Color temperature: 4000K, CRI>80, SDCM 4.
Lumen maintenance: 50.000h L70 B50 @ta35.
Power supply: 220 ÷ 240V 50/60Hz with electronic ballast, ripple free, Active PFC. Current adjustable by dip switch.
Mounting system: stainless steel hooks supplied as standard, for direct wall/ceiling fixing or suspended.
• versione cablaggio passante.
VERSIONI DISPONIBILI / AVAILABLE VERSIONS
Corrente di alimentazione regolabile tramite dip switch.
es. da 95mA a 140mA / da 150mA a 200mA Power current adjustable by dip switch. ex. from 95mA to 140mA / from 150mA to 200mA
VERSIONI DISPONIBILI / AVAILABLE VERSIONS Low Flux High Flux
DISPONIBILI A RICHIESTA AVAILABLE ON REQUEST
• Pass-through wiring version.
DIMENSIONI / DIMENSIONS
SIMBOLOGIA / SYMBOLS pag. 4-5
NEXT
/ SYMBOLS pag. 4-5
Efficienza Luminosa
Luminous Efficacy
up to 166lm/W

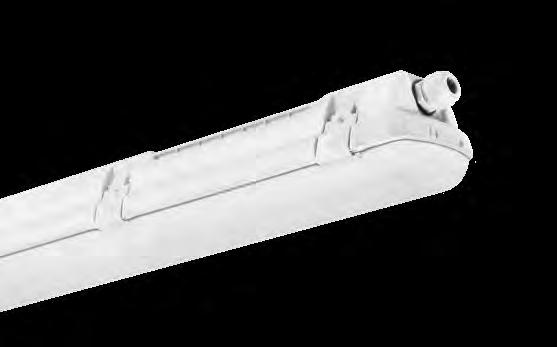

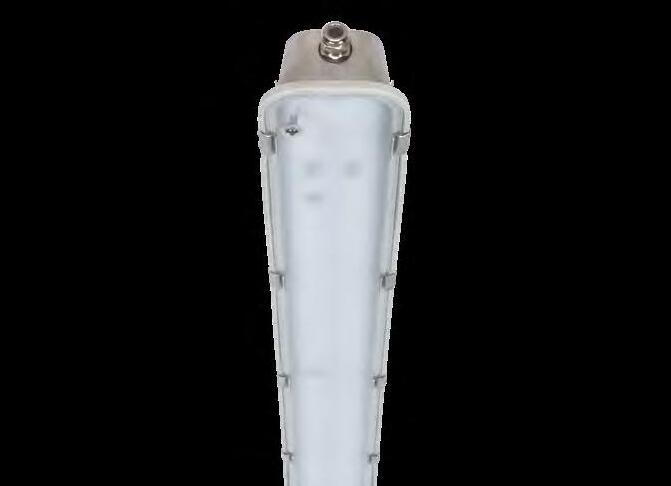

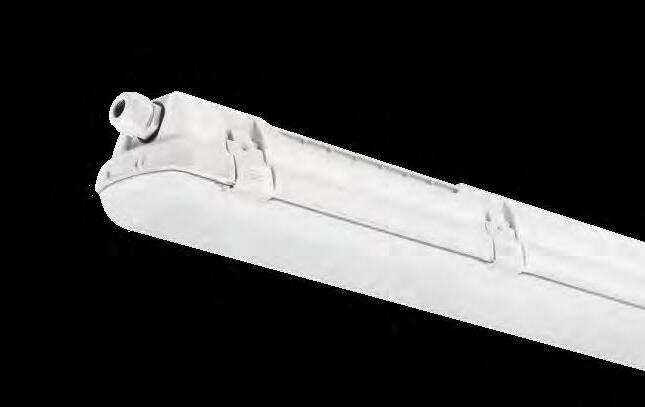

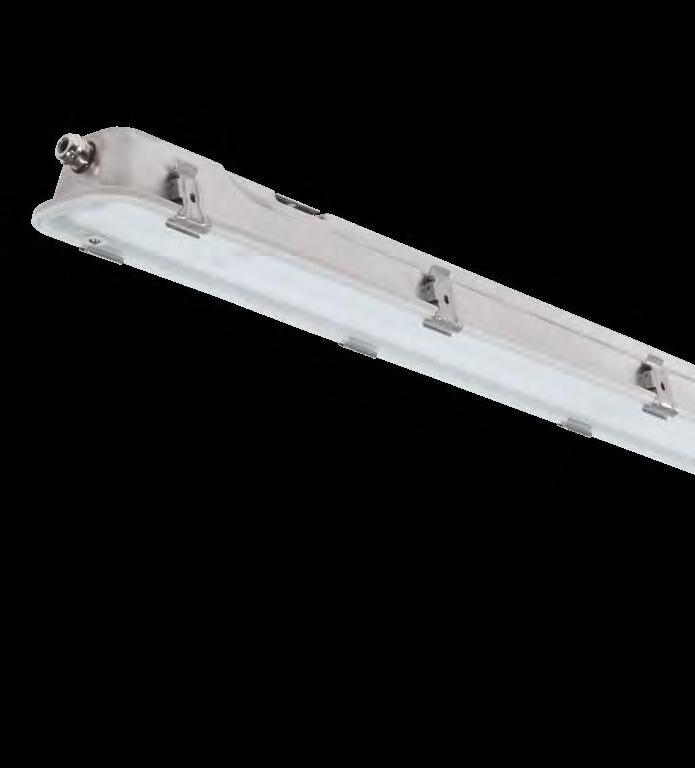

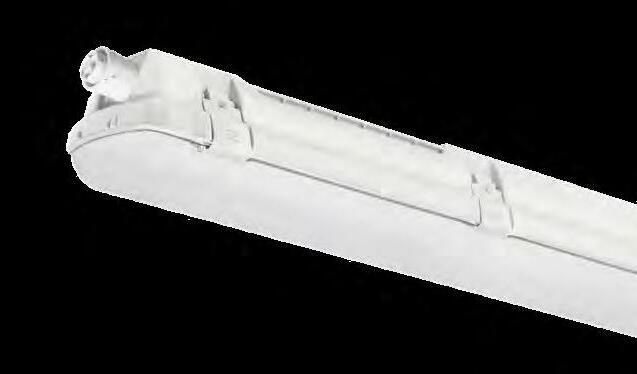

pata e prodotta esclusivamente per tecnologia a led, ideale per installazioni interne ed esterne, aree civili ed industriali, magazzini, garages.
Disponibile in due soluzioni: versione base “NEXT PC” con passacavo M20 e versione “NEXT PC +” con connettore ad innesto rapido di serie, per un’installazione semplice e rapida.
Next è caratterizzata da una gradevole omogeneità estetica, ma nel contempo da un’altissima trasmissione luminosa dello schermo luce, che permette di incrementare flusso netto in uscita di oltre il 12% a parità di flusso nominale, rispetto a tutti i modelli precedenti.
Corpo: policarbonato con elevato grado di resistenza agli urti grazie alla struttura rinforzata.
Schermo: policarbonato semi opale anti ingiallimento, stabilizzato ai raggi UV, stampato ad iniezione, autoestinguente ed infrangibile.
Dissipatore e piastra porta alimentatore: in lamiera preverniciata di colore bianco
Moduli lineari LED: Samsung LM281B+ alimentati a 450 e 650mA CRI>80, CCT 4000K, SDCM 3.
Alimentazione: 220 ÷ 240V 50/60Hz con reattore elettronico, ripple free, SP system (protezione contro sovraccarico e cortocircuito), Active PFC.
Sistemi di fissaggio: ganci in acciaio inox fornite di serie per fissaggio diretto parete/soffitto o in sospensione.
loped and produced exclusively for LED technology, ideal for internal and external installations, civil and industrial areas, warehouses and garages.
Available in two models: basic version “NEXT PC” with M20 cable gland and “NEXT PC +” version with fast plug connector for quick and easy installation.
Next is characterized by a pleasant aesthetic homogeneity but at the same time by a very high light transmission of the screen, which allows to increase the net light flux by more than 12% with the same nominal flux, compared to all previous models.
Housing: polycarbonate with a high level of impact resistance thanks to the reinforced structure.
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato - ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
933807.062 Kit clips in acciao inox per Next 62cm Stainless steel clips kit for Next 62cm
933807.118 Kit clips in acciao inox per Next 118cm | Stainless steel clips kit for Next 118cm
933807.145 Kit clips in acciao inox per Next 145cm Stainless steel clips kit for Next 145cm CODICE DESCRIZIONE POTENZA FLUSSO NOMINALE FLUSSO NETTO CORRENTE FIGURA L I PESO
ATTENZIONE ATTENTION
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Kit Emergenza 3h + DALI disponibile solo per versione 145cm 3h Emergency kit + DALI available only for 145cm version
Massimo numero di prodotti collegabili in serie: 30 Maximum number of devices connected: 30
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale.
CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx0 = 3000K 338647.111 = Standard 4000K x xxxxx.xx2 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
Codifica / Coding CURRENT (mA) x xxxxx.x0x = 338647.111 = Standard mA x xxxxx.x2x =
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 152
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 152
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K.
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K. Sottoalimentazione Underpowered Sovralimentazione Overpowered

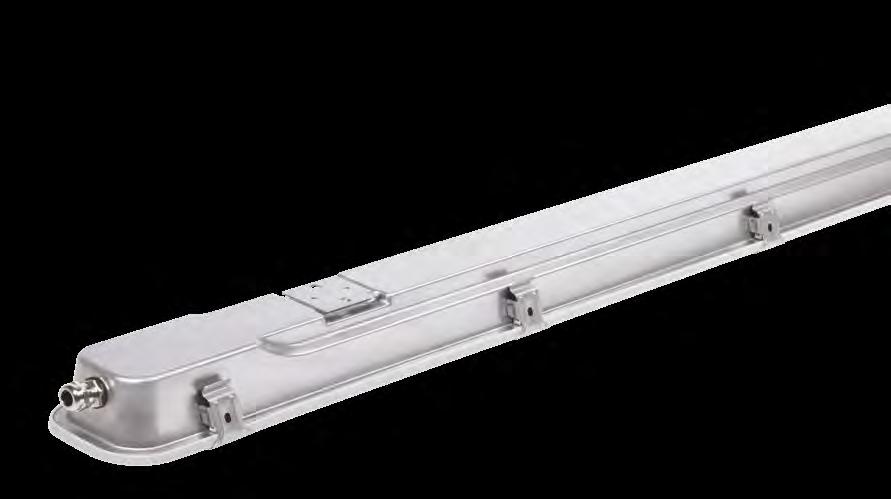

FORTE INOX
SIMBOLOGIA / SYMBOLS pag. 4-5
Efficienza Luminosa Luminous Efficacy up to 167lm/W
Corpo: acciaio inox AISI 304, stampato in un unico pezzo.
Guarnizione: silicone purissimo.
Schermo: vetro temperato satinato 4mm provvisto di serigrafia.
Dissipatore e piastra porta alimentatore: lamiera di alluminio.
Moduli LED: alimentati a 450/650mA, colore 4000K, CRI80.
Per maggiori informazioni sulla nuova codifica, fare riferimento alle pagine 394-399. For more information on the new coding, please refer to pages 394-399.
Opzioni di cablaggio integrate CRI e °Temperatura LED Colore corpo
36=Cabl. Passante Pass-through wiring + DALI + Emergency 1h
37=Cabl. Passante Pass-through wiring + DALI + Emergency 3h
Figura Potenza
BRINA LED ECO
Efficienza Luminosa
Luminous Efficacy up to 166lm/W
Plafoniera stagna a LED, con corpo in vetroresina GRP, ideale per ambienti con presenza di oli e fumi d’olio come, tornerie, opifici o impianti industriali in genere, fornita con un connettore ad innesto rapido di serie, per velocizzare e semplificare l’installazione.
Corpo: vetroresina compressa e poliestere rinforzato di colore grigio con elevato grado di resistenza agli agenti chimici.
Schermo: policarbonato trasparente anti ingiallimento, stabilizzato ai raggi UV, stampato ad iniezione, autoestinguente ed infrangibile.
Dissipatore e piastra porta alimentatore: lamiera di alluminio.
Alimentazione: elettronica 220 ÷ 240V 50/60Hz, ripple free, SP system (protezione contro sovraccarico e cortocircuito), Active PFC.
Sistemi di fissaggio: ganci in acciaio inox fornite di serie per fissaggio diretto parete/soffitto o in sospensione.
/ SYMBOLS pag. 4-5
DI INSTALLAZIONE INSTALLATION OPTIONS
Waterproof LED ceiling luminaire, with GRP fiberglass body, ideal for environments with the presence of oils and oil fumes such as turneries, factories or industrial plants, supplied with a fast connection plug as standard, to speed up and simplify installation.
Housing: compressed fiberglass and gray reinforced polyester, with high level of resistance to chemical agents.
990000.011 Sensore di movimento e luminosità, stand alone/cablato - DALI Motion and light sensor, stand alone/wired - DALI
990000.012 Sensore di movimento, stand alone/cablato - ON/OFF Motion sensor, stand alone/wired - ON/OFF
990000.104 Cover esterna per sensore stand alone, installazione a soffito | Surface frame for stand alone sensor, surface mounted installation
990000.105 Box per sensore stand alone, installazione ad incasso| Box for stand alone sensor, recessed installation
990000.103 Telecomando universale per sensori stand alone - ON/OFF, DALI Universal remote controller for stand alone sensors - ON/OFF, DALI
912007.018 Kit clips in acciao inox per Brina 66cm Stainless steel clips kit for Brina 66cm
912007.036 Kit clips in acciao inox per Brina 128cm Stainless steel clips kit for Brina 128cm
912007.058
Kit clips in acciao inox per Brina 157cm | Stainless steel clips kit for Brina 157cm
ATTENZIONE ATTENTION
990000.011 Altezza massima 12mt, Max 50pz / Max height 12mt, Max 50pcs. Richiede / Requires DALI driver.
990000.012 Altezza massima 12mt, carico massimo 400W / Max height 12mt, Max 400W load.
990000.104 Applicabile a / Applicable to 990000.011 and 990000.012
990000.105 Applicabile a / Applicable to 990000.011 and 990000.012
Kit clips in acciao inox a richiesta.
Kit clips in acciao inox on request.
Per il controllo dei sensori 990000.011 o 990000.012 è necessario utilizzare l’accessorio 990000.103. It is necessary to use accessory 990000.103 to control the sensors 990000.011 or 990000.012.
Kit Emergenza 3h + DALI disponibile solo per versione 157cm | 3h Emergency kit + DALI available only for 157cm version
Massimo numero di prodotti collegabili in serie: 30 Maximum number of devices connected: 30
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx7 = 3000K 130647.118 = Standard 4000K x xxxxx.xx9 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154
Sottoalimentazione Underpowered
Codifica / Coding CURRENT (mA) x xxxxx.x0x = 130647.118 = Standard mA x xxxxx.x2x =
Sovralimentazione Overpowered
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 152
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 152
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K.
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K.

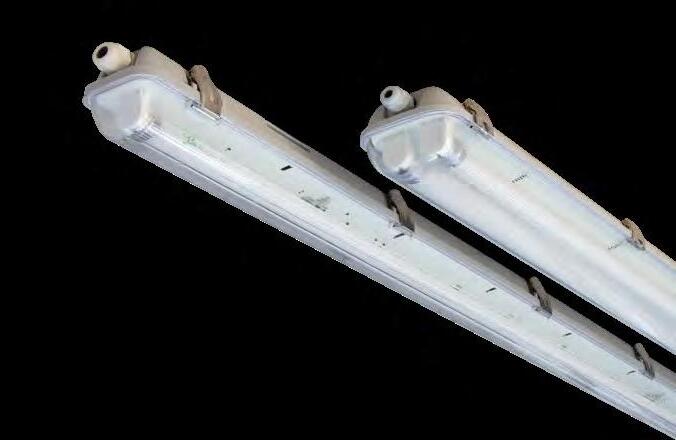

LEDLIFE
Plafoniera stagna realizzata in ABS/PS, ideale per installazioni interne ed esterne, aree civili ed industriali, magazzini, garages.
Corpo: ABS con elevato grado di resistenza agli urti grazie alla struttura rinforzata.
Schermo: in PS/Polistirene anti ingiallimento, stampato ad iniezione, autoestinguente ed infrangibile.
Riflettore: lamiera in acciaio verniciato bianco.
Alimentazione: tensione diretta per tubo LED.
Sistemi di fissaggio: ganci di chiusura e clips in acciaio inox fornite di serie per fissaggio diretto parete/ soffitto o in sospensione, pressacavo M16/20.
Waterproof ceiling luminaire, made of ABS/PS, ideal for indoor and outdoor installations, warehouses, civil and industrial areas.
Body: ABS with high degree of impact resistance thanks to the reinforced structure.
Screen: anti-yellowing PS/Polystyrene, injection molded, self-extinguishing and unbreakable.
Reflector: white painted steel sheet.
Power supply: direct voltage for LED tube.
Fixing systems: stainless steel locking hooks and clips supplied as standard for direct wall/ceiling or suspended fixing, M16/20 cable gland.
DETTAGLI / DETAILS
Sistema di fissaggio Ganci in acciaio inox per fissaggio parete/soffitto e sospensione forniti di serie
Mounting system: Stainless steel hooks for suspension/ wall/ceiling fixing supplied as standard
Clips di chiusura in acciaio inox forniti di serie
Stainless steel closure clips

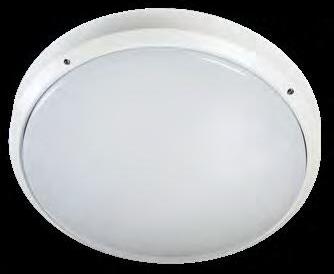

LOOP 1-2
Efficienza Luminosa
Luminous Efficacy
up to 176lm/W
Plafoniere compatta stagna, idonea per applicazioni civili, commerciali, residenziali, industriali.
Corpo e cornice: policarbonato, realizzato con polimeri di colore bianco o nero. Viteria anticaduta in acciaio inox.
Guarnizione: sagomata in silicone.
Diffusore: policarbonato opale anti ingiallimento, stabilizzato ai raggi UV, stampato ad iniezione, autoestinguente ed infrangibile, satinato all’interno e liscio all’esterno.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx7 = 3000K 351641.108 = Standard 4000K x xxxxx.xx9 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 154 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 154 flussi luminosi dei

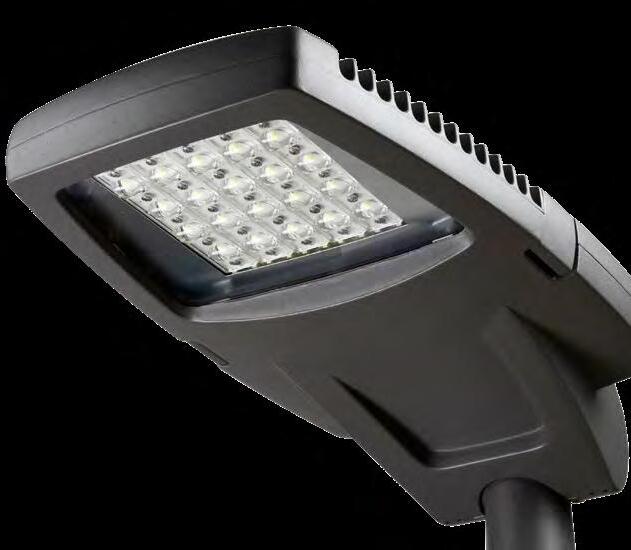

ARREDO URBANO
ROADWAY AND URBAN LIGHTING

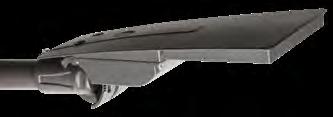

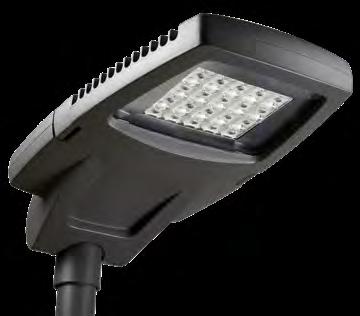

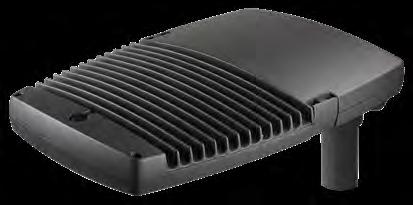

VENTO
Efficienza Luminosa Luminous Efficacy up to
Armatura stradale compatta, di nuovissima generazione, dal design essenziale e moderno. Perfetta per l’illuminazione di strade urbane, parcheggi, piste ciclabili e pedonali.
Corpo - attacco palo: pressofusione di alluminio.
Attacco palo: adatto per pali ø 60 mm.
Verniciatura: polvere in poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di sicurezza: serigrafato extra chiaro temprato da 4 mm.
Lente: cluster multiplo 2x2 in PMMA Anti UV UL94. Ottiche: stradale ME3M, AS e CYC.
Alimentazione: elettronica 220 ÷ 240V 50-60Hz, protezione alla scarica 6/8kV. Cavo preinstallato 2x1.5mmq fornito di serie, L=1mt.
Installazione: Vento può essere installato su testapalo ed orizzontale senza alcun adattatore aggiuntivo. Può essere inclinato di +15°/-5°.
Compact multifunctional street lighting fixture, with modern and essential design. Suitable for roadway and urban lighting, parking areas and cycling paths applications.
Housing - pole mounting: die-cast aluminum.
Pole mounting: suitable for ø 60mm poles.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Safety glass: serigraphic extra clear tempered 4 mm.
LED modules: Samsung LH502D CRI>70, CCT 4000K, SDCM 3.
990000.014 Sensore di movimento e luminosità, D4i, ZhagaBook18 Motion and brightness sensor D4i, Zhaga Book 18 - Max h.8mt
934800.006 Kit connessione rapida M/F Fast Plug connection system
ATTENZIONE ATTENTION
990000.014 Sensore di movimento e luminosità D4i, Zhaga Book 18 da aggiungere a Z4W o Z4WD / 990000.014 Motion and brightness sensor D4i, Zhaga Book 18 to be added to Z4W or Z4WD
Codifica / Coding CRI xxx5xx.xxx = CRI70 x xx6xx.xxx = CRI80 Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx1 = 3000K 508543.162 = Standard 4000K x xxxxx.xx3 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 186
LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 186
Codifica / Coding CURRENT (mA) x xxxxx.x5x = 508543.162 = Standard mA x xxxxx.x7x =
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 184
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 184
Questo prodotto può essere installato in posizione orizzontale
This product can be installed in horizontal position
Predisposizione meccanica Zhaga Book18 4 pin - inferiore Down- Zagha Book18 4pin mechanical set up code + Z4D
Sistema Zhaga Book18 4 pin precablato - superiore, driver
DALI pronto per Smart Lighting
Up - Zhaga Book 18 4 pin pre-wired system, DALI driver ready for Smart Lighting code + Z4W
Sistema Zhaga Book18 4 pin precablato - inferiore, driver
DALI pronto per Smart Lighting
Down - Zhaga Book 18 4 pin pre-wired system, DALI driver ready for Smart Lighting - down code + Z4WD
A RICHIESTA / ON REQUEST
Lente ambra Ambra lenses

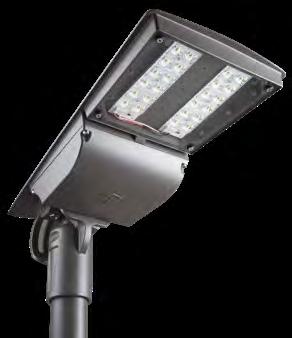

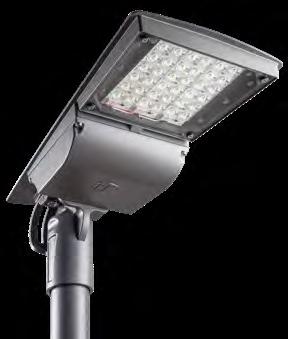

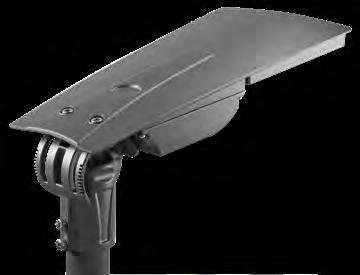

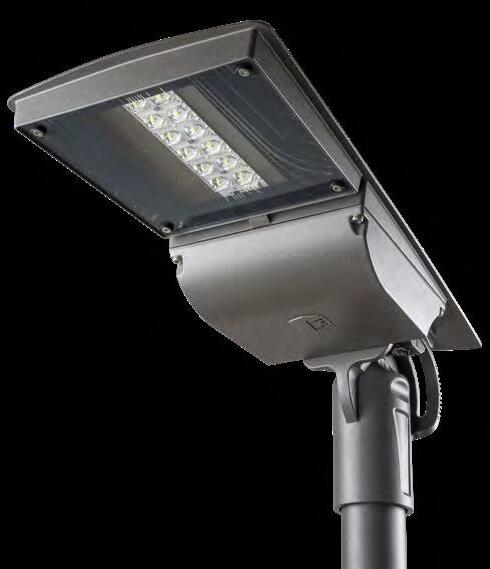

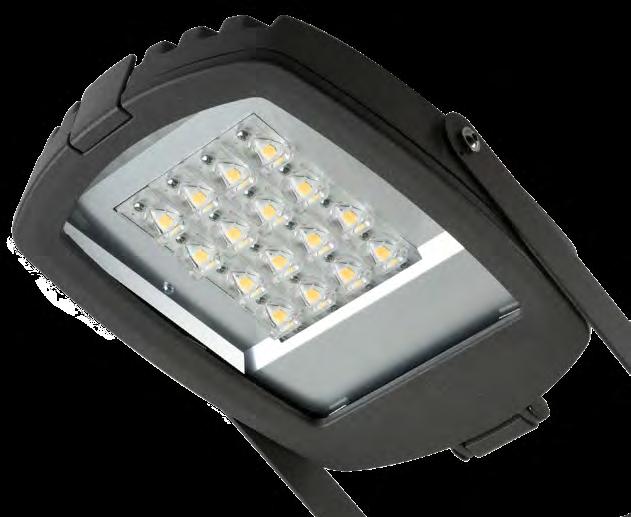

SKYLINE
SIMBOLOGIA / SYMBOLS pag. 4-5
Armatura stradale a LED, robusta e funzionale, caratterizzata da un design lineare, moduli led ad alta efficienza, sviluppata per l’illuminazione di strade urbane ed extraurbane, parcheggi, viali, percorsi ciclabili e pedonali.
Corpo - attacco palo: pressofusione di alluminio.
Attacco palo: adatto per pali ø 60 mm.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfocromatazione in grado di garantire un’altissima resistenza agli agenti chimici ed atmosferici.
Vetro di sicurezza: extra chiaro temprato da 4 mm.
Lente: cluster multiplo in PMMA Anti UV UL94 stradale e vertice di asimmetria a 30°.
Alimentazione: elettronica 220 ÷ 240V 50-60Hz, protezione alla scarica 6/8kV.
GORE® Protective Vents system: fornito di serie.
LED functional roadway lighting fixture, with a linear design, high-efficiency LED modules, designed for street, avenues lighting, parking lots, boulevards, bike and pedestrian paths.
Housing - pole mounting: die-cast aluminum.
Pole mounting: suitable for ø 60 mm.
Paintwork: thermosetting polyester powder, prior degreasing and phosphochromatizing process that will ensure an extremely high resistance to chemical and atmospheric agents.
Safety glass: extra clear tempered 4 mm.
LED modules: Samsung LH181B, CRI>80, CCT 4000K, SDCM 3.
Codifica / Coding CCT (K) xxxxxx .xx3 = 3000K 506643.104 = Standard 4000K x xxxxx.xx5 = 5700K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 186 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 186
Codifica / Coding CURRENT (mA) x xxxxx.x9x = 506643.104 = Standard mA
Configurazione corrente di alimentazione: La penultima cifra del codice indica la corrente di alimentazione. Codici disponibili a Catalogo pag. 184
Current configuration: The second to last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 184 flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal
ACCESSORI / ACCESSORIES

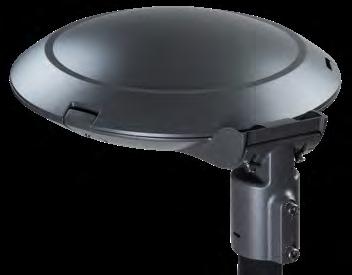

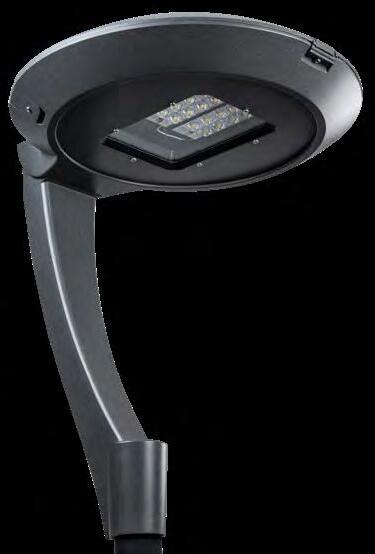

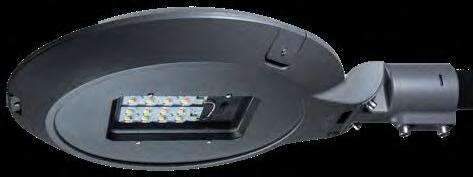

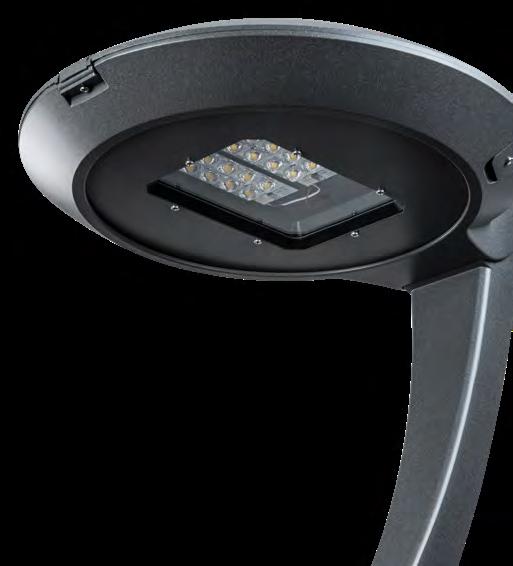

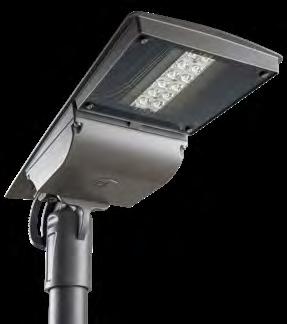

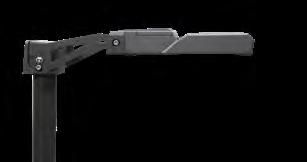

ECLIPSE
Apparecchio di illuminazione da palo a luce diretta, ideale per contesti urbani, residenziali, centri storici, parcheggi, parchi, giardini, piste ciclabili e percorsi pedonali.
Disponibile in due versioni:
- Sistema di fissaggio testapalo/braccio orientabile.
- Braccio decorativo per arredo urbano, (UD model).
Corpo integrale e blocco di fissaggio: pressofusione di alluminio.
Copertura inferiore: lamiera 12/10 zincata e verniciata.
Ispezione: l’apertura del vano componenti e del vano ottico è possibile tramite l’utilizzo di attrezzi.
Attacco palo: adatto per pali ø 60mm o 76mm.
Verniciatura: polvere di poliestere termoindurente, previo trattamento di sgrassaggio e fosfatazione acida.
Efficienza Luminosa Luminous Efficacy up to 195lm/W
Vetro di sicurezza: extra chiaro temprato da 4 mm.
Modulo LED: anti solforazione, CRI>70, CCT 4000K, SDCM 5.
Lente: cluster multiplo 2×2 in PMMA Anti UV UL94. Ottiche: stradale ME3M, AS e RSM.
Mantenimento del flusso luminoso: sino a 54.000h L80 B10 @ta45.
Alimentazione: elettronica 220-240V 50-60Hz, protezione alla scarica sino a 4/6kV. Cavo precablato 2x1.5mmq fornito di serie, L=1mt.
Installazione: testa palo oppure orizzontale senza alcun adattatore aggiuntivo. Eclipse può essere inclinato da -10/+25°, con step da 5°.
Direct light pole lighting fitting, ideal for urban, residential contexts, historic centers, car parks, parks, gardens, cycle paths and pedestrian paths.
Available in two versions:
- Pole top/swiveling arm fixing system.
- Decorative arm for street installations, (UD model).
Integral body and fixing block: die-cast aluminium.
Lower cover: 12/10 galvanized and painted sheet metal.
Inspection: opening the optical and the component compartments is possible by using tools.
Pole mounting: suitable for Ø 60mm or 76mm poles.
Paintwork: thermosetting polyester powder, prior degreasing and acid phosphating treatment.
Safety glass: 4mm tempered extra clear.
LED module: anti-sulphuration, CRI>70, CCT 4000K, SDCM 5.
Lens: 2×2 multiple clusters in PMMA Anti UV UL94.
Optics: street ME3M, AS and RSM.
Retention of luminous flux: up to 54,000h L80 B10 @ta45.
Power supply: electronic 220-240V 50-60Hz, discharge protection up to 4/6kV. Pre-wired cable 2x1.5mm2 supplied as standard, L=1m.
Installation: vertical or horizontal without any additional adapter. Eclipse can be tilted from -10/+25°, in 5° steps.
A RICHIESTA / AVAILABLE ON REQUEST
code + DALI Driver dimmerabile DALI | DALI dimmable driver code + VM Driver dimmerabile Vmidnight | Vmidnight dimmable driver
ATTENZIONE ATTENTION
Codifica / Coding CRI xxx5xx.xxx = CRI70 x xx6xx.xxx = CRI80 Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx1 =
=
BRAVE
Efficienza Luminosa Luminous
Proiettore multiottica di bassa potenza in classe II, sviluppato come perfetto retrofit per lanterne, apparecchi decorativi per arredo urbano, piccole armature stradali.
Corpo e cornice: resina termoconduttiva, in colore nero.
Vetro di sicurezza: extra chiaro temprato da 4 mm.
Moduli LED: anti solforazione, CRI>70, CCT 4000K, SDCM 5.
Versione CRI90 o configurazioni particolari disponibili a richiesta, devono essere concordati con il referente commerciale. CRI90 version or any special setup available on request, shall be agreed with the sales representative.
Codifica / Coding CCT (K) xxxxxx .xx1 = 3000K 512542.142 = Standard 4000K x xxxxx.xx3 = 5000K
Configurazione temperatura colore LED: L’ultima cifra del codice indica la temperatura colore del LED (Kelvin). Codici disponibili a Catalogo pag. 186 LED temperature color configuration: The last digit refers to LED’s temperature colour (Kelvin). Codes available in the Catalogue pag. 186
flussi luminosi dei prodotti sono stati calcolati considerando il valore tipico (@ ta25° stnd) dichiarato dal produttore dei LED. Possono essere dunque considerate delle tolleranze sui lotti di produzione di +/-5%. valori dichiarati sui prodotti fanno riferimento alla colorazione standard 4000K
Product’s luminous flux were calculated taking into account the typical value declared by the LED manufacturer. Therefore, tolerances on production batches could be considered of +/-5%. The values declared refer to standard coloring 4000K.
CURRENT mA
I moduli LED sono caratterizzati da alte efficienze con alimentazione in corrente costante da 350mA a 850mA. I seguenti prodotti sono disponibili con correnti di alimentazione LED differenti (configurazione richiesta in fase d’ordine).
LED modules are characterized by high efficiency with constant current input from 350mA to 850mA. The following products are available with different currents (any special setup on request, shall be agreed upon at he purchase order stage).
520543.240
& SURFACE MOUNTED LUMINAIRES

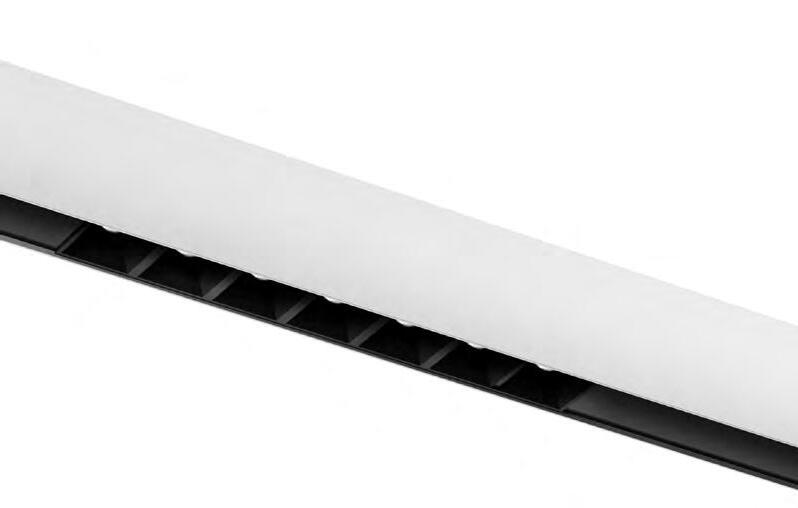

TYNDALL DOWN
Nuova soluzione lineare stand-alone a LED; ideata per installazione diretta a soffitto o in sospensione. Caratterizzata dall’elevatissima efficienza, comfort visivo e controllo dell’abbagliamento, con emissione luminosa mono-direzionale verso il basso (down)
Abbinata ad un design elegante e minimale. Ideale per uffici, showroom, ambienti lavorativi ma anche, spazi commerciali espositivi.
New stand-alone linear LED solution; designed for direct ceiling or suspension installation.
Characterized by very high efficiency, visual comfort and glare control, with single-emission light output downwards (down). Combined with an elegant and minimal design. Ideal for offices, showrooms, work environments and also, commercial exhibition spaces.
TYNDALL UP & DOWN
TYNDALL C-SYSTEM
Nuova soluzione lineare stand-alone a LED; ideata per installazione diretta a soffitto o in sospensione. Caratterizzata dall’elevatissima efficienza, comfort visivo e controllo dell’abbagliamento, con emissione luminosa bi-direzionale (up & down).
Abbinata ad un design elegante e minimale. Ideale per uffici, showroom, ambienti lavorativi ma anche, spazi commerciali espositivi.
New stand-alone linear LED solution; designed for direct and indirect lighting as suspension installation. Characterized by very high efficiency, visual comfort and glare control, with bi-directional light output (up & down).
Combined with an elegant and minimal design. Ideal for offices, showrooms, work environments and also, commercial exhibition spaces.
Nuova soluzione lineare per fila continua a LED; ideata per installazione diretta a soffitto o in sospensione. Caratterizzata dall’elevatissima efficienza, comfort visivo e controllo dell’abbagliamento, con emissione luminosa mono-direzionale verso il basso (down).
Abbinata ad un design elegante e minimale. Ideale per uffici, showroom, ambienti lavorativi ma anche, spazi commerciali espositivi, supermercati, sale convegni e grande aree.
Continuos row linear LED system; designed for direct ceiling or suspension installation.
Characterized by very high efficiency, visual comfort and glare control, with single-emission light output downwards (down).
Combined with an elegant and minimal design. Ideal for offices, showrooms, work environments and also, commercial exhibition spaces, meeting room and wide areas.
TYNDALL C-SYSTEM
Nuova soluzione lineare stand-alone a LED; ideata per installazione diretta ed indiretta in sospensione.
Caratterizzata dall’elevatissima efficienza, comfort visivo e controllo dell’abbagliamento, con emissione luminosa bi-direzionale (up & down). Abbinata ad un design elegante e minimale. Ideale per uffici, showroom, ambienti lavorativi ma anche, spazi commerciali espositivi, sale convegni e grande aree.
New continuos line linear LED system; designed for direct and indirect lighting as suspension installation.
Characterized by very high efficiency, visual comfort and glare control, with bi-directional light output (up & down).
Combined with an elegant and minimal design. Ideal for offices, showrooms, work environments and also, commercial exhibition spaces, meeting room and wide areas.
TYNDALL
Nuova soluzione lineare stand-alone a LED; ideata per installazione diretta a soffitto o in sospensione.
Caratterizzata dall’elevatissima efficienza, comfort visivo e controllo dell’abbagliamento, con emissione luminosa mono-direzionale verso il basso (down) e bidirezionale (up & down).
Abbinata ad un design elegante e minimale. Ideale per uffici, showroom, ambienti lavorativi ma anche, spazi commerciali espositivi.
Corpo: estruso di alluminio anodizzato e verniciato.
Ottiche: in PMMA, disponibili con lenti 90° (UGR <19) sviluppate con sistema CLC (Constant Light Colour).
Riflettore: Light&Dark in PC black con finitura fine opaca.
Moduli LED: alimentati 550mA. Temperatura di colore: 3000/4000K. CRI>90. Mantenimento del flusso luminoso: 80.000h L80B10 @ta25, 50.000h L80 B20 @tamax.
Alimentazione: 220 ÷ 240V 50/60Hz, ripple free, SP system (protezione contro sovraccarico e cortocircuito), Active PFC.
Kit di fissaggio a soffitto: fornito di serie, composto 2 clips in acciaio.
SIMBOLOGIA / SIMBOLOGY pag. 4-5
OPZIONI DI INSTALLAZIONE / INSTALLATION OPTIONS
TEMPERATURA COLORE
New stand-alone linear LED solution; designed for direct ceiling or suspension installation.
Characterized by very high efficiency, visual comfort and glare control, with single-direction downward (down) and bi-directional (up & down) light output. Combined with an elegant and minimal design. Ideal for offices, showrooms, work environments and also, commercial exhibition spaces.
Body: anodized and painted extruded aluminum profile.
Optics: PMMA, available in 90° (UGR<19) developed with CLC system (Constant Light Colour).
LED modules: powered at 550mA.
Reflectors: Light & Dark in black PC with a fine matte finish.
Sensore di movimento e luminosità da incasso, Stand Alone, CASAMBI Recessed Motion and daylight sensor, CASAMBI 0,25
Sensore di movimento e luminosità per installazione sporgente Stand Alone, CASAMBI | Surface installation, motion and daylight sensor Stand Alone, CASAMBI
Sensore di movimento/presenza e luminosità, Stand Alone/Cablato Motion and light sensor, Stand Alone/Wired
Sensore di movimento Max h.3mt, Stand Alone/Cablato - ON/OFF | Stand alone, ON/OFF wired motion sensor
990000.104 Cover esterna per Sensore stand alone, installazione a soffito Surface frame for stand alone Sensor, surface mounted installation
990000.105 Box per Sensore stand alone, installazione ad incasso Box for stand alone Sensor, recessed installation
990000.103 Telecomando Universale per Sensori Stand Alone - ON/OFF, DALI | Universal Remote Controller for stand alone Sensors
900000.003 SPD 12kV Integrato con spia segnalazione di malfunzionamento SPD 12kV Embedded with malfunction warning light 0,34
Per maggiori informazioni sulla nuova codifica, fare riferimento alle pagine 394-399. For more information on the new coding, please refer to pages 394-399.
11=Device CASAMBI
12=Device CASAMBI + Emergency 1h
13=Device CASAMBI + Emergency 3h
14=Driver CASAMBI
15=Driver CASAMBI + Emergency 1h
16=Driver CASAMBI + Emergency 3h
24=Tunable white DALI
25=Tunable white DALI + Emergency 1h
26=Tunable white DALI + Emergency 3h
27=Tunable white DALI + Device CASAMBI
27=Tunable white DALI + Device CASAMBI
28=Tunable white DALI + Device CASAMBI + Emergency 1h
29=Tunable white DALI + Device CASAMBI + Emergency 3h
ATTENZIONE / ATTENTION
990000.008 Richiede DALI, altezza massima 3mt, massimo 50pz / Requires DALI driver, max height 3mt, max 50pcs
990000.009 Applicabile con Configurazione Casambi / Applicable to Casambi Configuration. Altezza massima 3mt /
3mt 990000.016 Applicabile con Configurazione Casambi / Applicable to Casambi Configuration. Altezza massima 3mt /
990000.013 Altezza massima 3mt, carico massimo 400W / Max height 3mt, max 400W load 990000.104 Applicabile a / Applicable to 990000.008 and 990000.013 990000.105 Applicabile a / Applicable to 990000.008 and 990000.013 Per il controllo dei sensori 990000.008
CODIFICA / CODING
Ottica Opzioni di cablaggio integrate CRI e °Temperatura LED Colore corpo Numero moduli Potenza
