EMERGENCY LIGHTING

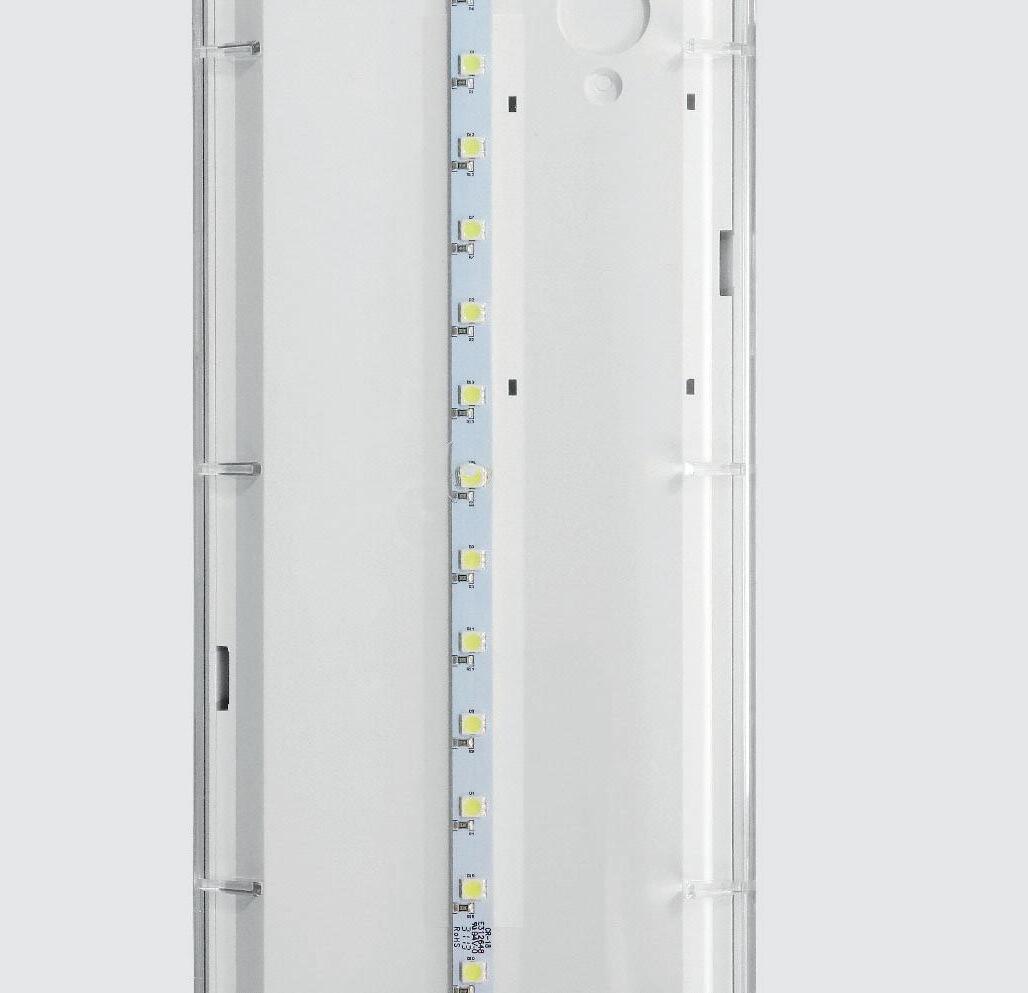

Informujemy, że Firma AWEX dba o ciągły rozwój i udoskonalanie swoich produktów zgodnie z najnowszymi trendami technologicznymi. Zastrzegamy sobie prawo do wprowadzania zmian w wyglądzie oraz danych technicznych produktów bez wcześniejszego uprzedzenia. Dane zawarte w niniejszej publikacji służą jedynie celom informacyjnym i nie mogą być podstawą roszczeń prawnych.
„Klient i jego zadowolenie” to hasło które nam towarzyszy od samego początku istnienia Firmy AWEX.
Już na etapie koncepcji prac nad nowymi produktami bierzemy pod uwagę opinie naszych Klientów. To główny powód dla którego pozwalamy sobie naszych Klientów nazywać naszymi Partnerami.
Razem dbamy o to aby projektowane, a później wytwarzane przez AWEX produkty były zgodne z oczekiwaniami naszych Odbiorców.
Dzięki wspólnym konsultacjom podczas prac projektowych dział Badań i Rozwoju AWEX kieruje się wartościami:
Jest istotą branży dlatego jesteśmy profesjonalną Firmą posiadającą pełne, własne zaplecze do projektowania, testowania oraz produkcji urządzeń związanych z Oświetleniem Awaryjnym i Systemami Sygnalizacji Pożaru. Całe zaplecze zarówno projektowe jak i produkcyjne zlokalizowane jest w Polsce, co powoduje że odpowiemy praktycznie na każde zapotrzebowanie z branży. Nasi wyspecjalizowani Doradcy zawsze służą pomocą w zakresie doboru urządzeń marki AWEX odpowiednich do oczekiwań naszych Partnerów.
Wiemy że wygląd jest istotny dla naszych Partnerów dlatego projektujemy nasze produkty w zgodzie z obecnymi trendami. Staramy się łączyć tradycję z nowoczesnością.
Dlatego nasze produkty są obecne zarówno w bardzo nowoczesnych budynkach jak i tych rewitalizowanych czy też wręcz zabytkowych.
Czas jest istotny dla naszych Partnerów, dlatego podczas projektowania myślimy o tym aby montaż był jak najszybszy i jak najprostszy. Dzięki temu nasi Partnerzy oszczędzają pieniądze i czas potrzebny do instalacji urządzeń marki AWEX.
są istotne dla Nas bo świadczą o profesjonalizmie i należytej uwadze z jaką traktujemy naszych Partnerów. Dlatego już na etapie projektowania dobieramy komponenty o najwyższej jakości, które sprawiają że produkt wytwarzany w AWEX będzie na najwyższym poziomie. Produkcja odbywa się w fabrykach AWEX na terenie Polski przy użyciu najnowszych dostępnych technologii. Jakość i parametry naszych produktów potwierdzają liczne certyfikaty zarówno krajowe jak i zagraniczne.
Jest istotna dla naszych Partnerów, bo pozwala na kolejne, wymierne pod kątem biznesowym oszczędności jak i ochronę środowiska z którą łączy się stosowanie produktu AWEX. Dla nas z kolei istotne są oczekiwania Partnera, a także dbałość o środowisko.

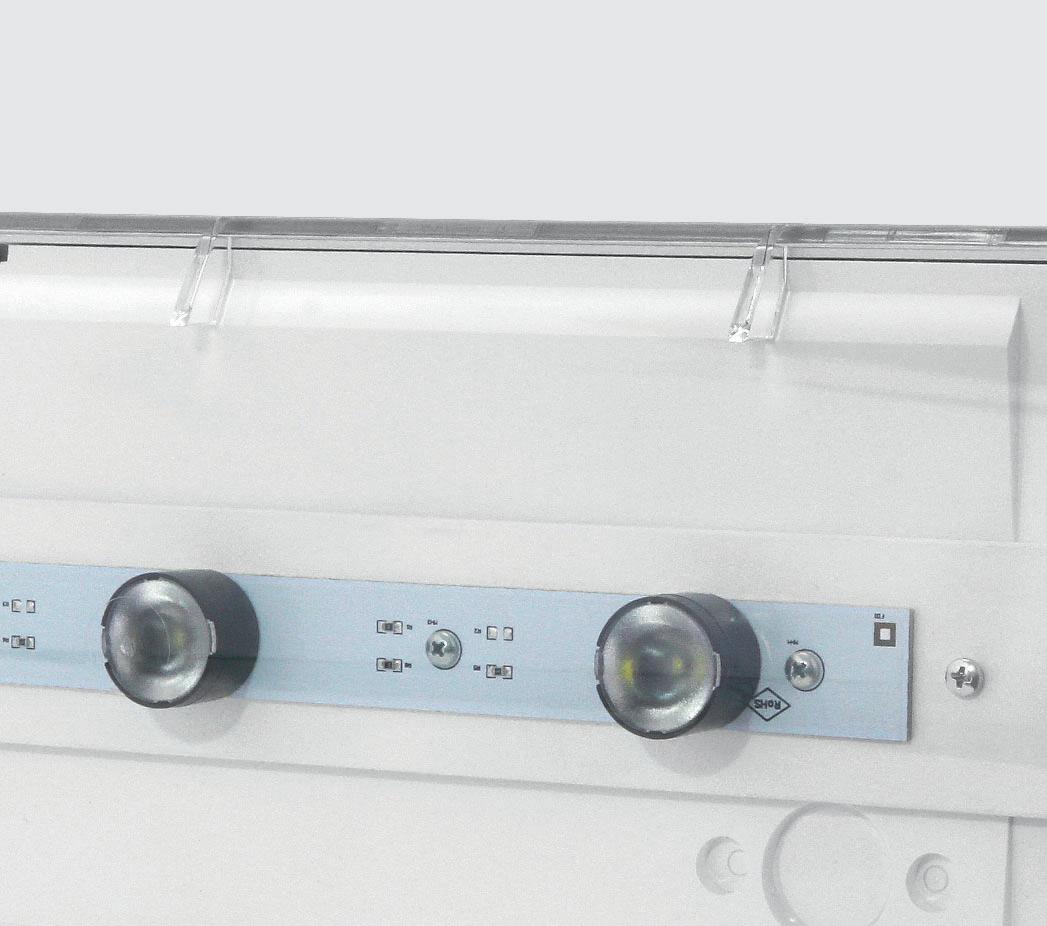

Dlatego elektronikę jak i kompletne produkty projektujemy tak aby była jak najbardziej energooszczędna (rozwiązania projektowe oraz komponenty).
To jest powód dla którego nasze rozwiązania są chętnie wykorzystywane w budynkach ekologicznych o wysokiej wydajności i energooszczędności.
Jest istotna dla naszych Partnerów, bo pozwala na szerokie zastosowanie naszych produktów. Dlatego już na etapie projektowania chcemy zapewnić naszym produktom funkcjonalność zgodną z oczekiwaniami odbiorcy w każdym momencie powstawania inwestycji. Nasze produkty są ze sobą kompatybilne i pozwalają na zastosowanie zarówno autonomiczne jak i sterowane poprzez system monitoringu lub centralnej baterii.
LOVATO N 3
OPRAWY EWAKUACYJNE
34
AXN 3
OPRAWY EWAKUACYJNE
LOVATO II
OPRAWY EWAKUACYJNE
LOVATO P 3
OPRAWY EWAKUACYJNE
AXP 3
OPRAWY EWAKUACYJNE
LOVATO P
OPRAWY EWAKUACYJNE
98
EDGE R OPRAWY EWAKUACYJNE
str. 112
HELIOS LED OPRAWY EWAKUACYJNE
EDGE S OPRAWY EWAKUACYJNE

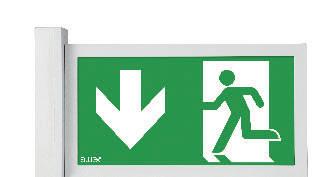

HELIOS LED OPRAWY KIERUNKOWE
HELIOS DS LED OPRAWY KIERUNKOWE
str. 160
ARROW N
OPRAWY EWAKUACYJNE
164str. 168
ARROW P
OPRAWY EWAKUACYJNE
170
INFINITY II
OPRAWY EWAKUACYJNE
INFINITY II
OPRAWY KIERUNKOWE
ARROW N
OPRAWY KIERUNKOWE
P OPRAWY KIERUNKOWE
INFINITY II B
OPRAWY KIERUNKOWE
INFINITY II AC
OPRAWY KIERUNKOWE
LOVATO N 3
OPRAWY EWAKUACYJNE
AXP 3
OPRAWY EWAKUACYJNE
OPRAWY EWAKUACYJNE
LOVATO P 3
OPRAWY EWAKUACYJNE
LOVATO II
OPRAWY EWAKUACYJNE
OPRAWY EWAKUACYJNE
LOVATO P
OPRAWY EWAKUACYJNE
EDGE R OPRAWY EWAKUACYJNE
EDGE S OPRAWY EWAKUACYJNE str. 102 str. 106
EXIT S
OPRAWY EWAKUACYJNE
EXIT M
OPRAWY EWAKUACYJNE
HELIOS LED OPRAWY EWAKUACYJNE str. 116
EXIT L OPRAWY EWAKUACYJNE
ARROW N OPRAWY EWAKUACYJNE str. 164
SK-8 OPRAWY EWAKUACYJNE str. 206
ARROW P OPRAWY EWAKUACYJNE str. 170 INFINITY II OPRAWY EWAKUACYJNE str. 182
HELIOS LED
OPRAWY KIERUNKOWE
HELIOS DS LED
OPRAWY KIERUNKOWE str. 120str. 122
EXIT M
OPRAWY KIERUNKOWE
EXIT S OPRAWY KIERUNKOWE str. 142
EXIT M DS
OPRAWY KIERUNKOWE
ARROW N
OPRAWY KIERUNKOWE str. 168
INFINITY II AC
OPRAWY KIERUNKOWE
190
ARROW P
OPRAWY KIERUNKOWE
EXIT L
OPRAWY KIERUNKOWE
INFINITY II B
OPRAWY KIERUNKOWE str. 186
INFINITY II AW
OPRAWY KIERUNKOWE
194
INFINITY II AL
OPRAWY KIERUNKOWE
SK-8 OPRAWY KIERUNKOWE

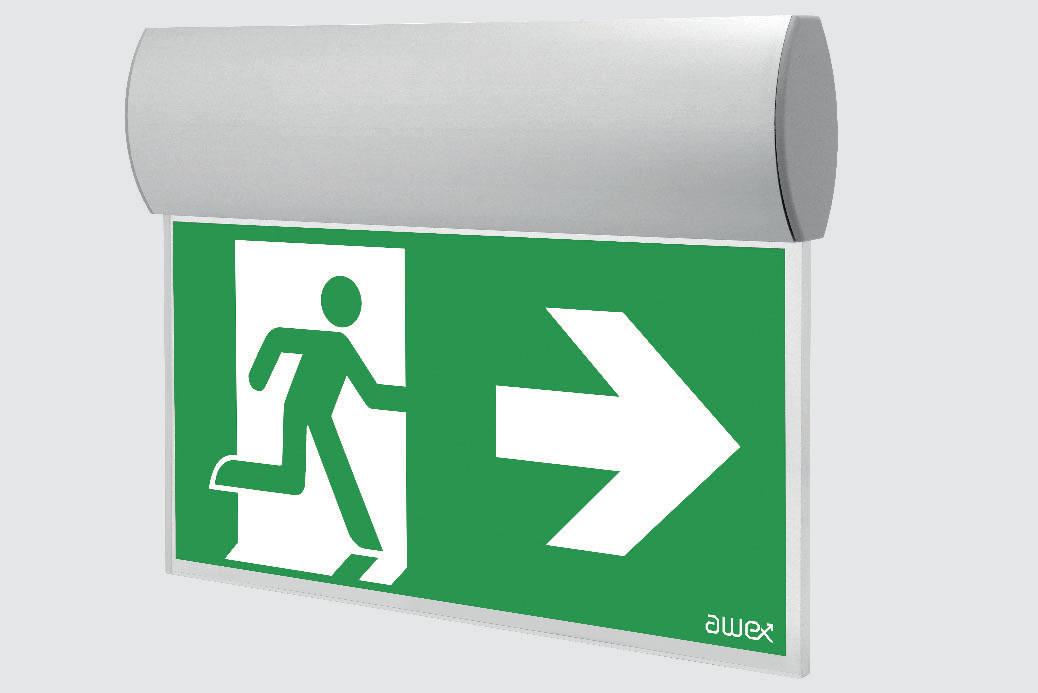

ESCAPE ALU B OPRAWY KIERUNKOWE
AC OPRAWY KIERUNKOWE
218 ESCAPE ALU AL
KIERUNKOWE
KIERUNKOWE
OPIS: ZAPROJEKTOWANA DO OŚWIETLANIA WĄSKICH KORYTARZY LUB DROGI UCIECZKI ZA POMOCĄ ASYMETRYCZNEJ WĄSKIEJ WIĄZKI ŚWIATŁA. ZASTOSOWANIE: KORYTARZE BIUR, HOTELE I BUDYNKI MIESZKALNE, POWIERZCHNIE REGAŁOWE W SKLEPACH/MAGAZYNACH.
400
0°15°30°
OPIS: ZAPROJEKTOWANA DO OŚWIETLENIA KORYTARZY LUB DRÓG EWAKUACYJNYCH O SZEROKOŚCI PONAD 2M I ŚREDNIEJ WYSOKOŚCI STROPU. ZASTOSOWANIE: GARAŻE, BUDYNKI MIESZKALNE I BIUROWE, BUDYNKI SŁUŻBY ZDROWIA.
OPIS: ZAPROJEKTOWANA DO OŚWIETLANIA KORYTARZY LUB DRÓG EWAKUACYJNYCH O SZEROKOŚCI PONAD 3M I MAŁEJ WYSOKOŚCI SUFITU. ZASTOSOWANIE: BUDYNKI MIESZKALNE, BIUROWE I SŁUŻBY ZDROWIA.
180° 150° 135° 120° 105° 90° 75° 60° 45° 30°15° BZ5 I(0°)=100cd/klm[cd/klm] C0-C180C90-C270 300 600 900 300 0°15°30° 45° 60° 75° 90° 105° 120° 135° 150° 180° 150° 135° 120° 105° 90° 75° 60° 45° 30°15° BZ2 I(0°)=399cd/klm[cd/klm] C0-C180C90-C270
OPIS: ZAPROJEKTOWANA W CELU OŚWIETLENIA KORYTARZY LUB DRÓG EWAKUACYJNYCH O SZEROKOŚCI WIĘKSZEJ NIŻ 2 M ORAZ DUŻEJ WYSOKOŚCI SUFITU, ORAZ DO OBSZARÓW, W KTÓRYCH POTRZEBNA JEST WYSOKA INTENSYWNOŚĆ ŚWIATŁA AWARYJNEGO. ZASTOSOWANIE: GALERIE HANDLOWE, HOLE, HALE I KORYTARZE WYMAGAJĄCE ZWIĘKSZONEGO NATĘŻENIA ŚWIATŁA AWARYJNEGO.
OPIS: ZAPROJEKTOWANA W CELU OŚWIETLENIA DUŻYCH PRZESTRZENI OTWARTYCH Z SZEROKIM SYMETRYCZNYM ROZSYŁEM ŚWIATŁA.
ZASTOSOWANIE: PRZESTRZENIE OTWARTE, GARAŻE, KINA, HALE PRODUKCYJNE.
OPIS: ZAPROJEKTOWANA W CELU OŚWIETLENIA DUŻYCH PRZESTRZENI OTWARTYCH Z SZEROKIM SYMETRYCZNYM ROZSYŁEM ŚWIATŁA.
ZASTOSOWANIE: PRZESTRZENIE OTWARTE, GARAŻE, KINA, HALE PRODUKCYJNE.
OPIS: ZAPROJEKTOWANA W CELU OŚWIETLENIA NIEKTÓRYCH OBSZARÓW ZNAJDUJĄCYCH SIE NA ŚCIANIE; SZCZEGÓLNIE SPRZĘTU GAŚNICZEGO.
ZASTOSOWANIE: OBSZARY, W KTÓRYCH MONTAŻ OPRAW NA SUFICIE NIE JEST MOŻLIWY.

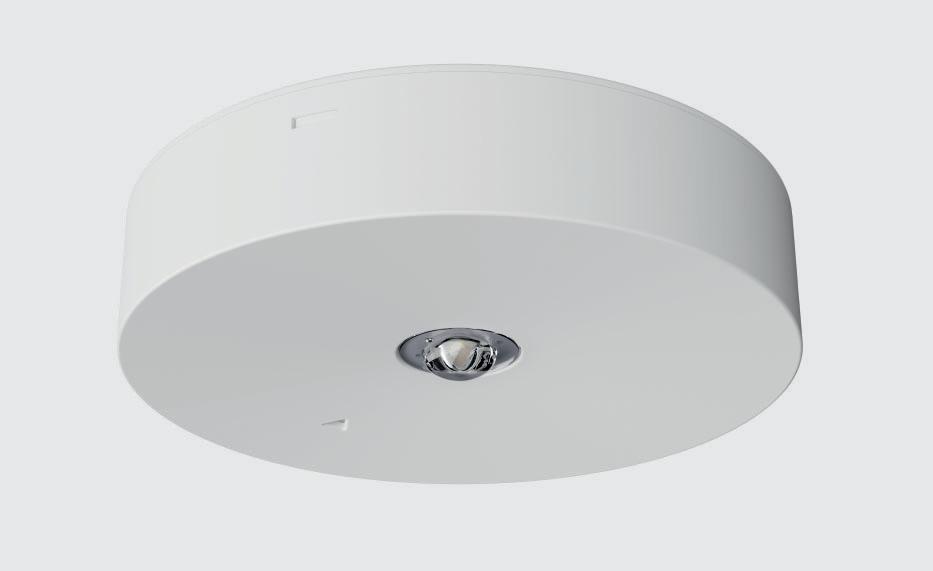

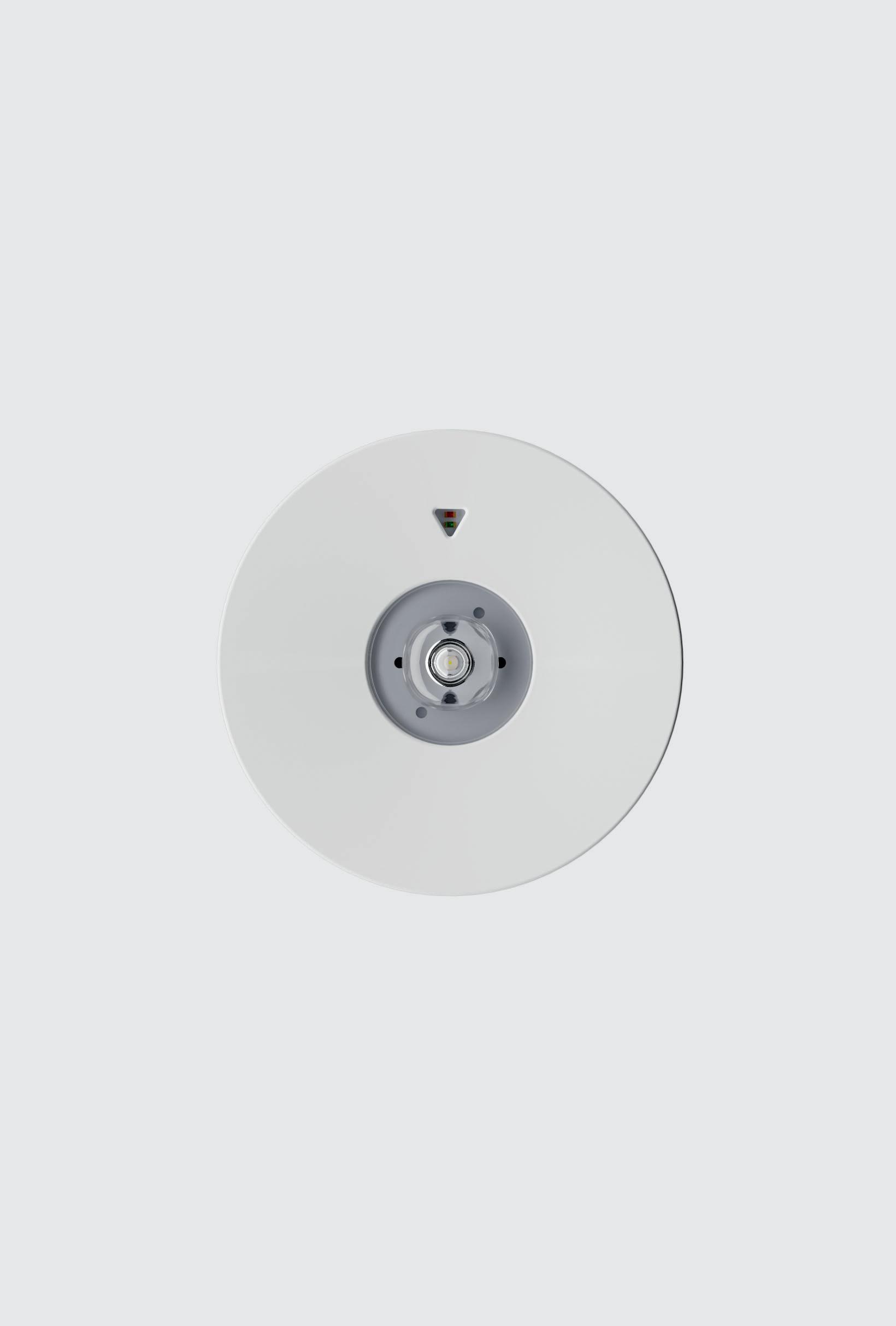

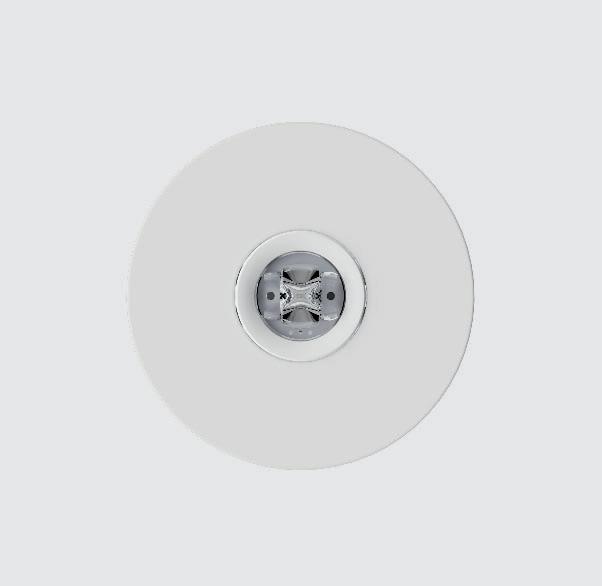

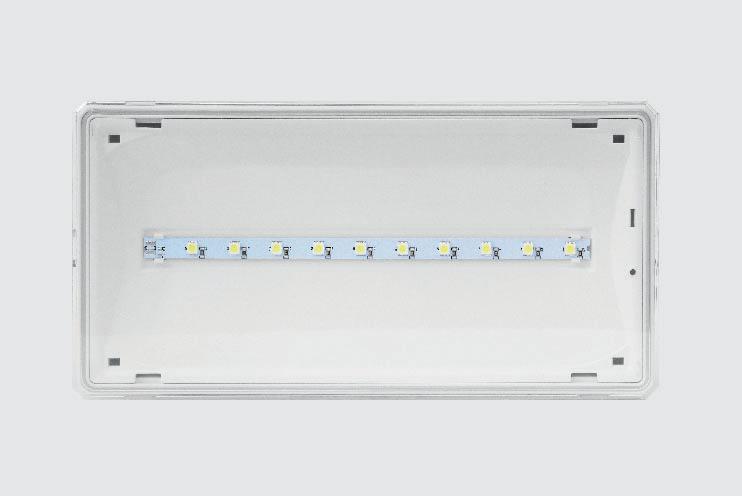

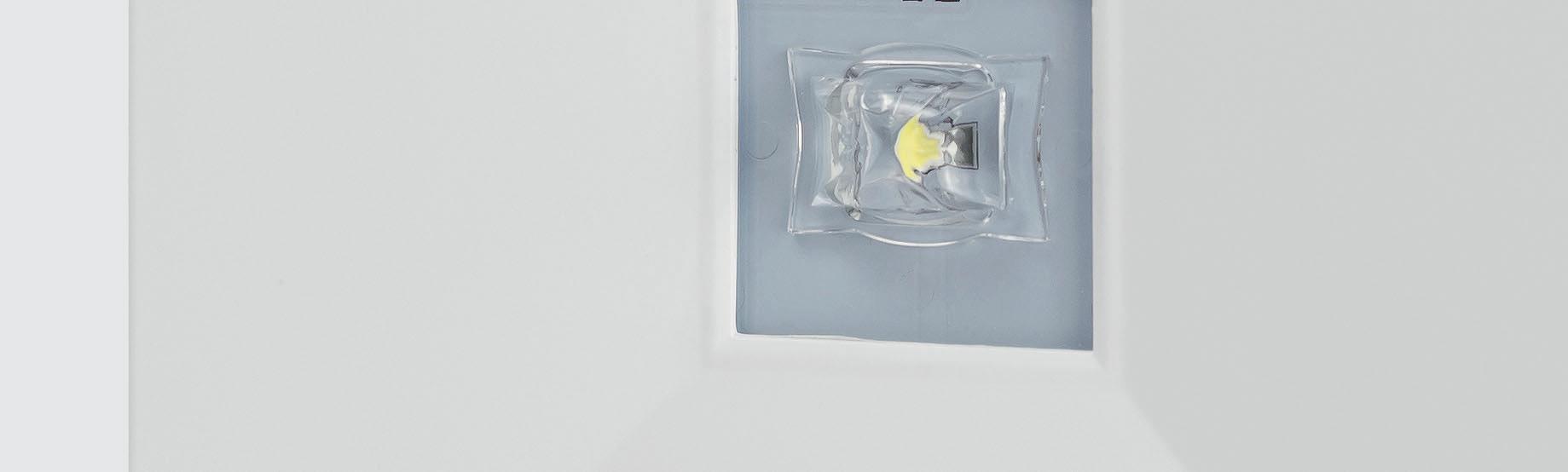

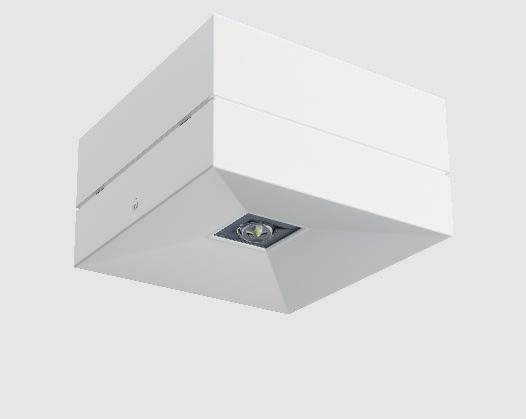

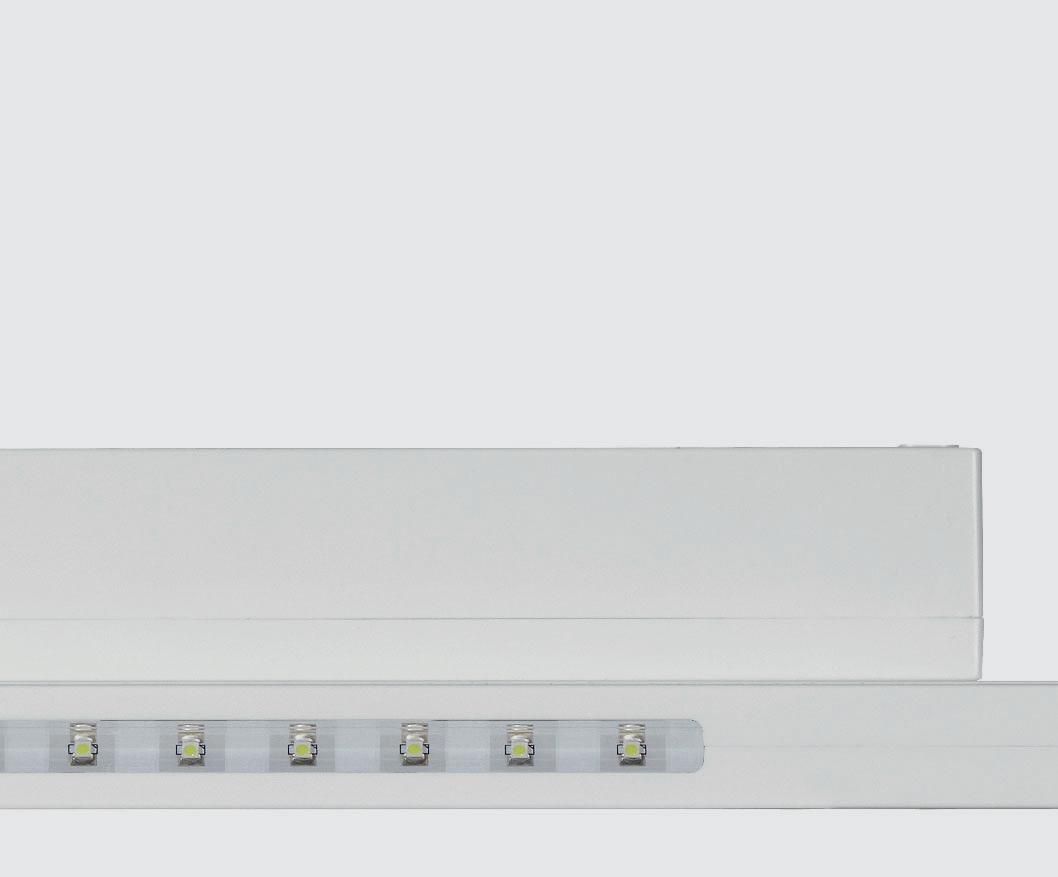

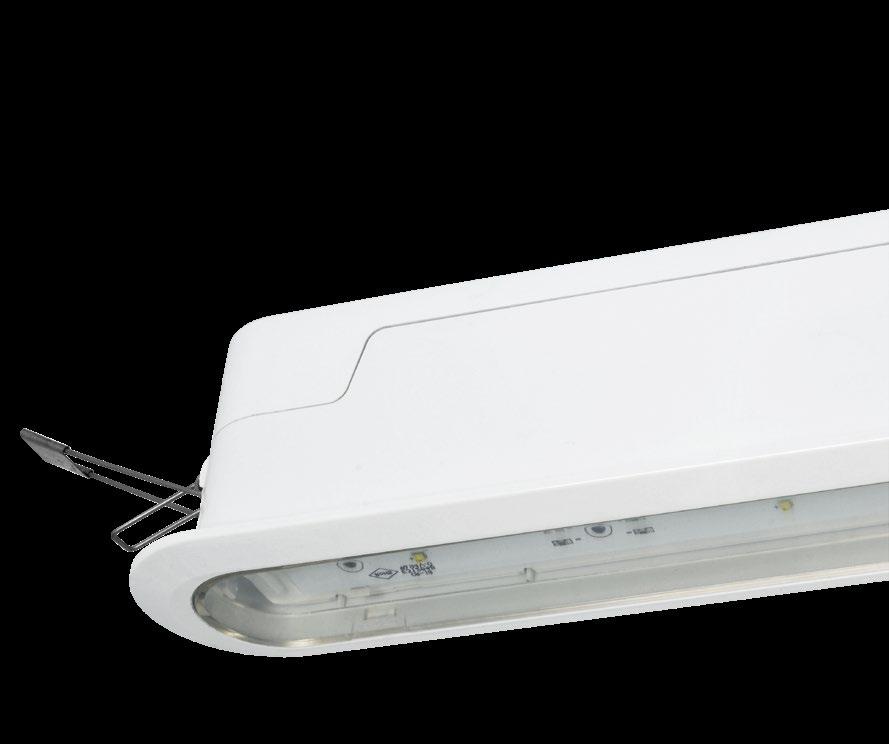

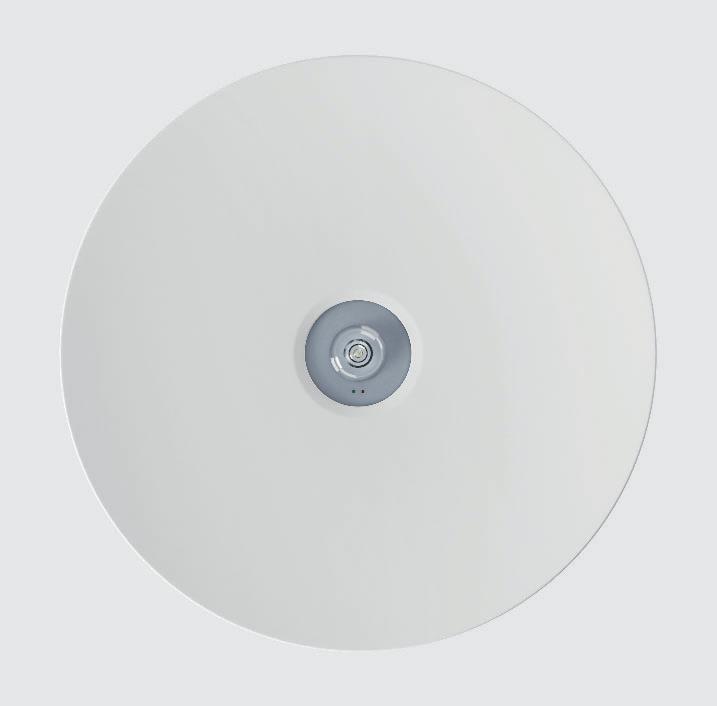

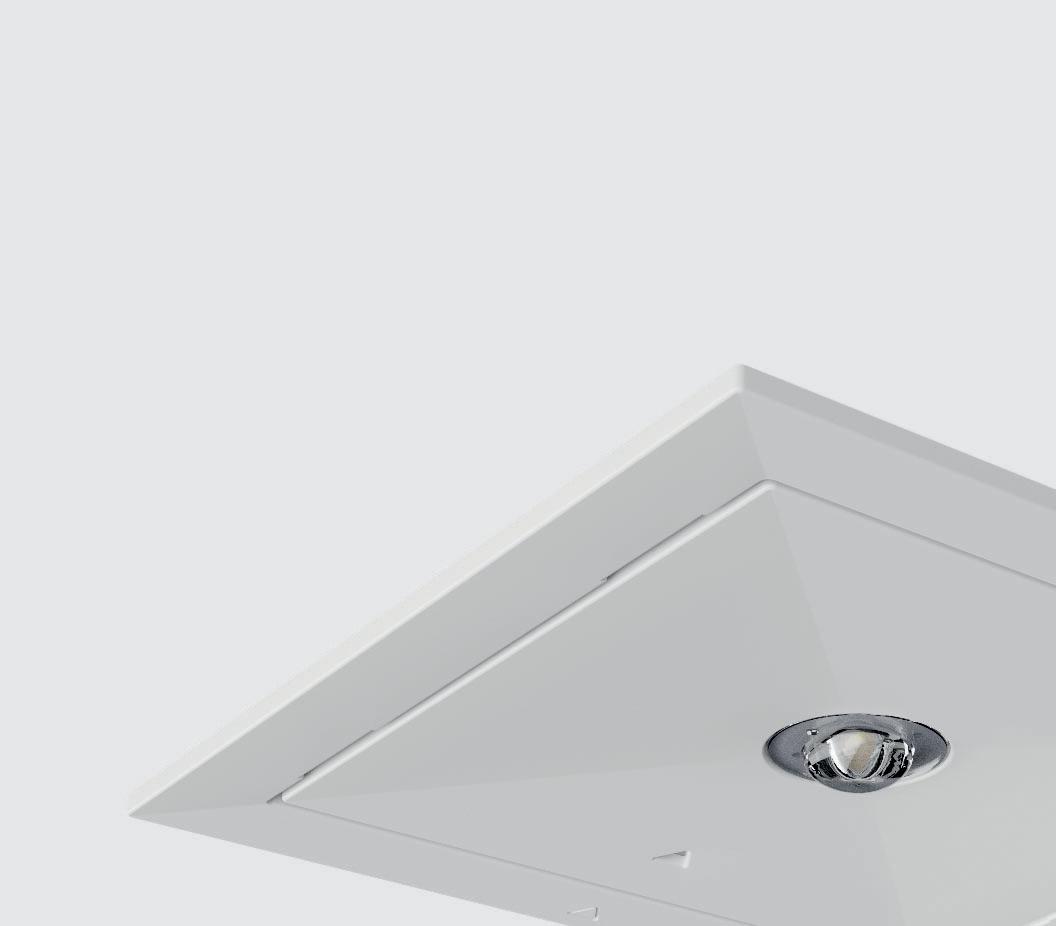

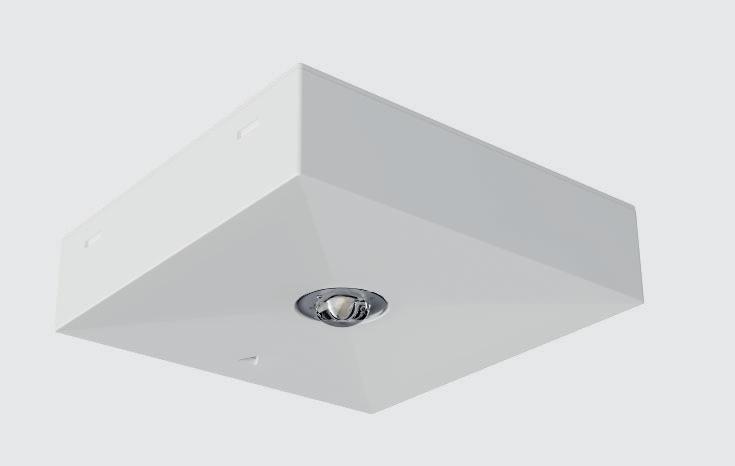

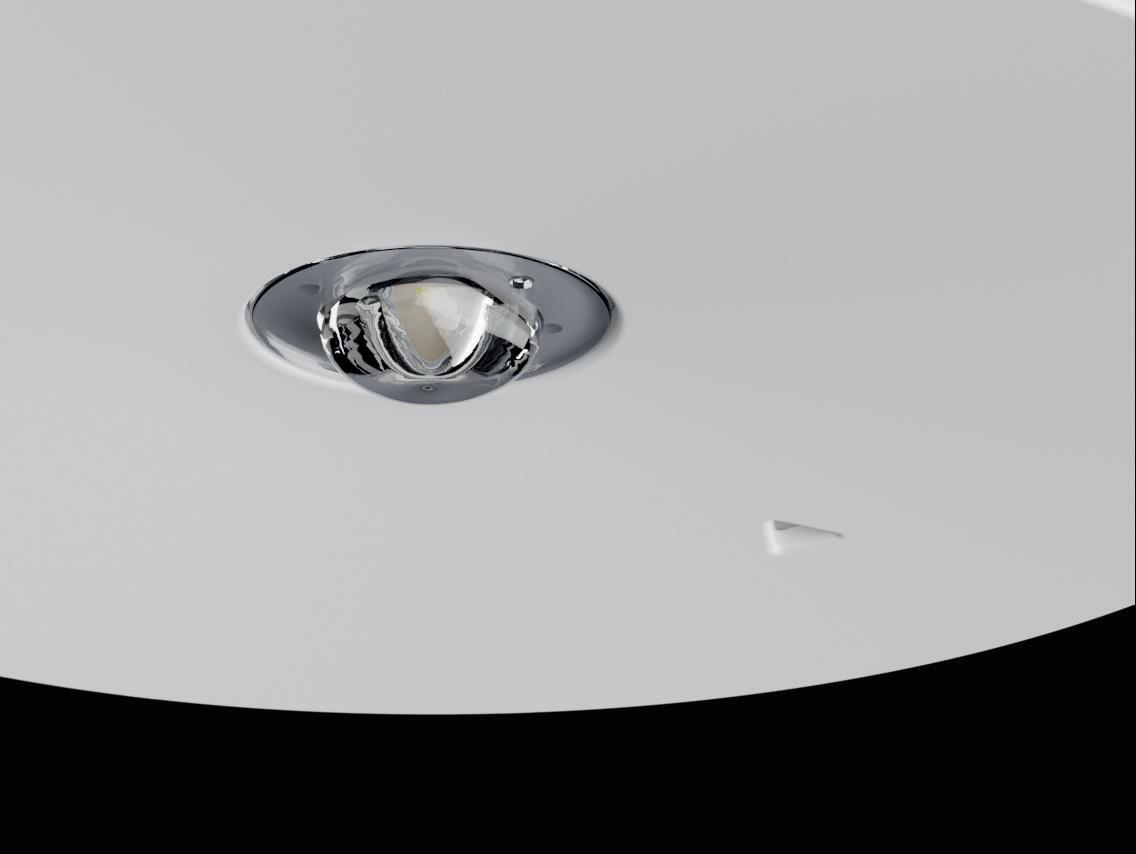

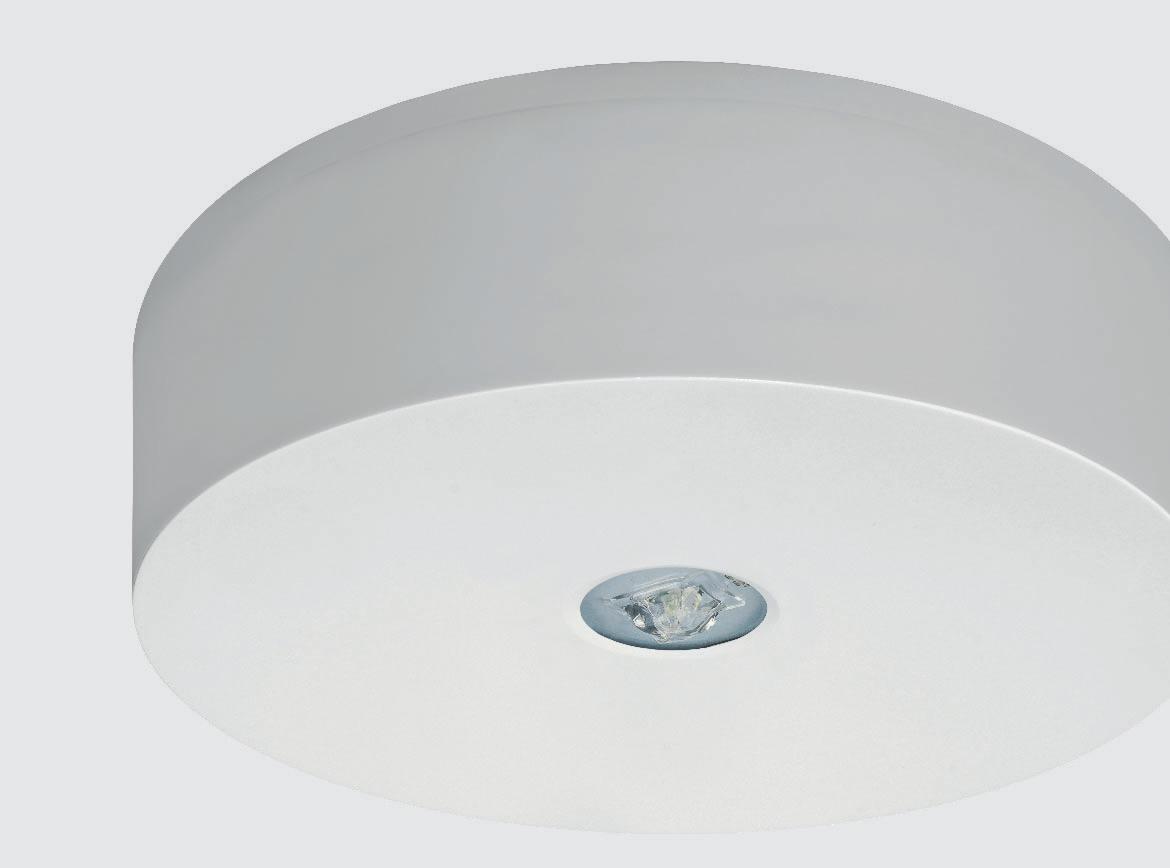

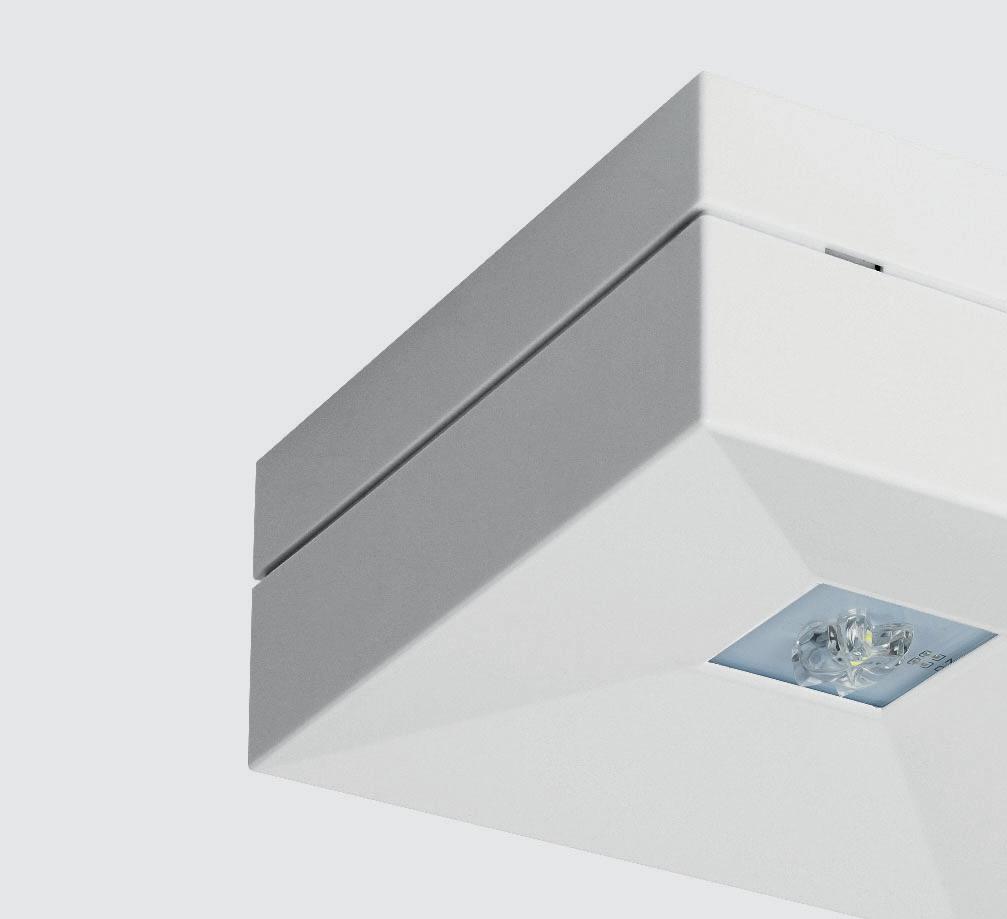

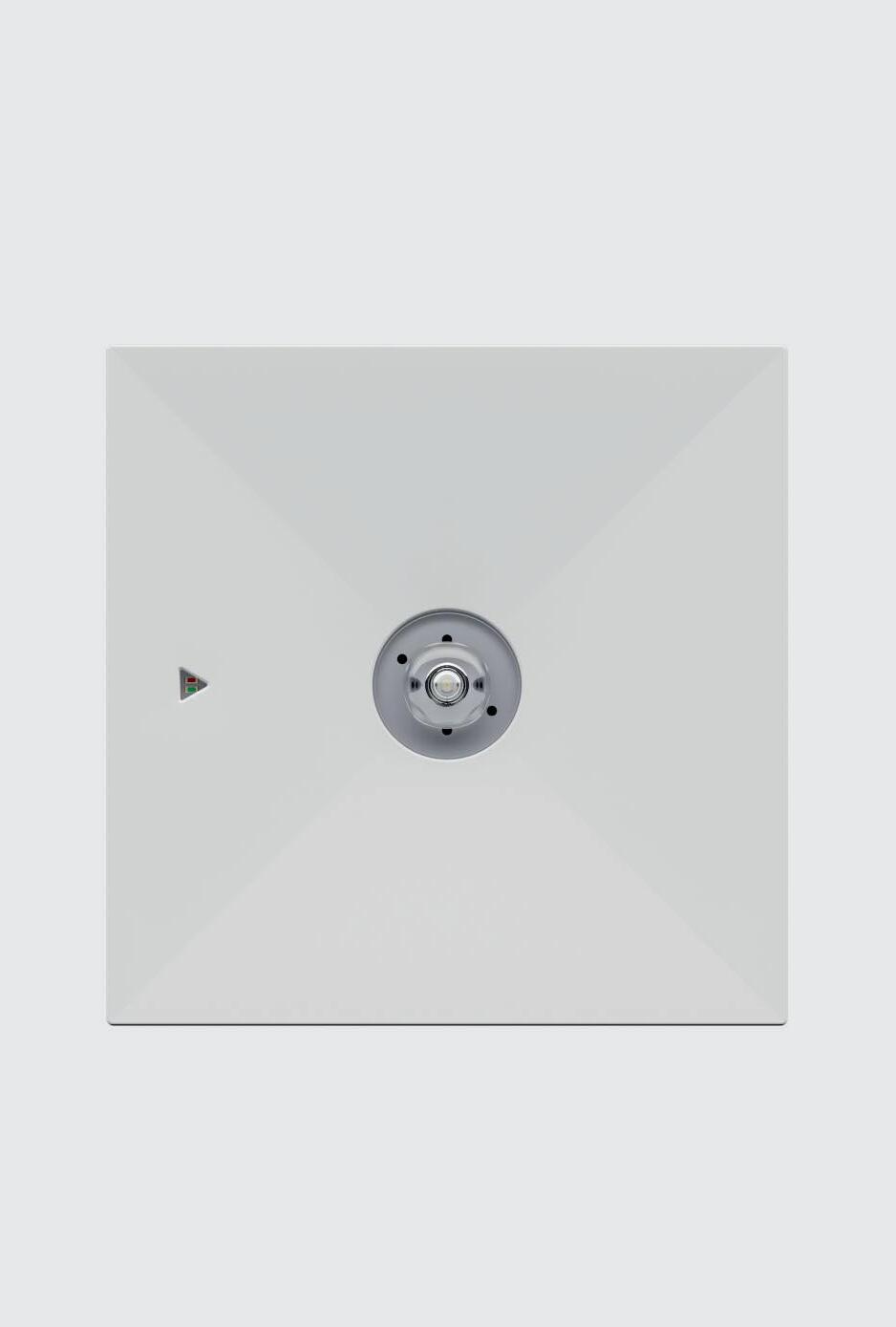

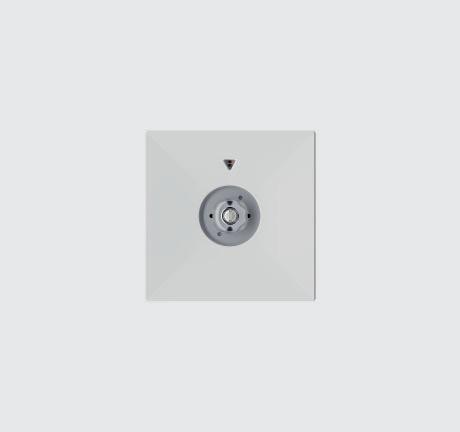

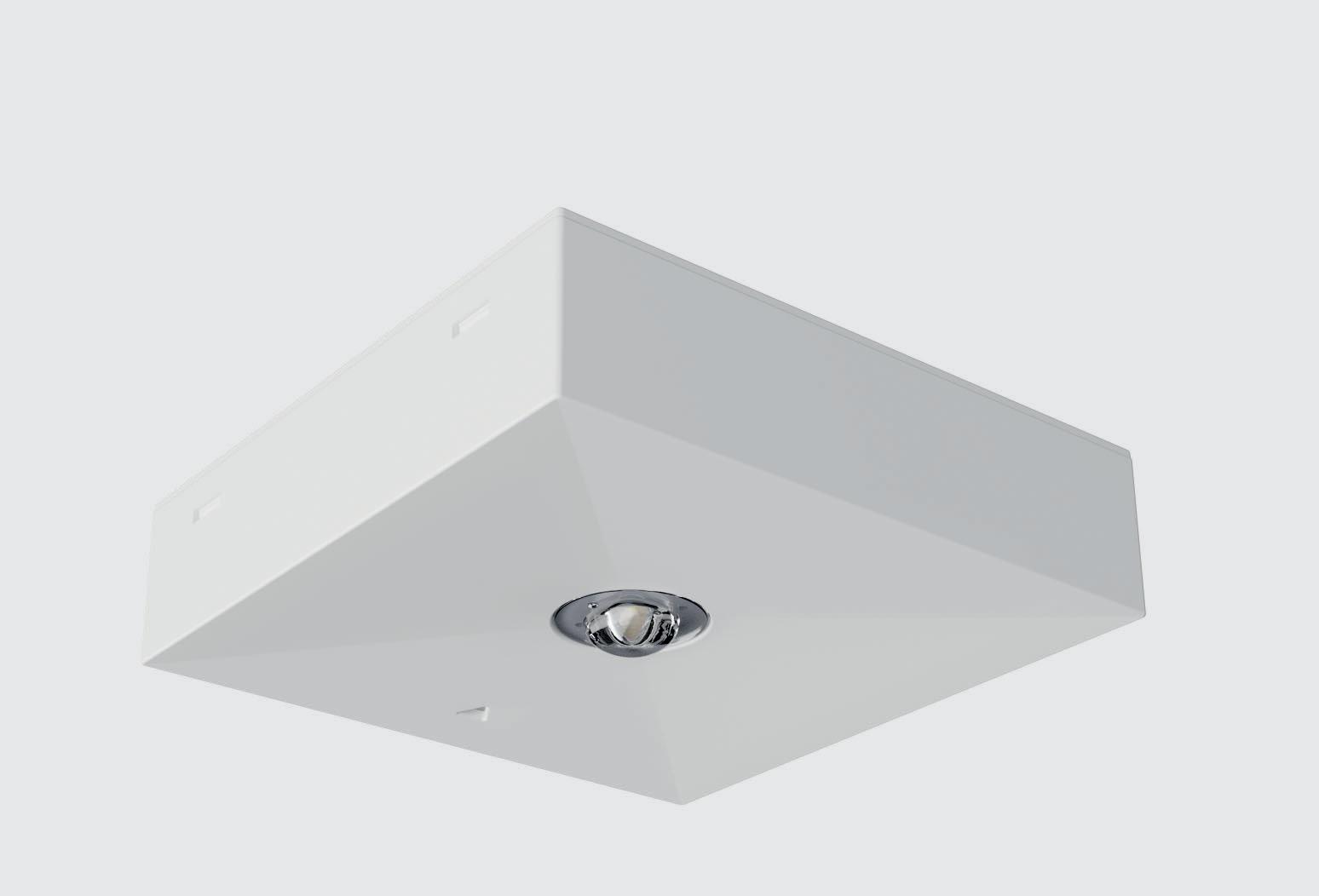

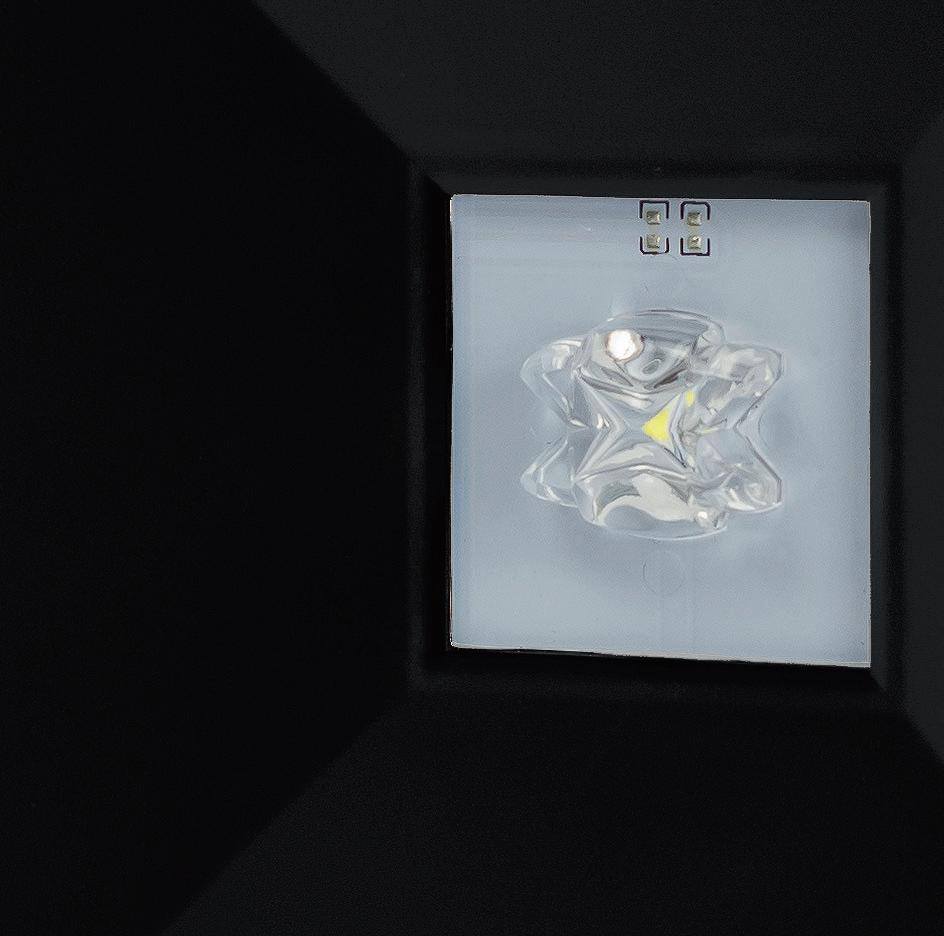

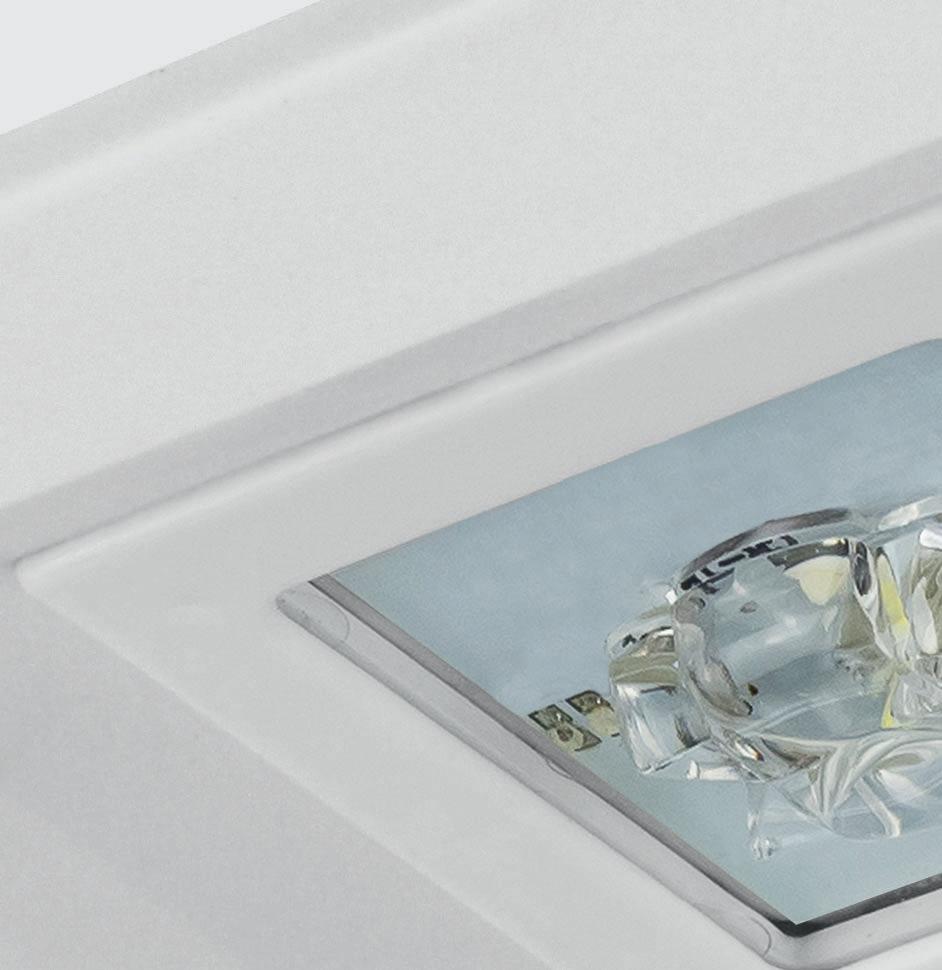

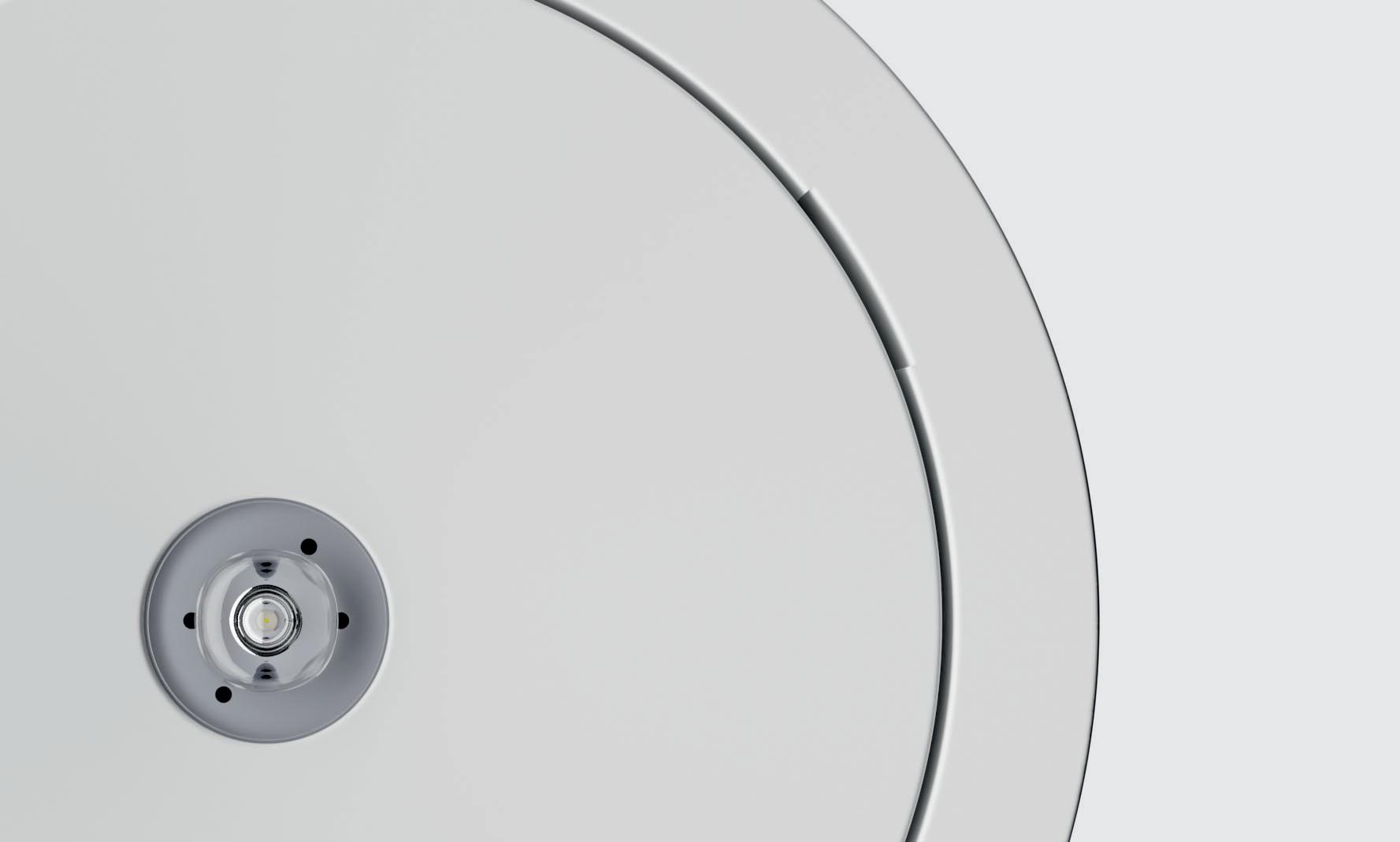

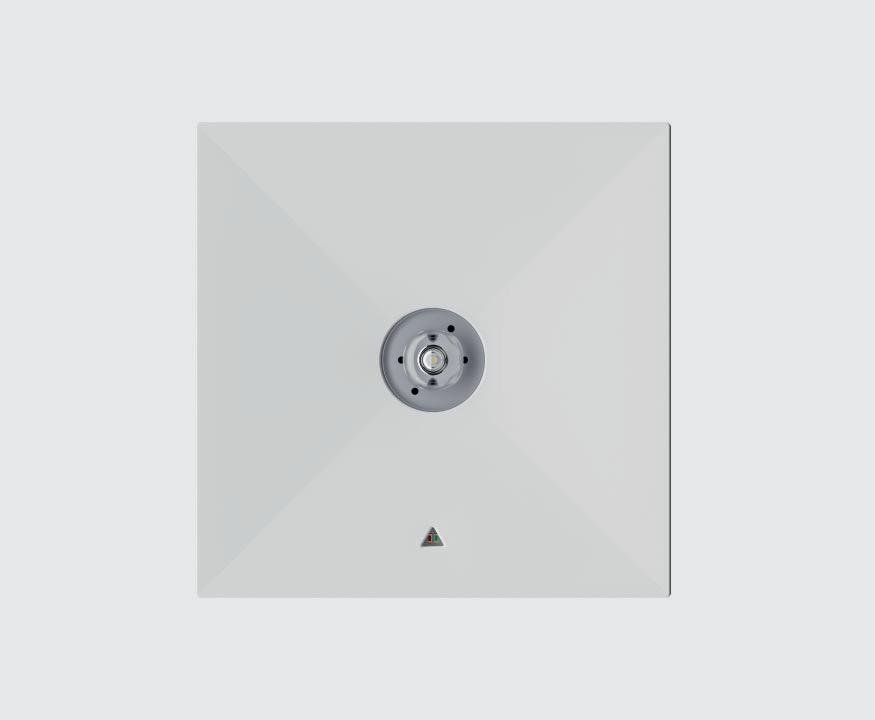

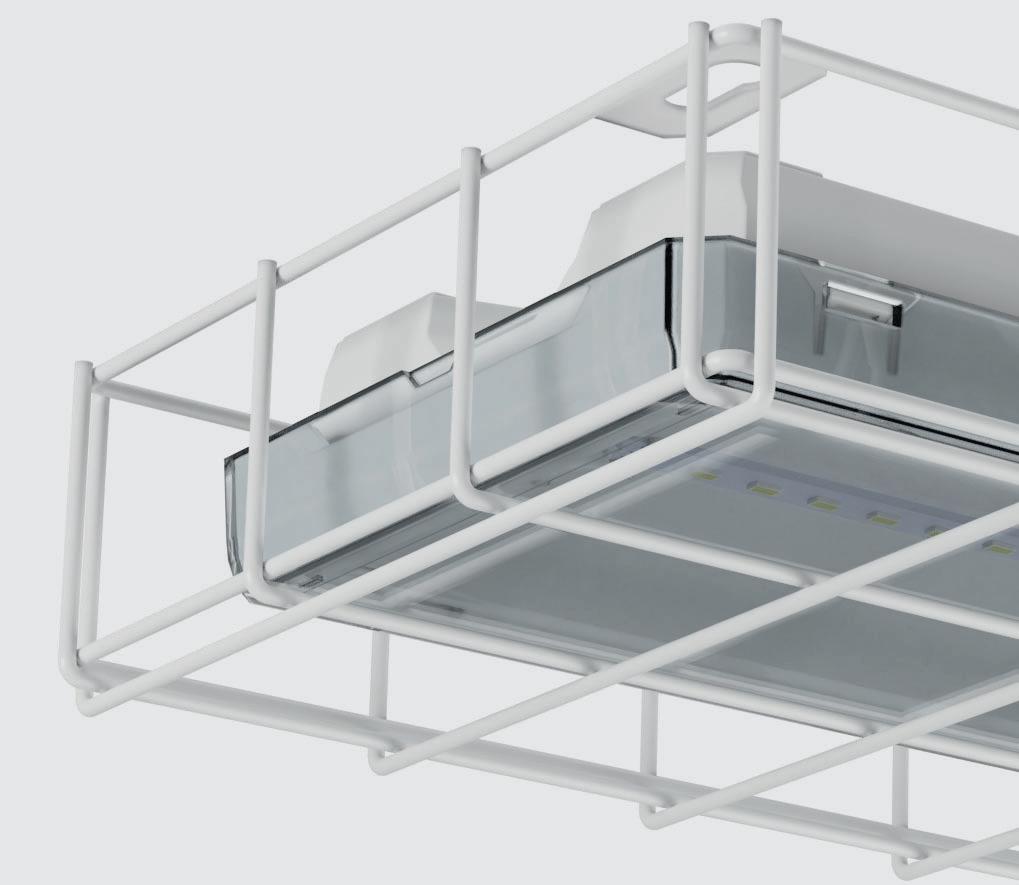

Rodzina LOVATO 3 to typ opraw awaryjnych przeznaczonych do montażu podtynkowego lub natynkowego wewnątrz budynków. Ich kompaktowy rozmiar sprawia, że łatwo wbudować je w powierzchnie, dlatego bardzo dobrze komponują się z oświetleniem podstawowym. Oprawy wykonane są z wysokiej jakości komponentów (np. wydajne źródła światła PowerLed z indywidualnie zaprojektowanymi soczewkami) tak, aby charakteryzowały się ponadprzeciętnymi parametrami w zakresie strumienia świetlnego. Szeroka gama optyk, pozwala na indywidualny dobór oprawy w zależności od potrzeb przyszłego użytkownika obiektu.
Projektując rodzinę LOVATO 3, zależało nam na szybkim montażu, ułatwiającym konserwację opraw oświetleniowych.
Oprawy z tej serii są często używane w przestrzeniach biurowych, galeriach handlowych (m.in.powierzchnie najemców) oraz pomieszczeniach socjalnych.
AC 220-240V 50-60Hz
DC 176-275V
DC 24V
DC 48V
LED IP20 IK06
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
Natynkowy
Opcjonalny podtynkowy (¹)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, LED

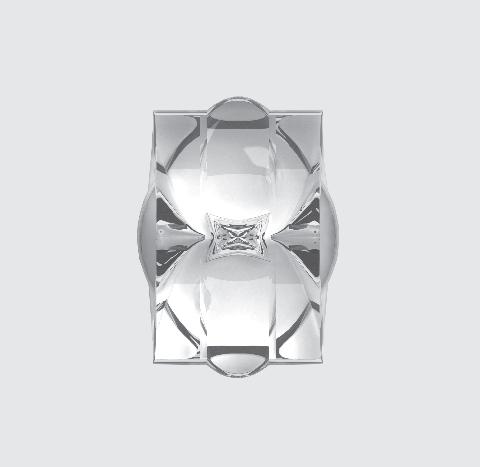

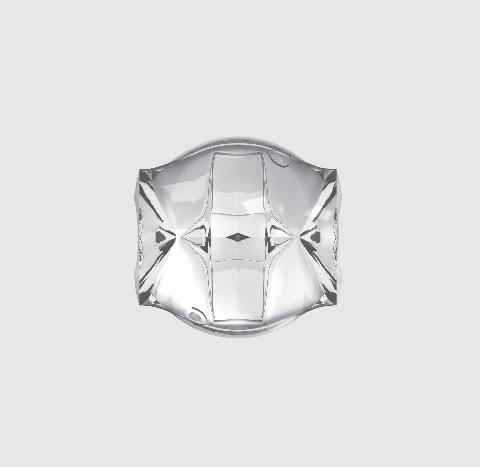

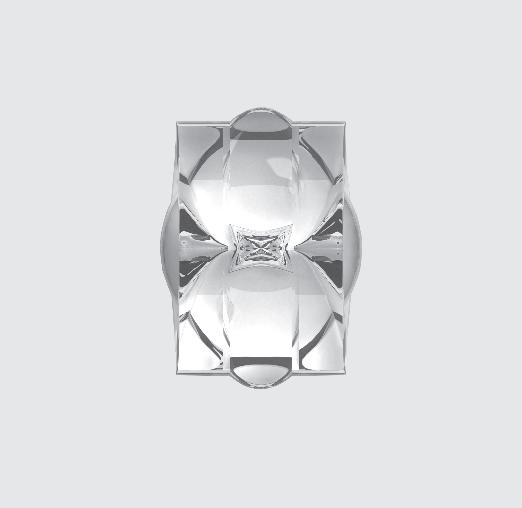

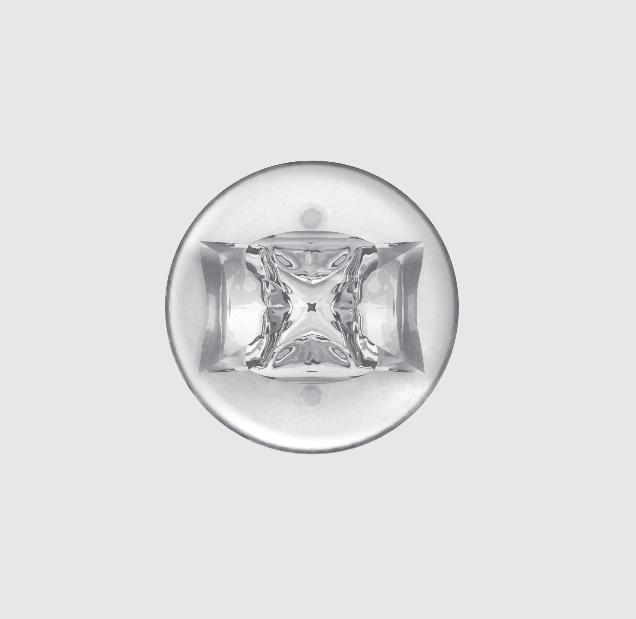

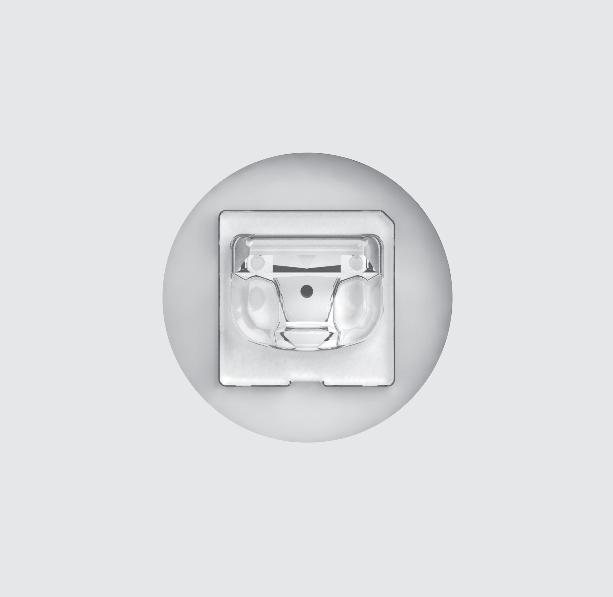

Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna • R, R1, R2 – droga ewakuacyjna Temperatura barwowa: 6000K Żywotność: 50000h
Premium: maks. 12h; energooszczędny układ ładowania
Premium: 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK06
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV II • (¹) zobacz akcesorium do montażu podtynkowego
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODOPTYKIMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
A O U R R1 R2
LEGENDA:
LV3N oprawa LOVATO N 3
LV3NB oprawa LOVATO N 3 z boxem
A optyka asymetryczna
O optyka do przestrzeni otwartej
U optyka uniwersalna
R, R1, R2 optyka do drogi ewakuacyjnej
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 system centralnej baterii
FZLV II 48VDC
CB system centralnej baterii
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]

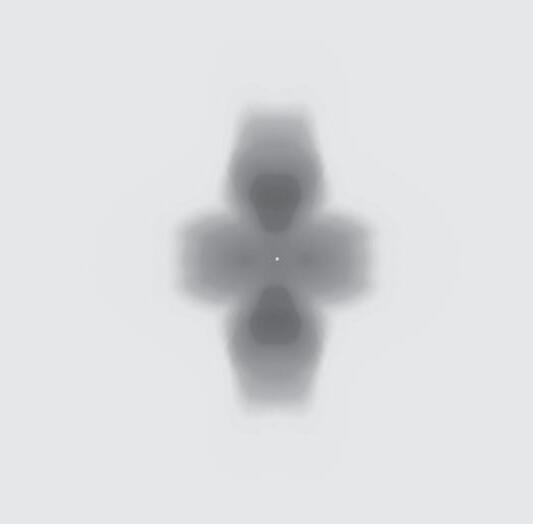

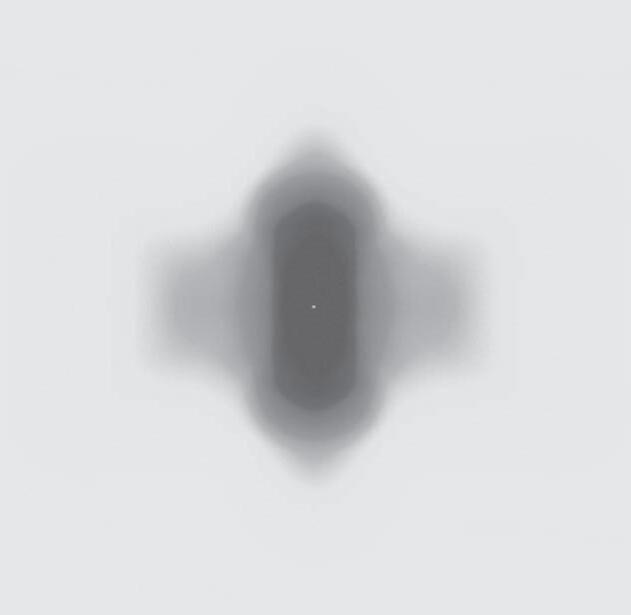

Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1369 m2/2W
930 m2/1W

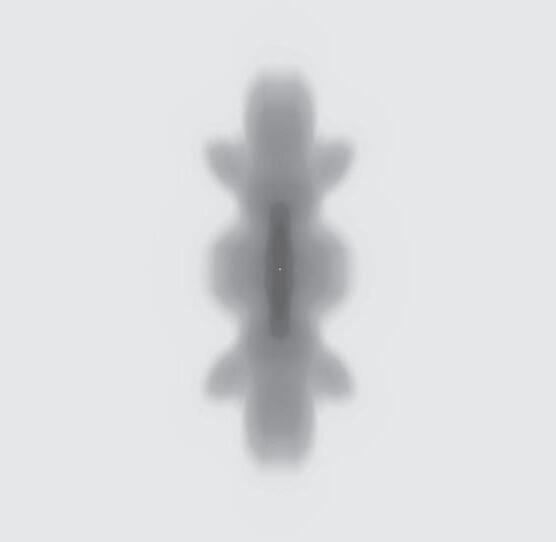

Optyka R1 do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
30,5 m/2W
24,5 m/1W

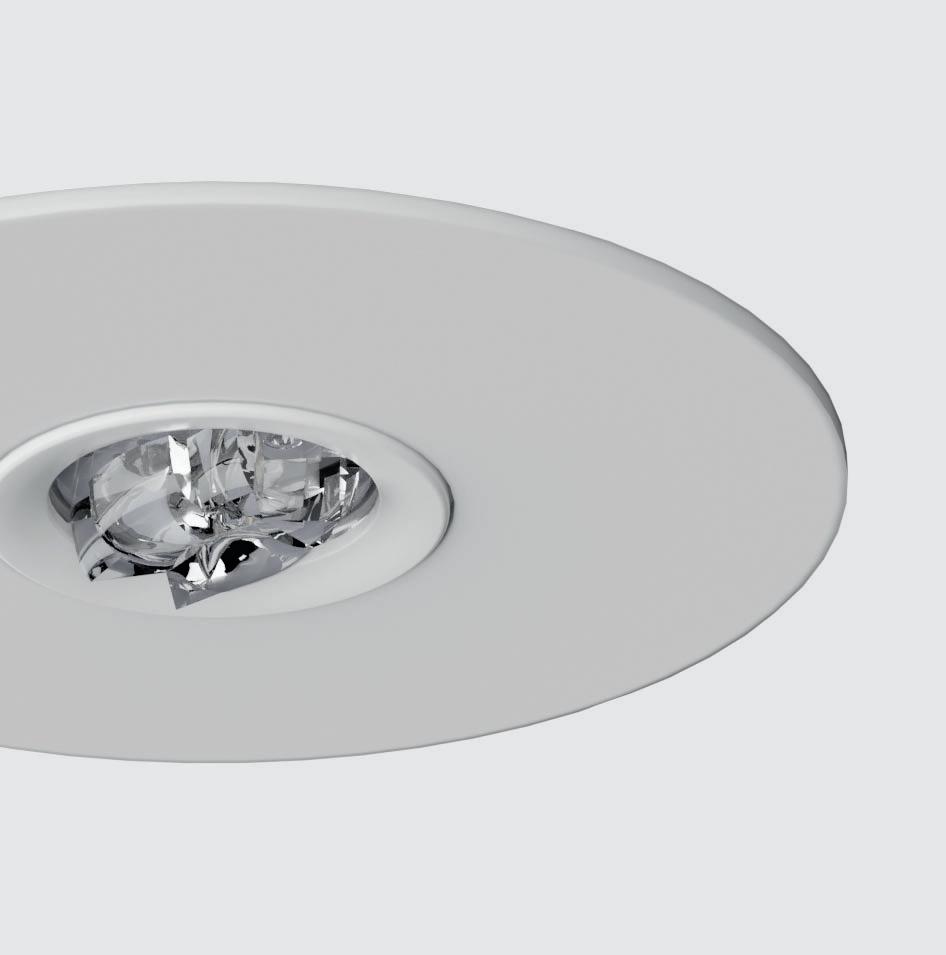

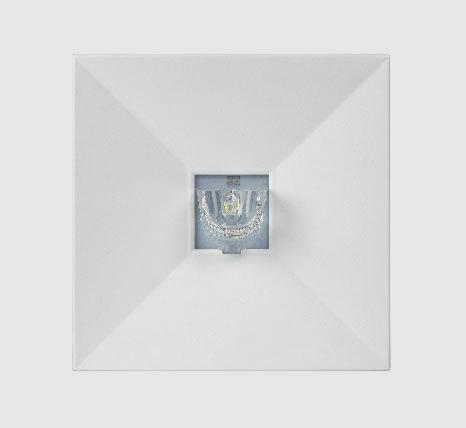

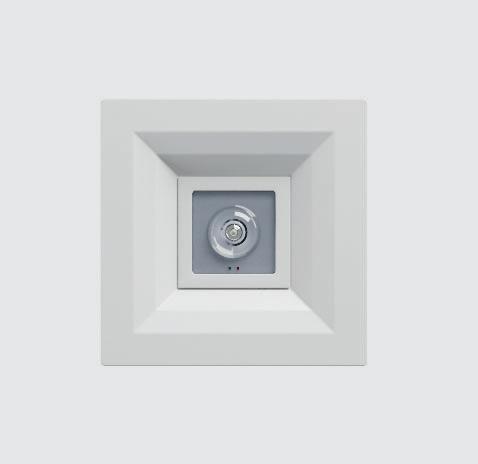

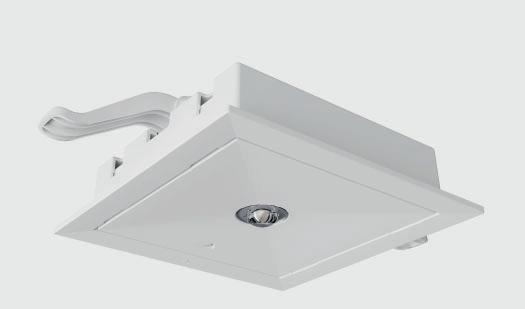

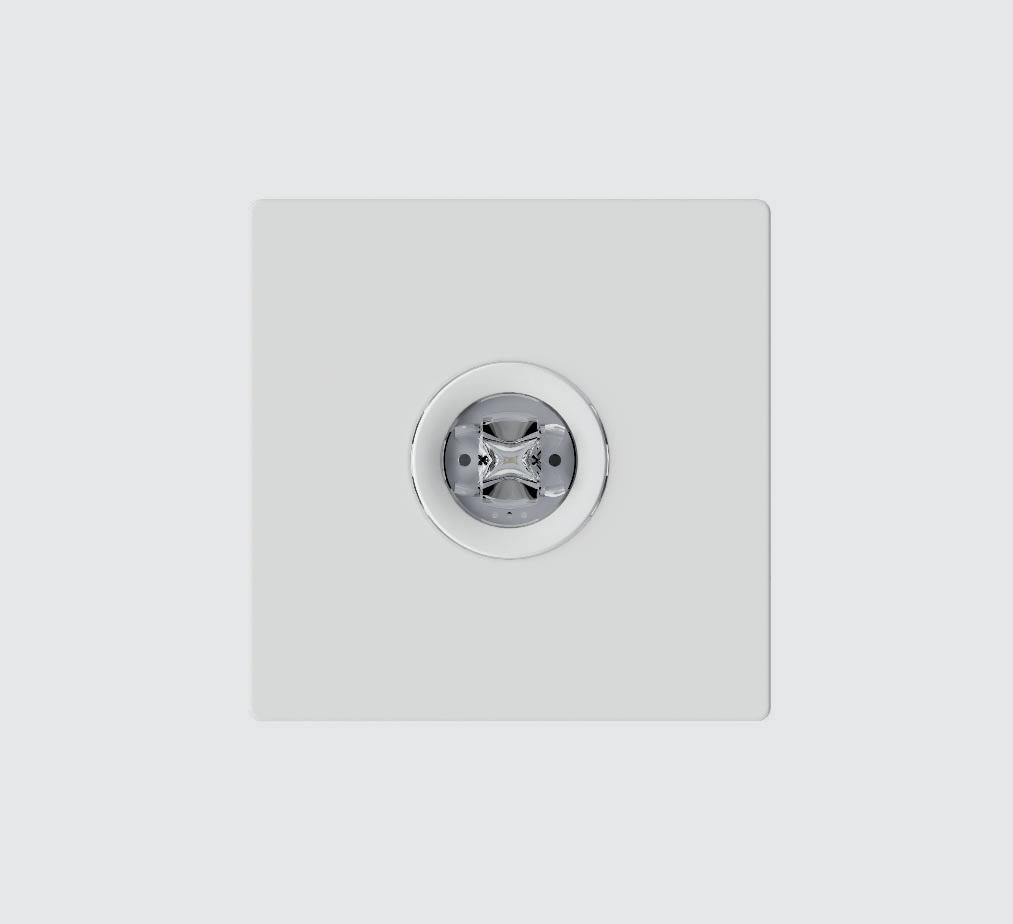

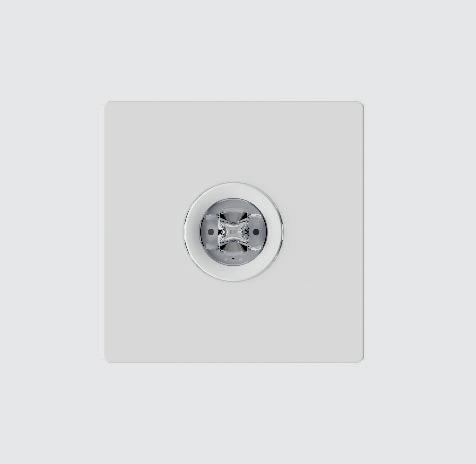

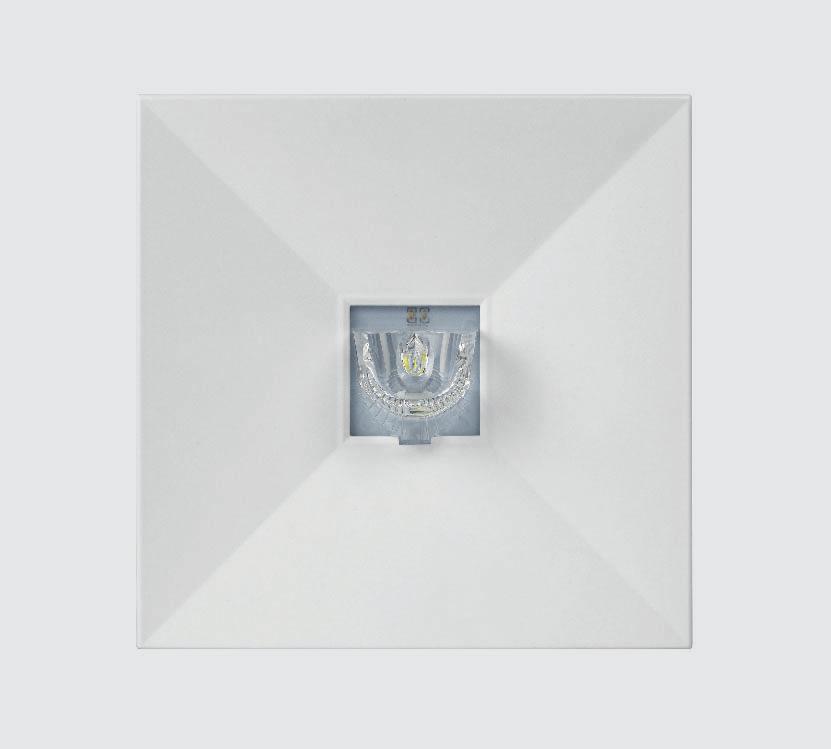

WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego

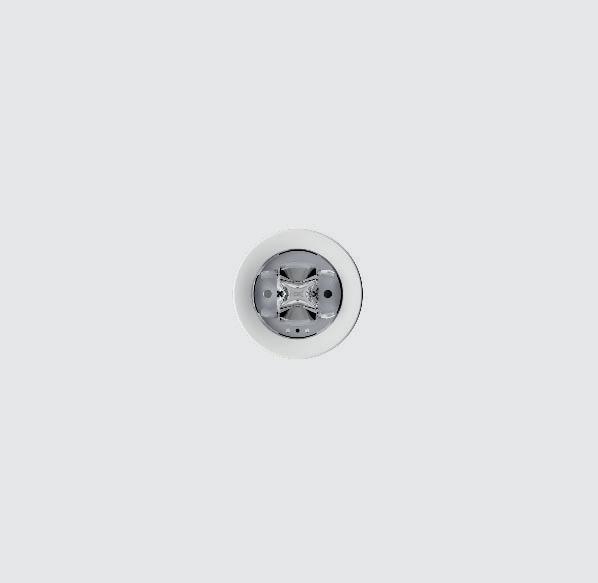

MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
AC 220-240V 50-60Hz
DC 176-275V
DC 24V
DC 48V
LED
IP20
IK07
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, LED
Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, R1, R2 – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Premium: maks. 12h; energooszczędny układ ładowania
Premium: 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK07
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODOPTYKIMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
LV3PA O U R R1 R2
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODOPTYKIMOCMODUŁSYSTEMOPCJEKOLOR
LV3PA O U R R1 R2
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODOPTYKIMOCSYSTEMKOLOR
LV3PA O U R R1 R2
LEGENDA:
LV3P oprawa LOVATO P 3
A optyka asymetryczna
O optyka do przestrzeni otwartej
U optyka uniwersalna
R, R1, R2 optyka do drogi ewakuacyjnej
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 system centralnej baterii
FZLV II 48VDC
CB system centralnej baterii
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1482 m2/2W
992 m2/1W
Optyka R1 do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
31,5 m/2W 26 m/1W

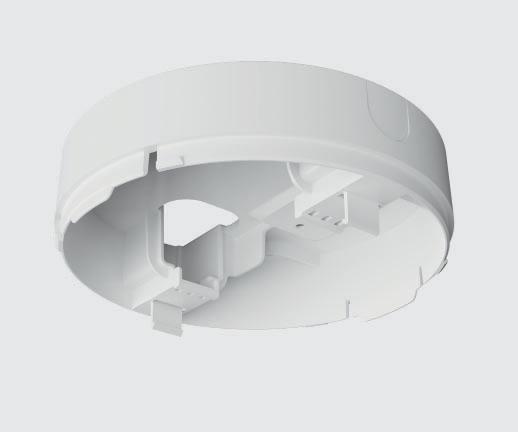

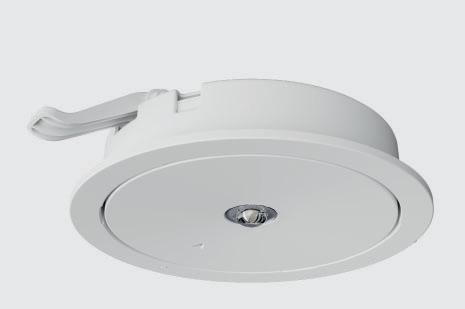

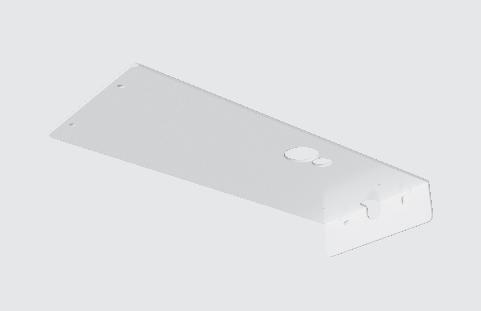

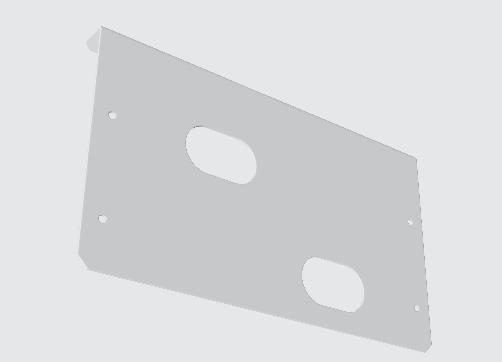

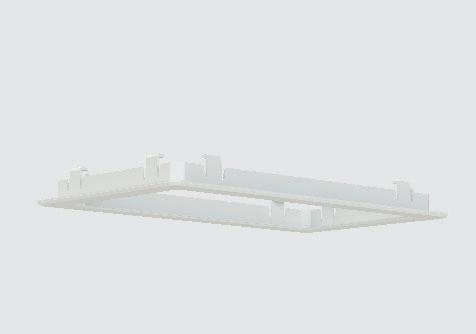

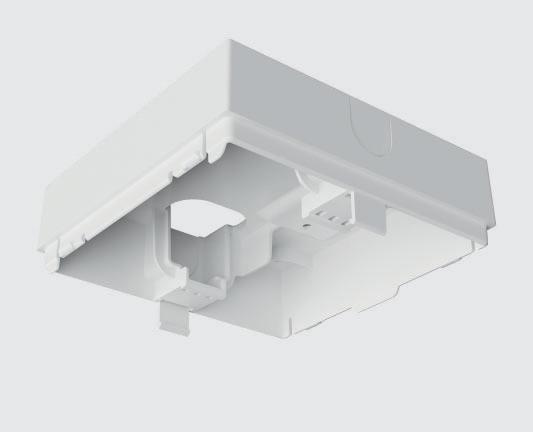

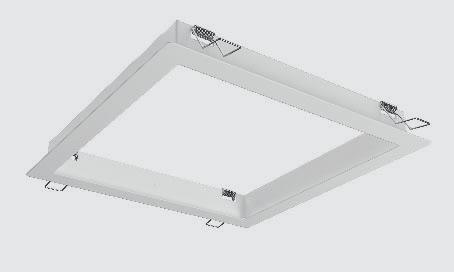

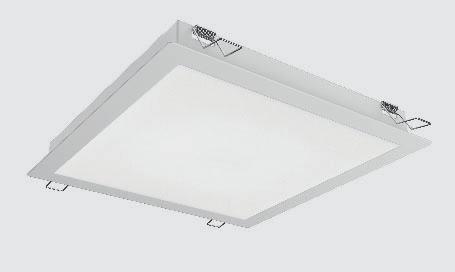

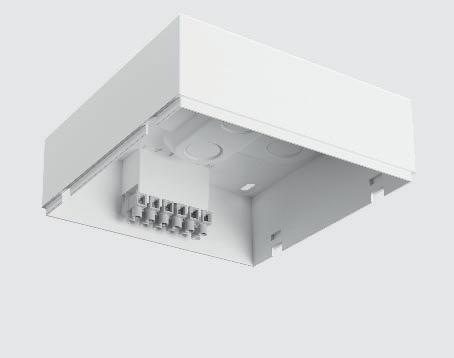

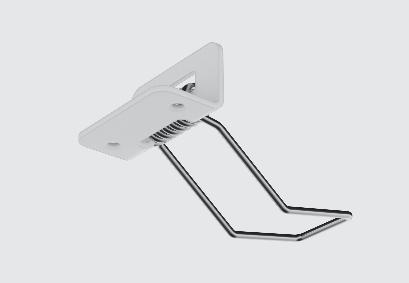

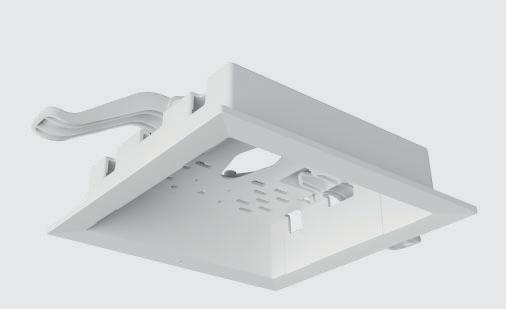

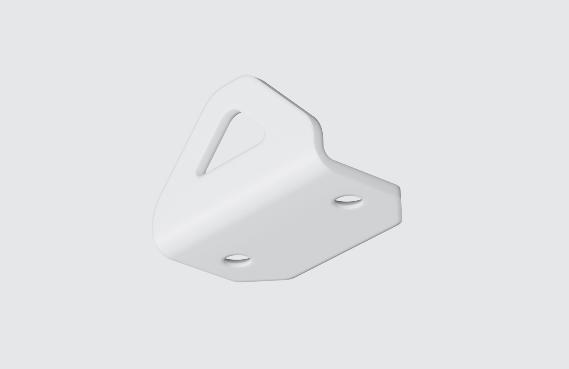

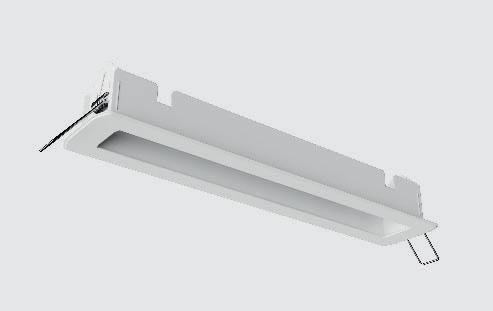

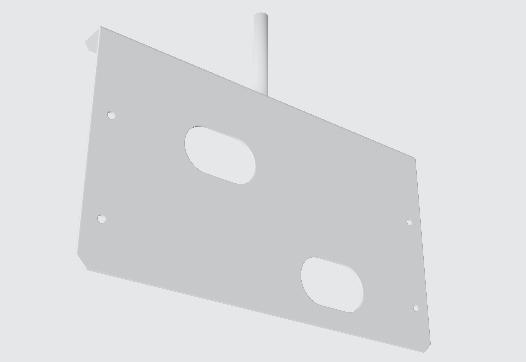

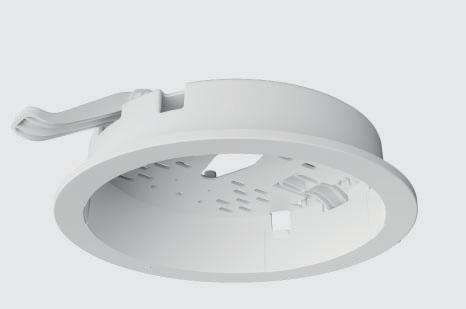

AKCESORIUM DO MONTAŻU PODTYNKOWEGO
KOD: LV3N/REC/WH
LV3N/REC/GR
LV3N/REC/BL

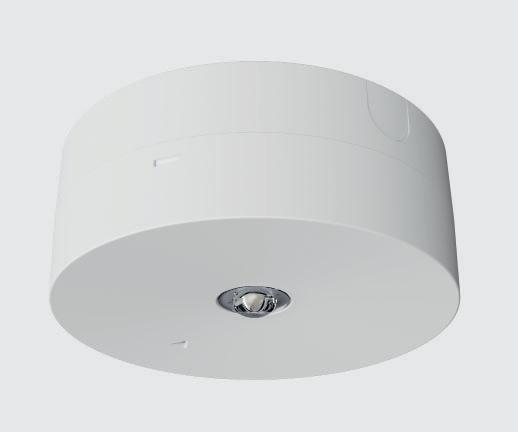

KOD: LV3N/BOX/WH
LV3N/BOX/GR
LV3N/BOX/BL

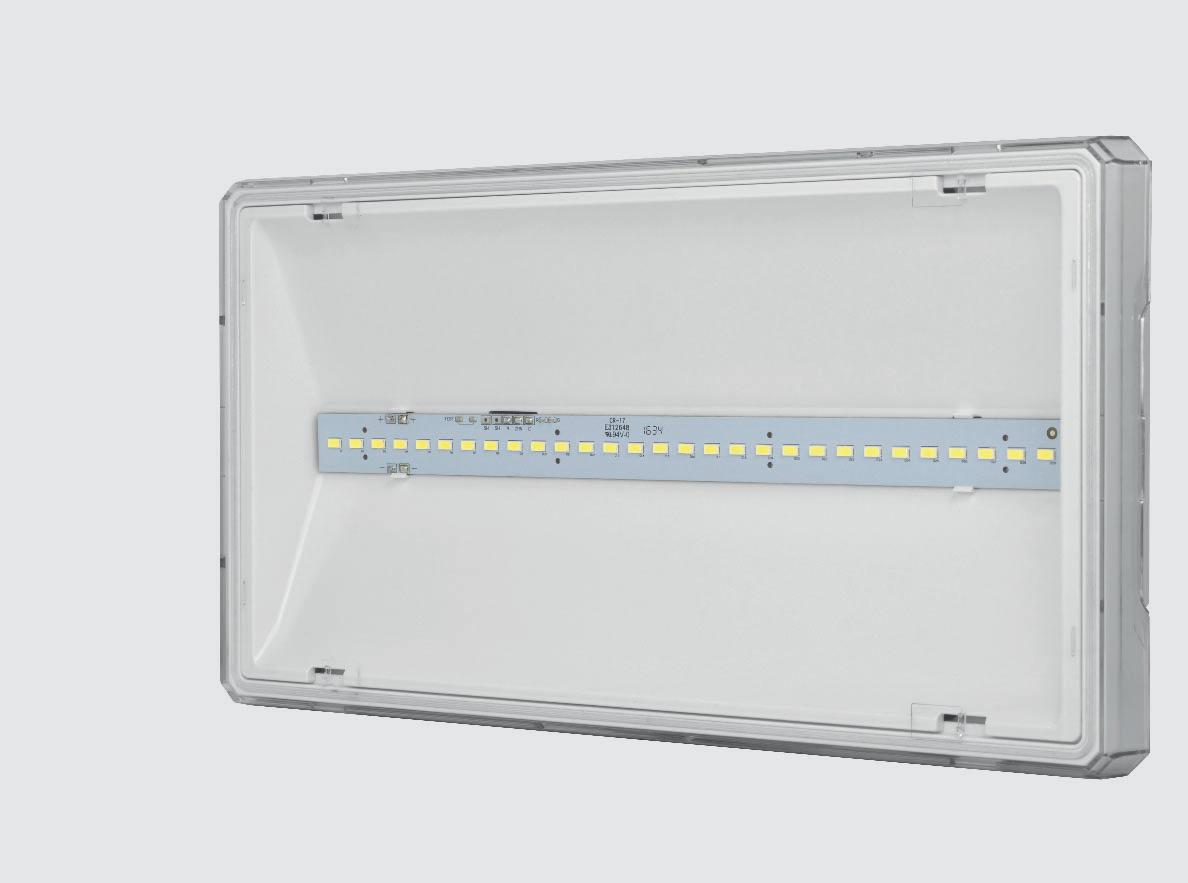

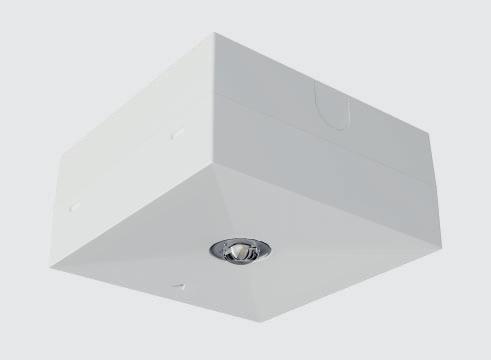

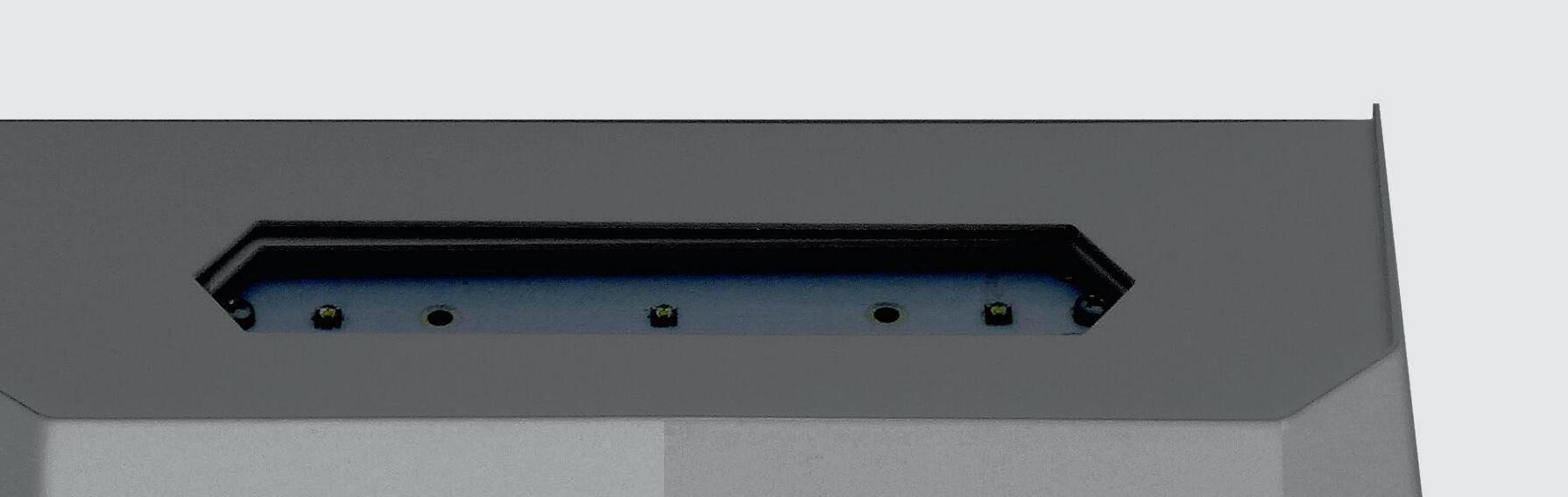

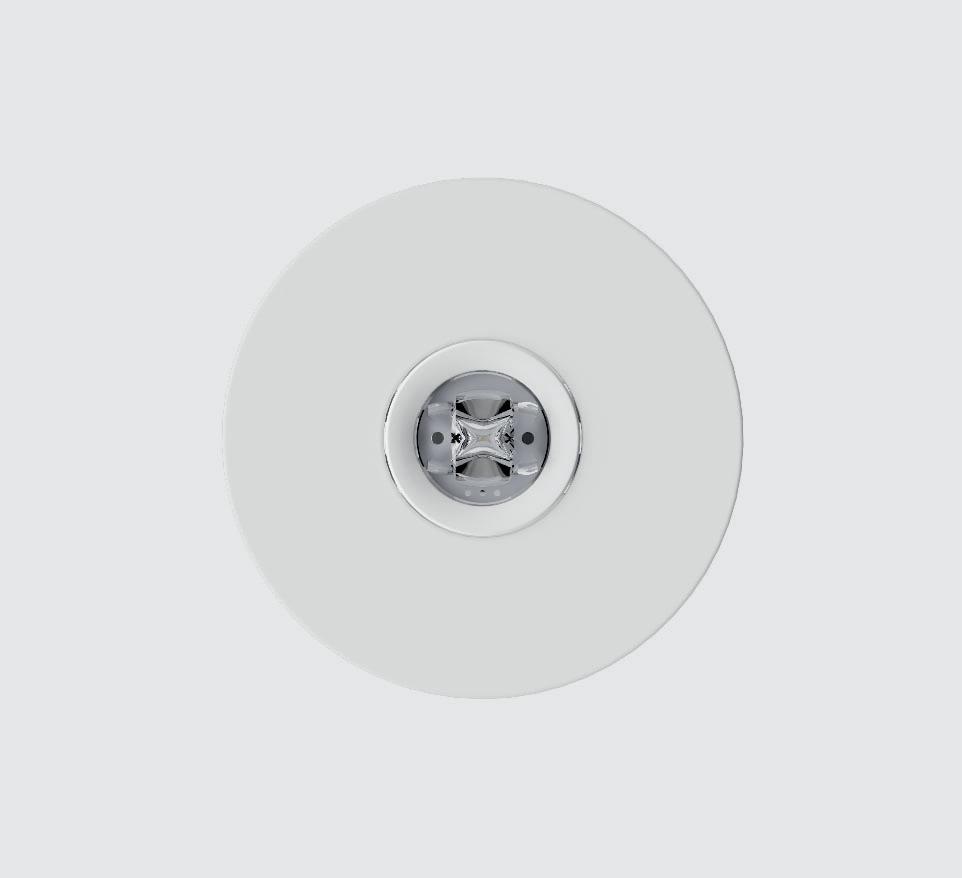

Rodzina AX 3 to rodzaj uniwersalnych opraw awaryjnych zaprojektowanych do montażu natynkowego lub podtynkowego wewnątrz budynków. Oprawy wykonane są z wysokiej jakości komponentów tak, aby charakteryzowały się ponadprzeciętnymi parametrami świetlnymi oraz wyglądem. Dzięki wydajnym źródłom LED i układom optycznym o szerokim rozsyle światła oprawy mogą być stosowane do oświetlenia rozległych obszarów, również na dużych wysokościach.
Szary
Dyskretna konstrukcja pozwala używać ich w wielu obiektach gdzie ze względu na funkcjonalność konieczna jest mała oprawa, ale z wysoką intensywnością oświetlenia. Takie rozwiązanie często stosowane jest w pomieszczeniach biurowych, sklepach, centrach handlowych, ciagach komunikacyjnych jak również w toaletach i pomieszczeniach socjalnych.
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
Natynkowy
Opcjonalny podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, LED
Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, R1, R2 – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Premium: maks. 12h; energooszczędny układ ładowania
Premium: 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK06
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV II • (¹) zobacz akcesorium do montażu podtynkowego
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
A O U R R1 R2
LEGENDA:
AX3N oprawa AXN 3
AX3NB oprawa AXN 3 z boxem
A optyka asymetryczna
O optyka do przestrzeni otwartej
U optyka uniwersalna
R, R1, R2 optyka do drogi ewakuacyjnej
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający
dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno, możliwość pracy w trybie SE)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 system centralnej baterii
FZLV II 48VDC
CB system centralnej baterii
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1406 m2/2W
992 m2/1W
Optyka R1 do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
30 m/2W
24,5 m/1W
AC 220-240V 50-60Hz
DC 176-275V
DC 24V
DC 48V
LED
IP20
IK07
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, LED
Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, R1, R2 – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Premium: maks. 12h; energooszczędny układ ładowania
Premium: 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK07
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODOPTYKIMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
AX3PA O U R R1 R2
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODOPTYKIMOCMODUŁSYSTEMOPCJEKOLOR
AX3PA O U R R1 R2 1WZCBXADEWHGRBL 2WZCBXADEWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODOPTYKIMOCSYSTEMKOLOR
AX3PA O U R R1 R2 1WFZLVFZLV2WHGRBL 2WFZLVFZLV2WHGRBL
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
LEGENDA:
AX3P oprawa AXP 3
A optyka asymetryczna
O optyka do przestrzeni otwartej
U optyka uniwersalna
R, R1, R2 optyka do drogi ewakuacyjnej
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno, możliwość pracy w trybie SE)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU Rsystem monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 system centralnej baterii
FZLV II 48VDC
CB system centralnej baterii
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1296 m2/2W
870 m2/1W
Optyka R1 do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
27 m/2W
24 m/1W
AKCESORIUM DO MONTAŻU PODTYNKOWEGO
KOD: AX3N/REC/WH
AX3N/REC/GR
AX3N/REC/BL
KOD: AX3N/BOX/WH
AX3N/BOX/GR
AX3N/BOX/BL

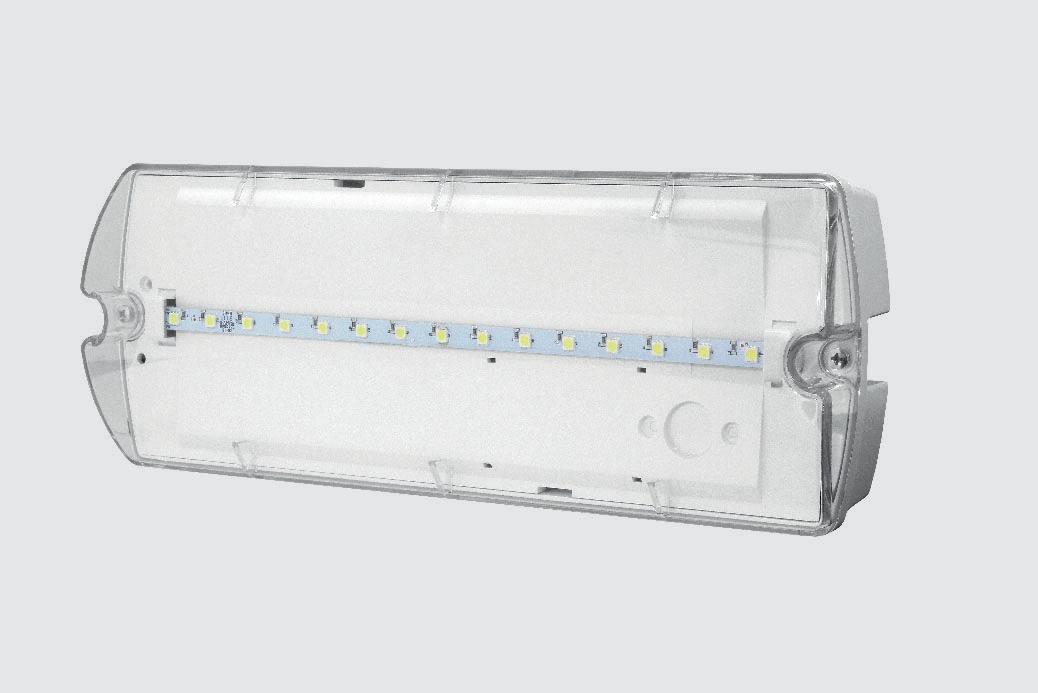

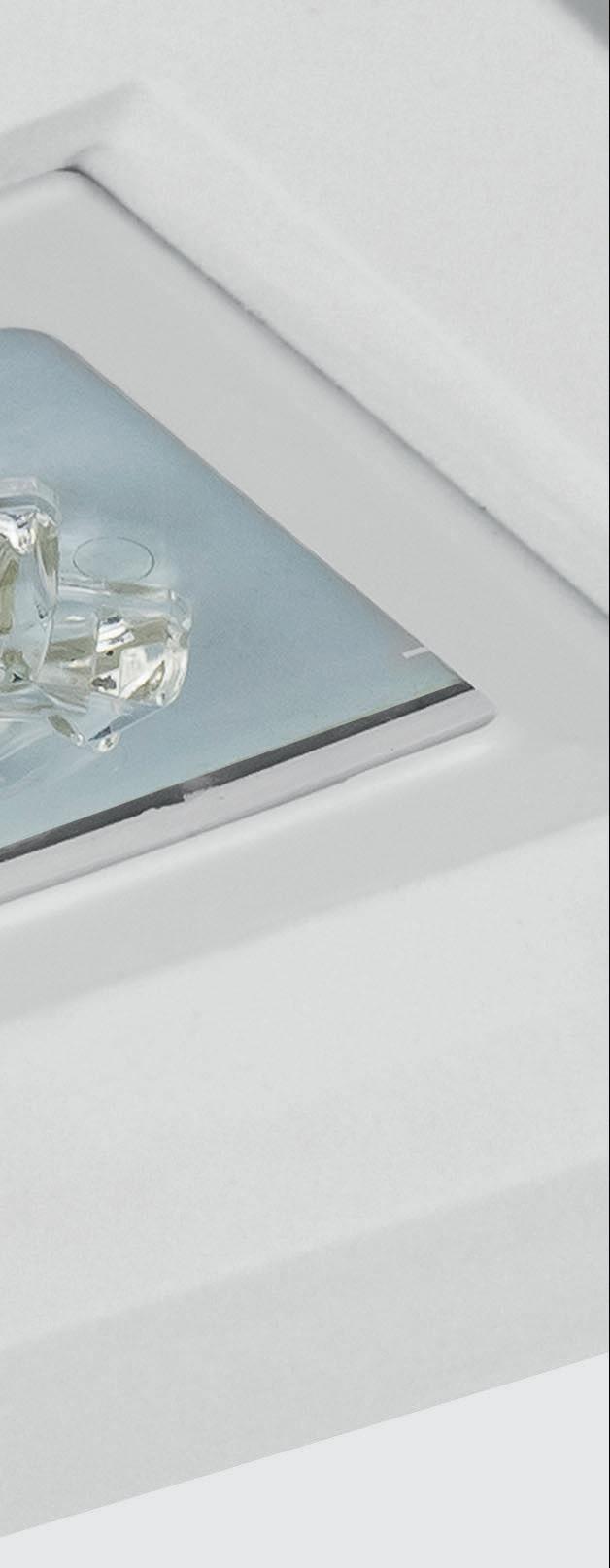

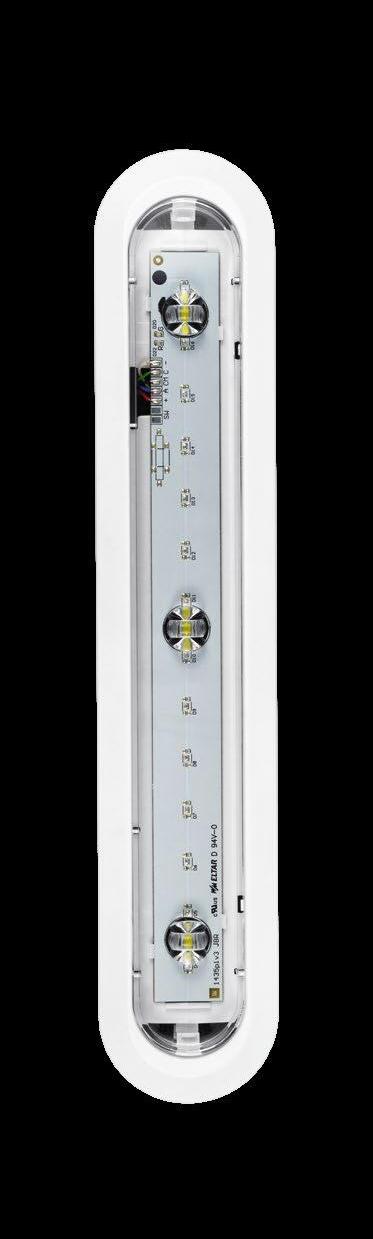

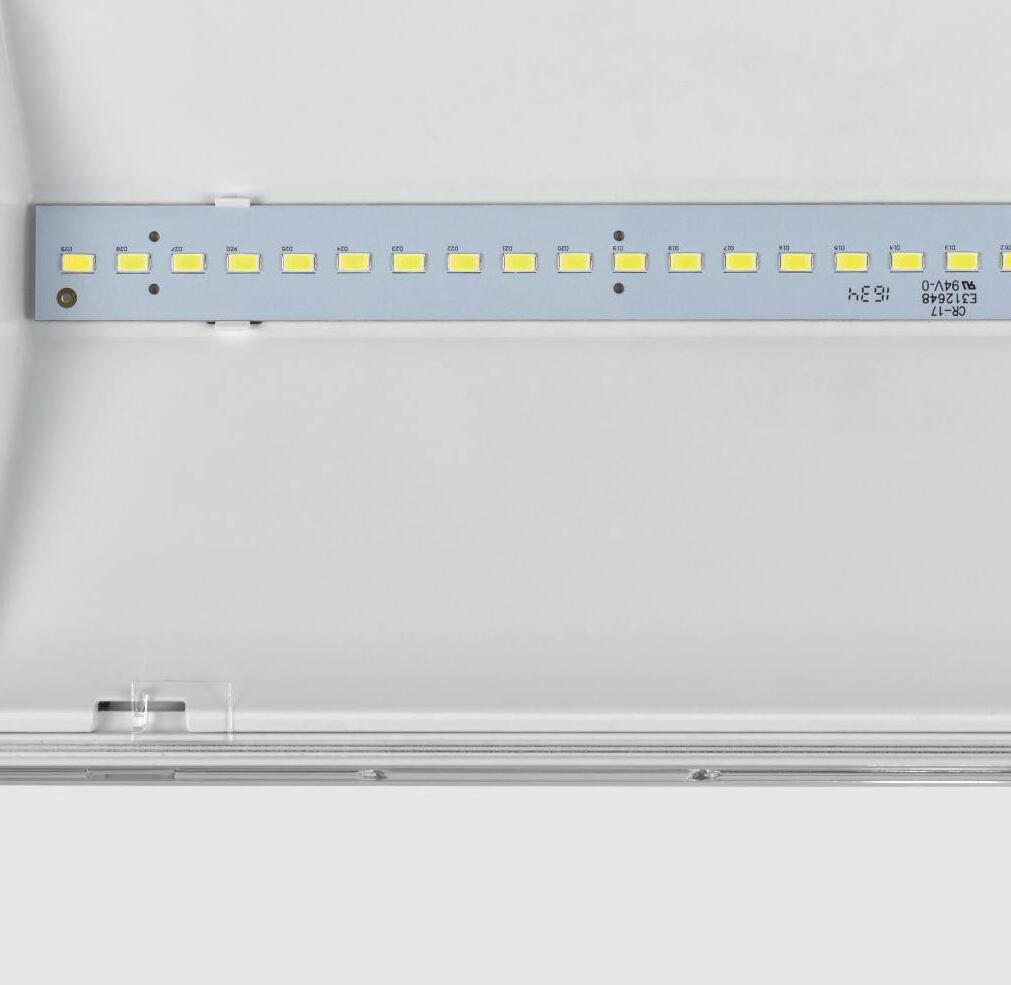

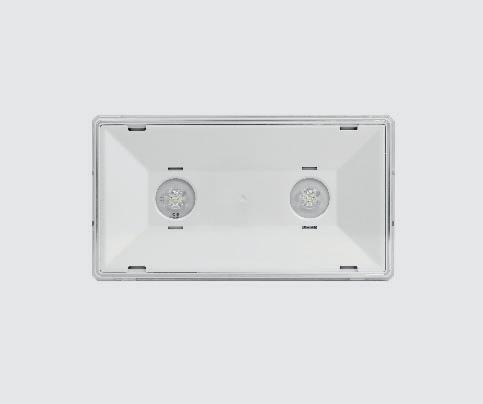

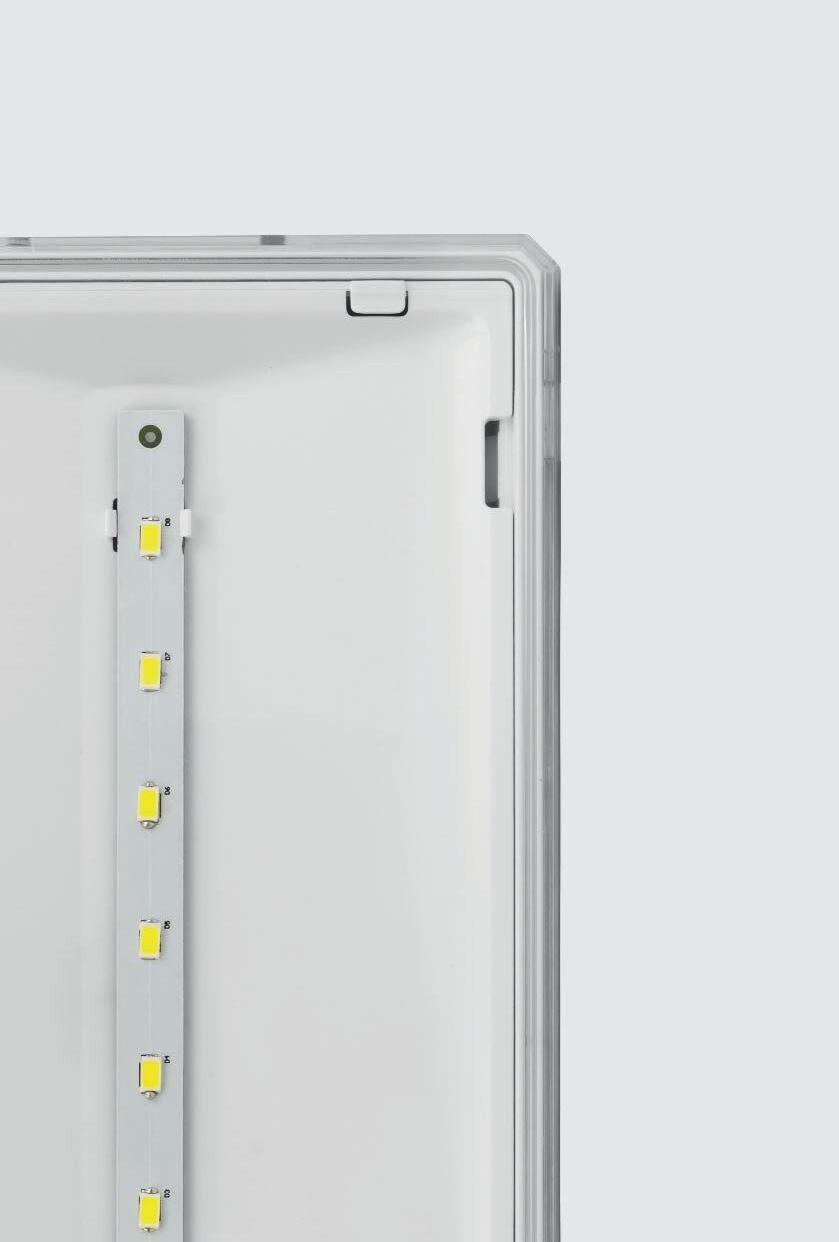

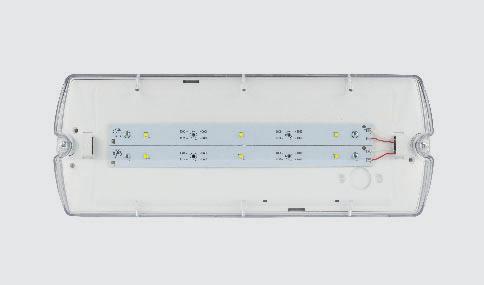

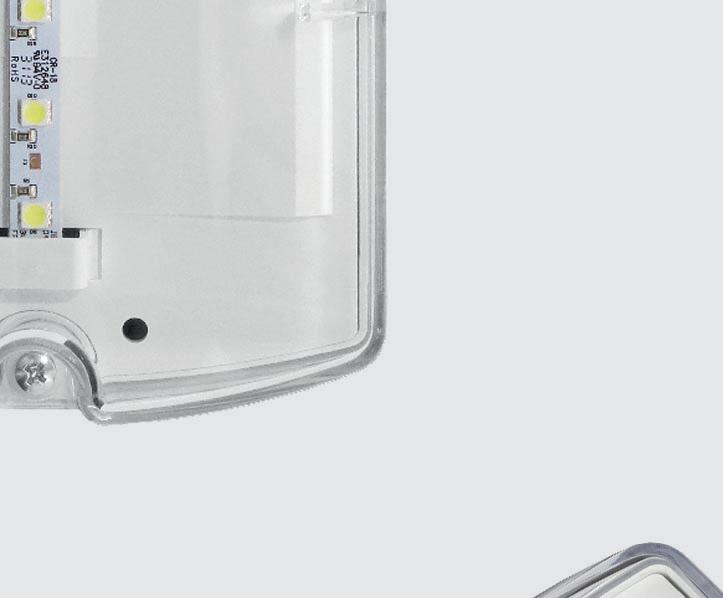

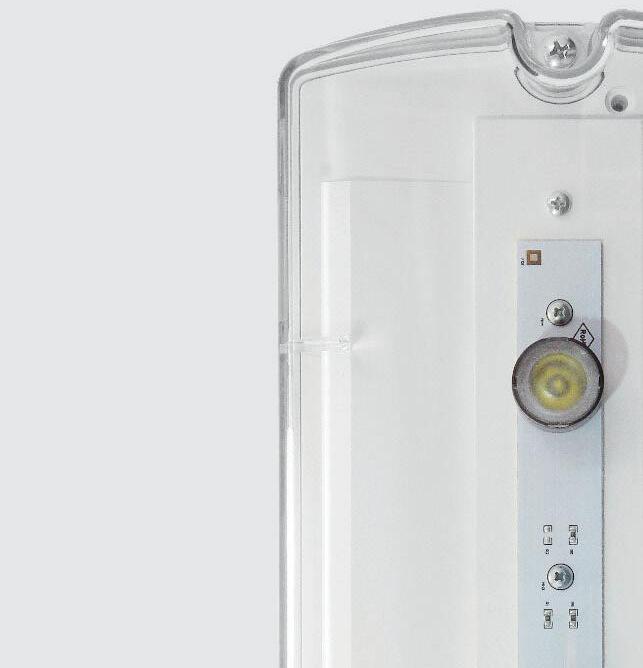

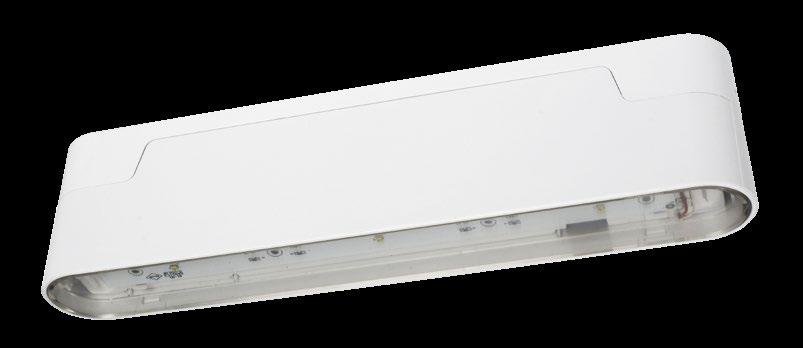

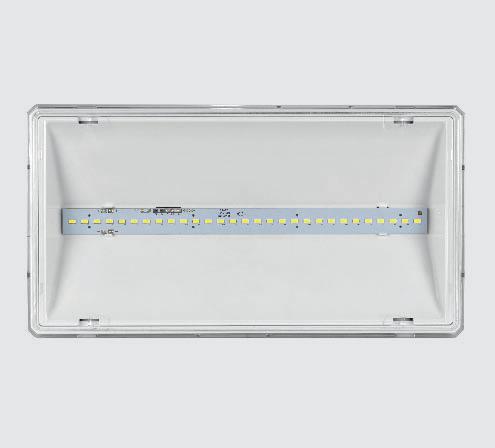

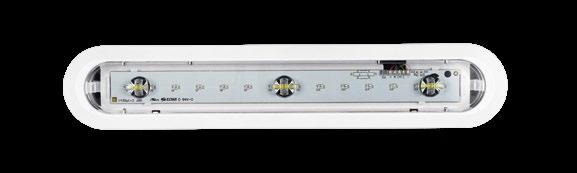

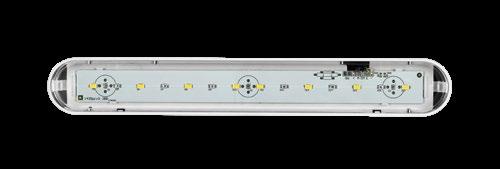

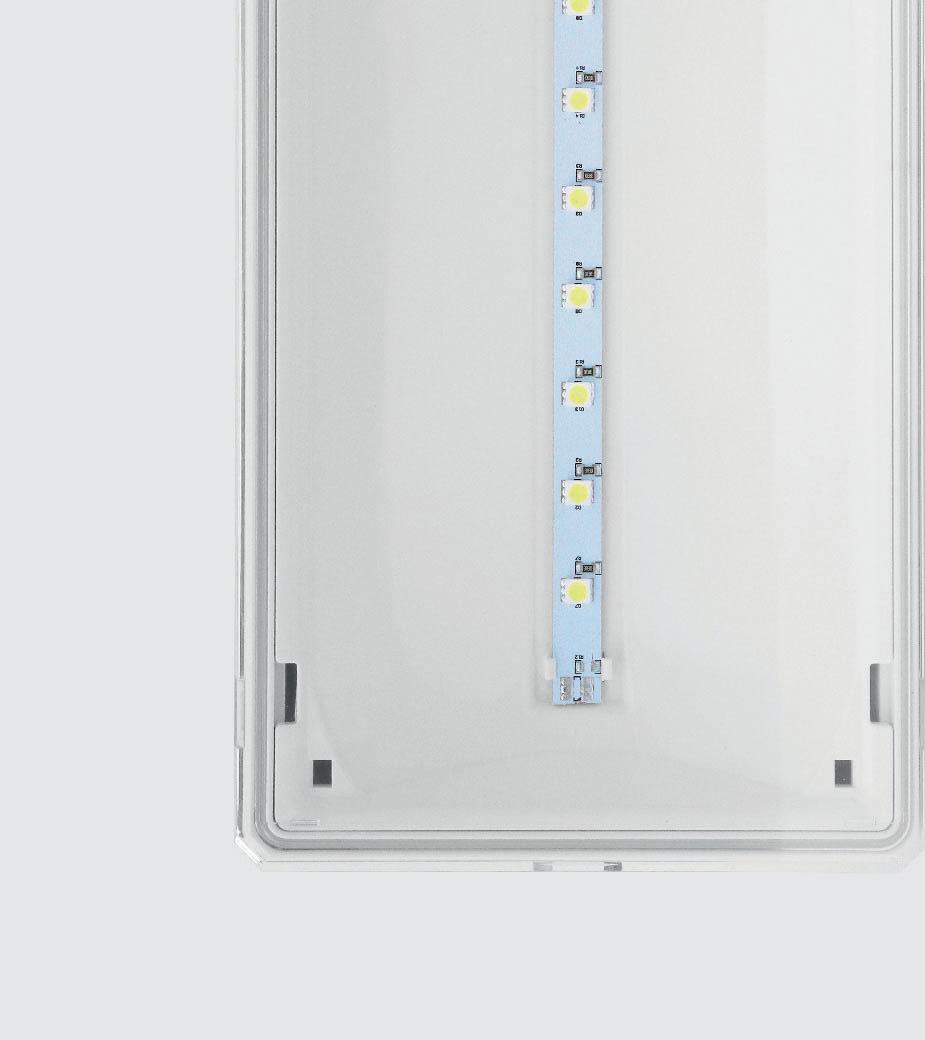

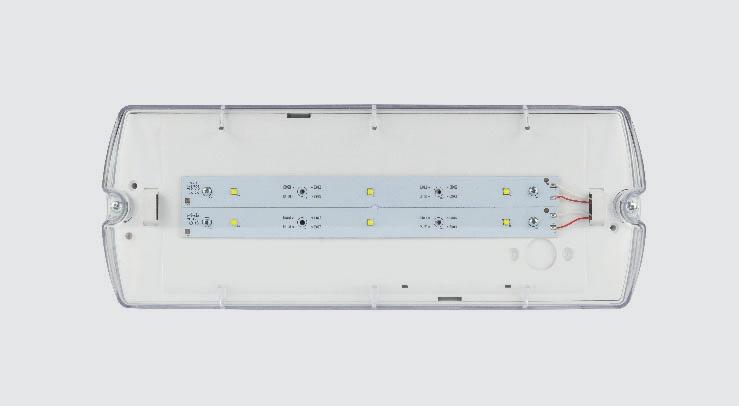

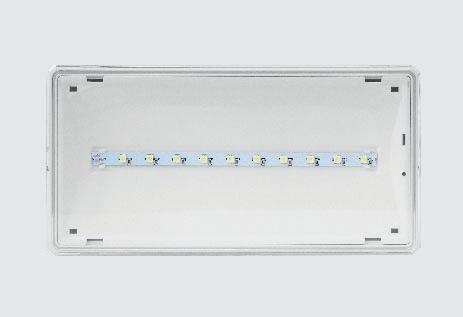

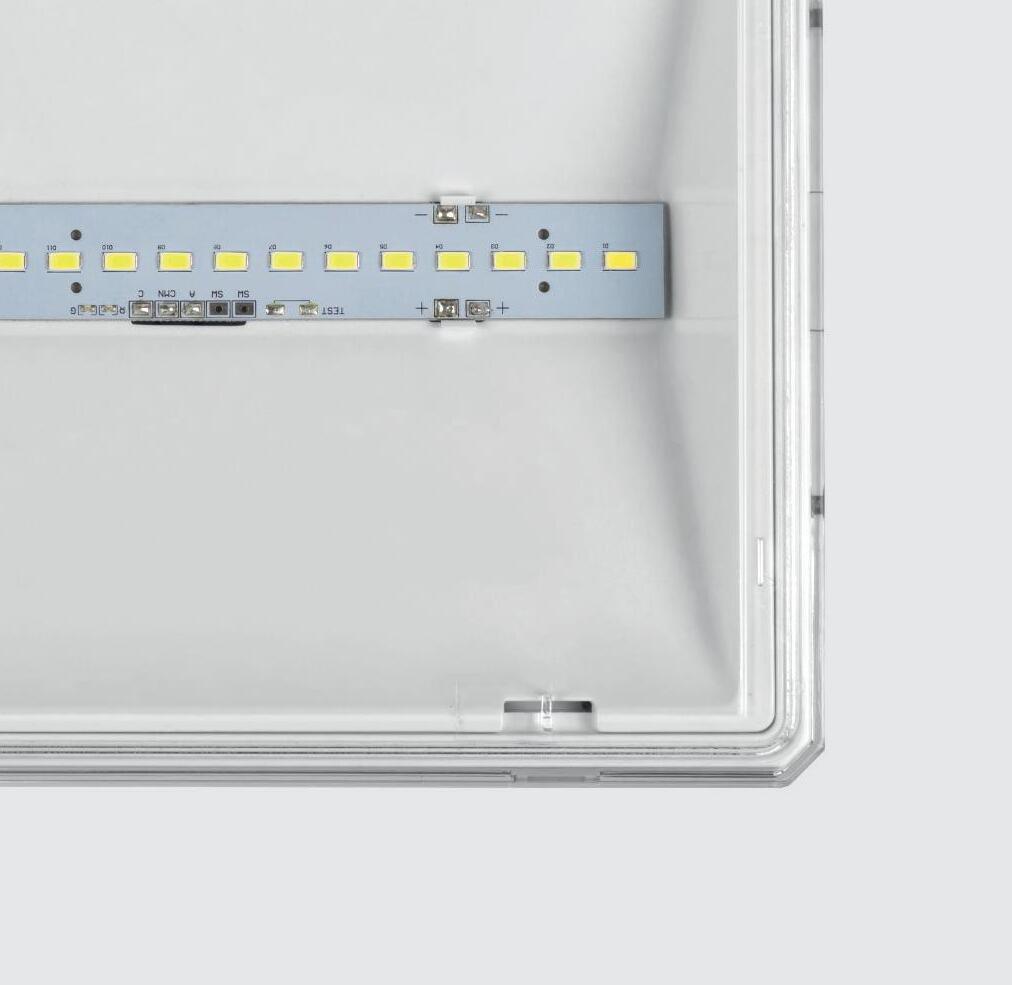

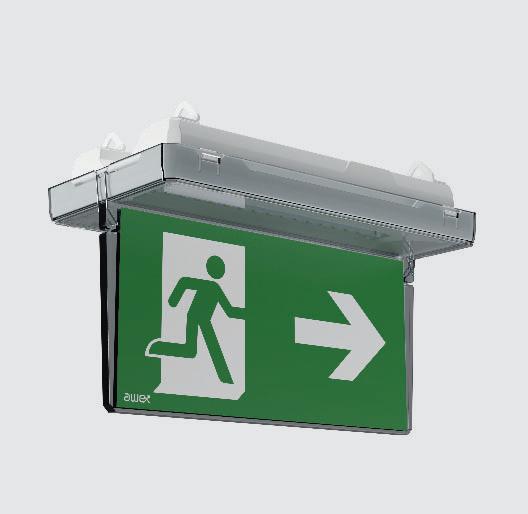

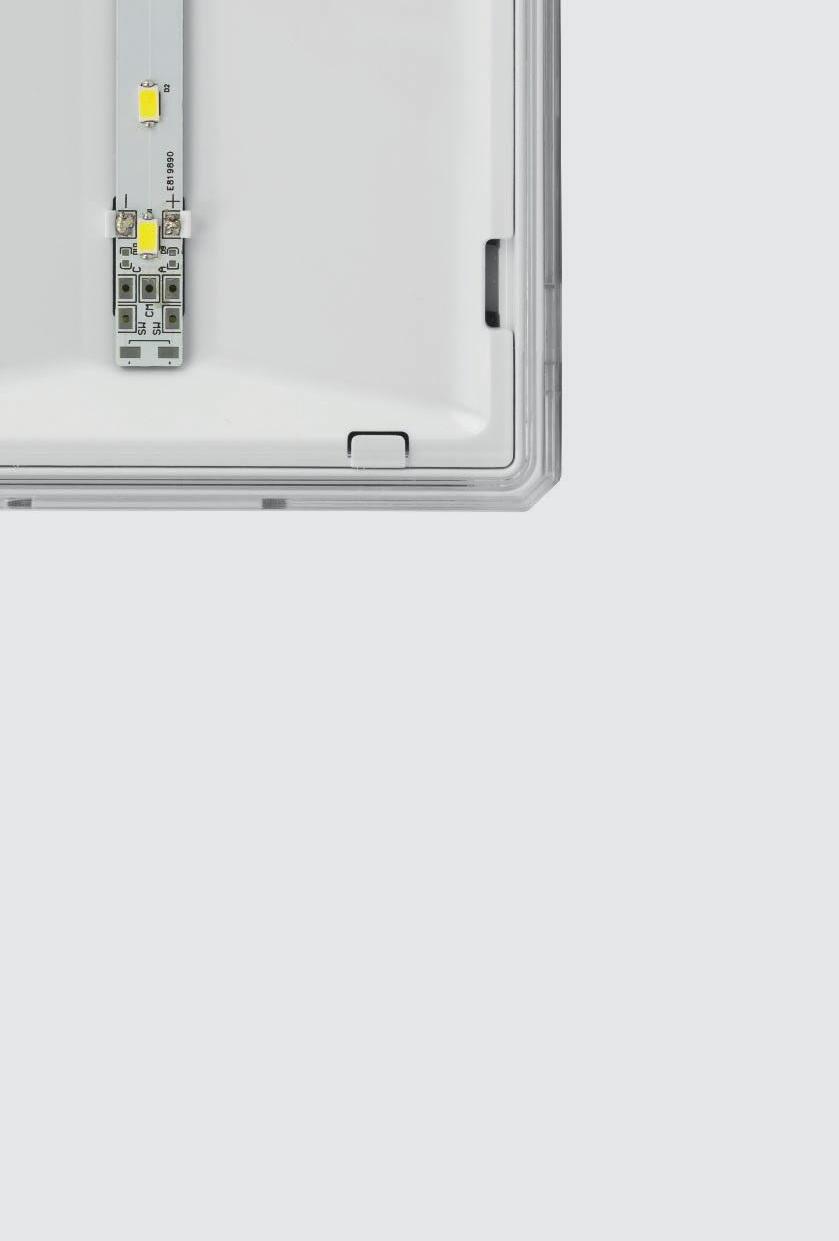

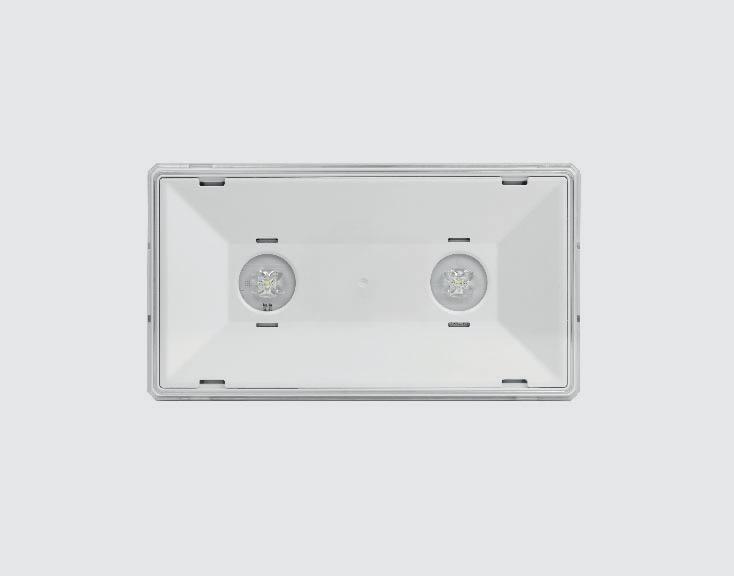

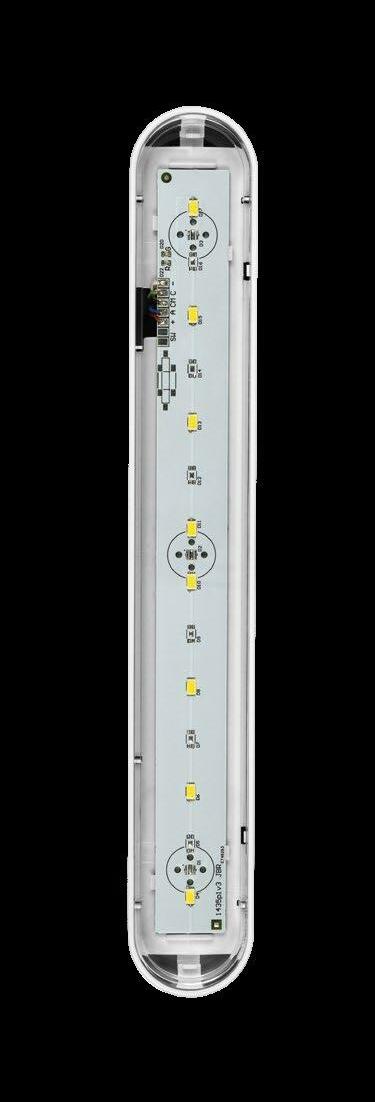

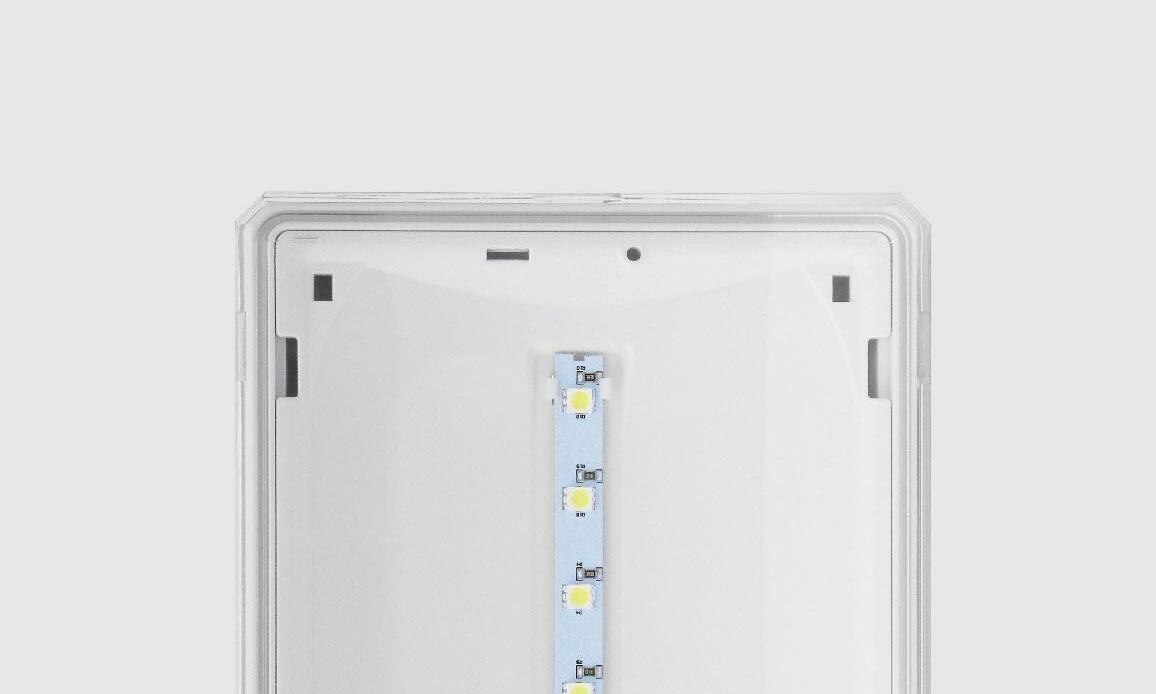

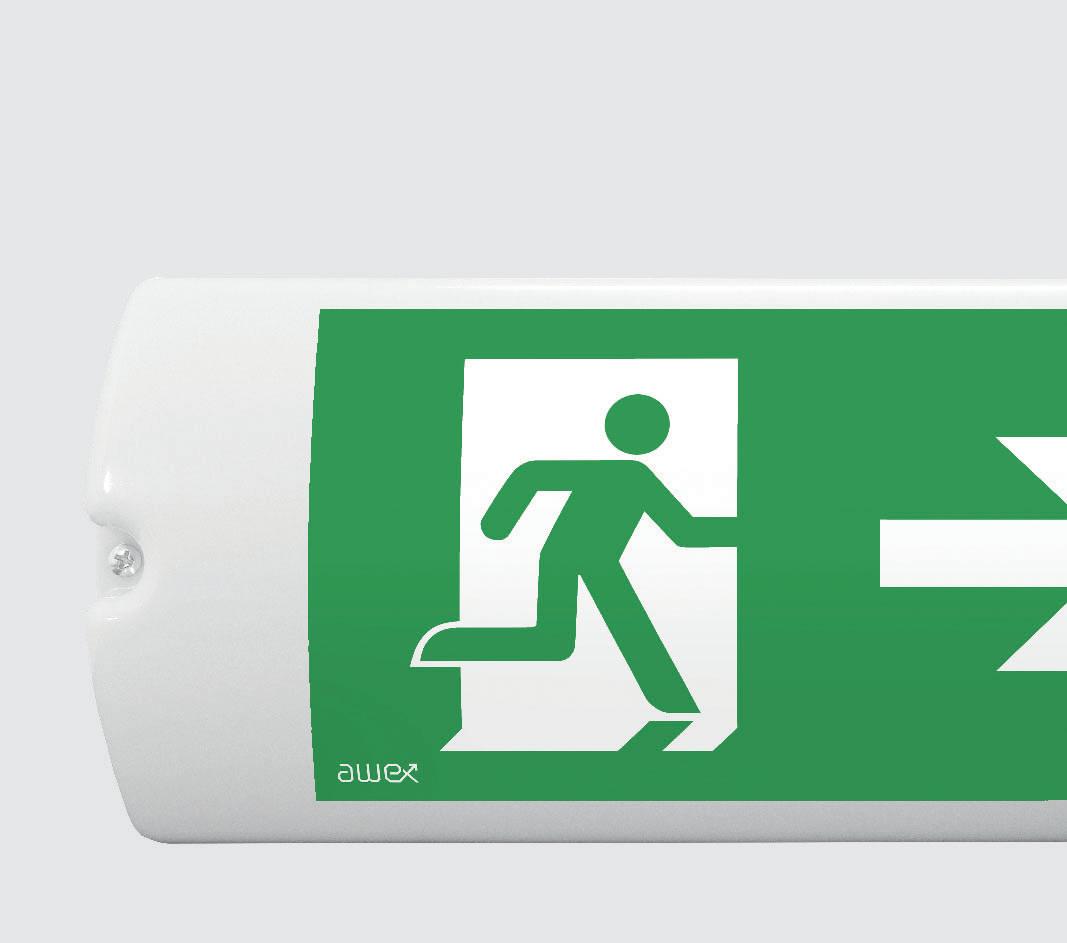

LOVATO to typ opraw awaryjnych przeznaczonych do montażu natynkowego i podtynkowego wewnątrz budynków. Niewielkie gabaryty oraz możliwość wykonania w różnych wersjach kolorystycznych pozwala na dyskretne komponowanie się z jej polem montażu. Bardzo dobrze prezentuje się również w towarzystwie opraw oświetlenia podstawowego. Projektując LV2 postawiliśmy sobie za cel zadbanie o ergonomię montażu, dzięki czemu możliwa jest oszczędność czasu podczas instalacji i konserwacji opraw.
Oprawy są szczególnie chętnie stosowane w obszarze powierzchni biurowych, galerii handlowych (również powierzchnie najemców) i pomieszczeń socjalnych. W zależności od preferencji wizualnych mogą być wymiennie stosowane z oprawami AXN lub AXP.
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
MONTAŻ Natynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
KLASA OCHRONNOŚCI
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W LED
Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, C – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP41, IK07
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYB OPCJAKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJAKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJAKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOC SYSTEM KOLOR
LV2R LV2U
LEGENDA:
LV2R oprawa Lovato II z optyką R
LV2U oprawa Lovato II z optyką U
LV2O oprawa Lovato II z optyką O
LV2C oprawa Lovato II z optyką C
LV2A oprawa Lovato II z optyką A
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm]
MOCLV2RLV2ULV2OLV2CLV2A 1W185185185190185
2W330350350320350
3W460460460460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCLV2RLV2ULV2OLV2CLV2A 1W185185185190185
2W330350350320350 3W460460460460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCLV2RLV2ULV2OLV2CLV2A 1W185185185190185 2W330350350320350
3W460460460460460
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PTprzycisk testu
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 system centralnej baterii
FZLV II 48VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii
CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1024 m2/3W
484 m2/1W
Optyka C do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
32 m/3W
18,5 m/1W
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego

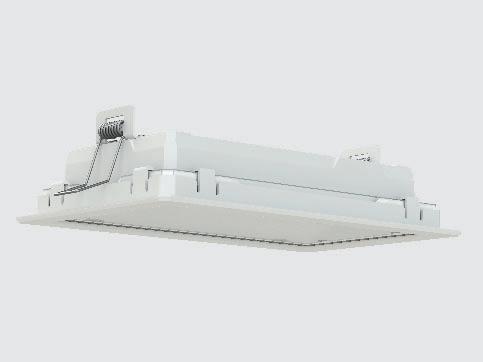

MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240 VAC 50 - 60 Hz
Opawa baterii centralnej CB – 220 - 240 VAC 50 - 60 Hz, 176 -275 VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48 VDC
Oprawa do centralnej baterii FZLV – 24 VDC
1W, 2W, 3W, 4W LED
Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, C – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Elektronika oraz pakiet akumulatorów montowany w dodatkowej obudowie
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYB OPCJAKOLOR
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
3WE 1SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
LVPR LVPU LVPO LVPC LVPA
LVPR LVPU LVPO LVPC LVPA
2WC13SESAPTATXWHGRBL
3WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
3WB13SESAATRURWWHGRBL
4WB13SESAATRUWHGRBLBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJAKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJAKOLOR
1WZCBADEADPWHGRBL
LVPR LVPU LVPO LVPC LVPA
2WZCBADEADPWHGRBL
3WZCBADEADPWHGRBL
4WZCBADEWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOC SYSTEM KOLOR
LVPR LVPU
LEGENDA:
LVPR oprawa Lovato P z optyką R
LVPU oprawa Lovato P z optyką U
LVPO oprawa Lovato P z optyką O
LVPC oprawa Lovato P z optyką C
LVPA oprawa Lovato P z optyką A
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCLVPRLVPULVPOLVPCLVPA
2W300300300300300
3W400410385385400
1W180180175180175
2W300300300300300
3W400410385385400
1W190190185190185 2W350350350350350
3W460460460460460
4W550550550550550
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCLVPRLVPULVPOLVPCLVPA
1W190190185190185
2W350350350350350
3W460460460460460
W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCLVPRLVPULVPOLVPCLVPA
1W190190185190185
2W350350350350350
3W460460460460460
4W550550550550550
W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCLVPRLVPULVPOLVPCLVPA 1W190190185190185
2W350350350350350
3W460460460460460
4W550550550550550
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PTprzycisk testu
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 system centralnej baterii
FZLV II 48VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii
CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1764 m2/3W
729 m2/1W
Optyka C do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
36 m/3W
23 m/1W

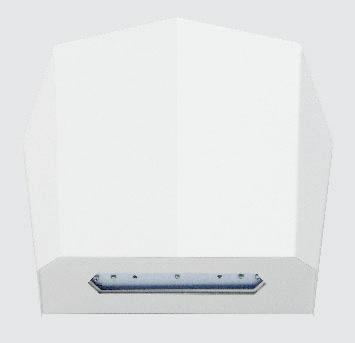

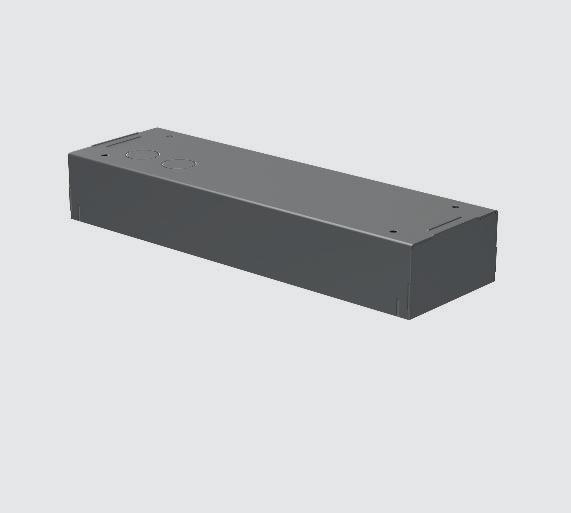

BOX DO MONTAŻU NATYNKOWEGO
KOD: LV2/BOX/WH
LV2/BOX/GR
LV2/BOX/BL

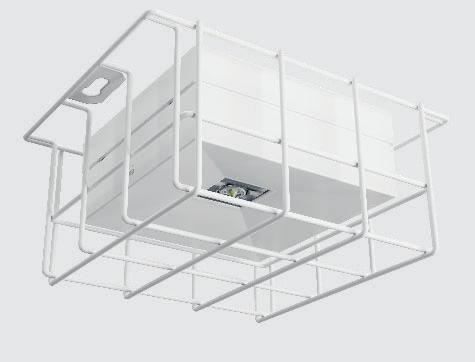

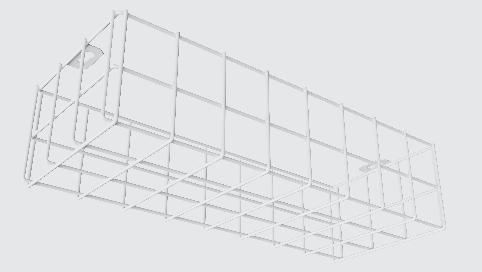

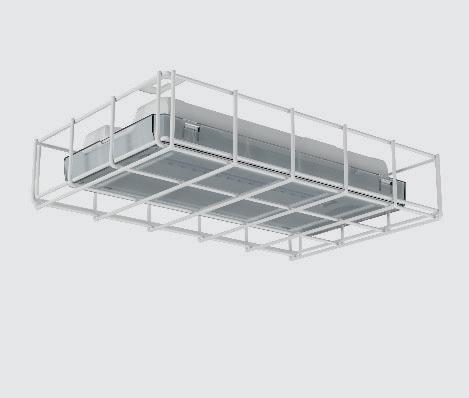

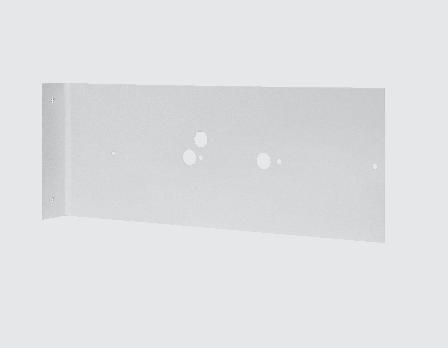

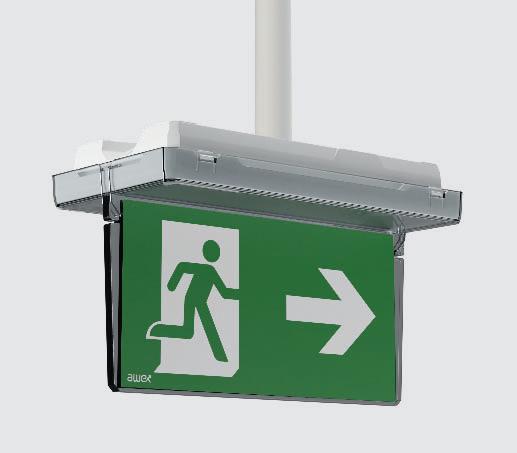

KOD: 1015
ZASTOSOWANIE W LOVATO IIZASTOSOWANIE W LOVATO II
66 AXP
AXN

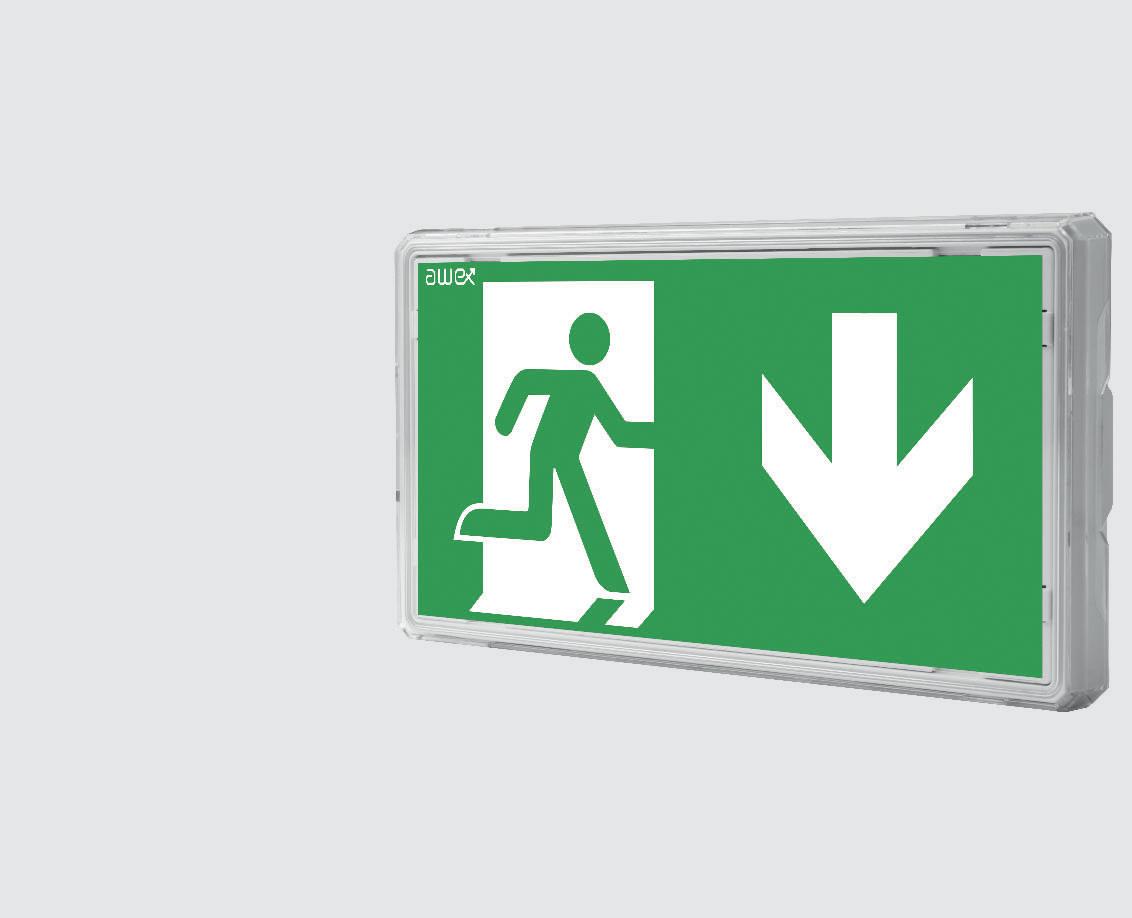

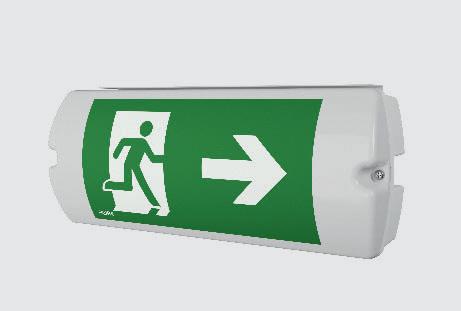

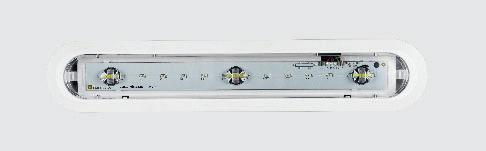

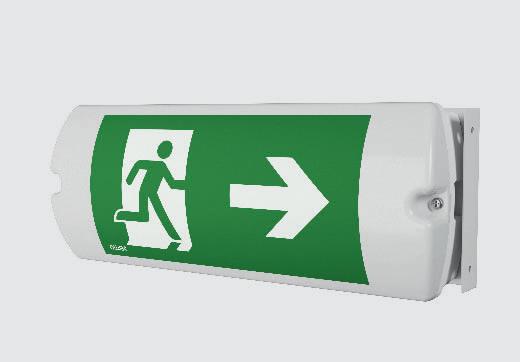

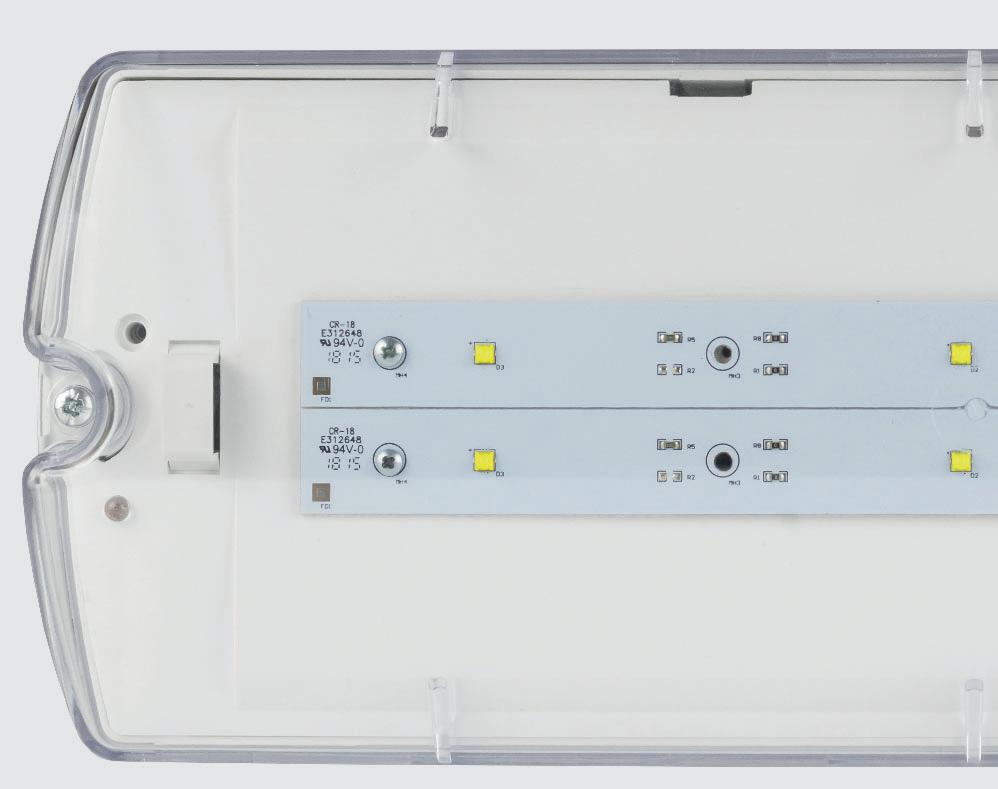

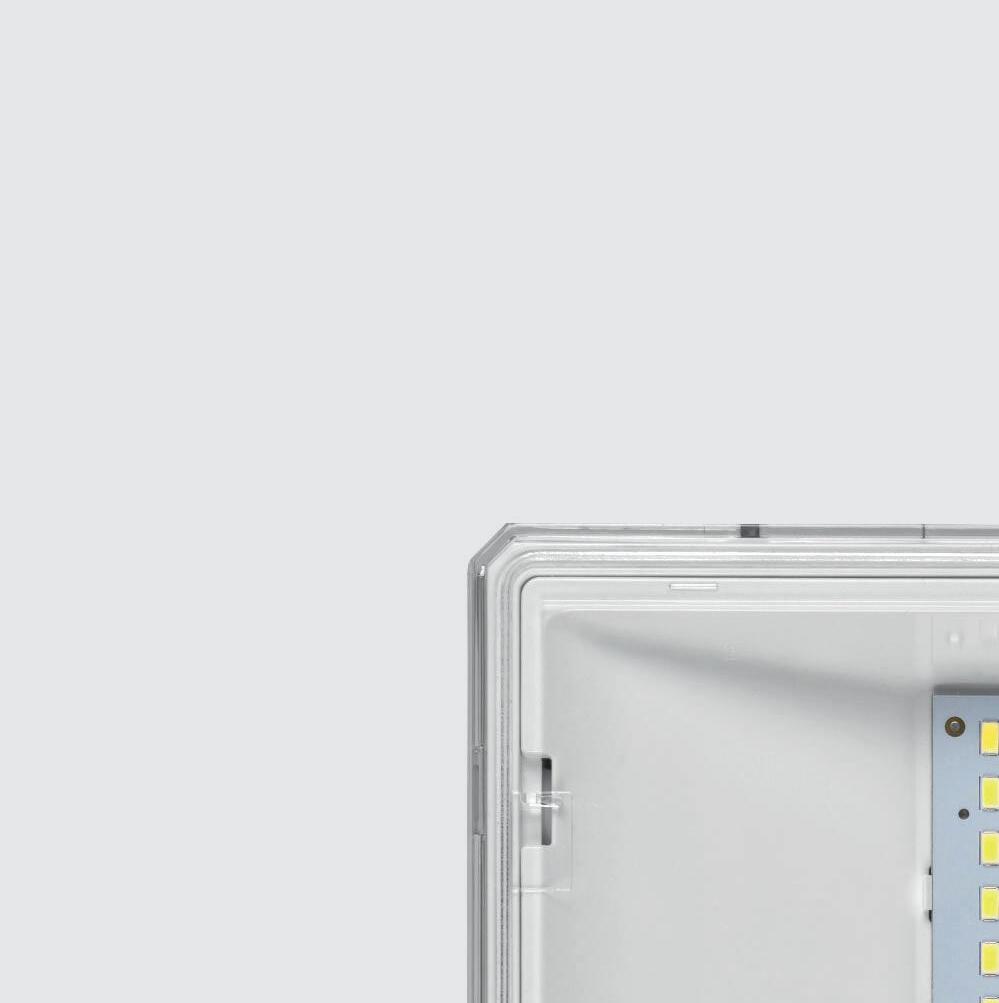

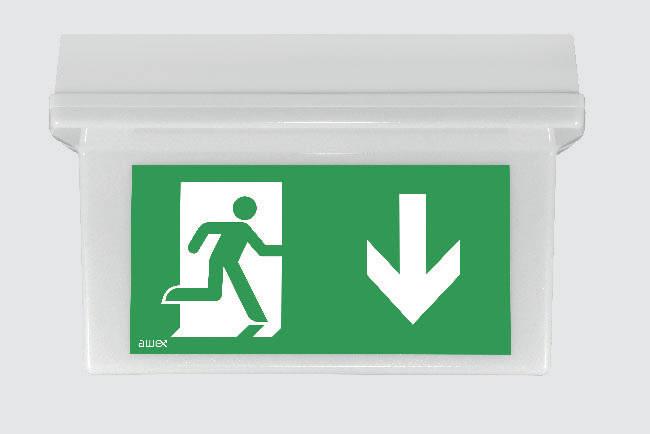

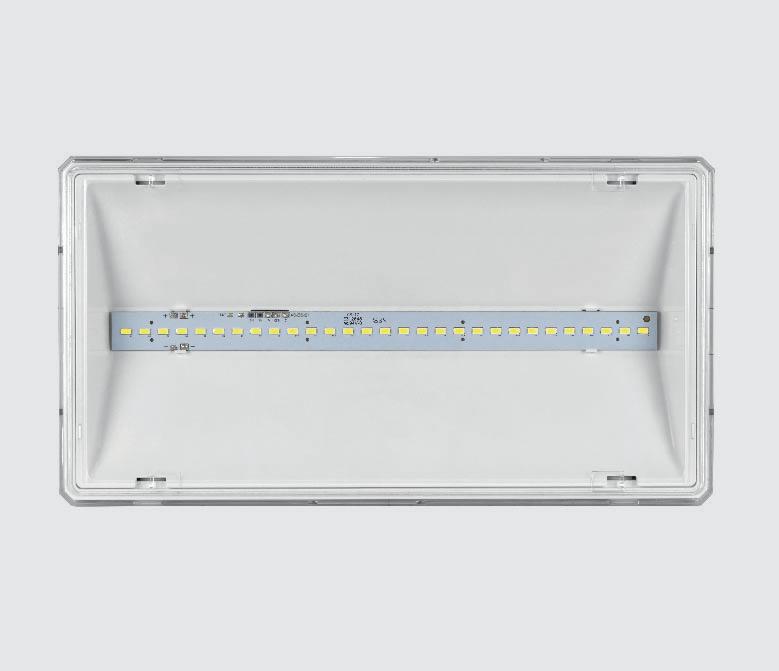

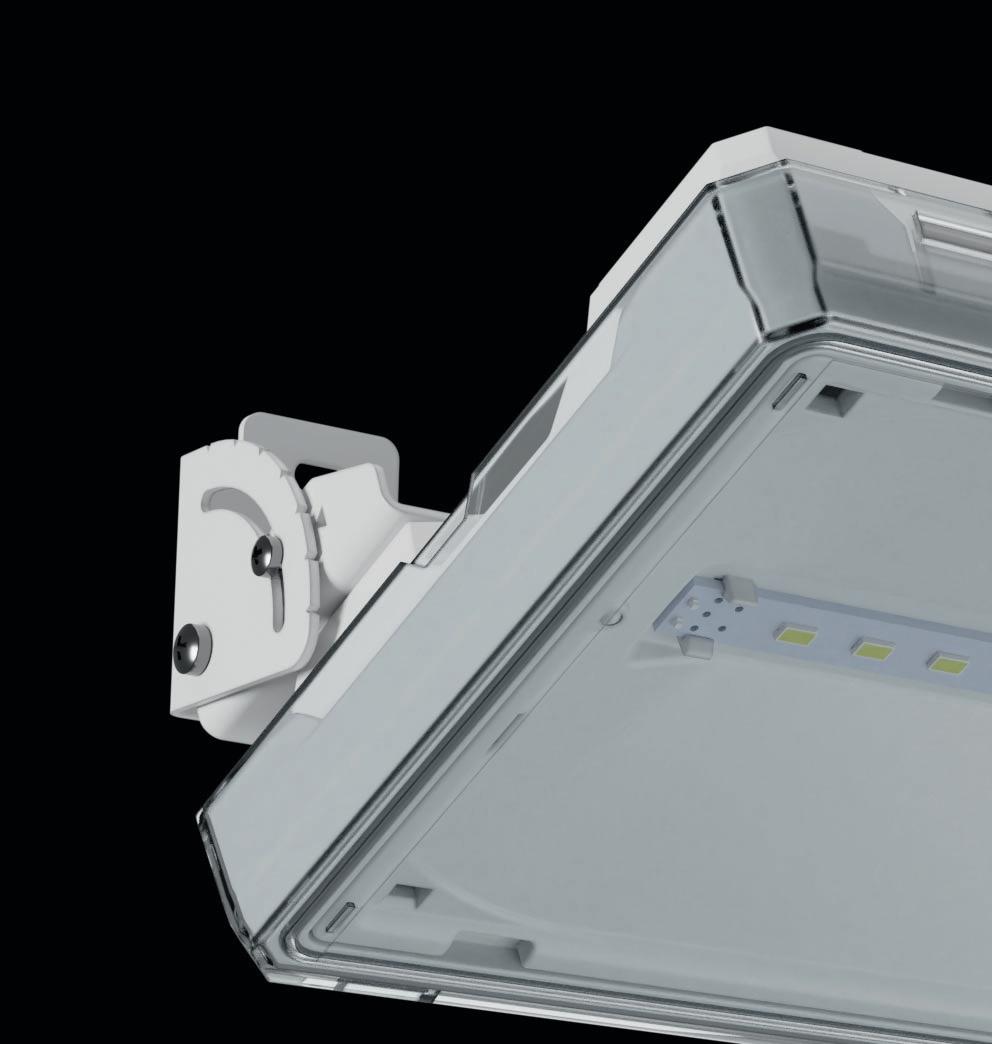

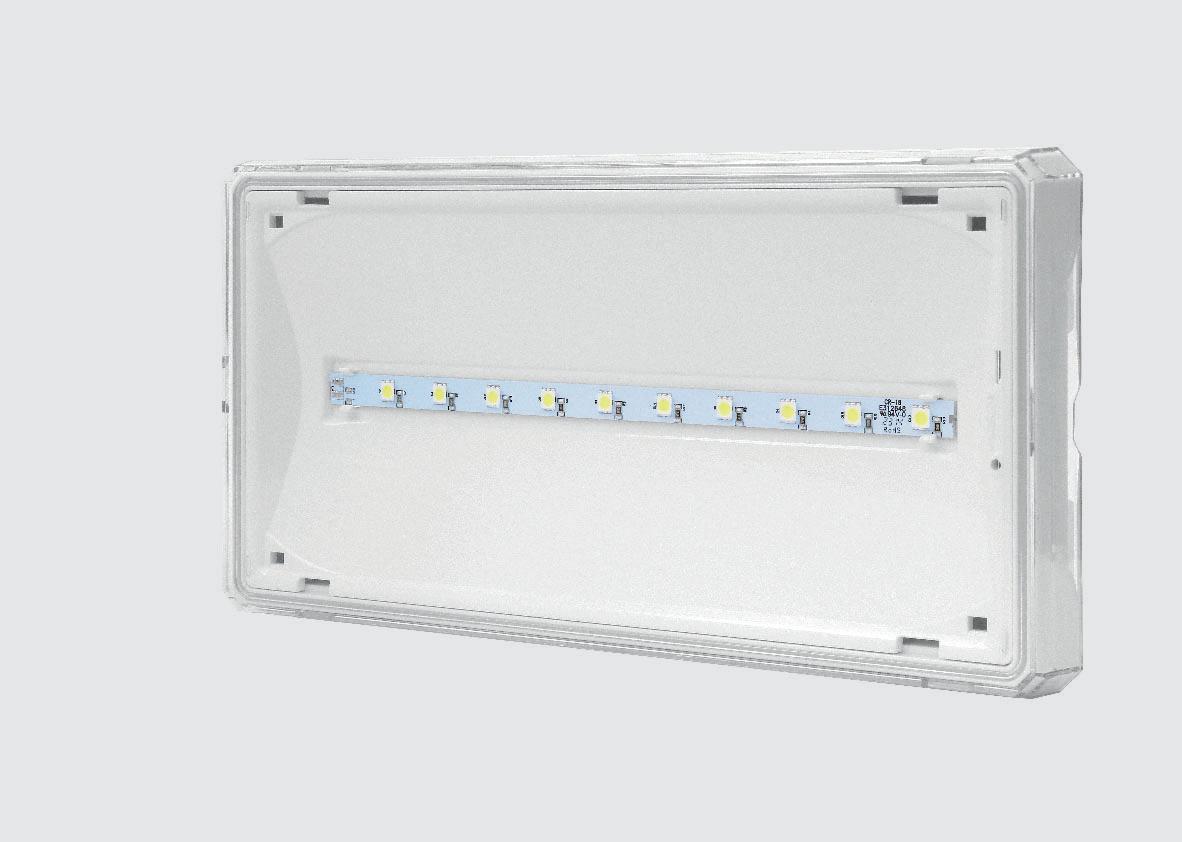

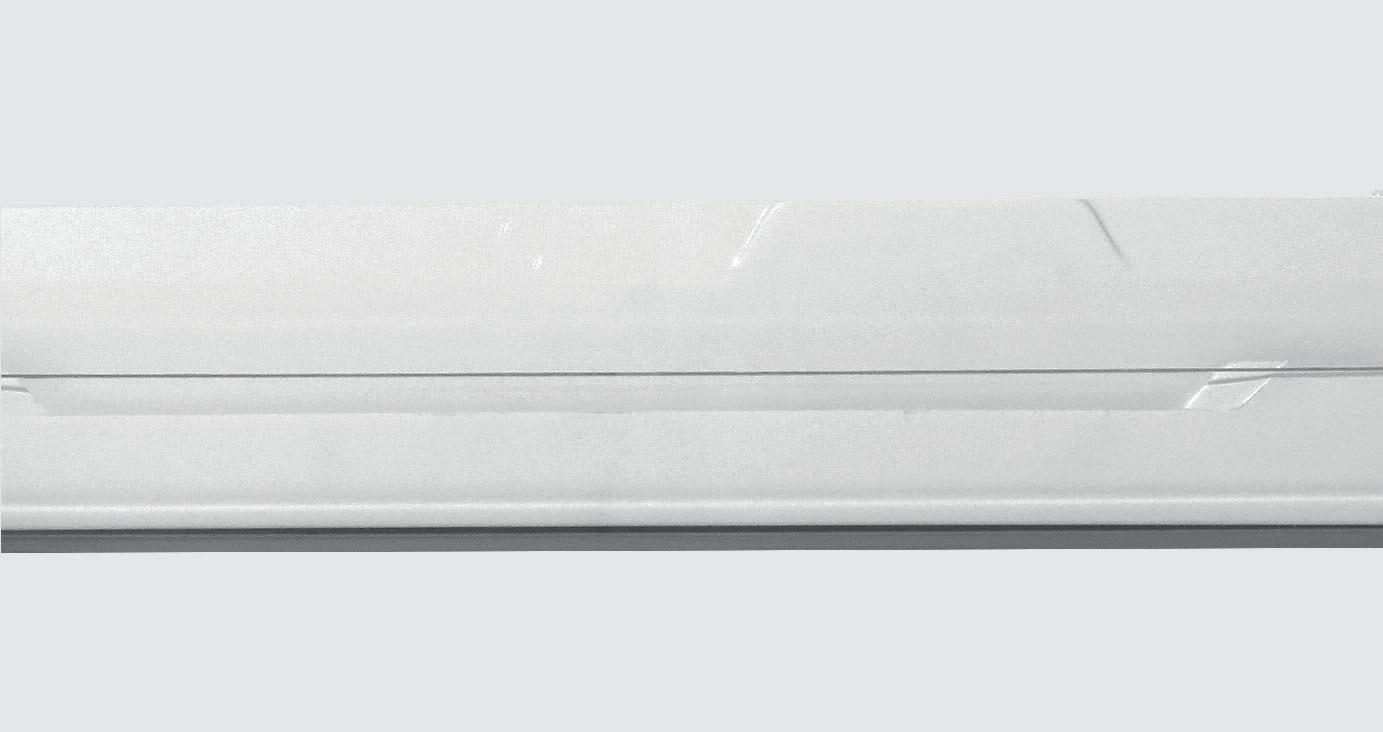

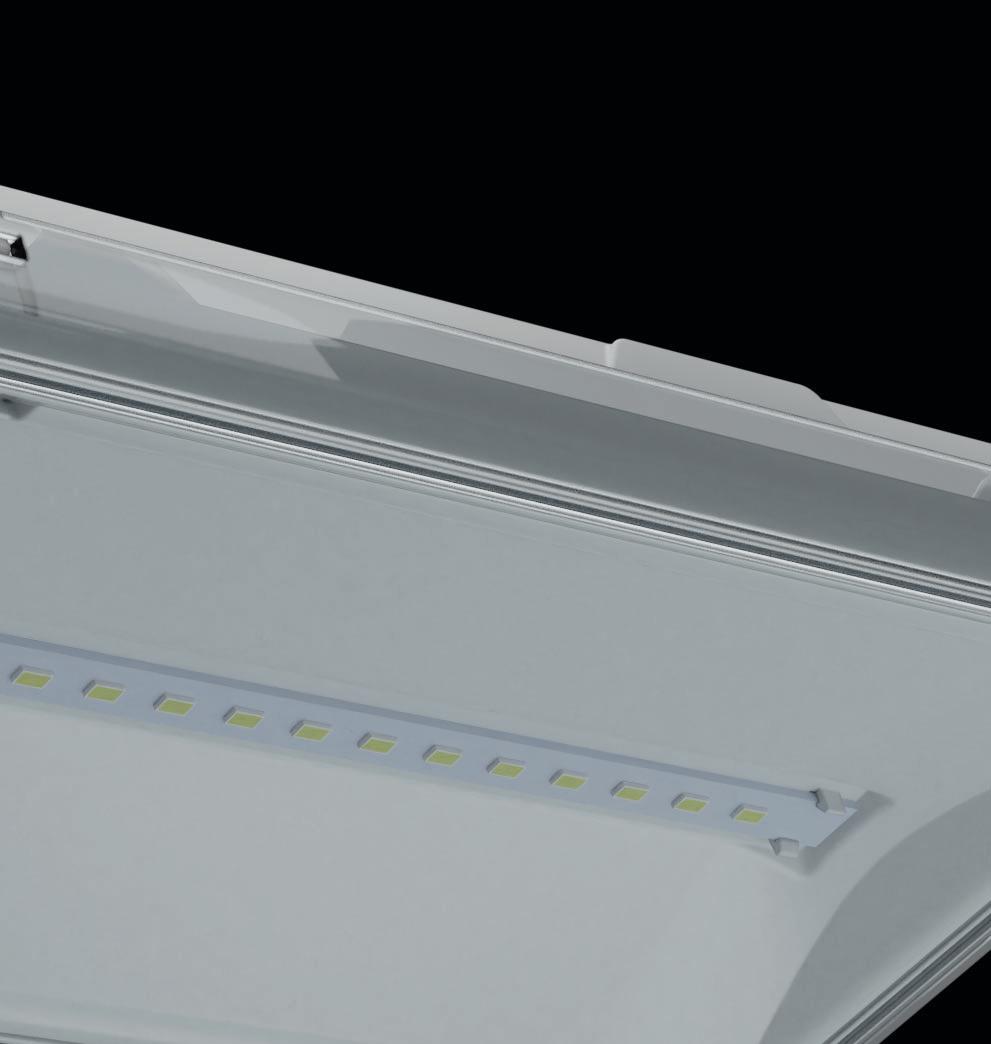

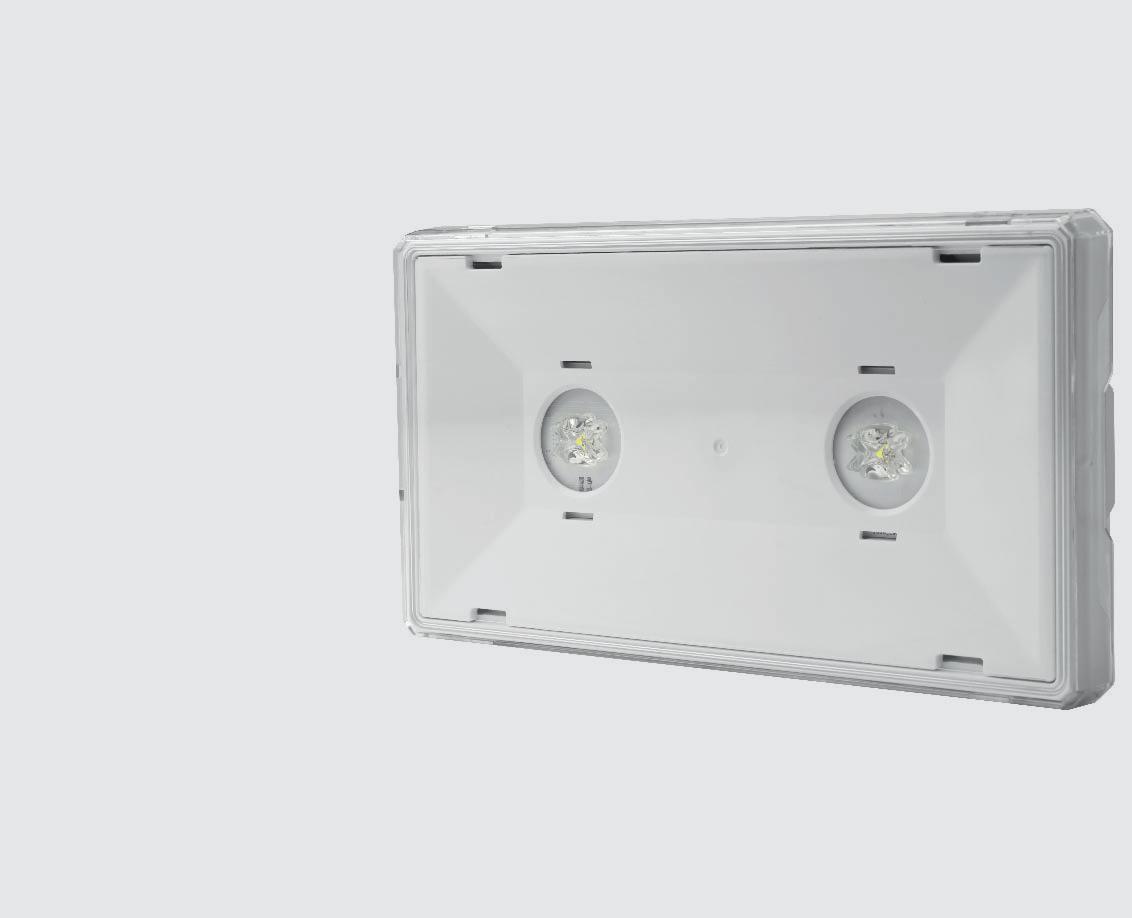

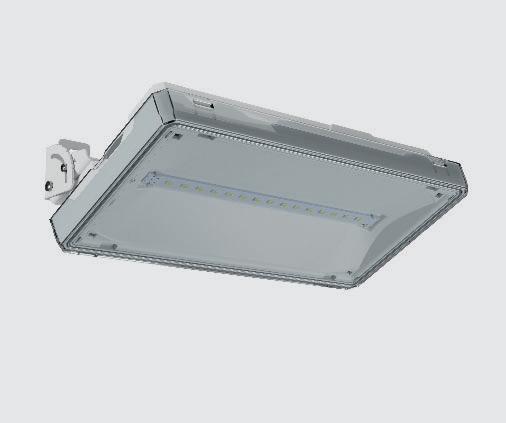

Rodzina AX to typ uniwersalnych opraw awaryjnych przeznaczonych do montażu natynkowego, zarówno na zewnątrz, jak i wewnątrz budynków (wysoka klasa szczelności IP65) oraz podtynkowego. Wysokie IP pozwala na stosowanie opraw w trudnych warunkach otoczenia. Dodatkowo przy opcjonalnym zastosowaniu układu HTR-25 produkcji AWEX, oprawa AXN świetnie się sprawdza w niskich temperaturach, co pozwala nazwać oprawę w pełni uniwersalną, jeśli chodzi o jej zastosowanie. Niewielkie gabaryty oprawy AXP oraz możliwość wykonania w różnych wersjach kolorystycznych pozwala na dyskretne komponowanie się z jej polem montażu.
Dyskretny wygląd i podwyższona klasa szczelności dają możliwość zastosowania w wielu obiektach, gdzie ze względu na funkcjonalność oczekuje się małej oprawy posiadającej wiele możliwości zastosowania. Rodzina AX szczególnie chętnie wykorzystywana jest w halach magazynowych (również wysokiego składowania), produkcyjnych, obiektach przemysłowych, centrach logistycznych, zamkniętych obiektach sportowych (również halach widowiskowo – sportowych), garażach wielostanowiskowych, galeriach handlowych, ciągach komunikacyjnych oraz sanitariatach i pomieszczeniach socjalnych. W zależności od preferencji wizualnych oprawy AXN i AXP mogą być wymiennie stosowane z rodziną opraw LOVATO.
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
MONTAŻ Natynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W, 4W, 6W LED
Optyka: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, C – droga ewakuacyjna
Temperatura barwowa: 6000K
Żywotność: 50000h
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego
Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II
ECO LED
STANDARD
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
AXNR
AXNU
AXNO
AXNC
AXNA
AXNR
AXNU
AXNO
AXNC
AXNA
PREMIUM
AXNR
AXNU
AXNO
AXNC
AXNA
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
3WE1SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
3WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
3WB13SESAATRURWWHGRBL
4WB13SESAATRURWXWHGRBL
6W*B13SESAATRURWXWHGRBL
* moc 6W w czasie pracy awaryjnej
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WZCBADEADPWHGRBL
AXNR
AXNU
AXNO
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
AXNR
AXNU
AXNO
AXNC AXNA
LEGENDA:
AXNR oprawa AXN z optyką R
AXNU oprawa AXN z optyką U
AXNO oprawa AXN z optyką O AXNC oprawa AXN z optyką C
AXNA oprawa AXN z optyką A
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm]
MOCAXNRAXNUAXNOAXNCAXNA 1W190190190185185
2W340350330340340
3W460460460460460
6W790805780790770
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm]
MOCAXNRAXNUAXNOAXNCAXNA 1W190190190185185
2W340350330340340
3W460460460460460
4W550550550550550
6W790805780790770
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm]
MOCAXNRAXNUAXNOAXNCAXNA 1W190190190185185
2W340350330340340
3W460460460460460
4W550550550550550
6W790805780790770
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1521 m2/6W
380 m2/1W
Optyka C do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
43 m/6W
18,5 m/1W
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W, 4W, 6W LED
Optyki: A – asymetryczna • O – przestrzeń otwarta • U – uniwersalna
• R, C – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65/20, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Elektronika oraz pakiet akumulatorów montowany w dodatkowej obudowie
KONFIGURACJA OPRAWY AUTONOMICZNEJ
1WB13SESAATRUWHGRBL
2WB13SESAATRUWHGRBL
3WB13SESAATRUWHGRBL
4WB13SESAATRUXWHGRBL
* moc 6W w czasie pracy awaryjnej
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
6W*B13SESAATRUXWHGRBL KODMOCMODUŁSYSTEMOPCJAKOLOR
6WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJAKOLOR AXPR
1WZCBADEADPWHGRBL
2WZCBADEADPWHGRBL
3WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
LEGENDA:
AXPR oprawa AXP z optyką R
AXPU oprawa AXP z optyką U
AXPO oprawa AXP z optyką O
AXPC oprawa AXP z optyką C
AXPA oprawa AXP z optyką A
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCAXPRAXPUAXPOAXPCAXPA
1W190190190190185 2W340350340340340 3W460460460460460 4W550550550550550 6W 785800775785765
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii
CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1806 m2/6W
380 m2/1W
Optyka C do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
44 m/6W
18,5 m/1W

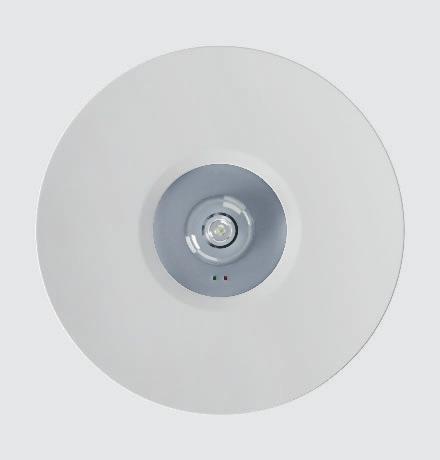

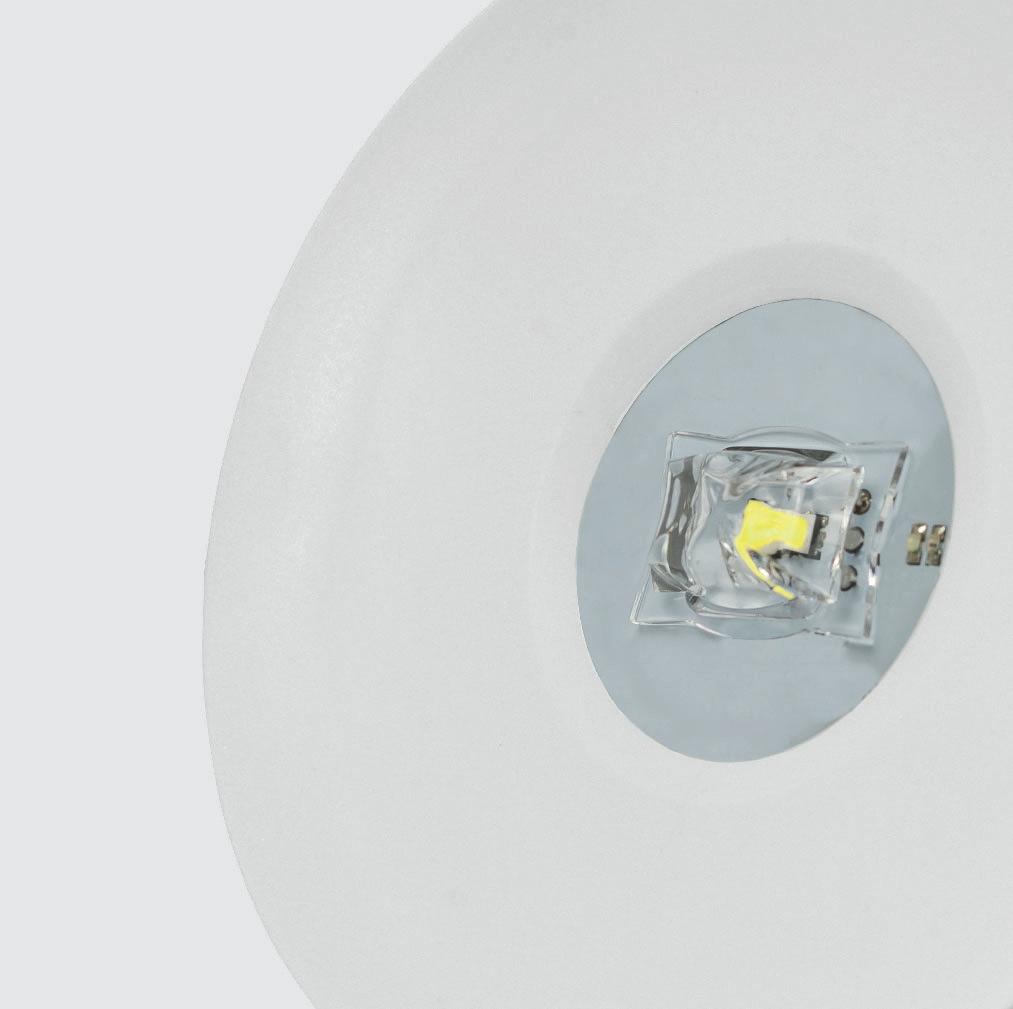

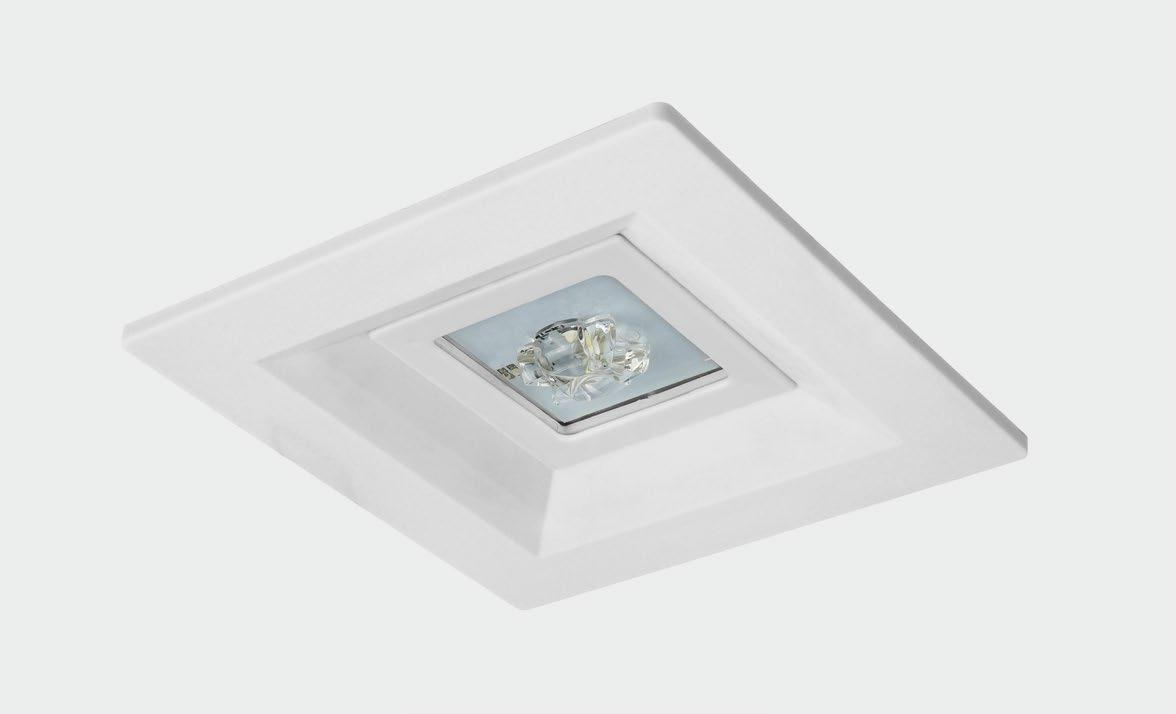

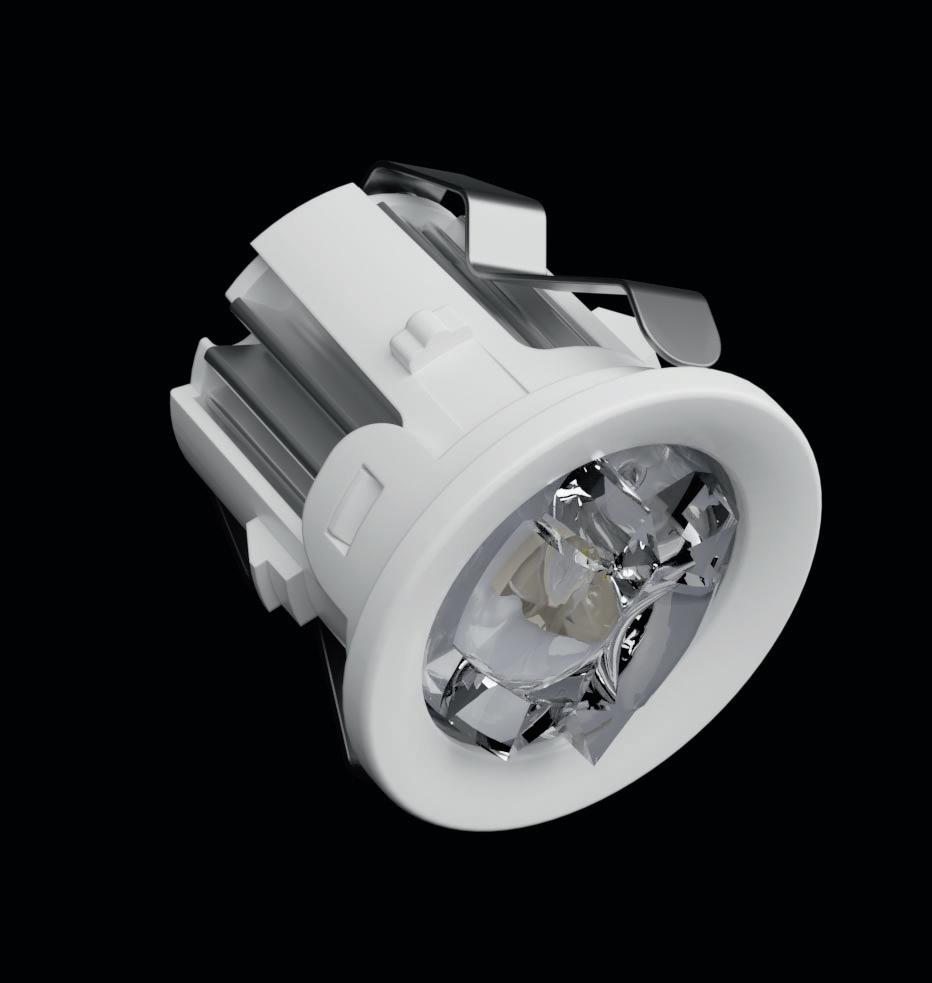

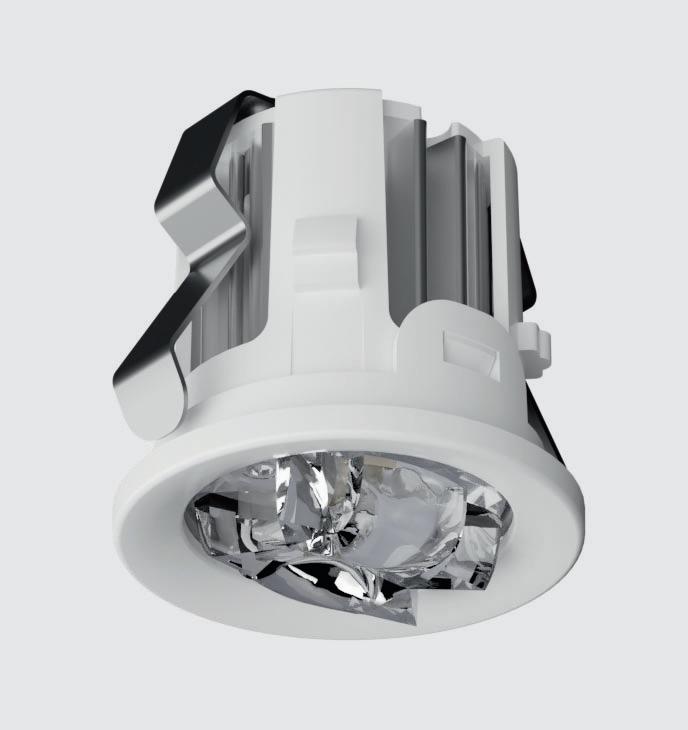

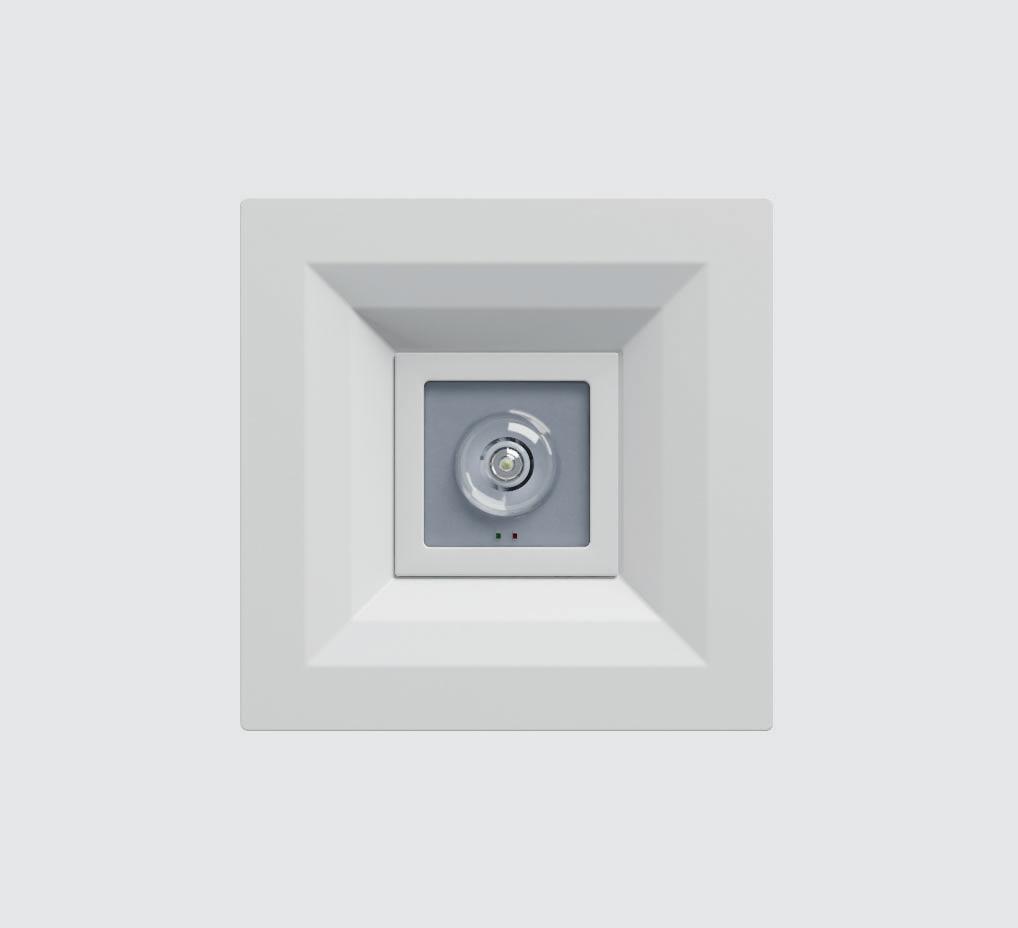

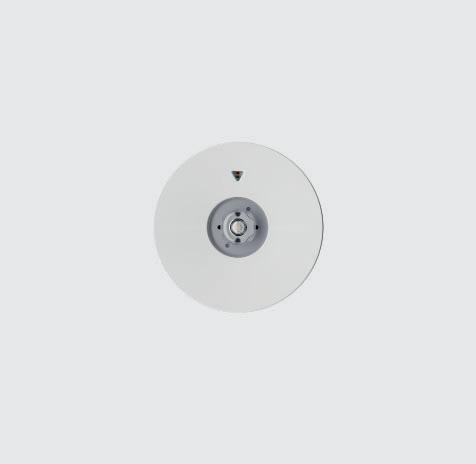

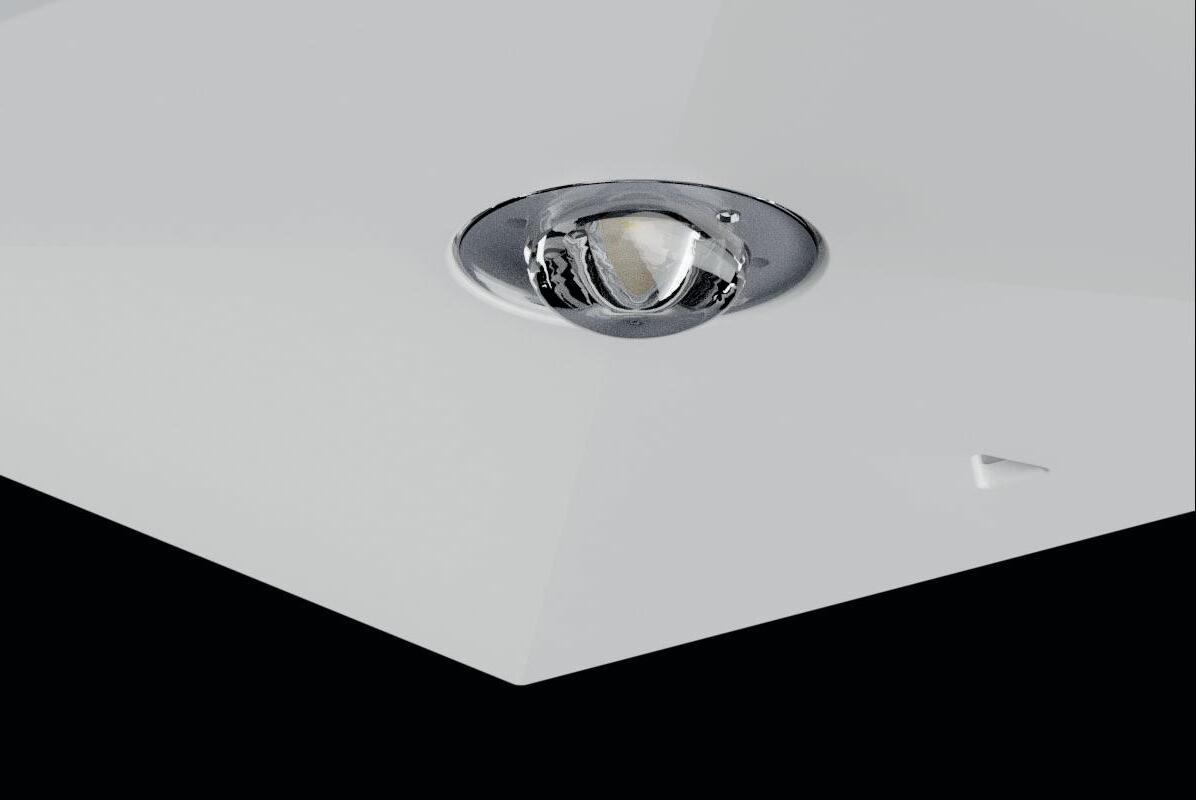

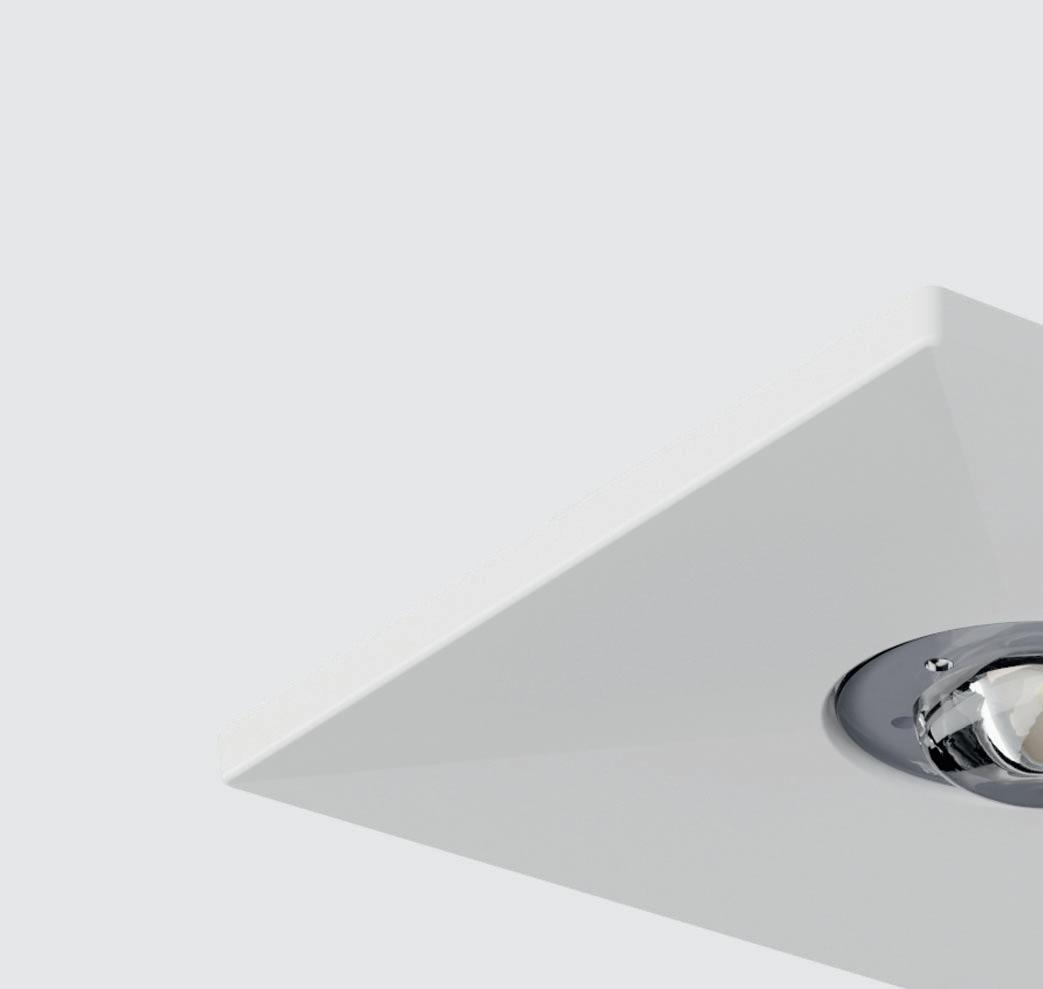

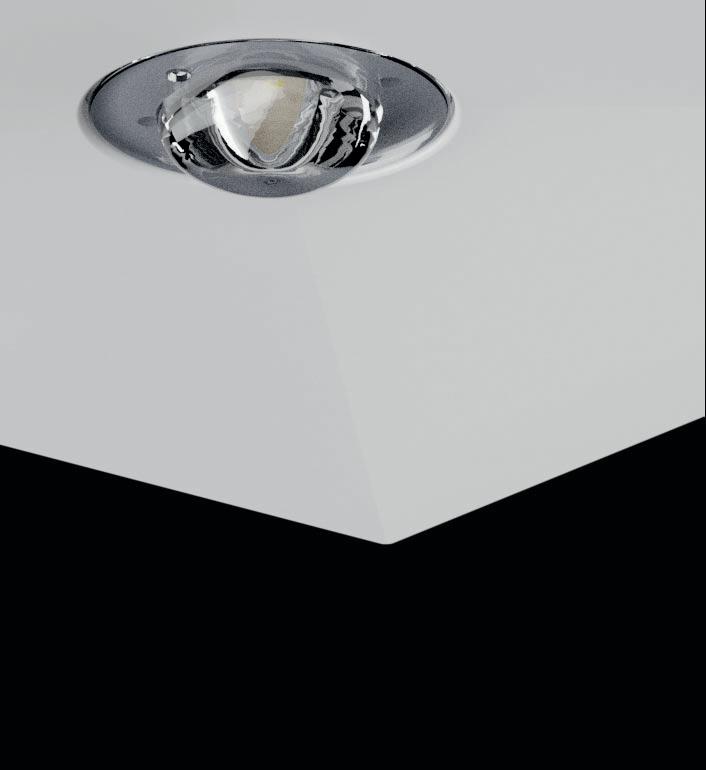

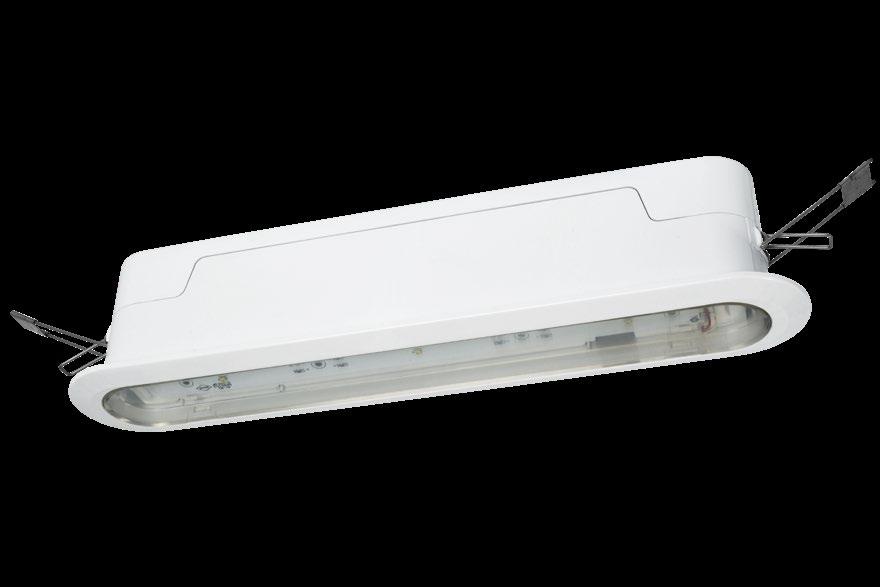

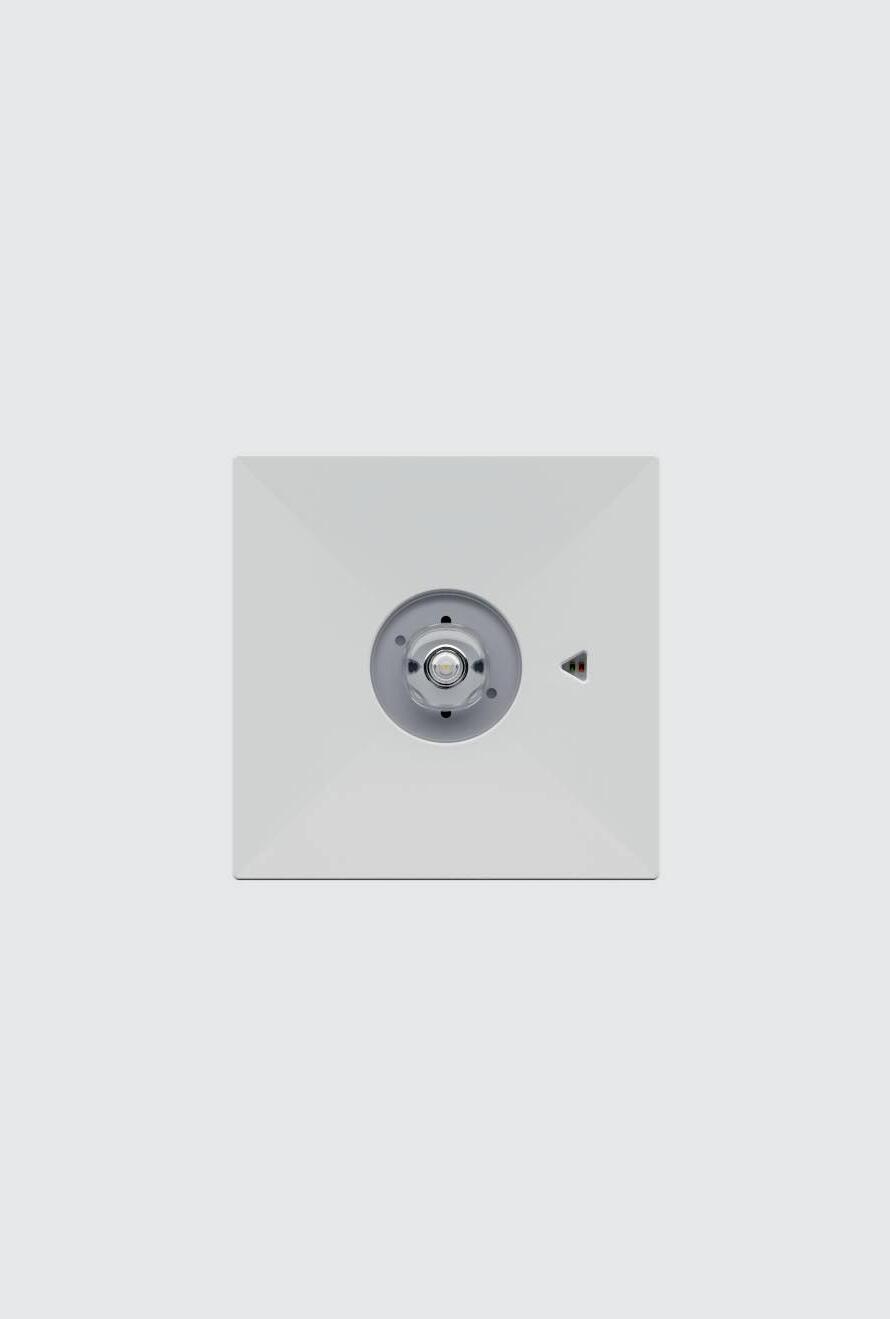

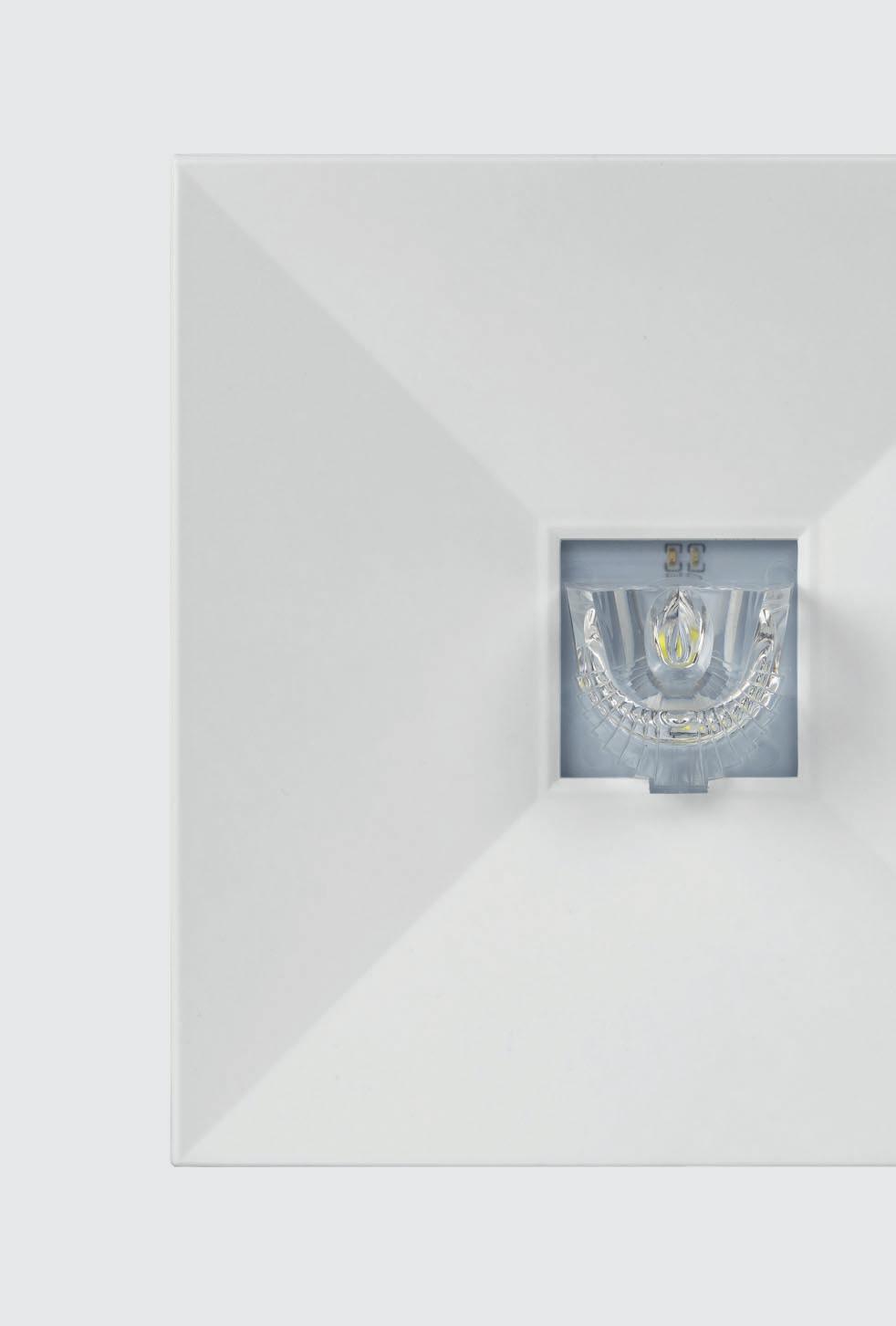

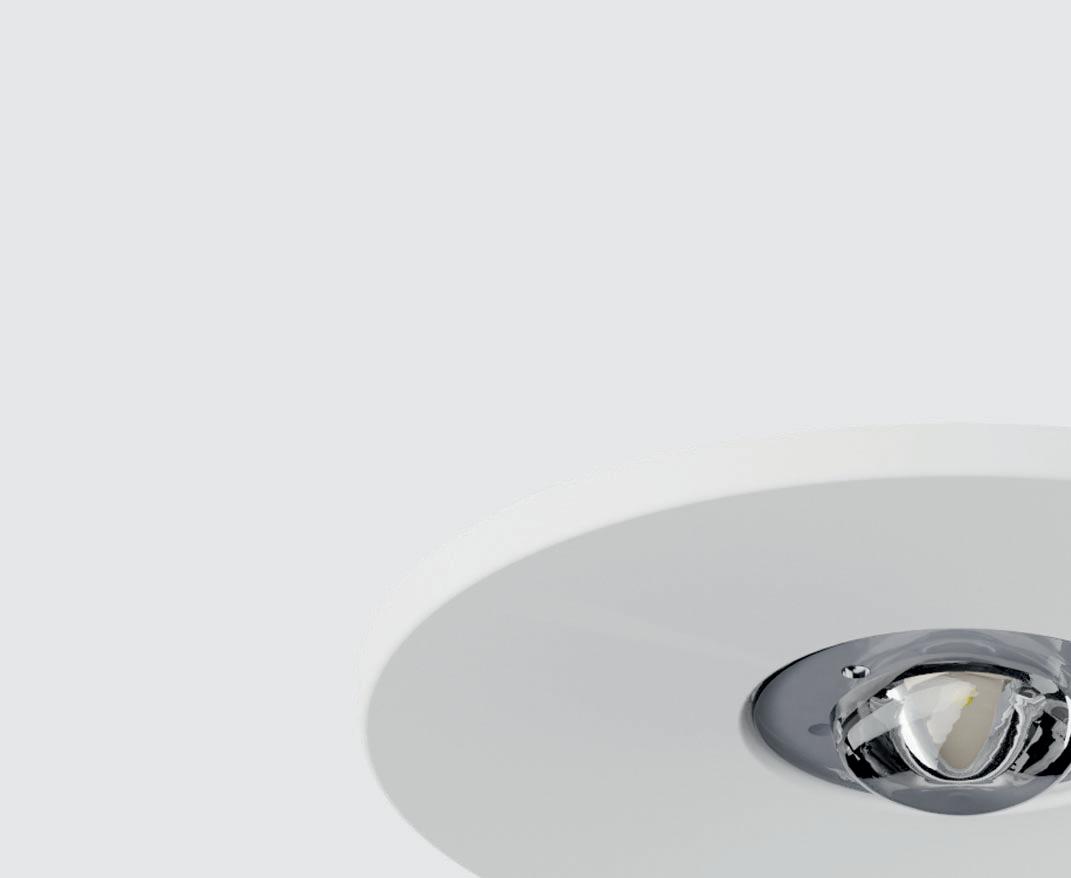

Rodzina MICRO SPOT to nowa koncepcja opraw awaryjnych przeznaczona do montażu podtynkowego wewnątrz budynków. Niewielkie gabaryty oraz możliwość wykonania w różnych wersjach kolorystycznych pozwala na dyskretne komponowanie się z jej polem montażu. Bardzo dobrze komponuje się również w towarzystwie opraw oświetlenia podstawowego. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty oraz możliwość wyboru mocy źródła światła wraz z indywidualnie zaprojektowaną soczewką, co w konsekwencji daje oprawę dobraną do potrzeb użytkownika obiektu. Dzięki nowo zaprojektowanym soczewkom światło może być skupione wzdłuż korytarzy lub rzutowane szeroko w otwartych przestrzeniach. Jest szczególnie chętnie wykorzystywana na terenie powierzchni biurowych, galerii handlowych, ciągów komunikacyjnych oraz pomieszczeń socjalnych.
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W LED
Optyki: U – uniwersalna • R – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Elektronika oraz pakiet akumulatorów montowany w dodatkowej obudowie
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEATXWHGRBL
2WE13SEATXWHGRBL
3WE1SEATXWHGRBL
1WC13SESAATXWHGRBL
MSU MSR
MSU MSR
2WC13SESAATXWHGRBL
3WC13SESAATXWHGRBL
1WB13SESAATRUWHGRBL
2WB13SESAATRUWHGRBL
3WB13SESAATRUWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WFCBCBSXWHGRBL
MSU MSR
2WFCBCBSXWHGRBL
3WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
MSU
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
MSU MSR
2WFZLVFZLV2WHGRBL
3WFZLVFZLV2WHGRBL
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMSUMSR
1W170165
2W290280
3W400385
1W170165 2W290280 3W400385 PREMIUM 1W185175 2W345330 3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMSUMSR 1W185175
2W345330
3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMSUMSR 1W185175
2W345330
3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMSUMSR 1W185175
2W345330
3W460460
LEGENDA:
MSU oprawa MICRO SPOT z optyką U
MSR oprawa MICRO SPOT z optyką R
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka U do przestrzeni otwartej lub drogi ewakuacyjnej
I(0°)=245cd/klm[cd/klm]
C0-C180C90-C270
Optyka R do drogi ewakuacyjnej
symulacja dla czterech opraw i min 0,5 lx (obszar)
I(0°)=100cd/klm[cd/klm]
C0-C180C90-C270
symulacja dla dwóch opraw i min 1 lx (odległość)
m/3W
m/1W 1764 m2/2W 676 m2/1W

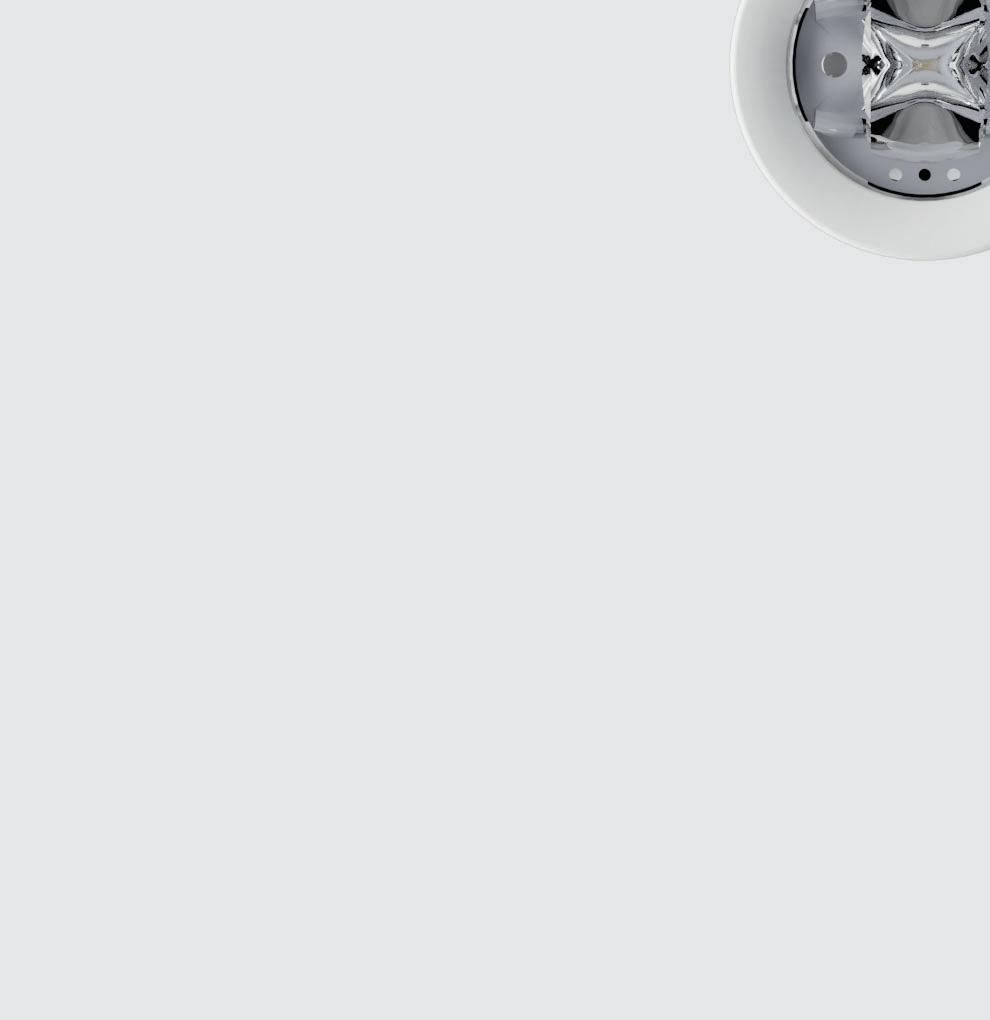

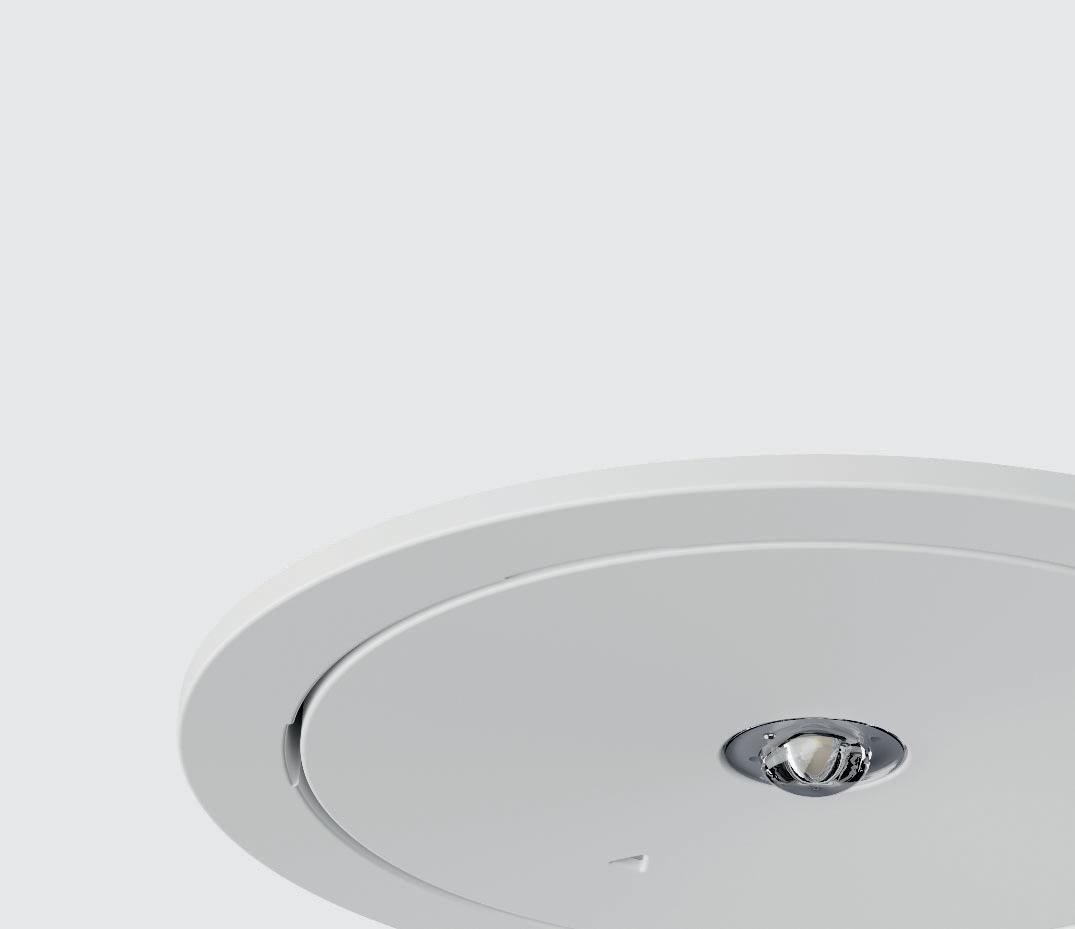

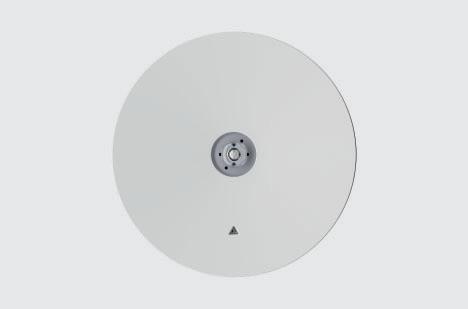

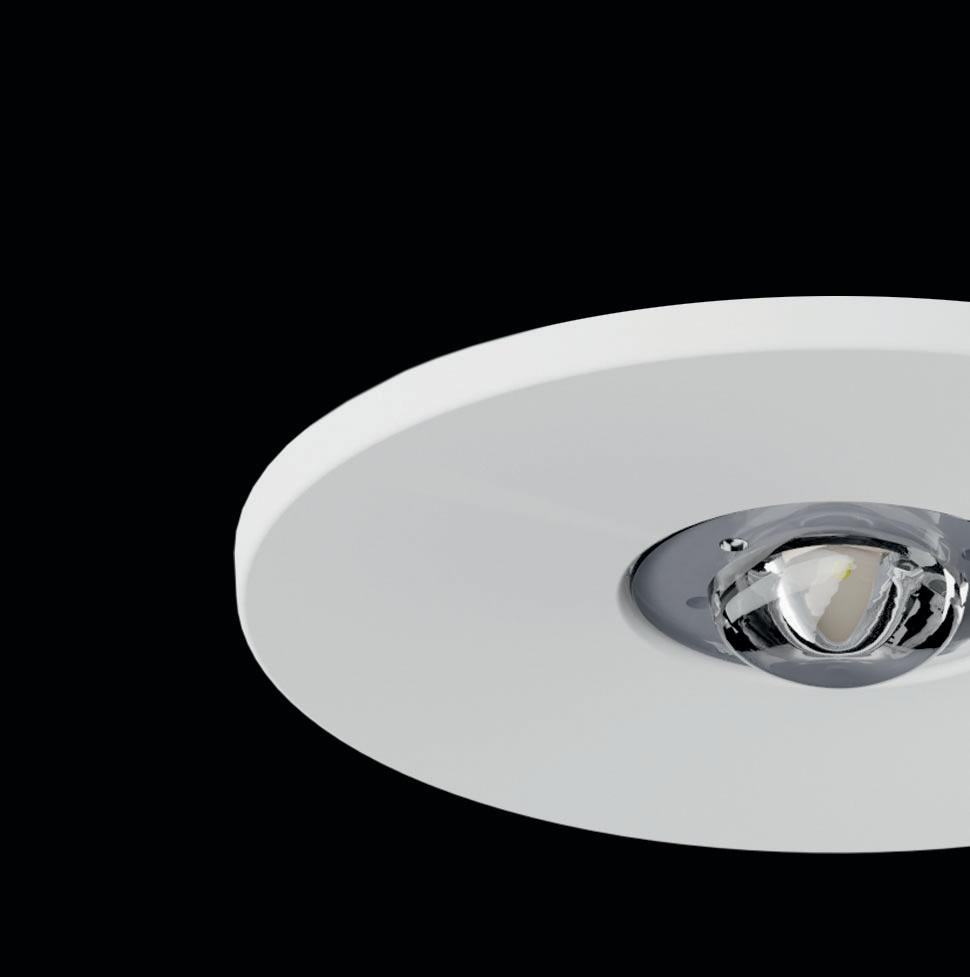

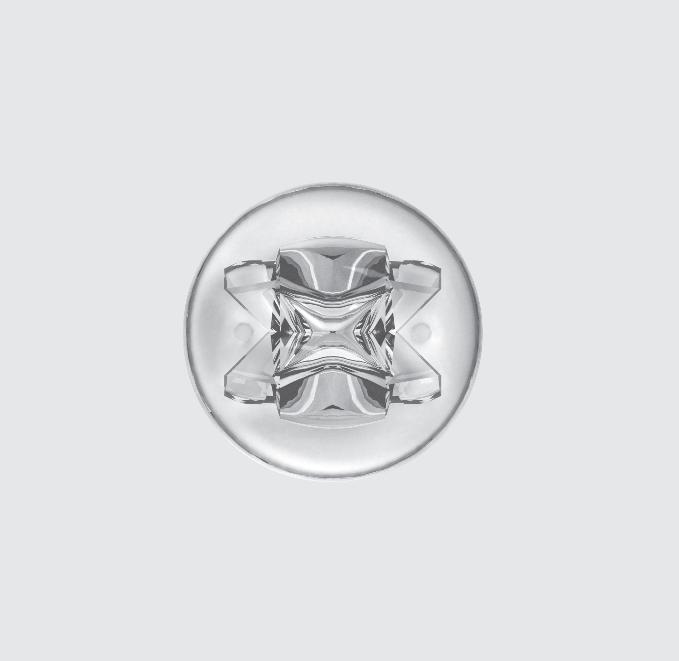

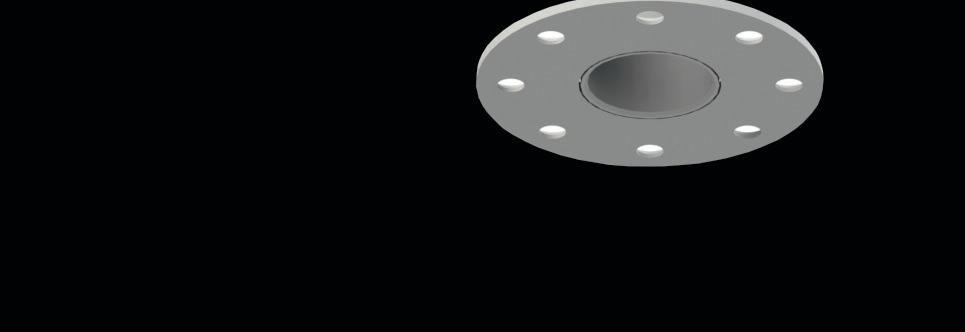

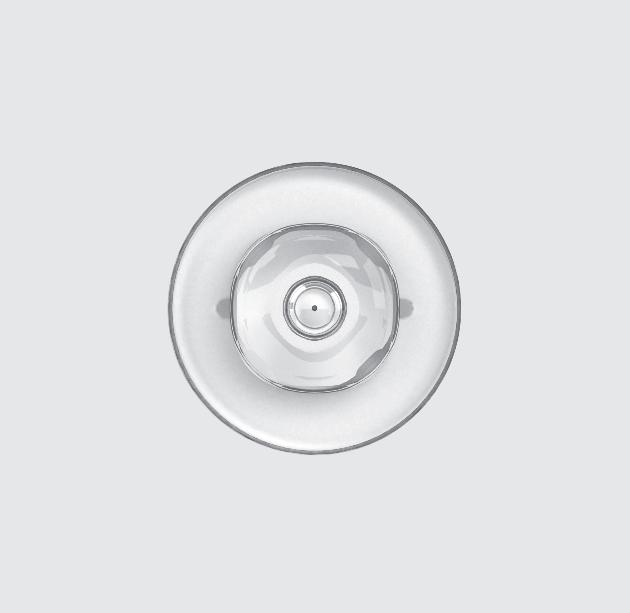

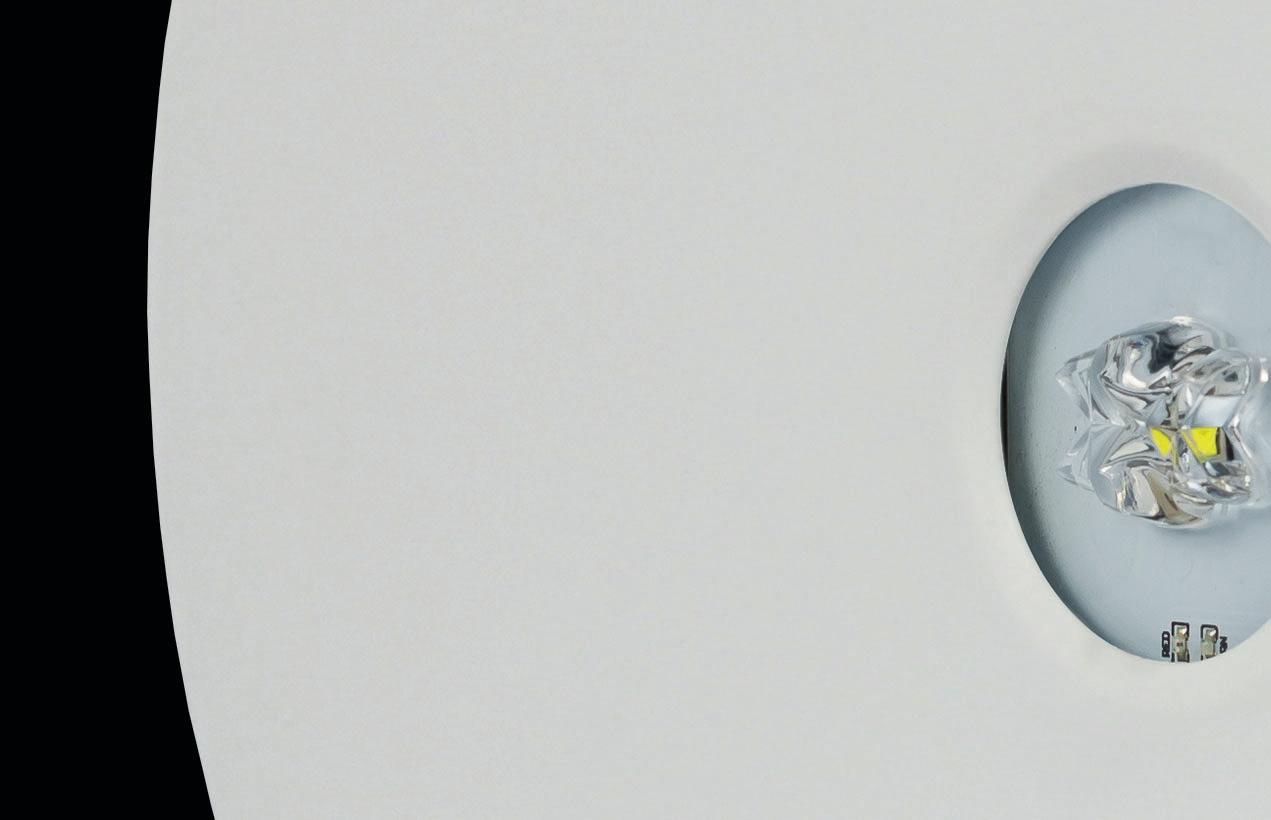

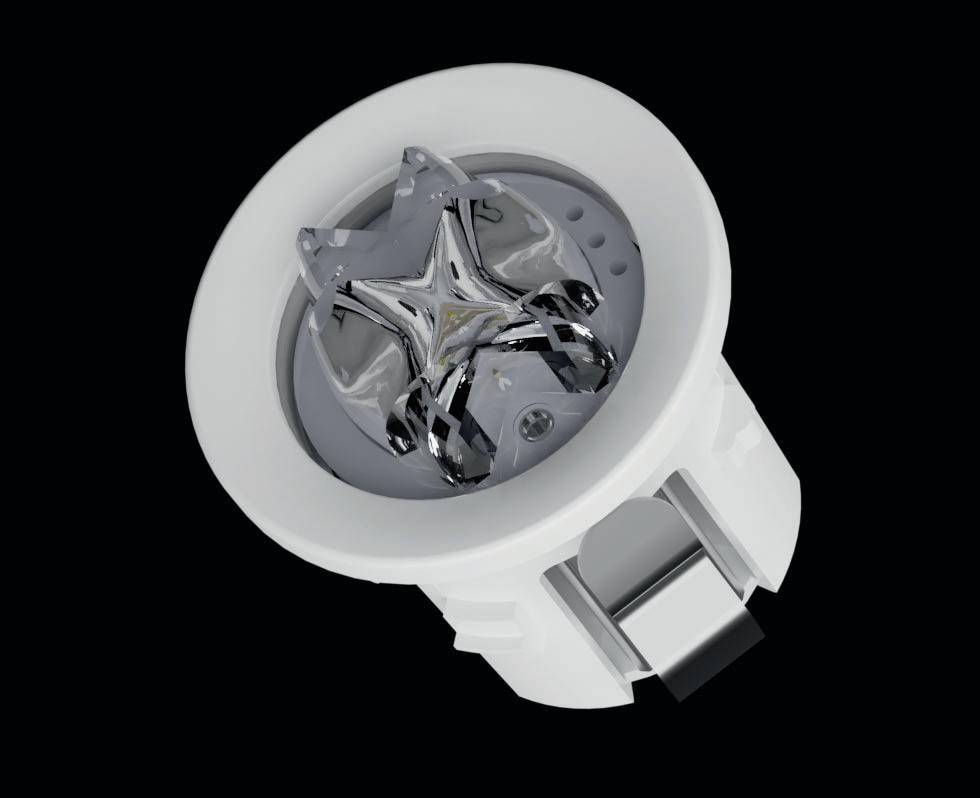

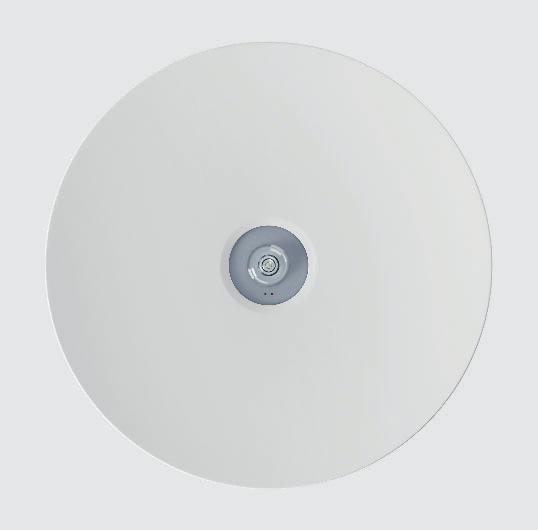

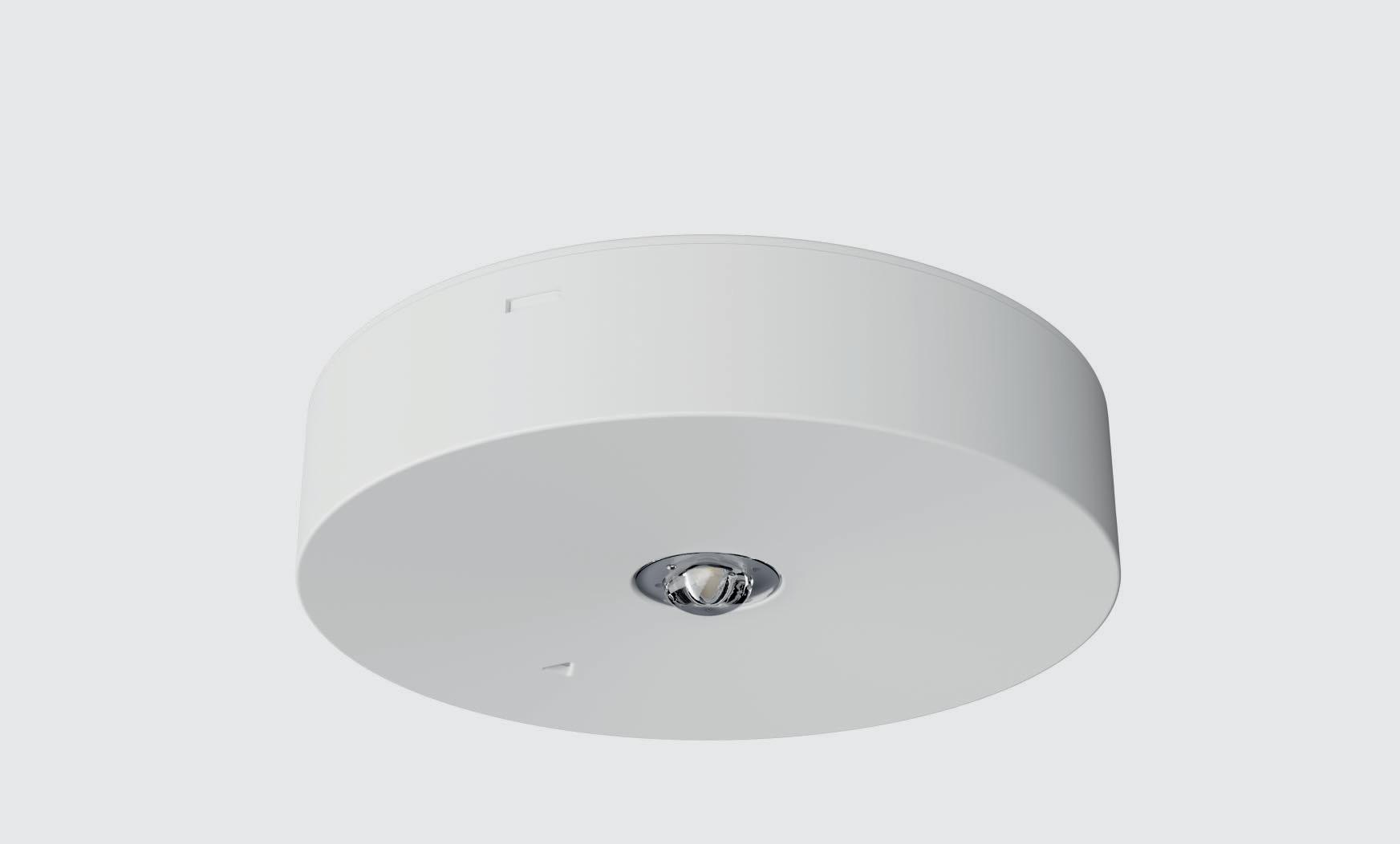

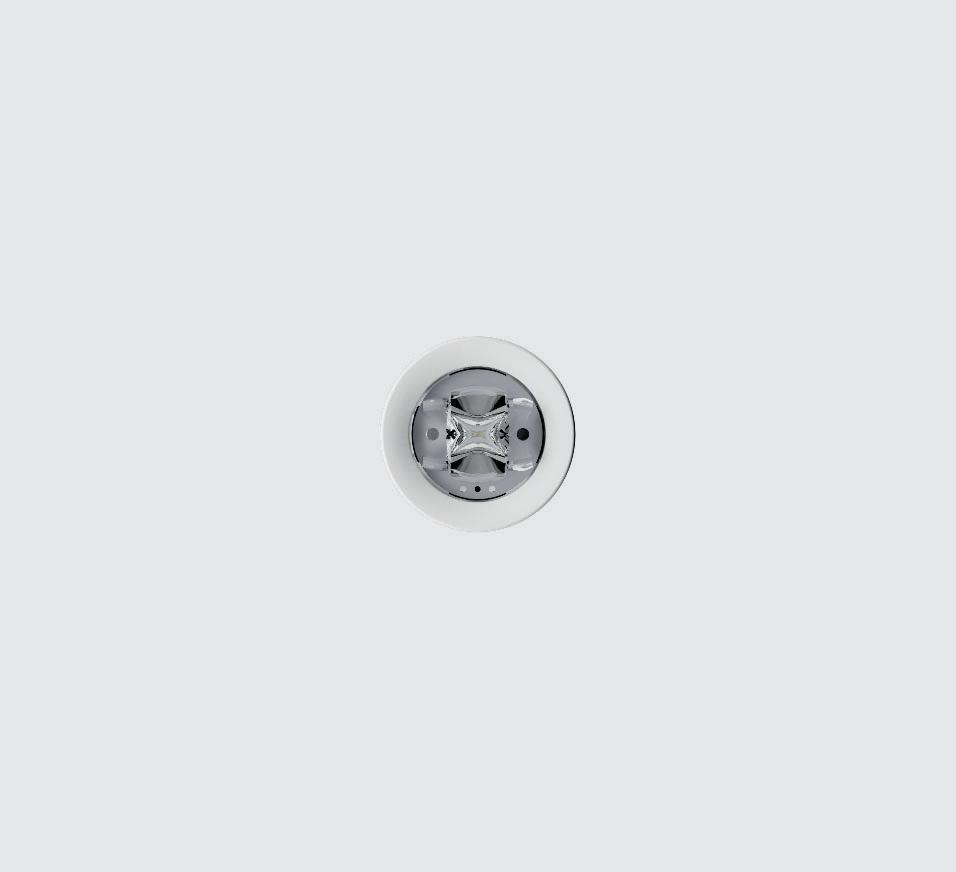

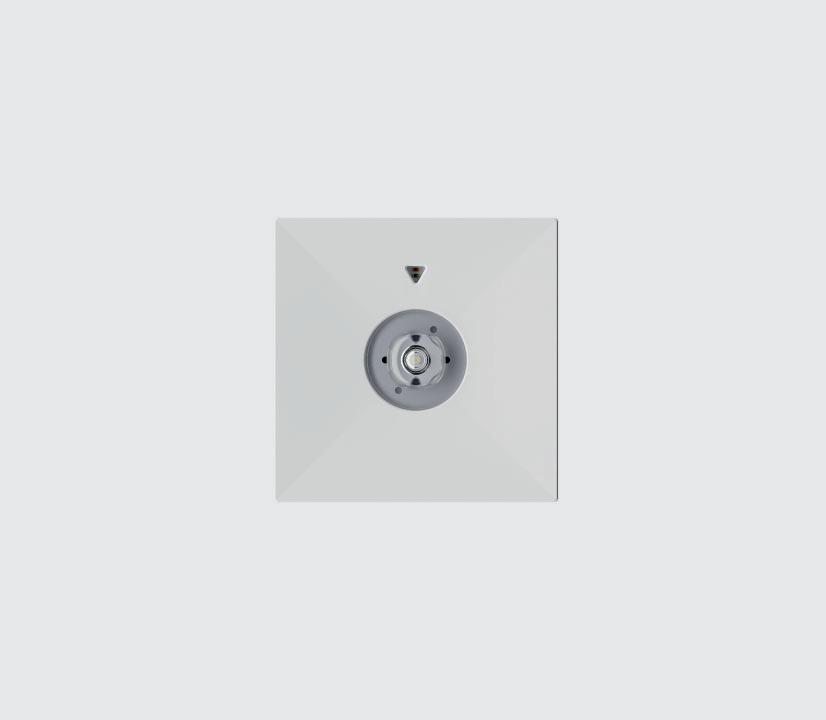

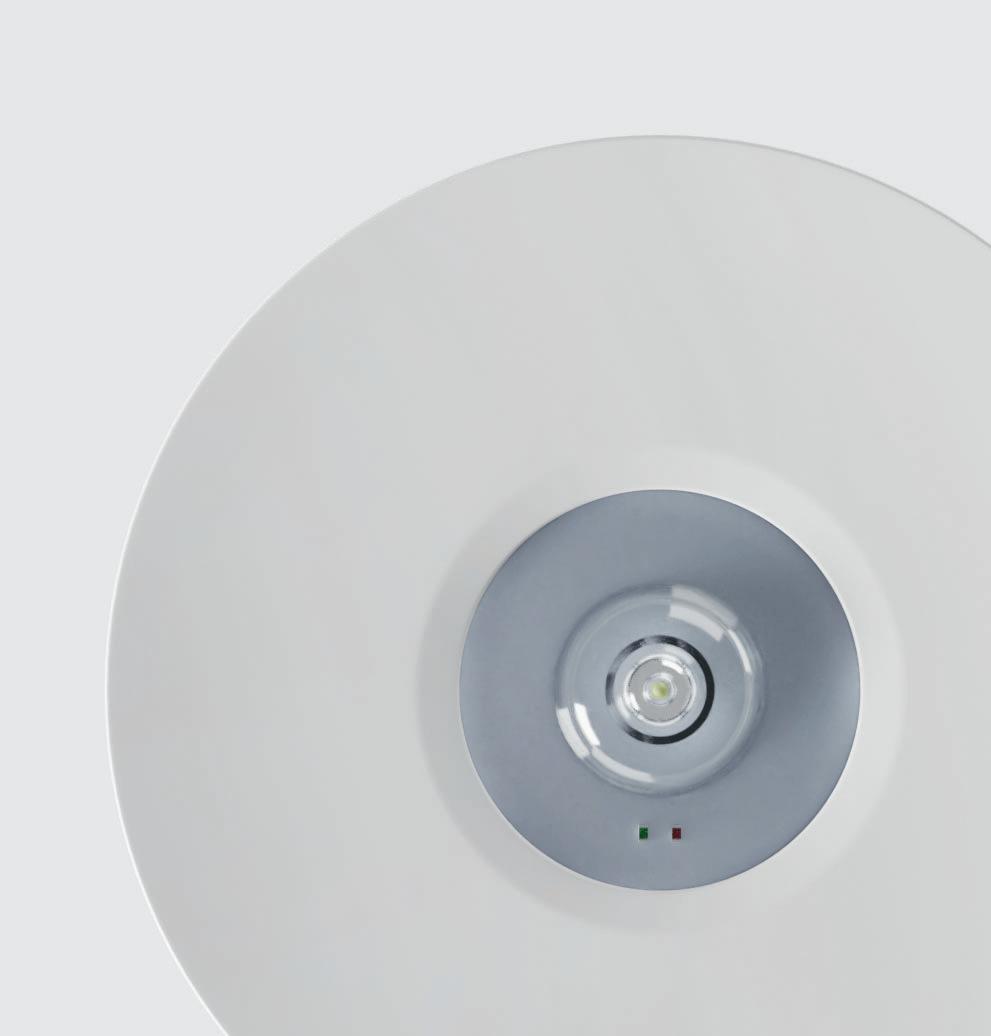

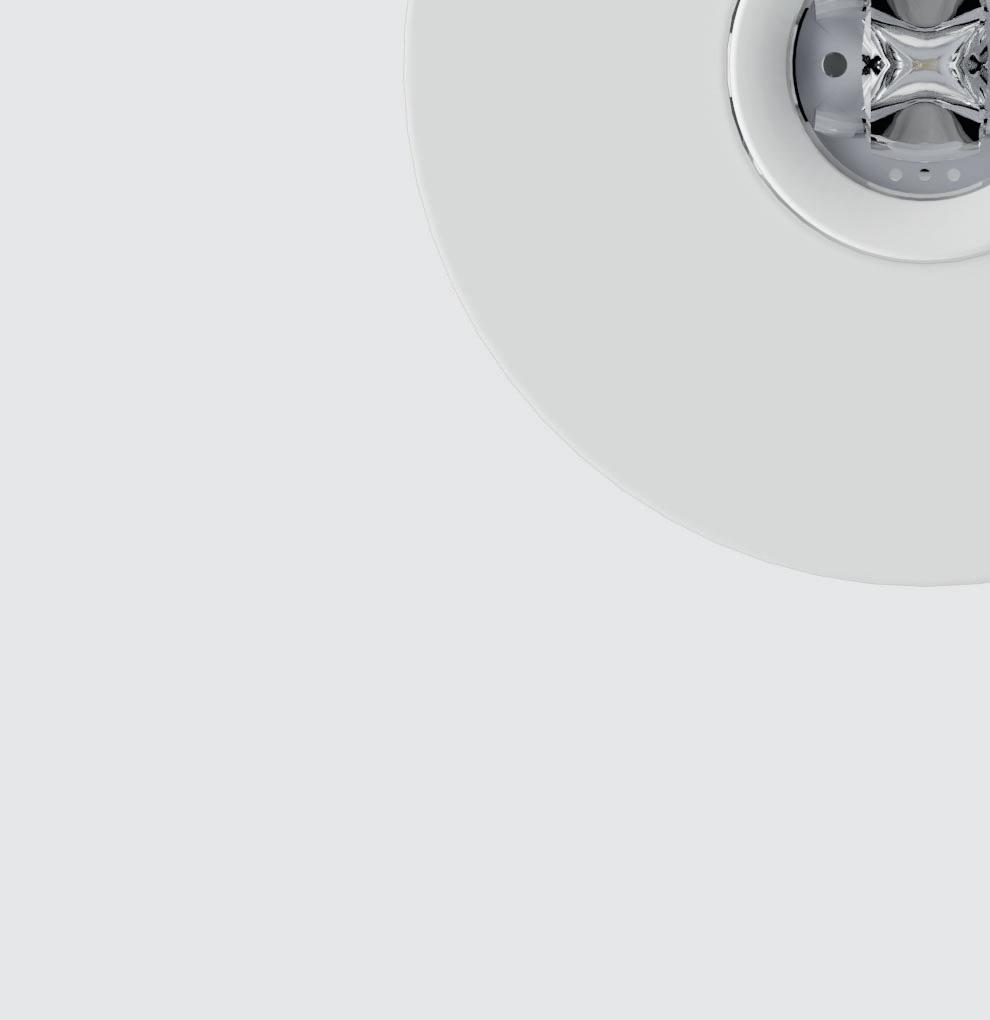

WYKONANIE
Stalowa obudowa w kolorze białym, szarym lub czarnym
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W LED
Optyki: U – uniwersalna • R – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Elektronika oraz pakiet akumulatorów montowany w dodatkowej obudowie
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEATXWHGRBL
MTRU MTRR
2WE13SEATXWHGRBL
3WE1SEATXWHGRBL
1WC13SESAATXWHGRBL
2WC13SESAATXWHGRBL
3WC13SESAATXWHGRBL
1WB13SESAATRUWHGRBL
MTRU MTRR
2WB13SESAATRUWHGRBL
3WB13SESAATRUWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WFCBCBSXWHGRBL
MTRU MTRR
2WFCBCBSXWHGRBL
3WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WZCBADEADPWHGRBL
MTRU MTRR
2WZCBADEADPWHGRBL
3WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
MTRU MTRR
2WFZLVFZLV2WHGRBL
3WFZLVFZLV2WHGRBL
LEGENDA:

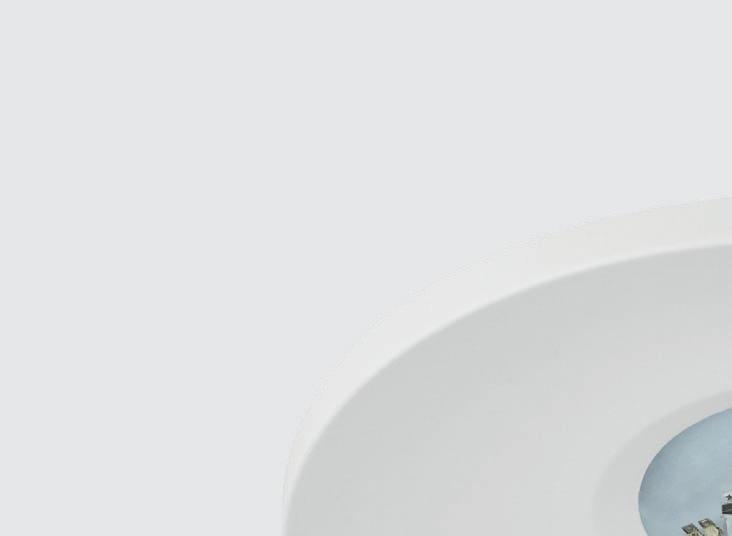

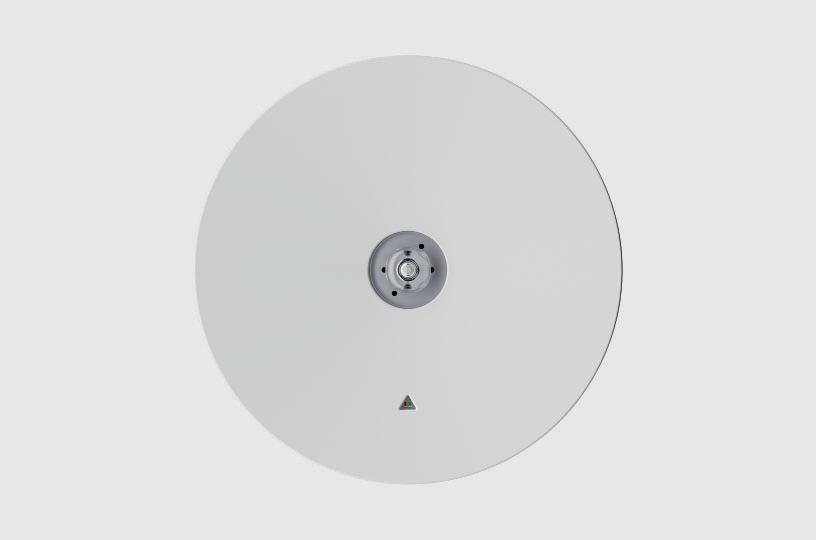

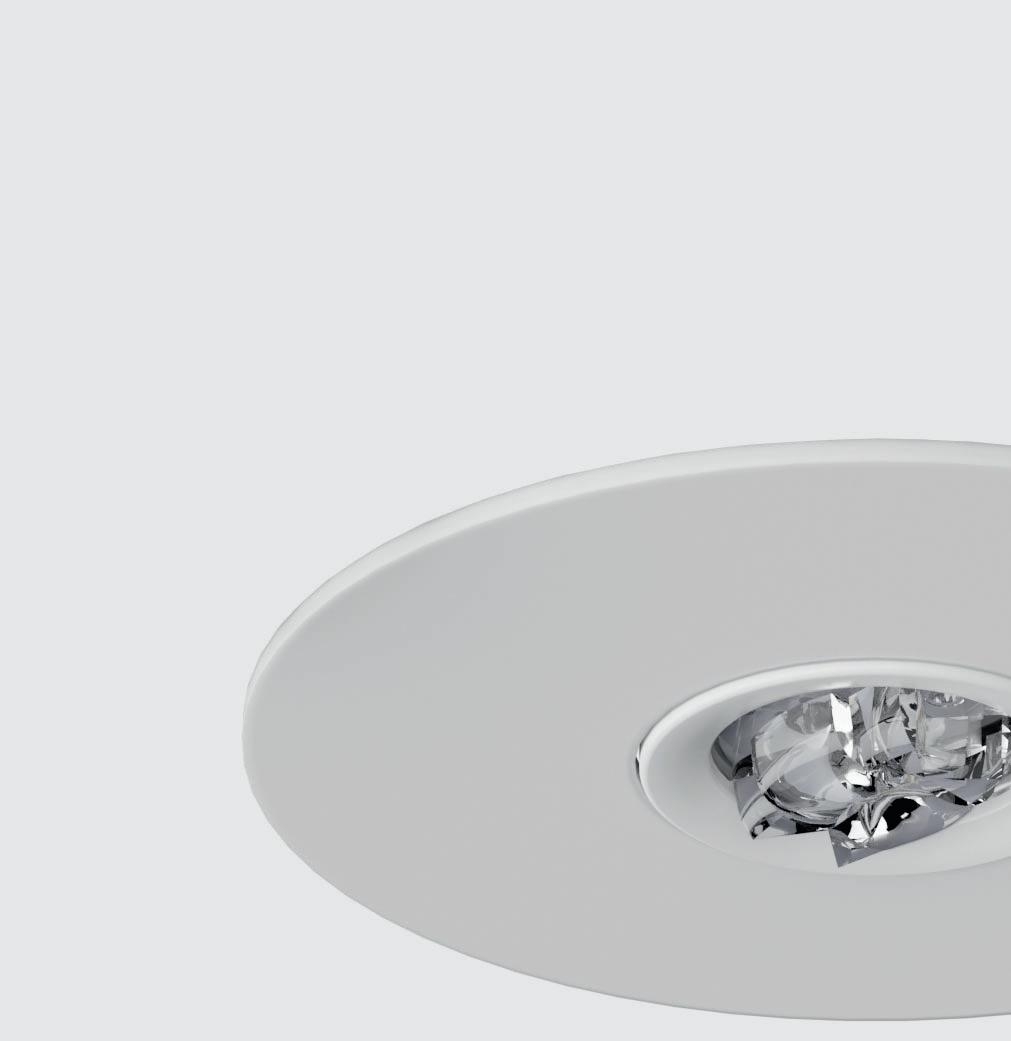

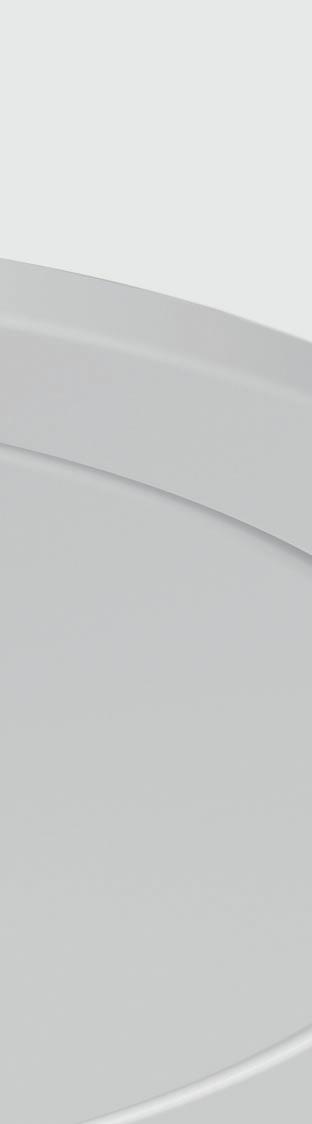

MTRU oprawa MICRO SPOT round z optyką U
MTRR oprawa MICRO SPOT round z optyką R
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
X oprawa bez dodatkowych opcji
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTRUMTRR
1W170165 2W290280
3W400385
1W170165 2W290280 3W400385
1W185175 2W345330 3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTRRMTRR 1W185175
2W345330 3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTRRMTRR 1W185175
2W345330 3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTRRMTRR 1W185175 2W345330
3W460460
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka U do przestrzeni otwartej lub drogi ewakuacyjnej
30°15° BZ2
I(0°)=245cd/klm[cd/klm]
C0-C180C90-C270
symulacja dla czterech opraw i min 0,5 lx (obszar)
Optyka R do drogi ewakuacyjnej
30°15° BZ5
I(0°)=100cd/klm[cd/klm]
C0-C180C90-C270
symulacja dla dwóch opraw i min 1 lx (odległość)
m/3W
m/1W 1764 m2/2W 676 m2/1W
WYKONANIE
Stalowa obudowa w kolorze białym, szarym lub czarnym
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W LED
Optyki: U – uniwersalna • R – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Elektronika oraz pakiet akumulatorów montowany w dodatkowej obudowie
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEATXWHGRBL
2WE13SEATXWHGRBL
3WE1SEATXWHGRBL
1WC13SESAATXWHGRBL
2WC13SESAATXWHGRBL
3WC13SESAATXWHGRBL
1WB13SESAATRUWHGRBL
2WB13SESAATRUWHGRBL
3WB13SESAATRUWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WFCBCBSXWHGRBL
MTSU MTSR
2WFCBCBSXWHGRBL
3WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WZCBADEADPWHGRBL
MTSU MTSR
2WZCBADEADPWHGRBL
3WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
MTSU MTSR
2WFZLVFZLV2WHGRBL
3WFZLVFZLV2WHGRBL
LEGENDA:

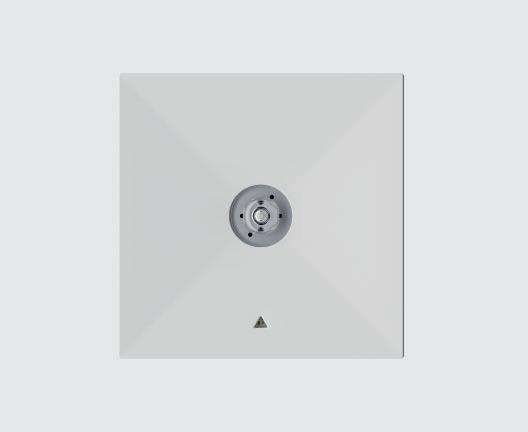

MTSU oprawa MICRO SPOT square z optyką U
MTSR oprawa MICRO SPOT square z optyką R
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
X oprawa bez dodatkowych opcji
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTSUMTSR
1W170165
2W290280
3W400385
1W170165
2W290280
3W400385
1W185175 2W345330 3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTSUMTSR 1W185175
2W345330 3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTSUMTSR 1W185175
2W345330
3W460460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCMTSUMTSR 1W185175 2W345330 3W460460
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka U do przestrzeni otwartej lub drogi ewakuacyjnej
BZ2
I(0°)=245cd/klm[cd/klm]
C0-C180C90-C270
symulacja dla czterech opraw i min 0,5 lx (obszar)
m2/2W
m2/1W
Optyka R do drogi ewakuacyjnej
30°15° BZ5
I(0°)=100cd/klm[cd/klm]
C0-C180C90-C270
symulacja dla dwóch opraw i min 1 lx (odległość)
m/1W

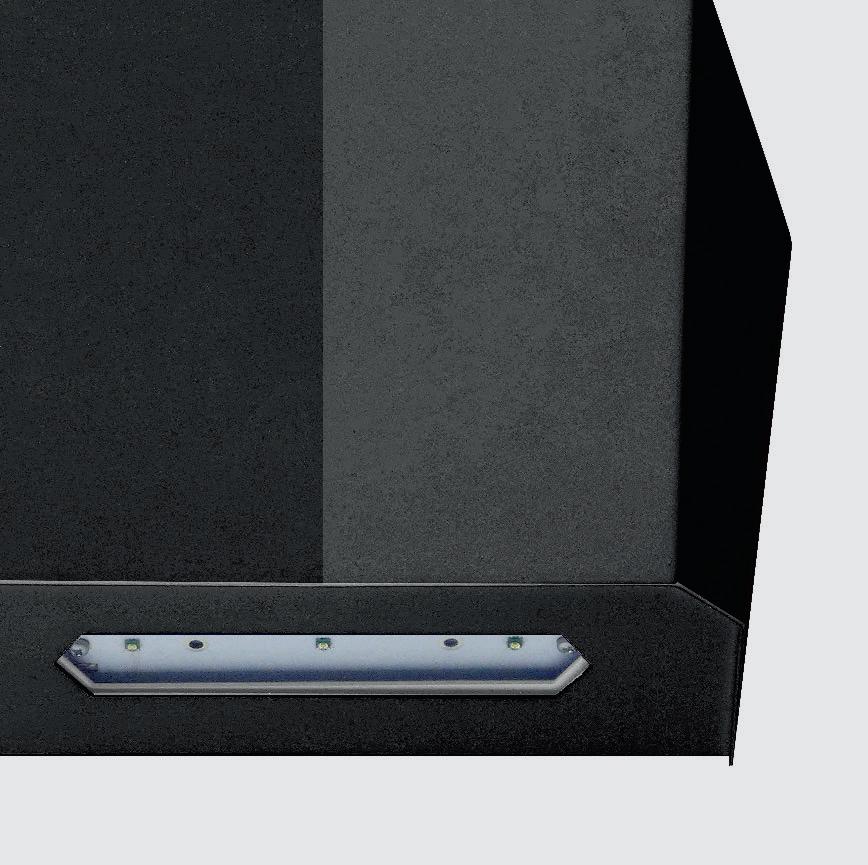

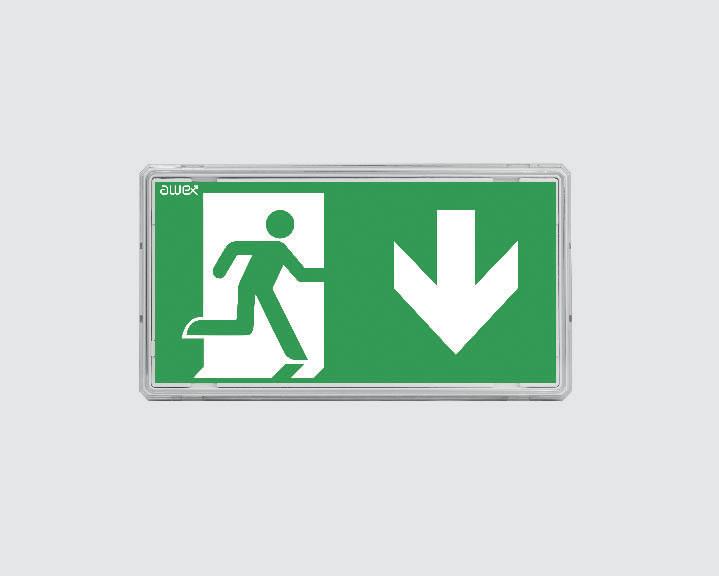

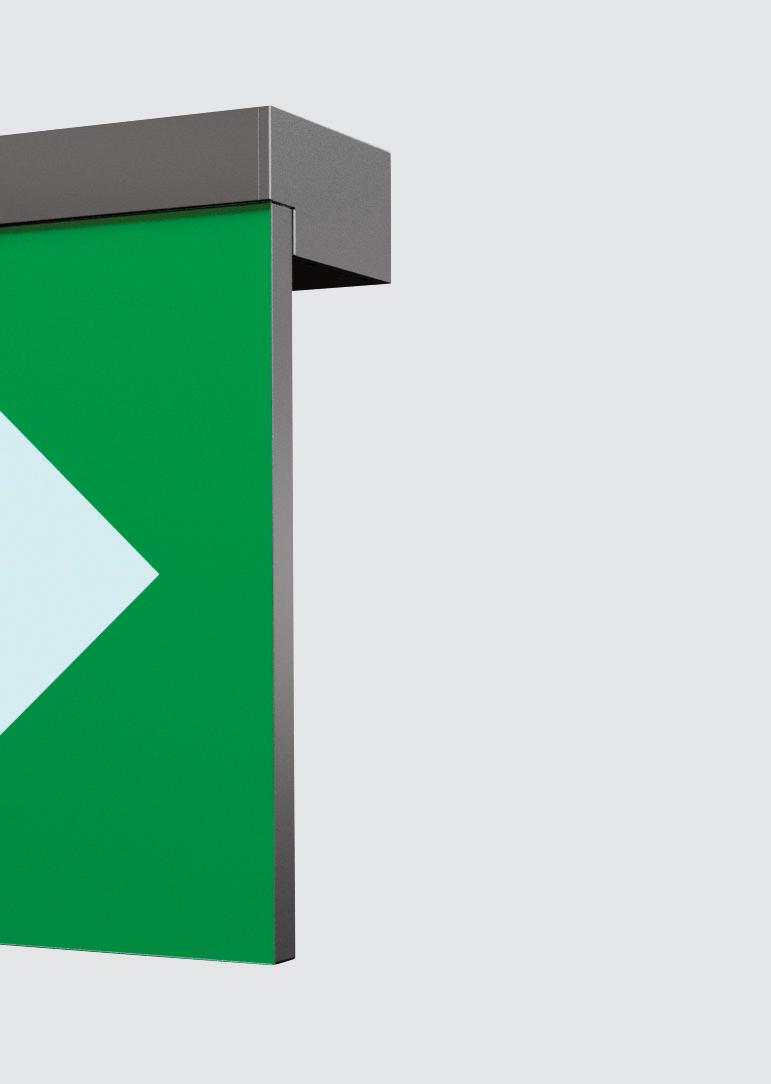

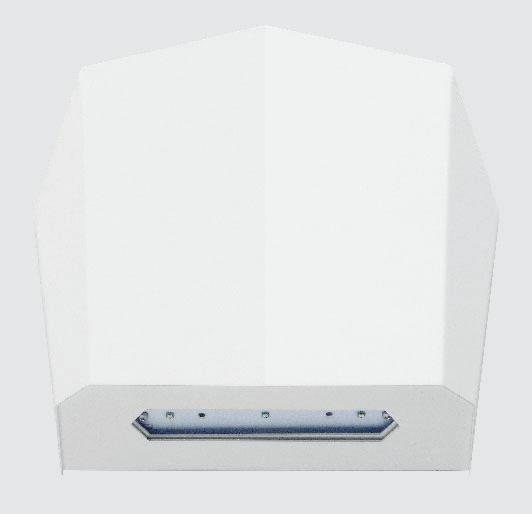

OUTDOOR LED str. 94

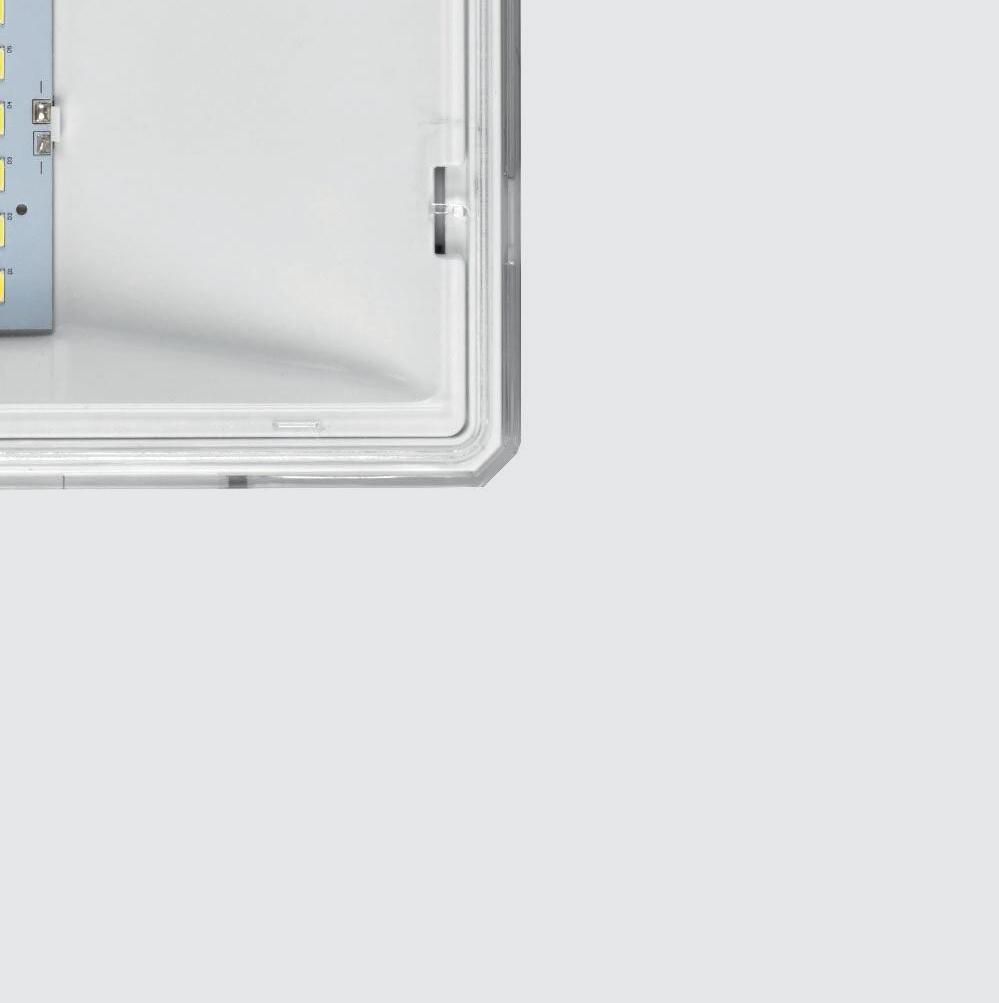

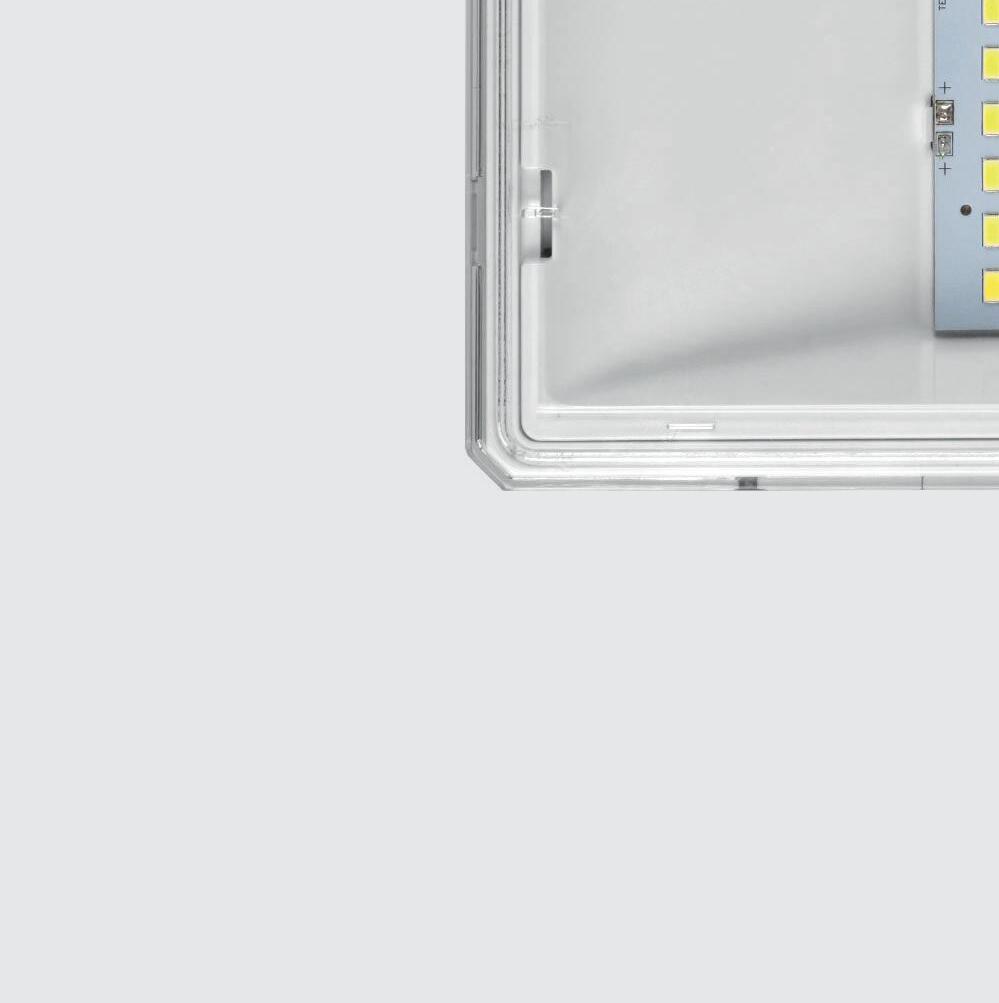

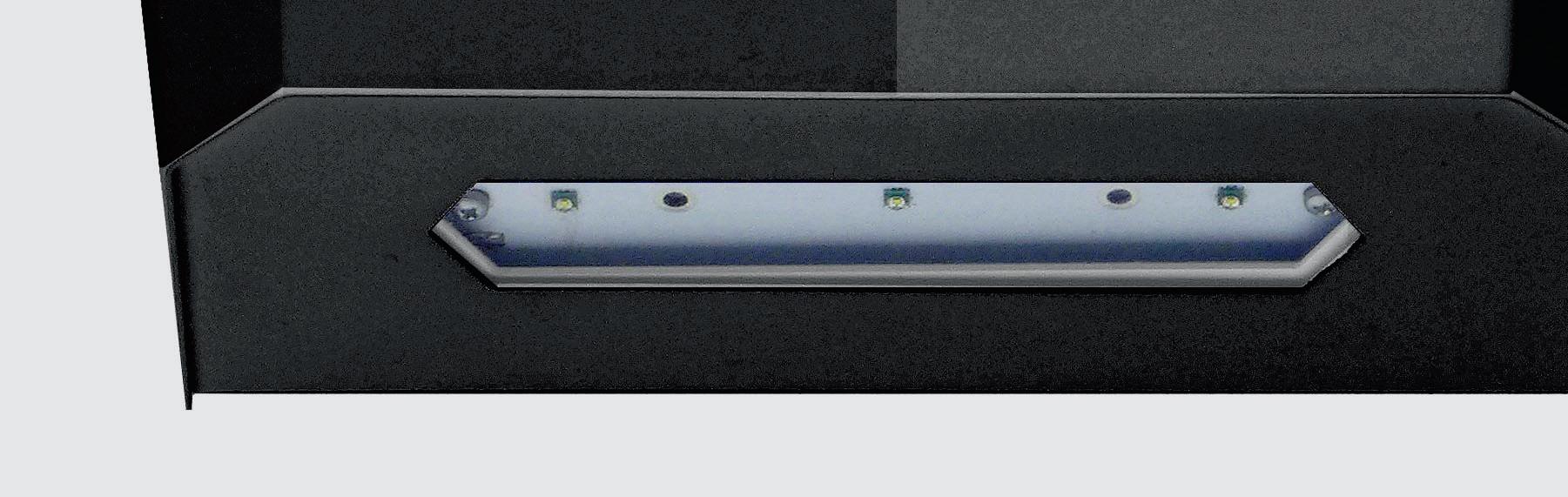

OUTDOOR LED to oprawa ewakuacyjna przeznaczona do montażu natynkowego głównie na zewnątrz obiektów (wysoka klasa szczelności IP 66 i podwyższone parametry odporności). Dzięki opcjonalnym wersjom kolorystycznym oprawa świetnie komponuje się na elewacjach budynków, stając się ich integralną częścią.
Do jej produkcji zastosowaliśmy wysokiej jakości komponenty (np. wyjątkowo wydajne źródła światła) co sprawia, że oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie strumieni świetlnych. Dodatkowo przy zastosowaniu układu HTR-25 produkcji AWEX oprawa OUTDOOR LED może pracować w temperaturze od -25°C. Jest szczególnie polecana do zastosowania w pobliżu każdego wyjścia końcowego oraz doświetlania miejsc specjalnych, takich jak hydranty lub punkty pierwszej pomocy.
WYKONANIE
Stalowa obudowa w kolorze białym, szarym lub czarnym
MONTAŻ Natynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
3x1W LED
Temperatura barwowa: 6000K Żywotność: 50000h
Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI I lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP66, IK10
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego
Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie WYMIARY
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR STANDARD
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCODB STANDARD 3x1W390
3x1W460
ODB3x1WB13SESAATRUWHGRBL
ODB3x1WC13SESAATXWHGRBL PREMIUM
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
ODB3x1WFCBCBSXWHGRBL KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
ODB3x1WZCBADEADPWHGRBL KODMOCSYSTEMKOLOR
ODB3x1WFZLVFZLV2WHGRBL
LEGENDA:
ODB Outdoor LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCODB 3x1W460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCODB 3x1W460
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCODB 3x1W460
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
5 m/min 5 lx
11 m/min 1 lx
3,5 m/min 5 lx
7,5 m/min 1 lx
EDGE R str. 102 EDGE S

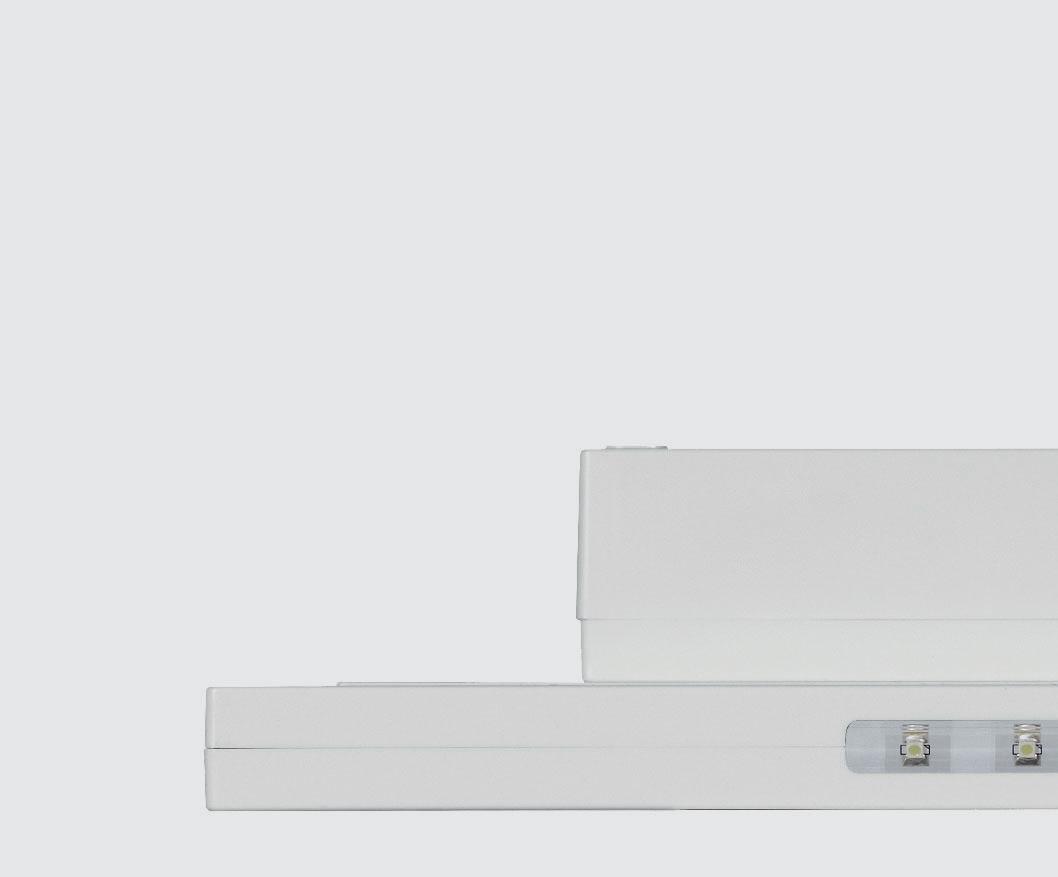

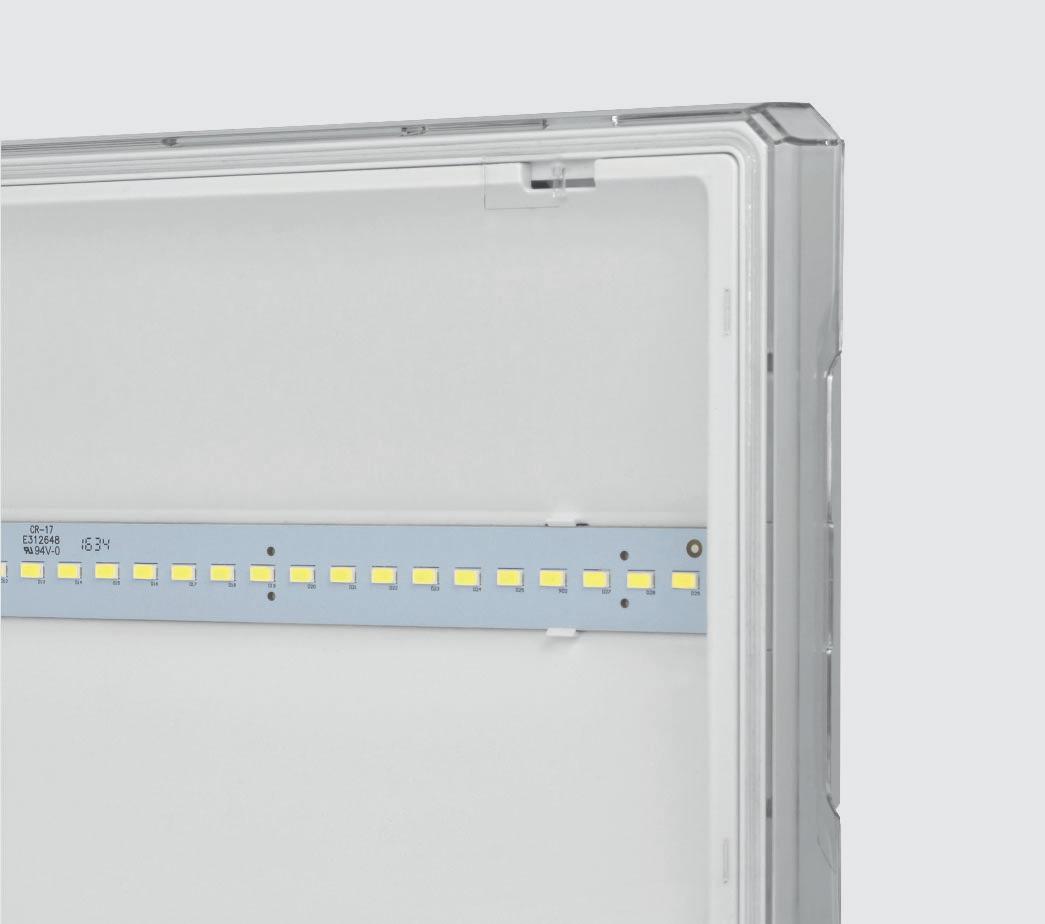

Rodzina opraw EDGE to nowa koncepcja oświetlenia podstawowego z możliwością integracji oświetlenia awaryjnego przeznaczona do montażu natynkowego do ściany lub sufitu wewnątrz budynków. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty oraz możliwość wyboru mocy źródła światła co pozwala na dostosowanie oprawy do potrzeb użytkownika obiektu. Jest szczególnie polecana do zastosowania na klatkach schodowych.
AC 220-240V 50-60Hz
DC 176-275V
DC 24V
DC 48V
LED IP54 IK10
WYKONANIE
Obudowa z białego poliwęglanu • Klosz opalizowany z poliwęglanu
MONTAŻ Natynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA - TRYB SIECIOWY
ŹRÓDŁO ŚWIATŁA - TRYB AWARYJNY
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
Moc: 12W, 18W, 24W LED
Temperatura barwowa: 3000K, 4000K, 6000K Żywotność: 50000h
Moc: 1W, 2W, 3W LED
Temperatura barwowa: 6500K
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP54, IK10
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Opcjonalnie możliwość wykonania oprawy z czujnikiem ruchu i zmierzchu MCR
KONFIGURACJA OPRAWY SIECIOWEJ
KOD DETEKCJA TEMPERATURA BARWOWA (K)
EDRE12 EDRE18
EDRE24 WH WS30004000 WH WS30004000 WH WS30004000
KONFIGURACJA OPRAWY AUTONOMICZNEJ
1SEPTATXWHWS30004000 2WE 1SEPTATXWHWS30004000 3WE 1SEPTATXWHWS30004000
1WC13SESAPTATXWHWS30004000
2WC13SESAPTATXWHWS30004000 3WC13SESAPTATXWHWS30004000
1WB13SESAATRURWWHWS30004000
STRUMIEŃ W PRACY SIECIOWEJ [lm]
EDRE12 EDRE18 EDRE24
2WB13SESAATRURWWHWS30004000
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
3WB13SESAATRURWWHWS30004000 KODMOC*MODUŁSYSTEMOPCJE
EDRE12 EDRE18 EDRE24
1WFCBCBSXWH30004000 2WFCBCBSXWH30004000 3WFCBCBSXWH30004000
EDRE12 EDRE18 EDRE24 12WX CBCBSXWH30004000 18WX CBCBSXWH30004000 24WX CBCBSXWH30004000
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOC*MODUŁSYSTEMOPCJE
EDRE12 EDRE18 EDRE24
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC* ECO LED 1W135 2W275 3W370 STANDARD 1W135 2W275 3W370 PREMIUM 1W145 2W285 3W380
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC*3000K4000K6500K 1WXX145
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm]
1WZCBADPADEWHWS30004000
2WZCBADPADEWHWS30004000
3WZCBADPADEWHWS30004000
EDRE12 EDRE18 EDRE24 12WX CBADSADNWHWS30004000 18WX CBADSADNWHWS30004000 24WX CBADSADNWHWS30004000
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOC* SYSTEM DETEKCJA TEMPERATURA
EDRE12 EDRE18 EDRE24
STRUMIEŃ W TRYBIE AWARYJNYM [lm] * – moc w trybie awaryjnym
1WFZLVFZLV2WHWS30004000
2WFZLVFZLV2WHWS30004000
3WFZLVFZLV2WHWS30004000
LEGENDA:
EDRE12 oprawa EDGE R 12W w trybie sieciowym
EDRE18 oprawa EDGE R 18W w trybie sieciowym
EDRE24 oprawa EDGE R 24W w trybie sieciowym
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
STRUMIEŃ [lm] MOC*3000K4000K6500K
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
ADN oprawa do centralnej baterii CBS z modułem adresowym ADN
ADS oprawa do centralnej baterii CBS z modułem adresowym ADS
WH oprawa bez czujnika ruchu MCR
WS oprawa z czujnikiem ruchu MCR
784 m2/3W
272 m2/1W
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA - TRYB SIECIOWY
ŹRÓDŁO ŚWIATŁA - TRYB AWARYJNY
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu • Klosz opalizowany z poliwęglanu
Natynkowy • Opcjonalnie podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
Moc: 12W, 18W, 24W LED Temperatura barwowa: 3000K, 4000K
Moc: 1W, 2W, 3W LED Temperatura barwowa: 6500K
Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP54, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Opcjonalnie możliwość wykonania oprawy z czujnikiem ruchu i zmierzchu MCR • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna
KONFIGURACJA OPRAWY SIECIOWEJ
KOD DETEKCJA TEMPERATURA BARWOWA (K)
EDSE12
EDSE18 EDSE24 WH WS30004000 WH WS30004000 WH WS30004000
KONFIGURACJA OPRAWY AUTONOMICZNEJ
1WE 1SEPTATXWHWS30004000 2WE 1SEPTATXWHWS30004000 3WE 1SEPTATXWHWS30004000
EDSE12 EDSE18 EDSE24
1WB13SESAATRURWWHWS30004000
2WB13SESAATRURWWHWS30004000
3WB13SESAATRURWWHWS30004000
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
EDSE12
EDSE12 EDSE18 EDSE24 12WX CBCBSXWH30004000 18WX CBCBSXWH30004000 24WX CBCBSXWH30004000
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOC*MODUŁSYSTEMOPCJE
EDSE12 EDSE18 EDSE24
1WZ
CBADPADEWHWS30004000 2WZ CBADPADEWHWS30004000 3WZ CBADPADEWHWS30004000
EDSE12 EDSE18 EDSE24 12WX CBADSADNWHWS30004000 18WX CBADSADNWHWS30004000 24WX CBADSADNWHWS30004000
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
EDSE12 EDSE18 EDSE24 1W FZLVFZLV2WHWS30004000 2W FZLVFZLV2WHWS30004000 3W FZLVFZLV2WHWS30004000
* – moc w trybie awaryjnym
LEGENDA:
DSE12 oprawa EDGE S 12W w trybie sieciowym
EDSE18 oprawa EDGE S 18W w trybie sieciowym
EDSE24 oprawa EDGE S 24W w trybie sieciowym
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla
oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
STRUMIEŃ W PRACY SIECIOWEJ [lm]
STRUMIEŃ [lm] KOD3000K4000K
EDSE12 EDSE18 EDSE24 1500 1600 2360 2480 2780 2950
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC* ECO LED 1W135 2W275 3W370 STANDARD 1W135 2W275 3W370 PREMIUM 1W145 2W285 3W380
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
ADN oprawa do centralnej baterii CBS z modułem adresowym ADN
ADS oprawa do centralnej baterii CBS z modułem adresowym ADS
WH oprawa bez czujnika ruchu MCR
WS oprawa z czujnikiem ruchu MCR
812 m2/3W
289 m2/1W

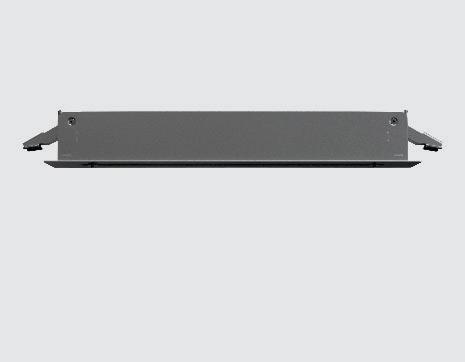

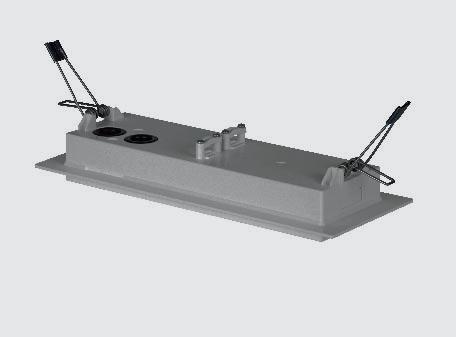

AKCESORIUM DO MONTAŻU PODTYNKOWEGO
KOD: EDSE/REC
WYMIARY [mm]

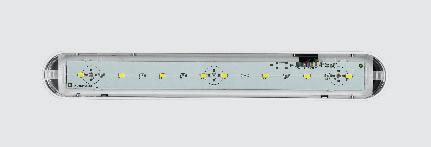

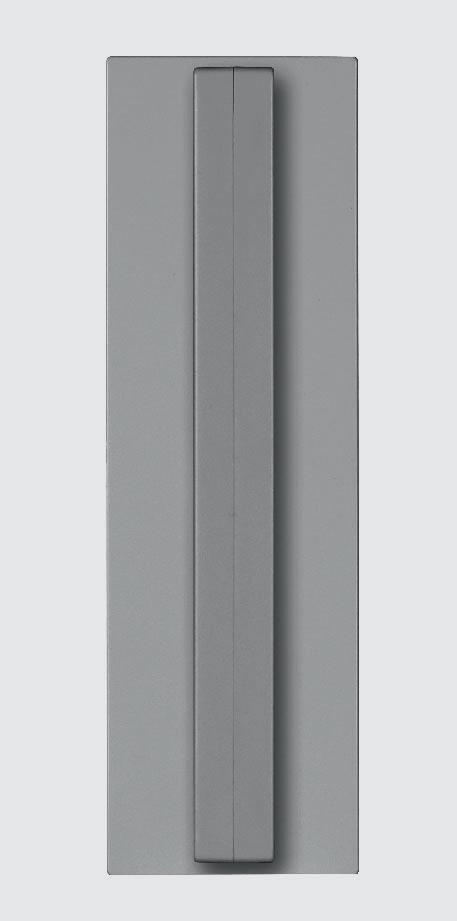

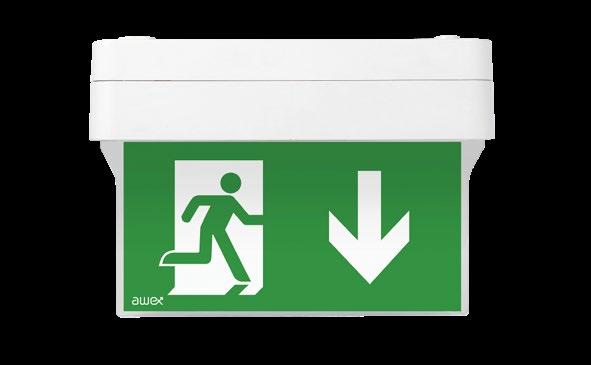

Gama HELIOS to typ opraw awaryjnych przeznaczona do montażu natynkowego. Została stworzona, aby sprostać najbardziej wymagającym instalacjom. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty i wyjątkowo wydajne źródła światła co sprawia, że oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie strumieni świetlnych. Wysokie IP (IP65) wraz z szerokim zakresem wersji sprawiają, że jest idealnym wyborem dla dużych obszarów przemysłowych, tuneli lub parkingów.
WYKONANIE
Obudowa z białego poliwęglanu • Klosz transparentny z poliwęglanu
MONTAŻ Natynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
2W, 3,2W, 4W, 3x1W, 6x1W LED
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP42 lub IP65, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie AC
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJE
HWM 2WE13SEPTATX
3,2WE1SEPTATX
HWD3x1WE1SEPTATX
HWM 2WC13SESAPTATX 3,2WC13SESAPTATX
HWD3x1WC13SESAPTATX
HHP6x1W*B13SESAPTATX
HWM 2WB13SESAATRURW 3,2WB13SESAATRURW
HWD3x1WB13SESAATRURW
HHP 4WB13SESAATRURW 6x1W*B13SESAATRURW
* moc w czasie pracy awaryjnej
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJE
HWM 2WFCBCBSX 3,2WFCBCBSX
HWD3x1WFCBCBSX
HHP 4WFCBCBSX 6x1WFCBCBSX
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJE
HWM 2WZCBADEADP 3,2WZCBADEADP
HWD3x1WZCBADEADP
HHP 4WZCBADEADP 6x1WZCBADEADP
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEM
HWM 2WFZLVFZLV2 3,2WFZLVFZLV2
HWD3x1WFZLVFZLV2
HHP 4WFZLV2 6x1WFZLVFZLV2
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
MOC STRUMIEŃ [lm]
2W255
3,2W395 3x1W395
2W255 3,2W395 3x1W395 6x1W920
2W310 3,2W410 3x1W410 4W560 6x1W920
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
MOC STRUMIEŃ [lm] 2W310 3,2W410 3x1W410 4W560 6x1W920
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
MOC STRUMIEŃ [lm] 2W310 3,2W410 3x1W410 4W560 6x1W920
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
MOC STRUMIEŃ [lm] 2W310 3W410 3x1W410 4W560 6x1W920
LEGENDA:
HWM oprawa Helios IP65
HWD oprawa Helios IP65, wysoki montaż
HHP oprawa Helios IP65 6x1W, zwiększona intensywność
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA
Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii
CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym ADE w technologii SMART
Optyka do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1056 m2/3W
462 m2/1W
I(0°)=347cd/klm[cd/klm] C0-C180C90-C270

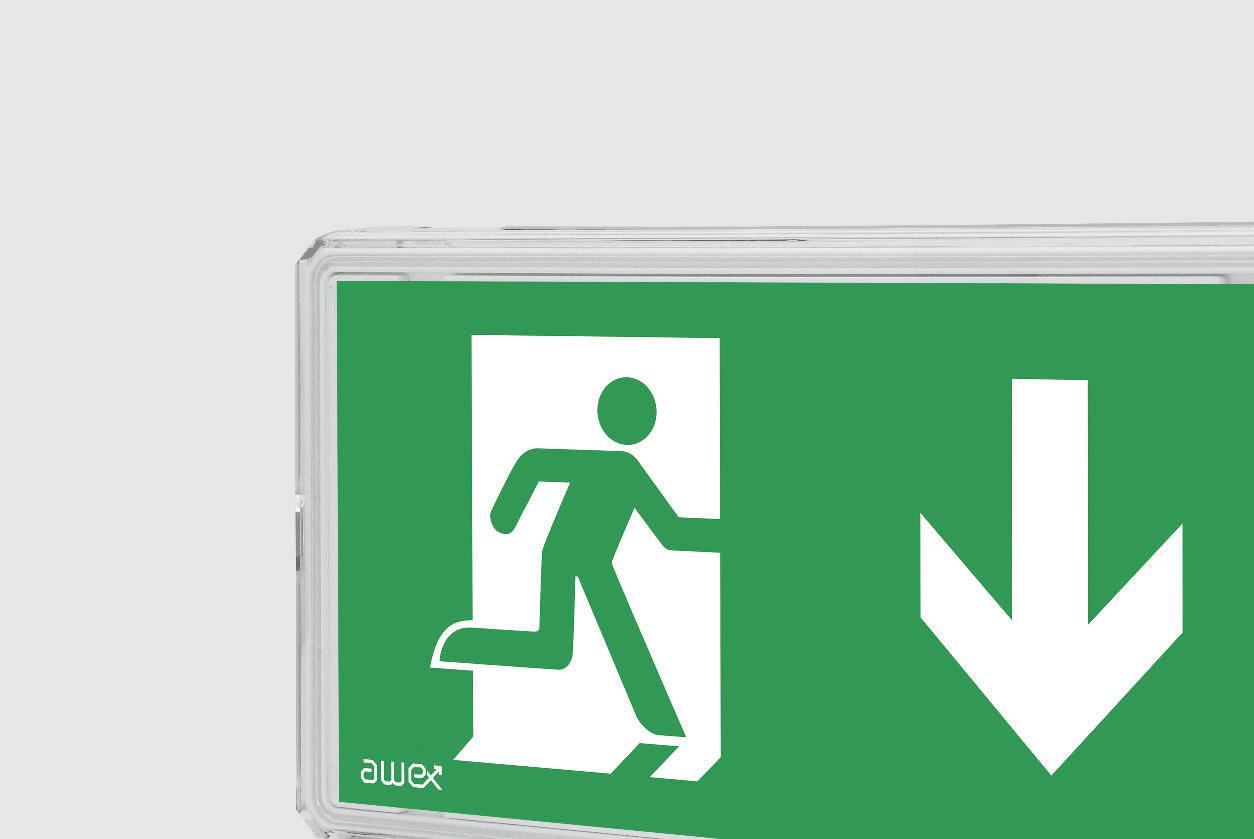

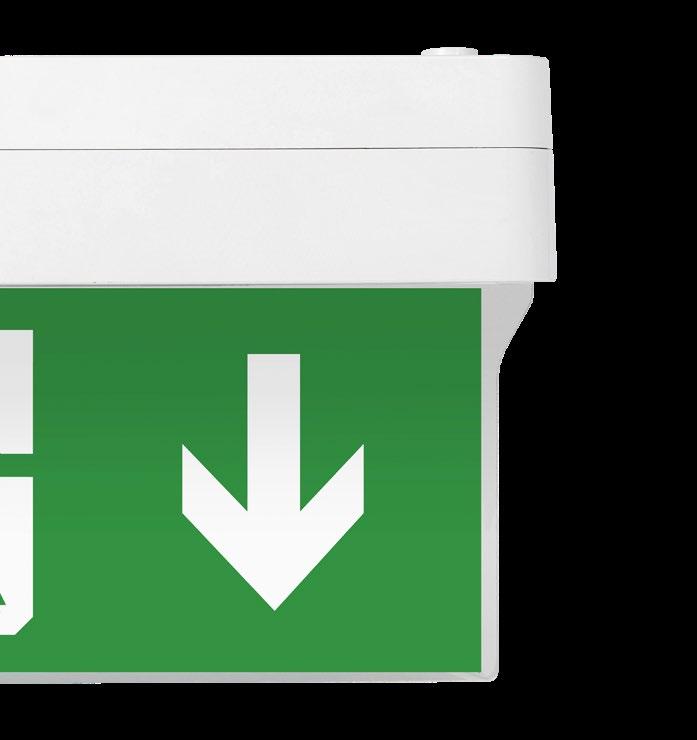

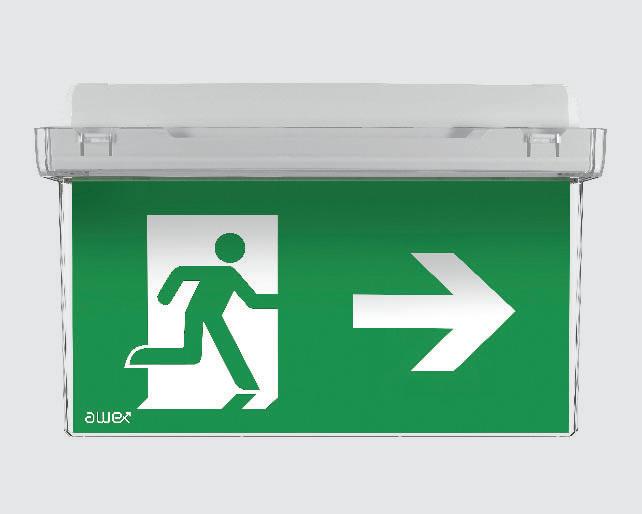

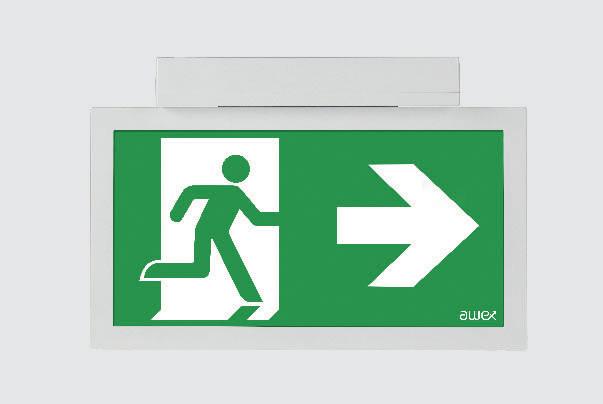

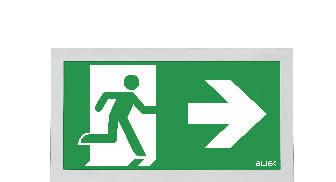

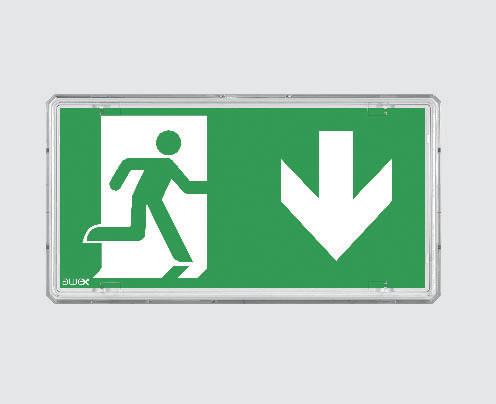

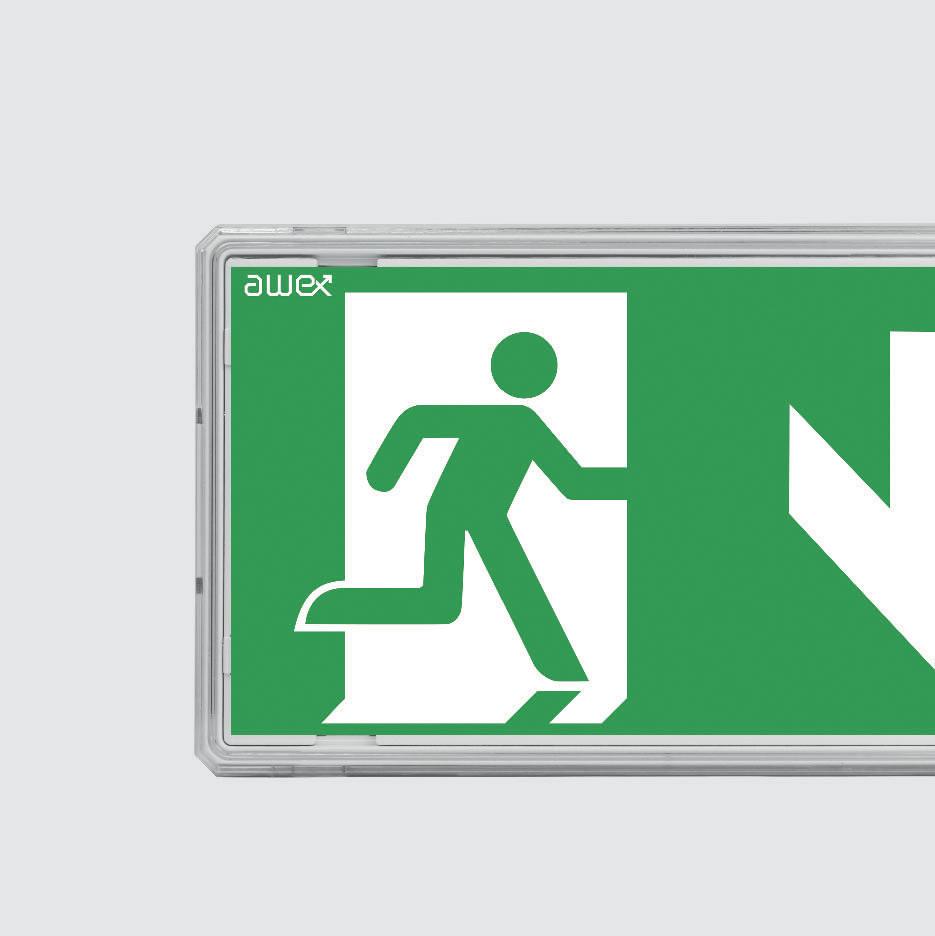

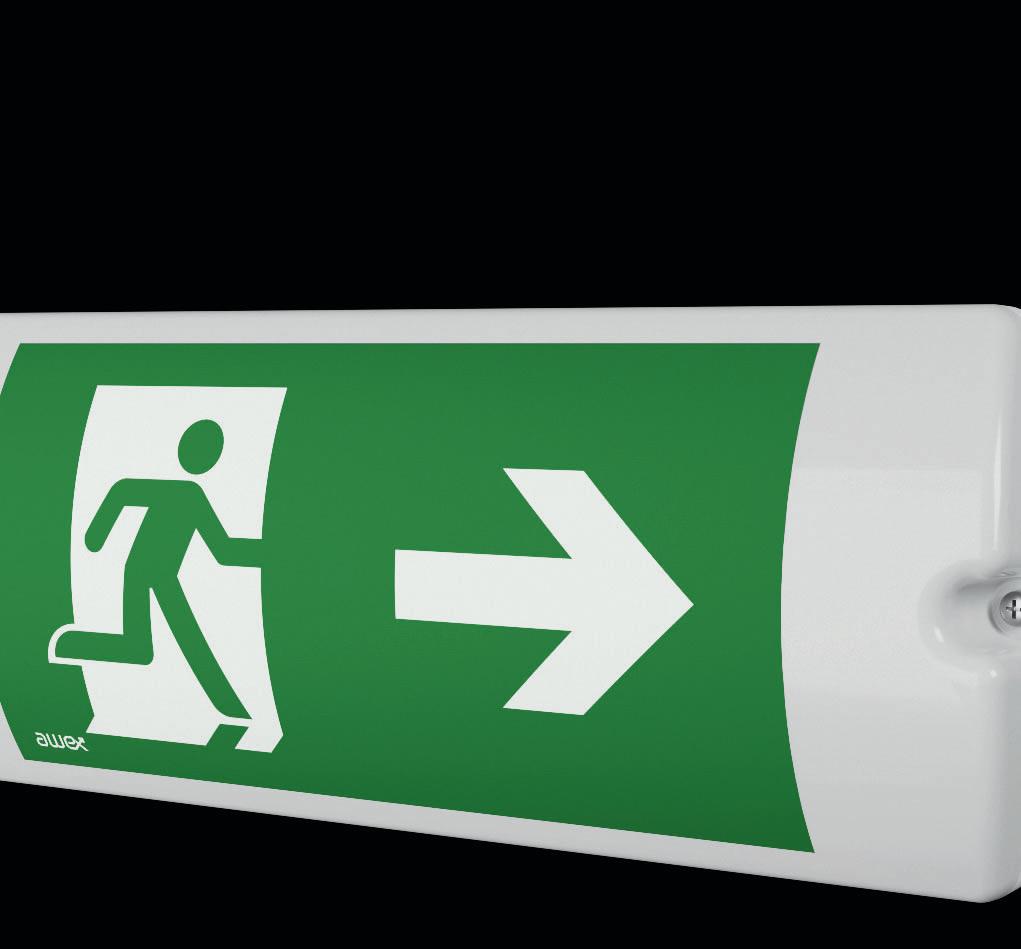

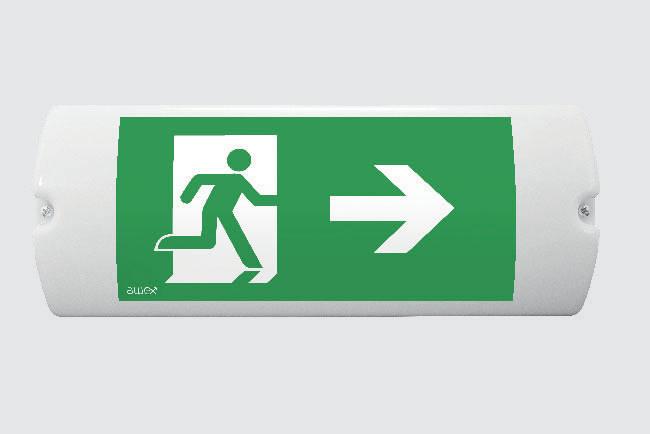

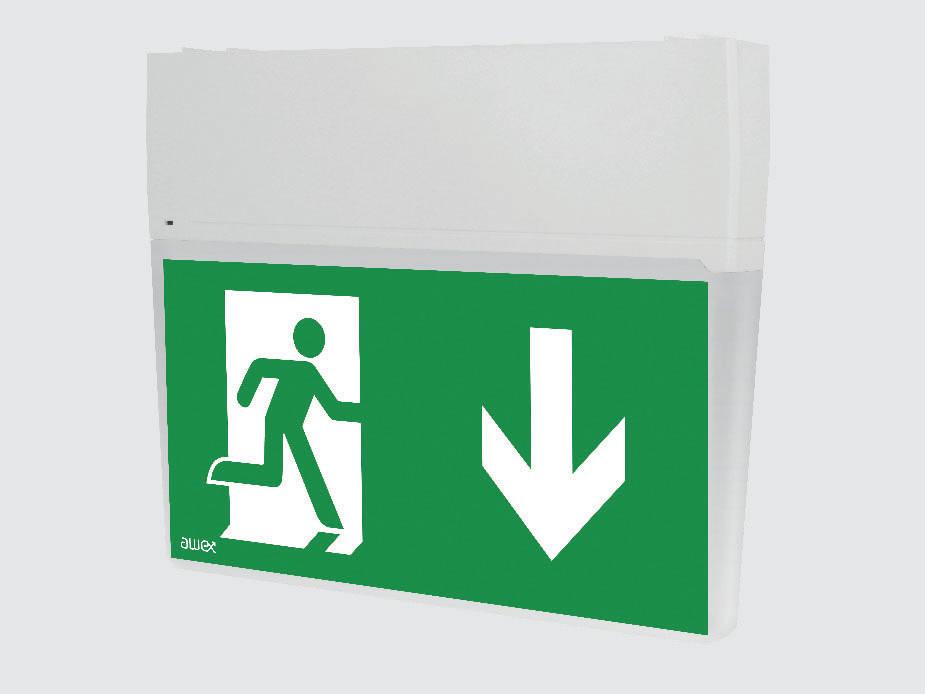

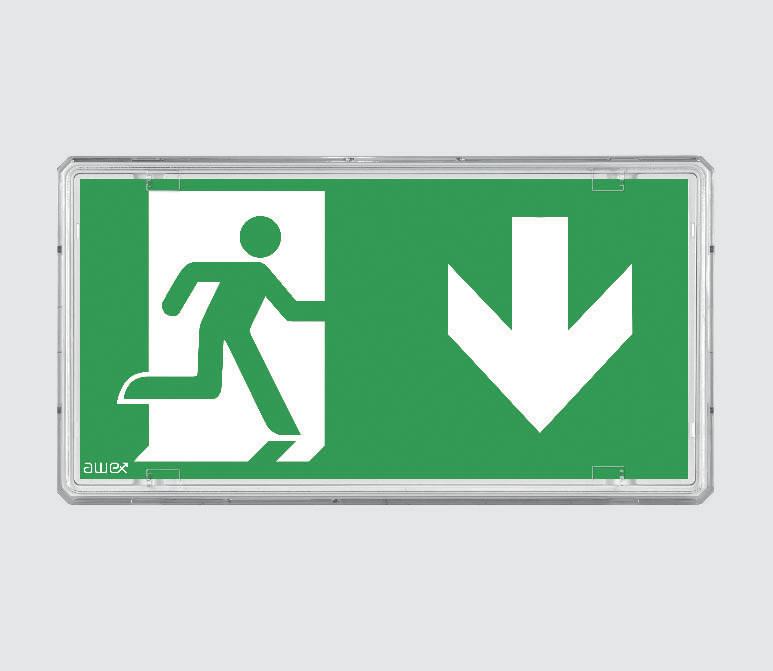

WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu • Klosz opalizowany z poliwęglanu
Natynkowy • Opcjonalnie za pomocą uchwytu ściennego lub sufitowego (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1,2W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP42 lub IP65, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 25 m
ROZPOZNAWALNOŚĆ Jednostronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium uchwyty • (2) lista piktogramów dostępna nastr. 232
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJE
HL 1,2WE13SEPTATX
2WE13SEPTATX
HL 1,2WC13SESAPTATX
2WC13SESAPTATX
HL 1,2WB13SESAATRURW
2WB13SESAATRURW
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJE
HL 1,2WFCBCBSX
2WFCBCBSX
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJE
HL 1,2WZCBADEADP
2WZCBADEADP
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEM
HL 1,2WFZLVFZLV2
2WFZLVFZLV2
LEGENDA:
HL oprawa HELIOS LED
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART

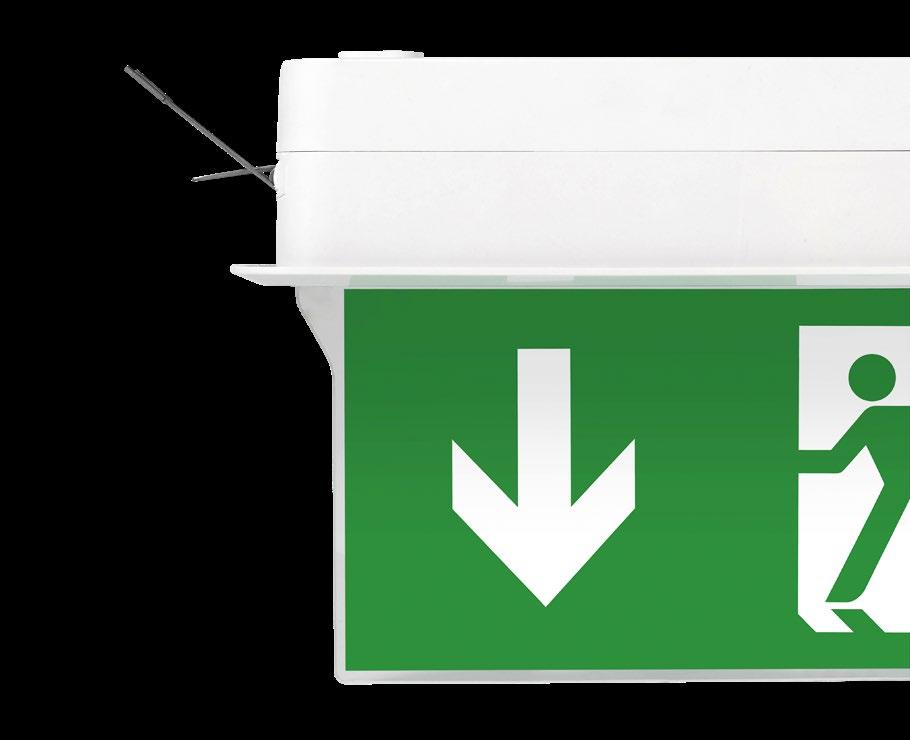

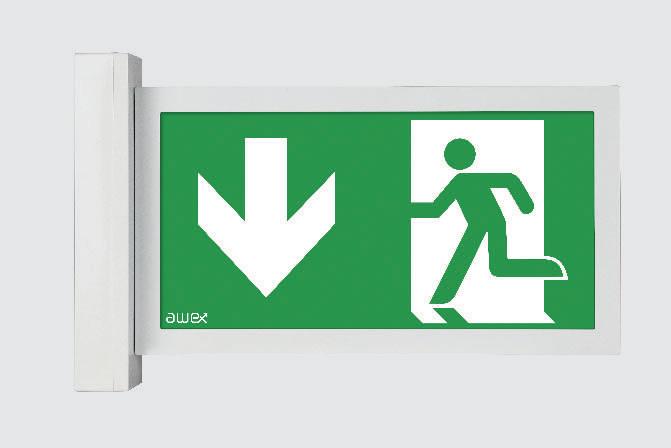

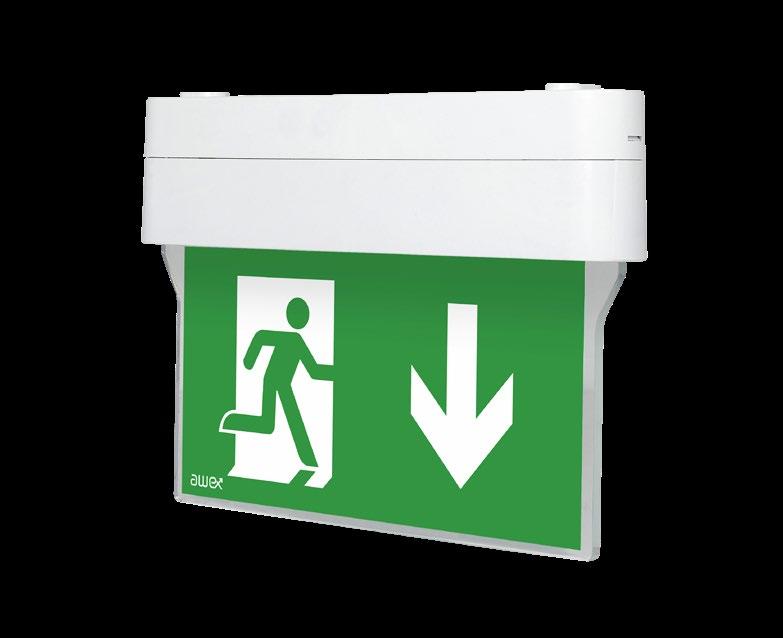

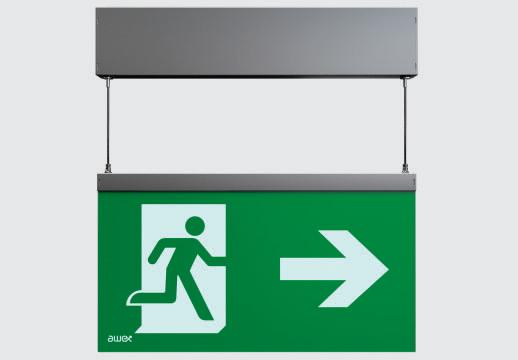

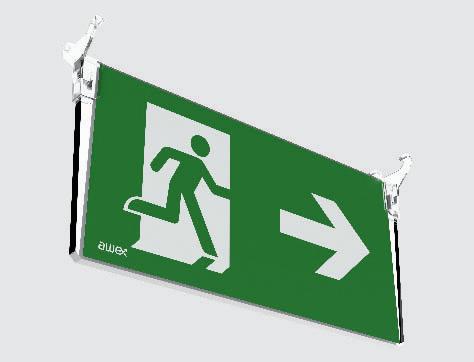

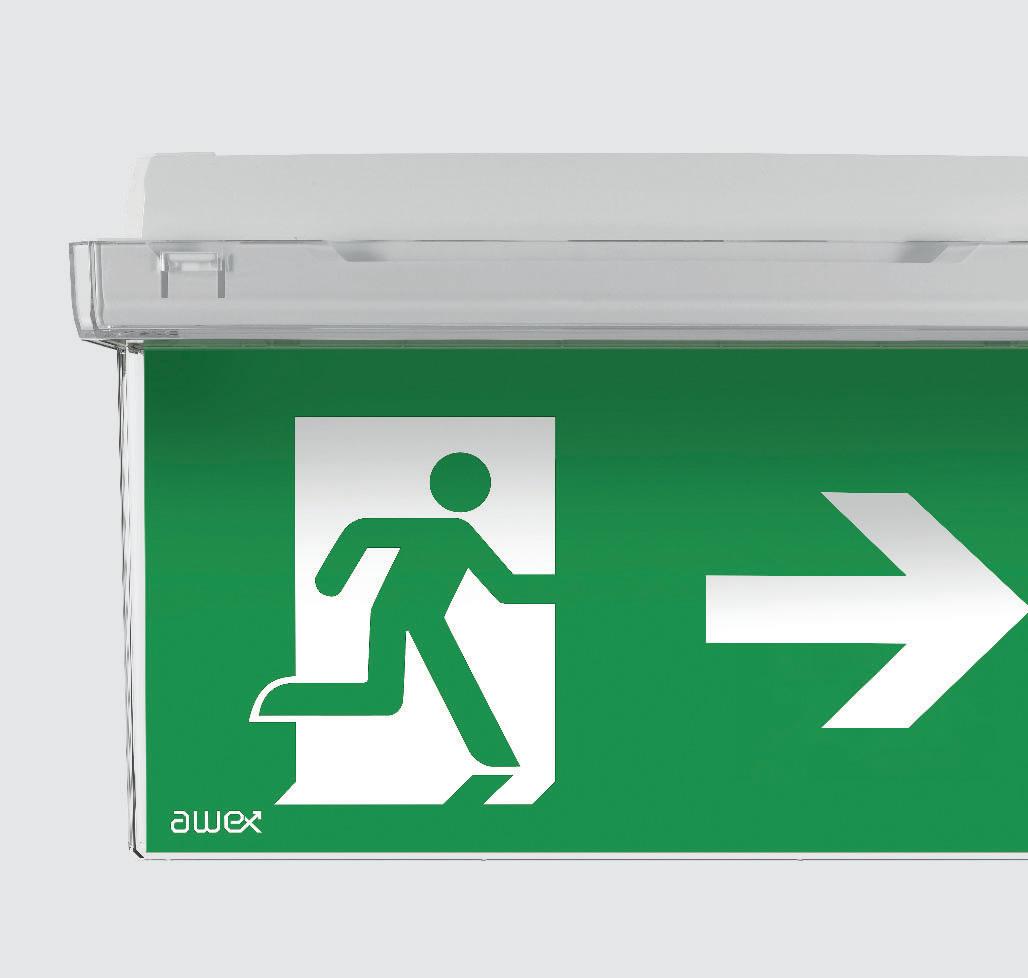

WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu • Klosz opalizowany z poliwęglanu
Natynkowy • Opcjonalnie za pomocą uchwytu ściennego lub sufitowego (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1,2W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP42 lub IP65, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 25 m
ROZPOZNAWALNOŚĆ Dwustronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium uchwyty • (2) lista piktogramów dostępna nastr. 232

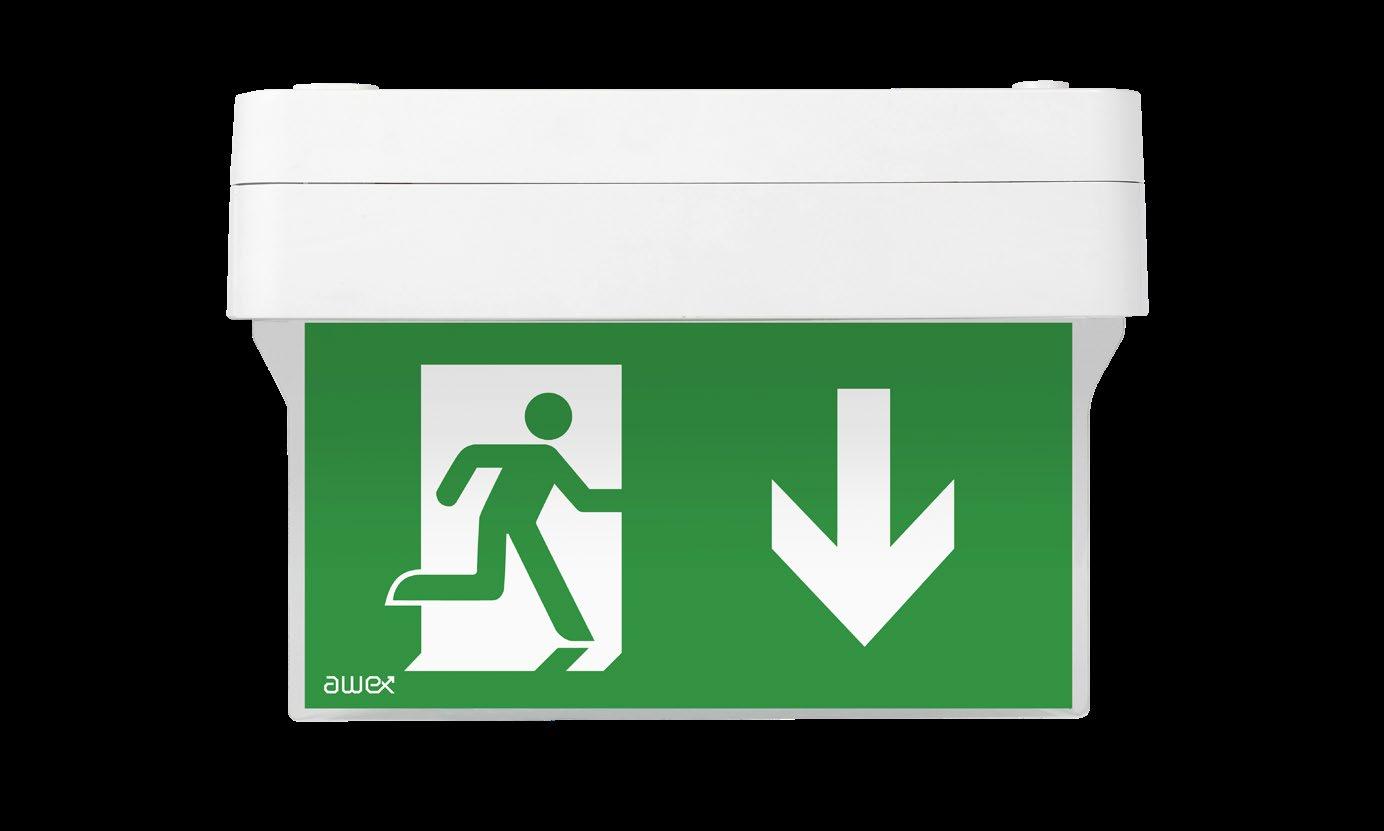

136

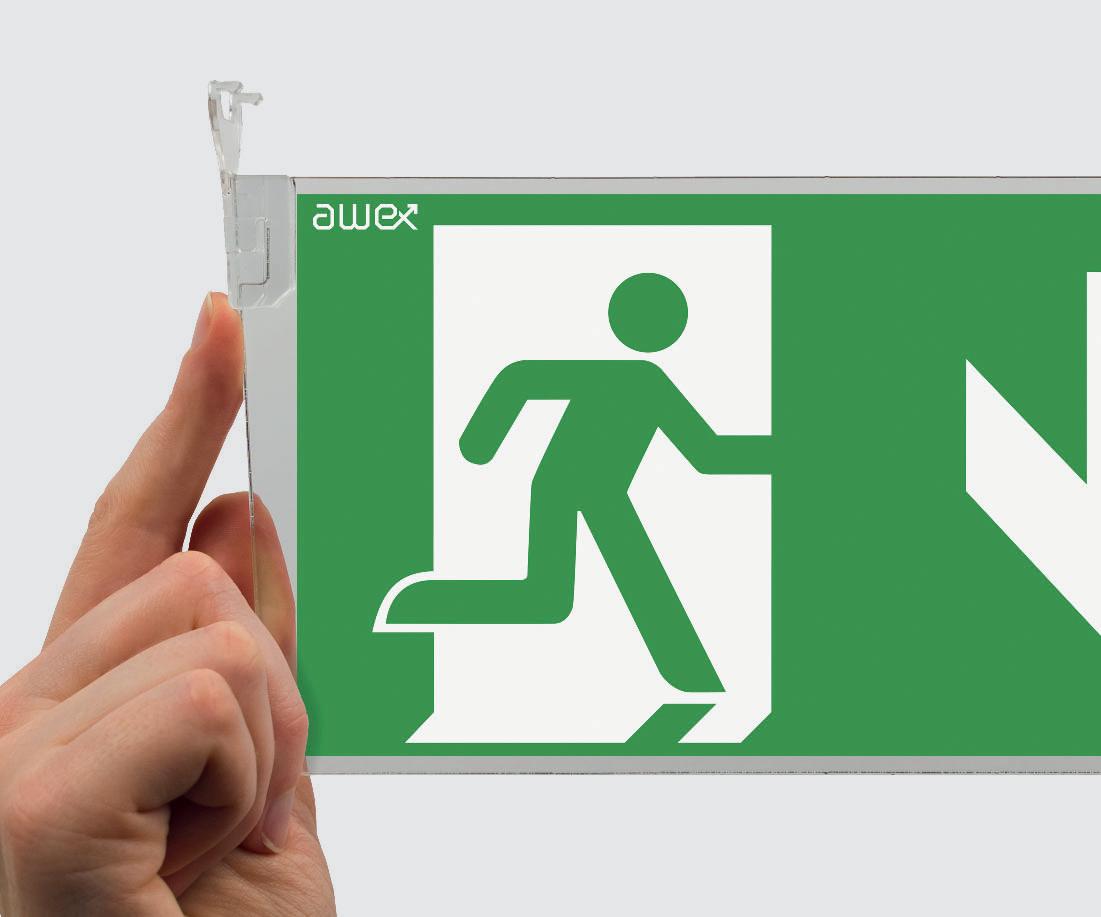

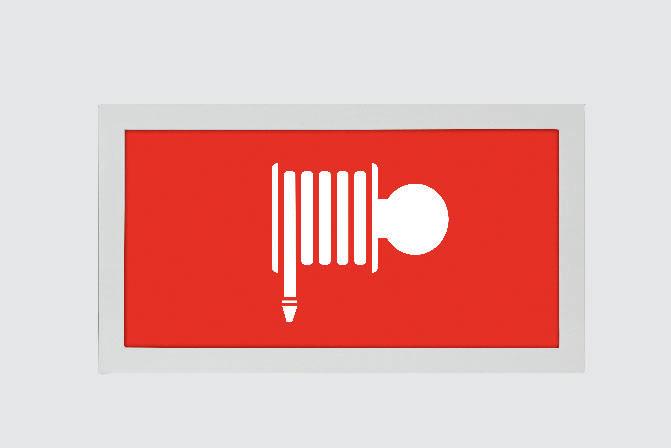

(2) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJE
1,2WE13SEPTATX
HDL
HDL
2WE13SEPTATX
1,2WC13SESAPTATX
2WC13SESAPTATX
HDL 1,2WB13SESAATRURW
2WB13SESAATRURW
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJE
HDL 1,2WFCBCBSX
2WFCBCBSX
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJE
HDL 1,2WZCBADEADP
2WZCBADEADP
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEM
HDL 1,2WFZLVFZLV2
2WFZLVFZLV2
LEGENDA:
HDL oprawa HELIOS DS LED
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART

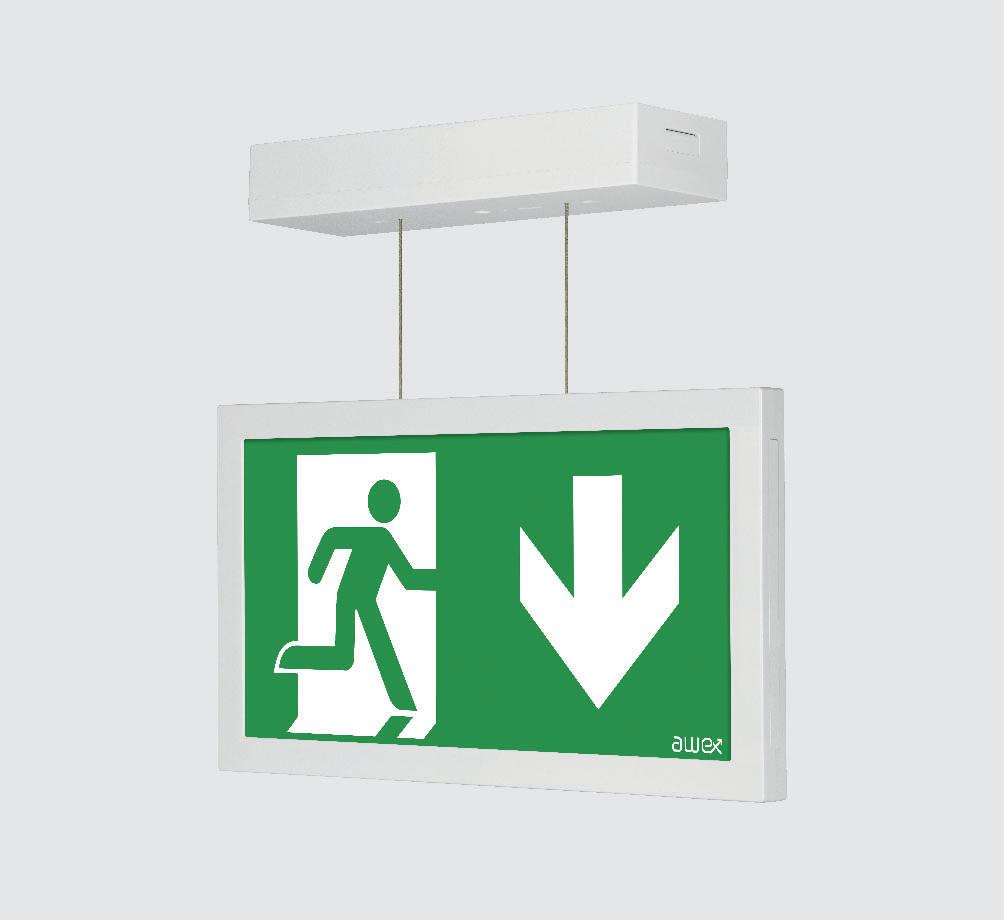

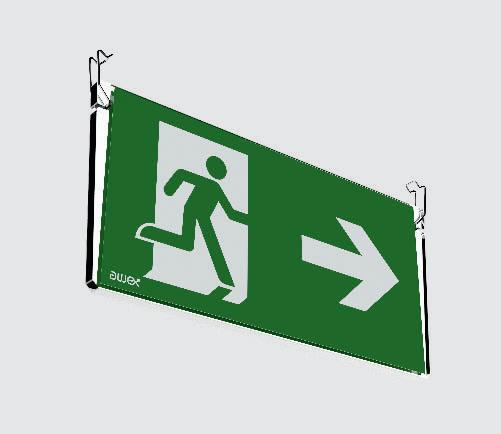

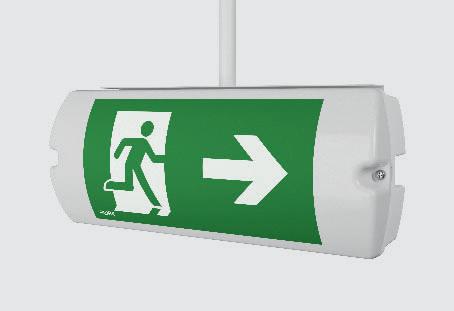

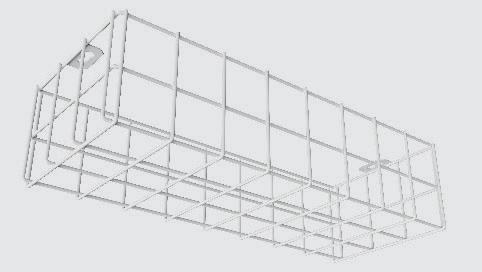

UCHWYT SUFITOWY
KOD: 1902

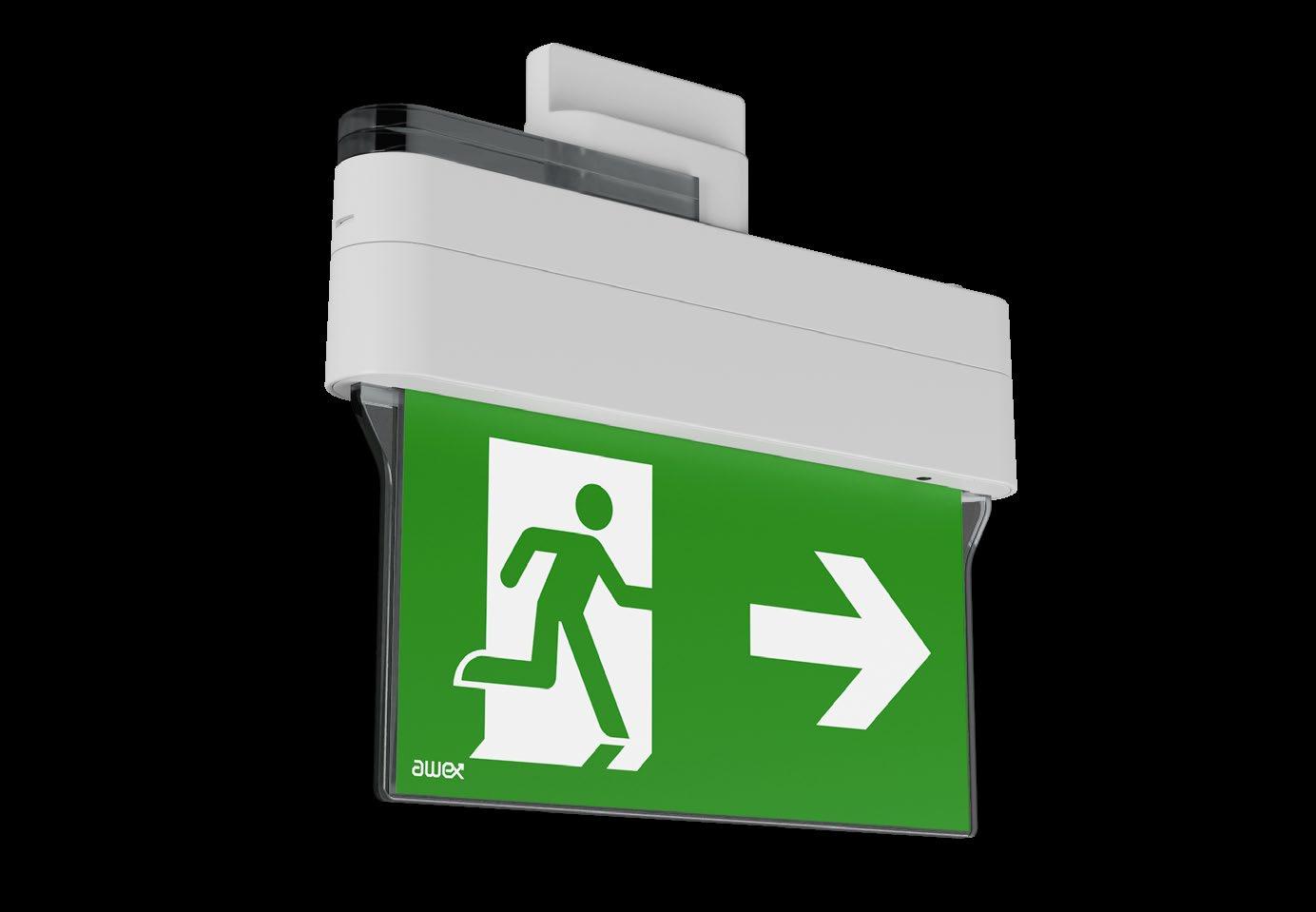

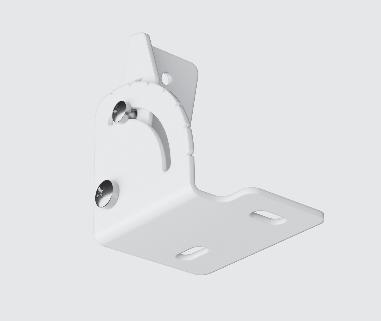

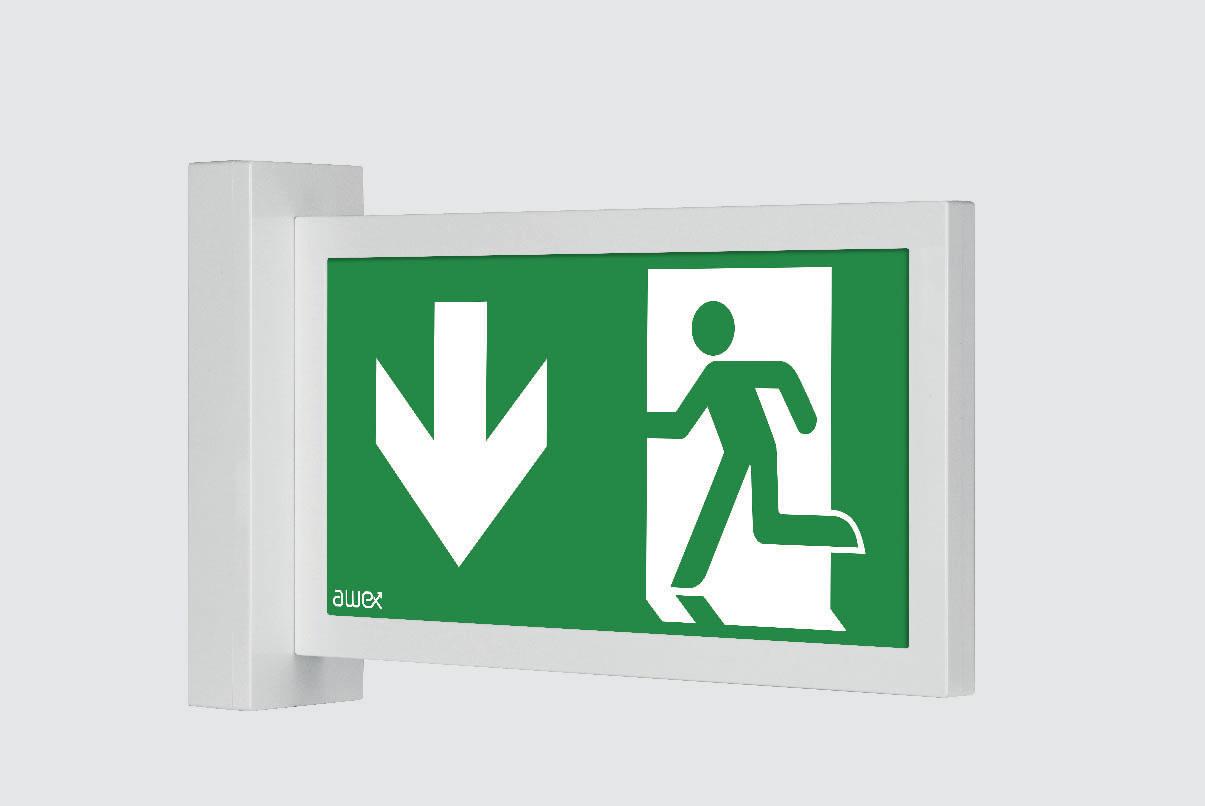

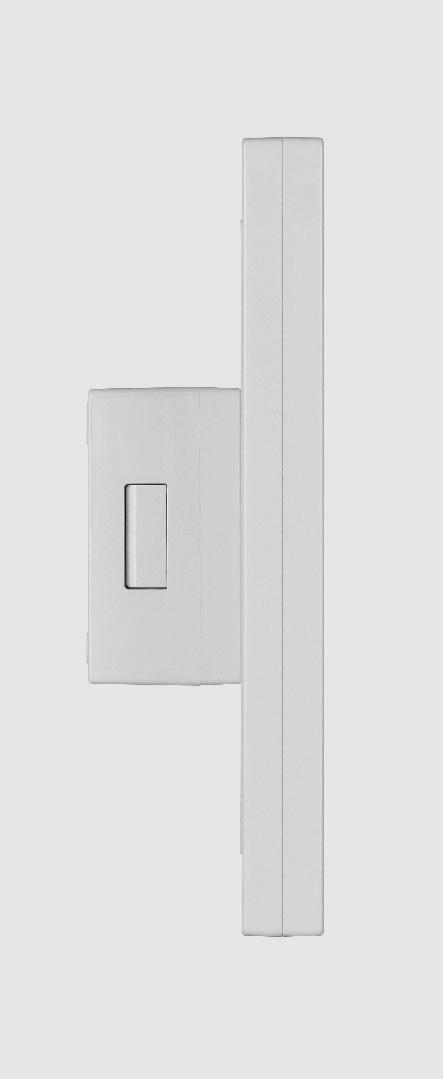

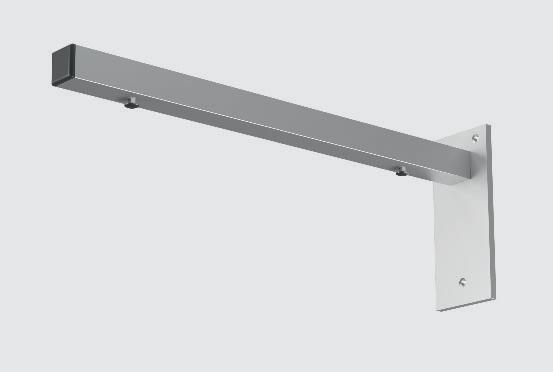

UCHWYT ŚCIENNY
KOD: 1901

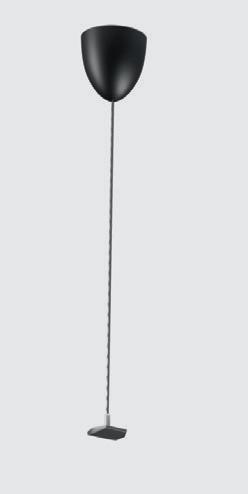

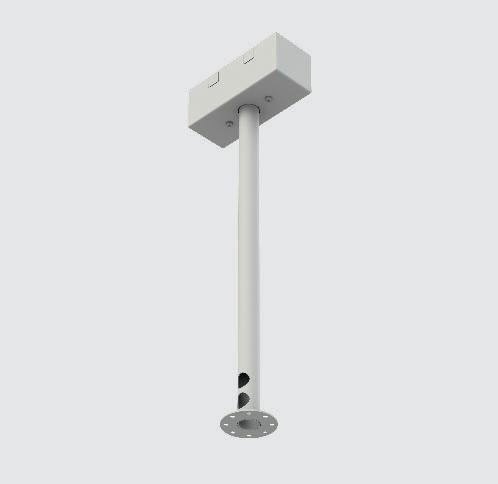

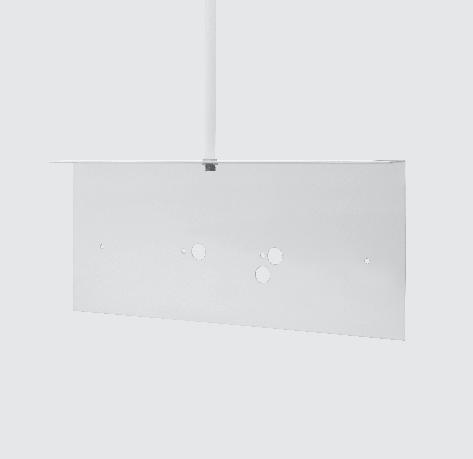

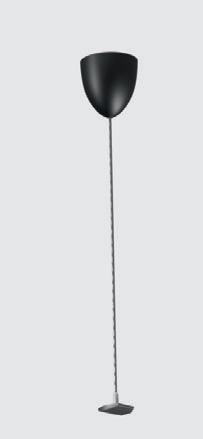

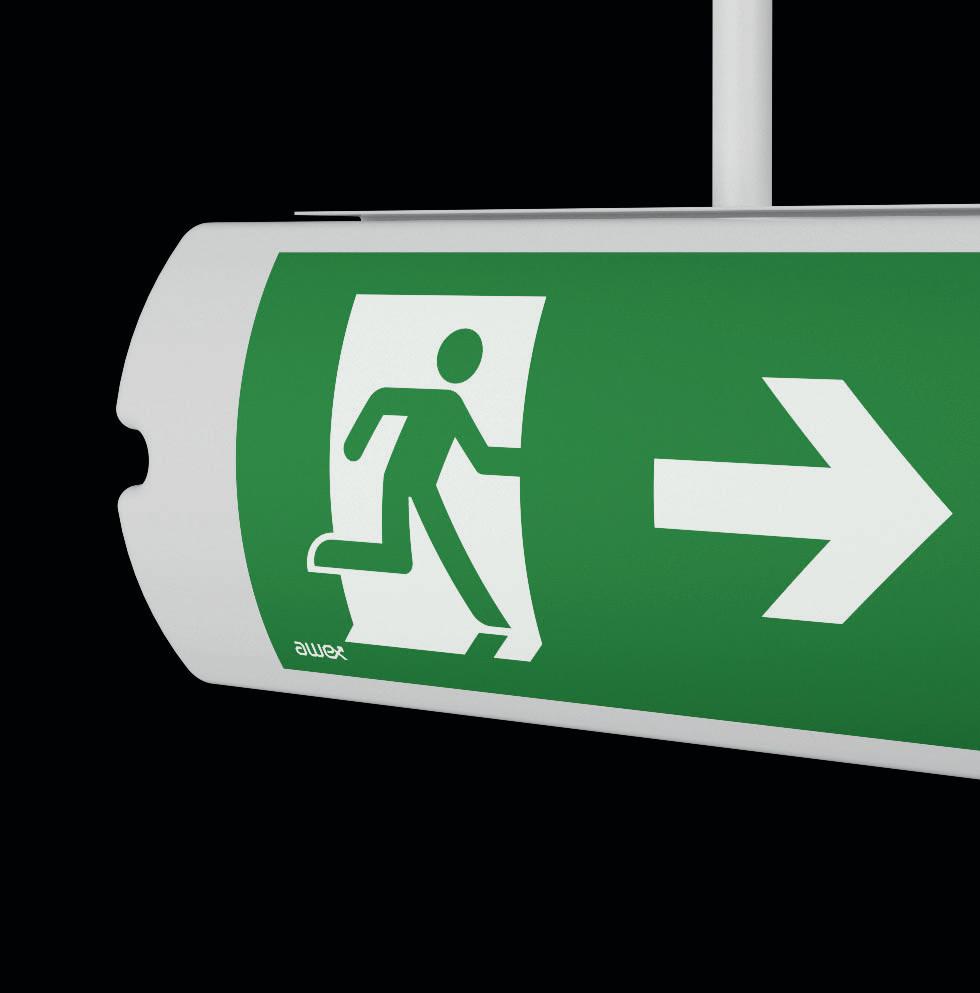

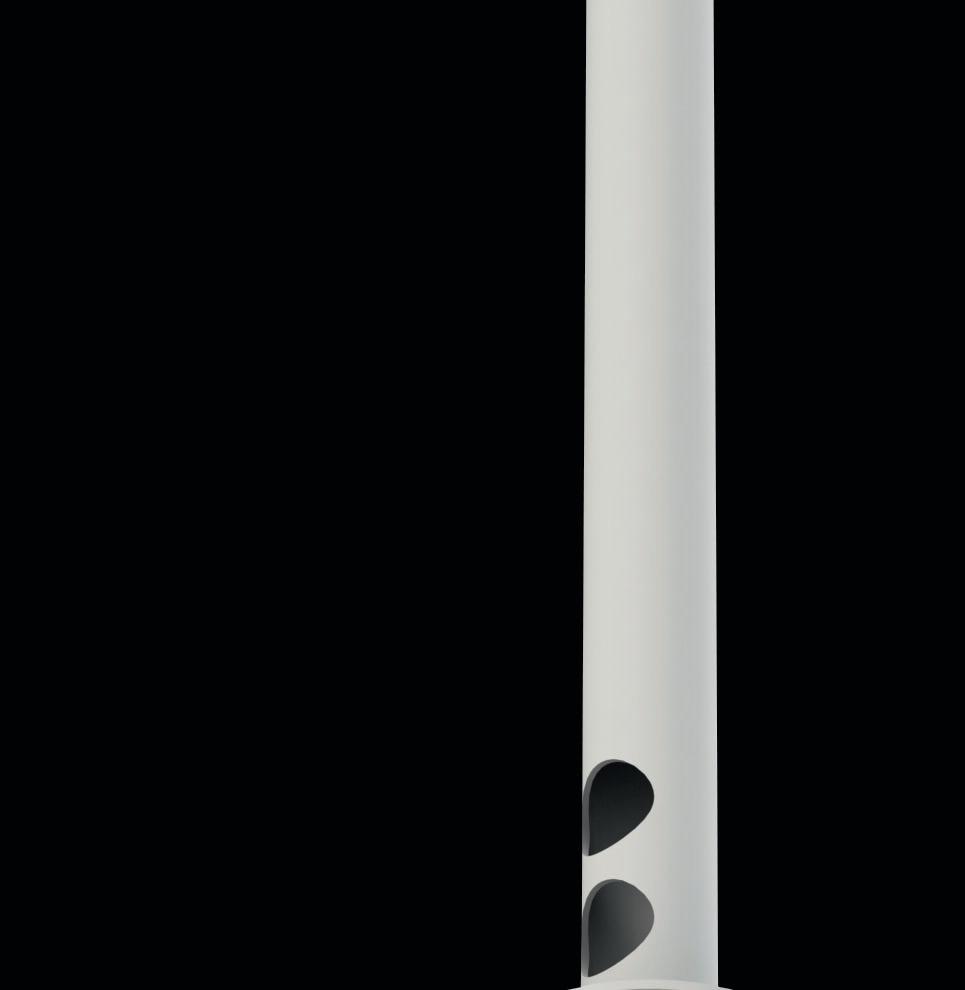

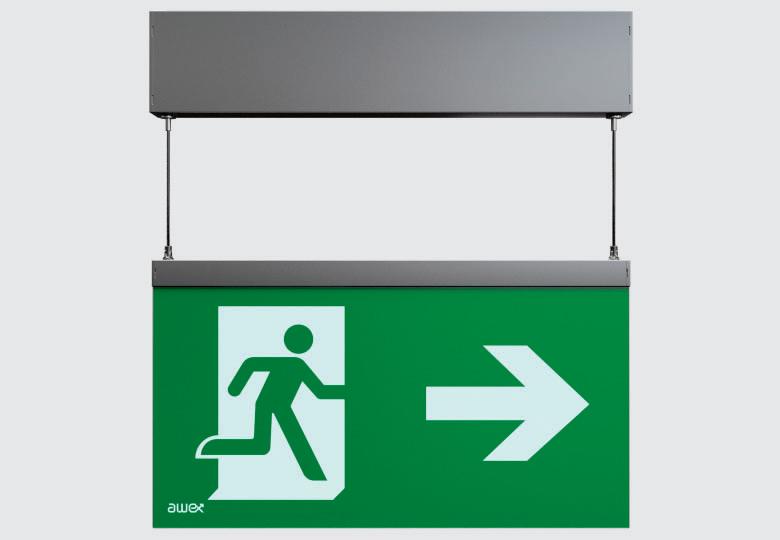

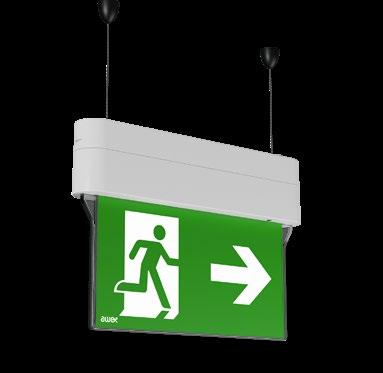

UCHWYT SUFITOWY Z RURKĄ
KOD: 2944
ZASTOSOWANIE W HELIOS LEDZASTOSOWANIE W HELIOS LEDZASTOSOWANIE W HELIOS LED

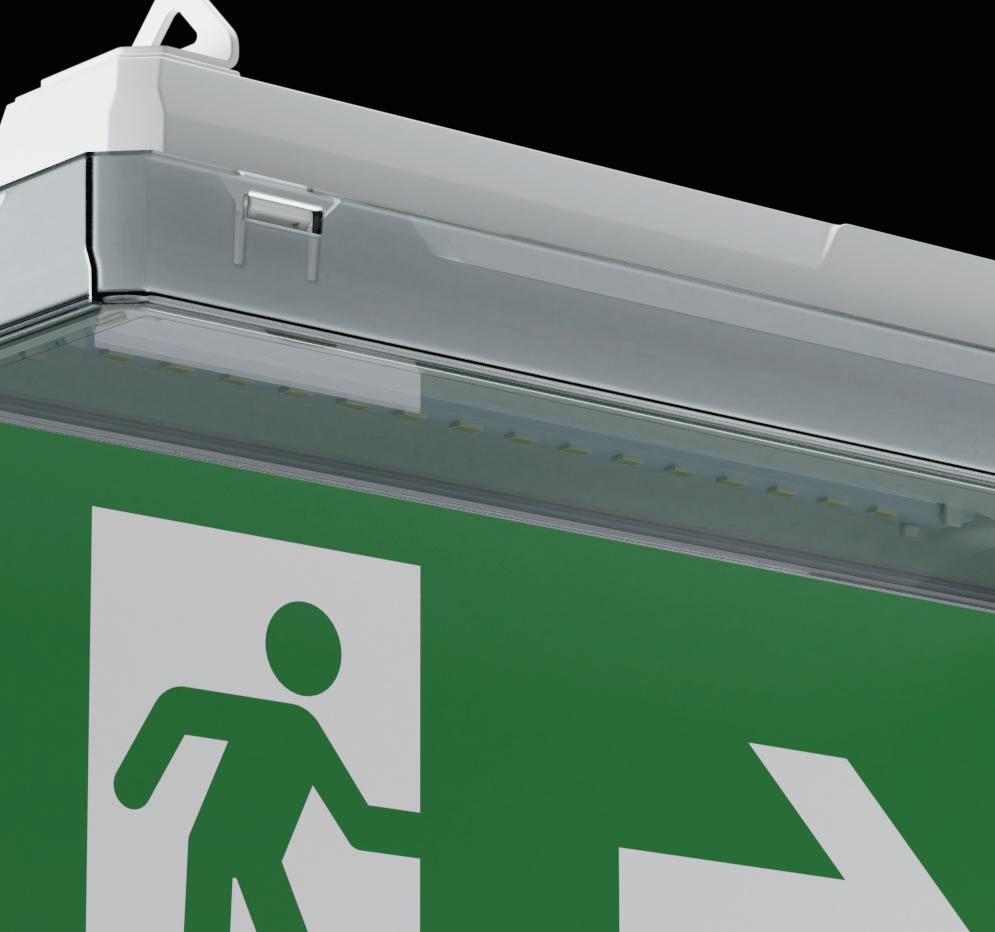

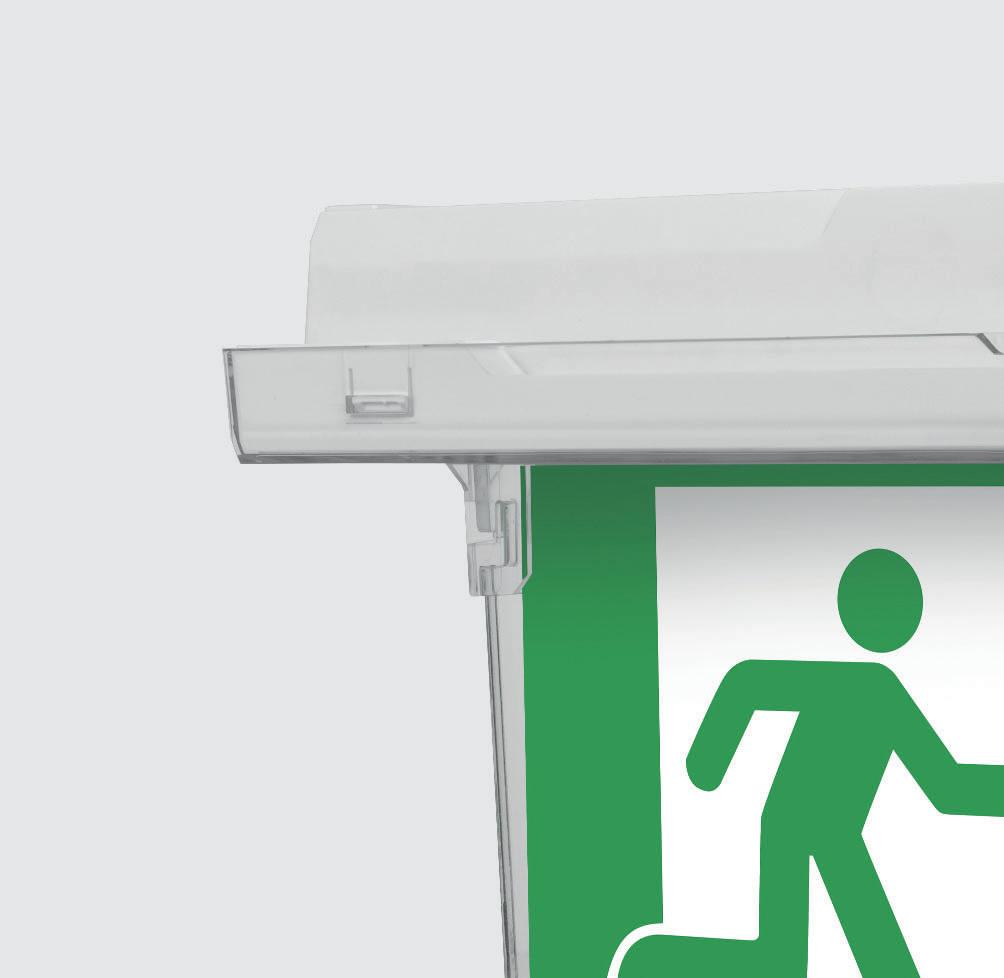

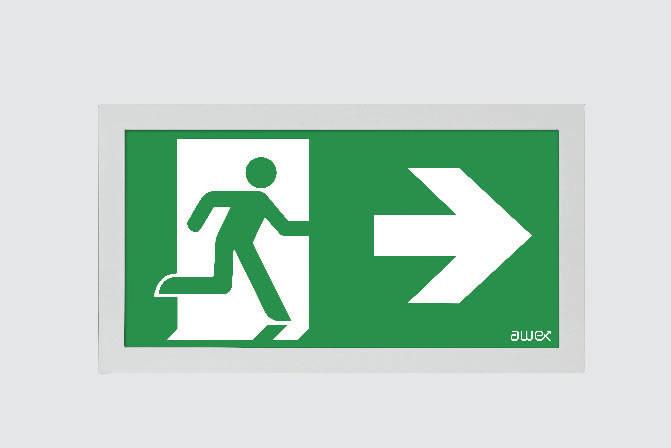

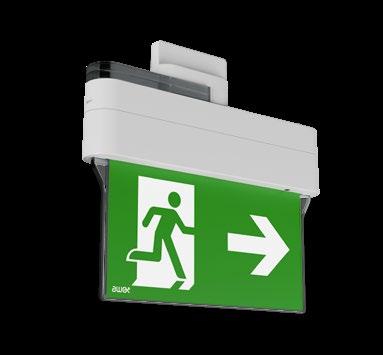

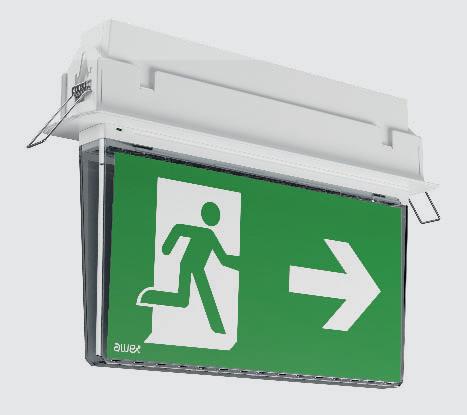

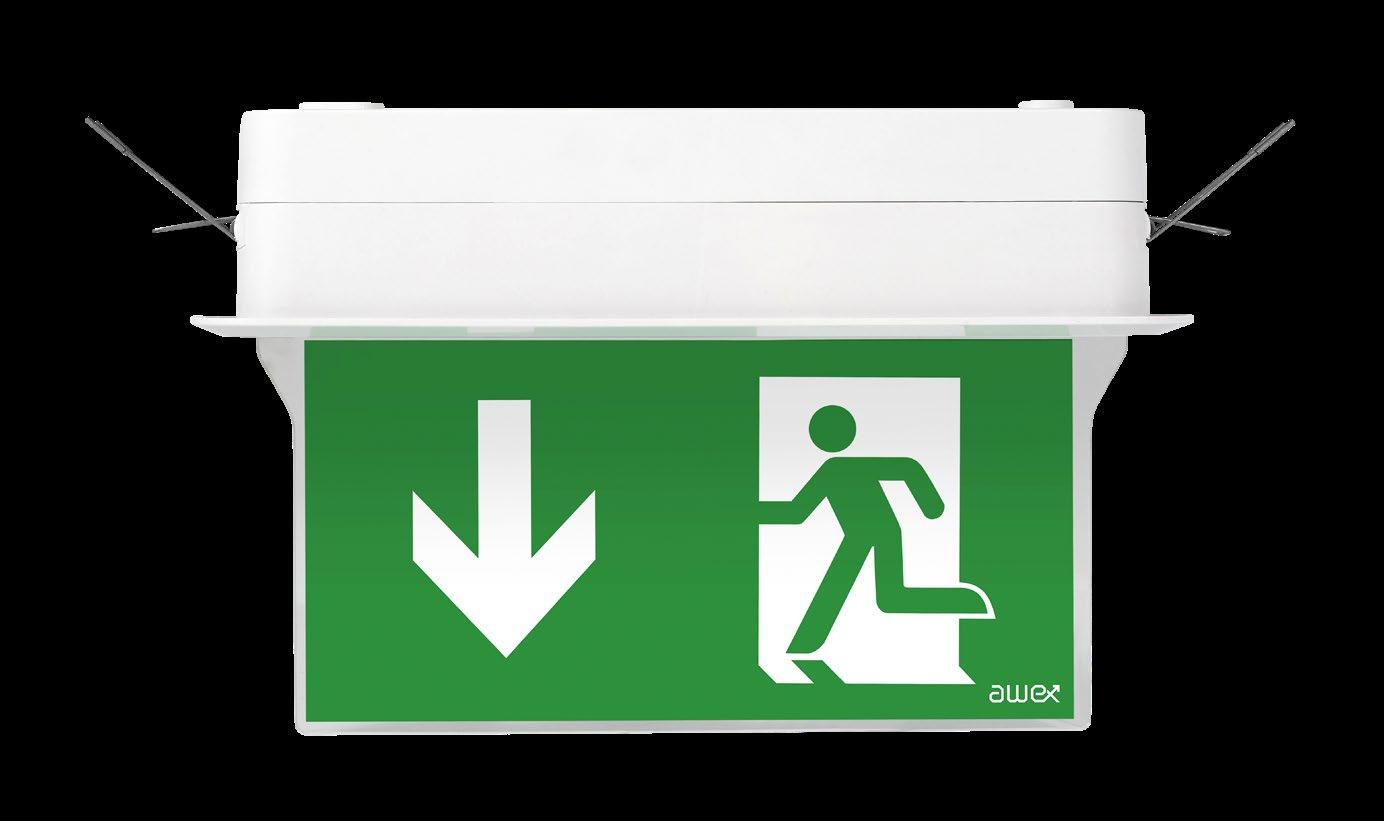

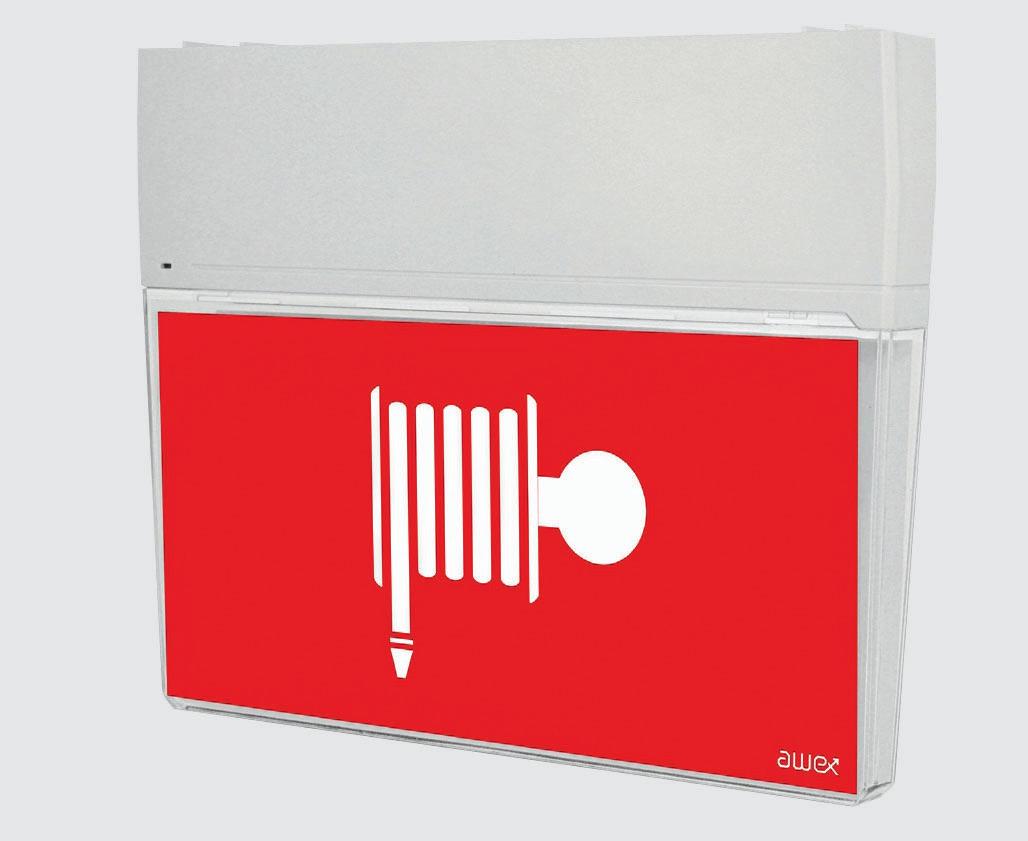

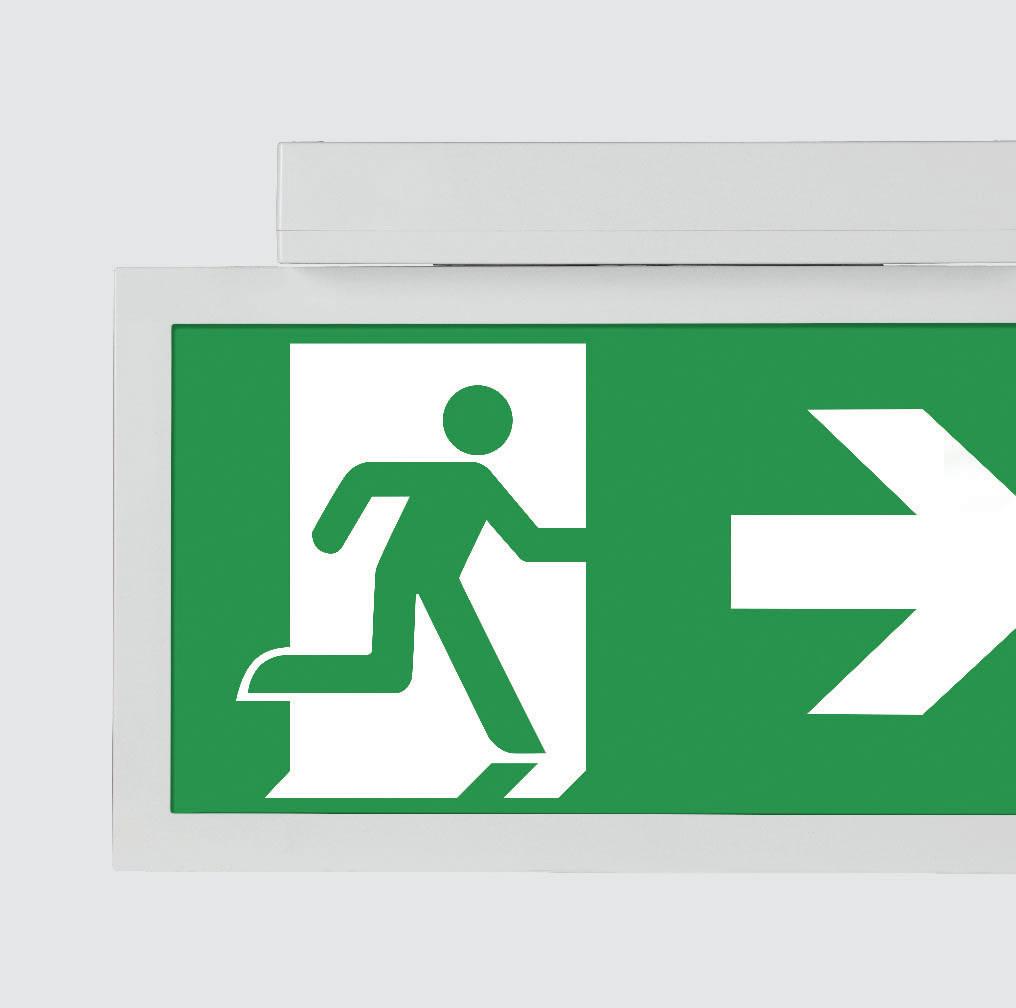

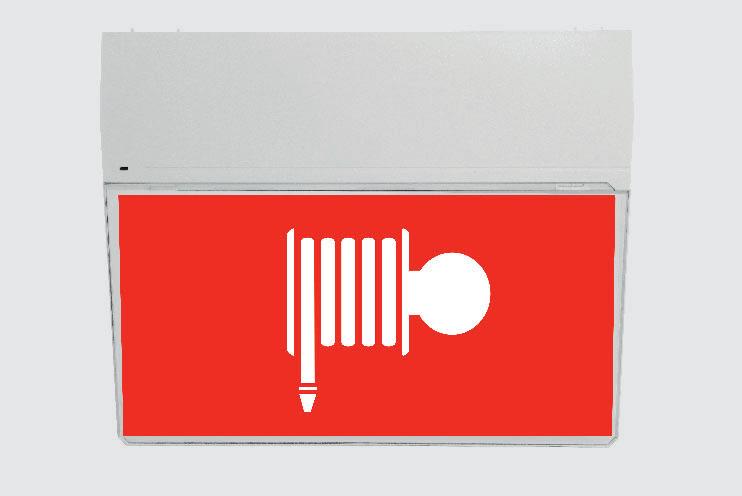

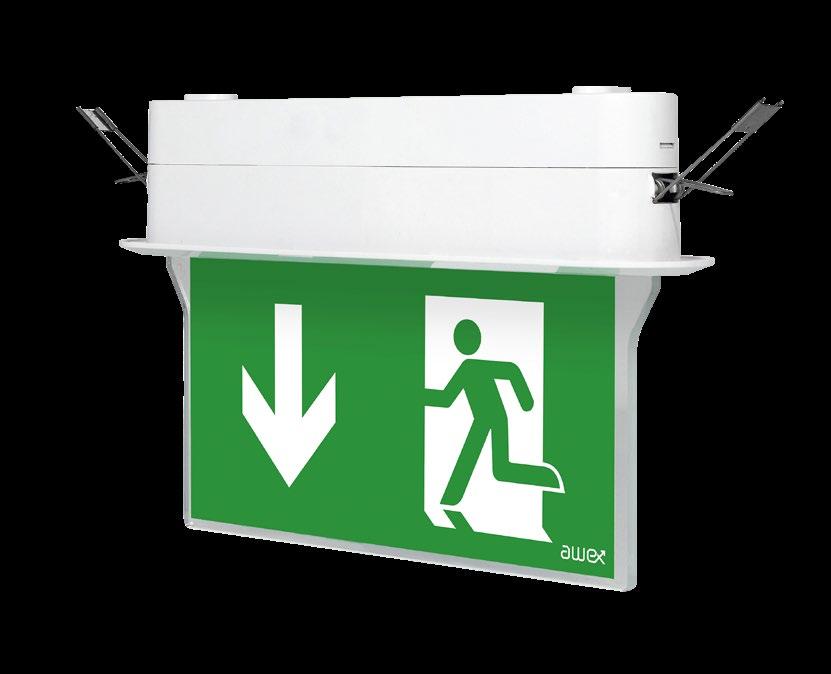

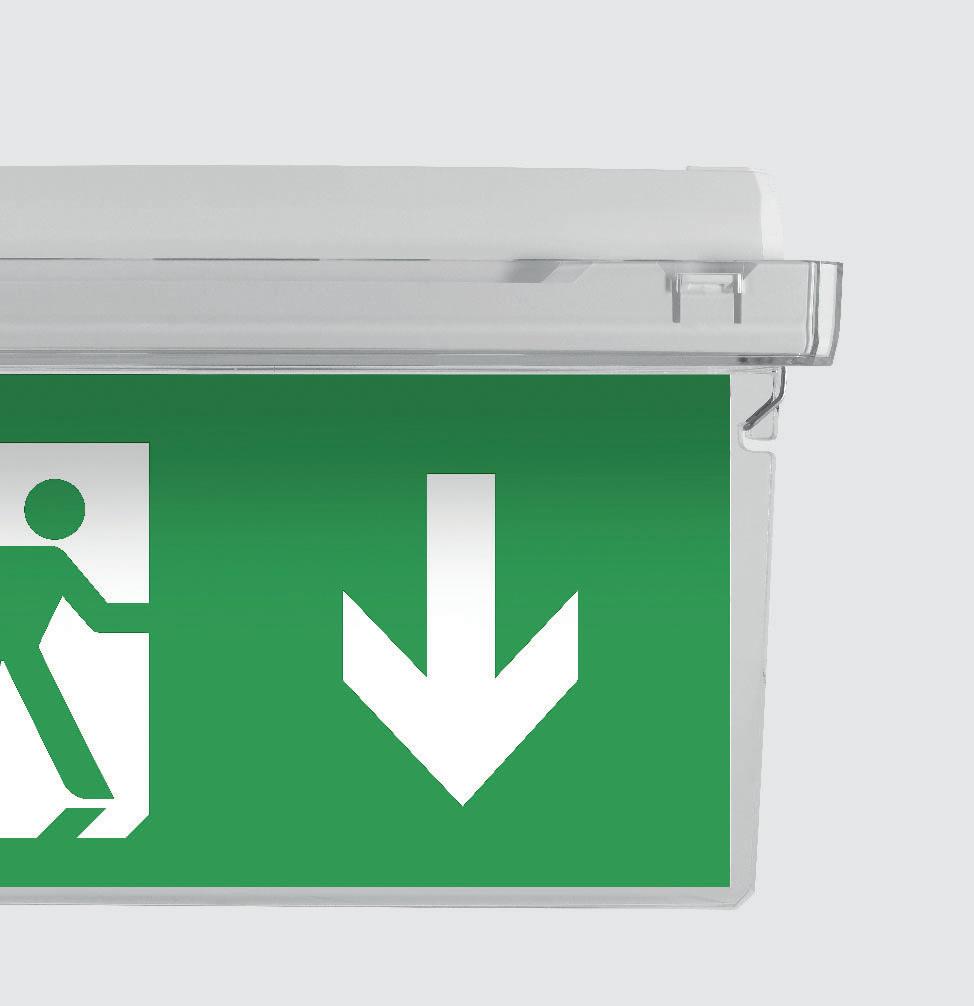

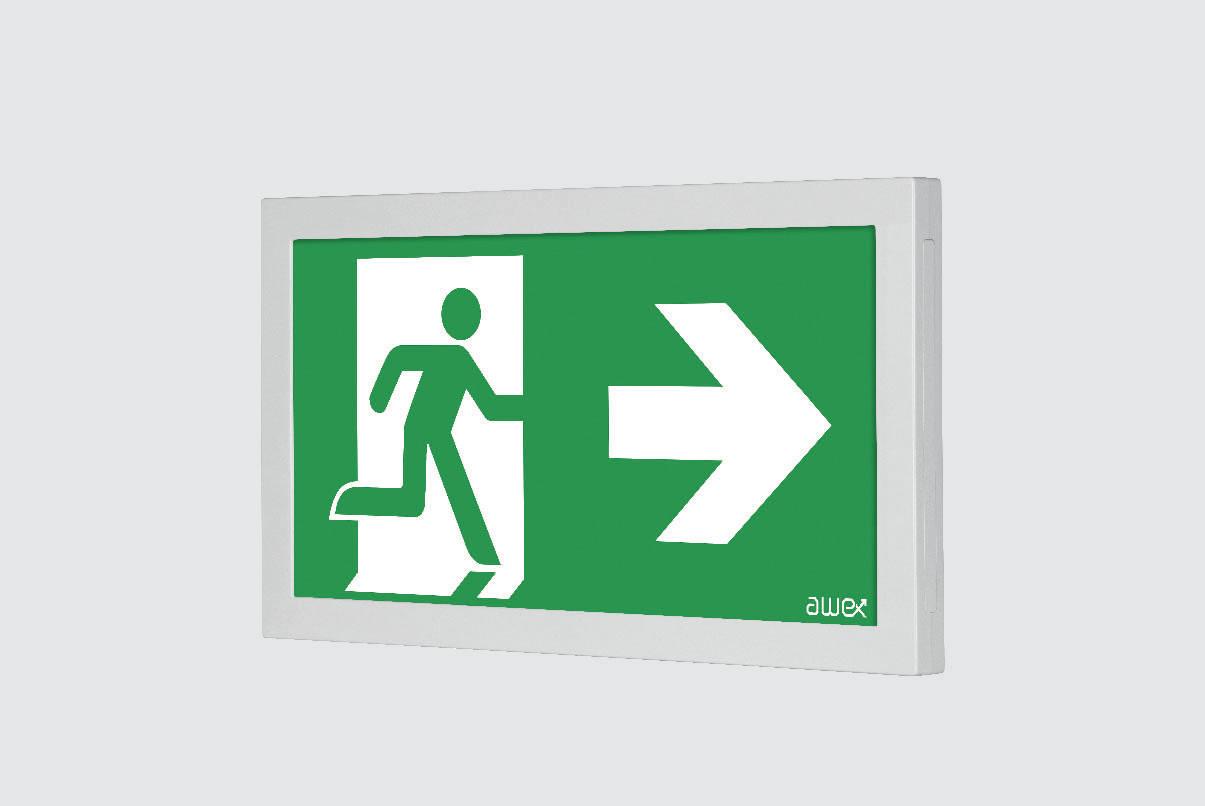

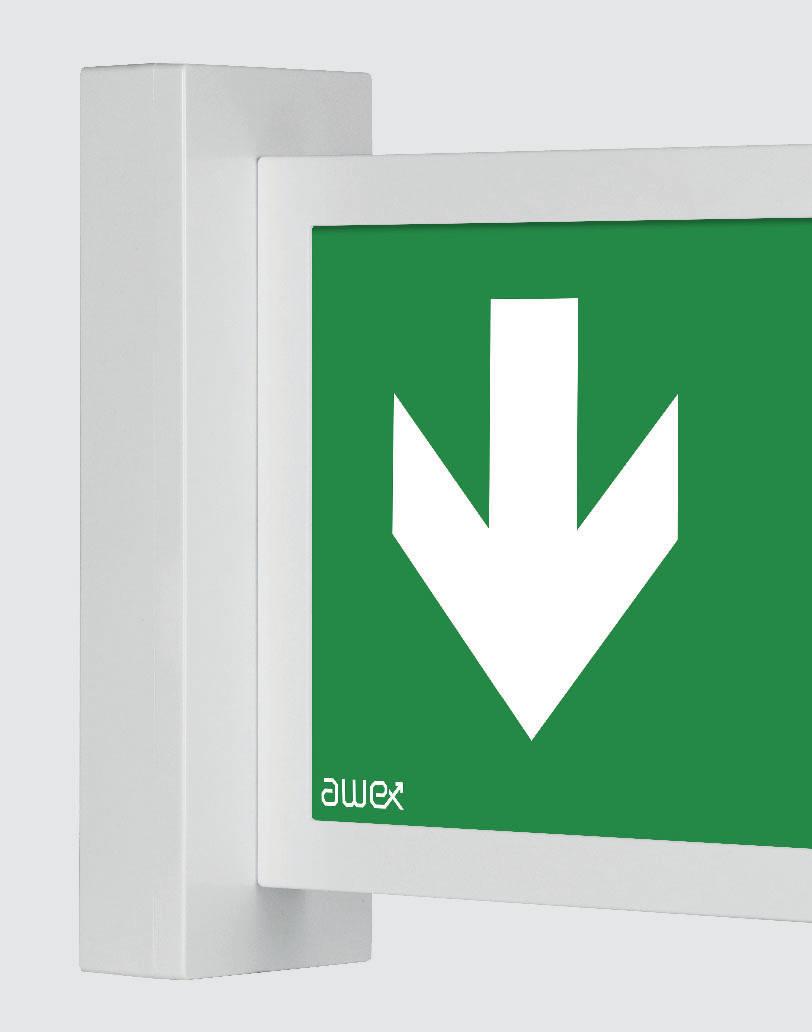

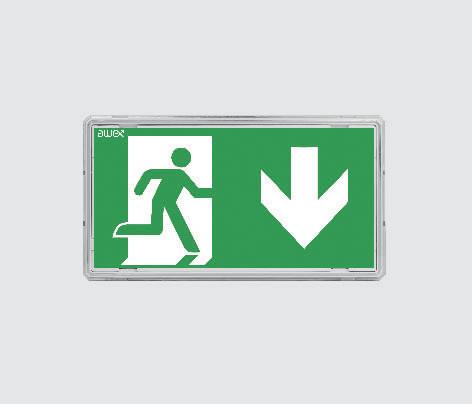

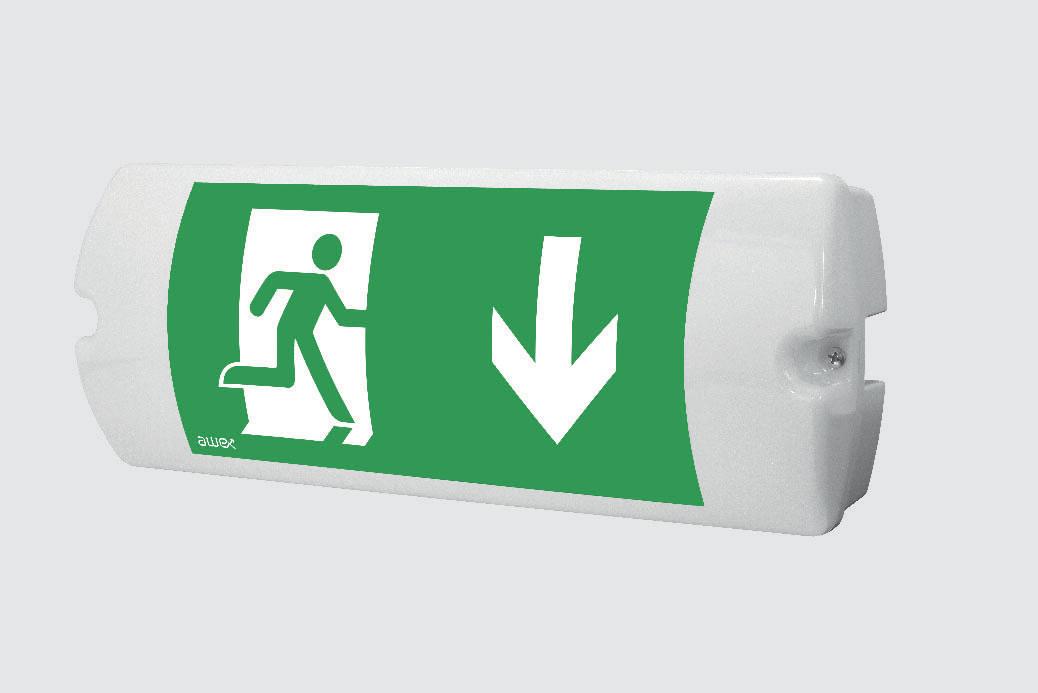

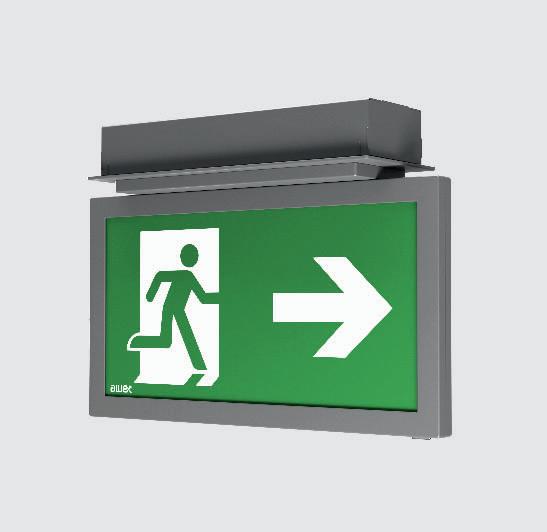

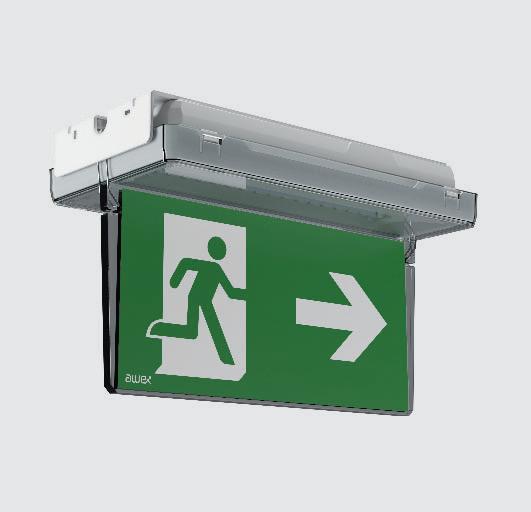

Rodzina EXIT to konwencjonalne oprawy awaryjne zaprojektowane w celu dostosowania się do dowolnego typu instalacji dzięki możliwości montażu natynkowego lub podtynkowego. Minimalistyczny design i maksymalna funkcjonalność sprawiają, że jest ona idealna do stosowania zarówno wewnątrz, jak i na zewnątrz budynków. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty, dzięki czemu oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie strumieni świetlnych, pozwalając na indywidualny dobór opraw uzależniony od potrzeb przyszłego użytkownika obiektu. Dodatkowo przy zastosowaniu układu
HTR-25 produkcji AWEX oprawa EXIT świetnie się sprawdza w trudnych warunkach otoczenia (niskie temperatury).
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
KLASA OCHRONNOŚCI
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz opalizowany z poliwęglanu

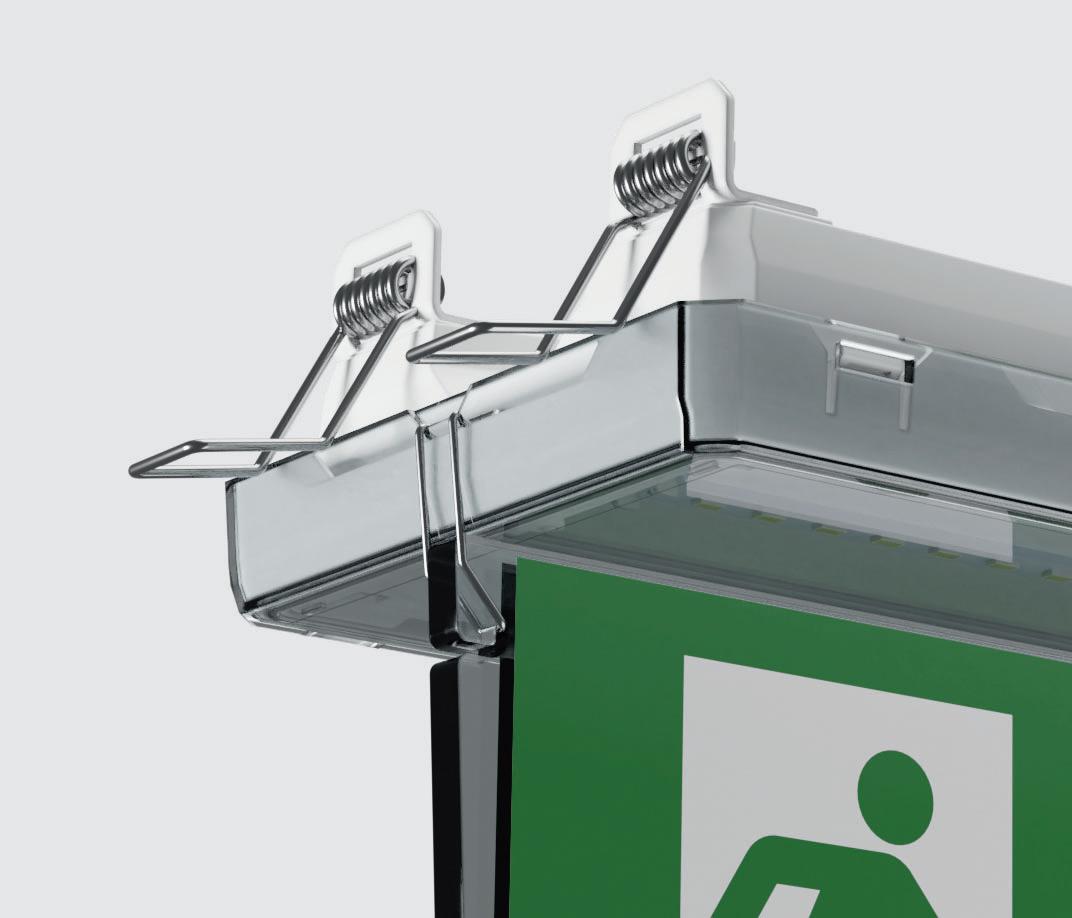

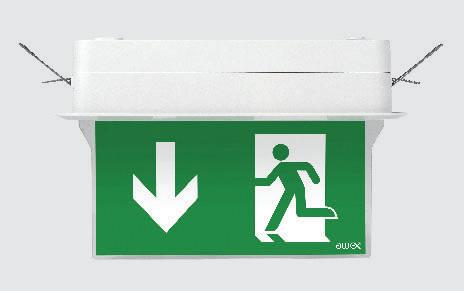

Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie za pomocą uchwytu sufitowego (2)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W LED
Optyka: U – uniwersalna • R – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK07
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
ETS
ETSR
ETSU
ETS
ETSR
ETSU
ETS
ETSR ETSU
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
3WE1SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
3WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
3WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WFCBCBSXWHGRBL
ETS ETSR ETSU
2WFCBCBSXWHGRBL
3WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WZCBADEADPWHGRBL
ETS
ETSR ETSU
2WZCBADEADPWHGRBL
3WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
ETS ETSR ETSU
2WFZLVFZLV2WHGRBL
3WFZLVFZLV2WHGRBL
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETSETSRETSU
1W170170170 2W270270305 3W395395395
1W175175180 2W335335340 3W410410430
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETSETSRETSU 1W175175180 2W335335340 3W410410430
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETSETSRETSU 1W175175180 2W335335340 3W410410430
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETSETSRETSU 1W175175180 2W335335340 3W410410430
LEGENDA:
ETS oprawa EXIT S
ETSU oprawa EXIT S z optyką U
ETSR oprawa EXIT S z optyką R
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka U do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
870 m2/3W
380 m2/1W
Optyka R do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
29,5 m/3W
19,5 m/1W

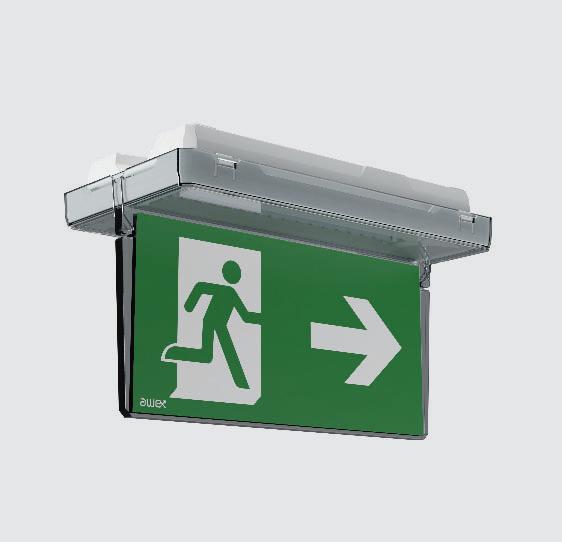

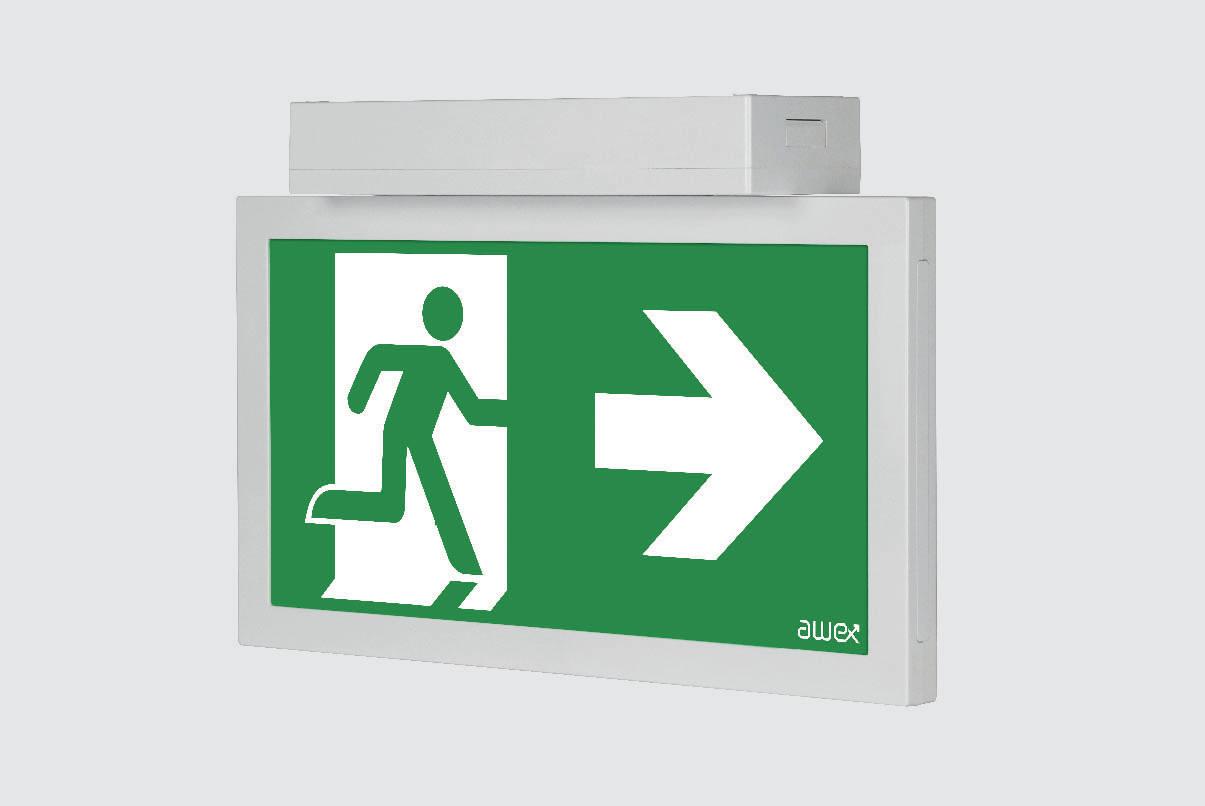

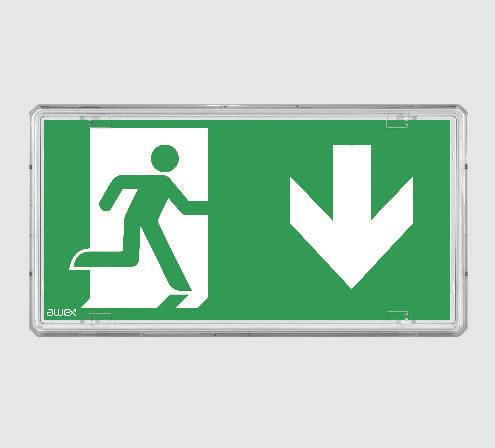

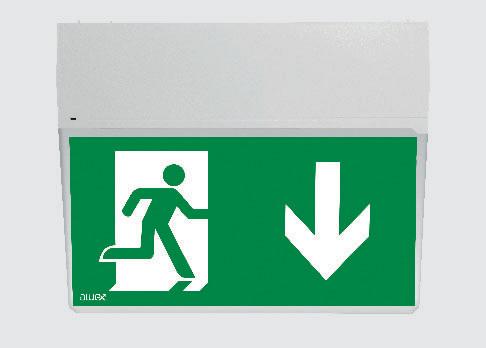

AC 220-240V 50-60Hz

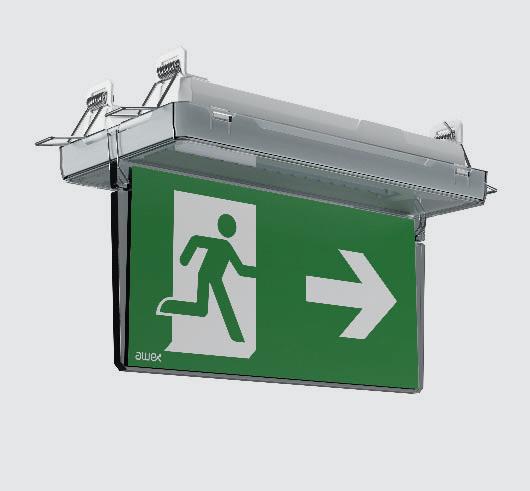

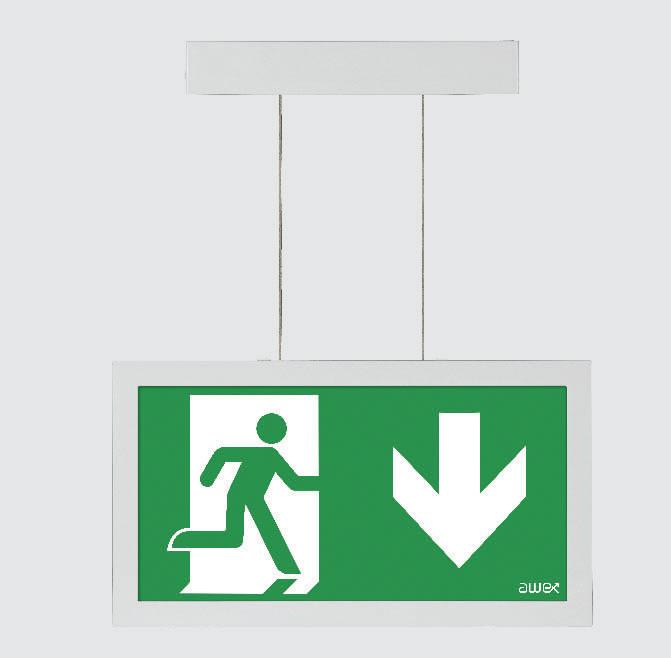

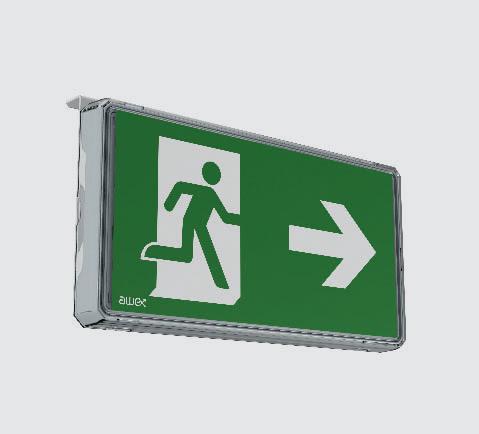

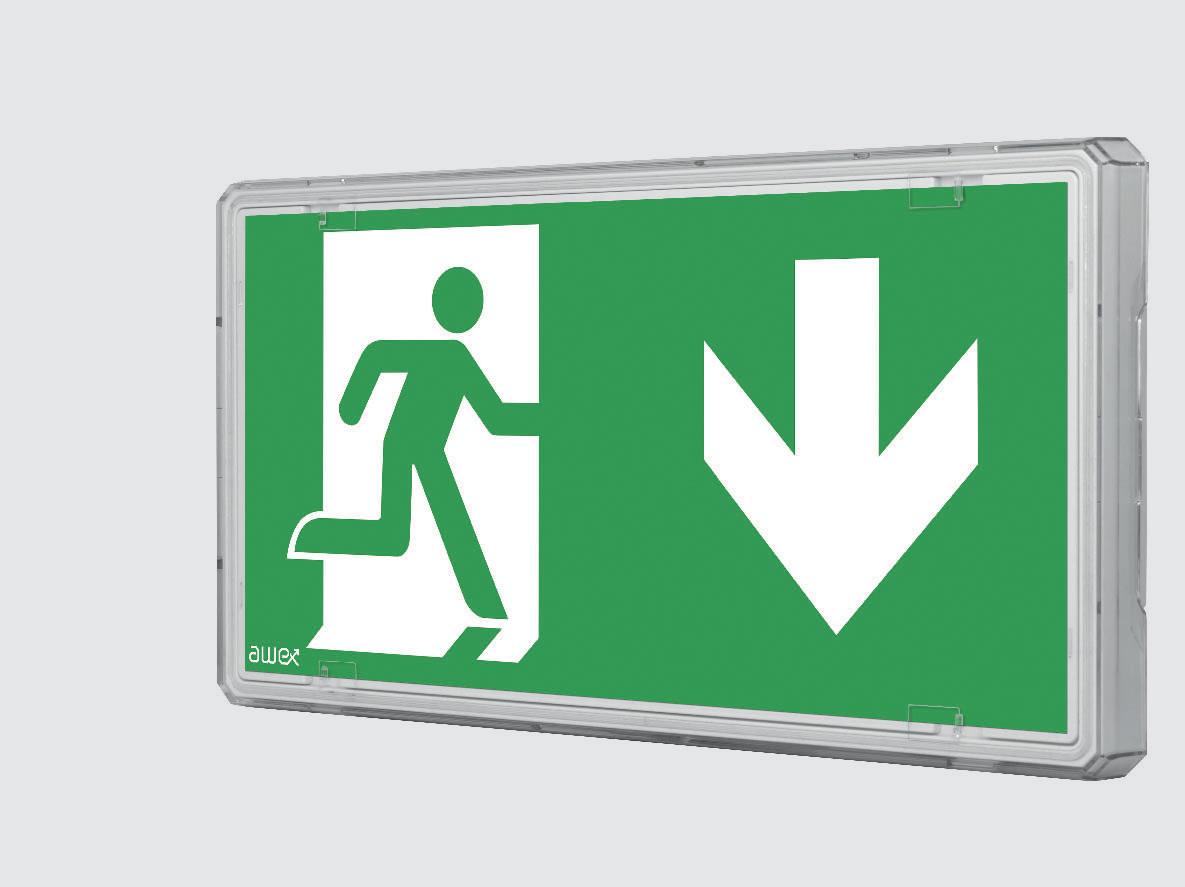

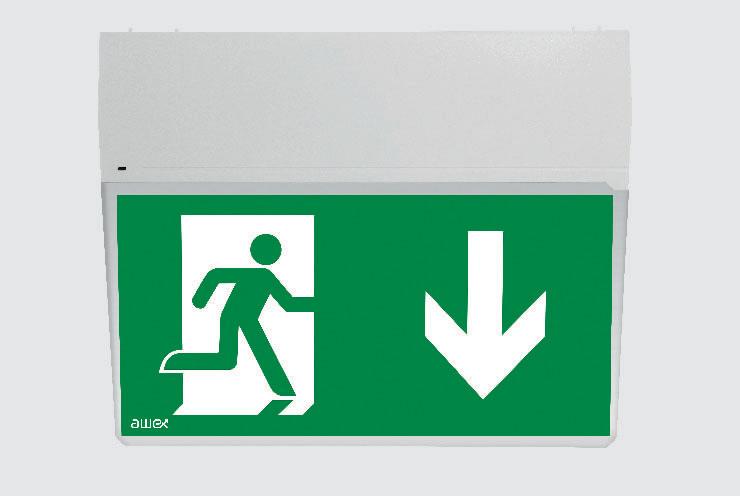

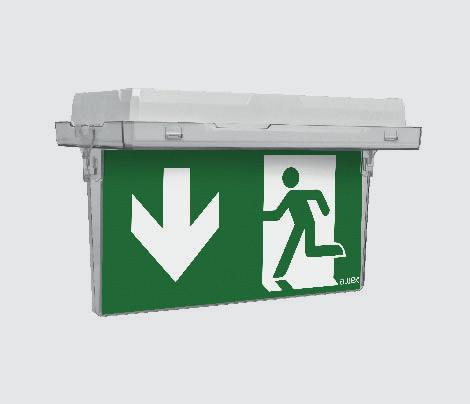

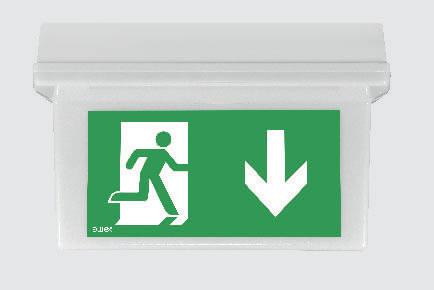

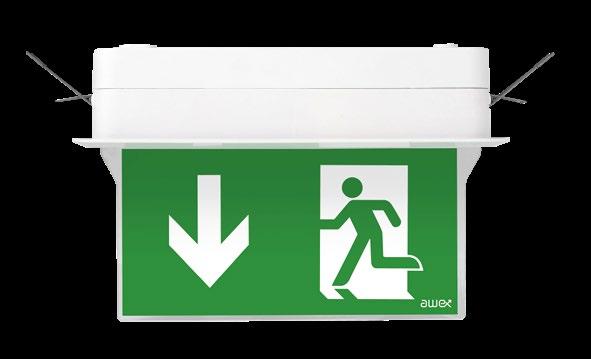

WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny z poliwęglanu • Szyba z plexi
Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie za pomocą uchwytu sufitowego (2)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK07
ODLEGŁOŚĆ ROZPOZNAWANIA 20 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
Jednostronna lub obustronna (3)
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy • (3) zobacz akcesorium pleksa dwustronna • (4) lista piktogramów dostępna nastr. 232
WYMIARY [mm]

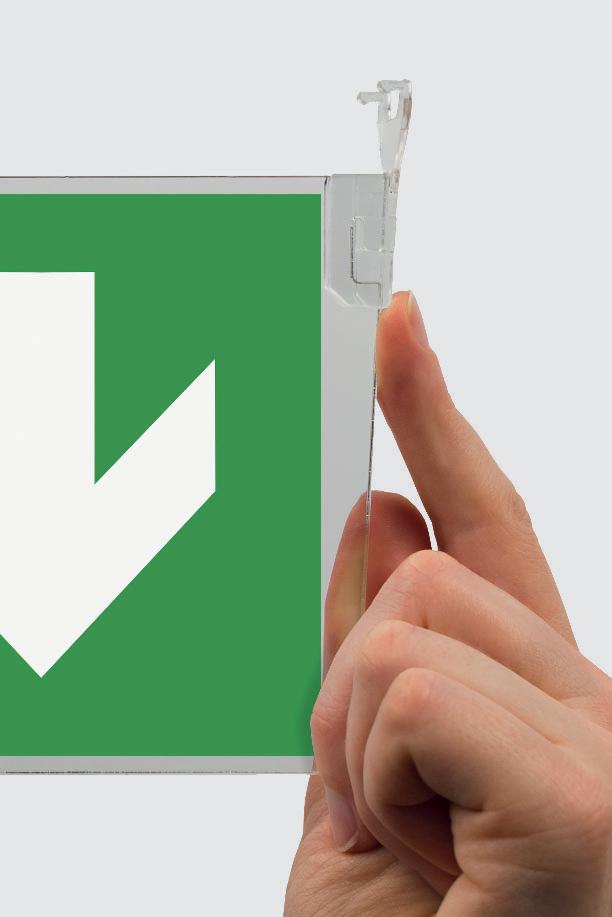

(4) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
ETS
2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
ETS
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
ETS
1WZCBADEADPWHGRBL 2WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
ETS
2WFZLVFZLV2WHGRBL
LEGENDA:
ETS oprawa EXIT S
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym

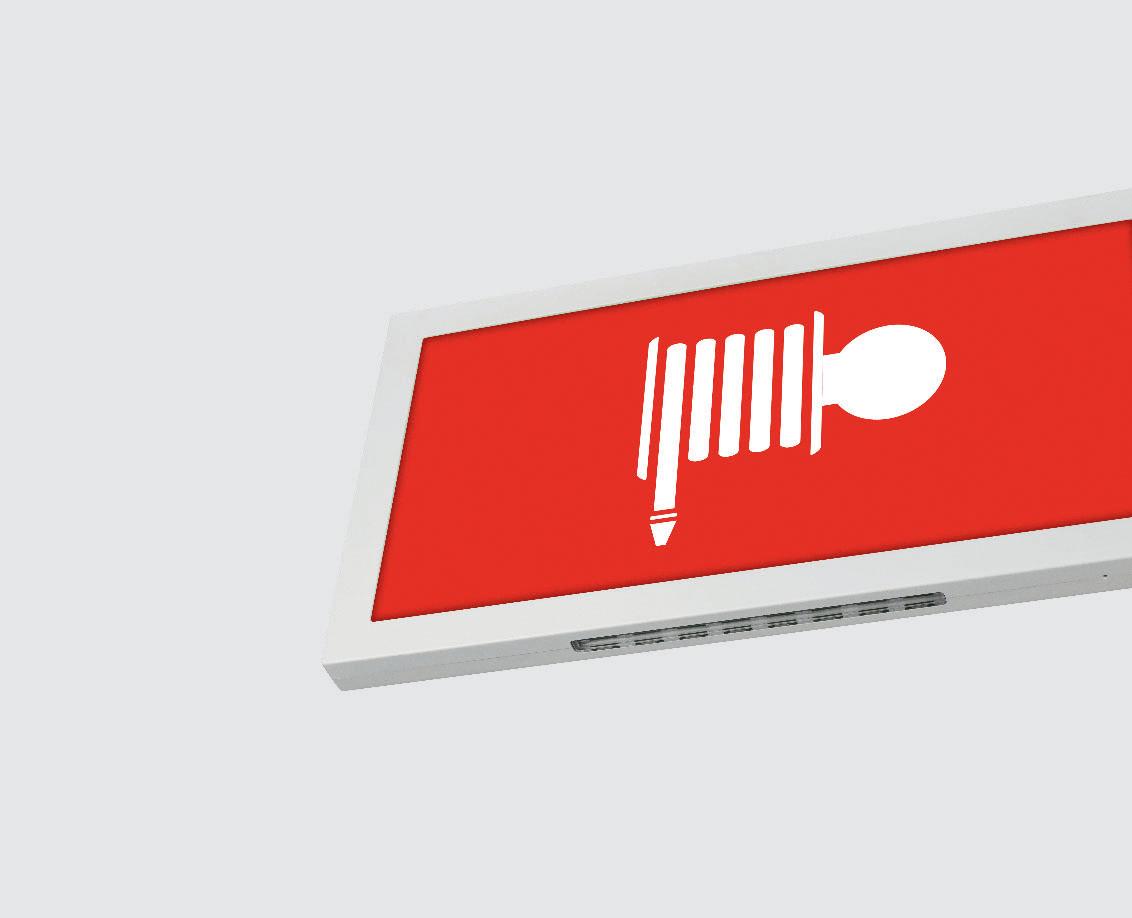

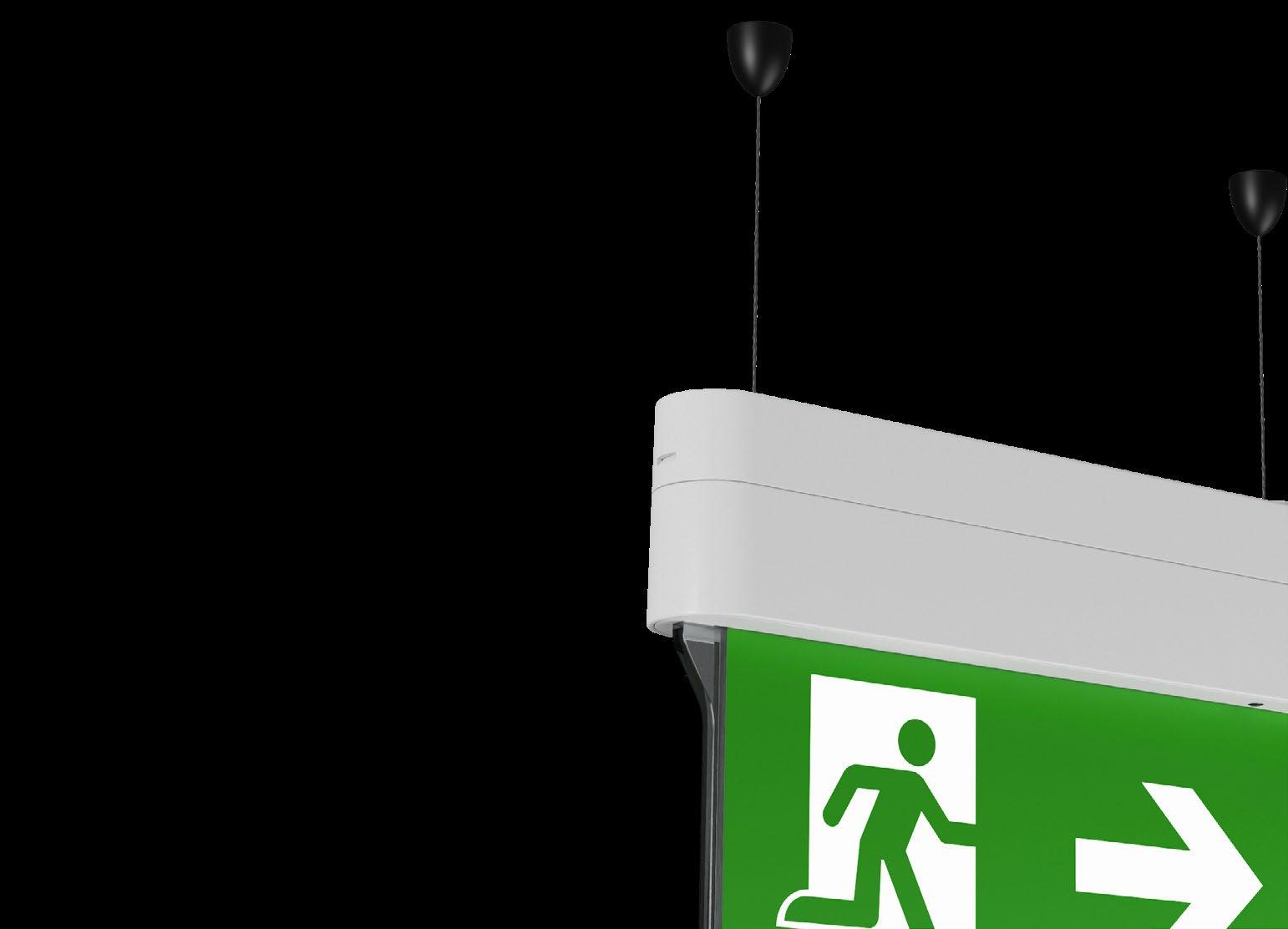

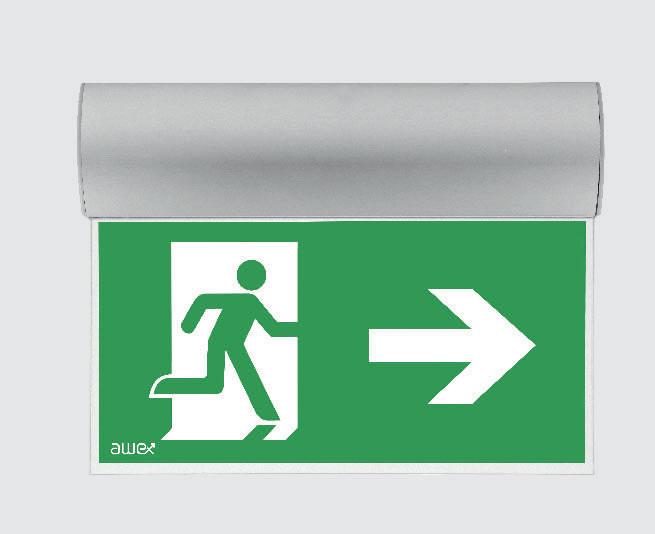

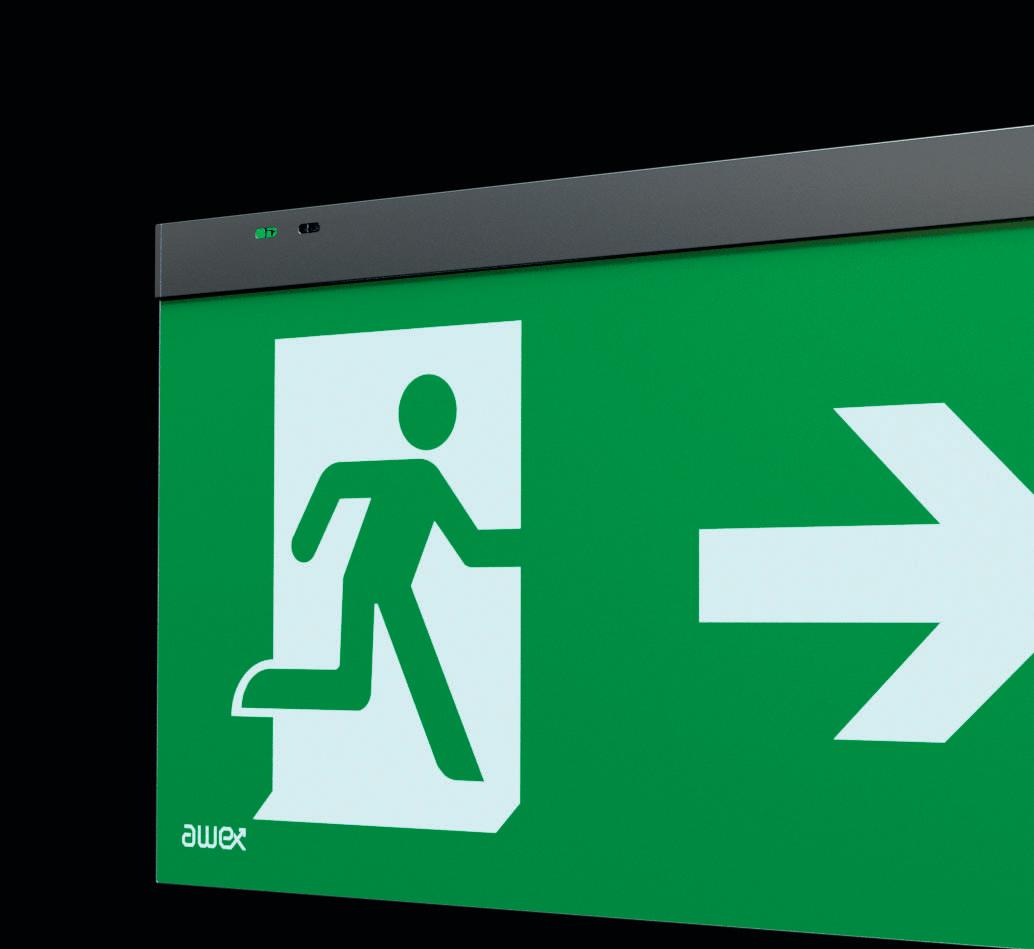

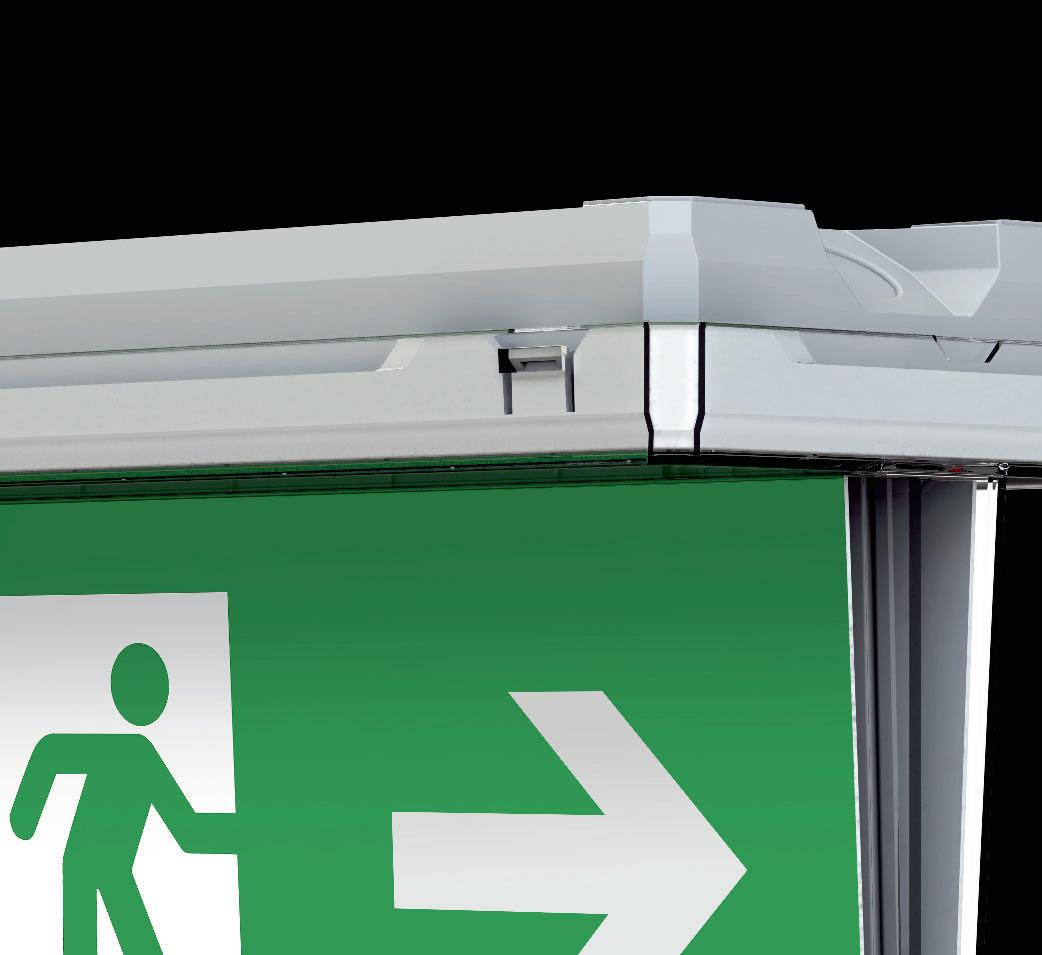

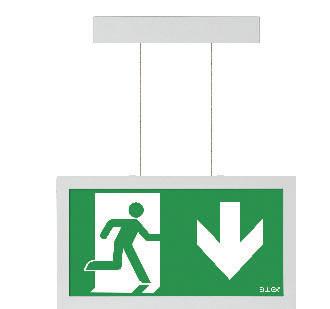

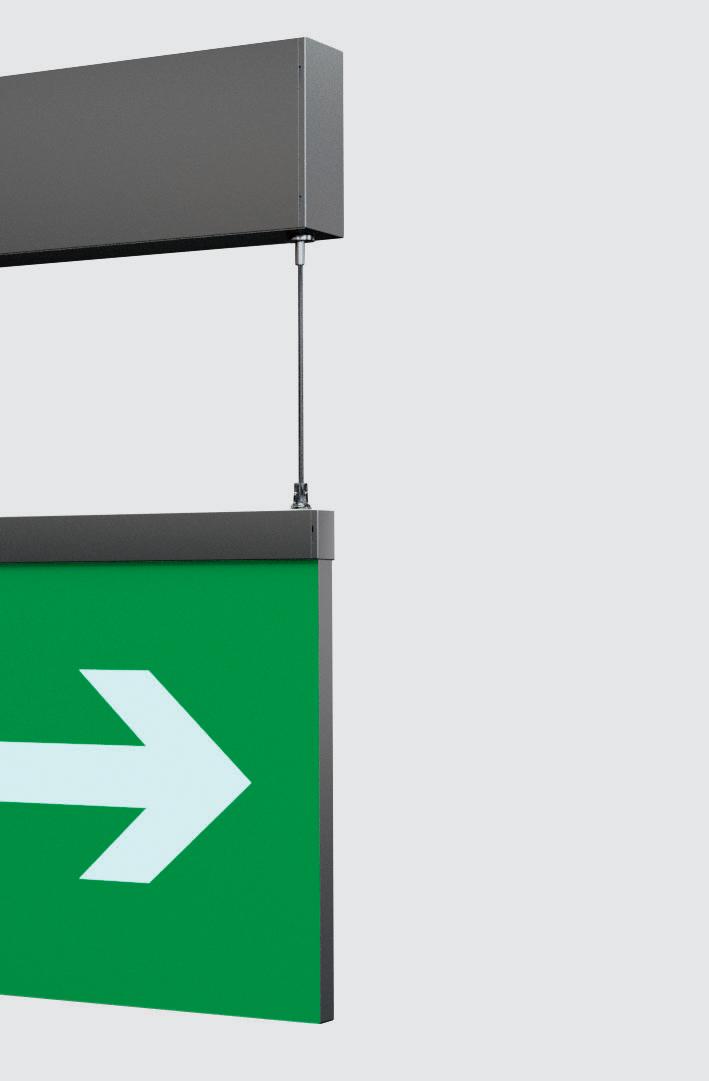

WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny z poliwęglanu
Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie za pomocą uchwytu sufitowego (2)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W LED
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
3WE1SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
ETE
ETE
3WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
3WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WFCBCBSXWHGRBL
ETE
2WFCBCBSXWHGRBL
3WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WZCBADEADPWHGRBL
2WZCBADEADPWHGRBL
ETE
3WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
2WFZLVFZLV2WHGRBL
ETE
3WFZLVFZLV2WHGRBL
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETE
1W170 2W285 3W395 STANDARD 1W170 2W285 3W395 PREMIUM 1W175 2W340 3W410
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETE 1W175 2W340 3W410
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETE 1W175 2W340 3W410
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETE 1W175 2W340 3W410
LEGENDA:
ETE oprawa EXIT M
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV
24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka do przestrzeni otwartej symulacja dla czterech opraw i min 0,5 lx (obszar)
930 m2/3W
441 m2/1W
Optic C for escape routesimulation for two luminaires and min 1 lx (distance)
29,5 m/3W
19,5 m/1W
d=25m

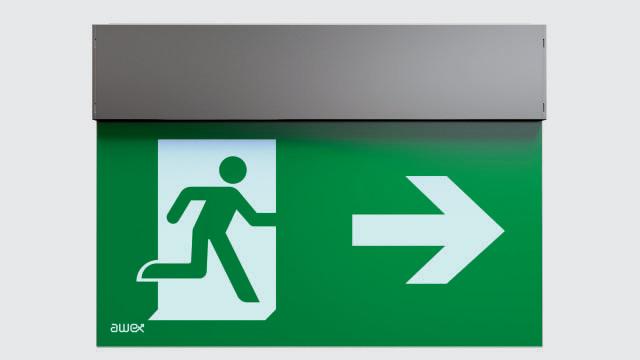

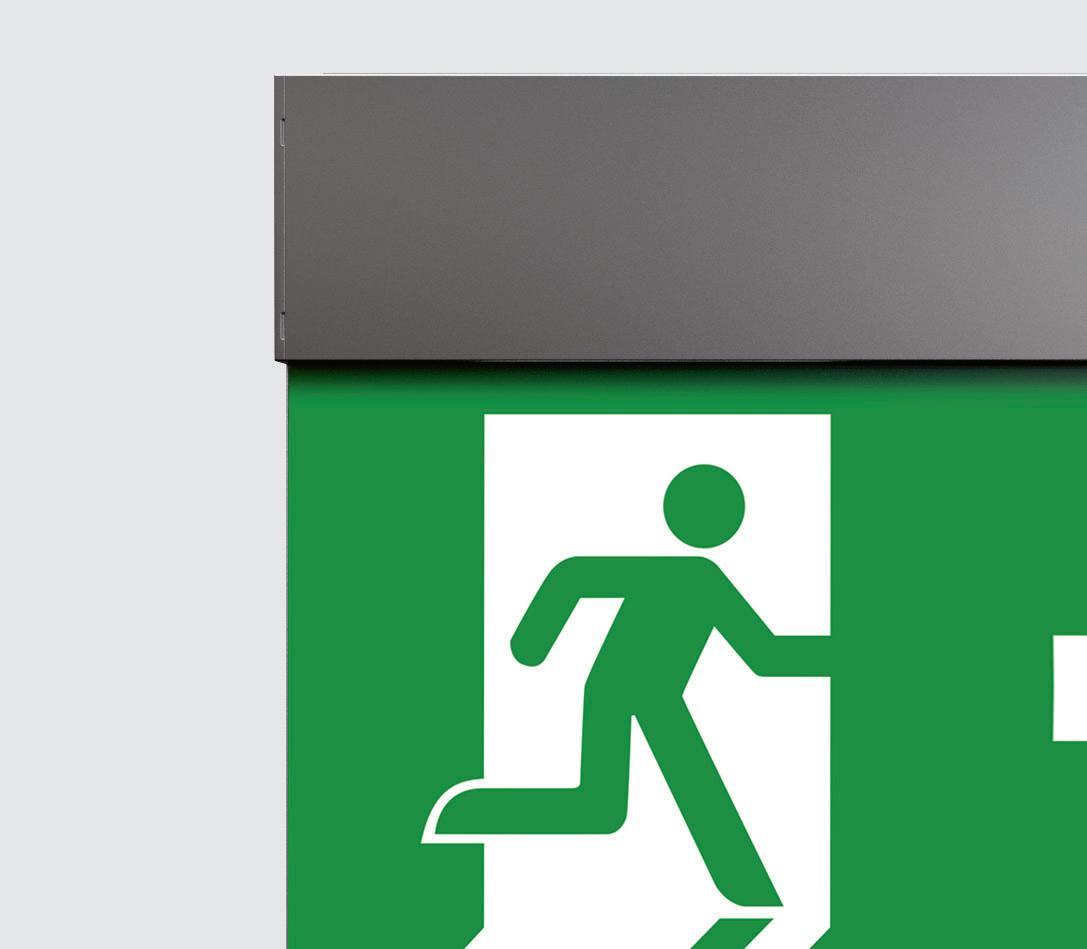

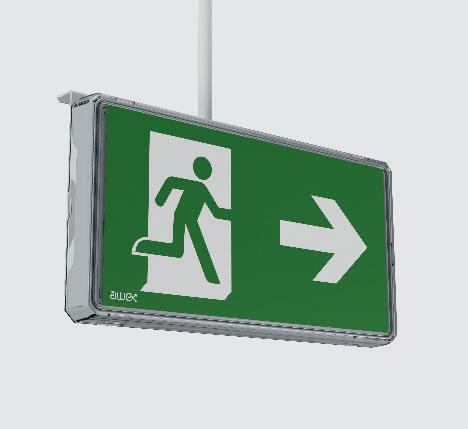

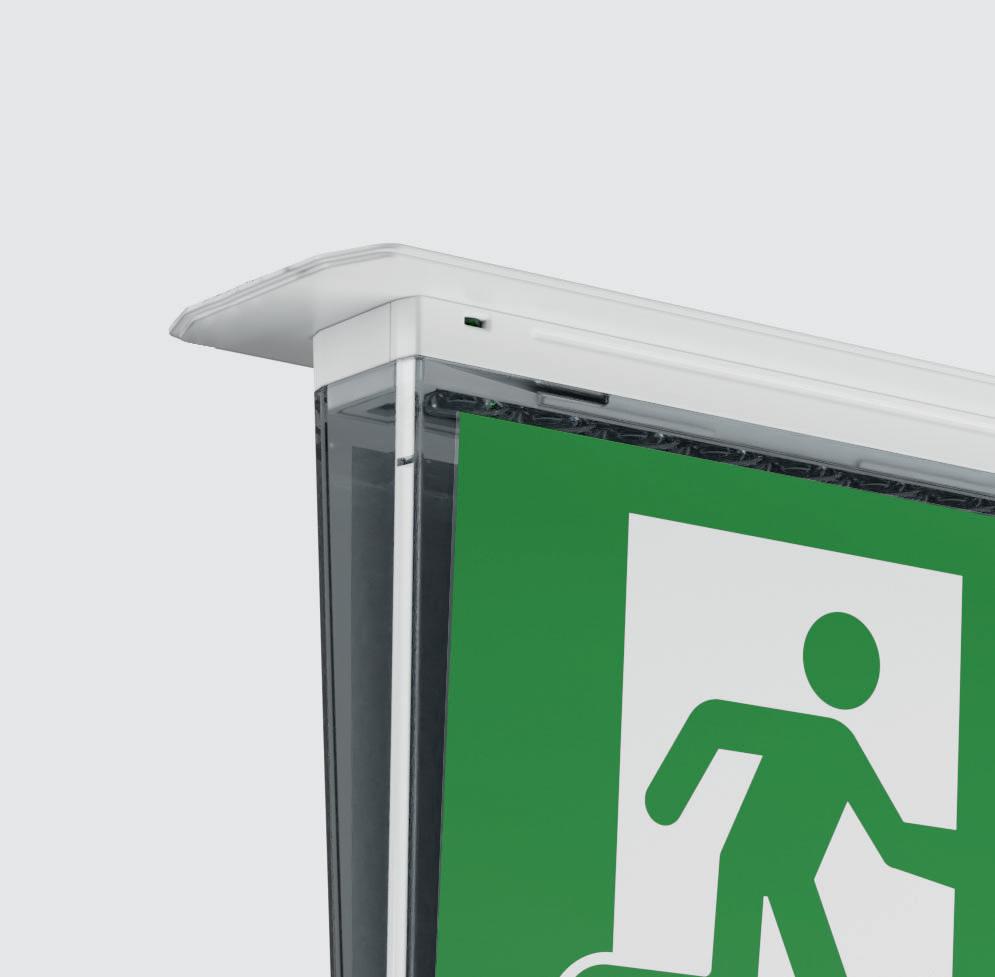

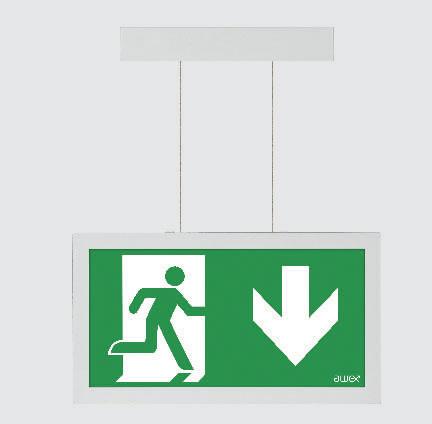

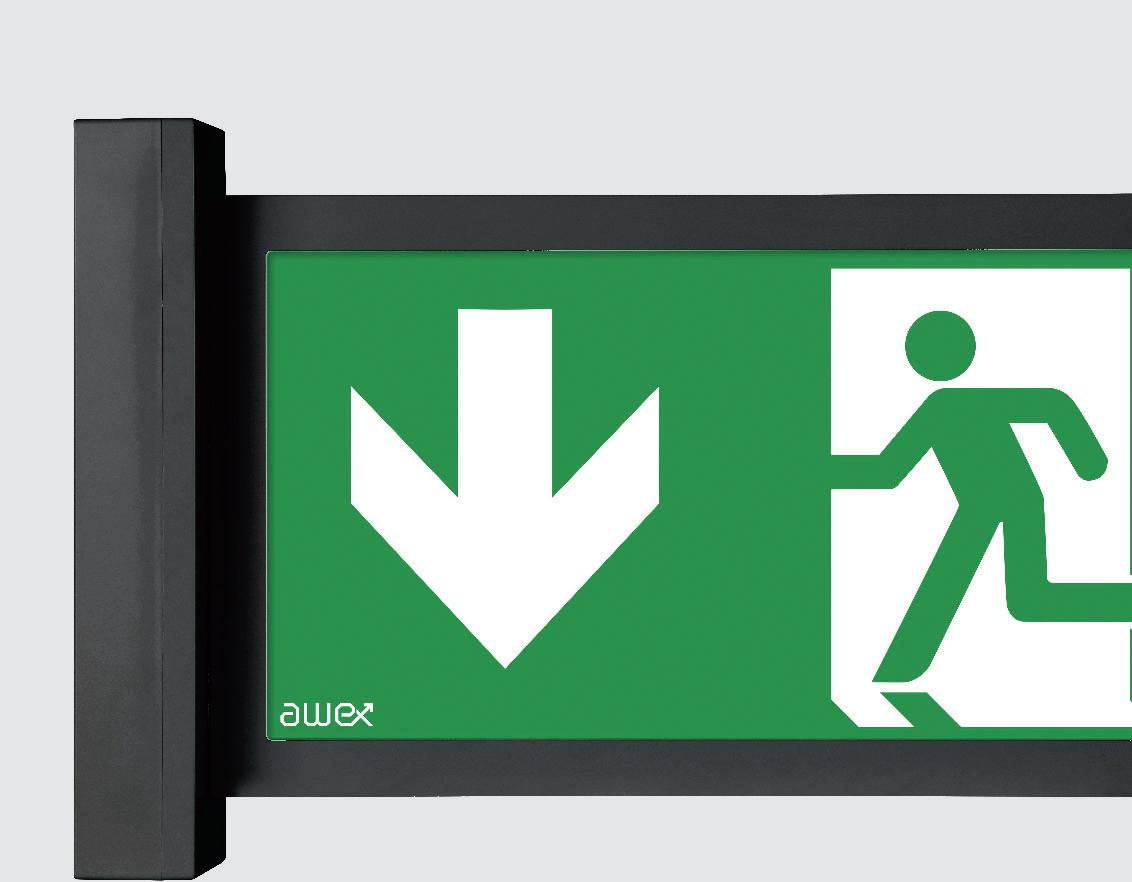

WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny z poliwęglanu • Szyba z plexi
Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie za pomocą uchwytu sufitowego (2)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 25 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Jednostronna lub obustronna (3)
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy • (3) zobacz akcesorium pleksa dwustronna • (4) lista piktogramów dostępna nastr. 232
(4) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
ETE
ETE
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL 2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
LEGENDA:
ETE oprawa EXIT M
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
d=25m
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny z poliwęglanu
Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie podwieszany (2) • Opcjonalnie za pomocą uchwytu sufitowego (3)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 25 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
Obustronna (3)
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego
Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT – przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy • (3) zobacz akcesorium uchwyty • (4) lista piktogramów dostępna nastr. 232
(4) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
LEGENDA:
ETMDS oprawa EXIT M DS
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny z poliwęglanu
MONTAŻ Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie za pomocą uchwytu sufitowego (2)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W, 4W, 6W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WE13SEPTATXWHGRBL
2WE13SEPTATXWHGRBL
3WE1SEPTATXWHGRBL
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
ETL
3WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
3WB13SESAATRURWWHGRBL
4WB13SESAPTATRURWWHGRBL
6WB13SESAPTATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WFCBCBSXWHGRBL
2WFCBCBSXWHGRBL
ETL
3WFCBCBSXWHGRBL 6WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
1WZCBADEADPWHGRBL
2WZCBADEADPWHGRBL
3WZCBADEADPWHGRBL
ETL
4WZCBADEWHGRBL
6WZCBADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
1WFZLVFZLV2WHGRBL
2WFZLVFZLV2WHGRBL
ETL
LEGENDA:
3WFZLVFZLV2WHGRBL
4WFZLV2WHGRBL
ETL oprawa EXIT L
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETL ECO LED 1W170 2W285 3W430 STANDARD 1W170 2W285 3W430 PREMIUM 1W180 2W340 3W455 4W560 6W850
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETL 1W180 2W340 3W455 6W850
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETL 1W180 2W340 3W455 4W560 6W850
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOCETL 1W180 2W340 3W455 4W560
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii
ADP oprawa do centralnej baterii
CBS
CBS z modułem adresowym
ADP w technologii SMART
ADE oprawa do centralnej baterii
CBS z modułem adresowym
ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka do przestrzeni otwartej symulacja dla czterech opraw i min 0,5 lx (obszar)
2256 m2/6W
484 m2/1W
Optic C for escape routesimulation for two luminaires and min 1 lx (distance)
29,5 m/3W
19,5 m/1W
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny lub opalizowany z poliwęglanu • Szyba z plexi
Natynkowy • Opcjonalnie podtynkowy (1) • Opcjonalnie za pomocą uchwytu sufitowego (2)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP65, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
d=30m
OPCJE
INFORMACJE DODATKOWE
Jednostronna lub obustronna (3)
Wersja autonomiczna: t a : 0°C ÷ 40°C • ta: -25°C ÷ 40°C – przy zastosowaniu układu grzejnego Wersja CB: t a : -25°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcjonalnie możliwość dostosowania oprawy do niskich temperatur -25° C, przy zastosowaniu układu HTR-25 • Specjalne wykonania opraw dla innych temperatur otoczenia dostępne na zapytanie • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) zobacz akcesorium uchwyt sufitowy • (3) zobacz akcesorium pleksa dwustronna • (4) lista piktogramów dostępna nastr. 232
(4) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
ETL
1WC13SESAPTATXWHGRBL
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL 2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
LEGEND:
ETL oprawa EXIT L
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym

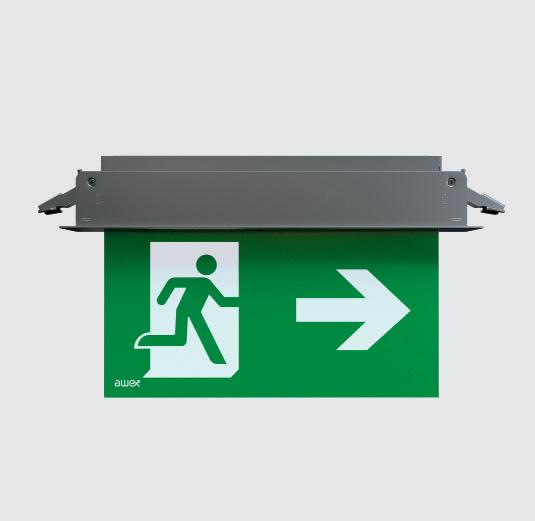

ZESTAW DO MONTAŻU W SUFITACH
PODWIESZANYCH (ZESTAW)
KOD: ETS/REC – EXIT S
ETE/REC – EXIT M
ETL/REC – EXIT L

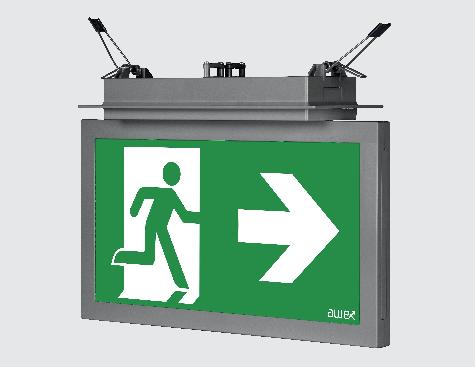

AKCESORIUM DO MONTAŻU PODTYNKOWEGO (ZESTAW)
KOD: ETS/REC2

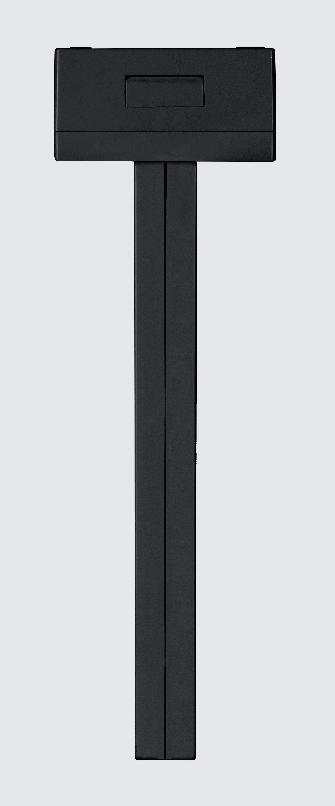

UCHWYT SUFITOWY Z RURKĄ
KOD: ETE/PEN2
WYMIARY [mm]
Wymiary: (AxBxC):
EXIT S: 36x36x1,5
EXIT M: 42x31x1,5
EXIT L: 37x34x1,5
ZASTOSOWANIE W EXIT S, M, LZASTOSOWANIE W EXIT S
ZASTOSOWANIE W EXIT S, M, L

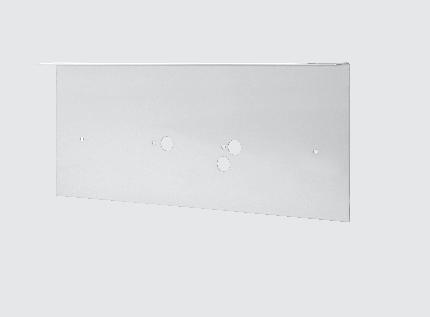

PLEKSA DO DWUSTRONNEJ OPRAWY KIREUNKOWEJ (ZESTAW)
KOD: ETE/PLX
* LISTA PIKTOGRAMÓW DOSTĘPNA NASTR. 232
WYMIARY [mm]
ZASTOSOWANIE W EXIT M
PLEKSA DO DWUSTRONNEJ OPRAWY KIERUNKOWEJ (ZESTAW)
KOD: ETS/PLX - EXIT S
ETL/PLX - EXIT L * LISTA PIKTOGRAMÓW DOSTĘPNA NASTR. 228
UCHWYT REGULOWANY 0-90° KOD: 3001
UCHWYT SUFITOWY Z RURKĄ
KOD: 2945 – EXIT S 2946 – EXIT M 2947 – EXIT L
Wymiary:(AxBxC):
EXIT S: 224x107x6
EXIT L: 330x155x8
Wymiary (mm): (AxBxC):
EXIT S: 202x121x428
EXIT M: 250x142x449
EXIT L: 300x172x479
ZASTOSOWANIE W EXIT S, LZASTOSOWANIE W EXIT M, LZASTOSOWANIE W EXIT S, M, L

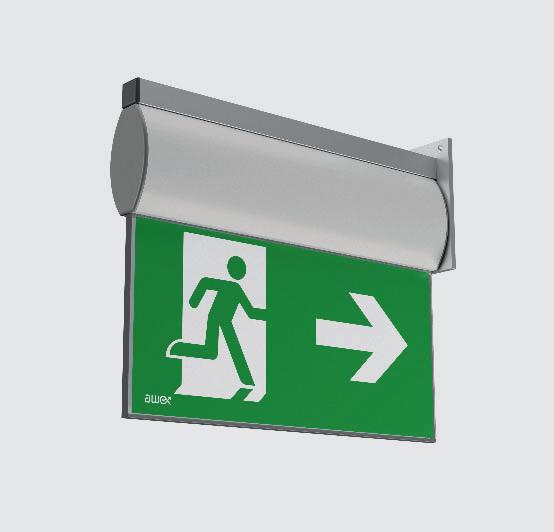

UCHWYT ŚCIENNY
KOD: 1906 – EXIT S
1907 – EXIT M
1908 – EXIT L
UCHWYT SUFITOWY
KOD: 1903 – EXIT S
1904 – EXIT M
1905 – EXIT L

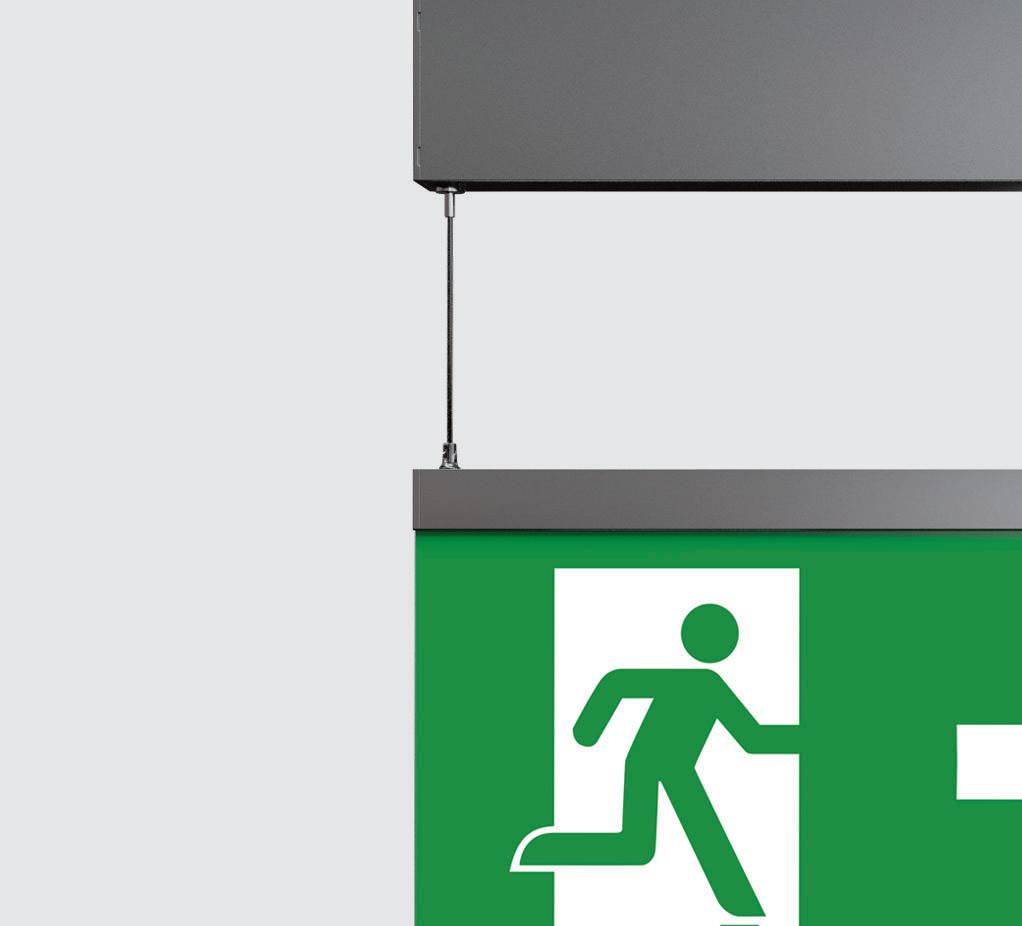

AKCESORIUM DO ZAWIESIA LINKOWEGO (ZESTAW)
KOD: ET/ALIN
Wymiary (mm): (AxBxC):
EXIT S: 202x121x26
EXIT M: 250x142x33
EXIT L: 300x172x33
Wymiary (mm): (AxBxC):
EXIT S: 202x121x26
EXIT M: 250x142x33
EXIT L: 300x172x33
W EXIT S, M, LZASTOSOWANIE W EXIT S, M, LZASTOSOWANIE W EXIT M, L

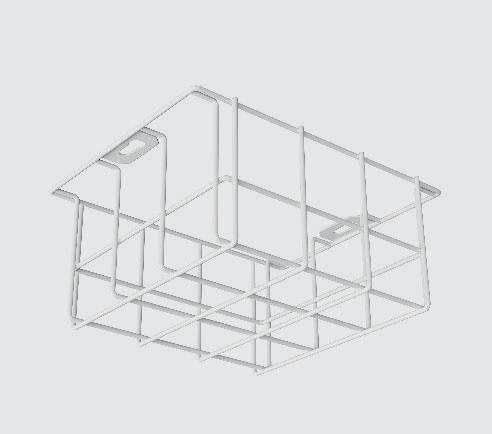

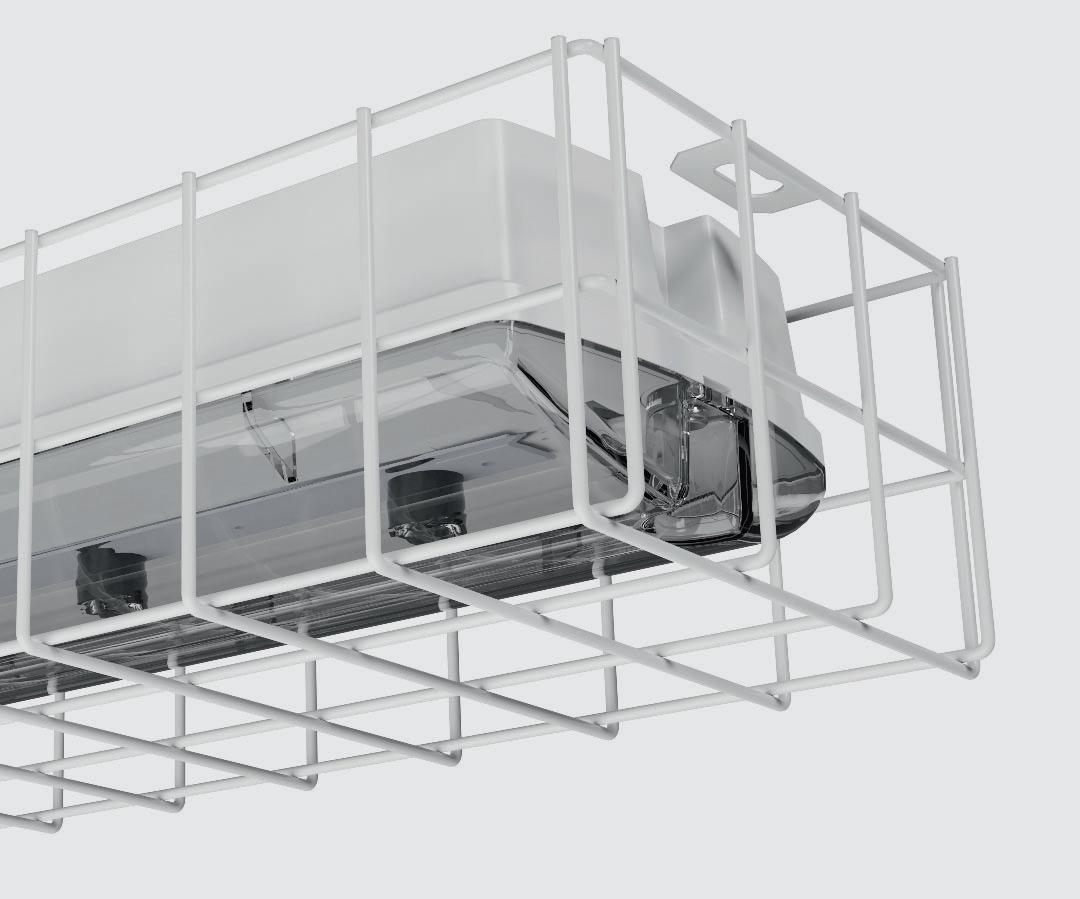

KRATKA OCHRONNA
KOD: 1012 – EXIT S
1013 – EXIT M
1014 – EXIT L
WYMIARY [mm]
Wymiary:(AxBxC):
EXIT S: 255x145x60
EXIT M: 305x200x60
EXIT L: 415x215x75
ZASTOSOWANIE W EXIT S, M, L

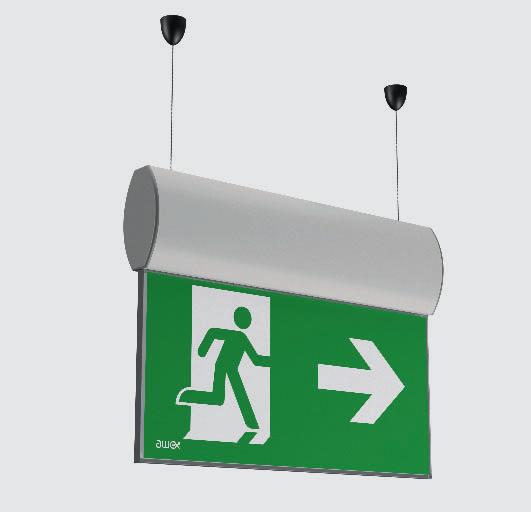

Rodzina ARROW to uniwersalna linia opraw awaryjno-kierunkowych przeznaczona do montażu natynkowego lub podtynkowego wewnątrz budynków. Zaprojektowana w celu dostosowania się do dowolnego typu instalacji dzięki możliwości montażu pleksi z piktogramem. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty i wyjątkowo wydajne źródła światła co sprawia, że oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie strumieni świetlnych, a również w widoczności i jednolitości podświetlenia piktogramu w przypadku oprawy kierunkowej. Jest szczególnie chętnie wykorzystywana na terenie powierzchni biurowych, ciągów komunikacyjnych oraz pomieszczeń socjalnych.
ZBLIŻENIE
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny lub opalenizowany z poliwęglanu
Natynkowy • Opcjonalnie za pomocą zawiesia linkowego (1)
Self contained – 220 - 240VAC/50 - 60Hz
Central battery – 220 - 240VAC/50 - 60Hz; 176 - 275VDC
Central battery FZLV II – 48VDC
Central battery FZLV – 24VDC
1W, 2W, 3W, 3x1W LED
Optyki: S – bez optyki • O – przestrzeń otwarta • C – Droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium zawiesie linkowe
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
LEGENDA:
ARNS oprawa ARROW N bez optyki
ARNO oprawa ARROW N z optyką O
ARNC oprawa ARROW N z optyką C
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ [lm]
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WT oprawa w kolorze białym, klosz transparentny
GT oprawa w kolorze szarym, klosz transparentny
BT oprawa w kolorze czarnym, klosz transparentny
WO oprawa w kolorze białym, klosz opalenizowany
GO oprawa w kolorze szarym, klosz opalenizowany
BO oprawa w kolorze czarnym, klosz opalenizowany
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1056 m2/3W 441 m2/1W
I(0°)=374cd/klm [cd/klm]
C0-C180 C90-C270
Optyka C do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
18,5 m/3W 13,5 m/1W
I(0°)=889cd/klm [cd/klm]
C0-C180 C90-C270
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
Natynkowy • Opcjonalnie za pomocą zawiesia linkowego (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 25 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [ mm ]
Obustronna
Wersja autonomiczna: t a : 0°C ÷ 40°C Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium zawiesie linkowe
• (2) lista piktogramów dostępna na str. 232
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KOD MOC MODUŁ SYSTEM OPCJE KOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KOD MOC MODUŁ SYSTEM OPCJE KOLOR ARN 1W Z
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KOD MOC
LEGENDA:
ARN oprawa ARROW N
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
AC 220-240V 50-60Hz
DC 176-275V
DC 24V
DC 48V LED IP40 IK08
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Klosz transparentny lub opalenizowany z poliwęglanu
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W, 3W, 3x1W LED
Optyki: S – bez optyki • O – przestrzeń otwarta • C – droga ewakuacyjna
Temperatura barwowa: 6000K Żywotność: 50000h
Eco Led, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [ mm ]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
LEGENDA:
ARPS oprawa ARROW P bez optyki ARPO oprawa ARROW P z optyką O ARPC oprawa ARROW P z optyką C
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
STRUMIEŃ W TRYBIE AWARYJNYM [ lm]
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WT oprawa w kolorze białym, klosz transparentny
GT oprawa w kolorze szarym, klosz transparentny
BT oprawa w kolorze czarnym, klosz transparentny
WO oprawa w kolorze białym, klosz opalenizowany
GO oprawa w kolorze szarym, klosz opalenizowany
BO oprawa w kolorze czarnym, klosz opalenizowany
Optyka O do przestrzeni otwartej
symulacja dla czterech opraw i min 0,5 lx (obszar)
1056 m2/3W 441 m2/1W
I(0°)=374cd/klm [cd/klm]
C0-C180 C90-C270
Optyka C do drogi ewakuacyjnej
symulacja dla dwóch opraw i min 1 lx (odległość)
18,5 m/3W 13,5 m/1W
I(0°)=889cd/klm [cd/klm]
C0-C180 C90-C270
AC 220-240V 50-60Hz
DC 176-275V
DC 24V
DC 48V
LED
IP40 IK08 LiFePO4 Ni-Cd d=25m
WYKONANIE
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
MONTAŻ Podtynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED
Temperatura barwowa: 6000K
Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 25 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY
Obustronna
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium zawiesie linkowe • (2) lista piktogramów dostępna na str. 232
(1) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KOD MOC MODUŁ AUTONOMIA [h] TRYB OPCJE KOLOR
1W E 1 3 SE PT AT X WH GR BL
ARP
2W E 1 3 SE PT AT X WH GR BL
1W C 1 3 SE SA PT AT X WH GR BL
2W C 1 3 SE SA PT AT X WH GR BL
1W
2W
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KOD MOC MODUŁ SYSTEM OPCJE KOLOR
1W F CB CBS X WH GR
ARP
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KOD MOC MODUŁ SYSTEM OPCJE KOLOR
2W Z CB ADE ADP WH GR BL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KOD MOC SYSTEM KOLOR
1W FZLV FZLV2 WH GR BL
ARP
2W FZLV FZLV2 WH GR BL
LEGEND:
ARP oprawa ARROW P
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym

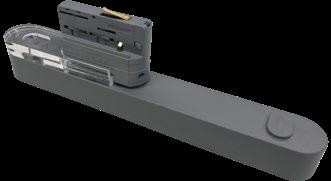

UCHWYT DO MONTAŻU
W SZYNOPRZEWODZIE (ZESTAW)
KOD: ARN/EUT/WH
ARN/EUT/GR
ARN/EUT/BL
ZAWIESIE LINKOWE
KOD: 1006/WH
1006/GR
1006/BL

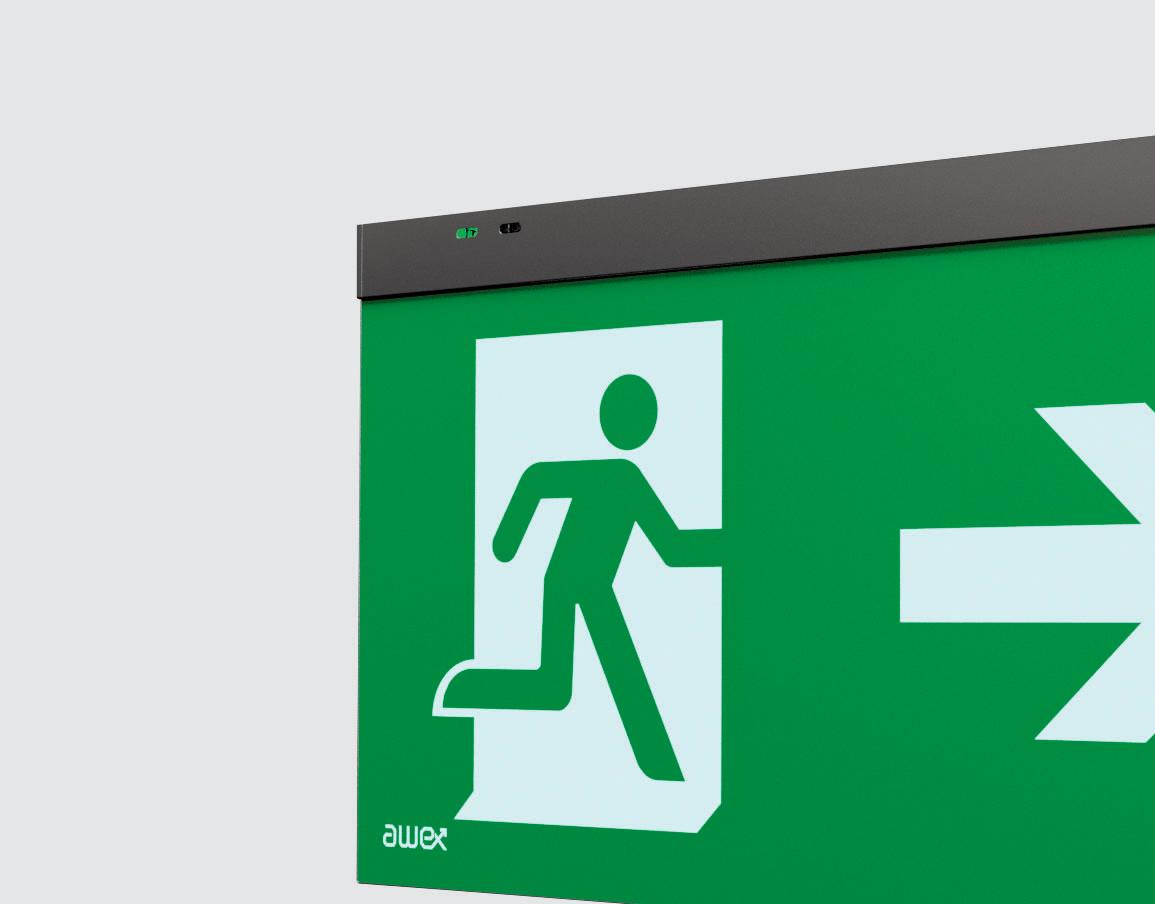

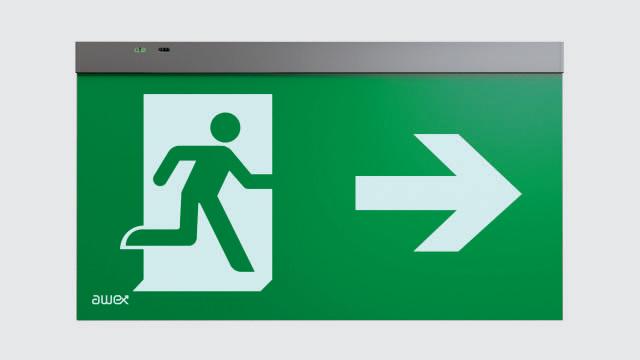

Rodzina INFINITY II to uniwersalne oprawy kierunkowe do montażu natynkowego, podtynkowego lub podwieszanego na dowolnej powierzchni ściany, lub sufitu co pozwala na dyskretne komponowanie się z jej polem montażu. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty i wyjątkowo wydajne źródła światła co sprawia, że oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie widoczności i jednolitości podświetlenia piktogramu. Rewolucyjne rozwiązanie technologiczne zastosowania dodatkowego źródła światła umożliwia działanie oprawy zarówno jako kierunkowe, jak i awaryjne. Dzięki podwójnej funkcji tej oprawy jest szczególnie polecana do zastosowania w pobliżu każdego wyjścia końcowego oraz miejsc specjalnych, takich jak hydranty lub punkty pierwszej pomocy w celu ich oznaczenia i doświetlenia.
Biały
RAL 9003
9005

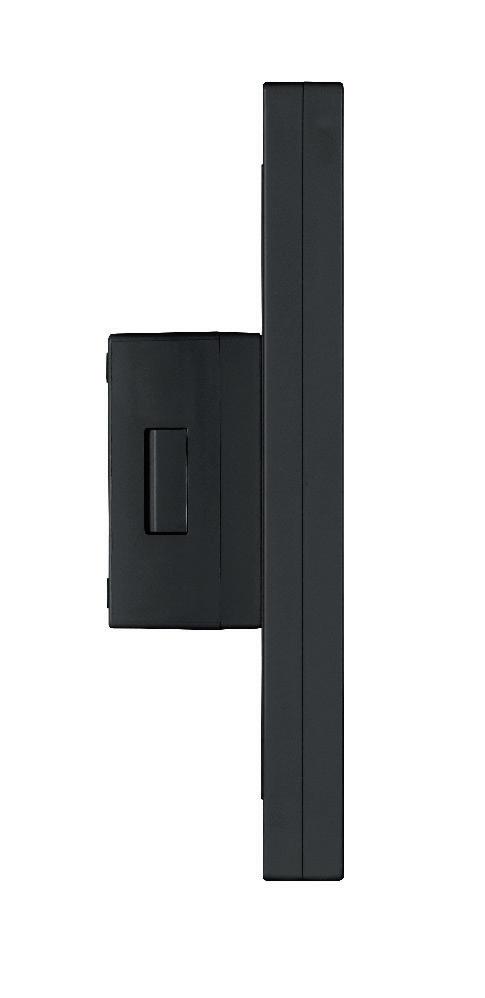

ZBLIŻENIE
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
Natynkowy • Podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
3W LED Temperatura barwowa: 6000K Żywotność: 50000h
Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
d=30m
INFORMACJE DODATKOWE
Jednostronna lub obustronna
Wersja autonomiczna: t a : 0°C ÷ 40°C Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcja doświetlania powierzchni pod oprawą
• (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna
• (2) lista piktogramów dostępna nastr. 232
(2) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
IF2BWD IF2AWD IF2ACD IF2ALD 3WC13SESAPTATXWHGRBL
PREMIUM IF2BWD IF2AWD IF2ACD IF2ALD 3WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
IF2BWD IF2AWD IF2ACD IF2ALD 3WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
IF2BWD IF2AWD IF2ACD IF2ALD 3WZCBADEADPWHGRBL KODMOCSYSTEMKOLOR
IF2BWD IF2AWD IF2ACD IF2ALD 3WFZLVFZLV2WHGRBL
INFINITY II BINFINITY II AWINFINITY II AC
LEGENDA:
IF2BWD oprawa INFINITY II B jednostronna z opcją doświetlenia
IF2AWD oprawa INFINITY II AW dwustronna z opcją doświetlenia
IF2ACD oprawa INFINITY II AC dwustronna z opcją doświetlenia
IF2ALD oprawa INFINITY II AL dwustronna z opcją doświetlenia
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC
3W70
3W80
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC
3W80 STRUMIEŃ [lm] MOC
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
3W80 STRUMIEŃ [lm] MOC 3W80
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
INFINITY II AL
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Optyka do przestrzeni otwartej
symulacja dla jednej oprawy i min 0,5 lx (obszar)
4 m/min 5 lx
6,5 m/min 1 lx
1 m/min 5 lx
1,9 m/min 1 lx
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
Natynkowy • Podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ Jednostronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) lista piktogramów dostępna nastr. 232
piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WC13SESAPTATXWHGRBL
IF2BWS
IF2BWS
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
IF2BWS 1WFCBCBSXWHGRBL 2WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
IF2BWS 1WZCBADEADPWHGRBL 2WZCBADEADPWHGRBL KODMOCSYSTEMKOLOR
IF2BWS 1WFZLVFZLV2WHGRBL 2WFZLVFZLV2WHGRBL
LEGENDA:
IF2BWS oprawa INFINITY II B
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
Natynkowy • Podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED
Temperatura barwowa: 6000K
Żywotność: 50000h
Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ Obustronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) lista piktogramów dostępna nastr. 232
(2) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WC13SESAPTATXWHGRBL
IF2ACS
IF2ACS
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
IF2ACS 1WFCBCBSXWHGRBL 2WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
IF2ACS
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
1WZCBADEADPWHGRBL 2WZCBADEADPWHGRBL KODMOCSYSTEMKOLOR
IF2ACS 1WFZLVFZLV2WHGRBL 2WFZLVFZLV2WHGRBL
LEGENDA:
IF2ACS oprawa INFINITY II AC
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) lista piktogramów dostępna nastr. 232 AC 220-240V 50-60Hz DC 176-275V
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
Natynkowy • Podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED
Temperatura barwowa: 6000K
Żywotność: 50000h
Standard: maks. 24h
Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ Obustronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WC13SESAPTATXWHGRBL
IF2AWS
IF2AWS
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
IF2AWS 1WFCBCBSXWHGRBL 2WFCBCBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
IF2AWS 1WZCBADEADPWHGRBL 2WZCBADEADPWHGRBL KODMOCSYSTEMKOLOR
IF2AWS 1WFZLVFZLV2WHGRBL 2WFZLVFZLV2WHGRBL
LEGENDA:
IF2AWS oprawa INFINITY II AW
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
CZAS PODTRZYMANIA
Obudowa z białego poliwęglanu, opcjonalnie z szarego lub czarnego • Szyba z plexi
Natynkowy • Podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1W, 2W LED Temperatura barwowa: 6000K Żywotność: 50000h
Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP40, IK8
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
Obustronna
Wersja autonomiczna: t a : 0°C ÷ 40°C Wersja CB: t a : 0°C ÷ 50°C
OPCJE SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
INFORMACJE DODATKOWE
[mm]
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) lista piktogramów dostępna nastr. 232
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
1WC13SESAPTATXWHGRBL
IF2ALS
IF2ALS
2WC13SESAPTATXWHGRBL
1WB13SESAATRURWWHGRBL
2WB13SESAATRURWWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEM OPCJEKOLOR
1WF CB CBSXWHGRBL
IF2ALS
2WF CB CBSXWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEM OPCJEKOLOR
1WZ CB ADEADPWHGRBL
IF2ALS
2WZ CB ADEADPWHGRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOC SYSTEM KOLOR
1W FZLV FZLV2WHGRBL
IF2ALS
2W FZLV FZLV2WHGRBL
LEGENDA:
IF2ALS oprawa INFINITY II AL
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PTprzycisk testu
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
GR oprawa w kolorze szarym
BL oprawa w kolorze czarnym
AKCESORIUM DO MONTAŻU
PODTYNKOWEGO
KOD: IF2/REC/WH
IF2/REC/GR
IF2/REC/BL
OBUDOWA DO MONTAŻU W BETONIE
KOD: IF2/RWC * WYMAGA AKCESORIUM DO MONTAŻU PODTYNKOWEGO(IF2/REC)
Rodzina SK-8 to uniwersalne oprawy kierunkowe przeznaczona do montażu natynkowego lub podtynkowego wewnątrz budynków. Lekka, smukła, plastikowa konstrukcja w różnych wersjach kolorystycznych pozwala na dyskretne komponowanie się z jej polem montażu. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty i wyjątkowo wydajne źródła światła co sprawia, że oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie widoczności i jednolitości podświetlenia piktogramu, dodatkowo została wyposażona w funkcje doświetlania obszaru pod sobą. Jest szczególnie chętnie wykorzystywana na terenie powierzchni biurowych, ciągów komunikacyjnych oraz pomieszczeń socjalnych.
KOLOR OPRAWY
Biały
AC 220-240V 50-60Hz
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu • Klosz transparentny z poliwęglanuz soczewkami
Natynkowy • Podtynkowy (1)
Self contained – 220 - 240VAC/50 - 60Hz
Central battery – 220 - 240VAC/50 - 60Hz; 176 - 275VDC
Central battery FZLV II – 48VDC
Central battery FZLV – 24VDC
3,2W LED
Temperatura barwowa: 6000K Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP44, IK08
TEMPERATURA OTOCZENIA
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcja doświetlania powierzchni pod oprawą • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) lista piktogramów dostępna nastr. 232
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
SK83,2WE1SEPTATXWT
SK83,2WC13SESAPTATXWT
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC
SK83,2WB13SESAATRURWWT
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
SK83,2WFCBCBSXWT
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
SK83,2WZCBADEADPWT
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
SK83,2WFZLVFZLV2WT
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC 3,2W 190
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC 3,2W 190
STRUMIEŃ W TRYBIE AWARYJNYM [lm]
STRUMIEŃ [lm] MOC 3,2W 190
LEGENDA:
SK8 oprawa SK-8
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WT biała obudowa i transparentny klosz
AC 220-240V 50-60Hz
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z białego poliwęglanu • Klosz opalenizowany z soczewkami
Natynkowy • Podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1,2W, 2W LED
Temperatura barwowa: 6000K
Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP44, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ Obustronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • RW – system monitoringu opraw awaryjnych Rubic UNA Wireless • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • Opcja doświetlania powierzchni pod oprawą • (1) zobacz akcesorium do montażu podtynkowego, opcja RW niedostępna • (2) lista piktogramów dostępna nastr. 232
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ
1WB13SESAATRURWWL
2WB13SESAATRURWWL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
SK8 1,2WFZLVFZLV2WL 2WFZLVFZLV2WL
LEGEND:
SK8 oprawa SK-8
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji ECO LED oraz STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
RW system monitoringu opraw awaryjnych Rubic UNA Wireless
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WL biała obudowa iopalenizowany klosz
AKCESORIUM DO MONTAŻU PODTYNKOWEGO
KOD: SK8/REC
Rodzina ESCAPE ALU to nowa koncepcja opraw ewakuacyjnych montowanych natynkowo lub podtynkowo wewnątrz budynków. Dekoracyjna lampa z korpusem wykonanym z aluminium spełnia wymagania nowoczesnych instalacji. Materiały, z których została wyprodukowana wzorują się doskonałym wykończeniem.
Cechą charakterystyczną tej rodziny jest ponadprzeciętna jednolitości podświetlenia piktogramu.
Oprawy szczególnie używane są w biurach, korytarzach komunikacyjnych i pomieszczeniach socjalnych.
WYKONANIE
Obudowa z białego, czarnego srebrnego aluminium • Szyba z plexi
MONTAŻ Natynkowy
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
d=30m
LiFePO4
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
2W LED
Temperatura barwowa: 6000K Żywotność: 50000h
maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ Jednostronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (2) lista piktogramów dostępna nastr. 232
(2) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYBOPCJEKOLOR
ESB2WB13SESAXPTATRUWHSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
ESB2WFZLV2FZLVWHSRBL
LEGENDA:
ESB oprawa ESCAPE ALU B
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II
48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
SR oprawa w kolorze srebrnym
BL oprawa w kolorze czarnym
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
Obudowa z białego, czarnego srebrnego aluminium • Szyba z plexi
Natynkowy Opcjonalnie podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
2W LED
Temperatura barwowa: 6000K Żywotność: 50000h
CZAS ŁADOWANIA maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Obustronna
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego • (2) lista piktogramów dostępna nastr. 232
PREMIUM
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYB OPCJE KOLOR
ESAC2WB13SESAXPTATRUWHSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJE KOLOR
ESAC2WZ CBADEXWHSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEM KOLOR
ESAC2WFZLV2FZLVWHSRBL
LEGENDA:
ESAC oprawa ESCAPE ALU AC
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PTprzycisk testu
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II
48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
SR oprawa w kolorze srebrnym
BL oprawa w kolorze czarnym
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
Obudowa z białego, czarnego srebrnego aluminium • Szyba z plexi
Natynkowy Opcjonalnie podtynkowy (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
2W LED
Temperatura barwowa: 6000K Żywotność: 50000h
CZAS ŁADOWANIA maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI II lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP20, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
WYMIARY [mm]
Obustronna
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium do montażu podtynkowego • (2) lista piktogramów dostępna nastr. 232
(2) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ AUTONOMIA [h] TRYB OPCJE KOLOR PREMIUM
ESAL2WB13SESAXPTATRUWHSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJE KOLOR
ESAL2WZ CBADEXWHSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEM KOLOR
ESAL2WFZLV2FZLVWHSRBL
LEGENDA:
ESAL oprawa ESCAPE ALU AL
B układ zasilający dla oprawy w wersji PREMIUM
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PTprzycisk testu
X oprawa bez dodatkowych opcji
ATautotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii
FZLV 24VDC
FZLV2 oprawa do centralnej baterii FZLV II
48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
WH oprawa w kolorze białym
SR oprawa w kolorze srebrnym
BL oprawa w kolorze czarnym
AKCESORIUM DO MONTAŻU
PODTYNKOWEGO
KOD: ES/REC/WH
ES/REC/GR
ES/REC/BL
TWINS to elegancka linia opraw kierunkowych przeznaczona do montażu natynkowego wewnątrz budynków. Wykonana z aluminium w różnych wersjach kolorystycznych pozwala na dyskretne komponowanie się z jej polem montażu. Do jej produkcji zastosowaliśmy wysokiej jakości komponenty i wyjątkowo wydajne źródła światła co sprawia, że oprawa wyróżnia się ponadprzeciętnymi parametrami w zakresie widoczności i jednolitości podświetlenia piktogramu. Jest szczególnie chętnie wykorzystywana na terenie powierzchni biurowych, ciągów komunikacyjnych oraz pomieszczeń socjalnych.
WYKONANIE
MONTAŻ
NAPIĘCIE ZASILANIA
ŹRÓDŁO ŚWIATŁA
CZAS ŁADOWANIA
Obudowa z czarnego lub srebrnego aluminium • Szyba z plexi
Surface • Opcjonalnie za pomocą zawiesia linkowego (1)
Oprawa autonomiczna – 220 - 240VAC 50 - 60Hz
Oprawa do centralnej baterii CB – 220 - 240VAC 50 - 60Hz; 176 - 275VDC
Oprawa do centralnej baterii FZLV II – 48VDC
Oprawa do centralnej baterii FZLV – 24VDC
1,2W, 2W LED
Temperatura barwowa: 6000K
Żywotność: 50000h
Eco LED, Standard: maks. 24h Premium: maks. 12h; energooszczędny układ ładowania
CZAS PODTRZYMANIA 1h lub 3h
KLASA OCHRONNOŚCI I lub III
STOPIEŃ OCHRONY I WYTRZYMAŁOŚCI IP41, IK08
ODLEGŁOŚĆ ROZPOZNAWANIA 30 m
ROZPOZNAWALNOŚĆ Obustronna
INFORMACJE DODATKOWE
OPCJE
INFORMACJE DODATKOWE
Wersja autonomiczna: t a : 0°C ÷ 40°C
Wersja CB: t a : 0°C ÷ 50°C
SE – awaryjna (na ciemno) • SA – sieciowo-awaryjna (na jasno) • AT – autotest • PT –przycisk testu • RU – system monitoringu opraw awaryjnych Rubic UNA • FZLV – system centralnej baterii 24 VDC • FZLV2 – system centralnej baterii FZLV II 48VDC • CB – system centralnej baterii
Dioda LED sygnalizująca obecność napięcia i ładowanie akumulatora • Zabezpieczenie przed głębokim rozładowaniem • Oprawa w III klasie ochronności dla niskonapięciowego systemu centralnej baterii FZLV oraz FZLV II • (1) zobacz akcesorium zawiesie linkowe • (2) lista piktogramów dostępna nastr. 232
(2) piktogram
KONFIGURACJA OPRAWY AUTONOMICZNEJ
KODMOCMODUŁ
2WE13SEPTATXSRBL
2WC13SESAPTATXSRBL
TW 1,2WB13SESAATRUSRBL
2WB13SESAATRUSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII
KODMOCMODUŁSYSTEMOPCJEKOLOR
TW 1,2WFCBCBSXSRBL 2WFCBCBSXSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII – ADRESOWALNEJ
KODMOCMODUŁSYSTEMOPCJEKOLOR
TW 1,2WZCBADEADPSRBL
2WZCBADEADPSRBL
KONFIGURACJA OPRAWY DO CENTRALNEJ BATERII FZLV
KODMOCSYSTEMKOLOR
TW 1,2WFZLVFZLV2SRBL
2WFZLVFZLV2SRBL
LEGENDA:
TW oprawa TWINS
E układ zasilający dla oprawy w wersji ECO LED
C układ zasilający dla oprawy w wersji STANDARD
B układ zasilający dla oprawy w wersji PREMIUM
F układ zasilający dla oprawy do centralnej baterii
Z zintegrowany układ zasilający dla oprawy adresowej do centralnej baterii
SE awaryjna (na ciemno)
SA sieciowo-awaryjna (na jasno)
PT przycisk testu
X oprawa bez dodatkowych opcji
AT autotest
RU system monitoringu opraw awaryjnych Rubic UNA
FZLV oprawa do centralnej baterii FZLV 24VDC
FZLV2 oprawa do centralnej baterii
FZLV II 48 VDC
CB system centralnej baterii
CBS oprawa do centralnej baterii CBS
ADP oprawa do centralnej baterii
CBS z modułem adresowym ADP w technologii SMART
ADE oprawa do centralnej baterii CBS z modułem adresowym ADE w technologii SMART
SR oprawa w kolorze srebrnym
BL oprawa w kolorze czarnym
UCHWYT ŚCIENNY 90°
KOD: 1009/SR 1009/BL
KOD: 1006/SR 1006/BL
INSTRUKCJA DOBORU PIKTOGRAMU DO OPRAWY
1
WYBIERZ OPRAWĘ
2
WYBIERZ RODZAJ PIKTOGRAMU I SPRAWDŹ JEGO NUMER
22
3 KOD
NUMER PIKTOGRAMU WSTAW W MIEJSCE “xx”
PIKTOGRAMY
PIKTOGRAMY UNIWERSALNE ZGODNE Z NORMĄ PN-EN ISO 7010:2012)
ZASTOSOWANIE DO RODZINY OPRAW
NAZWA RODZINYKOD
EXIT METE
HELIOS LEDHL, HEL, HDL, HDEL ARROWARN, ARP)
TWINSTW
INFINITY IIIF2B, IF2AC, IF2AW, IF2AL
SK-8SK-8
EXIT LETL
EXIT SETS
xx – numer piktogramu
PIKTOGRAMY GROTY ZGODNE Z NORMĄ PN-EN ISO 7010:2012)
100x200 (100x300) 31 414347424448 3234
WYMIARY PIKTOGRAMU [mm]KOD
125x250 (125x375)
150x300 (150x450)
ZASTOSOWANIE DO RODZINY OPRAW
NAZWA RODZINYKOD
EXIT METE
HELIOS LEDHL, HEL, HDL, HDEL ARROWARN, ARP)
TWINSTW
INFINITY IIIF2B, IF2AC, IF2AW, IF2AL
SK-8SK-8
EXIT LETL
WYMIARY PIKTOGRAMU [mm]KOD
150x150
EXIT SETS 100x100
xx – numer piktogramu
Produkt spełnia wymagania zgodnie z Europejską Dyrektywą
Aktualna lista produktów z certyfikatem ENEC jest dostępna na www.awex.eu
Aktualna lista produktów z certyfikatem Kitemark jest dostępna na www.awex.eu
Klasa ochronności III
Klasa ochronności II
Klasa ochronności I
Rodzaj zastosowanego akumulatora
Rodzaj zastosowanego akumulatora
Sposób montażu dla opraw ewakuacyjnych – natynkowo / sufit
Sposób montażu dla opraw ewakuacyjnych – natynkowo / ściana
Sposób montażu dla opraw ewakuacyjnych – podtynkowo / sufit
Sposób montażu dla opraw ewakuacyjnych – podtynkowo / ściana
Jednostronny znak oprawy kierunkowej
Obustronny znak oprawy kierunkowej
Czujnik ruchu
Czujnik zmierzchu
Odległość rozpoznawania d=40 m
Odległość rozpoznawania d=30 m d=40m
d=30m
Odległość rozpoznawania d=25 m
d=25m
Odległość rozpoznawania d=20 m
d=20m
Przystosowanie do pracy w temperaturze do -25°C
AC 220-240V 50-60Hz
Zakres dopuszczalnego napięcia wejściowego AC
DC 176-275V DC
24V DC
48V LED
Zakres dopuszczalnego napięcia wejściowego DC
Napięcie bezpieczne SELV
Napięcie bezpieczne SELV
Rodzaj źródła światła – LED
IP20 IK10
Stopień ochrony
Stopień ochrony przed uderzeniami mechanicznymi
Aktualna lista produktów z certyfikatami Kitemark, ENEC i CNBOP jest dostępna na www.awex.eu
www.awex.eu
P.P.H.U AWEX Rafał Stanuch
Masłomiąca, ul. Długa 39 32-091 Michałowice, Poland
tel. +48 12 681 55 00 fax. +48 12 681 55 22 e-mail: sekretariat@awex.eu
