2025 ABB Sky Niessen

Tocarás el cielo con las manos Sky Niessen

Sky Niessen

Tocarás el cielo con las manos

Sky Niessen. La serie que nació en 2015 con dos diseños únicos e innovadores. Pensada para hacer que tus espacios cobren otra dimensión. Una nueva colección de interruptores que ha supuesto un antes y un después en las formas y los materiales utilizados.

Niessen innova. Avanza. Explora nuevas posibilidades. Vuelve al origen para capturar la esencia. Así nace la nueva línea Sky Essence de la serie Sky Niessen. Una línea que destaca por su pura esencia y perfil puro.

Siéntete especial cada día, siente que tienes el cielo en tus manos con la serie Sky Niessen.

Sky Niessen Una serie, tres líneas de diseño

Te presentamos la serie Sky Niessen. Una serie con acabados de gran calidad y durabilidad, realizada con materiales nobles tanto en teclas como en marcos. La serie

Sky Niessen ha sido diseñada bajo las normas de gestión ambiental del proceso de diseño y desarrollo de productos Ecodiseño.

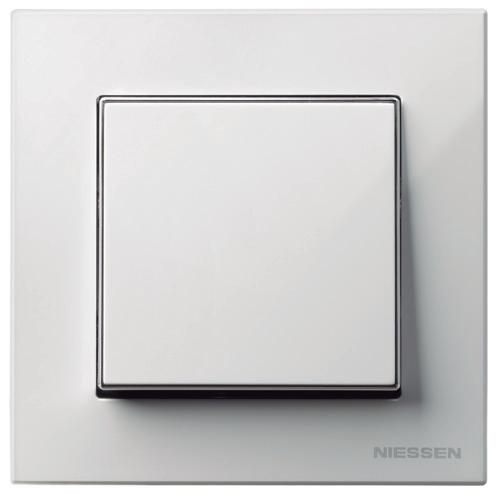

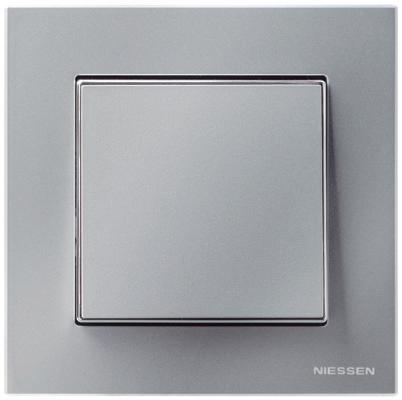

Sky Niessen

Elegante en cada uno de sus lados. Lineal, equilibrada, esbelta...Con la nueva serie Sky Niessen podrás darle un aire moderno a cada uno de tus espacios. Los detalles cuentan y con Sky Niessen tu casa estará llena de ellos.

Sky Essence

El valor del minimalismo.

Sky Essence aporta un diseño depurado que potencia la sencillez y la simplicidad. Un nuevo acabado sin curvas y sin límites que se integra a la perfección en los requerimientos arquitectónicos actuales. Y todo ello, confiriendo un estilo propio a la estancia de una forma inspiradora y exquisita.

Skymoon

Un toque de distinción. Con la línea Skymoon conseguirás ese toque distintivo que convierte una habitación en un espacio único. Su diseño vanguardista hará que todas las miradas se centren en el punto más atractivo de tu hogar o negocio.

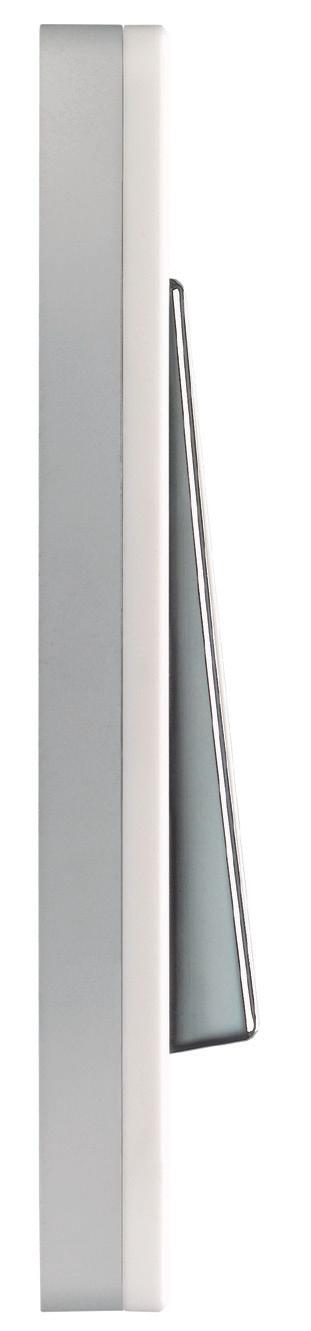

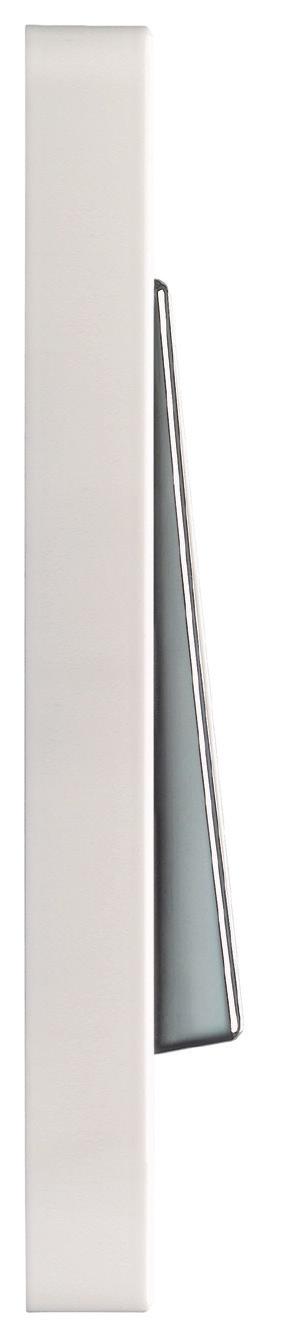

Sky Niessen Esbelta, equilibrada, perfecta

Con tan solo 8,5 mm de grosor, la serie Sky Niessen ofrece muy poca altura sobre la pared. Gracias a la utilización de piezas sutiles, con Sky Niessen conseguirás una percepción visual de perfección en la decoración de cualquier estancia.

Con Sky Niessen podrás darle un aire nuevo a tus espacios, ya que se adapta a la perfección a otras instalaciónes hechas con Niessen. La utilización del mecanismo de lujo de Niessen facilita la instalación y la renovación de cada estancia. Con tan sólo 8,5 mm de altura respecto a la pared, Sky Niessen se convierte en la serie con mayor funcionalidad en el menor volumen.

El hueco entre la tecla y el marco está minimizado y adornado con detalles cromados. Además, su diseño minimalista es ideal para ser integrado en la arquitectura contemporánea.

Renueva tus espacios. Integración y perfección en todos sus aspectos.

MÁXIMA DELGADEZ

8,5mm

Ecodiseño

La serie Sky Niessen ha sido diseñada bajo las normas de Gestión Ambiental del proceso de Diseño y Desarrollo de Productos: Ecodiseño

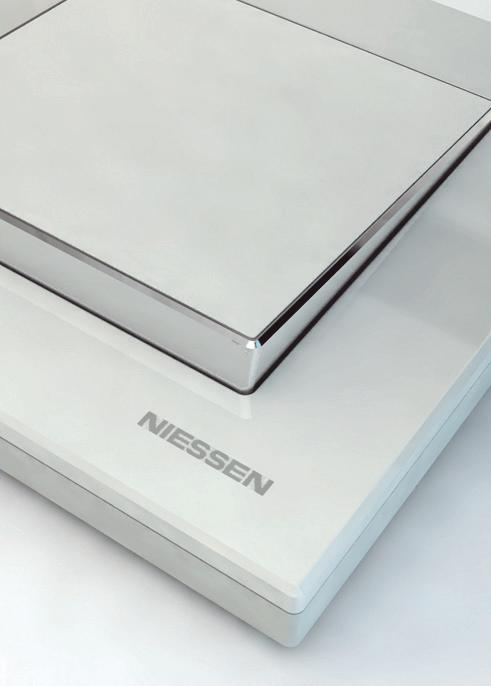

Acabados de gran calidad y durabilidad.

Mínimo hueco entre tecla y marco.

Visor. Iluminación en blanco.

Cromado lateral.

Materiales nobles en tecla y marco.

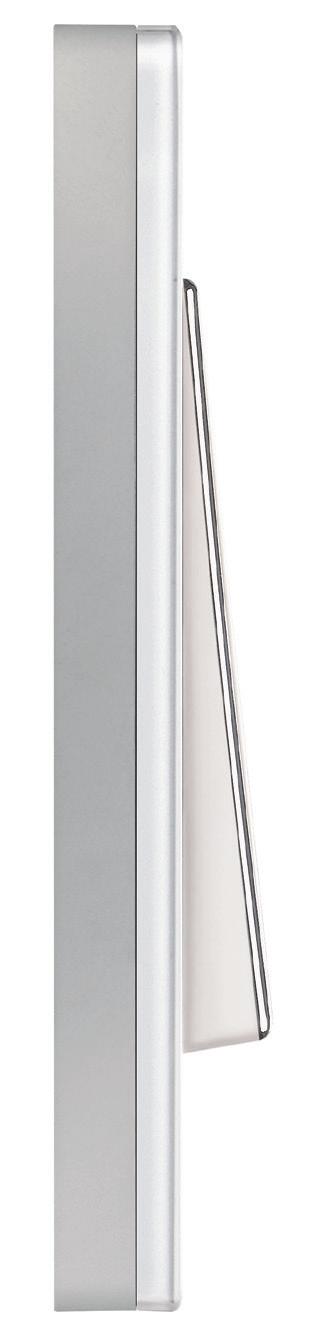

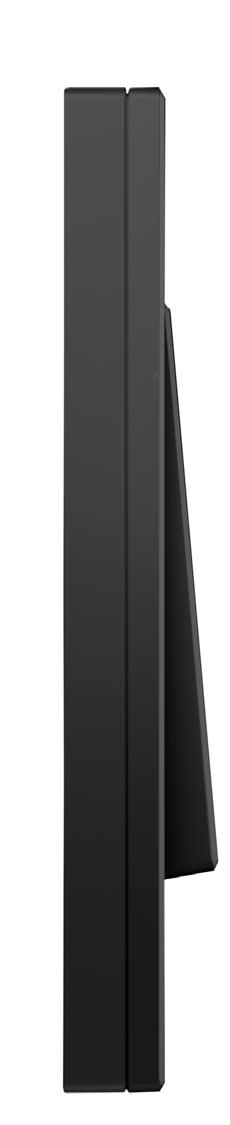

01 Perfil Marco básico

02 Perfil acabados pintados

03 Perfil acabados nobles

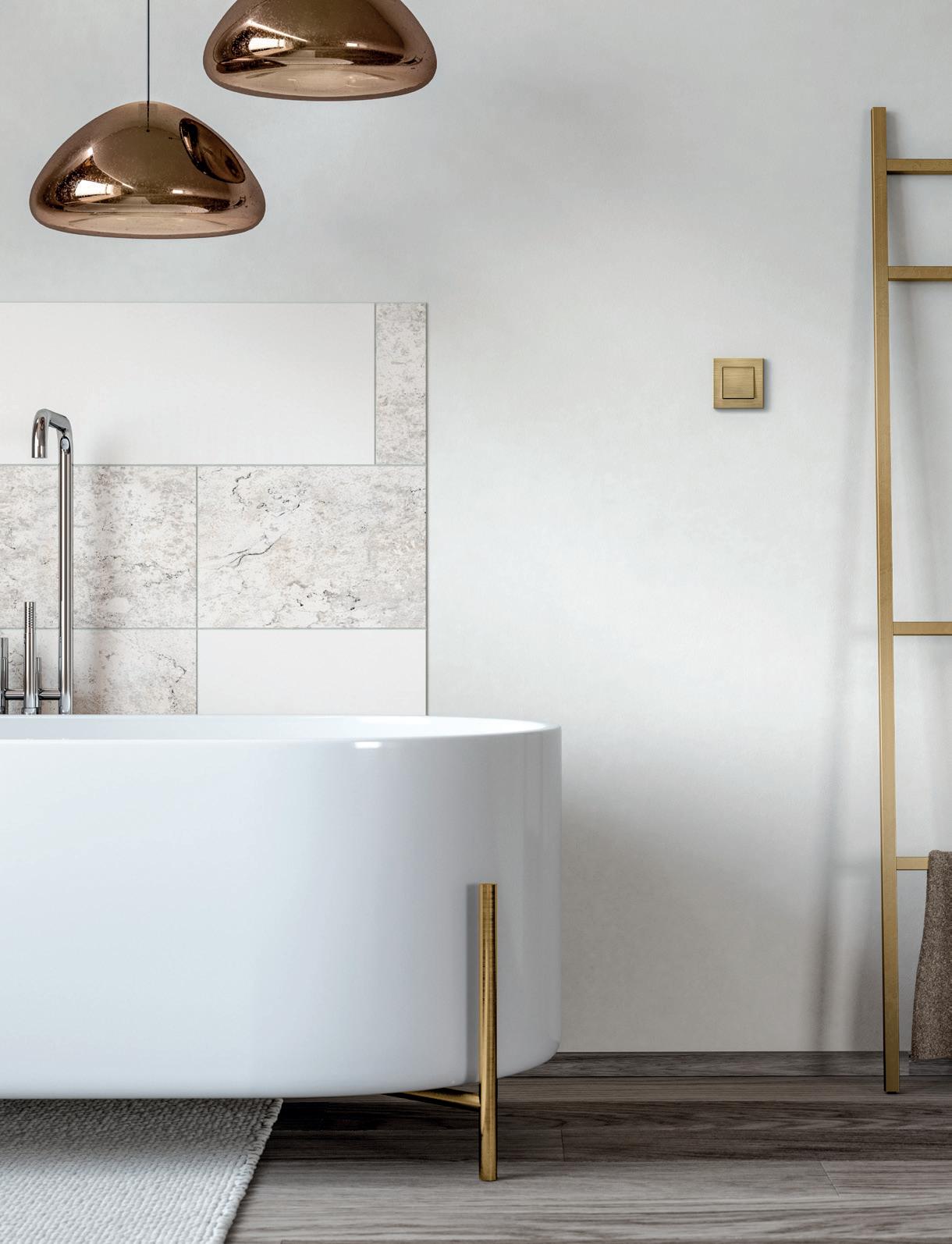

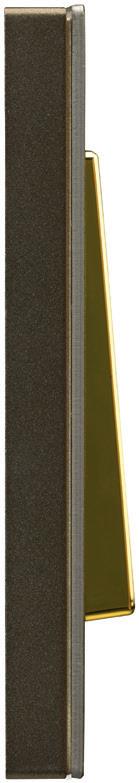

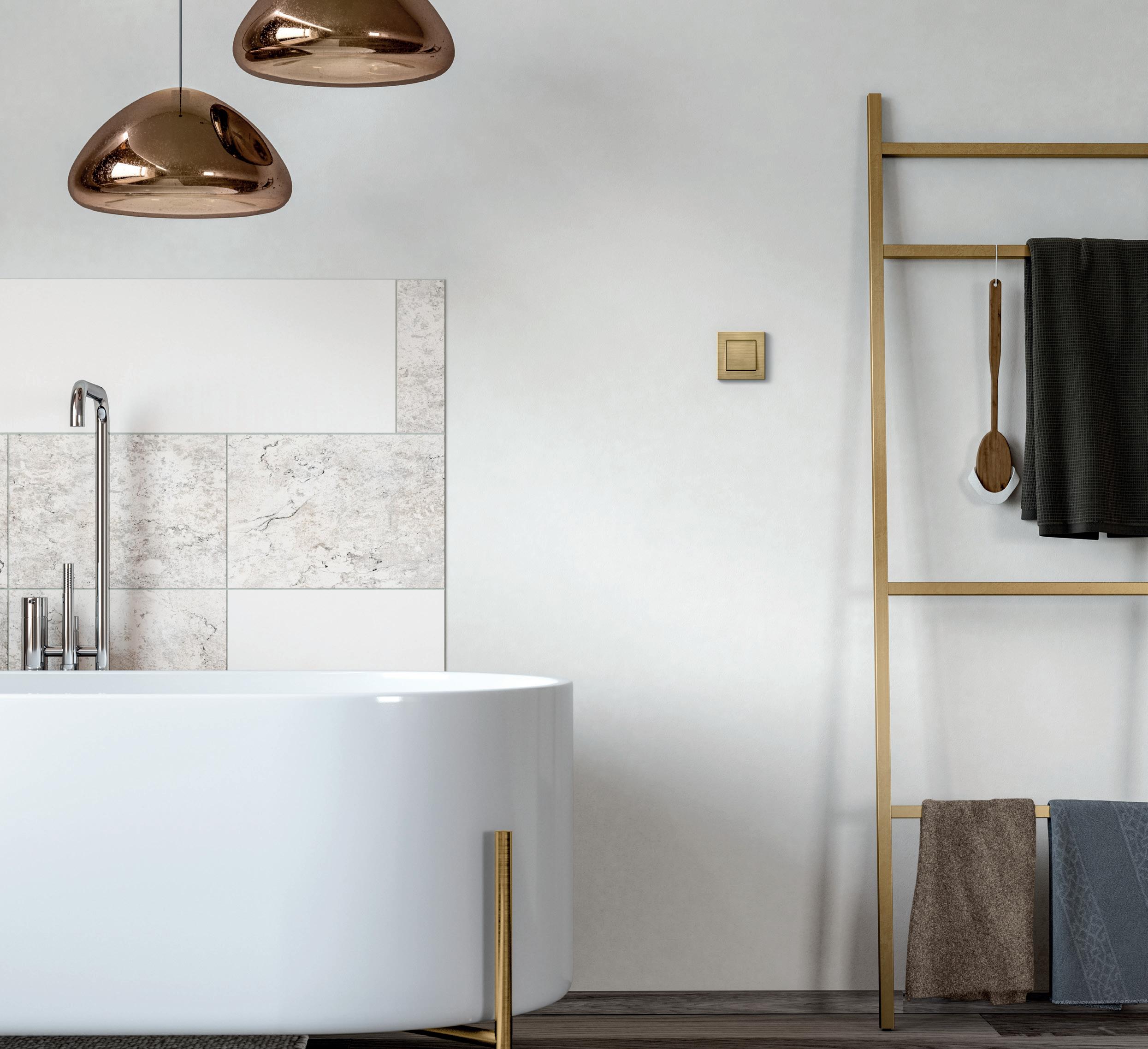

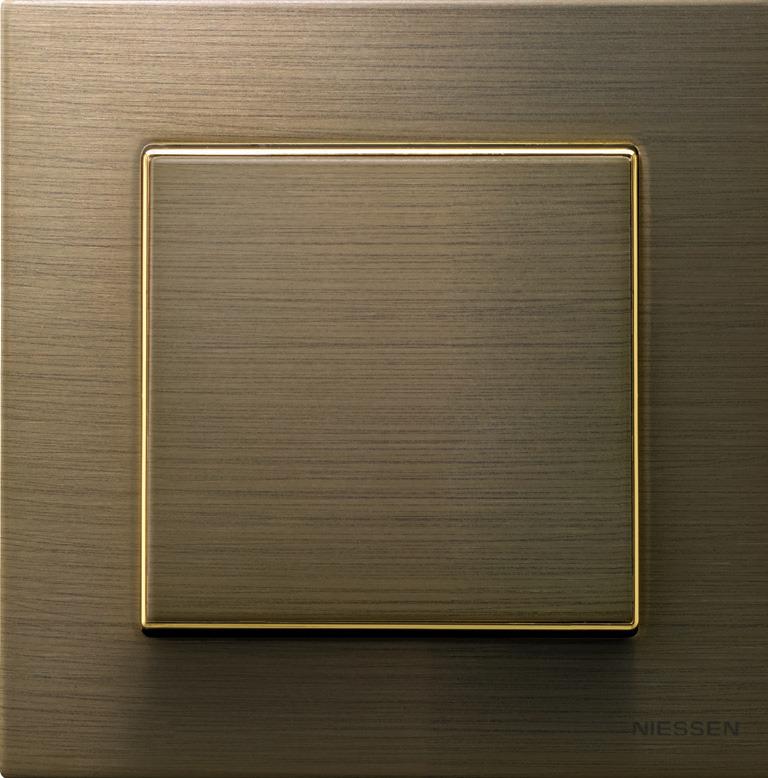

Sky Niessen Oro –

Una estrella con luz propia. Un nuevo acabado que llega al mercado con la vocación de siempre: la de sorprender a los más exquisitos. Sky Niessen Oro, para espacios seductores y únicos.

Lujosa Perfección

Sky Niessen Oro se adapta a la perfección a otras instalaciónes hechas con Niessen. La utilización del mecanismo de lujo de Niessen facilita la instalación y la renovación de cada estancia.

Deslumbrante en todos sus aspectos

En el acabado Sky Niessen Oro, el hueco entre la tecla y el marco está minimizado y adornado con detalles bañados en oro. Su diseño de líneas depuradas permite una perfecta integración en los estilos más eclécticos.

Una línea vanguardista.

La serie Sky Niessen se ha convertido en referente para los amantes del diseño y la calidad. Sky Niessen Oro viene a sorprender a sus seguidores y a los que aún no la conocen.

Materiales que son tendencia.

La nobleza de los materiales, los detalles bañados en oro y el acabado mate en oro envejecido, aportan calidad en los espacios y, por supuesto, calidad de vida para sus habitantes.

Sky Niessen inspirados en la naturaleza

Cuando algo es perfecto, solo queda mejorarlo. Sky Niessen presenta tres nuevos acabados que toman de la naturaleza sus colores y sus formas. Duna, Taupé y Comodoro vienen a sumarse a una completa gama de soluciones que ahora brilla con una luz aún más natural.

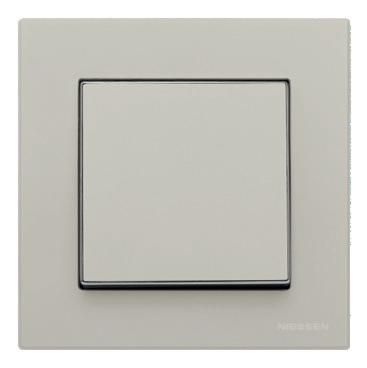

Belleza infinita

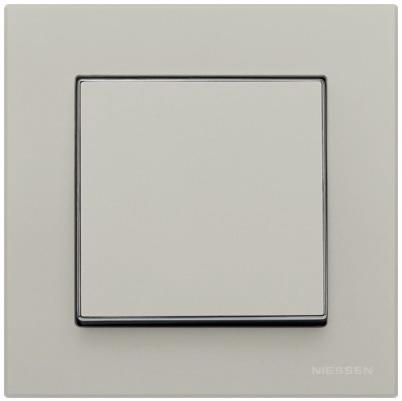

Recuerdos de arena, de tierra limpia... es lo que nos ofrece Duna. Espacios claros, clásicos y diáfanos encontrarán en este acabado el complemento ideal.

Con los pies en el suelo

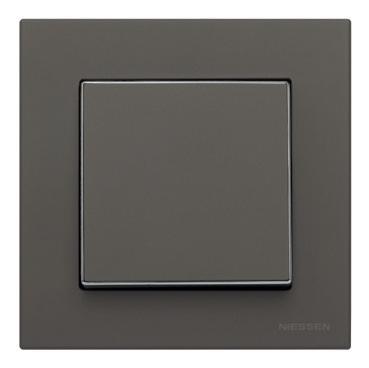

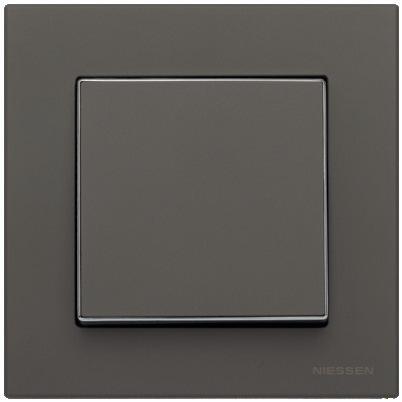

El acabado Taupé recoge los tonos de la tierra: marrones, ocres, pardos, castaños... para combinar de forma elegante con los proyectos de decoración más sofisticados.

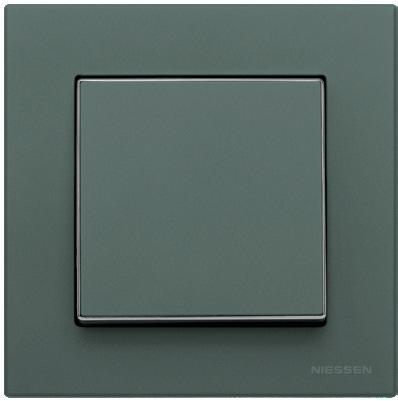

Lleno de vida

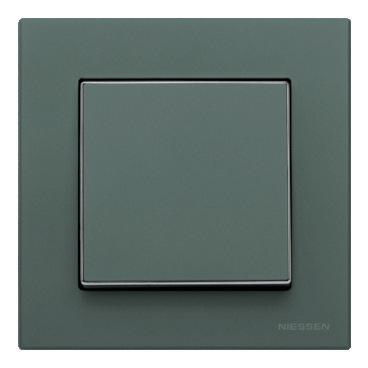

El verde de los bosques y el turquesa del agua se unen en el acabado Comodoro. Un acompañamiento perfecto para las ideas de interiorismo más valientes y atrevidas.

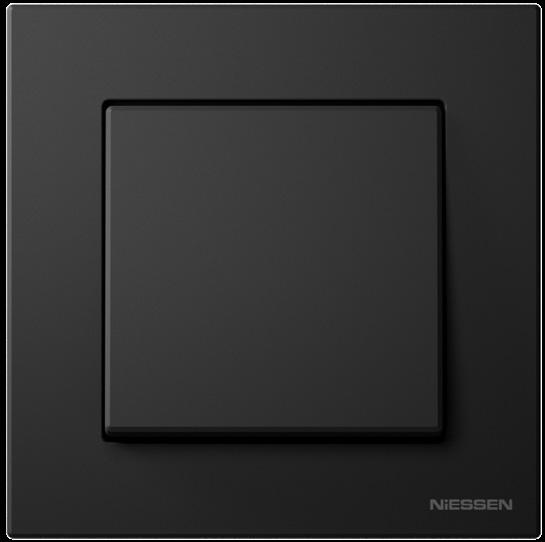

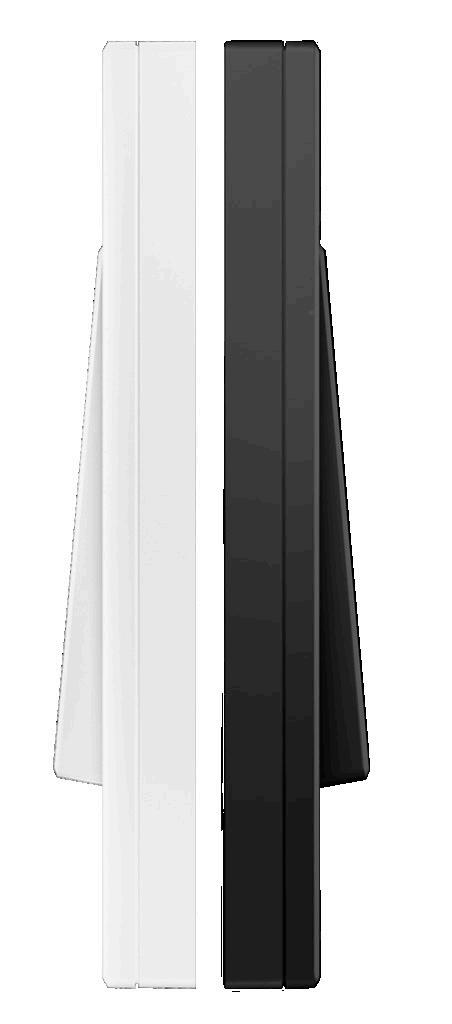

Sky Essence

Pura esencia. Perfil puro.

Volvemos al origen. Niessen lanza la nueva línea Sky Essence. Una línea que destaca por su pura esencia y perfil puro.

Aportando un nuevo diseño depurado que potencia la sencillez y la simplicidad, que se integra a la perfección en los requerimientos arquitectónicos actuales.

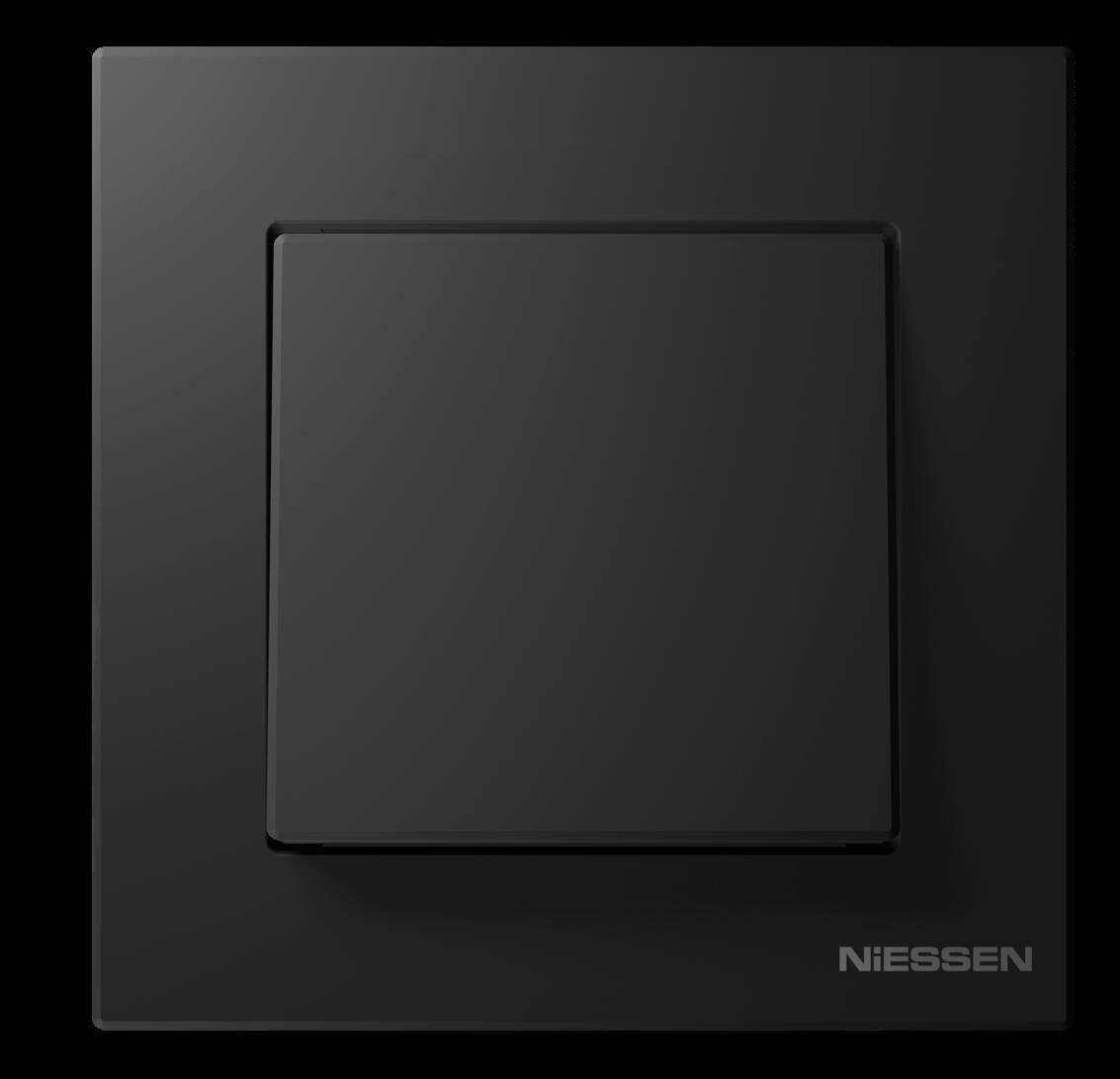

Puro blanco. Puro negro.

Dos colores puros para potenciar la distinción en cualquier estancia.

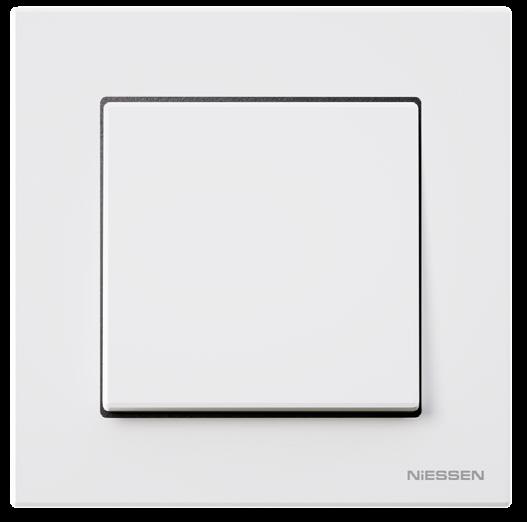

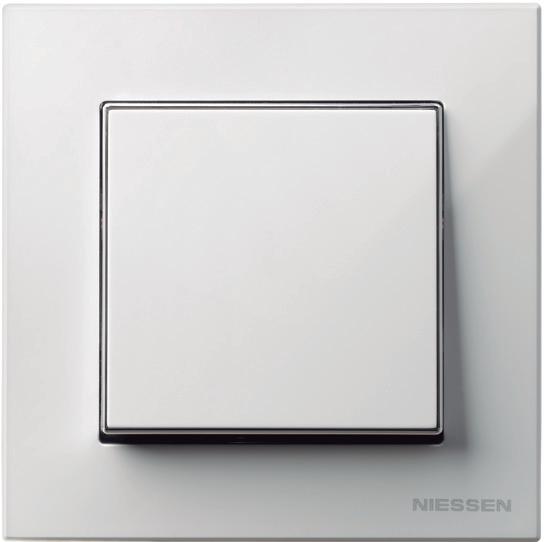

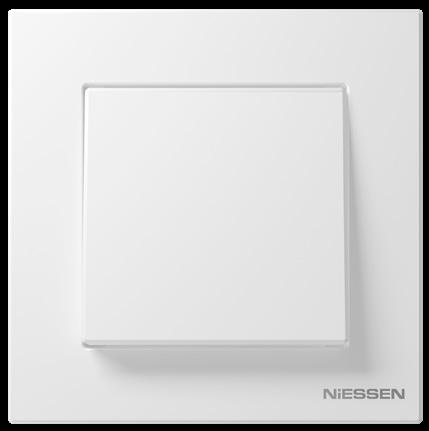

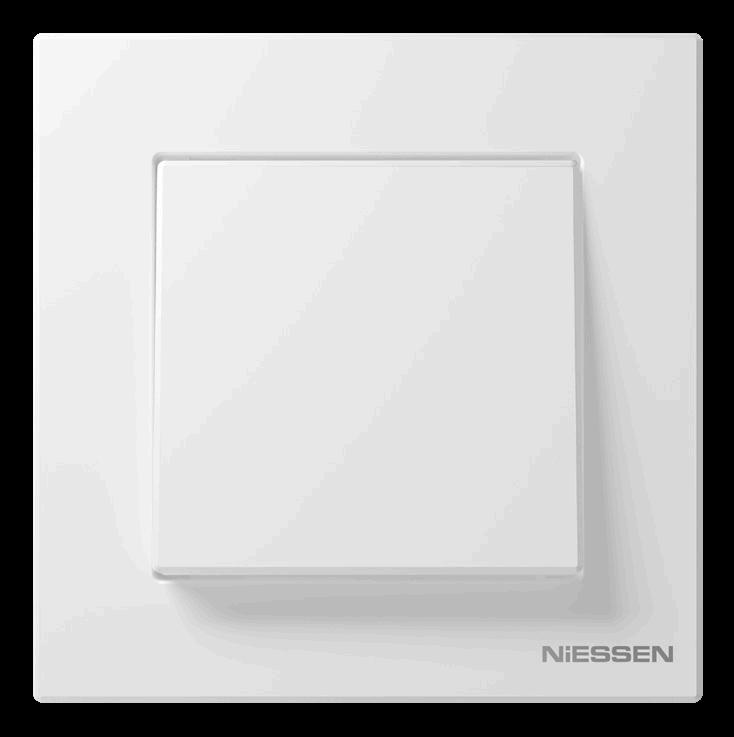

Blanco Essence, base esencial para espacios luminosos, serenos y agradables.

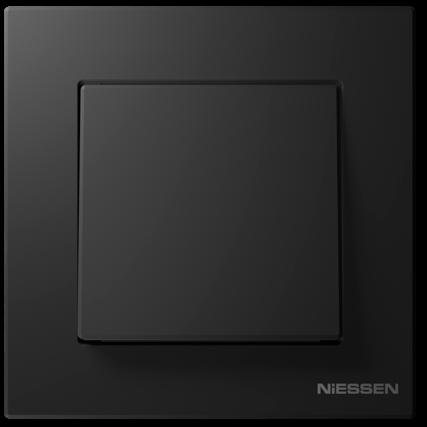

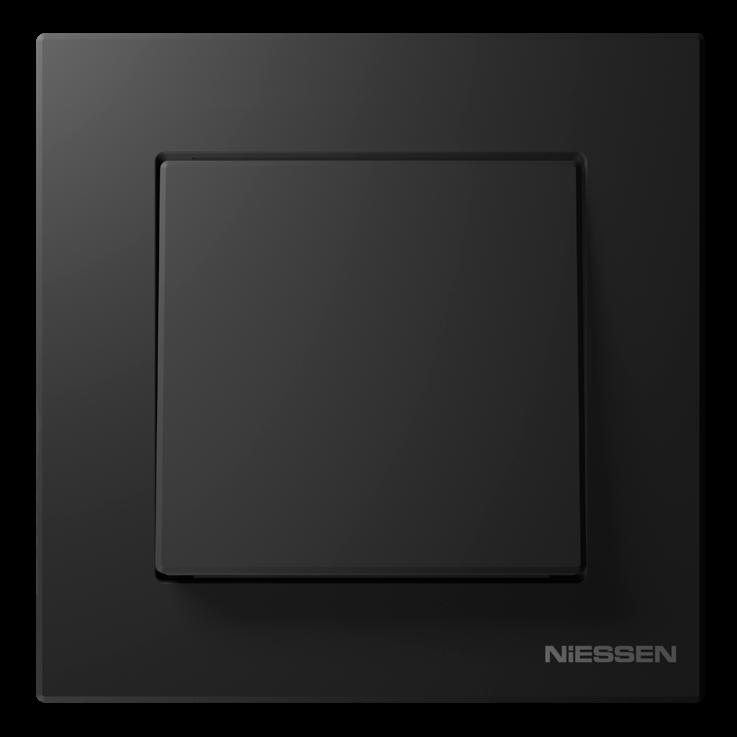

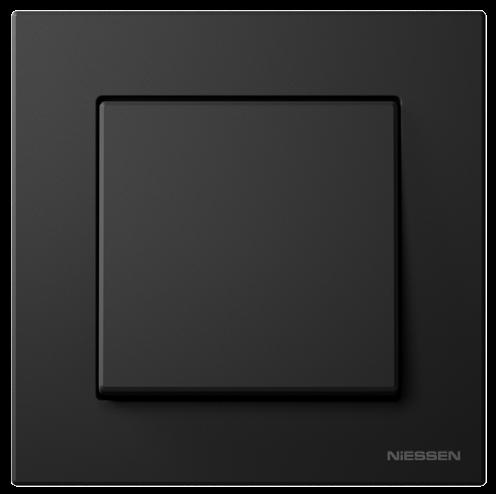

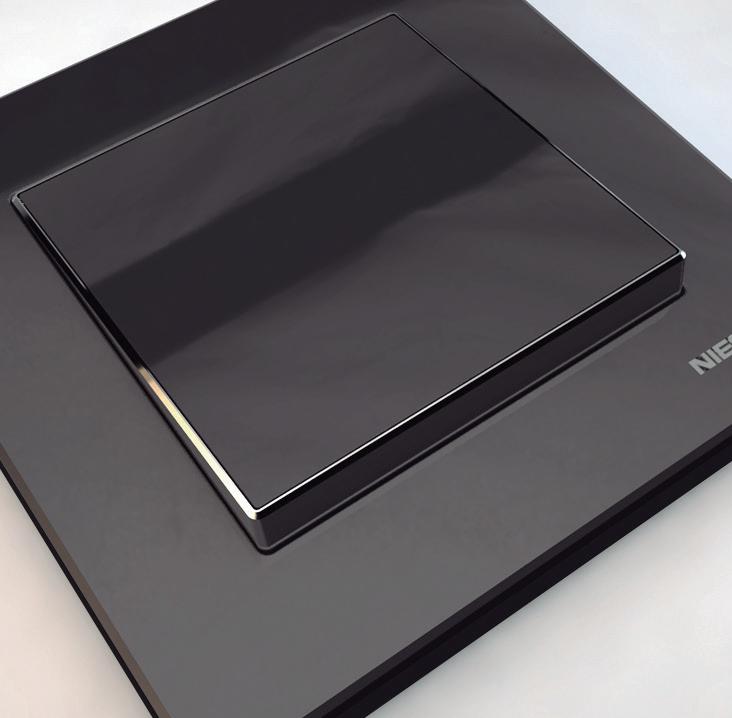

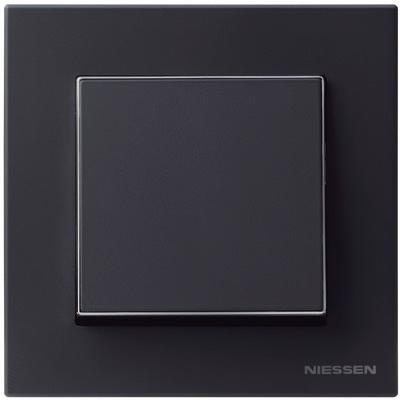

Y, Negro Essence, símbolo de la elegancia, sofisticación y sobriedad.

Como siempre. Como nunca.

El equilibrio entre sencillez, modernidad y distinción destaca en esta línea que se adapta a la perfección a otras instalaciones hechas por Niessen.

Un mecanismo de diseño que facilita la instalación y renovación de cada estancia como nunca.

El valor del minimalismo. Colores esenciales para un diseño depurado.

color

Tecla grande 55 mm

Acabados de gran calidad y durabilidad

La serie Sky Niessen ha sido diseñada bajo las normas de Gestión Ambiental del proceso de Diseño y Desarrollo de Productos: Ecodiseño.

Máxima delgadez 8,5 mm

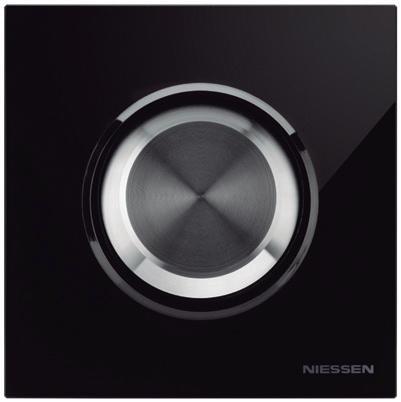

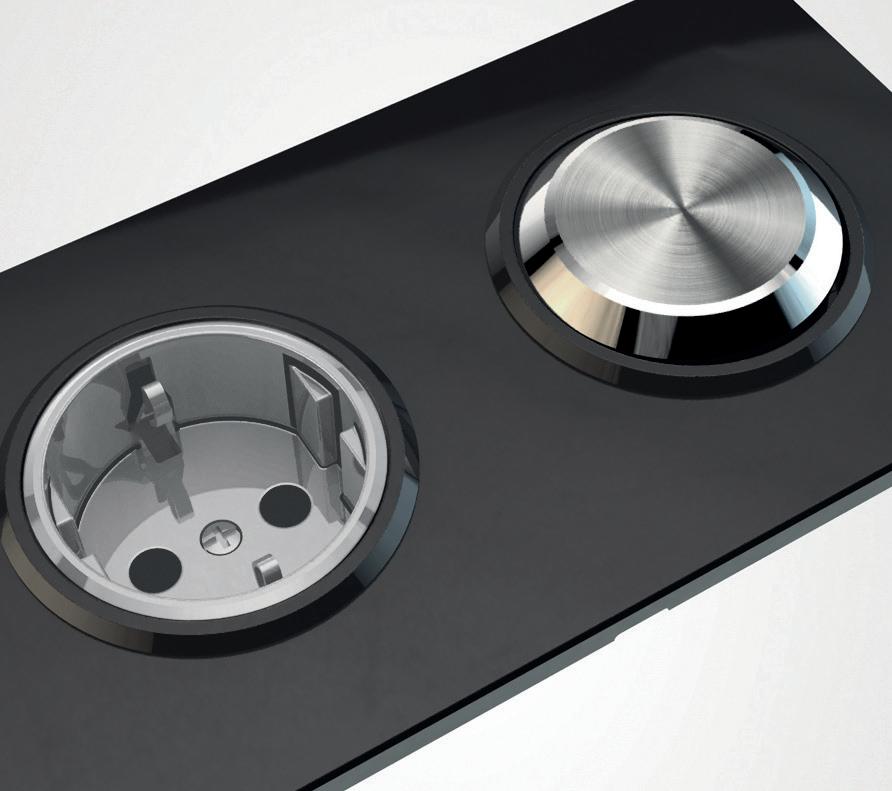

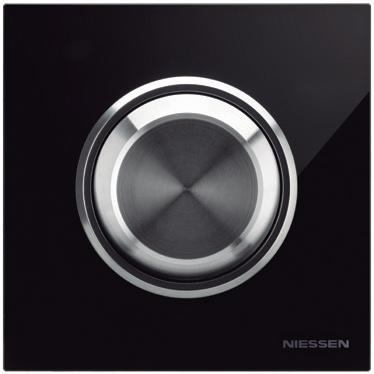

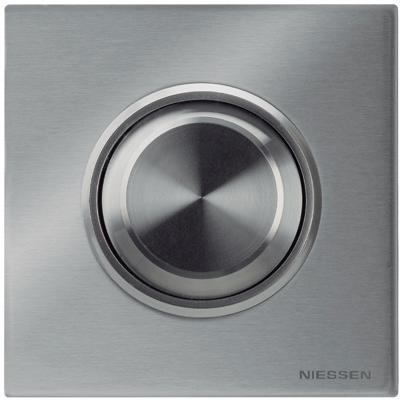

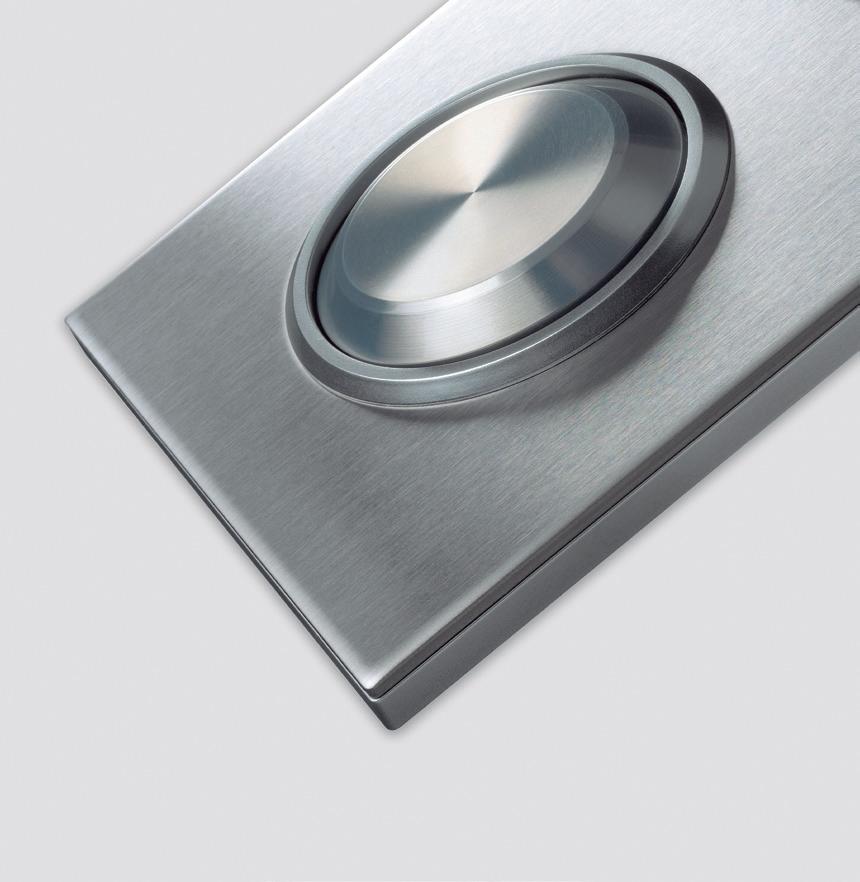

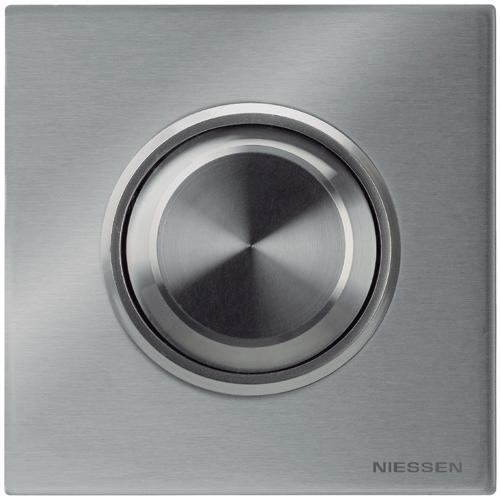

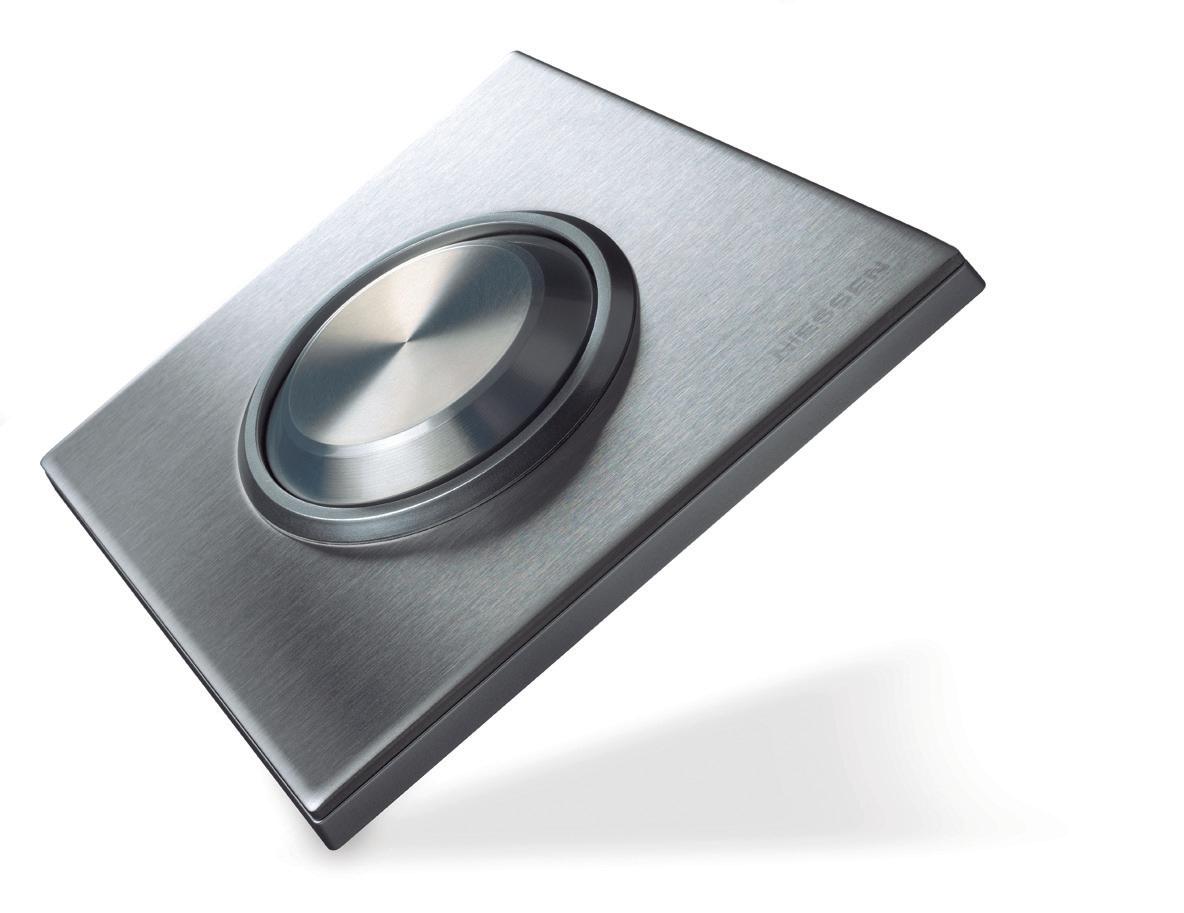

Skymoon

Lo más fino y exclusivo de Niessen

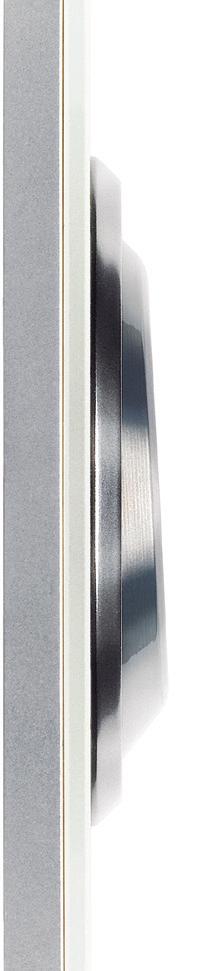

Skymoon ofrece la mínima altura sobre la pared con instalación estándar. Sus 6 mm. de grosor la convierten en una de la líneas más finas del mercado. Con Skymoon tendrás una joya para decorar los ambientes más exclusivos.

Skymoon es una evolución en el mercado de las series de interruptores. Su diseño único e innovador presenta soluciones técnicas nunca antes vistas, lo que convierten a Skymoon en el centro de todas las miradas.

Materiales nobles, teclas metálicas mecanizadas, 6mm de altura con respecto a la pared... En Skymoon todos los detalles están pensados para satisfacer los deseos de los clientes más exigentes.

Diseño único y exclusivo. La máxima expresión en vanguardia e innovación. Pensado hasta el último detalle.

MÁXIMA DELGADEZ

6mm

Tecla metálica mecanizada También las tapas de las funciones.

La línea Skymoon ha sido diseñada bajo las normas de Gestión

Ambiental del proceso de Diseño y Desarrollo de Productos: Ecodiseño.

Embellecedor cromado Disponible en acabados inox y negro.

Visor Iluminación en blanco.

100% materiales nobles Disponible en acabados inox y cristal.

Sky Niessen

Diseño y acabados de vanguardia

Con Sky Niessen puedes ofrecer un mayor nivel de diseño en tus proyectos de reforma. Rápido y sencillo, ya que se adapta perfectamente a otras instalaciones realizadas con Niessen.

El uso del mecanismo de lujo de Niessen facilita la instalación y renovación de cada habitación.

Elige la línea de diseño que mejor se adapte a tu estilo.

Doce acabados que aportan una paleta de colores, tonalidades y materiales pensada para perdurar en el tiempo.

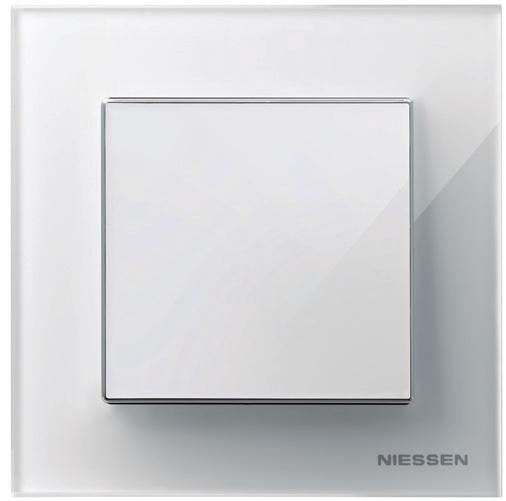

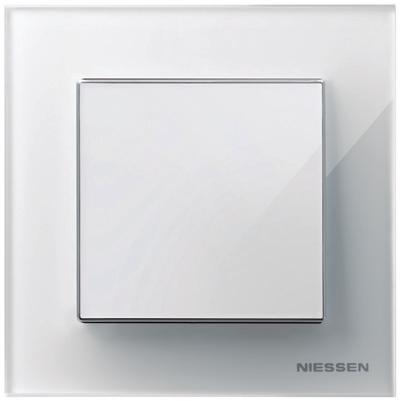

01 Blanco Soft 07 Cristal Blanco

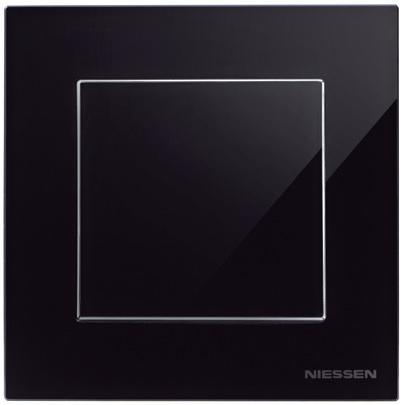

02 Plata 08 Cristal Negro

03 Duna 09 Acero Inoxidable

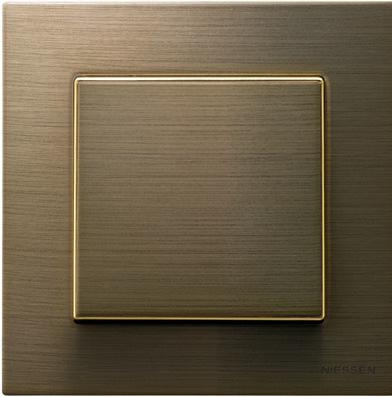

04 Taupé 10 Oro Envejecido

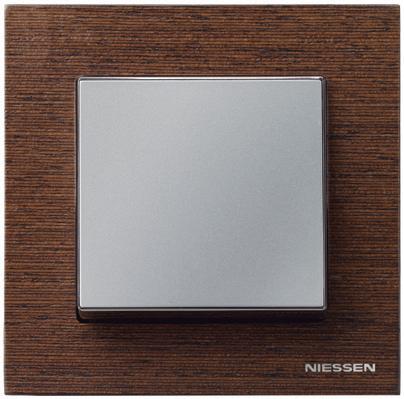

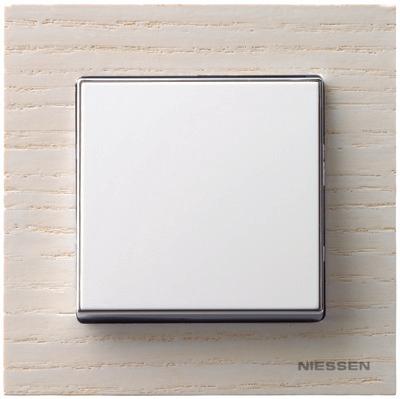

05 Comodoro 11 Fresno

06 Negro Soft 12 Wengué Natural

Dos colores puros para potenciar la distinción en cualquier estancia.

13 Blanco Essence

14 Negro Essence

Tres acabados nobles ideales para refinar los espacio más lujosos.

15 Acero Inoxidable

16 Cristal Negro

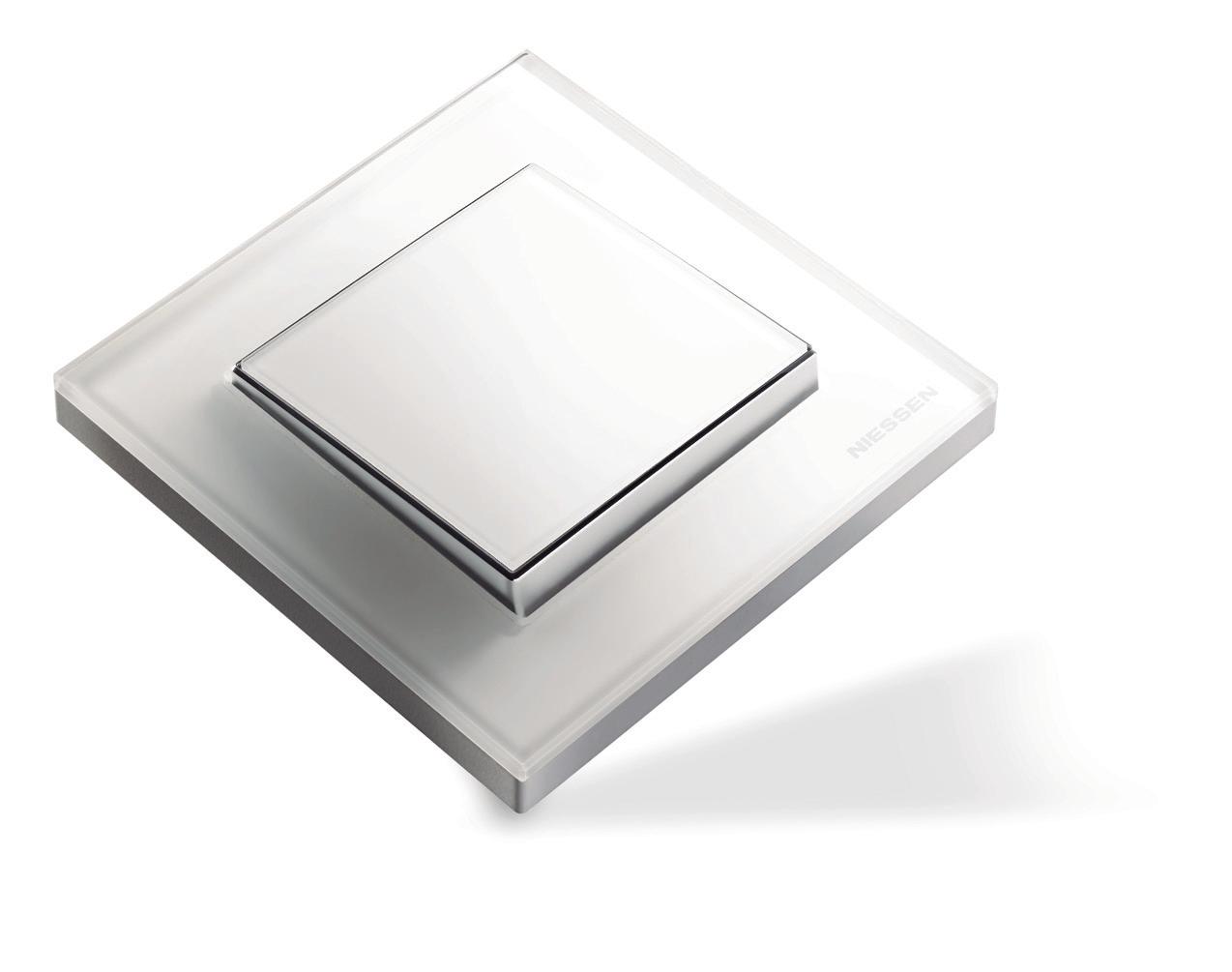

17 Cristal Blanco

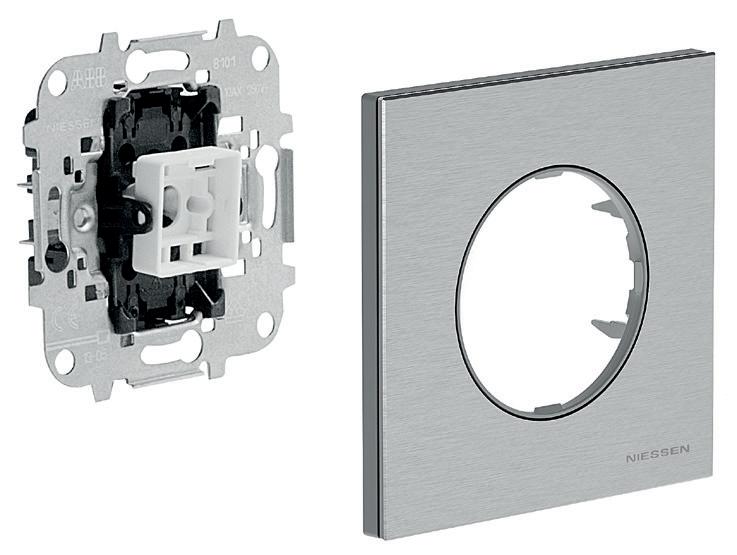

Mecanismo de lujo Niessen Dispositivos móviles siempre a punto

En Niessen estamos orgullosos de llevar ofreciendo al mercado durante más de 40 años un mismo concepto de mecanismo para nuestras series de lujo. Esta larga vida del mecanismo de lujo sólo puede sustentarse en la confianza de todos los que lo instalan y usan. Y como no puede ser de otra manera, la confianza se ha ganado a pulso, por su seguridad, por su fiabilidad, por su seguridad, por su facilidad de instalación y por crear tendencia en cada momento.

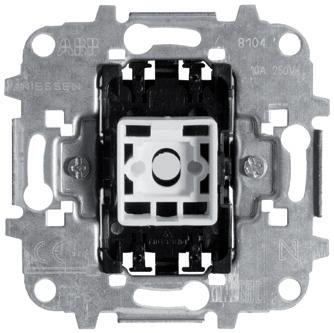

Mecanismo basculante

En 1972 los interruptores de la serie 6100 empezaron a incorporar la conexión automática. Hoy en día, estos mecanismos siguen siendo uno de los mejor valorados por el instalador, por su seguridad al garantizar la protección IP20 sin tapas y por su comodidad al permitir la conexión automática de cables, tanto flexibles, como rígidos, por la parte trasera.

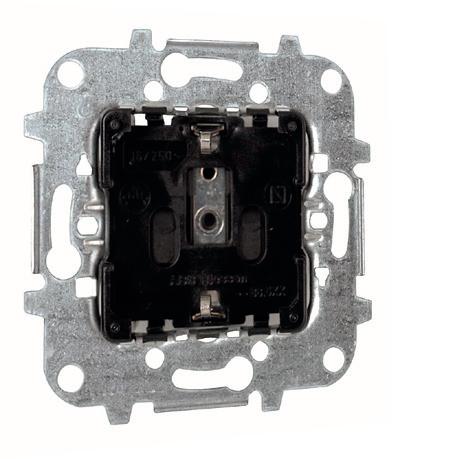

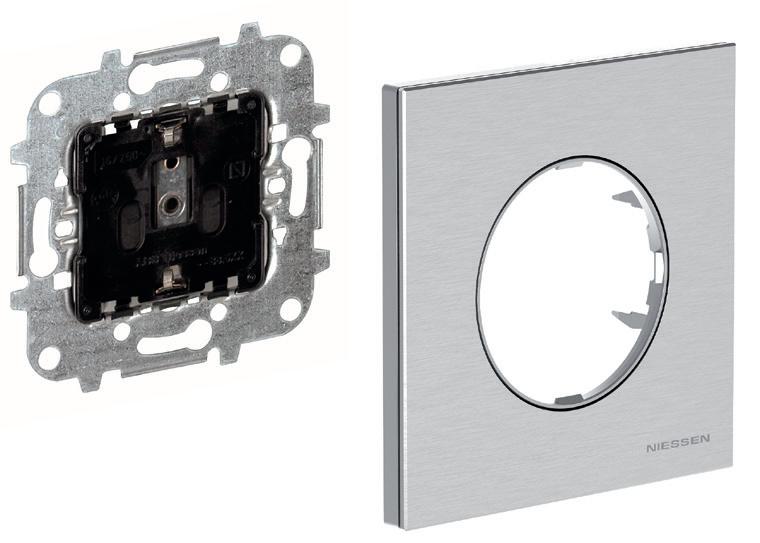

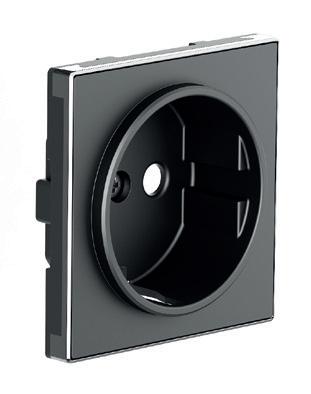

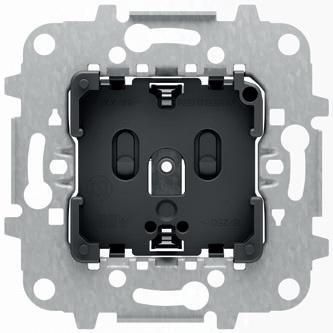

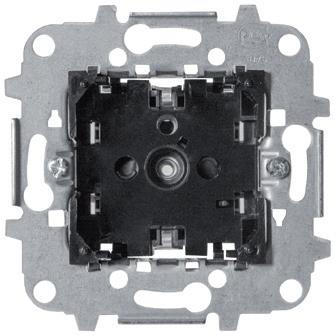

Base de enchufe Schuko con conexión por tornillo

Actualmente seguimos siendo de los pocos fabricantes de series de empotrar que permiten al instalador el atornillado de todos los bornes desde arriba, en la posición más visible y cómoda. Igualmente todas las entradas de cable están situadas en la parte trasera y no en los laterales, por un lado para facilitar el conexionado, aún en el caso de que el cable no sobresalga de la caja, y por otro, para evitar estrechos radios de giro con el lateral de las cajas.

Protección IP20 garantizada incluso en ausencia de tapa, dado que la protección infantil está montada en el mecanismo.

Sky Niessen, el mejor ejemplo de calidad, fiabilidad y facilidad de instalación.

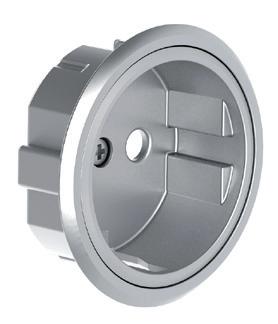

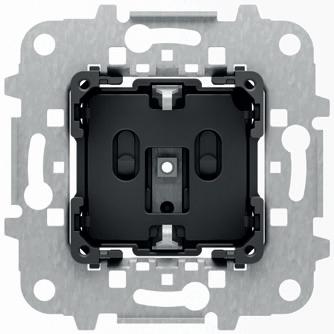

Base de enchufe Schuko con conexión automática

Un sistema de conexión que el que lo prueba repite. El empujador es de 11,5 mm. de anchura, con sistema de ayuda en el empuje y distancia adicional de seguridad entre bornas. Igualmente todas las entradas de cable están situadas en la parte trasera y no en los laterales, por un lado para facilitar el conexionado, aún en el caso de que el cable no sobresalga de la caja, y por otro, para evitar estrechos radios de giro con el lateral de las cajas.

Protección IP20 garantizada incluso en ausencia de tapa dado que la protección infantil está montada en el mecanismo.

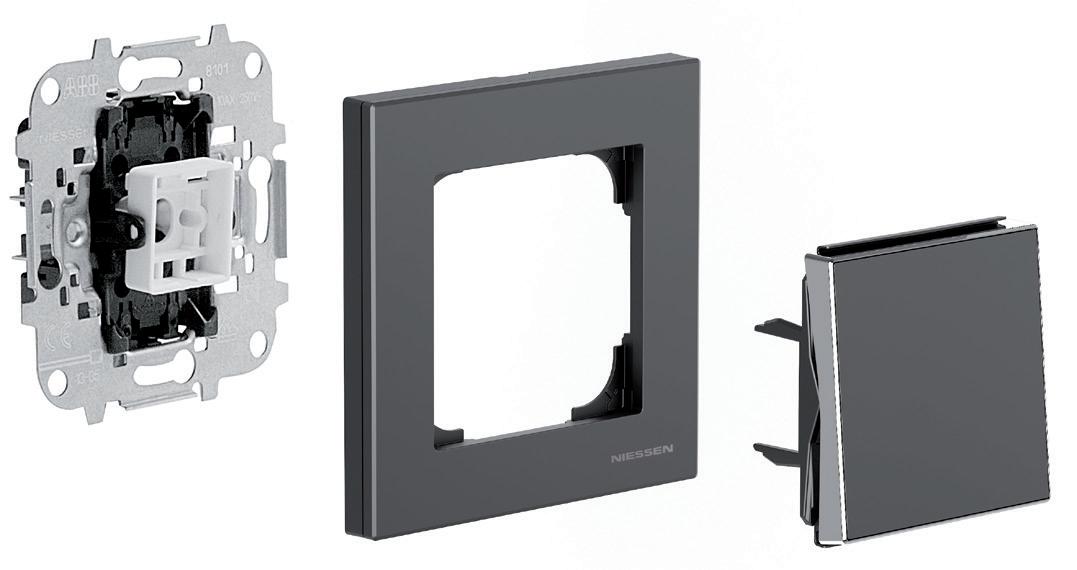

Sky Niessen se instala con el mecanismo de lujo que se emplea con Alba, Olas y Arco.

A pesar de su historia, el mecanismo de lujo Niessen no ha dejado de evolucionar en ningún momento y tampoco lo dejará de hacer. Es nuestro compromiso mantener los valores de un mecanismo con un recorrido tan amplio y hacer que esté actualizándose en consonancia con la tecnología, materiales y hábitos que cada momento exijan.

Con el nacimiento de Sky Niessen, además de añadir nuevas funciones que integran nuestros últimos lanzamientos para la automatización del hogar, también incorporamos novedades en nuestros mecanismos.

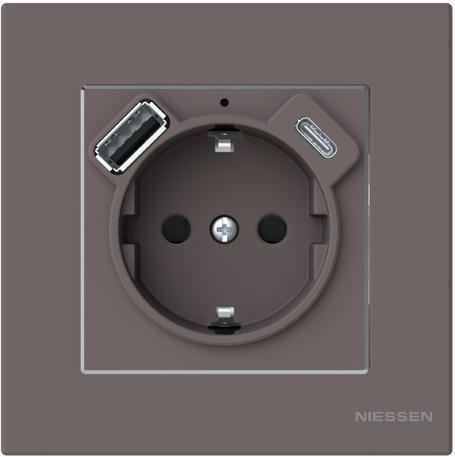

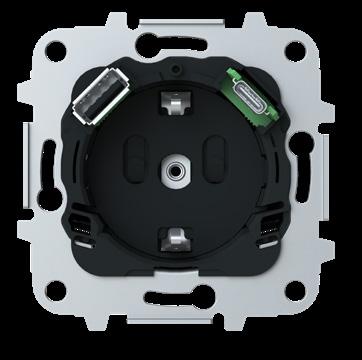

Base de enchufe con doble cargador USB A+C

Niessen apuesta por una nueva solución de su base de enchufe de 16A con doble cargador USB tipo tipo A+C. Permite utilizar la conexión de enchufe y los dos puertos USB simultáneamente, con una potencia de carga de 10W, con reparto automático de suministro de puertos. Además, dispone de un indicador de estado LED, que se apaga cuando detecta situaciones de riesgo a partir de los +30°C, lo que limita el suministro de corriente únicamente al enchufe. Y por supuesto, dispone de protección contra cortocircuito, de sobrecarga y de temperatura.

Schuko con piloto de control

La seguridad y la información son dos de los valores más presentes hoy en día en la sociedad. En Niessen hemos querido seguir aportando a nuestros mecanismos Schuko las demandas más actuales de los usuarios. En este caso, Sky Niessen ofrece la posibilidad de instalar bases de enchufe Schuko con piloto de control. A través del LED que equipan las nuevas bases de enchufe con piloto de control se puede conocer en todo momento la presencia de tensión en el Schuko, aportando información al usuario y un mayor nivel de seguridad.

Lámpara de orientación nocturna para las nuevas cargas de bajo consumo

Cada vez son más habituales en las instalaciónes eléctricas de los hogares, oficinas y comercios el uso de fuentes de iluminación de bajo consumo de múltiples orígenes. Lamentablemente no todas ellas están preparadas para trabajar con las lámparas de orientación nocturna hasta ahora presentes en el mercado. De cara a facilitar el trabajo de nuestros clientes, junto con Sky Niessen, presentamos una nueva lámpara LED de orientación noctura que elimina los problemas de parpadeos que causan algunas fuentes de luz de bajo consumo en funcionamiento junto con pilotos de orientación nocturna.

Además de la innovación tecnológica, acompañando la evolución en el diseño de Sky Niessen, la nueva lámpara que incorporan los mecanismos de Niessen emite una luz blanca adaptándose a las nuevas tendencias en iluminación.

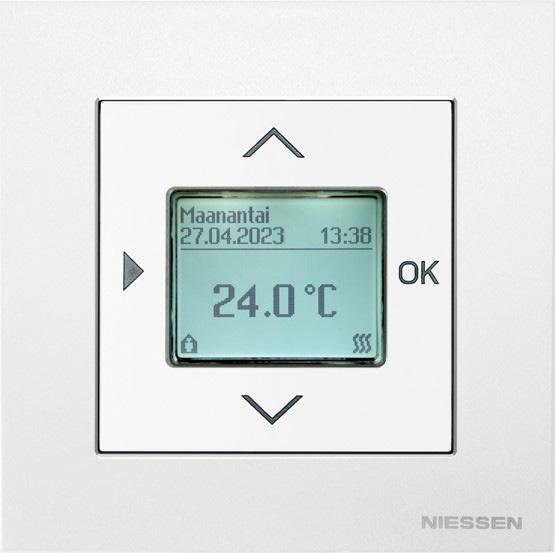

01 Cronotermostato con sonda de suelo

Niessen actualiza su termostato digital 8140.5 por el nuevo cronotermostato 8140.3, disponible para Sky Niessen. Con una estética renovada y modernista, hemos incorporado la más avanzada tecnología para ofrecer cuatro modos de funcionamiento que revierten en la comodidad del usuario y la eficiencia energética de la instalación: Auto, Confort, Eco y Off. Así, multiplicamos las opciones, adaptándonos a cualquier necesidad y cumpliendo con los requerimientos del Ecodiseño EU 2015/1188.

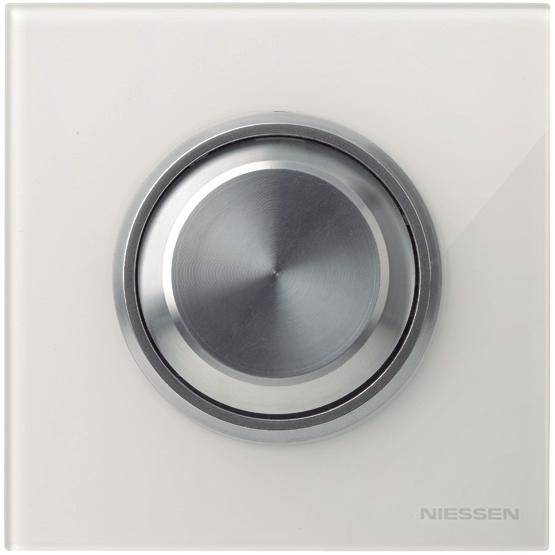

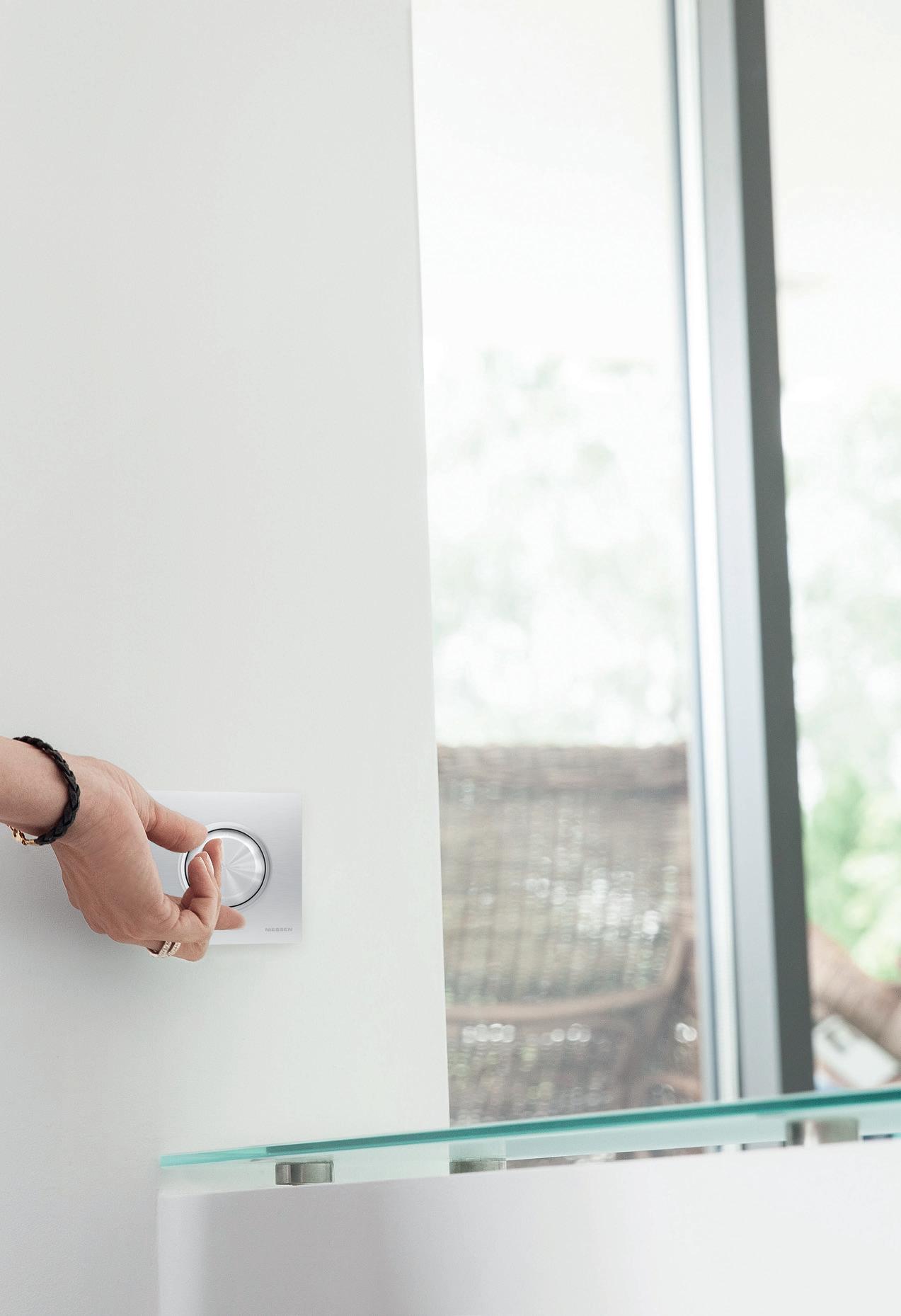

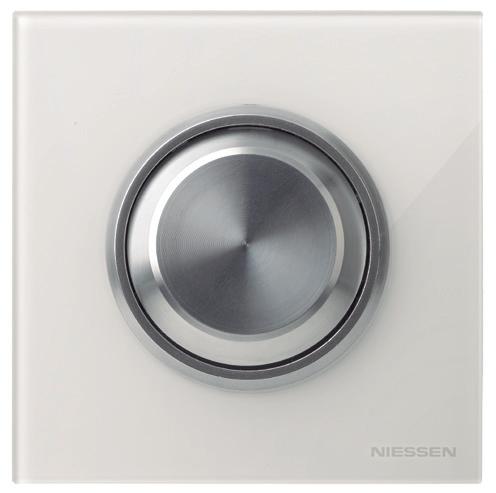

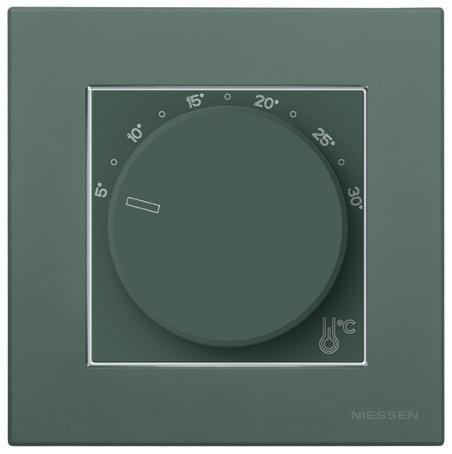

02 Termostato Giratorio

Nos adaptamos a las constumbres de los usuario para un control sencillo de la temperatura ambiente, con este nuevo termostato electrónico giratorio 8140.7, que dispone de un campo de ajuste d ela temperatura de 1 a 6, es decoir de 5ºC a 30ºC para el controld e la calefacción de cualquier estancia. Además dispone de un terminal separado para activar el modo ECO y reducir la temperatura de la habitación en 3k.

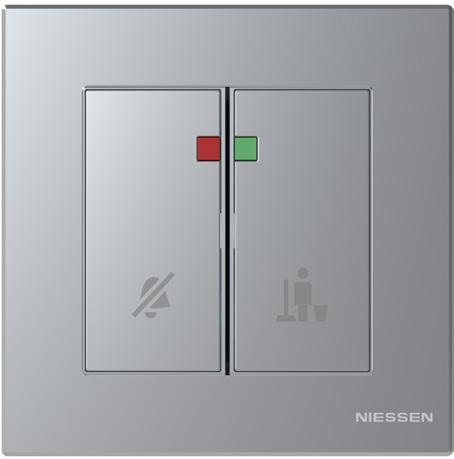

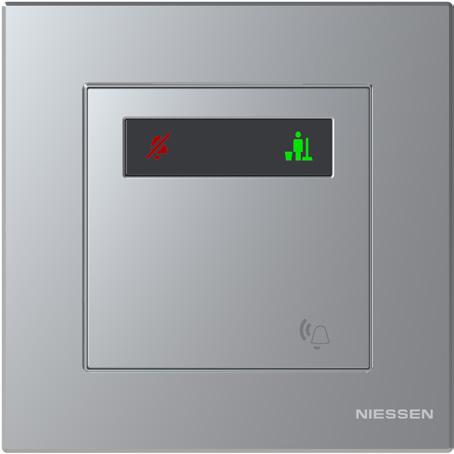

03 & 04 Conjunto No molestar - Servicio

Nuestra apuesta por el sector hotelero está clara, y dotamos las habitaciones con el conjunto No molestar - Servicio. Estos productos se componen de dos módulos diferenciados.

Para el exterior de la habitación, disponemos del señalizador con timbre y LED incorporado 8180.4 que indica si el huesped a presionado alguna de las dos necesidades: la solucitud de “Limpiar la habitación” o el estado de “No Molestar”, eliminado el tarjetón de papel que se suele colgar del pomo de la puerta. Inuso este disposibitivo tiene de timbre para poder llamar a la puerta. Y para el interior, se debe disponer el doble interruptor 8144.4 para presionar. La máxima funcionalidad con una cuidada estética, disponible en cualquiera de los acabados pintados o nobles de la familia Sky Niessen.

05 Base de enchufe con doble cargador USB A+C

Renovamos el anterior 8188.3 base de enchufe con doble cargador Niessen ha apostado por una nueva solución de su base de enchufe de 16A con doble cargador USB tipo tipo A+C. Permite utilizar la conexión de enchufe y los dos puertos USB simultáneamente, con una potencia de carga de 10W, con reparto automático de suministro de puertos. Además, dispone de un indicador de estado LED, que se apaga cuando detecta situaciones de riesgo a partir de los +30°C, lo que limitar el suministro de corriente únicamente al enchufe. Y por supuesto, dispone de protección contra cortocircuito, de sobrecarga y de temperatura.

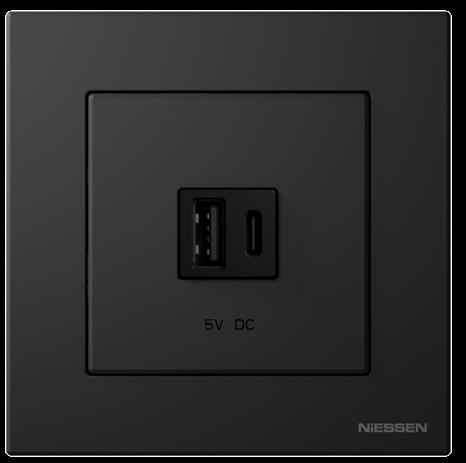

06 Cargadores USB tipo A+C

Los cargadores USB han llegado al catálogo de Niessen para quedarse. Sky Niessen se adapta con la última incorporación en forma de cargador USB tipo A+C, código 8185.1, compatible con los protocolos tecnológicos de carga más avanzados: PD (Power Delivery), QC (Quick Charging), Apple MFI… Apto para dispositivos que requieren tipo A, se pueden cargar hasta dos aparatos al mismo tiempo, con las máximas garantías de seguridad para el usuario y la instalación.

01 Cronotermostato con sonda de suelo

02 Termostato Giratorio

03 & 04 Conjunto No molestar - Servicio

05 Base de enchufe con doble cargador USB A+C

06 Cargadores USB tipo A+C

Tabla de Códigos

Mecanismo

Teclas y Tapas

Blanco Soft (BL) Plata (PL)

Colores XX

Teclas y tapas

BL Blanco Soft PL Plata

NS Negro Soft DN Duna

TP Taupé CM Comodoro

AI Acero Inoxidable OE Oro Envejecido

CB Cristal Blanco CN Cristal Negro

BE Blanco Essence NE Negro Essence

Marcos

BL Blanco Soft PL Plata

NS Negro Soft DN Duna

TP Taupé CM Comodoro

AI Acero Inoxidable OE Oro Envejecido

FR Fresno WN Wengué Natural

CB Cristal Blanco CN Cristal Negro

Denominación mecanismo

Interruptores

Interruptor

Interruptor

Interruptor monopolar con garras

Conmutador

Interruptor conmutador 16 A

Conmutador con piloto de

Conmutador con garras

Cruzamiento

Interruptores de tarjeta

Interruptor bipolar tarjeta

Pulsadores

Soportes conectores de teléfono e informática

Soporte informático Keystone, 3M, AMP 2016 10

Soporte informático Systimax

Soporte informático Panduit

Soporte informático R&M

Soporte con conector informático RJ45 Cat.5E UTP 2016.50

Soporte con conector informático RJ45 Cat.6 UTP 2016.60 10

Soporte con conector informático RJ45 Cat. 6A STP 2016.65 10

Soporte con conector fibra óptica SC 2016.9

Toma de teléfono de 6 contactos

Conector hembra inf. RJ45, 8 cont. Cat. 5E (mejorada) UTP

Conector hembra inf. RJ45, 8 cont. Cat. 6 UTP 2018.6 10

Soporte para conectores informáticos RJ45 2018 10

Soporte para conectores informáticos RJ45 2018.8 10

Conector fibra óptica SC 2018.9 10

Conectores VDI Tapas

Toma 2 RCA

Toma 3 RCA

Toma Mini-jack 8155.4

Toma HDMI 8155.6 1

Toma HDMI hembra-hembra 8155.7 1

Toma HDMI hembra-hembra con latiguillo

Toma

Toma

Toma HDMI cableado + USB

Toma HDMI hembra-hembra + USB 8155.78 1

Toma HDMI hembra-hembra con latiguillo + USB 8155.79

Toma doble USB 8155.88 1

Reguladores electrónicos giratorios

Regulador elect. giratorio LED con terminal N 8160.7 1

Regulador electrónico giratorio 1-10 VDC 8160.9 1

Control de iluminación

Interruptor elect. pastilla 8132.2 1

Reguladores DALI giratorios

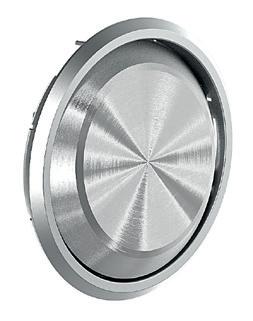

Potenciómetro DALI 8161.6 1

Potenciómetro DALI con fuente de alimentación 8161.7 1

Reguladores electrónicos de carril DIN

Reguladores electrónicos universal de carril DIN 6586-500 1

Control de climatización

Teclas

Teclas

Teclas

Tapas

Tapas

Termostato electrónico giratorio 8140.7 1 Tapa termostato giratorio 8540.7

Cronotermostato digital 8140.3 1 Tapa cronotermostato 8565.3 XX 1

Conmutador rotativo

Tapas

Conmutador rotativo 8154 10 Tapa conmutador rotativo 8554 XX 1

Interruptor programador

Tapas

Interruptor programador 8165.31 1 Tapa programador horario 8565.3 XX 1

Interruptor - relé 8161 1

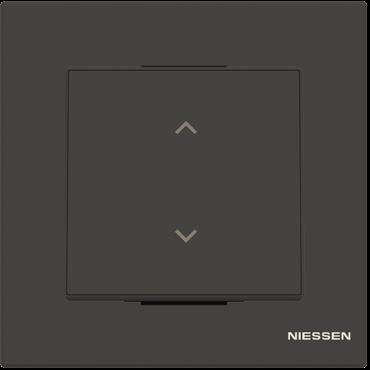

Interruptor - relé para persianas 8161.2 1

Interruptores temporizados

Teclas

Interruptor temporizado 8162.1 1 Tapa interruptor temporizado 8562 XX 1

Teclas

Interruptor detector de movimiento

Interruptor - relé 8161 1 Sensor detector 8541.1 XX 1

Pilotos de balizado y sistemas de señalización

Iluminación por LED de luz blanca 8180.1 1

Iluminación por LED de luz blanca 8180.2 1

Tapas

"WC" 8581.10 5 "WC hombre" 8581.11 5 "WC mujer" 8581.12 5 "WC minusválido" 8581.13 5 "No fumar" 8581.14 5 "No móvil" 8581.15 5

Colores XX

Teclas y tapas

BL Blanco Soft

BB Blanco Básico

PL Plata

NS Negro Soft

DN Duna

TP Taupé

CM Comodoro

AI Acero Inoxidable

OE Oro Envejecido

CB Cristal Blanco

CN Cristal Negro

BE Blanco Essence

NE Negro Essence

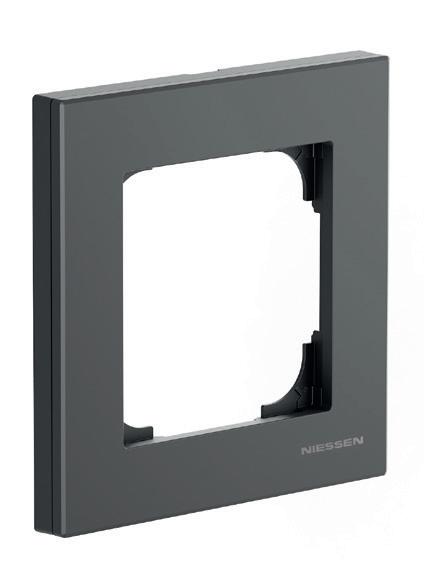

Marcos

BL Blanco Soft

PL Plata

NS Negro Soft

DN Duna

TP Taupé

CM Comodoro

AI Acero Inoxidable

OE Oro Envejecido

FR Fresno

WN Wengué Natural

CB Cristal Blanco

CN Cristal Negro

Blanco Soft / Plata / Negro Soft código color emb (ud.)

1 elemento 8571 XX 20

2 elementos 8572 XX 20

3 elementos 8573 XX 10

4 elementos 8574 XX 5

Duna / Taupé / Comodoro

1 elemento 8571 XX 20

2 elementos 8572 XX 20

3 elementos 8573 XX 10

4 elementos 8574 XX 5

Acero / Oro

1 elemento 8571 XX 10

2 elementos 8572 XX 10

3 elementos 8573 XX 10

4 elementos 8574 XX 5

Madera

1 elemento 8571 XX 1

2 elementos 8572 XX 1

3 elementos 8573 XX 1

4 elementos 8574 XX 1

Cristal

1 elemento 8571 XX 1

2 elementos 8572 XX 1

3 elementos 8573 XX 1

4 elementos 8574 XX 1

Zócalos de superficie

1 elemento 8591 BL 6

2 elementos 8592 BL 5

3 elementos 8593 BL 1

NOTA: El marco en acabado Blanco Soft dispone de una versión básica 857X.1

Potenciómetro

Serie Sky Niessen

Innovamos para ser tecnológicamente mejores. Con Sky Niessen podrás ofrecer en tus proyectos un nivel de diseño superior. Fácil y rápido, ya que se adapta a la perfección a otras instalaciónes hechas con Niessen, gracias a su compatibilidad con el mecanismo de lujo, facilitando la instalación y la renovación de cada estancia.

Por otro lado, nace la nueva línea Sky Essence de la serie Sky Niessen. Una línea que destaca por su pura esencia y perfil puro, y que aporta un diseño depurado que potencia la sencillez y la simplicidad. Un nuevo acabado sin curvas y sin límites que se integra a la perfección en los requerimientos arquitectónicos actuales. Y todo ello, confiriendo un estilo propio a la estancia de una forma inspiradora y exquisita.

Composición Interruptor

Composición Base de enchufe

Características:

- 250 V~

- 10 A / 10 AX / 16 AX

- IP20

- Declaración de Conformidad CE conforme a:

- Directiva europea de Baja tensión 2014/35/UE

- UNE-EN 60669-1

- Directiva europea RoHS 2011/65/EU

- EN IEC 63000

- Certificado AENOR de producto conforme a:

- UNE-EN 60669-1

- Certificado CB de producto conforme a:

- IEC 60669-1

Características:

- 250 V~

- 16 A

- IP20

- Conforme a:

- Directiva europea RoHS 2011/65/EU

- EN IEC 63000

- Certificado AENOR de producto conforme a:

- UNE 20315-1-1

- UNE 20315-1-2

- Certificado CB de producto conforme a:

- IEC 60884-1

Interruptores

Color Código Código de pedido Un. Embalaje

Interruptor monopolar

10 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna, lámparas

ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8101 2CLA810100A1001 10

Interruptor bipolar 16A

16 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna o piloto de control, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8101.1 2CLA810110A1001 10

Interruptor bipolar

10 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna o piloto de control, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8101.2 2CLA810120A1001 10

Interruptor monopolar con piloto de control

10 AX; 250 V~

200 W SBL: LEDi, CFLi

Con lámpara 6192 BL incorporada. Teclas ref. 8501.3 y 8501.4

8101.5 2CLA810150A1001 10

Interruptor monopolar con garras

10 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8101.8 2CLA810180A1001 10

Conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8102 2CLA810200A1001 10

Interruptor conmutador 16A

16 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8102.1 2CLA810210A1001 10

Conmutador con piloto de control

10 AX; 250 V~

200 W SBL: LEDi, CFLi Con lámpara 6192 BL incorporada. Teclas ref. 8501.3 y 8501.4

8102.5 2CLA810250A1001 10

Conmutador con garras

10 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL. Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8102.8 2CLA810280A1001 10

Cruzamiento

10 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8501, 8501.2, 8501.3 y 8501.4

8110 2CLA811000A1001 10

Color Código Código de pedido Un. Embalaje

Tecla sin visor Para mecanismos ref. 8101, 8101.1, 8101.2, 8101.8, 8102, 8102.1, 8102.8, 8104, 8104.8, 8104.9 y 8110.

Blanco Soft 8501 BL 2CLA850100A1101 20

Plata 8501 PL 2CLA850100A1301 20

Negro Soft 8501 NS 2CLA850100A1501 20

Duna 8501 DN 2CLA850100A6201 20

Taupé 8501 TP 2CLA850100A6301 20

Comodoro 8501 CM 2CLA850100A1901 20

Acero Inoxidable 8501 AI 2CLA850100A1401 20

Oro Envejecido 8501 OE 2CLA850100A1201 20 Cristal Blanco 8501 CB 2CLA850100A2101 10

Negro 8501 CN 2CLA850100A2501 10

Essence 8501 BE 2CLA850100A5101 20

Essence 8501 NE 2CLA850100A1701 10

Tecla on-off sin visor

Para mecanismos ref. 8101, 8101.1, 8101.2, 8101.8, 8102, 8102.1, 8102.8 y 8110.

Blanco Soft 8501.2 BL 2CLA850120A1101

5

Tecla con visor Para mecanismos ref. 8101, 8101.1, 8101.2, 8101.5, 8101.8, 8102, 8102.1, 8102.5, 8102.8, 8104, 8104.5, 8104.8, 8104.9 y 8110.

Blanco Soft 8501.3 BL 2CLA850130A1101 10

8501.3 PL 2CLA850130A1301 10

8501.3 NS 2CLA850130A1501 10

Duna 8501.3 DN 2CLA850130A6201 10

Taupé 8501.3 TP 2CLA850130A6301 10

Comodoro 8501.3 CM 2CLA850130A1901 10

Acero Inoxidable 8501.3 AI 2CLA850130A1401 10

Oro Envejecido 8501.3 OE 2CLA850130A1201 10 Cristal Blanco 8501.3 CB 2CLA850130A2101 5

Cristal Negro 8501.3 CN 2CLA850130A2501 5 Blanco Essence 8501.3 BE 2CLA850130A5101 10 Negro Essence 8501.3 NE 2CLA850130A1701 10

Interruptores

Color Código Código de pedido Un. Embalaje

Tecla on-off con visor Para mecanismos ref. 8101, 8101.1, 8101.2, 8101.5, 8101.8, 8102, 8102.1, 8102.5, 8102.8 y 8110.

Blanco Soft 8501.4 BL 2CLA850140A1101 5

Plata 8501.4 PL 2CLA850140A1301 5

Negro Soft 8501.4 NS 2CLA850140A1501 5

Duna 8501.4 DN 2CLA850140A6201 5

Taupé 8501.4 TP 2CLA850140A6301 5

Comodoro 8501.4 CM 2CLA850140A1901 5

Acero Inoxidable 8501.4 AI 2CLA850140A1401 5

Oro Envejecido 8501.4 OE 2CLA850140A1201 5

Blanco Essence 8501.4 BE 2CLA850140A5101 5

Negro Essence 8501.4 NE 2CLA850140A1701 5

Interruptores de tarjeta

Color Código Código de pedido Un. Embalaje

Interruptor bipolar 10 AX; 250 V~

100 W SBL: LEDi, CFLi

Con lámpara 6192 BL incorporada. Tapa ref. 8514

8114 2CLA811400A1001 10

Interruptor bipolar 16A

16 AX; 250 V~

Con lámpara 6192 BL incorporada. Tapa ref. 8514

8114.1 2CLA811410A1001 10

Conmutador 10 AX; 250 V~

100 W SBL: LEDi, CFLi

Con lámpara 6192 BL incorporada. Tapa ref. 8514

8114.2 2CLA811420A1001 10

Interruptor con temporización a la desconexión

127 V~; 60 Hz / 230 V~; 50 Hz

400 W SBL: LEDi, CFLi

3000 W / VA a 230 Vac

1300 VA a 230 Vac

Con lámpara incorporada.

Temporización a la desconexión: 5 - 90 seg. Tapa ref. 8514

8114.5 2CLA811450A1001 1

tarjetero con visor Tarjetas hasta 54mm de anchura Para mecanismos ref. 8114, 8114.1, 8114.2 y 8114.5

Pulsadores

Color Código Código de pedido Un. Embalaje

Pulsador

10 A; 250 V~

Para iluminación nocturna, lámparas ref. 6192 BL o 6192.24 BL.

Teclas ref. 8501, 8501.3, 8504, 8504.2, 8504.3 y 8504.4.

8104 2CLA810400A1001 10

Pulsador con piloto de control 10 A; 250 V~

Con lámpara 6192 BL incorporada. Teclas ref. 8501.3, 8504.3 y 8504.4. Recomendado para gobernar mecanismos electrónicos.

8104.5 2CLA810450A1001 10

Pulsador con garras 10 A; 250 V~ Para iluminación nocturna, lámparas ref. 6192 BL o 6192.24 BL.

Teclas ref. 8501, 8501.3, 8504, 8504.2, 8504.3 y 8504.4.

8104.8 2CLA810480A1001 10

Pulsador normalmente cerrado 10 A; 250 V~

Para iluminación nocturna, lámparas ref. 6192 BL o 6192.24 BL.

Teclas ref. 8501, 8501.3, 8504, 8504.2, 8504.3 y 8504.4.

8104.9 2CLA810490A1001 5

Tecla sin visor

Para mecanismos ref. 8101, 8101.1, 8101.2, 8101.8, 8102, 8102.1, 8102.8, 8104, 8104.8, 8104.9 y 8110.

Blanco Soft 8501 BL 2CLA850100A1101 20

Plata 8501 PL 2CLA850100A1301 20

Negro Soft 8501 NS 2CLA850100A1501 20

Duna 8501 DN 2CLA850100A6201 20

Taupé 8501 TP 2CLA850100A6301 20

Comodoro 8501 CM 2CLA850100A1901 20

Acero Inoxidable 8501 AI 2CLA850100A1401 20

Oro Envejecido 8501 OE 2CLA850100A1201 20

Cristal Blanco 8501 CB 2CLA850100A2101 10

Cristal Negro 8501 CN 2CLA850100A2501 10

Blanco Essence 8501 BE 2CLA850130A5101 20

Negro Essence 8501 NE 2CLA850130A1701 20

Tecla con visor

Para mecanismos ref. 8101, 8101.1, 8101.2, 8101.5, 8101.8, 8102, 8102.1, 8102.5, 8102.8, 8104, 8104.5, 8104.8, 8104.9 y 8110.

Blanco Soft 8501.3 BL 2CLA850130A1101 10

Plata 8501.3 PL 2CLA850130A1301 10

Negro Soft 8501.3 NS 2CLA850130A1501 10

Duna 8501.3 DN 2CLA850130A6201 10

Taupé 8501.3 TP 2CLA850130A6301 10

Comodoro 8501.3 CM 2CLA850130A1901 10

Acero Inoxidable 8501.3 AI 2CLA850130A1401 10

Oro Envejecido 8501.3 OE 2CLA850130A1201 10

Cristal Blanco 8501.3 CB 2CLA850130A2101 5

Cristal Negro 8501.3 CN 2CLA850130A2501 5

Blanco Essence 8501.3 BE 2CLA850130A5101 10

Negro Essence 8501.3 NE 2CLA850130A1701 10

Color Código Código de pedido Un. Embalaje

Tecla con símbolo timbre Para mecanismos ref. 8104, 8104.8 y 8104.9

Blanco Soft 8504 BL 2CLA850400A1101

8504 PL 2CLA850400A1301

Soft 8504 NS 2CLA850400A1501

8504 DN 2CLA850400A6201 10 Taupé 8504 TP 2CLA850400A6301 10

2CLA850400A1901

2CLA850400A1401 10

Envejecido 8504 OE 2CLA850400A1201 10

Essence 8504 BE 2CLA850400A5101 10

Essence

con símbolo timbre y visor

Combinaciones

Color Código Código de pedido Un. Embalaje

Doble interruptor

10 AX; 250 V~

200 W SBL: LEDi, CFLi Tecla ref. 8511

8111 2CLA811100A1001 10

Doble conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi Tecla ref. 8511

8122 2CLA812200A1001 10

Doble pulsador

10 A; 250 V~ Sin enclavamiento Teclas ref. 8511 y 8544

8144.2 2CLA814420A1001 10

Conmutador + Pulsador

Conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi

Pulsador

10 A; 250 V~ Tecla ref. 8511

8142 2CLA814200A1001 10

Pulsador + Conmutador

Pulsador

10 A; 250 V~ Conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi Tecla ref. 8511

8142.1 2CLA814210A1001 10 Color Código Código de pedido Un. Embalaje Tecla doble Para mecanismos ref. 8111, 8122, 8144.2,

Lámparas de señalización

Color Código Código de pedido Un. Embalaje

Lámpara LED 230V Mecanismos de lujo 230 V~. Larga duración.

Lámpara de orientación nocturna o piloto de control.

Consumo: 0,2mA. LED en color blanco. Especialmente indicada para lámparas de bajo consumo y LED.

6192 BL 2CLA819202A1001 10

2CLA851100A6201

Taupé 8511 TP 2CLA851100A6301 20

Comodoro 8511 CM 2CLA851100A1901 20

Acero Inoxidable 8511 AI 2CLA851100A1401 20

Oro Envejecido 8511 OE 2CLA851100A1201 20

Cristal Blanco 8511 CB 2CLA851100A2101 10 Cristal Negro 8511 CN 2CLA851100A2501 10

Color Código Código de pedido Un. Embalaje

Lámpara LED 24V Mecanismos de lujo 24 V. Larga duración.

Lámpara de orientación nocturna o piloto de control.

Consumo: 1,5mA. LED en color blanco.

Especialmente indicada para lámparas de bajo consumo y LED.

6192.24 BL 2CLA619224A1001 10

Pulsador / Interruptor de persianas

Color Código Código de pedido Un. Embalaje

Pulsador de persianas 10 A; 250 V~

Con enclavamiento de tecla. Tecla ref. 8544

8144 2CLA814400A1001 10

Interruptor de persianas 10 A; 250 V~

Con enclavamiento de tecla. Tecla ref. 8544

8144.1 2CLA814410A1001 10

Interruptor de persianas electrónico

Color Código Código de pedido Un. Embalaje

Interruptor de persianas con opción de centralización

230 V~; ±10 %; 50 Hz

127 V~; ±10 %; 60 Hz

700 W; 3 AX a 230 Vac

Tres modos de funcionamiento:

1) Interruptor de persianas (PERS)

2) Regulación de lamas (LAMAS)

3) Centralización de persianas (CEN)

Borna de conexión a pulsador de persianas (8144).

Tecla ref. 8530

8130.3 2CLA813030A1001 1

Color Código Código de pedido Un. Embalaje

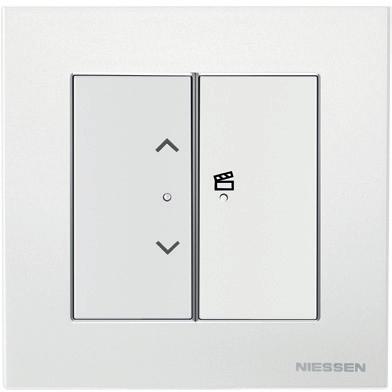

Tecla para persianas Para mecanismos ref. 8144, 8144.1 y 8144.2

Blanco Soft 8544 BL 2CLA854400A1101 10

Plata 8544 PL 2CLA854400A1301 10

Negro Soft 8544 NS 2CLA854400A1501 10

Duna 8544 DN 2CLA854400A6201 10

Taupé 8544 TP 2CLA854400A6301 10

Comodoro 8544 CM 2CLA854400A1901 10

Acero Inoxidable 8544 AI 2CLA854400A1401 10

Oro Envejecido 8544 OE 2CLA854400A1201 10

Cristal Blanco 8544 CB 2CLA854400A2101 5

Color Código Código de pedido Un. Embalaje

Tecla electrónica Para mecanismos ref. 8144, 8144.1 y 8144.2

2CLA853000A1501

Pulsador de tirador

Color Código Código de pedido Un. Embalaje

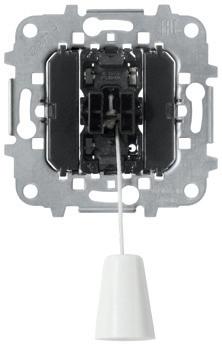

Pulsador de tirador 10 A; 250 V~ Longitud del cordón: 2m Tapa ref. 8507 8148 2CLA814800A1001 5

Color Código Código de pedido Un.

Tapa para pulsador de tirador Para mecanismo ref. 8148

Salida de cable

de cable Con brida de fijación. Tres bornas de conexión hasta 2,5mm² Tapa ref. 8507

Blanco 8500

Negro 8500

8500

8500

2CLA850000A2501

2CLA850000A5101

2CLA850000A1701

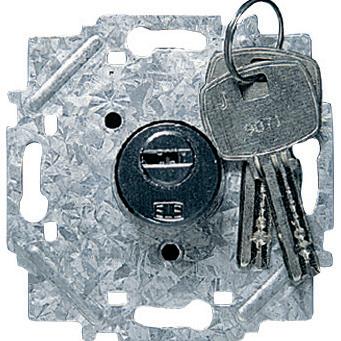

Interruptores de llave

Color Código Código de pedido Un. Embalaje

Interruptor/Conmutador de llave de 2 posiciones

5 A; 125-250 V~

Extracción de la llave en ambas posiciones. Indicado para alarmas.

Llave exclusiva para cada cerradura. Tapa ref. 8553

8153 2CLA815300A1001 1

Pulsador de llave de 2 posiciones

5 A; 125-250 V~

Extracción de la llave en ambas posiciones. Indicado para alarmas.

Llave exclusiva para cada cerradura. Tapa ref. 8553

8153.2 2CLA815320A1001 1

Conmutador de llave de 3 posiciones

150mA; 250 V~

Extracción de la llave en posición de reposo “0”. Indicado para persianas.

Llave exclusiva para cada cerradura. Tapa ref. 8553.1

8153.1 2CLA815310A1001 1

Timbre / Zumbador

Color Código Código de pedido Un. Embalaje

Timbre cuatro melodías

230 V~; 50 Hz

Cuatro melodías.

Potencia acústica a 1m. con tapa: 72 dB.

Tapa ref. 8529

8124.2 2CLA812420A1001 1

Zumbador

125 / 250 V~; 8 VA

Tono regulable

Potencia acústica a 1m. con tapa: 75 dB.

Tapa ref. 8529

8119 2CLA811900A1001 10

Color Código Código de pedido Un. Embalaje

Tapa para interruptor/pulsador/conmutador de llave de 2 posiciones Para mecanismos ref. 8153 y 8153.2

Blanco Soft 8553 BL 2CLA855300A1101 1

Plata 8553 PL 2CLA855300A1301 1

Negro Soft 8553 NS 2CLA855300A1501 1

Duna 8553 DN 2CLA855300A6201 1

Taupé 8553 TP 2CLA855300A6301 1

Comodoro 8553 CM 2CLA855300A1901 1

Acero Inoxidable 8553 AI 2CLA855300A1401 1

Oro Envejecido 8553 OE 2CLA855300A1201 1

Blanco Essence 8553 BE 2CLA855300A5101 1 Negro Essence 8553 NE 2CLA855300A1701 1

Tapa para conmutador de llave de 3 posiciones Para mecanismos ref. 8153.1 Blanco Soft 8553.1 BL 2CLA855310A1101 1

8553.1 PL 2CLA855310A1301 1

Soft 8553.1 NS 2CLA855310A1501 1

8553.1 DN 2CLA855310A6201 1

8553.1 CM 2CLA855310A1901 1

Inoxidable 8553.1 AI 2CLA855310A1401 1

Color Código Código de pedido Un. Embalaje

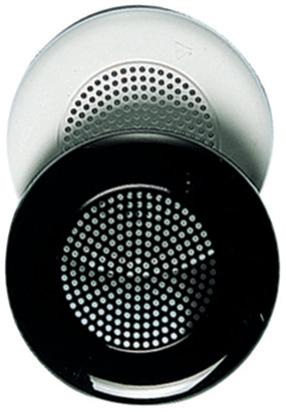

Tapa para timbre/zumbador

Para mecanismos ref. 8124.2 y 8119

Blanco Soft 8529 BL 2CLA852900A1101 5 Plata 8529 PL 2CLA852900A1301 5 Negro Soft 8529 NS 2CLA852900A1501 5 Duna 8529 DN 2CLA852900A6201 5

Taupé 8529 TP 2CLA852900A6301 5

Comodoro 8529 CM 2CLA852900A1901 5

Acero Inoxidable 8529 AI 2CLA852900A1401 5

Oro Envejecido 8529 OE 2CLA852900A1201 5

Blanco Essence 8529 BE 2CLA852900A5101 5 Negro Essence 8529 NE 2CLA852900A1701 5

Bases de enchufe

Color Código Código de pedido Un. Embalaje

Bipolar con T.T. lateral Schuko sin garras 16A; 250 V~ Protección contra contactos directos involuntarios. Tapa ref. 8588

8188 2CLA818800A1001 10

Bipolar con T.T. lateral Schuko con garras 16A; 250 V~ Protección contra contactos directos involuntarios.

Tapa ref. 8588

8188.5 2CLA818850A1001 10

Bipolar con T.T. lateral Schuko conexión automática 16A; 250 V~

Protección contra contactos directos involuntarios.

Conexión tipo “borne sin tornillos”. Reduce los tiempos de instalación un 40%.

Tapa ref. 8588

8188.6 2CLA818860A1001 10

2CLA858800A1501 20

Duna 8588 DN 2CLA858800A6201 20

Taupé 8588 TP 2CLA858800A6301 20

Comodoro 8588 CM 2CLA858800A1901 20

Acero

Color Código Código de pedido Un. Embalaje

Bipolar con T.T. lateral Schuko sin garras plana 16A; 250 V~ Protección contra contactos directos involuntarios. Tapa ref. 8588.9

Color Código Código de pedido Un.

Tapa base de enchufe plana Para mecanismo ref. 8188.9

Bases

de enchufe

Color Código Código de pedido Un. Embalaje

Bipolar con T.T. lateral Schuko sin garras con piloto de control 16A; 250 V~ Piloto de control que indica la presencia de tensión. Protección contra contactos directos involuntarios. Tapa ref. 8588.8

8188.8 2CLA818880A1001 5

Color Código Código de pedido Un. Embalaje

Tapa base de enchufe plana Para mecanismo ref. 8188.8

Blanco Soft 8588.8 BL 2CLA858880A1101 10

Plata 8588.8 PL 2CLA858880A1301 10

Negro Soft 8588.8 NS 2CLA858880A1501 10

Duna 8588.8 DN 2CLA858880A6201 10

Taupé 8588.8 TP 2CLA858880A6301 10

Comodoro 8588.8 CM 2CLA858880A1901 10

Acero Inoxidable 8588.8 AI 2CLA858880A1401 10

Oro Envejecido 8588.8 OE 2CLA858880A1201 10

Blanco Essence 8588.8 BE 2CLA858880A5101 10

Negro Essence 8588.8 NE 2CLA858880A1701 10

Bipolar con T.T. sistema francés 16A; 250 V~ T.T. de espiga saliente. Para conexión polarizada. Tapa ref. 8587

8187 2CLA818700A1001 10

Color Código Código de pedido Un. Embalaje

Tapa base de enchufe sistema francés Para mecanismo ref. 8187

Blanco Soft 8587 BL 2CLA858700A1101 20

8587 PL 2CLA858700A1301 20

Soft 8587 NS 2CLA858700A1501 20 Duna 8587 DN 2CLA858700A6201 20 Taupé 8587 TP 2CLA858700A6301 20 Comodoro 8587 CM 2CLA858700A1901 20

Acero Inoxidable 8587 AI 2CLA858700A1401 20 Oro Envejecido 8587 OE 2CLA858700A1201 20

Blanco Essence 8587 BE 2CLA858700A5101 20 Negro Essence 8587 NE 2CLA858700A1701 20

Color Código Código de pedido Un. Embalaje Bipolar con T.T. sistema francés plana 16A; 250 V~ T.T. de espiga saliente. Para conexión polarizada. Tapa ref. 8587.9

8187.9 2CLA818790A1001 10

Color Código Código de pedido Un. Embalaje Tapa base de enchufe sistema francés plana Para mecanismo ref. 8187.9

Blanco Soft 8587.9 BL 2CLA858790A1101 10

Plata 8587.9 PL 2CLA858790A1301 10

Negro Soft 8587.9 NS 2CLA858790A1501 10

Duna 8587.9 DN 2CLA858790A6201 10

Taupé 8587.9 TP 2CLA858790A6301 10

Comodoro 8587.9 CM 2CLA858790A1901 10

Acero Inoxidable 8587.9 AI 2CLA858790A1401 10

Oro Envejecido 8587.9 OE 2CLA858790A1201 10

Blanco Essence 8587.9 BE 2CLA858790A5101 10

Essence 8587.9 NE 2CLA858790A1701 10

Bases de enchufe

Base de enchufe universal 13-15 A; 127-220 V Conexión por tornillo. Protección infantil. Sólo para exportación. Según el REBT no se puede instalar en España. Tapas ref. 8538 y 8539

Base de enchufe con doble cargador USB A+C

Tensión nominal: 250 VCA

Corriente nominal: 16 A Tipo F: 2P+E Protección contra contactos directos involuntarios.

Cargadores USB: Compatibles con conectores tipo A y tipo C.

Corriente de salida: 2.000 mA de carga compartida. Tapa ref. 8988.4 8188.4 2CLA818840A1001 1

Color Código Código de pedido Un. Embalaje Tapa para base de enchufe con cargador USB Para mecanismo ref. 8188.4

Soft 8588.4 BL 2CLA858840A1101 1

8588.4 PL 2CLA858840A1301 1

Soft 8588.4 NS 2CLA858840A1501 1

8588.4 DN 2CLA858840A6201 1

8588.4 TP 2CLA858840A6301 1

8588.4 CM 2CLA858840A1901 1

Inoxidable 8588.4 AI 2CLA858840A1401 1

Envejecido 8588.4 OE 2CLA858840A1201 1

Essence 8588.4 BE 2CLA858840A5101 1

Essence 8588.4 NE 2CLA858840A1701 1

Interruptor magnetotérmico y diferencial

Color Código Código de pedido Un. Embalaje

Interruptor de 6A

230 V~ / 127 V~; 50/60 Hz

6A IΔn = 10 mA

Tapa ref. 8534

8134.1 2CLA813410A1001 1

Interruptor de 10A

230 V~ / 127 V~; 50/60 Hz

10A IΔn = 10 mA

Tapa ref. 8534

8134.2 2CLA813420A1001 1

Interruptor de 16A

230 V~ / 127 V~; 50/60 Hz

16A IΔn = 10 mA

Tapa ref. 8534

8134.3 2CLA813430A1001 1

Cargadores USB

Color Código Código de pedido Un. Embalaje

Cargador USB A+C

Tensión entrada: 100 - 240 V AC ± 10%

Frecuencia entrada: 50 - 60 Hz

Corriente entrada: 0,20 A AC

Tensión salida: 5V DC +5 /-5%

Corriente salida: 18W compartidos.

Compatible con conectores USB A y C. Tapa ref. 8585

8185.1 2CLA818510A1001 1

Color Código Código de pedido Un. Embalaje

Tapa magnetotérmico + diferencial Para mecanismos ref. 8134.1, 8134.2 y 8134.3

Blanco Soft 8534 BL 2CLA853400A1101 1

Plata 8534 PL 2CLA853400A1301 1

Negro Soft 8534 NS 2CLA853400A1501 1

Duna 8534 DN 2CLA853400A6201 1

Taupé 8534 TP 2CLA853400A6301 1

Comodoro 8534 CM 2CLA853400A1901 1

Acero Inoxidable 8534 AI 2CLA853400A1401 1

Oro Envejecido 8534 OE 2CLA853400A1201 1

Blanco Essence 8534 BE 2CLA853400A5101 1

Negro Essence 8534 NE 2CLA853400A1701 1

Color Código Código de pedido Un. Embalaje Tapa para cargador USB Para mecanismo ref. 8185.1

Blanco Soft 8585 BL 2CLA858500A1101 5

Plata 8585 PL 2CLA858500A1301 5

Negro Soft 8585 NS 2CLA858500A1501 5

Duna 8585 DN 2CLA858500A6201 5

Taupé 8585 TP 2CLA858500A6301 5

Comodoro 8585 CM 2CLA858500A1901 5

Acero Inoxidable 8585 AI 2CLA858500A1401 5

Cristal Blanco 8585 CB 2CLA858500A2101 1

Cristal Negro 8585 CN 2CLA858500A2501 1

Blanco Essence 8585 BE 2CLA858500A5101 5

Negro Essence 8585 NE 2CLA858500A1701 5

Tomas de televisión

Toma TV-R resistiva sin filtro Toma final. Instalación en derivación/estrella. Tapa ref. 8550

8150 2CLA815000A1001 10

Toma TV-R resistiva con filtro Toma final.

Toma TV/R compatible con CATV. Instalación en derivación/estrella. Tapa ref. 8550

8150.3 2CLA815030A1001 10

Toma TV-R inductiva intermedia Desde la 2ª a la 4ª. Instalación en serie/cascada. Tapa ref. 8550

8150.7 2CLA815070A1001 10

Toma TV-R SAT única Instalación en estrella (sin resistencia de cierre). Tapa ref. 8550.1

8151.3 2CLA815130A1001 10

Toma TV-R SAT final Toma final para instalación en serie o cascada. Tapa ref. 8550.1

8151.7 2CLA815170A1001 10

Toma TV-R SAT intermedia Toma intermedia para instalación en serie o cascada. Tapa ref. 8550.1 8151.8 2CLA815180A1001 10

toma TV-R Para mecanismos ref. 8150, 8150.3 y 8150.7 Tapas preparadas para sujetar el marco a la pared.

Toma de teléfono

Color Código Código de pedido Un. Embalaje

Toma teléfono RJ12 6 contactos.

Válido para Jack de 2, 4 y 6 contactos. Conexión por tornillos. Tapa ref. 8517

Color Código Código de pedido Un. Embalaje

Tapa toma teléfono Para mecanismo ref. 8117

Toma informática

Color Código Código de pedido Un. Embalaje

Toma informática RJ45 8 contactos.

UPT Categoría 5E (mejorada).

Frecuencia: 1-160 MHz

Transmisión: 1,2Gb/seg Tapa ref. 8517

8118 2CLA811800A1001 10

Color Código Código de pedido Un. Embalaje Tapa toma informática Para mecanismo ref. 8118

2CLA851700A2501 5

Soportes conectores de teléfono e informática

Novedad

Novedad

Novedad

Soporte para sistemas Keystone, 3M y AMP

Para anclajes tipo Keystone, 3M y AMP.

Tapa ref. 8516.8

2016 2CLA201600A1001 10

Soporte para sistema Systimax

Para anclaje tipo Systimax.

Tapa ref. 8516.8

2016.1 2CLA201610A1001 10

Soporte para sistema Panduit

Para anclaje tipo Panduit

Tapa ref. 8516.8

2016.2 2CLA201620A1001 10

Soporte para sistema R&M

Para anclaje tipo R&M

Tapa ref. 8516.8

2016.3 2CLA201630A1001 10

Soporte con conector informático RJ45 Cat.5E UTP

Rango de frecuencia: 1 - 160 MHz.

Velocidad de transmisión: 1,2 Gb / seg.

Cumple con ANSI/TIA/EIA 568B.2, ISO/IEC11801 & EN50173.

Etiquetado universal TIA/EIA 568A y 568B.

IDC: PC UL94V-0, acepta cable de 22-26AWG

Contacto: RJ45 8P8C

Cableado sin herramientas.

Tapa ref. 8516.8

2016.50 2CLA201650N1001 10

Soporte con conector informático RJ45 Cat.6 UTP

Rango de frecuencia: 1 – 3000 MHz.

Velocidad de transmisión: 4,8 Gb / seg.

Cumple con ANSI/TIA/EIA 568B.2, ISO/IEC11801 & EN50173.

Etiquetado universal TIA/EIA 568A y 568B.

IDC: PC UL94V-0, acepta cable de 22-26AWG

Contacto: RJ45 8P8C

Cableado sin herramientas.

Tapa ref. 8516.8

2016.60 2CLA201660N1001 10

Soporte con conector informático RJ45 cat.6A STP

Etiquetado de cableado T568A & T568 B. 10Gb/S.

La transmisión cumple con la norma ANAI/TIA/EIA 568 B.2.

IDC: PC UL94V-0, acepta cable de 22-26AWG.

Contacto: RJ45 8P8C

Temperatura de funcionamiento: -10° C a +60° C.

Tapa con ref. 8516.8

2016.65 2CLA201665N1001 10

Soporte con conector fibra óptica SC

Perdida de insercion (IL) <=0.3dB for SM and MM.

Durabilidad (500 acoplamientos): 0.2dB max. incremento.

Fuerza de retirada (g/f): 100300.

Temperatura de funcionamiento: -40° C a +85° C.

Cumple con los estandares JIS C5974 y Bellcore GR-326.

Cumple con IEC874-14 & IEC874-19.

Tapa inclinada 2 soportes con persiana Para conectores y soportes ref. 2016, 2016.1, 2016.2, 2016.3, 2016.50, 2016.60, 2016.65 y 2016.9. Bastidor incluido.

Novedad

Tapa con ref. 8516.8

2016.9 2CLA201690N1001 10

Soportes conectores de teléfono e informática

Color Código Código de pedido Un. Embalaje

Novedad

Soporte para conectores informáticos RJ45

Para anclajes tipo Keystone, AMP, BrandD-Rex, Openet-ics, THT Leviton, Krone Tapas ref. 8518.1 y 8518.2

2018 2CLA201800A1001 10

Soporte para conectores informáticos RJ45

Para anclajes tipo Avaya Lucent-Technologies (AT&T).

Tapas ref. 8518.1 y 8518.2

2018.8 2CLA201880A1001 10

Toma de teléfono 6 contactos

Conector RJ12 con 6 contactos válidos para jack de 2,4 y 6 contactos.

Tapas ref. 8518.1 y 8518.2

2017.2 2CLA201720A1001 10

Conector hembra informático RJ45, 8 contactos.

Categoría 5E (mejorada) UTP

Rango de frecuencia: 1 - 160 MHz.

Velocidad de transmisión: 1,2 Gb/seg. Tapas ref. 8518.1 y 8518.2

2018.5 2CLA201850A1001 10

Conector hembra informático RJ45, 8 contactos.

Categoría 6 UTP

Rango de frecuencia: 1 - 300 MHz. Velocidad de transmisión: 4,8 Gb/seg. Clipado de cables sin herramienta Tapas ref. 8518.1 y 8518.2

2018.6 2CLA201860A1001 10

Conector fibra óptica SC

Pérdida de inserción: ≤ 0,3 dB para SM y MM. Fuerza de extracción (g/f): 100300.

Temperatura de funcionamiento: de -40º C a +85º C.

Cumple con las normas JIS C5974 y Bellcore GR-326. Conforme a las normas IEC874-14 e IEC874-19.

Todas las piezas cumplen con la norma ROHS. Tapas ref. 8518.1 y 8518.2

2018.9 2CLA201890A1001 10

Color Código Código de pedido Un. Embalaje

Tapa plana 1 soporte con persiana Para conectores y soportes ref. 2017.2, 2018, 2018.5, 2018.6, 2018.8 y 2018.9

Blanco Soft 8518.1 BL 2CLA851810A1101 10

Plata 8518.1 PL 2CLA851810A1301 10

Negro Soft 8518.1 NS 2CLA851810A1501 10

Duna 8518.1 DN 2CLA851810A6201 10

Taupé 8518.1 TP 2CLA851810A6301 10

Comodoro 8518.1 CM 2CLA851810A1901 10

Acero Inoxidable 8518.1 AI 2CLA851810A1401 10

Oro Envejecido

plana 2 soportes con persiana Para conectores y soportes ref.

Conectores VDI

Color Código Código de pedido Un. Embalaje

Toma 2RCA

Frontal: Conector 2xRCA (Rojo/Blanco).

Trasera: Conexión por tornillos (4 cables)

Sin garras.

Tapa ref. 8555.2

8155.2 2CLA815520A1001 1

Toma 3RCA

Frontal: Conector 3xRCA (Rojo/Blanco/Amarillo).

Trasera: Conexión por tornillos (6 cables)

Sin garras.

Tapa ref. 8555.3

8155.3 2CLA815530A1001 1

Toma VGA

Frontal: Conector VGA (DE-15 pines).

Trasera: Conexión por tornillos (15 cables)

Sin garras.

Tapa ref. 8555.5

8155.5 2CLA815550A1001 1

Toma Mini-jack

Frontal: Conector Minijack (3,5mm. estéreo)

Trasera: Conexión por tornillos (3/4 cables)

Sin garras.

Tapa ref. 8555

8155.4 2CLA815540A1001 1

Toma HDMI

Frontal: Conector HDMI (Tipo A).

Trasera: Conexión por tornillos (20 cables)

Sin garras.

Tapa ref. 8555

8155.6 2CLA815560A1001 1

Toma HDMI hembra-hembra

Frontal: Conector HDMI (Tipo A).

Trasera: Conector HDMI (Tipo A) a 90º

Sin garras.

Tapa ref. 8555

8155.7 2CLA815570A1001 1

Toma HDMI hembra-hembra con latiguillo

Frontal: Conector HDMI (Tipo A).

Trasera: Conector HDMI (Tipo A) a 90º con 20 cm de latiguillo.

Sin garras.

Tapa ref. 8555

8155.71 2CLA815571A1001 1

Toma USB

Frontal: Conector USB 2.0. (Tipo A).

Trasera: Conexión por tornillos (5 cables)

Sin garras.

Tapa ref. 8555

8155.8 2CLA815580A1001 1

Toma USB hembra-hembra

Frontal: Conector USB 2.0. (Tipo A).

Trasera: Conector USB 2.0. (Tipo A) a 90º

Sin garras.

Tapa ref. 8555

8155.9 2CLA815590A1001 1

Toma USB hembra-hembra con latiguillo

Frontal: Conector USB 2.0. (Tipo A).

Trasera: Conector USB 2.0. (Tipo A) a 90º con 20 cm de latiguillo.

Sin garras.

Tapa ref. 8555

8155.91 2CLA815591A1001 1

Tapa toma 2xRCA Para mecanismo ref. 8155.2

de

Blanco Soft 8555.2 BL 2CLA855520A1101 1 Plata 8555.2 PL 2CLA855520A1301 1 Negro Soft 8555.2 NS 2CLA855520A1501 1 Duna 8555.2 DN 2CLA855520A6201 1

Taupé 8555.2 TP 2CLA855520A6301

Conectores VDI

Color Código Código de pedido Un. Embalaje

Toma HDMI cableado + USB

Frontal: Conector HDMI (Tipo A) y conector USB 2.0 (Tipo A).

Trasera: HDMI conexión sin tornillos (20 hilos) y USB conexión por tornillo (5 hilos).

Sin garras

Tapa ref. 8555.1

8155.68 2CLA815568A1001 1

Toma HDMI hembra-hembra + USB

Frontal: Conector HDMI (Tipo A) y conector USB 2.0 (Tipo A).

Trasera: Conector HDMI (Tipo A) a 90º y conector USB conexión por tornillo (5 hilos).

Sin garras

Tapa ref. 8555.1

8155.78 2CLA815578A1001 1

Toma HDMI hembra-hembra con latiguillo + USB

Frontal: Conector HDMI (Tipo A) con latiguillo y conector USB 2.0 (Tipo A) con borna.

Trasera: Conector HDMI (Tipo A) a 90º y conector USB conexión por tornillo (5 hilos).

Sin garras.

Tapa ref. 8555.1

8155.79 2CLA815579A1001 1

Toma doble USB

Frontal: Conector 2xUSB 2.0 (Tipo A).

Trasera: Conector 2xUSB conexión por tornillo (5 hilos)

Sin garras

Tapa ref. 8555.1

8155.88 2CLA815588A1001 1 Color Código Código de pedido Un. Embalaje

Tapa toma 1 conector VDI

Para mecanismos ref. 8155.4, 8155.6, 8155.7, 8155.71, 8155.8, 8155.9 y 8155.91

Blanco Soft 8555 BL 2CLA855500A1101 1

Plata 8555 PL 2CLA855500A1301 1

Negro Soft 8555 NS 2CLA855500A1501 1

Duna 8555 DN 2CLA855500A6201 1

Taupé 8555 TP 2CLA855500A6301 1

Comodoro 8555 CM 2CLA855500A1901 1

Acero Inoxidable 8555 AI 2CLA855500A1401 1

Oro Envejecido 8555 OE 2CLA855500A1201 1

Cristal Blanco 8555 CB 2CLA855500A2101 1

Cristal Negro 8555 CN 2CLA855500A2501 1

Blanco Essence 8555 BE 2CLA855500A5101 1

Negro Essence 8555 NE 2CLA855500A1701 1

Tapa toma 2 conectores VDI

Para mecanismos ref. 8155.68, 8155.78, 8155.79 y 8155.88

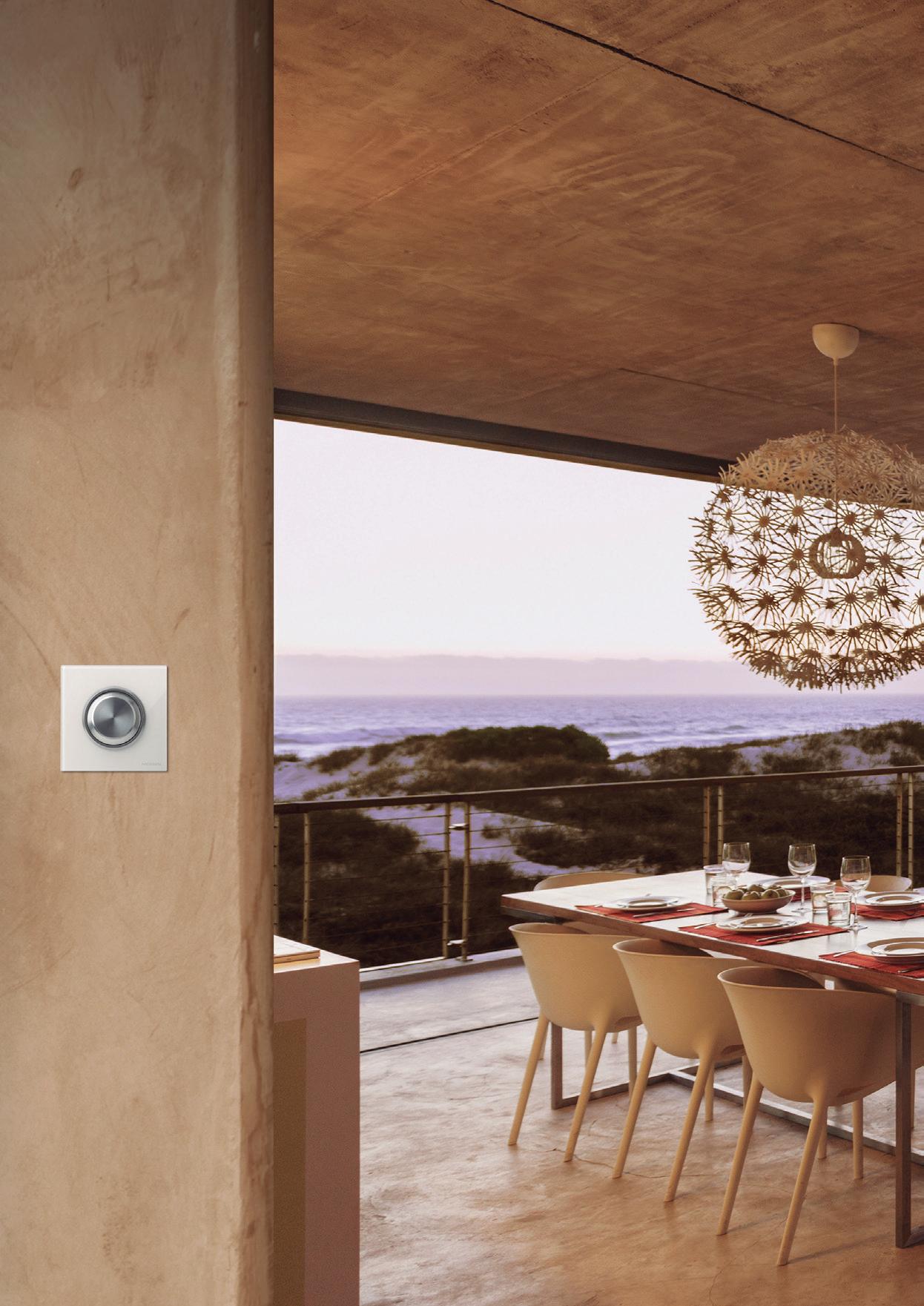

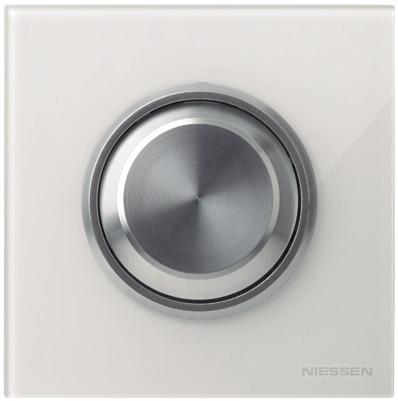

Reguladores electrónicos giratorios

Novedad

Regulador electrónico giratorio LED con terminal N

Tensión/Frecuencia: 230 V +/-10% ~; 50 / 60 Hz

Potencia nominal (L): 2-100 W / VA (control corte principio de fase)

Potencia nominal (R,C): 2 - 360 W / VA (control corte final de fase)

Potencia nominal (LEDi): 2 - 100 W/VA (control corte principio de fase)

Potencia nominal (LEDi): 2 - 200 W/VA (control corte final de fase)

Clase de protección: IP 20. Rango de temperatura: de 0°C a 35°C. IEC 60669-2-1

Profundidad de instalación: <20 mm. Sin garras.

Con control giratorio, conmutador. Con terminal N. Conexión a 2 ó 3 hilos (Neutro no necesario)

Neutro conectable opcional (recomendado para la conexión de cargas bajas < 10 W/VA) para evitar parpadeos en mínimo novel de brillo

Optimizado para regulación de lámparas LED Retrofit (LEDi).

Para LED Retrofit regulables (LEDi) con transformadores electrónicos o convencionales. Para lámparas incandescentes, halógeno de tungsteno de 230 V, lámparas halógenas de bajo consumo con transformadores convencionales o electrónicos y lámparas halógenas de bajo consumo regulables.

Posibilidad de operación de LEDi con cargas convencionales.

Modo de funcionamiento ajustable manualmente: corte final / principio de fase. Brillo mínimo / máximo ajustable.

Bajo nivel de ruido por transistores MOSFET.

Protección electrónica contra cortocircuitos.

Protección electrónica contra sobrecarga.

Tecla ref. 8560.2

Reguladores electrónicos giratorios

Color Código

Regulador electrónico giratorio 1-10 VDC

230 V~; 50 Hz.

Código de pedido

Válido para luminarias con balasto electrónico regulable 1-10VDC, incluídos LED y fluorescencia.

Potencia: 700 W / VA

Tensión de control: 0/1 - 10 V DC

Corriente máx. de control del balasto: 50 mA DC.

Tecla ref. 8560.2

8160.9

Un. Embalaje

2CLA816090A1001 1

Potenciómetro DALI con fuente de alimentación

DALI broadcast (vía telegrama central).

Para conmutar y atenuar hasta 64 dispositivos DALI como balastos electrónicos y transformadores con interfaz DALI.

Con control giratorio y operación de encendido / apagado.

Para cambiar la temperatura del color de las lámparas con “blanco dinámico” o “tunable white” que cumplen con la norma DALI IEC 62386-209

(Dispositivos Tipo 8).

La temperatura de color se puede configurar entre 2.700 K - 6.500 K.

Nivel de brillo de encendido ajustable.

Con iluminación LED integrada para orientación.

Color de luz de orientación ajustable (18 preajustes y apagado).

Se pueden conectar hasta 5 potenciómetros en paralelo.

Máx. consumo de corriente: 15 mA.

No recomendado para combinar con otros sensores DALI o unidades centrales de otros fabricantes.

Para la generación del voltaje DALI es necesario el uso de una fuente de alimentación de acuerdo con IEC 62386.

Máx. Longitud del cable DALI: 300 m (1,5 - 2,5 mm²).

Clase de protección: IP 20

Rango de temperatura: de 0°C a 35°C

Tecla ref. 8560.2

8161.6

2CKA006599A3025 1

Potenciómetro DALI con fuente de alimentación

Tensión nominal: 230 V ~, +10% / -10%

Frecuencia nominal: 50 Hz - 60 Hz

Clase de protección: IP 20

Rango de temperatura: de 0°C a 35°C

Tensión DALI: 15,5 V

Corriente nominal: máx. 75 mA

Consumo de energía: <2,5 W

DALI broadcast (vía telegrama central).

Con adaptador de corriente DALI integrado.

Para conmutar y atenuar hasta 64 dispositivos DALI como balastos electrónicos y transformadores con interfaz DALI.

Con control giratorio y operación de encendido / apagado.

Para cambiar la temperatura del color de las lámparas con “blanco dinámico” o “tunable white” que cumplen con la norma DALI IEC 62386-209

(Dispositivos Tipo 8).

La temperatura de color se puede configurar entre 2.700 K - 6.500 K.

Con protección electrónica contra cortocircuitos.

Con protección electrónica contra sobrecarga.

Nivel de brillo de encendido ajustable.

Con iluminación LED integrada para orientación.

Color de luz de orientación ajustable (18 preajustes y APAGADO).

Se pueden conectar hasta 5 potenciómetros en paralelo.

Se pueden conectar hasta 3 potenciómetros en paralelo en modo activo

No es adecuado para combinar con otros sensores DALI o unidades centrales de otros fabricantes.

Número de unidades DALI: 37 en caso de un potenciómetro de potencia activo. En caso de tres potenciómetros de potencia activos en paralelo: 111

Modo activo: el potenciómetro es compatible con el circuito de control necesario para otros dispositivos DALI.

Modo pasivo: el potenciómetro es adecuado como punto de operación adicional.

Máx. longitud del cable DALI: 300 m (1,5 - 2,5 mm²).

Tecla ref. 8560.2

Tecla para reguladores electrónicos giratorios

Para mecanismos ref. 8160.7, 8160.9, 8161.6 y 8161.7

Control de iluminación

Color Código Product ID Un. Embalaje

Novedad

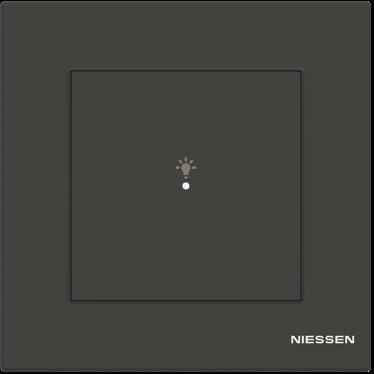

Interruptor electrónico de pastilla

Tensión nominal: 230 Vca / 50 Hz.

Corriente nominal: 10A. Contacto NA. Unipolar.

Potencia:

- Lámparas LED: 400 W.

- Lámparas incandescentes / halógenas: 2.000 W.

- Lámparas halógenas de bajo voltaje con transformador (12 V): 1.000 W.

- Lámparas fluorescentes: 600 W (60µF).

Tecnología ZCT (Zero Crossing Technology), conmutación en “el paso por cero” en el cierre y apertura.

Consumo en espera y en funcionamiento: 0 mW.

Dimensiones: 61 (46) x 32 x 19 mm (sin aletas).

Controlable con pulsadores N2X04.X.

8132.2 2CLA813220A1001 1

Control de climatización

Novedad

Termostato electrónico giratorio

Tensión nominal: 230 V AC ±10%

Potencia nominal: 50 / 60 Hz

Potencia de corte: 10 A, 230 V AC

Fusible: 10 A

Rango de temperatura: 0 … +35 °C

Temperatura de almacenamiento: -20 … +70 °C

Terminales: 1,5 mm2 … 2,5 mm2

Amenazador de temperatura (ECO): Aprox 3 K

Diferencia de temperatura de conmutación: Aprox ±0,5 K

Campo de ajuste de la temperatura: 1 ... 6 (5 °C ... 30 °C)

Clase de protección: IP20

Potencia disipada < 0,05 W

Tapa ref. 8540.7

8140.7 2CLA814070A1001 1

Cronotermostato digital con sonda de suelo

230 V~; 50 Hz.

1 contacto normalmente abierto.

Consumo: < 0,05 W

Temperatura de servicio: 0ºC a 35ºC

Cuatro modos de operación: auto, confort, eco, off Medición mediante sonda de suelo, temperatura de la estancia o una combinación de ambas.

Para calefacción eléctrica y de agua caliente.

Protección IP21

Tapa ref. 8565.3

8140.3 2CLA814030A1001 1

Novedad

Blanco

Tapa para termostato electrónico giratorio

Para mecanismo ref. 8140.7

8540.7 NS 2CLA854070A1501 5 Duna 8540.7 DN 2CLA854070A6201 5

Taupé 8540.7 TP 2CLA854070A6301 5

Comodoro 8540.7 CM 2CLA854070A1901 5

Acero Inoxidable 8540.7 AI 2CLA854070A1401 1

Oro Envejecido 8540.7 OE 2CLA854070A1201 1

Blanco Essence 8540.7 BE 2CLA854070A5101 5 Negro Essence 8540.7 NE 2CLA854070A1701 5

Tapa para cronotermostato digital Para mecanismo ref. 8140.3

Blanco Soft 8565.3 BL 2CLA856530A1101 1 Plata 8565.3 PL 2CLA856530A1301 1

Negro Soft 8565.3 NS 2CLA856530A1501

Conmutador rotativo

Color Código Código de pedido Un. Embalaje

Conmutador rotativo

16 AX; 250 V~ 4 posiciones y 4 circuitos Tapa ref. 8554 8154 2CLA815400A1001

Interruptores temporizados

Interruptor temporizado de triac

230 V~; 50 Hz

Temporización de 10 seg. a 10 min. 40 - 500 W 40 - 400 VA

Pequeños motores 40 - 100 VA.

Conexión a 2 hilos

Piloto luminoso de orientación.

Tecla ref. 8562

8162.1 2CLA816210A1001

Interruptor detector de movimiento

Interruptor-relé

Válido para todo tipo de cargas.

Potencia: 2300 W / VA. Conexión a tres hilos.

Borna de control remoto para pulsadores convencionales (8104.5).

Número de pulsadores auxiliares: ilimitado.

Consumo de potencia: <1 W.

Máxima tensión de conmutación: 250 V~.

Máxima corriente de conmutación: 10 A, cos ϕ 0,5 8161 2CLA816100A1001 1 Color Código Código de pedido Un. Embalaje

Sensor detector

Ángulo de detección 180º

Alcance frontal 12 m.

Alcance lateral 8 m.

Margen de desconexión ajustable entre 2 s. y 32 min.

Umbral de iluminación entre 5 a 1000 Lux.

Para mecanismo ref. 8161 Blanco Soft 8541.1 BL 2CLA854110A1101 1

8541.1 PL 2CLA854110A1301 1

Soft 8541.1 NS 2CLA854110A1501 1

8541.1 DN 2CLA854110A6201 1

Taupé 8541.1 TP 2CLA854110A6301 1

Comodoro 8541.1 CM 2CLA854110A1901 1

Acero Inoxidable 8541.1 AI 2CLA854110A1401 1 Oro Envejecido 8541.1 OE 2CLA854110A1201 1

Interruptor programador

Color Código Código de pedido Un. Embalaje

Interruptor-relé

Válido para todo tipo de cargas.

Potencia: 2300 W / VA. Conexión a tres hilos.

Borna de control remoto para pulsadores convencionales (8104.5).

Número de pulsadores auxiliares: ilimitado.

Consumo de potencia: <1 W.

Máxima tensión de conmutación: 250 V~.

Máxima corriente de conmutación: 10 A, cos ϕ 0,5

8161 2CLA816100A1001 1

Interruptor-relé para persianas

Potencia: 700 W / VA.

Bornas de control remoto para pulsadores convencionales (8144).

Protección de enclavamiento: ~ 3 min.

Corriente o intensidad nominal: 3 A, cos ϕ = 0,5

Consumo de potencia: ≤1 W.

Máximo consumo de corriente por cada entrada auxiliar: ≤ 3 mA

8161.2 2CLA816120A1001 1

Interruptor programador

230 V~; 50 Hz

Color Código Código de pedido Un. Embalaje

Tapa para programador horario

Para mecanismo ref. 8165.31

No compatible con antigua ref. 8165.3

Blanco Soft 8565.3 BL 2CLA856530A1101 1

Plata 8565.3 PL 2CLA856530A1301 1

Negro Soft 8565.3 NS 2CLA856530A1501 1

Duna 8565.3 DN 2CLA856530A6201 1

Taupé 8565.3 TP 2CLA856530A6301 1

Comodoro 8565.3 CM 2CLA856530A1901 1

Acero Inoxidable 8565.3 AI 2CLA856530A1401 1

Oro Envejecido 8565.3 OE 2CLA856530A1201 1

Blanco Essence 8565.3 BE 2CLA856530A5101 1

Negro Essence 8565.3 NE 2CLA856530A1701 1

Código de pedido

Para la conmutación manual y temporizada de persianas, persianas enrollables, toldos, iluminación y otros dispositivos eléctricos.

Incluido programa amanecer a anochecer (Astro-program)

Ajuste individual y tiempo de bloqueo “Astro”.

Los productos controlados podrán ser operados de forma independiente en todo momento.

Configuración simple mediante pantalla con iluminación de fondo.

Prefijados tiempo de conmutación/fecha/hora.

Los tiempos de conmutación establecidos en fábrica se pueden ajustar individualmente.

Cambio automático de la hora de verano a la hora de invierno (función de desconexión).

Los tiempos de conmutación / programa se almacenan de forma segura en caso de un corte de red.

Almacenamiento de memoria >10 años

Cambio simple entre los modos manual / automático / vacaciones

Ajuste libre de temperatura y función de de protección solar según brillo.

Ajuste libre de función crepuscular

Tiempo de funcionamiento ajustable por el usuario para persianas y aire acondicionado.

Permite ajustar 6 intervalos de tiempo por cada día de la semana

Combinar con:

- Ref. 8161 para función interruptor programador-relé

- Ref. 8161.2 para función interruptor programador de persianas

Tapa ref. 8565.3

8165.31

2CLA816531A1001 1

Pilotos de balizado y sistema de señalización

Color Código Código de pedido Un. Embalaje

Señalizador luminoso por LED

230 V~; 50 Hz

Flujo luminoso > 2 lúmenes a 1 metro. Iluminación por LED de luz blanca.

Tapa ref. 8581

8180.1 2CLA818010A1001 1

Señalizador pase-espere por LED

230 V~; 50 Hz

Flujo luminoso > 2 lúmenes a 1 metro. Iluminación por LED de luz blanca.

Tapa ref. 8581

8180.2 2CLA818020A1001 1

Señalizadores Pase-Espere

Interruptor Pase-Espere con piloto 10 A; 250 V~ Para el interior de la habitación.

Tecla 1: luz roja - símbolo No molestar

Tecla 2: luz verde - símbolo Servicio Tapa ref. 8544.4

Color Código Código de pedido Un. Embalaje Tapa para interruptor Para mecanismo ref. 8144.4

Sistema de sonido Hit by Niessen

Color Código Código de pedido Un. Embalaje

Módulo radio despertador FM estéreo con RDS

230 V~; ±15 %; 50 - 60 Hz

Sintonizador de radio FM con RDS

Reloj despertador

Amplificador: 2 + 2 W; <1% distorsión (16 Ω)

Consumo máx: 100 mA

Imp. mínima altavoces: 16 Ω (2 + 2 W audio)

Módulo 9368.3 opcional para dotar al módulo radio de conexión Bluetooth, toma USB y entrada y salida analógica con mini-Jack Tapa ref. 8568

9368 2CLA936800A1001 1

Módulo entrada/salida USB y Bluetooth ®

Alimentado a través de los módulos 9368 o 9368.2.

Consumo máximo: 175 ~ 200 mA

Impedancia de auriculares: 16 ~ 600 Ω (25 + 25 mW)

Módulo opcional para los módulos 9368 y 9368.2

Tapa ref. 8568.3

9368.3 2CLA936830A1001 1

Módulo amplificador Bluetooth autónomo

230 V~; ±10 %; 50 - 60 Hz.

Módulo reproductor de audio a través de las entradas analógicas y Bluetooth®

Entrada audio por jack frontal, Bluetooth® o terminales traseros (LIN-RIN) para señal audio TV u otras fuentes.

Salida amplificada por terminales R-L traseros u opcionalmente a amplificador externo (ref. 9335.X) para instalaciones de potencias superiores.

Amplificador: 2 + 2 W; <1%

Distorsión (16 Ω)

Consumo máx: 100 mA

Imp. mín. altavoces: 8-16Ω.

Para instalación multiroom con 9368.1 Tapas ref. 8568.4 y N2268.4

9368.4 2CLA936840A1001 1

Color Código Código de pedido Un. Embalaje

Tapa para módulo de radio

Para módulos 9368

Blanco Soft 8568 BL 2CLA856800A1101 1

Plata 8568 PL 2CLA856800A1301 1

Negro Soft 8568 NS 2CLA856800A1501 1

Duna 8568 DN 2CLA856800A6201 1

Taupé 8568 TP 2CLA856800A6301 1

Comodoro 8568 CM 2CLA856800A1901 1

Acero Inoxidable 8568 AI 2CLA856800A1401 1

Oro Envejecido 8568 OE 2CLA856800A1201 1

Blanco Essence 8568 BE 2CLA856800A5101 1

Negro Essence 8568 NE 2CLA856800A1701 1

Tapa para módulo de entradas y salidas

Para módulo ref. 9368.3

1

Blanco Essence 8568.3 BE 2CLA856830A5101 1

Negro Essence 8568.3 NE 2CLA856830A1701 1

Tapa para módulo Bluetooth autónomo Para módulo ref. 9368.4

Blanco Soft 8568.4 BL 2CLA856840A1101 1

Plata 8568.4 PL 2CLA856840A1301 1

Negro Soft 8568.4 NS 2CLA856840A1501 1

Duna 8568.4 DN 2CLA856840A6201 1

Taupé 8568.4 TP 2CLA856840A6301 1

Comodoro 8568.4 CM 2CLA856840A1901 1

Acero Inoxidable 8568.4 AI 2CLA856840A1401 1

Oro Envejecido 8568.4 OE 2CLA856840A1201 1

Blanco Essence 8568.4 BE 2CLA856840A5101 1

Negro Essence 8568.4 NE 2CLA856840A1701 1

Amplificador de sonido

230 V~; ±10 %; 50 / 60 Hz.

Consumo: 3,5 VA (máx. 36 VA).

Potencia: 10 + 10 W (2 Ω); 20 W (4 Ω).

Impedancia de altavoces:2 ÷16 Ω (10 + 10 W).4 ÷ 16 Ω (20 W).

Salida de tensión: 15 V~ (máx. 1,5 A).

Amplificadores máx. por mando: 5 Ud. Montaje sobre perfil DIN

9335.1 2CLA933510A1001 1

Altavoces

Altavoz de 2" 2 módulos

Montaje empotrado en caja universal.

Potencia máxima: 2W

Impedancia: 16Ω Tapa ref. 8529

Altavoz de 5"

Montaje empotrado en caja ref. 9399 o aro empotrable ref. 9399.1.

Potencia máx. 6 W.

Impedancia: 16 Ω. Respuesta de frecuencia: 70 Hz a 10 kHz. Rejilla ref. 9399.2.

Código Product ID Un. Embalaje

Caja de empotrar altavoz 5"

Para techos de obra y muros con cámara.

Taladro a practicar: 175 mm.

En conjunto con ref. 9329.1, 9399.1 y 9399.2

Aro de empotrar altavoz 5"

Para techos o tabiques huecos. Incluye bridas y muelles. Taladro: 160 mm. En conjunto con ref. 9329.1, 9399 y 9399.2

2CLA939910A1001 12

Rejilla embellecedora altavoz 5"

Diámetro: 186 mm.

Fijación mediante tornillo central.

Control de altavoces

Color Código Código de pedido Un. Embalaje

Potenciómetro bobinado para altavoces

3 W / 27 Ω Para circuitos de baja impedancia.

Tapa ref. 8559

8159.3 2CLA815930A1001 1

Potenciómetro bobinado para altavoces

5 W / 47 Ω Para circuitos de baja impedancia. Tapa ref. 8559

8159.5 2CLA815950A1001 1

Unidades de conexión

Código Código de pedido Un.

Unidad de conexión de altavoz

Frontal: 2 x terminales de altavoz (rojo/negro)

Trasera: 2 x terminales de tornillo. Sin garras.

Tapa ref. 8557.1

8157.1 2CLA815710A1001 1

Color Código Código de pedido Un. Embalaje

Tapa potenciómetro

Para mecanismos ref. 8159.3 y 8159.5

Blanco Soft 8559 BL 2CLA855900A1101 1

Plata 8559 PL 2CLA855900A1301 1

Negro Soft 8559 NS 2CLA855900A1501 1

Duna 8559 DN 2CLA855900A6201 1

Taupé 8559 TP 2CLA855900A6301 1

Comodoro 8559 CM 2CLA855900A1901 1

Acero Inoxidable 8559 AI 2CLA855900A1401 1

Oro Envejecido 8559 OE 2CLA855900A1201 1

Blanco Essence 8559 BE 2CLA855900A5101 1

Negro Essence 8559 NE 2CLA855900A1701 1

Color Código Código de pedido Un. Embalaje

Tapa toma altavoz por borna Para mecanismo ref. 8157.1

Blanco Soft 8557.1 BL 2CLA855710A1101 1

Plata 8557.1 PL 2CLA855710A1301 1

Negro Soft 8557.1 NS 2CLA855710A1501 1

Duna 8557.1 DN 2CLA855710A6201 1

Taupé 8557.1 TP 2CLA855710A6301 1

Comodoro 8557.1 CM 2CLA855710A1901 1

Acero Inoxidable 8557.1 AI 2CLA855710A1401 1

Oro Envejecido 8557.1 OE 2CLA855710A1201 1

Blanco Essence 8557.1 BE 2CLA855710A5101 1

Negro Essence 8557.1 NE 2CLA855710A1701 1

Teclas / Emisores Wireless

Color Código Código de pedido Un. Embalaje

Tecla wireless 1 canal stand-alone Se suministra con adhesivos y pila.

Blanco Soft 8531.1 BL 2CLA853110A1101 1

Plata 8531.1 PL 2CLA853110A1301 1

Negro Soft 8531.1 NS 2CLA853110A1501 1

Duna 8531.1 DN 2CLA853110A6201 1

Taupé 8531.1 TP 2CLA853110A6301 1

Comodoro 8531.1 CM 2CLA853110A1901 1

Blanco Essence 8531.1 BE 2CLA853110A5101 1

Negro Essence 8531.1 NE 2CLA853110A1701 1

Color Código Código de pedido Un. Embalaje

Tecla wireless 2 canales stand-alone Se suministra con adhesivos y pila.

Blanco Soft 8531.2 BL 2CLA853120A1101 1

Plata 8531.2 PL 2CLA853120A1301 1

Negro Soft 8531.2 NS 2CLA853120A1501 1

Duna 8531.2 DN 2CLA853120A6201 1

Taupé 8531.2 TP 2CLA853120A6301 1

Comodoro 8531.2 CM 2CLA853120A1901 1

Blanco Essence 8531.2 BE 2CLA853120A5101 1

Negro Essence 8531.2 NE 2CLA853120A1701 1

Color Código Código de pedido Un. Embalaje

Marcos Blanco Soft

1 ventana: 86 x 86 mm. Perfil gris.

2 ventanas: 86 x 157 mm. Perfil gris.

3 ventanas: 86 x 228 mm. Perfil gris.

4 ventanas: 86 x 299 mm. Perfil gris.

1 ventana 8571 BL 2CLA857100A1101 20

2 ventanas 8572 BL 2CLA857200A1101 20

3 ventanas 8573 BL 2CLA857300A1101 10

4 ventanas 8574 BL 2CLA857400A1101 5

Marcos Plata

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 PL 2CLA857100A1301 20

2 ventanas 8572 PL 2CLA857200A1301 20

3 ventanas 8573 PL 2CLA857300A1301 10

4 ventanas 8574 PL 2CLA857400A1301 5

Marcos Negro Soft

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 NS 2CLA857100A1501 20

2 ventanas 8572 NS 2CLA857200A1501 20

3 ventanas 8573 NS 2CLA857300A1501 10

4 ventanas 8574 NS 2CLA857400A1501 5

Marcos Duna

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 DN 2CLA857100A6201 20

2 ventanas 8572 DN 2CLA857200A6201 20

3 ventanas 8573 DN 2CLA857300A6201 10

4 ventanas 8574 DN 2CLA857400A6201 5

Marcos Taupé

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 TP 2CLA857100A6301 20

2 ventanas 8572 TP 2CLA857200A6301 20

3 ventanas 8573 TP 2CLA857300A6301 10

4 ventanas 8574 TP 2CLA857400A6301 5

Marcos Comodoro

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 CM 2CLA857100A1901 20

2 ventanas 8572 CM 2CLA857200A1901 20

3 ventanas 8573 CM 2CLA857300A1901 10

4 ventanas 8574 CM 2CLA857400A1901 5

Color Código Código de pedido Un. Embalaje

Marcos Cristal Blanco

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 CB 2CLA857100A3001 1

2 ventanas 8572 CB 2CLA857200A3001 1

3 ventanas 8573 CB 2CLA857300A3001 1

4 ventanas 8574 CB 2CLA857400A3001 1

Marcos Cristal Negro

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 CN 2CLA857100A3101 1 2 ventanas 8572 CN 2CLA857200A3101 1

ventanas 8574 CN 2CLA857400A3101 1

Marcos Acero Inoxidable

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

Marcos Oro Envejecido

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

Marcos Fresno

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 FR 2CLA857100A2001 1

2 ventanas 8572 FR 2CLA857200A2001 1

3 ventanas 8573 FR 2CLA857300A2001 1

4 ventanas 8574 FR 2CLA857400A2001 1

Marcos Wengué Natural

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8571 WN 2CLA857100A2101 1

2 ventanas 8572 WN 2CLA857200A2101 1

3 ventanas 8573 WN 2CLA857300A2101 1

4 ventanas 8574 WN 2CLA857400A2101 1

Marcos básicos

Color Código Código de pedido Un. Embalaje

Marcos Básicos Blanco Soft

1 ventana: 86 x 86 mm. Perfil blanco. 2 ventanas: 86 x 157 mm. Perfil blanco. 3 ventanas: 86 x 228 mm. Perfil blanco. 4 ventanas: 86 x 299 mm. Perfil blanco.

1 ventana 8571.1 BL 2CLA857110A1101 20

2 ventanas 8572.1 BL 2CLA857210A1101 20

3 ventanas 8573.1 BL 2CLA857310A1101 10

4 ventanas 8574.1 BL 2CLA857410A1101 5

Zócalos de superficie

Color Código Código de pedido Un. Embalaje

Zócalos de superficie

Entradas precortadas en los 4 lados

Color: Blanco Soft (BL)

1 ventana: para marcos ref. 8571 y 8571.1

2 ventanas: para marcos ref. 8572 y 8572.1

3 ventanas: para marcos ref. 8573 y 8573.1

1 ventana 8591 BL 2CLA859100A1101 6

2 ventanas 8592 BL 2CLA859200A1101 5

3 ventanas 8593 BL 2CLA859300A1101 1

Disponibles sensores ABB-free@home® de Niessen con estética Sky:

También disponible en catálogo técnico ABB-free@home®: solutions.abb/freeathome-niessen

Disponibles sensores ABB i-bus® KNX de Niessen con estética Sky:

También disponible en catálogo técnico ABB i-bus® KNX: solutions.abb/es-knx

Novedad

Sensores táctiles Sky Touch ABB-free@home®

Acoplador al bus ABB-free@home ® junto con el elemento de control para teclas de 1, 2, 3, 4 canales y personalizable. Control de las funciones estándard mediante pulsación o deslizado: On/off, regulación, persiana, escena. Además incluye función primaria, sensor de temperatura integrado, respuesta acústica, soporte de funciones/estados mediante el innovador concepto de guía de luz RGB, modo día/noche, luz de orientación, función de alarma mediante guías luminosas y retroalimentación acústica.

Temperatura ambiente: (funcionamiento) -5 ... +45 °C

Profundidad de instalación: 33 mm

Grado de protección: IP20

Número de puntos de accionamiento: 4

Número de LED: 8

Acoplador FTS free@home Sky -

Tapa 1 canal sin símbolo

Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapa 2 canales sin símbolo

Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapa 3 canales sin símbolo

Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapas Sky Touch ABB-free@home®

Tapa 4 canales sin símbolo

Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapa 1 canal con símbolo luz

Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapa 1 canal con símbolo persiana Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapa 1 canal con símbolo escena Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Novedad Tapas Sky Touch ABB-free@home®

Tapa 2 canales con símbolo luz/persiana

Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®)

Tapa 2 canales con símbolo persiana Para acoplador al bus Sky ref. 9697.31 (ABB-free@home®) Color

Tapa personalizable para sensor táctil

Para acoplador al bus ref. 9697.31 Sky (ABB-free@home®).

Tecla personalizable para el diseño de iconos a través de la página web.

Sensores y actuadores Sky ABB-free@home®

Para transmitir comandos de encendido y apagado, regulación y persianas a un actuador ABB-free@home ®. Elementos de control: contactos táctiles arriba/abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C. Profundidad de montaje: 9 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de un canal ref. SR-1-85, SRL-1-85, SRD-1- 85, SRB-1-85 y SRS-1-85.

Descripción

Dimensiones Código Product ID Un. Embalaje Sensor de 1/2 canales - SU-F-1.0.1 2CKA006220A0117 1

Para conmutar cargas de 127/230 V~. Con actuador de conmutación integrado. La función interruptor está disponible sin programación previa (pre-configurado). La función del sensor puede modificarse a través del System Access Point de ABB-free@ home ®. Elementos de control: contactos táctiles arriba/abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x contacto normalmente abierto, libre de potencial. Tipo de carga: óhmica. Corriente nominal: 10 A. Tensión nominal: 230 V~. Potencia nominal: 2300 W. Tipo de carga: capacitiva. Corriente nominal: 10 AX. Potencia nominal: 2300 VA. Tipo de carga: inductiva. Corriente nominal: 10 AX. Potencia nominal: 2300 VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 °C a 45 °C. Profundidad de montaje: 32 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de un canal ref. SR-1-85, SRL-1-85, SRD-1-85, SBR-1-85 y SRS-1-85.

Descripción

Sensor de 1/2 canales. 1 actuador interruptor

Dimensiones Código Product ID Un. Embalaje

SSA-F-1.1.1

2CKA006220A0123 1

Para regular cargas de 230 V~. Con actuador de regulación universal. Integrado para el control de LEDs, lámparas incandescentes, lámparas halógenas de 230 V, lámparas halógenas de baja tensión con transformadores electrónicos o convencionales y lámparas de bajo consumo regulables. Para renovación de LEDs regulables (LEDi). La función regulador está disponible sin programación previa (pre-configurado). La función del sensor puede modificarse a través del System Access Point de ABB-free@home ®. Elementos de control: contactos táctiles arriba/abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x canal de regulación. Tipo de carga: lámparas incandescentes a 230 V y lámparas halógenas de baja tensión con transformador convencional o electrónico. Potencia nominal: 10 - 180 W / VA. Tipo de carga: LEDi y lámparas de bajo consumo. Potencia nominal: 2 - 80 W / VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 °C a 45 °C. Profundidad de montaje: 32 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de un canal ref. SR-1-85, SRL-1-85, SRD-1- 85, SBR-1-85 y SRS-1-85.

Descripción

Dimensiones Código

SDA-F-1.1.1 2CKA006220A0126 1

Product ID Un. Embalaje Sensor de 1/2 canales. 1 actuador regulador -

Para controlar persianas o toldos. Con actuador de persianas integrado. La función control de persianas está disponible sin programación previa (pre-configurado). La función del sensor puede modificarse a través del System Access Point de ABB-free@ home ®. Elementos de control: contactos táctiles arriba/abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x contacto de conmutación normalmente abierto, potencial limitado. Tipo de carga: control de persianas. Corriente nominal: 4 A. Tensión de salida: 230 V~. Potencia nominal: 920 VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C. Profundidad de montaje: 32 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de un canal ref. SR-1-85, SRL-1-85, SRD-1- 85, SBR-1-85 y SRS-1-85.

Descripción

Sensor de 1/2 canales. 1 actuador persiana -

Dimensiones Código Product ID Un. Embalaje

SBA-F-1.1.1 2CKA006220A0128 1

Para transmitir comandos de encendido y apagado, regulación y persianas a un actuador ABB-free@ home ®. Elementos de control: contactos táctiles arriba/ abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Grado de protección: IP 20 Temperatura de funcionamiento: -5 °C a 45 °C Profundidad de montaje: 9 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de dos canales ref. SR-2-85, SRL-2-L-85, SRL-2-R-85, SRD-2-L-85, SRD-2-R-85, SRB-2-85, SRS-2-L-85 y SRS-2-R-85.

Descripción

Sensor de 2/4 canales -

Dimensiones Código Product ID Un. Embalaje

SU-F-2.0.1 2CKA006220A0118 1

Sensores y actuadores Sky ABB-free@home®

Para conmutar cargas de 127 / 230 V~. Con actuador de conmutación integrado. La función interruptor está disponible sin programación previa (pre-configurado). Las funciones del sensor pueden modificarse a través del System Access Point de ABBfree@home ®. Elementos de control: contactos táctiles arriba/abajo: Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x contacto normalmente abierto, libre de potencial. Tipo de carga: óhmica. Corriente nominal: 10 A. Tensión nominal: 230 V~. Potencia nominal: 2300 W. Tipo de carga: capacitiva. Corriente nominal: 10 AX. Potencia nominal: 2300 VA. Tipo de carga: inductiva. Corriente nominal: 10 AX. Potencia nominal: 2300 VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C Profundidad de montaje: 32 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de dos canales ref. SR-2-85, SRL-2-L-85, SRL-2-R-85, SRD-2-L-85, SRD-2-R-85, SRB-2-85, SRS-2-L-85 y SRS-2-R-85.

Descripción

Sensor de 2/4 canales. 1 actuador interruptor

SSA-F-2.1.1 2CKA006220A0124 1

Para conmutar cargas de 127 / 230 V~. Con actuador de conmutación integrado. La función interruptor está disponible sin programación previa (pre-configurado). Las funciones del sensor pueden modificarse a través del System Access Point de ABB-free@home ®. Elementos de control: contactos táctiles arriba/abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 2x contacto normalmente abierto, libre de potencial. Tipo de carga: óhmica. Corriente nominal: 5 A. Tensión nominal: 230 V~. Potencia nominal: 1380 W. Tipo de carga: capacitiva. Corriente nominal: 4 AX. Potencia nominal: 920 VA. Tipo de carga: inductiva. Corriente nominal: 4 AX. Potencia nominal: 920 VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 °C a 45 °C Profundidad de montaje: 32 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de dos canales ref. SR-2-85, SRL-2-L-85, SRL-2-R-85, SRD-2-L-85, SRD-2-R-85, SRB-2-85, SRS-2-L-85 y SRS-2-R-85.

Descripción

Sensor de 2/4 canales. 2 actuadores interruptor - SSA-F-2.2.1 2CKA006220A0125 1

Para regular cargas de 230 V~. Con actuador de regulación universal. Integrado para el control de LEDs, lámparas incandescentes, lámparas halógenas de 230V, lámparas halógenas de baja tensión con transformadores electrónicos o convencionales y lámparas de bajo consumo regulables. Para renovación de LEDs regulables (LEDi). La función regulador está disponible sin programación previa (pre-configurado). Las funciones del sensor pueden modificarse a través del System Access Point de ABB-free@ home ®. Elementos de control: contactos táctiles arriba/abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x canal de regulación. Tipo de carga: lámparas incandescentes a 230 V y lámparas halógenas de baja tensión con transformador convencional o electrónico. Potencia nominal: 10 - 180 W / VA Tipo de carga: LEDi y lámparas de bajo consumo. Potencia nominal: 2 - 80 W / VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 °C a 45 °C Profundidad de montaje: 32 mm. Solo para uso en combinación con interruptores de tecla ABB-free@home ® de dos canales ref. SR-2-85, SRL-2-L-85, SRL-2-R-85, SRD-2-L-85, SRD-2-R-85, SRB-2-85, SRS-2-L-85 y SRS-2-R-85.

Descripción

Dimensiones

Código Product ID Un. Embalaje Sensor de 2/4 canales. 1 actuador regulador

SDA-F-2.1.1 2CKA006220A0127 1

Para controlar persianas o toldos. Con actuador de persianas integrado. La función control de persianas está disponible sin programación previa (preconfigurado). Las funciones del sensor pueden modificarse a través del System Access Point de ABB-free@home ®. Elementos de control: contactos táctiles arriba/ abajo. Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x contacto de conmutación normalmente abierto, potencial limitado. Tipo de carga: control de persianas. Corriente nominal: 4 A. Tensión de salida: 230 V~. Potencia nominal: 920 VA. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C. Profundidad de montaje: 32 mm Solo para uso en combinación con interruptores de tecla ABB-free@home ® de dos canales ref. SR-2-85, SRL-2-L-85, SRL-2-R-85, SRD-2-L-85, SRD-2-R-85, SRB-2-85, SRS-2-L-85 y SRS-2-R-85.

Descripción

Dimensiones Código Product ID Un. Embalaje Sensor de 2/4 canales. 1 actuador persiana - SBA-F-2.1.1

2CKA006220A0129 1

Funcionamiento frio/calor. Elemento de control con función termostato para el control de actuadores de regulación convencionales o analógicos (regulador constante) en conexión con HA-M-0.6.1, HA-M-0.12.1. Con indicador de temperatura del valor de consigna. Elemento de control: tapa flotante para la selección de valores de ajuste y modos de operación. Elementos de visualización: indicador de modos operativos por LCD. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C. Profundidad de montaje: 14 mm. Solo para uso en combinación con tapa de termostato ABB-free@home ® ref. CP-RTC-85.

Descripción

Dimensiones Código Product ID Un. Embalaje

Termostato con display - RTC-F-1

2CKA006220A0122 1

Sensores y actuadores Sky ABB-free@home®

Con lente selectiva para la detección de acceso de animales. Para la conmutación automática de actuares ABB-free@home ® por movimiento y luminosidad. Tiempo de apagado configurable a través del System Access Point de ABB-free@home ®. Rango de detección: frontal: 6 m, lateral: 3 m. Ángulo de detección: 180 °. Valor límite de luminosidad: 1 Lux - 500 Lux. Altura de montaje: 1.1 m - 1.3 m. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C. Profundidad de montaje: 9 mm. Posición de instalación: vertical. Solo para uso en combinación con tapas para detector de movimiento ABB-free@home ® ref. CP-MD-85.

Descripción

Det.mov. 1 canal ZENIT/SKY -

MD-F-1.0.PB.1 2CKA006220A0229 1

Con lente selectiva para la detección de acceso de animales. Para la conmutación automática de actuares ABB-free@home ® por movimiento y luminosidad. Tiempo de apagado configurable a través del System Access Point de ABB-free@home ® Para conmutar cargas de 127 V~ - 230 V~. Con actuador de conmutación integrado. La función interruptor está disponible sin programación previa (pre-configurado). Pilotos: LED a modo de luz de orientación o como indicación del estado de conmutación. Salidas: 1x contacto normalmente abierto, libre de potencial. Tipo de carga: óhmica. Corriente nominal: 10 A. Tensión nominal: 230 V~. Potencia nominal: 2300 W. Tipo de carga: capacitiva. Corriente nominal: 10 AX. Potencia nominal: 2300 VA. Tipo de carga: inductiva. Corriente nominal: 10 AX. Potencia nominal: 2300 VA. Rango de detección: frontal: 6 m, lateral: 3 m. Ángulo de detección: 180 ° Valor límite de luminosidad: 1 Lux - 500 Lux. Altura de montaje: 1.1 m - 1.3 m. Grado de protección: IP 20. Temperatura de funcionamiento: -5 ° C a 45 ° C. Profundidad de montaje: 32 mm. Posición de instalación: vertical. Solo para uso en combinación con tapas para detector de movimiento ABB-free@ home ® ref. CP-MD-85.

Descripción

Dimensiones Código Product ID Un. Embalaje

Det.mov./Actuador 1 canal ZENIT/SKY - MSA-F-1.1.PB.1 2CKA006220A0231 1

Sensores y actuadores flex Sky ABB-free@home®

Sensor flex, 1 canal, WL

Para el control manual y automático de persianas, toldos, iluminación y cargas eléctricas. Compatible con ABB-free@home ® flex. Funcionamiento a distancia a través de Bluetooth y aplicación para smartphone/tableta. Programación vía Bluetooth con la app ABB-free@home ® o a través de la interfaz web del Punto de acceso al sistema. Temporizador con función Astro. Para actuador flex, 1 canal, 64811 U-500. Para actuador flex de 2 canales, 64821 U-500. Para actuador flex e-contact, 1 canal, 64814 U-500. Para actuador regulador flex LED, 1 canal, 64851 U-500. Para extensión flex, 64891 U-500. Para actuador de persiana flex, 1 canal, 64831 U-500

Descripción

Sensor flex, 1 canal, WL - 62711-WL-500 2CKA006200A0281 1

Sensor flex, 2 canal, WL

Para el control manual y automático de persianas, toldos, iluminación y cargas eléctricas. Compatible con ABB-free@home ® flex. Funcionamiento a distancia a través de Bluetooth y aplicación para smartphone/tableta. Programación vía Bluetooth con la app ABB-free@home ® o a través de la interfaz web del Punto de acceso al sistema. Temporizador con función Astro. Para actuador flex, 1 canal, 64811 U-500. Para actuador flex de 2 canales, 64821 U-500. Para actuador flex e-contact, 1 canal, 64814 U-500. Para actuador regulador flex LED, 1 canal, 64851 U-500. Para extensión flex, 64891 U-500. Para actuador de persiana flex, 1 canal, 64831 U-500

Descripción

Dimensiones

Código

Product ID Un. Embalaje

Sensor flex, 2 canal, WL - 62721-WL-500 2CKA006200A0283 1

Actuador flex, 1 canal Conexión de 3 hilos (requiere neutro). Para la conmutación de sistemas de iluminación. Funcionamiento en instalaciones de 2 vías de 1gang mediante unidad de interruptor pulsador para combinación con unidades empotradas. Funcionamiento también mediante pulsadores convencionales Para sensor flex, 1 canal, inalámbrico, 62711-WL. Para sensor flex, 1 canal, inalámbrico, 62721-WL. Combinable con el inserto de extensión, 64891 U. Tensión nominal: 230 V~, +10 % / -10 %. Frecuencia nominal: 50 Hz. Entradas: 1. Salidas: 1x contacto normalmente abierto, unido por potencial. Adecuado para: 230 V- LEDi. Potencia nominal: 300 VA. Adecuado para: 230 V lámparas incandescentes/230 V lámparas halógenas. Potencia nominal: 2300 W. Adecuado para: Lámparas halógenas de baja tensión que funcionan mediante transformadores. Potencia nominal: 2300 VA. Rango de temperatura (aparato): -25 °C a 55 °C. Instación en caja de empotrar estandar.

Descripción

Actuador flex, 1 canal

71 mm x 71 mm x 30 mm 64811 U-500 2CKA006800A3042 1

Actuador flex, 2 canal Conexión de 3 hilos (requiere neutro). Para la conmutación de sistemas de iluminación. Para conmutar dos circuitos de carga independientes. Para el control de sistemas de iluminación y ventilación. Funcionamiento en instalaciones de 2 vías de 1gang mediante unidad de interruptor pulsador para combinación con unidades empotradas. Funcionamiento también mediante pulsadores convencionales Para sensor flex, 1 canal, inalámbrico, 62711-WL. Para sensor flex, 1 canal, inalámbrico, 62721-WL. Combinable con el inserto de extensión, 64891 U. Tensión nominal: 230 V~, +10 % / -10 %. Frecuencia nominal: 50 Hz. Entradas: 2. Salidas: 2 contactos normalmente abiertos, limitados por potencial Adecuado para: 230 V- LEDi, típico. Potencia nominal: 300 VA. Adecuado para: 230 V lámparas incandescentes/230 V lámparas halógenas. Potencia nominal: 1840 W. Adecuado para: Lámparas halógenas de baja tensión que funcionan mediante transformadores. Potencia nominal: 1150 VA. Rango de temperatura (dispositivo): -25 °C a 55 °C. Instalación en caja de empotrar estándar.

Descripción Dimensiones

Actuador flex, 2 canales 71 mm x 71 mm x 30 mm 64821 U-500 2CKA006800A3045 1

Actuador flex persianas, 1 canal Conexión de 3 hilos (requiere neutro). Para el control de motores de persianas y toldos con desconexión mecánica o final de carrera mecánico o electrónico. Posibilidad de formación de grupos mediante entrada de extensión. Posibilidad de accionamiento también mediante pulsadores. Para sensor flex, 1 canal, inalámbrico, 62711-WL. Para sensor flex, 1 canal, inalámbrico, 62721-WL.

Descripción

Actuador flex persianas, 1 canal

Dimensiones

Código Product ID Un. Embalaje

71 mm x 71 mm x 30 mm 64831 U-500 2CKA006400A0096 1

Sensores y actuadores flex Sky ABB-free@home®

Regulador flex, 1 canal 1) 2) 3) 4) 5) 6) FM, LED, 3-240 VA

Conexión a 2 hilos (conductor neutro no necesario). Conductor neutro conectable opcionalmente (recomendado para la conexión de cargas bajas < 10 W/VA). Regulador táctil para la conmutación de sistemas de iluminación. Funcionamiento en instalaciones de 2 vías de 1gang mediante unidad de interruptor pulsador para combinación con unidades empotradas. Funcionamiento también mediante pulsadores convencionales. Optimizado para la regulación de lámparas LED retrofit (LEDi). Para Retrofit-LED regulables (LEDi). regulables con transformadores convencionales o electrónicos. Para lámparas incandescentes, lámparas halógenas de 230 V, lámparas halógenas de bajo voltaje con transformadores convencionales o electrónicos y lámparas halógenas de bajo consumo regulables. Posibilidad de funcionamiento mixto de LEDi con cargas convencionales. Con modo de funcionamiento ajustable manualmente: control del borde de ataque/descenso. Con luminosidad mínima regulable. Con memoria de nivel de luz y memoria de luminosidad mínima. Bajo nivel de ruido mediante transistores MOSFET. Con protección electrónica contra cortocircuitos. Con protección electrónica contra sobrecargas. Para sensor flex, 1 canal, inalámbrico, 62711-WL. Para sensor flex, 1 canal, inalámbrico, 62721-WL. Potencia nominal: 3-240 VA (LEDi). Tensión nominal: 230 V~, +10 % / -10 %. Frecuencia nominal: 50 Hz. Entradas: 1. Salidas: 1 canal de regulación. Adecuado para: 230 V LEDi, típico (control del borde de ataque). Potencia nominal: 3 - 100 VA. Adecuado para: 230 V LEDi, típico (control del borde de salida). Potencia nominal: 3 - 240 W. Adecuado para: Lámparas incandescentes de 230 V, lámparas halógenas de 230 V y lámparas halógenas de bajo voltaje con transformadores convencionales o transformador electrónico. Potencia nominal: 10240 VA. Rango de temperatura (Dispositivo): -5 °C a 45 °C.

Descripción Dimensiones

Código Product ID Un. Embalaje

Regulador flex LED, 1 canal 71 mm x 71 mm x 30 mm 64851 U-500

2CKA006500A0013 1

Actuador e-contact flex, 1 canal Conexión a 2 hilos (conductor neutro no necesario). Conductor neutro conectable opcionalmente (recomendado para la conexión de cargas bajas <10 W/VA). Para la conmutación de instalaciones de alumbrado. Funcionamiento en instalaciones de 2 vías de 1gang mediante unidad de interruptor pulsador para combinación con unidades empotradas. Funcionamiento también mediante pulsadores convencionales. Para sensor flex, 1 canal, inalámbrico, 62711-WL. Para sensor flex, 1 canal, inalámbrico, 62721-WL. Combinable con extensión, 64891 U. Tensión nominal: 230 V~, +10 % / -10 %. Frecuencia nominal: 50 Hz. Entradas: 1. Salidas: 1x contacto normalmente abierto, limitado por potencial. Adecuado para: 230 V- LEDi, típico. Potencia nominal: 3240 VA. Adecuado para: 230 V lámparas incandescentes/230 V lámparas halógenas. Potencia nominal: 10 - 240 W. Adecuado para: Lámparas halógenas de baja tensión que funcionan mediante transformadores. Potencia nominal: 3 - 240 VA. Rango de temperatura (aparato): -5 °C a 45 °C.

Descripción

Actuador e-contact flex, 1 canal - 64814 U-500 2CKA006800A3048 1

Extensión flex 1

Conexión de 3 hilos (conductor neutro necesario). Para la ampliación de las instalaciones de interruptores ABB-Comfort o detectores de presencia. Para el control en grupo de insertos flexibles a través de la comunicación de la unidad de extensión. Funcionamiento en instalaciones de 2 vías de 1 grupo mediante unidad de interruptor pulsador en com-binación con unidades empotradas. Para sensor flex, 1 canal, inalámbrico, 62711-WL. Para sensor flex, 1 canal, inalámbrico, 62721-WL. Tensión nominal: 230 V~, +10 % / -10 %. Frecuencia nominal: 50 Hz. Salidas de control/señal: 1, salida electrónica, limitada por potencial. Rango de temperatura (aparato): -5 °C a 45 °C.

Descripción Dimensiones

Código Product ID Un. Embalaje

Extensión flex - 64891 U-500

2CKA006800A3051 1

Tapas Sky ABB-free@home® y flex

Tecla para sensor/sensor actuador 1/2

Descripción Dimensiones Color

Tapa sensor

ABB-free@home ® 1 canal sin símbolo

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Tapa sensor

ABB-free@home ® 1 canal con símbolo “Luz”

Tapa sensor

ABB-free@home ® 1 canal con símbolo “Regulador”

Tapa sensor

ABB-free@home ® 1 canal con símbolo “Persiana”

Código Product ID Un. Embalaje

SR-1-85 BL 2CLA852620A1101 1

SR-1-85 PL 2CLA852620A1301 1

SR-1-85 NS 2CLA852620A1501 1

SR-1-85 DN 2CLA852620A6201 1

SR-1-85 TP 2CLA852620A6301 1

SR-1-85 CM 2CLA852620A1901 1

Acero inoxidable SR-1-85 AI 2CLA852620A1401 1

Oro Envejecido

SR-1-85 OE 2CLA852627A1201 1

Blanco Essence SR-1-85BE 2CLA852620A5101 1

Negro Essence

Blanco Soft

SR-1-85NE 2CLA852620A1701 1

SRL-1-85 BL 2CLA852626A1101 1

Plata SRL-1-85 PL 2CLA852626A1301 1

Negro Soft

SRL-1-85 NS 2CLA852626A1501 1

Duna SRL-1-85 DN 2CLA852626A6201 1

Taupé

SRL-1-85 TP 2CLA852626A6301 1

Comodoro SRL-1-85 CM 2CLA852626A1901 1

Acero inoxidable SRL-1-85 AI 2CLA852626A1401 1

Oro Envejecido SRL-1-85 OE 2CLA852626A1201 1

Blanco Essence SRL-1-85BE 2CLA852626A5101 1

Negro Essence SRL-1-85NE 2CLA852626A1701 1

Blanco Soft SRD-1-85 BL 2CLA852625A1101 1

Plata SRD-1-85 PL 2CLA852625A1301 1

Negro Soft SRD-1-85 NS 2CLA852625A1501 1

Duna

SRD-1-85 DN 2CLA852625A6201 1

Taupé SRD-1-85 TP 2CLA852625A6301 1

Comodoro

SRD-1-85 CM 2CLA852625A1901 1

Acero inoxidable SRD-1-85 AI 2CLA852625A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Tapa sensor

ABB-free@home ® 1 canal con símbolo “Escena”

SRD-1-85 OE 2CLA852625A1201 1

SRD-1-85BE 2CLA852625A5101 1

SRD-1-85NE 2CLA852625A1701 1

SRB-1-85 BL 2CLA852620A1101 1

SRB-1-85 PL 2CLA852620A1301 1

SRB-1-85 NS 2CLA852620A1501 1

SRB-1-85 DN 2CLA852620A6201 1

SRB-1-85 TP 2CLA852620A6301 1

SRB-1-85 CM 2CLA852620A1901 1

Acero inoxidable SRB-1-85 AI 2CLA852620A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

SRB-1-85 OE 2CLA852620A1201 1

SRB-1-85BE 2CLA852623A5101 1

SRB-1-85NE 2CLA852623A1701 1

SRS-1-85 BL 2CLA852627A1101 1

SRS-1-85 PL 2CLA852627A1301 1

SRS-1-85 NS 2CLA852627A1501 1

Duna SRS-1-85 DN 2CLA852627A6201 1

Taupé SRS-1-85 TP 2CLA852627A6301 1

Comodoro

Acero inoxidable

Oro Envejecido

Blanco Essence

Negro Essence

SRS-1-85 CM 2CLA852627A1901 1

SRS-1-85 AI 2CLA852627A1401 1

SRS-1-85 OE 2CLA852627A1201 1

SRS-1-85BE 2CLA852627A5101 1

SRS-1-85NE 2CLA852627A1701 1

Tapas Sky ABB-free@home® y flex

Descripción

Tapa sensor

ABB-free@home ® 1 canal personalizable

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Acero inoxidable

Oro Envejecido

Blanco Essence

Negro Essence

SR-1P-85 BL 2CLA852620A1101 1

SR-1P-85 PL 2CLA852620A1301 1

SR-1P-85 NS 2CLA852620A1501 1

SR-1P-85 DN 2CLA852620A6201 1

SR-1P-85 TP 2CLA852621A6301 1

SR-1P-85 CM 2CLA852621A1901 1

SR-1P-85 AI 2CLA852621A1401 1

SR-1P-85 OE 2CLA852621A1201 1

SR-1P-85BE 2CLA852621A5101 1

SR-1P-85NE 2CLA852621A1701 1

Tapas Sky ABB-free@home® y Flex

Tapa para sensor/sensor actuador 2/4

Descripción Dimensiones Color Código Product ID Un. Embalaje

Tapa para sensor/ sensor actuador 2/4

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Tapa para sensor/ sensor actuador 2/4

SR-2-85 BL 2CLA852640A1101 1

SR-2-85 PL 2CLA852640A1301 1

SR-2-85 NS 2CLA852640A1501 1

SR-2-85 DN 2CLA852640A6201 1

SR-2-85 TP 2CLA852640A6301 1

Comodoro SR-2-85 CM 2CLA852640A1901 1

Acero inoxidable SR-2-85 AI 2CLA852640A1401 1

Oro Envejecido

SR-2-85 OE 2CLA852640A1201 1

Blanco Essence SR-2-85BE 2CLA852640A5101 1

Negro Essence

Blanco Soft

Plata

Negro Soft

SR-2-85NE 2CLA852640A1701 1

SRL-2-L-85 BL 2CLA852642A1101 1

SRL-2-L-85 PL 2CLA852642A1301 1

SRL-2-L-85 NS 2CLA852642A1501 1

Duna SRL-2-L-85 DN 2CLA852642A6201 1

Taupé

Comodoro

Tapa para sensor/ sensor actuador 2/4

SRL-2-L-85 TP 2CLA852642A6301 1

SRL-2-L-85 CM 2CLA852642A1901 1

Acero inoxidable SRL-2-L-85 AI 2CLA852642A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Tapa para sensor/ sensor actuador 2/4

SRL-2-L-85 OE 2CLA852642A1201 1

SRL-2-L-85BE 2CLA852642A5101 1

SRL-2-L-85NE 2CLA852642A1701 1

SRL-2-R-85 BL 2CLA852648A1101 1

SRL-2-R-85 PL 2CLA852648A1301 1

SRL-2-R-85 NS 2CLA852648A1501 1

SRL-2-R-85 DN 2CLA852648A6201 1

SRL-2-R-85 TP 2CLA852648A6301 1

SRL-2-R-85 CM 2CLA852648A1901 1

Acero inoxidable SRL-2-R-85 AI 2CLA852648A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

SRL-2-R-85 OE 2CLA852648A1201 1

SRL-2-R-85BE 2CLA852648A5101 1

SRL-2-R-85NE 2CLA852648A1701 1

SRD-2-L-85 BL 2CLA852641A1101 1

SRD-2-L-85 PL 2CLA852641A1301 1

SRD-2-L-85 NS 2CLA852641A1501 1

SRD-2-L-85 DN 2CLA852641A6201 1

SRD-2-L-85 TP 2CLA852641A6301 1

SRD-2-L-85 CM 2CLA852641A1901 1

Acero inoxidable SRD-2-L-85 AI 2CLA852641A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

Tapa para sensor/ sensor actuador 2/4

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

SRD-2-L-85 OE 2CLA852641A1201 1

SRD-2-L-85BE 2CLA852641A5101 1

SRD-2-L-85NE 2CLA852641A1701 1

SRD-2-R-85 BL 2CLA852647A1101 1

SRD-2-R-85 PL 2CLA852647A1301 1

SRD-2-R-85 NS 2CLA852647A1501 1

SRD-2-R-85 DN 2CLA852647A6201 1

SRD-2-R-85 TP 2CLA852647A6301 1

SRD-2-R-85 CM 2CLA852647A1901 1

Acero inoxidable SRD-2-R-85 AI 2CLA852647A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

SRD-2-R-85 OE 2CLA852647A1201 1

SRD-2-R-85BE 2CLA852647A5101 1

SRD-2-R-85NE 2CLA852647A1701 1

Tapas Sky ABB-free@home® y Flex

Tapa para sensor/sensor actuador 2/4

Descripción Dimensiones Color

Tapa para sensor/ sensor actuador 2/4

Tapa para sensor/ sensor actuador 2/4

Tapa para sensor/ sensor actuador 2/4

Tapa para sensor/ sensor actuador 2/4 personalizable

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Acero inoxidable

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Acero inoxidable

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Acero inoxidable

Oro Envejecido

Blanco Essence

Negro Essence

Blanco Soft

Plata

Negro Soft

Código Product ID Un. Embalaje

SRB-2-85 BL 2CLA852643A1101 1

SRB-2-85 PL 2CLA852643A1301 1

SRB-2-85 NS 2CLA852643A1501 1

SRB-2-85 DN 2CLA852643A6201 1

SRB-2-85 TP 2CLA852643A6301 1

SRB-2-85 CM 2CLA852643A1901 1

SRB-2-85 AI 2CLA852643A1401 1

SRB-2-85 OE 2CLA852643A1201 1

SRB-2-85BE 2CLA852643A5101 1

SRB-2-85NE 2CLA852643A1701 1

SRS-2-L-85 BL 2CLA852644A1101 1

SRS-2-L-85 PL 2CLA852644A1301 1

SRS-2-L-85 NS 2CLA852644A1501 1

SRS-2-L-85 DN 2CLA852644A6201 1

SRS-2-L-85 TP 2CLA852644A6301 1

SRS-2-L-85 CM 2CLA852644A1901 1

SRS-2-L-85 AI 2CLA852644A1401 1

SRS-2-L-85 OE 2CLA852644A1201 1

SRS-2-L-85BE 2CLA852644A5101 1

SRS-2-L-85NE 2CLA852644A1701 1

SRS-2-R-85 BL 2CLA852647A1101 1

SRS-2-R-85 PL 2CLA852647A1301 1

SRS-2-R-85 NS 2CLA852647A1501 1

SRS-2-R-85 DN 2CLA852647A6201 1

SRS-2-R-85 TP 2CLA852647A6301 1

SRS-2-R-85 CM 2CLA852647A1901 1

SRS-2-R-85 AI 2CLA852647A1401 1

SRS-2-R-85 OE 2CLA852647A1201 1

SRS-2-R-85BE 2CLA852649A5101 1

SRS-2-R-85NE 2CLA852649A1701 1

SR-2P-85 BL 2CLA852640A1101 1

SR-2P-85 PL 2CLA852640A1301 1

SR-2P-85 NS 2CLA852640A1501 1

Duna SR-2P-85 DN 2CLA852640A6201 1

Taupé

Comodoro

SR-2P-85 TP 2CLA852640A6301 1

SR-2P-85 CM 2CLA852640A1901 1

Acero inoxidable SR-2P-85 AI 2CLA852640A1401 1

Oro Envejecido

SR-2P-85 OE 2CLA852640A1201 1

Blanco Essence SR-2P-85BE 2CLA852651A5101 1

Negro Essence SR-2P-85NE 2CLA852651A1701 1

Teclas Sky ABB-free@home®

Tapas para termostato ref. RTC-F-1

Descripción Dimensiones Color Código Product ID Un. Embalaje

Tapa termostato

ABB-free@home ®

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Tapa termostato

ABB-free@home ® fan coil

CP-RTC-85 BL 2CLA854060A1101 1

CP-RTC-85 PL 2CLA854060A1301 1

CP-RTC-85 NS 2CLA854060A1501 1

CP-RTC-85 DN 2CLA854060A6201 1

CP-RTC-85 TP 2CLA854060A6301 1

Comodoro CP-RTC-85 CM 2CLA854060A1901 1

Acero inoxidable

Oro Envejecido

CP-RTC-85 AI 2CLA854060A1401 1

CP-RTC-85 OE 2CLA854060A1201 1

Blanco Essence CP-RTC-85BE 2CLA854060A5101 1

Negro Essence CP-RTC-85NE 2CLA854060A1701 1

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

Acero inoxidable

Oro Envejecido

Blanco Essence

Negro Essence

CP-RTC-FC-85 BL 2CLA855420A1101 1

CP-RTC-FC-85 PL 2CLA855420A1301 1

CP-RTC-FC-85 NS 2CLA855420A1501 1

CP-RTC-FC-85 DN 2CLA855420A6201 1

CP-RTC-FC-85 TP 2CLA855420A6301 1

CP-RTC-FC-85 CM 2CLA855420A1901 1

CP-RTC-FC-85 AI 2CLA855420A1401 1

CP-RTC-FC-85 OE 2CLA855420A1201 1

CP-RTC-FC-85BE 2CLA855420A5101 1

CP-RTC-FC-85NE 2CLA855420A1701 1

Tapa para detectores de movimiento ref. MD-F-1.0.PB.1 y MSA-F-1.1.PB.1

Descripción Dimensiones

Tapa detector de movimiento

ABB-free@home ®

Blanco Soft

Plata

Negro Soft

Duna

Taupé

Comodoro

CP-MD-85 BL 2CLA854150A1101 1

CP-MD-85 PL 2CLA854150A1301 1

CP-MD-85 NS 2CLA854150A1501 1

CP-MD-85 DN 2CLA854150A6201 1

CP-MD-85 TP 2CLA854150A6301 1

CP-MD-85 CM 2CLA854150A1901 1

Acero inoxidable CP-MD-85 AI 2CLA854150A1401 1

Oro Envejecido

Blanco Essence

Negro Essence

CP-MD-85 OE 2CLA854150A1201 1

CP-MD-85BE 2CLA854150A5101 1

CP-MD-85NE 2CLA854150A1701 1

Tabla de Códigos

Mecanismo

Teclas y tapas

Colores XX

Teclas y tapas

CR Cromo

CN Cristal Negro

Marcos

Acero Inoxidable (OX)

Colores XX

Marcos

CB Cristal Blanco

CN Cristal Negro

OX Acero Inoxidable

Cristal cód. color emb (ud.)

1 elemento 8671 CB/CN 1

2 elementos 8672 CB/CN 1

3 elementos 8673 CB/CN 1

Acero Inoxidable

1 elemento 8671 OX 1

2 elementos 8672 OX 1

3 elementos 8673 OX 1

4 elementos 8674 OX 1

Interruptores

Interruptor monopolar

Interruptor monopolar con piloto de control

Interruptor monopolar con garras 8101.8 10

Conmutador 8102 10

Interruptor conmutador 16 A 8102.1 10

Conmutador con piloto de control 8102.5 10

Conmutador con garras 8102.8 10

Pulsador normalmente cerrado

Pulsador con piloto de control 8104.5 10

Pulsador con garras 8104.8 10

Combinaciones

Doble interruptor

Doble conmutador 8122 10

Doble pulsador 8144.2 10

Conmutador + pulsador 8142 10

Pulsador + conmutador 8142.1 10

Pulsador / interruptor para persianas Teclas

Pulsador para persianas

Interruptor para persianas

Interruptor para persianas electrónico

Interruptor para persianas electrónico

Pulsador

/

Toma TV-R resistiva con filtro

Toma TV-R inductiva intermedia

Toma TV-R / SAT única

Toma TV-R / SAT final

Toma TV-R / SAT intermedia

Soportes conectores de teléfono e informática

Toma de teléfono de 6 contactos

Conector hembra inf. RJ45, 8 cont. Cat. 5E (mejorada) UTP 2018.5 10

Conector hembra inf. RJ45, 8 cont. Cat. 6 UTP 2018.6 10

Soporte para conectores informáticos RJ45 2018 10

Soporte para conectores informáticos RJ45

Conector fibra óptica SC

Conectores VDI

Toma HDMI

Toma HDMI hembra-hembra 8155.7 1

Toma HDMI hembra-hembra con latiguillo 8155.71 1

Toma USB 8155.8 1

Toma USB hembra-hembra 8155.9 1

Toma USB hembra-hembra con latiguillo 8155.91 1

Reguladores electrónicos giratorios

Regulador giratorio para

Control de iluminación

Interruptor elect. pastilla

Timbre / Zumbador

Timbre cuatro melodías

Zumbador

Altavoz

Altavoz de 2"

Skymoon

Skymoon es la máxima expresión del diseño, con una clase y sutileza únicos. Su diseño innovador presenta soluciones técnicas nunca antes vistas. Materiales nobles, teclas metálicas mecanizadas, 6mm. de altura respecto a la pared. Con la línea Skymoon conseguirás ese toque distintitivo que convierte una habitación en un espacio único. Su diseño vanguardista hará que todas las miradas se centren en el punto más atractivo de tu hogar o negocio.

Composición Interruptor

Composición Base de enchufe

Características:

- 250 V~

- 10 A / 10 AX / 16 AX

- IP20

- Declaración de Conformidad CE conforme a:

- Directiva europea de Baja tensión 2014/35/UE

- UNE-EN 60669-1

- Directiva europea RoHS 2011/65/EU

- EN IEC 63000

- Certificado AENOR de producto conforme a:

- UNE-EN 60669-1

- Certificado CB de producto conforme a:

- IEC 60669-1

Características:

- 250 V~

- 16 A

- IP20

- Conforme a:

- Directiva europea RoHS 2011/65/EU

- EN IEC 63000

- Certificado AENOR de producto conforme a:

- UNE 20315-1-1

- UNE 20315-1-2

- Certificado CB de producto conforme a:

- IEC 60884-1

Interruptores

Color Código Código de pedido Un. Embalaje

Interruptor monopolar

10 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24

BL.

Teclas ref. 8601 y 8601.3

8101 2CLA810100A1001 10

Interruptor monopolar con piloto de control

10 AX; 250 V~

200 W SBL: LEDi, CFLi Con lámpara 6192 BL incorporada.

Tecla ref. 8601.3

8101.5 2CLA810150A1001 10

Interruptor monopolar con garras 10 AX; 250 V~

200 W SBL: LEDi, CFLi

Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24

BL.

Teclas ref. 8601 y 8601.3

8101.8 2CLA810180A1001 10

Conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24

BL.

Teclas ref. 8601 y 8601.3

8102 2CLA810200A1001 10

Interruptor conmutador 16A 16 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24

BL.

Teclas ref. 8601 y 8601.3

8102.1 2CLA810210A1001 10

Conmutador con piloto de control 10 AX; 250 V~

200 W SBL: LEDi, CFLi

Con lámpara 6192 BL incorporada. Tecla ref. 8601.3

8102.5 2CLA810250A1001 10

Conmutador con garras

10 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8601 y 8601.3

8102.8 2CLA810280A1001 10

Cruzamiento

10 AX; 250 V~

200 W SBL: LEDi, CFLi Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL.

Teclas ref. 8601 y 8601.3

8110 2CLA811000A1001 10

Color Código Código de pedido Un. Embalaje

Tecla sin visor Para mecanismos ref. 8101, 8101.8, 8102, 8102.1, 8102.8, 8104, 8104.8, 8104.9 y 8110

Cromo 8601 CR 2CLA860100A1401 5

Cristal Negro 8601 CN 2CLA860100A1501 5

Tecla con visor Para mecanismos ref. 8101, 8101.5, 8101.8, 8102, 8102.1, 8102.5, 8102.8, 8104, 8104.5, 8104.8, 8104.9 y 8110

Cromo 8601.3 CR 2CLA860130A1401 5

Cristal Negro 8601.3 CN 2CLA860130A1501 5

Pulsadores

Color Código Código de pedido Un. Embalaje

Pulsador

10 A; 250 V~ Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL. Teclas ref. 8601 y 8601.3

8104 2CLA810400A1001 10

Pulsador con piloto de control

10 A; 250 V~ Con lámpara 6192 BL incorporada. Tecla ref. 8601.3 Recomendado para gobernar mecanismos electrónicos.

8104.5 2CLA810450A1001 10

Pulsador con garras

10 A; 250 V~ Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL. Teclas ref. 8601 y 8601.3

8104.8 2CLA810480A1001 10

Pulsador normalmente cerrado

10 A; 250 V~ Para iluminación nocturna, lámparas ref. 6192 BL ó 6192.24 BL. Teclas ref. 8601 y 8601.3

Tecla sin visor Para mecanismos ref. 8101, 8101.8, 8102, 8102.1, 8102.8, 8104, 8104.8, 8104.9 y 8110

8104.9 2CLA810490A1001 5 Color Código Código de pedido Un. Embalaje

Tecla con visor Para mecanismos ref.8101, 8101.5, 8101.8, 8102, 8102.1, 8102.5, 8102.8, 8104, 8104.5, 8104.8, 8104.9 y 8110

Combinaciones

Color Código Código de pedido Un. Embalaje

Doble interruptor 10 AX; 250 V~

200 W SBL: LEDi, CFLi Tecla ref. 8611

8111 2CLA811100A1001 10

Doble conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi Tecla ref. 8611

8122 2CLA812200A1001 10

Doble pulsador 10 A; 250 V~ Sin enclavamiento Teclas ref. 8611 y 8644

8144.2 2CLA814420A1001 10

Conmutador + Pulsador

Conmutador 10 AX; 250 V~

200 W SBL: LEDi, CFLi Pulsador 10 A; 250 V~ Tecla ref. 8611

8142 2CLA814200A1001 10

Pulsador + Conmutador Pulsador

10 A; 250 V~ Conmutador

10 AX; 250 V~

200 W SBL: LEDi, CFLi Tecla ref. 8611

8142.1 2CLA814210A1001 10

Lámparas de señalización

Color Código Código de pedido Un. Embalaje

Lámpara LED 230V

Mecanismos de lujo 230 V~. Larga duración.

Lámpara de orientación nocturna o piloto de control.

Consumo: 0,2mA. LED en color blanco.

Especialmente indicada para lámparas de bajo consumo y LED.

6192 BL 2CLA819202A1001 10

Color Código Código de pedido Un. Embalaje

Tecla doble Para combinaciones mecanismos ref. 8111, 8122, 8144.2, 8142 y 8142.1

Cromo 8611 CR 2CLA861100A1401 5

Cristal Negro 8611 CN 2CLA861100A1501 5

Color Código Código de pedido Un. Embalaje

Lámpara LED 24V

Mecanismos de lujo 24 V. Larga duración.

Lámpara de orientación nocturna o piloto de control. Consumo: 1,5mA. LED en color blanco.

Especialmente indicada para lámparas de bajo consumo y LED.

6192.24 BL 2CLA619224A1001 10

Pulsador / Interruptor para persianas

Color Código Código de pedido Un. Embalaje

Pulsador de persianas

10 A; 250 V~

Con enclavamiento de tecla. Tecla ref. 8644

8144 2CLA814400A1001 10

Interruptor de persianas

10 A; 250 V~

Con enclavamiento de tecla. Tecla ref. 8644

8144.1 2CLA814410A1001 10

Interruptor de persianas electrónico

Color Código Código de pedido Un. Embalaje

Interruptor de persianas electrónico

127 V~; 60 Hz

230 V~; 50 Hz

700 W / VA a 230 Vac

Tres modos de funcionamiento:

1) Interruptor de persianas (PERS)

2) Regulación de lamas (LAMAS)

3) Centralización de persianas (CEN)

Borna de conexión a pulsador de persianas (8644).

Cromo 8630.3 CR 2CLA863030A1401 1

Cristal Negro 8630.3 CN 2CLA863030A1501 1

Pulsador de tirador

Color Código Código de pedido Un. Embalaje

Pulsador de tirador

10 A; 250 V~ Longitud del cordón: 2m Tapa ref. 8607

8148 2CLA814800A1001 5

Color Código Código de pedido Un. Embalaje

Tecla para persianas

Para mecanismos ref. 8144, 8144.1 y 8144.2

Cromo 8644 CR 2CLA864400A1401 5

Cristal Negro 8644 CN 2CLA864400A1501 5

Color Código Código de pedido Un. Embalaje

Tapa para pulsador de tirador

Para mecanismo ref. 8148

Cromo 8607 CR 2CLA860700A1401 5

Cristal Negro 8607 CN 2CLA860700A1501 5

Salida de cable

Color Código Código de pedido Un. Embalaje

Salida de cable

Con brida de fijación. Tres bornas de conexión hasta 2,5mm² Tapa ref. 8607

8107 2CLA810700A1001 10

Tapa ciega

Color Código Código de pedido Un. Embalaje

Tapa ciega Mecanismo completo. Sin garras.

Cromo 8600 CR 2CLA860000A1401 2

Cristal Negro 8600 CN 2CLA860000A1501 2

Timbre / Zumbador

Color Código Código de pedido Un. Embalaje

Timbre cuatro melodías

230 V~; 50 Hz

Cuatro melodías.

Potencia acústica a 1m. con tapa: 72 dB. Tapa ref. 8629

8124.2 2CLA812420A1001 1

Zumbador 125 / 250 V~; 8 VA Tono regulable.

Potencia acústica a 1m. con tapa: 75 dB. Tapa ref. 8629

8119 2CLA811900A1001 10

Color Código Código de pedido Un. Embalaje

Tapa de salida de cable Para mecanismo ref. 8107

Cromo 8607 CR 2CLA860700A1401 5

Cristal Negro 8607 CN 2CLA860700A1501 5

Color Código Código de pedido Un. Embalaje

Tapa para timbre/zumbador Para mecanismos ref. 8124.2 y 8119

Cromo 8629 CR 2CLA862900A1401 5

Cristal Negro 8629 CN 2CLA862900A1501 5

Altavoces

Color Código Código de pedido Un. Embalaje

Altavoz de 2"

Montaje empotrado en caja universal.

Potencia máxima: 2W

Impedancia: 16Ω Tapa ref. 8629

9329 2CLA932900A1001 1 Color Código Código de pedido Un. Embalaje

Bases de enchufe

Color Código Código de pedido Un. Embalaje

Bipolar con T.T. lateral Schuko sin garras plana

16A; 250 V~

Protección contra contactos directos involuntarios.

Tapa ref. 8688.9

Tapa para altavoz de 2"

Tapa base de enchufe plana

8188.9 2CLA818890A1001 10 Color Código Código de pedido

Cargadores USB

Color Código Código de pedido Un. Embalaje

Cargador USB A+C

Tensión entrada: 100 - 240 V AC± 10%

Frecuencia entrada: 50 - 60 Hz

Corriente entrada: 0,20 A AC

Tensión salida: 5V DC +5/-5%

Corriente salida: 18W compartidos. Compatible con conectores USB A y C.

Tapa ref. 8685

8185.1 2CLA818510A1001 1 Color Código Código de pedido Un. Embalaje

Tapa para cargador USB Para mecanismos ref. 8185.1

Tomas de televisión

Color Código Código de pedido Un. Embalaje

Toma TV-R resistiva sin filtro Toma final. Instalación en derivación/estrella. Tapa ref. 8650

8150 2CLA815000A1001 10

Toma TV-R resistiva con filtro Toma final.

Toma TV/R compatible con CATV. Instalación en derivación/estrella. Tapa ref. 8650

8150.3 2CLA815030A1001 10

Toma TV-R inductiva intermedia Desde la 2ª a la 4ª.

Instalación en serie/cascada. Tapa ref. 8650

8150.7 2CLA815070A1001 10

Toma TV-R SAT única

Instalación en estrella (sin resistencia de cierre). Tapa ref. 8650

8151.3 2CLA815130A1001 10

Toma TV-R SAT final Toma final para instalación en serie o cascada. Tapa ref. 8650

8151.7 2CLA815170A1001 10

Toma TV-R SAT intermedia Toma intermedia para instalación en serie o cascada. Tapa ref. 8650

8151.8 2CLA815180A1001 10

Color Código Código de pedido Un. Embalaje

Tapa toma TV-R Para mecanismos ref. 8150, 8150.3, 8150.7, 8151.3, 8151.7 y 8151.8

Cromo 8650 CR 2CLA865000A1401 5

Cristal Negro 8650 CN 2CLA865000A1501 5

Soportes conectores de teléfono e informática

Color Código Código de pedido Un. Embalaje

Novedad

Soporte para conectores informáticos RJ45

Para anclajes tipo Keystone, AMP, BrandD-Rex, Openet-ics, THT Leviton, Krone Tapas ref. 8618.1 y 8618.2

2018 2CLA201800A1001 10

Soporte para conectores informáticos RJ45

Para anclajes tipo Avaya Lucent-Technologies (AT&T).

Tapas ref. 8618.1 y 8618.2

2018.8 2CLA201880A1001 10

Toma de teléfono 6 contactos

Conector RJ12 con 6 contactos válidos para jack de 2, 4 y 6 contactos.

Tapas ref. 8618.1 y 8618.2

2017.2 2CLA201720A1001 10

Conector hembra informático RJ45, 8 contactos.

Categoría 5E (mejorada) UTP

Rango de frecuencia: 1 - 160 MHz.

Velocidad de transmisión: 1,2 Gb/seg.

Tapas ref. 8618.1 y 8618.2

2018.5 2CLA201850A1001 10

Conector hembra informático RJ45, 8 contactos.

Categoría 6 UTP

Rango de frecuencia: 1 - 300 MHz.

Velocidad de transmisión: 4,8 Gb/seg.

Clipado de cables sin herramienta

Tapas ref. 8618.1 y 8618.2

2018.6 2CLA201860A1001 10

Conector fibra óptica SC

Pérdida de inserción: ≤ 0,3 dB para SM y MM.

Fuerza de extracción (g/f): 100300.

Temperatura de funcionamiento: de -40º C a +85º C.

Cumple con las normas JIS C5974 y Bellcore GR-326.

Conforme a las normas IEC874-14 e IEC874-19.

Todas las piezas cumplen con la norma ROHS.

Tapas ref. 8618.1 y 8618.2

2018.9 2CLA201890A1001 10

Color Código Código de pedido Un. Embalaje

Tapa plana 1 soporte con persiana Para soportes y conectores 2018, 2018.8, 2017.2, 2018.5, 2018.6 y 2018.9

Cromo 8618.1 CR 2CLA861810A1401 2

Cristal Negro 8618.1 CN 2CLA861810A1501 2

Tapa plana 2 soportes con persiana Para soportes y conectores 2018, 2018.8, 2017.2, 2018.5, 2018.6 y 2018.9

Cromo 8618.2 CR 2CLA861820A1401 2

Cristal Negro 8618.2 CN 2CLA861820A1501 2

Conectores VDI

Código Código de pedido Un. Embalaje

Toma Mini-jack

Frontal: Conector Minijack (3,5mm. estéreo)

Trasera: Conexión por tornillos (3/4 cables)

Sin garras.

Tapa ref. 8655

8155.4 2CLA815540A1001 1

Toma HDMI

Frontal: Conector HDMI (Tipo A).

Trasera: Conexión sin tornillos (20 cables)

Sin garras.

Tapa ref. 8655

8155.6 2CLA815560A1001 1

Toma HDMI hembra-hembra

Frontal: Conector HDMI (Tipo A).

Trasera: Conector HDMI (Tipo A) a 90º

Sin garras.

Tapa ref. 8655

8155.7 2CLA815570A1001 1

Toma HDMI hembra-hembra con latiguillo

Frontal: Conector HDMI (Tipo A).

Trasera: Conector HDMI (Tipo A) a 90º con 20 cm de latiguillo.

Sin garras.

Tapa ref. 8655

8155.71 2CLA815571A1001 1

Toma USB

Frontal: Conector USB 2.0. (Tipo A).

Trasera: Conexión sin tornillos (5 cables)

Sin garras.

Tapa ref. 8655

8155.8 2CLA815580A1001 1

Toma USB hembra-hembra

Frontal: Conector USB 2.0. (Tipo A).

Trasera: Conector USB 2.0. (Tipo A) a 90º

Sin garras.

Tapa ref. 8655

8155.9 2CLA815590A1001 1

Toma USB hembra-hembra con latiguillo

Frontal: Conector USB 2.0. (Tipo A).

Trasera: Conector USB 2.0. (Tipo A) a 90º con 20 cm de latiguillo.

Sin garras.

Tapa ref. 8655

8155.91 2CLA815591A1001 1

Color Código Código de pedido Un. Embalaje

Tapa toma 1 conector VDI

Para mecanismos ref. 8155.4, 8155.6, 8155.7, 8155.71, 8155.8, 8155.9 y 8155.91

Cromo 8655 CR 2CLA865500A1401 2

Cristal Negro 8655 CN 2CLA865500A1501 2

Reguladores electrónicos giratorios

Color Código

Regulador electrónico giratorio LED.

Tensión/Frecuencia: 230 V~; 50 Hz.

Código de pedido

Potencia nominal: 2-100 W / VA (control corte principio de fase).

Potencia nominal: 2 - 400 W / VA (control corte final de fase).

Clase de protección: IP 20.

Rango de temperatura: de 0°C a 35°C.

IEC 60669-2-1

Profundidad de instalación: <20 mm.

Sin garras.

Con control giratorio, conmutador.

Conexión de 2 hilos (no se requiere neutro).

Un. Embalaje

Optimizado para regulación de lámparas LED Retrofit (LEDi), para LED Retrofit regulables (LEDi), para LED Retrofit regulables (LEDi) con transformadores electrónicos o convencionales, para lámparas incandescentes, halógeno de tungsteno de 230 V, lámparas halógenas de bajo consumo con transformadores convencionales o electrónicos.

Posibilidad de operación de LEDi con cargas convencionales.

Modo de funcionamiento ajustable manualmente: corte final / principio de fase.

Brillo mínimo / máximo ajustable.

Bajo nivel de ruido por transistores MOSFET.

Protección electrónica contra cortocircuitos y sobrecarga.

Cromo 8660.2 CR

Cristal Negro 8660.2 CN

2CLA866020A1401

2CLA866020A1501

Regulador electrónico giratorio para fluorescentes

230 V~; 50 Hz

700 VA

Válido para fluorescentes con balasto electrónico regulable.

Tensión de control: 1 - 10 V DC

Corriente máx. de control del balasto: 50 mA DC.

Cromo 8660.9 CR

Cristal Negro 8660.9 CN

Control de iluminación

2CLA866090A1401

2CLA866090A1501

Color Código Product ID Un. Embalaje

Novedad

Interruptor electrónico de pastilla

Tensión nominal: 230 Vca / 50 Hz.

Corriente nominal: 10A. Contacto NA. Unipolar.

Potencia:

- Lámparas LED: 400 W.

- Lámparas incandescentes / halógenas: 2.000 W.

- Lámparas halógenas de bajo voltaje con transformador

(12 V): 1.000 W.

- Lámparas fluorescentes: 600 W (60µF).

Tecnología ZCT (Zero Crossing Technology), conmutación en “el paso por cero” en el cierre y apertura.

Consumo en espera y en funcionamiento: 0 mW.

Dimensiones: 61 (46) x 32 x 19 mm (sin aletas).

Controlable con pulsadores N2X04.X.

8132.2 2CLA813220A1001 1

Skymoon Acero OX Acero Inoxidable

Color Código Código de pedido Un. Embalaje

Marcos Cristal Blanco

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

1 ventana 8671 CB 2CLA867100A3001 1

2 ventanas 8672 CB 2CLA867200A3001 1

3 ventanas 8673 CB 2CLA867300A3001 1

Marcos Cristal Negro

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

1 ventana 8671 CN 2CLA867100A3101 1

2 ventanas 8672 CN 2CLA867200A3101 1

3 ventanas 8673 CN 2CLA867300A3101 1

Color Código Código de pedido Un. Embalaje

Marcos Acero Inoxidable

1 ventana: 86 x 86 mm.

2 ventanas: 86 x 157 mm.

3 ventanas: 86 x 228 mm.

4 ventanas: 86 x 299 mm.

1 ventana 8671 OX 2CLA867100A4001 1

2 ventanas 8672 OX 2CLA867200A4001 1

3 ventanas 8673 OX 2CLA867300A4001 1

4 ventanas 8674 OX 2CLA867400A4001 1

ENLACES DE INTERÉS

Building Information Modeling tools

APP ABB-free@home® Next

Descarga ya tu APP

Soporte IA Mavenoid

Acae Presto Catálogo digital Niessen

Configurador Welcome de Niessen Sistema de comunicación

Niessen Design

Red de ventas de ABB Electrification España

Área Cataluña y Baleares

Barcelona

Calle Illa de Buda, 55 - Edif. C 08192 Sant Quirce del Vallés

Área Centro

Madrid

Calle San Romualdo, 13 28037 Madrid

Área Norte

Vizcaya

Barrio Galindo, s/n - Edif. ABB 48510 Trapagarán

Guipúzcoa

Polígono de Aranguren, 6 20180 Oyarzun

Zaragoza

Avenida Juan Pablo II, 35 Torre Aragonia, Piso 3º, Sala 345 50009 Zaragoza

Área

Levante

Valencia

Parque Tecnológico

Calle Narciso Monturiol y Estarriol, 17 B

Edif. As Center Azul - Ofic. b-1, b-2, b-11 46980 Paterna

Murcia

Calle Ortega y Gasset, 9

Edificio Iberdrola - Pl. 6 - Ofic. 618 30009 Murcia

Oficinas centrales

Electrification

Calle Illa de Buda, 55 08192 Sant Quirce del Vallés, Barcelona solutions.abb/bajatension

Atención al Cliente:

Teléfono: 901 76 00 65 ES-SAIC.AtencionclienteBT@abb.com

Soporte Técnico:

Para productos ABB: soporte-tecnico.abb@es.abb.com

Área Sur

Málaga

Avenida Pintor Sorolla, 125 - 4º G 29018 Málaga

Sevilla

C/ Eduardo Dato, 69 Planta 5, Oficina Regus 41005 Sevilla

Área Noroeste

Valladolid

Polígono San Cristóbal

Calle Plata 14, Nave 11 47012 Valladolid

La Coruña

Nevo Business Center

Calle 2ª - Parc. 11, Ofic. 7, Polígono Pocomaco 15190 Mesoiro

Pontevedra

Parque Tecnológico y Logístico Valladares

Calle C, Nave D6 36315 Vigo

Asturias

Avenida del Llano, 52 bajo 33209 Gijón

Área Canarias

Las Palmas

Calle Antonio Mª Manrique, 3 - Pl. 2ª, Ofic. 5 35011 Las Palmas de Gran Canaria

Fábrica Niessen

Polígono de Aranguren, 6 20180 Oyarzun, Guipúzcoa solutions.abb/niessen

Atención al Cliente:

Teléfono: 901 76 00 65 saic.niessen@es.abb.com

Soporte Técnico

Para productos Niessen: soporte.niessen@es.abb.com

Información complementaria La información, imágenes, acabados y todo el contenido descrito en el presente catálogo son propiedad de Asea Brown Boveri, S.A. quedando prohibida por tanto toda reproducción total o parcial del mismo sin su previa y expresa autorización. La información contenida en este catálogo es meramente ilustrativa reservándose Asea Brown Boveri, S.A. el derecho de implementar mejoras y/o cambios en la misma en cualquier momento y sin aviso previo. Los colores y acabados mostrados en este catálogo pueden diferir de reales y se proporcionan únicamente a modo orientativo. Le recomendamos que acuda a su distribuidor o profesional eléctrico si está interesado en ver el color y acabado real.

Contacta con nosotros

Asea Brown Boveri, S.A. Fábrica Niessen Polígono de Aranguren, 6 20180 Oyarzun, Guipúzcoa Tel. 943 260 101 solutions.abb/niessen skyniessen.es
