2. Tipos de Corrosión en Ambientes Marinos
2.1 Corrosión Galvánica
La corrosión galvánica ocurre cuando dos metales diferentes están en contacto eléctrico en presencia de un electrolito (como el agua de mar). El metal más activo (ánodo) se corroe para proteger al más noble (cátodo). Este fenómeno es especialmente importante en la selección de sujetadores.
Serie galvánica en agua de mar (de más activo a más noble):
• Más activo (se corroe): Zinc → Aluminio → Acero al carbono → Hierro fundido
• Aceros inoxidables activos (304, 316)
• Plomo → Estaño → Bronce Naval → Cobre
• Aleaciones de Níquel (Monel, Inconel)
• Más noble (protegido): Titanio → Platino → Grafito
ADVERTENCIA: Regla de Oro Galvánica
NUNCA utilice sujetadores de acero al carbono o galvanizado en contacto directo con aluminio marino o bronce en presencia de agua de mar. La diferencia de potencial galvánico causará corrosión acelerada en días o semanas. Use siempre arandelas dieléctricas (nylon, PTFE) para aislar metales incompatibles.
2.2 Corrosión por Picadura
(Pitting)
El acero inoxidable puede sufrir corrosión por picadura cuando los iones cloruro penetran la capa pasivante de óxido de cromo. Los grados 316 y 316L son significativamente más resistentes que el 304 gracias al contenido de molibdeno (2-3%), que estabiliza la capa pasivante.
2.3 Corrosión bajo Tensión (SCC)
La corrosión bajo tensión (Stress Corrosion Cracking) afecta principalmente a sujetadores que operan bajo cargas elevadas en ambientes de cloruros y temperatura. El acero inoxidable austénico (300 series) es susceptible; los aceros dúplex y el titanio ofrecen mayor resistencia.
2.4 Corrosión por Fatiga
En estructuras sometidas a cargas cíclicas (impacto de olas, vibraciones de motor, movimiento de embarcaciones), la resistencia a la fatiga del sujetador es crítica. Se recomienda usar pernos de alta resistencia con cabeza laminada en frío para maximizar la vida en fatiga.
2.5 Biocorrosión (MIC)
Las bacterias sulfatorreductoras (SRB) y otros microorganismos marinos pueden acelerar la corrosión de sujetadores en zonas submarinas. Este proceso, conocido como Corrosión
TUBOS BRIDAS
Sujetadores para Aplicaciones Marinas
Influenciada Microbiológicamente (MIC), requiere el uso de aleaciones de alta resistencia y recubrimientos biocidas o sacrificiales.
3. Materiales para Sujetadores Marinos
La selección del material es la decisión más importante en la especificación de sujetadores marinos. A continuación se presenta una comparación exhaustiva de los materiales disponibles: Material
Acero Inoxidable 316
Acero Inoxidable 304
Bronce Naval (C46400)
Excelente Alta
Buena Alta
Medio-Alto Estructuras submarinas, cubiertas
Medio
Excelente Media-Alta Alto
Titanio (Grado 2/5) Superior Muy Alta
Monel 400
Acero Galvanizado
Excelente Alta
Moderada Alta
3.1 Acero Inoxidable Austenítico
Grado 316 / 316L El Estándar de Oro Marine
Sobre cubierta, zonas protegidas
Hélices, cascos, válvulas
Muy Alto Aplicaciones críticas offshore
Muy Alto
Bajo
Equipos navales especializados
Uso temporal, zonas secas
El acero inoxidable 316 es el material más utilizado en aplicaciones marinas de uso general. Su composición típica incluye 16-18% Cr, 10-14% Ni y 2-3% Mo. El molibdeno proporciona resistencia superior a los iones cloruro frente al 304.
• Resistencia: Límite de fluencia: 205 MPa mínimo (tornillos laminados en frío pueden alcanzar 690 MPa)
• Excelente en zonas sobre cubierta, sala de máquinas y estructuras expuestas a salpicaduras
• Ventaja L: El 316L (bajo carbono) previene la sensibilización en soldaduras
• No recomendado para inmersión continua en alta salinidad sin protección catódica adicional
Grado 2205 Duplex — Para Alta Exigencia
El acero dúplex 2205 combina las ventajas del acero austenítico y ferrítico, ofreciendo resistencia a la corrosión bajo tensión y resistencia mecánica casi el doble que el 316. Ideal para estructuras offshore y tuberías de alta presión.
Sujetadores para Aplicaciones Marinas
3.2 Bronce Naval (C46400)
El bronce naval (70% Cu, 29% Zn, 1% Sn) ha sido utilizado en aplicaciones marinas durante siglos. Ofrece excelente resistencia a la biocorrosión y es compatible galvánicamente con estructuras de bronce, cobre y aleaciones de cobre.
• Ideal para hélices, válvulas de casco (seacocks), sistemas hidráulicos marinos
• No usar en contacto con aluminio (diferencia galvánica importante)
• Disponible en Tubos Bridas en rangos M6 a M64 y en pulgadas 1/4" a 2-1/2"
3.3 Titanio
El titanio ofrece la mejor relación resistencia/peso y la mayor resistencia a la corrosión en agua de mar entre los metales estructurales. Su costo elevado lo reserva para aplicaciones donde el peso o las condiciones extremas lo justifican.
• Grado 2: Para aplicaciones generales marinas y offshore
• Grado 5 (Ti-6Al-4V): Para máxima resistencia mecánica, equipos militares y offshore profundo
• Inmune a la corrosión por cloruros incluso en inmersión permanente
• Ligero 40% más ligero que el acero inoxidable de resistencia equivalente
3.4 Aleaciones de Níquel (Monel, Inconel, Hastelloy)
Las superaleaciones de níquel representan la solución premium para las aplicaciones más exigentes, incluyendo ambientes con presencia de H2S (ambientes agrios), temperaturas extremas y entornos altamente corrosivos.
• Monel 400: Resistencia en ambientes con H2S y CO2 según NACE MR0175
• Inconel 625: Resistencia hasta 1200°C, ideal para escapes y motores marinos
• Hastelloy C-276: Máxima resistencia en soluciones ácidas y cloruradas
4. Tipos de Sujetadores para Uso Marine
4.1
Pernos y Tornillos
Los pernos de cabeza hexagonal son los sujetadores más utilizados en construcción naval y offshore. La elección del tipo de cabeza influye en la facilidad de montaje y desmontaje en espacios reducidos.
• Cabeza hexagonal completa (HH): Mayor superficie de apoyo; para uniones estructurales de alta carga
• Cabeza hexagonal socket (Allen): Menor perfil; para cubiertas y espacios reducidos
• Cabeza de botón (button head): Perfil mínimo; resistencia a enganches en cubiertas
• Pernos de brida (flange bolt): Integran arandela; reducen concentración de esfuerzos
• Espárragos (studs): Para flanges de tuberías y uniones desmontables frecuentes
4.2
Tuercas Marinas
Sujetadores para Aplicaciones Marinas
Las tuercas deben ser del mismo material o de un material compatible galvánicamente con el perno para evitar corrosión preferencial. Las tuercas autofrenantes (Nyloc) con inserto de nylon son ampliamente utilizadas en aplicaciones marinas por su resistencia a la vibración.
• Tuerca hexagonal estándar ISO: Para aplicaciones generales
• Tuerca Nyloc (con inserto de poliamida): Resistente a vibraciones y aflojamiento
• Tuerca ciega (cap nut): Protege el extremo roscado expuesto; estética en embarcaciones de lujo
• Tuerca de palometa: Para ajuste manual sin herramienta en paneles de acceso
4.3 Arandelas Marines
Las arandelas cumplen funciones críticas en sujetadores marinos: distribuyen la carga, previenen el daño superficial y en el caso de las arandelas dieléctricas interrumpen el circuito galvánico.
• Arandela plana DIN 125: Distribución de carga estándar
• Arandela de presión (Grower): Resistencia al aflojamiento por vibración
• Arandela Nordlock: Para vibraciones extremas (motores diesel, hélices)
• Arandela dieléctrica (PTFE/nylon): ESENCIAL para aislar metales disímiles
4.4 Anclajes y Tornillos Autorroscantes Marinos
Para instalaciones en fibra de vidrio (FRP), madera tratada o aluminio marino, los tornillos autorroscantes de acero inoxidable 316 son la solución estándar. Para anclajes en estructuras de concreto en puertos y muelles, se requieren sistemas de anclaje químico o mecánico certificados.
5. Normas y Certificaciones Aplicables
La especificación correcta de sujetadores marinos debe cumplir con las normas internacionales aplicables. El incumplimiento normativo puede resultar en rechazo de clasificadoras navales, invalidación de garantías y responsabilidad legal en caso de accidente.
A193 / A320
Pernos de alta resistencia para uso en ambientes marinos y offshore
Sujetadores de acero inoxidable resistentes a la corrosión DIN 931 / DIN 933 DIN (Alemania)
ASME B18.2.1 ASME
Lloyd's Register / DNV GL Clasificadoras Navales
Tornillos de cabeza hexagonal para aplicaciones marinas europeas
Pernos y tornillos hexagonales en aplicaciones de presión y marinería
Certificación para sujetadores en construcción naval y offshore
Sujetadores para Aplicaciones Marinas
NOTA IMPORTANTE Certificación de Clasificadoras
Para proyectos de construcción naval (cargo ships, tankers, offshore platforms), las clasificadoras como Lloyd's Register, DNV GL, Bureau Veritas o ABS pueden requerir que los sujetadores tengan certificado de material (Mill Certificate / MTR) con trazabilidad completa de colada. En Tubos Bridas suministramos documentación completa incluyendo EN 10204 Tipo 3.1 y 3.2 según requerimiento del cliente.
6. Guía de Selección por Zona de Aplicación
La correcta identificación de la zona de instalación es el primer paso para seleccionar el sujetador adecuado. Las condiciones varían significativamente entre zonas sumergidas, la línea de flotación y la superestructura.
Zona / Aplicación
Casco sumergido
Línea de flotación
Cubierta expuesta
Sala de máquinas
Estructuras offshore
Tuberías y bridas marinas
Material Recomendado
Titanio, Bronce Naval, Monel
SS 316L, Bronce Naval
SS 316, SS 304
SS 316, Aleaciones de Níquel
Titanio Gr.5, Duplex SS
ASTM A193 B8M (SS316)
7. Protección Catódica y Recubrimientos
7.1 Protección Catódica por Ánodos de Sacrificio
Protección catódica obligatoria; revisar cada 6 meses
Mayor exposición a ciclos de humedad-secado; usar arandelas dieléctricas
Exposición a UV y salpicaduras; preferir cabeza de botón o hexagonal socket
Calor + vibración; usar seguros de rosca (Loctite marino o arandelas Nyloc)
Ambientes H2S posibles; exigir certificación DNV/Lloyd's; PWHT si aplica
Par de apriete controlado; PTFE o juntas de grafito; doble tuerca de seguridad
La protección catódica es el sistema más efectivo para proteger estructuras metálicas sumergidas. Se utilizan ánodos de zinc, aluminio o magnesio que se corroen preferentemente, protegiendo las superficies de acero y las uniones roscadas.
Sujetadores para Aplicaciones Marinas
• Ánodos de zinc (Zn): Para agua de mar estándar; más económicos
• Ánodos de aluminio (Al-In-Zn): Mayor eficiencia en agua de mar tropical; preferidos actualmente
• Ánodos de magnesio (Mg): Para agua dulce o salobre; potencial más negativo
Los sujetadores en zonas protegidas cátodicamente deben especificarse considerando que el exceso de protección catódica puede causar fragilización por hidrógeno (HE) en aceros de alta resistencia. Se recomienda limitarlo a -0.95V vs. SCE para aceros de alta resistencia.
7.2 Recubrimientos Protectores para Sujetadores
• PTFE (Teflon): Recubrimiento seco; reduce fricción en el enroscado y actúa como barrera contra humedad
• Dacromet / Geomet: Recubrimiento zinc-aluminio para acero al carbono en ambientes marinos moderados
• Hot-dip galvanizing: Para estructuras en zonas secas; NO recomendado para inmersión en agua de mar
• Recubrimiento epoxi marino: Para pernos de anclaje en estructuras portuarias
• Nitruro de titanio (TiN): Para aplicaciones de ultra-alta tecnología y ambientes de H2S
8. Técnicas de Instalación y Par de Apriete
8.1
Preparación de Superficies
La preparación correcta de las superficies de contacto es tan importante como la selección del material del sujetador. Las superficies deben estar limpias, sin óxido, pintura suelta o contaminación salina antes del ensamblaje.
• Limpiar con acetona o alcohol isopropílico las superficies de contacto
• Aplicar pasta antiagarrotamiento (Never-Seez o Molykote 1000) en las roscas
• Para acero inoxidable: SIEMPRE usar anti-seize para prevenir el agarrotamiento (galling)
• Instalar arandelas dieléctricas cuando se unen materiales disímiles
8.2 Par de Apriete Marino Tablas de Referencia
El par de apriete correcto es crítico para garantizar la precarga adecuada sin dañar el sujetador. Con anti-seize, el factor K se reduce aprox. 20%, por lo que debe ajustarse el par objetivo.
AVISO TÉCNICO: Agarrotamiento en Acero Inoxidable
El acero inoxidable tiene alta tendencia al agarrotamiento (galling) durante el enroscado.
SIEMPRE aplique pasta antiagarrotamiento (anti-seize) en las roscas antes del montaje.
Apriete lentamente y de forma continua. Si siente resistencia creciente antes de alcanzar el par objetivo, DETÉNGASE: el sujetador puede estar agarrotándose. Afloje y retire para inspeccionarlo. Un perno agarrotado es irrecuperable y puede requerir corte destructivo.

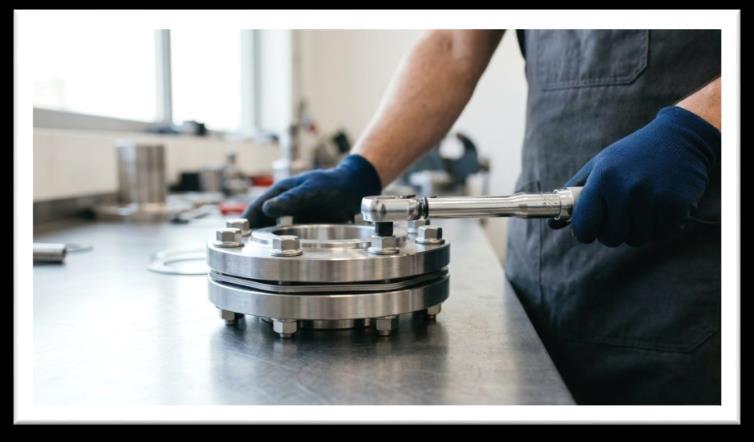

8.3 Secuencia de Apriete para Bridas
El apriete de pernos en bridas de tuberías marinas debe seguir una secuencia cruzada (estrella) para garantizar una compresión uniforme de la junta. El procedimiento estándar es:
1. Primer pase: Apriete manual a mano de todos los pernos en secuencia cruzada
2. Segundo pase: 30% del par final en secuencia cruzada
3. Tercer pase: 70% del par final en secuencia cruzada
4. Cuarto pase: 100% del par final en secuencia cruzada
5. Verificación final: Pase circular completo a par de verificación (sin incrementar)
9. Mantenimiento e Inspección de Sujetadores Marinos
9.1 Programa de Inspección Recomendado
El mantenimiento preventivo de sujetadores marinos reduce significativamente el riesgo de fallo catastrófico y extiende la vida útil de las instalaciones. Se recomienda el siguiente programa basado en la criticidad de la aplicación:
Frecuencia Tipo de Inspección Zona Crítica Zona General
Mensual Visual externa Obligatorio Recomendado
Trimestral Visual + verificación par Obligatorio Recomendado
Semestral
Inspección LP o MT Obligatorio Opcional
Anual Ultrasonido / EDT Obligatorio Recomendado
Frecuencia Tipo de Inspección Zona Crítica Zona General
Cada 5 años Reemplazo preventivo completo Obligatorio A criterio
9.2 Señales de Deterioro y Criterios de Rechazo
Durante las inspecciones, los siguientes indicadores deben llevar al reemplazo inmediato del sujetador:
• Corrosión visible (picaduras, manchas de óxido rojo o blanco) superior a 5% de la sección
• Hilo de rosca deformado, aplastado o con marcas de agarrotamiento
• Fisuras detectadas por ensayo de partículas magnéticas o líquidos penetrantes
• Pérdida de par de apriete superior al 10% del valor original
• Deformación permanente visible (doblado, torsión)
• Corrosión galvánica severa en la interfaz sujetador-estructura
• Presencia de productos de corrosión blanca (corrosión galvánica de zinc o aluminio)
9.3 Lubricación y Conservación
Después de cada inspección y en climas especialmente salinos, se recomienda aplicar una capa fina de lubricante protector marino en las roscas y superficies expuestas de los sujetadores. Productos recomendados:
• Lanolina marina en aerosol: Excelente penetración y desplazamiento de humedad
• WD-40 Specialist Marine: Para mantenimiento general y protección temporal
• Fluid Film: Protección a largo plazo; no tóxico para entornos acuáticos
• CRC 6-66 Marine: Para sujetadores en contacto con agua salada continua
10. Casos Especiales y Aplicaciones Avanzadas
10.1 Plataformas Offshore y Estructuras Jacket
Las plataformas offshore presentan los requerimientos más exigentes en cuanto a sujetadores. Las zonas de salpicaduras (splash zone) son particularmente agresivas al combinar ciclos de humedad/sequedad, erosión por oleaje y contaminación biológica.
• Zona sumergida: Titanio Gr.2 o Duplex 2205 con protección catódica
• Splash zone: Super Duplex 2507 o aleaciones de Níquel; sin protección catódica garantizada
• Zona atmosférica: SS 316L con recubrimiento epoxi; revisión anual
• Conductor/well head: Monel o Inconel 625; resistencia a H2S según NACE MR0175
10.2 Tuberías Marinas y Sistemas de Bridas
Sujetadores para Aplicaciones Marinas
Los sistemas de tuberías y bridas en embarcaciones y offshore requieren especial atención a la compatibilidad de materiales entre bridas, pernos y juntas. El diferencial de expansión térmica puede generar cargas adicionales que deben considerarse en el diseño.
• Pernos para bridas ANSI/ASME B16.5 en servicio marino: ASTM A193 B8M (SS316) / A194 8M
• Juntas: Espirometálica con SS316 o grafito; NO usar juntas de caucho en alta temperatura
• Bridas de aluminio: Usar pernos de titanio con arandelas dieléctricas en ambos lados
• Servicio criogénico: SS316L o Inconel 625; verificar DBTT (temperatura de transición dúctilfrágil)
11. ¿Por Qué Elegir Tubos Bridas para sus Proyectos Marinos?
Amplio Inventario
Más de 15,000 referencias en stock de sujetadores marinos: acero inoxidable 316/304, bronce naval, titanio y aleaciones especiales. Disponibilidad inmediata para proyectos urgentes.
Soporte Técnico Especializado
Nuestro equipo de ingeniería puede ayudarle a seleccionar el sujetador correcto para su aplicación, calcular pares de apriete y revisar especificaciones de proyecto.
Certificación y Trazabilidad
Suministramos certificados de material EN 10204 3.1 y 3.2, con trazabilidad completa de colada. Documentación compatible con Lloyd's Register, DNV GL y Bureau Veritas.
Fabricación a Medida
¿Necesita sujetadores de dimensiones especiales, materiales exóticos o acabados específicos? Fabricamos a medida con plazos competitivos y precios de volumen.
