Birkenmeier Gartenträume 2026

GARTEN TRÄUME

Birkenmeier.

FÜR DEINE GARTENIDEEN

Ein Garten ist so vielseitig und einzigartig, wie der Mensch, der ihn gestaltet.

Ihren Ideen sind dabei keine Grenzen gesetzt. Mit den Belägen und Gestaltungselementen von Birkenmeier stein+design bringen Sie Ihre Individualität zum Ausdruck und machen Ihren Gartentraum wahr.

PRODUKTWELT

Birkenmeier Park.

INSPIRATION IN STEIN UND KUNST

Der Birkenmeier Park ist mehr als ein Ausstellungsareal –er ist ein Erlebnisraum für Gartenideen, Architektur und Kunst.

Auf dem größten Parkgelände seiner Art in Deutschland präsentieren wir Ihnen unsere innovativen Produkte in realitätsnahen Anwendungen: Pflaster, Platten, Mauerelemente und Sonderlösungen, die in beispielhaften Gestaltungskonzepten harmonisch inszeniert sind.

So können Sie live erleben, wie Materialien, Farben, Formen und Stile zusammenspielen und einzigartige Außenräume schaffen.

Doch der Birkenmeier Park ist nicht nur ein Schaufenster für hochwertige Produkte – er ist zugleich eine Galerie der Kunst.

Zahlreiche Skulpturen aus Steinguss (Beton) von weltbekannten Künstlerinnen und Künstlern wie Elvira Bach, Wolfgang Beltracchi und Raymond Weydelich machen den Park auch kulturell zu einem besonderen Ort. Hier verschmelzen Handwerk, Design und Kunst zu einer inspirierenden Gesamterfahrung.

Ob private Bauherren, Architekten, öffentliche Bauträger oder Garten- und Landschaftsbauer – der Birkenmeier Park lädt alle Besucher zu einer Entdeckungsreise ein.

Nutzen Sie das großzügige Areal, lassen Sie sich inspirieren und beziehen Sie Ihre Eindrücke direkt in Ihre Planungen und Beratungen ein.

Für individuelle Führungen und persönliche Beratung stehen wir Ihnen gerne zur Verfügung – bitte vereinbaren Sie hierzu vorab einen Termin oder Sie kommen einfach vorbei und lassen sich inspirieren. Der Birkenmeier Park ist täglich geöffnet, auch am Wochenende.

ANFAHRT:

Der Ausstellungspark liegt im Industriegebiet von Niederrimsingen nahe der B31 von Freiburg nach Breisach. Aus Richtung Karlsruhe oder Basel: Autobahnausfahrt Bad Krozingen, dann Richtung Breisach, Colmar. Abzweigung Ihringen/Ausstellungspark.

ÖFFNUNGSZEITEN: Oktober – März Mo. - So. von 8:00 - 18:00 Uhr. April – September Mo. - So. von 8:00 - 20:00 Uhr.

Bei Einbruch der Dunkelheit, sowie bei Schnee und Glatteisgefahr, wird der Park aus Sicherheitsgründen geschlossen. Vereinbaren Sie einen Beratungstermin.

Birkenmeier Forum.

FEIERN – UMGEBEN VON KUNST

Mitten im Birkenmeier Park liegt das Birkenmeier Forum – ein architektonisches Highlight und vielseitiger Veranstaltungsort für private und geschäftliche Anlässe.

Ob Hochzeiten, Geburtstage, Jubiläen oder Firmenveranstaltungen – das Forum bietet den idealen Rahmen für unvergessliche Momente. Verleihen Sie Ihrer Veranstaltung einen ganz besonderen Look, genießen Sie traumhafte Sonnenuntergänge auf der Dachterrasse und lassen Sie sich vom einzigartigen Ambiente verzaubern.

Auch für Unternehmen bietet das Forum perfekte Voraussetzungen: Tagungen, Schulungen, Konferenzen oder Incentives lassen sich hier in ruhiger Atmosphäre realisieren.

Erleben Sie, wie Architektur, Natur. Kunst und Atmosphäre eine harmonische Einheit bilden – im Birkenmeier Forum, wo Ideen wachsen und Feste unvergesslich werden.

Ökologie und Nachhaltigkeit .

SEIT GENERATIONEN FÜR GENERATIONEN

Nachhaltigkeit ist bei Birkenmeier Stein + Design nicht nur ein Wort. Verantwortung gegenüber unserer Umwelt, den natürlichen Ressourcen und künftigen Generationen prägt unser unternehmerisches Handeln. Klimaschutz und klimagerechtes Handeln sind uns wichtig. Deshalb arbeiten wir permanent daran, unsere Produkte und Produktionsprozesse immer effizienter und gleichzeitig immer umweltfreundlicher zu gestalten.

Birkenmeier bezieht seine Rohstoffe größtenteils von Zulieferbetrieben aus der Region, um die Umwelt so wenig wie möglich zu belasten. Wir setzen ausschließlich klinkerreduzierte Zemente ein und können durch den natürlichen Phonolith, der europaweit einnmalig in wenigen Kilometern zu unseren Werken abgebaut wird und seit Jahrzehnten als Betonzusatzstoff im Einsatz ist, deutliche CO2-Einsparungen gegenüber herkömmlichen Betonen realisieren.

EXZELLENTE UMWELTBILANZ

Nachhaltigkeit ist uns bei Birkenmeier ein ganz besonderes Anliegen. Deshalb haben wir unsere Produktion hinsichtlich des CO2 Ausstoßes vom renommierten Steinbeis Zentrum zertifizieren lassen. Außerdem ist die Entwicklung nachhaltiger Produkte ein wichtiger Punkt. Ein gutes Beispiel ist unsere neue Lärm- und Sichtschutzwand, mehr Infos dazu finden Sie auf Seite 118.

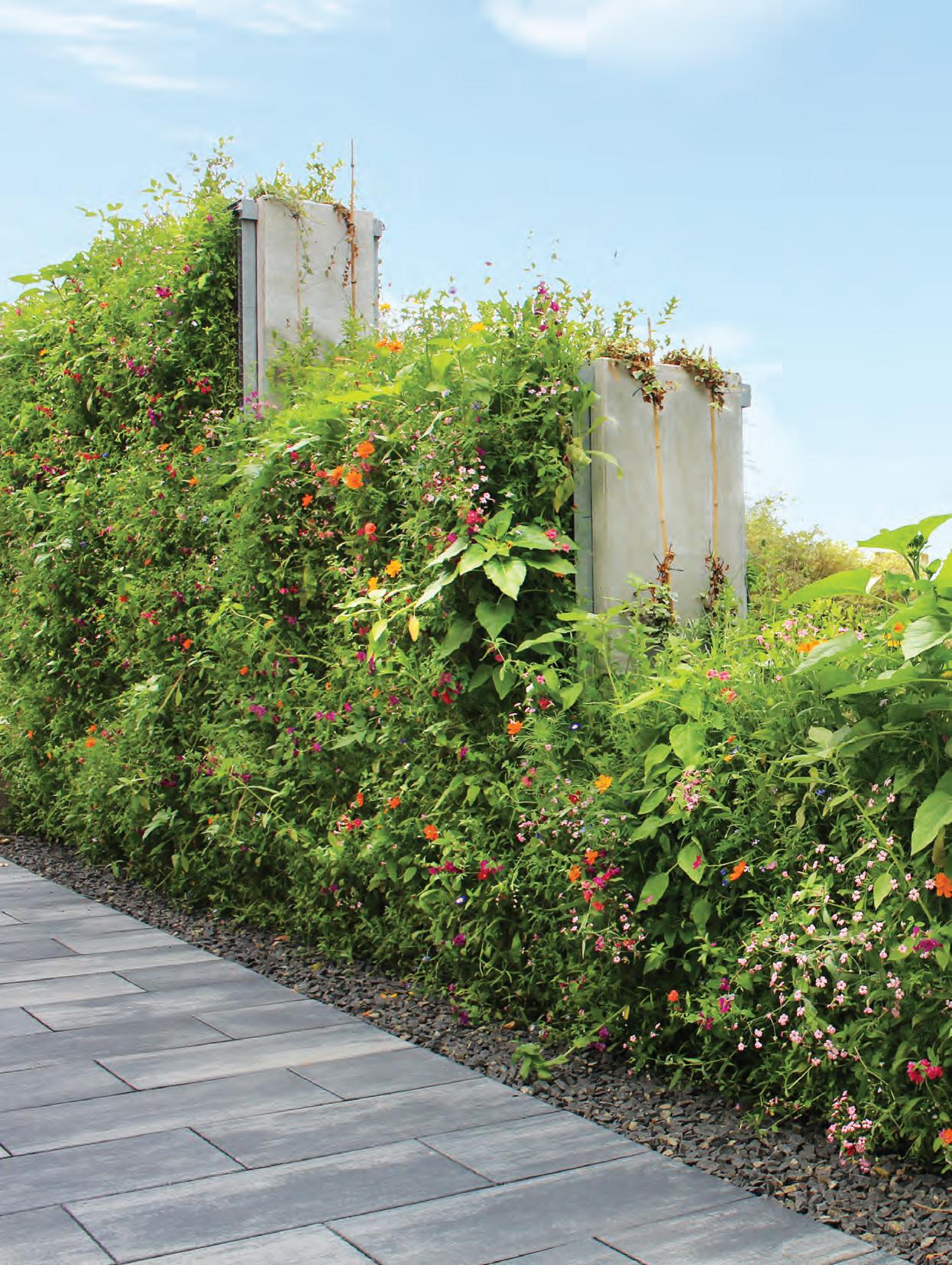

Grünwand-Fassade des neuen Produktionswerkes von Birkenmeier Stein + Design. Weitere Informationen finden Sie auf: www.gruenwand.com

Darüber hinaus werden ausnahmslos alle Produkte recycelt und zurück in den Verwertungskreislauf eingebracht.

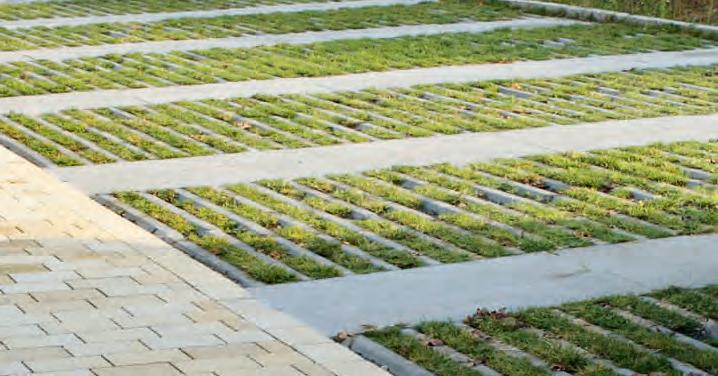

Dem Problem der Versiegelung von Flächen begegnen wir mit wasserdurchlässigen und wasserspeichernden Belagssystemen, so wie sie in zukunftsweisenden Schwammstädten zum Einsatz kommen. Dabei entwickeln wir nicht nur Lösungen in der Horizontalen, sondern haben mit

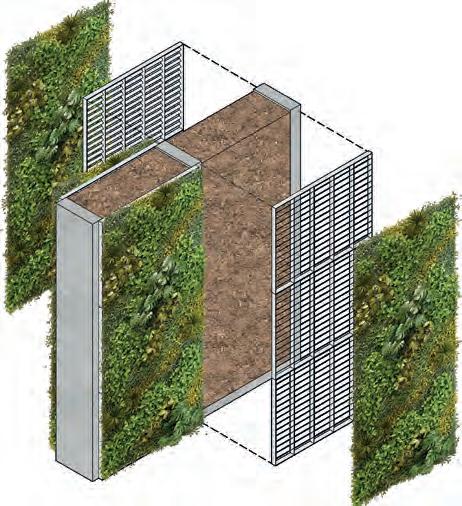

der GRÜNWAND eine innovative, begrünte Fassade entwickelt, die biodiverse Lebensräume schafft und den natürlichen Wasserkreislauf erhält.

Die Werke von Birkenmeier Stein + Design in Breisach-Niederrimsingen setzen auf die Kraft der Sonne: Die Photovoltaikanlagen decken über die Hälfte des maximal möglichen Energiebedarfs unserer Produktionswerke ab.

ConceptDesign.

MASSFERTIGUNG SERIENMÄSSIG

Beton ist ein natürlicher Werkstoff mit hervorragenden Materialeigenschaften für nahezu grenzenlose Kreativität: Faszinierend wandelbar in Form, Optik und Haptik. Widerstandsfähig, witterungsbeständig und zeitlos schön.

Wir nutzen jahrzehntelange Erfahrung und fundiertes Wissen, um dieses Potenzial in seiner ganzen Fülle auszuschöpfen und in einzigartigen Umsetzungen sichtbar werden zu lassen.

Mit den Produkten aus dem vielfältigen Programm von Birkenmeier stein + design ergeben sich unendliche Gestaltungsmöglichkeiten.

Lassen Sie Ihrer Kreativität freien Lauf – mit ConceptDesign werden Ihre Ideen Wirklichkeit.

Mit den ConceptDesign Produkten wird die Gestaltung von Außenanlagen und ganzen Gartenwelten in eine neue Dimension geführt. Durch die Maßfertigung kann die Ästhetik und der architektonische Ausdruck in einem Guss geplant und umgesetzt werden. Konturen und Linien können etwa mit durchgängigen Fugenbildern betont werden. Dabei gilt dies übergreifend für alle Aufgabenbereiche, von Bodenplatten und Hangbefestigungen, über Eingangsbereiche, Stufenanlagen, Mobiliar bis hin zu Outdoorküchen und Wasserspielen, ob im privaten Garten oder im öffentlichen Raum – ConceptDesign macht aus Ideen concrete* Objekte.

*concrete: Englische Bezeichnung für Beton

Qualität.

NATÜRLICH. BESTÄNDIG. EINZIGARTIG.

BETON VON BIRKENMEIER

Unsere Betonplatten, Pflastersteine und Betonfertigteile entstehen aus hochwertigen, regional gewonnenen Rohstoffen. Jeder Stein ist ein Stück Natur – und genau das macht ihn so besonders.

EINZIGARTIGE FARBNUANCEN

Weil Beton aus natürlichen Zuschlägen hergestellt wird, können leichte Farbunterschiede auftreten. Diese natürlichen Nuancen verleihen jeder Fläche ihren charaktervollen, lebendigen Look – kein Stein gleicht dem anderen.

QUALITÄT, DIE SICH BEWÄHRT

Alle Birkenmeier-Produkte erfüllen höchste Qualitäts- und Normstandards nach DIN EN 206 und EN 1338/1339. Sie sind frost- und tausalzbeständig, rutschhemmend und unterliegen einer strengen Güteüberwachung.

NATÜRLICHE PROZESSE – KEIN MAKEL, SONDERN CHARAKTER

• Ausblühungen: Leichte Kalkablagerungen können an der Oberfläche entstehen. Sie sind ein natürlicher Prozess, der weder die Qualität noch die Haltbarkeit beeinflusst und mit der Zeit durch Bewitterung verschwindet.

• Lunker & kleine Abplatzungen: Geringfügige Poren, Lunker oder minimale Abplatzungen liegen sprichwörtlich in der Natur des Werkstoffs Beton und stellen keinen Mangel dar – sie unterstreichen die handwerkliche und natürliche Anmutung des Materials.

• A lterung mit Stil: Beton verändert sich im Laufe der Jahre – genau wie Naturstein. Diese Patina macht Flächen authentisch und zeitlos schön.

REGIONAL & NACHHALTIG

Wir fertigen ausschließlich mit regionalen Rohstoffen und modernster Produktionstechnologie. Das garantiert kurze Transportwege, höchste Präzision und eine exzellente Umweltbilanz.

Arcadia®-Platten vor der Reinigung.

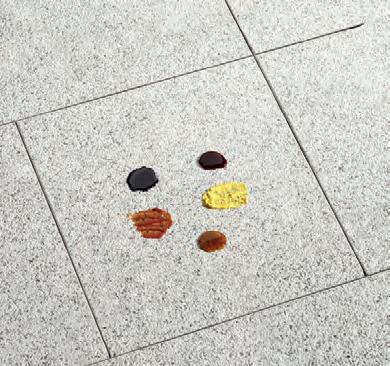

Arcadia®-Platten ohne CleanTop® nach der Reinigung.

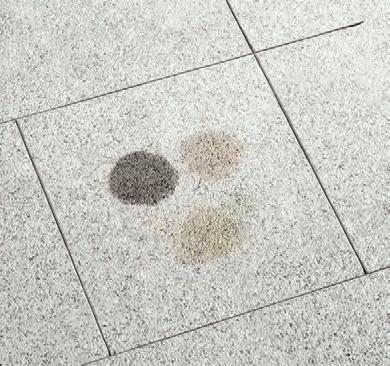

Arcadia®-Platten mit CleanTop® nach der Reinigung.

CleanTop.

DER BESONDERE SCHUTZ VOR SCHMUTZ

Unsere Pflaster und Beläge sind größtenteils mit einem besonderen Oberflächenschutz ausgestattet, der die Pflege erleichtert und die anhaltende Farbbrillanz unterstützt: CleanTop ® .

Achten Sie auf dieses Zeichen:

NATÜRLICHE EINFLUSSFAKTOREN

Die Blätter und Früchte einer Reihe von Pflanzen enthalten starke Gerbsäuren, Farbstoffe und Öle, die hartnäckige Flecken hinterlassen; dies lässt sich nicht immer ganz vermeiden. Die zeitnahe Reinigung ist empfehlenswert, damit die bioaktiven Stoffe nicht tief in die Poren eindringen. Für die Nordseite von Gebäuden sowie für unter Bäumen angelegte Flächen sind ganz helle und strukturierte Oberflächen weniger geeignet, da sie gegenüber dunkleren Farben naturgemäß empfindlicher sind.

Weitere Informationen zum CleanTop® Oberflächenschutz finden Sie hier im Film:

KERNKOMPETENZEN

Frost- und Tausalzwiderstandsfähigkeit .

Aufgrund unserer jahrzehntelangen Erfahrung und basierend auf der kontinuierlichen Weiterentwicklung unserer Belaglösungen in unserem Labor, geben wir Ihnen eine 10-Jahres-Garantie auf die Frostund Tausalzbeständigkeit unserer Bodenbeläge. Wir stellen unsere Produkte mit einem maximalen Qualitätsanspruch her, so dass eine verlässliche und belastbare Planungs- und Investitionssicherheit sichergestellt ist.

Unsere Produkte sind dabei nicht nur langlebig, sondern sie sind auch speziell ausgerichtet auf die besonderen kommunalen Aufgaben, insbesondere dem Winter- und Reinigungsdienst. Schließlich sind die Anforderungen an einen Belag im öffentlich genutzten Raum in Städten und Gemeinden besonders hoch. Mit unseren Produkten (ausgenommen hiervon sind haufwerksporige Produkte) werden Sie diesen Ansprüchen gerecht.

S olar Reflectance Index (SRI) .

Unsere dichtbebauten Städte heizen sich gegenüber dem Umland immer mehr auf, dies ist als sogenannter „Wärmeinseleffekt“ bekannt. Für diesen Effekt gibt es unterschiedliche Ursachen, z.B die Art und Dichte der Bebauung, der Anteil der Grünflächen und das Wärme-Absorptionsvermögen der umliegenden Bodenbeläge. Die Luft erwärmt sich über dunklen Flächen stärker als über hellen, dunkle Flächen absorbieren die solare Strahlung und geben sie in den Nachtstunden stärker ab als helle Flächen.

Um Planern eine fundierte Entscheidungshilfe anbieten zu können, haben wir von dem r enommierten Fraunhofer-Institut für Solare Energiesysteme ISE für einige unserer Beläge den „Solar Reflectance Index“ (SRI-Wert) bestimmen lassen.

Im Vergleich zu einer anthrazitfarbenen Oberfläche ist der SRI-Wert von La Linia hellgrau feinkugelgestrahlt um Faktor 4 günstiger, der von La Linia sandbeige kugelgestrahlt sogar um Faktor 8.

Die Berücksichtigung dieser Fakten trägt mit dazu bei, die Lebensqualität unserer Städte deutlich zu verbessern.

Im Sommer sind Terrasse und Balkon das Wohnzimmer unter freiem Himmel. Gestalten Sie sich diesen Ort genauso, wie er zu Ihnen passt. Die Produktwelt von Birkenmeier bietet dafür eine riesige Auswahl an Terrassenplatten in unterschiedlichen Farben, Oberflächen und Größen.

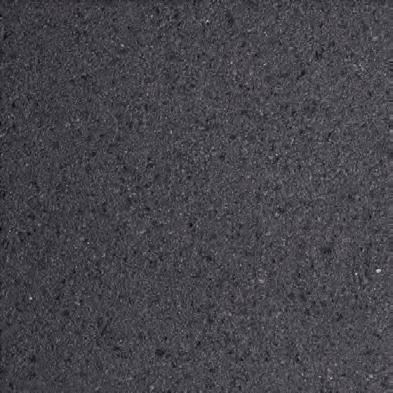

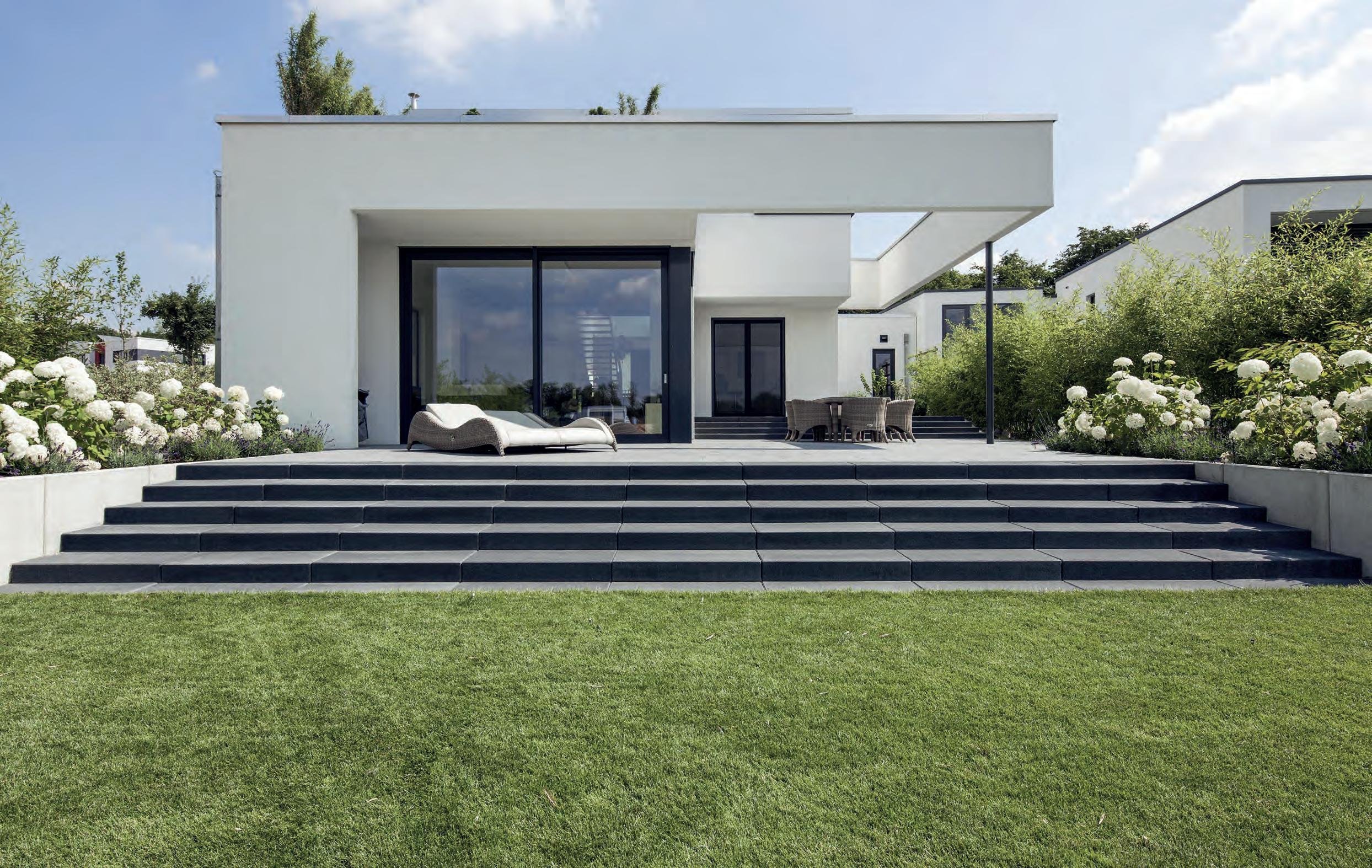

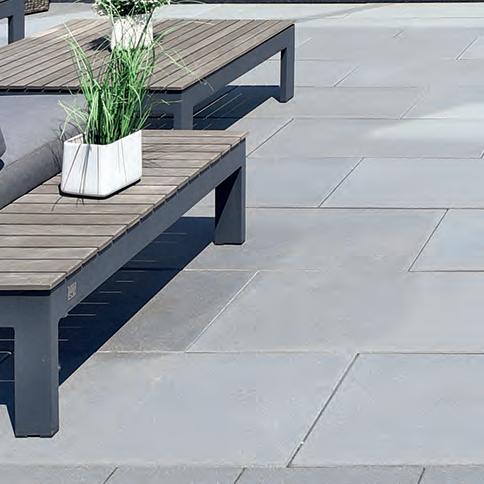

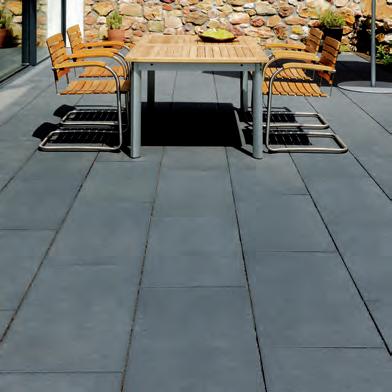

anthrazit, feinkugelgestrahlt

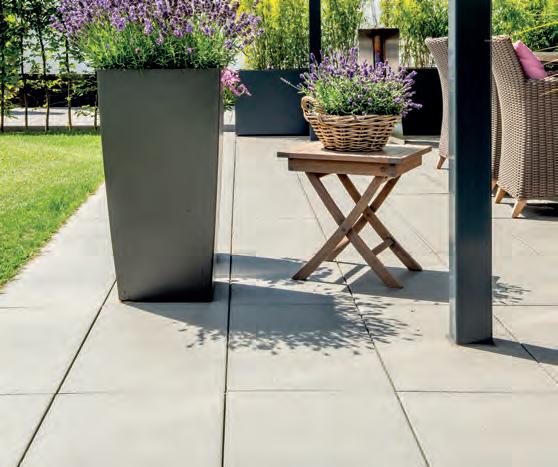

Arcadia Premium 4,2 cm

Farbe Oberfläche Format cm

anthrazit

dunkelgrau

elfenbein

hellgrau

feinkugelgestrahlt

feinkugelgestrahlt

feinkugelgestrahlt

feinkugelgestrahlt

60 x 40 x 4,2

40 x 40 x 4,2

60 x 40 x 4,2

60 x 40 x 4,2

40 x 40 x 4,2

60 x 40 x 4,2

PRODUKT-INFORMATIONEN

· Feinkugelgestrahlte Oberfläche.

· Gut begehbar.

Auch als Schwimmbadrandplatte und als Winkelstufe erhältlich. Weitere Informationen finden Sie im Ergänzungsprogramm auf den Seiten 140-141.

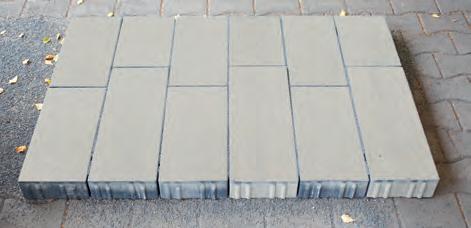

· Die Verlegung der Platten erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung zu erzielen.

· Aufsteigende Feuchtigkeit kann im Randbereich der Platten zu Feuchteflecken führen, die im Laufe der Zeit wieder zurücktreten.

· Die Platten sind mit 3 – 5 mm Fuge zu verlegen. Wir empfehlen die Verwendung unserer Abstandshalter und unkrautfreie Fugensplitte.

· Bei der Kombination von unterschiedlichen Formaten sind leichte Farb- und Strukturunterschiede nicht vermeidbar.

· Mit CleanTop®-Oberflächenschutz für eine erleichterte Pflege.

Bei fachgerechter Verlegung treten keine Ausblühungen auf.

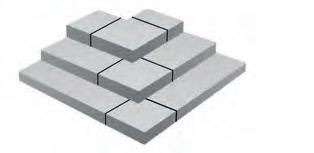

VERLEGEMUSTER

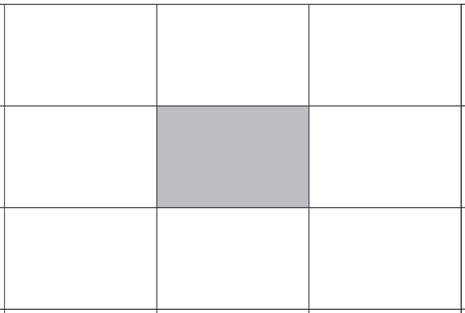

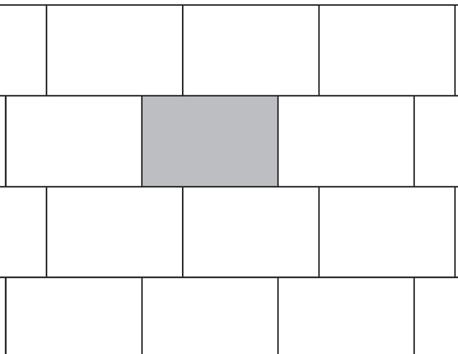

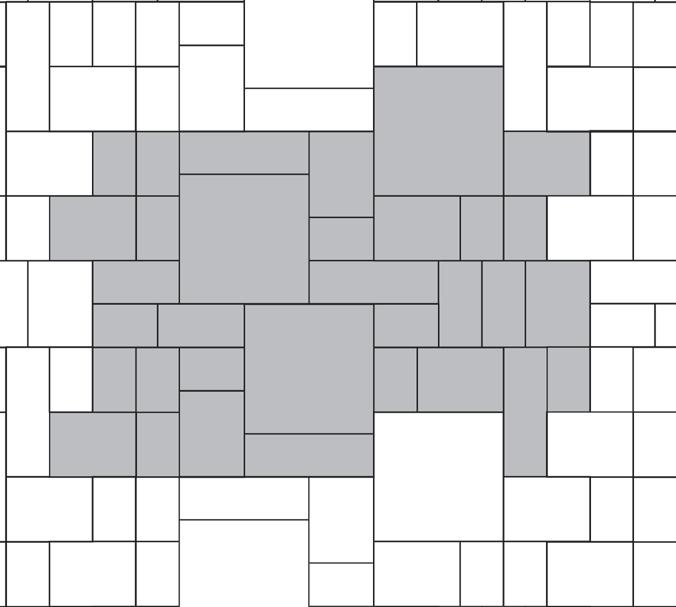

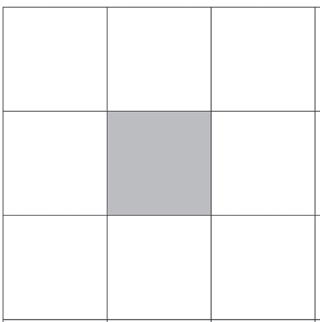

Verlegemuster:

Verlegemuster:

Für Schwimmbadrandplatten, Stufenlösungen und Podestplatten bieten wir Ihnen aus dem Concept Design Programm die passende Artwork Oberfläche als Auftragsfertigung an. Für die Oberfläche hellgrau empfehlen wir Artwork Nr. 311, für elfenbein Artwork Nr. 310, für dunkelgrau Artwork Nr. 313 und für anthrazit Artwork Nr. 314. Die Artwork Oberflächen finden Sie auf Seite 128/129.

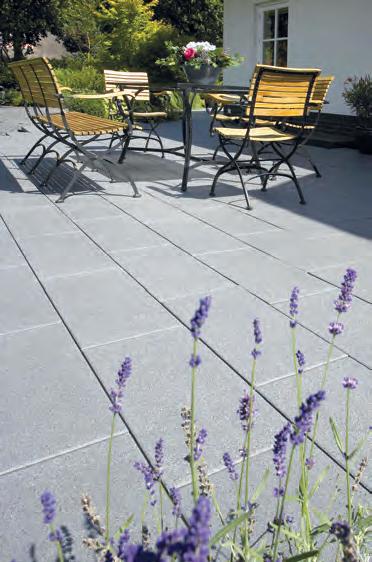

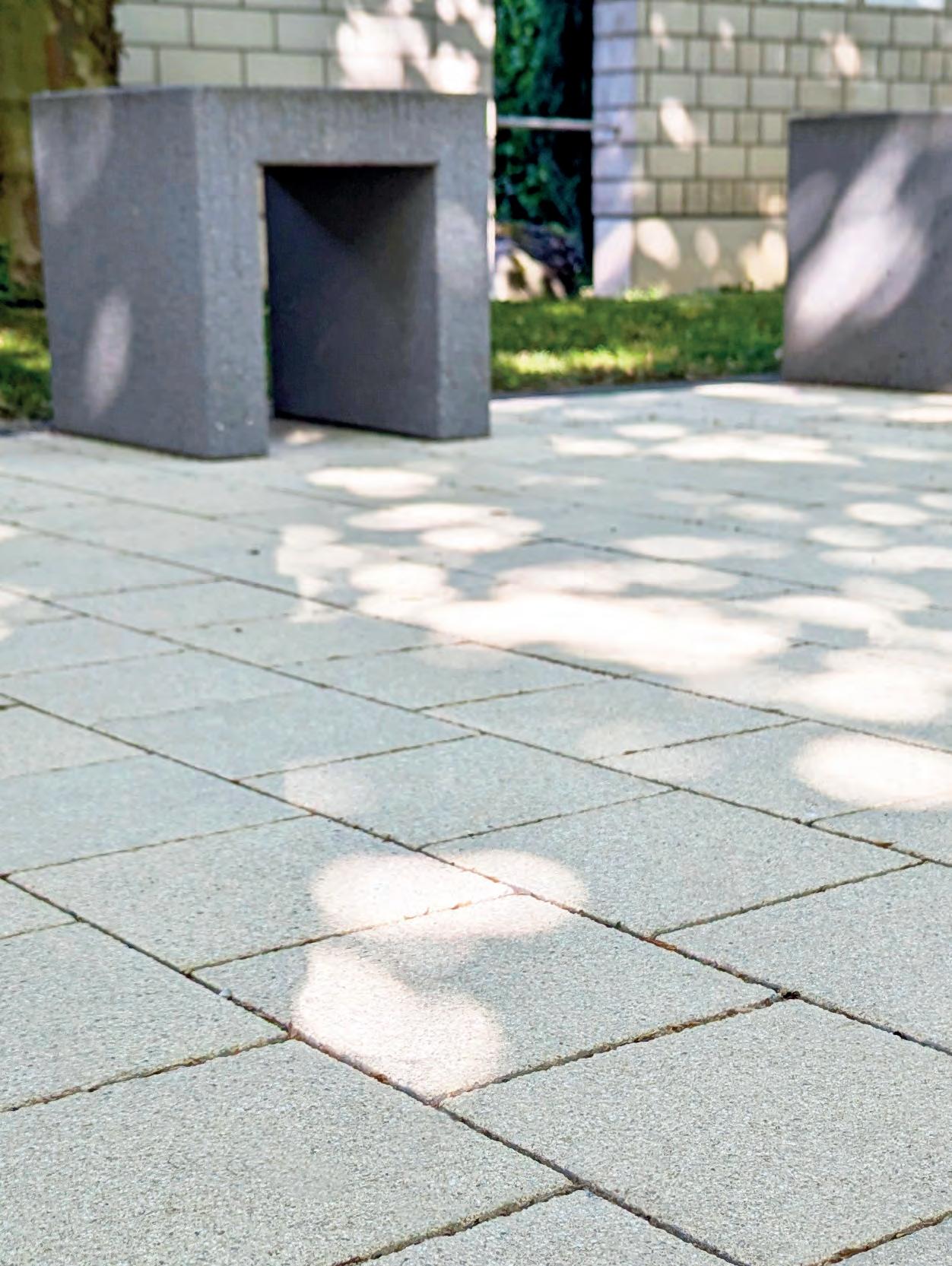

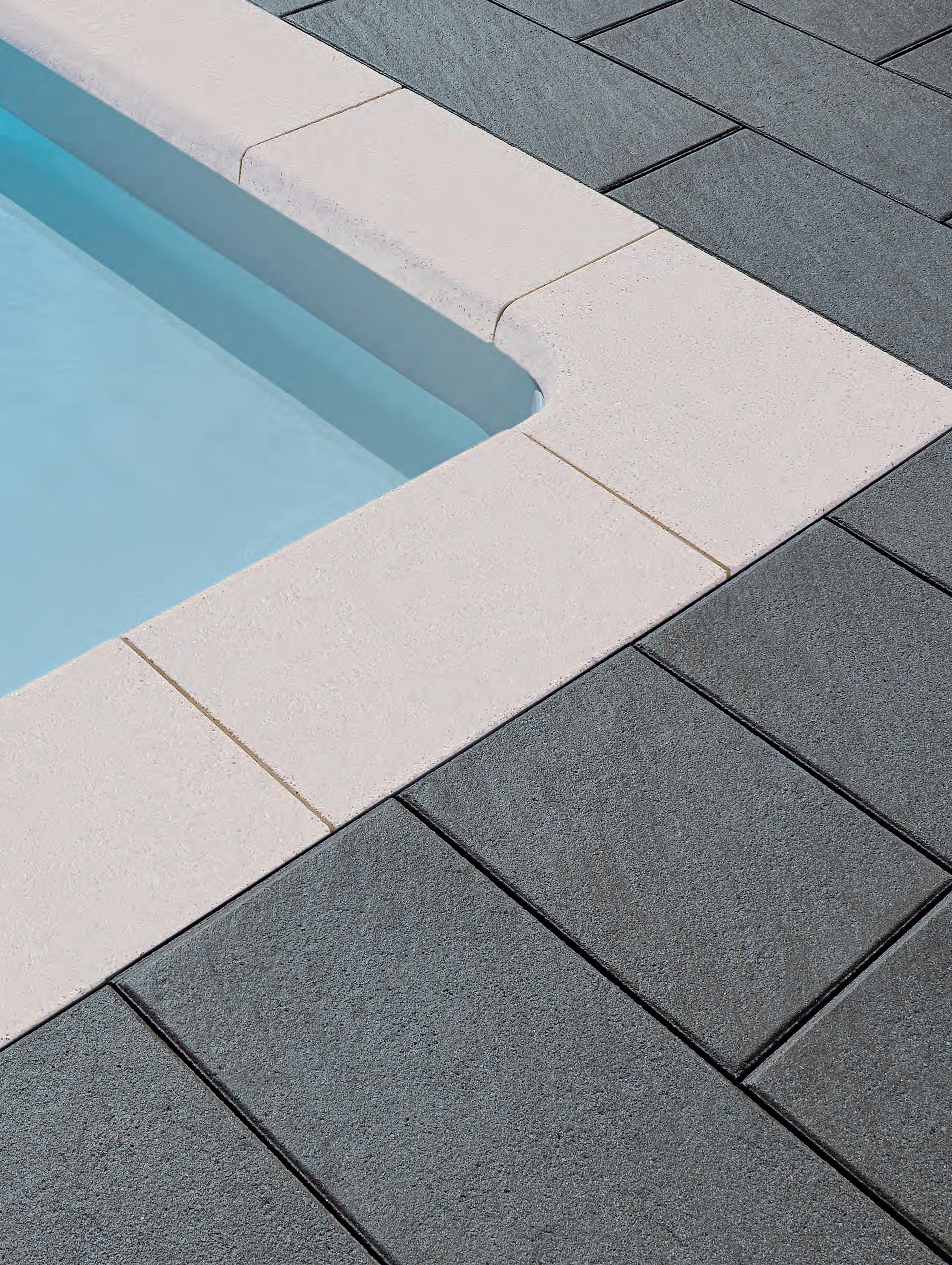

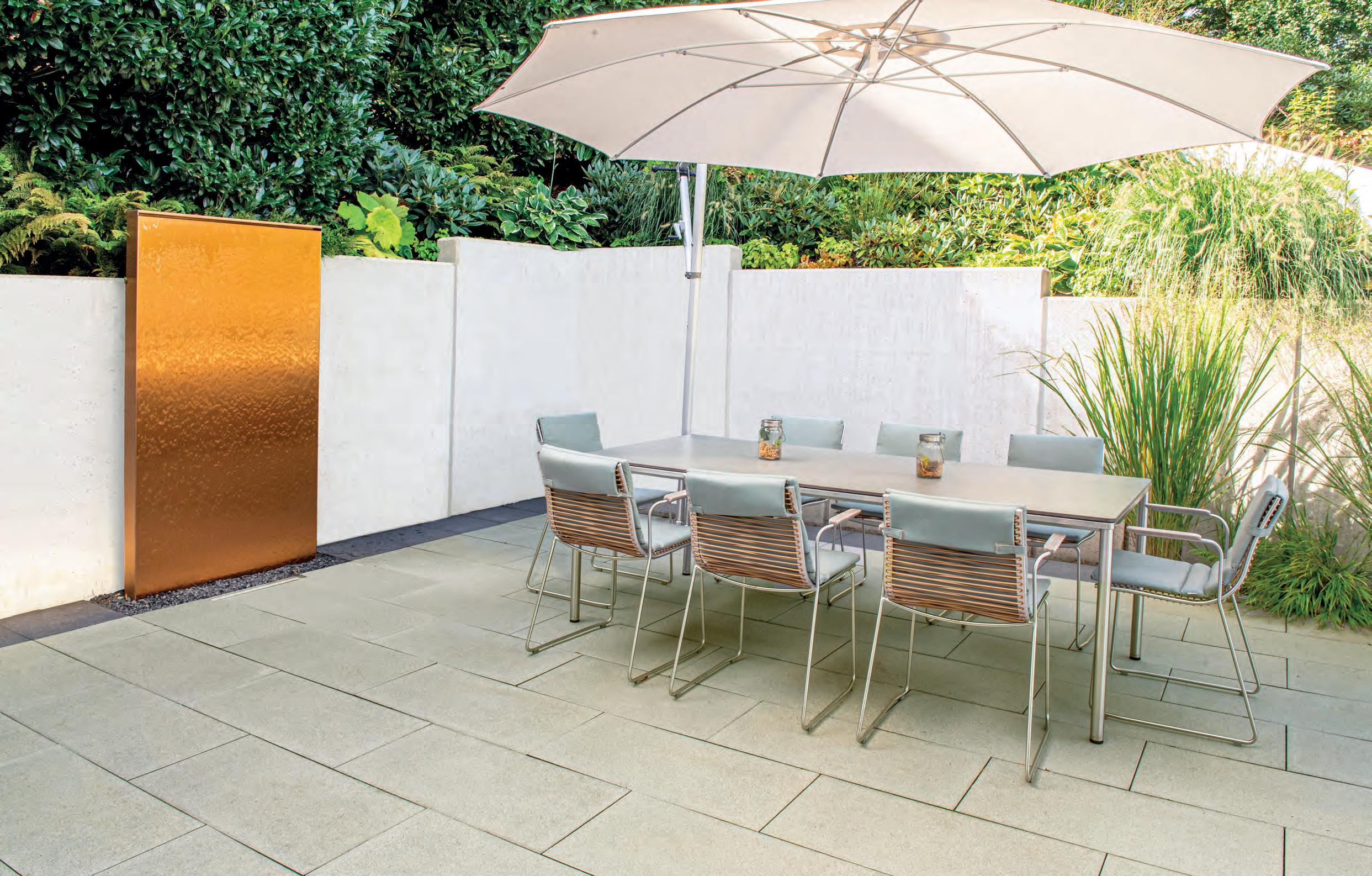

Premium, 60 x 40 x 4,2 cm, elfenbein, feinkugelgestrahlt

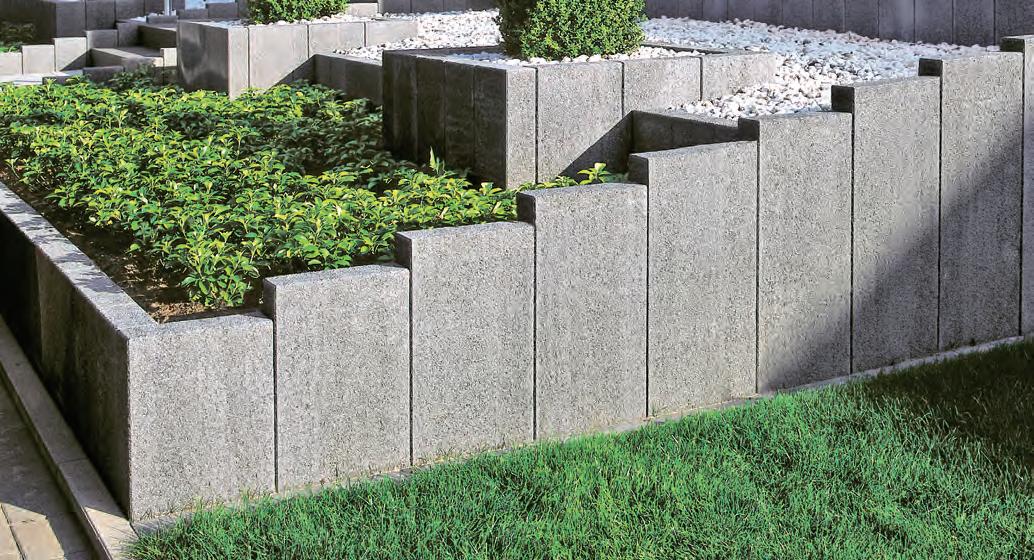

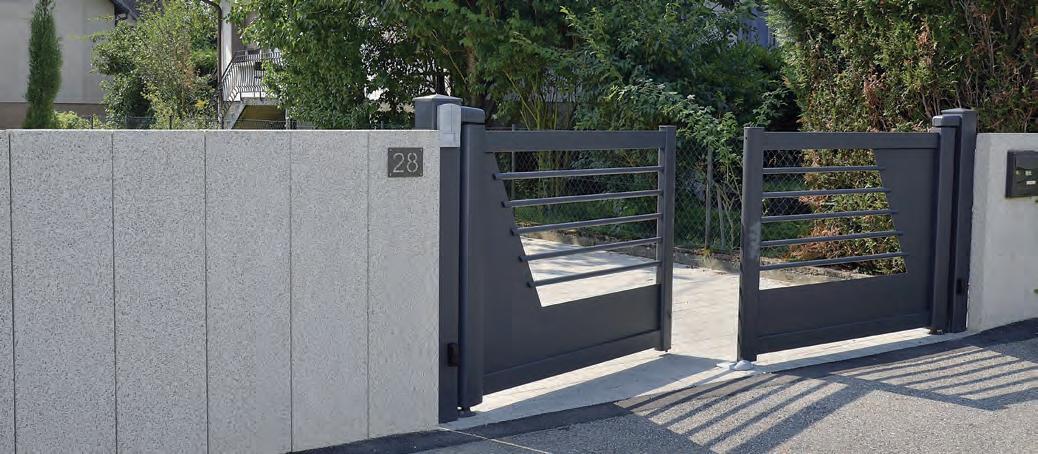

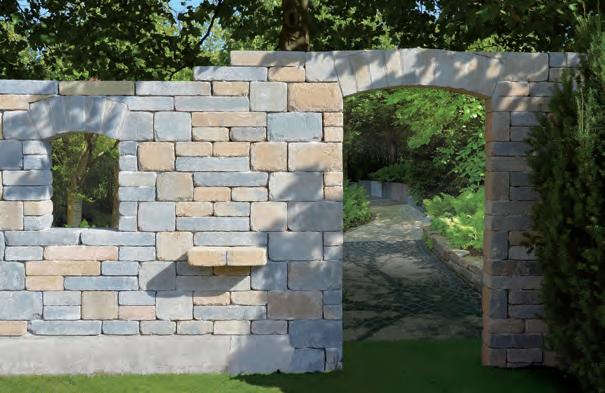

Conturo Mauerscheiben

SB 250 grau, glatt als Maßanfertigung

1 anthrazit, feinkugelgestrahlt

2 hellgrau, feinkugelgestrahlt

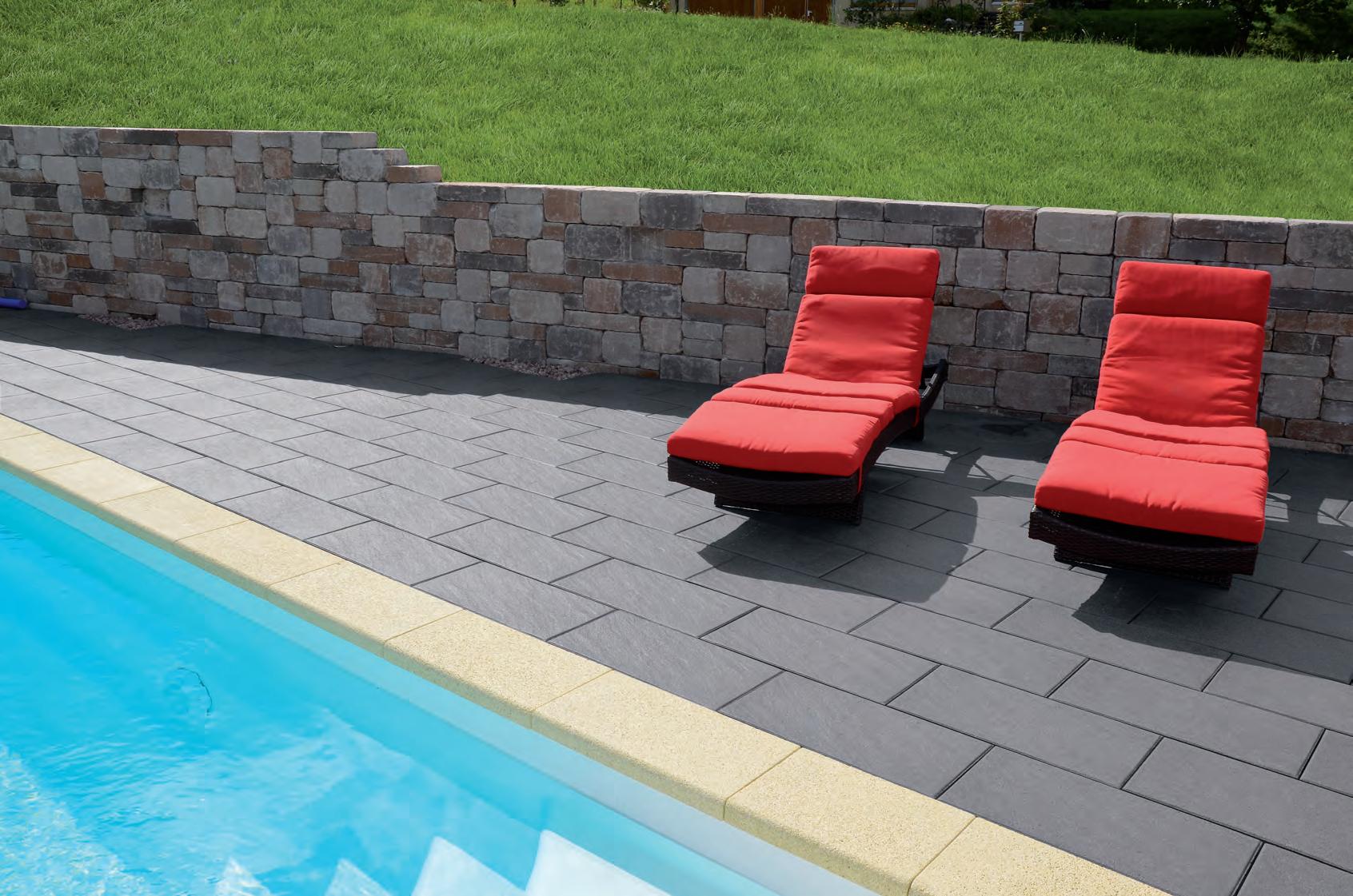

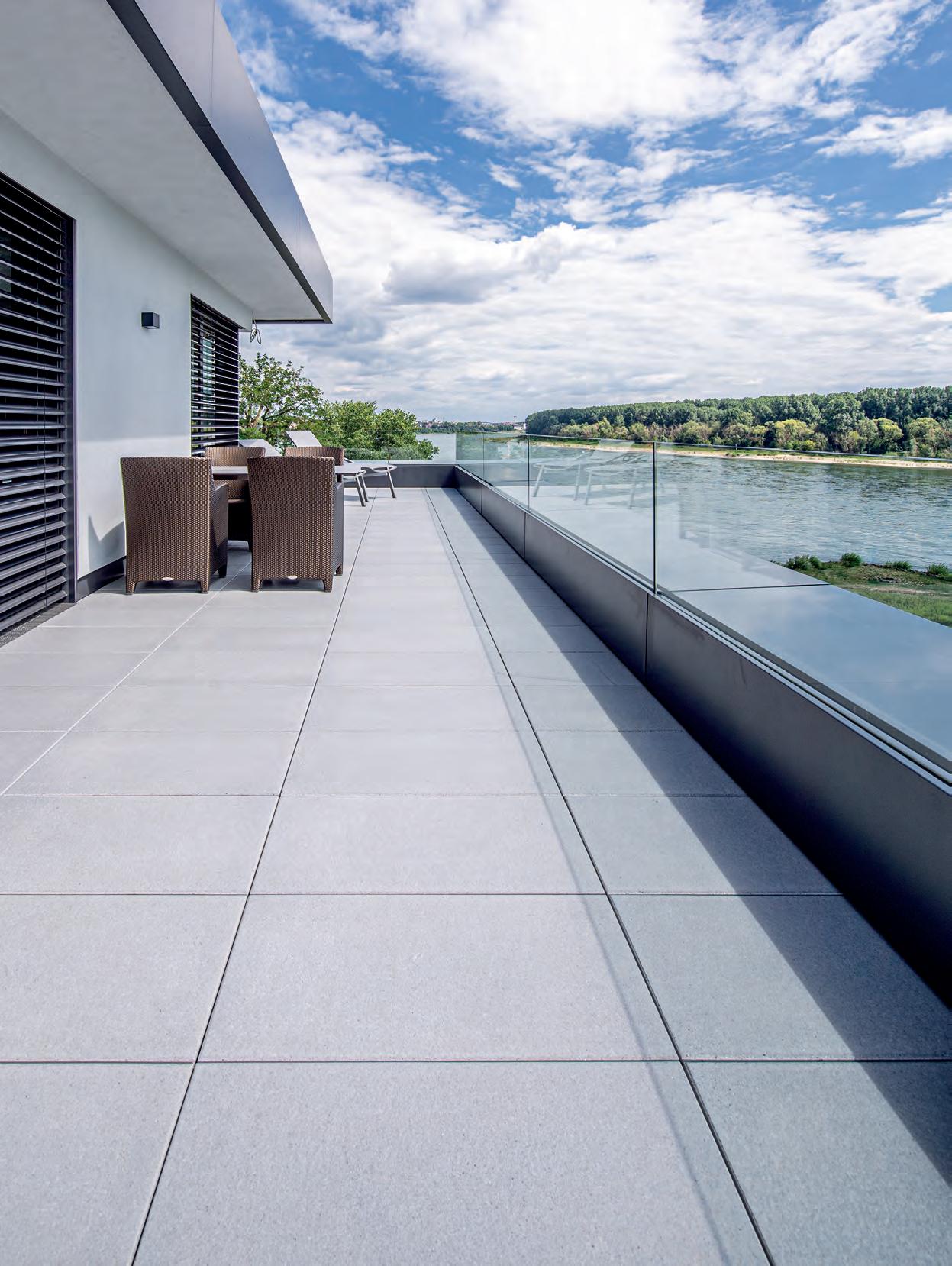

ARCADIA ® Plattendicke 4,2 cm / gefast / mit CleanTop ®

FARBEN

Nardo, anthrazitweiß, kugelgestrahlt Grigio, granithell, kugelgestrahlt

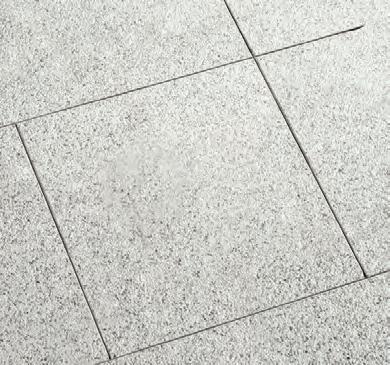

Modena Premio, granitweiß, kugelgestrahlt

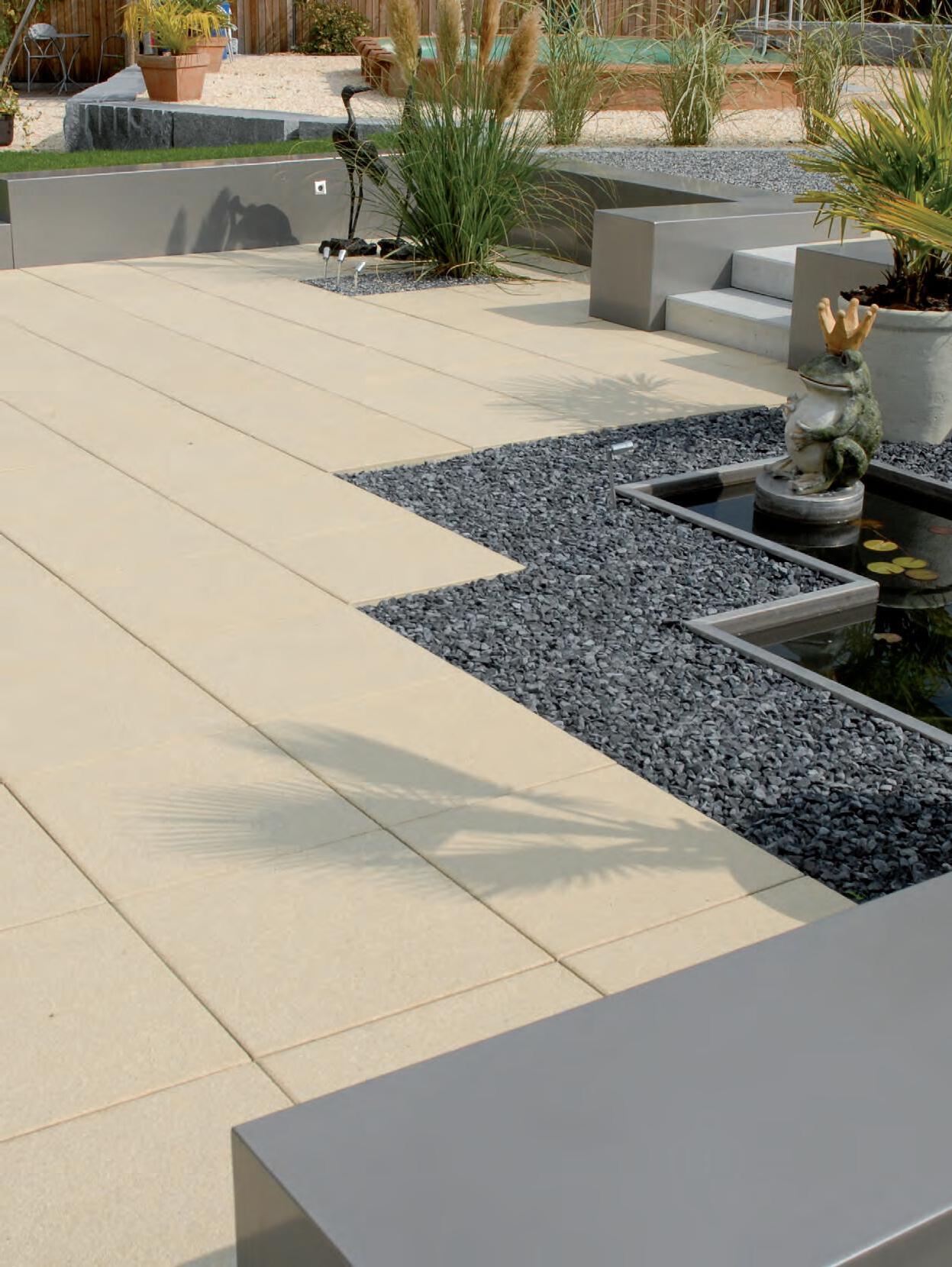

Cromo, hellgelb, kugelgestrahlt

FORMATE

Arcadia mit CleanTop 4,2 cm

Farbe Oberfläche Format cm

Cromo, hellgelb

Grigio, granithell

Modena Premio, granitweiß

Nardo, anthrazitweiß

50 x 50 x 4,2

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

PRODUKT-INFORMATIONEN

· Oberflächenausführung: kugelgestrahlt.

· Trittsicher.

Auch als Schwimmbadrandplatte und als Winkelstufe erhältlich. Weitere Informationen finden Sie im Ergänzungsprogramm auf den Seiten 140-141.

Dazu empfehlen wir Ihnen das passende Pflaster. Zum Beispiel La Linia, siehe Seite 62 mit den Blockstufen, siehe Seite 100 und den Stelen, siehe ab Seite 120.

· Die Verlegung der Platten erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung zu erzielen.

· Die Platten sind mit 3 – 5 mm Fuge zu verlegen. Wir empfehlen die Verwendung unserer Abstandshalter und unkrautfreie Fugensplitte.

· Bei der Kombination von unterschiedlichen Formaten sind leichte Farb- und Strukturunterschiede nicht vermeidbar.

· Mit CleanTop®-Oberflächenschutz für eine erleichterte Pflege.

· Bei fachgerechter Verlegung treten keine Ausblühungen auf.

VERLEGEMUSTER

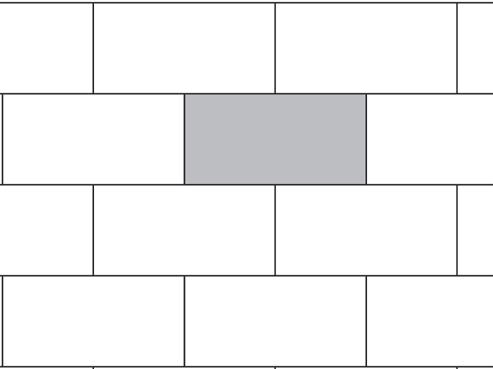

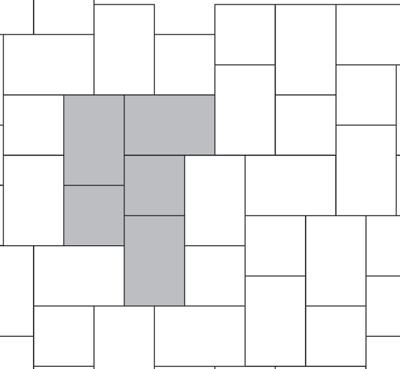

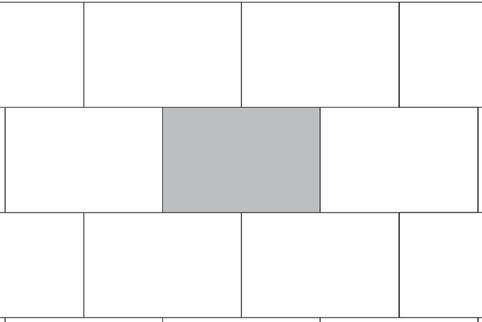

Verlegemuster: 0,240 m² Verlegemuster bestehend aus:

1 Stück 60 x 40 = 100 Flächenprozent

Verlegemuster: 0,250 m² Verlegemuster bestehend aus:

1 Stück 50 x 50 = 100 Flächenprozent

FARBEN

Modena, granitweiß, kugelgestrahlt

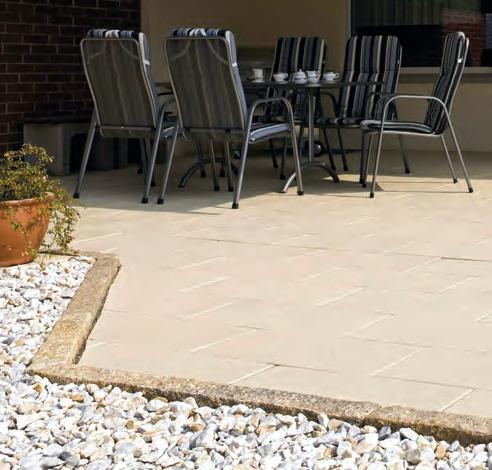

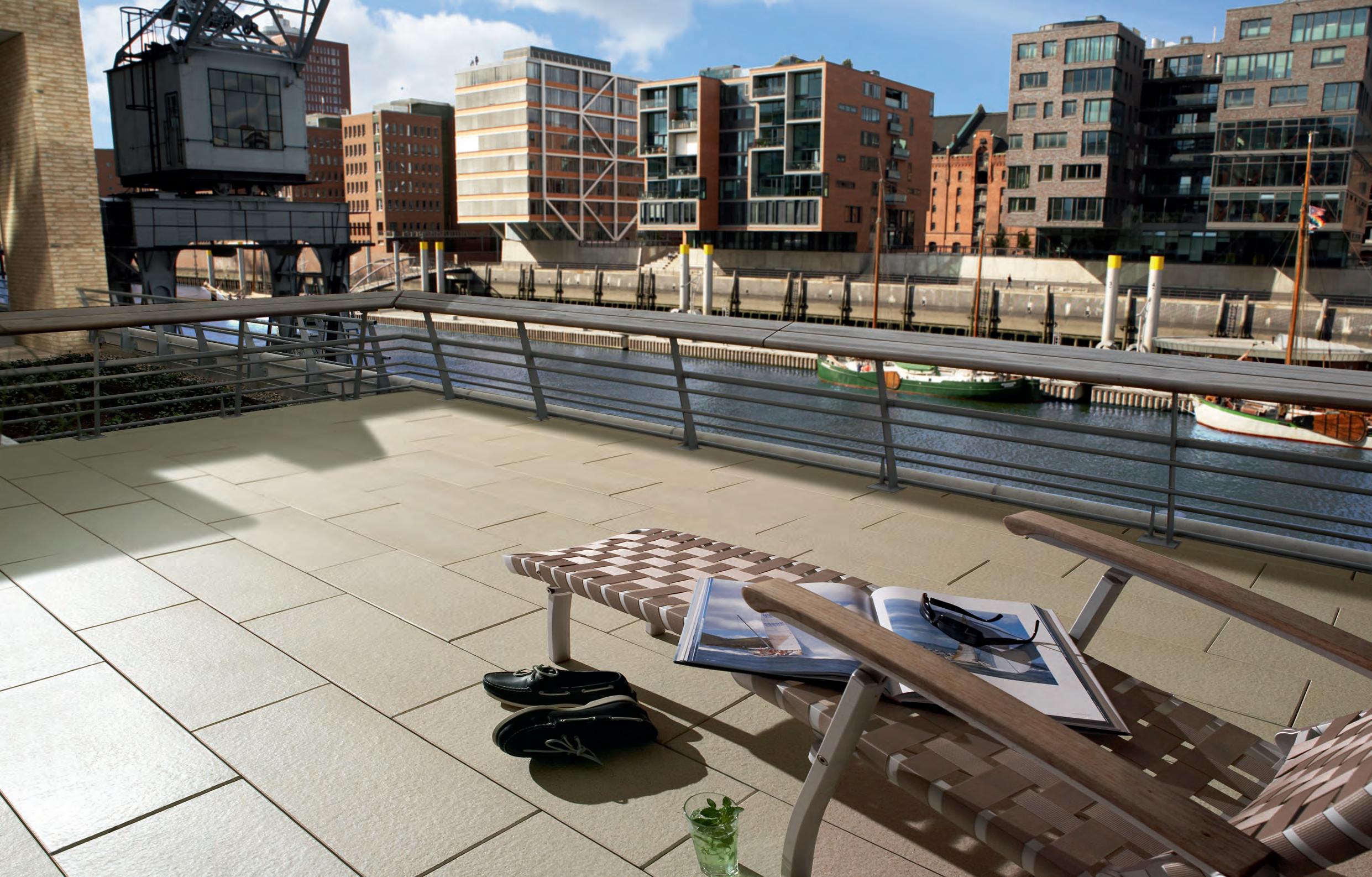

Arcadia ohne CleanTop

Farbe Oberfläche Format cm

beige

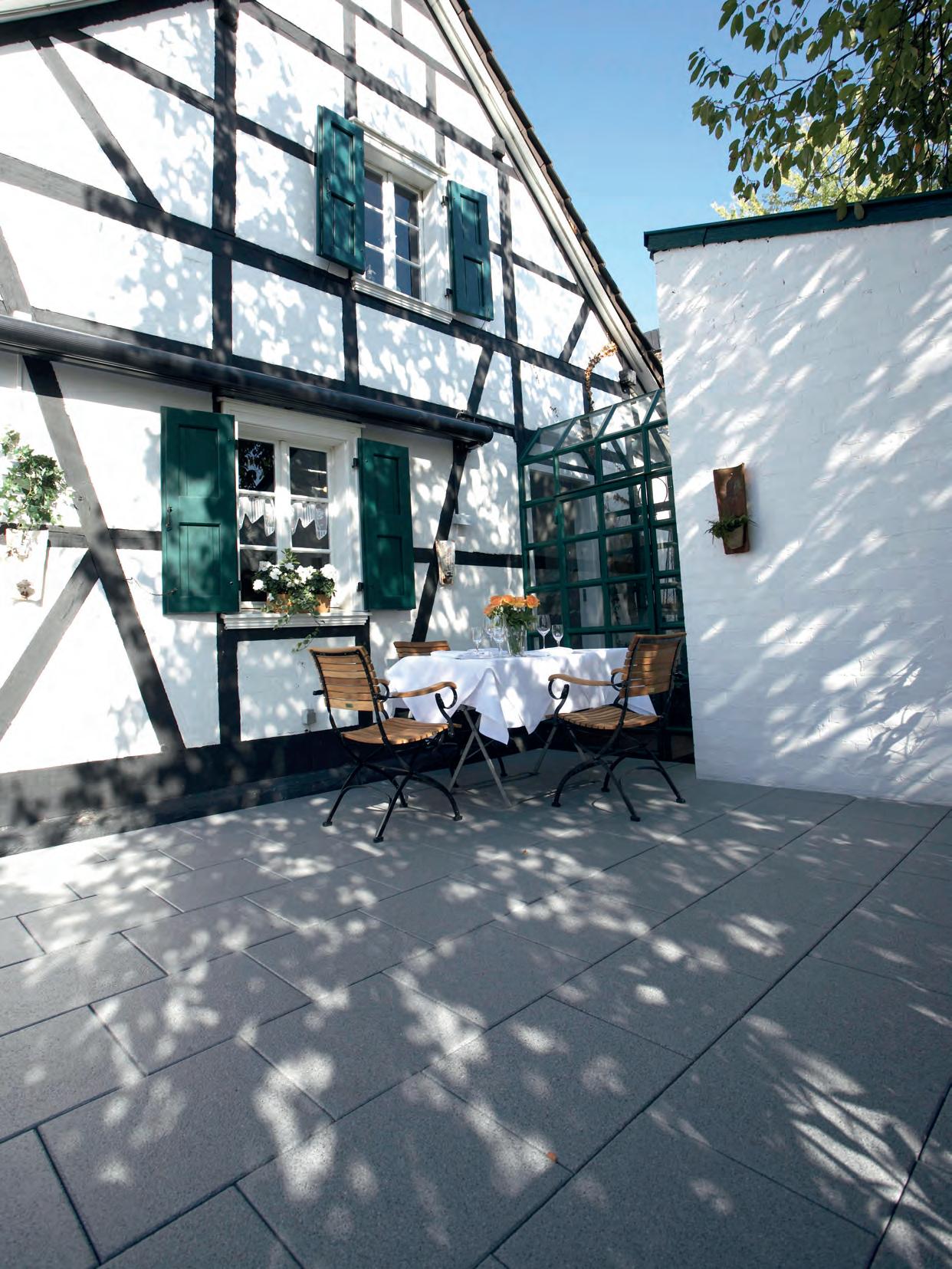

Bondeno, grau, kugelgestrahlt

Bondeno ohne CleanTop 4,2 cm

Farbe Oberfläche

kugelgestrahlt kugelgestrahlt kugelgestrahlt kugelgestrahlt kugelgestrahlt

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

40 x 40 x 4,2

50 x 50 x 4,2

60 x 40 x 4,2

60 x 40 x 4,2

Bondeno, grau kugelgestrahlt

PRODUKT-INFORMATIONEN

· Oberflächenausführung: kugelgestrahlt.

· Gut begehbar.

· Die Verlegung der Platten erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung zu erzielen.

· Die Platten sind mit 3 – 5 mm Fuge zu verlegen. Wir empfehlen die Verwendung unserer Abstandshalter und unkrautfreie Fugensplitte.

· Ausblühungen, die sich als weiße Flecken oder Grauschleier zeigen, sind auf der Oberfläche Etna, dunkelgrau, stärker wahrzunehmen. Sie sind kein Reklamationsgrund. Unter normaler Bewitterung verliert sich die Ausblühung im Lauf der Zeit. Daher empfehlen wir Ihnen Platten mit CleanTop.

· Bei der Kombination von unterschiedlichen Formaten sind leichte Farb- und Strukturunterschiede nicht vermeidbar.

Ar cadia, 60 x 40 x 4,2 cm

1 Lugano, kugelgestrahlt

2 Etna, kugelgestrahlt

3 Bondeno, kugelgestrahlt

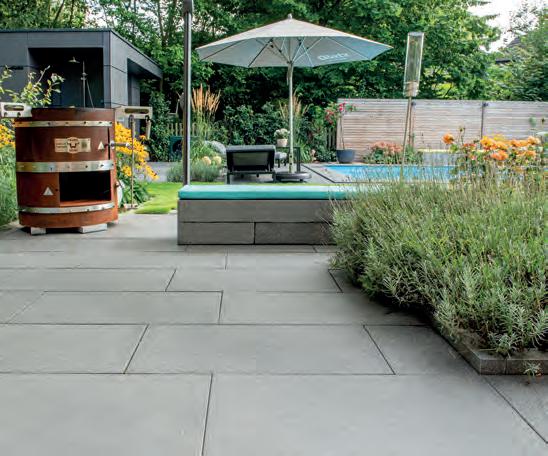

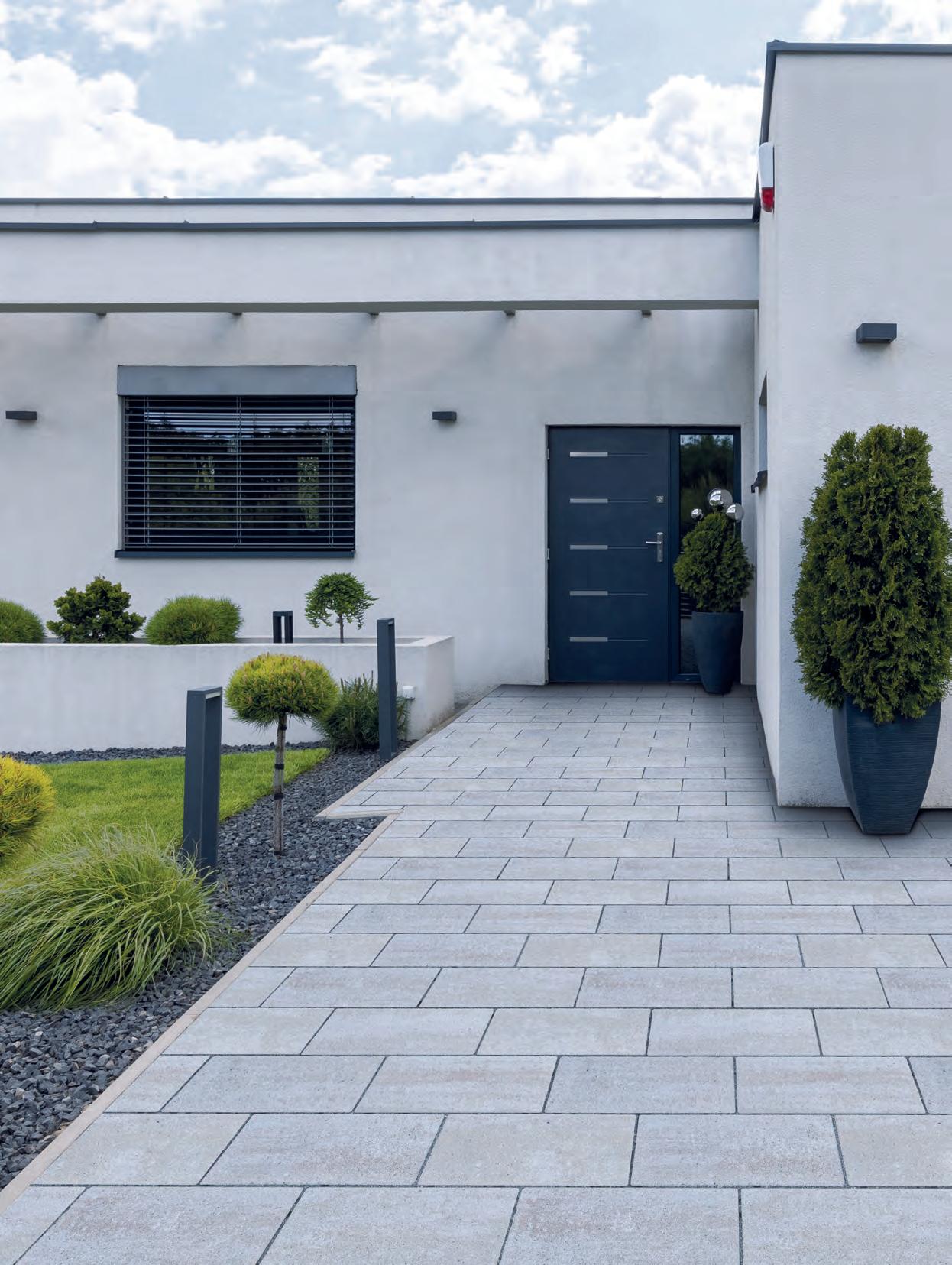

LATINA Plattendicke

4,2 cm / gefast / mit CleanTop ®

FARBEN

FORMATE

feinkugelgestrahlt

feinkugelgestrahlt

feinkugelgestrahlt

feinkugelgestrahlt

60 x 60 x 4,2

80 x 40 x 4,2 60 x 60 x 4,2 80 x 40 x 4,2 60 x 60 x 4,2 80 x 40 x 4,2 80 x 40 x 4,2

VERLEGEMUSTER

Verlegemuster / Modèle de pose 828

Verlegemuster: 0,360 m² Verlegemuster bestehend aus:

1 Stück 60 x 60 = 100 Flächenprozent

PRODUKT-INFORMATIONEN

· Strukturierte, feinkugelgestrahlte Oberfläche.

· Gut begehbar.

Auch als Schwimmbadrandplatte und als Winkelstufe erhältlich. Weitere Informationen finden Sie im Ergänzungsprogramm auf den Seiten 140-141.

Verlegemuster: 0,320 m² Verlegemuster bestehend aus:

1 Stück 80 x 40 = 100 Flächenprozent

· Die Verlegung der Platten erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung zu erzielen.

· Aufsteigende Feuchtigkeit kann im Randbereich der Platten zu Feuchteflecken führen, die im Laufe der Zeit wieder zurücktreten.

· Die Platten sind mit 3 – 5 mm Fuge zu verlegen. Wir empfehlen die Verwendung unserer Abstandshalter und unkrautfreie Fugensplitte.

· Mit CleanTop®-Oberflächenschutz für eine erleichterte Pflege.

· Bei fachgerechter Verlegung treten keine Ausblühungen auf.

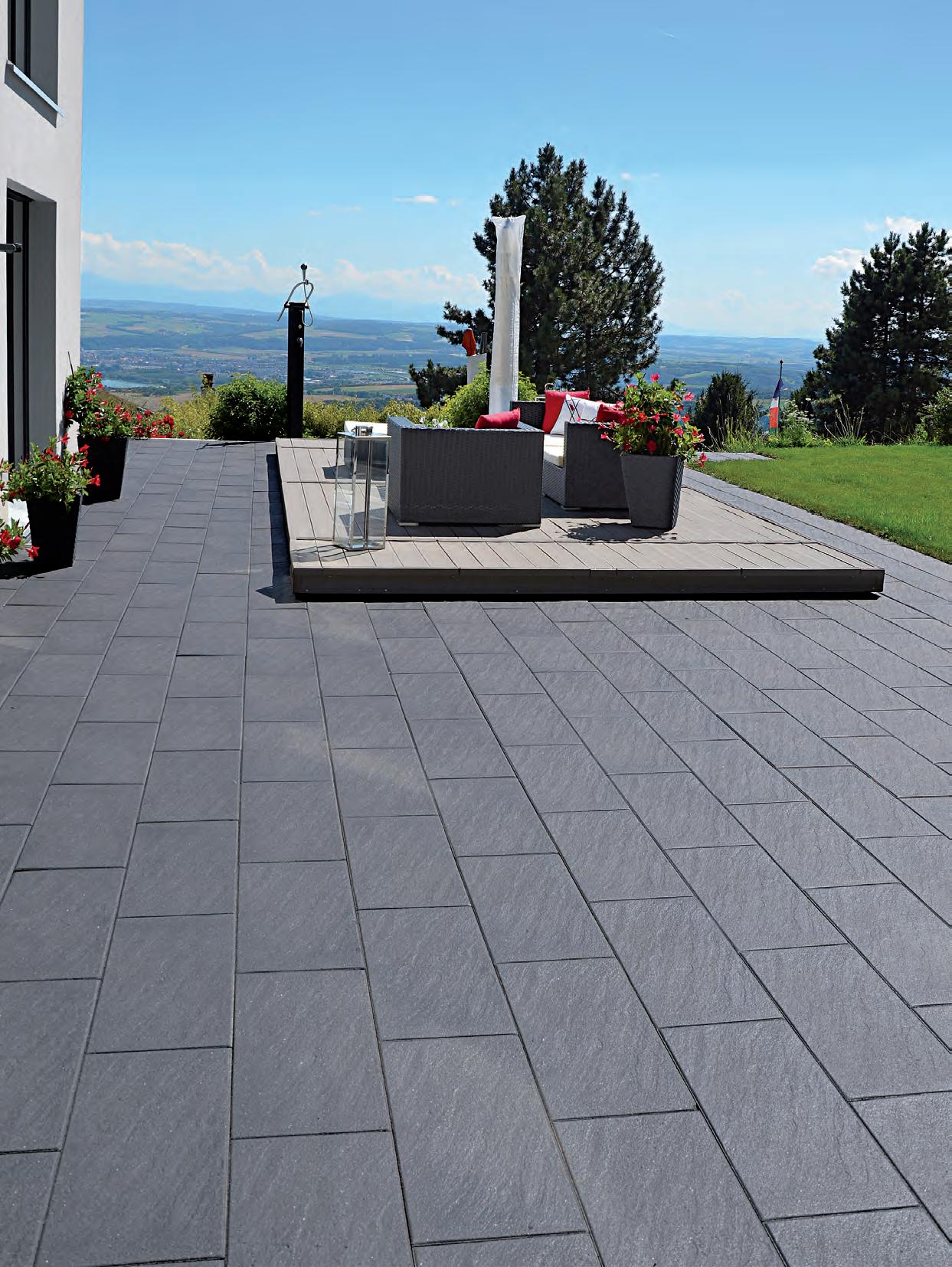

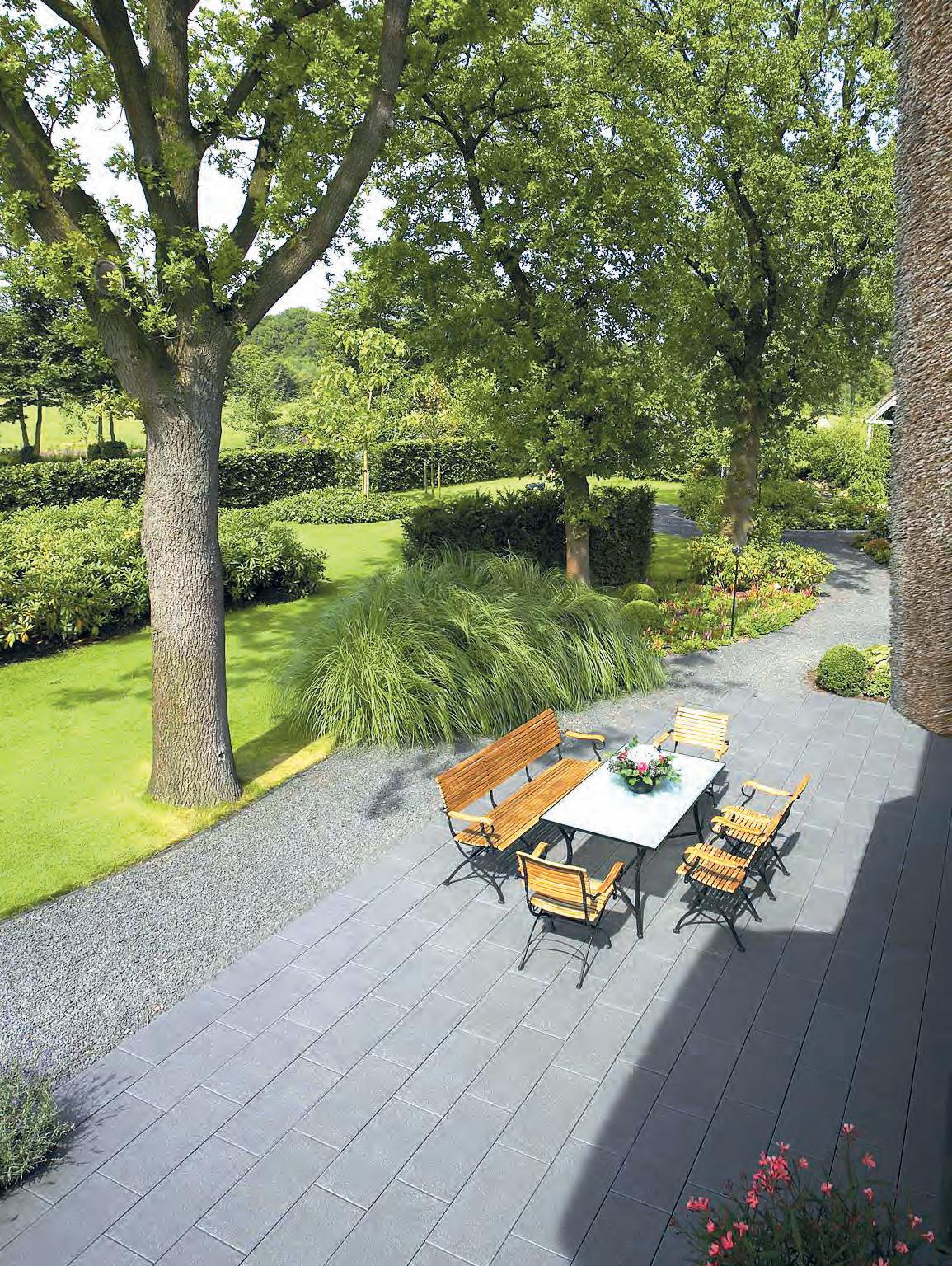

MONTIANO Plattendicke 4,2 cm / gefast / mit CleanTop ®

FARBEN

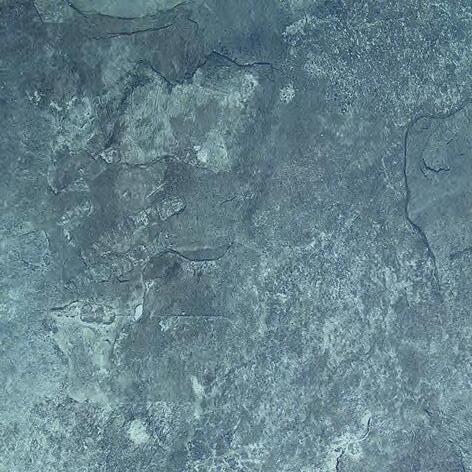

elfenbein silbergrau anthrazit

FORMAT

Farbe OberflächeFormat cm

anthrazit

elfenbein silbergrau feinkörnig feinkörnig feinkörnig

VERLEGEMUSTER

Verlegemuster: 0,180 m² Verlegemuster bestehend aus: 1 Stück 60 x 30 = 100 Flächenprozent

60 x 30 x 4,2

60 x 30 x 4,2

60 x 30 x 4,2

Für Schwimmbadrandplatten, Stufenlösungen und Podestplatten bieten wir Ihnen aus dem Concept Design Programm die passende Artwork Oberfläche als Auftragsfertigung an. Für die Oberfläche silbergrau empfehlen wir Artwork Nr. 311, für elfenbein Artwork Nr. 310 und für anthrazit Artwork Nr. 314. Die Ar twork Oberflächen finden Sie auf Seite 128/129.

PRODUKT-INFORMATIONEN

· Profilierte, feinkörnige Oberfläche.

· Trittsicher.

· Die Verlegung der Platten erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung zu erzielen.

· Die Platten sind mit 3 – 5 mm Fuge zu verlegen. Wir empfehlen die Verwendung unserer Abstandshalter und unkrautfreie Fugensplitte.

· Mit CleanTop®-Oberflächenschutz für eine erleichterte Pflege.

Bei fachgerechter Verlegung treten keine Ausblühungen auf.

PRODUKT-INFORMATIONEN

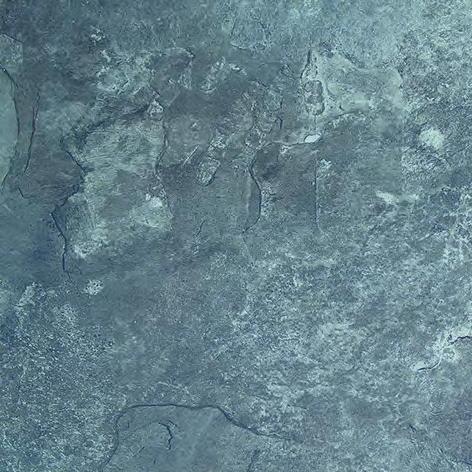

· 1 cm Keramik mit 3 cm Kernbeton.

· Preiswerte und sichere Verlegung im Splittbett.

· Integrierte Abstandhalter für sicheren Kantenschutz.

· Oberbau in fachgerechter Regelbauweise.

· Einsparung der Drainbeton Unterkonstruktion.

· Sicherheit in der Gesamtkonstruktion.

· Preiswerte Gesamtlösung.

TIPPS UND HINWEISE

· Für das einfache Verlegen der Platten empfehlen wir ein Probst-Vakuum Handy VH - 2/50 Verlegegerät.

· Anfallende Schneidearbeiten erfolgen mit einer Nasssäge mit einer Diamanttrennscheibe.

· Platten mit einer Dicke von 4 cm sind nicht befahrbar. Sie eignen sich für Terrassen und Balkone.

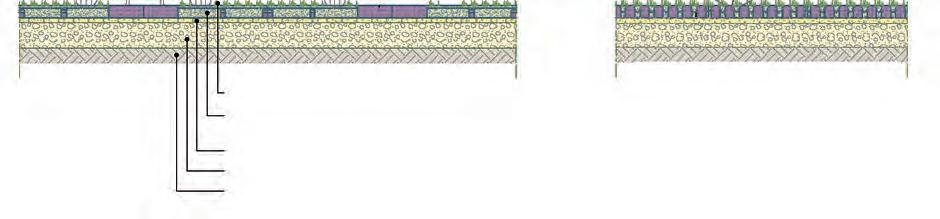

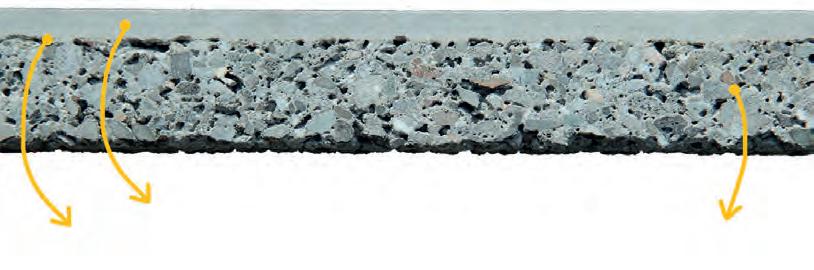

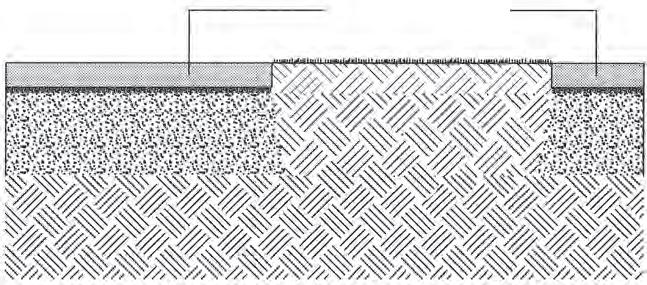

QUERSCHNITT EINER GEOCERAMICA-PLATTE

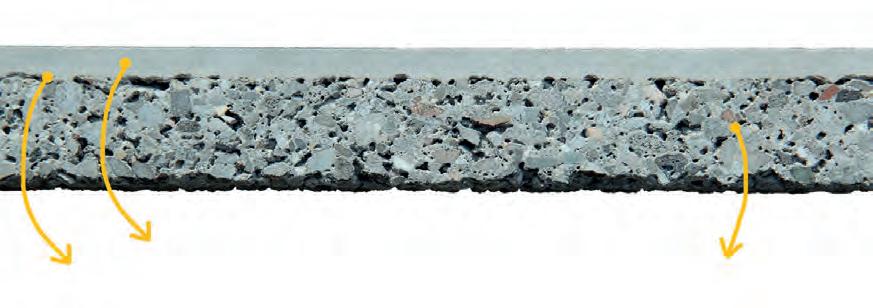

Keramische Deckschicht Verbindungskomponente AquaFerm ® Stabikorn ®-Drainageträger

Auch als Schwimmbadrandplatte und als Winkelstufe erhältlich. Weitere Informationen finden Sie im Ergänzungsprogramm ab Seite 138.

In unserem hochmodernen Fertigteilwerk produzieren wir individuelle Lösungen in Serie und lassen so Ihre Gestaltungsideen Wirklichkeit werden. Dies ermöglicht gänzlich neue Freiheiten in der Gartengestaltung. Die Großformatplatten und Stufenplatten mit den Oberflächen aus unserem Artwork Programm geben Ihrem Garten das besondere Etwas.

THINK BIG

CONCEO

GRO SS FORMATPLATTEN

CONCEO – GROSSFORMAT

VIELFALT IN FORMAT UND OBERFLÄCHE

Conceo Großformatplatten können nach Ihren Vorgaben auf Maß gefertigt werden. Oberflächen und Farben können dabei frei gewählt werden.

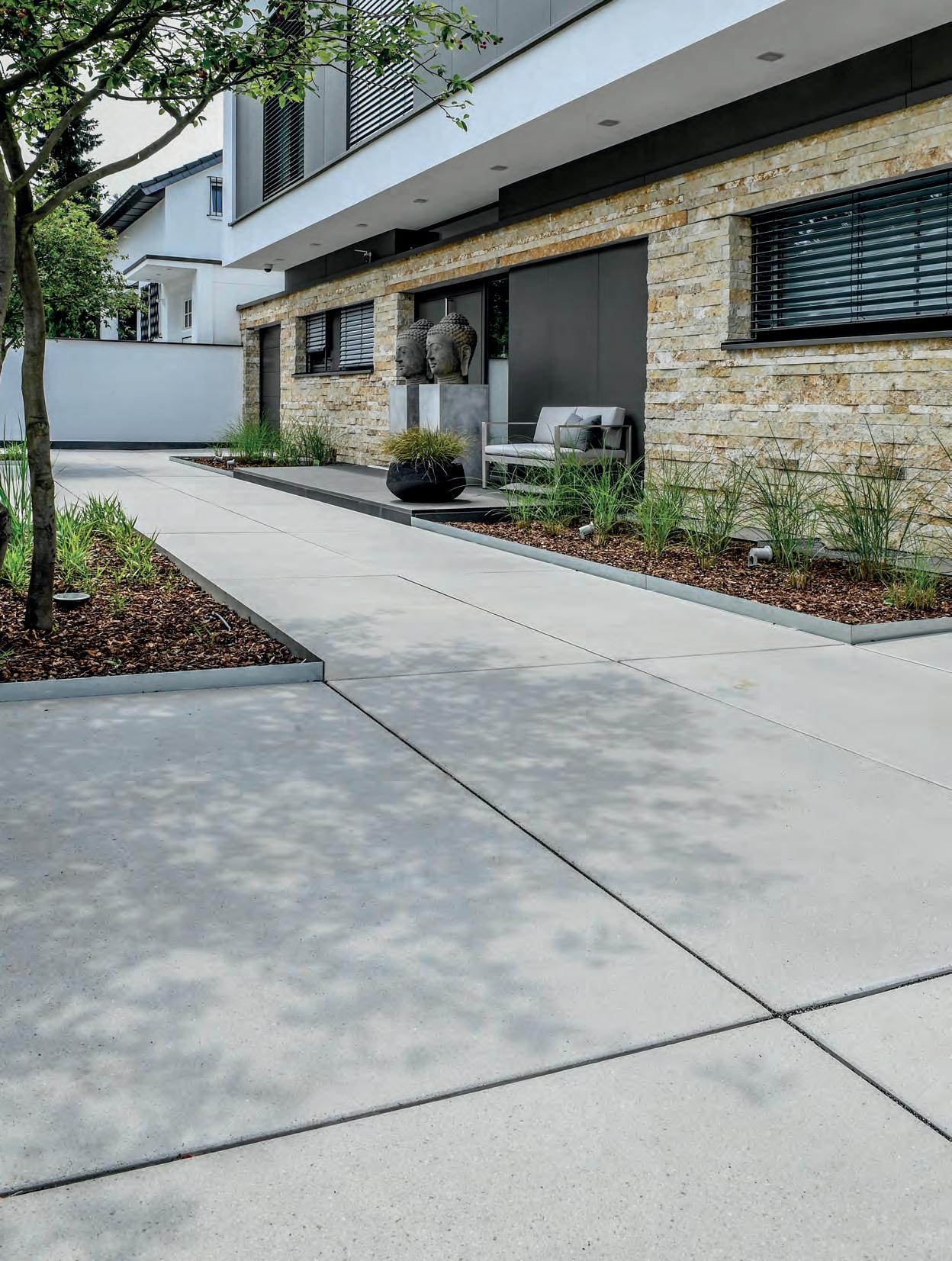

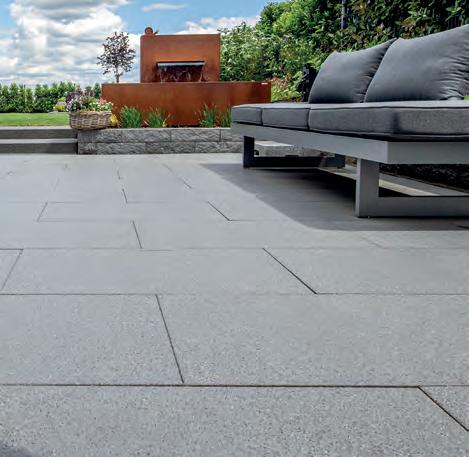

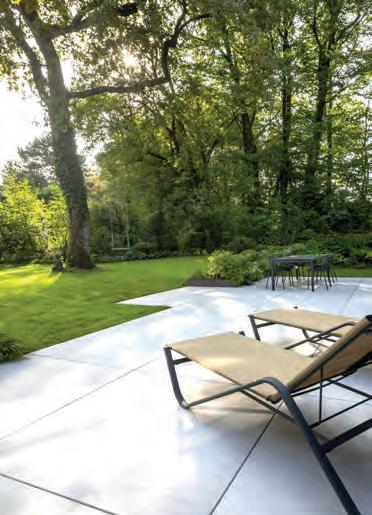

Conceo Großformatplatten, Artwork Nr. 312, samtiert, mit CleanTop

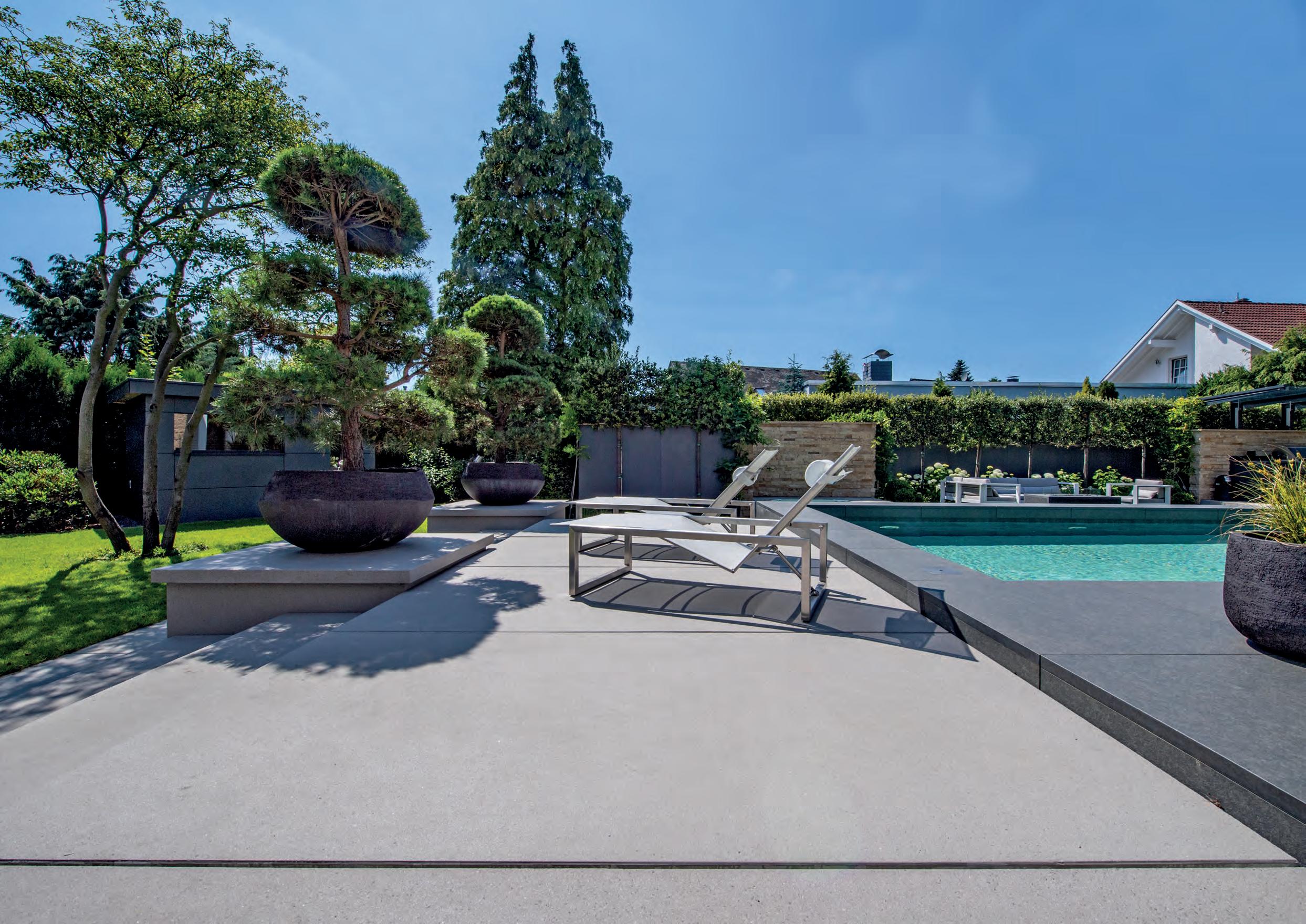

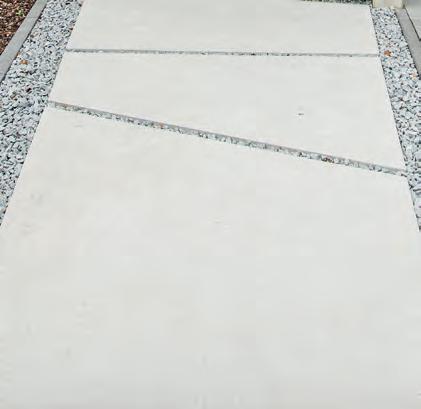

CONCEO® Grossformatplatten, Plattendicke 8 cm mit kugelgestrahlter, samtierter oder mit Sichtbeton SB Plus-Oberfläche, gefast

FORMATE

Conceo-Großformatplatten 8 cm

Artwork SB Plus Hochleistungsbeton im Vergleich zu üblichem Sichtbeton:

· Homogenere Oberfläche

· Beständiger gegen Umwelteinflüsse

· Höherer Abriebwiderstand

· Frosttausalz-Widerstand

20 x besser als die Norm es erlaubt

OBERFLÄCHEN

Conceo Großformatplatten sind in allen Artwork-Oberflächen erhältlich. Sehen sie dazu unsere Farbbeispiele auf Seite 128/129.

CONCEO Großformatplatten als Auftragsfertigung nach Maß

Plattendicken 6 cm, 8 cm, 10 – 14 cm, kugelgestrahlt mit CleanTop, Hochleistungsbeton HPC mit samtierter Oberfläche bzw. Sichtbeton SB Plus, gefast

PRODUKT-INFORMATIONEN

· Trittsicher.

· Die Platten sind mit mindestens 5 mm Fuge zu verlegen.

· Conceo ist in allen ARTWORK-Oberflächen erhältlich, siehe Seite 128/129.

· Leichte Farb- und Strukturunterschiede sind produktions- und rohstoffbedingt und verleihen der Fläche ihren besonderen Charakter.

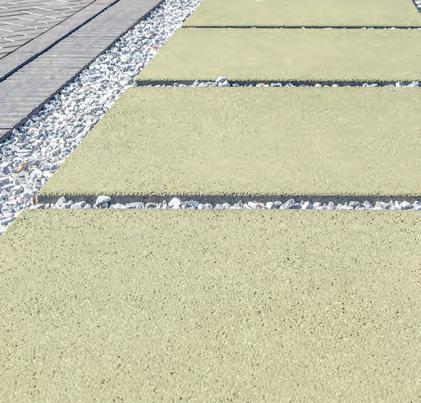

1 Ar twork Nr. 301, samtiert, mit CleanTop

2 Ar twork Nr. 401 SB Plus, glatt

,

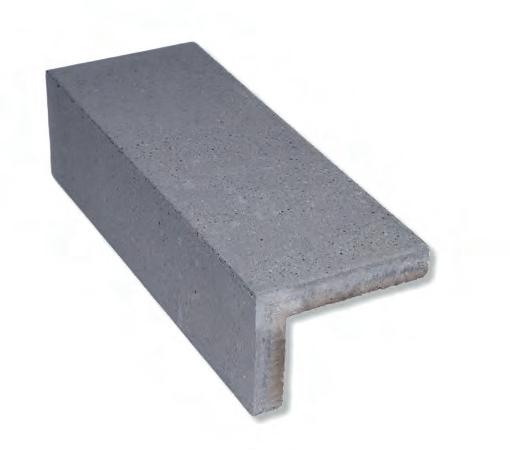

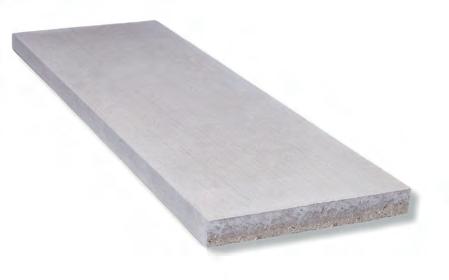

CONCEO®-STUFENPLATTEN

Plattendicke 8 cm mit kugelgestrahlter, samtierter oder mit SB Plus Sichtbeton-Oberfläche, gefast, für auskragende Stufenanlagen

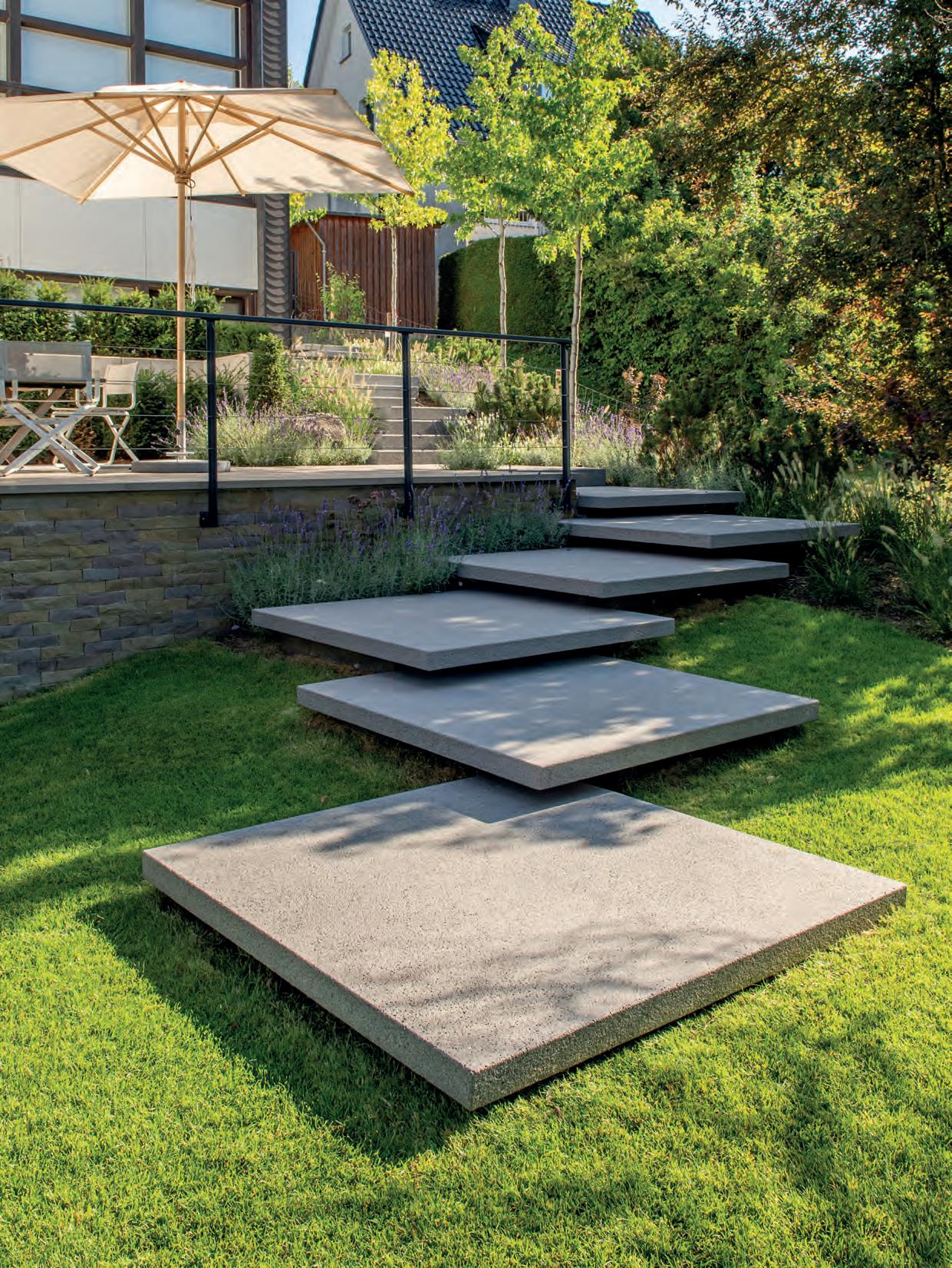

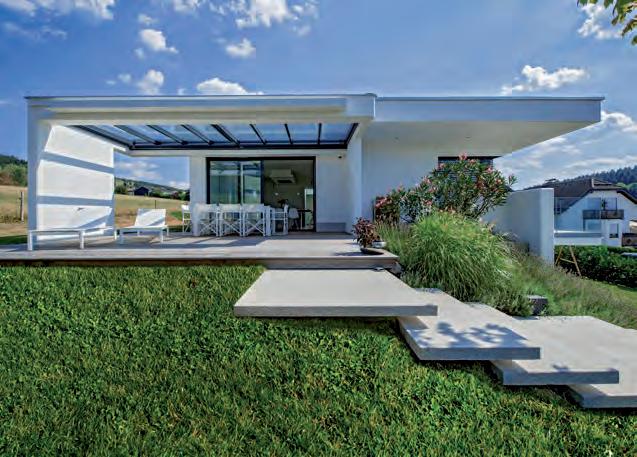

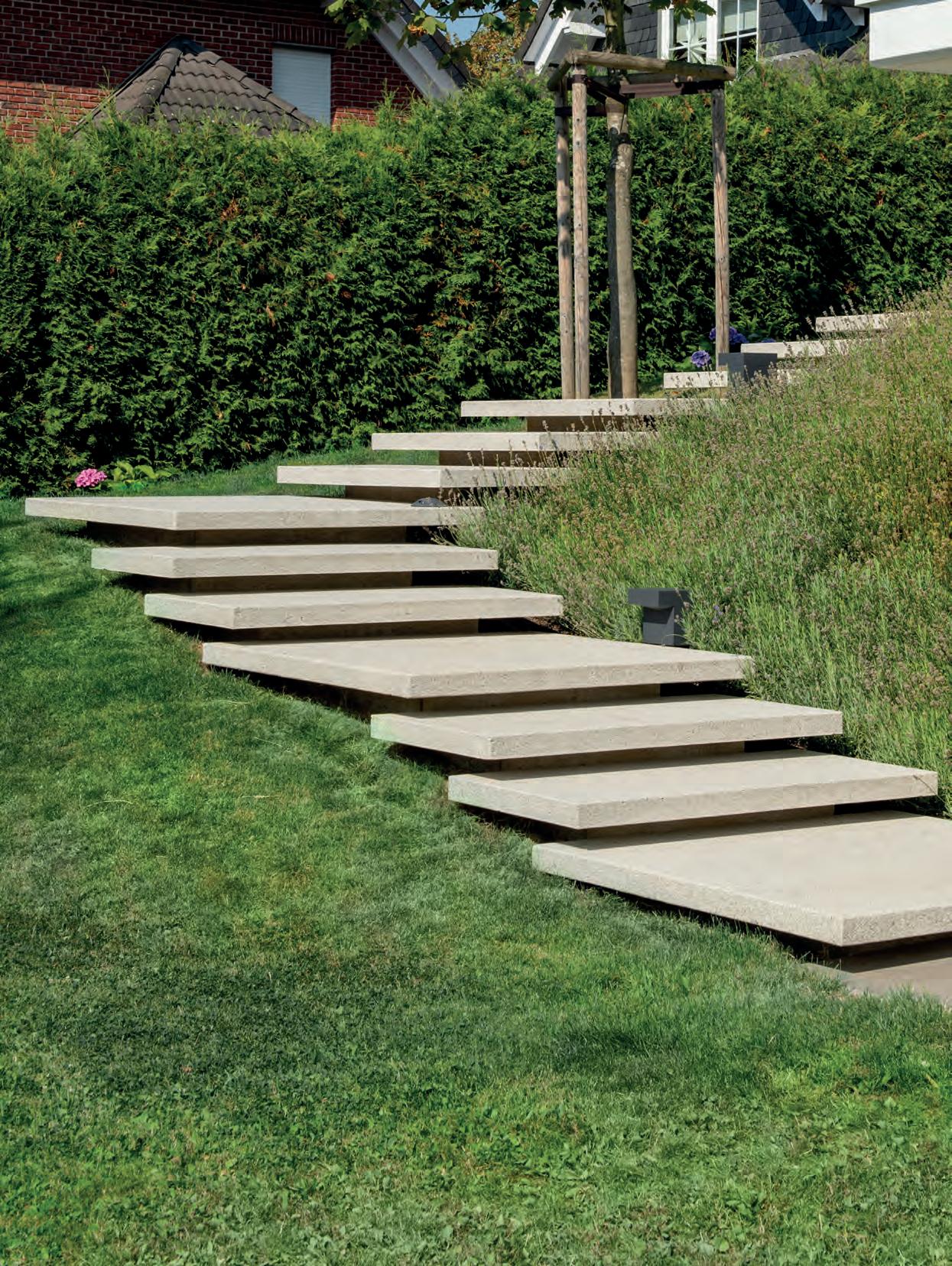

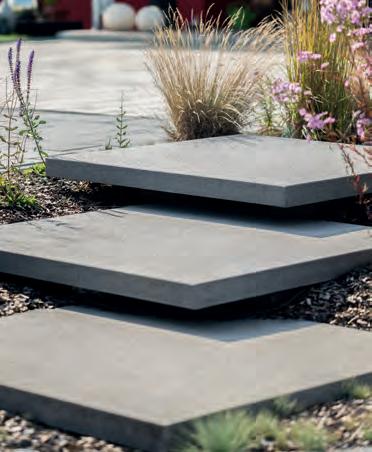

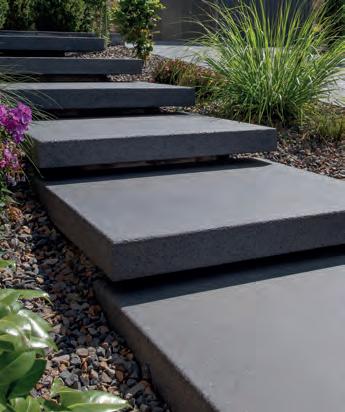

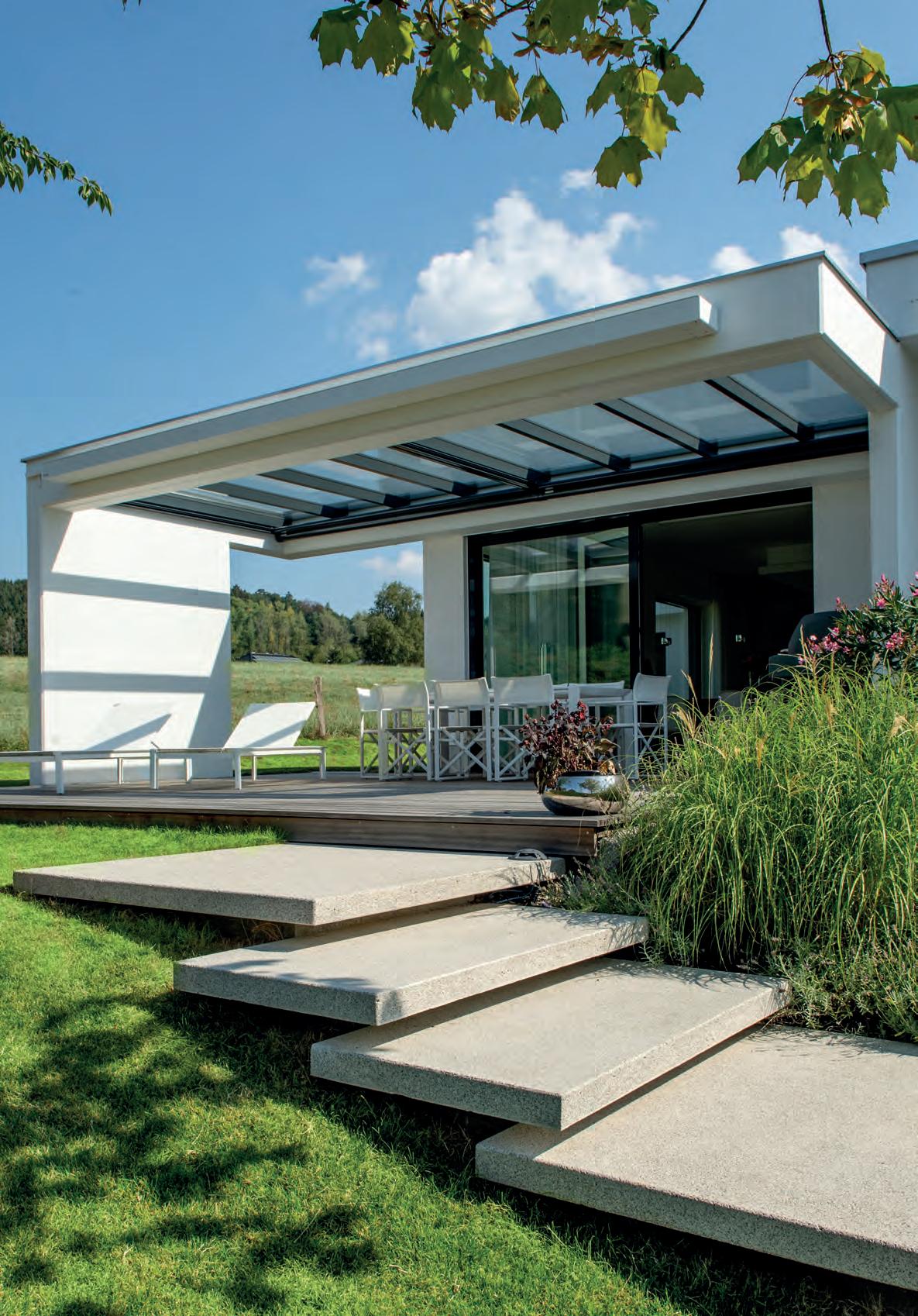

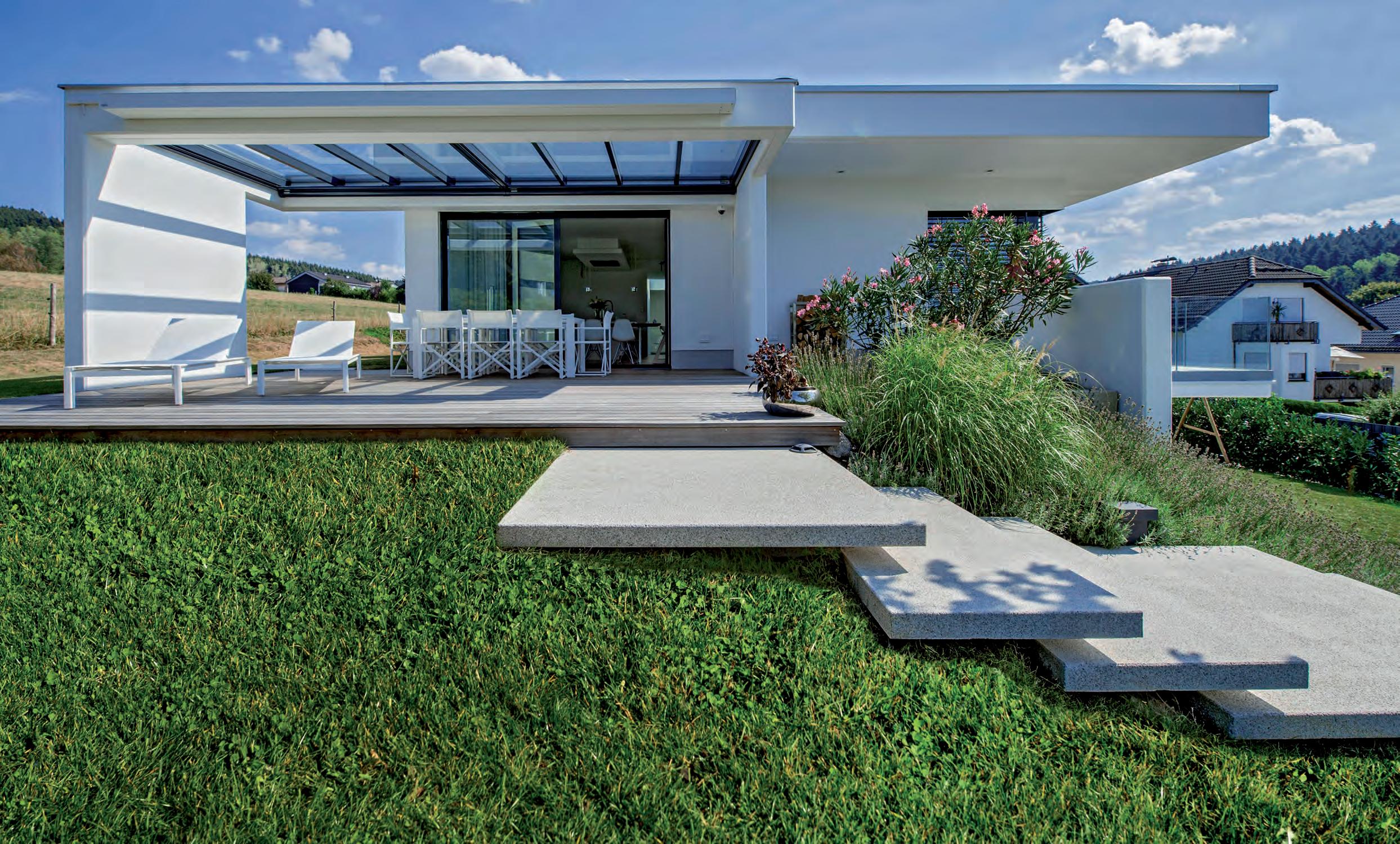

Freischwebende Stufenanlagen sind ein toller Blickfang und setzen in jedem Garten ganz besondere Akzente der Gartengestaltung. Das Conceo-Programm bietet gestrahlte, samtierte und schalungsglatte Ansichtsflächen.

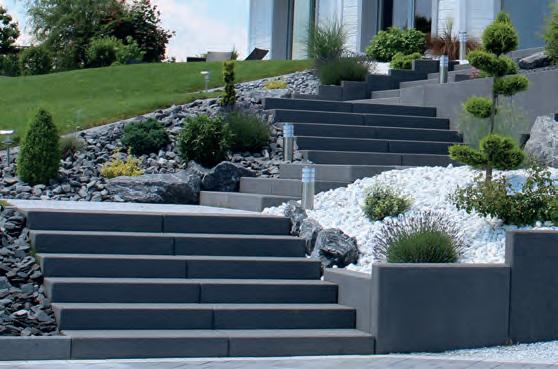

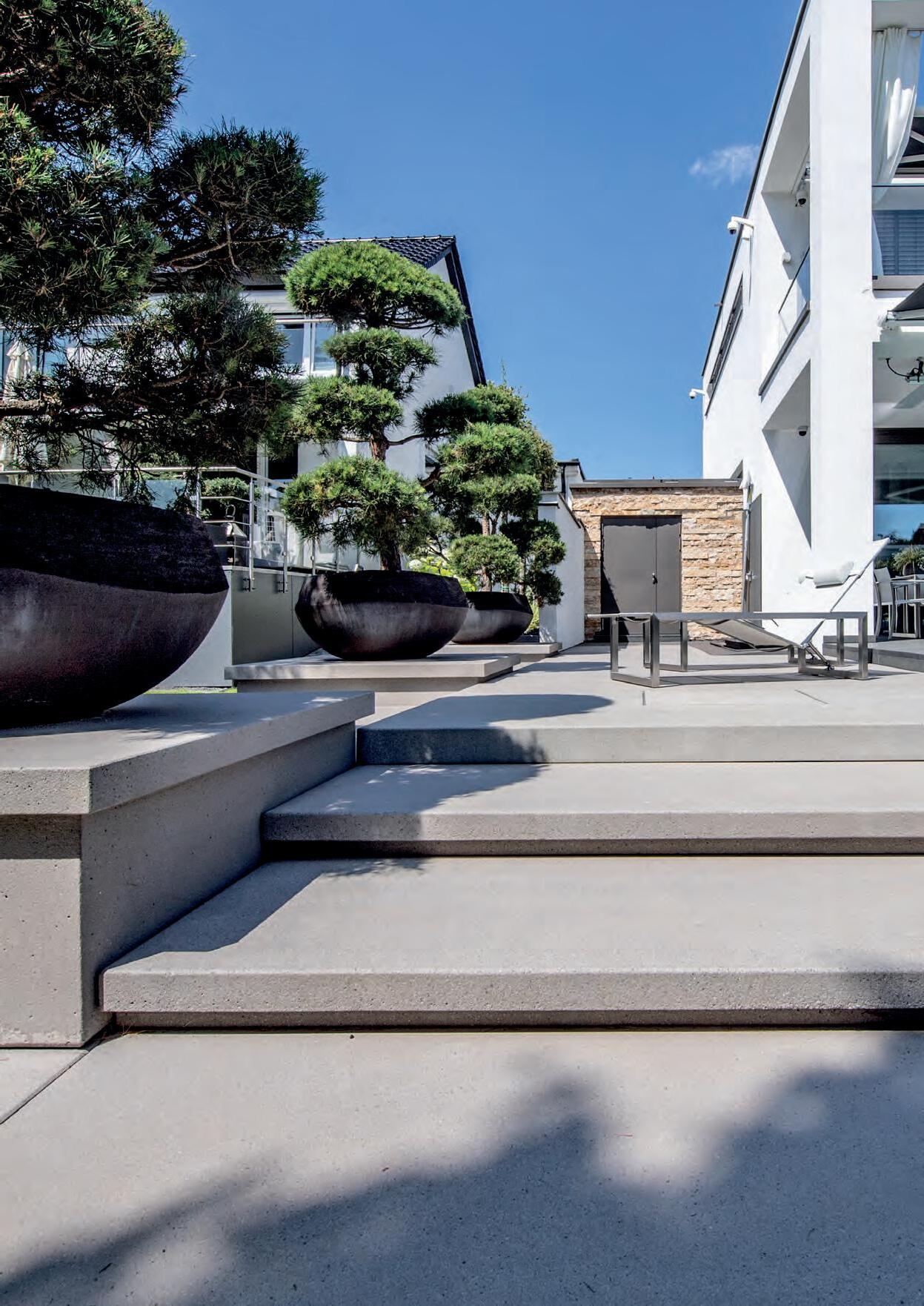

Treppenanlage mit Conceo Stufenplatten

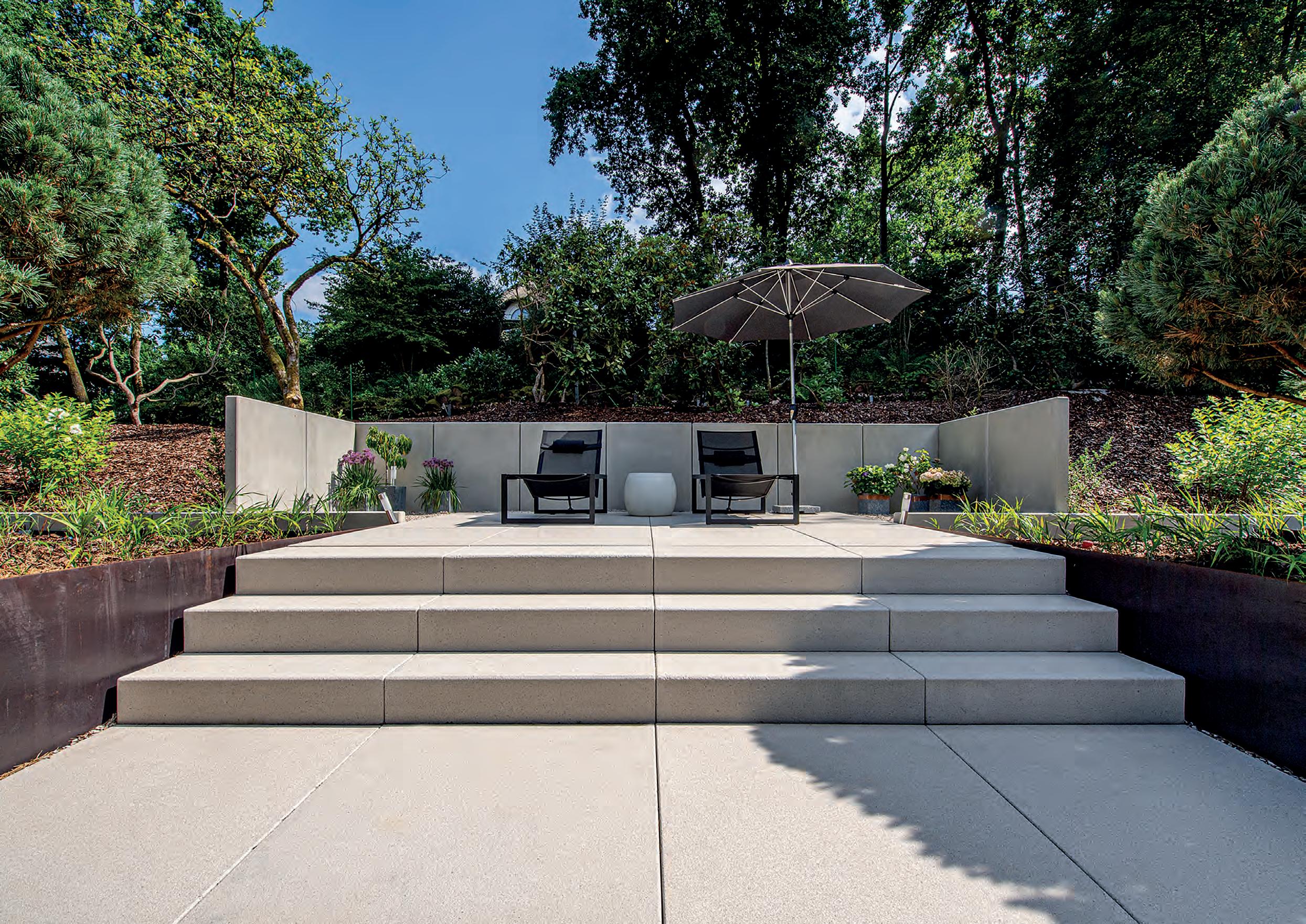

Treppenanlage mit Tocano Artwork-Stufenplatten

Auskragung maximal 30% der Plattengröße

Stufenplatten 150 x 150 x 8 cm

Stufenplatten 150 x 150 x 8 cm aus HPC-Hochleistungsbeton

Auskragung maximal 30% der Plattengröße

HINWEIS

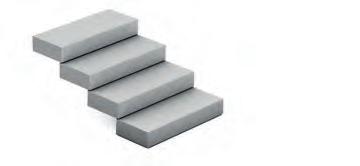

Stufenplatten

Stufenplatten

Ortbetonfundament auf tragfähigem, frostfreiem Untergrund

Ortbetonfundament auf tragfähigem, frostfreiem Untergrund

Auskragung max. 30% der Plattengröße

Auskragung max. 30% der Plattengröße

Conceo Artwork-Stufenplatten 8 cm

Farbe Oberfläche Format cm

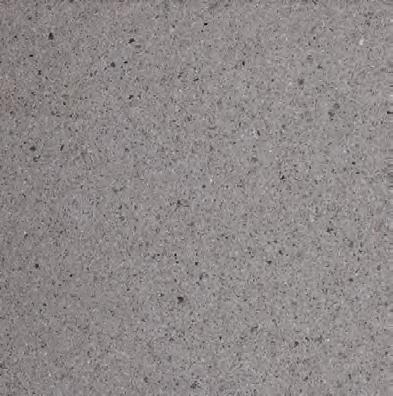

Artwork SB Plus

Artwork-Farben glatt kugelgestrahlt mit CleanTop

samtiert mit CleanTop

CONCEO-STUFENPLATTEN sind in allen Artwork-Oberflächen erhältlich.

Sehen Sie dazu unsere Farbbeispiele auf Seite 128/129. Auf Wunsch erhalten Sie Conceo Stufenplatten auch mit eingebauten LED Lichtleisten.

Diese Platten eignen sich für auskragende Stufenanlagen. Alle Stirnseiten sind bearbeitet. Die Unterseite der Platten ist aufgeraut um den Haftverbund zu gewährleisten.

Conceo Stufenplatten sind für angrenzende Flächen mit Conceo Großformatplatten kombinierbar. Siehe Seite 46.

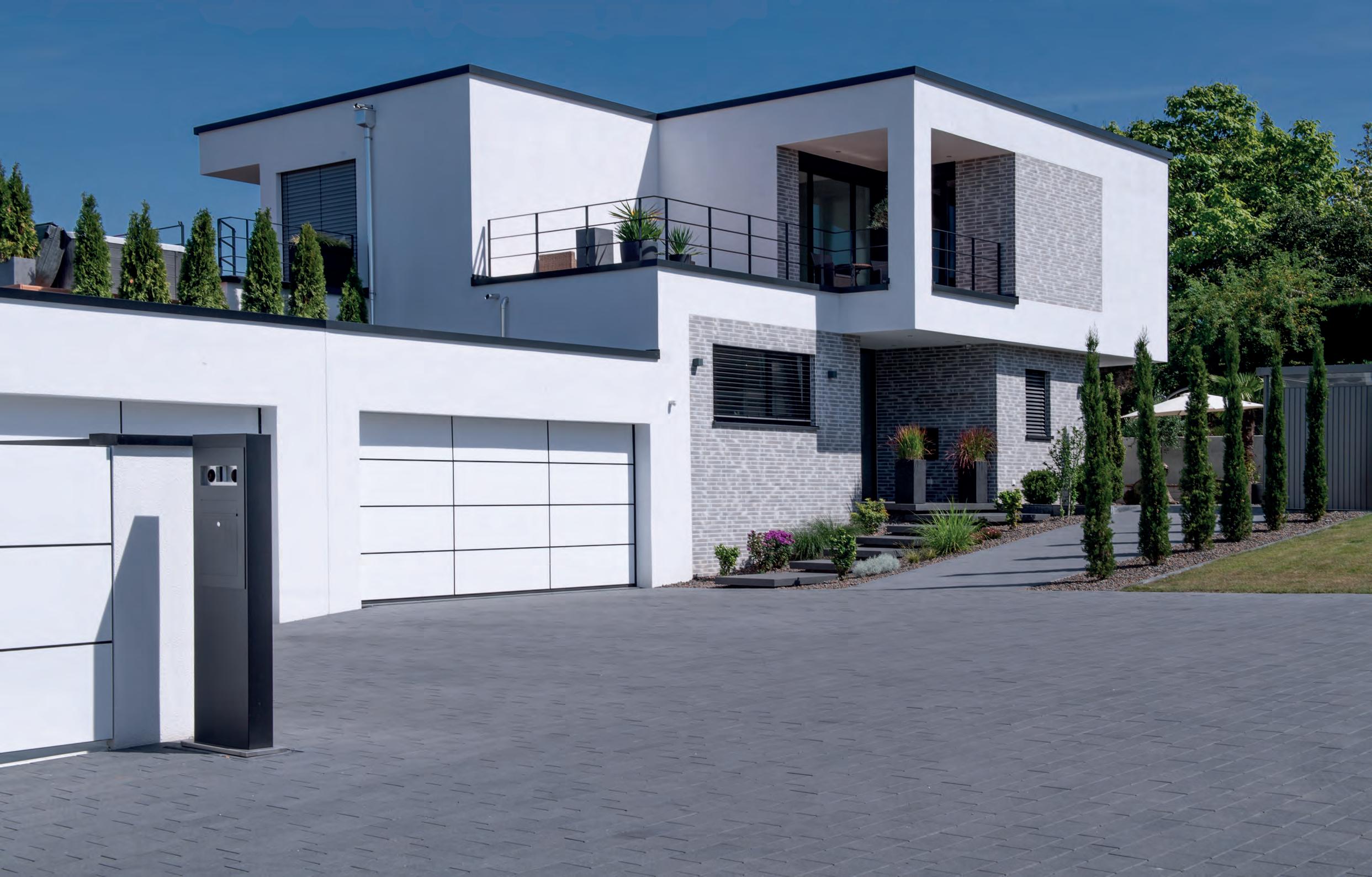

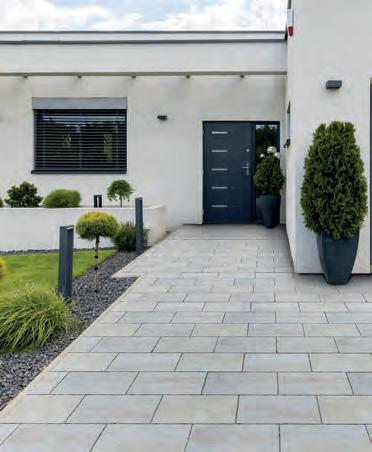

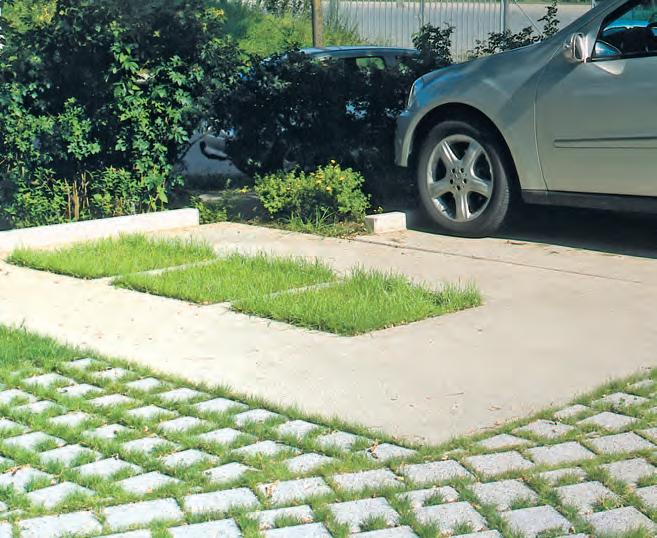

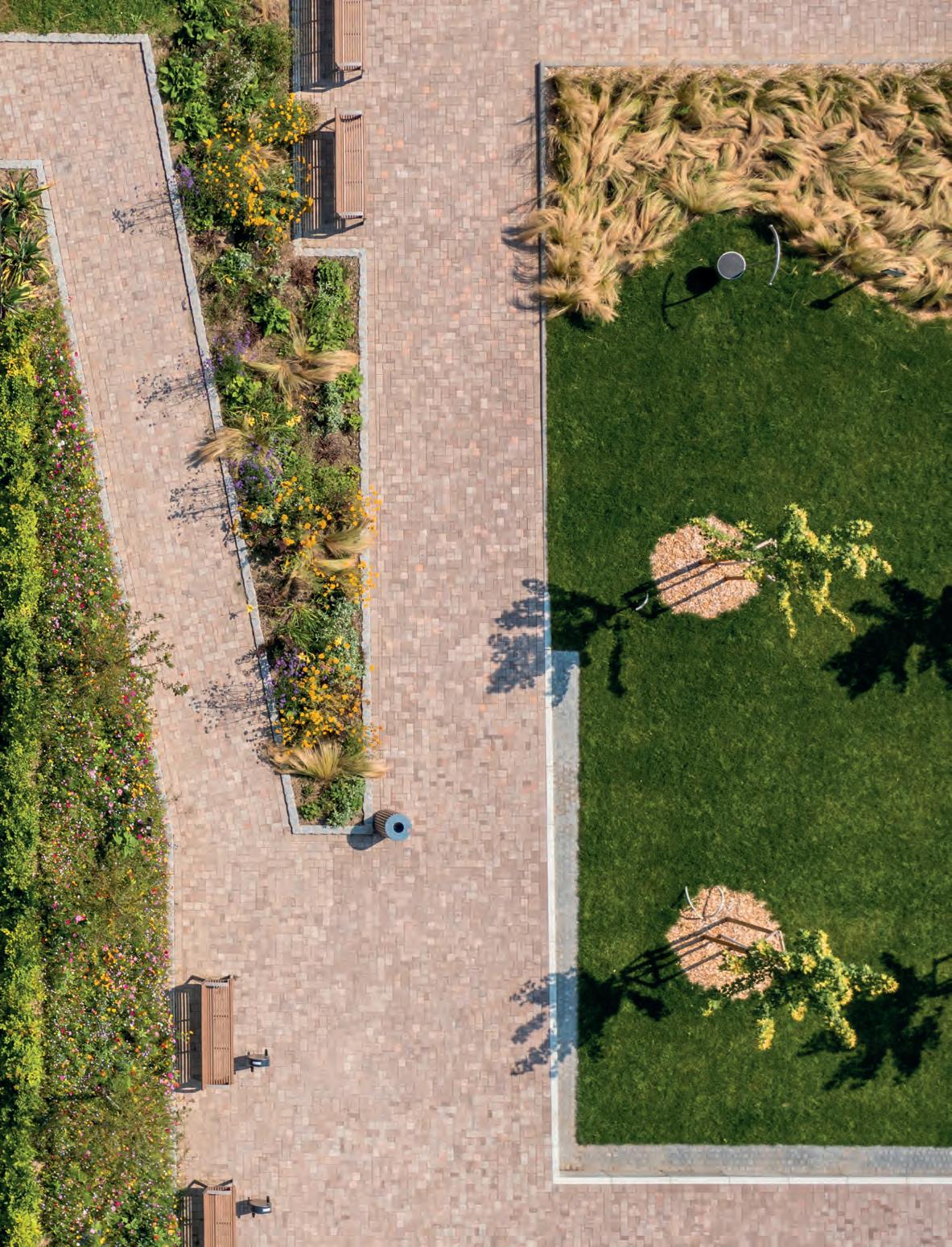

WEGE & EINFAHRTEN

Die individuelle Gestaltung eines Grundstücks ist Ausdruck des Geschmacks seiner Bewohner. Für Wege und Einfahrten gibt es bei Birkenmeier zahlreiche Lösungen, die unterschiedlichste Stile zum Ausdruck bringen.

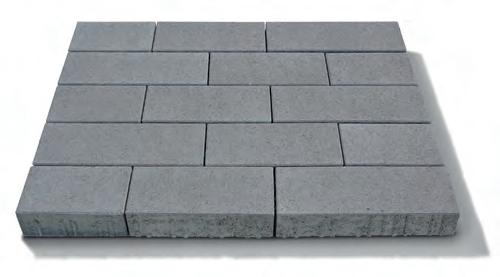

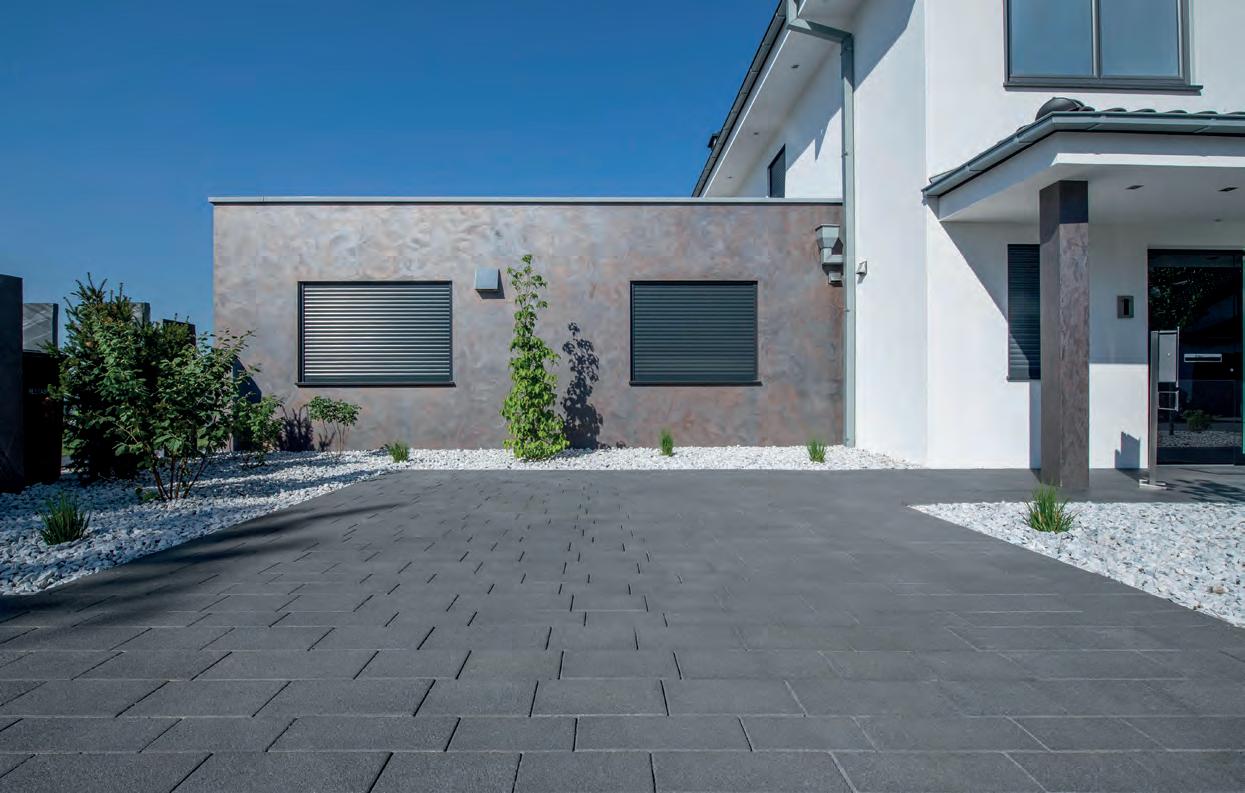

La Linia Öko, 30 x 20 x 8 cm, graphitanthrazit, kugelgestrahlt

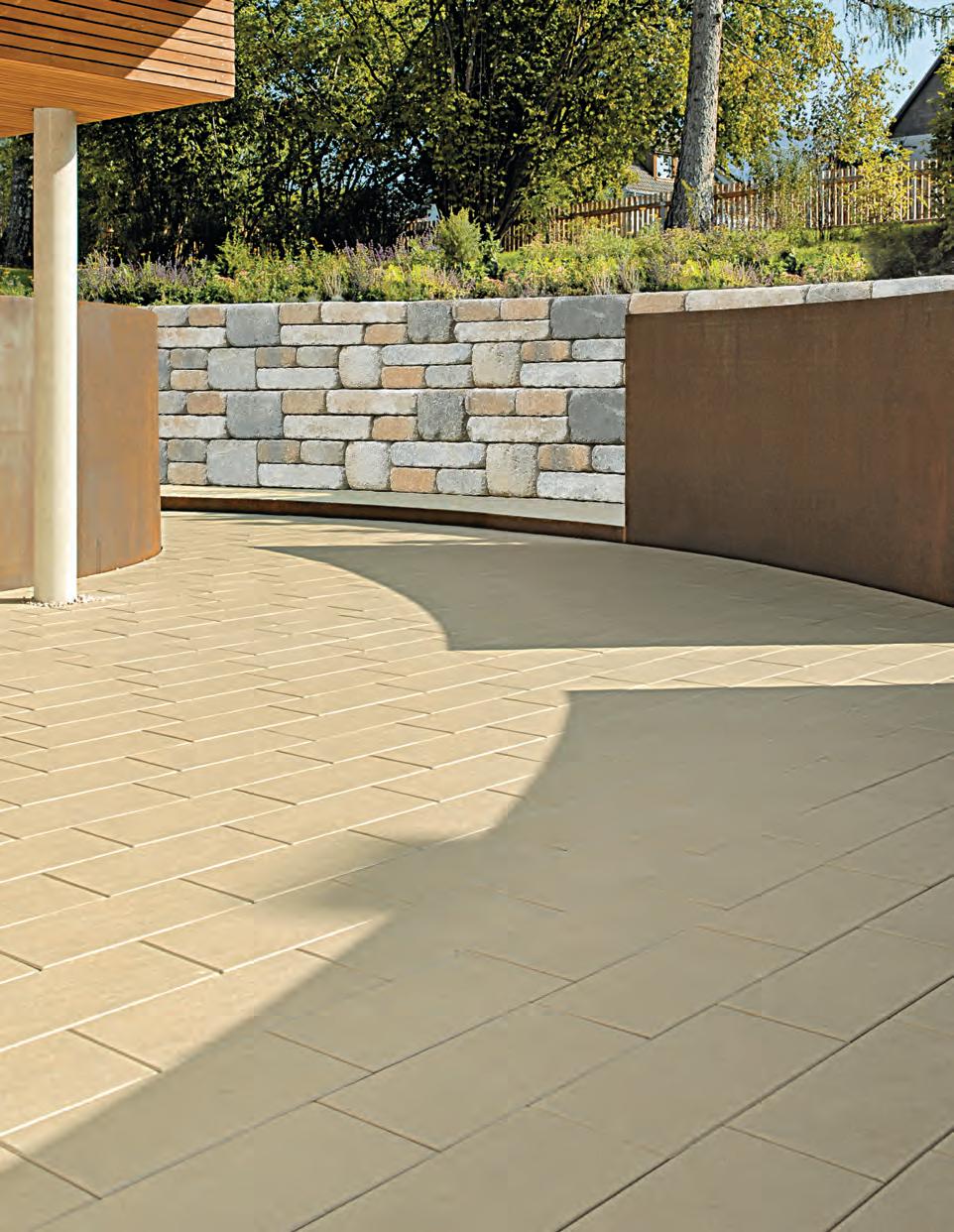

LA LINIA® ÖKO Ökopflaster mit Verschiebesicherung / gefast / Steindicke 8 cm

graphitanthrazit, kugelgestrahlt granithell, kugelgestrahlt

La Linia Öko AC 8 cm

mittelgrau, feinkugelgestrahlt

Farbe Oberflächenbearbeitung Format cm

beige

granithell

graphit-anthrazit

mittelgrau

feinkugelgestrahlt kugelgestrahlt kugelgestrahlt feinkugelgestrahlt

20 x 20 x 8

30 x 20 x 8

40 x 20 x 8

20 x 10 x 8

20 x 20 x 8

30 x 20 x 8

20 x 10 x 8

20 x 20 x 8

30 x 20 x 8

20 x 20 x 8

30 x 20 x 8

40 x 20 x 8

beige, feinkugelgestrahlt

VERLEGEMUSTER

Verlegemuster: 0,080 m²

Verlegemuster bestehend aus:

1 Stück 40 x 20 = 100 Flächenprozent

Verlegemuster: 0,260 m²

Verlegemuster bestehend aus:

2 Stück 20 x 20 = 30,8 Flächenprozent

3 Stück 30 x 20 = 69,2 Flächenprozent

PRODUKT-INFORMATIONEN

· Die Steine besitzen angeformte Abstandhalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgen kann, sofern man die Fugen mit Splitt 1 – 3 mm verfüllt und den Oberbau wasserdurchlässig ausführt.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Berechnung der Niederschlagsgebühr liegt vor.

· Die Verschiebesicherung gewährleistet höhere Stabilität bei starker Belastung.

· Ausblühungen, die sich als weiße Flecken oder Grauschleier zeigen, sind auf der Oberfläche grafittanthrazit stärker wahrzunehmen. Sie sind kein Reklamationsgrund. Unter normaler Bewitterung verliert sich die Ausblühung im Laufe der Zeit.

2

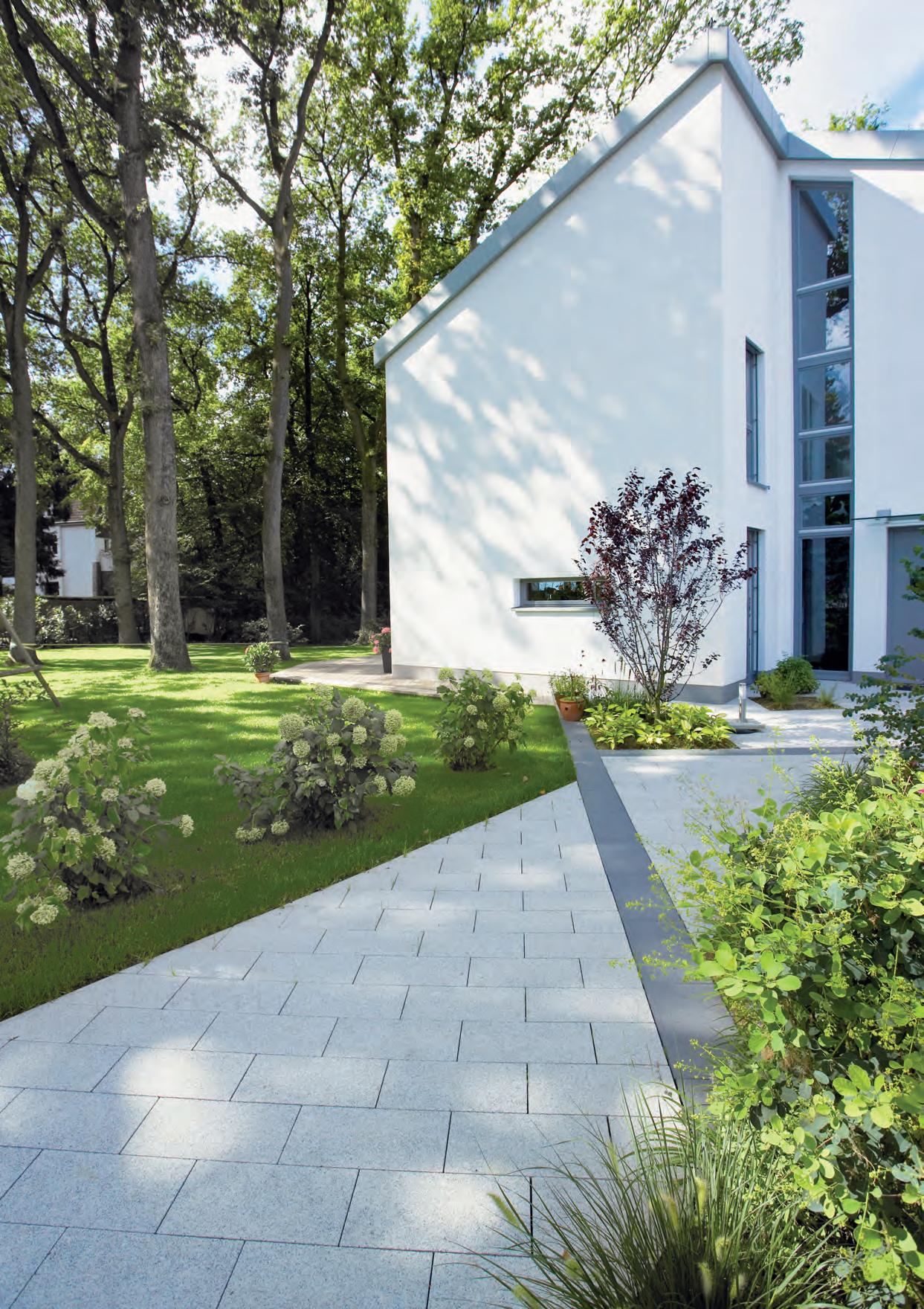

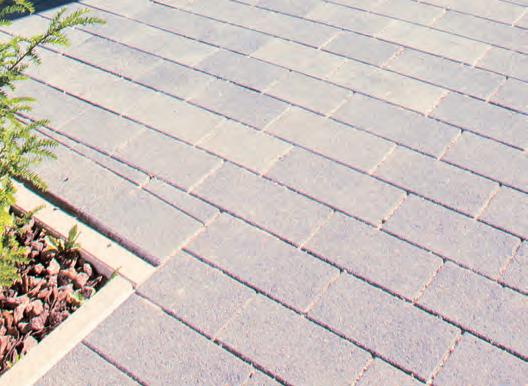

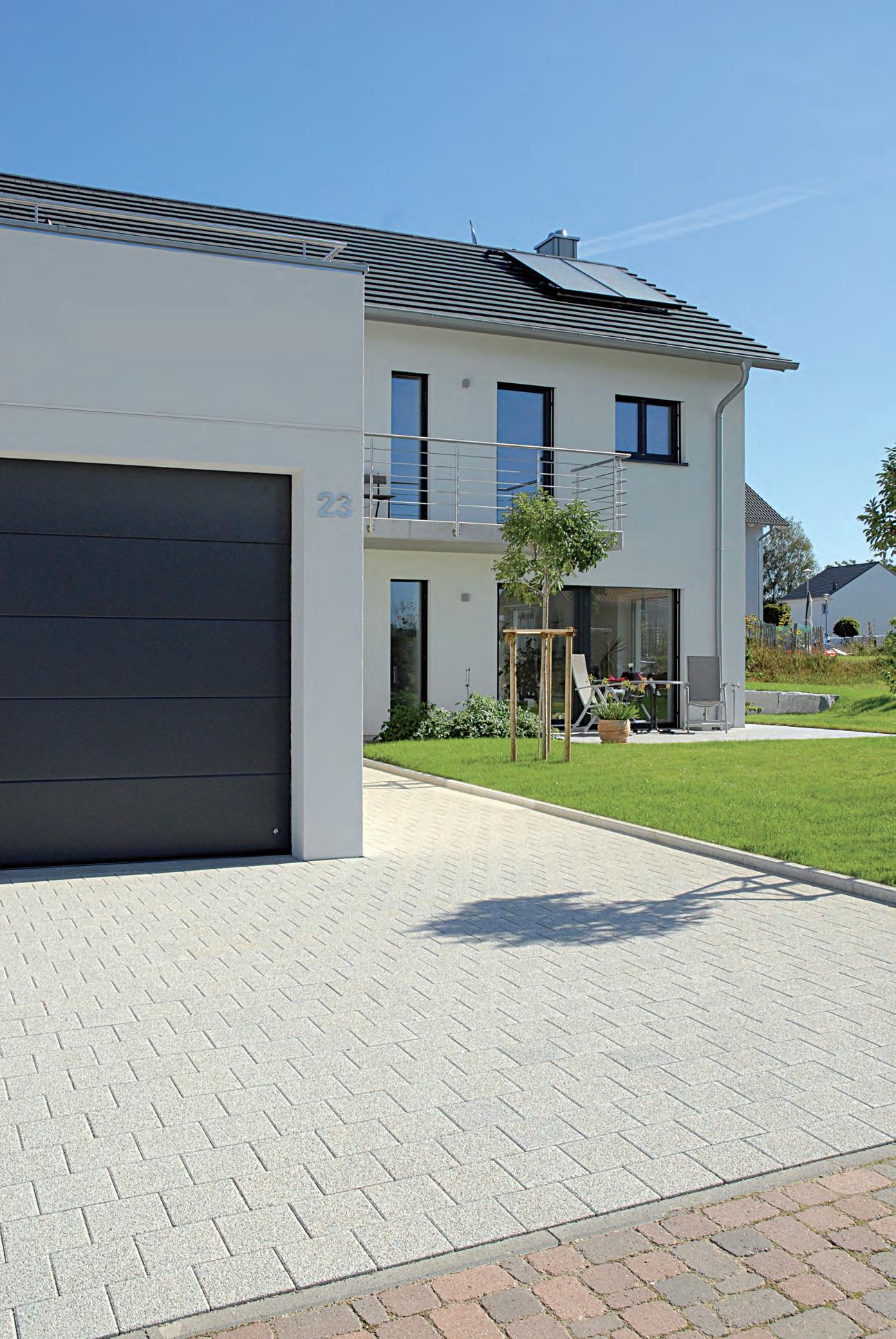

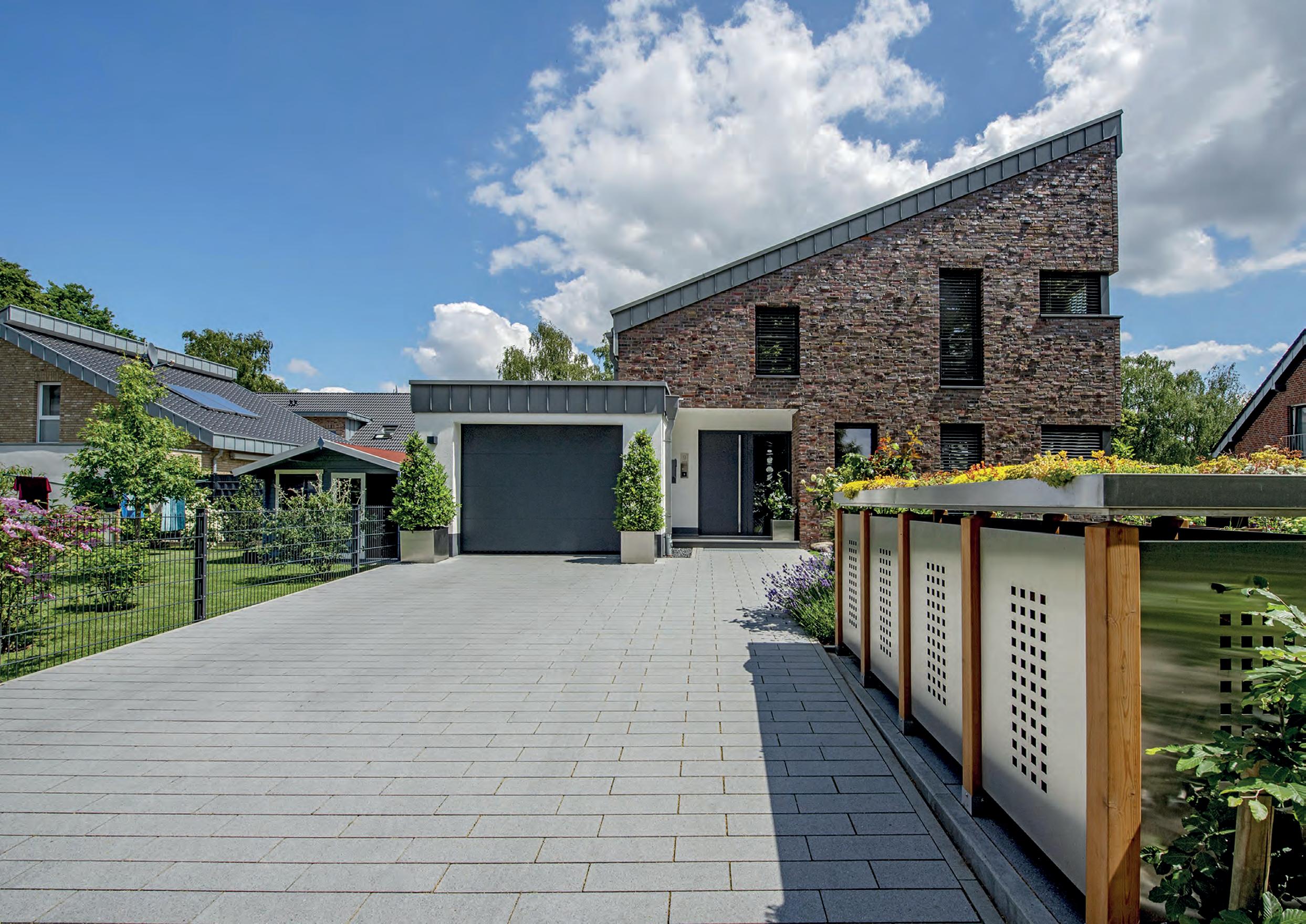

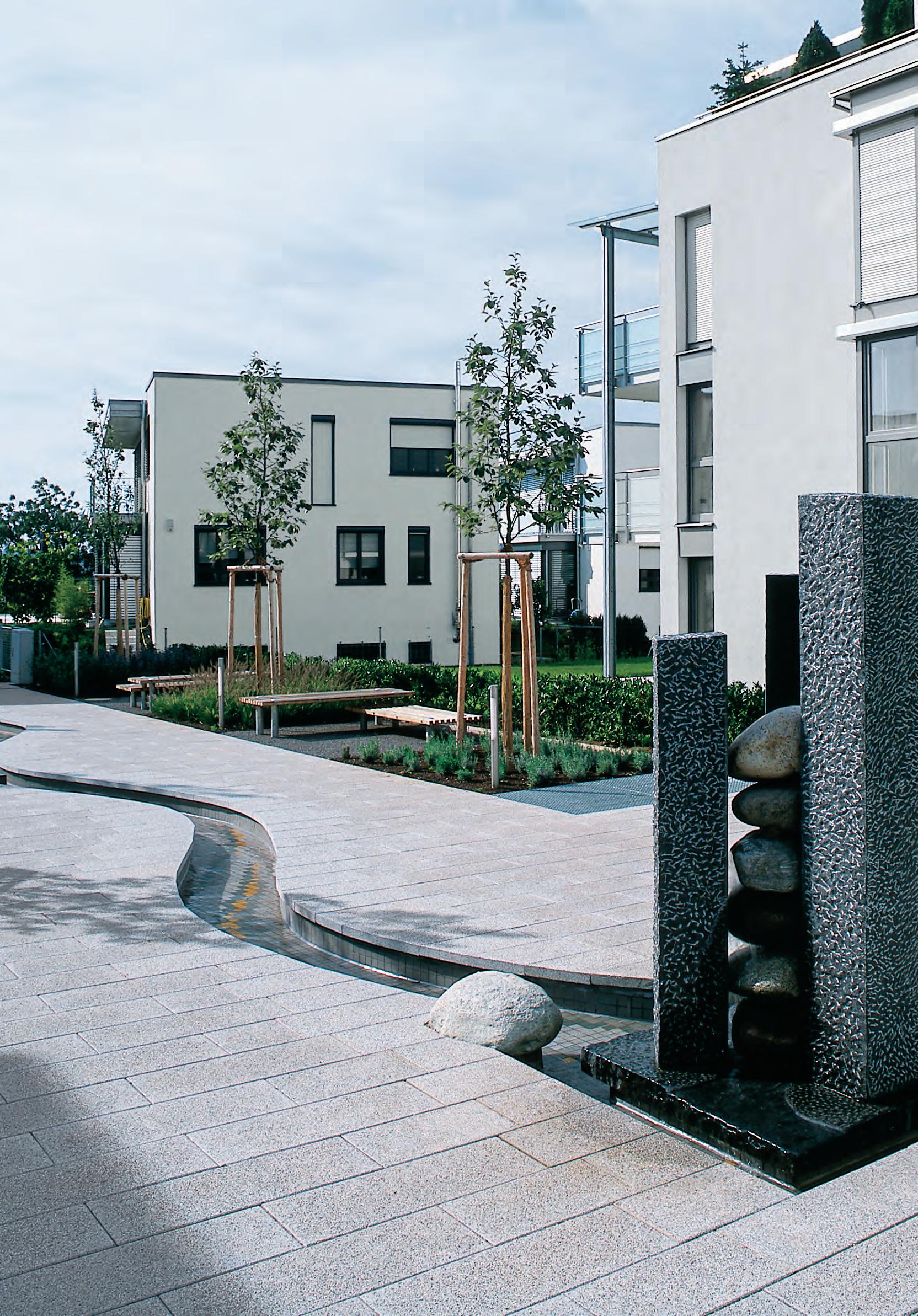

La Linia, 30 x 20 x 6 cm, granitweiß, kugelgestrahlt

LA LINIA® Pflastersteine / Steindicken 6 cm / gefast

FARBEN

basaltanthrazit, kugelgestrahlt

FORMATELa Linia 6 cm

granithell, kugelgestrahlt

granitweiß, kugelgestrahlt

Farbe Oberflächenbearbeitung Format cm

basaltanthrazit

granithell

granitweiß kugelgestrahlt kugelgestrahlt kugelgestrahlt

20 x 10 x 6

20 x 20 x 6

20 x 10 x 6

20 x 20 x 6

30 x 20 x 6

20 x 10 x 6

20 x 20 x 6

30 x 20 x 6

VERLEGEMUSTER

Verlegemuster: 0,060 m²

Verlegemuster bestehend aus: 1 Stück 30 x 20 = 100 Flächenprozent

PRODUKT-INFORMATIONEN

· Das elegante Pflastersystem.

· Hochwertige, kugelgestrahlte Oberfläche aus farbigen Naturgesteinskörnungen mit hoher Farbbeständigkeit.

· Die Verlegung der Steine erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung zu erzielen.

· Sehr enger Fugenschluss, sehr gut begehbar.

· Ausblühungen, die sich als weiße Flecken oder Grauschleier zeigen, sind auf der Oberfläche basaltanthrazit stärker wahrzunehmen.

Sie sind kein Reklamationsgrund. Unter normaler Bewitterung verliert sich die Ausblühung im Laufe der Zeit.

La Linia

30 x 20 x 6 cm, granitweiß, kugelgestrahlt

und basaltanthrazit, kugelgestrahlt

DAS PASST: Empfohlene ARTWORK Oberflächen zu La Linia aus unserem Concept Design Programm.

Artwork Nr. 61 basaltanthrazit, kugelgestrahlt

Artwork Nr. 151 granithell, kugelgestrahlt

Artwork Nr. 153 granitweiß, kugelgestrahlt

Alle ARTWORK-Oberflächen finden Sie auf Seite 128/129.

Aufgrund der unterschiedlichen Produktionsverfahren sind Farb- und Strukturunterschiede zum jeweiligen Pflaster- und Plattenprogramm unvermeidbar.

SORRENTO

Ökopflaster mit Verschiebesicherung / Steindicke 8 cm / gefast / changierend

FARBEN

Sorrento AC 8 cm

FORMATE

Oberfläche Format cm

changierend changierend changierend changierend changierend changierend

20 x 20 x 8

30 x 20 x 8

20 x 20 x 8

30 x 20 x 8

20 x 20 x 8

30 x 20 x 8

PRODUKT-INFORMATIONEN

· Die Steine besitzen angeformte Abstandhalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgen kann, sofern man die Fugen mit Splitt 1 – 3 mm verfüllt und den Oberbau wasserdurchlässig ausführt.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Berechnung der Niederschlagsgebühr liegt vor.

· Die Verschiebesicherung gewährleistet höhere Stabilität bei starker Belastung.

· Bei der Verlegung von Sorrento AC ist der Rüttler „BOMAG Stoneguard - die Pflasterplatte, Typ BPR 35/60 zu empfehlen. Eine Plattengleitvorrichtung ist nicht erforderlich.

· Die Fläche sollte diagonal abgerüttelt werden.

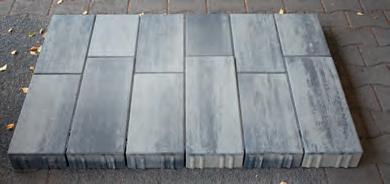

SORRENTO ÖKO KOMBI Das moderne Ökopflaster mit Verschiebesicherung als Kombiformate für Reihenverbände / mit Mikrofase, Steindicke 8 cm, längschangierend

FARBEN

Nerano Amalfi

KOMBIFORMAT

Eine Lage = 0,960 m²

In einer Lage sind:

3 Steine 50 x 20 cm

6 Steine 40 x 20 cm

3 Steine 30 x 20 cm

Torci

Eine Bestellung von einzelnen Steinen ist nicht möglich. Lieferung nur lagenweise.

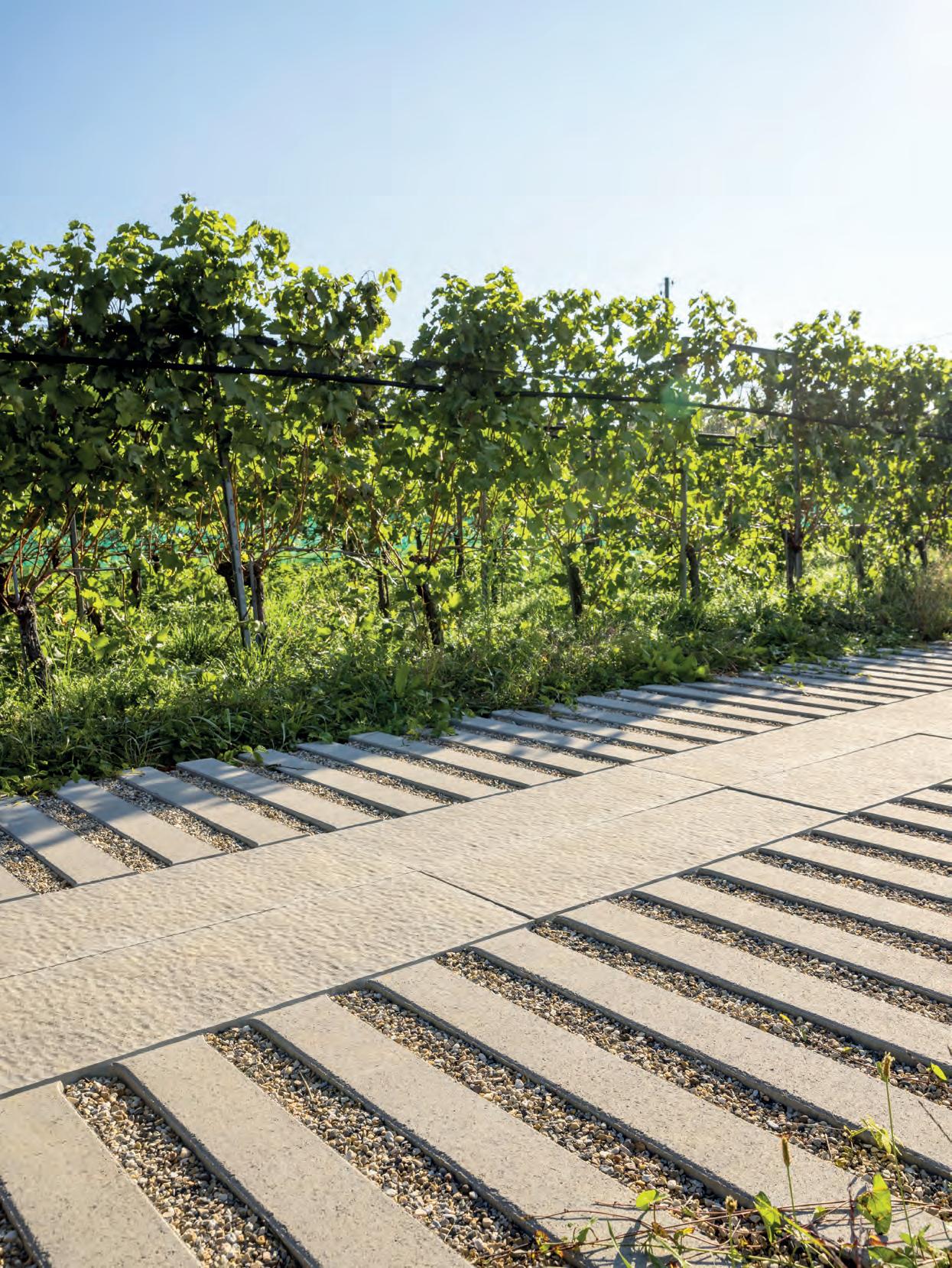

SORRENTO LARGO

Öko Pflasterplatte, Plattendicke 8 cm, mit Microfase, mit Verschiebesicherung, längschangierend

FARBEN

Nerano Amalfi

PRODUKT-INFORMATIONEN

Sorrento Largo 8 cm

FORMAT

· Die Sorrento Kombiformate sind eine bestimmte Verlegeeinheit, die aus Steinen mit einer definierten Anzahl von Formaten je Steinlage bestehen.

· Die Verlegung der Pflastersteine erfolgt aus drei bis vier verschiedenen Paletten und innerhalb der Palette aus mehreren Lagen gleichzeitig, um eine harmonische Farbwirkung zu erzielen.

· Bei der Verlegung von Sorrento ist der Rüttler „BOMAG Stoneguard - die Pflasterplatte, Typ BPR 35/60 zu empfehlen. Eine Plattengleitvorrichtung ist nicht erforderlich.

· Die Fläche sollte diagonal abgerüttelt werden.

· Die Steine besitzen angeformte Abstandshalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgen kann, sofern man die Fugen mit einem Splitt 1 – 3 mm verfüllt und der Oberbau wasserdurchlässig ausgeführt wird.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Ermittlung der Niederschlagsgebühr liegt vor.

Cuneo Öko Kombi, Mondovi, hellgrau

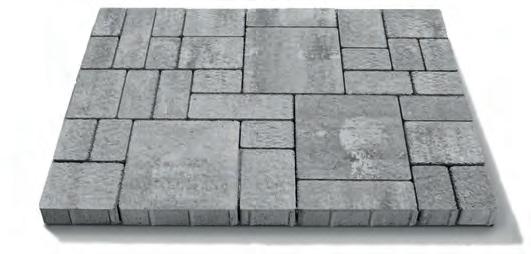

CUNEO ÖKO KOMBI Kombiformate mit Verschiebesicherung / Steindicke 8 cm / mit Mikrofase

FARBEN

KOMBIFORMAT

Eine Lage = 0,960 m²

In einer Lage sind:

3 Steine 50 x 20 cm

6 Steine 40 x 20 cm

3 Steine 30 x 20 cm

Eine Bestellung von einzelnen Steinen ist nicht möglich.

Verlegemuster / Modèle de pose 378

VERLEGEMUSTER

Verlegemuster: 0,960 m² Verlegemuster bestehend aus:

3 Stück 30 x 20,

6 Stück 40 x 20,

3 Stück 50 x 20 = 100 Flächenprozent Kombiformat

PRODUKT-INFORMATIONEN

· Die Cuneo Kombiformate sind eine bestimmte Verlegeeinheit, die aus Steinen mit einer definierten Anzahl von Formaten je Steinlage bestehen.

· Die Verlegung der Pflastersteine erfolgt aus drei bis vier verschiedenen Paletten und innerhalb der Palette aus mehreren Lagen gleichzeitig, um eine harmonische Farbwirkung zu erzielen.

· Bei der Verlegung von Cuneo ist der Rüttler „BOMAG Stoneguard - die Pflasterplatte, Typ BPR 35/60 zu empfehlen. Eine Plattengleitvorrichtung ist nicht erforderlich.

Verlegemuster: 0,960 m² Verlegemuster bestehend aus: 3 Stück 30 x 20, 6 Stück 40 x 20, 3 Stück 50 x 20 = 100 Flächenprozent Kombiformat

· Die Steine besitzen angeformte Abstandshalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgen kann, sofern man die Fugen mit einem Splitt 1 – 3 mm verfüllt und der Oberbau wasserdurchlässig ausgeführt wird.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Ermittlung der Niederschlagsgebühr liegt vor.

· Die seitliche Verschiebesicherung gewährleistet höhere Stabilität bei starker Belastung.

· Bei Cuneo können durch übliche Nutzung, hier vor allem durch Splitte, leichte Kratzer in der Oberfläche entstehen. Diese sind grundsätzlich nicht vermeidbar. Durch die Bewitterung treten eventuelle Kratzer im Laufe der Zeit optisch zurück und stellen keinen Mangel dar.

IL CAMPO® ÖKO KOMBI

Kombiformate / Steindicke 6 cm / ungefast

FARBEN

graumix braunmix

KOMBIFORMAT

Eine Lage = 0,920 m²

In einer Lage sind:

14 Steine 15 x 10 cm

4 Steine 20 x 10 cm

8 Steine 20 x 15 cm

4 Steine 30 x 10 cm

3 Steine 30 x 30 cm

Eine Bestellung von einzelnen Steinen ist nicht möglich. Lieferung nur lagenweise.

VERLEGEMUSTER

Verlegemuster: 0,920 m²

Verlegemuster bestehend aus:

14 Stück 15 x 10

4 Stück 20 x 10

8 Stück 20 x 15

4 Stück 30 x 10

3 Stück 30 x 30 = 100 Flächenprozent Kombiformat

PRODUKT-INFORMATIONEN

· Die Kombiformate sind eine bestimmte Verlegeeinheit, die aus Steinen mit einer definierten Anzahl von Formaten je Steinlage bestehen.

· Die Verlegung der Pflastersteine erfolgt aus drei bis vier verschiedenen Paletten und innerhalb der Palette aus mehreren Lagen gleichzeitig, um eine harmonische Farbwirkung zu erzielen.

· Die Steine besitzen angeformte Abstandshalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgen kann, sofern man die Fugen mit einem Splitt 1 – 3 mm verfüllt und der Oberbau wasserdurchlässig ausgeführt wird.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Ermittlung der Niederschlagsgebühr liegt vor.

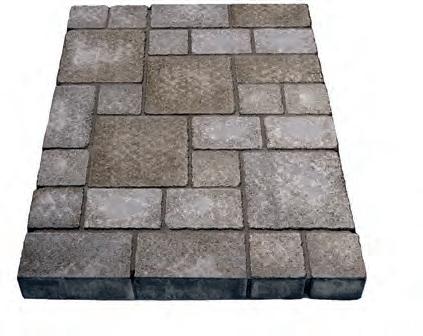

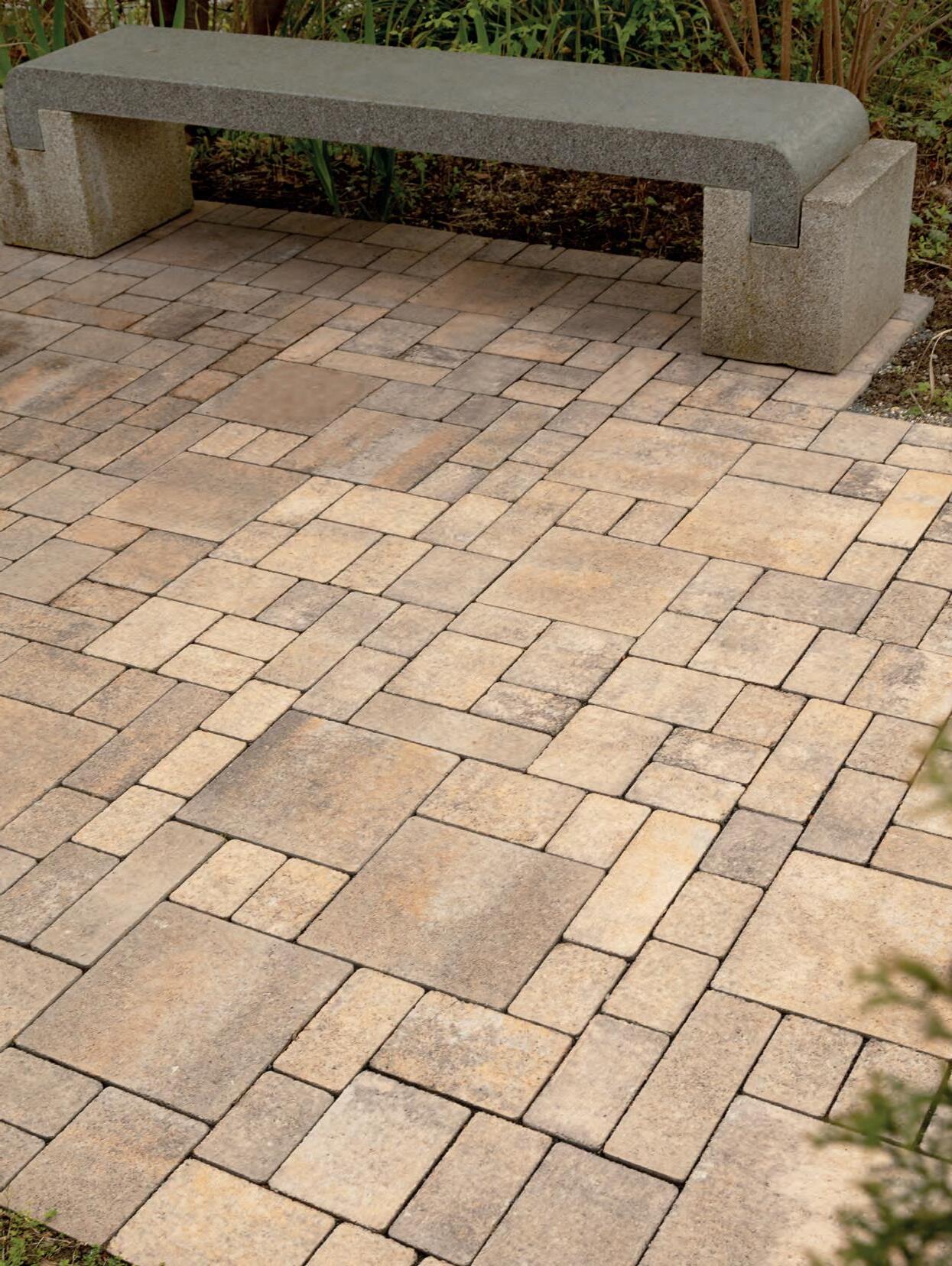

ANTINEA® ÖKO KOMBI

Gekollert / Kombiformate / Steindicken 6 und 8 cm

FARBEN

weißgelb, changierend (nur in Steindicke 8 cm)

schiefergrau, changierend (in den Steindicken 6 und 8 cm)

KOMBIFORMAT

Eine Lage = 0,849 m²

In einer Lage sind:

4 Steine 26,6 x 26,6 cm

6 Steine 26,6 x 13,3 cm

6 Steine 20,0 x 13,3 cm

11 Steine 13,3 x 13,3 cm

Eine Bestellung von einzelnen Steinen ist nicht möglich.

muschelkalk, changierend (in den Steindicken 6 und 8 cm)

beigegraumix, changierend (nur in Steindicke 8 cm)

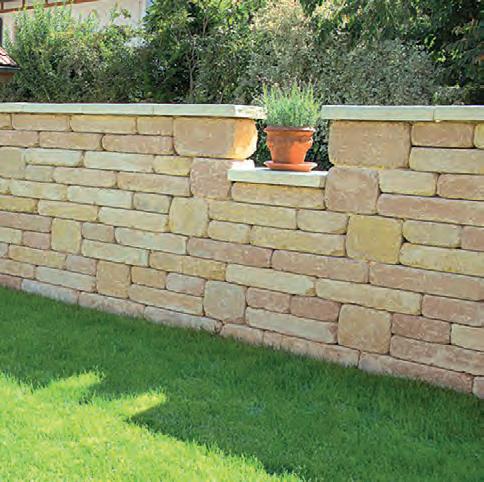

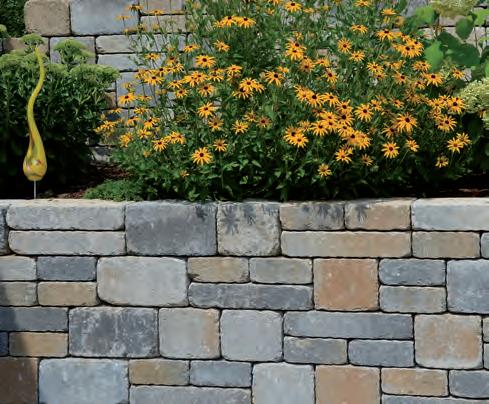

Als Ergänzung empfehlen wir Ihnen das Bi-Muro Mauersystem siehe Seite 112.

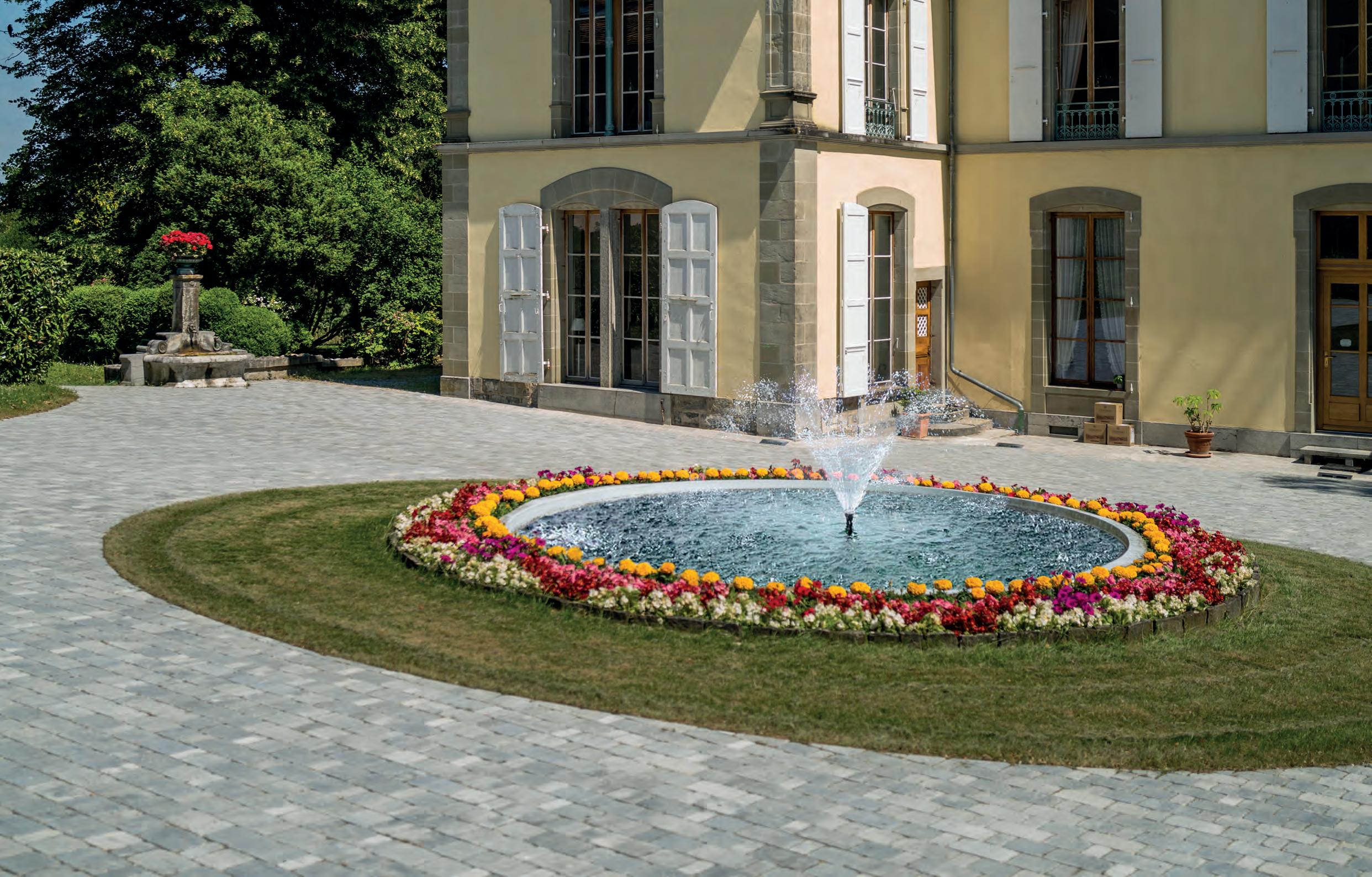

Antinea, muschelkalk, changierend

ANTINEA® Gekollert / Steindicken 6 und 8 cm

FARBEN

schiefergrau, changierend

FORMATE

muschelkalk, changierend

Antinea Lino 8 cm

Antinea -PFLASTERSTEINE , gekollert, Anlieferung paketiert, Steindicke 8 cm

Farbe Oberfläche

muschelkalk

schiefergrau changierend changierend

Format cm

13,3 x 6,6 x 8

13,3 x 13,3 x 8

20,0 x 13,3 x 8

26,6 x 26,6 x 8

13,3 x 6,6 x 8

13,3 x 13,3 x 8

20,0 x 13,3 x 8

26,6 x 26,6 x 8

Antinea Öko 6 cm

Antinea ÖKO-PFLASTERSTEINE, gekollert mit Öko-Fuge, Anlieferung paketiert, Steindicke 6 cm

Farbe Oberflächenbearbeitung

Format cm

PRODUKT-INFORMATIONEN

· Die nachträgliche Bearbeitung macht aus jedem Stein ein Unikat.

· Enges, lebendiges Fugenbild.

13,3 x 13,3 x 6

20,0 x 13,3 x 6

13,3 x 6,6 x 6

muschelkalk schiefergrau changierend changierend 13,3 x 6,6 x 6

13,3 x 13,3 x 6

20,0 x 13,3 x 6

Als Ergänzung empfehlen wir Ihnen das Bi-Muro Mauersystem siehe Seite 112.

· Naturstein-Charakter durch unregelmäßige und teilweise gebrochene Kanten.

· Die Verlegung der Steine erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung der changierenden Farbtöne zu erzielen.

· In der Steindicke 6 cm mit 1/3 Splitt verfüllt als Ökopflaster einsetzbar.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Berechnung der Niederschlagsgebühr liegt vor.

· Das Format 13,3 x 6,6 cm ist nicht gekollert.

1 Antinea Lino, schiefergrau, changierend

2 Antinea Lino, muschelkalk, changierend

ANTINEA® LINO

Steindicken 6 und 8 cm / ungefast

FARBEN

muschelkalk, changierend schiefergrau, changierend

FORMATE

Antinea Lino -PFLASTERSTEINE , Steindicke: 8 cm

Antinea Lino 8 cm

Farbe Oberfläche Format cm

muschelkalk

schiefergrau changierend changierend

13,3 x 6,6 x 8

13,3 x 13,3 x 8

20,0 x 13,3 x 8

26,6 x 26,6 x 8

13,3 x 6,6 x 8

VERLEGEMUSTER

13,3 x 13,3 x 8

20,0 x 13,3 x 8

26,6 x 26,6 x 8

Antinea Lino Öko -PFLASTERSTEINE , mit Öko-Fuge

Antinea Öko Lino 6 cm

Steindicke: 6 cm

Farbe Oberfläche Format cm

muschelkalk schiefergrau changierend changierend

VERLEGEMUSTER

Verlegemuster: 1,769 m²

Verlegemuster bestehend aus:

19 Stück 13,3 x 6,6 = 9,4 Flächenprozent

10 Stück 13,3 x 13,3 = 10,0 Flächenprozent

27 Stück 20 x 13,3 = 40,6 Flächenprozent

10 Stück 26,6 x 26,6 = 40,0 Flächenprozent

PRODUKT-INFORMATIONEN

· Antinea Lino ist die scharfkantige Ausführung von Antinea: Für eine sachliche, zurückhaltende Gestaltung.

· Sehr enges, ruhiges Fugenbild – sehr gut begehbar.

· Die Verlegung der Steine erfolgt aus drei bis vier verschiedenen Paletten, um eine harmonische Farbwirkung der changierenden Farbtöne zu erzielen.

· In der Steindicke 6 cm mit 1/3 Splitt verfüllt als Ökopflaster einsetzbar

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Berechnung der Niederschlagsgebühr liegt vor.

13,3 x 6,6 x 6

13,3 x 13,3 x 6

20,0 x 13,3 x 6

13,3 x 6,6 x 6

13,3 x 13,3 x 6

20,0 x 13,3 x 6

LIDO ÖKO KOMBI

Ökopflaster-System mit Verschiebesicherung als Kombiformate für Reihenverbände / mit Mikrofase / Steindicke 8 cm

FARBEN

hellgrau Nr. 75, feinkugelgestrahlt

mit telgrau Nr. 26, feinkugelgestrahlt

PRODUKT-INFORMATIONEN

dunkelgrau Nr. 76, feinkugelgestrahlt

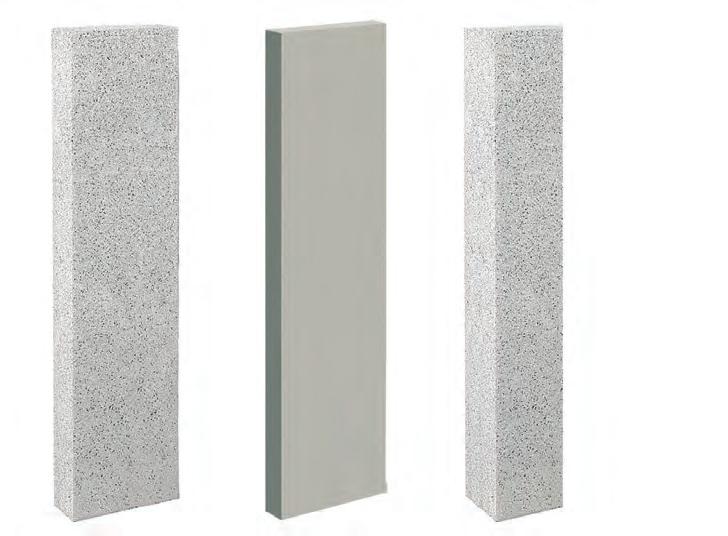

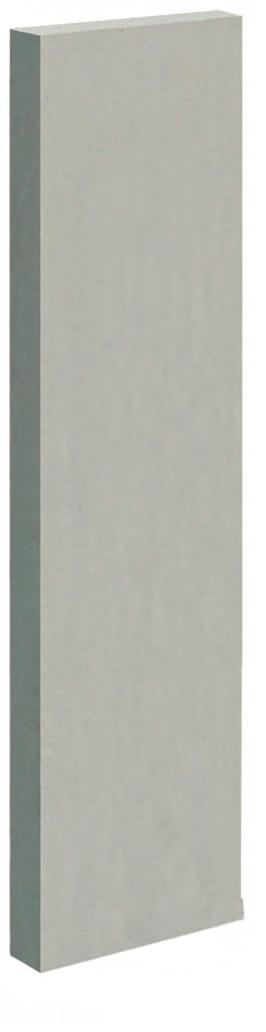

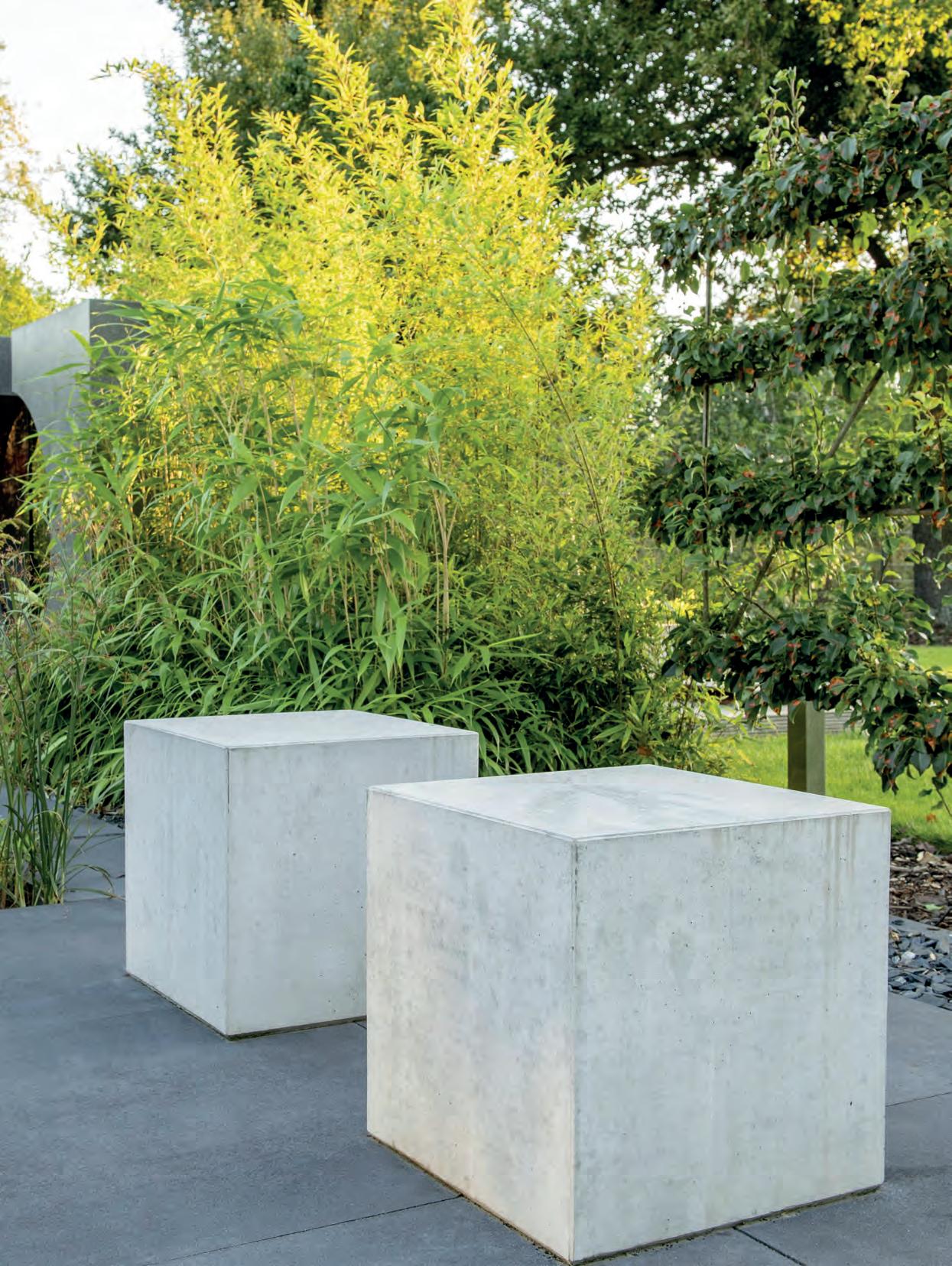

Für Stufenlösungen, Podestplatten, Stelen und Wandscheiben sowie Sitzelemente empfehlen wir für mittelgrau Nr. 26, Artwork Nr. 313 und für hellgrau Nr. 75, Artwork Nr. 312 aus dem Concept+Design Programm für Maßanfertigung siehe ARTWORK-OBERFLÄCHEN auf Seite 128/129.

· Die Kombiformate sind eine bestimmte Verlegeeinheit, die aus Steinen mit einer definierten Anzahl von Formaten je Steinlage bestehen.

· Die Verlegung der Pflastersteine erfolgt aus drei bis vier verschiedenen Paletten und innerhalb der Palette aus mehreren Lagen gleichzeitig, um eine harmonische Farbwirkung zu erzielen.

· Bei der Verlegung von Lido Öko Kombi ist der Rüttler „BOMAG Stoneguard - die Pflasterplatte, Typ BPR 35/60 zu empfehlen. Eine Plattengleitvorrichtung ist nicht erforderlich.

· Das Lido-Kombi-Pflaster ist ausschliesslich diagonal abzurütteln.

· Die Steine besitzen angeformte Abstandshalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgen kann, sofern man die Fugen mit einem Splitt 1-3 mm verfüllt und der Oberbau wasserdurchlässig ausgeführt wird.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Ermittlung der Niederschlagsgebühr liegt vor.

· Lunker bis 5 mm Größe/Tiefe sind in der Lido-Oberfläche nicht grundsätzlich vermeidbar.

· Die Verschiebesicherung gewährleistet höhere Stabilität bei starker Belastung.

KOMBIFORMAT

Steindicke 8 cm: Eine Lage = 0,960 m²

In einer Lage sind: 5 Steine 50 x 16 cm

5 Steine 40 x 16 cm

5 Steine 30 x 16 cm

Eine Bestellung von einzelnen Steinen ist nicht möglich.

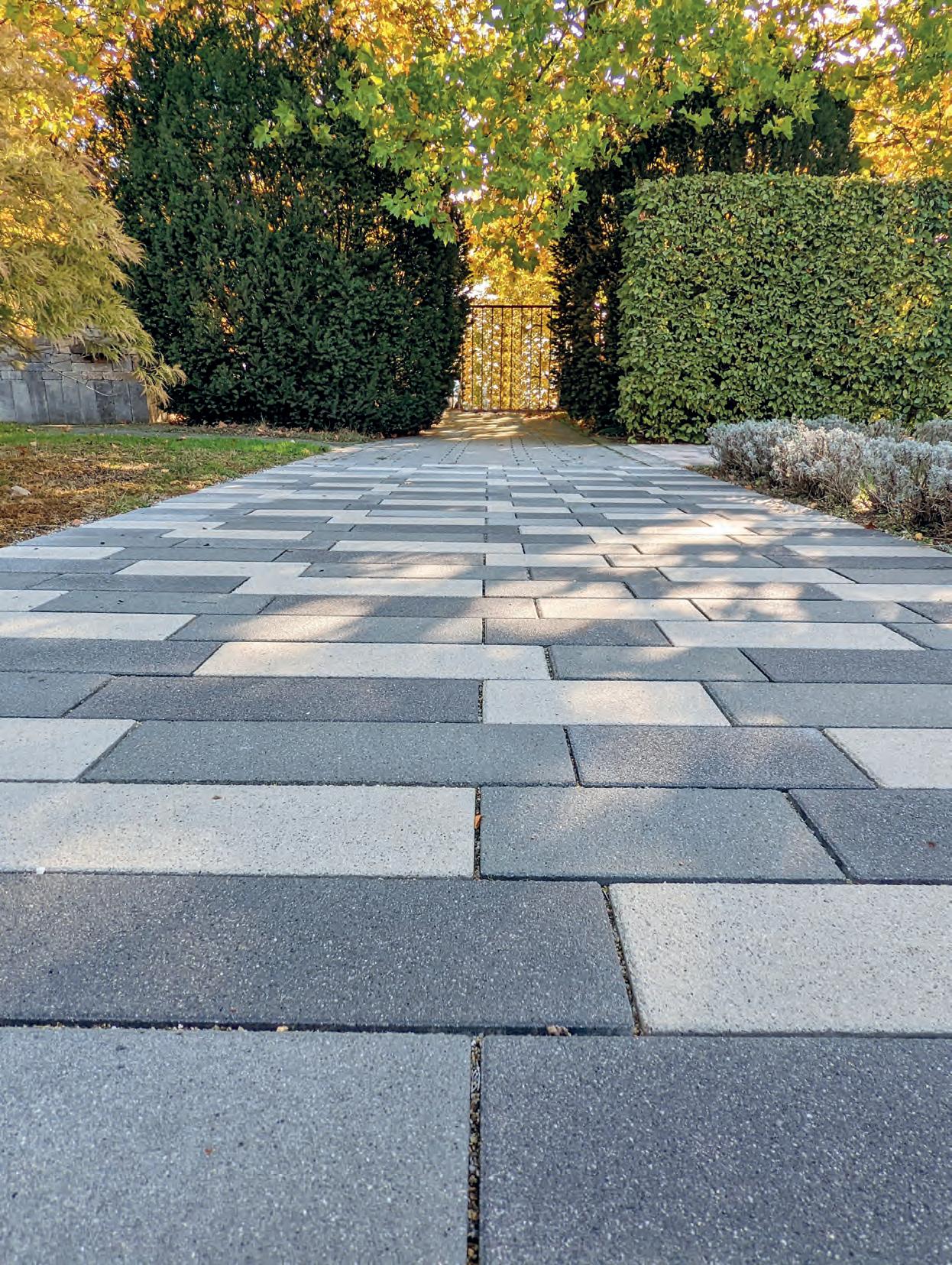

VERLEGEMUSTER

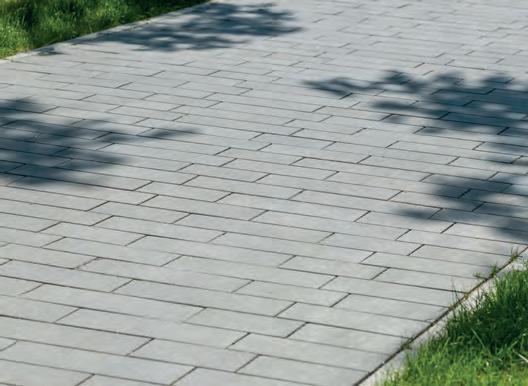

Verlegemuster: 0,960 m² - Einbau als 1,50 m breiter Gartenweg

Verlegemuster bestehend aus:

5 Stück 30 x 16, 5 Stück 40 x 16,

5 Stück 50 x 16 = 100 Flächenprozent Kombiformat

1 hellgrau Nr. 75, feinkugelgestrahlt

2 mit telgrau Nr. 26, feinkugelgestrahlt

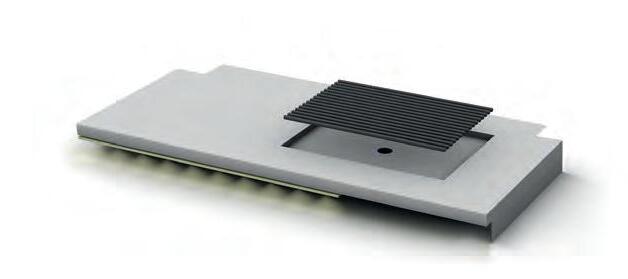

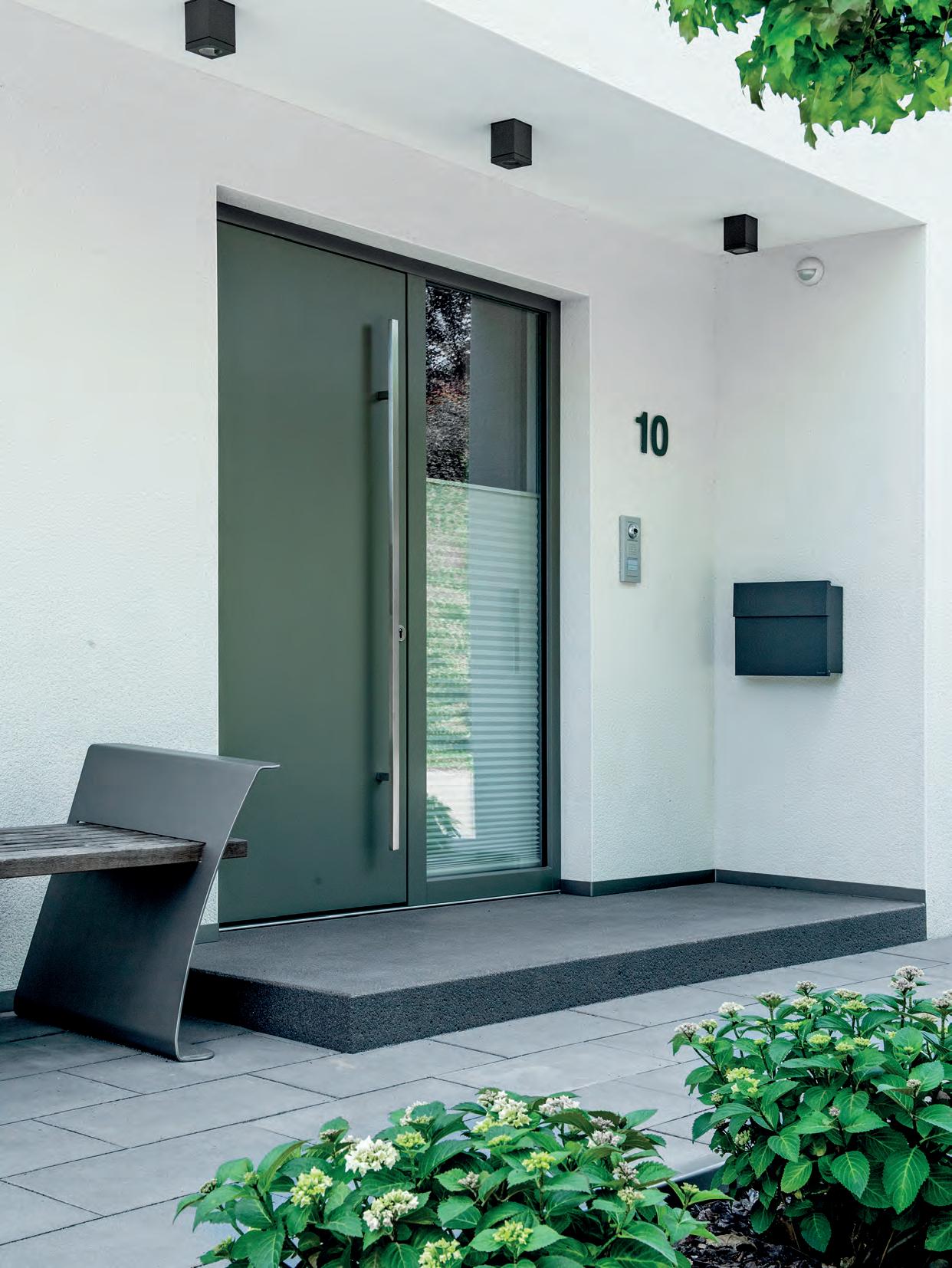

PODESTPLATTEN als Maßanfertigung

Podeste bieten als Eingangs- oder Zwischenpodest in einer Treppenanlage eine großzügige Fläche. Alle Podestelemente sind Maßanfertigungen, sodass individuelle Ausklinkungen für Haustür, Fallrohre oder Fußmatte berücksichtigt werden können.

1 Podestplatten

Artwork Nr. 314, samtiert, mit Clean Top

2 Conceo Stufenplatten und Conceo Großformatplatten, Artwork Nr. 401 SB plus, glatt

Unsere Stufen- und Treppenanlagen setzen besondere gestalterische Akzente und verbinden unterschiedliche Höhen und Ebenen. Form, Format, Farbe und Oberfläche sind dabei keine Grenzen gesetzt.

STEP BY STEP

STUFEN & TREPPEN

Conceo Stufenplatten, Artwork Nr. 311, samtiert, mit CleanTop

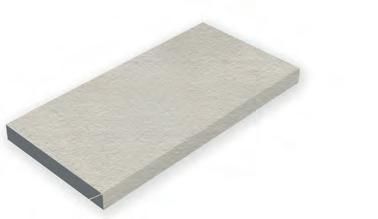

CONCEO®-STUFENPLATTEN

Plattendicke 8 cm mit kugelgestrahlter, samtierter oder mit SB Plus Sichtbeton-Oberfläche, gefast, für auskragende Stufenanlagen

Freischwebende Stufenanlagen sind ein toller Blickfang und setzen in jedem Garten ganz besondere Akzente der Gartengestaltung. Das Conceo-Programm bietet gestrahlte, samtierte und schalungsglatte Ansichtsflächen.

Treppenanlage mit Conceo Stufenplatten

Treppenanlage mit Tocano Artwork-Stufenplatten

Auskragung maximal 30% der Plattengröße

Stufenplatten 150 x 150 x 8 cm aus HPC-Hochleistungsbeton

Stufenplatten 150 x 150 x 8 cm

Auskragung maximal 30% der Plattengröße

HINWEIS

Stufenplatten

Stufenplatten

Farbe

Artwork SB Plus

Ortbetonfundament auf tragfähigem, frostfreiem Untergrund

Ortbetonfundament auf tragfähigem, frostfreiem Untergrund

Auskragung max. 30% der Plattengröße

Auskragung max. 30% der Plattengröße

Conceo Artwork-Stufenplatten 8 cm

Oberfläche Format cm

Artwork-Farben glatt kugelgestrahlt mit CleanTop

Diese Platten eignen sich für auskragende Stufenanlagen. Alle Stirnseiten sind bearbeitet. Die Unterseite der Platten ist aufgeraut um den Haftverbund zu gewährleisten.

samtiert mit CleanTop

CONCEO-STUFENPLATTEN sind in allen Artwork-Oberflächen erhältlich.

Sehen Sie dazu unsere Farbbeispiele auf Seite 128/129.

Auf Wunsch erhalten Sie Conceo Stufenplatten auch mit eingebauten LED Lichtleisten.

Conceo Stufenplatten sind für angrenzende Flächen mit Conceo Großformatplatten kombinierbar. Siehe Seite 46.

2

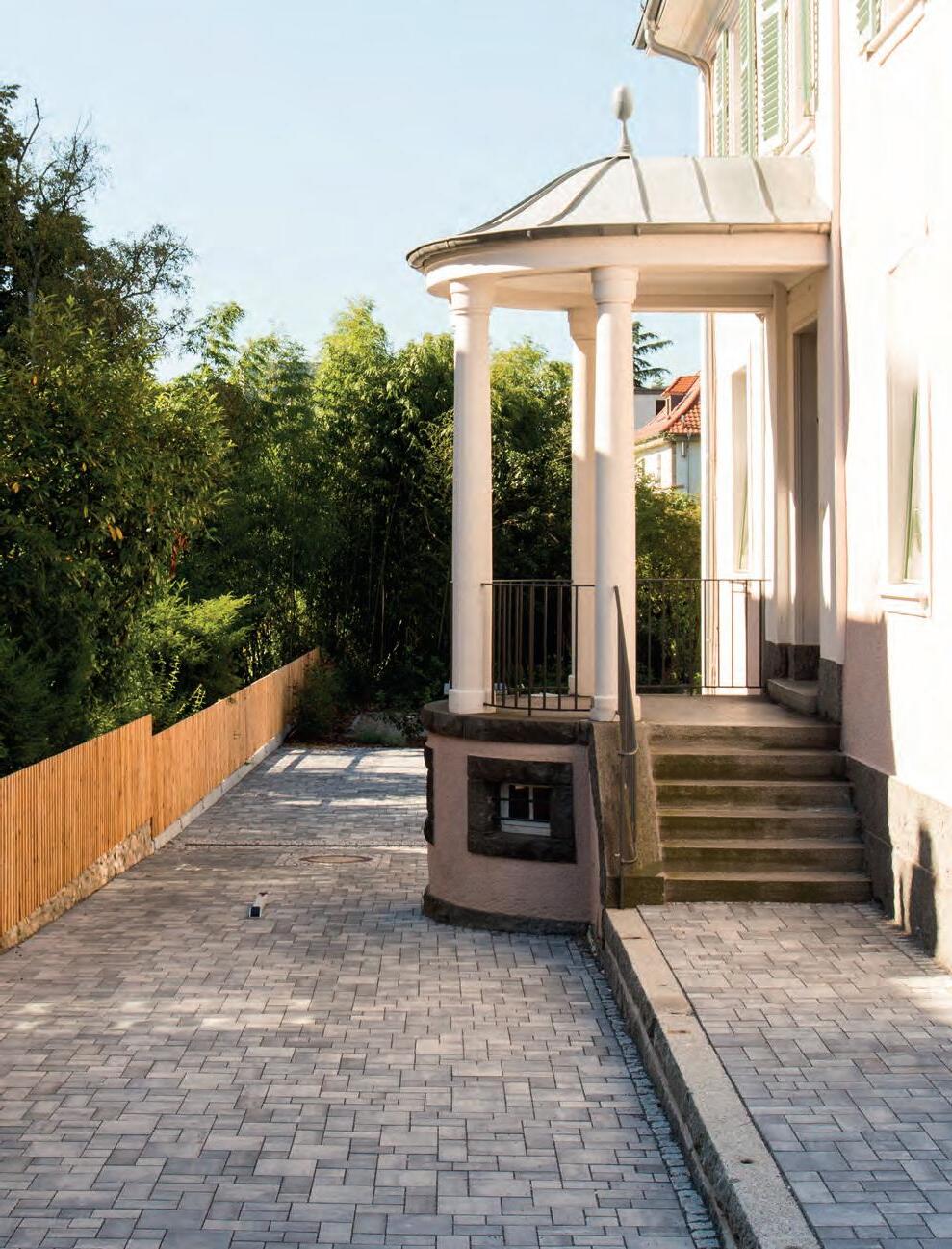

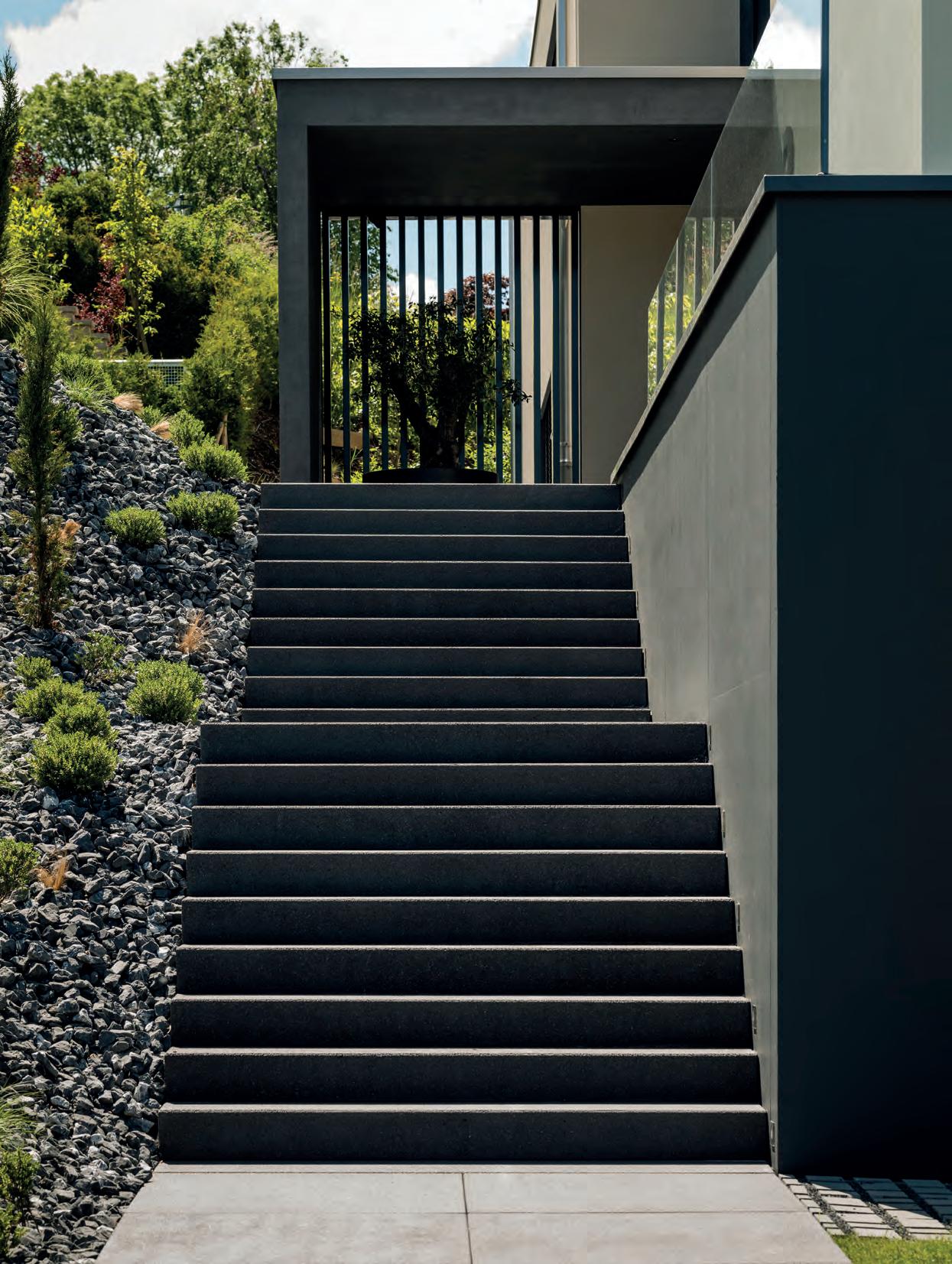

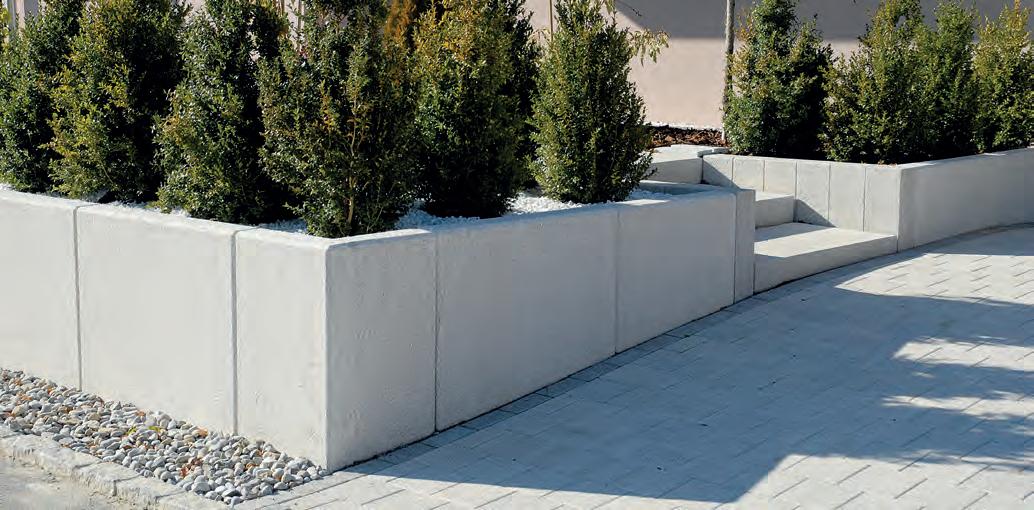

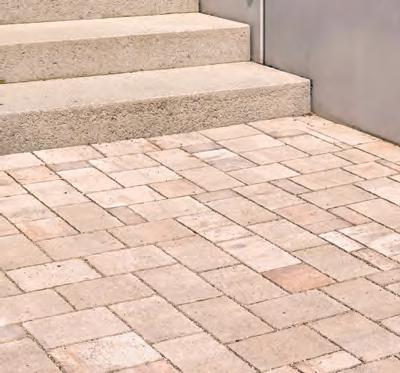

Tocano Blockstufen, basaltanthrazit, kugelgestrahlt

Mauer scheiben Conturo Artwork

Nr. 151, kugelgestrahlt Maßanfertigung

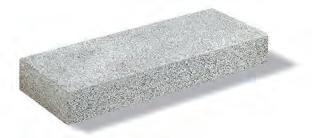

TOCANO Blockstufen

FARBEN

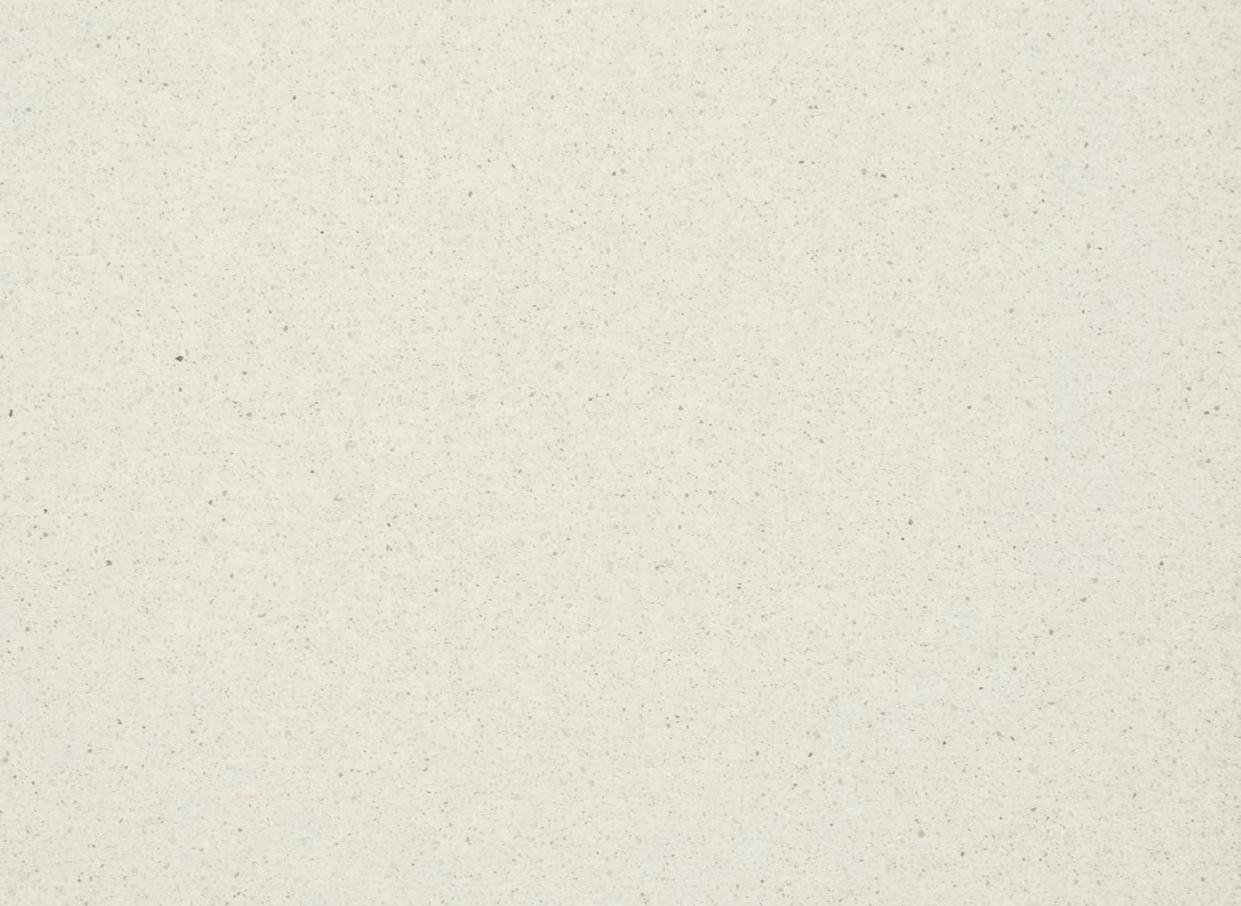

granitweiß, kugelgestrahlt

Lagerware: grau, kugelgestrahlt

Lagerware: granithell, kugelgestrahlt

Lagerware: grau, ungestrahlt

Tocano-Blockstufen 14 cm

Farbe Oberfläche Format cm

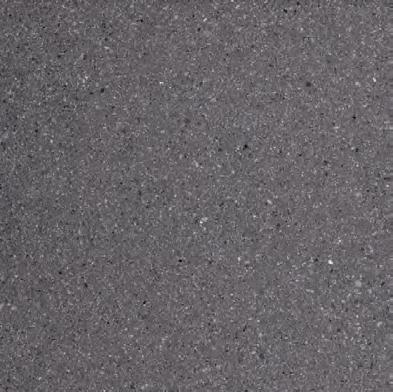

basaltanthrazit

Lagerware: basaltanthrazit, kugelgestrahlt

TOCANO-Blockstufen (Lagerware)

Querschnitt: 40 x 14 cm

PRODUKT-INFORMATIONEN

· Alle Oberflächen sind trittsicher (R 11).

granithell

granitweiß

grau kugelgestrahlt kugelgestrahlt

60 x 40 x 14

80 x 40 x 14

100 x 40 x 14

120 x 40 x 14

100 x 40 x 14

120 x 40 x 14

kugelgestrahlt

kugelgestrahlt ungestrahlt

· Hochwertige Ansichtsflächen durch die Verwendung von Naturstein-Edelsplitten in Kombination mit einem speziell entwickelten Strahlverfahren.

· Ausblühungen, die sich als weiße Flecken oder Grauschleier zeigen, sind auf dunkleren Oberflächen stärker wahrzunehmen. Sie sind kein Reklamationsgrund; unter normaler Bewitterung verlieren sich die Ausblühungen im Laufe der Zeit.

100 x 40 x 14

120 x 40 x 14

80 x 40 x 14

100 x 40 x 14

120 x 40 x 14

60 x 40 x 14

80 x 40 x 14

100 x 40 x 14

120 x 40 x 14

TOCANO ARTWORK Stufen

Tocano Artwork-Stufen: Besonders schön mit kugelgestrahlter und samtierter Oberfläche. Große Farbeauswahl für Kombinationen mit passendem Pflaster, Platten und Stelen. Farbkontraste zwischen hellen Belägen und dunkleren Stufen oder umgekehrt, dienen der Gestaltung und Sicherheit. Tocano Artwork Stufen gibt es als Maßfertigung in Sondermaßen und Sonderausführungen (z. B. Radialstufen, Winkelstufen, freitragende Stufen). Mit kugelgestrahlten, geschliffenen, samtierten und glatten Ansichtsflächen siehe Artwork-Oberflächen, siehe Seite 128/129.

TOCANO ARTWORK - BLOCKSTUFEN

Querschnitt: 40 x 14 cm

Längen: 60, 80, 100, 120, 150 cm, bis max. 300 cm

Abweichend vom Querschnitt 40 x 14 cm:

Länge max. 300 cm, Tiefe max. 45 cm, Höhe max 20 cm

TOCANO ARTWORK - TRITT- UND SETZSTUFEN

Tiefe max. 45 cm, Höhe max. 22 cm

Dicke: 5 cm - Länge max. 120 cm, Dicke: 8 cm - Länge max. 250 cm

TOCANO ARTWORK - PODESTPLATTEN

Tiefe max. 150 cm, Breite max. 250 cm Siehe Seite 92-93.

TOCANO ARTWORK - BLOCKSTUFEN

Querschnitt: 35 x 15 cm

Längen: 100, 120, 150, 200 cm

Oberfläche: Sichtbeton SB 250, grau, kugelgestrahlt 4-seitig bearbeitet: Auftritt, Frontseite sowie die seitlichen Köpfe

Unsere Conceo Stufenplatten finden Sie auf Seite 96/97.

TOCANO ARTWORK WINKELSTUFEN

Nach Maß: Tiefe max. 45 cm, Höhe max. 22 cm

Dicke: 5 cm - Länge max. 200 cm, 8 cm - Länge max. 250 cm

TOCANO ARTWORK - ECKBLOCKSTUFEN 90°

Maß: 50 x 40 x 14 cm

Länge: 50 cm

einzubauen wahlweise als Innen- oder Außenecke

TOCANO ARTWORK - FREITRAGENDE STUFEN

Unterkonstruktion bauseits bis Länge max. 250 cm, Tiefe max. 45 cm, Höhe max. 22 cm, Dicke min. 10 cm

MEHR PRIVATSPHÄRE

MAUERN & SICHTSCHUTZ FÜR

Mauern dienen nicht nur zur Abgrenzung eines Grundstücks, vielmehr sind sie auch Gestaltungselemente wenn es darum geht, dem Garten Struktur zu verleihen und individuelle Bereiche zu schaffen.

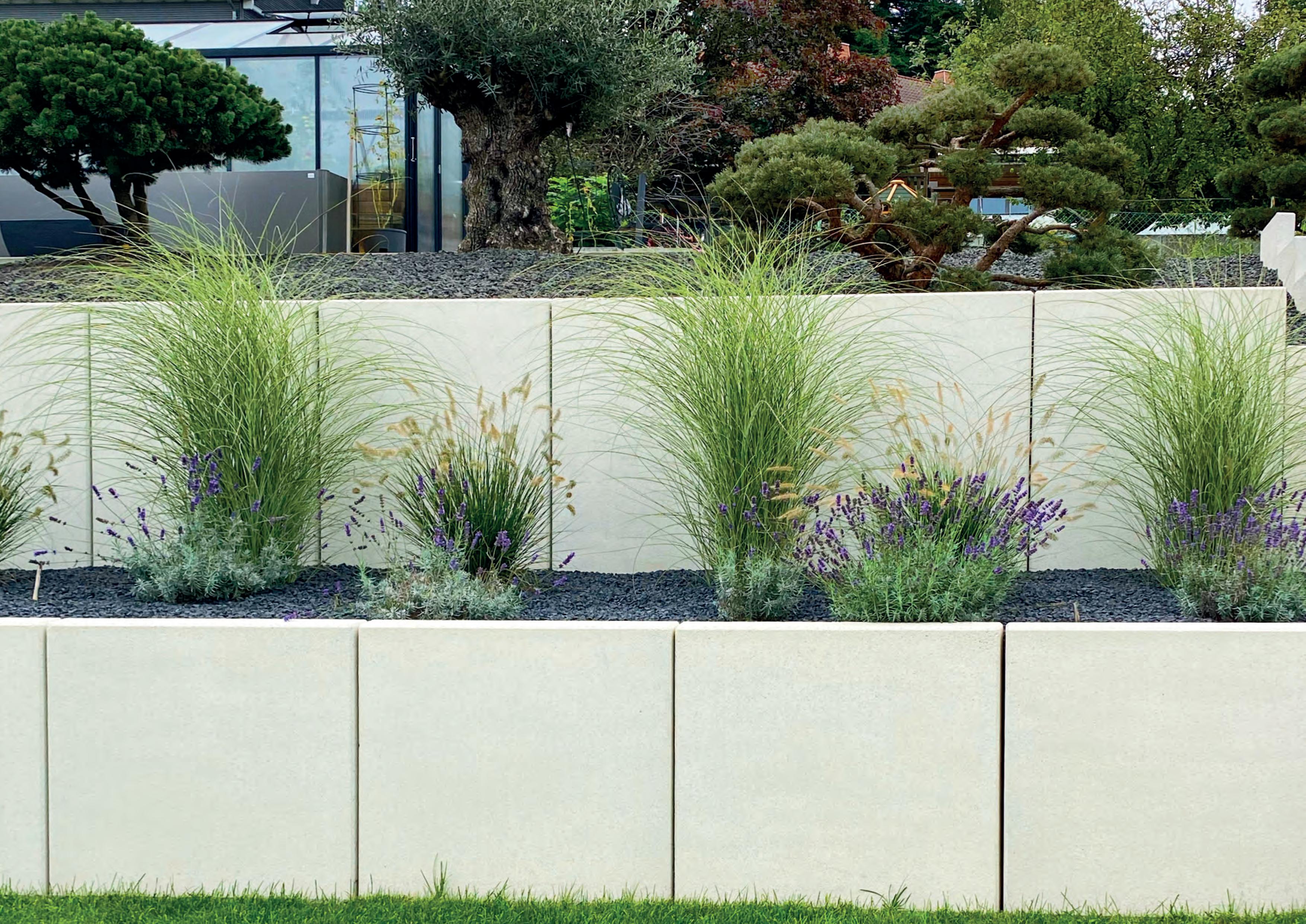

CONTURO

MAUERSCHEIBEN:

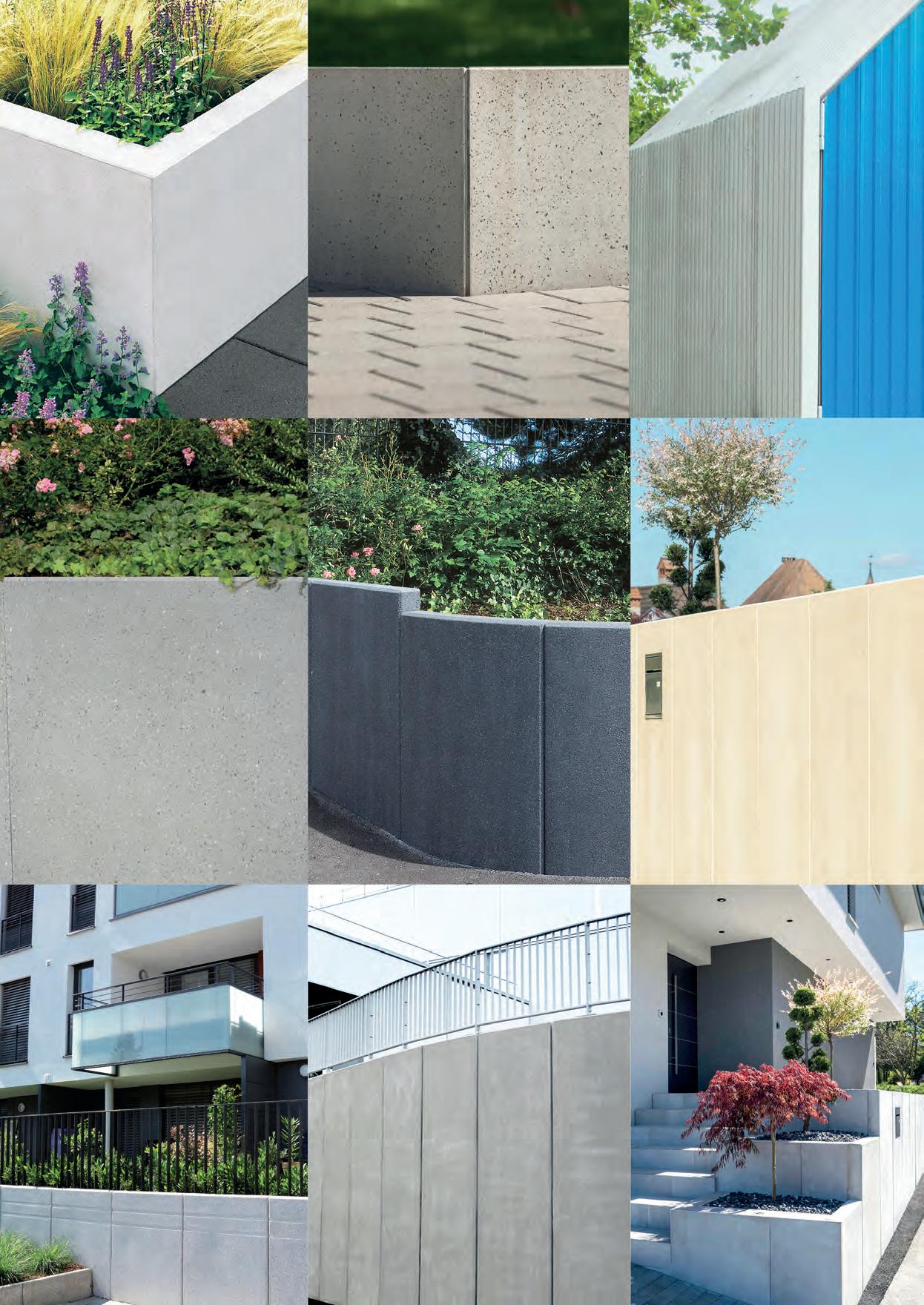

INDIVIDUELLE OBERFLÄCHEN UND MASSE

Die Birkenmeier Mauerscheiben sind in individuellen

Breiten, völlig frei wählbar bis 300 cm und individuellen

Höhen bis 300 cm lieferbar.

Ebenso sind Passstücke und abgeschrägte Mauerscheiben erhältlich. Selbstverständlich sind die Mauerscheiben auch in unseren Artwork Oberflächenfarben und mit gestrahlter Oberfläche lieferbar.

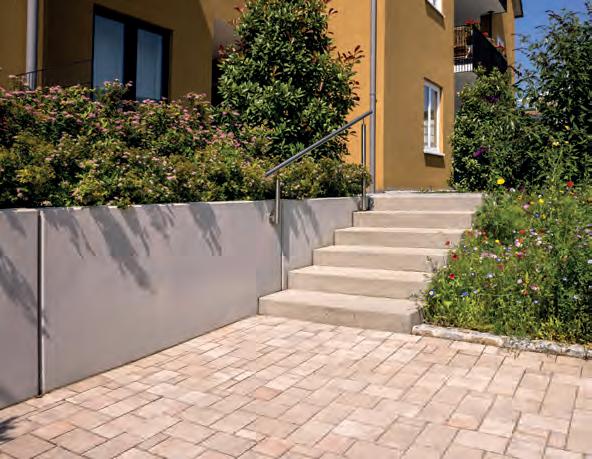

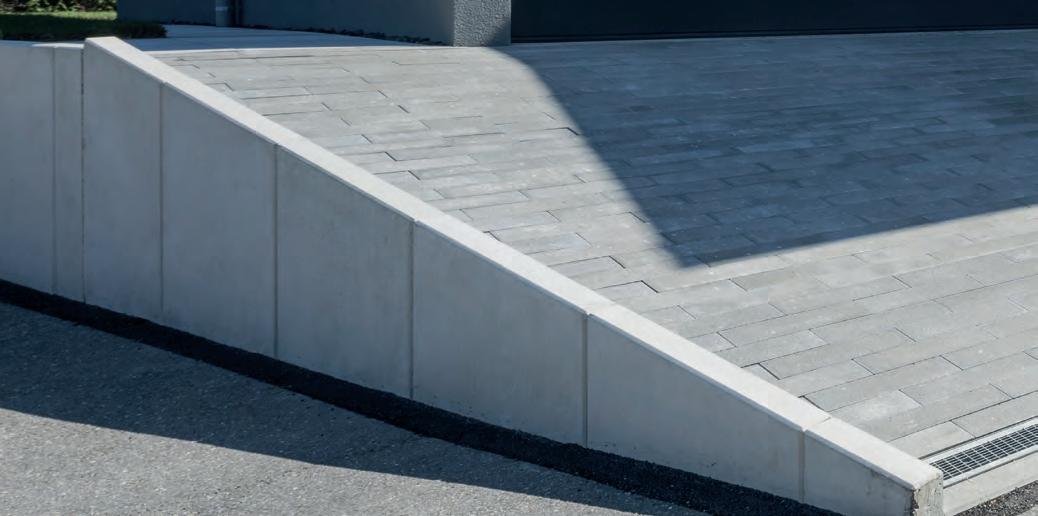

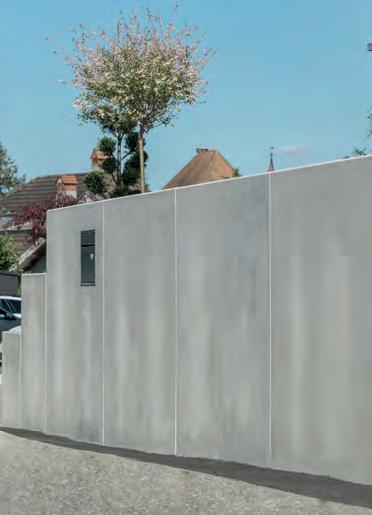

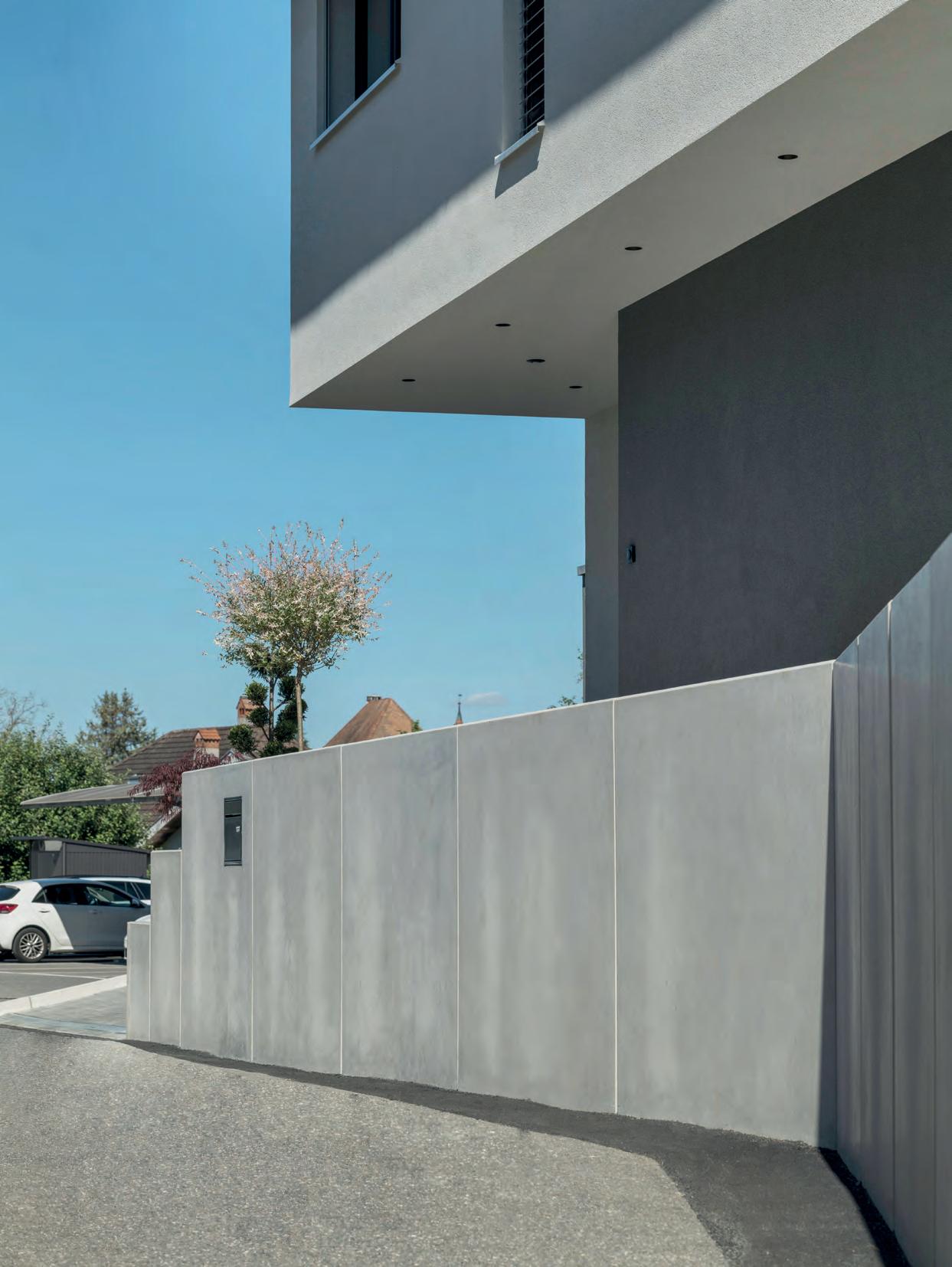

Conturo Mauerscheiben

Sichtbeton SB 250 grau, glatt Sonderproduktion

FARBEN

Sichtbeton SB 250 grau, glatt

Sichtbeton SB 250 grau, kugelgestrahlt

Beispiel für CONTURO ARTWORK:

Ar twork Nr. 151, kugelgestrahlt

FORMATE – STANDARD

Beispiel für CONTURO ARTWORK:

Ar twork Nr. 61, kugelgestrahlt

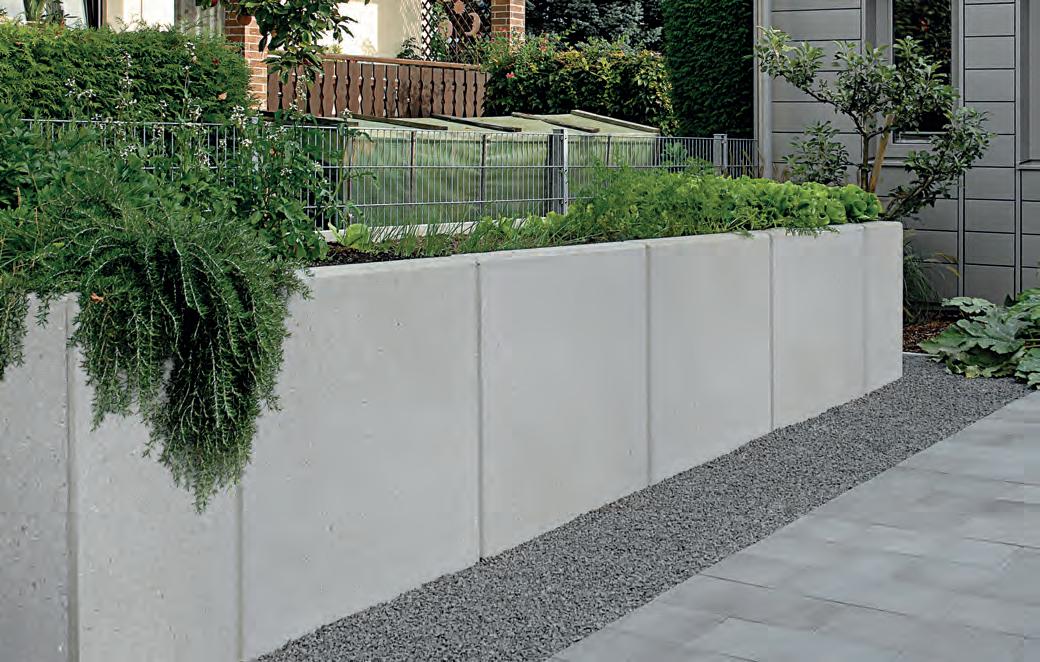

CONTURO MAUERSCHEIBEN

Breiten: 49 und 99 cm

Höhen: 55, 80, 105, 130, 150, 180, 200, 230, 250, 280, 300 cm

Farben: Sichtbeton SB 250 grau, glatt, Sichtbeton SB 250 grau, kugelgestrahlt

Die CONTURO MAUERSCHEIBEN sind standardmäßig ca. 20 cm von oben auf der Rückseite handgeglättet bzw. kugelgestrahlt.

CONTURO ARTWORK-MAUERSCHEIBEN

Breiten: 49 und 99 cm

Höhen: 55, 80, 105, 130, 150, 180, 200 cm

Sonderbreiten und -höhen auf Anfrage (max. Höhe 200 cm, max. Breite 200 cm)

Farben: Alle ARTWORK-Oberflächen, kugelgestrahlt

Die CONTURO ARTWORK-MAUERSCHEIBEN sind standardmäßig ca. 20 cm von oben auf der Rückseite kugelgestrahlt.

Die CONTURO MAUERSCHEIBEN, und CONTURO ARTWORK-MAUERSCHEIBEN sind auf der Sicht-, Kopf- und Rückseite gefast.

Zusätzlich im Programm: Außenecken 90° und 135°.

PRODUKT-INFORMATIONEN

· Optisch hochwertige Ansichtsflächen: Ab Lager lieferbar mit glatter Sichtbetonoberfläche SB 250 grau.

· Als Auftragsfertigung „Rückseite sichtbar“ bis zum Haken geglättet bzw. kugelgestrahlt lieferbar.

· Individuelle Maßfertigungen sind die besondere Stärke unserer Conturo ARTWORK-MAUERSCHEIBEN.

· Einbauhinweise und Angaben zur Statik finden Sie im Internet unter: www.birkenmeier.com

Conturo Artwork Mauerscheiben sind in allen Artwork-Oberflächen erhältlich. Sehen sie dazu unsere Farbbeispiele auf Seite 128/129.

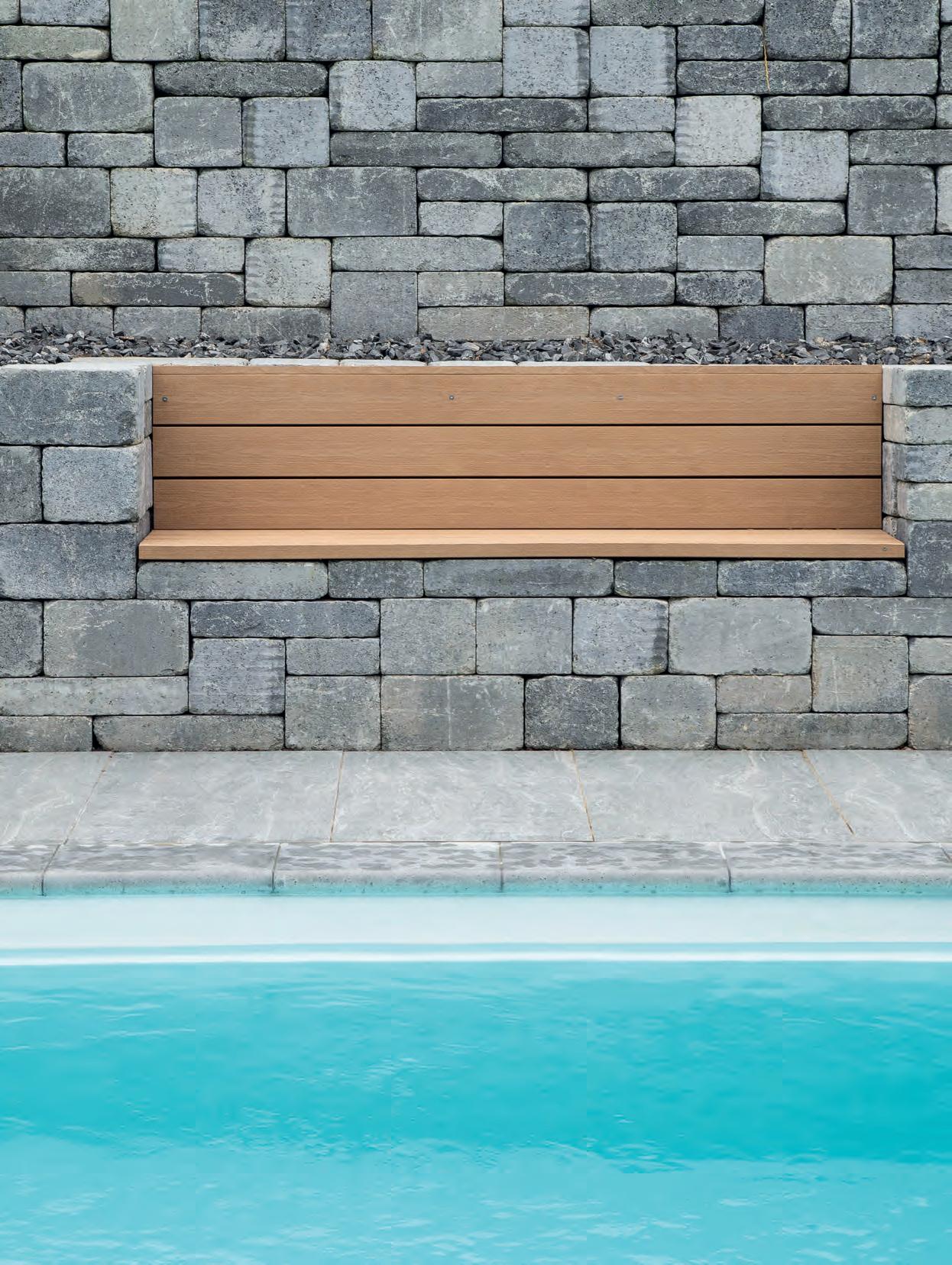

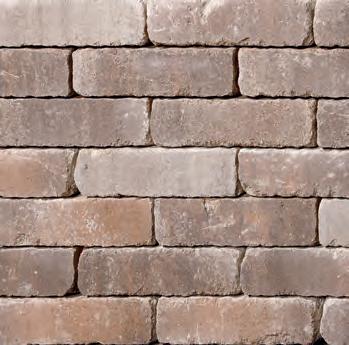

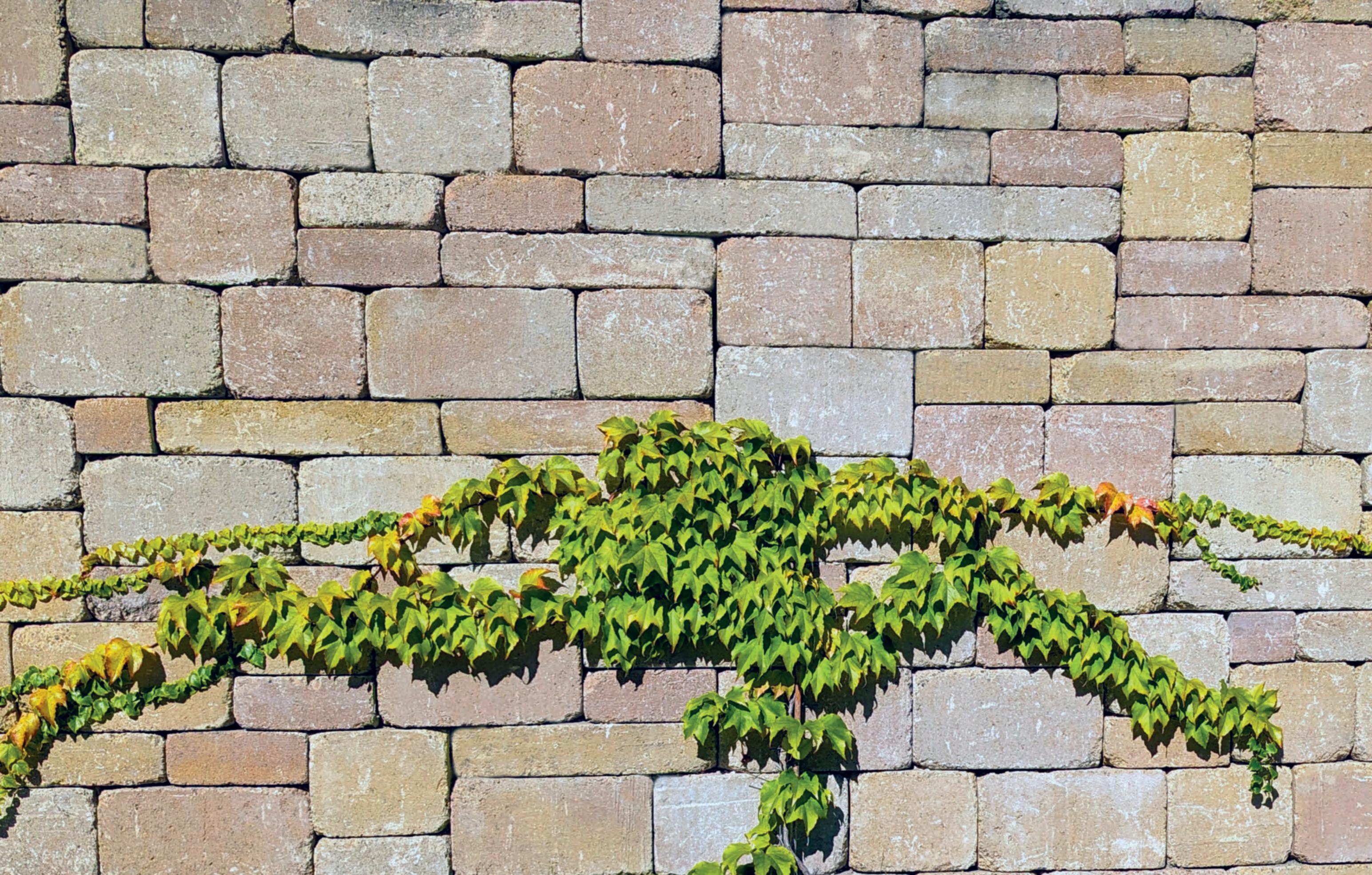

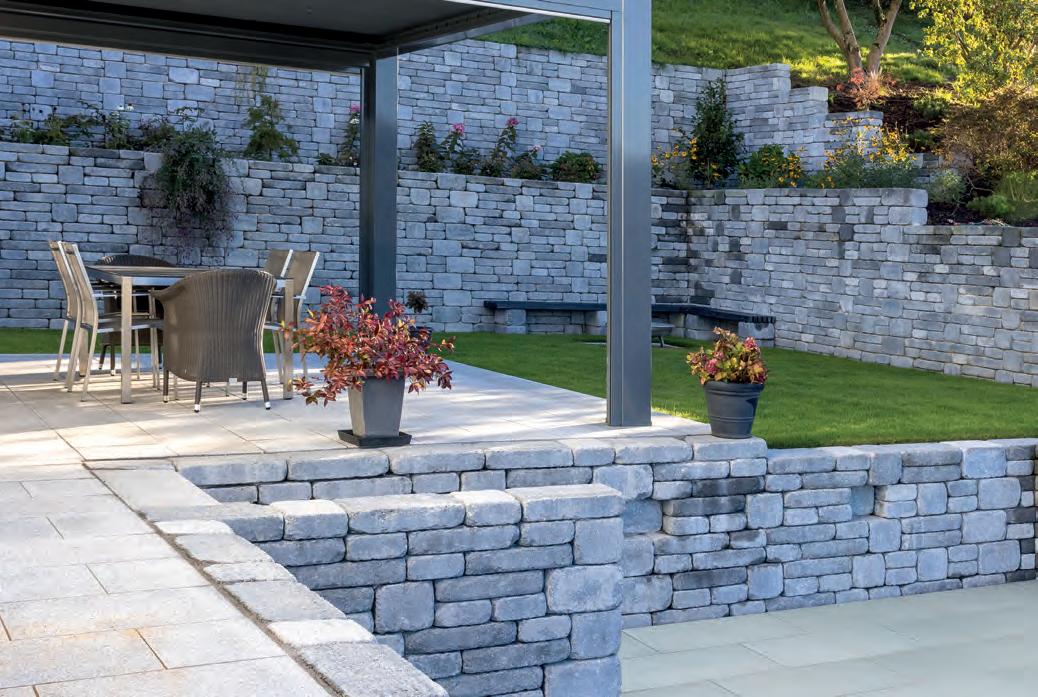

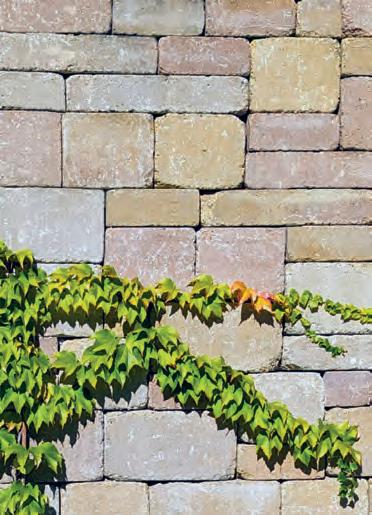

BiMuro, schiefergrau, changierend

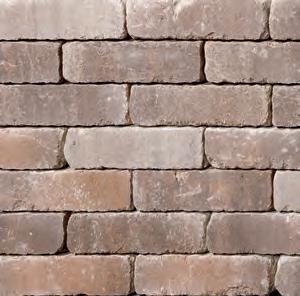

BIMURO

Mauersystem gerumpelt / Mauerstärke 25 cm

FARBEN

schiefergrau, changierend

FORMATE

muschelkalk, changierend

hellgelb, changierend juragrau, changierend

37,5 x 25 x 20 cm25 x 25 x 20 cm50 x 25 x 10 cm25 x 25 x 10 cm

BiMuro-Mauersystem, Mauerstärke: 25 cm

37,5 x 25 x 20 cm 25 x 25 x 20 cm 50 x 25 x 10 cm 25 x 25 x 10 cm

BiMuro-Pfeilersteine (für statische Lösungen zur Verfüllung mit Beton)

Zur Mengenermittlung stehen Ihnen unter www.birkenmeier.com/bimuro zahlreiche Verlegemuster zur Verfügung.

Abdeckplatten, Sturz- und Laibungselemente in den Farben grau, gelb und braun, jeweils kugelgestrahlt. Die Farben sind nicht identisch mit den Mauerelementen.

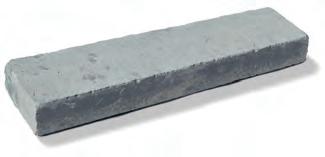

Abdeckplatte 50 x 33 x 6 cm

PRODUKT-INFORMATIONEN

Sturzelement 100 x 28 x 10 cm Laibungselement

· Für die Gestaltung von BiMuro-MAUERN mit sogenannten „wilden Verbänden” haben wir eine Vielzahl an Verlegemuster für alle Höhen von 50 – 200 cm ent wickelt.

· Einfaches System: Spezielle Eck- und Endsteine werden nicht benötigt.

· Leicht zu verarbeiten: Die Steine werden mit Dünnbettkleber verarbeitet. Der Dünnbettkleber ist im Lieferumfang enthalten.

· Wichtig: Nur durch Mischen der farblich changierenden Steine und Größen wird eine harmonische Farbgebung erreicht.

· Für die Erstellung von Tür- und Fensterbögen sind Bogenlehren erhältlich.

· Einbauhinweise, Aufbaumuster, Bedarfsmengen und statische Hinweise finden Sie unter: www.birkenmeier.com/bimuro

1 schiefergrau, changierend, mit Abdeckplatte

2 hellgelb, changierend, mit Abdeckplatte

Grünwand

Lärm- und Sichtschutzwand

Mehr Infos: www.grünwand.com

GRÜNWAND - LÄRM- UND SICHTSCHUTZWAND

Gestalterisch variabel einsetzbar durch Höhenvariation und Bepflanzung.

Nachhaltige Lösung für urbane Begrünung und ökologischen Sicht- und Lärmschutz.

Substrat/Boden

Betonelement

Pflanzgitterrost

Begrünung

Begrünung

Lärmschutz

WIRTSCHAFTLICHKEIT TRIFFT AUF ÖKOLOGIE

Für Bauherren, die Wert auf nachhaltige Investitionen legen, bietet die GRÜNWAND erhebliche Vorteile. Die Installation erfordert keine aufwändigen Fundamentarbeiten – ein Streifenfundament genügt. Vorgefertigte Betonteile in 1, 2 und 3 Meter Höhe und schraubbare Pflanzgitterroste gewährleisten eine schnelle und kosteneffiziente Installation im MontageSet. Die Konstruktion besteht aus aneinander gereihten L-förmigen Betonelementen, deren Zwischenraum mit Boden befüllt wird. Vorne und hinten werden Pflanzgitterroste verschraubt, die einen durchlässigen Übergang zwischen Wurzelraum und Bepflanzung bilden. Zudem reduziert die Möglichkeit der Einsaat oder der Verwendung vorkultivierter Setzlinge den Pflegeaufwand und Nachpflanzungen auf ein Minimum. Je nach Klima- und Niederschlagszone ist die Bepflanzung und Substratfüllung flexibel anpassbar und dadurch eine enorme Pflanzenvielfalt möglich: Fett- und Magerwiesen mit Blumen, Rasen, immergrüne Stauden und Wildkräuter bis hin zu Büschen und kleinem Gehölz. Nach Abstimmung können auch vorhandene, lokale Böden Verwendung finden, so wird das System noch ökologischer und wirtschaftlicher. Zur zusätzlichen Bewässerung kann Regenwasser ggf. in einer Zisterne zwischengespeichert und über eine Tröpfchenbewässerung nach Bedarf zugeführt werden.

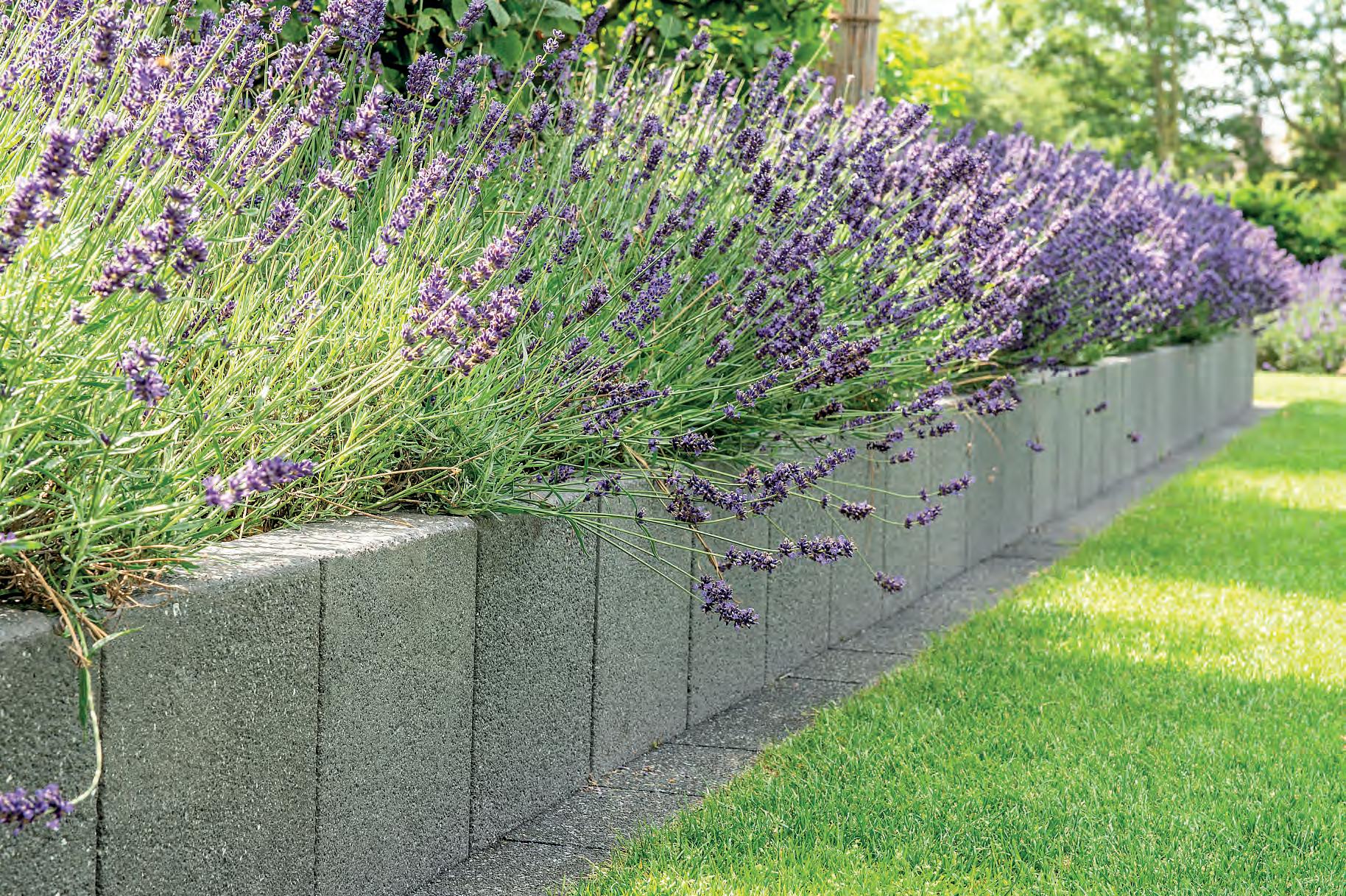

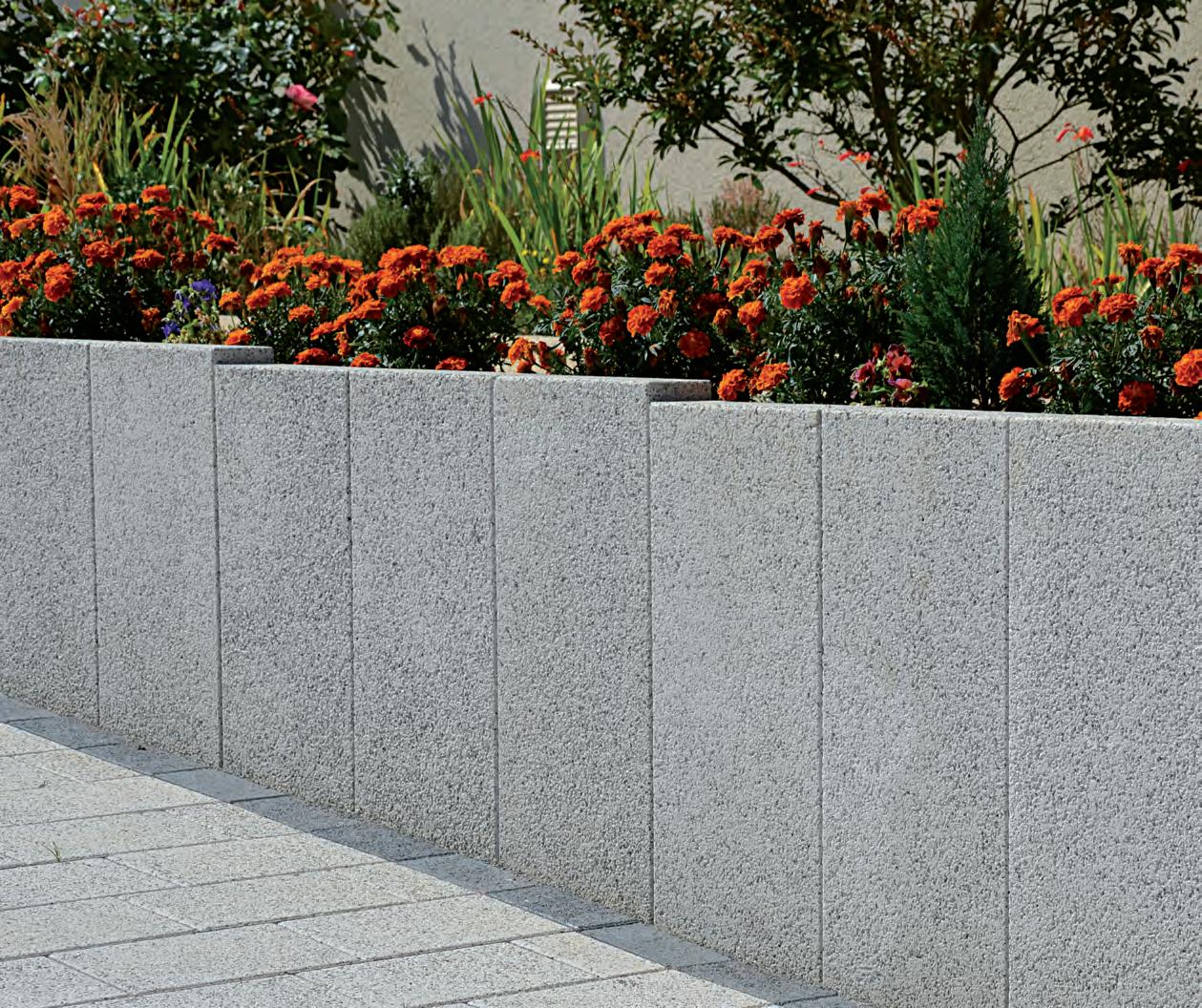

Alessio Stelen

Bild oben: granitweiß, kugelgestrahlt

Bild unten: granithell, kugelgestrahlt

Lagerware: granitweiß, kugelgestrahlt

Lagerware: granithell, kugelgestrahlt

Lagerware: basaltanthrazit, kugelgestrahlt

Alessio-Stelen 33/10 cm

Farbe Oberfläche Format cm

basaltanthrazit

granithell granitweiß

PRODUKT-INFORMATIONEN

· Gestaltungsstark und vielseitig einsetzbar.

5-seitig kugelgestrahlt

5-seitig kugelgestrahlt

60 x 33 x 10

80 x 33 x 10

100 x 33 x 10

120 x 33 x 10

80 x 33 x 10

100 x 33 x 10

120 x 33 x 10

5-seitig kugelgestrahlt

80 x 33 x 10

100 x 33 x 10

120 x 33 x 10

· Hochwertige Ansichtsflächen durch kugelgestrahlte Oberflächen.

· Oberflächen und Farben kombinierbar mit den Pflaster- und Plattensystemen.

· Ausblühungen, die sich als weiße Flecken oder Grauschleier zeigen, sind auf der Oberfläche basaltanthrazit stärker wahrzunehmen.

Sie sind kein Reklamationsgrund. Unter normaler Bewitterung verlieren sich die Ausblühungen im Lauf der Zeit.

· Produktionsbedingt können bei Stelen die Vorder- und Rückseite strukturelle Unterschiede aufweisen.

· Einbauhinweise und Angaben zur Statik finden Sie unter: www.birkenmeier.com FARBEN

Als Ergänzungsprodukte empfehlen wir Ihnen die Tocano Blockstufen auf Seite 100/101, das La Linia Pflaster auf Seite 62/63 und La Linia AC auf Seite 56/57.

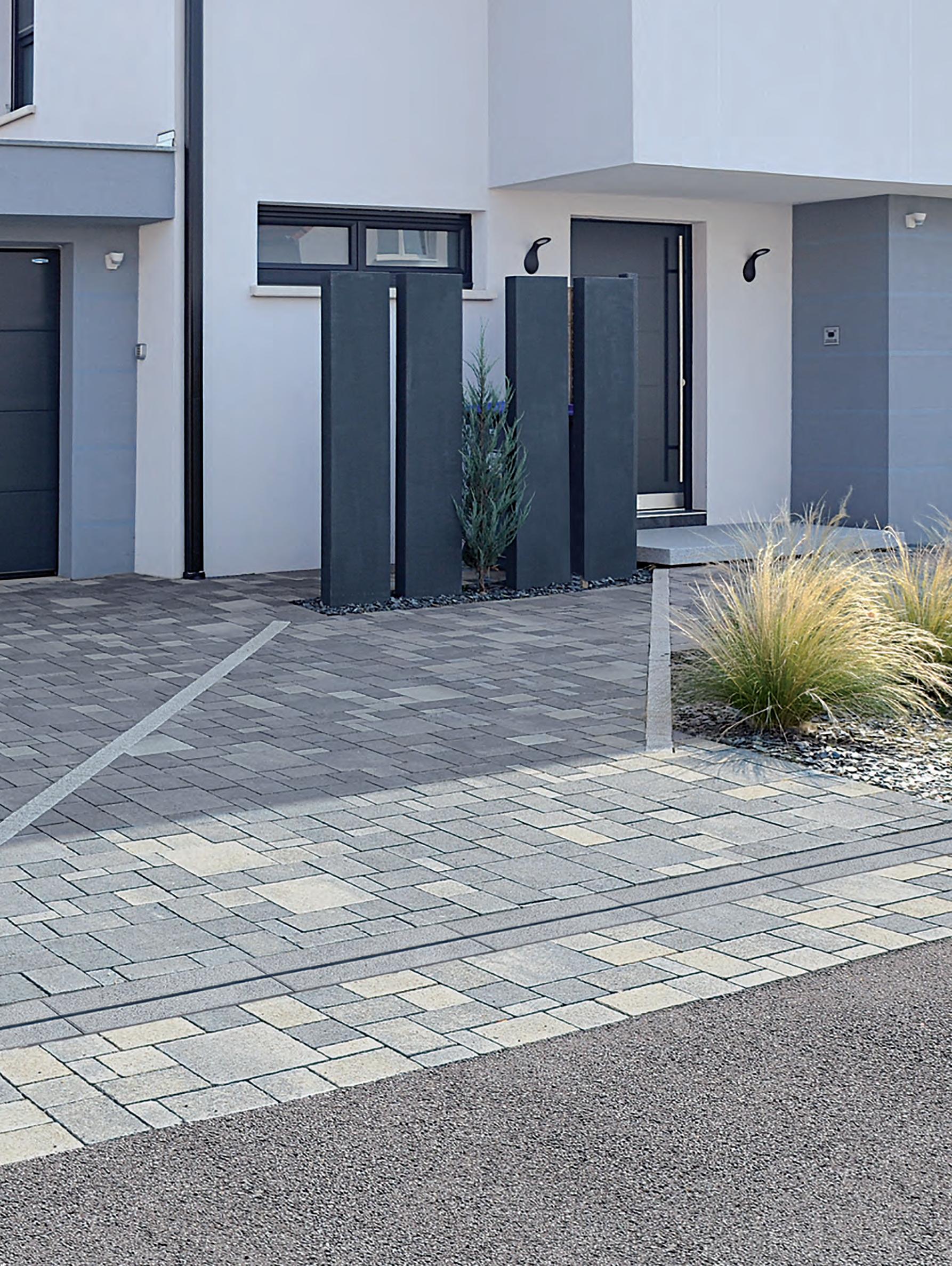

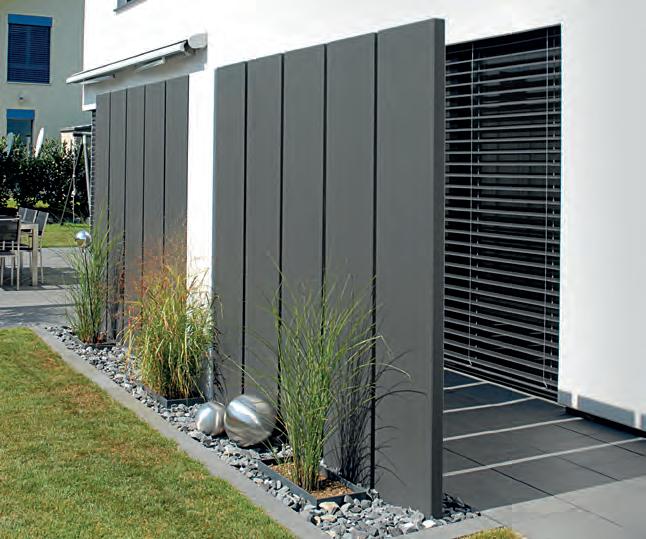

Alessio Artwork-Stelen, als Sichtschutzelement in 250 cm Höhe, granithell

ALESSIO ARTWORK-STELEN

Schöne Steine können mehr als sechs Seiten haben. Sie können steil in den Himmel ragen. Sie können elegant einrahmen, was Kontur braucht. Sie können sich zu sehenswerten Mauerflächen vereinen.

Das Alessio-Stelensystem erlaubt viele Möglichkeiten der Gestaltung. Als senkrechte Stele, liegender Mauerstein oder als Einfassungselement. Mit aufwändig gestrahlten Sichtflächen, deren Natursteinkörnung durch ein speziell entwickeltes Verfahren freigelegt wird. Farblich perfekt abgestimmt auf das Pflaster- und Plattenprogramm.

STELEN ELEMENTE

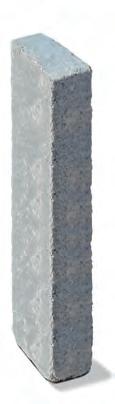

1 Alessio Artwork-Stele Querschnitt 33 x 10 cm, Höhen 60, 80, 100, 120, 150, 200 und 250 cm. In allen Artworkoberflächen. Alessio-Stele Querschnitt 33 x 10, Höhen 60, 80, 100 und 120 cm.

Als Lagerware in granithell, granitweiß, basaltanthrazit, kugelgestrahlt. (siehe Seite 120/121)

2+4 Alessio Artwork-Stele 250 x 40 x 10, 250 x 60 x 10 und 250 x 80 x 10 cm in Sichtbeton SB 250 grau, glatt.

Im Rahmen von auftragsbezogenen Fertigungen sind Sonderhöhen, -breiten und -stärken möglich. In allen Artworkoberflächen.

3 Alessio Artwork-Stele Querschnitt 20 x 14, Höhen 60, 80, 100, 120, 150, 200, 250, 300 und 350 cm. In allen Artworkoberflächen.

PRODUKT-INFORMATIONEN

· Alessio Artworkstelen sind das besondere Programm für Ihre individuellen Wünsche, ideal für unkonventionelle Sichtschutzlösungen.

· Große Auswahl an Formaten, Höhen und Ausführungen. Artworkoberflächen siehe Seite 128/129.

· Oberflächen und Farben kombinierbar mit dem Pflaster- und Plattenprogramm.

· Sichtbeton-Stelen können durch bauseitigen Farbauftrag auf die Fassade und die Umgebung individuell abgestimmt werden.

· Die Rückseite der Stelen weicht in der Struktur produktionsbedingt von den übrigen Seiten ab.

· Einbauhinweise und Angaben zur Statik unter: www.birkenmeier.com

CONCEPT DESIGN

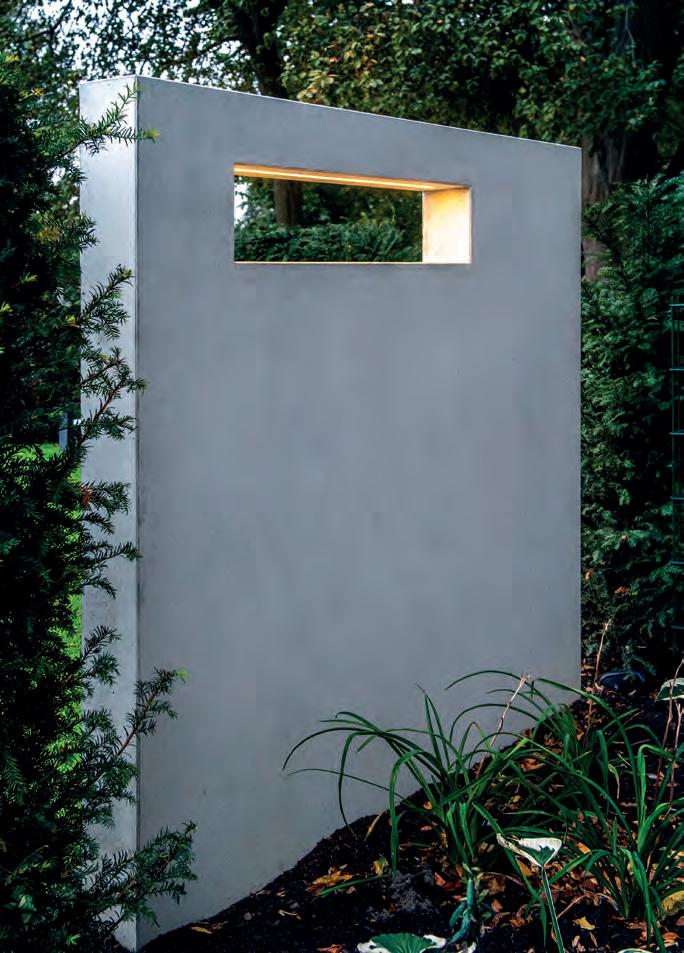

Alessio Artwork Wandscheibe Sichtbeton SB 250 grau, glatt mit Aussparung und integrierter LED Lichtleiste

Alessio Artwork-Stelen

1 Ar twork Nr. 153, kugelgestrahlt, mit CleanTop

2 Sichtbeton SB 250 grau glatt Farbauftrag bauseits

3 Artwork Nr. 61, kugelgestrahlt, mit CleanTop

Das Mobiliar aus dem Scala Programm besticht durch seine schlichte Eleganz.

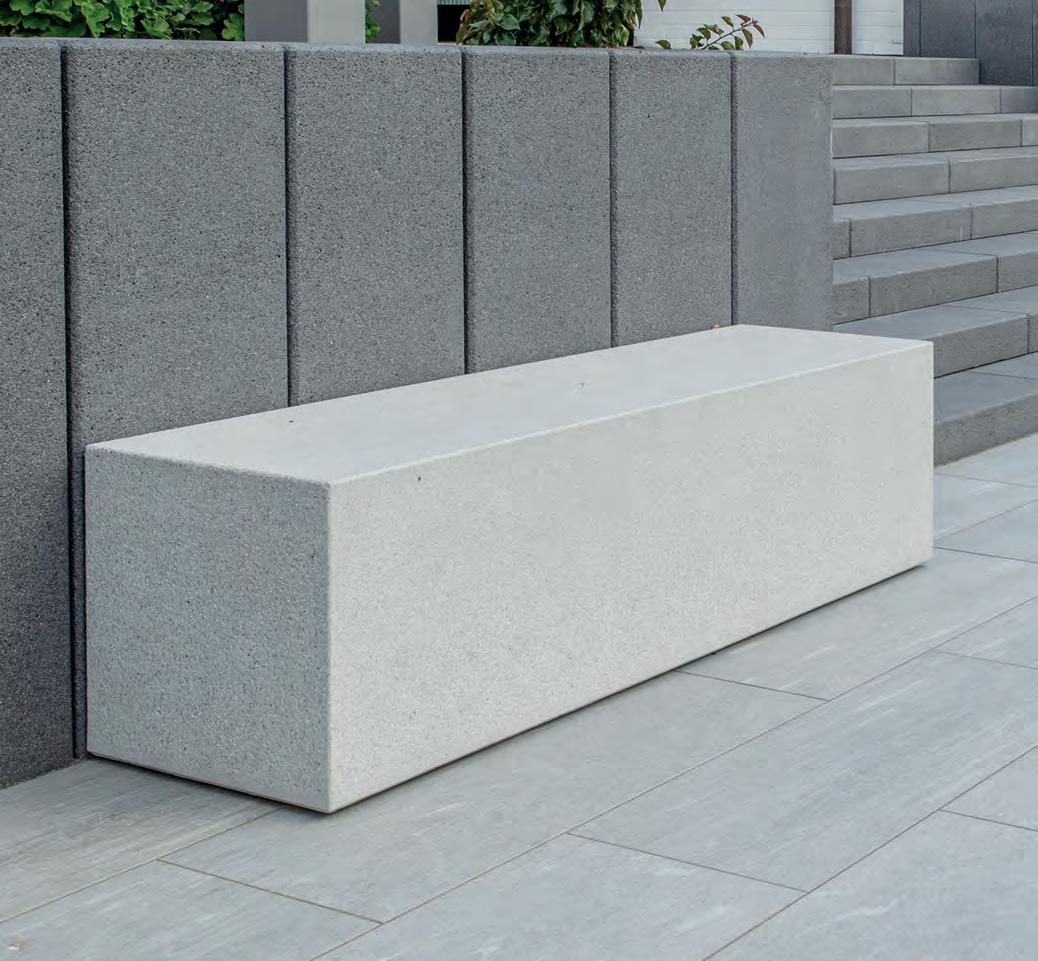

SITZWÜRFEL

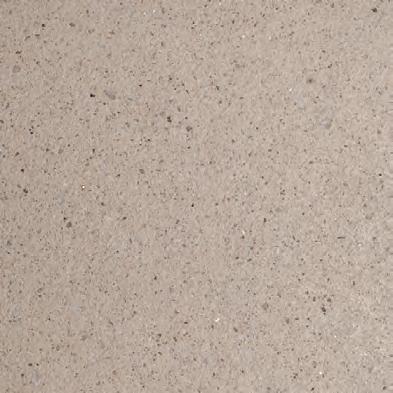

ARTWORK OBERFLÄCHEN

Die Oberflächen aus unserer aktuellen ARTWORK Palette sind in aufeinander abgestimmten Farbnuancen erhältlich. Durch ihre akzentuierte Farbgebung fügen sie sich in jede Umgebung ein. Zu jeder Oberfläche gibt es die passenden Pflaster und Platten für ein harmonisches Gesamtkonzept.

ART WORK ist das Oberflächenprogramm für die ConceptDesign Maßanfertigungen.

Die Oberflächen der ARTWORK-Palette für Maßfertigungen sind in kugelgestrahlter, geschliffener oder samtierter ® Oberfläche sowie in Sichtbeton SB Plus erhältlich. CleanTop® -Oberflächenschutz

Unsere kugelgestrahlten und samtierten Artwork Oberflächen sind größtenteils mit einem besonderen Oberflächenschutz versehen, der die Pflege erleichtert und die Farbbrillanz erhält.

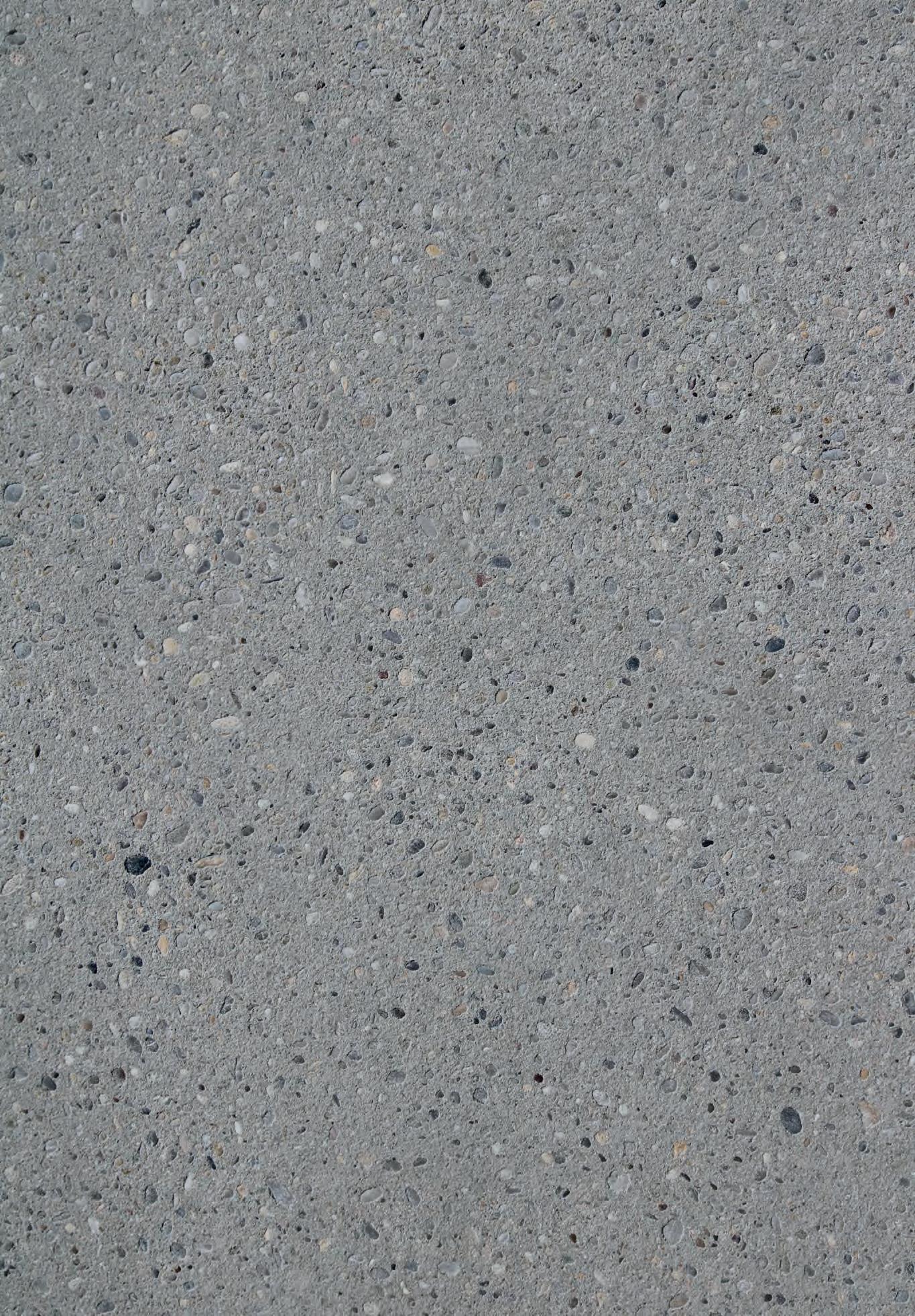

kugelgestrahlt

ARTWORK geschliffen

Hochleistungsbeton im Vergleich zu üblichem Sichtbeton: Homogenere Oberfläche Beständiger gegen Umwelteinflüsse Höherer Abriebwiderstand Frosttausalz-Widerstand

besser als

SAUBERER PARKPLATZ

PARKPLATZ SYSTEME

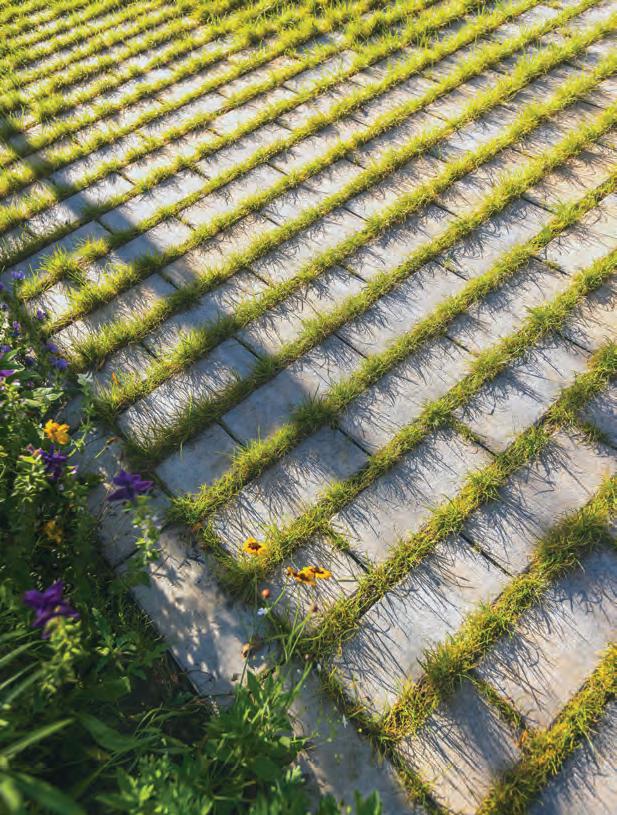

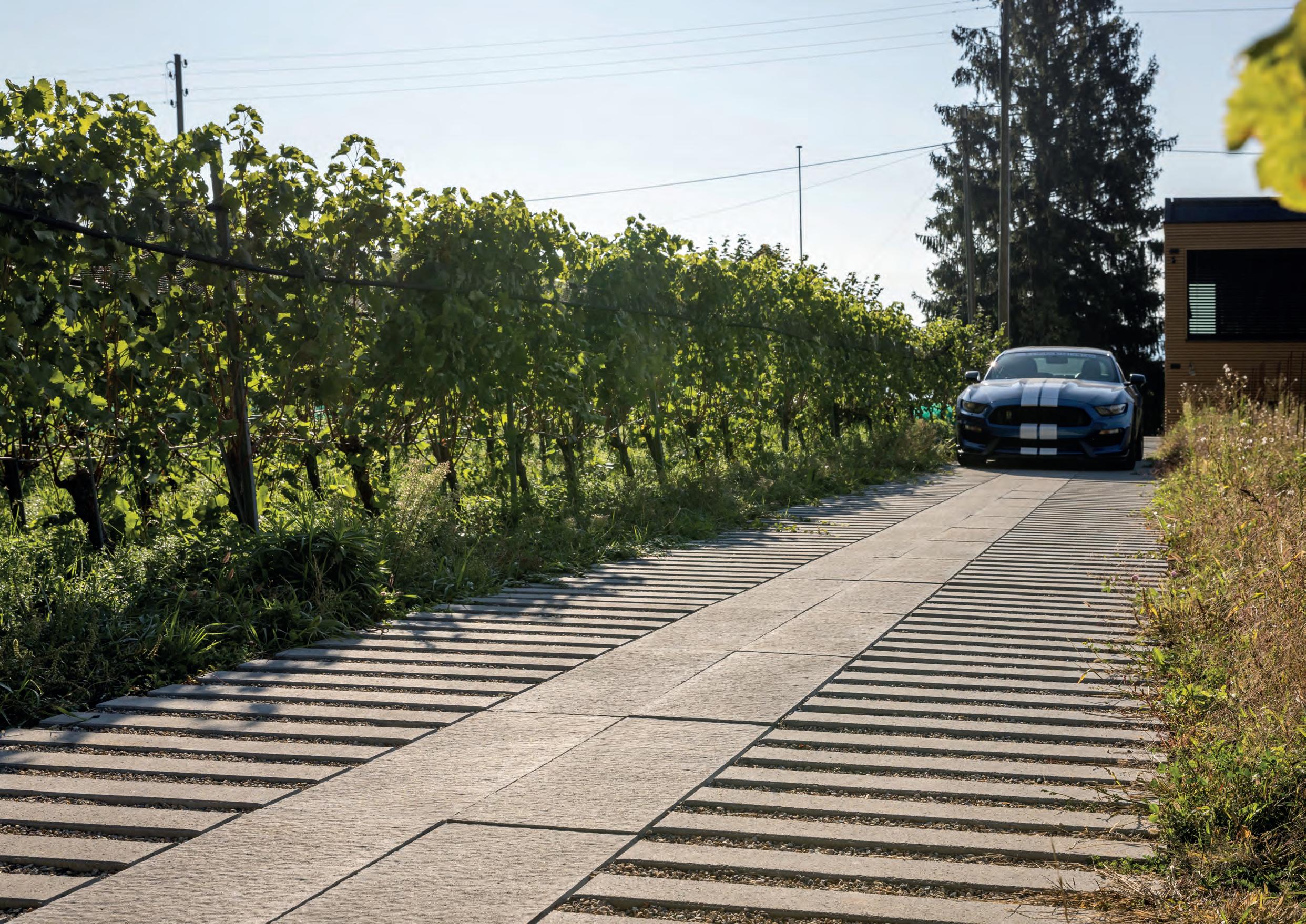

OVERTA Das Parkplatzsystem

Saatgutmischung Füllsubstrat

Baustoffgemisch 0/4, 0/5 oder 0/8 als Bettung Unterbausubstrat

Trag- und Frostschicht gemäß RStO 12

PRODUKTINFORMATIONEN

Das Overta Sickerplattensystem besteht aus vier aufeinander abgestimmten Komponenten:

• der O verta Sickerplatte mit einem Grünflächenanteil von 29%

• dem Unterbausubstrat

• dem Füllsubstrat und

• der Saatgutmischung.

Der vertieft liegende Vegetationsraum in der Platte sowie die Porenstruktur des Unterbau- und Füllsubstrats gewährleisten die Versickerungsfähigkeit und die Wasserversorgung der Grünfläche.

Bei in die Fläche integrierten Baumquartieren beschränkt sich der Platzbedarf auf ein Minimum: als Wurzelraum steht auch der Grund unter der Parkfläche zur Verfügung.

Der Abflussbeiwert beträgt dauerhaft 0,5. Die Entwässerungsanlagen können daher auf eine sogenannte Notentwässerung reduziert werden. Durch die permanente Begrünung und die Entsiegelung ist eine Reduktion der ökologischen Ausgleichsflächen möglich, d.h. der vorhandene Raum kann optimal genutzt werden.

Für eine dauerhafte Begrünung bei gleichzeitig geringem Pflegeaufwand (geringe Giesintervalle) empfehlen wir für den Unterbau und als obere Vegetationsschicht die Rotgrand® – Produkte von BOTT Begrünungssysteme GmbH, www.systembott.de.

Für die Gestaltung erschließen sich vielfältige Möglichkeiten:

• Ausbau von Parkflächen mit unterschiedlicher Breite

• Kombination mit Pflasterbelägen bei gleicher Bauhöhe

• Farbliche Markierungen durch entsprechende Pflasterbeläge

• Überbreite Stellplätze für Behinderte sowie zum vereinfachten Be- und Entladen oder Handling mit Kinderwagen durch Verlegung zusätzlicher Pflasterreihen

• Seitliche Stellplatzmarkierungen ergeben sich durch den geschlossenen Plattenbereich

• Verkehrssicheres Begehen und Befahren mit Einkaufswagen und Rollstühlen auf dem geschlossenen Plattenbereich

Durch das Großformat der Overta Sickerplatte ist ein wirtschaftlich optimales Verlegen möglich: je Arbeitstakt werden mit der Overta Verlegezange 1,25 m2 versetzt.

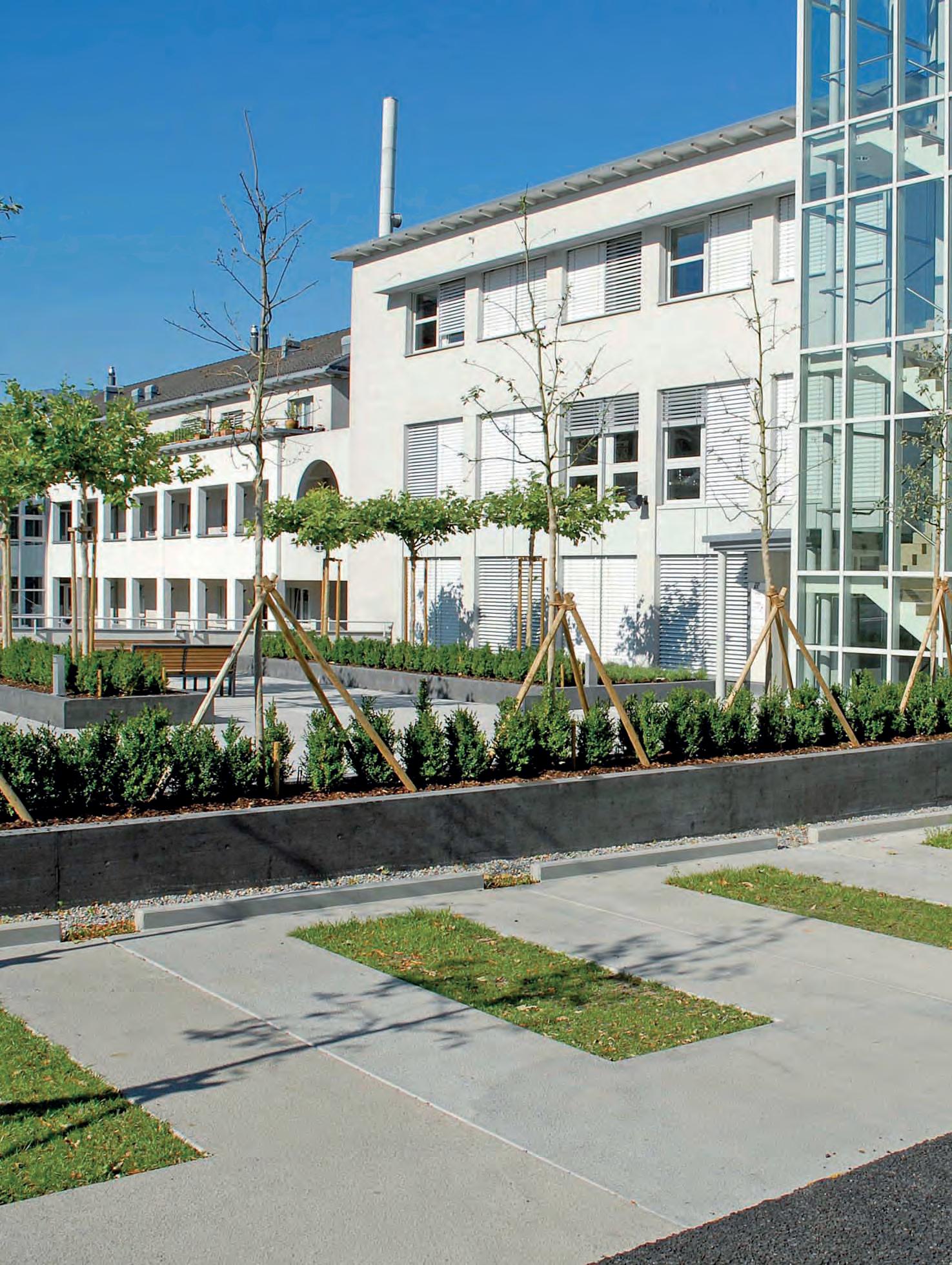

ParkEco Parkplatzsystem, grau

PARKECO

Das monolithische Parkplatzsystem

ParkEco-Parkplatzsystem

ParkEco-Parkplatzsystem II

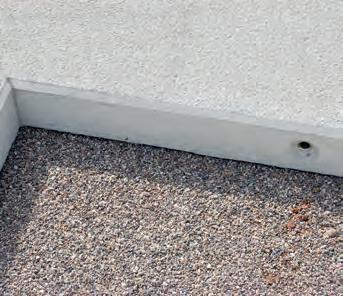

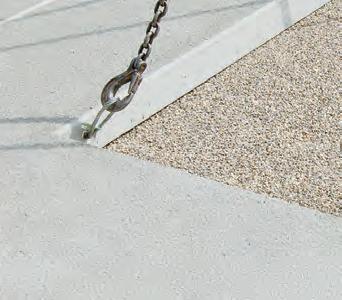

Werkseitig eingebaute Ösen für problemlosen Transport und sicheres Versetzen.

Technische Daten:

Kugelgestrahlte, rutschsichere Oberfläche

Dicke: 12 cm

Gewicht: ca. 2,44 to Maße: Länge 4,30 m (ohne Aufkantung) Breite 2,5 m

ParkEco-Element

Tragschicht(en) Aufbau

Sedum / Rollrasen

Substrat

Oberboden

Für eine dauerhafte Begrünung bei gleichzeitig geringem Pflegeaufwand (geringe Giesintervalle) empfehlen wir für den Unterbau und als obere Vegetationsschicht die Rotgrand® – Produkte von BOTT Begrünungssysteme GmbH, www.systembott.de.

VARIOFUGA SL CHANGIEREND

Fugenpflaster mit Verschiebesicherung / Steindicke 8 cm / gefast

FARBE

mittelgrau changierend 3 cm breite Fuge

juragrau changierend 3 cm breite Fuge

FORMATE

1 VarioFuga SL, 40 x 20 x 8 cm, juragrau, changierend

2 VarioFuga SL, 40 x 20 x 8 cm, grau und Safelock Ergänzungsstein

40 x 20 x 8 cm, grau für eine geschlossene Fläche

3 VarioFuga SL, 40 x 20 x 8 cm, grau

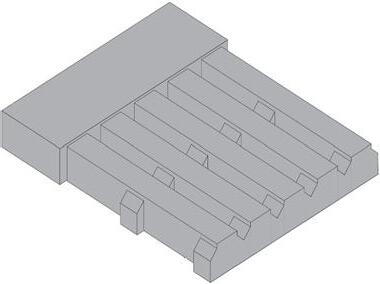

Safelock-VarioFuga

Pflasterstein mit integrierten Abstandshaltern für 3 cm Fuge

VarioFuga SL Fugenpflaster 40 x 20 cm, Fugen (3 cm) mit Basalt Edelsplitt verfugt

Safelock

Ergänzungsstein für geschlossene Flächen

VarioFuga SL Fugenpflaster 40 x 20 cm, mit Rasenfugen (3 cm) verlegt Hinweis: Rasenfugen bedingen einen größeren pflegerischen Aufwand (vor allem ausreichendes Wässern in der Anwachsphase des Rasens). Safelock

Ergänzungssteine 40 x 20 cm für geschlossene Flächen aus dem Safelock-Programm

PRODUKT-INFORMATIONEN

· Bevorzugt zur Befestigung von Parkflächen.

· Die Steine besitzen angeformte Abstandhalter für eine aufgeweitete Fuge, über die die Versickerung des Regenwassers erfolgt.

· Ein Gutachten zur „Ermittlung der Versickerungsleistung“ für die Berechnung der Niederschlagsgebühr liegt vor.

· Die 30 mm breiten Fugen können entweder als Splitt- oder Rasenfugen ausgebildet werden.

· Die Verschiebesicherung bei Safelock-VarioFuga gewährleistet höhere Stabilität bei starker Belastung.

· Zur Ausbildung von geschlossenen Bereichen gibt es den Ergänzungsstein.

VERLEGEMUSTER

Verlegemuster: 0,080 m²

Verlegemuster bestehend aus: 1 Stück 40 x 20 = 100 Flächenprozent

Ergänzungsprogramm: Schwimmbad-Randplatten in gerader Ausführung

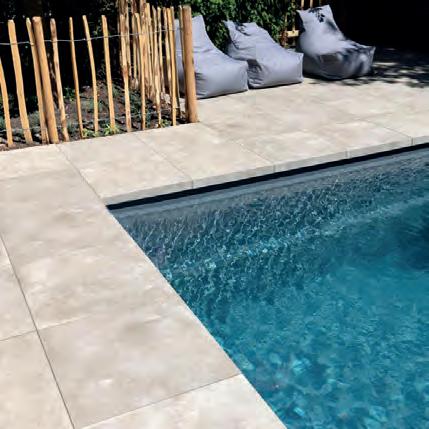

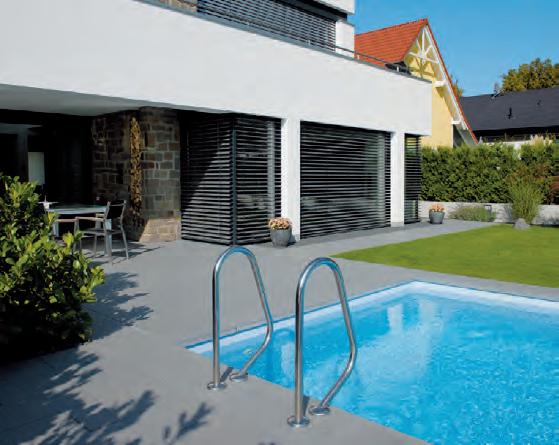

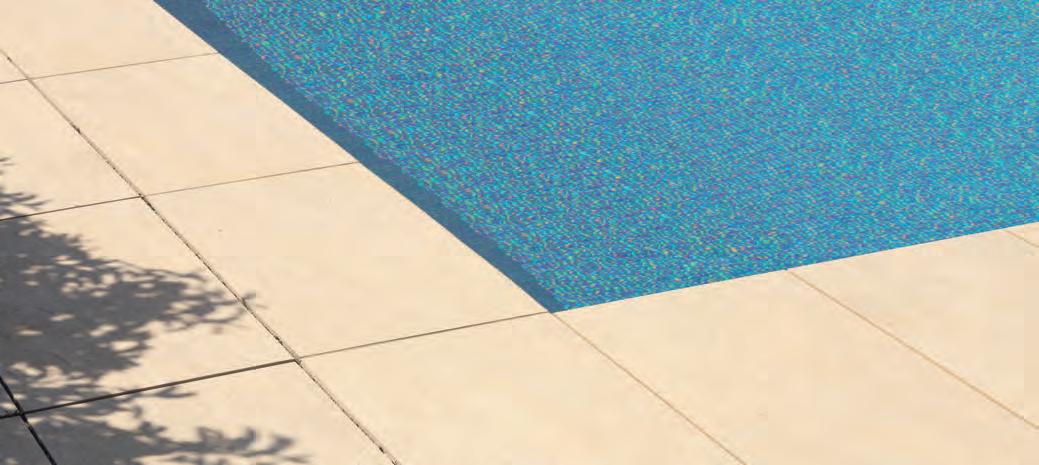

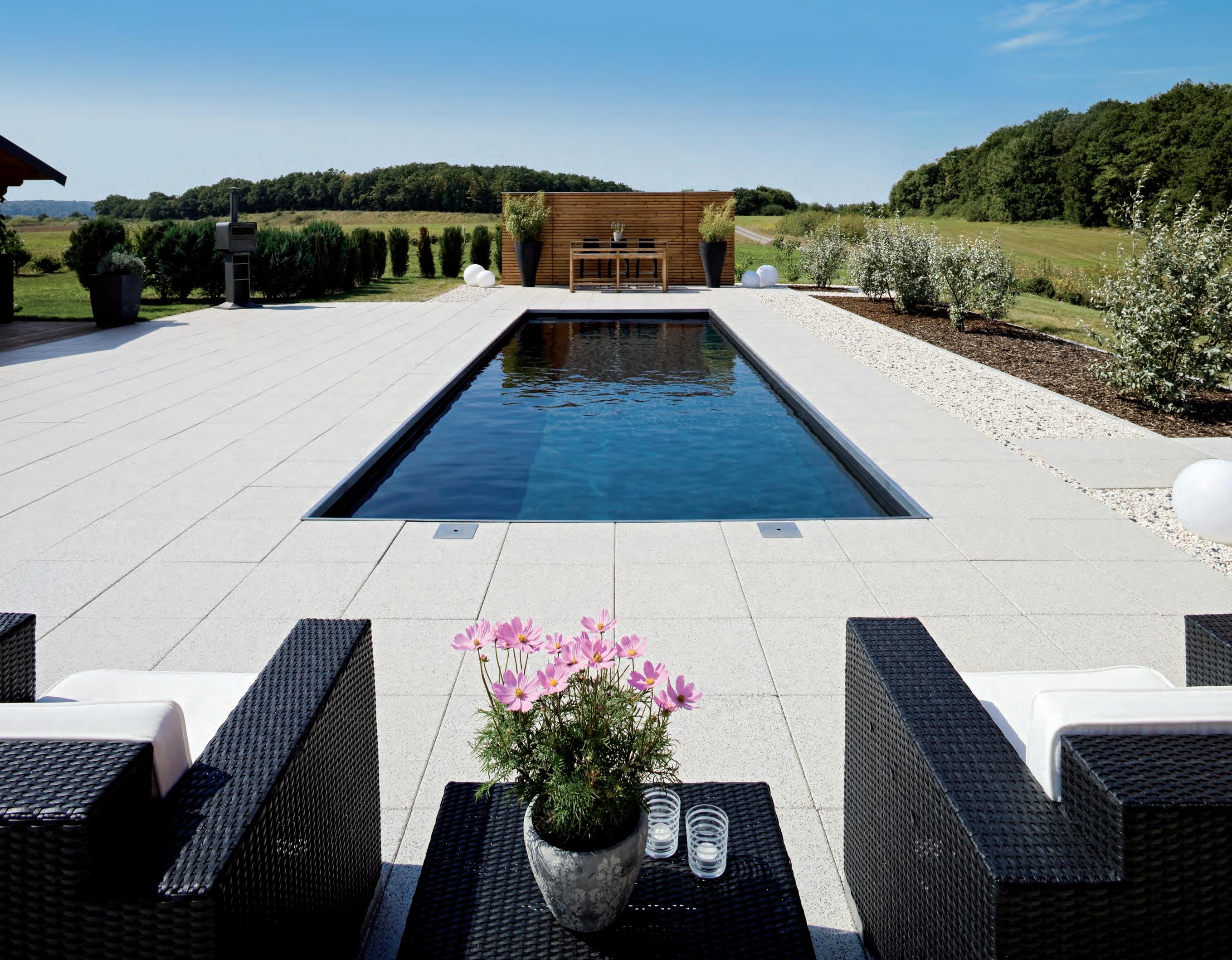

SCHWIMMBAD-RANDPLATTEN

In gewölbter / gerader oder geneigter Ausführung

GEWÖLBTE UND GERADE AUSFÜHRUNG

Schwimmbad-Randplatten sind in kugelgestrahlten oder samtierten Artwork-Oberflächen erhältlich. Sehen Sie dazu unsere Farbbeispiele auf Seite 128/129.

PRODUKT-INFORMATIONEN

· Birkenmeier bietet Ihnen den formschönen Rahmen für das Schwimmbad. Zwei Serien stehen zur Auswahl für die perfekte Einfassung im ARTWORK-Oberflächenprogramm

· Die gewölbte Ausführung mit abgerundeter Kopfseite und die plane Ausführung mit gefaster Kante. Beide Serien bestechen durch ihre Eleganz. Die Oberflächen sind kugelgestrahlt und damit rutschhemmend.

· Die Oberflächen sind kugelgestrahlt oder samtiert wählbar aus unserem ARTWORK-Oberflächenprogramm. Gerade und gebogene Platten, Innen- und Außenecken und bei Bedarf auch unsere Auftragsfertigung für individuelle Maße und Ausführungen lassen keine Wünsche offen.

· Eine Längsseite mit sichtbarer Kante.

· Weitere Sichtkanten als Zulage möglich.

GENEIGTE AUSFÜHRUNG

Geneigte Ausführung Geneigte Ausführung (Querschnitt)

PRODUKT-INFORMATIONEN

· Die geneigte Ausführung besitzt eine abgerundete Kopfseite.

· Die Oberfläche ist feinstrukturiert und dadurch rutschhemmend.

· Nur im Farbton beige erhältlich.

· Gerade und gebogene Platten, Innen- und Außenecken lassen keine Wünsche offen.

GEOCERAMICA, UND BETON SCHWIMMBAD-RANDPLATTEN

PRODUKT-INFORMATIONEN

· Ein Längsseite mit sichtbarer Kante.

· Weitere Sichtkanten als Zulage möglich.

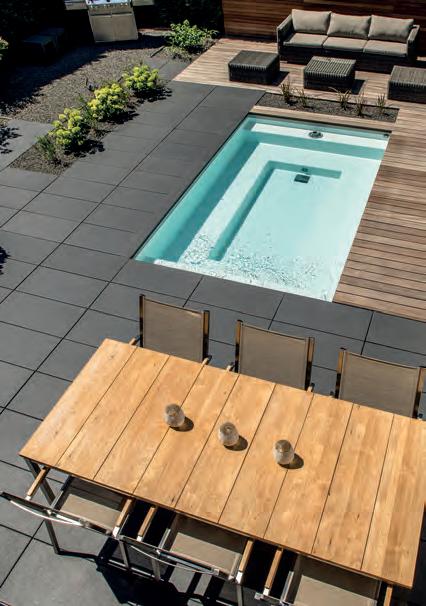

SCHWIMMBADRANDPLATTEN, TRITTSTUFEN UND

MAUERABDECKPLATTEN

Ergänzend zu den Terrassenplatten fertigen wir in Handarbeit Schwimmbadumrandungsplatten, Trittstufen und Mauerabdeckplatten. Dabei wird die Oberfläche der Terrassenplatten an den Sichtkanten fortgesetzt. So entsteht eine durchgehende, ansprechende Oberfläche.

FORMATE + OBERFLÄCHEN

PRODUKT-INFORMATIONEN

· Die Nennbreite kann ±2mm variieren.

· Die Oberkante der Platten ist gefast.

· Durch die teilweise strukturierte Oberfläche kann die Klebefuge in der Ausführung variieren. Ausbrüche in der Randzone der Klebefuge werden mit Klebstoff verfüllt und sind produktionsbedingt unvermeidbar.

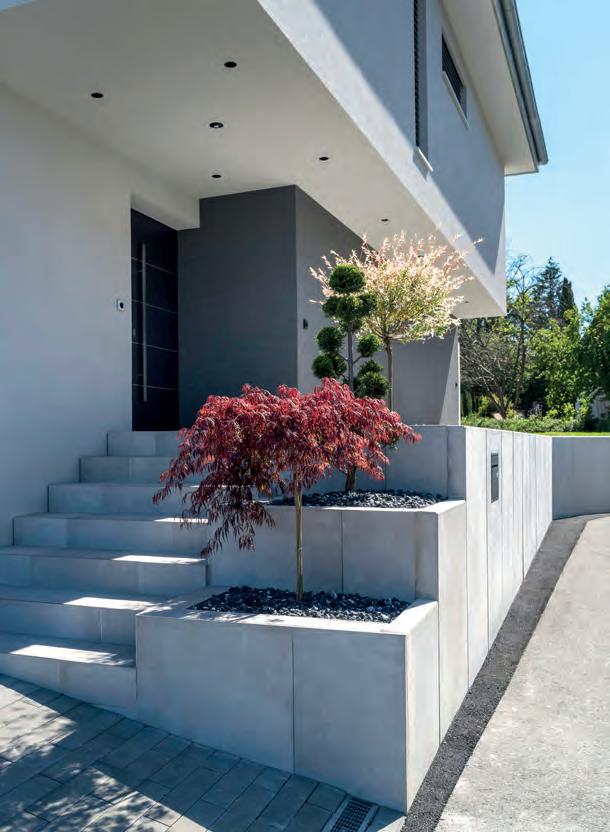

WINKELSTUFEN

GeoCeramica

x 40 x 4,2 cm

60 x 60 x 4,0 cm

80 x 40 x 4,0 cm

80 x 80 x 4,0 cm

Schwimmbadrandplatten, GeoCeramica, Fiordi Sand

Mit Winkelstufen, die die gleiche Oberfläche wie die Terrassenplatten haben, lassen sich bauseitig vorgegebene Höhenunterschiede elegant überwinden. Durch ihre Verwendung erscheint Ihre Außenanlage wie aus einem Guss.

FORMATE + OBERFLÄCHEN PRODUKT-INFORMATIONEN

x B x D cm Arcadia m. CT. Arcadia Premium 40 x 40 x 4,2 cm 60 x 40 x 4,2 cm

Ascona, Latina 80 x 40 x 4,2 cm

GeoCeramica

· Die Nennbreite kann ±2mm variieren.

· Die Oberkante von Winkelstufen sind gefast.

· Durch die teilweise strukturierte Oberfläche kann die Klebefuge in der Ausführung variieren. Ausbrüche in der Randzone der Klebefuge werden mit Klebstoff verfüllt und sind produktionsbedingt unvermeidbar.

60 x 60 x 4,0 cm

80 x 40 x 4,0 cm

SCHWIMMBADRANDPLATTEN, TRITTSTUFEN UND MAUERABDECKPLATTEN

Passend zu den GeoCeramica-Platten sind auch Stufenelemente in unterschiedlichen Farben und Ausführungen erhältlich. Diese werden aus den GeoCeramica-Formaten konfektioniert.

· Die bearbeitete Randplatte kann 3-5mm kleiner als die Originalplatte sein. Diese Differenz ist gegenüber den unbearbeiteten Platten bei der Verlegung zu berücksichtigen.

· Vor der festen Verlegung sollte der Pool-Rand erst trocken an seiner fixen Position ausgelegt werden.

· Die Nennbreite der Platten kann ± 2 mm variieren.

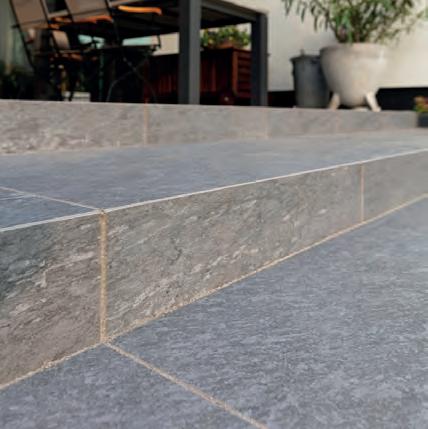

Winkelstufe Auftritt und Steller mit GeoCeramica-Struktur

Winkelstufen aus über Eck geklebten GeoCeramica-Platten. Wahlweise mit linkem/rechtem geschlossenen Kopf Standardmaße: 60 x 40 x 15 cm, 80 x 40 x 15 cm. Abweichende Maße sind möglich, jedoch nur sofern sie aus den Standardmaßen geschnitten werden können.

Winkelstufe-Zulage Auftritt, Steller und linker Kopf mit GeoCeramica-Struktur GeoCeramica-Struktur

GEOCERAMICA ERGÄNZUNGSPROGRAMM

Keramische Deckschicht

Verbindungskomponente AquaFerm ® Stabikorn ®-Drainageträger

PRODUKT-INFORMATIONEN

· 1 cm Keramik mit 3 cm bzw. 5 cm Kernbeton.

· Preiswerte und sichere Verlegung im Splittbett.

· Integrierte Abstandhalter für sicheren Kantenschutz.

· Oberbau in fachgerechter Regelbauweise.

· Einsparung der Drainbeton Unterkonstruktion.

· Sicherheit in der Gesamtkonstruktion.

· Preiswerte Gesamtlösung.

TIPPS UND HINWEISE

Trittstufen aus über Eck geklebten GeoCeramica- bzw. GeoProArte-Platten. Wahlweise mit linkem/rechtem Kopf Elemente sind auch als Schwimmbad-Randplatten und als Mauerabdeckplatten zu verwenden. Standardmaße: 60 x 40 x 4 cm, 80 x 40 x 4 cm.

· Für das einfache Verlegen der Platten empfehlen wir ein Probst - Vakuum Handy VH - 2/50 Verlegegerät.

· Anfallende Schneidearbeiten erfolgen mit einer Nasssäge mit einer Diamanttrennscheibe.

· Platten mit einer Dicke von 4 cm sind nicht befahrbar. Sie eignen sich für Terrassen und Balkone.

· Platten mit einer Dicke von 6 cm eignen sich für PKW-befahrbare Flächen im Privatbereich.

Trittstufe Auftritt und Vorderseite mit GeoCeramica-Struktur

Trittstufe-Zulage Auftritt, Vorder- und Rückseite mit GeoCeramica-Struktur

Trittstufe-Zulage Auftritt, Vorderseite und linker Kopf mit GeoCeramica-Struktur

Trittstufe-Zulage Auftritt, Vorderseite und rechter Kopf mit GeoCeramica-Struktur

Winkel- und Trittstufen – Paßplatten Wunschweise auf bestimmte Länge/Breite geschnitten. Standardmäßig ist eine Längsseite mit GeoCeramica-Struktur. Linker/rechter Kopf mit GeoCeramica sind möglich. Beliebige Maße sind möglich, jedoch nur sofern sie aus den Standardmaßen geschnitten werden können.

Als Ergänzung gibt es die passenden SchwimmbadRandplatten, sowie Winkelstufen und für den Innenbereich die passende Keramikplatte in 1 cm Stärke.

und

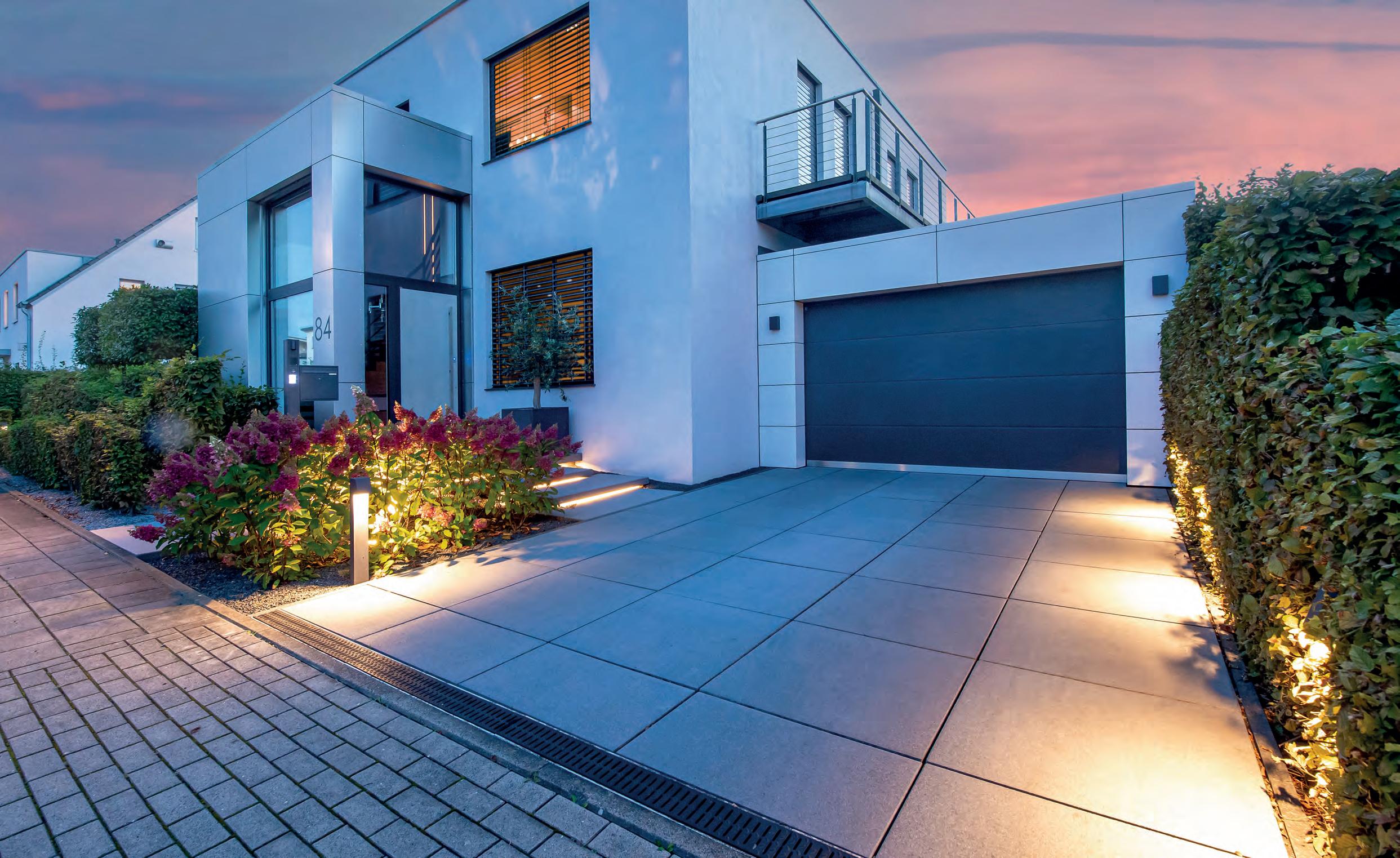

ENTWÄSSERUNG Birkenmeier-Rinnensystem

FARBEN

granitgrau, kugelgestrahlt

granitanthrazit, kugelgestrahlt

anthrazit grau

FORMATE

50 x 20 x 20 cm

Spülelement: 50 x 20 x 20 cm

Spülelement

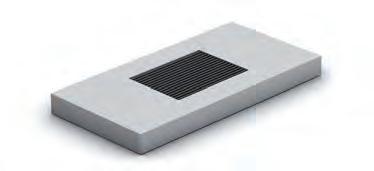

Einlaufkasten: 35 x 20 x 30 cm, mit Gussrost, Schlammeimer, Reinigungskelle und KG-Anschluss-Formteil.

Einlaufkasten

PRODUKT-INFORMATIONEN

· Das Birkenmeier-Rinnensystem mit einer Schlitzbreite von 18 mm ist das unaufdringliche, gestalterisch anspruchsvolle Entwässerungssystem für unsere Pflaster- und Plattenflächen.

Der schmale Schlitz ersetzt den Rost und bildet eine schöne, schmale Fuge in der Flächenbefestigung.

Ideal für die Entwässerung von Hof- und Zufahrtsflächen, von Parkflächen und im Terrassenbereich.

· Unsere hochwertigen Oberflächenausführungen sorgen für ein stimmiges Gesamtbild in der Wohnumfeldgestaltung.

· Mit dem Spülelement und dem Einlaufkasten bieten wir zum Rinnenstein ein komplettes System an.

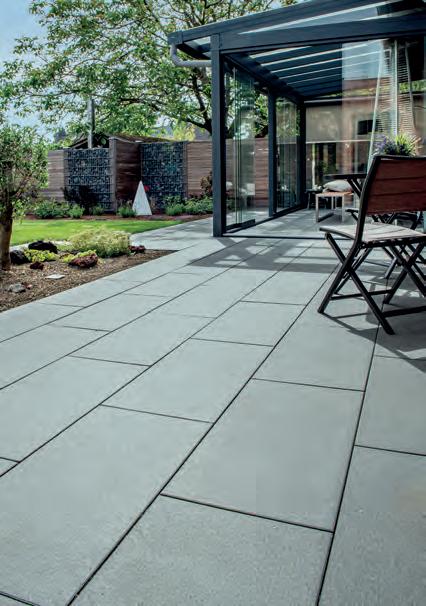

Die 10 wichtigsten Punkte beim Anlegen

eines TERRASSENBELAGS aus BETONWERKSTEINPLATTEN

1. Aushub

· Nicht tragfähige Bodenschichten sind soweit auszuheben bis ein standfester Boden = Planum erreicht ist.

· Das Planum sollte mindestens 30 cm unter der Belagsoberfläche liegen.

· Die Oberfläche des Planums ist mit einer Rüttelplatte zu verdichten.

· Zur Ent wässerung muss das Planum eine Neigung von 1,5 – 2,0 % aufweisen.

2. Einbau der Tragschicht

· Auf das Planum wird eine Tragschicht aufgebracht. Diese besteht aus Kies oder Schotter der Körnung 0/32 oder 0/45 mm. Das Material ist in Lagen von ca. 20 cm einzubauen und standfest zu verdichten.

· Zur Ent wässerung muss die Tragschicht eine Neigung von 1,5 – 2,0 % aufweisen.

3. Einbau der Randsteine

· Für die seitliche Stabilität ist die Terrassenfläche mit Randsteinen einzufassen.

· Die Randsteine sind mit einem Betonfundament und einer Rückenstütze aus Beton zu versehen.

· Der Abstand der Randsteine ist, wenn möglich, auf das Rastermaß der Terrassenplatten (= Platte + Fuge) abzustimmen. So werden aufwendige Zuschnitte vermieden.

· Die Randsteine sind ca. 1 cm niedriger einzubauen als die Terrassenoberfläche.

4. Einbau der Bettung

· Auf die Tragschicht wird eine Bettungsschicht aus einem Brechsand-Splitt-Gemisch der Korngrößen 0/4, 0/5 oder Splitt 2/5 mm eingebaut.

· Die Bettungsschicht muss eine Dicke von 3 – 5 cm aufweisen. Unebenheiten in der Tragschicht dürfen nicht mit Bettungsmaterial ausgeglichen werden.

· Das Material ist zu verteilen und mit einer Abziehlatte über entsprechend höhenmäßig eingebrachte Lehren abzuziehen. Die Bettungsschicht ist ca. 5 mm überhöht einzubauen, die endgültige Lage des Terrassenbelags wird erst nach dem Verlegen erreicht.

· Zur Ent wässerung muss die Bettung eine Neigung von 1,5 – 2,0 % aufweisen.

5. Warenanlieferung

· Bei der Warenanlieferung ist zu kontrollieren, ob Menge, Produkt und Farbe mit der Bestellung übereinstimmen.

· Produkte mit offensichtlichen Mängeln dürfen nicht eingebaut werden, eine Reklamation hat sofort zu erfolgen!

6. Handling auf der Baustelle

· Die Platten werden hochkant angeliefert und sind mit einem Umreifungsband fixiert, es ist darauf zu achten, dass diese nicht umkippen, sobald das Band entfernt wird.

· Um Kratzer und Feuchteflecken zu vermeiden, sollten die Platten bei einer Zwischenlagerung stets auf die Kante gestellt, keinesfalls übereinandergestapelt werden.

· Die Platten sollten trocken und vor Verschmutzungen geschützt gelagert werden.

7. Verlegen der Terrassenplatten

Die Bettungsschicht darf nach dem Abziehen nicht mehr begangen werden.

Die Terrassenplatten werden über „Kopf“, d.h. von der verlegten Fläche aus verlegt.

Für eine harmonische Farbverteilung sind Platten aus mehreren Paketen vermischt zu verlegen.

Die Fugenstärke muss mindestens 3 mm betragen. Eine Knirschverlegung ist unzulässig, ansonsten können auch geringfügige Fertigungstoleranzen nicht ausgeglichen werden! Bei Platten ohne integrierte Abstandshalter erleichtert die Verwendung von Fugenkreuzen die Verlegung erheblich und garantiert ein gleichmäßiges Fugenbild und eine winkelrechte Verlegung. Eine Knirschverlegung verursacht dauerhafte Feuchteränder.

Die Plattenreihen sind flucht- und höhengerecht zu verlegen, eine Kontrolle mit Schnur bzw. Setzlatte ist notwendig.

Die Platten werden mit einem nicht abfärbenden Gummihammer ausgerichtet und in das Bettungsmaterial geklopft. Höhenunterschiede sind durch Ausgleichen in der Bettungsschicht zu egalisieren – nicht durch übermäßiges Schlagen.

Zur Ent wässerung muss die Belagsoberfläche eine Neigung von 1,5 –2,0 % aufweisen.

Bei Verwendung von Fugenkreuzen oder Vorhandensein von Abstandshaltern können die Fugen unverfüllt bleiben.

8. Zuschnitte

Sind Zuschnitte von Terrassenplatten erforderlich, so sind diese mit einer Nass-Säge durchzuführen. Der Sägeschlamm ist sofort mit Wasser ggf.unter Zuhilfenahme von Zementschleierentferner abzuspülen.

9. Verfüllung der Fugen

Die Fugen sind mit auf das Bettungsmaterial abgestimmten, trockenem Edelbrechsand-Splitt Gemisch der Körnung 0/3, 0/4 oder Splitt 1/3 mm zu verfüllen und sauber abzukehren. Bei der Auswahl des Fugenmaterials ist darauf zu achten, das dieses keine färbenden Feinstbestandteile enthält.

10. Bauendreinigung und Unterhaltspflege

Überschüssiges Fugenmaterial ist abzukehren um Verfärbungen und Verkratzungen zu vermeiden. Um werkseitig unbehandelte Terrassenplatten künftig leichter reinigen zu können kann der Belag bauseits mit einer Versiegelung versehen werden.

L aufende Unterhaltsreinigungen sollten mit Reinigungsmitteln, die auf die Belagsoberfläche abgestimmt sind, ausgeführt werden. Die diesbezüglichen Angaben des Plattenlieferanten sind zu beachten. Tausalze schädigen, je nach Intensivität der Verwendung, jede Betonoberfläche. Daher sollte darauf verzichtet werden zu salzen, empfehlenswert sind umweltfreundliche abstumpfende Granulate.

Bemerkungen

Die oben genannten Punkte dienen nur als Checkliste bei den Arbeiten „vor Ort“. Sie können keine ausführliche Verlegehinweise und Verlegemustern, Normen und Merkblätter, produktspezifische Hinweise in den Verpackungseinheiten, rechtliche Vorgaben und Bebauungsvorschriften ersetzen.

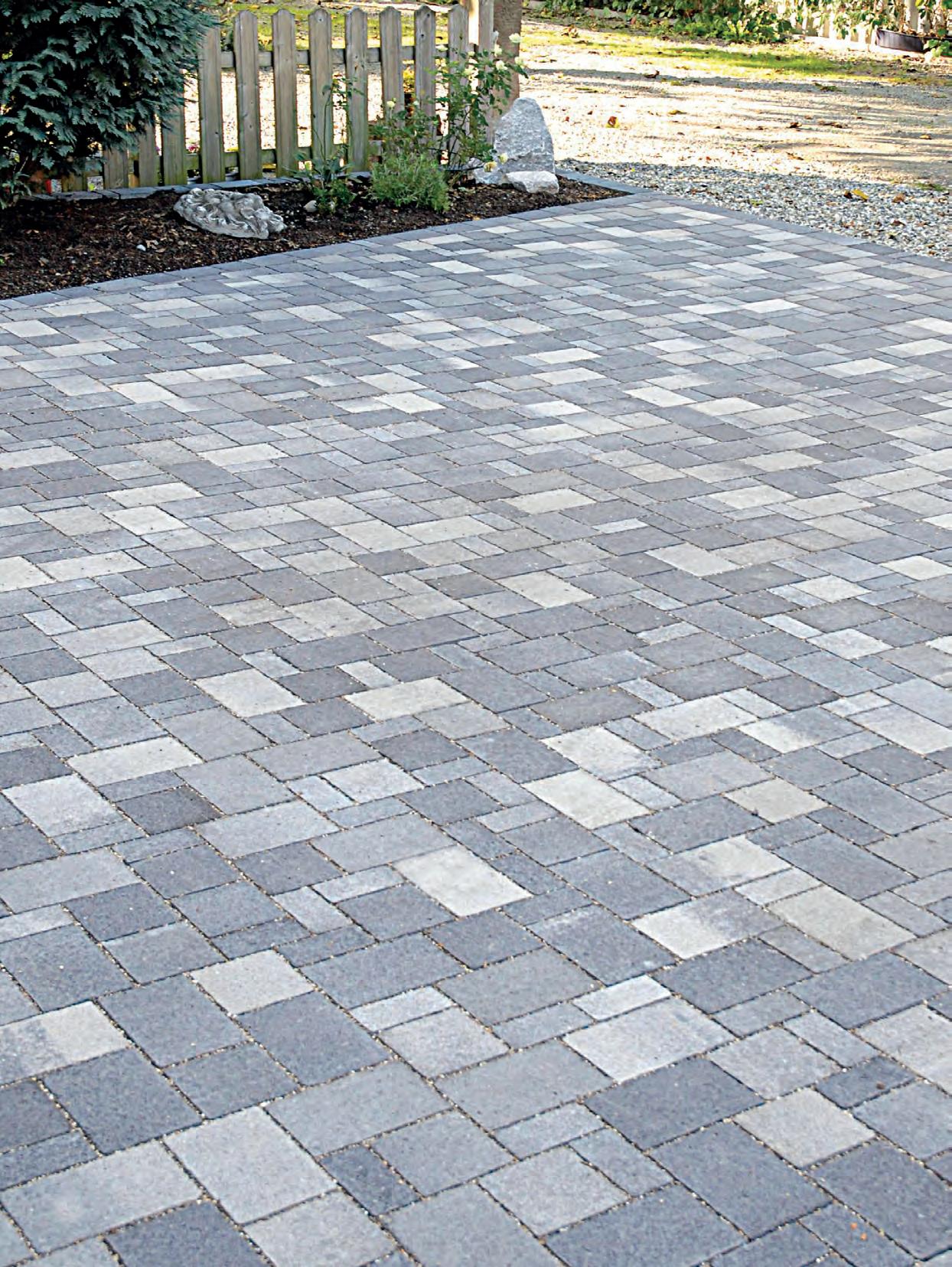

Die 10 wichtigsten Punkte beim Anlegen einer PFLASTERFLÄCHE

1. Aushub

· Nicht tragfähige Bodenschichten sind soweit auszuheben bis ein standfester Boden = Planum erreicht ist.

· Das Planum sollte bei Gartenwegen mindestens 30 cm und bei Verkehrsflächen 40 – 50 cm unter der Belagsoberfläche liegen.

· Die Oberfläche des Planums ist mit einer Rüttelplatte zu verdichten.

· Zur Ent wässerung muss das Planum eine Neigung von 2 – 2, 5 % aufweisen.

2. Einbau der Tragschicht

· Auf das Planum wird eine Tragschicht aufgebracht. Diese besteht aus Kies oder Schotter der Körnungen 0/32 oder 0/45 mm. Das Material ist in Lagen von ca. 20 cm einzubauen und standfest zu verdichten.

· Zur Ent wässerung muss die Tragschicht eine Neigung von 2 – 2,5 % aufweisen.

3. Einbau der Randsteine

· Für die seitliche Stabilität der Pflasterfläche ist diese mit Randsteinen einzufassen.

· Die Randsteine sind mit einem Betonfundament und einer Rückenstütze aus Beton zu versehen.

· Der Abstand der Randsteine ist, wenn möglich, auf das Rastermaß der Pflastersteine (= Stein + Fuge) abzustimmen. So werden aufwendige Zuschnitte vermieden.

· Die Randsteine sind ca. 1 cm niedriger als die Pflasteroberfläche einzubauen.

4. Einbau der Bettung

· Auf die Tragschicht wird eine Bettungsschicht aus einem Brechsand-Splitt-Gemisch der Körnungen 0/4 oder 0/5 mm eingebaut.

· Die Bettungsschicht muss eine Dicke von 3 – 5 cm aufweisen. Unebenheiten in der Tragschicht dürfen nicht mit Bettungsmaterial ausgeglichen werden.

· Das Material ist zu verteilen und mit einer Abziehlatte über entsprechend höhenmäßig eingebrachte Lehren abzuziehen. Die Bettungsschicht ist ca. 1 cm überhöht einzubauen, die endgültige Lage des Pflasterbelags wird erst nach dem Abrütteln erreicht.

· Zur Ent wässerung muss die Bettung eine Neigung von 2 – 2,5 % aufweisen.

5. Warenanlieferung

· Bei der Warenanlieferung ist zu kontrollieren, ob Menge, Produkt und Farbe mit der Bestellung übereinstimmen.

· Produkte mit offensichtlichen Mängeln dürfen nicht eingebaut werden, eine Beanstandung hat sofort zu erfolgen!

6. Verlegen der Pflastersteine

· Das Pflasterbett darf nach dem Abziehen nicht mehr begangen werden.

· Die Pflastersteine werden über „Kopf“, d.h. von der verlegten Fläche aus verlegt.

· Für eine harmonische Farbverteilung sind Steine aus mehreren Paketen und unterschiedlichen Lagen vermischt zu verlegen. Dies gilt insbesondere bei nuancierten Pflastern.

· Die Verwendung eines Verlegemuster erleichtert das Verlegen eines gleichmäßigen Reihenverbands oder eines wilden Verbandes ohne Kreuzfugen.

Die Fugenstärke muss mindestens 3 mm betragen. Eine Knirschverlegung ist unzulässig, ansonsten können auch geringfügige Fertigungstoleranzen nicht ausgeglichen werden! Die Abstandsnocken stellen keinen Fugenersatz dar.

Die Steinreihen sind flucht- und höhengerecht zu verlegen, eine Kontrolle mit Schnur bzw. Setzlatte ist notwendig. Zur Ent wässerung muss die Pflasteroberfläche eine Neigung von 2 –2,5 % aufweisen.

Nicht verfugte Beläge dürfen nicht mit einer Schubkarre oder anderem Gerät befahren werden.

Keinesfalls darf eine unverfugte Fläche abgerüttelt werden.

7. Zuschnitte

Sind Zuschnitte von Pflastersteinen erforderlich, so sind diese mit einer Nass-Säge durchzuführen. Der Sägeschlamm ist sofort mit Wasser ggf.unter Zuhilfenahme von Zementschleierentferner abzuspülen.

8. Verfüllung der Fugen

Die Fugen sind mit trockenem Edelbrechsand-Splitt Gemisch der Körnung 0/2, 0/3 oder 0/4 mm zu verfüllen und sauber abzukehren. Bei der Auswahl des Fugenmaterials ist darauf zu achten, das dieses keine färbenden Feinstbestandteile enthält.

9. Abrütteln

Die saubere, trockene und verfugte Pflasteroberfläche ist mit einem Flächenrüttler (Gewicht bei 6er: 130 kg, bei 8er 170 – 200 kg) mit Plattengleitvorrichtung bis zur Standfestigkeit abzurütteln.

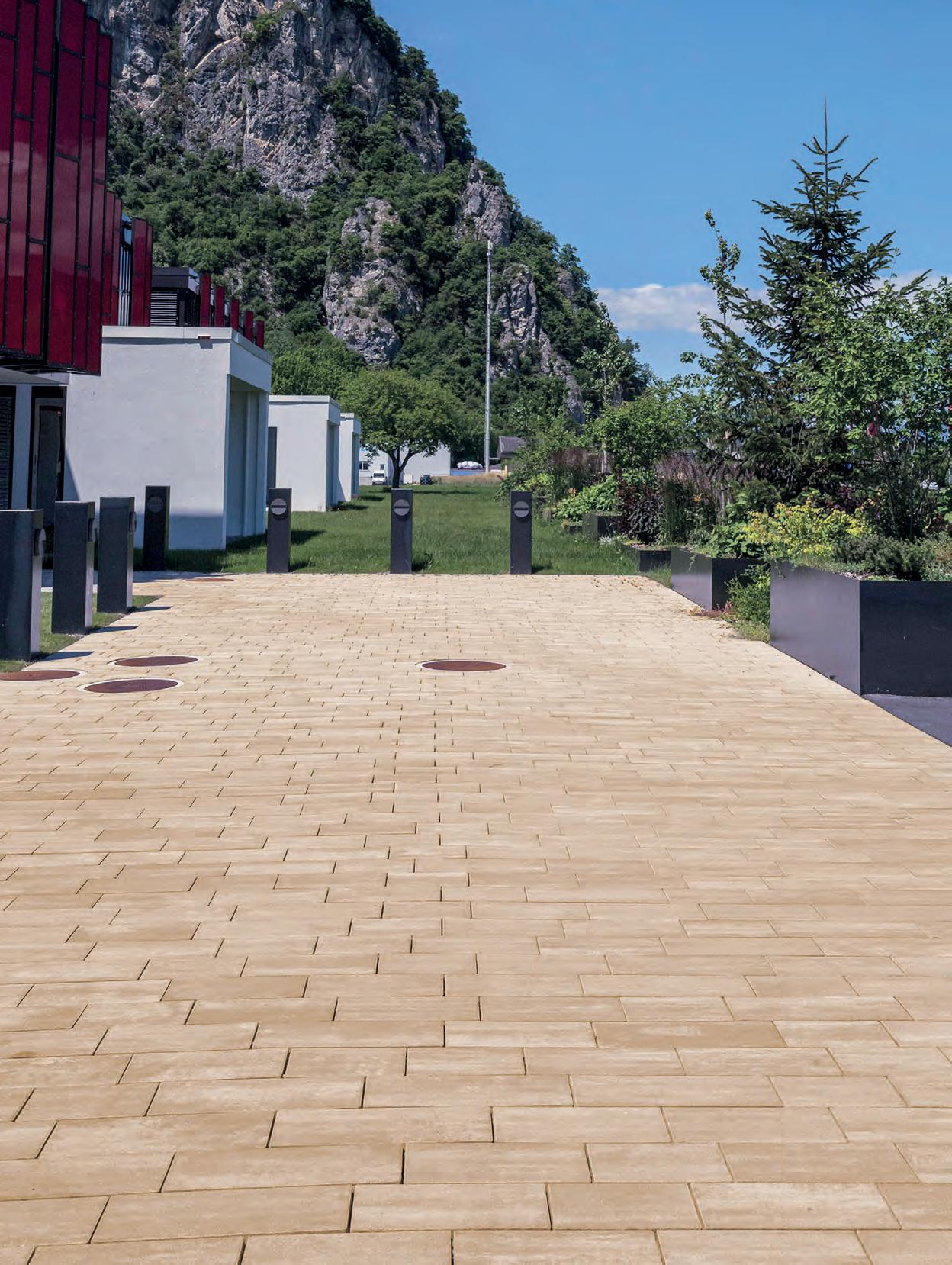

Bei Belägen aus länglichen Pflastersteinen, z.B. Cuneo Öko Kombi, Lido Öko Kombi, Sorrento Öko Kombi AC, Sorrento AC, ist die Verwendung des Rüttlers „BOMAG Stoneguard die Pflasterplatte, Typ BPR 35/60 zu empfehlen. Eine Plattengleitvorrichtung ist nicht erforderlich. Höhenunt erschiede dürfen nicht mit Gewalt durch Weiterrütteln ausgeglichen werden!

Abschließend ist nochmals nachzuverfugen.

10. Bauendreinigung und Unterhaltspflege Überschüssiges Fugenmaterial ist abzukehren um Verfärbungen und Verkratzungen zu vermeiden.

Um werkseitig unbehandelte Pflastersteine künftig leichter reinigen zu können kann der Belag bauseits mit einer Versiegelung versehen werden.

L aufende Unterhaltsreinigungen sollten mit Reinigungsmitteln, die auf die Belagsoberfläche abgestimmt sind, ausgeführt werden. Die diesbezüglichen Angaben des Pflasterlieferanten sind zu beachten.

Tausalze schädigen, je nach Intensivität der Verwendung, jede Betonoberfläche. Daher sollte darauf verzichtet werden zu salzen, empfehlenswert sind umweltfreundliche abstumpfende Granulate.

Bemerkungen

Die oben genannten Punkte dienen nur als Checkliste bei den Arbeiten „vor Ort“. Sie können keine ausführliche Verlegehinweise und Verlegemustern, Normen und Merkblätter, produktspezifische Hinweise in den Verpackungseinheiten, rechtliche Vorgaben und Bebauungsvorschriften ersetzen.

Die Vorbemerkungen Für Planung, Verlegung und Bauausführung von GALA-Arbeiten gelten die einschlägigen Normen und Regelwerke. Daneben befinden sich auf unserer Homepage: www.birkenmeier.com zahlreiche Einbauhinweise und Verlegemuster zu unseren Produkten. Zusätzlich enthalten die Verpackungseinheiten produktspezifische Anwendungshinweise. Neben den “Normhinweisen“ möchten wir nachstehend Erfahrungen und Tipps aus der Praxis weitergeben.

Kombiformate

Verschiedene Pflastersysteme sind mit dem Namenszusatz „Kombi“ bzw. Kombiformate“ versehen. Diese bestehen aus einer definierten Anzahl von verschiedenen Formaten je Steinlage. Um ein harmonisches Farbspiel zu erreichen, sind immer Steine aus drei verschiedenen Paletten gleichzeitig zu verlegen. Mit Kombiformaten sind beliebige Wilde Verbände oder Reihenverbände möglich, dafür finden Sie zahlreiche Vorschläge unter www.Birkenmeier.com.

Ökopflaster – Wasserdurchlässige Beläge

Verschiedene Pflastersysteme sind mit einem Tropfen-Symbol gekennzeichnet. Diese Pflastersteine haben angeformte Abstandshalter für eine aufgeweitete Fuge. Werden Fugenfüllung, Bettung und Tragschicht wasserdurchlässig gemäß unseren Einbauhinweisen ausgeführt, kann das Niederschlagswasser versickern und braucht nicht in die Kanalisation abgeleitet werden. Dies ist ökologisch sinnvoll und reduziert die Niederschlagsgebühr. Für alle unsere Ökopflaster sind „Gutachten zur Ermittlung der Versickerungsleistung“ erhältlich. Darin wird bestätigt, dass Beläge aus unseren Ökopflastern wasserdurchlässig sind.

Rutschhemmung

Beläge sollen ein sicheres Begehen ermöglichen, d.h. die Oberfläche muss rutschhemmend sein. Die Eigenschaft “Rutschhemmend“ hängt vom subjektiven Empfinden des Nutzers und seinem Nutzungsverhalten ab. Spielende Kinder, gehbehinderte ältere Mitbürger, Badegäste im Schwimmbadbereich etc. haben ein unterschiedliches Gefühl zur Rutschsicherheit eines Belages. Der Grad der Rutschhemmung ist abhängig von der Oberflächenbearbeitung und –behandlung eines Belages: Vereinfacht kann von glatt zu stumpf folgendes „Ranking“ bei der Planung zu Grunde gelegt werden: Sichtbeton schalungsglatt, gesäuert, geschliffen, feinkörnig und samtiert, kugelgestrahlt. Im Zweifelsfall ist eine Bemusterung hilfreich bei der Entscheidungsfindung.

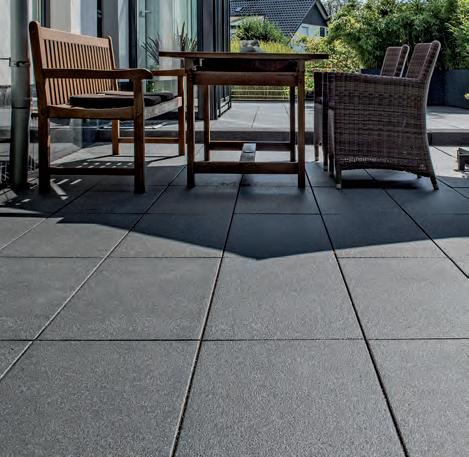

Temperaturverhalten von Belagsoberflächen

Bei sommerlichen Temperaturen heizen sich Oberflächen auf, dies ist kein Phänomen welches nur am Sandstrand in südlichen Ländern auftritt. Messungen an schwarzen Betonoberflächen in unserer Region haben ergeben, dass durchaus 65°C erreicht werden können. Dies sollte bei der Planung von Gartenterrassen und Schwimmbadumrandungen berücksichtig werden.

Reifenspuren und Kratzer Hofeinfahrten und Garagenzufahrten werden bestimmungsgemäß mit Fahrzeugen befahren. Die sich einstellenden Nutzungs- und Gebrauchsspuren durch mechanische und witterungsbedingte Beanspruchungen sind etwas Unvermeidbares und völlig Normales: Autoreifen können Gummiabrieb hinterlassen. Dies tritt naturgemäß im Kurvenbereich und auf Wendeflächen stärker auf. Dabei wird feiner Gummistaub in die feinporige Struktur der Pflasteroberfläche eingerieben. Auf hellen Belagsoberflächen ist dies stärker wahrzunehmen als auf dunklen Steinen. Auf den Betonoberflächen aufliegende Splitt- oder Sandkörner werden durch Befahren und Begehen zerrieben und können Schleifspuren und Kratzer hinterlassen. Fugenmaterial, dass aus den Fugen gespült wurde, z.B. nach einem starken Regen oder durch das Reinigen des Belags mit einem Hochdruckreiniger, muss wieder eingekehrt oder abgekehrt werden. Bleibt es auf der Oberfläche liegen, führt es zu vermeidbaren Kratzspuren. Der helle Abrieb ist bei dunklen Oberflächen deutlich stärker wahrzunehmen als bei hellen Belägen.

Ungefaste Kanten Ungefaste, scharfkantige Betonprodukte haben eine höhere Kantenempfindlichkeit als gefaste Produkte. Geringfügige Ausbrüche oder Abplatzungen an den Kanten der Produkte sind daher nicht zu vermeiden und stellen keinen Produktmangel dar. Um die Gefahr von Kantenabplatzungen zu vermindern müssen die Betonprodukte mit Fugen verlegt werden und der Belag während der Nutzung von Betonoberflächen von aufliegenden Splitt- oder Sandkörner gereinigt werden.

CleanTop®-Oberflächenschutz

Viele Produkte werden mit CleanTop®-Oberflächenschutz hergestellt. Je nach Produktreihe und Produktionsstandort kann aber das Erscheinungsbild unterschiedlich ausfallen. So kann beispielsweise der Abperleffekt und der Glanzgrad zwischen den ConceptDesign®-Produkten und Terrassenplatten mit CleanTop® unterschiedlich ausfallen. Alle CleanTop®-Produkte besitzen jedoch eine deutlich bessere Reinigungswirkung als Produkte ohne entsprechenden Schutz.

Abperleffekt und Wasserflecken bei CleanTop®-Oberflächen

Viele unserer Produkte sind mit der CleanTop®-Technologie ausgestattet. Das CleanTop®-System ist Bestandteil des Produktionsprozesses und daher dauerhaft mit den Pflastern und Platten verbunden, es schützt die Produkte durchgängig. Feuchtigkeit und Schmutz können daher nur sehr stark reduziert eindringen, so dass die Oberflächen sehr viel leichter zu pflegen sind als Vergleichbare ohne Schutzsystem. Dieses Schutzsystem und seine Wirkungsweise werden aber nicht grundsätzlich durch einen sogenannten “Abperleffekt“ ausgedrückt. Der Abperleffekt ist kein Kriterium für das Funktionieren des Schutzsystems, sondern ein Oberflächenphänomen, welches häufig unterschiedlich und ggf. zeitlich verschieden auftreten kann. Erfahrungsgemäß reduziert sich das Abperlen mit der Zeit und die Platten gleichen sich weiter an. In jede CleanTop®-Oberfläche dringt nach längerem Regen in gewissem Maße Feuchtigkeit ein, der Belag erscheint hier dunkler. Durch Sonnenschein und Wind trocknet die Oberfläche jedoch mit der Zeit wieder ab und die ursprüngliche Farbe erscheint wieder. Dieses gegebenenfalls unterschiedliche Abperlverhalten und die Feuchtigkeitsaufnahme haben keinerlei Einfluss auf die Qualität und Haltbarkeit der CleanTop® Gleichmäßigkeit von schalungsglattem Sichtbeton

Das Erscheinungsbild von schalungsglatten Sichtbetonflächen wird durch vielerlei Faktoren beeinflusst: die Schalhaut, die Betonzusammensetzung, die Witterung, die Bauteilgeometrie und die Sorgfalt bei der Erstellung. Auch bei sorgfältiger Planung und Verarbeitung sind Sichtbetonflächen nie 100% homogen. Sowohl auf einem Element als auch zwischen mehreren Betonteilen können Farbunterschiede (sowohl im grauen SB – als auch verstärkt wahrnehmbar im eingefärbten SB), Wolkenbildungen, Marmorierungen, Porenanhäufungen, vereinzelte Kalkfahnen und eventuell Ausblühungen auftreten. Diese Abweichungen im Erscheinungsbild sind zu tolerieren und können nicht beanstandet werden. Nähere Informationen zu diesem Thema finden sich im „Merkblatt Sichtbeton“ unter www. birkenmeier.com.

Schalungsglatter Sichtbeton als Belag

Schalungsglatter Sichtbeton ist für Treppenstufen und Podestplatten nur mit Einschränkungen geeignet: Bei feuchter Witterung ist die Rutschhemmung gegenüber kugelgestrahlten Oberfläche deutlich geringer. Im Winter besteht Gefahr von sogenannten “pop-outs“ ein Ausfrieren einzelner Zuschlagkörner. Häufig begangene Teilbereiche eines Belages werden mechanisch stark beansprucht, dies führt zu einem Abtrag der Zementhaut, es bilden sich sogenannte “Trampelpfade“. Durch den Einsatz von Streusalz – sei es aktiv gestreut oder von benachbarten Flächen hereingetragen – kommt es zu Schädigungen der Betonoberfläche.

Fehlende Neigung

Die Normen und Regelwerke sehen eine Mindestneigung von ≥ 1,5 – 2,5 % vor. Damit soll sichergestellt werden, dass Niederschlagswasser möglichst schnell von der Belagsfläche abfließt. Dieser Forderung steht oftmals der Wunsch nach einer horizontalen Fläche entgegen: der Tisch, der Sonnenschirm etc. soll geradestehen. Wird ohne Neigung geplant, ist zu berücksichtigen, dass es insbesondere bei großformatigen Platten und strukturierten Oberflächen zu Pfützenbildungen kommen kann, die Folge sind eine erhöhte Rutschgefahr und Veralgungen.

Maßtoleranzen

Maßtoleranzen sind normativ geregelt. Die Richtwerte für Planung und Einbau sind abhängig von den jeweiligen örtlichen Gegebenheiten. Weitere detaillierte Informationen finden Sie in den jeweiligen Normen.

Fugenausbildung und Fugenmörtel

Beläge müssen mit Fugen ausgebildet werden, dies ist zwingend erforderlich, eine sogenannte Knirschverlegung – Stein an Stein bzw. Platte an Platte – ist unzulässig. Nur durch die Fugen lassen sich Maßtoleranzen von einzelnen Steinen und Platten ausgleichen, nur eine Fugenfüllung verhindert, dass Betonkanten aneinander reiben, die Fugen ermöglichen das Versickern von Niederschlagswasser

in den Untergrund. Fugen werden jedoch auch als störend empfunden: in den Fugen sammelt sich Dreck, in den Fugen wächst Unkraut, in den Fugen nisten Ameisen. Als scheinbar einfache Lösung bietet sich das Verfugen mit Mörteln an. Die Eignung eines Fugenmaterials ist von vielen Faktoren abhängig: von der Oberflächenstruktur, von der Farbe und Oberflächenbehandlung des Belags, von der Art des Bindemittels des Mörtels, von der Witterung und vielem weiteren. Es ist daher unbedingt erforderlich Vorversuche zu machen, ansonsten besteht die Gefahr von Fleckenbildungen und Verfärbungen.

Abrütteln von hochwertigen Belägen Hochwertige Beläge verlangen beim Abrütteln auch eine fachmännische Behandlung. Für Umbriano-Oberflächen empfehlen wir eine Top-SlideRüttelschürze, bei länglichen Pflasterformaten wie zum Beispiel Lido-, Cuneo, Sorrento-Öko Kombi AC und Sorrento AC, empfehlen wir einen BOMAG Stoneguard Typ BPR 35/60-Rüttler. Entsprechende Hinweise finden Sie auch in den Einbauhinweisen und den Beilagezetteln.

Farb- und Strukturabweichungen

Farb- und Strukturabweichungen sind aufgrund der Verwendung von natürlichen Rohstoffen (Gesteinskörnungen, Zement), die natürlichen Schwankungen unterliegen, nicht vermeidbar. Darüber hinaus haben Form und Größe der Produkte, technisch nicht vermeidbare Schwankungen der Betonzusammensetzung, Witterung, Betonalter usw. Einfluss auf die Farbe, die Struktur und Porenverteilung (Lunker) der Betonprodukte. Dies gilt für alle Oberflächen unabhängig von ihrer Bearbeitung bzw. Behandlung. Insbesondere durch die werksteinmäßige Oberflächenbearbeitung wird die Natürlichkeit der verwendeten Gesteinskörnungen hervorgehoben.

Farb- und Strukturabweichungen können daher bei Betonprodukten fertigungsund rohstoffbedingt auftreten. Zur Vermeidung unerwünschter Farbkonzentrationen sind immer Steine von 3 verschiedenen Paletten gemischt zu verlegen. Vor allem bei nuancierenden, jedoch auch bei einfarbigen und grauen Pflastersteinen wird dadurch eine homogene und natürliche Wirkung der Pflasterfläche erzielt. Die Homogenität eines Belages sollte immer aus einer gewissen Entfernung beurteilt werden, dem sogenannten angemessenen Betrachtungsabstand.

Kalkausblühungen

Bei den weißen Flecken oder Grauschleiern, die sich manchmal auf den Betonsteinprodukten bilden, handelt es sich um so genannte Ausblühungen. Sie sind technisch nicht vermeidbar und berechtigen nicht zur Reklamation. Die Güteeigenschaften der Produkte bleiben hiervon unberührt. Ausblühungen stellen in der Regel keinen Mangel dar. Der Gebrauchswert der Produkte wird insofern nicht beeinflusst, als dass Witterungseinflüsse und – bei Produkten für die Flächenbefestigung zusätzlich die mechanische Beanspruchung unter Nutzung – die Ausblühungen verschwinden lassen. Da nur der Anteil Kalk aus dem Zement an die Oberfläche treten kann, der nicht von den anderen Ausgangsstoffen im Beton fest gebunden ist, kommt es nach dem Abklingen von Ausblühungen in der Regel nicht erneut zu diesem Effekt. Im Laufe der Zeit verschwinden diese Ausblühungen unter normaler Bewitterung wieder, da es sich hier um einen physikalischen Vorgang handelt. Sollte ein sofortiges Verschwinden gewünscht werden, besteht die Möglichkeit einer Reinigung. Betonprodukte die Staunässe ausgesetzt sind, neigen verstärkt zu Ausblühungen, diese ist durch wasserdurchlässigen Oberbau auszuschließen.

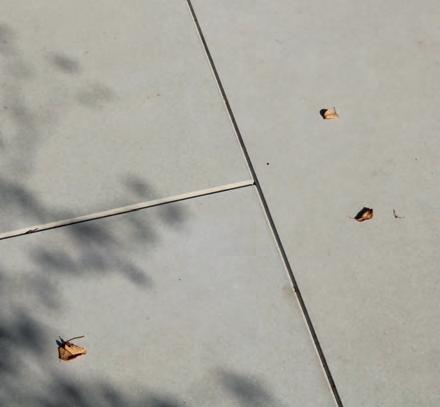

Laubflecken

Oberflächen werden durch Umwelteinflüsse und Nutzerverhalten verschmutzt, selbstverständlich auch Belagsoberflächen. Blätter, Blüten und Früchte können, insbesondere bei längerer Einwirkzeit, Gerbsäuren und Pflanzenöle absondern. Diese zeigen sich als dunkle Flecken auf den Belägen. Zum Entfernen muss es nicht immer die „chemische Keule“ oder der abrasive Hochdruckreiniger sein. Aufgrund des natürlichen Zersetzungsprozesses verschwinden diese Flecken wieder durch UV-Einstrahlung und Oxidation. Aber auch schon bei der Materialauswahl sollten die örtlichen Gegebenheiten berücksichtigt werden: Helle Beläge unter einem Nussbaum auf der Schattenseite eines Hauses können problematisch sein. Die Verlegung von CleanTop®-geschützten Produkten oder das bauseitige Versiegeln von ungeschützten Belägen in Verbindung mit einer zeitnahen Reinigung reduziert die Fleckempfindlichkeit.

Haarrisse bei Betonbauteilen Während der Aushärtung des Betons kommt es zum sogenannten „Schwinden“. Diese winzige Längenänderung kann zu Haarrissen führen. Auch große Tempera-

turunterschiede, wie sie im Sommer durch das Aufheizen durch die Sonne und das schlagartige Abkühlen durch einen Gewitterregen in sehr kurzer Zeit auftreten können, führen zu thermischen Spannungen und können daher zu Haarrissen führen. Dies lässt sich trotz fachgerechter Planung und Produktion der Betonbauteile nicht verhindern. Sie gehören in statischer Hinsicht grundsätzlich zum Bemessungsprinzip des Betonbaus. Feine Haarrisse stellen bezüglich Ihrer Geometrie daher grundsätzlich keinen Mangel dar, da sowohl die Gebrauchstauglichkeit als auch das optische Erscheinungsbild in keiner Weise beeinträchtigt werden.

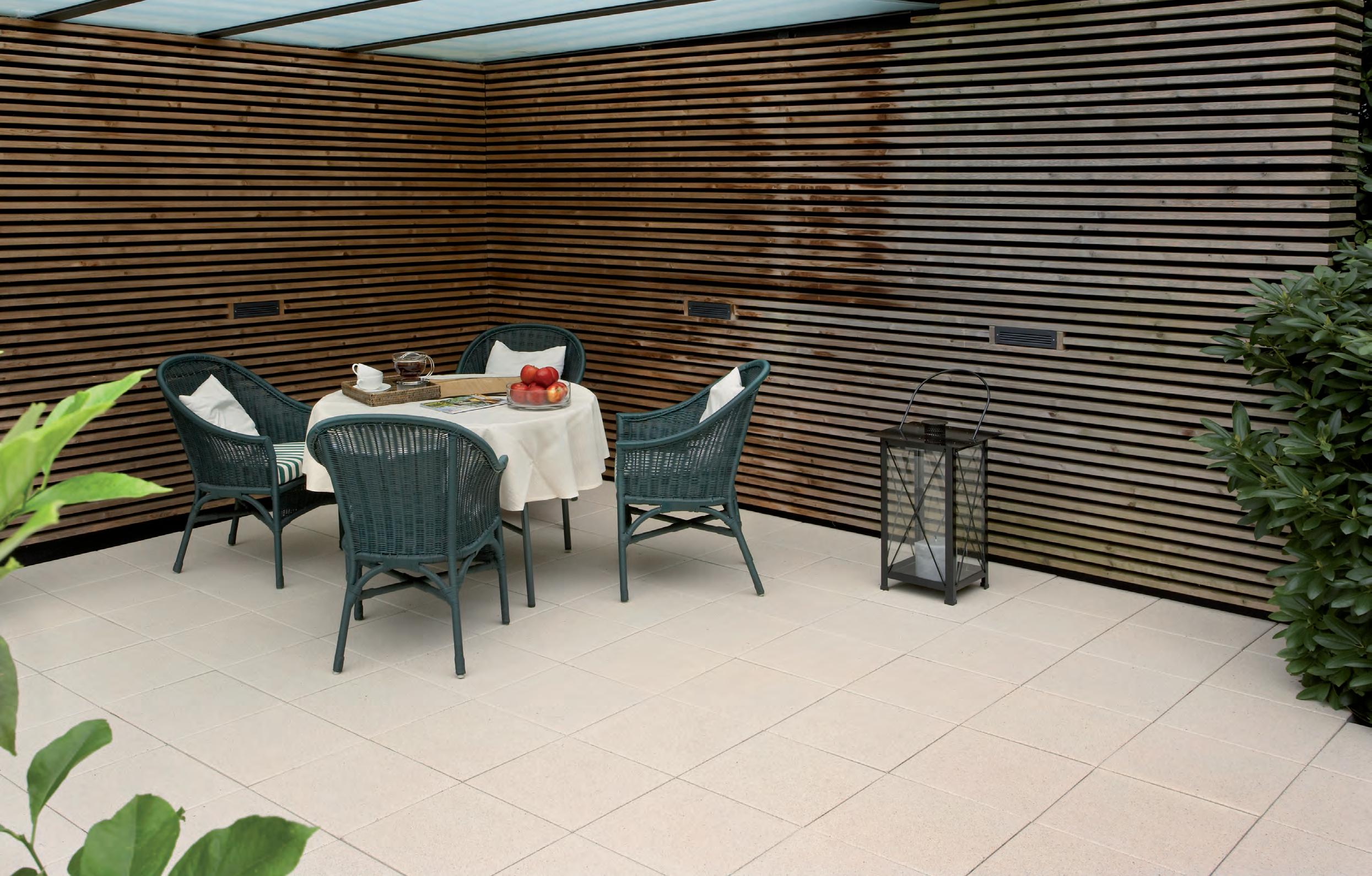

Gartenmöbel

Bei der „Möblierung“ von Belägen sollten einige Kleinigkeiten beachtet werden: Scharfkantige und spitze Tisch- und Stuhlbeine können die Belagsoberfläche zerkratzen, sie sollten daher mit Schutzkappen aus Kunststoff versehen werden. Metallgegenstände wie Grillständer, Sonnenschirmständer, Gartengeräte, Beine von Gartenmöbeln etc. können Rostflecken verursachen. Diese dürfen nicht ungeschützt auf den Belagsoberflächen gelagert werden. Flächig aufliegende Teile wie Sonnenschirmständer, Pflanzgefäße, aufblasbare Planschbecken die direkt –also ohne Abstand – auf der Fläche stehen, verursachen in Folge mangelnder Luftzirkulation Flecken und Verfärbungen. Um dies zu vermeiden, sollten hier kleine Füßchen bzw. Abstandhalter untergesetzt werden, damit die Luft unter den Gegenständen zirkulieren kann und einen schnellen Wasserablauf ermöglichen. Fußmatten aus Gummi oder Kokos können Farbstoffe abgeben die Flecken verursachen können. Hier empfiehlt sich der flächenbündige Einbau einer Fußmatte oder Rostes.

Qualitätssicherung

Die europäischen Normen sehen keine Überwachung durch eine neutrale Fremdüberwachung vor. Eine durch den Hersteller ausgestellte Konformitätsbescheinigung reicht aus. Auf freiwilliger Basis praktizieren wir das bewährte System aus werkseigener Produktionskontrolle und neutraler Fremdüberwachung: die Überwachung erfolgt durch „argus CERT BAU, Ostfildern”. Wir sind damit berechtigt, das bekannte Gütezeichen für unsere Bauprodukte zu führen.

Leistungserklärung

Die Leistungserklärungen unserer Produkte können Sie unter Angabe des Produktcodes unter www.dopcap.eu abrufen.

Pflastersteine: BIRIM-1338-PFLASTER-D-00* und BIKRO-1338-PFLASTER-D-00*

Terrassenplatten: BIRIM-1339-PLATTE-D-00* und BIKRO-1339-PLATTE-D-00*

Largo Grossplatten: BIRIM-1339-LARGO-D-00*

Bordsteine: BIRIM-1340-BORDSTEINE-D-00*

Fertigteiltreppen: BIRIM-14843-TREPPE-D-00*

Fertigteilstützen: BIRIM-13225-STUETZE-D-00*

Mauerscheiben: BIRIM-15258-MAUERSCHEIBE-D-00*

* aktueller Revisionsstand laut Produktkennzeichnung

Optimale Oberflächenbehandlung für dauerhafte Freude

Zum wirksamen Schutz vor Verunreinigungen, Verfärbungen und Ausblühungen sowie zur nachhaltigen Pflege, zur Auffrischung und Farbvertiefung von Belägen und Gestaltungsobjekten empfehlen wir unser bewährtes Sortiment geprüfter Eigenentwicklungen mit Qualitätsausweis. Die Anwendung ist einfach, der Verbrauch gering und für jedes Produkt detailliert erläutert.

BIRKENMEIER SCHONREINIGER reinigt CleanTop®-vergütete Oberflächen

Gebindegröße: 1.000 ml

Ergiebigkeit: ca. 200 m2/Liter

BIRKENMEIER KRAFTREINIGER entfernt mineralische Verschmutzungen

Gebindegröße: 1.000 ml

Ergiebigkeit: ca. 50 – 200 m2/Liter

BIRKENMEIER AKTIVREINIGER entfernt organische Verschmutzungen

Gebindegröße: 1.000 ml

Ergiebigkeit: ca. 15-100 m2/Liter

BIRKENMEIER BRUNNENKLAR verhindert die Bildung von Kalk, Algen und Bakterien

Gebindegröße: 500 ml

Ergiebigkeit: max. 250 l/Brunnenwasser

BIRKENMEIER COLOR zur Wiederauffrischung und Farbvertiefung für Oberflächen ohne CleanTop®

Gebindegröße: 1.000 ml

Ergiebigkeit: ca. 5-25 m2/Liter

Alessio Stelen 120

Alessio Artwork 122

Antinea® Lino-Pflastersteine 86

Antinea® Öko Kombi 78

Antinea®-/Antinea®-Öko Pflastersteine 82

Arcadia® Premium 22

Arcadia® mit CleanTop 26

Arcadia® ohne CleanTop 30

ARTWORK-Oberflächen 128/129

BiMuro-Mauersystem 112

Birkenmeier Ausstellungspark & Forum 6/8

Blockstufen 100/102

CleanTop® 16

Conceo®-Großformatplatten 46

Conceo Stufenplatten 52/96

ConceptDesign 12

Conturo/Conturo Artwork 108

Cuneo Öko Kombi 72

Eingangspodeste 92

Birkenmeier Forum 8

42 GeoCeramica Ergänzungsprogramm 142

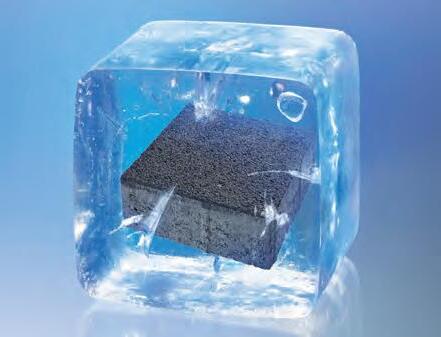

Frost- und Tausalzwiderstandsfähigkeit 18

Grünwand – Lärm- und Sichtschutzwand 118

Herstellerhinweise 148 Il Campo Öko Kombi 74

HINWEIS

Drucktechnisch, rohstofftechnisch oder produktionstechnisch bedingt können die von uns gelieferten Materialien hinsichtlich Farbgebung und optischer Wirkung von Abbildungen und Mustern abweichen und auch innerhalb einzelner Lieferpartien schwanken sowie sich im Lauf der Zeit durch Umwelteinflüsse und/oder gebrauchsbedingtem Verschleiß oder Verschmutzung verändern, ohne dass hierin ein Mangel liegt. Ebenso können Ausblühungen weder zum Zeitpunkt der Lieferung noch später ausgeschlossen werden. Farbabweichungen der in diesem Katalog abgebildeten Farbmuster zu den gefertigten Produkten sind drucktechnisch bedingt und nicht reklamierbar.

Produktbezeichnung/Pictogramme

Winkelstufen Ergänzungsprogramm

IMPRESSUM

Herausgeber: Birkenmeier Stein + Design GmbH Satz: hemmicom – Agentur für Kommunikation und Werbung, Vogtsburg-Achkarren

Fotografie: Birkenmeier Stein + Design GmbH, Markus Ruf – Fotografie & Design, Manfred Stärk ACW, Fototeam Vollmer, Martin Maier, Paul Schmitz, hemmicom Druck: Kohlhammer Druck, Stuttgart Technische Änderungen vorbehalten. Drucktechnische Farbänderungen sind möglich. Für Druckfehler übernehmen wir keine Haftung.

PRODUKTBEZEICHNUNG / PICTOGRAMME:

Das Tropfen-Symbol kennzeichnet unsere Pflastersteine für wasserdurchlässige Systeme.

Das CleanTop® -Symbol kennzeichnet unseren Oberflächenschutz.

Das ConceptDesign-Symbol kennzeichnet unsere Handfertigung nach Maß.

Das SL-Symbol kennzeichnet unser Verbundsystem mit seitlicher Verschiebesicherung.

Das Symbol Verschiebesicherung kennzeichnet Steinsysteme mit einer optimierten Anordnung der seitlichen Abstandshalter.
