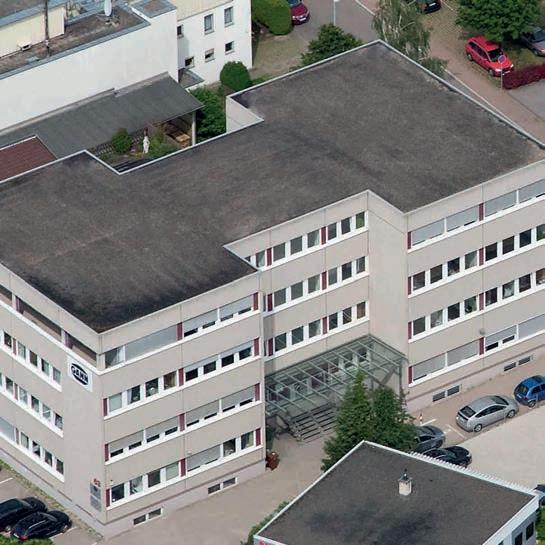

STANDORT

TRADITION & INNOVATION

UNSER KNOW-HOW … … FÜR IHREN ERFOLG

Wir sind ein 1931 gegründetes Familienunternehmen, welches im Herzen Baden-Württembergs angesiedelt ist. Seit mehr als 80 Jahren sammeln wir Know-how auf dem Gebiet der Feuchtemessung und stellen unseren Kunden dieses Wissen mit verschiedenen Produkten zur Verfügung. Bereits im Jahr 1948 wurde im Hause GANN die erste Hydromette ® entwickelt und produziert.

Wir fühlen uns unserer Firmenphilosophie »Qualität hat einen Namen« verpflichtet. Daher entwickeln und produzieren wir unsere Produkte ausschließlich in Deutschland.

Der Bereich Handmessgeräte ist unser Schwerpunkt. Wir f ertigen Produkte für Messaufgaben in den Anwen dungsgebieten Holz, Baustoffe, Schüttgüter, Luftfeuchte und Temperatur. Jeweils auf die Bedürfnisse unserer Kunden zugeschnitten, bieten wir mit unseren Geräten dabei unterschiedliche Kombinationen dieser Anwendungsgebiete an, vom einfachen Schnelltester über maßgeschneiderte Profi-Lösungen bis hin zum komplexen Alleskönner.

Mit diesem Katalog erhalten Sie einen Überblick über unsere Produkte und Lösungen im Bereich der elektronischen Feuchtigkeitsmessgeräte. Auf den ersten Seiten präsentieren wir unsere Hydrometten aus der blauen Geräteserie sowie die Hydromette® CH 17. Neben unseren Messgeräte der Compact- und Classic -Serie finden Sie im zweiten Teil des Katalogs eine mit vielen Praxisbildern versehene Darstellung des Zubehörs als Ergänzung zu unseren Messgeräten. Mit einigen praxisrelevanten Informationen zum Thema »Messgenauigkeit« endet unser Katalog.

Das gesamte GANN-Team wünscht Ihnen viel Spaß beim Blättern!

ZEICHEN-ERKLÄRUNG

Holzfeuchte Temperatur: Luft

HOLZFEUCHTE Produkte und Zubehör, die mit diesem Zeichen gekennzeichnet sind, werden zur Feuchtemessung von Holz eingesetzt. Bei unseren Hydrometten kommen dabei zwei Messverfahren zum Einsatz: die elektrische Widerstandsmessung oder die kapazitive Hochfrequenzmessung.

BAUFEUCHTE Produkte und Zubehör, die mit diesem Zeichen gekennzeichnet sind, werden zur Feuchtemessung von Baustoffen eingesetzt. Hierbei kommen vier Messverfahren zum Einsatz: die elektrische Widerstandsmessung, das kapazitive Hochfrequenzfeld, Sorptionsisothermen und die Calcium-Carbid-Methode (CM).

LUFTFEUCHTE Produkte und Zubehör, die mit diesem Zeichen gekennzeichnet sind, werden zur Messung der relativen Luftfeuchte eingesetzt. Die Messung erfolgt dabei über kapazitive Sensoren , die sehr schnell und präzise arbeiten.

Temperatur: Oberfläche

Temperatur: Material Luftgeschwindigkeit

Zubehör Luftfeuchte Baufeuchte Paket

TEMPERATUR: LUFT Produkte und Zubehör, die mit diesem Symbol gekennzeichnet sind, werden zur Messung der Luft-Temperatur eingesetzt.

TEMPERATUR: OBERFLÄCHE Produkte und Zubehör, die mit diesem Symbol gekennzeichnet sind, werden zur Erfassung von Oberflächen-Temperaturen eingesetzt. Dabei erfolgt die Messung über Infrarot-Sensoren bzw. über widerstandsba sierte Pt100-Sensoren.

TEMPERATUR: MATERIAL Produkte und Zubehör, die mit diesem Symbol gekennzeichnet sind, werden zur Messung von Material- bzw. Kerntemperaturen eingesetzt.

LUFTGESCHWINDIGKEIT Produkte und Zubehör, die mit diesem Zeichen gekennzeichnet sind, werden zur Messung der Luftgeschwindigkeit eingesetzt.

ZUBEHÖR Für Produkte, die mit diesem Zeichen gekennzeichnet sind, gibt es zusätzliches Zubehör, welches detailliert im zweiten Teil des Katalogs beschrieben wird.

PAKET Für Produkte, die mit diesem Zeichen gekennzeichnet sind, gibt es unterschiedlich zusammengestellte Paket-Angebote (verschiedene Produkt-Zubehör-Kombinationen).

Auf dem unteren Teil einer Produktseite wird mittels einer Infobox das mögliche Zubehör –strukturiert nach der jeweiligen Messaufgabe –dargestellt. Analog dazu geben wir Ihnen auf jeder Zubehörseite mittels einer Infobox einen Überblick, an welche Produkte das jeweilige Zubehörteil angeschlossen werden kann.

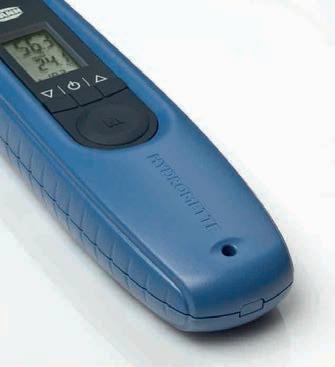

UNSERE KOMPAKTEN DER BLAUEN GERÄTESERIE

n Handliche Schnellfeuchtemesser

n 3-zeilige LCD-Anzeige

n Min-, Max- und Hold-Funktion

n Automatische Geräteabschaltung

n 9-V-Blockbatterie oder Akku

n Gehäuse: 175[L] x 50 [B] x 30 mm [H]

QUALITÄT »MADE IN GERMANY«

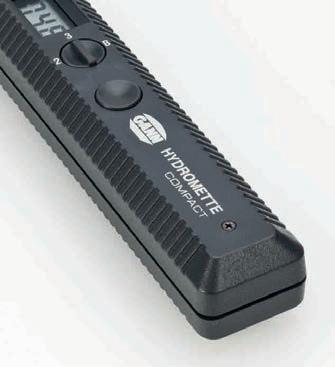

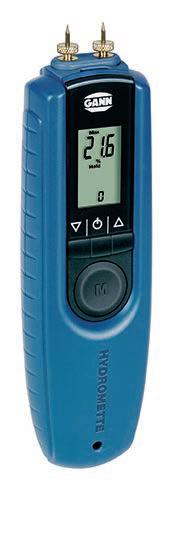

HYDROMETTE ®

BL COMPACT

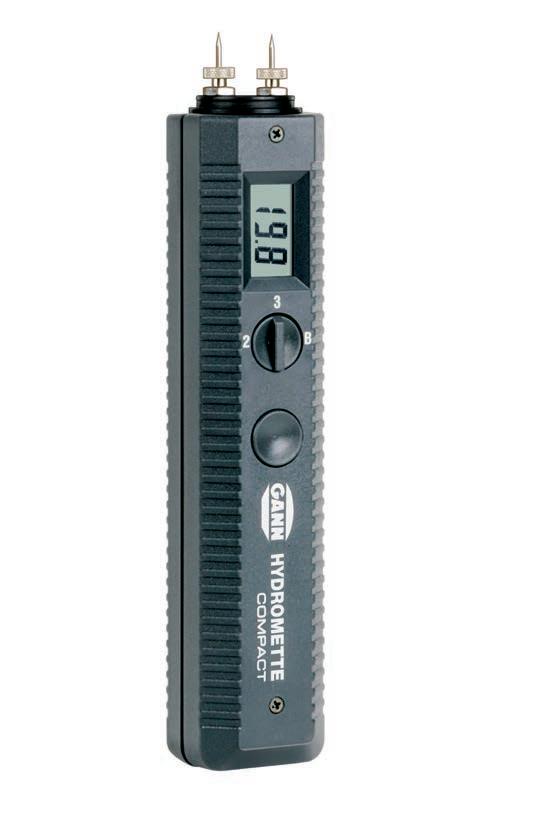

Die BL COMPACT ist ein elektronischer Feuchtemesser für verschiedene Holzarten sowie weiche Bau- und Isolierstoffe.

Die Messspitzen werden in das jeweilige Messgut eingedrückt und ermöglichen die Erfassung der Feuchtigkeit in Schnittholz, Spanplatten, Furnieren und Holzfaserwerkstoffen (bis max. 25 mm Dicke) sowie in normalen Gips- und Mischputzen.

Nach den Messungen können der Minimal- und der Maximalwert pro Baustoff abgerufen werden.

MESSBEREICHE

n HOLZFEUCHTE

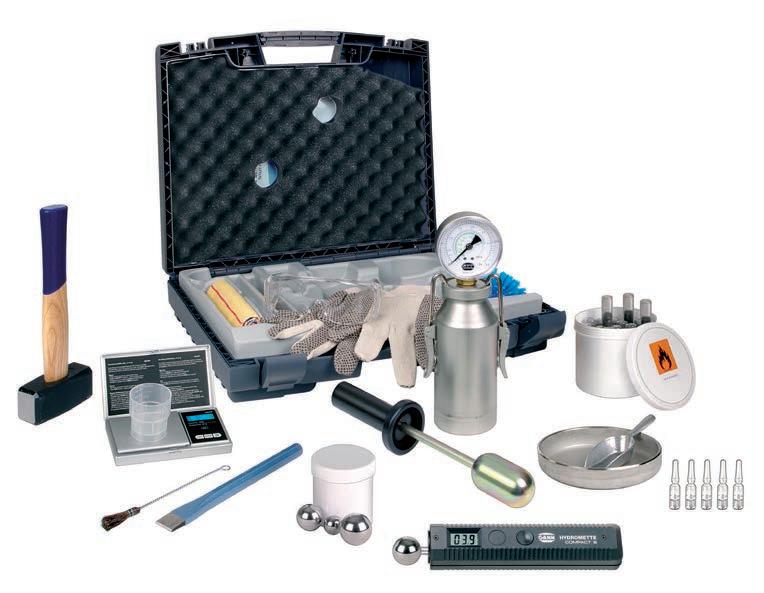

BL COMPACT KOMBI-SET 1

BLCompactBLCompactB2BLCompactTF-IR2

5,5 – 26,0 % (atro)

n BAUFEUCHTE

0 ,5 – 3,5 Gew.-%

Dämm- und Isolierstoffe:

5,0 – 30 Gew.-%

EIGENSCHAFTEN

n 4-Stufen-Holzsortenkorrektur

n Kennlinien für 3 Baustoffsorten und 3 Dämm-/Isolierstoffe

n 195 mm [L]

ANWENDUNG

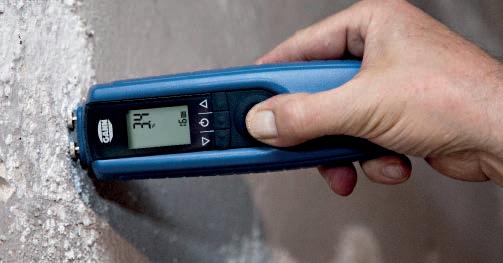

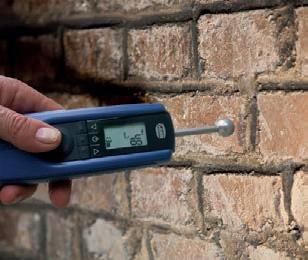

Die BL Compact kann auch zur Messung von Putzen verwendet werden

siehe Seite 16

Zur Messung von Isolierstoffen oder Schüttgütern empfehlen wir die abgebildeten Elektrodenspitzen 175 mm [L]. Aufgrund der Isolierung können Schicht- und Kernfeuchtemessungen durchgeführt werden – Oberflächenfeuchte wird ignoriert.

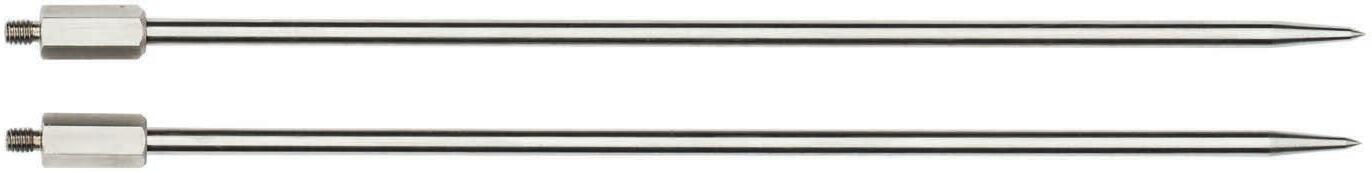

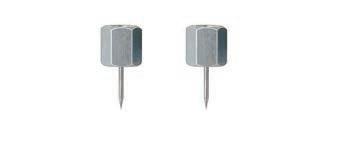

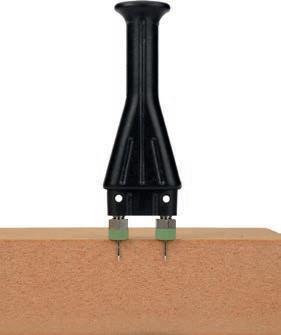

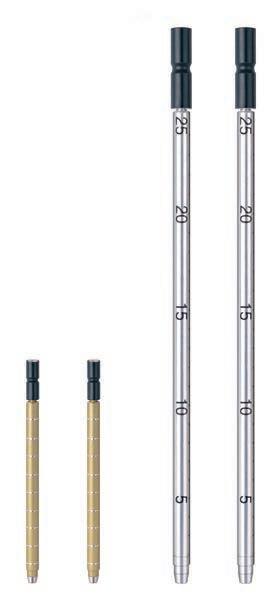

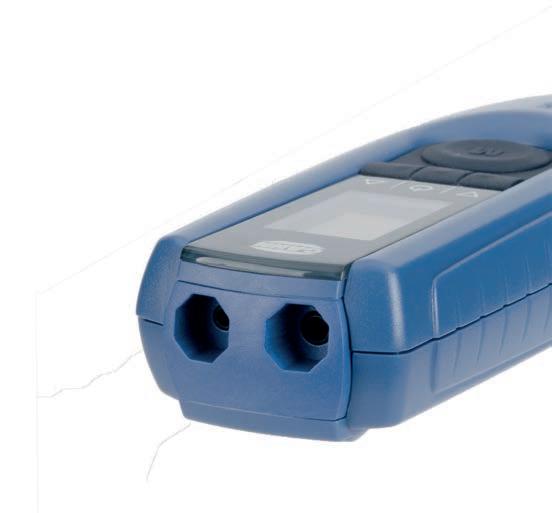

EINSTECK-ELEKTRODENSPITZEN

Zur Messung von Isolierstoffen oder Schüttgütern empfehlen wir die abgebildeten Elektrodenspitzen 175 mm [L]. Sie sind unisoliert und zeigen daher die feuchteste Stelle eines Querschnitts an.

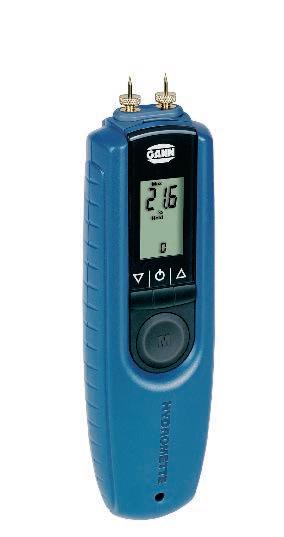

HYDROMETTE ® BL COMPACT S

Die BL COMPACT S ist ein elektronischer Holzfeuchtemesser f ür verschiedene Holzbrennstoffe u nd dazu geeignet, verschiedene Hartund Weichhölzer zu messen. Die Messtiefe beträgt ca. 15 mm.

VORTEILE

n Umweltschutz (geringere Emission)

n Ofen- und Kaminschutz ( bessere Verbrennung)

n Hohe Energieausbeute, da das Holz im o ptimalen Feuchtezustand verbrannt wird

MESSBEREICH

n HOLZFEUCHTE

10 – 50 % (atro)

10 – 34 % Wassergehalt

EIGENSCHAFTEN

n 2-Stufen-Holzsortenkorrektur

n 195 mm [L]

ANWENDUNG

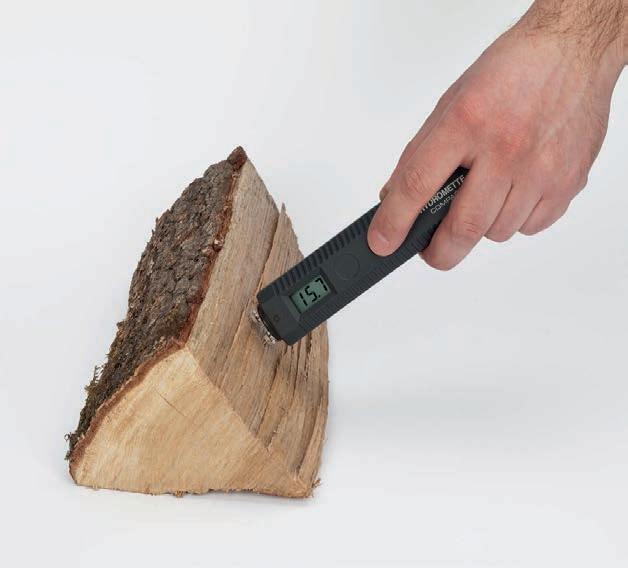

Feuchtemessung von Brennholz mit der B L Compact S – die beste Energiebilanz und g eringste Emissionswerte erzielen Sie bei ca. 20 %

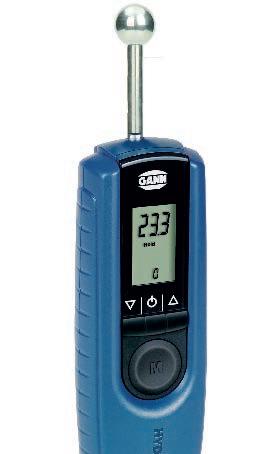

HYDROMETTE ® BL COMPACT B 2

COMPACT KOMBI-SET 1 BLCompactBLCompactB2BLCompactTF-IR2

Die BL COMPACT B 2 ist ein elektronischer Baufeuchteindikator zum zerstörungsfreien Messen von Feuchtigkeit in Baustoffen. Die Hydromette ® arbeitet nach dem Dielektrizitätskonstante-/Hochfrequenz-Messprinzip. Die vielseitig einsetzbare Kugelsonde dient zum Aufspüren von Feuchtigkeit in Baustoffen aller Art sowie zur Erkennung der Feuchtigkeitsverteilung in Wänden, Decken und Fußböden. Für jeden Baustoff kann individuell ein Grenzwert gesetzt werden, bei dessen Überschreitung ein akustisches Warnsignal ertönt.

Ein ideales Vorprüfgerät für alle CM-Messungen.

MESSBEREICH

n BAUFEUCHTE

0 – 20 0 Digits (Scanbereich)

0 ,1 – 11,0 Gew.-%* bzw.

0 ,1 – 10,0 CM-%*

*baustoffabhängig

EIGENSCHAFTEN

n Kennlinien für 7 Baustoffsorten

n Akustische Alarmfunktion

n Speicherung der 5 letzten Messwerte

n 200 mm [L]

n USB-Schnittstelle: Firmware ist updatefähig übe r Gann Dialog Pro

ANWENDUNG

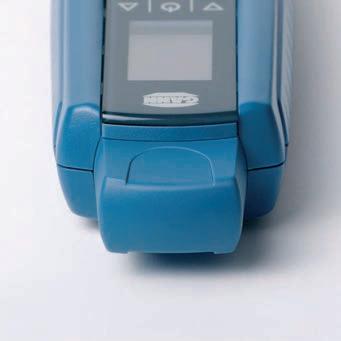

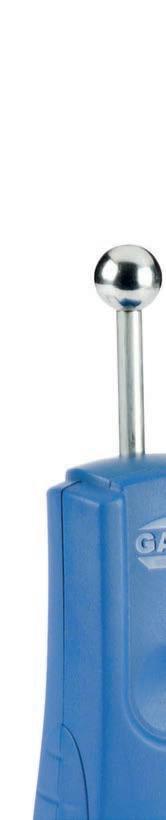

Wichtig ist die Griffposition : Die BL Compact B 2 sollte am hinteren Teil des Gerätes gehalten und im 90°-Winkel an das Messgut angelegt werden.

siehe Seite 16

HYDROMETTE ®

BL COMPACT TF 3

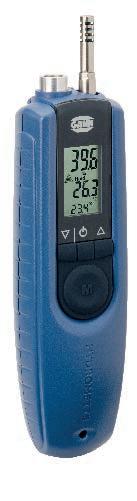

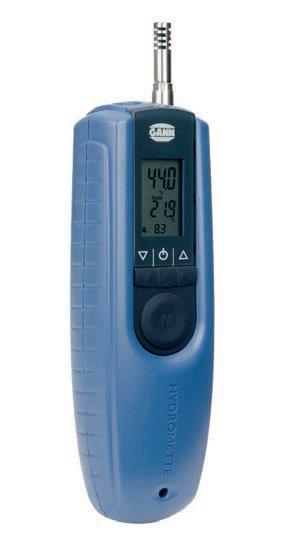

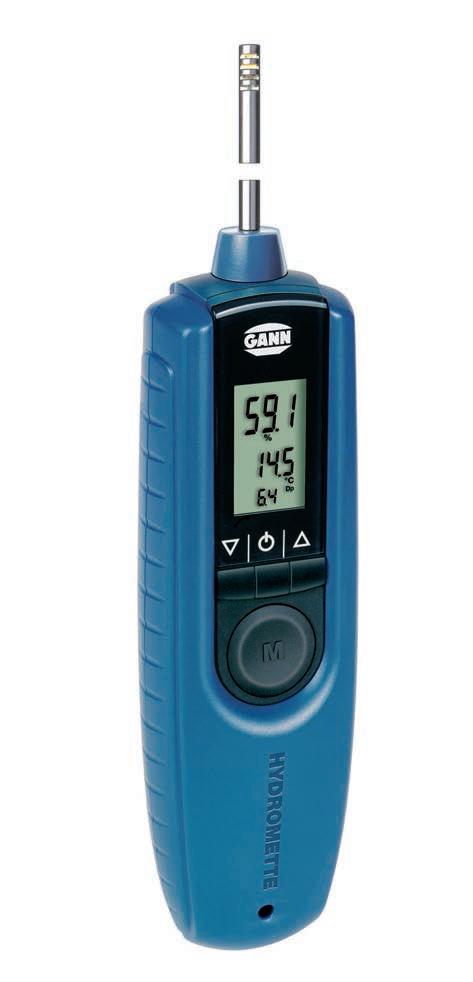

Die BL Compact TF 3 ist ein präziser ThermoHygrometer zur Messung von Temperatur und Luftfeuchte für viele Anwendungsgebiete (z.B. Wohnraumüberwachung, Klimatechnik, Druckereien, Lagerhallen, Museen).

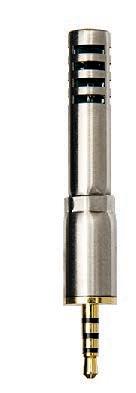

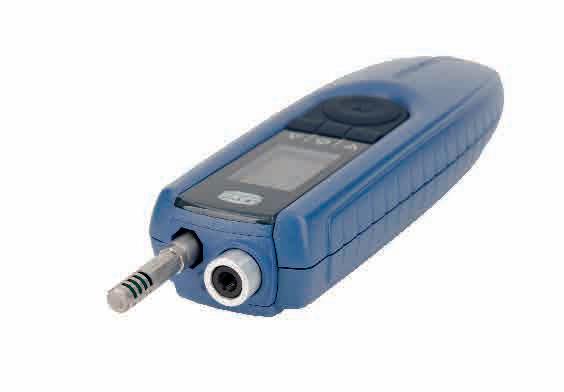

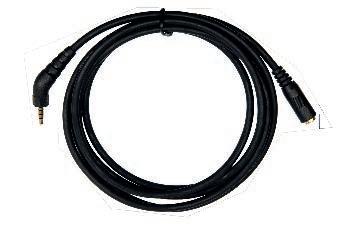

Der Messfühler ist auswechselbar. Daher können auch mehrere Messfühler (steckbare TF-Sticks) an verschiedenen Messstellen angebracht und diese durch Vermeidung längerer Anpassungszeiten schnell nacheinander abgefragt werden.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

EIGENSCHAFTEN

n Automatische Berechnung der Taupunkttemperatur und des Holzfeuchtegleichg ewichts (UGL)

n Anzeige der absoluten Luftfeuchte in g/m³

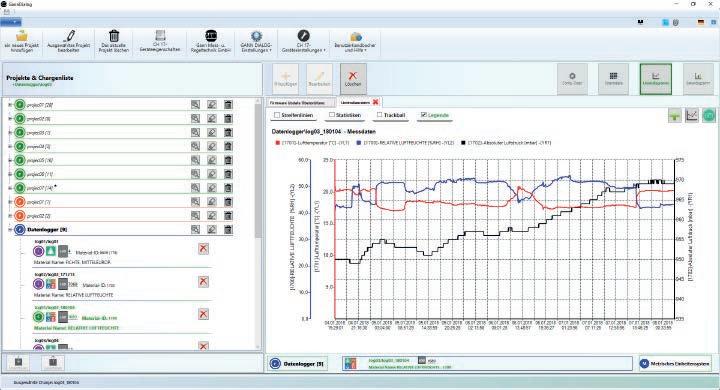

n USB-Schnittstelle: Firmware ist updatefähig übe r Gann Dialpog Pro n Speicherung der 5 letzten Messwerte n 210 mm [L] - Gesamtlänge inkl. TF-Stick n weitere TF-Sticks für besondere A nforderungen mit verschiedenen Fil tertypen optional erhältlich

Weitere Informationen zu den TF-Sticks -> Seite 80/81

HYDROMETTE ®

BL

COMPACT TF-IR 2

siehe Seite 16 30022000

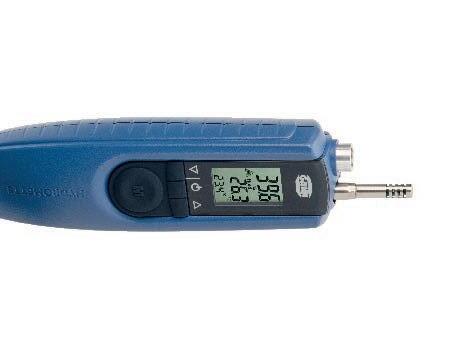

Die BL Compact TF-IR 2 verfügt über Sensoren zur Infrarot-Messung der Oberflächentemperatur sowie zur Messung der Lufttemperatur und der relativen Luftfeuchte.

Durch diese Kombination der verschiedenen Messverfahren ermöglicht die TF-IR 2 eine schnelle und sichere Beurteilung von TaupunktUnterschreitungen, bzw. es lassen sich grenzwertige Situationen an Oberflächen wie Wänden, Decken, Böden sowie Fenster- und Balkontürstürzen feststellen. Neben der Messwertanzeige besitzt das Gerät ein akustisches Signal zur Ortung von kritischen Oberflächentemperaturen. Bei rechtzeitiger Anwendung kann damit Schimmelpilzbildung verhindert oder das Auftreten von Kondensationsbefeuchtung sicher beurteilt werden.

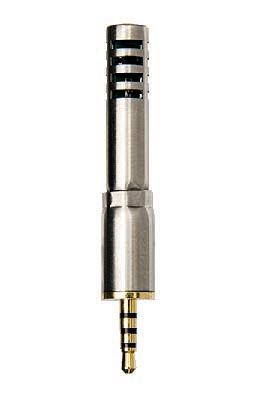

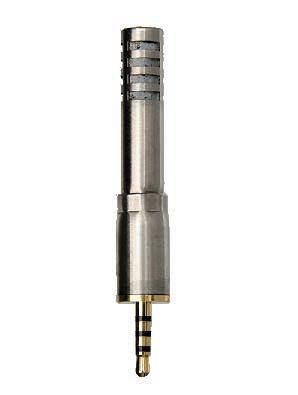

Weitere TF-Sticks für besondere Anforderungen mit verschiedenen Filtertypen sind optional erhältlich.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

Lufttemperatur:

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

n I NFRAROT-MESSBEREICH

- 40 bis +380 °C

± 0 ,5 °C (0 bis 60 °C),

b ei Umgebungstemperatur 0 bis 50 °C (*)

(*) = Sensor-Genauigkeit

EIGENSCHAFTEN

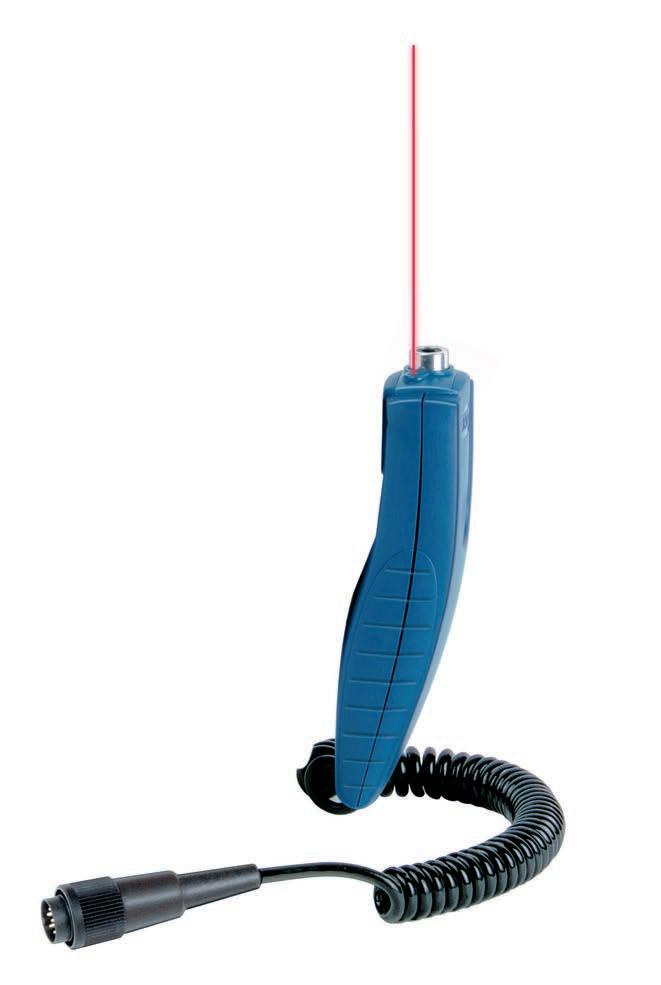

n Mit akustischem Intervall-Signal: Je näher die Oberflächentemperatur der Taupunkttemperatur kommt, desto mehr geht das Signal von einem unterbrochenen Ton in einen Dauerton über

n Laserpointer zur Messfleck-Markierung

n 6:1-Optik

n Mit Taupunkttemperatur und Holzfeuchtegleichgewicht (UGL)

n Einstellbarer Emissionsfaktor: 20 – 100 %

n USB-Schnittstelle: Firmware ist updatefähig über Gann Dialog Pro

n Speicherung der 5 letzten Messwerte

n 210 mm [L] - Gesamtlänge inkl. TF-Stick

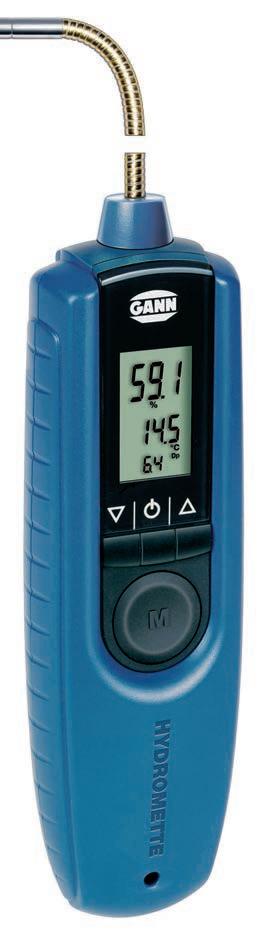

HYDROMETTE ®

BL COMPACT RH-T FLEX 250 / 350

Die BL COMPACT RH-T FLEX 250/350 ist ein präziser Thermo-Hygrometer für schnelle Messungen der relativen Luftfeuchte und Temperatur. Mittels fest einprogrammierter Sorptionsisothermen können für verschiedene Bau- und Dämmstoffe sowie für Hart- und Weichholz Gewichts- bzw. Masseprozente ermittelt werden. Das Messgerät besitzt ein dünnes, flexibles Fühlerrohr (Schwanenhals) und ist deshalb besonders geeignet für Feuchteanalysen, z.B. Schadensbegutachtung oder Bauaustrocknung. Auch die Prüfung der Verlegereife für Boden- und Wandbeläge zählt zu den möglichen Einsatzgebieten.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

n BAUFEUCHTE mittels Sorptionsisothermen

Baustoffe:

0 ,1 – 15,5 Gew.-%*

Dämm- und Isolierstoffe:

0,6 – 99,9 Gew.-%*

Holz:

2,7 – 27,3 Gew.-%* *materialabhängig

EIGENSCHAFTEN

n Automatische Berechnung der Taupunkttemperatur, des Holzfeuchtegleichgewichts, der absoluten Feuchte in g/m³, der Enthalpie in kJ/kg, d er Feuchtkugel-Temperatur in °C und der Wasseraktivität (aw)

n Sorptionsisothermen für Hart- und Weichholz s owie für 10 verschiedene Baustoffsorten

n Speicherung der 5 letzten Messwerte

n 440/545 mm [L]

n

USB-Schnittstelle: Firmware ist updatefähig über Gann Dialog Pro

FÜHLERROHRLÄNGEN

250 x 6,5 mm [Ø] 30012045

350 x 6,5 mm [Ø] 30012046

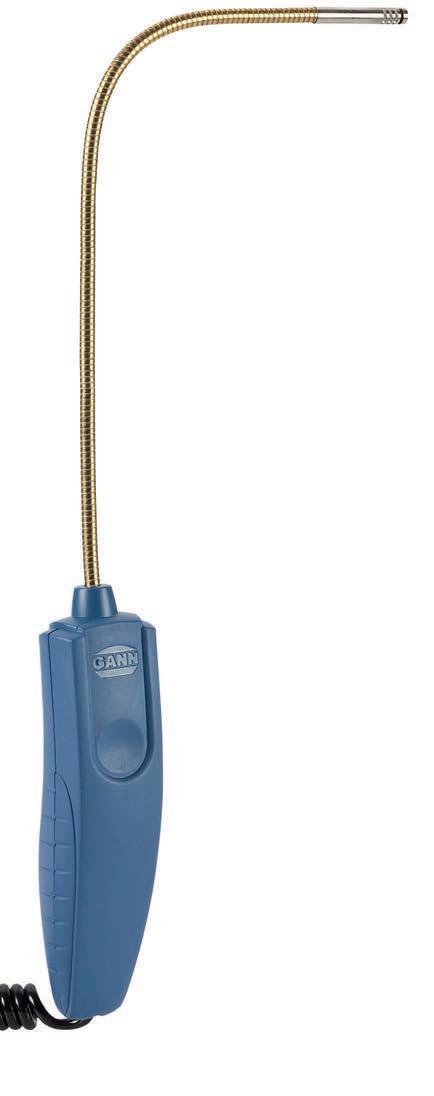

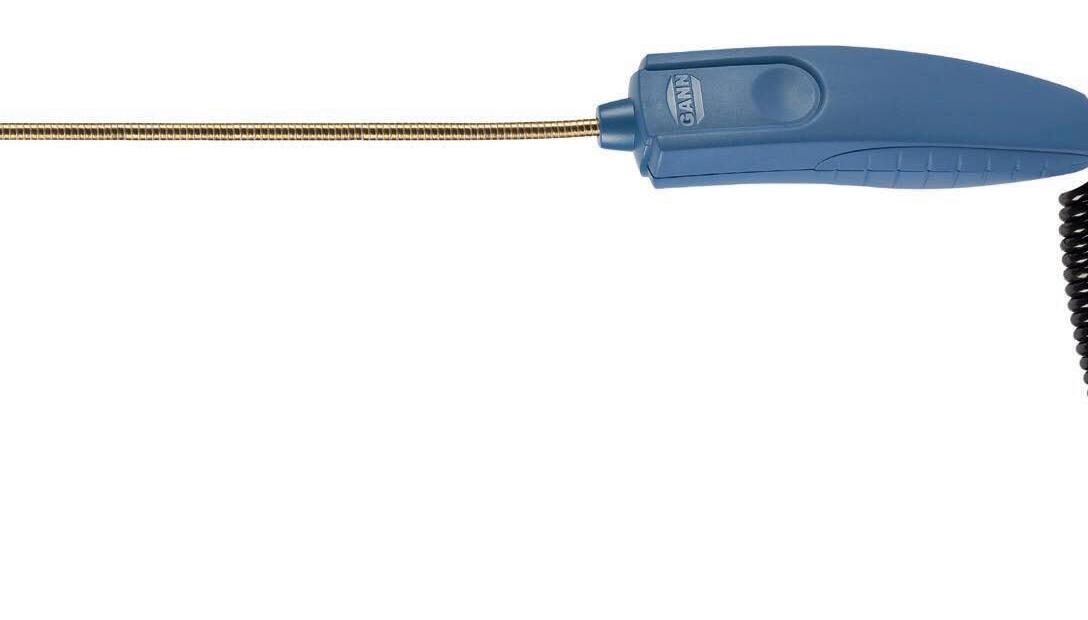

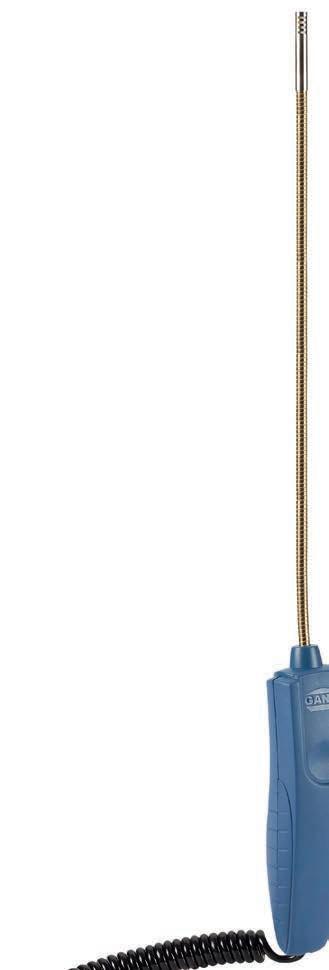

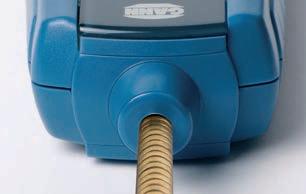

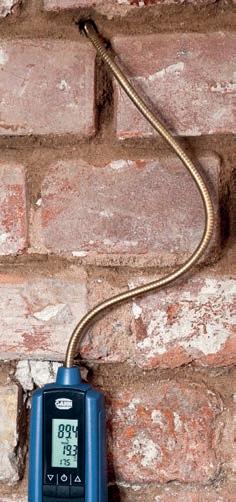

ANWENDUNG Mit dem flexiblen Fühlerrohr sind Messungen an schwer zugänglichen Stellen einfach und bequem durchzuführen.

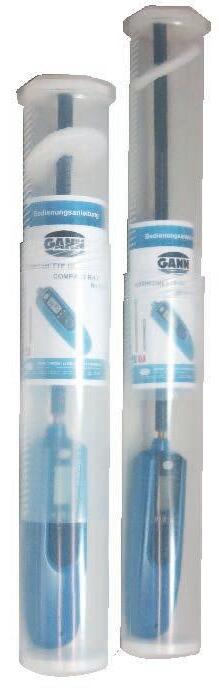

AUSLIEFERUNG Die Röhrenverpackung verhindert Beschädigungen.

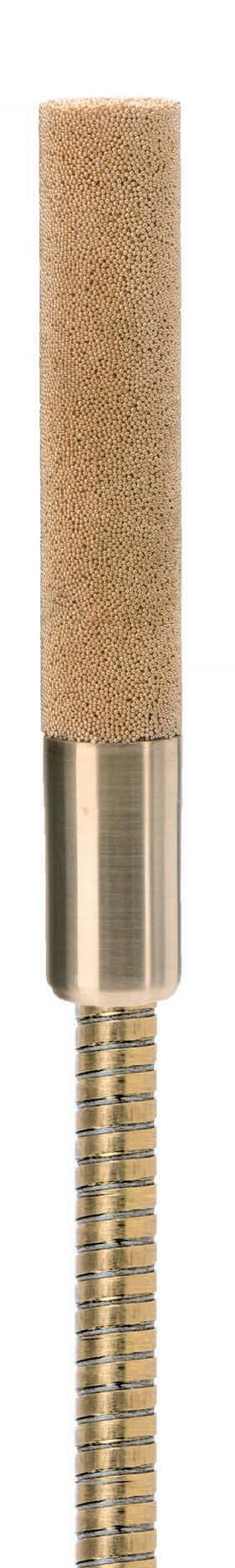

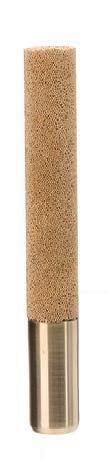

SINTERFILTER 60 [L] x 10 mm [Ø] Filterkappe zum Schutz bei staubhaltiger Luft sowie zur Messung bei hohen Luftgeschwindigkeiten

BLAUE GERÄTESERIE

Fühlerrohr mit aufgesetztem SINTERFILTER

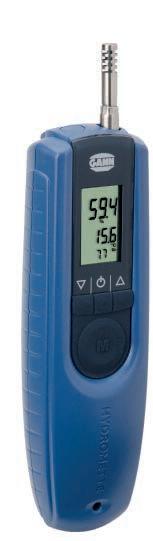

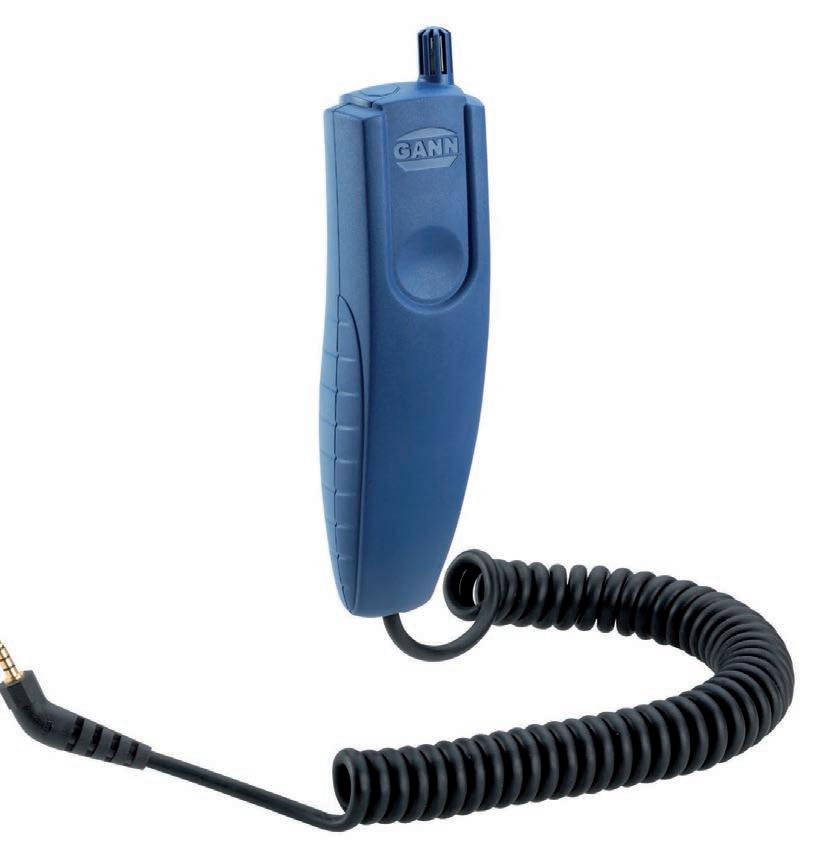

HYDROMETTE ® BL COMPACT RH-T 165 / 320

Die BL COMPACT RH-T 165/320 ist ein präziser

Thermo-Hygrometer für schnelle Messungen der relativen Luftfeuchte und Temperatur. Mittels fest einprogrammierter Sorptionsisothermen können für verschiedene Bau- und Dämmstoffe sowie für Hart- und Weichholz Gewichts- bzw. Masseprozente ermittelt werden. Das Messgerät besitzt ein dünnes Fühlerrohr und ist deshalb für eine große Anzahl von Anwendungsgebieten geeignet, z.B. Feuchteanalysen im Schadensfall, während der Bauaustrocknung sowie zur Prüfung der Verlegereife für Boden- und Wandbeläge.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

n BAUFEUCHTE mittels Sorptionsisothermen

Baustoffe:

0 ,1 – 15,5 Gew.-%*

Dämm- und Isolierstoffe:

0,6 – 99,9 Gew.-%*

Holz:

2,7 – 27,3 Gew.-%* *materialabhängig

EIGENSCHAFTEN

n Automatische Berechnung der Taupunkttemperatur, des Holzfeuchtegleichgewichts, der absoluten Feuchte in g/m³, der Enthalpie in kJ/kg, der Feuchtkugel-Temperatur in °C und der Wasseraktivität (aw)

n Sorptionsisothermen für Hart- und Weichholz s owie für 10 verschiedene Baustoffsorten

n Speicherung der 5 letzten Messwerte

n 355/510 mm [L]

n USB-Schnittstelle: Firmware ist updatefähig übe r Gann Dialog Pro

FÜHLERROHRLÄNGEN

165 x 5,5 mm [Ø] 30012040

320 x 5,5 mm [Ø] 30012041

ANWENDUNG

Feuchteermittlung mittels Sorptionsisothermen zur qualitativen Beurteilung bei Feuchteschäden

SINTERFILTER 60 [L] x 10 mm [Ø] 31014601

Filterkappe zum Schutz bei staubhaltiger Luft sowie zur Messung bei hohen Luftgeschwindigkeiten

MASSGESCHNEIDERT – FÜR IHREN INDIVIDUELLEN EINSATZ

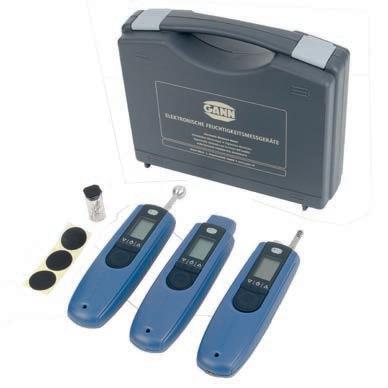

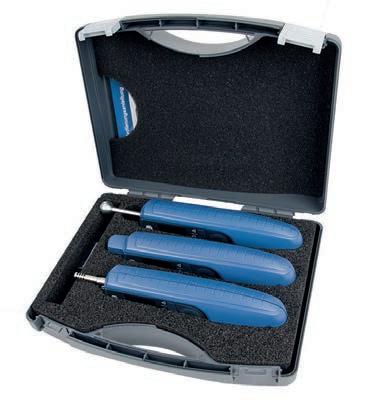

Das BL Compact Kombi-Set deckt die Bereiche Klimaerfas(Lufttemperatur, Luftfeuchte & IR-Oberflächentemperatur) ab. Es enthält die Hydrometten

BL Compact B 2, BL Compact und BL Compact

(Scanbereich) ,1 – 11,0 Gew.-%* bzw.

BL Compact TF-IR 2 siehe Seite 11 n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

Lufttemperatur:

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

n INFRAROT-MESSBEREICH

-40 bis +380 °C

± 0 ,5 °C (0 bis 60 °C),

b ei Umgebungstemperatur 0 bis 50 °C (*) (*) = Sensor-Genauigkeit

EIGENSCHAFTEN

n Handliche Schnellmessgeräte

n Schnelle Erfassung der Gegebenheiten vor Ort durch die Kombination der Messoptionen

n Hohe Eindringtiefe in den Baustoff durch das starke Hochfrequenzmessfeld der BL Compact B 2

n Schnelle Übersicht des Feuchtegehalts verschiedener Holzarten sowie weicher Bau- und Isolierstoffe durch die BL Compact

n Komplette Klimaerfassung durch die BL Compact TF-IR 2 (inkl. Taupunkttemperatur und Holzfeuchtegleichgewicht (UGL))

n Auslieferung als Komplettset im praktischen Koffer

ZUBEHÖR-INFOBOX

HYDROMETTE ®

BL H 40

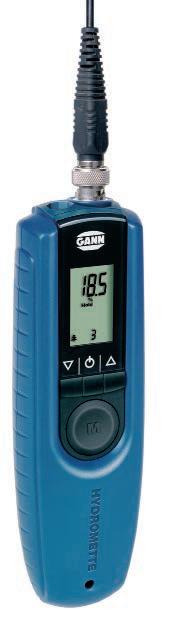

Die BL H 40 ist ein elektronischer Holzfeuchtemesser nach dem Widerstands-Messprinzip für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren Zusätzlich wird über die einstellbare Holztemperatur-Kompensation eine Optimierung des Messwertes erreicht. Besonders geeignet ist dieses Messgerät für Schreinereien, Parkettverleger und Maler.

MESSBEREICH

n HOLZFEUCHTE

5 – 4 0 % (atro)

EIGENSCHAFTEN

n 7-Stufen-Holzsortenkorrektur (über 300 Arten)

n Holztemperatur-Kompensation erfolgt manuell im Bereich von -10 bis +40 °C

n Speicherung der 5 letzten Messwerte

n 185 mm [L]

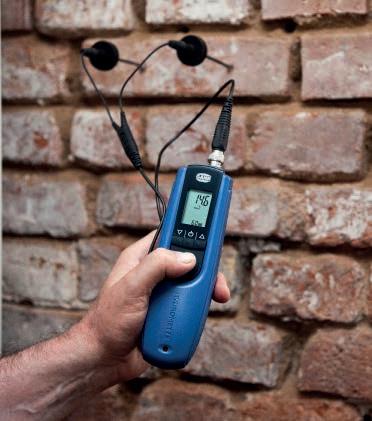

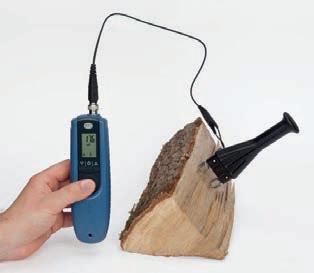

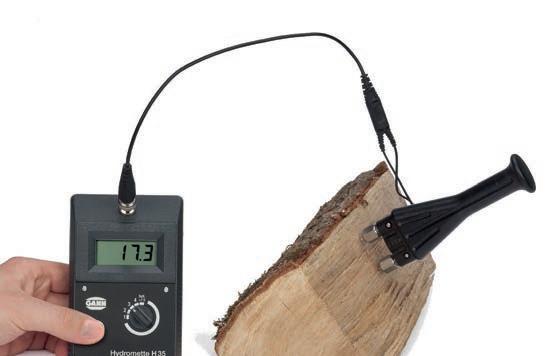

ANWENDUNG Feuchtemessung mit einer M 20-Elektrode quer zur Faserrichtung des Holzes

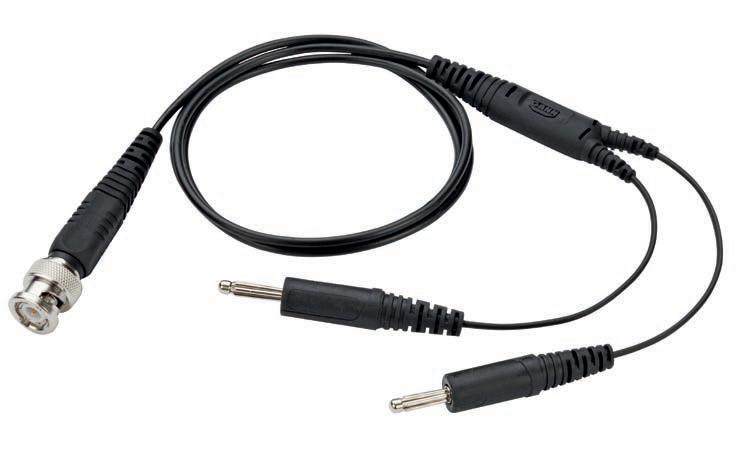

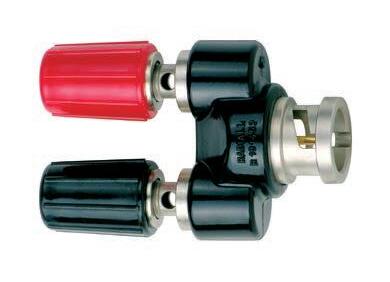

An die BNC-Buchse können verschiedene widerstandsbasierte Elektroden angeschlossen werden

Paket-Angebote siehe Seite 32

HYDROMETTE ®

BL HT 70

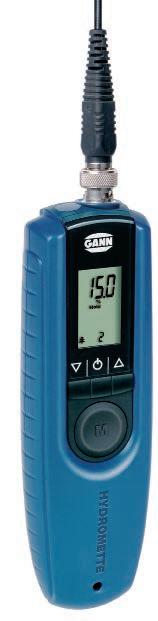

Die BL HT 70 ist ein elektronisches Holzfeuchteund Temperaturmessgerät nach dem Widerstands-Messprinzip für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten, Furnieren sowie Hackschnitzeln und ähnlichen Schüttgütern. Zusätzlich wird über die einstellbare Holztemperatur-Kompensation eine Optimierung des Messwertes

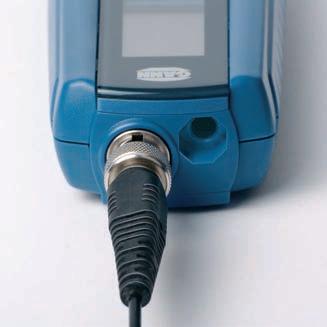

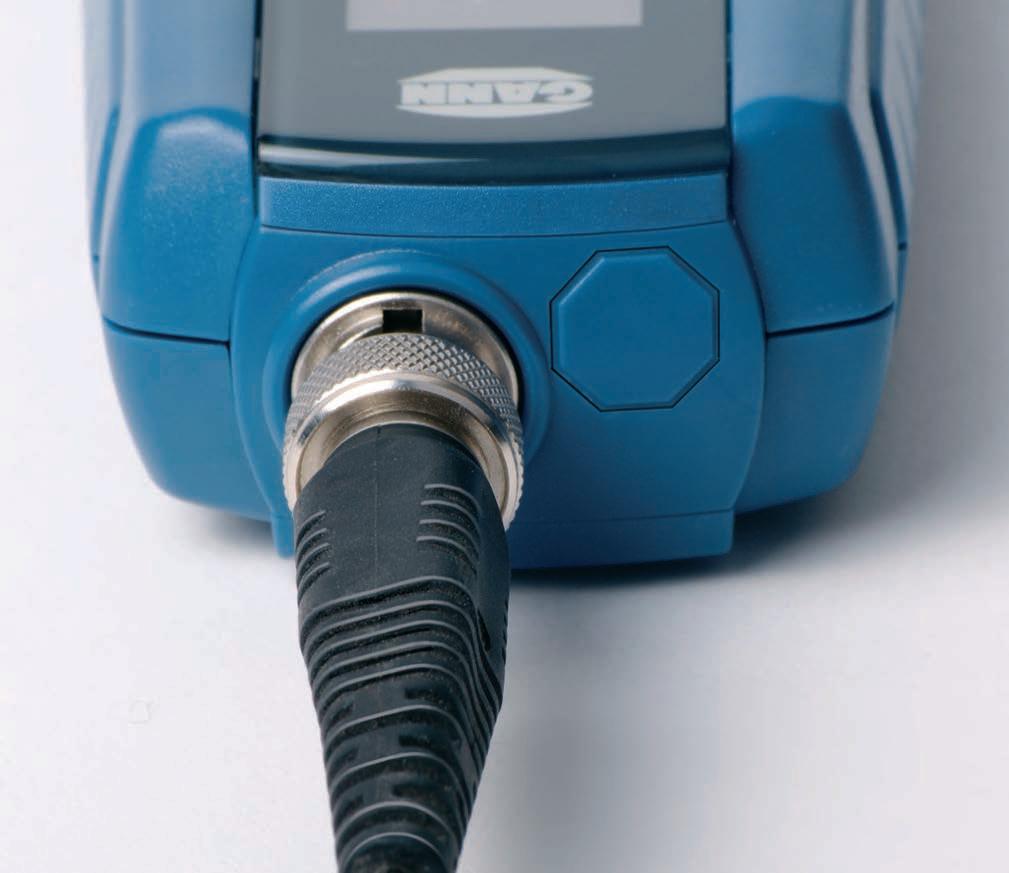

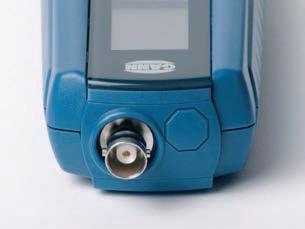

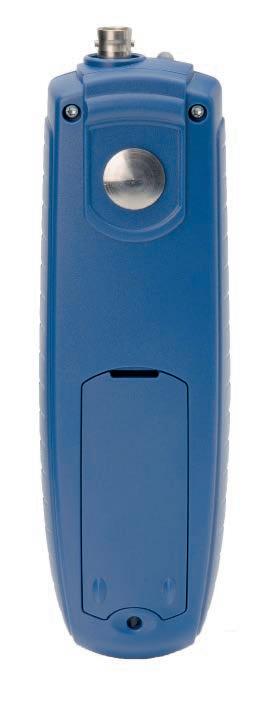

DETAILANSICHT Neben einem BNC-Anschluss verfügt die BL HT 70 noch über einen Klinkensteckeranschluss , an den ein Temperatursensor angeschlossen werden kann

Besonders geeignet für Sägewerke, Parkettfabriken und holzverarbeitende Betriebe.

MESSBEREICHE

n HOLZFEUCHTE

5 – 70 %* (atro)

3,1 – 41 % Wassergehalt

*holzsortenabhängig

n TEMPERATUR

-50 bis +250 °C mit ET 10 BL

EIGENSCHAFTEN

n 7-Stufen-Holzsortenkorrektur (über 300 Arten)

n Holztemperatur-Kompensation erfolgt manuell oder automatisch über die Gerätetemperatur oder über einen externen Temperaturfühler im Bereich von -10 bis +50 °C

n Speicherung der 10 letzten Messwerte n 185 mm [L]

Paket-Angebote siehe Seite 32

In Zusammenarbeit mit:

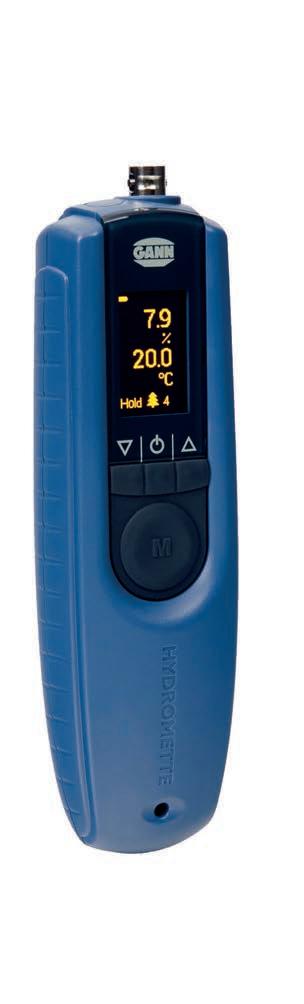

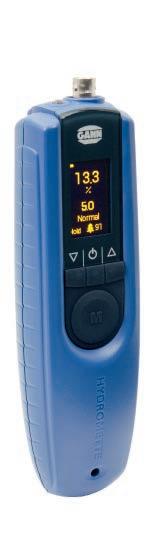

HYDROMETTE ®

BL H 42

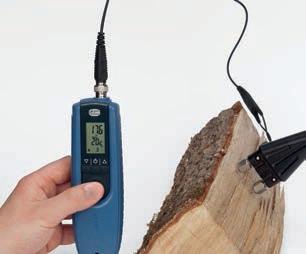

Die Hydromette ® BL H 42 ist ein widerstands-basiertes Messgerät zur Bestimmung des Feuchtegehalts in Hölzern , speziell in Holzwerkstoffen und Holzfaserdämmstoffen

In Zusammenarbeit mit namhaften Herstellern und Verbänden wurden Kennlinien für eine Vielzahl von Dämmstoffen erstellt, um den Feuchtegehalt (in Gew-%) direkt anzeigen zu können. Die Kennlinien sind nach Rohdichte und Plattenherstellungsverfahren gruppiert. Mit der Hydromette können Kontrollmessungen z.B. an einer Fassade vor dem Verputzen durchgeführt werden um sicherzustellen, dass spätere Feuchteschäden, wie das Ablösen der Putzschicht oder Ligninausblühungen, vermieden werden.

Zusätzlich ermöglicht die BL H 42 Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren vor und nach der Verarbeitung.

Darüber hinaus erfüllt die BL H 42 die Vorgaben der EN 14080:2013 und EN 15497:2014 für die Holzarten Fichte, Kiefer,

europäische Lärche und Douglasie (zertifiziert durch die MPA Stuttgart).

Besonders geeignet ist dieses Messgerät für alle Berufsgruppen, die Holzfaserdämmstoffe verarbeiten oder beurteilen, Schreinereien, Parkettverleger und Maler.

Kennlinien auf Basis der Holzfaserdämmstoffe dieser Hersteller.

MESSBEREICH

n HOLZFEUCHTE

5 – 4 0 % (atro)

n HOLZFASERDÄMMSTOFFE

5,0 – 40 % (atro)

gruppiert nach Rohdichte und Plattenherstellungsverfahren

n HOLZWERKSTOFFE

5,7 – 40 % (atro)

LVL und OSB

EIGENSCHAFTEN

n 7-Stufen-Holzsortenkorrektur (über 300 Arten)

n Holztemperatur-Kompensation erfolgt manuell im Bereich von -10 bis +40 °C

n erfüllt die Vorgaben der EN 14080:2013 und EN 15497:2014

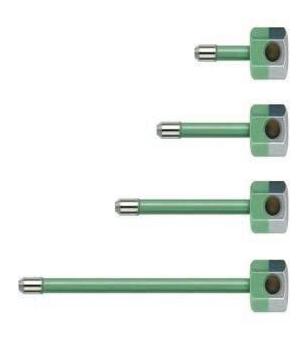

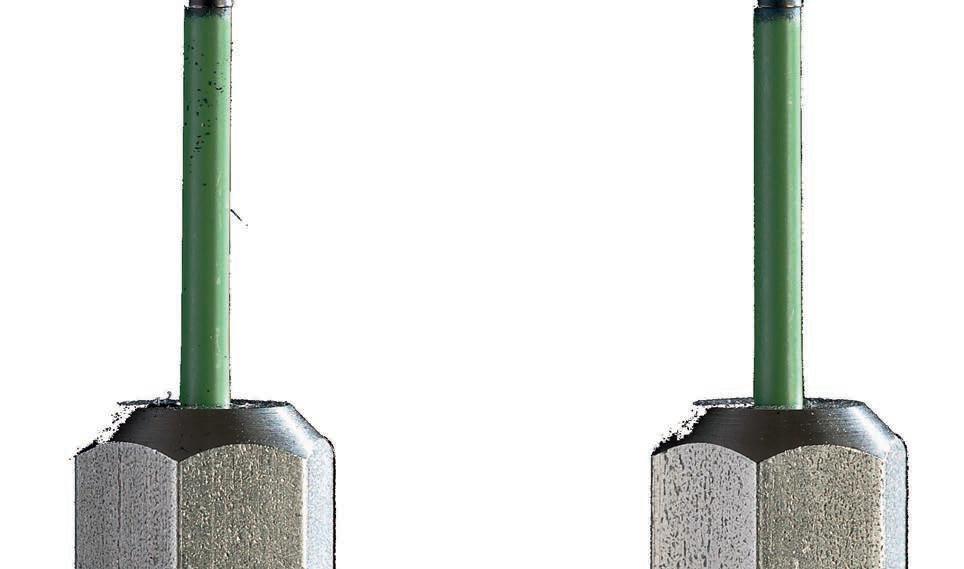

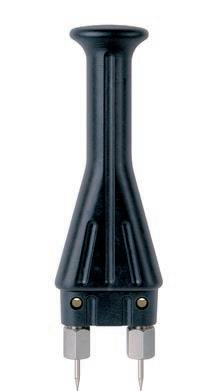

Einschlag-Elektrode M 20 mit speziell isolierten Elektroden-Muttern, die den Einfluss von Oberflächenfeuchte verringern SET 1

ZUBEHÖR-INFOBOX

n OLED-Display für übersichtliche und kontrastreiche Darstellung der Anzeigewerte n USB-Schnittstelle zur Messwert-Übertragung

u nd Firmware aktualisierung

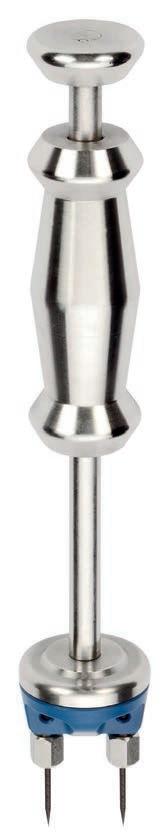

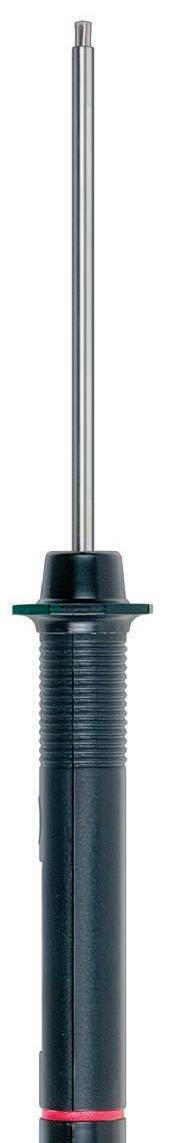

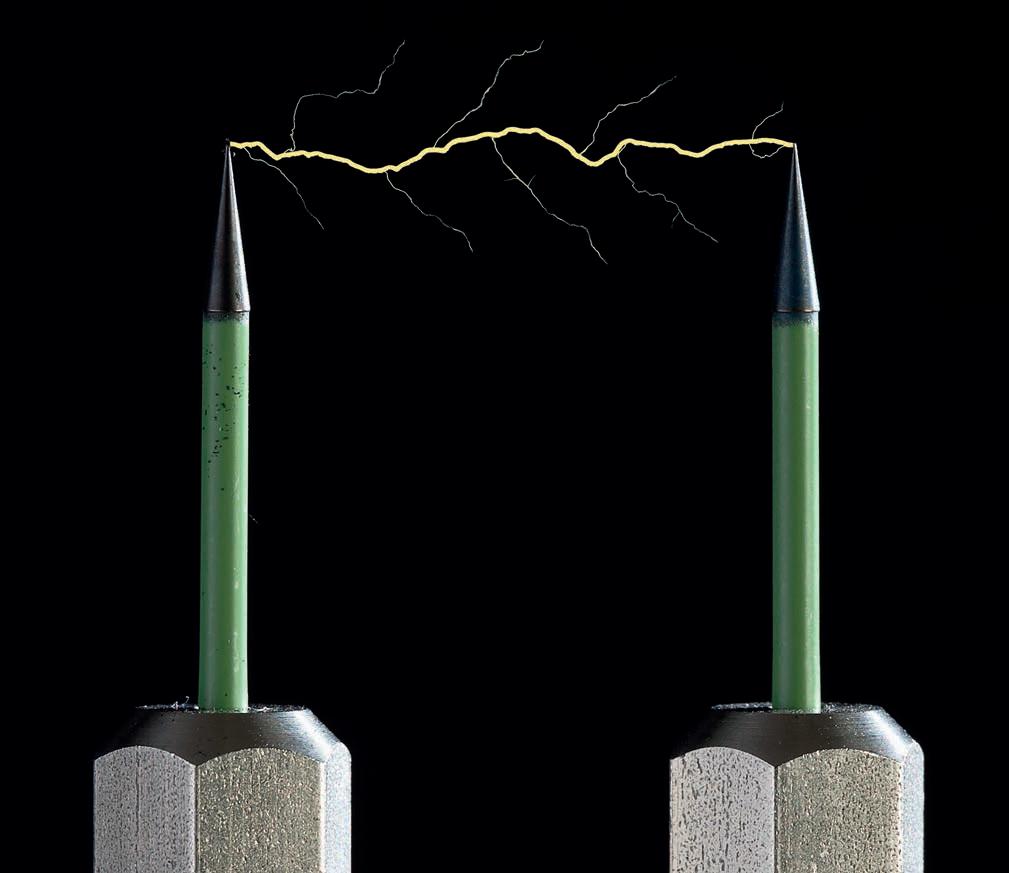

Einstech-Elektrode M 19 mit isolierten Elektrodenspitzen (60 mm) zur Messung fertig verputzter Wärmedämmverbundsysteme

Paket-Angebote siehe Seite 32

HYDROMETTE ®

BL A plus 2 in 1 Messverfahren Messgerät

Die Hydromette® BL A plus vereint die hochpräzise Widerstandsmessmethode mit der zerstörungsfreien kapazitiven Messmethode in einem kompakten Messgerät. Sie eignet sich hervorragend zur Feuchtebestimmung von Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren. Das Gerät ist mit einem hochwertigen Messverstärker für präzise Messergebnisse sowie einem OLED-Display ausgestattet. Der neue ResCap-Modus kombiniert die Genauigkeit der Widerstandsmessung mit der einfachen Handhabung des kapazitiven Verfahrens. Dabei dient ein vorher gemessener Widerstandswert als Abgleich für die kapazitive Holzsorteneinstellung (der gleichen Holzart).

Eine Holzsortenauswahl zur automatischen Messwertkorrektur von über 300 Holzarten sowie eine manuell einstellbare Holztemperatur-Kompensation sind bei der Widerstandsmessung berücksichtigt.

Die kapazitive Messung ermöglicht schnelle, zerstörungsfreie Messungen (max. Holzstärke: 40 mm) ohne Einschlagen von Elektroden. Die Holzsorteneinstellung beinhaltet eine Auswahl von über 50 Holzarten. Grenzwerte können individuell eingestellt werden. Eine blinkende LED weist auf eine Überschreitung des eingestellten Grenzwertes hin.

MESSBEREICHE

n HOLZFEUCHTE widerstandsbasierte Messung

5 – 70 % (atro)

n HOLZFEUCHTE kapazitive Messung

5 – 45 % (atro)

EIGENSCHAFTEN

n Holzsortenkorrektur

widerstandsbasierte Messungen: über 300 Arten

kapazitive Messungen: über 50 Arten

n Zusätzliche Korrekturfunktion für raue oder d ünne Hölzer (10 - 20 mm) bei kapazitiven Messungen

n Holztemperatur-Kompensation erfolgt manuell

n ResCap-Modus

n Speicherung der 5 letzten Messwerte

n Optisches LED-Signal bei Grenzwertüberschreitung

n 185 [L] x 50 [B] x 30 mm [H]

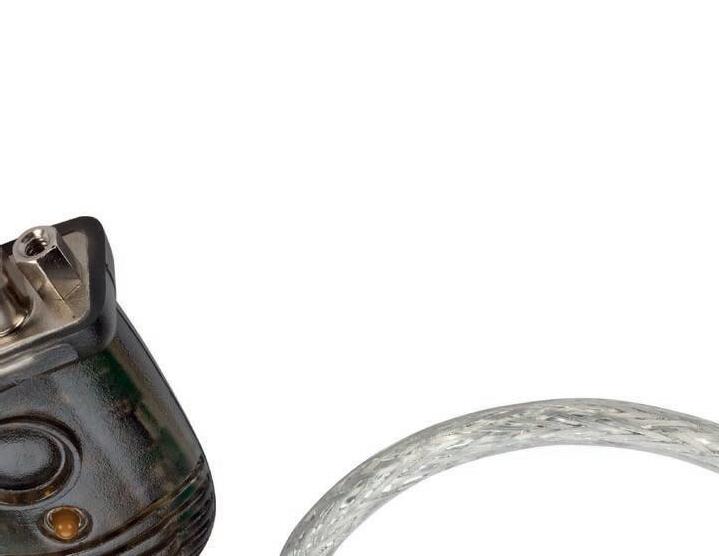

n USB-Schnittstelle: Firmware ist updatefähig

übe r Gann Dialog Pro

n Messwerte können in Chargen gespeichert

u nd in Gann Dialog Pro übertragen werden

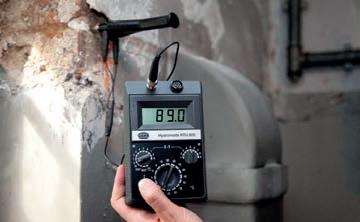

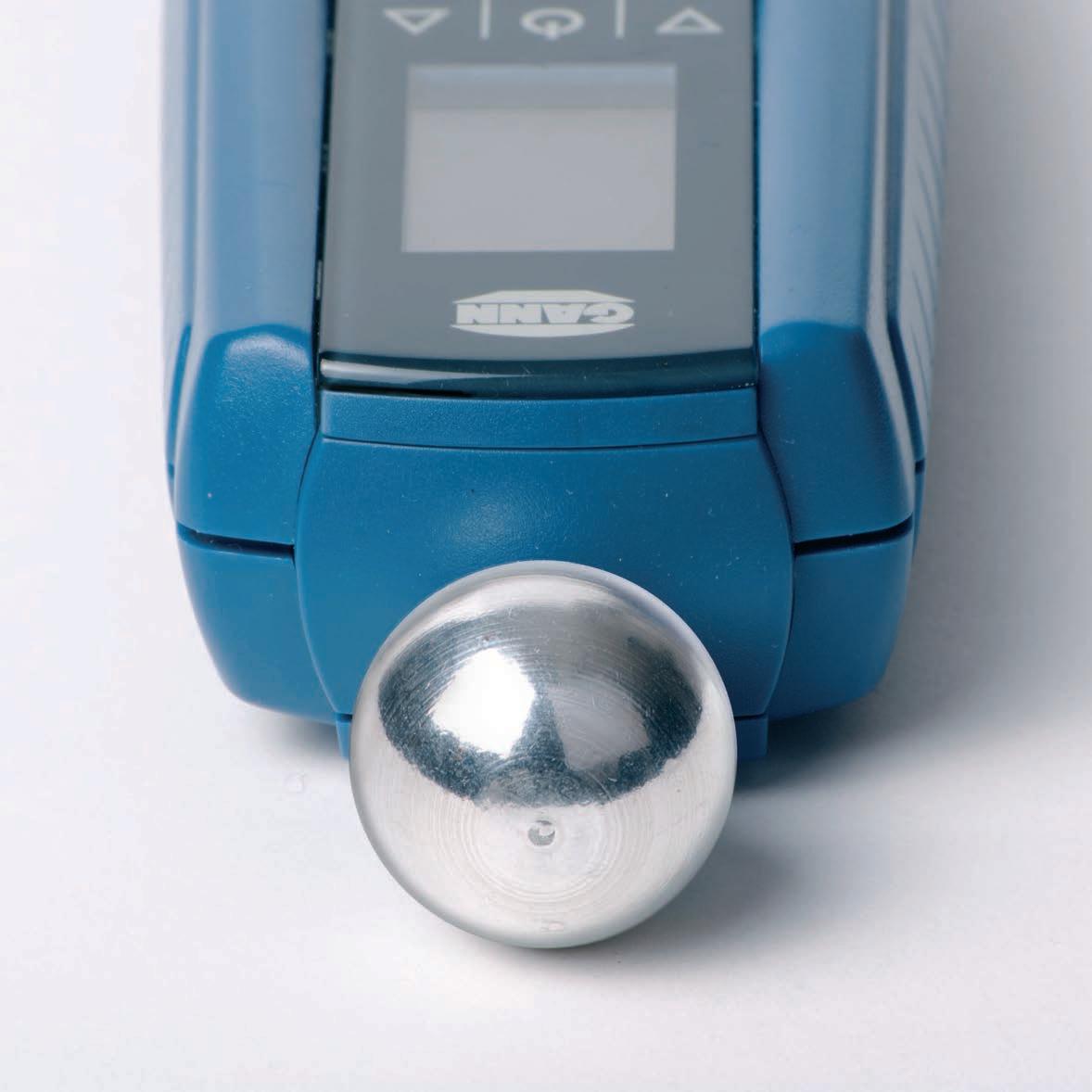

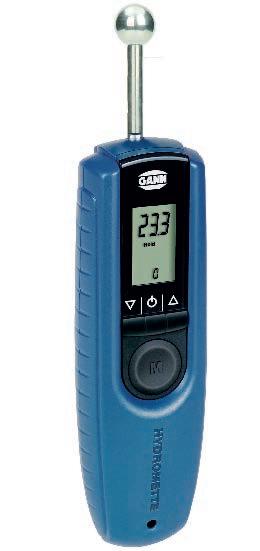

Zerstörungsfreie Messung mittels punktueller Auflage [LED-Signal bei Grenzwertüberschreitung]

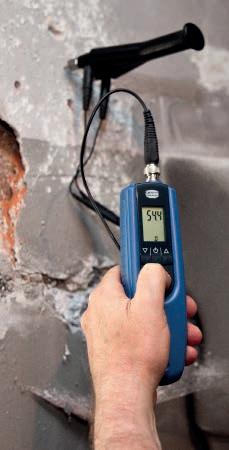

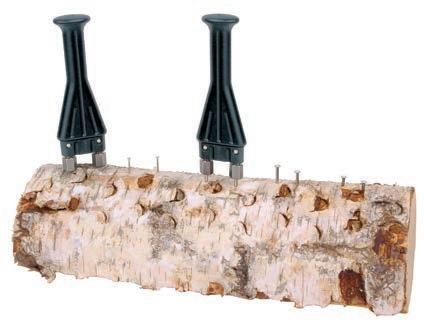

Widerstandsbasierte Feuchtemessung mit einer Ramm-Elektrode M 18 in Hartholz

HYDROMETTE ®

BL E

Die BL E ist ein elektronisches Dreifach-Messgerät für Holzfeuchte, Baufeuchte und Temperatur. Es ermöglicht Präzisionsmessungen von Holz-, Bau-, Isolier- und Dämmstoffen nach dem Widerstands-Messprinzip.

Mit dem Holzfeuchte-Messkreis können Schnittholz (bis 180 mm Stärke), Spanplatten und Parkett gemessen werden.

Das Gerät besitzt eine Materialumschaltung zur automatischen Messwertkorrektur von 23 Bau-, Isolier- und Dämmstoffen, wie z. B. Estriche, Mörtel, Putze, Beton, Ziegel und diverse Dämmstoffe.

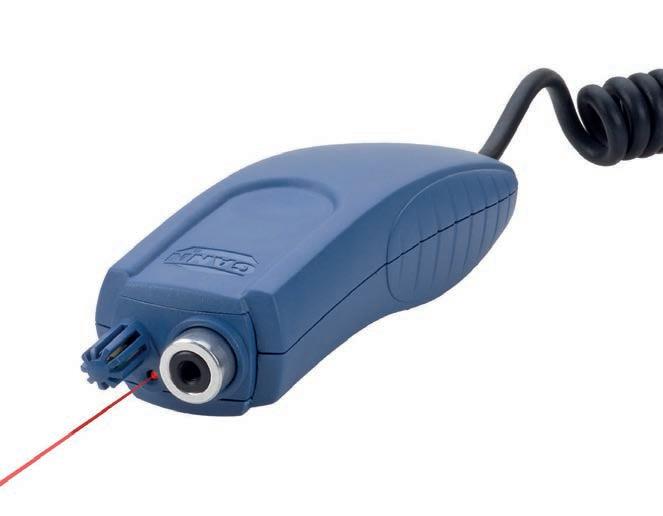

Der Anschluss einer Aktiv-Elektrode B 55 BL ermöglicht die zerstörungsfreie Feuchtemessung und -indikation in Decken, Wänden, Böden und sonstigen Baustoffen.

MESSBEREICH

n HOLZFEUCHTE

5,5 – 58 %* (atro) *holzsortenabhängig n BAUFEUCHTE

0 – 20 0 Digits (Scanbereich)

0 ,1 – 42,2 Gew.-%* bzw.

0 ,1 – 9,6 CM-%* *baustoffabhängig

2,3 – 87 Digits (widerstandsbasierter Scanbereich)

Dämm- und Isolierstoffe:

0 ,7 – 60 Gew.-%

n TEMPERATUR

-50 bis +350 °C

je nach Pt 100-Fühler

ANWENDUNG

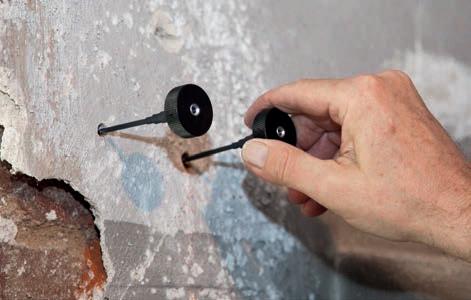

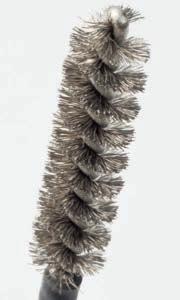

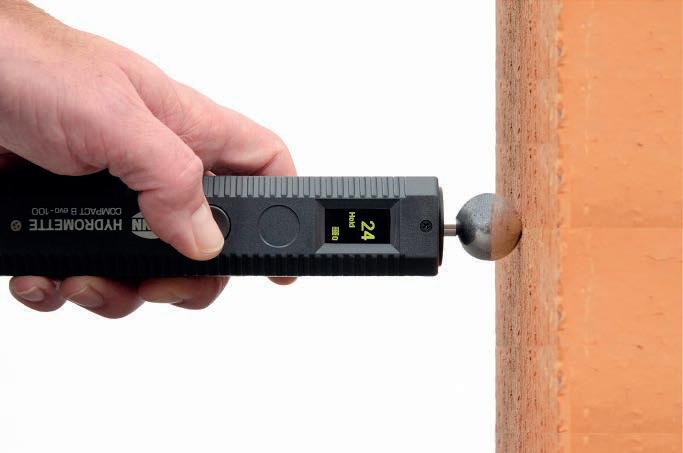

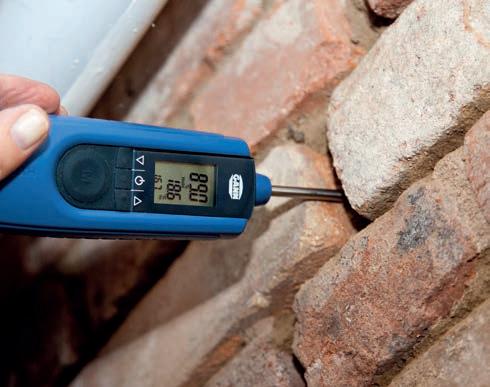

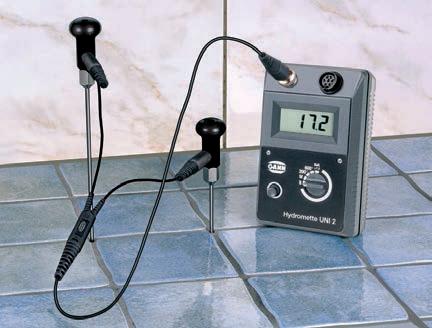

Messung der Baufeuchte in Ziegelsteinen mit einem Bürsten-Elektrodenpaar M 25-100

EIGENSCHAFTEN

n Direkte Anzeige der Holz- bzw. Baufeuchte in Gew.-% bzw. in CM-% bei widerstandsbasierten Messungen über die 3-zeilige LCDA nzeige, Auflösung: 0,1 % bzw. 0,1° C;

n Scan-Modus beim Anschluss einer B 55 BL liefert Digit-Werte zwischen 1 und 200

n Zweifach-Holzsortenkorrektur

n Schnelle Messung der Feuchtigkeit in abgebundenen Baustoffen durch das kapazitive Hochfrequenz-Messverfahren mit Hilfe einer A ktiv-Elektrode B 55 BL

n Präzision bei der Temperaturmessung durch P t 100-Messwiderstände in 4-Leiter-Technik

n Speicherung der 5 zuletzt erfassten Messwerte

n 185 mm [L]

ANWENDUNG

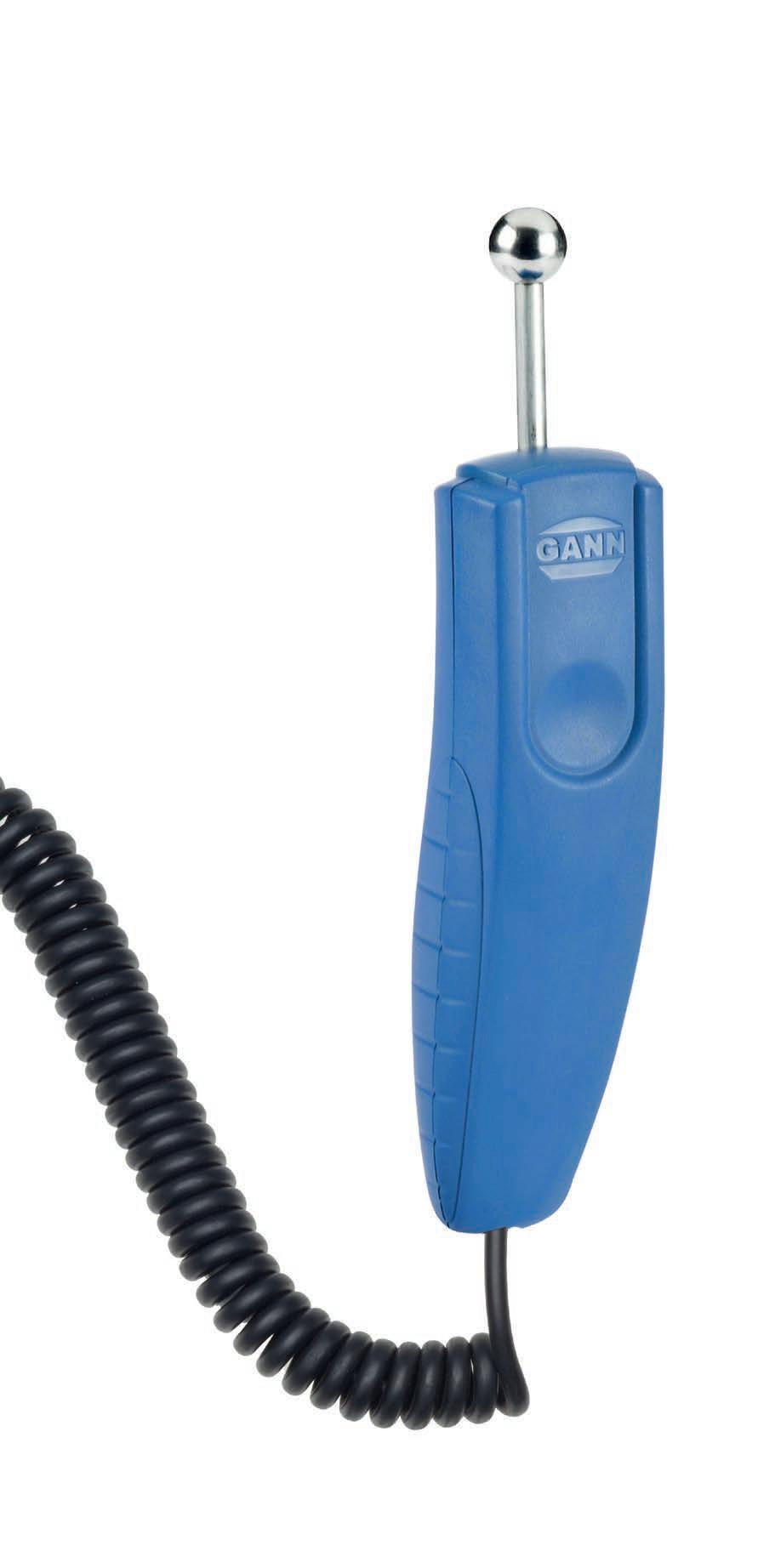

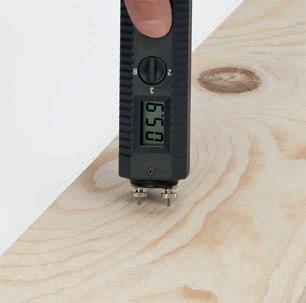

Messung der Putzfeuchte oder der Holzfeuchte mit einer M 20-Elektrode

ZUBEHÖR-INFOBOX

HYDROMETTE ®

BL UNI 11

Die BL UNI 11 ist ein elektronisches, universelles Dreifach-Messgerät, an das zahlreiche GANN-Elektroden der blauen Geräteserie & TFSticks angeschlossen werden können. Durch die verwendete Auto-Sensor-Technologie erkennt die Hydromette ® automatisch die angeschlossene Elektrode und passt die Displayanzeige an den jeweiligen Sensortyp an. Sind ein TF-Stick (entweder direkt oder mit dem Messkabel MK 18) und eine Aktiv-Elektrode (z.B. B 55 BL) gleichzeitig angeschlossen, werden nur die gemessenen Werte des TF-Sticks angezeigt.

RELATIVE LUFTFEUCHTE

TAUPUNKTTEMPERATUR LUFTTEMPERATUR

DETAILANSICHT DISPLAY

MESSBEREICHE

Die Hydromette ® beherrscht die Messbereiche der jeweils angeschlossenen BL-Elektrode / des TF-Sticks.

EIGENSCHAFTEN

n Gleichzeitige Anzeige von drei Messwerten über die 3-zeilige LCD-Anzeige sowie direkte Anzeige der Baufeuchte in Gew.-% und in CM-%; Auflösung: 0,1 % bzw. 0,1° C

n Schnelle Messung der Feuchtigkeit in abgebundenen Baustoffen durch das kapazitive Hochfrequenz- Messverfahren

n Hohe Genauigkeit bei der Temperaturmessung durch Platin-Messwiderstände Pt100 in 4-Leiter-Technik

n Akustische Alarmfunktion bei Überschreitung eines benutzerde finierten Grenzwertes (mit B 55 BL) oder Intervall-Warnsignal bei Taupunkt-Grenzbereichen (mit TF-IR BL)

n USB-Schnittstelle: Firmware ist updatefähig über Gann Dialog Pro

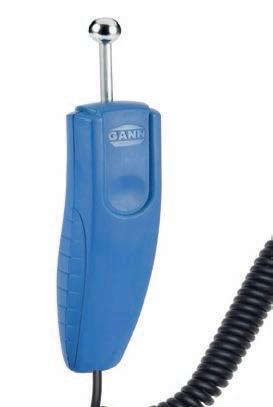

ELEKTRODE B 55 BL

BLAUE GERÄTESERIE

REL. LUFTFEUCHTE

LUFTTEMPERATUR

HOLZFEUCHTEGLEICHGEWICHT

TF-STICKS

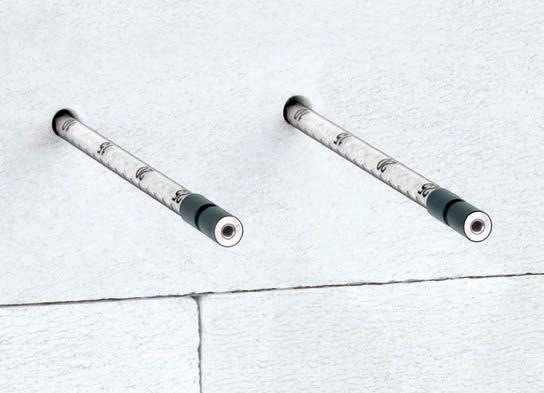

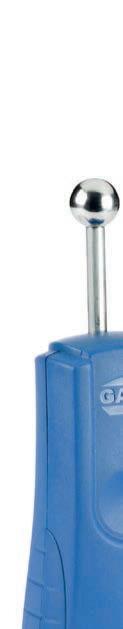

Zerstörungsfreie Feuchtemessung und Feuchteindikation in Decken, Wänden, Böden und sonstigen Baustoffen bzw. festen Materialien.

MESSBEREICH

n BAUFEUCHTE

0 – 20 0 Digits (Scanbereich)

0,1 – 11 Gew.-%* bzw.

0,1 – 10 CM-%*

*baustoffabhängig

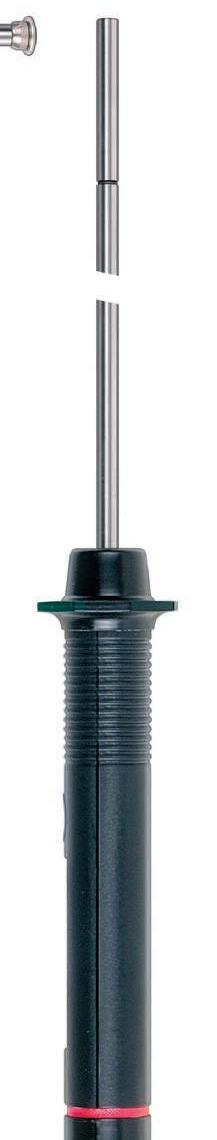

ELEKTRODE TF-IR BL 31013100

Kombi-Elektrode, mit der gleichzeitig KlimaMessungen (Luftfeuchte und -temperatur) sowie Infrarot-Oberflächentemperatur Messungen durchgeführt werden können.

n Die Kombination der verschiedenen Messverfahren ermöglicht eine schnelle und sichere Beurteilung von Taupunkt-Unterschreitungen

n Mit akustischem Intervall-Signal

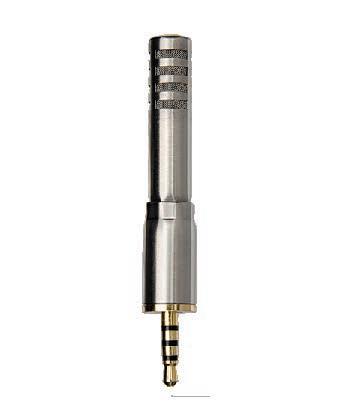

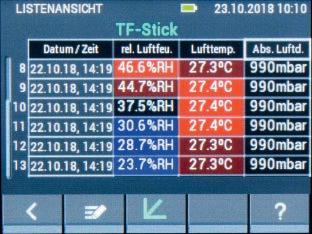

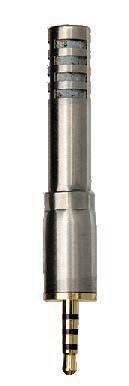

Die TF-Sticks dienen zur Messung von Temperatur und Luftfeuchte für viele Anwendungsgebiete, (z.B. Wohnraumüberwachung, Klimatechnik, Druckereien, Lagerhallen, Museen). Es gibt 3 verschiedene TF-Sticks, die sich durch verschiedene Filtertypen zum Schutz gegen Staub & Nässe unterscheiden.

MESSBEREICHE

n LUFTFEUCHTE n LUFTTEMPERATUR

0 – 100 % r.F.

± 1,8 r.F.

-20 bis +80 °C

± 0,3 (10 – 90 % r.F.) (*) (0 bis +60 °C)(*)

MESSBEREICH

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n LUFTTEMPERATUR

-20 bis +80 °C, ± 0,3 °C (0 bis +60 °C)

n INFRAROTMESSBEREICH

- 4 0 bis +380 °C bei ± 0,5 °C (0 bis 60 °C), Umgebungstemperatur 0 bis 50 °C (*)

LUFTFEUCHTE

LUFTTEMPERATUR

OBERFLÄCHEN-TEMPERATUR

Details Seite 80/81

HYDROMETTE

®

BL UNI 11

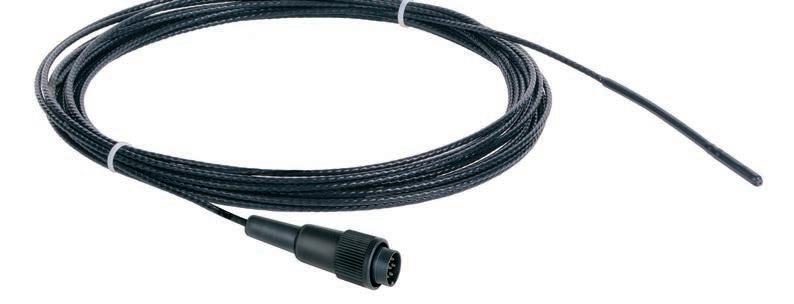

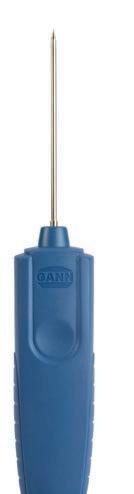

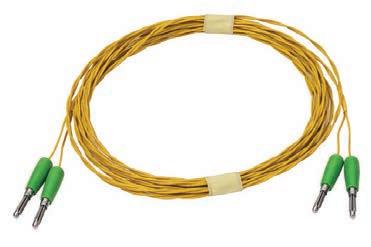

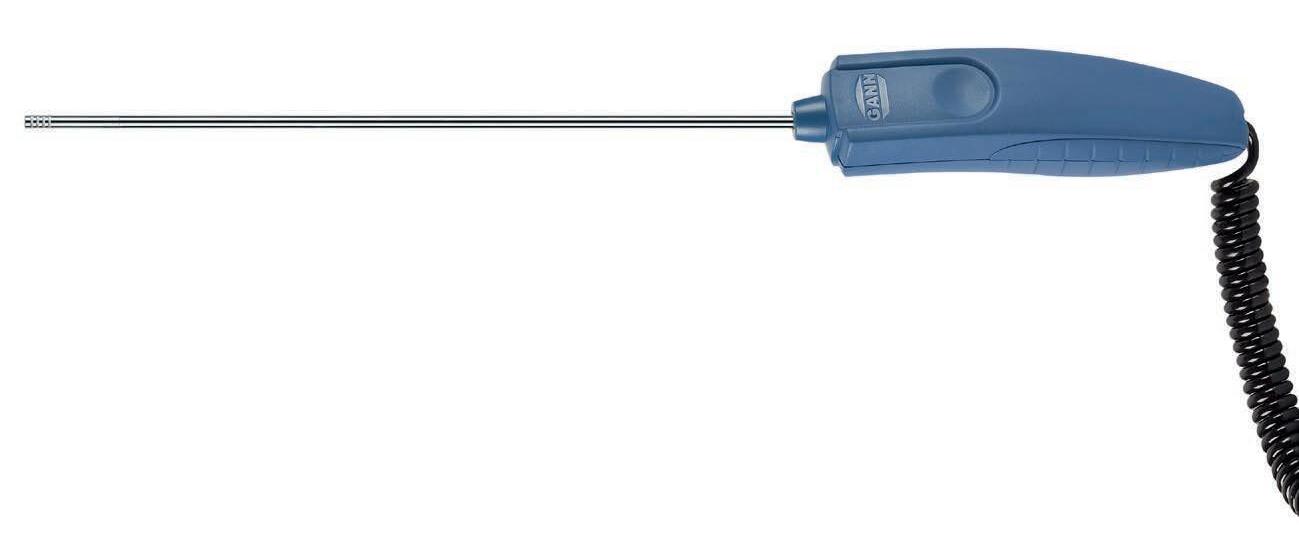

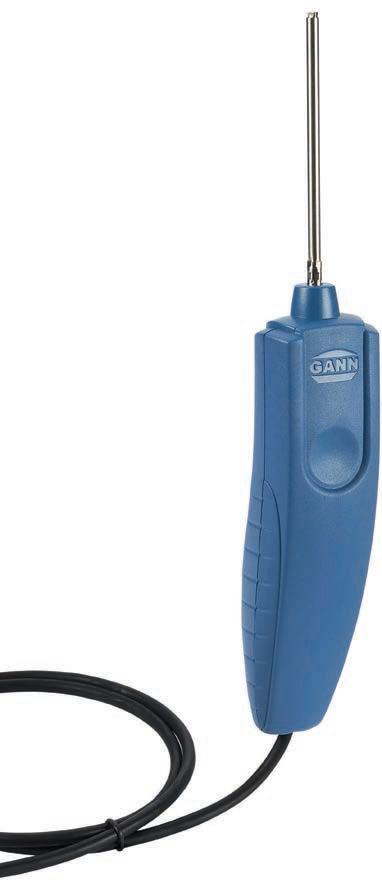

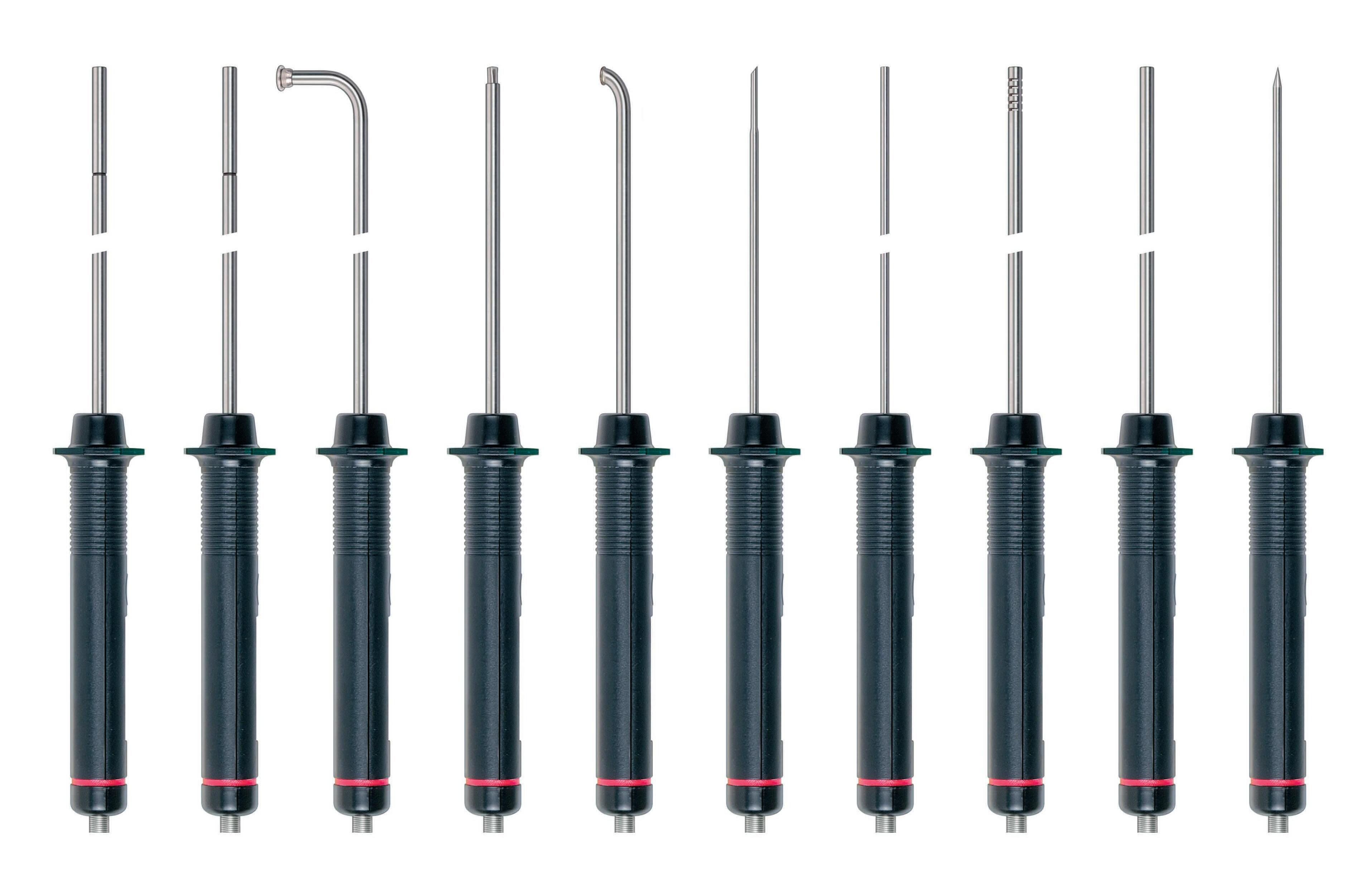

PT100-SENSOREN BL-TEMPERATURFÜHLER

in 4-Leiter-Technologie mit integriertem Mikroprozessor

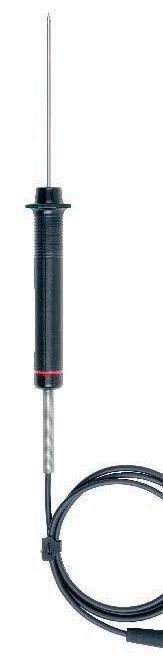

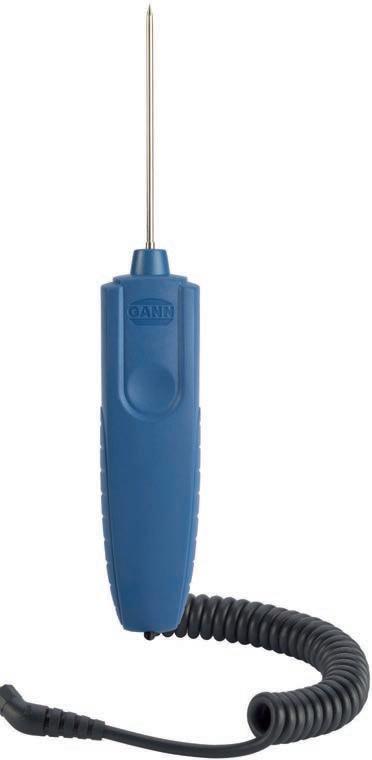

OBERFLÄCHEN-TEMPERATURFÜHLER

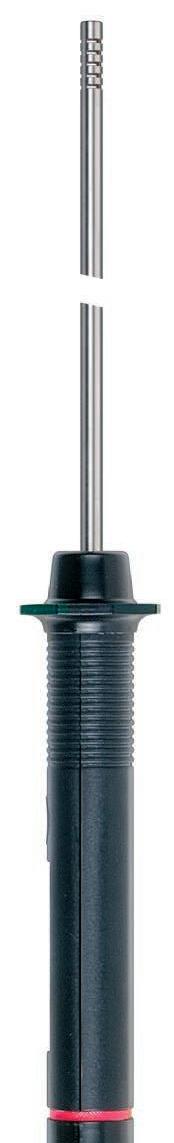

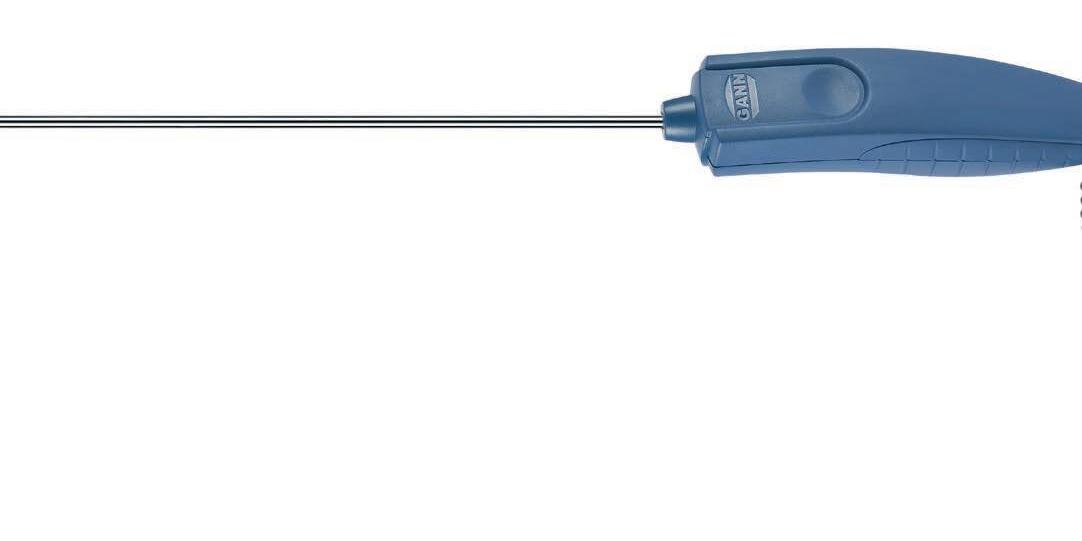

OT 100 BL 31013170

Gefedert gelagerte Fühlerspitze mit thermischer Trennung und daraus resultierender optimierter Messwerterfassung, z.B. an massiven Wandoberflächen; Fühlerrohr: 110 mm [L], 5 mm [Ø]

MESSBEREICH

n TEMPERATUR

-5 0 bis +250 °C

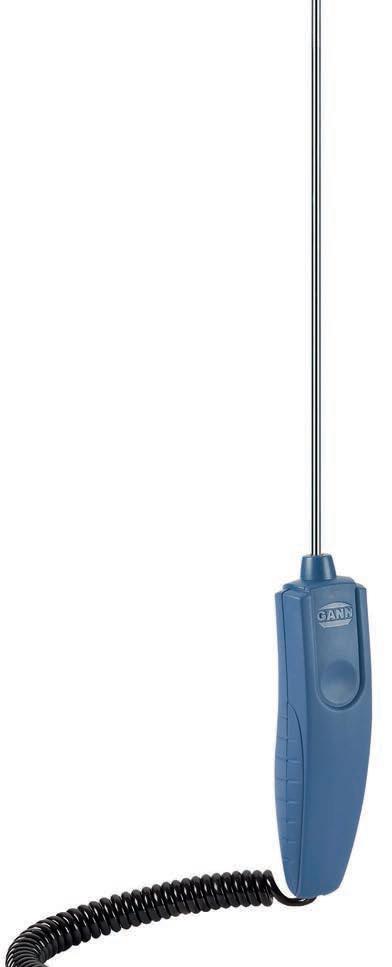

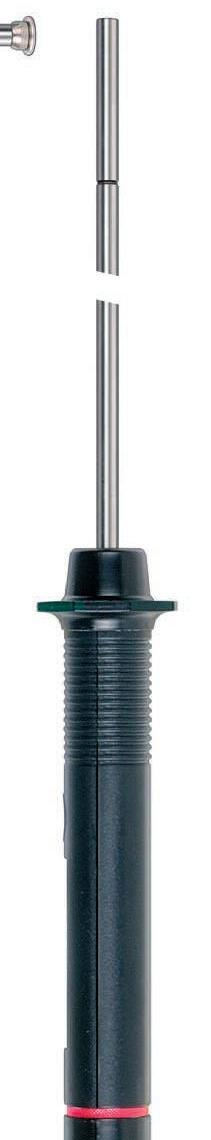

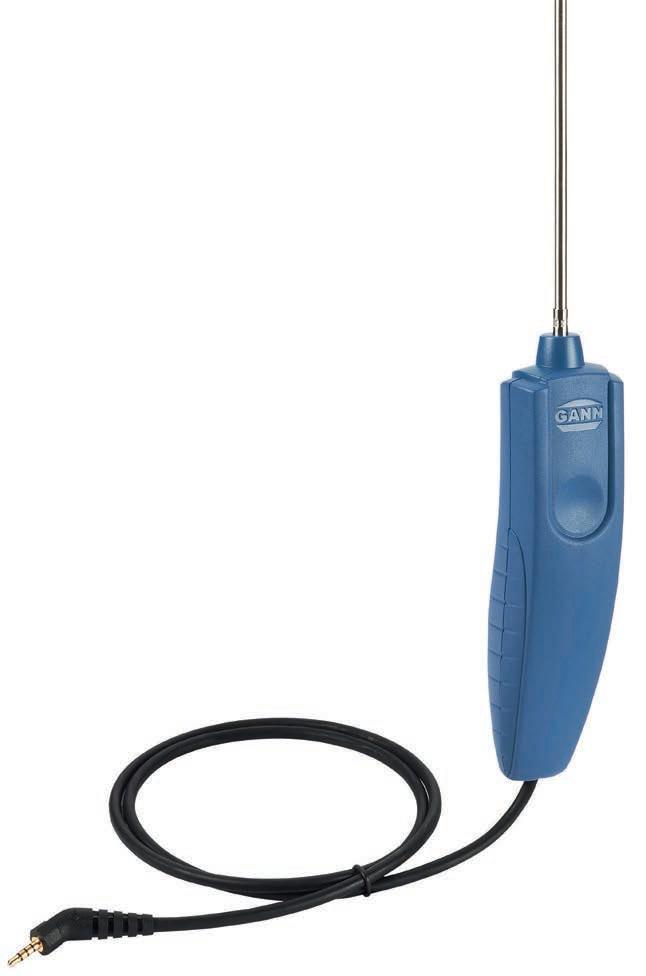

EINSTECH-TEMPERATURFÜHLER

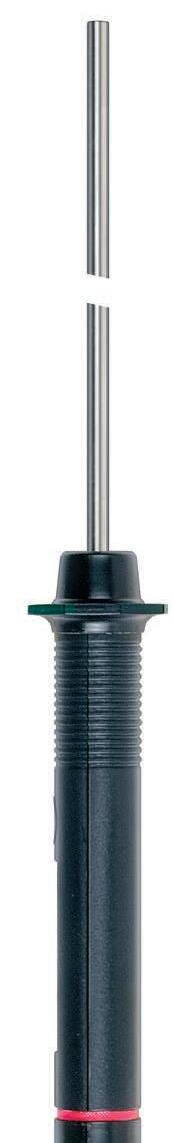

ET 10 BL 31013165

Für Messungen in Feststoffen, Schüttgütern, Flüssigkeiten; Fühlerrohr: 100 mm [L], 3 mm [Ø]

MESSBEREICH

n TEMPERATUR

-5 0 bis +250 °C

TAUCH-/RAUCHGAS-TEMPERATURFÜHLER

TT 40 BL 31013180

Robuster Tauch- und Rauchgasfühler zur Tempe ratumessung von Flüssigkeiten oder zähflüssigen Materialien; Fühlerrohr: 380 mm [L], 5 mm [Ø]

MESSBEREICH

n TEMPERATUR

-5 0 bis +350 °C

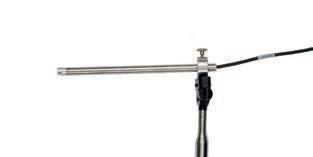

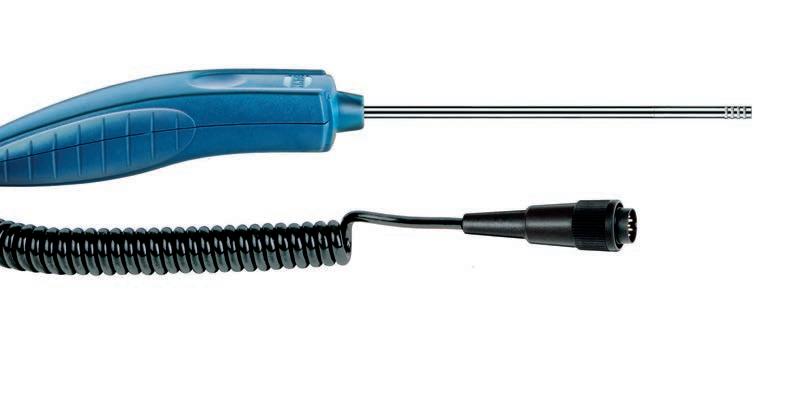

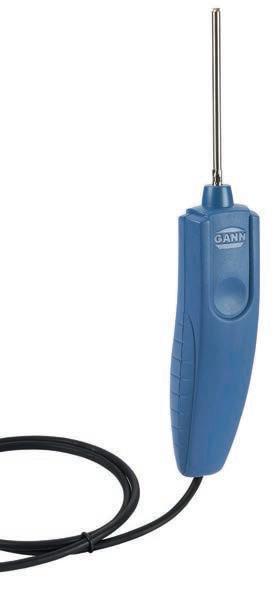

SPEZIALSONDEN DER RH-T 37-FAMILIE

Für Luftfeuchte- und Lufttemperaturmessung, besonders für Messungen in Schüttgütern und Feststoffen (z.B. Mauerwerk oder Estriche) geeignet.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*) n TEMPERATUR

-20 bis +80 °C

± 0,3 °C (0 bis +60 °C) (*) (*) = Sensor-Genauigkeit je nach Sensortyp n BAUFEUCHTE mittels Sorptionsisothermen

Baustoffe:

0 ,1 – 15,5 Gew.-%*

Dämm- und Isolierstoffe:

0,6 – 99,9 Gew.-%*

Holz:

2,7 – 27,3 Gew.-%* *materialabhängig

REL. LUFTFEUCHTE LUFTTEMPERATUR

RH-T 37 BL 160 31013140

Fühlerrohr: 165 [L] x 5,5 mm [Ø]

RH-T 37 BL 320 31013141

Fühlerrohr: 320 [L] x 5,5 mm [Ø]

BLAUE GERÄTESERIE

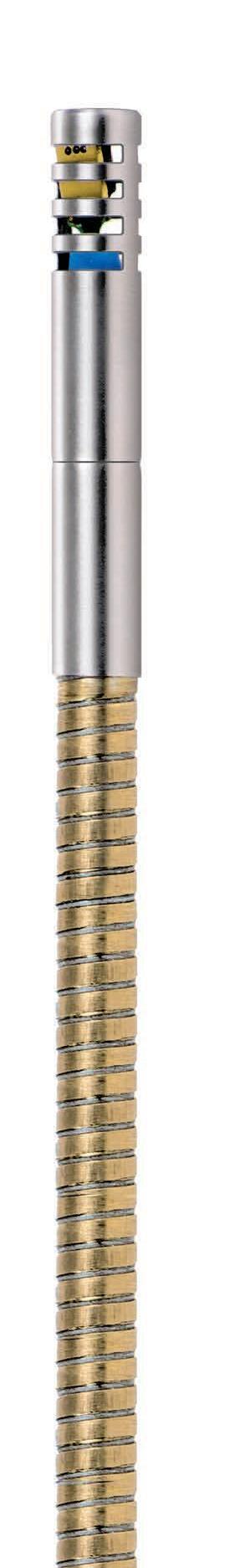

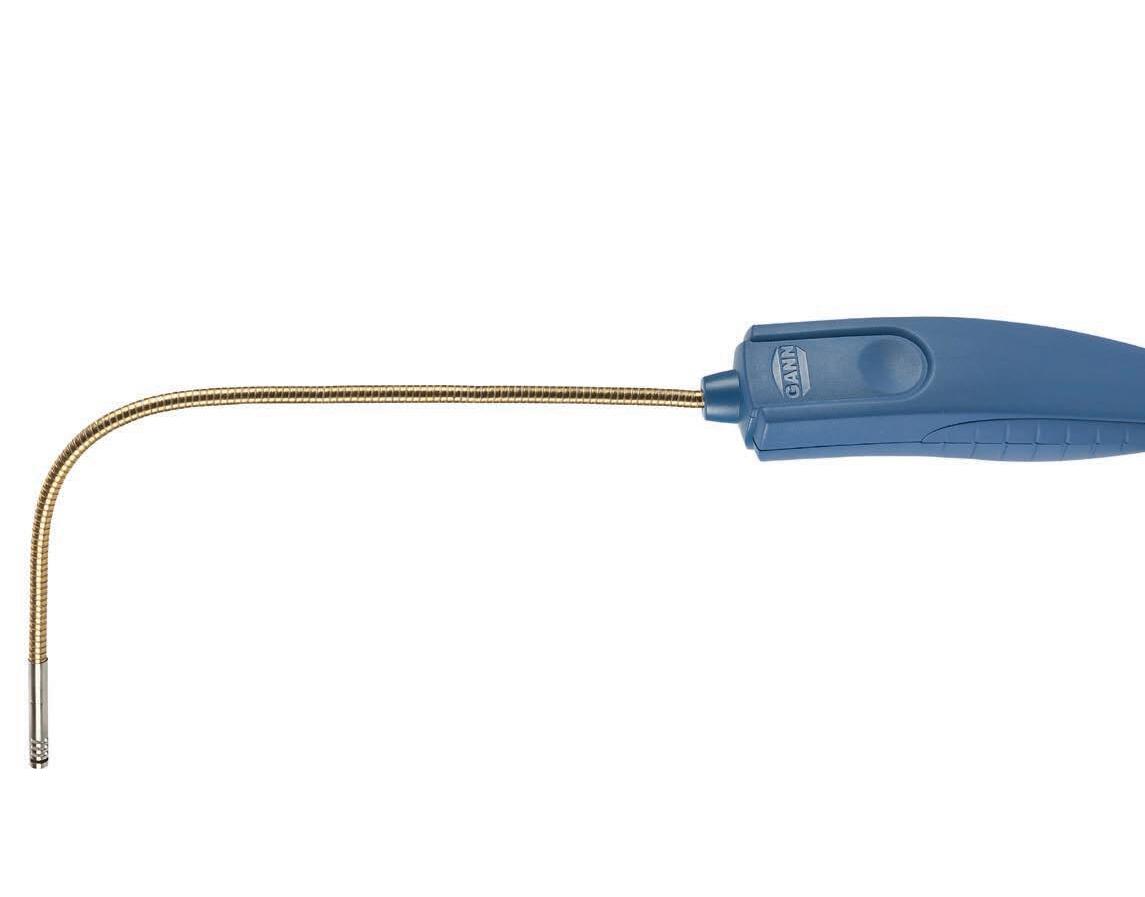

RH-T 37 BL FLEX 250

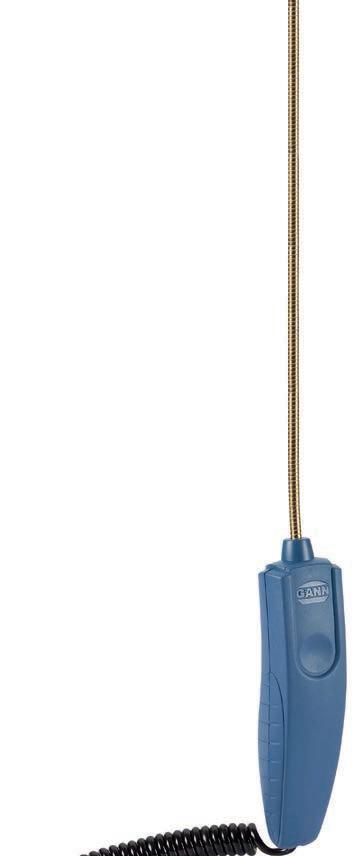

Dünnes flexibles Fühlerrohr (»Schwanenhals«) zur Messung an schwer zugänglichen Stellen

Fühlerrohr: 250 [L] x 6,5 mm [Ø]

RH-T 37 BL FLEX 350 31013143

Fühlerrohr: 350 [L] x 6,5 mm [Ø]

BASISGERÄT

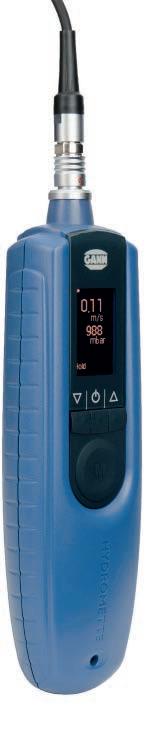

BL LG 17

Strömungsmessung Luftgeschwindigkeit

Das Anemometer BL LG 17 ist ein hochpräzises Luftgeschwindigkeitsmessgerät zur Messung auch kleinster Luftströmungen für viele Anwendungsbereiche, z.B. Wohnraumüberwachung, Klimatechnik, Blower-Door-Test, Laminar-Flow-Kontrolle etc. Das Basisgerät BL LG 17 wird mit der Luftgeschwindigkeitselektrode LG-25 BL und einem Teleskophandgriff ausgeliefert, welcher das Erreichen schwer zugänglicher Stellen ermöglicht. Die Elektrode kann auch auf klassische Fotostative geschraubt werden, um Langzeitmessungen durchzuführen. Mit dem OLED-Display können gleichzeitig Luftgeschwindigkeit und Luftdruck angezeigt oder ein Linien- oder Balken-Diagramm dargestellt werden.

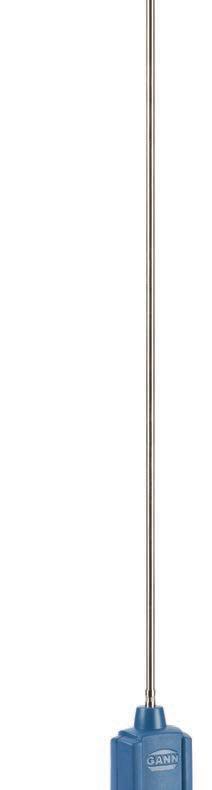

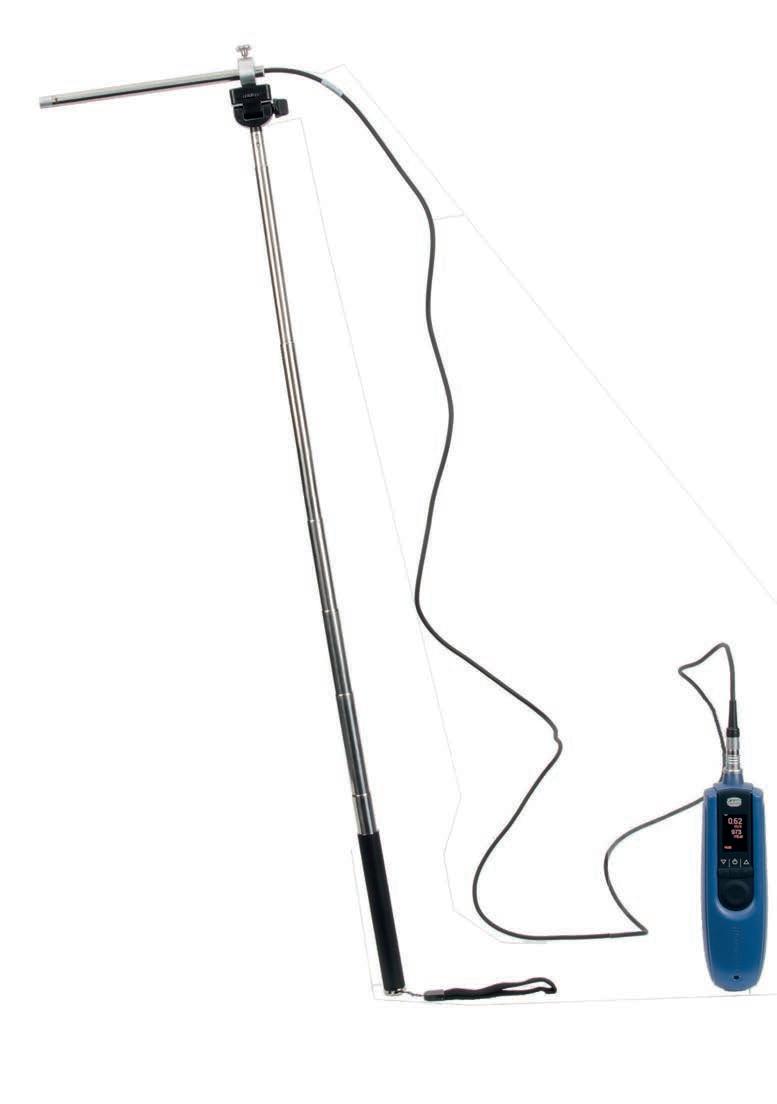

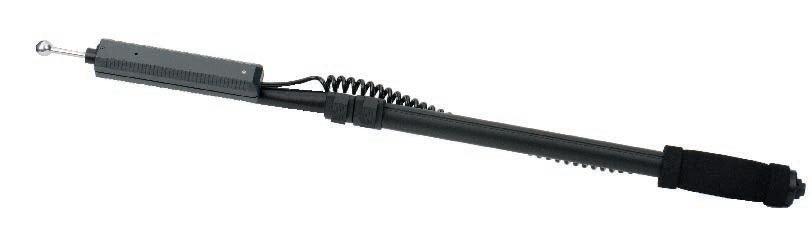

Die Luftgeschwindigkeitselektrode LG-25 BL ist für Anwendungen innerhalb geschlossener Räume konzipiert.

MESSBEREICH

n LUFTGESCHWINDIGKEIT

-2,50 bis +2,50 m/s

± 3 % vom Messwert

+ 2 % vom Messbereichsende; min. ± 0,05 m/s (*)

n LUFTDRUCK

3 00 bis 1100 mbar

± 1 m bar (*)

(*) = Sensor-Genauigkeit

DETAILANSICHT

Luftgeschwindigkeitselektrode LG-25 BL

EIGENSCHAFTEN

n Anzeige der Luftgeschwindigkeit in m/s

n Anzeige des absoluten Luftdrucks in mbar

n Messungen des Volumenstroms: k reisförmig oder rechteckig

n Luftgeschwindigkeitsanzeige auch als L inien- oder Balken-Diagramm

n Auslieferung mit praktischem Teleskophandgriff

n Speicherung der 5 zuletzt erfassten Messwerte

n Länge des Sensors: 200 mm [L]

Messaufgabe wird von der Hydromette ® unterstützt –das entsprechende Zubehör ist im Paket enthalten (Kurzbezeichnung unter dem Symbol)

Messaufgabe wird von der Hydromette ® unterstützt –jedoch ist in dieser Paket-Variante kein entsprechendes Zubehör enthalten

Messaufgabe wird von der Hydromette® nicht unterstützt

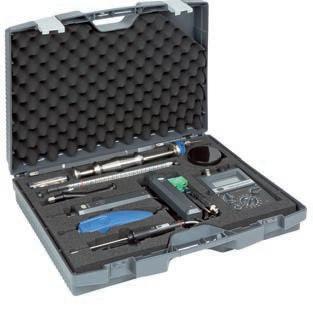

PAKET-ANGEBOTE

BL H 40 | HT 70 | BL H 42 | BL A plus

BL H 40 -PAKETE

BESTELL-NR 30012100

Seite 18

BESTELL-NR 30012105

BL HT 70 -PAKETE

BESTELL-NR 30012250

Seite 19

BESTELL-NR 30012255

BL H 42-PAKETE

BESTELL-NR 30012111

BL A plus-PAKETE

Seite 20

BESTELL-NR 30012112

BESTELL-NR 30012113

inkl. Messung von Holzfaserdämmstoffen

Seite 22

BESTELL-NR 30012201 BESTELL-NR 30012202

PAKET-ANGEBOTE

BL E | BL UNI 11 | BL LG 17

Seite 24

BL E -PAKETE

BESTELL-NR 30012300 BESTELL-NR 30012301

BESTELL-NR 30012302

BESTELL-NR 30012303

BL UNI 11-PAKETE

BESTELL-NR 30011441 BESTELL-NR 30011442

BESTELL-NR 30011443 Seite 26

BL LG 17-PAKET

BESTELL-NR 30012121

Seite 30

HYDROMETTE ®

CH 17

Die Hydromette ® CH 17 ist ein multifunktionales Messgerät zur Erfassung von Holz-, Bau- und Luftfeuchte sowie Temperatur und Luftgeschwindigkeit.

Das robuste Touch-Display ermöglicht in Verbindung mit modernen Auswertungs- und Speichermöglichkeiten eine völlig neue Optionsvielfalt.

Im Bereich der Holzfeuchte-Messung werden je nach Holzstärke und -beschaffenheit verschiedene Widerstandsmesselektroden verwendet. Somit sind Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Span- und OSB-Platten, Furnieren, Hackschnitzeln und ähnlichen Schüttgütern möglich. Die automatische Temperaturkompensation korrigiert Messwerte abhängig von der Holztemperatur. Für die zerstörungsfreie Feuchtemessung von Baustoffen (z.B. Estriche, Mörtel, Putze, Beton, Ziegel, Isolier- und Dämmstoffe) wird das kapazitive Messverfahren eingesetzt. Die zeitsparende Anwendungsweise eignet sich optimal für das Ermitteln von Leckagen oder für die Überwachung von Abtrocknungsprozessen in

Neubauten oder bei Sanierungsarbeiten. Zur Erstellung von exakten Feuchtigkeitsprofilen und für Tiefenmessungen in Baustoffen stehen spezielle Widerstandsmesselektroden für die verschiedenen Anwendungszwecke zur Verfügung.

Luftfeuchte und Lufttemperatur werden mit den Sonden der Serie RF-T und RH-T erfasst, die mit hochwertigen Sensoren ausgestattet sind.

Neben der Lufttemperatur können Oberflächentemperaturen (auf Pt100- oder InfrarotBasis) und Materialtemperaturen (ebenfalls auf Pt100-Basis) gemessen werden.

Mit den verschiedenen Auswertungs- und Speichermöglichkeiten (besonders in Verbindung mit der Software GANN Dialog Pro) ist das Gerät z.B. für Sachverständige eine unverzichtbare Hilfe. Aber auch allen anderen Berufsgruppen aus der Baubranche bietet die Hydromette ® CH 17 optimale Unterstützung, da sie vielfältigste Anforderungen abdeckt.

HIGHLIGHTS & EIGENSCHAFTEN

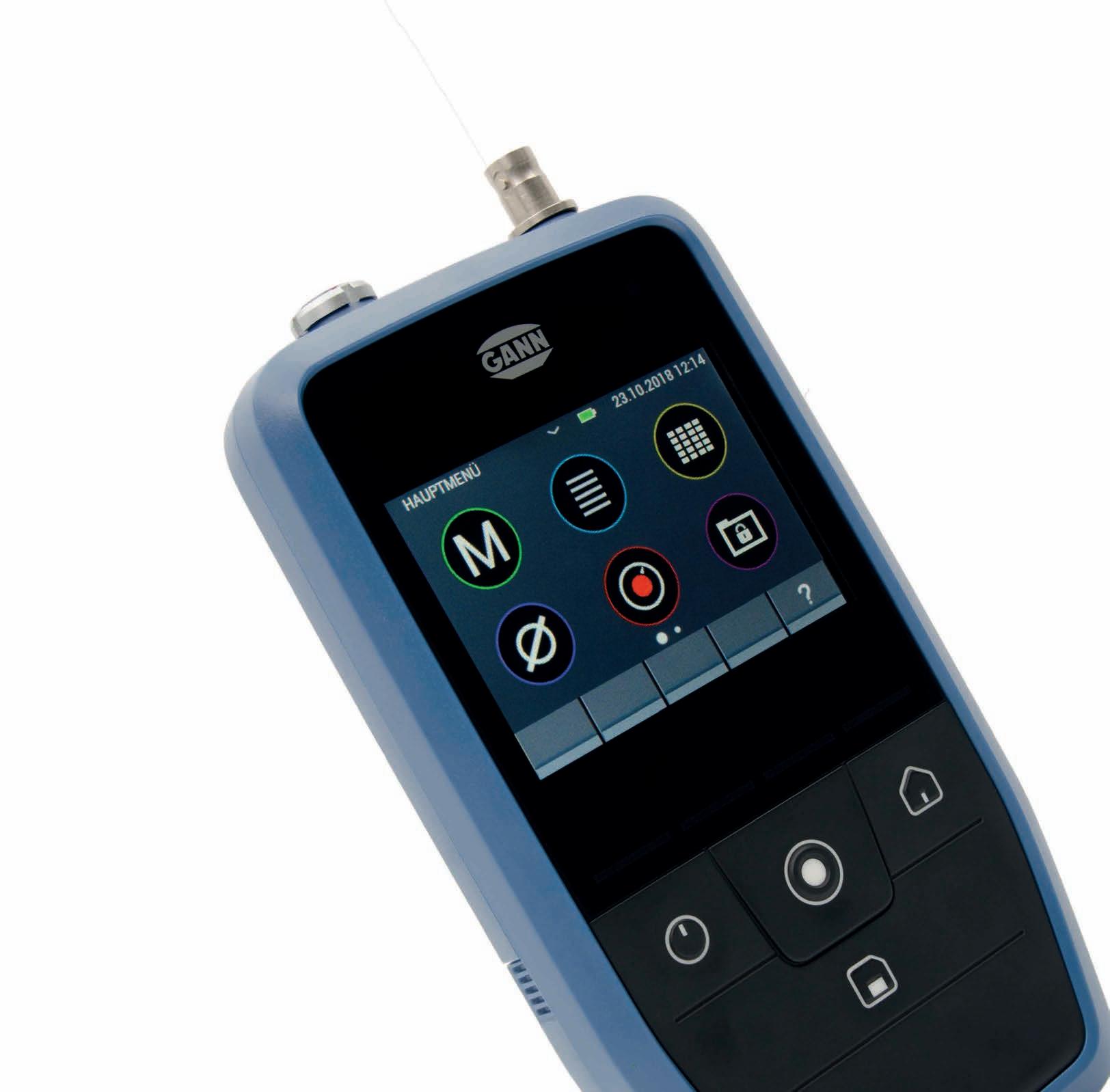

n 3,5“ TFT-Farbdisplay (Auflösung: 320 x 240 Pixel)

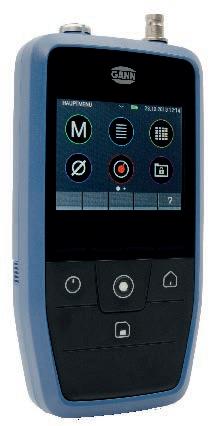

n Modernes Bedienkonzept: Bedienung über kapazitive Toucheingabe sowie haptische Silikon-Tasten

n Status-LEDs zeigen die verschiedenen Gerätezustände an,

z.B. Messmodus, Standby, ...

n Multifunktionsgerät zur Anwendung im Bereich Baufeuchte, Holzfeuchte, K lima und Luftströmung

n Lautsprecher

n Mini-USB-Anschluss

n Micro-SD-Kartenslot zur Nutzung einer externen Speicherkarte

MESSBEREICHE

n HOLZFEUCHTE

4 – 100 %* (atro)

*holzsortenabhängig

n BAUFEUCHTE

kapazitiveMessung

0 – 20 0 Digits (Scanbereich)

0 ,3 – 8,5 Gew.-%* bzw.

0 ,3 – 6,5 CM-%*

Modernes Bedienkonzept

WiderstandsbasierteMessung

0 ,3 – 25,0 Gew.-%* bzw.

0 ,3 – 12,0 CM-%*

Sorptionsisothermen

Baustoffe:

0 ,1 – 15,5 Gew.-%*

Dämm- und Isolierstoffe:

0,6 – 99,9 Gew.-%*

Holz:

2,7 – 27,3 Gew.-%* *materialabhängig

n Integrierter Sensor zur Messung des absoluten Luftdrucks

n Kontextsensitive Hilfefunktion

n Screenshot-Funktion (Advanced-Version)

n Individuelle Kennlinien für 250 Holzarten und für über 20 Baustoffarten

n Verarbeitung & Auswertung der Messdaten über die neue GANN Dialog Pro Software

n Stromversorgung: 6 x 1,5 V AA-Batterien oder externe Stromversorgung über USB (Anschluss einer Powerbank möglich)

n Erfüllt die Anforderungen der EN 14080:2013 (Brettschichtholz, B alkenschichtholz) und EN 15497:2014 (Keilgezinktes Vollholz)

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0,3 °C (0 bis +60 °C) (*)

n Infrarot-Messbereich

- 40 bis +380,0 °C

± 0,5 °C (0 bis +60 °C) (*)

Die Hydromette ® CH 17 wird über ihr kapazitives Display sowie über haptische Tasten bedient.

Software-Updates über das Internet

n LUFTGESCHWINDIGKEIT

-2,50 bis +2,50 m/s

± 3 % vom Messwert +2 % vom Messbereichsende; min. ± 0,05 m/s (*)

(*) = Sensor-Genauigkeit

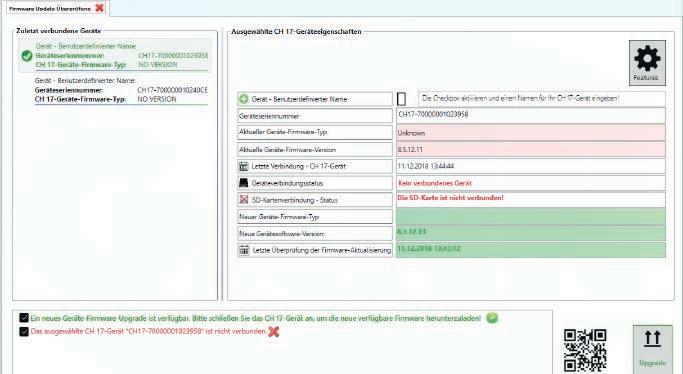

Die Gerätesoftware kann mit Hilfe des PC-Programms GANN Dialog Pro aktualisiert werden, um einerseits neue Funktionen im Gerät freizuschalten, oder um andererseits Service-Patches zu installieren.

Verschiedene Software-Lizenzen

Für die Hydromette ® CH 17 sind verschiedene Software-Lizenzen erhältlich. Diese unterscheiden sich im Funktionsumfang wie folgt:

Sprachauswahl

Einheitensysteme (metrisch/imperial)

Alarmwerte für Messgrößen

Basismessung

Listenmessung

Mittelwertmessung

Projekte und Chargen interner Speicher

Projekte und Chargen SD-Karte

Screenshot-Funktion

Rastermessung mit Richtungseinstellung

Datenlogger tabellarisch und graphisch

B asis Advanced

MESSFUNKTIONEN

Basismessung

Für einzelne Messungen ohne Projektzusammenhang. Im Beispiel erscheinen in der linken Hälfte des Displays Messdaten eines angeschlossenen TF-Sticks, rechts die Daten und Einstellungen einer Holzfeuchtemessung am Beispiel mitteleuropäischer Fichte.

Listenmessung

Messwerte können unkompliziert nacheinander abgespeichert werden (mit Datum und Uhrzeit). Die farbig hinterlegten Felder bieten zusätzliche Informationen (z.B. Min/Max).

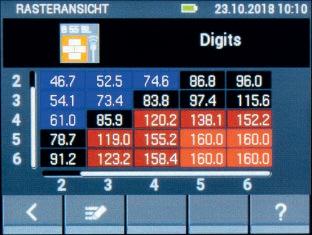

Rastermessung (nur mit ADVANCED-Lizenz nutzbar)

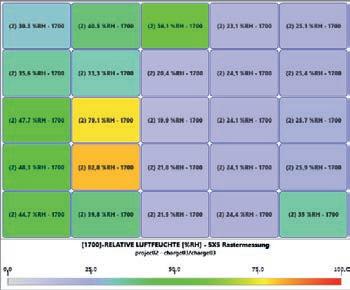

Die Hydromette ® CH 17 ermöglicht die Darstellung von variablen Messrastern (max. 10x10). Abweichungen vom Mittelwert werden dabei farbig dargestellt.

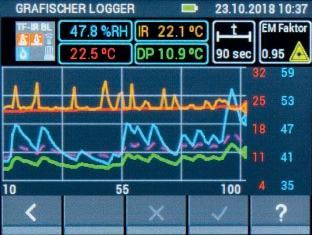

Grafische Log-Funktion (nur mit ADVANCED-Lizenz nutzbar)

Ermöglicht einen schnellen Überblick über die gegebenen Bedingungen. Die Grafik kann nach der Messung gespeichert und zur späteren Auswertung genutzt werden. Die Abbildung zeigt verschiedene Klima-Daten sowie daraus resultierende Größen, wie zum Beispiel die Taupunkttemperatur.

Mittelwertmessung

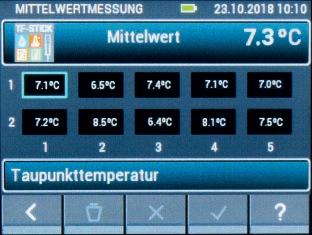

Bietet die Möglichkeit, eine Tendenz (für Referenzwerte) aus bis zu 10 Messwerten zu erkennen. Somit wird die Durchführung von Vergleichsmessungen erleichtert.

Datenstruktur

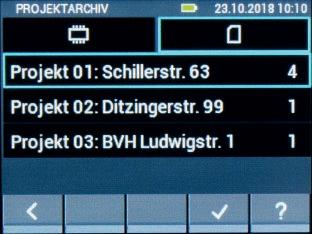

Projekt>Charge>Messwert– Projekte und Chargen können individuell benannt werden, um die Messwerte zu strukturieren und zu verwalten.

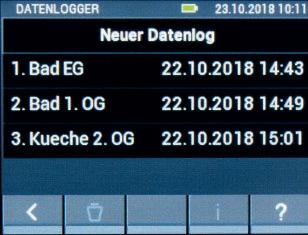

Datenlogger (nur mit ADVANCED-Lizenz nutzbar)

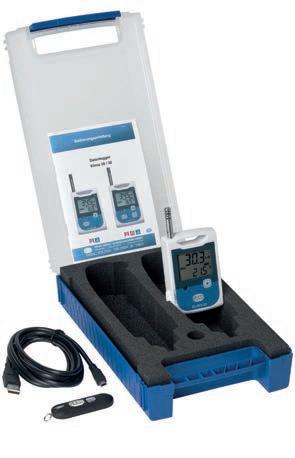

Für längerfristige Klima-Überwachung (Luftfeuchte und Lufttemperatur) mit anschließender Auswertung über die GANN Dialog Pro Software. Bis zu 31 Tagen kann aufgezeichnet werden, die Anzahl der Messwerte ist abhängig vom eingestellten Intervall.

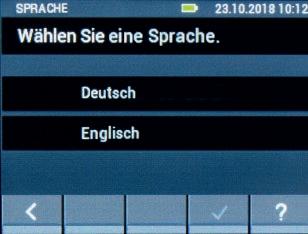

Menüführung in verschiedenen Sprachen

Die Menüführung ist aktuell in Deutsch und Englisch verfügbar. Die Sprache kann jederzeit geändert werden.

Screenshot-Funktion (nur mit ADVANCED-Lizenz nutzbar)

Kein Fotografieren des Displays mehr nötig – erleichtert die Dokumentation der gemessenen Werte.

LUFTSTRÖMUNGSMESSUNG & REINRAUMANWENDUNG

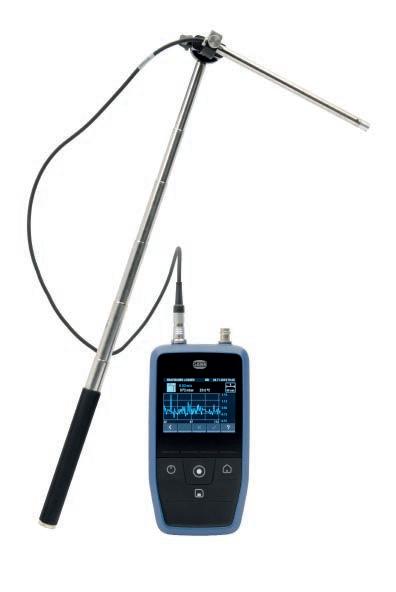

In Kombination mit dem Lufgeschwindigkeitssensor LG-25 BL eignet sich die Hydromette ® CH 17 ideal zur Messung kleinster Luftströmungen und zeichnet sich durch Langzeitstabilität, Richtungserkennung und schnelle Inbetriebnahme aus.

Eine Dokumentation der Messungen ist durch Speicherung der Messwerte mit Zeitstempel und Sensorseriennummer einfach zu erstellen.

Die Luftgeschwindigkeitssensoren sind mit ISO-Kalibrierzertifikat optional erhältlich.

Für Reinraumanwendungen ist zudem eine Hochpräzisionskalibrierung für den Bereich um 0,45 m/s möglich.

Die ADVANCED-Lizenz wird wegen der Log-Funktion empfohlen!

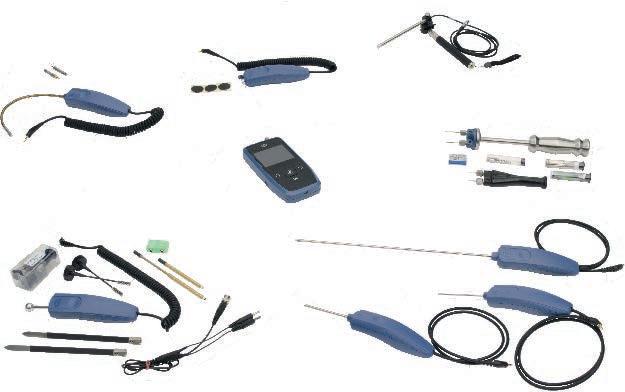

* Abbildung zeigt eine Auswahl an erhältlichem Zubehör

ZUBEHÖR-INFOBOX

Paket-Angebote siehe Seite 40

PC-SOFTWARE GANN DIALOG PRO

Programm zur Übertragung, Speicherung und Auswertung der Messdaten.

HIGHLIGHTS & EIGENSCHAFTEN

n Export von vorkonfigurierten Messparametern (GANN Dialog Pro -> CH 17)

n Import von Messdaten (GANN Dialog Pro <- CH 17)

n Lokale Messdatenarchivierung

n Automatische Backups von Messdaten

n Messdatenanalyse

n Export von Messdaten in Excel, Bild- oder CSV-Dateien

n Updates und Upgrades der Hydromette ® CH 17-Gerätefirmware und andere

G eräte der blauen Serie

FUNKTIONEN - BEISPIELE

Auswertung einer Klimaaufzeichung inkl. Grafik

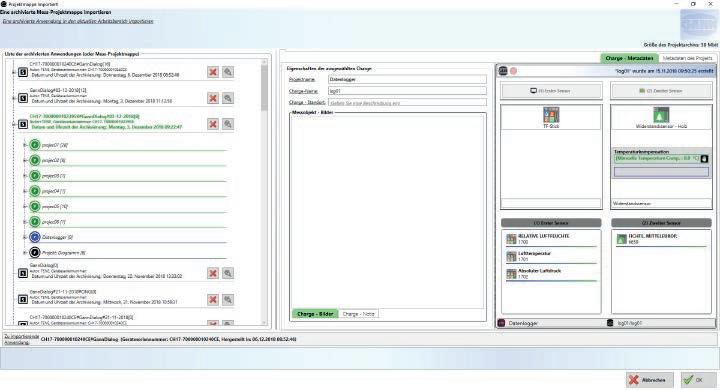

Nutzung des Datenarchives

Hinweis auf Hydromette ® CH 17-Firmware-Updates

Messaufgabe wird von der Hydromette ® unterstützt –das entsprechende Zubehör ist im Paket enthalten (Kurzbezeichnung unter dem Zeichen)

Messaufgabe wird von der Hydromette ® unterstützt –jedoch ist in dieser Paket-Variante kein entsprechendes Zubehör enthalten

Messaufgabe wird von der Hydromette® nicht unterstützt

PAKET-ANGEBOTE

CH 17

BESTELL-NR 30003151

Seite 34

BESTELL-NR 30003152

BESTELL-NR 30003153

BESTELL-NR 30003154

TF-Stick16K-25P

BESTELL-NR 30003155

TF-Stick16K-25M TF-IRBL

B55BL, M25-100,M6,M6-BI300 M20 LG-25BL

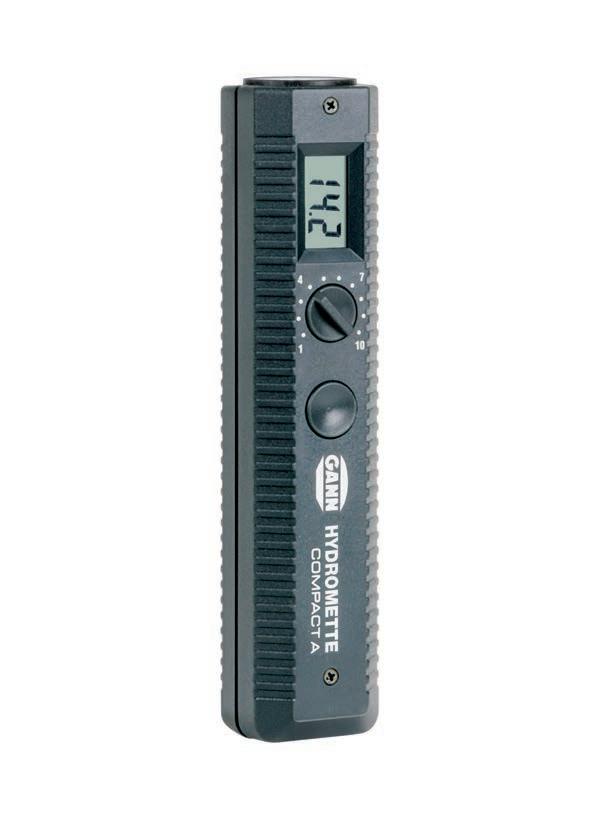

UNSERE HANDLICHEN GERÄTE DER COMPACT-SERIE

n Handliche Schnellfeuchtemesser

n Vollautomatischer Geräteabgleich

n Keine separaten Elektroden oder Kabel erforderlich

n 9-V-Blockbatterie oder Akku

Aktuell nicht lieferbar

HYDROMETTE ® COMPACT

Die COMPACT ist ein elektronischer Holz- und Putzfeuchtemesser nach dem WiderstandsMessprinzip.

Das ergonomisch ausgebildete Gehäuse wird von der ganzen Handfläche umschlossen, so dass die an der Geräteoberseite befestigten Messspitzen in das jeweilige Messgut eingedrückt werden können. Die dünnen Spitzen ermöglichen die Erfassung der Feuchtigkeit in Schnittholz , Spanplatten , Furnieren und Holzfaserwerkstoffen (bis max. 25 mm Dicke) sowie in normalen Gips- oder Mischputzen.

Ein ideales Zweitgerät für Maler, Innenausbauer und Profi-Heimwerker.

MESSBEREICHE

n HOLZFEUCHTE

5 – 20 % (atro)

n BAUFEUCHTE

0 ,3 – 3,5 Gew.-% (Putzfeuchte)

EIGENSCHAFTEN

n 2-Stufen-Holzsortenkorrektur

n Putzfeuchtemessung mit direkter Anzeige in Gew.-%, mit großer 3-stelliger LCDAnzeige

n Lieferung mit Schutzkappe

n Gehäuse: 200 [L] x 35 [B] x 35 mm [H]

ANWENDUNG

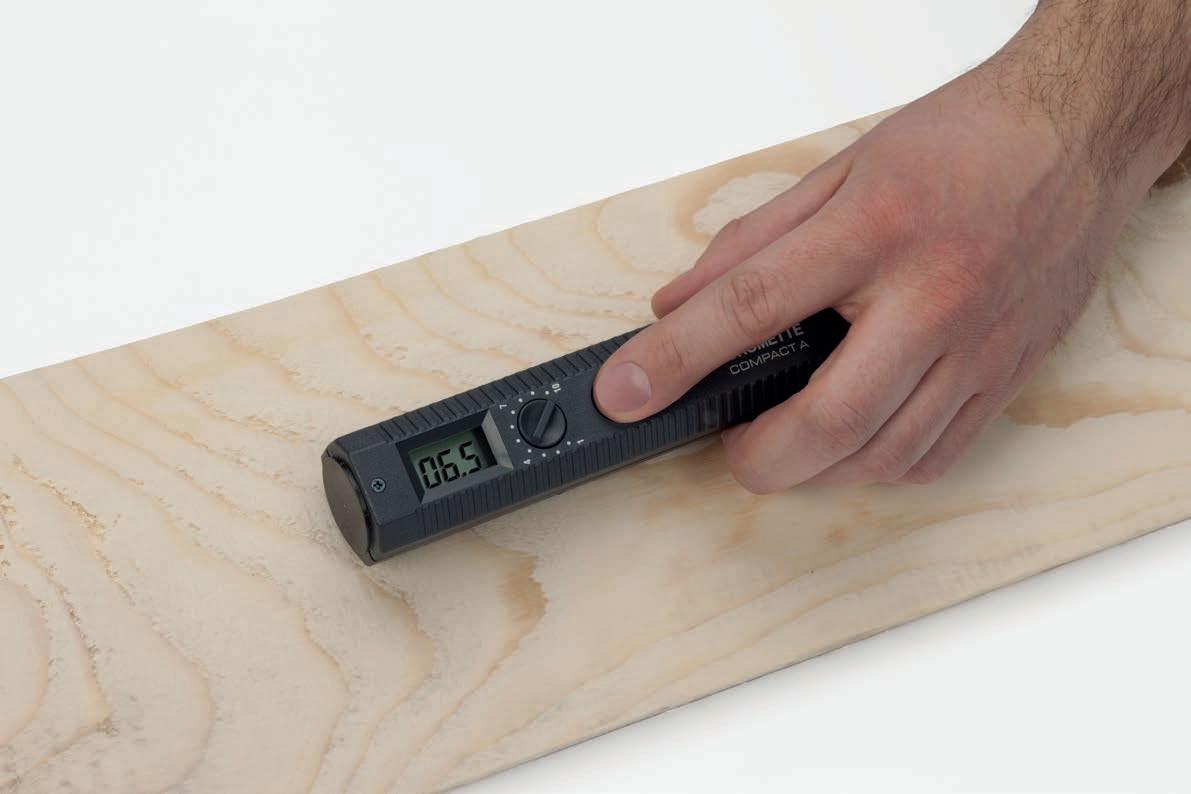

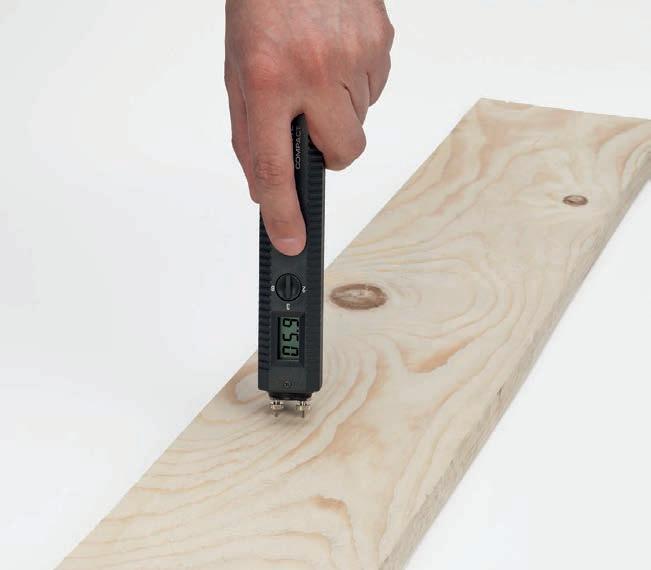

Messung eines Holzbretts mit der Compact

Aktuell nicht lieferbar

HYDROMETTE ®

COMPACT S

Die Compact S ist ein elektronischer Holz feuchtemesser f ür verschiedene Holzbrenn stoffe u nd dazu geeignet, verschiedene Hartund Weichhölzer zu messen.

Die an der Geräteoberseite befestigten Mess spitzen ermöglichen Feuchtemessungen mit ca 15 mm Messtiefe.

VORTEILE

n Umweltschutz durch geringere Emission n Schutz von Ofen und Kamin durch bessere Verbrennung

n Höhere Energieausb eute, da das Holz im o ptimalen Feuchtezustand verbrannt wird

MESSBEREICH

n HOLZFEUCHTE

10 – 50 % (atro)

ANWENDUNG

Die Compact S ist zur Prüfung von Brennholz bestens geeignet

n Direkte Anzeige der Holzfeuchte in %, mit g roßer 3-stelliger LCD-Anzeige n Lieferung mit Schutzkappe

n Gehäuse: 200 [L] x 35 [B] x 35 mm [H]

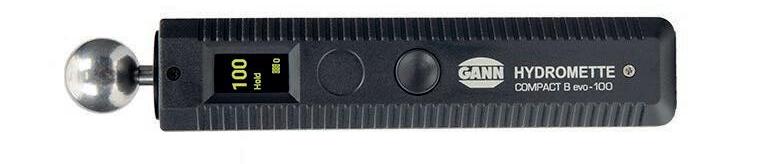

HYDROMETTE ®

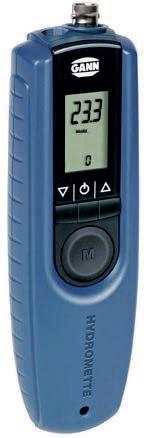

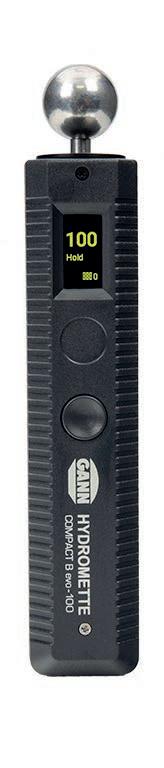

COMPACT B evo-100

VerfügbarabMitteApril2026!

Die Compact B evo-100 ist ein elektronischer Baufeuchteindikator zum zerstörungsfreien Messen von Feuchtigkeit in Baustoffen. Das Messgerät arbeitet nach dem Dielektrizitätskonstante-/ Hochfrequenz-Messprinzip.

Die vielseitig einsetzbare Kugelsonde dient zum zerstörungsfreien Aufspüren von Feuchtigkeit in Baustoffen aller Art sowie zur Erkennung der Feuchtigkeitsverteilung in Wänden, Decken und Fußböden. Ein ideales Vorprüfgerät für alle CM-Geräte, WiderstandsMessgeräte und sonstige materialzerstörende Messverfahren.

Die Compact B evo-100 besitzt ein OLED-Display.

ANWENDUNG

Die Compact B evo-100 sollte am hinteren Teil des Gerätes gehalten werden, um eine Beeinflussung des Messwertes durch die Hand auszuschließen

Die Anzeigewerte werden auf dem selbstleuchtenden Display übersichtlich und kontrastreich dargestellt. Dies erlaubt das Ablesen auch bei ungünstigen Lichtverhältnissen. Mit der „Hold“-Funktion können auch schwer zugängliche Stellen korrekt gemessen werden. Nach dem Loslassen der Mess-Taste bleibt der zuletzt gemessene Wert im Display sichtbar.

MESSBEREICH

n BAUFEUCHTE

0 – 100 Digits (Scanbereich)

EIGENSCHAFTEN

n Ideales Vorprüfgerät für alle CM-Messungen

n Gehäuse: 200 [L] x 35 [B] x 35 mm [H]

UNSERE MESSGERÄTE DER CLASSIC-SERIE

n Handliche Schnellfeuchtemesser

n LCD-Anzeige, Auflösung: 0,1 %

n Vollautomatischer Geräteabgleich

n 9-V-Blockbatterie oder Akku

FÜR JEDEN MESSEINSATZ – DAS PASSENDE GERÄT FÜR SIE

HYDROMETTE ®

Die H 35 ist ein elektronischer Holzfeuchtemesser nach dem Widerstands-Messprinzip für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten und Furnieren Besonders geeignet für Schreinereien, Parkettverleger und Maler.

MESSBEREICH n HOLZFEUCHTE

EIGENSCHAFTEN

n Direkte Anzeige der Holzfeuchte in % über d ie große LCD-Anzeige, Auflösung: 0,1 %

n 4-Stufen-Holzsortenkorrektur von über

3 00 Holzarten

n Gehäuse: 140 [L] x 90 [B] x 42/50 mm [H]

ANWENDUNG

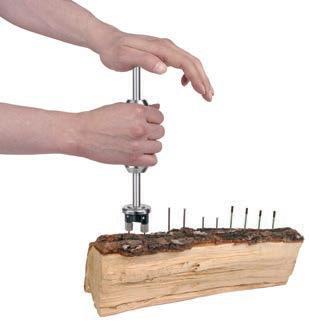

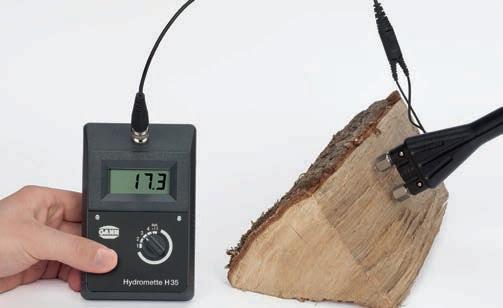

Feuchtemessung eines Holzscheits mit der und einer M 20Elektrode quer zur Faserrichtung des Holzes

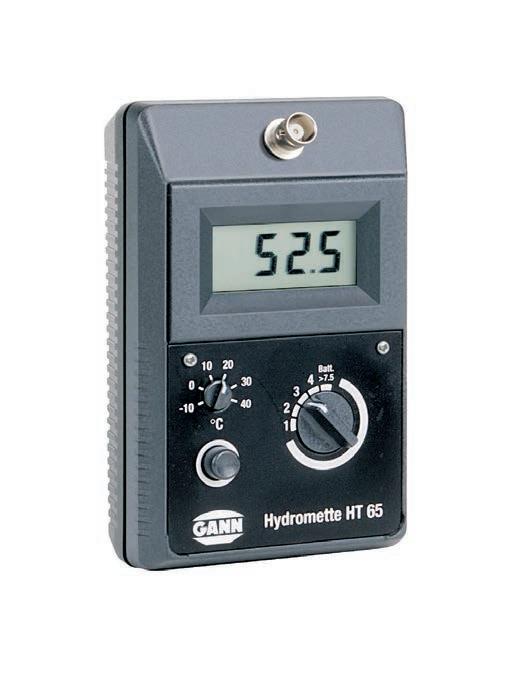

HYDROMETTE ® HT 65

Die HT 65 ist ein elektronischer Holzfeuchtemesser nach dem Widerstands-Messprinzip für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten, Furnieren sowie Hackschnitzeln und ähnlichen Schüttgü -

Zusätzlich wird über die einstellbare Holztemperatur-Kompensation eine Optimierung des Messwertes erreicht. Besonders geeignet für Sägewerke, Parkettfabriken und holzverarbeitende Betriebe.

MESSBEREICH

n HOLZFEUCHTE

4 – 6 0 % (atro)

EIGENSCHAFTEN

n Direkte Anzeige der Holzfeuchte in % über d ie große LCD-Anzeige, Auflösung: 0,1 % n 4-Stufen-Holzsortenkorrektur von über

3 00 Holzarten

n Holztemperaturkompensation im Bereich von -10 bis +40 °C

n Gehäuse: 140 [L] x 90 [B] x 42/50 mm [H]

ANWENDUNG

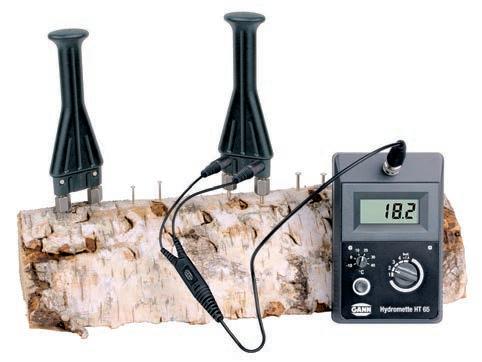

Hydromette ® HT 65 in Verbindung mit einer M 20-Elektrode

HYDROMETTE ®

HT 85 T

ANWENDUNG

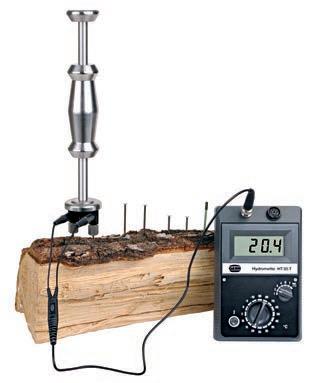

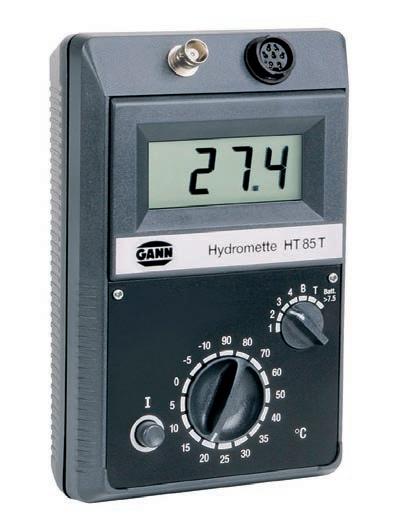

Hydromette ® HT 85 T in Verbindung mit einer Ramm-Elektrode M 18

Die HT 85 T ist ein elektronisches DreifachMessgerät zur Erfassung von Holzfeuchte, Baufeuchte und Temperatur. Es ermöglicht Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten, Furnieren, Hackschnitzeln und ähnlichen Schüttgütern sowie abgebundenen Baustoffen

Durch den großen Holzfeuchte-Messbereich ist es bestens für Einzelmessungen auf dem Holzplatz sowie im Prozess vor und nach der Verarbeitung geeignet.

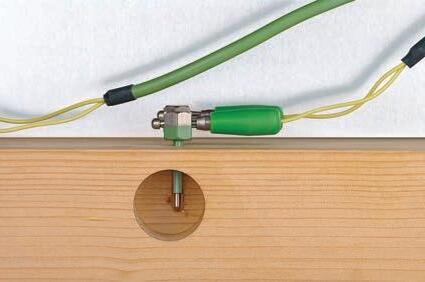

Zur Überwachung laufender Trocknungsprozesse kann es mit beliebig vielen Holzfeuchte-, Holzfeuchtegleichgewicht-/UGL- und Temperatur-Messstellen kombiniert werden. Besonders geeignet für Innenausbauer, Parkettverleger, holzverarbeitende Betriebe, technische Holztrocknung, Baufirmen und Architekten.

MESSBEREICHE

n HOLZFEUCHTE

4 – 100 % (atro)

n BAUFEUCHTE

– siehe Übersicht auf Seite 55 –

n TEMPERATUR

-50 bis +199,9 °C je nach Pt100-Temperaturfühler

EIGENSCHAFTEN

n 4-Stufen-Holzsortenkorrektur von über 3 00 Holzarten

n H olztemperaturkompensation im Bereich von -10 bis +90 °C

n S chnelle Messung der Feuchtigkeit in a bgebundenen Baustoffen durch das Widerstands-Messverfahren

n Präzision bei der Temperaturmessung durch P t100-Messwiderstände in 4-Leiter-Technik

n Gehäuse: 180 [L] x 115 [B] x 53 mm [H]

Paket-Angebote siehe Seite 50

Messaufgabe wird von der Hydromette ® unterstützt –das entsprechende Zubehör ist im Paket enthalten (Kurzbezeichnung unter dem Symbol)

Messaufgabe wird von der Hydromette ® unterstützt –jedoch ist in dieser Paket-Variante kein entsprechendes Zubehör enthalten

Messaufgabe wird von der Hydromette® nicht unterstützt

PAKET-ANGEBOTE

H 35 | HT 65 | HT 85 T

H 35 -PAKETE

BESTELL-NR 30002100

Seite 47

BESTELL-NR 30002105

HT 65 -PAKETE

BESTELL-NR 30002250

Seite 48

BESTELL-NR 30002255

HT 85 T-PAKETE

BESTELL-NR 30002370

Seite 49

BESTELL-NR 30002375

BESTELL-NR 30002377

HYDROMETTE ®

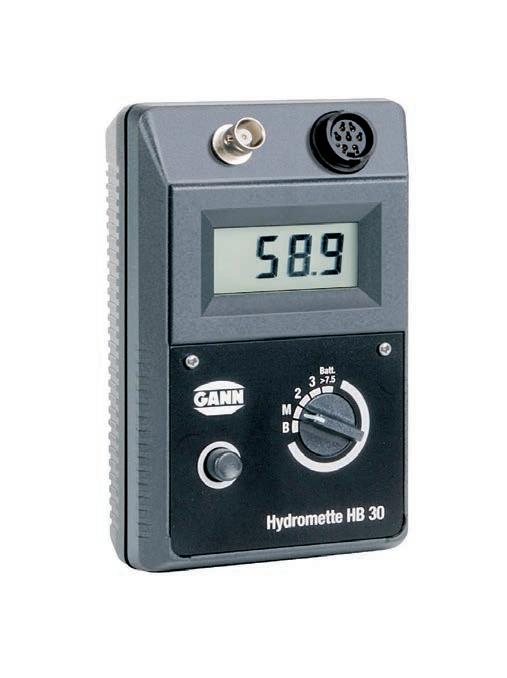

HB 30

Die HB 30 ist ein elektronischer Holz- und Baufeuchtemesser nach dem WiderstandsMessprinzip für Präzisionsmessungen von Schnittholz (bis 180 mm Stärke), Spanplatten, Parkett und abgebundenen Baustoffen Durch den Anschluss unterschiedlichster (Aktiv-)Elektroden im Baufeuchte-Bereich erreicht das Gerät eine hohe Flexibilität und erlaubt zerstörungsfreie Messungen. Desweiteren kann die Oberflächentemperatur mittels eines Infrarot-Fühlers gemessen werden.

Besonders geeignet für Parkettverleger, Innenausbauer und Schreiner.

MESSBEREICHE

n HOLZFEUCHTE

4 – 3 0 % (atro)

n BAUFEUCHTE

– siehe Übersicht auf Seite 55 –

n TEMPERATUR

Infrarot-Messbereich: -20 bis +199,9 °C mit IR 40 EL

ZUBEHÖR-INFOBOX

ANWENDUNG

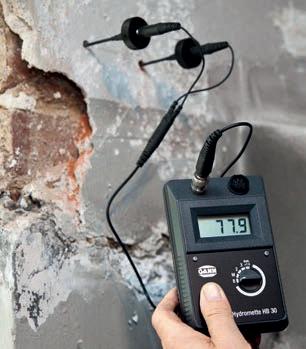

30 mit einem Bürsten-Elektrodenpaar M 25-100

EIGENSCHAFTEN

n D irekte Anzeige der Holzfeuchte in % über d ie große LCD-Anzeige, Auflösung: 0,1 %

n 2-Stufen-Holzsortenkorrektur von über 300 Holzarten

n Gehäuse: 140 [L] x 90 [B] x 42/50 mm [H]

Paket-Angebote siehe Seite 56

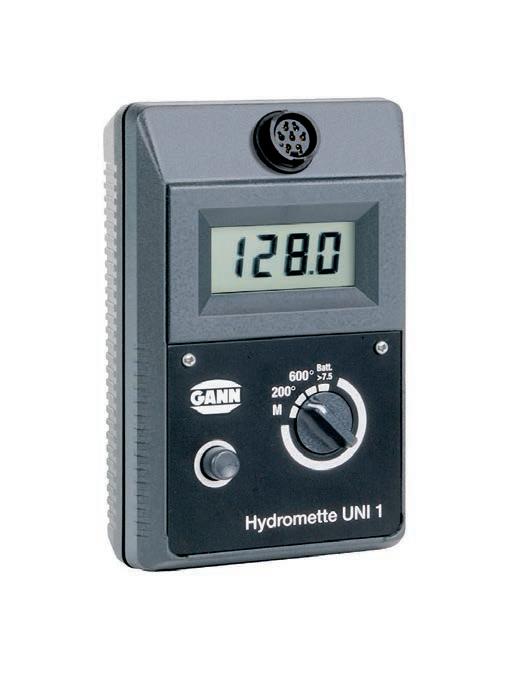

HYDROMETTE ® UNI 1

Die UNI 1 ist ein elektronisches universelles Dreifach-Messgerät , an welches eine breite Palette von Aktiv-Elektroden zur Messung von Baufeuchte, Luftfeuchte und Temperatur angeschlossen werden kann.

Der Anschluss folgender (Aktiv-)Elektroden ist möglich:

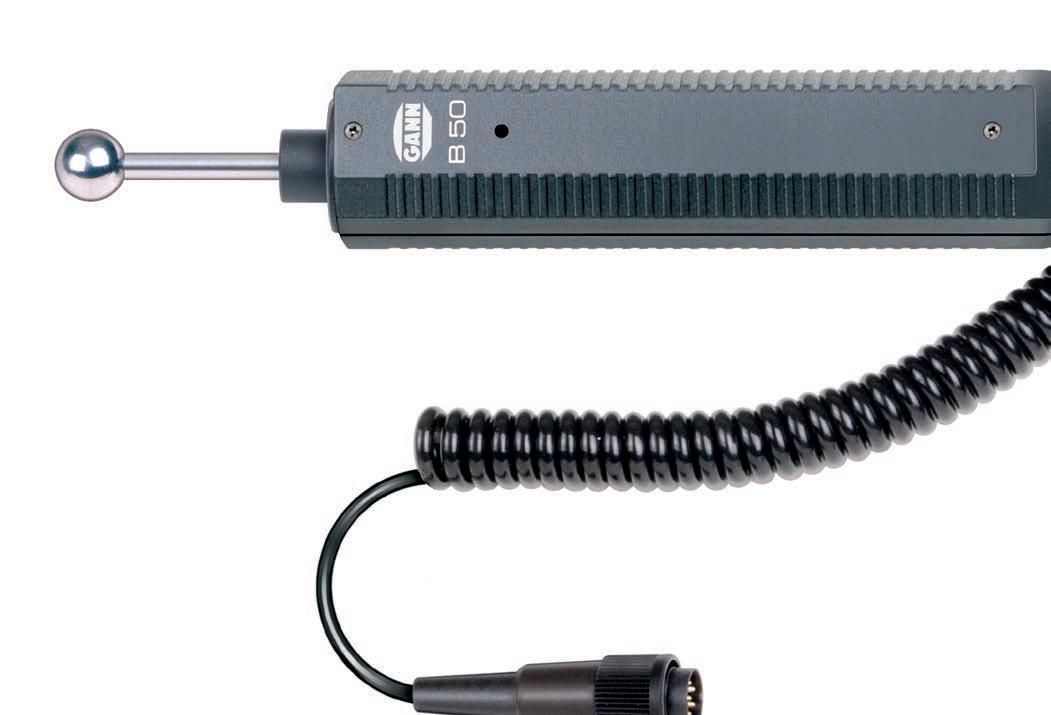

B 50, B 60, LB 71 zur zerstörungsfreien euchtemessung und -indikation in Decken, änden, Böden und sonstigen Baustoffen

IR 40 EL zur Erfassung von Oberflächentempeatur, Wärmebrücken und Taupunkttemperatur

RF-T 28 EL, RH-T 37 EL, RH-T 37 EL flex ur Luftfeuchte- und Lufttemperaturmessung und alle unsere Pt100-Temperaturfühler

Besonders geeignet für Klimatechniker, Wasserschadenbearbeiter, Versicherungen und als Ergänzung zu einem Holzfeuchte-Messgerät.

MESSBEREICHE

n BAUFEUCHTE

– siehe Übersicht auf Seite 55 –

n LUFTFEUCHTE

0 – 100 % r.F.

mit RF-T 28 EL, RH-T 37 EL, RH-T 37 EL flex

n TEMPERATUR

-50 bis +600 °C

je nach Pt100-Temperaturfühler

n Infrarot-Messbereich

-20 bis +199,9 °C

mit IR 40 EL

EIGENSCHAFTEN

n S chnelle Messung der Feuchtigkeit in abgebu ndenen Baustoffen durch das kapazitive Hochfrequenz-Messverfahren

n P räzision bei der Temperaturmessung durch P t100-Messwiderstände in 4-Leiter-Technik

n Gehäuse: 140 [L] x 90 [B] x 42/50 mm [H]

Paket-Angebote siehe Seite 56

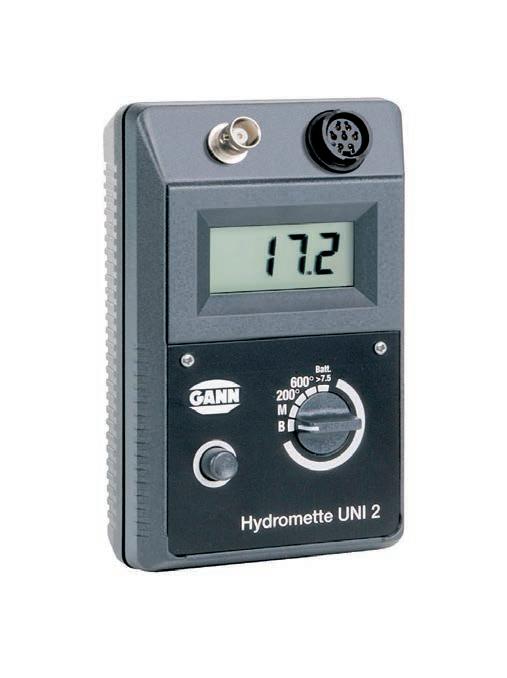

HYDROMETTE ® UNI 2

Die UNI 2 ist ein elektronisches universelles

Dreifach-Messgerät , an welches eine breite Palette von Aktiv-Elektroden zur Messung von Baufeuchte, Luftfeuchte und Temperatur angeschlossen werden kann. Zusätzlich können mit der UNI 2 noch alle Baufeuchte-Messelektroden verwendet werden, die auf dem Widerstands-Messprinzip basieren.

Der Anschluss folgender (Aktiv-)Elektroden ist möglich: siehe Seite 52 »UNI 1«

MESSBEREICHE

n BAUFEUCHTE

– siehe Übersicht auf Seite 55 –

ANWENDUNG

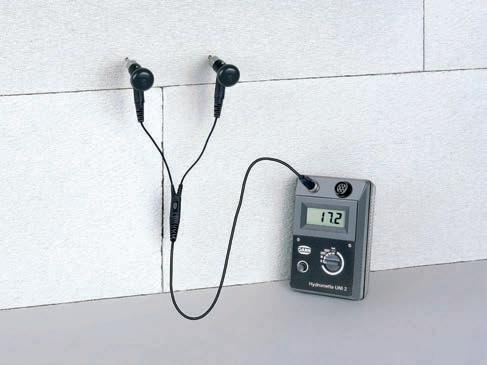

Messung der Baufeuchte mit der UNI 2 und einem Tiefen-Messelektrodenpaar M 21-250 [links] sowie Messung der relativen Luftfeuchte im Bohrloch mit einer Aktiv-Elektrode RH-T 37 EL [rechts]

n LUFTFEUCHTE

0 – 100 % r.F.

mit RF-T 28 EL, RH-T 37 EL, RH-T 37 EL flex

n TEMPERATUR

-50 bis +600 °C

je nach Pt100-Temperaturfühler

n Infrarot-Messbereich

-20 bis +199,9 °C

mit IR 40 EL

EIGENSCHAFTEN

n Schnelle Messung der Feuchtigkeit in abgebundenen Baustoffen durch das Widerstands- und das kapazitive Hochfrequenz-Messverfahren n Präzision bei der Temperaturmessung durch P t100-Messwiderstände in 4-Leiter-Technik n Gehäuse: 140 [L] x 90 [B] x 42/50 mm [H]

Paket-Angebote siehe Seite 56

HYDROMETTE ®

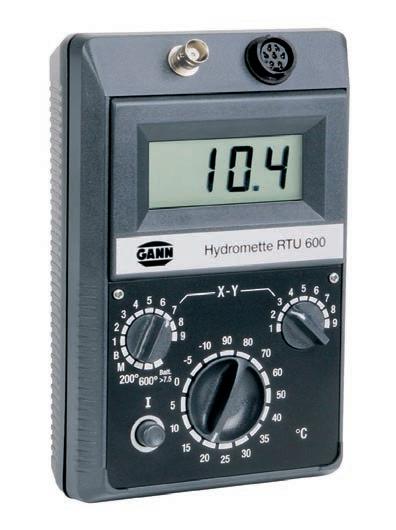

RTU 600

Die RTU 600 ist ein kombiniertes elektronisches 4-fach Messgerät zur Erfassung von Holzfeuchte, Baufeuchte, Luftfeuchte und Temperatur, ausgestattet mit Universal-Holzsortenkorrektur für jede Holzart und automatischer Temperaturkompensation. Der Multifunktionscharakter der Hydromette® erlaubt den Anschluss einer enormen Anzahl von (Aktiv-)Elektroden (siehe Seite 52 »UNI 1«) sowie die Verwendung aller widerstandsbasierten Holzfeuchte- und Baufeuchte-Elektroden. Besonders geeignet für Maler, Innenausbauer, Parkettverleger, Parkettfabriken, holzverarbeitende Betriebe, technische Holztrocknung, Baufirmen, Architekten, Sachverständige, Wohnbauunternehmungen und Hochbauämter.

MESSBEREICHE

n HOLZFEUCHTE

4 – 100 % (atro) bei widerstandsbasierten Messverfahren

n BAUFEUCHTE

– siehe Übersicht auf Seite 55 –

n LUFTFEUCHTE

0 – 100 % r.F.

mit RF-T 28 EL, RH-T 37 EL, RH-T 37 EL flex

n TEMPERATUR

-50 bis +600 °C

je nach Pt100-Temperaturfühler

n Infrarot-Messbereich

-20 bis +199,9 °C mit IR 40 EL

EIGENSCHAFTEN

n 81-Stufen-Holzsortenkorrektur

n H olztemperaturkompensation im Bereich von -10 bis +90 °C

n S chnelle Messung der Feuchtigkeit in abgebu ndenen Baustoffen

n P räzision bei der Temperaturmessung durch P t100-Messwiderstände in 4-Leiter-Technik

n Gehäuse: 180 [L] x 115 [B] x 53 mm [H]

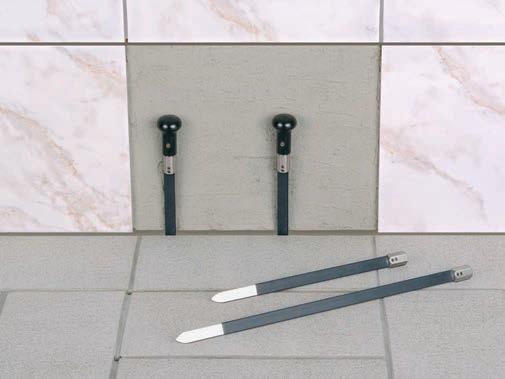

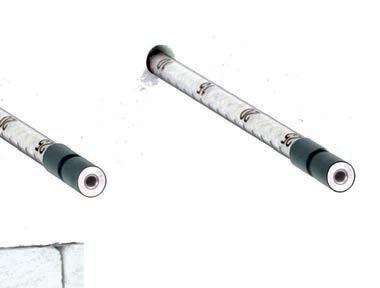

ANWENDUNG Messung mit einem Tiefen-Messelektrodenpaar M 21-250

HT 85 T

BAUFEUCHTE-MESSBEREICHE

RTU 600 UNI 2

WIDERSTANDSBASIERTE MESSUNGEN *

0 – 80 Digits

0,5 – 25 Gew.-% bzw. 0,3 – 12 CM-%

30

KAPAZITIVE MESSUNGEN *

0 – 199 Digits (Scanbereich)

0,1 – 11 Gew.-% bzw.

0,1 – 10 CM-% mit B 50, B 60, LB 71

1

RELATIVE LUFTFEUCHTE IM BOHRLOCH

0 – 100 % r.F. mit RH-T 37 EL/RH-T 37 EL flex

* bei HB 30, HT 85 T, UNI 1, UNI 2, RTU 600: Feuchteumrechnung in % je nach Baustoff über Umrechnungstabelle in der Bedienungsanleitung

Messaufgabe wird von der Hydromette ® unterstützt –

das entsprechende Zubehör ist im Paket enthalten

(Kurzbezeichnung unter dem Symbol)

Messaufgabe wird von der Hydromette ® unterstützt –jedoch ist in dieser Paket-Variante kein entsprechendes

Zubehör enthalten

Messaufgabe wird von der Hydromette ® nicht unterstützt

PAKET-ANGEBOTE

HB 30 | UNI 1 | UNI 2

HB 30 -PAKETE

BESTELL-NR 30002511

Seite 51

BESTELL-NR 30002512

BESTELL-NR 30002505

BESTELL-NR 30002506

UNI 2-PAKETE

BESTELL-NR 30002550

UNI 1-PAKETE

BESTELL-NR 30002436

Seite 52

BESTELL-NR 30002432

Seite 53

BESTELL-NR 30002553

BESTELL-NR 30002552

BESTELL-NR 30002551

PAKET-ANGEBOTE RTU 600

RTU 600 -PAKETE

BESTELL-NR 30002670

Seite 54

BESTELL-NR 30002675

BESTELL-NR 30002681

BESTELL-NR 30002678

BESTELL-NR 30002680 BESTELL-NR 30002685

BESTELL-NR 30002679

UNSERE PRAXISGERECHTEN MESSGERÄTE DER CM-SERIE

n Besonders kompakte Druckflasche

n Speziell geformter Flaschenboden

n Variables Verschlusssystem

n Geringe Probenmenge (z.B. 20/50 g)

HYDROMAT

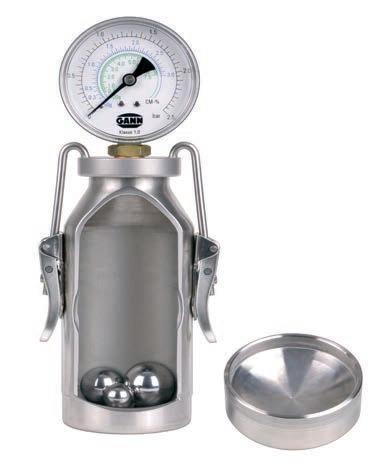

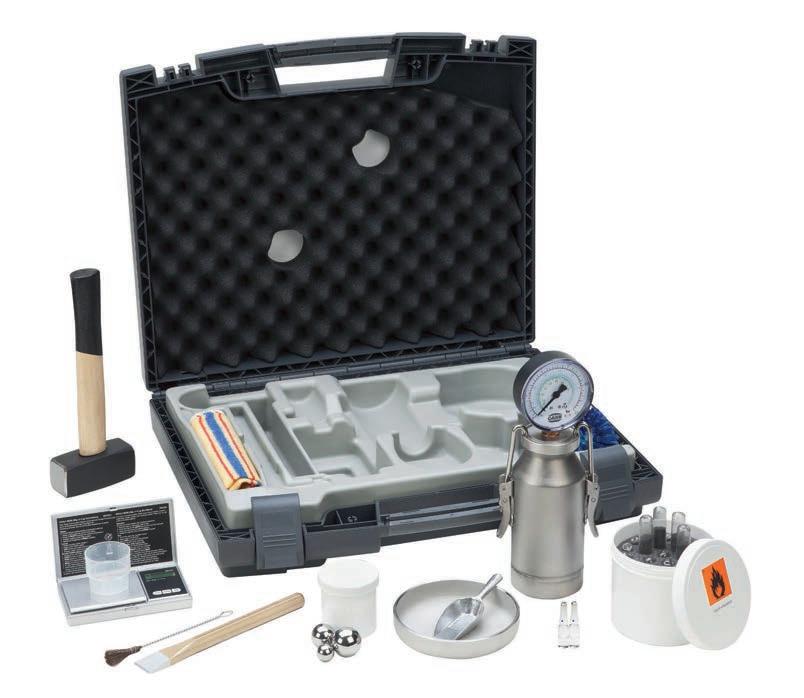

CM-B STANDARD | CM-B PRO

Die Koffersets CM-B-Standard und CM-B Pro enthalten Messgeräte zur Bestimmung der Feuchtigkeit in abgebundenen Baustoffen und diversen anderen Materialien nach der Calcium-Carbid-Methode. Die Anwendung dieses Messverfahrens wird von verschiedenen Fachverbänden für eine Reihe von Messaufgaben empfohlen und ist deshalb neben der elektrischen Messung in der Praxis seit Jahren bekannt. Die Koffersets sind einfach in der Handhabung. Alle Messungen können direkt am Objekt mit den im Bereitschaftskoffer enthaltenen Werkzeugen vorgenommen werden und ermöglichen eine schnelle Information über den jeweiligen Feuchtigkeitszustand. Die Entscheidung, z.B. über die Belegereife eines Estrichs oder einer Wandfläche, kann sofort getroffen werden. Besonders geeignet für Parkett- u. Fliesenleger, Baufirmen, Architekten und Sachverständige.

MESSBEREICH

n BAUFEUCHTE

0, 30 – 7,5 CM-% über Manometeranzeige

0 ,14 – 22,9 CM-% über Umrechnungstabelle

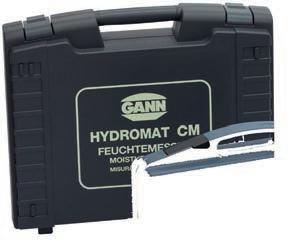

Den detaillierten Inhalt der Koffersets finden Sie auf unserer Homepage oder in der Preisliste.

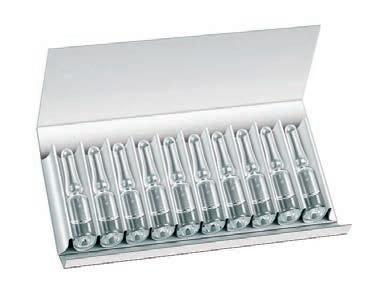

Gefahr

Calciumcarbid

HYDROMAT

CM-P PRO

VerfügbarabMitteApril2026!

Der HYDROMAT CM-P ist ein Messgerät zur Bestimmung der Feuchtigkeit in abgebundenen Baustoffen und diversen anderen Materialien nach der Calcium-Carbid-Methode

Alle Messungen können direkt am Objekt mit den im Bereitschaftskoffer enthaltenen Werkzeugen vorgenommen werden und ermöglichen eine schnelle Information über den jeweiligen

lich höhere Prüfsicherheit zu erhalten. Das Vorprüfgerät arbeitet zerstörungsfrei mittels eines Hochfrequenzfeldes.

Mit dem praktischen Handmörser kann das Prüfgut direkt in der Druckflasche zerkleinert sowie schnell und feuchtigkeitssichernd aufbereitet werden.

Die Entscheidung, z.B. über die Belegereife eines Estrichs oder einer Wandfläche, kann sofort getroffen werden.

+ 20 Ampullen

Calciumcarbid

Besonders geeignet für Parkett- und Fliesenleger, Baufirmen, Architekten und Sachverständige.

MESSBEREICH

n BAUFEUCHTE

0, 30 – 7,5 CM-% über Manometeranzeige

0 ,14 – 22,9 CM-% über Umrechnungstabelle

Den detaillierten Inhalt des Koffersets finden Sie auf unserer Homepage oder in der Preisliste.

MANOMETER PREMIUM 31003604

n Messbereich 0 – 2,5 bar, Klasse 1,0

AMPULLEN PRÜFWASSER 31003626

n 10 Ampullen mit je 0,7 ml Prüfwasser

n Rohrfeder-Manometer, Gehäuse: Edelstahl

DIGITAL-TIMER 3100648

n Zur Zeiterfassung während der Durchführ ung einer CM-Messung

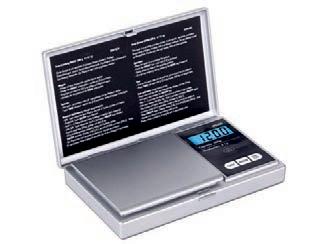

ELEKTRONISCHE WAAGE 31003642

n LCD-Anzeige und Batteriebetrieb

n Wiegebereich bis 500 g, Auflösung 0,1 g

HANDMÖRSER 31003630

n Zur schnellen, feuchtigkeitssichernden

P robenaufbereitung in der CM-Flasche, mit Verschluss

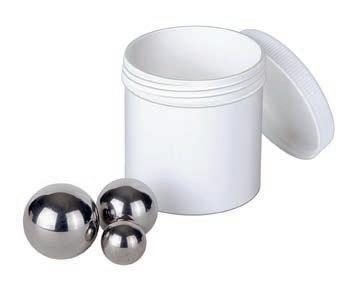

EDELSTAHLKUGELN 31003615

n Ersatzpackung mit 3 Kugeln

AMPULLEN CALCIUMCARBID CA 7

n Nachfüllpackung mit 20 Ampullen 31003652

n Nachfüllpackung mit 50 Ampullen 31003655

n Zur Prüfung der Dichtigkeit der Druckflasche und der Funktionstüchtigkeit des Manometers

PE-BEUTEL (ohne Abbildung) 31003649

n Nachfüllpackung mit 100 Beuteln

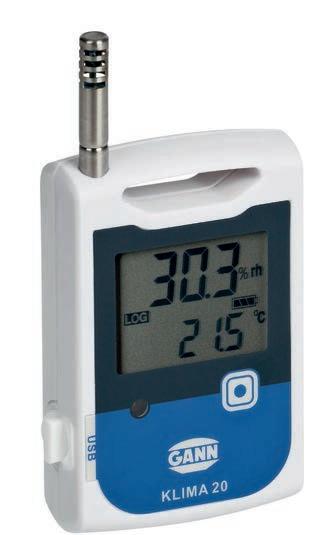

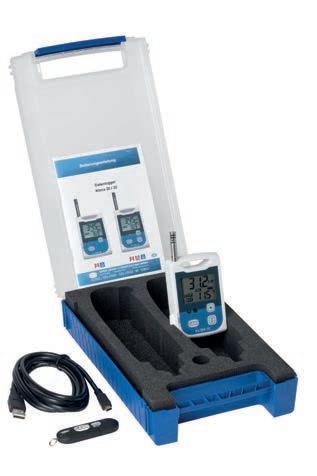

UNSERE DATENLOGGER

n Tragbare, handliche Speichergeräte

n Mit Schnittstelle für Datenaustausch mit einem PC und für die P rogrammierung des Datenloggers

n Min-, Max-Grenzwertfunktion

n Messdatensatz (jeweils Lufttemperatur u. Luftfeuchte) wird mit Datum und Uhrzeit gespeichert

n USB-Schnittstelle

n Stromversorgung: langlebige Lithium-Batterie

n Optional: Softwarepaket DIALOG D+

n 81 [L] x 57 [B] x 21 mm [H]

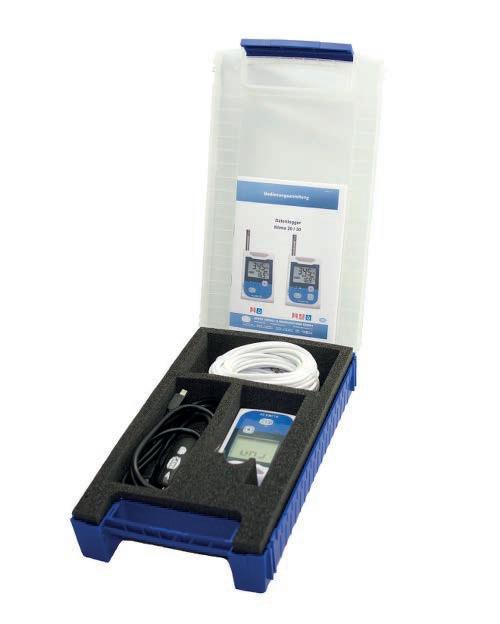

DATENLOGGER

KLIMA 20

Der Datenlogger KLIMA 20 ist ein mobiles

Speichergerät zur Aufzeichnung von Lufttemperatur- und Luftfeuchtedaten und ist speziell zur Langzeit-Überwachung ausgelegt.

Die gemessenen Klimawerte werden in frei definierbaren Zeitintervallen (zwischen 5 s und 6 h) zusammen mit Datum und Uhrzeit im internen Speicher des Gerätes abgelegt.

Die Programmierung und das Auslesen der Datenlogger erfolgen über die anwenderfreundliche Software DIALOG D+. Unter anderem können die gespeicherten Werte als Tabelle oder als Grafik dargestellt und ausgedruckt werden.

Der Datenlogger ist ideal zur Überwachung des Klimas von Wohn- und Arbeitsräumen, Museen oder Lagerhallen usw. geeignet.

Der Logger ist nicht für einen Einsatz im Freien oder in ständiger Hochfeuchte ausgelegt und sollte in diesem Umfeld nicht dauerhaft betrieben werden.

Das Gerät wird mit Batterie ausgeliefert. Das Basis-Set enthält zusätzlich das Verbindungskabel MK 26 und die Software Dialog D+.

ANWENDUNG

Montiert mittels Wandhalter

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

- 20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

EIGENSCHAFTEN

n Speicherkapazität: 20.000 Messdatensätze

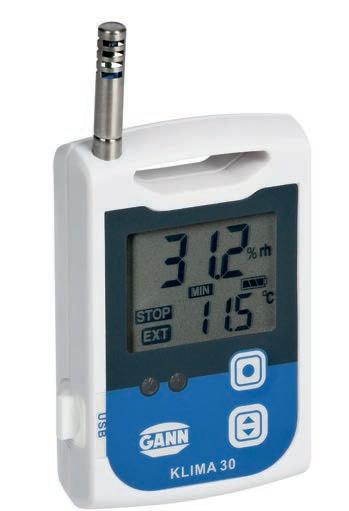

DATENLOGGER KLIMA 30

Der Datenlogger KLIMA 30 ist ein mobiles Speichergerät zur Aufzeichnung von Lufttemperatur- und Luftfeuchtedaten und ist speziell zur Langzeit-Überwachung ausgelegt.

Die gemessenen Klimawerte werden in frei definierbaren Zeitintervallen (zwischen 5 s und 6 h) zusammen mit Datum und Uhrzeit im internen Speicher des Gerätes abgelegt. Zusätzlich kann beim Klima 30 ein externer Temperaturfühler angeschlossen werden, mit dem Material- bzw. Kerntemperatur-Messungen durchgeführt werden können.

Die Programmierung und das Auslesen der Datenlogger erfolgt über die anwenderfreundliche Software DIALOG D+. Unter anderem können die gespeicherten Werte als Tabelle oder als Grafik dargestellt und ausgedruckt werden.

Der Datenlogger ist ideal zur Überwachung des Klimas von Wohn- und Arbeitsräumen, Museen oder Lagerhallen usw. geeignet.

Der Logger ist nicht für einen Einsatz im Freien oder in ständiger Hochfeuchte ausgelegt und sollte in diesem Umfeld nicht dauerhaft betrieben werden.

Das Gerät wird mit Batterie ausgeliefert. Das Basis-Set enthält zusätzlich das Verbindungskabel MK 26 und die Software Dialog D+.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

- 20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

EIGENSCHAFTEN

n Anschlussmöglichkeit eines externen Temperaturfühlers

n Speicherkapazität: 50.000 Messdatensätze

ANWENDUNG

Montiert mittels Wandhalter

EXTERNE TEMPERATURSENSOREN

Die externe Temperaturfühler NT 3 und NT 8 können über den USB-Anschluss mit dem Datenlogger Klima 30 verbunden werden. Sie dienen zur Erfassung der Material- bzw. der Kerntemperatur z.B. in Mauerwerk, und werden nach Anschluss an den Datenlogger automatisch von diesem erkannt.

MESSBEREICH

n TEMPERATUR

- 50 bis +125 °C

± 0 ,5 °C (0 bis +40 °C) (*)

(*) = Sensor-Genauigkeit

n Für Datenlogger Klima 30

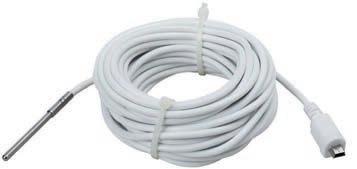

EXTERNER TEMPERATURSENSOR NT 3

n 3 m [L] 31003901

EXTERNER TEMPERATURSENSOR NT 8

n 8 m [L] 31003902

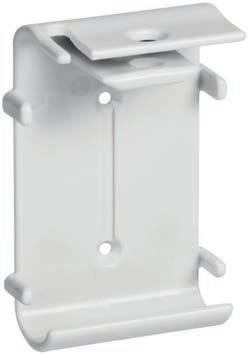

WANDHALTER FÜR KLIMA 20 / 30 31003900

Der Wandhalter dient dazu, die Messungen an einer repräsentativen Stelle im Raum durchzuführen zu können. Durch die Befestigung des Klima 20 / 30 in einem Wandhalter kann sichergestellt werden, dass der Datenlogger stets den gleichen Bedingungen, wie z. B. demselben Luftstrom, ausgesetzt ist. Die Wandhalterung ist auf der Rückseite magnetisch und kann angeschraubt oder mit einem doppelseitigen Klebeband befestigt werden. 31003902

31003900

ZUBEHÖR

Verwendung der Elektrodenpaare nur in Verbindung mit einer M 20-Elektrode

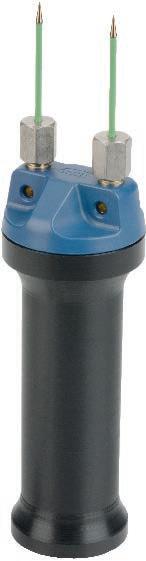

EINSCHLAG-ELEKTRODE M 20

OBERFLÄCHEN-MESSKAPPENPAAR M 20-OF 15

EINSCHLAG-ELEKTRODE M 20 31003300

n Zur Holzfeuchte-Messung auf Widerstandsbasis

n Material: schlagfester Kunststoff

n Mit je 10 Elektrodenspitzen 16/23 mm [L]

n Für Feuchtemessungen in Hölzern bis c a. 50 mm Dicke

UMRÜSTSATZ M 20-DS 16 31004310

n Zur Holzfeuchte-Messung in Hölzern bis 3 0 mm Dicke mit besonders dünnen Spitzen (1,6 mm [Ø])

n Kaum sichtbare Einstichstellen im Material (z.B. in Sockelleisten oder Furnier)

Einschlag-Elektrode M 20 mit U mrüstsatz M 20-DS 16-i

OBERFLÄCHEN-MESSKAPPENPAAR

M 20-OF 15 31004315

n Feuchtemessungen an Oberflächen und Furnieren ohne Beschädigung des Messgutes

n Tiefenwirkung ca. 2 – 5 mm

UMRÜSTSATZ M 20-DS 16-i 31004311

n Zur Messung von Holzfaserdämmplatten

n Durch isolierte Elektroden-Muttern wird

d er Einfluss von Oberflächenfeuchte bei der M essung verringert

n Inklusive dünnen Spitzen (1,6 mm [Ø])

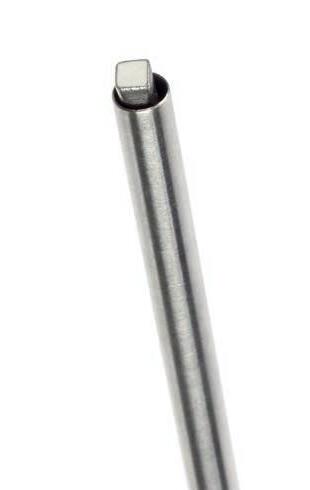

RAMM-ELEKTRODE

M 18

RAMM-ELEKTRODE M 18 31003500

n Zur Holzfeuchte-Messung auf Widerstandsbasis

n Material: korrosionsbeständiger V2A-Stahl

s owie Spezialkunststoff

n Mit je 10 Elektrodenspitzen 40/60 mm [L]

n Für Tiefenmessungen in starken (bis 180 mm Dicke) und harten Hölzern

ELEKTRODENTRÄGER M 18 V2 31003509

n ohne Hutmuttern, ohne Elektrodenspitzen

PRODUKT-INFOBOX

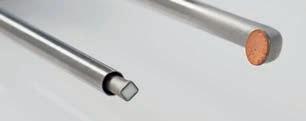

ELEKTRODENSPITZEN MIT TEFLONISOLATION (siehe Seite 99)

n Für Schicht- und Kernfeuchtemessungen

n Die Isolation verhindert den Einfluss von O berflächenfeuchtigkeit bei der Messung

n 2,5 mm [Ø]

n Verpackungseinheit: 10 Stück

n 45 mm [L], max. Eindringtiefe: 25 mm

31004550

n 60 mm [L], max. Eindringtiefe: 40 mm

31004500

EINSTECH-ELEKTRODE M 19

EINSTECK-ELEKTRODENSPITZENPAAR M 20-HW 200 / 300

EINSTECH-ELEKTRODE M 19 31003400

n Zur Messung fertig verputzter Wärmedämmverbundsysteme

n Verfügt über mit Teflon isolierte Elektrodenspitzen; 10 Stück à 60 mm

n Material: schlagfester Kunststoff

n Zur Bestimmung des Feuchtegehalts in Holzfaserdämmstoffen

EINSTECK-ELEKTRODENSPITZENPAAR

M 20-HW 200/300

n Zur Messung in Spänen, Holzwolle, Furniers tapeln und Schüttgütern

n Unisolierte Spitzen

n 200 mm [L] x 4 mm [Ø] 31004350

3 00 mm [L] x 4 mm [Ø] 31004355

n Verwendung nur in Verbindung mit einer Elektrode M 20

ANSICHT Elektrodenspitzenpaar M 20-HW in 200 mm bzw. 300 mm Länge BESTELL-NR 31004350 / 31004355

Elektrodenspitzen mit Teflonisolation in 45 mm bzw. 60 mm Länge 31004500/31004550

Einstech-Elektrode M 19 31003400

PRODUKT-INFOBOX

IHR ERFOLG DURCH UNSERE PRÄZISION

AKTIV-ELEKTRODEN

B 50 | B 60 | LB 71

AKTIV-ELEKTRODE B 50 31003750

n Zur Baufeuchte-Messung auf Basis der kapazitiven Hochfrequenz-Messung

n Mit integrierter Elektronik zum zerstörungsfreien Aufspüren von Feuchtigkeit in B austoffen aller Art

n Erkennung der Feuchtigkeitsverteilung in D ecken, Wänden, Estrichen und sonstigen a bgebundenen Baustoffen

n Mit hoher Tiefenwirkung bis max. 120 mm (in Abhängigkeit von der Materialdichte)

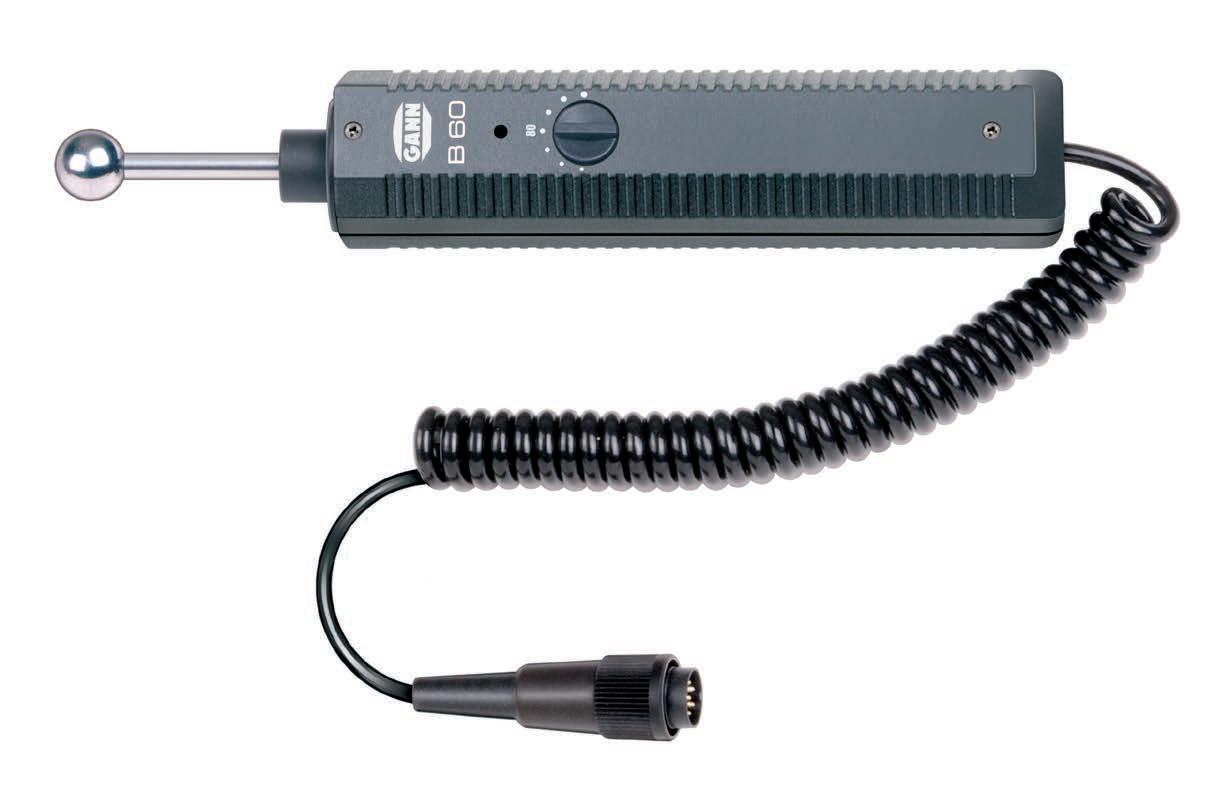

AKTIV-ELEKTRODE B 60 31003760

n Wie B 50, zusätzlich mit eingebautem Grenzwerteinsteller von 20 – 140 Digits und akustischem Signalgeber

AKTIV-ELEKTRODE LB 71 31003765

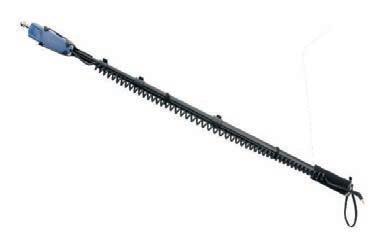

n Wie B 50, zusätzlich mit ausziehbarem Teleskopgriff:

> Erreichen von schwer zugänglichen Stellen ohne Leiter oder Bücken

> schnelles und bequemes Abtasten großer Flächen und Bauteile

n Stufenlos ausziehbar auf 1,50 m

MESSBEREICHE

n 0 – 199 Digits (Scanmodus), F euchtigkeitsqualifizierung über Tabelle

n 0,3 – 8,5 Gew.-%,

Umr echnung je nach Baustoff über Tabelle

n 0,3 – 6,5 CM-%,

Umr echnung je nach Baustoff über Tabelle

ELEKTRODE B 55 BL

AKTIV-ELEKTRODE B 55 BL 31013755

Die Aktiv-Elektrode B 55 BL ist ein Sensor für den Einsatzbereich Baufeuchte und arbeitet mit einer kapazitiven Hochfrequenzmessung. Die Elektrode kann mit allen Hydrometten der blauen Geräteserie und Hydromette ® CH 17 benutzt werden, die dieses Verfahren unterstützen.

Im Verbindung mit der Hydromette ® BL E: nur Scanmodus möglich, kein akustisches Warnsignal.

MESSBEREICHE

n 0 – 200 Digits (Scanmodus),

F euchtigkeitsqualifizierung über Tabelle

n 0,1 – 11,0 Gew.-%*, Direktanzeige der

F euchtewerte in %

n 0,1 – 10,0 CM-%*, Direktanzeige der F euchtewerte in %

*baustoffabhängig

EIGENSCHAFTEN

n Mit integrierter Elektronik zum zerstörungsf reien Aufspüren von Feuchtigkeit in Baustoffen aller Art

n Erkennung der Feuchtigkeitsverteilung in D ecken, Wänden, Estrichen und sonstigen a bgebundenen Baustoffen bzw. festen Materialien

n Durch die verwendete Auto-Sensor-Technologie wird die angeschlossene Elektrode automatisch von der Hydromette ® erkannt u nd die Messwertanzeige an den jeweilig en Sensortyp angepasst

n Mithilfe der Hydromette ® kann ein Grenzwert von 0,1 bis 199 Digits eingestellt werden, bei dessen Überschreitung ein akustisches Warnsignal ertönt

PRODUKT-INFOBOX

ANWENDUNG

Die Elektrode B 55 BL in Kombination mit der Hydromette® BL E

ELEKTRODE M 20

OBERFLÄCHEN-MESSKAPPEN M 20-OF 15

ANWENDUNG Die Einschlag-Elektrode M 20 kann mit Hilfe eines Hammers eingeschlagen werden

EINSCHLAG-ELEKTRODE M 20 31003300

n Zur Baufeuchte-Messung auf Widerstandsbasis

n Material: schlagfester Kunststoff

n Mit je 10 Elektrodenspitzen 16/23 mm [L]

n Für Feuchtemessungen in weichen abgeb undenen Baustoffen (wie z.B. Putz, Gips o der Gasbeton)

n Für Tiefenmessungen in Gasbeton usw. bis c a. 70 mm können auch Elektrodenspitzen mit 60 mm Länge (Bestell-Nr. 31004660) verwendet werden

OBERFLÄCHEN-MESSKAPPENPAAR

M 20-OF 15 31004315

n Für Feuchtemessungen an Oberflächen

o hne Beschädigung des Messgutes in Verbindung mit der Elektrode M 20

n Tiefenwirkung ca. 2 – 5 mm

BÜRSTEN-ELEKTRODENPAAR

M 25

ANWENDUNG Die Bürsten-Elektroden werden ins vorgebohrte Loch eingedreht

n Zur Baufeuchtemessung in harten, a bgebundenen Baustoffen

n Einfache Erstellung von Feuchteprofilen d urch schichtweise Messungen

n Mit praktischer Ein- und Ausdrehhilfe

n Kein zusätzliches Kontaktmittel notwendig

n Isolierter Schaft zum Ausschluss von Oberflächenfeuchte

PRODUKT-INFOBOX

BÜRSTEN-ELEKTRODENPAAR M 25-100

31003740

n Verwendbar bis 100 mm [T], Probenlöcher sind mit 6 mm [Ø] vorzubohren

BÜRSTEN-ELEKTRODENPAAR M 25-300

31003743

n Verwendbar bis 300 mm [T], Probenlöcher sind mit 6 mm [Ø] vorzubohren

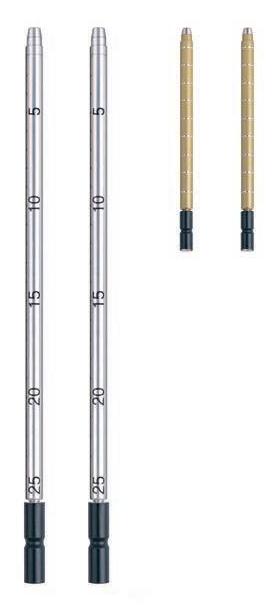

TIEFEN-MESSELEKTRODENPAAR

M 21

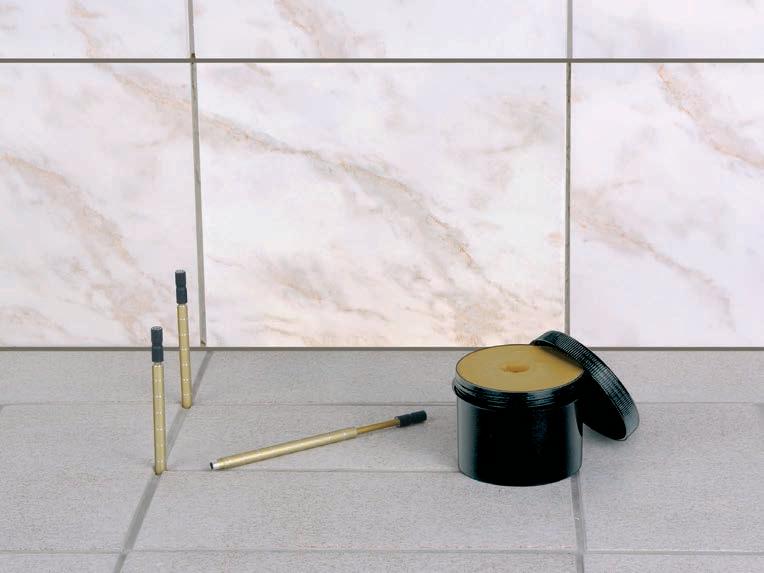

Zur Baufeuchtemessung, insbesondere für TIEFEN-MESSELEKTRODENPAAR

DETAIL Beide Elektrodenpaare sind mit Skalen im Ein-Zentimeter-Raster versehen

PRODUKT-INFOBOX

EINSTECK-ELEKTRODENPAAR M 6

FLACH-ELEKTRODENPAAR M 6-Bi 200 / 300

PRAXIS-TIPP Idealer Abstand der Elektroden: 10 cm

Flach-Elektroden in Verbindung mit M 6-Elektroden

EINSTECK-ELEKTRODENPAAR M 6 31003700

n Zur Messung von harten abgebundenen Baustoffen (Beton, Estriche usw.) in Verbindung mit Kontaktmasse [ 31005400 ]

n Mit je 10 Ersatzspitzen 40/60 mm [L]

n Elektrodenköpfe dienen als Trägersystem f ür verschiedene andere Elektrodenpaare:

> M 6 -Bi 200/300

> M 20 -Bi 200/300 (S. 78)

> M 6 -150/250 (S. 78)

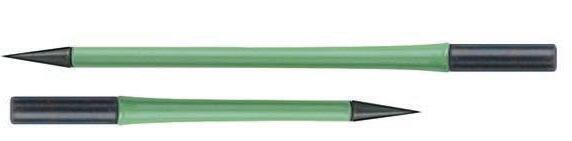

FLACH-ELEKTRODENPAAR M 6-Bi 200/300

n Zur Feuchtemessung in Estrich bzw. Dämmstoffen speziell in Rand- und Schwimmfugen

n Isolierter Schaft zum Ausschluss von Oberflächenfeuchte

n 10 [L] x 0,8 [B] x 200 mm [H] 31003702 10 [L] x 0,8 [B] x 300 mm [H] 31003703

n Zur Verwendung wird ein Elektrodenpaar M 6 b enötigt

Einsatz mit der Einsteck-Elektroden M 6 mit folgenden Geräten:

31004360

EINSTECK-ELEKTRODENSPITZENPAARE

M 6-150 / 250 | M 20-Bi 200 / 300

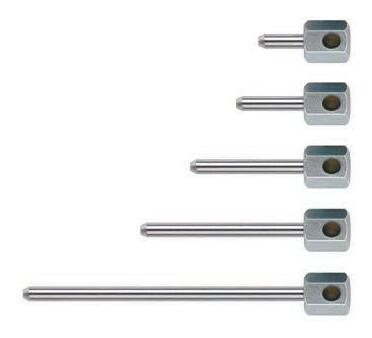

EINSTECK-ELEKTRODENSPITZEN

M 6-150/250

n Extra dünne Sonden zur Feuchtemessung in Bau- und Dämmstoffen über Schwimmfuge/ Fliesenkreuz

n Unisoliert

n Zur Verwendung wird ein Elektrodenpaar

M 6 o der eine Elektrode M 20 benötigt

n 150 mm [L] x 3 mm [Ø] 31003706

250 mm [L] x 2 mm [Ø] 31003707

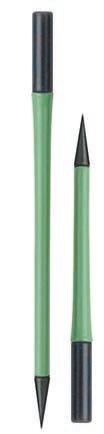

EINSTECK-ELEKTRODENSPITZEN

M 20-BI 200/300

n Zur Tiefenmessung in Dämmungen, Dächern und weichen abgebundenen Baustoffen

n Isolierter Schaft zum Ausschluss von Oberflächenfeuchte

n 200 mm [L] x 4 mm [Ø] 31004360

300 mm [L] x 4 mm [Ø] 31004365

n Zur Verwendung wird ein Elektrodenpaar M 6 o der eine Elektrode M 20 benötigt

ANWENDUNG

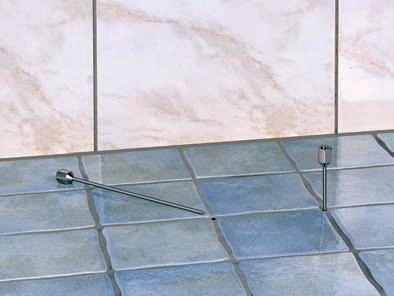

Messungen im Fugenkreuz mit dem EinsteckElektrodenspitzenpaar M 6-150/250

Einsatz mit der Einsteck-Elektroden M 6 oder der Einschlag-Elektrode M 20 mit folgenden Geräten:

FÜR DIE PRAXIS KONSTRUIERT

Die TF-Sticks dienen zur Messung von Temperatur und Luftfeuchte für viele Anwendungsgebiete, (z.B. Wohnraumüberwachung, Klimatechnik, Druckereien, Lagerhal

TF-Stick

16 K-25 | 16 K-25 M

MESSBEREICHE TF-STICK 16 K-25 31003262

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

TEMPERATUR

20 bis +80 °C

,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

EIGENSCHAFTEN

Standard-Stick für Hydromette ® L Compact TF 3 und BL Compact TF-IR 2 Ohne Filter

Schnelle Anpassung an die Umgebungsbedingungen

Geeignet zur Anwendung in schadstoffrmer Luft

MESSBEREICHE TF-STICK 16 K-25 M 31003264

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

TF-Sticks

16 K-25 P

MESSBEREICHE TF-STICK 16 K-25 P 31003266

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

EIGENSCHAFTEN

n PTFE-Filtermembran zum Schutz gegen Staub und Nässe

n Geeignet zur Messung in Feuchträumen

s owie in staubhaltiger Luft

PRODUKT-INFOBOX

TF-STICKS

ANWENDUNG

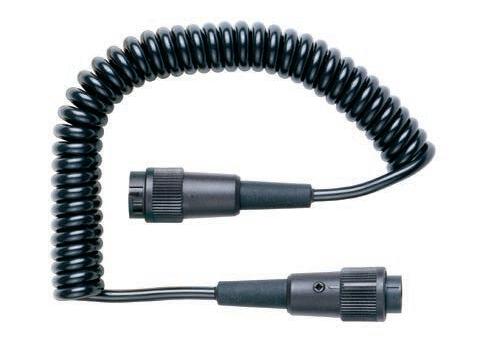

Verbidungskabel MK 18 (s.S. 93) mit einem angeschlossenen TF-Stick

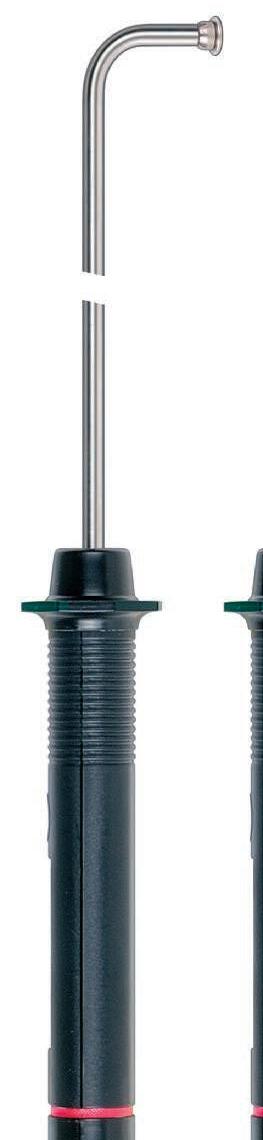

AKTIV-ELEKTRODE

RF-T 28 EL

AKTIV-ELEKTRODE RF-T 28 EL

n Sonde für sekundenschnelle Klimamessung (Luftfeuchte und -temperatur)

n Die schnelle Ansprechgeschwindigkeit des S ensors ermöglicht das Aufspüren von und ichten Stellen (z.B. Türspalte oder Fenster)

n Sehr gute Langzeitstabilität des Sensors

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,5 °C (-10 bis +40 °C) (*)

(*) = Sensor-Genauigkeit

AKTIV-ELEKTRODE RF-T 28 EL 31003155

DETAILANSICHT

Sondenkopf RF-T 28 EL

AKTIV-ELEKTRODE

RH-T 37 EL/BL 160 / 320

ZUBEHÖR

ANSICHT Der ergonomisch geformte Handgriff der RH-T 37 in der Seiten-Ansicht

31003140

BL-Elektroden für Geräte der blauen Serie:

AKTIV-ELEKTRODE RH-T 37 BL 160 31013140

n Fühlerrohr: 165 [L] x 5,5 mm [Ø]

AKTIV-ELEKTRODE RH-T 37 BL 320 31013141

n Fühlerrohr: 320 [L] x 5,5 mm [Ø]

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0,3 °C (0 bis +60 °C) (*)

Bauaustrocknung, Prüfung der Verlegereife von Boden- und Wandbelägen, Messungen in Fugen

n Serienmäßig mit Membranfilter (bei staubhaltiger Luft, Schadstoffemission oder hoher Luftgeschwindigkeit)

PRODUKT-INFOBOX

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,5 °C (-10 bis +40 °C) (*)

(*) = Sensor-Genauigkeit

(*) = Sensor-Genauigkeit

n BAUFEUCHTE mittels Sorptionsisothermen

Baustoffe:

0 ,1 – 15,5 Gew.-%*

Dämm- und Isolierstoffe:

0,6 – 99,9 Gew.-%*

Holz:

2,7 – 27,3 Gew.-%* *materialabhängig

DertatsächlicheMessbereichistabhängigvom angeschlossenenMessgerät.

AKTIV-ELEKTRODE

RH-T 37 EL/BL FLEX 250 / 350

AKTIV-ELEKTRODE RH-T 37 FLEX

n Spezialsonde für Luftfeuchte- und Lufttemperaturmessung, besonders für M essungen in Schüttgütern und Feststoffen (z.B. Mauerwerk oder Estriche) geeignet

n Dünnes flexibles Fühlerrohr (»Schwanenhals«) zur Messung an schwer zugänglichen Stellen

n Für Feuchteanalysen, Schadensbegutachtung, Bauaustrocknung, Prüfung der Verlegereife von Boden- und Wandbelägen, Messungen in Fugen

n Es kann die Luftfeuchte im Bohrloch g emessen werden und mittels Sorptionsisothermen die Belegreife bzw. der F euchtegehalt von bestimmten a bgebundenen Baustoffen ermittelt werden (in Kombination mit einem passenden Messgerät)

n Serienmäßig mit Membranfilter (bei s taubhaltiger Luft, Schadstoffemission oder hoher Luftgeschwindigkeit)

EL-Elektroden für Geräte der ClassicSerie:

AKTIV-ELEKTRODE RH-T 37 EL FLEX 250

31003142

n Fühlerrohr (Schwanenhals):

250 [L] x 6,5 mm [Ø]

AKTIV-ELEKTRODE RH-T 37 EL FLEX 350

31003143

n Fühlerrohr (Schwanenhals):

350 [L] x 6,5 mm [Ø]

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0 ,5 °C (-10 bis +40 °C) (*)

(*) = Sensor-Genauigkeit

PRODUKT-INFOBOX

BL-Elektroden für Geräte der blauen Serie:

AKTIV-ELEKTRODE

n Fühlerrohr (Schwanenhals): 250 [L] x 6,5 mm [Ø]

AKTIV-ELEKTRODE RH-T

n Fühlerrohr (Schwanenhals): 350 [L] x 6,5 mm [Ø]

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

-20 bis +80 °C

± 0,3 °C (0 bis +60 °C) (*)

(*) = Sensor-Genauigkeit

n BAUFEUCHTE mittels Sorptionsisothermen

Baustoffe:

0 ,1 – 15,5 Gew.-%*

Dämm- und Isolierstoffe:

0,6 – 99,9 Gew.-%*

Holz:

2,7 – 27,3 Gew.-%* *materialabhängig DertatsächlicheMessbereichistabhängigvom angeschlossenenMessgerät.

AKTIV-ELEKTRODE

IR 40 EL

DETAILANSICHT

Der integrierte Laserpointer der IR 40 EL

INFRAROT-OBERFLÄCHENTEMPERATURFÜHLER

n Infrarot-Sensor für berührungslose Messu ngen von Oberflächentemperaturen

n Besonders geeignet für Objekte mit n iedriger Wärmekapazität (Holz, Glas, I solier- und Dämmstoffe)

n Idealer Sensor zum Aufspüren von Wärmeb rücken, zur Ermittlung der Taupunkttemperatur, zur Messung stromführender, sich bewegender oder vibrierender Teile sowie zur Lageermittlung von Heizrohren/-schlangen

n Integrierter Laserpointer zur MessfleckMarkierung

n 6:1-Optik

n Fester Emissionsfaktor: 0,95

MESSBEREICH

n TEMPERATUR

Infrarot-Messbereich:

-20 bis +199,9 °C (*)

± 0,5 °C (0 bis +60 °C), bei Umgebungstemperatur 0 bis 50 °C (*)

(*) = Sensor-Genauigkeit

AKTIV-ELEKTRODE

AKTIV-ELEKTRODE

TF-IR BL

Die Aktiv-Elektrode TF-IR BL ist eine Kombi-Elektrode, mit der gleichzeitig KlimaMessungen (Luftfeuchte und -temperatur) und Infrarot-Oberflächentemperatur-Messungen durchgeführt werden können.

Durch diese Kombination der verschiedenen Messverfahren ermöglicht die TF-IR BL eine schnelle und sichere Beurteilung von TaupunktUnterschreitungen, bzw. es lassen sich grenzwertige Situationen an Oberflächen wie Wänden, Decken, Böden sowie Fenster- und Balkontürstürzen feststellen.

Bei rechtzeitiger Anwendung kann damit Schimmelpilzbildung verhindert oder das Auftreten von Kondensationsbefeuchtung sicher beurteilt werden.

MESSBEREICHE

n LUFTFEUCHTE

0 – 100 % r.F.

± 1,8 % r.F. (10 – 90 % r.F.) (*)

n TEMPERATUR

Lufttemperatur: -20 bis +80 °C

± 0 ,3 °C (0 bis +60 °C) (*)

n I NFRAROT-MESSBEREICH

- 4 0 bis +380 °C

± 0 ,5 °C (0 bis +60 °C), bei Umgebungstemperatur 0 bis 50 °C (*) (*) = Sensor-Genauigkeit

n Mit akustischem Intervall-Signal:

J e näher die Oberflächentemperatur der Taupunkttemperatur kommt, desto mehr g eht das Signal von einem unterbrochenen Ton in einen Dauerton über

n Integrierter Laserpointer zur MessfleckMarkierung

n Einstellbarer Emissionsfaktor 20 – 100 %; ü ber Hydromette ® einstellbar

n Automatische Berechnung der Taup unkttemperatur und des H olzfeuchtegleichgew ichts (UGL) sowie Anzeige d er absoluten

L uftfeuchtigkeit in g/m³

e rfolgt im Messgerät

PT100-SENSOREN BL-TEMPERATURFÜHLER

n Pt100-Sensor in 4-Leiter-Technologie

n Integrierter Mikroprozessor

EINSTECH-TEMPERATURFÜHLER ET 10 BL

31013165

n Robuster Einstechfühler für Messungen in F eststoffen, Schüttgütern, Flüssigkeiten

n Fühlerrohr: 100 mm [L], 3 mm [Ø]

n MESSBEREICH

OBERFLÄCHEN-TEMPERATURFÜHLER

OT 100 BL 31013170

n Gefedert gelagerte Fühlerspitze mit t hermischer Trennung und daraus

r esultieren der optimierter Messwerterfassung, z.B. an Wandoberflächen

n Optional: Wärmeleitpaste

DETAILANSICHT

Die Keramikspitze des OT 100 BLSensors ist federnd gelagert

BESTELL-NR 31013170

PT100-SENSOREN

CLASSIC-TEMPERATURFÜHLER

n Pt100-Sensor in 4-Leiter-Technologie

EINSTECH-TEMPERATURFÜHLER ET 10

31003165

n Robuster Einstechfühler für Messungen in F eststoffen, Schüttgütern, Flüssigkeiten

n Fühlerrohr: 100 mm [L], 3 mm [Ø]

n MESSBEREICH -50 bis +250 °C

OBERFLÄCHEN-TEMPERATURFÜHLER OT 100

31003170

n Gefedert gelagerte Fühlerspitze mit thermischer Trennung und daraus resultierend er optimierter Messwerterfassung, z.B. an Wandoberflächen

n Optional: Wärmeleitpaste

n Fühlerrohr: 110 mm [L], 5 mm [Ø]

n MESSBEREICH -50 bis +250 °C

LUFT-/GAS-TEMPERATURFÜHLER LT 20

31003190

n Schneller Luft-/Rauchgasfühler, der im S ensorbereich mit geschlitzen Öffnungen

versehen ist und deshalb sehr schnell auf d ie Umgebungsbedingungen reagiert

n Fühlerrohr: 480 mm [L], 5 mm [Ø]

n MESSBEREICH -20 bis +200 °C

EINSTECH-TEMPERATURFÜHLER ET 50

31003160

n Für schnelle Messungen in weichen Fests toffen, Schüttgütern, Flüssigkeiten

n Fühlerrohr: 120 mm [L], 3,0/2,3 mm [Ø] (Spitze)

n MESSBEREICH -50 bis +300 °C

PT100-SENSOREN

CLASSIC-TEMPERATURFÜHLER

n Pt100-Sensor in 4-Leiter-Technologie

OBERFLÄCHEN-TEMPERATURFÜHLER

n Abgewinkelter Spezial-Oberflächenfühler, z.B. für Furnierpressen

OTW 90 31003175

n Fühlerrohr: 100 mm [L], 5 mm [Ø]

n MESSBEREICH -50 bis +250 °C

OTW 480 31003176

n Fühlerrohr: 480 mm [L], 5 mm [Ø]

n MESSBEREICH -50 bis +600 °C

TAUCH- UND RAUCHGASTEMPERATURFÜHLER

Robuster Tauch- und Rauchgasfühler zur Temperaturmessung von Flüssigkeiten oder z ähflüssigen Materialien, z.B. Leime, Heißkleber oder in Asphalt bzw. Teer

TT 30 31003185

n Fühlerrohr: 230 mm [L], 3 mm [Ø]

n MESSBEREICH -50 bis +350 °C

TT 40 31003180

n Fühlerrohr: 480 mm [L], 5 mm [Ø]

n MESSBEREICH -50 bis +350 °C

TT 480 31003181

n Fühlerrohr: 480 mm [L], 5 mm [Ø]

n MESSBEREICH -50 bis +600 °C

TT 600 31003182

n Fühlerrohr: 600 mm [L], 5 mm [Ø]

n MESSBEREICH -50 bis +600 °C

DETAILANSICHT

Die unterschiedlichen Geometrien der Messköpfe

= nur bis +200

FLEXIBLE TEMPERATURFÜHLER

Zur Messung der Kerntemperatur von verschiedenen Materialien, z.B. Holz, Baustoffen und Schüttgütern. Das Messkabel ist mit Teflon ummantelt und weist daher eine hohe Temperaturbeständigkeit auf. Die unterschiedlichen verfügbaren Kabellängen erweitern das Einsatzspektrum zusätzlich. So sind z.B. Messungen in Holztrockenkammern (Sirex- oder ISPM15-Trocknungen) problemlos möglich.

n Der 7-polige Anschlussstecker ermöglicht den Anschluss an verschiedene Hydrometten

n Sensor ca. 5,2 mm [Ø]

n MESSBEREICH -20 bis +120 °C

FT 2 31003195

n Mit 2 m Teflonkabel

FT 5 31003196

n Mit 5 m Teflonkabel

FT 10 31003197

n Mit 10 m Teflonkabel

FT 20 31003198

n Mit 20 m Teflonkabel

FT 30 31003199

n Mit 30 m Teflonkabel

ANSICHT

Temperaturfühler FT 2

BESTELL-NR 31003195

PRODUKT-INFOBOX

ANSCHLUSSKABEL & ADAPTER

MESSEN & VERBINDEN

MESSKABEL MK 8 31006210

n Zur Verbindung einer widerstandsbasierten Elektrode mit einem Messgerät

n 1 m [L]

MESSKABEL MK 15 31006710

n 7-pol. Verbindungs-/Verlängerungskabel

n 1 m [L]

VERBINDUNGSKABEL MK 26 31016920

n Zur Verbindung eines Datenloggers Klima 20 /30 bzw. der Hydrometten BL Compact

T F 3, RH-T 165/320, RH-T FLEX 250/350, T F-IR 2, BL UNI 11 und CH 17 mit einem USB-Port

n Mini USB–USB

n 1,8 m [L]

VERBINDUNGSKABEL MK 16 31016710

n Verbindungs-/Verlängerungskabel für eine BL-Aktiv-Elektrode

n Verwendbar mit Hydromette ® BL E, B L UNI 11 und CH 17

n 2,0 m [L]

VERBINDUNGSKABEL MK 18 31016720

n Verbindungs-/Verlängerungskabel für TF-Sticks

n Verwendbar mit Hydromette ® BL Compact

T F 3, BL Compact TF-IR 2, BL UNI 11 und CH 17

n 1,8 m [L]

BNC-ADAPTER 31006050

n Zum Anschluss eines ElektrodenAnschlusskabels (Bü/Bü) an eine Hydromette® n Direkte Überprüfung der HolzfeuchteMessstellen in einer Trockenkammer

31006050

BEREITSCHAFTSKOFFER

n Zur Aufbewahrung / zum Transport von G ANN Hydrometten und Hydromat CMGeräten

n Mit spezifischen Inlays und Polsterungen

BEREITSCHAFTSKOFFER I 31005051

n Für Hydrometten H 35/HT 65 mit Elektrode M 20

n 255 [L] x 210 [B] x 72 mm [H]

BEREITSCHAFTSKOFFER VI 31015052

n Für Hydrometten BL H 40/BL HT 70/BL H 42/ B L A plus mit Elektrode M 20

n 255 [L] x 210 [B] x 48 mm [H]

KUNSTSTOFF-BOX 31015099

n Für 1 Hydromette ® der blauen Geräteserie o hne Zubehör

n 82 [L] x 270 [B] x 57 mm [H]

KUNSTSTOFF-BOX II 31015058

n Für 2 Hydrometten der blauen Gerätes erie ohne Zubehör

n 156 [L] x 270 [B] x 57 mm [H]

BEREITSCHAFTSKOFFER BK LG 31015092

n Für das Basisgerät BL LG 17 inkl. Luftg eschwindigkeitselektrode LG-25 BL

n 255 [L] x 210 [B] x 72 mm [H]

BEREITSCHAFTSKOFFER BK LG-II 31015093

n Für Hydromette® CH 17 mit Luftgeschwindigkeitselektrode

LG-25 BL

n 340 [L] x 280 [B] x 68 mm [H]

KUNSTSTOFF-BOX D 31005095

n Für Datenlogger Klima 20/30

n 156 [L] x 270 [B] x 57 mm [H]

BEREITSCHAFTSKOFFER

BEREITSCHAFTSKOFFER P 31005086

n Für Hydromat CM-B/CM-P

n 500 [L] x 420 [B] x 125 mm [H]

KOMBI-KOFFER I 31015091

n Für Hydrometten BL Compact,

B L Compact B 2 und BL Compact TF-IR 2

n 255 [L] x 210 [B] x 72 mm [H]

BEREITSCHAFTSKOFFER BK 14-I 31005061

n Für alle Classic- bzw. BL-Hydrometten

n Ausgelegt für eine Aktiv-Elektrode und d iverse Passiv-Elektroden

n 437 [L] x 379 [B] x 100 mm [H]

BEREITSCHAFTSKOFFER BK 14-II 31005062

n Für alle Classic- bzw. BL-Hydrometten

n Ausgelegt für bis zu 3 Aktiv-Elektroden

u nd diverse Passiv-Elektroden

n 497 [L] x 411 [B] x 120 mm [H]

BEREITSCHAFTSKOFFER BK 14-III 31005066

n Für Hydromette ® CH 17 mit Zubehör

n Ausgelegt für eine Aktiv-Elektrode und d iverse Passiv-Elektroden

n 437 [L] x 379 [B] x 100 mm [H]

BEREITSCHAFTSKOFFER BK 14-IV 31005067

n Für Hydromette ® CH 17 mit Zubehör

n Ausgelegt für bis zu 3 Aktiv-Elektroden

u nd diverse Passiv-Elektroden

n 497 [L] x 411 [B] x 120 mm [H]

PRÜFADAPTER FÜR HYDROMETTEN

ANSICHT Prüfadapter für Holzfeuchte P rüfadapter für Baufeuchte

PRÜFADAPTER HOLZFEUCHTE 31006070

n Zur Kontrolle des Holzfeuchte-Messkreises u nserer Hydrometten

PRÜFADAPTER BAUFEUCHTE 31006071

n Zur Kontrolle des Baufeuchte-Messkreises u nserer Hydrometten

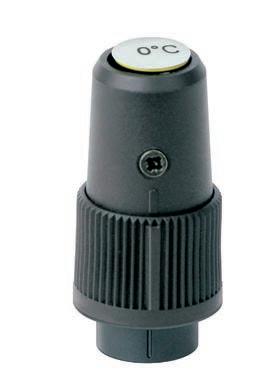

PRÜFADAPTER TEMPERATUR 31006072

n Zur Kontrolle des Temperatur-Messkreises u nserer Hydrometten

SOFTWARE DIALOG | SONSTIGES ZUBEHÖR

SOFTWAREPAKET DIALOG D+ 31006082

n Software zur Programmierung von bis zu 16 Datenloggern und Übertragung der Messwerte auf einen PC

n Mit Handbuch, USB Stick und Verbindungskabel MK 26

n Kompatibel mit MS Windows XP, Vista, 7, 8, 10, 11

UPDATE FÜR SOFTWARE DIALOG D+ 31006087

n Aktualisierung auf die jeweils neueste Version

n Mit Handbuch und USB Stick

MATTSCHWARZE AUFKLEBER IR 30/E 95

31005833

n Für alle infrarot-basierten Messungen

n 30 mm [Ø]

n Emissionsfaktor 95, zur Messung von z.B. metallischen Oberflächen

n Verpackungseinheit: 50 Stück

Messpunkte sind besonders bei metallischen oder glänzenden Oberflächen zu empfehlen 31005833

TELESKOPVERLÄNGERUNG BL-EL 31006040

n Sondenverlängerung für RF-T 28 EL,

B 55 BL, TF-IR BL, IR 40 EL

n ggf. Messkabel MK 15 (S.93) oder erbindungskabel MK 16 (S.93) erforderlich

DATENLOGGER

Die zugehörigen Datenlogger finden Sie ab

Seite 62

ZÜNDENDE IDEEN

ISOLIERTE | UNISOLIERTE

ELEKTRODENSPITZEN

ANWENDUNG Verschiedene Nagellängen im Überblick: Einsatz mit den Elektroden M 20 [links] und M 18 [rechts]

ELEKTRODENSPITZEN MIT TEFLONISOLATION

n Für Schicht- und Kernfeuchtemessungen

n Die Isolation verhindert den Einfluss von O berflächenfeuchtigkeit bei der Messung

n Da nur der vorderste Teil der Spitzen unisoliert ist, können auch Schichtmessungen vorgenommen werden

n 2,5 mm [Ø]

n Für M 18

n Verpackungseinheit: 10 Stück

n 45 mm [L], max. Eindringtiefe: 25 mm 31004550

n 60 mm [L], max. Eindringtiefe: 40 mm 31004500

ELEKTRODENSPITZEN OHNE ISOLATION

n Unisolierte Elektrodenspitzen zeigen die feuchteste Stelle im Material-Querschnitt an

n 2,5 mm [Ø]

n Für M 6, M 18 und M 20

n Verpackungseinheit: 100 Stück

n 16 mm [L], max. Eindringtiefe: 10 mm 31004610

n 23 mm [L], max. Eindringtiefe: 17 mm 31004620

n 40 mm [L], max. Eindringtiefe: 34 mm 31004640

n 60 mm [L], max. Eindringtiefe: 54 mm 31004660

n 1,6 mm [Ø]

n Für (BL) Compact, (BL) Compact S und Umrüstsatz M 20-DS 16

n Verpackungseinheit: 100 Stück

n 20 mm [L], max. Eindringtiefe: 8 mm 31004600

SONSTIGES VERBRAUCHSMATERIAL

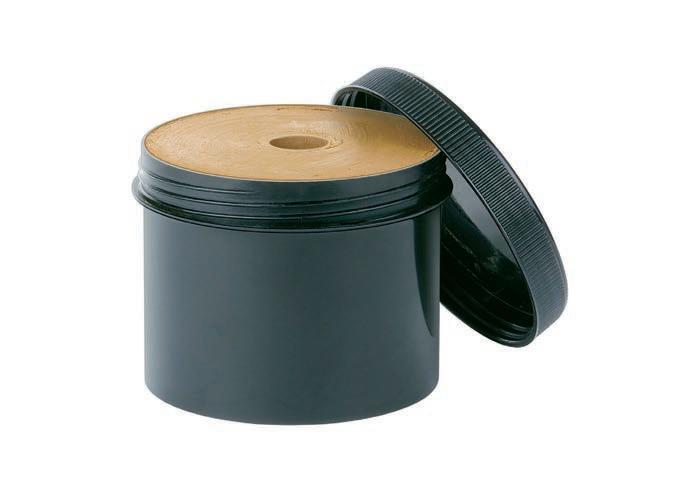

KONTAKTMASSE 31005400

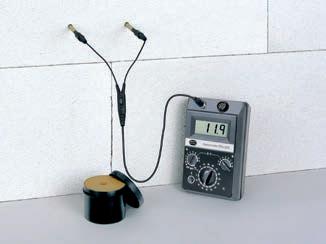

n Zur Messung von harten und abgebundene n Baustoffen (z.B. Estrich, Beton), bei d enen eine Bohrung erforderlich ist

n In Verbindung mit den Elektroden M 6 und

ZUM THEMA

MESSGENAUIGKEIT

Die Genauigkeit eines Messgerätes oder eines Messvorgangs zu beurteilen, erfordert einiges an Kenntnis und Sachverstand. Die nachfolgende Beschreibung und Information soll Sie – als Anwender – in der Praxis unterstützen.

Sie soll Ihnen helfen, sich im Begriffsdschungel besser zurechtzufinden und Ihre eigenen Messungen besser beurteilen zu können. Dazu ist es nötig, den allgemeinen Begriff „Genauigkeit“ in die einzelnen Teilbereiche aufzugliedern.

Die Genauigkeit/Präzision einer Messung hängt im Wesentlichen von folgenden Punkten ab:

n MESSSCHALTUNG/PLATINE UND EINGESETZTE BAUTEILE

Die hochwertige Entwicklung der elektrischen Schaltung und die Gestaltung der Platine gehören zu den wichtigsten Voraussetzungen, um eine möglichst hohe Grundgenauigkeit zu erreichen.

Abschirmung gegen äußere Einflüsse (Elektrostatik, HF-Strahlung, usw.) sowie eine funktionierende Temperaturkompensation sind unabdingbare Notwendigkeiten.

Hochwertige und eng tolerierte Bauteile sind ebenfalls unverzichtbar, z.B. ist ein eingesetzter A/D-Wandler-IC (Umwandlung von Analogwerten in digitale Signale) mit 16 Bit-Auflösung 256 mal besser als ein vergleichbarer mit 8 Bit-Auflösung.

n GRUNDGENAUIGKEIT DES MESSGERÄTES

Sie basiert auf Schaltung, Präzision der eingesetzten Bauteile sowie der exakten Kalibrierung/ Justierung auf einen festen Wert oder mehrere Werte einer Kalibrierkurve.

Bei Angabe von %-Werten (z.B. ± 2 %) ist es wichtig, zu wissen, ob sie sich auf den momentan angezeigten Wert oder den Endwert des Messbereiches beziehen.

Mit dem Begriff „Digit(s)“ wird bei einer digitalen Anzeige ein sogenannter „Ziffernschritt“ bezeichnet (digitale Skalenteile).

Bei analog anzeigenden Manometern (Zeigergeräte) ist bezüglich der Genauigkeit die Bezeichnung „Klasse“ (z.B. Kl. 1 oder Kl. 1,6) üblich.

n AUFLÖSUNG DER ANALOG-/DIGITALANZEIGE

Häufig wird der Begriff „Auflösung“ mit Genauigkeit verwechselt oder gleichgesetzt. Dies ist falsch. Eine hohe Auflösung bedeutet nicht automatisch eine hohe Genauigkeit.

Der Begriff „Auflösung“ in Bezug auf eine Analog- oder Digital-Anzeige beschreibt lediglich die Anzahl der gesamten ablesbaren Stellen (z.B. 000,00 = 5 Stellen/Digits) oder häufiger die Anzahl der Nachkommastellen, umgangssprachlich auch „Ablese-Genauigkeit“ genannt. Dabei wird die Auflösung mit Werten (1 bzw. 0,1 oder 0,01) oder mit Digits (bezogen auf die niederwertigste Stelle) beschrieben.

n VERWENDETES REFERENZ-/KALIBRIERNORMAL

Die oberste Stelle für Kalibriernormale ist in Deutschland die PTB, die physikalisch-technische Bundesanstalt in Braunschweig. Die PTB kalibriert „Normale“, die dann vom DKD (Deutscher Kalibrierdienst) zum Kalibrieren von Messgeräten und Normalen für Werkskalibrierungen verwendet werden. Mit diesen werden dann die eigentlichen Messgeräte durch die Gerätehersteller justiert.

Solche Kalibriernormale/Messgeräte gibt es für die von uns entwickelten und hergestellten Geräte für die Bereiche der Temperaturmessung (sowohl für mechanische Sensoren wie auch für die Geräte mit Infrarot-OberflächentemperaturMessung, auch Pyrometer genannt) und der Luftfeuchte-Messung.

Damit sind für diese beiden Messbereiche feste Vorgaben vorhanden, die Genauigkeit basiert dadurch auf der Güte der verwendeten Sensoren und deren exakter Justierung.

Für die Holzfeuchtemessung gibt es kein Normal und keine von einem sonstigen staatlich anerkannten Institut vorgegebenen Werte (Ausnahme: Die vom Otto-Graf-Institut an der MPA Stuttgart für den anerkannten Holzleimbau nach DIN 1052 vorgegebene Kalibrierkurve für die Holzart Fichte).

Dies gilt auch für die Messung abgebundener Baustoffe und diverser Schüttgüter (Ausnahme: Für bestimmte Getreidesorten, sofern sie im Handel zu Abrechnungszwecken eingesetzt werden).

Der Begriff „Eichen“ ist eigentlich dem Eichamt vorbehalten. Mit „Eichen“ bezeichnet man das Kalibrieren eines Gerätes durch das Eichamt. Dies betrifft im Prinzip nur Geräte, die im Handel eingesetzt werden, z.B. Waagen.

Die Kalibrierkurven für die einzelnen Holzarten bzw. Bau- und Isolierstoffe werden von seriösen Geräteherstellern selbst erstellt. Die aufwändige Erstellung erfolgt über eine Vielzahl von Messreihen für jede einzelne Holzart bzw. für jeden Bau- oder Isolierstoff mittels des Darrverfahrens. Die so erstellten Kalibrierkurven gehören zu den Betriebsgeheimnissen eines Herstellers.

Te mp. K lasse A K lasse B -1

GRAFIK A Messgenauigkeit bei Pt100-Fühlern

n WERTIGKEIT DER VERWENDETEN SENSOREN

SENSOREN ZUR ERFASSUNG VON TEMPERATUR

Temperaturen werden mit vielen verschiedenen Sensoren gemessen. Im Bereich höherwertiger Messgeräte hat sich jedoch die Temperaturmessung von Gas/Luft, Flüssigkeiten, Schüttgütern und Feststoffen mittels Platin-Messwiderstände (z.B. Pt100 in 4-Leiter-Technik) etabliert. Natürlich gibt es auch hier unterschiedliche Genauigkeitsklassen (Grafik A).

Weitere Informationen zur Genauigkeit von Pt-Sensoren finden Sie im Internet. Für eine akzeptable Messgenauigkeit ist mindestens der Einsatz von Klasse-B-Sensoren notwendig.

Für die Messung von Oberflächentemperaturen an Objekten mit hohem Wärmeinhalt und guter Wärmeleitfähigkeit werden auch Thermoelementfühler (Kreuz- oder Doppelbandfühler) eingesetzt. Allerdings ist hier die Genauigkeit im für Taupunktmessungen relevanten Bereich nicht immer ausreichend.

in °C

Abweichung bei -10 °C

Abweichung bei +25 °C

Abweichung bei +75 °C

Materialtemperatur in °C

GRAFIK B Messgenauigkeit von Infrarot-Sensoren bei verschiedenen Umgebungstemperaturen

Alle mechanisch arbeitenden Temperatursensoren (Kontaktthermometer) sind jedoch nur dort sinnvoll einsetzbar, wo die zu messenden Medien einen ausreichend hohen Wärmeinhalt und eine entsprechend gute Wärmeleitfähigkeit haben. Isolierstoffe aus geschäumten Kunststoffen, Holz oder Holzwerkstoffe, Verbundwerkstoffe mit unterschiedlicher Wärmeleitfähigkeit (z.B. verklebte Tapeten, usw.) oder Material mit rauer bzw. unebener Oberfläche, sich bewegende oder vibrierende Teile sind mit mechanischen Sensoren nicht oder nicht mit ausreichender Genauigkeit messbar.

Hierfür stehen heute Infrarot-Oberflächentemperatur-Messgeräte mit guter Sensor-Genauigkeit zur Verfügung. Unsere Geräte verfügen über solche Sensoren, die im klassischen Anwendungsgebiet der Klimaüberwachung von Wohn- und Geschäftsräumen eingesetzt werden. Dies gilt insbesondere für die Beurteilung von Feuchteschäden (z.B. Schimmelpilzbildung durch Unterschreitung der Taupunkttemperatur). Eine Genauigkeit von ± 0,5 °C ist für die Taupunktermittlung an Wandoberflächen sehr wichtig (Grafik B). Je

größer die Ungenauigkeit in diesem Bereich, umso größer ist die Ungenauigkeitsspanne bei der Festlegung der Taupunktunterschreitungstemperatur. Weiterhin ist die Eingabe des richtigen Emissionsfaktors für das zu messende Oberflächenmaterial sehr wichtig.

SENSOREN ZUR ERFASSUNG DER RELATIVEN LUFTFEUCHTE

Die Genauigkeit und Langzeitstabilität der Sensoren zur Erfassung der rel. Luftfeuchte wurde in den letzten Jahren deutlich verbessert. Dies gilt auch für Messungen in verunreinigter Luft, wobei es dann notwendig ist, die Sensoren mit entsprechenden Filtersystemen zu schützen. Filter verlängern die Ansprechzeit teilweise erheblich und tragen bei zu früher Ablesung zu Messfehlern bei. Sehr wichtig ist auch eine Anpassung der Temperatur des Sensors an die Umgebungs-/ Lufttemperatur. Höherwertige Messsysteme (z.B. für Sachverständige) sind mit einer Genauigkeit von typisch ± 1,8 % r.F. und ± 0,3 °C Lufttemperatur (oder besser) ausgestattet (Grafik C).

ZUM THEMA

MESSGENAUIGKEIT

Um diese Präzision aufrecht zu erhalten, sollten solche Geräte je nach Einsatzzweck und -häufigkeit alle 12 bis 24 Monate beim Hersteller oder einem dafür geeigneten Kalibrierlabor auf ihre Genauigkeit überprüft werden.

Werden Luftfeuchtesensoren zur Ermittlung der Feuchtigkeit mittels Sorptionsisothermen in Feststoffen (z.B. Beton, Estrich, Mauerwerk usw.) eingesetzt, muss der Sensor bzw. die Sensoreinheit auch noch bei Luftfeuchten von 95% r.F. eine ausreichende Genauigkeit aufweisen.

SENSOREN ZUR ERFASSUNG DER H OLZFEUCHTE

Präzise Holzfeuchtemessungen basieren überwiegend auf der Widerstandsmessmethode. Dabei werden zwei Stahlstifte in das zu messende Holz eingedrückt bzw. eingeschlagen. Bei unseren Geräten sollte dies quer zur Faserrichtung geschehen. Vor allem bei feuchtem Holz wirkt sich dies auf die Genauigkeit sehr stark aus.

Ein weiterer wichtiger Punkt, der die Genauigkeit betrifft, ist die Einstellung/Eingabe/Auswahl der richtigen Holzart. Die Umsetzung variiert von Her-

GRAFIK C

Typische Kennlinie am Beispiel eines Feuchtesensors

steller zu Hersteller.

Mittelklassegeräte sollten über 4 oder 7 Holzsorten-Korrekturstufen verfügen – Oberklassegeräte über Auswahlmöglichkeiten für mindestens 75 verschiedene Holzsorten-Korrekturstufen, wenn nicht sogar individuelle Codenummern für jede Holzart (ab 250 Stück). Im trockenen Bereich sind Genauigkeiten von ± 0,5 % erzielbar.

Für die verschiedenen Holzstärken gibt es Stifte mit Längen von 16, 23, 40 und 60 mm. Diese sind zur präzisen Messung ca. ein Drittel der Gesamtholzstärke ins Holz einzuschlagen. Weiterhin gibt es teflonisolierte Stifte mit Längen von 45 und 60 mm. Damit können einzelne Schichten oder durch Regen bzw. Tau oberflächenbenetzte Hölzer sicher gemessen werden.

Eine weitere beliebte Variante ist die Holzfeuchtemessung mittels eines kapazitiven Sensors. Diese Geräte werden auch als Auflegegeräte bezeichnet. Die meisten davon haben Flächen- oder Federsensoren. Flächensensoren benötigen eine relativ große und unbedingt plane Auflagefläche (Hobelware). Dies gilt auch für Geräte mit breiten Federkonstruktionen. Der von uns eingesetzte kugelartige Sensor hat dem gegenüber anwendungstechnische Vorteile.

Bezüglich der Genauigkeit sind bei Auflegegeräten größere Messwertabweichungen zu akzeptieren. Sehr gut und schnell lassen sich Hölzer wie Buche messen, die in der Feuchtigkeit zwischen Oberfläche und Kern ausgeglichen, keine Äste oder Drehwuchs aufweisen und ein konstantes Raumgewicht (spezifisches Gewicht, Rohdichte) haben. Holzstücke mit stark variierender Rohdichte, unterschiedlichen Holzstärken oder unausgeglichener Feuchte können nur schwer ohne weitere Hilfen ausreichend präzise gemessen werden. Sollten Sie die Anschaffung eines Auflegegeräts in Erwägung ziehen, so empfehlen wir Ihnen, sich bei unseren Fachberatern zu informieren.

SENSOREN ZUR BAUFEUCHTE-ERFASSUNG (ABGEBUNDENER BAUSTOFFE)

WIDERSTANDS-/LEITFÄHIGKEITS-MESSMETHODE Sie erfolgt mittels zweier Stahlstifte, Rohrsonden (unter Verwendung von Kontaktmasse) oder Bürstensonden. Unser Katalog informiert Sie über die verschiedenen, für die unterschiedlichsten Aufgabenstellungen angepassten Ausführungen. Wichtig für eine hohe Reproduzierbarkeit des Messwertes ist die optimale Kontaktierung zwischen Sensor

und Material.

Eine allgemein gültige Aussage zur Genauigkeit bezogen auf Gewichts- bzw. Masseprozente ist hier nur schwer möglich. Sortenreine Baustoffe mit neuesten Kalibrierkurven sind mit guter Genauigkeit zu messen, Mischmauerwerke dagegen nicht. Aber häufig sind keine exakten Prozentangaben notwendig, und sogenannte vergleichende Messungen reichen vollkommen aus.

KAPAZITIVE HOCHFREQUENZMESSUNG

Die von uns erfundene sogenannte „Kugelsonde“ ist ein Sensor zur Aufspürung von Feuchtigkeit in vielen verschiedenen Materialien (z.B. Feuchteschäden in Räumen und Gebäuden, Wohnwagen, Wohnmobilen, Booten, Beton oder Kunststoffen sowie in vielen weiteren Feststoffen). Auch bei dieser Messmethode sind sortenreine Baustoffe mit neuesten Kalibrierkurven mit guter Genauigkeit messbar, Mischmauerwerk und Schichtstoffe aus unterschiedlichen Materialien dagegen weniger. Wie schon vorstehend ausgeführt, sind häufig keine exakten Prozentangaben notwendig, und vergleichende Messungen reichen vollkommen aus.

MESSUNG DER RELATIVEN LUFTFEUCHTE IM B OHRLOCH

Hier müssen hochwertige, für den Hochfeuchtebereich geeignete Luftfeuchtesensoren zur Ermittlung der Feuchtigkeit in Feststoffen (z.B. Beton, Estrich, Mauerwerk usw.) eingesetzt werden. Zur Messung wird der Sensor in ein vorbereitetes Bohrloch eingeführt. Die Sensoren sollten hierfür eine gute Langzeitstabilität in hoher Luftfeuchte (80 bis 95% r.F.) und eine Genauigkeit von ± 3% oder besser aufweisen. Die Umwandlung von Luftfeuchtewerten in Gewichtsprozente für Baustoffe erfolgt mittels

Sorptionsisothermen automatisch durch prozessorgestützte Umrechnung in den Geräten oder über Tabellen in der Bedienungsanleitung.

CALCIUM-CARBID-METHODE

Die Ermittlung des Feuchtegehaltes von Estrichen mittels eines CM-Gerätes erfolgt durch einen mechanisch-chemischen Prozess. Die Genauigkeit hängt im Wesentlichen von der korrekten Probeentnahme (über den gesamten Querschnitt, geringer Feuchteverlust bei der Probenzubereitung) und der Dichtigkeit des Drucksystems ab.

n VORSCHRIFTSMÄSSIGE MESSUNGEN

Die Überschrift sagt im Prinzip schon alles. Ein „ideales“ Gerät sollte selbsterklärend, selbstlernend und möglichst selbständig arbeitend sein. Unsere Hydrometten werden nach diesen Gesichtspunkten entwickelt und konstruiert, jedoch wird es nie ganz möglich sein, auf einen Blick in die Bedienungsanleitung zu verzichten. Das Lesen der Bedienungsanleitung gehört zu den unangenehmen und zeitraubenden Dingen, jedoch werden Sie feststellen, dass sich viele Probleme quasi von selbst lösen werden. Selbst wenn Sie noch nie mit einem unserer Geräte gearbeitet haben, werden Sie durch das Lesen der Anleitung mit ihren vielen Hinweisen zum jeweiligen Thema und einem kleinen Probetraining ihre Messaufgabe profihaft erfüllen können. Ihr Wissen, Ihre Augen, Ihre handwerklichen Fähigkeiten und unsere Messgeräte bilden ein erfolgreiches Spitzenteam. Es kann sehr unangenehm sein, wenn man vom gegnerischen Anwalt „in der Luft zerrissen“, vom Sachverständigen die Anleitung vorgelesen bekommt oder man für einen Schaden zur Kasse

gebeten wird, obwohl man doch das beste Messgerät in Händen hält. Man wird beim Thema „Feuchtemessung“ viele Stolpersteine finden, an die man nicht gedacht hat – diese hätte man jedoch bei einer ordnungsgemäß durchgeführten Messung einfach und schnell umgehen können. Sparen Sie sich den zweiten Baustellenbesuch, das fehlerhafte Gutachten, den Schaden, der meistens hätte verhindert werden können.

Wir sind für Sie da – wenn es bei der Feuchtemessung ein Problemfeld gibt, oder man trotz ausführlicher Bedienungsanleitung noch keine Antwort auf seine Frage findet.

MESSWERTBEURTEILUNG

Die fachliche Beurteilung eines angezeigten Messwertes ist Aufgabe der Fachfrau bzw. des Fachmanns – z.B. die Entscheidung, ob bei einer Vorgabe von 90 Digits die gemessenen 95 Digits im konkreten Anwendungsfall noch ausreichend oder doch zu hoch sind. Um z.B. einen Luftfeuchtemesswert beurteilen zu können, ist es wichtig zu wissen, ob die Messung im feuchteren Norden oder im trockeneren Alpenraum und zu welcher Jahreszeit sie durchgeführt wurde. Oder wurde die Messung im feuchten Gewölbekeller oder im Keller-Hobbyraum eines Neubaus gemacht? Sind im Wohnraum viele Blumen oder Hydrokulturen mit Springbrunnen? All dies und noch viel mehr beeinflusst die „natürliche“ Haushaltsfeuchte. Und nur Sie als Fachfrau/-mann können diese unterschiedlichen Gegebenheiten letztendlich beurteilen. Dies gilt gleichermaßen für Baufeuchte und die Feuchte sonstiger Stoffe. Ergänzt werden können die Hinweise in unseren Bedienungsanleitungen durch den Hersteller des Materials, das Internet oder unsere Fachberater. Wir sind Ihr kompetenter Partner.

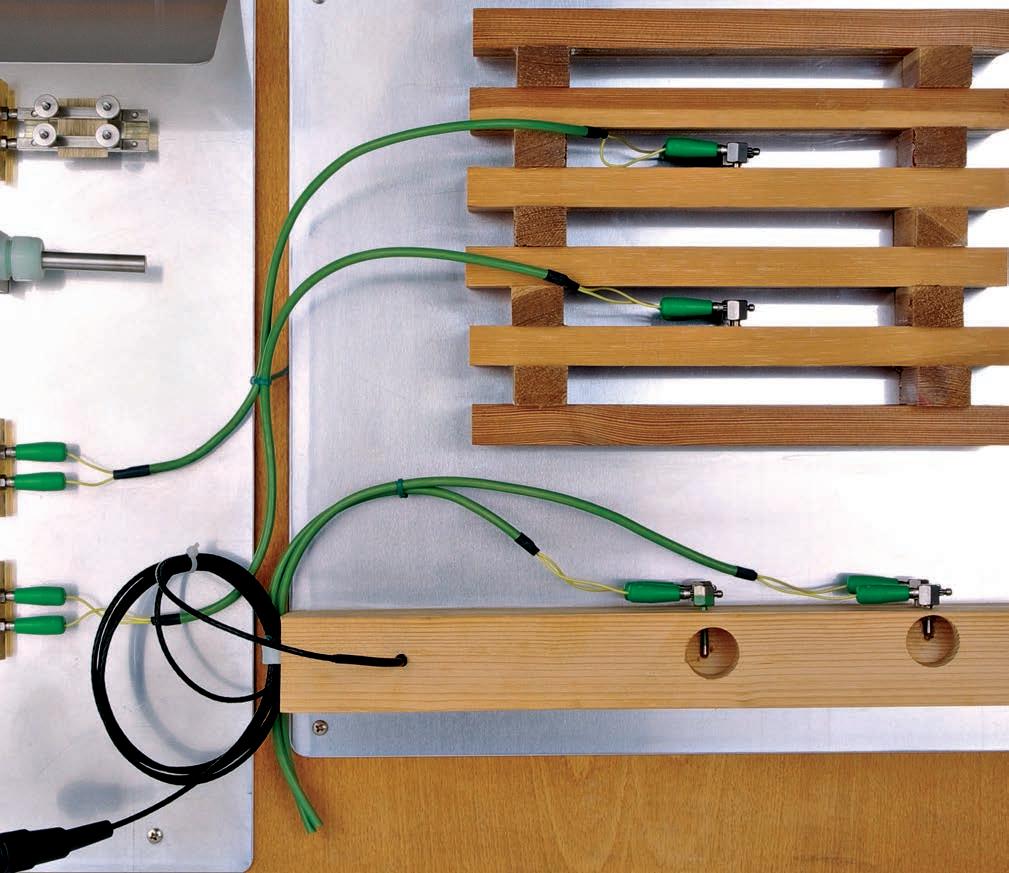

MESSSTELLENZUBEHÖR

STECKSCHLÜSSEL 41007250

n Zum Einschlagen und Herausziehen der Mes selektroden aus dem Holz

ANSCHLUSSWINKEL 41007354

n Mit Befestigungsmaterial für den Anschluss d er Holzfeuchte- oder UGL-Messstellen

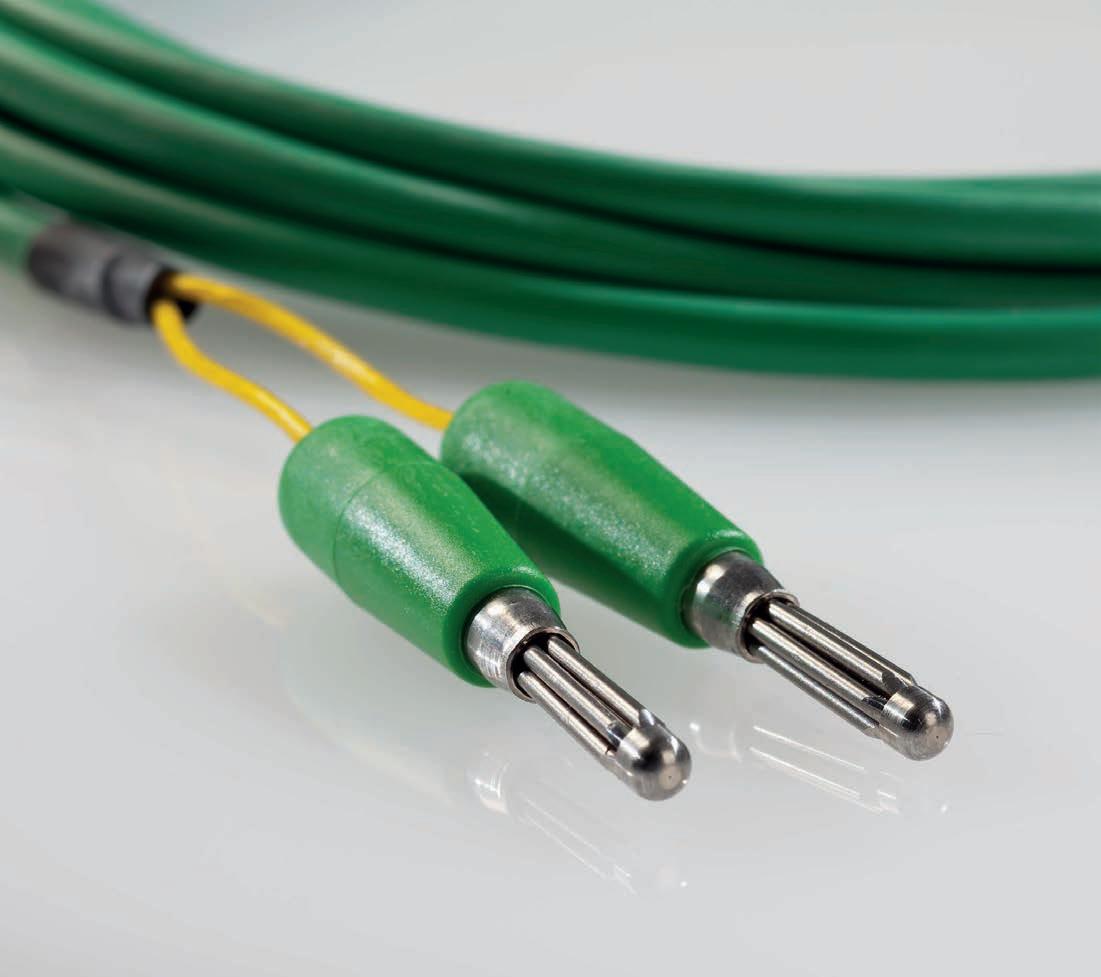

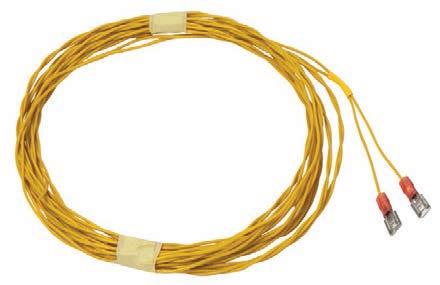

ELEKTRODEN-ANSCHLUSSKABEL

n Teflonisoliertes Kabel

n Zur Verbindung der Holzfeuchte-Elektroden mit einem Anschlusswinkel

z.B. 4 m [L] 41007304 , 5 m [L] 41007305 ,

6 m [L] 41007306

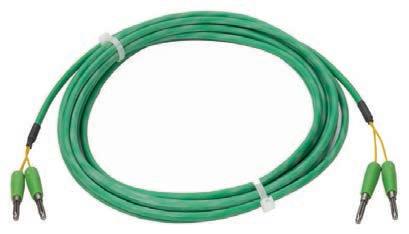

SILIKON-ELEKTRODEN-ANSCHLUSSKABEL

n Teflonisoliertes Kabel

n Zusätzlich noch mit Silikon-Ummantelung, d adurch erhöhte Belastbarkeit

z.B. 4 m [L] 41007284 , 5 m [L] 41007285 ,

6 m [L] 41007286

MESSSTELLEN-ANSCHLUSSKABEL

n Zur Verbindung des Anschlusswinkels mit einem Messstellen-Umschalter TKMU

z.B. 10 m [L] 41007330 , 20 m [L] 41007340

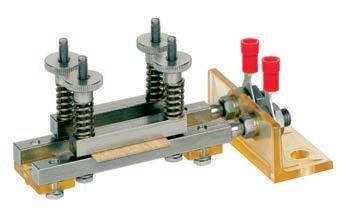

UGL-ELEKTRODENHALTER 41007402

n Zur Messung des Holzfeuchtegleichgewichts (UGL) in der Trockenkammer mittels UGL-Sensor

41007354 *

ANSICHT Anschlusswinkel [links] mit eingestecktem UGL-Elektrodenhalter und UGL-Sensor [rechts]

* Farbe kann variieren

Sämtliche Kabel auch in anderen Längen lieferbar

Elektroden unisoliert

Elektroden isoliert

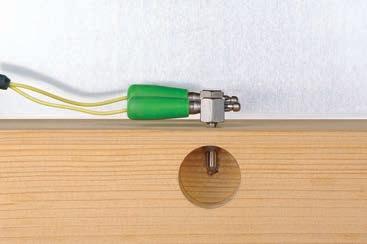

EINSCHLAG-ELEKTRODEN AUS V2A

n Rostfrei

n Ohne Isolation

n Für den Einsatz in der Trockenkammer

n 10 mm [L] 41007201

n 15 mm [L] 41007202

n 25 mm [L] 41007203

n 40 mm [L] 41007204

n 70 mm [L] 41007205

EINSCHLAG-ELEKTRODEN AUS V2A, TEFLONISOLIERT

n Rostfrei

n Für den Einsatz in der Trockenkammer

n Durch die Isolation wird nur die Kernfeuchte b erücksichtigt, Oberflächenfeuchte wird ignoriert

n 15 mm [L] 41007207

n 25 mm [L] 41007208

n 40 mm [L] 41007209

n 70 mm [L] 41007210

n Zur Erfassung des Holzfeuchtegleichgewichts in einer Trockenkammer unter Verwendung eines UGL-Elektrodenhalters

n Packung mit 50 UGL-Sensoren 41007403

n Packung mit 100 UGL-Sensoren 41007404

BLAUE GERÄTESERIE

COMPACTSERIE

CLASSICSERIE

G ANN MESS- U. REGELTECHNIK GMBH

Schillerstrasse 63

70 839 Gerlingen

GERMANY

NATIONAL

TELEFON 0 7156-4907-0

FA X 0 7156-4907-40

E- MAIL verkauf@gann.de

INTERNATIONAL

PHONE + 49-7156-4907-0

FA X + 49-7156-4907-48

E- MAIL sales@gann.de

INTERNET w ww.gann.de
