LES MÉTIERS DE LA COB
EXIGENCES ET RESPECT DES NORMES
Dans le domaine de la Construction à Ossature en Bois (COB), la qualité de mise en œuvre est indissociable du respect des règles professionnelles en vigueur. Parmi celles-ci, les Documents Techniques Unifiés (DTU) constituent une référence incontournable pour garantir la conformité, la durabilité et la sécurité des ouvrages.
Élaborés par des organismes de normalisation en concertation avec les professionnels du secteur, les DTU précisent les conditions de conception, les matériaux admissibles et les méthodes de mise en œuvre à respecter sur chantier. Leur application permet non seulement d’assurer la qualité technique des constructions, mais également de répondre aux exigences des assurances et de limiter les risques de désordres. Dans ce contexte, cette brochure a été conçue comme un outil pratique et opérationnel, destiné à accompagner les professionnels de la construction
CLASSE DE SERVICE 1
INTÉRIEUR
CLOUS ET VIS Ø ≤4MM
Sans protection
Galvanisation électrolytique < 12 microns
Galvanisation électrolytique 12 microns
Galvanisation mécanique 50 microns
Galvanisation électrolytique 25 microns
Galvanisation à chaud 50 microns
AGRAFES
Galvanisation électrolytique 12 microns
Acier inoxydable
ossature bois. Structuré selon les différentes phases de construction, il met en correspondance les exigences des DTU avec une sélection de solutions adaptées.
Pour chaque étape, vous trouverez :
• Un rappel du DTU concerné,
• Les fixations SENCO associées pour répondre aux exigences normatives
• Les appareils préconisés pour garantir efficacité, précision et sécurité sur chantier.
En parallèle des DTU, la norme européenne
L’EUROCODE 5 (EN1995 - Calcul des structures en bois) doit être intégrée aux paramètres pris en compte dans le choix des projectiles.
Le tableau ci-dessous vous indique quel revêtement de projectile choisir en fonction du milieu que vous rencontrez sur vos chantiers, dans vos différents types d’applications.
CLASSE DE SERVICE 2
EXTÉRIEUR PROTÉGÉ
CLASSE DE SERVICE 1
EXTÉRIEUR EXPOSÉ
DES SABOTS DE CHARPENTE FIXATION DE PLANCHER EN PANNEAUX OSB
AGRAFAGE PARE PLUIE ET PARE VAPEUR
CLOUAGE DES TASSEAUX SUR PANNEAU
AGRAFAGE
CLOUAGE DES MONTANTS 45 X 145MM
DTU 31.2 construction de maisons et bâtiments à ossatures bois 31.2 P1.1 9.2.1
Cet assemblage doit être assuré au minimum par deux pointes crantées, torsadées ou annelées, ou des vis, enfoncées d’au moins une fois l’épaisseur de la pièce à fixer dans le dernier élément assemblé.
CONSOMMABLES ASSOCIÉS

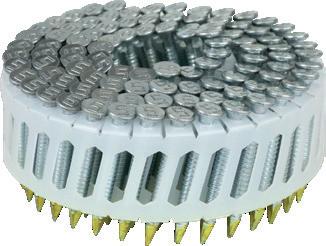

Clou Rouleaux 16°
• HL29APBF - Clou Rouleaux plat 3,1X90mm - Annelé, Acier clair - boite de 4050
• HT29APBF - Clou Rouleaux plat 3,1X90mm - Carré Torsadé, Acier clair - boite de 3600
• HT29AXBF - Clou Rouleaux plat 3,1X90mm - Carré Torsadé, Galva EZ 12µ - boite de 3600
• HL29AXBF - Clou Rouleaux plat 3,1X90mm - Annelé, Galva EZ 12µ - boite de 4050

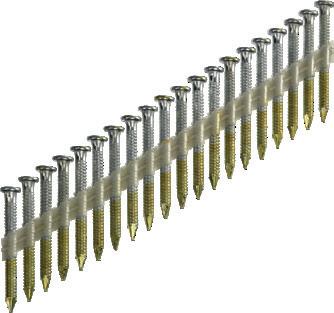

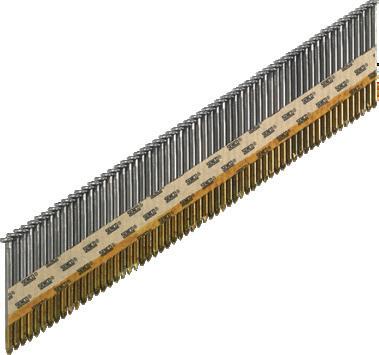

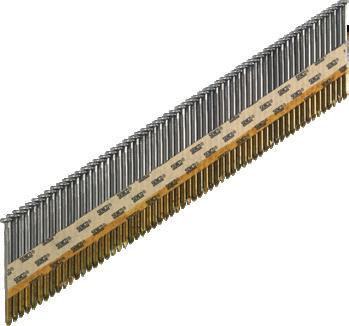

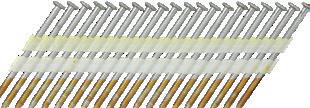

Clou en Bande 34°
• HE59AXBKR – Clou en bande 3,1x90mm - Annelé, Galva EZ 12µ - boite de 2000
Vis charpente AR+
• 31048050090 - Vis bois AR+ EZ T20 5,0X90mm filetage partiel - Galva EZ Classe 1 - boite de 200
• 31048060090 - Vis bois AR+ EZ T30 6,0X90mm filetage partiel - Galva EZ Classe 1 - boite de 200
POUR LE VISSAGE DES CONTRE OSSATURE
CONSOMMABLES

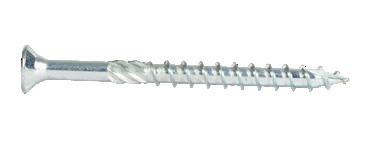

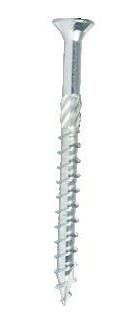

Vis à bois à filetage partiel
• 31048060140 - Vis bois AR+ Tête Fraisée Partiel 6,0x140mm TX30 - Galva EZ Classe 2 - Boite de 100
• 60WC140CBO - Vis Charpente WCS Tête Fraisée Partiel 6,0x140mm TX30 - Galva EZ Classe 2 - Boite de 100
• 80WC200CBO - Vis Charpente HBS Tête Fraisée Partiel 8,0x200m TX40 - Galva EZ Classe 2 - Boite de 100

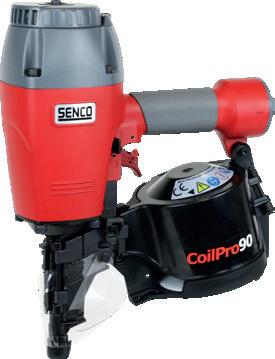

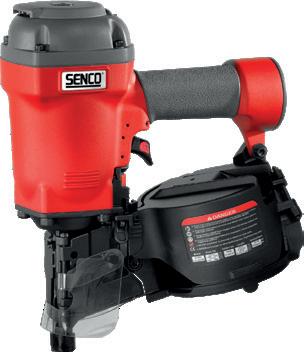

OUTILS RECOMMANDÉS
CARACTÉRISTIQUES
Longueur de clous
Diamètre de clous
Type de liaison des clous
Mode de tir

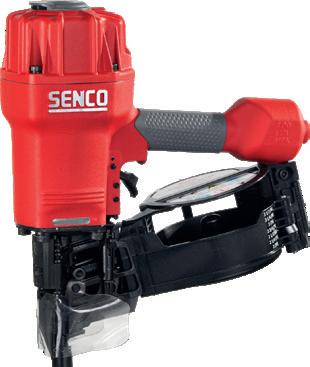

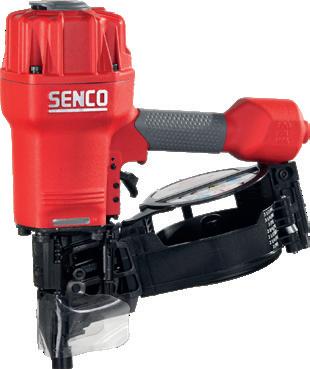

SCN65XP #542001N
- 90 mm
- 90 mm
- 3.3 mm 2.5 - 3.3 mm
Par fil acier
Séquentiel / à touche
Par fil acier ou bande plastique
Séquentiel / à touche Consommation
x
x 305 x 373 mm

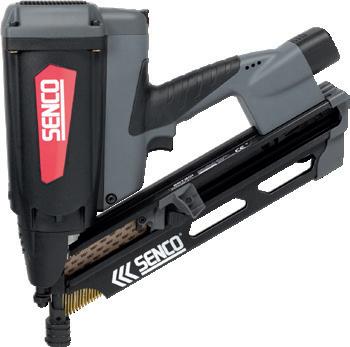

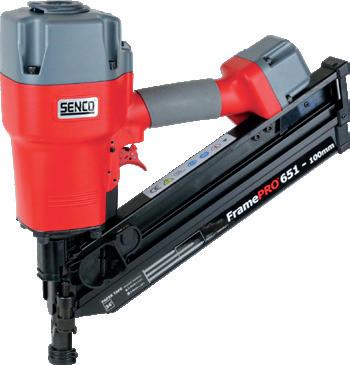

FRAMEPRO651-100 #2G2121N
CARACTÉRISTIQUES
Longueur de clous 50 - 100 mm
Diamètre de clous 2.87 - 3.3 mm
Type de liaison des clous
Mode de tir
Par bande papier
Séquentiel / à touche
Consommation d’air à 60coups /min 311.5 l/min
Pression de service 4.8 - 8.3 bar
Dimensions 106 x 384 x 362 mm
Poids
3.8 kg
Garantie 1 an

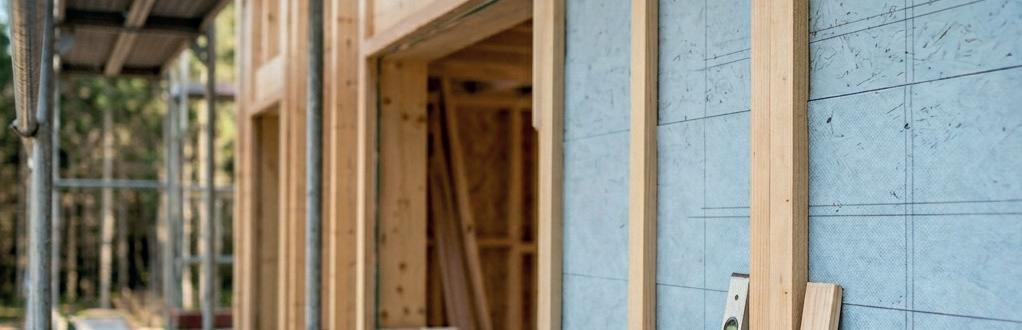

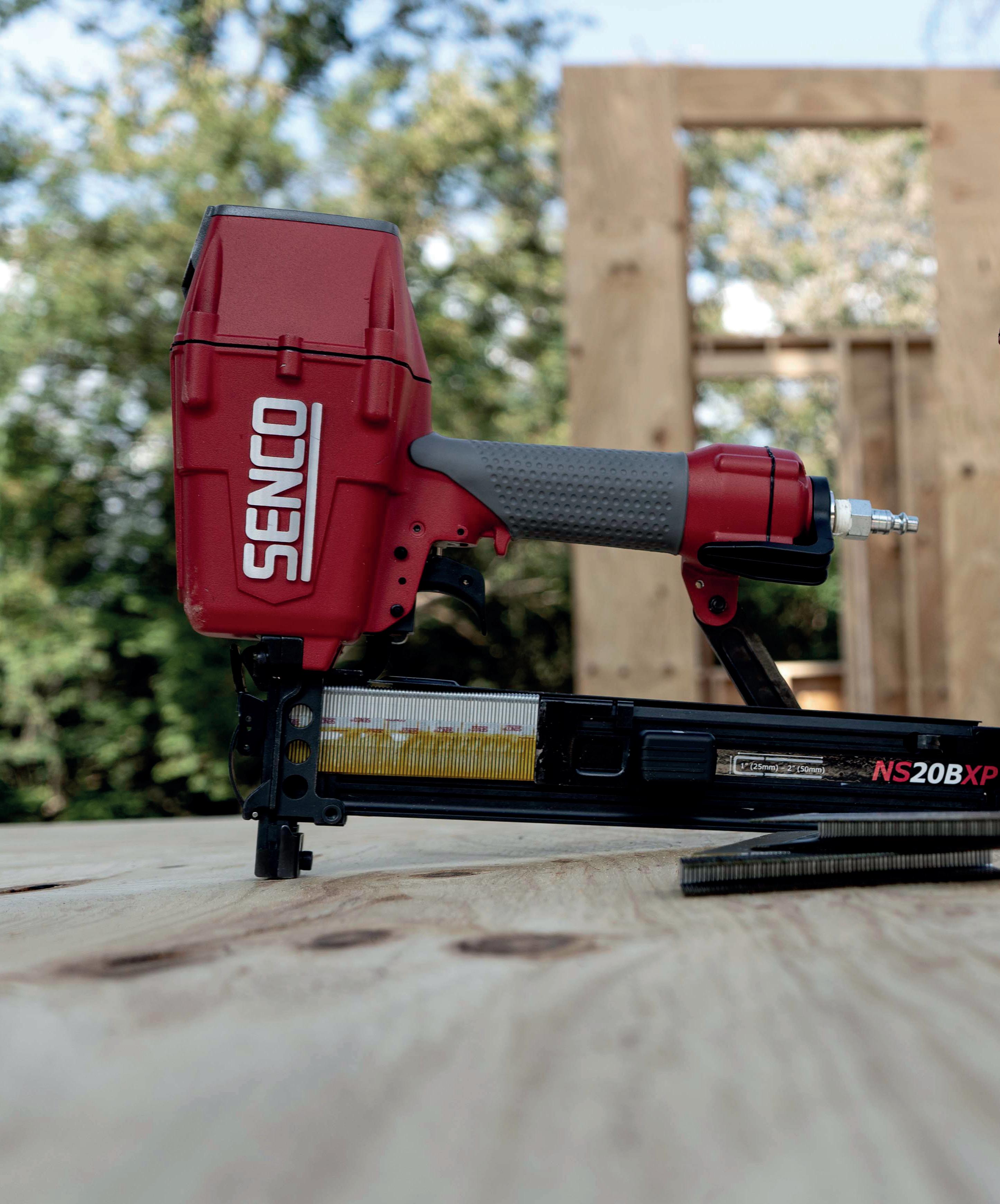

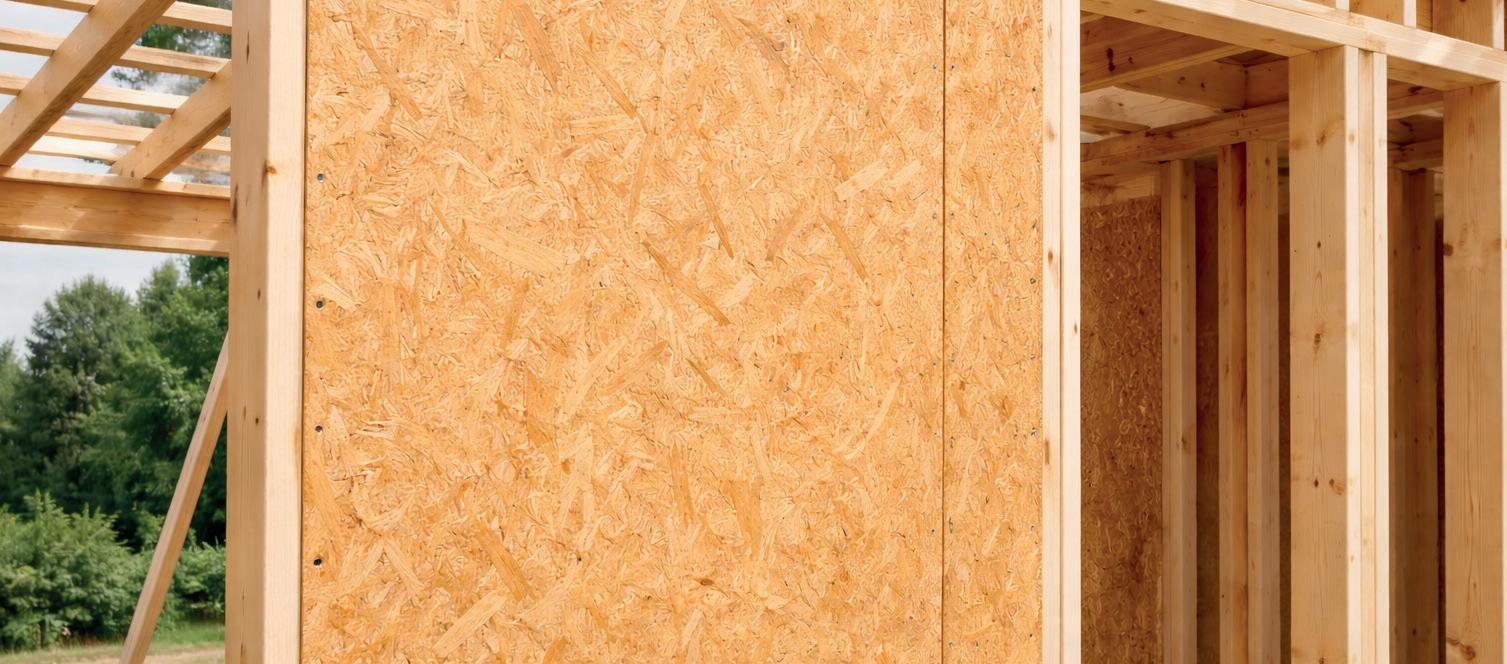

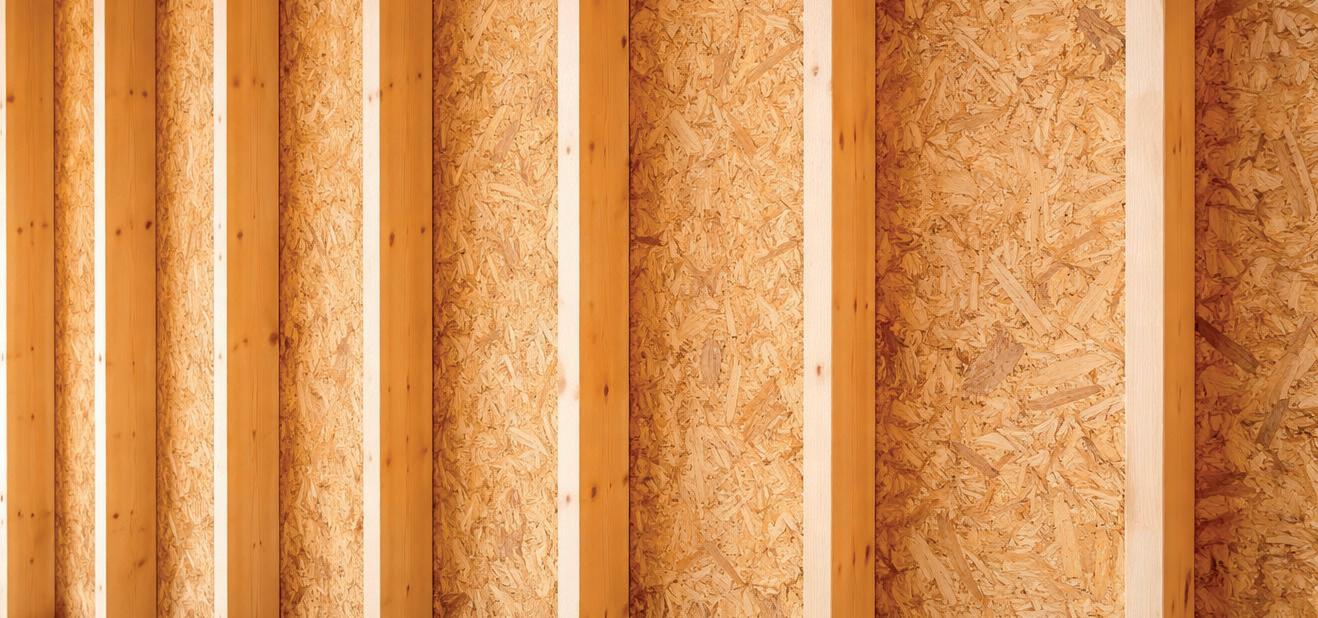

AGRAFAGE OU CLOUAGE FIXATION DU VOILE TRAVAILLANT 12,16,18MM
DTU 31.2 Construction de maisons et bâtiments à ossature bois
31.2 P1.1 9.2.2.2 Fixation panneau de contreventement
Les panneaux doivent être fixés (couturés) à l’ossature sur toute leur périphérie. Si la hauteur des murs est supérieure à celle du panneau, une entretoise doit être mise en oeuvre entre les montants d’ossature pour supporter la rive du panneau de contreventement.
L’enfoncement des pointes et agrafes dans le bois d’ossature doit être supérieur ou égal à 35 mm. Les organes de fixation doivent être enfoncés à une profondeur permettant que la partie supérieure de leur tête affleure avec la surface du panneau. L’enfoncement maximal de la tête dans l’épaisseur du panneau ne doit pas excéder 1 mm. Les fixations ne doivent pas être disposées à moins de 10 mm des bords des panneaux. Un jeu fonctionnel minimal de 4 mm doit être ménagé entre les panneaux.
CONSOMMABLES
ASSOCIÉS

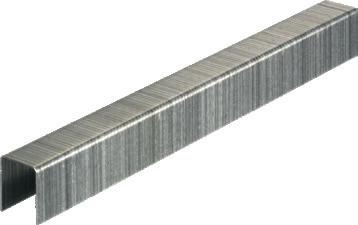

Agrafes lourdes N
• 18289 - Agrafes lourdes N 50mm - Galva EZ 12µ - boite de 10800
• N23BXBB-ETA - Agrafes lourdes N 56 mm - Galva EZ 12µ - boite de 6500
Agrafes lourdes Q
• 18391 - Agrafes lourdes Q 50mm - Galva EZ 12µ - boite de 8800
• 18401 - Agrafes lourdes Q 55mm - Galva EZ 12µ - boite de 6600
Clous en rouleau
• BL22AXBF - Clous rouleau Plat 2.5X55mm Annelé - Galva EZ 12µ - boite de 9000

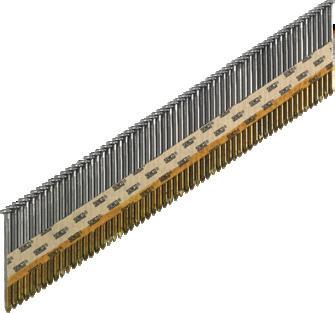

Clous en bande
• GE51AXBKR - Clou en bande 2,8x50mm - Annelé, Galva EZ 12µ - boite de 2000
Vis
• 31038050040 - Vis bois AR+ tête fraisée 5,0x40mm TX20 - Galva Classe 1 - boite de 200
• 31038050045 - Vis bois AR+ tête fraisée 5,0x45mm TX20 - Galva Classe 1 - boite de 200

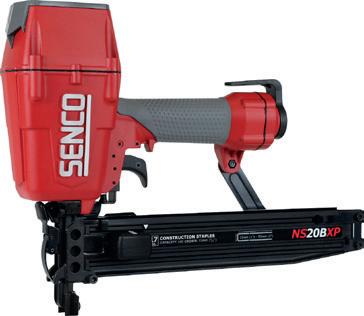

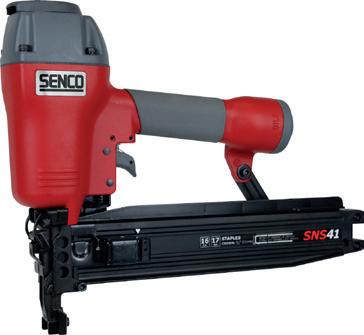

OUTILS RECOMMANDÉS
CARACTÉRISTIQUES
CARACTÉRISTIQUES

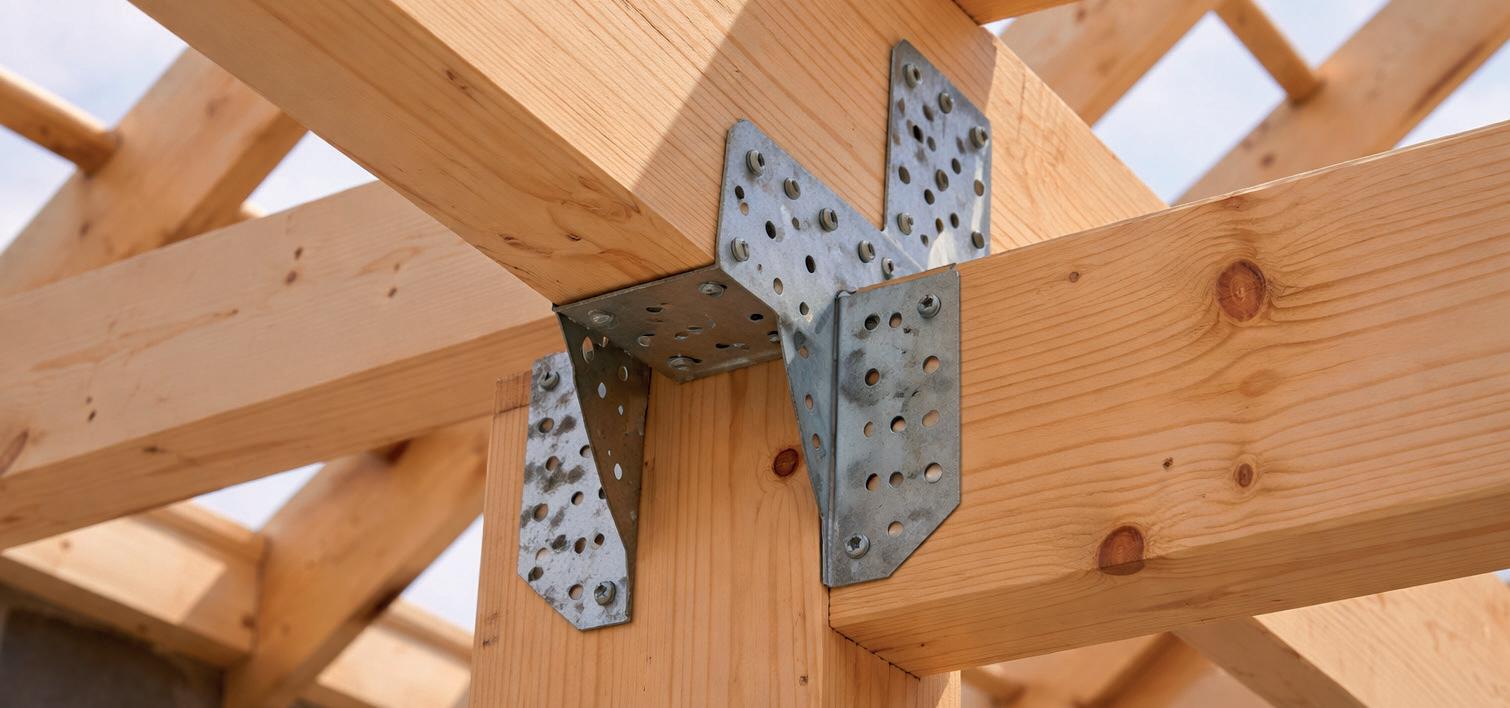

CLOUAGE SABOTS DE CHARPENTE
DTU 31.2 Construction de maisons et bâtiments à ossature bois
CONSOMMABLES ASSOCIÉS
Clous d’ancrage en bande
• NN18AXBMR - Clou Ancrage 4,0X40mm Annelés - Galva EZ 12µ - boite de 1000
• NN21AXBMR - Clou Ancrage 4,0x50mm Annelés - Galva EZ 12µ - boite de 1000
• NN24AXBMR – Clou Ancrage 4,0x60mm Annelés - Galva EZ 12µ - boite de 1000
Clous d’ancrage en rouleau
• NN18AXBD - Clou Rouleaux 4,0X40mm Annelés DIN - Galva EZ - Boite de 1600
• NN21AXBD – Clou Rouleaux 4,0x50mm Annelés DIN - Galva EZ - Boite de 1600
• NN24AXBD – Clou Rouleaux 4,0x60mm Annelés DIN - Galva EZ - Boite de 1600
Vis d’ancrage
• 50MC040UDO - Vis d’ancrage 5,0 x 40mm - Galva C4 - Boite de 250
• 50MC050UDO – Vis d’ancrage 5,0 x 50mm - Galva C4 - Boite de 250
• 50MC060UDO – Vis d’ancrage 5,0 x 60mm - Galva C4 - Boite de 250
RÈGLE DES 2/3 - 1/3 POUR UNE FIXATION SÛRE
Pour garantir une fixation solide et durable, il est recommandé de respecter la règle des 2/3 – 1/3 dans toutes les applications liées à la construction ossature bois :
• 2/3 de la longueur du projectile doivent être ancrés dans le support en bois
• 1/3 de la longueur correspond à l’épaisseur de l’élément à fixer
En pratique, cela signifie que le projectile doit mesurer environ 3 fois l’épaisseur de la pièce fixée.
Par exemple, pour fixer un élément de 20 mm d’épaisseur, on privilégiera un projectile d’environ 60 mm.
Cela permet de limiter les risques à l’arrachement et de garantir la durabilité de l’assemblage
OUTILS RECOMMANDÉS
CARACTÉRISTIQUES
Longueur de clous
Diamètre de clous
Type de liaison des clous
Mode de tir
Consommation
Poids

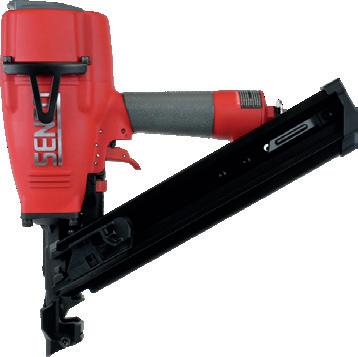

MC60-34 #6K2001N
- 64 mm
GT60I-NN #14VS2001N
- 64 mm
Garantie 1 an 2 ans

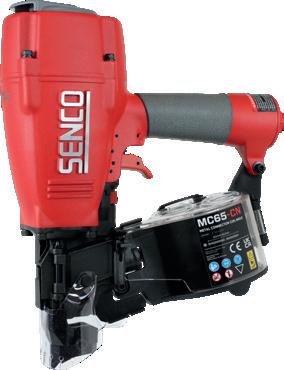

MC65-CN #16VS2001N
CARACTÉRISTIQUES
Longueur de clous
Type de liaison des clous
Par bande plastique
Mode de tir Restirctif
Consommation d’air à 60coups /min 96 l/min
Pression de service 5 - 8 bar
Dimensions
100 x 278 x 317 mm
Poids 2.3 kg
Garantie 1 an

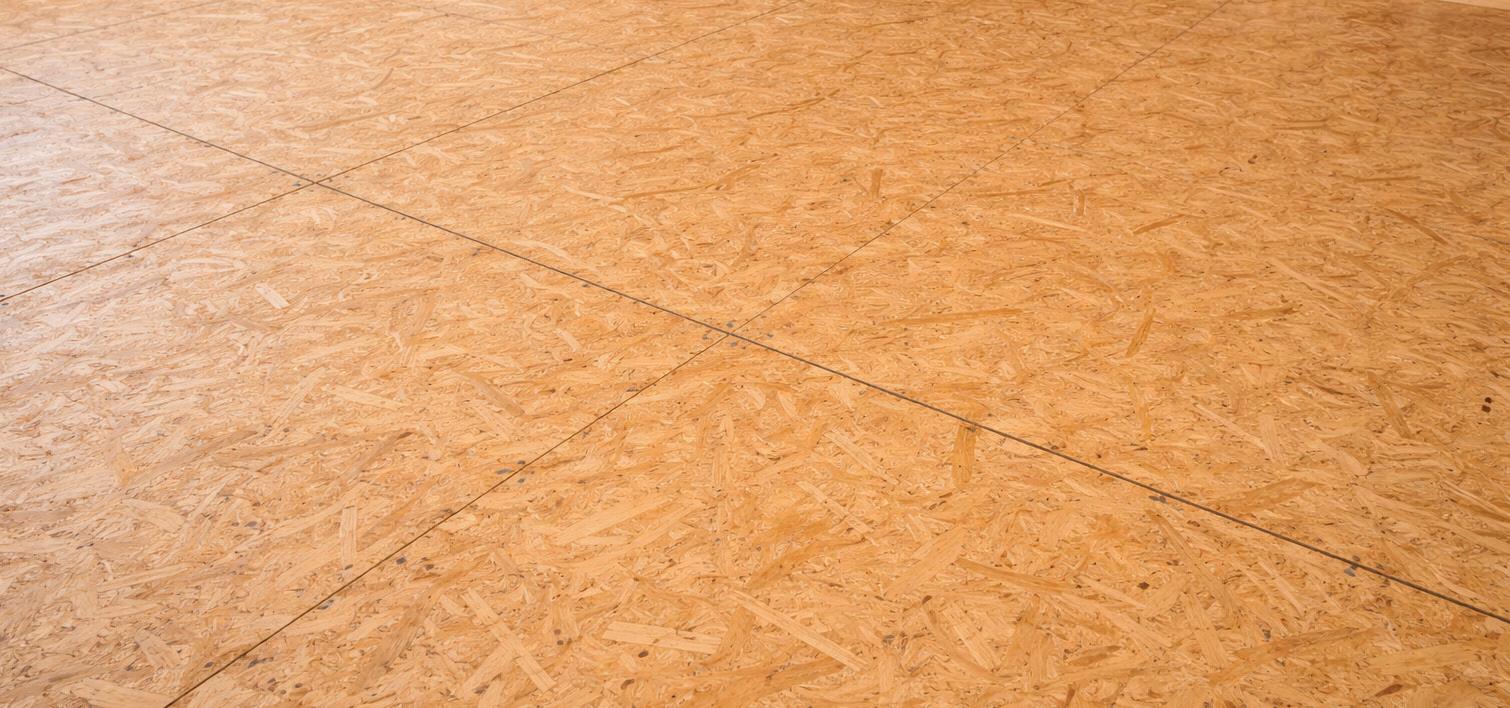

AGRAFAGE, CLOUAGE ET VISSAGE
PLANCHER PANNEAUX OSB
DTU 31.2 Plancher du bois ou en Panneaux dérivés du bois
5.1.5.2 Fixations
Dans le cas d’une fixation par clouage ou agrafage, l’espacement maximal des pointes est de 150 mm sur les appuis périphériques et de 300 mm en partie courante et à une distance minimale de 8 mm des rives, 10 mm étant conseillé.
Ce clouage est complété par un vissage aux 4 angles du panneau et à mi-longueur, sauf dispositions particulières (pointes spéciales ou nature des bois des solivages).
Dans le cas d’une fixation par vissage, les mêmes espacements sont respectés.
Les vis, pointes ou agrafes sont enfoncées de telle sorte que l’emplacement de leur tête soit noyé et, dans le cas de sols minces mastiqués et le cas échéant, poncé.
CONSOMMABLES
ASSOCIÉS
Agrafes lourdes Q
• 18384 - Agrafes lourdes Q 45mm - Galva EZ 12µ - boite 8800
• 18391 - Agrafes lourdes Q 50mm - Galva EZ 12µ - boite 8800
• 18416 - Agrafes lourdes Q 63,5mm - Galva EZ 12µ - boite 6600
Clous en rouleau et vis
→ Panneaux d’épaisseur de 15 à 16mm
• BL22AXBF - Clou Rouleau Plat 2,5x55mm Annelé - Galva EZ 12µ - boite de 9000
• 31038050040 - Vis bois AR+ 5,0X40mm Tête de 9,8mm TX20 - Galva Classe 1 - boite de 200
→ Panneaux d’épaisseur de 18 à 22mm
• BL26AXBF - Clou Rouleau Plat 2,5x70mm Annelé - Galva EZ 12µ - boite de 7200
• 31038050050 - Vis bois AR+ Torx 5,0X50mm Tête de 9,8mm TX20 - Galva Classe 1 - boite de 200
→ Panneaux d’épaisseur de 25mm
• GT28AXBF - Clou Rouleau Plat 2,8x80mm Carré Torsadé - Galva EZ 12µ - boite de 4500
• HL29AXBF - Clou Rouleau Plat 3,1x90mm Annelé - Galva EZ 12µ - boite de 4050
• 31048050060 - Vis bois AR+ Torx 5,0X60mm Tête de 9,8mm TX20 filetage partiel - Galva Classe 1 - boite de 200 EPAISSEUR

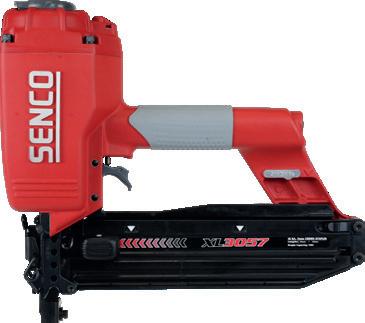

OUTILS RECOMMANDÉS
CARACTÉRISTIQUES
Longueur d’agrafes
Dos d’agrafes
Type d’agrafes
Mode de tir
Consommation
Pression
Garantie

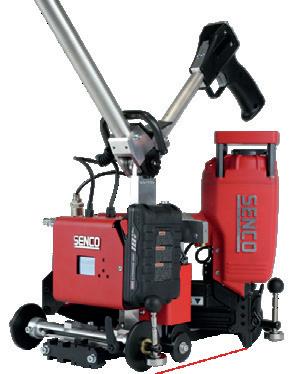

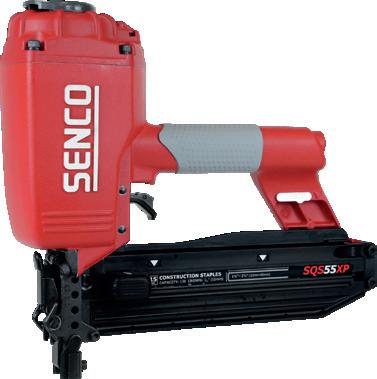

Version automatisée de l’agrafeuse SQS55XP pour la couture de panneaux OSB !
Séquentiel / à touche
Mode
Consommation

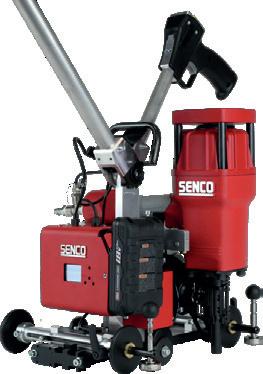

Version automatisée du cloueur SCN65XP pour la couture de panneaux OSB !
Garantie
Sélectif

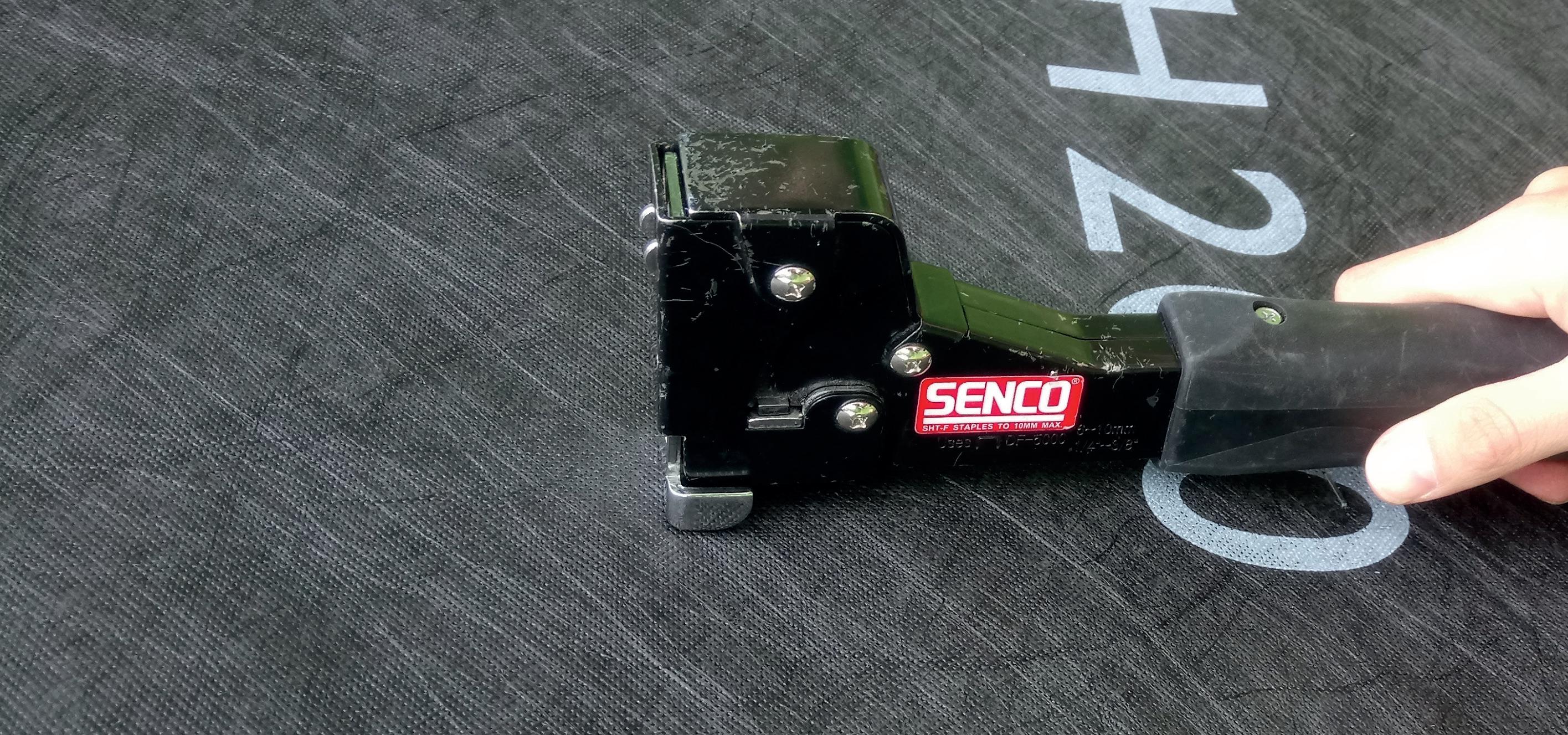

AGRAFAGE
PARE PLUIE ET PARE VAPEUR SOUPLE SUR
PANNEAU
DTU 31.2 - Construction ossature bois
DTU 31.4 - Façade ossature bois
31.4 P1-2 1.2 - 12.2
Cas particulier des fixations pour pare-vapeur souple
Les agrafes en acier galvanisé sont conformes à la norme NF EN 14592 et leur longueur permet un ancrage supérieur ou égal à 15 mm dans le bois.
Les pastilles positionnées sous la tête des agrafes pour le maintien du pare-vapeur sont en plastique rigide et avoir un diamètre supérieur ou égal à 25 mm.
CONSOMMABLES ASSOCIÉS
Agrafes moyennes F
• F04BAAR - Agrafe F - 6 mm - Galva - boite de 5000
• F05BAAR - Agrafe F - 8 mm - Galva - boite de 5000
• F06BAAR - Agrafe F - 10 mm - Galva - boite de 5000
• F08BAAR - Agrafe F - 12 mm - Galva - boite de 5000
• F10BAAP - Agrafe F - 16 mm - Galva - boite de 12000

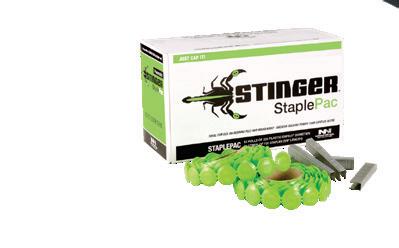

Agrafes moyennes + capsules
• 136044 – Pack 2000 caps en rouleau + Agrafes M 22mm - boite de 2000
• 8000219 – Rouleaux 201Capsules Stinger - boite de 2412

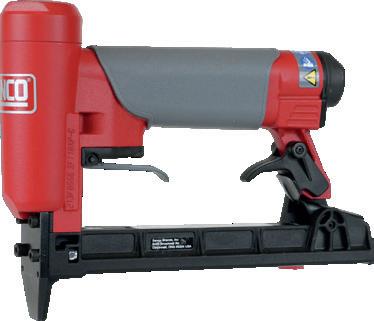

SFT10XP-F #6S2041N
CARACTÉRISTIQUES
Longueur d’agrafes 6 - 16 mm
Dos d’agrafes
mm

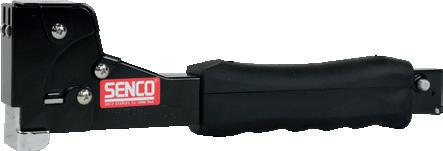

MARTEAU AGRAFEUR #6R2001N
- 10 mm
mm
Type d’agrafes F - gauge 20 F - gauge 20
Mode de tir Par gâchette
Consommation d’air à 60coups /min 23 l/min -
Pression de service 4.1 - 6.5 bar
x 218 x 167 mm
Manuel - marteau

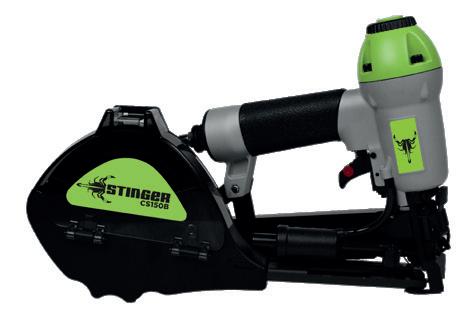

CS150B #136012
CARACTÉRISTIQUES
Longueur d’agrafes 22 mm
Dos d’agrafes 9.5 mm
Type d’agrafes M - gauge 18
Mode de tir Restrictif
Consommation d’air à 60coups /min 45 l/min
Pression de service 6.5 - 7.5 bar
Poids 1.9 kg
Garantie 1 an

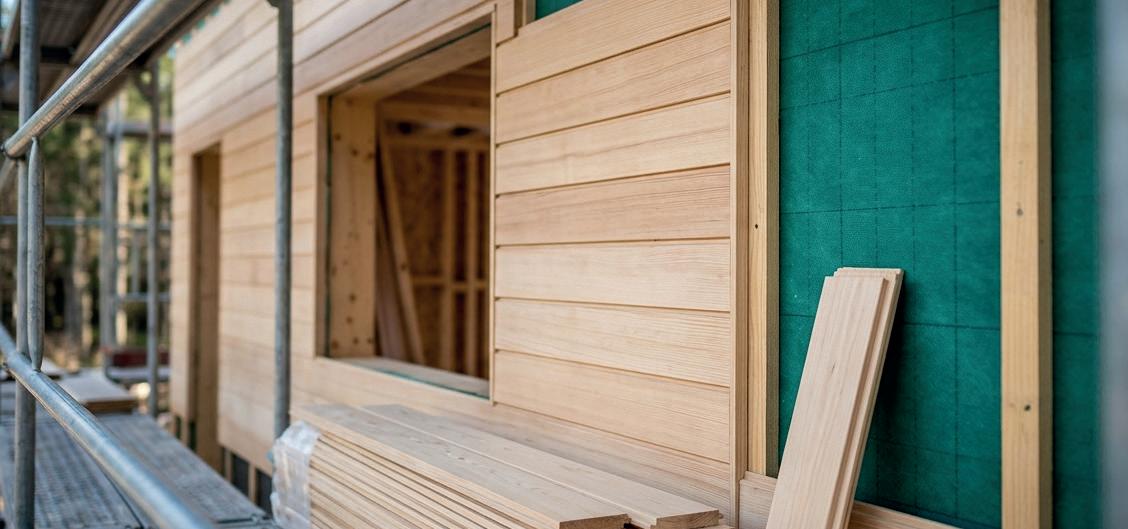

CLOUAGE
DES TASSEAUX SUR PANNEAU
DTU 41.2 Travaux de bâtiment Revêtement Extérieurs en bois
CONSOMMABLES ASSOCIÉS
Clous en rouleau
• BL25AXBF - Clou Rouleaux plat 2,5X65mm - Annelés Galva EZ 12µ - boite de 7 200
• BL26AXBF - Clou Rouleaux plat 2,5X70mm - Annelé Galva EZ 12µ - boite de 7 200
• HL29AXBF - Clou Rouleaux plat 3,1x90mm - Annelé Galva EZ 12µ - boite de 4 050

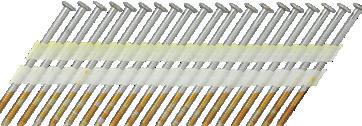

Clous en bande
• GE55AXBKR - Clous D en bande 34° 2,8x65mm - Annelés Galva EZ 12µ - boite de 2 000
• HE56AXBKR - Clous D en bande 34° 3,1x70mm - Annelés Galva EZ 12µ - boite de 2 000
• HE59AXBKR - Clous D en bande 34° 3,1x90mm - Annelés Galva EZ 12µ - boite de 2 000

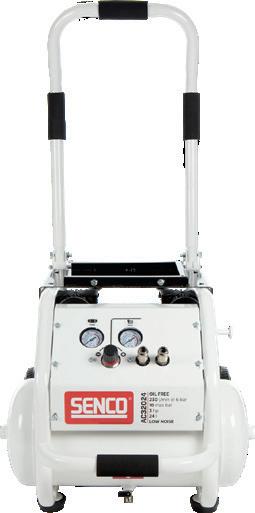

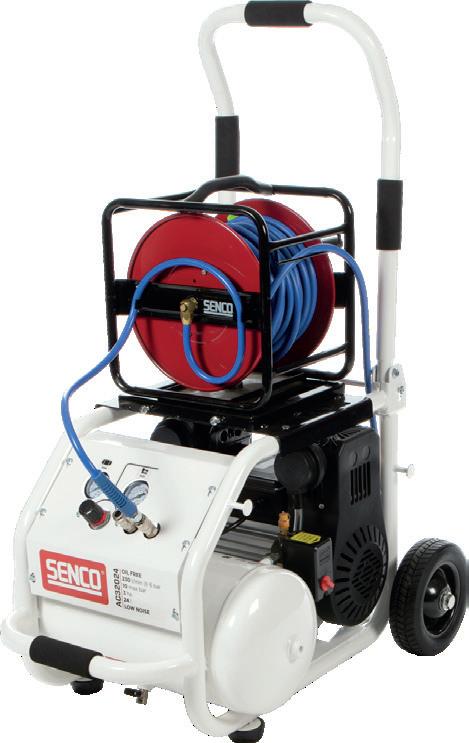

LE KIT AIR COMPRIMÉ UTILE À TOUS VOS APPAREILS PNEUMATIQUES
#AFN0031
Compresseur hautes performances conçu pour répondre aux applications exigeantes nécessitant un débit élevé et une pression d’air comprimé constante.
#4000731
Compresseur AC32024
Cuve 24 litres
Puissance 2.2kW / 3.0 HP
Pression de sortie max 10 bar
Double sortie d’air avec coupleur universel
Enrouleur
Tuyau 30m
Flexible PVC
Équipé de raccords
Clipsable sur la plateforme du compresseur

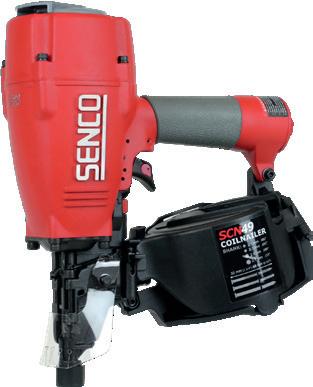

OUTILS RECOMMANDÉS
CARACTÉRISTIQUES Longueur de clous
-
mm Diamètre de clous
Type de liaison des clous
Mode de tir
CARACTÉRISTIQUES Longueur
Type de liaison des clous
Mode de tir
Consommation d’air à
- 2.87 mm
Par fil acier ou bande plastique
Sélectif / à touche
- 3.3 mm
Par fil acier ou bande plastique
Séquentiel / à touche
FRAMEPRO651 #2G2121N
Par bande papier ou bande plastique
Séquentiel / à touche

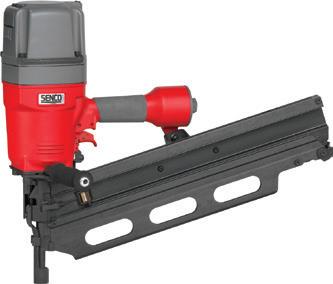

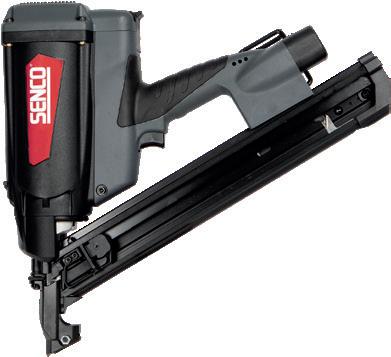

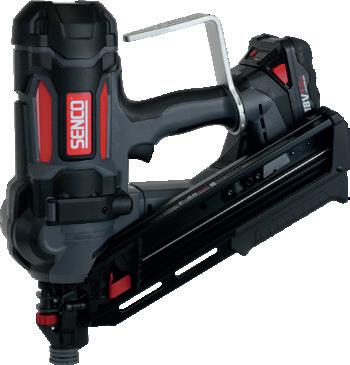

SGT90I #4VS2001N F-35XP #10G2003N
Par bande papier ou bande plastique
Restrictif
Par bande papier ou bande plastique
Séquentiel / à touche
2 ans

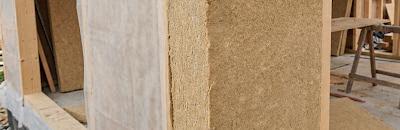

AGRAFAGE
ISOLANT ÉPAIS EN FIBRE DE BOIS
DTU 31.2 construction de maisons et bâtiments à ossature bois
• Agrafes inox ou galvanisées 12µ minimum avec couronne de 27mm et diamètre de fil minimum de 2mm
• La profondeur d’ancrage doit être égale à 30mm dans le montant ossature bois avec prise en compte de l’épaisseur du panneau support
• Diamètre d’agrafe de minimum 100-150mm selon l’épaisseur de l’isolant (Se référer au support de pose du fabricant)
CONSOMMABLES ASSOCIÉS
Agrafes lourdes BS/SP
→ Agrafes galvanisées pour isolant non-enduit
• SP27NXB-ETA - Agrafes grande longueur 75mm - Galva EZ 12µ résinées - boite de 1 000
• SP30NXB-ETA - Agrafes grande longueur 100mm - Galva EZ 12µ résinées - boite de 1 000
• SP36NXB-ETA - Agrafes grande longueur 110mm - Galva EZ 12µ résinées - boite de 1 000
• SP45NXB-ETA - Agrafes grande longueur 130mm - Galva EZ 12µ résinées - boite de 1 000
→ Agrafes galvanisées pour isolant enduit
• SP27NGB-ETA - Agrafes grande longueur 75mm - AISI304 Inox A2 - boite de 1 000
• SP29NGB-ETA - Agrafes grande longueur 90mm - AISI304 Inox A2 - boite de 1 000
• SP30NGB-ETA - Agrafes grande longueur 100mm - AISI304 Inox A2 - boite de 1 000
• SP36NGB-ETA - Agrafes grande longueur 110mm - AISI304 Inox A2 - boite de 1 000
• SP45NGB-ETA - Agrafes grande longueur 130mm - AISI304 Inox A2 - boite de 1 000
OUTIL RECOMMANDÉ
WC330-SP #6P2001N
CARACTÉRISTIQUES Longueur
Type d’agrafes
Mode de tir
Consommation d’air à 60coups /min
Pression de service
l/min
- 8.3 bar Dimensions
x 400 x 397 mm Poids
Garantie
CLOUAGE CHARPENTE ET TASSEAUX SUR ISOLANTS

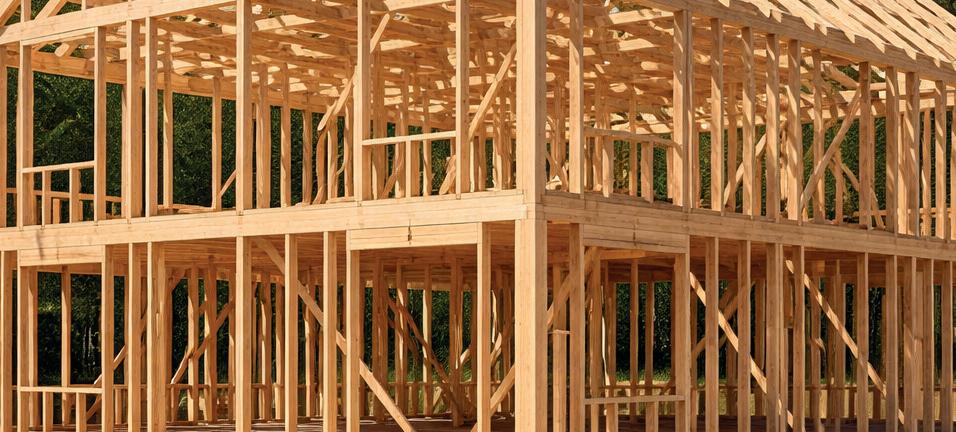

DTU 31.2 construction de maisons et bâtiments à ossature bois (charpente)
DTU 41.2 Travaux de bâtiment Revêtement Extérieurs en bois
7.3 Fixations pour tasseaux
La fixation des tasseaux se fait par :
• Des pointes annelées ou torsadées en acier inoxydable X10CrNi18-8 ou de résistance à la corrosion supérieure répondant à la norme NF EN 10263-5
• Des pointes annelées ou torsadées en acier protégé par une galvanisation à chaud répondant à la classe B de la norme NF A 91-131
CONSOMMABLES ASSOCIÉS
Clous en bande
• MK65AXBS - Clous bande 21° tête ronde 3,8x130mm - Torsadés Galva EZ 12µ - boite de 1 400
OUTIL RECOMMANDÉ
SN1302 #6L2001N
CARACTÉRISTIQUES
Longueur de clous
- 130 mm
Diamètre de clous 7.24 - 8.5 mm
Type de clous Par bande plastique
Mode de tir Restrictif
Consommation d’air à 60coups /min
CLOUAGE BARDAGE
DTU 41.2 Travaux de bâtiment Revêtement Extérieurs en bois
7.4 Fixations pour revêtements
La fixation des bardages est réalisée par des pointes en acier inoxydable X10CrNi18-8 ou de résistance à la corrosion supérieure répondant à la norme NF EN 10263-5, et de diamètre minimum de 2,5mm.
Cas particulier : en zone de climat maritime (laquelle comprend le littoral sur une profondeur de 3 km), les fixations utilisées doivent être en acier inoxydable X5CrNiMo18-10-2 ou de résistance à la corrosion supérieure. Les pointes à corps lisse ne sont pas admises.
CONSOMMABLES ASSOCIÉS
Clous en rouleau
• BS21AGBC - Clous rouleau Plat 2.5x50mm - Annelés AISI304 Inox A2 tête bombée bande plastique - boite de 4 800
• BS22AGAC - Clous rouleau Plat 2.5x55mm - Annelés AISI304 Inox A2 tête bombée bande plastique - boite de 5 250
• BS22AGAF - Clous rouleau Plat 2.5x55mm - Annelés AISI304 Inox A2 tête bombée - boite de 9 000
• BS22AUAC - Clous rouleau Plat 2.5x55mm - Annelés AISI316 Inox A4 tête bombée bande plastique - boite de 5 250
• BS25AGAC - Clous rouleau Plat 2.5x65mm - Annelés AISI304 Inox A2 tête bombée bande plastique - boite de 4 200
• BS25AUBC - Clous rouleau Plat 2.5x65mm - Annelés AISI316 Inox A4 tête bombée bande plastique - boite de 4 200
• GS26AGAF - Clous rouleau Plat 2.8x70mm - Annelés AISI304 Inox A2 tête bombée - boite de 6 000
• GS28AGAF - Clous rouleau Plat 2.8x80mm - Annelés AISI304 Inox A2 tête bombée - boite de 4 500
Clous en bande
• GR52AGBM - Clous en bande plastique 34° à tête ronde semi-bombée 2,8x55mm - Annelés AISI304 Inox A2 - boite de 4 000
• GR55AGBM - Clous en bande plastique 34° à tête ronde semi-bombée 2,8x65mm - Annelés AISI304 Inox A2 - boite de 3 000
• HE59AGBKR - Clous en bande papier 34° à tête bombée 3,1x90mm - Annelés AISI304 Inox A2 - boite de 500
OUTILS RECOMMANDÉS
CARACTÉRISTIQUES
Type de clous Par
Mode de tir
Sélectif
CARACTÉRISTIQUES
Type de clous
Mode de tir
COILPRO90 #1VS2001N SCN75 #SCN75
Sélectif
FRAMEPRO651 #2G2121N
Par bande papier ou bande plastique
Séquentiel / à touche
plastique
Séquentiel / à touche
SGT90I #4VS2001N
Par bande papier ou bande plastique
Restrictif
F-35XP #10G2003N
Par bande papier ou bande plastique
Séquentiel / à touche
