Arrhythmia News
發行人: 溫明賢 (Ming-Shien Wen)
發行單位: 中華民國心律醫學會 (Taiwan Heart Rhyrhm Society)
地址: 10041台北市中正區忠孝西路一段50號25樓之18
本期摘要
P1. P4. P6. P10. P12. P14.
因性猝死
電話: 886-2-23821530 傳眞: 886-2-23821528 網址: www.thrs.org.tw ISSN: 2223-0130
總編輯 林文裕 Wen-Yu Lin 劉言彬 Yen-Bin Liu 本期主編 陳建鈞 Jien-Jiun Chen 黃鼎鈞 Ting-Chun Huang 編輯
張耀庭 Yao-Ting Chang 顏琨麒 Kun-Chi Yen 劉至民 Chih-Min Liu 莊再庚 Chye-Gen Chin 林柏霖 Po-Lin Lin 廖敏村 Min-Tsun Liao
SEP. 2022 NO.047
How to Achieve Near Zero Fluoroscopy During Cardiac Implantable Electronic Device Implantation 輻射防護技術來減少電燒期間輻射暴露並增加輻射工作人 員的工作壽命 ECG of the Month Role of Stereotactic Radioablation for Refractory Ventricular Arrhythmia Implantable loop recorder (ILR) 在心房顫動 (AF) 及心
(SCD) 病患上臨床的應用 脈動新聞 How to Achieve Near Zero Fluoroscopy During Cardiac Implantable Electronic Device Implantation 近 30 年來，介入性心臟電生理學的領域蓬勃地 發展。傳統上，無論是心律不整的燒灼或是心臟植 入性電子儀器（ cardiac implantable electronic devices, CIEDs）的置放，都需要在心導管室內，藉由螢光檢 查（fluoroscopy, X 光透視法）在螢光屏上連續顯示 X 光圖像，判斷導管、導線以及電子儀器放置的位置， 才能順利完成。此技術行之有年，然而螢光檢查只能 提供 2D 平面影像，即使輔助以不同的透視角度，有 時對於導線的空間位置判斷仍會有困難；此外，螢光 檢查以 X 光進行，對於病人本身與心導管室的醫護團 隊，都會增加輻射暴射相關的風險。 輻射暴露對於兒童或是孕婦患者，格外地重要， 目前沒有研究能明確地劃分出輻射暴露的安全劑量範 圍。因此，心導管技術中螢光檢查的使用原則是： 「合理範圍內，以最低劑量執行（as low as reasonably achievable, ALARA） 」為目標。研究顯示，輻射暴露 對於執行的醫護團隊會增加癌症以及白內障發生的風 險 (1,2)，長時間穿著鉛衣等護具，也會增加骨骼相關的 職業傷害，包含脊椎或是下肢骨骼的問題 (3)。近年來， 科技的進步，發展出了相當多可以應用於減少輻射暴 露的工具，新近的發展包含心臟內超音波（intracardiac echocardiography , ICE）、心血管核磁共振（cardiac magnetic resonance image）以及 3D 電生理解剖定位系 統（3D electroanatomic mapping system, EAM, 簡稱 3D 定位系統），都被使用於合理地減少介入性心臟電生 理學介入治療中輻射的暴露 (4)。在心律不整導管燒灼 治療的領域，無輻射導管的技術發展較早也較完善， 大部分種類的心律不整，都已在文獻中有完整的無輻 射治療施作步驟與安全效益等資料 (5-7)。然而 CIED 的 置放，在降低輻射部分，尚有待克服的困難，相關技 術與步驟也尚未標準化。 目前國內廣為使用的 3D 定位系統，包含 CARTO 國立臺灣大學醫學院附設醫院 許嘉晏醫師/ 曾偉杰醫師
(Biosense Webster, Irvine, CA) 、 EnSite (Abbott Labs, Abbott Park, IL) 以及 Rhythmia (Boston Scientific, Cambridge, MA)，其中前兩者於無輻射 CIED 置放的 技術報告中，較常被使用。CARTO 系統藉由三個不同 頻率的低強度磁場發射線圈產生訊號，利用特殊導管 尖端上的接受器，計算導管在不同位置所得到的不同 訊號，進一步推得導管的位置，定出心臟的結構，進 而繪製出心臟的 3D 立體圖型。EnSite 系統則藉由三個 相互垂直的電極組，於病人胸腔產生低電流，並計算 不同位置的電阻進行定位與心臟圖型的繪製。EnSite 的優勢是可以使用任何具電極的導管或導線執行，不 需使用特定導管，目前 EnSite 也有以外加磁場增加定 位精確度的功能 (4,8,9)。
心臟植入性電子儀器為許多心律不整的治療選 項，包含節律器（pacemaker）、植入式心內去顫器 （implantable cardioverter defibrillator, ICD ）以及心 臟再同步治療裝置（ cardiac resynchronization therapy device, CRT）。3D 定位系統，在放置心臟植入性電子 儀器的過程，可以看到導管或導線在心臟內的 3D 空 間位置，但此技術仍屬發展階段，還沒有標準化的指 引步驟，對於過程中何時需用螢光檢查、心臟內超音 波或其他儀器輔助，也依照各醫療團隊的習慣、置入 的儀器以及病人狀況而異 (10-13)。
臺大兒童醫院兒童心臟科在吳美環教授與邱舜南 教授的率領下，於 2016 年底開始進行無輻射心律不 整燒灼，並於 2018 年開始發展 EnSite Precision 心臟 定位系統輔助進行無輻射心臟植入性電子儀器放置。 病患在以 propofol 鎮靜和 lidocaine 局部麻醉後，藉由 無菌的超音波即時導引技術，穿刺左鎖骨下靜脈或左 腋靜脈並留置導線（圖一），接著先於鎖骨下區域手
Greco et. al. 於 2017 年發表一篇義大利多中心的研究， 比較 125 位 3D 定位系統導引無輻射心臟再同步治療 裝置與 250 位傳統螢光檢查導引放置，兩者間的成效。 他們使用 EnSite 系統建立靜脈與右心和冠狀靜脈竇的 3D 構造，在 3D 定位系統的引導下，先將右心室導極 置入預期位置，再將另一導管置入 CS 並建立 CS 分枝 的 3D 影像，這個步驟是否使用血管攝影輔助，由執 行醫師當場決定，完成後將左心室導線（LV lead）藉 由 3D 定位系統影像送至目標血管位置，最後才放置 右心房導線。該研究中，有五家醫學中心執行無輻射 心臟再同步治療裝置置放大於十次（共 105 次），其 餘六家醫學中心則皆執行小於十次（總共
中華民國心律醫學會‧ Taiwan Heart Rhythm Soclety ‧中華民國 111 年 9 月出刊

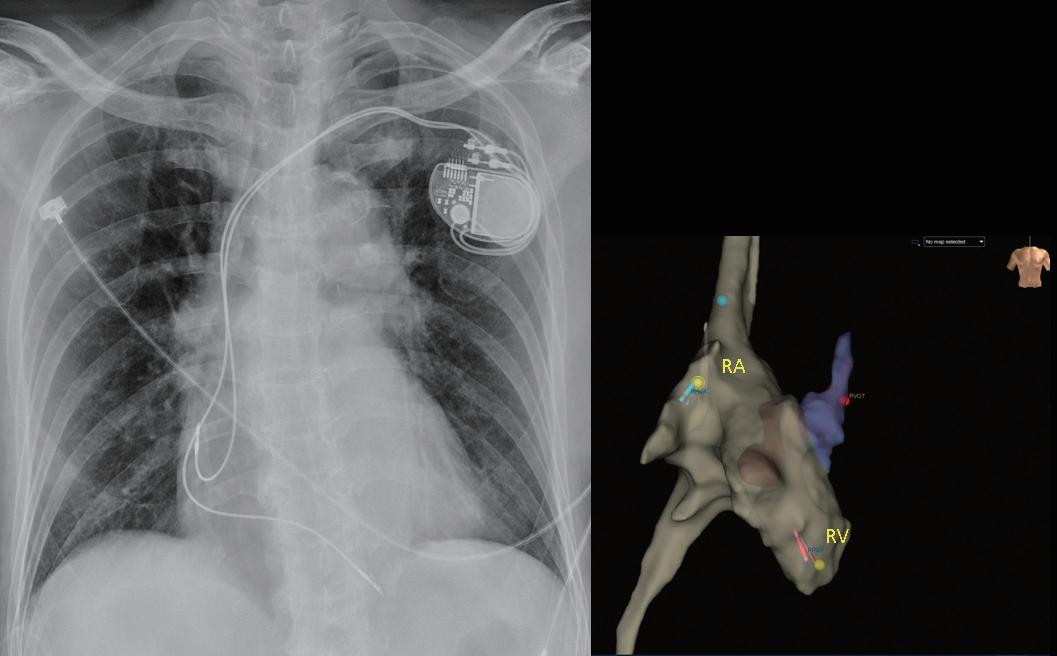

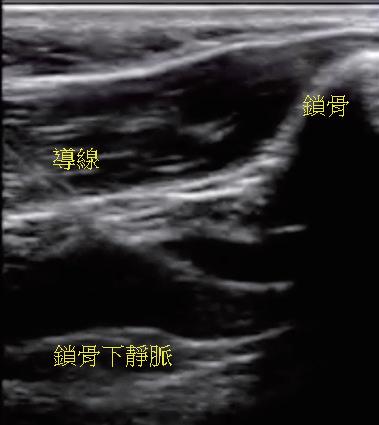

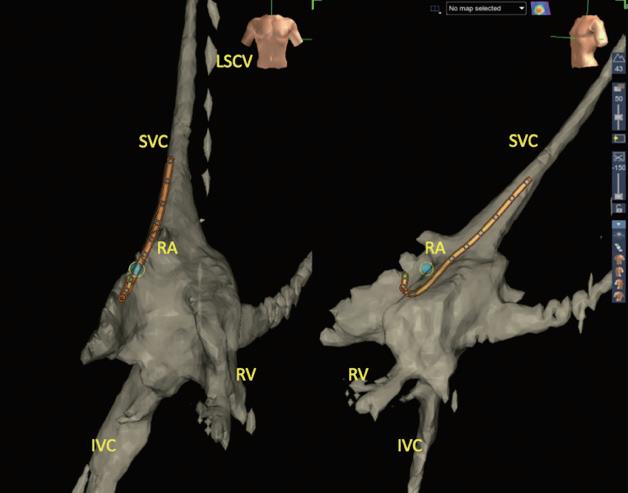

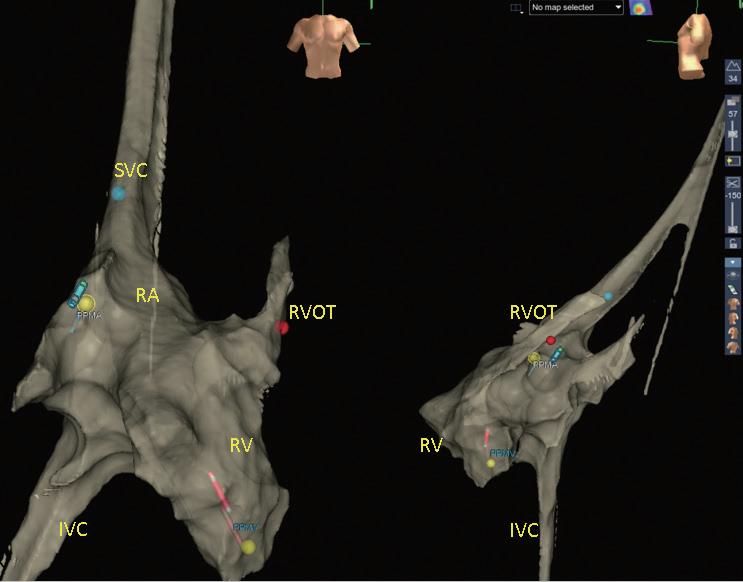

術製造皮下口袋（subcutaneous pocket）後，再以導線 經 Seldinger technique 建立靜脈的通道。接著，藉由 EnSite Precision 心臟定位系統，使用可控式 10 極導管 （ InquiryTM, steerable diagnostic catheter, SJM ）， 自左鎖骨下靜脈、頭肱靜脈 , 上、下腔靜脈、右心房 以及右心室等立體結構，進行心血管系統之 3D 繪製 （圖二）。繪製時，會特別著重右心耳、右心尖與右 心室出口的結構與位置，以利後續置放進行。接著， 將心臟植入性電子儀器的導線連結於 EnSite 系統並成 像，在 3D 定位系統導引下，由先前繪製的構造中， 將導線尖端置於目標處（圖三），並進行相關參數測 試。選定適當位置進行導線固定時，由於目前系統無 法將主動固定的螺旋（ screw）成像，因此無法確認螺 旋是否確實伸展。我們團隊於此步驟會藉由螢光檢查 檢視螺旋伸展的狀況、評估放置位置是否與預期相符 以及導線鬆弛程度（ lead slack）是否適當。調整後， 完成心臟植入性電子儀器放置時，亦會再藉由螢光檢 查確認位置（圖四）。目前臺大單一中心經驗，藉由 3D 定位系統於 13 個病人中放置過 14 個儀器（3 個單 腔節律器、6 個雙腔節律器、4 個植入式心內去顫器及 1 例心臟再同步治療裝置），平均輻射暴露時間約為 0.6 分鐘，相較於傳統方式（平均輻射暴露時間為 10.3 分 鐘）明顯少許多。目前無觀察到相關術後併發症，且 各儀器的追蹤參數與傳統置入的儀器無差別。 相較於置放節律器與植入式心內去顫器，心臟再 同步治療裝置的更為複雜，因為需將導線置於冠狀 靜脈竇（coronary sinus, CS），可能需要藉由顯影劑 讓 CS 顯像，且所需的輻射暴露時間常為前兩者的數 倍 (14)，病人與執行醫師的輻射暴露也最強，過去甚至 有研究建議一位醫師單月放置心臟再同步治療裝置數 目勿超過四個，以控制在較安全的輻射曝露量 (15)。
20 次）。相 比之下輻射暴露時間與 CS 血管攝影比率，於經驗較 少的醫學中心皆較高，但整體執行所需時間與成功率 並無顯著差異。綜合十一家醫學中心的結果，無輻射 心臟再同步治療裝置的技巧，可使輻射暴露時間降低 75%（中位數 3 分鐘 vs 11 分鐘 , p<0.001），血管攝影 比率也減少了 70%（21% vs 55%, p<0.001），且成功 率和併發症與傳統技術相比並無差異 (12)。 Patel et. al. 於 2019 年發表較小型的研究，由同一 位資深醫師執行 19 個無輻射導引與 19 個傳統方式放 置 CIED，其中以因為心肌病變導致左心室射出分率 小於 35% 而放置單腔心內去顫器為大宗（無輻射中佔 88%，傳統螢光檢查佔 73%），其餘為雙腔節律器。 兩組住院時間相仿（ 1.2 天 vs 1.47 天 , p = 0.1）皆為 手術當天或是隔天出院。執行過程則是無輻射導引組 較長（49 min vs 25 min, p<0.001），但隨著無輻射導 引的執行次數增加，所需時間漸減，逐漸接近傳統組 別。平均輻射暴露時間則是無輻射導引組較低（4.5 秒 2 NO.047
Reference:
1. Venneri L, Rossi F, Botto N et al. Cancer risk from professional exposure in staff working in cardiac catheterization laboratory: insights from the National Research Council's Biological Effects of Ionizing Radiation VII Report. Am Heart J 2009;157:118-24.
2. Stahl CM, Meisinger QC, Andre MP, Kinney TB, Newton IG. Radiation Risk to the Fluoroscopy Operator
and Staff. AJR Am J Roentgenol 2016;207:737-744.
3. Goldstein JA, Balter S, Cowley M, Hodgson J, Klein LW, Interventional Committee of the Society of Cardiovascular I. Occupational hazards of interventional cardiologists: prevalence of orthopedic health problems in contemporary practice. Catheter Cardiovasc Interv 2004;63:407-11.
中華民國心律醫學會‧ Taiwan Heart Rhythm Soclety ‧中華民國 111 年 9 月出刊 ( 圖三 ) ( 圖ㄧ ) ( 圖二 ) ( 圖四 ) vs 101.4 秒 , p<0.001），16 位無輻射導引組執行過 程 的輻射暴露時間 < 1 秒，使用於螺旋旋入後之確認影 像，兩組病人於手術當下、一週與 4 到 6 週的追蹤皆 無併發症，並且於追蹤導線電阻（impedance）、相關 閾值（包括 capture voltage, capture time）等皆無差別， 可謂兩組放置成效相仿 (16)。對於使用無輻射導引置放 CIED 的過程，何時要使用螢光檢查確認，依不同醫學 中心的習慣而異。有個案報告於懷孕婦女中，在術中 以心臟內超音波評估導線鬆弛程度（lead slack）；或 以更換不同曲度的探針（ stylet）而導線尖端位置維持 不變，做為螺旋順利旋入的間接證據，來達成完全零 輻射暴露的 CIED 置放。然而大部分的中心，仍常規 於螺旋固定後，以螢光檢查影像進行相關確認 (10,11,16)。 當面臨血管解剖構造有變異、導管產生糾結或是冠狀 靜脈竇無法完整繪製的狀況，螢光檢查仍佔重要的輔 助角色 (11)。 3D 定位系統於介入性心臟電生理學的領域，未來將 佔據更重要的角色，對於構造複雜的先天性心臟病患者， 因其血管走向常不典型，過往治療可能造成多處心肌纖 維化或高度累積輻射暴露，以無輻射導引方式進行介入 性心臟電生理治療與儀器置放，有其優勢與必要性 (17)。 現階段因為各國技術上仍未標準化，此技術尚未普及， 也缺乏大型研究分析其成效與安全性，針對長期預後以 及是否符合成本效益，還有賴未來研究證實。不過在執 行數量增加後，執行時間預期可以降低且可大幅度降低 輻射暴露，相信在不久的未來，能為病患與醫療團隊， 建構更安全、有效率的醫療環境。
3NO.047
4. Purtell CS, Kipp RT, Eckhardt LL. Into a Fluoroless Future: an Appraisal of Fluoroscopy-Free Techniques in Clinical Cardiac Electrophysiology. Curr Cardiol Rep 2021;23:28.
5. Tseng WC, Wu MH, Lu CW et al. Zero Fluoroscopy During Ablation of Right-Sided Supraventricular Tachycardia Substrates in a Pediatric PopulationInitial Experience in Taiwan. Acta Cardiologica Sinica 2019;35:476-483.
6. Tseng WC, Wu MH, Lu CW et al. Zero-fluoroscopy ablation of left-sided arrhythmia substrates in children - Mid-term safety and feasibility study from transaortic approach. J Formos Med Assoc 2022.
7. Yang L, Sun G, Chen X et al. Meta-Analysis of Zero or Near-Zero Fluoroscopy Use During Ablation of Cardiac Arrhythmias. Am J Cardiol 2016;118:15111518.
8. Del Greco M, Marini M, Bonmassari R. Implantation of a biventricular implantable cardioverter-defibrillator guided by an electroanatomic mapping system. Europace 2012;14:107-11.
9. DeSena HC, Landis BJ, Moore RA, Spar DS, Whiteside W, Blaxall BC. Future Diagnostic Strategies Pediatric. Cardioskeletal Myopathies in Children and Young Adults, 2017:361-379.
10.Silver ES, Nash MC, Liberman L. Implantation of permanent pacemaker and ICD leads in children using a three-dimensional electroanatomic mapping system as an aid to fluoroscopy. Pacing Clin Electrophysiol 2015;38:448-54.
11.Colella A, Giaccardi M, Colella T, Modesti PA. Zero x-ray cardiac resynchronization therapy device
implantation guided by a nonfluoroscopic mapping system: A pilot study. Heart Rhythm 2016;13:1481-8.
12.Del Greco M, Maines M, Marini M et al. ThreeDimensional Electroanatomic Mapping SystemEnhanced Cardiac Resynchronization Therapy Device Implantation: Results From a Multicenter Registry. J Cardiovasc Electrophysiol 2017;28:85-93.
13.Gianni C, Della Rocca DG, Natale A, Horton RP. Fluoroless 3D mapping-guided pacemaker implant in a pregnant patient. Pacing Clin Electrophysiol 2021;44:1641-1645.
14.Picano E, Vano E, Rehani MM et al. The appropriate and justified use of medical radiation in cardiovascular imaging: a position document of the ESC Associations of Cardiovascular Imaging, Percutaneous Cardiovascular Interventions and Electrophysiology. Eur Heart J 2014;35:665-72.
15.Butter C, Schau T, Meyhoefer J, Neumann K, Minden HH, Engelhardt J. Radiation exposure of patient and physician during implantation and upgrade of cardiac resynchronization devices. Pacing Clin Electrophysiol 2010;33:1003-12.
16.Patel H, Hiner E, Naqvi A, Wrobel J, Machado C. The safety and efficacy of electroanatomical mapping (EAM)-guided device implantation. Pacing Clin Electrophysiol 2019;42:897-903.
17.Paech C, Schnappauf D, Gehre T, Wagner F, Gebauer RA. Use of the Abbott EnSite Precision threedimensional mapping system for the placement of an atrial pacemaker lead in a patient with congenital heart disease. Ann Pediatr Cardiol 2019;12:130-131.
中華民國心律醫學會‧ Taiwan Heart Rhythm Soclety ‧中華民國 111 年 9 月出刊
國立臺灣大學醫學院附設醫院 莊家權放射師/ 陳橙葦放射師 輻射防護技術來減少電燒期間輻射暴露並增加輻射 工作人員的工作壽命 電生理 (Interventional electrophysiology, EP) 發 展至今已超過 20 年，早期利用Ｘ光機透視導引下 進行心律不整診斷及燒灼術，近年結合三維 (Three
Dimensional, 3D) 立體定位系結合多方醫療影像，例 如：電腦斷層 (Computed Tomography , CT) 及心臟超 音波（Echocardiography) 等醫學資訊，將其投射在即 4 NO.047

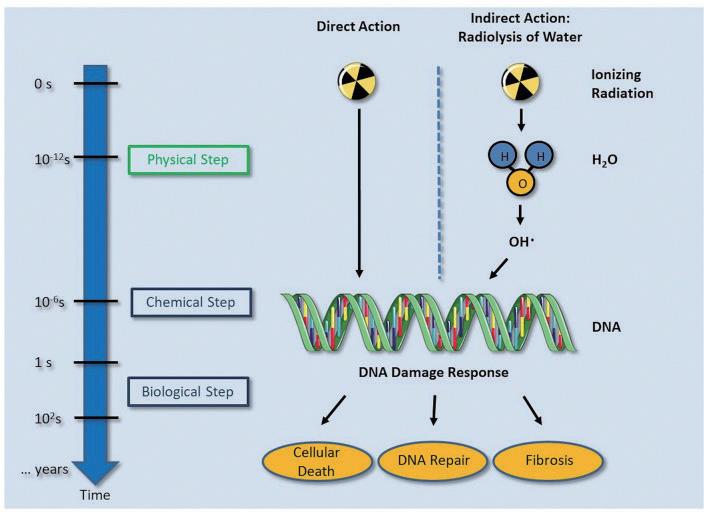

時透視影像系統上提供新心臟解剖結構及定位導管的 位置和方向，因需準確診斷和了解復雜心臟解剖情況， 而造成病人與工作人員的累積輻射曝露量增加，癌症 發生的機率與劑量有關，機率隨劑量的增加而提高， 我們稱此效應為機率效應。另一方面，近期很多新的 儀器設備以及技術來幫助輻射工作人員達到減少輻射 曝露量產生以及無輻射的診斷及電燒治療，以符合
ALARA 原則 ’as low as reasonably achievable’。
當然並不是以無輻射為目標，Ｘ光機透視扮演的
中華民國心律醫學會‧ Taiwan Heart Rhythm Soclety ‧中華民國 111 年 9 月出刊

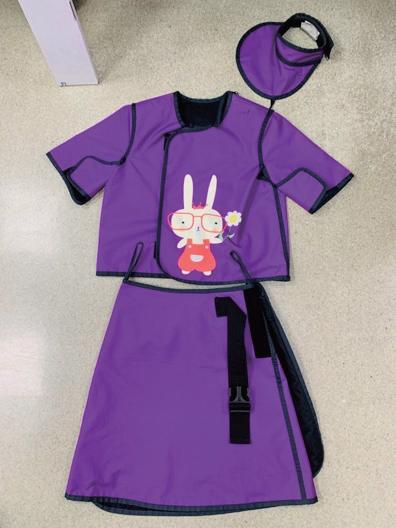

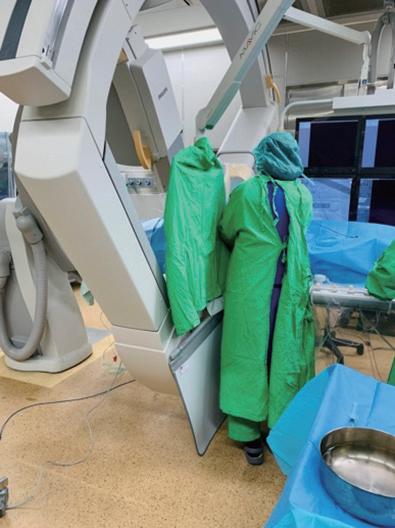

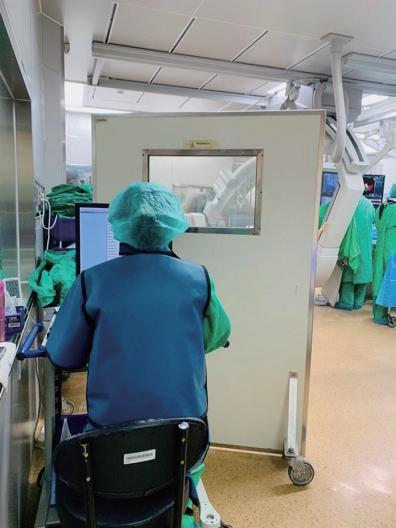

角色及為重要，於複雜的電生理診斷及治療中必須有 效的輻射曝露以及患者安全中取得平衡，基於輻射防 護三原則，正當化、最適化、劑量限度，本文主要目 標能夠在 EP 診斷及治療中，輕鬆實現減少輻射暴露 ( 圖ㄧ ) ( 圖二 ) ( 圖三 ) 在Ｘ光機透視系統執行手術中，為擋掉散射輻射 有提供兩個單獨輻射防護設備讓術者使用，一為可移 動手術檯下的鉛屏，每 0.5mm 的鉛屏可減少 90% 的 散射輻射，但往往因礙於手術檯上的移動以及管球推 移影響照射品質而被拆掉，另一個是懸吊上的鉛擋版， 隨者術者打不同角度透視時可自行挪動，輻射操作人 員可以藉由兩保護設備減少輻射暴露量 ( 圖二 )。 治療過程中導管護理師及相關專業人員必須隨時 注意病人狀況而靠近輻射設備，也會協助術者進行導 管介入治療輔助，可能會接受高輻射曝露，必須手術 全程穿著輻射防護裝備，在非必要醫療行為下盡量遠 離透視輻射設備（輻射暴露率與距離平方成反比關 係），及工作行政區盡量在鉛擋板後方 ( 圖三 )，此外 護理師及相關專業人員如需接近患者時在非緊急時刻 發出信號，請術者在可能的情況下暫時先停止輻射透 視。 EP 主要將電訊號極導管放置在心臟腔室及腔室間 的對應位置，甚至可利用 3D 立體定位系統來輔助亦 或是其他醫療影像支援，不需使用高顯像率，可將顯 相率每秒 15 張縮減到每秒 3.75 張，可有效減少輻射 劑量。 最近，CARTO 開發了一種新的 3D 無輻射導引 技術 (CARTO-UNIVU TM Module of CARTO 3 system, Biosense Webster)，將透視機器和磁場定位版的位置進 行註冊而得到相對位置，再結合電腦斷層重組影像以 及 3D 畫圖系統提供新心臟解剖結構及定位導管的位 置和方向 ( 圖四 )，就可進行心律不整診斷及燒灼術進 行，特別考慮複雜的燒灼術 (AF 和 VT) 的需求增加， 此研究表明，能夠顯著減少患者及輻射工作人員的輻 射暴露。 同時可以維持影像品質。 導管室輻射工作人員必須穿著的輻射防護裝備， 包括一般穿著鉛衣、鉛裙以及配戴能夠保護甲狀腺的 鉛頸圈和保護眼睛水晶體的鉛眼鏡，因為大部分透視 攝影機器靠近術者的左側，因此部分鉛衣有特製左袖 套防護可以減少散射輻射的曝露量並保護腋下淋巴 ( 圖一 )，個人輻射防護裝備是必須每年定期檢驗。 早期鉛衣厚重，往往造成術者肩膀痠痛 50 肩以 及腰椎椎間盤突出，現今鉛衣發展有無鉛材質的鉛衣， 不但跟鉛衣一樣保護效果，鉛當量也足夠抵擋散射以 外，最重要的是無鉛材質的鉛衣也相對比一般鉛衣輕， 可減少術者在手術過程中長時間不舒服。 5NO.047
