THEO VENTURI - PORTFOLIO 2025 - EDITAL 2061

PORTFÓLIO DE ARQUITETURA

+55 (11) 99900-9893

thedgv@usp.br

Arquitetura e Urbanismo | FAUUSP

São Paulo, SP | Brasil

EDUCAÇÃO

Arquitetura e Urbanismo | 8o sem. em curso

Universidade de São Paulo

Ensino Médio Integrado | Técnico em eletrônica

Instituto Federal de São Paulo

Experiência

2021 - atual

2016 - 2019

20h semanais | São Paulo, SP

Freelancer | Cantallops Vicente Arquitectes

20h totais | Barcelona, Espanha Estágio | DOLCE Arquitetura

Monitor voluntário | Geometria Descritiva

FAUUSP Prof. Fernando Kurokawa

Voluntario em construções vernaculáres

Igatú, BA - Chapada Diamantina

Monitor com bolsa PEEG | Construção 2

FAUUSP Prof. José Baravelli

Diretor de Modalidade e atleta | Voleibol Masculino

Atlética FAUUSP

Out. de 2024 - atual

Jan. de 2025

1o sem. 2022 e 24

1o sem. 2023

2o sem. 2022

2022 - 2023

SOFTWARES

AutoCAD | Rhino

SketchUp Rhino + Grasshoper

Vray | Enscape

Photoshop | InDesign

QGis

Desenho 2D

Modelagem 3D e paramétrica

Renderização

Imagem e diagramação

Mapas

Idiomas

Português

Inglês | Espanhol

Italiano | Catalão

Nativo Avançado

Intermediário

EDIFICI D

Ano: 2025.1

Localização: St. Adrià de Besòs, Barcelona - ES

Freelancer para Cantallops Vicente Arquitetes Trabalho individual

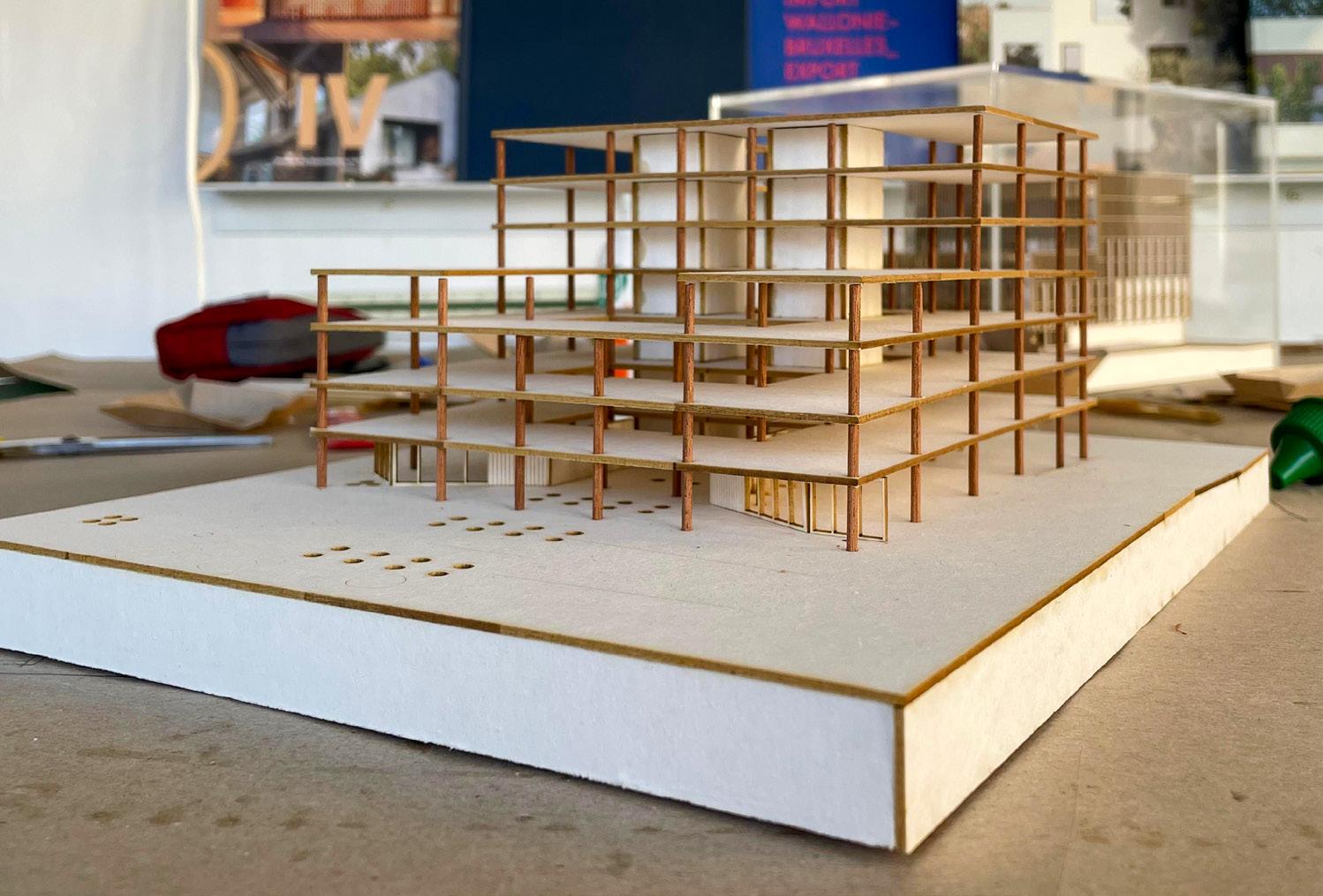

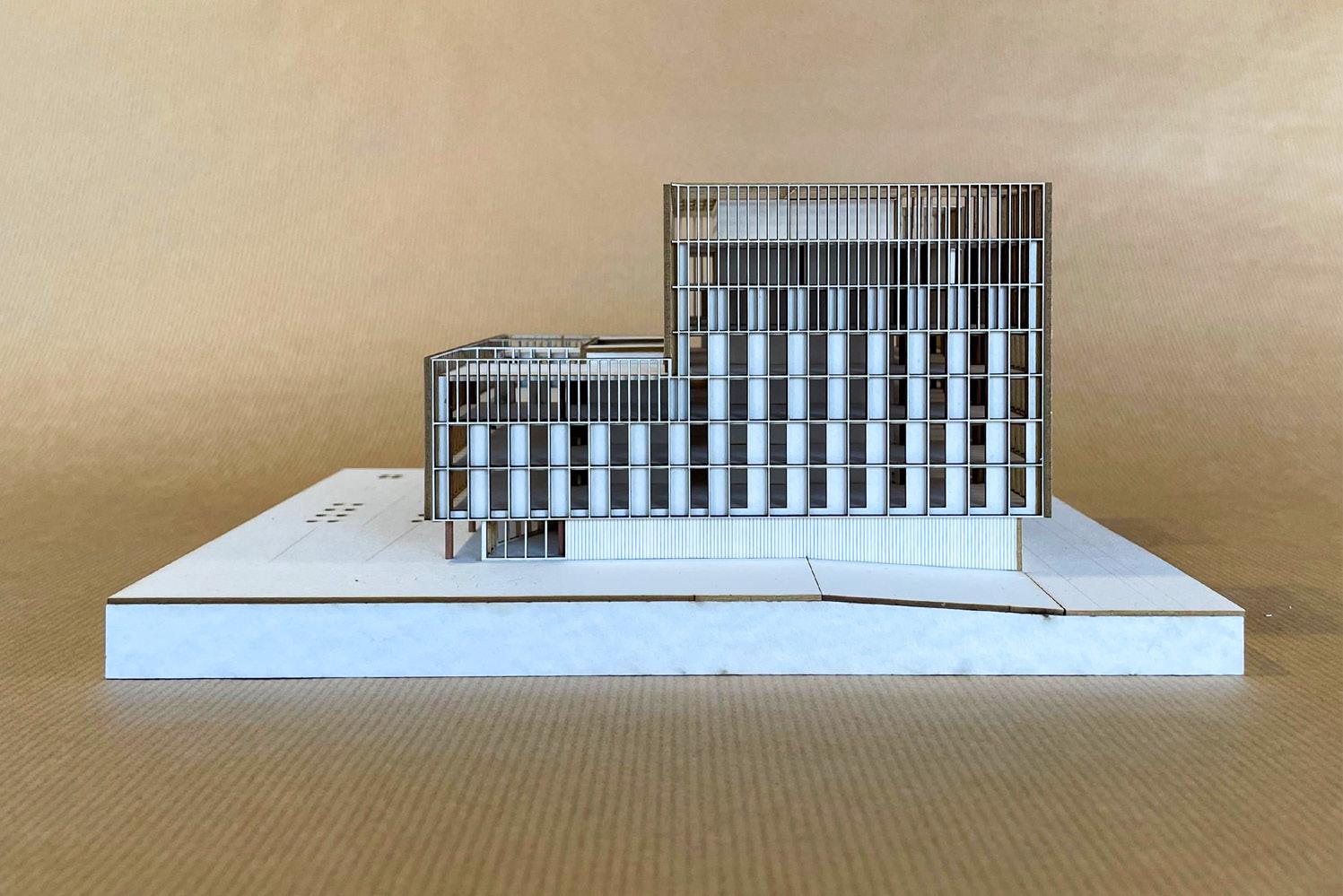

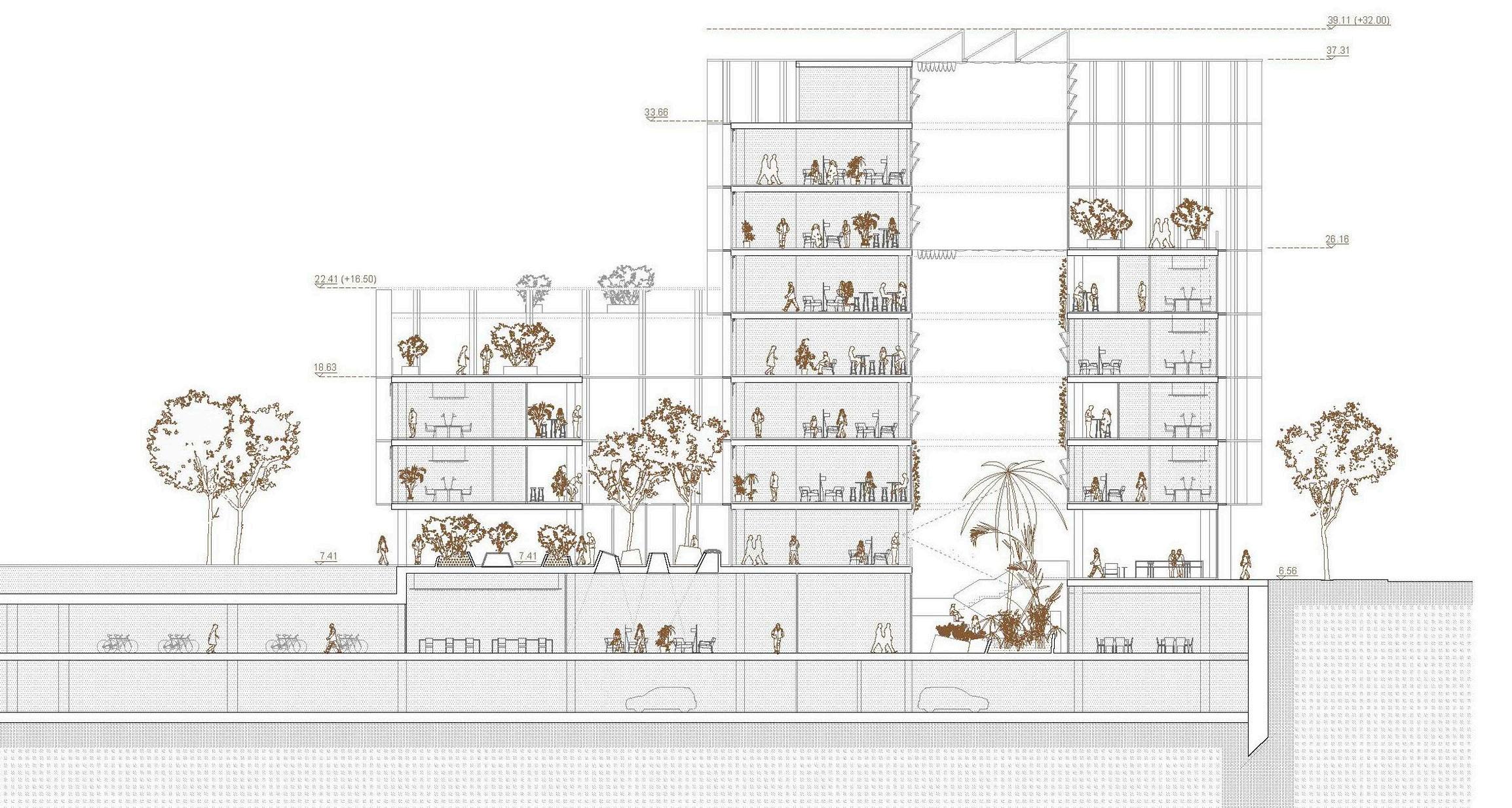

Durante uma viagem à Barcelona, nas férias de verão de 2025, surgiu a oportunidade de produzir uma maquete para o escritório de arquitetura catalão chamado Cantallops Vicente Arquitetes e aceitei o desafio. O novo edifício da Universidade Politécnica de Catalunia (UPC) Campus Diagonal Besòs abriga diferentes usos, como oficinas e laboratórios de investigação, articulados por um pátio bioclimático central e abraçados por uma fachada de pele orgânica que protege todo o volume. O projeto ganhou o concurso convocado pela INCASÒL e as obras estão previstas para terminar em finais de 2026.

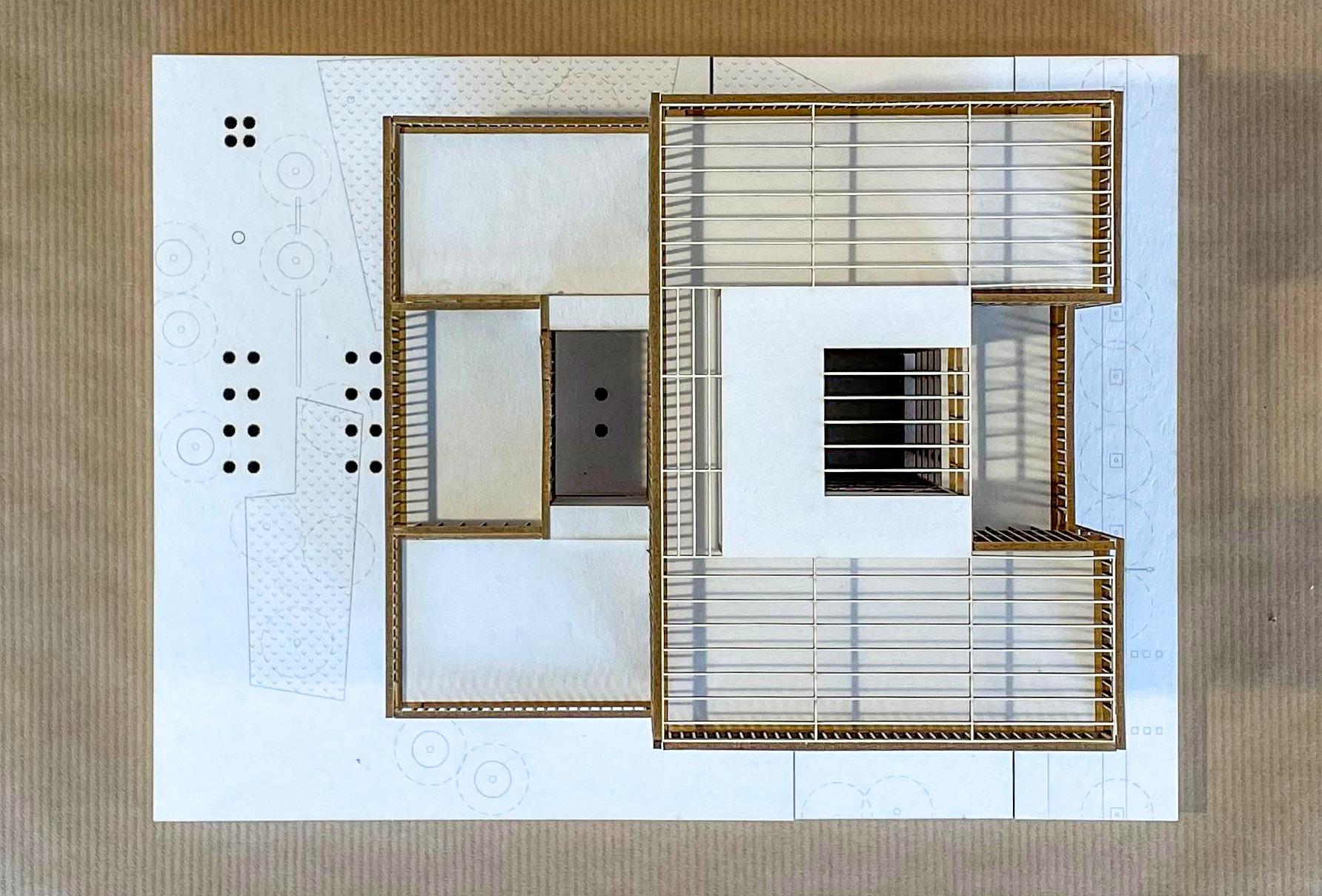

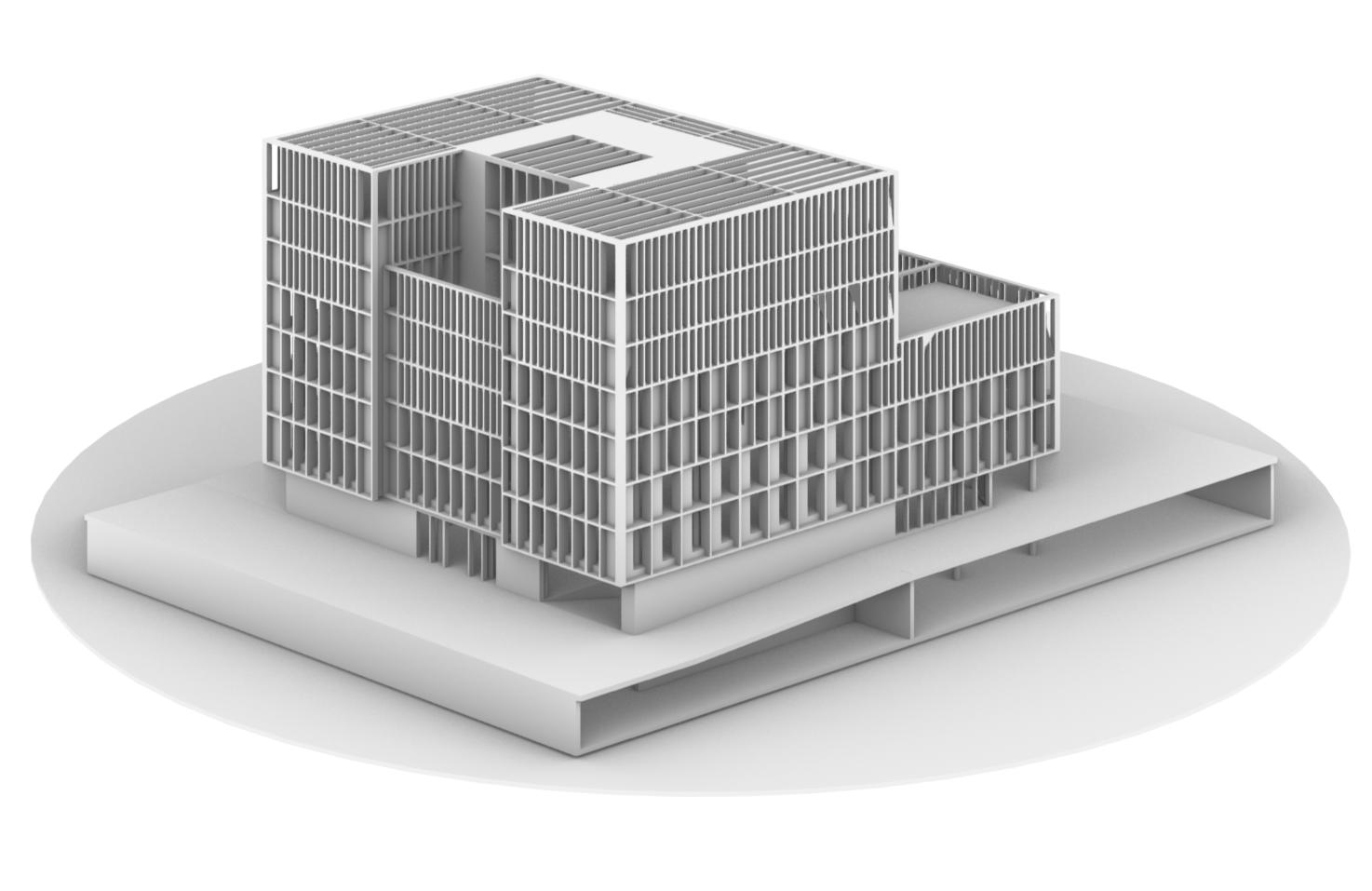

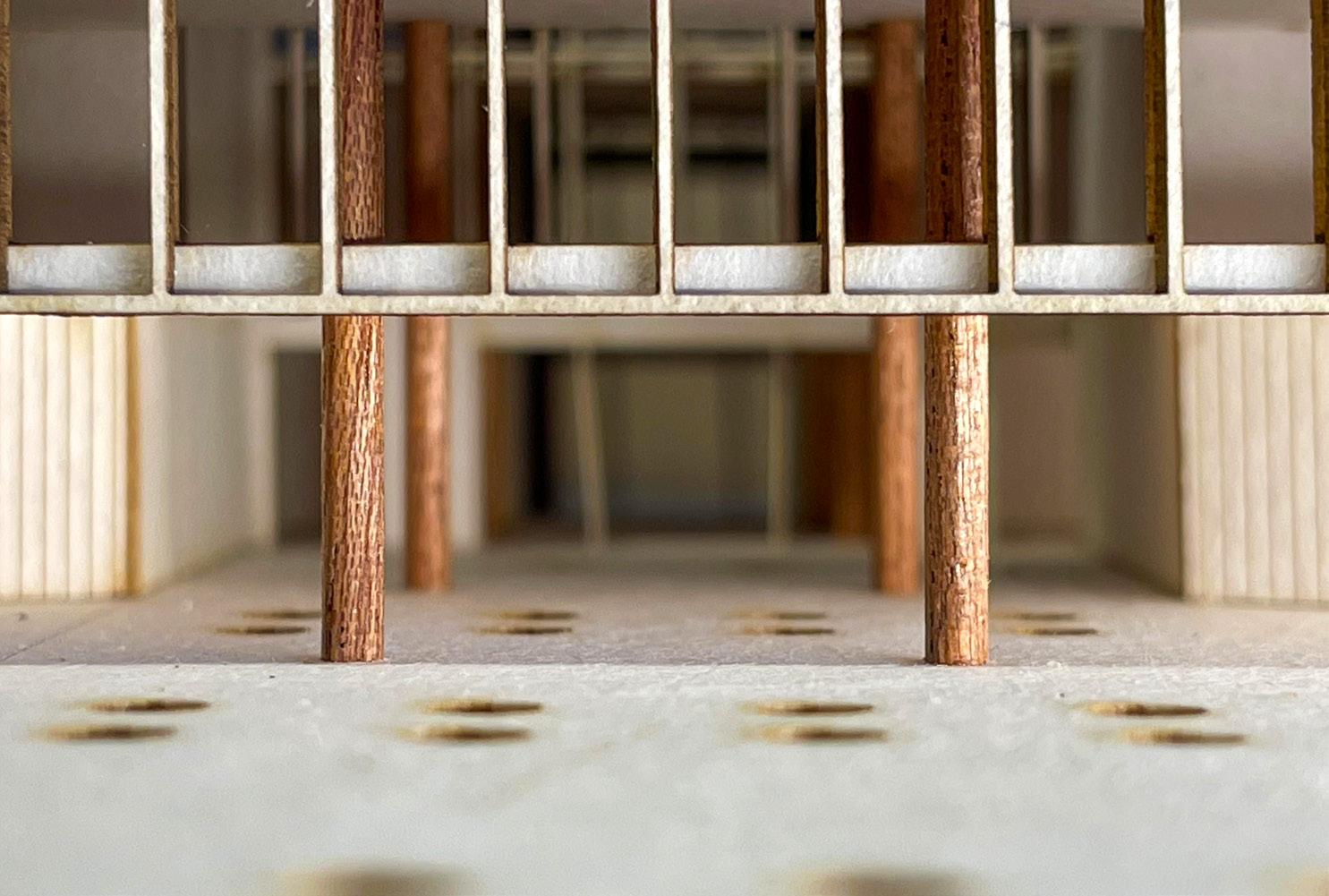

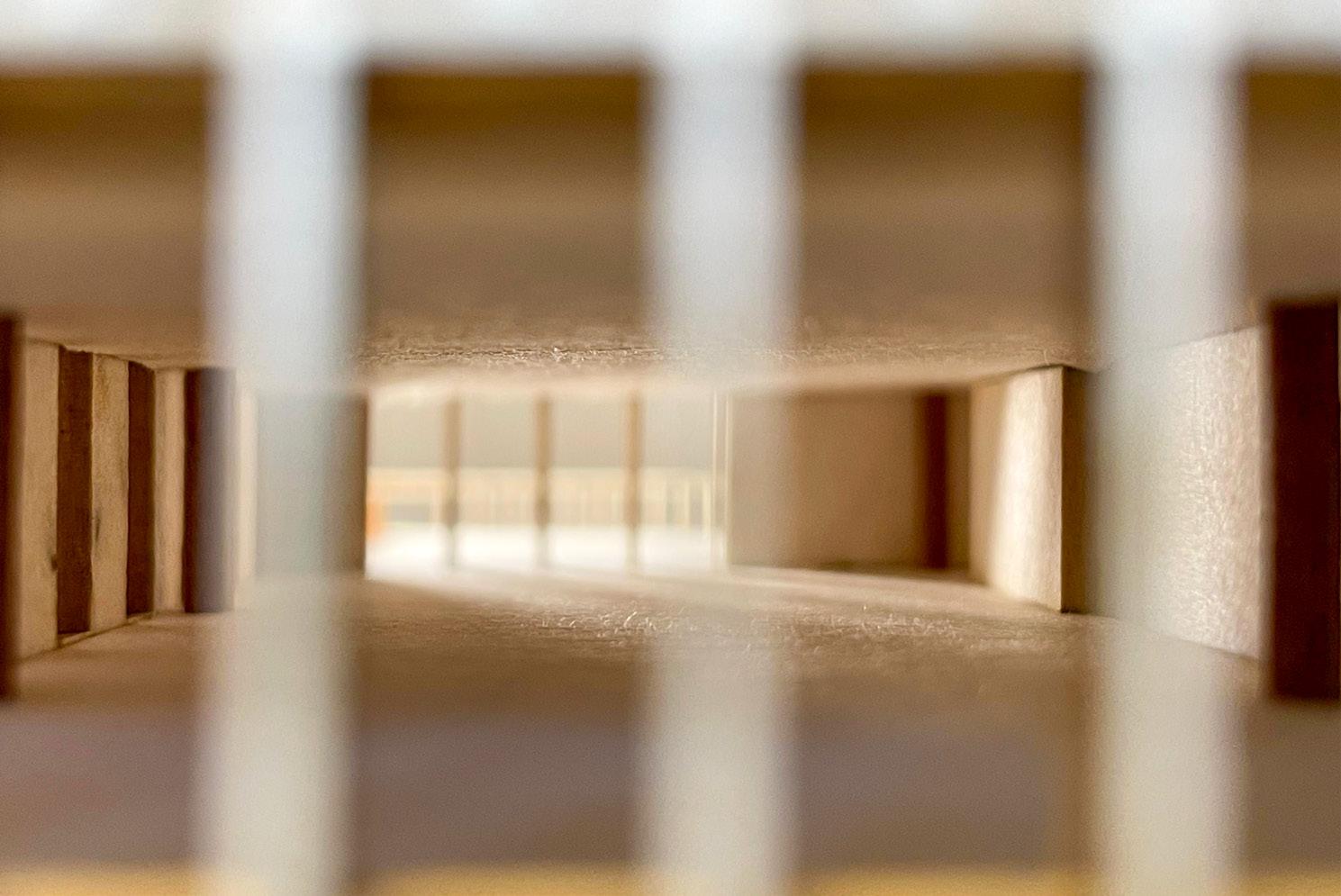

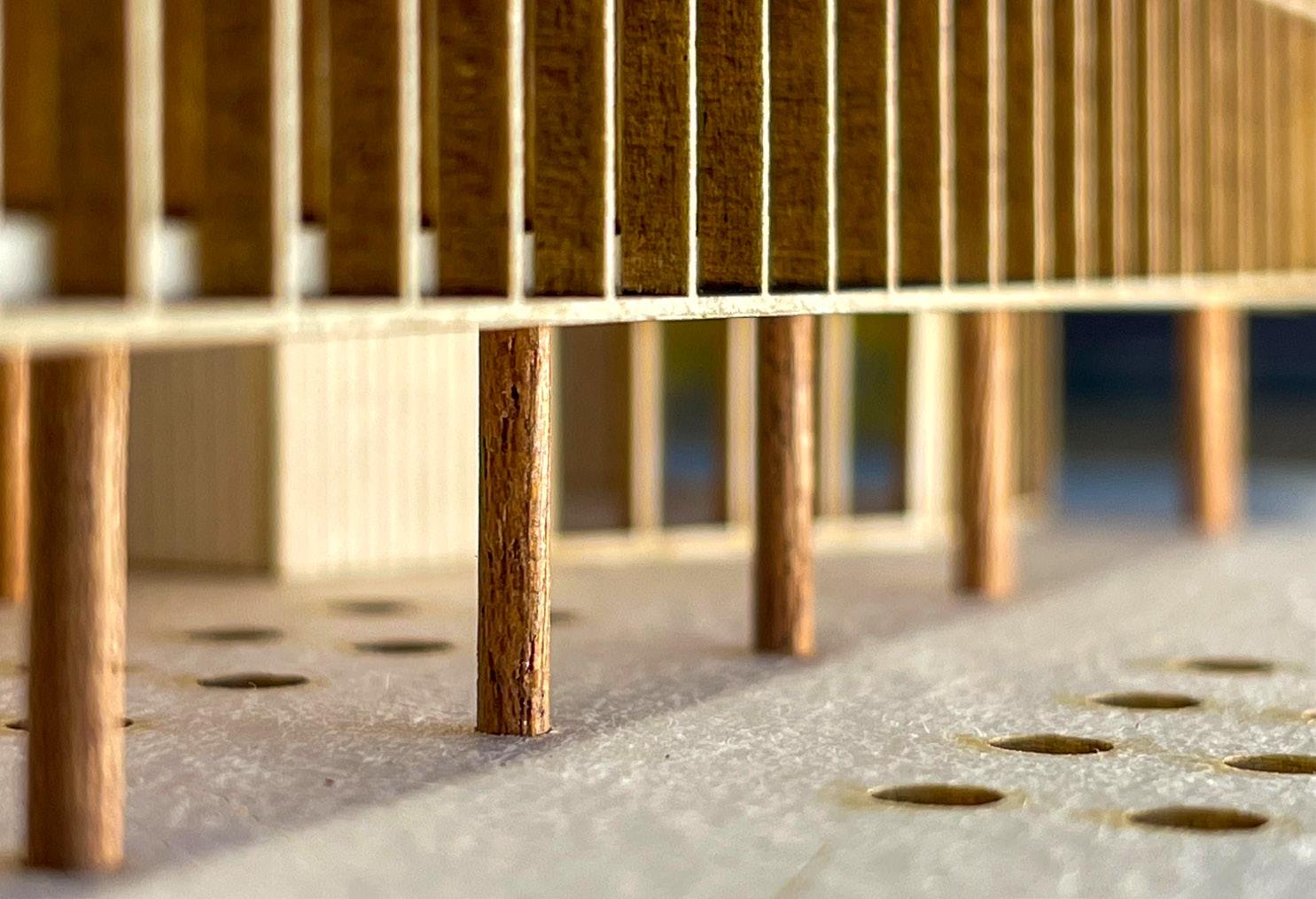

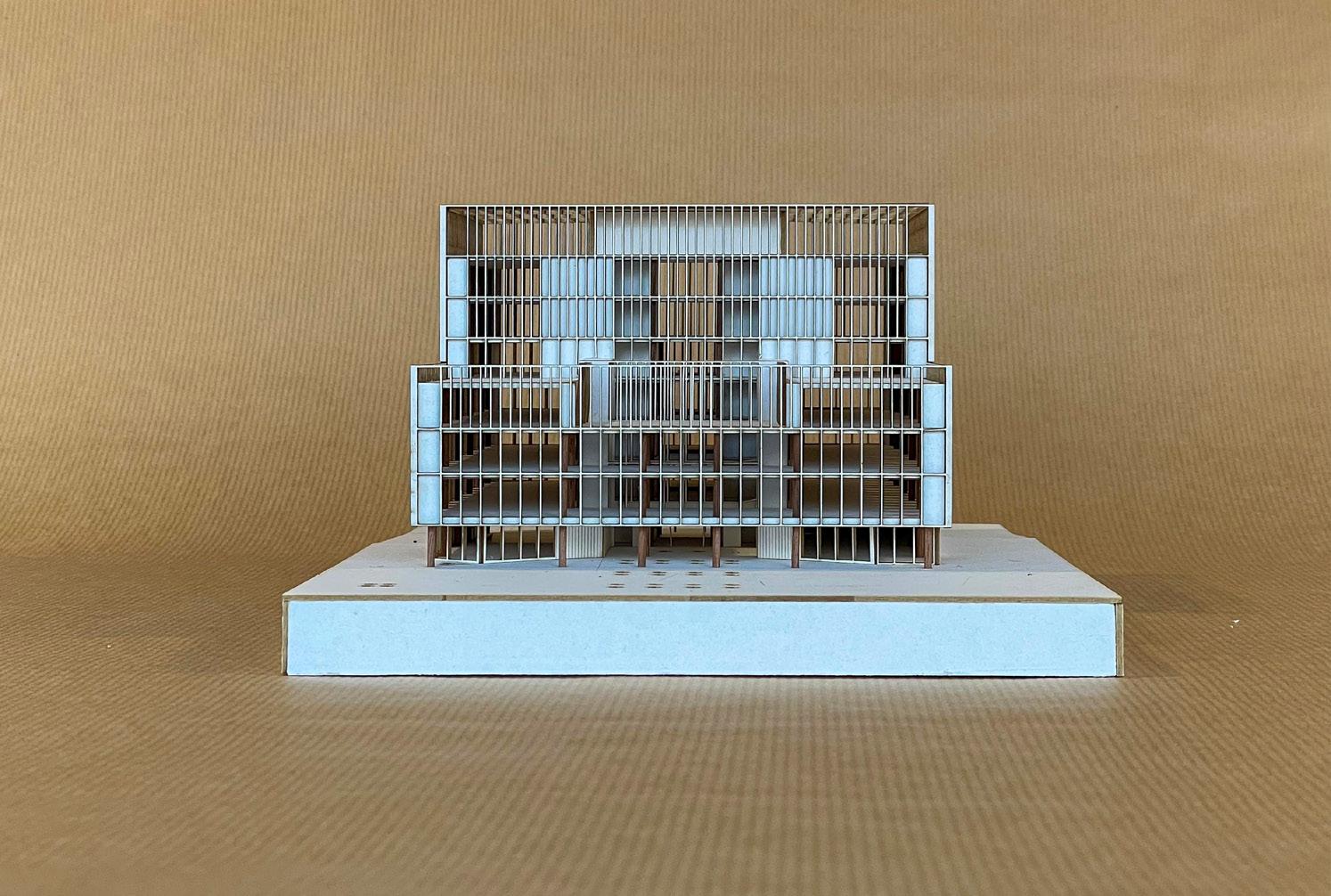

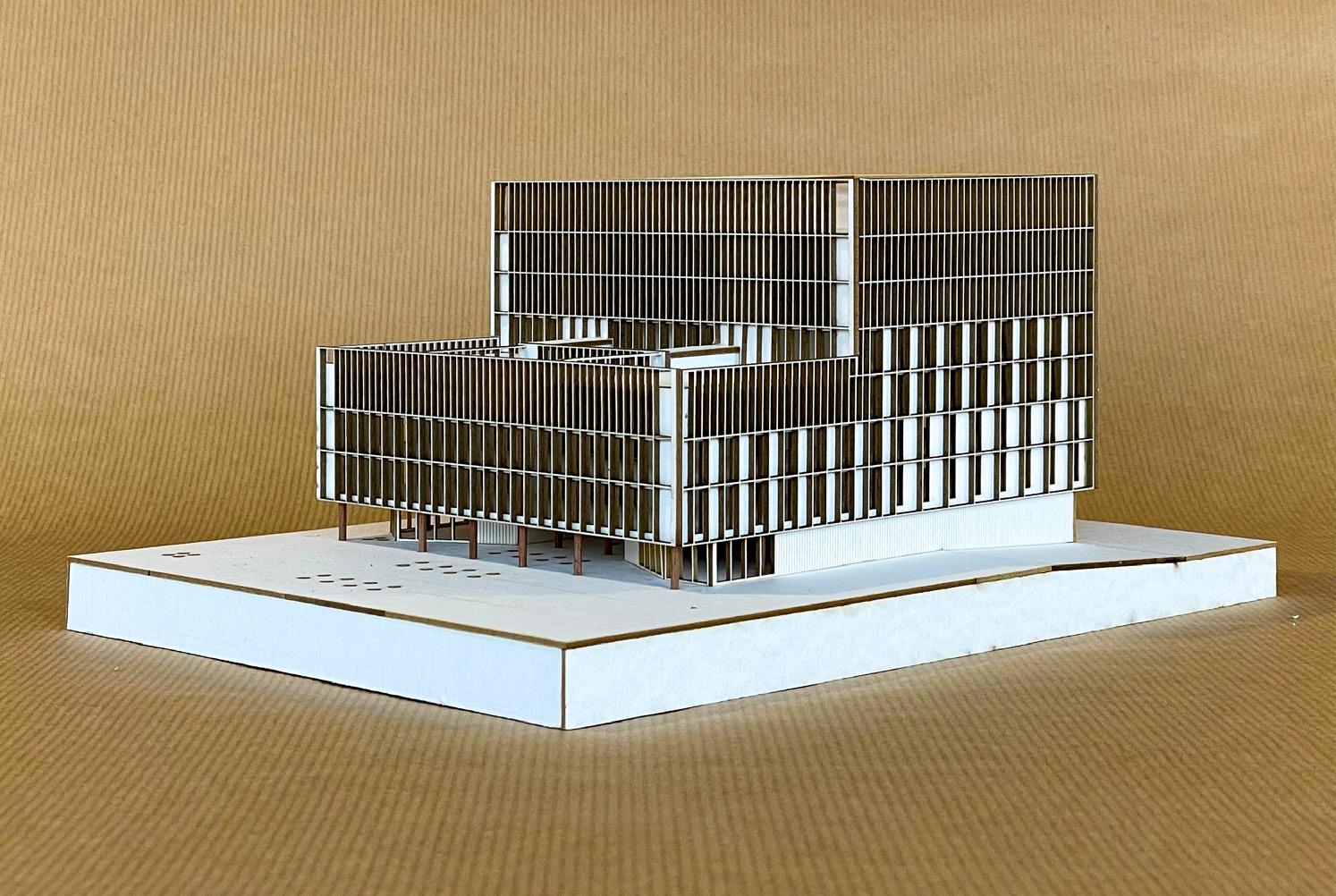

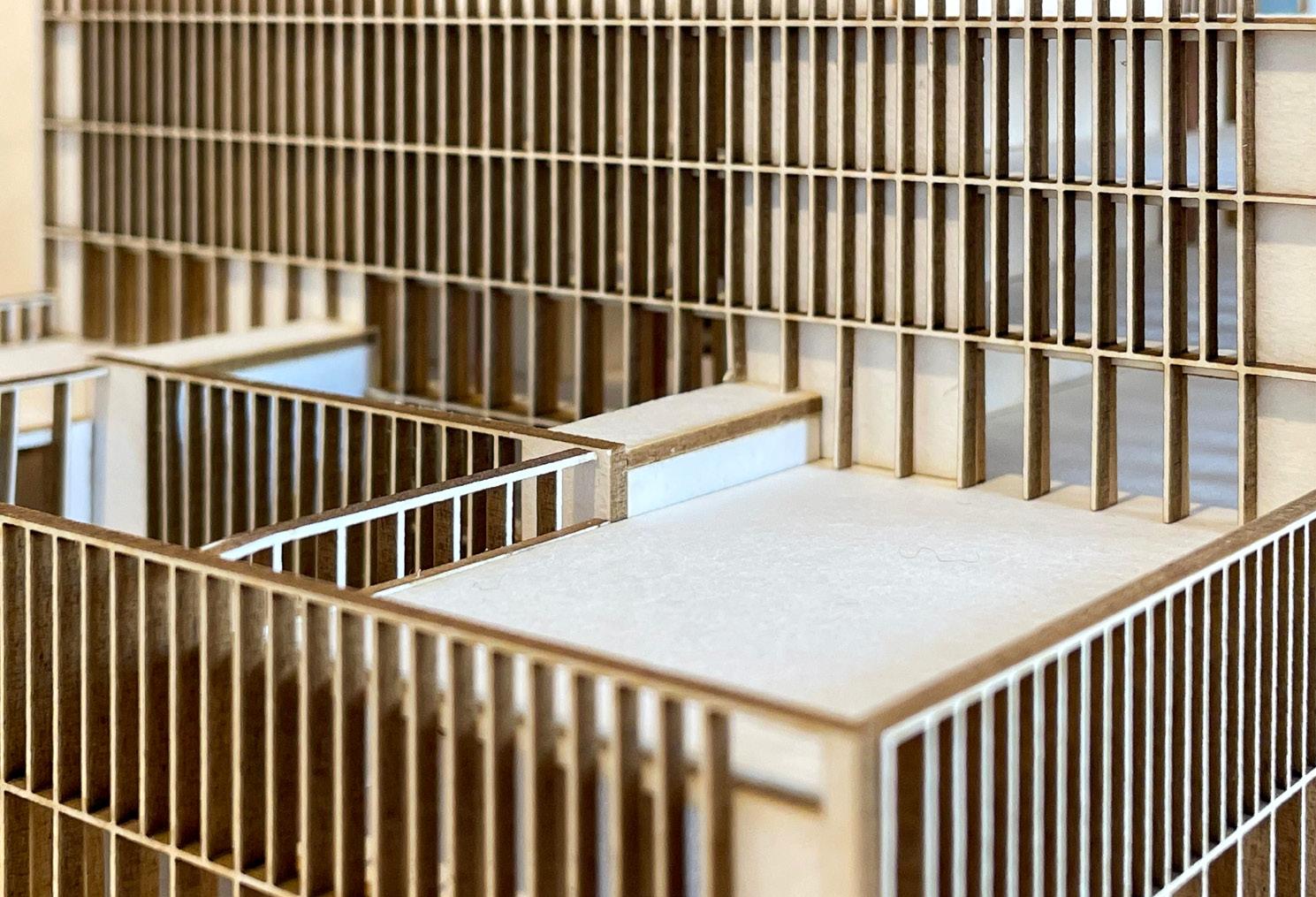

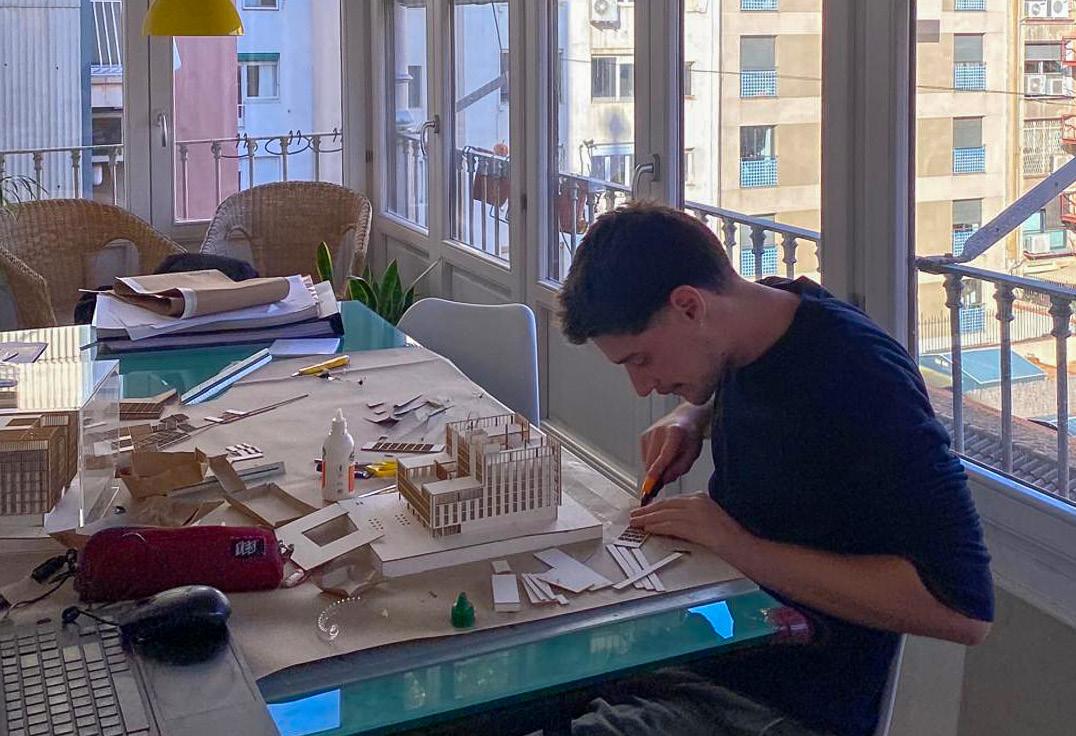

Recebi os arquivos das plantas, cortes e elevações, que limpei e organizei para facilitar a etapa seguinte: a modelagem 3D. A escala da maquete foi definida em 1:300 e o material foi papelão creme. Adotei uma lógica construtiva baseada em um núcleo central, que determinaria a altura das lajes conforme o pé-direito. Após a fixação das lajes, adicionei os pilares, feitos de varetas de 2 mm de diâmetro, garantindo estabilidade estrutural. Dessa forma, reduziria imprecisões no encaixe das peças. Então, fiz o abatimento de cada peça e organizei os desenhos 2D em lâminas para enviar ao corte a laser. Com cola branca, estilete e paciência, a maquete foi ganhando forma, e ao final de dois dias, estava completa.

residência ricardo baeta

marcos acayaba

Ano: 2024.1

AUP 0448 | Arquitetura e Indústria

Prof. Igor Lacroix

Projeto em grupo

Dentro de cinco projetos disponibilizados pelos professores, o grupo optou por investigar a residência Ricardo Baeta do arquiteto Marcos Acayaba. O projeto da casa, localizada em Iporanga , foi encomendada em 1991 com as premissas de ter o menor impacto possível no terreno e o mínimo de remoção de árvores.

A geometria é composta de uma malha triângular que organiza os espaços a partir de módulos hexagonais . Pilares posicionados nos vértices de cada hexágono sustentam as lajes distribuindo os esforçõs com mãos-francesas.

Contando com peças relativamente pequenas produzidas de forma artesanal a obra foi executada com pouca dificuldade na montagem, o que foi essencial dada a complexidade do terreno.

Além da esrtutura toda em madeira maciça, outro material muito presente na edificação é o vidro , principal responsável pela vedação do conjunto. Por dificuldades orçamentárias, a caixilharia foi repensada para baratear sua execução. A solução encontrada foi realizar sulcos em montantes de madeira para apoiar e deslizar as vidraça, despensando a necessidade de caixilharia metálica.

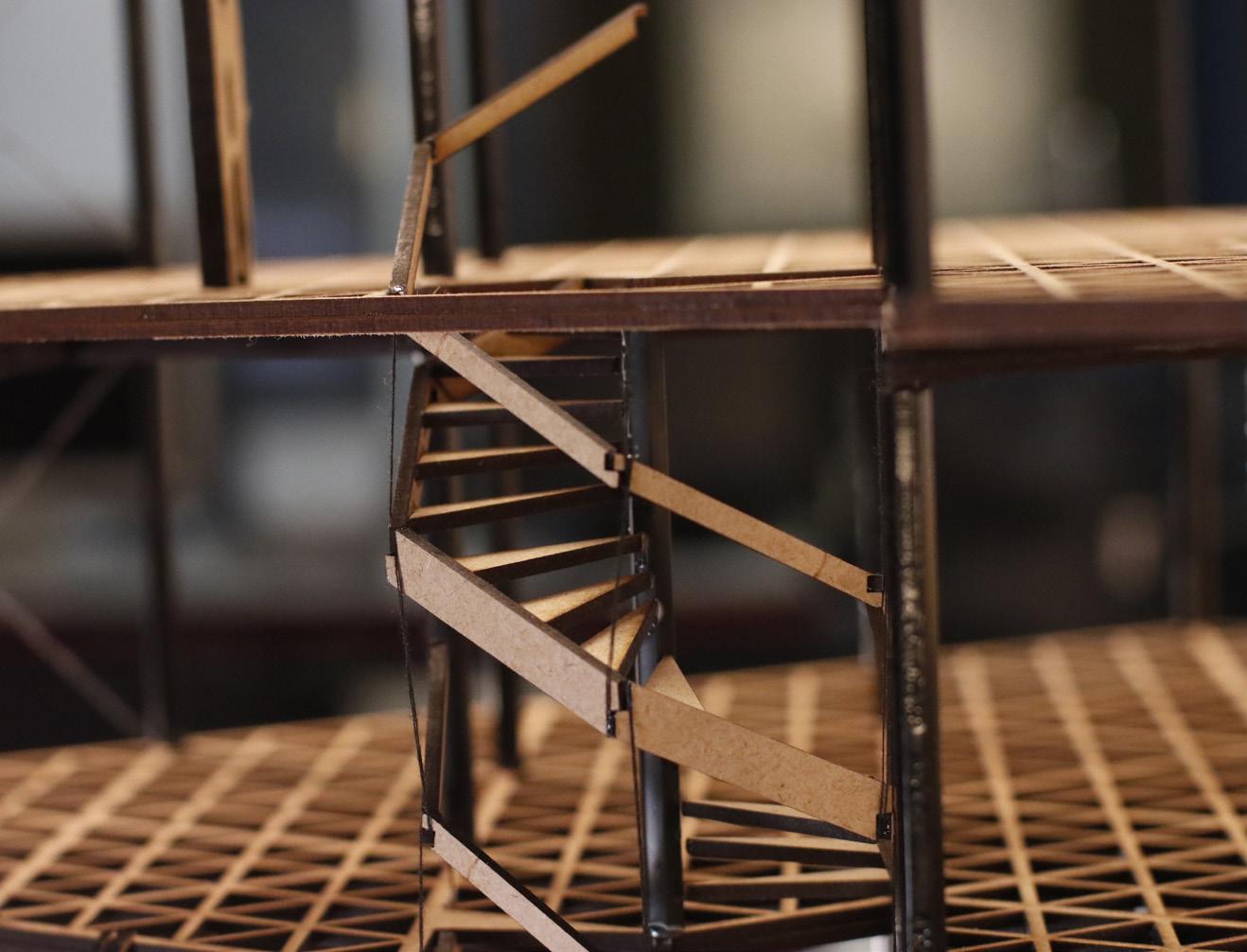

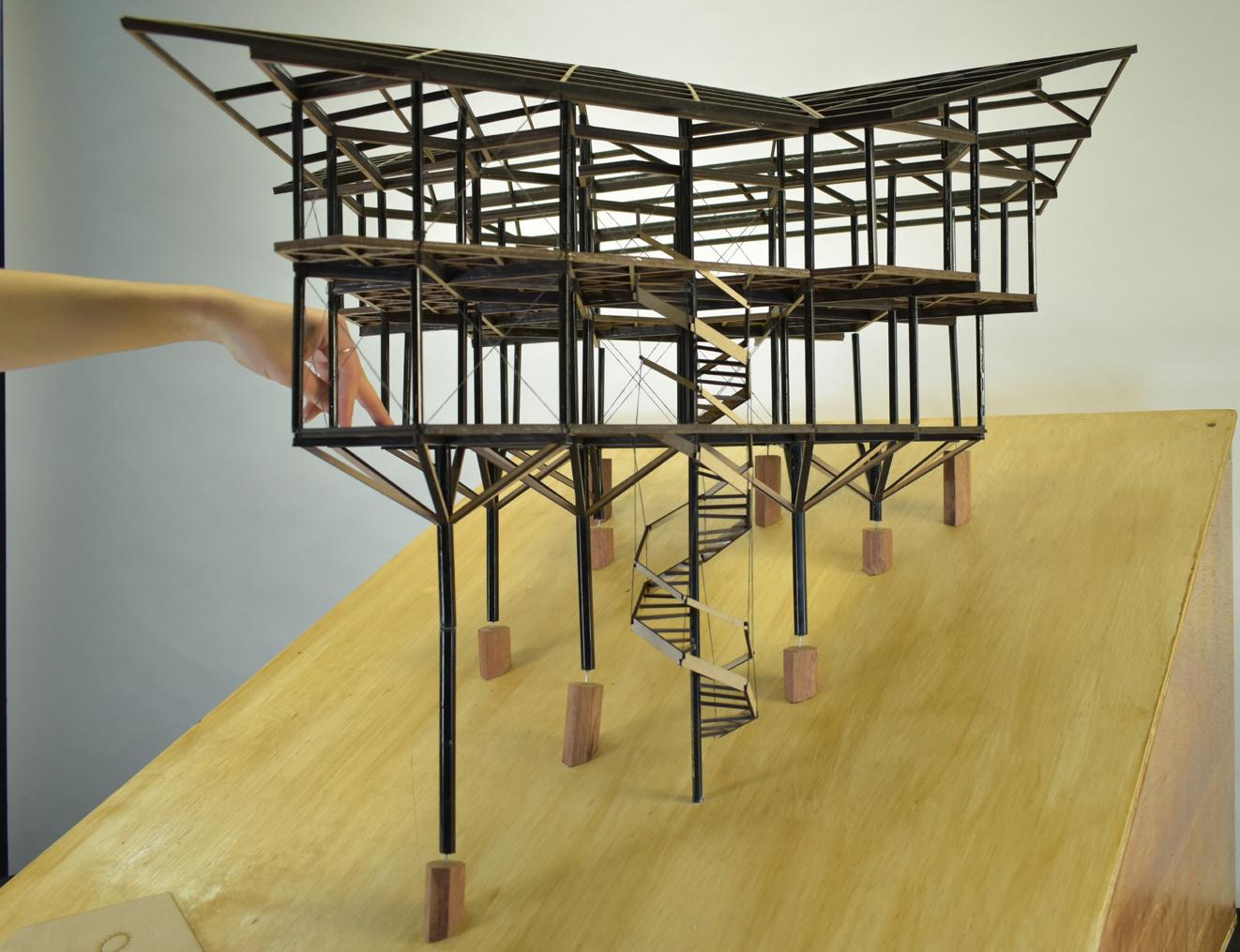

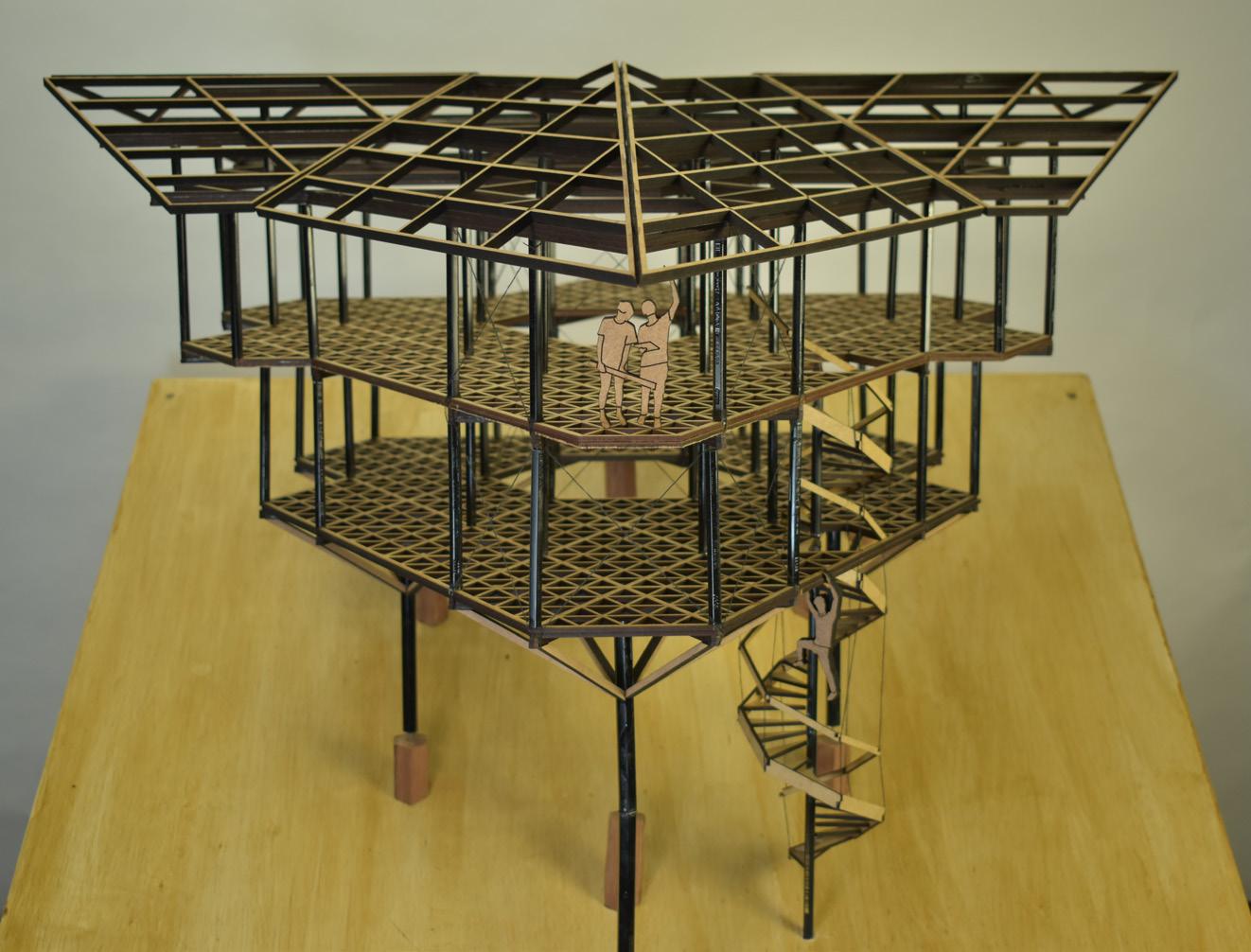

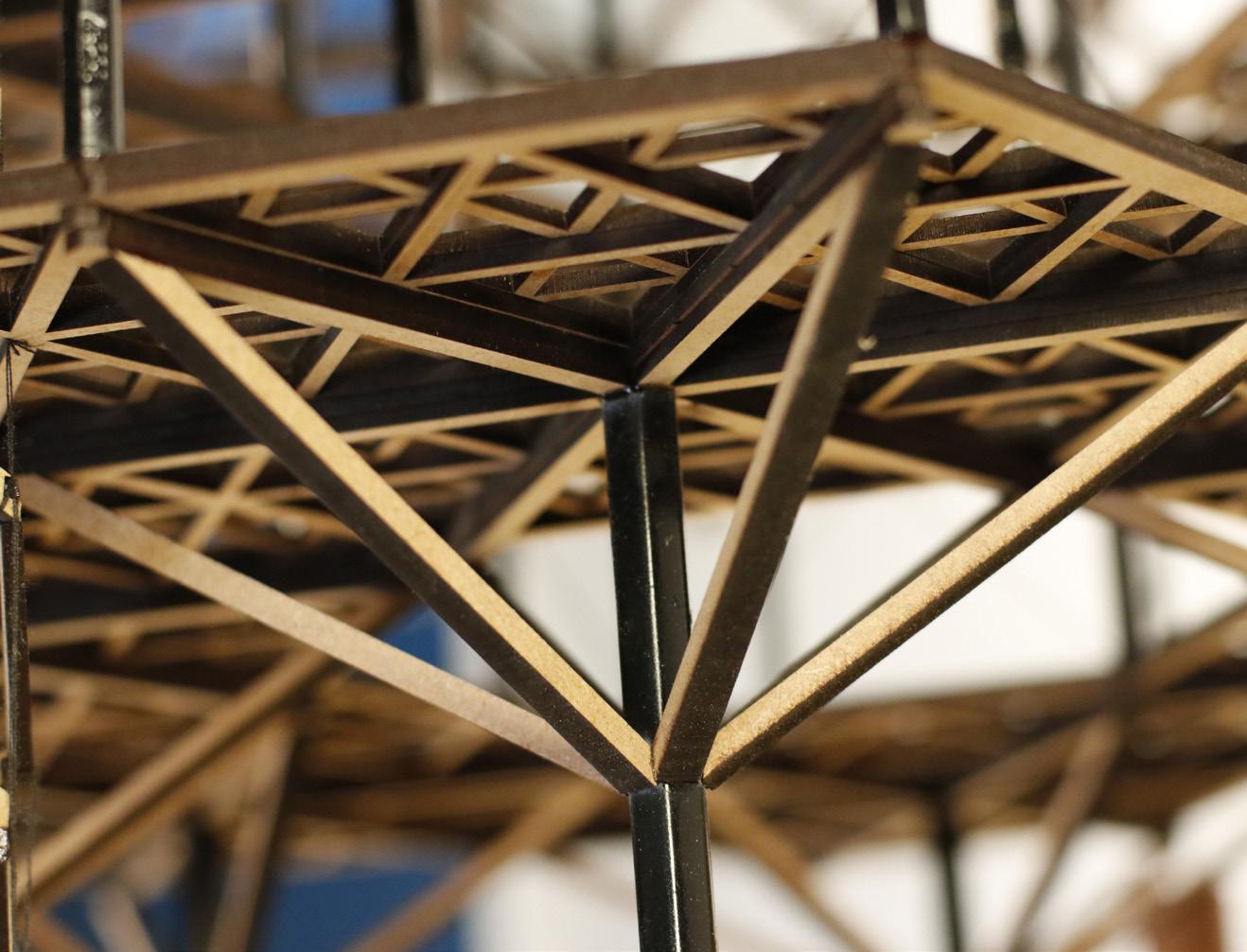

Após decuparmos todo o edifício, realizamos um modelo físico na escala 1:20 da estrutura. Utilizamos madeira compensada e MDF na máquina à laser.

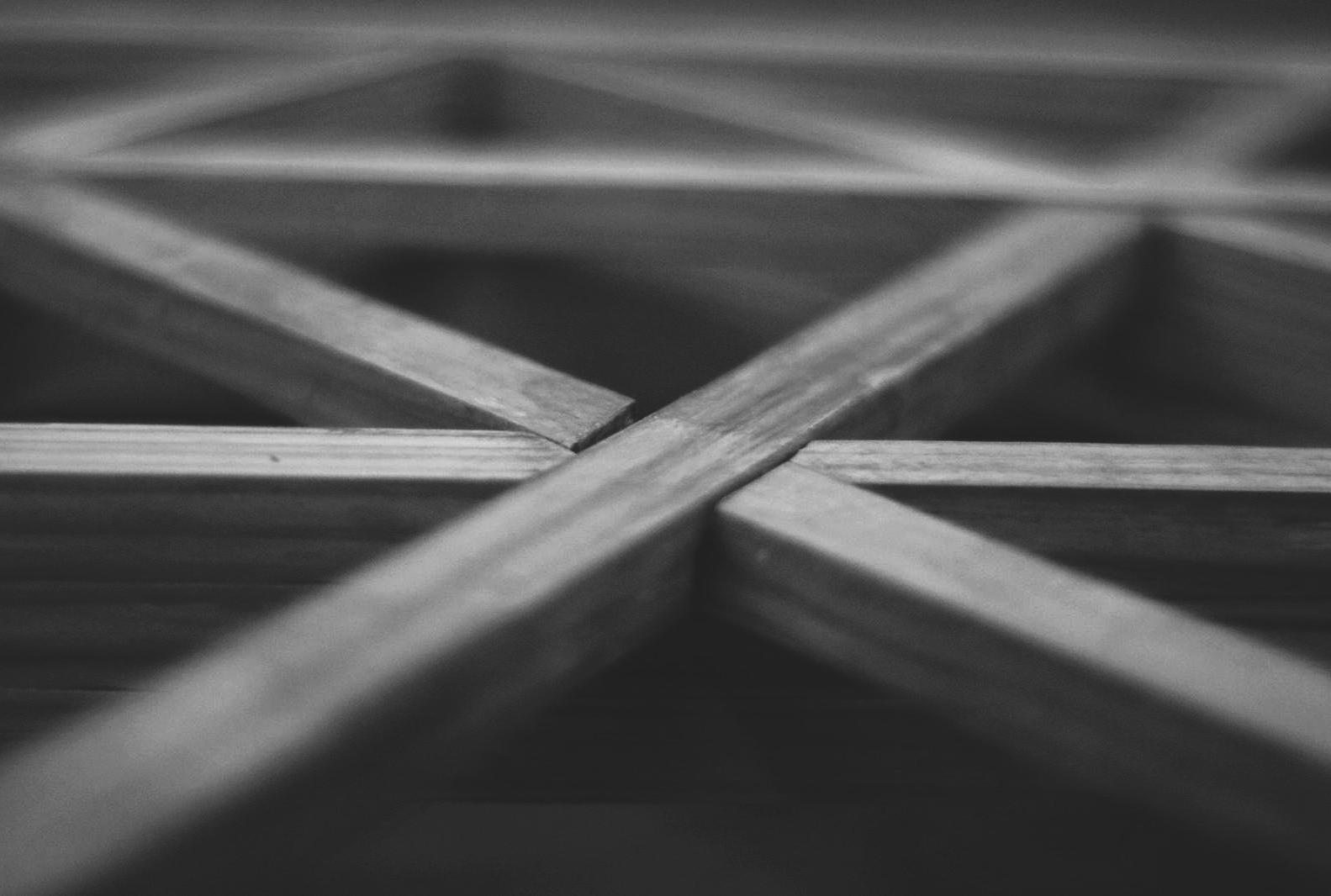

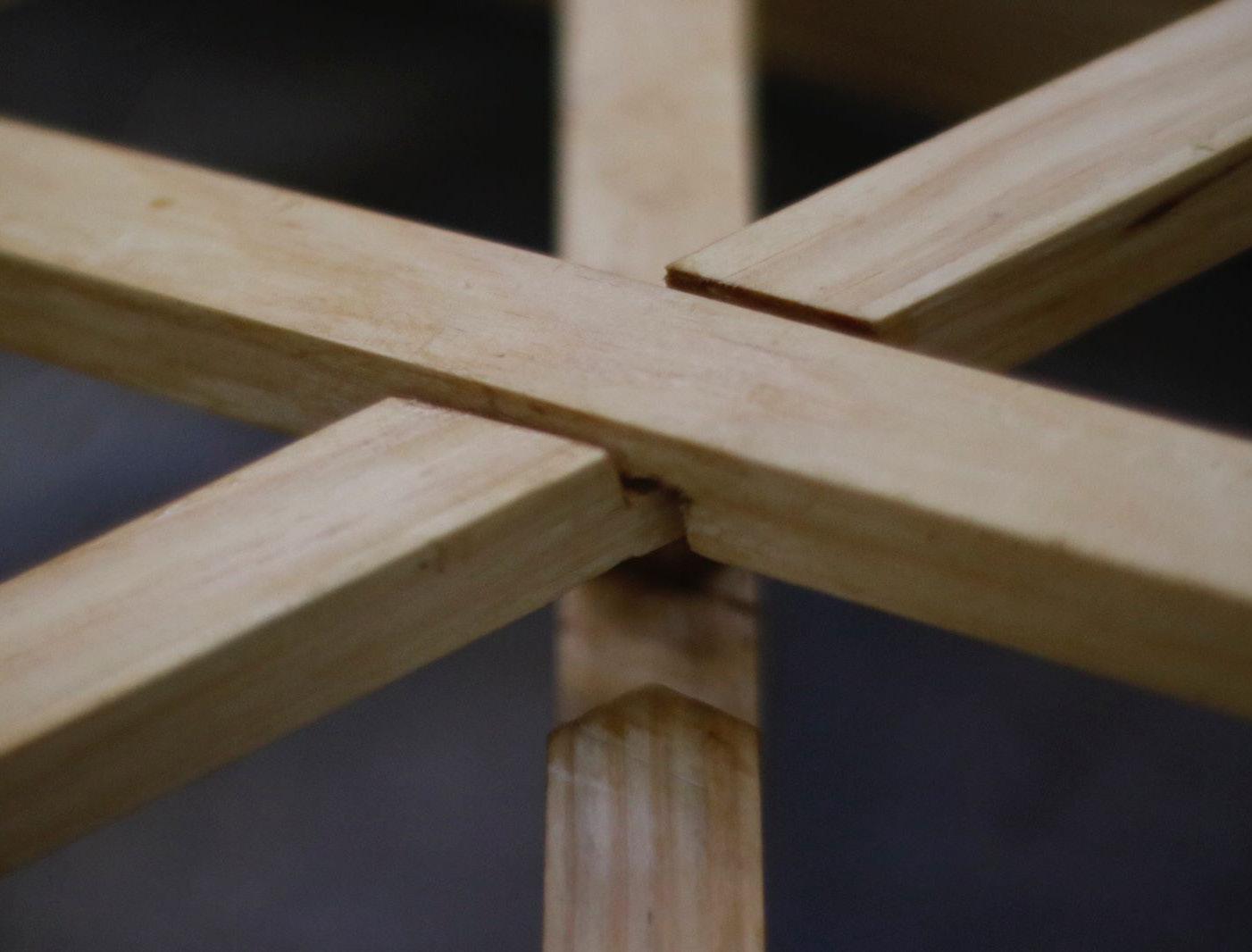

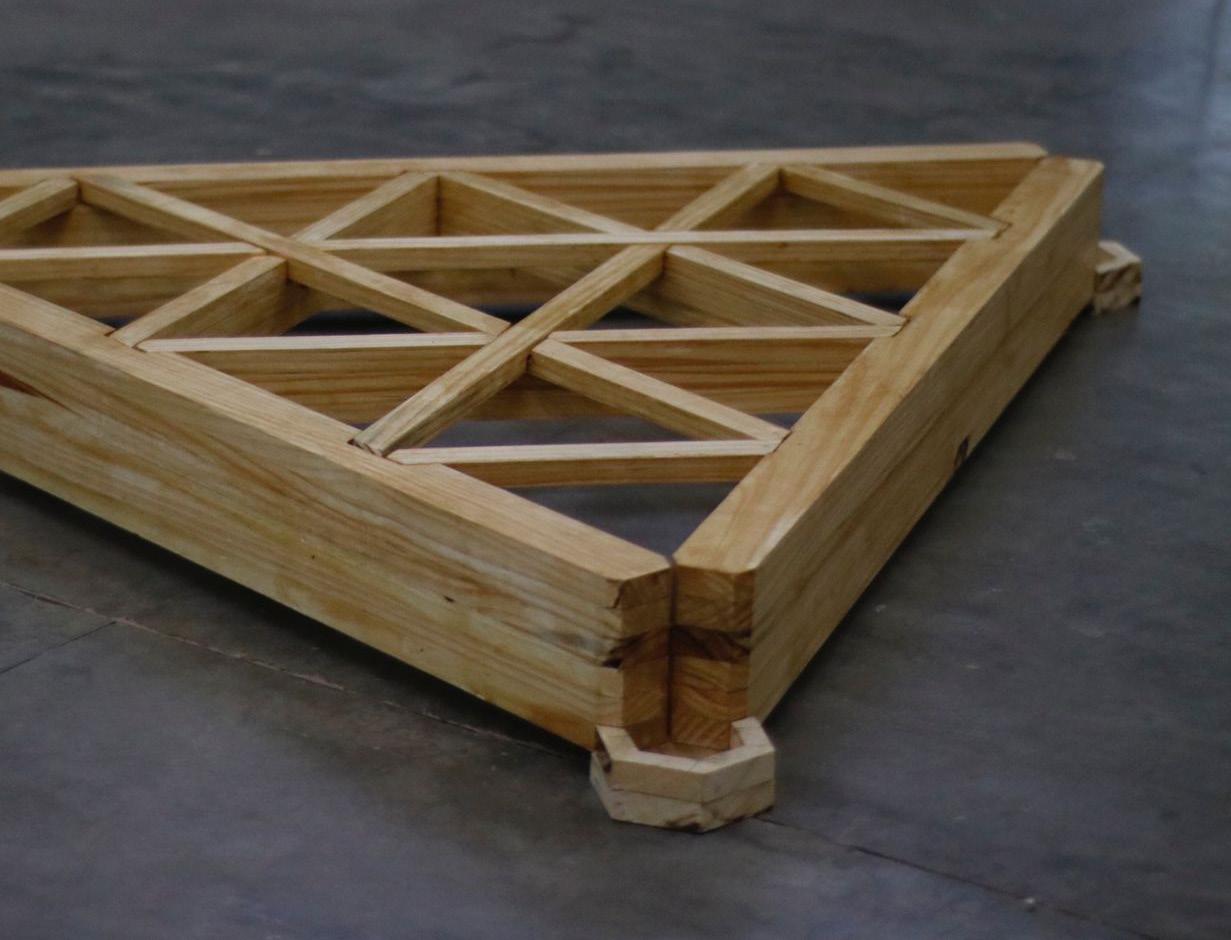

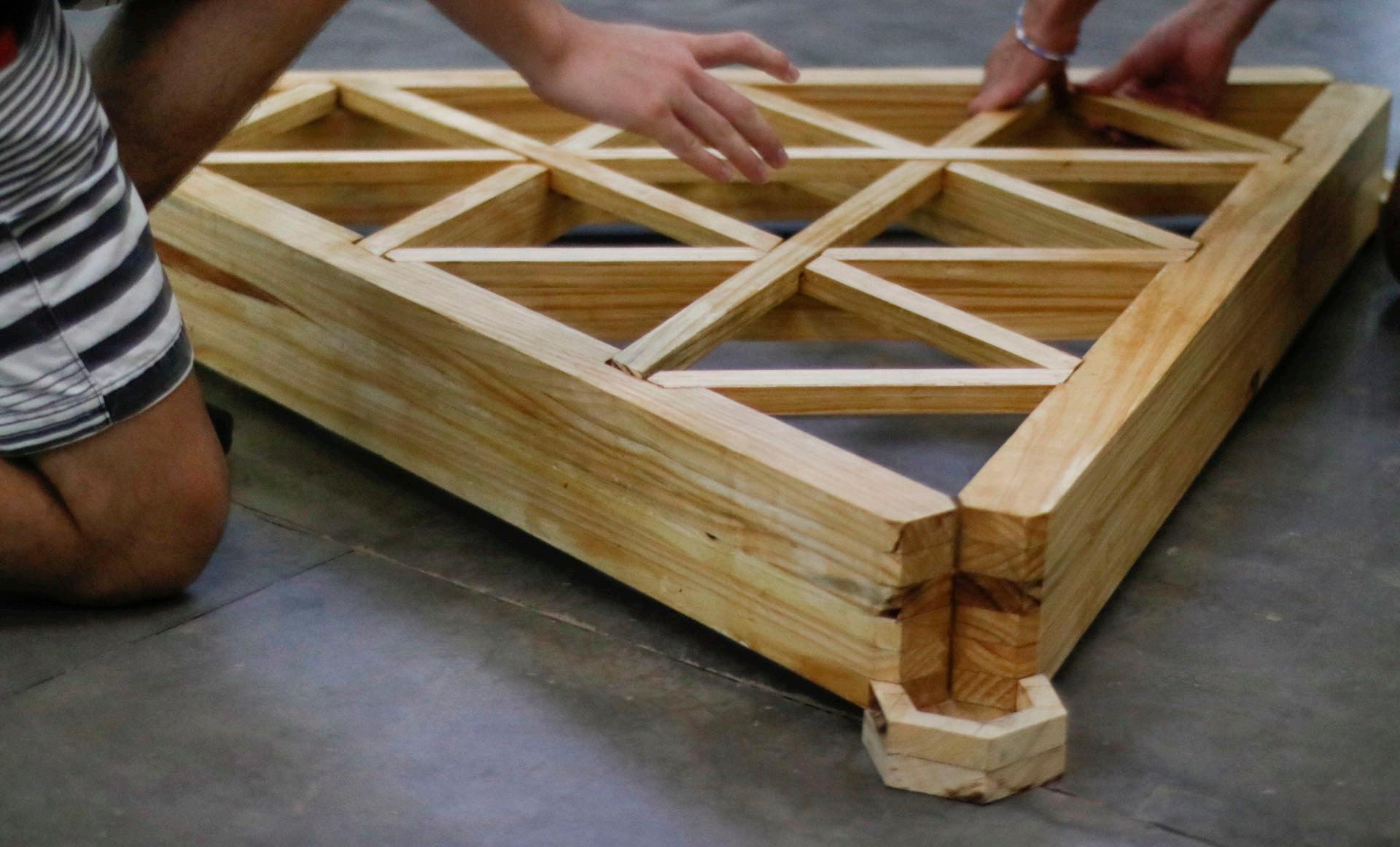

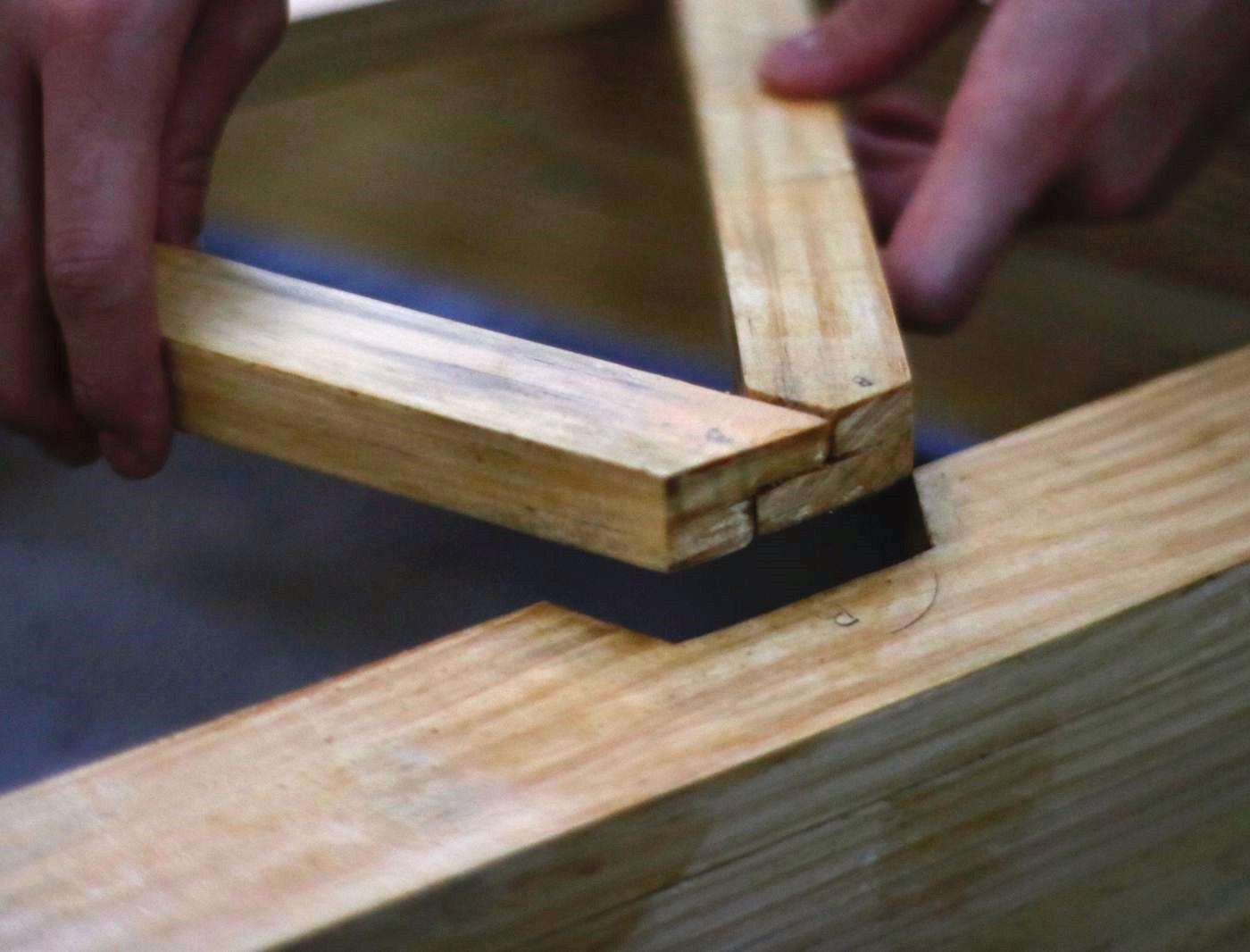

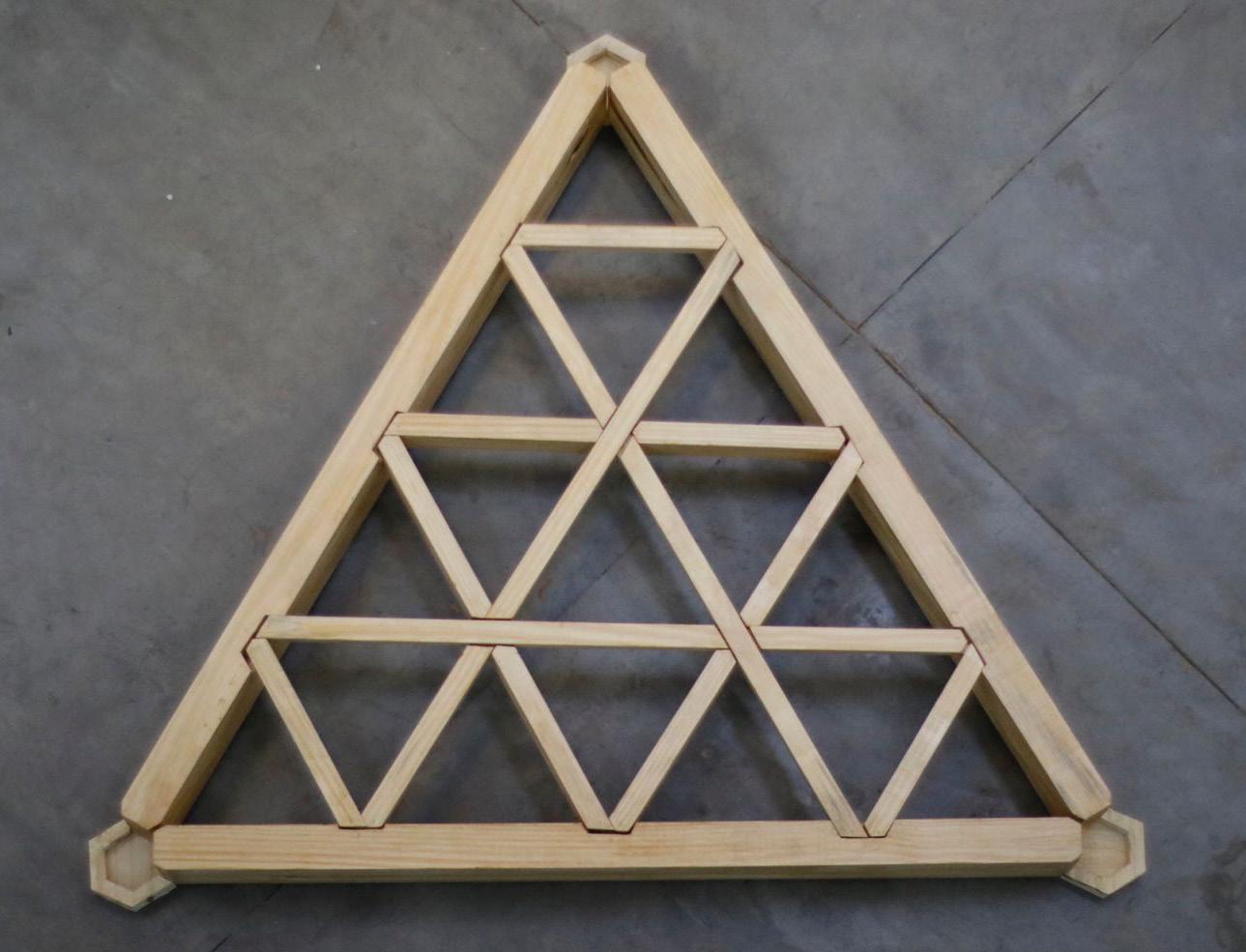

Também fazia parte do exercício escolher um detalhe construtivo para reproduzir numa escala mais próxima da realidade. Decidimos pelo triângulo modular e fizemos um modelo em 1:2 respeitando cada detalhe dos encaixes entre as peças.

ateliê amélia toledo

Ano: 2024.1

AUT 0186 | Construção do Edifício 3

Profa. Fabiana Lopes

Projeto em grupo

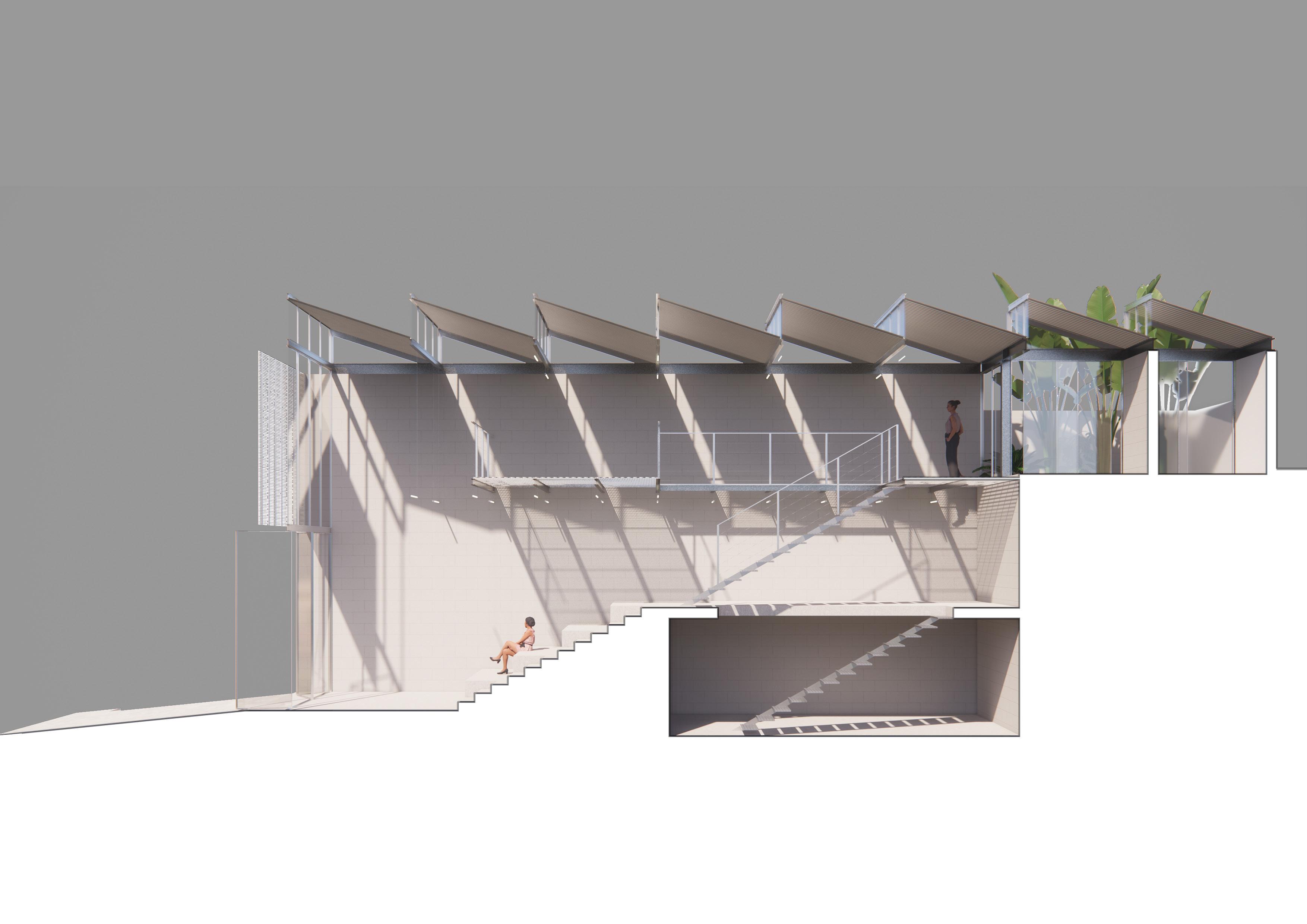

A proposta do trabalho desta disciplina foi de realizar um estudo preliminar de alvenaria estrutural, terraplanagem, contenções, vigas baldrames, vedações internas e o sistema de cobertura para um projeto desenvolvido pelo grupo com o programa arquitetônico de ateliê de arte.

Nos foi fornecido um terreno fictício num lote de 5 metros de frente e 25 metros de fundo com um aclive regular de 5% de declividade, além de muitos outros parâmetros urbanisticos e características do entorno imediato.

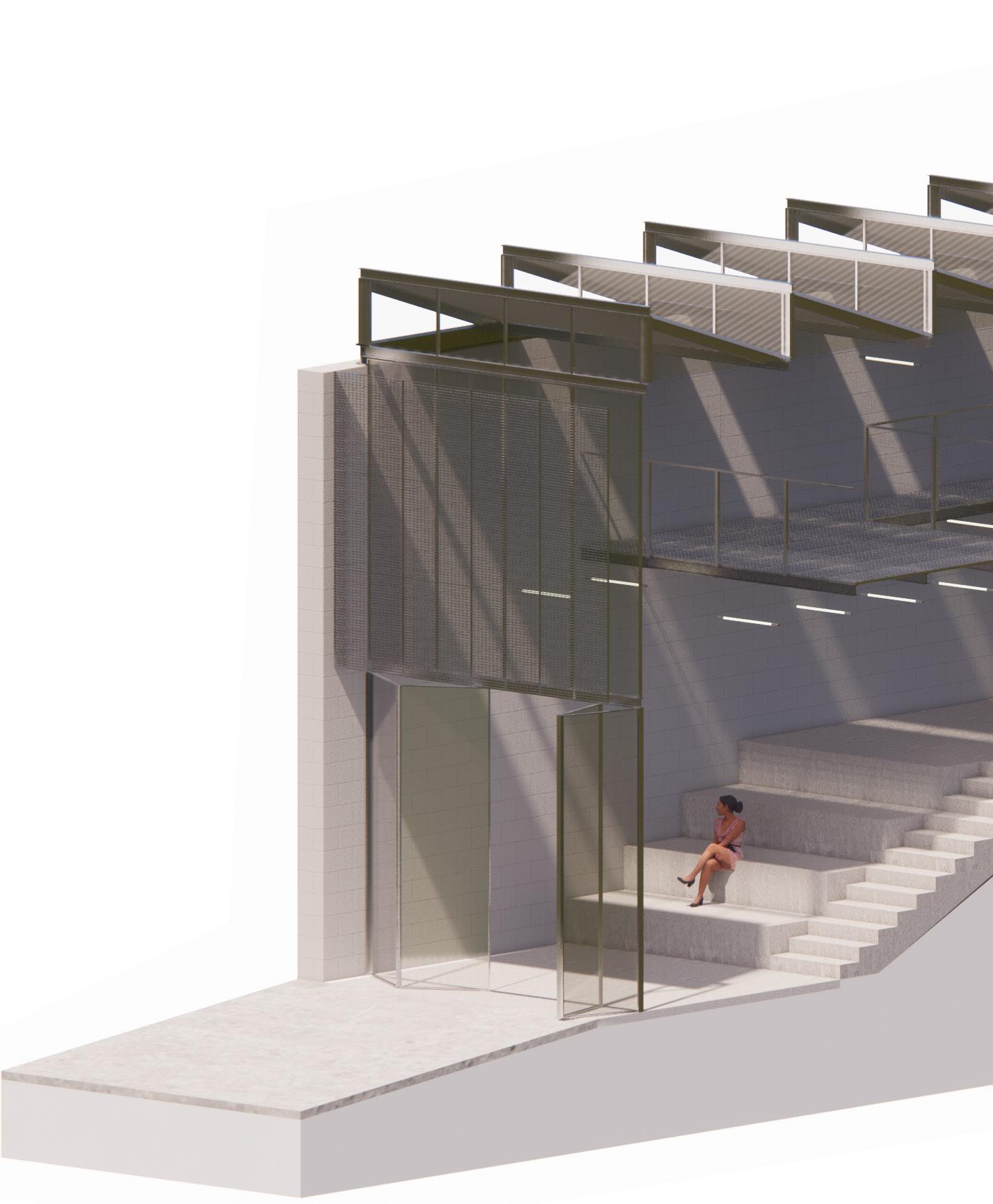

A partir disto nosso grupo criou este projeto que buscou valorizar o trabalho do artista ao mesmo tempo que lhe dá privacidade para seu trabalho criativo. Abrimos a fachada com uma grande porta de vidro e um brise de grades metálicas.

Também aproveitamos ao máximo o terreno ao usar suas características ao nosso favor. Tanto sua planta alongada quanto sua inclinação foram levadas em conta.

A respeito dos materiais, optamos por dois protagonistas: o concreto e o aço . Além de esteticamente esta combinação ser ótima, essa é a harmonia perfeita para um espaço de trabalho como um ateliê.

Com um projeto bem resolvido, que se conversava em seus diferentes campos construtivos e arquitetônicos, foi um trabalho natural produzir as peças solicitadas pelo exercício.

Quintal da frente

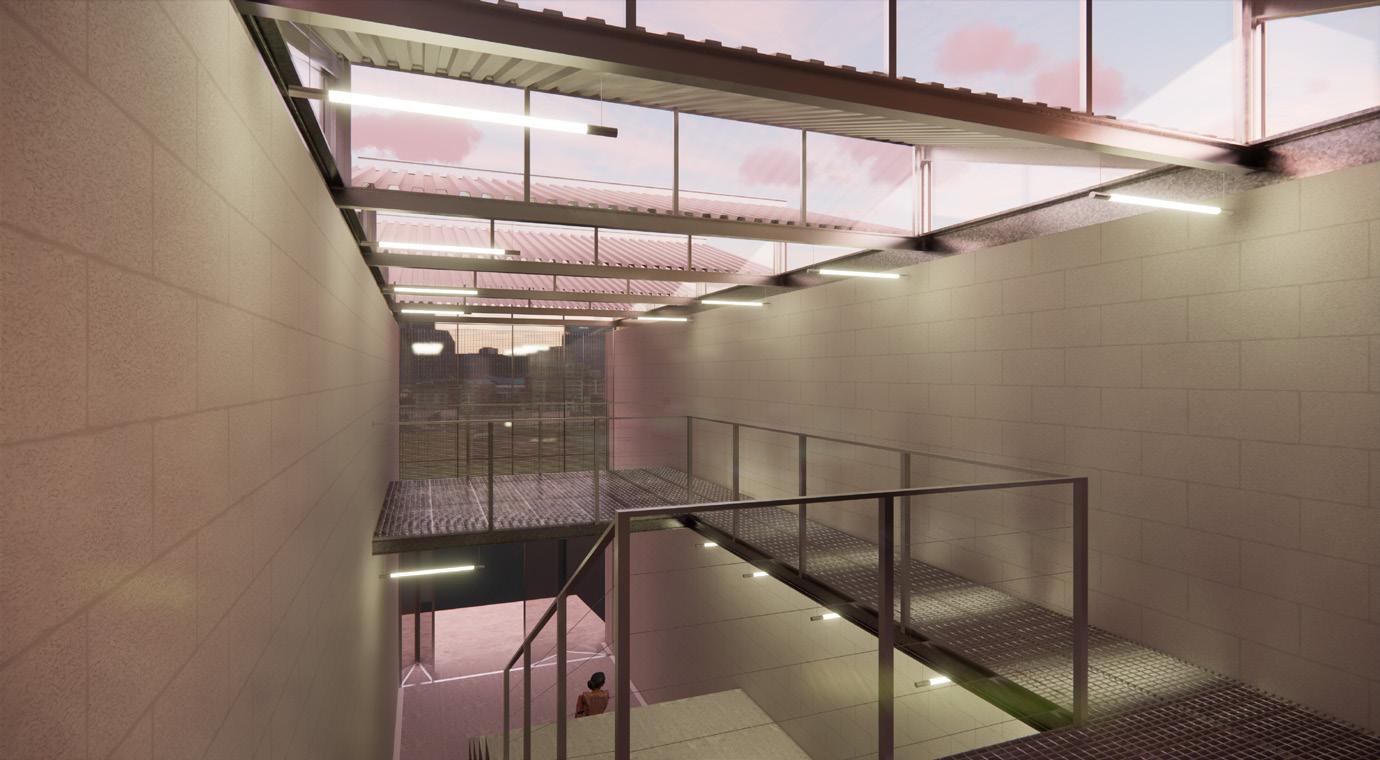

Espaço de exposições

1 2

4

3

Após fazer o primeiro cálculo do índice de esbeltez considerando uma espessura de 20cm,

Assim, decidimos utilizar a disposição mostrada no diagrama, gerando conjuntos de 2 blocos que trabalham com uma espessura total de 40 cm.

modulação na composição estrutural do projeto, que fosse proporcional à largura e altura dos muros (usando os blocos escolhidos, a modulação é de 20 cm).

eficientes no repartimento das cargas verticais. Desenhando as quatro primeiras fatias, geramos deslocamentos de blocos que melhoram o repartimento dessas cargas nos muros.

índice de esbeltez1 = 700cm / 19cm = 36,84 > 24 (precisa de armamento)

Alvenaria estrutural

índice de esbeltez2 = 700cm / 38cm = 18,42 < 24 (não precisa de armamento)

A escolha dos blocos da família 39 surgiu da vontade de gerar uma modulação na composição estrutural do projeto, que fosse proporcional à largura e altura dos muros (usando os blocos escolhidos, a modulação é de 20 cm).

dos blocos da família 39 surgiu da vontade de gerar uma modulação na composição estrutural do projeto, que proporcional à largura e altura dos muros (usando os blocos escolhidos, a modulação é de 20 cm).

DESENHO DE 2 FIADAS

Embora soubéssemos que esta escolha implica uma perda de 20 cm de espaço de uso livre interior, pondreamos que o fato de não precisar do uso de armação nas paredes estruturais, configura uma redução nos custos e na quantidade de material na construção do ateliê. Além disso, a percebemos como uma melhoria do projeto a nível arquitetônico, gerando um sistema na estrutura vertical, que se apoia na utilização do bloco de concreto, reduzindo o uso de materiais alternativos.

DESENHO DE 3 FIADAS

Após fazer o primeiro cálculo do índice de esbeltez considerando uma espessura de 20cm, concordamos em achar uma disposição dos blocos que permitisse reduzir o uso de armamento. Assim, chegamos na solução mostrada no diagrama, gerando conjuntos de 2 blocos que trabalham com uma espessura total de 40 cm.

DESENHO DE 4 FIADAS

Dessa forma, nossos muros de 7 metros são gerados da seguinte forma:

inteiro surgiu da vontade de gerar uma modulação na composição estrutural do projeto, que dos muros (usando os blocos escolhidos, a modulação é de 20 cm).

Após fazer o primeiro cálculo do índice de esbeltez considerando uma espessura de 20cm, concordamos em achar uma disposição dos blocos que permitisse reduzir o uso de armamento. Assim, decidimos utilizar a disposição mostrada no diagrama, gerando conjuntos de 2 blocos que trabalham com uma espessura total de 40 cm.

Disposição dos blocos pensados para aumentar o índice de esbeltez da parede

índice de esbeltez1 = 700cm / 19cm = 36,84 > 24 (precisa de armamento)

índice de esbeltez2 = 700cm / 38cm = 18,42 < 24 (não precisa de armamento)

uma modulação na composição estrutural do projeto, que blocos escolhidos, a modulação é de 20 cm).

o primeiro cálculo do índice de esbeltez considerando uma espessura de 20cm, concordamos em achar uma dos blocos que permitisse reduzir o uso de armamento. Assim, decidimos utilizar a disposição mostrada no gerando conjuntos de 2 blocos que trabalham com uma espessura total de 40 cm.

esbeltez1 = 700cm / 19cm = 36,84 > 24 (precisa de armamento) esbeltez2 = 700cm / 38cm = 18,42 < 24 (não precisa de armamento)

composição estrutural do projeto, que modulação é de 20 cm).

Embora soubéssemos que esta escolha implica uma perda de 20 cm de espaço de uso livre interior, pondreamos que o fato de não precisar do uso de armação nas paredes estruturais, configura uma redução nos custos e na quantidade de material na construção do ateliê.

índice de esbeltez considerando uma espessura de 20cm, concordamos em achar uma

36,84 > 24 (precisa de armamento)

Embora soubéssemos que esta escolha implica uma perda de 20 cm de espaço de uso livre interior, pondreamos que o fato de não precisar do uso de armação nas paredes estruturais, configura uma redução nos custos e na quantidade de material na construção do ateliê. Além disso, a percebemos como uma melhoria do projeto a nível arquitetônico, gerando um sistema na estrutura vertical, que se apoia na utilização do bloco de concreto, reduzindo o uso de materiais alternativos.

Além disso, entendemos essa mudança como uma melhoria do projeto a nível arquitetônico , gerando um sistema na estrutura vertical, que se apoia na utilização do bloco de concreto, reduzindo o uso de materiais alternativos.

permitisse reduzir o uso de armamento. Assim, decidimos utilizar a disposição mostrada no blocos que trabalham com uma espessura total de 40 cm.

18,42 < 24 (não precisa de armamento) escolha implica

uso livre interior, precisar do uso de configura uma

soubéssemos que esta escolha implica de 20 cm de espaço de uso livre interior, pondreamos que o fato de não precisar do uso de nas paredes estruturais, configura uma nos custos e na quantidade de material construção do ateliê. Além disso, a percebemos melhoria do projeto a nível arquitetônico, um sistema na estrutura vertical, que se utilização do bloco de concreto, reduzindo materiais alternativos.

considerando uma espessura de 20cm, concordamos em achar uma armamento. Assim, decidimos utilizar a disposição mostrada no uma espessura total de 40 cm. armamento) armamento)

quantidade de material

20cm, concordamos em achar uma

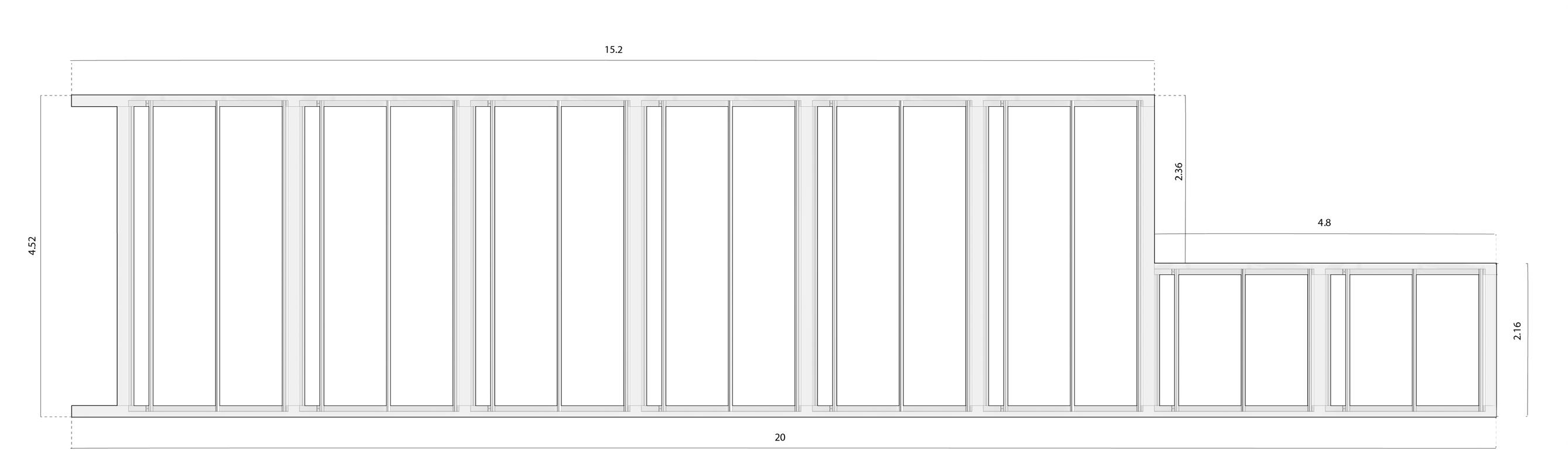

Tipologias das fiadas das paredes estruturais

Porém, essa solução nos obriga a pensar nas quatro primeiras fiadas de cada muro para gerar o deslocamento dos blocos melhorando, assim, o repartimento dos esforços nos muros.

Dessa forma, nossos muros foram separados em 6 tipologias diferentes nomeadas de A à F, cada qual com suas quatro diferentes fiadas.

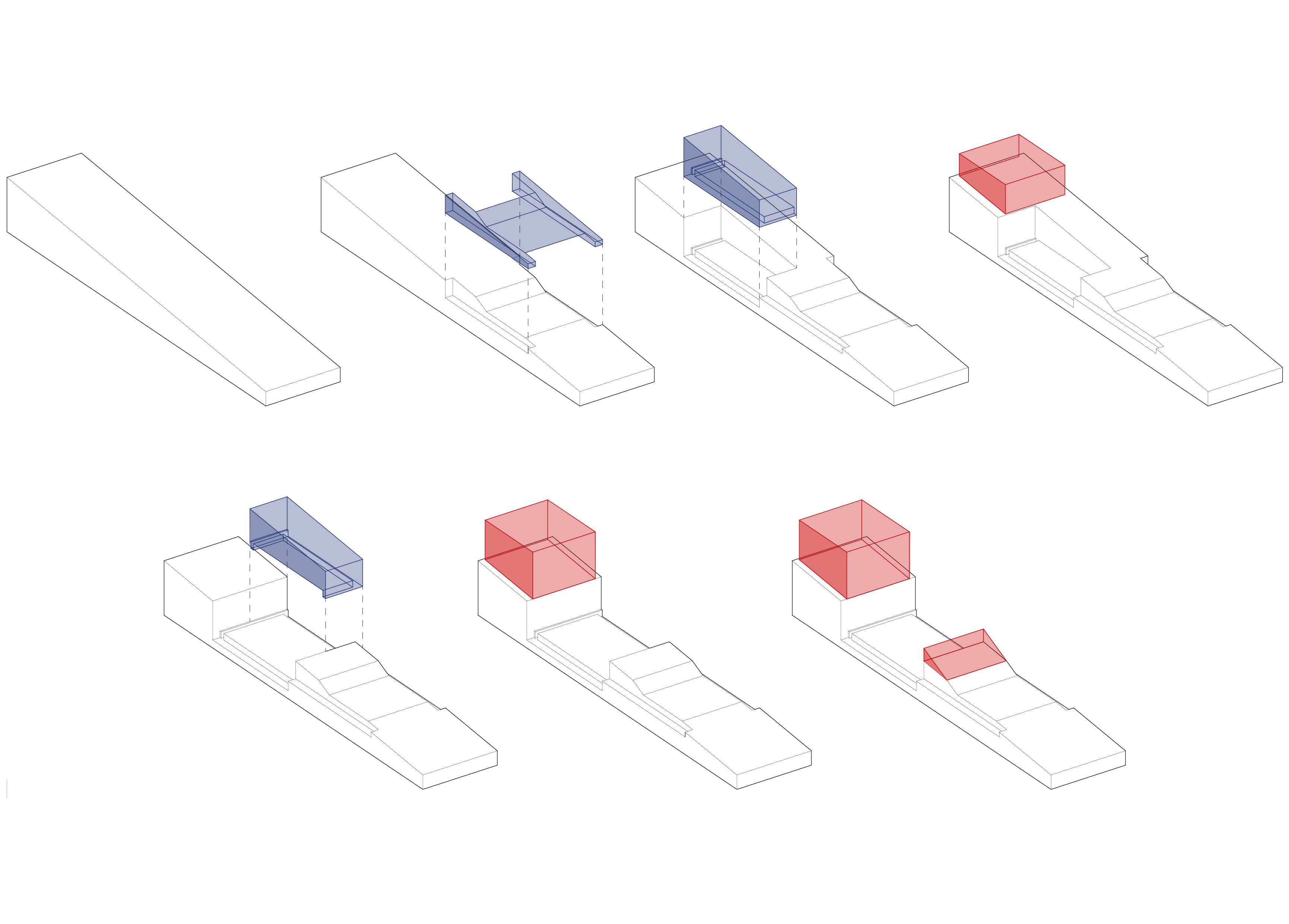

Esquema gráfico de volumetria de solo em estado natural a ser escavado.

Esquema gráfico de volumetria de solo em estado natural a ser escavado e movimentações de terra.

ETAPA 1_ terreno original

ETAPA 1 _ terreno original

ETAPA 5_ corte

ETAPA 2_ corte do solo a ser exportado para bota-fora por 5 caminhões

ETAPA 2 _ corte do solo a ser exportado para bota-fora por 5 caminhões

ETAPA 3_ corte

ETAPA 3 _ corte

ETAPA 4_ aterro

ETAPA 4 _ aterro

ETAPA 5 _ corte

ETAPA 6_ aterro

ETAPA 6 _ aterro

ETAPA 7_ aterro

ETAPA 7 _ aterro

As excavaç õ es v ã o ser realizadas simultaneamente à construç ã o das paredes estruturais e dos muros de contanç ã o.

As escavações foram pensadas para serem realizadas simultaneamente à construção das paredes estruturais e dos muros de contenção

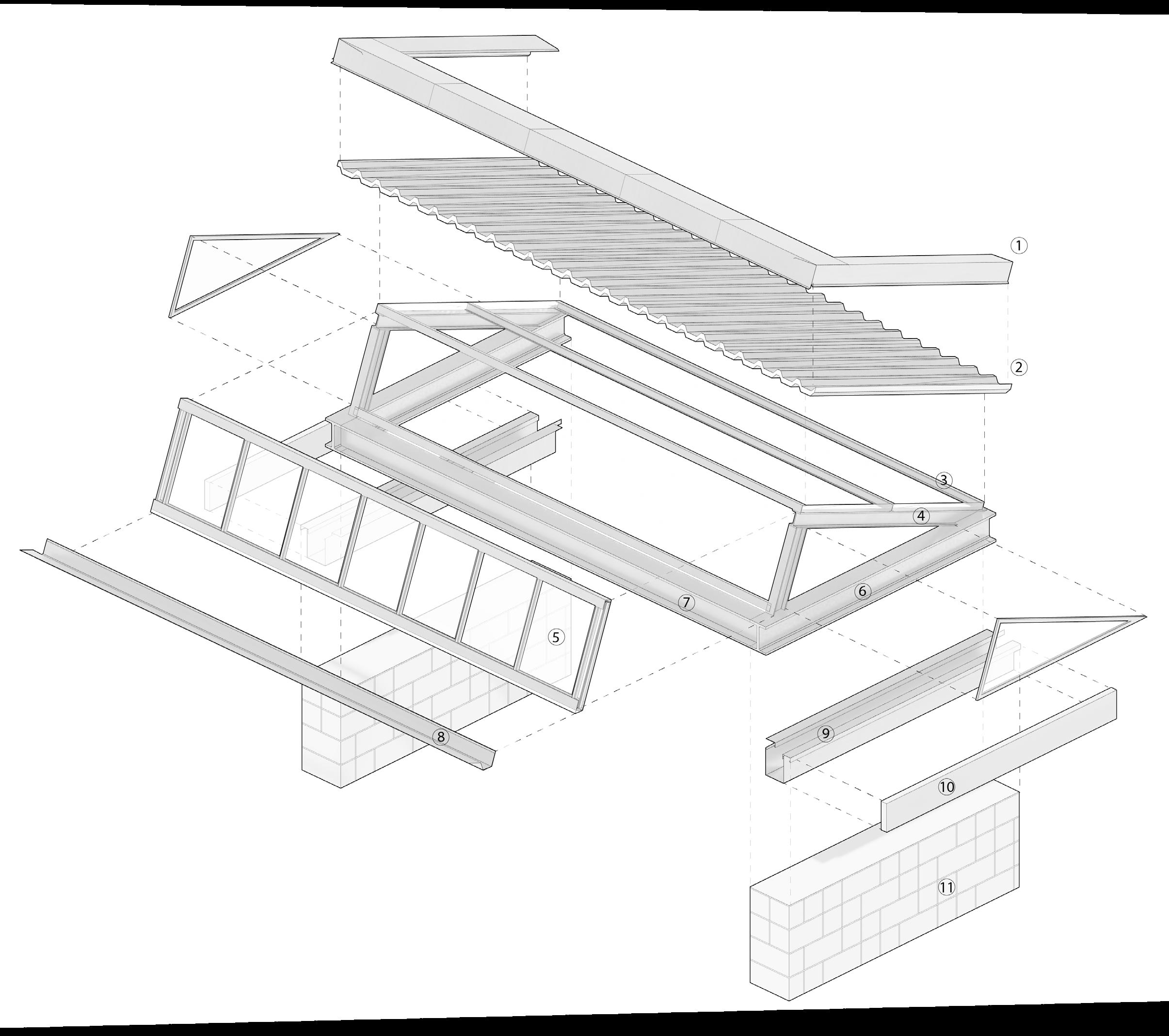

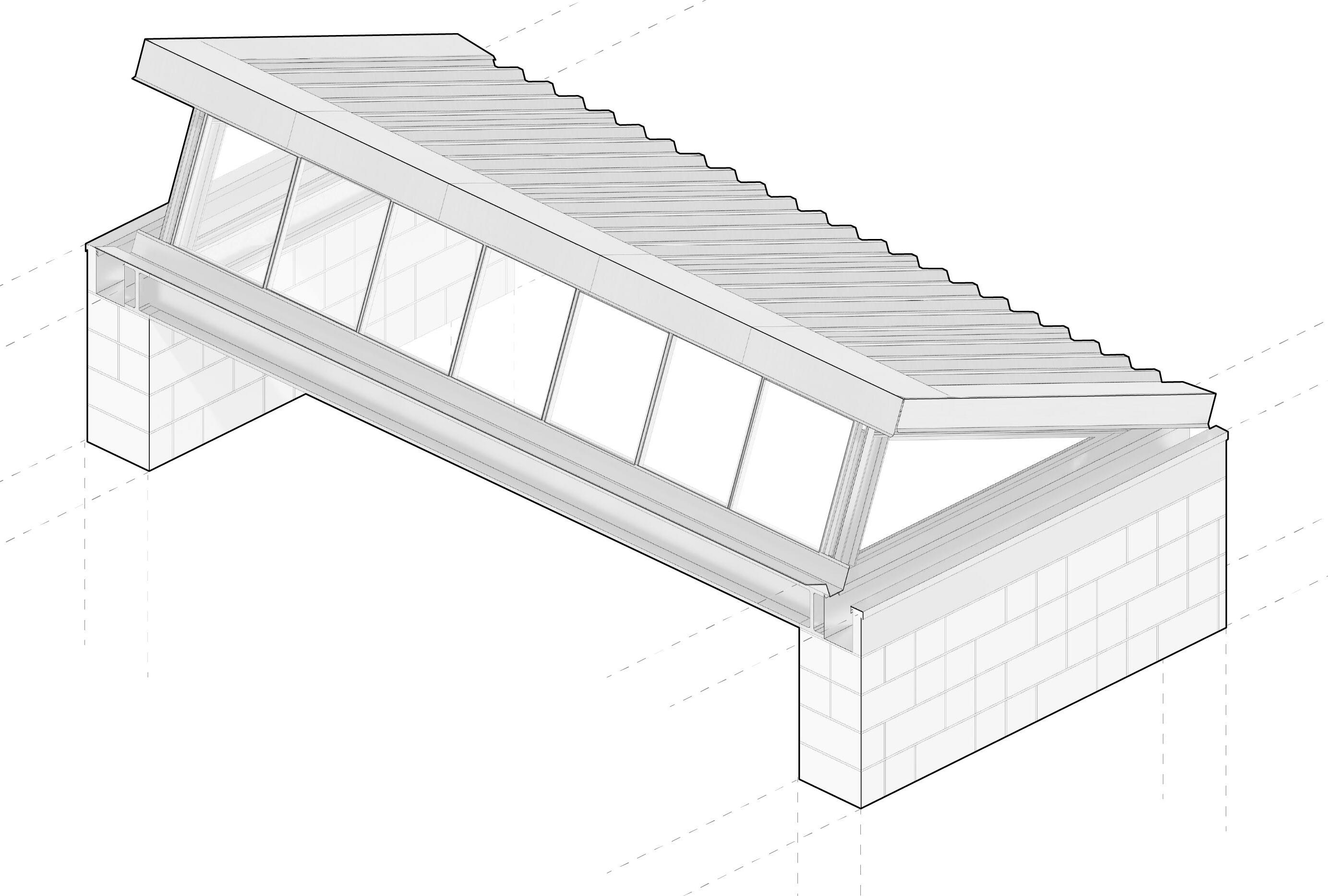

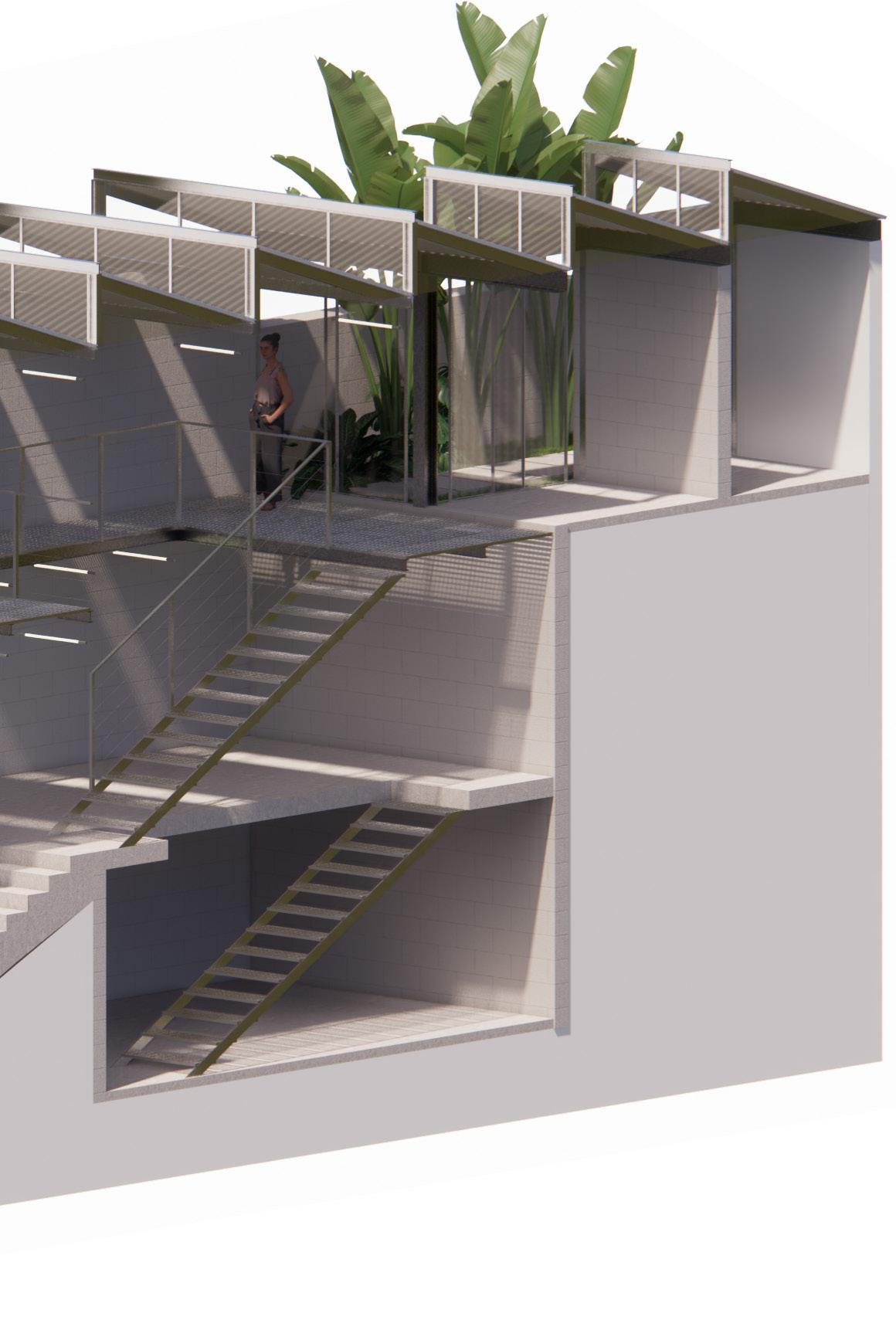

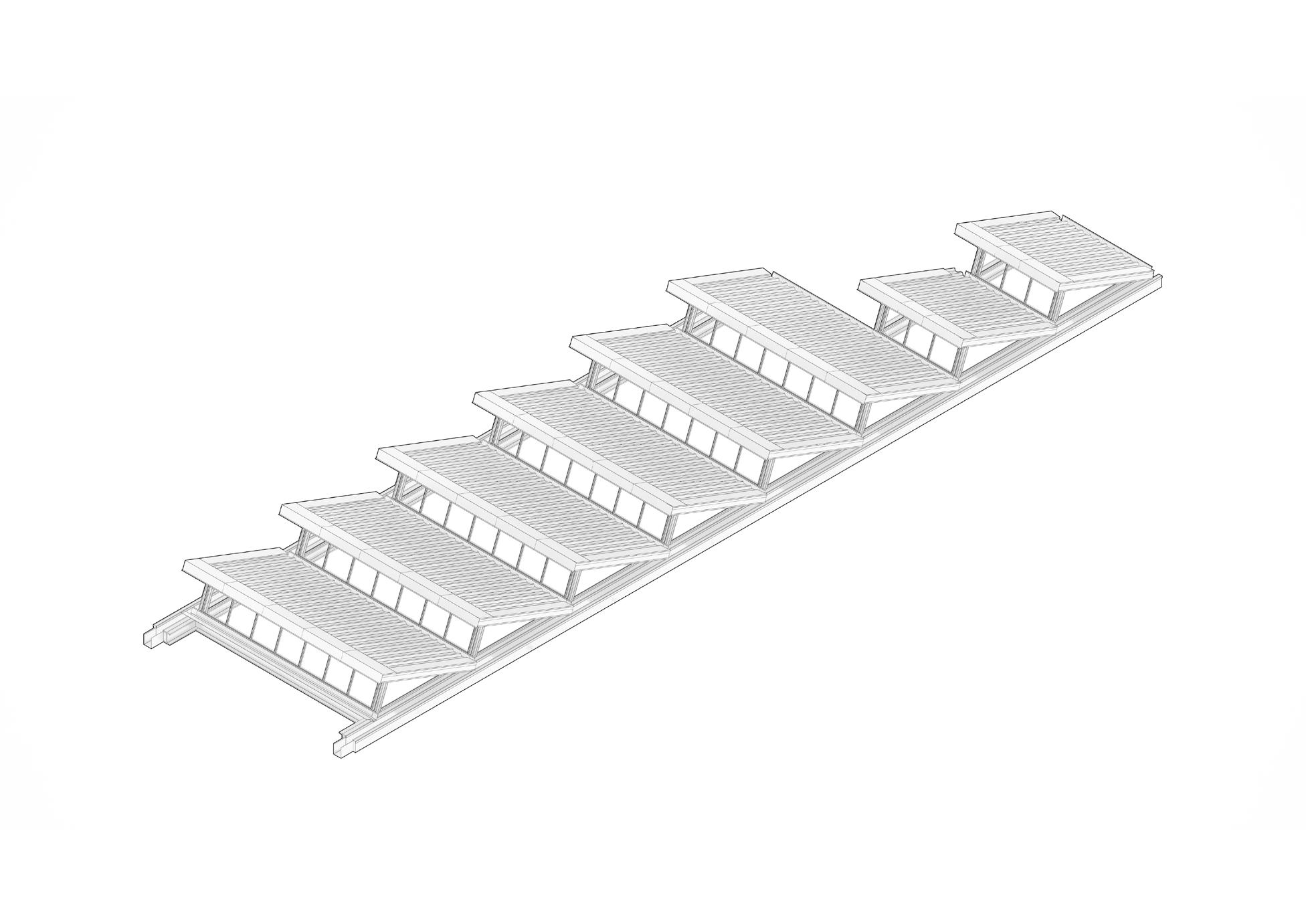

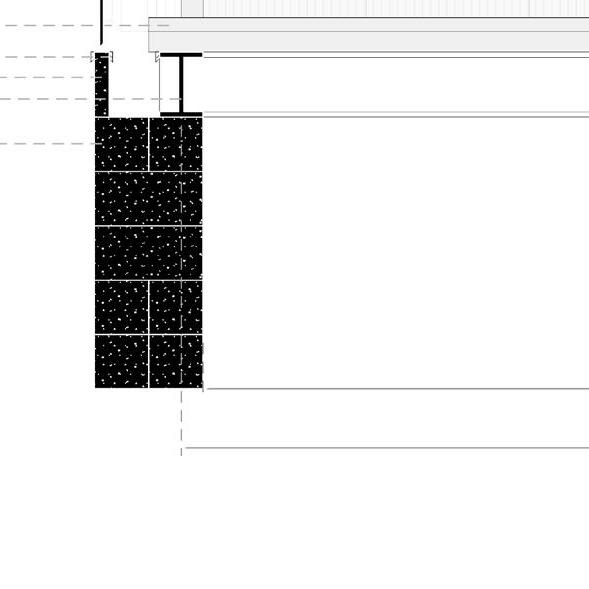

Perspectiva explodida

Cobertura

Telha metálica Rufo

Perfil de alumínio Policarbonato

Perfil de terminação

Viga de aço

Esquadria da janela Janela

Perfil de base Calha

Viga de aço

Bloco de concreto

isolamento poliestireno expandido

Rufo

Perfil de alumínio Policarbonato

Rufo

Telha metálica

Perfil de alumínio

Pingadeira Concreto

Viga de aço

Bloco de concreto
