PArque de las leyendas
B
manual de señaléticas
INSTITUCIÓN Y SEDE: San Juan de Lurigancho - IDAT
CURSO: Señalética y Gráfica ambiental.
DOCENTE: Nelly Olinda Caytano Llamocca
INTEGRANTRES:
Zara Georgette Garcia Goicochea.
Joel Kevin Chero Fernandez.
Vanessa Susana Chocce Hidalgo.
Maria Fernanda Villanueva Moraya
2
Introducción
Historia
Misión
Visión
8. ELEMENTOS GRÁFICOS
Pictogramas
Rejillas
Código cromático
Tipografía
15. SEÑALÉTICAS Y MÓDULOS
Señalética adosada
Señalética bandera
Señalética orientadora
Panel informativo
Mascota
Señalética de bienvenida - salida entrada
Horario
Tarifario
Totems General
Totems de área
28. PLANOS

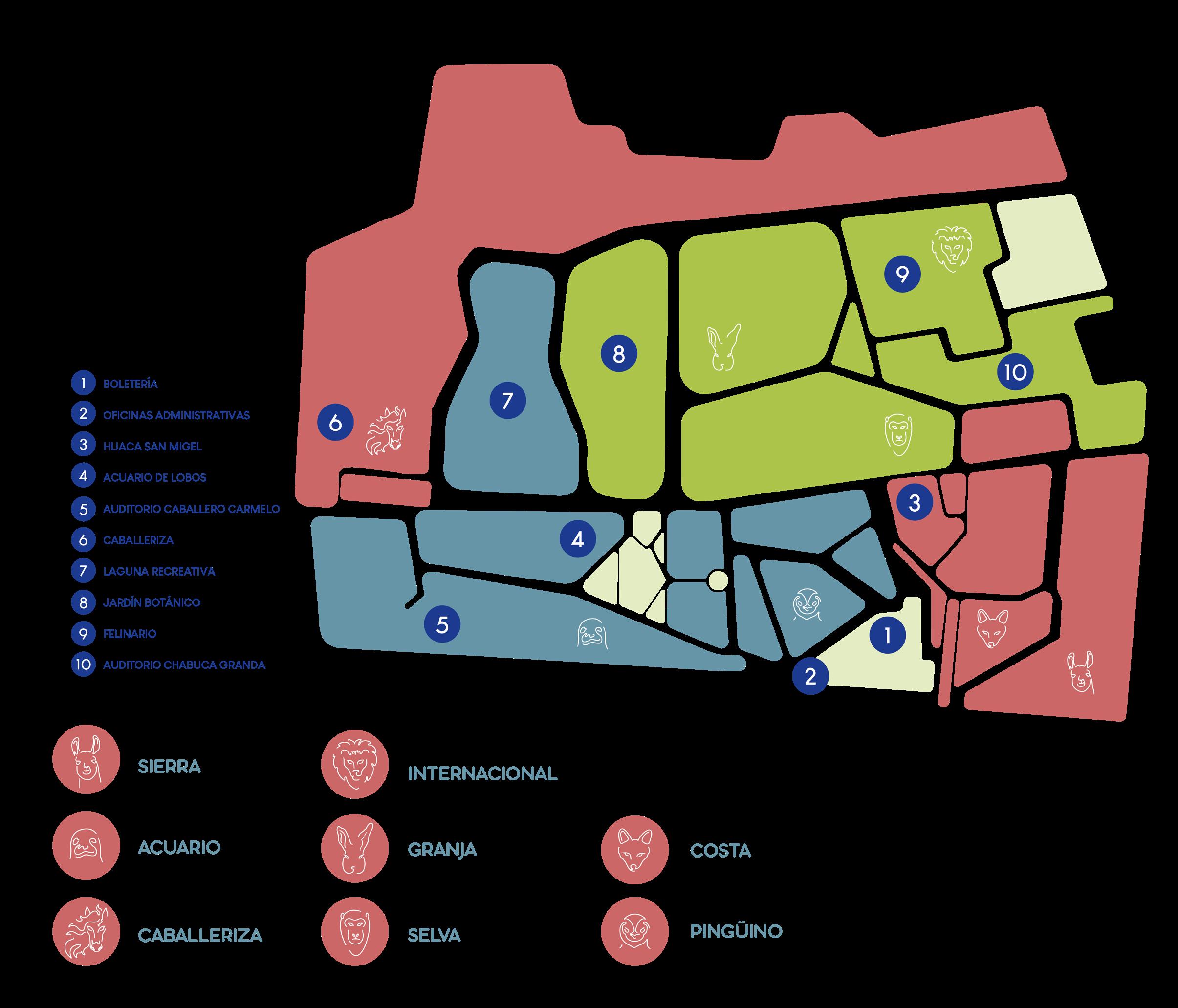

Plano general
Plano de advertencia
Señaléticas generales
32. MOCKUP
ÍNDICE
3
INTRODUCCIÓN
Este manual de Señalética surge a partir del proyecto final del curso de señalética y grafica ambiental del instituto Idat. No fue con intención de afectar o dañar la imagen de la empresa, por el contrario, la intención es dar a conocer propuestas innovadoras para el diseño de señaléticas del “Parque de las Leyendas”.
El objetivo del manual es mejorar visualmente las señaléticas del lugar para un entretenimiento armónico con un mensaje claro y conciso que fortalezca la identidad visual del zoológico para guiar a todos los visitantes.
Además, para la realización del mismo se tomó en cuenta los colores corporativos y la antropología señalética con el propósito de definir los tamaños acordes en el impotentico caso de su realización.
Señaleticas: son las que tienen por objeto advertir al usuario de la existencia y naturaleza de un riesgo. Son las que se utilizan para guiar al usuario y proporcionar cierta recomendaciones que se deben observar dentro y fuera del inmueble.
4
HISTORIA
El Parque de las Leyendas fue fundado por el reconocido conservacionista limeño Felipe Benavides Barreda, en la zona de Pando en San Miguel, durante el gobierno de Fernando Belaúnde Terry, el 20 de marzo de 1964. Con el nombre "Las Leyendas", aparentemente el uso popular hizo que cambie el nombre a "De Las Leyendas" como es oficialmente conocido actualmente. El parque fue edificado por Ernesto Gastelumendi en 1964.
A finales de los años 70, un zoológico que existía en el distr|ito de Barranco con alrededor de 400 animales fue cerrado definitivamente, y todos los animales que se encontraban alojados allí fueron trasladados hasta el Parque de las Leyendas.
De entre esos animales, destaca la aún con vida "Naylamp", una hembra de cocodrilo americano nacida en 1925, también se trasladó a Mery, un elefante asiático que llegó al Perú en 1957 con un circo, pero luego fue entregada al antiguo Zoológico de Barranco.
1957: Mery, un elefante asiático, vino al Perú en un circo. 2024: La hembra de rinoceronte indio es exhibida de forma pública luego de pasar por cuarentena.
El nombre proviene de los años 1990, las leyendas incas y preincas que fueron ilustradas por Sabino Springett y colocadas en unos muros en la entrada, las cuales fueron retiradas alrededor del 2008; actualmente se conservan solamente los textos en el conocido atractivo "Patio de Leyendas" dentro del Parque Cultural.
5
MISIÓN
La misión del Parque de las Leyendas de Lima es promover la conservación de la biodiversidad peruana a través de la educación, investigación y recreación. Buscamos sensibilizar a la comunidad sobre la importancia de la protección del medio ambiente y la preservación de especies en peligro de extinción. Además, nos comprometemos a ofrecer experiencias enriquecedoras que resalten la historia y cultura del Perú, fomentando el orgullo nacional y el respeto por nuestro patrimonio natural y cultural.
A través de programas educativos y de conservación, aspiramos a ser un referente en la promoción del cuidado y la valoración de nuestra diversidad biológica y cultural del Perú.
Buscamos crear un mundo donde la coexistencia armoniosa entre el ser humano y la naturaleza sea una realidad, promoviendo la sostenibilidad y el respeto por todas las formas de vida en nuestro planeta.
6
VISIÓN
La visión del Parque de las Leyendas de Lima es ser un líder reconocido a nivel nacional e internacional en la conservación de la biodiversidad peruana y la promoción de la cultura.
Nos esforzamos por ser un centro de excelencia en investigación, educación y recreación, inspirando a las generaciones presentes y futuras a valorar y proteger el patrimonio natural.
7
ELEMENTOS GRÁFICOS

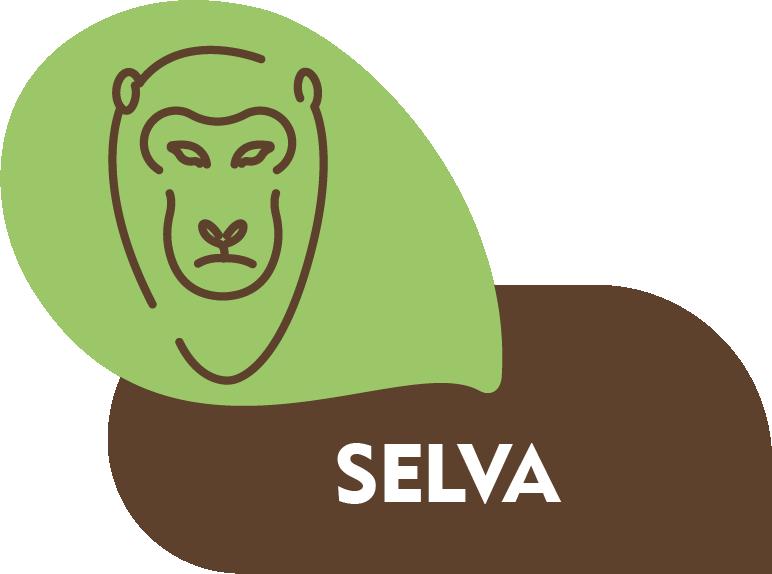

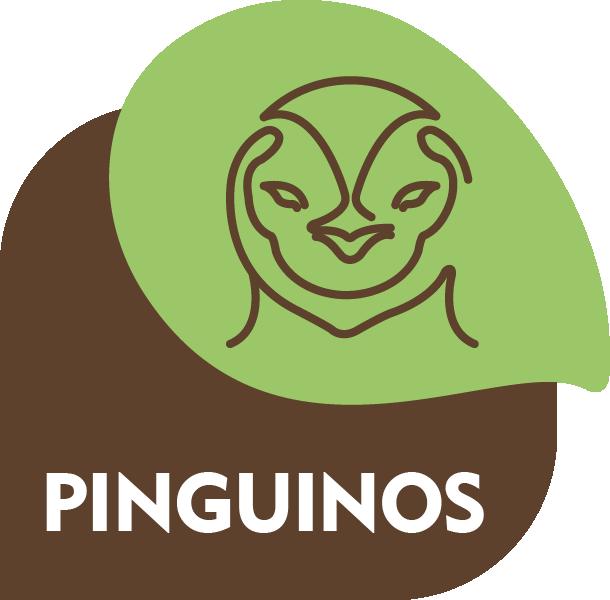

PICTOGRAMAS
Los pictogramas sirven para comunicar visualmente informacion de forma simple y comprensible para las personas, en este se usaron pictogramas con un estilo lineal.
9
Caballeriza
Selva Internacional Acuario Granja Pingüinos Sierra Costa

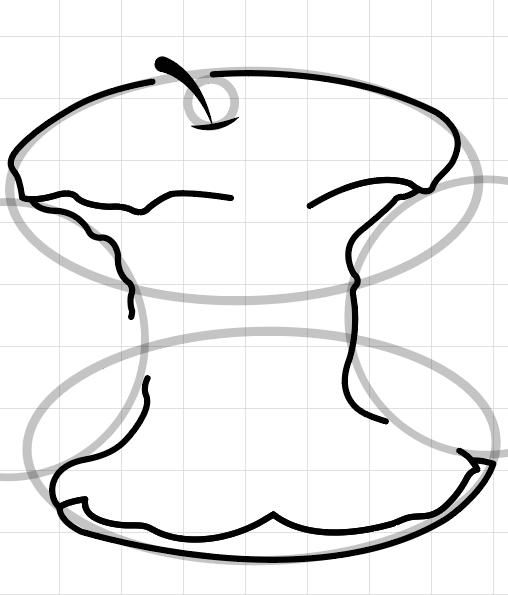

Residuos orgánicos
Pictogramas generales
10
EXTINTOR

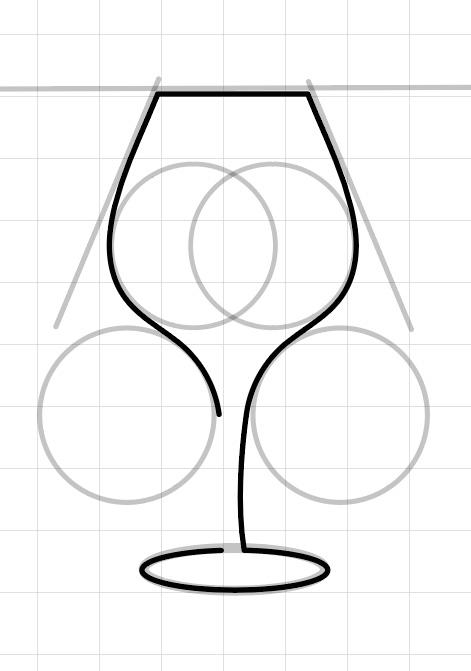

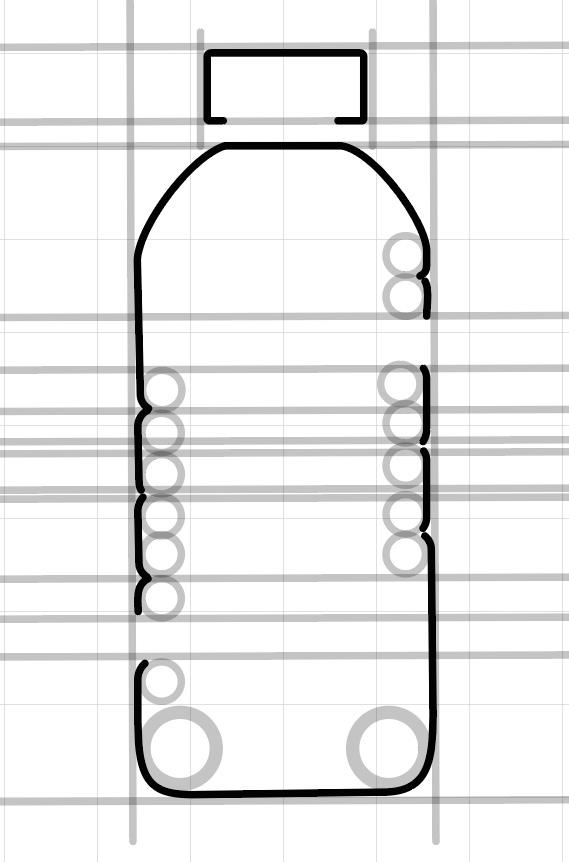

REJILLAS
La retícula, es una serie de líneas y guías imaginarias tanto verticales, horizontales y diagonales que permiten la distribución de los componentes en el espacio de una composición.
11
12
CÓDIGO CROMÁTICO
Con el fin de mantener una imagen consistente en todas sus aplicaciones la señaletica deberá siempre apegarse a cada uno de los colores que aquí se mencionan y no alterar los valores que se detallan a continuación. #5d412c #9ac769
Y: 47
13
C: 23
M: 0
K: 22
C: 0 M: 30
Y: 53
S:
27
K: 64 R: 154 G: 199 B: 105 R: 93 G: 65 B: 44 H: 89 S: 47 L: 60 H: 26
53 L:

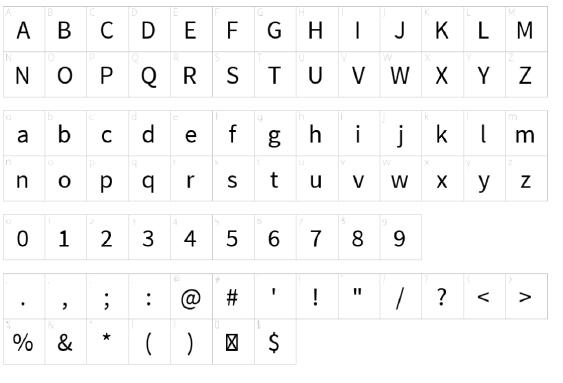

Tipografía
Source Sans Variable
Esta tipografía por su estilo y remates se adaptan adecuadamente a la línea gráfica de los pictogramas que igualmente tendrán estas terminaciones, además de ser una tipografía versátil para la legibilidad a cualquier distancia y en su manejo tanto positivo.
14
SEÑALÉTICA Y MÓDULOS
10
SEÑALÉTICAS
Son las que tienen por objeto advertir al usuario de la existencia y naturaleza de un riesgo. Son las que se utilizan para guiar al usuario y proporcionar cierta recomendaciones que se deben observar dentro y fuera del inmuebles
ADOSADA
TIPO DE SEÑALÉTICA: Adosada
MEDIDA: 25 x 40cm.
MATERIAL: Celtex de 3mm, con diseño de imprenta.
COLOCACIÓN: Paredes.
PROPÓSITO: Indicar su ubicación.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
16
SEÑALÉTICA BANDERA
TIPO DE SEÑALÉTICA: Bandera
MEDIDA: 50 x 30 cm.
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Paredes.
PROPÓSITO: Indicar su ubicación.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
17

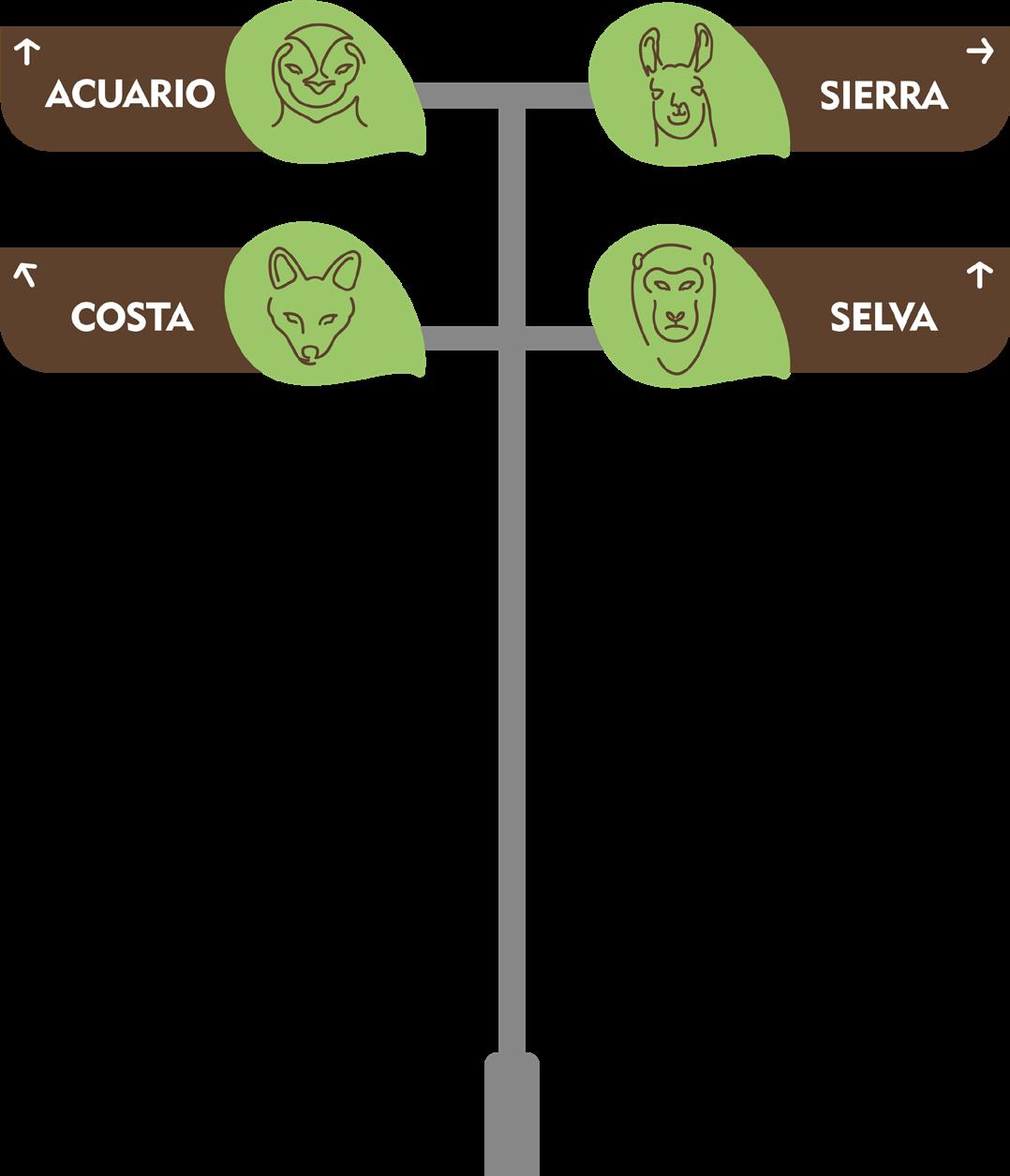

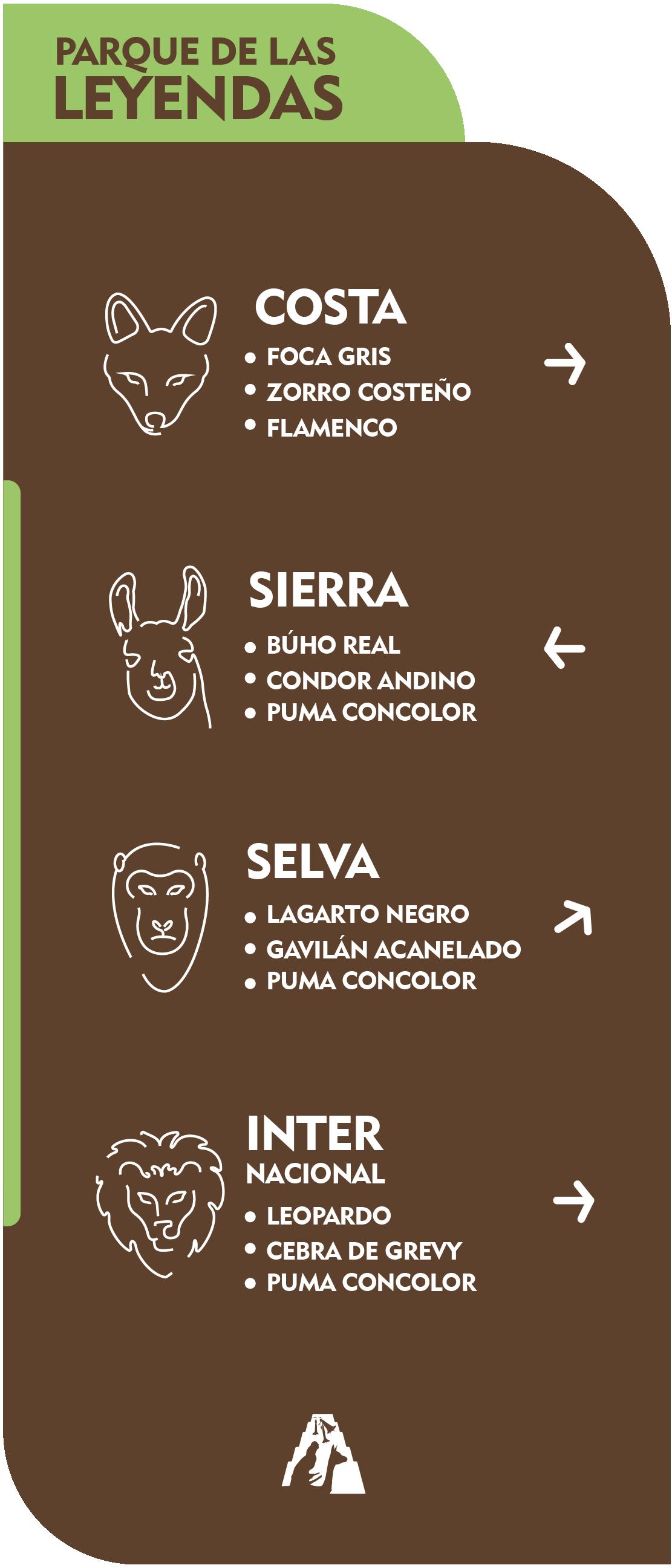

SEÑALÉTICA ORIENTADORA
TIPO DE SEÑALÉTICA: Parante.
MEDIDA: 80 x 40cm.
MATERIAL: Metal pintado y secado al horno.
COLOCACIÓN: Caminos.
PROPÓSITO: Indicar las ubicaciones de l as zonas.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
18

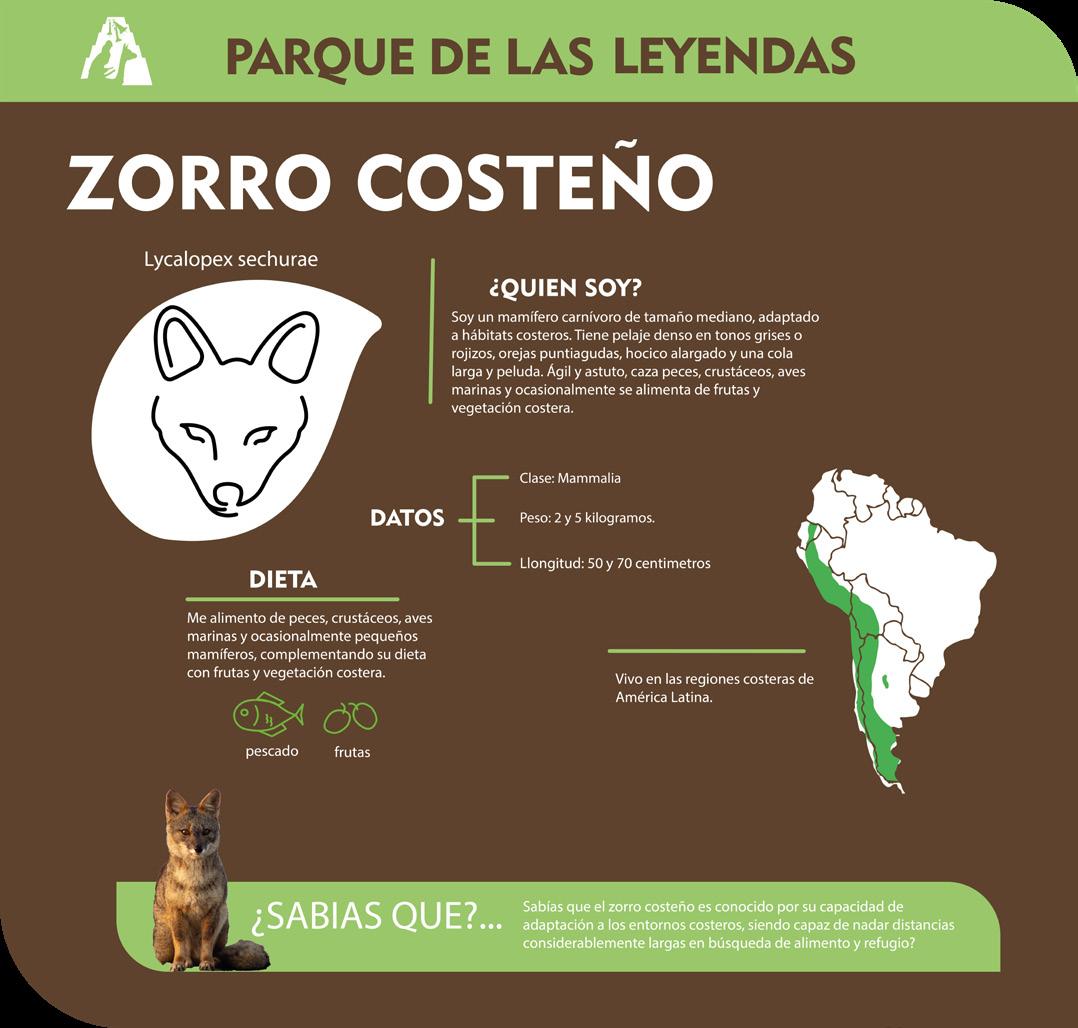

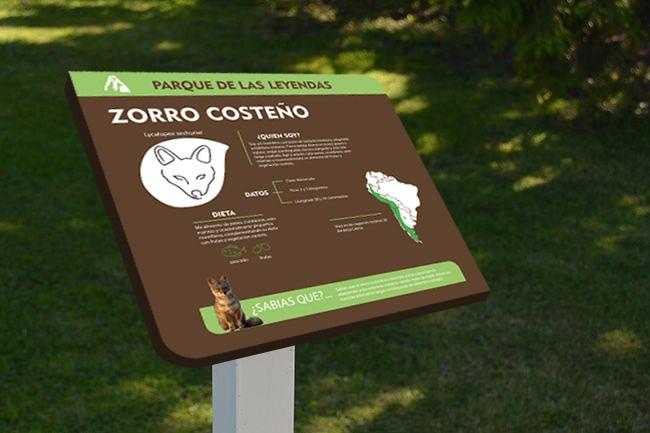

PANEL INFORMATIVO
TIPO DE SEÑALÉTICA: Estela de directorio.
MEDIDA: 100 x 50 cm.
MATERIAL: Fibra de vidrio, con diseño de imprenta
COLOCACIÓN: Paredes.
PROPÓSITO: Dar a conocer a las personas información sobre los animales.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
19

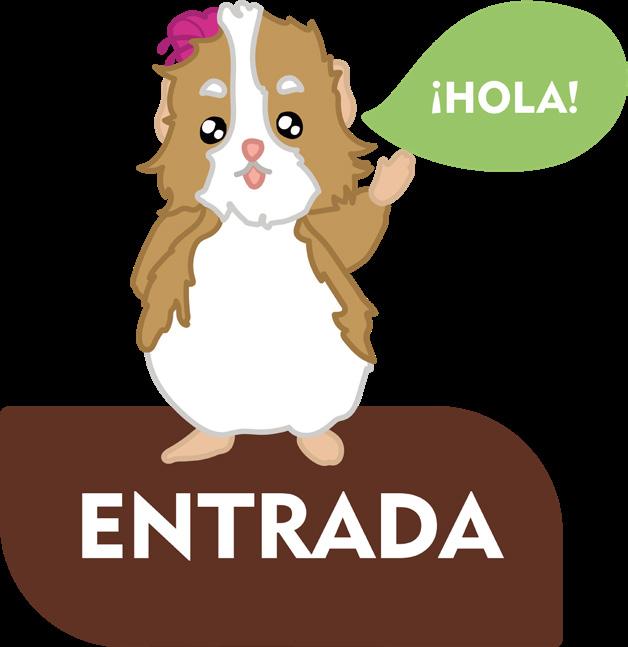

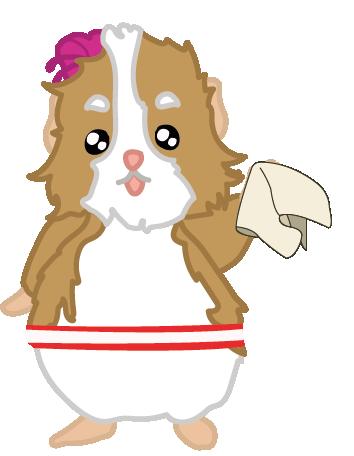

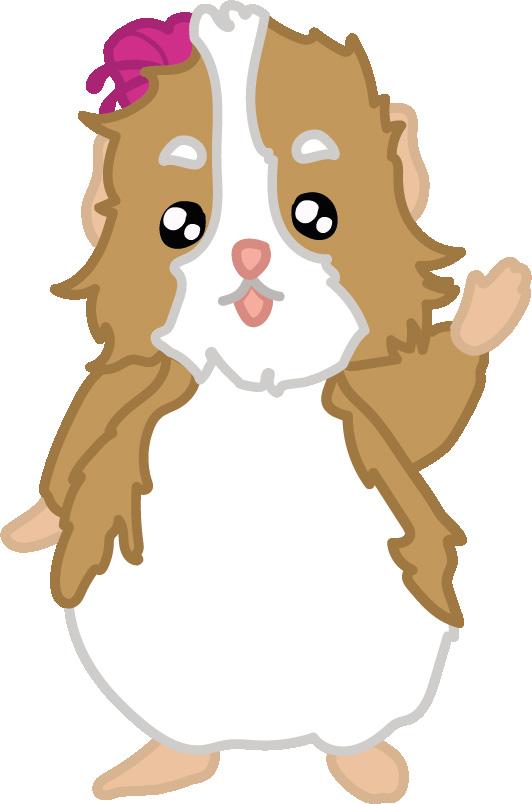

MASCOTA
Sofia cuycita, es un animal que desde que era una pequeña deseaba conocer más sobre el mundo que la rodeaba.
Viste una flor de cantuta para nunca olvidar y siempre llevar presente a su querido Perú.
20
21
Costa
Selva
Sierra
Internacional

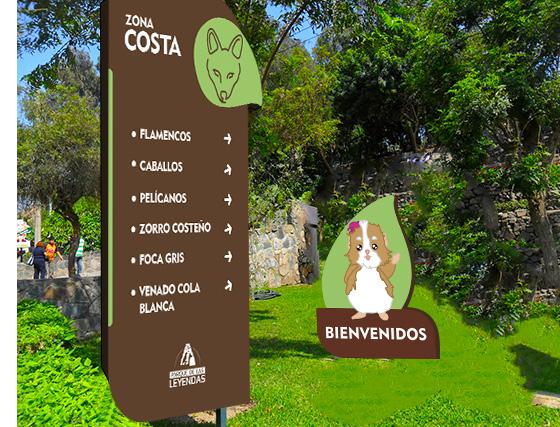

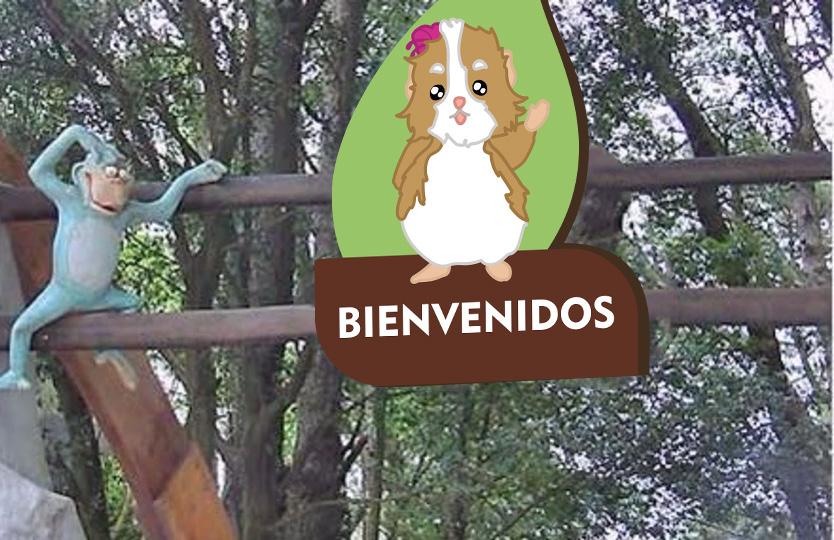

SEÑALÉTICA DE BIENVENIDA
TIPO DE SEÑALÉTICA: Parante.
MEDIDA: 80 x 40cm.
MATERIAL: Metal pintado y secado al horno.
COLOCACIÓN: En la entrada del parque de las leyendas interna.
PROPÓSITO: Indicar las ubicaciones de las zonas.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
22

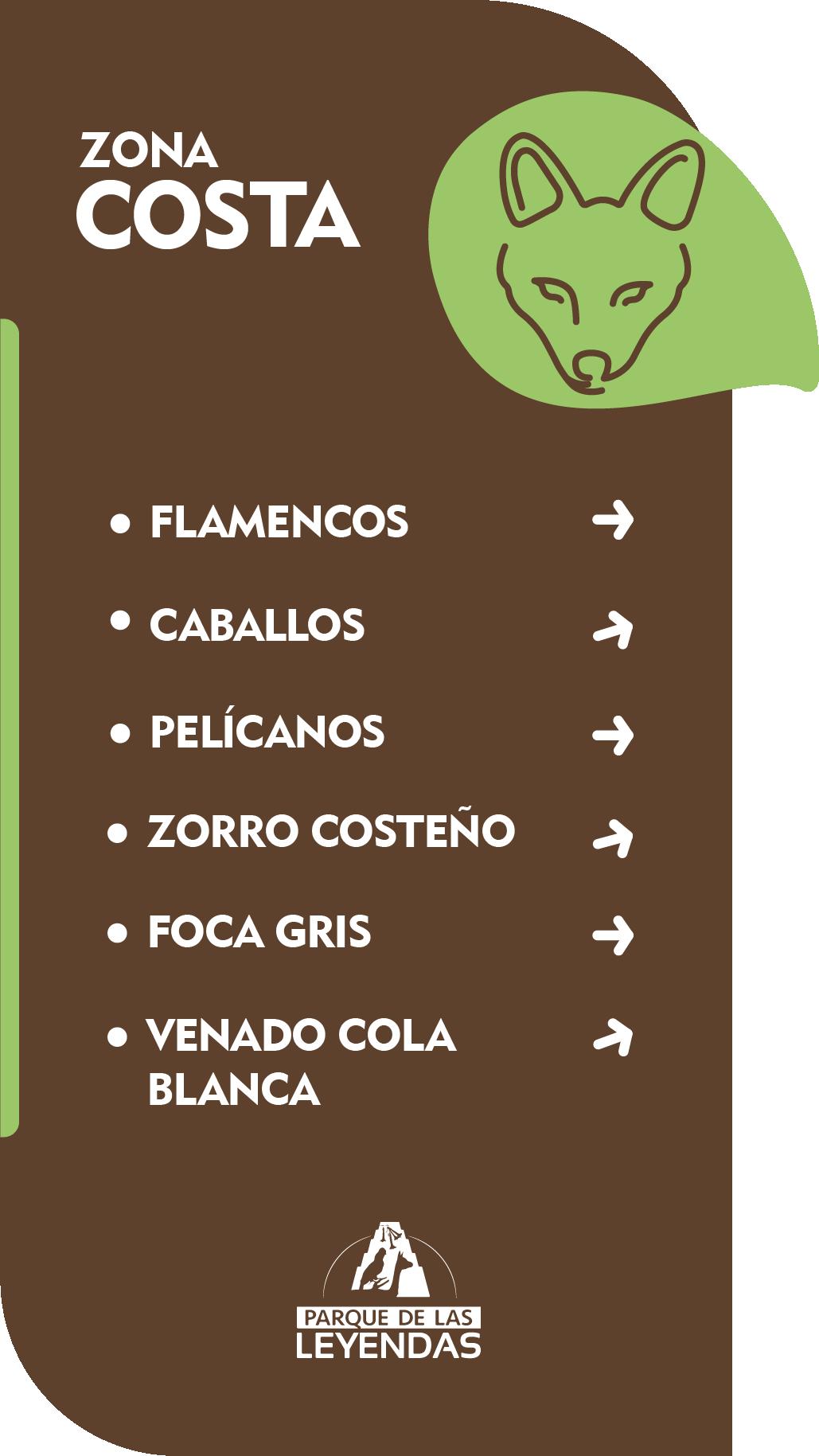

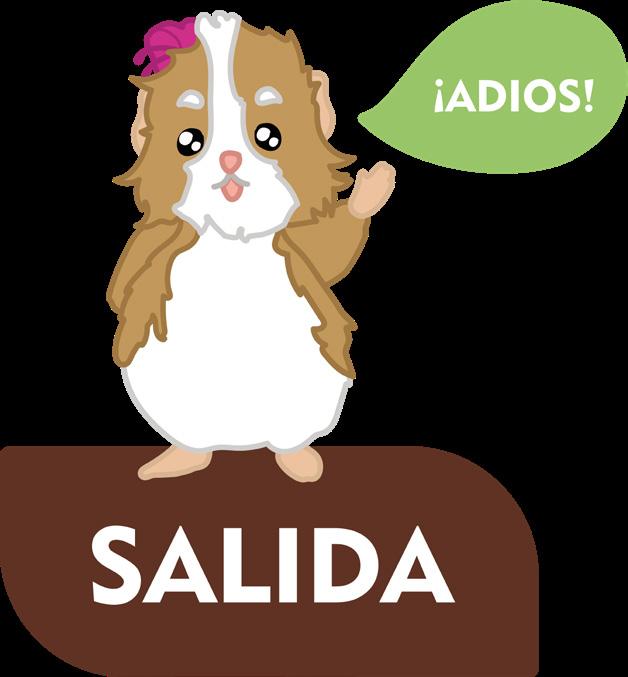

SEÑALÉTICA DE SALIDA - ENTRADA
TIPO DE SEÑALÉTICA: Estela de directorio.
MEDIDA: 80 x 40 cm.
MATERIAL: Metal pintado y secado al horno.
COLOCACIÓN: Al comienzo y salida de cada zona.
PROPÓSITO: Dar a conocer a las personas información sobre los animales.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
23

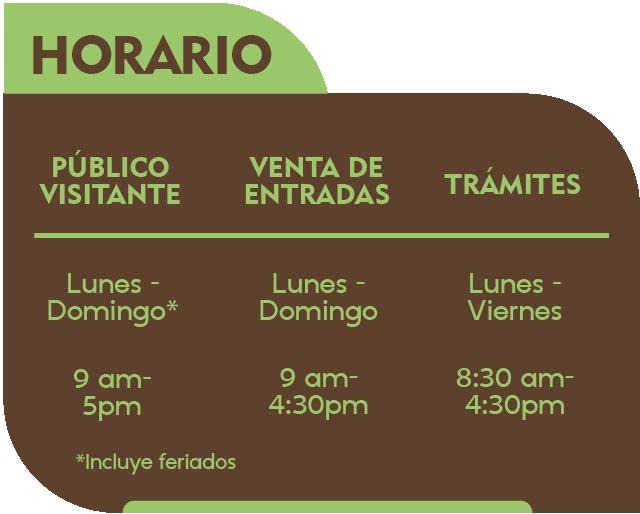

HORARIO
TIPO DE SEÑALÉTICA: Señal de pared
MEDIDA: 80 x 40cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: En la entrada del parque de las Leyendas.
PROPÓSITO: Indicar su ubicación
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
24

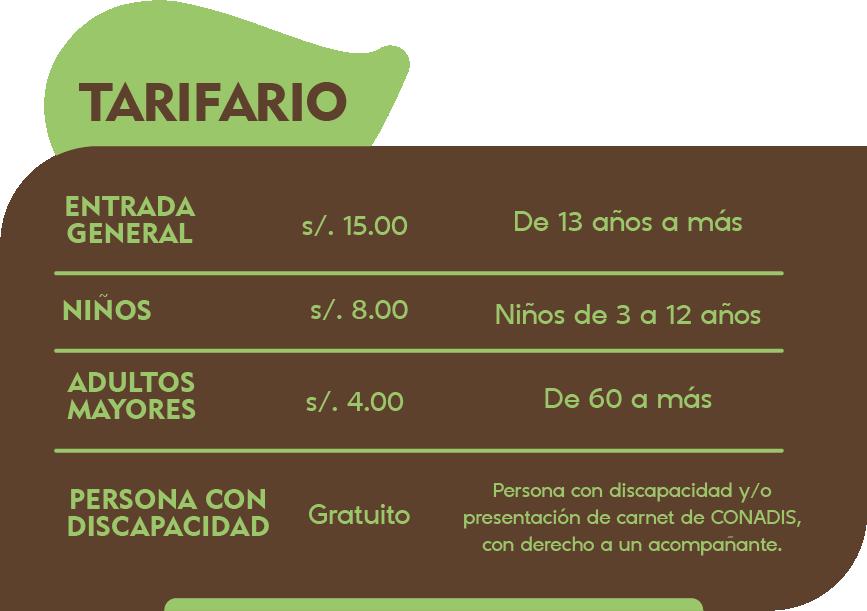

TARIFARIO
TIPO DE SEÑALÉTICA: Totem
MEDIDA: 40 x 80cm
MATERIAL: Celtex de 3mm, con diseño de imprenta
COLOCACIÓN: Al costado de las boleterías.
PROPÓSITO: Indicar su ubicación
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
25
TOTEMS GENERAL
TIPO DE SEÑALÉTICA: Totem
MEDIDA: 2.2 m x 1 m.
MATERIAL: Metal pintado y secado al horno
COLOCACIÓN: Puesta en los caminos.
PROPÓSITO: Indicar la ubicación de cada zona.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
26
TOTEMS ÁREA
TIPO DE SEÑALÉTICA:Totem de área
MEDIDA: 1.8 m x 1 m
MATERIAL: Metal pintado y secado al horno
COLOCACIÓN: Puesto en el cesped.
PROPÓSITO: Indicar su la ubicación de cada animal de la zona.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
27
PLANOS
29
30
TIPO DE SEÑALÉTICA: Mapa general
MEDIDA: 2 m x 1.20 m
MATERIAL: Metal pintado y secado al horno
COLOCACIÓN: En entradas o algunas intersecciones.
PROPÓSITO: Indicar su la ubicación de cada animal de la zona.
TIPOGRAFÍA: Source Sans Variable.
COLOR: Verde y marrón.
31
MOCKUP

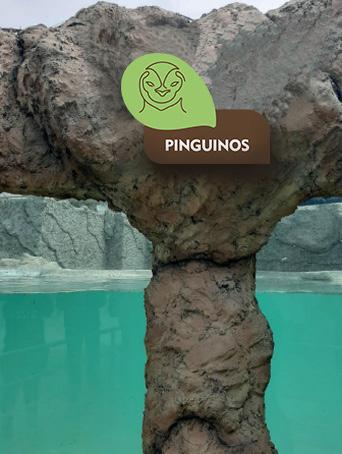

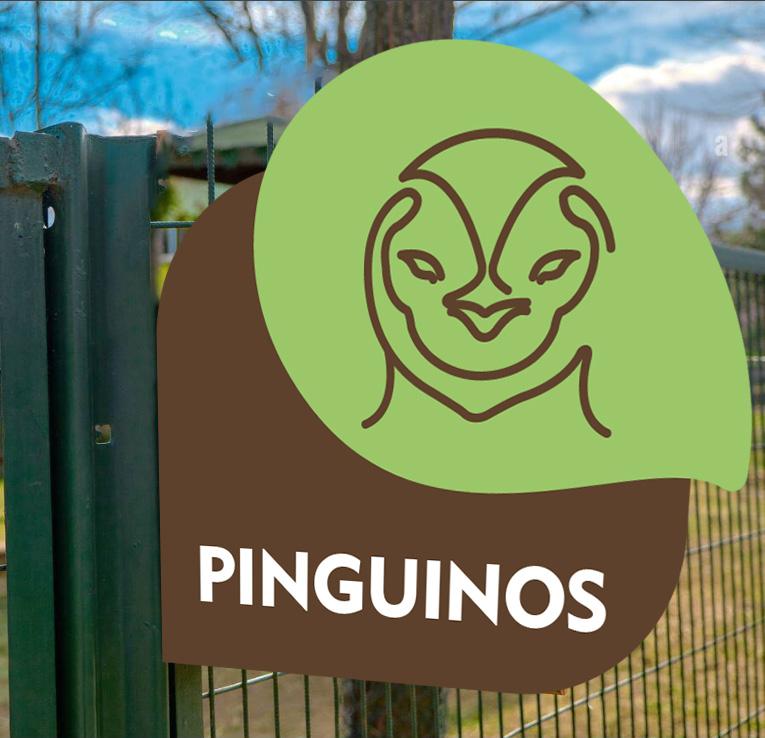

SEÑALÉTICA ADOSADA
33

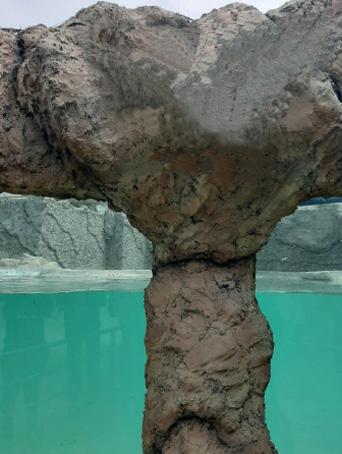

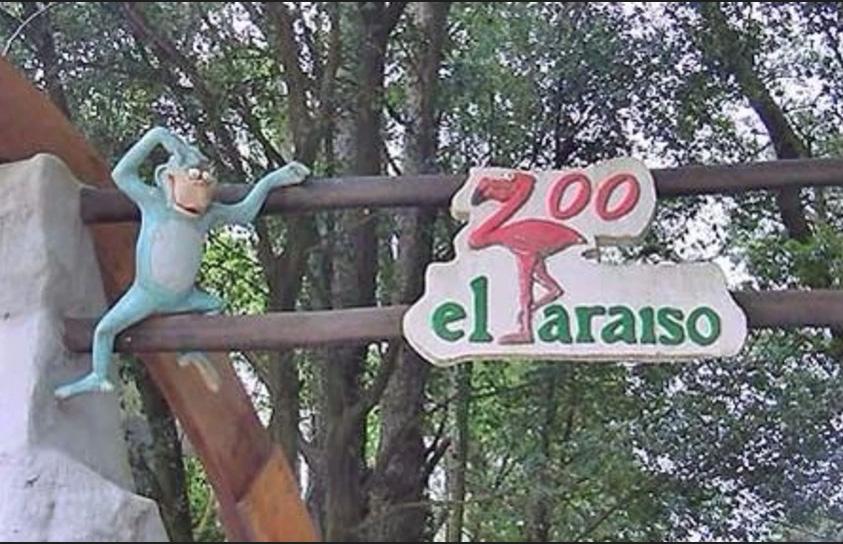

ANTES DESPUÉS
SEÑALÉTICA BANDERA
34
ANTES DESPUÉS
35

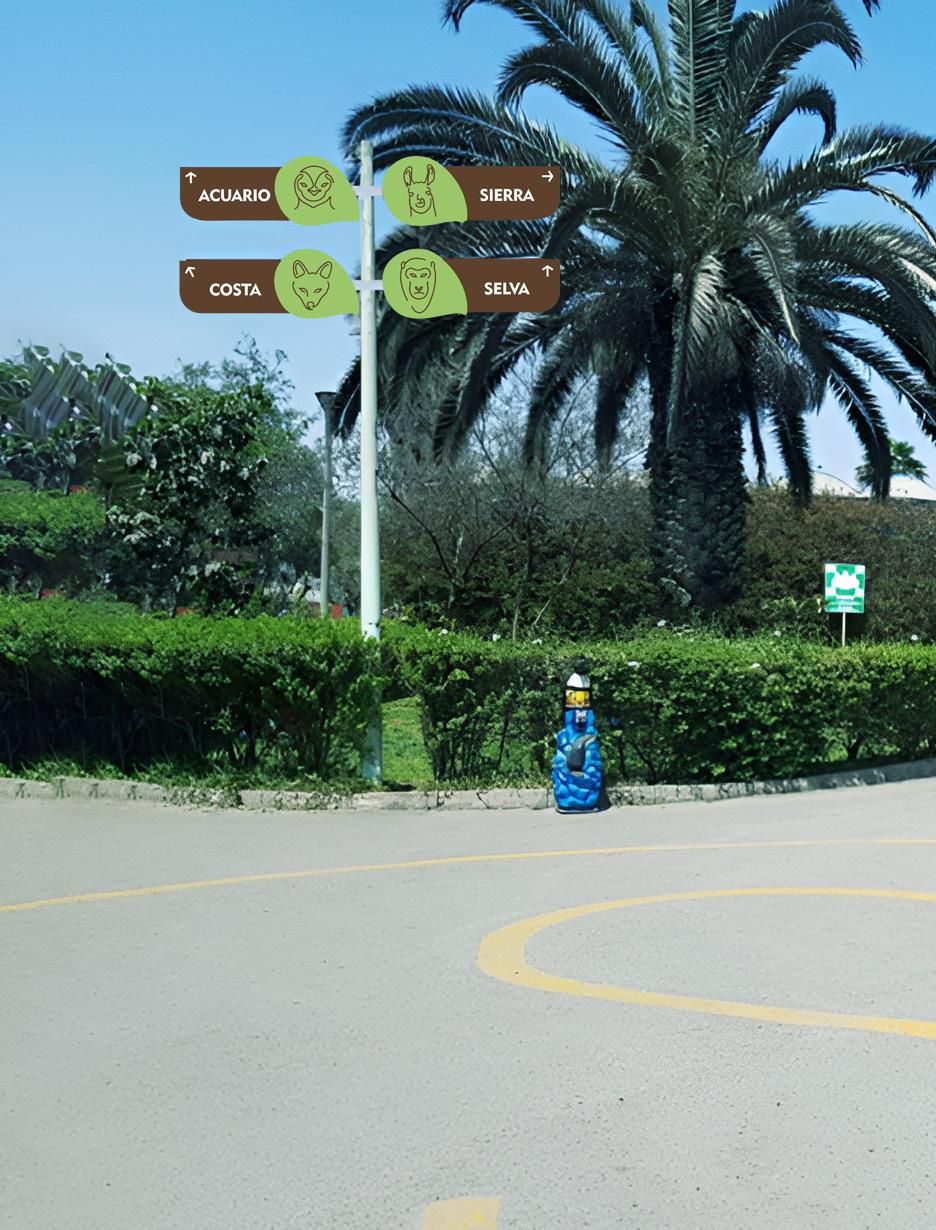

SEÑALÉTICA ORIENTADORA
ANTES DESPUÉS
ANTES DESPUÉS
36
PANEL INFORMATIVO
SEÑALÉTICA DE BIENVENIDA
ANTES DESPUÉS
37
SEÑALETICA DE SALIDA - ENTRADA
38
ANTES DESPUÉS

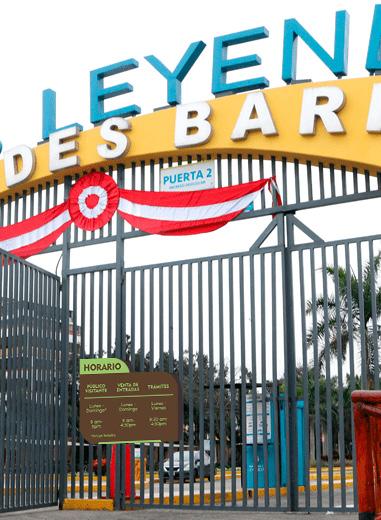

HORARIO
ANTES DESPUÉS
39
TARIFARIO
ANTES DESPUÉS
40

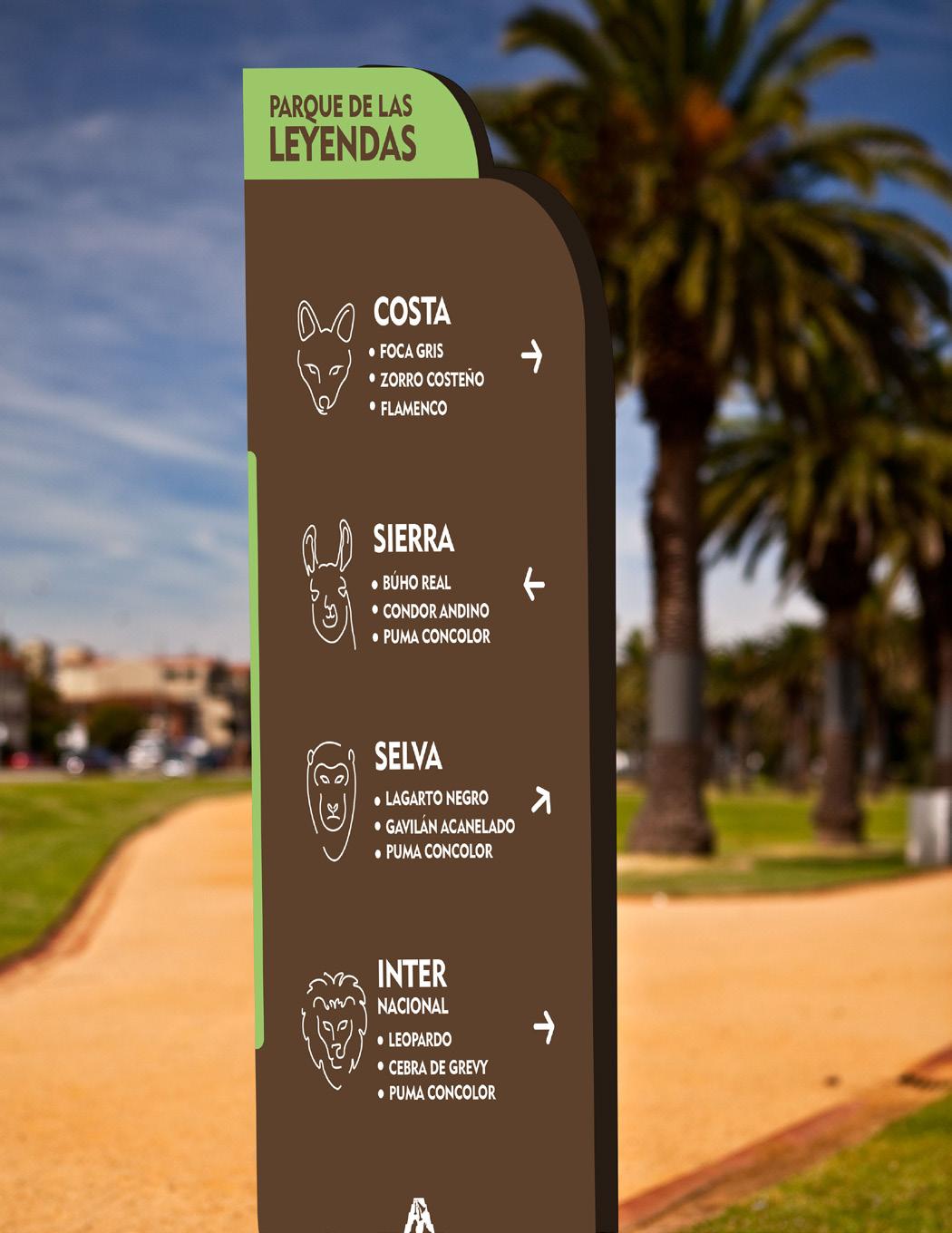

TOTEMS GENERAL
ANTES DESPUÉS
41
TOTEMS ÁREA
42
ANTES DESPUÉS

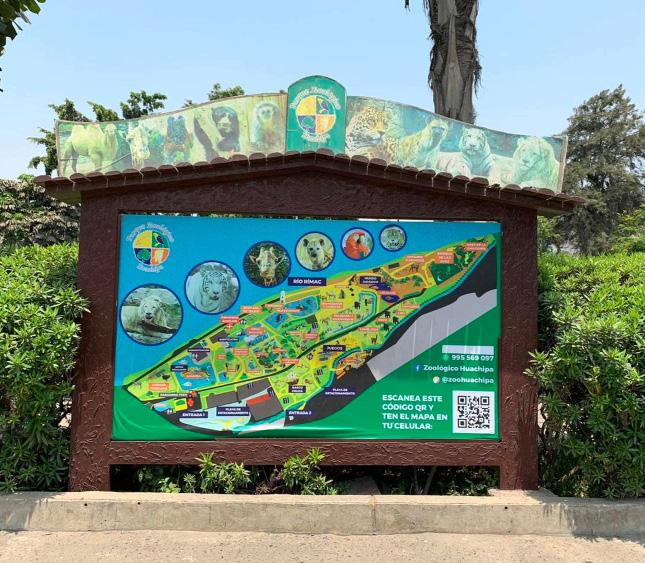

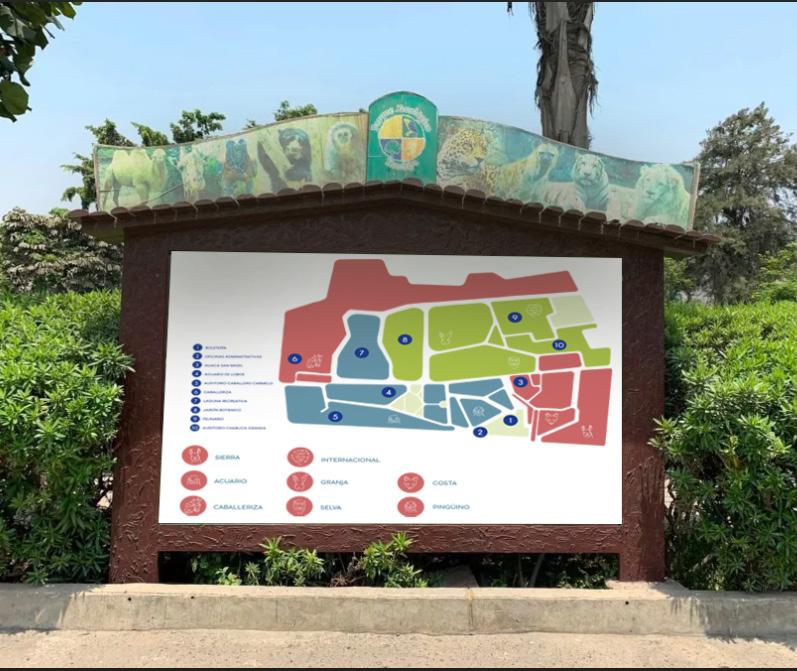

PLANO GENERAL
ANTES DESPUÉS
43

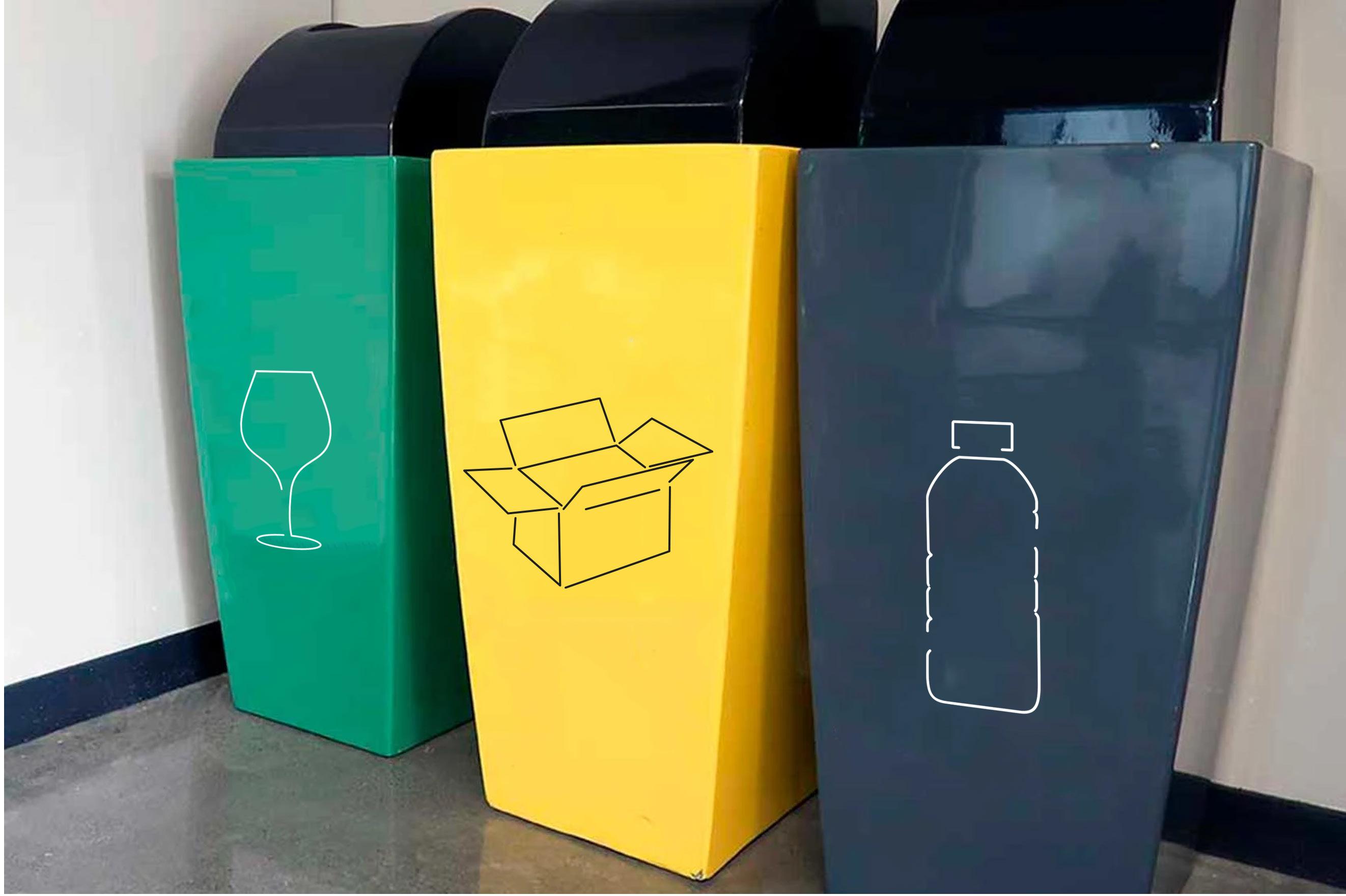

RESIDUOS SÓLIDOS
44
45
