AparthotelForenom
Flemingsbergdalen, Huddinge (SE)
FLEMINGSBERGDALENDEVELOPMENT

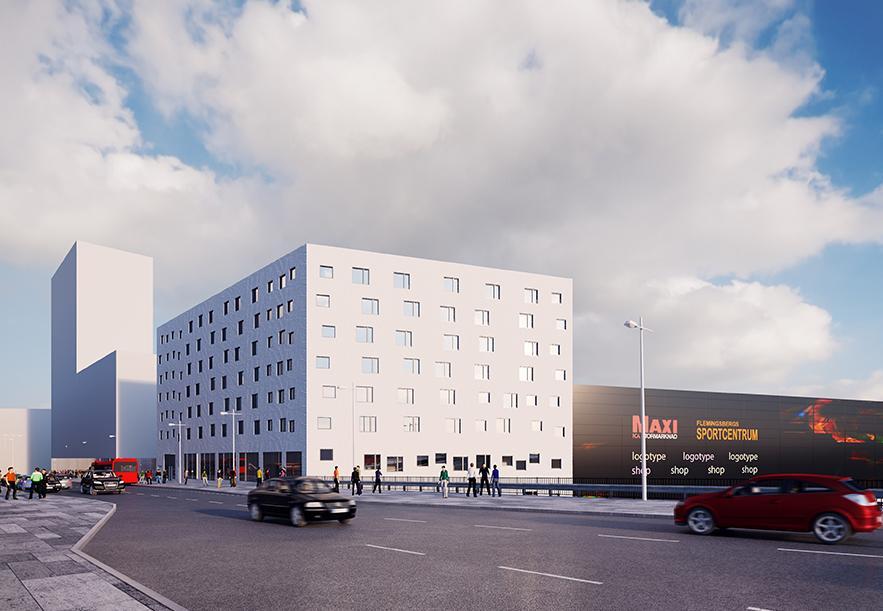

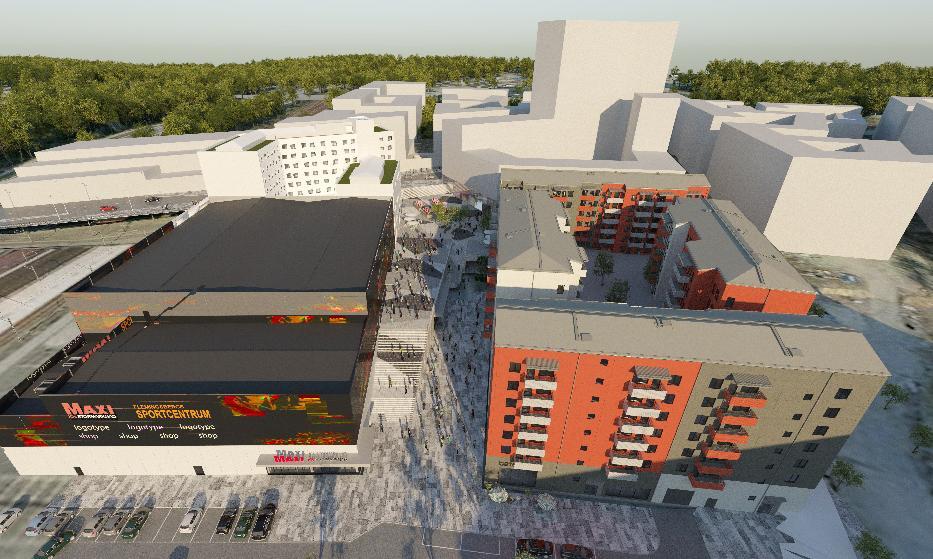

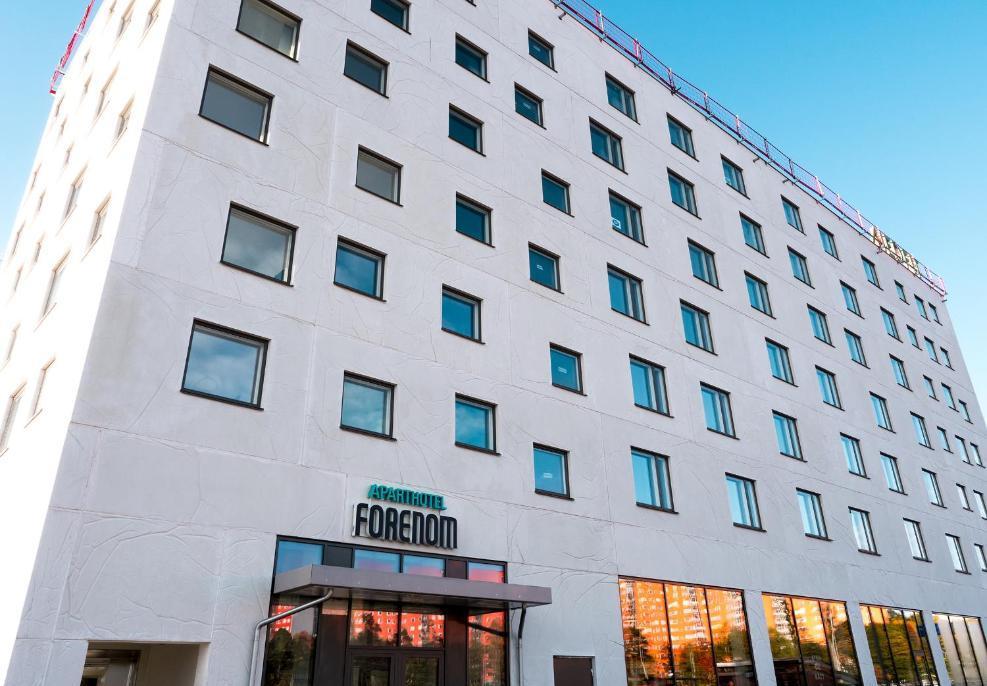

L’Aparthotel Forenom è parte integrante del progetto Flemingsbergsdalen, l’interventodi riqualificazione urbana che ha trasformato un importante distrettoa sud di Stoccolma, in prossimità della stazione di Flemingsberg.
Il masterplan ha dato vita a un nuovo polo urbano multifunzionale,comprendente strutturericettive, impianti sportivi, spazi commerciali, aree pubbliche e zone verdi, con particolare attenzione alla sostenibilità ambientale, alla qualità della vita e all’integrazione sociale e culturale.
OGGETTODELLAFORNITURA
Sviluppo e realizzazione delle soluzionibagno prefabbricate:
• 189cellulebagnoleggere prefabbricate in
• 10diversetipologieprogettate per rispondere alle esigenze funzionalie distributive della struttura

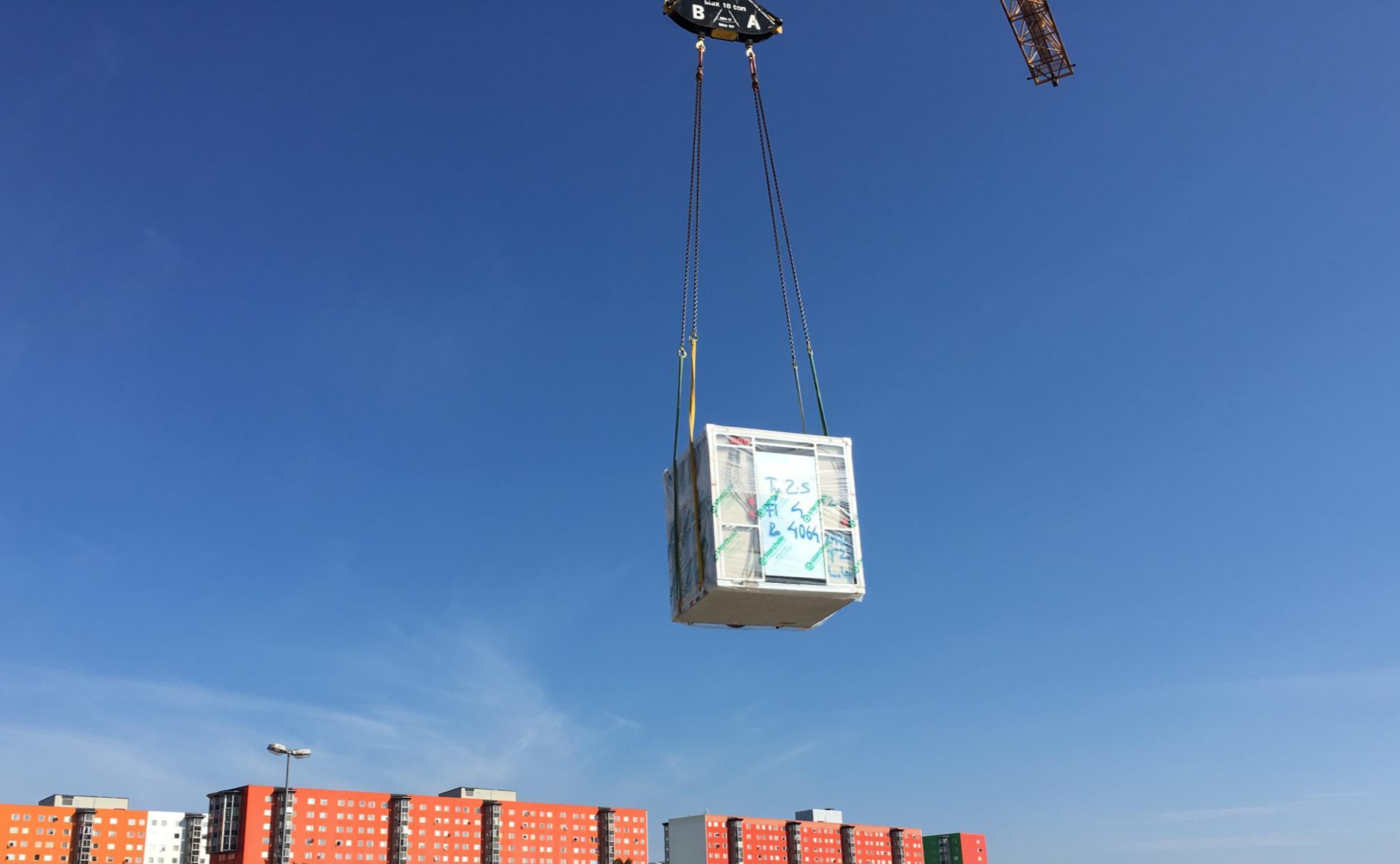

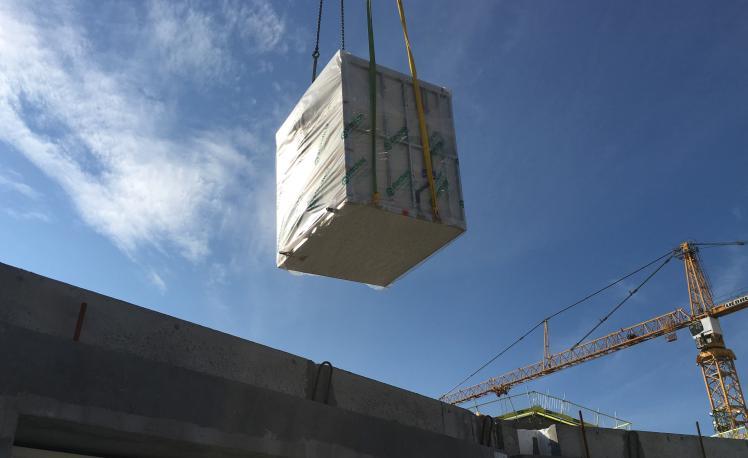

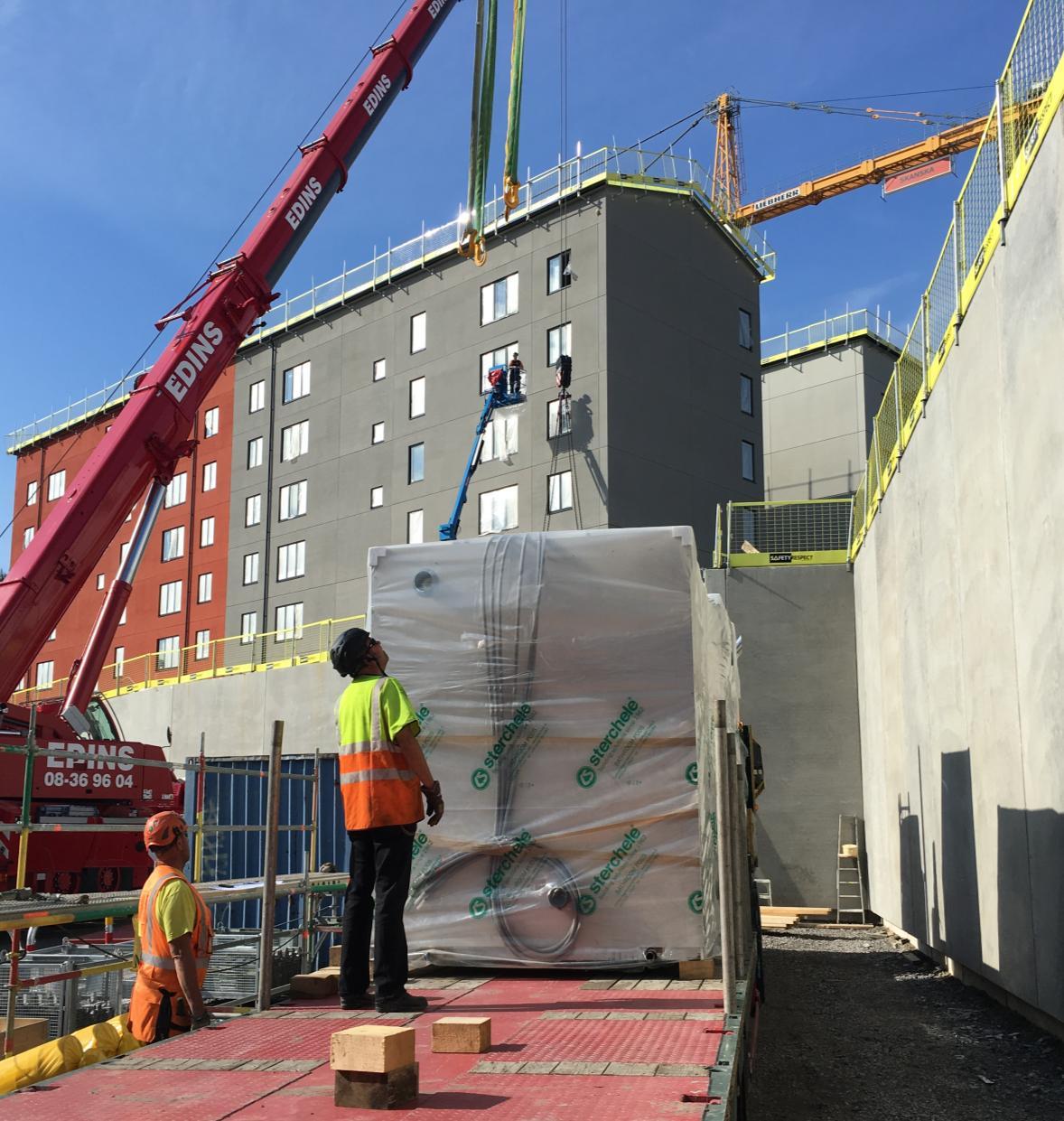

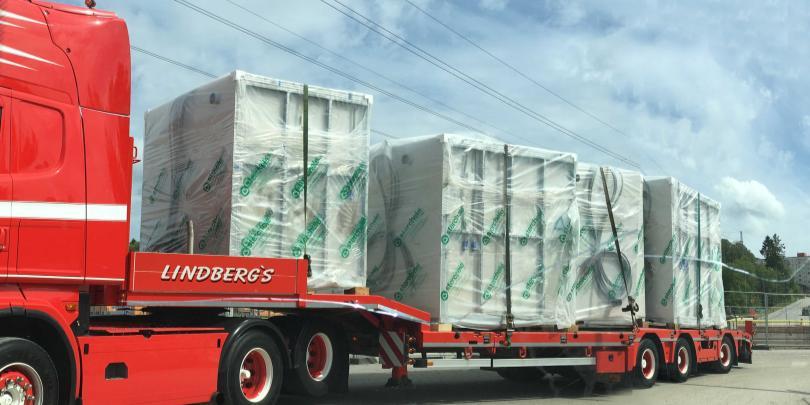

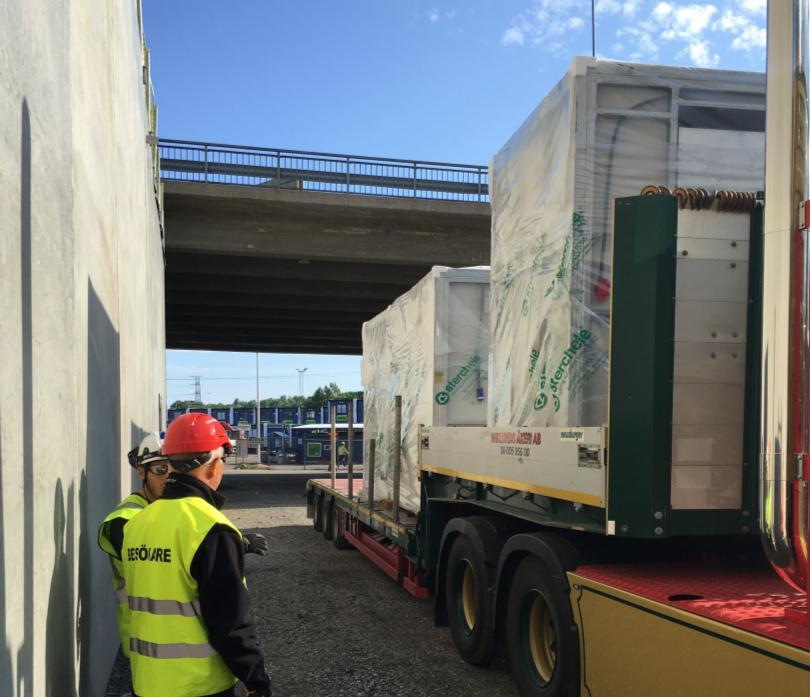

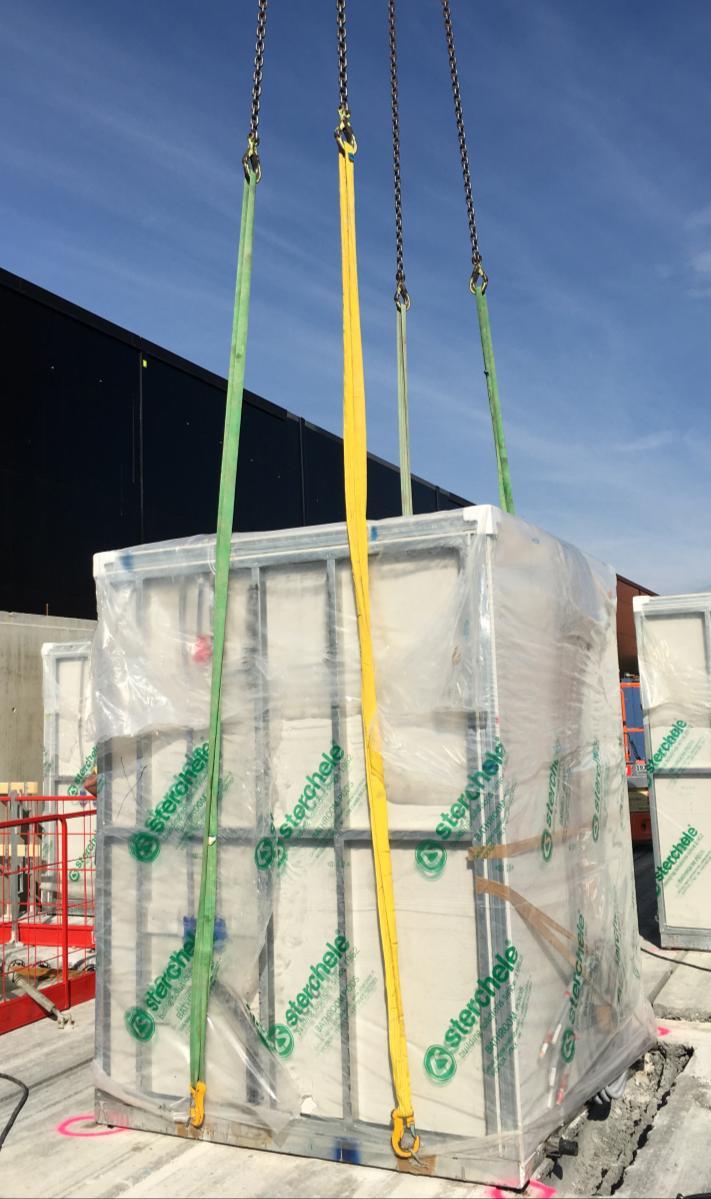

Movimentazionee posizionamento dellecellule.

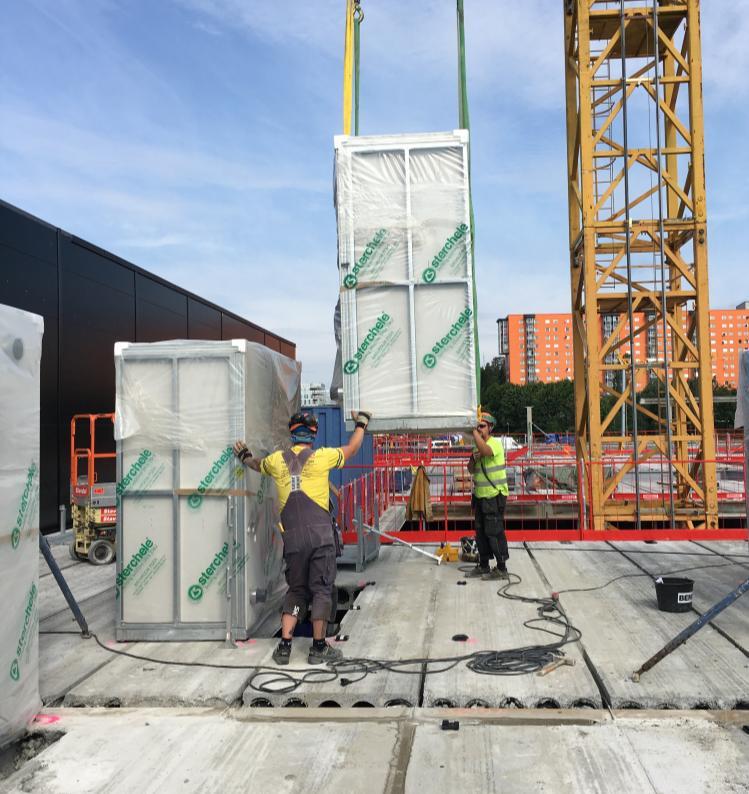

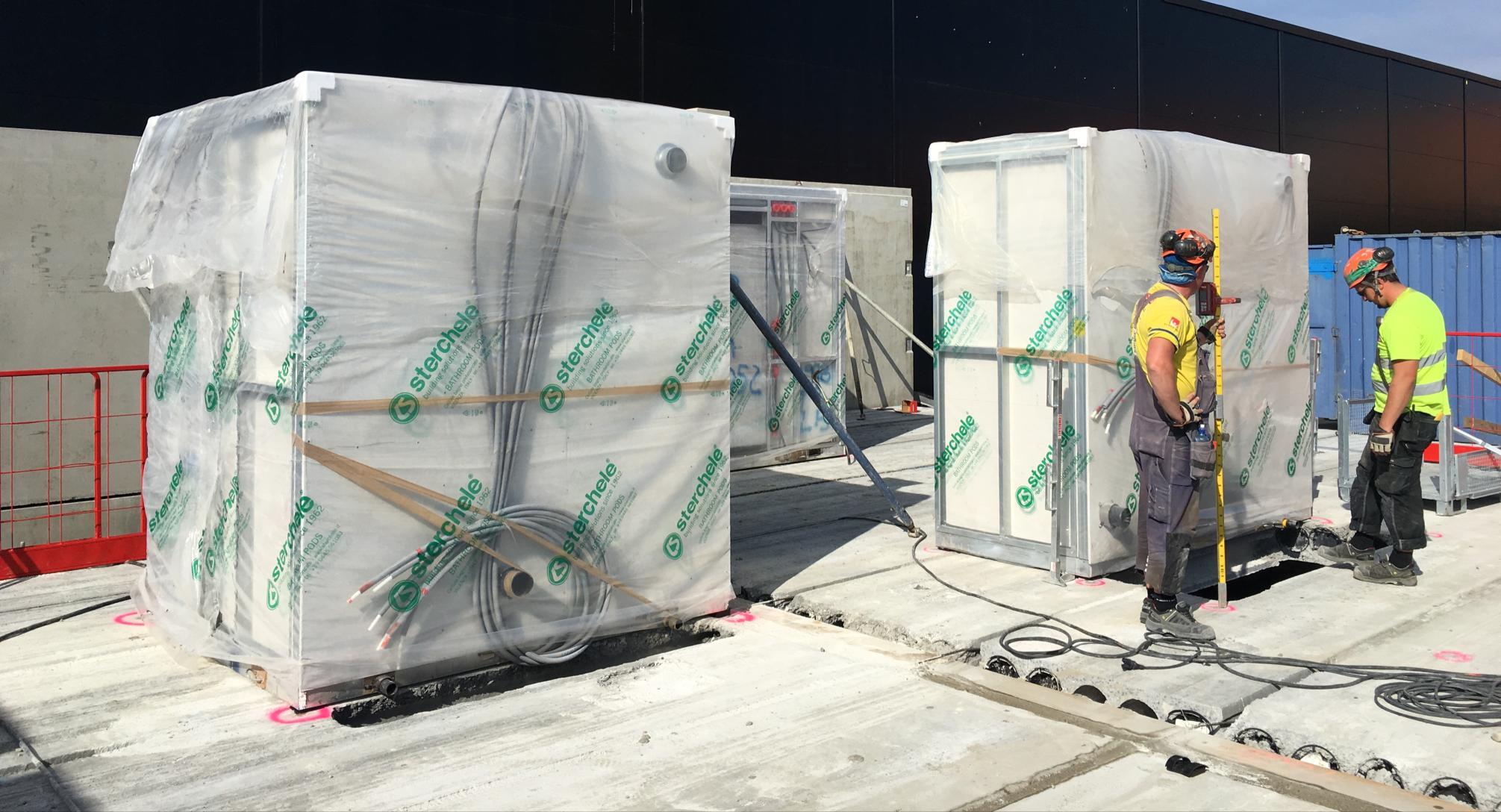

Lafasedi posa in opera prevedechele cellulevengano collocate nella loro posizionealtimetricae planimetrica finale.

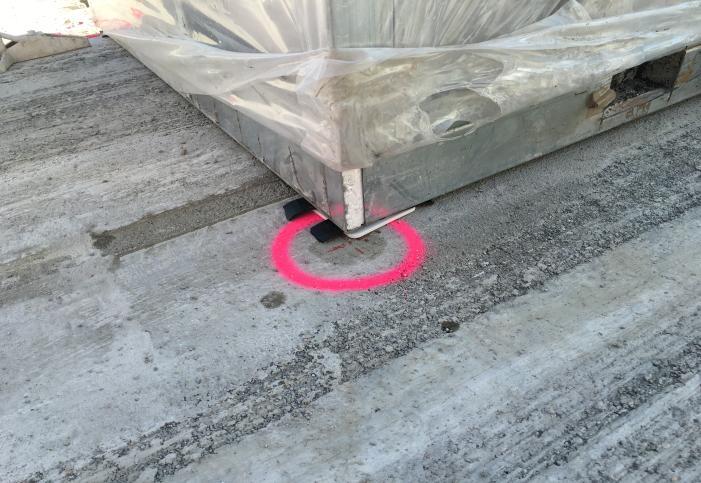

Questoposizionamento vieneeseguito adagiando lecellule su appositi spessori in neoprene,aventifunzione di livellamentoe ripartizionedeicarichi, installati in strettaconformità con le prescrizionitecnichefornite dal produttore.
L'interaoperazionesisviluppa seguendo linearmenteil perimetrodei caveditecnici dell'edificio,garantendo così la corretta sigillatura el'allineamentodella struttura.
Aparhotel Forenom, Flemingsbergdalen, Huddinge (SE)

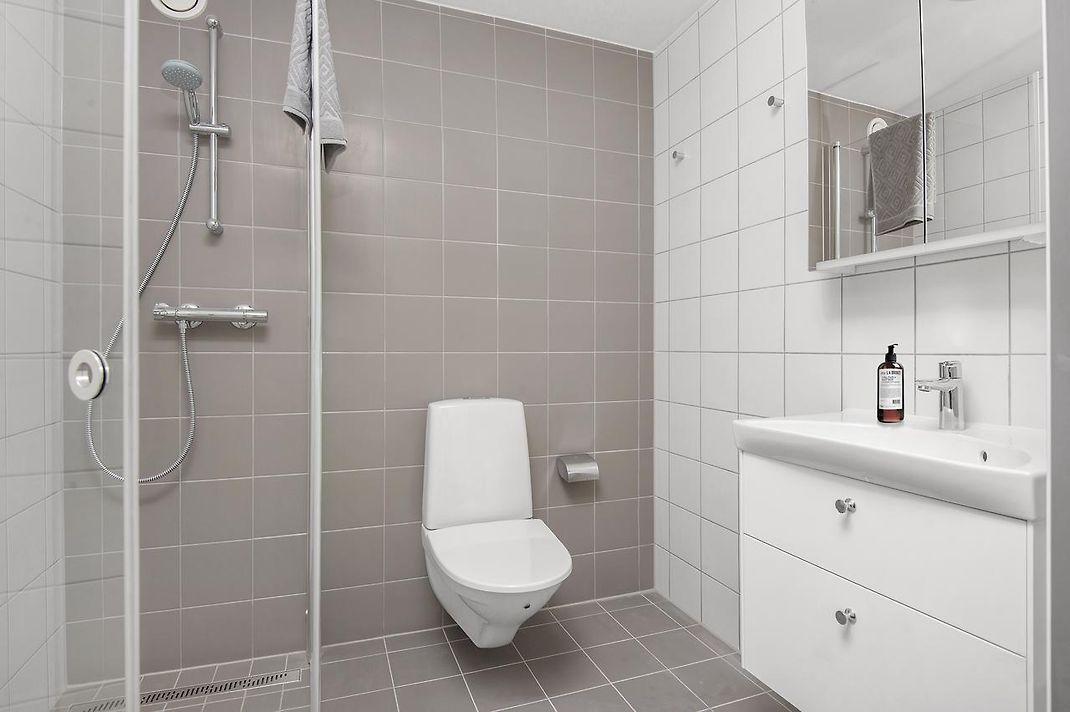

Cellule bagno fornite complete delle predisposizioni per l’allacciamento agli impianti dell’edificio, installate in cantiere dopo il completamento del piano sottostantee prima della costruzionedel piano superiore. Aparhotel Forenom, Flemingsbergdalen, Huddinge (SE)

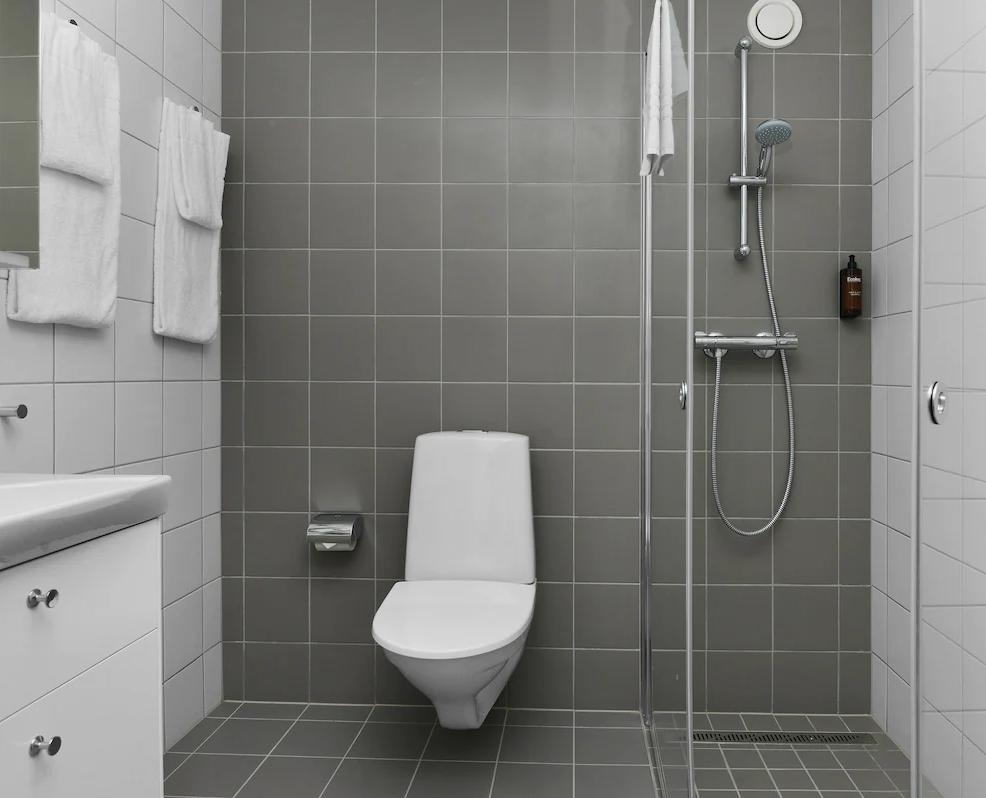

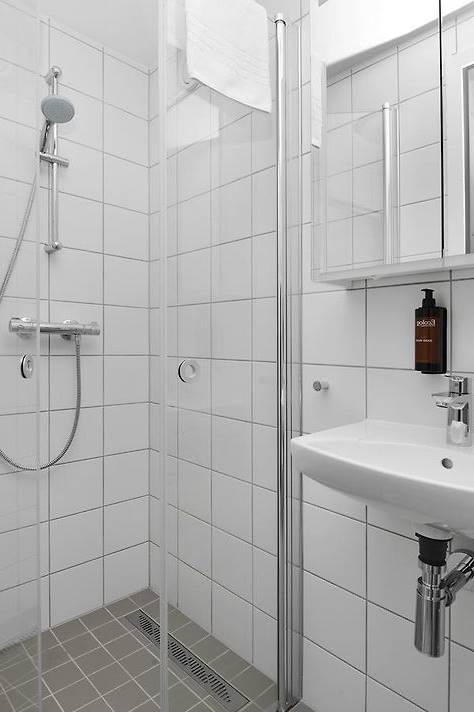

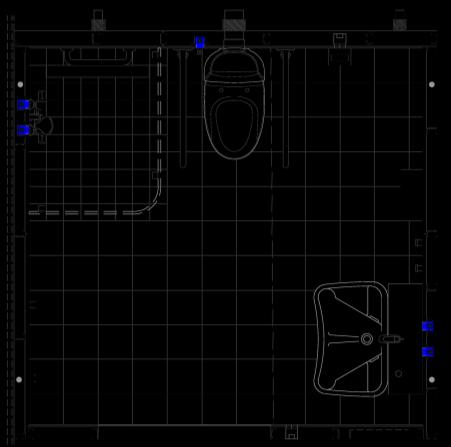

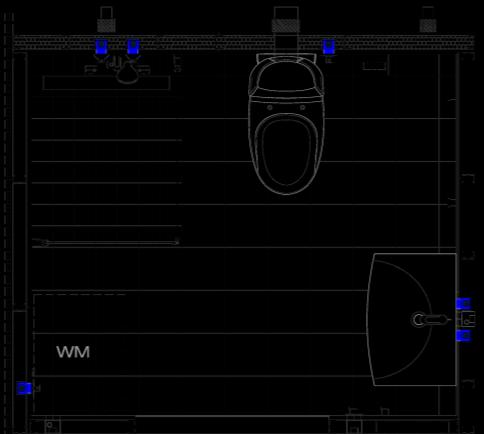

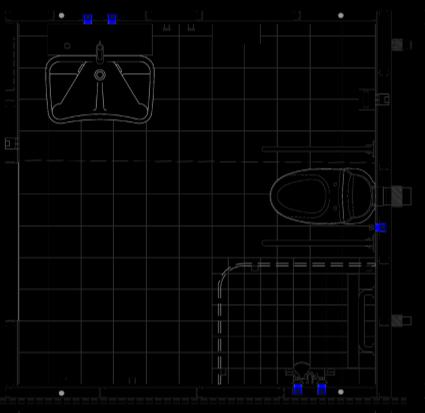

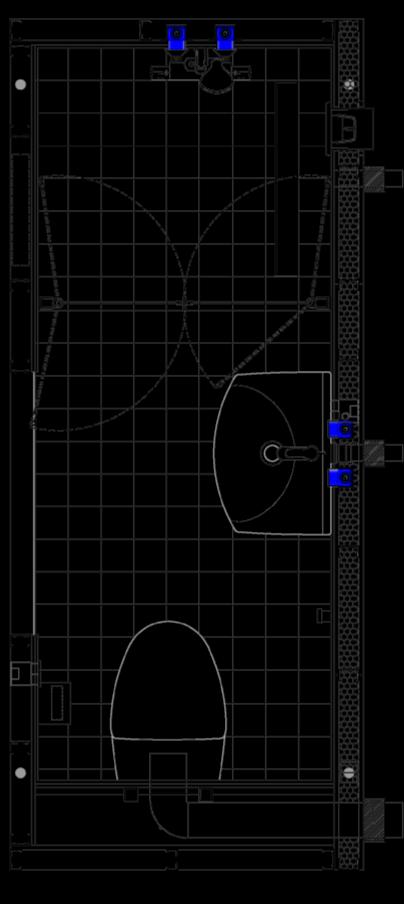

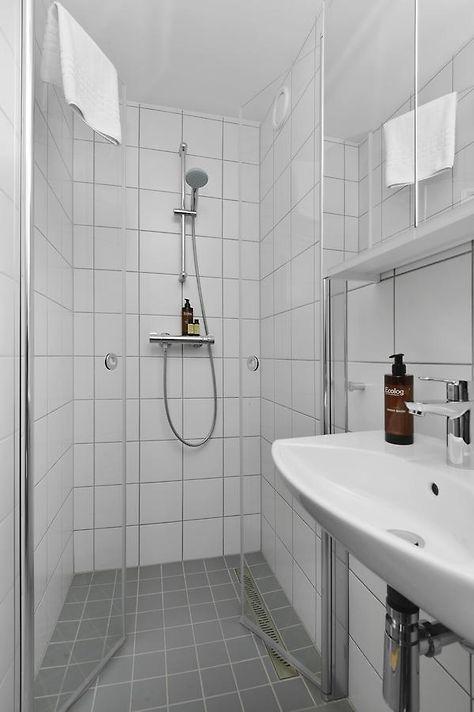

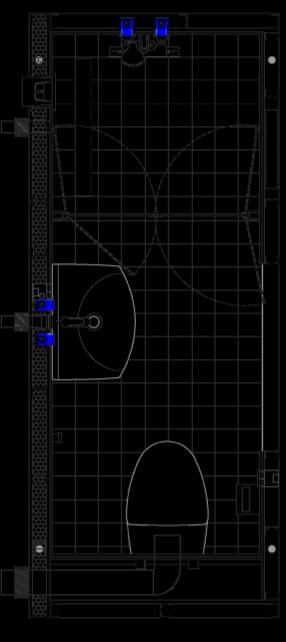

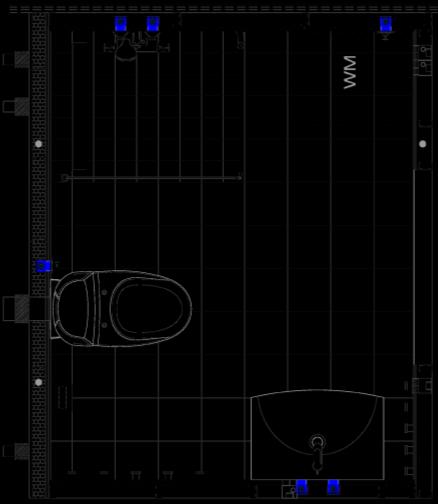

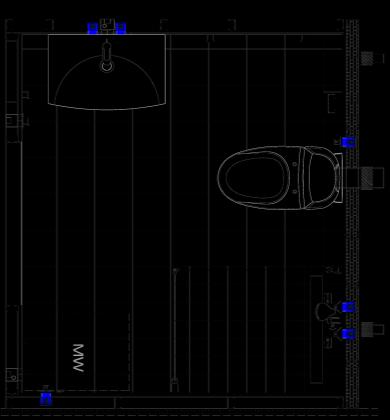

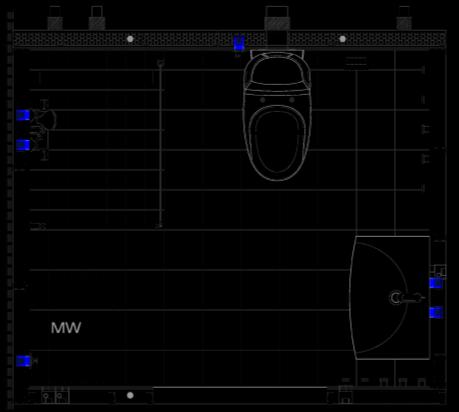

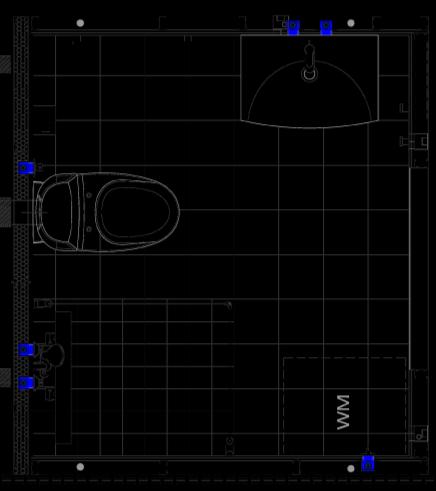

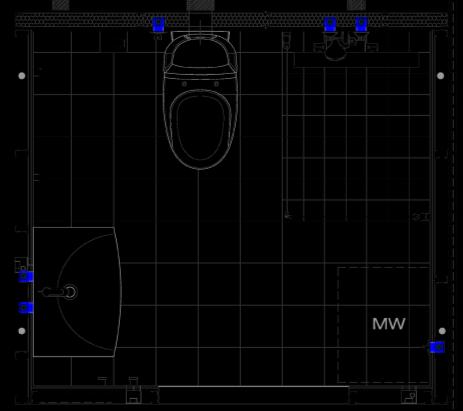

CBL con doccia
MODELLO 2
CBL con doccia
CBL con doccia MODELLO 3

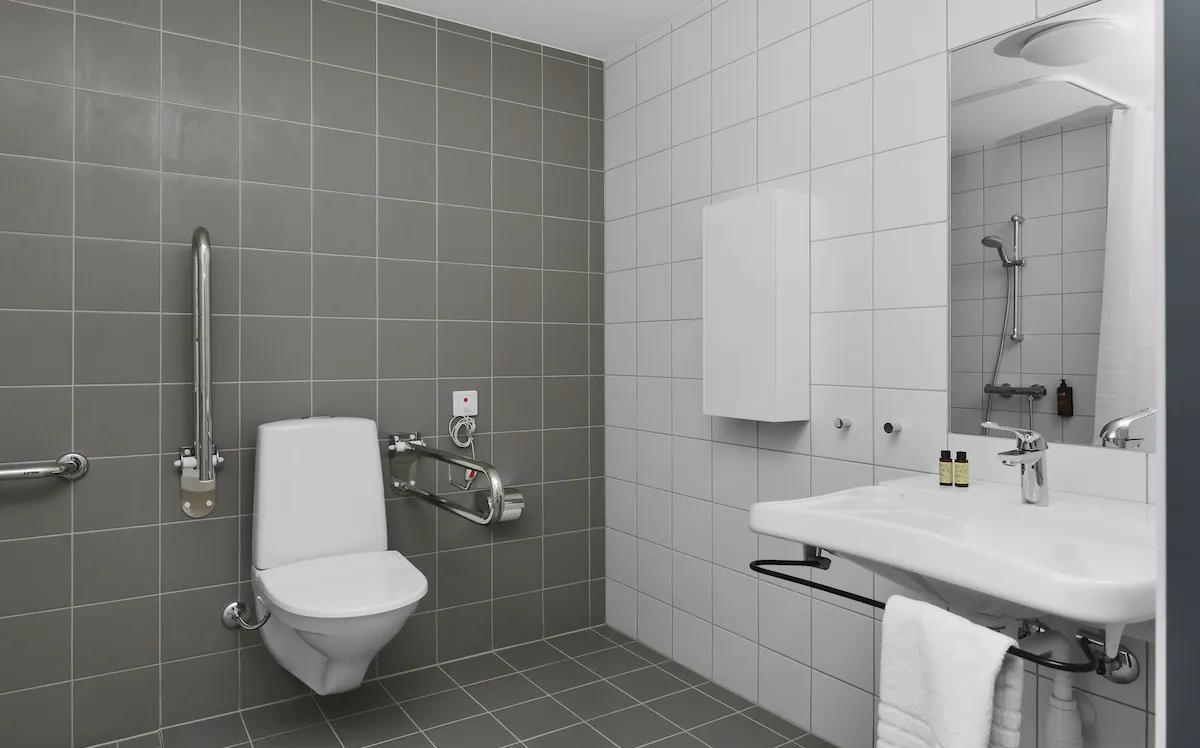

CBL con doccia per disabili
MODELLO 4
CBL con doccia
CBL con doccia MODELLO 7
CBL con doccia MODELLO 5
CBL con doccia MODELLO 8
CBL con doccia per disabili MODELLO 6
CBL con doccia MODELLO 9
CBL con doccia MODELLO 10
Aparhotel Forenom, Flemingsbergdalen, Huddinge (SE)

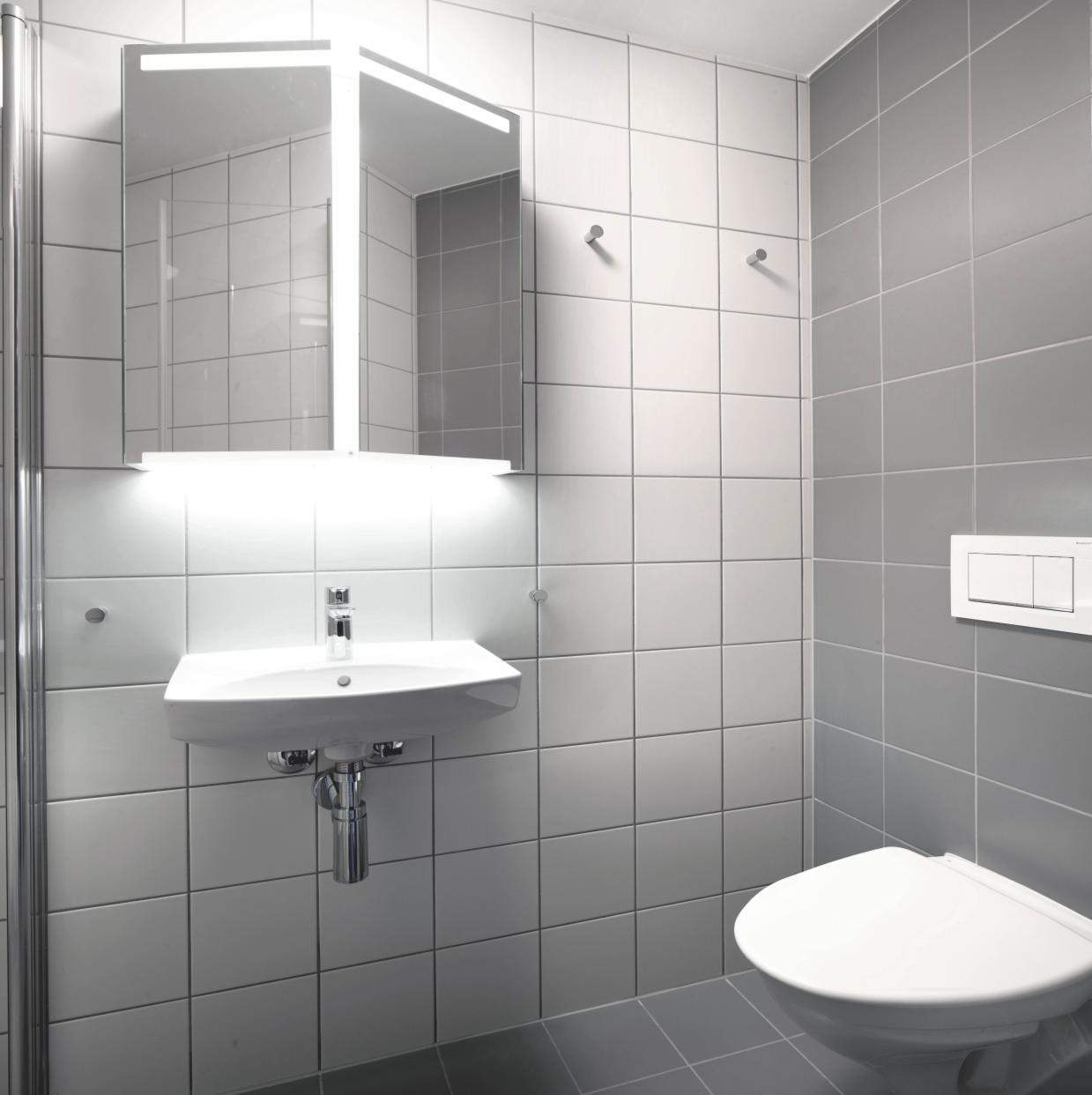

MATERIALIETECNOLOGIE
PERMODELLI1-3-4-5-8-9
• Base: in calcestruzzo
• Paretiesoffitto: in profili di acciaioe pannelli termoisolanti e fonoisolanti in gessofibra –Fermacell
• Pavimento:piastrelle in monocottura20x20cm
Marazzi / Sistem C Città colore Grey-Cemento; pavimento docciain piastrelle in monocottura
10x10 cm Marazzi / Sistem C Città colore GreyCemento
• Rivestimentiverticali:piastrelle in monocottura
20x20cm Marazzi/ Serie C Città colore white; parete WC in piastrelle in monocottura 20x20cm
Marazzi / Sistem C Città colore Grey-Cemento
• Paretidelladoccia:mobili in vetro INR / Linc Angel
• Pilettadoccia:PURUS / LINE 600 congriglia removibile in acciaio inox
• Sanitari:lavabo Ifö / Sign - WC Ifö / Sign
• Rubinetteria: GROHE/ BauEdge
• Colonnadoccia:Grohe / Grohetherm
• Mobili:mobiletto base per lavabo Ifö / Sense SUS 60; armadietto a specchio Ifö / Optioncon LED High 60
• Impiantoidraulico:in parallelo con collettori; tubazioniin polietilene reticolare inguainate e sfilabili – LK Systems
• Impiantoelettrico:frutti e interruttori SCHNEIDER / EXXACT PRIMO
• Apparecchidiilluminazione:plafoniera Nobiled / PL29
• Impiantotermico:cavi riscaldanti a pavimento
– EBECO / Multiflex 20
• Impiantomeccanico:valvola combinata estrazione aria e tagliafuoco D 125 mm – HALTON FDV
Aparhotel Forenom, Flemingsbergdalen, Huddinge (SE)
MATERIALIETECNOLOGIEPERMODELLI2-10
• Base: in calcestruzzo
• Paretiesoffitto: in profili di acciaioe pannelli termoisolanti e fonoisolanti in gessofibra –Fermacell
• Pavimento:piastrelle in monocottura20x20cm
Marazzi / Sistem C Città colore Grey-Cemento; pavimento doccia in piastrelle in monocottura10x10
cm Marazzi / Sistem C Città colore Grey-Cemento
• Rivestimentiverticali:piastrelle in monocottura 20x20cm Marazzi/ Serie C Città colore white; parete WC in piastrelle in monocottura 20x20cm
Marazzi / Sistem C Città colore Grey-Cemento
• Paretidelladoccia:mobili in vetro INR / LincAngel
• Pilettadoccia:PURUS / LINE 600 congriglia removibile in acciaio inox
• Sanitari:lavabo Ifö / Sign - WC Ifö / Cera
• Rubinetteria: GROHE/ BauEdge
• Colonnadoccia:Grohe / Grohetherm
• Mobili:armadietto a specchio Ifö / Option conLED High 60
• Impiantoidraulico:in parallelo con collettori; tubazioniin polietilene reticolare inguainate e sfilabili – LK Systems
• Impiantoelettrico:frutti e interruttori SCHNEIDER/ EXXACT PRIMO
• Apparecchidiilluminazione:plafoniera Nobiled / PL29
• Impiantotermico:cavi riscaldanti a pavimento –EBECO / Multiflex 20
• Impiantomeccanico:valvola combinata estrazione aria e tagliafuoco D 125 mm – HALTON FD
Aparhotel Forenom, Flemingsbergdalen, Huddinge (SE)
MATERIALIETECNOLOGIEPERMODELLI6-7
• Base: in calcestruzzo
• Paretiesoffitto: in profili di acciaioe pannelli termoisolanti e fonoisolanti in gessofibra –Fermacell
• Pavimento:piastrelle in monocottura20x20cm
Marazzi / Sistem C Città color Fumo; pavimento docciain piastrelle in monocottura10x10 cm
Marazzi / Sistem C Città color Fumo
• Rivestimentiverticali:piastrelle in monocottura 20x20cm Marazzi/ Serie C Città colore white; parete WC in piastrelle in monocottura 20x20cm
Marazzi / Sistem C Città color Fumo
• Paretidelladoccia:mobili in vetro INR / LincAngel
• Pilettadoccia:PURUS / LINE 600 con griglia removibile in acciaio inox
• Sanitari:lavabo Ifö 2630 per disabili - WC Ifö / Sign
• Rubinetteria: GROHE/ BauEdge
• Colonnadoccia:Grohe / Grohetherm
• Mobili:mobiletto base per lavabo Ifö / Sense SUS 60
• Impiantoidraulico:in parallelo con collettori; tubazioniin polietilene reticolare inguainate e sfilabili – LK Systems
• Impiantoelettrico:frutti e interruttori SCHNEIDER/ EXXACT PRIMO
• Apparecchidiilluminazione:plafoniera Nobiled / PL35
• Impiantotermico:cavi riscaldanti a pavimento –EBECO / Multiflex 20
• Impiantomeccanico:valvola combinata
estrazione aria e tagliafuoco D 125 mm – HALTON
FD
Aparhotel Forenom, Flemingsbergdalen, Huddinge (SE)
PARTICOLARITÀ TECNICHE,TECNOLOGICHE, PROGETTUALI EPRODUTTIVE

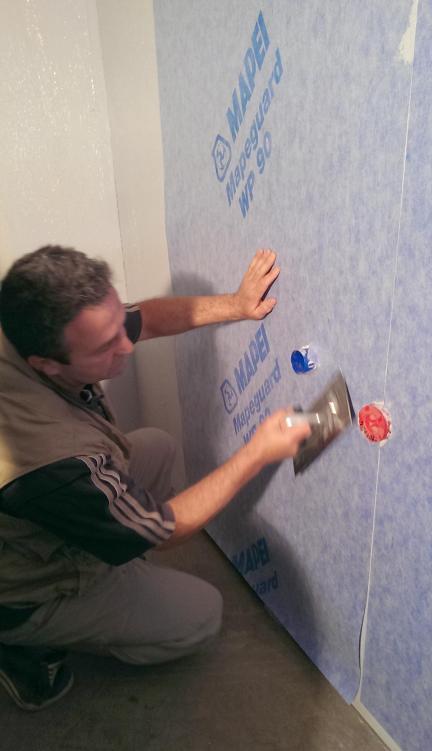

In conformità alla normativaSvedese BBV 15:1 vigente, tuttii murie i pavimenti del bagno devono essere a tenutastagna.

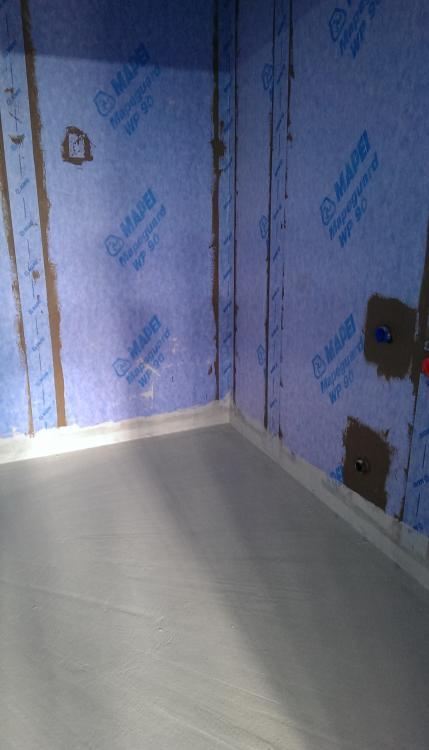

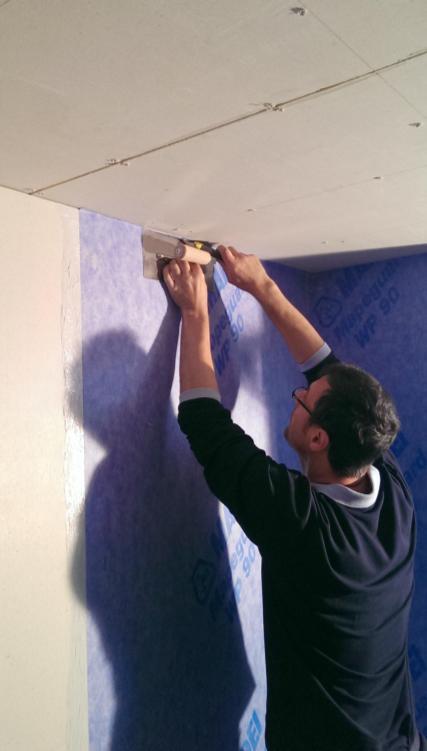

Questo requisito è ottenutocon i seguenti sistemi: MAPEI VT per il pavimento e MAPEGUARD WP per i muri.

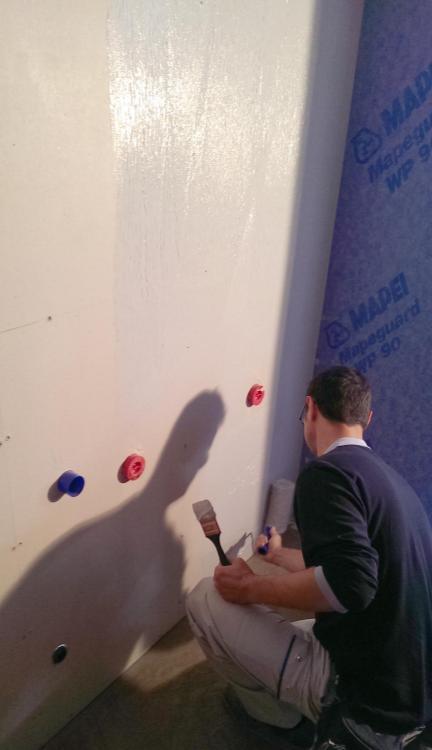

Tuttigli angoli, le tubazioni e la piletta della doccia sono stati completati con un apposito adesivo waterproof.

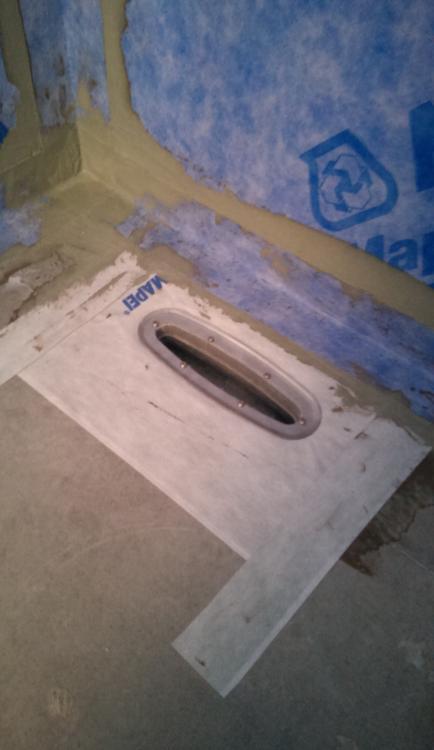

La piletta della doccia è una PURUS / LINE 600 a spessore ridottocon griglia removibile in acciaio inox.
