Decentrale sanitatie
Inzichten en kennis met betrekking tot gescheiden sanitatie en nutriëntenkringloop
1. Managementsamenvatting en inleiding
Deze informatiebijlage is opgesteld ter ondersteuning van ambtenaren en bestuurders bij toekomstige besluitvorming over de gebiedsontwikkelingen. Het document verkent de mogelijkheden en consequenties van gescheiden sanitatie, waarbij zwart water en grijs water afzonderlijk worden ingezameld en verwerkt. Daarbij wordt gebruikgemaakt van vacuümtechnologie voor de inzameling van zwart water.
De verkenning vindt plaats in een context waarin gemeenten worden geconfronteerd met samenlopende opgaven. Het gaat om waterbeheer, duurzaamheid, circulariteit en toekomstbestendige verstedelijking. De druk op de drinkwatervoorziening neemt toe, waterkwaliteitsdoelen worden strenger en de noodzaak om grondstoffen efficiënter te benutten groeit. Dit vraagt om een heroverweging van de inrichting van nieuwe woon- en werkgebieden.

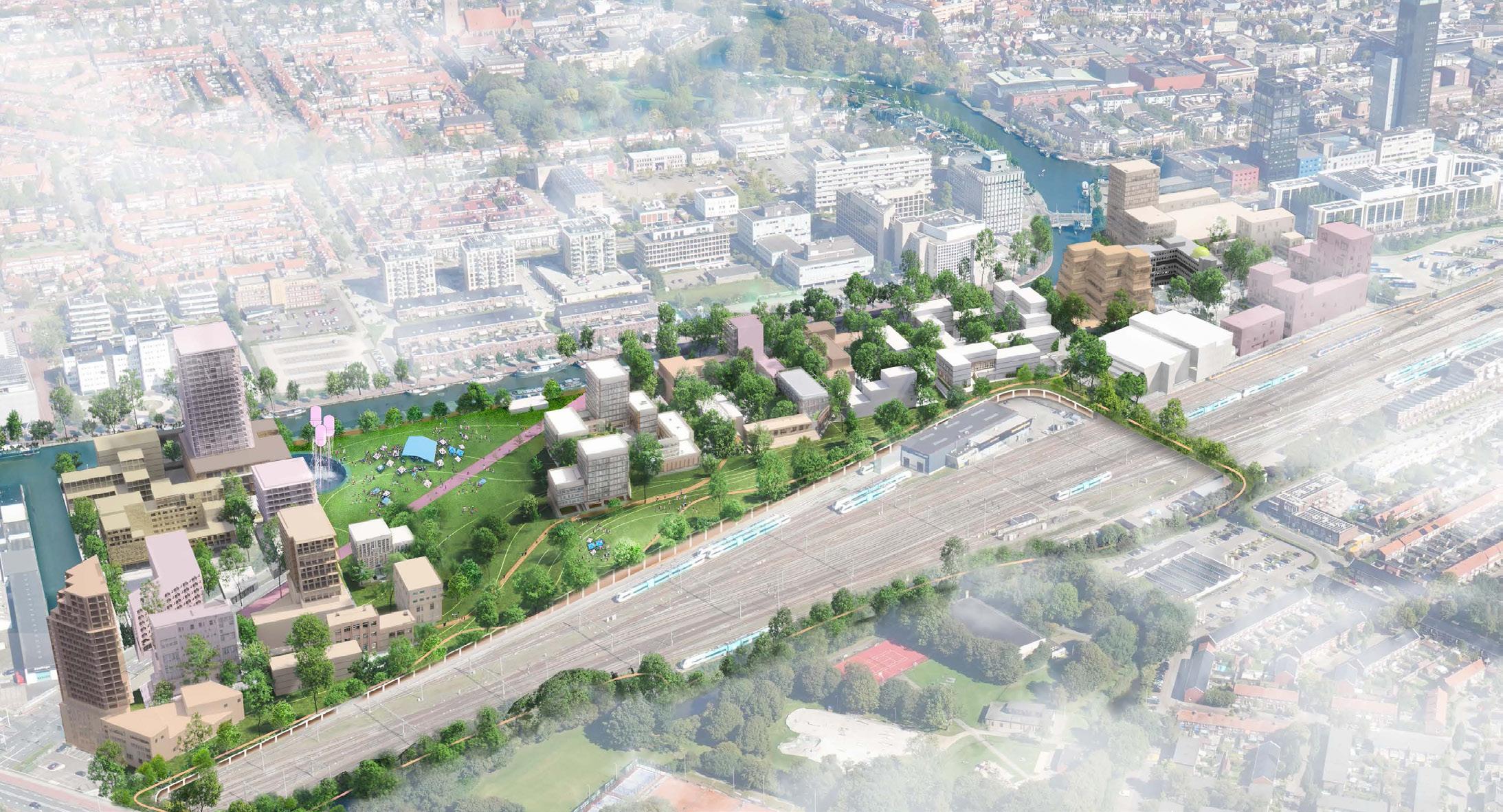

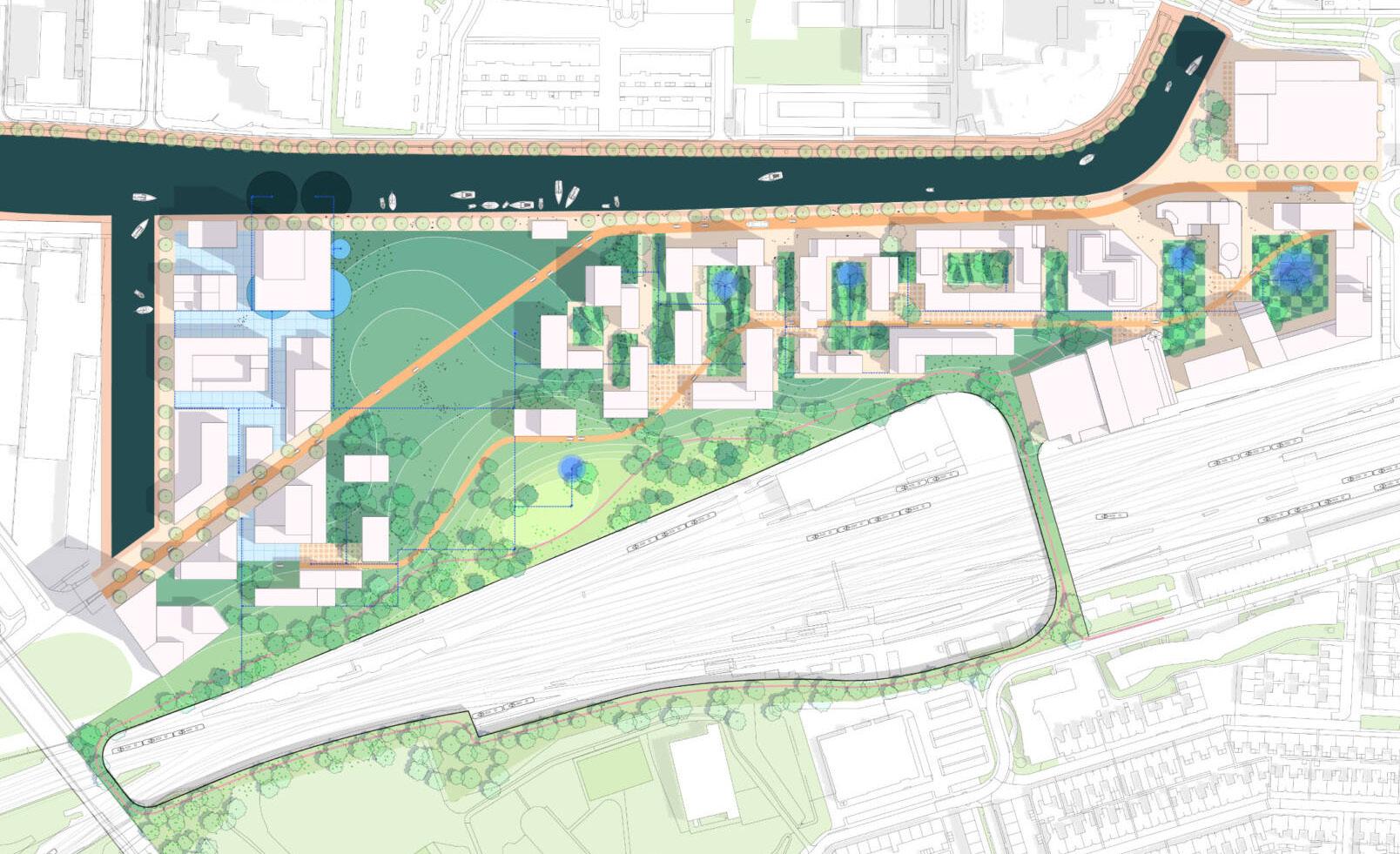

Spoordok biedt als nieuwe gebiedsontwikkeling in Leeuwarden de mogelijkheid om deze opgaven integraal te benaderen. In tegenstelling tot bestaande wijken kunnen hier vanaf de ontwerpfase bewuste keuzes worden gemaakt over de inrichting van het watersysteem. Binnen deze context wordt verkend of gescheiden sanitatie een reëel en passend alternatief kan zijn voor een conventioneel afvalwatersysteem. Daarbij wordt:
• zwart water (toiletwater en menselijke excreta) geconcentreerd ingezameld met behulp van vacuümtechnologie;
• grijs water (afvalwater uit douche, wastafel en wasmachine) afzonderlijk behandeld en waar mogelijk hergebruikt;
• regenwater bij voorkeur lokaal verwerkt.
Het document beoogt geen besluitvorming, maar geeft een samenhangend overzicht van:
• de werking en samenhang van zwartwatersystemen, grijswatersystemen en vacuümtechnologie;
• de mogelijke effecten op waterbesparing, energie, nutriëntenkringloop en belasting van de rioolwaterzuivering;
• de organisatorische, financiële en juridische aandachtspunten;
• en ervaringen uit andere projecten.
De informatie is bedoeld als bouwsteen voor latere bestuurlijke afwegingen. In een volgende fase kunnen onder andere de volgende vragen aan de orde komen:
• of toepassing van gescheiden sanitatie wenselijk is binnen Spoordok;
• op welk schaalniveau systemen worden toegepast;
• welke rol de gemeente en andere partijen hierin nemen;
• en welke vervolgstappen nodig zijn richting uitwerkingen of besluitvorming.
Het document is nadrukkelijk verkennend van aard. Er worden geen keuzes gemaakt en geen voorkeursvariant voorgesteld. Door de relevante aspecten integraal in beeld te brengen, ontstaat een gedeeld begrippenkader en een feitelijke basis voor het gesprek tussen bestuur, organisatie en externe partners.
Deze informatiebijlage draagt daarmee bij aan een zorgvuldige, transparante en goed onderbouwde besluitvorming over de verdere ontwikkeling van Spoordok en toekomstige gebiedsontwikkelingen.
Inhoudsopgave
1. Managementsamenvatting en inleiding Pagina 2
2. Leeswijzer en opbouw van het document Pagina 4
3. Circulaire ambities en beleidscontext Pagina 5
4. Afvalwaterstromen: basisbegrippen Pagina 6
5. Zwartwatersysteem Pagina 7
6. Grijswatersysteem Pagina 10
7. Vacuümtechnologie in de praktijk Pagina 12
8. Effecten en maatschappelijke meerwaarde Pagina 14
9. Organisatie, beheer en governance Pagina 16
10. Financiële en economische aspecten Pagina 18
11. Wet- en regelgeving Pagina 20
12. Ervaringen uit andere projecten Pagina 22
13. Aandachtspunten en keuzemomenten voor toekomstige besluitvorming Pagina 23
2. Leeswijzer en opbouw van het document
Deze informatiebijlage is opgebouwd van context en basisbegrippen naar technische uitwerking, effecten en bestuurlijke afwegingen. De hoofdstukken zijn zodanig gestructureerd dat zowel inhoudelijke verdieping als snelle oriëntatie mogelijk is. In het document kunnen op enkele plaatsen herhalingen voorkomen. Dit is het gevolg van de thematische opbouw en de onderliggende vraagstelling, waarbij onderdelen bewust zelfstandig leesbaar zijn gemaakt voor gebruik in verschillende fasen van de besluitvorming.
Na de managementsamenvatting en inleiding (hoofdstuk 1) wordt in hoofdstuk 3 de beleidscontext geschetst, waarin nationale, regionale en lokale ambities rond water, circulariteit en duurzaamheid worden geplaatst.
Hoofdstuk 4 introduceert de basisbegrippen rondom afvalwaterstromen, met onderscheid tussen zwart water, grijs water en regenwater. Dit vormt het fundament voor de verdere uitwerking.
In de hoofdstukken 5 en 6 worden respectievelijk het zwartwatersysteem en het grijswatersysteem toegelicht. Daarbij wordt ingegaan op kenmerken, inzameling, behandeling en de betekenis voor Spoordok.
Hoofdstuk 7 beschrijft de toepassing van vacuümtechnologie in de praktijk, inclusief werking, beheer en effecten op drinkwatergebruik.
In hoofdstuk 8 worden de belangrijkste effecten en maatschappelijke meerwaarde van gescheiden sanitatie beschreven, zoals (drink)waterbesparing, energieterugwinning en bijdragen aan circulariteit.
De hoofdstukken 9 en 10 gaan in op de organisatorische en financiële aspecten. Hier wordt ingegaan op governance, beheer, kosten en de verdeling van baten.
Hoofdstuk 11 behandelt de relevante wet- en regelgeving, inclusief aandachtspunten rond waterkwaliteit, volksgezondheid en nutriënten.
In hoofdstuk 12 worden ervaringen uit andere projecten samengevat, met lessen die relevant zijn voor Spoordok.
Tot slot brengt hoofdstuk 13 de belangrijkste aandachtspunten en keuzemomenten samen, als voorbereiding op toekomstige bestuurlijke besluitvorming.
De hoofdstukken kunnen zowel afzonderlijk als in samenhang worden gelezen, afhankelijk van de informatiebehoefte. Daarmee biedt het document ruimte voor zowel inhoudelijke verdieping als ondersteuning van het bestuurlijke gesprek.
3. Circulaire ambities en beleidscontext
De verkenning van gescheiden sanitatie binnen Spoordok staat niet op zichzelf, maar sluit aan bij bredere beleidsmatige ontwikkelingen en ambities op nationaal, regionaal en lokaal niveau. In toenemende mate wordt erkend dat vraagstukken rond water, bodem, energie en grondstoffen sterk met elkaar samenhangen en vragen om een integrale benadering.
3.1 Nationale beleidscontext
Op nationaal niveau is het streven vastgelegd om in 2050 een volledig circulaire economie te realiseren. Dit streven is vastgelegd in het Rijksoverheidsbeleid ‘Nederland Circulair 2050’ en het Klimaatakkoord, waarin specifiek aandacht wordt besteed aan de noodzaak om water- en nutriëntenkringlopen te sluiten. Dit betekent dat grondstoffen zo veel mogelijk worden hergebruikt, dat verspilling wordt voorkomen en dat systemen zodanig worden ingericht dat zij op lange termijn houdbaar zijn. Voor waterbeheer komt daarbij dat Nederland steeds vaker te maken krijgt met perioden van droogte en watertekorten, terwijl de vraag naar drinkwater blijft toenemen.
In dit kader heeft het Rijk ingezet op het principe water en bodem sturend bij ruimtelijke ontwikkeling. Nieuwe gebiedsontwikkelingen moeten rekening houden met de beschikbaarheid van water, de belastbaarheid van het watersysteem en de gevolgen van klimaatverandering. Ook het nationale plan van aanpak voor drinkwaterbesparing benadrukt dat structurele maatregelen nodig zijn om het drinkwaterverbruik per inwoner te verminderen. Gescheiden sanitatie kan binnen deze beleidscontext worden gezien als een mogelijke systeeminnovatie die bijdraagt aan meerdere nationale doelen tegelijk: waterbesparing, vermindering van emissies naar oppervlaktewater, terugwinning van grondstoffen en een robuuster watersysteem.
3.2 Regionale en sectorale ambities
In Noord-Nederland en Fryslân zijn circulaire economie en duurzaam waterbeheer belangrijke speerpunten. Binnen diverse regionale programma’s wordt gewerkt aan het sluiten van kringlopen, met specifieke aandacht voor nutriënten zoals stikstof en fosfaat. Deze nutriënten zijn essentieel voor de landbouw, maar gaan in het huidige, lineaire systeem grotendeels verloren via het afvalwater. Initiatieven zoals de samenwerking tussen overheden, kennisinstellingen en bedrijfsleven rondom circulair watergebruik en nutriëntenkringlopen laten zien dat er regionaal draagvlak is om nieuwe oplossingen te verkennen. Gescheiden inzameling en verwerking van zwart water kan hierbij een rol spelen, doordat nutriënten geconcentreerd beschikbaar komen en in potentie opnieuw kunnen worden ingezet in de landbouw. Daarnaast spelen regionale wateropgaven, zoals druk op rioolwaterzuiveringsinstallaties en de wens om energie en warmte lokaal te benutten. Decentrale of deels decentrale systemen kunnen bijdragen aan het ontlasten van bestaande infrastructuur en het beter benutten van lokale bronnen.
3.3 Relevantie voor de gebiedsontwikkeling Spoordok
Voor Spoordok is de beleidscontext relevant omdat het gaat om een nieuwe gebiedsontwikkeling waarin keuzes voor de lange termijn worden gemaakt. In tegenstelling tot bestaande wijken biedt Spoordok de mogelijkheid om vanaf de ontwerpfase na te denken over alternatieven voor conventionele systemen.
De vraag in Spoordok is niet of nationale of regionale ambities onverkort moeten worden overgenomen. Het gaat erom of en hoe deze ambities kunnen worden vertaald naar een concrete, gebiedsspecifieke invulling. Dit betekent dat Spoordok niet alleen een technisch project is, waarvoor de gehele bouwketen moet worden aangehaakt, maar vooral ook een sociaal-innovatief project, waarbij bewoners, overheden en marktpartijen samenwerken aan een duurzame, toekomstbestendige en circulaire waterketen. De toepassing van vacuümtechnologie en gescheiden sanitatie sluit aan bij de Wateralliantie Fryslân, die zich richt op het ontwikkelen van regionale oplossingen voor water- en nutriëntentransitie. Gescheiden sanitatie is daarbij één van de mogelijke oplossingsrichtingen die past binnen bredere beleidsdoelen, maar die ook zorgvuldig moet worden afgewogen op haalbaarheid, kosten, organisatie en maatschappelijke acceptatie.
Dit hoofdstuk biedt daarmee het beleidsmatige kader waarbinnen de technische en organisatorische verkenningen in de volgende hoofdstukken moeten worden geplaatst. Het maakt duidelijk dat de verkenning van gescheiden sanitatie in Spoordok geen op zichzelf staand experiment is, maar voortkomt uit een samenhang van beleidsdoelen en opgaven die op verschillende schaalniveaus spelen.
4. Afvalwaterstromen: basisbegrippen
Om de mogelijke toepassing van gescheiden sanitatie in Spoordok goed te kunnen beoordelen, is het van belang onderscheid te maken tussen de verschillende typen waterstromen die in een woon- en werkgebied voorkomen. In dit hoofdstuk worden de basisbegrippen toegelicht die nodig zijn om de technische en bestuurlijke afwegingen in de volgende hoofdstukken te kunnen volgen.
4.1 Zwart water
Zwart water is het afvalwater dat afkomstig is van toiletten en bestaat uit menselijke uitwerpselen, urine en toiletpapier. Hoewel het volume van zwart water relatief beperkt is, bevat deze stroom het grootste deel van de nutriënten (zoals stikstof, fosfaat en kalium) en organische stof die in huishoudelijk afvalwater aanwezig zijn.
In conventionele rioolstelsels wordt zwart water gemengd met andere afvalwaterstromen en sterk verdund. Hierdoor gaan potentiële grondstoffen verloren en wordt het zuiveringsproces complexer. Bij gescheiden sanitatie wordt zwart water juist zo geconcentreerd mogelijk ingezameld, wat mogelijkheden biedt voor efficiënte verwerking, terugwinning van nutriënten en productie van energie.
4.2 Grijs water
Grijs water is het afvalwater dat vrijkomt bij dagelijkse huishoudelijke activiteiten zoals douchen, baden, handen wassen en het wassen van kleding. Afhankelijk van de gekozen definitie kan ook keukenwater hieronder vallen.
In vergelijking met zwart water bevat grijs water:
• relatief weinig nutriënten (zoals stikstof en fosfaat);
• minder ziekteverwekkers;
• maar wel zeep- en schoonmaakmiddelresten, vetten en organische stoffen.
Grijs water vormt volumematig (85%) het grootste deel van het huishoudelijke afvalwater. In een conventioneel rioolsysteem wordt het gemengd met zwart water afgevoerd naar de centrale rioolwaterzuivering.
Bij gescheiden sanitatie wordt grijs water apart ingezameld. Door de lagere vervuilingsgraad kan het met relatief eenvoudige technieken worden behandeld of – na zuivering – worden hergebruikt voor toepassingen waarvoor geen drinkwaterkwaliteit vereist is.
4.3 Regenwater
Regenwater is het hemelwater dat via daken en verhardingen wordt opgevangen. Het is in beginsel relatief schoon, maar kan verontreinigingen bevatten afkomstig van de buitenruimte.
In een traditioneel gemengd rioolsysteem wordt regenwater samen met afvalwater afgevoerd naar de rioolwaterzuivering. Bij een gescheiden benadering wordt regenwater bij voorkeur apart gehouden van afvalwater en lokaal verwerkt, bijvoorbeeld door infiltratie of buffering.

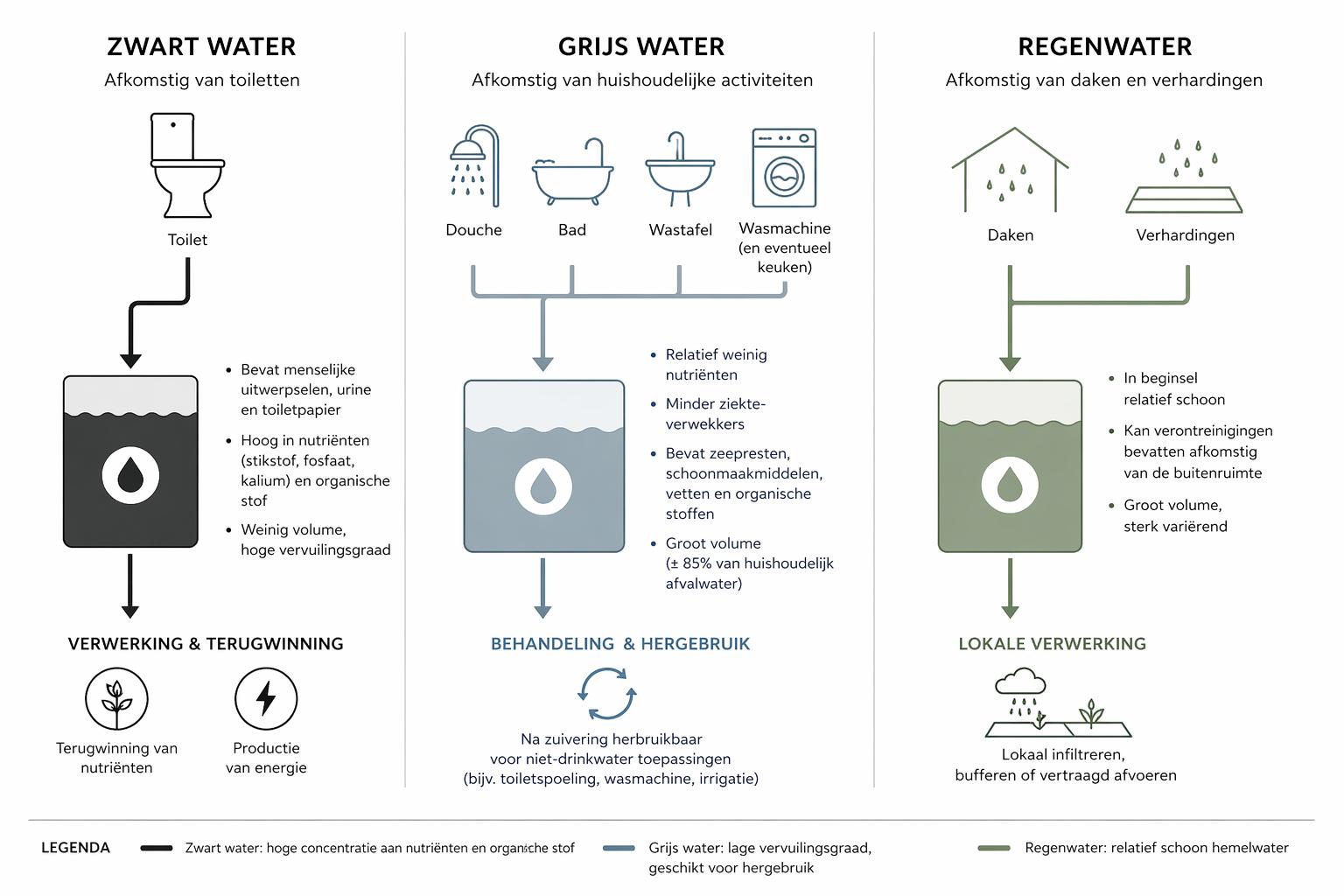

Figuur 1
Schematische weergave
5. Zwartwatersysteem
In dit hoofdstuk en op meerdere plaatsen in dit document wordt verwezen naar het schaalniveau van toepassing. Daarmee wordt bedoeld het niveau waarop systemen voor inzameling, behandeling en hergebruik worden ingericht, variërend van individueel (woning of gebouw) tot collectief (wijk of gebied). De keuze voor het schaalniveau is bepalend voor de technische inrichting, kosten, organisatie van beheer en de mate waarin effecten zoals waterbesparing en hergebruik kunnen worden gerealiseerd.
5.1 Kenmerken van zwart water
Zwart water is het afvalwater afkomstig van toiletten en bestaat uit menselijke uitwerpselen, urine en toiletpapier. Hoewel het volume relatief beperkt is, bevat deze stroom het grootste aandeel aan nutriënten en organische stof in het huishoudelijk afvalwater.
Samenstelling
Zwart water bevat met name:
• organische stof;
• nutriënten zoals stikstof (N), fosfaat (P) en kalium (K);
• ziekteverwekkers (bacteriën, virussen en parasieten);
• medicijnresten en andere microverontreinigingen.
Bij vermenging in een conventioneel rioolsysteem worden deze stoffen sterk verdund. Bij gescheiden inzameling blijven zij geconcentreerd aanwezig.
Nutriënten en energiepotentieel
Circa 70–85% van de nutriënten in huishoudelijk afvalwater bevindt zich in het zwarte water. Daarnaast bevat het een hoge concentratie organische stof die geschikt is voor anaerobe vergisting, waarbij biogas kan worden geproduceerd. Het resterende digestaat bevat nutriënten die – afhankelijk van kwaliteit en regelgeving – kunnen worden teruggewonnen of hergebruikt.
Door zwart water geconcentreerd in te zamelen ontstaat een stroom met zowel een zuiveringsopgave als potentie voor energie- en grondstofterugwinning.
5.2 Inzameling van zwart water
Bij gescheiden sanitatie wordt zwart water afzonderlijk ingezameld en getransporteerd via een vacuümsysteem. Dit systeem bestaat uit vacuümtoiletten in de woningen en een vacuümriolering op wijkniveau.
Vacuümtoiletten in woningen
Vacuümtoiletten gebruiken per spoelbeurt aanzienlijk minder water dan conventionele spoeltoiletten. Het transport van de inhoud vindt plaats door middel van onderdruk in het leidingsysteem. Kenmerkend zijn:
• laag spoelwaterverbruik;
• kleine leidingdiameters;
• een gesloten systeem onder onderdruk.
Voor de gebruiker verschilt het dagelijks gebruik beperkt van een traditioneel toilet. Wel is bij het doorspoelen een kort hoorbaar vacuümgeluid aanwezig.
Vacuümriolering op wijkniveau
Het zwarte water wordt via een netwerk van vacuümleidingen afgevoerd naar een centrale verzamel- of verwerkingslocatie binnen of nabij het gebied. Omdat het systeem onder onderdruk functioneert, is geen continu afschot nodig en kan het leidingtracé flexibel worden aangelegd.
Belangrijke kenmerken van vacuümriolering zijn:
• beperkt transportvolume door laag watergebruik;
• gering risico op infiltratie of exfiltratie door het gesloten systeem;
• centrale vacuümstations die het systeem in stand houden.
Vacuümsystemen worden nationaal en internationaal toegepast in woonwijken, recreatiegebieden en utiliteitsbouw.
Randvoorwaarden en ontwerpprincipes
Een vacuümsysteem vraagt om specifieke ontwerp- en beheerkeuzes. Belangrijke randvoorwaarden zijn:
• integrale inpassing in de stedenbouwkundige en ondergrondse infrastructuur;
• duidelijke verantwoordelijkheidsverdeling voor beheer en onderhoud;
• borging van bedrijfszekerheid en storingsafhandeling;
• goede communicatie richting bewoners.
De toepassing van vacuümtechnologie is daarmee geen standaardoplossing, maar een bewuste systeemkeuze die in de ontwerpfase moet worden meegenomen.
5.3 Verwerking en benutting van zwart water

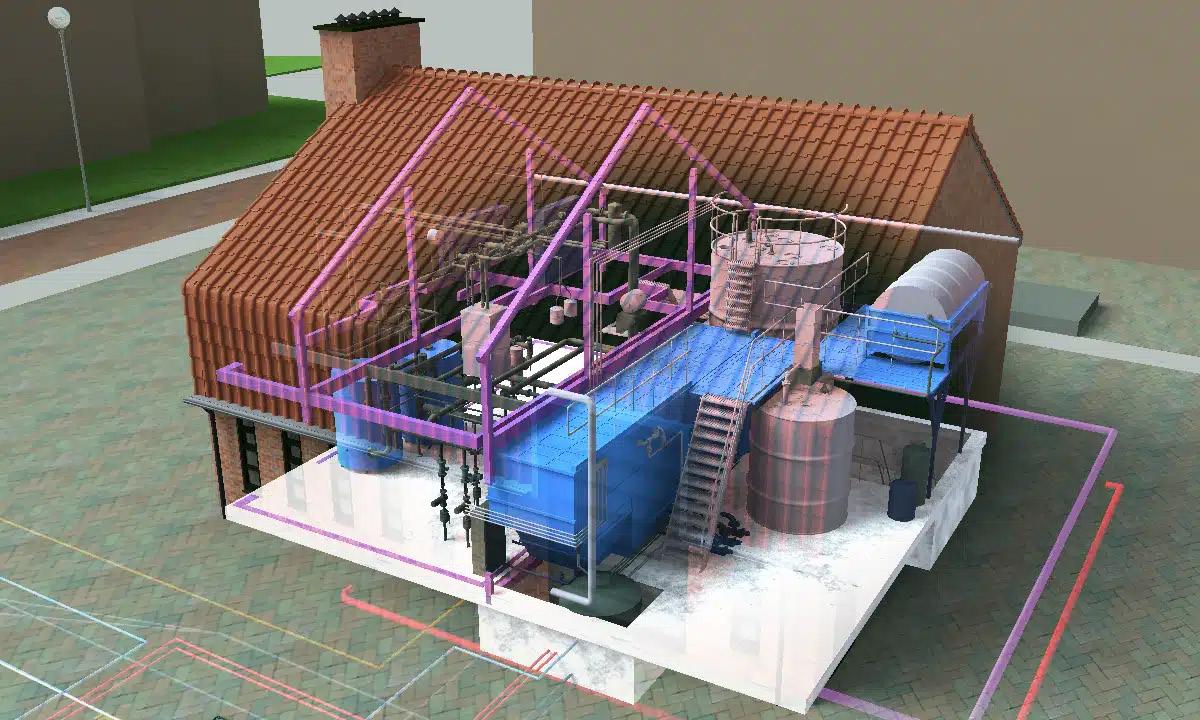

Na inzameling wordt zwart water centraal of decentraal verwerkt. Door de geconcentreerde samenstelling is gerichte behandeling mogelijk, in tegenstelling tot verdund rioolwater.
Anaerobe vergisting
Een veelgebruikte verwerkingsroute is anaerobe (zuurstofloze) vergisting. Hierbij wordt organische stof omgezet in biogas (methaan en CO2). Dit biogas kan worden ingezet voor warmte- en/of elektriciteitsproductie.
Nutriëntenterugwinning
In het resterende digestaat blijven nutriënten aanwezig, met name stikstof (N), fosfaat (P) en kalium (K), aangevuld met organische stof en micronutriënten. Deze nutriënten zijn essentieel voor landbouw en voedselproductie.
Binnen het huidige lineaire systeem gaan deze nutriënten grotendeels verloren of worden zij slechts beperkt teruggewonnen uit verdund afvalwater. Gescheiden inzameling van zwart water maakt het mogelijk om deze stromen geconcentreerd te benutten.

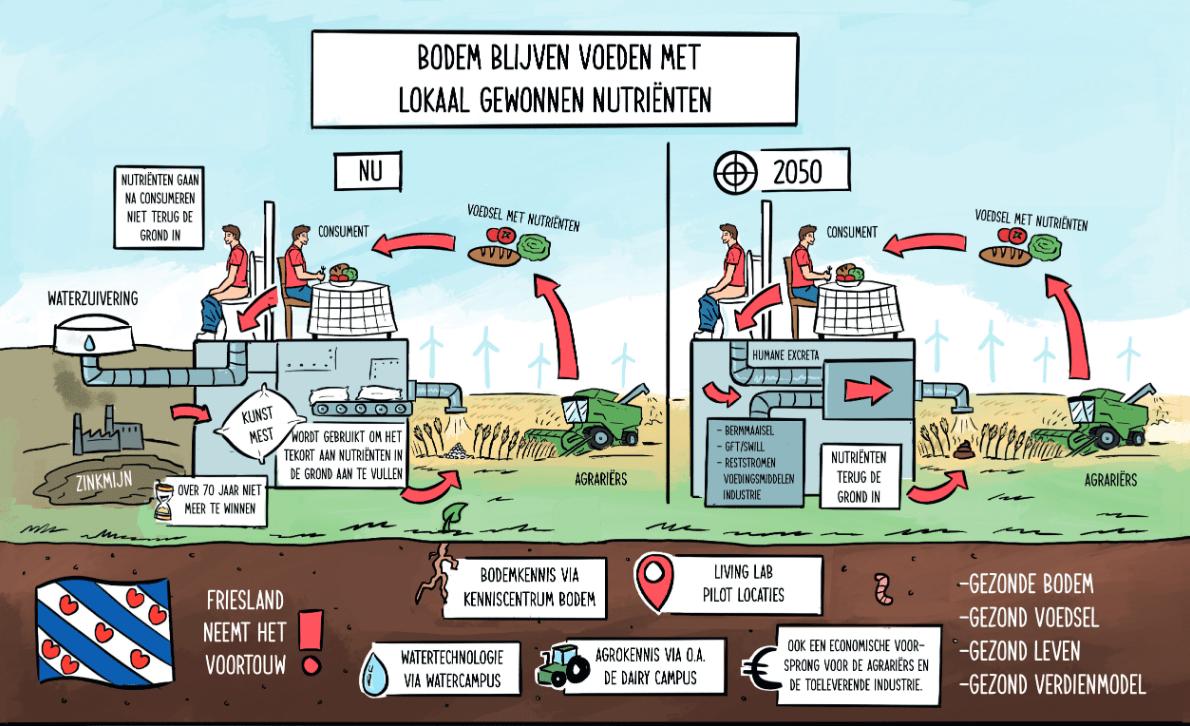

Dit sluit aan bij de ambities binnen de nutriëntentransitie (zoals SNuK), waarin wordt ingezet op het sluiten van kringlopen en het verminderen van afhankelijkheid van kunstmest en primaire grondstoffen. Door nutriënten uit zwart water terug te winnen en opnieuw toe te passen in de landbouw, kan:
• de kringloop van nutriënten regionaal worden gesloten;
• de druk op eindige grondstoffen (zoals fosfaaterts) worden verminderd;
• en een bijdrage worden geleverd aan een duurzamer landbouw- en voedselsysteem. Afhankelijk van de gekozen techniek kunnen nutriënten worden geconcentreerd, gescheiden of verwerkt tot toepasbare meststoffen. De uiteindelijke inzet is afhankelijk van kwaliteit, regelgeving en acceptatie in de landbouw.
De uiteindelijke verwerkingsroute en schaal (lokaal, wijkniveau of regionaal) zijn afhankelijk van ontwerpkeuzes, kosten, organisatie en wettelijke kaders.
Positionering t.o.v. conventionele zuivering
In een conventioneel systeem worden nutriënten grotendeels verwijderd in de rioolwaterzuivering en slechts beperkt teruggewonnen. Door gescheiden inzameling en gerichte verwerking ontstaat meer potentie voor hergebruik van energie en grondstoffen.
5.4 Gezondheid, veiligheid en kwaliteit
Zwart water bevat ziekteverwekkers (bacteriën, virussen en parasieten) en kan daarnaast medicijnresten en andere microverontreinigingen bevatten. Vanuit het oogpunt van volksgezondheid is het daarom van belang dat inzameling, transport en verwerking zorgvuldig en gecontroleerd plaatsvinden.
Beheersing van risico’s
Bij een goed ontworpen en beheerd systeem worden gezondheidsrisico’s beperkt door:
• een gesloten inzamel- en transportsysteem;
• gecontroleerde verwerking in een technische installatie;
• en het vermijden van direct contact met onbehandeld zwart water.
Hierdoor verschilt de blootstelling voor gebruikers en omgeving in de praktijk niet wezenlijk van die bij een conventioneel rioolsysteem.
Hygiënisatie en procesvoering
Tijdens de verwerking van zwart water worden processen toegepast die gericht zijn op het reduceren van pathogenen. Bij thermofiele vergisting (circa 55°C) worden ziekteverwekkers in belangrijke mate afgebroken. Aanvullende stappen kunnen worden ingezet om de kwaliteit van het eindproduct verder te borgen.
Medicijnresten en microverontreinigingen
Zwart water bevat ook medicijnresten en andere microverontreinigingen. Door de geconcentreerde inzameling en gerichte verwerking kunnen deze stoffen effectiever worden behandeld dan in een sterk verdund, conventioneel systeem. Dit kan bijdragen aan een vermindering van emissies naar oppervlaktewater.
Borging en toezicht
Voor toepassing in de praktijk zijn duidelijke afspraken nodig over:
• monitoring van water- en productkwaliteit;
• verantwoordelijkheden voor beheer en exploitatie;
• naleving van wet- en regelgeving.
Deze aspecten zijn van belang voor zowel de feitelijke veiligheid als het maatschappelijk vertrouwen in het systeem.
5.5 Relevantie voor Spoordok
De toepassing van een zwartwatersysteem in Spoordok betekent dat al in de ontwerpfase keuzes moeten worden gemaakt over de inrichting van het sanitatiesysteem en de bijbehorende infrastructuur. In tegenstelling tot bestaande wijken biedt Spoordok de mogelijkheid om deze keuzes integraal mee te nemen in de gebiedsontwikkeling.
Belangrijke aandachtspunten daarbij zijn:
• de toepassing van vacuümtoiletten in woningen en de consequenties voor bewoners;
• de aanleg en inpassing van vacuümriolering in de ondergrondse infrastructuur;
• de locatie en schaal van de verwerkingsinstallatie (lokaal, wijkniveau of regionaal);
• en de organisatie van beheer, onderhoud en exploitatie.
Daarnaast vraagt de toepassing van een zwartwatersysteem om een afweging tussen verschillende belangen. Enerzijds biedt het systeem kansen op het gebied van waterbesparing, energieterugwinning en nutriëntenkringloop. Anderzijds brengt het ook vragen met zich mee over kosten, technische complexiteit, beheer en maatschappelijke acceptatie.
Voor Spoordok betekent dit dat de keuze voor een zwartwatersysteem niet alleen een technische beslissing is, maar een integrale afweging waarin ruimtelijke, financiële, organisatorische en maatschappelijke aspecten samenkomen.
6. Grijswatersysteem
In dit hoofdstuk wordt toegelicht wat het betekent om grijs water in Spoordok gescheiden in te zamelen en te behandelen. Daarbij wordt ingegaan op de kenmerken van grijs water, de mogelijke vormen van behandeling en de betekenis voor de gebiedsontwikkeling.
6.1 Kenmerken van grijs water
Grijs water is het afvalwater dat vrijkomt bij douchen, baden, handen wassen en het wassen van kleding. Afhankelijk van de gekozen systeemafbakening kan ook keukenwater tot het grijze water worden gerekend. Deze stroom vormt volumematig het grootste deel van het huishoudelijke afvalwater.
In vergelijking met zwart water bevat grijs water:
• relatief weinig nutriënten (zoals stikstof en fosfaat);
• minder ziekteverwekkers;
• maar wel zeep- en schoonmaakmiddelresten, vetten en organische stoffen.
Door deze samenstelling is grijs water minder sterk vervuild dan zwart water, maar nog wel dusdanig dat behandeling nodig is voordat het kan worden geloosd of hergebruikt.
In een conventioneel rioolsysteem wordt grijs water gemengd met zwart water en afgevoerd naar de rioolwaterzuivering. Bij gescheiden sanitatie wordt grijs water apart ingezameld, waardoor gerichtere behandeling mogelijk wordt.
6.2 Behandeling van grijs water
Grijs water kan, vanwege de relatief lage vervuilingsgraad, met verschillende technieken worden behandeld. De keuze voor een behandelmethode hangt samen met de gewenste waterkwaliteit, het schaalniveau (woning, gebouw of wijk), de beschikbare ruimte en de organisatie van beheer en onderhoud.
Veelgebruikte behandelingsprincipes zijn:
• Biologische zuivering
Organische stoffen worden afgebroken door micro-organismen, bijvoorbeeld in compacte zuiveringsinstallaties of helofytenfilters.
• Filtratie
Verwijdering van zwevende stoffen en deeltjes, vaak als voor- of nabehandeling in het proces.
• Membraantechnologie
Scheiding van zeer kleine deeltjes en microverontreinigingen, waardoor een hogere waterkwaliteit en zelfs drinkwaterkwaliteit kan worden bereikt.
In de praktijk worden deze technieken vaak gecombineerd in één systeem, waarbij de verschillende stappen elkaar aanvullen om de gewenste waterkwaliteit te realiseren.
De behandeling van grijs water kan op verschillende schaalniveaus plaatsvinden:
• Individueel niveau (woning of gebouw)
Kleinschalige systemen, vaak met beperkte ruimte en eenvoudige techniek.
• Collectief niveau (woonblok of cluster)
Efficiëntere systemen met gedeeld beheer en onderhoud.
• Wijkniveau
Grootschaliger systemen met meer optimalisatiemogelijkheden, maar ook hogere eisen aan organisatie en beheer.
De keuze voor het schaalniveau heeft invloed op kosten, ruimtegebruik, beheercomplexiteit en robuustheid van het systeem.
Kwaliteitsniveaus en toepassingen
Afhankelijk van de gekozen behandeling kan grijs water verschillende kwaliteitsniveaus bereiken:
• Basiszuivering
Geschikt voor lozing op oppervlaktewater of infiltratie in de bodem.
• Aanvullende zuivering
Geschikt voor hergebruik binnen het gebied, zoals toiletspoeling of groenvoorziening.
• Hogere zuiveringsgraad Mogelijk voor toepassingen waarbij hogere eisen aan waterkwaliteit worden gesteld.
De gewenste waterkwaliteit is daarmee bepalend voor de complexiteit en inrichting van het zuiveringssysteem.
Aandachtspunten bij ontwerp en beheer
Bij de inrichting van een grijswatersysteem zijn de volgende aspecten van belang:
• ruimtebeslag: inpassing van installaties in gebouwen of openbare ruimte;
• beheer en onderhoud: benodigde kennis, organisatie en continuïteit;
• betrouwbaarheid: robuust functioneren bij wisselende belasting;
• waterkwaliteit: borging van de gewenste kwaliteit voor toepassing of lozing;
• gebruikersaspecten: duidelijkheid voor bewoners over werking en toepassing.
Grijs water vraagt een goed functionerend systeem met een zorgvuldige afstemming tussen ontwerp, gebruik en beheer.
6.3 Hergebruik van grijs water
Na behandeling kan grijs water worden ingezet voor verschillende toepassingen waarvoor geen drinkwaterkwaliteit vereist is. De mogelijkheden hangen samen met de bereikte waterkwaliteit en de inrichting van het systeem.
Veelvoorkomende toepassingen zijn:
• toiletspoeling en wasmachine in woningen en gebouwen;
• irrigatie van groenvoorzieningen thuis en in de openbare ruimte;
• reinigingstoepassingen, zoals het schoonmaken van straten of openbare voorzieningen.
Daarnaast kan behandeld grijs water, afhankelijk van de kwaliteit, worden geloosd op oppervlaktewater of worden geïnfiltreerd in de bodem.
Hergebruik van grijs water draagt bij aan het verminderen van de vraag naar drinkwater en aan een efficiënter gebruik van beschikbare waterstromen binnen het gebied. Dit is met name relevant in situaties waarin drinkwater schaarser wordt of waarin beleidsmatig wordt gestuurd op waterbesparing.
De mate waarin hergebruik wordt toegepast, is afhankelijk van:
• de gewenste waterkwaliteit en bijbehorende zuivering;
• de kosten en baten van het systeem;
• de ruimtelijke inpassing van infrastructuur;
• en de acceptatie en het gebruik door bewoners en beheerders.
6.4 Relevantie voor Spoordok
Voor Spoordok betekent de toepassing van een grijswatersysteem dat al in de plan- en ontwerpfase keuzes moeten worden gemaakt over inzameling, behandeling en toepassing van het water. Omdat het gaat om een nieuwe gebiedsontwikkeling, is het mogelijk om deze keuzes integraal mee te nemen in het ontwerp van de wijk.
Belangrijke aandachtspunten voor Spoordok zijn:
• de keuze voor het schaalniveau van behandeling (gebouw, cluster of wijk);
• de inpassing van zuiveringsvoorzieningen in de beschikbare ruimte;
• de koppeling met andere functies, zoals groenbeheer en waterberging;
• en de organisatie van beheer en onderhoud.
Daarnaast kan een grijswatersysteem bijdragen aan meerdere beleidsdoelen, zoals drinkwaterbesparing, klimaatadaptatie en efficiënt watergebruik. Tegelijkertijd vraagt de toepassing om een afweging van kosten, complexiteit en beheer.
Voor Spoordok vormt het grijswatersysteem daarmee een belangrijk onderdeel van een integraal watersysteem, in samenhang met zwart water en regenwater. De uiteindelijke keuze voor toepassing en schaal is onderdeel van de bredere bestuurlijke afweging over de inrichting van het gebied.
7. Vacuümtechnologie in de praktijk
7.1 Werking van vacuümtoiletten
Vacuümtoiletten vormen een essentieel onderdeel van een systeem voor gescheiden inzameling van zwart water. In tegenstelling tot conventionele spoeltoiletten maken zij gebruik van onderdruk (vacuüm) om de inhoud van het toilet af te voeren.
Bij het doorspoelen wordt met een beperkte hoeveelheid water de inhoud van de toiletpot via een klep in het leidingsysteem gezogen. Het transport vindt plaats door het drukverschil in het systeem, waardoor het afvalwater snel en efficiënt wordt afgevoerd naar de vacuümriolering.
Kenmerkend voor vacuümtoiletten zijn:
• laag waterverbruik per spoelbeurt in vergelijking met traditionele toiletten;
• transport door onderdruk, in plaats van zwaartekracht (vrijverval);
• gesloten systeem, waardoor lekkage en geuroverlast worden beperkt;
• kleinere leidingdiameters, wat enerzijds flexibiliteit biedt en anderzijds specifieke aandacht vraagt bij aanleg in gebouwen.
Voor de gebruiker is het verschil met een conventioneel toilet beperkt. Het gebruik is vergelijkbaar, maar bij het doorspoelen is een kort hoorbaar vacuümgeluid aanwezig.
Ervaringen uit bestaande projecten laten zien dat vacuümtoiletten betrouwbaar kunnen functioneren in de praktijk. In Nederland is deze technologie onder meer toegepast in Sneek, waar vacuümsystemen al geruime tijd in gebruik zijn binnen een woonomgeving. Ook internationaal, bijvoorbeeld in Helsingborg (Zweden), wordt vacuümtechnologie toegepast in stedelijke gebiedsontwikkelingen, waarbij beheer en onderhoud zijn georganiseerd via gespecialiseerde partijen.
Uit deze praktijkvoorbeelden blijkt dat gebruikers doorgaans snel gewend raken aan het systeem en dat een goede inrichting van beheer en storingsafhandeling essentieel is voor een betrouwbaar functioneren.
De toepassing van vacuümtoiletten maakt het mogelijk om zwart water geconcentreerd in te zamelen, wat een belangrijke randvoorwaarde is voor efficiënte verwerking en terugwinning van nutriënten en energie, zoals beschreven in hoofdstuk 5.
7.2 Beheer, onderhoud en betrouwbaarheid
De toepassing van vacuümtechnologie brengt andere eisen met zich mee voor beheer en onderhoud dan een conventioneel rioolsysteem. Voor een goed functionerend systeem is het van belang dat zowel de technische inrichting als de organisatie van beheer en storingsafhandeling zorgvuldig worden ingericht.
Betrouwbaarheid in de praktijk
Vacuümsystemen worden internationaal en nationaal toegepast en kunnen betrouwbaar functioneren, mits zij goed zijn ontworpen en beheerd. Ervaringen uit projecten, zoals in Sneek en Helsingborg, laten zien dat de systemen in de basis robuust zijn en geschikt voor toepassing in woonomgevingen.
Tegelijkertijd geldt dat vacuümsystemen gevoeliger zijn voor verstoringen door onjuist gebruik (bijvoorbeeld het doorspoelen van niet-toelaatbare materialen) en dat storingen zich anders manifesteren dan bij vrijvervalriolering.
Storingen en beheersing
Mogelijke storingen in een vacuümsysteem zijn onder andere:
• verstoppingen in leidingen of kleppen;
• storingen in vacuümstations;
• afwijkingen in drukopbouw binnen het systeem.
Deze storingen zijn doorgaans goed te lokaliseren en te verhelpen, maar vragen om een actieve monitoring en snelle interventie. In goed ingerichte systemen wordt gebruikgemaakt van centrale besturing en signalering, waardoor storingen snel zichtbaar zijn voor de beheerder.
Organisatie van beheer en onderhoud
Een vacuümsysteem vraagt om een andere inrichting van beheer en onderhoud dan een conventioneel rioolsysteem. Belangrijke elementen zijn:
• actief technisch beheer, inclusief periodieke controle en onderhoud;
• duidelijke verantwoordelijkheidsverdeling tussen betrokken partijen;
• snelle en goed georganiseerde storingsafhandeling.
In praktijkvoorbeelden, zoals in Helsingborg, is het beheer ondergebracht bij gespecialiseerde partijen met specifieke kennis van vacuümtechnologie. Dit draagt bij aan een betrouwbaar functioneren en een hoge beschikbaarheid van het systeem.
Gebruikersaspecten
Het functioneren van het systeem is mede afhankelijk van het gebruik door bewoners. Voor een goed werkend systeem is het van belang dat duidelijk is wat wel en niet via het toilet kan worden afgevoerd. Ervaringen uit bestaande projecten laten zien dat bewoners zich dit gebruik doorgaans snel eigen maken, mits zij goed worden geïnformeerd. Heldere communicatie en instructie dragen daarmee bij aan het voorkomen van storingen en aan het draagvlak voor het systeem.
7.3 Drinkwaterbesparing
Een belangrijk effect van vacuümtoiletten is de vermindering van het drinkwatergebruik. Doordat per spoelbeurt aanzienlijk minder water nodig is dan bij conventionele toiletten, kan op woningniveau een substantiële besparing worden gerealiseerd.
Op gebiedsniveau kan dit leiden tot een reductie van het totale drinkwatergebruik van circa 20–30%, afhankelijk van gebruik en systeeminrichting.
Deze besparing sluit aan bij nationale en regionale ambities om het drinkwaterverbruik te verminderen en draagt bij aan een robuuster watersysteem, met name in perioden van droogte of toenemende watervraag.
Voor Spoordok betekent dit dat vacuümtechnologie niet alleen een technische keuze is binnen het sanitair systeem, maar ook bijdraagt aan bredere beleidsdoelen op het gebied van waterbesparing en duurzaamheid.
8. Effecten en maatschappelijke meerwaarde
In dit hoofdstuk worden de belangrijkste effecten en maatschappelijke baten van gescheiden sanitatie toegelicht. Daarbij wordt ingegaan op de bijdrage aan waterbesparing, energie, nutriëntenkringloop en het functioneren van het watersysteem.
De beschreven effecten zijn generiek van aard en geven richting aan de mogelijke meerwaarde voor Spoordok. De daadwerkelijke impact is afhankelijk van de gekozen systeeminrichting en schaal.
8.1 Waterbesparing
Gescheiden sanitatie, en in het bijzonder het gebruik van vacuümtoiletten, leidt tot een vermindering van het drinkwatergebruik. Doordat per spoelbeurt minder water wordt gebruikt, kan op woningniveau een aanzienlijke besparing worden gerealiseerd.
Op gebiedsniveau kan dit resulteren in een reductie van het totale drinkwatergebruik van circa 20–30%, afhankelijk van het gebruik en de inrichting van het systeem.
Deze besparing draagt bij aan het verminderen van de druk op de drinkwatervoorziening en sluit aan bij nationale en regionale doelstellingen voor waterbesparing.
8.2 Energieterugwinning
Door de geconcentreerde inzameling van zwart water ontstaat een stroom die geschikt is voor anaerobe vergisting. Hierbij wordt biogas geproduceerd, dat kan worden ingezet voor energieopwekking.
De energieterugwinning draagt bij aan:
• vermindering van het energiegebruik in de waterketen;
• productie van hernieuwbare energie;
• en een efficiënter gebruik van organische reststromen. Hoewel de bijdrage per gebied beperkt kan zijn, vormt dit een relevante bouwsteen in een bredere duurzame energievoorziening.
8.3 Nutriëntenkringloop en landbouw
Gescheiden inzameling van zwart water maakt het mogelijk om nutriënten zoals stikstof en fosfaat geconcentreerd terug te winnen. Deze nutriënten zijn essentieel voor landbouw en voedselproductie.
In het huidige systeem gaan deze nutriënten grotendeels verloren of worden zij slechts beperkt hergebruikt. Door inzet van gescheiden sanitatie kan worden bijgedragen aan het sluiten van kringlopen en het verminderen van de afhankelijkheid van kunstmest en primaire grondstoffen.
Dit sluit aan bij bredere ambities rond circulaire economie en de nutriëntentransitie, waarbij wordt ingezet op een sterkere verbinding tussen stedelijke reststromen en de landbouw.
8.4 Vermindering belasting rioolwaterzuivering
Door zwart water en grijs water gescheiden te behandelen, wordt de hoeveelheid en samenstelling van het afvalwater dat naar de centrale rioolwaterzuivering gaat veranderd.
Dit kan leiden tot:
• lagere hydraulische belasting van de zuivering;
• gerichtere behandeling van verschillende afvalwaterstromen;
• en mogelijkheden voor een andere inrichting van het zuiveringsproces in de toekomst.
• meer huizen bouwen voordat de rioolwaterzuiveringsinstallatie moet uitbreiden.
8.5 Brede maatschappelijke waarde
De toepassing van gescheiden sanitatie raakt meerdere beleidsdomeinen en kan bijdragen aan bredere maatschappelijke doelen, zoals:
• klimaatadaptatie en robuust waterbeheer;
• circulair gebruik van grondstoffen;
• vermindering van milieubelasting;
• en innovatie in gebiedsontwikkeling.
De uiteindelijke meerwaarde van gescheiden sanitatie ligt in de samenhang tussen deze effecten. Het gaat daarbij om bijdragen aan een robuuster watersysteem, efficiënter gebruik van grondstoffen en ondersteuning van beleidsdoelen op het gebied van duurzaamheid en circulariteit.
De mate waarin deze effecten optreden is afhankelijk van de gekozen systeeminrichting en schaal.
Figuur 2
Bodem blijven voeden met lokaal gewonnen nutriënten
9. Organisatie, beheer en governance
De toepassing van gescheiden sanitatie heeft niet alleen technische implicaties, maar vraagt ook om andere keuzes in organisatie, beheer en samenwerking tussen partijen. In dit hoofdstuk wordt ingegaan op de mogelijke rollen, verantwoordelijkheden en organisatievormen die samenhangen met de toepassing van een gescheiden sanitatiesysteem in Spoordok.
9.1 Rollen en verantwoordelijkheden
Bij een conventioneel rioolsysteem zijn de verantwoordelijkheden grotendeels belegd bij de gemeente (riolering) en het waterschap (zuivering). Bij gescheiden sanitatie kan deze verdeling veranderen of complexer worden.
Belangrijke vragen zijn:
• wie verantwoordelijk is voor de inzameling van zwart en grijs water;
• wie eigenaar en beheerder is van de verwerkingsinstallatie;
• hoe de rolverdeling is tussen gemeente, waterschap en eventuele private partijen;
• en hoe verantwoordelijkheden richting bewoners worden georganiseerd.
De keuze voor een bepaald systeem heeft daarmee direct invloed op de verdeling van taken en bevoegdheden.
9.2 Beheer- en exploitatiemodellen
Voor de organisatie van beheer en exploitatie zijn verschillende modellen denkbaar, variërend van publiek tot privaat of hybride:
Publiek model
Beheer en exploitatie liggen bij gemeente en/of waterschap, vergelijkbaar met de huidige waterketen.
Publiek-private samenwerking
Een combinatie van publieke regie en private uitvoering, bijvoorbeeld voor beheer of exploitatie.
Marktmodel
Beheer en exploitatie worden (deels) uitgevoerd door gespecialiseerde marktpartijen.
Coöperatief model
Lokale betrokkenheid van gebruikers of collectieven, bijvoorbeeld in samenwerking met een uitvoerende partij.
De keuze voor een model hangt samen met schaal, complexiteit, gewenste regie en risicobeheersing.
9.3 Verdeling van kosten en baten
Een belangrijk aandachtspunt bij gescheiden sanitatie is dat kosten en baten niet altijd bij dezelfde partij terechtkomen.
Voorbeelden hiervan zijn:
• investeringen in infrastructuur liggen vaak bij de gemeente of ontwikkelaar;
• baten van ontlasting van de zuivering liggen bij het waterschap;
• nutriënten en energie kunnen waarde hebben voor andere sectoren, zoals de landbouw of energievoorziening;
• bewoners profiteren van waterbesparing, maar kunnen ook te maken krijgen met andere voorzieningen in huis.
Dit vraagt om afspraken over kostenverdeling en mogelijke nieuwe financiële arrangementen.
9.4 Samenwerking en ketenbenadering
Gescheiden sanitatie vraagt om samenwerking tussen meerdere partijen in de water- en grondstoffenketen, waaronder:
• gemeente;
• waterschap;
• projectontwikkelaars;
• beheerders en exploitanten;
• en mogelijk partijen uit de landbouw- of energiesector.
Een integrale benadering is nodig om de verschillende belangen en functies met elkaar te verbinden. Dit vraagt om afstemming in zowel de planfase als de beheerfase.
9.5 Relevantie voor Spoordok
Voor Spoordok betekent dit dat de keuze voor gescheiden sanitatie niet alleen een technische afweging is, maar ook een organisatorische en bestuurlijke.
Belangrijke vragen die in een volgende fase aan de orde komen zijn:
• welke rol de gemeente wil en kan nemen in het systeem;
• in hoeverre samenwerking met het waterschap wordt vormgegeven;
• of en hoe marktpartijen of andere partijen worden betrokken;
• en hoe beheer, exploitatie en financiering op de lange termijn worden geborgd.
De inrichting van governance en organisatie is daarmee een bepalende factor voor de haalbaarheid en het succes van het systeem.
Brongescheiden afvalwaterzuivering in woonwijk Noorderhoek in Sneek, foto: Desah
10.
Financiële en economische aspecten
Dit hoofdstuk vertaalt de effecten uit hoofdstuk 8 naar financiële en economische consequenties.
De toepassing van gescheiden sanitatie heeft gevolgen voor investeringen, beheer- en onderhoudskosten en de verdeling van kosten en baten over betrokken partijen. In dit hoofdstuk worden de belangrijkste financiële en economische aspecten toegelicht, zonder vooruit te lopen op een definitieve businesscase.
10.1 Investeringskosten
De aanleg van een systeem voor gescheiden sanitatie vraagt om investeringen die afwijken van een conventioneel rioolsysteem. Belangrijke componenten zijn:
• vacuümtoiletten in woningen;
• vacuümriolering en bijbehorende infrastructuur;
• centrale of decentrale verwerkingsinstallaties;
• aanvullende voorzieningen voor grijswaterbehandeling en eventueel hergebruik.
In nieuwbouwsituaties, zoals Spoordok, kunnen deze systemen vanaf de ontwerpfase worden geïntegreerd, wat kansen biedt om kosten efficiënt in te passen. Tegelijkertijd kunnen de initiële investeringen hoger zijn dan bij een traditioneel systeem, afhankelijk van schaal en gekozen inrichting.
10.2 Beheer- en onderhoudskosten
Naast investeringen spelen structurele kosten voor beheer en onderhoud een belangrijke rol. Voor een gescheiden sanitatiesysteem betreft dit onder andere:
• onderhoud van vacuümtoiletten en leidingsystemen;
• beheer van vacuümstations en verwerkingsinstallaties;
• monitoring van water- en productkwaliteit;
• organisatie van storingsafhandeling.
In vergelijking met traditionele riolering vraagt een vacuümsysteem doorgaans om actiever beheer, wat invloed heeft op de jaarlijkse kosten.
10.3 Vergelijking met conventionele systemen
Bij de financiële beoordeling is het van belang om gescheiden sanitatie te vergelijken met het conventionele systeem. Daarbij spelen meerdere factoren een rol:
• verschillen in investeringskosten;
• verschillen in beheer- en onderhoudskosten;
• effecten op de belasting van de rioolwaterzuivering;
• en mogelijke besparingen op drinkwatergebruik.
De uitkomsten van deze vergelijking zijn sterk afhankelijk van lokale omstandigheden, schaal en ontwerpkeuzes.
10.4 Waardestromen en baten
De in hoofdstuk 8 beschreven effecten kunnen zich vertalen in verschillende vormen van waarde, die echter niet altijd direct financieel worden verzilverd of bij dezelfde partij terechtkomen.
Het gaat onder andere om:
• vermindering van drinkwatergebruik, wat bijdraagt aan lagere systeemdruk en lagere drinkwaterkosten;
• energieterugwinning, bijvoorbeeld via biogasproductie;
• potentiële nutriëntenterugwinning, met waarde voor landbouw (op termijn);
• ontlasting van infrastructuur, zoals riool en zuivering.
Deze waardestromen zijn vaak indirect, toekomstgericht of verdeeld over meerdere partijen.
Dit betekent dat zij niet altijd direct terug te zien zijn in een traditionele businesscase.
10.5 Financiële afweging voor Spoordok
Voor Spoordok betekent dit dat een financiële beoordeling van gescheiden sanitatie vraagt om een integrale benadering, waarbij niet alleen naar kosten, maar ook naar baten en maatschappelijke waarde wordt gekeken.
Belangrijke aandachtspunten voor de verdere uitwerking zijn:
• het opstellen van een gebiedsspecifieke businesscase;
• inzicht in de verdeling van kosten en baten tussen partijen;
• en de mogelijkheid om innovatieve financierings- of samenwerkingsvormen toe te passen.
De financiële haalbaarheid is daarmee geen vast gegeven, maar afhankelijk van keuzes in ontwerp, organisatie en samenwerking. Daarbij is het van belang dat niet alle baten direct financieel zijn, maar ook liggen in het voorkomen van toekomstige kosten en het realiseren van beleidsdoelen.
Visualisatie Spoordok, (c) Gemeente Leeuwarden en Vakwerk architecten
11. Wet- en regelgeving
De toepassing van gescheiden sanitatie raakt verschillende onderdelen van wet- en regelgeving op het gebied van waterbeheer, volksgezondheid en meststoffen. In dit hoofdstuk wordt een overzicht gegeven van de belangrijkste kaders en aandachtspunten, zonder volledig juridisch uitputtend te zijn.
11.1 Algemeen juridisch kader
Binnen het huidige systeem zijn verantwoordelijkheden voor afvalwater en zuivering vastgelegd in wet- en regelgeving. Gemeenten zijn verantwoordelijk voor de inzameling van stedelijk afvalwater, terwijl waterschappen verantwoordelijk zijn voor de zuivering.
Gescheiden sanitatie past in beginsel binnen deze kaders, maar kan in de praktijk leiden tot vragen over de interpretatie en toepassing van bestaande regels, met name wanneer wordt afgeweken van de gebruikelijke inrichting van het systeem.
11.2 Waterkwaliteit en lozing
Voor het lozen van behandeld water (zoals grijs water) gelden eisen ten aanzien van waterkwaliteit. Afhankelijk van de gekozen toepassing kan dit betrekking hebben op:
• lozing op oppervlaktewater;
• infiltratie in de bodem;
• of hergebruik binnen het gebied.
Het is van belang dat de kwaliteit van het behandelde water voldoet aan de geldende normen en dat monitoring en controle goed zijn georganiseerd.
11.3 Meststoffen en nutriënten
De toepassing van nutriënten uit zwart water raakt aan de geldende regelgeving voor meststoffen en bodemgebruik. In de huidige situatie is het gebruik van producten uit menselijke excreta in de landbouw sterk gereguleerd en in veel gevallen niet toegestaan.
Dit hangt samen met mogelijke risico’s, zoals de aanwezigheid van ziekteverwekkers, medicijnresten en andere microverontreinigingen. Hoewel verwerkingstechnieken deze risico’s kunnen verminderen, is het juridisch kader hier nog niet volledig op ingericht.
Op dit moment geldt dat:
• producten uit zwart water doorgaans niet als toegelaten meststof worden erkend;
• toepassing in de landbouw vooralsnog slechts beperkt mogelijk is;
• en hergebruik vooral plaatsvindt binnen pilots en experimentele trajecten.
Er wordt op verschillende plekken onderzoek gedaan naar de veiligheid en toepasbaarheid van deze stromen, met het doel om onderbouwd ruimte te creëren binnen wet- en regelgeving.
Voor Spoordok betekent dit dat nutriënten-terugwinning op dit moment vooral een toekomstperspectief is. Bij de verdere uitwerking is het van belang om aan te sluiten bij lopende ontwikkelingen en rekening te houden met de huidige beperkingen.
11.4 Volksgezondheid
Vanuit het perspectief van volksgezondheid is het van belang dat systemen voor inzameling en verwerking van zwart en grijs water veilig zijn ingericht. Dit betekent onder andere:
• beheersing van risico’s van ziekteverwekkers;
• voorkomen van ongewenste blootstelling;
• en borging van hygiëne in ontwerp en beheer.
Deze aspecten worden deels gereguleerd en deels ingevuld via technische normen en richtlijnen.
11.5 Experimenteerruimte en ontwikkeling
Gescheiden sanitatie is een relatief nieuwe toepassing in gebiedsontwikkeling. Binnen bestaande wet- en regelgeving is vaak ruimte voor maatwerk of pilots, mits wordt voldaan aan de randvoorwaarden voor veiligheid en milieu.
Daarnaast is er op nationaal en Europees niveau aandacht voor het stimuleren van circulaire toepassingen en het hergebruik van grondstoffen. Dit kan op termijn leiden tot verdere ontwikkeling van regelgeving die beter aansluit bij dit soort systemen.
11.6 Relevantie voor Spoordok
Voor Spoordok betekent dit dat de toepassing van gescheiden sanitatie juridisch mogelijk is, mits er tijdige afstemming met bevoegde gezagen plaatsvindt. Wetterskip Fryslân en de gemeente Leeuwarden zijn uiteraard al betrokken. Verdere aandachtspunten zijn:
• toetsing aan relevante wet- en regelgeving;
• en het verkennen van mogelijkheden voor pilots of maatwerkoplossingen.
Wet- en regelgeving vormt daarmee geen directe belemmering, maar wel een belangrijk kader dat richting geeft aan de verdere uitwerking en besluitvorming.
Visualisatie Spoordok, (c) Gemeente Leeuwarden en Vakwerk architecten
12. Ervaringen
uit andere projecten
Gescheiden sanitatie en vacuümtechnologie worden op verschillende plekken in Nederland en internationaal toegepast. Dit hoofdstuk geeft een beknopt overzicht van relevante praktijkvoorbeelden en de belangrijkste lessen die daaruit kunnen worden getrokken voor Spoordok.
12.1 Nederlandse praktijkvoorbeelden
In Nederland zijn op meerdere locaties systemen voor gescheiden sanitatie toegepast, vaak in combinatie met innovatieve gebiedsontwikkeling of pilotprojecten.
Een bekend voorbeeld is de toepassing van vacuümriolering en gescheiden inzameling van zwart water in Sneek. Hier wordt ervaring opgedaan met het functioneren van het systeem in een woonomgeving, inclusief gebruik door bewoners en beheer door betrokken partijen.
Uit Nederlandse projecten blijkt dat:
• vacuümtechnologie technisch goed toepasbaar is in woongebieden;
• gebruikers doorgaans snel wennen aan het systeem;
• en beheer en onderhoud goed te organiseren zijn, mits hier vooraf duidelijke afspraken over worden gemaakt.
Tegelijkertijd laten deze projecten zien dat aandacht nodig is voor communicatie, organisatie van beheer en het voorkomen van storingen.
12.2 Internationale voorbeelden
Ook internationaal zijn er diverse voorbeelden van gescheiden sanitatiesystemen. In Helsingborg (Zweden) wordt vacuümtechnologie toegepast in stedelijke gebiedsontwikkeling, met een nadruk op circulariteit en hergebruik van grondstoffen (stikstof en fosfaat).
In deze en vergelijkbare projecten wordt vaak gewerkt met een integrale benadering, waarbij water, energie en grondstoffen in samenhang worden bekeken. Beheer en exploitatie zijn daarbij vaak georganiseerd via gespecialiseerde partijen.
Internationale ervaringen laten zien dat:
• systemen schaalbaar zijn en toepasbaar in stedelijke context;
• samenwerking tussen partijen essentieel is voor succes;
• en dat langdurige monitoring en doorontwikkeling onderdeel zijn van de aanpak.
12.3 Belangrijkste lessen voor Spoordok
Op basis van praktijkervaringen kunnen een aantal algemene lessen worden getrokken die relevant zijn voor Spoordok:
• Techniek is niet de beperkende factor
De technologie is beschikbaar en toepasbaar, mits goed ontworpen en beheerd.
• Beheer en organisatie zijn cruciaal
Een goed functionerend systeem staat of valt met duidelijke afspraken over beheer, onderhoud en verantwoordelijkheden.
• Gebruikersacceptatie is goed te realiseren
Met duidelijke communicatie en instructie raken bewoners snel gewend aan het systeem.
• Stapsgewijze ontwikkeling is gebruikelijk
Veel projecten starten met pilots of gefaseerde implementatie om ervaring op te doen.
• Samenwerking in de keten is noodzakelijk
Succesvolle toepassing vraagt om samenwerking tussen overheid, markt en andere betrokken partijen.
12.4 Relevantie voor Spoordok
Voor Spoordok laten deze ervaringen zien dat toepassing van gescheiden sanitatie haalbaar is, maar dat het succes sterk afhankelijk is van de wijze waarop het systeem wordt ontworpen, georganiseerd en beheerd. De praktijkvoorbeelden bieden daarmee geen blauwdruk, maar wel waardevolle inzichten die kunnen worden gebruikt bij de verdere uitwerking en besluitvorming.
13. Aandachtspunten en keuzemomenten voor toekomstige besluitvorming
Dit hoofdstuk brengt de belangrijkste aandachtspunten en keuzemomenten uit de voorgaande hoofdstukken samen. Het doel is om richting te geven aan de bestuurlijke afwegingen die in een volgende fase aan de orde komen, zonder hier al inhoudelijke keuzes te maken.
13.1 Karakter van de besluitvorming
De mogelijke toepassing van gescheiden sanitatie in Spoordok vraagt om een integrale afweging, waarin technische, financiële, organisatorische en maatschappelijke aspecten samenkomen.
Het gaat daarbij niet om één afzonderlijk besluit, maar om een reeks van samenhangende keuzes die gefaseerd kunnen worden genomen. Deze informatiebijlage vormt de inhoudelijke basis voor die vervolgstappen.
13.2 Strategische keuzerichtingen
In een volgende fase zullen onder andere de volgende strategische keuzes aan de orde komen:
• wel of geen toepassing van gescheiden sanitatie;
• schaalniveau van toepassing (woning, gebouw, wijk of combinatie);
• mate van circulariteit (water, energie, nutriënten);
• fasering en tempo (pilot, gefaseerde uitrol of directe toepassing).
13.3 Organisatie en governance
Naast technische keuzes zijn ook organisatorische vragen bepalend:
• rol van de gemeente (regie, uitvoering, facilitering);
• samenwerking met het waterschap;
• inrichting van beheer en exploitatie op lange termijn.
• betrokkenheid van marktpartijen of andere partners;
o landbouw, als ontvanger van de meststoffen en nutriënten
o bouwketen: van architect, bouwbedrijf, installateur tot aanleg grondleidingen
13.4 Financiële afweging
De financiële haalbaarheid vraagt om een gebiedsspecifieke businesscase. Daarbij spelen onder andere:
Daarbij is het van belang dat kosten en baten niet altijd bij dezelfde partij terechtkomen.
13.5 Juridische en beleidsmatige
randvoorwaarden
De toepassing van gescheiden sanitatie moet passen binnen de geldende wet- en regelgeving op het gebied van waterbeheer, volksgezondheid en meststoffen. Deze kaders bepalen de ruimte voor toepassing en de voorwaarden waaronder systemen kunnen worden ingericht.
Voor de verdere uitwerking is het van belang om:
• tijdig af te stemmen met bevoegde gezagen, naast gemeente en waterschap;
• rekening te houden met bestaande beperkingen, bijvoorbeeld rond de toepassing van nutriënten uit zwart water in de landbouw;
• te voldoen aan eisen voor waterkwaliteit en volksgezondheid, met name bij lozing of hergebruik;
• en gebruik te maken van beschikbare experimenteerruimte, bijvoorbeeld via pilots.
13.6 Onzekerheden en kennisvragen
Hoewel er veel kennis beschikbaar is, zijn er nog onzekerheden die nadere uitwerking vragen, zoals:
• praktische invulling van beheer en organisatie;
• ontwikkeling van wet- en regelgeving (met name rond nutriënten);
• acceptatie en gebruik door bewoners.
13.7 Vervolgstappen
Op basis van deze informatiebijlage kunnen de volgende vervolgstappen worden overwogen:
• nadere verkenning of haalbaarheidsstudie;
• opstellen van een gebiedsspecifieke businesscase;
• uitwerken van een pilot of gefaseerde toepassing;
• voorbereiding van bestuurlijke besluitvorming.
Daarnaast zijn nog stappen nodig om toepassing van nutriënten uit zwartwaterslib in de landbouw mogelijk te maken.
Dankwoord
Speciale dank gaat naar Chris Scott en Cees Buisman van Wetsus, Stefan Bergsma en Sybrand Metz van Desah, Jeanet van Dellen van de gemeente Leeuwarden en Sybren Gerbens van Wetterskip Fryslân en Bianca Harms van NHL Stenden, voor het aanleveren van de inhoud en de suggesties om het geheel leesbaarder te maken. Ook dank aan mijn mede VCF-er Harm Beerda voor het meelezen en Jelmer Hobma voor de opmaak.
