Zubehör für Geräte zur Messung des Erdungswiderstands und des spezifischen Widerstands des Bodens Hauptsache gute Ausrüstung
Messungen
Zange F-x
Zange FS-2
Zange FSX-3
Flexible Zangen

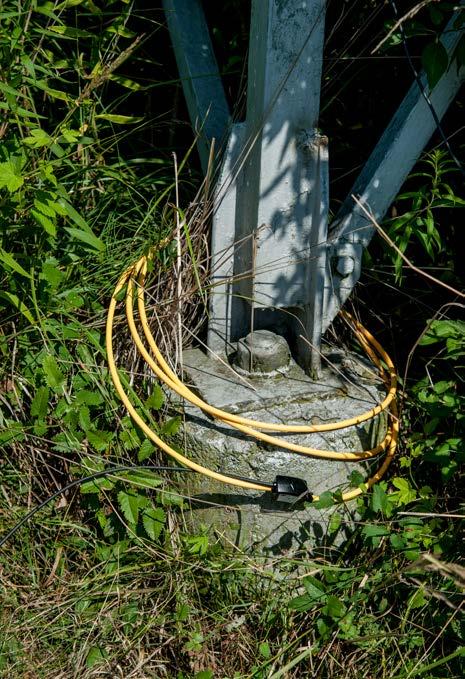

Die flexiblen Stromzangen, bezeichnet auch als Rogowskispulen, sind an Objekten nützlich, wo es nicht möglich ist, harte Zangen anzuklemmen. Bei Wechselstrommessungen werden sie direkt an ein Messgerät angeschlossen und bei Erdungswiderstandsmessungen - unter Einsatz eines speziell dafür geeigneten Adapters ERP-1.
Mit 5-Pin-Stecker. Verfügbar in verschiedenen Niveau-Varianten für Eingangssignal und Länge.
Bezeichnung
Durchmesser des gemessenen Leiters Ausgangsniveau Index
F-1A 360 mm
F-2A 235 mm
F-3A 120 mm
F-4 630 mm
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS MRU-200
WAADAERP1
Satz WAADAERP1V2
Satz WAADAERP1V3
Adapter ERP-1
WACEGF1AOKR
WACEGF2AOKR
WACEGF3AOKR
WACEGF4OKR
WACEGFS2OKR
WACEGFSX3OKR

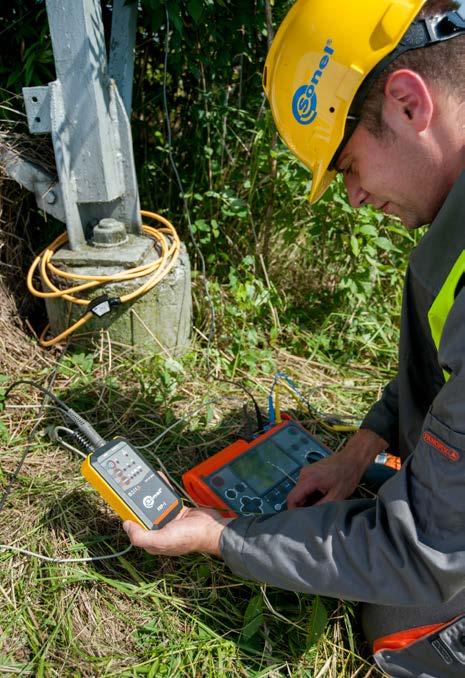

Der Adapter ist für den Betrieb mit Messgeräten für die Messung des Erdungswiderstandes mit einem Messstrom von 200 mA geeignet, bei denen der Benutzer die Messmethode mit 3 Leitungen und mit Zangen wählen kann. Ergonomisches und griffiges Gehäuse sowie einfache Bedienung tragen dazu bei, dass die Widerstandsprüfungen, u.a. Prüfungen des Widerstands an elektroenergetischen Masten schnell und problemlos realisiert werden können.
Bei der Messung wird eine flexible Zange eingesetzt, die in mehreren Varianten von Längen und technischen Parametern erhältlich sind.
Satz
Adapter ERP-1
Adapter ERP-1 mit flexibler Zange FS-2 und Tragetasche
Adapter ERP-1 mit flexibler Zange FSX-3 und Tragetasche
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS
MRU-200
MRU-120HD
Index
WAADAERP1
WAADAERP1V2
WAADAERP1V3
MRU-120

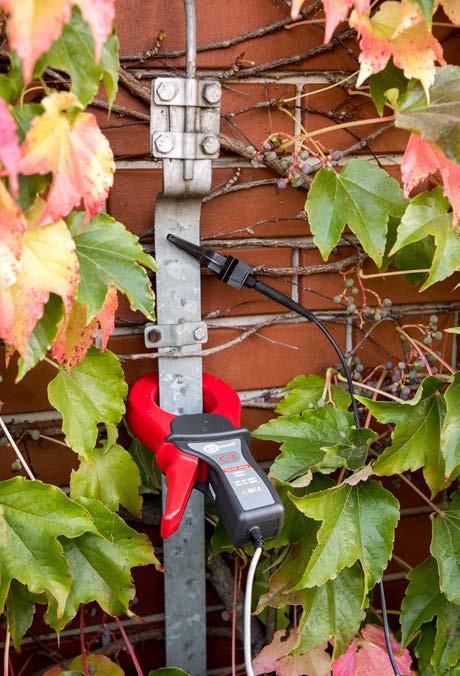

Messzange C-3
Index: WACEGC3OKR
Zur Messung des Wechselstroms Max. Durchmesser des geprüften Leiters 52 mm. Mit einem 5-Pin-Stecker., kompatibel mit Sonel-Vorrichtungen.
Wenn die Zange eingesetzt wird, brauchen die Prüfanschlüsse nicht abgeklemmt zu werden, wodurch die Prüfungsdauer mehrfach reduziert wird. Sie ermöglichen die Bestimmung, welcher Strom durch das geprüfte Erdungselement fließt. Mit dieser Zange kann man auch den Spannungsabfall an diesem Element messen.
Spezielles Zubehör für Vorrichtungen:

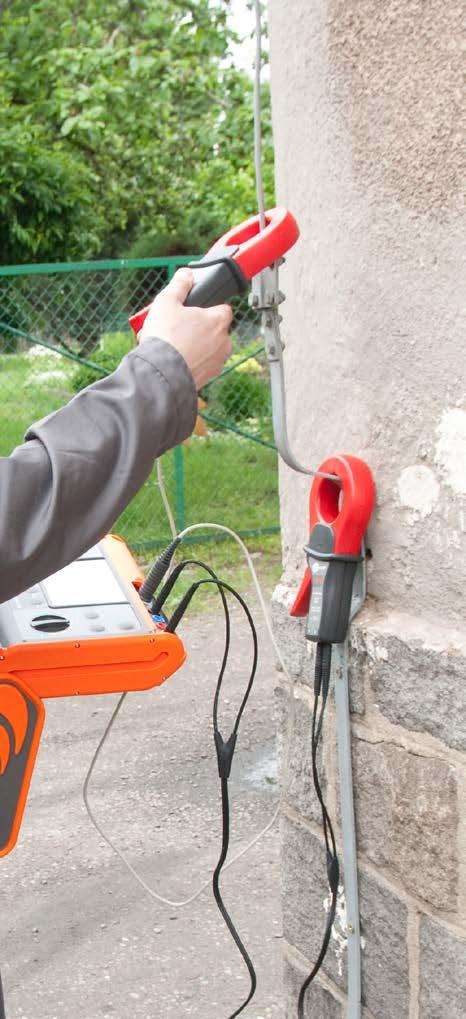

Sendzange N-1
Index: WACEGN1BB
Zur Erzeugung des Messstroms im Rahmen der Messungen des Erdungswiderstands. In Kombination mit harter Zange C-3 wird dieses Zange im Rahmen einer 2-Zangen-Methode eingesetzt, wodurch in vielen Situationen nicht mehr nötig ist, die Erdspieße einzusetzen. Max. Durchmesser des geprüften Leiters 52 mm. Die Zange wird über eine austauschbare zweiadrige Leitung mit 4 mm Bananenstecker eingespeist.
Spezielles Zubehör für Vorrichtungen:
Leitung zur Zange N-1
Index: WAPRZ002DZBB
Zweiadrige Leitung mit einer Länge von 2 m. Verbindet die Sendzange N-1 mit Mess-Steckdosen eines Messgerätes, das bei den Messungen des Erdungswiderstands eingesetzt wird. An der Leitung sind werkseitig zwei Paare der Markierungen „H“ und „E“ montiert, die auf den ordnungsgemäßen Anschluss der Leitung an die Steckdosen des Messgerätes und der Zange hinweisen.
Spezielles Zubehör für Vorrichtungen:
Messungen

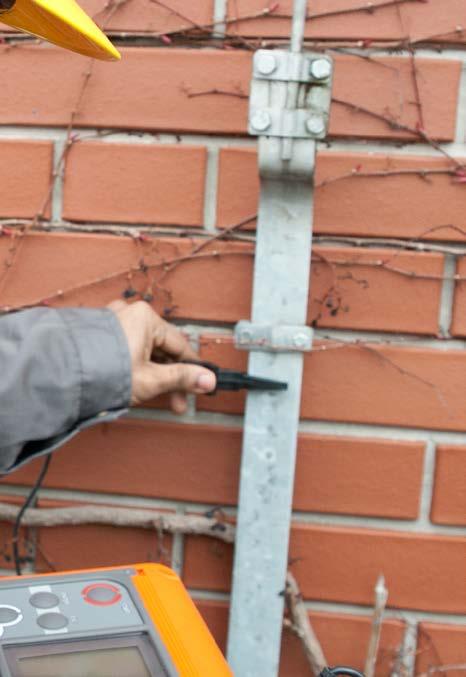

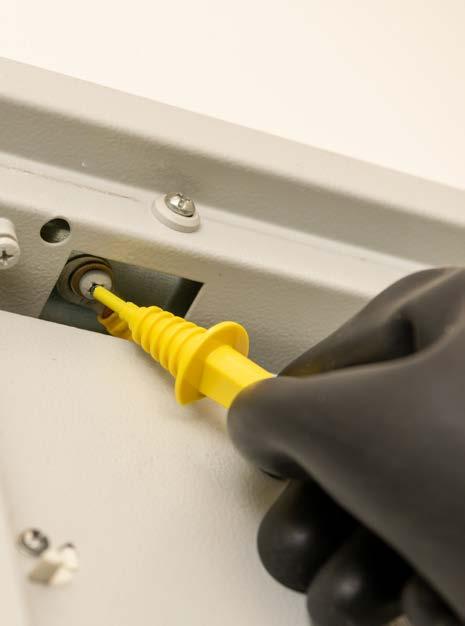

Spitzensonden
Sichere Spitzensonden mit einer Steckdose Ø 4 mm, geeignet für Messleitungen mit Steckern mit Abdeckung. 4 mm lange, isolierte Anschlüsse sorgen für sichere Messungen an unterschiedlichen Objekten. Die Sonden sind mit einem Schutzring und mit einer geriffelten Fläche ausgerüstet, wodurch sie stabil und sicher in der Hand gehalten werden können - auch in dielektrischen Handschuhen.
Stecker
Betriebsspannung
Bananenstecker, 4 mm
1000 V, CAT III
Maximaler Betriebsspannung 20 A
Farbe
Schwarz
Index
WASONBLOGB1
Rot WASONREOGB1
Blau
WASONBUOGB1
Gelb WASONYEOGB1
Spezielles Zubehör für Vorrichtungen:
Krokodilklemmen
Sichere Spitzensonden mit einer Steckdose Ø 4 mm, geeignet für den Anschluss der Messleitungen mit Steckern mit Abdeckung. Die Backen besitzen einen breiten Spreizbereich, wodurch die Leiter mit einem Durchmesser von 16 mm gegriffen werden können. Neben einer verzahnten Oberfläche besitzen die Backen auch glatte Oberflächen zum Greifen von feinen Objekten. In zahlreichen Farbvarianten verfügbar.
Stecker
Bananenstecker, 4 mm
Spreizbereich 25 mm
Betriebsspannung
Maximaler Betriebsspannung
Farbe
Schwarz
Rot
Blau
Gelb
Spezielles Zubehör für Vorrichtungen:
1000 V, CAT III
20 A
Index
WAKROBL20K01
WAKRORE20K02
WAKROBU20K02
WAKROYE20K02
Erdspieß 25 cm
Erdspieß 30 cm
Erdspieß 80 cm

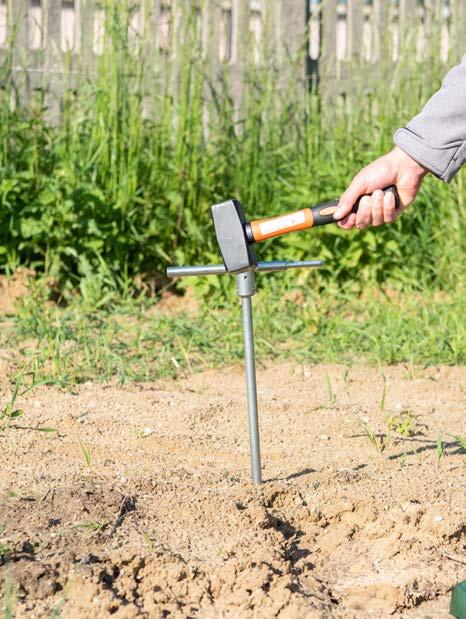

Erdspieße
Geeignet für die Durchführung der Messungen des Erdungswiderstands mit 3 und 4 Leitungen. Aus einer stoßbeständigen Legierung, mit einer Öffnung zum direkten Anschluss der Messleitungen mit Steckern ohne Abdeckung.
Art Länge Index Gebogen 25 cm WASONG25
Gerade, mit Spulenhalter 30 cm WASONG30
Gerade, mit Spulenhalter 80 cm WASONG80V2
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS
MRU-12

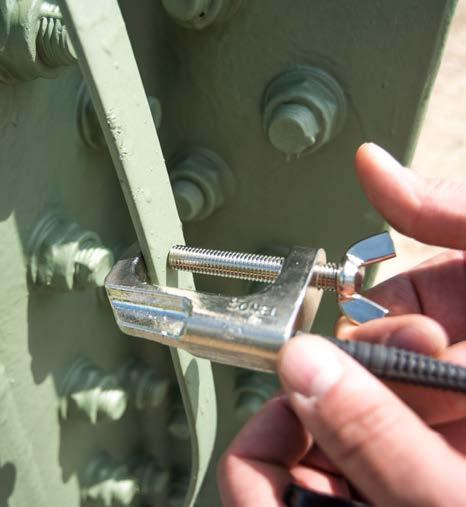

Schraubstock-Klemme
Index: WAZACIMA1
Professionelle Schraubstock-Klemme, geeignet für den Einsatz überall da, wo eine zuverlässige und dauerhafte metallische Verbindung gefragt wird. Die Klemme ist mit einer Flügelschraube zur stabilen Befestigung am Objekt. Die Steckdose Ø 4 mm arbeitet mit Messleitungen mit Steckern mit Abdeckung.
Stecker Bananenstecker, 4 mm Spreizbereich 50 mm
Spezielles Zubehör für Vorrichtungen:
MRU-12
Messleitungen
Messleitungen
Universelle Leitungen, die sich durch Nutzungssicherheit und Stoßbeständigkeit auszeichnen. Sie können mit zahlreichen Mess-Zubehörteilen eingesetzt werden - z.B. mit Krokodilsteckern, Sonden oder Klemmen. Der Stecker der Leitung ist mit einer Hülle ausgerüstet, die für die Sicherheit des Bedienpersonals sorgt.
Stecker
Bananenstecker, 4 mm, sicher, gerade, vernickelt
Sicherheitskategorie CAT III 1000 V / CAT IV 600 V
Isolationsmaterial
Isoalationstyp
Silikon
Doppelte Isolation
Aderquerschnitt 1 mm2
Farbe Länge
Schwarz 1,2 m
Rot
Blau
Gelb
Schwarz
Rot
Blau
Gelb
Schwarz 4 m
Blau
Spezielles Zubehör für Vorrichtungen:
Leitung auf dem Aufroller
Leitung auf der Spule
Leitung auf der Spule, geschirmt
Index
WAPRZ1X2BLBB
WAPRZ1X2REBB
WAPRZ1X2BUBB
WAPRZ1X2YEBB
WAPRZ2X2BLBB
WAPRZ2X2REBB
WAPRZ2X2BUBB
WAPRZ2X2YEBB
WAPRZ004BLBB
WAPRZ004BUBB
Leitungen auf Spulen und Aufrollern
Speziell für die Arbeiten im Außenbereich entwickelt - mit erhöhter Beständigkeit gegen mechanische Schäden. Mit einem sicheren Bananenstecker 4 mm auf einer Seite und einer Lamelle 4 mm auf der anderen Seite, dank der die Leitung an eine Spule angeschlossen und direkt in en Erdspieß angeschlossen werden kann.
Farbe Merkmale Index
Rot 15 m, Aufroller
Blau 15 m, Aufroller
Gelb 30 m, Aufroller
Rot 30 m, Aufroller
Blau 15 m, Spule
Rot 25 m, Spule
Blau 25 m, Spule
Rot 30 m, Spule
Gelb 40 m, Spule
Gelb 50 m, Spule
Gelb 60 m, Spule
Gelb 80 m, Spule
Spezielles Zubehör für Vorrichtungen:
WAPRZ015REBBN
WAPRZ015BUBBN
WAPRZ030YEBBN
WAPRZ030REBBN
WAPRZ015BUBBSZ
WAPRZ025REBBSZ
WAPRZ025BUBBSZ
WAPRZ030REBBSZ
WAPRZ040YEBBSZ
WAPRZ050YEBBSZ
WAPRZ060YEBBSZ
WAPRZ080YEBBSZ
MRU-200-GPS MRU-120
Die Leitungen sind auch in einer Ausführung mit Abschirmung erhältlich, die für die Messungen mit einer Schlagmethode speziell geeignet ist, wo die Ergebnisse durch die Störungen stark beeinflusst sind, die aus dem benachbarten elektromagnetischen Feld kommen. An einem Ende der Leitung befinden sich zwei Endstücke - separat für die Arbeitsader und für die Abschirmung.
Farbe Merkmale Index
Gelb 50 m, Spule, geschirmt
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS MRU-200
WAPRZ050YEBBSZE
Leitungen auf den Trommeln
Die Leitungen sind für die Messungen geeignet, die auf größeren gebieten durchgeführt werden, bei denen große Entfernungen zwischen dem Anschlusspunkt am jeweiligen Objekt und den Erdspießen vorkommen.
Die Spule ist mit einer Banane-Steckdose 4 mm ausgerüstet, dank der 2 Sachen möglich sind. Erstens: reihenweiser Anschluss von mehreren Trommel-Leitungen. Zweitens: Verbindung der Spule mit dem Messgerät - dazu wird eine zusätzliche, kurze Leitung eingesetzt. Das Ganze wird durch einen Stabilisierungsständer aus Metall abgerundet.
Farbe
WAPRZ075YEBBSZ Rot
Blau
Gelb
Rot
WAPRZ100REBBSZ
WAPRZ100BUBBSZ
WAPRZ100YEBBSZ
WAPRZ200REBBSZ Blau
Gelb
WAPRZ200BUBBSZ
m WAPRZ200YEBBSZ
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS
Leitungen auf den Trommeln, mit Abschirmung
Die Leitungen mit Abschirmung sind speziell für die Messungen mit einer Schlagmethode geeignet, wo die Ergebnisse durch die Störungen stark beeinflusst sind, die aus dem benachbarten elektromagnetischen Feld kommen. Die auf die Trommel aufgerollte Leitung ist mit einem Stecker mit einer 4 mm Lamelle ausgerüstet. Am anderen Ende der Leitung befinden sich zwei Anschlüsse (Mess-Steckdosen) - je eins für Arbeitsdader und Abschirmung - die an der Seite der Spule angeordnet sind. Im Lieferumfang befinden sich auch zusätzliche Leitungen für den Anschluss einer Spule an Messgerät.
Farbe Merkmale Index
Gelb 75 m, geschirmt WAPRZ075YEBBSZE
Gelb 100 m, geschirmt WAPRZ100YEBBSZE
Gelb 200 m, geschirmt WAPRZ200YEBBSZE
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS MRU-200

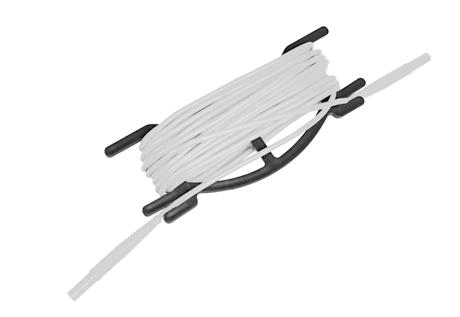

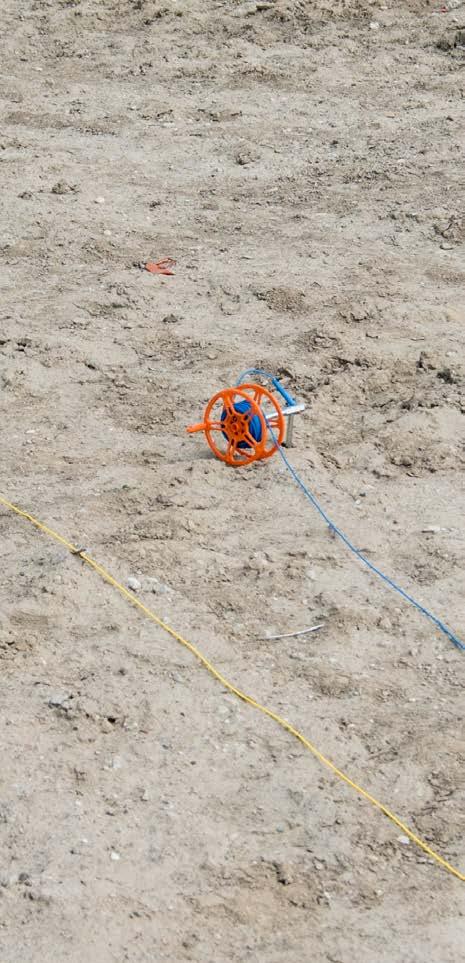

Spule
Index: WAPOZSZP1
Zum Aufrollen der Leitungen. Hergestellt aus Material, das sogar in niedrigen Temperaturen gegen Risse beständig ist. Mit einer Öffnung mit einer Kommutationsfeder, dank der die Spule direkt auf den Erdspieß aufgesetzt werden kann. Für die Vereinfachung des Aufrollens der Leitungen wurde die Spule mit einem klappbaren Griff ausgerüstet. Seitlich befindet sich eine Steckdose für den Anschluss einer Messleitung oder für die Verbindung von mehreren Leitungen. Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS
MRU-12 MRU-12
Messleitungen

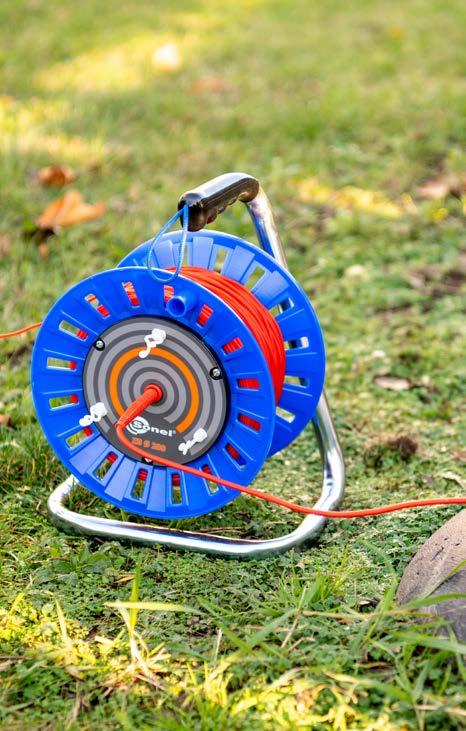

Trommel
Index: WAPOZSZP3
Zum Aufrollen der Leitungen. Er verfügt über einen bequemen Tragegriff und eine Kabelklemme. Die Trommel ist leicht, besteht aus Kunststoff und ist sehr haltbar und widerstandsfähig gegen mechanische Beschädigungen.
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS
Kommunikation

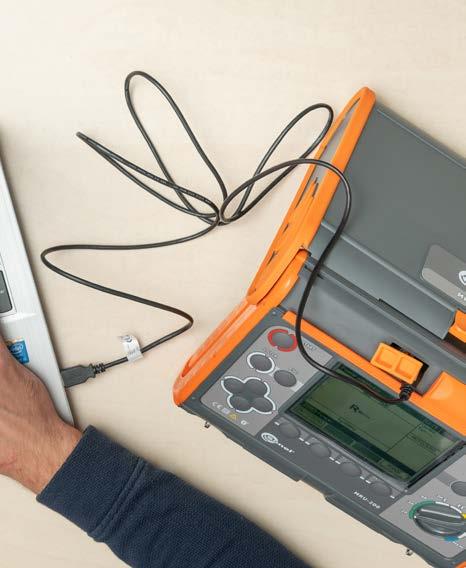

USB-Kabel
Index: WAPRZUSB
Leitung mit Steckern des Typs A und B, kompatibel mit dem Standard USB 1.1 und 2.0. Verbindet den Rechner mit Einrichtungen der Fa. Sonel, die mit USB-Steckdosen Typ B ausgerüstet sind. Dadurch ist sie Übertragung der Messergebnisse, die Konfiguration und die Aktualisierung der internen Software von vielen Messgeräten möglich.
Spezielles Zubehör für Vorrichtungen:

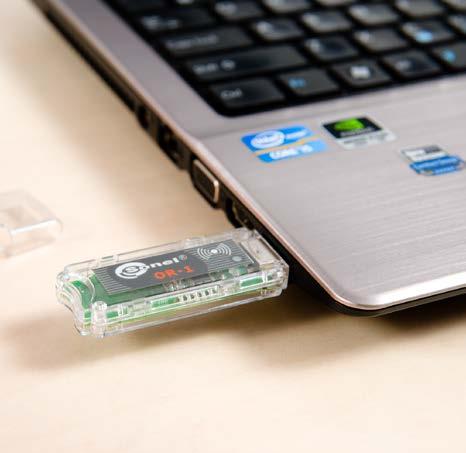

Adapter OR-1
Index: WAADAUSBOR1
Der Adapter dient zur kabellosen Übertragung der Daten zwischen den PC-Rechner und den Messgeräten, die mit einem entsprechenden Sende-Empfang-Modul ausgerüstet sind. Sorgt für beidseitige Kommunikation Vorrichtung-Rechner. Um diese Möglichkeit auszunutzen, ist am Rechner die Software SONEL S.A. Zu installieren, die mit MRU-Messgeräten kompatibel ist.
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS MRU-200 bis Seriennummer BU9999 bis Seriennummer 709999
Software
Machen Sie mit Daten, was Sie wollen!
MRU-200-GPS
Sonel Reports PLUS
MRU-200-GPS MRU-200 ab Seriennummer E40001 ab Seriennummer E30001 MRU-200
MRU-200-GPS MRU-200 bis Seriennummer BU9999 bis Seriennummer 709999
MRU-200-GPS MRU-200-GPS ab Seriennummer E40001 ab Seriennummer E30001
Laden Sie die Daten aus dem Speicher der Vorrichtungen herunter und erstellen Sie die erforderliche Dokumentation.
Sonel Reader
Lesen Sie die Messdaten ab und speichern Sie sie in Ihrem Rechner.
Sonel MRU Mobile
Lesen Sie die Messdaten ab. Bereichern Sie um Fotos, Kommentar und Sprechnotiz und leiten Sie sie dann weiter.
MRU-12
Software

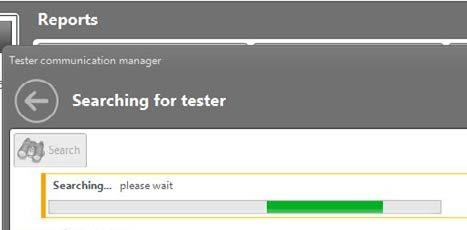

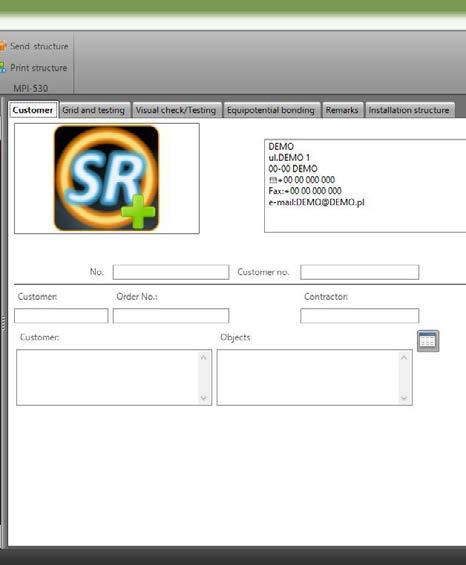

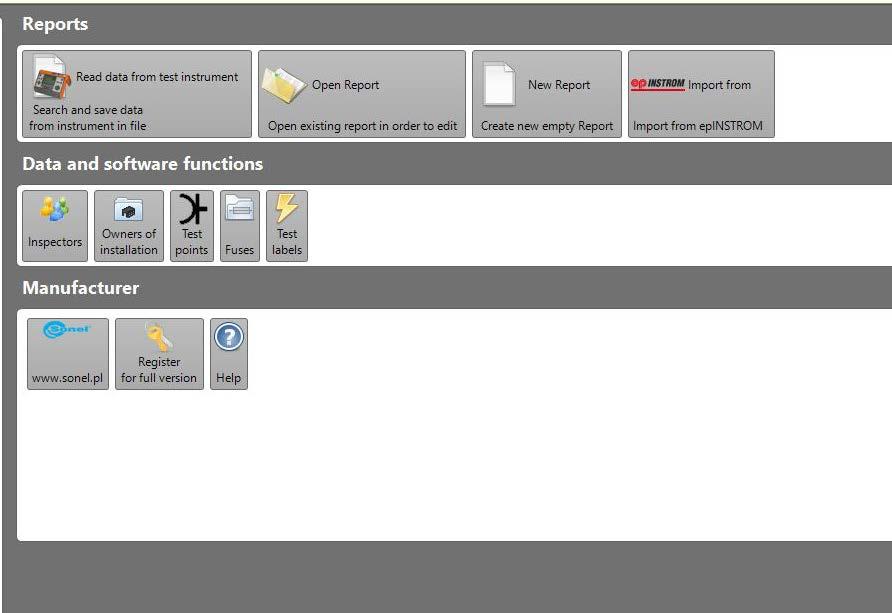

Sonel Reports PLUS
Index: WAPROREPORTSPLUS
Sonel Reports Plus unterstützt die Erstellung der Messprotokolle. Die Software kommuniziert mit den Messgeräten der Fa. Sonel, lädt die Daten aus dem Speicher der Einrichtungen herunter und erstellt erforderliche Dokumentation. Viele nützliche Funktionen sind bei der Erstellung der Dokumentation behilflich- Sonel Reports Plus unterstützt das Messgerät durch das Ablesen, das Herunterladen und die Übertragung der Messstruktur aus dem Gerät und zum Gerät.
Funktionen:
• jeder Bericht kann eine Beschreibung beinhalten,
• die Baumstruktur präsentiert ein transparentes Bild des geprüften Gebäudes und dessen Räume, die Struktur kann in das Messgerät eingespielt werden und von ihm heruntergeladen werden - inkl. Messergebnisse,
• der Benutzer kann die Etikette für Messpunkte drucken,
• für jeden Raum kann der Benutzer ein Foto oder ein Schaltschema hinzufügen,
• die Software enthält eine Bibliothek der Sicherungen,
• für jeden Raum kann der Benutzer eine separate Tabelle mit Messergebnissen erstellen.
Spezielles Programm für Vorrichtungen:
MRU-200-GPS
MRU-30
MRU-120HD
MRU-120
MRU-200
MRU-21 MRU-12

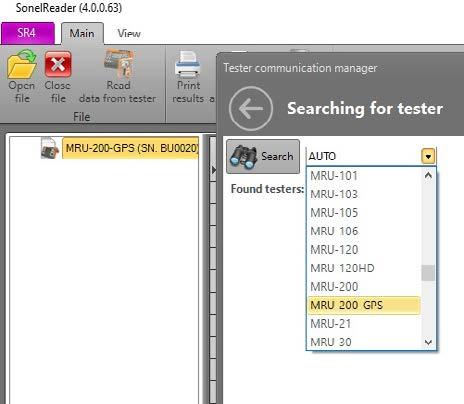

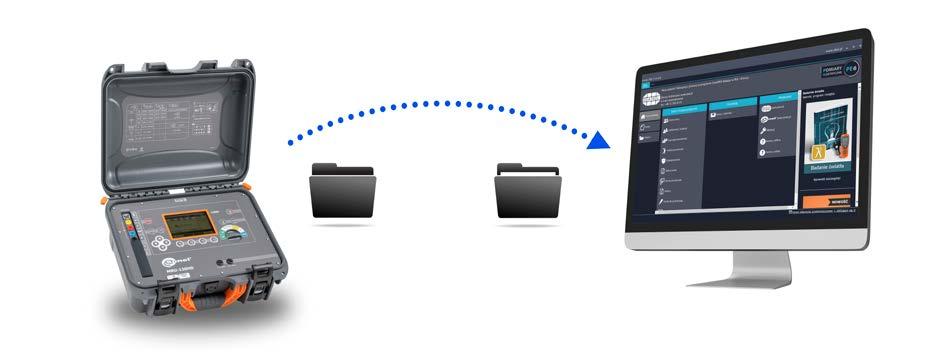

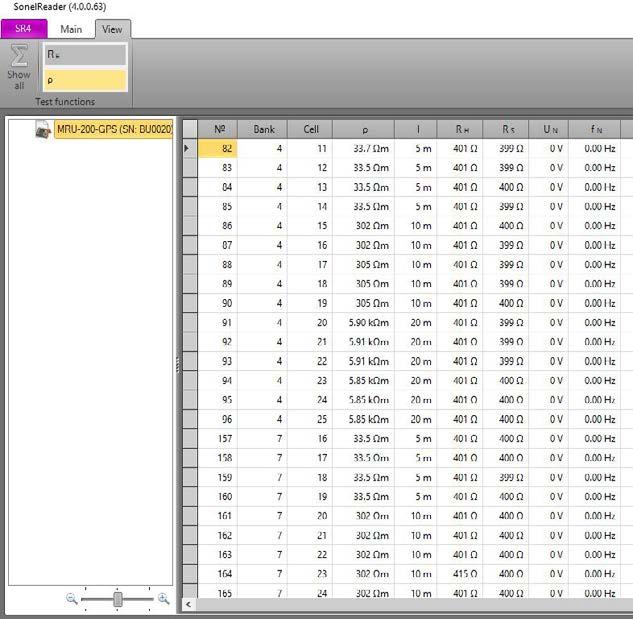

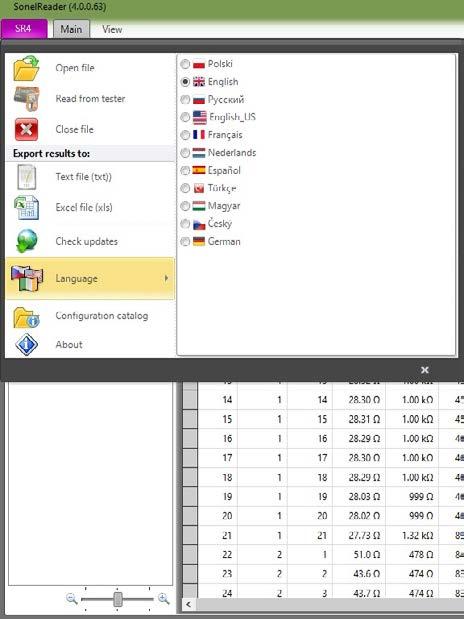

Sonel Reader
Index: WAPROREADER
Zum Herunterladen der Daten von Messgeräten. Das Gerät ermöglicht die Übertragung der Daten zum Rechner und ihre Speicherung in einem gängigen Format sowie den Ausdruck.
Spezielles Programm für Vorrichtungen:

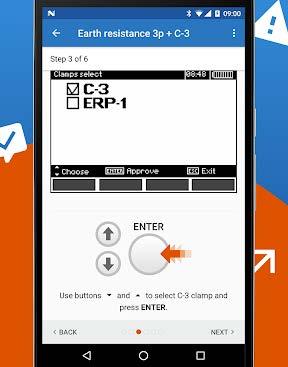

Sonel MRU Mobile
Dank der Anwendung kann man sich direkt mit dem Gerät über Blutooth verbinden und die Messdaten vom Messgerät herunterladen. Nach dem Ablesen der Messungen vom Gerät können sie einfach und schnell eingesehen werden und vom Standort der Messungen an eine Person übersendet werden, die bei der Auswertung der Daten helfen kann oder ein Prüfprotokoll erstellen kann.
Dank der Anwendung kann die Messung um Fotos, Kommentare und Sprechnotizen bereichert werden. Aus der Ebene der Anwendung haben wir auch einen Zugriff auf die Bedienungsanleitung des Messgerätes und auf die Hilfe zu verschiedenen Messmethoden.
Die Benutzer, die kein Messgerät benutzen, können einen Satz der Beispielsdaten benutzen, die im Demo-Modus implementiert wurden.
Spezielles Programm für Vorrichtungen:
Einspeisung
Akkus für Messgeräte der Fa. Sonel, hergestellt in der NiMHTechnologie (Nickel-Metall-Hydrid). Zu ihren Vorteilen gehört eine vollständige Dichtheit, große Kapazität, geringer Speichereffekt sowie hohe Energiedichte. Der Akku kann auch dann aufgeladen werden, wenn er nicht ganz leer ist. Der Akku bewährt sich als eine Reserve-Energie-Bank, wenn es keine Möglichkeit gibt, das Messgerät aufzuladen.
Bezeichnung
4,2 Ah
Spezielles Zubehör für Vorrichtungen:
Spezielles Zubehör für Vorrichtungen:

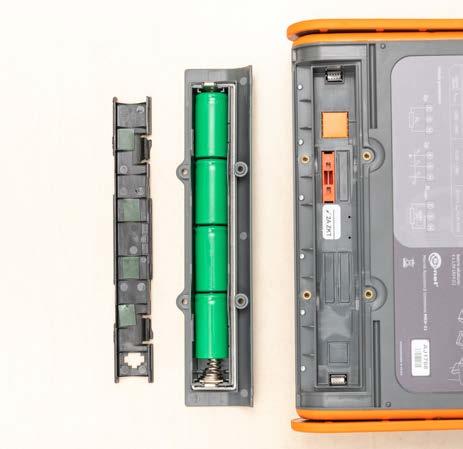

Batterie-Behälter
Index: WAPOJ1
Behälter für einen Batterie-Satz für Sonel-Messgeräte. Das Akku-Paket kann durch vier alkalische Batterien LR14 ersetzt werden. Der Satz bewährt sich als eine Reserve-Energie-Bank, wenn es keine Möglichkeit gibt, das Messgerät aufzuladen.
Spezielles Zubehör für Vorrichtungen: Akku

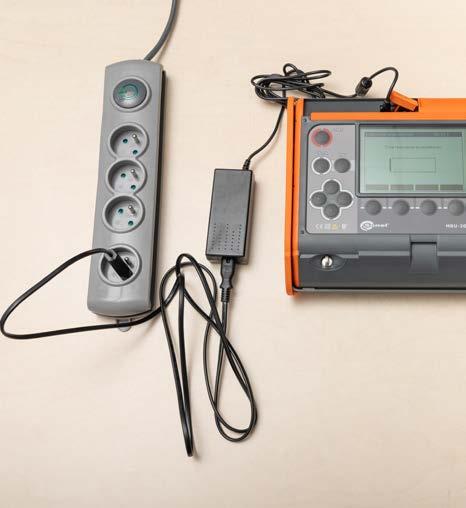

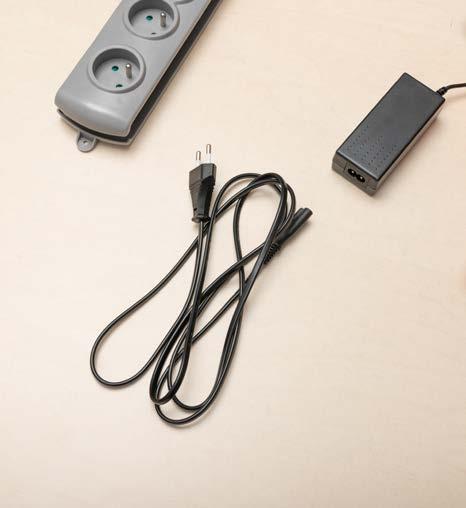

Netzteil Z-7 + Netzkabel 230 V (Stecker IEC C7)
Index: WAZASZ7
Für Einspeisung von zahlreichen Messgeräten der Fa. Sonel. Ausgerüstet mit einer Stiftbuchse IEC C8 (sog. „Achter“) für den Anschluss einer Speiseleitung ausgerüstet.
Eingangsspannung
Spezielles Zubehör für Vorrichtungen:
Netzkabel 230 V (Stecker IEC C7)
Index: WAPRZLAD230
Für Einspeisung von zahlreichen Messgeräten der Fa. Sonel. Mit dem Stecker C7 (sog. „Achter“) auf einer Seite und mit dem Netzstecker CEE 7/16 („Europlug”) auf der anderen Seite.
Aderquerschnitt
Spezielles Zubehör für Vorrichtungen:
Kabel zum Laden vom Auto-Steckdose 12 V
Index: WAPRZLAD12SAM
Direkter Anschluss an Messgerät. Zum Aufladen des Akkus, wenn die einzige Speisequelle ein Auto-Zigarettenanzünder ist. Akku leer? Keine Steckdose? Dank diesem Zubehörteil können die Messungen problemlos zu Ende geführt werden. Die Leitung kann auch für andere Vorrichtungen aus dem Angebot der Fa. SONEL S.A. eingesetzt werden.
Spezielles Zubehör für Vorrichtungen:
Übertragung

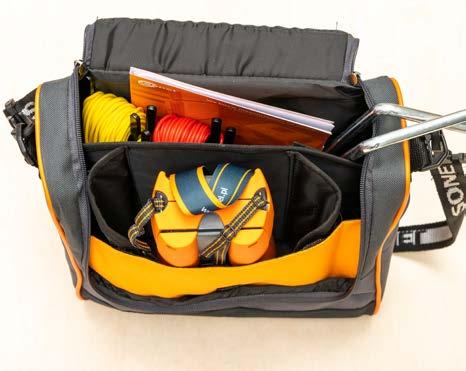

Tragetasche L-2
Index: WAFUTL2
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit zwei Hauptkammern, zwei Taschen mit Reißvberschlüssen und zwei Taschen mit Klettverschlüssen, mit einer speziellen Tasche für Dokumente und mit einer Einlage für das Aufbewahren von Spulen mit Messleitungen. Der untere Bereich der Tragetasche ist gegen den Kontakt mit dem Boden gesichert (vier Beine). Das Ganze ist mit einer Trageöse und einem Tragegurt für das Aufhängen an der Schulter abgerundet.
Spezielles Zubehör für Vorrichtungen:
MRU-200-GPS
Tragetasche L-3
Index: WAFUTL3
Spezielle für sicher Aufbewahrung und sicheren Transport von langen (80 cm) Erdspieße. Mit einem Tragegurt zum Aufhängen an der Schulter. Starke Nähte verhindern das Abreißen. Die Bereiche, die durch die Spitzen der Sonden durchstochen werden können, haben eine verstärkte Struktur.
Spezielles Zubehör für:
WASONG80V2

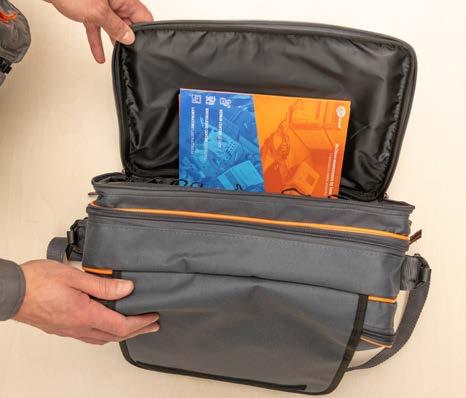

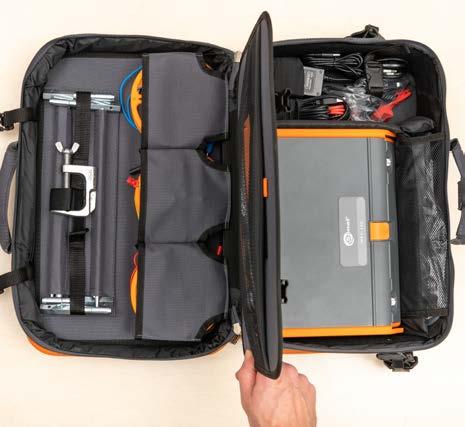

Tragetasche L-4
Index: WAFUTL4
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit drei Hauptkammern, die mit einem Reißverschluss verschlossen werden können, und mit einer Tasche an der Klappe. Im Inneren der Kammern befinden sich die Gummibänder für die Fixierung der Zubehörteile. Die Tragetasche besitzt einen Tragegurt zum Aufhängen an der Schulter. Der untere Bereich wird gegen den Kontakt mit dem Boden durch zwei Füße geschützt.
Spezielles Zubehör für Vorrichtungen:

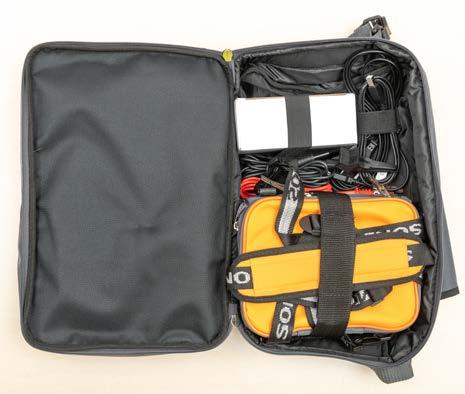

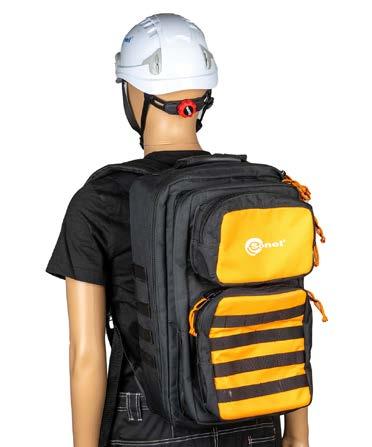

Rucksack L-7
Index: WAFUTL7
Der Rucksack wurde eigens dafür entworfen, das Messgerät mit Zubehör bequem zu tragen. Er kann besonders brauchbar sein, wenn wir beim Tragen des Geräts freie Hände behalten wollen, z.B. beim Leitersteigen.
Spezielles Zubehör für Vorrichtungen:
MRU-120HD
Tragetasche L-10
Index: WAFUTL10
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit zwei Hauptkammern, die mit einem Reißverschluss verschlossen werden können, und mit einer Tasche an der Klappe. Im Inneren der Kammern befinden sich zusätzliche Gummibänder für stabile Fixierung der Zubehörteile und eine zusätzliche Tasche für Dokumente.
Die Tragetasche besitzt einen Tragegurt zum Aufhängen an der Schulter. Der untere Bereich wird gegen den Kontakt mit dem Boden durch zwei Füße geschützt.
Spezielles Zubehör für Vorrichtungen:
MRU-30
Rucksack L-19
Index: WAFUTL19
Ein Rucksack, der speziell dafür entwickelt wurde, das Messgerät und das Zubehör bequem zu tragen. Er kann besonders nützlich sein, wenn Sie die Hände frei haben möchten, wenn Sie sich mit der Ausrüstung bewegen, z. B. beim Besteigen einer Leiter. Ausgestattet mit einer Tablet-Tasche bietet er Platz für ein Messgerät und ein Zubehörset. Er besteht aus hochwertigen Materialien und verfügt über verstärkte Reißverschlüsse und Schnallen.
Spezielles Zubehör für Vorrichtungen:
Übertragung
Tragetasche M-6
Index: WAFUTM6
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit einer Hauptkammer, die mit einem Reißverschluss verschlossen werden können, und mit einer Tasche an der Klappe. Die Hauptkammer ist mit einem Trenneinlage ausgerüstet, durch den sie in kleinere Bereiche geteilt wird. Da befinden sich auch zusätzliche Gummibänder für eine stabile Fixierung der Zubehörteile. Die Tragetasche besitzt einen Tragegurt zum Aufhängen an der Schulter. Der untere Bereich wird gegen den Kontakt mit dem Boden durch zwei Füße geschützt.
Spezielles Zubehör für Vorrichtungen:
MRU-10
MRU-12
Tragetasche M-9
Index: WAFUTM9
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Mit zwei Klappen mit Reißverschluss an Mess- und Kommunikationseingängen.
Der untere Bereich wird gegen den Kontakt mit dem Boden durch vier Füße geschützt. Der Gurt wird sowohl zum Aufhängen des Messgerätes an der Schulter beim Transport als auch am Hals bei der Benutzung verwendet.
Spezielles Zubehör für Vorrichtungen:

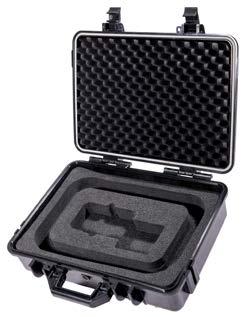

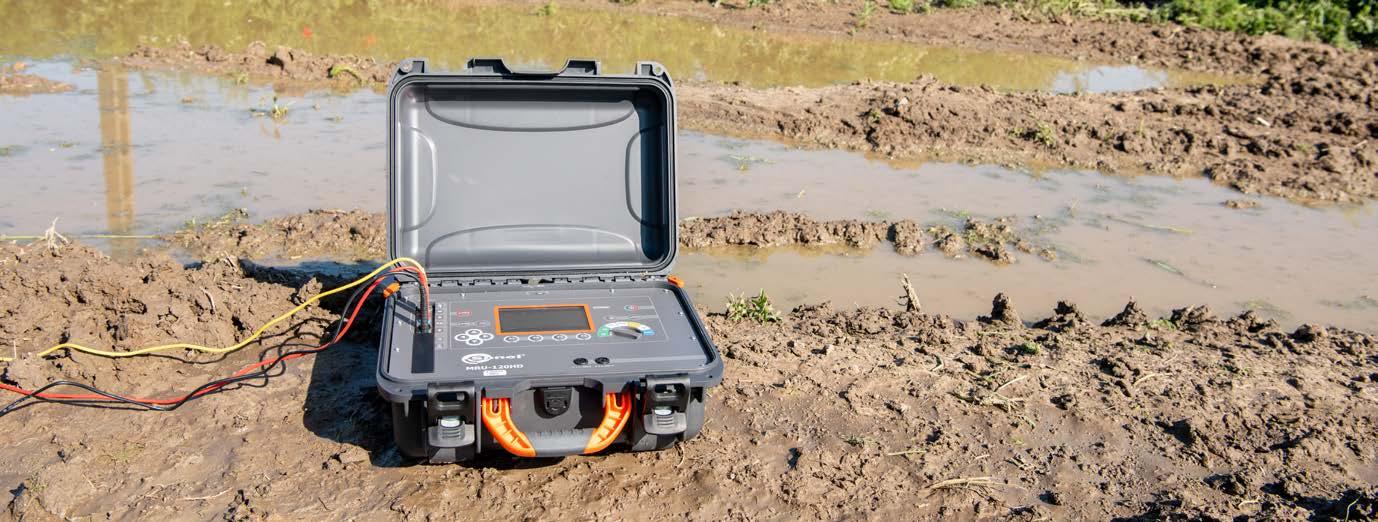

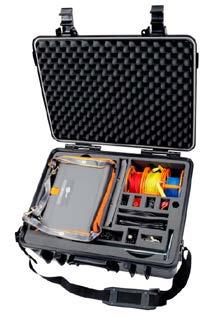

Harter Koffer XL-3
Index: WAWALXL3
Geeignet für das Aufbewahren und den Transport eines Messgerätes inkl. Zubehör. Aus einem bruchfesten Kunststoff. Mit einer Trageöse und einem Tragegurt für das Aufhängen an der Schulter. Im Koffer befindet sich eine spezielle Einlage mit Aussparungen, die den Zubehörteilen angepasst sind, die zur Ausrüstung der MRU-Messgeräte gehören.
Spezielles Zubehör für Vorrichtungen:
Harter Koffer XL-8
Index: WAWALXL8
Geeignet für Aufbewahrung und Transport des Adapters ERP-1 inkl. Messzange. Aus einem bruchfesten Kunststoff. Mit einer Trageöse und einem Tragegurt für das Aufhängen an der Schulter. Im Koffer befindet sich eine spezielle Einlage mit Aussparungen, die der Form des Adapters und der flexiblen Messzangen angepasst ist.
Spezielles Zubehör für Vorrichtungen:
Trageband L-2
Index: WAPOZSZEKPL
Der Satz besteht aus einem Gurt für das Tragen des Messgerätes in der Hand und ein Gurt zum Aufhängen des Messgerätes am Hals und an der Schulter. Der längere Gurt kann reguliert werden.
Spezielles Zubehör für Vorrichtungen:
Trageband M-1
Index: WAPOZSZE4
Zur Übertragung und zum Aufhängen der Messgeräte der Fa. Sonel. Das Trageband ermöglicht die Längenregulierung. Das Gerät kann sowohl am Hals als auch an der Schulter aufgehängt werden.
Spezielles Zubehör für Vorrichtungen:

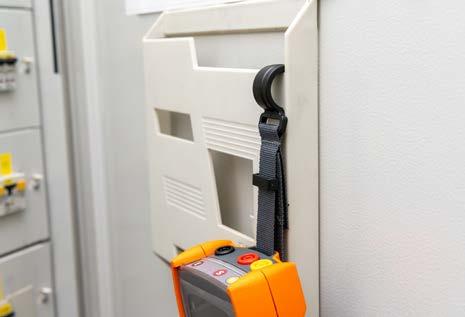

Anhänger
Index: WAPOZUCH1
Entwickelt für das Aufhängen der Messgeräte, hält Ihre Hände frei. Mit einem Haken auf einer Seite und auf der anderen Seitemit einem Gurt mit Klettverschluss für die Fixierung an ein Gerät.
Spezielles Zubehör für Vorrichtungen:
Adapter zur Messung des Erdungswiderstands der Maste ERP-1
Adapter zur Messung des Erdungswiderstands der Maste ERP-1+ Zange FS-2
Adapter zur Messung des Erdungswiderstands der Maste ERP-1+ Zange FSX-3
Flexible Stromzange F-1A (Ø 360 mm)
Flexible Stromzange F-2A (Ø 235 mm)
Flexible Stromzange F-3A (Ø 120 mm)
Flexible Stromzange F-4 (Ø 630 mm)
Flexible Stromzange FS-2 (Ø 1260 mm)
Flexible Stromzange FSX-3 (Ø 630 mm)
Sendzange N-1 (Ø 52 mm, inkl. zweiadrige Leitung)
Stromzange C-3 (Ø 52 mm)
Krokodilklemme schwarz 1 kV 20 A
Krokodilklemme rot 1 kV 20 A
Krokodilklemme blau 1 kV 20 A
WAADAERP1
WAADAERP1V2
WAADAERP1V3
WACEGF1AOKR
WACEGF2AOKR
WACEGF3AOKR
WACEGF4OKR
WACEGFS2OKR
WACEGFSX3OKR
WACEGN1BB
WACEGC3OKR
Krokodilklemme gelb 1 kV 20 A
Prüfleitung 1,2 m schwarz 1 kV (Bananensteckern)
Prüfleitung 1,2 m rot 1 kV (Bananensteckern)
Prüfleitung 1,2 m blau 1 kV (Bananensteckern)
Prüfleitung 1,2 m gelb 1 kV (Bananensteckern)
Zweiadrige Leitung 2 m für Sendzange N-1
WAKROYE20K02
WAPRZ1X2BLBB
WAPRZ1X2REBB
WAPRZ1X2BUBB
WAPRZ1X2YEBB
WAPRZ002DZBB
Prüfleitung 2,2 m schwarz 1 kV (Bananensteckern) WAPRZ2X2BLBB
Prüfleitung 2,2 m rot 1 kV (Bananensteckern)
Prüfleitung 2,2 m blau 1 kV (Bananensteckern)
Prüfleitung 2,2 m gelb 1 kV (Bananensteckern)
Prüfleitung 4 m schwarz 1 kV (Bananensteckern)
Prüfleitung 4 m blau 1 kV (Bananensteckern)
Prüfleitung 15 m blau auf der Spule (Bananensteckern)
WAPRZ2X2REBB
WAPRZ2X2BUBB
WAPRZ2X2YEBB
WAPRZ4X0BLBB
WAPRZ4X0BUBB
WAPRZ015BUBBSZ
Prüfleitung 15 m rot auf dem Aufroller WAPRZ015REBBN
Prüfleitung 15 m blau auf dem Aufroller WAPRZ015BUBBN
Prüfleitung 25 m rot auf der Spule (Bananensteckern)
Prüfleitung 25 m blau auf der Spule (Bananensteckern)
WAPRZ025BUBBSZ
Prüfleitung 30 m rot auf der Spule (Bananensteckern)
WAPRZ030REBBSZ
Prüfleitung 30 m rot auf dem Aufroller WAPRZ030REBBN
Prüfleitung 30 m gelb auf dem Aufroller WAPRZ030YEBBN
Prüfleitung 40 / 60 / 80 m gelb auf der Spule (Bananensteckern)
Prüfleitung 50 m gelb auf der Spule (Bananensteckern)
WAPRZ040YEBBSZ
WAPRZ060YEBBSZ
WAPRZ080YEBBSZ
WAPRZ050YEBBSZ
Prüfleitung 50 m gelb auf der Spule (Bananensteckern, abgeschirmt) WAPRZ050YEBBSZE
Prüfleitung 75 / 100 / 200 m rot auf den Trommeln
Prüfleitung 75 / 100 / 200 m blau auf den Trommeln
Prüfleitung 75 / 100 / 200 m gelb auf den Trommeln
Prüfleitung 75 / 100 / 200 m gelb abgeschirmt auf den Trommeln
Spitzensonde schwarz 1 kV (Bananenbuchse)
WAPRZ075REBBSZ
WAPRZ100REBBSZ
WAPRZ200REBBSZ
WAPRZ075BUBBSZ
WAPRZ100BUBBSZ
WAPRZ200BUBBSZ
WAPRZ075YEBBSZ
WAPRZ100YEBBSZ
WAPRZ200YEBBSZ
WAPRZ075YEBBSZE
WAPRZ100YEBBSZE
WAPRZ200YEBBSZE
Spitzensonde rot 1 kV (Bananenbuchse)
Spitzensonde blau 1 kV (Bananenbuchse)
Spitzensonde gelb 1 kV (Bananenbuchse)
Kontaktklemme (Bananenstecker)
NiMH 4,8 V 4,2 Ah
Akku NiMH 4,8 V 3 Ah
Akku NiMH 4,8 V 4,2 Ah (Austausch im Service von SONEL S.A.)
Netzteil zum Laden der Akkus (Typ Z-7) + Netzkabel 230 V (IEC C7)
Kabel zum Aufladen der Akkus aus dem Zigarettenanzünder (12 V)
Prüfleitungsspule
Prüfleitungstrommel
Träger L-2
Halteband M-1
Trageband W-1
Halter - Trageband Gehäuse M-1
Tragtasche L-2
Hülle L-3 (für Erdspieße 80 cm)
Rucksack L-7
L10
Rucksack L-19
M-6
Tragtasche M-9
Koffer
Koffer
Programm Sonel Reports PLUS
Programm Sonel Reader
1, 2, 4 - Anzahl der Standard-Zubehörteile
• - optionales Zubehör
1, 2, 4 - Anzahl der Standard-Zubehörteile
• - optionales Zubehör
