Akcesoria do wielofunkcyjnych mierników parametrów instalacji elektrycznej
pomiary

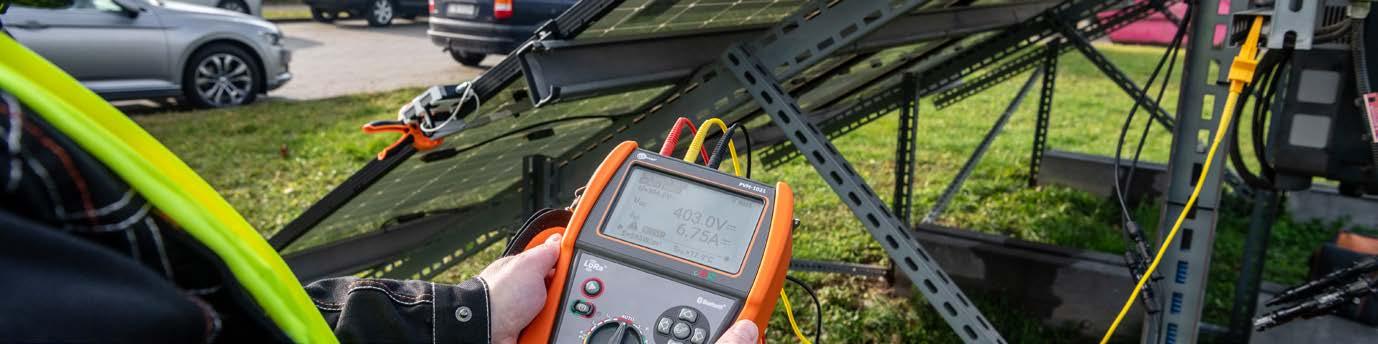

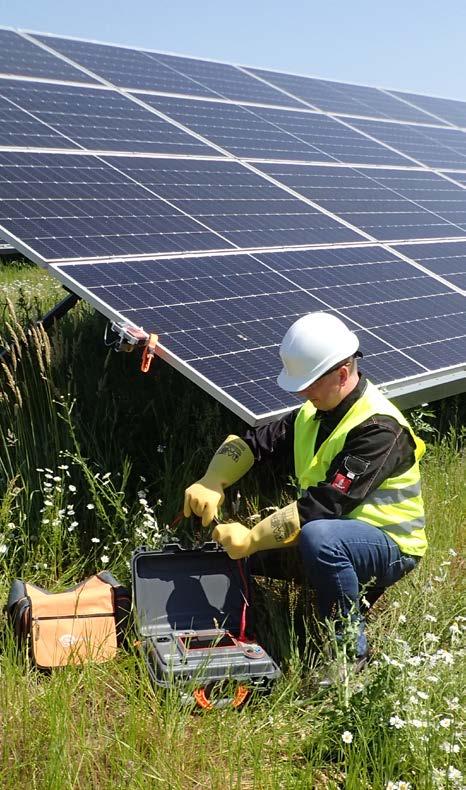

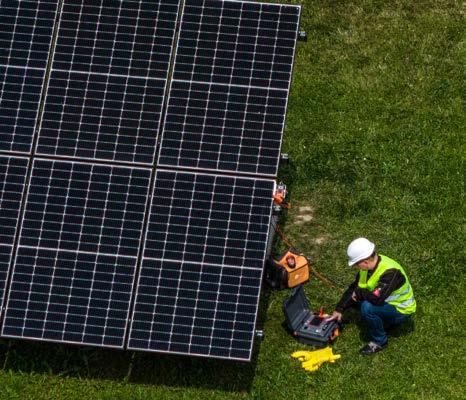

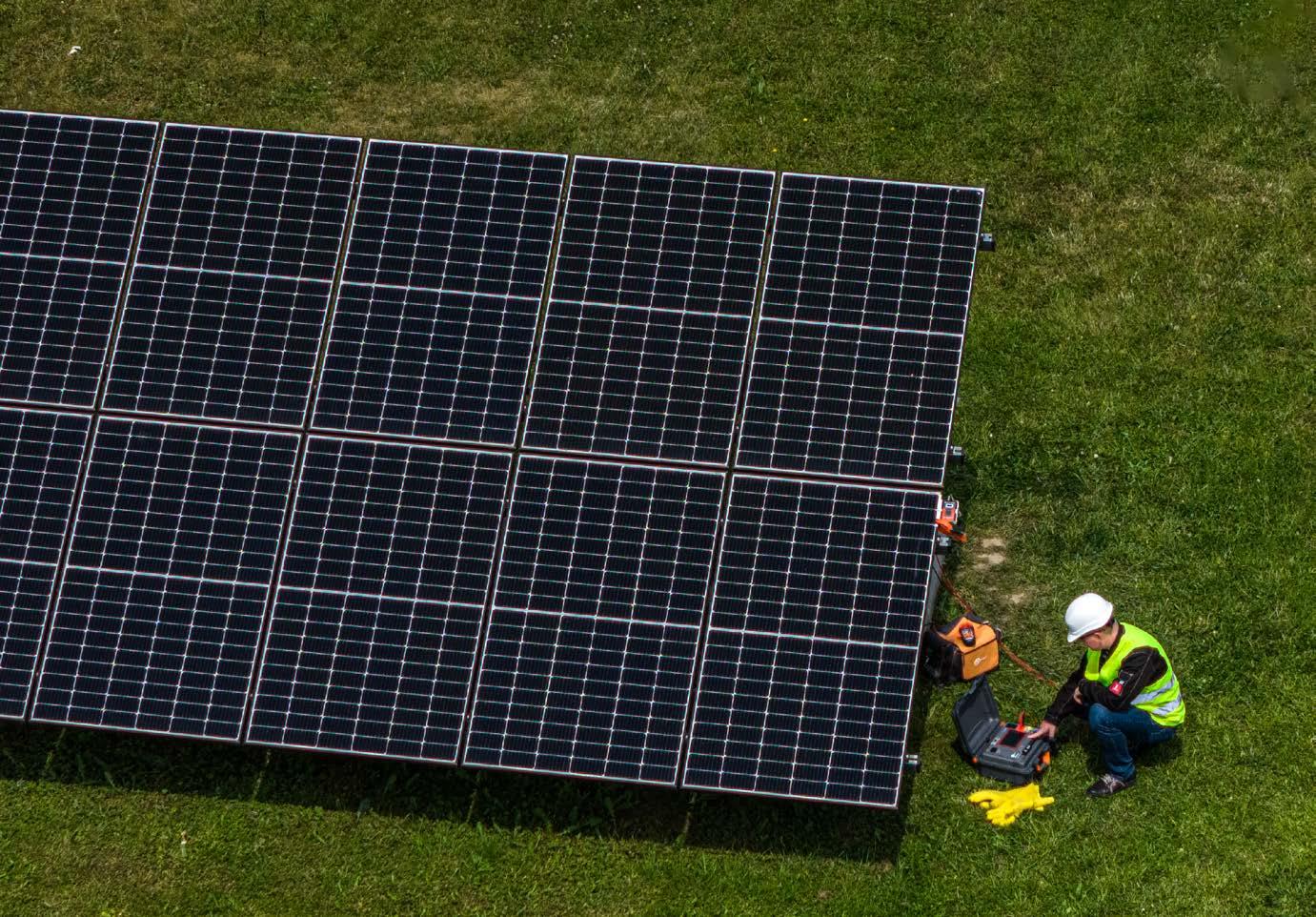

Pomiary instalacji fotowoltaicznych
Aby dokonać pomiarów instalacji fotowoltaicznych, nie wystarczy sam miernik - potrzebne są również akcesoria dedykowane do tego typu instalacji.
Adapter PVM-1
indeks: WAADAPVM1
Niezbędny do przeprowadzenia wybranych pomiarów w instalacjach fotowoltaicznych. Zwiera obwód będący pod napięciem (DC). Ponadto chroni również użytkownika przed łukiem elektrycznym.
Akcesorium dedykowane do:
Adapter MC4-gniazda bananowe
Łączy gniazda bananowe miernika z instalacją fotowoltaiczną, w której zastosowane są złącza MC4. W skład zestawu wchodzą 2 adaptery.
Kategoria pomiarowa Indeks CAT III 1000 V WAADAMC4 CAT III 1500 V WAADA5KVMC4KPL
Akcesorium dedykowane do:
Rozgałęziacz MC4
Łączy gniazda bananowe miernika z instalacją fotowoltaiczną, w której zastosowane są złącza MC4. Umożliwia pomiar mocy. W skład zestawu wchodzą 2 rozgałęziacze.
napicie pracy
Akcesorium dedykowane do:
Przewód 2 m z wtykami MC4
indeks: WAPRZ002MC4KPL
Przewód 2 m z wtykami MC4 (komplet 2 szt.). Maksymalne napięcie pracy: 1500 V DC.
Akcesorium dedykowane do:
PVM-1530

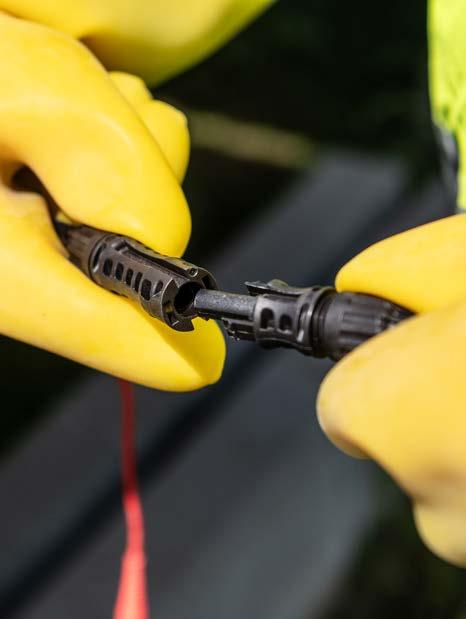

Klucz do złączek MC4
indeks: WAPOZKEYMC4
Klucz do rozpinania złączek MC4.
Akcesorium dedykowane do:
PVM-1530
MPI-540-PV

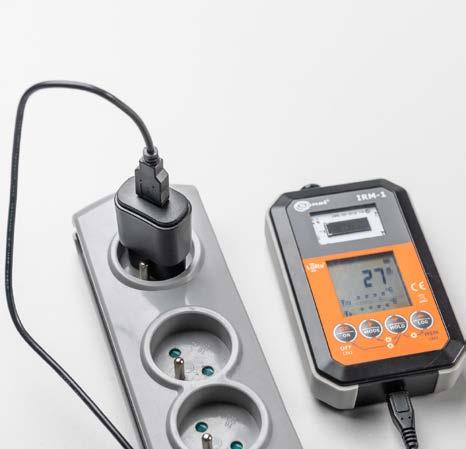

Pomiar nasłonecznienia
indeks: WMPLIRM1
IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. W skład zestawu wchodzą:
• miernik nasłonecznienia i temperatury IRM-1,
• zestaw montażowo-pomiarowy do IRM-1,
• zasilacz Z-24, futerał M-14.
Akcesorium dedykowane do:
Miernik IRM-1 PVM-1530 PVM-1021 PVM-1021
MPI-540-PV
Zestaw do pomiaru nasłonecznienia
indeks: WMPLIRM1MPI
Umożliwia współpracę IRM-1 z miernikiem MPI-540-PV. W skład zestawu wchodzą:
• miernik nasłonecznienia i temperatury IRM-1,
• zestaw montażowo-pomiarowy do IRM-1,

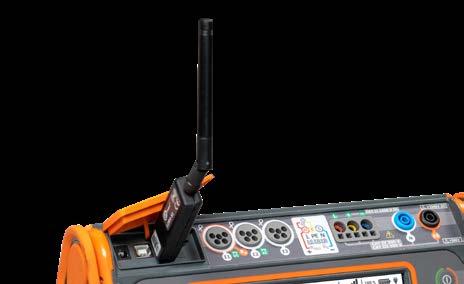

• adapter LORA-S1 do transmisji danych,
• zasilacz Z-24, futerał M-14.
Akcesorium dedykowane do:
MPI-540-PV
pomiary

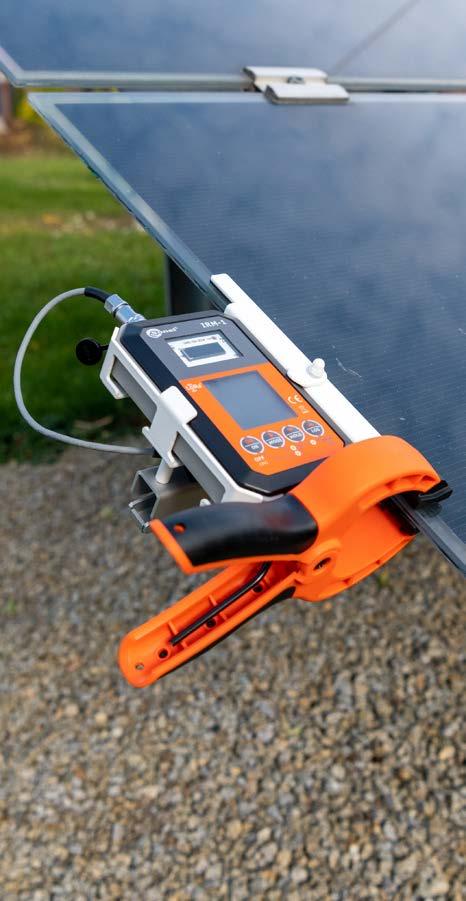

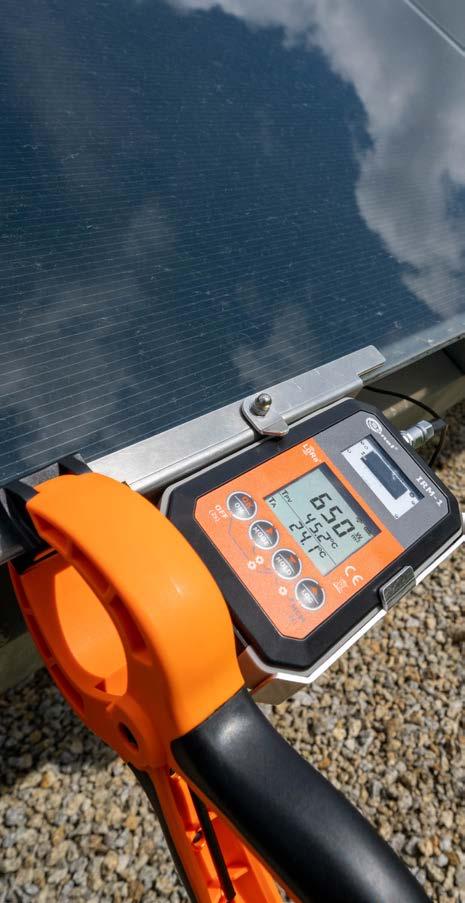

Montaż miernika nasłonecznienia
Zestaw montażowo-pomiarowy do IRM-1
indeks: WASONTPVCKPL
Zestaw służy do mocowania miernika IRM-1 do panelu PV oraz pomiaru temperatury. W jego skład wchodzą:
• zestaw do mocowania miernika nasłonecznienia do paneli PV,
• sonda do pomiaru temperatury paneli PV oraz otoczenia.
Akcesorium dedykowane do:

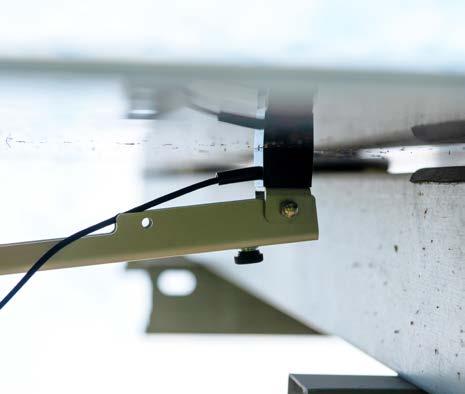

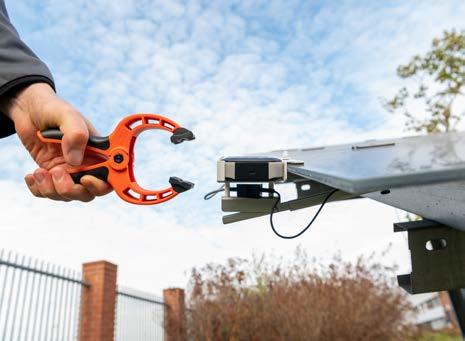

Zestaw do mocowania IRM-1 do paneli PV
indeks: WAPOZUCHPV
Zestaw służy do mocowania miernika IRM-1 do panelu PV. W jego skład wchodzą:
• ramka mocująca,
• zacisk mocujący.
Akcesorium dedykowane do:
Zacisk mocujący
indeks: WAZACPV
Dociska ramkę mocująca do panelu PV.
Akcesorium dedykowane do:
indeks: WASONTPVC
Dzięki dwóm czujnikom sonda mierzy temperaturę panelu fotowoltaicznego oraz temperaturę otoczenia. Jest montowana do ramki mocującej.
Akcesorium dedykowane do:
Sonda do pomiaru temperatury IRM-1

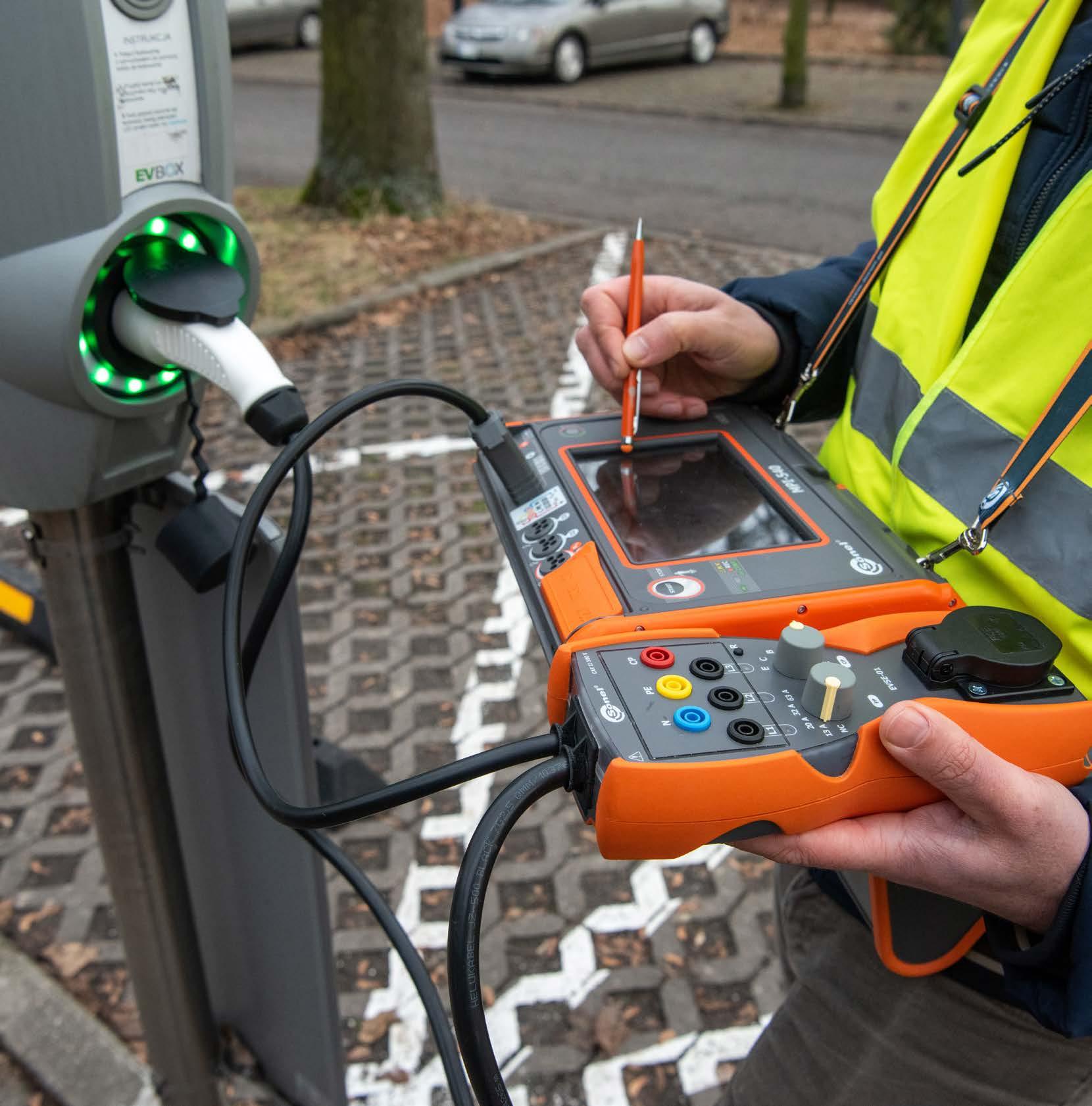

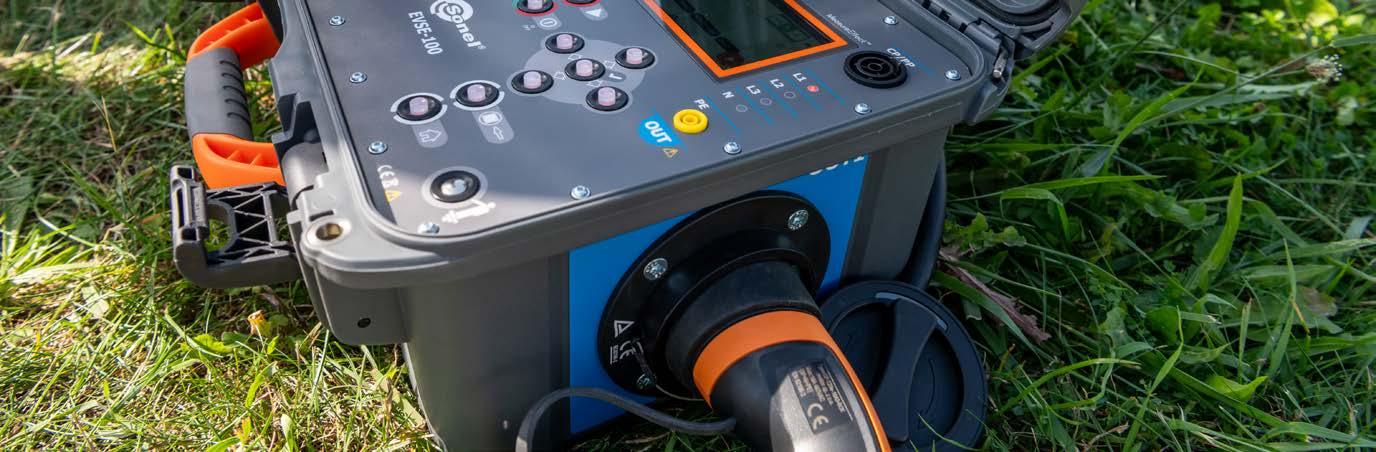

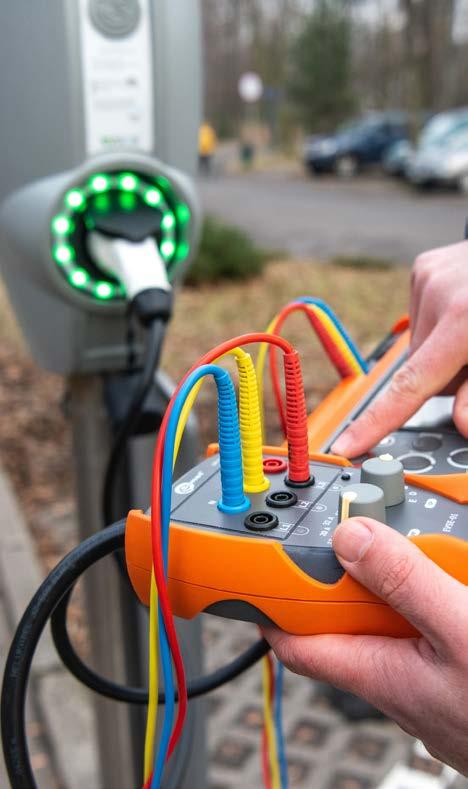

Adapter EVSE-01
indeks: WAADAEVSE01

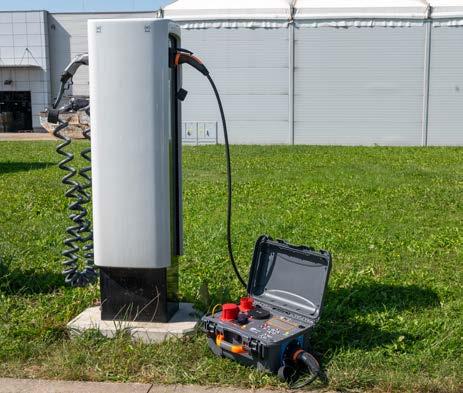

Adapter pozwala na wykonanie kompleksowych pomiarów stacji ładowania pojazdów elektrycznych - szybko i zgodnie z obowiązującymi przepisami. Symulując kabel ładujący (linia proximity pilot - PP) i status podłączenia pojazdu (linia control pilot - CP), wprowadzi stację w różne stany pracy. Umożliwi w ten sposób pomiary z zakresu ochrony przeciwporażeniowej: impedancję pętli zwarcia ZS, rezystancję izolacji RISO i sprawdzenie parametrów wyłączników różnicowoprądowych RCD. Dla ułatwienia diagnostyki, na jedno z gniazd EVSE-01 wyprowadzony jest również sygnał modulacji szerokości impulsu (PWM)
Adapter EVSE-01 umożliwia przeprowadzenie pomiarów stacji ładowania pojazdów elektrycznych AC ze złączem typu 2 z gniazdem oraz przewodem ładującym zamocowanym na stałe. Dostępne są testy stacji 1-fazowych i 3-fazowych - zarówno tych z wentylacją, jak i bez.
Akcesorium dedykowane do:

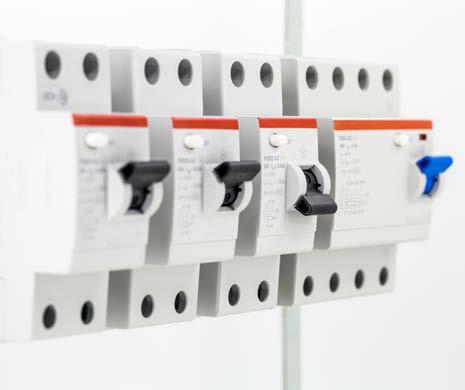

Adapter TWR-1J
indeks: WAADATWR1J
Adapter służący do testowania wyłączników różnicowo-prądowych nie zamontowanych i nie pracujących w instalacji elektrycznej. Przyrząd współpracuje z każdym miernikiem firmy Sonel z zaimplementowanymi pomiarami parametrów wyłączników RCD.
Akcesorium dedykowane do:
Rozdzielacz fazy AC-16
indeks: WAADAAC16
Adapter AC-16 został zaprojektowany w celu uproszczenia wykonywania pomiarów prądu i napięcia: eliminuje konieczność demontażu gniazd elektrycznych. Przeznaczony do sieci uziemionych. Urządzenie posiada przekładnię 1:1 (X1) oraz 10:1 (X10). Maksymalne obciążenie prądowe wynosi 16 A. Adapter może współpracować z każdymi cęgami w ofercie SONEL S.A.
Akcesorium dedykowane do:

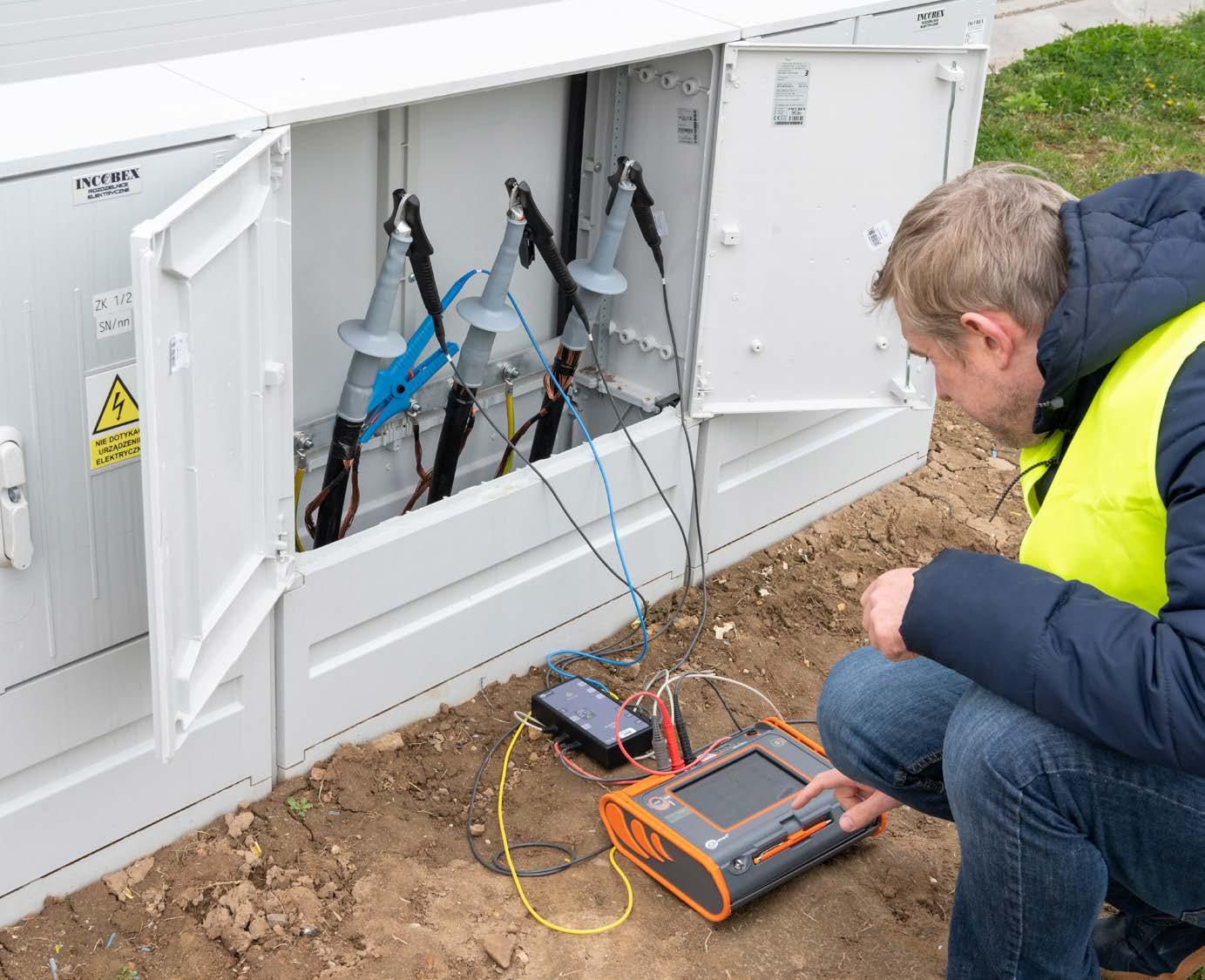

Pomiary przewodów wielożyłowych
W zależności od obiektu pomiarowego oraz przyjętych standardów (każda żyła z każdą lub żyła do pozostałych zwartych i uziemionych), realizacja pomiaru rezystancji izolacji przewodów czy kabli wielożyłowych wymaga wykonania kilku podłączeń. Chcą skrócić czas badań oraz wyeliminować nieuniknione omyłki łączeniowe, firma Sonel poleca adapter wykonujący za operatora przełączenia pomiędzy poszczególnymi parami żył.

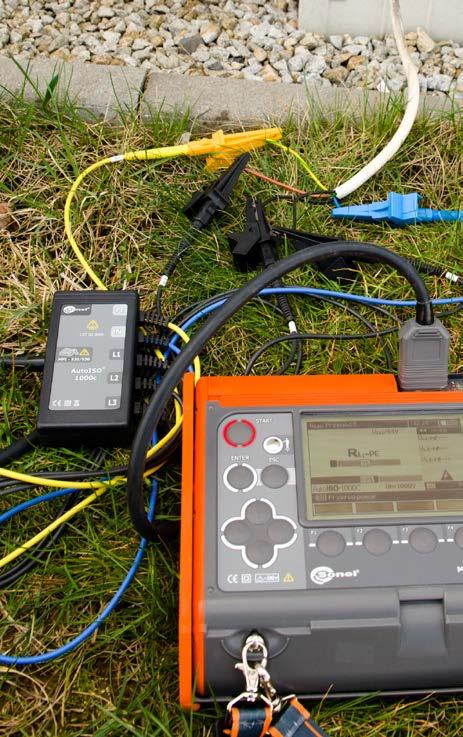

Adapter AutoISO-1000C
indeks: WAADAAISO10C
Służy do pomiarów rezystancji izolacji kabli i przewodów wielożyłowych napięciem pomiarowym do 1000 V. Wykorzystanie adaptera eliminuje możliwość popełnienia pomyki, a także znacząco skraca czas potrzebny na wykonanie pomiarów rezystancji izolacji między parami żył. Np. dla kabli 4-żyłowych użytkownik wykona tylko jedną czynność łączeniową (czyli podłączy adapter do obiektu), natomiast AutoISO-1000C uskuteczni krosowania dla sześciu kolejnych połączeń.
Akcesorium dedykowane do:
Adapter AutoISO-2500
indeks: WAADAAISO25
Służy do pomiarów rezystancji izolacji kabli i przewodów wielożyłowych napięciem pomiarowym do 2500 V. Wykorzystanie adaptera eliminuje możliwość popełnienia pomyłki, a także znacząco skraca czas potrzebny na wykonanie pomiarów rezystancji izolacji między parami żył. Np. dla kabli 4-żyłowych użytkownik wykona tylko jedną czynność łączeniową (czyli podłączy adapter do obiektu), natomiast AutoISO-2500 uskuteczni krosowania dla sześciu kolejnych połączeń.
Akcesorium dedykowane do:
Adapter AEV-100
indeks: WAADAAEV100
Adapter z wtykiem EV męskim typu 2 po jednej stronie i gniazdami bananowymi po drugiej. Umożliwia podłączenie do miernika przewodów pomiarowych zakończonych wtykami bananowymi 4 mm.
Akcesorium dedykowane do:

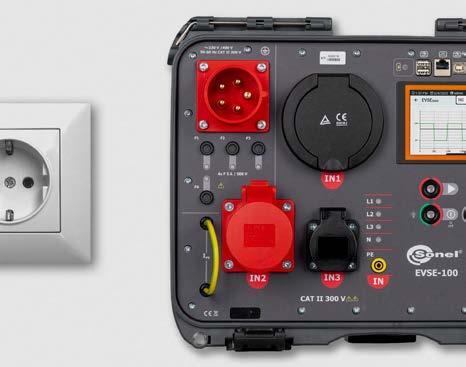

Adaptery do gniazd 230 V
Adaptery typu WS są niezwykle cenionymi i praktycznymi akcesoriami. Umożliwiają użytkownikowi łatwy i szybki pomiar w gnieździe typu UNI-Schuko bez użycia sond i przewodów pomiarowych. Współpraca z miernikiem odbywa się poprzez złącze typu „wielowtyk”. W zależności od rodzaju i modelu możemy zastosować wtyk prosty, lub kątowy. Niektóre adaptery - poprzez wykorzystanie dedykowanego przycisku na obudowie - posiadają funkcję automatycznego wyzwalania pomiaru i zapisu wyniku do pamięci.
Nazwa Cechy
WS-01 Wyzwalający pomiar, wtyk prosty UNI-Schuko
WS-03 Wyzwalający pomiar, wtyk prosty UNI-Schuko
WS-04 Nie wyzwalający pomiaru, wtyk kątowy UNI-Schuko
WS-05 Nie wyzwalający pomiaru, wtyk kątowy UNI-Schuko
Akcesoria dedykowane do:
Indeks
WAADAWS01
WAADAWS03
WAADAWS04
WAADAWS05

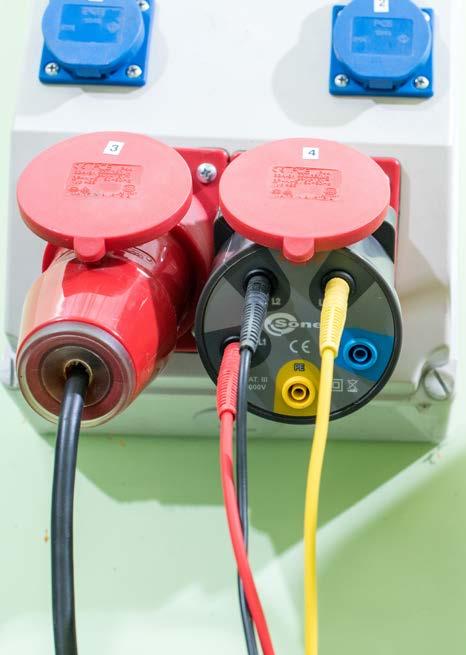

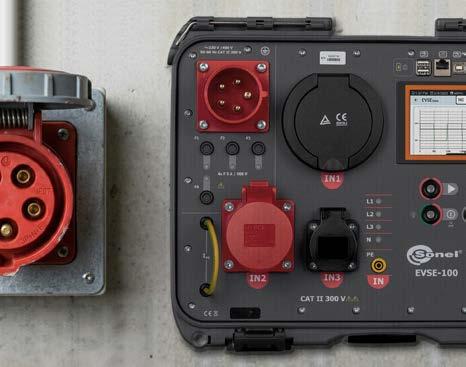

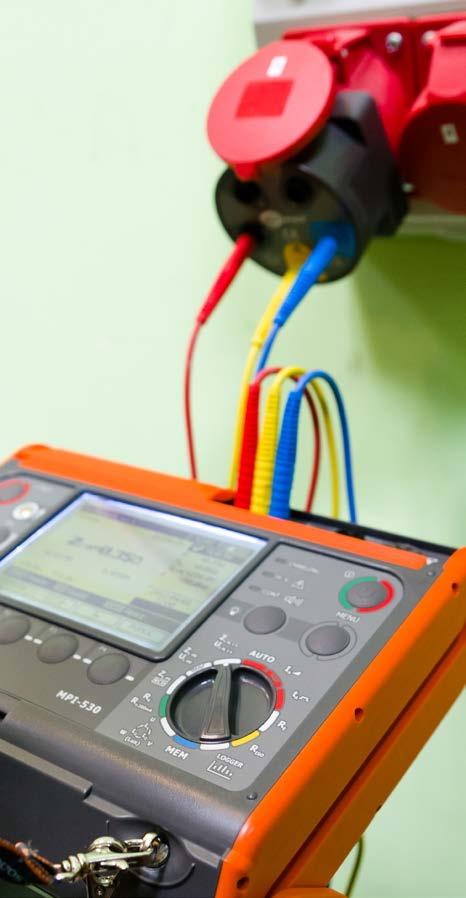

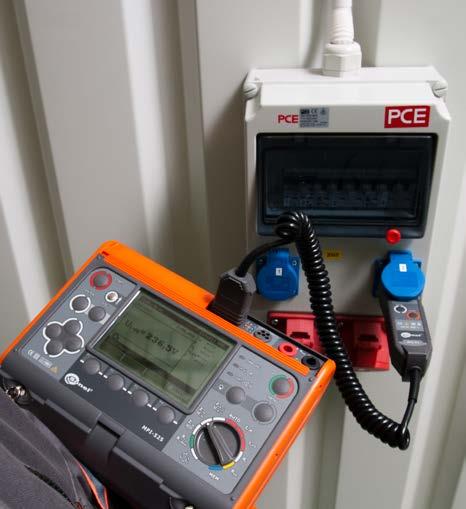

Adaptery do gniazd przemysłowych
Umożliwiają podłączenie przyrządu do przemysłowych gniazd jedno- i trójfazowych. Występują w trzech wariantach obciążalności prądowej - 16 A, 32 A i 63 A - oraz w wersjach 4 i 5-bolcowych dla gniazd 3-fazowych.
Nazwa Przeznaczenie
AGT-16T Gniazda 16 A, 1-fazowe 3-biegunowe
Indeks
WAADAAGT16T
AGT-16C Gniazda 16 A, 3-fazowe 4-biegunowe WAADAAGT16C
AGT-16P Gniazda 16 A, 3-fazowe 5-biegunowe WAADAAGT16P
AGT-32T Gniazda 32 A, 1-fazowe 3-biegunowe WAADAAGT32T
AGT-32C Gniazda 32 A, 3-fazowe 4-biegunowe WAADAAGT32C
AGT-32P Gniazda 32 A, 3-fazowe 5-biegunowe WAADAAGT32P
AGT-63P Gniazda 63 A, 3-fazowe 5-biegunowe
WAADAAGT63P
pomiary

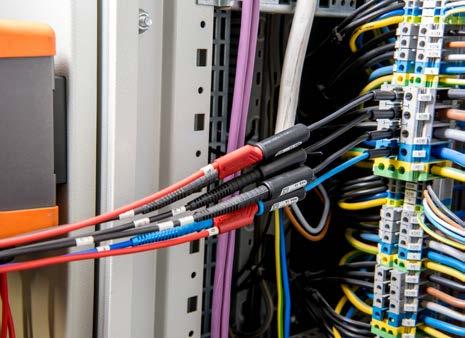

Adaptery napięciowe
indeks: WAADAM4M64
Umożliwiają podłączenie miernika bezpośrednio do listwy przyłączeniowej w rozdzielnicy elektrycznej. Każdy adapter posiada gwint M4 / M6. Uniwersalność tego rozwiązania jest unikalna w skali światowej. W zestawie znajdują się 4 sztuki adapterów.
Akcesoria dedykowane do przyrządów
MPI-540-PV MPI-540

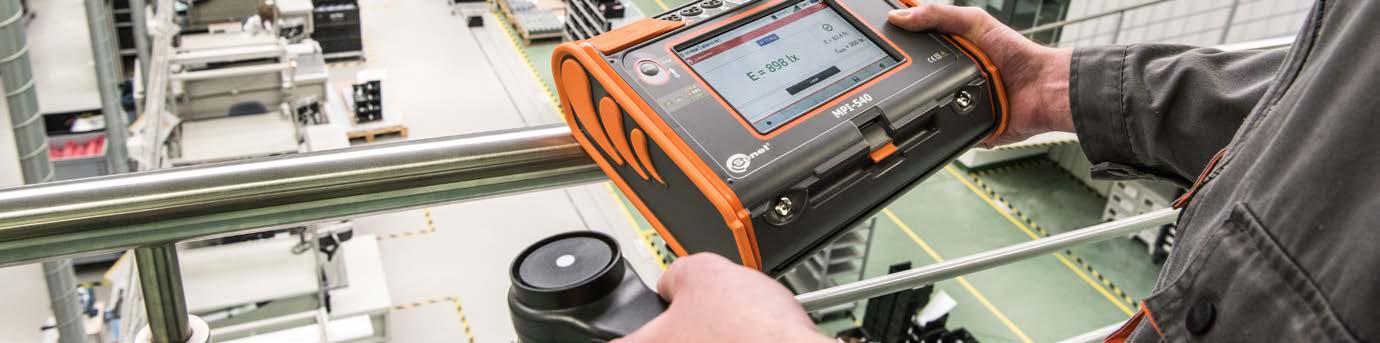

Pomiary natężenia oświetlenia
Sondy typu LP współpracują z miernikami poprzez złącze typu „wielowtyk”. Umożliwiają pomiary natężenia oświetlenia z różną rozdzielczością i w różnej klasie, w zależności od użytej sondy.
Sonda luksomierza LP-1
indeks: WAADALP1
Klasa B Rozdzielczość od 0,1 lx
Sonda luksomierza LP-10B
indeks: WAADALP10B
Klasa B Rozdzielczość od 0,01 lx
Sonda luksomierza LP-10A
indeks: WAADALP10A
Klasa A Rozdzielczość od 0,001 lx
Adapter WS-06
indeks: WAADAWS06
Przewód miniDIN-wielowtyk Sonel. Dedykowany do połączenia sondy luksomierza z miernikiem.
Zestaw sonda luksomierza+adapter
Zawiera sondę pomiarową oraz adapter WS-06. Zestaw Indeks
Sonda luksomierza LP-1 + adapter WS-06
Sonda luksomierza LP-10B + adapter WS-06
Sonda luksomierza LP-10A + adapter WS-06
Akcesoria dedykowane do:
WAADALP1KPL
WAADALP10BKPL
WAADALP10AKPL

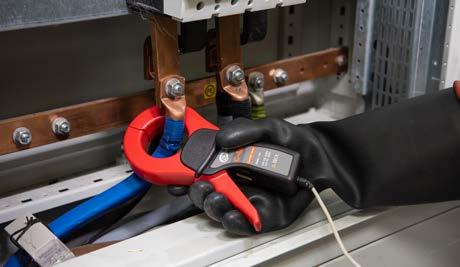

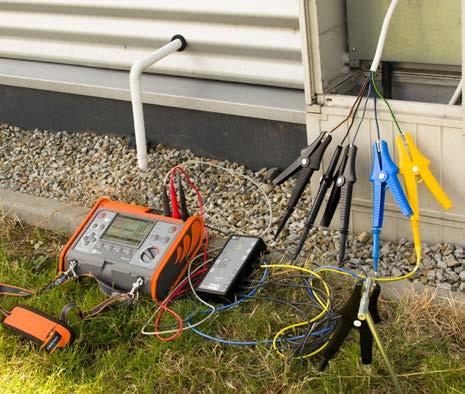

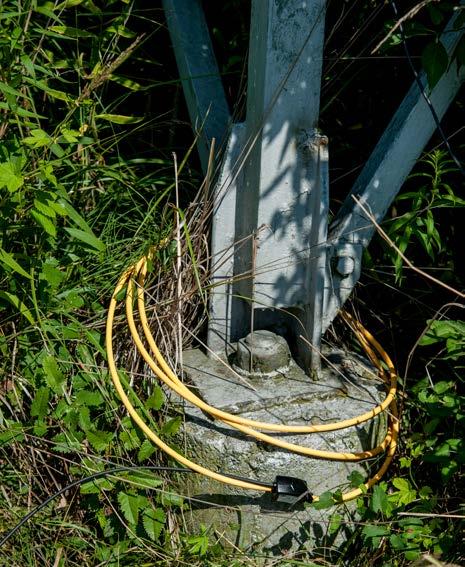

Cęgi elastyczne
Elastyczne cęgi prądowe, zwane również cewkami Rogowskiego, przydadzą się na takich obiektach, gdzie nie ma możliwości zapięcia cęgów twardych. Zakończone są wtykiem 5-pinowym. Występują w różnych wariantach poziomu sygnału wyjściowego i długości.
Nazwa Średnica mierzonego przewodnika Prąd znamionowy Poziom wyjścia Indeks
F-1A
F-2A
F-3A
Akcesoria dedykowane do:

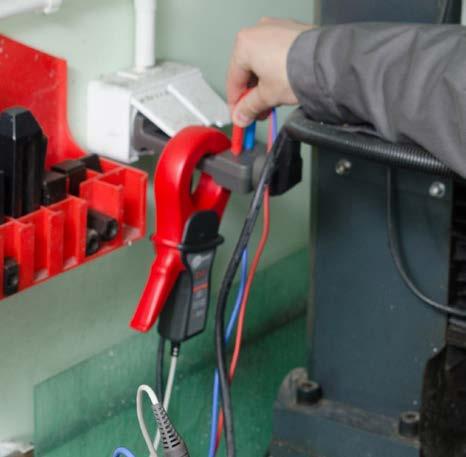

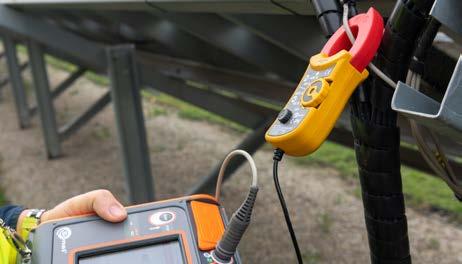

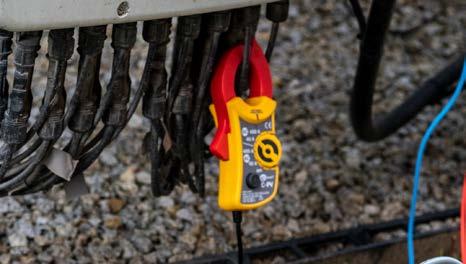

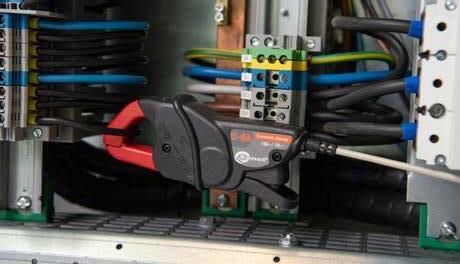

Cęgi twarde
WACEGF1AOKR
WACEGF2AOKR
WACEGF3AOKR

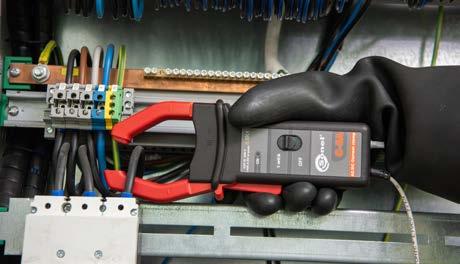

Cęgi twarde służą do pomiarów prądów przemiennych i stałych. Występują w czterech wariantach, różniących się między sobą średnicą obejmowanego przewodu oraz rodzajem mierzonego prądu. Wszystkie modele zakończone są wtykiem 5-pinowym.
Nazwa Średnica mierzonego przewodnika Prąd znamionowy Indeks
C-4A Ø 52 mm
C-5A Ø 39 mm
C-6A Ø 20 mm
C-7A Ø 24 mm
C-PV
Akcesoria dedykowane do:
WACEGC5AOKR
WACEGC7AOKR
pomiary

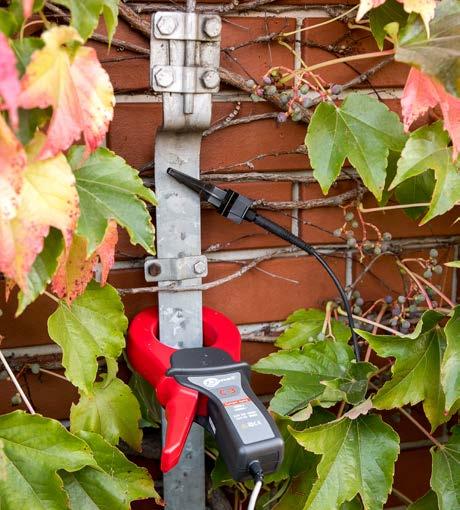

Cęgi pomiarowe C-3
indeks: WACEGC3OKR
Służą do pomiaru prądów przemiennych. Średnica obejmowanego przewodnika to maksymalnie 52 mm. Zakończone są wtykiem 5-pinowym, kompatybilnym z przyrządami Sonel. Zastosowanie cęgów eliminuje konieczność rozpinania złącz kontrolnych, wielokrotnie skracając czas badania. Pozwalają określić, jaki prąd płynie przez badany element uziemienia i sprawdzić występujący na nim spadek napięcia.
Akcesorium dedykowane do:

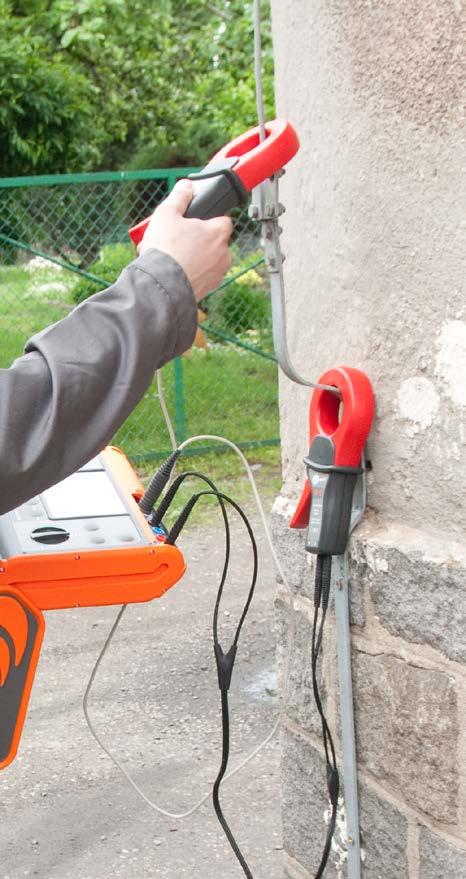

Cęgi nadawcze N-1
indeks: WACEGN1BB
Służą do generowania prądu pomiarowego w ramach pomiaru rezystancji uziemienia. W parze z cęgami twardymi C-3 używane są w metodzie dwucęgowej i w wielu sytuacjach eliminują konieczność stosowania sond pomocniczych wbijanych w grunt. Średnica obejmowanego przewodnika to maksymalnie 52 mm. Cęgi są zasilane poprzez wymienny przewód dwużyłowy, zakończony wtykami bananowymi 4 mm.
Akcesorium dedykowane do:
Przewód do cęgów N-1
indeks: WAPRZ002DZBB
Przewód dwużyłowy o długości 2 metrów. Łączy cęgi nadawcze N-1 z gniazdami pomiarowymi miernika stosowanego w pomiarach rezystancji uziemienia.
Przewód posiada fabrycznie zamontowane dwie pary oznaczników „H” i „E”, które wskazują prawidłowy sposób podłączenia go do gniazd miernika i cęgów.
Akcesorium dedykowane do:
Przewód do cęgów
C-PV
indeks: WAADACPV
Akcesorium dedykowane do:
Przewód pełniący rolę przejściówki/adaptera łączącego cęgi C-PV z gniazdem pomiarowym miernika. MPI-540-PV

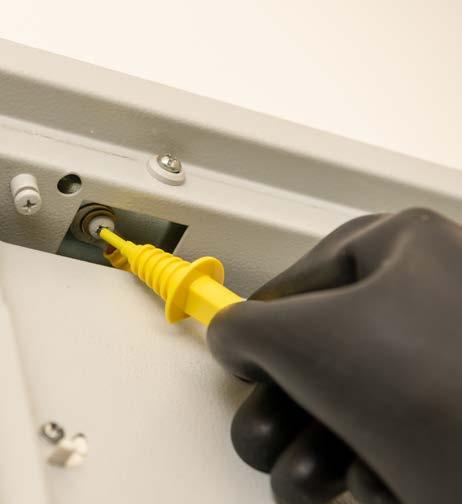

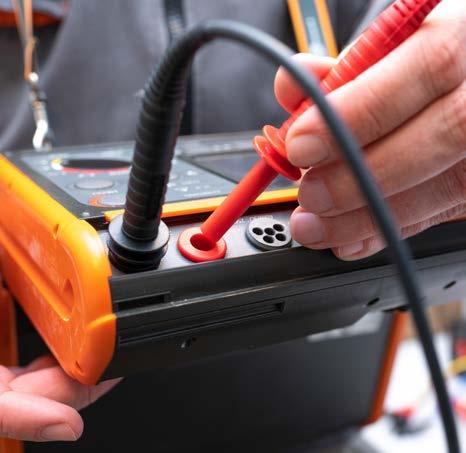

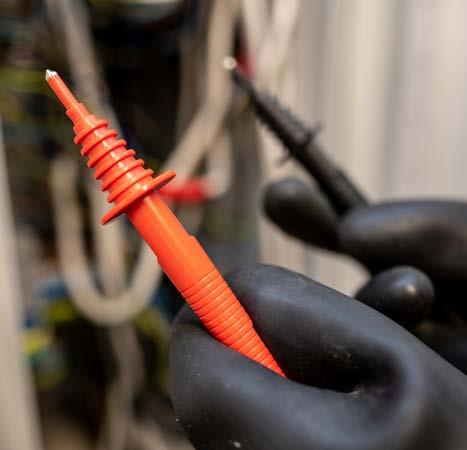

Sondy ostrzowe
Bezpieczne sondy ostrzowe z gniazdem Ø 4 mm, przeznaczone do przewodów pomiarowych z wtykami z osłoną. Długie na 4 mm, izolowane końcówki gwarantują bezpieczne pomiary na różnorodnych obiektach.
Sondy posiadają pierścień ochronny oraz ryflowaną powierzchnię, zapewniając stabilne i pewne trzymanie w dłoni - również w rękawicach dielektrycznych.
Sondy ostrzowe 1 kV
Wtyk bananowy, 4 mm
Napięcie pracy 1000 V, CAT III
Maksymalny prąd roboczy 20 A
Kolor
Indeks Czarny WASONBLOGB1
Akcesoria dedykowane do:
Kolor
Indeks Niebieski WASONBUOGB1
Akcesoria dedykowane do:
Kolor
Indeks Czerwony WASONREOGB1 Żółty WASONYEOGB1
Akcesoria dedykowane do:
Sondy ostrzowe 5 kV
Wtyk
bananowy, 4 mm
Napięcie pracy 5000 V, CAT III
Maksymalny prąd roboczy 32 A
Kolor Indeks Czarny WASONBLOGB2
Akcesoria dedykowane do:
Kolor Indeks Czerwony
Akcesoria dedykowane do:
pomiary

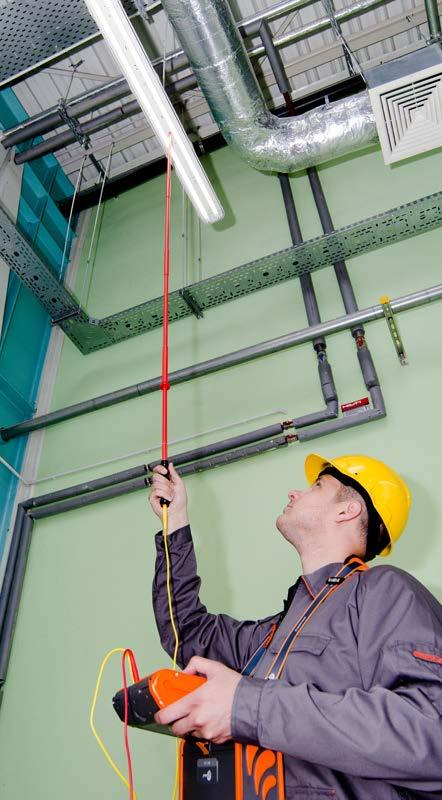

Sonda ostrzowa rozkładana
indeks: WASONSP2M
Sonda służy do pomiarów impedancji pętli zwarcia opraw oświetleniowych lub innych obiektów, które są poza zasięgiem ręki. Może również służyć do pomiarów rezystancji izolacji obiektów do 1 kV.
Sonda ma regulowaną długość od 1 do 2 m. Końcówka pomiarowa pasuje do gniazd trójfazowych 16 A.
Wtyk bananowy, 4 mm Napięcie pracy 1000 V, CAT III
Akcesorium dedykowane do:
Adapter pomiarowy z sondą ostrzową
indeks: WAADAWS09

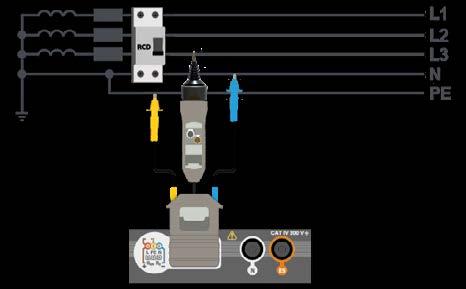

Adapter WS-09 jest automatyczną trójprzewodową sondą ostrzową. Jego zastosowanie oznacza dużo większą szybkość wykonywania pomiarów, a to za sprawą przycisku wyzwolenia startu pomiaru znajdującego się na obudowie adaptera. Adapter posiada również przycisk zapisu wyniku pomiaru do pamięci przyrządu pomiarowego. Wykorzystanie sondy przy pomiarach instalacji elektrycznych ogranicza do minimum wykonywanie operacji na samym mierniku, wpływając znacząco na efektywność pracy.
Akcesorium dedykowane do:

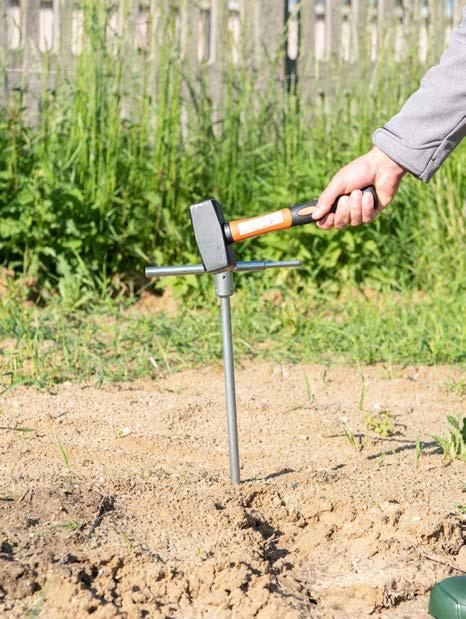

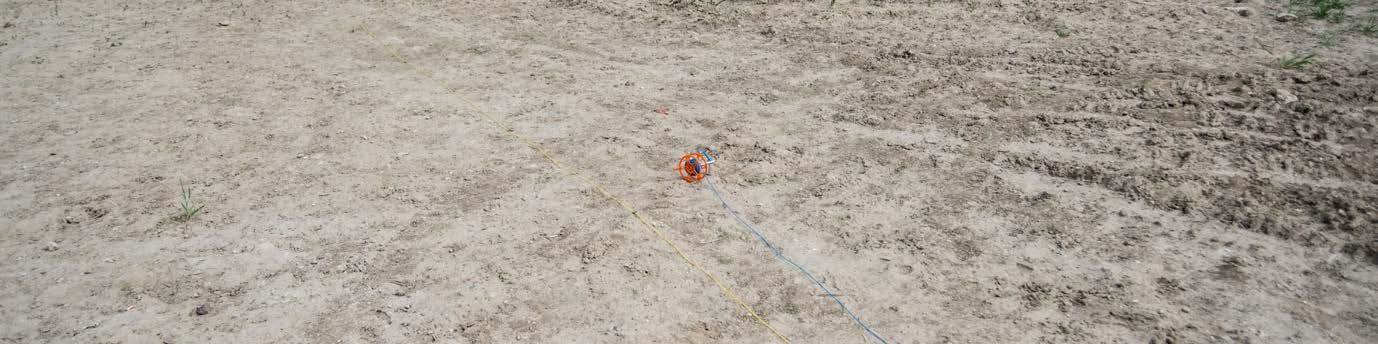

Sondy do wbijania w grunt
Przeznaczone do wykonywania pomiarów rezystancji uziemienia metodą 3- i 4-przewodową. Wykonane z odpornego na uderzenia stopu, posiadają otwór do bezpośredniego podłączenia przewodów pomiarowych z wtykami bez osłony.
Rodzaj
Długość Indeks Prosta 25 cm WASONG25
Akcesoria dedykowane do: EVSE-100 MPI-507
Rodzaj
Długość Indeks
Prosta z uchwytem na szpulę 30 cm WASONG30 Prosta z uchwytem na szpulę 80 cm WASONG80V2
Akcesoria dedykowane do:
Sonda PRS-1
indeks: WASONPRS1
Jeśli na obiekcie jako środek ochrony przeciwporażeniowej zastosowano izolowanie stanowiska, to sprawdzenia rezystancji izolacji podłóg i ścian należy dokonać odpowiednim przyrządem pomiarowym za pomocą sondy dedykowanej do tego celu. PRS-1 ma kształt trójkąta równobocznego i została wykonana zgodnie z wytycznymi zawartymi w normach PN-HD 60364-6 oraz PN-EN 1081. Do wykonania nóżek sondy zastosowano odpowiednią mieszankę gumową - rezystancja skrośna pojedynczej nogi nie przekracza 5 kΩ, a twardość zawiera się w zakresie od 50 do 70 IRHD. Przy odpowiednim nacisku na sondę takie rozwiązanie konstrukcyjne zapewni ok. 900 mm2 powierzchni styku z badaną płaszczyzną.
Akcesorium dedykowane do:
Adapter do pomiaru impedancji
indeks: WAADAWS07
Adapter Sonel do pomiaru impedancji pętli ZL-N
Akcesorium dedykowane do:
Sonda 30 cm
Sonda 25 cm
Sonda 80 cm

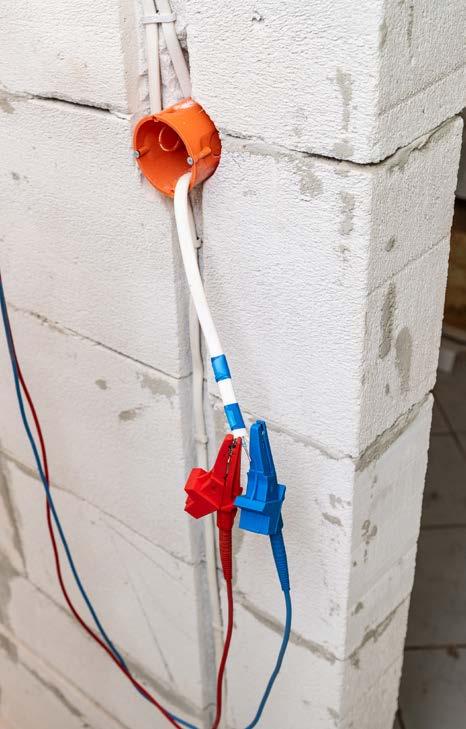

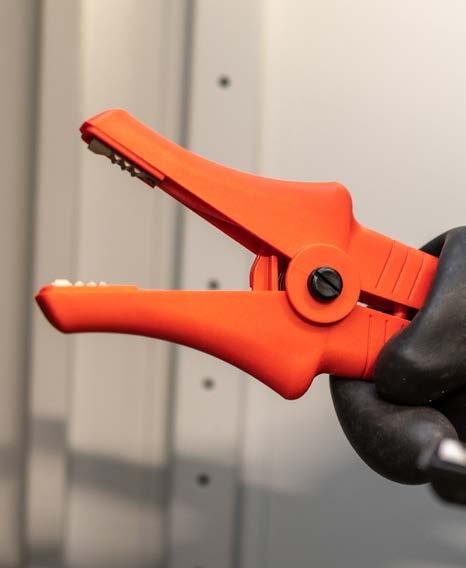

Krokodylki 1 kV
Bezpieczne, izolowane krokodylki z gniazdem Ø 4 mm przeznaczone do podłączania przewodów pomiarowych z wtykami z osłoną. Szczęki posiadają szeroki zakres rozwarcia, umożliwiając chwytanie przewodników o średnicy 16 mm. Oprócz ząbkowanej powierzchni szczęki posiadają płaskie powierzchnie do chwytu drobnych obiektów. Występują w wielu wersjach kolorystycznych.
Wtyk bananowy, 4 mm
Zakres rozwarcia 25 mm
Napięcie pracy 1000 V, CAT III
Maksymalny prąd roboczy 20 A
Czarny WAKROBL20K01
Akcesorium dedykowane do:
Akcesorium dedykowane do:
Kolor Indeks Czerwony WAKRORE20K02 Kolor
Żółty
Akcesorium dedykowane do:
Akcesorium dedykowane do:
Krokodylki 11 kV
Bezpieczne, izolowane krokodylki z gniazdem Ø 4 mm przeznaczone do podłączania przewodów pomiarowych z wtykami z osłoną. Szczęki posiadają szeroki zakres rozwarcia, umożliwiając chwytanie obiektów pomiarowych o średnicy do 43 mm. Oprócz ząbkowanej powierzchni szczęki posiadają płaskie powierzchnie do chwytu drobnych obiektów. Występują w wielu wersjach kolorystycznych.
Wtyk bananowy, 4 mm
Zakres rozwarcia 43 mm
Napięcie pracy 11000 V, CAT IV
Maksymalny prąd roboczy 32 A
Kolor
Czarny
Czerwony
Akcesoria dedykowane do:
Indeks
WAKROBL32K09
WAKRORE32K09

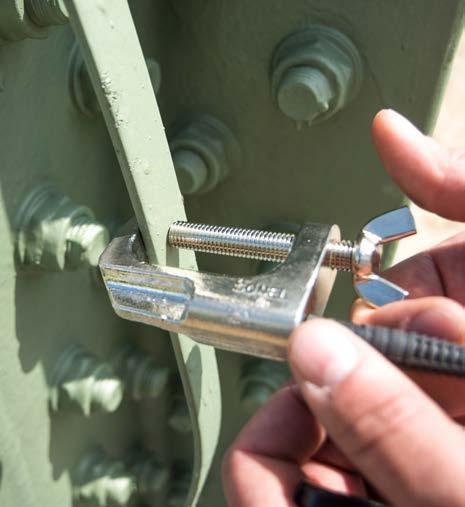

Zacisk imadełkowy
indeks: WAZACIMA1
Profesjonalny zacisk imadełkowy, przeznaczony do użytku wszędzie tam, gdzie wymaga się pewności i trwałości połączenia metalicznego. Zacisk wyposażony jest w śrubę motylkową do mocnego dokręcenia go do obiektu. Gniazdo Ø 4 mm współgra z przewodami pomiarowymi z wtykami z osłoną.
Wtyk bananowy, 4 mm Zakres rozwarcia 50 mm
Akcesorium dedykowane do:

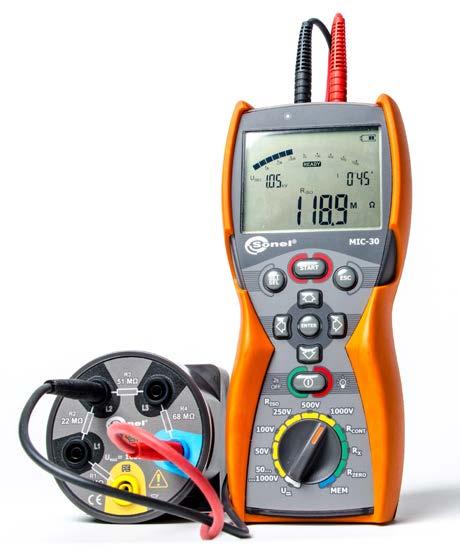

Symulator kabla CS-1
indeks: WAADACS1
Przeznaczony do symulowania rezystancji izolacji przewodów elektroenergetycznych. Wyposażono go w rezystory o bardzo dużym stopniu dokładności. Służy celom szkoleniowym, prezentacyjnym i pomocniczym – np. w sytuacji, gdy potrzebne jest zgrubne oszacowanie poprawności pomiaru.
CS-1 umożliwia zmierzenie czterech wartości rezystancji oraz ich kombinację. W urządzeniu zastosowano gniazda bananowe o średnicy 4 mm. Obudowa cechuje się wysoką odpornością na uszkodzenia mechaniczne.
Akcesorium dedykowane do:

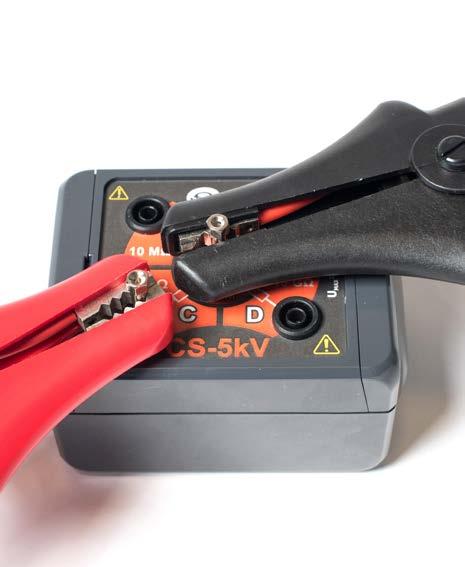

Skrzynka kalibracyjna CS-5kV
indeks: WAADACS5KV
Skrzynka kalibracyjna zaprojektowana do weryfikacji wskazań mierników rezystancji izolacji. Zastosowanie wysokiej jakości rezystorów o bardzo dużym stopniu dokładności wykonania sprawia, że CS-5kV stanowi idealne narzędzie do współpracy z przyrządami o napięciu pomiarowym do 5 kV DC. Skrzynka umożliwia zmierzenie czterech wartości rezystancji oraz ich kombinację. W urządzeniu zastosowano gniazda bananowe o średnicy 4 mm.
Akcesorium dedykowane do: MPI-536 MPI-525
przewody pomiarowe
Przewody pomiarowe
Uniwersalne przewody, które cechują się bezpieczeństwem użytkowania i wytrzymałością na uszkodzenia. Można ich używać z szeroką gamą akcesoriów pomiarowych jak np. krokodylki, sondy czy zaciski. Wtyk przewodu posiada osłonę zapewniającą bezpieczeństwo obsługi.
Przewody pomiarowe 1 kV
Wtyk bananowy, 4 mm, bezpieczny, prosty, niklowany
Kategoria bezpieczeństwa CAT III 1000 V / CAT IV 600 V
Materiał izolacji silikon
Typ izolacji podwójna
Przekrój żyły 1 mm2
Akcesorium dedykowane do:
Akcesorium dedykowane do:
Akcesorium dedykowane do:
Akcesoria dedykowane do:
przewody pomiarowe
Przewody pomiarowe 1 kV
Wtyk bananowy, 4 mm, bezpieczny, prosty, niklowany
Kategoria bezpieczeństwa CAT III 1000 V / CAT IV 600 V
Materiał izolacji silikon
Typ izolacji podwójna
Przekrój żyły 1 mm2
Kolor Długość Indeks Niebieski 1,2 m WAPRZ1X2BUBB
Akcesorium dedykowane do:
Kolor Długość Indeks Żółty 1,2
Akcesorium dedykowane do:
Przewody pomiarowe 1,5 kV
Wtyk bananowy, 4 mm, bezpieczny, prosty, niklowany
Kategoria bezpieczeństwa CAT III 1500 V
Materiał izolacji silikon
Typ izolacji podwójna
Przekrój żyły 1 mm2
Kolor Długość Indeks Żółty 3 m WAPRZ003YEBB1K5V
Akcesoria dedykowane do: PVM-1530
Przewody pomiarowe 5 kV
Wtyk
bananowy, 4 mm, bezpieczny, prosty, niklowany
Kategoria bezpieczeństwa CAT III 1000 V / CAT IV 600 V
Materiał izolacji silikon
Typ izolacji podwójna
Przekrój żyły 1 mm2
Kolor
Cechy
Czarny 1,8 m, ekranowany
Indeks
WAPRZ1X8BLBB
Czarny 1,8 m WAPRZ1X8BLBB5K
Czerwony 1,8 m WAPRZ1X8REBB
Niebieski 3 m WAPRZ003BUBB5K
1,8 m, ekranowany
Akcesoria dedykowane do: MPI-536
MPI-525
MPI-525
PVM-1530

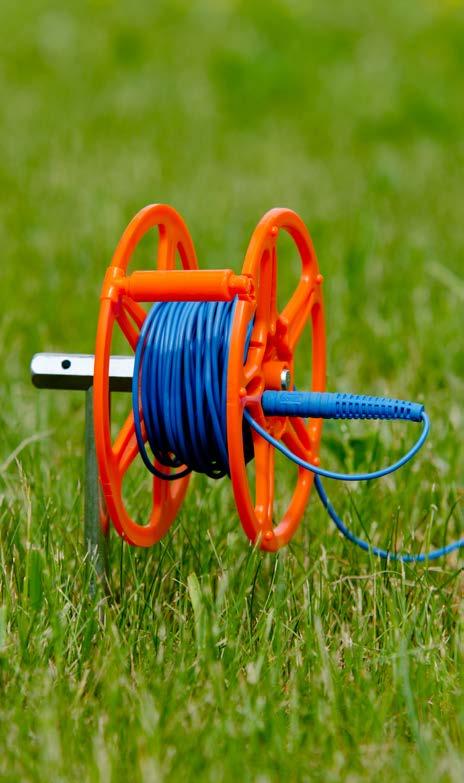

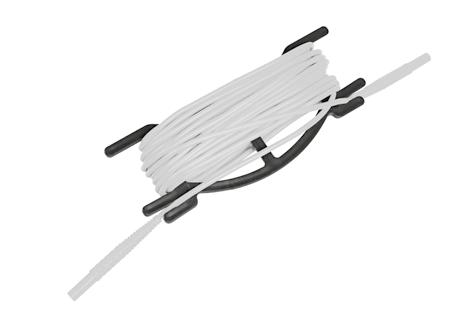

Przewód na nawijaku
Zaprojektowane specjalnie do prac wykonywanych na zewnątrz - mają wzmocnioną odporność na uszkodzenia mechaniczne. Zakończone są z jednej strony wtykiem bezpiecznym typu banan 4 mm, a z drugiej lamelką 4 mm pozwalającą na podłączenie do szpuli oraz bezpośrednio do sondy do wbijania w grunt. Przewody na szpulach i nawijakach
Kolor
Przewód na szpuli
Cechy Indeks
Niebieski 15 m, nawijak WAPRZ015BUBBN
Czerwony 30 m, nawijak WAPRZ030REBBN
Akcesoria dedykowane do:
EVSE-100 MPI-507
Kolor
Cechy Indeks
Niebieski 15 m, szpula WAPRZ015BUBBSZ
Czerwony 25 m, szpula WAPRZ025REBBSZ
Niebieski 25 m, szpula WAPRZ025BUBBSZ
Czerwony 30 m, szpula WAPRZ030REBBSZ Żółty 50 m, szpula WAPRZ050YEBBSZ
Akcesoria dedykowane do:
Czarny
Czarny 1,8 m
Czerwony 1,8 m
Niebieski 3 m
przewody pomiarowe
Szpula
indeks: WAPOZSZP1
Służy do nawijania przewodów. Wykonana z materiału zapobiegającego pęknięciom nawet w niskich temperaturach, posiada otwór ze sprężyną komutacyjną, przez co szpulę można nałożyć bezpośrednio na sondę do wbijania w grunt. Dla usprawnienia zwijania przewodów szpulę wyposażono w składany uchwyt. Z boku znajduje się gniazdo do podłączenia przewodu pomiarowego lub łączącego kilka przewodów.
Akcesorium dedykowane do:
Nawijak
indeks: WAPOZSZP3
Służy do nawijania przewodów. Posiada wygodny uchwyt do przenoszenia oraz zaczep na przewód. Nawijak jest lekki, wykonany z tworzywa sztucznego o wysokim stopniu trwałości i odporności na uszkodzenia mechaniczne.
Akcesorium dedykowane do:
Przewód do transmisji BNC
indeks: WAPRZBNC
Przewód służy do podłączenia oscyloskopu do miernika EVSE celem uzyskania informacji o modulacji PWM sygnału sterującego w stacji ładowania pojazdów elektrycznych.
Akcesorium dedykowane do:

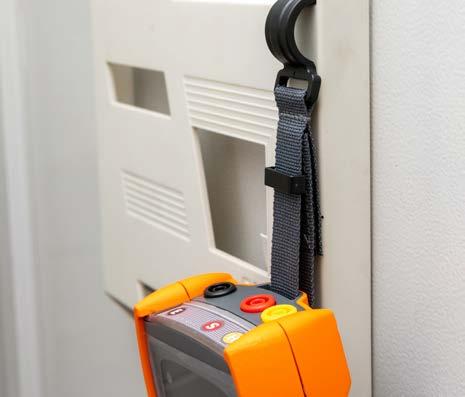

Zawieszka
indeks: WAPOZUCH1
Zaprojektowana z myślą o wieszaniu mierników w celu uwolnienia sobie rąk. Zakończona z jednej strony haczykiem, a z drugiej - paskiem z rzepem do przymocowania do urządzenia.
Akcesorium dedykowane do:

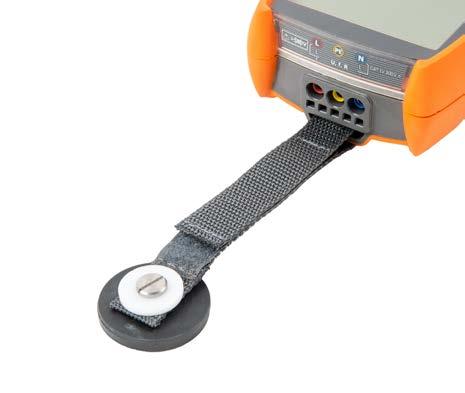

Uchwyt magnetyczny uniwersalnego przeznaczenia
indeks: WAPOZUCH6
Uniwersalny uchwyt magnetyczny umożliwiający montaż miernika do powierzchni metalowych np. drzwiach rozdzielnic itp.
Akcesorium dedykowane do:
MPI-507 MPI-506 MPI-502F

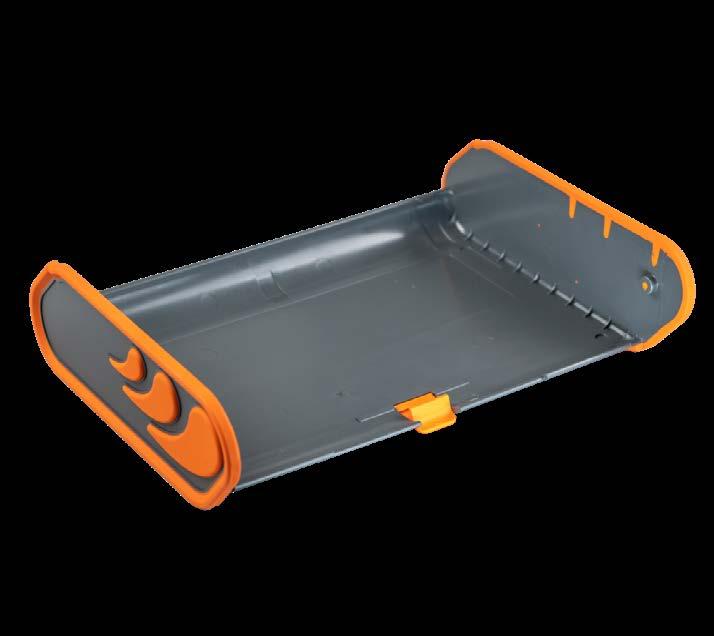

Pokrywa uniwersalna
indeks: WAPOZUCH12
Pokrywa ochronna do mierników.
Akcesorium dedykowane do:
MPI-540-PV
MPI-530-IT
MPI-507 PVM-1021
MPI-506 MPI-502F
MRP-201
komunikacja

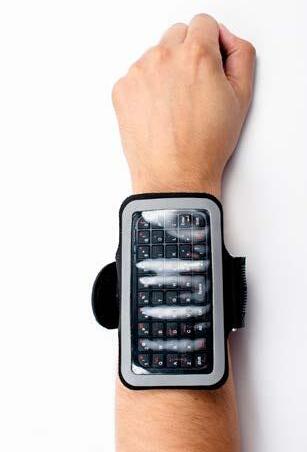

Mini klawiatura Bluetooth - futerał S-4
indeks: WAFUTS4
Miniaturowa klawiatura umożliwiająca wygodniejsze wprowadzanie danych podczas wykonywania pomiarów. Komunikacja z miernikiem odbywa się bezprzewodowo poprzez Bluetooth. Futerał ochronny jest wyposażony w zapięcie na rękę.
Akcesorium dedykowane do:
MPI-530
MPI-530-IT

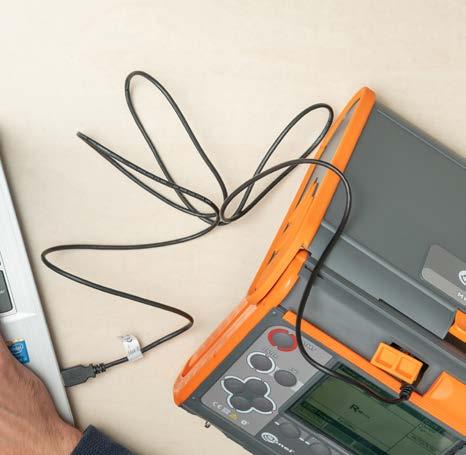

Przewód USB
indeks: WAPRZUSB
Przewód z wtykami typu A oraz B, kompatybilny ze standardami USB 1.1 oraz 2.0. Łączy komputer z urządzeniami Sonel wyposażonymi w gniazda USB typu B. Dzięki niemu możliwa jest transmisja wyników pomiarowych, konfiguracji i aktualizacja oprogramowania wewnętrznego wielu mierników.
Akcesorium dedykowane do:

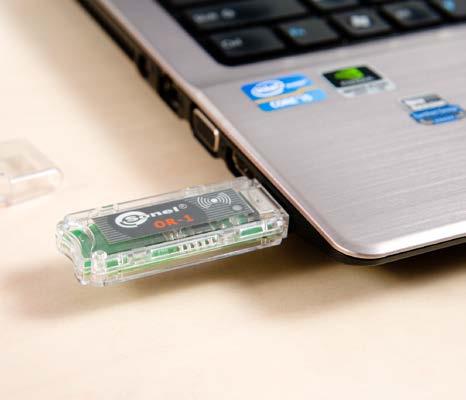

Adapter OR-1
indeks: WAADAUSBOR1
Adapter służy do bezprzewodowej transmisji danych między komputerem PC a miernikami zaopatrzonymi w odpowiedni moduł nadawczo-odbiorczy. Zapewnia komunikację obustronną na linii przyrząd-komputer. Aby skorzystać z tej możliwości, należy zainstalować na komputerze oprogramowanie SONEL S.A., współpracujące z miernikami MPI.
Akcesorium dedykowane do:
indeks: WAADAUSBLORA
Adapter służy do bezprzewodowej transmisji danych między miernikiem IRM-1 a miernikiem nadrzędnym.
Akcesorium dedykowane do:
Adapter LORA-S1 MPI-540-PV
oprogramowanie
Zrób z danymi co chcesz!
Sonel Pomiary Elektryczne 6
Twórz dokumentacje pomiarowe. Zarządzaj bazą urządzeń i pracowników. Harmonogramuj kalendarz pomiarów.
Sonel Reader
Odczytaj dane pomiarowe i zapisz je na komputerze.
Sonel Foton
Twórz dokumentację z pomiarów oświetlenia.
Sonel MPI Mobile
Odczytaj dane pomiarowe. Wzbogać je o fotografie, komentarz i notatkę głosową - a następnie przekaż dalej.
oprogramowanie

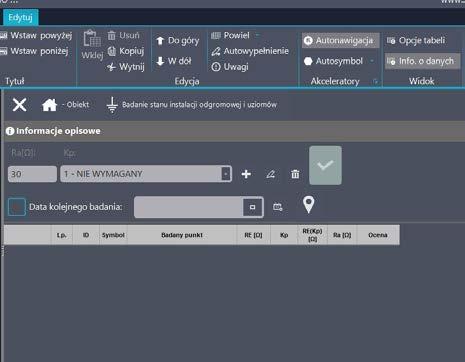

Sonel Pomiary Elektryczne 6
indeks: WAPROSONPE6
Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.
Cechy programu:
• zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
• współpraca z miernikami SONEL S.A.,
• drzewiasta struktura dokumentu,
• rozbudowane bazy zabezpieczeń i punktów pomiarowych,
• automatyczne obliczanie wartości wymaganych,
• automatyczna ocena wyników zmierzonych,

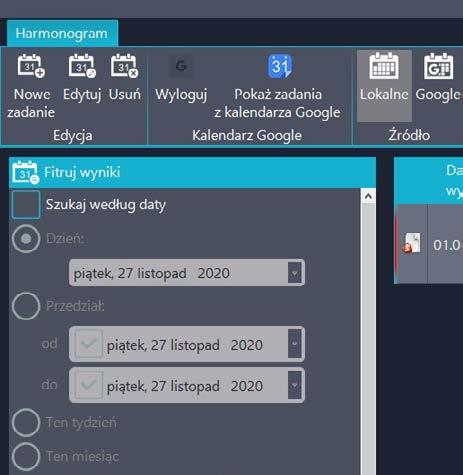

• harmonogram pomiarów,
• wstawianie zdjęć i rysunków do protokołów,
• drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
• kalkulacja wykonanych pomiarów,
• drukowanie faktur,
• automatyczne wypełnianie protokołów serią danych. Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:
• skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
• parametrów wyłączników RCD,
• stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
• stanu izolacji kabli elektrycznych,
• stanu instalacji odgromowej i uziemień,
• ciągłości przewodów,
• rezystancji izolacji silników zwartych i rozwartych,
• rezystancji styczników,
• rezystancji wyłączników,
• urządzeń transformatorowych. Program dedykowany do przyrządów:
indeks: WAADAKEY1
Rozszerzenie licencji dla kolejnego stanowiska z programami Sonel PE6, Sonel PAT Analiza lub Foton (licencja przenośna). Klucz umożliwia rozszerzenie posiadanej licencji jednostanowiskowej i pracę na innym stanowisku.
Program dedykowany do przyrządów:

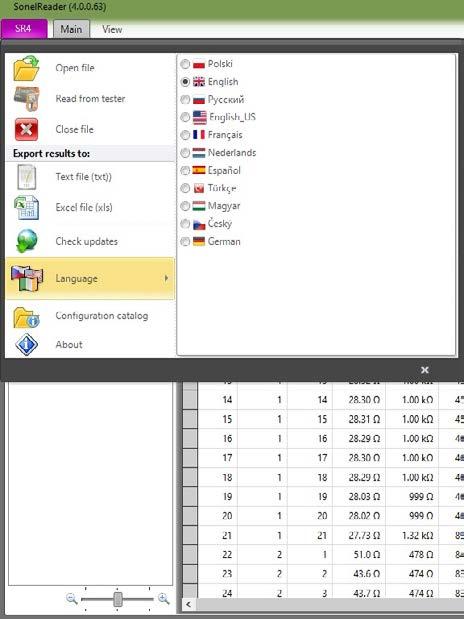

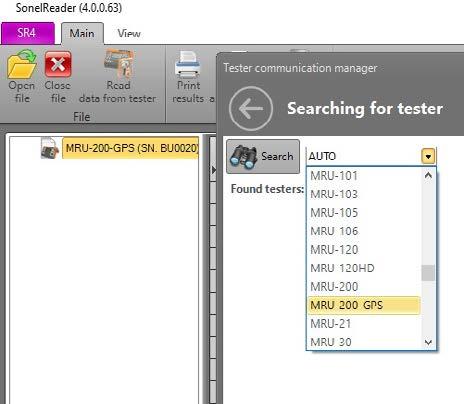

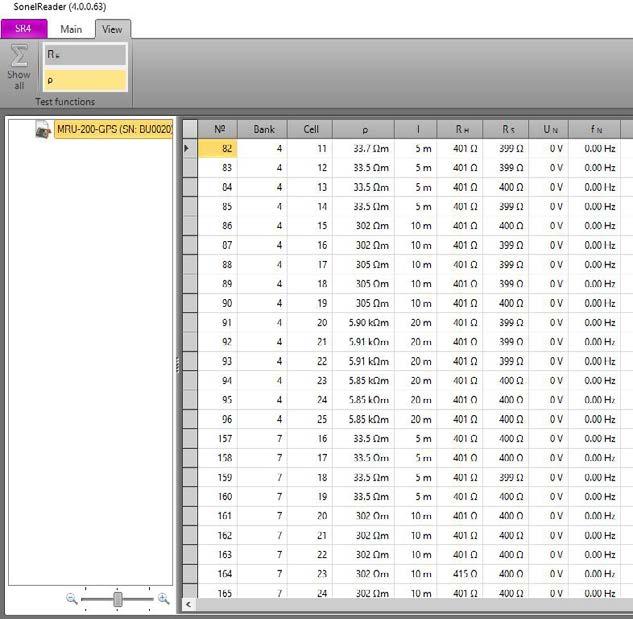

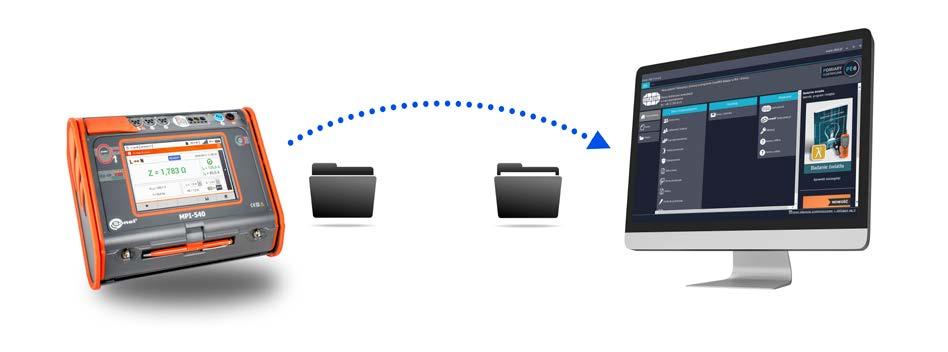

Sonel Reader
indeks: WAPROREADER
Program służy do pobierania danych z mierników. Umożliwia transfer danych do komputera, ich zapis do popularnych formatów oraz wydruk.
Program dedykowany do przyrządów:
MPI-540-PV
MPI-530-IT
MPI-507
MPI-540
MPI-530
MPI-535
MPI-536
MPI-525 MPI-520

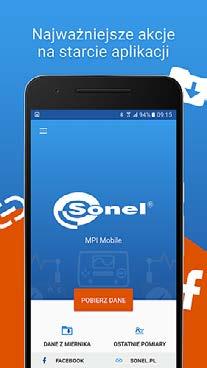

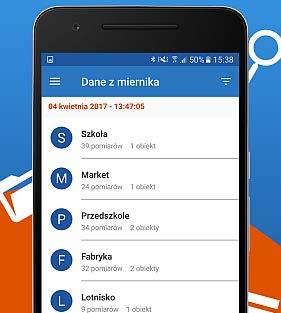

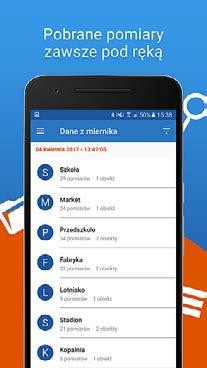

Sonel MPI Mobile
Dzięki aplikacji można połączyć się bezpośrednio z urządzeniem poprzez łącze Bluetooth i pobrać dane pomiarowe z miernika. Po odczytaniu pomiarów z przyrządu da się je w sposób łatwy i szybki przeglądać, a także przesłać z miejsca wykonywania pomiaru do osoby, która może pomóc w interpretacji danych bądź wykonać protokół pomiarowy. Do każdego pomiaru można dołączyć notatkę tekstową, notatkę głosową, współrzędne GPS czy zdjęcie. Z poziomu aplikacji zapewniony jest również dostęp do instrukcji obsługi miernika
Program dedykowany do przyrządów:
MPI-530-IT
MPI-530
oprogramowanie

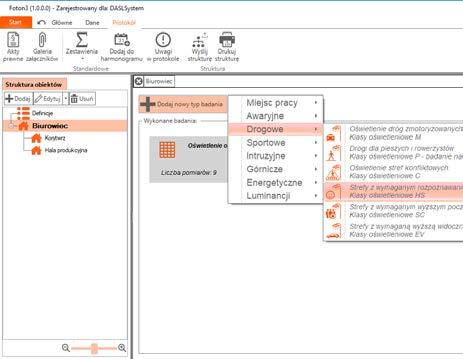

Sonel Foton 3
indeks: WAPROFOTON3
Sonel Foton 3 to najnowsza odsłona programu do tworzenia dokumentacji z badania oświetlenia:
• stanowisk pracy wewnątrz i na zewnątrz oraz w strefach kopalni,
• awaryjnego wraz z oświetleniem stref sprzętu p.poż.
• ogólnego.

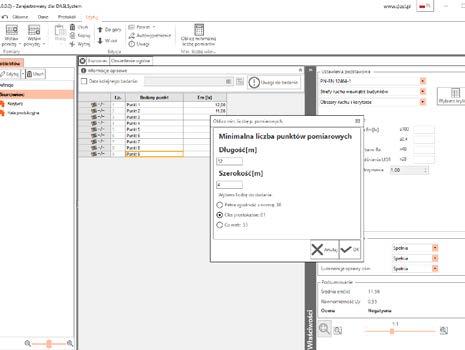

Nie wiesz, ile punktów wyznaczyć w danym polu pomiarowym? Rozbudowany kalkulator siatki pomiarowej przedstawi różne możliwości jej wyznaczenia wraz z opisem ich wad i zalet!
Pomieszczenie ma inne wymagania niż normatywne? Szybko aktualizuj wartości wymagane zgodnie paragrafem 4.3.3. normy
PN-EN 12464-1!
Potrzebujesz stworzyć własne regulacje? Dzięki nowemu, intuicyjnemu edytorowi norm szybko wygenerujesz stosowny zbiór reguł!
Program zawiera szereg funkcji przyspieszających tworzenie dokumentacji takich jak:
• klonowanie pomieszczeń,
• wpis wielu punktów pomiarowych za jednym kliknięciem,
• obliczenie minimalnej ilości punktów w danym pomieszczeniu,
• seryjne wypełnianie nazw punktów pomiarowych,
• możliwość przypisania szkiców, obrazów do obiektów, wydruk kontrolek pomiarowych.

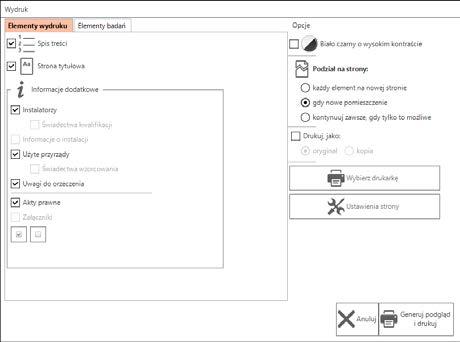

Wydruk protokołu składa się z kilku części:
• strona tytułowa, gdzie podane są informacje o wykonawcy, miejscu pomiarów, rodzajach badań, warunkach pomiarów,
• spis treści wraz ze spisem wszystkich pomieszczeń,
• teoria pomiarów, gdzie podane są podstawowe definicje związane z pomiarami oświetlenia oraz wyjaśnione są oznaczenia użyte w programie,
• podsumowanie, gdzie podane są informacje o osobach wykonujących badania, użytych miernikach oraz podane jest orzeczenie o pozytywnym lub negatywnym rezultacie badań.
Dane przechowywane są w plikach (dokumentach), dzięki czemu łatwo mogą być archiwizowane na dowolnym nośniku i przesyłane np. e-mailem. Istnieje również możliwość wydrukowania dokumentu w postaci pliku PDF.
Program dedykowany do przyrządów:
znakowanie
Etykieta z wynikiem pomiaru pozwala w sposób szybki i jednoznaczny ocenić, czy żądane urządzenie jest zdatne do użytku. Taki oznacznik można uzyskać nie ruszając się ze stanowiska pomiarowego - wystarczy skorzystać z drukarek dedykowanych do mierników. Raport obejmuje wynik testu i jego ocenę, jak również kod QR umożliwiający identyfikację urządzenia w przyszłości.

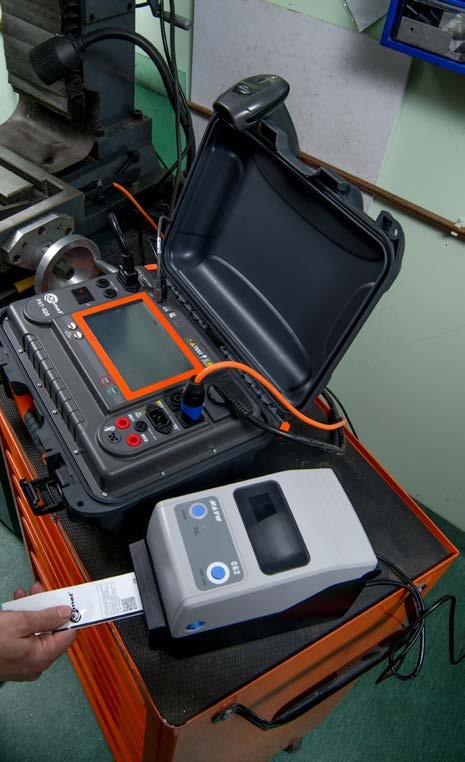

Drukarka raportów/kodów SATO
indeks: WAADAD2
Komunikuje się z miernikiem poprzez USB.
Akcesorium dedykowane do:
EVSE-100
PVM-1530
Taśma / papier do drukarki SATO
indeks: WANAKD2
Samoprzylepny papier pod wydruki o szerokości 50 mm.
Taśma barwiąca do drukarki SATO
indeks: WANAKD2BAR
Taśma z tonerem. Akcesoria dedykowane do:
WAADAD2

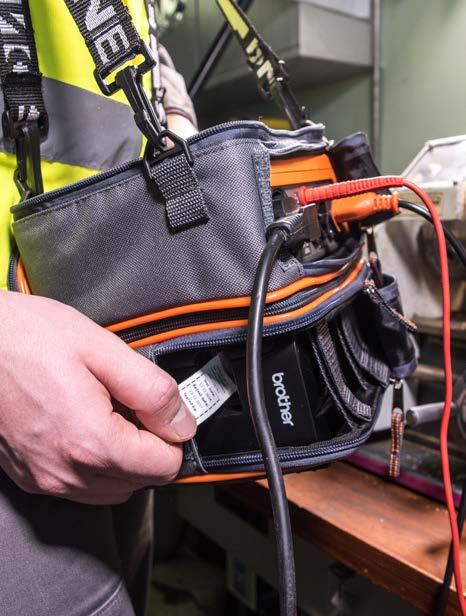

Drukarka raportów/kodów Brother
indeks: WAADAD3
Komunikuje się z miernikiem poprzez Wi-Fi oraz USB.
Akcesorium dedykowane do:
EVSE-100

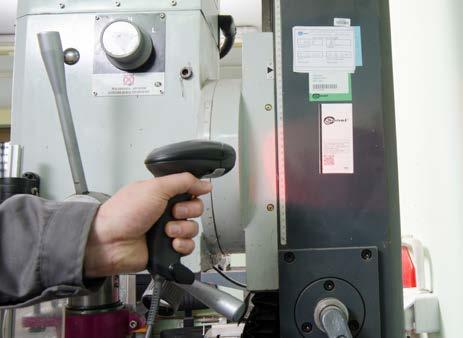

Czytnik kodów QR
indeks: WAADACK2D
PVM-1530
Taśma / papier do drukarki Brother
indeks: WANAKD3
Kaseta zawierająca samoprzylepny papier o szerokości 24 mm oraz toner.
Akumulator do drukarki Brother
indeks: WAAKU19
Akumulator Li-Ion 7,2 V 1,85 Ah. Akcesoria dedykowane do:
WAADAD3
Podczas badań warto wiedzieć, z jakim urządzeniem ma się do czynienia. Nośnikiem tej informacji jest kod QR na etykiecie wygenerowanej przez miernik PAT. Skaner kodów QR pozwala na identyfikację obiektu i przypisanie doń wyniku badania, a tym samym na budowę historii pomiarów w pamięci testera.
Akcesorium dedykowane do:
EVSE-100 PVM-1530
zasilanie
Akumulator
Akumulatory do urządzeń pomiarowych Sonel. Ich zalety to pełna szczelność, wysoka pojemność, niewielki efekt pamięci oraz wysoka gęstość energii.
Akumulator można ładować nawet wówczas, gdy nie jest on kompletnie rozładowany. Sprawdzi się jako zapasowy bank energii w sytuacjach, kiedy nie ma możliwości doładowania miernika.
Nazwa Cechy Indeks
Akumulator NiMH 4,8 V 4,2 Ah
Akumulator Li-Ion 11,1 V 3,4 Ah
Akcesorium dedykowane do:
WAAKU07
WAAKU15

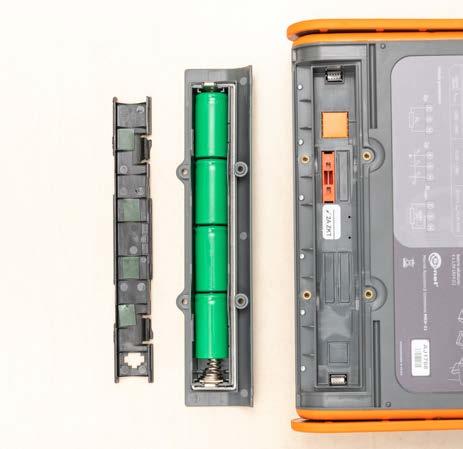

Pojemnik na baterie
indeks: WAPOJ1
Pojemnik na komplet baterii do mierników Sonel. Pozwala na zastąpienie pakietu akumulatorów czterema bateriami alkalicznymi LR14. Sprawdzi się jako zapasowy bank energii w sytuacjach, kiedy nie ma możliwości doładowania miernika.
Akcesorium dedykowane do:

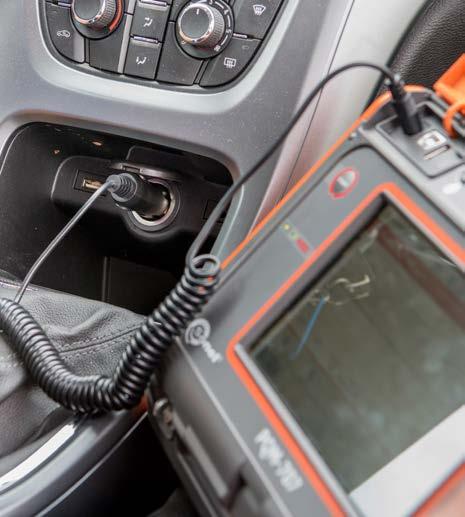

Przewód do ładowania z gniazda samochodu 12 V
indeks: WAPRZLAD12SAM
Podłączany bezpośrednio do miernika. Umożliwia naładowanie akumulatora w sytuacji, gdy jedynym źródłem zasilania jest gniazdo zapalniczki samochodowej. Rozładowana bateria? Brak gniazdka? Dzięki temu akcesorium nie przeszkodzi to w dokończeniu pomiarów. Przewód może być stosowany również do innych przyrządów z oferty SONEL S.A.
Akcesorium dedykowane do:

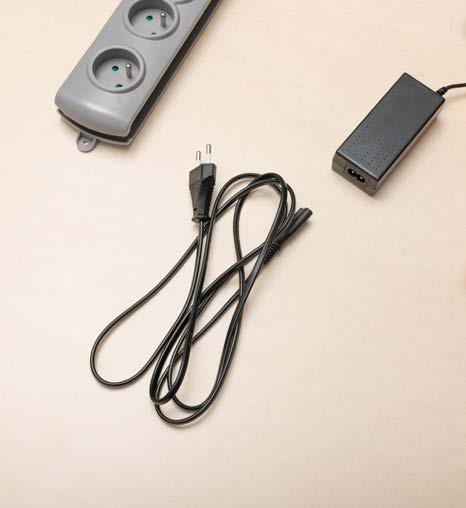

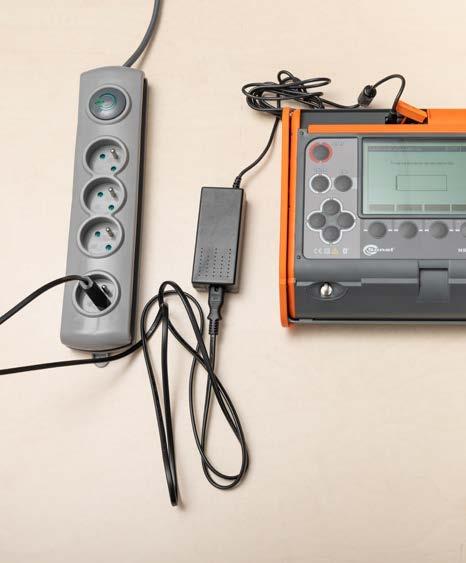

Zasilacz Z-7 + przewód do zasilania 230 V (wtyk IEC C7)
indeks: WAZASZ7
Służy do zasilania wielu urządzeń pomiarowych Sonel. Wyposażony jest w gniazdo męskie IEC C8 (tzw. „ósemkę”) do podłączenia przewodu zasilającego.
Napięcie wejściowe
Napięcie wyjściowe
moc wyjściowa
Akcesorium dedykowane do:
Zasilacz Z-24
indeks: WAZASZ24
Zasilacz 5 V z wyjściem USB 2.0 oraz odłączanym przewodem micro-USB.
Napięcie wejściowe
Napięcie wyjściowe
moc wyjściowa
Akcesorium dedykowane do:
IRM-1

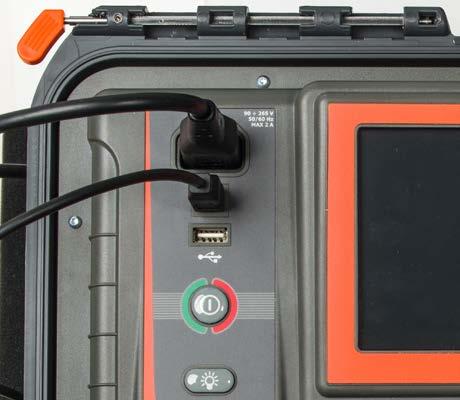

Przewód do zasilania 230 V (wtyk IEC C7)
indeks: WAPRZLAD230
Służy do zasilania wielu urządzeń pomiarowych Sonel. Zakończony z jednej strony wtykiem typu C7 (tzw. „ósemka”), a z drugiej - wtykiem sieciowym CEE 7/16 („Europlug”).
Przekrój żyły 2 x 0,75 mm2 Napięcie znamionowe 250 V AC/DC
Akcesorium dedykowane do:
zasilanie
Przewód do zasilania 230 V (wtyk IEC C13)
indeks: WAPRZ1X8BLIEC
Służy do zasilania wielu urządzeń pomiarowych Sonel. Zakończony z jednej strony wtykiem typu C13, a z drugiej - wtykiem sieciowym CEE 7/16 („Europlug”).
Przekrój żyły 2 x 0,75 mm2 Napięcie znamionowe
Akcesorium dedykowane do:
PVM-1530

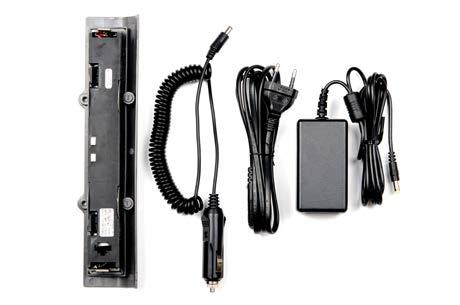

Zestaw do zasilania miernika
indeks: WAKPLLADMPI520
250 V AC
Zestaw do zasilania oraz ładowania akumulatorów w wybranych miernikach serii MPI.
Nazwa
Indeks Akumulator NiMH WAAKU07
Przewód do ładowania z gniazda samochodu 12 V WAPRZLAD12SAM
Zasilacz Z-7 + przewód do zasilania 230 V (wtyk IEC C7)
Akcesorium dedykowane do:
MPI-530-IT
MPI-530 MPI-525
Przewód do zasilania 230 V (gniazdo 16 A 5P)
indeks: WAPRZZAS16P
WAZASZ7
MPI-520
Służy do zasilania urządzeń pomiarowych Sonel. Zakończony z jednej strony gniazdem trójfazowym 5-biegunowym 16 A, a z drugiej - prostym wtykiem sieciowym Schuko.
Przekrój żyły 3 x 2,5 mm2
Napięcie znamionowe
Akcesorium dedykowane do:
EVSE-100
Przewód do zasilania trójfazowego (gniazdo 16 A 5P)
indeks: WAPRZZAS16P3F
250 V AC
Służy do zasilania urządzeń pomiarowych Sonel. Zakończony z jednej strony gniazdem trójfazowym 5-biegunowym 16 A, a z drugiej - wtykiem trójfazowym 5-biegunowym 16 A.
Przekrój żyły 5 x 2,5 mm2
Napięcie znamionowe
Akcesorium dedykowane do:
EVSE-100
400 V AC

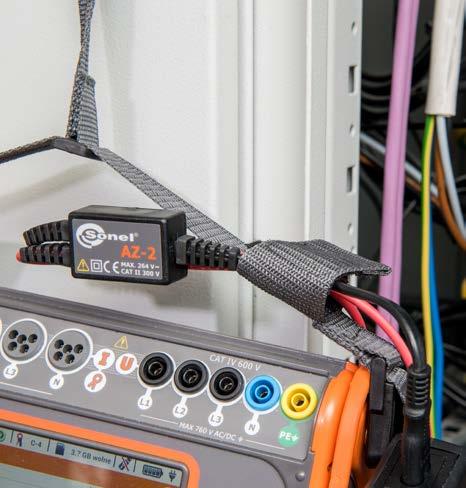

Adapter zasilania AZ-2
indeks: WAADAAZ2
Służy do ładowania akumulatora analizatora bezpośrednio z rozdzielnicy elektrycznej. Jest to szczególnie pomocne podczas długookresowej rejestracji na obiektach, gdzie nie da się skorzystać z gniazda sieciowego. Przelotowe wtyki pozwalają na ładowanie analizatora przy zachowaniu możliwości wykonywania pomiarów. Podłączany do zasilacza za pomocą końcówki IEC C8 („ósemka”), AZ-2 nie wymaga żadnych dodatkowych adapterów do prawidłowego funkcjonowania.
Akcesorium dedykowane do:

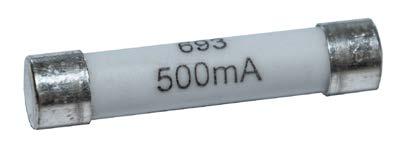

Bezpiecznik
indeks: WAPOZB05A1000V
Bezpiecznik 0,5 A, 1000 V AC/DC, 6,3x32 mm.
Akcesorium dedykowane do:
Kabel EVCAB 2,2 m (typ 2 męski/typ 2 żeński)
indeks: WAKABEVT2T2
Kabel służy do podłączenia miernika EVSE do tych stacji ładowania pojazdów elektrycznych ze złączem typu 2, które nie mają własnego kabla do ładowania.
Akcesorium dedykowane do:
przenoszenie

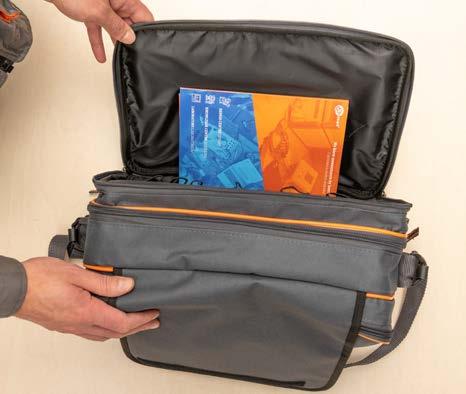

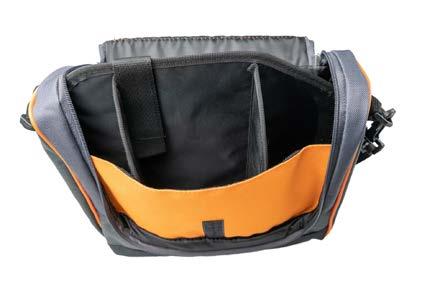

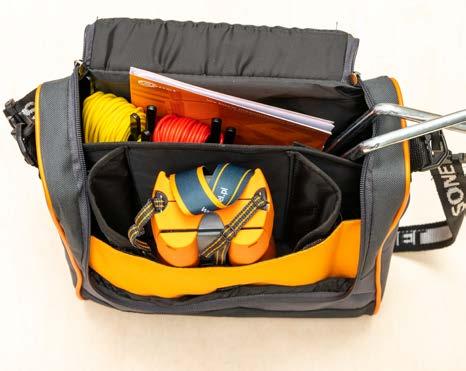

Futerał L-2
indeks: WAFUTL2
Przeznaczony do przechowywania i transportu miernika wraz z akcesoriami. Posiada dwie komory główne, dwie kieszenie zamykane na suwak oraz dwie kieszenie zapinane na rzep, specjalną kieszeń na dokumenty oraz wkładkę do przechowywania szpul z przewodami pomiarowymi. Spód futerału zabezpieczony jest przed kontaktem z podłożem (cztery nóżki). Całości obrazu dopełnia ucho do przenoszenia oraz pasek do zawieszenia na ramieniu.
Akcesorium dedykowane do:
Futerał L-3
indeks: WAFUTL3
Futerał specjalnie zaprojektowany do bezpiecznego przechowywania i transportu długich (80 cm) sond do wbijania w grunt. Posiada pasek do wieszania na ramieniu. Mocne szwy nie dopuszczają do rozdarć. Te fragmenty futerału, które są narażone na przebicie ostrzem sond, mają wzmocnioną strukturę.
Akcesorium dedykowane do:
Futerał L-4
indeks: WAFUTL4
Przeznaczony do przechowywania i transportu miernika wraz z osprzętem. Posiada trzy komory główne zapinane na zamek oraz jedną kieszeń na klapie. Wewnątrz komór wszyto gumki do stabilnego mocowania akcesoriów. Futerał wyposażono w pasek do wieszania na ramieniu. Spód zabezpieczony jest przed kontaktem z podłożem za pomocą dwóch nóżek.
Akcesorium dedykowane do:

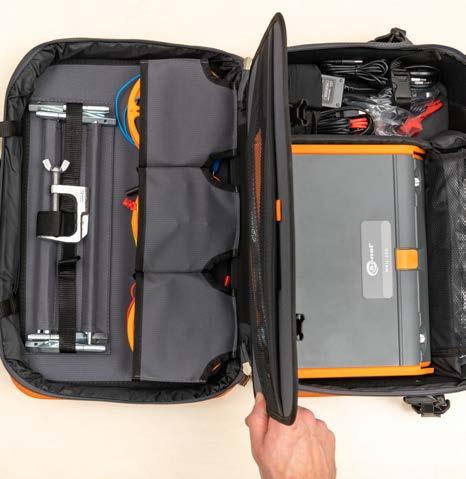

Plecak L-19
indeks: WAFUTL19
Plecak zaprojektowany specjalnie do wygodnego przenoszenia miernika wraz z akcesoriami. Szczególnie przydatny może być w momencie gdy chcemy mieć wolne ręce podczas przemieszczania się ze sprzętem np. podczas wchodzenia po drabinie. Wyposażony w kieszeń na tablet, pomieści miernik wraz z kompletem akcesoriów. Jest wykonany z wysokiej jakości materiałów, posiada wzmocnione zamki oraz klamry.
Akcesorium dedykowane do:

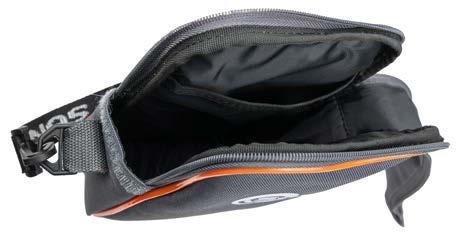

Futerał M-6
indeks: WAFUTM6
Przeznaczony do przechowywania i transportu miernika wraz z akcesoriami. Posiada komorę główną zapinaną na zamek oraz jedną kieszeń na klapie. Komora główna została wyposażona we wkładkę dzielącą ją na mniejsze części. Znajdują się tam również dodatkowe gumki do stabilnego mocowania akcesoriów.
Futerał wyposażono w pasek do wieszania na ramieniu. Spód zabezpieczony jest przed kontaktem z podłożem za pomocą czterech nóżek.
Akcesorium dedykowane do:
Futerał M-13
indeks: WAFUTM13
Futerał przeznaczony do przechowywania i transportu miernika wraz z akcesoriami. Ochroni zawartość przed brudem oraz uszkodzeniami. Wyposażony w pasek do wieszania na ramieniu.
Akcesorium dedykowane do:
MPI-540-PV
Futerał M-14
indeks: WAFUTM14
Futerał przeznaczony do przechowywania i transportu miernika wraz z akcesoriami. Ochroni zawartość przed brudem oraz uszkodzeniami. Wyposażony w pasek do wieszania na ramieniu.
Akcesorium dedykowane do:
IRM-1

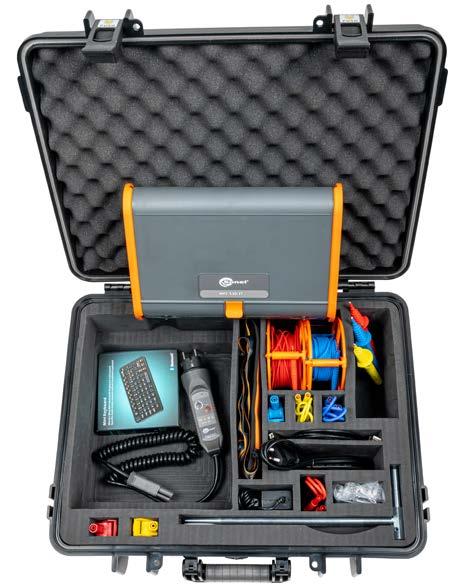

Twarda walizka
Zapewnia bezpieczny transport i przechowywanie przyrządu wraz z jego akcesoriami. Duża liczba komór pozwala na skuteczną ochronę dużej ilości sprzętu. Zestaw Indeks
Twarda walizka XL-12
Twarda walizka XL-13
Akcesoria dedykowane do:
Walizka XL-12
WAWALXL12
WAWALXL13
Walizka XL-13
przenoszenie
indeks: WAPOZPAS6
Przeznaczony jest do przenoszenia mierników Sonel. Pasek
Akcesorium dedykowane do:

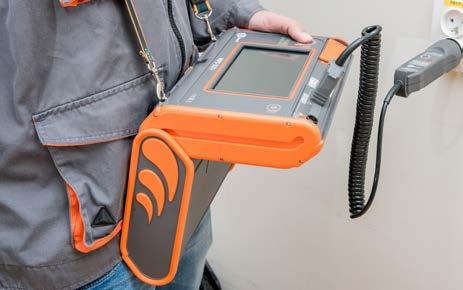

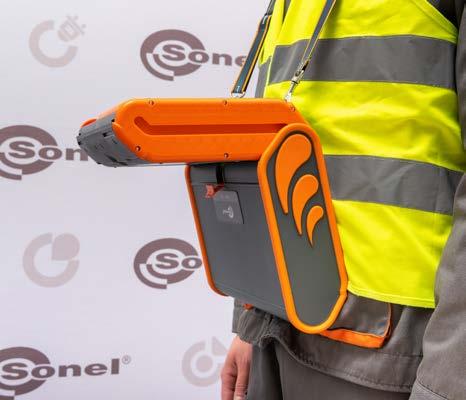

Szelki L-2
indeks: WAPOZSZEKPL
W skład zestawu wchodzi pasek do przenoszenia miernika w ręku oraz pasek na wieszania miernika na szyi i ramieniu. Dłuższy pasek posiada możliwość regulacji.
Akcesorium dedykowane do:
Szelki M-1
indeks: WAPOZSZE4
Przeznaczone są do przenoszenia i wieszania mierników Sonel. Szelki umożliwiają regulację długości. Pozwalają na zawieszenie urządzenia zarówno na szyi, jak i na ramieniu.
Akcesorium dedykowane do:
Zdjęcie
Nazwa
Miernik cęgowy CMP-100 + akcesoria standardowe
Miernik cęgowy CMP-1015-PV + akcesoria standardowe
Akcesoria opcjonalne do CMP-1015-PV
Adapter AGT-16C (adapter gniazd trójfazowych) WAADAAGT16C
Adapter AGT-16P (adapter gniazd trójfazowych) WAADAAGT16P
Adapter AGT-16T (adapter gniazd przemysłowych) WAADAAGT16T
Adapter AGT-32C (adapter gniazd trójfazowych)
Adapter AGT-32P (adapter gniazd trójfazowych)
Adapter AGT-32T (adapter gniazd przemysłowych)
Adapter AGT-63P (adapter gniazd trójfazowych)
Adapter AutoISO-1000C
Adapter AutoISO-2500
Adapter EVSE-01
WAADAAGT32C
WAADAAGT32P
WAADAAGT32T
WAADAAGT63P
WAADAAISO10C
WAADAAISO25
WAADAEVSE01
Zdjęcie Nazwa
Zestaw montażowo-pomiarowy do IRM-1 (zestaw do mocowania miernika nasłonecznienia do paneli PV + sonda do pomiaru temperatury paneli PV oraz otoczenia)
Zestaw do pomiaru nasłonecznienia (miernik nasłonecznienia i temperatury IRM-1 + zestaw montażowo-pomiarowy do IRM-1 + zasilacz Z-24 + adapter LORA-S1 do transmisji danych + futerał M-14)
Adapter TWR-1J (adapter do testowania wył. RCD)
Adapter WS-01 wyzwalający pomiar (wtyk UNI-Schuko)
Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)
WAADAWS01
WAADAWS03
Adapter WS-04 (wtyk kątowy UNI-Schuko) WAADAWS04
Adapter WS-05 (wtyk kątowy UNI-Schuko)
Adapter
WAADAWS05
Adapter WS-06 (wtyk miniDIN-4P) WAADAWS06
do pomiaru impedancji pętli Z(L-N) WAADAWS07
Adapter WS-09 (sonda ostrzowa) WAADAWS09
Adapter do złączki szynowej z gwintem M4/M6 (komplet 4 szt.)
Adapter MC4-gniazda bananowe (komplet 2 szt.)
Adapter MC4-gniazda bananowe 1,5 kV (komplet 2 szt.) WAADA5KVMC4KPL
Rozgałęziacz MC4 do pomiaru mocy w instalacjach PV (komplet 2 szt.)
Rozgałęziacz MC4 do pomiaru mocy w instalacjach PV 1500 V (komplet 2 szt.)
WAADAMC4SKPL
WAADAMC4SV2KPL
Przewód 2 m z wtykami MC4 (komplet 2 szt.) WAPRZ002MC4KPL
Adapter do cęgów C-PV WAADACPV
Zdjęcie Nazwa Indeks
Przewód 2 m dwużyłowy do cęgów N-1
Cęgi elastyczne F-1A (Ø 360 mm)
Cęgi elastyczne F-2A (Ø 235 mm)
Cęgi elastyczne F-3A (Ø 120 mm)
Cęgi nadawcze N-1 (Ø 52 mm, zawierają przewód dwużyłowy)
Cęgi pomiarowe C-3 (Ø 52 mm)
Cęgi pomiarowe C-4A (Ø 52 mm) 1000 A AC
Cęgi pomiarowe C-5A (Ø 39 mm) 1000 A AC / 1400 A DC
WAPRZ002DZBB
WACEGF1AOKR
WACEGF2AOKR
WACEGF3AOKR
WACEGN1BB
WACEGC3OKR
Cęgi pomiarowe C-6A (Ø 20 mm) 12 A AC WACEGC6AOKR
Cęgi pomiarowe C-7A (Ø 24 mm) 100 A AC
czarny 1 kV 20 A
czerwony 1 kV 20 A WAKRORE20K02
Krokodylek niebieski 1 kV 20 A
żółty 1 kV 20 A WAKROYE20K02
Krokodylek czarny 11 kV 32 A WAKROBL32K09
Krokodylek czerwony 11 kV 32 A
Przewód 1,2 m czarny 1 kV (wtyki bananowe) WAPRZ1X2BLBB
Przewód 1,2 m czarny 1 kV z oznacznikiem N (wtyki bananowe) WAPRZ1X2BLBBN
Zdjęcie Nazwa
Przewód 1,2 m czerwony 1 kV (wtyki bananowe) WAPRZ1X2REBB
Przewód 1,2 m niebieski 1 kV (wtyki bananowe)
Przewód 1,2 m żółty 1 kV (wtyki bananowe)
WAPRZ1X2BUBB
WAPRZ1X2YEBB
Przewód 3 m żółty CAT III 1500 V (wtyki bananowe) WAPRZ003YEBB1K5V
Przewód 5 m czerwony 1 kV (wtyki bananowe)
Przewód 10 m czerwony 1 kV (wtyki bananowe)
Przewód 20 m czerwony 1 kV (wtyki bananowe)
Przewód 30 m czerwony na nawijaku 1 kV (wtyki bananowe)
Przewód 15 m niebieski na nawijaku 1 kV (wtyki bananowe)
Przewód 15 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe)
Przewód 25 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe)
WAPRZ005REBB
WAPRZ010REBB
WAPRZ020REBB
WAPRZ030REBBN
WAPRZ015BUBBN
WAPRZ015BUBBSZ
WAPRZ025REBBSZ
Przewód 25 m niebieski do pomiaru uziemień na szpuli (wtyki bananowe) WAPRZ025BUBBSZ
Przewód 30 m czerwony do pomiaru uziemień na szpuli (wtyki bananowe) WAPRZ030REBBSZ
Przewód 50 m żółty do pomiaru uziemień na szpuli (wtyki bananowe) WAPRZ050YEBBSZ
Przewód 1,8 m czarny 5 kV (wtyki bananowe, ekranowany) WAPRZ1X8BLBB
1,8 m czarny 5 kV (wtyki bananowe) WAPRZ1X8BLBB5K
1,8 m czerwony 5 kV (wtyki bananowe) WAPRZ1X8REBB
Przewód 3 m niebieski 5 kV (wtyki bananowe) WAPRZ003BUBB5K
Zdjęcie Nazwa
Sonda do pomiaru rezystancji podłóg i ścian PRS-1
Sonda luksomierza LP-1 (wtyk miniDIN-4P)
Sonda luksomierza LP-1 + adapter (wtyk WS-06)
Sonda luksomierza LP-10A (wtyk miniDIN-4P)
Sonda luksomierza LP-10A + adapter (wtyk WS-06)
Sonda luksomierza LP-10B (wtyk miniDIN-4P)
Sonda luksomierza LP-10B + adapter (wtyk WS-06)
WASONPRS1
WAADALP1
WAADALP1KPL
WAADALP10A
WAADALP10AKPL
WAADALP10B
WAADALP10BKPL
Sonda ostrzowa czerwona 1 kV (2 m rozkładana, gn. bananowe) WASONSP2M
Sonda ostrzowa czarna 1 kV (gniazdo bananowe) WASONBLOGB1
Sonda ostrzowa czerwona 1 kV (gniazdo bananowe)
Sonda ostrzowa niebieska 1 kV (gniazdo bananowe)
Sonda ostrzowa żółta 1 kV (gniazdo bananowe)
Sonda ostrzowa czarna 5 kV (gniazdo bananowe) WASONBLOGB2
Sonda ostrzowa czerwona 5 kV (gniazdo bananowe) WASONREOGB2
Sonda do pomiaru temperatury paneli PV oraz otoczenia WASONTPVC
Sonda do wbijania w grunt (25 cm)
Sonda do wbijania w grunt (30 cm)
Sonda do wbijania w grunt (80 cm) WASONG80V2
Zacisk imadełkowy (wtyk bananowy)
Zdjęcie Nazwa
Symulator kabla CS-1
Skrzynka kalibracyjna 5 kV
Bezpiecznik 0,5 A, 1000 V AC/DC, 6,3x32 mm
na baterie
Zasilacz do mierników (typ Z-7) + przewód do zasilania 230 V (wtyk IEC C7)
Z-24 5 V z wyjściem USB 2.0 oraz odłączanym
Przewód do zasilania 230 V (wtyk IEC C13) WAPRZ1X8BLIEC
Przewód do zasilania 230 V (gniazdo 16 A 5P) WAPRZZAS16P
Przewód do zasilania trójfazowego (gniazdo 16 A 5P) WAPRZZAS16P3F
Komplet do ładowania MPI (zasilacz + akumulator) WAKPLLADMPI520
Adapter zasilania AZ-2 (wtyk IEC C7/bananki)
Przewód do ładowania akumulatora z gn. samochod. 12 V WAPRZLAD12SAM
Kabel EVCAB 2,2 m (typ 2 męski/typ 2 żeński) WAKABEVT2T2
Szpula do nawinięcia przewodu pomiarowego
Nawijak do nawinięcia przewodu pomiarowego
Szelki do miernika (typ L-2)
Zdjęcie Nazwa
Szelki do miernika (typ M-1)
Uchwyt - zawieszka obudowy M-1
Uchwyt magnetyczny WAPOZUCH6
Pokrywa uniwersalna WAPOZUCH12
Zestaw do mocowania miernika nasłonecznienia do paneli PV
Zacisk do mocowania miernika nasłonecznienia do paneli PV
Klucz do złączek
Futerał L-3 (na sondy 80 cm)
L-19
M-6
M-13
Futerał M-14
Twarda walizka XL-12
Twarda walizka XL-13
Futerał S-4 na mini klawiaturę Bluetooth
Przewód do transmisji danych USB
Zdjęcie
Nazwa
Odbiornik OR-1 do transmisji radiowej (USB)
Czytnik kodów kreskowych 2D (USB)
Drukarka raportów / kodów D-2 SATO (USB, przenośna)
Drukarka raportów / kodów D-3 Brother (Wi-Fi / USB, przenośna)
Indeks
WAADAUSBOR1
WAADACK2D
WAADAD2
WAADAD3
Akumulator do drukarki D-3 Brother WAAKU19
Taśma / papier do drukarki D-2 SATO (z klejem) WANAKD2
Taśma barwiąca do drukarki D-2 SATO WANAKD2BAR
Taśma / papier do drukarki D-3 Brother (z klejem) WANAKD3
Długopis do ekranów dotykowych WAPOZTPEN 1
Program FOTON 3 WAPROFOTON3
Program FOTON 3 - upgrade do wersji 3 WAPROFOTON3UP
Program Sonel Pomiary Elektryczne 6 WAPROSONPE6
Program Sonel Reader WAPROREADER
Klucz sprzętowy do programów Sonel PE WAADAKEY1
1, 2, 4 - liczba akcesoriów standardowych • - akcesorium opcjonalne
SONEL S.A.
ul. Wokulskiego 11 58-100 Świdnica
sonel.pl
