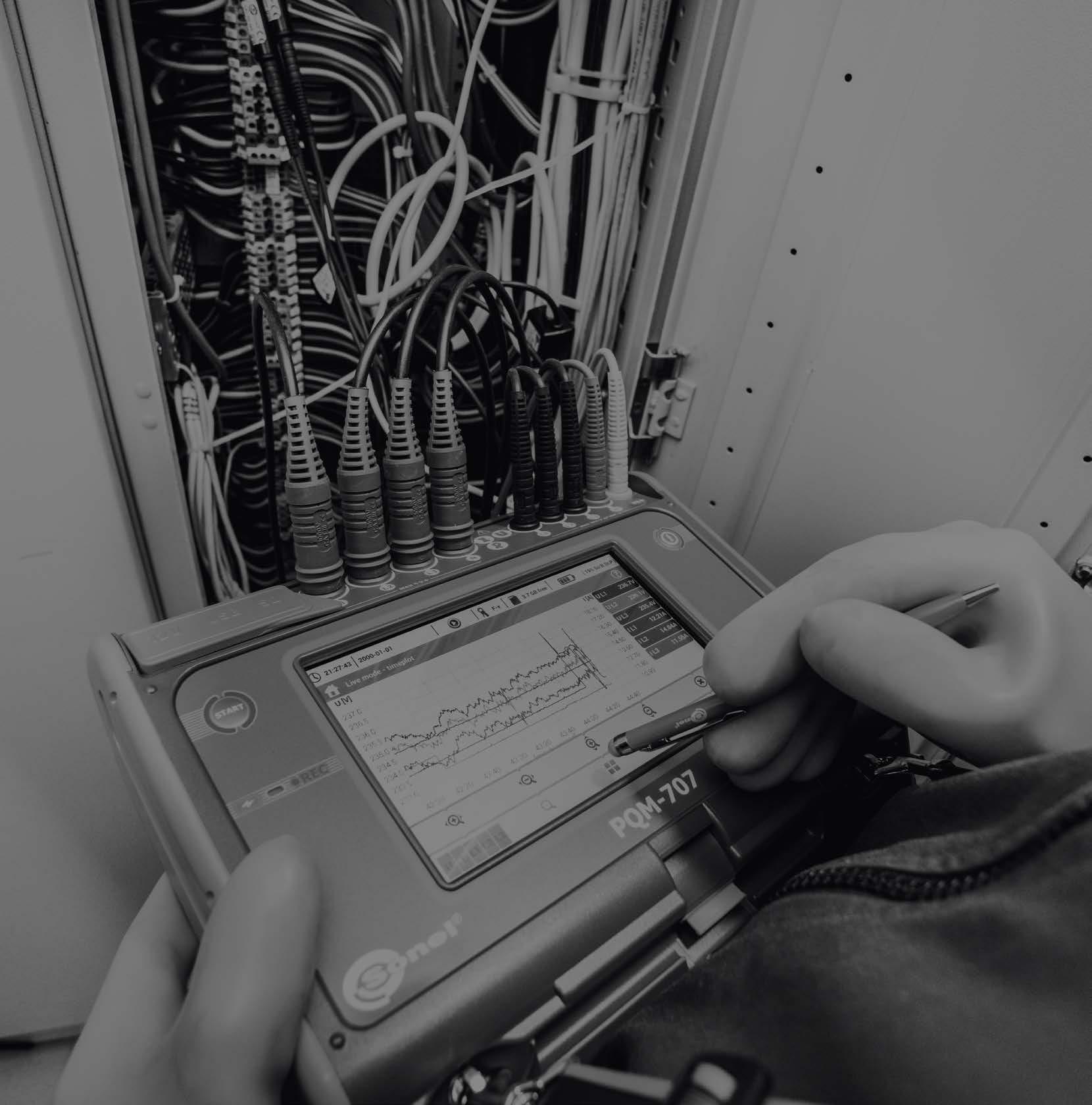

Accesorios para los analizadores de la calidad de alimentación Capta más posibilidades
mediciones
Pinzas flexibles
Las pinzas flexibles de corriente, también llamadas bobinas de Rogowski, se utilizan para medir las corrientes alternas en las estructuras de difícil acceso, donde no hay posibilidad de fijar las pinzas rígidas. Permiten medir las corrientes de hasta 6000 A. Terminadas con un conector de 5 pines, se conectan directamente a los analizadores de calidad de energía.
Nombre Diámetro máx. del conductor medido
F-1A1
F-1A
F-1A6
F-2A1
F-2A
F-2A6
F-3A1
F-3A
F-3A6
Ø 380 mm
Ø 250 mm
Ø 140 mm
Corriente nominal Código
1,5 kA AC
3 kA AC
6 kA AC
1,5 kA AC
3 kA AC
6 kA AC
1,5 kA AC
3 kA AC
6 kA AC
WACEGF1A1OKR
WACEGF1AOKR
WACEGF1A6OKR
WACEGF2A1OKR
WACEGF2AOKR
WACEGF2A6OKR
WACEGF3A1OKR
WACEGF3AOKR
WACEGF3A6OKR
La versión HD (Heavy Duty) presenta una mayor resistencia al daño mecánico.
Nombre Diámetro máx. del conductor medido Corriente nominal Código
F-2AHD Ø 290 mm 3 kA AC WACEGF2AHDOKR
F-3AHD Ø 145 mm 3 kA AC WACEGF3AHDOKR
Accesorios dedicados a los dispositivos:
PQM-700
PQM-707
PQM-710
PQM-711
Pinzas rígidas

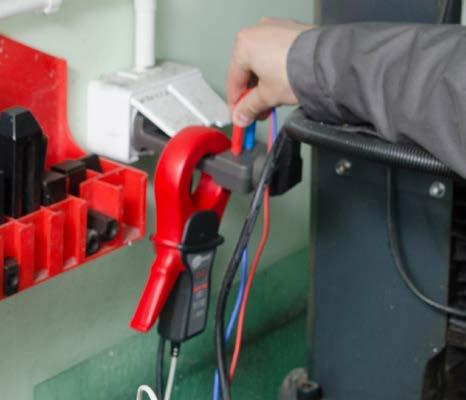

Las pinzas rígidas se utilizan para medir las corrientes CA y CC. Están disponibles en cuatro variantes que se diferencian entre sí por el diámetro del cable que abarcan y por el tipo de la corriente a medir. Todos los modelos están terminados con una clavija de 5-pines.
Nombre Diámetro máx. del conductor medido
C-4A Ø 52 mm
C-5A Ø 39 mm
Corriente nominal Código
A AC
A AC
A DC WACEGC5AOKR C-6A Ø
Accesorios dedicados a los dispositivos:
PQM-700
PQM-707
PQM-710
PQM-711

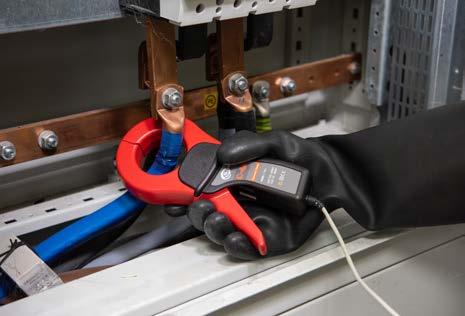

Pinza C-4A Pinza C-5A

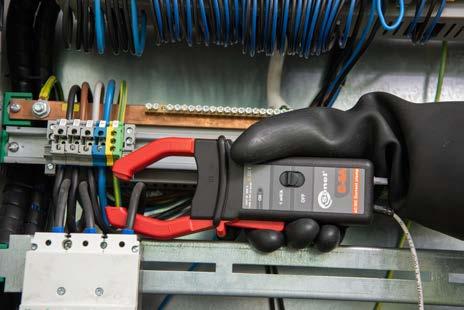

Pinza C-6A
Pinza C-7A
Pinza F-x
Comparación de las pinzas de medición
Alimentación con baterías
Alimentación con baterías Longitud
WACEGF1A1OKR WACEGF1AOKR WACEGF1A6OKR
WACEGF2A1OKR WACEGF2AOKR WACEGF2A6OKR
WACEGF3A1OKR WACEGF3AOKR WACEGF3A6OKR WACEGF2AHDOKR WACEGF3AHDOKR
Adaptador divisor de fase AC-16
código: WAADAAC16
El adaptador AC-16 fue diseñado para simplificar las mediciones de la corriente y de la tensión: elimina la necesidad de desmontar los enchufes eléctricos. Diseñado para las redes de puesta a tierra. El equipo dispone de dos cuadrantes 1:1 (X1) y 10:1 (X10). La carga máxima de la corriente es de 16 A. El adaptador puede cooperar con cualquier pinza en la oferta de SONEL S.A.
Accesorio dedicado a los dispositivos:
Adaptador AGT-16T
Adaptador AGT-32P
Adaptador AGT-63P
mediciones

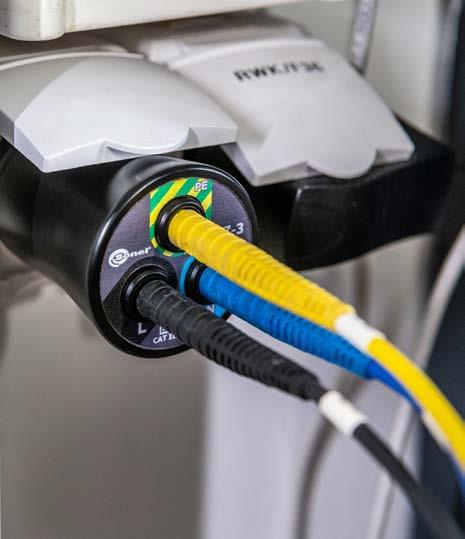

Adaptadores para los enchufes industriales

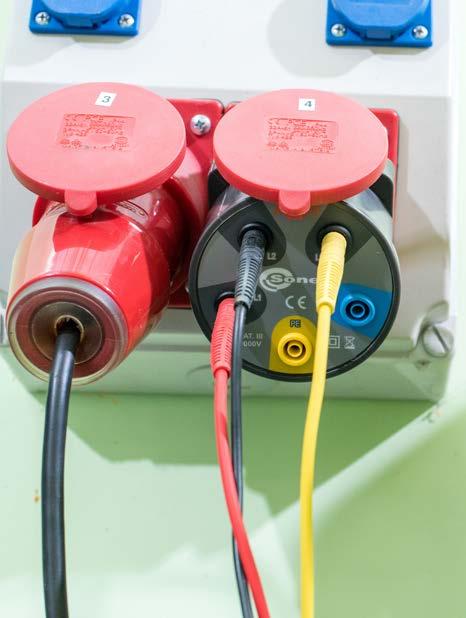

Permiten conectar el instrumento a los enchufes industriales monofásicos y trifásicos. Están disponibles en tres variantes de capacidad de carga de corriente -16 A, 32 A y 63 A- y en versiones de 4 y 5-pines para los enchufes trifásicos.
Nombre
Destino
AGT-16T Enchufes 16 A, 1-fase 3-polos
AGT-16C Enchufes 16 A, 3-fases 4-polos
AGT-16P Enchufes 16 A, 3-fases 5-polos
AGT-32T Enchufes 32 A, 1-fase 3-polos
AGT-32C Enchufes 32 A, 3-fases 4-polos
AGT-32P Enchufes 32 A, 3-fases 5-polos
AGT-63P Enchufes 63 A, 3-fases 5-polos
Accesorios dedicados a los dispositivos:
PQM-700 PQM-707 PQM-710 PQM-711
Código
WAADAAGT16T
WAADAAGT16C
WAADAAGT16P
WAADAAGT32T
WAADAAGT32C
WAADAAGT32P
WAADAAGT63P

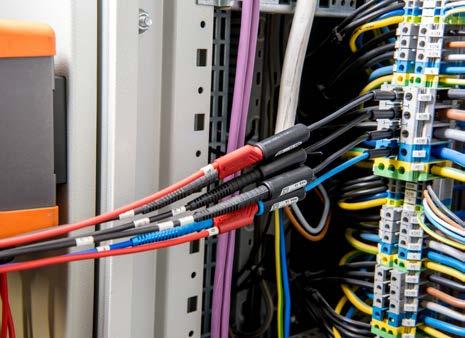

Adaptador para terminales de control
código: WAADAPRZKPL1

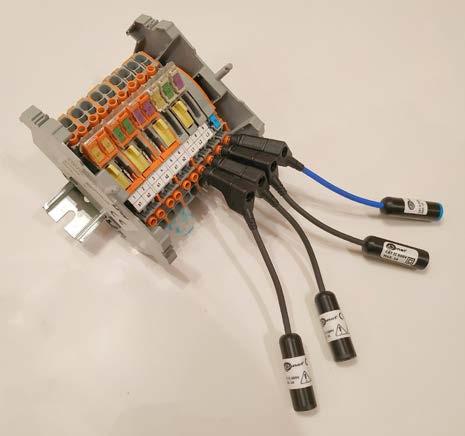

Permiten la conexión del analizador a las barras de terminales y a los puntos de control en el tablero eléctrico. La categoría de medición CAT II / 1000 V. El juego incluye 5 unidades de adaptadores.
Accesorios dedicados a los dispositivos:
PQM-700
Adaptadores magnéticos
código: WAADAUMAGKPL

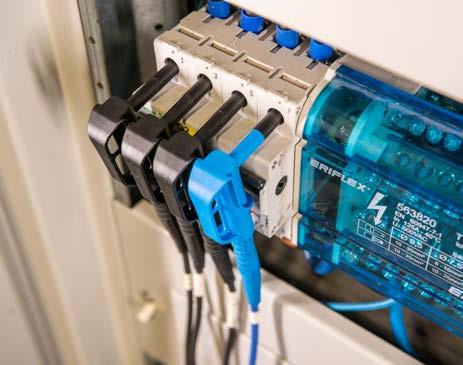

Permiten la conexión del instrumento directamente bajo las protecciones en el tablero eléctrico. Su montaje fácil y rápido ahorra el tiempo a los electricistas y al personal de mantenimiento. La estructura especial impide que el adaptador se separe del punto de fijación.
Accesorios dedicados a los dispositivos:
Adaptadores de tensión
código: WAADAM4M6
Permiten la conexión del instrumento directamente a la barra de terminales en el tablero eléctrico. Cada adaptador tiene una rosca M4/M6. La universalidad de esta solución es única a escala mundial. En el juego hay 5 unidades de adaptadores.
Accesorios dedicados a los dispositivos:

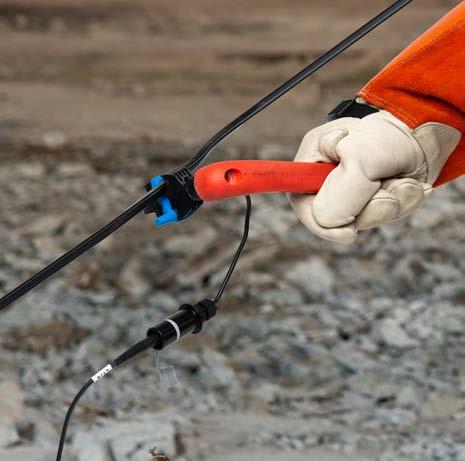

Adaptador de perforación ASX-1
código: WAADAPRZASX1KPL
El adaptador está diseñado para su montaje en las líneas aéreas aisladas con núcleo de Al o Cu y las secciones transversales de 16-150 mm² /1,5-16 mm². Consta de un borne de perforación y de una junta para el cable de medición con la clavija de Φde 4 mm. En el juego hay 4 adaptadores. El cuerpo del borne y la junta están cubiertos de elastómero y de material compuesto de alta calidad, lo que garantiza la resistencia a las condiciones climáticas y a la radiación UV. El elemento de perforación es de acero inoxidable y la tuerca con cabeza removible es de aluminio.
Accesorios dedicados a los dispositivos:
Adaptador de tensión para la barra de control-medición
código: WAADASKA
El adaptador permite conectar el medidor a la barra de control-medición tipo SKA. La clavija del adaptador está adaptada a las dimensiones de los enchufes de medición en las barras, mientras que su enchufe es una entrada banana estándar de 4 mm para la conexión del cable de medición. En el juego hay 5 unidades de adaptadores.
Accesorios dedicados a los dispositivos:
PQM-700 PQM-707 PQM-710 PQM-711

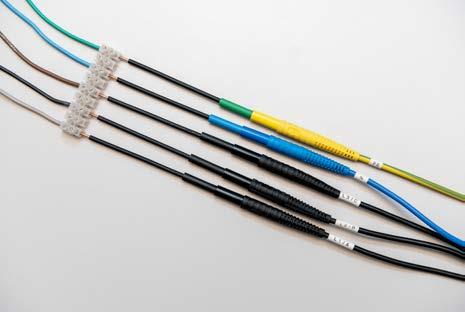

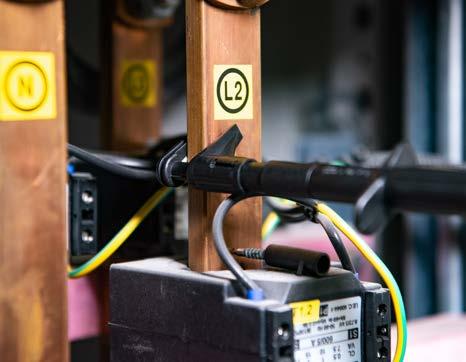

Sonda de tensión con sujetador
código: WASONKGB1KPL
Se utiliza para conectar los cables de tensión en lugares de difícil acceso. Los ejemplos de aplicaciones son los componentes de equipos para los armarios de distribución: tornillos, tuercas o conductos para barras colectoras. En el juego hay 5 unidades de adaptadores.
Accesorios dedicados a los dispositivos:
PQM-700 PQM-707 PQM-710 PQM-711
Pinza de prueba plana
código: WASONCGB1KPL
Se utiliza para conectar los cables de tensión en los lugares de difícil acceso. Los ejemplos de aplicaciones son los componentes de equipos para los armarios de distribución: tornillos, tuercas o conductos para barras colectoras. En el juego hay 5 unidades de adaptadores.
Accesorio dedicado a los dispositivos:
PQM-700 PQM-707 PQM-710 PQM-711
montaje
Soporte para montar en el riel DIN con conexiones de estabilización
código: WAPOZUCH3
Los componentes incluidos en el juego de este accesorio permiten colgar los dispositivos PQM de forma firme y permanente en los raíles de montaje DIN, muy utilizados en los armarios de distribución. Gracias a su construcción especialmente diseñada, casi no hay posibilidad de derribar accidentalmente el dispositivo.
Hay que atornillar el gancho a la parte posterior del analizador con el uso de los tornillos suministrados. Además el juego incluye los ganchos de posicionamiento. Éstos disponen de los ganchos especiales que se apoyan en el raíl DIN, aumentando la estabilidad del montaje del instrumento.
Accesorios dedicados a los dispositivos:

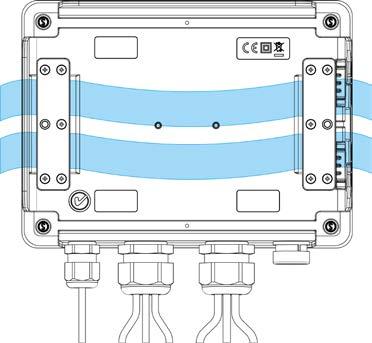

Montaje
en un poste

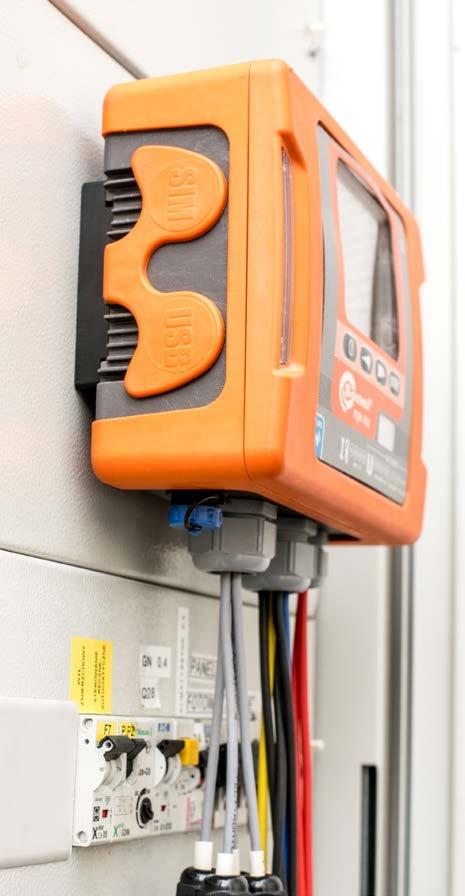

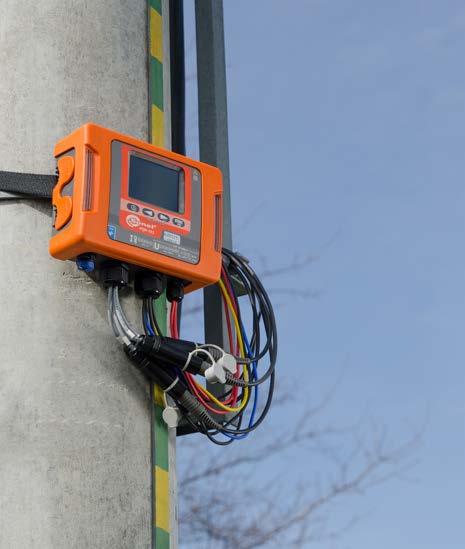

El analizador está adaptado para trabajar en condiciones meteorológicas difíciles: puede instalarse directamente en los postes eléctricos. Esto asegura un juego que consta de:
• los conectores montados en el instrumento,
• las abrazaderas para el montaje en un poste.
Es una solución eficaz, apreciada por todos los montadores, que completarán su tarea rápidamente, sin utilizar ninguna herramienta adicional.
Soportes estabilizadores para montar las abrazaderas en el poste
código: WAPOZUCH4
Al atornillarse a la pared posterior del analizador, crean ranuras para poder entrelazar las abrazaderas de sujeción. De esta forma se crea la posibilidad de montar el equipo en el poste.
código: WAPOZOPAKPL
La longitud de abrazaderas es 120 cm. Sirven para montarse en los postes de diferentes diámetros y estructuras: tanto de hormigón pretensado como de celosía.
Accesorios dedicados a los dispositivos:
Abrazaderas para postes PQM-700
Soporte magnético
código: WAPOZUCH5
El juego consta de dos mandriles que se atornillan a la parte posterior del analizador. Fijan el instrumento a las superficies
PQM-700
PQM-710 PQM-711
Tapa protectora plegable con una banda magnética
código: WAPOZUCH8
Fija el analizador a las superficies metálicas. Mantiene el adaptador de red. Permite ordenar los cables de medición y de alimentación. El juego consta de una tapa especial, equipada con los mandriles para montar un cinturón con el enganche magnético. Los imanes de neodimio en el enganche evitan que el dispositivo se deslice, incluso de las superficies metálicas pintadas.
Accesorio dedicado a los dispositivos:
PQM-707

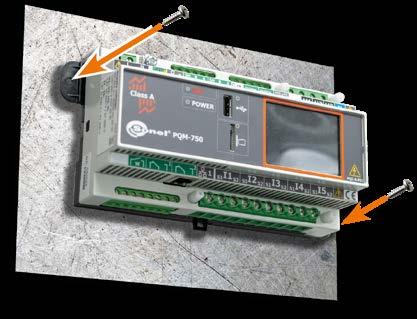

Kit de montaje en la pared
código: WAPOZUCH17
Kit para montar el medidor en la pared de forma permanente.
Accesorio dedicado a los dispositivos:
PQM-750
comunicación
Antena GPS

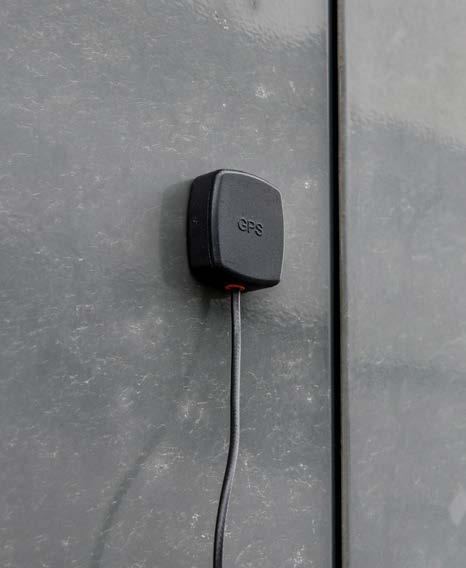

Permite sincronizar el tiempo mediante GPS cuando el analizador se utiliza en el interior de los edificios. Gracias al mandril magnético, la antena puede fijarse a cualquier superficie metálica, por ejemplo, en la puerta de una cámara transformadora.
Longitud Código
10 m WAPOZANT10GPS
Accesorio dedicado a los dispositivos:
Longitud Código
10 m WAPOZANT10MODGPS1
20 m WAPOZANT20MODGPS1
30 m WAPOZANT30MODGPS1
Accesorio dedicado a los dispositivos:
PQM-710 GPS-1 PQM-711
Repeater de la señal GSM
código: WAPOZANTREPEATERV2

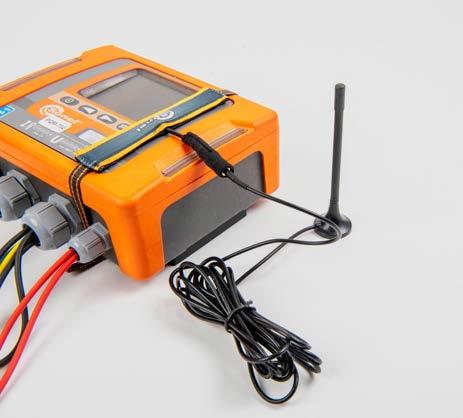

Cuando la situación requiere que el analizador reciba una señal GSM, pero en el lugar de su instalación hay una cobertura celular débil - entonces conviene utilizar un repetidor.
El juego consta de dos antenas. La primera se fija a la carcasa del analizador. La segunda debe colocarse fuera de la zona en la que hay problemas con la señal GSM.
Accesorio dedicado a los dispositivos:
PQM-710 PQM-711
Cable USB
código: WAPRZUSB
Cable con las clavijas tipo A y B, compatible con los estándares USB 1.1 y 2.0. Conecta el ordenador con los dispositivos Sonel equipados con las tomas USB tipo B. Permite la transmisión de los resultados de las mediciones, la configuración y la actualización del software interno de múltiples medidores.
Accesorio dedicado a los dispositivos:
PQM-700 PQM-707 PQM-710 PQM-711
Cable de red LAN
código: WAPRZRJ451X5EKR
Cable de red LAN blindado de 1,5 m. Permite la transmisión de los resultados de las mediciones, la configuración y la actualización del software interno del medidor.
Accesorio dedicado a los dispositivos:
PQM-750
módulos
de expansión
Módulo GPS-1
código: WAMODGPS1
Es un receptor GPS con conector SMA al que se conecta una antena GPS externa. El receptor GPS garantiza la sincronización de la hora del analizador con la hora universal coordinada UTC y garantiza la precisión del marcado temporal de mediciones en el orden de microsegundos.
El módulo también se puede usar como servidor de señales de sincronización horaria en el estándar IRIG-B. El generador de señales IRIG-B permite la sincronización de otros analizadores u otros dispositivos compatibles con el estándar IRIG-B. La interfaz física utilizada es RS-485 y permite la transmisión de señales a largas distancias y tiene una arquitectura de bus.
Accesorio dedicado a los dispositivos:
PQM-750
Sonel Analysis
código: WAPROANALIZA4

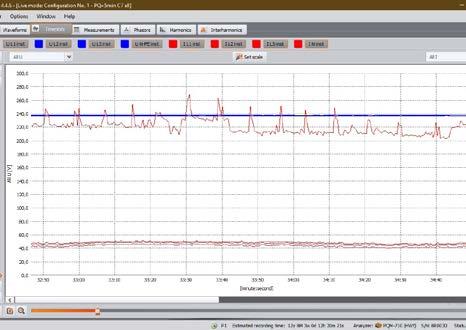

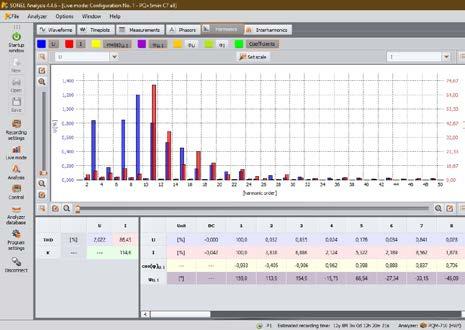

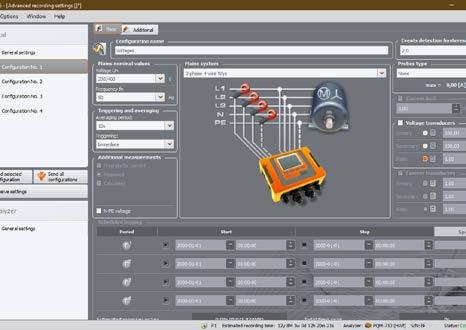

El programa Sonel Analysis es una aplicación imprescindible para el trabajo con analizadores PQM. El programa permite:
• la configuración de analizador,
• lectura de datos del analizador,
• la visualización de los parámetros de la red en tiempo real (con posibilidad de lectura a través de un modem GSM,
• el borrado de datos en el analizador,
• la presentación de datos en forma de tabla,
• la presentación de datos en forma de diagramas,
• el análisis de datos desde el punto de vista de la norma IEC 50160 y de otras condiciones de referencia definidas por el usuario,
• el servicio independiente de varios analizadores,
• la actualización a nuevas versiones (a través del programa o a través de la página web).
El programa permite la lectura de los parámetros seleccionados y su presentación gráfica en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria.
Con el uso del programa el usuario puede leer los datos grabados en la tarjeta de memoria y llevar a cabo su análisis. Los datos leídos podrán guardarse asimismo en el disco duro del ordenador con el fin de su procesamiento posterior. Gracias a esto es posible llevar a cabo el archivo de los datos de los siguientes registros.
A partir de los datos leídos del analizador, se pueden crear los informes según la norma EN 50160 y la orden del sistema, así como de conformidad con los criterios del usuario. Los archivos se generan al formato PDF, HTML, CSV o TXT.
Software dedicado a los dispositivos:
PQM-700 PQM-707 PQM-710 PQM-711
Sonel Analysis Mobile

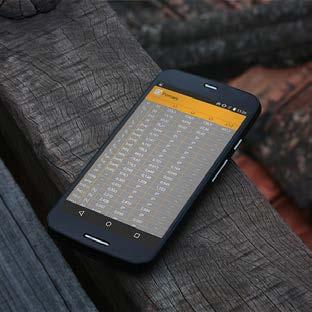

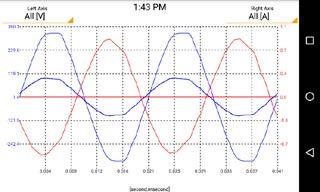

Versión móvil del programa que coopera con los analizadores de calidad de energía PQM-711 y PQM-710 de Sonel. Gracias a la aplicación se puede conectarse directamente con el equipo a través de la interfaz Wi-Fi y seguir las lecturas en tiempo real de los parámetros de la red a la que esté conectado el analizador.
La función del inicio y de la parada del registro, así como los cambios del punto de medición (configuración) en el analizador, pueden resultar útiles.
Software dedicado a los dispositivos:
PQM-710 PQM-711
alimentación
Adaptador de alimentación AZ-2
código: WAADAAZ2
Se utiliza para cargar la batería del analizador directamente desde el tablero eléctrico. Esto resulta ser especialmente útil durante su registro a largo plazo en las estructuras donde no se puede hacer uso de la toma de red. Las clavijas de paso permiten cargar el analizador sin dejar de realizar las mediciones. Conectado a la fuente de alimentación a través del extremo IEC C8 (“ocho”), el AZ-2 no necesita los adaptadores adicionales para funcionar correctamente.
Accesorio dedicado a los dispositivos:
PQM-707
Adaptador de alimentación AZ-3
código: WAADAAZ3
La clavija de red con las entradas tipo banana. Permite cargar las baterías del analizador desde el enchufe de alimentación, eliminando la necesidad de conectar el instrumento a la estructura de medición. Esto resulta ser especialmente útil a la hora de copiar los datos, analizar los resultados o transferir las configuraciones: entonces no hay riesgo de que el medidor se descargue inesperadamente.
Accesorio dedicado a los dispositivos:
PQM-700 PQM-710 PQM-711
Cable para cargar la batería del mechero de coche 12 V
código: WAPRZLAD12SAM

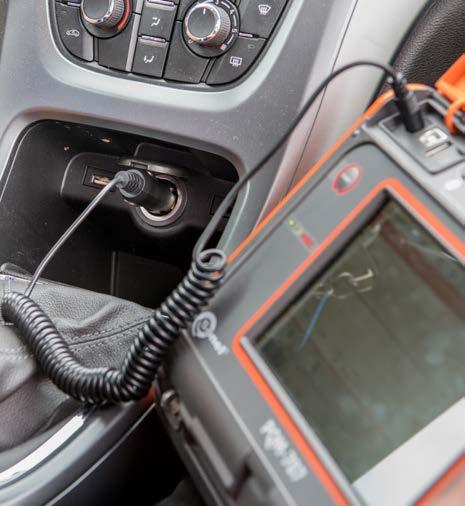

Conectado directamente al analizador. Permite cargar la batería cuando la única fuente de alimentación es la toma del encendedor de cigarrillos de los vehículos automóviles. ¿La batería descargada? ¿Faltan enchufes o circuitos para cargar el dispositivo? Con este accesorio, será posible completar tus medidas. El cable también puede utilizarse para otros dispositivos de la oferta de SONEL S.A.
Accesorio dedicado a los dispositivos:
PQM-707
transporte
Mochila L19
código: WAFUTL19
Mochila diseñada especialmente para llevar cómodamente el medidor con accesorios. Puede ser especialmente útil cuando necesitamos tener las manos libres al moverse con el equipo, por ejemplo, al subir una escalera. Equipada con un bolsillo para tableta, puede albergar un medidor y un conjunto de accesorios. Está fabricada con materiales de alta calidad y cuenta con cremalleras y hebillas reforzadas.
Accesorio dedicado a los dispositivos:
PQM-707

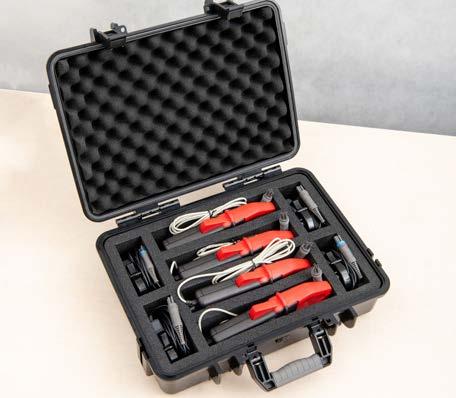

Estuche rígido L2
código: WAWALL2

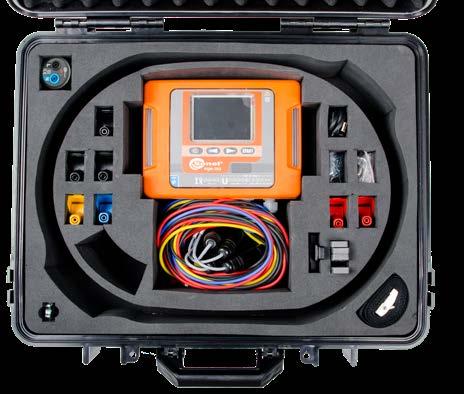

Asegura un transporte seguro y el almacenamiento de las pinzas de medición.
Accesorio dedicado a los dispositivos:
PQM-700
PQM-707
PQM-710
PQM-711
Estuche rígido XL2
código: WAWALXL2

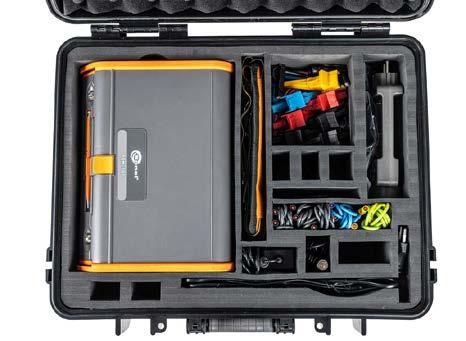

Asegura un transporte seguro y el almacenamiento del analizador junto con sus accesorios.
Accesorio dedicado a los dispositivos:
PQM-700
PQM-710
PQM-711
Estuche rígido XL12
código: WAWALXL12
Asegura un transporte seguro y el almacenamiento del analizador junto con sus accesorios. El gran número de compartimientos permite proteger eficazmente varios dispositivos.
Accesorio dedicado a los dispositivos:
PQM-707
Foto Nombre
Módulo GPS-1
Adaptador AGT para enchufe trifásico 16 A
Adaptador AGT para enchufe trifásico 16 A
Adaptador AGT para enchufe industrial monofásico 16 A
Adaptador AGT para enchufe trifásico 32 A
Adaptador AGT para enchufe trifásico 32 A
Adaptador AGT para enchufe industrial monofásico 32 A
Adaptador AGT para enchufe trifásico 63 A
Adaptador para terminales de control – juego (5 uds.)
Adaptador de tensión para la barra de control-mediciones (5 uds.)
Adaptadores magnéticos (kit de 4 uds.)
Código
WAMODGPS1 •
WAADAAGT16C
WAADAAGT16P
WAADAAGT16T
WAADAAGT32C
WAADAAGT32P
WAADAAGT32T
WAADAAGT63P
WAADAPRZKPL1
WAADASKA
Adaptador magnético de voltaje – negro WAADAUMAGKBL
Adaptador magnético de voltaje – azul WAADAUMAGKBU
Adaptadores para conector de raíl con rosca M4/M6 (kit de 5 uds.)
Adaptador para conector de raíl con rosca M4/M6 – negro
Adaptador para conector de raíl con rosca M4/M6 – azul
Adaptador para conector de raíl con rosca M4/M6 – amarillo
Adaptador divisor de fase AC-16
Adaptador de alimentación AZ-1 (conector IEC C7/tipo banana)
Adaptador de alimentación AZ-3 (conector de la red/tipo banana)
Batería Li-Ion 3,6 V 4,5 Ah (reemplazo en el servicio SONEL S.A.)
Batería Li-Ion 11,1 V 3,4 Ah
Antena GPS con cable de 10 m
Antena GPS para módulo GPS-1 con cable de 10 m / 20 m / 30 m
WAADAM4M6BL
WAADAM4M6BU
WAADAM4M6YE
WAPOZANT10GPS
WAPOZANT10MODGPS1 WAPOZANT20MODGPS1 WAPOZANT30MODGPS1
Repeater de la señal GSM WAPOZANTREPEATERV2
Pinza flexible F-1A (Ø 360 mm) 3 kA
Pinza flexible F-2A (Ø 235 mm) 3 kA
WACEGF1AOKR
WACEGF2AOKR
Foto Nombre Código
Pinza flexible
F-3A (Ø 120 mm) 3 kA
Pinza flexible
F-1A1 (Ø 360 mm) 1,5 kA
F-1A6 (Ø 360 mm) 6 kA
Pinza flexible
F-2A1 (Ø 235 mm) 1,5 kA
F-2A6 (Ø 235 mm) 6 kA
Pinza flexible
F-3A1 (Ø 120 mm) 1,5 kA
F-3A6 (Ø 120 mm) 6 kA
Pinza flexible F-2AHD (Ø 290 mm) 3 kA
Pinza flexible F-3AHD (Ø 145 mm) 3 kA
Pinza rígida C-4A (Ø 52 mm) 1000 A AC
Pinza rígida C-5A (Ø 39 mm) 1000 A AC / 1400 A DC
Pinza rígida C-6A (Ø 20 mm) 12 A AC
Pinza rígida C-7A (Ø 24 mm) 100 A AC
Sonda negra de punta
WACEGF3AOKR
WACEGF1A1OKR WACEGF1A6OKR
WACEGF2A1OKR WACEGF2A6OKR
WACEGF3A1OKR WACEGF3A6OKR
WACEGF2AHDOKR
WACEGF3AHDOKR
WACEGC4AOKR
WACEGC5AOKR
WACEGC6AOKR
Foto Nombre
Sonda roja de punta 1 kV (toma tipo banana)
Sonda azul de punta 1 kV (toma tipo banana)
Sonda amarilla de punta 1 kV (toma tipo banana)
Sonda de voltaje con agarrador – juego (5 uds.)
Pinza de prueba plana (agarre – conector banana) – negra
Adaptador de perforación ASX-1 (4 uds.)
Arnés para el medidor (tipo L-2)
Abrazaderas – juego – 1,2 m
Soporte para montar en el raíl DIN (ISO) con conexiones de estabilización
Soportes estabilizadores para montar las abrazaderas en el poste (2 uds.)

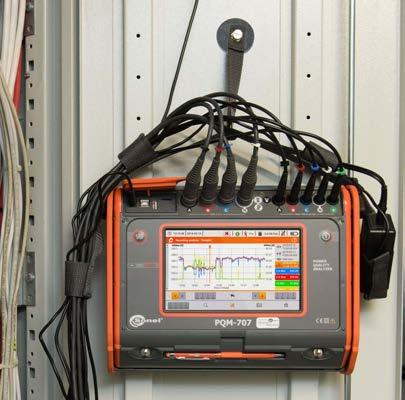

Soporte magnético para montar el medidor (2 uds.)
Tapa protectora plegable con una banda magnética (universal)
Tapa protectora plegable
Kit de montaje en la pared
Estuche L-2
Estuche rígido XL-2
Estuche rígido XL-12
Cable para cargar la batería del mechero de coche
Fuente de alimentación para cargar la batería Z-7 + cable de alimentación 230 V (conector IEC C7)
Código
WASONREOGB1
WASONBUOGB1
WASONYEOGB1
WASONKGB1KPL
WASONCGB1KPL
WAADAPRZASX1KPL
WAPOZSZEKPL
1
Tarjeta microSD 8 GB WAPOZMSD8 1
Sello para terminales de tensión y corriente (juego de 2 uds.)
Punta de horquilla para terminal de conexión a tierra
Lápiz para pantalla táctil
WAPOZPLOKPL 1
WAZACWID 1
1, 2, 4 - cantidad de accesorios estándares • - accesorio opcional
SONEL
