CONNESSIONI FILETTATE
INDICAZIONI PER LA SCELTA DELLA CONNESSIONE
DD1587X
COLLEGAMENTI BULLONATI
TIPOLOGIA:
Collegamento pilastro con trave di banchina sdoppiata mediante giunto a due piani di taglio.
Normativa Eurocodice 5 (UNI EN 1995-1-1_2014)
FV Forza di taglio sulla connessione
t1 Spessore elementi in legno esterni
t2 Spessore elemento in legno interno
d Diametro bulloni
a Distanza minima in direzione x
c Distanza minima in direzione y
TIPOLOGIA:
Collegamento pilastro a terra mediante giunto legno-acciaio a due piani di taglio.
Normativa Eurocodice 5 (UNI EN 1995-1-1_2014)
FV Forza di taglio sulla connessione
2 t1 Spessore elementi in legno
t Spessore lama interna in acciaio
d Diametro bulloni
a1 Distanza minima in direzione x
a2 Distanza minima in direzione y
a4,c Distanza minima dal bordo scarico in direzione y
TABELLA COMPARATIVA CLASSI DI RESISTENZA BULLONERIA
Proprietà del materiale
Classe acciaio
Inserimento di bulloni per una connessione trave-lama in acciaio a scomparsa.
Connessione schiena-schiena di piastre a scomparsa tramite bulloni.
Commerciale Dimensionale
Codice
elettrolitica
Zinc. elettrolitica 15110 25 M 10
Zinc. elettrolitica
15112 20 M 12 1000 Zinc. elettrolitica
15114 10 M 14 1000 Zinc. elettrolitica 15116 10 M 16 1000 Zinc. elettrolitica
15118 10 M 18
15120 5 M 20
Zinc. elettrolitica
Zinc. elettrolitica 15124 5 M 24 1000 Zinc. elettrolitica 15127 5 M 27 1000 Zinc. elettrolitica
15130 5 M 30
Zinc. elettrolitica
Commerciale Dimensionale
15310 25 M 10 1000 Zinc. elettrolitica
15312 25 M 12 1000 Zinc. elettrolitica
15316 15 M 16 1000 Zinc. elettrolitica
15320 10 M 20 1000 Zinc. elettrolitica
Commerciale Dimensionale
Codice
15210 10 M 10 3000 Zinc. elettrolitica
15212 10 M 12 3000 Zinc. elettrolitica
15216 5 M 16 3000 Zinc. elettrolitica
15220 5 M 20 3000 Zinc. elettrolitica MATERIALE
Z.E. 4.8 1 Mt
DI UTILIZZO MATERIALE Z.E. 8.8 1 Mt
4.8 3 Mt
Commerciale Dimensionale
Commerciale Dimensionale
BTE88 > Bullone testa esagonale DIN 931 cl. 8.8
BTE46 > Bullone testa esagonale DIN 601 cl. 4.6
CAMPI
SCHEDA TECNICA BARRE FILETTATE cl. 8.8 e 4.8
Dimensionale
Tecnico
Valori caratteristici secondo NTC 2018.
TECNICA
Valori caratteristici secondo NTC 2018.
BTT > Bullone testa tonda quadro sottotesta DIN 603 cl. 4.6
SCHEDA TECNICA BULLONI TESTA TONDA QUADRO SOTTOTESTA cl. 4.6
Valori caratteristici secondo NTC 2018.
BDF
> Perno doppio filetto
Grazie al suo reparto di Carpenteria attrezzato e qualificato, Soltech è in grado di realizzare perni doppio filetto sulla base delle specifiche indicazioni del progettista, permettendo così di rispondere alle più svariate esigenze progettuali.
Lunghezze e diametri su richiesta
Perchè utilizzare i perni doppio filetto
Poichè la filettatura è presente solo agli estremi del perno, la parte centrale garantisce una resistenza a taglio più elevata rispetto alle barre filettate, grazie all'area resistente maggiore in quanto priva di filetto.
È possibile realizzare perni di diametro e lunghezza di varie dimensioni, nonchè di diverse tipologie di acciaio (S235, S275, S355).
Possono essere realizzati con uno o entrambi i lati filettati e con diverse profondità di filetto, con filettature destre e/o sinistre e anche trattati superifialmente con zincatura elettrolitica per una migliore durabilità dell'elemento.
Come utilizzarlo
Il perno doppio filetto può essere utilizzato nei collegamenti in cui i carichi tra l’elemento in legno e quello in acciaio risultano particolarmente gravosi, oppure quando non sono reperibili prodotti filettati (barre e bulloni) di dimensioni standard.
Può essere utilizzato anche solo per motivi estetici, in quanto permette l'utilizzo di dadi ciechi alle due estremità.
L richiesta
SERVIZIO DI TAGLIO BARRE FILETTATE SU MISURA
Soltech è in grado anche di fornire barre filettate di lunghezza diversa dallo standard, a seconda delle specifiche necessità.
+ resistenza alla forza di taglio agente
RD125A
Commerciale
> Rondella DIN 125 A
* per confezione (articoli fornibili anche singolarmente)
Modelli tropicalizzati (zincatura gialla) fornibili su richiesta
RD9021 > Rondella DIN 9021
* per confezione (articoli fornibili anche singolarmente)
RD440 > Rondella DIN 440
Modelli tropicalizzati (zincatura gialla) fornibili su richiesta CAMPI DI UTILIZZO MATERIALE
* per confezione (articoli fornibili anche singolarmente)
RD1052 > Rondella DIN 1052
Commerciale Dimensionale
* per confezione (articoli fornibili anche singolarmente)
Modelli tropicalizzati (zincatura gialla) fornibili su richiesta
RD125AX > Rondella DIN 125 A INOX A2
Commerciale Dimensionale
RD9021X > Rondella DIN 9021 INOX A2
Commerciale
* per confezione (articoli fornibili anche singolarmente)
RD1052X > Rondella DIN 1052 INOX A2
Commerciale Dimensionale
per confezione (articoli fornibili anche singolarmente)
SCHEDA TECNICA RONDELLE
DD934 > Dado DIN 934 altezza media passo grosso cl. 8
Commerciale
* per confezione (articoli fornibili anche singolarmente)
DD982
* per confezione (articoli fornibili anche singolarmente)
DD1587
> Dado cieco DIN 1587 calotta sferica passo grosso cl. 6
* per confezione (articoli fornibili anche singolarmente)
Modelli tropicalizzati (zincatura gialla) fornibili su richiesta
> Dado
Commerciale Dimensionale
934
* per confezione (articoli fornibili anche singolarmente)
DD934X > Dado DIN 934 altezza
Commerciale Dimensionale
* per confezione (articoli fornibili anche singolarmente)
DD1587X >
CAMPI DI UTILIZZO
Dado cieco DIN 1587 calotta sferica passo grosso
Commerciale Dimensionale
* per confezione (articoli fornibili anche singolarmente)
Commerciale
> Dado di giunzione DIN 6334 cl. 6
Dimensionale
Gamma Q.tà* Barra K L
Codice N° Ø mm mm
12112 100 M 12 19 36
12116 25 M 16 24 48
12120 20 M 20 30 60
* per confezione (articoli fornibili anche singolarmente)
CCD > Copridado di sicurezza
Commerciale
Gamma Q.tà* Barra Colore
Codice N° Ø -
M 10 nero
* per confezione (articoli fornibili anche singolarmente)
CAMPI DI UTILIZZO MATERIALE cl. 6 Z.E.

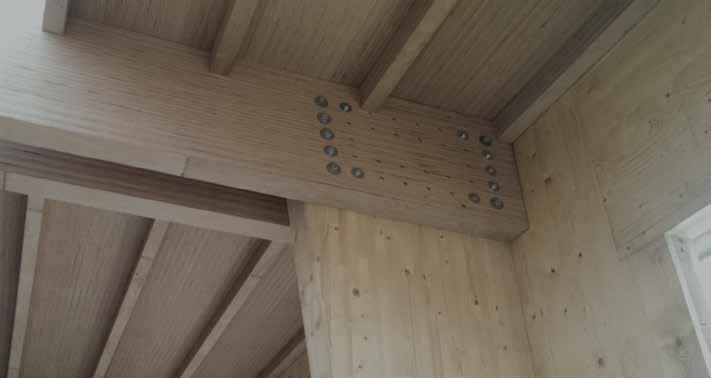

Collegamento con perni e bulloni.
