Jonavos sporto centro rekonstrukcija

TURINYS

1. Įvadas

2. Literatūros analizė

3. Esamos būklės analizė

4. Urbanistiniai sprendiniai

5. Funkcinė, erdvinė ir architektūrinė idėja

9. Transporto ir pėsčiųjų srautų sprendimai

10. Funkcinis pastato zonavimas

11. Konstrukcijos ir žaliųjų (tvariųjų) sprendinų, atsinaujinačių energijos išteklių panaudojimas

12. Interjero idėja

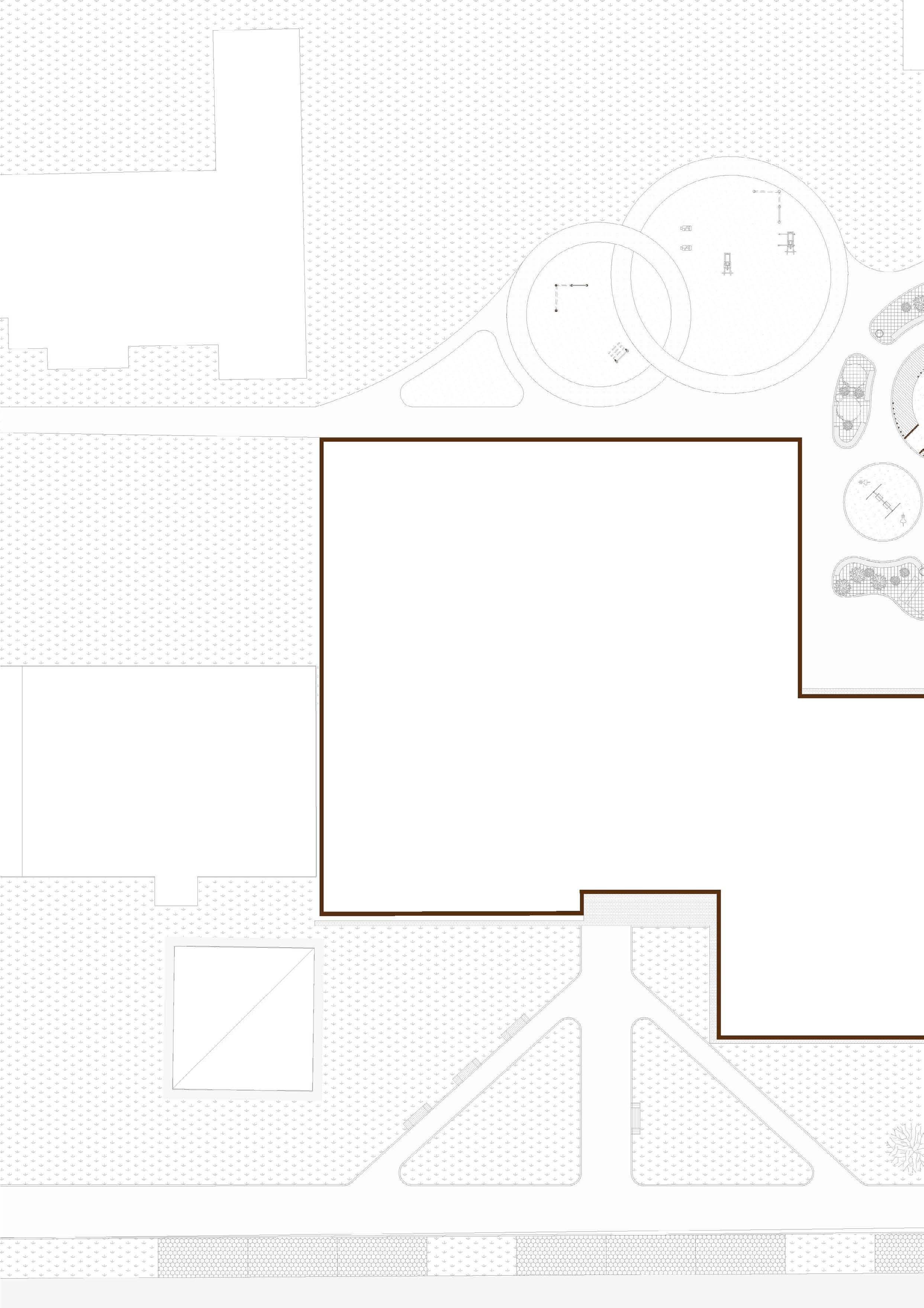

13. Sklypo planas

14. Aukštų planai

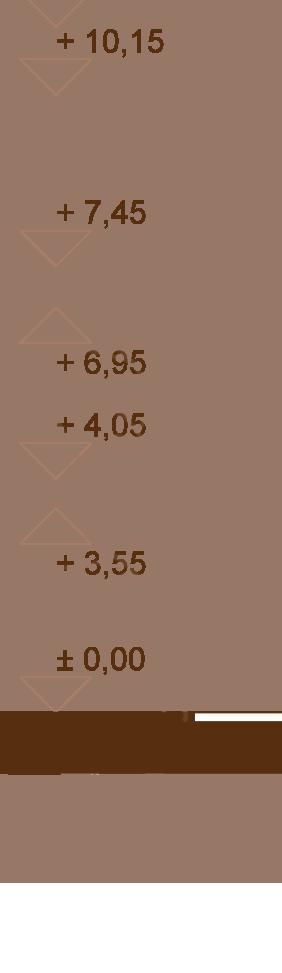

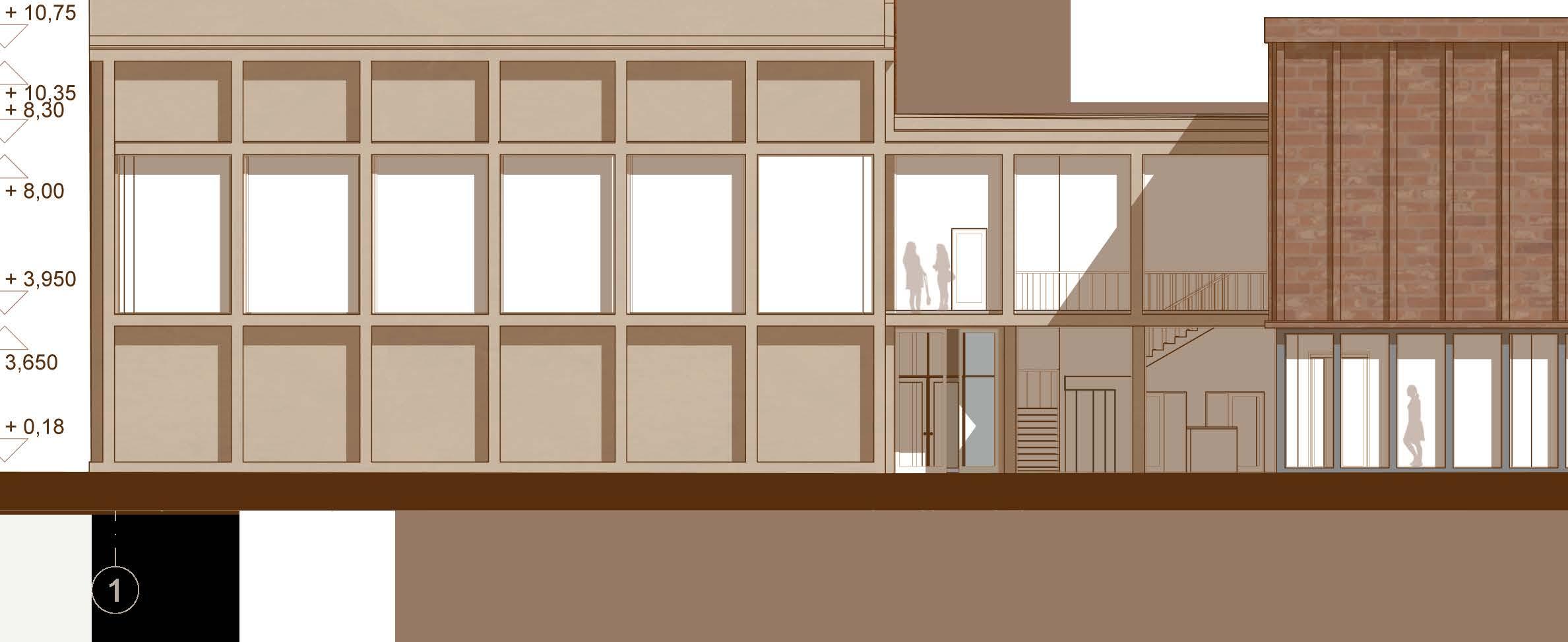

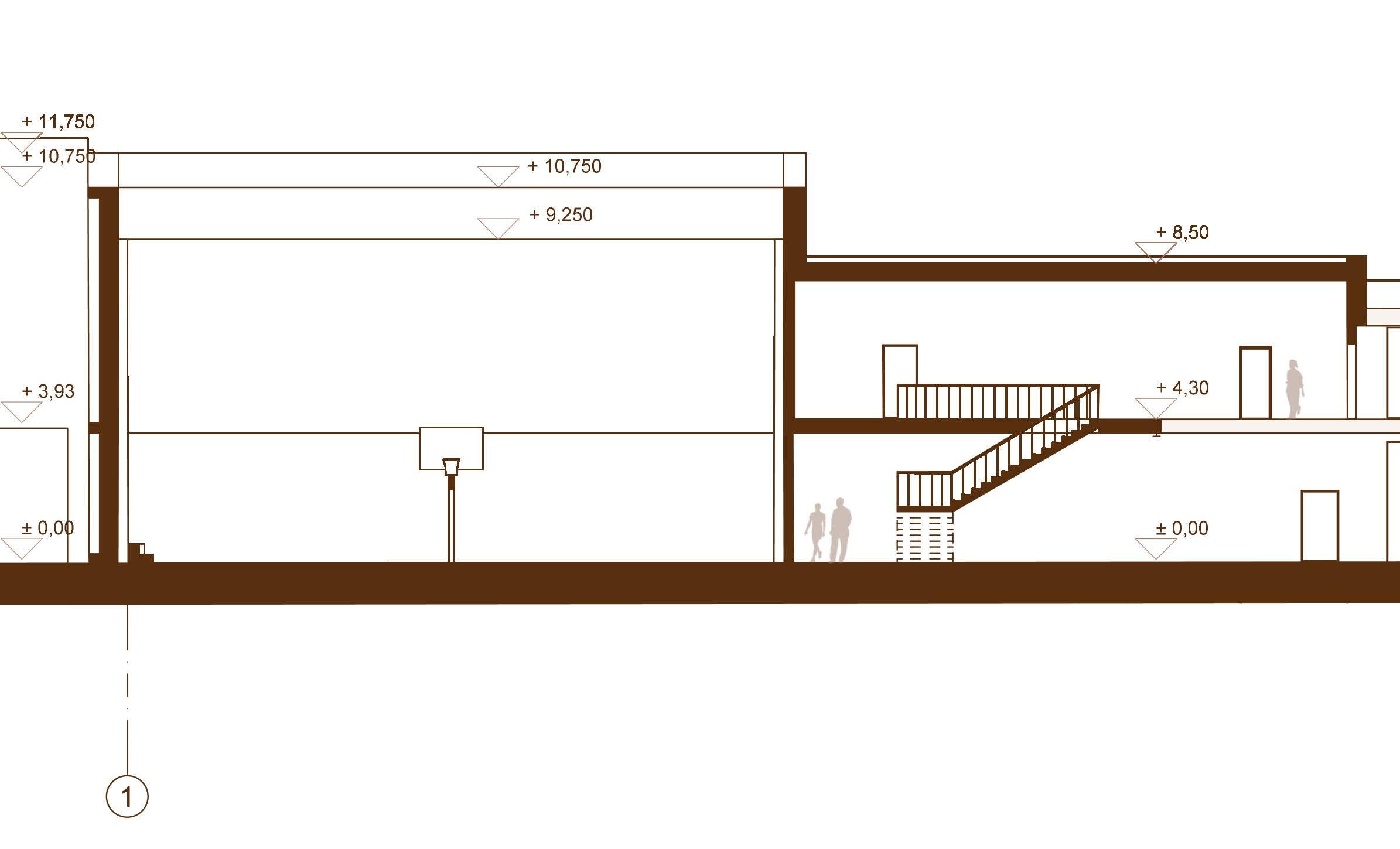

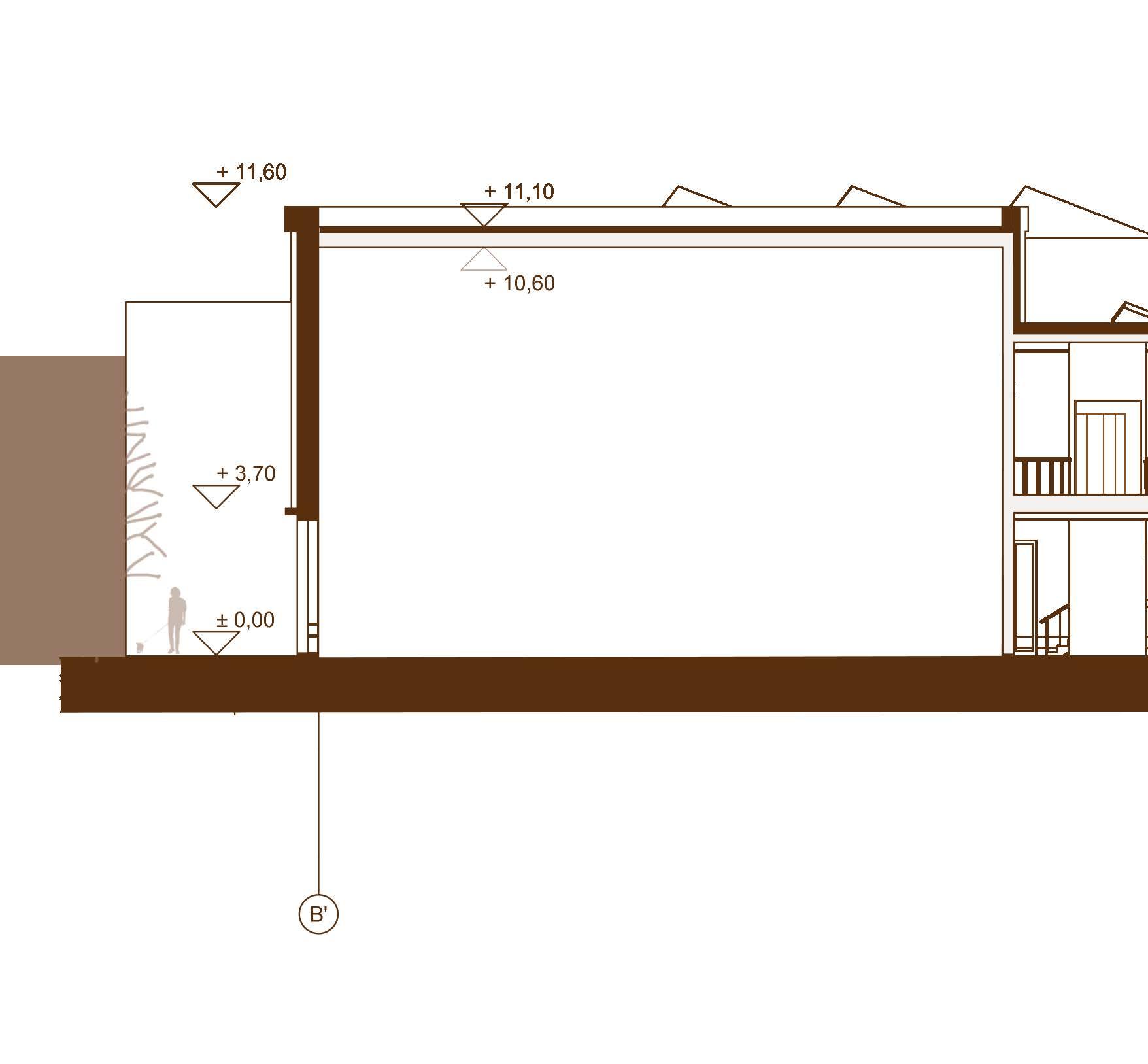

15. Pjūviai

16. Fasadai

17. Bendrieji rodikliai

18. Partnerių produktai

ĮVADAS

Problematika: Sklypas su sporto centru yra miesto centre, tačiau jo būklė – prasta. Nors sporto centru yra naudojamasis kasdiena, dalis erdvių yra labai apkrautos, o kita dalis tokios prastos būklės, kad neįmanoma naudotis. Erdvių yra, jos nenaudojamos ir tuo pačiu trūksta modernių ir multifunkcinių sporto erdvių.

Projekto tikslas: Rekonstruoti JSC į modernų ir visiems pritaikytą sporto centrą. Išplėsti sporto centro kiemą ir jį įveiklinti sukuriant viešą erdvę, skirtą visiems. Projekte siekiama išsaugoti esamą sporto salę ir aplink esančias erdves, jas modernizuojant ir atnaujinant. Šalia kuriamas naujas tūris apjungiamas holu ir pagrindiniu įėjimu.

Uždaviniai:

- Rekonstruoti ir pritaikyti JSC platesniai sporto paskirčiai.

- Sukurti harmoningą apjungtą tūrį, kuris įsilietų į Jonavos miesto vaizdą.

- Formuoti išgrynintą, monumentalią architektūros išraišką.

- Projektuoti objekto aplinką išlaikant organiškumą ir suteikiant prasmės.

- Užtikrinti teritorijos prieinamumą ir funkcionalumą, pritaikant sprendimus tiek vietos bendruomenei, tiek atvykstantiems svečiams.

LITERATŪROS ANALIZĖ

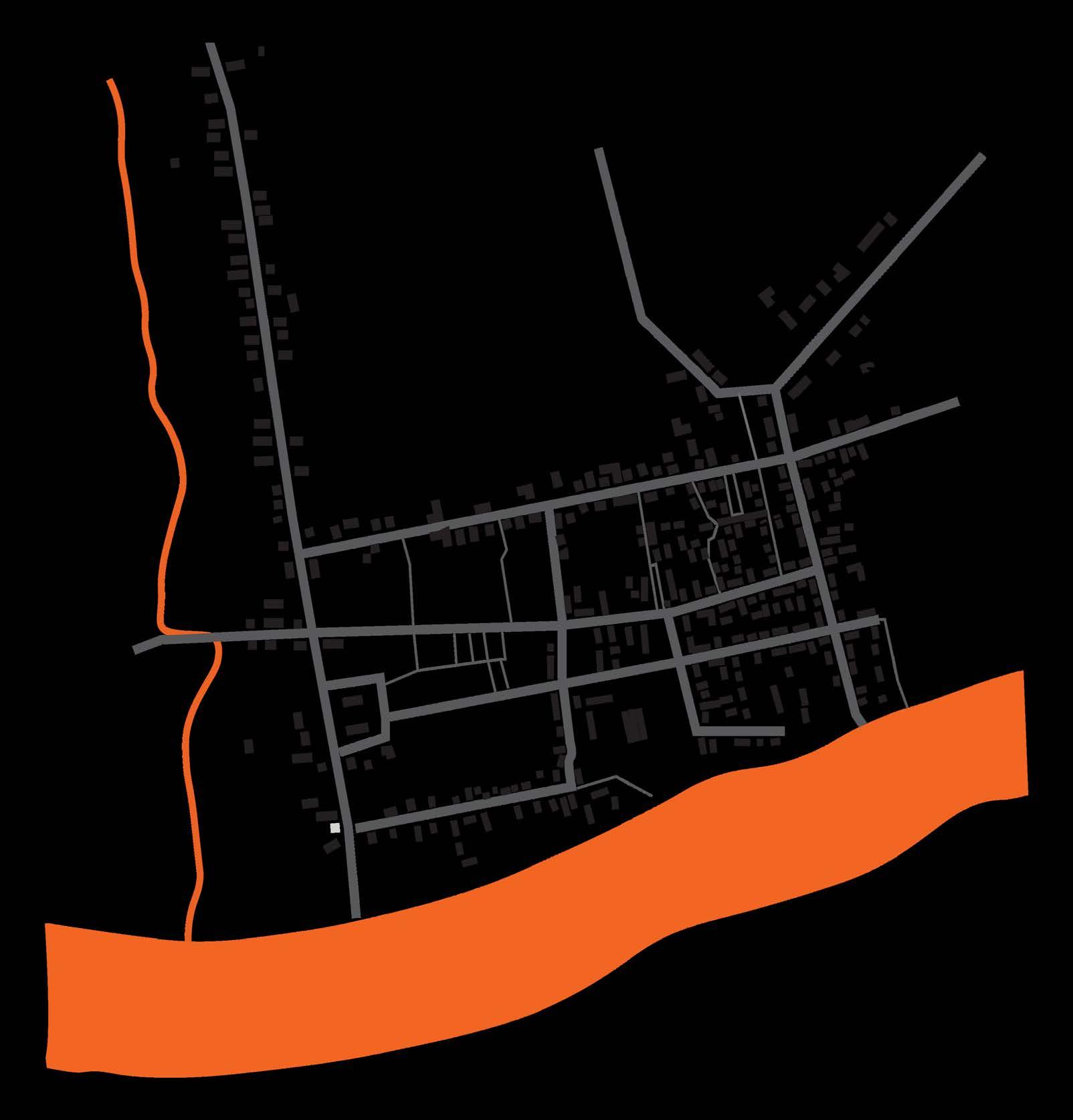

Jonava susiformavo XVIII a. viduryje prie Neries upės ir svarbių prekybos kelių. Miesto pradžia siejama su Domininko Kosakovskio įkurta gyvenviete, kuri sparčiai vystėsi kaip prekybos ir amatų centras. Urbanistinė struktūra formavosi palei pagrindinius kelius bei upę, o svarbiausios viešosios erdvės telkėsi aplink turgaus aikštę ir religinius objektus.

XIX a. Jonava sparčiai augo – vystėsi prekyba, kūrėsi administracinės bei visuomeninės įstaigos, didelę reikšmę turėjo geležinkelio plėtra ir gerėjantis susisiekimas su Kaun. XX a. miestas nukentėjo per karus, tačiau pokariu buvo atstatomas ir sparčiai industrializuojamas, ypač vystant chemijos pramonę. Tuo laikotarpiu susiformavo nauji gyvenamieji mikrorajonai bei modernistinė miesto struktūra.

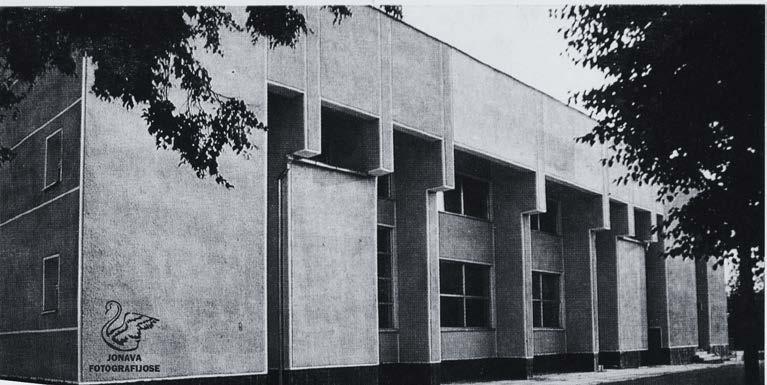

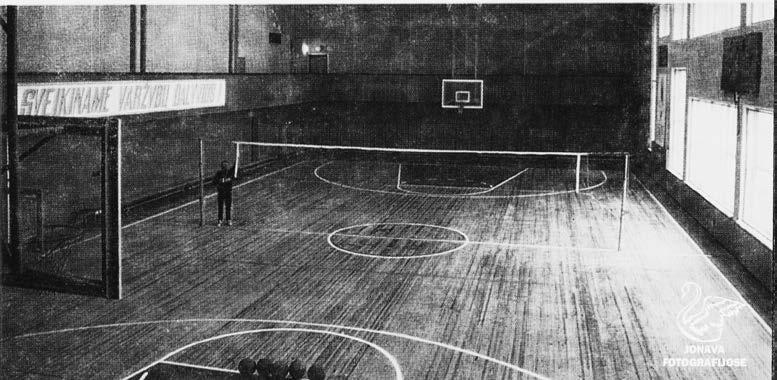

Svarbią vietą šiuolaikinėje miesto urbanistinėje struktūroje užima Jonavos sporto centras, tapęs reikšmingu visuomeniniu ir sportiniu objektu. Jonavos sporto centro istorija siekia 1966 metų rugsėjo 1 dieną, kai buvo įkurta Jonavos sporto mokykla. Tuomet joje veikė 3 sportinio ugdymo skyriai – lengvosios atletikos, bokso ir tinklinio. 2002 m. sausio 1 d. mokykla buvo reorganizuota į Jonavos kūno kultūros ir sporto centrą, o 2022 m. rugsėjo 7 d. - į Jonavos sporto centrą.

jekto istorinės raidos tyrimas

kto istorinės

01 Objekto istorinės raidos ty

0

dinis brėžinys

Jonava pasižymi kontrastingu morfotipų ir erdvių charakterių gausa Išskirtinumas

- miesto centre aukšas bokštas priklausantis Jonavos šilumoms tinklams

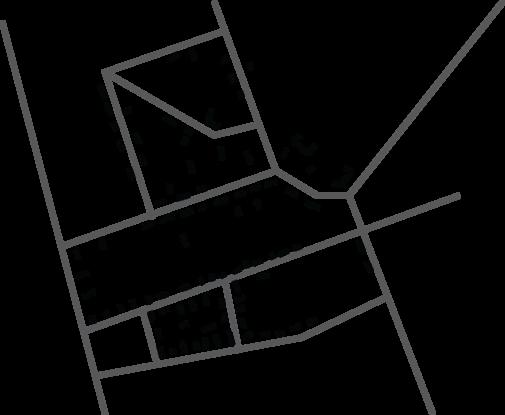

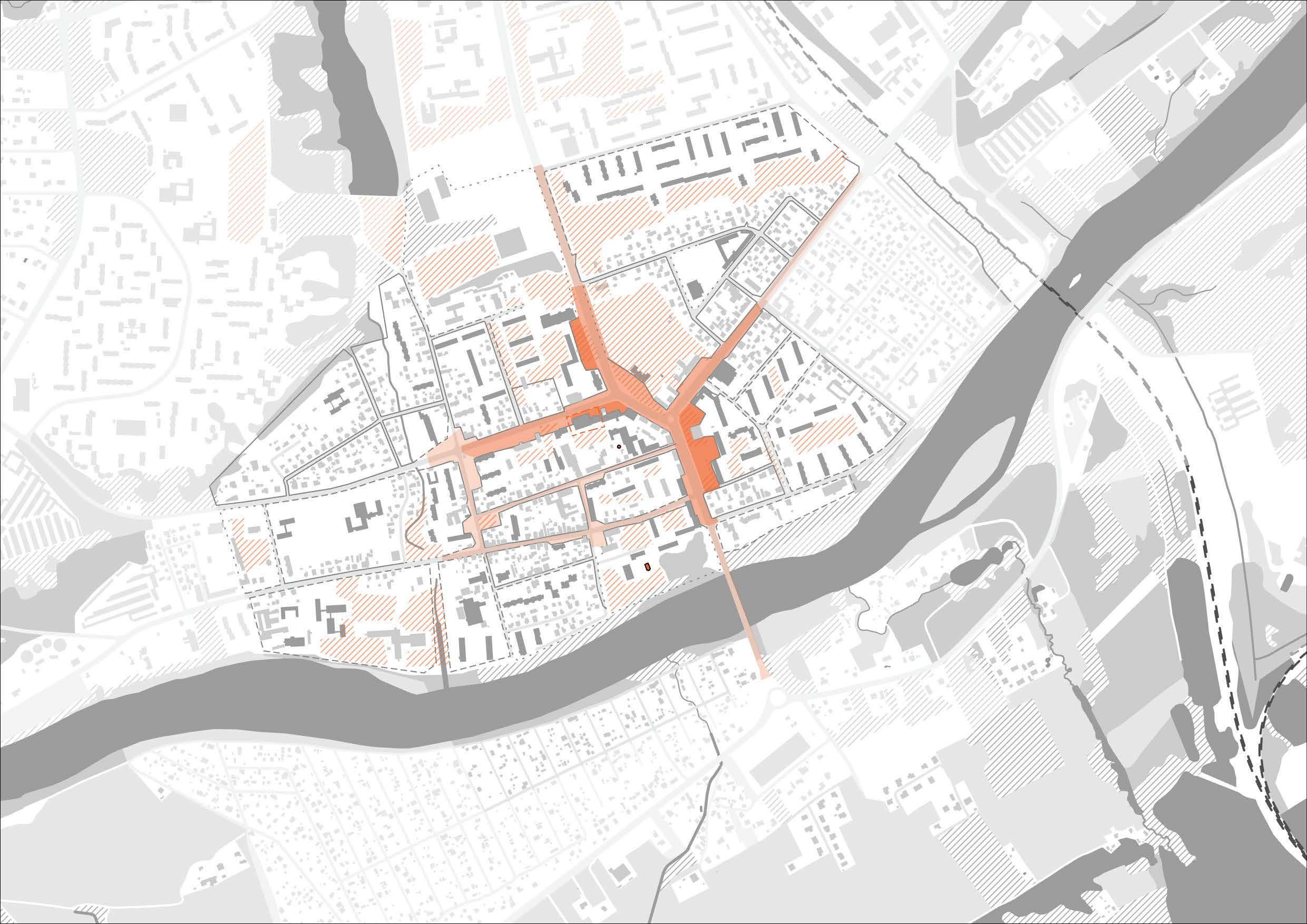

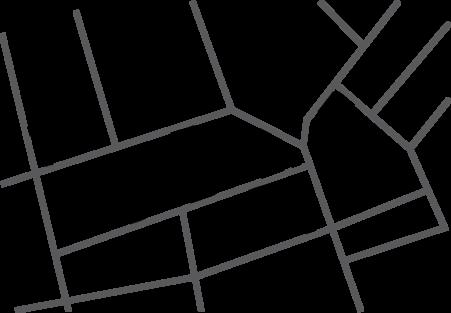

URBANISTINĖS ANALIZĖS SUVESTINĖ SCHEMA

Gausu sporto infrastukrūros ir žalių erdvių. Kiemai tarp laisvo planavimo daugiabučių išvystiti želdynais

SUTARTINIAI ŽYMĖJIMAI

Nagrinėjamas sklypas

Miesto riba

miesto riba

Vandens telkiniai

vandens telkiniai

Pastatai

pastatai

Pirmaeilės erdvės

pirmaeilės erdvės

Pirmaeiliai erdviniai kanalai

pirmaeiliai erdviniai kanalai

Antraeiliai erdviniai kanalai

antraeiliniai erdviniai kanalai

Gamtinės erdvės

gamtinės erdvės

5 - 9 aukštų pastatai

5-9 aukštų pastatai

3 - 4 aukštų pastatai

3-4 aukštų pastatai

1-2 aukštų pastatai

1 - 2 aukštų pastatai

bokštas

Bokštas

Miškas

miškas

medžių juosta

Medžių juosta

ariama žemė

Ariama žemė

natūrali pieva

Natūrali pieva

želdynai

Želdynai

ESAMOS BŪKLĖS ANALIZĖ

Fizinė būklė - pastatas funkciškai veikia, tačiau energetiškai neefektyvus, daug apleistų patalpų, tačiau tuo pačiu ir vietos trūkumas.

RŪSYS

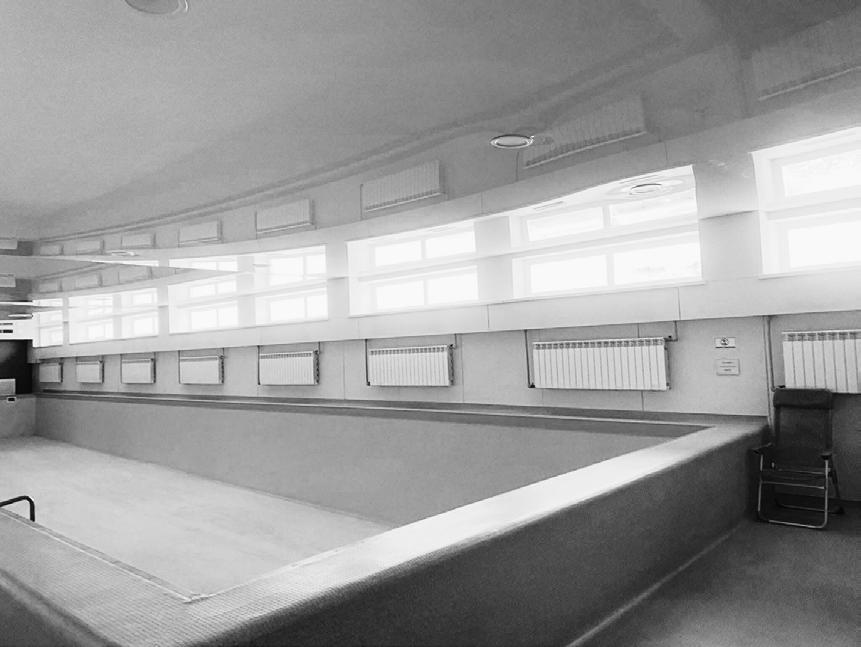

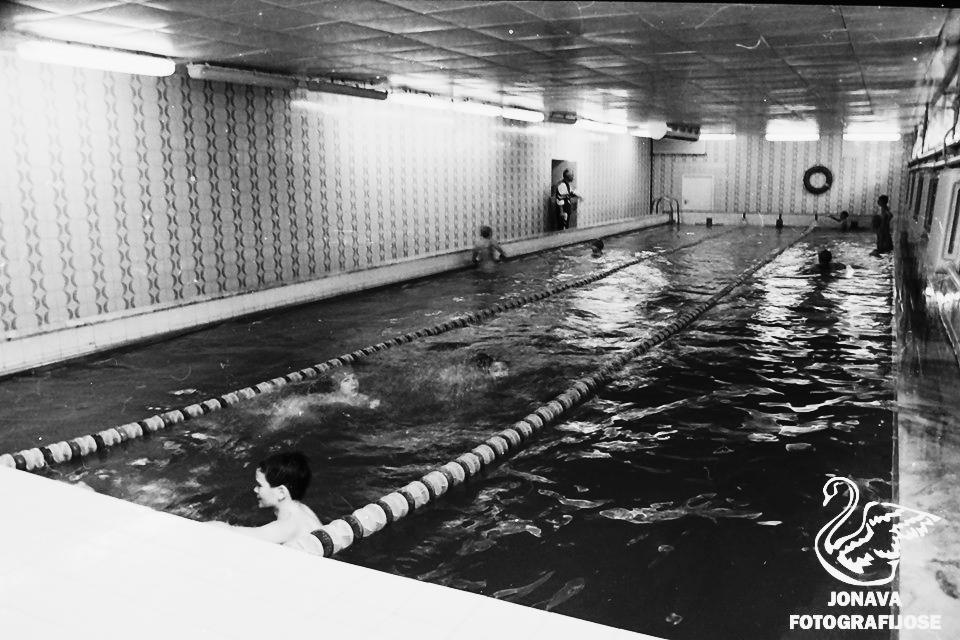

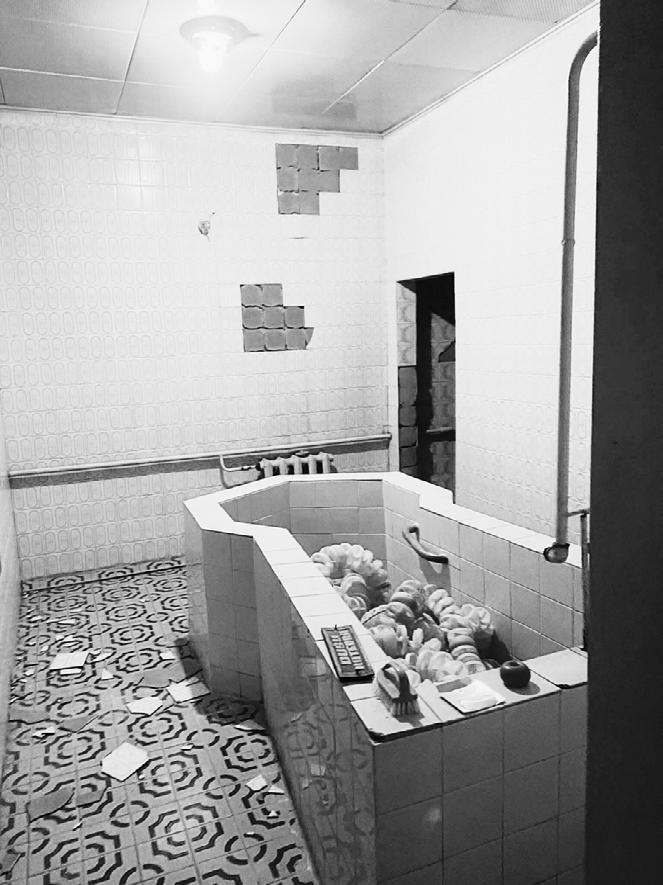

Rūsyje esantis 21 metro baseinas nebenaudojamas jau keletą metų, lubos nesekia minimalių patalpų reikalavimų aukščio. Yra kelios pirtys, kurios dar veikė kartu su baseinu. Likę 70% rūsio yra labai prastos būklės - byrančios apdailos medžiagos ir plytelės, pavojingi elektros išvedžiojimai, lankytojai ten nėra įleidžiami.

PIRMAS AUKŠTAS

Konstrukciškai pastatas nemažai keitėsi nuo 1966m., daug sienų griauta, atstatyta, perstatyta, sunku pasakyti visiškai orginalias sienas, nes nėra orginalių planų. Esama sporto salė neatitinka krepšinio aikštelių standarto, rūbinės netenkina sportininkų skaičiaus. Visame aukšte grindys yra skirtingų aukščių, daug kur nėra pritaikymų neįgaliesiamsEsamos inžinerinės sistemos pasenusios arba jų išvis nėra, kadangi pastatui neatlikta modernizacija. Dalis salių neturi jokių vėdinimo sistemų.

ANTRAS AUKŠTAS

Antrame aukšte esanti aktų salė dabar naudojama kaip bokso salė, grindys nėra šildomos salei ir yra virš pravažiavimo. Atsiradus bokso salei koridoriuje atliktos modifikacijos ir iš daugiasluosknių sienų padarytos persirengimo kabinos. Antrame aukšte taip pat yra ir atnaujinta treniruoklių salė.

Statinio rekonstravimui ir teritorijos pertvarkai taikomi šie pagrindiniai teisiniai ir planavimo dokumentai:

• Statybos techniniai reglamentai (STR),

• Teritorijų planavimo įstatymas,

• Natura 2000 teritorijų apsaugos nuostatai,

• Vietos savivaldybės bendrasis ir specialieji planai.

Amžius: XX a. Paskirtis: Komercija

Amžius: XX a. Paskirtis: Teismas Vasario

JONAVOS “NERIES” PAGRINDINĖ MOKYKLA

JONAVOS JANINOS MIŠČIUKAITĖS MENO MOKYKLA

PROJEKTUOJAMA TERITORIJA

J.Basanavičiausg.

J.Ralio g. Klaipėdosg.1

JONAVOS ŠV. APAŠTALO JOKŪBO BAŽNYČIA

NERIES UPĖ

NAGRINĖJAMA TERITORIJA MIESTO KONTEKSTE

Amžius: XX a.

Paskirtis: Gyvenamoji

Amžius: XX a.

Paskirtis: Gyvenamoji

Amžius: XX a.

Paskirtis: Komercija

Amžius: XX a.

Paskirtis: Biblioteka

URBANISTINIAI SPRENDINIAI

Projektuojama teritorija išsiplėčia už esamų sklypo ribų į vidinius kiemus priklausančius šilumos tinklams. Taip sukuriamas ryšys tarp miesto ir Jonavos sporto centro. Esama situacija užveria vidinį kiemą tvoromis ir garažais, todėl kuriamos jungtys prieinamumui.

Esantis šilumos tinklų bokštas, nors dabar atlieka tik antenų laikymo funkciją, traukia judėti link Jonavos sporto centro iš visų miesto pusių.

Atveriant vidinį kiemą ir sukuriant viešą erdvę atsiranda galimybė nuo sporto centro keliauti tiesiai link upės.

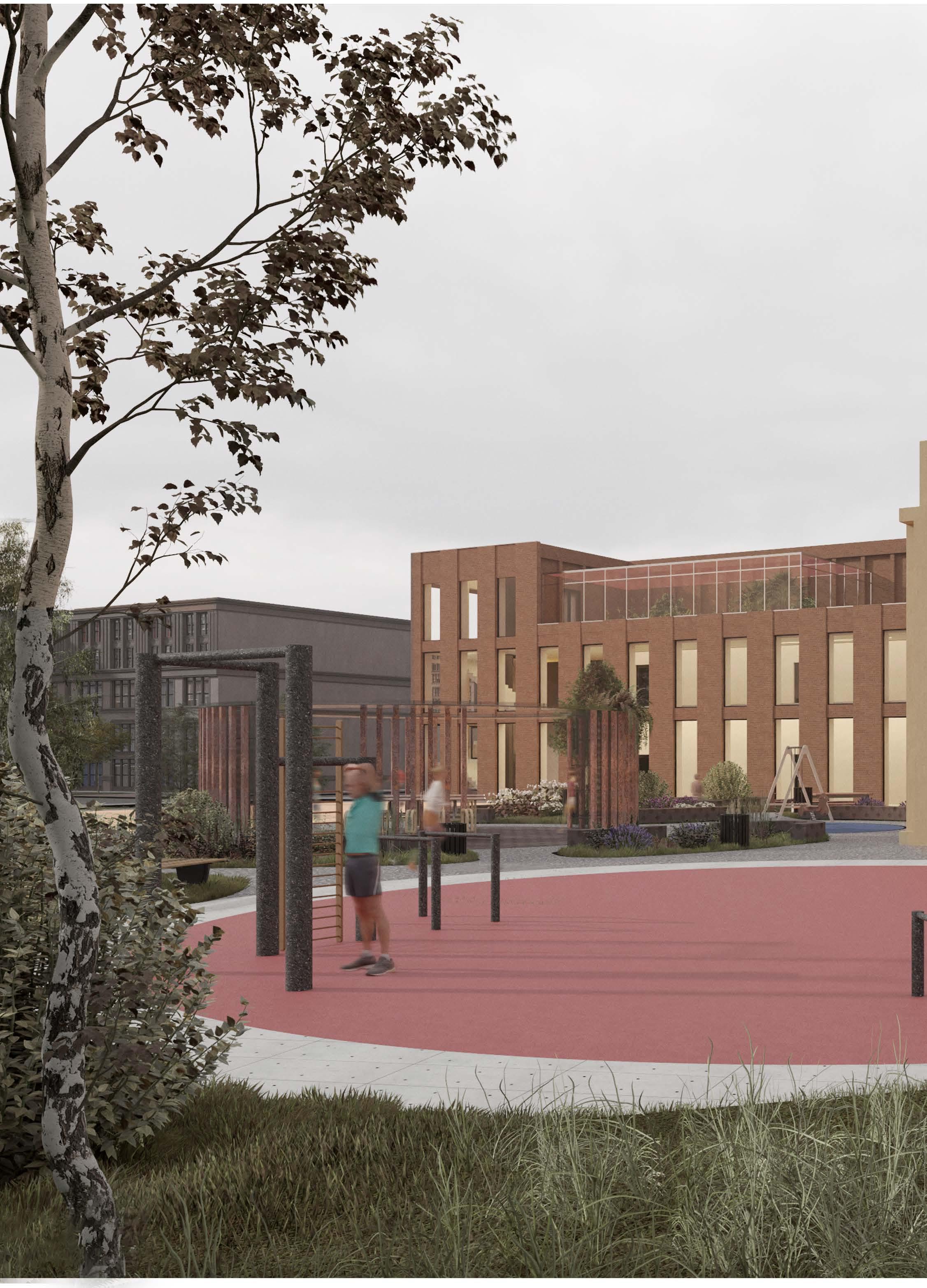

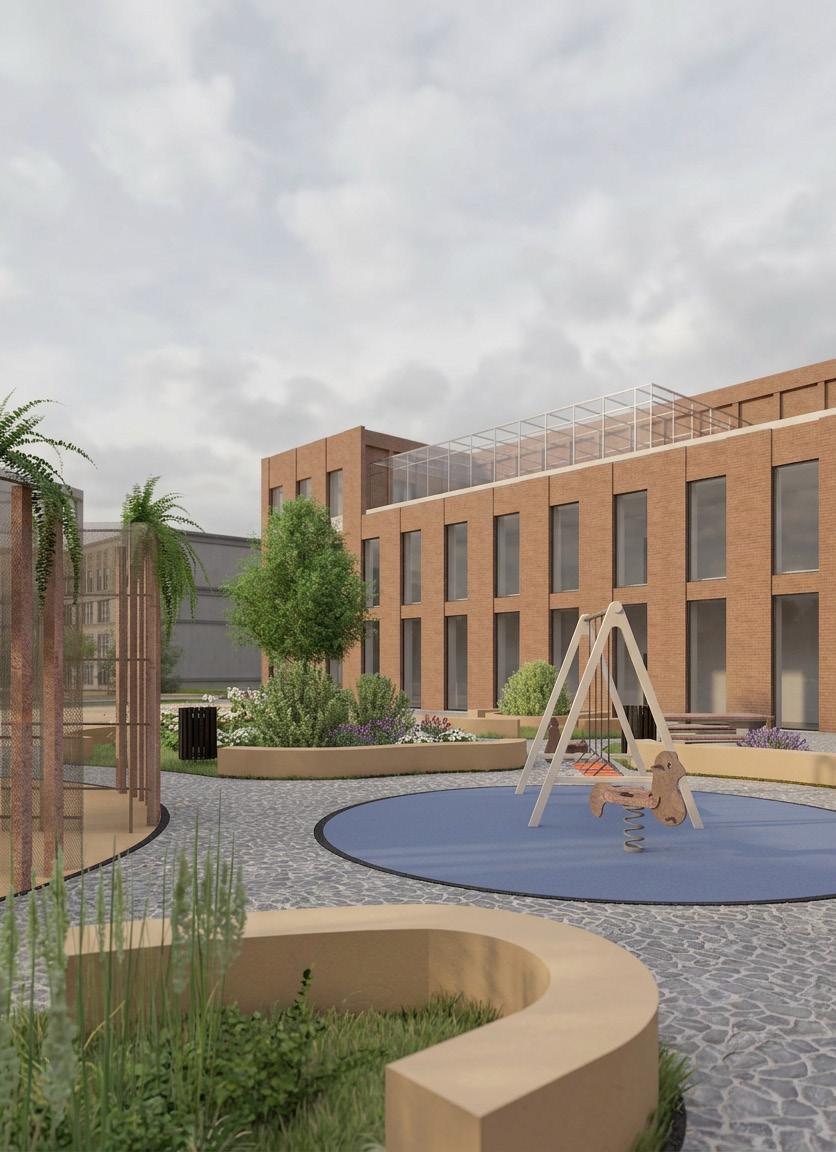

Naujas vidinis kiemas kuriamas kaip traukos objektas kviečiantis apsilankyti ne tik iš sporto centro vidaus bet ir kartu nuo visų aplinkinių gatvių.

Esamas JSC tūris keičiamas, atsisakant laiptuotos dalies, kurioje yra aktų salė ir buvusi valgykla. Vietoj naikinamos dalies atsiranda nauajs tūris, kuriame įkuriama nauja multifukcinė sporto salė. Atsisakoma Vasario 16 - osios g. fasadų dalinimų. Uno - pirmas(esamas pastatas), o DUO - antras(naujai statomas korpusas). DUOsujungia esama ir naują.

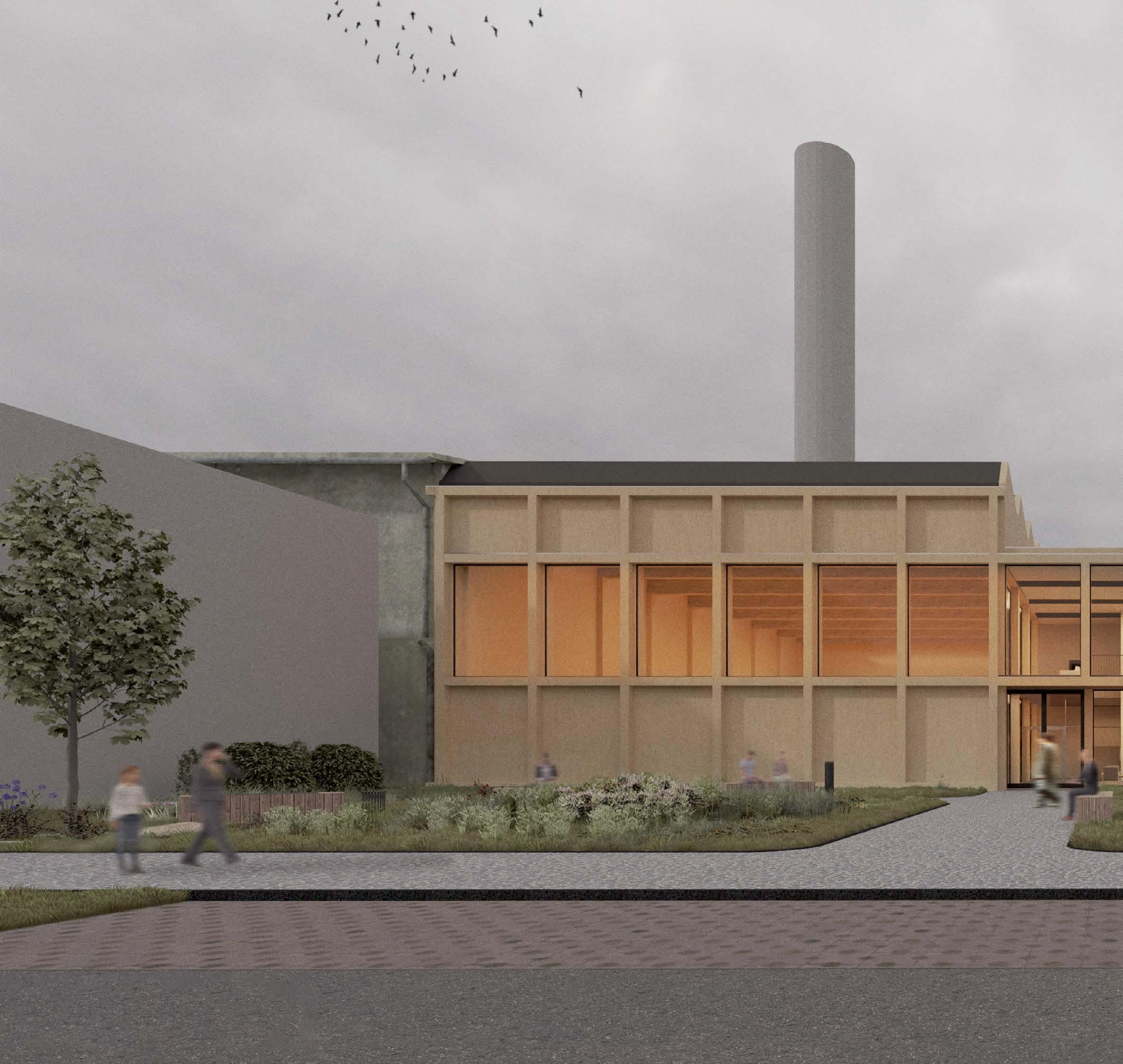

Jonavos sporto centro rekonstrukcijos idėja siejama su nauju įvaizdžiu esmamai pastatui. Atnaujintas tūris kuriamas atvirumo principu - pastatas nėra vien tik atviras visuomenei funkciškai. Jo esamos erdvės atveriamos su daugiau natūralios šviesos, o naujos erdvės harmoningai susilieja su esamomis.

ERDVINĖ IDĖJA

Rekonstruojamas tūris įisilieja ir susijungia su aplinkiniais pastatais. Vidinės erdvės tampa vientisos ir atviros, nėra daug kooridorių, siekiama paprastumo ir aiškumo sporto centro lankytojams.

FUNKCINĖ IDĖJA

Sporto centrui išlaikoma ta pati funkcija - sporto. Atsiranda daugiau multifunkcinių sporto erdvių. Papildomai atsiranda vieša erdvė - kiemas, jo funkcija irgi priskiriama sportui.

TRANSPORTO IR PĖSČIŲJŲ JUDĖJIMJAS

Esamoje situacijoje gana didelis dėmesys skiriama utomobiliams, aplink esama tūrį vyksta automobilių judėjimas ratu. DUO projekte automobilių judėjimas keičiamas į vakarinę sklypo pusę, numatomos antžeminio parkavimo vietos. Neliaka automobilių prioriteto.

Judėjimo prioritetas suteikiamas pėstiesiams. Numatomas patekimas į pastatą ir nuo Vasario - osios g. pusės ir iš vidinio kiemos, sukuriat pastato atvirumą. Kuriamas ryšys leidžiantis nuo sporto centro

PESČIŲJŲ JUDĖJIMAS

AUTOMOBILIŲ JUDĖJIMAS

FUNKCINIS PASTATO ZONAVIMAS

Pirmame JSC aukšte dominuoja sporto funkcija. Atsiranda ir holas - poilsio erdvė, administracinės patalpos. Siekiama, kad pagrindinės sporto salės ir persirengimo kambariai būtų aiškiai matomi ir pasiekiami be komplikuoto judėjimo. Numatomos dvi laiptinės ir liftai vertikaliam judėjimui.

Antrame aukšte išlieka sporto funkcija - bokslo treniruočių salė, judėjimas vyksta analogiškai kaip ir pirmame aukšte.

Trečiame aukšte lieka tik administracinės patalpos ir galimybė išeiti į terasa - šiltnamį.

3 AUKŠTAS

2 AUKŠTAS

1 AUKŠTAS

Persirengimo patalpos

Persirengimo patalpos

Administracinės patalpos

KONSTRUKCIJOS

Esamo pastato konstrukcijos nėra iki galo aiškios, kadangi per daug metų daryta daug įvairių modifikacijų. Rekonstruotame pastate išlieka dalis mūrinių sienų ir sporto salės konstrukcijų. Griaunamos kitos sienos keičiant išplanavimą pastate, atsi

Naujai statomas korpusas numatomas iš CLT konstrukcijų.

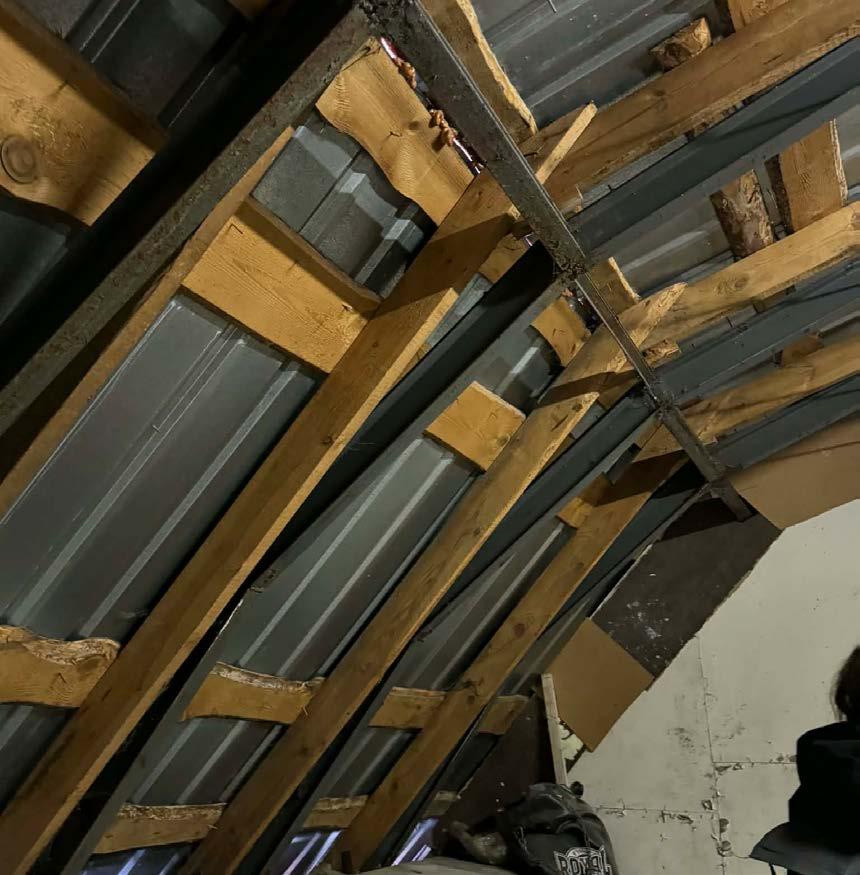

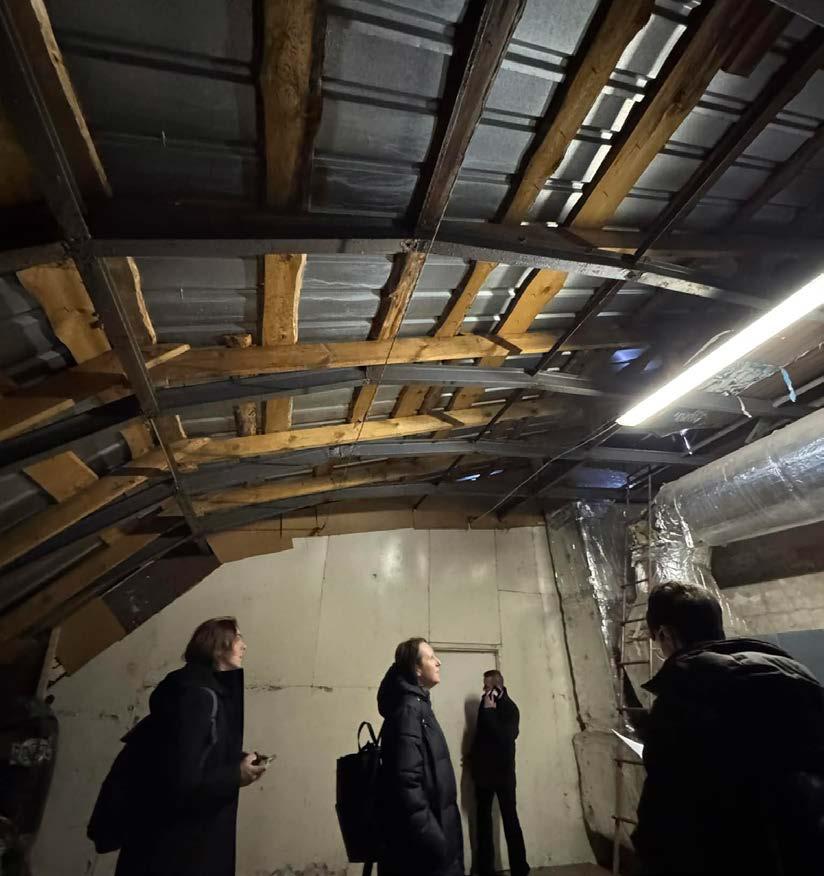

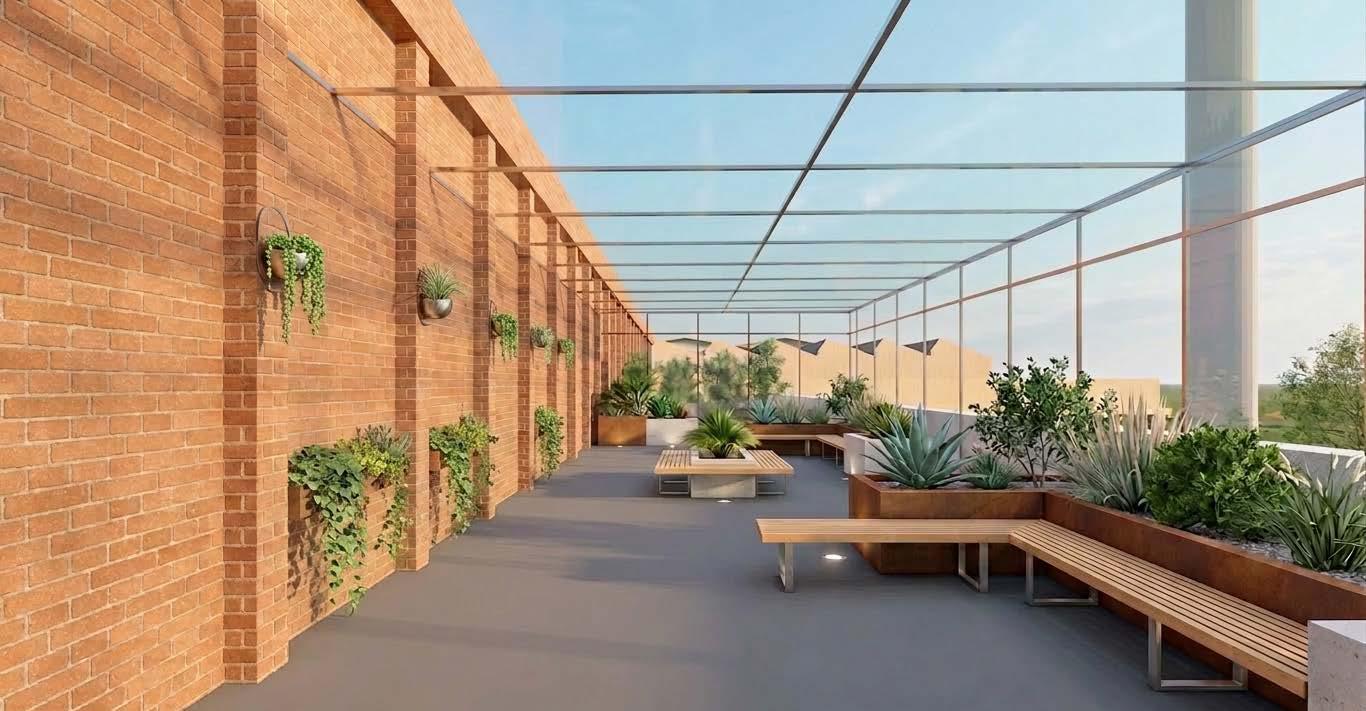

Esama palėpė seniau buvo šiltanamis. Šiltnamio idėja atnaujinama ir kartu sukuriama terasa trečiame aukšte.

ŽALIŲJŲ (TVARIŲJŲ) SPRENDINŲ, ATSINAUJINAČIŲ ENERGIJOS

IŠTEKLIŲ PANAUDOJIMAS

1. SAULĖS ENERGIJA

Projekte numatomas saulės kolektorių įrengimas. Kolektoriai būtų integruojami arba į sklypo planą arba ant esamo stogo priklausomai nuo vietos kurioje didžiausias saulės energijos potencialas. Saulės energija būtų naudojama pastato elektros poreikiams tenkinti taip sumažinant bendrą pastato energijos poreikį

2. ENERGIJOS VARTOJIMO EFEKTYVUMAS

Siekama ne tik pasyviai taupyti energiją, bet ir optimizuoti eksploatacines sąnaudas ilguoju laiku. Numatomi aukštos klasės langai su selektyviais stiklais. o šilumos nuostoliai per pastato sandūras bus minimalizuoti pasitelkiant detaliai išanalizuotus mazgų sprendimus.

3. NATŪRALIOS ŠVIESOS DIDINIMAS

Pastato planinė struktūra ir fasadų sprendimai orientuoti taip, kad būtų maksimaliai išnaudota natūrali dienos šviesa. Stglangių integravimas ir didelis langų skaičius leidžia sumažinti dirbtinio apšvietimo poreikį dienos metu.

4. LIETAUS VANDENS SURINKIMAS IR PAKARTOTINIS PANAUDOJIMAS

Numatoma lietaus vandens surinkimo sistema, kurią būyų glima naudoti aplinkos tvarkymui (želdynų laistymui), taip mažinant vandens suvartojimą ir apkrovą buitinių nuotekų tinklams.

5. ŽELDYNŲ INTEGRACIJA

Projektuojama aplinka orientuota į gamtinių struktūrų atkūrimą ir įvairovės išlaikymą. Numatyti vietiniai augalai, kurie prisitaikę prie regiono klimato sąlygų ir nereikalauja intensyvios priežiūros.

6. TVARIŲ MEDŽIAGŲ NAUDOJIMAS

Rekomenduojama naudoti tvarius, mažai anglies dioksido pėdsaką paliekančius statybinius sprendimus - pirmenybė teikiama sertifikuotoms, perdirbamoms arba vietoje išgaunamoms medžiagoms.

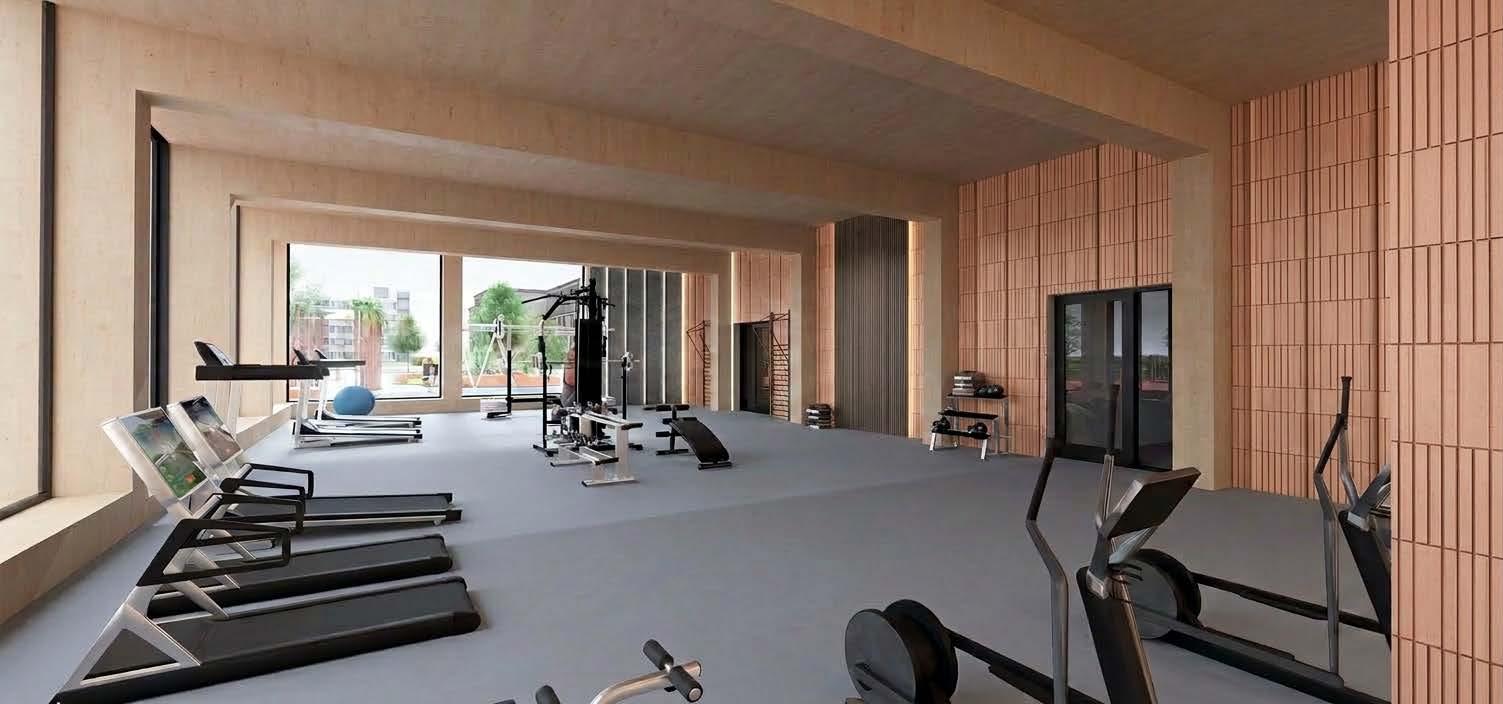

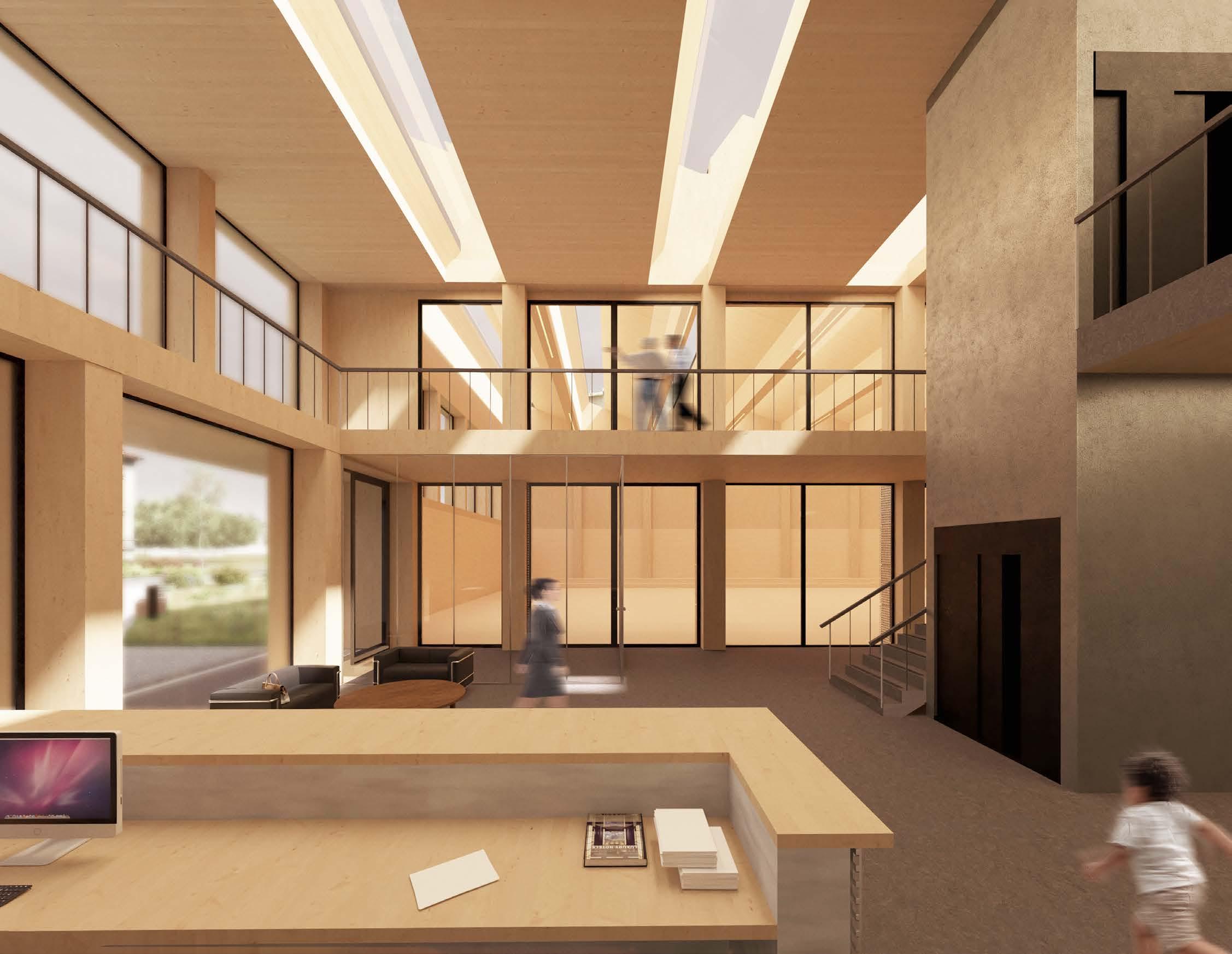

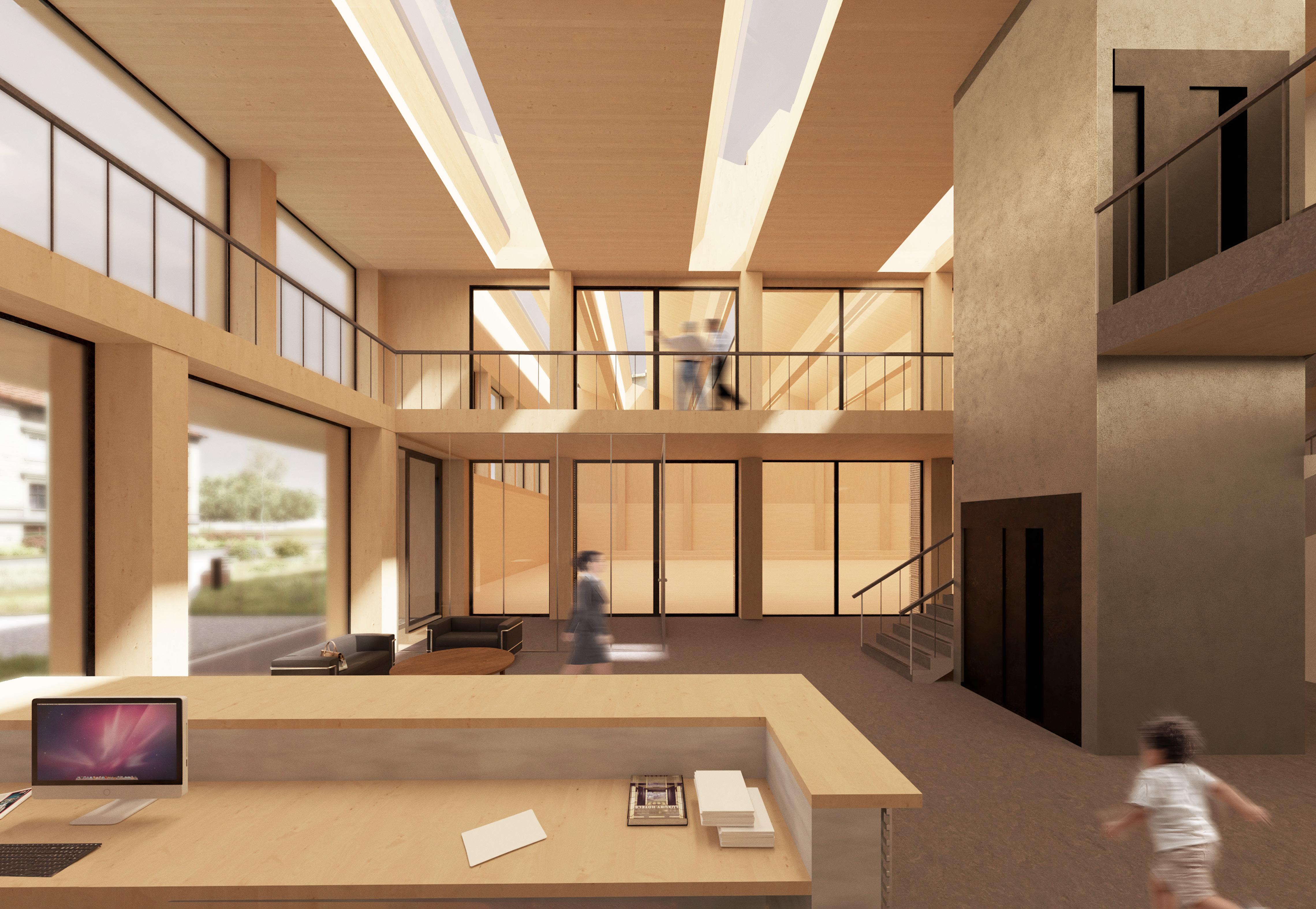

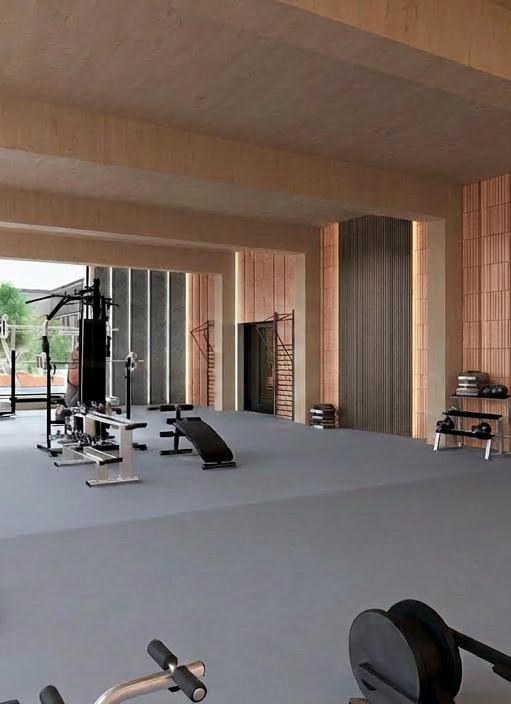

Jonavos sporto centro interjeras orientuotas į šviesumą ir erdvumą. Pagrindinėje įėjimo ercėje dominuoja smęlio spalvos ir medis. Naujoje sporto salėje natūralus apšvietimas gaunas per stoglangius, taip pat nemažai langų į kitas sporto centro erdves.

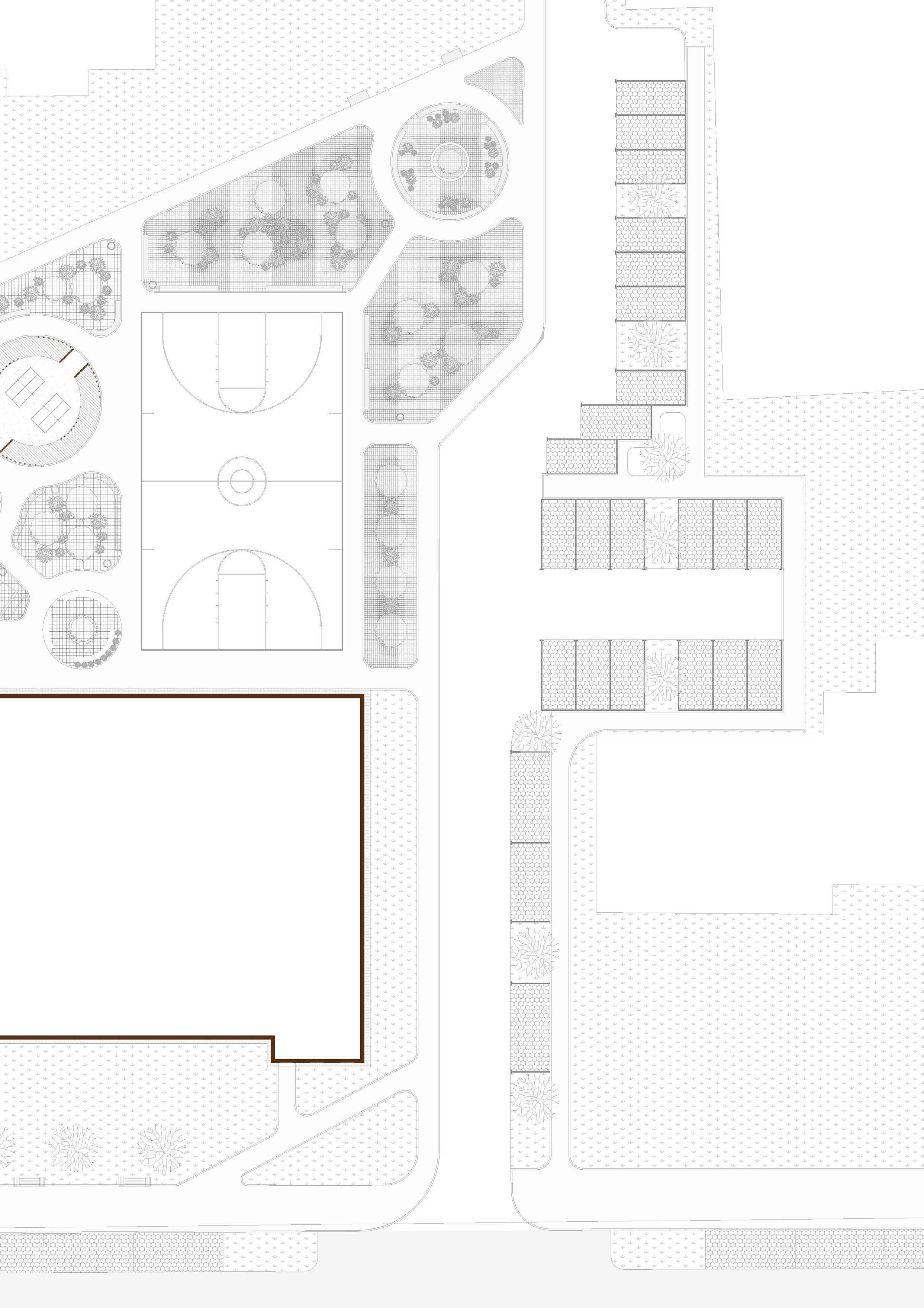

EKSPLIKACIJA

Automobilių parkavimo vietos

Krepšinio aikštelė

Sporto aikštelės

Vaikų žaidimų aikštelė

Poilsio erdvės

Želdynai

Medžiai

Pagrindiniai įėjimai

Esama

Projektuojama

Griaunama

Pirmo aukšto patalpų eksplikacija

Tambūras

Holas

Rūbinė

Pagalbinė patalpa

WC

WC

WC

Sandėliavimo patalpos

Multifunkcinė salė

Persirengimo patalpos

Persirengimo patalpos

Dušai ir WC

Dušai ir WC

Sporto salė

Multifunkcinė sporto salė

Antro aukšto patalpų eksplikacija

Patalpos pavadinimas

Holas

Techninė patalpa

WC

WC

WC

Biurų holas

Kabinetas

Kabinetas

Kabinetas

Persirengimo patalpos

Persirengimo patalpos

Dušai ir WC

Dušai ir WC

Bokso salė

PIRMO AUKŠTO PLANAS

Techninė patalpa

Biurų holas

Kabinetas

Kabinetas

Kabinetas

Persirengimo patalpos

Persirengimo patalpos

Dušai ir WC

ir WC

Persirengimo patalpos

Dušai ir WC

Antro aukšto patalpų eksplikacija

Patalpos pavadinimas

Holas

Techninė

Biurų holas

Kabinetas

Kabinetas

Kabinetas

Persirengimo patalpos

Persirengimo patalpos

Dušai ir WC

Trečio aukšto patalpų eksplikacija

Patalpos pavadinimas

Holas

Kabinetas

Kabinetas Terasa ir šiltnamis

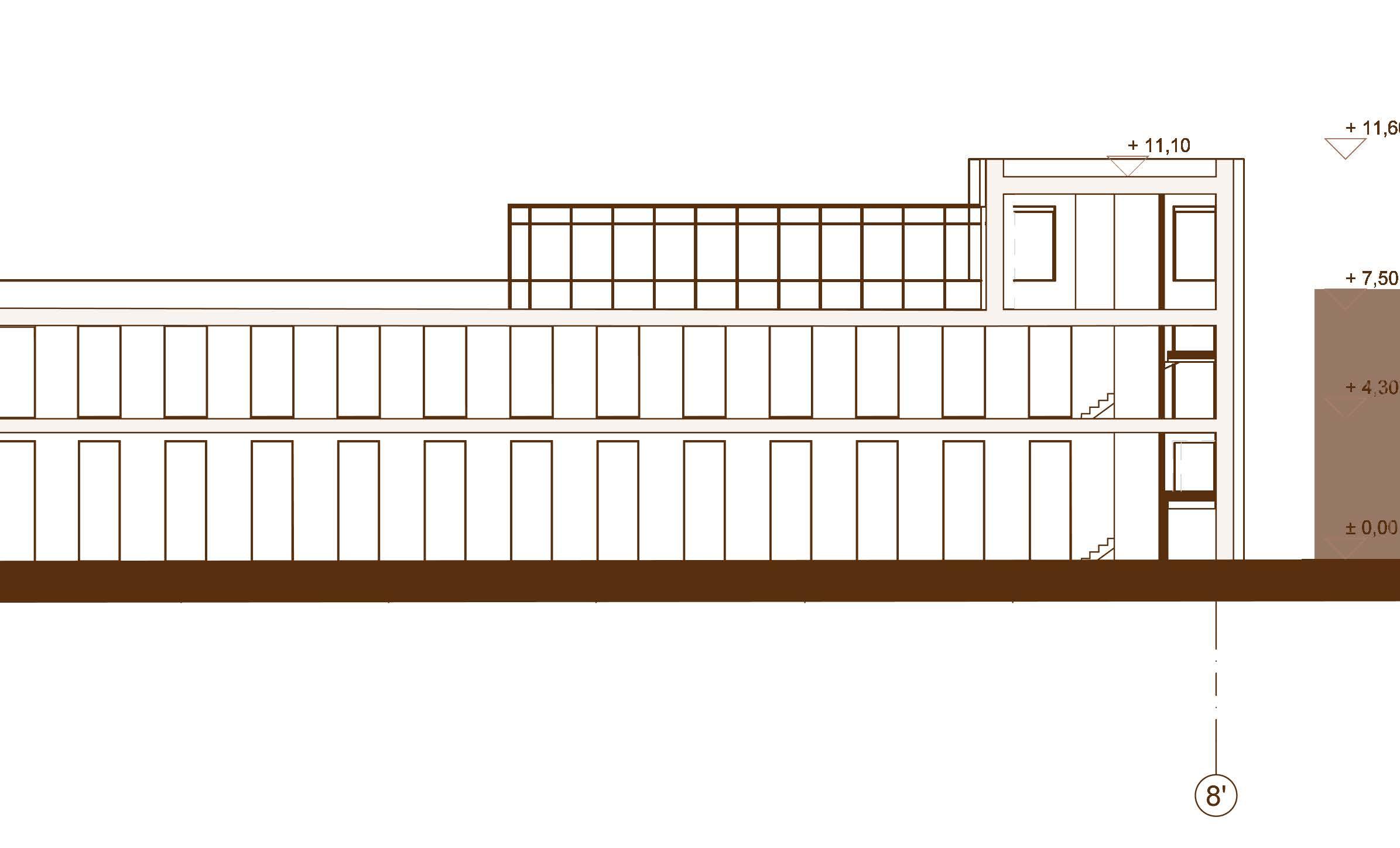

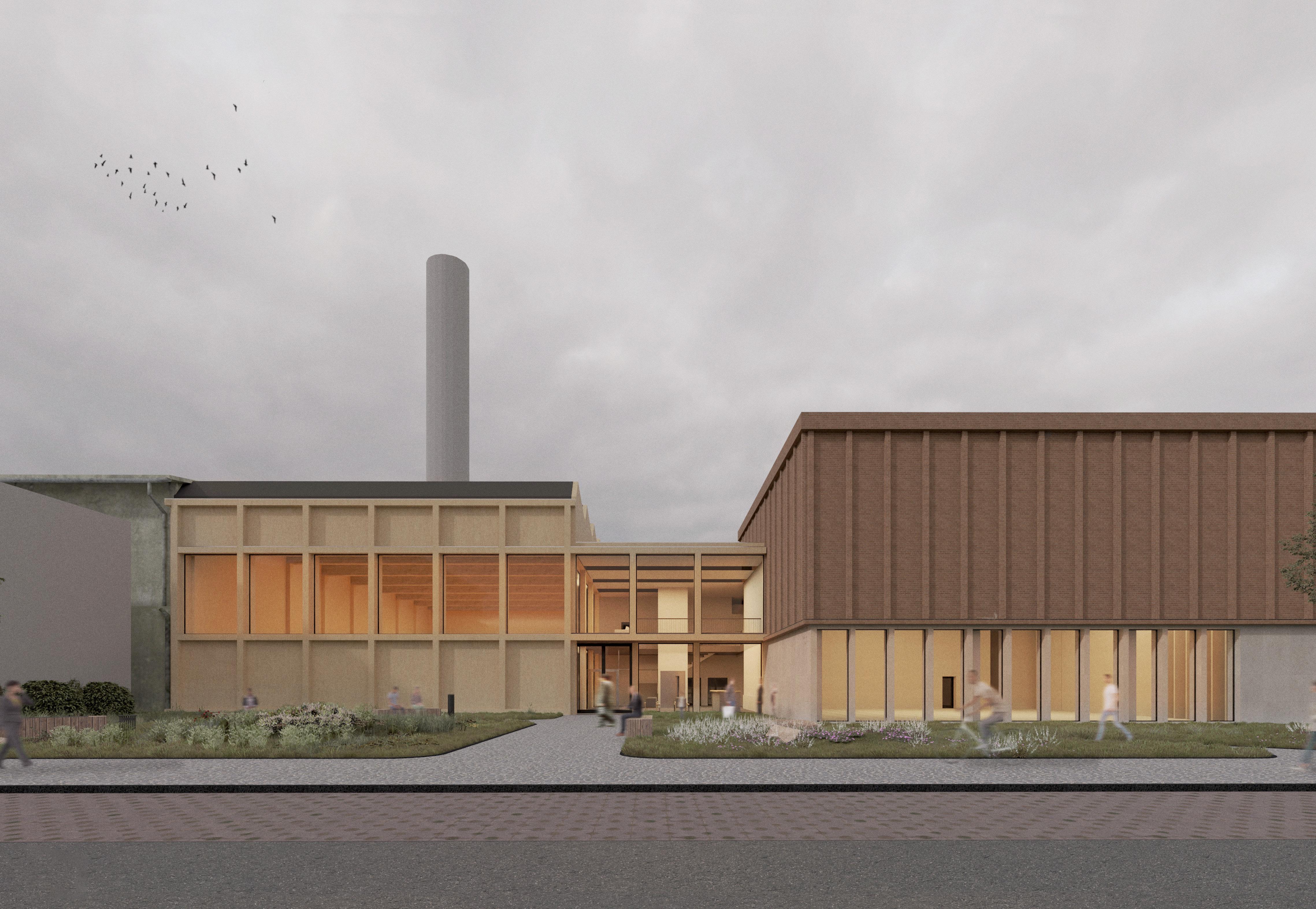

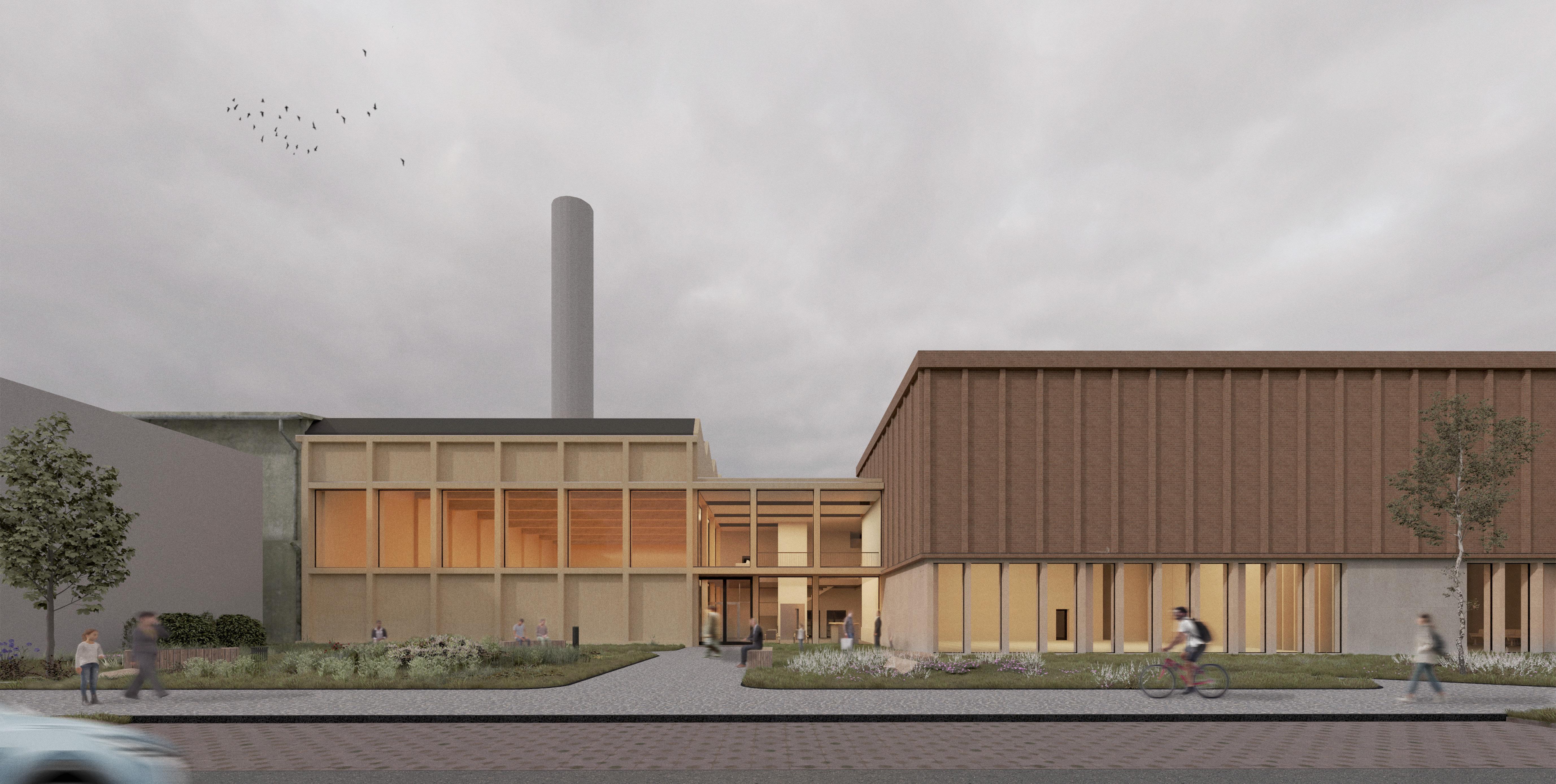

VAKARŲ PUSĖS FASADAS

PAVADINIMAS MATO VNT.

I. SKLYPAS

Sklypo plotas

Apželdintas žemės plotas

Automobilių stovėjimo vietos

II. PASTATAS

Pastato bendrasis plotas

Antžeminės dalies bendrasis plotas

Patalpų

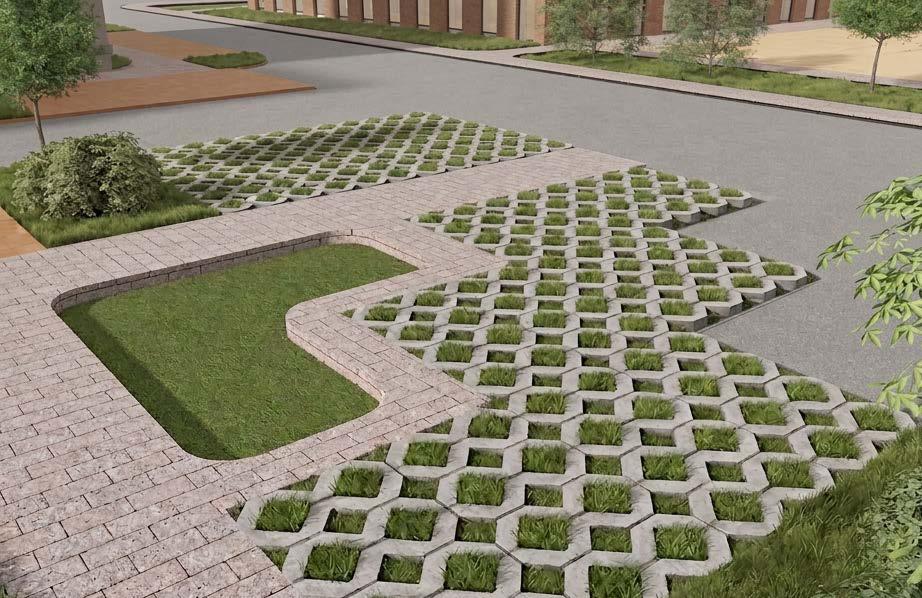

Lauko takeliams ir parkavimosi vietoms naudojamos

Dito 8 ir ECO 8 betoninės trinkelės

Interjere numatomos

BALANCE akustinės panelės, pagrinde naudojamos sporto salėse ir holo erdvėse

Komplekse įrengiamos priešgaisrinė, vaizdo stebėjimo ir patekimo kontrolės sistemos

Įrengiamos Panasonic šildymo ir vėsinimo sistemos, kartu gerinančios oro kokybę. Pasirinkta AHU prijungimo rinkinys, kontroliuojantis oro drėgnumą.

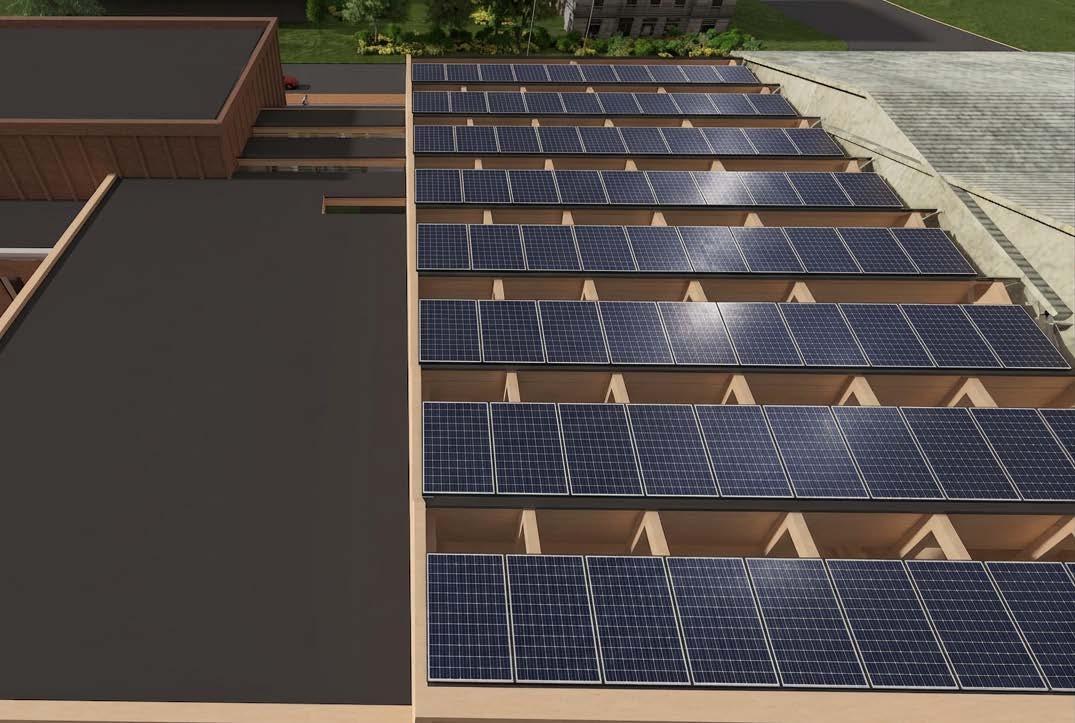

Ant pastato stogo numatoma

įrengti saulės elektrinė. SUNGROW SG-48TG4D-B 450 W saulės moduliai (N-type, visiškai juodi, stiklas / stiklas). FoxESS T10-G3 inverteris. Aukštos kokybės PROFINESS aliuminio ir nerūdijančiojo plieno tvirtinimo konstrukcijos.

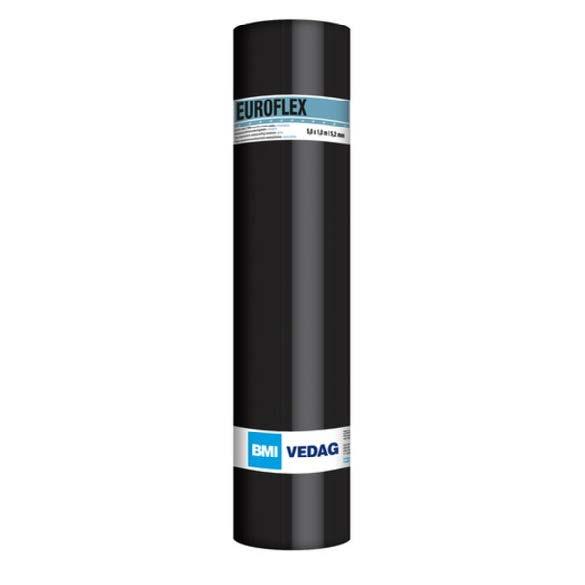

Stogams numatoma ritininė bituminė SBS modifikuota danga armuota poliesterio audiniu, dangos paviršius padengtas šviesiai melsvai pilku mineraliniu pabarstu.

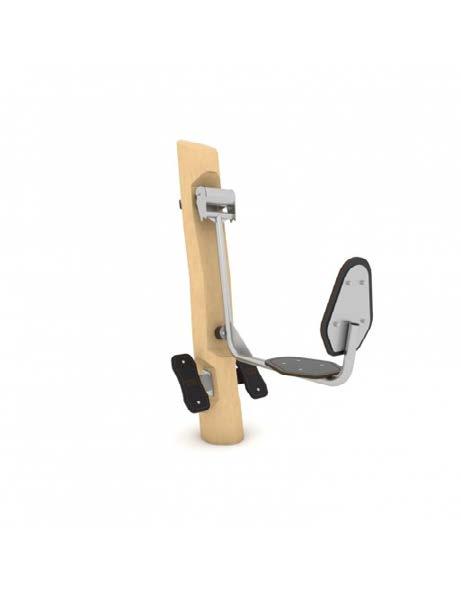

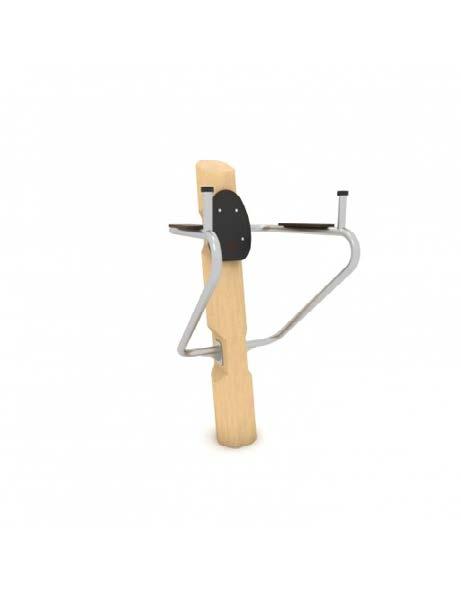

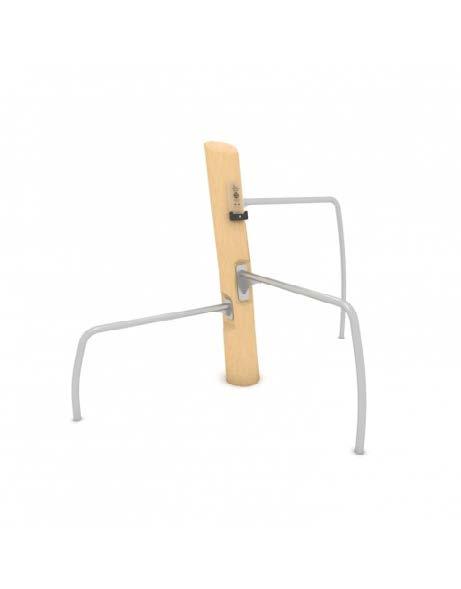

Lauko erdvėse įrengiamos vaikų žaidimų ir treniruoklių aikštelės. Vaikų žaidimo aikštelėje naudojami WOODEN komplekso įrenginiai, suoliukai parinkti LP013, o treniruokliai išrinkti Robinia serijos.

DUO

JONAVOS SPORTO CENTRO REKONSTRUKCIJA

UNO IR DUO

Esamas JSC tūris keičiamas, atsisakant laiptuotos dalies, kurioje yra aktų salė ir buvusi valgykla. Vietoj naikinamos dalies atsiranda nauajs tūris, kuriame įkuriama nauja multifukcinė sporto salė. Atsisakoma Vasario 16 - osios g. fasadų dalinimų. Unopirmas(esamas pastatas), o DUO - antras(naujai statomas korpusas). DUO - sujungia esama ir nają.

ARCHITEKTŪRINĖ IDĖJA

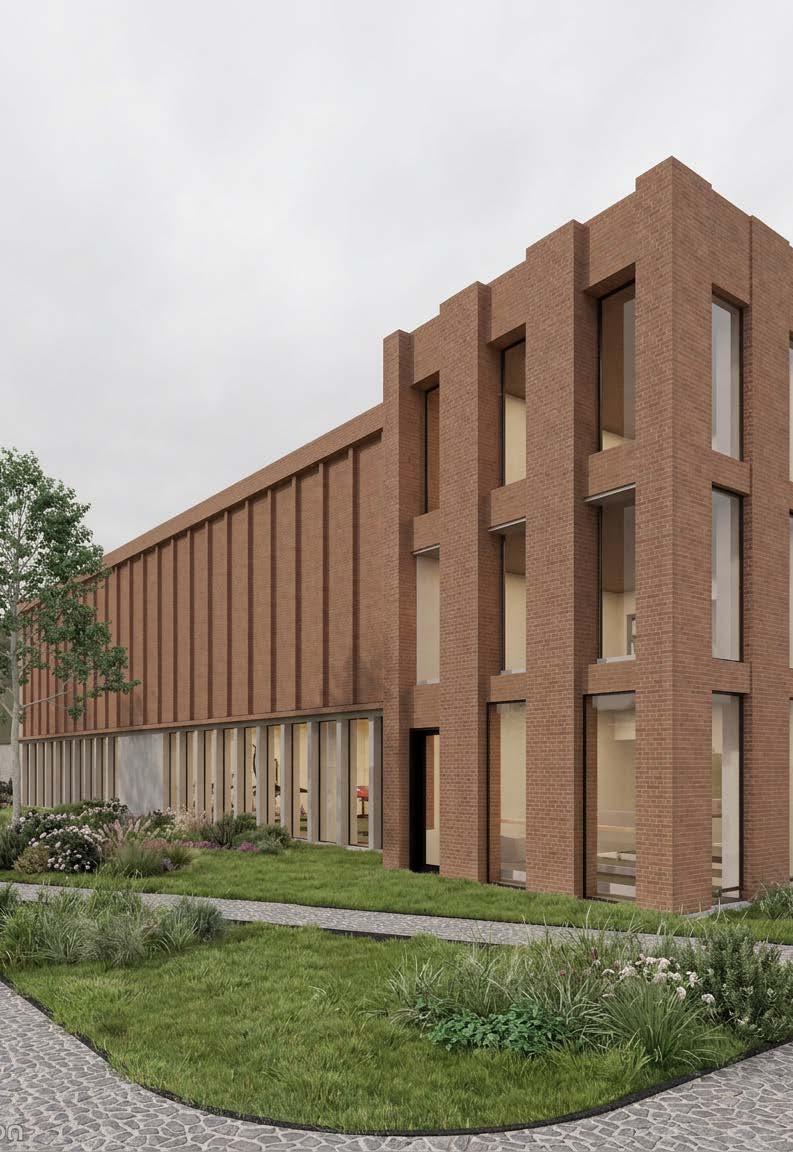

Jonavos sporto centro rekonstrukcijos idėja siejama su nauju įvaizdžiu esmamam pastatui. Atnaujintas tūris kuriamas atvirumo principupastatas nėra vien tik atviras visuomenei funkciškai. Jo esamos erdvės atveriamos su daugiau natūralios šviesos, o naujos erdvės harmoningai susilieja su esamomis.

FUNKCINĖ IDĖJA

Sporto centrui išlaikoma ta pati funkcija - sporto. Atsiranda daugiau multifunkcinių sporto erdvių. Papildomaiatsiranda vieša erdvė - kiemas, jo funkcija irgi priskiriama sportui.

ERDVINĖ IDĖJA

Rekonstruojamas tūris įisilieja ir susijungia su aplinkiniais pastatais.Vidinės erdvės tampa vientisos ir atviros, nėra daug kooridorių, siekiama paprastumo ir aiškumo sporto centro lankytojams.
