Emil Andersson | Sven Larsson | Anders Ohlsson
FORDON & TRANSPORT
PRAKTISKA ĂVNINGAR
NivÄ 1 och 2
Namn:
InnehÄll
NivÄ 1
1 Arbetsplatsintroduktion 4
2 Lyftanordningar 8
3 LÀr kÀnna övningsfordon ............ 13
4 Yrken i branscherna ...................... 26
5 MĂ€nniskan och risker i trafiken ...............................................
8 Fordons miljöpÄverkan ................
9 Mekanisk mÀtning ......................... 38
10 Verktyg och maskiner ................... 41  11 Bearbetningsteknik och gÀngsystem ......................................
16 FordonsvÄrd ...................................
17 Enklare serviceunderhÄll ........... 116  18 Svetsning, skÀrning och vÀrmning ......................................... 127
4 TrafiksÀkerhet ................................
5 Fordonsbranschen â Nutid â Framtid ......................................... 152
6 Arbetsmarknaden och branscherna ................................... 154
7 Företagande ................................... 156
8 Yrkesspecialisering och karriÀrvÀgar .................................... 158  9 Service, vÀtskor och filter .......... 161
10 FörbrÀnningsmotorns system .............................................. 166
11 Diagnos och felsökning ............. 175  12 Elektriska system .......................... 183  13 Eldrift och hybridteknik ............. 191  14 Kraftöverföring 203  15 Hydrauliska bromsar ................... 214
16 Pneumatiska bromsar................. 221
17 HjulupphÀngning ........................ 229  18 DÀck och fÀlg ................................. 234
19 Karosskonstruktioner 237
20 UnderhÄll och besiktning.......... 245
PÄbörjad  Avslutad Gör ett streck i rutan nÀr du pÄbörjat en övning och ett kryss nÀr du avslutat den.
14 FörbrÀnningsmotorer
Detta Àr den praktiska delen av övning 14. FörbrÀnningsmotorer.
Teoretisk fakta för övningarna finner du huvudsakligen i:
Fordonet â kapitel: 2 FörbrĂ€nningsmotorer
Filmer i det digitala lÀromedlet:
âą Bensinmotor fyrtakt
âą Dieselmotor fyrtakt
⹠Bensinmotor tvÄtakt
⹠Fossila brÀnslen
För den praktiska delen behöver du, utöver denna fakta, verkstadsinformation och beskrivningar av aktuella arbetsobjekt.
⹠Arbetsmiljöverkets föreskrifter AFS 1998:08 - Arbete i motorbranschen.
⹠SÀkerhetsdatablad för bensin.
Dessa lÀrandemÄl ska du kunna redogöra för, utföra, dra slutsatser om och utvÀrdera efter att ha gjort övningens teoretiska och praktiska del:
Redogöra för: â Utföra: â Dra slutsatser om och utvĂ€rdera: â
Arbetsmiljörisker vid arbete med förbrÀnningsmotorer.
FörbrÀnningsmotorns uppbyggnad och funktion.
Vilka olika material som motorn Àr tillverkad av.
TĂ€ndsystemets funktionsprincip.
Hur olika förbrÀnningsmotors brÀnslesystem Àr uppbyggda.
För- och nackdelar med brÀnslet E85.
För- och nackdelar med biogas som motorbrÀnsle.
För- och nackdelar med brÀnslet RME.
Peka ut och kort redogöra för förbrÀnningsmotorns huvudkomponenter.
Peka ut och kort redogöra för tÀndsystemets komponenter.
Peka ut och kort redogöra för brÀnslesystemets komponenter.
Hitta uppgifter i biltillverkarnas information.
SammanstÀlla ett kostnadsförslag.
Hur batteriets 12 volt kan bli högspÀnning till tÀndstiften.
Skillnaderna mellan dieselmotorn och bensinmotorn.
Skillnaderna mellan dieselmotorns tre olika typer av insprutningssystem.
MiljömÀssiga fördelar med alternativa brÀnslen.
I övningens första del ska du studera bensinmotorns huvudkomponenter samt hur de samverkar. Du ska identifiera tÀndsystemets komponenter och studera dess funktion. Vidare ska du ta reda pÄ brÀnslesystemets komponenter och uppgifter och utföra en avgasmÀtning.
I övningens andra del ska du studera dieselmotorns huvudkomponenter samt hur de samverkar. Du ska identifiera brÀnslesystemets komponenter och uppgifter pÄ en dieselmotor med commonrail insprutningssystem
Arbetsobjekt â Utrustning â Verktyg
⹠B ensinmotor komplett och körklar med insprutningssystem med luftmassmÀtning.
⹠AvgasmÀtare
âą Fordon med bensinmotor.
LÀttast görs vissa av övningarna pÄ en bensinmotor som Àr fristÄende monterad pÄ en övningsstation.
Delar av övningen kan med fördel utföras pÄ en uppskuren eller delvis isÀrtagen motor. Ett löst cylinderhuvud kan ocksÄ anvÀndas, eventuellt olika typer, OHC, DOHC.
Arbetsmiljö och sÀkerhet
I en uppskuren motormodell kan man tydligt se hur delarna i motorn samverkar. Bild: TSI.
Innan du börjar med övningen kommer du att fÄ svara pÄ frÄgor om miljö- och sÀkerhetsrisker.
Dina svar ska kontrolleras av din lÀrare innan det praktiska arbetet pÄbörjas.
1. LÀs igenom hela övningen och anteckna de sÀkerhets- och miljörisker du hittar.
Ăldre tĂ€ndsystem arbetar oftast inte med sĂ„ hög spĂ€nning att det kan ge farliga strömmar. Men moderna tĂ€ndsystem ger ut en högre spĂ€nning som kan driva en högre ström. Personer som Ă€r speciellt kĂ€nsliga och personer med pacemaker kan pĂ„verkas.
2. Metallarmband och ringar kan innebÀra en arbetsmiljörisk nÀr du arbetar med batterier, start- och tÀndsystem. Varför?
3. Hur undviker du att bensin lÀcker ut nÀr du ska byta ett brÀnslefilter?
4. Hur ska bensin förvaras?
5. Varför ska du undvika att fÄ bensin pÄ bar hud?
6. Tre av komponenterna i avgaserna rÀknas som extra skadliga och renas i katalysatorn. En Àr dessutom sÄ giftig att man snabbt blir medvetslös och dör om man inandas gasen i ett slutet rum. Vad heter denna giftiga gas?
7. Trycket i vissa delar av dieselmotorers brÀnslesystem Àr sÄ högt att en strÄle frÄn ett lÀckage kan vara farlig om den skulle trÀffa dig. Diskutera med din lÀrare hur du ska undvika risken för detta nÀr du arbetar med brÀnslesystemet. Anteckna de viktigaste punkterna hÀr.
DatumLĂ€rarsignatur
DatumElevsignatur
Kontakta din lÀrare och redovisa dina svar pÄ frÄgorna angÄende arbetsmiljö och sÀkerhet. Signera sen i rutorna.
Prisuppgift för reparationsarbete
Du ska nu göra en priskalkyl för ett tÀnkt motorjobb. Kunden har rÀtt att, innan arbetet inleds, fÄ en prisuppgift för reparationsarbetet. TÀnk pÄ att vissa arbetsoperationer ibland ingÄr som en del av ett större arbete.
LĂ€s MRF:s reparationsvillkor genom att skanna QR-koden eller genom att googla fram dem.
8. Vilket affÀrssystem anvÀnder du?
9. Vilken timkostnad anvÀnder du, kr/timma?
Byte av tÀndstift
Gör en kostnadsberÀkning för byte av tÀndstift. Glöm inte eventuellt förbrukningsmaterial som kan gÄ Ät vid detta arbete.
10. Antingen kan du skriva ut en offert eller sÄ kan du fylla i uppgifterna nedan.
Fordon:
Registreringsnummer:
Tid för arbetet:
Pris arbete:
Pris material:
Totalpris exkl. moms:
Totalpris inkl. moms:
11. a. Hur mycket fÄr priset du lÀmnar till kunden överskridas utan att du kontaktar kunden för att komma överens om ett nytt pris?
b. GÀller samma regler om reparationskostnaden Àr 500 kr som 20 000 kr? Om inte, beskriv skillnaden.
DatumLĂ€rarsignatur
Kontakta din lÀrare och redovisa övningen.

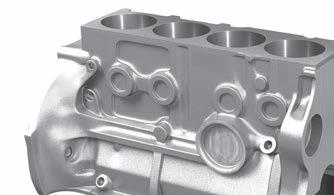

Bensinmotorn
Huvudkomponenter
Leta upp huvudkomponenterna pÄ den motor du anvÀnder i övningen. LÀr dig vad de heter och vilken funktion de har. Undersök hur huvudkomponenterna samverkar.
12. Fyll i tabellen och anteckna sedan stöd för din redovisning pÄ raderna pÄ nÀsta sida.
ElsÀkerhet utbildningsstation (TSI E-AUT 32)
Om skolan har tillgĂ„ng till denna utbildningsstation för elsĂ€kerhet kan följande övning göras. Ăvningen kan utföras individuellt, par eller i grupp tillsammans med lĂ€rare. Diskutera med din lĂ€rare hur övningen ska utföras. Syftet med övningen Ă€r att du ska förstĂ„ betydelsen av skyddsjord. Börja med att bekanta dig med utbildningsstationen.
Arbetsobjekt â Utrustning
⹠ElsÀkerhets utbildningsstation (TSI E-AUT 32)
⹠1 x TSI Utbildningspanel för elsÀkerhet, 3 mm2 labsladd, 4 mm2 labsladd, 4 mm2 labsladd och 5 mm2 labsladd
Utförande
⹠SlÄ Pà huvudströmbrytaren pÄ framsidan av utbildningspanelens 230 V uttag samt se till att handen pÄ tavlan ej Àr ansluten (utfÀllt lÀge).
⹠Anslut en labsladd till neutrala uttaget (N) pÄ EV-laddningsstationen CCS kontakt (blÄtt uttag).
⹠Anslut den andra Ànden till N-uttaget (blÄtt) pÄ elbilens laddports framsida.
⹠Anslut en brun labsladd pÄ EV-laddningsstationen CCS-kontakt (brun).
Förklaring av begreppen
Electrical Safety Demonstrator â ElsĂ€kerhet utbildningsstation

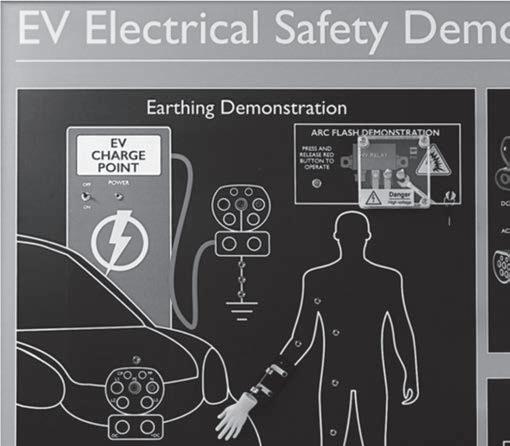

Earthing Demonstration â Jordnings- och isoleringsövningar

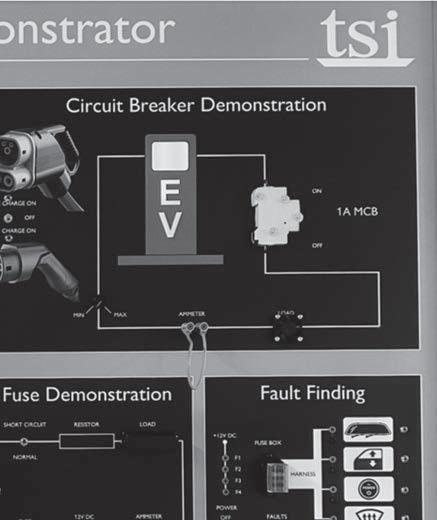

Circuit Breaker Demonstration â Ăvning med kretsbrytare
EV Charge Point â EV-laddningsstationens CCS kontakt
Fuse Demonstration â Ăvning med sĂ€kring
Fault Finding â Felsökningsövning
⹠Anslut den andra Ànden till L1-uttaget (brunt) pÄ framsidan av elbilens laddport.
⹠Flytta EV Charge Point Power Switch-spaken ner till ON-lÀge.
⹠De röda lysdioderna kommer nu att tÀndas. (Anslut inte jordanslutningarna i detta skede)
⹠Flytta nu handen nedÄt sÄ att den vidrör fordonet.
Om det finns spÀnning i elfordonets chassi kommer den ge ström som leder till jorden (marken) genom kroppen som indikeras av de röda LED-lamporna. Detta beror pÄ att vÀgen med minst resistans mot jorden (marken) för den elektriska strömmen gÄr genom kroppen.
⹠Detta kan orsaka dödsfall eller allvarlig skada. Vi kan förhindra flödet av denna ström genom att isolera mellan mÀnniskokroppen och jorden (marken).

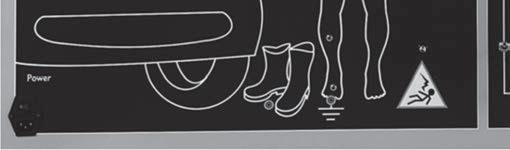

⹠Anslut en labsladd mellan det gula uttaget pÄ skyddsstövlarna och det gula uttaget pÄ foten av kroppen. Detta motsvaras av att personen tar pÄ sig stövlarna.
⹠SÄ snart denna anslutning görs ser du att strömflödet genom kroppen stoppas.
1. Varför Àr det sÄ?
VIKTIGT: AnvÀnd alltid isolerade skyddsstövlar eller skor med godkÀnda gummisulor nÀr du arbetar med nÄgon högspÀnningsutrustning. Att stÄ pÄ en isolerad matta Àr en annan bra försiktighetsÄtgÀrd nÀr du arbetar pÄ en EV eller HEV.
Vi kommer nu se effekten av nÀrvaron av en direkt jordanslutning inom samma scenario.
⹠Ta bort labsladden mellan skyddsstövlarna och det gula uttaget pÄ foten av kroppen.
Du kommer se att strömflödet genom kroppen har börjat igen.
⹠Anslut nu en grön labsladd mellan jordpunkten pÄ EV-laddningsstationens CCSkontakt (grönt uttag) och jordpunkten (PE) pÄ framsidan av elfordonet.
SpÀnningen som finns i elfordonets chassi kommer driva strömmen mot jorden (marken) genom CCS-kontaktens jordstift som visas av den upplysta gröna LED-lamporna.
MÀnniskokroppen Àr nu sÀker frÄn elchock.
2. Vad innebÀr denna skylt om du ser den placerad pÄ ett fordon i verkstaden?
3. Tekniker A sÀger att det Àr sÀkert att ladda en EV frÄn en ojordad kontakt. Tekniker B sÀger att detta Àr farligt och aldrig ska göras. Vem har rÀtt?
Tekniker A Tekniker B
Sammanfattning
Om övningen fungerat som tÀnkt har du fÄtt dig förstÄelse för hur viktig skyddsjorden Àr till vÄra EV fordon. Men Àven betydelsen av att anvÀnda rÀtt skyddsutrustning vid alla former av högvoltsarbete.
DatumLĂ€rarsignatur
Kontakta din lÀrare och redovisa övningen.
El- och hybrid utbildningsstation (TSI-756-01)
Om skolan har tillgÄng till denna utbildningsstation för hybridteknik kan följande övning göras, bÄde fysiskt pÄ tavlan men Àven i det digitala materialet tillhörande övningsstationen. Diskutera med din lÀrare. Syftet med övningen Àr att du ska fÄ tillfÀlle att, som ett första steg, bekanta dig med utbildningstationen.
Arbetsobjekt â Utrustning
El- och hybrid utbildningsstation (TSI-756-01) eller liknande utbildningsstation.

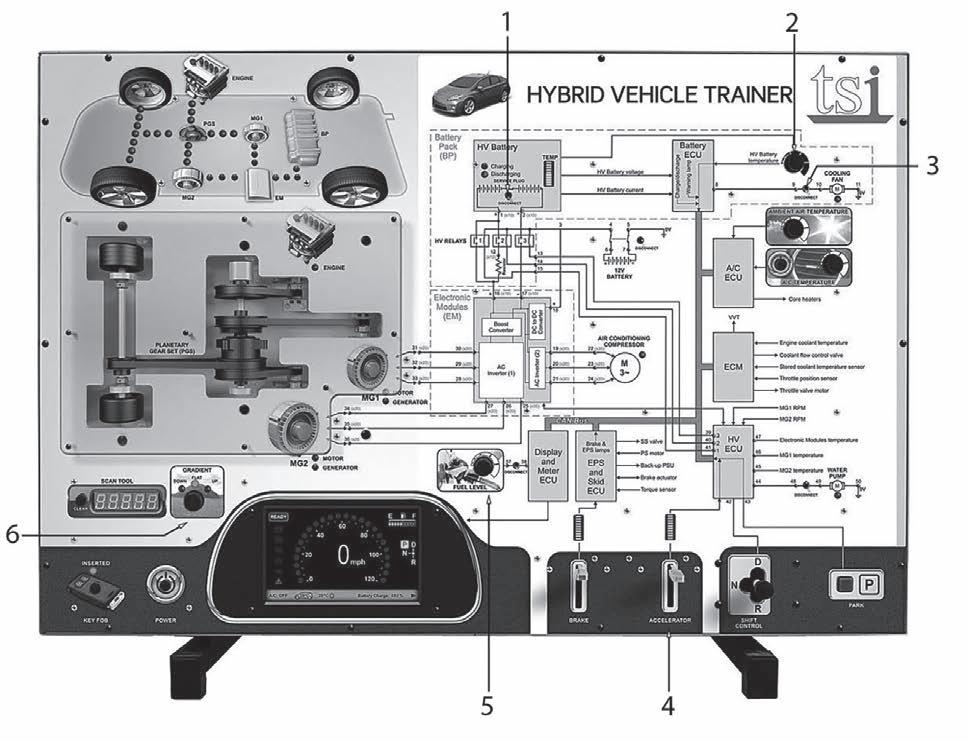

Studera övningsstationen.
1. à vningsstationen har ett antal reglage och funktioner. Beskriv följande reglage/ funktioner och översÀtt till svenska.
Nr 1:
Nr 2:
Nr 3:
Nr 4:
Nr 5:
Nr 6:
2. PĂ„ instrumentpanelen visas, precis som pĂ„ en verklig bil, informations- och varningssymboler (Warning Indicators). ĂversĂ€tt till svenska vad symbolerna betyder.
Battery:
Battery HV:
Brake System:
Check Engine:
Hybrid:
Master Warning:
3. PÄ instrumentpanelen visas Status Indicators. Vad innebÀr/betyder de olika lÀgena?
Ready:
D:
R:
N:
P:
4. Elhybrider har flera driftlÀgen. Vad menas med:
Low speed state:
Accelerating state:
Crusing state:
Coasting state:
Braking state:
Provkörning av utbildningsstation
Studera utbildnings stationens delar. AnvÀnd den dokumentation som finns för utbildningsstationen.
GÄ igenom och prova de olika delarna och dess funktioner genom att spÀnningsförsörja utbildningsstationen.
⹠Starta utbildningsstationen genom att trycka pÄ knappen Inserted key och tryck sedan pÄ power-knappen.
⹠VÀxla till km genom att trycka pÄ touchskÀrmen samt stÀll in parametern för laddningsstatus batteri.
⹠SÀtt brÀnslenivÄn till tom tank med Fuel level control
⹠LÀgg i D och ök a hastigheten. Observera vad som hÀnder pÄ Power flow-displayen och batteriets laddningsstatus nÀr fordonet kommer över 32 km/h.
5. a. B eskriv flödet som sker pÄ Power flow-displayen?
b. Beskriv vad som sker med laddningsstatus pÄ batteriet.
SĂ€tt brĂ€nslenivĂ„n till halv tank och se till att laddningsstatus Ă€r över 60 %. Ăka hastigheten sakta upp till 80 km/h.
6. Vilken funktion fÄr MG1 nÀr hastigheten passerar 32 km/h?
Ăndra vĂ€gens lutning till Down (80 km/h).
7. Vad hÀnder pÄ Power flow-displayen?
Ăndra vĂ€gens lutning till Up (80 km/h).
8. Vad hÀnder pÄ Power flow-displayen?
Kör fordonet med lĂ„g hastighet pĂ„ flat vĂ€g. Titta pĂ„ kraftflödet mellan hybridkomponenterna. Ăka hastigheten till 80 km/h medan du observerar Power flow-displayen och planetvĂ€xeln.
9. a. Hur Àndras kraftflödet mellan komponenterna?
b. Vad sker med planetvÀxeln? Svaret pÄ frÄgan kan vara lÀttare att se i den digitala versionen.
Starta AC:n. Kör cirka 80 km/h med konstant hastighet. Ăndra vĂ€gens lutning till Down. SlĂ€pp efter pĂ„ gasen nĂ€r hastigheten ökar.
10. Vad sker med kraftflödet pÄ Power flow-displayen och bilens hastighet?
FORDON & TRANSPORT PRAKTISKA ĂVNINGAR
Detta lÀromedel innehÄller praktiska övningar för Àmnet Fordon och transport som innefattar nivÄerna:
NivÄ 1, 200 poÀng
NivÄ 2, 200 poÀng
Med utgÄngspunkt frÄn ÀmnesmÄlen och centralt innehÄll har vi valt och konstruerat övningar som oftast baseras pÄ praktiska arbetsmoment inom branschen.
LĂ€romedlet kan anvĂ€ndas tillsammans med det digitala lĂ€romedlet Fordon & transport â NivĂ„ 1 och 2 som innehĂ„ller bĂ„de faktatexter, den teoretiska delen av övningarna och sjĂ€lvtester. LĂ€romedlet kan ocksĂ„ anvĂ€ndas i kombination
med det tryckta lĂ€romedlet Fordon & transport â Teoretiska övningar. LĂ€mpliga tryckta faktalĂ€romedel att anvĂ€nda Ă€r:
âą Fordon & transport â Grunderna
âą Fordon & transport â Fordonet
Den praktiska övningsdelen görs pÄ utbildningens verkstad eller ute pÄ företag. Den teoretiska delen av övningarna bestÄr av instuderingsuppgifter som löses med stöd av faktatexter. För att nÄ ÀmnesmÄlen i Fordon och transport bör du göra bÄde den teoretiska och den praktiska delen av övningen.
För den praktiska delen av mÄnga övningar behöver du Àven ha tillgÄng till verkstadsinformation för den eller de fordon som övningen utförs pÄ.
