GITTERKABELRINNEN
- für Kabeltrennung - für eine Lage Kabel
Inhaltsverzeichnis
Kabelrinnen, S810 - S832
Seite 4 - 5
Kabelrinnen, S520 - S524 Seite 6 - 7
SILTEC KABELVERLEGESYSTEME
SILTEC Kabelverlegesysteme sind auf optimale Funktion entwickelte Produkte: Einfach zugänglich für Reinigung und günstig für Wärmeabgabe .
SILTEC Kabelverlegesystem ist ein Qualitätsprodukt von hoher Lebensdauer . Alle Gitterkabelrinnen sind aus Rundmaterial - ø4, ø5 und ø6 mm - mit einem optimalen Finish hergestellt . Das schont Kabel und Schläuche .
SILTEC Kabelverlegung eignet sich für:
• Lebensmittelindustrie
• Chemische Industrie
• Holzindustrie
• Maschinenbau
• Büro und EDV-Installationen
• Elektrische Installationen im Allgemeinen
Die Kaberinnen werden in Längen von 3 Metern geliefert. Die Breite beträgt 25 bis 600 mm, Höhe 25 bis 125 mm. Kabelrinnen werden auch nach Mass hergestellt .
SILTEC löst die Probleme der Energiebeförderung über Kabel einfach, effizient und umweltfreundlich .
SILTEC Industrie-Kabelrinnen werden in vier Qualitäten hergestellt:
• Edelstahl (V2A und V4A)
• Galv. verzinkt
• Feuerverzinkt
Dies verhindert die Korrosion und gibt hervorragende Widerstandsfähigkeit gegen chemische Einwirkungen .
SILTEC KABELVERLEGESYSTEME - werden wie folgt geliefert:
Weiterhin liefern wir eine Vielzahl von Spezialkabelrinnen und haben ein grosses Programm an Beschlägen, Verbindern und Zubehör.

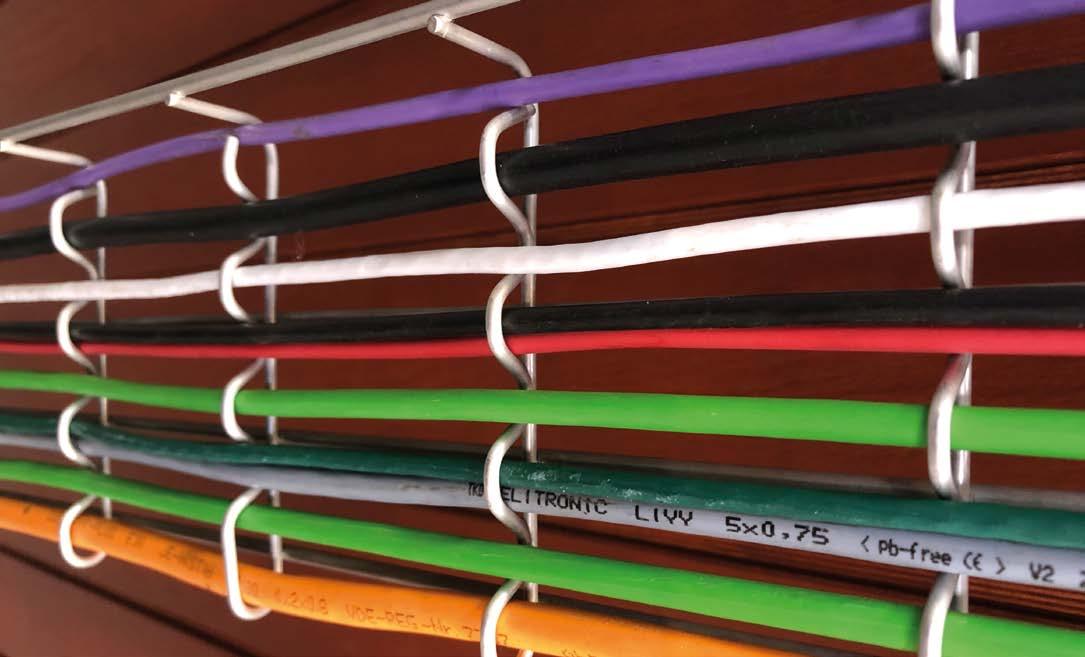

KabelTrennung Rinne Kabelr f eine Lage Kabel Einzelkabelrinne

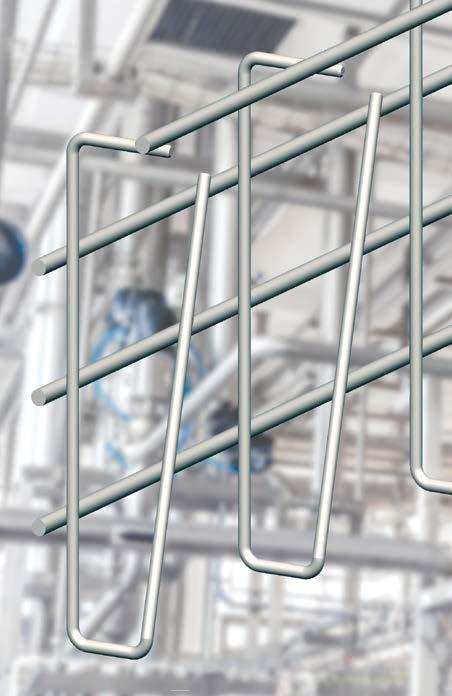

Siltec Kabelrinne für KabelTrennung
S810
S820
S822
S830
S832
25 x 75 x 2100 mm - ø4 mm
Edelstahl (V4A) 570598 620800 0 Edelstahl (V2A) 570598 720800 9
25 x 104 x 2100 mm - ø4 mm
Edelstahl (V4A) 570598 620820 8 Edelstahl (V2A) 570598 720820 7
25 x 131 x 2100 mm - ø4 mm
Edelstahl (V4A) 570598 620822 2 Edelstahl (V2A) 570598 720822 1
25 x 168 x 2100 mm - ø4 mm
Edelstahl (V4A) 570598 620830 7 Edelstahl (V2A) 570598 720830 6
25 x 225 x 2100 mm - ø4 mm
Edelstahl (V4A) 570598 620832 1
Edelstahl (V2A) 570598 720832 0
Dimensionen und Montage
Kabeldurchmesser
Kabeldimensionen
Befestigungen und Zubehör
S41B Klemmplatte
Edelstahl (V4A) 570598 650513 0
Edelstahl (V2A) 570598 750513 7
Feuerverzinkt 570598 550513 1
X S145M Wandaufhänger
S40B Klemmplatte
Edelstahl (V4A) 570598 650512 3
Feuerverzinkt 570598 550512 4 Galv. verzinkt 570598 350512 6
Galv. verzinkt 570598 350513 3 X S45 Wandaufhänger
X: 50 mm
Edelstahl (V2A) 570598 755531 8
S141 Schweissanschlüsse
X: 20 mm
Edelstahl (V4A) 570598 650141 5 X S45M Wandaufhänger
Edelstahl (V4A ) 570598 655531 9
Feuerverzinkt 570598 555531 0 Galv. verzinkt 570598 355531 2
S14 Aufhängung
Polypropylen ø4 mm 570598 199610 0
S990 Verbindungshülse, klein
Edelstahl (V2A) 570598 755990 3
S14 / S14BD
5
2
X: 20 mm
Edelstahl (V4A) 570598 655530 2
Feuerverzinkt 570598 555530 3
Galv. verzinkt 570598 355530 5
S14BD Aufhängung, nachweisbarer
Polypropylen ø4 mm 570598 199630 8

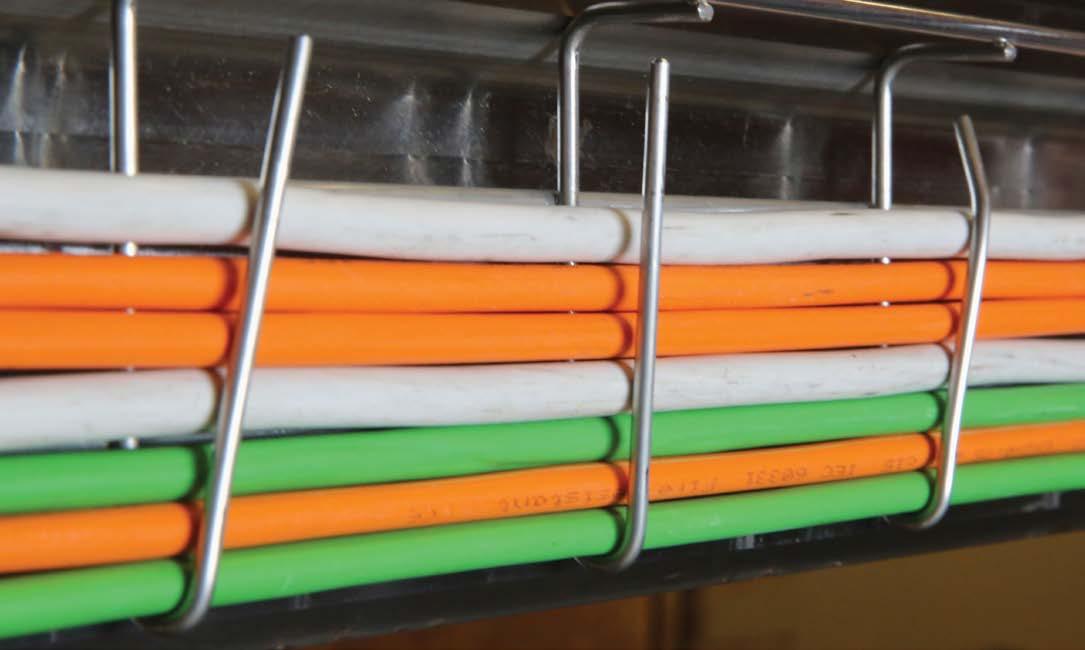

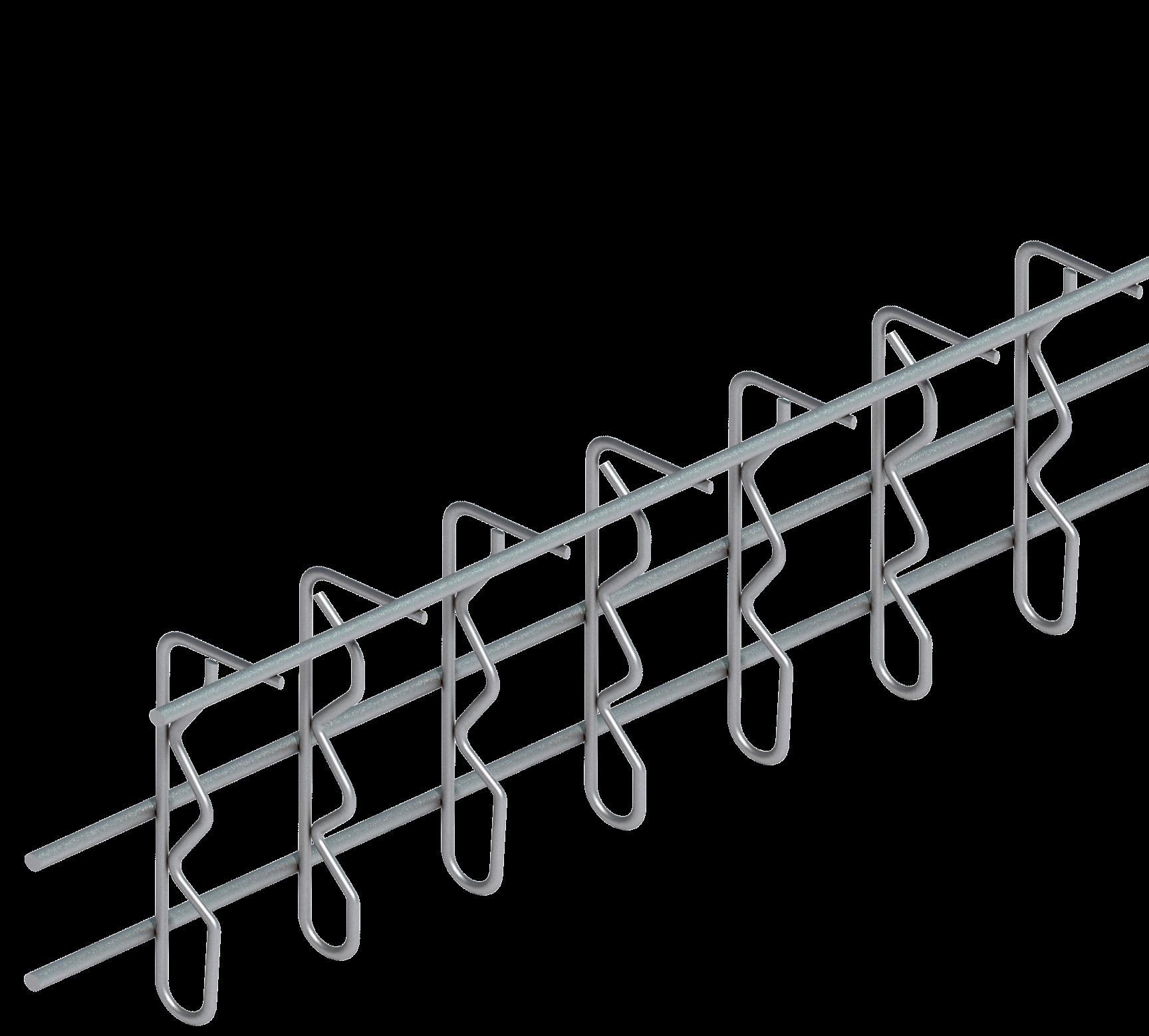

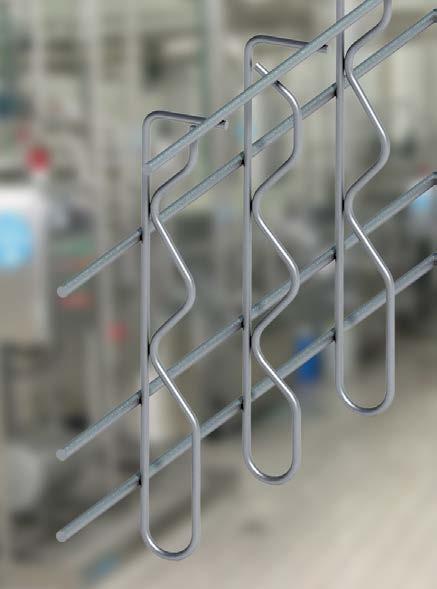

Siltec Kabelrinne für eine Lage Kabel
8 x 74 x 3000 mm - ø4 mm
Edelstahl (V2A) 570598 720520 6
12 x 74 x 3000 mm - ø4 mm
Edelstahl (V2A) 570598 720521 3 S522
8 x 114 x 3000 mm - ø4 mm
Edelstahl (V2A) 570598 720522 0 S523
12 x 114 x 3000 mm - ø4 mm
Edelstahl (V2A) 570598 720523 7
17 x 114 x 3000 mm - ø4 mm
Edelstahl (V2A) 570598 720524 4
Dimensionen und Montage
Montage - S520 - S524
Kabelanordnung bei grösstem Durchmesser. (S520: ø8 mm)
Kabelanordnung bei kleinstem Durchmesser (S520: ø5 mm) S522 - S524
Alle Masse sind in mm!
Kabelsicherung bei grösstem Kabeldurchmesser
Kabelsicherung bei kleinstem Kabeldurchmesser
S524
Befestigungen und Zubehör
S41B Klemmplatte
Edelstahl (V4A) 570598 650513 0
Edelstahl (V2A) 570598 750513 7
Feuerverzinkt 570598 550513 1
Galv. verzinkt 570598 350513 3
X S145M Wandaufhänger
X: 50 mm
Edelstahl (V2A) 570598 755531 8
S14M Aufhängung
Polypropylen ø4mm 570598 199611 7
5
X S45M Wandaufhänger
X: 20 mm
Edelstahl (V4A ) 570598 655531 9
Feuerverzinkt 570598 555531 0 Galv. verzinkt 570598 355531 2
S141 Schweissanschlüsse
Edelstahl (V4A) 570598 650141 5
S14MBD Aufhängung nachweisbarer
Polypropylen ø4mm 570598 199631 5
Übersicht
S14M / S14MBD
Bolzenschneider 570598 210003 2
X S45 Wandaufhänger
X: 20 mm
Edelstahl (V4A) 570598 655530 2
Feuerverzinkt 570598 555530 3
Galv. verzinkt 570598 355530 5
S87
S41 Verbindungssatz
Edelstahl (V4A) 570598 650502 4
S90 S41B 2 x
Feuerverzinkt 570598 550502 5
Galv. verzinkt 570598 350502 7
KABELHYGIENE
