DISPOSITIVO SDFLEX
LÍNEA VERTICAL
DISPOSITIVO ANTICAÍDAS DE TIPO
GUIADO CON LÍNEA DE ANCLAJE
INTEGRADA
SISTEMA VERTICAL PARA ESCALERA SDFLEX
Fijación de los soportes mediante 2 posibles placas:
Soporte Omega
Para peldaños de máximo 30 mm
Soporte universal
Para peldaños de máximo 50 mm
SDFLEX es un sistema anticaídas vertical para escaleras equipado con guía rígida, conforme y certificado según la norma armonizada EN 353-1+A1:2017 y el Reglamento EPI 2016/424/UE.
El sistema está compuesto por una guía vertical con cable de acero inoxidable de 8 mm de diámetro. El extremo superior está equipado con un sujetacable y el inferior con un tensor.
Los soportes de extremo se fijan posteriormente a la escalera mediante los anclajes suministrados.
Se admiten 2 tipos de configuraciones:

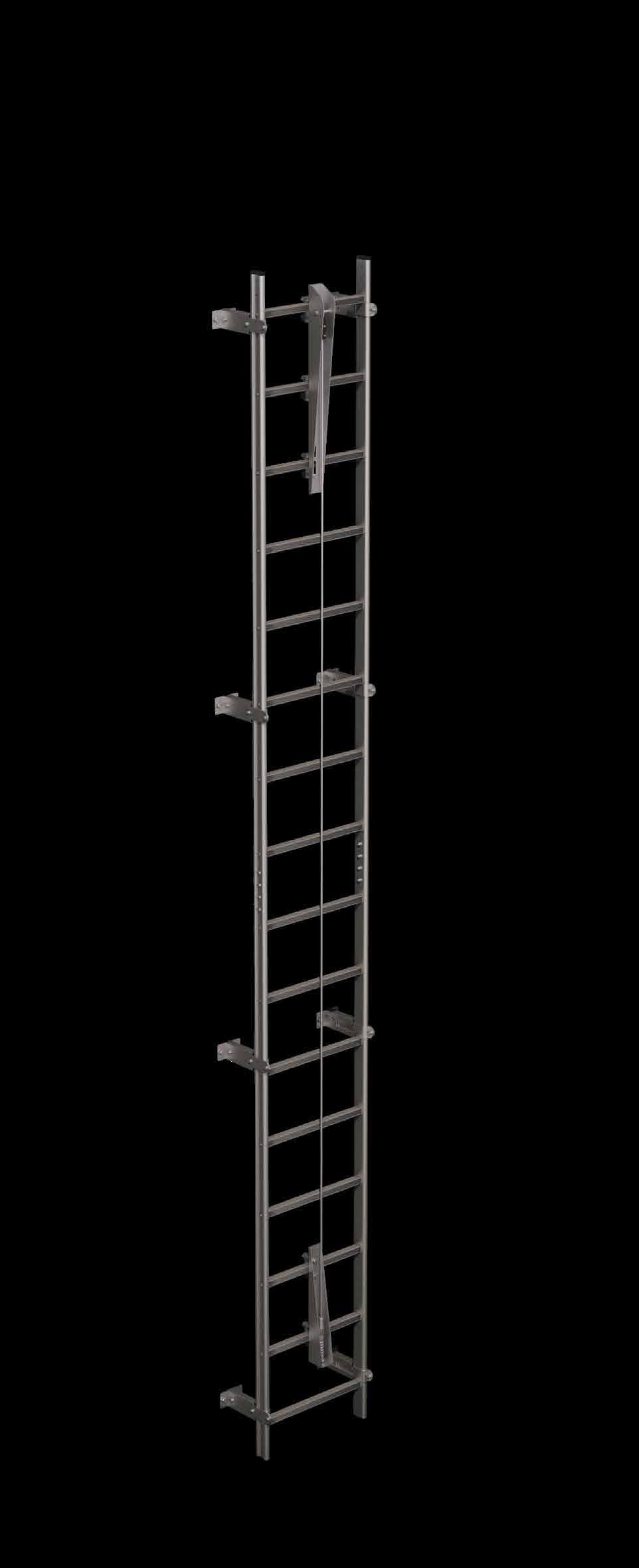

- Con soporte superior alineado con el peldaño para reducir el volumen

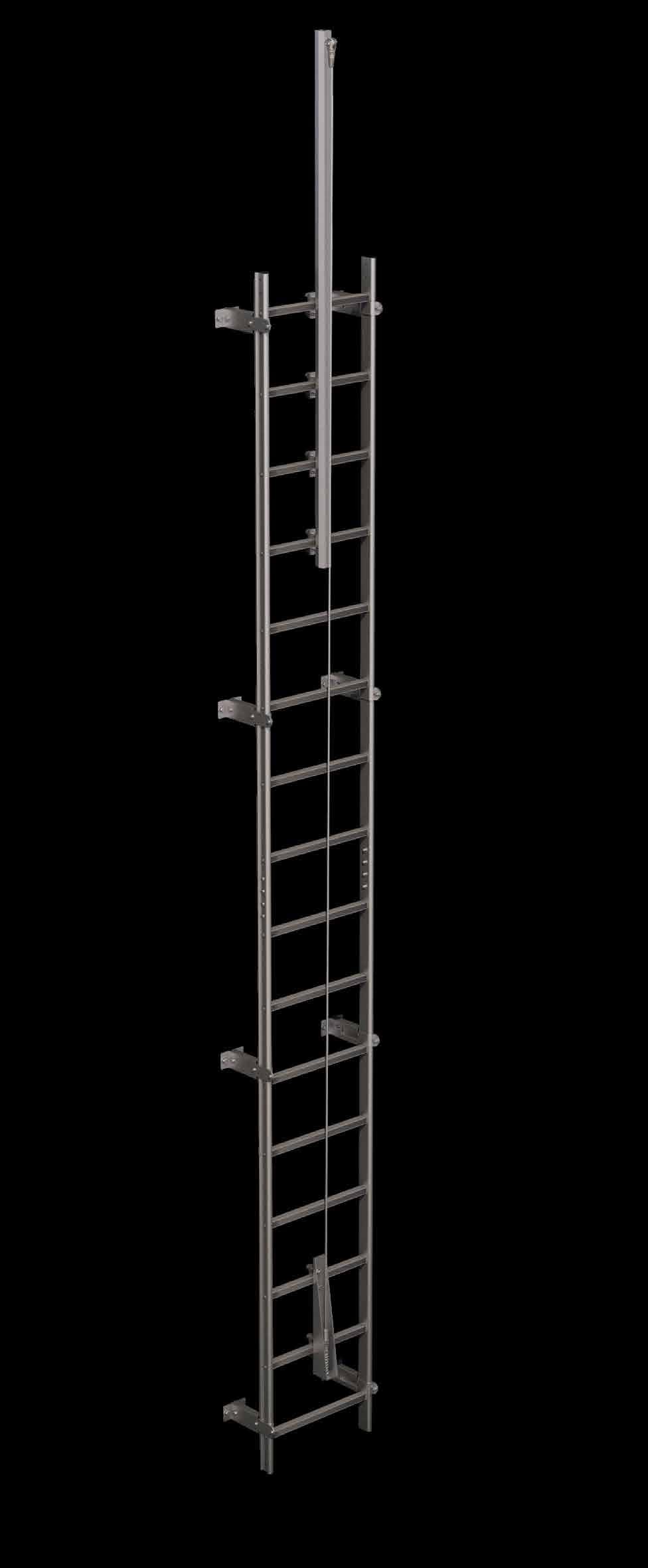

- Con soporte superior equipado con brazo de salida para facilitar el desembarco
MATERIAL - Aluminio 6082 T6 / Acero inoxidable AISI 304
OPERARIOS - N° MÁXIMO 1
VIDA ÚTIL - 30 años
UNI EN 14122:2016
“Seguridad de las máquinas - Medios de acceso permanentes a las máquinas”

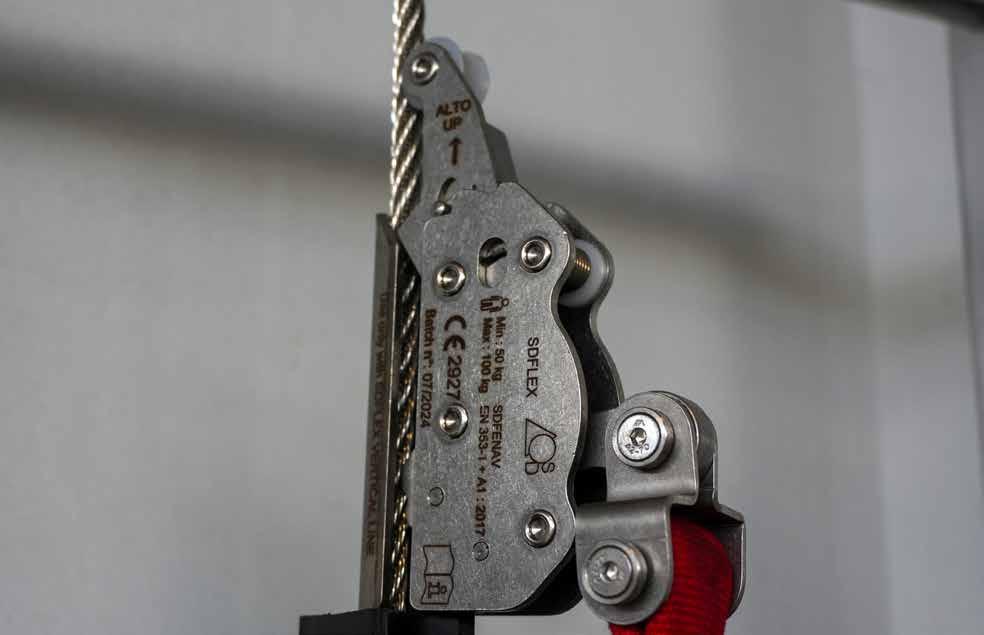

Carro deslizante certificado EN 353-1:2014 + A1:2017, al que están fijados un absorbedor de energía y un conector EN 362, equipado además con un sistema de bloqueo automático.
Fijación de los soportes:
-Para soporte alineado con el peldaño: a 3 peldaños
-Para soporte de desembarco: a 4 peldaños

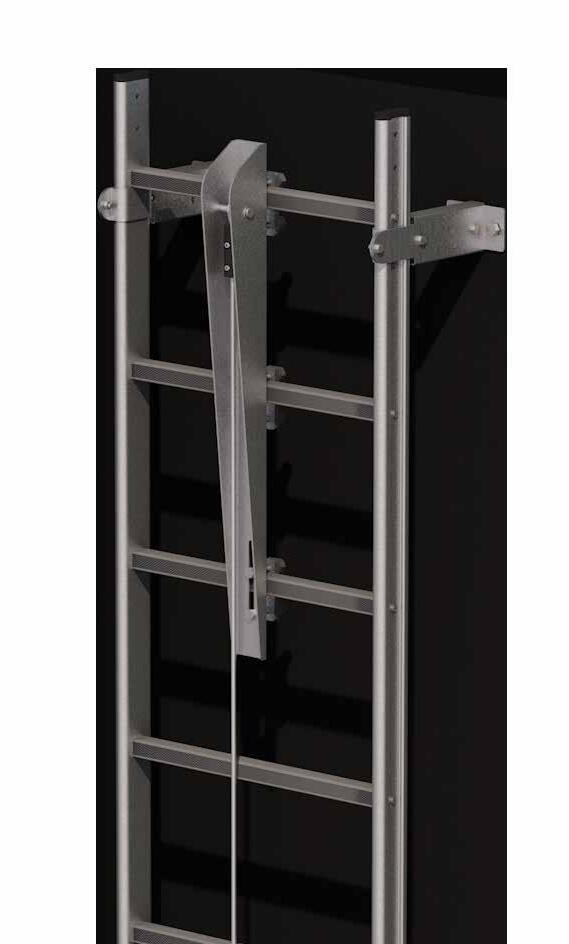

Sujetacable - soporte alineado con el peldaño
Instalado mediante un bloqueo equipado con perno y pasador de seguridad.
Sujetacable - soporte de desembarco
Instalado introduciendo la horquilla del dispositivo en el perno y uniendo posteriormente los componentes mediante perno y pasador de seguridad en el orificio.

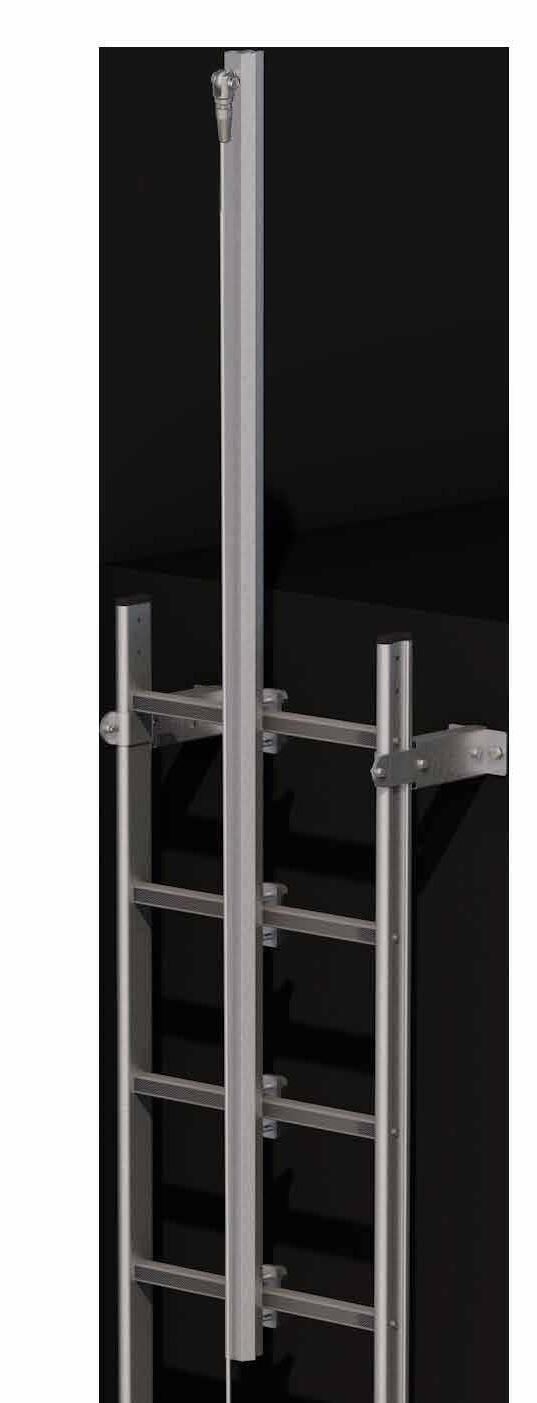

SDFLEX EXTREMO SUPERIOR
SDFLEX

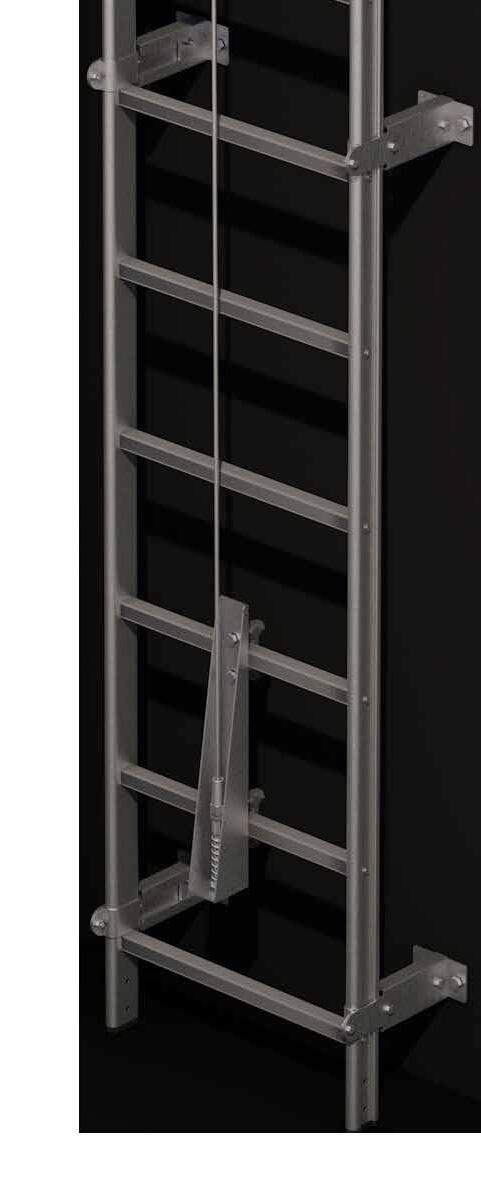

EXTREMO INFERIOR
Fijación del soporte inferior a 2 peldaños.

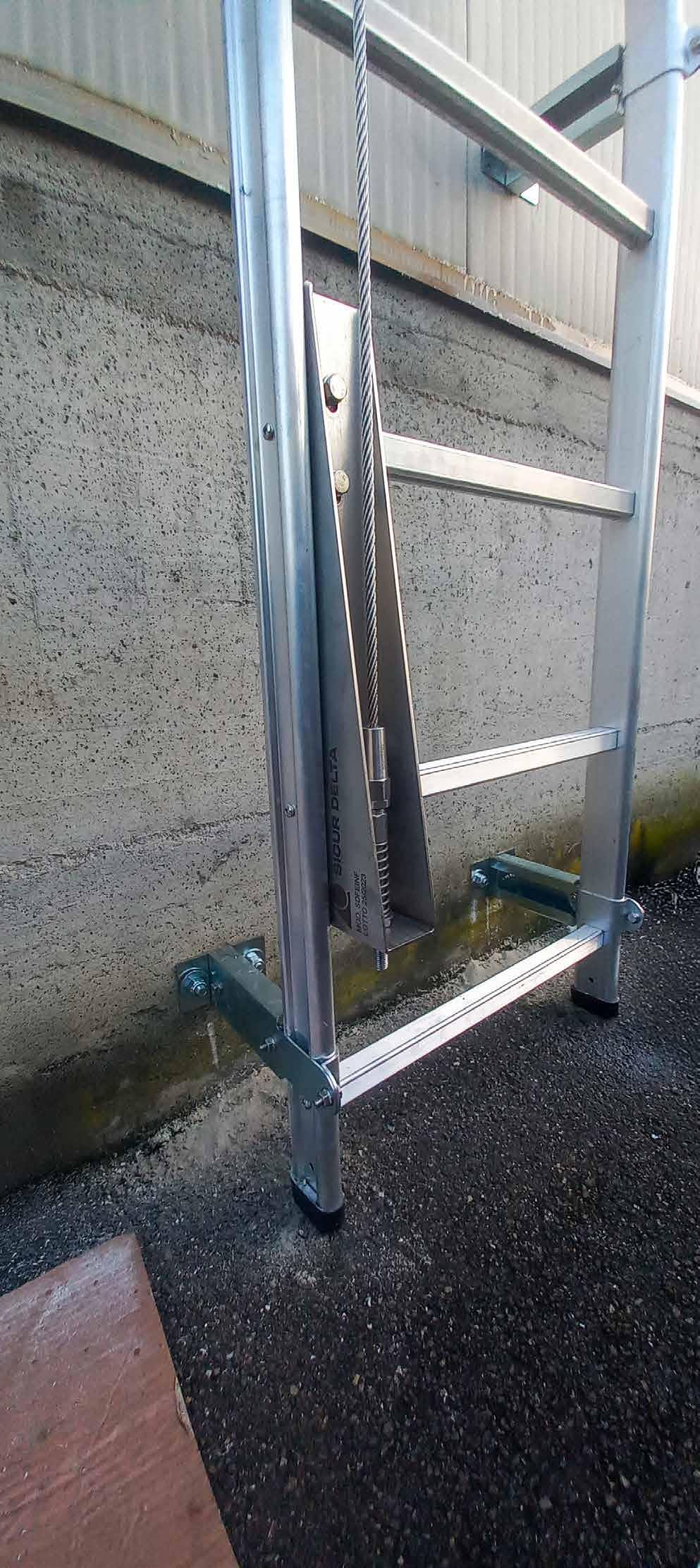

Tensor – soporte inferior Instalado atornillando la tuerca de la barra del tensor una vez introducida en el orificio del soporte.
