ANCORAGGI STRUTTURALI GAMMA SD20DEF
LINEE VITA
GAMMA SD20DEF TIPO

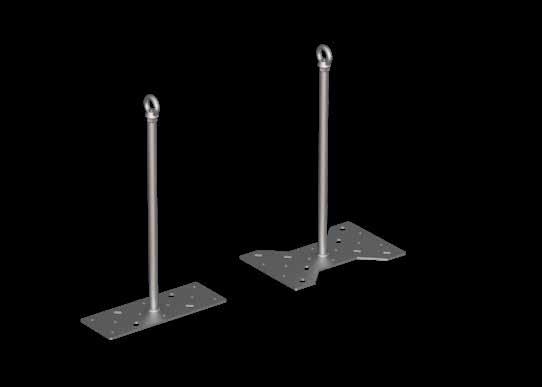

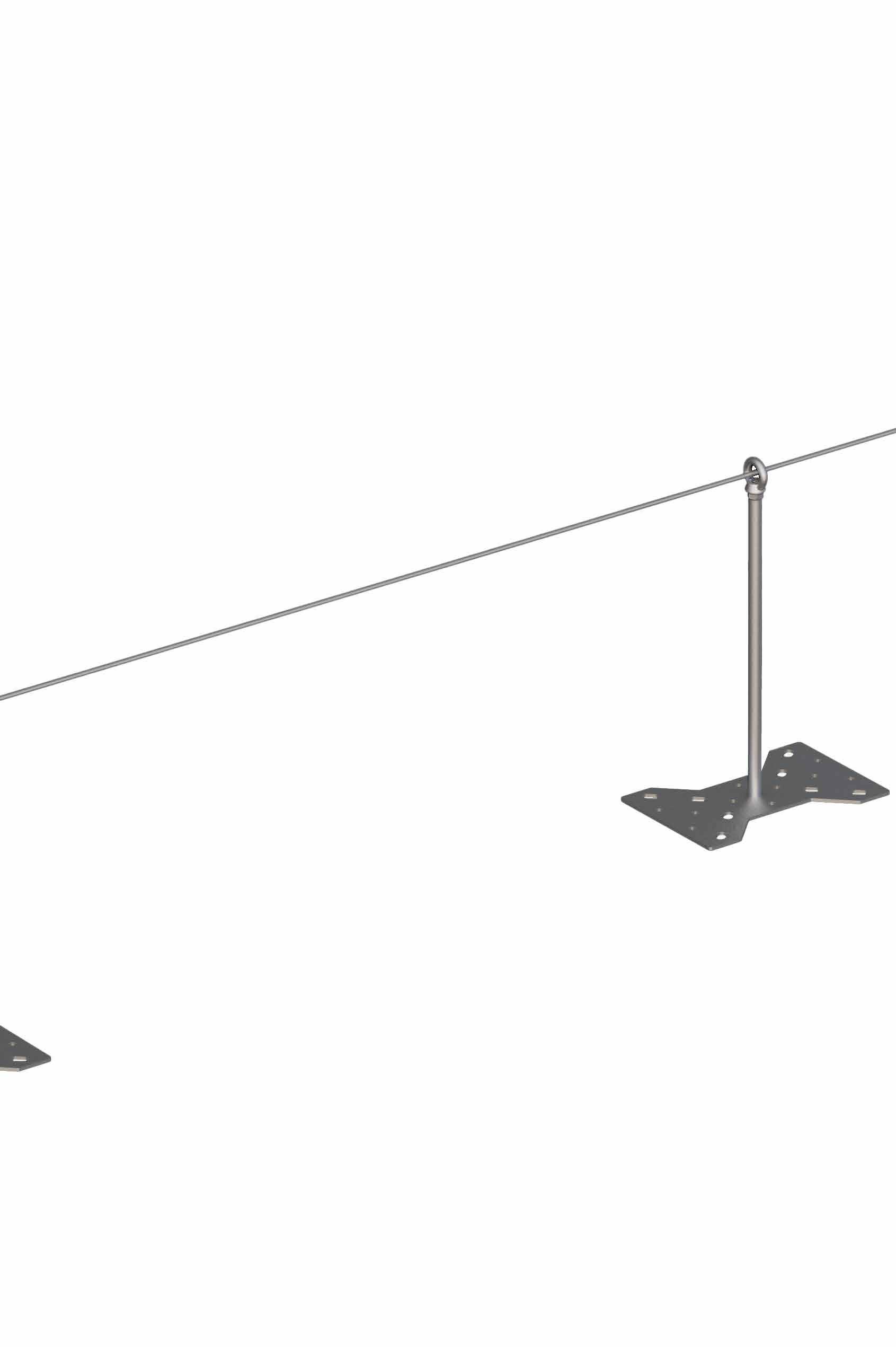

SUPPORTO UNICO ESTREMITÀ/INTERMEDIO

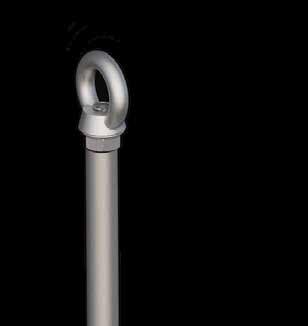

TESTE INTERMEDIE

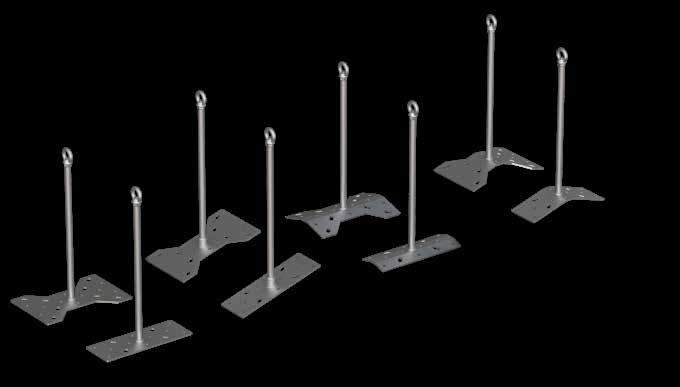

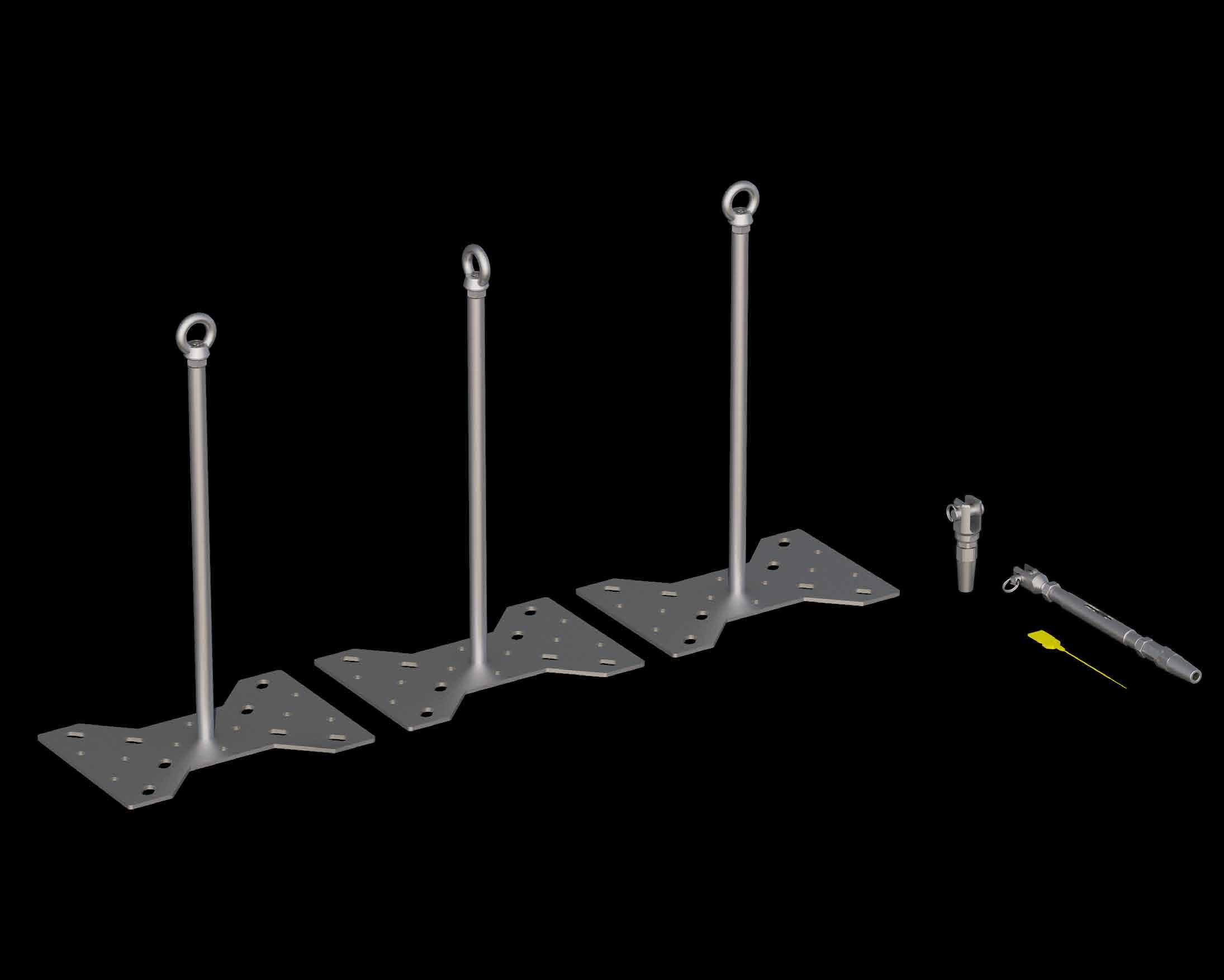

BASI DISPONIBILI
Standard Passacavo compatibile con navetta

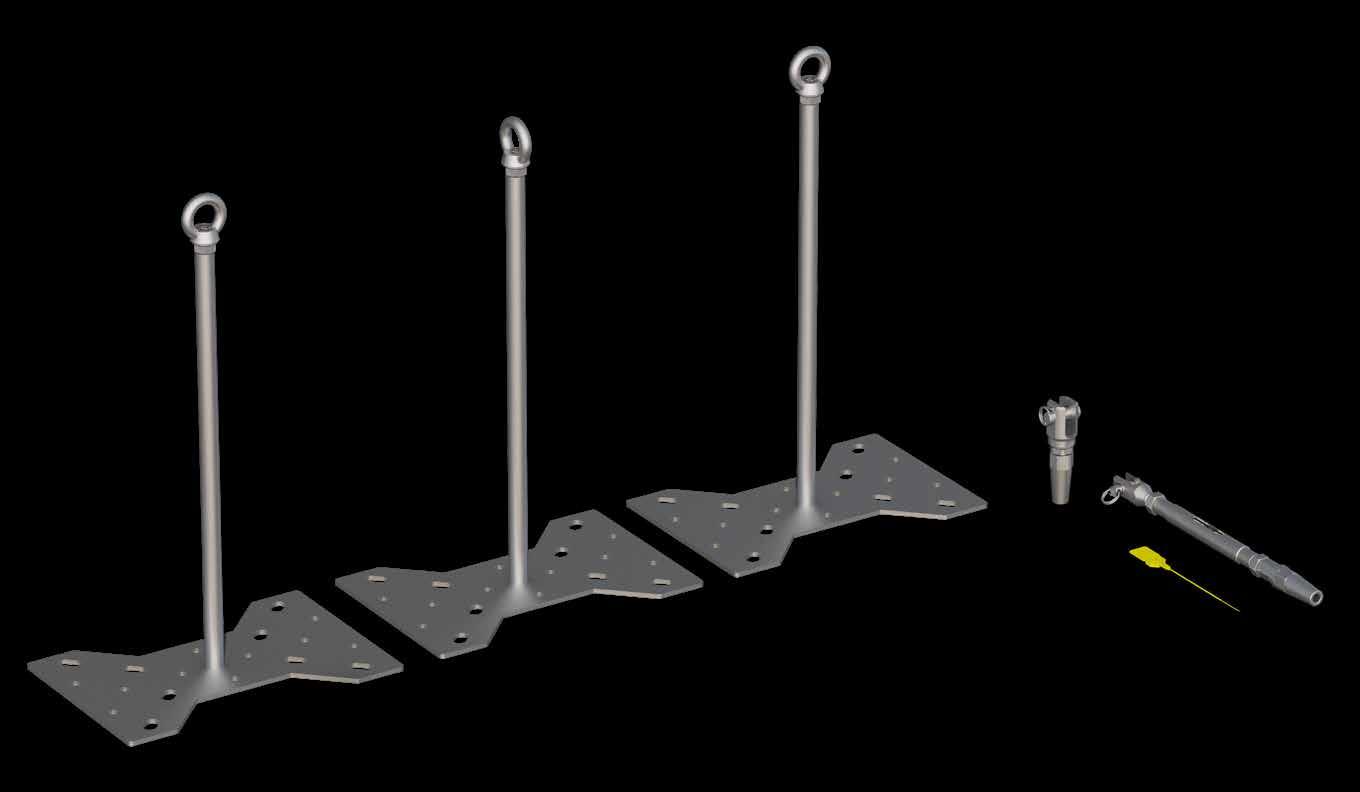

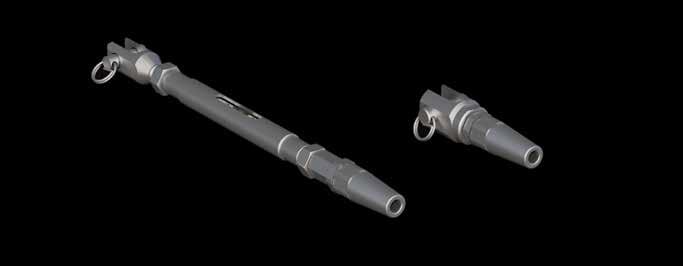

COMPONENTI DI ESTREMITÀ

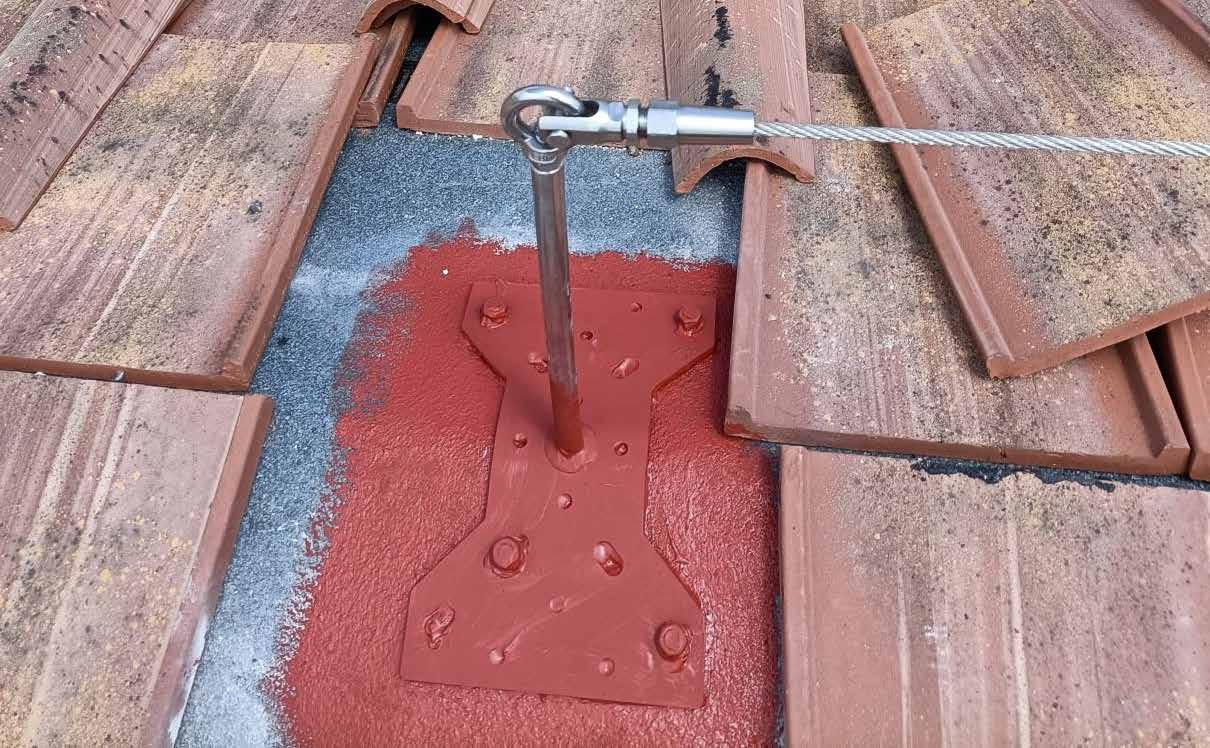

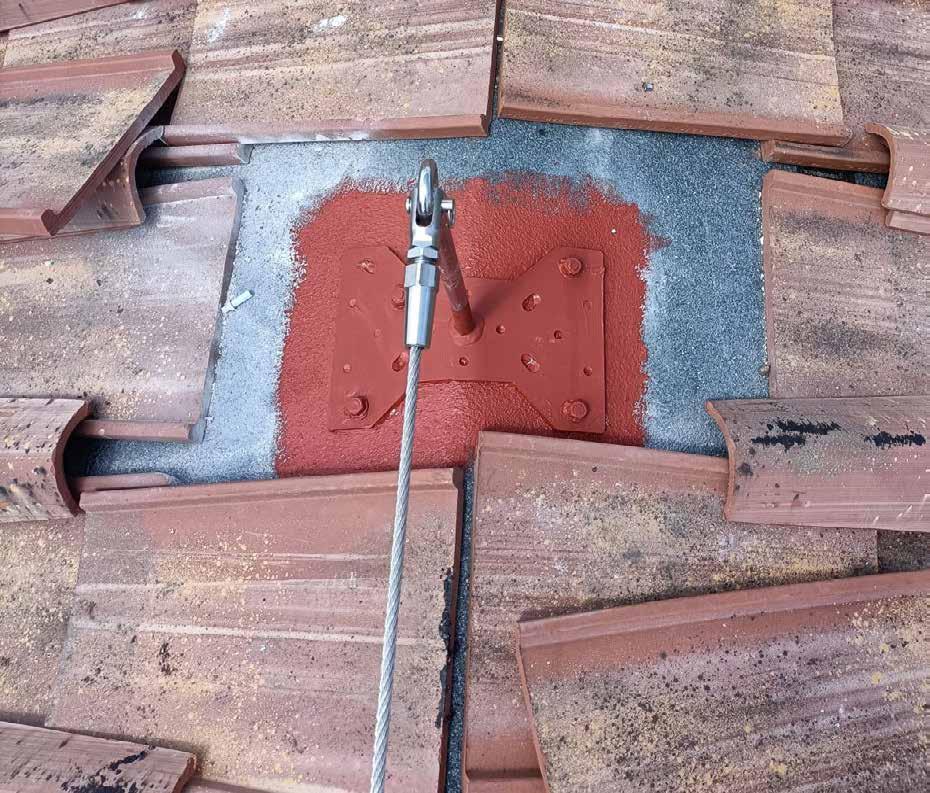

Il sistema si distingue per l’impiego di supporti di ancoraggio deformabili, che lo rendono componibile e adattabile a diverse configurazioni di basi. Queste basi sono disponibili anche per strutture in laterocemento o per supporti con resistenza ridotta, offrendo così una grande versatilità in fase di installazione. I supporti di ancoraggio possono inoltre essere utilizzati singolarmente come ancoraggi puntuali di tipo A, ampliando ulteriormente le possibilità applicative.
La lunghezza della linea può variare da una campata minima di 3 metri fino a una massima di 15 metri, a condizione che venga previsto un supporto intermedio per garantire la stabilità e la sicurezza del sistema. Il materiale utilizzato è acciaio inox AISI 316L, scelto per le sue elevate proprietà di resistenza alla corrosione e durabilità.

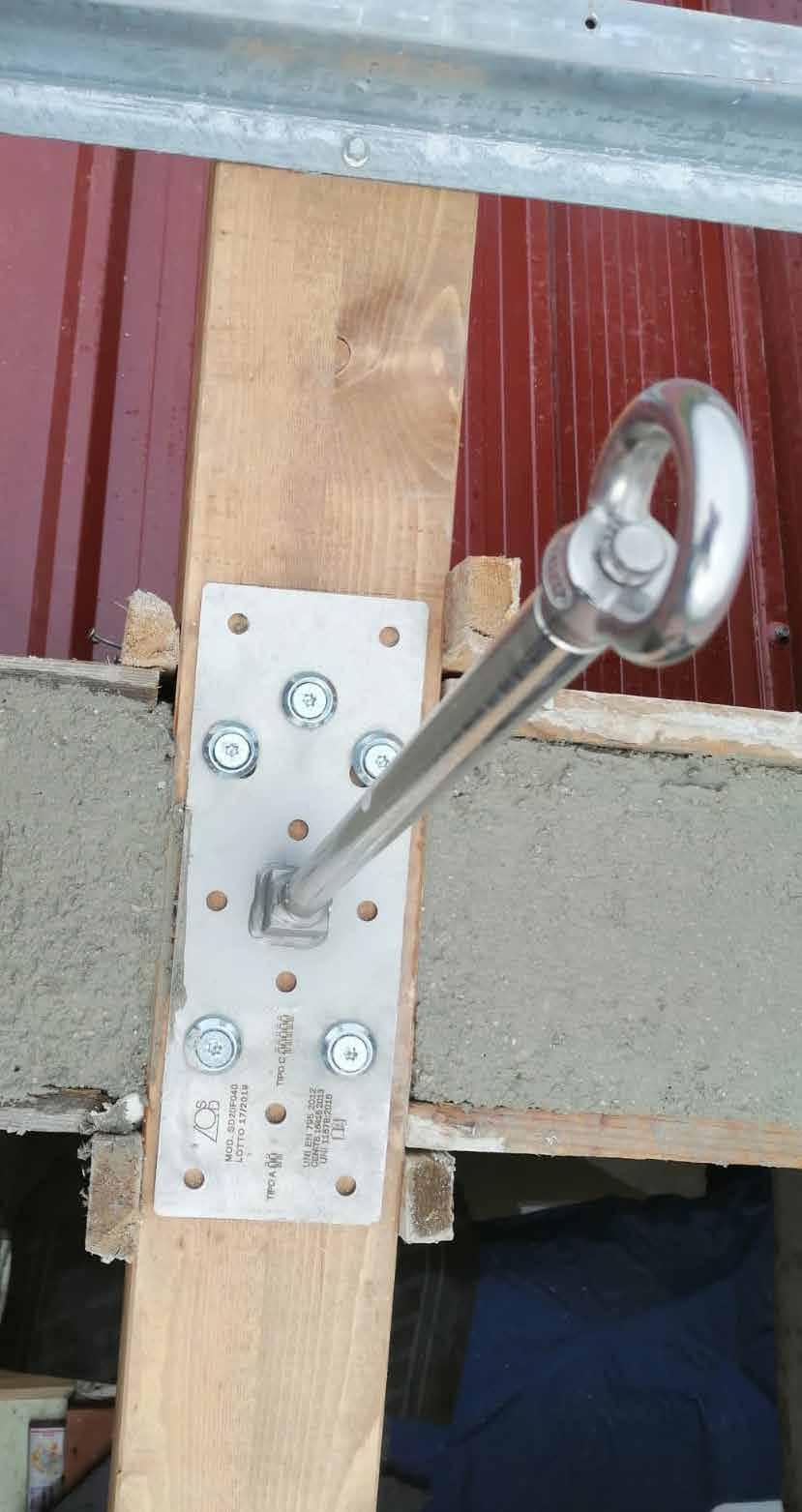

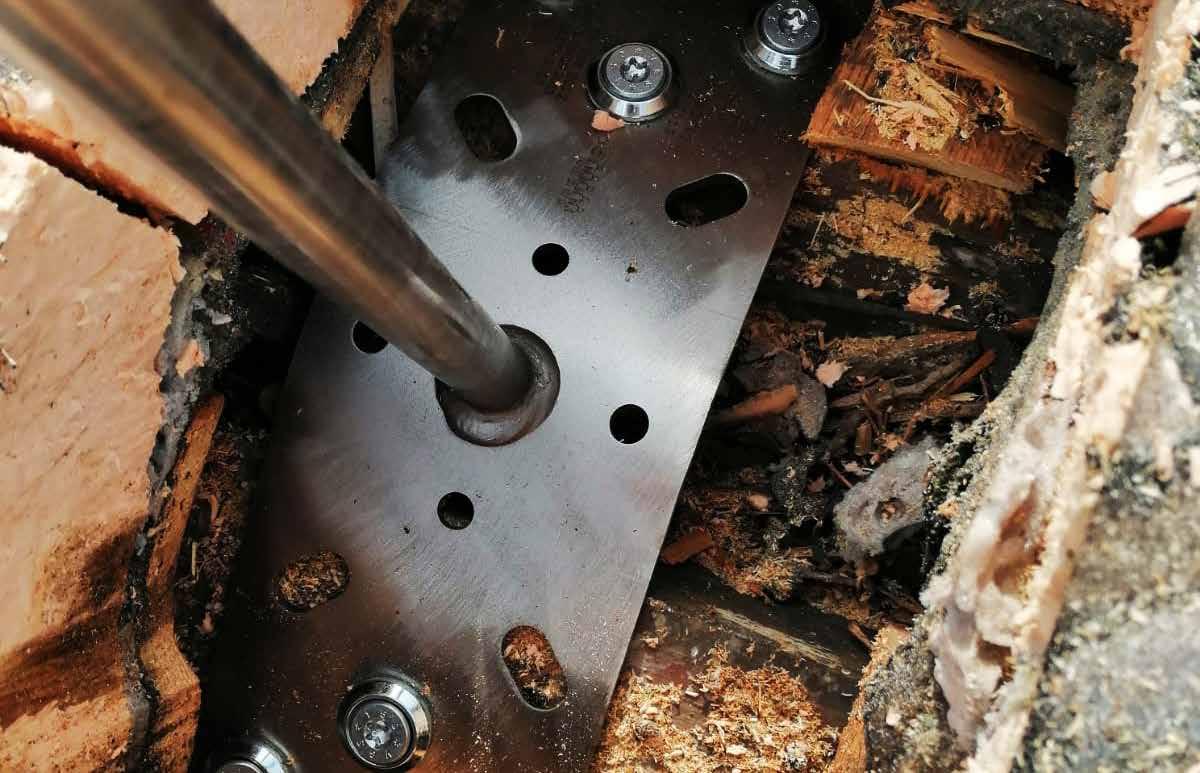

Le basi disponibili includono versioni piane, inclinate e da colmo, sia in formato corto che lungo. La tipologia di base può essere standard oppure specifica per laterocemento, in funzione delle caratteristiche del supporto. Per quanto riguarda l’altezza, il sistema offre opzioni da 40, 50 e 60 cm, permettendo così un’adeguata personalizzazione in base alle esigenze del sito.
Infine, il numero massimo di operatori varia in base alla configurazione: se si utilizzano i supporti per una linea di tipo C, il sistema può essere impiegato da un massimo di cinque operatori; nel caso di utilizzo come ancoraggio puntuale di tipo A, il limite è di due operatori.
Il sistema è certificato secondo le seguenti norme:
UNI EN 795 : 2012
CEN/TS 16415 : 2013
UNI 11578 : 2015
