COBERTURAS DE CHAPA GAMA SDLAM

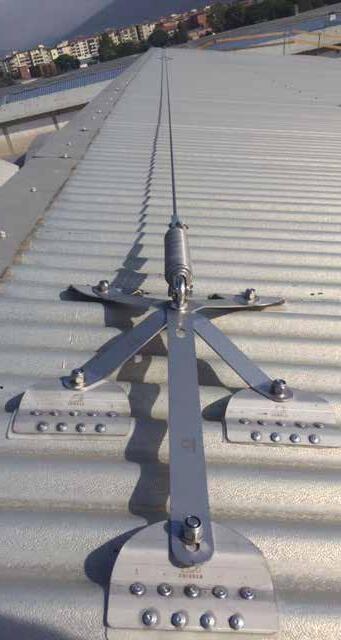

LÍNEAS DE VIDA GAMA SDLAM TIPO C

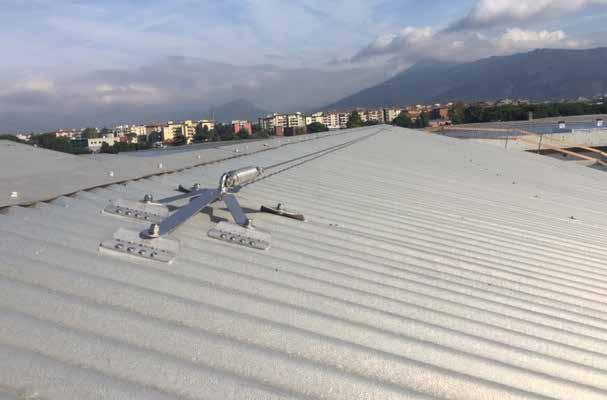

ANCLAJE DE EXTREMIDAD COMPONENTES DE EXTREMIDAD

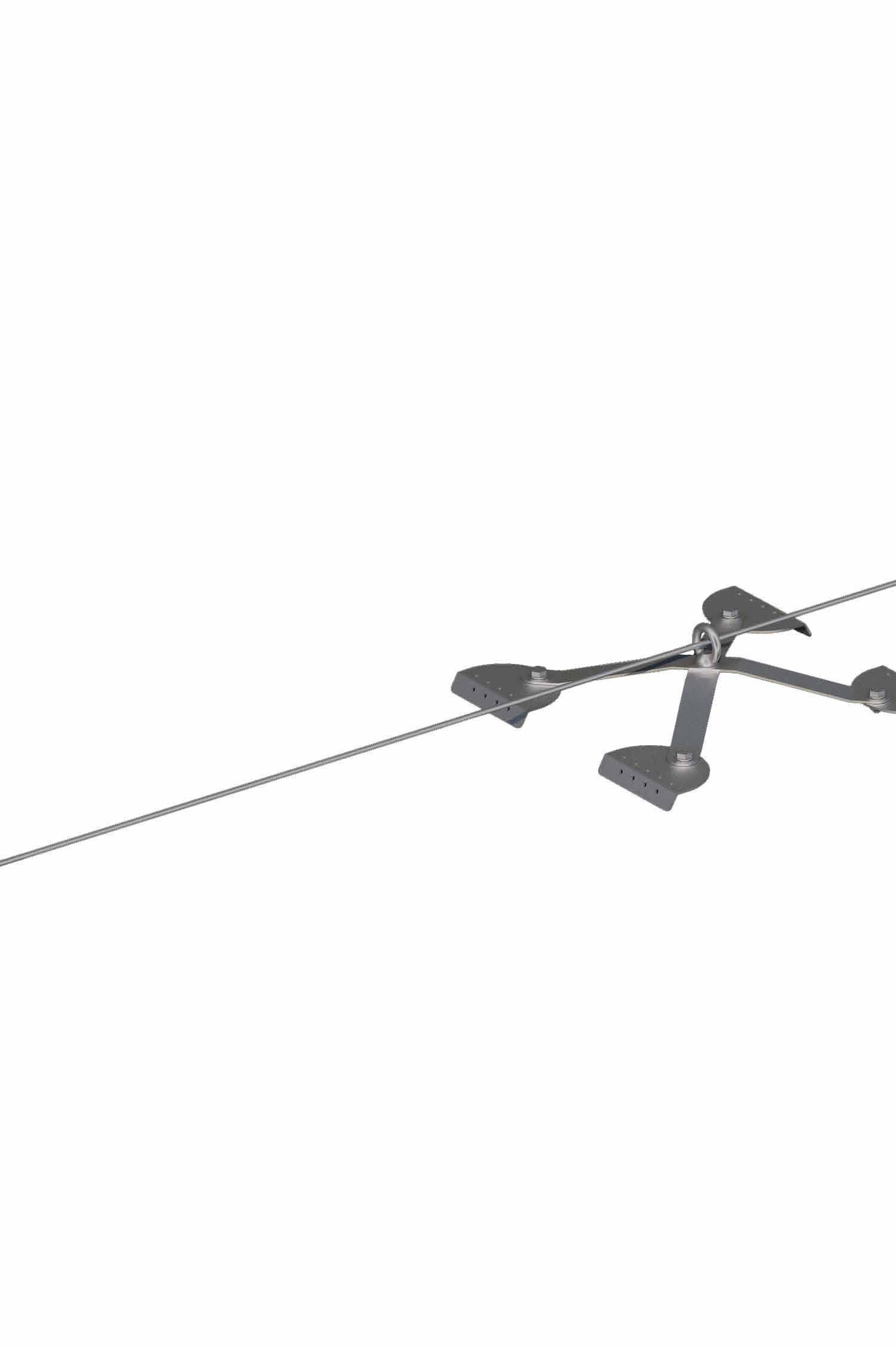

ANCLAJE INTERMEDIO

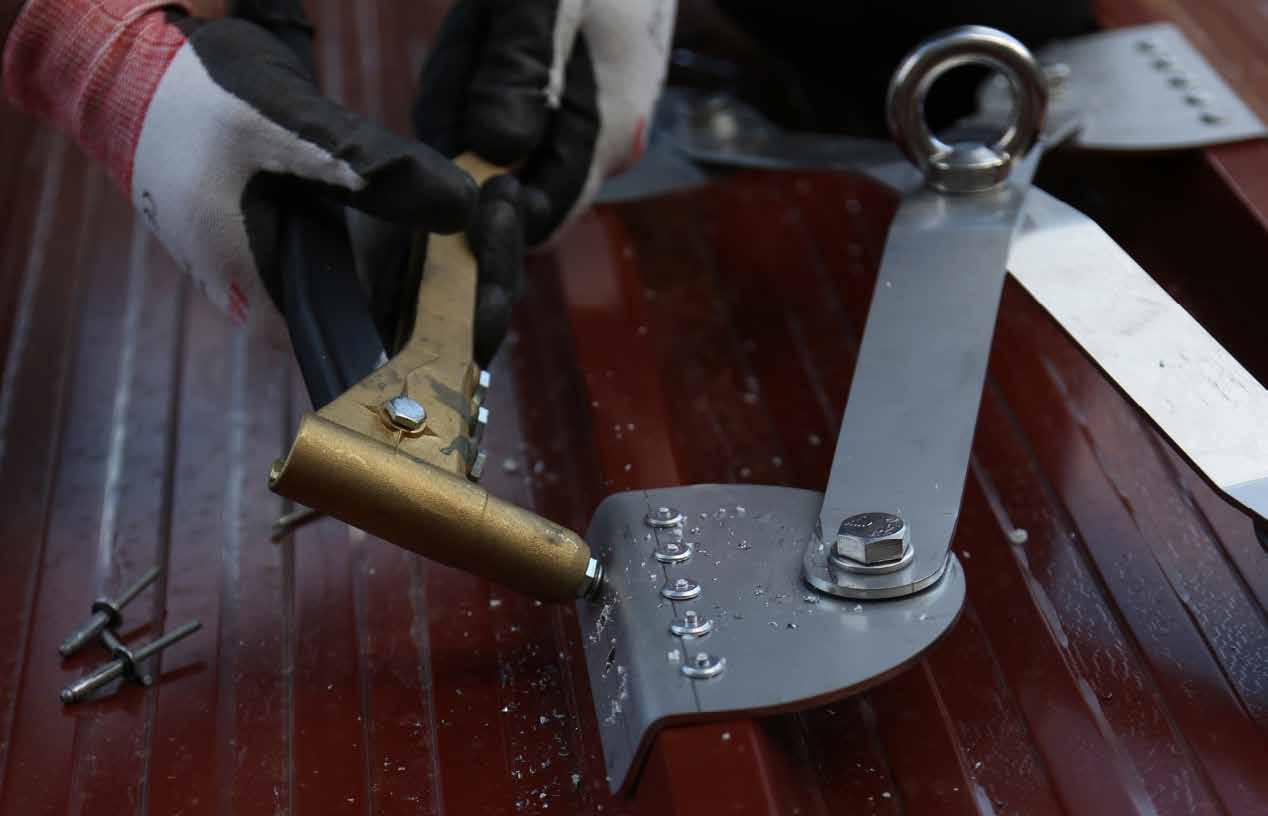

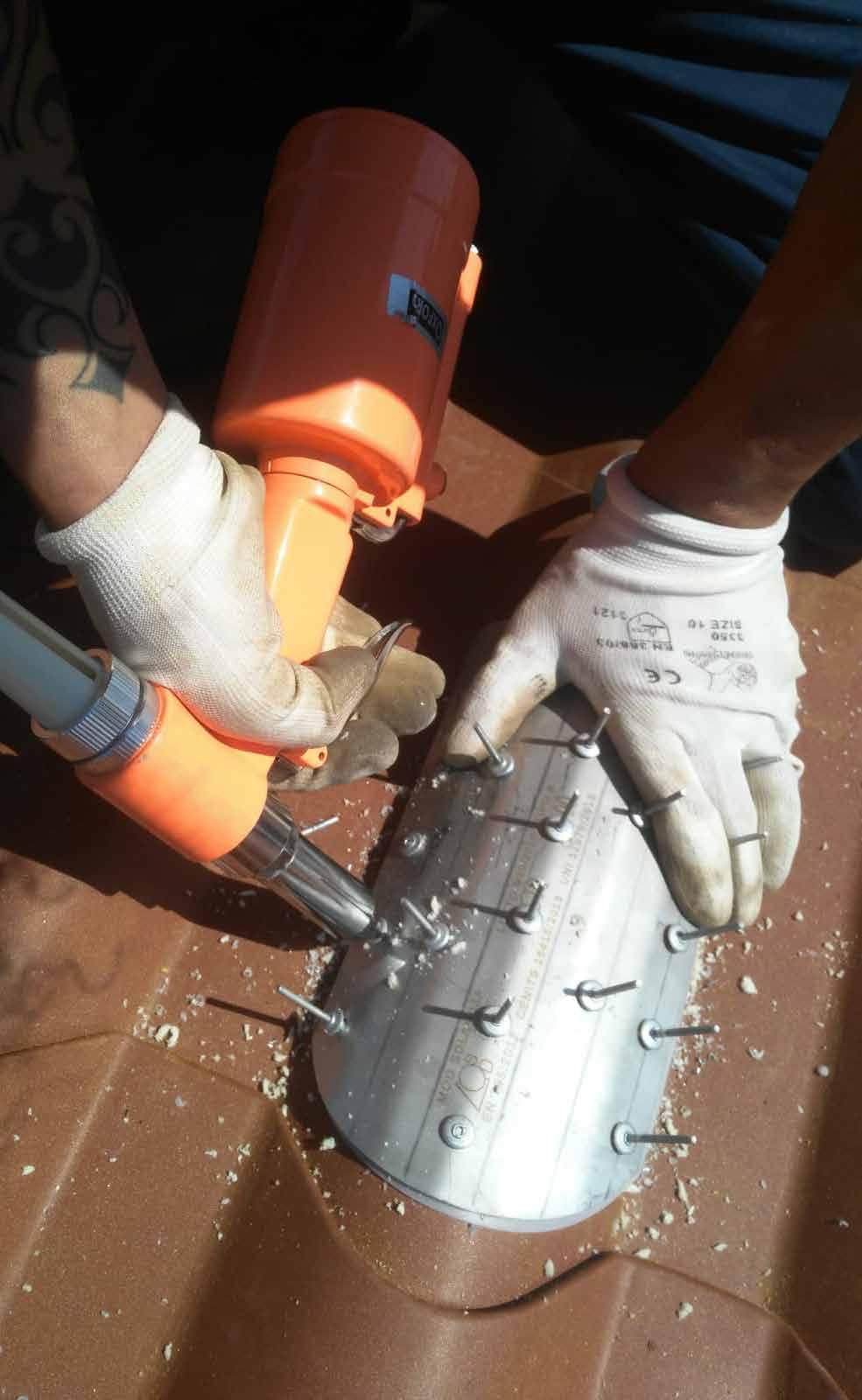

La fijación superior del sistema se realiza mediante remaches, ya ensayados y certificados sobre soportes simulados en banco de pruebas, garantizando así una instalación segura y conforme a los estándares vigentes.
En cuanto a los espesores mínimos de los soportes, en el caso de paneles sándwich se requiere un espesor mínimo de 4/10 mm para el acero y de 6/10 mm para el aluminio. Si se utilizan paneles de chapa, el espesor mínimo requerido es de 6/10 mm para el acero, con una posible variante de 5/10 mm en determinadas configuraciones, mientras que para el aluminio se prevé un espesor mínimo de 7/10 mm. El material utilizado para la fabricación del sistema es acero inoxidable AISI 304, conocido por su resistencia a la corrosión y su durabilidad a lo largo del tiempo.

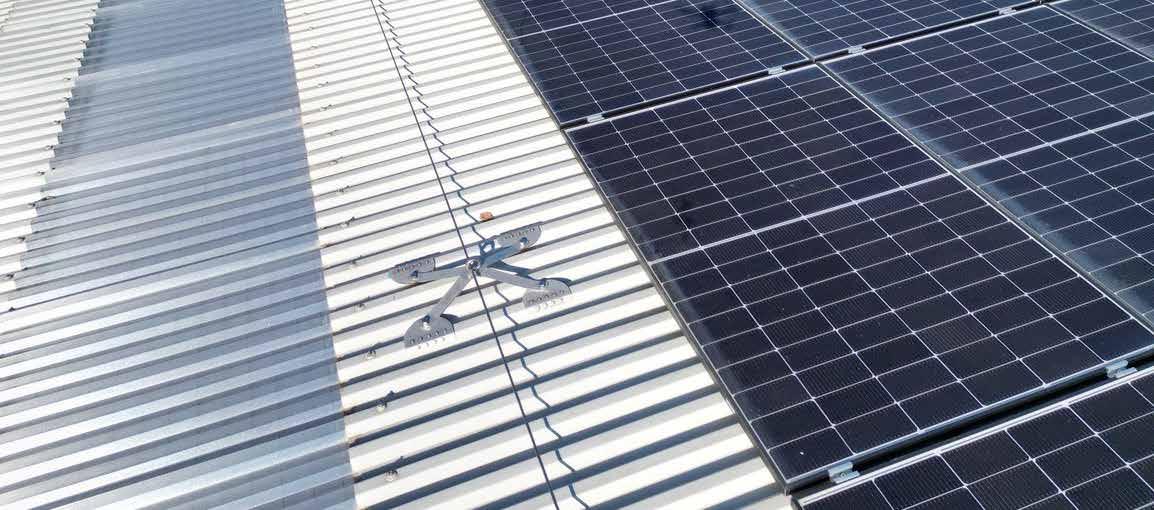

La base del sistema puede ser de tipo plano, grecado o imitación teja, adaptándose así a diferentes tipos de cubiertas. La longitud de la línea puede variar desde un vano mínimo de 3 metros hasta un máximo de 15 metros, superado el cual es necesario prever un soporte intermedio.
El sistema está diseñado para ser utilizado por un máximo de tres operarios simultáneamente, garantizando así un uso seguro y eficiente.

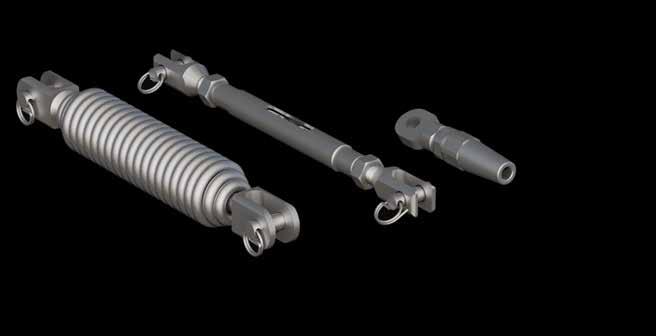

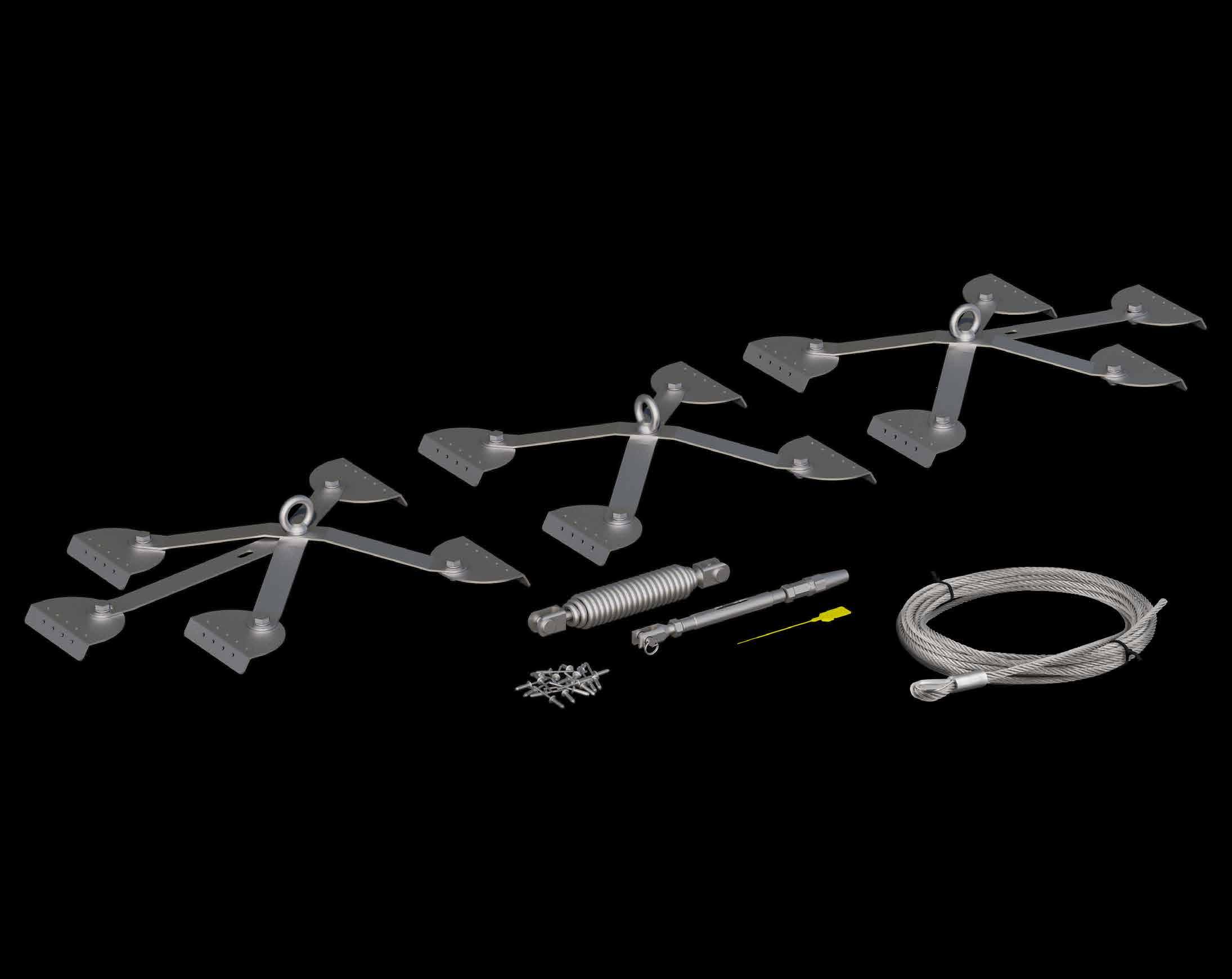

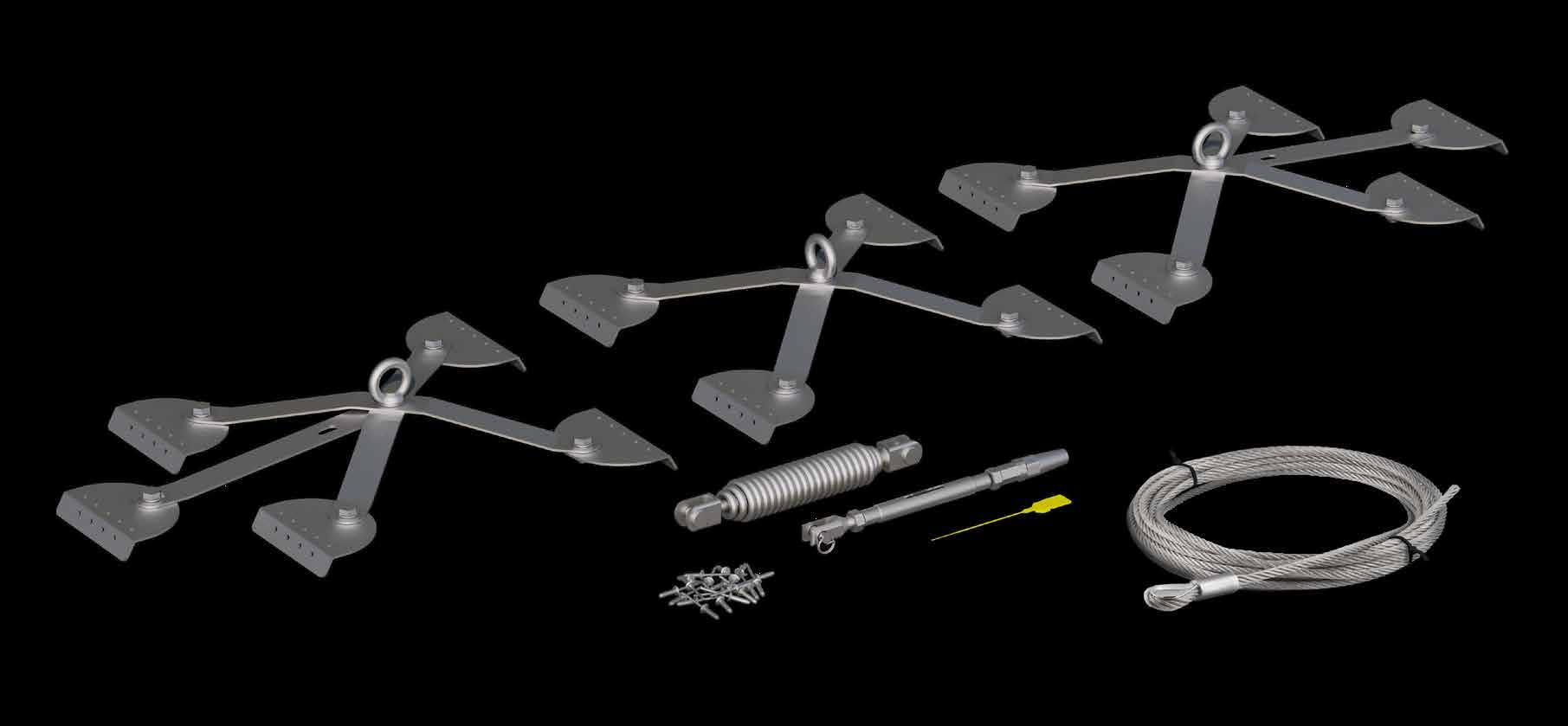

El kit SDLAM está compuesto por dos anclajes de extremo completos con remaches de fijación, un absorbedor de energía con tensor, la tornillería necesaria para el montaje, juntas, el manual de instalación, uso y mantenimiento, además de la placa identificativa y el sello de garantía.
El sistema está conforme a las siguientes normativas:
UNI EN 795 : 2012
CEN/TS 16415 : 2013
TIPO DE BASE plana, chapa grecada, imitación
Líneas de VIDA
GAMA SDLAM TIPO C
GAMA SDLAM
LÍNEAS DE VIDA GAMA SDLAM TIPO A
SDLAM01A
SDLAM02A
SDLAM03A
SDLAMCAV
La fijación superior del sistema se realiza mediante remaches, ya ensayados y certificados sobre soportes simulados en banco de pruebas, garantizando así una instalación segura y conforme a los estándares vigentes.
En cuanto a los espesores mínimos de los soportes, en el caso de paneles sándwich se requiere un espesor mínimo de 4/10 mm para el acero y de 6/10 mm para el aluminio.
Si se utilizan paneles de chapa, el espesor mínimo requerido es de 6/10 mm para el acero, con una posible variante de 5/10 mm en determinadas configuraciones, mientras que para el aluminio se prevé un espesor mínimo de 7/10 mm.
El material utilizado para la fabricación del sistema es acero inoxidable AISI 304.

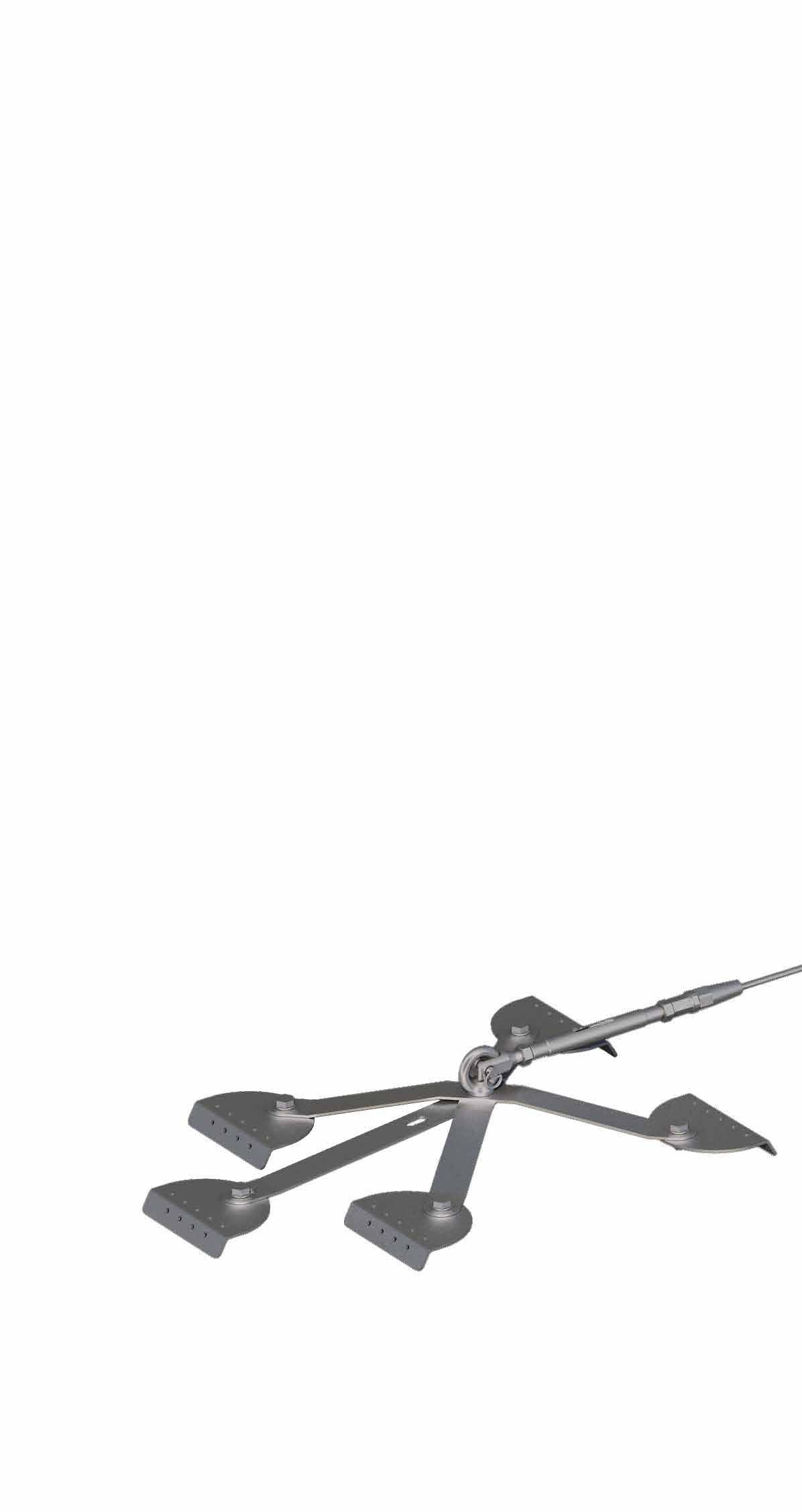

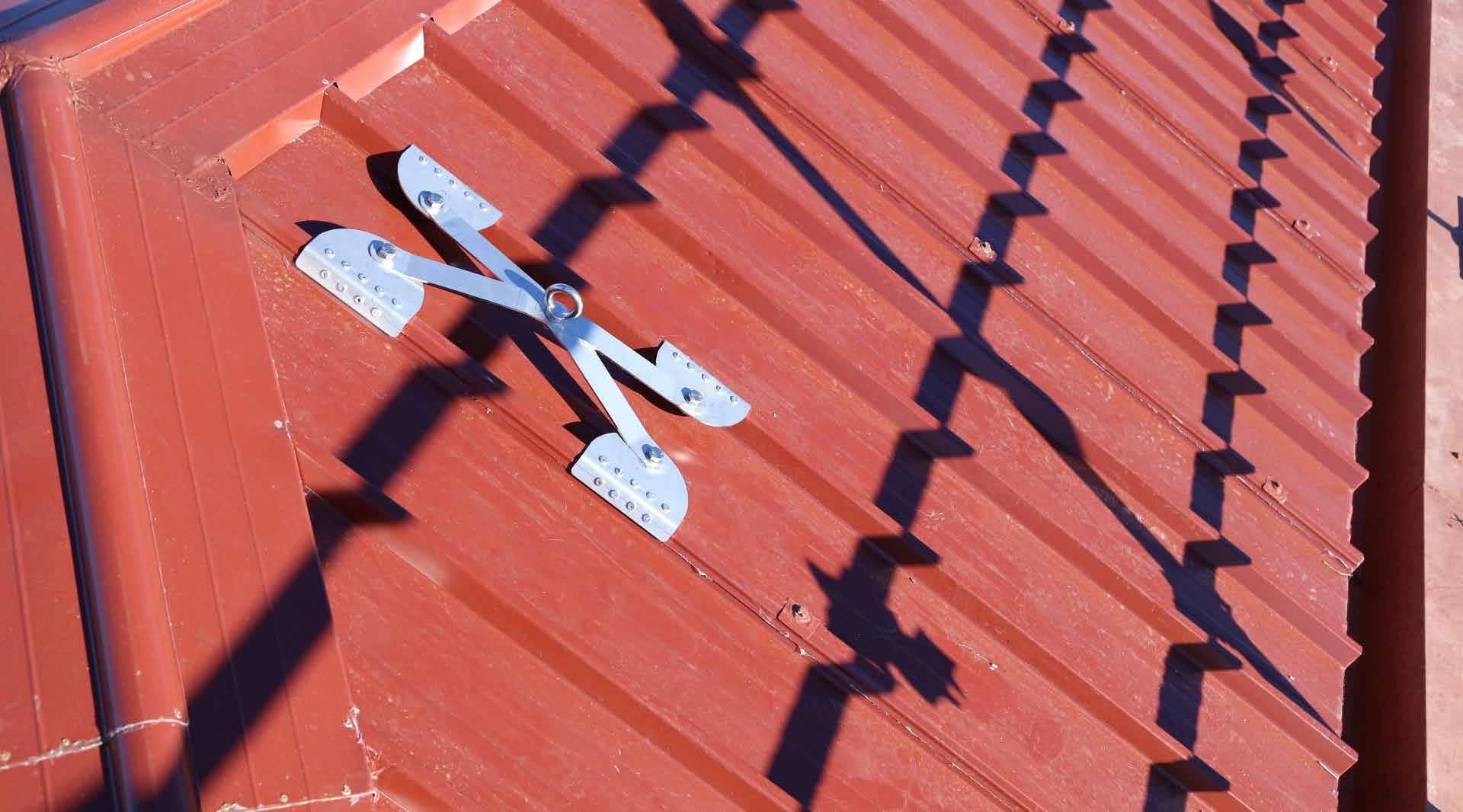

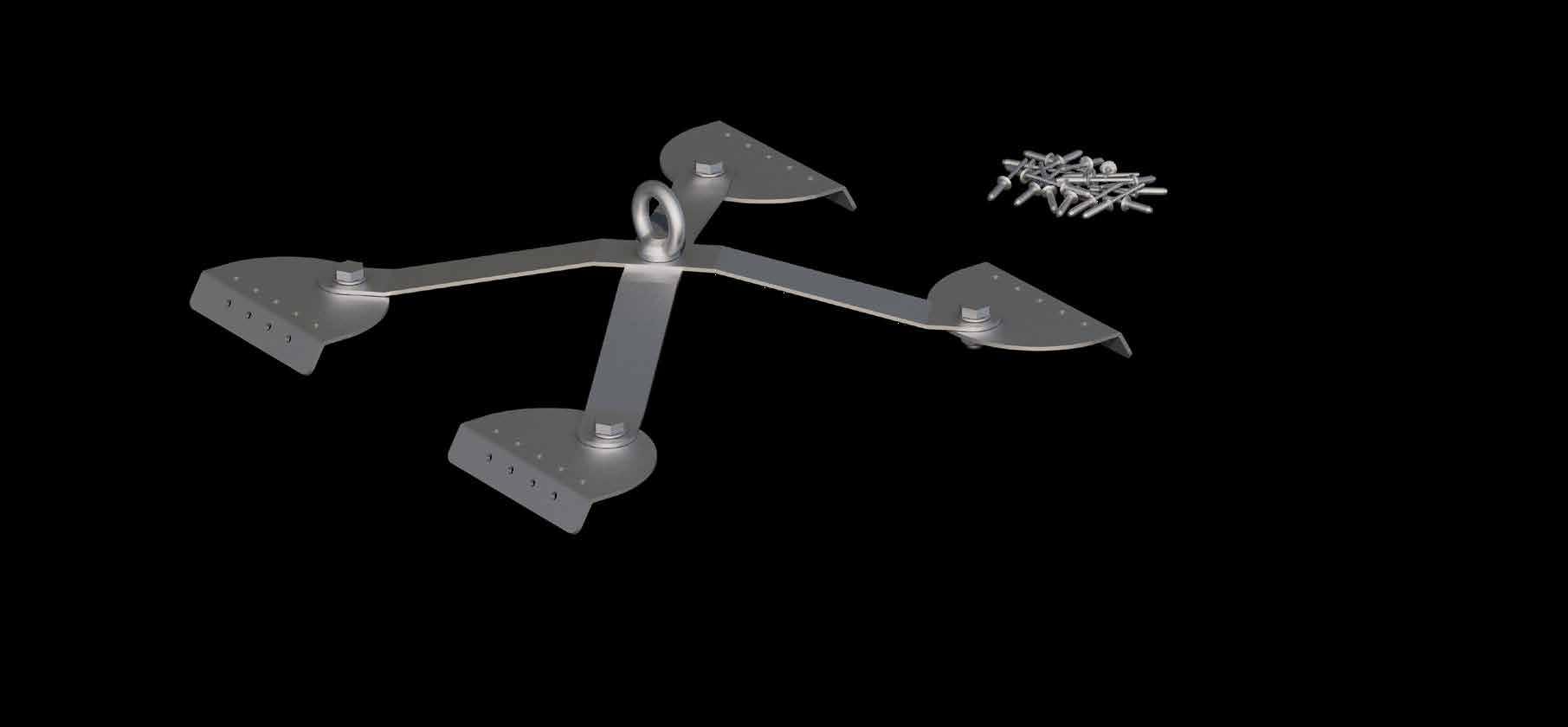

El modelo SDLAM01A es multidireccional, con configuración de cuatro pernos, compatible con cubiertas de chapa grecada, imitación teja o plana.

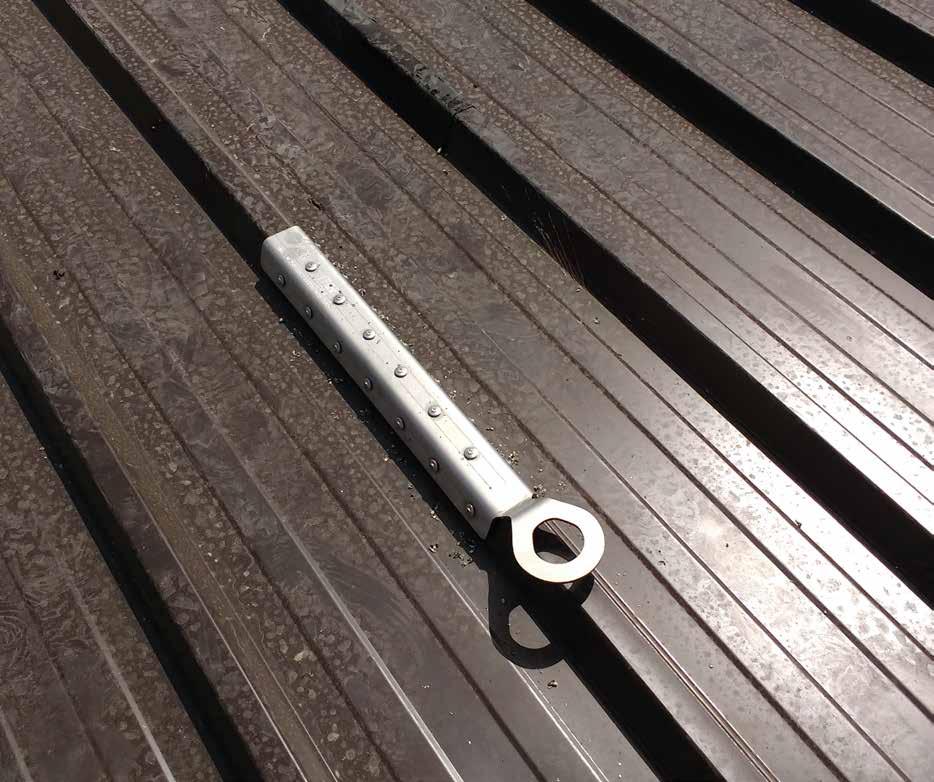

El modelo SDLAM02A es monogreca y unidireccional, diseñado para su aplicación sobre chapa grecada, mientras que el modelo SDLAM03A es también monogreca y unidireccional, pensado para su uso sobre chapa imitación teja.

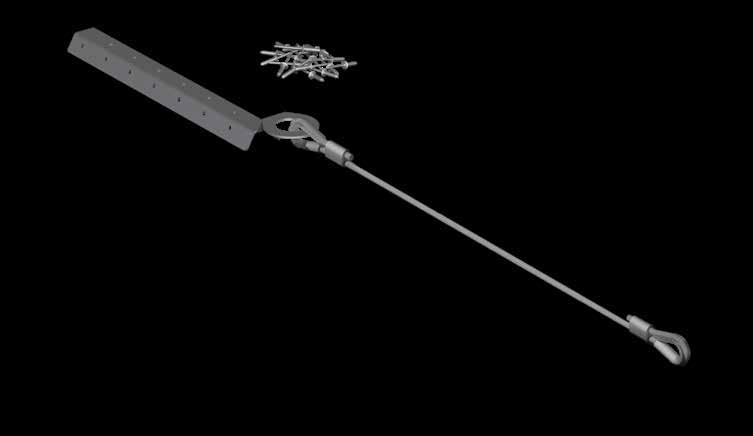

La variante SDLAMCAV combina las características del modelo SDLAM02A con un cable flexible, destinado a utilizarse en caso de cubiertas de teja colocadas sobre el panel de chapa. El sistema está diseñado para ser utilizado por un máximo de dos operarios simultáneamente, garantizando así seguridad y funcionalidad durante su uso.
El sistema está conforme a las siguientes normativas:
UNI EN 795 : 2012
CEN/TS 16415 : 2013
SDLAM01A
Multidireccional con configuración de 4 pernos Compatibilidad con chapa grecada, imitación teja o plana.
