02

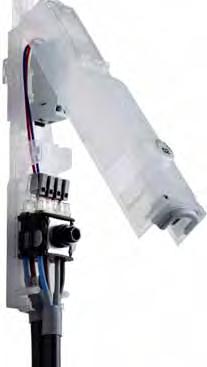

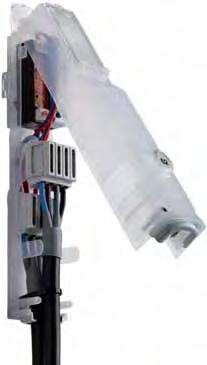

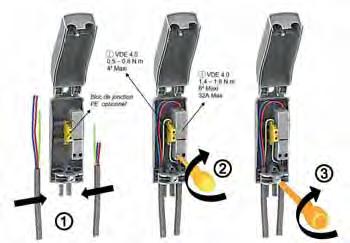

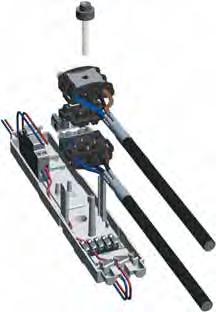

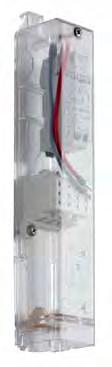

Coffrets de protection et raccordement pour candélabres

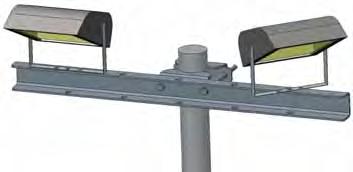

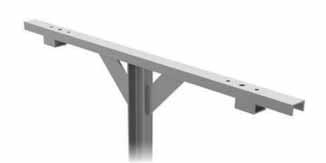

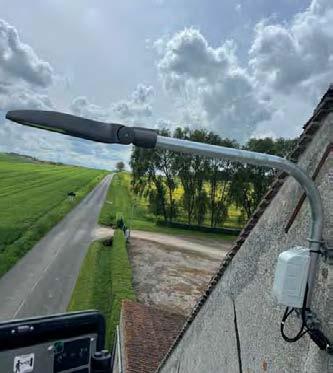

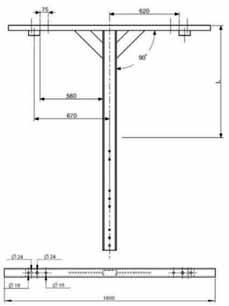

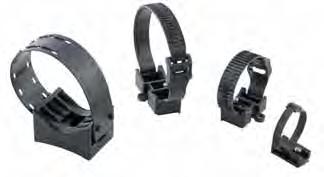

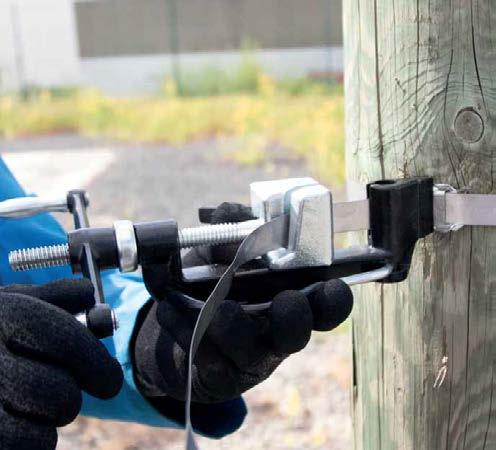

03 • Consoles et accessoires

05

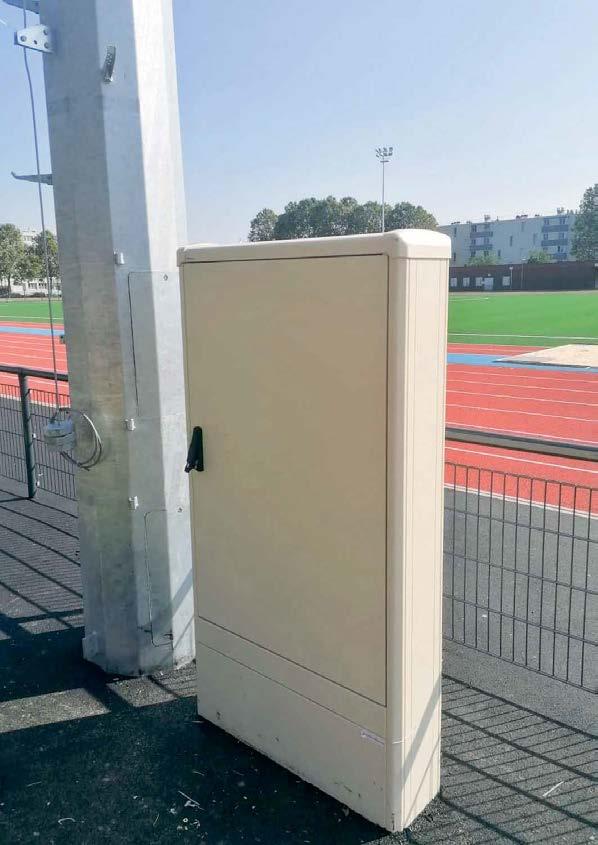

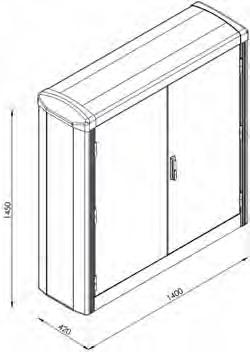

Armoires de stades et espaces sportifs

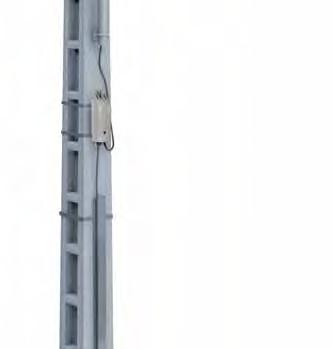

Coffrets pour platines éclairage de stades et espaces sportifs

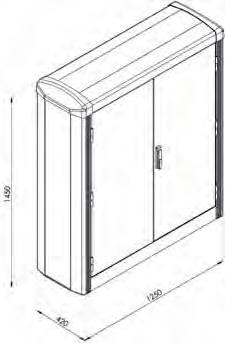

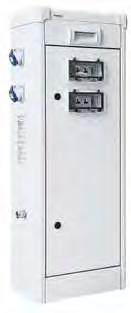

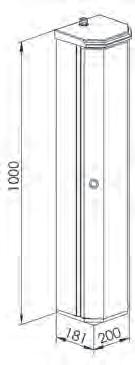

Armoires pieds de mâts éclairage de stades et espaces sportifs 146

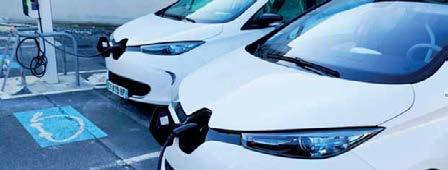

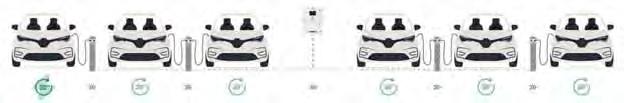

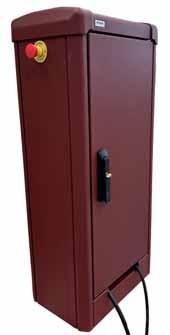

06 • Infrastructures de recharges pour les véhicules électriques (IRVE) NOUVEAU

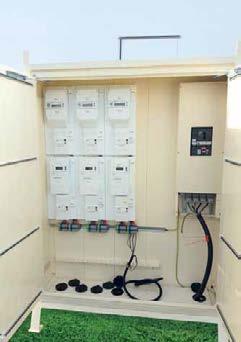

Armoires

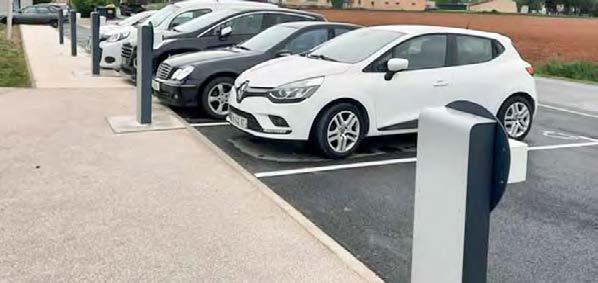

Bornes

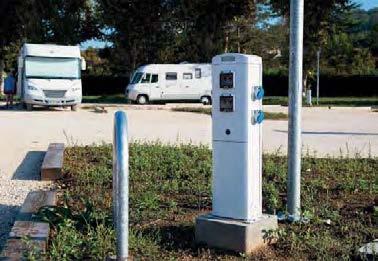

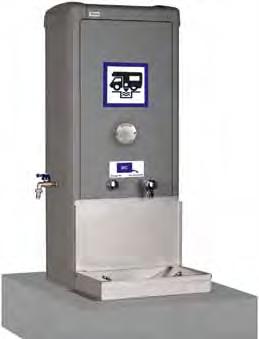

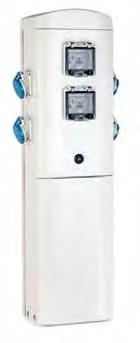

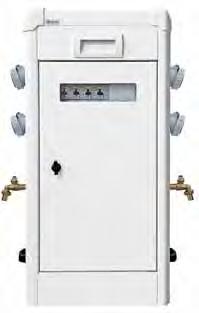

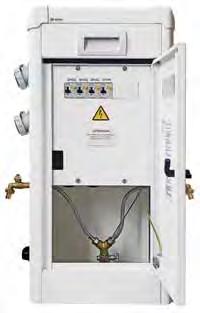

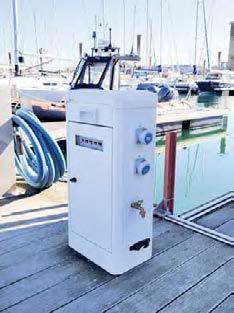

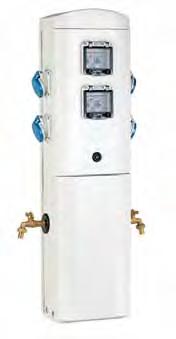

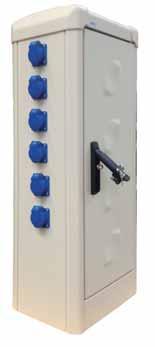

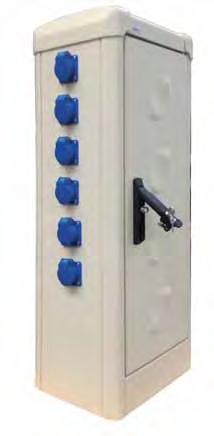

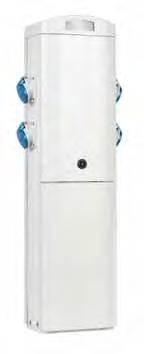

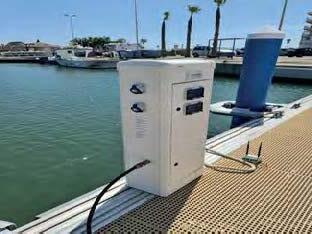

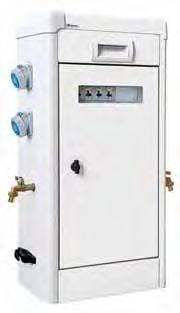

07 • Bornes de distribution des énergies NOUVEAU

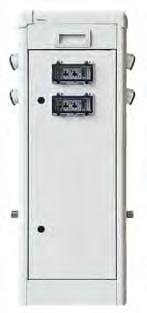

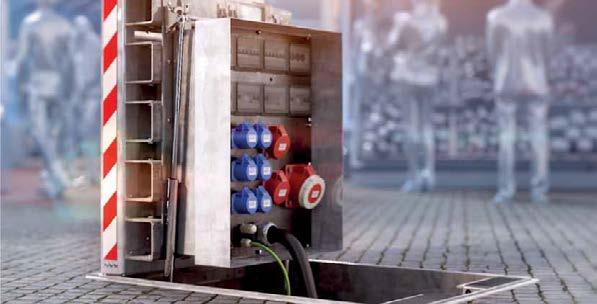

Gamme

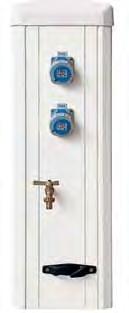

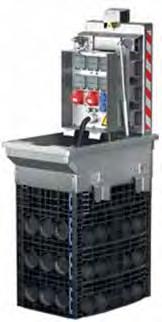

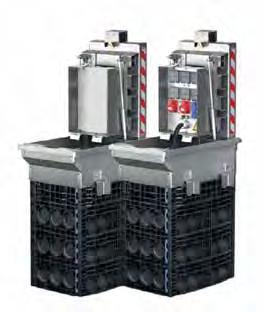

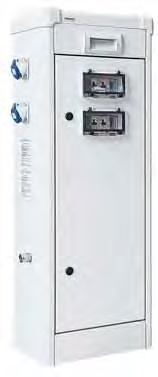

08 • Branchements provisoires

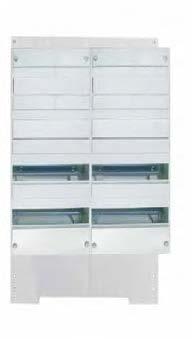

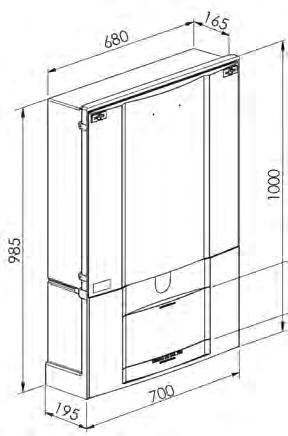

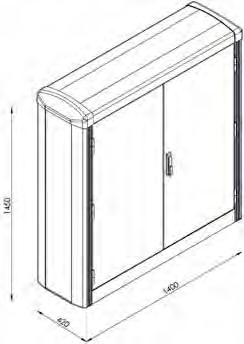

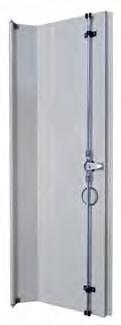

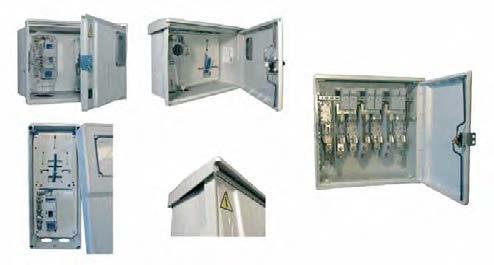

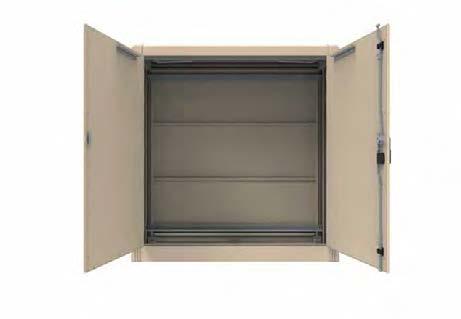

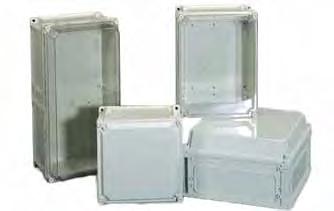

09 • Enveloppes : coffrets et armoires

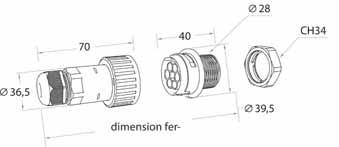

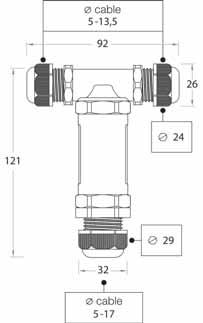

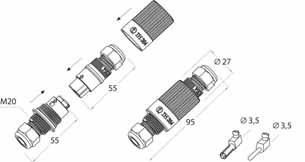

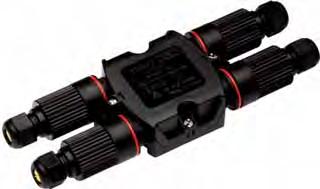

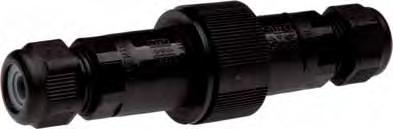

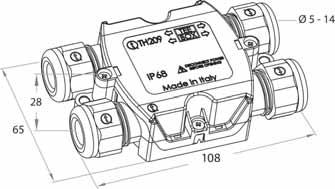

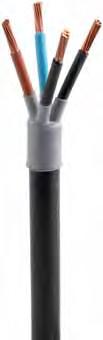

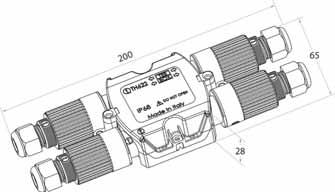

10 • Connectiques étanches

Éclairage public 01

Normes et règles de l’art

Ce condensé explicatif permet de mettre en exergue les notions normatives principales liées aux installations neuves et en rénovation d’éclairage extérieur. Le cadre normatif NF C 17-200 de septembre 2016 en définit les règles de sécurité spécifiques.

Toute conception et réalisation d’installation de réseau d’éclairage public sera soumise à cette norme, corrélée aux normes générales d’installations électriques en vigueur telles que NF C 13-100, NF C 13200, NF C 14-100 et NF C 15-100.

Les différents domaines d’applications

• Norme NF C 13-100 : Poste de livraison HT/BT raccordé à un réseau de distribution

• Norme NF C 13-200 : Installation électrique HT

• Norme NF C 14-100 et amendements : Installation de branchement BT

• Norme NF C 15-100 : Installation électrique BT

• Norme NF C 17-200 : Installations électriques extérieures

Domaines d’application de la NF C 17-200

• Installations permanentes d’éclairage extérieur (voiries, parkings, parcs, stades)

• Illuminations temporaires (guirlandes, motifs lumineux)

• Les enseignes lumineuses alimentées de l’extérieur

• Les bassins et fontaines

• Maintenance des installations

• Mobilier urbain et édicules de la voie publique (abris bus, panneaux affichages)

• Coffrets permanents de prises de courant (évènementiel, marchés)

• La vidéoprotection

• Les installations de charge pour véhicules électriques ou hybrides rechargeables depuis le TGBT

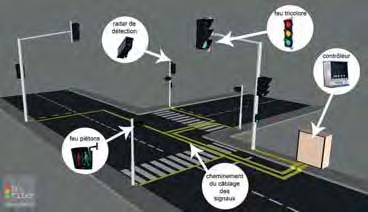

• Les installations de signalisation routière

La NF C 17-200 énumère les règles de conception des matériels et des installations électriques extérieures et vise à assurer :

• La protection des personnes et animaux contre les contacts directs et indirects

• De protéger les biens contre des surtensions ou surintensités

• D’assurer la continuité et le bon fonctionnement des installations

Classes et choix des matériels

La classe d’un équipement est une caractéristique de conception qui détermine son degré de protection contre les chocs électriques.

On distingue trois classes :

Matériel de Classe I symbole:

Matériel de Classe II symbole:

Un matériel de Classe III symbole:

Isolation fonctionnelle simple avec liaison à la terre

Équipement dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l’isolation principale, mais qui comporte une sécurité supplémentaire permettant la réalisation d’une liaison équipotentielle entre l’ensemble des masses et la borne de terre reliant l’équipement au conducteur de protection de l’installation.

Double isolation fonctionnelle ou isolation renforcée, sans liaison à la terre

Équipement dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l’isolation principale, mais qui comporte des mesures de sécurité supplémentaires comme la double isolation. En Classe II, un équipement est conçu de manière à rendre tout défaut entre les parties actives et les parties accessibles improbables.

Choix des matériels

Tension inférieure à 50V

Équipement dans lequel la protection contre les chocs électriques repose sur l’alimentation TBTS (tensions inférieures à 50V alternatif).

La plupart des équipements d’éclairage extérieur sont de Classe I ou de Classe II.

Les équipements doivent être conformes aux normes nationales, européennes ou à défaut aux normes internationales CEI. Ils doivent également être choisis en fonction des conditions d’influences externes :

• Température -25°C/+40°C,

• Présence d’eau pouvant varier de la pluie à la projection d’eau ou à la condensation,

• La corrosion,

• Les chocs mécaniques,

• La foudre.

En général les équipements extérieurs doivent avoir des degrés de protection compris entre IP34, pour les matériels installés en surface, et IP57 pour les matériels enterrés comme les boîtes de jonctions ou de dérivation.

Le degré de protection des enveloppes contre les chocs mécaniques doit être IK10 au minimum. Pour les luminaires voir chapitre 4.2.3 de la norme. Pour les équipements installés dans les candélabres on admet un degré de protection minimum IP21.

Protections contre les contacts

directs

La protection contre les contacts directs est assurée par isolation des parties actives qui doivent être situées dans des armoires ou des coffrets fermés à clef.A défaut les coffrets accessibles extérieurement doivent avoir un degré de protection IP2X.

Protections

contre les contacts indirects

Les dispositions de protection contre les contacts indirects dépendent du schéma de liaison à la terre du réseau électrique : TT ou TN. Le schéma TT est utilisé par la majorité des réseaux d’éclairage extérieur. Le schéma TN est rarement mis en oeuvre.

Liaison à la terre

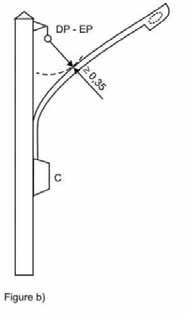

Les candélabres conducteurs, quelle que soit la classe des matériels qui les composent, doivent comporter une liaison à la terre interconnectée.

Cette liaison peut être réalisée par un conducteur nu en cuivre de 25mm2 fixé et interconnecté d’une manière indémontable par sertissage.

Remarque : cette liaison est obligatoire dans les zones AQ3 (zones à risque fréquent de foudroiement défini par la NF C 15-100).

La liaison à la terre peut être également réalisée en interconnectant les candélabres par un conducteur de protection isolé vert / jaune lui même raccordé à une prise de terre.

Prescription Enedis

Pour la réalisation des raccordements d’éclairage public

La frontière entre la NF C 14-100 et la NF C 17-200 est celle définie comme le point de livraison de la NF C 14-100. L’organe électrique ayant cette fonction d’interface entre le branchement et le début de l’installation d’éclairage est le disjoncteur de branchement.

Celui-ci, monophasé ou triphasé + neutre est de type différentiel 500mA sélectif ou non différentiel1. L’interrupteur point frontière(1), sur les installations neuves ou rénovées, ne peut répondre à cette fonction. Il ne remplit plus la fonction d’interface entre le branchement au réseau de distribution et le début de l’installation d’Éclairage Public. Cet appareil, si besoin, est désormais inclus à la norme NF C 17-200 côté commande d’éclairage, et est exploité par le gestionnaire de l’installation d’Éclairage Public.

(1) L’interrupteur point frontière est aussi appelé interrupteur général de coupure 63A cadenassable.

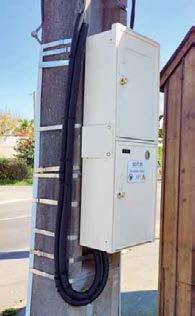

Côté branchement comptage et protection

Les matériels utilisables pour les branchements doivent répondre aux exigences normatives de la norme NF C14-100 et amendements en vigueur, et à celles du gestionnaire local du réseau de distribution. Il appartient à l’installateur de s’assurer de la nature de ces exigences.

De façon générale, les différentes fonctions électriques se décomposent ainsi :

Liaison et branchement au réseau électrique

La fonction CCPI (Coupe-Circuit Principal Individuel) : son mode de réalisation est soumis aux règles en vigueur du gestionnaire de réseau public de distribution et il doit être adapté aux différents cas d’installation : par un coffret type CIBE® ,REMBT ou l’ACG situé sur le tableau basse tension (TIPI,TUR) d’un poste de transformation public HTA/BT placé à proximité ou intégré à l’armoire d’Éclairage Public. Les CCPI doivent accueillir des coupe-circuits de type AD taille 00 (60A maxi).

• Alimentation par un câble de branchement souterrain : l’enveloppe est posée au sol, la fonction CCPI est généralement assurée par un matériel de la gamme CIBE®, placé à proximité ou intégré à l’armoire d’éclairage public.

• Alimentation par un câble de branchement aérien : l’enveloppe posée sur support, la fonction CCPI peut être assurée par un matériel de la gamme CIBE® ou par un panneau de contrôle avec CCPI (monophasé ou triphasé) intégré à l’enveloppe, avec accès permanent au gestionnaire de réseau.

Matériels pour le comptage et disjoncteur

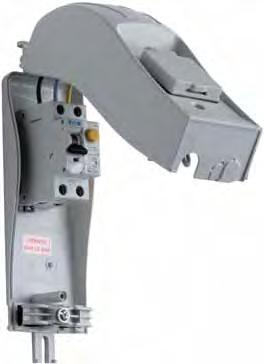

La fonction support compteur / disjoncteur (AGCP) sera assurée par des panneaux synthétiques à double fond répondant aux spécifications Enedis-CDCMC K.8.4-06 en monophasé ou triphasé + neutre sans CCPI, en panneau type 2 (monophasé ou triphasé + neutre).

Appareillage général coupure et protection de tête d’installation : Cette fonction est assurée par un disjoncteur de branchement de type différentiel 500mA sélectif ou non différentiel*. *sous réserve d’accord du gestionnaire local du réseau de distribution.

Rappel des puissances de raccordement et de dimensionnement disponibles en BT pour un branchement à puissance limitée 36kVA :

• 3 kVA dimensionné à 15A en monophasé et 5A en triphasé + neutre,

• 12 kVA monophasé dimensionné à 60A,

• 36 kVA triphasé + neutre dimensionné à 60A.

Côté commande et protection des départs éclairage public. Les matériels utilisables pour les départs éclairage public et leur protection doivent répondre aux exigences normatives de la norme NF C 17-200.

De manière générale, les raccordements sont réalisés en régime de neutre TT. Les différentes protections électriques se décomposent alors ainsi :

• Coupe-circuit à fusible type gG (cas de candélabre classe 2)

• Disjoncteur de type différentiel courbe B (cas de candélabre classe 2)

• Disjoncteur de type différentiel sélectif courbe B (cas de candélabre classe 1 et 2)

• Dispositif différentiel associé à un coupe-circuit fusible type gG (cas de candélabre classe 1 et 2)

Protection en schéma TT en fonction de la classe des candélabres (I ou II)

Pour les luminaires de Classe I

Un dispositif différentiel résiduel instantané (DDR) ou un dispositif de déconnexion automatique (DDA) peut être installé sur chaque candélabre. Le DDR ou le DDA doit être sélectif avec le DDR (S) de type retardé à l’origine du circuit.

Important : Chaque DDA doit être impérativement associé à un sectionneur fusible ou à un disjoncteur placé en amont (guide UTE C 17-210).

Remarque : Les DDA sont décrits au chapitre V de ce guide : continuité des installations d’éclairage extérieur.

Pour les luminaires de Classe II

Un seul dispositif différentiel résiduel (DDR) à l’origine du circuit est obligatoire.

Protection des illuminations temporaires

Les installations d’illuminations font l’objet du guide UTE C 17-202 validé le 12 mars 2007 et qui complète la norme NF C 17-200. Le guide UTE C 17-202 s’applique en particulier aux guirlandes et motifs lumineux, installés d’une manière temporaire.

Alimentation des illuminations temporaires

Les illuminations temporaires peuvent être alimentées par un circuit dédié ou, le plus souvent, aux borniers d’alimentation (coffret de candélabre) situés en pied des candélabres et alimentant le luminaire (Fig.1).

Choix des matériels : Les matériels d’installation nécessaires à l’alimentation des illuminations doivent avoir un indice de protection minimun IP34 et IP2X pour les connecteurs : coffret de raccordement, connectique spécifique...

Important : Il est rappelé que tous les matériels et équipements doivent être vérifiés avant leur installation par des personnes qualifiées.

Les installations accessibles au public :

Elles doivent impérativement être protégées par des dispositifs différentiels résiduels à haute sensibilité 30 mA assurant une protection complémentaire contre les contacts directs.

Les installations inaccessibles au public :

L’inaccessibilité maintenue assure la protection contre les contacts directs. La protection contre les contacts indirects est assurée par le DDR placé en amont. Les DDA de chaque coffret de raccordement garantissent la continuité de l’installation

• Dans le cas d’un raccordement fixe, c’est à dire par bornier ou par "connectique" spécifique, on peut utiliser un DDA 30 mA pour assurer la continuité de l’installation

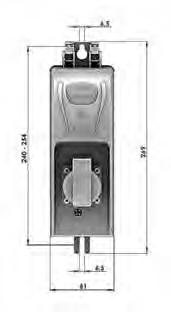

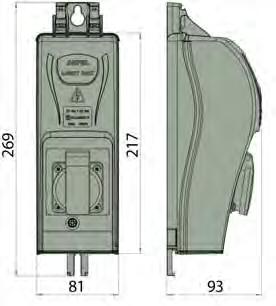

prise NF-DD10C30-GRIS

Protection contre la foudre candélabres

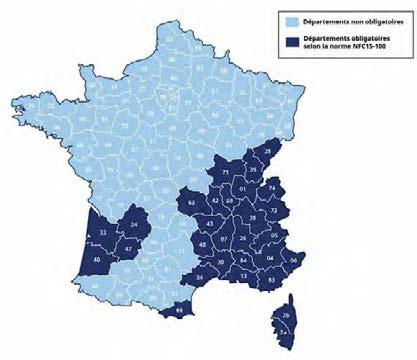

Dans le cas où le réseau d’éclairage est situé dans une zone kéraunique AQ3, à forte probabilité de foudre directe précisée par la carte des niveaux kérauniques 771.534 de la norme NF C 15-100 et définie au chapitre 5.2.2.1 de la norme NF C 17-200, il faut relier les parties métalliques du candélabre à une prise de terre conçue pour écouler les courants de foudre.

LUM LUM-PN-IDR-GRIS

Protection contre la foudre et les surtensions des lanternes LED, appareillages

électroniques

Les matériels électriques d’éclairages extérieurs intègrent aujourd’hui des composants électroniques. Ces matériels restent très souvent en état de veille permanent afin d’assurer des opérations de contrôle et de sécurité. La tenue de ces matériels aux surtensions est souvent faible, car ils sont très sensibles aux surtensions transitoires (météorologique ou manoeuvre sur le réseau). Une évaluation du risque doit être réalisée afin de déterminer si l’installation doit être équipée d’une protection contre les surtensions transitoires

La norme NF C 17-200, dans sa version de septembre 2016, intègre la protection contre les surtensions transitoires par parafoudre. Une évaluation du risque doit être menée afin de déterminer si la protection contre les surtensions transitoires est nécessaire. Pour cette étude de risque, la norme précise : La mise en oeuvre d’une protection parafoudre est nécessaire lorsque la longueur totale cumulée (exprimée en m) du réseau d’alimentation depuis l’armoire de commande jusqu’au dernier matériel électrique est supérieure à :

• De 2 500 m / Ng pour les matériels électroniques de catégorie 3 (tenue au choc 4 kV) ou supérieure,

• De 200 m / Ng pour les matériels électroniques de catégorie 2 (tenue au choc 2,5 kV),

• De 30 m / Ng pour les matériels électroniques de catégorie 1 (tenue au choc 1,5 kV).

Avec Ng nombre de point de contact de foudre au sol/an/km2 (voir NF C 17-108 ou organismes météorologiques)

Si le nombre de point de contact de foudre au sol/an/km2 est de 1, la longueur cumulée est de 2500 m pour du matériel électrique de tenue au choc au moins de 4 kV, de 200 m pour une tenue de 2,5 kV et 30 m pour une tenue de 1,5 kV. Par conséquent, les parafoudres sont indispensables pour protéger les matériels électroniques dont la tenue aux surtensions est inférieure à 4 kV.

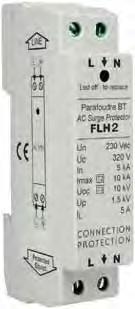

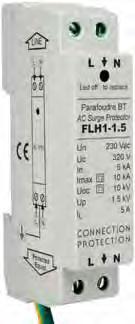

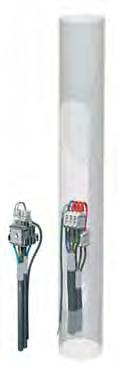

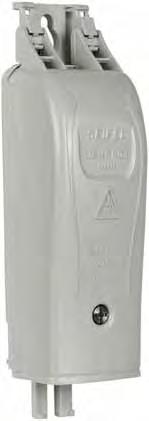

Parafoudre FLH1-1.5 avec terre PA10001 Classe I

Parafoudre Flh2-1.5 sans terre PA10012 Classe II

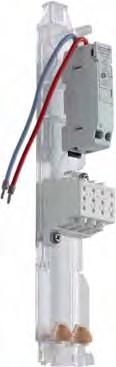

Coupe-circuit + Varistance 130J 250VAC + embouts 81400

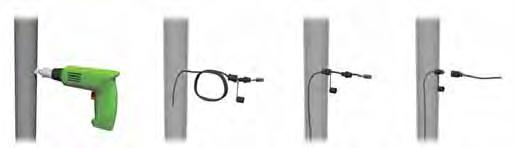

La protection efficace nécessitant d’installer le parafoudre à proximité de l’équipement, pour la protection des lanternes, ballast et drivers, c’est en général au niveau des pieds de mâts que doivent être installés les parafoudres. Il est rappelé que la mise en œuvre des parafoudres nécessite également de limiter au maximum les longueurs de connexion en citant la règle des 50cm.

Cette règle est explicitée dans le guide C15-443.

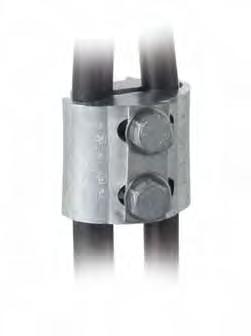

Installations aériennes d’éclairage

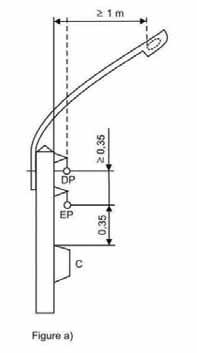

Historiquement, les réseaux aériens en fils nus comportaient un fil neutre commun au réseau d’éclairage public et au réseau basse tension. Les réseaux d’éclairage public souterrains et aériens torsadés disposent désormais de leurs propres neutres. Ils sont donc indépendants des réseaux de distribution électrique. La norme C 17-200 précise qu’il est interdit d’alimenter un réseau torsadé ou souterrain à partir d’un réseau nu au neutre commun (dans ce cas de figure, le réseau nu doit être remplacé par un réseau torsadé aux neutres séparés). Une vigilance particulière doit donc être portée sur les remaniements de réseaux et les installations mixtes aérien – souterrain.

Réseau de distribution publique en conducteurs torsadés q

Degrés de protection procurés par les enveloppes (code IP)

La norme EN/IEC 60529, communément appelée code IP, fournit un moyen normalisé de déterminer le niveau de protection des appareils électriques contre les solides et les fluides.

L’indice de protection (IP) est un standard international de la Commission électrotechnique internationale. Cet indice classe le niveau de protection qu’offre un matériau aux intrusions de corps solides et liquides. Le format de l’indice, donné par la norme CEI 60529, est IP XX, où les lettres XX sont deux chiffres et/ou une lettre.

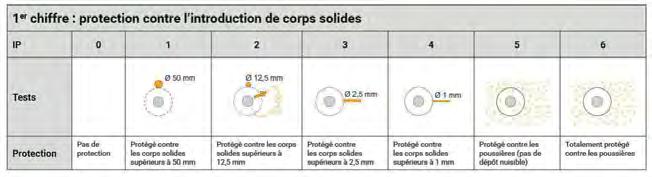

1er chiffre - Corps solides

Le premier chiffre indique le niveau de protection contre l’introduction de corps solides: un doigt, un outil, un fil métallique ou la poussière.

2ème chiffre - Corps liquides

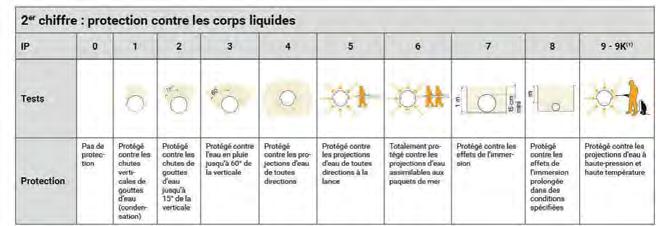

Le deuxième chiffre indique le niveau de protection contre les corps liquides, principalement l’eau sous forme de pluie, arrosage, jet ou lance à incendie, et même l’immersion.

Lettre additionnelle

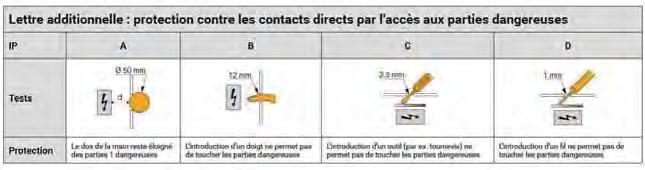

La lettre additionnelle (optionnelle) indique le niveau de protection contre les contacts directs par l’accès aux parties dangereuses.

Degrés de protection procurés par les enveloppes (code IK)

Les tests de résistance mécanique sont définis par la norme NF EN 62 262. Les essais doivent être réalisés en utilisant un des moyens d’essai décrits dans la CEI 60068- 2-75.

Toutes nos enveloppes sont minimum IK 10.

tombant de 10cm

500g tombant de 10cm

500g tombant de 20cm

500g tombant de 40cm

1kg tombant de 50cm

2,5kg tombant de 40cm ou 2kg tombant de 1m

5kg tombant de 40cm ou 2 kg tombant de 1m

10kg tombant de 50cm ou 5 kg tombant de 1m

Essai de protecion contre les corps liquides

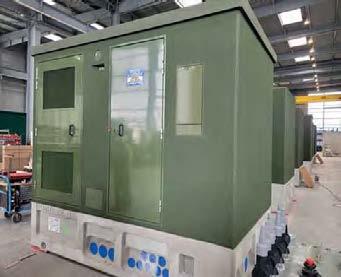

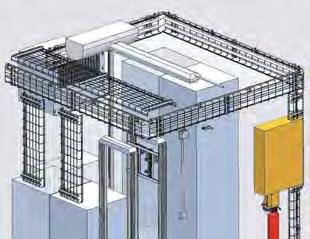

Equipement pour poste de transformation

Coffret encastré dans un poste HTA-BT de distribution publique, destiné à recevoir le panneau de comptage et de commande de l’éclairage public

Présentation de la

gamme

Caractéristiques techniques

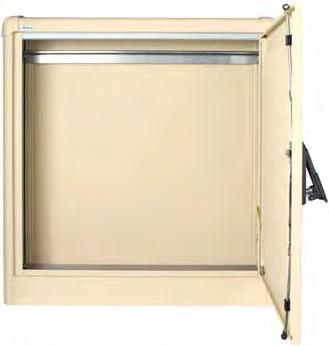

• Produit installé sur le domaine public, pose encastrée dans le poste

• Le panneau de comptage est alimenté via l’ACGP du TIPI, TUR intégré dans le poste.

• Enveloppe harmonisé 300 conforme aux spécifications Enedis-Spec.-ECP2D et 3D

• Bossage de fixation en fond de cuve.

Exploitation d’un réseau d’éclairage public basse tension

• Branchement à puissance limitée monophasé 12kVA

• Branchement, comptage et commande d’un ou de plusieurs réseaux souterrains d’éclairage public

• Degrés de protection IP44 / IK10

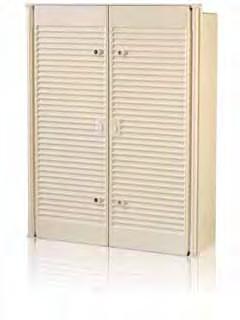

• 2 coloris disponibles :

- Ivoire AFNOR 3225 NF X 08-022 polyester teinté dans la masse

- Vert RAL 6003

d’intégration des tableaux

Tableaux de comptage/commande pour coffret EP300

Disjoncteur de branchement

Coupure de tête

Contacteur

Départs

• Tous nos tableaux sont équipés :

- d’un coffret modulaire IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- tableau 1 circuit jusqu’à 13 modules de 18 mm.

- tableau 2 circuits jusqu’à 9 modules de 18 mm

Choix du disjoncteur de branchement monophasé : 1 Pose client Calibre 15/45ACalibre 60A

Choix de la coupure de tête :Choix des contacteurs :

Tableaux de comptage et commande monophasés

Coupure de tête

Réservation pour coupure de tête (pose client)48799

Interrupteur de tête 63A cadenassable 48400

Choix des départs :

si pouvoir de coupure des disjoncteurs : 10kA Icu à 220...240V

3 2 4

Contacteur monophasé40A63A 1 circuit (1 contacteur)4817848180 2 circuits (2 contacteurs)48179-

Capacité maxi 13 modules Coupe-circuit

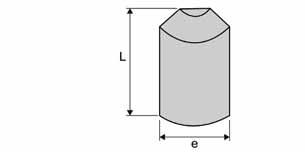

Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Monophasé 1 circuit (P)

courbe

(1)

Disjoncteur monophasé 6A 48407 48419 4844148429

Disjoncteur monophasé 10A 48439 48457 4845148469

Disjoncteur monophasé 16A 48479 48489 4846148499

Disjoncteur monophasé 20A 48507 48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Nombre de modules 3 4.5

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

Version 1 contacteur capacité disponible 13 modules

Version 2 contacteurs capacité disponible 11 modules

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541 Fusible monophasé PSP (2Ph+N) 14x51 35² 48551 si pouvoir de coupure des disjoncteurs : 20kA Icu à 220...240V CA 50/60Hz se conformer à EN/CEI 60947-2.A

Monophasé 1 circuit

Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Disjoncteur monophasé 6A 48530 48533

Disjoncteur monophasé 10A 48529 47597

Disjoncteur monophasé 16A 48528 47598

Disjoncteur monophasé 20A 48526 47599

Disjoncteur monophasé 25A 48525 48532

Equipement pour poste de transformation HTA/BT - Coffret EP300

Exemples d’intégration

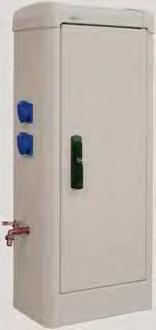

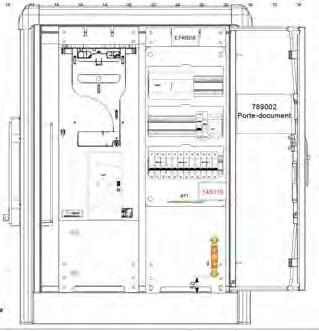

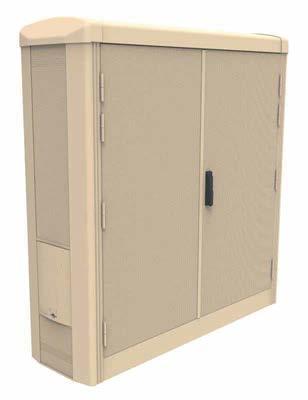

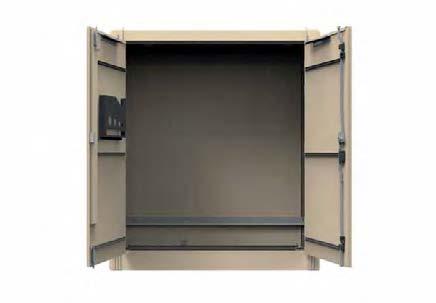

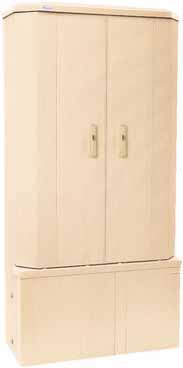

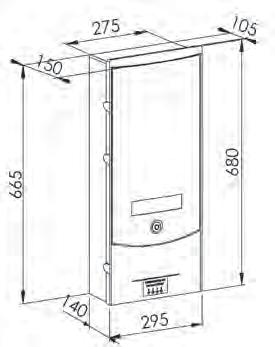

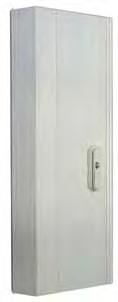

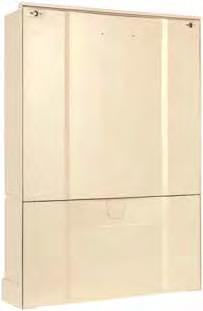

Coffret harmonisé EP300 R Eclair

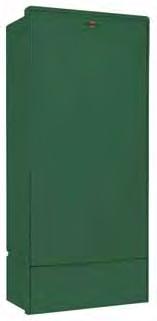

Coffret harmonisé EP300R Eclair RAL 6003

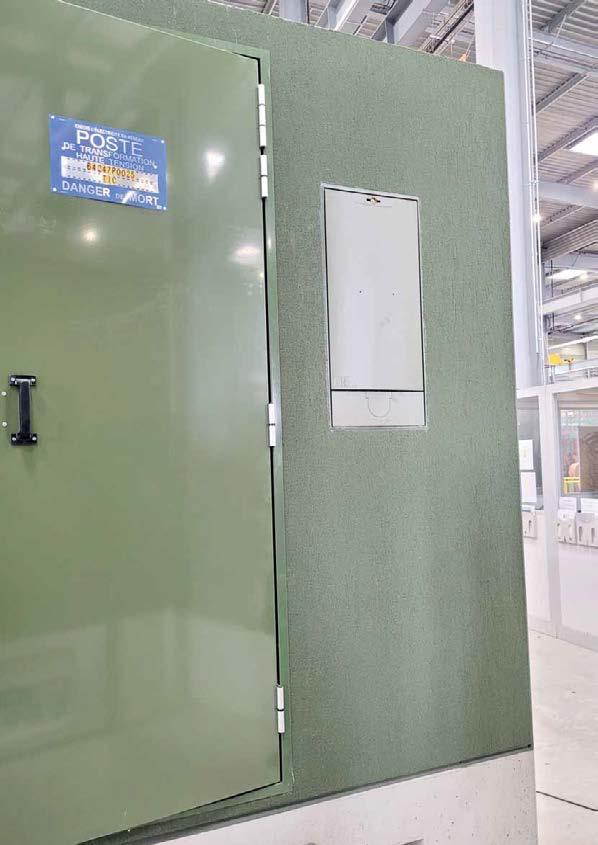

Coffret encastré dans un poste HTA-BT de distribution

Réf. Désignation

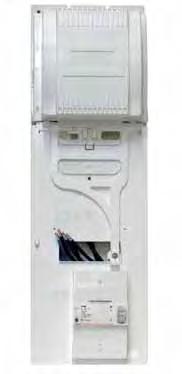

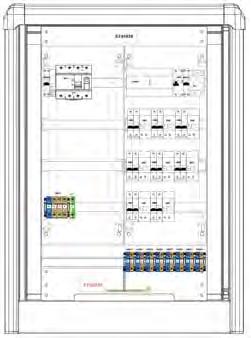

Tableaux EP 300

81155Platine type 2 triphasée + neutre pour borne 300

48535Tableau support synthétique coffret EP300 vide + vis

48538Tableau support synthétique coffret EP300 Wh typeA - coffret mod. 2x13

81155

Équipement zone pavillonnaire

Coffret S20 (rénovation)

La gamme de coffrets S20 permet l’exploitation d’un raccordement d’éclairage public sur un réseau basse tension souterrain.

Présentation de la gamme

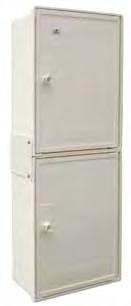

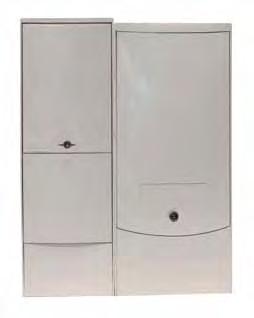

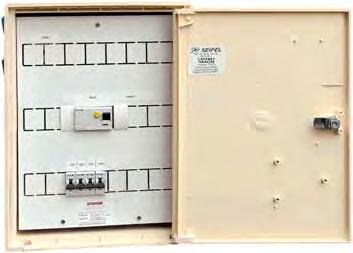

Coffret S20

Socle S20

Socle double S20

Caractéristiques techniques

• Spécification enveloppe : HN 62-S-20

• Spécifications matière : HN 60-E-02 et HN 60-S-02

• Enveloppe vide : CEI 62 208

• Enveloppe équipée : CEI 61 439

En travaux neuf, le point de branchement doit être réalisé par un matériel de type CIBE®

• Produits installés sur le domaine public en émergence du réseau souterrain basse tension

• Branchement monophasé ou triphasé + neutre à puissance limitée jusqu’à 36kVA

• Branchement, comptage et commande d’un ou plusieurs réseaux souterrain d’éclairage public

• Thermoplastique teinté masse

• Différents coloris possible palette RAL

Capacité d’intégration des tableaux

Réf.Désignation Comptage 420 x 300 Commande 420 x 300 HLP

Coffrets

69197Coffret S20 fermeture triangle cadenassable - Logo EP 1 -485350195

69196Coffret S20 fermeture rectangle cadenassable - Logo EP

26858Coffret S20 sans équipement - Fermeture rectangle (sigle éclair)- 1485350195

26365Coffret S20 sans sigle avec serrure RONIS 991C/455 - -485350195

Socles

80844Socle bas pour coffret S20(1) 207350195 21089Socle simple S20 515350195 54037Socle double S20 515700195 (1) Socle hauteur réduite pour harmonisation avec la borne CIBE

Tableaux

Tableau avec CCPI CCPI AGCP

Emplacement compteur (compteur non fourni)

Tableau sans CCPI

Configuration recommandée en zone Enedis.

• Tous nos tableaux sont équipés de câblettes de liaison compteur / disjoncteur.

• Ils répondent à la spécification Enedis - CDCMC K.8.4.06.

• Dimensionel : 420x300 mm

en 2 étapes ! 1 1 1 2 2 2

• Présence ou non du CCPI (Coupe-Circuit Principal Individuel). La présence du CCPI dans un CIBE® accolé aux coffrets est recommandée sur zone Enedis.

• Présence ou non de l’AGCP (Appareil Général de Coupure et Protection) et son type (non différentiel, différentiel et différentiel sélectif).

Tableaux de comptage monophasés

Sans AGCP

Avec AGCP

Calibre 15/45A

Non différentiel Différentiel

Calibre 60A

Tableaux de comptage triphasés + neutre

Avec AGCP

Calibre 10/30A

Sans AGCP

Calibre 30/60A

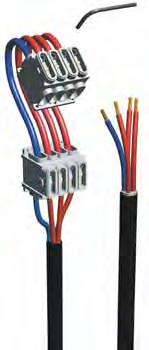

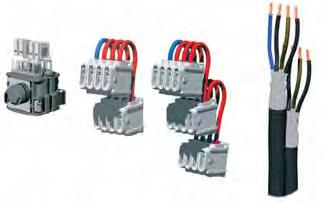

Kits liaison câbles

Ce kit est nécessaire pour le raccordement d’un ensemble tableau de comptage + tableau de commande.

Les câbles sont de type U1000RO2V (cuivre) manchonnés / couleur de section 10mm2 et de longueur 1.5m.

Désignation

Kit Liaison entre tableau de comptage et tableau de commande

Kit Liaison entre tableau de comptage et tableau de commande triphasé + neutre 63A 48864

(1) CCPI : Coupe-Circuit Principal Individuel.

(2) AGCP : Appareil Général de Coupure et Protection.

Tableaux de commande pour coffrets S20

Coupure de tête

Contacteur

Départs

Options

• Tous nos tableaux sont équipés :

- d’un plastron IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- jusqu’à 15 modules de 18 mm.

• Dimensionnel : 420x300 mm 2 1 3 4

Composez votre tableau en 4 étapes !

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

Interrupteur de tête 63A cadenassable 48400

Choix des contacteurs :

Tableaux de commande monophasés

Tableaux de commande triphasés + neutre

Contacteur monophasé

contacteur)

1 circuit (1 contacteur)

2 circuits (2 contacteurs) 48152 48153

Choix des départs :

Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Monophasé 1 circuit (P)

Disjoncteur monophasé 6A 48407 48419 4844148429

Disjoncteur monophasé 10A

Disjoncteur monophasé 20A

Triphasé + neutre 1 et 2 circuits

Disjoncteur monophasé 16A 48479 48489 4846148499

48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551 Nombre

Fusible triphasé + neutre 10x38 35² 48591 Fusible triphasé + neutre 14x51 35² 48601

Disjoncteur tétrapolaire 6A 48589486154862148627

Disjoncteur tétrapolaire 10A 48639486554863148665

Disjoncteur tétrapolaire 16A 48675486854864148695

Disjoncteur tétrapolaire 20A 48701487054865148709

Disjoncteur tétrapolaire 25A 48713487174866148721

Disjoncteur monophasé 32A 48725487294867148733 1 2 3 4 1

Choix des options : retrouvez-les pages 50-51

Équipement zone pavillonnaire

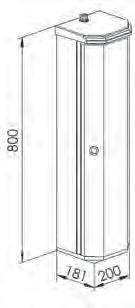

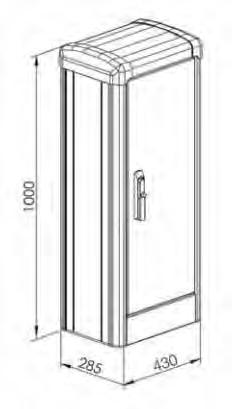

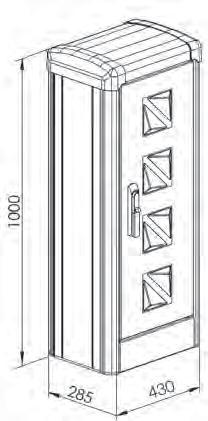

Borne

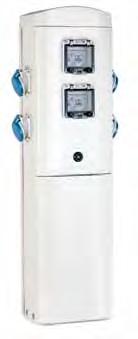

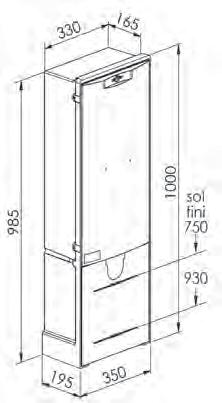

PAVILLON EP

La gamme de bornes Pavillon EP permet l’exploitation d’un raccordement d’éclairage public sur un réseau basse tension souterrain.

Présentation de la gamme

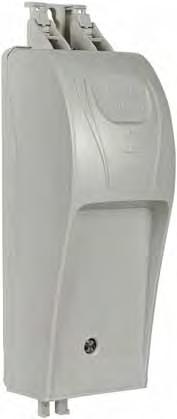

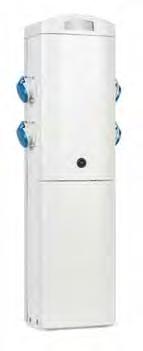

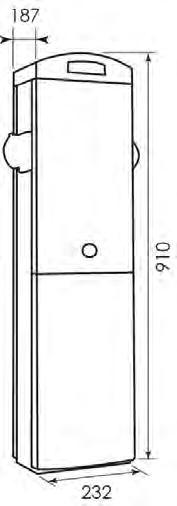

Borne pavillonnaire EP + Borne CIBE®

Caractéristiques techniques

• Spécifications matière : HN 60-E-02 et HN 60-S-02

• Enveloppe vide : CEI 62 208

• Enveloppe équipée : CEI 61 439

En travaux neuf, le point de branchement doit être réalisé par un matériel de type CIBE®

• Produits installés sur le domaine public en émergence du réseau souterrain basse tension

• Branchement monophasé à puissance limitée jusqu’à 12kVA

• Branchement, comptage et commande d’un ou plusieurs réseaux souterrains d’éclairage public

• Thermoplastique teinté masse

• Configuration comptage et commande

• Intégration aisée en zone pavillonaire

• Hauteur harmonisée avec la borne CIBE®

CodeDésignation

Capacité d’intégration des tableaux 330 x 250 HLP

Borne PAVILLON EP

48886 Borne Pavillon EP avec tableau 1680295140

Tableaux de comptage et de commande pour Bornes pavillon EP

Disjoncteur de branchement

Coupure de tête

Contacteur

Départs

Options

• Tous nos tableaux sont équipés :

- d’un coffret modulaire IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- tableau 1 circuit jusqu’à 11 modules de 18 mm.

- tableau 2 circuits jusqu’à 8 modules de 18 mm.

Composez votre tableau en 4 étapes !

• Dimensionnel : 330x250 mm 2 3 1 4 5

En travaux neuf, le point de branchement doit être réalisé par un matériel de type CIBE®

Choix du disjoncteur de branchement monophasé :

15/45ACalibre 60A

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

Interrupteur de tête 63A cadenassable

Choix des contacteurs :

Tableaux de comptage et de commande monophasés

(1 contacteur)

2 circuits (2 contacteurs)

Choix des départs :

Monophasé 1 circuit (P) Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Disjoncteur monophasé 6A

Disjoncteur monophasé 10A 48439 48457 4845148469

Disjoncteur monophasé 16A 48479 48489 4846148499

Disjoncteur monophasé 20A 48507 48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Monophasé 2 circuits (PSP)

Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

Choix des options : retrouvez-les pages 50-51

Équipement zone pavillonnaire

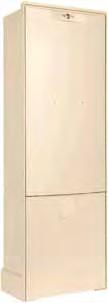

Bornes REM EP

La gamme de bornes REM EP en enveloppes harmonisées permet l’exploitation d’un raccordement d’éclairage public sur un réseau basse tension souterrain.

Présentation de la gamme

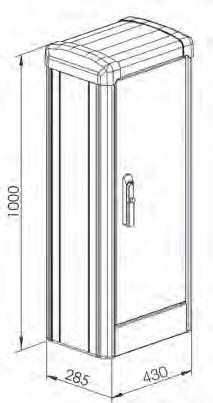

Borne REM EP 300

Borne REM EP 600

Caractéristiques techniques

• Spécifications matière : HN 60-E-02 et HN 60-S-02

• Enveloppe vide : CEI 62 208

• Enveloppe équipée : CEI 61 439

• Configuration optimale comptage et commande

• Meilleure intégration en zone pavillonaire

• Hauteur harmonisée avec la gamme REMBT

• Produits installés sur le domaine public en émergence du réseau souterrain basse tension

• Branchement monophasé à puissance limitée monophasé jusqu’à 12kVA et triphasé + neutre jusque 36kVA

• Branchement, comptage et commande d’un ou plusieurs réseaux souterrains d’éclairage public

• Polyester teinté masse

Réf.Désignation Capacité d’intégration des tableaux HLP

Tableaux de comptage et de commande pour Borne REM EP 300

Disjoncteur de branchement

Coupure de tête

Contacteur Départs

• Tous nos tableaux sont équipés :

- d’un plastron modulaire IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- tableau 1 circuit jusqu’à 13 modules de 18 mm.

- tableau 2 circuits jusqu’à 9 modules de 18 mm.

Composez votre tableau en 4 étapes !

En travaux neuf, le point de branchement doit être réalisé par un matériel de type CIBE®

Choix du disjoncteur de branchement monophasé :

1

2

Coupure de tête

Interrupteur de tête 63A cadenassable 48400 Choix

Code Seifel

Réservation pour coupure de tête (pose client)48799

Choix des contacteurs : 3

Tableaux de comptage et commande monophasés

Contacteur monophasé40A63A 1 circuit (1 contacteur)4817848180 2 circuits (2 contacteurs)48179-

Choix des départs : si pouvoir de coupure des disjoncteurs : 10kA Icu à 220...240V CA 50/60Hz se conformer à EN/CEI 60947-2.A 4

Monophasé 1 circuit (P)

si pouvoir de coupure des disjoncteurs : 20kA Icu à 220...240V CA 50/60Hz se conformer à EN/CEI 60947-2.A Capacité maxi 13 modules

Fusible monophasé 10x38 35² 48411 Fusible monophasé 14x51 35² 48421

Disjoncteur monophasé 6A

Disjoncteur monophasé 10A

Disjoncteur monophasé 16A 48479 48489 4846148499

Disjoncteur monophasé 20A 48507 48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Nombre de modules 3 4.5

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

monophasé 20A

Disjoncteur de branchement

Coupure de tête

Contacteur

• Tous nos tableaux sont équipés :

- d’un plastron modulaire IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage : - jusqu’à 2 x 13 modules de 18 mm. 2 3 1 4 5 Pose client Calibre 15/45ACalibre 30/60A

Composez votre tableau en 4 étapes !

En travaux neuf, le point de branchement doit être réalisé par un matériel de type CIBE® 1 2 3 4 5

Choix du disjoncteur de branchement triphasé + neutre :

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

Interrupteur de tête 63A cadenassable

Choix des contacteurs :

Tableaux de comptage et de commande triphasés + neutre

tétrapolaire

circuit (1 contacteur)

2 circuits (2 contacteurs)

Choix des départs :

Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Disjoncteur monophasé 6A 48407 48419 4844148429

Monophasé 1 circuit (P)

Monophasé 2 circuits (PSP)

Triphasé + neutre 1 et 2 circuits

Disjoncteur monophasé 10A 48439 48457 4845148469

Disjoncteur monophasé 16A 48479 48489 4846148499

Disjoncteur monophasé 20A 48507 48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Nombre de modules 3 4.5

Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

Nombre de modules 4 6 4 6 6 8

Fusible triphasé + neutre 10x38 35² 48591

Fusible triphasé + neutre 14x51 35² 48601

Disjoncteur tétrapolaire 6A 48589486154862148627

Disjoncteur tétrapolaire 10A 48639486554863148665

Disjoncteur tétrapolaire 16A 48675486854864148695

Disjoncteur tétrapolaire 20A 48701487054865148709

Disjoncteur tétrapolaire 25A 48713487174866148721

Disjoncteur monophasé 32A 48725487294867148733

Choix des options : retrouvez-les pages 50-51

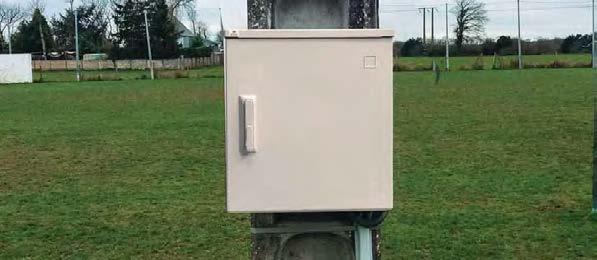

Équipement zone rurale et périurbaine

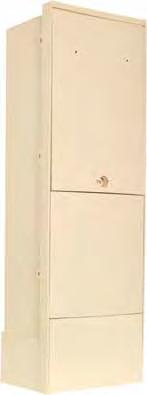

Coffrets S20 superposés (rénovation)

La gamme de coffrets S20 superposés permet l’exploitation d’un raccordement d’éclairage public sur un réseau basse tension aérien.

Présentation de la gamme

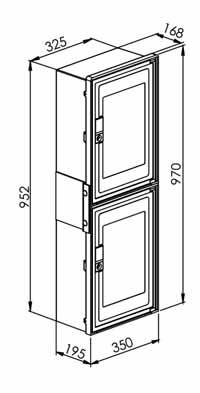

Coffret S20 superposé

Caractéristiques techniques

• Spécification enveloppe : HN 62-S-20

• Spécifications matière : HN 60-E-02 et HN 60-S-02

• Enveloppe vide : CEI 62 208

• Enveloppe équipée : CEI 61 439

• Configuration comptage commande

• Ferrure de fixation intégrée pour pose sur poteau

• Produits installés sur le domaine public sur poteau électrique du réseau aérien basse tension

• Branchement monophasé ou triphasé + neutre à puissance limitée jusqu’à 36kVA

• Comptage et commande d’un ou plusieurs réseaux aériens d’éclairage public

• Thermoplastique teinté masse

Capacité d’intégration des tableaux

Réf.Désignation

Comptage 420 x 300 Commande 420 x 300 HLP

Coffrets

48364Coffrets S20 superposés configuration monophasée 1 1970350195

48365Coffrets S20 superposés configuration triphasée + neutre 1 1970350195

Tableaux de comptage pour coffrets S20 superposés

Tableau avec CCPI

Tableau

• Tous nos tableaux sont équipés de câblettes de liaison compteur / disjoncteur.

• Ils répondent à la spécification Enedis - CDCMC K.8.4.06.

• Dimensionel : 420x300 mm

• Présence ou non du CCPI (Coupe-Circuit Principal Individuel).

en 2 étapes ! 1 1 1 2 2 2

• Présence du CCPI dans un CIBE® accolé aux coffrets, recommandé sur zone Enedis.

• Présence ou non de l’AGCP (Appareil Général de Coupure et Protection) et son type (non différentiel, différentiel et différentiel sélectif).

Tableaux de comptage monophasés

Calibre

Calibre

Tableaux de comptage triphasés + neutre

Calibre

Tableaux de commande pour coffrets S20 superposés

Coupure de tête

Contacteur

Départs

Options

• Tous nos tableaux sont équipés :

- d’un plastron IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- jusqu’à 15 modules de 18 mm.

• Dimensionnel : 420x300 mm 2 1 3 4

Composez votre tableau en 4 étapes !

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

Interrupteur de tête 63A cadenassable 48400

Choix des contacteurs :

Tableaux de commande monophasés Contacteur monophasé

(1 contacteur)

tétrapolaire

Tableaux de commande triphasés + neutre

circuit (1 contacteur)

circuits (2 contacteurs) 48152 48153

Choix des départs :

Fusible monophasé 10x38 35² 48411 Fusible monophasé 14x51 35² 48421

Monophasé 1 circuit (P)

Disjoncteur monophasé 10A

Disjoncteur monophasé 16A

Disjoncteur monophasé 20A

Triphasé + neutre 1 et 2 circuits

Disjoncteur monophasé 6A 48407 48419 4844148429

48457 4845148469

48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

Fusible triphasé + neutre 10x38 35² 48591

Fusible triphasé + neutre 14x51 35² 48601

Disjoncteur tétrapolaire 6A 48589486154862148627

Disjoncteur tétrapolaire 10A 48639486554863148665

Disjoncteur tétrapolaire 16A 48675486854864148695

Disjoncteur tétrapolaire 20A 48701487054865148709

Disjoncteur tétrapolaire 25A 48713487174866148721

Disjoncteur monophasé 32A 48725487294867148733 1

Choix des options : retrouvez-les pages 50-51

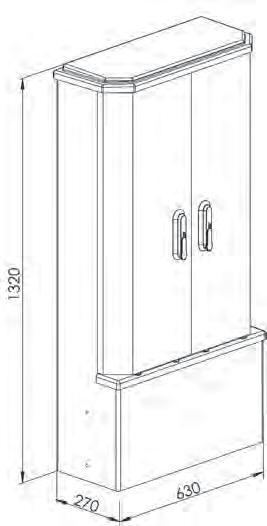

Equipement zone rurale et périurbaine gamme ARKO

La gamme de coffrets ARKO permet l’exploitation d’un raccordement d’éclairage public sur un réseau basse tension. Sa grande capacité d’intégration lui confère un potentiel important de commande de plusieurs ligne d’éclairage public.

Cette gamme assure intrinsèquement toutes fonctionnalités normatives en vigueur.

Présentation de la gamme

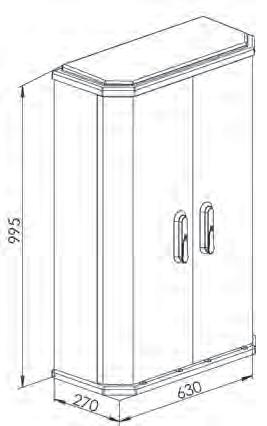

Coffret ARKO 55

Coffret ARKO 75

Caractéristiques techniques

• Spécifications matière : HN 60-E-02 et HN 60-S-02

• Enveloppe vide : CEI 62 208

• Enveloppe équipée : CEI 61 439

ARKO 77

• Produits installés sur le domaine public sur poteau électrique du réseau aérien basse tension

• Branchement monophasé à puissance limitée : - jusqu’à 12kVA pour l’ARKO 55 et l’ARKO 75

• Branchement triphasé+neutre à puissance limitée : - jusqu’à 36kVA pour l’ARKO 77

• Branchement, comptage et commande d’un ou plusieurs réseaux aériens d’éclairage public

• Polyester teinté masse

• Coffret compact avec CIBE® intégré

• Fixation murale, poteau ou sur socle

• Fermeture 3 points

• Charnières invisibles

Réf.Désignation

48880Coffret

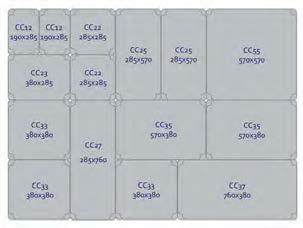

Capacité d’intégration des tableaux 680 x 430 HLP

Coffrets ARKO

Réf.Désignation

48883Coffret

48885Socle

Coffret ARKO

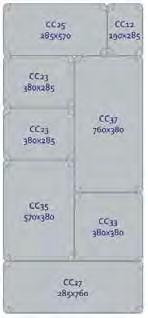

Capacité d’intégration des tableaux 680 x 680 HLP

Tableaux de comptage et de commande pour coffrets ARKO 55

2 3 4 5

Disjoncteur de branchement

Coupure de tête

Contacteur Départs

Options

• Tous nos tableaux sont équipés : - d’un coffret modulaire IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage : - jusqu’à 7 modules de 18 mm.

• Dimensionnel : 430x430 mm

Composez votre tableau en 4 étapes !

Choix du disjoncteur de branchement monophasé :

Choix des options : retrouvez-les pages 50-51 2 3 1 4 5 Pose client Calibre 15/45ACalibre 60A

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose

Choix des contacteurs :

de comptage et de commande monophasés

Choix des départs :

Disjoncteur monophasé 6A

Disjoncteur monophasé 10A

48457 4845148469 Disjoncteur monophasé 16A

Disjoncteur monophasé 20A

Disjoncteur monophasé 25A

4846148499

48513 4847148517

48527 4848148536 Disjoncteur monophasé 32A

1 2 3 4 5

Disjoncteur de branchement

Coupure de tête

Contacteur Départs

Options

• Tous nos tableaux sont équipés :

- d’un coffret modulaire IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- jusqu’à 20 modules de 18 mm.

• Dimensionnel : 680x430 mm 2 3 1 4 5 Pose client Calibre 15/45ACalibre 60A

Composez votre tableau en 4 étapes !

Choix du disjoncteur de branchement monophasé :

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

Interrupteur de tête 63A cadenassable

Choix des contacteurs :

Tableaux de comptage et de commande monophasés

Choix des départs :

Monophasé 1 circuit (P) Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Disjoncteur monophasé 6A

Disjoncteur monophasé 10A

Monophasé 2 circuits (PSP)

48457 4845148469

Disjoncteur monophasé 16A 48479 48489 4846148499

Disjoncteur monophasé 20A 48507 48513 4847148517

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

Choix des options : retrouvez-les pages 50-51

Tableaux de comptage et de commande pour coffrets ARKO 77

2 3 1 4 5

Disjo branc

Disjoncteur de branchement

• Tous nos tableaux sont équipés :

- d’un plastron IP2X de protection appareillage.

- d’une liaison équipotentielle de mise à la terre.

Coupure de tête

Cont Dépa

Contacteur

Départs

Optio

Options Coup

- d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage :

- jusqu’à 26 modules de 18 mm.

• Dimensionnel : 680x680 mm

Composez votre tableau en 4 étapes !

Choix du disjoncteur de branchement triphasé + neutre :

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

de tête 63A cadenassable

Choix des contacteurs :

Tableaux de comptage et de commande triphasés + neutre

Choix des départs :

tétrapolaire

Monophasé 1 circuit (P) Fusible monophasé 10x38 35² 48411 Fusible monophasé 14x51 35²

Disjoncteur monophasé 6A

4844148429 Disjoncteur monophasé 10A

Disjoncteur monophasé 16A

Disjoncteur monophasé 20A

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557 Nombre de

Monophasé 2 circuits (PSP)

Triphasé + neutre 1 et 2 circuits

Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551

Nombre de modules 4 6 4 6 6 8

Fusible triphasé + neutre 10x38 35² 48591

Fusible triphasé + neutre 14x51 35² 48601

Disjoncteur tétrapolaire 6A 48589486154862148627

Disjoncteur tétrapolaire 10A 48639486554863148665

Disjoncteur tétrapolaire 16A 48675486854864148695

Disjoncteur tétrapolaire 20A 48701487054865148709

Disjoncteur tétrapolaire 25A 48713487174866148721

Disjoncteur monophasé 32A 48725487294867148733

La gamme de tableaux de comptage et de commande

Cette gamme de tableau est destinée à recevoir les équipements de comptage d’un client de puissance d’abonnement à puissance limité (36kVA) et les organes de commande et protection électrique des départs éclairage.

Présentation de la gamme

Choix des enveloppes : retrouvez-les pages 201 à 226

• Exploitation d’un réseau d’éclairage public basse tension

• Produits installés en armoires

• Comptage pour branchement à puissance limité 36kVA

• Commande et protection des départs éclairage

• Comptage et commande d’un ou plusieurs réseaux souterrains d’éclairage public.

• Thermoplastique teinté masse

NF C 15-100 Edition 2024

NF C 17-200 Edition 2016 les normes

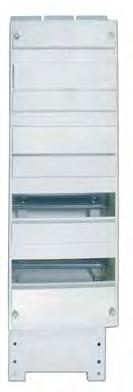

Tableaux de comptage pour armoires

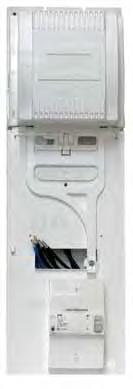

Tableau avec CCPI CCPI AGCP

• Dimensionel : 830x250 mm 1 2

Tableau sans CCPI Configuration recommandée en zone Enedis.

• Tous nos tableaux sont équipés de câblettes de liaison compteur / disjoncteur.

• Ils répondent à la spécification Enedis - CDCMC K.8.4.06.

• Présence ou non du CCPI (Coupe-Circuit Principal Individuel) :

- Présence du CCPI sur panneau de comptage.

Emplacement compteur (compteur non fourni) 1 2 2 Composez votre tableau en 2 étapes ! 1 1 1 2 2 2

- Présence du CCPI dans un CIBE® accolé aux coffrets, recommandé sur zone Enedis.

• Présence ou non de l’AGCP (Appareil Général de Coupure et Protection) et son type (non différentiel, différentiel et différentiel sélectif).

Tableaux de comptage monophasés

Avec AGCP

Calibre 15/45A

Sans AGCP

Calibre 60A

Sans CCPI 48000480014800248003480044800548006

Avec CCPI 48020480214802248023480244802548026

Tableaux de comptage triphasés + neutre

Avec AGCP

Calibre 10/30A

Sans AGCP

Calibre 30/60A

Sans CCPI 48010 48011 48012 48013480144801548016

Avec CCPI 48030480314803248033480344803548036

Kits liaison câbles

Ce kit est nécessaire pour le raccordement d’un ensemble tableau de comptage + tableau de commande.

Les câbles sont de type U1000RO2V.

Désignation

Kit Liaison entre tableau de comptage et tableau de commande monophasé 63A

Kit Liaison entre tableau de comptage et tableau de commande triphasé + neutre 63A 48864

(1) CCPI : Coupe-Circuit Principal Individuel.

(2) AGCP : Appareil Général de Coupure et Protection.

Tableaux de commande pour armoires

1 2 3 4

Coupure de tête

Contacteur

Départs

Options

• Tous nos tableaux sont équipés : - d’un plastron IP2X de protection appareillage. - d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage : - jusqu’à 2 rangées de 13 modules de 18 mm.

• Dimensionnel : 830x250 mm 2 1 3 4

Composez votre tableau en 4 étapes !

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client) 48799

Interrupteur de tête 63A cadenassable 48400

Choix des contacteurs :

Tableaux de commande monophasés

Contacteur monophasé

1 circuit (1 contacteur) 48040 48041 2 circuits (2 contacteurs) 48042 48043

Tableaux de commande triphasés + neutre Contacteur tétrapolaire

1 circuit (1 contacteur)

48051 2 circuits (2 contacteurs) 48052 48053

Choix des départs :

Capacité maxi 2 x 13 modules

Monophasé 1 circuit (P) Fusible monophasé 10x38 35² 48411 Fusible monophasé 14x51 35²

Disjoncteur monophasé 6A 48407 48419 4844148429

Disjoncteur monophasé 10A

Disjoncteur monophasé 16A

Disjoncteur monophasé 20A

Disjoncteur monophasé 25A 48523 48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541

Fusible monophasé PSP (2Ph+N) 14x51 35² 48551 Nombre de

Fusible triphasé + neutre 10x38 35² 48591 Fusible triphasé + neutre 14x51 35² 48601

Triphasé + neutre 1 et 2 circuits

Disjoncteur tétrapolaire 6A 48589486154862148627

Disjoncteur tétrapolaire 10A 48639486554863148665

Disjoncteur tétrapolaire 16A 48675486854864148695

Disjoncteur tétrapolaire 20A 48701487054865148709

Disjoncteur tétrapolaire 25A 48713487174866148721

Disjoncteur monophasé 32A 48725487294867148733 1 2 3 4

Choix des options : retrouvez-les pages 50-51

Tableaux de commande pour armoires

• Dimensionnel : 830x500 mm 2 1 3 4 1 2 3 4

Coupure de tête

Contacteur

Départs

Options

• Tous nos tableaux sont équipés : - de 2 coffrets modulaires de protection appareillage. - d’un pré-câblage bornier(s) pour horloge et cellule.

• Capacité d’intégration des départs éclairage : - jusqu’à 4 rangées de 13 modules de 18 mm.

Composez votre tableau en 4 étapes !

Choix de la coupure de tête :

Coupure de tête

Réservation pour coupure de tête (pose client)

Interrupteur de tête 63A cadenassable 48400

Choix des contacteurs :

Contacteur monophasé

1 circuit (1 contacteur) 48240 48241

Tableaux de commande monophasés

Tableaux de commande triphasés + neutre

2 circuits (2 contacteurs) 48242 48243

3 circuits (3 contacteurs) 48244 -

4 circuits (4 contacteurs) 48245 -

Contacteur tétrapolaire

1 circuit (1 contacteur) 48350 48351

2 circuits (2 contacteurs) 48352 48353

3 circuits (3 contacteurs) 483544 circuits (4 contacteurs) 48355 -

Choix des départs :

Capacité maxi 4 x 13 modules

Fusible monophasé 10x38 35² 48411

Fusible monophasé 14x51 35² 48421

Monophasé 1 circuit (P)

Disjoncteur monophasé 6A 48407 48419 4844148429

Disjoncteur monophasé 16A

Disjoncteur monophasé 20A

Disjoncteur monophasé 25A

Triphasé + neutre 1, 2, 3 et 4 circuits

Disjoncteur monophasé 10A 48439 48457 4845148469

48527 4848148536

Disjoncteur monophasé 32A 48540485494849148557

Nombre de modules 3 4.5

Monophasé 2 circuits (PSP) Fusible monophasé PSP (2Ph+N) 10x38 35² 48541 Fusible monophasé PSP (2Ph+N) 14x51 35² 48551 Nombre

Fusible triphasé + neutre 10x38 35² 48591

Fusible triphasé + neutre 14x51 35² 48601

Disjoncteur tétrapolaire 6A 48589486154862148627

Disjoncteur tétrapolaire 10A 48639486554863148665

Disjoncteur tétrapolaire 16A 48675486854864148695

Disjoncteur tétrapolaire 20A 48701487054865148709

Disjoncteur tétrapolaire 25A 48713487174866148721

Disjoncteur monophasé 32A 48725487294867148733 1 2 3 4

Choix des options : retrouvez-les pages 50-51

Choix des options

Horloge astronomique – Contrôle du temps et de la lumière

Réf.

Horloge astronomique

Désignation

831159Horloge Astronomique 1 canal THEBEN SEL171 TOP3 RC

831162Horloge Astronomique 2 canaux SEL172 TOP 3 RC

831196Horloge Astronomique SEL175

831173Antenne DCF pour Horloge Astronomique SEL171 TOP 3 RC

831186Antenne RC-GNSS pour horloge astro SEL171 TOP 2/3 RC

• Horloge astronomique avec programme hebdomadaire .

• Synchronisation horaire par raccordement d’une antenne externe possible, par ex. via une antenne top2 RC-DCF ou une antenne top2 GPS .

• 1 canal ou 2 canaux

• 3 plages crépusculaires individuelles avec décalage réglables (coucher du soleil, crépuscule, obscurité)

• 84 emplacements mémoire

• Horloge astronomique avec programme hebdomadaire, fonction de commutation astronomique (calcul automatique des heures de lever et de coucher du soleil pour toute l’année)

• Données du site programmables par l’intermédiaire de coordonnées ou d’une liste de villes et de pays

• Commutations Marche / Arrêt fixes programmables (par ex. coupure nocturne)

• Réserve de mémoire de 10 ans (pile au lithium)

Horloge astronomique

Réf.

Horloge astronomique

Désignation

831174Interrupteur Horaire astronomique 1 canal 12A1 FINDER

831179Interrupteur Horaire astronomique 2 canaux 12A2 FINDER

• Fonction “Astro” : calcul automatique des heures de lever et de coucher du soleil en fonction de la date et des coordonnées géographiques

• Fonctions : “Astro” ON, “Astro” OFF, commutation ON, commutation OFF, impulsion (de 1 s à 59 min)

• Coordonnées géographiques facilement paramétrables, par code postal, pour la majorité des pays européens

• Changement automatique de l’heure légale (été/hiver) selon les coordonnées géographiques

• Fonction “offset” : permet d’anticiper ou de retarder l’heure de commutation par rapport à celle calculée par la fonction astro (jusqu’à 90 min, pas de 1 min)

Cellule photo électrique

Cellule photo électrique

847001Cellule

Kits bornier pour le raccordement des départs EP

Kits Bornier pour raccordement des départs EP

48761Kit Bornier Mono phase+N (162 souple / 252 rigide)

48771Kit bornier Mono phase + neutre (352 souple / 502 rigide)

48781Kit Bornier Tri+N 3 phase + neutre (162 souple / 252 rigide)

48791Kit Bornier Tri+N 3 phase + neutre (352 souple / 502 rigide)

Kits éclairage, PC et chauffage

Kits parafoudre

• Parafoudre de type 2

• In : 15kA

• Imax : 25kA

• Fusibles internes

Interrupteurs différentiels

Réf.

48847Interrupteur

48848

Kit Éclairage, PC et chauffage

Réf. Désignation

48859Kit Eclairage LED avec détecteur 230V/4W

48861Kit Prise de Courant 16A 2P+T/NF + 10A/30mA

48862 Kit Chauffage 100W

Kits Parafoudre

Réf. Désignation

48679Parafoudre U+N 230V T2 In=15kA Imax=25kA Up=1.5kV CITEL DACF25S-11-275

48680Parafoudre TETRA T2 In=15kA Imax=25kA Up=1.5kV CITEL DACF25S-31-275

• Module débrochable par phase

• Télésignalisation d’état

• Certifié NF EN 61643-11 et IEC 61643-11

• Conforme UL1449 ed.5

Commutateur

Interrupteurs différentiels

Commutateur

Réf. Désignation

48808Kit commutateur rotatif extérieur 2 positions à clef 455

Accessoires tableaux éclairage public et rénovation

Tableaux supports

Réf.

Désignation

Tableaux coffret S20

48366Tableau support sans équipement synthétique 420x300

68440Tableau support synthétique avec plastron modulaire 420x300 (2x10 + 1x15)

48610Tableau support synthétique avec plastron modulaire 420x300 (3x15) Tableaux supports 830 x 250 mm

48360Tableau support sans équipement synthétique 830x250

48362Tableau support synthétique avec coffret modulaire 4 rangées 830x250

48020Tableau de comptage Mono avec CCPI sans AGCP 830x250

48030Tableau de comptage Tri+N avec CCPI sans AGCP 830x250

48361Tableau support sans équipement synthétique 830x500

48363Tableau support synthétique avec coffret modulaire 2x4 rangées 830x500

Tableaux comptage/commande ARKO

48347Tableau EP support sans équipement ARKO55 + visserie

48348Tableau EP support sans équipement ARKO75 + visserie

Cadres de façade avant après

Cadre d’habillage

Coffret de façade

• Rénovation d’enveloppe encastrée d’éclairage public sur façade.

• Cadre de façade synthétique destiné à l’habillage de coffret encastré en façade ou dans des postes HTA/BT de distribution publique.

• Dans le cas d’installation vétustes et anciennes, il permet de reconstituer une protection IP 44IK 10, ainsi qu’un accès sécurisé .

Réf.

14061Coffret S17 type 2

34055Coffret S15 - Fermeture rectangle

34056Coffret S15 - Fermeture triangle

Désignation

Coffret S17 type 2

Coffrets S15

21011Socle S15 ouvrant non équipable - Ivoire

Coffrets de façade

74748Cadre de façade à boulonner H765 x L465 x P135 mm

28891Cadre de façade à boulonner H1000 x L630 x P90 mm

28892Cadre de façade à boulonner H1000 x L810 x P90 mm

52420Cadre de façade à boulonner H1000 x L855 x P90 mm

74070Cadre de façade à boulonner H1100 x L900 x P90 mm

74517Cadre de façade à boulonner H1100 x L990 x P90 mm

49966Cadre de façade à boulonner H1390 x L810 x P90 mm 139081090

Spécifications matière : HN 60-E-02 et HN 60-S-02

Enveloppe vide : CEI 62 208

Enveloppe équipée : CEI 61 439

les normes

IP 44 (NF EN 60529)

IK10 (NF EN 62262) Coloris ivoire (AFNOR 3225 - NF X 08-002)

Accessoires tableaux éclairage public et rénovation

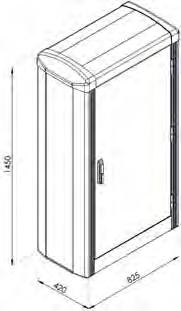

Armoire S17 type 3

Armoire adaptée au renouvellement de raccordement eclairage public dans poste HTA/BT

• Exploitation d’un réseau d’éclairage public basse tension

• Produits installés en encastrement dans dans un poste de transformation HTA/BT ou placé sur le domaine public en émergence du réseau souterrain basse tension

• Branchement monophasé ou triphasé + neutre à puissance limitée jusqu’à 36 kVA

• Branchement, comptage et commande d’un ou plusieurs réseaux souterrains d’éclairage public

• Polyester teinté masse

Réf.Désignation

Armoire S17 type 3

Capacité d’intégration des tableaux

Comptage 830 x 250 Comptage 830 x 250 HLP

67448Armoire S17 type 3

Socle

67460Socle S17 type 3 1

Bornes

81096Borne CIBE® monophasée 60A A4/D2

80982 Kit CIBE® pour passage en triphasé 60A A4/D2 -> A4/D4 pour coffret ou borne

Accessoires

48303Pieds réglables pour socle S17 type 3

29718Serrures à clé 405 pour armoire S17 Type 3

Spécification enveloppe : HN 62-S-17

Spécifications matière : HN 60-E-02 et HN 60-S-02

Enveloppe vide : CEI 62 208

Enveloppe équipée : CEI 61 439

les normes

IP 44 (NF EN 60529)

IK10 (NF EN 62262)

Coloris ivoire (AFNOR 3225 - NF X 08-002)

Tableaux électriques associés

• Comptage : tableaux 830x250 mm

• Commande : tableaux 830x250 mm

Portes et serrures

Réf. Désignation

Toit

28930Toiture de BH ou BHS

Portes

48333Porte gauche pour armoire BRASILIA avec serrure sans canon

48334Porte Droite pour armoire BRASILIA avec serrure sans canon

48335Porte EPX-300

48336Porte EP1-300

48337Porte gauche EP2-300/EP3-300

48338Porte Droite EP2-300

48339Porte Droite EP3-300

48340Porte EP1-500

48341Porte gauche EP2-500/EP3-500

48342Porte Droite EP2-500

48343Porte Droite EP3-500

48344Porte CARAIBES TB

48345Porte CARAIBES TA401

57748Porte pour armoire BERMUDES S RAL 1015

Batteuses (pour coffret S20) sans dispositif de cadenassage

34110Batteuse 1 point - 911 C - clef 405

34111Batteuse 1 point - 911 C - clef 455

34112Batteuse 1 point - 911 C - clef 455 A

34114Batteuse 1 point - 911 C - clef 3132 A

Barillets (pour armoires)

48381Barillet ½ cylindre Européen N°405E + 2 clefs

48382Barillet ½ cylindre Européen N°3132 A + 2 clefs

48383Barillet ½ cylindre Européen N°3233E + 2 clefs

48384Barillet ½ cylindre Européen N°455/455E + 2 clefs

48385Barillet ½ cylindre Européen N°2131A + 2 clefs

48386Barillet ½ cylindre Européen N°3313A + 2 clefs

48387Barillet ½ cylindre Européen N°1242/1242E + 2 clefs

Ferrures d’accroche

Réf. Désignation

Ferrures d’accroche

26178Ferrure de fixation murale pour coffret S20

32029 Ferrures pour BH5/6/7/8/10 (jeu complet pour fixation murale)

56003Jeu de ferrures murale ou poteau S17 Type 3

48346Ferrure porteau BERMUDES S - CAIMAN S

66931Ferrure de fixation poteau pour coffrets S22 et CIBE®

99096Jeu de ferrures pour fixation sur poteau S20

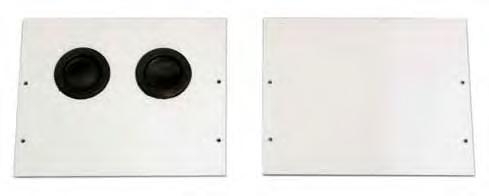

Plaques de fond

Réf. Désignation

Plaque de fond pour BRASILIA

48317Plaque de fond pour armoire BRASILIA Références 28013 32032

Plaque de fond pour EPX

48318Plaque de fond pour armoire EPX Référence 74453

Plaque de fond pour CARAÏBES

48319Plaque de fond pour armoire CARAIBES Références 48305 48835

48320Plaque de fond pour armoire CARAIBES Références 48306 48836

48321Plaque de fond pour armoire CARAIBES Références 48307 48337

48322Plaque de fond pour armoire CARAIBES Références 48308 48338

Plaque de fond pour EP 300

37513Plaque de fond pour armoire EP1-300 Réf.érnce 37501

37515Plaque de fond pour armoire EP2-300 Référence 37503

37517Plaque de fond pour armoire EP3-300 Référence 37505

Plaque de fond pour EP 500

48323Plaque de fond pour armoire EP1-500 Référence 48300

48324Plaque de fond pour armoire EP2-500 Référence 48301

48325Plaque de fond pour armoire EP3-500 Référence 48302

Plaque de fond pour ARKO

48797Plaque de fond pour armoires ARKO 75

48795Plaque de fond pour armoires ARKO 77

Plaque de fond pour BERMUDES/CAÏMAN

48785Plaque de fond pour armoires BERMUDES/CAIMAN taille S

48790Plaque de fond pour armoires BERMUDES/CAIMAN taille M

48788Plaque de fond pour armoires BERMUDES/CAIMAN 2 portes taille M

48787Plaque de fond pour armoires BERMUDES/CAIMAN taille L

48789Plaque de fond pour armoires BERMUDES/CAIMAN 2 portes taille L

Coffrets d’extrémité et de repiquage

Coffrets S50

• Exploitation d’un réseau d’éclairage public basse tension.

• Produits installés en façade de bâtiment.

• Enveloppes thermoplastiques

• Pose en façade de bâtiment ou sur mât de candélabre

• Facilité de câblage

• Presse étoupe assurant l’étanchéïté de l’installation

• Raccordement, repiquage et protection électrique de points lumineux.

• Raccordement au réseau d’éclairage public.

• Repiquage et protection électrique de points lumineux.

• Thermoplastique teinté masse.

Réf. Désignation

Coffret S50 EP

69185Coffret S50 EP sans équipement (avec 2 rails support + passes-fils) 270154106

Coffret S50 EP équipé fonction boîtier de façade

39435Coffret S50 EP 1 Interrupteur différentiel mono 40A-300mA + 1CC Uni+N 10x38 270154106

69014Coffret S50 EP +1 bornier 4P+T 252 (pour 4 câbles) + 1CC Uni+N 270154106

69018Coffret S50 EP +1 bornier triphasé + neutre + Terre 5x252 + 2 CC Uni+N 270154106

74694Coffret S50 EP bornier triphasé + neutre + Terre 252 +1 Disj 16A-30mA courbe C 270154106

74695Coffret S50 EP bornier triphasé + neutre + Terre 252 +2 Disj 16A-30mA courbe C 270154106

Coffret S50 EP équipé fonction boîtier d’illuminations

69189Coffret S50 EP bornier triphasé + neutre + Terre 5x252 + 1 PC diff 30mA 270154106

69191Coffret S50 EP bornier triphasé + neutre + Terre 5x252 + 2 PC diff 30 mA 270154106

Coffret S50 EP avec contacteur

29305Coffret S50 EP bornier d'arrivée monophasé 162 + 1 Disj mono 16A-300mA 270154106

Coffret S50 EP à commutateur fonction marche / arrêt et contacteur

28762Coffret S50 EP +1 bornier monophasé 162 +1 CC Uni+N +1 commutateur clé 455 270154106

47392Coffret S50 EP bornier Tri+N 2x4x252 +1 Disj 16A-300 mA +1 commutateur clé 455270154106

Coffret S50 EP à commutateur fonction marche / arrêt et contacteur

39389Coffret S50 EP bornier monophasé 162 + 1 CC mono Uni+N + 1 inter horaire 270154106

Coffret S50 EP pour passage câble aérien à souterrain

49508Coffret S50 EP +1 bornier 4P+T 252 (pour 4 câbles) +1 disjoncteur mono 6A-300mA270154106

49489Coffret S50 EP +1 bornier 4P+T 252 (pour 4 câbles) +1 disjoncteur mono 10A-300mA270154106

49760Bornier seul Coffret S50 (bornier double 3P+N+T 25mm2) 270154106

Spécifications matière : HN 60-E-02 et HN 60-S-02

Enveloppe vide : CEI 62 208

les normes

Enveloppe équipée : CEI 61 439

IP 44 (NF EN 60529) - IK10 (NF EN 62262) - Coloris ivoire (RAL 1015)

Coffrets d’extrémité et de repiquage

• Enveloppes thermoplastiques

• Pose en façade de bâtiment

• Facilité de câblage

• Exploitation d’un réseau d’éclairage public basse tension.

• Produits installés en façade de bâtiment.

• Raccordement, repiquage et protection électrique de points lumineux.

• Raccordement au réseau d’éclairage public.

• Repiquage et protection électrique de points lumineux.

• Thermoplastique teinté masse.

Réf. Désignation HLP Coffrets et bornes CIBE

49615Coffret CIBE® sans équipement et rail DIN serrure rectangle (sigle éclair) 340230128

49617Borne CIBE® sans équipement et rail DIN serrure rectangle (sigle éclair) 692230158

49616Coffret CIBE® EP Bornier Tétra D 352/1Départ Fusible Uni+N 10x38 (sigle éclair) 340230128

49618Borne CIBE® EP Bornier Tétra D 352/1Départ Fusible Uni+N 10x38 (sigle éclair) 692230158

Spécifications matière : HN 60-E-02 et HN 60-S-02

Enveloppe vide : CEI 62 208

Enveloppe équipée : CEI 61 439

IP 44 (NF EN 60529) IK10 (NF EN 62262) Coloris ivoire (RAL 1015) les normes

Bornes BMU

• Enveloppes thermoplastiques

• Pose en façade de bâtiment, sur poteau

• Pose en tranchée (BMU 700 uniquement)

• Facilité de câblage

• Exploitation d’un réseau d’éclairage public basse tension.

• Produits installés en façade de bâtiment.

• Raccordement, repiquage et protection électrique de points lumineux.

• Raccordement au réseau d’éclairage public.

• Repiquage et protection électrique de points lumineux.

• Thermoplastique teinté masse.

Réf. Désignation

Bornes BMU

20066Borne BMU 80 (H400mm) à poser en façade

40004Borne BMU 80 (H800mm) à poser en façade 800200181

40005Borne BMU 80 (H1000mm) à poser en façade

26060Borne BMU 700 (H700mm) à poser au sol en tranchée

Spécifications matière : HN 60-E-02 et HN 60-S-02

Enveloppe vide : CEI 62 208

Enveloppe équipée : CEI 61 439

les normes

IP 44 (NF EN 60529)

IK10 (NF EN 62262)

Coloris ivoire (RAL 1015)

Avec Opti lu optimisez votre armoire et obtenez un devis gratuit

sous 48 heures maximum.

Livraison sous 5 jours

facilité • rapidité • efficacité

Configurer en un clic l’armoire correspondant à votre besoin.

Découvrez notre configurateur d’éclairage public sur seifel.fr

Formulaire

Demande de devis éclairage public

Compléter et transmettre à notre équipe commercial par mail : servicedevis@seifel.fr

Vos références

Société :

Nom - Prénom :

Adresse :

Tél/Port : E-mail :

2 Enveloppes

Coffret / Armoire

Coffret S20 seul

Coffrets S20 côte à côte

Coffrets S20 superposés (pour poteau)

Coffret ARKO 55

3 Tableaux

Partie comptage

Coupe-circuit (CCPI)

Sans Avec

Partie commande

Appareil de coupure de tête

Coffret ARKO 75

Coffret ARKO 77

Borne REM 30

Borne REM 60

Borne EP PAVILLON

Coffret S17 Type 3

Comptage

Comptage monophasé

Intensité d’abonnement

15/45 A 30/60 A

Date de la demande :

Référence du chantier :

Armoire BRASILIA

Armoire Série 300

Armoire Série 500

Armoire CARAÏBES

Armoire BERMUDES (Alu)

Armoire CAÏMAN (Alu)

Comptage triphasé

Intensité d’abonnement

10/30 A 30/60 A

Sans Interrupteur général de coupure 63 A cadenassable

Calibre des contacteurs

Contacteur N°1 Permanent

Départs

40 A 63 A

Mode de pose

Sur radier béton

Sur socle

Sur socle bas (S20 uniquement)

Mural

Poteau

Disjoncteur (AGCP)

Sans Non différentiel

Différentiel 500 mA

Différentiel 500 mA Sélectif

Contacteur N°2 Semi-Permanent

Départs

Coupe-circuitCoupe-circuitMonophaséMonophaséTriphaséTriphasé

C/C 10x38

C/C 10x38 C/C 14x51

C/C 14x51

Disjoncteur Disjoncteur Monophasé Monophasé Triphasé Triphasé

Disjoncteur 6 A

Disjoncteur 10 A

Disjoncteur 16 A

Disjoncteur 20 A

Disjoncteur 25 A

Disjoncteur 6 A

Disjoncteur 10 A

Disjoncteur 16 A

Disjoncteur 20 A

Disjoncteur 25 A

Autre Autre

4 Options

Horloge et inter crépusculaire

Inter crépusculaire à œilleton

Horloge analogique

Horloge digitale

Horloge astronomique

Autres références SEIFEL.........................

Accessoires

Départ sur bornier 50 mm² rigide max.

Kit éclairage avec contact de porte 230 V / 11 W

Kit prise de courant NF monophasée avec disjoncteur 10 A / 30 mA

Parafoudre type 2 / 20 kA

Serrurerie à clefs

Coffrets de protection et raccordement pour candélabres 02

Au service des villes intelligentes de demain, une gamme de produits destinés aux raccordements et protections pour les luminaires extérieurs, installés en pied de candélabres, ou en applique pour les consoles d’éclairage ou les illuminations et motifs lumineux.

Nos produits s’adaptent aux besoins des villes, des luminaires LED de plus en plus performants, des encombrements réduits, de l’éclairage intelligent et contrôlé, pour une meilleur gestion de l’éclairage et de la consommation d’énergie.

Coffrets de protection et raccordement pour candélabres

Une gamme étendue de coffrets et boîtier de raccordement et protection pour répondre à toutes vos configurations. Les coffrets de protection intermédiaires de protection et commande de vos luminaires.

Présentation de la gamme

STREETBOX S

STREETBOX M

Porte

Ø inscrit mini 65mm

Bornier 2x4x10mm2

Capacité 2 modules

STREETBOX L BS13

Ø inscrit mini 75mm

Bornier 2x4x16mm2 Capacité 2 modules

FLEXIFAST 52

Ø inscrit mini 100mm

Bornier 3x4x16mm2 + T

Capacité 6 modules

Ø inscrit mini 75mm

Bornier 2x4x16mm2 ou 3x4x16mm2

Capacité 2 modules

STREETBOX L

Ø inscrit mini 100mm

Bornier 3x4x35mm2

Capacité 3 modules

FLEXIFLAST 82

Ø inscrit mini 110mm

Bornier 2x4x35mm2 ou 3x4x35mm2

Capacité 6 modules

PERFOFAST 52

Porte 55x300mm

Ø inscrit mini 75mm

Bornier 2x4x16mm2

Capacité 2 modules

ISOFAST 56

Porte 55x300mm

PERFOFAST 72

Porte 75x500mm

Ø inscrit mini 110mm

Bornier 2x4x25mm2 ou 3x4x25mm2

Capacité 3 modules

ISOFAST 90

Ø inscrit mini 65mm

Selon bornier 2x4x16mm2 ou 3x4x16mm2

Porte 95x500mm

Ø inscrit mini 100mm

Selon bornier 2x4x35mm2 ou 3x4x35mm2 2x4x25mm2 ou 3x4x25mm2

Gamme STREETBOX

Modèle S

Bornier 2x4x10mm2.

Vis six pans creux M5, clé Allen N°2,5.

48890

Système d’accrochage réglable en hauteur

ENCOMBREMENT

Corps et capot en polycarbonate transparent.

Fermeture par vis imperdable

Porte 55x300mm Ø inscrit mini 65mm

Caractéristiques standard

• Permet de raccorder jusqu’à 2 câbles de section 10 mm2 (1 arrivée basse, 1 départ bas pour le câbles réseaux)

• Enveloppe polycarbonate transparente et rigide

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Vis de fermeture imperdable

Bridage des câbles

STREETBOX S

48890Boîtier Cand. STREETBOX S + 1CC 10x38 Uni+N bornier 2x4x10mm2 + cache 2604547

48892 Boîtier Cand. STREETBOX S + 1CC 10x38 Uni+N+Parafoudre bornier 2x4x10mm2 + cache 2604547

48899Boîtier Cand. STREETBOX S + 1CC 10x38 Uni+N+IDR/N bornier 2x4x10mm2 + cache2604547

48780Boîtier Cand. STREETBOX S + 1CC 10x38 Ph+Ph bornier 2x4x10mm2 + cache 2604547

48891Boîtier Cand. STREETBOX S + 1CC 10x38 Uni+N+T42 bornier 2x4x10mm2 + cache 2604547

BM11 : bornier monobloc 2x4x10mm2. PN : coupe-circuit Ph/N avec fusible 4A. FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED. IDR/N : protection par DDA (Dispositif de déconnexion automatique). Ph/Ph: coupe-circuit phase phase avec fusible 4A. T4 : borne terre isolée 4mm2

IP44 IK08

les normes

Classe II NF EN 61439

Normes d’installation et guides associés : NF C 17-200

Modèle M

Bornier 2x4x16mm2 serrage par vis six pans creux M6, clé de 3.

Bridage des câbles

Corps en polycarbonate transparent.

Système d’accrochage réglable en hauteur

Gamme STREETBOX

ENCOMBREMENT

Porte 55x300mm Ø inscrit mini 75mm

Fermeture par vis imperdable

Trappe coulissante

Caractéristiques standard

• Permet de raccorder jusqu’à 2 câbles de section 16 mm2 (1 arrivée basse, 1 départ bas pour le câbles réseaux)

• Enveloppe polycarbonate transparente et rigide

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité Vis de fermeture imperdable

+ cache

80232Boîtier Cand. STREETBOX M + 1CC 10x38 Ph+Ph bornier 2x4x16mm2 + cache

80841Boîtier Cand. STREETBOX M + 1CC 10x38 Ph+N bornier 2x4x16mm2 + cache

80401 Boîtier Cand. STREETBOX M + 1CC 10x38 Uni+N+Parafoudre bornier 2x4x16mm2 + cache

80408 Boîtier Cand. STREETBOX M + 1CC 10x38 Uni+N+IDR/N bornier 2x4x16mm2 + cache2706252

81332Boîtier Cand. STREETBOX M + 1CC 10x38 Uni+N bornier 2x4x16mm2+TFK + cache2706252

BM12 : bornier monobloc 2x4x16mm2. PN : coupe-circuit Ph/N. PP2 : coupe-circuit Ph/Ph avec fusible 4A. PN2 : coupe-circuit Ph/N double. FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED. IDR/N : protection par DDA (déconnexion automatique).

TFKS : bornier débrochable 2 pôles pour intervention DRIVER.

Modèle L

Bornier ajustable en hauteur 3x4x35mm2. Vis six pans creux M8 clé Allen de 4.

Système d’accrochage réglable

Corps et capot en polycarbonate transparent.

Protection par coupecircuit par dispositif de déconnexion automatique DDA, parafoudre FLH ou disjoncteur différentiel.

ENCOMBREMENT

Porte 95x500mm Ø inscrit mini 100mm

Accès aux protections par fenêtre coulissante.

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 35 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 3 modules de 18 mm2

• Enveloppe polycarbonate transparente et rigide

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

80346Boîtier Cand. STREETBOX L + 3CC 10x38 Uni+N bornier 3x4x35mm2 +

Cand. STREETBOX L + 1CC 10x38 Uni+N bornier 3x4x35mm2 + cornet

80231Boîtier Cand. STREETBOX L + 2CC 10x38 Uni+N bornier 3x4x35mm2 + cornet 3406786

80347 Boîtier Cand. STREETBOX L + 3CC 10x38 Uni+N bornier 3x4x35mm2 + cornet 3406786

80454 Boîtier Cand. STREETBOX L + 1CC 10x38 Uni+N+Parafoudre bornier 3x4x35mm2 + cache 3406786

80319 Boîtier Cand. STREETBOX L + 1Disj 16A-30mA bornier 3x4x35mm2 + cache 3406786

81333Boîtier Cand. STREETBOX L + 1CC 10x38 Uni+N bornier 3x4x35mm2+TFK + cache3406786

BM13 : bornier monobloc 3x4x35mm2. PN : coupe-circuit Ph/N avec fusible 4A en standard (fusible autre ampérage nous consulter).

DD16C30 : Disjoncteur différentiel à réarmement manuel.

TFKC : bornier débrochable 2 pôles pour intervention DRIVER. FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED.

Modèle L BS13

Système d’accrochage réglable

Bornier à conducteur séparable enclipsage.

Corps en polycarbonate transparent.

ENCOMBREMENT

Porte 95x500mm Ø inscrit mini 100mm

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 16 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 6 modules de 18 mm2

• Enveloppe polycarbonate transparente et rigide

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

81336 Boîtier Cand. STREETBOX L BS13 2RD +2CC 10x38 Uni+N + 1Disj 16A-30mA B 3x4x16mm2

81337 Boîtier Cand. STREETBOX L BS13 2RD + 3CC 10x38 Uni+N + 3 IDR/N bornes 3x4x16mm2 3406786

81338Boîtier Cand. STREETBOX L BS13 2RD + 6CC 10x38 Uni+N bornes 3x4x16mm2 + Terre3406786

Possibilité de configurer d’autres possibilités d’équipement (nous consulter). BS 13 : bornier conducteur séparée 3x4x16mm2

BS 13 + TERRE : bornier conducteur séparée 3x4x16mm2 avec terre 16 mm2

PN : coupe-circuit Ph/N avec fusible 4A (autre ampérage sur demande) .

FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED. IDR/N : protection par DDA (déconnexion automatique).

DD16C30 : Disjoncteur différentiel 16A 30mA.

Gamme FLEXYFAST

FLEXYFAST

Protection par coupe-circuit Ph/N (2 maxi).

Par dispositif de déconnexion automatique - DDA IDR/2 - 30 (100mA sur demande) par parafoudre FLH1 1,5.

Bornier Flexy 16mm2 avec possibilité d’un 3ème module (modèle 3 modules).

Fenêtre basculante en polycarbonate transparent.

Système d’accrochage réglable sur la longueur du coffre et modification de ce réglage une fois monté dans le candélabre.

Corps et capot en polypropylène renforcé transparent.

Réf. Désignation

ENCOMBREMENT

Porte 55x300mm Ø inscrit mini 75mm

Passe-fils ajustable à la section du câble.

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 16 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 2 modules de 18 mm2

• Enveloppe polyproylène renforcé transparent, fenêtre en polycarbonate

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

FLEXYFAST 52

12D1001Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N bornier 2x4x16mm2

12D1005Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N bornier 2x4x16mm2 - 2A

12D2001Boîtier Cand. FLEXYFAST 52 + 2CC 10x38 Uni+N bornier 2x4x16mm2

12D1501Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N+Parafoudre bornier 2x4x16mm2

12D1302Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N+IDR/2 bornier 2x4x16mm2

12D1101Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N+T2.52 bornier 2x4x16mm2

12D1103Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N bornier 3x4x16mm2 +TFK

12E1001Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N bornier 3x4x16mm2

12E1004Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N bornier 3x4x16mm2 - 2A

12E2001Boîtier Cand. FLEXYFAST 52 + 2CC 10x38 Uni+N bornier 3x4x16mm2

12E1501Boîtier Cand. FLEXYFAST 52 + 1CC 10x38 Uni+N+Parafoudre bornier 3x4x16mm2

FX12 : bornier monobloc 2x4x16mm2. FX13 : bornier monobloc 3x4x16mm2 PN : coupe-circuit Ph/N avec fusible 4A. PN(2A) : coupe-circuit Ph/N avec fusible 2A.FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED. IDR/2 : protection par DDA (Dispositif de déconnexion automatique). T2 : borne terre isolée 4mm2

TFKC : bornier débrochable 2 pôles pour intervention DRIVER.

les normes

52 IP44 IK08 Classe II

Normes d’installation et guides associés : NF C 17-200

FLEXYFAST 82

Système d’accrochage réglable sur la longueur du coffre.

Bornier FLEXY 82 supplémentaire pour départ d’un 3ème câble (modèle 3 modules).

Serre-câble.

11B1001

Protection par coupecircuit Ph/N (2 maxi). Par dispositif de déconnexion automatique - DDA IDR/2 - 30 ou 100 mA par parafoudre FLH par disjoncteur différentiel.

Corps et capot en polypropylène renforcé.

Accès au portefusible par fenêtre basculante.

Réf. Désignation

ENCOMBREMENT

Porte 95x500mm Ø inscrit mini 110mm

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 35 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 4 modules de 18 mm2

• Enveloppe polyproylène renforcé transparent, fenêtre en polycarbonate

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

FLEXYFAST 82

11B1001Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N bornier 2x4x35mm2

11B1009Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N bornier 2x4x35mm2 - 2A

11B2001Boîtier Cand. FLEXYFAST 82 + 2CC 10x38 Uni+N bornier 2x4x35mm2

11B3001Boîtier Cand. FLEXYFAST 82 + 3CC 10x38 Uni+N bornier 2x4x35mm2 4008282

11B4001Boîtier Cand. FLEXYFAST 82 + 4CC 10x38 Uni+N bornier 2x4x35mm2 4008282

11B1201Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N+T252 bornier 2x4x35mm2 4008282

11C1001Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N bornier 3x4x35mm2 4008282

11B1204Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N bornier+TFK 2x4x35mm2 4008282

11B1303Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N+IDR/2 bornier 2x4x35mm2 4008282

11B1302Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N+IDS/N bornier 2x4x35mm2 4008282

11B1501Boîtier Cand. FLEXYFAST 82 + 1CC 10x38 Uni+N+Parafoudre bornier 2x4x35mm2 4008282

FX22 : bornier monobloc 2x4x35mm2. FX23 : bornier monobloc 3x4x35mm2

PN : coupe-circuit Ph/N avec fusible 4A. FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED.

IDR/N ou IDR/2 : protection par DDA (Dispositif de déconnexion automatique).

TFKS : bornier débrochable 2 pôles pour intervention DRIVER

IP44 IK08

les normes

Classe II NF EN 61439

Normes d’installation et guides associés : NF C 17-200

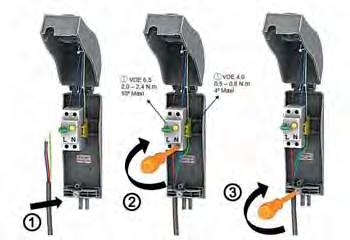

Mise en œuvre

1 2 3

Entrée de câble lanterne.

Fixation des câbles par collier.

Module 2

Chaque module s’adapte aux connexions. Ici 2 modules reliés électriquement par un faisceau soudé de conducteurs souples isolés.

4

Réglage du crochet une fois le coffre installé dans le candélabre.

Manchon prédécoupé.

Gamme PERFOFAST

PERFOFAST 52

Protection par coupe-circuit Ph/N (2 maxi).

Par dispositif de déconnexion automatique - DDA IDR/2 ou IDR/N 30 ou 100 mA (sur demande).

Par parafoudre FLH1 1,5.

Bornier à perforation d’isolant pour branchement des conducteurs 16 mm2 max.

Accès au coupecircuit par fenêtre basculante en polycarbonate transparent.

Système d’accrochage réglable sur la longueur du coffre et modification de ce réglage une fois monté dans le candélabre.

Bornier à enfichage direct avec testeur séparé pour branchement du câble lanterne.

ENCOMBREMENT

Corps et capot en polypropylène renforcé transparent.

Passe-fils ajustable à la section du câble.

Porte 55x300mm

Ø inscrit mini 75mm

13J2001Boîtier Cand. PERFOFAST 52 + 2CC 10x38 Uni+N

Caractéristiques standard

• Permet de raccorder jusqu’à 2 câbles de section 16 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 2 modules de 18 mm2

• Enveloppe polyproylène renforcé transparent, fenêtre en polycarbonate

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

13J1004Boîtier Cand. PERFOFAST 52 + 1CC 10x38 Uni+N bornier 2x4x16mm2 - 2A

13J1301Boîtier Cand. PERFOFAST 52 + 1CC 10x38 Uni+N+IDR/2 bornier 2x4x16mm2

13J1302Boîtier Cand. PERFOFAST 52 + 1CC 10x38 Uni+N+IDR/N bornier 2x4x16mm2

13J1101Boîtier Cand. PERFOFAST 52 + 1CC 10x38 Uni+N+T6mm2 bornier 2x4x16mm2

13J1501Boîtier Cand. PERFOFAST 52 + 1CC 10x38 Uni+N+Parafoudre bornier 2x4x16mm2

PF12 : bornier à perforation d’isolant 2x4x16mm2

PN : coupe-circuit Ph/N avec fusible 4A. FLH1 1,5 : parafoudre pour protection des alimentations électriques ou LED. IDR/N ou IDR/2 : protection par DDA (Dispositif de déconnexion automatique). T2 : borne terre isolée.

IP44 IK08

Toutes nos cotes (schéma et tableau) sont exprimées en mm.

PERFOFAST 72

Protection par coupecircuit Ph/N (3 maxi). Par dispositif de déconnexion automatique

- DDA IDS/2 ou IDS/N - 30 ou 100 mA (sur demande) par parafoudre FLH.

Bornier à perforation d’isolant pour branchement des conducteurs 25 mm2 max.

Fenêtre basculante en polycarbonate transparent.

Corps et capot en polypropylène renforcé.

Système d’accrochage réglable sur la longueur du coffre et modification de ce réglage une fois monté dans le candélabre.

ENCOMBREMENT

Bornier à enfichage direct avec testeur séparé pour branchement du câble lanterne.

Câble lanterne.

Porte 95x500mm Ø inscrit mini 110mm

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 25 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 4 modules de 18 mm2

• Enveloppe polyproylène renforcé, fenêtre en polycarbonate transparent

• Patte d’accrochage réglable en hauteur

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

2x4x25mm2

14K1301Boîtier Cand. PERFOFAST 72 + 1CC 10x38 Uni+N+IDR/N bornier 2x4x25mm2

14K2302Boîtier Cand. PERFOFAST 72 + 2CC 10x38 Uni+N+IDR/N bornier 2x4x25mm2

14K1101Boîtier Cand. PERFOFAST 72 + 1CC 10x38 Uni+N+T2.52 bornier 2x4x25mm2

01L0003Kit transformation perfo 72 pour le passage bornier en 3x4x25 mm2

14K1501Boîtier Cand. PERFOFAST 72 + 1CC 10x38 Uni+N+Parafoudre bornier 2x4x25mm2 3607080

PF22 : bornier à perforation d’isolant 2x4x25mm2

PN : coupe-circuit Ph/N avec fusible 4A. FLH1-1.5 : parafoudre pour protection des alimentations électriques ou LED.

IDR/N ou IDR/2 : protection par DDA (Dispositif de déconnexion automatique). T2 : borne terre isolée.

les normes

Normes d’installation et guides associés : NF C 17-200

Mise en œuvre

Platine à perforation d’isolant 1 2 3 4

Possibilité de contrôle de phases par “pointe- touche”.

Préparation des câbles réseau sans dénudage des conducteurs.

Serrage par clé KJ 13. Couple de serrage 9 Nm.

Serrage sécurisé de l’ensemble par vis à tête fusible.

Borniers à contrôle visuel

Gamme ISOFAST

• Concept innovant par la séparation du bloc bornier et du bloc protection.

• Possibilité d’utiliser différents type de bornier (borne ELECO, perforation d’isolant PERFO FAST, bornier FLEXYFAST ou autres bornier existant sur l’installation).

• S’adapte aux configurations les plus exigentes

ISOFAST 56 + LIGHTBOX MINI

Équipé d’un crochet arrière, se monte comme une gaine sur le bornier, indépendamment du coffre.

Fourreau d’isolation du bornier en polyethylène souple et translucide.

Équipé d’un crochet arrière réglable.

ENCOMBREMENT

Porte

Ø inscrit

Caractéristiques standard

• Permet de raccorder jusqu’à 2 câbles de section 16 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 2 modules de 18 mm2

• Fourreau d’isolation en polyethylène renforcé transparent

• Patte d’accrochage

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

À

BORNIER À PERFORATION D’ISOLANT

ISOFAST

90 + LIGHTBOX

Fourreau d’isolation du bornier en polyethylène souple et translucide.

Équipé d’un crochet arrière réglable.

ENCOMBREMENT

Porte 75x500mm Ø inscrit mini 110mm

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 35 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• 3 modules de 18 mm2

• Fourreau d’isolation en polyethylène renforcé transparent

• Patte d’accrochage

• Départ lampe vers le bas

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

BORNIER À VIS

BORNIER À PERFORATION D’ISOLANT

FX12 : bornier 2x4x16mm2. FX13 : bornier 3x4x16mm2. PF12 : bornier à perforation d’isolant 2x4x16mm2. PN : coupe-circuit Ph/N avec fusible 4A. IDR/N ou IDR/2 : protection par DDA (Dispositif de déconnexion automatique).

ISOFAST 56 + FLEXYFAST 52

ENCOMBREMENT

Porte 55x300mm

Caractéristiques standard

• Permet de raccorder jusqu’à 3 câbles de section 16 mm2 (1 arrivée basse, 2 départs bas pour le câbles réseaux)

• Le fourreau d’isolation du bornier qui peutcontenir un bornier de 2 ou 3 modules.

• Le coffret FLEXY FAST transparent équipé de 2 rails pouvant recevoir jusqu’à 4 modules

• Fourreau d’isolation en polyethylène renforcé transparent

• Patte d’accrochage

• Départ lampe vers le bas

Ø inscrit mini 75mm

• Trappe d’accès sur charnière pour personnel habilité

• Vis de fermeture imperdable

19D2302

et born. 2x4x16 mm2 sous

19D1501 Boîtier Cand. FF 52 1CC 10x38 Uni+N+IDR/2+Paraf +bornier 2x4x16 mm2 sous coiffe

FX12 : bornier 2x4x16mm2. PN : coupe-circuit Ph/N avec fusible 4A. IDR/N ou IDR/2 : protection par DDA (Dispositif de déconnexion automatique).

IP44 IK08

les normes

Classe II NF EN 61439

Normes d’installation et guides associés : NF C 17-200

Possibilité d’utiliser d’autres types de borniers

Bornier FLEXIFAST

Jeu de connexion libre dans le boîtier

Grande facilité et rapidité de positionnement du bornier par libre jeu des connexions

Code 01J0001 Bornier FX 2x16 mm2

Borne BS13 à conducteur séparables

Borne monobloc conducteur séparable (un logement et une vis par conducteur).

Serrage individuel de 1,5mm2 à 16mm2

Code 54678 Borne BS 162 phase

Code 54679 Borne BS 162 neutre

Code 54680 Borne BS 162 terre

Borne ELECO

Jeu de connexion libre dans le boîtier 4 bornes de raccordement individuelles isolées 3x16 mm2

Code BO53316 Borne Eleco 3x16mm2

Mise en œuvre

1 2

Câbles réseau avec manchons d’étanchéité type MEP.

Connecteur à perforation d’isolant sans dénudage des conducteurs.

3

Mise en place du fourreau isolant, sur le bornier et sur tous les câbles.

Connecteurs à vis 2 ou 3 modules.

Jonction de phase vers coupe-circuit.

Raccordement des câbles du réseau sur le bornier.

4 5

Raccordement au câble lanterne sur le coupecircuit ou dispositif de déconnexion automatique (IDR).

Mise en place du coffre classe II dans le candélabre.

Gamme façade - Coffrets de protection

éclairage de façade ou poteaux

Coffret de façade permettant de recevoir différentes protections et organes de commandes de vos luminaires.

Présentation

de la gamme

Caractéristiques standards

• Équipé d’un couvercle articulé avec charnière qui se maintien en position haute

• Fixation murale ou sur console par feuillard ou collier.

• Choix du coloris : gris, noir ou beige

• Entrée en partie basse.

• Produit adapté à plusieurs utilisations.

• Bridage des câbles assurant une étanchéité fiable.

• Équipement multiple possible : coupe-circuit, DDA, parafoudre, disjoncteur différentiel.

• Possibilité de montage en façade dans le prolongement de la goulotte.

• Bridage des câbles assurant une étanchéité fiable.

IP44 IK08

Classe II NF EN 61439

Normes d’installation et guides associés : NF C 17-200 les normes

LIGHTBOX MINI

Protection par coupe-circuit Phase+Neutre avec fusible 2 ou 4 A ou par protection différentiel à réarmement automatique IDS ou par parafoudre FLH2-1.5

Fermeture du couvercle par vis inox.

COLORIS DISPONIBLES

Désignation

LIGHTBOX MINI

48900Boîtier de façade LIGHTBOX mini +1 CC 10x38 Uni+N - Gris 2x6mm2 19614555,553

48901Boîtier de façade LIGHTBOX mini +1 CC 10x38 Uni+N + T4 mm2 - Gris2x6mm2 19614555,553

48902Boîtier de façade LIGHTBOX mini + 2 CC 10x38 Uni+N - Gris2x6mm2 19614555,553

48904Boîtier de façade LIGHTBOX mini +1 CC 10x38 Uni+N - Noir 2x6mm2 19614555,553

48908Boîtier de façade LIGHTBOX mini +1 CC 10x38 Uni+N - Beige2x6mm2 19614555,553

48915 Boîtier de façade LIGHTBOX mini +1 CC 10x38 Uni+N + 1 parafoudreGris 2x6mm2 19614555,553

T4 : terre isolée 4mm2. PN : coupe-circuit Ph/N avec fusible 4A en standard (fusible autre ampérage nous consulter). FLH2-1,5 : parafoudre pour protection des alimentations électroniques ou LED. IDR : Protection par DDA (Déconnexion automatique)

et

LIGHTBOX

Protection par coupe-circuit Phase+Neutre avec fusible 2 ou 4 A ou par protection différentiel à réarmement automatique IDS ou par parafoudre FLH2- 1.5

COLORIS DISPONIBLES

Fermeture du couvercle par vis inox.

48920Boîtier de façade LIGHTBOX +1 CC 10x38 Uni+N - Gris

48921Boîtier de façade LIGHTBOX +1 CC 10x38 Uni+N + T4 mm2 - Gris

48922Boîtier de facade LIGHTBOX + 2 CC 10x38 Uni+N - Gris2x6mm2 2692178193

48923Boîtier de façade LIGHTBOX +1 Disj Non diff 16A - Gris 2x6mm2 2692178193

48928Boîtier de façade LIGHTBOX +1 CC 10x38 Uni+N - Noir2x6mm2 2692178193

48936Boîtier de façade LIGHTBOX +1 CC 10x38 Uni+N - Beige2x6mm2 2692178193

48855Boîtier de façade LIGHTBOX + 1 CC 10x38 Uni+N + 1 parafoudre - Gris2x6mm2 2692178193

PN : coupe-circuit Ph/N avec fusible 4A en standard (fusible autre ampérage nous consulter).

FLH2 : parafoudre pour protection des alimentations électroniques ou LED.

DD16C30 : Disjoncteur différentiel à réarmement manuel. T4 : Terre de 4mm2

Gamme illuminations – Coffrets et connecteurs pour guirlandes lumineuses

Coffret de façade destiné à la protection et la connexion des illuminations.

Présentation

de la gamme

LIGHTBOX PRISE

de câbles novateur qui assure l’étanchéité.

Caractéristiques standards

• Enveloppe compound thermoplastique suivant 3 coloris ; gris, noir ou beige.

• Bridage des câbles par système novateur qui assure l’étanchéité.

• Couvercle articulé vers le haut avec une charnière qui se maintient en position haute.

• Fixation murale ou sur console par feuillard ou collier. Protection par disjoncteur différentiel, ou avec dispositif de réarmement automatique.

• Produit adapté à plusieurs utilisations (vidéo, sono...)

• Bridage des câbles assurant une étanchéité fiable.

• Équipement multiple possible : coupe-circuit, DDA, parafoudre, disjoncteur différentiel.

IP44 IK08

les normes

Classe II NF EN 61439

Normes d’installation et guides associés : NF C 17-200

58922Boîtier

PN : Coupe-circuit Ph/N avec fusible 4A en standard. DD16C30 : Disjoncteur différentiel 16A à réarmement manuel. DD10C30 : Disjoncteur différentiel 10A à réarmement manuel. IDR/N : Protection différentielle DDA à réarmement automanique. PRISE NF : PRISE 2P+T IP44. PRISE CEE : PRISE CEE 17.

Bornes de connexion : Disjoncteur Différentiel et Non Différentiel / Coupe-Circuit : Section admissible : 102 - Bloc de Jonction : Section admissible : 42

PRESTILUM

Fiche dédiée IP66 pour le branchement de la guirlande long. câble 2,5 m.

Embase IP66, à fixer sur le candélabre, équipée d’un câble long. 7 m à brancher sur la protection IDS ou IDR dans le coffre classe II en pied de candélabre.

Bouchons de fermeture de l’embase imperdable à la suite du débranchement de la guirlande.

Réf. Désignation

PRESTILUM

Caractéristiques standard

Système PRESTILUM est un kit complet de raccordement pour guirlandes et illuminations temporaires. Installation rapide aussi bien sur un mât existant que sur une installation neuve. Connexion à verrouillage par vis permettant un raccordement simple et assurant une grande étanchéité.

• une partie “prise d’alimentation” à fixer sur le mât équipé de 7 m de câble à brancher directement dans le coffret pied de mât directement sur la protection différentielle,

• une partie “cordon connecteur” pour le raccordement de la guirlande, longueur du câble 2,5 m. Intensité maximale 10 ou 16A

IP 66 IK08

les normes

Classe II ou Classe I. Conforme au guide UTE C 17-202.

Raccord maxi

05H1212 Ensemble de 2 cordons PRESTI LUM - classe I - 10A Maxi Noir Embase + Fiche

05H1216 Ensemble de 2 cordons PRESTI LUM - classe I - 16A Maxi Noir Embase + Fiche

05H1213 Ensemble de 2 cordons PRESTI LUM - classe I - 10A Maxi Gris

Embase + Fiche

05H1214 Ensemble de 2 cordons PRESTI LUM - classe 2 - 10A Maxi Noir Embase + Fiche

05H1217 Ensemble de 2 cordons PRESTI LUM - classe 2 - 16A Maxi Gris

05H1218 Ensemble de 2 cordons PRESTI LUM - classe 2 - 16A Maxi Noir

Embase + Fiche

Embase + Fiche PIÈCES DÉTACHÉES

05H1224 Ensemble fiche femelle + câble PRESTI LUM classe 2 - 10A - Noir Fiche + câble long 2,5m

05H1222 Ensemble fiche femelle + câble PRESTI LUM classe I - 10A - Noir Fiche + câble long 2,5m KIT SCIE TREPAN

05H1202 Scie trépan dédiée pour le montage de l’embase Prestilum sur le candelabre -

Type de câble :

H07 RN-F 2 x 1,5 mm2 (classe II), ou 3 x 1,5 mm2 (classe I) pour version 10 A et 2 x 2,5 m2 (classe II), ou 3 x 2,5 mm2 (classe I) pour version 16 A).

Perçage par scie trépan dans le mât et fixation de l’embase par trou de Ø 25,5 mm.

1 3 2 4 5

Perçage avec forêt étagé Ø 25,5 mm

Déroulage du câble dans le candélabre et connexion au coffre sur l’IDS ou l’IDR Fixation

CONNECLUM

Verrouillage par encliquetage, résistant à 500 manoeuvres accouplement/ désaccouplèrent.

“Cordon connecteur” en thermoplastique noir.

“Prise d’alimentation” en thermoplastique noir.

Caractéristiques standard

Le kit de connexion CONNECLUM est une prise à encombrement réduit, discret et esthétique, permettant le branchement des illuminations (ex: une guirlande de Noël avec un connecteur thermoplastique spécial).

L’installation est possible aussi bien sur un mât existant que pour une installation neuve.

La bague d’accouplement en laiton nickelé.

Bouchon imperdable assurant l’étanchéité lors du débranchement de la guirlande

Réf. Désignation

CONNECLUM

Le kit est composé de deux éléments :

• une partie “prise d’alimentation” à fixer sur le mât équipé de 7 m de câble à brancher directement dans le coffre pied de mât directement sur la protection différentielle,

• une partie “cordon connecteur” pour le raccordement de la guirlande, longueur du câble 2,5 m. Intensité maximale 10 ou 16A

IP 66 IK08 Classe II ou Classe I. Conforme au guide UTE C 17-202. les normes

Raccord maxi

05H1111Ensemble de 2 cordons CONNEC LUM - classe I - 10A MaxiEmbase + Fiche

05H1112Ensemble de 2 cordons CONNEC LUM - classe 2 - 10A MaxiEmbase + Fiche

05H1113Ensemble de 2 cordons CONNEC LUM - classe 2 - 16A MaxiEmbase + Fiche

05H1102 Forêt étagé dédié pour le montage de la prise CONNEC LUM sur le candélabre -

Type de câble :

H07 RN-F 2 x 1,5 mm2 (classe II), ou 3 x 1,5 mm2 (classe I) pour version 10 A et 2 x 2,5 m2 (classe II), ou 3 x 2,5 mm2 (classe I) pour version 16 A).

Possibilité de livrer un foret étagé pour obtenir le diamètre précis. (kit de montage CONNEC LUM).

1 3 2 4 5

Trou diamètre 22 mm pour placement du connecteur.

Fixation de la connectique.

Insertion à force de la base d’alimentation dans le trou grâce à la bouterolle.

Fixer le tout grâce à la vis de maintien de la chaînette.

Raccord à la guirlande.

Protections et dispositifs de réarmement de l’éclairage

Coupe-circuit PH/N

Caractéristiques standard

Dispositif de sûreté destiné à couper automatiquement le passage du courant électrique lorsque celui-ci atteint une certaine intensité. Porte fusible compact. Dispositif de protection de l’alimentation équipé de fusible CG. Possibilité de montage de fusible de 2A -4A – 6A à 10A (sur demande). Montage direct sur rail Din Section du câble jusqu’à 10mm2

Coupe-circuit Phase/Neutre

Largeur : 1 module. Fusible possible : 1 seul de 2A ou 4A ou 6A ou 10A. Protection sur la phase par fusible et continuité sur le neutre (coupure de la phase et du neutre se coupe en même temps).

Coupe-circuit PH/N double

Largeur : 2 modules. Fusible possible : 1 seul de 2A ou 4A ou 6A ou 10A avec cartouche fixe pour le neutre fournie Protection sur la phase par fusible et continuité sur le neutre via cartouche fixe.

Coupe-circuit PH/PH double

Largeur : 2 modules. Fusible possible : 2 fusibles de 2A ou 4A ou 6A ou 10A. Protection sur les 2 phases par fusible.

Réf.

CC13001

Varistance 170J

Désignation Raccord maxi

CC PH/N

Coupe-circuit taille 10x38 Unipolaire + Neutre 2x10m2

CC13010 Coupe-circuit taille 10x38 Phase + Neutre 2x10m2

CC13003 Coupe-circuit taille 10 x 38 Phase + Phase 2x10m2

Caractéristiques standard

Possibilité d’associer une varistance sur le coupe circuit pour constituer un protection simple des surtensions type parafoudre. À la destruction de la varistance la lampe n’est plus protégée.

Réf.

81400

Désignation

VARISTANCE 170J

Varistance 170j 250 VAC équipée d’embouts À installer sur le coupe circuit Ph /N

Disjoncteur différentiel

BORNIER TFKC2.5

Caractéristiques standard

Disjoncteur Différentiel DDI 16A 30mA. Le disjoncteur différentiel assure la protection contre les contacts indirects et la protection contre les surtensions et les courts-circuits. Leur caractéristique est déterminée par leur intensité et leur sensibilité en mA qui est la valeur de fuite du courant à laquelle le différentiel agit.

Coupe-circuit Phase/Neutre

L’interrupteur différentiel a été conçu pour la protection contre les contacts indirects. Il ne comporte pas de dispositif de protection contre les surintensités et les courts-circuits. Doit être associé à un coupe-circuit équipé d’un fusible en amont.

Réf. Désignation

Disjoncteur différentiel

DJ13016Disjoncteur différentiel 16A - 30mA - Courbe C

DJ13023Disjoncteur différentiel 16A - 30mA - Courbe B Interrupteur Différentiel

DJ13025Disjoncteur différentiel 25A - 30mA - Courbe C

Caractéristiques standard

• Bornier débrochable 2 pôles pour intervention DRIVER.

• Montage possible dans coffret classe II.

• Fixation sur rail DIN permettant le contrôle et la programmation du Driver de la lampe LED ou d’un ballast électronique.

• La connectique 2 pôles est débrochable pour facilité la mesure du DRIVER ou du ballast électronique.

• Branchement câble 2,5mm2 maxi.

Réf. Désignation

Protections et dispositifs de réarmement de l’éclairage

Dispositif de déconnexion automatique DDA

LES NORMES :

La NF C 17-200 a pour objectif d’établir des règles de conception et de maintenance des installations d’éclairage extérieur pour assurer la sécurité et la continuité de fonctionnement des installations du domaine public, la gamme IDS/IDR a été conçu pour répondre à ces critères.

La NF C 17-200 fait Référence aux Dispositifs de déconnexion automatique DDA – Article 531-5.2.2.2

Deux utilisations possibles :

• Pour la protection des luminaires de Classe I.

Le dispositif de déconnexion automatique DDA peut être installé dans chaque candélabre et doit être sélectif avec le DDR (S) de type retardé à l’origine du circuit. Nous conseillons d’utiliser IDS/2 ou IDR/2 pour un réenclenchement à la prochaine mise en service.

• Pour la protection des illuminations permanentes (guirlande de Noël).

IDS et IDR

Ces dispositifs sont destinés à l’équipement individuel des candélabres d’éclairage public et des installations d’illuminations permanentes (guirlandes de Noël).

L’utilisation d’un DDA (Dispositif de Déconnexion Automatique) permet d’assurer la continuité de l’éclairage extérieur ou des illuminations permanentes (guirlande de Noël) et de réduire les interventions en cas de défaut d’isolement par rapport à la terre car ils ont la capacité de réaliser des séquences de réenclenchements automatiques après déclenchement sur défaut. Ils n’assurent pas la protection contre les chocs électriques ce qui les différencie des DDR. En chéma TT, les DDA doivent être coordonnées avec des DDR de type S retardés placés en amont de manière à ce que le temps de fonctionnement ne dépasse pas 150 ms. Les DDA font l’objet du guide UTE C 17- 210. Ils doivent être également associés individuellement à une protection contre les surintensités. La amme IDS/ IDR a été conçue pour répondre aux normes suivant des essais normalisés :

PROCÈS-VERBAUX

CEM pour les matériels de mesure :

• LCIE no393 449A.

Les installations d’illuminations font l’objet du guide UTE C 17-210 et qui complète la norme NF C 17-200. Ce guide UTE C 17-210 s’applique en particulier aux guirlandes et motifs lumineux, installés d’une manière permanente ou temporaire Dans le cas d’une installation inaccessible au public, la protection contre les contacts indirects est assuré par un DDR placé en amont. Le DDA garantie la continuité de l’installation. Nous conseillons d’utiliser IDS/N ou IDR/N pour un réenclenchement suivant des séquences définies.

• Tenue aux charges électrostatiques (IEC 801-2).

• Transitoires électriques en salves (IEC 801-4).

• Résistance aux courtscircuits (UTE C 17-210 § 21) : FERRAZSHAWMUT no16564.

Dispositif de réarmement automatique DDA

IDS - IDR

Cette gamme est composée de 2 produits IDS et IDR suivant 2 possibilités de réenclenchement :

• Soit un réenclenchement à la mise sous tension (une fois par jour) pour répondre efficacement à la protection des luminaires d’éclairage public (IDS/2 ou IDR/2).

• Soit par des réenclenchements programmés suivant 3 tentatives pour répondre aux illuminations et assurer avec efficacité la continuité de l’installation (IDS/N ou IDR/N). Protections et dispositifs de réarmement de l’éclairage

Fixation sur rail DIN.

Raccordement électrique : bornes à ressort 1,5 mm2.

Puissance Sectionneur fusible Courant de défaut

Fixation sur rail DIN

Raccordement électrique : bornes à visser 4 mm2. Modèle Unipolaire ou Bipolaire.

Réenclenchement possible

ID-/2ID-/N

GAMME IDS

GAMME IDR

2 300 W10 A gG30 ou 100 mA à la mise sous tension

DJ23008Dispositif de déconnexion automatique IDS/2 10A - 30mA

DJ33018Dispositif de déconnexion automatique IDS/N 10A - 30mA

DJ33021Dispositif de déconnexion automatique IDS/N 10A - 100mA

DJ23123Dispositif de déconnexion automatique IDR/2 10A - 30mA

DJ23124Dispositif de déconnexion automatique IDR/2 10A - 100mA

DJ33123Dispositif de déconnexion automatique IDR/N 10A - 30mA

DJ33004Dispositif de déconnexion automatique IDS/N 16A - 30mA

DJ33019Dispositif de déconnexion automatique IDS/N 10A - 30mA VDP

DJ33023Dispositif de déconnexion automatique IDS/N 10A - 100mA VDP

IDS/2 - IDR/2 : réenclenchement à la mise sous tension uniquement.

IDS/N - IDR/N : réenclenchement

3 tentatives : 15mn, 30mn, 1h.

VDP* : réenclenchement

3 tentatives : 10s, 20s, 1mn.

*(Ville de Paris)

Protections et dispositifs de réarmement de l’éclairage

IDS NC - Coupure de nuit autonome

Dans le souci d’économiser l’énergie, certaine municipalité souhaite pouvoir couper localement l’illumination de façades de bâtiments, des illuminations festives, ou certains candélabres isolés (ne mettant pas en cause la sécurité).

Pour répondre à ce besoin sans avoir à mettre en oeuvre une solution de télégestion onéreuse ou un produit spécifique encombrant, nous avons choisis d’intégrer cette fonctionnalité à nos gammes de dispositif de déconnexion automatique qui assurent également la continuité de l’éclairage public en cas de défaut d’isolement.

Ce dispositif est complètement autonome, ne nécessitant pas de configuration ni de mise à l’heure lors de l’installation.

Fonctionnement :

Fixation sur rail DIN Raccordement électrique.

Bornes à ressort 1,5 mm2

Réf. DésignationRaccord maxi

IDS NC

DJ33321

DJ33323

DJ33331

DJ33332

DJ33333

DJ33334

Dispositif de déconnexion automatique IDR/N NC (Night Cut) Profil P1 1,5mm2

Dispositif de déconnexion automatique IDR/N NC (Night Cut) Profil P3 1,5mm2

Dispositif de déconnexion automatique IDR/2 NC (Night Cut) Profil P1 1,5mm2

Dispositif de déconnexion automatique IDR/2 NC (Night Cut) Profil P2 1,5mm2

Dispositif de déconnexion automatique IDR/2 NC (Night Cut) Profil P3 1,5mm2

Dispositif de déconnexion automatique IDR/2 NC (Night Cut) Profil P4 1,5mm2

Une acquisition de la durée d’alimentation de l’E.P. (durée de la nuit) est réalisée (avec une EEPROM haute endurance). Une temporisation de coupure (et de rallumage) est ajustée au démarrage du produit en fonction de la durée de la nuit de la veille.

L’heure de coupure est ainsi synchronisée à la mise sous tension de l’éclairage public réalisée au coucher du soleil par l’horloge astronomique en amont.

Notre dispositif n’utilise donc pas l’heure, n’a pas de pile et ne dérive pas dans le temps (pas de remise à l’heure à effectuer). Le changement d’heure (été / hiver) n’est pas géré, la coupure est donc réalisée une heure plus tard les soirs d’été.

Coupure de nuit réalisée à partir de la 3ème nuit (à l’installation)

Toute alimentation temporaire n’est pas prise en compte (alimentation de maintenance)

4 profils de coupures prédéfinis

• P1 : Coupure entre 0h et 5h l’hiver (1h et 6h l’été), soit 5 heures de coupure,

• P2 : Coupure entre 22h30 et 5h30 l’hiver (entre 23h30 et 6h30 l’été),soit 7 heures de coupure,

• P3 : Coupure 0h l’hiver (1h l’été) sans rallumage,

• P4 : Coupure 22h30 l’hiver (23h30 l’été) sans rallumage.

Précisions

• +/- 15 min de variation (maximum) sur l’heure d’extinction ou de rallumage des équipements d’un même circuit réalisés en moins de 4 minutes.

• Décalage de l’heure de coupure en fonction de la longitude du lieu d’implantation.

Parafoudres FLH

FLH1-1.5

PA10001

Nature et rôle des dispositifs

Parafoudre.

En réseau souterrain (Mode Commun) l’installation du parafoudre se situe dans le coffret de raccordement en pied de candélabre (Installation classe I et classe II).

Caractéristiques standard

Les composants des lanternes à LED ou systèmes électroniques sont particulièrement sensibles à ces surtensions qui peuvent, en absence de protection adaptées, provoquer leur destruction :

• Claquage dune partie des LED.

• Destruction de l’appareillage ou de systèmes électroniques de commande.

Dans les cas d’endommagements sans destruction, un vieillissement accéléré conduira à une maintenance précoce des points lumineux.

En cas de destruction du parafoudre, la lanterne est automatiquement coupée (détection du défaut et protection assurée.

Mise en place rapide du parafoudre dans un coffret existant (Fixation Rail DIN).

Cette protection permet :

• d’assurer la continuité de service,

• d’éviter le remplacement des équipements : LED et système de commande, ballast électronique ou ferro magnétique et noeud de télégestion.

Réseau monophasé 230 AC.

Courant max. 5 A.

Niveau de protection de 1,5 kV.

Imax 10 kA – In 5 kA - Uoc 10 kV /5 kA.

Version avec indicateur de déconnexion mécanique

NF EN 61643-1

Normes d’installation : NF C 17-200

Article 534.1.2 les normes

Réf. Désignation

PARAFOUDRE FLH1-1.5

PA10001Parafoudre FLH1 type 2/3 pour boîtier de candélabre

PA10002Parafoudre FLH1 type 2/3 pour boîtier de candélabre avec cosses et fils

Protections et dispositifs de réarmement de l’éclairage

FLH2-1.5

PA10012

Caractéristiques standard

Le Parafoudre FLH 2-1.5 essentiellement étudié pour l’éclairage à LED ou système d’alimentation électronique de classe II. La protection s’assure en mode différentiel entre la phase et le neutre du Parafoudre (pas de liaison terre).

Réseau monophasé 230 AC. Courant max. de ligne 10 A. Niveau de protection 1,5 kV.

Imax. : 10 kA.

In : 5 kA.

Uoc : 10 kV / 5 kA.

NF EN 61643-1

Normes d’installation : NF C 17-200

Article 534.1.2 les normes

En réseau aérien ou sur façade en l’absence de circuit de terre l’installation du parafoudre FLH 2 assure la protection des appareillages LED ou des systèmes électroniques

Réf. Désignation

PARAFOUDRE FLH2-1.5

PA10012Parafoudre FLH2 type 2/3 pour boîtier de façade

Consoles et accessoires 03

Consoles éclairage public pour poteaux ou façade et accessoires

Nous réalisons les consoles suivant vos installations, réalisées en acier galvanisé avec une fixation possible sur poteau bois, béton ou sur façade. L’extrémité extérieure des consoles mesure 42, 49 ou 60 mm de diamètre pour les normes standard. L’inclinaison peut être de 5o, 10o, 15o ou 20o par rapport à l’horizontal mais il est possible d’adapter la console aux besoins.

Présentation de la gamme EP200

Caractéristiques techniques

• Consoles en acier avec fixation ou

Consoles d’éclairage public en acier galvanisé de diamètre 42, 49 ou 60 mm av possible sur poteau bois, béton ou sur façade

• Cette fixation être réalisée avec les

Cette fixation peut être réalisée avec les accessoires PF100, SCEA ou UL

Le serrage de la console sur le support est réalisé par l’étrier en fer rond ou par support

• Le de la console sur le est réalisé l’étrier en fer rond ou par support SCEA

• LIGHTBOX MINI

Possibilité de fixer directement le coffret façade LIGHTBOX MINI

• 3 diamètres possibles : 42, 49 et 60 mm

• Hampe 500mm

• Angles possibles : 0° à 20°

• Longueur 500 à 3000mm (sauf diamètre 42 longueur 2000mm maxi)

• Possibilité de réalisation en coupée-soudée au lieu de cintrée

• Finition standard en acier galvanisé

• Application Peinture suivant RAL

• Traitement bord de mer à la demande

Angle 0°

Réf.

Avancée

Angle 5°

Réf.

Avancée Consoles EP200 diamètre 42 / angle 5°

Réf.

Avancée

Réf.

Avancée

Réf.

Sur demande nous pouvons vous fournir toutes consoles EP dont l’avancée et la hampe peuvent être différentes des caractéristiques standards

Consoles éclairage public pour poteaux ou façade et accessoires

Fixation par boulons traversants

Fixation par feuillard (larg. 20mm)

Fixation par vis et chevilles

Fixation par bridage

.. T

Etriers fer rond - EC

Etriers fer rond EC

EC42 49 Étrier E12 62 81 pour consoles EP diamètre 42mm à 49mm 49815042 - 49

EC42 49T Étrier E12 62 81 avec téton pour consoles EP diamètre 42mm à 49mm 49815042 - 49

EC60 Étrier E12 73 92 pour consoles EP diamètre 60mm 60926160

EC60T Étrier E12 73 92 avec téton pour consoles EP diamètre 60mm 609261600

Patin - EP100P

EP100P

Ensemble étriers et patin - EC et EP100P Réf. Désignation

Caractéristiques techniques

• Montage par boulon diamètre 14, ou par vis diamètre 14 et chevilles ou par feuillard 20mm

• Utilisation avec étriers EC42 49, EC42 49T, EC60, EC60T

Caractéristiques techniques

• Ensemble composés de 2 EP100P + 2EC

• Montage par boulon diamètre 14 ou par vis diamètre 14 et chevilles ou par feuillard 20mm

Réf. Désignation

PF100 42-49

Kit de fixation pour console EP diamètre 42 et 48

PF100 60 Kit de fixation pour console EP diamètre 60

PF100 42-49T

PF100 60T

Kit de fixation console EP diamètre 42/ 49 avec étriers à téton

Kit de fixation pour console EP diamètre 60 avec étriers à téton

Réf.Désignation Patin EP100P

+ 1 EC42 49 + 1 EC42 49T

EP100P + 1 EC60 + 1 EC60T

Consoles éclairage public pour poteaux ou façade et accessoires

Support de fixation de console - SCEAT

SCEA4260T

Ferrure de fixation - UL

Caractéristiques techniques

• Supports pour fixation de console. Montage par boulons diamètre 14mm ou par feuillard 20mm

• Écrous soudés imperdables

Code Désignation Patins + Etrier

Support pour fixation de console SCEAT

SCEA4260T ensemble de fixation pour console EP 1 support + 1 contreplaque + 2 boulons BH 10x60

Caractéristiques techniques

• Ensembles composés d’une ferrure de fixation et d’une contreplaque en cornière

Réf. DésignationLS1S2

Ferrure de fixation UL

UL1 Ensemble de ferrure de fixation EP composé de 2 éléments

400265353

300165253 UL2

A utiliser avec étrier EC 42, EC 42T, EC 60, EC 60T et deux tiges filetées diamètre 14 mm

Consoles éclairage public pour poteaux ou façade et accessoires

Consoles éclairage public murales

Angle 0°

Réf. DésignationAvancée

Consoles

Réf. DésignationAvancée

Consoles diamètre 60 / angle 0°

EPM60

EPM60 1500 0° 1500

Caractéristiques techniques

• Consoles murales d’éclairage public en acier galvanisé de diamètre 49 ou 60mm, fixation possible sur poteau bois, béton, ou sur façade

• Cette fonction peut être réalisée par boulon, ou par vis diamètre 14 + cheville ou feuillard 20mm

Avancée

x 9

Angle 5°

Réf.

DésignationAvancée

Réf. DésignationAvancée

Sur demande, possibilité de mettre en fabrication des consoles EPM dont l’avancée peut être différente des caractéristiques standards

Support de projecteur

Sur poteau cylindrique

SUPPROJPC

Caractéristiques techniques

Support de projecteur

• Permet la fixation de 1 à 4 projecteurs sur un poteau cylindrique

• Grâce à son adaptateur en “ V “ il peut se monter sur des supports dont le diamètre est compris entre 60 et 120 mm

• L’ensemble est réalisé en acier galvanisé.

• Poids = 11,6 kg

• Le serrage est réalisé à l’aide de deux boulons 14x225 (livrés)

Réf. Désignation Poids

Support de projecteur sur poteau cylindrique

SUPPROJPC Support permettant la fixation de 1 à 4 projecteurs 11,6 Kg

Sur poteau béton

SUPPROJBPE

Caractéristiques techniques

Support de projecteur

• Permet la fixation de 1 à 4 projecteurs sur les poteaux béton (entraxes standards)

• Surélévation par rapport à la tête du poteau : 0 m, 0.5 m, 1 m, 1.5 m et 2 m

• Support en acier galvanisé : 35 à 63 Kg

• Le montage est réalisé à l’aide de 6 boulons 16x350 + 3 contreplaques (livrés)

Réf. DésignationPoidsHauteur

Support de projecteur sur poteau béton

SUPPROJBPE

35,7 Kg0

SUPPROJBPE50042,4 Kg500

SUPPROJBPE100049,2 Kg1000

Support permettant la fixation de 1 à 4 projecteurs

SUPPROJBPE150055,9 Kg1500

SUPPROJBPE200062,7 Kg2000

Arceaux de protection urbain

Protection des candélabres

Gamme PTC

PTC500 PTC500R

Gamme APTC

Réf.

Caractéristiques techniques

• Protection des candélabres en tube acier galvanisé à chaud Ø 50 mm

• Remplacement facilité en cas d’accident ou de choc

• Avec ou sans lisse intermédiaire à mi-hauteur

• Peinture suivant RAL

• Sans semelle

Désignation

Protection des candélabres

PoidsHL

APTC500 H850H850 protection de candelabre en "U"35,7 Kg850500

APTC500 H1000H1000 protection de candelabre en "U"42,4 Kg1000500

APTC600 H1000H1000 protection de candelabre en "U"49,2 Kg1000600

APTC700 H1000H1000 protection de candelabre en "U"55,9 Kg1000700

PTC500Protection de candélabre à 3 pieds-1000500

PTC500RProtection de candélabre à 3 pieds-1000500

Protection des candélabres avec semelle

PTC500RP

PTC500PLH600

Semelle standard (épaissseur 10 mm) Semelle légère (épaissseur 6 mm)

Caractéristiques techniques

• Forme droite

• Protection des candélabres en tube galvanisé Ø 50 mm, de 600 ou 1 000 mm de hauteur :

• Avec ou sans lisse intermédiaire à mi-hauteur

• Avec semelle (normale ou légère)

• Fixation semelles : entraxes 200x200 mm et 300x300 mm

Réf. DésignationSemelle Hauteur totale

Protection des candélabres en tube galvanisé

PTC500RP Protection de candélable renforcée à 3 pieds avec platine Standard1000

PTC500PL H600 H600 protection de candélable à 3 pieds avec platine Légère600

Semelles

Caractéristiques techniques

• Le système CDM FIX est un dispositif de fixation amortissant, servant d’isolateur contre les vibrations, procurant en même temps un moyen aisé pour compenser les tolérances sur l’horizontalité de la surface portante et les tolérances de production de l’ensemble du candélabre

• Le système permet également d’obtenir une verticalité ainsi qu’une répartition des charges visant à homogénéiser la contrainte entre les deux surfaces dures (acier et béton) afin d’augmenter la pérennité de la structure. 3 éléments (isolateur + stabilisateurs + rondelles)

Diam. trou de fixation F 44/2150/2560/27

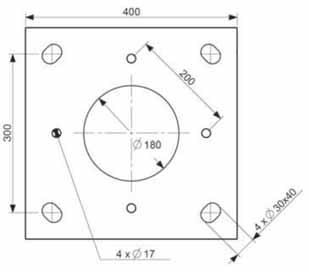

Caractéristiques techniques

Cette semelle d’adaptation en acier galvanisé à chaud ou brut, permet de modifier l’entraxe des semelles sans modification du massif. Elle s’adapte sur tout massif existant d’entraxe 300x300 pour l’implantation d’un mât à semelle d’entraxe 200x200 :

• 4 Tiges filetées inox soudées M16 avec écrous M16 et rondellesHauteur 70 mm

• Implantation à 45° pour les semelles de 300x300.

• 4 trous oblongs Ø 30x40 mm à entraxe 300x300, pour les tiges existantes jusqu’à M27.

• Passage central Ø 180 mm pour les alimentations.

Deux ensembles possibles :

• soit un kit semelle d’adaptation pour candélabre BRUT : pour une utilisation en gabarit

• soit un kit semelle d’adaptation pour candélabre galvanisé : pour une utilisation définitive

Réf. DésignationLong.Larg.Ep. Semelle d’adaptation

Capuchons et balises de protection

Capuchons - CAP

Balises de protection

Caractéristiques techniques

• Les capuchons de protection CAP assurent une parfaite protection contre la corrosion des ensembles écrous - tiges filetées. Ils permettent ainsi un démontage très facile des écrous.

Caractéristiques techniques

• Balises de protection mécanique équipée d’une bande Réf.léchissante et d’une signalétique “danger”

• Possibilité de kit éclairage intérieur sur demande

Accessoires de raccordement

Cosses Tubulaires cuivre

diamètre borne

section

Caractéristiques techniques

• Etamage électrolytique

• Entrée tulipée

• Conforme à la norme NF C 20-130

Réf.Section (mm2) diamètre borne Cosses Tubulaires cuivre

Fixe terre

Fixe terre

00A0001

Cosse

tubulaire 252 Raccord en C

Caractéristiques techniques

Coin de blocage du câble de terre

• Fixation instantanée dans la barrette de terre du candélabre

• Montage possible du câble de terre de la lanterne sur la partie supérieure

Réf.DésignationCapacité max Capacité câble

Fixe terre

00A0001Fixe terre 35 mm2 2,5 mm2

25-8CT 25 8

25-10CT25 10

25-12CT25 12

Raccords en “C”

C25E

Caractéristiques techniques

• Application épissures et shunts Cu-Cu dans les lignes aériennes et les connexions à la terre. Cuivre électrolytique pur en forme de “C”

• Sans couper le câble principal

Réf. Désignation

Connecteur de terre

Caractéristiques techniques

Vers la terre du candélabre

• Connecteurs à dérivations séparées pour le branchement de la terre d’un candélabre

• La liaison équipotentielle est alors non démontable pour le respect de la norme NFC 17-200 permettant de changer le candélabre sans couper la liaison terre

• Monobloc, aucune pièce perdable, étamé.

• Deux dérivations indépendantes du serrage sur le principal, facilitant la mise en œuvre

• Pour câbles aluminium ou cuivre

Réf.Désignation Principal (mm2) Dérivé (mm2) HClé

Connecteur de terre

CM72D2F Connecteur de terre BT 35+162x2,5 à 358K72

Système antivol de câbles

Block fast

Caractéristiques techniques

• Système antivol de câbles, simple et fiable pour une protection renforcée des câbles électriques afin de limiter les vols, tout en conservant un accès aisé pour la maintenance du luminaire

• Ce système en aluminium s’installe de façon simple et rapide

• Il permet la fixation et l’immobilisation des câbles et s’intègre dans les candélabres d’éclairage public

• Il limite le piratage des réseaux

• Bride adaptée aux câbles de 6 mm2 à 25 mm2

• Serrage efficace par 2 vis M10

• Possibilité de serrage de 2 tailles de câbles différents simultanément. Affichette autocollante haute résistance à l’arrachement et aux variations climatiques

• Se fixe à l’extérieur sur la porte de visite

Réf. DésignationCapacité (max)

Block fast

BC10001BLOCK FAST 6-25 6 à 25 mm2

BC10002BLOCK FAST 6-10 6 à 10 mm2

• À positionner directement sur le câble réseau.

• Rapide et simple à installer

Protection des câbles

Caractéristiques techniques

• GPT : Alliage d’aluminium embouti

• GPT-P et GPC-P Compound thermoplastique extrudé

• La cornière de 30x 30devra être entourée par le feuillard (elle ne comporte ni trous, ni lumières)

Réf. Réf. EnedisCodet Enedis

Dimensions (mm) UtilisationCouleur LL1L2

Protection des câbles

GPT3030 ALUGPT 30-30 Alu 688053626003030Câble de terre

05001

05006

05039

GPT 30-30 Synt Gris688053526003030Câble de terre

GPT 30-30 Synt mar688056026003030Câble de terre

GPT 30-30 Synt iv688057026003030Câble de terre

GPC3535 ALUGPC 35-35 Alu 688054127503535Branchement BT_

05002

05007

05038

GPC 35-35 Synt gris688054027503535Branchement BT

GPC 35-35 Synt mar688056227503535Branchement BT

GPC 35-35 Synt iv688057227503535Branchement BT

GPC6060 ALUGPC 60-60 Alu 688054327506060Réseau BT

05003

05008

05036

GPC 60-60 gris 688054227506060Réseau BT

GPC 60-60 mar 688056327506060Réseau BT

GPC 60-60 iv 688057327506060Réseau BT

GPC9090 ALUGPC 90-90 Alu 688054527509090Réseau HTA

05004

05009

05037

80936

81265

80935

GPC 90-90 gris

688054427509090Réseau HTA

GPC 90-90 mar 688056427509090Réseau HTA

GPC 90-90 iv 688057427509090Réseau HTA

GPC 120-120 gris68805482750120120Réseau HTA

GPC 120-120 mar68805652750120120Réseau HTA

GPC 120-120 iv 2750120120Réseau HTA

GPC14050 ALUGPC 140-50 Alu 6880547275014050Réseau HTA

05005

05010

05040

GPC 140-50 Synt gris6880546275014050Réseau HTA

GPC 140-50 Synt mar6880566275014050Réseau HTA

GPC 140-50 Synt iv6880576275014050Réseau HTA

Feuillard et accessoires

Feuillard

Réf.

Caractéristiques techniques

• Acier inoxydable mat 18 / 8

• Quatres arêtes ébavurées (non coupantes)

• Résistance à la rupture : 600 / 950 N / mm2

• Allongement A % : 40

• Conditionnement : rouleau de 50 m

STS 00003

FEUIL-CA / CP Indice D (20-07-006)

Désignation Couleur

Feuillard

IL10450Boite de 50m de feuillard inox en 10mm de large par 0.4mm d'épaisseur. -

IL10750Boite de 50m de feuillard inox en 10mm de large par 0.7mm d'épaisseur. -

IL204Boite de 50m de feuillard inox en 20mm de large par 0.4mm d’épaisseur. -

IL204MBoite de 50m de feuillard inox marron en 20mm de large par 0.4mm d’épaisseur.

IF207 Boite de 50m de feuillard inox en 20mm de large par 0.7mm d'épaisseur. -

Chape

Réf.

Désignation

Caractéristiques techniques

• Matière : Acier inoxydable

• Option M : Couleur marron

AFNOR Z 12 CN 1707

FEUIL-AC / CP Indice D (20-07-2006 les normes les normes

Chape

Codet Enedis Couleur

CF10 Chape pour feuillard de 10mm (Boite de 100) 6839726 -

-

CF20 Chape pour feuillard de 20mm (Boite de 100)

CF20M Chape marron pour feuillard de 20mm (Boite de 100)

Outils pour feuillard

Réf. Type

CISF

PRF

PCLA

PINFN

Cisaille à feuillard

Cisaille à feuillard pour cerclage en inox

Pince à replier le feuillard de cerclage en inox

Pince à cercler à levier, avec verrouillage, pour feuillard inox

Pince à cercler à manivelle pour feuillard inox.

CPBF Coffret, livré vide, pour feuillard inox de cerclage et outillage

Désignation

Réf. Enedis Codet Enedis

Feuillard et accessoires

Bande de protection

PF20

Bande de protection en rouleau en matière plastique pour feuillard inox.

Réf. Désignation

Bande de protection

Réf. Enedis Codet Enedis

PF10Bande de protection pour feuillard inox de 10mmPF 106839752

PF20Bande de protection pour feuillard inox de 20mmPF 206839748

Collier cranté - Support

Bracelet isolant

Caractéristiques techniques

Braceletisolanten matière isolante de haute résistance mécanique et climatique pour fixation des câbles sur supports ou parois

Mise en œuvre :

• soit par feuillard (déjà installé ou non), largeur maxi :

• 20mm, épaisseur maxi : 0,7mm.

• Blocage de l’embase sur le feuillard par vis intégrée, soit par vis à bois 6x 60 mm.

• BIC3050 / 5090 : Collier intégré ré-ouvrable

• BIC5090AM : ne peut pas être monté sur feuillard déjà existant

• EM86 : embase pour braceleten matière isolante haute résistance mécanique et climatique pour fixation des câbles sur supports ou parois.

HN 33-S-62 (04-97) les normes

Réf. Désignation

Bracelet isolant

BIC1530Bracelet Isolant fixation câble par feuillard D15-30mm

BIC3050Bracelet Isolant fixation câble par feuillard D30-50mm

BIC5090Bracelet Isolant fixation câble par feuillard D50-90mm

BIC5090AM

Réf. EnedisCodet Enedis

BIS 120 PF / 180 PF6827652 / 6827682

BIS 260 PF 6827712

BIS 350 PFV 6886661

BIC5090AMBracelet Isolant fixation câble par feuillard non existant D50-90mmBIS 350 PFV 6886661

EM86Embase fixation câble diamètre 15 à 30mm sur feuillard ou parois EFV 6886690

Accessoires d’ancrage

Pince d’ancrage réglable - PAB

Réf.

PAB25

Désignation

Caractéristiques techniques

Pinced’ancrage pour branchementsaériens BT, en matière isolante à haute tenue mécanique et climatique

• Câbles isolés ronds ou torsadés

• Travail sous tension à distance

• Aucune pièce perdable

Cette pince est constituée:

• D’un corps ouvert

• De deux coins assurant le serrage et la répartition des pressions sur les conducteurs

• D’un crochet de 28mm d’ouverture en acier traité avec brossage de préhension pour perche.

- Elle est réglable en longueur dans les 2sens (course de réglage 6cm environ), et peut être aussi utilisée au contact.

Réf. EnedisCodet Enedis

Pince d’ancrage réglable

Pince d’ancrage branch matière isolante et crochet acier réglable 2x6 - 4x35

PAD 25 (PACR 25)6828508(504)

Pince d’ancrage pour réseaux torsadés autoportés - PA

Réf. Désignation

Caractéristiques techniques

EN 50 483-2

NF C 33-042

Pinced’ancrage à coincement conique pour torsades autoportées à 2, 3ou 4 conducteurs identiques solés

Cette pince est constituée :

• D’un corps de pince et une clavette en matière isolante à hautes performances mécanique et climatique

• D’une attache imperdable : câblette souple en acier inoxydable comportant une selle anti-usure mobile en matière isolante et deux embouts sertis aux extrémités pour assurer le verrouillage de la pince.

NF C33-042 les normes les normes

Codet Enedis

Dimensions (mm)Efforts (kN) LL1WTraction

Pince d’ancrage pour réseaux torsadés autoportés

PA4Pince d’ancrage pour réseaux torsadés autoportés 2x16 à 2x25_140130696

PA5Pince d’ancrage pour réseaux torsadés autoportés 2x25 à 2x50_2151559415

PA5DPince d’ancrage pour réseaux torsadés autoportés 2x16 à 4x2568270802151209412

Pattes d’ancrage

Croissants de renvoi isolés

Console d’ancrage

Console universelle

Pinces de suspension

Réf.

Désignation

Croissants de renvoi isolés

PA69FPatte d'ancrage en matériau isolant, fixation par boulon ou vis ou feuillard

CB16Patte d'ancrage (acier). Fixation par boulon Ø16 mm ou feuillard ou 4 vis Ø4 mm

Caractéristiques techniques

• Corps en matière isolante de haute résistance mécanique

• Un ou deux anneaux démontables en acier inoxydable

Réf.

Désignation

Croissants de renvoi isolés

CRINCroissant de renvoi d'angle branchement matière isolante avec 2 anneaux inox.

CRIACroissant de renvoi d'angle branchement matière isolante avec 1 anneau inox.

Caractéristiques techniques

• Pour simple ou double ancrage sur poteaux.

• Fixation par 2 boulons ou feuillard.

Réf.

Désignation

Console d’ancrage

CS10Console d'ancrage sur support pour PA 54-1500

CS14Console de suspension sur support 1500 daN

Caractéristiques techniques

• Fixation orientable par un boulon Ø 16 maxi, sur tout type de support bois ou béton

• Matière : acier galvanisé à chaud

• La semelle comporte deux ergots immobilisant la tête du boulon

• Charge maxi admissible : R 1 = 2 500 daN - R 2 = 450 daN

Réf.

Désignation

Console universelle

CUO Console universelle pour suspension, angle et ancrage

Caractéristiques techniques

• Pour la protection du câble et l’empêcher de glisser longitudinalement

Réf.

Désignation

Console d’ancrage

Capacité

SS1025Pince de suspension à sangle cab.télé <14mm coax<16mm F2 x 10 à 2 x 25

SS1025BPince de suspension à sangle cab.télé >14mm coax>16mm F4 x 10 à 4 x 25

Connecteurs à perforation d’isolant pour réseaux aériens

Connecteurs BT à perforation d’isolant TTD EP

00A0013

• Perforation simultanée en principal et dérivé

• Installation sans outil

Caractéristiques techniques

Travail sous tension ou hors tension au contact

• Connecteur étanche ayant une structure isolante de haute résistance mécanique et climatique

• Facilité de pose et sécurité d’utilisation

• Visserie galvanisée, hors potentiel

• Bouchon souple préinstallé, permettant de reconstituer l’isolement de l’extrémité du conducteur dérivé

• Serrage contrôlé par vis à tête fusible. Après rupture de l’embout fusible, démontage éventuel possible

6 kV/1mn Tenue diélectrique 6 kV dans l’eau les normes

Réf.

00A0013TTD EP

Désignation

Connecteurs à

perforation

d’isolant pour réseaux aériens

KJ17MCle isol. jetable-serrage & maintien

Mise en œuvre

1. Introduire le conducteur dérivé à fond dans son emplacement

3. Serrer la main jusqu’à rupture de la tête fusible papillon

2. Positionner le connecteur sur le conducteur principal

Connecteurs à perforation d’isolant pour réseaux aériens

Connecteurs BT à perforation d’isolant TTD

TTD051FJ2TA

Caractéristiques techniques

• Ligne aérienne Cu ou Alu isolé et dérivation Cu ou Alu isolé

• Connecteur étanche à tenue diélectrique 6 kV dans l’eau

• Perforation simultanée en principal et dérivé

• Visserie galvanisée, hors potentiel

• Deux bouchons amovibles isolants, équipés d’un joint à lèvres, permettant de reconstituer l’isolement de l’extrémité du conducteur dérivé. Départ de la dérivation vers la droite ou la gauche

• Fonction “TURBO” intégrée (maintient le connecteur ouvert lors de l’approche

NF C 33-020, CEI 60695-2-1 (750°C / 30s) les normes

• Ergonomie

• Bouchon et joint d’étanchéité du conducteur imperdable

TTD041FJ2TAConnecteur à perforation d'isolant Principal 6-35 Dérivé 1.5-10 mm2 861xM813/9

TTD051FJ2TAConnecteur à perforation d'isolant Principal16-95 Dérivé 1.5-10 mm2 861xM813/9

Connecteur de branchement

TTD101FJ2TAConnecteur à perforation d’isolant Principal 6-54 Dérivé (2.5)6-35 mm2 2001xM813/9

KJ17MCle isol. jetable-serrage & maintien

Connecteurs à perforation d’isolant pour réseaux aériens nus

Caractéristiques techniques

• Connecteurs à perforation d’isolant à serrage simultané

• Ligne aérienne : Cu ou Alu nu

• Dérivation : Cu ou Alu isolé

• Épaisseur maximale admissible de la gaine : 2,5mm

• Dérivation d’une ligne isolée sur une ligne nue

• Travail sous tension ou hors tension au contact

• Corps en matière isolante de haute résistance mécanique et climatique

Côté principal :

• Transfert électrique par lames de contact sur ligne nue : en alliage d’aluminium (modèles AFA) en alliage de cuivre (modèles FA) en alliage de cuivre étamé (modèle EFA)

• Maintien ferme des câbles sur cales de couleur semi-rigides avec graisse : couleur blanche (modèles AFA) couleur rouge (modèles FA) couleur rose (modèle EFA)

Côté dérivé :

• Protection contre les pénétrations d’eau dans le câble isolé par joint d’étanchéité

Bouchon amovible isolant équipé d’un joint lèvres permettant de reconstituer l’isolement de l’extrémité du câble dérivé

Départ de la dérivation à droite ou à gauche

• Facilité de pose et sécurité d’utilisation

• Visserie galvanisée et équipée d’embout fusible permettant le contrôle du couple de serrage. Après rupture de l’embout fusible, démontage éventuel possible

• Clé de maintien

• Facilite la mise en œuvre des connecteurs sur les câbles de petites sections

Réf. Désignation Connecteur principalConnecteur dérivé Boulon Section mm2 Section mm2 NbH(mm)/F(Nm)

Connecteur EP

NTD101FA Connecteur à serrage simultané P: Nu Cu 6-70 / D: perforation d'isolant 2.5-35 6-70 Cu(2,5)6-351xM813/14

NTD101AFA Connecteur à serrage simultané P: Nu Alu 6-54 / D: perforation d'isolant 2.5-35 6-54 Alu (2,5)6-351xM813/14

NTD151AFA Connecteur à serrage simultané P: Nu Alu 35-95 / D: perforation d'isolant 2.5-35 16-95 Alu (2,5)6-351xM813/14

NTD151EFA Connecteur à serrage simultané P: Nu 3595 / D: perforation d'isolant 2.5-35 16-95 Alu/Cu(2,5)6-351xM813/14

KJ17M Cle isol. jetable-serrage & maintien

Connecteurs à perforation d’isolant pour réseaux aériens nus

Connecteurs pour ligne aérienne

Connecteurs à anneaux

CD71T05CD73AT05

HN 33-S-60 les normes

• Perforation d’isolation sur le dérivé.

• Étanchéité du connecteur.

• Tête fusible pour un serrage individuel.

Réf. Désignation

Caractéristiques techniques

• Connecteurs pour ligne aérienne :

• Cu ou Alu isolé.

• Dérivation : Cu ou Alu nu ou isolé.

• Travail sous tension au contact.

• Connecteurs livrés prêts à l’emploi, enduits de graisse CONTACTAL 5 (pour la version M59C) destinée à améliorer le contact électrique.

• Option : Capot graissé.

• Réf. : GP 1 - GP 3

• Capot en PVC souple rempli de graisse neutre à très haut point de goutte, permettant la reconstitution de l’isolement et la protection de la connexion.

• Excellente résistance aux agents climatiques

Réf.Désignation

Connecteurs pour ligne aérienne

CM59 Connecteur nu pour ligne aérienne Cu 2,5-702,5-356-8

CM59C Connecteur nu pour ligne aérienne Cu ou Alu 2,5-702,5-356-8

Caractéristiques techniques

Connecteurs à anneaux pour réseaux aériens nus.

Ligne aérienne : Cu (CD 71 T05) ou Alu nu (CD 73 AT05).

Dérivation : Cu ou Alu isolé.

Connecteurs pour travail sous tension à distance.

• Connecteurs monoblocs en profilé à très haute tenue à la corrosion.

• Volet mobile plastique composite à haute résistance climatique facilitant l’accrochage et la mise en place rapide du connecteur (fiabilité d’utilisation et sécurité accrue).

• Embase plastique assurant le positionnement correct du connecteur dans la tête de perche BT.

• Bloc de dérivation recouvert d’un capot élastomère thermoplastique rempli de graisse neutre assurant l’étanchéité du contact.

• Perforation d’isolant sur le dérivé.

• Visserie dérivée équipée de tête fusible.

• Large plage de capacité de serrage.

• Clé de maintien du connecteur

• Pour une utilisation sur lignes principales de faible section.

Connecteur principalConnecteur dérivé Boulon Section mm2 Section mm2

Connecteurs à anneaux CD71T05 Connecteur à anneau basse tension pour nu cu 7 à 120 et perforation 10 à 35. 7-12

Jonction aéro-souterraine

Manchon de jonction préisolé

Caractéristiques techniques

• Jonction des câbles de branchements souterrains à âme massive avec des câbles de branchements aériens à âme câblée

• Manchons préisolés en aluminium enduits intérieurement de graisse de contact

• Continuité d’isolation du câble par gaine résistante à la compression et joints d’étanchéité

• Le manchon mentionne : le nombre et l’ordre des rétreints à effectuer, la longueur à dénuder du conducteur (avec arête saillante pour marquage de la gaine), la section des conducteurs, la matrice à utiliser et le côté massif par une marque blanche

• Bouchon joint de couleur pour identification rapide de la section

• Mise en œuvre : sertissage par rétreint hexagonal

Mise en œuvre :

• Dénuder l’enveloppe extérieure du câble souterrain

• Découper les longueurs de gaine nécessaires

• Enfiler la gaine GRN1035 sur le neutre et les phases et chauffer la gaine

• Pour le neutre 35M, il est possible d’utiliser la gaine enfilable GEF35M

• Mettre en oeuvre l’extrémité thermo-rétractable E4R1035

• Dénuder les conducteurs de la longueur indiqué sur les manchons

• Mettre en place les manchons et effectuer les rétreints suivant l’ordre indiqué sur ceux-ci

Réf. Réf. EnedisCodet Enedis

MJPBAS621CU

MJPBAS1016M MJPBAS 10-16M 6732121

Conducteur Aérien

Conducteur Souterrain

MJPBAS2525M MJPBAS 25-25M6732129Orange

MJPBAS2535M MJPBAS 25-35M6732130Orange

MJPBAS3535M

Boîtes souterraines de jonction et

dérivation

SICGEL

Boîtes à gel sans halogène pour jonction et dérivation

• Gamme complète

• Installation rapide

• Etanchéité

• Possibilité de réouverture de la boite afin d’effectuer une nouvelle connexion

• Compatible avec les connecteurs IC et J5MF

Caractéristiques techniques

• Ces boîtes sont spécialement conçues pour assurer la jonction ou la dérivation des câbles synthétiques industriels. Cette conception permet une installation rapide et simple

• La gamme des boîtes SICGEL assure la jonction et la dérivation des câbles BT de 6 à 70 mm2, mono et multiconducteurs

• Le gel assure une parfaite isolation électrique : Caractéristiques diélectriques : 0,6 - 1 kV Température ambiante de fonctionnement : – 20 à + 90°C

• Durée de vie illimitée

• Les boîtes SICGEL peuvent être réouvertes afin d’effectuer une nouvelle connexion ou une nouvelle dérivation

Mise en œuvre :

Grâce au gel contenu dans chaque demi coque la mise en œuvre ne nécessite aucun composant supplémentaire. Elle s’effectue à froid et instantanément, le gel assurant également un bon maintien des câbles

Utilisations :

• Raccordement des branchements souterrains en éclairage public, énergie, signalisation tricolore et téléphonie

• En extérieur ou aérienne peut être envisagée grâce à une très bonne résistance aux U.V. et à une étanchéité accrue (IP68)

IP 66 (IEC 70-1)

Conforme aux normes : IEC 20-33 et IEC 20-63

les normes

Double isolation

Classe II (IEC 64-8)

Réf.Désignation

Dimensions (mm)Capacité maxi (mm)

HLPDérivationJonctionØ

Boîtes à gel sans halogène pour jonction et dérivation

Boîtes souterraines de jonction et dérivation AVM

• Boîte identique pour réaliser un branchement en jonction ou dérivation simple ou double

• Installation rapide

• Gamme complète de 10 à 180 mm2

• Intégration d’une connectique spécialement

Dimensions (mm)

Réf.Désignation

Caractéristiques techniques

• Ensembles complets de boîtes de jonctions ou dérivations simples ou doubles

Cet ensemble se compose :

• D’une boîte fermée de 2 demi-corps en plastique transparent à fermeture à glissières

• De joints permettant une grande souplesse d’utilisation

• Une résine polyuréthane bi-composant qui se solidifie après le remplissage de la boite ou du sachet

• Une bande de toile abrasive pour préparation du câble,

• Une paire de gants

La gamme AVM peut être utilisée aussi bien en dérivation qu’en jonction

Mise en œuvre :

• Ouvrir la boîte ou mélanger le sachet

• Positionner les câbles dans leur logement.

• Refermer la boîte

• Mélanger les 2 composants

• Verser le contenu dans la boîte AVM

• Fermer les glissières de la partie supérieure de la boîte

Conforme à la norme VDE 0291 / partie 2

les normes

Testé suivant la norme VDE 0278 / partie 1 et 3

BT 0,6/1(1,2) kV

Capacité maxi pour câble non armé U1000 R2V

Capacité maxi pour câble armé U1000 RVFV Ø câble admissible jonction dérivation LØJonctionDérivationJonctionDérivationMiniMaxiMiniMaxi

Boîtes souterraines de jonction et dérivation AVM

06D0040AVM 40-175175404x102 4x42 + 4x62 4x42 4x42 + 4x2,52 818812

06D0055AVM 55-220220554x252 4x162 + 4x102 4x162 4x102 + 4x62 15162010

06D0075AVM 75-300300754x352

06D0095AVM 95-400400954x702 4x502 + 4x252 4x502

19281323

+ 4x162 28381926

06D0110AVM 110-5005001104x1502 4x1202 + 4x502 4x952 4x952 + 4x352 30532033

06D0125AVM 125-6006001254x1852 4x1502 + 4x952 4x1852 4x1202 + 4x502 38582338

Boîte de jonction et dérivation avec connectique intégrée

Réf.

Désignation

Boîte de jonction et dérivation avec connectique intégrée

06D3055AVM 55-220 + J5MF 6-16

06D3075AVM 75-300 + J5MF 6-16

06D3076AVM 75-300 + J5MF 16-50

06D3095AVM 95-400 + J5MF 16-50

Boîtes coulées pour la jonction des câbles synthétiques industriels TCID

Caractéristiques techniques

• Boîtes coulées pour la jonction des câbles synthétiques industriels

• Pour câbles à conducteurs aluminium ou cuivre.

Cet ensemble se compose :

• D’1 ou 2 coques

• D’un ruban d’étanchéité

• De sa résine bi-composant extra-fluide

• Dans un conditionnement qui intègre une paroi intermédiaire décollable au malaxage

• Raccordement éclairage public, énergie, signalisation, téléphonie

Utilisations possibles avec connecteurs du type :

• Connecteur à perforation d’isolant PCI 10/10

• Raccord en cuivre du type C

• Manchons nus à sertir MJ en cuivre étamé avec une entrée tulipée et contrôle avec une butée de câble

Réf. résine

Désignation

Boîtes coulées

• Gamme complète

• Installation rapide et avec facilité

• Connectique diverse possible

06A1102Résine 41002-190 G

06A1104Résine 41004-513 G

06A1105Résine 41005-418 G

Réf.Désignation

Boîtes coulées pour la jonction des câbles synthétiques industriels

06J1006TCID J0 CP160304x62 8182x10 / 4x6 2x10 / 4x4

06J1016TCID J1 CP 185354x162 12263x25 / 4x163x25 / 4x25

06J1025TCID J2 CP245484x252 14323x50 / 4x25 3x25

06J1050TCID J3 CP352524x502 23393x70 / 4x503x50+35 / 4x50 260,5

06J1095TCID J4CP375684x952 28503x120 / 4x953x70+50 / 4x95 331

06J1120TCID J5 CP5291024x1202 32582x185 / 4x953x150+70 / 4x120 383,5

06J1185TCID J6 CP7051244x1852 45754x1853x240+95 / 4x2405,2

Connecteurs IC

Caractéristiques techniques

• Connecteur à serrage individuel par clé Allen (Clé fournie avec le connecteur) pour câbles

• 4x10 mm2, 4x25 mm2 ou 4x50 mm2

TCID SICGEL AVM

Réf. DésignationMaxJ1J2J3J4305010040-17555-22075-300

Connecteurs IC

02E3010IC 10 4x102 ouiouiouioui

02E3025IC 254x252 ouiouioui

02E3050IC 504x502

Connecteurs J5MF

Caractéristiques techniques

• Connecteur de dérivation à serrage individuel par clé ALLEN pour 5 conducteurs maxi pour câble BT de 6 à 16 mm2 ou de 16 à 50 mm2

TCID SICGEL AVM

Réf. DésignationMaxJ1J2J3J4305010040-17555-22075-300

Connecteurs J5MF

02E5016J5MF 6-165x162 ouiouioui oui ouioui

02E5050J5MF 16-505x502 oui oui

Connecteurs MFB et MF

Caractéristiques techniques

• Connecteur de dérivation individuel à serrage à clé ALLEN N°3 pour conducteurs de 1,5 à 6mm2 version MFB 1/I et pour conducteur de 4 à 35mm2 version MF4-23/I

Dimensions

Réf.DésignationMaxHLP

Connecteurs MFB et MF

02E4006MFB1/l 62 2016,842 02E4035MF4-23/l352 2418,551

Etanchéité des têtes de câbles

Extrémités thermo-rétractables.

E2R1035

E4R1035

Accessoire thermo-rétractable

Réf. Réf. EnedisCodet Enedis

Caractéristiques techniques

• Extrémités avec compound d’étanchéité pour câbles à deux ou quatre conducteurs

Réf.

Désignation

Section (mm2)

Extrémités thermo-rétractables.

E2R1035 Tête de câble thermorétractable câble de branchement monophasé de 4 à 35mm2 10 - 35

E4R1035 Tête de câble thermorétractable pour câble de branchement triphasé de 4 à 35mm2 10 - 35

Caractéristiques techniques

• Capuchond’extrémitéthermo-rétractableavec compound d’étanchéité pour câble CRC, pour conducteurs de branchement CRB ou de réseau CRR.

les normes HN 68-S-24

Conducteur Dimensions (mm) Section (mm2) L e avant rétreinte après rétreint

Accessoire thermo-rétractable

Étanchéité des têtes de câbles rétractables à froid

Connecteurs IC

Mise en œuvre

1. Couper l’extrémité des tétines si nécessaire. Enfiler l’extrémité sur les conducteurs et faire glisser jusqu’en butée.

Caractéristiques techniques

• Extrémité de têtes de câbles rétractable à froid

• Modèle unique pouvant réaliser des branchements à 2, 3, 4 ou 5 conducteurs avec le même produit

Enedis 68-S-24

Câbles :

NF C33-210

NF C33-221 les normes

Enedis 33-S-210

HM-27/03/139

NF C33-214

• Etanchéité à froid

• Installation rapide

• Un seul produit pouvant faire de 2, 3, 4 ou 5 conducteurs.

Réf. Désignation

Connecteurs IC

Conducteur Section (mm2)

E5TF616Extrémité BT RF 2 à 5 sorties 6 à 16 mm2 2x6 - 5x16

E5TF2535Extrémité BT RF 2 à 5 sorties 25 à 35 mm2x25 - 5x35

2. Enlever les 2 demi-coquilles pour réaliser l’étanchéité

Manchons

Mise en œuvre

Étanchéité des têtes de câbles rétractables à froid

Réf. Désignation

Manchons

00A0070Manchon MEP 6-16 4 sorties

00A0075Manchon MEP 6-16 3 sorties

00A0074Manchon MEP 6-16 2 sorties

00A0078Manchon MEP 16-25 4 sorties

00A0079Manchon MEP 16-25 3 sorties

00A0080Manchon MEP 16-25 2 sorties

Caractéristiques techniques

• Pour assurer une étanchéité parfaite des têtes de câble de 6 à 16 mm2 et de 16 à 25 mm2, les manchons MEP 6-16 et 16-25 se mettent en place avec facilité

• Ils sont composés de 4 tubes jetables pour permettre l’introduction des conducteurs

• Étanchéité suivant la norme NF C 33-020 § 2.4.3 de juin 1998

les normes

• Normes d’installation : NF C 17-200 Partie 5-52

• Etanchéité à froid.

• Installation rapide.

• Gamme complète 2, 3 ou 4 sorties

• Mono : 2 sorties.

• Neutre + 2 Phases : 3 sorties

• Neutre + 3 Phases : 4 sorties

Vidéo de démonstration

Circuit de terre

Colliers d’équipotentialité

Réf. Ø mm

Colliers d’équipotentialité

COL-32/1008 à 32mm

COL-8/3232 à 100mm

Caractéristiques techniques

• Permet d’établir des liaisons équipotentielles, indispensables dans les installations électriques pour garantir la sécurité électrique, conformément à la norme NF C15-100.

• Grâce à un système d’étrier avec vis et plaquette de serrage, on peut facilement connecter des conducteurs de sections allant de 2,5 à 16 mm2

• Gamme compacte, pour l’installation des liaisons équipotentielles dans des zones difficiles d’accès.

Barrettes de coupure

Caractéristiques techniques

• Pour réaliser la mesure de la prise de terre, l’ouverture du circuit de terre est rendue possible par déconnexion de la liaison cuivre au moyen d’une clé ou d’un tournevis.

Réf. Largeur Poids

Barrettes de coupure

BAR-12 45mm 350g

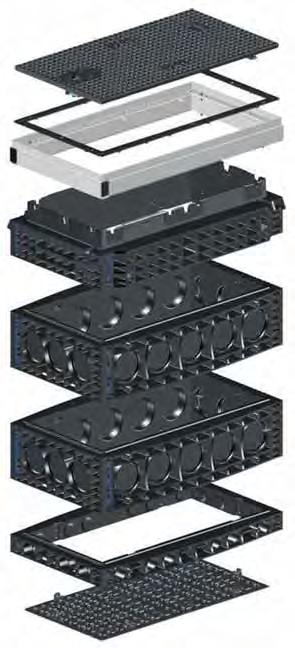

Regard de visite

Caractéristiques techniques

• Protège la connexion et permet d’en vérifier périodiquement le bon état.

• Modèle thermoplastique, léger et robuste, empilable, 4 passages de câbles défonçables, couvercle clipsable.

Réf. Dimensions (mm) Ø Int. (mm)Poids

Piquets de terre

Caractéristiques techniques

• Pour réaliser la mesure de la prise de terre, l’ouverture du circuit de terre est rendue possible par déconnexion de la liaison cuivre au moyen d’une clé ou d’un tournevis.

Réf. Longueur (m)CossePoids Piquets de terre

DBXO-10 Non-allongeable en acier galvanisé - 1 m Cosse D1,15kg

DBXO-15 Non-allongeable en acier galvanisé - 1 m Cosse D1,73kg

DBXO-20 Non-allongeable en acier galvanisé - 2 m Cosse D2,23kg

A3MC-10-Z Auto-allongeable en acier cuivré - 1 m 2C-95Z1,8kg

AMI-10 Auto-allongeable en acier inoxydable - 1 m B-CROM1,5kg

Cosse D montée

Grille de terre en câble cuivre déployé

Caractéristiques techniques

• Moyen le plus efficace pour assurer un bon écoulement à la terre des courants de foudre ou des courants de défauts 50 Hz.

• Fils de cuivre toronnés Ø 3 mm et câblette de raccordement d’une section de 29 mm2

• Connexion directe.

Réf.MatièreCâbletteDimensionsPoids Grille de terre en câble cuivre déployé GTC-25/2Cuivre2x0,5m2,5x0,4mm2,5kg

Armoires Signalisation Lumineuse Tricolore (SLT) 04

Armoires Signalisation

Lumineuse Tricolore (SLT)

Les armoires de signalisation alimentent et contrôlent la gestion les organes de gestion des feux tricolores, urbain, tramway. Elles permettent de garantir la fluidité du trafic, en garantissant une protection mécanique et une régulation thermique des composants qu’elle intègre.

Sa principale fonction est de permettre la gestion des flux de circulation en autorisant le mouvement des véhicules. Le choix de l’implantation d’un carrefour à feux doit faire l’objet d’une réflexion et d’un fonctionnement adapté à la géométrie du carrefour.

Différentes solutions sont proposées en version Aluminium, iBRYD et thermoplastique afin de s’adapter à vos besoins et aux contraintes environnementales. Leur résistance, leur durabilté et leur réparabilité les rendent particulièrement adaptées à une utilisation extérieur.

Présentation de la gamme

• Armoire permettant d’intégrer les contrôleurs de carrefour de 4 à 32 lignes, la détection (micro-régulation et comptage), ainsi que la télésurveillance.

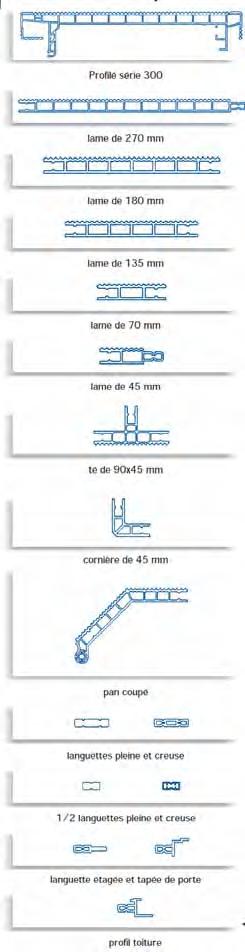

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confère à l’enveloppe une robustesse sans égal.

• Moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance. (tenue brouillard salin 2000 heures)

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

Arrêt de porte par bras mécanique, ouverture possible 180°

Chassis rails réglables en hauteur

Aérations intégrées aux profilés thermoplastique

Armoire vide ou câblée

m Profil aluminiu

Possibilité de supports et fixations transformateurs positionnés sur la ceinture basse

Anneaux de levage intégrés en toiture sous les angles

Fermeture 3 points par poignée tournante escamotable en Zamak pour barillet demicylindre européen

Intégration du coffret CIBE et du boîtier agent

IK10

IP44

Peinture personnalisable 100% recycable

Fabrication française Thermoplastique

les normes

Enveloppe vide : CEI 62208

Enveloppe équipée : CEI 61439

IP 44 suivant NF EN 60529

IK 10 suivant NF EN 62262

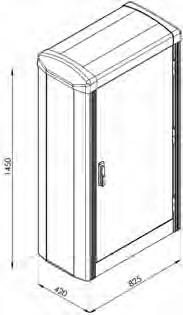

Gamme iBRYD BERMUDES GP (aluminium et thermoplastique)

Armoires iBRYD BERMUDES GP

Gamme aluminium BERMUDES GP

Armoires BERMUDES GP

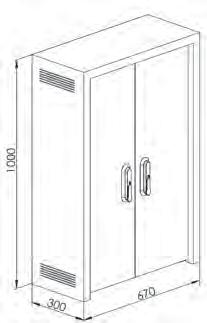

Gamme HDS (Haut de Seine)

Réf.Désignation

Caractéristiques standard

• Produit installé sur le domaine public, pose en tranchée ou sur radier encastrement.

• Enveloppe thermoplastique.

• Configuration avec ou sans coffret CIBE® sur le côté.

• Configuration avec ou sans Boîtier agent sur le côté.

• Option rail support transformateur de courant.

• 1 porte / 1 compartiment ou 2 portes / 2 compartiments.

• Serrures 3 points cadenassables avec poignée tournante triangle à gauche et rectangle à droite (pouvant recevoir un barillet demi-cylindre Européen).

• Ouverture portes à 180°

• Ventilation naturelles.

• Fixation des tableaux aisée par rails coulissant.

• RAL 1015, teinté dans la masse.

Boîtiers de raccordement pour Signalisation Lumineuse Tricolore (SLT)

Caractéristiques standard

• Fourreau transparent d’isolation nu ou avec dominos ou bornier à ressort.

• Montage rapide

• Adaptabilité

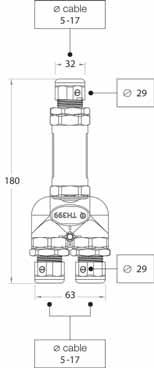

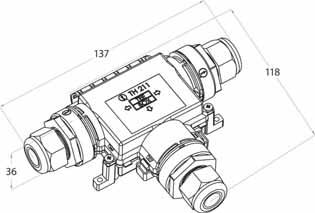

ENCOMBREMENT

Armoires de stades et espaces sportifs 05

Armoires de stades et espaces sportifs

Armoires profilées pour les usages en extérieur, de l’armoire de commande à l’armoire pied de mât, du petit terrain de tennis au grand stade de football ou boulodrome, nous vous proposons une solution complète de l’éclairage de votre stade ou de toutes autres installations sportives.

Présentation

de la gamme

BERMUDES

ARMOIRE PIED DE MAT

ARED

• Armoires de commande permettant la commande d’allumage et l’extinction des éclairages

• Allumage progressif, demi-terrain, entrainement.

• Grande capacité, armoires pieds de mats de 2 platines jusque 20 platines (1000 à 2000W)

• Adaptable à tous types de platines

• Armoire en matériau synthétique ou 100% aluminium

Une étude de l’éclairage doit être réalisée en fonction du niveau d’éclairement souhaité et des préconisations de la Ligue de Football, ou de la Fédération Française de Rugby, ou autres fédérations.

Les fédérations françaises préconisent une certaine puissance selon s’il s’agit d’un terrain municipal d’entrainement, un terrain accueillant des compétitions régionale ou nationale, et à catégoriser les terrains selon plusieurs niveaux.

Par exemple certains terrains de football équipés d’un éclairage doivent répondre à des critères précis d’éclairage selon son utilisation :

• Terrain de Football d’entrainement (terrain d’entrainement, terrain municipal) - 100 à 150 Lux

• Terrain de Football catégorie E5 (Compétition National 1, Régional, et Départemental) - 150 Lux

• Terrain de Football catégorie E4 (Championnat National 2 / National 3 / Division d’honneur) - 250 Lux

• Terrain de Football catégorie E3 (Championnat National 1) - 400 Lux

• Terrain de Football catégorie E2 (Championnat Professionnel Ligue 2) - 1000 Lux

• Terrain de Football catégorie E1 (Championnat Professionnel Ligue 1) - 1250 Lux

Les niveaux de luminosité pour un éclairage de boulodrome :

• Niveau International / National 200 Lux

• Niveau Régional / Départemental 100 Lux

• Niveau Local 50 Lux

Les niveaux de luminosité pour un éclairage de court de tennis sont :

• Court de Tennis couvert 500 Lux

• Court de Tennis extérieur 300 Lux

Armoires de commandes de stades et espaces sportifs

Armoires BERMUDES

Surmoulage pour les angles

Aluminium 20/10ème, peinture avec application korroprimer 30 et thermolaquage couleur ivoire en standard

Avec ou sans coffret sur le côté selon les modèles

Poignée tournante escamotable, cadenassable

Arrêt de porte par bras mécanique selon les modèles

BERMUDES

Caractéristiques standard

Rails support de matériels

1 ou 2 portes, 1 ou 2 compartiments selon les modèles

• Produit installé sur le domaine public, pose en tranchée ou sur radier

• Enveloppe Profilés aluminium extrudés 20 / 10ème

• 3 dimensions qui couvrent l’ensemble de vos besoins S, M ou L

• 1 porte / 1 compartiment

• Serrures 3 points cadenassables avec poignée tournante rectangle (pouvant recevoir un barillet demicylindre européen)

• Ouverture portes à 180°

• Ventilation naturelles

• Fixation des tableaux aisée par rails coulissant

• Peinture texturé RAL 1015 pour l’aluminium

Enveloppe vide : CEI 62208

Enveloppe équipée : CEI 61439

Coffrets pour platines éclairage de stades et espaces sportifs

Caractéristiques standard

• Le coffret ARED 68 permet le montage de 2 à 3 platines sur mât d’éclairage

• Coffret réalisé en polyester chargé de fibres de verre

• Cuve monobloc H 615 x L 850 x P 330 mm

• Porte pleine pivotant sur charnières invisibles, angle d’ouverture 180°

• Fermeture par batteuses 1/4 de tour

• Pattes de fixation en inox pour pose horizontale

• Ventilation forcée

• Coffrets fabriqués en polyester chargé de fibres de verre, couleur gris RAL 7035

• Joint de fermeture pour étanchéité haute qualité

• Porte pleine pivotant sur 2 charnières invisibles, angle d’ouverture > 90°

• Fermeture par 1 ou 2 batteuses (selon dimensions du coffret) avec clé papillon amovible

• Autres fermetures + serrures disponibles en option

• Dispositif de cadenassage disponible en option

• Bossages de fixation en fond de cuve

• Livrés avec visserie pour fixation d’équipement sur les bossages de fond de cuve

• Livrés avec jeu de 4 pattes pour fixation murale par l’extérieur du coffret

• Degré de protection IP66 selon CEI 60529

• Résistance aux impacts mécaniques externes IK10 selon CEI 62262

• Double isolation selon CEI 61439-1

• Auto extinguible à 960°C selon CEI 60695-2-10

• Classe thermique 105°C selon CEI 60085

• Résistant aux environnements chimiques, aux intempéries et au rayonnement ultraviolet

Armoires pieds de mâts éclairage de stades et espaces sportifs

Armoires pied de mâts

Caractéristiques standard

• Enveloppes :

1 porte / 1 compartiment

2 portes / 1 compartiment

3 portes / 1 compartiment

• Équipées d’une ventilation forcée thermostatée

• Puissance par platine : 2000 W maxi

• Dimensions par platine :

H650 x L150 x P165

H410 x L265 x P160

• Poids par platine : 15 kg maxi

48374Armoire pied de mât pour 2 platines - ventilation forcée - 1000540405

48375Armoire pied de mât pour 3 à 4 platines - ventilation forcée5253410001035405

48376Armoire pied de mât pour 5 à 6 platines - ventilation forcée4929510001485405

48377Armoire pied de mât pour 7 à 8 platines - ventilation forcée5465216001125405

48378Armoire pied de mât pour 9 à 10 platines - ventilation forcée2864116001350405

48379Armoire pied de mât pour 11 à 14 platines - ventilation forcée5818116001620405

48380Armoire pied de mât pour 15 à 20 platines - ventilation forcée- 16002340405

Infrastructures de recharges pour les véhicules électriques (IRVE) 06

L’infrastructure de recharge pour les véhicules électriques (VE) désigne l’ensemble des équipements, systèmes et services permettant de recharger les batteries des véhicules électriques. Elle est essentielle au développement de la mobilité électrique.

Armoires BERMUDES vides pour applications IRVE

Alimentation & protection des bornes de recharge

Un choix stratégique pour vos infrastructures électriques, nos armoires allient, esthétique, durabilité et performance technique jusqu’à 20 points de charge de 3,7kVA, 7,4kVA, 11kVA et 22kVA.

Présentation de la gamme

Caractéristiques techniques

• Matériau haute performance : Armoires en profilé aluminium 20/10ème, à la fois légères, résistantes et naturellement anti-corrosion. Idéal pour des installations en extérieur ou dans des environnements difficiles.

• Résistance aux intempéries : Protection complète contre l’humidité, la poussière et les chocs. Conçues pour affronter les conditions climatiques les plus extrêmes.

• Sécurité intégrée : Fermeture 3 points pour un accès sécurisé aux équipements sensibles.

• Installation rapide : Points de montage clairement identifiés et accès optimisé aux composants pour simplifier le travail des techniciens.

• Entretien minimal : Matériaux durables et conception intelligente pour limiter les besoins de maintenance.

• Esthétique urbaine : Un design élégant qui s’intègre harmonieusement dans les environnements publics ou professionnels.

• Personnalisation : Coloris, finitions et couleurs suivant RAL pour une meilleur intégration dans l’environnement

• Écoconception : Aluminium recyclable à 100 % pour une solution à faible impact carbone et une démarche écoresponsable.

Domaine NFC 15-100 / 17-200

Dans les bâtiments professionnels disposant d’un point de livraison, type commerces , entreprises, camping, le raccordement des bornes de recharge pour véhicules électriques (IRVE) s’effectue généralement depuis le TGBT (Tableau Général Basse Tension).

Mais il est également possible d’opter pour une solution déportée, via une armoire dédiée intégrant :

• Si besoin un point de livraison domaine NFC14-100 avec intégration comptage électrique,

• Les protections nécessaires à la continuité de services des différents points de charge,

• La distribution et le pilotage des points de charge,

• Ainsi que le pilotage des points de recharge.

Armoires

BERMUDES

équipées pour applications IRVE

Alimentation & protection des bornes de recharge

Nous vous proposons des solutions prêtent à l’emploi et adaptées à vos besoins pour raccorder et protéger vos bornes de recharge pour véhicule électrique.

Application pour des puissances jusqu’à 36 kVA AC

Applications pour les puissances de 36KVA à 250 kVA AC

Nos solutions équipées suivant vos projets

Exemple de configuration pour 3 bornes de recharge de véhicules électriques avec point de livraison intégré (36 kVA)

• Configuration pour l’alimentation de 3 bornes de recharge 11kVA

• Interrupteur de tête (4x100A ISW-NA) : Contrôle principal de l’alimentation avec bobine MX et protection disjoncteur 2A.

• Bouton d’arrêt d’urgence : Pour arrêter rapidement l’alimentation en cas d’urgence.

• Répartiteur : Distribution de l’alimentation aux différents circuits.

• Disjoncteurs différentiels (4x20A, courbeC, 30mA A-SI) : Protection contre les surcharges et les fuites de courant.

• Borniers (162) : Connexions pour les câbles de charge.

• Borne de charge VE (Véhicule Électrique): Points de connexion pour le véhicule électrique.

Armoires BERMUDES équipées pour applications IRVE

Alimentation & protection des bornes de recharge

BERMUDES

Armoires BERMUDES équipées pour applications IRVE avec ou sans point de livraison intégré jusque 36 kVA AC.

BERMUDES modèle S

Dim. 1000 x 430 x 285 mm

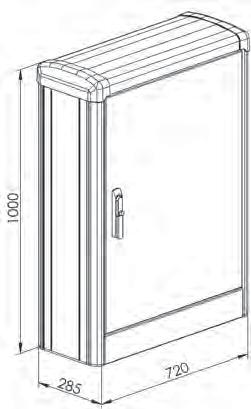

BERMUDES modèle M

Dim. 1000 x 720 x 285 mm

BERMUDES modèle L

Dim. 1000 x 945 x 285 mm

Vous souhaitez améliorer l’écomobilité au sein de votre ville et de votre entreprise. Consultez-nous : servicedevis@seifel.fr

Armoires BERMUDES équipées pour applications IRVE Alimentation & protection des bornes de recharge

BERMUDES GP

Armoires BERMUDES équipées pour applications IRVE avec ou sans point de livraison intégré de 37 à 250 kVA AC.

BERMUDES GP modèle S

Dim. 1450 x 900 x 420 mm

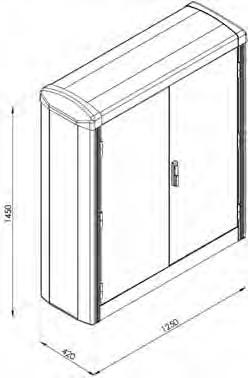

BERMUDES GP modèle M

Dim. 1450 x 1250 x 420 mm

BERMUDES GP modèle L

Dim. 1450 x 1400 x 420 mm

Vous souhaitez améliorer l’écomobilité au sein de votre ville et de votre entreprise. Consultez-nous : servicedevis@seifel.fr

Bornes de recharge BERMUDES de 1 à 4 points de charge 7,4kVA

Solution robuste et sécurisée pour la recharge de véhicules électriques

Les bornes BERMUDES sont des équipements prêts à l’emploi, conçus pour répondre aux besoins de recharge dans les espaces publics et privés : commerces(véhicules de sociétés), campings, collectivités, ou encore parkings d’entreprises. Disponibles avec 1 à 4 points de charge, elles offrent une grande flexibilité d’usage tout en garantissant une installation simple sur socle ou radier béton.

Présentation de la gamme

Caractéristiques techniques

• Nombre de points de charge : de 1 à 4

• Puissance : 7,4 kVA par point de charge

• Accès sécurisé : possible par badge RFID 2 (option)

• Protection électronique : possible par parafoudre type 2 (option)

• Comptage : compatible avec compteurs MID (option)

• Compatibilité : tous types de véhicules électriques

• Dimensions : H 1000 x L 430 x P 285 mm

• Coloris : RAL 7016 (gris anthracite)

• Indice de protection : IP44 (NF EN 60529)

• Indice de résistance aux chocs : IK10 (NF EN 62262)

• Structure compacte et robuste, idéale pour un usage grand public et extérieur.

Réf.ConfigurationPuissance par point

Usage idéal

Bornes de recharge BERMUDES de 1 à 4 points de charge 7,4kVA

632201 point de charge 7,4 kVA

632212 points de charge7,4 kVA

632374 Points de charge7,4 kVA

Résidentiel individuel

TPE, commerces, hôtellerie de plein air.

Flotte d’entreprise, parkings, collectivités

TEMlab by SICAME Système de recharge mutualisé et partagé

Deux solutions

Points de charge mutualisés : Many, tous les véhicules se charge les uns après les autres par cycle de 10 à 30mn.

Points de charge mutualisés et partagés : Mixy, 1 à 8 véhicules en mutualisés et 2 véhicules en simultanés.

Une même armoire regroupe et mutualise la recharge jusqu’à 12 véhicules.

Facilité d’ajouter jusqu’à 12 points de charge par armoire au cours du temps.

Le système intelligent, recharge tous les véhicules, les uns après les autres, par cycle de charge de 10 à 30 minutes

L’installation ne demande qu’une faible puissance réseau, équivalente à une seule borne traditionnelle : 7 kVA en monophasé ou 22kVA en triphasé en courant alternatif

Investissement de départ économique, en comparaison à l’installation de plusieurs bornes indépendantes.

Armoire déportée des points de charge dans un espace sécurisé contre le vandalisme et les agressions climatiques.

Possibilité de relever les consommations grâce à un compteur MID et visualisation sur une Interface Homme Machine (IHM).

Contribue activement à la transition vers une société sans énergie fossile en permettant d’équiper jusqu’à 100% des places de stationnement sans saturer le réseau électrique.

Recharge mutualisée :

TEMLab by SICAME propose des solutions permettant de recharger plusieurs véhicules électriques à partir d’une seule armoire de raccordement, cela permet de réduire la consommation d’énergie tout en optimisant l’espace de stationnement.

S’il est astucieux, le concept n’en est pas moins assez simple au final. Huit places de parking peuvent être équipées d’un point de recharge individuel. Le tout est relié à une seule armoire de raccordement qui sollicitera le réseau électrique de la même manière qu’une unique borne 7 ou 22 kVA.

Supposons qu’autant de voitures à ravitailler en électricité soient branchées simultanément dans un parking où elles vont être stationnées pendant plusieurs heures.

C’est le cas, de nuit, en habitat collectif. Mais aussi en entreprise où en nocturne la flotte de service pourra être rechargée, libérant de jour les places pour accueillir les véhicules des collaborateurs.

Le système va passer automatiquement d’un engin à l’autre en changeant toutes les 30 minutes (durée paramétrable), avec la possibilité d’obtenir les consommations individuelles, en temps réel.

Cette architecture ne prélèvera pas plus de 7 kVA (monophasé) ou 22 kVA (triphasé) sur le réseau, et sera beaucoup moins coûteuse au niveau du matériel que 8 bornes de recharge de même puissance.

Combien de temps faut-il pour recharger une voiture électrique ?

Une question qui revient souvent sur la charge d’une voiture électrique concerne le temps nécessaire pour remplir une batterie. Nous allons donc expliciter les différents cas dans un tableau que vous retrouverez plus bas, mais pour vous donner une idée générale, retenez ceci :

• Une heure de charge sur une prise domestique ajoute 15 kilomètres d’autonomie

• Une heure de charge sur une borne 7 kVA ajoute 50 kilomètres d’autonomie

• Une heure de charge sur une borne 11 kVA ajoute 80 kilomètres d’autonomie

• Une heure de charge sur une borne 22 kVA ajoute 160 kilomètres d’autonomie (seuls certains véhicules sont compatibles)

Comprendre le contexte pour innover, recharger aussi vite que nécessaire, mais pas aussi vite que possible, pour une meilleure sobriété énergétique.

10%

Borne triphasé (11-22kVA) - 2-5h

15%

Prise standard (2,3kVA) - 10+20h

15%

Prise renforcée (3,2kVA) - 8-15h

Un véhicule est arrêté 90% du temps, en grande majorité en entreprise ou à domicile, soit près de 22 heures par jour.

Un véhicule parcourt moins de 15000Km par an, soit 40 km par jour.

La recharge en AC (courant alternatif) monophasé 3,7 kW ou 7,4kW est acceptée par tous les véhicules électriques sans exception.

Relevé de consommation

durée de recharge, durée de session

Radio mobile, WIFI, Ethernet...

Contrôle de la borne :

• Lancement / arrêt de charge à distance

• Reset de la borne

60%

Wallbox (7,4kVA) - 4-8h

Dont > 75% au domicile et au travail

Soit 1h / jour

Recharge douce = sobriété énergétique

Ne plus être obligé de se débrancher

Borne multi prises

Puissance électrique constante = 1 seul VE à la fois

TEMlab by SICAME Système de recharge mutualisé et partagé système de recharge partagée

Tous les véhicules se rechargent les uns après les autres par cycle de recharge (7,4 ou 22kVA).

Tous les véhicules se rechargent les uns après les autres par cycle de 10 à 30 minutes

L’offre Many permet de recharger 8 à 12 véhicules avec une puissance au réseau sollicités équivalente à une seule borne traditionnelle.

Many à sa propre architecture de recharge qui correspond à l’usage du véhicule et à son temps de stationnement :

• Une unique armoire raccordée en 7,4 kVA monophasés ou 22 kVA triphasé qui permet d’alimenter jusqu’à 8 terminaux de points de charge partagées.

• Chaque véhicule se branche sur son terminal de point de charge respectif.

• Les véhicules se rechargent les uns après les autres par cycle de recharge de 10 à 30 minutes.

Adapté aux arrêts de longue durée en entreprise et en collectif résidentiel

Prenons l’exemple d’une installation chez un client :

• 8 véhicules électriques stationnés et branchés au quotidien

• Durant une journée de travail de 8 heures à 18h

• L’armoire d’une puissance de 7,4 kVA produit 70 kwh

• Elle permet à chaque véhicule de récupérer 9 kWh (l’équivalent de 50 km d’autonomie)

• le système permet donc à chaque salarié de faire son aller-retour quotidien domicile travail.

• le système est fonctionnel de jour pour les salariés comme de nuit pour les véhicules de service.

Une adaptation de cette solution est possible en fonction du besoin de recharge et de la durée de stationnement des véhicules.

La puissance de charge et le nombre de points de charge sont des facteurs à ajuster pour optimiser la recharge du véhicule.

Il est également possible de remonter indépendamment les consommations de chaque point de charge.

TEMlab by SICAME Système de recharge mutualisé et partagé

MIXY

système de recharge mixte, partagée et multipoints

Certains véhicules se rechargent en partagé, d’autres en même temps (7,4kVA).

Un système centralise la recharge partagée et multipoint de plusieurs véhicules

Avec l’offre Mixy, on retrouve le partage de la puissance. Avec une configuration un peu à la carte, il est possible, avec un raccordement 22 kVA, d’alimenter 2 systèmes individuellement à 7,4 kVA et 8 système en distribution partagée.

• 8 Points de charge “MANY” (Recharge partagée) en 7kW sur une phase.

• 2 Points de charge (Recharge simultanée) en 7kW sur les 2 autres phases.

L’association de ces deux technologies, le partagée MANY avec le multipoint vous permet d’obtenir 2 vitesses de recharge différentes.

Permettant de répondre à des temps d’arrêt différents mais aussi à des types de véhicules différents (VE et VHR).

Pour résultat : un parking largement équipé en points de charge pour une puissance réseau réduite (22 kW) évitant le plus souvent de nouveaux raccordements au réseau.

Vous souhaitez améliorer l’écomobilité au sein de votre ville et de votre entreprise Consultez nous : servicedevis@seifel.fr

Sicame Academy

Centre de formation et de certification

Sicame Academy propose également une formation professionnelle, avec un large panel de formations disponibles.

Nos formateurs font autorité dans tout le secteur électrique aussi bien pour les réseaux souterrains qu’aériens, en haute ou basse tension. Leur expertise s’étend à l’électromobilité, à la prévention du risque électrique et aux travaux sous tension (TST).

Normes VDE, NFC, IEC : nous sommes là pour vous aider à élaborer vos programmes de formation.

Des prestations d'études et essais sont réalisables dans nos laboratoires suivant les normes souhaitées.

Enfin, vous aurez l'occasion d'accéder à différentes solutions digitales :

• Contrôles des produits installés : fermes photovoltaïques, lignes haute et moyenne tension, hôtellerie de plein air et aires d'accueil des gens du voyage

• Protection des revenus : en contrôlant les pertes (techniques et non techniques) d'énergie

• Gestion des actifs (matériel, équipement, personnel) : soyez conformes aux réglementations en vigueur,contrôler votre parc et assurer une traçabilité

Pour toute demande d’information, de formation sur-mesure, de devis ou de disponibilité

+ 33 (0)5 55 73 89 57 sicame.academy@sicame.com sicame-academy.com

Bornes de distribution des énergies 07

Les bornes de distribution d’énergie assurent la distribution de l’électricité et de l’eau en milieu urbain. Elles sont fixes ou escamotables selon les exigences et les contraintes d’intégration dans l’environnement. Très appréciées par les municipalités, elles sont idéales pour accueillir les exposants sur les marchés ou les places foraines, ou toutes animations provisoires.

Bornes de distribution des énergies

Gamme forains, marchés

Produit installé sur le domaine public, pose en tranchée ou sur radier. Enveloppe aluminium 20/10ème

Equipement conforme à la NFC 15-100-7-711 : Règles particulières pour les installations temporaires de structure, stands dans les champs de foire, des marchés, des fêtes foraines, parcs d’attractions, des cirques et des lieux d’exposition ou de spectacle.

Présentation de la gamme

BERMUDES

CAÏMAN

SOLIDOR

Caractéristiques standards

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Pointe de diamant sur demande par emboutissage de tôle, moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

Armoire vide ou câblée IK10

Peinture personnalisable 100% recycable m Profil aluminiu

Fabrication française

Enveloppe vide : CEI 62208

IP 44 suivant NF EN 60529 IK 10 suivant NF EN 62262 les normes

Enveloppe équipée : CEI 61439

BERMUDES

52755

Réf. Désignation

Caractéristiques standards

• Enveloppe Aluminium 20/10ème.

• Gamme standard.

• 1 porte / 1 compartiment.

• Serrures 3 points cadenassables avec poignée tournante rectangle (pouvant recevoir un barillet demi-cylindre Européen).

• Charnières invisibles.

• Peinture texturé RAL 1015 (multiples coloris sur palette RAL).

• 100% recyclable

• Conçu pour un usage extérieur

• Résistances aux chocs

• Personnalisable

• RAL à la demande

• Résistance aux UV et aux agressions chimiques

• Exceptionnelle tenue au vieillissement IK 10

• Isolation électrique importante

ARMOIRES BERMUDES (PORTE LISSE)

52755Armoire BERMUDES S 1 prise 2P+T 16 A - RAL 9010

52756Armoire BERMUDES S 2 prises 2P+T 16 A - RAL 9010

52757Armoire BERMUDES S 3 prises 2P+T 16 A - RAL 9010

52758Armoire BERMUDES S 4 prises 2P+T 16 A - RAL 9010

52759Armoire BERMUDES S 2 prises 2P+T 16 A + 2 robinets - RAL 9010

52760Armoire BERMUDES S 3 prises 2P+T 16 A + 2 robinets - RAL 9010

52761Armoire BERMUDES S 4 prises 2P+T 16 A + 4 robinets - RAL 9010

54071Armoire BERMUDES S 4 prises 2P+T 16 A - RAL 1015

54072Armoire BERMUDES S 4 prises 2P+T 16 A + 2 robinets - RAL 1015 1000430285

54121Armoire BERMUDES S 3 prises 2P+T 16 A + 1 prise 3P+N+T 32 A - RAL 10151000430285 Gamme forains, marchés

CAÏMAN

52957 54088

Gamme forains, marchés

Caractéristiques standards

• Enveloppe Aluminium 20/10ème.

• Gamme standard.

• 1 porte / 1 compartiment.

• Serrures 3 points cadenassables avec poignée tournante rectangle (pouvant recevoir un barillet demi-cylindre Européen).

• Charnières invisibles.

• Peinture texturé RAL 1015 (multiples coloris sur palette RAL).

• 100% recyclable

• Conçu pour un usage extérieur

• Résistances aux chocs

• Personnalisable

• RAL à la demande

• Résistance aux UV et aux agressions chimiques

• Exceptionnelle tenue au vieillissement IK 10

• Isolation électrique importante

52794Armoire CAIMAN S 6 prises 2P+T 16 A + 1 prise 3P + N + T 32A - RAL 10151000430285

52957Armoire CAIMAN S 6 prises 2P+T 16 A + 2 prises 3P + N + T 32A - RAL 10151000430285

52958Armoire CAIMAN S 4 prises 2P+T 16 A + 1 prise 3P + N + T 32A - RAL 10151000430285

54076Armoire CAIMAN S 3 prises 2P+T 16 A + 1 prise 3P + N + T 32A - RAL 10151000430285

54088Armoire CAIMAN S 6 prises 2P+T 16 A (Gauche) - RAL 10151000430285

SOLIDOR

Caractéristiques standards

• Borne avec trappe d’accès, prises intérieures, fonctionnement possible porte fermée.

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Pointe de diamant sur demande par emboutissage de tôle, moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

• 100% recyclable

• Conçu pour un usage extérieur

• Résistances aux chocs

• Personnalisable

• RAL à la demande

• Résistance aux UV et aux agressions chimiques

• Exceptionnelle tenue au vieillissement IK 10

• Isolation électrique importante

Equipement conforme à la NFC 15-100-7-711: Règles particulières pour les installations temporaires de structure, stands dans les champs de foire, des marchés, des fêtes foraines, parcs d’attractions, des cirques et des lieux d’exposition ou de spectacle.

Arrêt d’urgence

2 prises de courant

3P+N+T 32A CEE17

Protection par disjoncteurs différentiels 30mA

Interrupteur sectionneur de coupure en tête d’installation

Gamme forains, marchés

6 prises de courant 2P+T 16A CEE17 inaccesibles de l’extérieur pour une plus grande durabilité.

Fermeture 3 points avec poignée escamotable

Trappe coulissante, pour le passage des câbles, avec une utilisation porte fermée

Gamme escamotable

Un changement structurel fondamental s’opère tant en milieu urbain que rural. La numérisation, la protection du climat ainsi que le tournant énergétique et de la mobilité exigent des concepts novateurs en matière d’infrastructures urbaines fonctionnelles et agréables à vivre.

C’est dans cette optique que les idées de villes intelligentes (Smart City) se sont développées pour créer la vision d’espaces vitaux interconnectés numériquement.

Ces systèmes se distinguent par un haut niveau de sécurité, afin qu’ils s’intègrent discrètement dans le paysage urbain et qu’ils soient particulièrement faciles à utiliser

Présentation de la gamme

Afin de protéger les composants sensibles de nos caissons sous chaussée contre l’humidité, nos ingénieurs ont développé le principe innovant du capot d’encastrement reposant sur l’idée de la cloche submersible. L’air enfermé dans la cloche submersible est comprimé. L’air et la pression de l’eau s’équilibrentet il en résulte, une fois la trappe fermée, un compartiment technique entièrement protégé de l’eau. Grâce à l’air accumulé à l’intérieur du capot d’encastrement, les composants électroniques tels que les combinaisons de prises et de fusibles sur la plaque de montage restent parfaitement protégés de l’humidité et des inondations jusqu’à une colonne d’eau d’un mètre.

Trappe

Garniture d’amortissement (en élastomère)

Cadre en acier de 75 / 90 / 120 / 135mm (galvanisé à chaud)

Cadre de tête de 140mm (plastique)

Cadre de 220mm avec des points destinés à la rupture (plastique)

Cadre de 70mm avec des points destinés à la rupture (plastique)

Plaque de fond de 5mm

Protection contre la saleté, évite en encrassement majeur à l’intérieur du corps de chambre

Éléments porteurs en plastique de haute qualité

Les plastiques de première qualité et la technologie 3D-ribFrame se portent garants de la résistance et de la stabilité de l’ensemble de la conception jusqu’à D400

Faible poids propre

Le faible poids propre permet de poser les chambres de tirage rapidement et à moindre coût.

Structure modulaire

Des kits de base modulaires, livrés en l’état prêt au montage, permettent de réaliser de nombreuses hauteurs de chambres et de placer les raccords pour les systèmes de câble.

Trappes variables

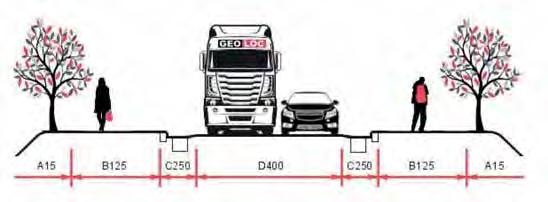

• Classe de charge selon EN 124.

• Classe B_125

• Classe D_400

ESCAMOTABLE

Exemple configuration EK600

Exemple configuration EK800

Applications : Les bornes de distribution d’énergie escamotables s’adaptent :

• À tous les espaces publics : champs de foires, esplanades et parcs, parkings, places d’hôtel de ville, places du marchés, quai, voie de circulation, zone piétonne…

• À toutes les manifestations : concert et festival, fêtes foraines, manèges, marchés de Noël, marchés hebdomadaire, patinoires…

Avantages de l’équipement proposé :

• Installation rapide sans béton, structure légère et adaptable au niveau de finition de l’enrobé

• Organes électriques protégés contre les remontées d’eau.

• Equipement modulable et sur mesure conforme aux normes.

Panneau électrique intégré dans un caisson étanche

• Le caisson pivotant en acier inoxydable est installé directement sur le corps en polycarbonate, des vérins hydrauliques en facilitent le pivotement.

• Les prises électriques peuvent être utilisées alors que la borne se trouve fermée, la sortie des câbles est assurée par des capots situés des deux côtés du verrou. En position ouverte un capot anti-chute protège contre des chutes accidentelles dans la borne.

• Une cloche étanche assure la protection des équipements électriques contre les remontées d’eau même en cas d’inondation jusqu’à 1 mètre.

• Le couvercle peut être rempli de pavés, béton ou tout autre revêtement pour une utilisation en zone piétonne ou voie de circulation.

Corps composé d’éléments modulaires en polycarbonate

• L’installation sur un lit de drainage est réalisée directement sans apport de béton ni chambre pRéf. abriquée.

• Prévoir un raccord aux eaux pluviales avec vanne anti-retour

• Les empilements même supérieurs à 2 mètres permettent de répondre à divers besoins.

• L’enfouissement ne nécessite que des gravats compactés.

• Le revêtement de surface autour de la borne est exécuté immédiatement après compactage des gravats.

Verrouillage avec clé d’architecte, fonction d’ouverture forcée brevetée et chauffage de serrure de couvercle en option

Superstructure entièrement fabriquée en acier inoxydable (V2A)

Possibilités de réaliser différentes confi gurations de prises de courant, de protection par fusibles et de plaque de montage pour appareillages électriques individuels

Orifice de sortie de câble sur les deux faces pour fonctionnement en position fermée

Câble de connexion électrique

Points destinés à la rupture pour l’entrée du câble

Capot d’encastrement en acier inoxydable (V2A) avec protection anti-inondation

Ouverture facile grâce à deux ressorts pneumatiques en acier inoxydable

de transport

Chambre en polycarbonate avec plaque de fond et délestage de traction

Dimensions extérieures hors tout : 683x887mm 825x1050mm

Ouverture libre : 400x650mm 550x800mm

Profondeur totale dans le terrain : 640mm ; 860mm ; 1080mm 625mm ; 845mm ; 1065mm

Hauteur du système hors sol avec le couvercle ouvert : 810mm 960mm

Diamètre maximal possible du câble ou tuyau : 60mm

Dispositif de fermeture de regard selon : DIN EN 124

Classe de résistance D400 : à paver : cuve remplissage jusqu’à une profondeur de 65mm

Verrouillage du dispositif fermeture de regard : Oui

Matériau du corps du chambre : PC

Matériau du cadre de chambre : Acier inoxydable 1,4301

Poids (sans pavés ; béton)

Gamme pour l’événementiel forte puissance 400A

Le secteur de l’évènementiel fait régulièrement appel à des groupes électrogènes pour ses besoins en électricité lors de grands événements en extérieur (concerts, meetings, événements sportifs, plateaux et régies TV, salons, zones de célébration, défilés...). Afin d’accompagner ce secteur vers un changement des usages, nous proposons aux collectivités des produits afin de leur permettre de se diriger vers des énergies décarbonées.

Améliorer l’impact environnemental des événements

Réduire les émissions de CO2

Améliorer la qualité de l’air

Réduire les nuisances sonores

Présentation de la gamme

BERMUDES GP

Caractéristiques standards

• Produit installé sur le domaine public, pose en tranchée ou sur radier encastrement.

• Enveloppe aluminium 20/10ème

• Gamme standard.

• 3 dimensions qui couvrent l’ensemble de vos besoins S,M ou L.

• Configuration avec ou sans coffret CIBE® sur le côté.

• 1 porte / ou 2 portes / 1 compartiment.

• Serrures 3 points cadenassables avec poignée tournante triangle à gauche et rectangle à droite (pouvant recevoir un barillet demi-cylindre européen).

• Ventilations naturelles.

• Fixation des tableaux aisée par rails coulissants.

• Peinture texturée RAL 1015 (multiples coloris disponibles sur palette RAL).

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

EK880 escamotable 400A

Caractéristiques standards

• Disparition complète du dispositif d’alimentation de l’espace public une fois l’événement terminé.

• Ce dispositif améliore l’impact environnemental des événements en permettant de réduire de 90% les émissions C02, en améliorant la qualité de l’air et en réduisant les nuisances sonores.

Mise en place - exemple EK800

• Conduite d’alimentation (2) sur la face avant, sous le volet de verrouillage (1)

• Écoulement d’eau usées (3)

• Arrivée d’eau claire (4).

• Drainage (5) longitudinal

Gamme pour l’événementiel forte puissance 400A

Armoires de distribution

Armoire de raccordement pour festivités temporaires place du centre-ville du Mans (dpt. 72)

côté raccordement gestionnaire du réseau de distribution

côté branchements forains

Déclinaison de la gamme

• Multicomptage :

- monophasé à 12 kvA

- triphasé + neutre à 36 kVA

- triphasé + neutre à 250 kVA

• Sécurisation des accès

- accès contrôlé avec protection des départs clients

Notre concept de construction modulaire permet de répondre à tous les cahiers des charges spécifiques (dimensionnel, environnement,…) :

• Branchements forains ou manifestations temporaires

• Enveloppe en matière synthétique ou métallique

• Raccordements clients sur borniers IP2X

• Raccordements clients sur prises de courant monophasées, triphasées et tétrapolaires

• Pose sur socle ou piétement métallique

Gamme hôtellerie de plein air (HPA)

Les gammes de bornes CEZEMBRE et IONA, destinées pour l’hôtellerie de plein-air, permettent la distribution de l’eau et de l’électricité sur les terrains de camping-caravaning, de mobilhomes ainsi que sur les espaces réservés aux camping-car.

Présentation de la gamme

Borne camping-car IONA

Caractéristiques standards

Bornes CEZEMBRE

• Gamme de bornes robustes et non corrodables

• Permet la distribution simultanée de l’eau et de l’électricité

• Grande ouverture : épanouissement aisé de la tête de câble lors du raccordement

• Pose en tranchée ou en radier selon le modèle

• Distribution électrique (1 à 4 prises de courant CEE17)

• Distribution d’eau (1 à 4 robinets)

• Balisage

Gamme hôtellerie de plein air (HPA)

Camping-car IONA

Partie Équipement :

• Receveur eaux noires

• Robinet de puisage

• Robinet tempo de rinçage réservoir eaux noires

• Robinet poussoir rinçage receveur

• Vanne arrêt purge

Options :

• 1 bornier d’arrivée tétrapolaire + terre

• 1 interrupteur de tête 63A

• Protection par prise avec un disjoncteur Uni+N différentiel 30mA

• Balisage

Capacité de raccordement

Electricité :

Aluminium câblé 25mm²

Cuivre câblé 25mm²

Eau : Raccord mâle 20/27mm

Réf. Code avec balisage

Désignation

Bornes IONA Camping-car

5804958049BBorne IONA camping-car 1 robinet 1/4 tour

5805058050BBorne IONA camping-car 2 robinets 1/4 tour

5805158051BBorne IONA camping-car 1 robinet 1/4 tour + 1 PC 16A

5805258052BBorne IONA camping-car 2 robinets 1/4 tour + 2 PC 16A

CÉZEMBRE

47004B 47041R 47024BR

Capacité de raccordement

Electricité : Aluminium câblé 35mm²

Cuivre câblé 35mm²

Eau : Raccord mâle 20/27mm

Conformité installation : NF C 15-100

Conformité prises de courant: NF EN 60 309-2 les normes

Partie Équipement électrique :

• 1 bornier d’arrivée tétrapolaire + terre.

• 1 interrupteur de tête 63A.

• 4 prises 2P+T 16A maxi de type CEE 17.

• Protection par prise avec un disjoncteur Uni+N différentiel 30mA.

Partie Equipement eau :

• 4 robinets maxi

Options :

• Balisage

• Trappe de réarmement

Version Radier Version Tranchée Désignation 10A16A10A16A

Bornes CÉZEMBRE électricité

47001476244904049454Borne CÉZEMBRE + 1 PC Mono 47002470074710247067Borne CÉZEMBRE + 2 PC Mono 47003470264710347083Borne CÉZEMBRE + 3 PC Mono 47004470424710447099Borne CÉZEMBRE + 4 PC Mono

Bornes CÉZEMBRE MIXTE (eau + électricité) 47022470154712247075Borne CÉZEMBRE + 2 PC Mono + 2 Robinets 47023470344712347091Borne CÉZEMBRE + 3 PC Mono + 2 Robinets 47024470514712347110Borne CÉZEMBRE + 4 PC Mono + 2 Robinets 47044470594714447118Borne CÉZEMBRE + 4 PC Mono + 4 Robinets

Options Bornes CÉZEMBRE

B B Balisage LED

R R Trappe de réarmement

Toutes nos cotes (schéma et tableau) sont exprimées en mm.

Gamme Marinas

La gamme KINTRA se décline en deux verisons. Ces bornes au design épuré et d’une très grande robustesse sont parfaitement adaptées aux environnements des marinas, ports de plaisance et ports fluviaux.

Elles permettent de distribuer au plaisancier de l’eau et de l’électricité de manière simultanée.

Présentation de la gamme

KINTRA I

Gamme KINTRA II

Partie Équipement :

• Cuve et porte en aluminium 20/10ème (robuste, facile d’entretien).

• Matière résistante à la corrosion, aux agressions chimiques et organiques.

• Tenue brouillard salins 2000 heures

• Matière résistante aux UV

• Une porte sur charnière, 2 compartiments,

• Fermeture de la porte par un bouton papillon sans clef

• Structure interne modulable sur rails alu,

• Fixation sur ponton par quatre points Ø 11 situés à l’intérieur de la borne et inaccessible de l’extérieur.

• Un éclairage en face avant (côté ponton) non éblouissant,

• Eclairage intégré dans le corps de la borne,

• Accès au réarment des disjoncteurs avec plastron de protection IP2X en face avant,

• Affiche d’information aux plaisanciers conforme à la norme NF C 15-100, section 709 (CEI439-1/C.PLAISANCE)

• Ecran de séparation des compartiments eau et électricité,

• Coloris : blanc RAL 9016

• Excellente tenue au vieillissement (NF C 20-540),

• Résistante importante aux agressions externes, excellente tenue aux U.V,

• Degrés de protection IP44 et IK10 ( CEI 60529 et CEI 62262 :2002)

KINTRA I

Partie Équipement :

• 1 bornier Tétrapolaire + Terre double en 35 mm2 soupleou 50 mm2 rigide pour le raccordement du câble d’alimentation

• 1 interrupteur général 4x63A tétrapolaire en tête d’installation

• 1 voyant présence tension " rouge "Alimentation distribution prises de courant

• 4 disjoncteurs différentiels Uni + Neutre 30mA calibre 16A courbe C

• 4 prises 2P+T 16A type CEE17 IP 67 + étiquettes de repérage des prises

• 1 disjoncteur Uni + Neutre 2A courbe C pour la protection de l’éclairage associé à un bornier

• Bipolaire + Terre double en 16 mm2 souple ou 25 mm2 rigide

• Dispositifs de blocage de câble sur le bas de chaque côté

Descriptif de l’equipement eau

• 1 arrivée d’eau sur vanne d’arrêt avec mamelon 15/21

• Distribution avec flexibles gainés inox Ø 8

• 2 robinets 1/4T- Laiton, nez fileté 20/27Manette laiton

Balisage 155 lm (Lumen) – 230V

Encastré en façade en aluminium LED, et lumière indirecte orientée vers le bas pour évite l’éblouissement.

Luminaire adapté pour l’extérieur grâce à l’indice de protection IP55. Réserve

30% de réserve pour intégration compteurs Elec et Eau et système de gestion (hors fourniture)

4 prises 2P+T 16A type CEE17 IP 67

2 robinets 1/4T- Laiton, nez fileté 20/27- Manette laiton

Vanne d’arrêt avec mamelon 15/21

Chaumard, permettant d’éviter l’arrachement du câble de raccordement aux prises de courant

Balisage Led 155 Lumens, incliné vers le sol pour éviter l’éblouissement, et la pollution lumineuse. (IP55)

Hublot de lecture de l’état des protections

Ouverture par bouton papillon, pour accès de l’usagé au réarment des disjoncteurs

4 points de fixation au sol

Éco-gestion responsable

Partie Équipement :

• 1 bornier Tétrapolaire double + Terre 50 mm2 rigide maxi pour le raccordement du câble d’alimentation

• 1 interrupteur général 4x63A tétrapolaire en tête d’installation - 4 disjoncteurs différentiels Uni + Neutre 16A/30mA courbe C

• 4 prises cadenassables 2P+T 16A type CEE17 IP 44.

• 4 compteurs électriques MID

• Eclairage : 1 disjoncteur Uni + Neutre 2A courbe C pour la protection de l’éclairage, 1 contacteur 2 x 25 A CT, 1 relais 230VAC2RT/5A + embases avec bornier contact horloge extérieure.

• 1 éclairage ponton encastré en façade haut de borne en aluminium IP55 à LED 155 lm, lumière indirecte orientée vers le bas pour éviter l’éblouissement

• Automate : 1 disjoncteur différentiel 10A 30mA pour la protection des modules IOT. 1 alimentation 230V/24V).

• 1 automate IOT.

• 1 module de puissance (format rail DIN)

Descriptif de l’équipement eau :

• 1 arrivée d’eau sur vanne d’arrêt avec purge

• 2 sorties d’eau type raccords rapides .

• 2 compteurs eau MID avec emetteurs d’impulsion, associés à 2 électrovannes

Gestion des consommations

Au-delà de sa fonction de base (la fourniture d’électricité et d’eau aux plaisanciers), notre borne de plaisance connectée propose de nouveaux services parmi lesquels :

Une plus grande flexibilité dans la gestion de la borne depuis la capitainerie (libre-service, activation par Smartphone, réservation, etc.)

Une meilleure expérience utilisateur final (application Smartphone pour les plaisanciers)

Une sécurité renforcée

Une approche Microgrid au niveau du Port qui peut être intégrée dans une approche Smart city.

Avec notre partenaire nous vous proposons un ensemble de prestation, vous permettant de faciliter l’exploitation de votre marina

CARTE INTERACTIVE : point d’entrée intuitif vers toutes les fonctions.

Nos compteurs connectés (eau et électricité) disposent d’un système unique et breveté permettant de reconnaître automatiquement les bateaux par leur prise.

• La relève et la facturation sont 100% automatisés

• Les bateaux peuvent être déplacés vers une autre place sans aucune re-configuration, et même vers une autre marina si elle dispose d’un système compatible

Superviser : Des contrats aux relevés de compteurs, tout est à portée de main.

Automatiser : Collecte des documents officiels plaisanciers, contrats, facturation, paiements en ligne, signature électronique. Tout est numérique, synchronisé et entièrement automatisé.

Optimiser : Quand les choses sont sous contrôle, vous pouvez vous concentrer sur ce qui compte vraiment : la relation et la fidélisation client.

• CRM : clients, bateaux, documents, devis, contrats, factures, avoirs, paiements, communication, listes d’attente… tout est synchronisé et en ordre.

• VENTES : catalogue des produits et services, pipeline complet du devis à la facture.

• CONTRACTS & DOCUMENTS : 100% numériques, signature électronique.

• FACTURATION : entièrement automatisée, rappels, caisse électronique (pour les encaissements à la réception ou en point de vente).

• PAIEMENTS : carte bancaire, prélèvement automatique SEPA, virement bancaire, porte-monnaie électronique, terminal de paiement. Rapprochement bancaire automatisé par IA.

• COMPTABILITÉ : plan comptable paramétrable, balance clients, balance générale, gestion des relances, génération des états comptables, export vers les logiciels comptables.

• CHANTIER & MANUTENTION : planning des infrastructures et équipements, planification, feuilles de temps, facturation des prestations, gestion des stocks.

• CONCESSIONS : gestion des partenaires et prestataires hébergés sur le port (hôtels, restaurants,

boutiques, prestataires de services). Loyers, redevances, etc.

• ÉLECTRICITÉ & EAU : intégration des bornes, (télé-) relève, facturation automatique des fluides.

• APPLICATION PLAISANCIER : toutes les informations et opérations utiles sont accessibles en self-service: communications, demande de devis, factures, contrats, signature électronique, relevés de compteur, paiements).

CONTRÔLE D’ACCÈS : gestion des accès au parking, pontons, bâtiments, en fonction du profil et du contrat du client. Gestion par zones, détection des plaques d’immatriculation

Branchements provisoires 08

Alimentation d’installations chantiers, conformes aux règles en vigueur et aux prescriptions Enedis.

Points normatifs d’un Branchement Provisoire

Matériels de raccordement, comptage et protection des installations électriques temporaires ou semi permanentes destinés aux opérations de Réf.ections ou transformations d’ouvrages sans interruption de l’exploitation, et de manifestations publiques ou privées à durée limitée.

Les différents domaines d’applications

Les branchements provisoires peuvent être utilisés dans les configurations suivantes :

• Travaux de construction de nouveaux bâtiments

• Travaux publics, travaux de terrassement ou analogues

• Travaux de réparation, de modification, d’extension ou de démolition de bâtiments existants

• installations de foires, expositions et activités foraines

Domaine de responsabilité

Spécificité de l’équipement provisoire :

• Coupe-circuit de protection individuelle plombable (CCPI) conforme aux spécifications Enedis.

• Disjoncteur de branchement (AGCP) conforme à la norme NF C 62-411

• Protection des biens et des personnes assurée par un dispositif différentiel à courant résiduel DDR

Configurations de branchements

Raccordement aérien

Branchement, comptage sectionnement ou protection

Installation électrique provisoire

Branchement : NF C 14-100

Puissance limitée

Puissance surveillée de 50

Raccordement souterrain sur une émergence de réseau

Coffret sur poteau :

• Gaine de protection GPC du câble de branchement obligatoire jusqu’à une hauteur de 2m.

• Fourreau de protection TPC du câble départ client obligatoire.

les normes

CCPI

CCPI CP CP Définition des ouvrages

Installation Client : NF C 15-100 Partie 7 - 704 & 711

Sectionnement

Coffret ou armoire sur socle :

• Raccordement sur émergence de longueur maximum 3m.

• Foureau de protection TPC du câble départ client obligatoire.

Norme NF C 14-100

Partie 2.213 Installations diverses NF C 15-100

Raccordement direct sur poste HTA/BT

Coffret ou armoire sur socle :

• Raccordement direct sur poste HTA/BT de longueur maxi 3m.

• Foureau de protection TPC du câble départ client obligatoire.

partie 7.704 Installations de chantiers NF C 15-100

Directive GTE 101A GCL 216A

Gamme coffrets branchements provisoires

Cette gamme de coffrets est destinée à la réalisation d’un raccordement électrique temporaire jusqu’à 36 kVA.

Elle se décline en 2 modèles (coffret de comptage et coffret de distribution) qui sont proposés dans diverses versions couvrant les principales demandes de raccordement.

Les équipements proposés répondent aux recommandations relatives à la protection des biens et des personnes (présence d’une protection différentielle).

Présentation

de la gamme

Caractéristiques techniques

• Exploitation d’un réseau électrique basse tension jusqu’à 440 V

• Produits installés sur chantiers, places de marchés ou installations mobiles

• Comptage et protection d’un branchement provisoire d’une puissance d’abonnement à 36 kVA

• Raccordement, comptage et protection d’un branchement temporaire à puissance limitée jusqu’à 60 A

• Protection du départ client par dispositif différentiel 30 mA

• Raccordement du départ client sur bornier 35 mm2

Gamme coffrets branchements provisoires

Caractéristiques techniques

• Coffrets destinés à la réalisation d’un raccordement électrique temporaire (chantiers, installations provisoires) jusqu’à 12 kVA

• Protection départ client par dispositif différentiel 30 mA

• Raccordement client sur bornier IP2X 35 mm2

• 100% recyclable

Caractéristiques techniques

• Coffrets destinés à la réalisation d’un raccordement électrique temporaire (chantiers, installations provisoires) jusqu’à 36 kVA

• Protection départ client par dispositif différentiel 30 mA

• Raccordement client sur bornier IP2X 35 mm2

• 100% recyclable

Caractéristiques techniques

• Coffret de distribution équipé de prise de courant CEE 17 :

• Jusque 8 prises monophasées 16A en version monophasée

• Jusque 5 prises monophasées 16A prises et 2 prises 32A triphasée

• + neutre en version mixte

Capacité de raccordement :

Arrivée :

• Cuivre câblé : 10 à 25 mm2

• Aluminium câblé : 16 à 25 mm2

• Aluminium massif : 16 à 35 mm2

Départ :

• Cuivre câblé : 10 à 35 mm2

Réf. Désignation

Coffrets de branchement chantier - Monophasé

28081Coffret S20 équipé de : 2 prises monophasées 16 A IP 44

39029Coffret S20 équipé de : 3 prises monophasées 16 A IP 44

74830Coffret S20 équipé de : 4 prises monophasées 16 A IP 44

39030Coffret S20 équipé de : 5 prises monophasées 16 A IP 44

28083Coffret S20 équipé de : 6 prises monophasées 16 A IP 44

39031Coffret S20 équipé de : 7 prises monophasées 16 A IP 44

28084Coffret S20 équipé de : 8 prises monophasées 16 A IP 44

39032Coffret S20 équipé de : 2 prises monophasées 16 A + 1 prise triphasée + neutre 32 A IP44

28085Coffret S20 équipé de : 2 prises monophasées 16 A + 2 prises triphasées + neutre 32 A IP44

28086Coffret S20 équipé de : 3 prises monophasées 16 A + 1 prise triphasée + neutre 32 A IP44

39033Coffret S20 équipé de : 3 prises monophasées 16 A + 2 prises triphasées + neutre 32 A IP44

28087Coffret S20 équipé de : 4 prises monophasées 16 A + 1 prise triphasée + neutre 32 A IP44

39034Coffret S20 équipé de : 4 prises monophasées 16 A + 2 prises triphasées + neutre 32 A IP44

Accessoires

Gamme armoires branchements provisoires

Cette gamme d’armoires est destinée à la réalisation d’un raccordement électrique temporaire (chantiers, fêtes foraines, marchés, installations mobiles...)

Elle se décline en différentes versions pour couvrir les principales demandes de raccordement.

Les équipements proposés répondent aux recommandations relatives à la protection des biens et des personnes (présence d’une protection différentielle).

Présentation de la

• Armoires prêtes à l’emploi

gamme

Caractéristiques techniques

• Exploitation d’un réseau électrique basse tension jusqu’à 440V

• Produits installés sur chantiers, places de marchés ou installations mobiles

• Comptage et protection d’un branchement provisoire d’une puissance d’abonnement de 37 à 250kVA

• Raccordement, comptage et protection d’un branchement temporaire à puissance surveillée jusqu’à 400A

• Système de blocage de la porte avec ouverture à 90°

• Serrure pour demi cylindre européen

Notre concept de construction modulaire permet de répondre à tous les cahiers des charges spécifiques (dimensionnel, environnement,…) :

• Branchements forains ou manifestations temporaires

• Enveloppe en matière synthétique ou métallique

• Raccordements clients sur borniers IP2X

• Raccordements clients sur prises de courant monophasées, triphasées et tétrapolaires

• Pose sur socle ou piétement métallique

Compound

tique

Armoires de branchements provisoires

73037

Coffret de branchement à puissance surveillée

Bloc de coupure visible

Réf.Désignation

Disjoncteur (AGCP)

Bloc différentiel du disjoncteur

Caractéristiques techniques

• Armoire nue équipée en standard de rails de fixation

• Armoires équipées d’un coffret de comptage 400 A et d’un disjoncteur

• Armoires équipées d’un coffret de comptage 400 A et d’une réservation disjoncteur

Equipement de base de nos armoires :

• Châssis rail réglable

• Crémone 3 points

• Demi-cylindre Européen triangle Enedis de 11 mm

• Piètement métallique

• Anneaux de levage

• Poignées de manutention

• Serrure demi-cylindre Européen en option (voir Barillet)

Capacité de raccordement :

Arrivée :

• Cuivre : 50 à 150 mm2

• Aluminium : 50 à 240 mm2

Départ 100A et 160A :

• Cuivre : 25 à 95 mm2

• Aluminium : 25 à 95 mm2

Départ 240A :

• Cuivre : 120 à 185 mm2

• Aluminium : 120 à 185 mm2

Départ 400A :

• Cuivre : 35 à 300 mm2

• Aluminium : 35 à 300 mm2

Armoires de branchements provisoires

73037Armoire nue pour comptage mobile

29949Armoire de comptage mobile + coffret de puissance avec réservation disjoncteur

29940Armoire de comptage mobile + Disj 100 A différentiel réglable avec coffret de puissance

29942Armoire de comptage mobile + Disj 160 A différentiel réglable avec coffret de puissance

29946Armoire de comptage mobile + Disj 250 A différentiel réglable avec coffret de puissance

29948Armoire de comptage mobile + Disj 400 A différentiel réglable avec coffret de puissance

29965Kit liaison câble souple classe II 200 A - 502

29966Kit liaison câble souple classe II 250 A - 702

29967Kit liaison câble souple classe II 400 A - 1502

Enveloppes : coffrets et armoires 09

Nos enveloppes protègent vos équipements intérieurs comme extérieurs.

Elles peuvent être constituées de divers matériaux, de couleurs standards ou peintes. Différents types et de multiples dimensionnels sont disponibles.

Gamme aluminium BERMUDES

Armoires profilées pour les usages extérieurs, destinées à tous types d’usages, afin de protéger vos équipements. Pour toutes vos applications : éclairage public, comptage, vidéo communication, télécoms, réseau de signalisation, IRVE.

Présentation de la gamme

BERMUDES modèle S

Dim. 1000 x 430 x 285 mm

Caractéristiques standards

BERMUDES modèle M

Dim. 1000 x 720 x 285 mm

BERMUDES modèle L

Dim. 1000 x 945 x 285 mm

• Produit installé sur le domaine public, pose en tranchée ou sur radier.

• Enveloppe aluminium 20/10ème

• Gamme standard.

• 3 dimensions qui couvrent l’ensemble de vos besoins S,M ou L.

• Configuration avec ou sans coffret CIBE® sur le côté.

• 1 porte / 1 compartiment ou 2 portes / 2 compartiments.

• Serrures 3 points cadenassables avec poignée tournante triangle à gauche et rectangle à droite (pouvant recevoir un barillet demi-cylindre européen).

• Charnières invisibles.

• Ventilations naturelles.

• Fixation des tableaux aisée par rails coulissants.

• Peinture texturée RAL 1015 (multiples coloris disponibles sur palette RAL).

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

Aluminium 20/10ème, peinture avec application korroprimer 30 et thermolaquage couleur ivoire en standard

Poignée tournante escamotable, cadenassable

Avec ou sans coffret sur le côté selon les modèles

Armoire vide ou câblée

Surmoulage pour les angles

Rails supports de matériels, réglages en hauteur

1 ou 2 portes, 1 ou 2 compartiments selon les modèles Socle et réhausse en option

Peinture personnalisable 100% recycable m Profil aluminiu

les normes

Enveloppe vide : CEI 62208

Enveloppe équipée : CEI 61439

IP 44 suivant NF EN 60529 IK 10 suivant NF EN 62262

Fabrication française

Gamme aluminium BERMUDES

Modèle S

Modèle M

Réf.Désignation

Nombre de portes Nombre de compartiments Tableau 830x250 HLP

Armoires BERMUDES S

Armoires BERMUDES M

Modèle L

Socles et accessoires

Armoires BERMUDES L

Socles et accessoires

Gamme aluminium CAÏMAN

Armoires profilées pour les usages extérieurs, destinées à tous types d’usages, afin de protéger vos équipements. Pour toutes vos applications : éclairage public, comptage, vidéo communication, télécoms, réseau de signalisation, IRVE.

Présentation de la gamme

CAÏMAN modèle S

Dim. 1000 x 430 x 285 mm

Caractéristiques standards

CAÏMAN modèle M

Dim. 1000 x 720 x 285 mm

CAÏMAN modèle L

Dim. 1000 x 945 x 285 mm

• Produit installé sur le domaine public, pose en tranchée ou sur radier.

• Enveloppe aluminium 20/10ème

• Gamme standard avec pointes de diamant anti-affiches.

• 3 dimensions qui couvrent l’ensemble de vos besoins S,M ou L.

• Configuration avec ou sans coffret CIBE® sur le côté.

• 1 porte / 1 compartiment ou 2 portes / 2 compartiments.

• Serrures 3 points cadenassables avec poignée tournante triangle à gauche et rectangle à droite (pouvant recevoir un barillet demi-cylindre européen).

• Charnières invisibles.

• Ventilations naturelles.

• Fixation des tableaux aisée par rails coulissants.

• Peinture texturée RAL 1015 (multiples coloris disponibles sur palette RAL).

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Pointe de diamant par emboutissage de tôle, moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

Aluminium 20/10ème, peinture avec application korroprimer 30 et thermolaquage couleur ivoire en standard

1 ou 2 portes, 1 ou 2 compartiments selon les modèles

Avec ou sans coffret sur le côté selon les modèles

Surmoulage pour les angles

Pointe de diamant anti-affiche

Poignée tournante escamotable, cadenassable

Rails supports de matériels, réglages en hauteur

Socle et réhausse en option

Armoire vide ou câblée IK10

100% recycable m Profil aluminiu

IP44

Enveloppe vide : CEI 62208

les normes

Enveloppe équipée : CEI 61439

Peinture personnalisable

IP 44 suivant NF EN 60529 IK 10 suivant NF EN 62262

Fabrication française

Gamme aluminium CAÏMAN

Armoires CAÏMAN L

Gamme aluminium BERMUDES GP

(grande profondeur)

Armoires profilées pour les usages extérieurs disposant d’un volume plus important, destinées à tous types d’usages, afin de protéger vos équipements.

Pour toutes vos applications : éclairage public, comptage, vidéo communication, télécoms, réseau de signalisation, IRVE.

Présentation de la gamme

BERMUDES-GP modèle S

Dim. 1450 x 900 x 420 mm

Caractéristiques standards

BERMUDES-GP modèle M

Dim. 1450 x 1250 x 420 mm

BERMUDES-GP modèle L

Dim. 1450 x 1400 x 420 mm

• Produit installé sur le domaine public, pose en tranchée ou sur radier encastrement.

• Enveloppe aluminium 20/10ème.

• Gamme standard.

• 3 dimensions qui couvrent l’ensemble de vos besoins S,M ou L.

• Configuration avec ou sans coffret CIBE® sur le côté.

• 1 porte / ou 2 portes / 1 compartiment.

• Serrures 3 points cadenassables avec poignée tournante rectangle (pouvant recevoir un barillet demi-cylindre européen).

• Ventilations naturelles.

• Fixation des tableaux aisée par rails coulissants.

• Peinture texturée RAL 1015 (multiples coloris disponibles sur palette RAL).

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

Arrêt de porte par bras mécanique selon les modèles

Aluminium 20/10ème, peinture avec application korroprimer 30 et thermolaquage couleur ivoire en standard

Avec ou sans coffret sur le côté selon les modèles

Surmoulage pour les angles

Poignée tournante escamotable, cadenassable

Rails supports de matériels, réglages en hauteur

Socle et réhausse en option

Armoire vide ou câblée IK10

Peinture personnalisable 100% recycable m Profil aluminiu

Fabrication française

Enveloppe vide : CEI 62208

IP 44 suivant NF EN 60529 IK 10 suivant NF EN 62262 les normes

Enveloppe équipée : CEI 61439

Gamme aluminium BERMUDES GP

Modèle S

Modèle M

et thermoplastique)

Gamme iBRYD BERMUDES GP (aluminium

Un concept unique Seifel

Notre armoire iBRYD composée de thermoplastique et d’aluminium offre une combinaison idéale de légèreté, de durabilité et de résistance à la corrosion. Le thermoplastique garantit une conception légère et facile à entretenir, tandis que l’aluminium renforce la structure et offre une protection supplémentaire contre les chocs et les dommages. Cette combinaison innovante assure également une bonne isolation thermique et électrique, ce qui en fait un choix optimal pour diverses applications, allant de l’industrie à l’espace public.

Cette modularité de matériaux permet de proposer une large personnalisation qui s’adapte à tous vos besoins.

Thermoplastique : résistance et durabilité

Dans un monde où la qualité, la durabilité et l’esthétique sont des critères primordiaux, notre armoire iBRYD représente la solution pour répondre à vos exigences.

Le compound thermoplastique offre une résistance exceptionnelle aux chocs, à la corrosion et aux intempéries, et une bonne isolation thermique, assurant ainsi une durée de vie prolongée pour votre armoire et vos équipements. Le compound thermoplastique, utilisé par SEIFEL est composé de 57% de chlore, issu du sel marin. Cette ressource est considérée comme quasi-inépuisable et 100% recyclable.

L’aluminium : solidité et stabilité

L’aluminium assure ainsi une structure fiable et robuste pour votre armoire, même lorsqu’elle est soumise à des charges importantes. Des essais de tenue aux brouillards salins suivis de tests d’arrachement ont été validés positivement après 2000 heures de brouillard salin (La norme Qualicoat est de 1000 heures). Une préparation spécifique est appliquée suivi de l’application d’un korroprimer 30 au préalable à la mise en teinte afin d’obtenir ce niveau de qualité, ce qui garantit une longévité accrue et une apparence esthétique préservée au fil du temps. L’alliage d’aluminium utilisé est produit à partir d’énergies renouvelables, issues de l’énergie hydraulique, éolienne et solaire. La production de cet alliage REDUXA 4.0 est entièrement traçable, certifiée et recyclable.

Légèreté

l’association de l’aluminium et du thermoplastique confère à nos armoires une structure légère et facile à mettre en œuvre.

Entretien facile

Sa surface lisse et non poreuse se nettoie facilement. Les panneaux thermoplastiques et les profilés en aluminium extrudés sont compatibles avec les solvants courant du commerce pour la suppression des graffitis.

En choisissant notre armoire hybride en compound thermoplastique et aluminium, vous optez pour l’environnement, la durabilité et l’esthétique

Maintenance facilitée :

Remplacement des panneaux latéraux ou de fond par simple dépose des coins extérieurs et intérieurs.

Facilite les opérations de maintenance, en respectant les règles d’intervention TST BT.

Manutention aisée

:

2 anneaux de levage intégrés sous les deux coins extérieurs facilitent la manutention

Sécurité :

Réalisées depuis l’origine de ce concept proposé par Seifel, des rainures usinées dans les deux parois des lames permettent également un échange thermique efficace tout en respectant l’IP44 à l’IP55.

Adaptabilité :

Deux profilés identiques positionnés sur la partie supérieure et inférieure, coulissants et réglables en hauteur permettent de s’adapter à toutes dimensions de panneaux supports.

Gamme iBRYD BERMUDES GP (aluminium et thermoplastique)

Armoires profilées pour les usages extérieurs, destinées à tous types d’usages, afin de protéger au mieux vos équipements. Éclairage public, comptage, video communication, télécom, réseau de signalisation.

La structure mécanique des armoires est réalisée à partir de profilés en aluminium extrudé et de pièces d’assemblage en aluminium moulé. Les parements sont réalisés avec des profilés en compound synthétiques alvéolés à double parois.

Présentation de la gamme

Caractéristiques standards

• Produit installé sur le domaine public, pose en tranchée ou sur radier.

• 3 dimensions qui couvrent l’ensemble de vos besoins S,M ou L.

• Configuration avec ou sans coffret CIBE® sur le côté.

• 1 porte / 1 compartiment ou 2 portes / 2 compartiments.

• Serrures 3 points cadenassables avec poignée tournante rectangle (pouvant recevoir un barillet demi-cylindre européen).

• Ventilations naturelles.

• Fixation des tableaux aisée par rails coulissants.

• Peinture texturée RAL 1015 (multiples coloris disponibles sur palette RAL).

• IP 44 à 55

• Profilés en aluminium (système breveté) qui intègrent les fonctions de vissages et support appareillages et confèrent à l’enveloppe une robustesse sans égal.

• Moulage d’aluminium et surmoulage pour les angles.

• Process de peinture de très haute performance (tenue brouillard salin 2000 heures).

• Facilité d’assemblage et de maintenance produit.

• Profilé aluminium à haute résistance mécanique.

Arrêt de porte par bras mécanique selon les modèles

Aluminium 20/10ème, peinture avec application korroprimer 30 et thermolaquage couleur ivoire en standard

Avec ou sans coffret sur le côté selon les modèles

Surmoulage pour les angles

Poignée tournante escamotable, cadenassable

Socle et réhausse en option Rails supports de matériels, réglages en hauteur

Armoire vide ou câblée IK10

Peinture personnalisable 100% recycable m Profil aluminiu

Fabrication française

Enveloppe vide : CEI 62208

IP 44 suivant NF EN 60529 IK 10 suivant NF EN 62262 les normes

Enveloppe équipée : CEI 61439

Gamme iBRYD BERMUDES GP (aluminium et thermoplastique)

Modèle S

Modèle M

Modèle L

Construction modulaire

Gamme sur-mesure construction modulaire

Le procédé de construction modulaire Seifel permet la réalisation à l’unité ou en série d’enveloppes de toutes dimensions en thermoplastique destinées à des installations extérieures ou en ambiances corrosives. Ce procédé utilise une large gamme de profilés extrudés 100% recyclables et confère à l’enveloppe une durée de vie exceptionnelle et une absence totale d’entretien.

Armoires profilées pour les usages extérieurs, destinées à tous types d’usages, afin de protéger au mieux vos équipements : éclairage public, comptage, vidéo communication, Télécom, réseau de signalisation, IRVE.

Avantages des enveloppes thermoplastiques

Agressions chimiques

L’acide peut s’échapper des équipements (batteries, condensateurs ou autre) et affecter certaines matières, comme le polyester et l’acier, qui deviennent alors grises ou noires. Grâce à leur résistance aux agressions chimiques, les enveloppes en matériau thermoplastique conservent leur aspect pendant de nombreuses années.

Isolation électrique

Ces enveloppes abritent des équipements électroniques ou électriques. Il est important que celles-ci soient réalisées dans un matériau isolant, afin de sécuriser l’ensemble des applications. L’utilisation d’enveloppes en matière plastique le garantit, car leurs parois ne sont pas conductrices.

Condensation de l’eau

L’utilisation de l’acier inoxydable (ou acier) dans des conditions normales d’utilisation (température élevée, exposition aux UV) va créer de la condensation d’eau à l’intérieur de l’enveloppe, et peut présenter un risque de court-circuit des équipements électriques.

L’utilisation d’enveloppes en matériau thermoplastique avec système de ventilation naturelle aidera à diminuer ce phénomène, assurant une durée de vie plus longue de vos équipements.

Environnements humides

Un environnement humide favorise l’émergence de mousse dans les porosités existantes de certaines matières plastiques hétérogènes (polyester renforcé de fibre de verre). Grâce à leur homogénéité moléculaire, les enveloppes en matériau thermoplastique sont recommandées pour des applications situées dans de tels environnements.

Caractéristiques thermiques

Des études ont démontré que le coefficient de transmission thermique du matériau thermoplastique par rapport à celui de l’acier inoxydable (ou acier) est deux fois supérieur. Il est prouvé que la dissipation de chaleur est 244 fois meilleure avec le matériau thermoplastique comparé à l’acier inoxydable (ou acier).

Nos enveloppes en thermoplastique sont utilisées sur tous les continents pour de nombreuses applications telles que :

• La distribution électrique,

• La distribution de gaz et d’eau,

• L’informatique,

• Les installations télécom,

• La protection de piles à combustible

• Stations de pompage solaires

• Photovoltaique

• IP 44 à 55

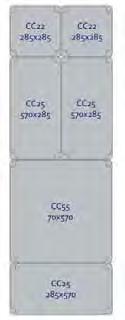

Technologie de construction modulaire

• Indice de protection : IP 33 à IP 55 (NF EN 60529)

• Tenue aux chocs : IK 10 (NF EN 62262)

• Rigidité diélectrique : de 0 à 6 KV (NF EN 61180)

• Tenue au feu (auto extinguibilité) : V0 (CEI 60695-11-10)

• Tenue au vieillissement UV : >70% valeurs initiales choc Charpy & Flexion (ISO 4892-2, Méthode A/500h)

• Tenue au fil incandescent : 650 à 950°C (CEI 60695-2)

• Chaleur anormale : Ø<2mm 70°C (CEI 60695-10-2)

• Stabilité thermique : (CEI 60068-2-2/Bb/70°C )

• Charge statique : (CEI 62208)

• Couleurs teintées dans la masse proposées : Ivoire (approchant RAL 1015) & Gris (RAL 7035)

Construction modulaire - gamme BRASILIA

Armoires BRASILIA

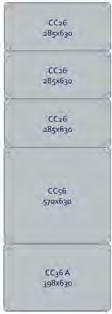

Construction modulaire - série 300

Réf.Désignation

Construction modulaire - série 500

Armoires série 500

série 500

Armoires série 500

Construction modulaire - gamme CARAÏBES

Réf.Désignation

48835

48836

Nombre de portes Nombre de compartiments Tableau 830x250 HLP

Armoires CARAIBES triphasé + neutre

Armoire CARAIBES pour 2 tableaux + 1 coffret CIBE®

Tri+N à gauche - 1P1C

Armoire CARAIBES pour 3 tableaux + 1 coffret CIBE®

Tri+N à gauche - 1P1C

48837 Armoire CARAIBES pour 2 tableaux + 1 coffret CIBE® Tri+N en façade - 1P1C

48838 Armoire CARAIBES pour 3 tableaux + 1 coffret CIBE®

Tri+N en façade - 1P1C

48304Socle pour armoire CARAIBES Référence 48835

Socles

74645Socle pour armoire CARAIBES Références 48836 48837

15007Socle pour armoires CARAIBES Référence 48838

Construction modulaire - abris

Socles pour abris

Construction modulaire - sur mesure

La construction modulaire permet, sur la base d’un ensemble de profilés extrudés, de réaliser des solutions totalement adaptées à vos besoins.

Armoire à multi-compartiments : éclairage public, signalisation, eau, gaz, courant fort, faible, informatique, télécom, etc...

Vous avez un besoin spécifique ?

Notre service clients est là pour vous

accompagner !

Écouter et identifier votre besoin : un contact privilégié, tout au long de votre projet

Concevoir votre enveloppe : adaptabilité aux contraintes d’intégrations

Intégrer vos équipements : des solutions conformes aux normes en vigueur

Contact : servicedevis@seifel.fr

Nous avons développé un concept constructif d’enveloppes techniques offrant la possibilité de répondre à tout cahier des charges spécifique.

Des réponses adaptées aux contraintes :

• Dimensionnelles

• Environnementales

• Thermiques et également à l’intégration de matériels :

• Electronique

• Electrotechnique

• Mécanique en fourniture ou en bien confiés clients.

2 1 3 4

Construction modulaire - abris

Votre choix en 4 étapes

VOS RÉFÉRENCES

VOS DIMENSIONS

Vos Références

VOTRE FINITION

Société Nom Prénom Email

Ville / CP Tél.

Référence chantier Date

Vos dimensions

Dimensions Extérieures mm

VOS OPTIONS & ACCESSOIRES

Dimensions utiles mm Nombre de porte Nombre de compartiment

Hauteur Hauteur

Largeur Largueur

Profondeur

Profondeur

Votre finition

Ivoire 1015

Gris 7032

Vos options & accessoires

Type de serrure 3 points avec poignée tournante

Demi-cylindre Européen

BP EMKA

DENY

Thirard

Ventilation naturelle

Ventilation forcée

IP44

Triangle cadenassable IP55

Rectangle cadenassable

Vachette

RAL à définir

Chassis Rails

Panneaux support PVC

Grille perforée

Pose sur radier béton

Socle PVC

Anneau de levage

Trappe passe câbles

Applications shelters & services des solutions adaptées à tous les environnements

Avec plus de 45 ans d’expérience dans la fabrication de shelters et d’abris techniques, Seifel vous accompagne et vous apporte toutes les solutions techniques et innovantes à la réussite de vos projets.

Notre capacité de production

• Un atelier shelters équipé d’un pont roulant d’une capacité de levage de 10t, couvert sur 1 470m² .

• Une zone shelters lourds extérieure de 900m²

• Une cabine de peinture de 9m x 5m.

• Une capacité de production annuelle de 600 shelters.

Parce que vous avez besoin de solutions appropriées à votre environnement, nous intervenons dans différents domaines :

• Gazier & pétrolier

• Onshore & offshore

• Télécom: mobile, fixe, hertzien, FTTx, data center

• Ferroviaire: GSM-R, vidéo, PAI, STL

• Production d’énergie: photovoltaïque – ENR

• Média: radio, TV, autoroutiers

• Aéronautique: aviation civile

• Aquatique: station d’alerte pollution

• Industriel: compensation cos

L’ingénierie au coeur de vos projets

Nos concepts de technologies diverses nous permettent de répondre à tous les cahiers des charges spécifiques, de l’unitaire à la série.

Intégration

• Distribution courants forts / faibles

• Génie climatique

• Équipements tertiaires électriques

• Détection, extinction incendie

• Gestion technique centralisée

• Contrôle commande

Notre bureau d’études élabore votre projet et conçoit un plan vous permettant de le visualiser.

Shelters métalliques modulaires & extensibles

Gamme QUARTZ & SILEX

Containers

Gamme SAPHIR

Shelters béton

Gamme GYPSE

Activité gaz

Activité ferroviaire

Activité énergies renouvelables

Shelters métalliques standards

Gamme BASALTE

APPLICATIONS SHELTERS & SERVICES

Shelters thermoplastiques

Gamme ARDOISE

Activité Télécoms

Shelter data center

Activité média

Gamme polyester ARED

Les coffrets ARED, réalisés par thermocompression en résine de polyester chargé de fibres de verre, sont destinés à protéger :

• Des tableaux de distribution,

• Des équipements de contrôle commande,

• De l’instrumentation et des matériels de mesure,

• Dans des environnements extrêmement sévères.

Présentation de la gamme

Caractéristiques techniques

• Degré de protection IP66 selon CEI 60529

• Résistance aux impacts mécaniques externes IK10 selon CEI 62262

• Double isolation selon CEI 61439-1

• Auto extinguible à 960°C selon CEI 60695-2-10

• Classe thermique 105°C selon CEI 60085

• Résistant aux environnements chimiques, aux intempéries, et au rayonnement ultraviolet.

• Coffrets fabriqués en polyester chargé de fibres de verre, couleur gris RAL 7035

• Joint de fermeture pour étanchéité haute qualité

• Porte pleine pivotant sur 2 charnières invisibles, angle d’ouverture > 90°

• Fermeture par 1 ou 2 batteuses (selon dimensions du coffret) avec clé papillon amovible

• Autres fermetures + serrures disponibles en option

• Dispositif de cadenassage disponible en option

• Bossages de fixation en fond de cuve

• Livrés avec visserie pour fixation d’équipement sur les bossages de fond de cuve

• Livrés avec jeu de 4 pattes pour fixation murale par l’extérieur du coffret

ARED-3252503001402502851282002006,5200250

ARED-43 300 4002003503851882503006,5250350

ARED-544005002004504851883504006,5350450

ARED-644006002305505852183505008,5350550

ARED-655006002305505852184505008,5450550

ARED-6884761533078354532062053610731485

ARED-8661085233054578332053662010485731

Coffret vide ou câblé

Les coffrets ARED sont conformes à la norme internationale CEI 62208. les normes Fabrication Espagne

Gamme polyester ARED

Coffrets ARED

Réf.Désignation

Prochainement:

Réf.Désignation

(*) Pour ARED-68 et ARED-86 Sur demande, les doubles fonds peuvent être fournis en tôle galvanisée, avec les mêmes dimensions et 2 mm d’épaisseur.

Accessoires ARED

Réf.Désignation

Chassis modulaires

P (*)5557742525464

(*) Profondeur réglable entre 45 et 85mm pour châssis CH-86 P

Réf.Désignation

SN30570CR-S

Serrures

SN30572CR-S 86-68 Batteuse 1/4 de tour standard + clé papillon amovible pour ARED 68 / 86

AC55016CR-T Batteuse 1/4 de tour à tête triangle de 8mm + clé papillon amovible

AC55018CR-T 86-68 Batteuse 1/4 de tour à tête triangle de 8mm + clé papillon amovible pour ARED 68 / 86

AC55017CR-LL Batteuse 1/4 de tour + clé

AC55019CR-LL 86-68 Batteuse 1/4 de tour + clé pour ARED 68 et 86

Fixation murale

SE55019BL.F.DF.ARED Kit ACF pour fixer les ARED au mur depuis l’extérieur de la cuve, à l’aide de platines. Fourni en standard avec les coffrets.

SE55021BL.F.DF.ARED-86-68 Kit ACF pour fixer les ARED 68 et 86 au mur depuis l’extérieur de la cuve, à l’aide de platines. Fourni en standard avec les coffrets. 1

Fixation sur poteau

SE55024BL.FIJ.POS-A68 Jeu de ferrures pour fixation sur poteau pour ARED-68

SE55023BL.FIJ.POS-A86 Jeu de ferrures pour fixation sur poteau pour ARED-86

Pièces détachées

AC99062RECAMBIO P.A68-I Porte de rechange pour ARED-68 - ouverture à gauche. Livrée avec charnières(côté porte) et loquetsstandards montés. 1

AC99063RECAMBIO P.A68-D Porte de rechange pour ARED-68 - ouverture à droite. Livrée avec charnières(côté porte) et loquetsstandards montés.

AC99085RECAMBIO P.A86-D Porte de rechange pour ARED-86 - ouverture à droite. Livrée avec charnières(côté porte) et loquetsstandards montés.

AC99119RECAMBIO P.A86-I Porte de rechange pour ARED-86 - ouverture à gauche. Livrée avec charnières(côté porte) et loquetsstandards montés.

AC99120ACC.BIS.A68-86 Jeu complet de charnières pour remplacement en ARED 68 et 86.1

Gamme polyester ARKO

Les armoires modulaires ARKO réalisées par thermocompression en résine de polyester chargé de fibres de verre, sont destinées à protéger:

• Des tableaux de distribution,

• Des dispositifs de comptage électrique

• Des équipements de contrôle commande,

• De l’instrumentation et des matériels de mesure,

D’installations industrielles ou placées sur des réseaux de distribution électrique BT, nécessitant des conditions d’isolation et de protection élevées.

Présentation de la gamme

ARKO55

ARKO75

ARKO57

ARKO77

ARKO105

ARKO107

Caractéristiques techniques

• Degré de protection IP44 ou IP55 selon CEI 60529, selon la configuration de toit retenue

• Résistance aux impacts mécaniques externes IK10 selon CEI 62262

• Double isolation selon CEI 60695-2-10

• Autoextinguible à 960°C selon CEI 60695-2-10

• Classe thermique polyester 105° selon CEI 60085

• Résistant aux agressions chimiques, aux intempéries, et au rayonnement ultraviolet.

• Armoires modulaires constituées de panneaux fabriqués en polyester chargé de fibres de verre, couleur gris RAL 7035

• Porte pleine pivotant sur 2 ou 3 charnières, angle d’ouverture 130°

• Base : 3 possibilités

Ouverte surélevée, pour pose au sol

Fermée non surélevée, pour fixation murale ou sur poteau

Fermée surélevée, pour pose au sol – sur demande

• Toit : 2 possibilités

Plat (IP55),

Toit double pente débordant équipé d’une grille d’aération filtrante (IP44)

• Fermeture par poignée tournante sur crémone 3 points

• Différents canons de serrure en option

• Dispositif de cadenassage sur option

• Joint de fermeture

• Bossages de fixation en fond de cuve

• Possibilité d’associer verticalement 2 armoires

• Peut être livrée démontée

ARKO-55AZ55xxx500500540500300505310565285450450410410

ARKO-57 AZ57xxx500750540750300755310565285700450660410

ARKO-75AZ75xxx750500790500300505310815285450700410660

ARKO-77AZ77xxx750750790750300755310815285700700660660

ARKO-105AZ15xxx100050010405003005053101065285450950410910

ARKO-107AZ17xxx100075010407503007553101065285700950660910 Fabrication Espagne

Armoire vide ou câblée

Peinture personnalisable Polyester

Les armoires ARKO sont conformes à la norme internationale CEI 62208. les normes

Gamme polyester ARKO

Accessoires ARKO Gamme polyester ARKO

Réf.Désignation

Unités/emballage Double fonds en polyester

SE55000 PF-554304304

SE57000PF-57/754306804

SE77000 PF-776806804

SE15000 PF-1059304304

SE17000 PF-1079306804

SN29006

Réf.Désignation

SE15032 BOLSA FIJACIÓN ARKO A PARED

SN29006 HERRAJE FIJACIÓN ARKO

SE15025 BOLSA UNION ARKOS

SE15025

Description Unités/ emballage

Accessoires

Accessoires de fixation murale par l’extérieur de la cuve, à l’aide de platines. 1

Accessoires de fixation sur radier béton2

Accessoires pour union verticale de 2 ARKOs, composé de 2 équerres + visserie M10 1

Pièces détachées

SE25502 PUERTA ARKO-55 REC. Porte de rechange pour ARKO-551

SE27502 PUERTA ARKO-57 REC. Porte de rechange pour ARKO-571

SE25702 PUERTA ARKO-75 REC. Porte de rechange pour ARKO-751

SE25703 PUERTA ARKO-77 REC. Porte de rechange pour ARKO-771

SE25102 PUERTA ARKO-105 REC. Porte de rechange pour ARKO-1051

SE27105 PUERTA ARKO-107 REC. Porte de rechange pour ARKO-1071

SN35517BO.ARK.CE.TRI Canon de serrure à tête triangle1

SN35400BO.ARK.UF CE Canon de serrure à clé1

AZ00050TJ-50 Toit double pente pour ARKO de largeur 500mm1

AZ00075TJ-75Toit double pente pour ARKO de largeur 750mm1

Les codes de porte sont fournis avec charnières et dispositif de cadenassage, mais n’incluent pas le canon de serrure, qui est fourni séparément sur demande.

Gamme polyester AR

Les coffrets de la gamme AR sont réalisés par thermocompression de préimprégné de polyester chargé de fibres de verre, autoextinguible, résistant aux agents chimiques, à la corrosion, au rayonnement ultraviolet, de couleur gris clair RAL 7035.

Leur conception intègre un dispositif d’aération naturelle, favorisant les dissipations thermiques et limitant les effets éventuels de condensation intérieure.

Dotés de série de :

• Dispositif de cadenassage

• Fermeture par loquet à tête triangle de 11mm, fermeture 3 points (modèles " 3P ")

Accessoires disponibles :

• Accessoires de fixation murale

• Toit de protection double pente (AR-1H, AR-2, AR-3)

• 3 points d’ancrage pour la fermeture (sauf AR-1)

• Versions de fermeture adaptables aux demi cylindres spécifiques de chaque compagnie d’énergie. (sauf AR-1)

Présentation de la gamme

Caractéristiques techniques

• Degré de protection IP 43, selon CEI 60529 (permettant une ventilation interne par convection, évitant ainsi une éventuelle condensation).

• Degré de protection contre les impacts mécaniques IK10 (AR-2 et AR-3) IK09 (AR1, AR-1H), selon CEI 62262.

• Double isolation selon CEI 61439-1

• Autoextinguible à 960º, selon CEI 606952-10.

• Classe thermique polyester 105º selon CEI 60085

• Résistant aux principales agressions chimiques et environnementales et à l’action des UV.

• En polyester pressé à chaud, renforcé de fibre de verre, gris RAL 7035.

• Angle d’ouverture de la porte supérieur à 90º, aisément démontable de l’intérieur.

• Fermetures 3 points (“3P”) ou par loquet, avec dispositif de cadenassage, manœuvrable par clé triangulaire de 11 mm. Pour les modèles AR-1, fermeture avec vis en plastique à tête triangulaire de 11mm.

AR-1 534212205

AR-1H330 460190

AR-2 523537230

AR-3 700523230 Fabrication Espagne

Les coffrets AR sont conformes à la norme internationale CEI 62208. les normes

Gamme polyester AR

Coffrets AR

TypeCode article

Enveloppe

AC80003

AR-1

AC82019

Double fond 495 x 190 mm

SP80002

SE80011

Enveloppe

AC80004

AC80552

AR-1H

AC80014

Double fond 247 x 375 mm

SE80100

SE80113

Enveloppe

AC80005

AC80134

AR-2

AR-3

AC80527

Double fond 450 x 640 mm

SE80200

SE80216

SE80221

Enveloppe

AC80006

AC80129

AC80026

Double fond 450 x 640 mm

SE80300

SE80382

SE80331

Référence

AR-1

AR-1 T

DF-1-1M

DF-1-1T

AR-1H

AR-1H 1V C-T

AR-1H 2V

DF-1H

DF-1H-MR

AR-2

AR-2 CT

AR-2 CT-C

DF-2

DF-2-TR

DF-2-2T

AR-3

AR-3 CT

AR-3 TR T

DF-3

DF-3-2TR

DF-3-3T

Description

Porte à accrochage vertical, 1 hublot, fermeture par vis triangle

Avec carton individuel, 63 pcs par palette

Porte à accrochage vertical, 1 hublot, fermeture par vis triangle

Sans carton individuel, 72 pcs/palette

Double fond pour 1 compteur monophasé

Double fond pour 1 compteur triphasé

Base fermée, porte sur axes, fermeture par loquet triangle

Avec carton individuel, 39 pcs par palette

Base fermée, porte sur axes, 1 hublot, fermeture 3 points

Sans carton individuel, 50 pcs/palette

Base fermée, porte sur axes, 2 hublots, fermeture par loquet triangle

Avec carton individuel, 39 pcs par palette

Double fond lisse

Double fond pour 1 compteur monophasé + horloge

Base fermée, porte sur axes, fermeture par loquet triangle

Avec carton individuel, 20 pcs par palette

Base ouverte avec tiroir réduit, porte sur axes, fermeture 3 points

Sans carton individuel individuel, 20 pcs par palette

Base fermée, porte sur axes, fermeture 3 points

Sans carton individuel individuel, 20 pcs par palette

Double fond lisse

Double fond pour 2 compteurs triphasé + horloge

Double fond pour 2 compteurs triphasé

Base fermée, fermeture par loquet triangle

Avec carton individuel, 17 pcs par palette

Base ouverte, fermeture 3 points

Sans carton individuel, 20 pcs par palette

Base ouverte avec tiroir réduit, fermeture par loquet triangle

Sans carton individuel, 20 pcs par palette

Double fond lisse

Double fond pour 2 compteurs triphasé + horloge

Double fond pour 3 compteurs triphasé

Accessoires AR

SE55018Double fonds

AC81006

Code article Référence

SC15502 CANAL CA

SE55018 FIJACION PARED AR

AC81006 MIR

SE35439

Description

SN15427

Gaine de protection murale

Accessoires de fixation murale par l'extérieur du coffret

Hublot de 109x93 + visserie

SE35439 BOLSA TRAPPE HUBLOT Trappe de 109x93 + visserie

SN15427 MIR.CPM

AC81019 TJ-AR-1-H

AC81020 TJ-AR-2

AC81021 TJ-AR-3

Hublot du coffret AR-1

Toit de protection double pente pour coffret AR-1H

Toit de protection double pente pour coffret AR-2

Toit de protection double pente pour coffret AR-3

Quelques exemples

Gamme polyester AR

Portes de rechange AR

Référence

T-AR-1

T-AR-1H-3P

T-AR-1H-1V-3P IB

T-AR-1H

T-AR-1H-2V

T-AR-2-3P

T-AR-2-1V 3P/09

T-AR-2-2V-3P

T-AR-2

T-AR-2-2V

T-AR-3-3P

T-AR-3-2V-3P

T-AR-3-3V-3P

T-AR-3

Code article

AC80093

AC80186

AC80557

Portes de rechange

Description Fermeture

Porte complète - hublot centré vis triangle

Porte complète - sans hublot 3 points

Porte complète - 1 hublot 3 points

AC80080 Sans hublot Loquet triangle

AC80081 Porte complète - 2 hublots Loquet triangle

AC80165 Porte complète - sans hublot 3 points

AC80568 Porte complète - 1 hublot 3 points

AC80164

Porte complète - 2 hublots 3 points

AC80082 Porte complète - sans hublot Loquet triangle

AC80083 Porte complète - 2 hublots Loquet triangle

AC80143 Porte complète - sans hublot 3 points

AC80166

Porte complète - 2 hublots 3 points

AC80142 Porte complète - 3 hublots 3 points

AC80084 Porte complète - sans hublot Loquet triangle

Gamme Polyester CC

Les coffrets CC sont destinés à la réalisation de tableaux de branchement, à la protection de matériels électriques, d’appareils de mesure, destinés à des installations domestiques ou industrielles principalement intérieures.

L’aspect modulaire de la gamme autorise une grande souplesse l’assemblage facilitant la réalisation de tableaux complexes.

Présentation de la

gamme

15 modèles de coffrets qui peuvent être utilisés individuellement ou assemblés, permettant de multiples applications dans le domaine des installations électriques :

Photovoltaïque

Multiples possibilités d’application : installation et protection d’ampèremètres, interrupteurs, appareillages modulaires, compteurs, bases porte fusibles, transformateurs, parafoudres, etc.

Regroupement de comptage

Systèmes de tableaux modulaires pour la distribution d’électricité dans des immeubles d’habitation constitué de :

• Module protection générale

• Module de répartition (jeu de barres)

• Module(s) de comptage

• Module de branchements abonnés

Nous consulter plus de détails sur cette application

Branchements provisoires

Fourniture temporaire d’énergie sur un chantier, une place de marché, ou une installation mobile constituée de :

• Coffret général de protection

• Module de comptage

• Unité de commande et de protection

Tableaux de branchement

Distribution basse tension dans des installations domestiques, industrielles, commerciales ou de service. L’ensemble est constitué de :

• Module de protection

• Module de comptage

• Module " interrupteur général "

Caractéristiques techniques

• Degré de protection : IP55 selon CEI 60529 pour les modèles CC-12, CC-22, CC-23 et CC-33 IP43 selon CEI 60529 pour les autres modèles

• Résistance aux impacts mécaniques externes IK10 selon CEI 62262

• Autoextinguible à 960°C selon CEI 60695-2-10

• Double isolation selon CEI 61439-1

• Classe thermique 105°C selon CEI 60085

• Résistant aux agressions chimiques, aux intempéries, et au rayonnement ultraviolet.

Exceptionnelle jonction entre 2 coffrets associés car cuve parallélépipédique et nervures sur tout le pourtour : très bonne protection IP2x à la jonction, sans utilisation de joint ou pièce rapportée.

• Cuves dotées d’inserts M6 métalliques pour la fixation d’équipement

• Cuve fabriquée en polyester chargé de fibres de verre, couleur gris RAL 7035.

• Couvercle fabriqué en polycarbonate traité anti UV, transparent ou opaque, plusieurs hauteurs possibles selon modèle

• Fermeture par 4 vis isolantes plombables à tête rectangle (tête triangle disponible en option)

Dimensions

ModèleABCDEFGHIJ

CC-12285190185265170150155302351054

CC-22 285 285185265265150155302001354

CC-23380285185360265150155302952354

CC-25570285185550265150155302422356

CC-25 A570285225550265160155702422356

CC-2663028519060626113715535---

CC-27760285185740265150155303372356

CC-33 A380380225360360190155702953304

CC-35570380185550360150155302423306

CC-35 A570380225550360190155702423306

CC-36 A63039822560637417215570---

CC-37 A760380225740360190155703373306

CC-55570570185550550150155302425106

CC-55 A570570225550550190155702425106

CC-5663057019060655013715535---

Gamme polyester CC

Coffrets CC

Plaques de montage polyester chargé de fibres de verre Livrées avec visserie de fixation

DF-55 SE75500

DF-56 SE75600

x 348 x 3 mm

x 540 x 3 mm

x 540 x 3 mm

Quelques exemples

Quelques combinaisons

Gamme polyester CC

Accessoires CC

Accessoires

RéférenceCodeLargeur CC Unité carton AB

Cornets d’épanouissement de câbles

B-2 AC74003 285 2 235200

B-3 AC74004380, 3982 330 170 Plaques de fermeture

J-2 AC74001285 1 195 100

J-3 AC74002380, 3981 290 100

Accessoires

RéférenceCodeDescription

MIR-560 MONTADASE73064Grande trappe pour module CC de 630mm de large

MIR-676 MONTADASE73065Grande trappe pour module CC de 760mm de large

CA-MSN16003 Canal de passage de câbles pour compteurs monophasé 11 rainures, dimensions 203,5 x 255 x 38mm

TORNILLO CC SN15297Vis à tête rectangle (standard)

TO.TRI.PLASTICOSN15286Vis à tête triangle

Couvercles de rechange CC

Couvercles de rechange

Gamme polyester - accessoires

Accessoires

Cônes passe fils

RéférenceCodeØ min.Ø max.ABØ perçage

CONO 5683SN156836,5142117 16

CONO 5702 SN15702620311822

CONO 5686SN15686826422229

CONO 5537SN15537837542938

CONO 5409SN154302748,56321,550

CONO 5832SN1585211,564734467

CONO 5853SN15853209010050,594

Porte étiquette TARJETERO CLIPSN31419 à clipser sur plaque de fond

Dispositif

Colonnettes métalliques mâle / femelle - M6

Colonnettes métalliques mâle / mâle - M6 - plombable

Référence Code Ø min. PP-10 SN31426 10

PP-50 SN31425 50 PP-70 SN31406 70

PP-120 SN31412 120

Accessoires

Supports élévateurs pour plaque de fond (acceptent vis M6)

Référence Code Ø min.

SOP.5740 SN15740 17

SOP.ELE.5 MMSN05738 5

SOP.ELE.10 MM SN05739 10

SOP.ELE.15 MMSN05745 15

SOP.ELE.20 MMSN05744 20

SOP.ELE.25 MMSN05740 25

SOP.ELE.30 MMSN05742 30

SOP.ELE.35 MMSN05743 35

SOP.ELE.40 MMSN05741 40

Hublots et trappes

Polycarbonate transparent traité anti UV

Référence

MIR

BOLSA TRAPPE HUBLOT

BOL.TR.EXPORT

BOL.TR.140x100 HORIZONTAL

TRAPPE 140x140+JUNTA

CodeDescription

AC81006Hublot de 109x93 + visserie

SE35439 Trappe de 109x93 + visserie

SE35434Trappe de 100x140 verticale + visserie

SE35437Trappe de 100x140 horizontale + visserie

SE35436Trappe de 140x140

BOLSA TRAPPE 194X140 VERTICALSE35440Trappe de 194x140 verticale + visserie

DC. MIR.

M-2

M-4

M-8

SN00260Patte de cadenassage pour les trappes ci-dessus

SE74096Trappe pour 2 modules de 18mm de large

SE94095Trappe pour 4 modules de 18mm de large

SE740984Trappe pour 8 modules de 18mm de large

Connectiques étanches 10

Des connecteurs étanches à haut degré d’IP (65 à 68) qui offrent une facilité de raccordement et de mise en œuvre.

Gamme connectique étanche

Les gammes TEETUBE - TEEBOX - TEEPLUG - TEEDRUM/TEEBLOCK permettent des connexions à haut degré d’IP (65 à 68) et offrent de nombreux avantages.

Présentation de la gamme

TEEPLUG

TEEDRUMTEEBLOCK

Caractéristiques standards

• Système très compact pour installation dans des espaces réduits.

• Connexions rapides avec mise en oeuvre intuitive.

• Aucune erreur d’installation possible grâce aux systèmes de détrompage.

• Choix important de combinaisons de connexion :

• Connection fixe

• Connexion male/femelle

• Connexion circulaire câble U1000R02V ou H07RNF

• Possibilité d’utiliser câble U1000R02V ou H07RNF.

Les applications de la famille TEE sont très nombreuses on peut citer à titre d’exemple :

• Éclairage public

• Éclairage tertiaire (parking, stockage)

• Industrie automobile

• Industrie ferroviaire

• Nautisme

• Oil & Gas

• Énergies renouvelables

Gamme TEETUBE ®

Connecteurs circulaires de jonction et de dérivation

50m - 5bars

TEETUBE TH390

Connecteurs circulaires de jonction et de dérivation

TEETUBE TH399

Connecteur circulaire de jonction à 3 entrées linéaires type Y

TEETUBE TH401

Connecteur circulaire de jonction à 2 entrées linéaires type T

Connecteur circulaire compact jusqu’à 6 pôles

Caractéristiques techniques

• Installation rapide et sûre par presse étoupe à joint d’étanchéité intégré

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

TEETUBE TH391

Mini connecteur circulaire de jonction

TEETUBE TH400

Connecteur circulaire de jonction à 2 entrées linéaires type I

TEETUBE TH402

Connecteur circulaire de jonction à 3 entrées linéaires type T

TH390

1 2 3

Réf.Désignation Schéma en mm

Caractéristiques techniques

• IP68

• 5 bars

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

bornier

*compris dans la référence

TH391

Réf.Désignation

Caractéristiques techniques

• IP68

• 1 bar

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 17,5A - 450V

*compris dans la référence

VersionCodeØ TrouDescription

Accessoires en option 6000338GTPas d’entrée de câble trou aveugle 6000339GT5 mmUn trou

- TK 00006 3,5 mmDeux trous

TK 00003 5,5 mmDeux trous

Toutes nos cotes (schéma et tableau) sont exprimées en mm.

mmTrois trous

mmQuatre trous

TH399

Caractéristiques techniques

• IP68

• 2 bars

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

Réf.DésignationNbr. de pôle Joint d’étanchéité* Ø Câble admissible Section câble TH399

CO43019 THR.399. A4Y.S 4 pôles 5 à 17 mm0,5 à 4 mm2

CO43020 THR.399. A5Y.S 5 pôles 5 à 17 mm0,5 à 4 mm2

CO43017 THR.399. C3Y.S 3 pôles Yx2 Mx1 5 à 13,5 mm0,5 à 4 mm2

CO43021 THR.399. A6Y.S 6 pôles 5 à 17 mm0,5 à 4 mm2

CO43022 THR.399. A9Y.S 3+3 pôles 5 à 17 mm0,5 à 4 mm2

*compris dans la référence

TH400

Caractéristiques techniques

• IP68

• 5 bars

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

Réf.DésignationNbr. de pôle Joint d’étanchéité* Ø Câble admissible Section câble TH400

CO43003THR.400.A4D.S 4 pôles

CO43002THR.400.B3D.S 3 pôles Yx2 5 à 13,5 mm Ø 24 13,5 à 17 Ø 29 0,5 à 4 mm2

CO43004THR.400.A5D.S 5 pôles

CO43005THR.400.A6D.S 6 pôles

*compris dans la référence

TH401

Caractéristiques techniques

• IP68

• 2 bars

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

Réf.DésignationNbr. de pôle Joint d’étanchéité* Ø Câble admissible Section câble

CO43007THR.401.A3L.S 3 pôles

CO43008THR.401.A4L.S 4 pôles

CO43009THR.401.A5L.S 5 pôles

CO43010THR.401.A6L.S 6 pôles

*compris dans la référence

5 à 17 mm0,5 à 4 mm2

TH402

Caractéristiques techniques

• IP68

• 2 bars

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

Réf.Désignation Nbr. de pôle Joint d’étanchéité* Ø Câble admissible Section câble

CO43013THR 402 A4T.S 4 pôles

CO43014THR 402 A5T.S 5 pôles 0,5 à 2,5 mm2

CO43015THR 402 A6T.S 6 pôles 0,5 à 2,5 mm2

CO43016THR 402 A9T.S 3+3 pôles 0,5 à 4 mm2

*compris dans la référence

Gamme TEEBOX ®

Connectiques étanches - Boîtiers de dérivation haute protection

Personnalisation du joint suivant les différents câbles

TEEBOXTH211

Boîtier de dérivation à 3 entrées équipé d’un bornier 3+3 pôles

IP44 - 66 - 68

5m

Caractéristiques techniques

• Installation rapide et sûre

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

• Utilisation de différent type de bornier

• Étanchéité maintenue dans le temps

• Design haute qualité avec choix dans le détail de la pièce

TEEBOX TH200

Boîtier de dérivation à 3 entrées équipé d’un bornier 3+3 pôles

TEEBOX TH219

Boîtier de dérivation à 4 entrées sans bornier

TEEBOX TH209

Boîtier de dérivation à 4 entrées équipé d’un bornier 4+4 pôles

TEEBOX TH623

Connecteur circulaire de jonction à 3 entrées linéaires type T

TH200

Réf.Désignation Nbr. de pôle

CO42008THR.200.E9F.S 3+3 pôles

*compris dans la référence

TH209

Caractéristiques techniques

• IP67

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 16A - 450V

Joint d’étanchéité* Ø Câble admissible Section câble TH200

Ax3, Bx3, Cx3, Dx3, Fx1, Hx3, Vx1, Wx3, Xx3 4 à 9,5 mm0,5 à 4 mm2

Réf.Désignation Nbr. de pôle

Caractéristiques techniques

• IP67

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 16A - 450V

Joint d’étanchéité* Ø Câble admissible

Section câble TH209

CO42010THR.209.A4A.S 4+4 pôles Mx2 Yx4 5 à 14 mm0,5 à 4 mm2

*compris dans la référence

Toutes nos cotes (schéma et tableau) sont exprimées en mm.

TH211

Caractéristiques techniques

• IP67

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 16A - 450V

Réf.Désignation Nbr. de pôle Joint d’étanchéité* Ø Câble admissible Section câble

*compris dans la référence

TH219

Caractéristiques techniques

• IP68

• Température de fonctionnement : -40oC à + 125oC

• Sans bornier

Réf.Désignation Nbr. de pôle Joint d’étanchéité* Ø Câble

*compris dans la référence

TH623

Caractéristiques techniques

• IP40

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 16A - 400V

Réf.Désignation Nbr. de pôle Joint d’étanchéité*

CO41020THR.623.L3A.S3 pôles

*compris dans la référence

Gamme TEEPLUG ®

Connectiques étanches - Connecteurs circulaires mâle / femelle

IP66 - 68

Caractéristiques techniques

• Installation rapide, sûre, simple et sans risque d’erreur

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 32A - 450V

• Utilisation sur paroi, sur candélabre, pour de petites dimensions ou combinaisons diverses

• Étanchéité totale par 2 joints d’étanchéité

5m

TEEPLUG TH387

Mini connecteur circulaire mâle / femelle

TEEPLUG TH384

Connecteur circulaire mâle / femelle de petite dimension

TEEPLUG TH405

Connecteur prise mâle / femelle, 2 entrées linéaires

TEEPLUG TH385

Connecteur circulaire mâle / femelle fixation sur tout type de paroi

TEEPLUG TH406

COnnecteur prise mâle / femelle, 2 entrées linéaire pour fixation sur paroi fixe

Réf.Désignation Nbr. de pôle

CO41009THR.384.A3A.S3 pôles

*compris dans la référence

Caractéristiques techniques

• IP68 - 4kV

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 17,5A400V

Joint d’étanchéité* Ø Câble admissible

Section câble TH384

Bx2, Fx2, Hx2, Wx2, ax1, bx1, cx2 5 à 12 mm0,5 à 4 mm2

Réf.Désignation Nbr. de pôle

Caractéristiques techniques

CO41013THR.385.A3A.S3 pôles

*compris dans la référence

• IP68 - 4kV

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 17,5A400V

Joint d’étanchéité* Ø Câble admissible

Section câble

Bx2, Fx2, Hx2, Wx2, ax1, bx1, cx2 5 à 12 mm0,5 à 4 mm2

Caractéristiques techniques

• IP68 - 6kV

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 17,5A - 400V

Réf.Désignation Nbr. de pôle Joint d’étanchéité* Ø Câble admissible

*compris dans la référence

TH387 TH405

Réf.Désignation Nbr. de pôle

*compris dans la référence

Caractéristiques techniques

• IP68 - 4kV

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 25A - 400V

TH406

Réf.Désignation Nbr. de pôle

CO41014THR.406.A3A.S3 pôles

CO41015THR.406.A5A.S5 pôles

CO41016THR.406.A6A.S6 pôles

*compris dans la référence

Caractéristiques techniques

• IP68 - 6kV

• Température de fonctionnement : -40oC à + 125oC

• Tenue en tension : 17,5A - 400V

Joint d’étanchéité* Ø Câble admissible

Section câble TH406

5 à 14 mm0,5 à 4 mm2

Gamme TEEBLOCK ® / TEEDRUM ® Gamme complète de bornier compact, linéaire ou circulaire.

TEEBLOCK® TEEDRUM®

TH026 - TH027 - TH029 - TH032

Réf.

Caractéristiques techniques

• IP00

• Tenue en tension : 32A - 450V

• Tenue en tension : 41A - 450V pour TH027

• Température de fonctionnement : -40oC à + 125oC

Borniers TEEBLOCK ®

CO44008* 1 THR.026.A3A.S 3 pôlesTH200, TH209, TH2114 mm2 max

CO44004* 2 THR.026.A5A.S 3 pôlesTH200, TH209, TH2114 mm2 max

CO44003 3 THR.027.A3A.S 3+3 pôlesTH209, TH2116 mm2 max

CO44005* 4 THR.029.A3A.S 3+3 pôlesTH200, TH209, TH2114 mm2 max CO44006 5 THR.032.A4B.S 4+4 pôlesTH209, TH2114 mm2 max

Borniers TEEDRUM ®

CO44001* 6 THR.021.A3A.S 3 pôles-4 mm2 max CO44002* 7 THR.021.A5A.S 5 pôles-4 mm2 max

AC80129

AC80134

AC80142

AC80143

AC80164

AC80568

AC81020

AC81021

AC82019

AC99062

AC99063

AC99085

AC99119

AC99120

M2525 113

M2540 113

MJPBAS1016M 122

MJPBAS1021CU 122

MJPBAS1025M 122

MJPBAS1035M 122

MJPBAS1616M 122

MJPBAS1621CU 122

MJPBAS1625M 122

MJPBAS1635M 122

MJPBAS2516M 122

MJPBAS2521CU 122

MJPBAS2525M 122

MJPBAS2535M 122

MJPBAS3535M 122

MJPBAS621CU 122

MJPBAS635M 122 NTD101AFA 120

PF

PF

PF100

PF100

PF100

PF100

SUPPROJBPE1000

Cette documentation n’est pas contractuelle.

Les produits y figurant sont proposés dans la limite des stocks disponibles.

Sicame France se réservant le droit d’interrompre ses fabrications ou d’en modifier les caractéristiques sans préavis.

Photos non contractuelles.

Tous droits de reproduction, d’adaptation et de traduction réservés pour tous pays.

Crédits photos : ADEOS – ©Sicame GROUP – ADOBE STOCK

Nos implantations

SEIFEL marketing@seifel.fr

8, Rue Claude Chapel

CS 51865 35418 Saint-Malo Cedex

Tél. commercial : +33 (0)2 99 21 51 70

DERVAUX DISTRIBUTION info@dervaux-distribution.com

13, rue Claude Bruyas

BP 702 Saint-Martin-la-Plaine

Tél. commercial : +33 (0)4 77 83 01 01

SICAME info@sicamefrance.com

1, avenue Basile Lachaud 19231 Pompadour Cedex

Tél. commercial :

MECATRACTION info@mecatraction.com

ZA Les Hauts de Chignac 19230 Arnac-Pompadour

Tél. commercial : +33 (0)5 55 73 89 89

CATU serviceclientsindustrie@sicamefrance. com

10, avenue Jean-Jaurès B.P.2 92222 Bagneux Cedex France

Tél. commercial : +33 (0)1 42 31 46 46
