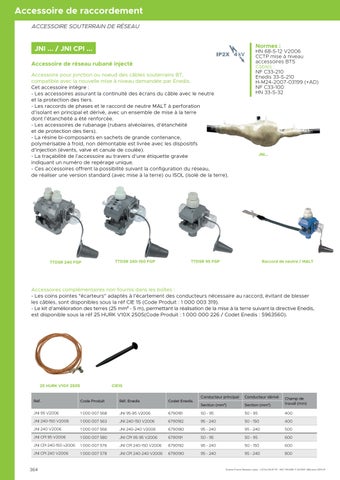

Accessoire de raccordement ACCESSOIRE SOUTERRAIN DE RÉSEAU Normes :
JNI ... / JNI CPI ... Accessoire de réseau rubané injecté Accessoire pour jonction ou noeud des câbles souterrains BT, compatible avec la nouvelle mise à niveau demandée par Enedis. Cet accessoire intègre : - Les accessoires assurant la continuité des écrans du câble avec le neutre et la protection des tiers. - Les raccords de phases et le raccord de neutre MALT à perforation d’isolant en principal et dérivé, avec un ensemble de mise à la terre dont l’étanchéité a été renforcée. - Les accessoires de rubanage (rubans alvéolaires, d’étanchéité et de protection des tiers). - La résine bi-composants en sachets de grande contenance, polymérisable à froid, non démontable est livrée avec les dispositifs d’injection (évents, valve et canule de coulée). - La traçabilité de l’accessoire au travers d’une étiquette gravée indiquant un numéro de repérage unique. - Ces accessoires offrent la possibilité suivant la configuration du réseau, de réaliser une version standard (avec mise à la terre) ou ISOL (isolé de la terre).
TTDSR 240 FGP
HN 68-S-12 V2006 CCTP mise à niveau accessoires BTS Câbles : NF C33-210 Enedis 33-S-210 H-M24-2007-03199 (+AD) NF C33-100 HN 33-S-32
JNI…
TTDSR 95 FGP
TTDSR 240-150 FGP
Raccord de neutre / MALT
Accessoires complémentaires non fournis dans les boîtes : - Les coins pointes "écarteurs" adaptés à l’écartement des conducteurs nécessaire au raccord, évitant de blesser les câbles, sont disponibles sous la réf CIE 1S (Code Produit : 1 000 003 319). - Le kit d’amélioration des terres (25 mm² - 5 m), permettant la réalisation de la mise à la terre suivant la directive Enedis, est disponible sous la réf 25 HURK V10X 2505(Code Produit : 1 000 000 226 / Codet Enedis : 5963560).
25 HURK V10X 2505
CIE1S Conducteur principal
Conducteur dérivé
Section (mm²)
Section (mm²)
Champ de travail (mm)
6790181
50 - 95
50 - 95
400
JNI 240-150 V2006
6790182
95 - 240
50 - 150
400
JNI 240-240 V2006
6790180
95 - 240
95 - 240
500
1 000 007 580
JNI CPI 95-95 V2006
6790191
50 - 95
50 - 95
600
1 000 007 576
JNI CPI 240-150 V2006
6790192
95 - 240
50 - 150
600
1 000 007 578
JNI CPI 240-240 V2006
6790190
95 - 240
95 - 240
800
Réf.
Code Produit
Réf. Enedis
Codet Enedis
JNI 95 V2006
1 000 007 568
JNI 95-95 V2006
JNI 240-150 V2006
1 000 007 563
JNI 240 V2006
1 000 007 566
JNI CPI 95 V2006 JNI CPI 240-150 v2006 JNI CPI 240 V2006
364
