BP MCC BT 50/240 RSM

Accessoire de réseau coulé

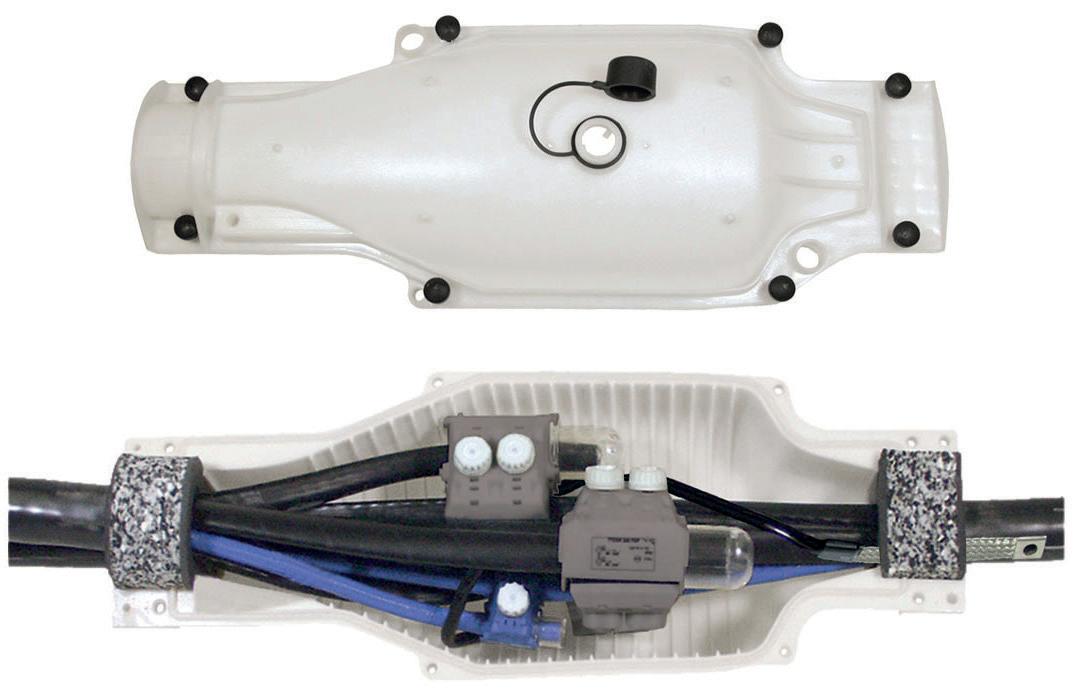

Ensemble complet de jonction / dérivation des câbles souterrains BT, compatible avec la nouvelle mise à niveau demandée par Enedis.

Cet ensemble intègre : - Trois raccords de phase gris. - Un raccord de neutre / MALT, de couleur bleue (un seul raccord pour deux fonctions). - Ils perforent la protection bleue auto-adhésive et le plomb dans le cas du raccord Neutre/MALT). - Ces raccords sont à perforation d’isolant sur le câble principal et raccordé. - La résine bi-composants en sachets de grande contenance avec canule de coulée. -La traçabilité de l’accessoire au travers d’une étiquette gravée indiquant un numéro de repérage unique. - Ces accessoires offrent la possibilité, suivant la configuration du réseau, de réaliser une version standard (avec mise à la terre) ou ISOL (isolé de la terre).

Normes :

HN 68-S-12 V2006 CCTP mise à niveau accessoires BTS Câbles : NF C33-210 Enedis 33-S-210 H-M24-2007-03199 (+AD)

JNC 240 V2006

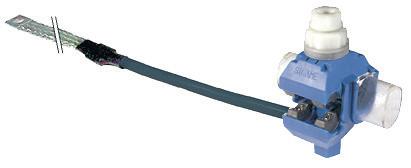

TTDSR 240 FC TTDSR 240-150 FC TTDSR 95 FC Raccord de neutre / MALT

Accessoires complémentaires non fournis dans les boîtes : - Les coins pointes "écarteurs" adaptés à l’écartement des conducteurs nécessaire au raccord, évitant de blesser les câbles, sont disponibles sous la réf CIE 1S (Code Produit : 1 000 003 319). - Le kit d’amélioration des terres (25 mm² - 5 m), permettant la réalisation de la mise à la terre suivant la directive Enedis, est disponible sous la réf 25 HURK V10X 2505 (Code Produit : 1 000 000 226 / Codet Enedis : 5963560).

25 HURK V10X 2505 CIE1S

Réf. Code Produit Réf. Enedis Codet Enedis Conducteur principal Conducteur dérivé Champ de travail Section (mm²) Section (mm²) (mm)

JNC 95 V2006 1 000 007 547 JNC 95-95 V2006 6790171 50 - 95 50 - 95 400

Câble en attente entre 2 émergences en exploitation

Câble en attente entre 2 émergences en exploitation

Émergence (ouvrage existant)

1 Émergence (ouvrage existant)

2

Avant la possibilité de mise en exploitation de l’ouvrage (PMEO), le câble BT est :

1 Épanoui, étiqueté et mis en court-circuit et à la terre à une extrémité Épanoui, étiqueté et isolé à l’autre extrémité2

1 Bout perdu de mise en court-circuit

BPMCC BT 50/240 Codet Enedis : 6792010

Extrémité E4R RF70240 Codet Enedis : 6798245 (composants rétractable à froid) Capuchons CRC RF1627 / CRC RF2648 / CRC RF4680 Codet Enedis : 6798620 / 6798624 / 6798628 (composants rétractable à froid)

2 Extrémité et capuchons

Étiquette de repérage

EREPCAB Codet Enedis : 677199

Kit d’amélioration des terres 25HURK V10X 2505 Codet Enedis : 5963560

Pour + d'info

Flashez le QR code pour consulter notre guide
