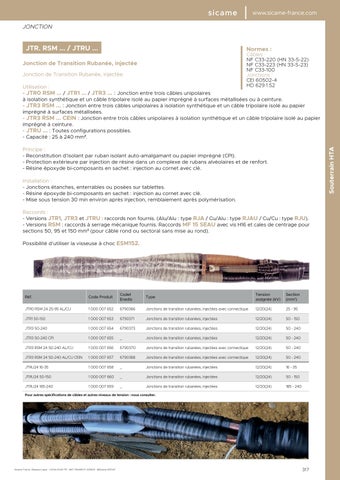

www.sicame-france.com JONCTION
JTR. RSM ... / JTRU ...
Normes :
Câbles : NF C33-220 (HN 33-S-22) NF C33-223 (HN 33-S-23) NF C33-100 Jonctions : CEI 60502-4 HD 629.1.S2
Jonction de Transition Rubanée, injectée Jonction de Transition Rubanée, injectée. Utilisation :
- JTR0 RSM ... / JTR1 ... / JTR3 ... : Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné à surfaces métallisées ou à ceinture. - JTR3 RSM ... : Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné à surfaces métallisées. - JTR3 RSM ... CEIN : Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné à ceinture. - JTRU ... : Toutes configurations possibles. - Capacité : 25 à 240 mm².
Souterrain HTA
Principe : - Reconstitution d’isolant par ruban isolant auto-amalgamant ou papier imprégné (CPI). - Protection extérieure par injection de résine dans un complexe de rubans alvéolaires et de renfort. - Résine époxyde bi-composants en sachet : injection au cornet avec clé. Installation : - Jonctions étanches, enterrables ou posées sur tablettes. - Résine époxyde bi-composants en sachet : injection au cornet avec clé. - Mise sous tension 30 min environ après injection, remblaiement après polymérisation. Raccords : - Versions JTR1, JTR3 et JTRU : raccords non fournis. (Alu/Alu : type RJA / Cu/Alu : type RJAU / Cu/Cu : type RJU). - Versions RSM : raccords à serrage mécanique fournis. Raccords MF 15 SEAU avec vis H16 et cales de centrage pour sections 50, 95 et 150 mm² (pour câble rond ou sectoral sans mise au rond). Possibilité d’utiliser la visseuse à choc ESM152.
Réf.
Code Produit
Codet Enedis
Type
Tension assignée (kV)
Section (mm2)
JTR0 RSM 24 25-95 AL/CU
1 000 007 652
6790366
Jonctions de transition rubanées, injectées avec connectique
12/20(24)
25 - 95
JTR1 50-150
1 000 007 653
6790371
Jonctions de transition rubanées, injectées
12/20(24)
50 - 150
JTR3 50-240
1 000 007 654
6790373
Jonctions de transition rubanées, injectées
12/20(24)
50 - 240
JTR3 50-240 CPI
1 000 007 655
_
Jonctions de transition rubanées, injectées
12/20(24)
50 - 240
JTR3 RSM 24 50-240 AL/CU
1 000 007 656
6790370
Jonctions de transition rubanées, injectées avec connectique
12/20(24)
50 - 240
JTR3 RSM 24 50-240 AL/CU CEIN
1 000 007 657
6790368
Jonctions de transition rubanées, injectées avec connectique
12/20(24)
50 - 240
JTRU24 16-35
1 000 007 658
_
Jonctions de transition rubanées, injectées
12/20(24)
16 - 35
JTRU24 50-150
1 000 007 660
_
Jonctions de transition rubanées, injectées
12/20(24)
50 - 150
JTRU24 185-240
1 000 007 659
_
Jonctions de transition rubanées, injectées
12/20(24)
185 - 240
Pour autres spécifications de câbles et autres niveaux de tension : nous consulter.
