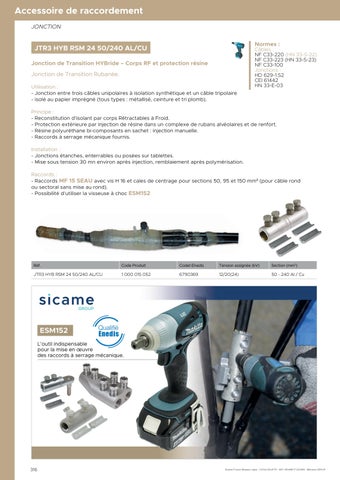

Accessoire de raccordement JONCTION Normes :
JTR3 HYB RSM 24 50/240 AL/CU Jonction de Transition HYBride – Corps RF et protection résine Jonction de Transition Rubanée. Utilisation : - Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire - isolé au papier imprégné (tous types : métallisé, ceinture et tri plomb).
Câbles : NF C33-220 (HN 33-S-22) NF C33-223 (HN 33-S-23) NF C33-100 Jonctions : HD 629-1.S2 CEI 61442 HN 33-E-03
Principe : - Reconstitution d’isolant par corps Rétractables à Froid. - Protection extérieure par injection de résine dans un complexe de rubans alvéolaires et de renfort. - Résine polyuréthane bi-composants en sachet : injection manuelle. - Raccords à serrage mécanique fournis. Installation : - Jonctions étanches, enterrables ou posées sur tablettes. - Mise sous tension 30 mn environ après injection, remblaiement après polymérisation. Raccords : - Raccords MF 15 SEAU avec vis H 16 et cales de centrage pour sections 50, 95 et 150 mm² (pour câble rond ou sectoral sans mise au rond). - Possibilité d’utiliser la visseuse à choc ESM152
Réf.
Code Produit
Codet Enedis
Tension assignée (kV)
Section (mm2)
JTR3 HYB RSM 24 50/240 AL/CU
1 000 015 052
6790369
12/20(24)
50 - 240 Al / Cu
316
