Matériels d'exploitation et de sécurité pour poste de distribution HTA

Ils sont définis par la norme NF C13-200, actualisée en juin 2018.

4 catégories d’équipements pour prévenir les risques sont préconisées :

• Le matériel d’exploitation et de sécurité (A) ;

• Le matériel d’extinction (B) ;

• L’affichage et inscriptions (C) ;

• L’éclairage de sécurité (D) ;

D - LAMPE DE SÉCURITÉ

A - DÉTECTEUR DE TENSION POUR VAT

C - AFFICHAGE EXTÉRIEUR

A - ÉQUIPEMENT

MISE A LA TERRE ET EN COURT CIRCUIT

A - PERCHE À CORPS

Que spécifie la norme NF C13-200

A - Matériel d’exploitation et de sécurité (Partie 6-22)

Les conditions de mise en oeuvre, le choix et l’utilisation des équipements de protection individuelle ainsi que leur maintenance sont définis par l’employeur en application du code du travail.

Pour permettre les opérations de secours, doivent être présents et maintenus :

• Une perche à corps ;

• Un tapis pour les tensions maximales jusqu'à 36 kV ou un tabouret isolant pour les tensions maximales jusqu'à 63 kV ;

• Des gants isolants pour les tensions maximales jusqu'à 36 kV ;

• Un dispositif de vérification d'absence de tension.

Les matériels doivent être choisis en fonction de la tension maximale de l'installation.

Une vérification de ces équipements doit être réalisée conformément aux prescriptions du fabricant ou à défaut tous les ans. La norme NF C18-510 donne les références et les conditions d’utilisation des équipements ci-dessus. Ces matériels peuvent être complétés par d’autres dispositifs de protection individuelle ou collectifs (gants, casque, etc.).

B - Matériel d’extinction (Partie 6-23)

Les extincteurs pour feu d'origine électrique de type B et de capacité adaptée au local doivent porter la mention “ A ne pas utiliser sur tension supérieure à ….volts“

C - Affichage et inscriptions (Partie 6-24)

La norme impose à tout local électrique de comporter à minima l’affichage intérieur et extérieur suivant :

Affichage intérieur :

• Un schéma synoptique

• Un schéma d’interverrouillage

• Une affiche « consignes premiers soins aux victimes d'accidents électriques »

• Une affiche indiquant qui prévenir en cas d’incident ou d’accident

• Un panneau triangulaire d'avertissement doit être disposé :

- pour les postes ouverts, sur les faces externes des murs et des cloisons assurant la séparation avec les locaux d'usage général.

- sur tout panneau démontable à l'aide d'un outil donnant accès à des pièces nues sous tension.

- Lorsque l'installation comporte une ou des sources internes d'énergie ou des circuits bouclés ou en parallèle, des pancartes d'avertissement doivent être placées.

Affichage extérieur :

• Sur chaque porte d’accès, doit être posé à minima :

- Une pancarte avertissement comportant l’identification du local ou du poste.

- D’autre pancartes permettent d’afficher des informations importantes et sont fortement recommandées dans le cadre de l’exploitation et des travaux (Défense d’afficher, instructions pour la consignation, …).

D - Éclairage de sécurité (Partie 712.4.3)

En plus d’un éclairage de sécurité fixe obligatoire constitué de blocs autonomes, le local doit comporter au moins un bloc autonome portable d'intervention BAPI.

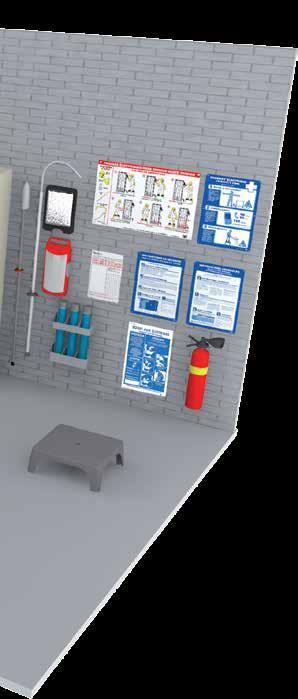

C - AFFICHAGE INTÉRIEUR

B - EXTINCTEUR

A - GANTS ISOLANTS + BOÎTE À GANTS

A - TABOURET OU TAPIS ISOLANT

Signalisation de poste

Signalisation intérieure

Accident électrique conduite à tenir

AP-373 Schéma synoptique et d'interverrouillage

AM-215

Affiche local contenant du SF6

AM-208/1

Instructions de sécurité pour le personnel réalisant des travaux

AM-18/1

Instructions générales relatives aux dangers des courants électriques

AM-20

Danger électrique "Eclair"

Terre des masses métalliques

Terre du neutre

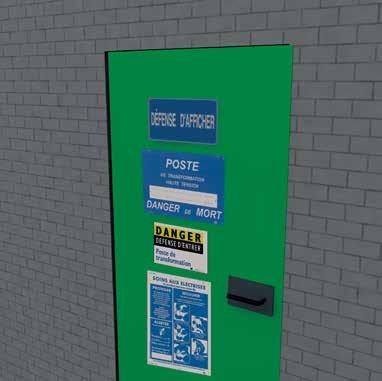

Signalisation extérieure

AM-910 Défense d’afficher

APR-108/4

Danger de mort Poste de transformation

CATU vous propose ces 2 kits d'affichage pour équiper votre poste.

AM-61

Danger Défense d’entrer Poste de transformation

AE(*)J

Vignettes pour remplir l'affiche permettant d'identifier le poste de transformation (APR-108/4)

AM-49-1

AM-346

AM-345

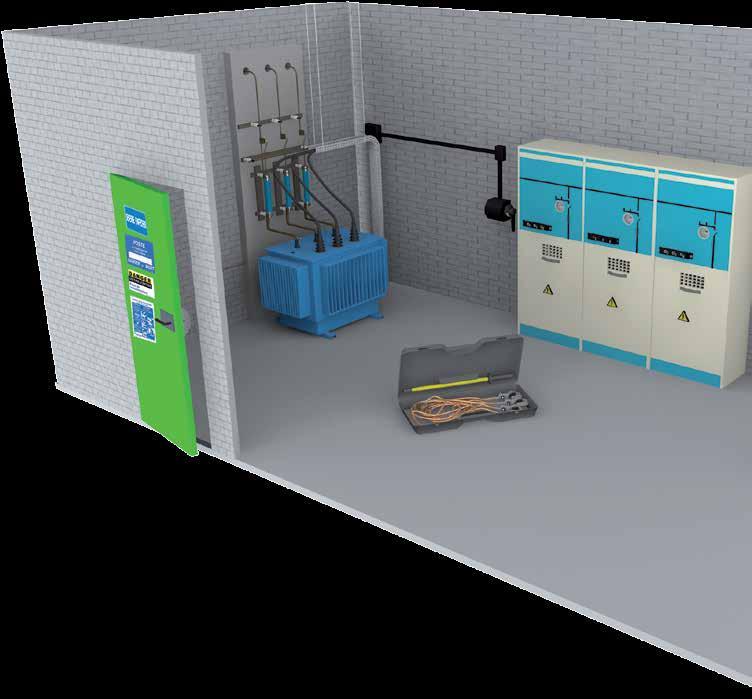

Équipements de postes

CI-23 Porte fusible mural vendu sans fusible

NF EN 60903

MP-42/16 NF EN 61111

Kits d’équipements d’intervention

Référence

Inclus avec la CS45

CG-3-10-NR Gants isolants classe 3 IEC 60903 ≤ 26,5 kV max Taille 10

CG-35-2 Coffret à fenêtre pour gants -

CI-23 Porte-fusible (vendu sans fusible) Ø maxi 85 mm

CS-45 Perche de sauvetage 45 kV max Longueur : 1,65 m

CI-06-D Supports muraux Livré avec la CS-45 -

CT-7-25/1 Tabouret isolant ≤ 36 kV max

MP-42/16 Tapis isolant IEC-61111 ≤ 26,5 kV max

x 500 x 200 mm

x 1 m (ép. 3 mm)

MP-20 Tube de rangement Ø 105 mmComposition

KIT-01 (avec tabouret)

KIT-10 (avec tapis)

Vérifiez bien l’état de vos gants isolants!

Dans les postes de transformation, il est recommandé de vérifier les gants isolants tous les 6 mois. Tout défaut d’aspect peut induire une non-conformité conduisant à les remplacer.

CG-3-10-NR

CG-35-2

CI-06-D

CS-45

Détecteurs de tension HTA

Détecteurs de tension adaptés aux travaux et interventions sur poste de distribution HTA en conducteurs nus ou à bornes débrochables.

NF EN 61243-1

CL-465-10/30-M

Référence

CL-465-10/30-M 10-30 kV

EDF SPS 42 Selon NF C18-510 A2

NF EN 61243-1

NF EN 62193

CC-765-10/30* 10-30 kV

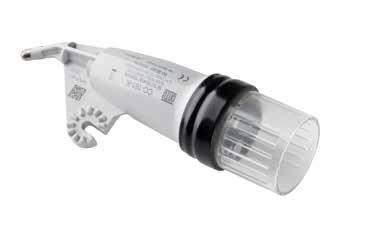

CC-161-K 10-30 kV

N/A Livré avec perche fixe longueur 1,25 m

pour bornes capacitives débrochables N/A

Perche télescopique recommandée** : CE-4-21* longueur (1,30 / 2,10 m)

Perche fixe recommandée**: CC-45-K longueur (1,25 m)

* Préciser type d'embout C ou K. ** À commander séparément

CC-765-10/30*

CE-4-21*

CC-161-K

CC-45-K

Équipements de protection individuelle pour poste

NF EN 60903

intégré

NF EN 397

NF EN 50365

NF EN 166

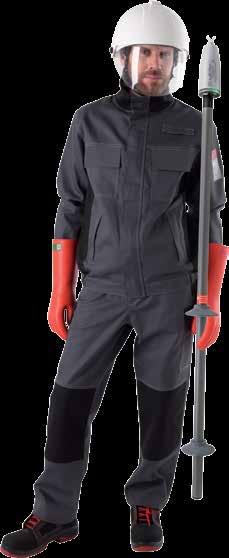

Casque électricien avec écran facial intégré (antirayure et antibuée) pour la protection des arcs électriques

NF EN 61482-1-2 APC 1

Jugulaire (fermeture par clips). Réglage du tour de tête par molette.

AFG-2000* et AFG-2001*

Vêtements de protection multirisque

Blouson et pantalon

NF EN 61482-2 APC 1 - ATPV 12 cal/cm2

Protection contre les dangers thermiques de l’arc électrique, la chaleur et les flammes, la soudure et antistatique.

Référence

AFG-2000-*

AFG-2001-*

Gants isolants

Gants isolants latex, spécialement traités pour obtenir de hautes caractéristiques diélectriques. Livrés en sachet plastique Anti-UV.

Référence Classe Tension d’utilisation

CG-3-10-NR 3 ≤ 26 500 V AC

Chaussures de sécurité à semelles isolantes

Chaussures de sécurité, basse, avec semelle isolante classe 0 (1000 V).

NF EN 20345 CE

RTE SERECT: ST HTA 70A

L'usage de ces chaussures est complémentaire à l'utilisation obligatoire d'un tapis ou d'un tabouret.

Accessoires de condamnation :

AL-240-S-Z

La condamnation a pour but d’interdire la manœuvre d’un organe de séparation (ex : un disjoncteur). Elle comprend une immobilisation par un blocage mécanique de l’organe et une signalisation.

ALM-6/25 ou ALM-6/38

Dispositif permettant de condamner simultanément un même équipement par plusieurs personnes (jusqu’à 6 personnes).

Description

BLOUSON : Col montant / 1 passant poitrine / 2 poches poitrine - fermeture par rabat et scratch / 2 poches basses - ouverture sous rabat / Poignets resserrables par scratch / Fermeture centrale sous patte scratchée avec fermeture à glissière anti-panique rouge / Ceinture élastiquée sur les côtés / Pictogrammes normatifs présents sur la manche gauche.

PANTALON : Ceinture élastiquée avec passants / Fermeture centrale avec bouton clou et fermeture à glissière rouge / 2 poches italiennes – ouverture sous rabat / 2 poches treillis – fermeture par rabat et scratch / Renforts aux genoux et à l’entrejambe

Tailles disponibles

à 5X

XS à 5X

* à compléter par la taille.

AL-240-S-Z

ALM-6/25

CG-3-10-NR

MV-222-*

Équipements de mise à la terre et en court-circuit

Pour pose directe sur les conducteurs nus.

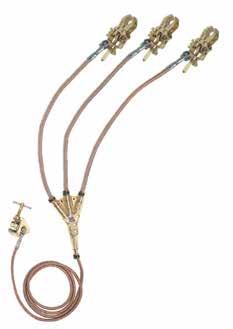

MT-8407/3-P

MT-8407/3-P - 14 kA / 1 s

KIT avec pinces orientables Ø 5 à 34 mm.

Conforme à la norme NF EN 61230 .

MT-830-P * NF EN62193

Référence

MT-8407/3-P

MT-5805-P

MT-5805-P - 20 kA / 1 s

KIT avec pinces rond/plat.

Rond Ø 5 à 35 mm.

Plat 5 à 16 mm, largeur 40 mm.

Conforme à la norme NF EN 61230

Composition

3 pinces de mise à la terre / 1 étau de terre MT-840/1 /

1 ensemble de liaison composé de 3 câbles de court-circuit extra souples de 50 mm2 de section, sous gaine PVC, longueur 1,2 m chacun et de 1 câble de terre en cuivre extra souple de section 25 mm2 sous gaine PVC et de longueur 2,5 m / 1 perche MT830P à embout hexagonal femelle.

3 pinces de mise à la terre MT-815-C / 1 étau de terre MT-840/1 /

1 ensemble de liaison composé de : 3 câbles de court-circuit en cuivre extra souple de section 70 mm2, sous gaine PVC et de longueur 1,5 m chacun / 1 câble de mise à la terre en cuivre extra souple de section 35 mm2, sous gaine PVC et de longueur 2,5 m /

Outil de transport et notice inclus. Perche MT-830-P à commander séparément.

175 x 300 x 720 11

650 x 480 x 210 13

* Longueur repliée : 0,64 m / entièrement déployée : 1,5 m.

Équipements complémentaires

Lunette passe perche

CI-70

Matière plastique moulée. Se met en place de l’extérieur par serrage de trois vis sur une bride de fixation en acier. Passage Ø 60 mm.

Extincteur

CD-306

Extincteurs à dioxyde de carbone pour feu de type B = feux d’origine électrique, feux de liquides inflammables et C = feux de gaz.

Jusqu'à 20 kV : diffuser à plus de 1 m.

De 20 kV à 35 kV : diffuser à plus de 2 m.

AT-302/6 : Etiquette autocollante pour extincteur incluse.

Lampe de sécurité

CD-128

2 modes de fonctionnement : BAPI (configuration usine) ou BAES (mode de déclenchement automatique sur coupure secteur). Autonomie 1 H à 3 H selon position de l’interrupteur :

45 lm / 3 H : 1er appui

100 lm / 1 H : 2e appui

Température d’utilisation 0° C à +40° C.

Indices de protection IP42 et IK10 | - Classe II.

Kit feu

CD-306

Homologation 70 B

Capacité : 7,4 l

Équipement pour lutter contre les incendies. A disposer dans les postes. Livré avec les accessoires de fixation. Conforme à l’arrêté du 2 avril 1991, article 19, paragraphe 4.

Sac d’absorbant*

Référence

KITFEU

Bac à sable métallique

M-881913 Sac d'absorbant -

*Deux sacs d'absorbant sont nécessaires pour remplir un bac à sable.

Pelle métallique rouge et manche en bois avec crochet de fixation

CI-70

Seau métallique rouge avec crochet de fixation

rouge avec couvercle et poignée de 100L

AT-302/6

CD-128

Pour vous aider dans la mise aux normes des équipements, utilisez la liste ci-dessous.
