La solution ultime pour une connexion aluminothermique optimale et durable

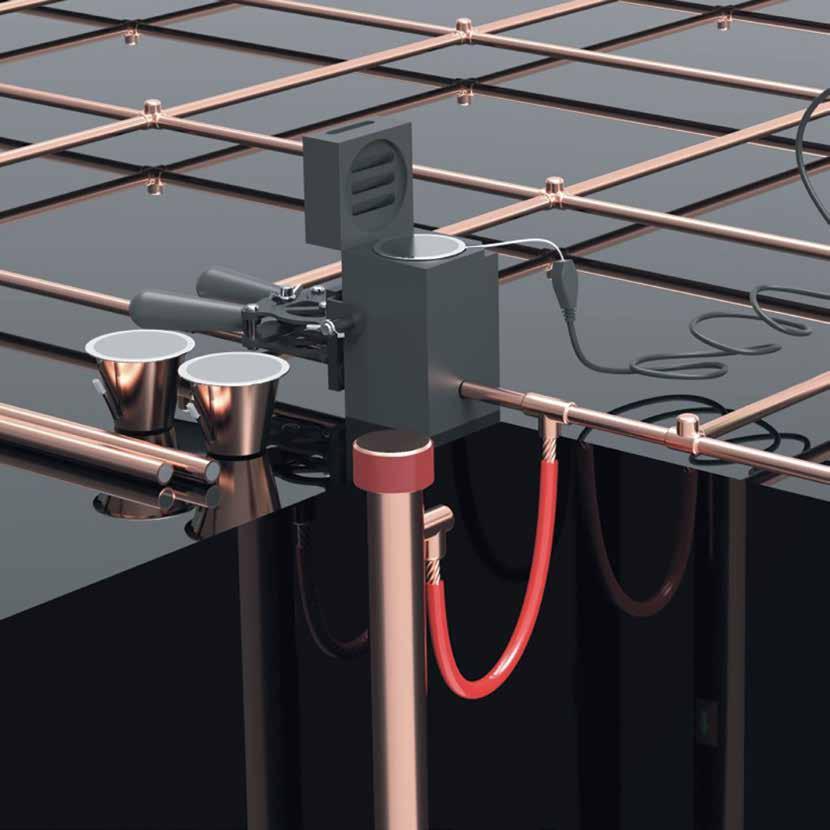

La soudure aluminothermique est un procédé unique pour la connexion permanente des conducteurs de mise à la terre. La liaison moléculaire de deux conducteurs (en cuivre ou en acier) permet une connexion électrique de haute qualité. La technologie de l’aluminothermie est largement utilisée pour les systèmes de mise à la terre des sous-stations électriques, des installations commerciales et industrielles, dans les télécommunications, les énergies renouvables, et les data centers.
Conformité normative :
- IEEE 837
- UL 467
CAT’ADVANCED WELD est conçu pour répondre aux normes les plus strictes en matière de connexions électriques. Notre produit assure une liaison permanente de haute qualité, à la fois fiable et efficace, ce qui en fait le choix idéal pour les applications industrielles.
Pourquoi choisir
CAT’ADVANCED WELD ?
Sécurité inégalée :
- Allumeur électronique innovant : process d’installation garantissant et réduisant considérablement les risques pour les opérateurs.
- Pas de source d’alimentation externe nécessaire : utilisation simplifiée et sécurité renforcée.
Performances supérieures :
- Connexion électrique de haute qualité : permet d’obtenir une liaison moléculaire qui garantit une durabilité à long terme.
- Résistance à la corrosion : conçu pour les environnements les plus difficiles, il garantit une fiabilité et durabilité à long terme.
- Conductivité élevée : assure des performances électriques optimales.
- Résistance mécanique : tenue exceptionnelle aux contraintes mécaniques.
Facilité de mise en oeuvre :
- Installation rapide : pas de manipulation du métal à souder.
- Utilisation type « plug & play »
- Facile à maîtriser : process simple pour réduire le risque d’erreur.
- Facile à stocker et à transporter : pas de poudre d’allumage dans la capsule.
- Mise en place rapide : 5 étapes suffisent pour obtenir une connexion permanente.
Préchauffer le moule avec un chalumeau, pendant quelques secondes, pour éliminer l’humidité
Placer vos conducteurs et insérer la capsule de métal d’apport
Connecter le câble de l’allumeur électronique à la capsule de métal d’apport
Presser simultanément les 2 boutons de l’allumeur pour démarrer le soudage
Accessoires indispensables :
Attendre 30 secondes avant d’ouvrir le moule. La soudure aluminothermique est terminée
Les opérateurs doivent obligatoirement porter les équipements de sécurité appropriés, incluant visières et gants de protection.
Disponible chez CATU :
- CG-87/1 : Gants de protection.
- CEW-CS : Kit de nettoyage comprenant un grattoir, une brosse à poils souples, une brosse à poils durs.
CAT’ADVANCED WELD se compose des éléments suivants :

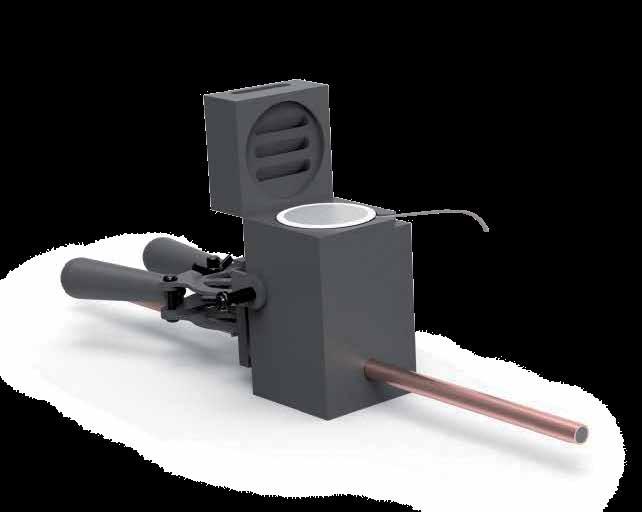

Moule en graphite
Réf. CEW-XXXXXXX
Pince avec poignée
Réf. CEW-HC
Capsule de métal d’apport
Réf. CEW-WPWW
Connecteur protégé

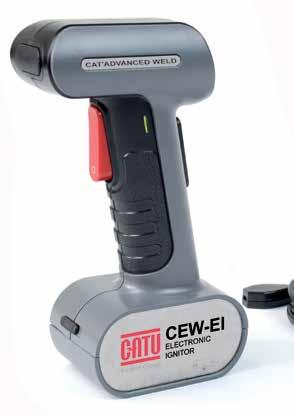

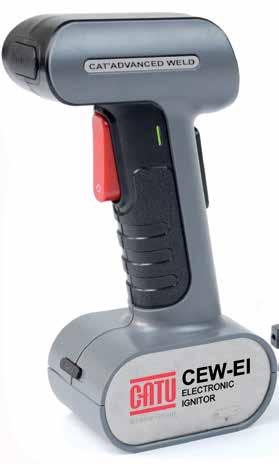

Allumeur électronique
Réf. CEW-EI
Ecran d’affichage
LED :
- état du niveau de la batterie
- nombre de soudures effectuées
Produit

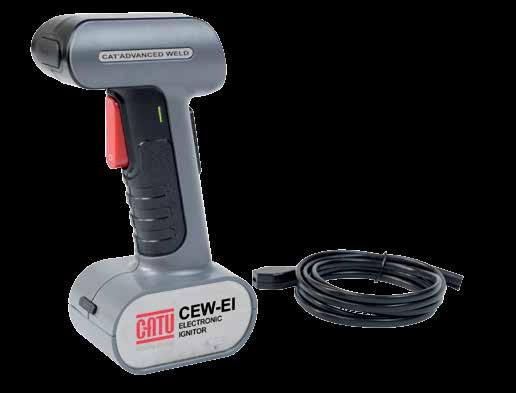

Allumeur électronique
Pince avec poignée
Capsule de métal d’apport
Moule en graphite
Caractéristiques
Voyant de sécurité et signal sonore
Démarrage de l’allumage par pression simultanée des 2 boutons de commande. Minimum de 5 000 soudures.
Livré avec un câble de 1,8 m et un chargeur USB type C
Gloveazy : facile à utiliser avec des gants
Utilisée pour fermer le moule
Pince unique pour toutes les configurations
Ergonomique. Résistant à la chaleur
Matériau de soudage encapsulé à base d’oxyde de cuivre et aluminium
Transport et stockage plus faciles et sûrs
Disponible en capsule de 65 g, 90 g, 115 g, 150 g, 200 g.
Ex. : CEW-WP150 (métal d’apport 150 g)
Livré avec une plaque métallique indiquant la quantité de métal d’apport nécessaire (de 65 à 200 g). Référence à définir selon les besoins du client.
Ex : CEW-050T050 (connection en Té pour 2 conducteurs de 50 mm2)
Réf. à commander séparément
2 boutons de commande
Voyant de sécurité
4 piles lithium rechargeables (type 18650)
CEWWPXXX
CEWXXXXXXX
CEW-EI
CEW-HC
De nombreuses configurations pour répondre à vos besoins
CAT’ADVANCED WELD offre un large choix de possibilités pour des multiples applications.
Type de connexion

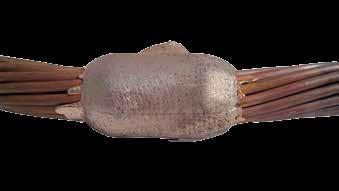

Connexion en bout à bout
Connexion en Té
Connexion en croix
Connexion parallèle
CEW-WP65
CEW-WP65
CEW-WP90
CEW-WP90
CEW-WP115
CEW-WP115
CEW-WP150
CEW-WP150
CEW-WP200
CEW-WP200
CEW-WP65
CEW-WP65
CEW-WP90
CEW-WP90
CEW-WP115
CEW-WP115
CEW-WP150
CEW-095P095 CEW-WP150
CEW-120P095 CEW-WP200
CEW-120P120 CEW-WP200
Connexion en bout à bout pour conducteurs plats
Connexion en Té pour conducteurs plats
Connexion en croix pour conducteurs plats
Sections disponibles :
- Conducteur rond : de 25 mm2 à 120 mm2
- Conducteur plat : 25x3 mm et 30x2 mm
Pour d’autres sections, merci de contacter votre commercial
Sélection moule :
CEW - XXX X XXX
CATU EXOTHERMIC WELD
Exemple:
Conducteur primaire : 50 mm2
Type de connexion : T
Conducteur secondaire : 35 mm2
Référence : CEW-050T035
Section en mm2
Conducteur primaire
(025, 035, 050, 070, 095, 120, 253, 302)
Type de connexion
- E (Connexion en bout à bout)
- T (Connexion en Té)
- X (Connexion en croix)
- P (Connexion parallèle)
Section en mm2
Conducteur secondaire
(025, 035, 050, 070, 095, 120, 253, 302)
