Votre nouvel indicateur de champ tournant BT de 25 à 440 V.
VOTRE NOUVEL INDICATEUR CONFORME ET COMPACT
Découvrez notre nouvel indicateur de champ tournant BT opérationnel à partir de 25 V et jusque 440 V AC. Compact et très simple de mise en œuvre, le sens de rotation de phases est visualisé par des indicateurs lumineux LEDs disposés en cercle et s’allumant et s’éteignant alternativement en mode « chenillard ».
En cas de défaut une diode repérée DEFAUT indique toute erreur de connexion (phase absente, neutre présent parmi les phases).
Le MS -153 est conforme aux normes en vigueur :
- IEC 61557-7: 2019.
- NF EN 61557-7: 2007.
- NF EN 61010-031: 2015.
- Marquage
• PLAGE DE TENSIONS : 25 V - 440 V AC
• FRÉQUENCE D’UTILISATION : 50-60 HZ
• DEGRÉ DE RÉSISTANCE AUX CHOCS : IK07
• INDICE DE PROTECTION : IP 65
• LÉGER : 200 G
• COMPACT : 100 X 60 X 25 mm
DIODE DEFAUT
UNE LED LUMINEUSE INDIQUE LE NIVEAU DES PILES : VERT : OK, ORANGE : PILES À CHANGER
L’indicateur MS-153 comporte des cordons intégrés permettant une connexion sur des puits IP2X . Il est également livré avec deux pinces crocodiles IP2X à large ouverture et trois pointes de touche IP2X, CAT IV 600 V, CAT III 1 000 V adaptées à la plupart des configurations d’équipement électrique particulièrement pour les puits profonds.

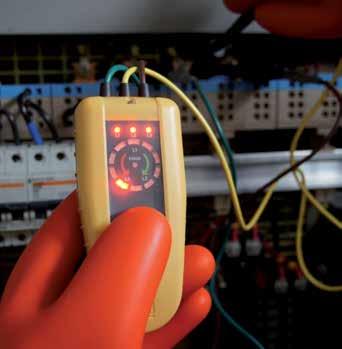

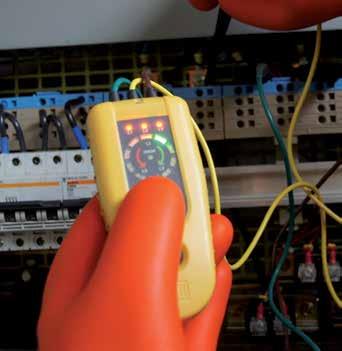

MODE DE FONCTIONNEMENT INTUITIF
Avec son fonctionnement en mode trois fils, l’utilisation est intuitive et la réponse est immédiate :
- Rotation sens horaire : repérage par flèche verte «OK» (1).
- Rotation anti-horaire : repérage par flèche rouge «INVERSE» (2).

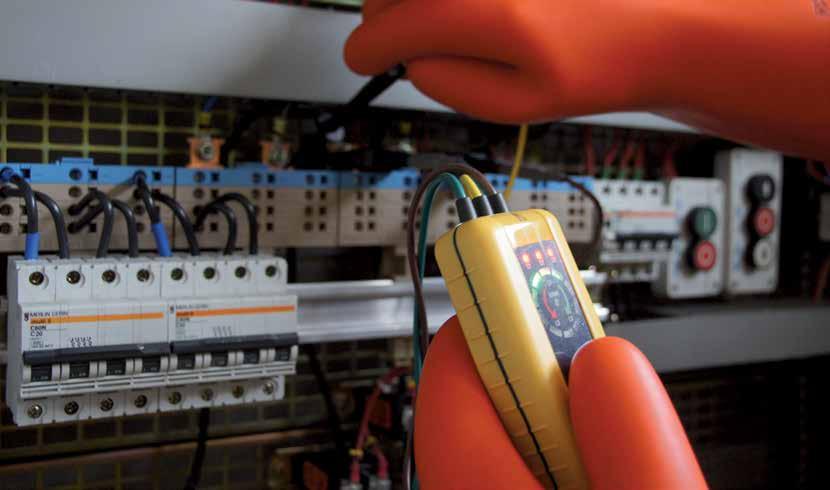

ADAPTÉ À TOUT TYPE D’ÉQUIPEMENT TRIPHASÉ TGBT, BORNES DE MOTEUR,…, AINSI QUE LES GROUPES ÉLECTROGÈNES.

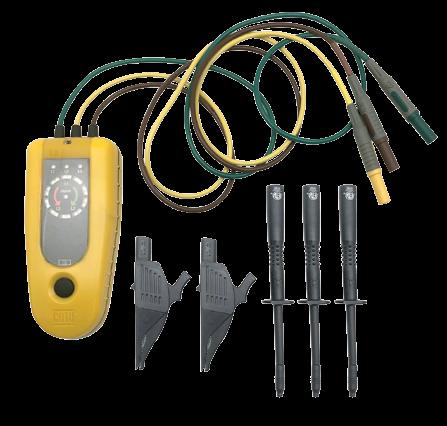

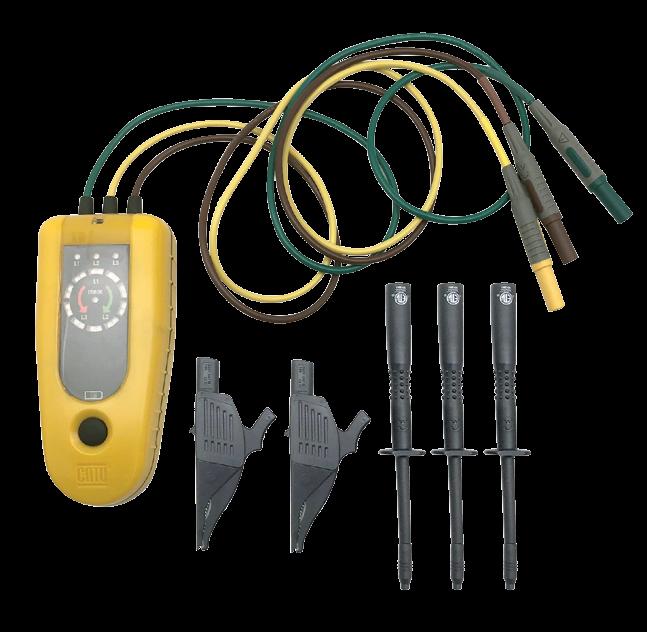

LA RÉFÉRENCE MS -153 EST LIVRÉE COMPLÈTE AVEC :
- 1 indicateur de champ tournant 25 V - 440 V AC, CAT IV 600 V.
- 3 cordons fixes et leurs pointes de touches de couleurs vert, jaune, brun pointes (IP2X), détrompées avec fils souples 1,2 m.
- 2 pinces crocodiles (noires), Réf. M-883957 (à l’unité).
- 3 pointes de touche noires IP2X, CAT III 1 000 V, CAT IV 600 V, Réf. M-883985 (x3).
- 2 piles AAA (LR03 Alcaline).
- 1 étui de rangement semi-rigide Réf. M-87476.
- 1 notice d’utilisation intégrant un QR code pour accéder à une notice au format vidéo.
