CATU MECATRACTION catalogue ferroviaire 2023 securit_ _lectri-min (1)

Solutions connexion et sécurité électrique

Infrastructures et matériel roulant ferroviaires

À propos

Le Groupe Sicame est l’un des acteurs clés sur le marché des solutions pour réseaux d’énergie électrique dans le monde.

Il a su s’adapter et se développer pour accompagner l’évolution continue des infrastructures électriques sur les 5 continents, et devenir la plus grande entité indépendante de son secteur.

ans d’expertise à travers le monde

3 600 collaborateurs

Nos domaines d’activité

Le Groupe Sicame est spécialisé en produits et services liés au transport et à la distribution d’énergie électrique ainsi qu’aux équipements de sécurité et applications industrielles.

Présent sur les 5 continents

Dans 26 pays

50 entreprises à travers le monde

Produits distribués dans 157 pays

SOMMAIRE

• 01 ........................................ p.15

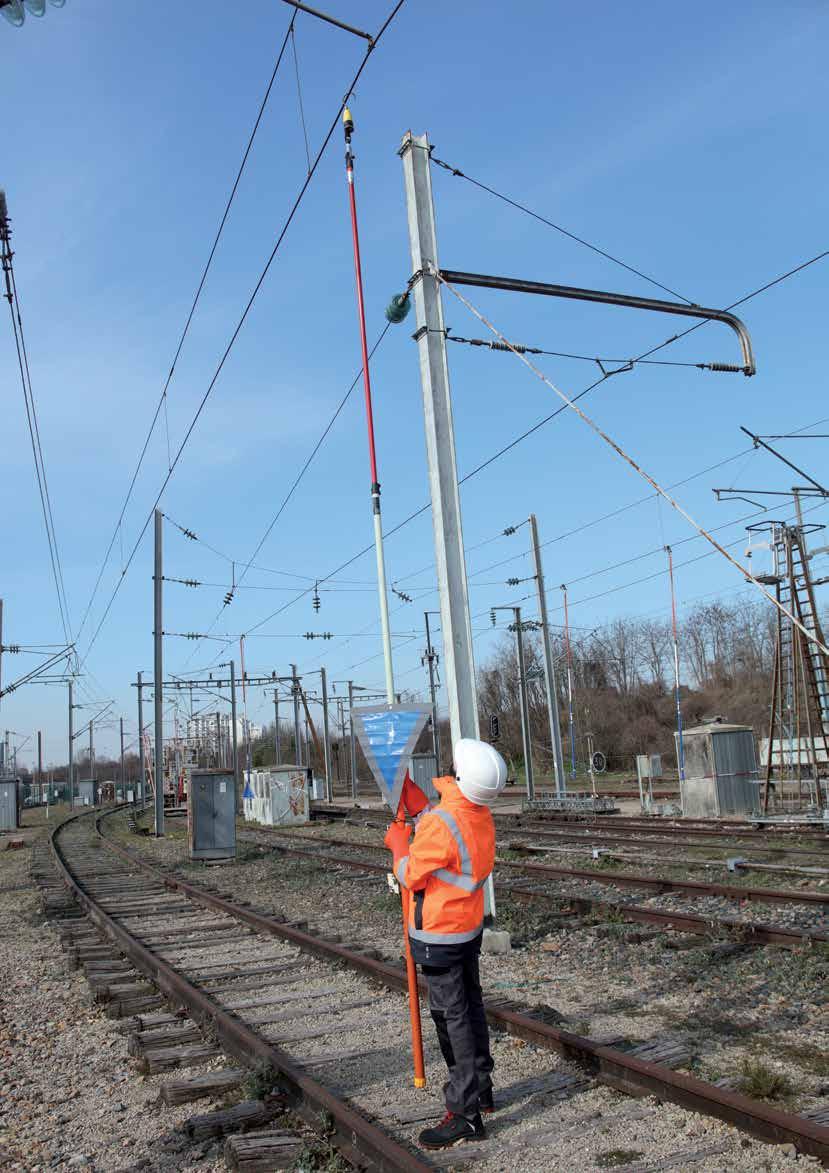

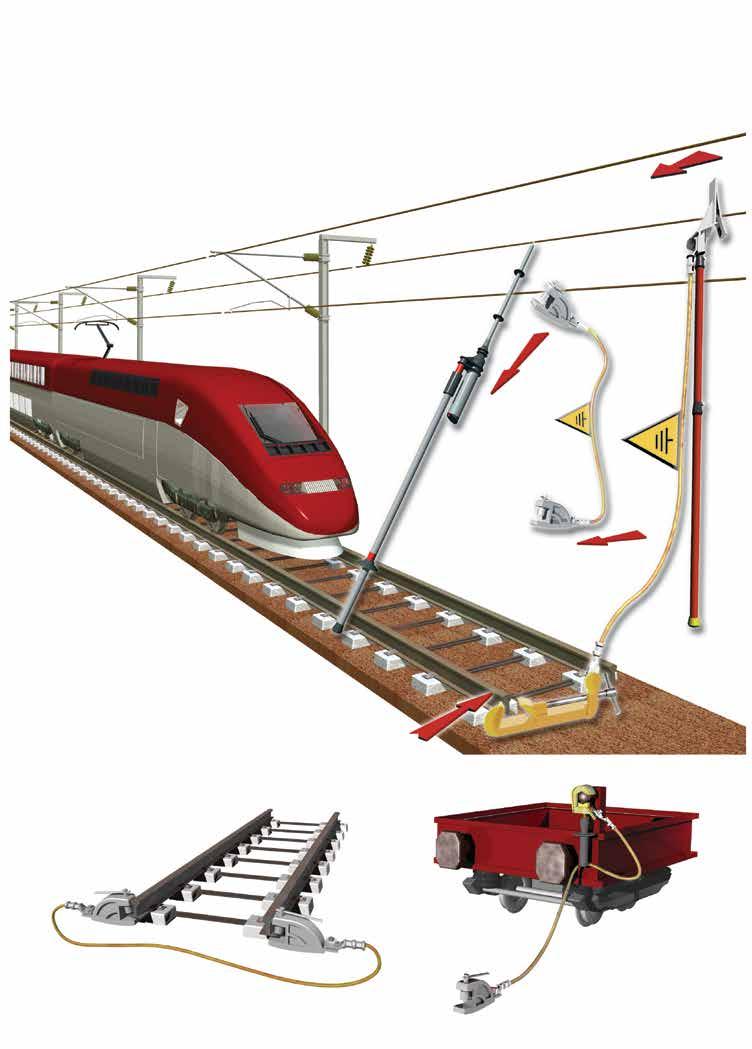

Équipements pour intervention sur caténaires

• 03 p.39

Équipements pour lignes, postes et installations HTA

• 05 p.85

Cadenas et affiches d’avertissement

• 07 p.95

Connectique pour matériel roulant

• 09 ...................................... p.121

Connectique pour installations fixes de signalisation

• 02 ...................................... p.29

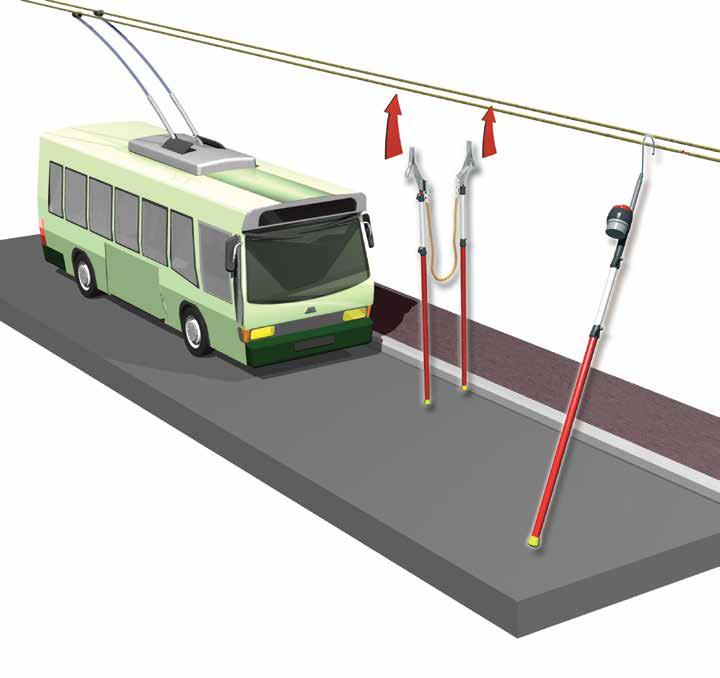

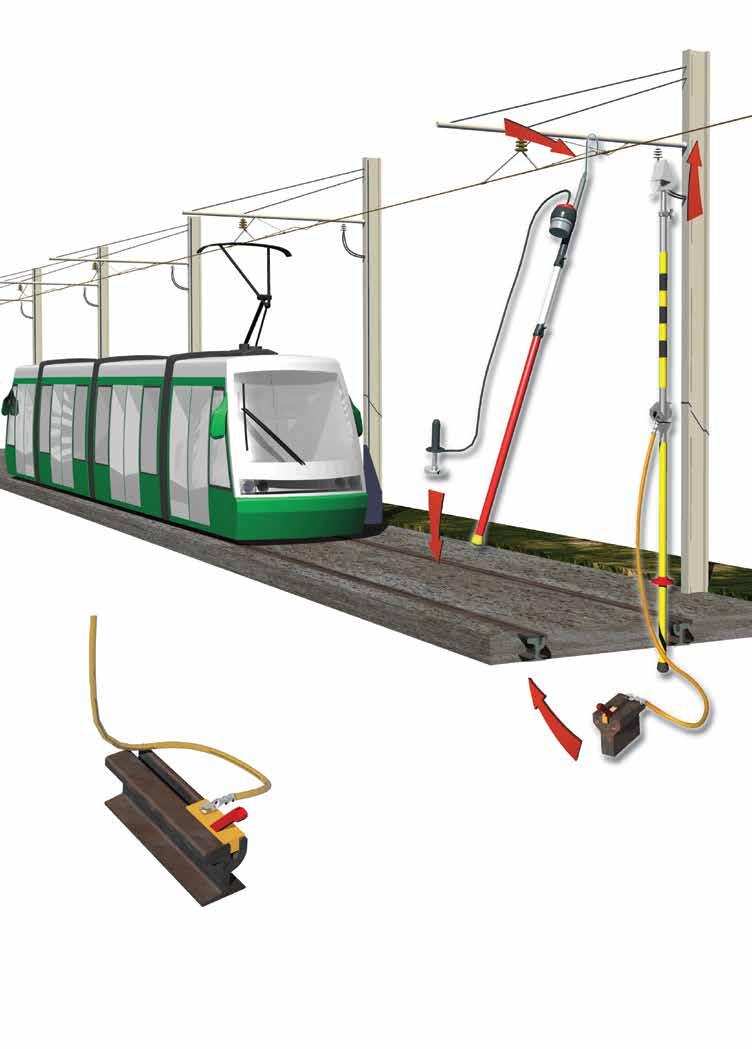

Équipements pour intervention dans les transports urbains

• 04 p.57 EPI - EPC

• 06 p.87

Introduction les solutions connexions

• 08 p.119 Infrastructures ferroviaires

• 10 ...................................... p.129

Outillage

Sommaire produits CATU

AAdaptateurs pour perches isolantes 55

Affiches et pancartes 18/86

Antichute mobile pour corde 72

B

Balises support de chaîne 18/40/86

Bottes isolantes ........................................................................ 66

C

Câbles cuivre 53

Cadenas de condamnation avec pictogrammes 84

Casques d’électricien avec écran facial intégré 59

Casques industriels 59

Casques pour travaux en hauteur 59

Casques pour travaux en hauteur 73

Chaînes de délimitation 18/40/86

Chaussures de sécurité à semelle Isolante BT pour utilisation intérieur ou milieu sec ................................ 66

Chaussures TST HTA pour protection de tension de pas pour réseaux Haute Tension 67

Coffret à fenêtre 62

Condamnateur de disjoncteur ClipblockTM 84

Condamnateur multiple MultilockTM 84

Condamnateurs de disjoncteurs modèles moyens 84

Condamnateurs multiples 84

Contrôleur d'état de tensions alternatives et continues 22

Contrôleur repéreur de phases 46

Contrôleur unipolaire de concordance de phases .......... 46

Cravates d’ancrage 73

D

Descendeur à double sécurité 72

Détecteur bipolaire de présence de tension continue de 400 à 1 000 V 35

Détecteur bipolaire de présence de tension continue de 750 à 3 000 V ...................................................................... 21/33

Détecteur bipolaire de présence de tension continue de 750 V 36

Détecteur de tension bipolaire pour tension continue 20

Détecteur de Tension HTA - Perche et allonge d’électrode 43

Détecteur de tension unipolaire pour bornes embrochables avec diviseur capacitif pour réseau 10 à 30 kV.................................. 45

Détecteur électronique de tension iec, avec antenne pour usages intérieurs et extérieurs 44

Détecteurs de tension DETEXTM pour la VAT 42

Détecteurs de tension HTA avec crochet de contact pour caténaires 19

Drapeau bleu rétroréfléchissant pour perche de mise au rail 20

de mise à la terre

de mise au rail ...................................................

de mise au rail roulant du rail d’alimentation

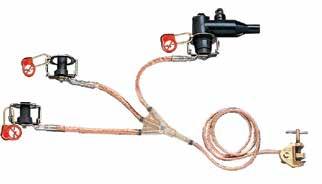

Iec de mise à la terre et de court-circuits pour postes HTA

Équipements de mise au rail 34 Équipements de mise en court-circuit pour réseaux

Grimpettes mécaniques pour poteaux bétons rectangulaires

Grimpettes pour poteaux bétons et acier ronds ou hexagonaux

Grimpettes pour poutrelles métalliques

Lampe

Lampe

Mise

Perche

Perches

Perches

Perches isolantes télescopiques 23/35/49

Perches télescopiques pour détecteur de tension 23

Pince de mise à la terre pour caténaire simple

Pince de mise à la terre pour caténaire simple ou double

Pince de mise au rail

Pince pour 3ème

Sommaire produits Mécatraction

Butées de positionnement 142

Clips préisolés et embouts préisolés ronds pour conducteurs à isolant mince selon EN 50 306 100

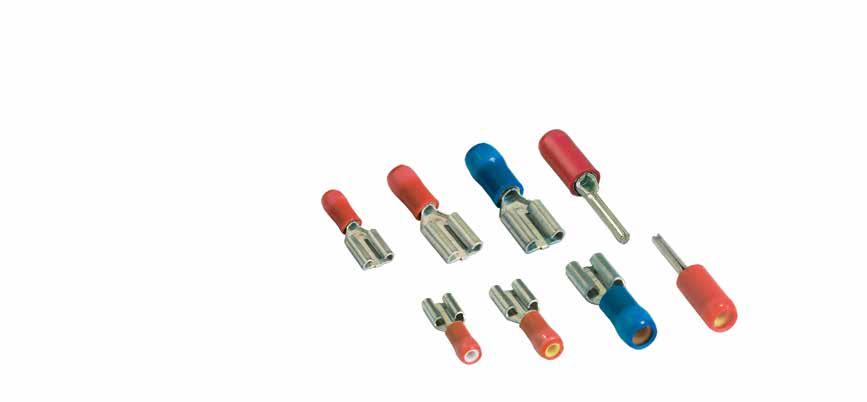

Clips préisolés largeur 2,8 - 5 - 6,35 mm 124

Clips préisolés, largeur 2,8 - 5 et 6,35 mm, embouts préisolés ronds pour conducteurs à isolant mince selon NFF 63808 102

Cosses de filerie préisolées 0,34 à 6 mm2 96

Cosses de filerie préisolées pour conducteurs à isolant mince selon EN 50 306 98

Cosses de filerie préisolées pour conducteurs à isolant mince selon NFF 63808 97/101

Cosses pour câbles cuivre souples avec sertissage sur isolant 113

Cosses préisolées à plage fourche 123

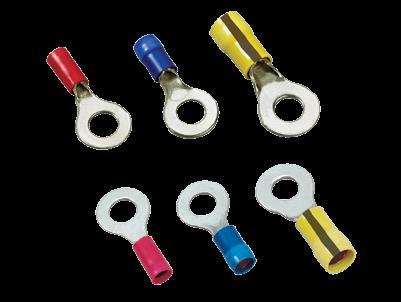

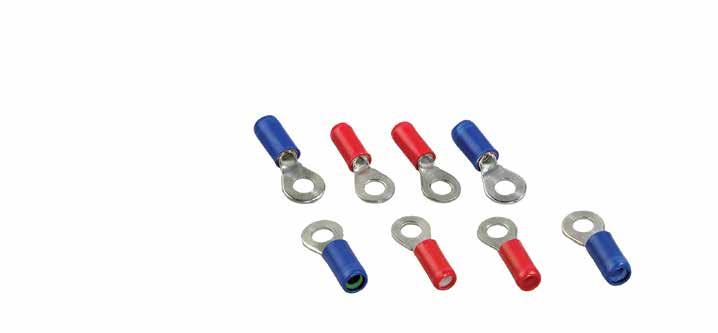

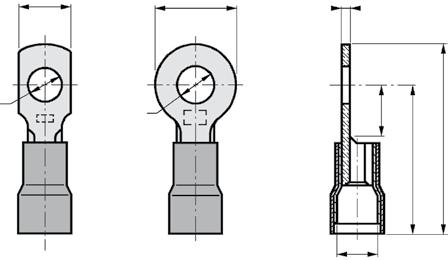

Cosses préisolées à plage ronde ........................................ 122

Cosses tubulaires aluminium 115

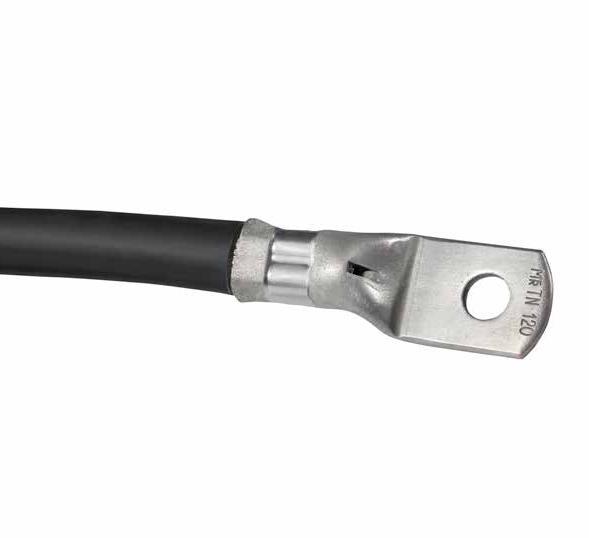

Cosses tubulaires cuivre 107/126

Cosses tubulaires cuivre à double bornage ...............111/120

Cosses tubulaires cuivre à plage axiale et étroite, spécialement adaptées pour la traversée des presses étoupes 112

Cosses tubulaires cuivre de moyenne puissance préisolées 106

Cosses tubulaires cuivre de petite puissance préisolées 104

Cosses tubulaires cuivre spéciales

Cosses tubulaires préisolées

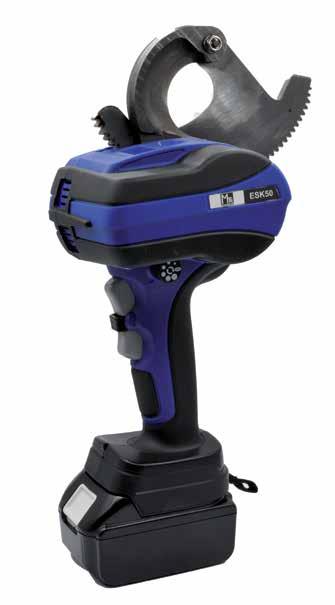

Coupe câble électro mécanique 150

Embouts préisolés renforcés

Groupe électro-hydraulique .................................................148

Outil pneumatique pour sertissage des produits préisolés 134

Pige de contrôle 152

Pince à enficher et désenficher 149

Pince coupante 149

Pinces manuelles pour sertissage des produits préisolés 132/133

Pinces manuelles pour sertissage sur chant des produits préisolés 132

Presse electro-hydraulique

Presse électro-hydraulique autonome - 120 kN .............

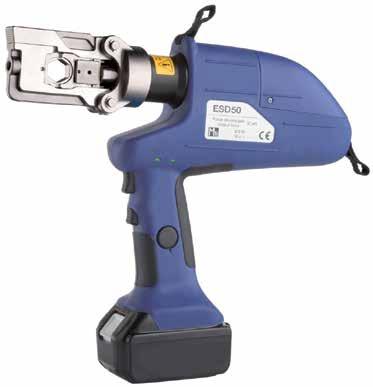

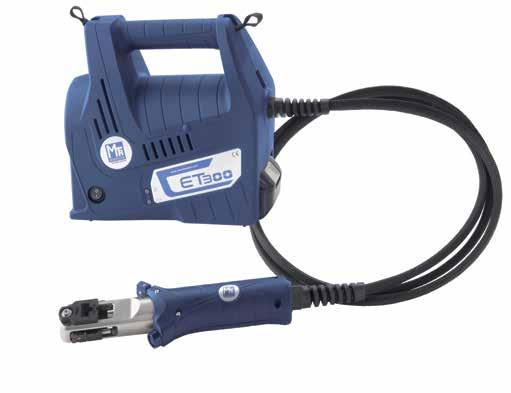

Presse électro-hydraulique autonome - 50 kN

Presse hydraulique manuelle 143

Presse hydraulique raccordable ..................................144/146

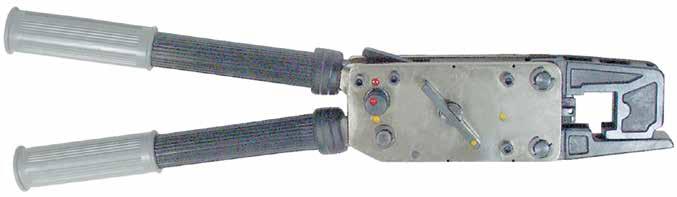

Presse mécanique manuelle 135

Prolongateurs cuivre 127

Prolongateurs préisolés à fenêtre de contrôle 103

Prolongateurs préisolés à fenêtre de contrôle 125

Index des références CATU

95-2600 20

AFG-1001-* 64

AFG-2000-* 64

AFG-2001-* 64

AFG-BELT-** 64

AL-200 84

AL-201-C/1 84

AL-201/1 84

AL-202 84

AL-205 84

AL-205/5 84

AL-208-C* 84

AL-208-D** 84

AL-230-111-EX 84

AL-230-S-222-EX 84

AL-236-111-EX 84

AL-236-222-EX 84

AL-236-S-111-EX 84

AL-236-S-222-EX 84

AL-240-111-EX 84

AL-240-S-222-EX 84

AL-31/05 18/40/86

AL-31/25 18/40/86

AL-316 18/40/86

AL-318 18/40/86

AL-32/05 18/40/86

AL-32/25 ........ 18/40/86

AL-58 18/40/86

AL-60 18/40/86

AL-62-A 18/40/86

AL-63-A 18/40/86

AM-25 18/86

AM-25-B 18/86

AM-344 18/86

AM-345 18/86

AM-41/1* 18/86

AM-49/1* 18/86

AM-61 18/86

AT-41/025 85

AT-41/05 85

AT-41/1** 85

AT-49/025 85

AT-49/05** 85

AT-49/1** 85

AT-50/025 85

AT-50/053 85

AT-50/1 85

AT-51/025 85

AT-51/05 85

AT-51/1 85

AT-52/05 85

AT-52/1 85

AT-53/05 85

AT-53/1 85

AT-54/05 85

AT-54/1 85

AT-55/05 85

AT-55/1 85

AT-56/05 85

AT-56/1 85

AT-58/05 85

AT-58/1 85

AT-59/05 85

AT-59/1 85

AT-60/05 85

AT-60/1 85

AT-61/05 85

AT-61/1 85

AT-62/05 85

AT-62/1 85

AT-63/05 85

AT-63/1 85

AT-64/1* 85

AT-66/1 85

CC-1515/100 20

CC-1515/100-HK ....... 20

CC-1515/101 20

CC-1515/102 20

CC-1515/102-1 20

CC-1515/103 20

CC-1515/104 20

CC-1515/105 20

CC-161K 45

CC-765-25-C 19

CC-965-10/30 44

CC-965-25-C 19

CC-965-25-K 19

CC-965-5/15 44

CC7650310M3 43

CD-124 41

CD-128 41

CD-129 20

CD-140 37

CD-140 78

CD-141 37

CD-302 41

CD-306 41

CE-4-08-* 49

CE-4-15-* 49

CE-4-21-* 49

CE-4-21-N 34

CE-4-30-* 49

CE-4-45-* 49

CE-5-50-C 24

CE-5-50-K 24

CE-5-90-C .................. 73

CE-9-5603 33/35

CE-9-5603-E 35

CE-95603 24

CE-95603C 24

CE-95603E 24

CE-95603K 24

CE-95603W 24

CF-5-110* 49

CF-5-170* 49

CF-5-40* 49

CF-5-90* 49

CG-36-1 62

CG-36-2 62

CG-0-(****)-R-28 61

CG-00-(****)-R-28 61

CG-05-(*) 61

CG-1-(*)-NR 61

CG-10-(*) 61

CG-117* ........................ 62

CG-2-(**)-NR 61

CG-3-(**)-NR 61

CG-3-10-NR 40

CG-35/2 40

CG-35/2* 62

CG-4-(***)-NR 61

CG-80 (**) 62

CG-951-(*) 63

CG-952-(*) 63

CG-96 (*) 63

CG-981 63

CG-984 63

CG-991 63

CGM-0-(*) 61

CGM-00-(*) 61

CGM-1-(**) 61

CGM-2-(**) 61

CGM-3-(**) 61

CGM-4-(***) 61

CGM-4-(***)-ARC-40 61

CI-06-D 40

CI-06-D 49

CI-10-D 49

CI-12-D 49

CI-15-D 49

CI-18-D 49

CI-23 40

CL-465-10/30-2 ** 45

CL-7-04-18 46

CL-7-10-36 46

CL-8-36 46

CL-16071 36

CL-160710 36

CL-16071S 36

CL-160720 36

CL-160730 36

CL-16073G 36

CL-16073V 36

CL-1607ML 36

CM-1-10 24/56

CM-1-15 24/56

CM-1-20 24/56

CM-3-03 24/56

CM-3-04 24/56

CM-3-05 24/56

CM-3-06 24/56

CM-303 20

CM-3900-J 23/54

CM-4-165-N 34

CM-4220-(*) 23/54

CM-4230-(*) 23/54

CM-4240-(*) 23/54

CM-4345-(*) 23/54

CM-4360-(*) 23/54

CM-4400-J 56

CM-4410-(*) 56

CM-4410-I 56

CM-4415-(*) 56

CM-4415-I 56

CM-4420-(*) 56

CM-4420-I 56

CM-4425-(*) 56

CM-4425-I 56

CM-4610 23/54

CM-4610-I 23/54

CM-4615 23/54

CM-4615-(*) 23/54

CM-4615-I 23/54

CM-4620 23/54

CM-4620-(*) 23/54

CM-4620-I 23/54

CM-4625-(*) 23/54

CM-4625-I 23/54

CM-6-15 55

CM-6-20 55

CM-6-25 55

CM-6-30 55

CM-7-10-A 49

CS-225* 79

CS-45 40

CS-45* 79

CS-90* 79

CT-7-25/1 40/67

CT-7-40/1 67

CT-7-63 67

CT-9-25

Index des références CATU

MO-161 71

MO-17-01 78

MO-17-02 78

MO-17-03 78

MO-17-04 78

MO-17-A 78

MO-180-ARC12 65

MO-182/1-B 59

MO-182/1-J 59

MO-182/1-R 59

MO-183-BL 59

MO-183-BL 73

MO-183-RL ................. 59

MO-185-BL-R-J-B 59

MO-185-BLM 59

MO-24 78

MO-25 78

MO-26 78

MO-284 59

MO-286 59

MO-35 78

MO-52-L* 72

MO-52020 73

MO-52031 73

MO-52033 73

MO-52034 73/74

MO-54 73/74

MO-54005-C 73

MO-54010 72/73/74

MO-54020 74

MO-56009 73/74

MO-563 73/74

MO-563-A(*) 72

MO-68/10 72

MO-68/15 72/73/74

MO-71 72/73

MP-01 71 MP-02 71

MP-100/02-10 69

MP-100/02-5 69

MP-100/03-10 70

MP-100/03-5 70

MP-100/05-1 .............. 70

MP-100/05-10 70

MP-100/05-5 70

MP-100/20-10 69

MP-100/20-5 69

MP-11/11 69

MP-11/16 69

MP-11/21 69

MP-11/22 69

MP-11/26 69

MP-11/66 69

MP-120/02-10 69

MP-120/02-5 69

MP-120/03-1 70

MP-120/03-10 70

MP-120/03-2 70

MP-120/03-5 70

MP-120/05-0 70

MP-120/05-1 .............. 70

MP-120/05-10 70

MP-120/05-2 70

MP-120/05-5 70

MP-120/20-10 69

MP-120/20-5 69

MP-20 71

MP-20/11 69

MP-20/16 69

MP-20/21 69

MP-20/22 69

MP-20/26 69

MP-42/11 70

MP-42/16 40/70

MP-42/26 70

MP-42/66 70

MP-506/2 77

MP-508/2 77

MP-509/2 77

MP-510/2 77

MP-514/2 77

MP-515/2 77

MP-60/02-10 69

MP-60/02-5 69

MP-60/03-10 70

MP-60/03-5 70

MP-60/05-1 70

MP-60/05-10 70

MP-60/05-5 70

MP-60/20-10 69

MP-60/20-5 .............. 69

MS-124/2 60

MS-126 60

MS-415 22

MS-415-100 22

MS-415-P 22

MS-917-L 42

MS-917-PG 42

MS-918-L 42

MS-918-PG 42

MS-920-EX 42

MS-920-PG 42

MT-100/1 37

MT-100/2 28

MT-100/2 37

MT-100/3 28

MT-100/4 37

MT-1910 48

MT-1911........................ 47

MT-1911-C 47

MT-1911-E 47

MT-1911-S1 47

MT-1920 48

MT-1921 47

MT-1921-C 47

MT-1921-E 47

MT-1921-S1 47

MT-2951 47

MT-2951/1 47

MT-2951/2 47

MT-300 37

MT-300/10 37

MT-300/40 37

MT-300/50 37

MT-300/70 37

MT-3951 47

MT-3951/1 47

MT-3952 47

MT-3952/1 47

MT-5805 48

MT-731 47/51

MT-734-E 26

MT-734* 51

MT-735* 51

MT-736* 51

MT-814/3-C 47

MT-815-C 47

MT-815-E 25/47

MT-815-S 47

MT-815-S1 47

MT-840/1 47

MT-841 47

MT-843 47/43

MT-847 53

MT-852 53

MT-853 53

MT-8601 50

MT-8602 50

MT-8612 50

MT-8614 50

MT-895 55

MT-9801 48

MV-136J* 66

MV-137 66

MV-138/* 66

MV-139/* 66

MV-222-* 66

MV-223-* 66

MV-226-* 66

MV-227-* 66

MV-232-* 67

SCFVTTSBSNCF 20

ZCCVZC 25 25/35

ZCCVZC 25 1 25

ZCCVZC 25 B 25

ZCESS-35/05 MR 34

ZCESS-50/05 MR 34

ZEMCC 2160 34

ZEMCC2851H 47

ZEMCT 32 SNCF PS 43

ZEMRC 200 B 25

ZEMRC 201 B 25

ZERT 035 34

ZET 3R 37

ZET-62042 27

ZETMR 35 34

ZETMR 41 34

ZETMR RG 29 34

ZETMR UNIV 34

ZETMRTOP 27

ZPLET 150 H 52

ZPLET 150 U 52

ZPLET 150 W 52

ZPLET 225 H 52

ZPLET 225 U ............. 52

ZPLET 225 W 52

ZPLET 400 H 52

ZPLET 400 U 52

ZPLET 400 W 52

ZPLET 63 H 52

ZPLET 63 U 52

ZPLET 63 W 52

ZPTVZCR 4603 W 33

ZPTVZCR 5003 34

ZRAVZC 200 24

ZSMT-848/100 27

ZVAT DC 1000 RSL 35

ZVATDC7501500 21/33

ZVATDC7501500W 21/33

ZVATDCIND 21

Index des références Mécatraction

51193R-2NR 123

51193R2NR 104

51193R4BC 104

51193RR2NR 104

51193RR4BC 104

51193RRS4BC 104

51194-2NR 104

511944BC 104

51194R-2NR 123

51194R2NR 104

51194R4BC 104

51194RR2NR 104

51194RR4BC 104

51194RRS4BC 104

51195-2NR 104

51195-4BC 104

51195R-2NR............... 123

51195R2NR 104

51195R4BC 104

51195RR2NR 104

451184R 99

51031-2........................ 97

51081-2 97/124

51131-2 97/124

51134-2 96

51135-2 96

51135-2BC 122

51136-2 96/122

51136-2BC 122

51138-2 96

51143-2 96/122

51143-2BC 122

51153-2 96

51153R-2 96

51154-2 96/122

51154-2BC 122

51154R-2 96

51155-2 96/122

51161-2NR 97

51161-4BC 97

51174-2 96

51175-2 96

51176-2 96/122

51178-2 96/122

51181-2 97/124

51183-2 96

51183-2 122

51183R-2 96

51184-2 96/122

51184R-2 96

51185-2 96

51185-2 ....................... 122

51193-2NR 104

51193-4BC 104

AL150-10 115

AL150-12 115

AL150-14 115

AL150-16 115

AL185-10 116

AL185-12 116

AL185-14 116

AL185-16 116

AL240-12 116

AL240-14 116

AL240-16 116

AL240-18 116

AL240-20 116

AL260-14 116

AL260-16 116

AL260-18 116

AL300-14 116

AL300-16 ................... 116

AL300-18 116

AL300-20 116

51195RR4BC 104

51196-2NR 104/123

51196-4BC 104

51198-2NR 104/123

51198-4BC 104

51220-2 97

51220-2 124

51220-2 BC 124

51222-2 97/124

51223-2JN 97/124

51223-4J 97

51225-2 97/124

51225-2 BC 124

51226-2 97/124

51227-2G 124

51227-2JN 97/124

51227-4J 97

51231-2 97/124

51261-2NR 97/124

51261-4BC 97

51661-2JN 97

51661-4J 97

53226-2 NR 124

53226-2 R 124

551153R 98

551154R 98

551183R 99

551184R 99

AL120-10 115

AL120-12 115

AL120-14 115

AL150 B-14 115

AL150 B-16 115

AL150 B-18 115

C100-251176 101

C100-251178 101

C100-251183 101

C100-251183R

AL460-16 116

AL460-18 116

AL460-20 116

AL460-22 116

AL460-24 116

AL50-10 115

AL50-12 115

AL50-6 115

AL50-8 115

AL60-10 115

AL60-12 115

AL60-8 115

AL70-10 115

AL70-12 115

AL70-8 115

AL95-10 115

AL95-12 115

AL95-14 115

AL95-8 115 B2XV32 148 BL1850B 139 BL1850B 141 BL1850B 150

C100-251134 101

C100-251135 101

C100-251136 101

C100-251138 101

C100-251153 ..............101

C100-251153R 101

C100-251154 101

C100-251154R 101

C100-251155 101

C100-251174 101

C100-251175 101

C100-251220 102

C100-351134 98/101

C100-351135 98/101

C100-351136 98/101

C100-351138 98/101

C100-351143 98

C100-351153 98/101

C100-351153R 98/101

C100-351154 98/101

C100-351154R 98/101

C100-351155 98/101

C100-351174 99/101

C100-351175 99/101

C100-351176 99/101

C100-351178 99/101

C100-351183 99/101

C100-351183R 99/101

C100-351184 99/101

C100-351184R 99/101

C100-351185 99/101

C100-351220 100/102

C100-451031 100

C100-451081 100

C100-451131 100

C100-451134 98

C100-451135 98

C100-451136 98

C100-451138 98

C100-451143 98

C100-451153 98

C100-451153R 98

C100-451154 98

C100-451154R............ 98

C100-451155 98

C100-451181 100

C100-451220 100

C100-451231 100

C100-51031-2 97

C100-51032 102

C100-51033 100/102

C100-51081-2 97

C100-51082 102

C100-51083 100/102

C100-51131-2 97

C100-51132 102

C100-51133 102

C100-51134-2 96

Index des références Mécatraction

Réf.

C100-51135-2 96

C100-51136-2 96

C100-51138-2 96

C100-51143-2 96

C100-51153-2 96

C100-51153R-2 96

C100-51154-2 96

C100-51154R-2 96

C100-51155-2 96

C100-51161-2NR 97

C100-51161-4BC 97

C100-51174-2 96

C100-51175-2 ............. 96

C100-51176-2 96

C100-51178-2 96

C100-51181-2 97

C100-51182 102

C100-51183 100/102

C100-51183-2 96

C100-51183R-2 96

C100-51184-2 96

C100-51184R-2 96

C100-51185-2 96

C100-51193-2NR 104

C100-51193-4BC 104

C100-51193R2NR 104

C100-51193R4BC 104

C100-51193RR2NR 104

C100-51193RR4BC 104

C100-51193RRS4BC 104

C100-51194-2NR 104

C100-511944BC 104

C100-51194R2NR 104

C100-51194R4BC 104

C100-51194RR2NR 104

C100-51194RR4BC 104

C100-51194RRS4BC 104

C100-51195-2NR 104

C100-51195-4BC 104

C100-51195R2NR 104

C100-51195R4BC 104

C100-51195RR2NR 104

C100-51195RR4BC.. 104

C100-51196-2NR 104

C100-51196-4BC 104

C100-51198-2NR 104

C100-51198-4BC 104

C100-51220-2 97

C100-51222-2 97

C100-51223-2JN 97

C100-51223-4J 97

C100-51225-2 97

C100-51226-2 97

C100-51227-2JN 97

C100-51227-4J 97

C100-51231-2 97

C100-51232 102

C100-51233 102

C100-51261-2NR 97

C100-51261-4BC 97

C100-51391 103

C100-51402 103

C100-51413 103

C100-51661-2JN 97

C100-51661-4J 97

C100-551031 100

C100-551081 100

C100-551131 100

C100-551134 98

C100-551136 98

C100-551138 98

C100-551143 98

C100-551153 98

C100-551153R 98

C100-551154 98

C100-551154R 98

C100-551174 99

C100-551175 99

C100-551176 99

C100-551178 99

C100-551181 100

C100-551183 99

C100-551183R 99

C100-551184 99

C100-551184R 99

C100-551185 99

C100-5511C100-35 98

C100-5511C100-55 98

C100-551220 100

C100-551231 100

C100C3P40-2JN 105

C100C3P40-4J ........105

C100C3P40NUE 107

C100C3P40R2JN 105

C100C3P40R4J 105

C100C3P40RR2JN 105

C100C3P40RR4J 105

C100C3P40RRS4J 105

C100C3P50-2JN 105

C100C3P50-4J 105

C100C3P50NUE 107

C100C3P50R2JN 105

C100C3P50R4J 105

C100C3P50RR2JN 105

C100C3P50RR4J 105

C100C3P60-2JN 105

C100C3P60-4J 105

C100C3P60NUE 107

C100C3P80-2JN 105

C100C3P80-4J 105

C100C3P80NUE 107

C100STC2-10-2JN 96

C100STC2-10-4J 96

C100STC2-8-2JN 96

C100STC2-8-4J 96

C12TN120 141

C12TN150 141

C12TN185 141

C12TN240 141

C12TN25 141

C12TN35 141

C12TN50 141

C12TN70 141

C12TN95 141

C3P40-2JN 105

C3P40-4J 105

C3P40R2JN 105

C3P40R4J 105

C3P40RR2JN 105

C3P40RR4J 105

C3P40RRS4J 105

C3P50-2JN 105

C3P50-4J 105

C3P50R2JN 105

C3P50R4J 105

C3P50RR2JN 105

C3P50RR4J 105

C3P60-2JN 105

C3P60-4J 105

C3P80-2JN 105

C3P80-4J 105

C4P60-2G 123

C4P80-2G 123

CLM1890HC 139

CLM1890HC 141

CLM1890HC 150

CMES120KN .............. 141

CMESD50 139

EID51KCM 137

ELP100 106

ELP120 106

ELP40 106

ELP460 141/143

ELP50 106

ELP60 106

ELP80 106

ELPU40 106

ELPU50 106

ELS100 107

ELS100 126

ELS120 107/126

ELS40 107/126

ELS460 143

ELS460 ou C12 ELS 141

ELS50 107/126

ELS60 ................ 107/126

ELS80 107/126

ELSU40 107

ELSU50 107

ESD50K1BLCM 138

ESK50K1BLCP 150

ESPU50 106

ESU137K1BLCM 140

ET300K1BLCM 134

F4622K 148

F4623K 148

F4626K 148

FLP100 106

FLP120 106

FLP460 141/143

FLP50 106

FLP60 106

FLP80 106

FLPU50 106

FLS100 107/126

FLS120 107/126

FLS460 143

FLS460 ou C12FLS 141

FLS50 107

FLS60 107/126

FLS80 107/126

FLSU50 107

H1-10-35F 139

H1-16-50F 139

H1-25-70F 139

HF95X ........................ 148

HS6000 149

KCHTA10F14BSP 146

KCHTA10M38NPT 146

MJ1,5 127

MJ10SH 127

MJ16SH 127

MJ2,5 127

MJ25SH 127

MJ35SH 127

MJ3S 127

MJ50SH 127

MJ70SH 127

MJTN120 127

STC 1-4-2JN

STC 1-5-2JN 122

STC 1-6-2JN 122

STC 2-10-2JN 122

STC 2-12-2JN 122

STC 2-8-2JN 122

STC2-10-2JN 96

STC2-10-4J 96

STC2-8-2JN 96

STC2-8-4J 96

STRGFA1-3-2 123

STRGFA2-4-2 123

STRGFA2-4-2BC 123

STRGFA2-5-2 123

STRGFB1-3-2 123

STRGFB1-4-2 123

STRGFB2-5-2 123

STRGFC1-4-2JN 123

STRGFC1-5-2JN 123

STRGFC1-6-2JN 123

SU130K 144

Réf.

SU210K 145

TH1 132

TH1-90 132

TH1S 132

TH2 133

TH2S 133

TH3 133

TH3-2 133

TN120-10 109/142

TN120-10-24 111

TN120-10-25,4 111

TN120-10-29 111

TN120-10-34 ............... 111

TN120-12 109/142

TN120-14 109/142

TN120-16 109/142

TN120-8 109

TN150-10 109

TN150-10-25,4 111

TN150-12 109

TN150-14 109

TN150-16 109

TN150-18 109

TN150-8 109

TN185-10 109

TN185-12 109

TN185-14 109

TN185-16 109

TN185-18 109

TN240-10 109

TN240-10-25,4 111

TN240-12 109

TN240-14 109

TN240-16 109

TN240-18 109

TN240-20 109

TN25-10 108/126/142

TN25-12 126

TN25-14 108/126

TN25-460 143

TN25-5 108/126/142

TN25-6 108/126/142

TN25-8 ...... 108/126/142

TN300-16 109

TN300-18 109

TN300-20 109

TN300-22 109

TN35-10 108/126/142

TN35-12 126

TN35-460 143

TN35-6 108/126/142

TN35-8 108/126/142

TN50-10 108/126/142

TN50-10-24 111

TN50-10-29 111

TN50-10-34 111

TN50-12 108/126/142

TN50-14 108/126

TN50-460 143

TN50-6 108/126/142

TN50-8 108/126/142

TN60-10 108/142

TN60-12 108/142

TN60-6 108/126

TN60-8 108/142

TN70-10 108/126/142

TN70-10-24 111

TN70-10-25,4 111

TN70-10-29 111

TN70-10-34 111

TN70-12 108/126/142

TN70-14 108/126

TN70-16 108/126

TN70-460 143

TN70-6 108/126

TN70-8 108/126/142

TN95-10 108/142

TN95-10-24 111

TN95-10-25,4 111

TN95-10-29 111

TN95-10-34 111

TN95-12 108/142

TN95-14 108/142

TN95-16 108

TN95-460 143

TN95-6 108

TN95-8 108

TR120-10 110

TR120-12 110

TR120-14 110

TR120-16 110

TR120-18 .....................110

TR1461 143

TR1462 143

TR150-10 110

TR150-12 110

TR150-14 110

TR150-16 110

TR150-18 110

TR150-20 110

TR185-12 110

TR185-14 110

TR185-16 110

TR185-18 110

TR185-20 110

TR185-22 110

TR240-16 110

TR240-18 110

TR240-20 110

TR240-22 110

TR300-16 110

TR300-18 110

TR300-20 110

TR300-22 110

TR300-24 110

TR400-24 110

TR500-30 110

TR95-10 110

TR95-12 110

TR95-14 110

TR95-16 110

TR95-18 110

TRS120-12-90E 114

TRS150-12 111

TRS150-12-90E 114

TRS150-16-90E 114

TRS185 111

TRS185-12-90E 114

TRS185-1B 114

TRS240 111

TRS240-16-90E 114

TRS240-1B 114

TRS242-12 114

TRS243-10 113

TRS243-10EXP 113

TRS243-8 113

TRS243-8EXP 113

TRS244-10 113

TRS244-10EXP 113

TRS244-12 113

TRS244-12EXP 113

TRS245-10 113

TRS245-10EXP 113

TRS245-12 113

TRS245-12EXP 113

TRS246 113

TRS246 ....................... 114

TRS246-10 113

TRS246-10-25 114

TRS246-10EXP 113

TRS246EXP 113

TRS247 114

TRS262 114

TRS400 111

TRS446-10 112

TRS446-12 112

TRS446-14 112

TRS448-10 112

TRS448-12 112

TRS448-14 112

TRS450 112

TRS450-14 112

TRS452 112

TRS452-12 112

TRS452-16 112

TRS452OBL ............... 112

TRS455 112

TRS455-12PE 112

TRS95-10 112

TRS95-12 112

TRS95-12-90E 114

TRS95-16-90E 114

VF130K 144

VF210K 145

Y4CA075A22M12HTN15 120

Y4CA075A22M12TN15 120

Y4CA075A22M16HTN15 120

Y4CA075A22M16TN15 120

Y4CA110A22M12HTN15 120

Y4CA110A22M12TN15 120

Y4CA110A22M16HTN15 120

Y4CA110A22M16TN15 120

SERVICES POUR LES SOLUTIONS

FERROVIAIRES

TEST DE TRACTION

Contrôles et vérifications sur éprouvettes serties :

- Contrôle visuel des empreintes de sertissage.

- Essais d'arrachement.

- Un procès-verbal d’échantillons sertis remis.

COUPE MACROGRAPHIQUE

Coupes et vérifications sur éprouvettes serties :

- Contrôle visuel des empreintes de sertissage suivant RCCE-E4000.

- Cœfficient de remplissage suivant RCCE-E4000.

ENTRETIEN

ET CONTRÔLE DES MATRICES

- Contrôle visuel.

- Contrôle dimensionnel.

- Polissage.

- Réalisation d’une éprouvette de contrôle.

- Un constat de vérification sera remis.

SERVICE DE CONTRÔLE ET MAINTENANCE

Nous intervenons en contrôle et maintenance sur les outils, équipements, matériels et EPI, en usine ou sur site client.

SÉCURITÉ

- Équipement unipolaire BT/HTA/HTB alternatif.

- Équipement bipolaire BT/HTA alternatif et continu.

- Équipement bipolaire BT/HTB alternatif.

- Gants isolants.

- Perches.

- MALT et MCC.

OUTILLAGE

- Contrôle et maintenance des presses.

- Coupes-câbles.

- Cisailles et hydrauliques.

- Outils de préparation de câbles équipement BT.

FORMATIONS

Formations à établir sur mesure en fonction de vos besoins : - Connectiques, outillages et sertissages ferroviaire. - Sécurité électrique.

AUDIT DE SITE ET ESSAIS D’INVESTIGATIONS

Pour toute demande d’information concernant nos services :

Mr Patrick Bouvard

Responsable Développement Marchés Energie et Ferroviaire CATU et MECATRACTION pbouvard@sicamegroup.com

Mme Solène Mestre

Responsable Catégorie CATU et MECATRACTION Solene.mestre@mecatraction.com

Mr Alexandre Porte

Responsable Développement Marché OEM Ferroviaire MECATRACTION alexandre.porte@mecatraction.com

Équipements pour intervention sur caténaires 01

Équipements pour intervention sur caténaires

Détecteurs

Équipements de mise en court-circuit et de mise au rail

DÉTECTEURS DE TENSION (Pour autres tensions, nous consulter)

Alternatif Continu 25 kV

V

V Réf. Code produit

Détecteur de tension électronique 25 kV 50/60 Hz

CC-765-25-C

CC-965-25-C

CC-965-25-K 19

Détecteur de tension électronique 600/2000 V

Détecteur de tension électronique

750/1500 V

CC-1515* MS-415* 20 22

ZVATDC7501500

ZVATDC7501500W 21 33

Détecteur bipolaire 750/3000 V

Perches isolantes pour détecteurs de tension et équipements de mise en court-circuit

Perches isolantes avec embouts de connexion

Pince universelle

Pince pour conducteurs plats et ronds

CM-42…. série

CM-43…. série

CM-4610.. série

CM-4615.. série

CM-4620.. série

CM-4625.. série 23 54

Perches isolantes télescopiques

ZVATDCIND ZVATDCINDE 21

CE-5-50-C, CE-5-50-K, CE-9-5603

CE-9-5603-C, CE-9-5603-E, CE-9-5603-K, CE-9-5603-W

:

Équipements de mise en court-circuit et de mise au rail

Pinces de mise à la terre

ZCCVZC 25, ZCCVZC 25 B, ZCCVZC 25 1 25 35 Pince manoeuvrable par perche

Câbles avec cosses

kV - 25 kV

8 kA/1s, section: 35 mm2

10 kA/1s, section: 40 mm2

12 kA/1s, section: 50 mm2

M-24-35-S 26 20 kA/1s, section: 95 mm2 M-24-95-S 26

M-24-40-S 26

M-24-50-S 26

Accessoires : Fanions de mise à la terre AL-58, AL-60, SCFVTTSBSNCF 18 20 86

Étaux de rail et de mise à la terre

Étaux pour rail MT-843, MT-847, ZETMRTOP, ZET-62042 47 53 27 9 Étaux pour points fixes MT-1911, MT-1921, MT-843, MT-847 43 47

Affiches et pancartes

Affiches d’avertissement et d’interdictions. AM-49/1

Réf. Matière Dimensions (mm)

AM-41/1* Aluminium côté 100

AM-49/1* Aluminium côté 100

AM-344 Aluminium côté 100

AM-345 Aluminium côté 100

Pancartes pour postes

Réf.

Noir ou jaune

Fixation : 3 trous Ø 4,5 mm

Noir ou jaune

Fixation : 3 trous Ø 4,5 mm

Lettres noires ou jaunes

Fixation : 3 trous Ø 4,5 mm

Lettres noires ou jaunes

Fixation : 3 trous Ø 4,5 mm

* Paquets de 10 unités.

AM-25-B Aluminium 210 x 297 Lettres bleues sur aluminium

AM-25 Aluminium 350 x 500 Lettres bleues sur aluminium

AM-61 Aluminium 150 x 200 Noir ou jaune sur aluminium

Fanions de terre Tissu sous enduction vinylique. AL-60

Réf.

AL-58Base 338 mm Hauteur 370 mm Sur hampe de 0,75 m

AL-60 FANION L Base 338 mm Hauteur 370 mm par “velcro” sur câble MALT

Balises support de chaîne

Modèles pliables. Balise en PVC constituée d’un poteau et d’un socle pliable. Usage intérieur et extérieur. 2 crochets pour fixer des chaînes. AL-316 AL-318 Réf.

AL-316 Hauteur 90 Rouge et blanc 4,2 kg

AL-318 Hauteur 90 Jaune et noir 4,2 kg

* A utiliser avec la chaîne de délimitation AL-31/05 ou AL-31/25.

** A utiliser avec la chaîne de délimitation AL-32/05 ou AL-32/25.

Chaînes de délimitation

Chaîne en PVC, haute résistance aux UV, pour délimitation temporaire.

AL-31/...

AL-32/...

AL-31/05 5 Rouge et blanc 0,550 kg

AL-31/25 25 Rouge et blanc 3,750 kg

AL-32/05 5 Jaune et noir 0,550 kg AL-32/25 25 Jaune et noir 3,750 kg

Rubans de délimitation tissu Tissu sous enduction vinylique, avec dé d’accrochage. Le ruban s’enroule sur le touret dévidoir.

AL-63-A

AL-62-A 20 m long x 50 mm large

20 m long x 50 mm large

Détecteurs de tension

Détecteurs de tension HTA avec crochet de contact pour caténaires

Utilisation :

- Détecteur de tension avec extension d'électrode crochet intégrée pour vérifier l'absence de tension sur les caténaires.

- Type S (CC-965*) ou L (CC-765*), sonore et lumineux.

- Tension d’utilisation : 25 kV.

- Fréquence d’utilisation 50/60 Hz.

- Adaptation à toutes les perches avec embouts K ou C.

- Présence de tension indiquée par :

- Diodes électroluminescentes clignotantes rouges ;

- Signal acoustique nominal puissant (67 dB (A)/1,5 m).

- Vision 360º avec affichage éclairé pour visibilité optimale.

Caractéristiques :

- Technologie à "tête capacitive", ultra compact.

- Autotest de contrôle de fonctionnement intégré.

- Ur : 25 kV.

- Boîtier robuste en thermoplastique.

- Crochet de contact diamètre 70 mm.

- Tenue en température : classe N suivant IEC 61243-1.

- Utilisation intérieure/extérieure même sous pluie.

Composition :

- Embouts :

- K : universel cranté pour perches à embout K ;

- C : 6 pans pour perches à embout C.

- Crochet (diamètre 70 mm).

- Sac M-882927 pour la série CC-965*.

- Etui anti-choc avec poignée pour la série CC-765*.

CC-965-25-K 25 50/60 S K

CC-965-25-C 25 50/60 S C

CC-765-25-C 25 50/60 L C

Normes : IEC 61243-1:2003 + AC1:2005 + A1:2009

Pour tous produits selon vos propres spécifications, merci de nous consulter.

Détecteurs de tension

Détecteur de tension bipolaire pour tension continue

Utilisation

Détecteur de tension bipolaire pour effectuer la vérification d’absence de tension entre le caténaire et le rail pour des tensions continues de 600 à 2 000 V DC.

Fonctionnement

Contrôle de fonctionnement (autotest) :

- Pression sur le bouton test qui déclenche :

- Allumage des 6 LED rouges ;

- Signal sonore (60 dB à 2 m) ;

- Relâchement du bouton test : allumage des 6 LED vertes.

- La présence de tension est indiquée par :

- Allumage des 6 LED rouges ;

- Signal sonore (60 dB à 2m).

Caractéristiques

- Appareil en état de veille permanente : aucun réglage préalable nécessaire suivant la tension de l’installation.

- Poignée de liaison boitier détecteur/rail se fixant sur le rail par 2 ressorts à lames.

- Détecteur équipé d’un patin permettant le contact sur le rail.

- Antenne résistive équipée d’un crochet de contact qui se fixe sur la perche.

- Alimentation par pile 9V type 6LR61.

CC-1515/101 Perche télescopique isolante 3 éléments

CC-1515-100

Ensembles : Réf. Désignation Tension d'utilisation

CC-1515/100

Ensemble de détection rail 600-2 000 V DC

CC-1515/100-HK Ensemble de détection rail 600-2 000 V DC

CC-1515/102 Embout de détection avec électrode de contact coudée à 60º : Ø 8 mm x 130 mm

CC-1515/102-1 Embout de détection avec électrode de contact crochet : Ø 70 mm

CC-1515/103 Câble de liaison boîtier détecteur/poignée 3 200

CC-1515/104 Boîtier détecteur

CC-1515/105 Poignée de liaison boîtier détecteur/rail

CM-303 Etui

95-2600 Extension perche

Drapeau bleu rétroréfléchissant pour perche de mise au rail

- Permettent de baliser la zone de chantier.

- Fixation sur perche par velcro se fixant autour de la perche et permettant un enroulement du drapeau pour le stockage.

- Matière : Tissu induit bleu.

- Dimensions : triangle de 470 x 600 mm

Symbole SNCF : 0.392.3681

x 1 800

Lampes bleues de signalisation de travaux sur les voies ferrées (x6)

Utilisation

- Lampes de signalisation de travaux en cours sur les voies ferrées.

Caractéristiques

- Résistantes aux chocs (IK07) et étanches (IP65).

Normes : EN 61547

IEC 61000-4-5:2014

- Equipées d'un aimant permettant d'être fixées sur une surface métallique.

- Entièrement chargées, le voyant lumineux fonctionne 8 à 10 heures.

- Allumage simplifié avec bouton ON/OFF.

Composition

Livrées dans un coffret comprenant :

- 6 Lampes de signalisation (0,8 W)

- 1 chargeur mural 110 V/220 V.

Détecteur bipolaire de présence de tension continue de 750 à 3 000 V

Détecteur bipolaire de présence de tension continue entre le caténaire et le rail avec détection de la tension induite.

- Sur les lignes caténaires, il y a de nombreuses tensions perturbatrices qui proviennent des lignes voisines. Cela peut engendrer une tension induite très élevée, surtout si le temps est humide ou l’air pollué.

Ce détecteur détecte la tension réelle et la tension induite.

- Placer le crochet en contact avec la caténaire ou la ligne d’alimentation et le sabot aimanté en contact avec le rail.

- Tension réelle : allumage de diodes électroluminescentes rouges avec signal sonore.

- Tension induite : allumage de diodes électroluminescentes vertes et clignotement de diodes oranges avec signal sonore.

- Contrôle du fonctionnement de l’appareil : mettre en contact le sabot aimanté de la poignée avec le rail et shunter l’ensemble en établissant le contact, entre la poignée aimantée et crochet de contact.

Le bon fonctionnement de l’appareil se vérifie :

- par pression du bouton de test qui déclenche : l’allumage des diodes rouges et oranges, le signal sonore et

- par relâchement du bouton de test qui déclenche l’allumage temporisé des diodes vertes indiquant le bon fonctionnement du détecteur. Elles s’éteignent dès que les diodes rouges s’allument en cas de présence de tension ou au bout de 2 minutes

Composition :

- Câble de liaison : 10 m.

- Crochet pour le contact avec le caténaire.

- Poignée munie d’un sabot aimanté pour faciliter l’utilisation et la connexion au rail.

- Alimentation par une pile alcaline 9 V, type 6 LR 61.

- Masse : 1,2 kg

Perche recommandée : CE-9-5603.

Autres modèles ou configurations : nous consulter.

Homologation SNCF : IEM 05066

Détecteur bipolaire de présence de tension continue de 750 à 3 000 V

Détecteur bipolaire de présence de tension continue entre le caténaire et le rail.

Détecteur bipolaire de présence de tension continue entre le caténaire et le rail.

- Présence de tension indiquée par : allumage de 6 diodes électroluminescentes rouges avec émission d’un signal sonore.

- Contrôle du fonctionnement de l’appareil :

- Mettre en contact le sabot aimanté de la poignée avec le rail et shunter l’ensemble en établissant le contact, entre la poignée aimantée et crochet de contact ;

- Appuyer sur le bouton de test : allumage des 6 diodes rouges, déclenchement du signal sonore ;

- Relâcher le bouton de test : allumage momentané des 6 diodes vertes.

Ce contrôle de fonctionnement intégré valide toutes les fonctions du détecteur.

- Aucun réglage préalable de la tension n’est nécessaire.

- L’appareil est réglé et contrôlé systématiquement en usine.

- Alimentation : une pile alcaline 9 V, type 6 LR 61.

- Masse : 1,200 kg.

Perche recommandée : Z-PTVZCR-4603-W.

Détecteurs de tension

Contrôleur d'état de tensions alternatives et continues

Utilisation

- Contrôleur d’état de tension à l'ergonomie optimisée et idéale pour utilisation en milieu exigu grâce à ses rallonges d'électrodes télescopiques ou à assembler.

- Large une large plage de tension de détection : de 50 à 4 200 V DC et de 50 à 3 000 V AC.

Caractéristiques

- Tensions nominales maximales : 3 500 V DC, 2 500 V AC.

- Tension de détection : 50 à 4 200 V DC, 50 à 3 000 V AC.

- Seuil de détection 50 V +0, -10% (DC et AC).

- État de veille permanent (pas de bouton Marche/Arrêt).

- Indication présence tension : LED rouge haute luminosité, information sonore discontinue.

- Indications de tensions alternative et continue (polarité) :

- LED rouge haute luminosité pour tension DC positive ;

- LED bleue haute luminosité pour tension DC négative ;

- LED rouge et bleue clignotantes alternativement pour tension AC.

- Autotest intégré (test de la continuité des cordons inclus).

- Indication de test satisfaisant par LED verte haute luminosité (s’éteint après 2 minutes).

- Domaine de fréquence : 50-60 Hz

- Températures :

- Fonctionnement : 0ºC à +70ºC;

- Stockage : -10ºC à +70ºC.

- Humidité relative (HR) : 20 % à 95 %.

- Degré de protection : IP40/IK06.

- Double isolement classe II.

- Alimentation par 2 piles alcalines LR06 fournies.

- Rallonges d'électrodes à assembler ou télescopiques.

- Pointe de test conique Ø 6 mm (droite ou coudée), longueur nue : 19 mm. Livrée montée.

Normes : NF EN 61 326-1 NF EN 62311 NF EN 61243-3 (partiellement)

CEM 2014/30 UE

Contrôleur d'état de tension AC/DC

MS-415-100 Contrôleur d'état de tension AC/DC

MS-415-P Contrôleur d'état de tension AC/DC

Rallonge d'électrode à assembler : 3 éléments 400 mm et 1 élément 200 mm

Rallonge d'électrode à assembler : 3 éléments 400 mm et 1 élément 200 mm

Paire de rallonge d'électrodes télescopiques : 625-982 mm

Paire de pointes Ø 6 mm coudées à 45º

Paire de pointes Ø 3 mm coudées à 45º

Perches isolantes

Perches isolantes pour VAT et MALT

Les perches série CM-4600 sont constituées d’éléments raccordables à l’aide d’un système baïonnette autoblocant en alliage d’aluminium et complètement isolé. Pour les applications habituelles, il est proposé une série d’ensembles complets composés de 2 ou 3 éléments pour distance de travail de 2 à 6 mètres. Permet de raccorder 3 éléments maximum. Tubes en composite fibre de verre / résine époxy sur mousse, de Ø 39 mm et de couleur rouge. Elément de base équipé d’un grip de préhension, d’un garde main en élastomère et d’un talon anti-choc avec passant de manœuvre. Elément terminal avec embout de fixation pince ou détecteur.

Terminaux

Accessoires :

(*) Référence à compléter par l’embout : C-E-H-K et D.

Ensembles complets

Ensembles complets de perches pour applications usuelles. Référence Composition

CM-4220-(*) 2 éléments : CM-4610+CM-4610-(*) 2

CM-4230-(*) 2 éléments : CM-4615+CM-4615-(*) 3

CM-4240-(*) 2 éléments : CM-4620+CM-4620-(*) 4

CM-4345-(*) 3 éléments : CM-4615+CM-4615-I+CM-4615-(*) 4,5

CM-4360-(*) 3 éléments : CM-4620+CM-4620-I+CM-4620-(*) 6

(*) Préciser le type d’embout C, E, H, K et D en fin de référence.

Normes : IEC 61235

NF EN 50508

Elément de base.

Elément intermédiaire.

Elément terminal.

Elément spécial usage sous pluie. Elément intermédiaire avec jupe, qui se place sur toutes les références mentionnées au-dessus.

Assemblage rapide et auto-bloquant.

Perches isolantes

Perches télescopiques pour détecteur de tension

Perches pour réseaux aériens et installations électriques.

Normes :

IEC / NF EN -61235

- 4 éléments isolantes (résine epoxy/fibre de verre), diamètres de 28 mm, 33 mm, 37 mm et 43 mm. Verrouillage par bouton poussoir.

- Raccords : K = Universel ou C = Hexagonal. Positions intermédiaires : longueur = 2,65 m / 3,85 m. Autres modèles ou longueurs : nous contacter.

ECM710SNCF

Réf. Description

ECM710SNCF

Normes :

IEC / NF EN -61235

Perche courte pour engins de maintenance pour la mise au rail des caténaires 1 500 V continu et 25 000 V alternatif.

Perches isolantes télescopiques

Perches isolantes télescopiques 3 éléments réglables pour intervention lors de la mise au rail du caténaire.

Description :

Normes : IEC / NF EN 62193

- Trois éléments isolants en époxy fibres de verre :

- Un tube terminal rouge Ø 28 mm

- Un tube intermédiaire blanc Ø 37 mm.

- Un tube de base jaune Ø 45, avec raccord pour rallonge (réf. ZRAVZC-200).

- Longueur réglable par système rapide, selon hauteur d’intervention.

- Embout de préhension :

- Fileté rond M 25 x 350 (réf. CE-9-5603).

- Baïonnette type “E” (réf. CE-9-5603-E).

- Hexagonal type "C" (réf. CE-9-5603-C)

- Universal type "K" (réf. CE-9-5603-K)

- Hexagonal type "W" (réf. CE-9-5603-W)

vissage sur CE-9-5603 et taraudage pour rallonge supplémenZRAVZC 200

Étui pour perches

Peut contenir jusqu’à 5 éléments simples. Etui en toile ultra résistante et imperméabilisée.

Pince de mise à la terre pour caténaire simple ou double

Pince de mise à la terre pour caténaire simple ou double.

- Pose par serrage avec perche de manœuvre.

Normes : IEC/NF EN 61230

- Corps en aluminium, vis de serrage en acier traité.

- Icc (kA/1 s) : 30 kA / 1 s.

- Raccordement : pour câbles munis de cosses pour vis Ø 12 mm.

- Capacité de serrage :

- caténaire double : Ø 12 - 14 mm, entraxe 25 mm.

- caténaire simple ou conducteurs : Ø 5 - 35 mm, 16 / 40 mm, 5 / 40 mm.

- Embout de préhension : baïonnette “B”.

Perches recommandées : série ZPL9R raccordables, CE-9-5603-E télescopique

Pince de mise à la terre universelle pour caténaire simple ou doublea

- Pose automatique par pression avec perche de manoeuvre.

Normes :

IEC/NF EN 61230

- Corps en aluminium, lame de contact en bronze traité.

- Icc (kA/1 s) : Alternatif 12 kA / 150 ms, Continu 35 kA / 25 ms.

- Transit de courant 750 A / 20 s.

- Raccordement : pour câbles munis de cosses pour vis Ø 12 mm.

- Capacité de serrage :

- caténaire double : Ø 12 - 14 mm, entraxe 50 mm.

- caténaire simple et tube de potence : Ø 10 - 50 mm.

- Embout de préhension : filet rond M 25 x 350.

Perche recommandée : série CE-9-5603-E.

Symbole SNCF : 0.392.6325.

Pinces pour caténaire simple ou double

Normes : IEC/NF EN 61230

- Corps en aluminium, vis de serrage à pas rapide en acier inox équipée d’une cloche de guidage pour la pose et la dépose de la pince.

- Icc (kA/1 s) : 36 kA / 0,12 s.

- Capacité de serrage :

- caténaire double Ø 10 - 14 mm, entraxe 50 mm.

Perche recommandée : série CE95603E

sans

avec

Wellfit NOUVELLE GÉNÉRATION

Le meilleur de la sécurité et du confort pour vos opérations :

- Procédé de fabrication unique et performant.

- Ergonomie parfaite qui épouse parfaitement la forme de la main.

- Identification et traçabilité.

Pince de mise à la terre, tresses de liaison cuivre

Pince de mise à la terre pour caténaire simple Corps en aluminium. Vis de serrage à pas rapide en acier inoxydable, équipée d’une cloche de guidage pour la pose et la dépose de la pince. Icc (kA/1 s) : 40 kA / 1 s.

- Raccordement : pour câbles munis de cosses pour vis Ø 12 mm. Capacité de serrage : caténaire simple Ø 5 - 60 mm.

- Embout de préhension : baïonnette “B”.

- Mise en œuvre : perches PL9R raccordables et CE-9-5603-E télescopique.

- Dimensions : 200 x 200 x 50 mm

- Masse : 1,450 kg.

Tresses de liaison cuivre

Câbles ronds en cuivre multi-brins, extra-souples, tressés sous gaine silicone translucide. Peuvent être équipés de cosses selon la norme IEC 61230.

- Température d’utilisation : – 40 à + 70 ºC.

- Marquage section, double triangle IEC et année de fabrication indélébiles.

sur demande

MCC: Cable cossé. FM: Forfait montage.

Pinces de mise à la terre, étaux de rail

Étau de rail pour mise à la terre

Étau de rail pour mise à la terre du caténaire permettant la réalisation d’un shunt de continuité lors de la dépose d’un tronçon.

- Pose par serrage manuel.

- Corps en aluminium

- Vis de serrage en acier inox.

- Icc (kA/1 s) :

- Alternatif 15 kA / 150 ms.

- Continu 52 kA / 25 ms (3 réenclenchements)

- Raccordement : pour câbles munis de cosses pour vis Ø 10 et 12 mm.

- Serrage établi par levier.

Le maintien du contact électrique est assuré par rondelles élastiques. La qualité du contact est garantie par une plaque dotée de formes “pointe diamant”.

- Capacité de serrage : sur l’épaisseur de la semelle du rail : 7 à 22 mm.

- Dimensions : 180 x 130 x 50 mm.

- Masse : 1,500 kg.

Symbole SNCF : 0.392.6481.

Réf. Masse (kg) Icc (kA/1 s) Dimension (mm)

ZSMT-848/100 1,5 alternatif 15 kA/150 ms continu 52 kA/25 ms* 180 x 130 x 50 * x 3 chocs

Étau de rail pour mise à la terre du caténaire

- Pose par serrage manuel.

- Corps et vis de serrage en aluminium.

- Bloc de contact en laiton.

- Icc (kA/1 s) : 40 kA / 120 s.

- Raccordement : pour câbles munis de cosses pour vis Ø 12 mm.

- Capacité de serrage : sur le dessus de la semelle du rail 73 mm maxi.

- Masse : 2 kg.

73 mm max

Réf. Icc (kA/1 ms) Capacité de serrage Ø (mm)

ZETMRTOP 40 kA/120 ms 73

à 22 mm

Normes : IEC/NF EN 61230

Étau de rail pour mise à la terre du caténaire

- Pose par serrage manuel.

- Corps en cupro-aluminium.

- Vis de serrage en acier traité.

- Icc (kA/1 s) : 30 kA / 1 s.

- Raccordement : pour câbles munis de cosses pour vis Ø 12 mm.

- Serrage établi par levier.

- Capacité de serrage : sur la largeur de la semelle du rail : 100 à 160 mm maxi. 160

(mm) ZET-62042 1,68 30 310 x 90 x 70

Pince pour 3ème rail

Plusieurs profils de mâchoires existants, adaptés aux profils arrondis des rails. Plusieurs équipements existants. Nous consulter. Pince étroite montée sur poignée isolée pour mise en place à la main.

Avant tout passage de système de mise à la terre rail, merci de nous contacter afin de valider le produits à vos installations.

Réf. Icc (kA/1 s) Capacité de serrage Ø (mm)

MT-100/2 30 k/200 ms 80

MT-100/3 10 kA/1s 82

Étaux de terre 02

Équipements pour intervention dans les transports urbains 02

Guide de choix des équipements P. 30

Détecteurs de tension, équipements de mise au rail P. 33

Équipements pour intervention sur les installations de tramway

Équipements pour intervention sur les installations de trolley

Équipements de mise en court-circuit et de mise au négatif

DÉTECTEUR DE TENSION ÉQUIPEMENT DE MISE EN COURT-CIRCUIT

V Pince Réf. Code produit Page 4 Pince de mise au négatif ZCCVZC 25 ou ZCCV 17 27

1 Détecteur de tension électronique bipolaire

Z-VAT-DC-750-1500

Z-VAT-DC-750-1500-W 13 25

Perches isolantes 5

2 Pour détecteur de tension CE-9-5603-E 27

3 Pour équipement de mise en court-circuit CE-9-5603 25

Câbles avec cosses

Câbles avec cosses (longueur : 2 m)section : 50 mm2 M-24-50-S x 2 26

Équipements

mise au rail

Détecteur de tension, perche isolante catuelec.com

Détecteur bipolaire de présence de tension continue de 750 à 3 000 V

Détecteur bipolaire de présence de tension continue entre le caténaire et le rail.

Détecteur bipolaire de présence de tension continue entre le caténaire et le rail.

- Présence de tension indiquée par : allumage de 6 diodes électroluminescentes rouges avec émission d’un signal sonore.

- Contrôle du fonctionnement de l’appareil :

- Mettre en contact le sabot aimanté de la poignée avec le rail et shunter l’ensemble en établissant le contact, entre la poignée aimantée et crochet de contact ;

- Appuyer sur le bouton de test : allumage des 6 diodes rouges, déclenchement du signal sonore ;

- Relâcher le bouton de test : allumage momentané des 6 diodes vertes.

Ce contrôle de fonctionnement intégré valide toutes les fonctions du détecteur.

- Aucun réglage préalable de la tension n’est nécessaire.

- L’appareil est réglé et contrôlé systématiquement en usine.

- Alimentation : une pile alcaline 9 V, type 6 LR 61.

- Masse : 1,200 kg.

Perche recommandée : Z-PTVZCR-4603-W.

Perche télescopique réglable

Perche télescopique réglable comprenant :

- Trois éléments isolants en fibre de verre renforcé époxy :

- Un tube d’extrémité rouge de 28 mm de diamètre,

- Un tube intermédiaire de 37 mm de diamètre,

- Un tube inférieur rouge de 45 mm de diamètre équipé d’un élément de fixation à visser protégé par un bouchon, pour la fixation de la rallonge de 2 m. Chaque élément peut être réglé à la longueur désirée selon la hauteur de manœuvre avec un système de serrage à levier et à came excentrique.

- Un embout de préhension type “W”.

- Bouchon amovible en élastomère.

- Longueur : repliée 1,90 m / déployée 4,70 m.

- Masse : 2 kg.

- Option : Housse de transport APH 11.

ZVATDC7501500 750 - 1 500 Crochet Perche 10

ZVATDC7501500W 750 - 1 500 Crochet W 8

Détecteurs de tension, équipements de mise au rail

Équipements de mise au rail

Pince auto-bloquante pour fil de contact, montée sur perche métallique télescopique deux éléments.

- Pied de perche avec embout tulipe.

- Fixation de la tresse de mise au rail en pied de perche.

- Icc (kA/1 s) : 8 kA / 1 s.

Réf. Masse (kg)

Longueur (m)

ZEMCC 2160 1,20 1,80 / 3,25

Perches isolantes

Perches isolantes équipées d'un connecteur "tulipe" pour pince ZEMC 2160.

Réf. Masse (kg)

CM-4-165-N 1,70 1,65

CE-4-21-N 1,40

Longueur (m)

Telescopique

Déployée - 2,1

Replié - 1,1

Perche isolante télescopique 3 éléments

Embout de préhension : fileté rond M 25 x 350 (réf. CE-9-5603) ou Baïonnette type “E” (réf. CE-9-5603-E).

Réf. Masse (kg)

Longueur (m)

ZPTVZCR 5003 2,00 1,80 / 5,00

Étaux pour rail

Corps cuivre-aluminium (1) ou aluminium.

- Pointe de contact : acier traité 240 /mm

- Raccordement : pour câbles équipés de cosses pour vis Ø 12 mm.

- Capacité de serrage :

- Serrage par levier quart de tour. Le contact électrique est maintenu par une came excentrique.

- Fixation sur rail à gorges et de guidage suivant tableau.

Réf. Masse (kg)

ZETMR 35 1,20 8 GTF 35 115 x 63 x 40

ZETMR 41 1,30 8 GP 41 115 x 63 x 40

ZERT 035 0,80 8 GTF 35 85 x 70 x 50

ZETMR RG 29 0,70 8 RG 29 190 x 85 x 80

ZETMR UNIV 0,70 8 TOUS* 100 x 85 x 50

* Contact magnétique.

Normes : IEC/NF EN 61230

035

Tresses cuivre

Tresse cuivre sous gaine translucide silicone avec cosses (selon norme IEC 61230).

Réf. Masse (kg) Section (mm2) Longueur (m)

ZCESS-35/05 MR 2,00

ZCESS-50/05 MR 5,00

35 ou

41

... MR

Détecteur bipolaire de présence de tension continue de 400 à 1 000 V

Système permettant de vérifier l’absence de tension sur un réseau ferré alimenté en courant continu de 400 à 1 000 V.

Ce système est composé d‘un détecteur, d’une pince de mise au rail, d’un câble de liaison et d'un sac de transport. Livré dans une mallette de transport.

Caractéristiques

- Plage de tension : 400 à 1 000 V DC.

- Câble longueur 1 mètre.

- Alimentation par 1 pile 9V 6LR61.

- Embout fileté type R sur le détecteur.

- Groupe d’indication : III.

- Classe climatique : N.

- Signalisation sonore et lumineuse.

Réf. Masse (kg)

Équipement de mise au rail

Pince de mise à la terre universelle. Icc (kA/1 s) = 35 kA / 50 ms.

Pour caténaires, diamètre de 10 à 50 mm. Voir page 25.

Réf. Masse (kg) Dimensions (mm)

ZCCVZC 25 0,75 270 x 200 x 40

Câbles cuivre sous gaine translucide silicone avec cosses (selon norme IEC 61230). Voir page 26.

Perches isolantes télescopiques

Voir page 24.

Réf. Masse (kg) Dimensions (m)

CE-9-5603 3,7 2,15 / 5,60

CE-9-5603-E 3,7 2,15 / 5,60

Détecteurs de tension, équipements de mise au rail

Détecteur bipolaire de présence de tension continue de 750 V

Détecteurs de présence de tension bipolaires pour rail de traction en tension continue.

- Test de fonctionnement de l’appareil incorporé.

- Présence de tension signalée par 5 voyants rouges.

- Électrodes de contact sur rail.

- Alimentation par une pile 4,5 V type 3 LR 12.

Équipement de mise au rail roulant du rail d’alimentation

Permet la mise au rail et en court circuit du troisième rail (rail d’alimentation).

- Pose par serrage manuel via une poignée de manœuvre en tube isolant IEC 60855.

- Patin de contact en aluminium interchageable.

- Serrage par levier.

- Raccordement par câble cuivre à isolation silicone 120 mm2

- Icc (kA/1 s) : 85 kA / 30 ms.

Normes : IEC/NF EN 61230

MT-300 85 kA/30 ms 95 10

MT-300/10 85 kA/30 ms 120 10

MT-300/40 100 kA/35 ms 150 13

MT-300/50 100 kA/35 ms 120 12

MT-300/70 58,4 kA/10 ms 95 11

Avant toute prise de commande, merci de contacter notre service client afin de confirmer de la compatibilité du produit avec votre projet. Les produits de la série MT-300 sont utilisés en Algérie, Inde ou encore Singapour.

Pince de mise au rail

Pince pour 3ème rail.

Plusieurs profils de mâchoires existants, adaptés aux profils arrondis des rails. Plusieurs équipements existants. Nous consulter. Pince étroite montée sur poignée isolée pour mise en place à la main.

Réf. Icc (kA/1 s)

MT-100/1 DC : 30 kA/20 ms. 6 kA/1 s

MT-100/2 10 kA/1 s

MT-100/4 54 kA/0,2 s

Équipement de mise au rail roulant du rail d’alimentation

- Permet le déclenchement des protections en amont en cas de présence de courant.

- Permet la mise en court-circuit du troisième rail (rail d’alimentation).

- Corps en acier galvanisé.

Attention, cet appareil n'est pas destiné pour un écoulement de courant à la terre.

ZET 3R

Lampe de signalisation

Champ d'utilisation. Pour signaler à distance la présence d'un chantier par émission de couleur rouge.

Caractéristiques

Distance lumineuse : Visibilité du signal lumineux à une distance de 300 m (avec une luminosité ambiante de 200LUX). Temps de décharge: 24h À 20º C. Rechargeable sur l'alimentation 23050 Hz. IK 43 / IK08.

OUTILLAGE ISOLÉ

Des outils adaptés à vos besoins !

- Pour travaux sous tension ou au voisinage jusqu'à 1 000 V AC / 1 500 v DC.

- Conforme à la norme IEC 60 900.

Équipements pour lignes, postes et installations

Signalisation et équipement d’intervention

Fanions de terre Tissu sous enduction vinylique.

AL-60 AL-58

Réf. Réf. ERDF Dimensions (mm) Fixations

AL-58Base 338 Hauteur 365 Sur hampe de 0,75 m

AL-60 FANION L Base 338 Hauteur 365 par “velcro” sur câble MALT

Balises support de chaîne

Modèles pliables. Balise en PVC constituée d’un poteau et d’un socle pliable. Usage intérieur et extérieur. 2 crochets pour fixer des chaînes.

* A utiliser avec la chaîne de délimitation AL-31/05 ou AL-31/25.

** A utiliser avec la chaîne de délimitation AL-32/05 ou AL-32/25.

Chaînes de délimitation

Chaîne en PVC, haute résistance aux UV, pour délimitation temporaire. AL-31/...

Kits d’intervention sous station

Composition des kits :

CG-3-10-NR Gants isolants Classe 3 taille 10 26,50 kV max

CG-35/2 Coffret mural pour gants 60 x 210 x 460 mm -

AL-31/05 5 Rouge et blanc 0,55

AL-31/25 25 Rouge et blanc 3,75

AL-32/05 5 Jaune et noir 0,55

AL-32/25 25 Jaune et noir 3,75

Rubans de délimitation tissu

Tissu sous enduction vinylique, avec dé d’accrochage.

Le ruban s’enroule sur le touret dévidoir.

CI-23 Porte-fusible de rechange 90 x 240 x 260 mm

CS-45 Perche de sauvetage 1,65 m 45 kV

CI-06-D Supports muraux Livrés avec CS-45

CT-7-25/1 Tabouret isolant 500 x 500 x 220 mm 24 000 V max

MP-42/16 Tapis isolant 0,6 x 1 mm ≤ 26,50 kV

KIT-01

KIT-10

Kit comportant un tabouret isolant pour postes 20 kV

Kit comportant un tapis isolant pour poste 20 kV avec tube de rangement

Extincteurs

À dioxyde de carbone CO2, adaptés aux feux d’origine électrique et aux feux de liquides inflammables (type B).

Lampes de sécurité

Utilisable dans le cadre de la NF C13-100.

CD-128 :

- 2 modes de fonctionnement : BAPI (configuration usine) ou BAES (mode de déclenchement automatique sur coupure secteur)

- 1 LED 1W blanche.

- Autonomie de 1 à 3 heures selon la position de l’interrupteur :

- 1ère appui : 45 lm pendant 3 heures ;

- 2nd appui : 100 lm pendant 1 heure.

- Conforme à la norme BAPI NF C71-810.

- Batterie Ni Cd 2,4 V 1,5 Ah.

- Alimentation secteur 230V - 50/60HZ.

- Température d’utilisation 0º C à +40º C.

- Indices de protection IP42 et IK10 |.

- Classe II.

CD-124 :

- Livrée avec support mural.

- Autonomie : 1 h (12 W) 2 h (6 W).

- Rechargeable sur prise 230 V 50/60 Hz.

- 3 positions : OFF, 6 W, 12 W.

- 2 ampoules 6 W/12 W.

Panoplie de sauvetage pour postes

Equipement complet permettant une intervention sur des victimes en cas de risque électrique. Livré dans une armoire plastique avec porte transparente pour visualisation immediate du contenu et kit de fixation murale.

Composition :

- Paire de bottes isolantes contre la tension de “ pas ”.

- Coupe-câbles à manche isolé (ouverture max. 30 cm).

- Tabouret isolant (24 ou 36 kV).

- Perche de sauvetage télescopique.

- Détecteur de tension avec auto-test et antenne de contact flexible pour identifier les points dangereux.

- Affiche de sécurité avec présentation des gestes qui sauvent

- Paire de gants isolants haute tension

- Kit de montage mural.

- Perche de sauvetage téléscopique.

Avec affiche “soins aux électrisés” en français - U max utilisation : 24 kV 840 x 754 x 270 27

Avec affiche “soins aux électrisés” en français/arabe 24 kV

Avec affiche “soins aux électrisés” en français - U max utilisation : 36 kV

Avec affiche “soins aux électrisés” en français/arabe - U max utilisation : 36 kV

x 754 x 270 27

x 754 x 270 21

x 754 x 270 21

Détecteurs de tension BT

Détecteurs

Utilisation :

de tension DETEXTM pour la VAT

- Vérification d'absence de tension.

- Contrôle des niveaux de tension de 12 à 900 V AC et 12 à 1 000 V DC.

- Contrôle de continuité sonore et lumineux d'un circuit hors tension (80 Ω).

- Utilisation intérieure et extérieure.

- Repérage unipolaire de phase.

- Recherche des polarités d'un circuit en courant continu.

- Contrôle de la rotation de phase par méthode 2 fils (MS-918*).

Caractéristiques :

- Équipés de pointes de touche IP2X avec pointes gâchettes rétractables (MS-917-PG, MS-918-PG, MS-920-PG) ou pointes de touche Ø 2 mm, L : 19 mm (MS-917-L, MS-918-L, MS-920-EX).

- Sécurité totale avec une LED indiquant la présence de tension dangereuse (> 50 V) même en cas de piles défaillantes.

- Degré de protection : IP65/IK06.

- Bouton test permettant de discerner la vérification du bon fonctionnement et de la fonction de continuité.

- Totalement modulable et adaptable aux prises à éclipse.

- Équipé d'une lampe d'éclairage au point de mesure.

- Affichage : LED (MS-917* et MS-918*) ou LCD (MS-920*).

Accessoires en option :

- Étui de transport avec passe ceinture. Réf. M-87285.

- Accroche tableau. Réf. M-952325.

- 2 adaptateurs à fixer sur les pointes de touche IP2X type PG pour atteindre les fiches de test Ø 4 mm, type WAGO. Réf. DX-04.

Pointes de touche intégrées

Normes : IEC 61243-3:2014

NF EN 61243-3:2015

IEC 61010-031 MS-918-PG MS-917-PG

Exemple de détection continu de 24 V, affichage en BLEU car < 50 V.

NF C18-510 (modèles PG)

EN 50110-1

IEC 61010-1

Exemple de détection de tension alternative de 230 V, affichage en ROUGE

4 mm à cage élastique IP2X : conforme à la norme

de touches fines

Dégagement des pointes de touches avec gâchettes

Lampe torche

Test unipolaire pour la détection de phase

Rotation de phase

Etui de rangement

Armoires et tableaux BT, pinces isolées détecteurs HTA

Équipements de mise en court-circuit pour réseaux souterrains

MC-244/2 et MC-245/2

Spécification technique EDF SPS Nº 41.

Normes : IEC NF EN 61230

Pour mise en court-circuit des conducteurs d’un départ ou d’un jeu de barres de tableau BT pour travaux hors tension sur réseaux souterrains de 1ère catégorie.

MC-296-NFC

La mise à la terre des ouvrages BT est une opération obligatoire dans la norme NFC 18510 (chp 7.1 - Procédés de consignation). Tresse câble cuivre isolé silicône âme 16 mm2

Équipement de mise à la terre

MC-244/2

MC-245/2

1 Tresses 4 branches 25mm2 M-952646 + 4 Micro-pinces MC-296-P* + 4 Fourches M-95627/4* + 4 Bornes lisses taraudées M6 MC-184-6F* + 4 Bornes lisses taraudées M8 MC-182* + 4 Bornes lisses taraudées M10 MC-185-10F* + 4 Bornes lisses taraudées M12 MC-183* + 1 Clé tube 10x17mm M-882462 + 1 Clé plate 13/14/16/17 MO-687-D + 1 Mallette/ mousse/notice M-78597 4

1 Tresses 5 branches 25mm2 MC-952648 + 5 Micro-pinces MC-296-P* + 4 Fourches M-95627/4* + 4 Bornes lisses taraudées M6 MC-184-6F* + 4 Bornes lisses taraudées M8 MC-182* + 4 Bornes lisses taraudées M10 MC-185-10F* + 4 Bornes lisses taraudées M12 MC-183* + 1 Clé tube 10x17mm M-882462 + 1 Clé plate 13/14/16/17 MO-687-D + 1 Mallette/ mousse/notice M-78597 4

MC-296-NFC

1 tresse 5 branches 16mm2 M-952650 + 5 Micro-pinces + 1 Mallette/notice M-76768 4

Pinces isolées - shunt

- Pinces à serrage par ressort pour câble 8 mm, capacité de serrage 12 mm sur plats, isolement nominal 1500 V, Icc (kA/1 s) 5 kA / 1s.

- Câble H 07 RN-F, section 25 mm2, intensité nominale 75 A.

Normes : IEC NF EN 61230

Équipement de mise à la terre adapté aux têtes de câbles 3,2 kV dans les configurations SNCF comprenant :

- Quatre pinces réf. EMCC 1100 :

- Capacité de serrage : 6 à 30 mm).

- Corps en aluminium, vis de serrage en acier inoxydable.

- Une trifurcation (3 x 0,75 m + 1 x 2 m) composée de câbles cuivre souples à isolation en silicone suivant norme CEI 61230 (section 16 mm2).

- Une perche de manœuvre monobloc réf. PMMP 055 SNCF (longueur 0,72 m).

- Un étui de transport.

Caractéristiques :

- Icc (kA/1 s) maxi : 4 kA / 1 s.

- Raccordement pinces / câbles par cosse (M 8).

- Liaison perche sur pince par embout hexagonal type “C” de 12 mm sur plats, compatible avec les embouts “C” équipant les détecteurs.

ZEMCT 32 SNCF PS 4 61230 diam. 6 à 30

Détecteur de tension HTA - Perche et allonge d’électrode accessoire

Utilisation :

- Détecteurs d’absence de tension sonore et lumineux pour tableaux et armoires d’alimentation de signalisation ferroviaire.

Caractéristiques :

- Technologie à "tête capacitive", ultra compact.

- Autotest de contrôle de fonctionnement intégré.

- Boîtier robuste en thermoplastique.

- Crochet de contact diamètre 70 mm.

- Tenue en température : classe N suivant IEC 61243-1.

- Utilisation intérieure/extérieure même sous pluie.

Composition :

- Détecteur de tension HTA (3-10 kV) (Ø 59 x 270 mm), embout C, alimenté par pile 9 V Alcaline type 6LR61, vé de contact dans une valisette avec poignée (350 x 90 x 80 mm).

- Perche télescopique 3 éléments embout C (635 à 1 500 mm).

- Allonge d’électrode accessoire dans un étui de protection (310 mm).

- Chiffon siliconé (950 x 200 mm).

- Étui de rangement (580 x 120 mm).

CC7650310M3

Réf. kV Longueur (mm) Ø (mm)

CC7650310M3 3 à 10 270 59

Détecteurs de tension HTA

Détecteur électronique de tension IEC, avec antenne pour usages intérieurs et extérieurs

Utilisation :

Normes : IEC-61243-1

10 à 30 Longueur : 1,55 m Diamètre : 59 mm 0,85 CC-965-5/15 5 à 15 Longueur : 1,45 m Diamètre : 59 mm 0,85 CL-465

- Détecteur de tension avec allonge d'électrode pour vérifier l'absence de tension dans les postes HTA.

- Type S (avec allonge d'électrode).

- Sonore et lumineux.

- Plusieurs plages de tension d’utilisation de 5 à 30 kV.

- Fréquence d’utilisation 50/60 Hz.

- Présence de tension indiquée par :

- Diodes électroluminescentes clignotantes rouges ;

- Signal acoustique nominal puissant (67 dB (A)/1,5 m).

- Vision 360º avec affichage éclairé pour visibilité optimale.

Caractéristiques :

- Technologie à "tête capacitive", ultra compact.

- Autotest de contrôle de fonctionnement intégré.

- Boîtier robuste en thermoplastique.

- Tenue en température : classe N suivant IEC 61243-1.

- Utilisation intérieure/extérieure, même sous pluie.

Composition :

- Perche isolante : assemblage par vissage.

Détecteur de tension unipolaire pour bornes embrochables avec diviseur capacitif pour réseau 10 à 30 kV

Utilisation :

- Détecteur de tension unipolaire pour bornes embrochables avec diviseurs capacitifs.

Normes :

- La forme de l’électrode de contact permet d’ôter le capuchon du connecteur séparable.

Caractéristiques :

- Plage de tension d’utilisation : 10 à 30 kV.

- Électrode en forme de doigt coudé permettant d’enlever et de remettre en place le capuchon semi-conducteur de la borne (ou de la P.P.A.C.S).

- Signalisation :

- 1 LED rouge (présence tension) ;

- 1 LED verte (état de veille) ;

- Signal sonore cadencé.

- Contrôle de fonctionnement par pression sur le bouton TEST :

- Allumage en clignotant des LEDS rouges ;

- Déclenchement du signal sonore cadencé. Fixation sur perche isolante par embout universel cranté type “ K ".

Vérificateur d’absence de tension et détecteur de tension pour poste HTA (utilisation intérieure)

Utilisation :

Détecteur de tension pour vérifier l'absence de tension dans les postes HTA.

- Type L (vé de contact interchangeable).

- Lumineux.

- Plage de tension d’utilisation : 10 à 30 kV.

- Fréquence d’utilisation 50/60 Hz.

- Présence de tension indiquée par :

- Diodes électroluminescentes clignotantes rouges.

Normes : IEC 61243-1 NF C 18-510

- Vision 360º avec affichage éclairé pour visibilité optimale.

Caractéristiques :

- Technologie à "tête capacitive", ultra compact.

CL-465-10/30-2 ** 1,35 0,9 10 - 30 ** Livré sous étui de toile, imperméabilisé, avec bretelle.

Pour toutes autres tensions, nous consulter.

Détecteurs de tension HTA

Contrôleur repéreur de phases

Utilisation :

Normes :

- Les contrôleurs bipolaires peuvent constater les différences de potentiel existant entre deux points d’une installation HTA.

- Essentiellement réservés à la recherche de conducteurs de même phase.

- Ils peuvent être employés aux opérations de détection bipolaire et de vérification de fusibles HTA.

Caractéristiques :

- Plage de tension : 2 à 36 kV.

- Différence de potentiel signalée par allumage de LED.

- L’indication indiscutable de déphasage (LED éteinte) se fait entre 40º et 320º, soit classe B de la norme IEC 61481-1.

- Testé selon le standard technique STC Nº72 & la norme IEC 61481-1 §4.2.2.1, §4.2.3 et §4.2.7.

- Distance maxi d’utilisation : 2,25 m (avec rallonges d’antennes).

- 2 éléments de 1,25 m avec antennes amovibles reliées par cordon souple.

Normes :

Compatibilité électromagnétique

CL-8-36 Contrôleur repéreur de phases 2-36

Contrôleur unipolaire de concordance de phases

Utilisation :

- Contrôleur unipolaire de concordance de phases HTA.

- Tension maximale d’utilisation : 36 kV.

Caractéristiques :

- Appareil unipolaire avec embouts C, K et W.

Normes : IEC 61481-1

- Mémorisation de la fréquence et de la phase des tensions des réseaux de distribution.

- Test de l’appareil par bouton poussoir effectuant aussi la remise à zéro de la mémoire.

- Classe C (temps maxi de conservation de l’information en mémoire : 15 s quand non connecté à la ligne).

- Non concordance : +110º à +250º

- Voyants LED :

- Orange (M) indiquant la mémorisation d’une phase et la fréquence du réseau ;

- Vert (C) indiquant que la phase du réseau est identique à celle précédemment mise en mémoire (concordance) + bip buzzer discontinu ;

- Rouge (I) indiquant que la phase du réseau est d’une phase différente de celle précédemment mise en mémoire (non concordance) + bip buzzer continu.

- Ecart de tension entre les deux réseaux à comparer : +/- 15 %.

- Ecart d'angle entre les deux phases (réseaux) à comparer : +/- 10º

- Alimentation : Pile 9 V (6LR61).

CL-7-04-18 Comparateur de phases 4-18

CL-7-10-36 Comparateur de phases 10-36

Pour toutes autres tensions, nous consulter.

Mise en court-circuit et à la terre tension HTA

Pinces NORMAGRIFTM pour pose directe sur conducteurs nus

Connexion du câble

Normes : IEC NF EN 61230

Plage méplate avec perçage Ø 12,5 mm recevant :

Matériel

Alliage aluminium sauf MT-814/2 et MT-814/3 : bronze cupro-aluminium.

MT-815-S1

MT-815-E

MT-1911-E MT-1921-E

MT-1911-C MT-1921-C

MT-1911-S1 MT-1921-S1 Réf.

ZEMCC2851H

MT-815-C

MT-815-E

MT-815-S

MT-815-S1 0,65 44 x 100 x 180 • 5-35 16-40 5-40 30

MT-1911-C

MT-1911-E

MT-1911-S1 0,58

MT-1921-C

MT-1921-E

MT-1921-S1 0,69

Pour point fixe permanent : Ø 20 20

Pour point fixe permanent : Ø 25 30

Étaux de terre Étaux en bronze cupro-aluminium.

MT-840/1

MT-841

Pour conducteurs nus

MT-1911

MT-840/1 0,48

Connecteur : TO-0835 mm2 • Ø 6-25 0-25 20 MT-841 0,48

Pour points fixes

MT-1911 0,58

MT-1921 0,69

Points fixes

MT-2951

MT-3951

MT-3952

Pour conducteurs plats

Points fixes sphère : Ø MT-2951 Ø 20

Conducteurs ronds : Ø 8 à 18 20

Points fixes sphère : MT-3951 Ø 25

Conducteurs ronds : Ø 10 à 25 30

MT-2951/1

MT-2951/2

MT-3951/1

MT-3952/1

Normes : IEC-61230

MT-2951 0,13 0,13 Taraudage : M 12 20

MT-2951/1 0,18 0,18 Goujon : M 12L = 35 mm 20

MT-2951/2 0,20 0,20 Goujon : M 12L = 45 mm 20

MT-3951 0,24 0,24 Taraudage : M 12 30

MT-3952 0,24 0,24

MT-3951/1 0,30 0,30

MT-3952/1 0,35 0,35

Taraudage : M 16 30

Goujon : M 12L = 45 mm 30

Goujon : M 16L = 45 mm 30

Équipements de MALT CC Détecteurs HTA

Équipement IEC de mise à la terre et de court-circuits pour postes HTA

Ces équipements sont destinés à la mise à la terre et en court-circuits à des points fixes permanents ou à des conducteurs nus. Ils sont constitués de 3 pinces de contact, 1 ensemble de mise à la terre constitué de 3 câbles en cuivre extra-souples avec gaine en silicone, L = 1,5 m chacun. 1 raccord de trifurcation relié à un câble en cuivre extra-flexible avec gaine en silicone, L = 2,5 m. 1 pince de mise à la terre. 1 étui en plastique (M-78665).

Pose sur points fixes permanents

Icc 20 kA/1 s 40 kA/1 s

Pose sur conducteurs nus

Pose sur points fixes Ø 20 mm série MT-2951 Ø 25 mm série MT-3951

Composition 3 griffes MT 1 MT-1911-1911-E

Ensemble de liaisons

3 câbles 95 mm2 1 câble de terre 35 mm2

3 griffes MT-1921-E 1 MT-1921

3 câbles 150 mm2 1 câble de terre 50 mm2

Perches** CF-5-40-E CF-5-40-E

Pour vos systèmes de mise à la terre selon vos propres spécifications, voir page 81

Icc 20 kA/1 s 10 kA/1 s

Pose sur points fixes • Ø 5-35 16-40 5-40 mm

Composition 3 griffes MT-815-C 1 câble de terre MT-840/1

Ensemble de liaisons 3 câbles 95 mm2 1 câble de terre 35 mm2

Normes : IEC-61230

• Ø 5-16 0-16 40-16

• Ø 5-28 mm

3 griffes MT-817-C

3 griffes MT-814/2 1 câble de terre MT-840/1

3 câbles 50 mm2

1 câble de terre 25 mm2

Perches** CE-4-21-C CE-4-21-C

**Perches à commander séparément.

Perches isolantes

Perches isolantes télescopiques

Normes : IEC-61235 IEC-62193

Perches pour réseaux aériens et installations électriques. Eléments en tubes composites (résine époxy / fibre de verre) creux et sur mousse polyuréthane coulissant l’un dans l’autre. Verrouillage par bouton poussoir en position repliée ou dépliée. Livrées avec des supports muraux, sauf rallonge.

* Préciser le type d’embout C ou K en fin de référence.

Perches à jupes

Éléments en tubes composites sur mousse polyuréthane.

Normes : IEC-61235

* Préciser le type d’embout C ou K en fin de référence.

Rallonge pour perches isolantes

Rallonge avec embout mâle. Réf.

Perche à crochet

Réf.

Supports muraux

Ensemble composé en 2 parties pour le rangement des perches. Livrés avec vis de fixation.

Réf.

CI-18-D Ø 42-48 Ø 58 max

Équipements de MALT CC pour postes

Mise à la terre et en court-circuit pour poste à traversées embrochables

Dispositifs de repos condamnables

Permettent la remise sous tension du câble.

Équipement composé de 3 plots de repos isolants en EPDM équipés chacun d'un dispositif “Menotte” pour condamnation.

Livré avec 3 cadenas AL-230 dans un étui en métal.

Pour prises 250 A

Réf. Dimensions étui en métal (mm) Masse (kg)

315 x 160 x 150 4,00

MT-8602

Pour prises 400 A

Réf. Dimensions étui en métal (mm) Masse (kg)

MT-8602 315 x 160 x 150 5,80

Dispositifs de mise à la terre et en court-circuit condamnables pour prises 250 A

Équipement avec ensemble de liaisons :

Normes : IEC-61230

- 3 câbles MCC cuivre, section 70 mm2, longueur 0,70 m

- 1 câble de MALT cuivre section 35 mm2, longueur 2 m 3 cadenas AL-230.

Livré dans un coffret métallique.

Pour prises 400 A

Équipement avec ensemble de liaisons :

- 3 câbles MCC cuivre, section 70 mm2, longueur 0,40 m

- 1 câble de MALT cuivre section 35 mm2, longueur 2 m 3 cadenas AL-230-S.

Livré dans un coffret métallique.

Pinces pour mise à la terre

Pinces manœuvrables par perche isolante Corps en alliage d’aluminium avec vis à filet trapézoïdal. Rondelles élastiques pour rattrapage de jeu en cas de choc électrodynamique.

Mise en place des pinces MT-735 et MT-734 avec crochet MT-717-3-B.

Normes : IEC-61230

Montage direct sur perche

* Préciser le type d’embout A - B - E - H.

Montage avec adaptateur

Perches isolantes CM-6. Voir page 55.

Perches isolantes

ZPLET ... 63 à 400 kV

Perches isolantes pour utilisation des vérificateurs d’absence de tension type CC-260/265.

- Ces perches sont utilisables sous précipitations et sont constituées de deux ou trois éléments.

- Un élément de base commun en tube polyester, Ø 36 mm, longueur hors tout 1,50 m.

- Un ou deux éléments d'isolement en tube époxy sur mousse, Ø 32 mm, qualité TST, longueur 1,50 ou 2 m. Ces éléments sont munis de jupes Ø 72 mm.

- L'assemblage des éléments de perches s'effectue par un raccord entièrement isolant, type B.

- L'élément d'isolement terminal peut être équipé des embouts C / K / W.

- Perches livrées dans une housse.

- Supports muraux type CI-D .. .

ZPLET 150 H C

ZPLET 150 W W

ZPLET 225

ZPLET

Eléments séparés sur demande.

Étaux de terre et câbles HTB

Câbles cuivre

Câbles extra-souples toronnés en cuivre multi-brins. Livrés au mètre avec un minimum de 5 mètres. Disponible sous gaine vinyle (exemple référence MS2435) ou gaine silicone (exemple référence MS2435S).

+ FM Directe

+ FM Directe M2440S x 2

MCC50 + FM Directe

+

Étaux de terre pour poste et ligne Bronze, cupro-aluminium.

MCC : Cable cossé. FM : Forfait montage.

Câbles cuivre seulement. Courbes d’échauffement fusion.

Câbles cuivre seulement. Courbes d’échauffement - 300 ºC.

Perches isolantes

Perches isolantes pour VAT et MALT

Les perches série CM-4400 sont raccordables à l’aide d’un systèmebaïonnette autoblocant en alliage d’aluminium et isolé. Permet de raccorder 3 éléments maxi. Tubes jaunes en composite fibre de verre / résine époxy sur mousse, Ø 39 mm. Elément de base avec grip de préhension, garde main et talon anti-choc avec passant de manoeuvre. Elément terminal avec embout de fixation.

Base

Terminaux

Accessoires :

(*) Référence à compléter par l’embout : C-E-H-K et D.

Elément de base.

Elément intermédiaire.

Elément terminal.

Elément spécial usage sous pluie. Elément intermédiaire avec jupe, qui se place sur toutes les références mentionnées au-dessus.

Ensembles complets

Ensembles complets de perches pour applications usuelles.

CM-4220-(*) 2 éléments : CM-4610+CM-4610-(*) 2

CM-4230-(*) 2 éléments : CM-4615+CM-4615-(*) 3

CM-4240-(*) 2 éléments : CM-4620+CM-4620-(*) 4

CM-4345-(*) 3 éléments : CM-4615+CM-4615-I+CM-4615-(*) 4,5

CM-4360-(*) 3 éléments : CM-4620+CM-4620-I+CM-4620-(*) 6 (*) Préciser le type d’embout C, E, H, K et D en fin de référence.

Assemblage rapide et auto-bloquant.

Perches isolantes et accessoires

Perches isolantes pour mise à la terre et en court circuit ≥ 95 mm2

Eléments série CM-6. Utilisation : hors pluie. Utilisation recommandée avec câbles ≥ 95 mm2

Eléments permettant de constituer des perches de grandes longueurs, pouvant supporter des mises en court-circuit avec câbles de fortes sections (raccords métalliques haute tenue mécanique). Tube composite fibre de verre/résine époxy, couleur jaune.

Adaptateurs pour perches isolantes - Pour mise à la terre - Pour détecteurs de tensions

Embouts E C

Adaptateurs

Terminaison des perches K K

Touret fixe pour rangement des équipements MALT

Acier mécano-soudé galvanisé. Identification entre support et système MALT. Zone d’écriture effaçable à sec.

Sacs de transport

Sacs en forte toile imperméabilisée avec fond renforcé pouvant recevoir un équipement complet de mise à la terre et en court-circuit (pinces et câbles).

Perches de connexions hautes pour postes HTA

Perches isolantes pour VAT et MALT

Les perches série CM-4600 sont constituées d’éléments raccordables à l’aide d’un système baïonnette autoblocant en alliage d’aluminium et complètement isolé. Pour les applications habituelles, il est proposé une série d’ensembles complets composés de 2 ou 3 éléments pour distance de travail de 2 à 6 mètres. Permet de raccorder 3 éléments maximum. Tubes en composite fibre de verre / résine époxy sur mousse, de Ø 39 mm et de couleur rouge. Elément de base équipé d’un grip de préhension, d’un garde main en élastomère et d’un talon anti-choc avec passant de manœuvre. Elément terminal avec embout de fixation pince ou détecteur. Réf.

(*) Référence à compléter par l’embout : C-E-H-K et D.

Élément spécial usage sous pluie

Élément intermédiaire avec jupe se plaçant sur toutes les références mentionnées au-dessus.

Étuis pour perches isolantes

Etui en toile ultra résistante et imperméabilisée.

Sangle de portage et fermeture par zip. Pochette transparente pour identification du matériel.

CM-1-(*) : contient de 1 à 3 perches.

CM-3-(*) : contient 5 éléments simples ou 4 éléments doubles.

Réf. Dimensions (m)

CM-1-10 1,30 de Lg CM-1-15 1,80 de Lg

CM-1-20 2,40 de Lg

CM-3-03 0,575 x 1,950 (élément 1,75 de Lg)

CM-3-04 0,575 x 2,450 (élément 2 de Lg)

CM-3-05 0,575 x 2,850 (élément 2,50 de Lg)

CM-3-06 0,575 x 3,400 (élément 3 de Lg)

Elément de base. Elément terminal. Elément intermédiaire.

Exemple d’assemblage

SERVICES

Vérification normative des équipements

Atelier flexible

Assistance technique

Laboratoire d’essais

Formation

Service après-vente

xavier.lebec@catuelec.com

Tél.: +33(0)1 42 31 46 85

latif.ozmen@catuelec.com

Tél.: +33(0)1 42 31 46 86

Assistance Technique

charles.saulnier@catuelec.com

Tél : +33(0)1 42 31 63 10

corinne.peigne@catuelec.com

Tél.: +33(0)1 42 31 46 24

Protection des yeux et de la tête

Casques industriels

Casque industriel de sécurité particulièrement étudié pour travaux d’ordre électrique.

Isolement électrique EN 1000 V classe 0 et ANSI 20000 V Classe E.

- Calotte ABS déformable en cas de choc.

- Coiffe réglable de 53 à 62 cm.

Normes : EN 397 EN 50365

ANSI Z89.1 20000 V

- Fentes pour montage de protections auditives ou écran facial.

- Jugulaire de sécurité.

MO-182/1-B Blanc

MO-182/1-R Rouge

MO-182/1-J Jaune

Casques pour travaux en hauteur

Protection contre les chocs verticaux et latéraux, très aéré. Confort amélioré. Taille unique : 53 à 63 cm.

- Calotte polycarbonate déformable en cas de choc.

- Ajustement du tour de tête

- ugulaire avec boucle à réglage rapide.

300

300

300

Normes : EN 12492 EN 397

440 V EN 50365 1000 V

ANSI Z89.1 20000 V

Conçue pour s’arracher en cas d’accrochage (< 25 daN).

Casques d’électricien avec écran facial intégré

Casque industriel avec pare-visage intégré rétractable. Homologué pour la protection de l’énergie thermique d’un arc éléctrique.

- Réglage du tour de tête par molette, 6 points d’ancrage. Taille réglable de 52 à 66 cm.

Normes : EN 166/EN 170/EN 397

EN 50365

IEC 61482-2 APC 1

1000 V

- Pare-visage panoramique en polycarbonate anti arc traité antirayure et anti-buée.

- Jugulaire (fermeture par clips et bande velcro).

MO-185-BLM Blanc + Mentonnière intégrée

Écran facial pour casque

Écran de protection pour fixation sur casque. Homologué pour la protection des arcs électriques de court-circuit.

Normes :

Arc flash GS-ET-29 APC 1 EN 166/EN 170

2C-1.2 CATU 1 B 8-1-0 3

Réf.

Écran arc flash avec serre-tête

Normes :

Écran facial en polycarbonate avec réglage rapide. Traité anti-buée et anti rayures. Homologué pour la protection contre les arcs électriques de court-circuit. Protection contre les effets thermiques d’arcs électriques classe 1 (GS-ET-29). Protection contre les projections de particules solides : niveau B.

Arc flash GS-ET-29 APC 1 EN 166/EN 170

2C-1.2 CATU 1 B 8-1-0 3

ANSI Z 87.13

Réf. Description Masse (g) MO-286 Taille unique, ajustable 400

Protection des yeux, de la tête

Lunettes de protection

Lunettes de haute protection idéales pour les travaux avec risque de projection de particules solide.

Normes : EN 166/EN 170 /EN172

NE PAS UTILISER POUR DES OPÉRATIONS DE SOUDURES.

- Face polycarbonate avec grand champ de vision.Traitées antirayures, anti-buée.

Lampe frontale pour casque

- 3 modes d’éclairage : Max, Mini et clignotant

- Livrée avec support adhésif universel pour casque (Idéal pour MO-185, MO-180-ARC, MO-182…)

- Portée lumineuse à pleine puissance : 35 m

- Puissance lumineuse max : 70 lumens

- Etanchéité : IPX4 selon IEC 60529

- Autonomie d’éclairage max : 100h

- Plage de température de fonctionnement : -20ºC à +60ºC

- Alimentation : 3 piles AAA fournies (compatible avec piles rechargeables 1,2 V)

Réf. Description Résistance

MO-11000 incolore Niveau F Impact : bille acier de 6 mm lancée à 45 m/s

MO-11001 teintée

Surlunettes de protection

Surlunettes de haute protection idéales pour les travaux avec risque de projection de particules solides. Traitées anti-rayures, anti-buée.

Normes : EN 166/EN 170

NE PAS UTILISER POUR DES OPÉRATIONS DE SOUDURES.

- Monobloc et très enveloppantes pouvant se porter sur des lunettes de correction.

- Face et monture polycarbonate avec champ de vision panoramique.

Réf. Description Résistance

MO-11010 incolore Niveau F Impact : bille acier de 6 mm lancée à 45 m/s

MS-124/2 lampe frontale 3 leds IP x 7 860

Lampe frontale LED pour casques

Agrément ATEX. Certificat européen catégorie 1 (Zone 0).

II 1 G Ex ia IIC T4 Ga.

Se porte indifféremment sur la tête ou sur différents modèles de casques :

- Autonomie : 2 intensités Fort : 19 h / Faible : 47 h,

- Matière : ABS – haute résistance contre les coups et les chutes,

- Portée : 19 à 28 mètres,

- Lumens Fort : 30 / Faible : 14.

- Tête orientable.

Bandeau : au choix en tissu standard ou en caoutchouc pour

Protection de la main

Gants isolants électriques sans protection mécanique

Pour utilisation avec des gants en silicone.

CG-00 : APTV (ASTM 2675): 6 cal/cm2

CG-0 : APTV (ASTM 2675): 9 cal/cm2

Réf. Classe Tension (V) Catégorie Longueur (mm) Couleur

CG-00-(****)-R-28 00 ≤ 500 AZC 280 Rouge

CG-0-(****)-R-28 0 ≤ 1 000 RC 280 Rouge

CG-05-(*) 00 ≤ 500 AZC 360 Naturel

CG-1-(*)-NR 1 ≤ 7 500 RC 360

CG-2-(**)-NR 2 ≤ 17 000 RC 360

CG-3-(**)-NR 3 ≤ 26 500 RC 360

CG-10-(*) 0 ≤ 1 000 RC 360 Bicolore : extérieur rouge, intérieur naturel.

CG-4-(***)-NR 4 ≤ 36 000 RC 410

(*) Référence à compléter par les codes tailles A=8, B=9, C=10, D=11. (**) Référence à compléter par les codes tailles 08 à 12 (taille 12 sur demande). (***) Référence à compléter par les codes tailles 09 à 12 (taille 12 sur demande) (****) Référence à compléter par les codes tailles 07 à 12 (taille 12 sur demande).

Gants isolants électriques à résistance mécanique

Normes : EN 60903 / IEC 60903

Toutes références : APTV (ASTM 2675) 12 cal/cm2

Excepté CGM-4-(***)-ARC-40 : APTV (ASTM 2675) 40 cal/cm2

Réf. Classe Tension Catégorie Longueur (mm) Couleur

CGM-00-(*) 00 ≤ 500 AZC 280 Rouge

CGM-0-(*) 0 ≤ 1 000 RC 280 Rouge

CGM-1-(**) 00 ≤ 500 AZC 360 Naturel

CGM-3-(**) 1 ≤ 7 500 RC 360

CGM-4-(***) 2 ≤ 17 000 RC 360

CGM-2-(**) 0 ≤ 1 000 RC 360 Bicolore : extérieur rouge, intérieur naturel.

CGM-4-(***)ARC-40 3 ≤ 26 500 RC 360

(*) Référence à compléter par les codes tailles A=8, B=9, C=10, D=11. (**) Référence à compléter par les codes tailles 08 à 12 (taille 12 sur demande). (***) Référence à compléter par les codes tailles 09 à 12 (taille 12 sur demande)

TOUS NOS GANTS SONT CONDITIONNÉS EN SACHET PLASTIQUE COULEUR.

Protection de la main et accessoires

Sous-gants

Ces sous-gants améliorent l’utilisation des gants isolants. Ils apportent une meilleure tenue, hygiène et un plus grand

(**) ** H: Homme / F: Femme 28

Coffret à fenêtre

Coffret conçu pour la protection des gants isolants (classe 00 à 4).

En montage fixe sur parois dans les postes de transformation ou transportable pour tout type d’intervention.

Coffret en polypropylène très résistant aux chocs et aux UV.

- Boucle velcro pour maintien vertical des gants.

Étuis de protection et de transport

Étui en tissu imperméabilisé renforcé pour le transport des gants isolants dans les véhicules et boîtes à outils.

Fermeture par velcro.

- Dimensions adaptées aux différentes épaisseurs de gants.

- Pochette transparente à l’arrière et passant pour ceinture et mousqueton.

Vérificateur pneumatique

Pour contrôle réglementaire des gants avant utilisation.

Normes :

Système pneumatique manuel conçu pour une vérification par gonflage et immersion dans l’eau.

- Couvercle translucide : visualisation de la présence des gants.

- Rappel des recommandations de maintenance.

* Précautions d’emploi sur adhésif à positionner enfonction de la langue (anglais, français, espagnol, allemand, italien, portugais, arabe, néerlandais, chinois, russe)..

* Livré en carton

x 150 x 160.

Surgants en cuir de travail

Protection mécanique. Matière : cuir fleur de chèvre siliconé, piquage fil Kevlar de haute qualité. Paume postérieure : traitée au silicone.

Manchette de protection large en croute de bovin.

Normes : EN 388, EN 420, EN 407

Conforme à la norme EN 388 : 2016 (Protection mécanique) : 2122X.

Conforme à la norme EN 407 : 2004 (Anti-feu) : 412X4X.

Niveau de dextérité selon EN 420+A1 : 5 (excellente préhension).

Les CG-984 apportent une protection contre les dangers thermiques d'un arc électrique. ASTM F2675 - ATPV 12 cal/cm2

2122X

Gants de travail en cuir

Dos : croûte de bovin hydrophobe gris. Paume hydrophobe beige.

Normes : EN 388, EN 420

CG-96 (*) 115

(*) Référence à compléter par les codes tailles A=8, B=9, C=10, D=11

Gants de protection à la coupure

CG-951-(*) : Gant tricoté, jauge 15, en nylon noir avec enduction en mousse nitrile noire sur la paume et sur le bout des doigts.

CG-952-(*) : Gant tricoté, jauge 13, en fibres techniques résistantes à la coupure, avec poignet bord côte élastique, couleur noir chiné, avec enduction antiglisse noire en mousse

CG-984-(*) 0 et 00 8 à 12 250 150

CG-981-(*) 0 et 00 8 à 12 300 160

CG-991-(*) 1 à 4 8 à 12 300 200

(*) Références à compléter par les codes tailles 07, 08, 09, 10, 11, 12

(*) Référence à compléter par les tailles de 07, 08, 09 ou 10.

Protection du corps

Vêtement “Arc Flash” Cat’ARC

Les vêtements CAT’ARC ATPV 12 cal/cm2 sont conçus afin d’être portés toute une journée et de maintenir une sécurité optimale pour les porteurs étant exposés au danger d’arc (de défaut) électrique lors de travaux sous-tension.

La protection offerte par les vêtements est multiple (Arc-Flash, chaleur et flammes, soudure, et antistatique) assurant au porteur une protection complète contre les risques identifiés. Des astuces de confection permettent d’optimiser le confort et la sécurité des porteurs : poches nombreuses pour un accès facilité aux outils, col montant pour une bonne protection du cou, renforts aux genoux pour une bonne résistance.

- Un zip anti-panique dans le but de retirer rapidement son vêtement en zone sûre en cas d’accident.

- Des glissières de couleur rouge de façon à contrôler rapidement la bonne fermeture des EPI.

- Des renforts astucieux à l’entrejambe et aux genoux pour un vêtement plus résistant et durable.

Vêtements de protection CAT’ARC Arc Flash et multirisques

- Tissu alliant sécurité, confort et résistance dans le temps grâce à la combinaison d’une composition et d’une construction éprouvées.

- Composition : 80 % coton traité retardateur de flamme, 19% polyester, 1% anti-statique.

- Grammage : 300 g/m2

- Armure : sergé.

Protection multirisque : les vêtements CAT’ARC offrent une protection multiple aux porteurs étant exposés aux risques thermiques de l’arc électrique, de chaleur / flammes, de soudure et électro-statiques.

Confort quotidien : le tissu et le design du vêtement ont été sélectionnés afin d’assurer un confort optimal aux utilisateurs.

Catu vous propose de personnaliser les vêtements CAT’ARC afin de créer un article unique avec votre logo. Disponible à partir de 10 pièces.

AFG-BELT

Normes : NFPA 70E

IEC 61482-2:2009

APC 1 / ATPV 12 cal/cm2

ISO 11612:2015 A B1 C1 E2 F1

ISO 11611:2015 classe 1

EN 1149-5:2018

ASTM F1959

ASTM F1506

AFG-2000 AFG-2001

AFG-2000-* Blouson XS à 5XL

AFG-2001-* Pantalon

Gris / Noir

XS à 5XL

AFG-1001-* Combinaison XS à 5XL Gris / Noir

à

par la

AFG-BELT-** Ceinture électricien : 1 ceinture textile avec 1 boucle plastique

Kits

KIT-ARC-A-01-JP*** 1 ensemble blouson pantalon CAT’ARC, 1 casque électricien ABS blanc MO-182/1-B, 1 écran facial arc flash MO-187, 1 housse de rangement pour casque et visière, 1 paire de lunette incolore M0-11000, 1 cagoule arc flash MO-134, 1 sac de transport.

KIT-ARC-A-01-C*** 1 combinaison CAT’ARC, 1 casque électricien ABS blanc MO-182/1-B, 1 écran facial arc flash MO-187, 1 housse de rangement pour casque et visière, 1 paire de lunette incolore M0-11000, 1 cagoule arc flash MO-134, 1 sac de transport.

KIT-ARC-A-02-JP*** 1 ensemble blouson pantalon CAT’ARC, 1 casque “arc flash” à visière intégrée MO180-ARC-12, 1 housse de rangement pour casque, 1 sac de transport.

KIT-ARC-A-02-C*** 1 combinaison CAT’ARC, 1 casque “arc flash” à visière intégrée MO-180-ARC-12, 1 housse de rangement pour casque, 1 sac de transport.

100 cm (pour taille XS, S, M), 110 cm (pour taille L, XL, 2XL), 120 cm (pour taille 3XL, 4XL, 5XL)

Gris / Noir

** à compléter par la taille souhaitée.

S à 2XL Gris / Noir

S à 2XL Gris / Noir

S à 2XL Gris / Noir

S à 2XL Gris / Noir

*** À compléter par la taille souhaitée.

Kit CAT'ARC APC 2 ATPV 25-35 cal/cm2 avec blouson, pantalon et coiffe

Caractéristiques :

Normes :

APC 2

ATPV 25-35 cal/cm2

Kit réunissant une séléction d'articles essentiels pour garantir la protection contre les dangers thermiques d'un arc électrique.

Composition :

- 1 tenue CAT'ARC, - 1 casque électricien isolant, - 1 coiffe CAT'ARC, - 1 paire de lunette de protection, - 1 sac de transport.

Kit casque et écran facial pour protection contre l'arc électrique

Utilisation :

- Pour la protection de la tête, des yeux et du visage contre les effets thermiques d’un arc électrique.

Composition :

- 1 écran facial.

- 1 casque isolant d'électricien.

- 1 housse de rangement M-87413.

Normes :

Casque/Helmet :

EN 50365 1000 V

ANSI Z 89.1 class E 20 000 V

Ecran facial/Face shield :

GS-ET-29 APC1

ASTM F2178 ATPV 14 cal/cm2

Arc flash GS-ET-29 APC 2

EN 166/EN 170

2C-1.7 CATU 1 B 8-2-2-3

ANSI Z 87.1

AFG-4000-*+AFG-4001-*

Réf.

(kg)

KIT-ARC-D-01-JP-* Avec blouson et pantalon 4,80

* À compléter par la taille souhaitée (de XS à 2XL).

KIT-ARC-01 510 x 410 x 280 1,50

* À compléter par la taille souhaitée.

Casque de protection isolant et Arc-Flash avec écran facial intégré et protection du cou pour électricien, APC 2 ATPV 12 cal/cm2

Utilisation :

- Solution unique brevetée par CATU permettant de protéger le visage et la tête contre le risque lié à la chaleur d'un arc électrique..

Caractéristiques :

Normes :

Casque/ Helmet :

EN 397

EN 50365 1000 V AC 1500 V DC

Ecran/ Faceshield :

Arc flash GS-ET-29 APC 2

Arc flash GS-ET-29 APC 2

ASTM F2178 ATPV 12 cal/cm2

EN 166/EN 170

2C-2 CATU 1B 3 8 2 2

- Coque isolante jusqu’à 20 kV (ANSI) et protection mécanique.

- Protection thermique contre l'arc électrique selon les deux méthodes de test :

- APC (Classe de Performance à l'Arc) : 2;

- ATPV (Valeur de Performance Thermique à l'Arc) : 12 cal/cm2

- Écran totalement rétractable à l’intérieur du casque.

- Écran gris pour une meilleure reconnaissance des couleurs.

- Jugulaire quatre points de fixation pour le passage des oreilles, fermeture facile par clip.

- Taille réglable facilement par molette.

Protection du pied

Bottes isolantes

Normes : EN 20345 / EN 50321

Procure une isolation électrique protégeant les opérateurs contre les risques d’une circulation de courant des pieds vers la terre ou bien d’une tension de pas. Aucun élément métallique.

- Garantit une protection contre la tension de pas. < 1 kV MV-136 et < 20 kV MV-137.

- Dessin permettant d'éviter l’encrassement.

- Antidérapante en caoutchouc vulcanisé.

Réf. Taille Classe Tension Indices de protection

MV-136J-* De 39 à 49 0 1 000 V AC SB, E, CI, FO, HRO, SRA

MV-137-* De 39 à 50Testée 20 kV

* Rajouter la taille à la référence. Ex : MV-137-43.

Sur-chaussures isolantes

Procure une isolation électrique protégeant les opérateurs contre les risques d’une circulation de courant des pieds vers la terre ou bien d’une tension de pas. Adaptées à un usage temporaire et fréquent.

- Classe 0 : 1 kV AC - 1,5 kV DC

- Peuvent être utilisées sur les chaussures de sécurité.

MV-138/* M (39 à 42) L (43 à 45) XL (46 à 48) 1 7 500 V AC

MV-139/* T43 à T45 3 26,5 kV AC

* Indiquer la taille.

Chaussures de sécurité à semelle

Isolante BT pour utilisation intérieur ou milieu sec

Normes : EN 20345

Chaussure à tige cuir fleur 2 mm finition grasse.

- Embout de protection.

- Semelles isolantes testées à 5 kV et anti perforation.

- Protection cheville.

Doublure antibactérienne. Semelle anti-perforation textile. Embout de protection 240J . Adhérence : SRC. Torsion semelle résistante.

MV-223-* Haute De 39 à 47 0: 1 000V

MV-222-* Basse De 39 à 47 0: 1 000V Industrie, construction, sols gras et lisses SB, E, CI, FO, HRO, SRA

* Rajouter la taille à la référence. Ex : MV-222-43..

Chaussures à tige “quartiers aérés en maille 3D”.

- Embout de protection.

- Semelles isolantes testées à 5 kV et anti perforation.

- Protection cheville.

Renforts avant et arrière en cuir. Doublure antibactérienne respirante et absorbante. Semelle : PU/Caoutchouc nitrile. Semelle anti-perforation textile. Embout de protection 240J.

MV-226-* Basse De 39 à 47 0: 1 000V Industrie, logistique, transport, artisanat SB, E, CI, FO, HRO, SRA

MV-227-* Haute De 39 à 47 0: 1 000V

* Rajouter la taille à la référence. Ex: MV-226-43.

Chaussures TST HTA pour protection de tension de pas pour réseaux Haute Tension

Antiperforation textile (1430N). Marquage SBP HRO WRU EFO. 100% testée électriquement. UTILISATION LIMITÉE AUX

SOLS SECS. NE PAS UTILISER SI RISQUE D’IMPRÉGNATION

D’HUMIDITÉ DU REVÊTEMENT EXTÉRIEUR.

- Arrière tendon échancré en cuir souple

- Bout renforcé 240 J.

- Semelle rigide antiperforation résistante à 300 ºC

MV-232-*

Basse De 39 à 47 6

SB, P, HRO, WRU, E, FO, SRC

* Rajouter la taille à la référence. Ex : MV-232-43..

Tabouret isolant "intérieur"

Spécification technique EDF SPS nº71.

- matière isolante moulée, monobloc.

- plateau 50 x 50 cm.

Tabouret isolant "intérieur"

Adapté à la Haute Tension B (HTB).

- Pieds avec embouts caoutchouc démontables.

- Plateau plein, en matière isolante moulée 52 x 52 cm, épaisseur 40 mm.

Tabouret isolant "extérieur"

Spécification technique EDF SPS nº72.

Charge maxi d’utilisation : 100 daN.

- Plateau plein, en matière isolante moulée 52 x 52 cm, épaisseur 40 mm.

- Jupes isolantes.

- Pieds avec embouts caoutchouc démontables.

Protection du pied

Tapis isolants

Tapis isolants aux propriétés uniques et innovantes. La matière isolante offre les meilleures caractéristiques techniques et d’isolation électrique possibles sur ce marché. L’amélioration de la formulation de l’élastomère permet d’atteindre les propriétés drastiques de la catégorie C de la norme NF EN 61111 : les tapis ne se dégradent pas même pliés à très basse température -40º C.

- Conformes à la norme NF EN 61111 et aux propriétés particulières de la catégorie “C” pour aptitude au pliage à très basse température (- 40º C).

- Tapis conformes aux Directives RoHS2 et REACH et ne contenant pas d’halogène (donc non dangereux pour l’opérateur en cas d’incendie).

- Code barre 2D (type Datamatrix) sur le marquage pour une visualisation immédiate et permanente de la fiche technique, de la notice d’utilisation et des conditions d’entretien périodique.

Conforme RoHS2

La matière ne contient pas de Plomb, Mercure, Cadmium, Chrome hexavalent, Polybrominate biphenyle (PBB), Ether polybrominate biphenyle (PBDE).

Conforme REACH

La matière ne contient pas les 163 substances considérées à haut niveau de dangerosité (SVHC).

Sans halogène

La matière ne contient pas de Fluor, Chlore, Brome et Iode.

L’absence d’halogène est un indicateur positif pour la santé et la sécurité de l’opérateur en cas d’incendie.

Le marquage normatif est répété au moins 2 fois par mètre linéaire assurant ainsi une bonne visibilité sur le sol. Ce marquage est de couleur différente selon la classification :

Classe 0

Classe 2

Classe 3

Classe 4

100% des tapis découpés et en rouleaux sont testés après fabrication.

Normes et références :

- NF EN 61111 : “Travaux sous tension. Tapis isolants électriques”. Catégorie “C”.

- RoHS2 : Directive 2011/65/EU Annexe II.

- REACH : Liste des SVHC (Produits à haut niveau de dangerosité) basée sur la publication par l’Agence Chimique Européenne (ECHA) en 2015 et la réglementation Nº 1907/2006 concernant le REACH.

- Sans Halogène : Tests basés sur les guides NF EN 14582.

Tapis isolants BT et HTA

Le tapis doit être adapté à la tension nominale du réseau alimentant l’ouvrage ou l’installation sur lequel il est utilisé. Il isole l’opérateur du potentiel terre.

- Conformes à la norme IEC/EN 61111 et aux propriétés particulières de la catégorie “C” pour aptitude au pliage à très basse température (- 40º C). La norme NF EN 61111 est la seule norme valide concernant les tapis isolants électriques.

- Conformes à la directive RoHS2.

- Conformes REACH (ne contiennent pas de produit à haut degré de dangerosité).

- Matériau sans Halogène et de haute tenue diélectrique.

- Code barre 2D de type Datamatrix sur le marquage avec lien direct vers la notice d’utilisation.

- Matière élastomère avec motifs antidérapants sur les 2 faces.

- Températures d’utilisation - 40 à + 55º C

- Températures de stockage : + 10 à + 21º C Marquage normatif répété au moins 2 fois par mètre linéaire.

Protection du pied

Classe 4 5

(1) Elle correspond, pour les réseaux polyphasés, à la tension nominale du réseau entre phases. Si, dans le champ opératoire, il n’existe aucune possibilité d’exposition à une tension entre phases et si la tension possible reste limitée à la tension entre phase et terre, cette tension entre phase et terre peut être considérée comme la tension nominale.

ASSISTANCE

TECHNIQUE

Des experts à votre écoute pour vous aider dans vos démarches de prévention des risques électriques

- Conseils sur l’utilisation des produits (mise en œuvre et entretien).

- Conseils sur les réglementations produits en vigueur.

- Assistance à la définition, au choix des équipements en fonction de vos applications

- Aide à la rédaction des spécifications techniques.

Charles Saulnier charles.saulnier@catuelec.com

Tél : +33(0)1 42 31 63 10

Corinne Peigne corinne.peigne@catuelec.com

Tél : +33(0)1 42 31 46 24

Sacs pour tapis isolant

Sacs en toile pour le transport individuel et la protection des tapis isolants.

- Fenêtre plastique d’identification avec fermeture velcro.

- Bandoulière réglable et renfort épaule en plastique.

et

et MP-100/05-1

Sangles auto-agrippantes pour tapis isolant

Sangle textile et sangle auto-agrippante noires.

Mise en œuvre simple et rapide grâce aux boucles de maintien à chaque extrémité. Permet de ranger jusqu’à 2 tapis.

Tube de rangement pour tapis isolant

Tube de rangement à longueur ajustable pour toute largeur de tapis jusqu’à classe 3. Sangle de portage ajustable.

Protection travail en hauteur

Harnais antichute pro électricien

Particulièrement adapté aux travaux sur réseaux aériens.

- Rotation sur 180º de la ceinture de maintien.

- Ancrage dorsal sur sangle courte.

Normes : EN 358 / EN 361

- Ancrage sternal sur 2 sangles papillon à utiliser ensemble.

- Bretelles en sangle élastique, réglables.

- Boucles "clip" automatiques sur cuissards et ceinture.

- 2 boucles de maintien latéral.

- Cuissards renforcés et réglables.

- Porte-outils.

- Dosseret équipé d’un rangement pour feuille d’entretien périodique.

* Référence à compléter par la taille (exemple : MO-563-A-M). Livré dans sac toile.

Harnais antichute pro électricien

- Points d’ancrage sternal et dorsal.

- 2 boucles de maintien latéral.

- Ceinture de maintien au travail.

- Sangles réglables.

- Dosseret.

Normes :

EN 358 / EN 361

* Référence à compléter par la taille (exemple : MO-565-M). Livré dans sac toile.

Longe cordage avec tendeur à levier

Ancrage à la ceinture de maintien par maillon rapide. Pour fonction de maintien au travail. Équipée avec longe et tendeur.

Antichute mobile pour corde

Antichute “rop chuck”. Utilise exclusivement les cordages spéciaux Ø 15 mm avec l’extrémité supérieure épissurée. A utiliser avec harnais.

Descendeur à double sécurité

Pour travail sur corde. Descendeur manuel à double sécurité. Fonctionne sur corde de 11 mm.

Normes : EN 35

Normes : EN 353-3

Normes : EN 361

Sa forme ergonomique facilite l’auto-régulation de la descente.

- Descente contrôlée par pression sur la poignée.

- Poignées haute résistance. Anti-panique et anti-malaise (blocage automatique).

Cravates d’ancrage

Cravate en polyamide.

Normes : EN 795

Réf. Longueur (m) Force (kN) Masse (g)

MO-52031 0,8 20 100

MO-52033 1,2 20 135

MO-52034 1,5 20 150

Raccordement au point d’ancrage

Pour poser une ligne de vie à l’aide d’une perche. La cordelette permet d’ouvrir le connecteur à distance.

Normes : EN 358 / EN 361

- Permet de poser une ligne de vie à distance.

- Connecteur équipé de l’adaptateur pour perche.

- Perche téléscopique jusqu’à longueur 9 m.

- Diam.25 pour fixation ligne de vie.

MO-54005

Connecteur avec adaptateur pour perche

Réf. Hauteur (mm)

Adaptateur Masse (g)

MO-54005-C 110 Embout C 470

Perche téléscopique

Réf. Longueur déployée (m) Longueur repliée (m) Masse (g)

CE-5-90-C 9,25 1,61 420

Casques pour travaux en hauteur

Protection contre les chocs verticaux et latéraux, très aéré.

Confort amélioré. Taille unique : 53 à 63 cm.

- Calotte polycarbonate déformable en cas de choc.

- Ajustement du tour de tête par 2 mollettes de réglages.

- Jugulaire avec boucle à réglage rapide. Conçue pour s’arracher en cas d’accrochage (< 25 dan).

Réf. Couleur

MO-183-BL Blanc

Masse (g)

Kit antichute pour travail sur toiture

Équipement adapté au travail sur tous les types de pylônes, structures métalliques, supports antennes ou poteaux métalliques. Harnais avec ceinture de maintien.

Composition KIT-HAUT-05

MO-71 1 harnais antichute pro simple à 2 points d’ancrage

MO-54010 1 longe antichute double avec absorbeur d’énergie, longueur 1,2 m

MO-56009 1 longe de maintien avec tendeur, longueur 2 m

M-87295 1 sac de transport

Kit pour travail sur échelle isolante BT

Équipement adapté au travail sur poteau ou façade avec échelle isolante standard.

- Kit offrant les fonctions indispensables et le confort d’utilisation.

- Kit adapté aux contraintes des travaux électriques en hauteur.

Composition

KIT-HAUT-01-(*)

MO-563 1 harnais antichute pro électricien à 2 points d’ancrage et ceinture de maintien au travail rotative 180º

MO-68/15 1 antichute mobile sur corde de longueur 15 m

MO-52020 1 longe antichute simple avec absorbeur d’énergie, longueur 1,5 m

MO-56009 1 longe de maintien avec tendeur, longueur 2 m

MO-54 1 mousqueton

MO-52034 1 cravate d’ancrage de longueur 1,5 m

M-87295 1 sac de transport

(*) Référence à compléter par la taille M ou XL

Protection travail en hauteur

Kit pour travail sur poteau avec échelle emboîtable

Équipement adapté au travail sur les échelles emboîtables à fixer sur poteau.

- Kit adapté aux exigences des TST sur réseaux aériens bt et HTA

- La ceinture de maintien du harnais peur tourner sur 180º

Composition

KIT-HAUT-02-(*)

MO-563 1 harnais antichute pro électricien à 2 points d’ancrage et ceinture de maintien au travail rotative 180º

MO-68/15 1 antichute mobile sur corde de longueur 15 m

MO-54010 1 longe antichute double avec absorbeur d’énergie, longueur 1,2 m

MO-56009 1 longe de maintien avec tendeur, longueur 2 m

MO-54 1 mousqueton

MO-52034 1 cravate d’ancrage de longueur 1,5 m

M-87295 1 sac de transport

(*) Référence à compléter par la taille M ou XL

Kit pour travail sur supports de caténaires

Équipement adapté au travail sur les pylônes ou poteau supportant les caténaires.

- Kit adapté aux exigences des réseaux aériens ferroviaires.

- La ceinture de maintien du harnais peut tourner sur 180º

MO-56009

M-87295 MO-563 MO-54020

MO-563 1 harnais antichute pro électricien à 2 points d’ancrage et ceinture de maintien au travail

MO-68/15 1 antichute mobile sur corde de longueur 15 m

MO-54020 1 longe antichute double isolante avec absorbeur d’énergie, longueur 1,5 m

MO-56009 1 longe de maintien avec tendeur, longueur 2 m

M-87295 1 mousqueton

(*) Référence à compléter par la taille M ou XL

Visitez notre site internet pour découvrir encore plus de solutions de sécurité électrique

- Un accès simplifié aux informations sur nos produits et services

- Des contenus clairs et complets (fiche techniques, notices, autorisations d’emploi, brochure, vidéos, etc)

- Un site multilingue

- Une mise en avant des innovations CATU

- Un moteur de recherche

Découvrez nos produits en vidéo sur notre chaîne CATU

Choisissez des outils adaptés à vos besoins !

Les outils isolés et isolants CATU sont conformes aux normes IEC/EN 60900 2018. Pour travaux sous Basse Tension jusqu’à :

- 1000 V en courant alternatif

- 1500 V en courant continu

Pour satisfaire à ces normes, les outils isolés subissent des essais électriques sous 10000 volts et de nombreuses épreuves mécaniques de choc, d’arrachement et de perforation d’isolant.

Normes :

IEC/EN 60900 2018

Outillage isolé Bi-matière

- Matière SOFTGRIP® antidérapante

- Marquage normatif.

- Corps en acier chromé, finition mat.

Outillage isolé Bicouche

- Couche intérieure isolante blanche.

- Couche extérieure isolante orange.

- Acier, hautes caractéristiques.

- Marquage normatif.

- Garde homogène avec couche isolante.

- Gamme adaptée aux travaux sous tension et plus particulièrement aux interventions BT avec voisinage (zone des 30 cm d’une Pièce Nue Sous Tension).

- Ergonomique.

- Bi-matière en matériaux injectés

“ SOFTGRIP® ” antidérapante pour un grand confort d’utilisation.

- Gamme étendue pour travaux sous tension. Utilisée par la plupart des équipes formées aux TST BT.

- Ergonomique.

- Bicouche avec couche blanche isolante en repère d’usure.

- Grande résistance mécanique des couches obtenues par trempage.

- Partie métallique en acier à hautes caractéristiques mécaniques.

Outillage et équipements

Kit d’intervention : jeu de 5 tournevis isolés bi-matière

Normes :

IEC/EN 60900 2018

Kit complet d’intervention : outils isolés bi-matière

MO-72004 Lame plate de 4 x 125 mm

MO-72006 Lame plate de 6 x 150 mm

MO-72008 Lame plate de 8 x 175 mm

MO-72042 Lame POZIDRIV Nº 1

MO-72044 Lame POZIDRIV Nº 2

Kit d’intervention : jeu de 5 pinces isolées bi-matière

MO-72102 Pince universelle 180 mm

MO-72155 Pince multiprise 250 mm

MO-72172 Pince à dénuder 160 mm

MO-72142 Pince à becs coudés 160 mm

MO-72200 Pince coupe-câbles 160 mm

Kit d’intervention courante : outils isolés bi-matière

Composition

MO-72004 Lame plate de 4 x 125 mm

MO-72006 Lame plate de 6 x 150 mm

MO-72008 Lame plate de 8 x 175 mm

MO-72042 Lame POZIDRIV Nº 1

MO-72044 Lame POZIDRIV Nº 2

MO-72172 Pince à dénuder 160 mm

MO-72142 Pince à becs coudés 160 mm

MO-72200 Pince coupe-câbles 160 mm

MO-72004 Lame plate de 4 x 125 mm

MO-72006 Lame plate de 6 x 150 mm

MO-72008 Lame plate de 8 x 175 mm

MO-72042 Lame POZIDRIV Nº 1

MO-72044 Lame POZIDRIV Nº 2

MO-72102 Pince universelle 180 mm

MO-72155 Pince multiprise 250 mm

MO-72172 Pince à dénuder 160 mm

MO-72142 Pince à becs coudés 160 mm

MO-72200 Pince coupe-câbles 160 mm

Kit de tournevis

MO-72003 tournevis plat 3 x 100

MO-72004 tournevis plat 4 x 125

MO-72005 tournevis plat 5 x 150

MO-72006 tournevis plat 6 x 150

MO-72008 tournevis plat 8 x 175

MO-72030 tournevis PH 0 x 60

MO-72032 tournevis PH 1 x 100

MO-72034 tournevis PH 2 x 125

MO-72036 tournevis PH 3 x 150 •

MO-72040 tournevis PZ 0 x 60 •

MO-72042 tournevis PZ 1 x 100

MO-72044 tournevis PZ 2 x 125

MO-72046 tournevis PZ 3 x 150

MO-68403 tournevis hexagonal 3 x 75

MO-68404 tournevis hexagonal 4 x 100

MO-68405 tournevis hexagonal 5 x 100

Kit de tournevis

Exemple de kit de tournevis KIT-23SCP

Normes : IEC/EN 60900 2018

Composition

MO-72003 tournevis plat 3 x 100

MO-72004 tournevis plat 4 x 125

MO-72005 tournevis plat 5 x 150

MO-72006 tournevis plat 6 x 150 •

MO-72008 tournevis plat 8 x 175

MO-72030 tournevis PH 0 x 60

MO-72032 tournevis PH 1 x 100

MO-72034 tournevis PH 2 x 125

MO-72036 tournevis PH 3 x 150

MO-72040 tournevis PZ 0 x 60

MO-72042 tournevis PZ 1 x 100

MO-72044 tournevis PZ 2 x 125

MO-72046 tournevis PZ 3 x 150

MO-68403 tournevis hexagonal 3 x 75

MO-68404 tournevis hexagonal 4 x 100

MO-68405 tournevis hexagonal 5 x 100

Échelles isolantes à coulisse

Agrément EDF/SPS Nº B 216 - 0 - 635.

- Pour travaux sous tension BT.

- Montants latéraux isolants en polyester/fibre de verre de section rectangulaire 70 x 25 mm.

- Roues de façade.

- Roues de façade + berceau d’appui avec sangles de fixation.

- Échelons striés antidérapants en alliage d’aluminium de section carrée : 29 x 29 mm.

Echelles 2 plans, coulisse à main

MP-514/2 2,41 4,09 2 x 8 13,9

MP-515/2 2,70 5,21 2 x 10 17

Echelles 2 plans, coulisse avec corde et poulie Réf.

MP-506/2 3,53 3,53 2 x 12

MP-508/2 4,66 4,66 2 x 16 35,4

MP-509/2 5,22 5,22 2 x 18 39,3

MP-510/2 5,78 5,78 2 x 20 43

Outillage et équipements

Grimpettes pour poutrelles métalliques

- Adaptable sur le ø du poteau.

- Courroies cuir avec bouclerie matricée.

- Acier forgé.

Valise de sauvetage pour interventions sur le terrain

Valise conçue pour les opérations de secours avec risques électriques. Mobile, ergonomique et compacte, elle permet d’intervenir sur tous types de situation. Affiche de mise en œuvre.Tension maximum d’intervention : 25 kV (alternatif), ou 36 kV (alternatif), selon modèle.

Composition :

- Coupe-câbles isolé.

- Ruban adhésif de délimitation L = 100 m.

- Perche télescopique L = 1,5 m.

- Paire de bottes isolantes.

- Détecteur de tension équipé d’un crochet de sauvetage métallique (127 V - 90 kV alternatif)

- Paire de bottes isolantes.

- Paire de gants isolants et étui de protection pour gants.

- Affiche plastique autocollante “soins aux électrisés”.

- Tabouret isolant. Ruban adhésif (noir et jaune).

Grimpettes pour poteaux bétons et acier ronds ou hexagonaux

Réf. Ø Plateau (mm)

MO-16-A 140 > 300 6,5

(kg)

Livrées par paire.

Grimpettes mécaniques pour poteaux bétons rectangulaires

Conforme fiche EDF-GDF B312. Agrément EDF-SPS Nº 18-632 A ET B. Pour poteaux bétons de section rectangulaire.

- Serrage automatique des mâchoires et rappel par sandow s’adaptant à la largeur du poteau.

- Semelle en alliage léger, haute résistance, avec courroies cuir et boucles acier matricé.

- Crémaillère en alliage léger haute résistance, pour serrage sur poteaux.

- Tambour mobile sur l’axe et démontable, avec rouleaux en acier traité.

- Plaque d’usure rapportée sur le bras de la semelle.

Réf. Description

MO-17-01 Paire de sandows

MO-17-02 Paire de plaques d’usure

MO-17-03 Rouleau à lames

Paire de patins Réf.

Lampe de signalisation

Champ d'utilisation. Utilisée pour signaler à distance la présence d'un chantier par émission de couleur rouge.

Caractéristiques :

- Distance lumineuse : visibilité du signal lumineux à une distance de 300 m (avec une luminosité ambiante de 200 lux).

- Temps de décharge : 24 heures à 20 ºC.

- Rechargeable sur l'alimentation 230 V - 50 Hz.

- Indices de protection : IP43 / IK08.

Perches de manœuvre et sauvetage

Composite fibre de verre/résine polyester de couleur blanche.

Perches à corps, modèles CS, conformes à la STC nº43 de CATU.

PERSONNALISEZ VOS ÉQUIPEMENTS DE SÉCURITÉ

CATU AVEC VOTRE MARQUE

Augmentez la visibilité de votre marque en créant des produits uniques avec votre logo

Service disponible pour :

- Les vêtements de protection arc ash et multirisques de la gamme CAT'ARC.

- Les casques électriciens MO-185... avec visière intégrée.

* Livrées complètes avec crochet non démontable et supports muraux CI-06-D. Utilisation hors pluie.

- Les sacs à sélectionner selon une large gamme de bagages CATU.

Pour toute information complémentaire, contactez le service client : services-clients-France@catuelec.com

Tél: +33 (0) 1 42 31 46 46

Pour système de mise à la terre et en court-circuit

CATU vous propose d’utiliser ce guide de sélection afin de mieux identifier vos besoins sur les équipements de mise à la terre et en court-circuit. Pour toute demande personnalisée, veuillez retourner ce document à CATU.

Caractéristiques

Tension : kV

Courant de court-circuit : kA / s (seconde)

Section du câble de vos MALT existantes : mm2

Sélectionner le schéma souhaité :

Schéma N°1

Câble

Long. 1 : _______ m

Schéma N°2 1 2 3

Câble

Long. 1 : _______ m Long. 2 : _______ m Long. 3 : _______ m

N°3

Commentaires

Câble

Long. 1 : _______ m Long. 2 : _______ m Long. 3 : _______ m Long. 4 : m Pince

Capacité de serrage : Ø ____________ m : m

Câble

Silicone PVC

Étau de terre

Capacité de serrage : Ø ____________ m : _______ m

Par mail : services-clients-france@ catuelec.com

ou à retourner par courrier : CATU S.A. 10, avenue Jean-Jaurès B.P.2 92222 Bagneux Cedex (France)

Cadenas de condamnation

Cadenas avec pictogrammes

Modèle “chargé de consignation”

Dimension de la poignée 156 x 73 x 12 mm.

- Logement à fenêtres pour les clés.

- Poignée plastique comportant 6 cadenas ouvrant tous avec la même clé.

Condamnateurs multiples

Permet de suspendre 4 cadenas et 1 disque de condamnation.

Condamnateur de disjoncteur ClipblockTM

Fixation rapide à l’aide d’un tournevis plat nº3. Très compact et cadenassable. Signalisation de l’interdiction.

AL-201/1 Lot de 5 unités, sans cadenas 158

AL-201-C/1 Lot d'1 condamnateur et d'1 cadenas 60

Condamnateur multiple MultilockTM

S’adapte sur tous types de condamnateur d’organe de protection B.T. Particulièrement adapté au condamnateur de disjoncteurs CLIPBLOCKTM. Cordon PVC haute résistance, Ø 4 mm. Corps en ABS pour utilisation avec cadenas jusqu’à 6 mm. Livré sans cadenas ni condamnateur AL-201.

- Câble avec butée plastique pour une utilisation en boucle ou en cordon simple.

- Permet de déporter le cadenas en cas de manque de place.

Condamnateurs de disjoncteurs modèles moyens

PVC rouge. Vis basculante pour passage de l’anse du cadenas.

- Mise en place aisée sans outils (serrage manuel).

- Vis basculante pour passage de l’anse du cadenas.

Signalisation autocollante

Gamme complète d’étiquettes adhésives, en PVC brillant, résiste aux U.V., à l’humidité et à la plupart des solvants.

Réf. Dimensions (mm) Conditionnement

AT-41/025 25 de côté 50 unités

AT-41/05 50 de côté 30 unités

AT-41/1** 100 de côté 20 unités

AT-49/025 25 de côté 50 unités

AT-49/05** 50 de côté 30 unités

AT-49/1** 100 de côté 20 unités

AT-50/025 25 de côté 50 unités

AT-50/053 50 de côté 30 unités

AT-50/1 100 de côté 20 unités

AT-51/025 25 de côté 50 unités

AT-51/05 50 de côté 30 unités

AT-51/1 100 de côté 20 unités

AT-64/1* 100 de long 20 unités

AT-66/1 100 de côté sachet de 10

AT-52/05 50 x 25 30 unités

AT-52/1 100 x 50 20 unités

AT-53/05 50 x 25 30 unités

AT-53/1 100 x 50 20 unités

AT-54/05 Ø 50 30 unités

AT-54/1 Ø 100 20 unités

AT-55/05 Ø 50 30 unités

AT-55/1 Ø 100 20 unités

AT-56/05 Ø 50 30 unités

AT-56/1 Ø 100 20 unités

AT-58/05 Ø 50 30 unités

AT-58/1 Ø 100 20 unités

AT-59/05 Ø 50 30 unités

AT-59/1 Ø 100 20 unités

AT-60/05 Ø 50 30 unités

AT-60/1 Ø 100 20 unités

AT-61/05 Ø 50 30 unités

AT-61/1 Ø 100 20 unités

AT-62/05 Ø 50 30 unités

AT-62/1 Ø 100 20 unités

AT-63/05 Ø 50 30 unités

AT-63/1 Ø 100 20 unités * Adhésif non permanent. ** Existe en conditionnement par 500, Références : AT-41/1-500, AT-49/1-500 et AT-49/05-500.

Affiches d’avertissement et délimitation

Affiches et pancartes

Affiches d’avertissement et d’interdictions.

Fanions de terre

Tissu sous enduction vinylique.

AL-60 AL-58

AM-41/1* Aluminium côté 100

AM-49/1* Aluminium côté 100

AM-344 Aluminium côté 100

AM-345 Aluminium côté 100

Noir ou jaune

Fixation : 3 trous Ø 4,5 mm

Noir ou jaune

Fixation : 3 trous Ø 4,5 mm

Lettres noires ou jaunes

Fixation : 3 trous Ø 4,5 mm

Lettres noires ou jaunes

Fixation : 3 trous Ø 4,5 mm

* Paquets de 10 unités.

Pancartes pour postes

AM-25-B Aluminium 210 x 297 Lettres bleues sur aluminium

AM-25 Aluminium 350 x 500 Lettres bleues sur aluminium

AM-61 Aluminium 150 x 200 Noir ou jaune sur aluminium

Réf. Réf. ERDF Dimensions (mm) Fixations

AL-58base 338 hauteur 365 Sur hampe de 0,75 m

AL-60 FANION L base 338 hauteur 365 par “velcro” sur câble MALT

Balises support de chaîne

Modèles pliables. Balise en PVC constituée d’un poteau et d’un socle pliable. Usage intérieur et extérieur. 2 crochets pour fixer des chaînes.

Hauteur 90 Rouge et blanc 4,2 AL-318 Hauteur 90 Jaune et noir 4,2

* A utiliser avec la chaîne de délimitation AL-31/05 ou AL-31/25.

** A utiliser avec la chaîne de délimitation AL-32/05 ou AL-32/25.

Chaînes de délimitation

Chaîne en PVC, haute résistance aux UV, pour délimitation temporaire.

Rubans de délimitation tissu

Tissu sous enduction vinylique, avec dé d’accrochage. Le ruban s’enroule sur le touret dévidoir.

Introduction les solutions connexions

LES SOLUTIONS CONNEXIONS

Une entreprise dynamique

Fondée en 1981, MECATRACTION a connu une croissance rapide en France ainsi qu'à l'international. Implantée à POMPADOUR, en Corrèze, sur un site de plus de 8 100 m2, MECATRACTION conçoit, développe et fabrique une gamme complète de connexions électriques industrielles, accessoires de câblage et une large gamme d'outillage de mise en œuvre.

MECATRACTION est une filiale du Groupe SICAME

Le Groupe SICAME est un des leaders mondiaux pour les accessoires destinés au transport et à la distribution d'énergie électrique.

Votre meilleur partenaire dans les secteurs des hautes technologies

MECATRACTION est devenue un acteur significatif dans les domaines qui demandent savoir faire, précision et efficacité grâce à la qualité de ses produits et à ses capacités d'innovation. Ces secteurs sont principalement les industries : ferroviaire, automobile, aéronautique et spatiale, les nouvelles énergies, le nucléaire, la construction navale, l'armement...

Des moyens de production performants

La production de composants pour connexions électriques requiert un appareil de production à la fois moderne et extrèmement flexible.

Recherche & Développement

Notre service recherche et développement intègre des équipes pluridisciplinaires qui allient créactivité et réactivité. En liaison étroite avec nos clients, cette organisation propose des solutions co-développées innovantes. Ces produits sont prototypés et qualifiés dans notre laboratoire d'essais. Notre bureau d'études est équipé des moyens CAO les plus modernes et performants (Pro/Engineer - Pro-Mechanica - Visy-Progress...).

Qualité et environnement

PRODUITS SPÉCIAUX

Pour tout renseignement sur les gammes spécifiques et fabrications sur plan : nous consulter.

Connectique automobile

Cosses expansées pour sertissage sur âme et sur isolant

Connectique aéronautique

Connectique sur plan

Cosses tubulaires coudées droite et gauche

RÈGLES D’OR DU SERTISSAGE

La règle des 5 éléments :

- Une connexion électrique doit assurer une liaison d’une fiabilité absolue. De cette fiabilité dépend le bon fonctionnement d’un système complet (machine, appareillage, moteur électrique, automatisme, éclairage…).

- Pour assurer l’intégrité de ce système complet (5), il faut impérativement que les opérations de raccordement et donc de sertissage soient réalisées dans les règles de l’art prenant en compte l’addition de 4 éléments essentiels :

1.Une connexion à sertir de qualité adaptée à l’application

3.Un outil de sertissage de qualité adapté à l’application

2.Un conducteur correctement dénudé et adapté à l’application

4.Un opérateur formé aux techniques de sertissage

Caractéristiques d’une connexion électrique à sertir :

Une connexion électrique à sertir est une pièce intermédiaire permettant de relier un câble à un appareillage électrique.

Qualification d’une cosse à sertir :

- Essais mécaniques

5.

Les caractéristiques majeures de ces connexions sont :

- Une parfaite conductibilité,

- Une bonne tenue à la traction,

- Une bonne résistance à la corrosion,

- Une bonne résistance aux vibrations,

- Ne pas être cause d’une chute de tension ou d’un échauffement.

- Essais électriques

Sertissage des cosses préisolées :

Le type "renforcée" est particulièrement adapté aux liaisons électriques subissant des contraintes mécaniques et/ou vibratoires.

Câbles

Conducteur correctement dénudé :

Isolant mal coupé

Brins endommagés ou coupés

Brins détoronnés

Brins surtoronnés

Particules d’isolant sur la partie nue du câble

Isolant du câble endommagé

Sertissage

Cosse correctement sertie :

Conducteur insuffisamment dénudé

Sertissage trop en arrière

Sertissage trop en avant

Empreintes inversées

Conducteur trop dénudé, montage difficile sur la languette

RÈGLES D’OR DU SERTISSAGE

Sertissage des cosses tubulaires cuivre ou aluminium :

Trou de visée

Trou de bornage

Plage de raccordement

Sertissages 1

Câbles

Conducteur correctement dénudé :

Isolant mal coupé

Sertissage

Cosse correctement sertie :

1. Présence des brins du conducteur.

2. Le conducteur correctement dénudé et suffisamment introduit dans le fût,

3. empreinte de sertissage correctement centrée sur le fût.

Brins endommagés ou coupés

Brins détoronnés

Brins surtoronnés

Particules d’isolant sur la partie nue du câble

Isolant du câble endommagé

Conducteur insuffisamment introduit

Sertissage trop en arrière

Sertissage trop en avant

Empreintes inadaptée ou usée, apparition d’oreilles

Empreintes de sertissage non centrée

ASSISTANCE TECHNIQUE

OUTILLAGE

Notre service technico-commercial

vous propose des prestations d’assistance technique adaptées à vos besoins

DémonstrationMaintenance / réparationMise en service -

Contrôle / vérification*

*sur votre site ou en usine -

Formation aux techniques de

sertissage

Pour tout renseignement, contactez-nous : 33 (0)5 55 73 89 80 service.technico@mecatraction.com www.mecatraction.com

Voir présentation des services de maintenance page 12

BLUE STOPPER, LE SERTISSAGE MAÎTRISÉ !

Ces butées mobiles sont spécifiques à notre gamme de cosses ferroviaire TN de 25 à 120 mm2.

Elles s’adaptent à nos outils ESU137 et VF210 et assurent le positionnement du sertissage au milieu du fût de la cosse. Notre nouvelle solution vous garantit productivité et répétabilité.

- Réduction du temps de sertissage en série jusqu’à 50%.

- Réduction des rebus.

- Assurance d’un sertissage de qualité.

- Soulagement de l’opérateur.

Scannez pour voir la vidéo de présentation

07

Connectique pour matériel roulant 07

Cosses, clips et embouts préisolés P. 96

Cosses tubulaires cuivre P. 104

Cosses tubulaires aluminium P. 115

Cosses de filerie préisolées 0,34 à 6 mm2

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Plan SNCF : 10-5050-309/10-5206-826.

- Plan RATP : MR-3-52964. Pour un conditionnement par 100, rajouter "C100-" avant la réference.

1 - 2,5

Normes : NFF

Nota : Les références avec le suffixe “R” correspondent à des cosses à plage rectangulaire. 2,6 - 6

2,6 - 6

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses de filerie préisolées pour conducteurs à isolant mince selon NFF 63808

- Matière : Bronze phosphoreux étamé.

- Isolant selon EN 45545.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Plan SNCF : 10-5050-310.

- Plan RATP : MR-3-52965.

Pour un conditionnement par 100, rajouter "C100-" avant la réference.

Clips

préisolés, largeur 2,8 - 5 et 6,35 mm

- 6

Emboutrond Fig.1

Embouts de câbles préisolés

Normes : NFF 00363

Clips préisolés renforcés

Emboutplatcranté Fig.2

Embouts préisolés renforcés

2,6 - 6

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses de filerie préisolées pour conducteurs à isolant mince selon EN 50 306

- Matière : Cuivre étamé.

- Isolant selon EN 45545. - Plan SNCF : 10-5297-405. Pour un conditionnement par 100, rajouter "C100-" avant la réference.

Nota : Les références avec le suffixe “R” correspondent à des cosses à plage rectangulaire. Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses de filerie préisolées pour conducteurs à isolant mince selon EN 50 306

- Matière : Cuivre étamé. - Isolant selon EN 45545.

- Plan SNCF : 10-5297-405. Pour un conditionnement par 100, rajouter "C100-" avant la réference.

ØdØd WW

B F E

Nota : Les références avec le suffixe “R” correspondent à des cosses à plage rectangulaire. Sauf mention contraire, toutes les dimensions sont en millimètres. Normes :

Clips préisolés et embouts préisolés ronds pour conducteurs à isolant mince selon EN 50 306

Clips préisolés : Bronze phosphoreux étamé

- Isolant selon EN 45545.

- Plan SNCF : 10-5297-406. Embouts préisolés ronds : Cuivre étamé

- Isolant selon EN 45545.

- Plan SCNF : 10-5297-407. Pour un conditionnement par 100, rajouter " avant la réference.

Clips préisolés pour conducteurs à isolant mince selon EN 50 306

Cosses de filerie préisolées pour conducteurs à isolant mince selon NFF 63808

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Plan SNCF : 10-5091-965.

- Plan RATP : MR-3-53173.

Pour un conditionnement par 100, rajouter "C100-" avant la réference.

Nota : Les références avec le suffixe “R” correspondent à des cosses à plage rectangulaire. Sauf mention contraire, toutes les dimensions sont en millimètres.

Clips préisolés, largeur 2,8 - 5 et 6,35 mm, embouts préisolés ronds pour conducteurs à isolant mince selon NFF 63808

- Matière : Bronze phosphoreux étamé.

- Isolant selon EN 45545.

- Plan SNCF : 10-5091-966.

- Plan RATP : MR-3-53172. Pour un conditionnement par 100, rajouter "C100-" avant la réference.

Clips préisolés, largeur 2,8 - 5 et 6,35 mm pour conducteurs à isolant mince selon NFF 63808

Normes : NFF 00363

Clips préisolés pour conducteurs à isolant mince

- Matière : Bronze phosphoreux étamé.

- Isolant selon EN 45545.

- Plan SNCF : 10-5091-966.

- Plan RATP : MR-3-53172.

Embouts préisolés ronds pour conducteur à isolant mince

Embouts préisolés pour conducteurs à isolant mince

Sauf mention contraire, toutes les dimensions sont en millimètres.

Prolongateurs préisolés à fenêtre de contrôle

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Plan SNCF : 10-5194-221.

- Plan RATP : MR-3-53171. Pour un conditionnement par 100, rajouter "C100-" avant la réference.

2,6 - 6 51413 5,5

Normes : NFF 00363

+ butée HF20 ou TH1S

7-847-4344 TH2 + butée HF20 ou TH2S

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses tubulaires cuivre de petite puissance préisolées

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Nota : Cosses tubulaires préisolées renforcées.

- Plan SNCF : 10-5102-962.

- Plan RATP : MR-3-52970. Pour un conditionnement par 100, rajouter "C100-" avant la réference.

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses tubulaires cuivre de petite puissance préisolées

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Nota : Cosses tubulaires préisolées renforcées.

- Plan SNCF : 10-5102-963.

- Plan RATP : MR-3-52969.

Pour un conditionnement par 100, rajouter "C100" avant la réference.

2,6 - 6

C3P40-2JN

2,6 - 6

C3P50-2JN

C3P50R2JN

C3P80-2JN

Sauf mention contraire, toutes les dimensions sont en millimètres. Normes : NFF

Cosses tubulaires cuivre de moyenne puissance préisolées

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Nota : Cosses tubulaires préisolées renforcées.

- Plan SNCF : 10-5050-317.

- Plan RATP : MR-3-52971.

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses tubulaires cuivre

- Matière : Cuivre étamé.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Pour les cosses coudées, spécifier angle α ou α' (α maxi : 90° -

α' maxi : 45°).

- Plan SNCF : 10-5050-311.

- Plan RATP : MR-3-52966.

Normes : NFF 00363 BS 4579 pt2

RSE/STD/024/pt7

IEC61238-1-3

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses tubulaires cuivre

- Matière : Cuivre étamé.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Pour les cosses coudées, spécifier angle α ou α' (α maxi : 90° -

α' maxi : 45°).

- Pour le nombre de sertissage, se référer au tableau page 151.

- Plan SNCF : 10-5050-311.

- Plan RATP : MR-3-52966.

Sertissage25à185mm2

Normes : NFF 00363 BS 4579 pt2

RSE/STD/024/pt7

IEC61238-1-3

Sauf mention

Cosses tubulaires cuivre

- Matière : Cuivre étamé.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Pour les cosses coudées, spécifier angle α ou α' (α maxi : 90° - α' maxi : 45°).

- Pour le nombre de sertissage, se référer au tableau page 151.

- Plan SNCF : 10-5050-311.

- Plan RATP : MR-3-52966.

Normes : NFF 00363 BS 4579 pt2

RSE/STD/024/pt7

IEC61238-1-3

Cosses tubulaires cuivre

- Matière : Cuivre étamé.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Pour les cosses coudées, spécifier angle α ou α' (α maxi : 90° - α' maxi : 45°).

- Pour le nombre de sertissage, se référer au tableau page 151.

- Plan SNCF : 10-5050-312.

- Plan RATP : MR-3-52966.

4579 pt2

Cosses tubulaires cuivre à double bornage

- Matière : Cuivre étamé.

- Utilisation sur câbles et conducteurs cuivre selon normes NFF et EN.

- Pour les cosses coudées, spécifier angle α ou α' (α maxi : 90° -

α' maxi : 45°).

- Pour le nombre de sertissage, se référer au tableau page 151.

- Plan SNCF : 10-5050-312.

- Plan RATP : MR-3-52966.

Cosses double bornage à plage étroite

Cosses double bornage pour détrompage

des phases pour boîtes à bornes moteur

Cosses à double bornage - entraxe NEMA (25,4 mm)

Cosses tubulaires cuivre à plage axiale et étroite, spécialement adaptées pour la traversée des presses étoupes

- Matière : Cuivre étamé.

- Plan SNCF : 10-5050-313.

- Plan RATP : MR-3-52968.

- Nota : A partir de 185 mm2 : effectuer deux sertissages.

Normes : NFF 00363

Plage

Plage étroite

Cosse usinée plan 10-5091834

Cosse usinée plage étroite

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses pour câbles cuivre souples avec sertissage sur isolant

- Cuivre étamé.

- Sertissage en “ B ” sur âme.

- Sertissage hexagonal sur isolant.

Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses tubulaires cuivre spéciales

- Matière : Cuivre étamé.

Cosses à plage étroite

Matrice TRS185, 2 sertissages

Matrice TRS240, 2 sertissages

Matrice TRS258, 2 sertissages

Cosses pour retour de traction avec sertissage sur isolant

TRS 262 : Symbole SNCF 7-847-7035 (plan SNCF 10-5050-314RATP MR-3-53174)

Cosses coudées spéciales

Cosses tubulaires aluminium

- Matière : Aluminium 1050 étamé.

- Plan SNCF : 10-5089-290.

- Plan RATP : MR-3-53175.

- Nota : de 50 à 150 : effectuer un sertissage hexagonal.

Cosses tubulaires aluminium

- Matière : Aluminium 1050 étamé.

- Plan SNCF : 10-5089-290.

- Plan RATP : MR-3-53175.

- Nota : de 185 à 460 : effectuer deux sertissages hexagonaux.

Sauf mention contraire, toutes les dimensions sont en millimètres.

LA GAMME DES COSSES CUIVRE TN NICKELÉES,

Une solution répondant à

Infrastructures ferroviaires 08

Cosses forgées pour câbles aluminium isolés

Cosses tubulaires cuivre à double bornage

- Matière : aluminium 99,5 %.

- Étamage 15 microns.

- Repères empreintes de sertissage.

- Fût enduit de graisse de contact et bouché.

- Courant de court-circuit :

* 75 mm2 = 25 KA 100 ms.

* 110 mm2 = 40 KA 100 ms.

- Couple de serrage testé à 80 Nm garantissant une parfaite installation même en cas de niveau de vibrations élevées.

Deutsche Bahn

Cosses à fût long pour connexion rail avec sertissage sur âme et isolant Section câble (mm2)

1x110 RM 0.6/1KV ALMG (N)A(ST)YY-0 1x110 RM 0.6/1KV ALMGST (N)A(ST)YY-0 1x100 RM 0.6/1KV ALMGST U215BGE5T (3 sertissages) avec outil 60 KN

(N)A(ST)YY-0 1x75 RM 0.6/1KV ALMGST

Cosses à fût court pour mise à la terre des murs anti bruit

13

17 25 14,5

Y4CA075A22M12TN15 13 25 12

14,5 (N)AYY-0 1x110 RM 0.6/1KV ALMG (N)A(ST)YY-0 1x110 RM 0.6/1KV ALMGST (N)A(ST)YY-0 1x100 RM 0.6/1KV ALMGST U215BGE5T (3 sertissages) avec outil 60 KN

Y4CA075A22M16TN15 17 25 12

(N)A(ST)YY-0 1x75 RM 0.6/1KV ALMGST

Sauf mention contraire, toutes les dimensions sont en millimètres.

Connectique pour installations fixes de signalisation 09

Cosses préisolées

Clips et embouts préisolés

Prolongateurs préisolés à fenêtre de contrôle

Cosses tubulaires et prolongateurs cuivre

Cosses préisolées à plage ronde

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Plan SNCF : 10-5050-309.

- Plan RATP : MR-3-52964.

STC 2-12-2JN 7-847-4886 19 42 1 12,8 32,5 14 8,8 Sauf mention contraire, toutes les dimensions sont en millimètres.

Cosses préisolées à plage fourche

- Matière : Cuivre étamé.

- Isolant selon EN 45545. - Plan SNCF : VZA 17692/000002.

Normes : NFF 00363

1 - 2,5

2,6 - 6

Cosses tubulaires préisolées

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Plan SNCF : VZA 17692/000008.

Clips préisolés largeur 2,8 - 5 - 6,35 mm

- Matière : Bronze phosphoreux.

- Isolant selon EN 45545.

- Plan SNCF : VZA 17692/000001.

Normes : NFF 00363

Embouts préisolés renforcés

- Matière : Cuivre étamé.

- Isolant selon EN 45545.

- Plan SNCF : VZA 17692/000003.

anté

*Pour sertissage à 90°, utiliser la pince réf. TH1-90 (symbole SNCF : 0-391-6844). Sauf mention contraire, toutes les dimensions sont en millimètres.

Prolongateurs préisolés à fenêtre de contrôle

- Isolant selon EN 45545. - Matière : cuivre étamé.

- Plan SNCF : VZA 17692/000004.

Sauf mention contraire, toutes les dimensions sont en millimètres. Normes : NFF 00363

Cosses tubulaires cuivre

- Matière : Cuivre étamé. - Plan SNCF : VZA 17692/000006.

Prolongateurs cuivre

- Matière : Cuivre étamé. - Plan SNCF : VZA 17692/000005.

L ØeØi

Normes : NFF 00363

Sauf mention contraire, toutes les dimensions sont en millimètres.

Outillage 10

Tableaux de choix

Outillage pour produits préisolés

Outil electro-hydraulique pour cosses préisolées

Outillage pour cosses tubulaires et manchons

Compteur de cycles pour presses hydrauliques raccordables

Pompes et groupes hydrauliques

135

Pinces coupantes, à enficher, désenficher et coupe-câbles

Nombre de passes par types d'outils

Piges de contrôle

TABLEAUX DE CHOIX

Pinces manuelles et outil électro-hydraulique

Pinces manuelles Pinces manuelles

Cosses, clips, embouts et prolongateurs à fenêtre préisolés

Clips dorés de 2,8 et embouts plats (sertissage sur chant) 0,34 à 1,5 mm2

Cosses série 51190+ et clips blancs (Ø isolant maxi 6,8 mm)

Cosses série C3P+, embouts et clips jaunes (Ø isolant maxi 6,8 mm)

Cosses série 51190+ et clips noirs (Ø isolant maxi 8,8 mm) 1 à 2,5 mm2 1 à 2,5 mm2

Cosses série C3P+, embouts et clips jaunes rayés noirs (Ø isolant maxi 8,8 mm)

Outillage de sertissage

Outillages mécaniques, hydrauliques manuels, électro-hydrauliques et hydrauliques raccordables.

Outillages

Pompes et groupes hydrauliques 700 bars Ensembles hydrauliques raccordables

SPM 4095K PA 133 K SPT21-585KCM

Presses raccordables Pince mécanique

Outillages hydrauliques et électro-hydrauliques manuels

et

Cosses tubulaires cuivre préisolées série

ELP-FLP-NP

Cosses tubulaires cuivre séries

C3P...NUE-ELSFLS-TN

Cosses tubulaires cuivre série TR

Cosses tubulaires cuivre série TRS

Cosses tubulaires aluminium série AL

Outillage pour sertissage des produits préisolés

Pinces manuelles pour cosses, clips, embouts et prolongateurs à fenêtre de contrôle préisolés

Pinces manuelles pour sertissage des produits préisolés

0,34 à 1 ,5 mm2

- Sertissage des cosses, clips, embouts et prolongateurs à fenêtre préisolés de 0,34 à 1,5 mm2

- Corps en aluminium.

- Démultiplication exceptionnelle.

- Sertissage de haute qualité par déplacement rectiligne des matrices.

- Réglage de la hauteur de frettage par excentrique.

- Crémaillère de sécurité.

- Butée de positionnement.

- Repère d’identification des matrices de sertissage : 1 trait.

Livrée en coffret individuel avec notice technique

- Longueur : 290 mm.

- Poids : 0,500 kg.

TH 1 : livrée avec butée HD 20 pour cosses, clips et embouts.

Réf. SNCF

TH1 7-847-7140

TH 1 S : livrée avec butée HF 20 pour cosses, clips, embouts et prolongateurs.

Réf. SNCF

TH1S 0-391-6840

Équipement complémentaire : PG 1 : pige de contrôle.

Pinces manuelles pour sertissage sur chant des produits préisolés 0,34 à 1 ,5 mm2

- Sertissage sur chant des clips de 2,8 dorés et des embouts plats de 0,34 à 1,5 mm2

- Corps en aluminium.

- Démultiplication exceptionnelle.

- Sertissage de haute qualité par déplacement rectiligne des matrices.

- Réglage de la hauteur de frettage par excentrique.

- Crémaillère de sécurité.

- Butée de positionnement.

- Repère d’identification des matrices de sertissage : 1 trait.

Livrée en coffret individuel avec notice technique

- Longueur : 290 mm.

- Poids : 0,500 kg.

- Livrée avec butée HD 28-90.

Réf. SNCF

TH1-90 0-391-6844

Équipement complémentaire : PG 1 : pige de contrôle.

Pige de contrôle page 152

Pinces manuelles pour sertissage des produits préisolés 1 à 2,5 mm2

- Sertissage des cosses, clips, embouts et prolongateurs à fenêtre préisolés de 1,0 à 2,5 mm2

- Corps en aluminium.

- Démultiplication exceptionnelle.

- Sertissage de haute qualité par déplacement rectiligne des matrices.

- Réglage de la hauteur de frettage par excentrique.

- Crémaillère de sécurité.

- Butée de positionnement.

- Repère d’identification des matrices de sertissage : 2 traits.

Livrée en coffret individuel avec notice technique

- Longueur : 290 mm.

- Poids : 0,500 kg.

TH 2 : livrée avec butée HD 20 pour cosses, clips et embouts.

Réf.

TH2 7-847-7141

TH 2 S : livrée avec butée HF 20 pour cosses, clips, embouts et prolongateurs.

TH2S 7-847-7141

Équipement complémentaire : PG 2 : pige de contrôle.

Pinces manuelles pour sertissage des produits préisolés 1 à 6 mm2

- Pinces en acier, pratiques et robustes.

- Sertissage de haute qualité par déplacement rectiligne des matrices.

- Réglage de la hauteur du frettage par pion.

- Crémaillère de sécurité.

- Livrée avec butée standard réf. ATH 23 pour cosses, clips, embouts et manchons à fenêtre.

- Repère d’identification des matrices de sertissage : 3 points. Livrée en coffret individuel avec notice technique

- Longueur : 330 mm - Poids : 0,905 kg.

- Couleurs des manches : un jaune et un blanc.

TH 3 : Diamètre maxi sur isolant des conducteurs : 6,8 mm

- Sertissage des cosses (série 51190) et clips blancs de 1 à 2,5 mm2

- Sertissage des cosses (série C3P), embouts et clips jaunes de 2,6 à 6 mm2

Réf. SNCF

TH3 7-847-7142

TH 3-2 : Diamètre maxi sur isolant des conducteurs : 8,8 mm

- Sertissage des cosses (série 51190) embouts et clips noirs de 1 à 2,5 mm2

- Sertissage des cosses (série C3P), embouts et clips jaunes rayés noirs de 2,6 à 6 mm2

Réf. SNCF

TH3-2 7-847-7143 ou 0-391-6837

Équipement complémentaire : PGH 3 : pige de contrôle.

Outil pneumatique à sertir pour sertissage des cosses, clips et embouts préisolés

Outil pneumatique pour sertissage des produits préisolés 0,34 à 6 mm2

L’ET300 a été étudié en fonction des gestes de sertissage habituels de l’opérateur pour développer un outil avec une prise en main intuitive et ergonomique. L’outil de sertissage, alimenté par une batterie MAKITA 18V/5.0Ah, est raccordé par un câble de 3 mètres. Équipé d’accroches dragonnes, il est naturellement transportable par l’opérateur sur la zone de travail pour un usage facilité.

Kit ET300 Réf.

ET300K1BLCM

Composition du kit Réf.

Outil de sertissage ET300

2 batteries 18V / 5Ah BL1850B

Chargeur 220 V CLM1890HC

Accessoires :

ETB31 : Butée pour matrice ET331.

ETB32 : Butée pour matrice ET332.

ETB33 : Butée pour matrices ET333 et 333-2.

ETB30 : Butée spécifique d'ET332 pour clips bleus.

NOUVEAU

Presse

mécanique manuelle pour sertissage des cosses tubulaires, manchons et connecteurs

Presse mécanique manuelle

PMM1CF FORCE 50 kN

- Presse mécanique manuelle pour le sertissage à matrices interchangeables.

- Longueur : 420 mm.

- Poids : 2 kg.

Livré en coffret avec notice technique.

Réf. SNCF

PMM1CF 7-847-7285

Équipements complémentaires :

- Calibre de contrôle.

Réf.

Mécanisme anti-retour garantissant la parfaite réalisation du sertissage

Système d’avance rapide des matrices

Note: Les valeurs en rouge : côté de la matrice à utiliser.

SERTISSAGE EN B

Une solution de sertissage pour application ferroviaire conforme à l’IEC 61238-1-3, une nouvelle donne pour les connectiques de puissance des matériels roulants

Expérimenté depuis plus de 20 ans, MECATRACTION maitrise la technologie du sertissage en B sur les câbles souples et ainsi l’optimisation du compactage liée à la variabilité des sections réelles pour obtenir :

Un sertissage qui empêche la formation d’arrêtes coupantes protégeant ainsi les isolants.

Pour tout renseignement, contactez-nous : 33 (0)5 55 73 89 80 service.technico@mecatraction.com www.mecatraction.com

Presse électro-hydraulique autonome - 50 kN pour sertissage

des

cosses tubulaires et manchons

Presse electro-hydraulique

10 à 70mm2

La pince EID51 est conçue pour les applications industrielles nécessitant efficacité et maniabilité. Sa forme en ligne offre une excellente ergonomie et un accès aux zones de travail les plus exigues. Les batteries Li-Ion 18V permettent d’avoir une bonne autonomie tout en ayant un poids réduit. Sa connexion USB donne accès aux paramètres d’utilisations ainsi qu’à l’historique des sertissages.- Matrice reversible type D5

- Batterie Li-Ion 18V

- Concept en ligne

- Tête nickelée pivotante à 360°

- Ouverture rapide de la tête

- Connecteur USB avec sauvegarde des cycles

- Dimensions 400 x 125 x 82 mm

- Poids avec batterie : 2,380 kg

Composition du kit

EID51

1 Batterie BL1820I

1 Chargeur CH1830HC

1 Coffret Métal

Kit presse électro-hydraulique EID51

Réf. Code Article EID51KCM 7512176

Composition du kit Réf.

Outil de sertissage EID51

1 batterie BL1820I

Chargeur 220 V CH1830HC

Coffret métallique CM3EID51

Matrices de sertissage :

Note: Les valeurs en rouge : côté de la matrice à utiliser.

Presse électro-hydraulique autonome - 50 kN pour sertissage des cosses tubulaires et manchons

Presse électro-hydraulique

ESD50 FORCE 50 kN

RAPIDITÉ - AUTONOMIE

- Force développée : 50 kN.

- Course : 13 mm.

- Autonomie : 200 à 500 sertissages avec batterie 5,0 Ah.

- Temps de cycle : 2 à 4 s selon la section.

- Dimensions : 350 x 310 x 72 mm.

- Masse : 4,0 kg (batterie inclus).

Nouvelles fonctionnalités :

- Pilotage électronique du cycle.

- Programmation du retour au choix de l’utilisateur, automatique ou manuel.

- Course de retour automatique pilotable

- Arrêt auto en fin de cycle

- Double vitesse pilotée, gain d’énergie entre 20 et 40%

- Signal sonore de retour

- Nouveau logiciel PC de diagnostic et d’analyses de données

L’OUTIL PUISSANCE 2

Ergonomie optimum par un équilibrage des masses. Outil ambidextre adapté à tous.

Tête pivotante à 180°.

Le revêtement bimatière et la géométrie de la poignée permettent une prise en main confortable et précise.

L’ouverture rapide de la tête permet de changer le modèle de matrice efficacement.

La connectique USB permet d’accéder aux données de l’outil grâce au logiciel CT Diag.

Logiciel permettant le paramétrage de l’outil, l’enregistrement des données de sertissage ainsi que l’analyse des cycles effectués.

Les voyants de contrôle visuel permettent de vérifier l’état de charge de la batterie et l’état de fonctionnement de l’outil.

Kit presse électro-hydraulique ESD50

Réf.

ESD50K1BLCM

Composition du kit

Outil de sertissage ESD50

2 batteries 18 V / 5 Ah BL1850B

Chargeur 220 V CLM1890HC

Coffret métallique CMESD50

Équipement additionnel pour ESD50 :

Mallette métallique

- Idéale pour transport et stockage.

- Adaptée à chaque modèle.

Réf.

CMESD50

Chargeur rapide

- Chargeur à affichage qui identifie l’état de la batterie et les conditions de charge.

- Temps de charge : 36 min.

- Masse : 0,85 kg.

- Tension : 220 V AC.

- Prise : Standard EU (autres sur demande).

Réf.

CLM1890HC

Batterie

- Technologie Li-Ion sans effet mémoire.

- Tension : 18 V.

- Capacité : 5,0 Ah.

- Masse : 0,64 kg.

Réf. BL1850B

Matrices de sertissage :

Note: Les valeurs en rouge : côté de la matrice à utiliser.

Presse électro-hydraulique autonome - 120 kN pour sertissage des cosses isolées et tubulaires

Presse hydraulique à moteur électrique intégré ESU137

RAPIDITÉ - AUTONOMIE

- Force développée : 120 kN.

- Course : 27 mm.

FORCE 120 kN

- Autonomie : - 50 à 100 poinçonnages avec batterie 5,0 Ah. - 100 à 220 sertissages avec batterie 5,0 Ah.

- Temps de cycle en poinçonnage : 7 à 12 s selon la section.

- Temps de cycle en sertissage : 5 à 8 s selon la section.

- Dimensions : 400 x 310 x 72 mm.

- Masse : 5,9 kg (batterie inclus).

Nouvelles fonctionnalités :

- Pilotage électronique du cycle.

- Programmation du retour au choix de l’utilisateur, automatique ou manuel.

- Course de retour automatique pilotable.

- Arrêt auto en fin de cycle.

- Double vitesse pilotée, gain d’énergie entre 20 et 40%.

- Signal sonore de retour.

- Nouveau logiciel PC de diagnostic et d’analyses de données.

L’OUTIL

PUISSANCE 2

Ergonomie optimum par un équilibrage des masses. Outil ambidextre adapté à tous.

Tête pivotante à 180° .

Le revêtement bimatière et la géométrie de la poignée permettent une prise en main confortable et précise.

Logiciel permettant le paramétrage de l’outil, l’enregistrement des données de sertissage ainsi que l’analyse des cycles effectués.

La connectique USB permet d’accéder aux données de l’outil grâce au logiciel CT Diag.

Les voyants de contrôle visuel permettent de vérifier l’état de charge de la batterie et l’état de fonctionnement de l’outil.

Kit presse électro-hydraulique ESU137

Réf.

ESU137K1BLCM

Voir accessoires pour les adaptateurs nécessaires en fonction des matrices utilisées.

Composition du

Outil de sertissage ESU137

2 batteries 18 V / 5 Ah BL1850B

Chargeur 220 V CLM1890HC

Coffret métallique CMES120KN

Équipement additionnel pour ESD50 : Mallette métallique

- Idéale pour transport et stockage.

- Adaptée à chaque modèle.

Réf.

CMES120KN

Chargeur rapide

- Chargeur à affichage qui identifie l’état de la batterie et les conditions de charge.

- Temps de charge : 36 min.

- Masse : 0,85 kg.

- Tension : 220 V AC.

- Prise : Standard EU (autres sur demande).

Réf.

Matrices de sertissage :

Batterie

- Technologie Li-Ion sans effet mémoire.

- Tension : 18 V.

- Capacité : 5,0 Ah.

- Masse : 0,64 kg.

Réf.

non isolées série TN25

non isolées série TN35 C12TN35

non isolées série TN50 C12TN50

non isolées série TN70 C12TN70

non isolées série TN95 C12TN95

120 non isolées série TN120 C12TN120

150 non isolées série TN150 C12TN150

185 non isolées série TN185 C12TN185

240 non isolées série TN240 C12TN240

Butées de positionnement

Butées mobiles pour gamme de cosses ferroviaire TN de 25 à 120 mm2

25

35

50

60

TN25-5

TN25-6

TN25-8

TN25-10

TN35-6

TN35-8

TN35-10

TN50-6

TN50-8

TN50-10

TN50-12

TN60-8

TN60-10

TN60-12

70 TN70-8

TN70-10

TN70-12

TN95-10

95

TN95-12

TN95-14

TN120-10

TN120-12

120

MTR TN25 BSTN25

MTR TN35 BSTN35

MTR TN50 BSTN50

MTR TN60 BSTN60

MTR TN70 BSTN70

MTR TN95 BSTN95

Support BSH137 pour presse ESU137 Support BSH210 pour vérin VF210

MTR TN120 BSTN120

TN120-14

TN120-16

Presses hydrauliques manuelles et raccordables pour sertissage des cosses

Presse hydraulique manuelle

- Presse hydraulique manuelle.

- Force : 54 kN.

- Sertissage 10 à 70 mm2

- 2 étages de pression (avance rapide).

- Déclenchement automatique.

- Système de verrouillage des matrices.

- Tête pivotante sur 180° Livrée en coffret individuel avec notice technique.

Presse hydraulique manuelle

- Presse hydraulique raccordable.

- Force : 100 kN.

- Sertissage 10 à 95 mm2

- Protection anti-corrosion (nickelage chimique).

- Système de verrouillage des matrices.

à 95 mm2

- Raccordable sur pompe ou groupe hydrauliques 700 bars.

- Equipé d’un raccord femelle RFK-M38NPT.

Réf.

Matrices de sertissage :

avec presse TR1462.

Presses hydrauliques raccordables pour sertissage des cosses tubulaires

Presse hydraulique raccordable SU130K

FORCE 130 kN

- Presse hydraulique raccordable sur pompes hydrauliques 700 bars.

- Sertissage des cosses non isolées de 10 à 150 mm2

- Protection anti-corrosion, chape nickelée et piston chromé.

- Longueur : 215 mm.

- Poids : 3,200 kg.

Réf.

SU130K

Presse hydraulique raccordable VF130K à tête fermée

FORCE 130 kN

- Presse hydraulique raccordable sur pompes hydrauliques 700 bars.

- Sertissage des cosses non isolées de 10 à 150 mm2

- Protection anti-corrosion, chape nickelée et piston chromé.

- Longueur : 220 mm.

- Poids : 3,400 kg.

Réf.

VF130K

Matrices de sertissage :

Pour cosses série ELS/FLS

10 ELS

ELSV13

16 FLS FLSV13

Pour cosses série TN

25 TN25

35 TN35

50 TN50

70 TN70

95 TN95

120 TN120

150 TN150

Pour cosses série TRS

95 TRS95

120 TRS446

120 TRS448

Pour cosses série AL

50 AL50

60 AL60

70 AL70

95 AL95

TN25V13

TN35V13

TN50V13

TN70V13

TN95V13

TN120V13

TN150V13

TRS95V13

TRS446V13

TRS448V13

AL50V13

AL60V13

AL70V13

AL95V13

Presse hydraulique

raccordable SU210K

FORCE 200 kN

- Sertissage des cosses non isolées de 10 à 500 mm2

- Protection anti-corrosion, chape nickelée et piston chromé.

- Raccordables sur pompes hydrauliques 700 bars.

- Equipés d’un raccord femelle RFK-M38NPT.

- Longueur : 260 mm.

- Poids : 5,8 kg.

Accessoires

Porte-matrices S21.

Réf.

Presse hydraulique

raccordable VF210K

FORCE 200 kN

- Sertissage des cosses non isolées de 10 à 500 mm2

- Protection anti-corrosion, chape nickelée et piston chromé.

- Raccordables sur pompes hydrauliques 700 bars.

- Equipés d’un raccord femelle RFK-M38NPT.

- Longueur : 275 mm (VF 210 K).

- Poids : 6,200 Kg (VF 210 K).

Accessoires

4 Porte-matrices S21.

Réf.

VF210K

Matrices de sertissage :

Matrices

Section câble (mm2)

Type de cosses

Pour cosses série ELS/FLS

Matrices de sertissage

SU210K/ VF210K + sommier S21

10 ELS ELSV20

16 FLS FLSV20

Pour cosses série TN

25 TN25 TN25V20

35 TN35 TN35V20

50 TN50 TN50V20

70 TN70 TN70V20

95 TN95 TN95V20

120 TN120 TN120V20

150 TN150 TN150V20

185 TN185 TN185V20

240 TN240 TN240V20

300 TN300 TN300V20

Pour cosses série TR

95 TR95 TR95V20

120 TR120 TR120V20

150 TR150 TR150V20

185 TR185 TR185V20

240 TR240 TR240V20

300 TR300 TR300V20

400 TR400 TR400V20

500 TR500 TR500V20

Section câble (mm2)

Type de cosses

Pour cosses série TRS

Matrices de sertissage

SU210K/VF210K + sommier S21

95 TRS95 TRS95V20

120 TRS446 TRS446V20

120 TRS448 TRS448V20

150 TRS450 TRS450V20

185 TRS452 TRS452V20

240 TRS455 TRS455V20

240 TRS453 TRS453V20

400 TRS456 TRS456V20

185 TRS185TRS185-1B TRS185V20

240 TRS240TRS240-1B TRS240V20

240 TRS242-12 TRS258V20

400 TRS400 TRS400V20

TRS262V20S (sertissage sur âme)

50 TRS262

95 TRS246

TRS262V20F (sertissage sur isolant)

TRS246V20S

TRS246V20F

Section câble (mm2)

Type de cosses

Pour cosses série AL

Matrices de sertissage

SU210K/ VF210K + sommier S21

50 AL50 AL50V20

60 AL60 AL60V20

70 AL70 AL70V20

95 AL95 AL95V20

120 AL120 AL120V20

150 AL150AL150B AL150V20

185 AL185 AL185V20

240 AL240 AL240V20

300 AL300 AL300V20

460 AL460 AL460V20

Compteur de cycles pour presses hydrauliques raccordables

Compteur de cycles KCHTA10

- Dimensions sans raccord : H=53 x l=50 x L=80 mm (L boitier seul = 50 mm).

- Poids sans raccord : 620 g.

- Outil communicant : indicateur d’états trois couleurs.

- Connexion micro USB pour lecture des informations.

- Durée de vie : 50 000 cycles.

- Autonomie piles : 5 ans.

Connexion micro-USB pour accéder via le logiciel CT Diag aux Informations suivantes :

- Type d’outil.

- Numéro de série.

- Date de mise en service.

- Nombre de cycles effectués.

- Nombre de cycles restants.

- 10 dernières interventions.

Code

7510029 KCHTA10M38NPT 2x3/8 NPT mâles

7510028 KCHTA10F14BSP 3/8NPT male + 1/4BSP femelle

Indicateur Leds 3 couleurs pour information de l’état de la presse (clignote 3 fois après chaque sertissage).

- Permet le suivi et la maintenance préventive tout au long de la durée de vie de l’outil

3 x VERT = EN PRODUCTION durée de vie restante > 500 cycles

3 x ORANGE = MAINTENANCE À PLANIFIER durée de vie restante < 500 cycles.

3 x ROUGE = ARRÊT / RISQUE durée de vie dépassée.

Pompes hydrauliques

Pompe hydraulique SPM4095

- Longueur : 700 mm.

- Poids : 12,9 kg.

- Pression : 700 bars.

- Pompe à pied à 2 vitesses.

- Déclenchement automatique.

- Embase en "U" offrant 1 grande stabilité.

- Réservoir d’huile : 1 l.

- Équipée d’un flexible hydraulique de 3 m avec 1 raccord RMKF38NPT.

Coffret sur demande : VAL 22CR.

Réf.

SPM4095K

Pompe hydraulique PA133

- Longueur : 400 mm.

- Poids : 4,900 kg.

- Pression : 700 bars.

- Réservoir d’huile : 0,6 l.

- Équipée d’1/2 raccord femelle.

- Pompe mono-étagée à moteur pneumatique.

- Alimentation air comprimé : 7 bars maxi.

- Distributeurs 3 voies maintenant la pression lorsque l’alimentation d’air est interrompue.

- Equipée d’un demi-raccord femelle (RFK-M38NPT).

- Flexibles hydrauliques.

Réf.

PA133K

Groupe électro-hydraulique

Groupe électro-hydraulique compact et portable SPT21-585KCM

- Dimensions : 270 x 200 x 400 mm.

- Poids : 15 kg.

- Débit : 0 - 20 bars : 2,60 l/mn.

20 - 700 bars : 0,32 l/mn.

- Equipé d’un demi-raccord femelle (RFK-M38NPT).

- Flexibles hydrauliques.

Livré avec coffret métallique. Réf.

SPT21-585KCM

Moteur électrique : 220 V - 50 Hz

Puissance : 0,340 kW

Réservoir d’huile : 2 l

Commande à distance basse tension 5 m (avance - maintien - retour)

Dispositif d’arrêt d’urgence

Équipé d’1/2 raccord femelle

Raccords hydrauliques

- Équipements standards de nos outillages. Type de raccord à préciser lors de votre commande.

RMKF38NPT 3/8 - 18 NPT

RFKM38NPT 3/8 - 18 NPT

Flexibles hydrauliques équipés de raccords 3/8

Huiles hydrauliques

Raccord mâle, montage par trou fileté 3/8 NPT

Raccord femelle, montage par embout mâle fileté 3/8 NPT

Pince coupante / Pince à enficher et désenficher

Pince coupante HS6000

La pince coupante HS6000 a été conçue pour offrir une coupe aisée avec un maximum de précision grâce à ses lames micro dentelées et sa robustesse.

Ne coupe pas l’acier.

- Longueur : 150 mm.

- Poids : 0,090 kg.

Réf.

Pince à enficher MO-66105

La pince MO 66105 permet l’enfichage sans effort des clips rouges et bleus de 2.8, 4.8, 5 et 6.35.

- Corps en acier au chrome, vanadium.

- Manches isolés jusqu’à 1000 V.

ISOLATION CONFORME IEC-60900.

- Longueur : 210 mm.

- Poids : 0,190 kg.

Réf.

MO-66105

Pince à désenficher MO66200

La pince MO 66200 permet de désenficher sans effort les clips de 2.8, 4,7, 5 et 6,35. La forme des becs spécialement étudiée permet de désenficher même une zone d’accès difficile ou espace réduit. Elle supprime également tout risque de détérioration des clips.

- Corps en acier poli.

- Manches isolés en PVC.

- Longueur : 170 mm.

- Poids : 0,150 kg.

Réf.

MO66200

Coupe câble électro mécanique autonome

ESK50 Coupe câble électro mécanique

- Nouveau moteur à couple élevé pour de meilleures performances.

- Nouvelle ergonomie qui améliore la prise en main lors de la coupe du câble. En effet la poignée est orientée vers le câble pour un meilleur positionnement de l’avant-bras.

- Nouvel électronique de contrôle qui assure la protection en cas de surcharge.

- Diamètre de coupe maxi : 50 mm.

- Capacité de coupe Cu : 400 mm2

- Capacité de coupe Al : 630 mm2

- Temps de cycle : 3 à 6 s selon le câble.

- Autonomie : 60 à 75 coupes avec batterie 5,0 Ah.

Attention : ne jamais utiliser pour la coupe de câbles avec protection par feuillard en acier ou pour câbles à âme en acier.

- Dimensions (batterie incluse) : 400 x 150 x 110 mm.

- Masse (batterie incluse) : 2,950 kg.

Réf.

ESK50K1BLCP

Ce kit complet est composé de :

- 1 coupe-câbles électro-mécanique.

- 2 batteries Li-Ion 18V / 5.0Ah.

- 1 chargeur de batterie.

- 1 coffret métallique.

Lame mobile pivotante sur 360°

Double commande Avant/Arrière avec verrouillage de sécurité

Equipement complémentaire pour EK50P : Batterie

- Batterie Li-Ion : 18V / 5.0Ah.

- Batterie équipée avec un circuit électronique intégré associé avec 3 LED indiquant l'état de charge.

- Technologie Li-Ion sans effet mémoire.

- Poids : 0,570 kg.

Réf.

BL1850B

Chargeur rapide

Muni d’un disjoncteur de sécurité évitant de couper un câble supérieur à la capacité de l’outil

Moteur électrique accouplé à un réducteur de vitesse à train épicycloïdal

- Chargeur tri-technologies : charge les batteries BA1420, BA1420X, BB1430 et BC1430X.

- Tension : 14,4 V.

- Technologie : NiCd - NiMH - Li-Ion.

- Courant de charge : 3,0 Ah.

- Temps de chargement BA1420 / BA1420X : 2.0 Ah - 40 min.

- Temps de chargement BB1430 / BC1430X : 3.0 Ah - 60 min.

- Poids : 0,670 kg.

- Tension : 220 V CA (courant alternatif).

- Prise principale : UE - Autres prises : sur demande.

Réf.

CLM1890HC

Nombre de passes par types d'outils

SERTISSAGE HEXAGONALE

* Nombre de sertissage à réaliser

SERTISSAGE B

de sertissage à réaliser.

Contrôle de vos matrices de sertissage

Pige de contrôle

Calibres permettant de réaliser un diagnostic sur l’usure de vos matrices de sertissage. Piges pour outils

Réf. de la pige

TH1 - TH1S - TH1-90 - ET331 PG1

TH2 - TH2S - ET332 PG2

TH3 - TH3-2 - ET333 - ET333-2 PGH3

PMM1CF PGM1

Piges pour matrices hexagonales

Réf. de la pige

ELP PGP10

FLP PGP16

NP PGP25

ELS PGN10

FLS PGN16

TN25 PGTN25

TN35 PGTN35

TN50 PGTN50

TN60 PGTN60

TN70 PGTN70

TN95 PGTN95

TN120 PGTN125

TN150 PGTN150

TN185 PGTN185

TN240 PGTN240

TN300 PGTN300

NOUVEAU

Cette documentation n’est pas contractuelle. Les produits y figurant sont proposés dans la limite des stocks disponibles. CATU S.A. et Mécatraction se réservant le droit d’interrompre ses fabrications ou d’en modifier les caractéristiques sans préavis.

Photos non contractuelles

Tous droits de reproduction, d’adaptation et de traduction réservés pour tous pays.

Crédits photos : 123RF.com, ©halfpoint, ©nikitos77, ©denisbelitsky, ©pressfoto, ©metlion

10, avenue Jean-Jaurès B.P.2

92222 Bagneux Cedex France

Tél. commercial : +33 (0)1 42 31 46 46

E-mail : services-clients-france@catuelec.com catuelec.com

MECATRACTION

ZA Les Hauts de Chignac 19230 Arnac-Pompadour

Tél. : +33 (0)5 55 73 89 89

E-mail : info@mecatraction.com mecatraction.com
