Assure la mise à la terre des installations en travaux, en fin de consignation. Mise en œuvre facile, sans danger.
SÉCURITÉ INNOVATION
Produits nouveaux, uniques sur le marché, permettant de répondre à la problématique des mises à la terre des moteurs industriels.
UNIVERSALITÉ
Equipement adapté à la plupart des moteurs et installations existantes.
RAPIDITÉ DE MONTAGE
Grâce au serrage simultané de toutes les cosses de raccordement par serrage manuel á l’aide d’un écrou papillon pré-monté sur MC-281-1
CAS D’UTILISATION
Câbles moteurs avec cosses et Ø de fixation ≥ 8 mm.
Câbles dénudés avec Ø maxi 9 mm.
Icc : 14 kA/1s
Câbles moteurs avec cosses et Ø de fixation ≥ 4 mm.
Icc : 10 kA/1s

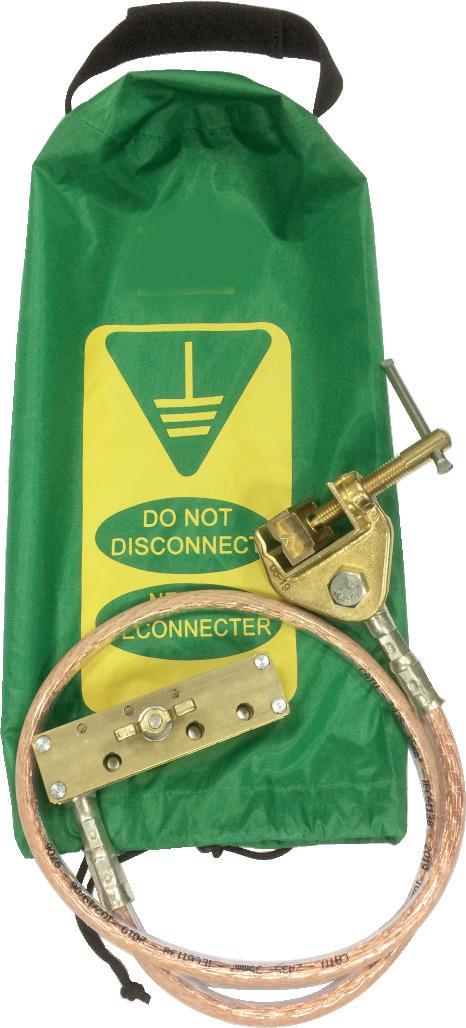

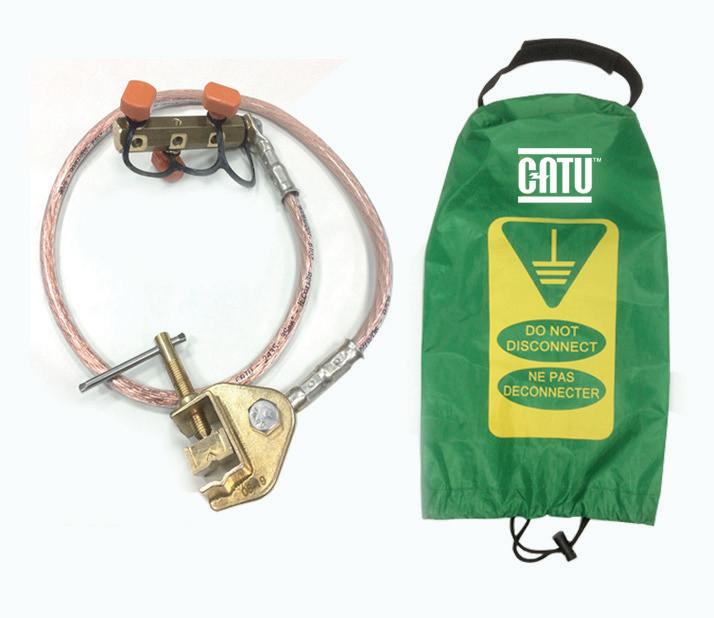

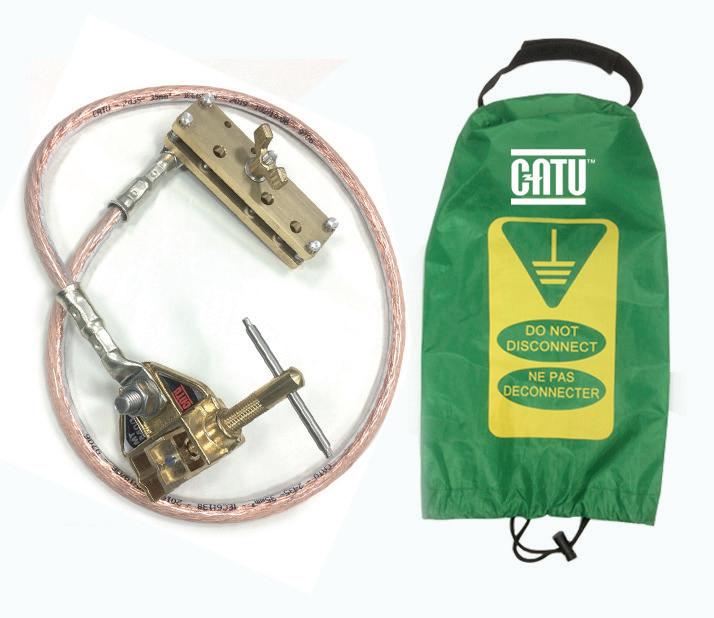

COMPOSITION MC-281 & MC-281/1
1- Corps de Malt recevant les câbles des appareils à mettre à la terre.
2- Câble de mise à la terre longueur 2 m:
MC-281: 50 mm²
MC-281-1 : 35 mm²
3- Etau de terre MT-840/1 de capacité 25 mm sur plats et 6 à 25 mm sur rond.
4- Housse de protection et étanchéité de l’ensemble MALT/CC.
MONTAGE FINAL
Une housse étanche permet de recouvrir la MALT et porte une signalisation de « TERRE ».
Une sangle avec fermeture de type « Velcro » sur la housse permet de fixer l’ensemble en position verticale. Dans les cas où l’équipement est utilisé en extérieur, cela permet d’offrir une meilleure protection sous pluie.
Tous les câbles de raccordement et de mise à la terre sont sortis du même côté. A cette extrémité la housse est resserrée par une cordelette avec passant réglable.
10/20, Avenue Jean Jaurès 92220 Bagneux France Tél : +33 (0) 1 42 31 46 00 www.catuelec.com
CÂBLES MOTEURS
Câble cossé Trou de fixation Ø ≥ 4 mm.
Câble dénudé Ø 9 mm maxi
