Pourquoi utiliser des perches isolantes ?

Des perches fabriquées en France selon les normes en vigueur _______

● 3 types de perches intégrant sécurité et fiabilité

● Des tubes de qualité répondant aux normes rédigées par le comité des travaux sous-tension

Comment choisir une perche isolante ?

● 1- Déterminer la nature de l’opération

● 2- Connaître la tension nominale

● 3- Estimer la distance de travail entre l’opérateur et le conducteur

● 4- Calculer la distance minimale de sécurité par rapport à la tension nominale

● Tableau de choix

Les avantages de nos gammes

● Signalétique

● Réglage précis de la longueur pour les perches télescopiques de la série CE-9

● Gain de temps lors de la mise en œuvre Nos accessoires

● Adaptateurs

● Élément intermédiaire pour protection pluie

● Supports muraux

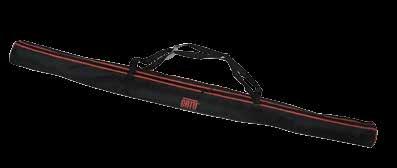

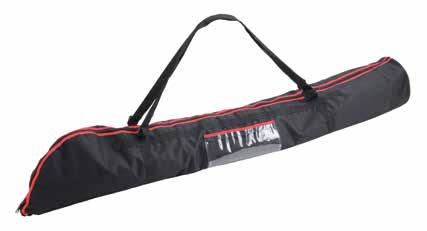

● Bagagerie

● Lunettes passe-perche

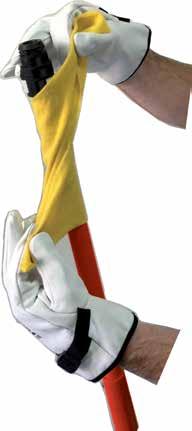

● Chiffon siliconé

La protection des salariés est un enjeu clé pour éviter tout risque d’accidents électriques. Travailler à distance en sécurité doit être effectué selon des procédures et normes bien définies. C’est pourquoi CATU, spécialiste de la prévention du risque électrique depuis plus de 100 ans, a développé des solutions dédiées de perches isolantes, et les présente dans ce nouveau guide. Ce guide technique a pour vocation de permettre d’appréhender les différentes typologies de perches isolantes et les solutions pour travailler en toute sécurité. Ainsi, CATU énonce l’essentiel des points à connaître sur les perches isolantes, indispensables pour tout travail à distance et conformes à la réglementation, pour assurer la sécurité des opérateurs dans le cadre des travaux électriques ou non électriques en mode hors tension.

Selon la norme NF C18-510 - OPÉRATIONS SUR LES OUVRAGES ET INSTALLATIONS ÉLECTRIQUES ET DANS UN ENVIRONNEMENT ÉLECTRIQUE - PRÉVENTION DU RISQUE ÉLECTRIQUE :

« Les perches isolantes sont conçues pour isoler l’OPÉRATEUR des pièces nues sous tension.

Elles permettent à l’OPERATEUR de respecter pour lui-même une distance de sécurité par rapport à l’OUVRAGE ou à l’INSTALLATION sur lequel il opère.

En dehors des TRAVAUX SOUS TENSION, elles servent principalement pour les MANŒUVRES, la détection de tension, les mises à la terre et en court-circuit, le remplacement de fusibles.

Les perches isolantes ne font pas l’objet d’un marquage réglementaire mais d’un marquage normatif pour les produits ou pour leurs composants :

• pour les perches multi-usages pour travaux électriques suivant la norme NF EN 50508 ;

• pour les perches télescopiques de mesurage de hauteur suivant la norme NF EN 62193. Les perches isolantes doivent être adaptées à la tension nominale des ouvrages sur lesquels elles sont utilisées.

On reconnaît une perche isolante répondant aux exigences essentielles de sécurité aux points suivants : le double triangle , la date de fabrication, le cas échéant des informations complémentaires et la référence à la norme pertinente

CATU recommande dans ses notices d’utilisation des précautions d’emploi, d’entretien, de stockage, de vérification et de limites d’utilisation de ses perches.

CATU a aussi développé des solutions dédiées pour des marchés cibles (Véhicules Electriques et Hybrides, Stockage d’énergie, Energie renouvelable, Rail) afin de permettre à chaque acteur de trouver facilement l’équipement requis pour travailler en toute sécurité.

Retrouvez toutes nos solutions sur notre site internet www.catuelec.com.

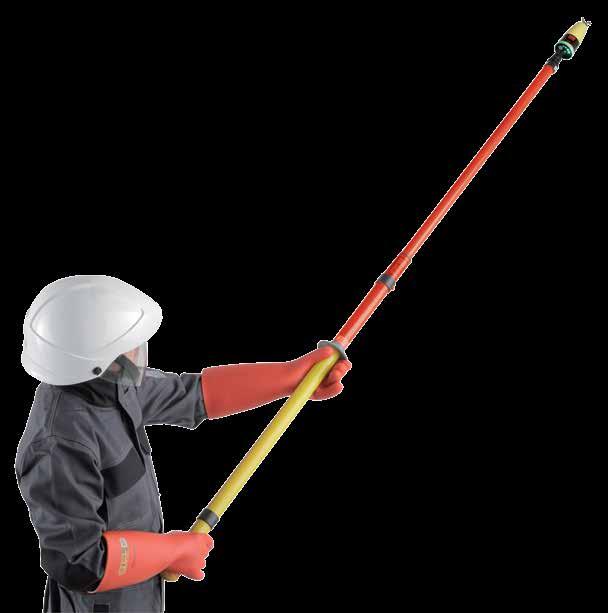

Pourquoi utiliser des perches isolantes ?

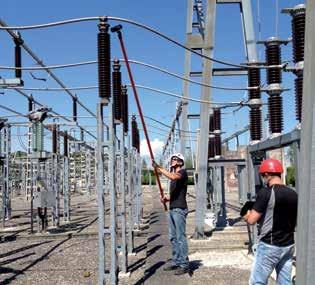

L’utilisation de perches isolantes devient nécessaire dès qu’il faut maintenir une distance d’isolement entre un opérateur et une partie électrique potentiellement sous tension pour assurer sa sécurité. Une longueur appropriée de perche permet d’obtenir la protection correspondant à la tension d’utilisation. Ces dispositifs permettent de réaliser l’ensemble des opérations nécessitant un travail à distance comme :

• les manoeuvres de connexion et de déconnexion,

• la pose et la dépose de MALT et en CC *,

• la vérification d’absence de tension (VAT),

• le remplacement de fusibles,

• le nettoyage des équipements,

• la mesure des conducteurs aériens,

• les opérations de sauvetage,

• la pose et la dépose de lignes de vie.

Grâce à son expertise reconnue et à un travail permanent de veille normative, réglementaire et technologique, CATU propose une gamme de perches couvrant l’ensemble des besoins pour les travaux d’ordre électrique et assure une isolation garantie : jusqu’à 100 kV / 30 cm / 1 min.

* Mise A La Terre et en Court-Circuit.

Des perches fabriquées en France selon les normes en vigueur

3 types de perches intégrant sécurité et fiabilité

La norme NF C18-510 définit les normes produits en fonction des types de perche : Perches télescopiques et de mesure : IEC 62193:2003

Éléments de sécurité pour positionnement correct des mains :

- Garde main (= disque isolant) pour bloquer tout dépassement.

- Étiquette d’avertissement de danger.

Élément terminal

PERCHE DÉPLOYÉE

Talon caoutchouc absorbant les chocs en cas de chute et fixation de rallonge (si besoin).

PERCHE REPLIÉE

Les perches téléscopiques permettent d’atteindre de grandes longueurs (jusqu’à 10 m) pour travailler sur des applications en hauteur, comme la Vérification d’Absence de Tension (VAT). Elles sont composées d’un ou plusieurs éléments en tube creux coulissants les uns dans les autres et d’un tube terminal en tube plein. Avec les modèles ajustables, vous définissez précisément la longueur de votre perche (au cm près) selon votre application. Repliées, leur encombrement est réduit, facilitant le transport.

ATTENTION : afin de bénéficier d’une isolation complète, l’élément terminal doit toujours être entièrement déployé.

Guide

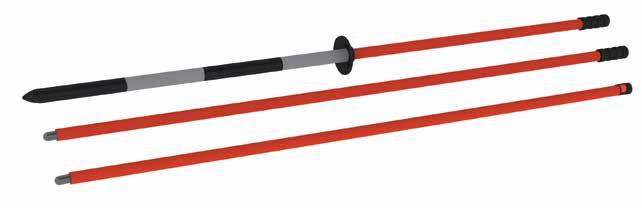

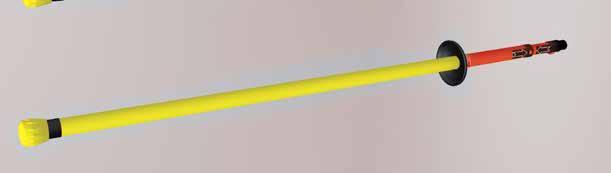

Perches à usage multiples : EN 50508:2009

Élément de base

Élément intermédiaire

Élément final

SYSTÈME D’ASSEMBLAGE RAPIDE ET SÉCURISÉ PAR VISSAGE D’UNE BAGUE

Perches présentant une grande rigidité pour les travaux à forte contrainte mécanique (tels que les travaux de mise à la terre). Idéales pour utilisation dans les postes et armoires électriques.

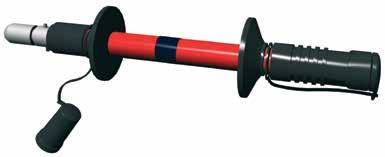

Perches fixes et de sauvetage selon Standard Technique CATU n°43

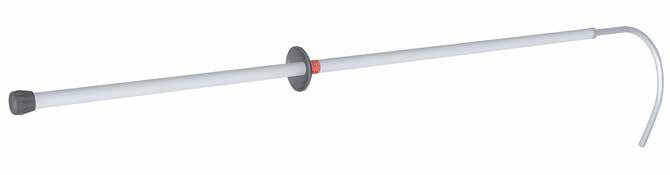

Perche de sauvetage avec crochet fixe pour une utilisation immédiate

Les perches fixes sont adaptées à une utilisation dans les postes et armoires électriques. Les perches de sauvetage sont destinées à intervenir en cas d’électrisation d’une victime, pour déplacer les câbles ou pièces encore sous tension. Elles sont utilisées en basse et haute tension, dans des installations situées à l’intérieur de bâtiments. CATU vous propose différents modèles : avec crochet fixe, amovible ou isolant.

Des tubes de qualité répondant aux

normes rédigées par le comité des travaux sous-tension

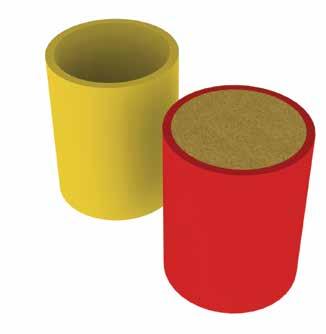

Tube creux IEC 61235:1993

Les tubes 1 sont réalisés en résine époxy et fibres de verre, assurant d’excellentes caractéristiques diélectriques.

Tube plein IEC 60855-1:2016

Les tubes pleins intègrent de la mousse polyuréthane 2 offrant un supplément d’isolation électrique et empêchant la formation d’humidité et de condensation. La qualité d’adhésion de la mousse à la paroi intérieure du tube garantit également les performances diélectriques. 1 2

Une attention particulière est mise en œuvre lors de l’assemblage des composants afin de garantir l’intégrité de nos produits.

Comment choisir une perche isolante ?

Fort de son expérience, CATU vous accompagne dans la sélection de votre perche isolante, s’appuyant sur les normes en vigueur, les types de perches, la performance des tubes, en appliquant le questionnaire suivant :

1- Déterminer la nature de l’opération

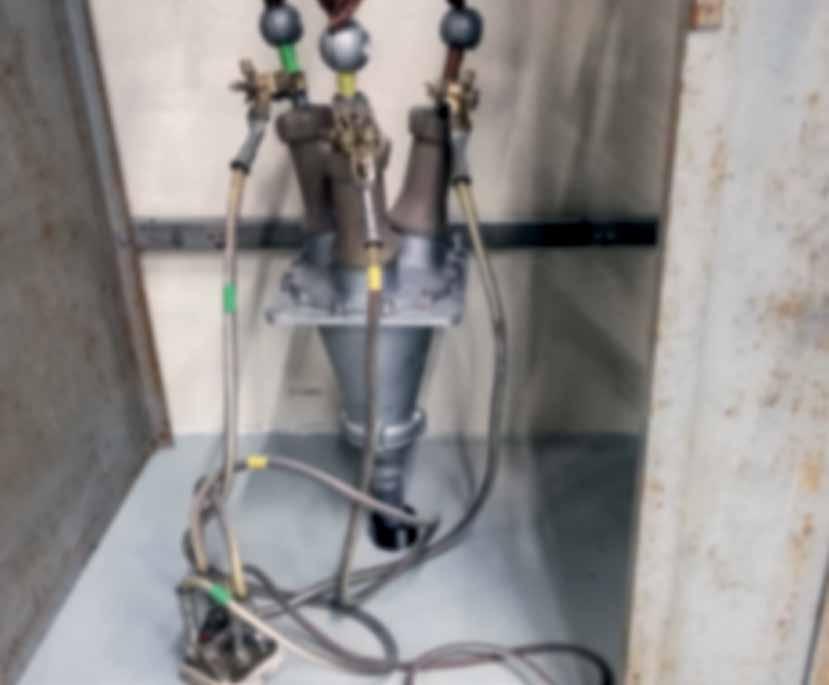

Le choix du type de perche dépend en premier lieu de la nature de l’opération : vérification d’absence de tension (VAT), mise à la terre (MALT), manœuvre,...

2- Connaître la tension nominale

Cette donnée est essentielle et permet de prévoir la distance minimale d’isolement en fonction des domaines de tension définis par la NF C18-510 et des distances minimales d’approche (DMA).

Haute tension

50 kV AC

1 kV AC

Moyenne tension

Basse tension

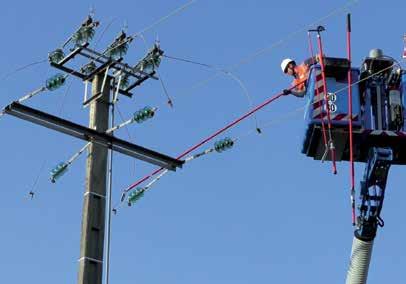

3- Estimer la distance de travail entre l’opérateur et le conducteur

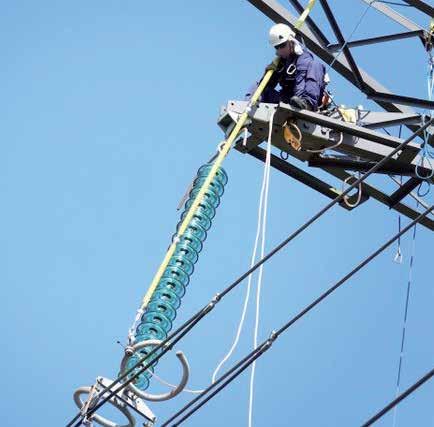

Attention, la distance de travail varie selon le mode opératoire utilisé (travail au sol, d’une nacelle, d’une structure, etc).

Lors du choix de la perche, il ne faut pas oublier de soustraire l’envergure au porté de l’opérateur.

Exemple : en ligne, le conducteur se trouve à 5 m du sol. L’opérateur travaillant depuis le sol utilisera une perche de 3,5 m. En effet, la personne levant les bras à une envergure au porté d’environ 1,5 m, soit 5 m - 1,5 m = 3,5 m de longueur de perche.

4- Calculer la distance minimale de sécurité par rapport à la tension nominale

Pour ce faire, nous vous conseillons de ne jamais choisir une perche dont la longueur après le garde-main (ou la position limite des mains) serait inférieure à : kV = cm. Moyen mnémotechnique : 10 kV = 10 cm.

Exemple : pour une tension de 10 kV, la longueur d’isolement de la perche devra être au minimum de 10 cm. Cette équivalence s’entend sur tubes normalisés IEC/EN 60855-1 ou IEC 61235, sur la partie entre la tête de perche et le garde-main.

Tableau de choix

Les perches sont classées par :

• domaine de tension,

• type d’opération,

• distance de travail.

Les perches CATU peuvent accueillir tous types d’outils à leur extrêmité grâce aux différents embouts terminaux (*en fin de référence, à compléter par l’embout souhaité. Voir liste complètes des embouts et adaptateurs en fin de ce guide).

Perches téléscopiques

Perches ajustables

Perches fixes et raccordables

CF-6-075/1-* Longueur totale : 0,75 m

CF-6-920-* Longueur totale : 0,92 m

CC-45-K Longueur totale : 1,25 m

MT-830-P Longueur déployée : 1,6 m, repliée : 0,64 m

Avec jupe permet de rompre un éventuel ruissellement d’eau

CF-3-72-C Longueur totale : 1,5 m

CF-5-40-E Longueur totale : 1,5 m (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

* embouts C, K ou E, ** embouts C, K, E ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

≤ 1,5 m > 1,5 m

509048 : double S Longueur totale : 1 m

Crochet fixe inclus

Crochet amovible en option Réf. : CS-01-C

MT-830-P

Longueur déployée : 1,6 m, repliée : 0,64 m

Crochet amovible en option Réf. : CM-02-C

CS-45 : crochet fixe métal

CS-45/1 : crochet démontable métal

CS-45/2 : crochet fixe isolant Longueur totale : 1,65 m

509049 : double S Longueur totale : 2 m

Crochet fixe inclus

CM-45

Longueur totale : 1,5 m

Crochet fixe inclus

MG-115/1-S Longueur totale : 1,5 m

MT-830-P

Longueur

déployée : 1,6 m, repliée : 0,64 m

CM-90 Longueur totale : 1,85 m

MG-116-S Longueur totale : 2 m

Crochet fixe inclus

* embouts C, K ou E, ** embouts C, K, E ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

CE-4-08-* Longueur déployée : 0,8 m, repliée : 0,6 m

CF-6-1000/1-E Longueur totale : 1 m

CE-4-15-**** Longueur déployée : 1,5 m, repliée : 0,9 m

CE-4-21-** Longueur déployée : 2 m, repliée : 1,15 m

Avec jupe permet de rompre un éventuel ruissellement d’eau

CF-5-90-* Longueur totale : 2 m

Crochet fixe inclus

CS-90 Longueur : 2,05 m

Crochet amovible en option

Réf. : CM-02-C

CE-2-21/1-C Longueur déployée : 2 m, repliée : 1,25 m

CE-4-30-** Longueur déployée : 3 m, repliée : 1,75 m

Avec jupe permet de rompre un éventuel ruissellement d’eau

CF-5-110-* Longueur totale : 2,5 m

Crochet fixe inclus

CS-225 Longueur totale : 2,45 m

Crochet amovible en option

Réf. : CM-02-C

CE-2-25/1-C Longueur déployée : 2,5 m, repliée : 1,5 m

* embouts C, K ou E, ** embouts C, K, E ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

Z-PLET-63-* Longueur totale : 3 m

CF-5-170-* Longueur totale : 3 m

Crochet amovible en option Réf. : CS-01-C

CM-4230-** Longueur totale : 3 m

CE-4-30-C

Longueur déployée : 3 m, repliée : 1,75 m

Z-PLET-150-* Longueur totale : 3,5 m

CE-4-45-**

Longueur déployée : 4,5 m, repliée : 2,4 m

Z-PLET-225**** Longueur totale : 4,5 m

CM-4240-*** Longueur totale : 4 m

CM-4345-** Longueur totale : 4,5 m

Crochet amovible en option Réf. : CS-01-C

Z-PLET-150-H

Longueur totale : 3,5 m (Z-PLET63-H en longueur totale : 3 m)

CE-5-36-K

Longueur déployée : 3,66 m, repliée : 1,45 m

CE-5-50-****

Longueur déployée : 5 m, repliée : 1,46 m

* embouts C, K ou E, ** embouts C, K, E ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

MESURE

MO-831

Lecture directe sur le tube de 2,65 m à 11 m. Graduations en m, dm et cm

Longueur déployée : 11 m, repliée : 1,5 m

CE-9-5603-**

Longueur déployée : jusqu’à 5,6 m, repliée : 2,15 m

MG-102/S

Longueur totale : 3,2 m

MG-103/S Longueur totale : 3,8 m * embouts C, K ou E, ** embouts C, K, E ou W, *** embouts D, T ou H, **** embouts C ou K

Z-PLET-225-*

Longueur : 4,5 m

CE-TL-4-051-K

Longueur déployée : 5,1 m, repliée : 1,55 m

Z-PLET-400-*

Longueur totale : 5,5 m

CM-4615 + CM-4615-I + CM-4620-*

Longueur totale : 5,4 m

Crochet amovible en option Réf. : CS-01-C

CE-TL-5-064-K

Longueur déployée : 6,4 m, repliée : 1,6 m

CM4360-*

Longueur totale : 6 m

Crochet amovible en option Réf. : CS-01-C

CE-5-50-C

Longueur déployée : 5 m, repliée : 1,46 m

CE-5-60-C

Longueur déployée : 6,4 m, repliée : 1,51 m

CE-5-70-****

Longueur déployée : 7,8 m, repliée : 1,56 m

CE-TL-6-078-K

Longueur déployée : 7,8 m, repliée : 1,65 m

Crochet amovible en option Réf. : CS-01-C

CE-5-70-C

Longueur déployée : 7,8 m, repliée : 1,56 m

MO-832. Lecture directe sur le tube de 2,65 m à 11 m. Gradations en m, dm et cm.

Longueur déployée : 12 m, repliée : 1,5 m

* embouts C, K ou E, ** embouts C, K, e ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

CE-5-90-****

Longueur déployée : 9,25 m, repliée : 1,61 m

kV AC)

CE-9-5603-* + Z-RAVZC-200 (rallonge)

Longueur déployée : 7,6 m, repliée : 2,15 m

CE-TL-7-092-K

Longueur déployée : 9,2 m, repliée : 1,7 m

Crochet amovible en option

Réf. : CS-01-C

CE-5-105-****

Longueur déployée : 10,75 m, repliée : 1,66 m

CE-TL-8-106-K

Longueur déployée : 10,6 m, repliée : 1,75 m

CE-TL-9-121-K

Longueur déployée : 12,1 m, repliée : 1,8 m

Crochet amovible en option Réf. : CS-01-C

CE-5-70-C

Longueur déployée : 7,8 m, repliée : 1,56 m

CE-5-90-C

Longueur déployée : 9,25 m, repliée : 1,61 m

* embouts C, K ou E, ** embouts C, K, e ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

MO-832. Lecture directe sur le tube de 2,65 m à 11 m. Gradations en m, dm et cm.

Longueur déployée : 12 m, repliée : 1,5 m

MO-832. Lecture directe sur le tube de 2,65 m à 11 m. Gradations en m, dm et cm.

Longueur déployée : 12 m, repliée : 1,5 m

* embouts C, K ou E, ** embouts C, K, e ou W, *** embouts D, T ou H, **** embouts C ou K (1) Vérification d’Absence de Tension. (2) Mise À La Terre.

Les avantages de nos gammes

Signalétique

Toutes nos perches comportent une étiquette indiquant :

• les dates de vérification périodique,

• la tension nominale d’utilisation,

• un tableau pour indiquer la date de dernière vérification.

Réglage précis de la longueur pour les perches télescopiques

série CE-9

Grâce à un système de leviers, les perches de la série CE-9 offrent la possibilité d’ajuster la longueur déployée en fonction de la distance de travail nécessaire.

Gain de temps lors de la mise en œuvre

Grâce à la présence de flèches d’alignement, le repliage des perches est facilité et permet de gagner du temps.

Entretien des perches

La propreté de la perche et sa surface lustrée cirée constituent la clé de performances diélectriques maximales. Il est recommandé de vérifier électriquement ou diéléctriquement toutes les perches au moins une fois tous les ans.

CATU vous recommande d’effectuer les contrôles suivants :

• Avant chaque utilisation, réaliser une inspection visuelle : vérifier qu’il n’y a pas de rayure, craquelure, bris (pour toute non-conformité lors de l’inspection journalière vous devez procéder aux contrôles de l’inspection annuelle).

• Annuellement :

- Faire un nettoyage complet pour enlever les graisses et autres saletés incrustées

- Afin d’enlever ces poussières et saletés, recréer et augmenter l’isolation, nettoyer complètement avec un chiffon enduit de silicone (Réf. CATU : MO-984).

- Le test diélectrique indiqué dans la norme doit être réalisé par un laboratoire reconnu. Pour toute non-conformité lors de l’inspection annuelle vous devez placer l’article en quarantaine ou hors d’usage.

NOTE : Pour le nettoyage, ne pas utiliser de détergent savonneux, liquide ou en poudre pour éviter tout résidu conducteur ou toute détérioration des surfaces lustrées.

Vérification périodique des perches

Nos experts vous proposent des solutions adaptées pour réaliser la maintenance et la vérification de vos équipements dans le cadre d’un contrat annuel ou d’une manière ponctuelle. L’ensemble de ces prestations est en accord avec les règles et procédures établies dans la charte d’assurance qualité CATU.

Pour plus de renseignements, contacter notre équipe : sav@catuelec.com - Tél. : +33 (0)1 42 31 46 85 / 86

Nos accessoires

Adaptateurs

Grâce à un grand choix d’adaptateurs, de nombreux outils et dispositifs peuvent être assemblés en tête de perche : pinces de mise à la terre, détecteurs de tension et de courant, brosses, caméra, crochet de manœuvre et de sauvetage.

Embout des outils
