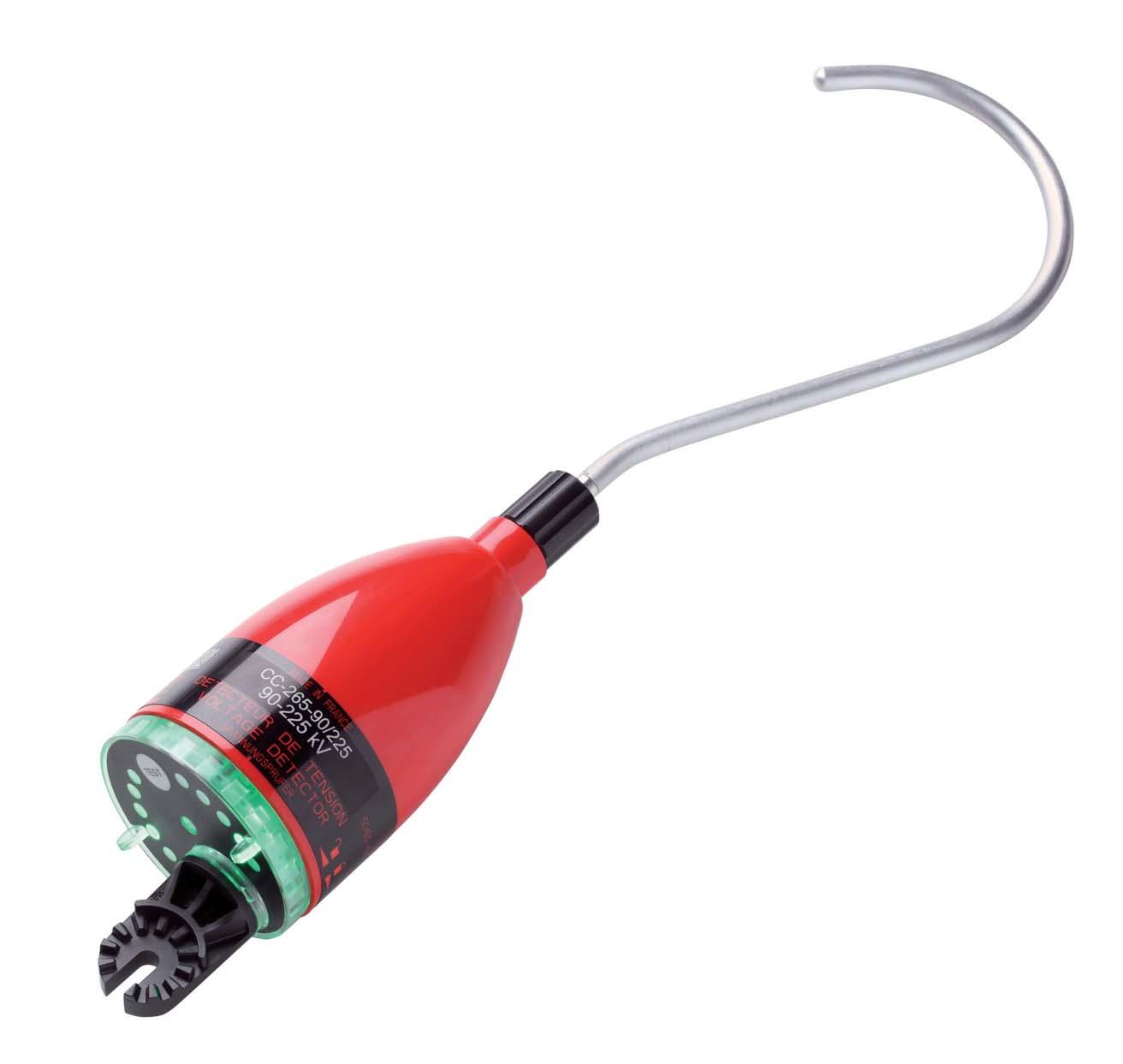

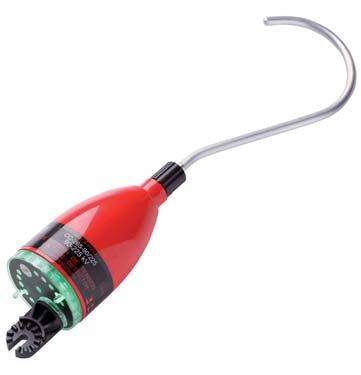

CC-265 : détecteur électronique de tension HTB compact pour utilisation extérieure.
DÉTECTEUR DE TENSION TYPE CAPACITIF

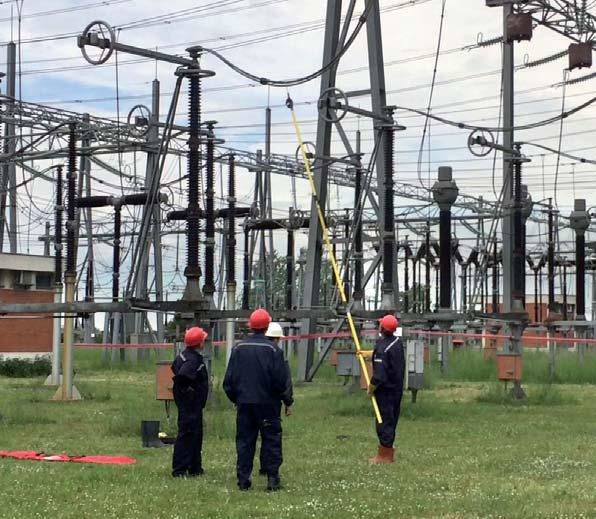

Compact et léger, il fonctionne sur une large plage de tension alternative. Il est utilisable sur les réseaux de transport d’électricité et les postes sources pour le domaine de tension HTB.
FACILE D’UTILISATION
Si absence de tension, la bague du détecteur s’éclaire en vert visible à 360°.
Si présence de tension la bague du détecteur s’éclaire en rouge doublé d’un signal sonore.
CARACTÉRISTIQUES
- Catégorie L (sans rallonge d’électrode).
- Catégorie climatique : N (-25 à +55°C).
- Plage de tension : voir tableau en dernière page.
- Réseaux : 50 et 60 Hz.
- Poids : 0,7 kg.
Présence de tension
Bague rouge lumineuse visible à 360° doublée d’un signal sonore cadencé (67 dB : 1,5 m conforme aux normes en vigueur préconisant un son < 80 dB).
Indication haute luminosité par Leds visible à 360°.
Absence de tension
Bague verte lumineuse visible à 360°.

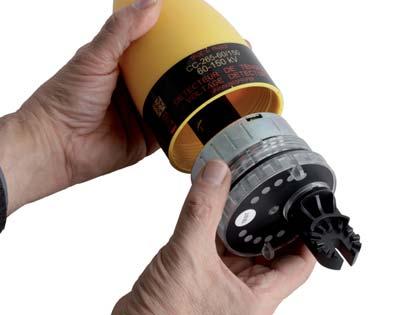

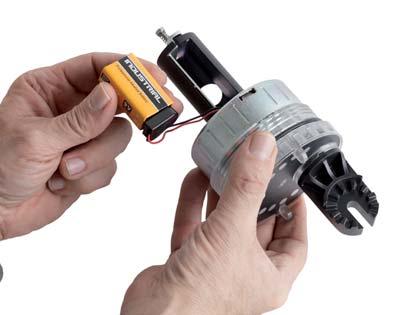

CHANGEMENT
DE PILE SIMPLE ET RAPIDE
1 pile 9 V type 6LR61
CONTRÔLE DE BON FONCTIONNEMENT
Lors d’une pression continue sur le bouton TEST : - Allumage en clignotant des diodes rouges, et déclenchement du signal sonore.
Au relâchement du bouton TEST :
- Allumage temporisé des diodes vertes, restant allumées ( 2 min) indique le bon état du détecteur ainsi que son alimentation.
ÉLECTRODES DE CONTACT
S’assemblant sur le boîtier par simple vissage, facilement interchangeables.
LE CC-265 EST CONFORME À LA DERNIÈRE VERSION DE L’IEC / NF EN 61243-1 (EDITION 2 OCT 2003 + AC1:2005 + A1:2009)
BOUTON TEST
NOUVELLE FORME
- Pour utilisation sous la pluie.
- Plus robuste aux chocs et aux chutes.
INDICATION LUMINEUSE
- Diffusée sur 360° pour meilleure visibilité.
Embout pour perche isolante
Adaptable à tous les modèles de perches isolantes :
- Détecteur fourni avec 3 embouts en standard.
- Embout démontable pour remplacement en cas de bris.
CC-265-44/132 44 - 132 kVRouge • CC-ANT1201

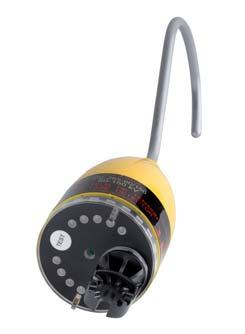

CC-265-60/90 60 - 90 kVJaune • CC-ANT1201 & CC-ANT601
CC-265-60/150 60 - 150 kVRouge • CC-ANT1201 & CC-ANT601
CC-260-60/235 60 - 235 kVRouge-CC-ANT1201
CC-265-90/225 90 - 225 kVRouge • CC-ANT1201
CC-265-90/245 90 - 245 kVRouge • CC-ANT1201
CC-265-120/245 120 - 245 kVRouge • CC-ANT2001
CC -260-132/380 132 - 380 kVRouge-CC-ANT2001
CC-260-150/420 150 - 420 kVRouge-CC-ANT2001
CC-265-225/420 225 - 420 kVRouge • CC-ANT2001 & CC-ANT1201 & CC-ANT601
Perches isolantes conseillées : CM-46 série, CE-430, CE-9
CC-260-225/550 225 - 550 kVRouge-CC-ANT2001 AUTRES PLAGES DE TENSIONS DISPONIBLES SUR DEMANDE.

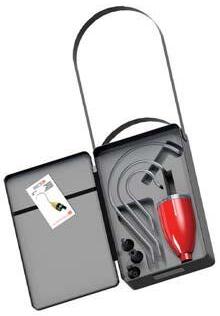

Appareil livré en standard avec 3 embouts (C, K et W) et une électrode de contact type crochet dans un étui de transport rigide anti-chocs avec sangle et poignée de transport.
1. Électrode de contact type crochet diam. 60 mm : Réf CC-ANT601
2. Électrode de contact type crochet diam. 120 mm : Réf CC-ANT1201
3. Électrode de contact type crochet diam. 200 mm : Réf CC-ANT2001 1 2 3
