Réglementation

Schémas de raccordement

Configuration dans le Domaine B

Cas des parkings avec plusieurs travées ou étages

Configuration intérieure

Configuration extérieure aérienne

Configuration extérieure souterraine

Configuration

La réglementation des IRVE 01

Réglementation

Schémas de raccordement

Configuration dans le Domaine B

Cas des parkings avec plusieurs travées ou étages 08 09 11 11

Réglementation

Depuis le 11 mars 2021, les nouvelles dispositions de la LOM (Loi d’orientation des Mobilités) du 24 décembre 2019 imposent des directives précises pour le pré-équipement des parkings en bornes de recharges.

• Pour les bâtiments résidentiels neufs, 100 % des places de stationnement doivent être pré-équipées si le parking comporte plus de 10 places. À défaut, une réserve de puissance doit être prévue pour alimenter au moins 20 % des places, avec un minimum d’une place.

• Le pré-équipement comprend l’ensemble des éléments électriques pouvant desservir les places de stationnement de la copropriété.

• Parce que la mobilité évolue, nous vous encourageons à aller audelà du pré-équipement imposé par la LOM (loi des orientations de la mobilité) en optant pour la mise en place d’une infrastructure collective. Cette solution repose sur l’installation d’une colonne horizontale permettant de desservir 100 % des places de stationnement, quelle que soit la configuration du parking, qu’il soit intérieur et/ou extérieur.

P

Raccordement =

P

Usages classiques + P IRVE

Avec PIRVE de l’arrêté du 23 décembre 2020

≤ N ≤

+ 6 ((N – 50) / 10) kVA 101 ≤ N ≤ 200 60 + 3,6 ((N – 100) / 10) kVA

Schémas de raccordement

Raccordement d’un bâtiment avec une seule liaison réseau et un CCPC type ECP-2D en 200 A

Liaison réseau

Liaison ECP-2D / SPCM

Colonne électrique (usages classiques)

Liaison réseau Colonne Tronçon commun Dérivations individuelles

Compteur Disjoncteur de branchement Tableau de protection et borne de recharge

Raccordement d’un bâtiment avec une seule liaison réseau et un CCPC type ECP-2D en 400 A

Colonne électrique (usages classiques)

Distributeur 400A "Arrivée"

ECP-2D

Liaison ECP-2D / SPCM premier distributeur

Liaison réseau

dérivation

Liaison réseau Colonne Tronçon commun Dérivations individuelles

Compteur Disjoncteur de branchement

Tableau de protection et borne de recharge

Schémas de raccordement

Raccordement d’un bâtiment avec une seule liaison réseau et un CCPC type ECP-3D en 2 x 200 A

ECP-3D

Liaison ECP-3D premier distributeur Liaison réseau

Colonne électrique (usages classiques)

Liaison réseau Colonne Tronçon commun Dérivations individuelles

Compteur Disjoncteur de branchement

Tableau de protection et borne de recharge

Raccordement d’un bâtiment avec deux liaisons réseau et pour chacune un CCPC type ECP-2D en 200 A ou 400 A

Un schéma similaire existe pour les parkings extérieurs pour lesquels les 2 raccordements sont obligatoirement séparés (avec 2 liaisons réseau).

ECP-2D

Liaison ECP-2D premier distributeur Liaison réseau

ECP-2D

Liaison réseau

Colonne électrique (usages classiques)

Liaison réseau Colonne Tronçon commun Dérivations individuelles

Compteur Disjoncteur de branchement

Tableau de protection et borne de recharge

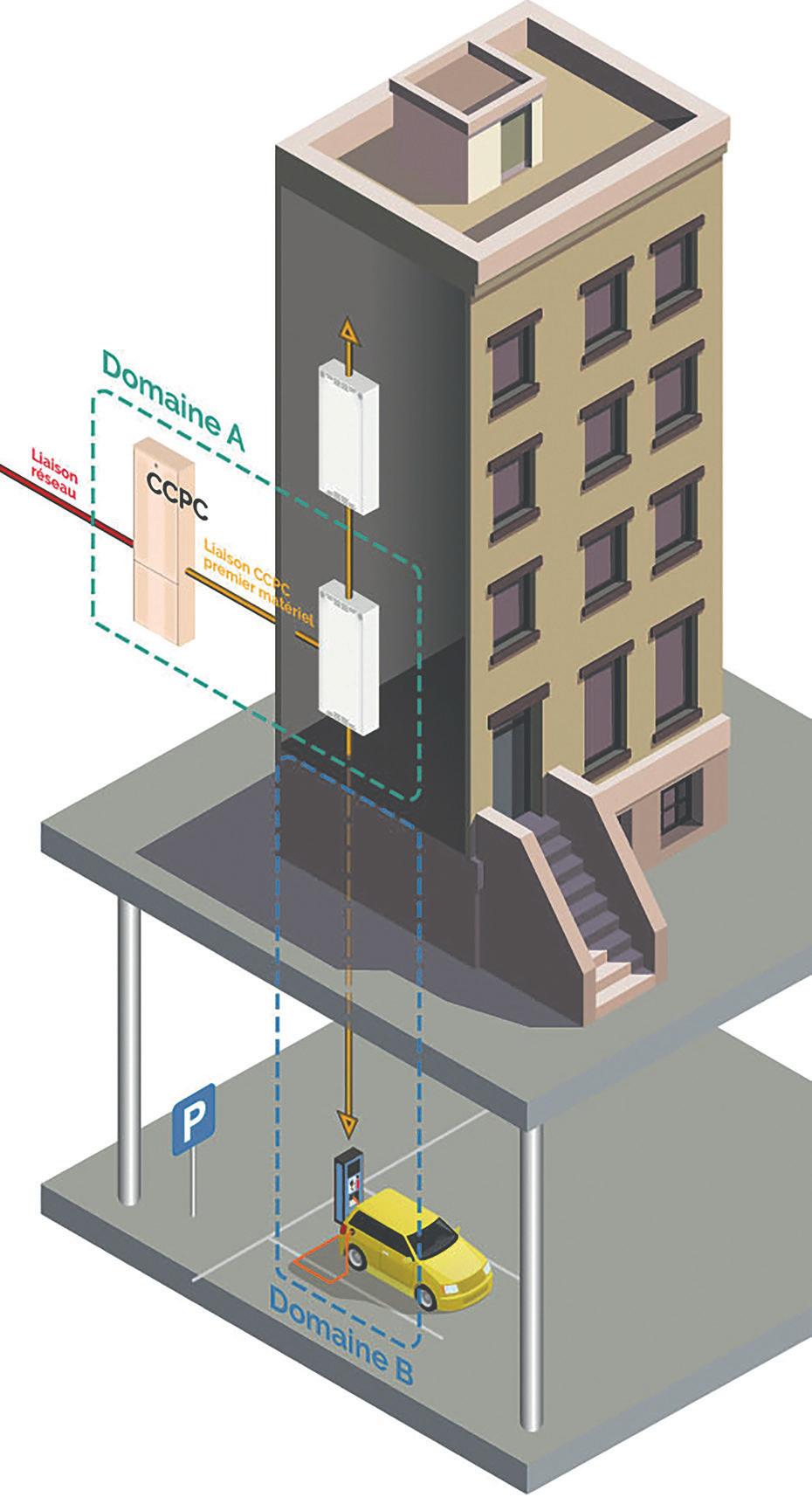

Configuration dans le Domaine B

Cas d’un parking avec plusieurs travées ou étages

Il y a autant de canalisations collectives que de besoins. Un organe de coupure

SPCM est placé à l’origine de chaque canalisation dans une armoire IRVE lorsqu’il n’y a pas de local technique.

Retrouvez le matériel en page 16.

SPCM

• 200 A : 6902650 / 6902652

• 400 A : 6902653

des

• Le conducteur de chaque travée est toujours en triphasé + neutre comme pour les colonnes montantes. Le conducteur pour les dérivations individuelles pour un point de charge de 7,4kVA est en monophasé.

• Le dimensionnement de la canalisation collective est la somme des puissances de chaque travée. La puissance de la travée est déterminée à l’aide de la formule suivante : P câble = N x 7,4 x 0,4 avec N le nombre de places desservies par le câble sur la travée.

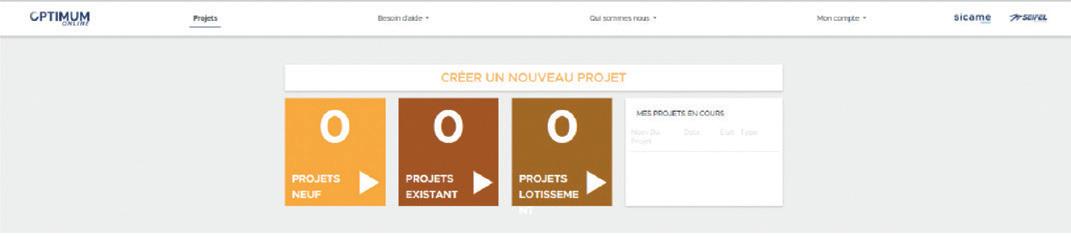

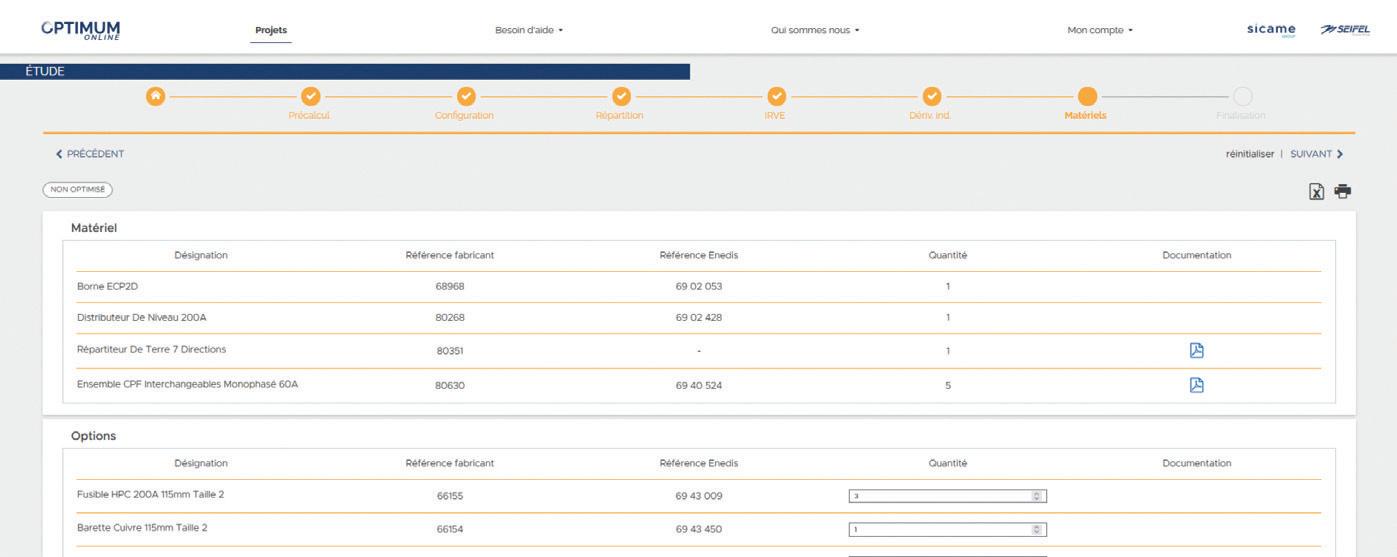

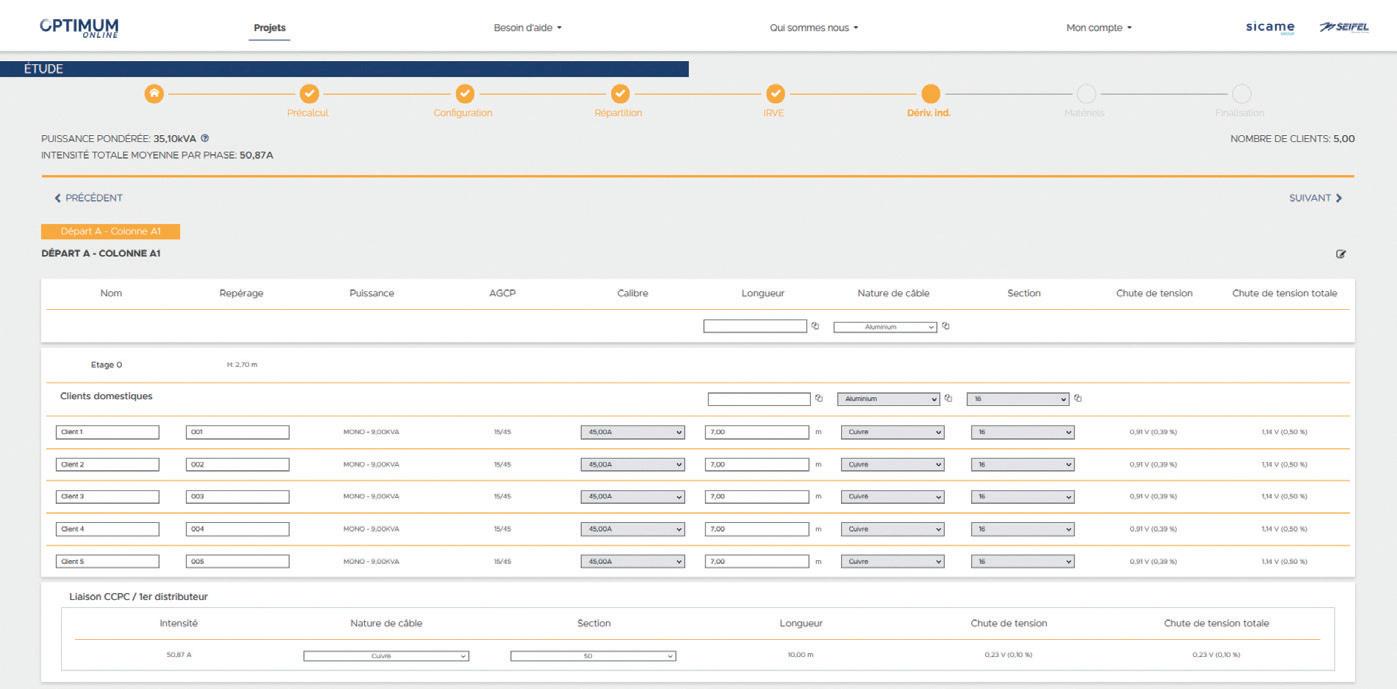

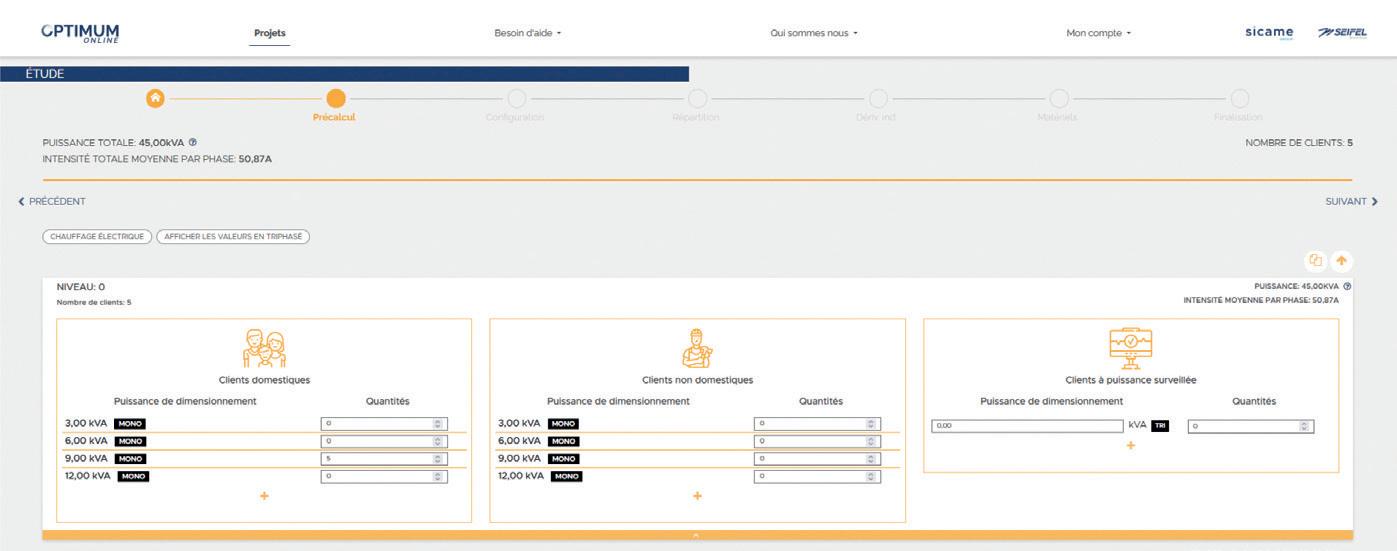

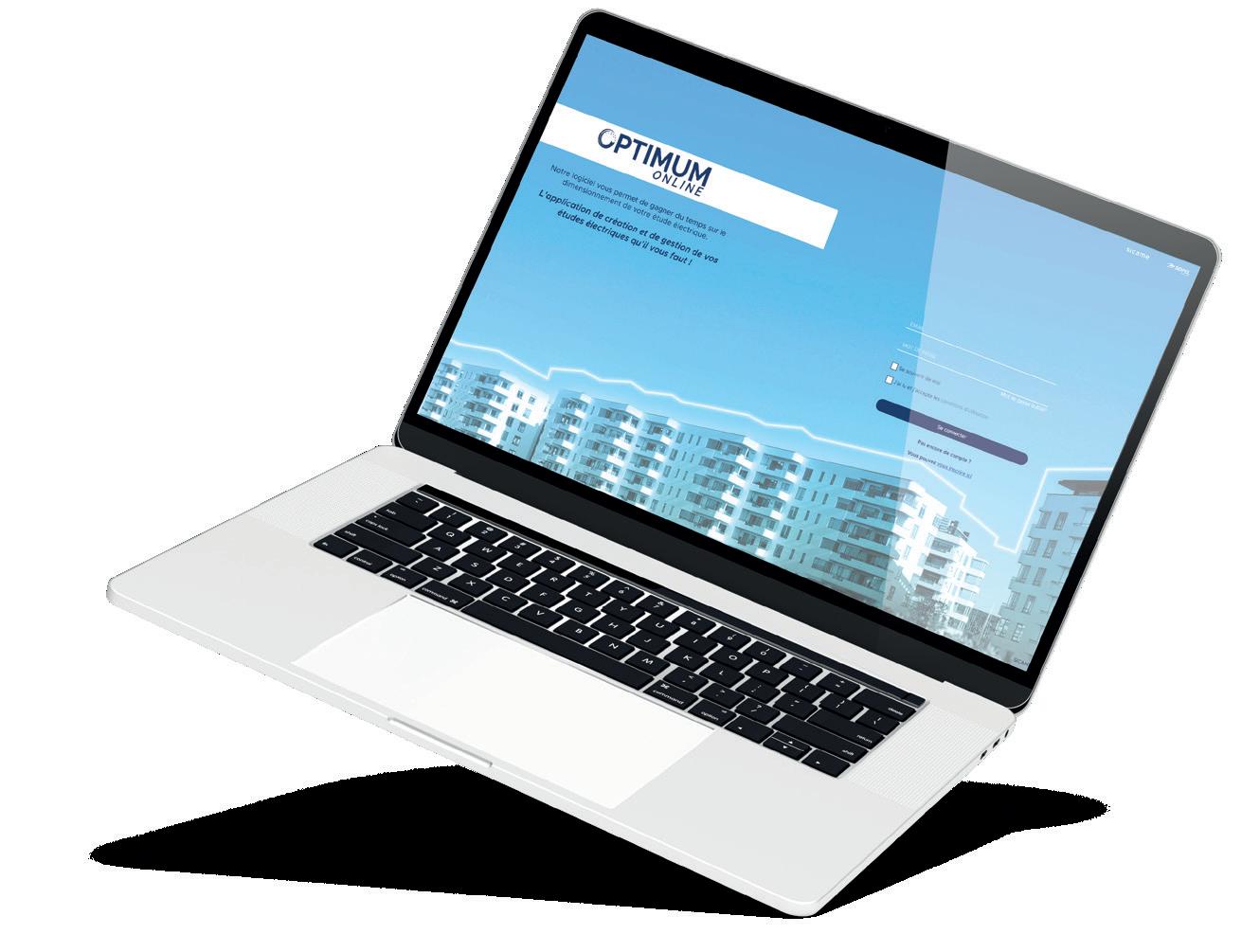

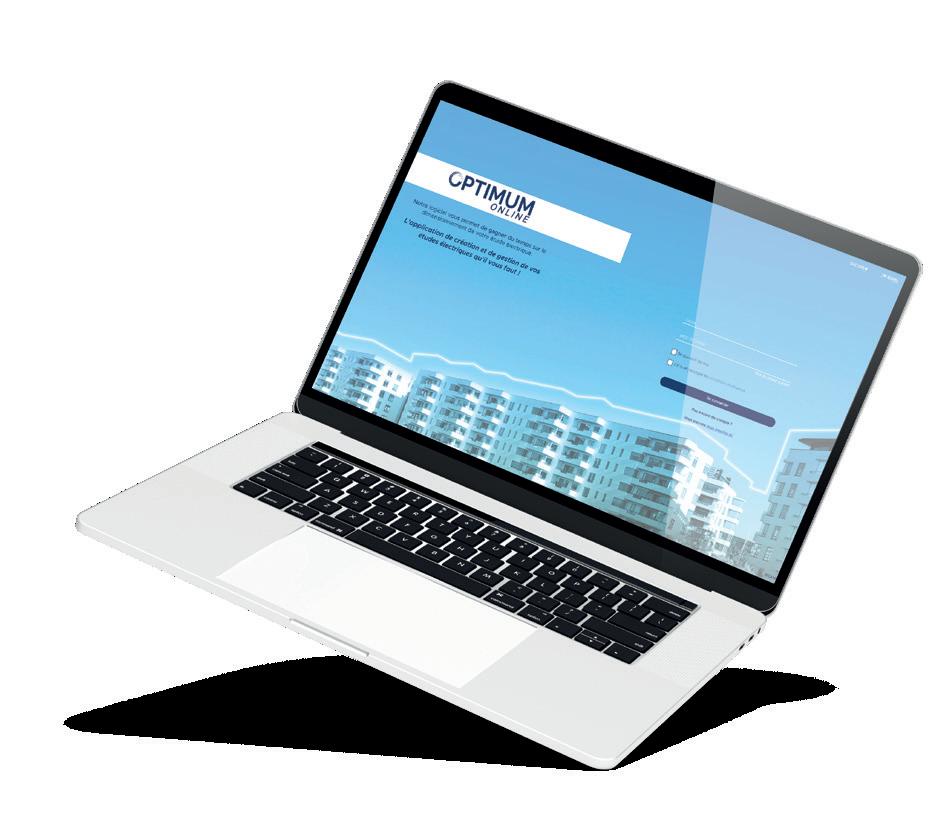

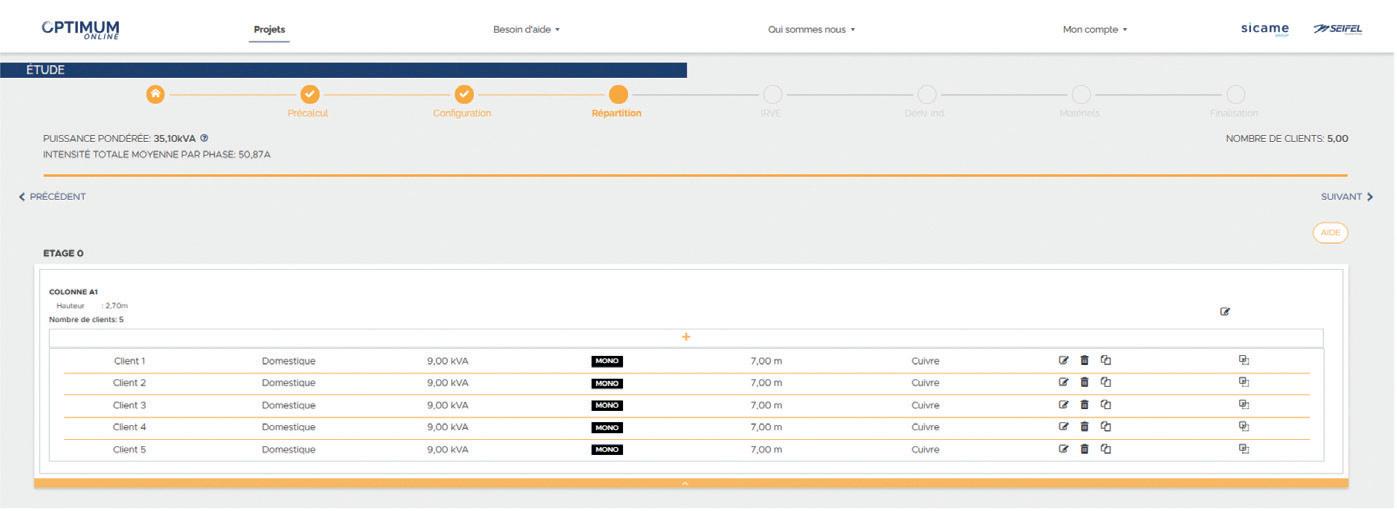

Flashez le code ci-contre ou rendez-vous sur optimumonline.sicame.io

• Accès libre et gratuit

• Un accompagnement tout au long de votre projet

• Un support technique dédié

• Une équipe commerciale à votre écoute

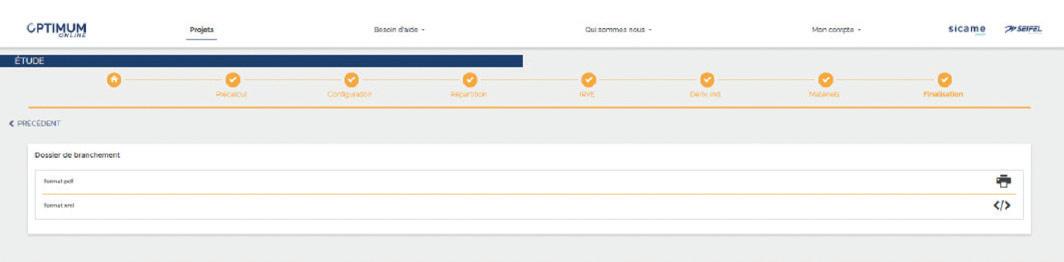

• Dossier de branchement complet et téléchargeable

Dimensionnement

canalisations dans le Domaine B

Configuration intérieure

Configuration extérieure aérienne

Configuration extérieure souterraine

Configuration extérieure au sol

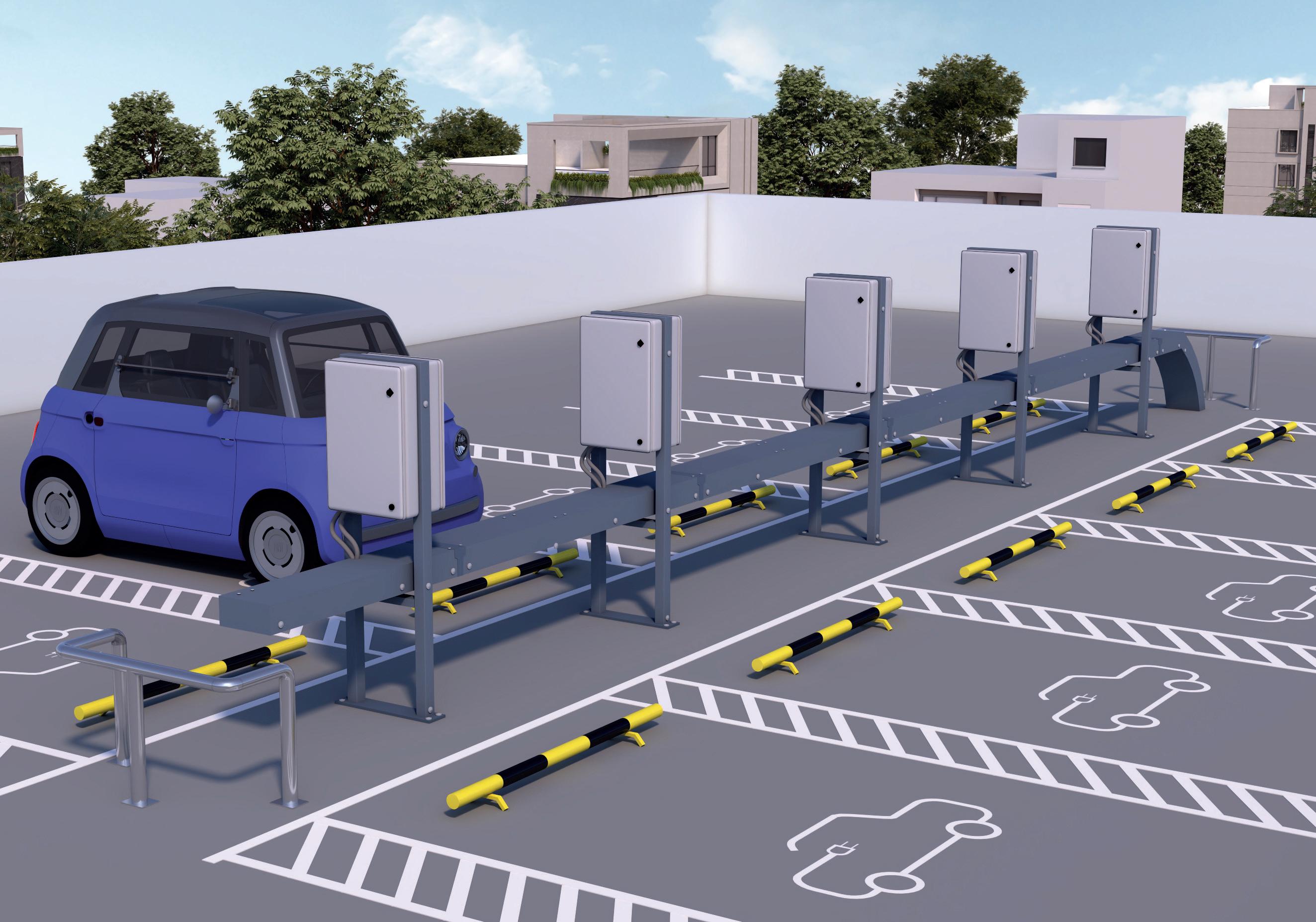

Configuration extérieure en élévation

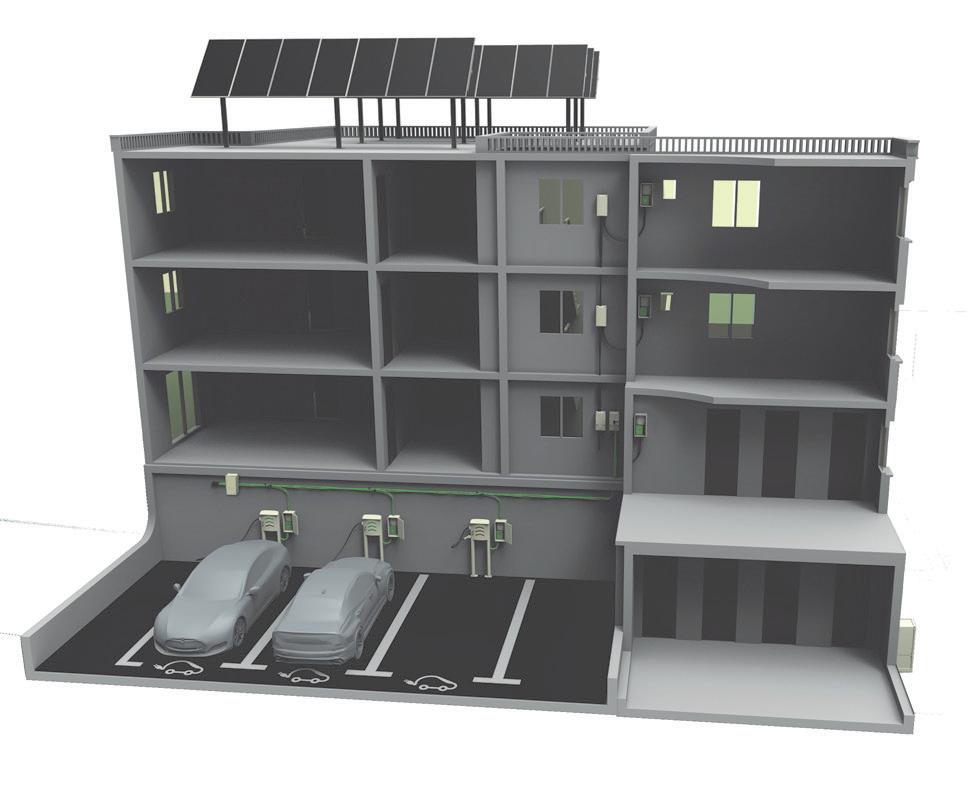

Une solution pour la recharge de véhicules électriques en copropriété

Évolutive

● Raccordement à la demande

Compacte

● Solution 100% intégrée avec le comptage et le point de recharge

Sans engagement

● Aucun frais pour la copropriété et liberté de choix du fournisseur

Le réseau électrique automobile

Sécurité

● Des solutions de charge robustes, déverrouillage avec un badge RFID

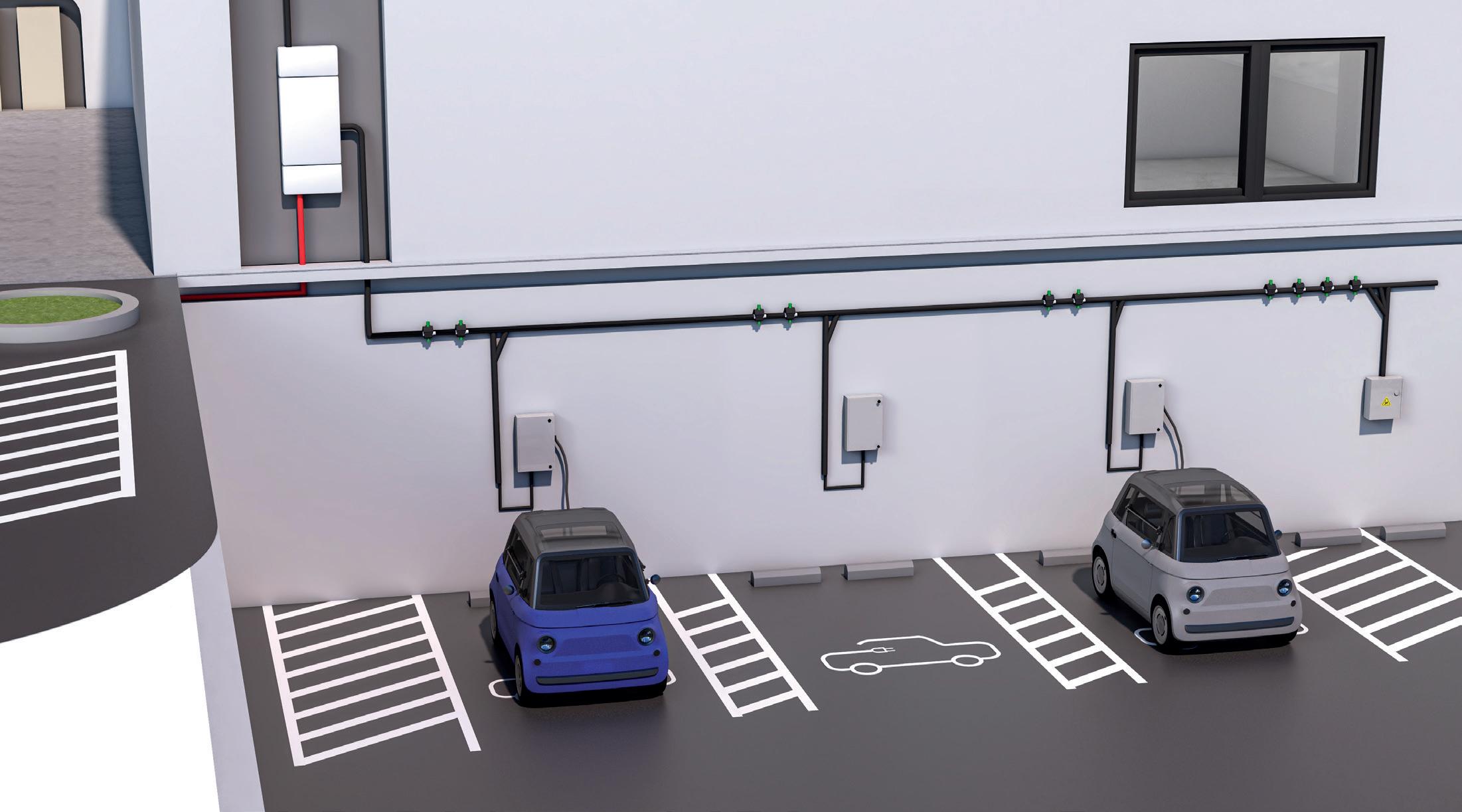

Colonne horizontale

Solution de comptage IRVE (avec compteur Linky®)

Point de raccordement électrique de la colonne horizontale

Dérivation individuelle

Coffret en limite de propriété

Configuration intérieure

1 - Coupe-Circuit Principal Collectif - CCPC

• Ces coffrets d’émergence de réseaux souterrains sont installés en extérieur, sur le domaine public ou en limite de propriété, et permettent la coupure générale de l’installation.

• 2 modèles:

- ECP-2D (2 directions)

- ECP-3D (3 directions)

• Chaque modèle est disponible en version coffret et borne. Code

Codet

Nos

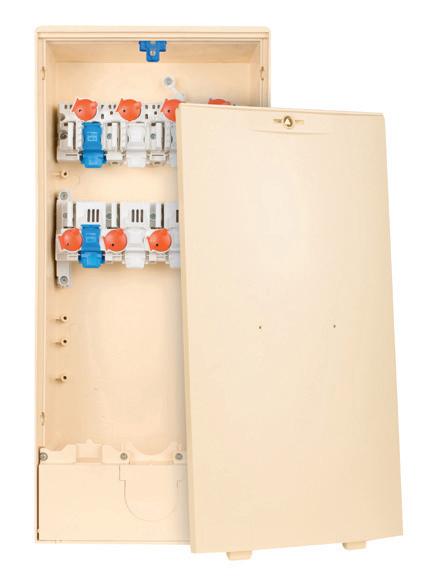

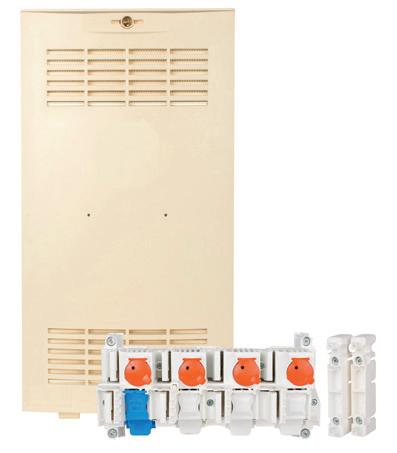

2 - Sectionnement Protection Colonne Multiple - SPCM

• Le SPCM est utilisé pour le raccordement du départ IRVE en pied de colonne et pour la dérivation en tête de travée, dans les parkings à plusieurs travées.

• 2 modèles:

- SPCM 200 A, avec 3 configurations:

• SPCM 200 A sans dérivation

• SPCM 200 A avec 2 dérivations 352

• SPCM 200 A avec 2 dérivations 952

- SPCM 400A avec 2 dérivations 952

• Nota : enveloppe commune entre tous les SPCM

Code 80293

Codet 6902652

Code 81383

Codet 6902653

80291 80286 6902650

SPCM 200A sans dérivation + 1 cornet d’épanouissement 80292 80287 6902651

SPCM 200A avec 2 dérivations 35mm² + 1 cornet d'épanouissement 80293 80288 6902652

SPCM 200A avec 2 dérivations 95mm² + 1 cornet d’épanouissement 81383 81434 6902653

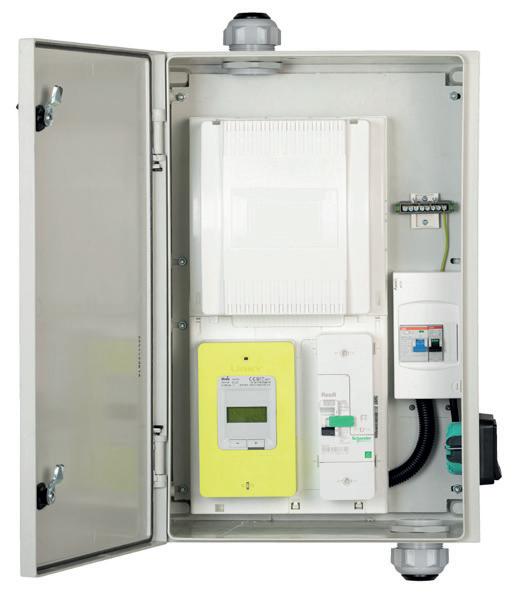

Armoire IRVE

Protection matériels IRVE

SPCM 400A avec 2 dérivations 95mm² + 1 cornet d’épanouissement

Protection matériels IRVE

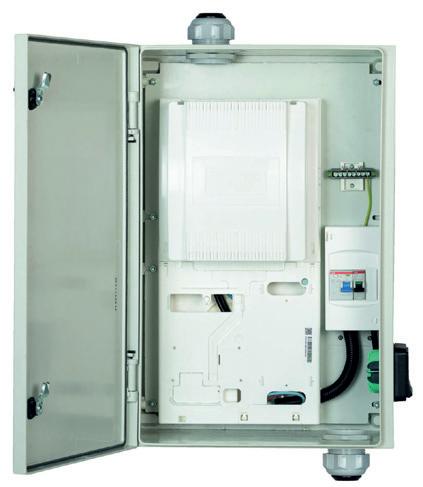

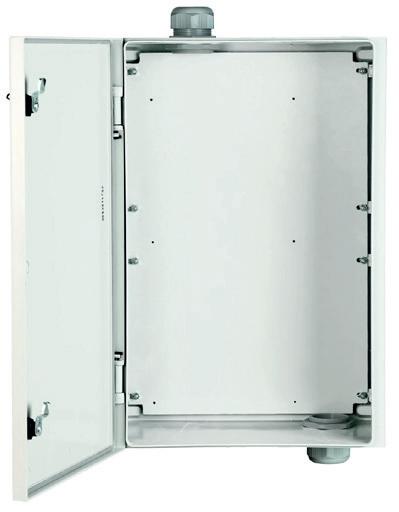

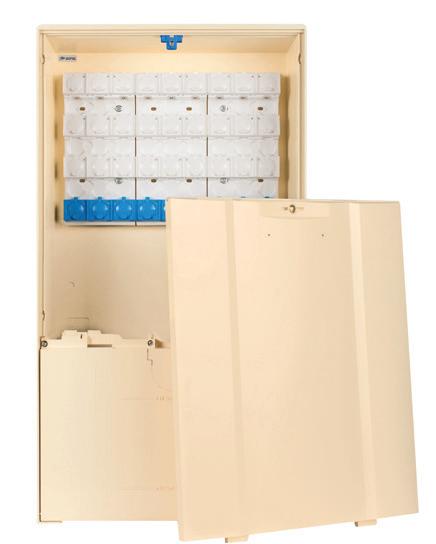

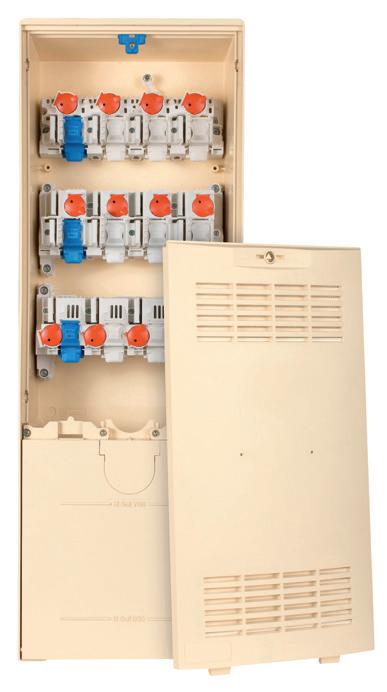

• Ces armoires sont utilisées pour la protection d’un ou plusieurs sectionneurs ainsi que la protection de colonnes multiples (SPCM).

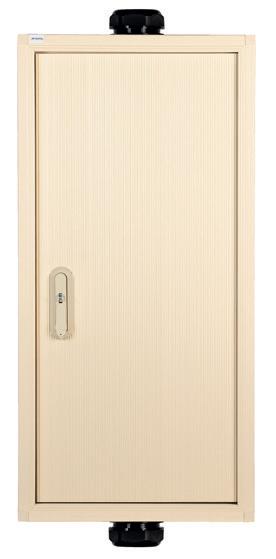

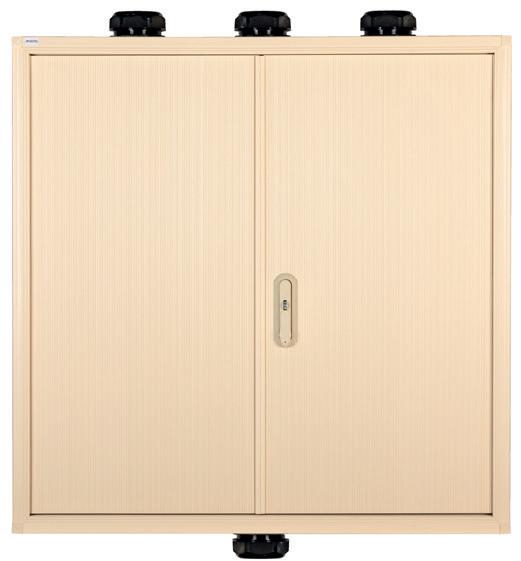

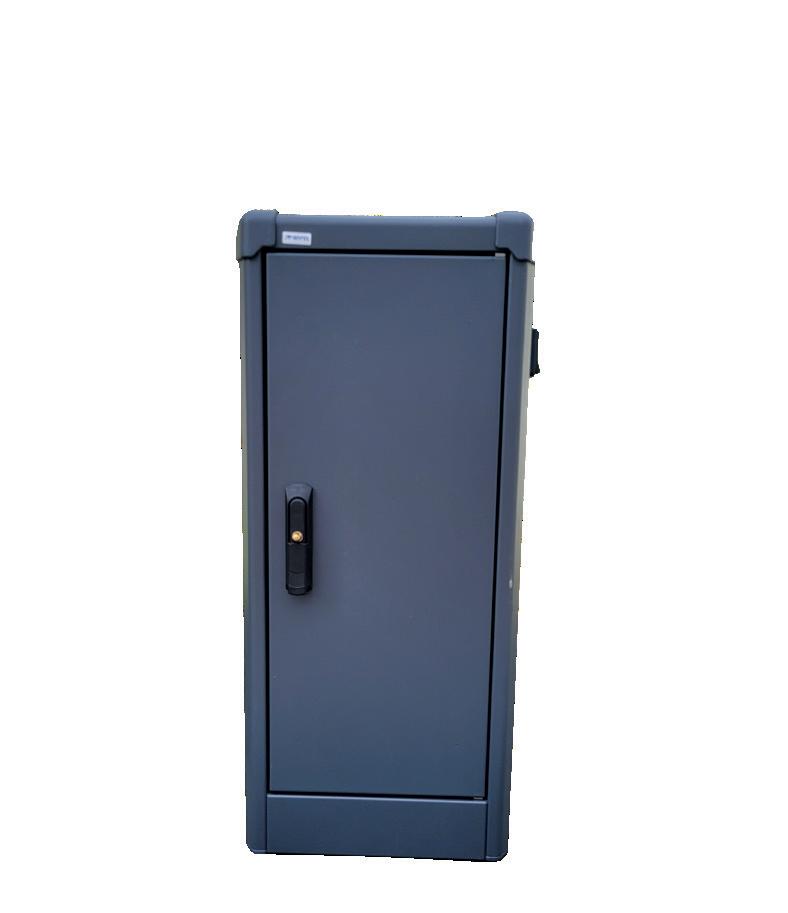

Armoire IRVE pour 3 matériels - Couleur ivoire

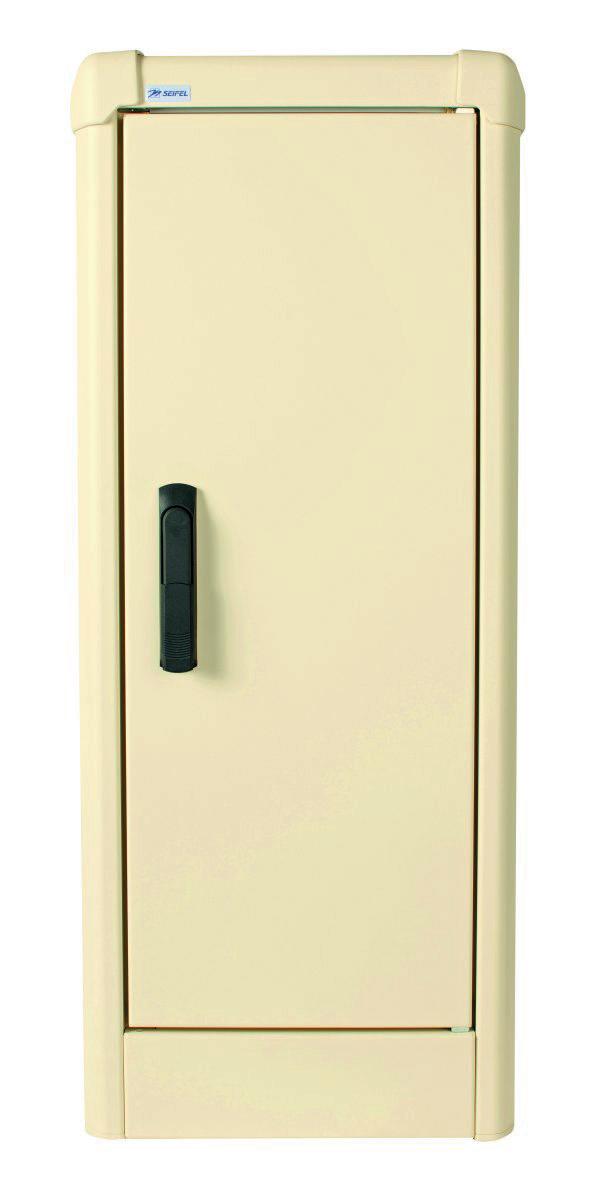

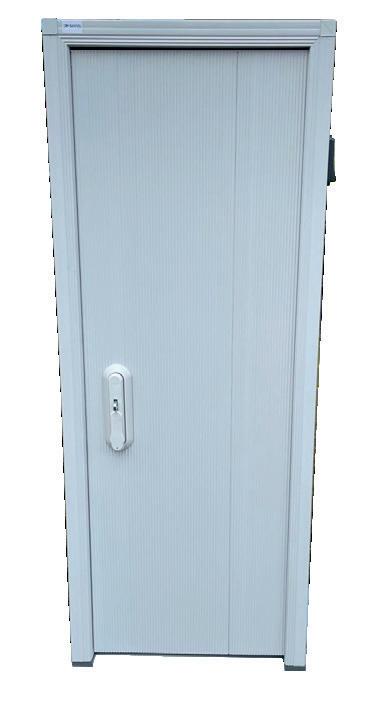

Armoire IRVE pour 1 matériel - Couleur ivoire

Series: Protection matériels IRVE

• Ces armoires sont placées dans les parkings intérieurs afin de recréer un local IP55 et IK10.

Description : Caractéristiques :

• 3 modèles disponibles:

d'application : BT

Description : Caractéristiques :

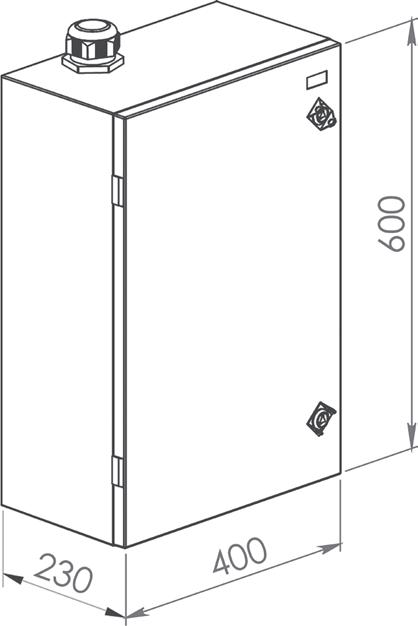

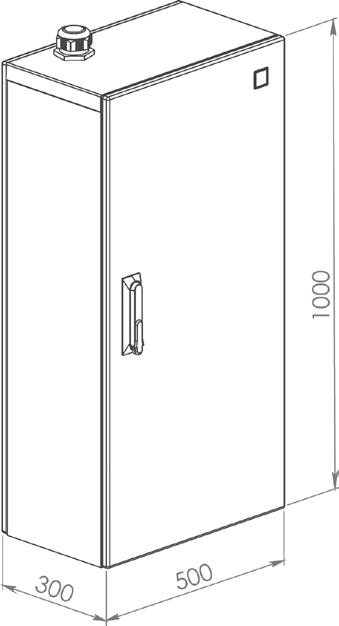

• Dimensions extérieures : H 1153 L 1043 P 306 mm.

• Dimensions extérieures : H 1153 L 507 P 306 mm.

- 1 matériel : H1030 L501 P300 mm

• Armoire en compound thermoplatique 1 porte, 1 compartiment

• Armoire en compound thermoplatique 2 portes, 1 compartiment

• Capacité d'intégration maxi pour 3 matériels

- 3 matériels : H1030 L1040 P300 mm

• Capacité d'intégration maxi pour 1 matériel

- 5 matériels : H1030 L1580 P300 mm

• Fermeture par poignée tournante escamotable cadenassable avec 1/2 barillet européen Triangle Enedis + crémone 3 Pts

• Arrêts de porte par bras mécanique

• 1 presse étoupe en position basse pour l'entrée de câble et 1 presse étoupe en position haute pour la sortie des câbles

• 1 presse étoupe en position basse pour l'entrée de câble et 3 presses étoupes en position haute pour la sortie des câbles

• 4 pattes de fixation murales fixées sur insert fournies

• Indice de protection : IP 55 - IK 10.

• Coloris : ivoire.

Couleur : Ivoire

• Indice de protection : IP 55 - IK 10.

• Coloris : ivoire.

Couleur : Ivoire

{{Label-StandardColor}}Norme Couleur : RAL 1015

Materiel : Thermoplastique teinté masse

Norme Materiel : HN 60-E-02 HN 60-S-02

Température d'utilisation : -25°C à + 40°C

Materiel : Thermoplastique teinté masse

Norme Materiel : HN 60-E-02 HN 60-S-02

Température d'utilisation : -25°C à + 40°C

Code 81544 Codet 6902675

81544 6902675 Armoire de protection IRVE pour 1 matériel 81545 6902676 Armoire de protection IRVE pour 3 matériels 81546 6902677 Armoire de protection IRVE pour 5 matériels

Code 81545 Codet 6902676

Domaine

Domaine d'application :

3 - Connecteur à perforation d’isolant

• Connecteur de dérivation à perforation d'isolant pour canalisation collective et dérivé en câbles double isolation unipolaires assemblés en torsade FR N1 X1 G1. Ces matériels sont spécialement destinés au raccordement d'une dérivation individuelle dans les parkings dans la partie NF C 14-100.

• Les connecteurs sont :

- à perforation directe des deux couches isolantes

- de classe II

- avec des degrés de protection IP55 et IK10

Code produit

Codet Enedis

81251 6902660

81252 6902661

81253 6902662

81254 6902663

Désignation

Code 81251

Codet 6902660

Ensemble de connecteurs IRVE monophasé 35-70P/16-35D

Ensemble de connecteurs IRVE triphasé+neutre 35-70P/16-35D

Ensemble de connecteurs IRVE monophasé 50-150P/16-35D

Ensemble de connecteurs IRVE triphasé+neutre 50-150P/16-35D

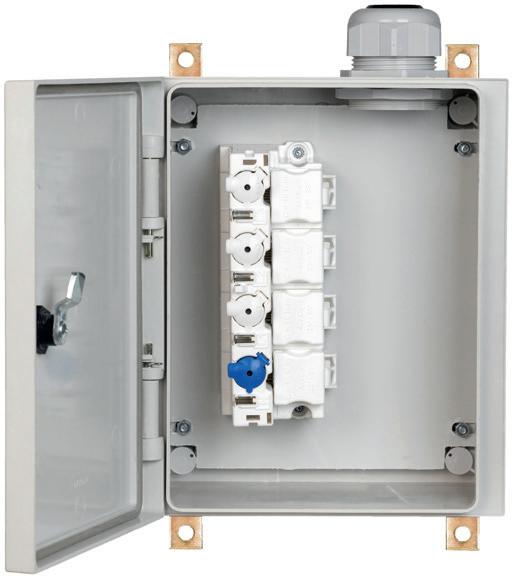

4 - Coffret d’exploitation câbles IRVE

• Coffret constitué de :

- 1 enveloppe IP55 et IK10 à serrure triangle scellable

- 1 bornier de raccordement triphasé + neutre à dénudage

• Le coffret d’exploitation des câbles IRVE est destiné aux ouvrages IRVE pour la réalisation des actes d’exploitation tels que la VAT, ou de mise en court-circuit.

• Il peut être raccordé directement en amont du bout perdu / kit d’extrémité.

• Le bornier de connexion à dénudage permet le raccordement d’une câble triphasé + neutre en câble de section 25mm2. Ce bornier permet l’accès à la VAT sans ouverture des capots (IP2X) et l’accès à des prises M8 avec ouverture des capots.

Code produit

Codet Enedis

Désignation 81396 6902666

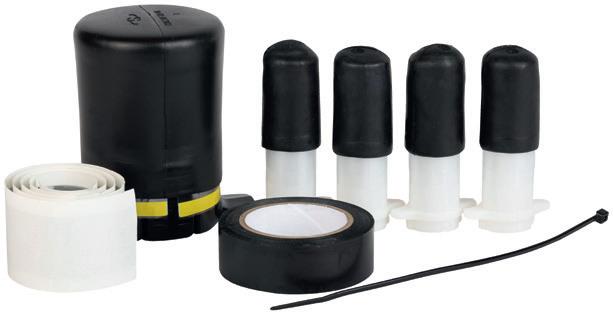

5 - Bout Perdu Rétractable à froid

• Extrémités isolantes de câbles unipolaires à double isolation, assemblées par 4 en torsade conformes aux normes XPC 32-321 (Séries U1000 R2V et U1000 AR2V) et NF C 32-323 (Séries FR-N1 X1G1 et FR-N1 X1X2 -AR 4x35 à 4x150) avec une tension assignée de 0,6/1 kV.

• Ces matériels sont principalement destinés aux câbles installés dans les parkings, dans le cadre de la NF C 14-100 pour le raccordement des installations de recharge de véhicules électriques (IRVE). Ils sont également utilisables dans le domaine de la norme NF C 15-100. Ils assurent l’isolation et l’étanchéité des extrémités des câbles principaux, posés généralement à l’horizontale sur des chemins de câbles ou sous colliers. Ils sont de type rétractable à froid et se fixent à demeure. Ils ne sont pas prévus pour être réutilisés une fois démontés.

• Ils ont un indice de protection IP55 et sont classe II.

Code produit Codet Enedis

BPRF4CDI3570 6902664

BPRF4CDI50150 6902665

Code 81396

Codet 6902666

Code BPRF4CDI50150

Codet 6902665

Désignation

Bout Perdu Rétractable à froid pour torsade IRVE de 35 à 70

Bout Perdu Rétractable à froid pour torsade IRVE de 95 à 150

Configuration extérieure aérienne

1 - Coupe-Circuit Principal Collectif - CCPC

• Ces coffrets d’émergence de réseaux souterrains sont installés en extérieur, sur le domaine public ou en limite de propriété, et permettent la coupure générale de l’installation.

• 2 modèles:

- ECP-2D (2 directions)

- ECP-3D (3 directions)

• Chaque modèle est disponible en version coffret et borne. Code

Codet

Code

Codet

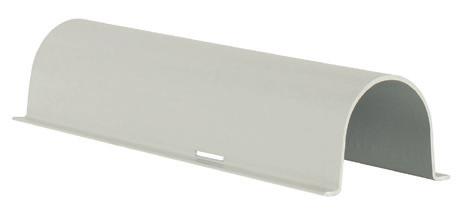

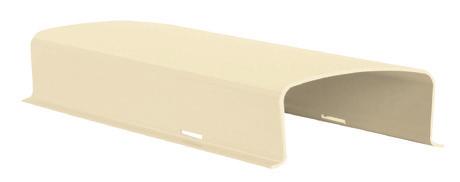

2 - Protecteur GPC

• Gaine de protection pour câble réseau BT

Code produit Codet Enedis

Désignation

05002 6880540 Protecteur GPC 35 - Lg 2m75 - Gris

05038 6880572 Protecteur GPC 35 - Lg 2m75 - Ivoire

05007 6880562 Protecteur GPC 35 - Lg 2m75 - Marron

05003 6880542 Protecteur GPC 60 - Lg 2m75 - Gris

05036 6880573 Protecteur GPC 60 - Lg 2m75 - Ivoire

05008 6880563 Protecteur GPC 60 - Lg 2m75 - Marron

Code 05003

Codet 6980542

Code produit Codet Enedis

05004 6880544

Code 05040

Codet 6980576

Protecteur GPC 90 - Lg 2m75 - Gris

05037 6880574 Protecteur GPC 90 - Lg 2m75 - Ivoire

05009 6880564 Protecteur GPC 90 - Lg 2m75 - Marron

05005 6880546

05040 6880576

05010 6880566

Protecteur GPC 140 - Lg 2m75 - Gris

Protecteur GPC 140 - Lg 2m75 - Ivoire

Protecteur GPC 140 - Lg 2m75 - Marron

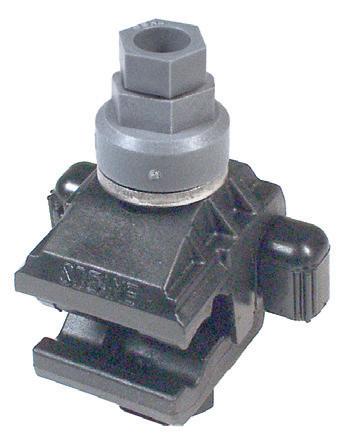

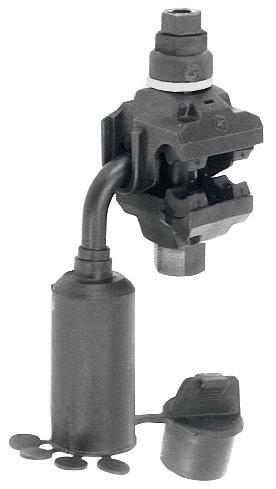

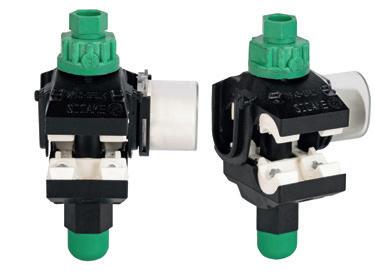

• Connecteur étanche à tenue diélectrique 6 kV dans l’eau, doté d’une structure isolante à haute résistance mécanique et climatique.

• Perforation simultanée en principal et en dérivé.

• Visserie galvanisée, hors potentiel.

• Deux bouchons amovibles isolants, équipés d’un joint à lèvres, permettant de reconstituer l’isolement de l’extrémité du conducteur dérivé.

• Départ de la dérivation à droite ou à gauche.

• Fonction “TURBO” intégrée (maintien du connecteur ouvert lors de l’approche).

• Facilité de pose et sécurité d’utilisation.

• Serrage contrôlé par vis à tête fusible. Après rupture de l’embout fusible, démontage éventuel possible.

Code TTD101FJ2TA Codet 6737631

TTD.CCA - Connecteur à perforation d’isolant de court-circuit

• Connecteur à structure isolante de haute résistance mécanique et climatique.

• Bloc de dérivation équipé d’une fiche mâle de sécurité, à verrouillage par baïonnette normalisée, percée en extrémité d’un trou pour mesure de tension.

• Protégé par un capot isolant avec ouverture basse munie d’index amovibles pour identification des phases et du neutre.

• Système d’étanchéité assurant la reconstitution d’isolement (tenue diélectrique 6 kV dans l’eau).

• Facilité de pose et d’utilisation : perforation d’isolant (TTD.CCA), tête fusible, visserie hors potentiel, extrémité de la fiche mâle protégée contre tout contact éventuel.

Code TTD1CCA Codet 6731481

Nos

3 - TTD ... FT2TA - Connecteur à perforation d’isolant à serrage simultané

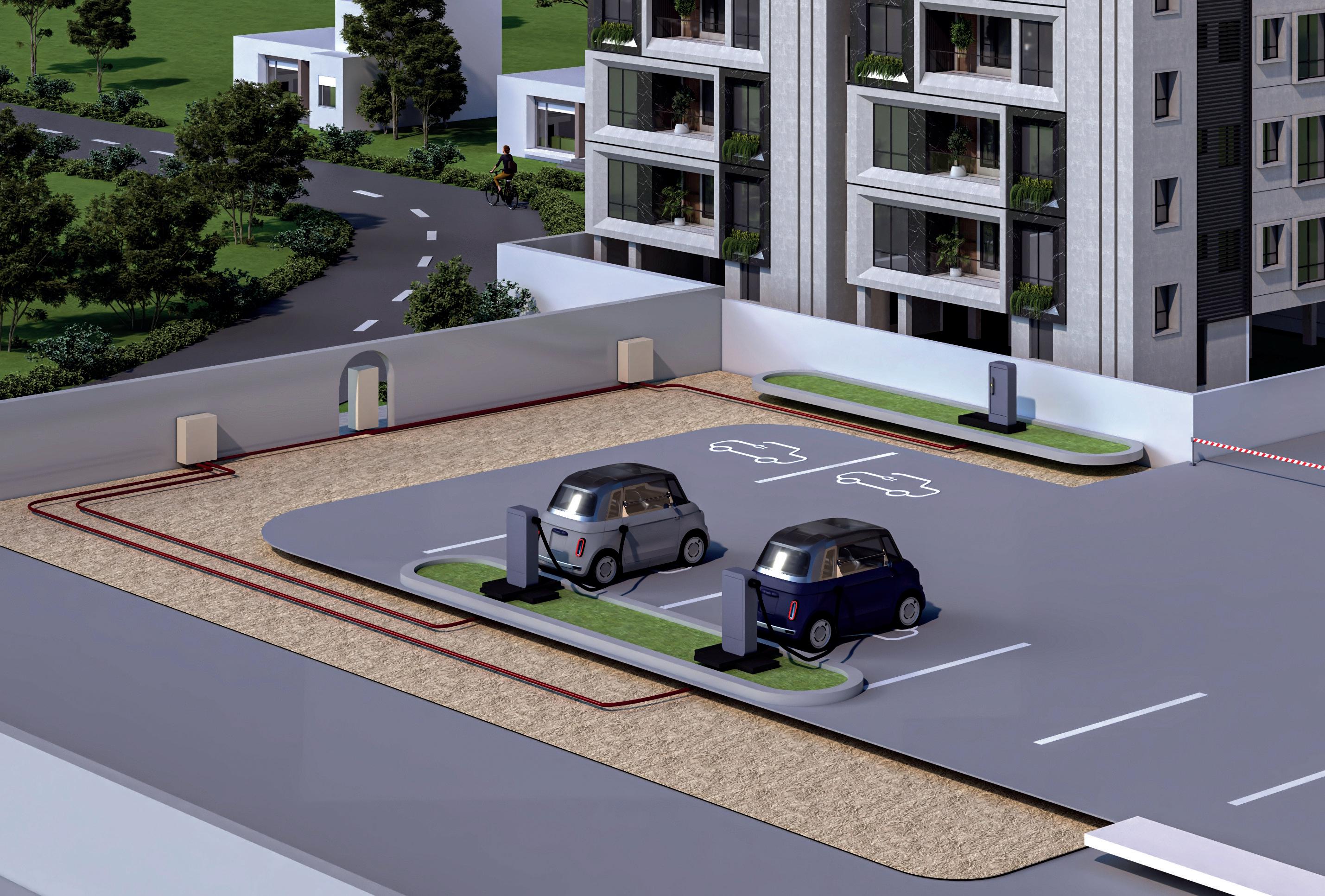

Configuration extérieure souterraine

1 - Coupe-Circuit Principal Collectif - CCPC

• Ces coffrets d’émergence de réseaux souterrains sont installés en extérieur, sur le domaine public ou en limite de propriété, et permettent la coupure générale de l’installation.

• 2 modèles:

- ECP-2D (2 directions)

- ECP-3D (3 directions)

• Chaque modèle est disponible en version coffret et borne. Code 68965

Codet

2 - Borne REMBT

• L’alimentation des armoires de comptage est effectuée à l’aide d’une borne REMBT.

• Les enveloppes REMBT, équipées d’un jeu de barres, se déclinent en 3 dimensions :

- Borne REMBT 300 (H1000 x L350 x P195mm)

- Borne REMBT 450 (H1000 x L530 x P195mm)

- Borne REMBT 600 (H1000 x L700 x P195mm)

• Les modules de raccordement direct réseau ou branchement sont à associer à la borne.

Modules de branchement

Emprise sur jeu de barres

Capacité de raccordement

Modules de branchement

Sections (mm²)

10 à 35 Cu câblé

10 à 35 Al câblé

16 à 35 Al massif

Modules RRC400P200

Sections (mm²)

50 à 240 Cu 50 à 240 Al

Code 80021

Codet 6772110

67824 67824 6771704 Module de raccordement branchement direct 3x35 mm² Tri+N

3 - Socle terrassable

• Un socle est posé enterré sur chaque emplacement de parking à l’extérieur. Il peut être protégé par un plot ou arceau de protection.

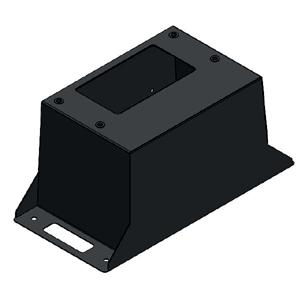

• 3 modèles :

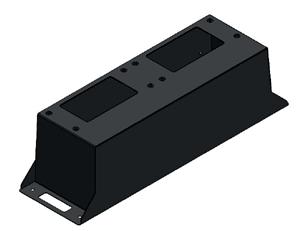

- Socle solo (H300 x L450 x P300mm)

- Socle duo face à face (H300 x L450 x P600mm)

- Socle duo côte à côte (H300 x L900 x P300mm)

• Chaque socle permet d’accueillir un ou deux mobiliers urbains, tels que des armoires de comptage IRVE avec ou sans point de charge intégré.

Code 81577

Codet 6910197

Code 81578

Codet 6910193

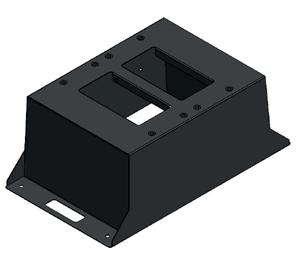

Couvercle de mise en attente IRVE pour mobiliers urbains

Code 81579

Codet 6910195

Nos

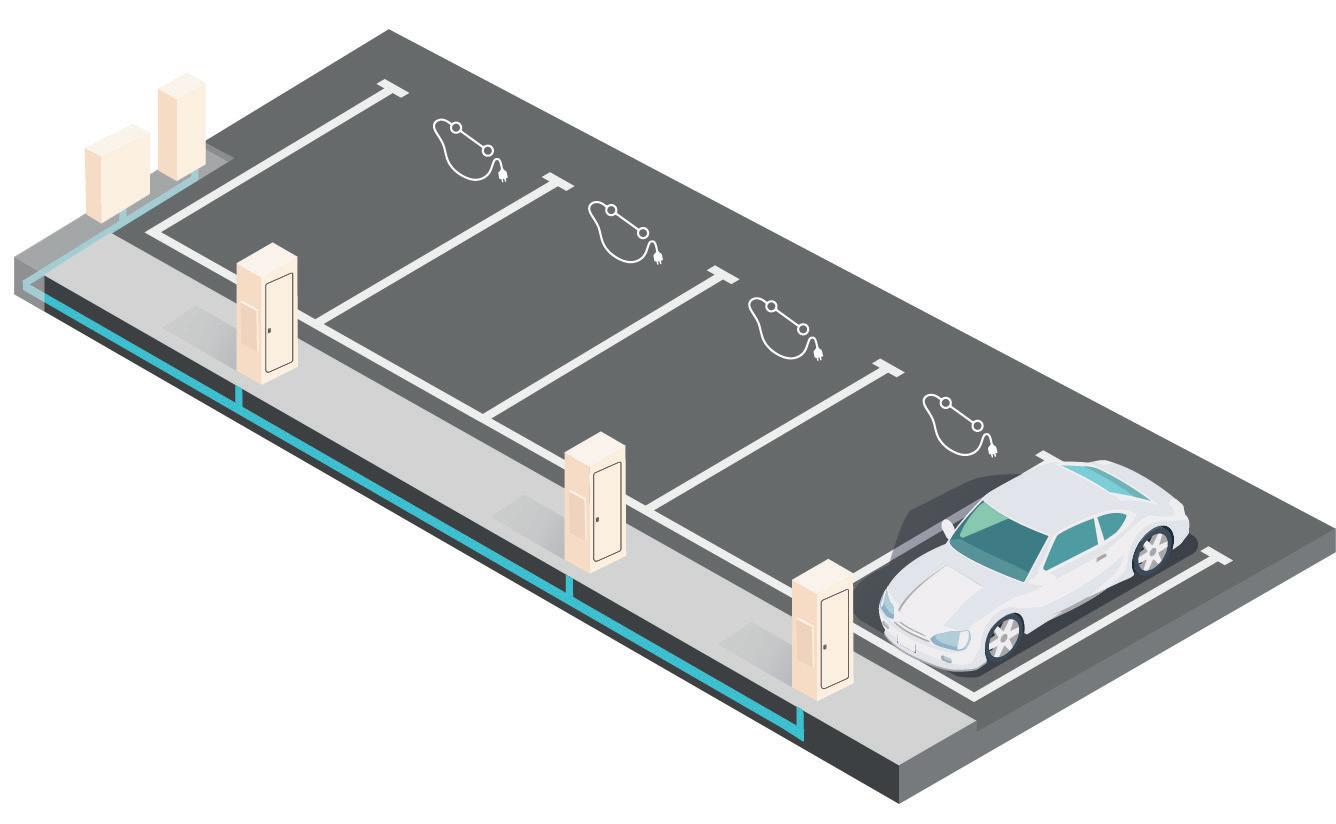

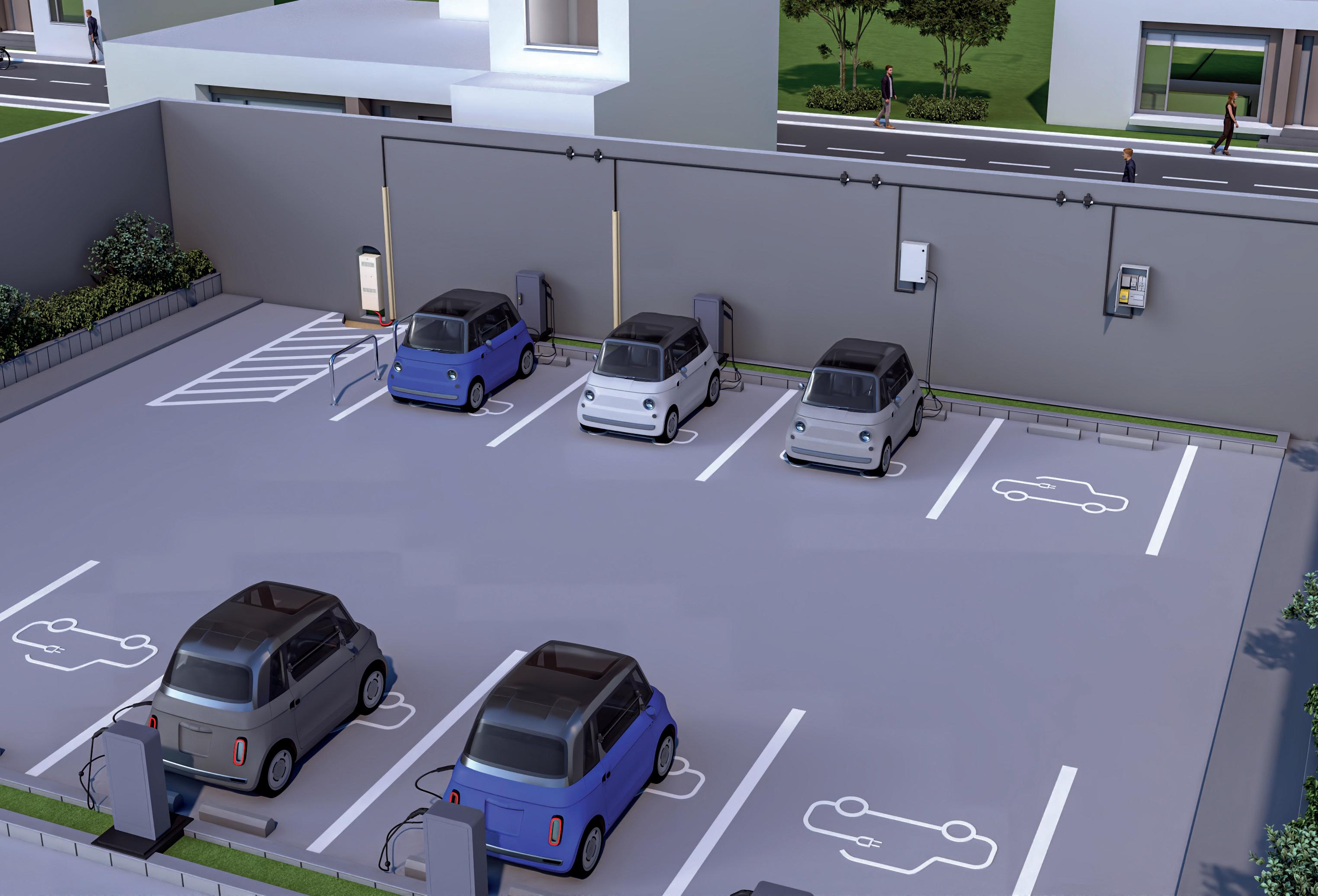

Configuration extérieure au sol

Coupe-Circuit Principal Collectif - CCPC

• Ces coffrets d’émergence de réseaux souterrains sont installés en extérieur, sur le domaine public ou en limite de propriété, et permettent la coupure générale de l’installation.

• 2 modèles:

- ECP-2D (2 directions)

- ECP-3D (3 directions)

• Chaque modèle est disponible en version coffret et borne.

Code 68965

Codet 6902054

Code 68974

Codet 6902033

Code produit

Codet Enedis

Sigle Enedis Sigle Eclair ECP-2D

Désignation

68965 68994 6902054 Coffret ECP-2D avec coupure 400A ou protection 200A 68968 68996 6902053 Borne ECP-2D avec coupure 400A ou protection 200A

ECP-3D

68971 80007 6902019 Coffret ECP-3D avec coupure 400A ou protection 200A

68974 80005 6902033 Borne ECP-3D avec coupure 400A ou protection 200A

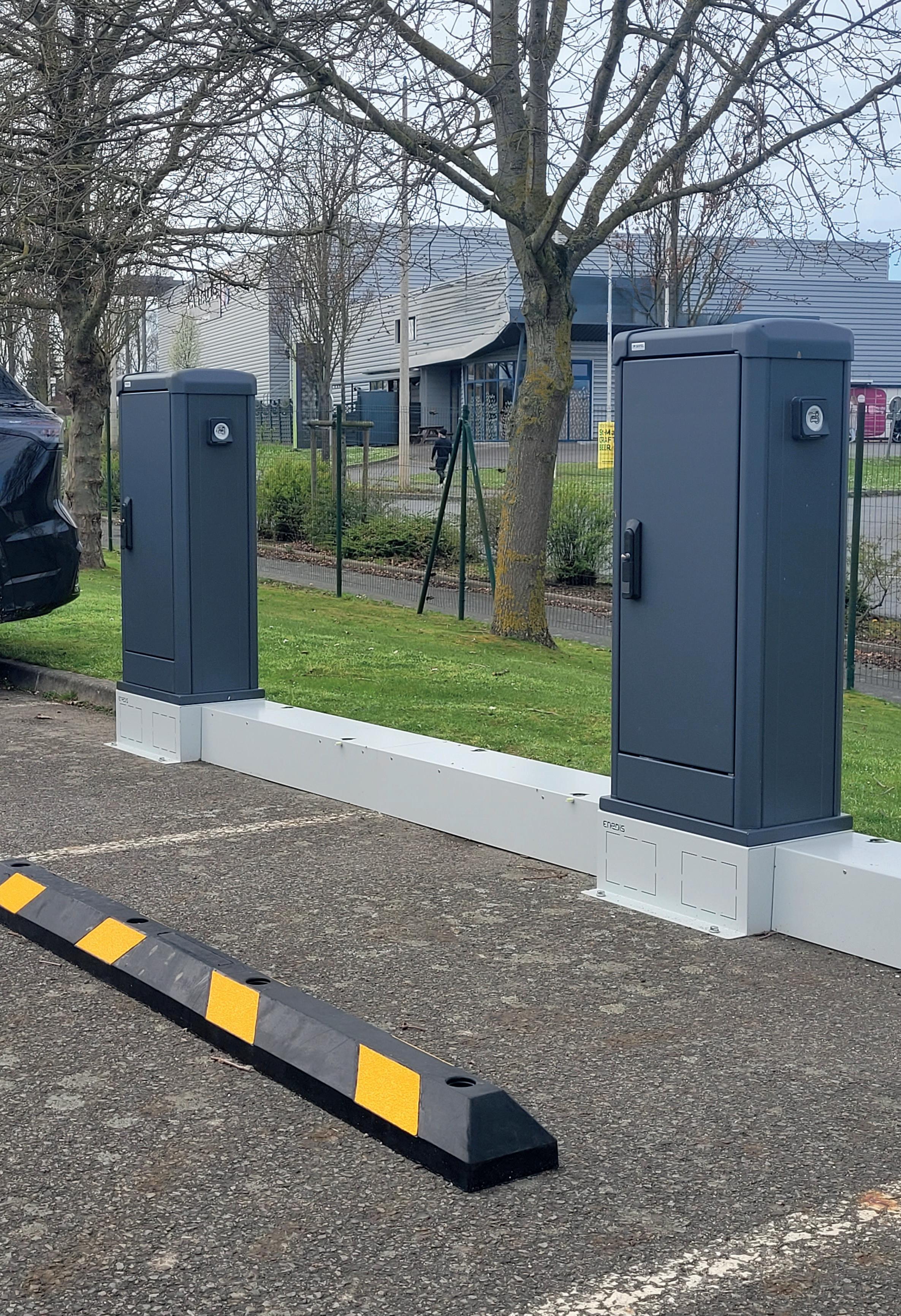

Socle non terrassable

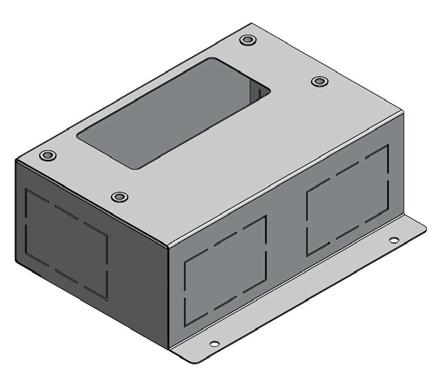

• Un socle est posé sur le sol avec un scellement chimique sur chaque emplacement de parking, à l’extérieur ou sur un toit-terrasse. Il peut être protégé par un plot ou un arceau de protection.

• Socle solo (H175 x L450 x P300mm)

• Caniveau (H164 x L1000 x P222mm)

• Chaque socle permet d’accueillir un mobilier urbain, tel que des armoires de comptage IRVE avec ou sans point de charge intégré.

Code 81580

Codet 6910199

Code 81605

Codet 6910196

81580 6910199 Socle simple IRVE pour parking sans terrassement 81605 6910196 Caniveau IRVE pour parking sans terrassement 81606 6910203 Obturateur de caniveau IRVE pour parking sans terrassement

Nos solutions pour la recharge de véhicules électriques en copropriété

Configuration extérieure en élévation

Coupe-Circuit

• Ces coffrets d’émergence de réseaux souterrains sont installés en extérieur, sur le domaine public ou en limite de propriété, et permettent la coupure générale de l’installation.

• 2 modèles:

- ECP-2D (2 directions)

- ECP-3D (3 directions)

• Chaque modèle est disponible en version coffret et borne.

Codet

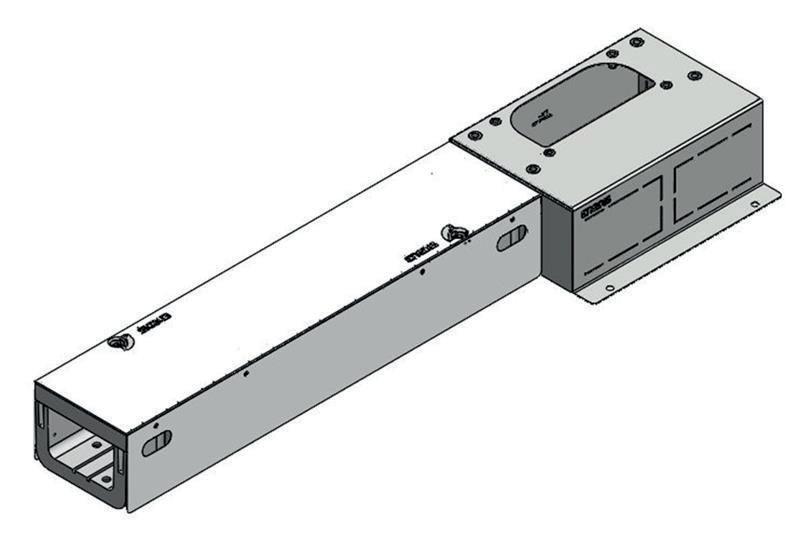

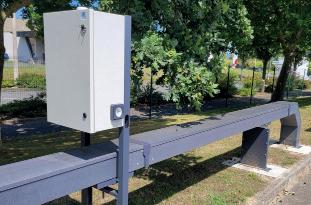

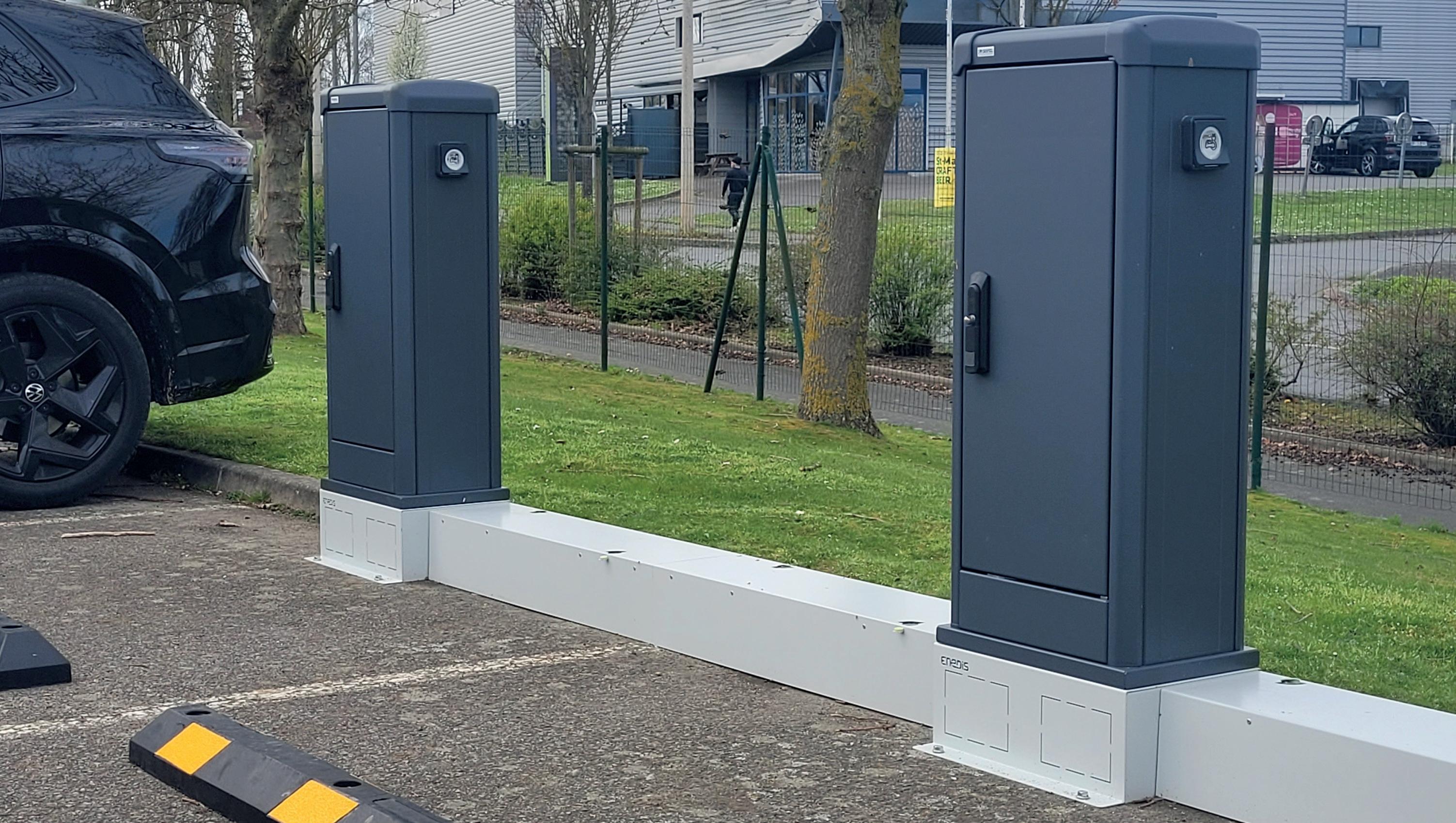

Système en élévation

• Le système en élévation permet d’avoir un réseau de distribution électrique dans le parking de la copropriété.

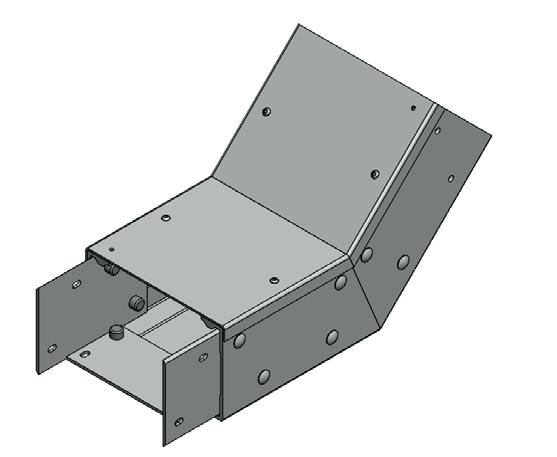

• 3 modèles disponibles pour réaliser des angles à 45°

• 1 modèle disponible pour des longueurs de 3m

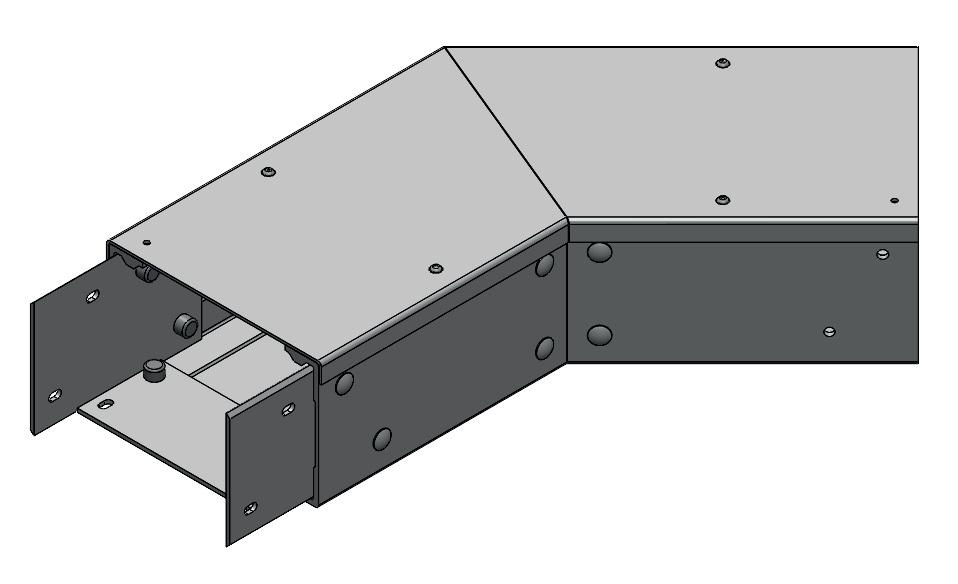

Code 81616

Codet 6910209

Code produit

Codet Enedis

81612 6910194

Code 81614

Codet 6910207

Code 81612

Codet 6910194

Désignation

81615 6910208 Liaison du sol vers goulotte horizontale pour système en élévation IRVE 81616 6910209 Coude à plat de 45° pour système en élévation IRVE 81608 6910210 Pied de goulotte horizontale pour système en élévation IRVE 81609 6910211 Equerre de goulotte horizontale pour système en élévation IRVE 81610 6910213 Coude concave 45° pour système en élévation IRVE 81611 6910215 Coude convexe de 45° pour système en élévation IRVE Configuration extérieure en

Code 81611

Codet 6910215

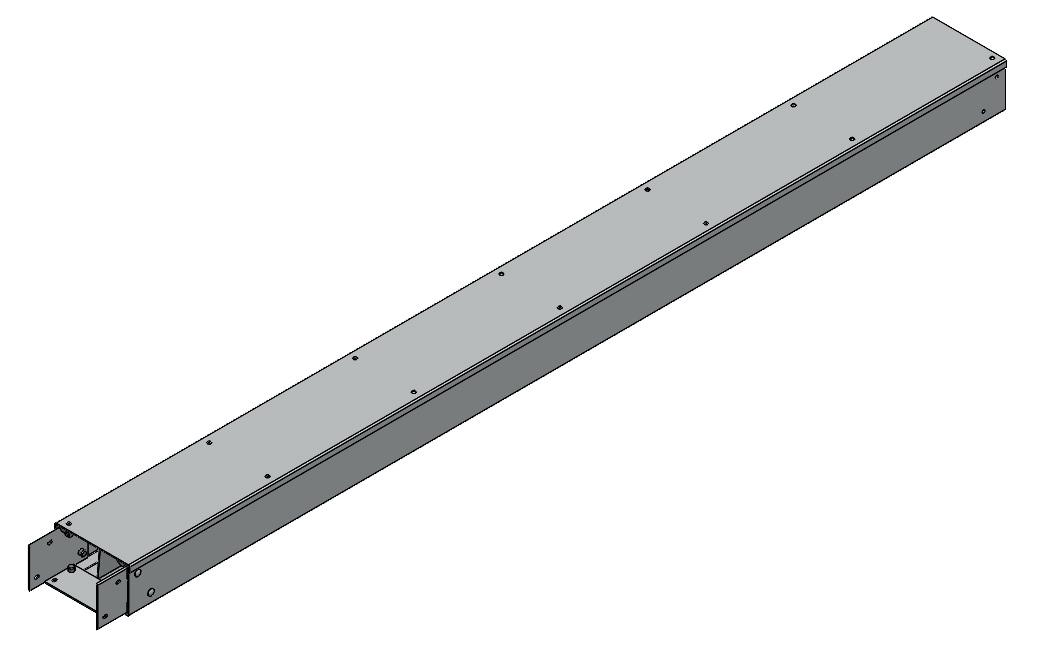

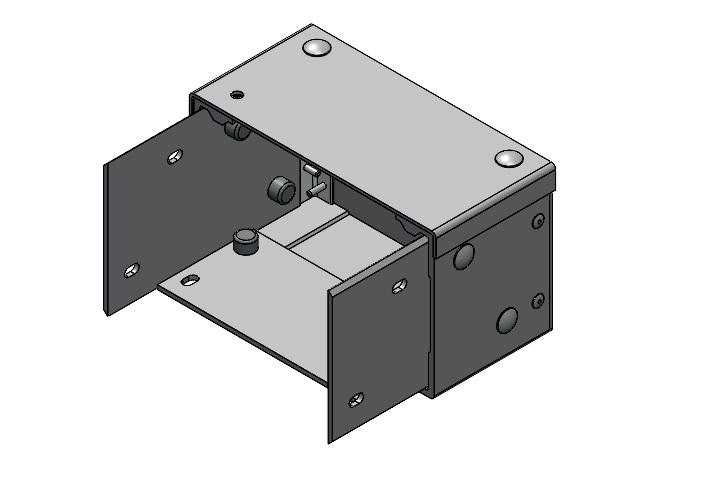

Goulotte horizontale avec fixation sur pied pour système en élévation IRVE 81613 6910206 Goulotte horizontale avec fixation sur muret pour système en élévation IRVE 81614 6910207 Embout de goulotte horizontale pour système en élévation IRVE

Nos

OPTIBOX

Les coffrets OPTIBOX sont installés sur chaque place de parking afin de mettre à disposition un point de recharge pour les véhicules électriques. Selon le modèle sélectionné, le coffret dispose de tout ou partie des fonctionnalités nécessaires.

OPTIBOX Basic

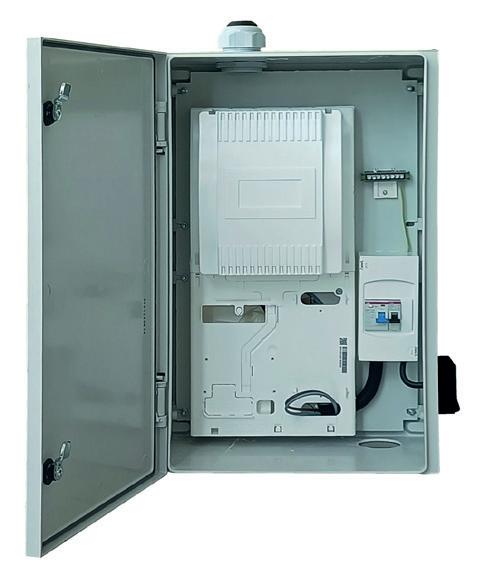

• Un coffret vide permettant l’intégration d’un panneau de comptage compatible avec un compteur Linky®

OPTIBOX Simple

• Un coffret pré-équipé avec un panneau de comptage prévu pour accueillir un compteur Linky® ainsi qu’un coffret modulaire destiné à l’installation de la protection future du point de charge ou de la borne externe.

• La puissance de la borne peut aller jusqu’à 7,4 kVA.

OPTIBOX 3,7

• Un coffret équipé d’un panneau de comptage prévu pour accueillir un compteur Linky®, incluant une prise renforcée d’une puissance de 3,7 kVA.

• La recharge est d’environ 25km en 1 heure.

• Le coffret de comptage est livré avec 3 badges RFID pour le déverrouillage.

OPTIBOX 7,4

• Un coffret équipé d’un panneau de comptage prévu pour accueillir un compteur Linky® et d’une prise renforcée d’une puissance de 7,4 kVA.

• La recharge est d’environ 50km en 1 heure.

• Le coffret de comptage est livré avec 3 badges RFID pour le déverrouillage.

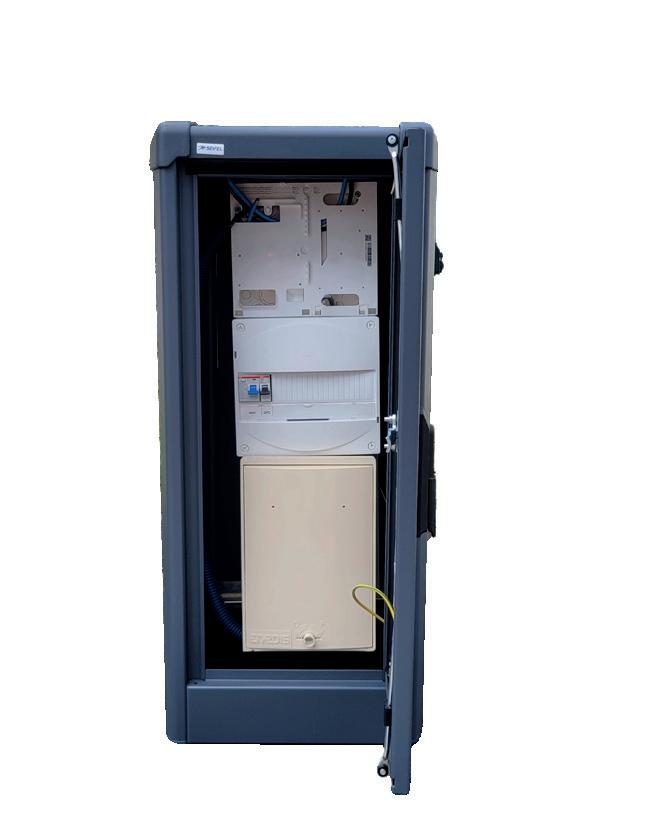

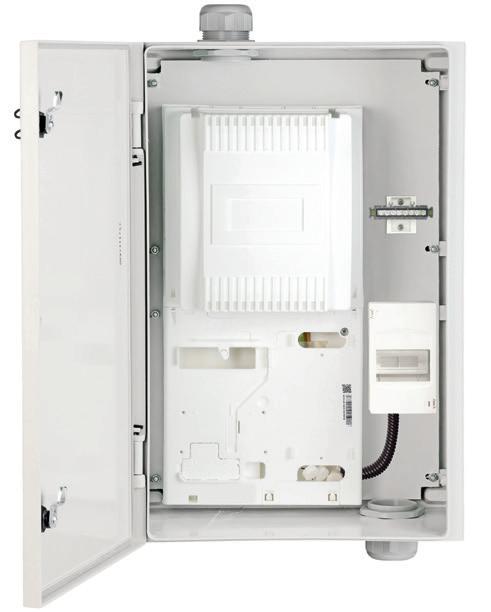

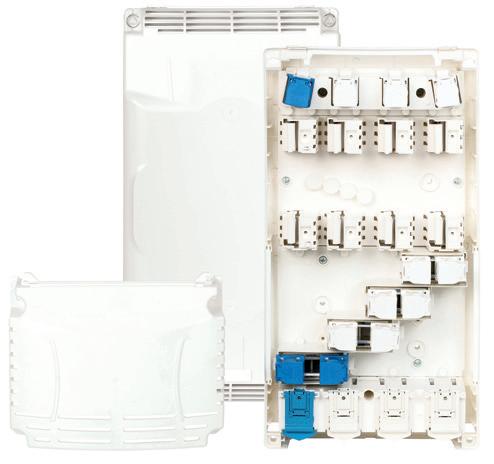

Coffre de comptage OPTIBOX

• Le coffret de comptage comprend le CCPI, le panneau de contrôle support du compteur Linky® et du disjoncteur de branchement.

• Des versions sont proposées avec un coffret modulaire 4 modules pour accueillir l’équipement relevant de la NF C 15-100.

Existe en 2 modèles :

• Coffret ARED 64 pour la version monophasée

• Coffret ARKO 105 pour la version triphasée + neutre

• Mode de pose murale (pattes de fixation fournies)

box ouvert comptage IRVE avec panneau type B

- box ouvert

pleine

600 x L 400 x P 230 mm

2 batteuses 1/4 tour à tête triangle de 8 mm

permettant de recevoir un panneau monophasé avec compteur/disjoncteur monophasé avec capot coupe(compatible compteur Linky, connectique à perforation

Code 81371

4 modules, avec interrupteur différentiel de capacité 8 départs

Code produit

81363

Code 81484

Spécification Enedis-CDCMC K.8.4-06

OPTIBOX Simple OPTIBOX Simple

Désignation

Basic pour comptage IRVE monophasé

81364 OPTIBOX Basic pour comptage IRVE triphasé + neutre 81369

Simple pour comptage IRVE avec panneau type B

81370 OPTIBOX Simple pour comptage IRVE avec panneau type G

81371 OPTIBOX Simple pour comptage IRVE avec panneau type B + coffret modulaire

81372 OPTIBOX Simple pour comptage IRVE avec panneau type G + coffret modulaire

81642 OPTIBOX 3,7 kVA pour comptage IRVE sans panneau type B

81657 OPTIBOX 7,4 kVA pour comptage IRVE sans panneau type B 81643 Coffret avec PC 3,7 kVA pour box fermé

81484 OPTIBOX 3,7 kVA pour comptage IRVE avec panneau type B

81493 OPTIBOX 7,4 kVA pour comptage IRVE avec panneau type B

:: 09/09/2024 | Issued :09/18/2024 11:21:39 am

OPTIPARK

Les bornes OPTIPARK se posent sur chaque place de parking afin de mettre à disposition un point de recharge pour les véhicules électriques. En fonction du modèle sélectionné, la borne dispose de l’ensemble ou d’une partie des fonctionnalités nécessaires.

OPTIPARK 3,7

OPTIPARK simple

OPTIPARK 7,4

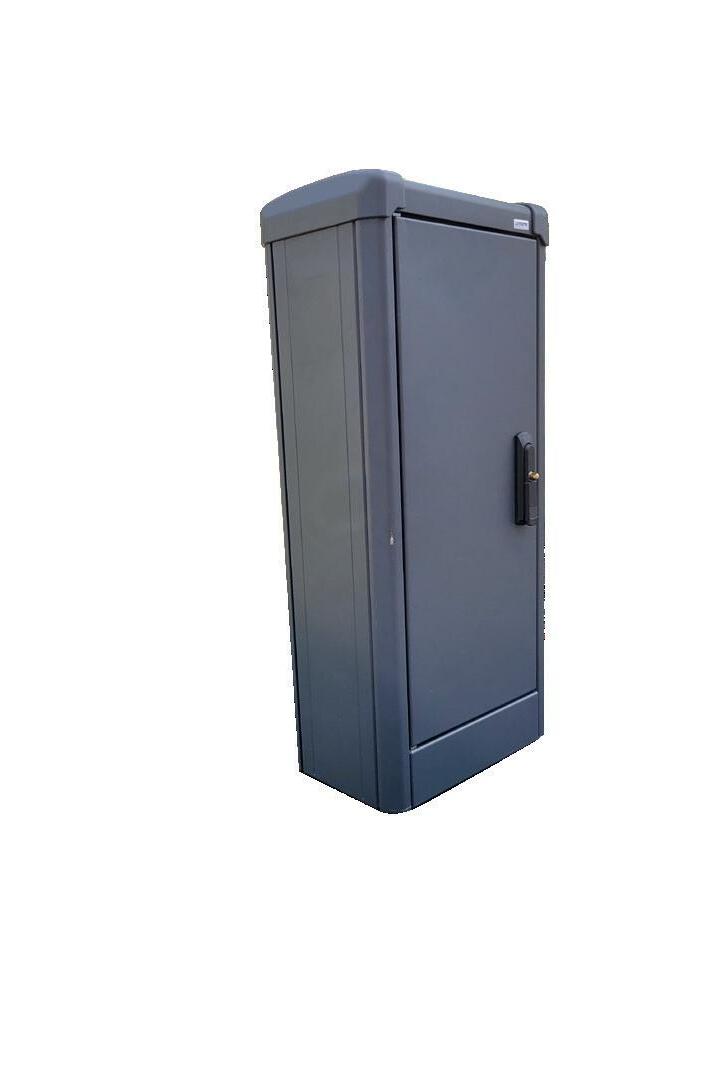

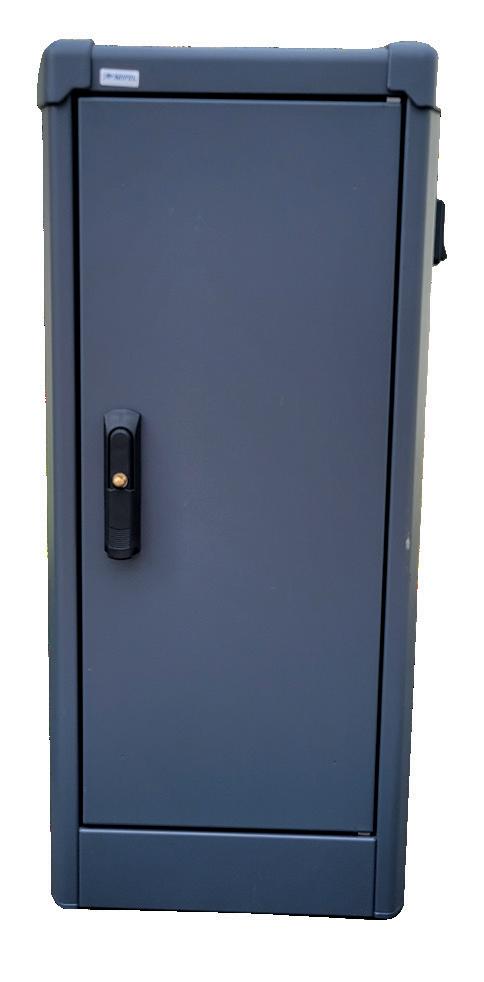

Armoire de comptage OPTIPARK

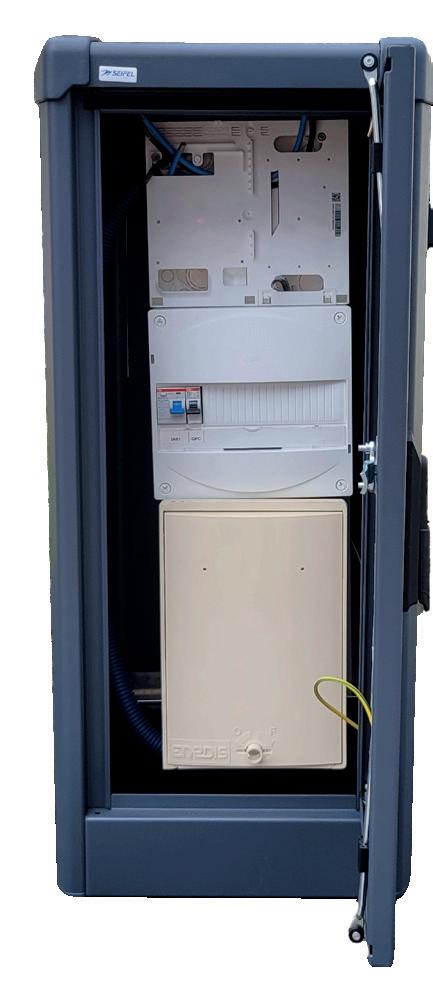

• L’armoire de comptage OPTIPARK en aluminium est équipée d’un coffret CIBE® et d’un panneau de comptage support du compteur et du disjoncteur.

• Le coffret CIBE®, placé dans la partie basse de l’armoire, permet l’accès au gestionnaire du réseau de distribution (GRD).

• Elle est également conçue pour recevoir le coffret modulaire pour la partie NF C 15-100 (capacité 8 modules).

• 2 modèles disponibles :

- Armoire de comptage OPTIPARK S pour branchement monophasé ou triphasé + neutre, dimensions : H1000 mm, L430 mm, P285 mm.

- Armoire en construction modulaire pour branchement monophasé ou triphasé + neutre, dimensions : H1042 mm, L430 mm, P295 mm.

81452

81494

81495

81459

RAL standard

RAL 1015 Ivoire clair

RAL 3004 Rouge Pourpre

RAL 5003 Bleu saphir

RAL 6005 Vert mousse

RAL 7016 Gris anthracite

RAL 7022 Gris terre d'ombre

RAL 7035 Gris clair

RAL 8014 Brun sépia

RAL 8019 Brun gris

RAL 9005 Noir sépia

RAL 9016 Blanc signalisation

Code 81651

OPTIPARK Simple + 1 coffret CIBE® mono + 1 panneau de comptage

OPTIPARK 3,7 kVA + 1 coffret CIBE® mono + 1 panneau de comptage

OPTIPARK 7,4 kVA + 1 coffret CIBE® mono + 1 panneau de comptage

OPTIPARK Simple + 1 coffret CIBE® Tri+N + 1 panneau de comptage 81651

OPTIPARK 3,7 kVA + 1 coffret CIBE® mono + 1 panneau de comptage en CM

Code 81494

Code 81495

Accessoires

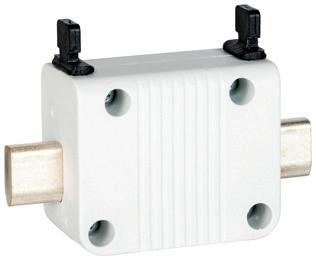

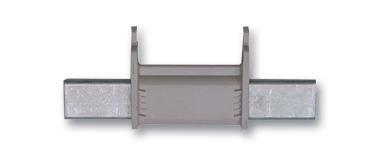

Barrette et cartouche fusible

• Barrette et cartouche fusible pour l’alimentation et la protection de votre installation.

Code 66154

Codet 6943450

Code produit

Codet Enedis

66154 6943450

Code 66155

Codet 6943009

Code 31017

Codet 6943513

Désignation

Barrette en cuivre entraxe 115mm taille 2 66155 6943009

Cartouche Fusible HPC 200A entraxe 115mm taille 2 80944 6941272

Adaptateur Taille 2 entraxe 115mm pour fusible Taille 00 (par 1) 11005 6943512

Barrette de neutre à couteau taille 00 pour coffret 11139 6943514

Cartouche fusible à couteau taille 00 calibre AD 60A

Cartouche fusible à couteau taille 00 calibre AD 45A 31017 6943513

MC-161 - Poignée pour pose/dépose des faux fusibles de toutes les tailles

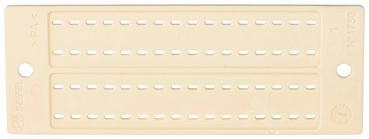

Valisette de caractères

• Malette complète équipée de 25 caractères pour chaque lettre de A à Z et chaque chiffre de 0 à 9.

• Pancarte :

- Pour l’identification des émergences en basse tension.

- Peut recevoir jusqu’à 32 caractères (2 rangées de 16 caractères)

- Positionnement prévu aux 2 points d’insert sur la porte du CCPC

- Lot de 10 pièces

• Rivet :

- Permettant la fixation des pancartes d’identification des émergences en basse tension

- Positionnement prévu aux 2 points d’insert sur la porte du CCPC

- Lot de 100 pièces

Code

68823 6771099

Code 81310

Codet 6771086

Code 80958

Codet 6771041

Code 80956

Codet 6771040

Etiquettes d’identification de câble (lot de 50)

80956 6771040 Pancarte pour émergence basse tension 2x16 caractères (lot de 10) 80958 6771041 Rivet pour pancarte émergence basse tension (lot de 100) 81310 6771086

Valise complète de jeux de caractères 6x11 (chiffres + lettres) - par jeu de 25

Accessoires pour CCPC

• Ensemble d’accessoires pour les coffrets ou bornes ECP-2D ou ECP-3D

Code 80973

Codet 6902035

Code produit

Sigle Enedis Sigle Eclair

Codet Enedis

80926 80927 6772103

80969 80 970 6902034

Désignation

Panneau pour borne/coffret REMBT 300 ou ECP-2D fermeture triangle

Panneau pour borne ou coffret ECP-3D fermeture triangle

80930 - Plinthe pour borne REMBT 300 borne ECP-2D/3D

80917Ensemble serrure triangle pour REMBT 300/450 ECP2D/3D (1 serrure)

81018 - Ferrure poteau pour coffret REMBT300/ECP-2D/ECP-3D

80973 81026 6902035 Kit de passage d’un ensemble ECP-2D en ECP-3D avec panneau 80945 6980652 Obturateur pour embase téléreport (lot de 5)

Répartiteur de terre

• Les répartiteurs de terre permettent de relier entre elles les terres d’un même étage. Ces dispositifs sont placés à côté des distributeurs.

• Deux modèles disponibles :

- 5 directions

- 7 directions

Barrette de coupure de terre

• La barrette de coupure de terre est située en pied de colonne. Lorsqu’une mesure de terre est effectuée, elle permet l’ouverture du circuit.

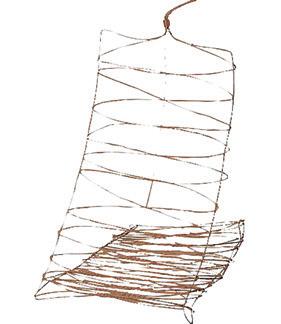

Grillage de terre

• Assure le bon écoulement à la terre des courants de foudre ou des courants de défaut 50 Hz.

Piquet de terre

• Piquets auto-allongeables : l’extrémité inférieure de chaque piquet comporte une pointe destinée à la fois à l’enfoncement et au raccordement; l’extrémité supérieure percée, recevant, sans manchon, la pointe du piquet précédent.

Code produit

Codet Enedis

TTDSN95GAB 6731735

Code 80351

Code 80352

Code GTC-25/2

Codet 5982090

Code A3MC-15Z

Codet 5980191

Désignation

Ensemble de mise à la terre pour neutre en émergence

80350 - Bornier répartiteur de terre 5 directions

80351 - Bornier répartiteur de terre 7 directions

80352 - Barrette de protection pour la coupure de terre

A3MC-15Z 5980191 Piquet de terre auto allongeable Cu/AC module 19/1,50m

GTC-25/2 5982090 Grille cuivre en câble déployé, dimensions : 0,45 m × 2,50 m.

C2C-95Z 5983170 Cosse pour piquet de terre Cu/AC d 17,3 section max 95mm²

Nos

Intègre la fonction des IRVE

OPTIMUM ONLINE complète son offre en permettant de configurer les matériels nécessaires aux infrastructures de recharge de véhicules électriques.

En complément des calculs liés à la distribution électrique dans les immeubles collectifs, qu’ils soient verticaux ou horizontaux, le configurateur IRVE, intégré à Optimum Online, détermine les matériels nécessaires à l’alimentation des bornes de recharge pour véhicules électriques, que ce soit pour les parkings intérieurs ou extérieurs.
