Branchements collectifs & infrastructures de recharge pour véhicules électriques
À propos
Le Groupe Sicame est l’un des acteurs clés sur le marché des solutions pour réseaux d’énergie électrique dans le monde.
Il a su s’adapter et se développer pour accompagner l’évolution continue des infrastructures électriques sur les 5 continents, et devenir la plus grande entité indépendante de son secteur.
Produits distribués dans 157 pays +65 ans d’expertise à travers le monde
Présent sur les 5 continents
Dans 26 pays
50 entreprises à travers le monde
567 M€ de CA en 2023
3 600 collaborateurs
Nos domaines d’activité
Le Groupe Sicame est spécialisé en produits et services liés au transport et à la distribution d’énergie électrique, aux énergies renouvelables, à l’électromobilité, aux équipements de sécurité et aux applications industrielles.
Depuis 1972, la société Seifel est spécialisée dans la fabrication d’enveloppes techniques pour la distribution, la protection et le comptage des énergies et des fluides.
50 ans d’expérience dans plusieurs domaines :
● Transformation de matières plastiques
● Construction modulaire et assemblage
● Connectique basse tension
● Intégration, installation et mis en service

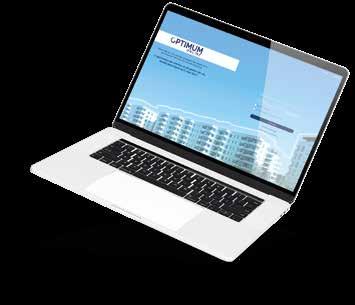

● Edition de logiciel de supervision et de gestion des fluides

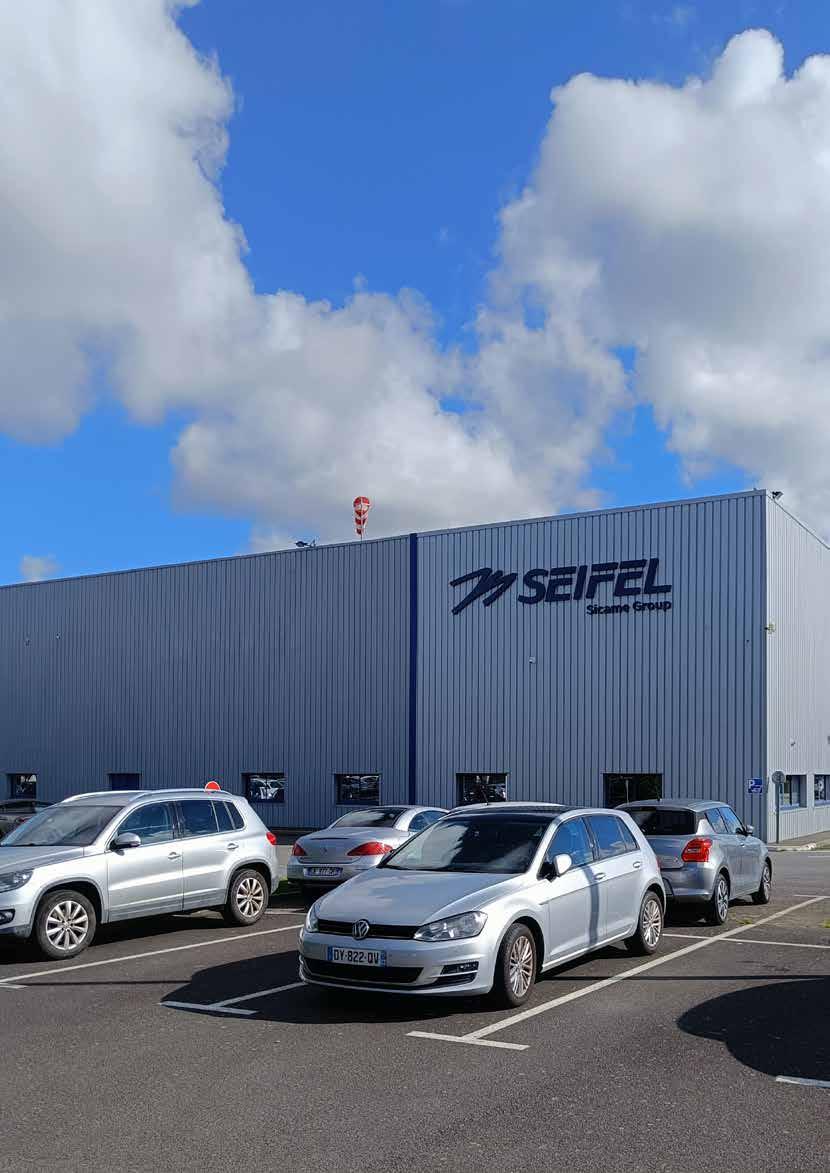

Notre site de production de 28 000 m² est basé à Saint-Malo. Nous sommes reconnus pour notre capacité à répondre aux besoins les plus spécifiques, dans le strict respect des spécifications techniques et qualités demandées.
Notre valeur ajoutée :
● Conseil et étude de faisabilité
● Conseil et industrialisation
● Accompagnement technique et commercial
● Gestion des projets
● Des solutions techniques testées et certifiées par notre laboratoire accrédité COFRAC
● Une entreprise certifiée ISO 9001 : 2015ISO 14001 : 2015 - ISO 45001 : 2023
● Nous sommes également membre de Global Compact depuis 2011
Normes
Coupe-Circuit Principal Collectif (CCPC)
Sectionnement et Protection de Colonnes Multiples (SPCM)
Distributeurs variante arrivée
Distributeurs de niveau
Petit collectif
Comptage
Accessoires
Branchements collectifs neufs existants 01
Normes
Coupe-Circuit Principal Collectif (CCPC)
Sectionnement et Protection de Colonnes Multiples (SPCM)
Distributeurs variante arrivée
Distributeurs de niveau
Petit collectif
Branchements collectifs
Points normatifs d’une colonne électrique
Règles générales d’installation
L’installation d’une colonne électrique répond aux exigences normatives de la NF C 14-100 édition juillet 2021. Installées dans des gaines de colonnes d’immeubles ou locaux techniques conformément aux 3 architectures usuelles, elles sont de courant assigné 200A ou 400A.
• Architecture 1 : colonne montante
Architecture de colonne verticale (de bas en haut) raccordée en partie basse sur un Coffret de Coupure Principal Collectif (CCPC) - cas le plus répandu.
• Architecture 2 : colonne descendante
Architecture de colonne verticale (de haut en bas) raccordée en partie haute directement sur le réseau aérien.
• Architecture 3 : colonne horizontale
Architecture de colonne horizontale raccordée à son origine sur un Coffret de Coupure Principal Collectif (CCPC) - cas de galeries ou centres commerciaux.
Avant toute installation, il convient d’identifier le mode de chauffage des locaux individuels à desservir. Ceux-ci se distinguent suivant 2 types de chauffage :
• Type 1 : chauffage non électrique
Les locaux à desservir sont chauffés par un système individuel non électrique (gaz).
• Type 2 : chauffage électrique
Les locaux à desservir sont chauffés par un système individuel électrique (convecteur, pompe à chaleur, radian…).
L’installation d’une colonne électrique doit être préalablement validée par le gestionnaire local du réseau de distribution (GRD) et suivant un dossier de branchement particulier. Ce dernier peut être réalisé par notre applicatif Optimum Online et comprend les éléments suivants :
• Nature du branchement : consommateur, producteur, producteur/consommateur.
• Tracé des canalisations électriques.
• Tableaux de calculs de la colonne électrique et des dérivations individuelles.
• Dimensionnement de la gaine de colonne.
• Liste du matériel employé (nom du fabricant et références des matériels agréés par le GRD).
• Emplacement des coupe-circuits principaux et des locaux de comptage.
• Schémas des circuits de communication y compris les barrettes de dérivation établies par le GRD.

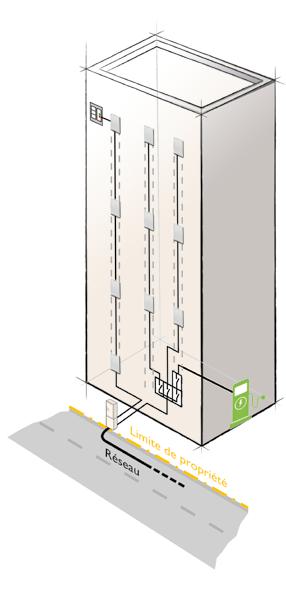

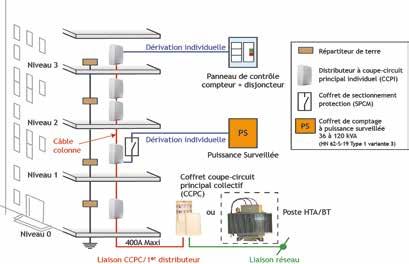

Configurations des colonnes électriques montantes
Petit Collectif - REMBT
Coffret Coupe-circuit Principal Collectif (CCPC) avec 6 dérivations individuelles
Chutes de tension Maxi :
Déviation individuelle
Informations normatives :
CCPC de type REMBT 600 :
• Module de sectionnement 400A
• Départ à puissance limitée monophasé jusqu’à 12 kVA (60A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
Ce cas permet de répondre à des architectures de bâtiments sans gaine de colonne avec 6 locaux maximum à desservir.
• Se référer au § 7.4.1 Généralités sur les colonnes Norme NF C 14-100 édition juillet 2021.
• Se référer à l’annexe G Eléments techniques des dossiers de branchement NF C 14-10 édition juillet 2021.
• Se référer à l’annexe C.5 Schéma de principe avec coffret à 6 dérivations individuelles maximum NF C 14-100 édition juillet 2021.
Branchements collectifs
Configurations des colonnes électriques montantes

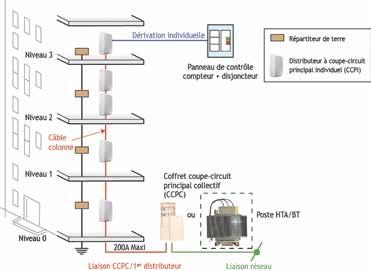

Colonne simple 200A
Colonne simple 400A
CCPC de type ECP-2D :
• Distributeurs de colonne courant assigné 200A
• Départ à puissance limitée monophasé jusqu’à 12 kVA (60A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
Coffret CCPC en façade de bâtiment
Poste HTA BT intégré au bâtiment
CCPC de type ECP-2D :
• Distributeurs de colonne courant assigné 400A
• Départ à puissance limitée monophasé jusqu’à 18 kVA (90A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
• Départ à puissance surveillée jusqu’à 120 kVA (200A)
Coffret CCPC en façade de bâtiment
Chutes de tension Maxi :
Chutes de tension Maxi : Chutes de tension Maxi : Chutes de tension Maxi :
Poste HTA BT intégré au bâtiment
Ce cas impose la contrainte réseau suivante : départ dédié du poste de distribution HTA/BT.
La schématique ci-dessus reprend les cas d’architecture de colonnes électriques les plus répandues. Dans le cadre de colonnes électriques dites «montantes», il est admis de réduire la section du câble depuis le pied jusqu’au sommet de colonne tous les trois niveaux. Dans les cas de colonnes dites «horizontales» ou «descendantes», la section du câble de colonne doit rester la même tout au long de son parcours.
Cas particulier d’une colonne électrique montante de courant assigné 400A. Celle-ci pourvue de distributeurs 400A peut se terminer avec des distributeurs 200A suivant ces conditions :
• Intensité à ce niveau < 200A et section de câble ≤ 95mm2
• Absence de branchement à puissance surveillée à partir de ce niveau
• Absence de branchement à puissance limitée >12kVA à partir de ce niveau
Informations normatives :
• Se référer à l’annexe C.1 Schéma de principe d’une colonne unique 200A ou 400A NF C 14-100 édition juillet 2021
Branchements collectifs

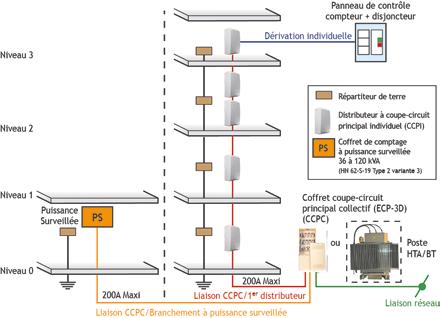

Colonne simple 200A + branchement à puissance surveillée

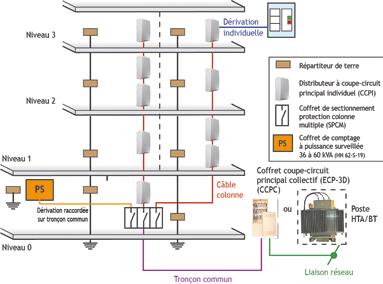

CCPC de type ECP-3D :
• Distributeurs de colonne courant assigné 200A
• Départ à puissance limitée monophasé jusqu’à 12 kVA (60A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
• Départ à puissance surveillée jusqu’à 120 kVA (200A)
Coffret CCPC en façade de bâtiment
Chutes de tension Maxi :
Poste HTA BT intégré au bâtiment
Chutes de tension Maxi : +
Ce cas permet de répondre à des architectures de bâtiments avec local commercial en rez de chaussée.

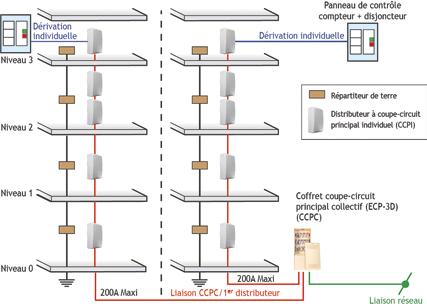

Colonne double 2x200A
CCPC de type ECP-3D :
• Distributeurs de colonne courant assigné 400A
• Départ à puissance limitée monophasé jusqu’à 18 kVA (90A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
• Départ à puissance surveillée jusqu’à 120 kVA (200A)
Coffret CCPC en façade de bâtiment
Chutes de tension Maxi :
Informations normatives :
• Se référer à l’annexe C.2 Schéma de principe d’une colonne double NF C 14-100 édition juillet 2021
Branchements collectifs

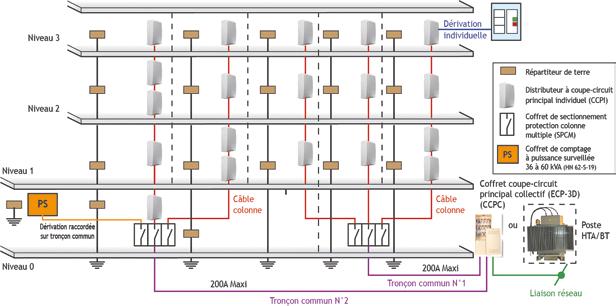

Colonne multiple 200A
CCPC de type ECP-3D :
• Coffret de sectionnement à colonne multiple 200A
• Distributeurs de colonne courant assigné 200A
• Départ à puissance limitée monophasé jusqu’à 12 kVA (60A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
• Départ à puissance surveillée jusqu’à 60 kVA (100A)
Colonne multiple 400A

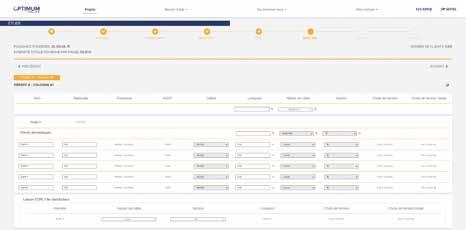

Retrouvez toutes les configurations de colonnes électriques dans notre logiciel
Informations normatives :
Coffret CCPC en façade de bâtiment
Poste HTA BT intégré au bâtiment
Chutes de tension Maxi : Chutes de tension Maxi :
CCPC de type ECP-2D :
• Distributeurs de colonne courant assigné 200A
• Départ à puissance limitée monophasé jusqu’à 12 kVA (60A)
• Départ à puissance limitée triphasé + neutre jusqu’à 36 kVA (60A)
• Départ à puissance surveillée jusqu’à 120 kVA (200A)
Coffret CCPC en façade de bâtiment
- Colonne simple 200A/400A
- Colonne multiple 200A/400A
Poste HTA BT intégré au bâtiment
Chutes de tension Maxi : Chutes de tension Maxi :
- Colonne double 200A
- Petit collectif REMBT
- Local technique
• Se référer à l’annexe C.3 Schéma de principe d’alimentation d’un bâtiment à colonnes multiples NF C 14-100 édition juillet 2021
• Se référer à l’annexe C.4 Schéma de principe d’une distribution en local technique NF C 14-100 édition juillet 2021 + + + +
Branchements collectifs
Pour réaliser une colonne électrique, il est obligatoire de déterminer les sections des conducteurs et les chutes de tension. Ces éléments se calculent à partir des puissances des locaux à desservir suivant deux cas et conformément à la norme NF C 14-100 édition juillet 2021 et amendement :
• Cas 1 - Colonne Électrique sans chauffage électrique.
Puissances prises en compte : puissances souscrites des clients domestiques (1) avec coefficient de foisonnement et puissances souscrites des clients non domestiques (2).
• Cas 2 - Colonne Électrique avec chauffage électrique.
Puissances prises en compte : puissances des chauffages des clients domestiques (1) et puissances souscrites des clients non domestiques (2).
(1) Clients domestiques : locaux d’habitations.
(2) Clients non domestiques : services généraux, commerces, ascenseurs, etc…
2 pièces principales (*) ou de surface < à 35 m2 6 45 30
Habitation de 3 à 5 pièces principales (*) ou de surface comprise entre 35 m2 et 100 m2 9 45 30
Habitation de 5 pièces principales en plus (*) ou de surface > à 100 m2
Annexe non habitable Non concerné
Habitation étudiant 3 45
Habitation de 1 à 2 pièces principales (*) ou de surface < à 35 m2 3 45 30
Habitation de 3 à 5 pièces principales (*) ou de surface comprise entre 35 m2 et 100 m2
(*) ne sont pas comptées comme pièces principales : les cuisines, salles d’eau, WC, dégagements, volumes de rangement. NOTA : Les puissances des clients non domestiques doivent être comptées en supplément.
Dimensionnement
Colonne
Colonne
Colonne 400A sans branchement à puissance surveillée
Colonne
Informations normatives :
• Se référer au § 5.5.1 Canalisations desservant des locaux sans chauffage électrique Norme NF C
édition juillet 2021
• Se référer au § 5.5.2 Canalisations desservant des locaux avec chauffage électrique Norme NF C
édition juillet 2021
• Se référer au Tableau 17 Dimensions minimales des gaines de colonnes Norme NF C 14-100 édition juillet 2021
• Se référer au § 5.3 Dimensionnement des conducteurs du branchement Norme NF C 14-100 édition juillet 2021
• Se référer au § 5.4 Chute de
Colonne
Colonne
Construire le monde de demain
Notre offre branchements collectifs et électromobilité
Panneaux de contrôle
Distributeurs de niveau 200A ou 400A
Distributeurs variante arrivée 200A ou 400A
Seifel propose une large gamme de produits pour la réalisation de vos branchements collectifs neufs ou existants et une vaste gamme pour alimenter vos bornes de recharge pour véhicules électriques.
SPCM 200A ou 400A

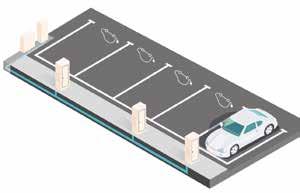

IRVE
CIS “coupure pompiers”
Coupe-Circuit Principal Collectif (CCPC)
• Les produits CCPC, de coupure ou de protection, sont installés en extérieur en limite de propriété ou en façade de bâtiment. Il est recommandé qu’ils soient accessibles en permanence depuis le domaine public sans franchissement d’accès contrôlé, à un emplacement permettant à l’opérateur de travailler en toute sécurité.
ECP2D
• Ils permettent d’alimenter des colonnes électriques ou un branchement à puissance surveillée ou des infrastructures de recharges pour les véhicules électriques.

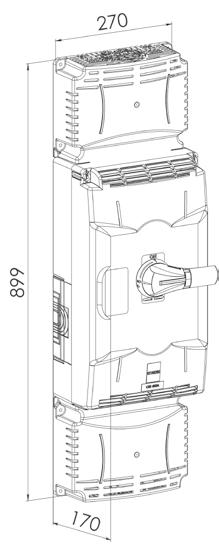

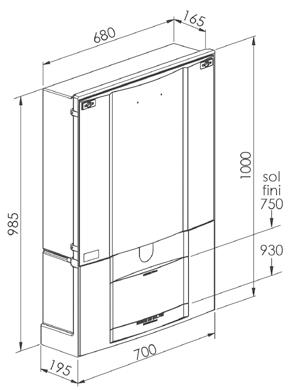

Borne pour la coupure (400A) ou la protection (200A) d'un branchement collectif
• Il existe 2 modèles d’enveloppes, le coffret ou la borne, équipé :
- 2 directions : ECP2D
- 3 directions : ECP3D

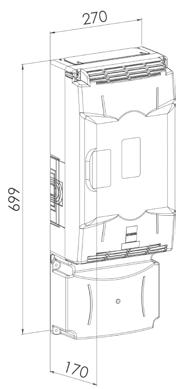

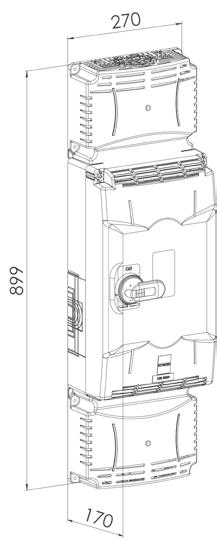

Series: ECP2D
Description :
• Tous les panneaux des enveloppes sont pourvus de 2 points d’insertion pour recevoir la pancarte.
• Coffrets 2 directions de coupure 400A ou de protection 200A
• Bornes 2 directions de coupure 400A ou de protection 200A
• Les barrettes ou fusibles HPC taille 2 entraxe 115mm sont à associer à la connectique. Code
Tous les panneaux des enveloppes sont pourvus de 2 points d'insertion pour recevoir la pancarte
Barrettes ou fusibles HPC taille 2 entraxe 115 mm à associer à la connectique
Couleur : Ivoire {{Label-StandardColor}}Norme Couleur : AFNOR 3225 NF X 08-002 Norme Materiel : HN 60-E-02 HN 60-S-02 Température d'utilisation : -25°C à + 40°C
Sections (mm²)
ECP 2D
ECP 3D
Coffret
Borne
Domaine
Sectionnement Protection Colonne Multiple (SCPM)
Dérivations 95 mm² :
• Cuivre : 16 à 150mm²
• Aluminium : 16 à 150mm²
SPCM
Couleur : Blanc
Installés dans les gaines de colonnes d’immeubles, les SPCM permettent l’alimentation et la protection des clients en énergie électrique. Seifel propose une large gamme de produits pour répondre aux besoins d’alimentation 200A et 400A.
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
ENVELOPPES
• Les coffrets SPCM permettent de réaliser l’alimentation, le sectionnement et la protection de colonnes électriques ou départs multiples supérieurs à 2 dans un même bâtiment. Ils peuvent être juxtaposés latéralement (5 maximum), et placés sous un, deux ou trois distributeurs de niveau sur un étage. Ils permettent d’effectuer le raccordement de conducteurs de nature différente (Cu/Al ou Al/Cu).
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -5°C à + 40°C

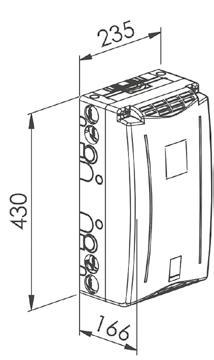

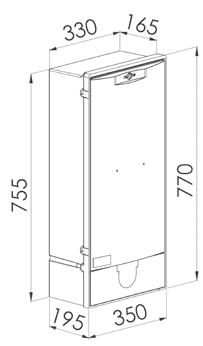

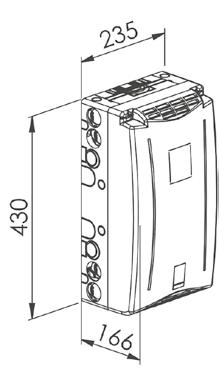

Sectionnement Protection pour Colonnes Multiples (SPCM)
Series: ENVELOPPES
Description :
• Les coffrets existent en 2 versions 200A et 400A.
• SPCM 200A sans dérivation
• Un cornet d’épanouissement est fourni avec le SPCM.
• SPCM 200A avec 2 dérivations 35mm² ou 2 dérivations 95mm²
• SPCM 400A avec 2 dérivations 95mm²
• Les barrettes ou fusibles HPC taille 2 entraxe 115mm sont à associer à la connectique.
Cornet d’épanouissement inclus
Fusibles HPC taille 2 à associer à la connectique
Capacité de raccordement :
Arrivée :
• Aluminium : 50 à 240mm²
• Aluminium : 16 à 150*mm²
*Une mise au rond est nécessaire pour les câbles sectoraux 150 mm²
Capacité de raccordement dérivations :
• Aluminium : 16 à 35mm²
• Cuivre : 16 à 150mm²
• Aluminium : 16 à 150mm²
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
Particulièrement adapté à la rénovation
Température d'utilisation : -5°C à + 40°C
2 1 3
Le SPCM se substitue idéalement à l’ancienne génération de coffrets de tronçon commun. Une protection IP2X est assurée pôle par pôle pour intervenir en toute sécurité.
UID : 16 | TID :1078 :: 01/01/1970| SID :72354 :: 09/12/2023 | Issued :09/13/2024 04:08:50 pm
Sécurité
Ce produit répond aux nouvelles contraintes normatives de branchement. Son utilisation est rendue obligatoire dans le cas de branchement à puissance surveillée (tarif jaune) en colonne électrique 400A.
Homogénéité
Les dimensions des SPCM en version 200A et 400A sont identiques ce qui facilite le raccordement entre eux à l’aide des kits de liaison.
UID : 16 | TID :1078 :: 01/01/1970| SID :72354 :: 09/12/2023 | Issued :09/13/2024 04:08:50 pm
Produits conformes aux spécifications Enedis et à la NF C 14-100 en vigueur
Domaine
Dérivations 95 mm² :
Caractéristiques techniques :s :
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 9010
Sections (mm²)
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
SPCM 200A 50 à 240 Cu 50 à 240 Al 6 à 35 Cu 16 à 35 Al 16 à 150 Cu 16 à 150 Al 16 à 150 Cu 16 à 150* Al
Température d'utilisation : -5°C à + 40°C
SPCM 400A
50 à 240 Cu 50 à 240 Al 16 à 150 Cu 16 à 150 Al 16 à 150 Cu 16 à 150* Al
* Si câble sectoral (NF C33-210) une mise au rond est nécessaire
Code 80 293
Codet 69 02 652
Code 81 383 Codet 69 02 653
UID : 16 | TID :1078 :: 01/01/1970| SID :72354 :: 09/12/2023 | Issued :09/13/2024 04:08:50 pm
SPCM
SPCM 200A avec 2 dérivations 95mm²
Retrouvez nos accessoires et pièces détachées en pages 24-27
Distributeurs variante arrivée
Distributeurs variante arrivée
Distributeurs variante arrivée à technologie CPF interchangeable. Placés à l’origine de l’ouvrage, ces produits permettent de raccorder des conducteurs de différentes natures (Cuivre / Aluminium ou Aluminium / Cuivre).
DISTRIBUTEUR
• Le distributeur variante arrivée se décline en 2 modèles 200A et 400A et permet de raccorder jusqu’à :
Coffret pour l'alimentation électrique des logements d'un immeuble
- 3 dérivations monophasé 60A ou 90A*
- 1 dérivation triphasé + neutre 60A
Series: DISTRIBUTEUR
* 90A dans modèle 400A uniquement
Description :
• Distributeurs de niveau 200A et 400A
• Distributeurs variante arrivée 200A et 400A
• Le raccordement d’une dérivation triphasé + neutre à puissance surveillée est possible dans un distributeur de niveau 400A. Il est réalisé par superposition dans le bornier principal.
• Les fusibles AD taille 00 sont à associer à la connectique CPF.
• Connectique de type CPF (Connecteur Porte Fusible) en version monophasée 60A ou 90A, triphasé + neutre 60A
Fusibles AD taille 00 à associer à la connectique
Capacité de raccordement du distributeur (rond ou sectoral):
2 1 3
• Cuivre :
25 à 95 mm² (version niveau 200A)
25 à 150 mm² (version variante arrivée 200A)
50 à 240 mm² (version 400A)
• Aluminium :
35 à 95 mm² (version niveau 200A)
35 à 150 mm², 150 mm² avec mise au rond si sectoral (version variante arrivée 200A)
50 à 240 mm² (version 400A)
Capacité de raccordement de la connectique CPF :
• Cuivre câblé : 6 à 35 mm²
• Aluminium câblé : 16 à 35 mm²
• Aluminium massif : 16 à 35 mm²
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -5°C à + 40°C
Une technologie à CPF interchangeable
3 références permettent de couvrir toutes les configurations de branchement. Tous nos distributeurs 200A et 400A sont compatibles avec les CPF interchangeables.
Offre globale
Seifel propose une gamme de distributeurs variante arrivée compatible avec la technologie à CPF interchangeable.
Homogénéité et esthétique
Les dimensions des distributeurs variante arrivée 200A et 400A sont identiques aux dimensions du reste de la gamme des distributeurs.
UID : 16 | TID :1078 :: 01/01/1970| SID :72332 :: 09/12/2023 | Issued :09/18/2024 02:27:50 pm
Produits conformes aux spécifications Enedis et à la NF C 14-100 en vigueur
Domaine
Caractéristiques techniques :s :
Sections (mm²)
VA 200A
* Si câble sectoral (NF C33-210) une mise au rond est nécessaire
Code 80 631
Codet 69 40 525
Code 80 630
Codet 69 40 524
Code 80 269
Codet 69 02 429
Code 80 569
Codet 69 02 482
Ensemble CPF interchangeables monophasé 60A
Ensemble CPF interchangeables triphasé + neutre 60A
Ensemble CPF interchangeables monophasé 90A
Retrouvez nos accessoires et pièces détachées en pages 24-27
Retrouvez cette gamme sur
Distributeurs de niveau
Distributeurs de niveau
Distributeurs de niveau à technologie CPF interchangeable. Placés à tout niveau de l’ouvrage, ces produits permettent de raccorder jusqu’à 6 logements ou un branchement direct à puissance surveillée (dans le cas du distributeur 400A).
DISTRIBUTEUR
• Le distributeur de niveau se décline en 2 modèles 200A et 400A et permet de raccorder jusqu’à :
- 6 dérivations monophasé 60A ou 90A*
Coffret pour l'alimentation électrique des logements d'un immeuble
- 3 dérivations monophasé 60A ou 90A* + 1 dérivation triphasé + neutre 60A
Series: DISTRIBUTEUR
- 2 dérivations triphasé + neutre 60A
* 90A dans modèle 400A uniquement
Description :
• Les distributeurs peuvent être superposés jusqu’à 4 par étage
• Distributeurs de niveau 200A et 400A
• Distributeurs variante arrivée 200A et 400A
• Le raccordement d’une dérivation triphasé + neutre à puissance surveillée est possible dans un distributeur de niveau 400A. Il est réalisé par superposition dans le bornier principal.
• Connectique de type CPF (Connecteur Porte Fusible) en version monophasée 60A ou 90A, triphasé + neutre 60A
• Les fusibles AD taille 00 sont à associer à la connectique CPF
Fusibles AD taille 00 à associer à la connectique
Capacité de raccordement du distributeur (rond ou sectoral):
• Cuivre :
25 à 95 mm² (version niveau 200A)
25 à 150 mm² (version variante arrivée 200A)
50 à 240 mm² (version 400A)
• Aluminium :
35 à 95 mm² (version niveau 200A)
2 1 3
35 à 150 mm², 150 mm² avec mise au rond si sectoral (version variante arrivée 200A)
50 à 240 mm² (version 400A)
Capacité de raccordement de la connectique CPF :
• Cuivre câblé : 6 à 35 mm²
• Aluminium câblé : 16 à 35 mm²
• Aluminium massif : 16 à 35 mm²
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -5°C à + 40°C
Mieux en moins de temps
Ce produit compact peut accueillir jusqu’à 6 départs monophasés. Le raccordement sans câblette facilite la mise en œuvre. Les départs abonnés peuvent être câblés en cuivre ou en aluminium.
Une technologie à CPF interchangeable
3 références permettent de couvrir toutes les configurations de branchement. Tous nos distributeurs 200A et 400A sont compatibles avec les CPF interchangeables.
Homogénéité et esthétique
Les distributeurs 200A et 400A sont de même dimensions, homogènes et esthétiques, ce qui permet à Seifel de proposer jusqu’à 4 distributeurs par étage.
UID : 16 | TID :1078 :: 01/01/1970| SID :72332 :: 09/12/2023 | Issued :09/18/2024 02:27:50 pm
Produits conformes aux spécifications Enedis et à la NF C 14-100 en vigueur
Domaine
Caractéristiques techniques :s :
Sections (mm²)
à 95 Cu
Niv 200A
Niv 400A
à 95 Al
à 240 Cu
à 240 Al
Code 80 630
Codet 69 40 524
Code 80 631
Codet 69 40 525
à 35 Cu
à 35 Al
à 35 Cu
à 35 Al
à
à 240 Cu
Code 80 268
Codet 69 02 428
Désignation
Distributeur de niveau 200A à technologie CPF
Distributeur de niveau 400A à technologie CPF
Code 80 450
Codet 69 02 481
02 428
02 481
Ensemble CPF interchangeables monophasé 60A 69 40 524
Ensemble CPF interchangeables triphasé + neutre 60A 69 40 525
Ensemble CPF interchangeables monophasé 90A 69 40 526
Retrouvez cette gamme sur
450
451
630
631
685
Retrouvez nos accessoires et pièces détachées en pages 24-27
Petit collectif

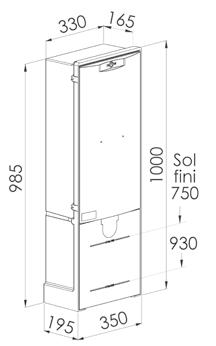

Borne REMBT 600
• Cette borne REMBT 600, installée en extérieur en limite de propriété, regroupe toute l’alimentation nécessaire à la réalisation d’une colonne électrique d’un petit immeuble (jusqu’à 6 logements).
ECP2D
Modules de branchement
Borne pour la coupure (400A) ou la protection (200A) d'un branchement collectif
Emprise sur jeu de barres
Series: ECP2D
Description :
• Coffrets 2 directions de coupure 400A ou de protection 200A
• Bornes 2 directions de coupure 400A ou de protection 200A
Capacité de raccordement
Modules de branchement
Tous les panneaux des enveloppes sont pourvus de 2 points d'insertion pour recevoir la pancarte
Barrettes ou fusibles HPC taille 2 entraxe 115 mm à associer à la connectique
Couleur : Ivoire {{Label-StandardColor}}Norme Couleur : AFNOR 3225 NF X 08-002
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -25°C à + 40°C
Occupe 1 plage
Occupe 1 plage
Code 80 263
Codet 67 72 138
Borne REMBT 600 + Jeu de Barres 600/12
de
de
Sections (mm²) 10 à 35 Cu câblé 10 à 35 Al câblé 16 à 35 Al massif
Modules RRC400P200
Sections (mm²)
50 à 240 Cu 50 à 240 Al
Retrouvez nos accessoires et pièces détachées en pages 24-27
Domaine
Comptage
Panneau de contrôle monophasé
• Panneau support compteur/disjoncteur pour le raccordement d’un client monophasé pour une puissance souscrite ≤ à 36kVA
• Compatible compteur CBE ou LINKY®
PANNEAU DE CONTROLE
• Connectique d’arrivée à perforation d’isolant clipsée en fond de panneau
Panneau support compteur et disjoncteur d'un branchement électrique
• Câblettes liaison compteur/disjoncteur incluses
• Dimensions H225 x L250 x P44mm
Series: PANNEAU DE CONTROLE
80 490
69 81 155
Panneau de
Description :
• Panneaux de comptage monophasés avec ou sans CCPI pour un branchement <= à 12 kVA
• Panneaux de comptage triphasés + neutre avec ou sans CCPI pour un branchement <= à 36 kVA
contrôle triphasé + neutre
• Panneaux de contrôle producteur
• Kit de production pour CIBE® type 2 monophasé
• Panneau support compteur/disjoncteur pour le raccordement d’un client triphasé pour une puissance souscrite ≤ à 36kVA
Capacité de raccordement :
• Compatible compteur CBE ou LINKY®
• Cuivre câblé : 10 à 35 mm² (6mm² pour les versons avec CCPI)
• Connectique d’arrivée à perforation d’isolant clipsée en fond de panneau
• Aluminium câblé : 16 à 35 mm²
• Aluminium massif : 16 à 35 mm²
• Câblettes liaison compteur/disjoncteur incluses
• Dimensions H550 x L250 x P50mm
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
d'utilisation : -25°C à + 40°C
Panneau monophasé (CBE ou LINKY®) type A 69 81
Panneau triphasé + neutre (CBE ou LINKY®) type F
Gabarit de pose pour compteur LINKY® mono - 80 824
Disjoncteur de branchement
• Disjoncteurs de branchement monophasés ou triphasés + neutre - différents calibre
Dernière
Domaine
Accessoires
Barrette et cartouche fusible
• Barrette et cartouche fusible pour l’alimentation et la protection de votre installation
Code 66 154
Codet 69 43 450
Barrette cuivre entraxe 115mm taille 2
Code 66 155
Codet 69 43 009
43 450
154
Cartouche Fusible HPC 200A entraxe 115mm taille 2 69 43 009 66 155
Adaptateur Taille 2 entraxe 115mm pour fusible Taille 00 (par 1) 69 41 272
944
Barrette de neutre à couteau taille 00 69 43 512 11 005
Cartouche Fusible à couteau taille 00 calibre AD 45A
43 514
Cartouche Fusible à couteau taille 00 calibre AD 60A 69 43 513 31 017
Poignée de manipulation fusibles - MC-161
Valisette de caractères
Malette complète équipée de 25 caractères de chaque lettre de A à Z et chiffre de 0 à 9.
Pancarte
Pancarte d’identification pour émergence basse tension. Peut recevoir jusqu’à 32 caractères (2 rangées de 16 caractères).
• Positionnement en lieu et place des 2 points d’insert sur la porte du CCPC
• Lot de 10 pièces
Rivets
Rivets de fixation pour pancarte d’identification pour émergence basse tension.
• Positionnement en lieu et place des 2 points d’insert sur la porte du CCPC
• Lot de 100 pièces
Code 80 958 Codet 67 71 041
Etiquettes d’identification de câble (lot de 50)
Pancarte pour émergence basse tension 2x16 caractères (lot de 10)
Rivet pour pancarte émergence basse tension (lot de 100)
Valise complète de jeux de caractères 6x11 (chiffres + lettres) - par jeu de 25
71 040
71 041
956
958
Matériel accessoires pour CCPC
• Ensemble d’accessoires pour les coffrets ou bornes ECP2D ou ECP3D
Code 80 973
Codet 69 02 035
Désignation
Panneau pour borne/coffret REMBT 300 ou ECP2D Triangle
Panneau pour borne ou coffret ECP3D fermeture triangle
Plinthe pour borne REMBT 300 borne ECP2D/3D
Ensemble serrure triangle pour REMBT 300/450 ECP2D/3D (1 serrure)
Ferrure poteau pour coffret REMBT300/ECP2D/ECP3D
Kit de passage d’un ensemble ECP2D en ECP3D avec panneau
Obturateur pour embase téléreport (lot de 5)
Répartiteur de terre
• Les répartiteurs de terre permettent de relier entre elles les terres d’un même étage. Ces dispositifs sont placés à côté des distributeurs.
• 2 modèles 5 ou 7 directions
Barrette de coupure de terre
• La barrette de terre est située en pied de colonne. Quand une mesure de terre est effectuée, elle permet l’ouverture du circuit.
Grillage de terre
• Assure le bon écoulement à la terre des courants de foudre ou des courants de défauts 50 Hz.
Piquet de terre
• Piquets auto-allongeables : l’extrémité inférieure de chaque piquet comporte une pointe destinée à la fois à l’enfoncement et au raccordement; l’extrémité supérieure percée, recevant, sans manchon, la pointe du piquet précédent.
Désignation
Connecteur de mise à la terre des neutres en émergence
Répartiteur de terre 5 directions
Répartiteur de
Barrette de
Piquet auto allong Cu/AC module 19/1,50m
Grille câble déployé cuivre 0,45m x 2,50m
Cosse pr piquet de terre Cu/AC D17,3
026
Code 80 352
Code GTC252
Codet 59 82 090
Code 80 351 Code A3MC15Z Codet 59 80 191
31 735 TTDSN95GAB
350
Cornets d’épanouissement
• Les cornets d’épanouissement s’installent en lieu et place des tiroirs de fermeture des boîtiers.
• Ils permettent de protéger l’épanouissement des conducteurs (nécessaire à partir de 150mm²) jusqu’à 240 mm² et reconstituent l’IP2X.
4 modèles disponibles :
• Le cornet long pour les distributeurs
• Le cornet court pour les départs latéraux des coffrets
• Le cornet pour les SPCM
• Le cornet universel pour le remplacement de cornets existants
Cornet long 200mm Code 80 290
Cornet court 140mm Code 80 680
Cornet pour SPCM Code 81 471
Codet 69 02 654
Cornet universel Code 81 259
Codet 69 02 658
Cornet d’épanouissement long pour distributeur (L 200mm)
Cornet d’épanouissement court pour distributeur (L 140mm)
Cornet d’épanouissement
Cornet universel pour distributeur/SPCM (L 203mm)
Kits de liaison
• Les kits de liaison sont utilisés pour relier :
- Distributeur 400A vers SPCM 200A/400A
- Distributeur 200A/400A vers CIS 200A
- SPCM 400A vers CIS 200A/400A
• 2 versions disponibles :
Code 80 655
Codet 69 02 483
- kit de liaison simple, ensemble de 4 liaisons simples de 70mm² et d’une longueur de 640mm
- kit de liaison double, ensemble de 4 liaisons doubles de 50mm² et d’une longueur de 640mm
Obturateurs
• Ce dispositif est utilisé comme obturateur/réducteur d’entrée de gaine pour distributeur de colonne électrique.
• Obturateur/réducteur diamètre 32 et 40mm
• Lot de 25 pièces
Kit adaptateur pour moulure et gaine ICT
• Cet adaptateur permet de reconstituer la protection IP2X des dérivations individuelles sous moulure jusqu’à 40x40 mm ou gaine ICT diamètre 50 mm, à la sortie des distributeurs.
• Lot de 6 pièces
Kits pour rallonge de dérivation individuelle
• Lors d’une rénovation de colonne électrique, il peut être nécessaire de rallonger la dérivation individuelle existante.
• Ces kits sont constitués d’un coffret et d’une liaison Monophasé ou Triphasé + Neutre, en cuivre de 16 mm² , d’une longueur de 2 mètres avec embouts de raccordement à une extrémité.
Kit adaptateur pour moulure et gaine ICT (lot de 6 pièces)
Sachet d’obturateurs pour distributeurs (lot de 25)
Kit pour rallonge de dérivation individuelle monophasée
Kit pour rallonge de dérivation individuelle triphasée + neutre
Jeu de 4 caches coulisseaux pour distributeur de niveau 400A
Jeu de 4 caches coulisseaux pour distributeur d’arrivée 400A
Ensemble de connecteurs pour distributeur de niveau 200A
Plastron de condamnation pour gaine de colonne
Plastron + serrure de condamnation pour gaine de colonne
Plaque d'obturation d'étage pour gaine de colonne
de 4 Embouts de Branchement Connecteur à Dénudage (EBCD)
• Ces embouts sont utilisés pour le raccordement des câbles en arrivée aux bornes des matériels existants. Ces dispositifs peuvent être installés sur du câble cuivre.
Kit de 4 embouts de branchement connecteur à dénudage
Code 80 642
Kit
• Accès libre et gratuit
• Un accompagnement tout au long de votre projet
• Un support technique dédié
• Une équipe commerciale à votre écoute
Principales fonctionnalités

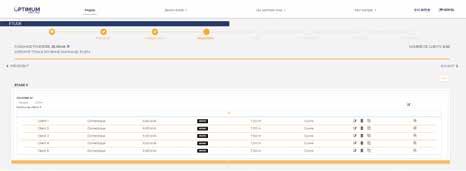

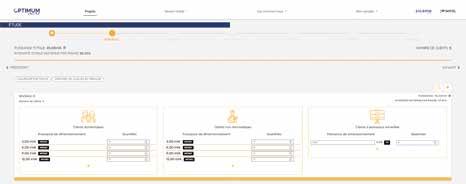

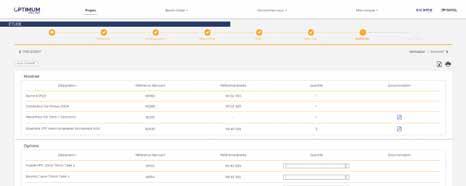

Votre logiciel de dimensionnement et de calculs des chutes de tension pour les colonnes électriques de l’ouvrage collectif neuf et existant.
• Couvre toutes les configurations de colonnes électriques NF C 14-100 de juillet 2021
• Dossier de branchement complet et téléchargeable
1
Gestion de tout vos projets en 1 clic
2
Sélection de la configuration technique optimale
Edition d’un dossier de branchement (note de calcul), conformément à la norme NF C 14-100 de juillet 2021
Calcul des sections de câbles et des chutes de tension requis pour la constitution du dossier de branchement 3
Version optimisée
Évolutions majeures
La réalisation d’étude pour les travaux dans l’existant 6
Flashez le code ci-contre ou rendez-vous sur optimumonline.sicame.io
Le pré-calcul pour déterminer la faisabilité de l’étude
La modification groupée d’information clients
Affichage du matériel partiel ou total dans l’existant
Offre complète dédiée aux réseaux IRVE en configuration parkings
intérieurs et extérieurs
Points normatifs
• Dimensionnement de la connexion électrique & puissance
• Intégration & sécurisation de l’espace public & privé
• Fiabilité, longévité et robustesse des installations
L’ensemble de notre gamme IRVE répond aux exigences des normes
• NF C14-100
• NF C 17-200
• NF C 33-020
Tous nos produits sont également testés selon la norme ISO 17-025.
Depuis le 11 mars 2021, les nouvelles dispositions de la LOM (Loi d’orientation des Mobilités) du 24 décembre 2019 imposent de nouvelles directives pour le pré-équipement des parkings en bornes de recharges.
Ces obligations concernent deux types de bâtiments :
• Les bâtiments résidentiels (habitation collective)
• Les bâtiments non résidentiels (industriels, tertiaires, accueillant un service public, ensembles commerciaux…)
Qu’ils soient neufs ou fassent l’objet de travaux de rénovation importantes.
Pour les bâtiments neufs :
• Pour les bâtiments résidentiels, 100% des places de stationnement doivent être pré-équipées, si le parking comporte plus de 10 places de stationnement, ou une réserve de puissance pour l’alimentation des infrastructures de recharge d’au moins 20% des places de stationnement (minimum 1 place).
• Pour les bâtiments non résidentiels, 20% des places de stationnement doivent être pré-équipées, dont à minima un point de charge accessible PMR (2 minimum pour les parkings > 200 places), ou une réserve de puissance pour l’alimentation des infrastructures de recharge d’au moins 20% des places de stationnement (minimum 1 place).
Pour les bâtiments existants, au 1er janvier 2025, les parkings des bâtiments non résidentiels supérieurs à 20 places de stationnement devront être équipés d’au moins un point de recharge par tranche de 20 places de stationnement, avec à minima 1 point de charge accessible PMR. La LOM donne également les règles pour la réservation de puissance pour le pré-équipement des parcs de stationnement, afin de permettre le déploiement ultérieur des points de recharge.

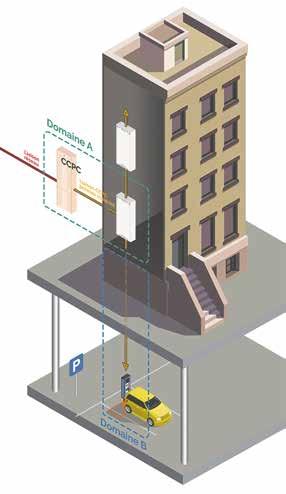

1 - Coffret ou borne Coupe-Circuit Principal Collectif (CCPC)
2 - SPCM – Sectionnement Protection Colonne Multiple
3 - CIS - Coffret Interrupteur Sectionneur "Pompiers"
4 - Connecteurs IPC IRVE
5 - Solutions de comptage
6 - Coffret exploitation câble
7 - Kit Extrémités rétractable à froid IRVE
Configuration souterraine :
1 - CCPC ECP2D ou ECP3D : Borne ou Coffret Coupe-Circuit
Principal Collectif
- Bornes et modules REMBT (réseau et branchement)
5 - Solution de comptage
Configuration murale > 2M :
1 - CCPC ECP2D ou ECP3D : Borne ou coffret Coupe-Circuit
Principal Collectif
4 - 6 - 7- Connecteur IPC IRVE - Coffret d’exploitation
Câbles - Kit extrémité IRVE
5 - Solution de comptage
- GPC Gaine de Protection de Câbles

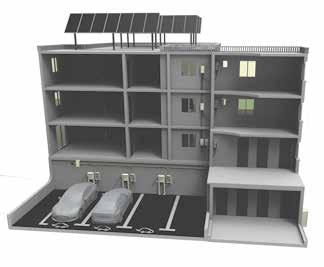

Infrastructure
Configuration intérieure
Configuration murales > 2M
}}
Parkings intérieurs
Protection matériels IRVE

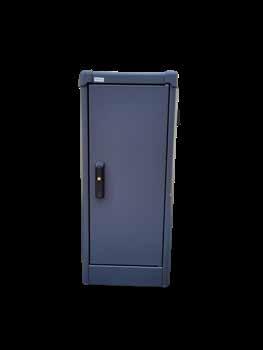

• Armoire en composant thermoplastique 1 ou 2 portes, 1 compartiment
• Capacité d’intégration maxi de 1 à 5 matériels
• Fermeture par poignée tournante escamotable cadenassable avec 1/2 barillet européen Triangle Enedis + crémone 3 Pts
Protection matériels IRVE
Protection matériels IRVE
ENVELOPPES
Protection matériels IRVE
• Arrêts de porte par bras mécanique

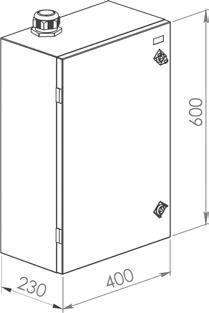

Armoire IRVE pour 1 matériel - Couleur ivoire
Armoire IRVE pour 1 matériel - ivoire
Armoire IRVE pour 1 matériel - Couleur ivoire
• 1 presse étoupe en position basse pour l’entrée de câble et 1 presse étoupe en position haute pour chaque sortie des câbles

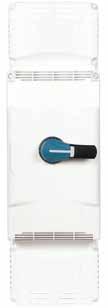

Sectionnement Protection pour Colonnes Multiples (SPCM)
• 4 pattes de fixation murales fixées sur insert fournies
Series: Protection matériels IRVE
Series: Protection matériels IRVE
Series: ENVELOPPES
Series: Protection matériels IRVE
• Indice de protection : IP 55 - IK 10.
• Coloris : ivoire.
Protection matériels IRVE
Description : Caractéristiques :
Description : Caractéristiques :
Description :
• SPCM 200A sans dérivation
Description : Caractéristiques :
• SPCM 200A avec 2 dérivations 35mm² ou 2 dérivations 95mm²
Domaine d'application : BT
• Dimensions extérieures : H 1153 L 507 P 306 mm.
• Dimensions extérieures : H L 507 P 306 mm.
• SPCM 400A avec 2 dérivations 95mm²
• Dimensions extérieures : H 1153 L 507 P 306 mm.

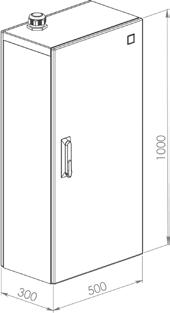

Armoire IRVE pour 3 matériels - Couleur ivoire
Protection matériels IRVE
Series: Protection matériels IRVE
• Armoire compound thermoplatique 1 1 compartiment
• Armoire en compound thermoplatique 1 porte, 1 compartiment
• Armoire en compound thermoplatique 1 porte, 1 compartiment
• Capacité d'intégration maxi pour 1 matériel
• Capacité d'intégration maxi pour matériel
Cornet d’épanouissement inclus
• Capacité d'intégration maxi pour 1 matériel

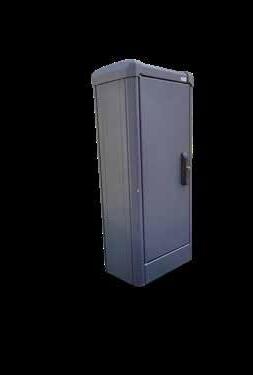

Armoire IRVE pour 5 matériels - Couleur ivoire
Description : Caractéristiques :
matériels IRVE pour 3 matériels - Couleur ivoire Protection matériels IRVE
• Fermeture par poignée tournante escamotable cadenassable avec 1/2 barillet européen Triangle Enedis + crémone 3 Pts
• Fermeture poignée escamotable cadenassable avec 1/2 barillet Triangle Enedis + crémone Pts
Fusibles HPC taille 2 à associer à la connectique
• Fermeture par poignée tournante escamotable cadenassable avec 1/2 barillet européen Triangle Enedis + crémone 3 Pts
• Arrêts de porte par bras mécanique
• Arrêts de porte par bras mécanique
• Arrêts de porte par bras mécanique
Capacité de raccordement :
Series: Protection matériels IRVE
Description : Caractéristiques :
• 1 presse étoupe en position basse pour l'entrée de câble et 1 presse étoupe en position haute pour la sortie des câbles
• 1 presse étoupe position basse pour l'entrée de et 1 étoupe en position haute pour la sortie des câbles
• 1 presse étoupe en position basse pour l'entrée de câble et 1 presse étoupe en position haute pour la sortie des câbles
Arrivée :
• 4 de murales fixées sur fournies
• 4 pattes de fixation murales fixées sur insert fournies
• Dimensions extérieures : H 1153 L 1043 P 306 mm.
• 4 pattes de fixation murales fixées sur insert fournies
• Indice de protection : IP - 10.
• Cuivre : 50 à 240mm²
• Indice de protection : IP 55 - IK 10.
• Indice de protection : IP 55 - IK 10.
• Aluminium : 50 à 240mm²
• Coloris : ivoire.
• Coloris : ivoire.
• Armoire en compound thermoplatique 2 portes, 1 compartiment
• Capacité d'intégration maxi pour 3 matériels
extérieures : H 1153 L 1043 P 306 mm.
• Coloris : ivoire.
Couleur : Ivoire
Couleur :
Couleur : Ivoire
Sortie :
• Fermeture par poignée tournante escamotable cadenassable avec 1/2 barillet européen Triangle Enedis + crémone 3 Pts
• Arrêts de porte par bras mécanique
{{Label-StandardColor}}Norme Couleur : RAL 1015
{{Label-StandardColor}}Norme Couleur : RAL
• Dimensions extérieures : H 1153 L 1583 P 306 mm.
{{Label-StandardColor}}Norme Couleur : RAL 1015
Materiel : Thermoplastique teinté masse
Materiel : teinté masse
• Cuivre : 16 à 150mm²
Materiel : Thermoplastique teinté masse
• Armoire en compound thermoplatique 2 portes, 1 compartiment
compound thermoplatique 2 portes, 1 compartiment d'intégration maxi pour 3 matériels poignée tournante escamotable cadenassable avec 1/2
européen Triangle Enedis + crémone 3 Pts par bras mécanique
Norme Materiel HN 60-E-02 HN
• Aluminium : 16 à 150*mm²
Norme Materiel : HN 60-E-02 HN 60-S-02
Norme Materiel : HN 60-E-02 HN 60-S-02
• Capacité d'intégration maxi pour 5 matériels
• 1 presse étoupe en position basse pour l'entrée de câble et 3 presses étoupes en position haute pour la sortie des câbles
Température d'utilisation : -25°C à + 40°C
Température d'utilisation : -25°C à + 40°C
• 4 pattes de fixation murales fixées sur insert fournies
• Indice de protection : IP 55 - IK 10.
• Coloris : ivoire.
étoupe en position basse pour l'entrée de câble et 3 presses position haute pour la sortie des câbles fixation murales fixées sur insert fournies protection : IP 55 - IK 10.
• Arrêts de porte par bras mécanique
Couleur : Ivoire
*Une mise au rond est nécessaire pour les câbles sectoraux 150 mm²
• Fermeture par poignée tournante escamotable cadenassable avec 1/2 barillet européen Triangle Enedis + crémone 3 Pts
Capacité de raccordement dérivations :
Dérivations 35 mm² :
• Cuivre : 6 à 35mm²
• Aluminium : 16 à 35mm²
• 1 presse étoupe en position basse pour l'entrée de câble et 5 presses étoupes en position haute pour la sortie des câbles
{{Label-StandardColor}}Norme Couleur : RAL 1015
Materiel : Thermoplastique teinté masse
Température d'utilisation : -25°C à + 40°C
• 4 pattes de fixation murales fixées sur insert fournies
Dérivations 95 mm² :
Couleur : RAL 1015
• Indice de protection : IP 55 - IK 10.
Norme Materiel : HN 60-E-02 HN 60-S-02
• Coloris : ivoire.
Température d'utilisation : -25°C à + 40°C
Couleur : Ivoire
• Cuivre : 16 à 150mm²
• Aluminium : 16 à 150mm²
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 1015
Materiel : Thermoplastique teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -25°C à + 40°C
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02 Température d'utilisation : -5°C à + 40°C
Normes HN 60-E-02 HN 60-S-02
Sigle Enedis
Domaine
Coffret Interrupteur Sectionneur “pompiers”(CIS)
• Le coffret CIS permet le sectionnement rapide du réseau en aval du circuit pour les IRVE*. Il a pour but de faciliter l’intervention des pompiers en cas d’urgence.
• Le coffret CIS permet d’alimenter jusqu’à 5 travées en simultané.
Coffret de coupure "pompiers"
• L’homogénéïté des dimensions entre les gammes CIS et SPCM facilite le raccordement.
CIS - Coffret Interrupteur Sectionneur 200A
• 2 versions sont disponibles : 200A et 400A.
Series: Coffret de coupure "pompiers"
Description : Caractéristiques :
Sections (mm²)
Arrivée Sortie
• Coffret CIS Interrupteur Sectionneur 200A
50 à 150 Cu
50 à 150 Cu
CIS 200A
CIS 400A
50 à 150 Al
• Sectionnement jusqu'à 5 travées du réseau électrique aval pour les infrastructures de recharge de véhicules électriques
50 à 150 Al
• Fermetures Triangle
50 à 240 Cu
50 à 240 Cu
• Poignée scellable ou cadenassable
50 à 240 Al
• Fourni avec 2 cornets
50 à 240 Al
• Coloris blanc
• Sigle Enedis
Couleur : Blanc
{{Label-StandardColor}}Norme Couleur : RAL 9010
Materiel : Polyamide teinté masse
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -5°C à + 40°C
Code 81 385
Codet 69 02 657
Désignation
Coffret interrupteur sectionneur 200A + 2
Coffret interrupteur sectionneur 400A + 2
* IRVE (Infrastructures de Recharges pour Véhicules Électriques)
Code 81 384
Codet 69 02 656
Sigle Enedis
Domaine d'application
Réf. Produit
Codet Enedis
Coffret de comptage
• Le coffret de comptage comprend le CCPI, le panneau de contrôle support du compteur LINKY® et du disjoncteur de branchement.
• Des versions sont proposées avec un coffret modulaire 4 modules pour accueillir l’équipement relevant de la NF C 15-100.
Existe en 2 modèles :
• Coffret ARED 64 pour la version monophasé
• Coffret ARKO 105 pour la version triphasé + neutre
- box ouvert
comptage IRVE avec panneau type B
IRVE - box ouvert
porte pleine extérieures H 600 x L 400 x P 230 mm par 2 batteuses 1/4 tour à tête triangle de 8 mm cadenassage permettant de recevoir un panneau monophasé avec M63 compteur/disjoncteur monophasé avec capot coupe(compatible compteur Linky, connectique à perforation capacité 4 modules, avec interrupteur différentiel de 3,7kVA terre, capacité 8 départs
• Mode de pose murale (pattes de fixation fournies) Code 81 371
Domaine d'application : BT
Code 81 484
Couleur : RAL 7035
Coffret ARED
Coffret ARED 64
Coffret ARKO 105
Sigle Enedis
Ensemble connecteurs IRVE
• Connecteurs avec technologie à perforation d’isolant pour le raccordement des dérivations individuelles.
• Compatible pour la dérivation du circuit de terre en respectant la NF C15-100.
• Disponible pour section principale 35-70 mm² ou 50-150 mm² et en dérivation 16-35 mm²
• Gaine de protection pour câble réseau BT Code K2CBPICDI70 Codet 69 02 660
Spécification Enedis-Spec-Connecteur BPI-CDI
Ensemble connecteurs monophasé 35-70P/16-35D 69 02 660
Ensemble connecteurs monophasé 50-150P/16-35D 69 02 662
Ensemble connecteurs triphasé 35-70P/16-35D 69 02 661
Ensemble connecteurs triphasé 50-150P/16-35D 69 02 663
K2CBPICDI70
K2CBPICDI150
K4CBPICDI70
K4CBPICDI150
Connecteur de mise à la terre pour IRVE 67 37 631 TTD101FJTA
Accessoire pour collier largeur 9mm 68 27 706 BIS260CF
Accessoire pour collier largeur 9mm 68 27 708 BIS260CFEM
Code 05 003
Codet 69 80 542
Gaine
Gaine
Gaine
Gaine
Gaine
Gaine
Code 05 040 Codet 69 80 576
Gaine
Gaine
Gaine
Gaine GPC
Gaine GPC 35
Gaine GPC 90
Gaine GPC 60
Gaine GPC 140

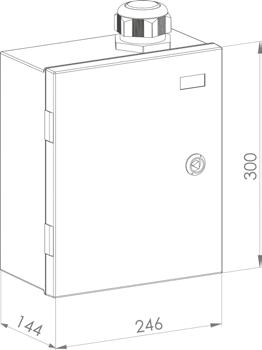

Coffret d’exploitation
• Le coffret d’exploitation des câbles IRVE est utilisé pour les actes d’exploitation tels que la VAT ou de mise en court-circuit.
• Il peut être raccordé directement en amont du bout perdu / kit d’extrémité en réalisant une dérivation en 25mm²
• Mode de pose murale (pattes de fixation fournies)
Code 81 396 Codet 69 02 666
Kit extrémités rétractable à froid IRVE
• Kits d’extrémité bout perdu pour garantir une étanchéité optimale.
• Simplicité d’installation.
• 2 Kits de 5 capuchons : 35-70 mm² et 50-150 mm²
perdu rétractable à froid - section 35 à 70mm²
perdu rétractable à froid - section 50 à 150mm²
Spécification Enedis-Spec-EICU
02 664
02 665
Parkings extérieurs
Coupe-Circuit Principal Collectif (CCPC)
• Les produits CCPC, de coupure ou de protection, sont installés en extérieur en limite de propriété ou en façade de bâtiment. Il est recommandé qu’ils soient accessibles en permanence depuis le domaine public sans franchissement d’accès contrôlé, à un emplacement permettant à l’opérateur de travailler en toute sécurité.
ECP2D
• Ils permettent d’alimenter des colonnes électriques ou un branchement à puissance surveillée ou des infrastructures de recharges pour les véhicules électriques.
Borne pour la coupure (400A) ou la protection (200A) d'un branchement collectif
• Il existe 2 modèles d’enveloppes, le coffret ou la borne, équipé :
- 2 directions : ECP2D
- 3 directions : ECP3D
Series: ECP2D
Description :
• Coffrets 2 directions de coupure 400A ou de protection 200A
• Tous les panneaux des enveloppes sont pourvus de 2 points d’insertion pour recevoir la pancarte.
• Bornes 2 directions de coupure 400A ou de protection 200A
Tous les panneaux des enveloppes sont pourvus de 2 points d'insertion pour recevoir la pancarte
• Les barrettes ou fusibles HPC taille 2 entraxe 115mm sont à associer à la connectique.
Barrettes ou fusibles HPC taille 2 entraxe 115 mm à associer à la connectique
Couleur : Ivoire
ECP 2D
ECP 3D
{{Label-StandardColor}}Norme Couleur : AFNOR 3225 NF X 08-002
Sections (mm²)
Norme Materiel : HN 60-E-02 HN 60-S-02
Température d'utilisation : -25°C à + 40°C
Code 68 965
Codet 69 02 054
Code 68 974
Codet 69 02 033
Coffret
Borne
Borne REMBT
• L’alimentation des armoires de comptage est effectuée à l’aide d’une borne REMBT.
• Les enveloppes REMBT, équipées d’un jeu de barres, se déclinent en 3 dimensions :
- Borne REMBT 300 (H1000 x L350 x P195mm)
- Borne REMBT 450 (H1000 x L530 x P195mm)
- Borne REMBT 600 (H1000 x L700 x P195mm)
• Les modules de raccordement direct réseau ou branchement sont à associer à la borne. Code 80 021 Codet 67 72 110
Borne
Borne REMBT
Socle
Socle
Socle
Socle
Armoire de comptage BERMUDES IRVE
• L’armoire BERMUDES IRVE en aluminium est équipée d’un coffret CIBE® et d’un panneau de comptage support du compteur et du disjoncteur.
• Le coffret CIBE®,placé dans la partie basse de l’armoire, permet l’accès au gestionnaire de réseau de distribution (GRD).
• Elle est également destinée à recevoir le coffret modulaire pour la partie NF C 15-100 (capacité 8 modules).
1 modèle disponible:
- Armoire BERMUDES S (branchement monophasé ou triphasé + neutre) de dimensions H1000 x L430 x P285mm.
Intègre la fonction des IRVE
OPTIMUM ONLINE complète son offre en permettant de configurer les matériels nécessaires aux infrastructures de recharge de véhicule électrique.
En complément des calculs liés à la distribution électrique dans les immeubles collectifs verticaux ou horizontaux le configurateur IRVE, inclus dans Optimum Online, détermine les matériels nécessaires à l’alimentation des bornes de recharge de véhicule électrique.
Accès libre et gratuit : Flashez le code ci-contre ou rendez-vous sur https://optimumonline.sicame.io
Infrastructure de recharges pour les véhicules électriques
sicame-group.com
