• Adapté aux compteurs les plus petitsencombrement réduit
• Couvercle à accrochage vertical : facilité et confort pour interventions sur coffret et dégagement autour des appareillages
• Possibilité de déposer le couvercle - filin de retenue en option

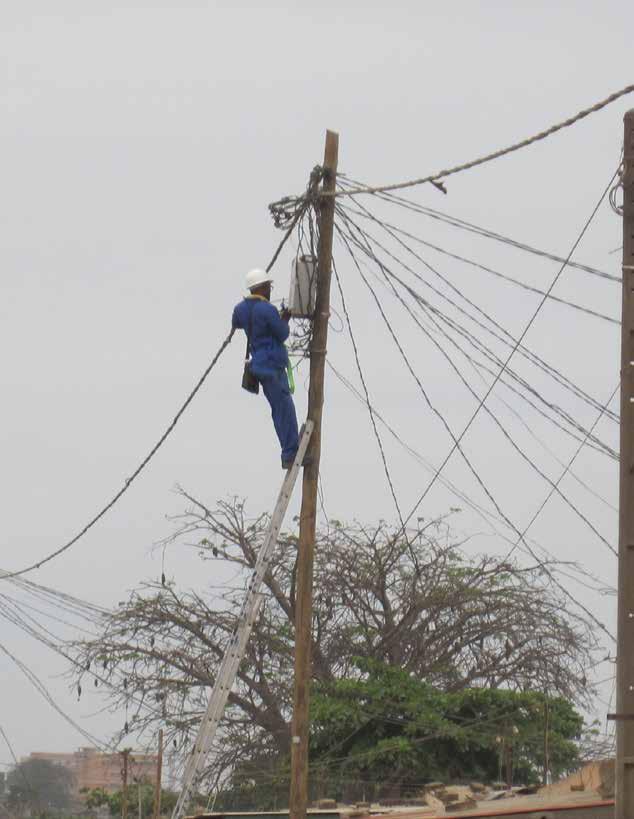

• Installation sur poteau ou contre un mur
Gamme
complète Coffrets, enveloppes & accessoires pour le comptage prepaimement
Comptage individuel / Multi comptage Avec ou sans protection
sicame-group.com
Vertibox
Protection compteur individuel électronique conventionnel, smart ou prépaiement
Monophasé ou triphasé avec ou sans protection
Vertibox, protection compteur individuel
Monophasé ou triphasé
avec ou sans protection

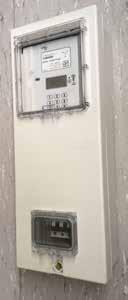

• Coffret très compact 513 x 201 x 108 mm (H x L x P), adapté aux compteurs électroniques conventionnels ou prépaiement.
• Peut abriter 1 compteur électronique, monophasé ou triphasé, porte fusibles et disjoncteurs.
• Compteur proche du couvercle du coffret empêchant d’accéder à l’intérieur lors de l’ouverture de la trappe.
• Le coffret peut abriter le compteur, les porte fusibles et le disjoncteur.
• Livré avec accessoires de fixation du compteur facilitant le positionnement de l’affichage et du clavier en face de la trappe.
• Très bons degrés de protection, matière auto extinguible résistante aux UV.
• Dispositif de ventilation naturelle contre la condensation.
• Conforme à la norme CEI 62208 - enveloppes vides destinées aux ensembles d'appareillage à basse tension.
Robustesse
• Résine de polyester renforcée de fibres de verre, matière spéciale pour applications électriques extérieures
• Couleur standard : gris RAL 7035
• Résistance à la chaleur anormale et au feu à 960°C selon CEI 60695-2-10 et CEI 60695-2-11
• Résistance aux UV selon ISO 4892-2, Méthode A, Cycle 1
• Stabilité thermique élevée
> 70°C selon CEI 600682-2
• Propriétés diélectriques : 4 kV selon CEI 62208
• Résistance au cheminement d’un courant de surface à 375 V selon CEI 60112
• Tenue à la bille à chaud à 100°C selon CEI 6069510-2
• Résistance aux environnements critiques et brouillard salin
• Résistance aux agents chimiques, aux alcalins
• Conforme CEI 62208 - Enveloppes pour appareillages basse tension
Protection
Garantie
• Grande résistance aux chocs: IK 09 selon CEI 62262.
• Degré de protection: IP 44 selon CEI 60529.
• Vis de fermeture imperdable, en laiton, avec dispositif de pose de scellé.
• Cadenassage du coffret possible, sur option.
• Possibilité de pose de cônes passe fils étagés ou de presse étoupes pour entrée et sortie des câbles.
• Pattes de fixation compteur réhaussables pour bien positionner l’affichage du compteur et limiter les tentatives de fraude
Fixation
Simple
• Fixation en saillie contre un mur par vis + chevilles (nonfournies) par l’intérieur du coffret via 4 points prédéfonçables dans la cuve, ou par l’extérieur via un jeu de 4 pattes (en option).
• Fixation sur poteau avec feuillard de 20 mm maxi via un jeu de 2 pattes (en option).
Options
• Marquage client sur couvercle.
• Trappes transparentes pour accès au compteur: 100 x 100, 140 x 100, 100 x 140, 140 x 140 mm.
• Trappes transparentes pour accès au disjoncteur: largeur 2 modules, 4 modules, 8 modules.
• Bases porte fusibles: 14x51, 22x58, DO2, …
• Elévateurs pour pattes de fixation compteur et disjoncteur.
• Couleur: ivoire.
• Cônes passe fils étagés.
• Presse étoupes.
• Scellé de sécurité.
• Dispositif de cadenassage.
• Réalisation du câblage.
• Filin de retenue cuve - couvercle.
• Vis et chevilles pour fixation murale.
• Feuillard, chapes et pince pour pose du feuillard.
Conditionnement
6 pcs dans un carton collectif
Palettisation :
• 102 pcs sur palette de 1.90 x 1.20 x 0.80 m (H x L x P) pour conteneur conventionnel.
• 120 pcs sur palette de 2.20 x 1.20 x 0.80 m (H x L x P) pour conteneur high cube.
• 72 pcs sur palette de 1.35 x 1.20 x 0.80 m (H x L x P) pour avion.
